Схема кладки печи с плитой: схема и порядовка печи с плитой, голландки и особенности возведения печей

Содержание

отопительно-варочные печи – КЛАДКА ПЕЧЕЙ




Отопительные варочные печи различаются по продолжительности топки (кратковременного или длительного горения), по теплоотдаче и степени прогрева (умеренный или повышенный). Печи умеренного прогрева имеют стенки толщиной не менее 1/2 кирпича, они медленно прогреваются во время топки и долго держат тепло (при одной или двух топках в сутки поддерживают в помещении почти постоянную температуру воздуха). Для тех кто не очень хорошо разбираеться какая конкретная печь к какому виду относиться я подробно описал в статье “Виды печей на примере готовых порядовых схем“.

www.osnovaremonta.ru

Их поверхность нагревается до температуры не более 55–60° С, в некоторых местах – до 85–90° С. Это исключает пригорание пыли на поверхности печи и улучшает гигиенические условия в помещении. Кладка таких печей требует большого количества материала и прочного фундамента.
У печей повышенного прогрева стенки тоньше – в полкирпича или в четверть кирпича. Они быстро прогреваются и так же быстро остывают. Температура этих печей в среднем 65–75° С, а в отдельных местах доходит до 120° С. На них часто пригорает пыль, издавая неприятный запах. Эти печи не поддерживают равномерную температуру в помещении и потому уступают печам умеренного прогрева. Сооружение их требует меньше материала; обычно в таких печах топливник и нижнюю часть печи выкладывают в полкирпича, а остальную часть – в четверть кирпича.

Теплоотдача отопительных печей составляет от 1300 до 4000 ккал/ч. Надо, однако, помнить, что прогрев помещения и поддержание в нем нормальной постоянной температуры при печном отоплении зависит не только от теплоотдачи печи (хотя это и является определяющим фактором), но и от теплоизоляционных свойств самого помещения (дома).

Также рекомендуем:  “Наружная отделка печи”

” Печь малютка чертежи”

Отопительно-варочная кирпичная печь “Москвичка” – КЛАДКА ПЕЧЕЙ

Выбирая печь для своего дачного домика или пригородного котеджа заказчики в прежде всего хотят, минимальных габаритов, низкой стоимости материалов и при этом она должна иметь полный набор удобных функций и устроиств, таких как: самоварник, ниши для сушки, водогрейный котел, духовку,

чугунную плиту с 2 конфорками, и варочную камеру с элементом вентиляции. Зная все это наш печных дел мастер Виктор Пилюш создал ответ западным Голандкам и Шведкам создав поистине универсальную отопительно варочную печь с родным названием “Москвичка” (патент РФ №1806311), всего печей под таким названием им создано 4 вида на 20 различных размеров . При этом автор добилися от печи уникального вовлечения всего печного массива в процесс теплонакопления за счет нижнего обогревательного канала.

Индекс универсальная печь Москвичка получила за возможность топки в двух вариантах: первый работает как простая отопительная печь, во втором варианте печь работает как отопительно-варочная Шведка позволяя готовить пищу на чугунной плите и духовой камере. Так же имееться возможность изменения температуры духовки для различных целей.

osnovaremonta.ru

Так же инжинеры предусмотрели вариант кладки печи из бывшей в употреблении печной фурнитуры из разобраных печй по еще старым советским ГОСТам, так что вам не прийдеться изменять размеры чертежа из-за нестандартных размеров задвижек и дверок. Вот полный перечень необходимых для кладки печи “Москвичка” материалов:

  • Кирпич красный-400 шт;
  • Полоса стальная 40х4 мм-3 м;
  • Уголок32х32х4 мм-5 м;
  • Проволока стальная сечение=1,5 мм -20 м;
  • Плита чугунная 540х410 мм-1 шт;
  • Дверка поддувальня и прочистная 250х140 мм-2шт;
  • Дверца топочная 250х205 мм-1шт;
  • Прочистные дверцы 140х150 мм-2шт;
  • Дымовые задвижки 270х140 мм-3шт;
  • Колосниковая решетка 300х200 мм-1 шт;
  • Шкаф духовой 450х360х300 мм-1шт;
  • Оцинкованное железо толшиной 0,55 мм-2кв.м.

Порядовое описание кладки отопительно-варочной печи “Москвичка”


1 ряд.- Обозначаем контуры печи 890х640 мм, выводим отвесом шнурки к потолку чтобы растояние от стропил до края распушки трыбы было не менее 120 мм.

2 ряд-  Устанавливаем прочитсную и поддувальную дверцы на отрезки мягкой стальной или лучше оцинкованной проволоки
3 ряд-  По окончании кладки ряда его уровень должен совпасть с верхним уровнем рамки дверок. Слева ложим стальную полосу, служащую опорой рассечки(элемент печи
разделяющий два канала опускной и подемный)
4 ряд-  Опорой для колосника выложены 4 кирпича с размерами чуть больше половины кирпича (5/8)
5 ряд- Продолжаем тщательную перевязку швов не забывая “швабрить” дымовые каналы сырой тряпкой.

osnovaremonta.ru

6  ряд-      Рамку топочной дверцы тщательно обматываем асбестом она устанавливаеться впритык без использования раствора т.е. на сухую.
7-8  ряды-   Согласно порядовке с тщательной перевязкой швов
9  ряд –     Тоже самое
10  ряд-    Закругляем верхние ряды кирпичей, завершающих перегородку между дымовым каналом и топкой.далее формируем байспас-перепускной канал, необходимый для быстрой растопки Москвички, при этом ширину канала выдерждживаем порядка 40 мм.
11  ряд –    Устанавливаем плиту с задней части устанавливаем 3 кирпича 150 мм длины каждый и четвертушку. Впереди сверху кладки устанавливаем уголок на всю длину печи. Периметр плиты укладываеться полосками асбеста.

Между чугунной плитой и уголком желательно уложить на раствор 4 “кабанчика”-керамические плитки размером 60х120 мм. Между кабанчиками и плитой зазоры засыпаем песком, Тщательно выверяем горизонтальность плиты по уровню.
11 а ряд-   На порядовке видим ряд с уложенной плитой и кабанчиками. По краям уголок крепим так же как печную фурнитуру на проволоку.
12  ряд –  4 передних кирпича перекрывающих плиту стесываем до создания зазора.кирпичи образующие боковые стенки варочной камеры кладуться на ребро. Начало их установки необходимо производить после тавокак будут выложены 12-17 ряды передней,задней и левой наружной стенок печи.
13-17  ряды-  Согласно порядовке аналогичны 12 ряду.

На 17 ряду устанавливаем вытяжку с помощью отрезка двухдюймовой трубы с заглушкой.
17  а  ряд-   Сверху 17 ряда ложим уголки и полоски для перекрытия варочной камеры, спереди полоска, после 2 уголкавертикальными полками друг к другу.

Поперек печи-2 полоски с опорами у задней стороны на кирпичную кладку, а спереди-на полку уголка.

18  ряд  –  Перекрываем варочную камеру при этом оставляем слева канал 70х400 мм.
19   ряд-   Устанавливаем самоварник с помощью проволоки и гвоздей. у внутренней части кирпича стесываем углы.
20  ряд –  Справа ложим оцинкованный лист (обозначен пунктиром), чтобы создать канал 140х160 мм.
21   ряд –  Ставим духовку 450 мм длины. Левая сторона духовки создает продолжение дымового канала, справа от нее
кирпичи кладем на ребро.
22  ряд-  Ставим еще 1 лист оцинкованного железа образуя канал 140х160 мм.
23  ряд – Так же как 21 ряд.
24  ряд – Ставим третий лист оцинкованого железа создавая канал такова же размера что и раньше.
С зади духовки кирпич ставим на “попа” дополняем четвертушками , доводя его до уровня ряда.
На передний ряд ставим стальную полоску для возможности замены духовки бехз разбора печи.
25-26 ряды- согласно порядовке.
26 а ряд- Ставим последний лист оцинкованого железа с вырезами для каналов летнего и зимнего хода, перед этим уложив под него стальную полосу.


27 ряд- образуем каналы зимнего и летнего хода по 140х140 мм каждый.
27 а ряд- Ставим 2 дымовых задвижки.
28 ряд- фиксируем задвижки прижатием на них кирпича.
29-30- ряды Иавим чистку под дымовую трубу крепим ее на проволоку и гвозди, стесываем углы кирпича согласно порядовке.
30 а ряд- Кладем лист железа с отверстием для дымовой трубы. сверху листа ставим 2 уголка согласно схеме.
31 ряд- Согласно чертежа с оброзованием отверстия 140х140 мм
31 а ряд- Ставим центральную задвижку.
32-34 ряд- начало кладки дымовой трубы. Более подробно описание кладки трубы читайте в статье: печные дымовые трубы, распушка и выдра.

Русская печь с плитой и лежанкой своими руками

Русская печь, роль которой еще полвека назад было трудно переоценить, с развитием технологий во многом сдала позиции, но не лишилась замечательных отопительных свойств.

Плита с подтопкой – современный и более рациональный вариант классической печи.

Для усовершенствованных конструкций характерно наличие варочного настила, при котором в массив встроена плита.

Русская печь с лежанкой в своем классическом исполнении могла вместить более трех человек, поэтому компактностью оборудование не отличалось. Современные модели также предусматривают зону для отдыха, но они обладают меньшими габаритами, что значительно экономит место и не перегружает пространство помещения.

Технические характеристики: особенности, плюсы и минусы

Усовершенствованная модель русской печи обладает встроенной поверхностью, на которой можно готовить пищу. Это позволяет использовать плиту как еще один источник тепла: боковой щиток или нижняя часть печи будет нагреваться даже в том случае, если основная топка не горит. Боковой обогрев обеспечит теплом смежную комнату, нижний – все стенки подтопка. Используя эту особенность, можно убить сразу двух зайцев: приготовить пищу и протопить комнату значительных размеров.

У такого агрегата имеются свои плюсы и минусы.

О них нелишним будет узнать тем, кто хочет сделать русскую печь с плитой и лежанкой своими руками. Так, к преимуществам агрегата относят следующие моменты:

  • более 25 лет надежной эксплуатации;
  • одновременный обогрев сразу нескольких помещений;
  • хорошо отдает и сохраняет тепло;
  • оригинальное решение интерьера;
  • возможность отдыха и релакса.

Основной недостаток агрегата состоит в том, что для его кладки потребуется нанять квалифицированного мастера-печника, работа которого обойдется в кругленькую сумму. Кроме того, для печи требуется заготавливать большое количество дров.

И лежанка, и плита

Главной особенностью этой русской печи является наличие лежанки – комфортного места для сна и отдыха. Она не только согреет в холодную погоду, но и поможет справиться с такими заболеваниями, как, например, ревматизм. На печке полезно лежать и тем, кто жалуется на отложение солей в позвоночнике.

Кроме того, это устройство с давних времен почитают хозяйки, ведь русская печь с плитой придает блюду совершенно особый вкус.

В классическом виде подобное устройство занимает довольно много места: 2 м в высоту, 1,5 м в ширину, 2,5 м в длину.

Конструкцию русской печи с плитой и лежанкой можно описать следующим образом:

  1. Кирпичный, бетонный или даже деревянный фундамент, который еще называют опечьем.
  2. Хранилище для дров, именуемое подпечком. Стоит отметить, что лесоматериал должен быть высушен самым тщательным образом.
  3. Корыто – циркуляционный свод, покрывающий подпечек. Для длительного сохранения тепла на него насыпают песок, крошку кирпича или другой материал.
  4. Под варочной камеры, который устанавливается прямо на подсыпку свода.
  5. Горнило расположено под лежанкой. Поступающий через зев воздух попадает в топливник, где он нагревается, затем в перетрубье, после чего оказывается в системе дымоудаления.

Выбор материалов

Конструкция русской печи с лежанкой и плитой сооружается с использованием только качественного цельного керамического кирпича без повреждений. Чтобы сложить печь, потребуется около 2000 штук без учета трубы. Кроме того, необходимо проследить за качеством не только кирпича, но и раствора. Желательно, чтобы он был приготовлен на основе строительной смеси. Необходимое количество – не менее 100 ведер. Требуется также подготовить следующие детали конструкции:

  • двухконфорочная чугунная плита;
  • дверца для топки – 14х25 см;
  • створка для поддувала – 13х13 см;
  • колосниковая решетка – 26х28 см;
  • две задвижки с отверстием, размер каждой – 26х24 см;
  • вьюшка с дырочкой – 22 см;
  • бак для воды из стали – 40х26х28 см;
  • куски металла различной формы и прочности: угловые, полосовые, кровельные.

Порядок кладки

Прежде чем возводить печь, нужно позаботиться о тепло- и гидроизоляции фундамента, застелив плиту листом стали, базальтовым картоном или другим материалом.

Схема кладки русской печи заключается в следующем. Сначала кирпич нужно погрузить в ведро с водой. Затем на основание с помощью мастерка или рукой следует нанести раствор, после чего достать из ведра кирпич и положить на нужное место. Перемещая из стороны в сторону, брусок необходимо притереть, затем с нажимом придавить. Появляющиеся излишки раствора удаляются с помощью мастерка.

Чтобы во время работы следить за выполнением углов, их горизонтальностью, вертикальностью и точностью, а также за равенством диагоналей прямоугольника, понадобятся следующие инструменты:

  • правило;
  • уровень;
  • отвес;
  • рулетка;
  • угольник.

При отсутствии необходимого опыта качественную кладку можно выполнить, опираясь на подробную схему и порядовку печи, которые представлены ниже.

Необходимо подчеркнуть, что скрепление раствором применяется ко всей конструкции, исключая под: кирпичи в этом месте нужно подогнать максимально плотно друг к другу, без перепадов.

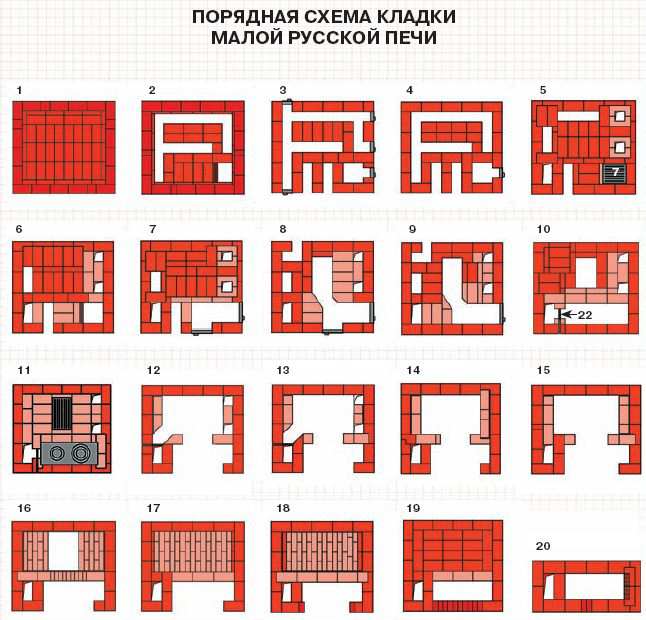

Кирпичные ряды по пяти схемам:

При кладке арочных сводов печи не обойтись без специальных деревянных шаблонов, которые называются кружалами. Об их изготовлении нужно позаботиться заранее, закрепив два полукруглых щита с настилом из досок на каркас. Получится вот такая вспомогательная конструкция для кирпича:

Клиновые бруски, используемые для свода, на сегодняшний день не производят, поэтому придется изготовить их самостоятельно. Для того чтобы качественно выполнить эту работу, требуется специальный камнерезный станок с отрезным диском. Необходимо уточнить, что для свода нужно взять нечетное количество камней.

Дымоход по схеме

Завершает строительство русской печи с лежанкой и плитой возведение дымовой трубы. В этом деле есть много тонкостей и нюансов, с которыми получится справиться, имея перед глазами следующую схему:

Помимо трубы, дымоход состоит из нескольких частей:

  1. Разделки, обеспечивающей необходимую безопасность в случае возникновения пожара. Для этого требуется увеличить толщину стенок трубы примерно на два кирпича от деревянного перекрытия дома.
  2. Выдры – расширяющегося во все стороны узла дымового канала, проходящего через кровлю. Ее цель – защита чердака от атмосферных осадков.
  3. Оголовка – многофункционального элемента, отвечающего за улучшение тяги, повышение прочности и т. д.

Возводя дымоход, нужно класть кирпич гладкой стороной внутрь и следить за тем, чтобы из трубы был удален весь раствор. В противном случае это помешает хорошей тяге, а значит, и нормальному функционированию печи.

До уровня кровли для кладки нужно использовать тот же раствор, что и для печи. Затем его требуется заменить цементно-песчаным, который является более устойчивым к условиям внешней среды. Для защиты от конденсата участок дымохода, расположенный на чердаке, необходимо оштукатурить, покрыв слоем глины по сетке из металла. Рекомендуется проделать то же самое и с уличной стороны, утеплив дымоход базальтовым волокном.

Не спешить, а просушить

Завершив кладку, многим не терпится как следует протопить русскую печь с лежанкой и плитой. С этим лучше подождать, дав ей хорошенько просохнуть в течение 12 дней. Топка непросушенной печи не только оставит на ее стенах разводы, которые испортят внешний вид устройства, но и может привести к более серьезным последствиям, например, к трещинам швов, в результате чего стенки печи перестанут быть герметичными.

Для того чтобы агрегат просох естественным путем, нужно оставить открытыми его задвижки и дверцы. В варочную камеру можно также повесить электрическую лампочку мощностью 200-250 Вт, что создаст хорошие условия для качественной просушки сооружения.

Пока печь сохнет, протапливать ее нужно постепенно. В течение первых двух дней потребуется небольшое количество дров – от 3 до 4,5 кг. Ежедневно нужно увеличивать этот объем на 1-1,5 кг. Предложенной схемы растопки необходимо придерживаться, пока печь полностью не высохнет. Перед итоговой контрольной топкой с большим количеством дров нужно будет проверить, готова ли печь к работе. Для этого необходимо обратить внимание на следующий признак: если спустя два часа после начала очередной топки на металлических элементах не выделяется конденсата, разрешается приступать к полноценной эксплуатации.

Иногда можно заметить, что после долгой просушки и топки швы между рядами кладки пошли небольшими трещинами. В таком случае не стоит сразу же исправлять эту погрешность. Рекомендуется понаблюдать за тем, как они изменяются от топки к топке. Вполне возможно, что трещины останутся такими же. Если же они увеличились, стоит устранить эти изъяны.

О главном: безопасность

Русская печь с лежанкой и плитой в доме – это не только символ уюта, тепла и особой атмосферы, но и источник повышенной опасности, если не соблюдать условия ее правильной эксплуатации.

Перед началом отопительного сезона особенно важно уделить внимание следующим моментам:

  1. Тщательно проверить герметичность швов кладки: никаких глубоких трещин на них быть не должно. Если же они появились, их нужно устранить, заделав глиняно-песчаным раствором.
  2. В помещении после начала топки не должно быть дыма. В противном случае это может сигнализировать об отсутствии нормальной тяги. Потому эксплуатировать такую печь запрещено. Рекомендуется открыть все задвижки дымохода. Если ничего не поменялось, значит, каналы нуждаются в прочистке.
  3. Не стоит забывать и о регулярной очистке дымохода, которая должна проводиться каждые 12 месяцев. Новая печь не нуждается в удалении сажи на протяжении нескольких лет при условии использования хорошего топлива. Если же возникает задымление, скорее всего, дело в нарушенной кладке. В этом случае не обойтись без опытного мастера-печника, который устранит эту погрешность.

На самом деле пользоваться русской печью – одно удовольствие: она возвращает к истокам, служит источником тепла и самобытной культуры, на ней можно приготовить множество вкусных и полезных блюд. Если следовать правилам пожарной безопасности и регулярно проверять эффективность работы системы вентиляции, никаких проблем с ее эксплуатацией не возникнет. Напротив, печь будет радовать своих хозяев и их гостей на протяжении долгих лет.

Похожие статьи:

Печь голландка с плитой и духовкой своими руками

«Голландка» представляет собой печь прямоугольной формы. Она отлично зарекомендовала себя как агрегат, способный качественно протопить помещение. К тому же она способна долго удерживать тепло. Для приготовления еды стандартная голландка не подходит, но в данной статье мы расскажем о том, как строится печь голландка с варочной плитой.

Принцип работы

При наличии в голландке плиты и духовки принцип работы печи таков, что тепло от топки нагревает и духовку, и варочную поверхность. Духовка, как правило, нагревается сильнее, так как располагается ближе к топке.

Схема движения газов

Единственным минусом такой духовки является невозможность контролировать температуру. В то же время, это прекрасная экономия электричества.

к содержанию ↑

Основные правила обустройства

В отличие от русской печи, которая очень многофункциональна, являясь и источником тепла, и лежанкой, и местом приготовления пищи, голландка изначально создавалась лишь как средство обогрева.

Чтобы максимально повысить функциональность заморского очага, отечественные печники дополнили его варочной поверхностью. Такая печь голландка с плитой и духовкой  идеально подходит для небольшого дома, а так же в том случае, если вы не хотите загромождать помещение объемной печью.

Технология изготовления агрегата довольно проста. Плиту размещают в нише конструкции, чуть выше топки, примерно третий — пятый ряд. Духовку же встраивают параллельно топке.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Если варочная поверхность не нужна, то духовку помещают непосредственно над топкой, но все же советуем вам не игнорировать плиту: во-первых, она никогда не будет лишней, а во-вторых есть прекрасные дизайнерские решения обустройства печи, где варочная поверхность прекрасно дополняет внешний вид голландки.

Фото печей голландок с плитой и духовкой (расположена на одном уровне с топкой):

Фото 1

Фото 2

Фото 3

к содержанию ↑

Необходимые материалы

Печь голландка своими руками кладется по определенной технологии. Чтобы правильно сложить ее, нам понадобятся следующие материалы:

  • Песок;
  • Глина строительная;
  • Кирпич обычный и шамотный кирпич для топки;
  • Вода;
  • Задвижки;
  • Дверцы для топки и поддувала;
  • Дверцы для очистки;
  • Проволока стальная;
  • Колосник;
  • Асбестовый шнур;
  • Полоса стальная в полсантиметра толщины;
  • Щебень, арматура и бетон либо кирпич для фундамента.

Все эти материалы необходимо подготовить перед началом закладки фундамента. Так же в наличии должны быть строительные инструменты.

к содержанию ↑

Необходимые инструменты

Для работы понадобятся следующие инструменты:

  • Печной молоток и молоток-кирочка. С помощью них происходит обработка кирпичей. Расколка, теска невозможны без молотка. Кирочка, благодаря ее форме, подходит для пробивания отверстий. Также молотком обрабатываются неаккуратные швы между кирпичами в том случае, если раствор уже затвердел.
  • Кельма. Кельмой перемешивается раствор для кладки, ею раствор зачерпывается и распределяется по поверхности.
  • Расшивки. Данный инструмент помогает обработать швы между кирпичами, придавая им аккуратный вид. Расшивки имеют разные профили поперечного сечения, подбирать их надо под размер шва.
  • Растворная лопата. Так же как и кельма она подходит для того, чтобы перемешивать раствор и распределять его по кирпичам.
  • Строительный уровень. Для кладки подойдет стальной либо деревянный. Уровень предназначен для проверки правильности горизонтального ряда кладки, а так же позволяет определить, равномерно ли размещены рамки печных приборов.
  • Угольник. Благодаря ему проверяется, насколько правильно сложены углы кладки и углы фундамента.
  • Шнур-причалка. Этот тонкий шнур предназначен для проверки симметрии рядов кладки и равномерности швов. Его используют для определения положения кирпичей.
  • Правило. Этот деревянный инструмент так же определяет, насколько равномерно укладывается кирпич.
  • Отвес. Определяет равномерность вертикальной укладки кирпича.
  • Мочальная кисть. С ее происходит затирка поверхностей.
  • Цикля и стукальце. Стальная цикля необходима в том случае, если печь будет обкладываться изразцами. С ее помощью происходит теска изразцов. Во время тески циклей по ней производятся удары стукальцем.
  • Рашпиль. Им опиливаются изразцы, так же удаляются наплывы на кромках

Рекомендуем перед началом работ обзавестись всеми вышеперечисленными инструментами.

к содержанию ↑

Этапы изготовления печи

Сейчас остановимся на основных этапах укладки печи от закладки фундамента до пробной топки.

к содержанию ↑

Изготовление фундамента

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Фундамент изготавливается из бетона либо кирпича. Первый вариант имеет невысокую стоимость и отличается прочностью, но закладка его довольно трудоемка. Кирпичный фундамент заложить гораздо проще, однако стоимость в сравнении с бетонным значительно увеличится.

Здесь речь пойдет о бетонном фундаменте:

  1. Для отливки сначала нужно вырыть котлован глубиной 60 см. На четверть засыпаем его щебнем.
  2. Далее укладывается арматурная сетка. Диаметр арматуры около 16 миллиметров. Шаг укладки — пятнадцать сантиметров. Вяжется арматура проволокой. Там, где прутья арматуры пересекаются, сделайте вертикальное армирование.
  3. Следующим шагом является установка деревянной опалубки. Делается она по всему периметру. Стенки укрываем рубероидом. На дно котлована засыпаем песок, толщина засыпанного песка должна равняться примерно 5 сантиметрам. Сверху для гидроизоляции необходимо положить рубероид, желательно в несколько слоев.
  4. Обратите внимание на качество песка. В нем не должны присутствовать частицы глины, он должен быть рассыпчатым.
  5. Замешиваем бетон. Желательно применить бетономешалку — это повысит качество замеса. Заливаем бетон на дно котлована и даем ему время устояться для прочности. Срок примерно от двух недель до месяца.
  6. После заливки бетона, его стоит посыпать цементной крошкой для упрочнения фундамента.
к содержанию ↑

Готовим раствор

Для приготовления простейшего раствора потребуется лишь вода, глина и песок.

Для начала следует проверить качество глины:

  1. Пол литра глины разводится небольшим количеством воды и хорошо размешивается до однородности. Консистенция должна напоминать тесто. Из получившейся массы скатывается два шарика диаметром в пять сантиметров. Один из них слегка сплющивается.
  2. Шарики оставляются на два дня для просушки при обычной комнатной температуре. Если по окончании сушки на них не образовалось трещин — значит глина подходит для дальнейшего использования.
  3. При образовании трещин следует понизить жирность глины, добавив в нее немного песка.

3 вариант — качество хорошее

Существует несколько способов приготовления глиняного раствора для кладки. Предлагаем на ваш выбор пару самых простых и распространенных:

Глина на пару дней замачивается, затем хорошо замешивается при постепенном засыпании песка. Важно тщательно размешать раствор, чтобы не было глиняных комков. Проверять, насколько правильно соотношение песка и глины, можно следующим способом: на кирпич небольшим слоем наносится раствор, прижимается другим кирпичом. Если все сделано правильно, то истечении пяти минут кирпичи не должны отрываться друг от друга.

Приготовление раствора

  1. Насыпается песок, в котором проделываются небольшие ямки. Сверху засыпается глина, добавляется немного воды, все это опять засыпается песком и оставляется на некоторое время для размягчения.
  2. Далее вся масса тщательно замешивается, комков опять же быть не должно.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Так же отлично подойдет и цементный либо известковый раствор. Цементно-песчаная смесь засыпается в емкость, в середине проделывается углубление, в которое наливается известь, либо глина. Все перемешивается, если консистенция получается слишком густой, то масса разбавляется водой.

к содержанию ↑

Готовим кирпич

Подготовка кирпича нужна в том случае, если он неотесан. Теска применяется для того, чтобы кирпич выглядел эстетично, а так же для придания ему равномерности, так как несимметричные бруски со временем приведут к тому, что печь рано или поздно покоситься.

Теска — довольно трудоемкий процесс. Для равномерности сначала на кирпиче проводится черта с помощью угольника, либо, что проще, с помощью другого кирпича, имеющего правильную форму. Далее производится теска либо отколка.

к содержанию ↑

Порядовка

Далее будет описано, каким образом укладывается печь голландка своими руками, порядовка дана подробно, при некоторых усилиях вы сможете выполнить всю работу самостоятельно.

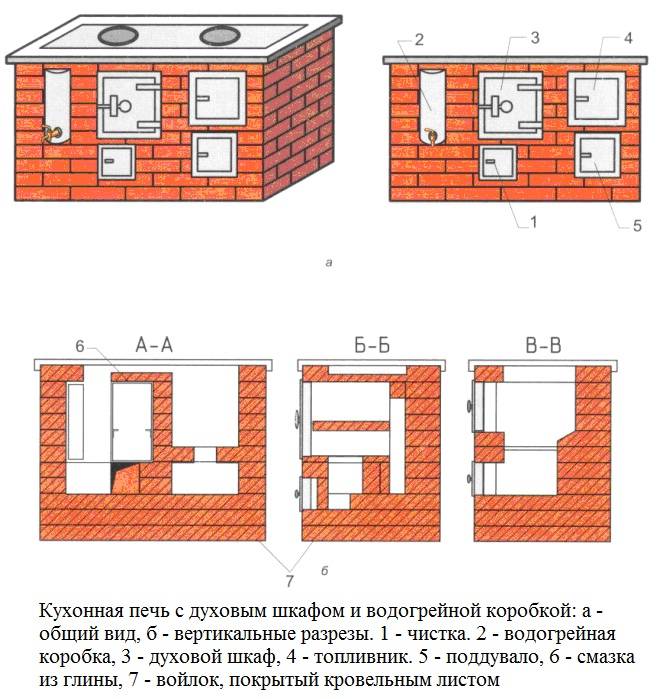

Порядовка печи голландки с плитой и духовкой

Предлагаем изготовить голландку по вышеуказанному чертежу. Схема кладки печи голландки с плитой и духовкой поможет вам в работе.

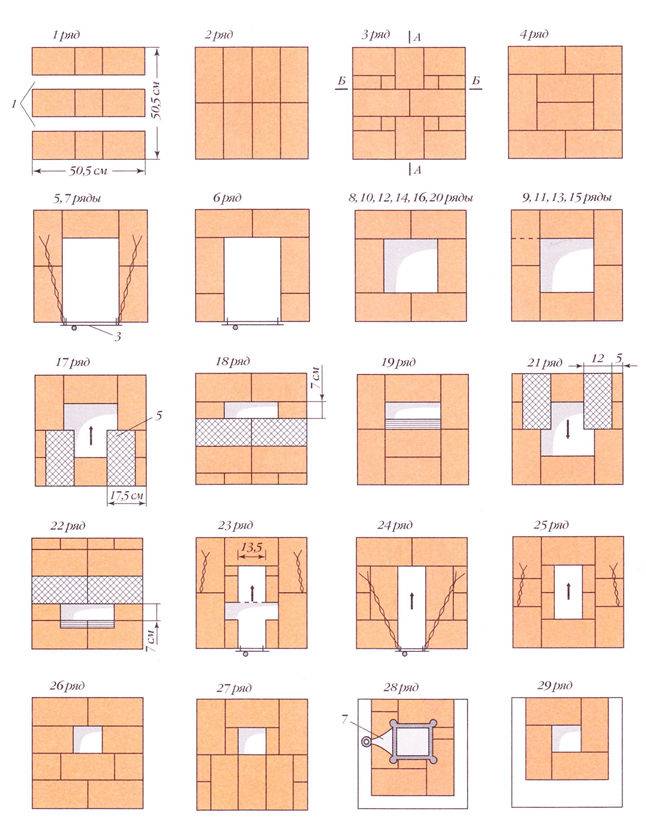

И еще один вариант порядовки

к содержанию ↑

Кладка печи

Порядовку вы видели выше (см. фото).

  1. Поверх застывшего фундамента укладывается рубероид либо любой материал, обладающий свойствами гидроизоляции.
  2. Теперь укладываем основу. Кирпичи кладутся равномерно в ряд, для определения равномерности применяется уровень. Поверхность тщательно замазывается раствором.

    Начало кладки

  3. На следующем ряду начинаем установку дверцы для поддувала. Ее необходимо обмотать асбестовым шнуром и прикрепить к кирпичам проволокой.
  4. Далее продолжаем укладывать ряд кирпичей, следя за равномерностью и используя уровень. Для того, чтобы кладка была равномерной по вертикали используем отвесы.
  5. Начиная с третьего ряда кладки используем огнеупорный кирпич, так как на этом и последующих уровнях будет располагаться топка. Между рядами кирпича устанавливаем решетку колосника. Дверцу для топки закрепляем по тому же принципу, что и дверцу поддувала.
  6. Если мы хотим, чтобы в нашей печке были варочная поверхность и духовой шкаф, то последний нужно устанавливать на том же уровне, что и топка.

    Для духовки оставьте место на уровне топки

к содержанию ↑

Выбор плиты и установка

Плиты для печей обычно изготавливаются из чугуна или стеклокерамики:

  • Чугунная плита способна разогреваться до 800 градусов. При такой температуре чугун расширяется. Это необходимо иметь в виду при установке.
  • Плита из стеклокерамики смотрится эстетичнее чугунной, при этом по качеству и функциональности нисколько не хуже.

Плиты довольно разнообразны. Они могут иметь как одно, так и несколько конфорочных отверстий, сами отверстия могут быть разного диаметра. Так же популярны поверхности с абсолютно равномерной сплошной поверхностью.

В настоящее время на рынке огромное количество вариантов варочных поверхностей, так что выбор за вами.

Что касается установки, то, какую бы плиту вы ни выбрали — правила для всех одинаковы:

  1. При установке варочной поверхности в кирпич необходимо оставить зазоры. Однако проще просто укрепить ее поверх кирпичей.
  2. Монтаж производится на раствор.
  3. При первой растопке желательно произвести отжиг плиты. Печь следует разогревать медленно и постепенно, каждый час увеличивая температуру примерно на 80 градусов.

Установка плиты

к содержанию ↑

Установки духовки

Духовку желательно купить готовую, нежели делать своими руками. Готовый духовой шкаф из чугуна отличается от кирпичного, самостоятельно изготовленного, следующими плюсами:

  • легко переносит температурные перепады
  • устойчив
  • долго сохраняет тепло.

Устанавливается духовка непосредственно над топкой, но, так как в нашей голландке присутствует еще и плита, до духовка устанавливается на одном уровне с топкой.

Расположение духовки и плиты

к содержанию ↑

Кладка дымохода

К кладке дымохода важно подойти с максимальной ответственностью:

  • Из материалов нужны будут лишь раствор и кирпич. Кирпич должен быть хорошо обожжен, а раствор следует наносить  тонким слоем, желательно в полсантиметра, ни в коем случае не превышая толщину в сантиметр, так как толстый слой не сможет выдерживать перепады температур и станет крошиться.
  • Кирпичи лучше брать целыми, и дело тут вовсе не в эстетике, а в том, что целые бруски создают более монолитную конструкцию.
  • Кладку начинаем сверху. Выкладываем надсадную трубу. Кирпич кладется практически так же, как и при укладке стенок. Важно соблюдать равномерность горизонтального и вертикального рядов.
  • Раствор применяем тот же, что и при кладке печи. Тщательно заделываем швы, так как при наличии зазоров в них будут проникать искры.
  • В том месте, где труба дымохода состыковывается с кровлей, следует использовать материал для гидроизоляции.

После всех проведения все работ у вас должна получится такая конструкция:

Голландка с духовкой и плитой

к содержанию ↑

Отделка и облицовка печи

Если кирпич тщательно обработан, швы равномерны, то голландка не особо нуждается в дополнительной отделке, так как итак выглядит довольно эстетично. Однако за неотделанной печью сложнее ухаживать, удалять с нее загрязнения, тогда как облицованную плиткой конструкцию достаточно иногда протирать.

Если хочется сохранить кирпичную эстетику, можно отделать голландку керамическим кирпичом. Он довольно привлекательно выглядит, к тому же такую отделку можно производить одновременно с кладкой.

Другим вариантом является керамическая плитка. Дизайнеры предлагают множество вариантов такой облицовки. Минусом ее является недостаточная устойчивость к высоким температурам. Рано или поздно она начнет отваливаться.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Прекрасным вариантом является облицовка изразцами. Они прекрасно выдерживают перепады температур, а изразцовая печь напоминает произведение искусства. Но такой вариант достаточно дорог.

Как бы там ни было, вариантов отделки немало, вы всегда сможете подобрать что-то на свой вкус.

к содержанию ↑

Сушка и пробная топка

По окончании работ печь нужно оставить в покое на пару недель, а лучше больше. За это время все материалы просушатся и закрепятся. Не закрывайте печные дверцы на это время.

По истечении указанного срока стоит произвести пробную топку. Для начала сожгите в топке несколько листов бумаги, чтобы проверить тягу. Если дым уходит по дымоходу — все в порядке, можете плавно начинать растопку, медленно нагревая печь.

к содержанию ↑

Вывод

Итак, в данной статье мы постарались дать максимально подробную информацию о том, как самостоятельно сложить печь голландку с варочной поверхностью и плитой, рассказали о необходимых материалах и технологии кладки.

Заниматься ли кладкой голландки самостоятельно или пригласить профессионалов — решать вам. В любом случае, такая печь станет прекрасным и функциональным украшением любого дома.

Схема кладки печи голландки с плитой своими руками

Несмотря на разнообразие современных отопительных приборов, они так и не смогли вытеснить старую, проверенную временем голландскую печь. Она не требует сложной системы для циркуляции теплоносителя и по стоимости обходится намного дешевле, чем любая современная котельная установка. Малогабаритную конструкцию голландки можно использовать не только для обогрева жилья, но и для приготовления пищи.

Особенности конструкции голландки


Дымоход голландки имеет 6 каналов для циркуляции горячего воздуха – 3 подъемных и 3 опускных. Выйдя из топки, дым поднимается по первому каналу, нагревая при этом стенки печи. Потеряв температуру, он опускается вниз где снова нагревается и поднимается вверх, но уже по второму каналу. Нагреваясь и остывая, дым поочередно проходит все каналы печи пока не попадет в последний, откуда через дымоход выводится за пределы помещения. Шестиканальная система голландки удлиняет путь горячего дыма, что обеспечивает равномерный нагрев стенок печи без резких перепадов и позволяет им длительное время сохранять тепло.

Таким образом, основными элементами голландки являются:

  • топка;
  • дымовые каналы;
  • дымоход.

В первоначальном виде голландка использовалась только для обогрева помещения и не имела поддувала и колосниковой решетки. Эти элементы были добавлены по прошествии времени, что значительно повысило эффективность печи. Также была расширена и функциональность конструкции путем добавления варочной плиты, духового шкафа и лежанки. Современные голландки оснащают емкостью для нагрева воды или баком для системы водяного обогрева.

Голландская печь может иметь разнообразную геометрическую форму, но независимо от конфигурации, топочная камера всегда имеет большой объем и прямоугольную форму, что повышает эффективность обогрева и позволяет в будущем модернизировать конструкцию голландки добавлением емкости для воды.

В традиционной голландке дымовой канал имеет боковой выход – это связано с тем, что в средневековой Голландии жители платили налог на трубы и в целях экономии выводили несколько печей в один дымоход. В верхней части конструкции расположена заслонка, позволяющая регулировать температуру нагрева печи.

Достоинства и недостатки голландки


В плане эффективности голландка с варочной плитой выгодно отличается от классической русской печи – стенки, сложенные в полкирпича быстрее прогреваются, а небольшие габариты и вытянутая форма конструкции, позволяет разместить ее в достаточном тесном помещении. Что касается расхода стройматериалов, то на сооружение русской печи требуется примерно 1400 кирпичей, а на строительство голландки довольно внушительных размеров необходимо всего лишь 650-700 штук.

Голландская печь лучше подходит тем людям, которые не постоянно проживают в загородном доме, а наведываются туда время от времени. Прогрев помещения русской печью занимает несколько часов, а голландке на это потребуется не более 30 минут — объемную топку можно сразу плотно загрузить топливом и дать печи максимальный жар.

Другие достоинства голландской печи:

  • Процесс сооружения голландки занимает в 2 раза меньше времени, чем аналогичной русской печи.
  • Экономичный расход стройматериалов и, как следствие, небольшой вес конструкции голландки, выдерживающий большинство типов перекрытий.
  • Возможность усовершенствования печи добавлением плиты или емкости для нагрева воды, при этом конструктивные изменения практически не оказывают никакого влияния на эффективность обогрева.
  • Конструкцию голландки можно подогнать под любые размеры — даже печь размерами 0,5х0,5 м будет эффективно выполнять свою функцию. Увеличение надтопочной части не снижает КПД голландки, что позволяет вытянуть печь на несколько этажей. Встречаются 2-х, 3-х и даже 4-х этажные конструкции.
  • Тонкие стенки в полкирпича и совершенная конструкция печи делают ее устойчивой к перепадам температуры, что исключает возможность деформации.
  • Качественный огнеупорный кирпич необходим только для кладки топочной камеры, для возведения остальных элементов конструкции подойдет обычный пустотелый кирпич, можно даже бывший в употреблении.
  • Высокая теплоотдача стенок голландки позволяет минимизировать расход топлива. После долгого простоя печь не требует длительной протопки — она быстро разогревается и долго остывает, при этом можно не опасаться возможности появления трещин.
  • Большая голландская печь справится с обогревом помещения до 65 м², тогда как традиционной русской печи это не под силу.
  • Сложить голландку с плитой сможет даже начинающий печник.

Несмотря на внушительный список достоинств, голландка имеет ряд существенных недостатков:

  • КПД голландской печи не превышает 45%, что несравнимо с показателем русской печи. Для поддержания комфортного микроклимата в помещении печь необходимо протапливать минимум 2 раза в сутки.
  • Голландка относится к конструкциям длительного горения и требовательна к качеству топлива. Для топки не подойдет быстро сгораемый хворост или солома, также не рекомендуется использовать влажное топливо — это приводит к оседанию в дымоходных каналах сажи и риску ее возгорания.
  • Система каналов голландки устроена таким образом, что может работать как сифон, затягивая холодный воздух с улицы — если после топки не закрыть заслонку, печь очень быстро остынет.
  • Голландская печь боится перегрева. В этом случае происходит выделение угарного газа и его проникновение в помещение. Оптимальная температура стенок голландки — 60°С.

В большинстве случаев голландку используют для обогрева помещений с ограниченной площадью. Если же дом просторный и имеет много окон, то тогда лучше использовать другие типы отопительных конструкций.

Основные правила сооружения голландки с плитой


Независимо от габаритов и формы печи, при ее сооружении существует несколько правил, которые всегда остаются неизменными:

  • Конструкция всегда сооружается на отдельно стоящем фундаменте. Его устройство желательно продумать на этапе строительства дома — в этом случае будет легче определить место выхода дымоходной трубы голландки и избежать его попадания на элементы кровельной системы.
  • Фундамент накрывается гидроизоляционным материалом.
  • Для сооружения топочной камеры используется качественный шамотный кирпич, который не перевязывается с обычным.
  • Ввиду низкой термостойкости цементный раствор не подходит для кладки печи. Кирпич выкладывают на жаропрочную глиняную смесь. Ее можно приобрести в готовом виде или приготовить самостоятельно.
  • При кладке топки швы должны быть не больше 5 мм, на остальных элементах — не более 8 мм. Этого можно достичь использованием соответствующей деревянной рейки.

Если решение о сооружении голландки было принято уже в готовом доме, то в этом случае придется демонтировать участок напольного покрытия и производить устройство фундамента без соединения с основным. Пренебрежение этим правилом может привести к печальным последствия, поскольку в процессе эксплуатации строение дает усадку и печь, построенная на основном фундаменте, может деформироваться. В результате герметичность швов нарушится и в помещение будет неизбежно проникать угарный газ.

В плане пожарной безопасности голландка достаточно надежна, но при ее строительстве все же следует соблюдать несколько основных правил:

  • избежать случайного возгорания от выпадающих из топки искр и углей поможет асбестовая плита, уложенная перед печью;
  • следует производить регулярную очистку каналов голландки от осевшей сажи;
  • деревянные стены необходимо оградить от печи огнеупорным материалом;
  • запрещается ставить предметы мебели ближе чем на 0,5 м к печи;
  • необходимо минимизировать количество металлических элементов при возведении конструкции.

Все детали из железа не должны напрямую контактировать с кирпичом. В местах где предусмотрена такая стыковка прокладывается раствор слоем 5 мм и асбестовый шнур — это защитит кладку от нагревания.

Строительство голландки с плитой


Прежде чем начать строительство печи необходимо провести подготовительные работы, заключающиеся в заливке фундамента и приготовлении раствор для кладки.

Заливка фундамента


В идеале, сооружение голландки следует планировать перед строительством дома. Если работы выполняются в уже обустроенном помещении, то необходимо удалить часть напольного покрытия. Основание голландки отделяется от фундамента дома песчаной подушкой. Глубина котлована под заливку основания должна составлять не менее 0,5 м. Его длина и ширина определяется в зависимости от габаритов печи — к размерам сторон прибавляется 15-20 см. Сверху песчаной подушки засыпается слой щебня толщиной 10 см и устанавливается опалубка, все стороны которой необходимо обернуть рубероидом. Опалубка заливается цементно-песчаным раствором, приготовленным в соотношении 1:3. После этого следует сделать технический перерыв до полного высыхания раствора.

Через 25-30 дней, когда фундамент наберет достаточную прочность, его присыпают слоем песка 3-5 см и накрывают рубероидом для гидроизоляции.

Приготовление раствора для кладки


Как уже отмечалось ранее, цементно-песчаная смесь не годится для кладки голландки — для этого применяется глиняный раствор. Для его приготовления следует размельчить глину и залить водой, излишки которой необходимо удалить. Через несколько часов, когда глина напитается жидкостью, засыпают песок в пропорции 2:1 и тщательно размешивают, затем заливают воду в количестве 1/8 от общего объема. Процесс приготовления глиняной смеси необходимо производить за 2-3 дня до начала сооружения печи.

Для проверки качества приготовленной смеси, достаточно сдвинуть ее мастерком в сторону. Если след остается гладкий, без рваных участков, значит смесь приготовлена идеально. Если раствору не хватает густоты, и он растекается, то в этом случае необходимо добавить еще глины.

Порядовая кладка голландки с плитой


Кладка печи производится согласно схеме, в которой указано количество рядов и кирпичей. Специалисты рекомендуют предварительно сложить конструкцию без раствора, и нанести на кирпичах метки для ориентира. Чтобы печь имела строго вертикальное положение следует натянуть отвесы и контролировать кладку на всех этапах пузырьковым уровнем. Перед укладкой кирпичи помещают в воду, чтобы они не вытягивали влагу из глиняного раствора.

Строительство голландки производится в следующей последовательности:

На завершающем этапе производится кладка дымовой трубы, которая выводится над поверхностью крыши на высоту 60 см.

Первая топка голландки с плитой


Первую топку печи можно производить через 10-14 дней — это время необходимо для полного просушивания конструкции. Дверцу топки необходимо оставить в открытом положении. Если строительные работы производились в холодное время года, то внутрь голландки можно поставить лампу для ускорения процесса высыхания. Запрещается растапливать преждевременно сырую печь, в противном случае она может растрескаться.

В первую очередь следует проверить тягу, для этого в топливном отсеке поджигают лист бумаги. Если дым уходит нормально, то можно приступать к тестовой топке печи. Топку голландки заполняют на 20% хворостом или опилками и разжигают, при этом все заслонки должны быть полностью открыты. Топка в таком режиме полностью просушит конструкцию. Первую неделю необходимо следить за тем, чтобы температура внутри печи не превышала 600°С.

Отправить комментарий

Схема кладки печи голландки с плитой

Эта статья – пособие новичкам, желающим сложить простую кирпичную печку с грубой для отопления дома. Вашему вниманию предлагается неприхотливая печь голландка канального типа, чью порядовку и кладку мы подробно рассмотрим далее.

Блок: 1/5 | Кол-во символов: 240
Источник: https://qustu.com/kak-samostoyatelno-slozhit-pechku-gollandku/

Принцип работы голландки

Отличительной особенностью голландской печи является шестиканальная система дымохода, по которому циркулирует нагретый газ.

Выходя из топочной камеры, дым по восходящему потоку поднимается вверх. За время своего пути он успевает нагреть стенки печи. Затем он остывает и опускается вниз к топке. Нагреваясь, он поднимается по второму каналу и т.д. Шестой канал уже выводит дым наружу через дымоход.

Система работы голландки

Шестиканальная система позволяет печи прогреваться равномерно, без резких перепадов и долго сохранять тепло.

Если говорить о конструкции голландки, то здесь главными элементами являются:

  • большая топка;
  • дымовая труба;
  • 6 дымовых каналов.

Каких бы габаритов не выкладывалась голландская печь, топливник у нее всегда большой и имеет прямоугольную форму, при этом сама конструкция голландки может быть полукруглой, треугольной и т.д.

Элементы печи-голландки

Большая топка значительно повышает эффективность и позволяет в дальнейшем дополнить конструкцию системой водяного отопления.

Дымовая труба голландки соединяется боковой частью с дымоходом, а их соединительным звеном выступает металлическая труба.

Если печь необходимо быстро остудить, то достаточно открыть заслонку.

Стандартная схема печи

Блок: 2/8 | Кол-во символов: 1226
Источник: https://kamin-expert.ru/otopitelnaya/pech-gollandka-s-plitoy-svoimi-rukami-poryadovka.html

Отопительно-варочные голландские печи

Принцип работы всех печей голландок элементарен — разогретый воздух идет по искусственно удлиненному пути до дымохода, но схемы конструкций различаются:

  • Формами — прямоугольник, круг.
  • Размерами.
  • Присутствием дополнительного оборудования (плита, духовка, лежанка).
  • Системами распределения газов: многоканальная и колпаковая. Последняя — более эффективна, так как имеет высокий КПД — при сгорании топлива, тепло остаётся в камерах. Холодный воздух, попавший в разогретую печь, проходит насквозь, минуя камеры. Многоканальная система, в свою очередь, проще в возведении, количество каналов может достигать шести.

С плитой

Такая конструкция отличается от типовой тем, что оснащена варочной поверхностью на 3—5 ряду от топки. Наилучший материал для такой части — чугунная плита толщиной 5—8 мм.

Плита может быть сплошной, только для разогрева пищи, или с установленными в ней конфорками для приготовления еды. Конфорок может быть несколько.

С варочной поверхностью и духовкой

Эта конструкция голландки оснащена еще и духовым шкафом. Духовка может устанавливаться над плитой или сбоку от топки.

Первое положение предпочтительнее, поскольку горячий воздух в этом случае равномерно огибает всю площадь духового шкафа. Находясь сбоку от топки, конструкция нагревается преимущественно с одной стороны.

Блок: 2/5 | Кол-во символов: 1369
Источник: https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/otopitelnaya-gollandka/otopitelno-varochnaya.html

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

  • отсутствие решетки колосника;
  • наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
  • печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
  • под топкой нет поддувала;
  • варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

  1. Обычный керамический кирпич.
  2. Огнеупорный кирпич.

    Огнеупорный кирпич

  3. Строительная глина.
  4. Вода.
  5. Речной песок.
  6. Дверцы для поддувала и топки.

    Дверцы печные

  7. Решетка колосника.

    Колосник

  8. Стальная гибкая проволока.
  9. Асбестовый шнур.

    Асбестовый шнур

  10. Очистные дверцы.
  11. Задвижки.
  12. Стальная полоса толщиной 0,5 см и шириной 5 см.

    Полоса стальная

Блок: 2/4 | Кол-во символов: 1457
Источник: https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/pech-gollandka-svoimi-rukami. html

Достоинства и недостатки голландки


В плане эффективности голландка с варочной плитой выгодно отличается от классической русской печи – стенки, сложенные в полкирпича быстрее прогреваются, а небольшие габариты и вытянутая форма конструкции, позволяет разместить ее в достаточном тесном помещении. Что касается расхода стройматериалов, то на сооружение русской печи требуется примерно 1400 кирпичей, а на строительство голландки довольно внушительных размеров необходимо всего лишь 650-700 штук.

Голландская печь лучше подходит тем людям, которые не постоянно проживают в загородном доме, а наведываются туда время от времени. Прогрев помещения русской печью занимает несколько часов, а голландке на это потребуется не более 30 минут — объемную топку можно сразу плотно загрузить топливом и дать печи максимальный жар.

Другие достоинства голландской печи:

  • Процесс сооружения голландки занимает в 2 раза меньше времени, чем аналогичной русской печи.
  • Экономичный расход стройматериалов и, как следствие, небольшой вес конструкции голландки, выдерживающий большинство типов перекрытий.
  • Возможность усовершенствования печи добавлением плиты или емкости для нагрева воды, при этом конструктивные изменения практически не оказывают никакого влияния на эффективность обогрева.
  • Конструкцию голландки можно подогнать под любые размеры — даже печь размерами 0,5х0,5 м будет эффективно выполнять свою функцию. Увеличение надтопочной части не снижает КПД голландки, что позволяет вытянуть печь на несколько этажей. Встречаются 2-х, 3-х и даже 4-х этажные конструкции.
  • Тонкие стенки в полкирпича и совершенная конструкция печи делают ее устойчивой к перепадам температуры, что исключает возможность деформации.
  • Качественный огнеупорный кирпич необходим только для кладки топочной камеры, для возведения остальных элементов конструкции подойдет обычный пустотелый кирпич, можно даже бывший в употреблении.
  • Высокая теплоотдача стенок голландки позволяет минимизировать расход топлива. После долгого простоя печь не требует длительной протопки — она быстро разогревается и долго остывает, при этом можно не опасаться возможности появления трещин.
  • Большая голландская печь справится с обогревом помещения до 65 м², тогда как традиционной русской печи это не под силу.
  • Сложить голландку с плитой сможет даже начинающий печник.

Несмотря на внушительный список достоинств, голландка имеет ряд существенных недостатков:

  • КПД голландской печи не превышает 45%, что несравнимо с показателем русской печи. Для поддержания комфортного микроклимата в помещении печь необходимо протапливать минимум 2 раза в сутки.
  • Голландка относится к конструкциям длительного горения и требовательна к качеству топлива. Для топки не подойдет быстро сгораемый хворост или солома, также не рекомендуется использовать влажное топливо — это приводит к оседанию в дымоходных каналах сажи и риску ее возгорания.
  • Система каналов голландки устроена таким образом, что может работать как сифон, затягивая холодный воздух с улицы — если после топки не закрыть заслонку, печь очень быстро остынет.
  • Голландская печь боится перегрева. В этом случае происходит выделение угарного газа и его проникновение в помещение. Оптимальная температура стенок голландки — 60°С.

В большинстве случаев голландку используют для обогрева помещений с ограниченной площадью. Если же дом просторный и имеет много окон, то тогда лучше использовать другие типы отопительных конструкций.

Блок: 3/6 | Кол-во символов: 3413
Источник: https://2proraba.com/teplo-ventilyaciya/sxema-kladki-pechi-gollandki-s-plitoj.html

Основные правила обустройства голландской печи с плитой

Какой бы вариант обустройства печи, размеры и габариты вы ни выбрали, принцип строительства остается неизменным:

Если же мысль о строительстве голландки вам пришла уже в жилом доме, тогда придется снимать часть напольного покрытия и возводить основательный фундамент, который не соединяется с основным. Этим правилом не стоит пренебрегать, так как, несмотря на малые размеры, голландская печь имеет достаточно внушительные размеры.

Она будет создавать большое давление на фундамент. Как известно, дом в процессе эксплуатации дает определенную усадку, и если выполнить печь на общем с домом фундаменте, то есть риск деформации, смещения дымохода и т.д.

В результате этого, может быть нарушена герметизация швов и угарный дым будет проникать , внутрь помещения.

  • Фундамент обязательно должен быть закрыт гидроизоляционным материалом.
  • При обустройстве топки нужно использовать только качественный огнеупорный (шамотный) кирпич, который ни в коем случае нельзя перевязывать с обычным.
  • Для кладки печи нужно приобрести жаропрочный глиняный раствор. Можно, конечно, его выполнить и самостоятельно.
  • Толщина шва при кладке топочной камеры не должна превышать 3-5 мм. Новичкам может показаться сложным придерживаться одинакового размера шва.
  • Кладка всей голландской печи происходит должна быть выполнена с толщиной шва в 5-8 мм.

Совет! Чтобы швы были одинаково ровными, используйте деревянные рейки между кладкой.

Несмотря на то, что голландка отличается высокой пожар устойчивостью, при ее обустройстве

необходимо придерживаться основных мер противопожарной безопасности при возведении голландской печи:

Нормы противопожарной безопасности

  • Перед печью нужно простились лист асбестовой плиты для предотвращения случайного возгорания от искр или углей.
  • Необходимо проводить систематическую чистку дымоходных каналов от скопившейся сажи.
  • Между печью и деревянными стенами тоже необходимо проложить лист огнеупорного материала.
  • На расстоянии 50-55 см от печи ничего не должно стоять: мебель, декор, другие предметы и т.д.
  • Чем меньше металлических деталей вы будете использовать для возведения голландки, тем лучше. Но выполняя висячую кладку, которая закрывает проем под варочную зону, вам не обойтись без металлических уголков.

Помните, что ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, необходимо прокладывать слой раствора в 5 мм и прокладывать асбестовый шнур.

Голландка с варочной плитой

  • Укладывая варочную поверхность на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Блок: 5/8 | Кол-во символов: 2902
Источник: https://kamin-expert.ru/otopitelnaya/pech-gollandka-s-plitoy-svoimi-rukami-poryadovka.html

Минусы и недостатки

  1. Классическая голландка имеет невысокий КПД и проигрывает схеме с более протяжёнными дымоходными каналами.
  2. Расположенные вертикально, протяжённые участки дымохода, способствуют ускоренному охлаждению, после угасание огня.
  3. В отличие от металлических буржуек, применение лёгкого, энергично горящего топлива менее целесообразно, как и у других массивных кирпичных изделий. Правда, этот часто упоминаемый недостаток, больше присущ подовым образцам старого времени.
  4. По сравнению с другими, имеющими протяжённые горизонтальные каналы в простенке, проигрывает в теплоёмкости. Как следствие, требуется более частые протопки.
  5. Конструкция с тонкими стенами, при частых перегревах, может привести к появлению трещин. Впоследствии через трещины, в помещении может проникать угарный газ.
  6. Тонкие стенки могут сильно разогреваться и близость горючих материалов может представлять пожарную опасность.

Блок: 4/15 | Кол-во символов: 904
Источник: https://ecoteplo.pro/pech-gollandka/

Этапы изготовления печи

Сейчас остановимся на основных этапах укладки печи от закладки фундамента до пробной топки.

Изготовление фундамента

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Фундамент изготавливается из бетона либо кирпича. Первый вариант имеет невысокую стоимость и отличается прочностью, но закладка его довольно трудоемка. Кирпичный фундамент заложить гораздо проще, однако стоимость в сравнении с бетонным значительно увеличится.

Здесь речь пойдет о бетонном фундаменте:

  1. Для отливки сначала нужно вырыть котлован глубиной 60 см. На четверть засыпаем его щебнем.
  2. Далее укладывается арматурная сетка. Диаметр арматуры около 16 миллиметров. Шаг укладки — пятнадцать сантиметров. Вяжется арматура проволокой. Там, где прутья арматуры пересекаются, сделайте вертикальное армирование.
  3. Следующим шагом является установка деревянной опалубки. Делается она по всему периметру. Стенки укрываем рубероидом. На дно котлована засыпаем песок, толщина засыпанного песка должна равняться примерно 5 сантиметрам. Сверху для гидроизоляции необходимо положить рубероид, желательно в несколько слоев.
  4. Обратите внимание на качество песка. В нем не должны присутствовать частицы глины, он должен быть рассыпчатым.
  5. Замешиваем бетон. Желательно применить бетономешалку — это повысит качество замеса. Заливаем бетон на дно котлована и даем ему время устояться для прочности. Срок примерно от двух недель до месяца.
  6. После заливки бетона, его стоит посыпать цементной крошкой для упрочнения фундамента.

Готовим раствор

Для приготовления простейшего раствора потребуется лишь вода, глина и песок.

Для начала следует проверить качество глины:

  1. Пол литра глины разводится небольшим количеством воды и хорошо размешивается до однородности. Консистенция должна напоминать тесто. Из получившейся массы скатывается два шарика диаметром в пять сантиметров. Один из них слегка сплющивается.
  2. Шарики оставляются на два дня для просушки при обычной комнатной температуре. Если по окончании сушки на них не образовалось трещин — значит глина подходит для дальнейшего использования.
  3. При образовании трещин следует понизить жирность глины, добавив в нее немного песка.

3 вариант — качество хорошее

Существует несколько способов приготовления глиняного раствора для кладки. Предлагаем на ваш выбор пару самых простых и распространенных:

Глина на пару дней замачивается, затем хорошо замешивается при постепенном засыпании песка. Важно тщательно размешать раствор, чтобы не было глиняных комков. Проверять, насколько правильно соотношение песка и глины, можно следующим способом: на кирпич небольшим слоем наносится раствор, прижимается другим кирпичом. Если все сделано правильно, то истечении пяти минут кирпичи не должны отрываться друг от друга.

Приготовление раствора

  1. Насыпается песок, в котором проделываются небольшие ямки. Сверху засыпается глина, добавляется немного воды, все это опять засыпается песком и оставляется на некоторое время для размягчения.
  2. Далее вся масса тщательно замешивается, комков опять же быть не должно.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Так же отлично подойдет и цементный либо известковый раствор. Цементно-песчаная смесь засыпается в емкость, в середине проделывается углубление, в которое наливается известь, либо глина. Все перемешивается, если консистенция получается слишком густой, то масса разбавляется водой.

Готовим кирпич

Подготовка кирпича нужна в том случае, если он неотесан. Теска применяется для того, чтобы кирпич выглядел эстетично, а так же для придания ему равномерности, так как несимметричные бруски со временем приведут к тому, что печь рано или поздно покоситься.

Теска — довольно трудоемкий процесс. Для равномерности сначала на кирпиче проводится черта с помощью угольника, либо, что проще, с помощью другого кирпича, имеющего правильную форму. Далее производится теска либо отколка.

Порядовка

Далее будет описано, каким образом укладывается печь голландка своими руками, порядовка дана подробно, при некоторых усилиях вы сможете выполнить всю работу самостоятельно.

Порядовка печи голландки с плитой и духовкой

Предлагаем изготовить голландку по вышеуказанному чертежу. Схема кладки печи голландки с плитой и духовкой поможет вам в работе.

И еще один вариант порядовки

Кладка печи

Порядовку вы видели выше (см. фото).

  1. Поверх застывшего фундамента укладывается рубероид либо любой материал, обладающий свойствами гидроизоляции.
  2. Теперь укладываем основу. Кирпичи кладутся равномерно в ряд, для определения равномерности применяется уровень. Поверхность тщательно замазывается раствором.

    Начало кладки

  3. На следующем ряду начинаем установку дверцы для поддувала. Ее необходимо обмотать асбестовым шнуром и прикрепить к кирпичам проволокой.
  4. Далее продолжаем укладывать ряд кирпичей, следя за равномерностью и используя уровень. Для того, чтобы кладка была равномерной по вертикали используем отвесы.
  5. Начиная с третьего ряда кладки используем огнеупорный кирпич, так как на этом и последующих уровнях будет располагаться топка. Между рядами кирпича устанавливаем решетку колосника. Дверцу для топки закрепляем по тому же принципу, что и дверцу поддувала.
  6. Если мы хотим, чтобы в нашей печке были варочная поверхность и духовой шкаф, то последний нужно устанавливать на том же уровне, что и топка.

    Для духовки оставьте место на уровне топки

Выбор плиты и установка

Плиты для печей обычно изготавливаются из чугуна или стеклокерамики:

  • Чугунная плита способна разогреваться до 800 градусов. При такой температуре чугун расширяется. Это необходимо иметь в виду при установке.
  • Плита из стеклокерамики смотрится эстетичнее чугунной, при этом по качеству и функциональности нисколько не хуже.

Плиты довольно разнообразны. Они могут иметь как одно, так и несколько конфорочных отверстий, сами отверстия могут быть разного диаметра. Так же популярны поверхности с абсолютно равномерной сплошной поверхностью.

В настоящее время на рынке огромное количество вариантов варочных поверхностей, так что выбор за вами.

Что касается установки, то, какую бы плиту вы ни выбрали — правила для всех одинаковы:

  1. При установке варочной поверхности в кирпич необходимо оставить зазоры. Однако проще просто укрепить ее поверх кирпичей.
  2. Монтаж производится на раствор.
  3. При первой растопке желательно произвести отжиг плиты. Печь следует разогревать медленно и постепенно, каждый час увеличивая температуру примерно на 80 градусов.

Установка плиты

Установки духовки

Духовку желательно купить готовую, нежели делать своими руками. Готовый духовой шкаф из чугуна отличается от кирпичного, самостоятельно изготовленного, следующими плюсами:

  • легко переносит температурные перепады
  • устойчив
  • долго сохраняет тепло.

Устанавливается духовка непосредственно над топкой, но, так как в нашей голландке присутствует еще и плита, до духовка устанавливается на одном уровне с топкой.

Расположение духовки и плиты

Кладка дымохода

К кладке дымохода важно подойти с максимальной ответственностью:

  • Из материалов нужны будут лишь раствор и кирпич. Кирпич должен быть хорошо обожжен, а раствор следует наносить  тонким слоем, желательно в полсантиметра, ни в коем случае не превышая толщину в сантиметр, так как толстый слой не сможет выдерживать перепады температур и станет крошиться.
  • Кирпичи лучше брать целыми, и дело тут вовсе не в эстетике, а в том, что целые бруски создают более монолитную конструкцию.
  • Кладку начинаем сверху. Выкладываем надсадную трубу. Кирпич кладется практически так же, как и при укладке стенок. Важно соблюдать равномерность горизонтального и вертикального рядов.
  • Раствор применяем тот же, что и при кладке печи. Тщательно заделываем швы, так как при наличии зазоров в них будут проникать искры.
  • В том месте, где труба дымохода состыковывается с кровлей, следует использовать материал для гидроизоляции.

После всех проведения все работ у вас должна получится такая конструкция:

Голландка с духовкой и плитой

Отделка и облицовка печи

Если кирпич тщательно обработан, швы равномерны, то голландка не особо нуждается в дополнительной отделке, так как итак выглядит довольно эстетично. Однако за неотделанной печью сложнее ухаживать, удалять с нее загрязнения, тогда как облицованную плиткой конструкцию достаточно иногда протирать.

Если хочется сохранить кирпичную эстетику, можно отделать голландку керамическим кирпичом. Он довольно привлекательно выглядит, к тому же такую отделку можно производить одновременно с кладкой.

Другим вариантом является керамическая плитка. Дизайнеры предлагают множество вариантов такой облицовки. Минусом ее является недостаточная устойчивость к высоким температурам. Рано или поздно она начнет отваливаться.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Прекрасным вариантом является облицовка изразцами. Они прекрасно выдерживают перепады температур, а изразцовая печь напоминает произведение искусства. Но такой вариант достаточно дорог.

Как бы там ни было, вариантов отделки немало, вы всегда сможете подобрать что-то на свой вкус.

Сушка и пробная топка

По окончании работ печь нужно оставить в покое на пару недель, а лучше больше. За это время все материалы просушатся и закрепятся. Не закрывайте печные дверцы на это время.

По истечении указанного срока стоит произвести пробную топку. Для начала сожгите в топке несколько листов бумаги, чтобы проверить тягу. Если дым уходит по дымоходу — все в порядке, можете плавно начинать растопку, медленно нагревая печь.

Блок: 6/7 | Кол-во символов: 9374
Источник: https://pechnoy.guru/pechi/otopitelnye/gollandka/gl-svoimi-rukami/gollandka-s-plitoj-i-duhovkoj-svoimi-rukami.html

Советы по эксплуатации печи-голландки

Готовая печь должна просохнуть в течение двух недель. Пробную топку производят сначала небольшими щепками: по 30 минут при открытых задвижках. Затем постепенно количество топлива увеличивается. Такая просушка длится около недели летом и 2—3 недели осенью и зимой.

Совет. Если печь была сложена на этапе строительства дома, не допускается ее топка без установки окон и дверей в помещении.

В процессе эксплуатации требуется регулярно очищать дымоходы от накопившейся сажи. Не допускается перекаливать печь, а также топить не предназначенными для этого материалами. Если конструкция сложена правильно и бережно эксплуатируется, она прослужит до 25 лет без ремонта и дополнительных трат.

Блок: 5/5 | Кол-во символов: 737
Источник: https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/otopitelnaya-gollandka/otopitelno-varochnaya.html

Заключение

Голландка – чуть ли не единственный отопитель, подвластный рукам неопытного каменщика, садовые и прочие уличные печки в расчет не принимаются. Если получилось сделать раствор удовлетворительного качества и не допустить ошибок в порядовках, то печь наверняка заработает сразу и не создаст проблем в будущем. Для полной уверенности вместо овражной глины воспользуйтесь готовой печной смесью, цена данного стройматериала невысокая и мало повлияет на стоимость строительства.

Блок: 5/5 | Кол-во символов: 491
Источник: https://qustu.com/kak-samostoyatelno-slozhit-pechku-gollandku/

Инструменты и материалы, используемые при возведении голландской печи с плитой

Обязательным условием хорошей печи является качественный кладочный раствор, который рекомендуется замешивать из красной глины и кирпича. Основным составом для кладки голландки является песок, красная глина и вода.

При этом соотношение пропорций для каждой из пород глины будет разным. Чем меньшее количество песка присутствует в природной глине, тем, соответственно меньше понадобится для раствора.

Глина

Для жирной глины берем пропорцию: 1 часть глины и 2,5 песка.

Для средней глины – 1 часть к 1,5 песка.

Для тощей понадобится 1 к 1.

Материалы для кладки печи-голландки с плитой:

  1. Шамотный огнеупорный кирпич для топочной камеры.
  2. Красный керамический кирпич.
  3. Раствор для кладки фундамента (цемент, песок, гравий и вода).
  4. Раствор для кладки кирпича.
  5. Рубероид для гидроизоляции фундамента.
  6. Доски для строительства опалубки.
  7. Колосниковая решетка.
  8. Поддувало.
  9. Металлическая дверца.
  10. Заслонка.
  11. Металлические прутья и проволока для армирования.
  12. Металлическая проволока 0,8 мм для перевязки.
  13. Асбестовый шнур.
  14. Варочная плита.

Из инструментов подготовьте:

  1. Мастерок для кладки кирпичей.
  2. Строительный уровень, угломер и отвес.
  3. Строительный степлер.
  4. Рулетка и маркер.
  5. Правило.
  6. Болгарка для обточки кирпича.
  7. Совковая и штыковая лопата.
  8. Ведро для раствора.
  9. Строительный миксер или дрель с насадкой.
  10. Резиновый молоток для кладки кирпичей.
  11. Строительный молоток для возведения опалубки.

Блок: 6/8 | Кол-во символов: 1414
Источник: https://kamin-expert.ru/otopitelnaya/pech-gollandka-s-plitoy-svoimi-rukami-poryadovka.html

Подготовка к работе, материалы и инструменты

Для того, чтобы приступить к основной работе, необходимо детально ознакомиться с материалами. Итак, какой рабочий инструмент необходимо приобрести? Потребуется красный полнотелый керамический кирпич, который может быть среднего качества. Можно применить и старый, который зачастую плотней и имеет большую теплопроводность. Но при использовании старого кирпича потребуется облицовка. Нужно определиться, с какой глиной вы имеете дело, чтобы скорректировать её свойства. Чтобы получить прочные швы, которые не будут осыпаться, раствор делают пластичным, а глину нужно использовать средней жирности. Встречается способ повышения прочности глиняной штукатурки, добавлением в состав 100 – 150 г. обычной соли. Однако это работает при постоянной работе печи.

В простое соль набирает влагу и раствор, набухая, осыпается. Всё же, гораздо важней определить её жирность. Тощую, придётся отмучивать, а излишне жирную, смешивают с дополнительным количеством песка, пропорция которого может доходить до 5 частей по объёму. Определить пропорцию песка и глины для кладочного раствора несложно. Возьмите приблизительно литр глины и разделите её на 5 частей. Далее каждую часть нужно смешать с песком в следующих пропорциях:

  • не добавлять
  • четыре к одному
  • два к одному
  • один к одному
  • один к двум

В каждый состав добавить воды, до состояния похожего на тесто и скатав шарики, оставить их сушиться на 3 дня. “Правильные” шарики не должны трескаться и при падении с метровой высоты не распадаются на части. Состав лепёшки прошедшей испытания и есть искомый для работы.

Блок: 6/15 | Кол-во символов: 1591
Источник: https://ecoteplo.pro/pech-gollandka/

Вывод

Итак, в данной статье мы постарались дать максимально подробную информацию о том, как самостоятельно сложить печь голландку с варочной поверхностью и плитой, рассказали о необходимых материалах и технологии кладки.

Заниматься ли кладкой голландки самостоятельно или пригласить профессионалов — решать вам. В любом случае, такая печь станет прекрасным и функциональным украшением любого дома.

Блок: 7/7 | Кол-во символов: 411
Источник: https://pechnoy.guru/pechi/otopitelnye/gollandka/gl-svoimi-rukami/gollandka-s-plitoj-i-duhovkoj-svoimi-rukami.html

Закладка колосника

Далее пойдёт ряд, в котором закладывают колосник. Для него нужно оставить небольшие зазоры, для расширения или последующей лёгкой замены, при необходимости. Последующие четыре ряда образуют стены топки. Рабочие стенки топки, футеруют огнеупорным кирпичом, укладывая его на ложок, “руба”.

Блок: 9/15 | Кол-во символов: 307
Источник: https://ecoteplo.pro/pech-gollandka/

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печи

Обязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печи

Кладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксатор

Установка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голландки

Топочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голландки

Кладка голландки

Перекрытие печки

Перекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голландки

Строительство голландки

Строительство голландки

Строительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голландки

Строительство голландки

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Подробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

Видео – Печь голландка своими руками

Блок: 4/4 | Кол-во символов: 4937
Источник: https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/pech-gollandka-svoimi-rukami.html

Установка дверцы

Главную дверцу при установке прокладывают асбестовым шнуром. Он позволит без вреда воспринимать температурные расширения материалов и обеспечит герметичность по периметру. Такой же, как и у нижней дверцы, проволочный крепёж закладывают в швы, а если проволочный жгут толстоват, в кирпичах прорезают пазы. Перекрывая дверцу, над ней укладывают по полкирпича либо устраивают замковое соединение, обрезая кирпичи клином.

Последующее количество рядов, зависит от предполагаемого объёма топливника. Их может быть 3 или 4, исходя из необходимой высоты. В итоге, когда топливная камера сформирована, на металлических опорах закладывают перекрытие, с отверстием продолжающегося дымохода.

Блок: 10/15 | Кол-во символов: 697
Источник: https://ecoteplo.pro/pech-gollandka/

Кладка рядов своими руками

На многих ресурсах, советуют первый ряд кирпича, класть без раствора, в крайнем случае, на тонкий слой увлажнённого песка. Это не очень хороший совет. Незначительные неровности или маленький камушек под гидроизоляцией, впоследствии, могут создать значительную точечную нагрузку, способную расколоть кирпич или несколько. Раствор же, позволяет равномерно распределить вес по фундаменту. То есть, раствору под первым рядом быть!

Далее, используя инструкцию, начинаем стелить гидроизолирующий материал. Следует заметить, что толщина швов в данном случае, будет отличаться от обычной укладки. Нужно выдерживать зазор в пределах 3 – 4 мм. Необходимо это для большей устойчивости кирпича и уменьшения вероятности осыпания раствора впоследствии. В классическом случае, во второй и третий ряд закладывают дверцу поддувала. Она крепится в существующие отверстия проволокой, которую пускают в швы.

Блок: 8/15 | Кол-во символов: 916
Источник: https://ecoteplo.pro/pech-gollandka/

Дымовые каналы

После, идёт часть, в которой формируются оборотные дымовые каналы. Существуют разные варианты и количество рядов также будет зависеть от высоты. В процессе нужно следить за толщиной швов и линейными размерами. Иногда стоит проверять диагональные размеры, которые покажут накапливающиеся смещения.

Блок: 11/15 | Кол-во символов: 312
Источник: https://ecoteplo.pro/pech-gollandka/

Закладка вьюшки

После окончания дымооборотов, укладывается несколько армирующих рядов, в которых закладывается вьюшка. Продолжить можно кирпичным дымоходом, с коленом и дополнительной опорой на потолочном перекрытии. Менее предпочтительно продолжение стальным сэндвичем, который неизбежно будет производить конденсат и имеет другие термодинамические характеристики.

В любом случае, продолжая устройство дымохода, на пересечении с перекрытием, следует увеличить его сечение и толщину теплоизолирующего слоя. Обязательно следует применить огнеупорную изоляцию, а деревянные элементы перекрытия обработать антипиреном. Внутренняя поверхность каналов должна быть гладкой. В процессе  её швабруют влажной ветошью так же, как и дымоход. Лёгкую пробную топку можно произвести не ранее чем через 10 дней, для проверки тяги.

Блок: 12/15 | Кол-во символов: 816
Источник: https://ecoteplo.pro/pech-gollandka/

Штукатурка, облицовка и декор оформление голландки

Облицевать, как настоящую голландку, изразцами, под силу далеко не каждому мастеру. Устройство изразцов и метод их монтажа делает это сложным делом. Однако, если в процессе пространство коробочек за изразцом будет заполнено шамотным песком, тепловая инерция многократное увеличится. Следует учесть, что в таком случае вес её станет значительно больше. Облицовку плиткой я бы советовал для старых поверхностей.

Предварительная штукатурка поможет герметизировать микротрещины, а плитка увеличит теплоотдачу. В штукатурку следует обязательно уложить армирующую сетку. А для плитки использовать специальный термостойкий клей. После этого всё равно нет гарантии, что плитка не начнёт отставать после случайного перегрева. Поэтому, чаще всего штукатурятся, если кирпич некрасивый или кладка неаккуратная.

Для оштукатуривания понадобится состав немногим более тощий, применённого для кладки. Для этого к нему можно добавить десятую часть песка. В штукатурный состав следует добавить связующее. Это может быть асбестовое волокно, стекловолокно, в народе часто применяли полову, образовавшуюся при обмолоте зерновых. Это многократно повышает целостность слоя при высыхании. Штукатурят тёплой, разделав трещины и швы, очистив от пыли и тщательно смочив водой.

Сейчас легко приобрести мелкоячеистую металлическую сетку. Закрепите её на поверхности кладки гвоздями, забивая их в швы под углом и штукатурка не потрескается. Наносимые слои должны быть тонкими, около 3 мм. Сперва идёт более жидкий слой, после погуще. После схватывания, пока поверхность ещё мягкая, следует затереть её тёркой, сгладив мелкие огрехи.

После полного отвердевания, поверхность покрывают известковым молочком. Углы можно декорировать плитками, имитирующими искусственный камень, приклеенными жаропрочным клеем. Если же был использован новый керамический кирпич, печку можно аккуратно “расшить” и покрыть термостойким лаком.

Блок: 13/15 | Кол-во символов: 1940
Источник: https://ecoteplo.pro/pech-gollandka/

Кол-во блоков: 25 | Общее кол-во символов: 39018
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://kamin-expert.ru/otopitelnaya/pech-gollandka-s-plitoy-svoimi-rukami-poryadovka.html: использовано 3 блоков из 8, кол-во символов 5542 (14%)
  2. https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/pech-gollandka-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 6394 (16%)
  3. https://2proraba.com/teplo-ventilyaciya/sxema-kladki-pechi-gollandki-s-plitoj.html: использовано 2 блоков из 6, кол-во символов 4279 (11%)
  4. https://pechnoy.guru/pechi/otopitelnye/gollandka/gl-svoimi-rukami/gollandka-s-plitoj-i-duhovkoj-svoimi-rukami.html: использовано 4 блоков из 7, кол-во символов 12077 (31%)
  5. https://ecoteplo.pro/pech-gollandka/: использовано 9 блоков из 15, кол-во символов 7762 (20%)
  6. https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/otopitelnaya-gollandka/otopitelno-varochnaya.html: использовано 3 блоков из 5, кол-во символов 2233 (6%)
  7. https://qustu.com/kak-samostoyatelno-slozhit-pechku-gollandku/: использовано 2 блоков из 5, кол-во символов 731 (2%)

Схема кладки печи с плитой

Популярные схемы кладки для печей с плитой

С древних веков в домах присутствовали отопительно-варочные печи. Они выступали в качестве главной составляющей любого сельского дома. В наши дни люди, проживающие в частных домах в городе, также не отказываются от установки этого сооружения. Оно не потеряло своей функциональности, поэтому активно используется многими.

Даже если в доме имеется система отопления, работающая на газе или за счет электроэнергии, у многих нет желания включать его на полную мощность в осенние дни, когда в доме становится прохладно. В этом случае обеспечить комфортный микроклимат в жилище поможет печь. Достаточно забросить в топку несколько поленьев и довольно быстро в жилище станет тепло.

Если вы решили обзавестись этим сооружением в своем доме, то к задаче его строительства необходимо подходить со всей серьезностью. поскольку печь строится с расчетом, что будет служить в течение десятилетий. При этом не имеет значения, строите вы печь для обогрева своими руками или печь с плитой. Поэтому, если во время строительного процесса будут допущены ошибки, исправить их потом будет крайне сложно.

Говоря про печи отметим, что они разделяются на сооружения для одно- и двухэтажных домов. Главное различие между ними – высота. Возводимое сооружение может иметь плиту или же использоваться только для обогрева. Во втором случае плита в ней как составной элемент отсутствует. Высота печи, сооружаемой своими руками, зависит от количества рядов в схеме. Далее мы подробно рассмотрим, как построить печь с плитой своими руками в частном доме.

Материалы для кладки

Расчет материалов – это крайне важный момент при кладке печи своими руками. Кроме этого, качество сооружения влияет на срок его службы. Печь с плитой, которую мы рассматриваем в этой статье, обычно имеет размеры 90 × 90 см в основании. Что касается её высоты, сооружение не доходит своей верхней точкой до потолочного перекрытия первого этажа на 2,1 м.

Перед тем как приступать к работам по строительству печи своими руками, необходимо приобрести материалы в достаточном количестве, которые будут использоваться при её сооружении. Во время проведения работ необходимы:

  • красный кирпич М150 в количестве 1085 шт.;
  • силикатный кирпич для сооружения топки150 шт. Вместо него можно использовать шамотный;
  • песок – 80-100 ведер;
  • глина –200 кг;
  • уголок 50×50 мм и 40х40 мм;
  • стальная проволока 2 мм — 25 м;
  • металлический лист 4 мм 1,5 × 1,5 м;
  • рубероид -3 м;
  • асбестовый шнур 5 мм — 10 м;
  • материал для изоляции стен.

Сооружение фундамента также требует подготовки соответствующих материалов:

Кроме этого, для строительства полноценной печи с плитой своими руками, которую можно будет использовать для обогрева жилища и приготовления пищи, потребуется приобрести чугунные детали:

  • колосниковая решетка -1 шт.;
  • варочная панель с двумя конфорками -1шт.;
  • задвижки- 3 шт.;
  • две дверцы для топочной камеры и поддувальни по 1 шт.;
  • дверцы для чистки- 5 шт.

После того как материалы подготовлены и в распоряжении строителя имеются нужные инструменты, можно переходить к активной фазе работ.

Принимая тот факт, что возводимое сооружение имеет большую массу, при устройстве фундамента своими руками выполняют его заглубление не менее, чем на 80 см. Однако, при ведении фундаментных работ во внимание следует принимать климатические особенности местности проживания, а также глубину промерзания. Узнать про это можно у местных строителей. Учитывая все эти моменты, сооруженная своими руками печь по выбранной схеме прослужит долго.

Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.

После завершения землекопных работ дно ямы утрамбовывается. Затем на её дне устраивается подушка из песка. для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку. Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.

Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента. Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель. Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой. простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.

Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом – тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.

Кладка печи своими руками

В сравнении с каминной, конструкция печи с плитой своими руками является более сложной. Поэтому схема сооружения должна неукоснительно соблюдаться.

Ввиду того, что по площади фундамент больше основания. на гидроизоляции следует выполнить разметку. После этого можно переходить к кладке первого ряда.

Если используется вертикальная схема кладки рядов, то необходимо помнить, что дымоходные каналы не должны быть слишком узкими. Их минимальный размер — 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи предполагает следующее: уже с первых рядов кладки, в её схеме должна быть предусмотрена камера поддувала. Когда начинают кладку второго ряда, выполняется установка поддувальной дверцы, которую перед тем, как установить в предназначенный для неё проем, обматывают асбестовым шнуром.

При установке дверцы к ней приматывается проволока, которая зажимается между двух кирпичей. Когда выполнено её полное обрамление кладкой, проволоку отгибают в стороны.

Когда доходят до кладки четвертого ряда печи, на нем обозначают отверстия, предназначенные для циркуляции огретого воздуха. На пятом выполняется укладка колосниковой решетки топки. При сооружении стенки топки и её порога допустимо применять силикатный кирпич.

Установка топочной дверцы выполняется на шестом ряду. Её так же, как и обдувальню, оборачивают асбестовым шнуром.

С 6 по 10 ряды необходимо особое внимание обращать на форму отверстий, которые обеспечат движение воздуха внутри конструкции. Десятый ряд, если есть такая возможность, необходимо скрепить рамой, сваренной из уголка. На 11-м ряду на предварительно уложенную прокладку из асбеста размещают варочную панель.

Уголок укладывается на семнадцатом ряду. На него ляжет 18-й ряд кладки, который станет завершением обрамления камеры над плитой.

На 19-20-х рядах кладки формируется сушильная камера. На 19-м ряду выполняют установку дверцы для чистки.

Еще раз металлический уголок укладывают на 24-м ряду кладки. На нем будет выложен сплошной ряд кирпича. который станет потолком сушилки.

Дверцу для чистки устанавливают на 25-м ряду.

На 30-м ряду выполняется установка двух задвижек.

Все последующие ряды вплоть до 38-го выполняют по схеме, а следующие формируют часть печи, которая идет на второй этаж. Отметим, что эта часть печи имеет другую нумерацию в порядовке. Её кладка осуществляется по следующей схеме:

  • установка дверцы выполняется на 2-3-м ряду. Она используется для чистки;
  • установка дымоходной задвижки осуществляется на 27-м ряду;
  • часть печи, установленная на втором этаже, должна иметь форму широкого дымохода. Он должен быть снабжен задвижкой и камерой. Постепенно ее сменяет узкая труба, которая начинается на уровне 32-го ряда.

Далее труба идет на чердак, а потом на крышу выводится оголовок.

На верхнюю часть трубы одевают зонтик, что исключает попадание вовнутрь неё пыли и влаги.

Схемы печей

Печи, которые сооружаются в частных домах своими руками, в настоящее время можно разделить на две группы:

  • устройства современного образца;
  • конструкции устаревшего типа.

Сооружения устаревшего типа построить своими руками не проблема. Однако, они обладают несовершенной конструкцией, поэтому чаще всего в домах ставят печи с плитой. которые отличаются своей функциональностью.

Если вы решили возвести в своем доме печь с плитой или просто сооружение для обогрева своими руками, то вам со всей серьезностью необходимо подойти к задаче их выбора. Ознакомление с преимуществами печей разных конструкций позволит сделать правильный выбор. Если в частном доме уже имеется печь с плитой старого образца, то в этом случае нет необходимости возводить сооружение «с нуля». Достаточно переделать её и в вашем распоряжении будет оборудование для обогрева и приготовления пищи.

Чтобы избежать ошибок во время процесса переделки, следует сначала ознакомиться с видео и различными инструкциями, как эту работу делают профессионалы. Также во время работ необходимо использовать чертежи. Применяя полученные знания, вы сможете получить хороший результат по завершении работ – у вас будет печь с плитой, построенная своими руками.

Двухъярусные печи для дома

Один из распространенных видов печей – двухъярусная. Если говорить про её устройство, то, отметим, что она состоит из двух конструкций — одна стоит на другой. Каждая из частей этого сооружения имеет размеры 165х51х238 см. При работе печи теплоотдача в нижней части составляет 3200 ккал/ч, а в верхней — 2600 ккал/ч.

При строительстве такого сооружения своими руками две конструкции разделяют между собой посредством кладки из кирпича с пустотами. Это позволяет снизить вес печи и сэкономить при её строительстве некоторое количество материала. Выкладка, которая используется для заполнения пространства между верхней и нижней печью, также выступает и в качестве основания для первой конструкции.

И у верхней печи, и у нижней, конструкция абсолютно одинаковая. В рассматриваемом случае реализована бесканальная система дымооборотов. Оказавшись в топливнике, газы движутся в верхний колпак, который снабжен специальной насадкой. После остывания газов происходит их опускание на дно до уровня топливника. Далее они уходят в дымовую трубу через подвертку.

У нижней печи дымовая труба проходит в верхней части, поэтому поверхность нагрева меньше. В составе верхней конструкции имеется отдельная дымовая труба. Процесс её кладки не содержит сложных моментов. Простой является и схема движения газов. В задней стенке имеется дверца, через которую должна выполняться прочистка нижней конструкции. Прочистка верхней конструкции должна осуществляться через дверцу. расположенную в боковой стене. В качестве топлива для двухъярусной печи можно использовать либо каменный уголь, либо антрацит. Каждая из труб, создаваемых в этой печи, дополнительно оборудуется задвижкой.

Плиту из железобетона часто используют для перекрытия верхней части пустот. Такой вариант перекрытия обеспечивает устойчивость, а кроме этого делает конструкцию печи в целом более стабильной. При выполнении кладки такого объема ошибки должны быть исключены. Ведь в случае их возникновения ремонт будет крайне затруднительным.

С большим вниманием следует подходить к устройству дымовой трубы, расположенной в нижней конструкции печи. Если в кладке будут иметь место неплотности, то в этом случае можно столкнуться с пропусканием тепла из стены. которая разделяет трубы на втором этаже. Отметим, что происходить это будет и при закрытых дымовых задвижках.

Печи с плитой или любого другого вида можно объединить в любой массив вне зависимости от того, квадратная у них форма или прямоугольная. Вид топлива тоже не имеет особого значения. Для загородного дома печь, сооруженная своими руками, может стать идеальным вариантом обогрева.

Квадратные печи с нижним прогревом

Печь такой конструкции имеет размеры 102х102х238 см. Если говорить о её теплоотдаче во время работы, то она составляет 4200 ккал в час.

Большую высоту в конструкции этой печи имеет одна из важных её частей – топливник. Симметричное расположение характерно и для его боковых отверстий, которые служат для удаления газа через боковые камеры стенок печи, расположенных по бокам сооружения. Попав туда, газ опускается по камерам, соединение которых обеспечивается специальным каналом, располагающимся под топливником.

В стояки газы попадают из каждой боковой камеры через нижние подвертки. Потом они поднимаются в боковые камеры, расположенные вверху. Все вместе они образуют верхний колпак. имеющий в своем составе три полости П-образной формы.

Полости располагаются параллельно относительно друг друга. Попав вверх, газ будет задерживаться в средней и задней полостях колпака, а после своего охлаждения переходить в переднюю плоскость по нижней части. С дымовой трубой насадного типа соединяется передняя плоскость. Оттуда газ будет уходить в атмосферу.

В конструкции этой печи предусмотрено три колпака: верхний и 2 большие камеры. Если говорить о виде топлива, которое можно использовать в сооружении этой конструкции, отметим, что оно может быть любым. Для выкладки стенок топливника при строительстве печи следует использовать огнеупорный кирпич.

Печь в доме – хорошее подспорье в деле создания комфортного микроклимата с минимальными затратами. Она может выступать в качестве главной системы обогрева жилища или использоваться в качестве дополнительного источника тепла. Строительство этого сооружения необязательно поручать специалисту. Вы сами сможете построить печь в своем доме, если изучите все нюансы возведения печи. Качественное выполнение работ позволит получить печь, которая будет хорошо отдавать тепло и прослужит десятилетия.

  • Автор: Вадим Николаевич Лозинский

Как, используя чертежи, сложить кирпичные печи для дома с варочной плитой своими руками

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны. от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки. показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью?
В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки. топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций. отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху. благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается. так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно .

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

  • кирпич красный полнотелый марки М 150 — 580 штук;
  • смесь сухая кладочная на глиняной основе — 200 кг;
  • колосниковая решетка чугунная;
  • дверца топки;
  • дверца поддувала;
  • чугунная плита с двумя разборными конфорками;
  • духовка сварная из листового металла;
  • задвижка дымохода — 2 шт;
  • чистка — 3 штуки;
  • стальной уголок равнополочный 40 мм — 170 см;
  • полоса стальная 5х50 мм — 65 см;
  • плоский шифер толщиной 10 мм — 1 лист;
  • кровельное железо.

Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

  1. на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
  2. на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
  3. следом — еще один аналогичный слой асбеста с теми же размерами;
  4. лист кровельного железа с теми же отступами, что и асбест;
  5. поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке :
Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах. продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда. в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

  • 1 — топка;
  • 2 — зольник и поддувало;
  • 3 — духовой шкаф;
  • 4 — водяной бак;
  • 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича. что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда. как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

Кладки печей для дома: чертежи и схемы

Классические русские дровяные печки для дома обладают характерными преимуществами.

Вместо устаревших, несовершенных устройств сегодня внедряются в жизнь новые, более современные образцы отопительных печей.

Грамотный мастер, который внедряет в жизнь новые типы подобных конструкций, должен хорошо представлять все недостатки старых образцов, которые сохранились. Он должен уметь произвести их ремонт либо переделку. Для этого он обязательно должен быть знаком с наиболее распространенными образцами не только новых, а и устаревших устройств, а также знать их чертежи и уметь применять свои знания на практике.

Схема кладки двухъярусной печи для дома

Схема двухъярусной печи
1. Пустоты.
2. Верхний колпак.
3. Подвертка.
4. Насадная труба.

На первом рисунке изображена двухъярусная печь. Она состоит из двух конструкций, которые стоят одна на другой. Размеры каждой из печей составляют 165х51х238 см. Теплоотдача нижней печки равняется 3200 ккал в час, а верхней – 2600 ккал в час.

Печи для дома разделяются кирпичной выкладкой с пустотами для того, чтобы была возможность облегчить вес и сэкономить некоторое количество кирпича. Выкладка, которая заполняет пространство между верхней и нижней печью, будет служить основанием для первой.

Нижняя и верхняя печи имеют полностью одинаковую конструкцию. Система дымооборотов здесь бесканальная. Газы поступают из топливника в верхний колпак, который имеет насадку. Газы, остывая, опускаются и на уровне дна топливника через подвертку уходят в насадную дымовую трубу.

Дымовая труба нижней печи проходит в верхней, в связи с этим поверхность нагрева несколько меньше у последней. Верхняя конструкция имеет свою отдельную дымовую трубу. Данное устройство отличается простотой кладки, а схема движения газов достаточно проста. Прочистка нижней конструкции должна происходить через дверцу в задней стене. В боковой стене – верхней. Печь работает на антраците либо каменном угле. Обе трубы оборудуются парой дымовых задвижек.

Верхняя часть пустот в двухъярусных печах достаточно часто перекрывается сплошной плитой из железобетона. Перекрытие плитой будет способствовать устойчивости и прочности всей конструкции массива. Кладка такого объема должна производиться особо тщательно, потому как помимо того, что конструкция должна быть перекрыта плитой, ее ремонт сильно затруднен, что способно вызвать некоторые трудности.

Тщательно должна быть выложена и дымовая труба нижней конструкции. В случае если в кладке имеются неплотности, стена, которая разделяет обе трубы во втором этаже, будет пропускать тепло от верхней конструкции даже в том случае, если обе дымовые задвижки закрыты.

В общий массив можно объединить печи практически любой конструкции, которые имеют квадратную либо прямоугольную форму и работают на любом виде топлива. Такая система станет хорошим обогревателем для загородного дома.

Схема квадратной печи с нижним прогревом

Схема квадратной печь с нижним прогревом

Печь, которая изображена на рисунке, имеет смешанную (комбинированную) систему дымооборотов. Размер подобной конструкции составляет 102х102х238 см. Теплоотдача при этом будет составлять 4200 ккал в час.

Топливник данной печи имеет сравнительно большую высоту. Боковые отверстия, которые симметрично расположены (по 2 с каждой из сторон) будут служить для выхода газа в боковые камеры наружных боковых стенок печи. Далее газ опускается по камерам, которые соединены каналом под топливником, сзади зольниковой камеры.

Газы из каждой из боковых камер попадают через нижние подвертки в стояки, через которые далее будут подниматься в верхние боковые камеры, которые совместно образуют верхний колпак. Он состоит из 3 полостей, которые имеют П-образную форму.

Полости располагаются параллельно. Горячий газ будет задерживаться вверху средней и задней полостей колпака, а охлажденный будет переходить по нижней части через отверстия в переднюю плоскость, которая соединена наверху с дымовой насадной трубой, после чего уходить в атмосферу.

Следовательно, печь составлена из 3 колпаков: верхний колпак и 2 большие камеры. В печи есть возможность сжигать любой из видов твердого топлива. В случае если конструкция будет работать на антраците либо каменном угле, стенки топливника понадобится выкладывать из огнеупорного кирпича.

Кладка печи с преимущественным нижним прогревом

Схема печи с преимущественным нижним прогревом:
1 и 3. Опускные стояки.
2. Подъемный стояк.
4. Дымовая труба.
5. Чистка.
6. Дымовые задвижки.

На следующем рисунке изображается печь, которая имеет преимущественный нижний прогрев. Ее размеры составляют 115х56х231 см. Теплоотдача будет 2640 ккал в час. По системе дымоборотов данную конструкцию можно будет отнести к комбинированным канальным печкам с нижним подогревом.

Дымовые газы будут опускаться из топливника, после чего стояком подниматься к перекрыше. Оттуда 2 параллельными ходами будут опускаться до 16 ряда кладки. Далее они будут уходить в последний подъемный стояк, который переходит в дымовую трубу.

Данная конструкция весьма рациональна и проста. Она способна обеспечить достаточно неплохой прогрев нижней части и имеет саморегулируемость движения в 2 каналах верхней части, которую можно рассматривать как колпак с насадкой.

Принцип газовой вьюги дает возможность воздуху проходить по низу колпака (как показано пунктиром), при этом не остужать его. Данная конструкция отличается простотой кладки и способна располагаться в перегородке.

Топливная дверца и передняя стенка выходят в коридор. Устройство имеет насадную трубу. Может эксплуатироваться как на дровах, так и на каменном угле.

Кладка печи конструкции В. Е. Грум-Гржимайло

Схема печи конструкции В. Е. Грум-Гржимайло

На следующим рисунке изображается печь бесканальной системы профессора В. Е. Грум-Гржимайло. Она совершенно не имеет никаких дымооборотов. Конструкция имеет круглую форму и заключается в футляр из листовой стали. Газы будут двигаться в печи не столько под влиянием тяги дымовой трубы, сколько под действием силы тяжести. Вследствие этого более тяжелые остывшие газы будут опускаться вниз, а те, которые являются более горячими и, следовательно, более легкими, поднимутся вверх.

Данное устройство состоит из 2 частей. Нижнюю часть при этом занимает топливник. В перекрыше топливника имеется небольшое хайло (устье) для обеспечения прохода газов дыма в верхнюю часть. Верх представляет собой камеру без дымооборотов. Он похож на опрокинутый колпак вроде стакана. Именно поэтому подобные печи достаточно часто называют колпаковыми либо бесканальными.

Нагретые газы дыма не будут уходить из хайла в дымоходы, потому как они сначала поднимаются под перекрышу и, остывая, спускаются по стенкам до самого основания. Здесь они будут попадать в дымовую трубу, после чего под влиянием тяги унесутся в атмосферу.

Вертикальный А-А разрез сделан поперек топливника, а Б-Б разрез – вдоль него. Горизонтальные разрезы сделаны с 1 по 9 ряд кладки. На 9-9 разрезе можно увидеть так называемые контрфорсы. Другими словами это вертикальные ребра (в четверть кирпича), которые идут вдоль стен печи от перекрытия печки до перекрытия свода. Они будут образовывать насадку и устраиваться, чтобы увеличить внутреннюю поверхность теплопоглощения и лучше воспринимать тепло от отходящих газов печным массивом. Ребра, которые нагреты газами, могут позволить печи дольше сохранить тепло.

Устройство конструкции Грум-Гржимайло будет использовать порядка 80% тепла топлива, которое сжигается. Железный футляр способен делать стены печи толщиной в четверть кирпича, в связи с чем устройство достаточно быстро способно нагреваться.

Отопительно-варочная печь представляет собой двухярусный колпак. Нижний ярус прогревается сильнее, что позволяет обогреть холодный воздух в низу помещения.

Кладка такой конструкции вовсе не сложна. Достоинством является то, что если дымовая задвижка на трубе будет неплотно закрыта, печь, в своей верхней половине не будет охлаждаться от попадающего в топливник холодного воздуха. Воздух, который попадает через щели в зольниковой и топливной дверцы в топливник, поднимется через хайло. Однако в связи с тем, что он более тяжелый, чем горячие газы колпака, он сразу перельется в боковые каналы и уйдет в дымовую трубу. В связи с этим вся часть под хайлом (полностью весь колпак) не подвергнется охлаждению.

Недостатком такой конструкции будет преимущественный прогрев верхней части. Для того чтобы его уменьшить, следует устроить шпуры в 5 ряду кладки в стенах топливника. Печь будет хорошо функционировать на антраците и тощих каменных углях. В случае если конструкция будет топиться дровами (в частности сырыми), щели между контрфорсами зарастут сажей.

Чистить сажу достаточно трудно, потому что прочистные дверцы располагаются в 8 ряду и не дают возможности попасть полностью во все промежутки контрфорсов. Дым будет отводиться в коренную трубу.

Бесканальные конструкции по принципу свободного движения газа бывают квадратными либо прямоугольными. Могут выполняться в металлическом футляре либо без него. В последнем случае нужно будет утолщить стенки колпака до 1/2 кирпича.

Кладка печи теплотехнического института конструкции инженера Ковалевского

Схема печи теплотехнического института конструкции инж. Ковалевского:
1. Жаровой подъемный канал.
2. Опускные каналы.
3. Последний подъемный канал, переходящий в дымовую трубу.
4. Дымовая задвижка.
5. Окно в боковых стенках жарового канала.
6. Чистка.

Конструкция изображена на рисунке. Размер ее будет 100х85х217 см. Топливник здесь шахтного типа. Он предназначается для сжигания каменного угля.

Дымовые газы поднимаются по каналу под перекрышу, после чего попадают в 2 боковых канала. Далее они опускаются до самого низа, а после этого по сборному каналу будут подводиться к дымовому стояку. При открытой дымовой задвижке они уйдут в атмосферу.

Особенность данной схемы – различная толщина стенок дымооборотов. Первый из них, который идет от топливника, называющийся жаровым каналом, будет иметь толщину наружной стенки в 3/4 кирпича. Остальные стенки будут толщиной в полкирпича.

Данная конструкция не имеет железного кожуха. Кладка ее достаточно проста. Коэффициент полезного действия – 75-80%. Недостатком данной конструкции является возможность перегрева верхней части, в которую направляются наиболее горячие газы. Они будут достигать низа печи полностью остывшими, следовательно, прогрев нижней части отстает.

Из топливника через шурупы некоторая часть горячих газов будет попадать в баковые каналы. До некоторой степени это усилит прогрев наружных стенок нижней части. Для того чтобы очистить дымообороты от сажи, следует использовать чистки.

Колосниковая решетка может быть выдвинута. Этим она способна облегчить процесс ухода за топкой спуска шлака в зольник либо стальную коробку, которая располагается под колосниковой решеткой. Дым будет отводиться в насадную трубу.

На сегодняшний день эти печи возводятся многими людьми при строительстве дачи или загородного дома. Борьба за экономию топлива привела к появлению новых конструкций. Сегодня насчитывается большое количество разных видов, каждый из которых имеет свои преимущества и недостатки, свои особенности устройства. Выбор за вами.

Источники: http://kotel.guru/pechi/kladka/populyarnye-shemy-kladki-dlya-pechey-s-plitoy.html, http://gidpopechkam.ru/pechki/kirpichnye-s-varochnoj-plitoj.html, http://1pokirpichy.ru/postrojki/kladka-pechej-sxemy.html

Схема кладки печи для дома. Мини-печь из кирпича: поставь сама

С такой конструкцией очень удобно зимой греть руки или перчатки. Вы можете подогреть небольшую кастрюлю с водой. Что, в принципе, очень важно в зимний период времени при поездках на рыбалку или зимних походах.

На видео вы можете увидеть реальный обзор того, насколько удобна такая конструкция в использовании, ее недостатки и преимущества.

Конструкция собирается из следующих материалов:
- большая жестяная банка;
- маленькая консервная банка или банка с краской;
- крепление для металлического профиля под гипсокартон.

В основе конструкции - обычная банка собачьих консервов. В принципе, можно любую длинную консервную банку, все равно дизайн не меняет.



Также в конструкции присутствует кольцо, которое изготовлено из обычного крепления под металлический профиль для гипсокартона. Это необходимо для того, чтобы использовать его вместо конфорки, поставить его на мини духовку. Это обеспечит удобство, чтобы что-то могло стоять сверху.

В верхней части банки проделываются круглые отверстия среднего размера по всему периметру на одинаковом расстоянии друг от друга.Они необходимы для того, чтобы воздух мог беспрепятственно проходить внутрь.



Теперь переворачиваем банку отверстиями вниз. В дне прорезается отверстие для жестяной банки меньшего диаметра (вместо нее можно взять емкость из баллончика с краской, она будет дольше выгорать и подходит по размеру). Баночка поменьше должна быть примерно на 2 см меньше основной, а также меньше и высотой 2-4 см. Сделайте отверстие, чтобы банка поменьше входила очень плотно и не болталась.

Вставьте меньшую банку вверх дном. Предварительно проделав в его днище отверстия, снизу и выше боковых стенок. Только после этого меньшую банку вставляем в большую.



С помощью такой мини печки очень удобно греть руки, в нее сверху забрасывают стружку, внешняя часть не сильно нагревается, а просто нагревается. Конфорку легко спрятать в дне банки.


У этой конструкции есть свои недостатки: если сверху котелок, то его нужно время от времени снимать; за этой структурой нужно постоянно следить, чтобы фишки не выгорели (постоянно подбрасывали).

И плюсы этой конструкции: очень хорошая теплоотдача для раздувания углей, если огонь потух, в этом нет необходимости, просто бросают новую щепу и через некоторое время вспыхивают под струей воздуха; Небольшой размер очень удобен в переноске.

Мини-печь своими руками может прослужить вам долго как в загородном доме, так и в загородном доме или имении, в общем, именно там, где у вас нет центрального отопления. В мире существует огромное количество различных вариантов, с помощью которых можно сделать мини духовку своими руками.Такая печь может отличаться формой, размером или, например, типом и расположением дымохода. Это сооружение может построить даже неопытный мастер или человек без квалификации. Изготовление мини-духовки своими руками займет совсем немного времени.

Мини-печь может стать не только источником тепла в доме, но и красочной изюминкой, способной радовать своим внешним видом.

Материалы для работы

Правильная конструкция печи подарит вам много уютных вечеров и защитит от пожара и дыма.

Вам понадобится:

  • доски;
  • 20 литров глиняного раствора;
  • 60 шт. красный кирпич;
  • дверь с одним нагнетателем;
  • пластина чугунная;
  • защелка, дверца топки;
  • Решетка
  • ;
  • 37 шт. шамотный кирпич.

Мини-печь размером 0,4 квадратных метра выполнена из кирпича, плоского или торцевого. Этот вид духовки отлично сохраняет и отдает тепло.

Конструкция довольно упрощена, так как мини-духовка совсем не тяжелая и не требуется фундамент.Пол должен быть из прочных и толстых досок, которые хорошо фиксируются.

Такая мини-духовка своими руками является альтернативой плите-плите, но имеет больше функциональных возможностей и нагревающую часть, в которой предусмотрена варочная часть. Он также служит камином.

Эту печь можно построить легко и даже за один день. В самом начале топить печь нужно древесной стружкой и бумагой, а не поленьями, так как при резком перепаде температур в новом растворе могут появиться трещины, что впоследствии приведет к неправильному движению воздуха или задымлению.Перед запуском духовки очень важно, чтобы она хорошо просохла. Обычно конструкция хорошо сохнет в течение одной недели.

Как сделать духовку?

Чтобы правильно построить печь своими руками, выполните следующие пункты:

Духовка, изображенная на фото, называется кухонной духовкой. Его использование понятно из названия - на нем готовят пищу.

  1. Выберите подходящее место для вашей новой мини-печи и положите туда полиэтиленовую пленку, рубероид, гидрозоль или пергамин.Размер одного из этих материалов должен быть 78х53 см.
  2. На подстилку (ее толщина должна составлять 1 см) требуется насыпать и разровнять сухой песок.
  3. Поверх песка уложите первый ряд из 12 кирпичей, которые не нужно скреплять между собой. Затем нужно выровнять кирпичи в один уровень, чтобы они лежали строго горизонтально.
  4. На первый ряд кирпичей необходимо нанести тонкий слой глины, после чего можно будет установить дверцу с поддува.Очень важно, чтобы дверца воздуходувки была обернута асбестовым картоном или шнуром. Дверца поддувала необходимо закрепить проволокой, после чего можно приступать к укладке второго ряда.
  5. необходим для кладки третьего ряда мини-духовки, после чего нужно установить решетку. Его необходимо установить над воздуходувкой, если уже полностью сформирован третий ряд кирпичей.
  6. Кладем кирпичи в четвертом ряду, но уже по краю, а по середине дымохода нужно уложить опоры для внутренней перегородки печки.Заднюю стенку печи кладем кирпичами с выступом наружу и без глины - их называют пинками.
  7. Далее необходимо установить топочную дверцу. Опять же, перед установкой двери своими руками нужно обмотать ее асбестовым шнуром, чтобы она могла открываться снизу вверх. Требуется скрепить проволокой и временно закрепить двумя кирпичами. Поместите первый кирпич сзади, а второй на этот кирпич и сверху двери.
  8. Пятый ряд кирпичей необходимо уложить ровно, при этом важно повторить очертание предыдущего ряда.А вот шестой ряд нужно укладывать кромкой. Далее нужно протереть стенки мини-духовки влажной тряпкой и перейти к седьмому ряду.
  9. Положите ровно на седьмой ряд для связки, начиная с кирпичей в ¾ со следующих рядов. Далее кладем два кирпича ребром и начинаем делать заднюю стенку.
  10. Когда кладете своими руками восьмой ряд печи, то видите, что он закрывает дверцу топки, над которой заканчивается. Именно в восьмом ряду над топкой необходимо установить скошенный кирпич так, чтобы пламя в топке было направлено в центр горелки чугунной печи.
  11. Для начала нужно выложить слегка смоченный асбестовый шнур так, чтобы все уплотнялось между плитой и кирпичами. Поскольку глина и чугун имеют разные коэффициенты температурного расширения, плиту нельзя класть на глину. Далее можно выложить девятый ряд, но нужно его немного сдвинуть, чтобы дверь оставалась открытой.
  12. При кладке десятого ряда нужно сформировать дымоход с пристройкой сзади. Для конструкции именно такой мини-печи не требуется патрубок из кирпича, который расширяется вверху, потому что такой тип трубы меняет центр тяжести всей мини-печи.Схемы дымохода бывают разные. Дымоходы бывают: прямые, горизонтальные, вертикальные, прямоточные, противоточные, раструбные и комбинированные. В схеме этой печи предусмотрен прямой дымоход.
  13. При укладке одиннадцатого ряда вставить задвижку и заклеить асбестовым шнуром, обмазанным глиной.
  14. Таким образом, дымоход будет соединен с металлическим. На случай, если дымоход уходит в сторону, заблокируйте его тремя рядами кирпича.
  15. Далее нужно снять кирпичи с четвертого ряда и очистить дымоход от грязи, скопившейся там при строительстве.
  16. Побелка духовки. Требуется защитить металлическую часть и стенки печи фольгой. Чтобы плита не пожелтела, в раствор нужно в небольшом количестве добавить молоко и синий цвет. Важно тщательно побелить каждый предмет печи, а особенно стыки чугунной поверхности и кирпича.
  17. Необходимо хорошо закрыть зазоры между полом и первым рядом уложенного кирпича, чтобы песок, который вы насыпали под кирпич, не проснулся.
  18. Далее нужно по кромке печки прибить плинтус, который защитит конструкцию от просыпания песка. Плинтус необходимо плотно прибить и выровнять, чтобы не было зазоров. Благодаря этому мини-духовка будет отлично смотреться.
  19. После того, как вы впервые нагреете духовку бумагой и древесной стружкой, оставьте все горелки и дверцы открытыми на несколько дней, чтобы она хорошо просохла. Такая мини-печь выдержит довольно высокие перепады температур и прослужит вам долгие годы.

Удобство мини духовки

Можно предположить, что возможны и другие варианты мини-духовки, как сложные по конструкции, так и легкие. Если использовать печь как камин, то она хорошо украсит ваш дом, наполнит уютом, теплом и уютом. Более того, вы сами можете построить такое творение. Отличие мини-духовки от микроволновки в том, что микроволн в такой конструкции нет.

Мини-печь отлично подойдет для обогрева гаража, теплицы и даже небольшого частного или загородного дома.Существует множество модификаций небольших духовок, с обустройством которых можно без проблем справиться своими руками. Вот руководство по сборке самых популярных и универсальных конструкций.


Эта версия печи отлично подойдет тем, кто любит отдыхать на природе. Готовый продукт легкий и занимает очень мало места в рюкзаке. При всей простоте конструкции печь из бидона очень удобна и производительна - литр воды можно вскипятить, потратив несколько небольших сухих веток.


Причем такая самодельная печь может работать не только на ветках, но и на листьях, шишках и даже сене. Вы точно не останетесь голодными!

Первый этап - подготовка деталей

Заранее приготовьте три банки разного размера. Емкости для консервов подойдут идеально. Из самой большой банки сделаете корпус духовки, в корпус поместите банку средних размеров, а из маленькой емкости сделаете самодельную горелку.


Дополнительно подготовить ножницы, колодку, электродрель и фломастер.

Второй этап - изготовление шаблона

Из упомянутого деревянного бруска вы сможете сделать правильную мини-печь. Вы будете использовать его как шаблон для создания отверстий и выполнения других действий.

Шаг первый.


Шаг второй. По разметке выпилить прямоугольную выемку, чтобы верхний край емкости мог свободно входить в нее.



Шаг третий.Установите блок так, чтобы банка прочно опиралась на него, а верхний край большой банки при этом удерживался в заранее подготовленном углублении в блоке.


Этап третий - подготовка большой банки

Шаг первый. Проведите линию по нижнему краю самой большой банки. Эта линия будет служить линией разметки для создания вентиляционных отверстий. Линию можно нанести обычным фломастером.


Шаг второй.Просверлите отверстия по линии разметки. Оптимальное количество отверстий можно найти только опытным путем. Излишняя вентиляция приведет к слишком быстрому сгоранию топлива, а при недостаточной тяге печь просто не сможет нормально работать.


Поэтому сначала проделайте небольшое количество отверстий, а затем, при необходимости, просверлите их после первых испытаний печи.

Четвертый этап - подготовка среднего банка

Для второй банки сделайте то же, что и для первой, с той лишь разницей, что вентиляционные отверстия должны быть под верхним краем, а не над дном.


Просверлите много отверстий в дне контейнера среднего размера. Выбирайте размер и количество этих отверстий, чтобы загруженное топливо не выпало в дальнейшем. В результате дно банки будет иметь вид сита.


Пятый этап - сборка печки

Вставьте банку среднего размера в самый большой контейнер. Сопряжение должно быть достаточно плотным, но не плотным - между стенками двух банок требуется небольшой зазор для циркуляции воздуха.


Шестой этап - изготовление горелки

Используйте самую маленькую консервную банку, чтобы сделать конфорку.


Шаг первый. Подготовьте отверстия в боковой стенке банки так же, как и с предыдущими емкостями.

Шаг второй. Вырежьте дно банки ножницами для резки металла.

Шаг третий. Тщательно выровняйте края конфорки и очистите их напильником.

Седьмой этап - проверка печки



Возьмите основную часть печи (средний контейнер вставляется в большой) и загрузите топливо (шишки, щепа, листья, маленькие веточки и т. Д.)) внутрь. По возможности загружайте сухие ветки прямо с деревьев в печь, так как топливо из земли может быть влажным.


Самая маленькая деталь - это конфорка. Ставим поверх

Зажгите груз и дайте ему нагреться. Поначалу может быть у вас не очень хорошо получается, но очень скоро вы научитесь зажигать печь буквально парой спичек.


Дать топливу интенсивно нагреться, поставить горелку на плиту, а на нее - кастрюлю, чайник или другую емкость.


Видео - Мини духовка своими руками

Простая "детская печь" из кирпича для дома

Набор для кладки мини печи из кирпича

Начните с подготовки приспособлений, необходимых для установки рассматриваемого агрегата. Вам понадобится:

Детская духовка своими руками

Подготовив все необходимые приспособления, переходим непосредственно к этапу устройства кирпичной печи «Малютка».

Шаг первый. Выберите место для обустройства отопительного агрегата.Расстояние от стен духовки до ближайших стен помещения должно быть не менее 300 мм.

Шаг второй. Выложите фундамент под кирпич размером 76х50,5 см. Глубина фундамента должна быть не менее 5 рядов кирпича. Выкопайте и разровняйте яму подходящего размера, на ее дно уложите слой глины, тщательно утрамбуйте и накройте слоем рубероида.

Шаг третий. Выложите площадку из 12 кирпичей. Залить каждый кирпич глиняным раствором.

Выложив три ряда основания, накройте их вторым слоем рубероида и продолжите укладку.Уровень фундамента должен соответствовать уровню пола.

Обязательно проверьте горизонтальную и вертикальную планировку фундамента с помощью отвеса и уровня.

Шаг четвертый. Первый ряд выложите над полом. Второй ряд выложите таким же образом, но предусмотрите место для крепления дверцы воздуходувки. Перед установкой оберните дверцу воздуходувки по краю прочной асбестовой веревкой. Закрепите дверь проволокой.

Шаг пятый. Выложить третий ряд шамотной кирпичной печи.Для кладки используйте отдельный огнеупорный глиняный раствор.

Шаг шестой. Установите решетку в четвертом ряду и продолжайте укладку, кладя кирпичи на ребра. В пятом ряду кладем кирпич ровно, в шестом - снова по краю.

Шаг седьмой. При кладке восьмого ряда установите наклонный кирпич. В такой конструкции он возьмет на себя функции дымового зуба и обеспечит смещение огня при открытии противопожарной двери.

Шаг восьмой. Оберните дверцу камеры сгорания асбестовым шнуром и установите его на место.


Девятый шаг. При укладке девятого ряда установите варочную панель.

Шаг десятый. Продолжайте укладывать печь, пока не дойдете до начала устройства дымохода (начиная с десятого ряда). Подготовить опоры в дымоходе для установки внутренней перегородки. Поместите выступающий наружу кирпич в заднюю стенку печи. Смазывать его раствором не нужно, потому что к окончанию работы этот кирпич нужно будет снять.

Шаг одиннадцатый. При выкладке одиннадцатого ряда устанавливают задвижку, предварительно обмотанную асбестовой веревкой. Установить металлическую дымоходную трубу.

Двенадцатый ряд. Удалите ранее незакрепленный выступающий кирпич.

Дайте духовке высохнуть в течение недели, и вы можете начать пользоваться устройством. Лучший вариант топлива - дрова.

Видео - Детальная кладка печи из кирпича 3x3,5 (часть 1)

Видео - Детальная кладка печи из кирпича 3x3,5 (часть 2)

Мини-печь для дачи из кирпича изготавливается полностью вручную и к тому же не требует много времени.Мини-печь из кирпича отлично подойдет там, где нет центрального отопления. Это, например, дача.

Вы всегда можете прийти и прогреть комнату, и приготовить себе еду. Сегодня мы расскажем, как сделать эту конструкцию. Цена установки не велика, и это может позволить себе каждый.

Также разные виды этой конструкции вы можете посмотреть на видео в этой статье.

Чем привлекательна мини-печь?

Мини-печь из кирпича для дачи довольно привлекательна во многих отношениях:

  • Занимает небольшую площадь, равную 0.40 метров в квадрате. Несмотря на очень малые размеры, она может длительное время отдавать тепло и может служить альтернативой металлической печи-каменке.
  • Из-за небольшого размера не нужно закладывать прочный фундамент. Можно разложить прямо на полу.
  • Если пол деревянный, то на дно печи желательно положить лист металла с асбестом для защиты пола от огня. По сравнению с буржуйкой она более функциональна, так как имеет варочную поверхность, на которой можно готовить пищу.
  • Это можно сделать полностью вручную. От этого его цена не будет значительной.

Для обеспечения этой функциональности в конструкцию печи входят:

  1. Печь чугунная для приготовления пищи.
  2. Дымоходы , позволяющие увеличить КПД топки.
  3. Дымовой зуб ... Его использование позволяет превратить мини-печь в камин.

Мини-печь из кирпича выкладывается за один рабочий день, конечно, если есть опыт.

Выложив печь, можно попробовать ее в работе, частично разожгив, используя для этого щепу или бумагу.

Внимание: Запрещается топить печь крупными поленьями, так как под воздействием высоких температур в конструкции печи могут появиться трещины.

После пробного обжига, не давая печи прогреться, дают ей высохнуть естественным путем. Это может занять до 2 недель.

Кладочный раствор

Если вы делаете кирпичные мини-печи для бани, то раствор нужно делать с учетом повышенной влажности.

Итак:

  • Для выкладки мини-печи можно использовать различные виды растворов, например, цементно-песчаные, цементно-просеивающие или глиняно-песчаные. При необходимости можно использовать цементный просеивающий раствор для заливки основания под печь. Цементно-песчаный раствор готовят к выкладке первых двух рядов печи, а всю кладку выкладывают глиняно-песчаным раствором, начиная с третьего ряда.
  • Глиняно-песчаный раствор готовится гораздо дольше. Для получения качественного раствора глина вечером замачивается, чтобы размягчились все мельчайшие частицы глины.Причем необходимо подобрать желаемую жирность глины, а точнее раствора, добавив в него песок или более маслянистую глину. Этот процесс очень трудоемкий, но он необходим, чтобы мини-плита была достаточно прочной.
  • Готовность раствора к работе можно проверить шпателем: если он не прилипает к шпателю и не оставляет на нем следов, то его можно использовать. Причем его плотность должна соответствовать плотности пюре.

Пошаговая схема кладки.

Установка мини печки

Кирпич - это традиционный материал для печей, который использовался веками. Мини-печь из кирпича изготавливается из кирпича, но при строительстве лучше всего использовать их два вида.

  • Часто для изготовления верстака стоит использовать огнеупорный материал. Он сможет выдержать топку даже с углем.
  • Лицевой материал тоже вполне подходит для отделки.

Внимание: в здании можно использовать всего один обычный кирпич.Только в этом случае можно будет топить только дровами.

Подготовив необходимое количество кирпичей, можно приступать к работе, инструкция изложена ниже:

  • В первую очередь следует определиться с местом для мини-духовки. От этого во многом зависит его эффективность.
  • Мини печь из кирпича для бани займет площадь около 800х550 мм. Вам просто нужно уложить слой противопожарной защиты, а также слой гидроизоляции.Рубероид можно использовать как гидроизоляционный слой, а листовой асбест - как огнезащитный слой, если основание деревянное.
  • На гидроизоляционный слой насыпается слой песка толщиной около 10 мм.
  • Первый ряд кирпича кладется на песок без использования раствора. Этот ряд выравнивают строго по горизонтали, забивая резиновым молотком выглядывающие кирпичи.
  • На этот кирпичный ряд тонким слоем наносится глиняный раствор и сразу же устанавливается люк.Дверь выставляется строго горизонтально и строго вертикально, после чего надежно фиксируется. После его закрепления можно приступать к выкладке второго ряда.
  • 3-й и последующие ряды выложены огнеупорным кирпичом (шамот). После выкладки 3-го ряда следует установить решетку, которая должна находиться по центру поддувала.
  • 4-й ряд выкладывается в четверть кирпича (по краю) вне зависимости от того, как были уложены предыдущие ряды. Задняя стена выкладывается без раствора.В будущем эти кирпичи будут убраны.
  • После 4-го ряда приступают к установке дверцы топки. Устанавливается таким образом, что открывается вверх. Крепится он так же, как и нагнетательный, с помощью проволоки, концы которой заделаны между кирпичами, образующими ряды кладки. Дверь обнажена и надежно зафиксирована.
  • 5-й ряд кирпичей выкладывается по 4-му ряду, но кирпичи лежат ровно.
  • Затем выкладывается последний 6-й ряд, лежащий по краю.Стены дымохода и внутренняя поверхность кирпичей очищаются от раствора и протираются влажной тряпкой.
  • Следующий ряд лежит ровно, при этом задняя стенка выложена по краю в два кирпича.
  • Этот ряд закрывает уровень топки и в этом ряду кирпич устанавливается под углом так, чтобы он свисал над топкой, смещая пламя ближе к центру печи. Эта операция выполняется на восьмом ряду. Этот кирпич эффективен, когда печь используется как каминная, работая с открытой дверцей топки.
  • 9-й ряд сдвинут немного назад, чтобы дверь оставалась открытой. Для обеспечения герметичности стыков плиты и кирпича применяется асбестовый шнур. Не рекомендуется класть чугунную пластину на глину.
  • На 10-м ряду образуется место для установки трубы. В этом случае используется прикрепленная металлическая труба из легкого железа. Кирпичная труба для такой мини-печи будет тяжелой.
  • Клапан, уплотненный асбестовым шнуром, установлен на 11 ряду.
  • С помощью следующих рядов формируется часть трубы, которая присоединяется к металлической трубе - дымоходу.
  • Завершающим этапом строительства мини-печи является ее побелка, но можно сделать декоративную облицовку кафельной плиткой. К сожалению, побелка нецелесообразна: побелку придется повторять примерно раз в год, а плитка не только украсит печь, но и избавит от постоянного побеления.
  • Перед побелкой желательно очистить печку от мусора и произвести пробный розжиг. Если печь исправна и проблем нет, можно приступать к побелке или облицовке, после чего нужно дать время полностью высохнуть.Это очень важно и не стоит торопиться зажигать мини-плиту, чтобы не навредить. К отопительному сезону стоит подготовиться заранее, тогда зима будет казаться не такой уж и холодной.

Материал мини-печи

Строительство мини-печи своими руками требует как минимум умения определять качество и количество материала.

Итак:

  • Чтобы сложить такую ​​печь, нужно запастись красным кирпичом, примерно 60 штук, и огнеупорным (шамотным) кирпичом, примерно 40 штук.Чтобы сложить все кирпичи, нужно около двух ведер раствора.
  • Печь не будет комплектной, если вы не приобретете и не установите такие элементы, как топка и дверца воздуходувки, варочная плита и колосниковая решетка, а также металлический ставень. Что касается решеток, дверей и печки, то лучше покупать чугунные. Чугун не боится высоких температур и не приводит к большим перепадам температур, если крупные элементы были изготовлены по технологии.
  • Конструкция мини-печи проста и не требует особых усилий для сборки.Главное - правильно определиться с этапами его расчета и закупить все необходимые материалы, иметь нужный инструмент и подготовить верный раствор.

Внимание: Очень важно, чтобы кладка выполнялась в соответствии с основными требованиями к выкладке таких поверхностей: чтобы она была ровной и аккуратной, а внутренние поверхности дымохода и камеры сгорания не имели прогибов от решение.

  • КПД такой мини-духовки составляет примерно 90%, что говорит о многом.При этом важно отметить финансовые затраты, которые минимальны, а функциональность печи достаточно высока.
  • Соорудить мини-печь можно из любого горючего материала, но, как правило, в таких печах сжигают дрова или уголь. Использование других горючих материалов не оправдано некоторыми требованиями, в том числе пожарной безопасностью.
  • При использовании дров или угля печь не выделяет посторонних запахов, которые могут нанести вред вашему здоровью. Вы можете себе представить, какой запах был бы в доме, если бы использовалось дизельное топливо.Только при использовании дров, торфа или угля печь будет экологически чистой.

Внимание: кирпичные мини-печи для бани следует изготавливать только на дровах, ведь только такое топливо обеспечивает качественный обогрев и полностью безопасно.

Мини печь из кирпича для дачи может иметь совершенно разную форму. Поэтому заранее посмотрите фото и выберите нужный вариант.

Схема кладки печи с топкой для дома или дачи.Печь из кирпича с плитой и духовкой своими руками

Если нужно отапливать загородный дом или частное жилище, можно построить печь для обжига кирпича, которая будет выполнять сразу две функции. Один из них - обогрев помещения, а второй - возможность готовить еду на таком оборудовании. Последнее получится реализовать в том случае, если вы оснастите духовку духовкой. Перед тем, как начать, следует продумать схему укладки печи с печкой, что исключит ошибки.

Особенности строительства печи с духовым шкафом

Перед началом работ следует подготовить схему кладки печи с печью. В конструкцию войдут духовка, плита и варочная поверхность. Чтобы обеспечить максимальную компактность, нужно сбоку от топки установить утепленную духовку. Плита будет располагаться над камерой сгорания, а также духовкой, она будет перекрывать кирпичный ряд.

Если печь изолировать, то это значительно облегчит не только эксплуатацию, но и обслуживание, так как готовить в духовке можно будет практически сразу, не дожидаясь, пока дрова догорают.Это выгодно отличает данную конструкцию от русской печи.

Рекомендации по строительству

Следует учитывать схему кладки печи с топкой, но также необходимо помнить, что перед возведением конструкции необходимо обеспечить ее работоспособность, которая будет зависеть от конфигурации дымохода. Для увеличения теплоотдачи следует использовать более сложную систему вертикально ориентированных каналов, по которым будут перемещаться горячие газы, отдавая свое тепло стенам из кирпича.При этом воздух в помещении будет нагреваться медленно и непрерывно.

Если вам нужна плита с печкой, то вы можете построить ее самостоятельно, по готовой схеме. Однако новичку следует не только изучить чертежи, но и ознакомиться с основными правилами размещения печного оборудования. Важно знать, как заливается фундамент, подбирается материал, заделывается раствор, строится дымоход.

Особенности конструкции топки с водяным ящиком

Если вам нужна печь с этим типом печи, следует ожидать, что ее теплопередача достигнет 600 ккал / час.Это актуально, если нагревать конструкцию 2 раза в день. Габариты оборудования должны быть равны 102х64х7 см. Так же главной особенностью модели является наличие водонагревательных боксов.

Подготовительные работы

Для производства строительства необходимо подготовить красный кирпич в количестве 140 штук. Также для работы потребуется примерно 50 литров раствора, обладающего характеристиками термостойкости. Из этого же набора материала можно сделать и русскую печь с печкой.Также потребуется предгорячий лист, он должен быть из рубероида, из которого необходимо вырезать кусок 50х70 см. Из этого же материала готовится полотно, которое будет уложено под тарелку, размер этого элемента 115х64 см.

Построить печь без стального уголка, который используется для обвязки, не получится, его нужно подготовить в количестве 8 штук. Печь с печью не будет нормально работать без решетки, дверцы и задвижки.Первый из них должен иметь размеры 25х18 см. Помимо прочего, нужно купить чугунную плиту, размер которой составляет 53х90 см. Водонагревательный бокс должен соответствовать размеру 35х35х45 см, а духовой шкаф должен соответствовать следующим размерам - 35х35х45 см.

Особенности штабелирования

Перед тем, как приступить к процессу, необходимо рассмотреть схему укладки плиты с плитой. Первые два стартовых ряда необходимо выложить сплошной кладкой, а в третьем должно быть место для укладки кисти.В следующем ряду устанавливается дверца из ясеня. Ящик с горячей водой, как и духовка, укладываются в шестой ряд.

Для образования двух каналов между боковыми элементами духового шкафа, а также в ящике, продукт необходимо разместить на краю. На следующем ряду нужно установить решетку. Русская печь с печкой имеет такую ​​же технологию возведения. Но при строительстве важно помнить, что печь обязательно должна быть защищена шамотным кирпичом, а футеровка должна быть на 2 см выше духовки.На одиннадцатом ряду необходимо сделать перекрытие водонагревательной коробки. Плиту следует закрепить на каркасе из металлических уголков.

Особенности работы на «Шведе»

Если вам нужна плита с печкой, то вы можете выбрать конструкцию «Швед», которая выступает наиболее предпочтительным вариантом. Это устройство сочетает в себе компактность и эффективность в одном корпусе. Эта печь с духовкой и плитой построена просто. В такой модели духовой шкаф должен быть установлен таким образом, чтобы он перекрывал путь выходящим из топки горячим газам.Эта конструкция может улучшить нагрев варочной панели, которая выполняет роль кровли печи. Для проведения работ на печи необходимо подготовить некоторые материалы и инструменты.

Подготовительные работы

Печь с описанной выше печью необходимо укладывать из красного керамического кирпича, которого необходимо подготовить в количестве 570 штук. Полезный и огнеупорный кладочный раствор, который необходимо заказывать в количестве 200 килограмм. Важно запастись металлическими уголками, а также полосами.Когда сделана плита с духовым шкафом и плита, пригодится кровельный чугун, а также плоский шифер, который необходим для закрытия варочной камеры, как и в вышеописанном случае. Понадобится решетка, чугунная плита, духовка.

Особенностью модели является то, что левая конфорка нагревается сильнее, а правая - ниже. Это необходимо учитывать при выборе способа приготовления. Плиту с печкой можно сделать своими руками довольно просто.Главное - быть внимательными и целеустремленными.

Камин-печь своими руками - фото и схема | Своими руками

В доме моей мамы в 1969 ГОДУ построили печь. Ибо СВОЕВРЕМЕННО, СПАСИБО, ПРИОБРЕТЕННАЯ И ОНА СДЕЛАЛА СВОЮ РАБОТУ. НО ЕСТЬ КАЖДЫЙ ВРЕМЯ ОБСЛУЖИВАНИЯ И СПУСТЯ НА 48 ЛЕТ, ВРЕМЯ ИЗМЕНИЛО его. НАМ НУЖНАЛАСЬ КОМПАКТНАЯ НАГРЕВАТЕЛЬНАЯ ПЕЧЬ, КТО ХОРОШО ХОРОШО НАГРЕВАЕТСЯ, И ПОЛНОСТЬЮ МАТЬ ЗАПРОСИЛА НЕБОЛЬШОЙ ТЯЖЕЛЫЙ КУПОЛ, КОТОРЫЙ МОЖНО БЫТЬ, ЧТОБЫ СЛЫШАТЬ СПИНУ, НОГИ.Ну, конечно, кусочки для СУВЕНИРОВ ПОДХОДЯТ.

Потребовалось: 850 Витебских кирпичей, 60 шамотных кирпичей (ША8), 2 шамотных кирпича (Ш96), 10 мешков глиняного порошка Обольский, песок, раствор для кладки шамотного кирпича, 3 листа базальтового картона (фибры), нержавеющая сталь. для крепления каминной дверцы, 5 чистых дверок, решетка 250 × 300 мм, продувочная дверца, дверь 250 × 140 мм, нагревательная лента, монтажная или проволочная, 20 болтов 6 мм, шайбы, гайки 2 задвижки 250 × 130 мм, 4 металлические уголки 45 × 45 мм длиной 75 см, 2 круга по металлу 125 мм, гидроизоляционный или рубероид (укладывать на стяжку).

Взял чертеж каминной печи (см. Схему 1 на стр. 13). Посчитал необходимое количество кирпичей и материалов. Я выкопал фундамент 104 × 90 см на глубину 70 см. Выложила подушку из щебня примерно 10 см, уложила фурнитуру и залила раствором песка и цемента (4: 1).

Сделал гидроизоляцию. Приступал к раскладке первого ряда на сухой, соблюдая диагональ и размеры шва.

Развести раствор глиняной пудры и песка в пропорции 1: 3, получив смесь консистенции сметаны.Открыл края и начал укладку рядов по схемам 2-4 на замешанный раствор (фото 1, 2). Толщина шва у меня составила 5 мм. Для дверей и засовов я предварительно вставил рамы из нержавеющей стали, положив по контуру базальтовый картон (можно получить каолиновую вату) (фото 3).


См. Также: Каминопеч с мангалом своими руками - схемы и чертежи


Кстати

Цоколь печи желательно укрепить и не должен быть связан с основным фундаментом дома.

Футеровка выполнена шамотным кирпичом по Мертелю (см. Схему 5-7).

Между шамотной сердцевиной и основной кладкой уложен базальтовый картон (можно каолиновую вату).

Продолжил укладку, установив каминную дверь в раму (фото 4). Дымоход для духовки выложен 250х130мм. Его высота обязательно должна быть на 50 см выше конька.

Наша новая печь-камин (фото 5) сохраняет тепло намного дольше старой. Отапливается около 45-50 кв.м.Кроме тепла и красоты из огня за стеклом можно приготовить блюда - каши, супы, пироги. И еще одно преимущество - духовка получилась компактной и занимает меньше места, чем предыдущая.

Это важно

Следует учесть, какой будет планировка первого ряда - от этого зависит, как пойдет вся кладка. Непосредственно перед кладкой кирпич необходимо замочить, опустив в воду на 2-3 минуты (шамотный кирпич просто окуните в воду)!

КАМИН - ПЕЧЬ - МАСКА: СХЕМЫ И ЗАКАЗ


Ссылка по теме: Печь - камин своими руками (фото + порядовки)


КАМИН СВОИМИ РУКАМИ - ВИДЕО (ВИЗУАЛИЗАЦИЯ ИНТЕРЕСНОГО ВАРИАНТА)

© Автор: Сергей Баранов, печник, Могилев.Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Мини-печь для казана своими руками МИНИ-ДУХОВКА С ОБДУВОМ ДЛЯ КАЗАНЬ НЕДАВНО ...
  • Каминная печь своими руками с подпиткой - фото и заказы Экранированная пожаробезопасная семейная с ...
  • Комбинированная печь - и камин, и отопление: кладка своими руками. Двухконтурная печь-камин...
  • Каминопеч своими руками - фото переделки из открытого камина. Как переделать камин (с открытым ...
  • Деревенская печь своими руками - фото и схема КАК ПОСТРОИТЬ ДЕРЕВНУЮ ПЕЧЬ -...
  • Духовка для казана своими руками - фото Печь для казана из газа ...
  • «Сколотый» своими руками (фото) Как сделать девайс за малогабаритный ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Схема утилизации печей - как это работает

    В последнее время в прессе появилась небольшая негативная реакция на дровяные печи.Возможно, вы слышали о том, что правительство хочет запретить использование дровяных горелок, чтобы улучшить качество воздуха в Великобритании, хотя все это вводило в заблуждение.

    Основная проблема, связанная с дровяными горелками и качеством воздуха, связана с сжигаемым топливом, а именно с влажной или необработанной древесиной. Однако это правда, что некоторые печи не так экологичны, как другие, и более старые печи могут быть в этом особенно виноваты. В 2022 году вступит в силу новый регламент, означающий, что любые новые установленные печи должны будут пройти гораздо более строгие испытания на выбросы.

    Вот почему мы создали первую в Великобритании схему утилизации печей.

    Вы можете модернизировать свою старую печь до печи, готовой к экодизайну, и заработать 10% кэшбэка, переработав старую, менее эффективную печь *.

    Печи

    Ecodesign - это новый стандарт дровяных печей, снижающий вредные выбросы на 90% и намного более эффективный, чем старые печи и открытые камины.

    Как работает схема утилизации печей
    • Выберите печь, готовую к экодизайну, которую вы хотели бы на этой странице , каждая из которых имеет этот логотип:
    • Загрузите наш сертификат схемы утилизации печей.
    • После того, как новая печь будет установлена, отнесите свою старую плиту аккредитованному BMRA переработчику металла ** и попросите их подписать сертификат схемы утилизации печи, чтобы доказать, что она сдана в слом. ***
    • Отправьте обратно подписанный сертификат утилизации печи вместе с сертификатом HETAS, чтобы показать, что ваша новая печь была установлена. Как только мы получим эту документацию, вам будет возвращено 10% от стоимости печи.

    * Недоступно вместе с другими предложениями.

    ** Полный список ближайших к вам центров по переработке металла и печей можно найти на сайте Британской ассоциации по переработке металлов.Мы рекомендуем сначала позвонить им, чтобы убедиться, что они принимают материал, из которого сделана ваша печь.

    *** Если рядом с вами нет предприятия по переработке отходов BMRA, мы можем организовать вывоз старой печи, при этом стоимость сбора будет вычтена из 10% возмещения.

    Для получения дополнительной информации свяжитесь с нашим отделом продаж.

    7 факторов, которые следует учитывать при выборе варочной панели для кухни

    Варочная панель необходима на кухне.Хотите ли вы заварить чай или приготовить ризотто, хороший вам пригодится. На рынке представлен широкий их ассортимент с различными моделями, ценами, функциями и функциями. Таким образом, выбор лучшего для вашей кухни может быть сложной задачей. В этой статье представлены семь факторов, которые следует учитывать при выборе наилучшей варочной панели для вашей кухни, чтобы сделать процесс плавным.

    1. Учет места

    Первое, что нужно учитывать при покупке варочной панели, - это доступное пространство.Вы не хотите покупать большой, который не умещается в доступном пространстве. С помощью ленты измерьте плоскую поверхность, на которой вы собираетесь установить варочную панель. Не забудьте измерить как ширину, так и длину.

    Варочные панели

    бывают разных размеров, от стандартных 12 ″, 24 ″ и 30 ″ и больших, например, 36 ″ и 40 ″. При определении размера вашей варочной панели обязательно учитывайте и ее тип. Если вы хотите купить маленькую, но готовите много, лучше всего выбрать индукционную плиту, потому что она готовит быстрее, чем газовые и электрические плиты.

    2. Ваши кулинарные привычки

    Учитывайте свои кулинарные привычки, потому что они определят количество и тип конфорок, которые вы купите. Например, если вы готовите много блюд одновременно, подумайте о покупке варочной панели как минимум с пятью конфорками.

    Вот описание газовых, электрических и индукционных плит, чтобы вы могли выбрать ту, которая соответствует вашим привычкам и потребностям в приготовлении пищи.

    • Газовые варочные панели : с ними вы можете готовить любые блюда.Они оснащены горелками с малой мощностью и высокой мощностью, поэтому у вас есть широкий выбор. Большинство людей любят газовые плиты, потому что они быстро нагреваются, и вы можете легко изменить уровень нагрева. Газовая плита станет отличным выбором, если у вас дома уже есть газовое подключение. Если у вас нет газового подключения, его установка может оказаться дорогостоящей.
    • Электрические варочные панели : они известны своей эффективностью нагрева, универсальностью уровней мощности и подходят для посуды разных размеров.Они доступны по цене и являются хорошим выбором для людей с ограниченным бюджетом.
    • Индукционные варочные панели : они являются лучшим выбором для многих энтузиастов готовки благодаря равномерному распределению тепла, быстрому приготовлению и энергоэффективности. Кроме того, для людей, которым нравится оставаться на вершине новейших технологий, индукционные варочные панели - выбор номер один. Поскольку в них нет ощутимого тепла, они безопасны даже для младших членов вашей семьи. Однако важно отметить, что для ее использования вам понадобится посуда из чугуна, эмалированного чугуна или нержавеющей стали.

    3. Бюджет

    Сколько вы готовы потратить? Ваш бюджет ограничит или расширит ваш поиск. Индукционные варочные панели дороже газовых и электрических. Кроме того, ожидайте, что заплатите больше за более крупные, а также за электрические плиты с уникальными функциями, такими как гладкое цифровое управление. Обычная газовая плита может стоить 300 долларов, а индукционная варочная панель 36 дюймов может стоить 2500 долларов.

    Помимо первоначальной стоимости, учтите дополнительные расходы, связанные с варочной панелью, такие как потребление энергии и замена деталей.Эти дополнительные расходы могут быстро увеличиться в долгосрочной перспективе. Например, даже если индукция является энергоэффективной, вы понесете расходы на покупку новой посуды.

    4. Эстетика

    Варочная панель - это дополнение к эстетике вашей кухни. Поэтому выберите тот, который соответствует тематике и цветовой гамме вашей кухни. Например, вы можете выбрать нержавеющую сталь, если ваша кухонная фурнитура выполнена из нержавеющей стали.

    Электрическая или индукционная варочная панель хорошо сочетается с современной кухней, а газовая плита хорошо вписывается в традиционную кухню.Большинство из них бывает черного, белого и нержавеющего цветов. Вы можете сочетать свою плиту с другими приборами на кухне. Если большая часть вашей кухонной техники белая, то белая подарит вам веселую кухню.

    5. Энергоэффективность и безопасность

    Если вам нужна энергоэффективная варочная панель, то индукционная плита - идеальный вариант. Они экономят примерно на 10% больше энергии, чем электрические. Кроме того, это самый безопасный и продвинутый вариант. Поскольку индукционные варочные панели не нагревают поверхность элемента, они не подвергаются риску ожогов.Кроме того, они не выделяют тепло в комнату и, следовательно, идеально подходят для людей, живущих в небольших домах или в жарких местах.

    6. Техническое обслуживание и очистка

    Некоторые варочные панели легко чистить, другие - нет. Индукционные варочные панели имеют гладкую поверхность, поэтому их легко чистить. Газовые приборы, возможно, нелегко чистить, потому что у них есть детали, которые необходимо удалить перед чисткой.

    Хотя стеклокерамические варочные панели устойчивы к экстремальным температурам и устойчивы к царапинам, они требуют большего ухода.Лучше всего воздерживаться от использования абразивных чистящих средств для этих поверхностей. Вместо этого используйте специальное кремообразное очищающее средство и немедленно убирайте любые пролитые вещества.

    7. Проведите исследование

    Не покупайте первую попавшуюся варочную панель. Не торопитесь, чтобы изучить различные из них. Посетите многочисленные домашние магазины, магазины со скидками, универмаги и магазины кухонной техники, чтобы сравнить модели и цены. Также ищите выгодные предложения в Интернете. Посетите разные сайты, чтобы увидеть имеющиеся варочные панели и сравнить цены.

    Наконец, прежде чем отправиться в магазин, прочтите отзывы покупателей в Интернете. Отзывы клиентов предоставляют честные отзывы о долговечности, удобстве использования и энергоэффективности рассматриваемой варочной панели. Основываясь на отзывах покупателей, вы можете решить, продолжать покупку или нет.

    Итог

    Если вы хотите заменить старую плиту или модернизировать свою кухню, поиск лучшей варочной панели, отвечающей вашим потребностям, является важным. Тем не менее, с таким количеством брендов, моделей и цен может быть сложно найти лучший вариант для вашей кухни.Воспользуйтесь этими советами в следующий раз, когда захотите купить варочную панель, и вы не пожалеете об этом. Кроме того, поговорите со специалистом по ремоделированию, если вы не знаете, что получить.

    Статьи по теме:

    Каменная кладочная печь для печей и каминов. Кладка классических каминов своими руками: материалы и схемы

    Своими руками в первую очередь нужно позаботиться о качестве применяемых материалов, ведь от этого зависит, сколько времени прослужит конструкция.Если вы выберете некачественные материалы, при нагревании ваша плита может выделять в комнату угарный газ, что нанесет непоправимый вред здоровью всех членов семьи.

    Для каминов и печей необходимо использовать раствор на основе глины и песка, так как этот материал выдерживает постоянные тепловые нагрузки.

    Состав раствора

    Очистка глины

    Чтобы кирпичная кладка была качественной, глину для раствора необходимо очистить от крупных комков и мусора.Делают это двумя способами: наносом и ситом. Сито должно быть с ячейками не более 3х3 мм, ведь именно такую ​​толщину имеет идеальный шов. Способ стирки намного сложнее, но глина, очищенная с помощью воды, получается лучше. В продолговатую емкость (можно взять детскую поилку) насыпают глину, ставят под углом 5-7 градусов, но так, чтобы заполняла только верхнюю часть, а в нижнюю наливают воду, чтобы она не поступала контактировать с глиной.С помощью совка наливают воду на глину до полного перемешивания. Затем раствор фильтруют, операцию повторяют до получения необходимого количества строительного материала.


    Рис. 1 а - глина сильно прилипает к налету, слишком маслянистая; инжир. 1 б - на острие остались отдельные сгустки - нормальная глина; инжир. 1 в - грибок покрыт тонким слоем - кожистой глиной; инжир. 2 а - шарик, выдавленный на 1/5 диаметра из тощей глины, дал трещины; инжир.2 б - шар, сжатый на 1/2 диаметра из треснувшей маслянистой глины; инжир. 3 а - жгутики плавно вытянутые, острие в местах разрыва, при изгибе трещин нет - слишком жирные; инжир. 3 б - жгутики плавно вытянутые, в местах разрыва утолщение 20% от начальной толщины - нормальная глина; инжир. 3 в - жгутики слегка вытянуты, при изгибе много трещин - глина тонкая.

    Выбор и обработка песка

    Чтобы процесс прохождения глины через сито был более быстрым и легким, вам просто нужно добавить больше воды в ведро с глиной.

    Песок также можно купить в магазине, а можно достать самому на склонах оврагов или на берегу моря или реки. Обычно в магазинах этот материал продается рафинированным и готовым к добавлению в раствор для кладки печи. Но если вы используете не купленный материал, вам придется просеять его в сите с размером ячеек 1,5х1,5 мм и промыть следующим образом:

    1. Натяните мешковину на каркас так, чтобы стороны были высотой 50-100 мм.
    2. Насыпать в него песок.
    3. Залейте песок из шланга водой, пока струя не станет относительно чистой.

    Приготовление раствора

    После того, как вы экспериментально определили количество материалов, необходимое для раствора, и очистили его, можно начинать перемешивание. Соединив песок и глину, раствор нужно процедить через большое сито, чтобы избавиться от комков и сгустков. Готовая смесь должна хорошо стекать с лопатки, а не растекаться по ней! Чтобы раствор был максимально прочным для кладки печи или камина, в него можно добавить цемент или поваренную соль.Достаточно 3/4 литра цемента на ведро смеси или 150-250 г соли. Растворы с добавлением этих ингредиентов самые сильные.

    Чтобы узнать, сколько нужно раствора, нужно знать правило: на 100 кирпичей нужно 2 ведра. В случае кладки русской печи этот объем увеличивается на 20%. Идеальное решение обеспечит вашему камину долгий срок службы.

    • Виды кладочных растворов
    • Кладочный раствор
    • Раствор для кладки фундамента и наружной части дымохода
    • Штукатурный раствор
    • Раствор для плитки

    От того, насколько качественным получилось решение по кладке камина, зависит не только долговечность конструкции, но и такие ее характеристики, как экономичность и безопасность.Если раствор пролится на стыки кирпича или кладки без облицовки, в помещение может попасть угарный газ и другие продукты горения и вызвать отравление находящихся в нем людей. Обратный процесс (засасывание воздуха из помещения) также нежелателен, так как сопровождается увеличением расхода топлива и ухудшением работоспособности камина.

    Виды кладочных растворов

    В процессе кладки печей и каминов используется не один, а несколько видов раствора.Они отличаются друг от друга свойствами и назначением:

    1. Раствор для устройства печи или камина (основная кладка) должен выдерживать температуру до 1000 ° С.
    2. Раствор для устройства фундамента и наружной (уличной) части дымохода должен оставаться прочным в условиях повышенной влажности.
    3. Отделочная (штукатурная) смесь для облицовки конструкции требует повышенной прочности.
    4. Смесь для крепления керамической плитки должна обладать достаточными адгезионными свойствами.

    Необходимо более подробно рассмотреть состав, характеристики и способ применения каждого вида раствора.

    Вернуться к содержанию

    Кладочный раствор

    Знакомый всем строителям цементный раствор, на котором возводятся практически все каменные конструкции, нельзя использовать при высоких температурах. Поэтому при постройке основной части печей и каминов используется раствор на основе глины.

    Клей

    можно купить в любом строительном магазине.В этом случае вы получите чистый продукт, состав и характеристики которого достоверно известны. Глину можно получить и другим способом, бесплатным, но хлопотным: выкопать в дикой природе. Слои глины залегают на глубине всего 0,5 м. Удобнее всего собирать на склонах оврагов или по берегам рек. Жителю квартала достаточно найти место для земляных работ: там, скорее всего, он сможет собрать глину в необходимом объеме.

    Глины делятся на три разновидности:

    Раствор, приготовленный на основе тощей глины, после высыхания становится хрупким и рассыпчатым, абсолютно нестабилен и не обеспечивает сцепления с кладкой.В такой раствор необходимо добавить жирную глину.

    Смесь на основе только маслянистой глины после высыхания дает значительную усадку и может трескаться. Для нормализации жирного раствора в него необходимо добавить песок.

    Как точно определить, какая у вас глина и сколько песка нужно в нее добавить? Все это можно определить экспериментально. Глина, взятая в объеме 1 литр, очищается от крупных примесей и делится на пять частей. Первая часть оставлена ​​в чистом виде. Во вторую добавляют песок, объем которого в 4 раза меньше порции глины.Затем добавляется песок в следующих пропорциях: в третью часть - половину объема глины; к четвертой части - весь том; к пятой части - полтора тома глины. Затем в каждую емкость добавляют воду и их содержимое тщательно перемешивают. Готовая смесь должна быть однородной и эластичной, но не прилипать к коже. Такой раствор называется «крутое тесто».

    Из каждой порции раствора нужно сделать шарик, который поместится между несколькими полированными досками.Надавливайте на одну из досок, пока на шаре не появятся трещины. Если зазор между досками уменьшить на 50%, раствор получился маслянистым. Если в пределах одной пятой, вы имеете дело с тощей глиной или избытком песка. Нормальное решение, подходящее для кладки печей и каминов, начнет трескаться, когда доски приблизятся на треть исходного расстояния.

    Глина фильтруется через сито с ячейкой 3 мм. Такой размер ячеек обусловлен толщиной шва в кладке, которая составляет 3-5 мм.Таким образом, желательно отфильтровать именно те частицы, размер которых превышает 3 мм, иначе они будут мешать построению нормального шва по толщине.

    Более эффективен метод очистки аллювиальной глины. Для ее выполнения вам понадобится длинная емкость наподобие кормушки или детской ванны. Установив емкость с определенным уклоном (в пределах 7 °), в нее наливают небольшое количество воды, а в верхнюю часть насыпают порцию глины. Объемы воды и глины подбираются так, чтобы они не соприкасались друг с другом.Теперь с помощью шпателя или другого плоского инструмента (например, строительного шпателя) нужно накачать воду на глину, которая будет промыта и отложена в нижней части емкости. После этого глина будет только стекать.

    Для глиняного раствора нужен мелкозернистый песок крупностью не более 1 мм. Наиболее подходит горный песок, залежи которого лежат на суше. В отличие от морского или речного песка, который имеет гладкую, отполированную водой поверхность, горный песок шероховатый, что делает раствор более прочным.

    Перед приготовлением раствора песок также следует промыть. Это удобно делать самодельным инструментом, напоминающим сито: из четырех досок шириной 50-100 мм выбивается квадратная коробка, дно которой образует натянутую мешковину. Насыпав в такое «сито», установленное на опоре, порцию песка начинают поливать из шланга водой, которая вместе с грязью течет через мешковину. Качество стирки оценивается визуально по чистоте вытекающей воды.

    Сколько нужно приготовить глины и песка? В среднем раствор для кладки печей или каминов занимает объем, который в 8 раз меньше объема кирпича или в 10-13 раз меньше объема всей конструкции, рассчитанного по внешним габаритам. Таким образом, для кладки из 100 кирпичей стандартного размера потребуется около 25 литров раствора.

    Для приготовления раствора очищенную глину следует замочить. Делать это нужно в контейнере или на специально построенной деревянной платформе площадью 1.5 х 1,5 м. Глину насыпают слоями, заливая каждый слой водой. Толщина одного слоя от 100 до 200 мм. После того, как глина пропитается водой и станет мягкой (это может занять около суток), ее перемешивают штыковой лопаткой, при необходимости снова заливают водой и оставляют еще на сутки.

    Если в 10 л глиняного раствора добавить 100-150 г обычной поваренной соли, он станет более прочным. С этой же целью к этому количеству смеси добавляют 0,5-1 кг портландцемента, который может быть как в сухом виде, так и в виде раствора.Глиняный раствор с добавлением портландцемента следует готовить небольшими порциями, потому что через час с момента замеса он становится непригодным для работы.

    Условия работы раствора, расположенного в фундаменте или во внешней части дымохода, резко отличаются от тех, в которых должен работать раствор основной кладки. Нет высоких температур, но есть повышенная влажность. В такой среде наилучшими характеристиками обладает известковый или известково-цементный раствор.В состав этой смеси входит известковое тесто, цемент, песок и вода. Известковое тесто нужно процедить через сито с размером ячеек 3х3 мм, также его можно использовать для просеивания песка. В среднем на одну часть известкового теста добавляется 2-3 части песка.

    Известковый состав, как и глина, может быть постным, нормальным и жирным. Проверьте это деревянным шпателем. После 3-х минутного перемешивания нужно посмотреть, прилипнет ли раствор к лопатке. В противном случае решение тонкое. Если на лезвии образовался слой толщиной 2-3 мм или раствор прилип в виде сгустков, то это нормально.Жирный раствор будет прилипать к инструменту толстым слоем. Довести тонкий раствор до нормальной пластичности можно, добавив известковую пробу. В жирный песок следует добавить.

    Готовый известковый раствор годен для строительных работ несколько дней.

    Сложить печь или камин простой конструкции своими руками сможет каждый, кто знаком с строительными работами, имея в своем распоряжении подробное описание и схему расположения рядов - заказывайте.Но заложить камин своими руками невозможно, не зная, какие материалы можно использовать, как их выбрать или приготовить.

    Даже человек, далекий от печного дела, скажет, что для постройки камина нужны кирпич и раствор. Но что это за кирпич и какое должно быть правильное решение? Это вопрос первостепенной важности, пренебрегать которым означает тратить свою энергию, время и деньги на бесполезную работу. Разберемся, как выбрать материалы и как положить камин.

    Кирпич

    Виды кирпича для кладки каминов

    Кладка камина своими руками из полнотелого красного глиняного кирпича. Из него строят внешнюю часть камина, а для фасада следует выбирать гладкие кирпичи правильной формы без сколов и трещин.

    Для той части печи или камина, которая находится в непосредственном контакте с открытым огнем, выбирается специальный огнеупорный шамотный или кварцевый кирпич.

    Также можно использовать пустотелый облицовочный кирпич, но только для прокладки оголовка трубы над кровлей или для облицовки готового камина.

    Требования к качеству кирпича

    Перед тем, как складывать камин самостоятельно, следует убедиться, что материал выбран правильно.

    При выборе кирпича необходимо соблюдать следующие требования:

    • Отдавайте предпочтение кирпичу марки не ниже М 200 . Изделия этой марки выглядят лучше по внешнему виду, чем кирпич более низких марок, а главное, обладают высокой прочностью, выдерживая допустимую нагрузку 200 кг / см² .
    • Покупайте сразу необходимое количество кирпича, чтобы он был из одной партии и имел одинаковые характеристики.
    • Оцените внешнее состояние кирпича: отсутствие трещин, сколов, наличие боя в поддоне.

    Раствор

    Состав раствора

    Обычный цементный раствор совершенно непригоден для строительства конструкций, испытывающих высокие термические нагрузки. Смесь для кладки камина изготавливается на основе глины и песка, процентное содержание которых зависит от содержания глины.

    Цемент также может присутствовать в таком растворе, но в очень небольшом количестве.

    • Раствор должен быть однородным, без комков и нормальной пластичности. Только в этом случае он прочно свяжет кирпичную кладку, при высыхании не потрескается и даст небольшую усадку.
    • Слишком пластичный раствор на основе жирной глины отлично разравнивается по кирпичу, позволяя сделать шов красивым и тонким, но для печных работ он не подходит, так как при эксплуатации дает большую усадку.
    • Раствор на основе тонкой глины с низкой пластичностью практически не дает усадки, но не обеспечивает хорошей прочности кладки, при высыхании трескается и выливается из стыков.

    Требования к качеству песка и глины для раствора

    Песок должен быть чистым и неглубоким. Лучше всего использовать просеянный через мелкое сито горный или речной песок, чтобы очистить его от крупных включений и растительности. Эта процедура позволит создать качественный однородный раствор и получить тонкий и ровный шов кладки.

    Только опытные печники способны определить качество глины на ощупь. Но существует множество способов, как народных, так и лабораторных, чтобы проверить, подходит ли глина для приготовления печного раствора, и определить оптимальное соотношение глины и песка. Вот несколько самых простых способов:

    Как приготовить раствор?

    Определив экспериментально соотношение песка и глины, отмерьте необходимое количество материалов и просейте их. Песок - обычным способом, а глина предварительно пропитывается водой, тщательно перемешивается и фильтруется через сито с мелкими ячейками.

    После смешивания глины и песка раствор снова фильтруют через сито большего размера, чтобы он стал однородным, без сгустков. Готовая смесь не должна растекаться по лопатке, а хорошо скользить по ней. От такого решения идеальные швы будут толщиной 3-5 мм.

    Для повышения прочности раствора цемент ( ¾ литра на ведро раствора) или поваренная соль ( 150–250 г ). Цемент разводят водой перед добавлением сметаны до консистенции, соль также растворяется в воде.

    Сколько раствора нужно для кладки каминов?

    Чтобы уложить ровно 100 кирпичей, сшивая по 5 мм , вам понадобятся два ведра раствора. При кладке русской печи это количество увеличивается на 20%.

    Внимание! Очень важно приготовить раствор нужной пластичности и плотности! Только такой раствор заполнит все неровности, обеспечит плотность и газонепроницаемость стыков и прочное сцепление кирпичей.

    Как сложить камин своими руками?

    Подготовив необходимые материалы, нужно решить главный вопрос, как сложить камин.

    Чтобы положить печь или камин (см. Кирпичная кладка каминов), вам необходимо сделать прочное основание и подготовить схемы кладки, называемые заказом.

    Подготовка фундамента

    Если полы в доме из железобетонных плит, для укладки камина своими руками не требуется возведение фундамента. Во всех остальных случаях это необходимо делать, чтобы обеспечить устойчивость камина и избежать его разрушения.

    Важно! Цоколь для печи или камина не должен быть связан с фундаментом дома!

    Заказы

    Заказ - это очень подробная диаграмма, показывающая положение каждого кирпича.Обратите внимание, что заказ производится отдельно для каждого ряда кладки.

    Сложить камин без заказа может только опытный мастер, а вот новичок без него не сможет правильно выполнить работу. Поэтому заказ следует готовить самостоятельно, а еще лучше заказать схему своего камина у хорошего печника.

    Технология работ

    На основание камина, под первым рядом кладки, необходимо уложить два слоя гидроизоляции.Подвальный ряд обычно кладут «на край», чтобы он был выше уровня чистого пола. Во всех последующих рядах кирпич кладут ровно.

    Перед кладкой кирпич замачивают на 2-3 минуты в воде для более плотного контакта с раствором.


    Низ каминной топки должен располагаться на высоте двух-трех рядов кладки от пола.

    Если вы решили, что можно делать кладку каминов своими руками, необходимо учитывать следующее: красный и огнеупорный кирпич имеют разные параметры линейного расширения при нагревании .

    Следовательно, есть особенности их одновременного использования в единой конструкции. Поскольку камин вставка выполнена из огнеупорного кирпича, что дает больший линейный рост, во время работы может привести к разрушению корпуса камина, выполненное из красного кирпича.

    Чтобы этого не произошло, необходимо использовать «сухие стыки», то есть раскладывать огнеупорную топку камина без перевязки с внешними стенами, отступая от нее не менее чем на 2-3 мм.


    В этом случае печь имеет свободу расширения, а пространство между кладкой создает термическое сопротивление, не позволяя корпусу камина сильно нагреваться.

    Особое внимание следует уделить кладке каменной кладки над топочным проемом . Нежелательно использовать металлические или железобетонные перемычки, которые при нагревании могут сильно деформироваться.

    Выложите кирпич в виде арки или даже в горизонтальном перекрытии, а также с определенным выступом, используя специальную опалубку.

    Возможны несколько вариантов укладки перекрытий:

    В любом случае перед началом работ по укладке пола необходимо изготовить опалубку, которая должна точно соответствовать нижнему контуру свода топки. Опалубка сконструирована таким образом, что после затвердевания раствора ее можно без усилий опускать и снимать, не повреждая кладку. Для этого в верхней части он поддерживается перекладинами.

    Арочные и балочные перемычки выкладывают на опалубку, а для устройства клиновидных перекрытий кирпич обтачивают по краю.Толщина швов между кирпичами внизу составляет около 3 мм, и вверху - 25 мм, и более.

    Мост укладывается с двух сторон и заканчивается установкой центрального кирпича, который ставится строго посередине арки по вертикали. Конечно, кирпич для кладки этой части конструкции нужно подбирать особенно тщательно.

    Отделка камина

    О том, какие материалы будут использованы для декоративной отделки камина, нужно подумать заранее (см.Украшение камина). Если вы хотите оставить камин незащищенным, кладите кирпич очень аккуратно, не приближая раствор к передней части кладки на полсантиметра. Впоследствии швы можно расшивать.

    Если кладка получилась не очень красивой, то камин можно полностью оштукатурить или облицевать натуральным или искусственным камнем, керамической плиткой, плиткой. Отделка скроет все ваши недостатки и дефекты кирпича, позволяя обойтись без переделок.

    Глина, известь, строительные растворы, а также жаростойкие бетонные смеси для кладки печей и каминов.

    Раствор - смесь связующих, заполнителя и воды. По плотности в сухом состоянии делятся на тяжелые (1500 кг / куб.м и более) и легкие (менее 1500 кг / куб.м). По назначению решения бывают кладочные (для кладки кирпича, камня и блоков печей), отделочные (для отделки печей) и специальные.

    Заполнитель вместе со связующим и водой создает прочный фундамент и монолитный корпус печи и дымохода.Уменьшает усадку раствора (например, шлакового агрегата). По типу вяжущих материалов растворы делятся на цементные, известковые, гипсовые и смешанные (цементно-известковые, известково-шлаковые и др.).

    Простые решения состоят из одного типа вяжущего и заполнителя, сложного или смешанного, из двух или более вяжущих (цемент и глина, цемент и известь) и заполнителей. Например, цементно-известковый раствор в соотношении 1: 3: 15 состоит из одной части цемента, трех частей известкового теста и 15 частей песка.

    В комплексных решениях объем основного связующего материала условно принимается за единицу, остальные компоненты (связующие и наполнители) выражаются числами, показывающими, сколько объемных частей они занимают на одну часть основного связующего. Основное вещество обладает более сильными вяжущими свойствами, поэтому название сложных растворов начинается с названия основного связующего. Например, известково-глиняный раствор в своем составе имеет два вяжущих - известь и глина.

    Глиняный раствор разрушается под воздействием влаги, не подходит для прокладки фундаментов и дымоходов над кровлей.Эти части печи выполняются на известковом, цементном или известково-цементном растворе.

    Глиняный раствор для кладки печей применяют только в сухом месте, при этом шов должен быть 3-5 мм. Раствор из толстого шва быстро крошится, в него засасывается воздух, что ухудшает работу печи и вызывает чрезмерный расход топлива. Тонкие швы можно получить только из хорошей глины и тщательно перемешанного раствора, профильтрованного через сито с ячейками 3x3 мм. Песок для раствора должен быть мелким, зернистостью не более 1 мм.

    Тонкие растворы не обладают необходимой пластичностью и прочностью, жирные - пластичными, но при высыхании образуют трещины. Наиболее подходящими для кладки являются растворы средней или нормальной пластичности, в которых связующее и заполнитель находятся в оптимальном соотношении. Они прочные, не трескаются при высыхании и дают минимальную усадку.

    Известь, цемент и комплексные растворы наносятся на кладку только инструментами.

    Перед приготовлением глиняного раствора глина должна быть проверена: в 0.На 5 кг добавляют немного воды и тщательно вымешивают руками, пока она полностью не впитает воду и не прилипнет к рукам. Приготовив крутое тесто, скатайте шар диаметром 40-50 мм, из этого же шара сделайте лепешку диаметром 100 мм и сушите их 2-3 дня. Если за это время на шаре или лепешке появились трещины, значит, глина маслянистая и требует добавления песка. Если после высыхания на шаре и лепешке нет трещин, а мяч, упав с высоты 1 м, не рассыпается, то для приготовления раствора подойдет глина.Тощие глины не трескаются, но и не имеют прочности, в них нужно добавлять больше жирных глин. Песок или глина добавляют в несколько этапов, каждый раз проверяя качество раствора.

    Еще один способ проверить качество глины: взять 2–3 кг материала, посетить посуду, налить воды, замесить комочки и перемешать. Если глина сильно прилипает к плечу (полностью обволакивает), значит, она маслянистая, необходимо добавить в нее песок. Если на лезвии остались отдельные пучки, глина считается нормальной, и из нее готовят раствор без добавления песка.Если лезвие покрыто тонким слоем глины, значит, оно тонкое и требует добавления жирной глины.

    Проверить качество глины можно так: замешивают 0,5 кг до крутого теста и тщательно вымешивают руками. Из глиняного теста раскатывают шарик диаметром 40-50 мм, его пропускают между двумя гладкими пластинами и осторожно прижимают верхнюю, постепенно сжимая шарик до образования на нем трещин. Приложенная сила и степень сплющивания шарика, а также характер образовавшихся трещин указывают на жирность глины.Шар из тощей глины (суглинка) при легком давлении раскалывается на части. Шар из глины более толстый, суглинок, при сжатии на 1 / 5-1 / 4 его диаметра дает трещины. Шар из обычной глины при сжатии на 1/3 диаметра треснет. Шар из маслянистой глины при сжатии дает мелкие трещины на 1/2 диаметра.

    Из такого глиняного теста, как шар, жгутики раскатывают вручную толщиной 10–15 мм, длиной 150–200 мм и растягивают или сгибают в виде кольца вокруг круглой гладкой деревянной скалки с диаметр 40–50 мм.Жгутик маслянисто-глинистый плавно, постепенно истончается, образует острые концы в месте разрыва, при изгибе трещин не образуется. Жгутик из нормальной глины плавно вырывается и обламывается, когда его толщина в месте разрыва становится меньше толщины жгутика на 15-20%, а при сгибании образуются небольшие трещинки. Жгутики из тонкой глины немного не растягиваются, дают неравномерный разрыв, а при сгибании образуется множество трещин и разрывов.

    Глиняный раствор для кладки печи требует от 1/10 до 1/13 объема печи, считая по ее наружным размерам, или до 1/8 объема кладенного кирпича - в среднем 25 литров (2.5 ведер) на 100 шт. кирпич. Глиняный раствор не должен отличаться от кирпичного состава и выдерживать нагрев до 800-1000 градусов, не теряя прочности и не выделяя вредных паров. Чем меньше глины в печи, тем выше ее качество. Лучшее решение - глина, из которой делают кирпич. Для приготовления раствора можно использовать кирпич-сырец. Раствор должен быть пластиковым. Жирный раствор высыхает, уменьшается в объеме и трескается, тощица не обеспечивает достаточной прочности, плохо связывает кирпич и легко осыпается из швов.

    Крепость глиняного раствора повышается, если на одно ведро добавить 100-150 г соли. Мелкая соль смешивается с раствором, а крупная соль предварительно растворяется в воде. Иногда в ведро добавляют раствор 0,5-1 кг портландцемента, замесив его в сухом виде или предварительно перекрыв водой. Применяйте этот раствор не позднее, чем через час после приготовления.

    Для приготовления раствора используют разные глины, смешивая его в сухом виде, затем закрывая водой.В густую глину добавляют 0,5-5 объемных частей песка. Его просеивают через частое сито с ячейками 1,5 × 1,5 мм. Очень тонкие глины замачивают - промывают водой, удаляя с них излишки песка.

    Если глинистая жидкость нормальная, песок не требуется. Для приготовления глиняного раствора делается деревянная доска размером 1,5 х 1,5 м, на которую насыпаются слои глины и смачиваются водой. Когда глина размягчится, ее несколько раз перелопатят и загребают в кучу в виде узкой грядки высотой 300-350 мм.Затем острием деревянной лопатки от нее отрезаются тонкие пластинки, а комочки ломаются и мнутся. Камни и загрязнения удаляются. Затем массу перекатывают, загребают на грядку и снова 3-5 раз измельчают лопатой, пока не разломятся все комки.

    Если в процессе работы требуется добавить в глину песок, то насыпьте его в виде широкой ложи, сделайте в ней углубления, затем насыпьте глину слоями, смочите водой и засыпьте песком. Выдержать время, пока глина не размягчится, затем несколько раз засыпать песком, собранным в грядку и смять лопатой, пока он полностью не смешается с песком и не станет однородным.Хорошо перемешанный раствор с нужным количеством песка и воды должен соскользнуть с железной лопаты, но не растекаться по ней, на ощупь это скользкая масса с равномерным заполнением песком без глины и песчаных сгустков. В таком растворе часто остаются крупные частицы, не позволяющие выполнить тонкие швы, поэтому при его эксплуатации необходимо все время прощупывать руками, удаляя инородные частицы, что замедляет работу. Такой раствор желательно процедить через сито.

    Оптимальное соотношение глины и песка в глиняном растворе - 1: 1 или 1: 2. Количество воды составляет 1/4 объема глины.

    Глина нормальной жирности, не требующая добавления песка, насыпается слоями в ящик или бочку и смачивается водой, где замачивается на несколько часов. Затем тщательно перемешивают и фильтруют через сито с ячейками 3x3 мм. На рабочее место доливают воду до достижения необходимой густоты раствора.

    Если в глину необходимо добавить песок, его отмеряют в требуемой дозе и просеивают на сите.После распада глины ее фильтруют, добавляют песок, перемешивают и снова фильтруют.

    Раствор Приготовлен из известкового теста, песка и воды. Применяется для кладки фундаментов печей, а также труб над кровлей. Для придания раствору прочности в него добавляют цемент, а для быстрого схватывания - гипс (при штукатурных работах).

    Для приготовления раствора известковая паста фильтруется через сито с отверстиями 3x3 мм, через которое просеивается песок. Если тесто получилось слишком густым, его нужно размешать с добавлением воды.Добавляется песок и вся масса тщательно перемешивается до однородности. Количество песка зависит от качества извести: на одну объемную часть известковой пасты добавляют от 0,5 до 5 объемных частей песка (обычно 2-3 части).

    Для определения качества известкового раствора его смешивают деревянным веслом в течение 2-3 минут, если раствор не прилипает к веслу, значит, он жидкий; если он прилипает местами в виде отдельных пучков или покрывает лопатку слоем в 2-3 мм - нормально, если раствор прилипает толстым слоем, значит, он жирный.В жидкий раствор, в жирный песок нужно добавить известковое тесто. Известковые растворы можно хранить несколько дней.

    Чем лучше известковая паста, тем выше качество раствора, и наоборот. Поэтому комок кипящей извести гасят, заливая его водой и храня в творческих ящиках до полного тушения. От этой операции зависит качество извести и максимальный выход известкового теста. Гашеную известь можно насыпать в любую посуду, но лучше в творческую яму, вырытую в земле, обшитую досками, где ее можно долго хранить, если засыпать землей слоем не менее 50 см.Чем дольше он хранится, тем выше качество, но без доступа воздуха. Слить известь через сито с размером ячеек не менее 5x5 мм.

    Для приготовления негорящей извести воду наливают в тушильный ящик на половину его высоты. Затем в несколько этапов заливается известью, равномерно распределяя ее. Когда появляется пар, его энергично перемешивают, разделяя на части и добавляя воду, пока не прекратится выделение пара. В гашеную известь добавляют воду, чтобы получить однородное известковое молоко, и оставляют на некоторое время, чтобы погасить оставшиеся куски.Затем вся масса перемешивается и процеживается через сито.

    Для тушения тушащейся извести насыпьте известь в тушильную камеру - чайник на четверть высоты и наполовину заполнен водой. Когда появляется пар, они начинают перемешивать известь, одновременно дробя кусочки. Воду добавляют небольшими порциями, чтобы известь не высыхала и не выгорала. После прекращения выделения пара добавляют воду, все тщательно перемешивают, а известковое молоко через некоторое время сливают через сито в посуду или колодец для орошения.

    Медленногорючая известь насыпают в тушильный ящик на четверть его высоты, смачивают небольшим количеством воды и выдерживают до появления трещин и других признаков угасания. После этого его поливают небольшими порциями и перемешивают. После гашения известь разбавляется водой до густоты известкового молока, выдерживается некоторое время и переливается через сито для хранения. В холодное время года трудногорючую известь для ускорения тушения заливают горячей водой.

    Остатки извести складываются отдельно и заливаются водой, оставляя на некоторое время.Часть его можно потушить. Гашеную известь рекомендуется выдержать не менее месяца: тем лучше ее качество, чем больше выдерживается известковая паста.

    Цементный раствор - самый прочный, затвердевает на воздухе и в воде. Готовится из цемента, песка и воды. Применяется для укладки фундаментов во влажных местах или почвах, насыщенных водой, а также труб над кровлей. Цементный раствор быстро схватывается (начало схватывания 45 минут, окончание не позднее 12 часов).Применяется не позднее, чем через час с момента приготовления, при более длительных сроках снижает свою силу. Марка, или прочность раствора при сжатии, разная и зависит от количества составляющих материалов, а также марки цемента. Состав раствора от 1: 1 до 1: 6.

    Для приготовления раствора цемент и песок просеивают через сито с отверстиями 3x3 мм, измеряя их объемными дозами. Нужное количество песка насыпают тонким слоем и сверху присыпают цементом, перемешивают до полной однородности, иногда дополнительно просеивают через сито.В сухую смесь налейте воду до нужной густоты.

    Сложное решение Приготовлено из двух вяжущих и одного заполнителя: цемента, извести и песка. Используется для укладки фундаментов во влажном грунте и труб над кровлей. На одну часть цемента берут от одной до трех частей известкового теста и от шести до пятнадцати частей песка.

    Раствор готовят двумя способами. Делается сухая смесь из цемента и песка, затем известковое тесто разводится водой до густой кремовой массы. Эти материалы предварительно отмерены в точных объемных дозах.В разведенную известковую пасту добавить приготовленную порцию цементной смеси, все тщательно перемешать. Чтобы получить раствор нужной плотности, добавьте воды и снова перемешайте.

    Другой способ: из отмеренного количества песочно-известкового теста готовится раствор, в него заливается порция цемента и все тщательно перемешивается. Цемент можно предварительно смешать с водой до кремообразного состояния. Такой раствор пластичнее цемента, но менее прочен. Его необходимо хранить в таком количестве, чтобы использовать в футляре в течение часа с момента приготовления.

    Смеси бетонные жаростойкие применяют для изготовления монолитных очагов открытого огня или блоков для кладки печей и топок. Технология приготовления - как цементно-песчаный раствор. Использование бетона, как правило, требует возведения опалубки и выдержки ее до 28 дней в мокром режиме. Свежеуложенный бетон (в опалубке) покрывают циновкой или стружкой и обильно смачивают водой, особенно в первые три-пять дней. Хорошие результаты дает использование для этой цели полиэтиленовой пленки (паровой эффект).

    Составы жаропрочных (огнеупорных) бетонов в насыпных частях:

    Для открытого огня

    Для топки

    10 вещей, которые нужно знать об установке дровяной печи

    Наша кухня выходит на север. Зимой здесь практически Балтика, и два радиатора там, кажется, не имеют никакого значения. Мы давно мечтали установить дровяную печь, но никогда не знали, где ее поставить.И за последние восемь лет я провел большую часть зимы, печатая в шарфах и перчатках без пальцев и печатая как герой романа Диккенса.

    моя дровяная печь арада на кухню

    Как некоторые из вас знают, мы расширили кухню, чтобы создать это обеденное пространство наверху, но нам не разрешили проходить через спину во всю ширину, а это означало, что не было места для дивана. Затем, в начале этого года, Арада обратился ко мне с предложением поработать вместе над установкой печи на моей кухне, и я понял, что, хотя я не могу уместить диван, я могу немного отодвинуть его и создать дымоход для дровяной печи.

    Человек из Арады впервые пришел в себя в марте прошлого года. Проведя примерно 10 минут на кухне, он спросил, можем ли мы перейти в гостиную, чтобы обсудить детали. Конечно сказал. Почему? «Потому что на вашей кухне чертовски холодно», - пришел ответ.

    И тогда все было согласовано, и я позвонил своему строителю, чтобы он начал делать отверстие для его установки. А затем я позвонил профессиональному установщику печи. А потом появилась волна заголовков о том, что дровяные печи собираются запретить.Как они массово выступали против окружающей среды, и как они есть только у ужасной столичной элиты среднего класса, и какими ужасными они были - и средние классы, и печи.

    «Хорошо, - сказал я Безумному мужу. «Это выглядит потрясающе. Может, мы просто его не зажжем ».

    И тогда в этом не было необходимости, потому что после самой долгой зимы в истории зим началось самое жаркое лето в истории лета. И внезапно кухня, выходящая на север, стала самой популярной комнатой в доме.

    Но сейчас в воздухе витает холодок. И я определенно собираюсь осветить его, но сначала я хотел объяснить, что происходит, чтобы вы могли четко понимать правила, если вы думаете об установке одного в своем собственном доме.

    Итак, вот 10 вещей, которые вам нужно знать об установке дровяной печи.

    БУДУТ ЗАПРЕЩЕНЫ ДРОВЯНЫЕ ПЕЧИ?

    Широкоэкранное изображение Arada Ecoburn Plus 5 через @house_on_tweed_avenue

    Нет. Но ранее этим летом правительство объявило, что оно предлагает поэтапно отказаться от продажи сырой древесины и угля для дровяных печей.Эти пакеты, которые вы покупаете в гараже или в магазине DIY, не только более дорогой способ купить топливо, но и часто содержат влажную древесину, которая намного загрязняет окружающую среду, чем выдержанная или сухая древесина, поскольку она выделяет гораздо больше дыма.

    Дровяные печи не будут запрещены, но с 2019 года (возможно, если они не будут слишком заняты другими, чуть более важными для жизни событиями) вам будет разрешено сжигать только сухие дрова или бездымный уголь.

    МОГУ ЛИ Я ИМЕТЬ ОДИН И БЫТЬ ЭКОЛОГИЧНЫМ?

    Arada Farringdon Ecodesign Готовая многотопливная печь с складом из каштана

    По всей видимости, около 10 процентов домов в Великобритании имеют открытый огонь или дровяную печь, и, согласно докладу BBC, загрязнение от сжигания древесины и угля в доме в настоящее время является причиной 38 процентов загрязнения твердыми частицами, что намного превышает то, что вызвано промышленное сжигание (16 процентов) и автомобильный транспорт (12 процентов).

    Правильно выдержанная древесина должна иметь влажность менее 20%. В настоящее время компания Arada дает вам измеритель влажности, когда вы покупаете одну из своих печей, готовых к экодизайну, чтобы вы могли проверить ее перед тем, как сжечь.

    Таким образом, вам нужно будет купить печь, одобренную Defra для использования в зонах с контролируемым задымлением, или модель, предназначенную для экологически чистого горения. Что у меня есть.

    Рудник - это маленький Farringdon, который разрешен для использования в зонах контроля задымления.Он не только превосходит новые европейские правила 2022 года, но и соответствует более строгим североамериканским нормам выбросов. Экодизайн - это общеевропейская программа по снижению выбросов. Он должен вступить в силу для печей в Великобритании в 2022 году. Предел выбросов PM для Ecodesign на 55% ниже, чем для печей, освобожденных от DEFRA, поэтому он опережает то, что должно быть.

    Arada Farringdon Ecodesign Готовая многотопливная плита с подставкой для специй

    МОГУ ЛИ Я УСТАНОВИТЬ ОДИН В КАМИН?

    Да, но вам нужно знать, что дровяной печи нужен более узкий дымоход, чем открытый огонь, поэтому вы не можете просто вырвать камин, воткнуть печь и направить ее вверх в дымоход.Вам нужно будет установить дымоход подходящего размера.

    ЧТО ЕСЛИ У МЕНЯ НЕТ ДЫМОХОДА?

    Любой член схемы компетентных лиц (кто-то, кто официально зарегистрирован для выполнения этого вида работы), который вам понадобится для всей этой работы, проконсультирует вас по этому поводу. Вам понадобится дымоход, идущий вверх по дому, и его нужно будет изолировать.

    Широкоэкранная многотопливная плита Arada Ecoburn Plus 5 в Sandcastle

    НАСКОЛЬКО ВЫСОКОЙ ДОЛЖНЫ БЫТЬ ДЫМОХОДЫ?

    Это был единственный вопрос, который я не задавал, и ответ, вероятно, выше, чем вы думаете.Это сделано для того, чтобы огонь горел правильно. На это также влияет близость других построек и стен остальной части дома. У меня черный, что дороже серебра, но, как сказал мне инженер, «серебро может выглядеть немного шашлычным». Ожидайте, что будете смотреть на что-то высотой не менее 4,5 м.

    Многотопливная печь Arada Hardy 4 в полночь

    ЧТО Я МОГУ НА НЕГО СЖИГАТЬ?

    В общем, уголь сейчас немного под запретом.Вам нужна сухая, выдержанная древесина с влажностью менее 20 процентов или бездымное твердое топливо, такое как антрацит. Список одобренных видов топлива доступен на веб-сайте ассоциации Solid Fuels Association.

    Также необходимо определиться, покупаете ли вы печь на дровах или многотопливную.

    СКОЛЬКО ПРОСТРАНСТВА МНЕ НУЖНО ВОКРУГ?

    Arada i600 Slimline Отдельностоящая многотопливная плита Midnight

    Посоветуйтесь с этим, так как существуют строгие правила относительно расстояния между печью и любым горючим материалом.Не существует законного минимального расстояния для негорючих материалов, таких как кирпичная кладка или кладка, но Arada рекомендует не менее 10 см с каждой стороны и 2,5 см сзади, чтобы они работали эффективно. Чем больше у вас места, тем лучше он будет работать.

    Существует также правило, согласно которому очаг должен быть выше пола вокруг него, но это расстояние должно быть только 1 мм. Ответственный установщик не сможет подписаться, если этого миллиметра нет.

    Эко-дровяная печь с катализатором Arada Farringdon Catalyst в шифере

    МОГУ ЛИ Я УСТАНОВИТЬ САМ?

    Учитывая количество правил, думаю, это было бы неразумно.Вам необходимо подписать и сертифицировать установку. Он должен быть проверен, и у вас должен быть сигнализатор угарного газа в комнате, и есть правила о том, насколько близко он должен быть к плите. Вы также должны установить вентиляционное отверстие. Безопаснее и проще работать с зарегистрированным инженером HETAS.

    КАКОЙ РАЗМЕР НУЖЕН?

    Ваш инженер должен быть в состоянии помочь вам с этим, но если вы хотите получить приблизительное представление, то это длина x ширина x высота / 14 = мощность в киловаттах.Все размеры должны быть в метрах, а если много дверей и окон, то они должны быть немного выше.

    Arada Farringdon Ecodesign Готовая многотопливная печь с хранилищем дров в Атлантике

    КАК ЧАСТО НУЖНО ПРОМЫВАТЬ ДЫМОХОД?

    Один раз в год, если только он не является основным источником отопления в доме, в этом случае было бы лучше сделать это дважды.

    Надеюсь, что все вопросы прояснились. Теперь следующий трюк - как зажечь эту штуку.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
