устройство печи и её возможности

По причине того, что сейчас строятся дома значительных размеров, в случае печного отопления приходилось бы ставить 2 либо 3 печки, соответственно, расход древесины также является довольно высоким. В связи с этим была создана дровяная печь с водяным контуром. Преимущество данного способа обогрева помещений состоит в том, что даже в случае сильных морозов достаточно пару раз протопить водяной агрегат. Благодаря этим отопительным печам обогревается помещение в перерывах между топками, когда остывают трубы и отдают тепло помещению на протяжении примерно 6 часов. Такие котлы вместе с печами имеют довольно высокий КПД, достигающий до 85 процентов.

Особенности применения

Водяная печь представляет собой универсальное решение для дач, нуждающихся в должном отоплении. С помощью активной циркуляции нагретой воды в теплообменных системах обеспечивается отопление нескольких комнат. В качестве подобных теплообменных систем, как правило, используются радиаторы.

Владельцы печи на водяном отоплении за счет принципа радиаторного отопления могут полностью обогреть дачу либо коттедж. При помощи отопительных приборов, оснащенных теплообменником, существенно сокращаются расходы на дрова, и оперативно нагревается помещение. (См. также: Печь Теплушка)

Если планируется применять водяное отопление от дровяной печи, то стоит помнить о факте того, что если такой отопительный аппарат в сильные морозы не работает, то за весьма короткий отрезок времени может замерзнуть теплоноситель. Когда в доме не планируется постоянное проживание, специалистами рекомендуется в дистиллированную воду вливать особые присадки. Благодаря таким присадкам система будет защищена от замерзания.

Рекомендуется: кроме дистиллированной воды использовать низкозамерзающий универсальный теплоноситель (антифриз).

Благодаря этому типу печей обеспечивается качественное отопление, сокращаются расходы, которые связаны с обогревом. Этот момент особенно актуален для домов, имеющих довольно большую площадь.

Даже с учетом дополнительных денежных расходов, связанных с приобретением радиаторов и кранов, покупка печи водяного отопления довольно скоро себя оправдает. После установки такого водяного агрегата хозяин дома может быть абсолютно уверен в том, что в его доме будет всегда тепло. (См. также: Дровяные печи для бани)

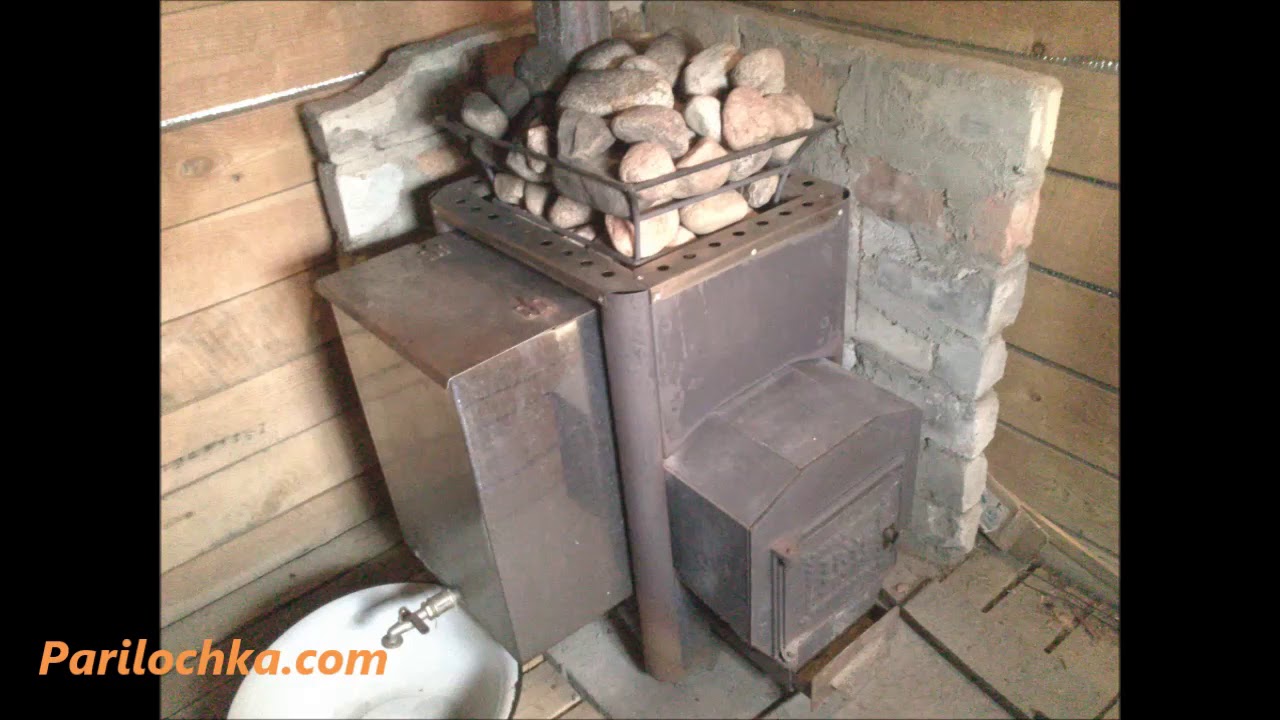

А для бани отлично подойдут печи Сахара, использующие, как правило, для парилки, объемом 6-16 кубических метров. Данный агрегат изготовлен из нержавеющей термостойкой стали, что делает конструкцию особо надежной. Данный аппарат функционирует таким образом, что происходит засасывание воздуха вниз, с пола, а после его нагрев с параллельным прохождением сквозь горячие стенки печи.

Организация функционирования и устройство

Работа водяных печей довольно несложная. В топке происходит сгорание древесины, которая в это время отдает тепло. По конструкции печь с водяным контуром отличается от остальных тем, что помимо непосредственного отопления помещения с помощью нагревания воздуха корпусом разогретого аппарата, она оснащена теплообменником. Благодаря встроенному теплообменнику можно греть воду для отопительной системы.

Печь с водяным контуром и теплообменник производят из чугуна либо стали. Трубки от теплообменника проложены между наружным корпусом и стенками камеры сгорания, за счет чего поглощается максимальное количество тепла. Для теплообменника выбирается материал с отличной теплопроводностью, при этом он не должен быть подвержен коррозии, так как внутренняя поверхность пребывает в непрестанном контакте с жидкостью. Аппараты из стали пользуются популярностью за счет того, что масса агрегата несколько ниже по сравнению с отопительными аппаратами из кирпича. Печкам из стали не страшны внешние физические нагрузки и резкие термические удары во время нагрева, а также остывания. Чугун хотя и характеризуется большим весом, имеет сравнительно больший срок службы – ему нипочем какие-либо коррозийные процессы, и он отлично сохраняет тепло, даже когда в топке уже прогорели дрова. (См. также: Камин с водяным контуром: идеальный выбор)

ВАЖНО: особую популярность завоевали дровяные универсальные печи с водяным контуром, которые помимо обогрева помещения позволяют готовить пищу на варочной поверхности печи. Варочная поверхность нагревается благодаря прямому воздействию огня из топки либо с помощью нагревания корпуса полностью.

Довольно много моделей печей изготавливаются не с глухой топочной заслонкой, а с дверцей, которая оснащена прозрачной вставкой из огнестойкого стекла. Поэтому можно без проблем наблюдать за игрой огня на потрескивающих поленьях, который согревает уже своим видом. Для установки аппарата желательно приглашать специалистов, например, из компании otopimdom.ru, так как это является гарантией качественной работы аппарата.

Возможности отопительных агрегатов

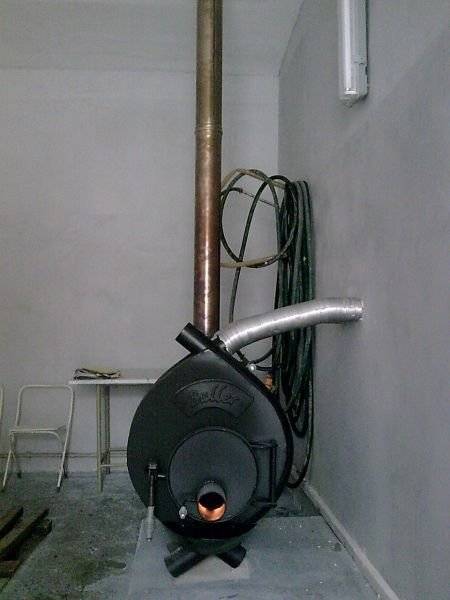

Печи на дровах используются с давних времен, а их конструкция постоянно претерпевает разнообразные изменения. Но КПД данных агрегатов считается довольно низким, ибо дрова представляют собой наиболее «бедный» по теплокалорийности энергоноситель. Если небольшой дом с помощью подобного обогревателя еще можно полноценно обогревать помещение, то в жилище с большей площадью применение разумно лишь как дополнительное отопление. (См. также: Печь с котлом водяного отопления)

Для отопления жилья также можно использовать печи Умка, которые отлично справляются с обогревом помещения площадью до 80 кубических метров. Одна закладка дров горит на протяжении 6-10 часов. Помещение прогревается от минус 10 до плюс 18 градусов по Цельсию за 40-50 минут.

С помощью данного отопительного аппарата можно получить достаточно большое количество горячей воды, а также готовить пищу. В качестве топлива можно использовать древесные отходы, дрова, отходы переработки сельскохозяйственных продуктов (кукуруза, подсолнечник и т.п.). Применение каменного угля, а в особенности кокса не приветствуется.

Для обогрева помещений внушительных размеров превосходно подходят печи Лава, производимые концерном из Сербии Гуча. Данный агрегат представляет собой один из мощнейших представителей дровяных устройств. Этот аппарат целиком выполнен из чугуна высокого качества, обладающего хорошими термостойкими свойствами. Во время производства изделия используются фигурные отливки, так что, помимо прочего, данный дровяной агрегат характеризуется привлекательным внешним видом.

(См. также: Печи для бани с теплообменником)

Важно знать: особая польза дровяных агрегатов с водяным контуром будет, если подключать их к системе «теплого пола», которая не требует теплоносителя с высокой температурой. Чтобы равномерно распределить теплоноситель по системе обогрева к печи подключают циркуляционный насос, который делает независимое функционирование дровяной печи энергозависимым.

Как правильно выбрать печь?

Когда выбирается дровяная печь для дома, нужно брать во внимание ее основной параметр – это мощность топки, непосредственно определяемая размерами камеры сгорания, таким образом, чем больше топлива в себя вмещает топка, тем выше ее мощность. Как правило, в паспорте топки указаны три параметра:

1. Максимальная.
2. Минимальная.
3. Номинальная мощность.

Самая важная и точная из них — номинальная мощность, определяемая экспериментально на протяжении некоторого промежутка времени. Чтобы отопить 10 квадратных метров помещения с высотой потолков не выше 2,5 метров, вполне хватит 1 кВт мощности.

Ориентируясь на эти цифры, можно без труда вычислить для определенного дома требуемую мощность топки. Большое значение имеют дверные и оконные системы, вмонтированные в жилище, утепление стен, перекрытий и минимальная температура на улице в зимний период. Свою популярность в сельском строительстве нашли русские печи-теплушки по конструкции И. Подгородникова, оснащенные нижним прогревом. У подобных типов агрегатов с газоходами, которые размещены под горнилом и шестком, в подтопочном отделе печки имеется возможность для установки емкости, предназначенной для горячей воды.

Обратите внимание на факт того, что в случае постоянного и долгого использования печи на максимальной мощности, ее срок службы существенно уменьшается. Также для отопления дома успешно применяются коксовые печи.

ВНИМАНИЕ: выбирая радиаторы, уделите внимание чугунным батареям отопления. Казалось бы, технология уже не актуальна, но они обладают рядом неоспоримых достоинств.

Положительные аспекты

Спрос на печки, несмотря на невысокий КПД, обусловлен рядом положительных моментов:

• Высокая доступность данного топлива, ибо имеется возможность найти дрова везде, вплоть до того, что можно их собрать на своем приусадебном участке.
• Наличие относительной автономности. Даже когда отсутствует электричество, дровяная печь для дачи с водяным контуром без проблем будет обогревать помещение, пусть частично благодаря нагреву своего корпуса.
• Применение материалов высокой прочности дает гарантию продолжительных сроков эксплуатации до 50 лет без ремонта.
• Дрова представляют собой природное экологически чистое сырье, и поэтому вредные выбросы в атмосферу являются минимальными.

А технологические печи являются не менее распространенными, так как каждый из нас почти ежедневно сталкивается с ними, зайдя на кухню. По какой причине обычную кухонную печь называют технологической? Да, все довольно просто, ибо кухонные аппараты ориентированы на выполнение определенных технологических процессов. Между тем, процесс приготовления еды и является технологическим процессом, для которого созданы эти устройства. Также технологические аппараты могут являться как бытовыми, так и промышленными. Такими являются доменные печи, а также для обжига керамики и прочие.

примеры расчета системы отопления, фото и видео. Проектирование системы отопления в частном доме своими руками

Давно уже прошли те времена, когда единственным способом обогрева частного дома была дровяная печь.

Принцип классификации схем и типы отопительных систем

1. Возможность использовать любые схемы отопления дома частного характера независимо от площади здания.
2. Инициируется эффективная разводка отопления в двухэтажном или в одноэтажном жилом доме.
3. Реализация системы принудительного или естественного типа циркуляции теплоносителя.
4. Установка любого типа труб и радиаторов, подключаемых от котла.
5. Равномерный ускоренный прогрев всех жилых помещений за счет того, что работает коллекторная разводка отопления.
6. Возможность контроля за расходом топлива и, как следствие – экономия бюджета.

Разводка отопления в частном доме … Отопление в частном доме своими руками … Разводка отопления в частном доме … двухтрубным

Типы отопления – плюсы и минусы разных систем

Несмотря на периодически появляющиеся новые типы отопления, например отопление на солнечной энергии, подавляющее большинство владельцев загородных домов используют классические, проверенные десятилетиями способы обогрева. Самые распространенные из них:

1. Отопление твердым топливом.
2. Отопление газом.
3. Электрическое отопление.

Кроме того, на данный момент существует большой выбор решений, которые используют комбинированное топливо, то есть могут обогревать строение как за счет электричества, так и путем сжигания различных видов топлива.

Каждый вариант имеет свои достоинства и недостатки. Наиболее простой и дешевый способ отопления дачного дома – это использование котла, работающего на газе. Преимущества его очевидны – низкая стоимость топлива, отопление по принципу “включил и забыл”, возможность регулировки необходимой температуры в помещениях, безопасность эксплуатации благодаря современному оборудованию. Недостаток у газового отопления только один – при отсутствии централизованной газовой магистрали рядом с загородным домом придется подводить отдельную трубу за свой счет. Расходы на осуществление таких работ сопоставимы со стоимостью постройки дома. Рекомендуем

• Система отопления частного дома – схемы и монтаж
• Паровое отопление – подбор оборудования и монтаж
• Септик своими руками – автономная канализация для дачи и загородного дома

Котлы, работающие на твердом или жидком топливе, обойдутся в меньшую сумму, однако их особенностью является повышенная пожароопасность. Также необходимо постоянно контролировать наличие необходимого для выработки тепла топлива, поэтому такой вариант никак нельзя назвать автономным. Такие решения отлично подойдут для тех случаев, когда загородный дом используется периодически, по приезде котел затапливается и на протяжении всего периода пребывания в загородном доме осуществляется добавление топлива для поддержания оптимальной температуры в помещениях. Эксплуатация систем отопления, работающих на дровах, угле или мазуте, обойдется дороже, нежели использование газового оборудования, однако гораздо дешевле, чем электричество.

Системы отопления, использующие электричество, являются наиболее удобными и безопасными в эксплуатации.  Плюсами такого решения являются его полная автономность, отсутствие необходимости в заготовке топлива, возможность автоматической регулировки температуры в помещении без вмешательства извне. Современные электрические отопительные системы даже имеют возможность регулировки удаленно со смартфона, при наличии сотовой связи на загородном участке. К минусам можно отнести высокую стоимость электричества и оборудования при использовании индивидуальных приборов в каждом помещении.

Также для каждого конкретного загородного дома выбор системы отопления будет зависеть от площади и длительности эксплуатации:

1. Небольшой дачный дом площадью до 30 м², используемый в летнее время. Предпочтительнее всего использовать твердотопливные конвекционные котлы, не требующие подключения к магистралям с теплоносителем, либо газовые котлы, работающие автономно от баллона со сжиженным газом.
2. Одно- или двухэтажный дом площадью до 100 м², используемый для круглогодичного проживания. В данном случае целесообразно использовать централизованную систему отопления с подачей теплоносителя по трубам к радиаторам отопления. При этом можно использовать газовый, электрический, твердотопливный или комбинированный тип котла, в зависимости от доступности энергоресурсов.
3. Загородный дом площадью от 100 м². Строения подобного типа, как правило, строят в дачных поселках, где имеется централизованные котельные, либо по всему поселку проходит газовая магистраль. Рекомендуется использовать именно центральное отопление или газ, однако за неимением такой возможности, можно также использовать котлы любого типа с обустройством циркуляционной системы с жидкостным теплоносителем.

Отопление дома дровами. Выбираем дровяную печь

Существует несколько видов дровяных печей. Мы более подробно рассмотрим три варианта печного оборудования, чтобы понять, в чем разница того или иного оборудования.

Печи-теплоаккумуляторы

Первый вариант, который мы рассмотрим, это печи-теплоаккумуляторы. Стандартную русскую печь можно называть представителем данного подвида. Такие печи удобны для отопления дома, так как они довольно долго остывают, но, к сожалению, нагреваются они не менее длительное время. В современных печах-теплоаккумуляторах тепло транспортируется при помощи воды, за счет чего мы получаем более эффективный способ отопления. Внешний вид печи может быть абсолютно любым, даже сделанным на заказ под ваш вкус. Но внешний вид это не главное, обязательным условием является наличие теплообменника, в котором будет происходить подогрев воды. Недостатки такой печи — отсутствие автоматизации системы, то есть вам постоянно придется находиться рядом, чтобы вовремя пополнять запасы топлива (дров) в топке.

Печи длительного горения

Отличием такой печи от предыдущей является то, что изначально, в печь закладывается довольно большое количество дров, и, по мере процесса отопления, часть дров горит сразу, а остальные просто дожидаются своей очереди. Главный секрет в том, что происходит ограниченная и умеренная подача кислорода, тем самым уменьшается тяга. Получается, что древесина с небольшим количеством кислорода тлеет, а оставшиеся дрова горят без кислорода, в свою очередь, выделяя газ. Другими словами, такие печи называют пиролизные или газогенераторные.

Отопление частного дома дровами: видео … Отопление частного дома дровами: видео … Отопление частного дома дровами … Как правильно топить твёрдотопливный …

Преимущества таких печей состоит в том, что дом прогревается достаточно быстро, и нет необходимости постоянно подбрасывать дрова в топку. У таких печей очень высокий КПД – до 85%.Среди недостатков можно выделить несколько основных:

• необходимы дополнительные требования к дымоходу;
• особое внимание стоит уделить настройкам;
• несмотря на то, что в топку закладывается сразу большое количества дров, рано или поздно, все равно придется подкладывать очередную партию топлива.

Отопительный котел

В качестве альтернативы печам длительного горения, можно приобрести отопительный котел. На рынке предоставлен большой выбор котлов с мощностью от 15 до 40 киловатт.

Пожалуй, единственным недостатком дровяных систем отопления является то, что необходимо постоянно следить за оборудованием и наличием в нем дров. И практически все работы по обслуживанию такой печи или котла приходится производить вручную.

Виды конструкций

Отопительный контур — элементы, используемые в качестве системы отопления путем передачи тепловой энергии в воздушную среду. Популярнее всего системы, применяющие в качестве нагревательного источника котлы, бойлеры с подключением к водопроводу. Жидкость, пересекая нагревательные элементы, достигает заданной температуры, направляясь в отопительный контур.

Перемещение теплоносителя обеспечивается двумя методами:

• естественным;
• принудительным.

С принудительной циркуляцией по трубам

Системы с естественным перемещением теплоносителя просты, надежны. Эффективность зависит от грамотного строения контура обогрева. В последнем случае внедряется насос, создающий давление. Теплоноситель двигается по трубопроводу.

Источники тепла для обогрева жидкости — котельное, бойлерное оборудование. Механизм работы основан на превращении одного вида энергии в тепловую. В зависимости от сырья, источника нагрева, котлы работают на газе, твердом топливе, электричестве, мазуте.

Все виды котельных агрегатов можно применить для обогрева частного дома. Популярны газовые, твердотопливные устройства.

В зависимости от соединения обогревательных устройств в отопительном контуре, различают: однотрубные, двухтрубные системы. Однотрубная система — когда батареи соединяются последовательно, вода, пересекая каждый элемент, возвращается в котел.

Однотрубная схема

Минус — неравномерность прогрева помещения. Каждый последующий радиатор получает меньшее количество тепловой энергии.

В двухтрубной схеме отопления батареи подключаются параллельно стояку. Отрицательная сторона системы — сложность конструктивного исполнения, большой расход материала. В многоэтажных зданиях можно использовать только двухтрубную систему отопления.

Двухтрубная схема

Типы водяного отопления

Водяное отопление может быть двух типов:

1. С естественной циркуляцией теплоносителя.
2. С принудительной его циркуляцией.

Рассмотрим вкратце каждый из типов.

Естественная циркуляция

Система с естественной циркуляцией теплоносителя – это самый простой и малозатратный способ того, как собственноручно обогреть свой дом. Такая система отличается отсутствием каких-либо трудностей в монтаже, для нее потребуются исключительно доступные детали и материалы.

Касаемо же принципа работы, то у такой системы он очень простой. Вода подогревается в котле, поднимается вверх по системе трубопровода (этому способствует разница в температурах) и доходит до всех радиаторов в доме. В то же время охлажденный теплоноситель ввиду все той же разницы в температуре возвращается обратно к источнику тепла. Словом, циркуляция происходит сама собой, без чьей-либо помощи.

Детально ознакомится с этой системой вы можете тут

Важно! При монтаже системы с естественной циркуляцией необходимо, чтобы трубы прокладывались под некоторым уклоном, примерно 5 градусов на метр трубопровода. Если этого не сделать, то система хоть и будет работать, но недостаточно эффективно.

Принудительная циркуляция

Отопительная система с принудительной циркуляцией является еще одним способом обогрева загородного дома. Она отличается тем, что в ее состав дополнительно входит циркуляционный насос. Благодаря такому насосу вода качественно и эффективно перекачивается по системе, она подается даже в самые отдаленные уголки, не теряя при этом тепла. Это особенно хорошо для домов, имеющих по несколько этажей.

Еще одной отличительной чертой принудительной циркуляции можно назвать то, что при монтаже подобной системы нет необходимости в том, чтобы трубопровод прокладывался под некоторым углом. Более того, эффективность ее примерно на треть выше, чем у системы с естественной циркуляцией носителя тепла.

Когда вода движется по системе принудительно, то вместо стандартных расширительных баков необходимо использовать специальные емкости для гидроаккумуляции. Ввиду того, что давление в системе может порой превышать две атмосферы, следует также позаботиться и о дополнительных устройствах безопасности – это могут быть манометры, разного рода предохранители и клапаны.

Помимо того, насос циркуляции с обеих сторон должен иметь запорные клапаны, которые и будут перекрывать подачу теплоносителя в систему отопления.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

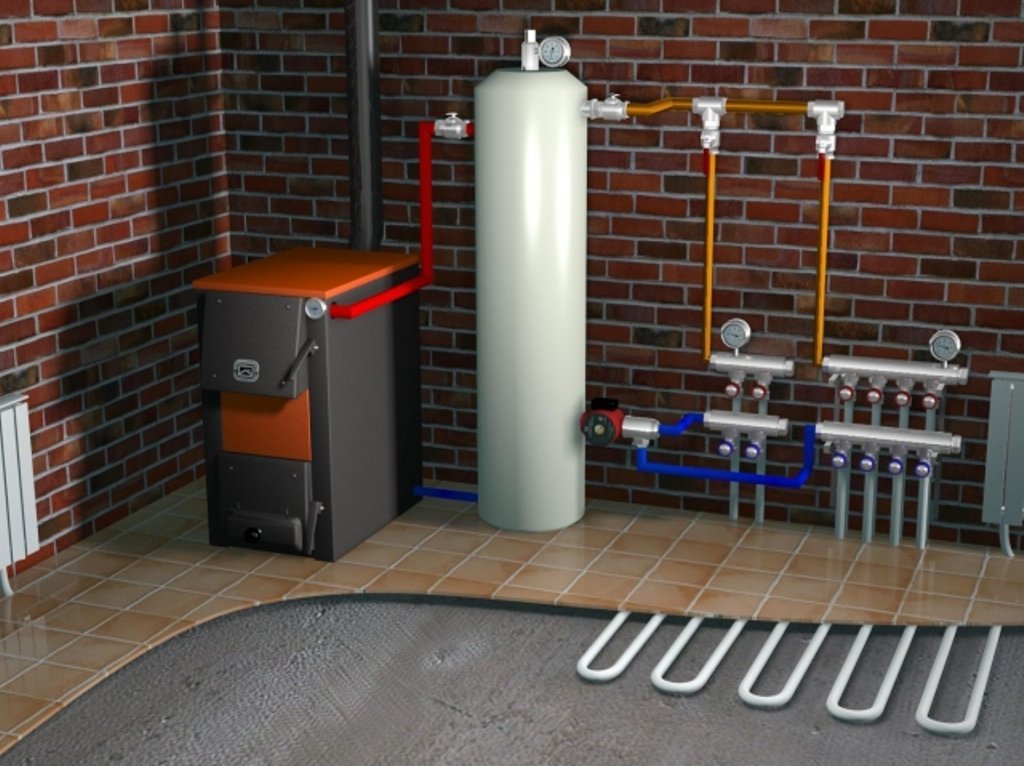

Водяной теплый пол без дополнительного насоса

Смесительный узел в водяной системе обогреваемого пола нужен для корректирования температуры теплоносителя. Установленный котел нагревает теплоноситель до требуемой температуры – 55 градусов. Этого хватает для прогрева пола до 30 градусов. Данный показатель комфортен для холодного периода года. В коллекторе смеситель самостоятельно смешивает горячую и холодную воду до нужной температуры.

Если планируется теплый пол без насоса, то теплоноситель подается в систему с заданной температурой, но для этого требуется отдельный котел или наличие централизованной отопительной системы.

Особенности самотечной системы отопления

Главный минус укладки системы водяного отопления без узлов смесителя и коллектора состоит в том, что требуется минимизировать потери температуры воды на пути следования «нагреватель – контур», ведь температуру на покрытии пола нужно держать постоянной.

Рекомендуется учитывать такие требования:

• утеплить стены здания;
• уложить теплоизоляционный материал в пирог напольного покрытия;
• установить качественные конструкции оконных рам;
• смонтировать напольное покрытие в максимальной близости с нагревателем;
• площадь помещения не должна быть больше 10-15 кв.м, иначе бездополнительного насоса продавить контур не получится;
• трубы для контура теплого пола с естественной циркуляцией лучше выбрать с диаметром 20 мм, чтобы уменьшить в них гидросопротивление.

Внимание!  ошибка в установке водяной бесколлекторной системы пола – попытка ее применения на больших площадях. Поэтому надо подсчитать продолжительность труб и схему укладки так, чтобы температура в обратной трубе не оказалась слишком низкой. Иначе в котле образуется много конденсата, а это приведет к его поломке.

Возможные схемы подключения

Как правило, теплые полы без циркуляционного насоса подключают к уже существующей радиаторной системе отопления. Врезку делают в подающую линию. Возможны два варианта:

• в квартире с централизованным отоплением;
• в частном доме с индивидуальным отоплением от котла.

Внимание! Помните, что любые врезки в систему центрального отопления требуют согласования. Надзорные организации при обнаружении самовольного подключения выпишут штраф и обяжут демонтировать незаконно установленное оборудование.

В своем доме для работы теплого пола без насоса, рекомендуется выбрать мощный котел, неважно, газовый или электрический. Главное, чтобы его мощности хватало и на радиаторы, и на напольный обогрев. Стоит выбрать котел с встроенным насосом.

Естественная циркуляция теплоносителя

Этот наиболее трудный в реализации вариант для теплого однотрубную систему отопления батареями, при которой теплоноситель самотёком будет циркулировать не сложно.

Главное правило: центр нагрева (котёл) должен быть ниже центра остывания. Но вот подключить в эту схему сложнее.

Для частного дома возможен такой вариант:

Котел устанавливается ниже ТП, например, в подвале. Для еще большего увеличения давления циркуляции можно увеличить к-во секций в приборах стояка, для компенсации потерь в них по циркуляции и теплу (сопротивление теплого пола), а также увеличить диаметр стояка.

Схема с естественной циркуляцией

На схеме изображен самый «сильный» вариант для работы ТП. Возможно также установить котел на 1-й этаж. Получится, что теплый пол ниже центра котла. Но кольцо циркуляции через стояк и ТП тоже имеет свой центр охлаждения. Складывая их вместе ( +ц.о. ТП), образуем общий центр остывания, находящийся выше центра котла. Естественная гравитационная система в этом случае также будет работать.

Котел со встроенным насосом

Более простой вариант подключения — это использование одного насоса на котле для прокачки теплоносителя и по радиаторам и по теплому полу.

Трубы напольного обогрева подключают через термостатический клапан.  Монтируют клапан на подачу теплоносителя, а к обратной трубе устанавливается перемычка. Клапан предназначен для регулировки температуры теплоносителя, он представляет собой смеситель, внутри которого установлен термочувствительный элемент. Клапан защищает систему – он автоматически прекращает поток на трубе подачи в нужный момент.

Такие варианты подключения без насоса водяного ТП к котлу оправданы лишь на небольших участках — в , кухне, прихожей. На большой площади самотечный теплый пол реализовать не получится.

С другой стороны, в малых помещениях удобнее монтировать электрический подогрев, не забивая себе голову расчетами гидросопротивления и центра охлаждения.

Устанавливаем отопление: схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см.

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

Ее стоит принять во внимание, когда есть риск попадания в систему песка и взвесей – они будут вынесены в грязевой фильтр.

Видео:

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

При совмещении следует избегать вращения, это негативно скажется на прочности соединения. После завершения монтажа системы, можно опробовать ее работоспособность.

Не забывайте, что для первого пуска газового котла отопления нужен специалист, а запуск печи вполне допустимо осуществить самостоятельно.

До закрытия внутренней разводки отопления следует убедиться, что нарисованная схема полностью реализована, швы не подтекают, расширение от нагрева не создает дополнительного давления на стенки штробы, в системе не слышно журчания.

Можно пробовать повышать и понижать температуру отопления, проверяя, не появились ли подтекания, изгибы или шумы.

Монтаж системы отопления на этом закончен. Теперь самое время приступать к внутренней отделке помещения.

Важно помнить, что отопление стоит спроектировать еще на этапе строительства дома. При эксплуатации должны соблюдаться все нормы противопожарной безопасности.

Видео:

Качественный прогрев дома отоплением до комфортных показателей осуществим только тогда, когда теплопотери через окна и стены минимизированы.

Приведенная выше схема монтажа водяного отопления позволит произвести работы в доме даже без опыта. Создать водяное теплоснабжение в доме или на даче своими руками вполне посильно любому владельцу.

Разводка труб

В водяном отоплении может быть один из следующих вариантов разводки:

1. Однотрубный.
2. Двухтрубный.
3. Коллекторный.

Однотрубная система: вода от котла проходит по порядку от одной батареи к другой.

Недостаток системы можно ощутить только при необходимости отключить часть системы.

В этом случае придётся отключать всё отопление. Однотрубная система бывает вертикальной и горизонтальной.

В двухтрубном варианте каждый радиатор подключен параллельно системе отопления. Например, чтобы отремонтировать один радиатор, не придётся сливать воду из всей системы. Вариант считается наиболее оптимальным для частного дома. Двухтрубная система тоже может быть в вертикальном и горизонтальном исполнении. Горизонтальные используют чаще, так как, по мнению многих, выглядят они более эстетично.

Коллекторная система. Вода подходит к коллектору, от которого расходятся трубы на каждый радиатор. Систему легко регулировать и отключать частями. Хорошо подходит для тёплых полов. Коллектор можно спрятать в специальный шкаф, вмонтированный в стену. Такой вариант удобен, но стоит дороже предыдущих двух.

Циркуляция воды

Далее, решаем вопрос о том, как будет циркулировать в вашей системе вода. Есть схемы с естественной циркуляцией, есть с принудительной циркуляцией.

Принудительная

Система с принудительной циркуляцией воды

Лучше выбирать систему принудительную, с использованием насоса. В ней и температуру, требуемую можно задать и трубы из пластика использовать, да и выглядит она более эстетично. И самое главное – небольшой расход топлива.

Естественная

Сразу, можно сказать, что естественная циркуляция, хотя и имеет некоторые преимущества, например, не надо подключаться к электричеству, так как в системе отсутствует электрический насос, в настоящее время применяется крайне редко. Это громоздкая система, она не экономична. Для её работы необходимо большое количество топлива, трубы большого диаметра. В этой системе тепло нельзя регулировать. Как-то по современным стандартам она недотягивает до идеала.

Как сделать водяное электроотопление экономным

Для того чтобы сделать электроотопление экономным, специалисты советуют:

• Устанавливать котлы расчетной мощности, компенсирующей теплопотери всех частей конструкции;
• При отсутствии в котле циркуляционного насоса в обязательном порядке производить его монтаж перед отопительным агрегатом в обратку;
• Применять для внутридомовой разводки отопления трубы с внутренним диаметром не более 32 мм;
• Использовать чугунные модели радиаторов;
• Производить утепление наружных стен.

Расчет

Решив проводить все ремонтные работы своими руками, необходимо самостоятельно осуществить проектирование отопительной системы и ее расчет.

Однако нужно следовать определенной инструкции:

• Чтобы правильно рассчитать нужную мощность отопительной системы для загородного дома, необходимо учитывать все возможные факторы. Прежде всего, надо обратить внимание на то, в какой климатической зоне расположен дом. Далее важно рассчитать, какая мощность имеется у источника теплоэнергии, а также понять, каков объем потерь тепла.
• Стоит учесть объем помещений, которые будут отапливаться, и их площадь.
• Далее следует рассчитать необходимое количество устанавливаемых радиаторов, а также их размер. Сюда входит и утепление всех ограждающих конструкций.
• Когда для каждого помещения определено необходимое количество тепла, можно проводить выбор типа обогревательных приборов, а также заняться их расчетами. Проще всего проводить расчеты, касаемые электронагревательных элементов, электрическая мощность которых практически равна тепловой энергии.

• Если теплоноситель жидкий, все намного сложнее. Тепловая мощность водяных батарей определяется количеством теплоты, которую батареи могут отдать окружающей среде. Существует много факторов, которые влияют на данное значение. Это длина линии, температура самого теплоносителя, интенсивность конвекции воздуха, а также скорость потока теплоносителя. Например, если потери тепла в доме становятся равны восьми киловаттам в час, то будет достаточно закупить до восьмидесяти радиаторов, а затем равномерно разместить их по всему дому. Устанавливать их нужно на контактирующих с улицей стенах. Тепловую мощность необходимо разделить пропорционально имеющимся теплопотерям, а не всей кубатуре комнаты.

Производители батарей указывают приблизительное значение (Ватт), которое приходится на одну секцию. Обычно оно варьируется в диапазоне от 100 до 250 ватт.

• Нужно рассчитать установку радиаторов так, чтобы температура в гостиной и кухне была не менее 18 градусов, в спальных помещениях – до 22 градусов, а в детской комнате – до 24 градусов.
• Для каждого устанавливающегося радиатора необходима обвязка. Вот поэтому все секции ставятся очень плотно с целью экономии арматуры трубопровода.
• Самое простое решение в расчете – поделить число батарей для комнаты на количество оконных проемов в ней. Однако не всегда достаточно будет установить радиаторы под подоконниками, можно в дополнение сделать монтаж некоторых нагревательных приборов в местах отдыха или работы. Система отопления должна покрывать все потери тепла в доме, помимо этого, должен быть еще и запас до 25 процентов. Запас делается для того, чтобы отопление не работало на износ, он используется только во внештатных ситуациях.

Но если посмотреть на вопрос с другой стороны и разместить батареи по всему периметру помещения, обогрев будет более равномерным и эффективным. Поэтому нужно искать компромиссное решение между эффективностью и экономией.

• Работа по расчету газовых котлов является самой тяжелой частью проекта. Ведь это не только правильный подбор нужной мощности, но и грамотная организация вывода сгораемых продуктов. Чтобы можно было регулировать скорость тяги, специалисты рекомендуют установить автоматические шиберы, а также дымососы- вентиляторы. Если имеются остатки тепла, то их можно собирать при помощи экономайзера, который включен в цепь из обратного тока. А вот забор воздуха горения можно делать с улицы, а не в котельной.
• Система отопления, работающая на жидком теплообменнике, тоже имеет свои особенности. Тут нужно спроектировать уровневую схему трассировки трубопровода. При этом в обязательном порядке следует определить общее состояние водоизмещения системы. Также стоить компенсировать расширение теплоносителя при помощи изготовления расширительного бака. После надо определить нужную скорость циркуляции.
• В комнате обязательно должно быть окно. Его площадь рассчитывается умножением объема самой котельной на коэффициент 0, 003. Оно не только обеспечит естественное освещение, но и защитит от взрыва в случае утечки газа. Для той же цели двери в котельную ставятся так, чтобы была возможность открывать их только наружу.

Если качественно выполнить обвязку котельной, то можно обеспечить доступ ко всем отопительным приборам. Только в этом случае можно будет спокойно пользоваться отопительной системой.

Отопление по схеме теплого пола

В последнее время имеется тенденция к использованию комбинации отопительных систем, одной из которых является теплый пол. Современное котельное оборудование имеет техническую возможность реализации такого проекта.

Теплый пол

Организация теплого пола с жидким теплоносителем обладает рядом преимуществ:

• Осуществляется равномерный прогрев нижней части помещения, где располагается жизненное пространство человека. Актуальность подобной системы возрастает при использовании теплого пола в высоких помещениях. В этих условиях экономия может составить 50%.
• Теплопередача происходит излучением, что более благоприятно для человека.
• Снижение концентрации пыли в воздухе комнаты снижается вследствие отсутствия конвективного теплообмена.
• Привлекательный вид помещения обеспечивает визуальное отсутствие приборов отопления.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Лучевая (коллекторная)

В коллекторной системе на подаче и обратке устанавливается по коллектору, к которым трубами подключается отдельно каждая батарея. Она хороша тем, что очень удобна в управлении и позволяет при желании даже отключить каждую отдельно взятую батарею. Такая система изображена на рисунке ниже.

Лучевая система отопления

Отдельно следует рассматривать систему отопления, где роль радиатора выполняет труба, проложенная в стяжке пола – это, так называемые, «теплые полы». Разводка этого типа отопительной системы выполняется в основном по коллекторной схеме. Причем при установке коллекторов обязательно монтируют отдельный циркуляционный насос и автоматику для регулирования температуры теплоносителя. Схема такой системы отопления изображена на рисунке ниже.

Система отопления «теплый пол»

Оформление разрешительных документов для обустройства автономного отопления

Для устройства системы автономного отопления в загородном доме придется обращаться в сельскую или городскую администрацию по месту проживания, так как монтаж подобной системы является перестройкой или перепланировкой помещения, понадобятся следующие документы:

1. Заявление утвержденной формы, которая оговорена в Правительственном Постановлении от г. №266.
2. Свидетельство о праве собственности с приложением сопутствующих документов: государственной регистрации, договоров дарения или передачи жилья в собственность, нотариально заверенном праве наследования.
3. При долевом участии потребуется подтверждение владения недвижимостью от всех собственников и их согласие на монтаж системы (подпись всех проживающих в заявлении).
4. Ксерокопия техпаспорта помещения.
5. Подтверждение архитектурных органов и организаций, занимающихся охраной памятников, статуса жилья – представляет ли оно архитектурную, историческую или культурную ценность.
6. Проект устройства или перепланировки, состоящий из плана размещения газопроводной магистрали и установки котла.
7. При установке мощного электрокотла (если значение превышает 30 кВт) потребуется копия его паспорта с подтверждением максимальной мощности, договор электроснабжения.
8. Проект переустройства дома (перенос или демонтаж внутренних перегородок, стен, дверных и оконных проемов), если он происходит при установке оборудования. Его составляет проектная организации, в документах содержится основная информация по устанавливаемой системе, технические расчеты. Так же проектные решения согласовываются со службами пожарной охраны, санитарно-эпидемиологической станцией, газовщиками.
9. Технические условия подключения газовой магистрали (выдается газораспределительными государственными организациями или частными собственниками топлива и коммуникаций), устройства вентиляции в помещении с котлом.

Данный пакет документов подается в межведомственную комиссию, отвечающую за эксплуатацию жилищного фонда и размещенную в администрации, ожидать ответа следует около 45 дней.

После проведения работ по подключению и монтажу сетей соответствующими службами, составляется акт приемки, его копия подается в службу регистрации объектов недвижимости.

Рис. 19 Установленный котел на жидком топливе

Напоследок о печах

Печное отопление, безусловно, создает в доме здоровый микроклимат, т.к. кирпичная печь дышит и поддерживает оптимальную влажность воздуха при колебаниях температуры. Можно заставить дышать и металлические печи, облицевав их стеатитовыми матами или просто минеральным картоном. А постройка печи обойдется не дороже, чем хорошей водяной СО.

Тем не менее, будущее у печей с каминами только эксклюзивно-декоративное. По современному состоянию экологии КПД общий КПД СО нужен от 70%, что для печей редкость. А со временем экологические требования будут только ужесточаться. В целом, проектировать дом с печным отоплением целесообразно только там, где налицо частые перебои электроснабжения или его отсутствие. При этом условии печка окажется экономичнее современной СО, для нормальной работы которой необходимо электричество.

***

© 2012-2020

(1 оценок, среднее: 5,00 из 5)

что еще почитать: Монтаж водонагревателей разных типов: крепление, подключение, схемы Септик: теория и устройство, установка, что можно своими руками Дачный туалет своими руками с нуля: схемы, размеры, дизайн и компоновкаВывести все материалы с меткой:

• вентиляция и микроклимат
• вода и сантехника
• газ
• загородный дом
• тепло и обогрев
• энергетика

Перейти в раздел:

• Строительство своими руками, загородный дом и участок

Как выбрать объем накопительного водонагревателя — бойлера

Чем больше объем накопительного водонагревателя — тем выше комфорт пользования горячей водой в доме. Но с другой стороны, чем больше размеры бойлера, тем он дороже, тем выше затраты на его ремонт и техническое обслуживание, тем больше места он занимает.

Размер бойлера выбирают исходя из следующих соображений.

Принято считать, что объем бойлера, выбранный из расчета 20-30 литров на человека, обеспечит минимально необходимый комфорт пользования горячей водой в доме.

Повышенный комфорт обеспечит бойлер, объем которого выбран из расчета 30 — 60 литров на одного пользователя водой.

Высокий уровень комфорта обеспечит водонагреватель объемом из расчета 60-100 литров на одного проживающего в доме.

Для заполнения ванны необходимо израсходовать почти всю воду из бойлера объемом 80 — 100 литров.

Объединение эл котла и «буржуйки» — Автономное теплоснабжение

как так,электричество для глупого теплого пола есть ,дрова тоже есть ,а каменного угля нет,даже в небольших городах продаётся уголь в мешках по 25 или 50 кг или россыпной тоннами .

..трудно понять эту  » боязливую боязнь» к каменному углю,тепла уголь даёт больше в 1.5 раза,притом всегда сухой,и места занимает в разы меньше дров,в среднем, для получения тепла от 1 кг угля надо сжечь 2 кг хороших (березовых) сухих дров,также надо учитывать ,что что дрова продают в кубометрах,а уголь в тоннах,то есть кубометр угля при сжигании выделит намного больше тепла ,чем кубометр дров…может и есть конторы ,которые продают дрова на вес,но сколько воды будет в этих дровах 30-40 %,в низкокачественном каменном угле до 18%,в качественном не более 8 -10 % воды…

котёл с водяным(жидкостным) контуром,позволяет разместить радиаторы по всему помещению,где нужен обогрев,в районе верстака или станка, или диванчика для отдыха,закрыть тепловой завесой окно…

аварийный клапан на котле,конечно лучше ,чем разрыв стенки котла,но надо рассчитывать куда полетит горячий теплоноситель и сколько ,в случае перегрева неправильно спроектированной системы отопления,выльется теплоносителя 100 грамм или поллитра. ..

в интернете полно видеороликов ,как «умельцы» переделывают мощные жидкостные котлы в технический «мусор»,например,на котлах типа КЧМ,входная и выходная труба 2 дюйма,котёл так рассчитан, испытан и выпускается десятки лет,но «умники» делают переходник на полдюмовую трубу,плюс насос,то есть срезают пропускную способность котла и талдычат ,что у котла КПД вырос и дров надо меньше,то есть Ученые и Инженеры дураки,а он такой весь умный,но не понимает,что будет если насос перестанет качать теплоноситель,котел пойдёт в разнос,перегрев теплоносителя и авария системы отопления…а если соблюсти Технологию,большой расширительный бак,правильный наклон труб и расположение радиаторов,то из утеплённого расширительного бака (теплоаккумулятора)  будет тихонько ,по Законам Физики, сливаться горячий теплоноситель в радиаторы отопления ,и никаких насосов не надо,не надо ставить блок аварийного питания насоса с электрическим аккумулятором,на случай отключения электричества…

сравнивать жидкостный отопительный котёл со стальным «ведром» хвороста,печка-крематорка «Бульбафоня»,технически некорректно,сравниваются примерно технически одинаковые Аппараты. ..

«Бульбафоня» — «печка» для «гениальных» ,тепла мало выделяет,зато сажи море,даже имея скромные возможности,типа пары старых газовых баллонов,можно построить простую колпаковую печурку,и тепла она дает больше и сажи минимум, и поршень с грузом не нужен,но видимо,у некоторых  это «хобби» такое «слепить » горбатого, а потом всё время  доводить его до ума,для таких людей важен «процесс»,а про результат они «наболтают»  «умных» слов…

зачем сутками топить печку,когда можно протопить печь 3-4 часа ,а потом эта печка будет отдавать тепло ещё 6-8 часов,плюс в утеплённом помещении тепло ещё будет долго удерживаться,простой пример,Крестьяне столетиями топят печки 1 раз в сутки и продолжают рожать и растить Детей ,пахать ,сеять,убирать урожай,выращивать скот и птицу,если бы не Крестьянская Смекалка и Опыт Предков ,мы бы давно вымерли,пока  Еду искали…



Дровяная печь Harvia Legend 240 SL с выносной топкой

Дровяная печь Harvia Legend 240 SL с выносной топкой



Описание:
            Дровяная печь Harvia Legend 240 SL представляет собой новое практичное решение для Вашей парной! Главное в печи Harvia Legend 240 SL – оригинальный стильный металлический каркас, вмещающий до 200 кг камней. Такая масса камней для бани имеет огромный ряд преимуществ: увеличивается КПД сгораемых в печи дров, тепло накапливается в камнях и равномерно и мягко исходит от дровяной печи, расстояния до деревянных поверхностей уменьшены за счет меньшего жара от камней, нежели от стали. К тому же, разгрузка от огня и экстремального жара стальных частей печи способствует продлению её срока службы, а это-то при верхней стальной плите в 10 мм у печи Harvia Legend 240 SL. Благодаря выносной топке Вам будет удобно подбрасывать дрова из соседнего помещения, и Вы сможете наблюдать свет пламени сквозь чугунную дверцу с прозрачным стеклом.

            Стильная и сверхвместительная каменка Harvia Legend 240 SL позволят Вам создать незабываемую атмосферу в бани на очень продолжительный период времени. Хотите и вы получать истинное удовольствие от приятных процедур в бане, тогда заказывайте дровяную печь Harvia Legend 240 SL на данном сайте уже сейчас, подарите себе и своим близким незабываемые ощущения и приятный отдых.



Harvia Legend 240 SL компактная производительная дровяная печь для семейных бань и саун объемом от 10 до 24 кубических метров.



          Для дровяной печи Harvia Legend 240 SL также приобретаются Камни для дровяной печи. В компании «WELLAND» вы также можете найти и ознакомится с Парообразователями, Защитными ограждениями, Дверьми для вашей бани. Подобрать Основное освещение или Декоративное освещение для своей бани.



Внимание!!!

Цены на сайте могут отличаться от фактической цены товара. Просим позвонить по номеру телефона и уточнить актуальность цены у наших менеджеров.



Мы гарантируем высокое качество оборудования и оперативное обслуживание. Звоните нам!

Работаем и организовываем отправку по всей территории Республики Казахстан.

«WELLAND» — Тысячи возможностей. Возьми свою!



Принцип работы дровяной печи с водяным контуром

Дровяная печь с водяным контуром – один из способов качественного отопления дома. Если дом небольшой, состоит из одной-двух комнат, то вполне можно обойтись обычной печью, при необходимости расположив ее в простенке.

Если дом большой, а центрального отопления нет, то нужно устроить систему отопления, способную обогреть все помещения. Сравнительно недорогим и простым решением этой задачи является установка водяной печи.

Принцип действия

Работа такой печи основана на естественной циркуляции теплой воды, которая обеспечивает обогрев помещений дома. Особенность водяной печи – наличие теплообменника – емкости, наполненной жидкостью (обычно водой), емкость находится в непосредственной близости к топке – самому горячему месту печи.

К печи со стороны теплообменника подключаются трубы, по которым движется теплая вода. Трубы размещаются по всему дому обычно вдоль стен или на полу под покрытием («теплый пол») в виде замкнутого контура, начинающегося и заканчивающегося в отопительной печи. В помещения предусматривают радиаторы для увеличения теплоотдачи и ускорения прогрева окружающего воздуха.

Особенности

Печь устанавливают в любом месте в доме, единственное требование – соблюдение правил пожарной безопасности. Пол под печью, перед топкой, стены вокруг печи должны быть изолированы соответствующим образом.

Так как отопительная система работает с использованием воды, то следует учитывать, что зимой при минусовых температурах неработающая система может замерзнуть и прийти в негодность.

Поэтому если планируется не постоянное, а периодическое проживание (например, на даче), то нужно или выбирать другой вид отопительной системы, или использовать дистиллированную воду с добавлением присадок – специальных веществ, предотвращающих замерзание воды. Изготовители дровяных печей с водяным контуром рекомендуют использовать антифриз.

Современные печи оборудованы специальной камерой дожига газов, благодаря чему значительно увеличивается эффективность печи и время между закладками топлива. Сначала печь нагревают, затем закладывают полную топку дров, закрывают дверцы и задвижки и благодаря тлению печь может работать без дополнительной закладки топлива до 12 часов.

Подобрать печь по мощности несложно. В паспорте обычно указываются три ее мощности: минимальная, номинальная и максимальная. Обратить внимание нужно на номинальную. Если печь будет работать с максимальной мощности постоянно, то срок ее эксплуатации значительно уменьшится. Существует правило: на 10 м.кв. площади (или 25 м.куб. объема помещения) необходимо 1 кВт мощности печи. Зная площадь дома, можно вычислить необходимую мощность печи.

Преимущества и недостатки

Принимая решение о виде печи для отопления, нужно взвесить все «за» и «против».

Преимуществами водяной печи являются:

• Высокая производительность. Система способна качественно обогреть даже большой дом.
• Экономичность. Оборудование имеет сравнительно невысокую цену.
• Доступность и невысокая стоимость топлива.
• Отсутствие привязки к коммуникациям. Подача электроэнергии не нужна, вода в системе циркулирует естественным образом.
• Систему можно использовать как источник теплой воды в доме.

Несмотря на свою привлекательность, отопительной системе с водяным контуром присущи и недостатки:

• Низкий КПД по сравнению с газовыми или дизельными котлами.
• Управление вручную. Закладка топлива осуществляется только вручную, автоматизировать закладку и контроль топки в домашних условиях невозможно.

Разновидности

Водяная печь на дровах может быть разных видов, например:

• Металлическая. Эти печи легкие, недорогие, быстро нагреваются, но в то же время и быстро остывают, имеют короткий срок службы. Радиаторы в системе лучше установить чугунные, они лучше и дольше держат тепло.

• Чугунная. Прочные, долговечные, стойкие к перепадам температур, имеют долгий срок эксплуатации.
• Кирпичная. Может использоваться как автономно, так и с водяным контуром. Кроме радиаторов, значительное количество тепла накапливает и излучает сама печь. Кроме функции отопления, печь из кирпича может выполнять и функцию приготовления пищи.

По мощности, размеру и форме печи могут быть различными, это нужно учитывать при выборе печи.

Навигация по записям

Дровяные печи для дома, бани, дачи длительного горения с водяным контуром

Печи-камины для дачи дровяные длительного горения можно назвать центральным элементом уютного и теплого жилища. Такая конструкция отличается наличием всех достоинств обычной дровяной печи (высоким КПД, способностью эффективно удерживать тепло), а также камина (вентиляцией, способностью прогревать дом, эстетическим внешним видом). Можно найти модель с отдельной варочной панелью, которая заменит собой плиту для приготовления пищи.

Дровяная печь-камин: зачем она нужна?

Подобная печка является хорошей покупкой. Есть несколько причин, почему стоит покупать камин в загородный или дачный дом:

• быстрое отопление помещения — если хотите повысить показатели КПД в конструкции, дровяные камины печи должны иметь топку закрытого типа;
• возможность дополнительно вентилировать дом — благодаря наличию дымохода появляется хорошая тяга воздуха, поэтому сырость и плесень на стенах точно не появятся;
• комфорт — дровяные камины печи давно считаются символом настоящего домашнего уюта;
• положительное влияние на эмоциональное здоровье — мирно потрескивающие дрова помогают укрепить нервную систему.

Каминные стенки являются достаточно толстыми и хорошо изолируют тепло, поэтому вы можете не переживать о безопасности.

Дровяная печь-камин для дома: особенности и преимущества

Самыми эффективными считаются модели с эффектом двойного сгорания. В этом случае дровяные печи-камины имеют специальные отверстия в камере. Благодаря им воздух подается сразу в две зоны горения: сначала над дровами, а потом — немного выше поленьев.

Когда кислород нагревается, то поднимается выше окошка в двери печной топки. Входящий воздух является прохладным и более тяжелым, поэтому опускается вниз, благодаря чему появляется эффект конвекции тепла. Дым не оседает в нижней части камеры, а окно не закоптевает.

Печи-камины отопительные дровяные отличаются наличием второго окошка. Огонь подпитывается с задней стенки. Полноценное сжигание газа и поленьев невозможно, если зона горения будет только одна. Так можно также значительно уменьшить количество отходов от работы камина.

Почему стоит купить дровяную печь-камин для дома? Конструкции такого вида отличаются преимуществами в сравнении с чугунными вариантами каминов: безопасностью, повышенным КПД, эффективностью, долговечной работой.

Где можно использовать дровяные печи?

Для загородного дома или дачи этот вариант камина считается лучшим. Вы получаете не только эстетическое украшение, но и возможность дополнительно отопить помещение, приготовить пищу и отдохнуть с друзьями в комфорте.

Печи-камины для дачи дровяные: купить в интернет-магазине MirCli

Компания занимается продажей каминов от известных производителей (из Финляндии, Германии, Франции, отечественных брендов) с низкой ценой в Москве. Доставка заказов осуществляется и в другие города России. Приобретать дровяные печи-камины в MirCli — это одно удовольствие. Здесь ждет большой выбор разных вариантов. Например, дровяная печь-камин угловая отлично впишется в небольшое помещение или комнату с необычным дизайном.

Теплый пол с помощью наружного дровяного котла

Несколько очень частых вопросов, которые мы получаем от наших клиентов:
«Можете ли вы использовать дровяную печь с лучистым теплом?» и «Является ли лучистое отопление пола более эффективным?»

Дровяная печь Лучистое тепло от печи — лучший вид тепла, который сохраняет тепло ваших полов! Лучистое тепло пола примерно на 20% эффективнее, и вы можете поддерживать температуру воды намного ниже; сэкономив вам еще больше дров или угля!

Температура воды, протекающей по вашему полу для обогрева пола, никогда не превышает 140°. При более высоких температурах пол потрескается, если у вас бетон, и может деформировать древесину, если будет еще жарче.

Одна из приятных особенностей лучистого теплого пола заключается в том, что оно поддерживает самые теплые нижние 10 футов вашей комнаты. Это исключает попадание тепла к потолку и выход через крышу, где оно в конечном итоге теряется. Это одна из причин большой экономии при использовании теплого пола. это великолепно для комнат с высокими потолками, например, в больших комнатах.

Также очень приятно, что воздух не дует.Это означает, что воздух также не дует и становится теплее.

Водяное тепло означает тепло, распределяемое через воду.

Лучистое тепло – это тепло, передаваемое через пространство от поверхности без переноса воздухом или другими жидкостями. Это похоже на тепло от солнца. Например, вы вышли на прогулку в прохладный день, а потом вдруг пропитаны солнечным теплом! Вот как выглядит лучистое тепло .

Вот как работают водяные теплые полы.Вода циркулирует по специальной трубке, называемой PEX Tubing , , которая проходит под полом. Теплые трубы излучают тепло через пол, делая его теплым.

Лучистый теплый пол  более эффективен, поскольку обогревает непосредственно вас. Влажность в помещении также более идеальна. Он постепенно высвобождает лучистой энергии на холодные предметы в комнате.Тепло больше на уровне пола и уменьшается по мере достижения потолка. Это и комфортнее (голове прохладнее, а ногам теплее). Этот тип обогрева не нов. Он восходит к римским временам и до сих пор остается очень популярным способом обогрева в Европе.

Подумайте об установке теплого пола в вашем новом или существующем доме. Преимущества этой превосходной системы отопления включают в себя равномерное тепло, более высокую эффективность, более тихое, чистое, уютное и здоровое отопление!

Если у вас есть существующий дом, вы можете установить в нем радиаторы; либо чугунные радиаторы старого образца, плинтусные обогреватели Hydronic (они выглядят точно так же, как электрические плинтусные обогреватели, за исключением того, что они несут воду и чрезвычайно эффективны), радиаторы нового типа, которые выглядели намного лучше, но опять же, если у вас старый дом, то чугунные радиаторы старого образца могут выглядеть очень хорошо – и, как правило, очень дешевы, если их использовать!

 Новая конструкция, которую мы обычно рекомендуем использовать в напольном покрытии. Это может быть либо на черновом полу, либо под черновым полом, с готовым материалом сверху — будь то керамика для керамогранита, ковер или твердая древесина.

Трубка PEX

Наиболее распространенными трубами, используемыми сегодня, являются герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом или PEX , как он известен в отрасли. Популярные из-за того, что они могут работать как с агрессивными добавками в бетон, так и с водными условиями, не становясь со временем хрупкими, трубы PEX используются в Европе с 1970-х годов и в США с 1980-х годов.Трубки PEX оказались намного более надежными.

Это так называемый двойной прогон. Это дает вам больше тепла между балками и лучшее распределение тепла, чем одинарная труба.

Металлические пластины прибиваются к черновому полу и удерживают трубу Pex на месте.

Металлические пластины передают тепло по полу, поэтому у вас нет горячих и холодных полос. Тем не менее, таким образом, вы должны сначала нагреть черный пол, прежде чем тепло может быть передано на пол.

Лучший способ – в новостройках – это просто трубопровод поверх чернового пола. Таким образом, вы нагреваете готовый пол, а не всю древесину в черновом полу.

Это достигается путем размещения на полу поплавков в качестве прокладок для трубы Pex.

Еще лучше использовать готовое изделие, в котором вырезаны канавки для трубы Pex, и на нем уже есть алюминий (и в канавках) для распределения тепла по полу. Лучший продукт, который я нашел, называется Warmboard.Warmboard — это конструкционная излучающая панель толщиной 1-1/8 дюйма, изготовленная из 7-слойной фанеры Douglas Fir и продаваемая в виде полнолицевых листов со шпунтом и канавкой 4 x 8.

Это основа вашего пола. Как только вы положите его на балки или ферму пола, ваш пол готов! это экономит много дополнительной работы. Просто поместите трубу Pex в канавки и положите на нее пол. У вас получится ОЧЕНЬ прочный пол.

Не самый дешевый на рынке, но точно лучший!

SLAB Radiant Floor Heat можно сделать своими руками.

Вы начинаете с слоя гравия, а затем укладываете изоляцию. Это необходимо, чтобы вы нагревали землю. Обычно также требуется в соответствии с большинством строительных норм и правил.

Я предпочитаю продукт TheBarrier. Это лучше, чем панели из жесткого пенопласта — розового или синего цвета — потому что они чрезвычайно гибкие и не трескаются и не ломаются, когда вы ходите по ним. Помните, что вам нужно пройти по нему, чтобы положить провод и привязать к нему трубу Pex, а затем рабочие будут заливать бетон и ходить по нему.

 Изоляция TheBarrier представляет собой гибкую изоляцию, которая поставляется в рулонах и снабжена клейкими полосками для прикрепления к соседнему элементу. Это разработано таким образом, что он образует как барьер для пара, так и барьер для радона за один простой шаг. Если вы используете большие листы пенополистирола, вам придется вернуться назад и наложить на них пластик, необходимый для барьера.

Большинство людей укладывают проволоку 6″ x 6″, которая поставляется в рулонах. Затем вы будете использовать проволочные стяжки, чтобы свободно прикрепить трубу Pex к проводу.Это предотвращает всплывание трубы Pex на поверхность и разрушение вашего нового красивого пола.

Некоторые люди используют арматуру вместо проволоки, что сделает пол еще прочнее. Иногда арматуру поддерживают так, чтобы она не сидела на дне.

Это верхний этаж, а не цокольный этаж. Вот почему бетон такой тонкий, потому что он чрезвычайно тяжелый. Типичная цокольная плита имеет толщину 4 дюйма.

Как видите, провести лучистое тепло к уличной дровяной печи не такая сложная задача, как вы можете себе представить.

Водяное лучистое отопление с дровяной печью, безусловно, является жизнеспособным вариантом для обогрева вашего помещения!

Мы оставляем вас с последним вопросом, который задают нам наши клиенты: «Какой лучший котел для лучистого тепла?»

Ответ на этот вопрос прост. Hyprotherm предлагает лучшие котлы для лучистого отопления!

Если у вас есть другие вопросы об лучистом отоплении с помощью дровяного котла, вы можете связаться с нами по телефону: (800) 780-4302.

Дровяные печи и тепловые системы отопления

Варианты подключения нашей плиты и плиты позволяют интегрировать дровяную печь с открытой вентиляцией или закрытой системой в вашу система центрального отопления, позволяющая использовать возобновляемое тепло для отопления воды, а также отопления вашего дома.

Характеристики

Преимущества

• Уменьшите свою зависимость от ископаемого топлива
• Упрощенная эксплуатация
• Обогрейте весь дом одной дровяной печью
• Используйте вашу плиту для нагрева горячей воды под давлением
• Позволяет использовать возобновляемое углеродно-нейтральное топливо

Простота использования

Просто загрузите печь или плиту и зажгите ее, а наш пульт управления система позаботится обо всем остальном. Обеспечение того, чтобы тепло было только берется, когда печь нагрета, комплект для подключения автоматически подает нагретую воду туда, где это требуется, будь то отопление помещений или производство горячей воды.

Если печь не горит или ее мощности недостаточно для удовлетворить текущую потребность в системе центрального отопления, то резервный котел или тепло насос автоматически покупается, чтобы удовлетворить спрос с без заметной потери производительности.

Полный контроль

Двойной контроль температуры позволяет использовать центральное отопление и горячую воду системы для безопасного и независимого обогрева до индивидуального оптимальные температуры. Например, плита может нагреть ваш горячий воды до 65°C и обеспечить 35°C для системы теплого пола.

Повышенная гибкость

В отличие от традиционных систем печей с открытой вентиляцией, наша система управления печами также позволяет размещать резервуар для хранения на расстоянии до 30 метров от открытый контур печи, а также позволяет цилиндру быть выше, ниже или на одном уровне с плитой.

Непревзойденная совместимость

Наши варианты интеграции печи подходят для плит и плит с выходом на воду 3-30кВт. Доступны версии для традиционные открытые печи и плиты, а также более новые версии с герметичной системой, наши элементы управления позволяют практически любую печь или плита с задним бойлером для подключения к нашей встроенной системы отопления и горячего водоснабжения.

Бесплатные котировки

Ищете себестоимость вашего проекта? Полный наша онлайн-форма здесь, чтобы получить бесплатную систему без обязательств Цитировать.

Теплые полы или дровяные печи – экономят ли они энергию? — Который? Разговор

Дровяные печи или теплые полы? Чтобы разгадать эту загадку , я просмотрел кучу информации и поговорил с множеством установщиков. Но нужно ли это так запутывать, и может ли это сэкономить вам деньги?

Идея иметь дровяную печь идиллическая: тепло от печи, жар пламени, потрескивание огня и запах земли.

То же самое и с теплым полом – просто представьте, что вы встаете с постели или выходите из душа на горячий теплый пол.Оба звучат почти невозможно жить без.

Вдобавок ко всему, все говорят о том, что вы могли бы сэкономить на счетах за электроэнергию – 25 % от суммы, которую? участники, которых мы опросили в прошлом году, купили плиту, потому что считали, что это будет экономически выгодно. Но так ли это, учитывая все затраты?

Неужели это так просто?

Дело в том, что это сложно. И то, и другое зависит от очень многих факторов, которые косвенно влияют на стоимость и на то, сколько вы могли бы сэкономить.

В качестве первого примера возьмем полы с подогревом. Тип напольного отопления, которое вы получаете — оно может быть электрическим или водяным — и сколько будет стоить его установка и запуск, во многом зависит от того, где вы его установили.

Размер помещения, тип пола, будет ли оно многозональным, насколько хорошо утеплено помещение и насколько далеко оно находится от вашей основной системы отопления — все это факторы.

Что касается дровяных печей, размер печи, которую вы получаете, и, следовательно, ее стоимость, зависит от размера вашей комнаты и текущего уровня изоляции.

При установке такие факторы, как наличие дымохода или его состояние в хорошем состоянии, могут увеличить стоимость. И то, как вы его используете, включая тип используемого топлива и его стоимость, повлияет на то, сколько вы сможете сэкономить.

Нет универсального решения

К сожалению, ни один из сценариев не является универсальным. Вот почему мы рекомендуем пригласить как минимум трех установщиков к вам домой, чтобы дать совет и расценки — и это должно быть бесплатно.

Также стоит знать, на что следует обращать внимание, и иметь представление о затратах и ​​экономии, которые вы можете получить, используя как дровяные печи, так и полы с подогревом, прежде чем решитесь на тот или иной вариант.

Так у вас был соблазн купить дровяную печь или теплый пол? Вы нашли процесс их выбора запутанным? И, самое главное, уменьшило ли это ваши счета?

Какой тип отопления вы используете в дополнение к котлу или вместо него?

Ничего из вышеперечисленного (64%, 384 голоса)

Дровяная печь (18%, 110 голосов)

Теплый пол (10%, 60 голосов)

Солнечные панели (6%, 34 голоса)

Печное топливо (3%, 16 голосов)

Всего избирателей: 604

Загрузка . ..

Уличная дровяная печь или котел с горелкой для отопления дома в Бивер-Дам, Висконсин

Зачем мне топить дом дровами?

Надоело платить высокие цены на пропан? Устали от высоких счетов за нефть, природный газ и пропан?

Если вы живете в районе штата Висконсин, где имеются достаточные запасы древесины хвойных или лиственных пород, вы знаете, насколько доступна древесина для костров, дровяных печей, каминов и отопления домов. Почему бы не использовать эту древесину, чтобы экономить деньги в течение многих лет от возобновляемого источника топлива? Избавьтесь от счетов за топливо и модернизируйте свой дом с помощью нового долговечного наружного котла на дровах.После того, как вы купите этот уютный возобновляемый источник топлива, вы также сможете использовать свой открытый котел на дровах для нагрева воды, гаража, мастерских, сельскохозяйственных построек, сараев, арен для верховой езды, бассейнов и джакузи.

Как работает открытый котел на дровах?

Наружные дровяные печи или котлы с горелками расположены за пределами вашего дома, так же как и ваш баллон с пропаном, что позволяет легко пополнять их запасами древесины лиственных и хвойных пород. Наружный котел на дровах нагревает воду, которая передается в теплообменник внутри вашего дома.Теплообменник затем поставляет теплое, уютное тепло по всему дому. Наружные дровяные котлы также могут быть оснащены программируемым термостатом, обеспечивающим постоянное тепло в вашем доме, которое также эффективно.

Наружные дровяные котлы также могут нагревать горячее водоснабжение вашего дома.

Существующие дома, в настоящее время работающие на пропане, нефти или природном газе, можно легко переоборудовать для установки наружного котла на дровах. Независимо от того, используете ли вы в настоящее время принудительное воздушное или водяное отопление, модели котлов с дровяной горелкой могут быть установлены для замены вашей старой печи или котла.Наружные котлы с дровяной горелкой могут быть легко установлены в существующей системе водяного теплого пола в любой комнате вашего дома, гараже, мастерской, сельскохозяйственном здании, амбаре или доильном зале.

Какие другие здания идеально подходят для котлов на дровах?

Наружные дровяные печи или котлы с горелками идеально подходят для отопления дома, а также являются отличным источником тепла для вашего гаража, мастерской, сельскохозяйственного здания, коровника или доильного зала. Хотите питать свой теплый пол практически бесплатно? Установите дровяной котел за пределами гаража или сарая и подключите его к системе водяного теплого пола, а затем наслаждайтесь равномерным, уютным теплом пола с подогревом и преимуществами сухого пола.

Наружные дровяные печи или котлы с горелками также идеально подходят для верховой езды и амбаров, где содержатся ваши животные. Зачем платить за пропан, нефть или природный газ для обогрева манежа? Установите уличный котел на дровах за пределами арены для верховой езды и наслаждайтесь катанием на лошадях или уроками в течение всего года, независимо от холодных температур Висконсина.

Установка дровяной печи с обратным котлом в существующую систему центрального отопления

Варианты установки дровяной печи с обратным котлом в существующую систему центрального отопления быть установлен в вашем доме.Вполне возможно обогреть весь дом с помощью твердотопливного отопительного оборудования, и в этом руководстве мы расскажем, как это сделать. Но помните, вам не следует применять какие-либо методы, описанные в этой статье, если вы не являетесь профессионалом.

Что такое обратный бойлер и как он работает?

Задний котел обычно устанавливается за камином или газовой плитой и обеспечивает отопление и горячую воду для заведения. Обогрев заднего котла имеет важное значение для общей температуры вашего помещения.

Существует несколько способов установки дровяных печей с обратным огнем котла для горячей воды, и здесь мы рассмотрим некоторые из проверенных и надежных методов.

Подводная печь

Источник изображения

Подключение многотопливной печи с задним котлом к ​​центральному отоплению , а это один из самых распространенных способов встраивания печи заднего котла в систему горячего водоснабжения.Этот метод установки многотопливного котла означает, что существующий газовый котел будет включаться только для «дополнения» системы на пути к достижению желаемой температуры.

С помощью этой системы вторичный газовый или жидкотопливный котел можно отключить в любое время, чтобы использовать только дровяную печь для получения энергии. Можно установить пароотводную трубу, идущую вверх от печи котла и обеспечивающую подачу холодной воды в помещение.

В качестве альтернативы вы можете подключить бак горячей воды и радиатор теплоотдачи к основному контуру системы и сформировать еще один контур, используя тройники инжектора и питая другие радиаторы.Термостатический выключатель используется с насосом для запуска контура радиатора, что гарантирует, что бак с горячей водой не переохладится, поскольку радиаторы в контуре получают большую часть тепла, при этом горячая вода является приоритетом в контуре. система.

Предоставление приоритета горячей воды

Источник изображения

Другой тип установки дает приоритет горячей воде в системе путем подключения бака горячей воды и радиатора теплопотерь к печи котла.

При этом проходит петля трубы, которая идет от других радиаторов в доме к печи многотопливного котла, в то время как термостат может контролировать температуру воды, возвращающейся из бака горячей воды, перед автоматическим включением насоса для нагрева радиатора. когда уровень температуры достигает определенной точки, которая во многих случаях составляет около 65 градусов.

Поскольку насос для радиаторов включается только тогда, когда бак для горячей воды достигает определенного уровня тепла, это приводит к тому, что горячая вода становится приоритетной.Горячую воду также можно брать из змеевика, расположенного в баке для горячей воды, в качестве альтернативы подпитке от стандартного газового или масляного котла.

Многозмеевиковый бак для горячей воды

Источник изображения

В этой системе змеевики, погруженные в воду бака, действуют как теплообменник, нагреваемый дровяной печью. Поскольку для создания давления в системе используется гравитация, ее необходимо устанавливать выше дровяной печи.

Следует помнить, что нельзя устанавливать клапаны, насосы или сетчатые фильтры между обратным и подающим трубопроводами, которые идут от бака к печи.С помощью этого одного резервуара вы можете комбинировать воду для горячего водоснабжения, воды, нагретой солнечными батареями, и водяных радиаторов.

Аккумулятор тепла

Источник изображения

Благодаря аккумулятору тепла домовладельцы получают большую степень гибкости благодаря множеству комбинаций источников тепла и аккумулирования тепла.

Не далее чем в миллионе миль от многозмеевика с точки зрения принципа его работы аккумулятор тепла способен накапливать тепло благодаря массе воды, которую он содержит, и по этой причине они могут быть довольно большой по размеру.

Они подходят для систем с несколькими источниками тепла, так как позволяют выбрать количество устанавливаемых змеевиков и точек отвода. В этой системе можно подключить газовый котел, бойлерную печь и даже солнечные батареи в одном доме. Существуют также системы подогрева пола с дровяной печью, которые вы можете включить.

Печь-котел можно подключить к обычному котлу, а также к баку-накопителю тепла, который, в свою очередь, подключается к солнечным панелям на крыше.Нагрев осуществляется за счет горячей воды, хранящейся в баке-аккумуляторе.

Мы надеемся, что это руководство даст вам несколько советов по различным методам установки, как установить дровяную горелку с системой заднего котла и заменить задний котел, а также даст некоторую пищу для размышлений о том, какая система подойдет для вашей собственности при установке дровяной горелки или камина с задней панелью. бойлерная печь.

Вопрос «Как работает дровяная печь с обратным котлом?» это вопрос, который спрашивают многие, кто думает о добавлении печи в свою гостиную, поэтому в следующий раз, когда кто-то сомневается в этом, помните, что вы определенно можете включить твердотопливное отопление в существующую систему центрального отопления.

Распространение тепла от печи по всему дому

Сначала у нас были открытые костры, которые мы ютились

В старые времена британские дома традиционно отапливались открытым огнем. Вы сидели лицом к камину, согреваясь передней частью тела и чувствуя холодный сквозняк на затылке. Открытый огонь согревал комнату, но большая часть тепла уходила прямо в дымоход. Однако его самая большая неэффективность заключалась в том, что, поскольку он использовал так много воздуха для своего сгорания, он втягивал большое количество холодного воздуха снаружи, создавая сквозняки и охлаждая остальную часть дома.В конце дня люди бежали по холодным коридорам в холодные спальни, сжимая в руках грелки.

С появлением печей дома стали теплее и эффективнее

Внедрение дровяных печей значительно улучшило ситуацию. Печь излучала бы гораздо больше тепла в комнату и отдавала бы гораздо меньше тепла в дымоход. Поскольку для горения используется так мало воздуха, он не создает сквозняков и не засасывает много наружного воздуха в здание. Технологии печей продолжали совершенствоваться, и теперь у нас есть печи с рейтингом эффективности более 70%, а во многих случаях 80% и выше.

Печь нагреет комнату быстрее и эффективнее, а также распространит тепло по дому дальше, чем открытый огонь. Однако существует ряд способов еще больше распространить это тепло, чтобы произвести что угодно, от фонового тепла в некоторых других комнатах до отопления всего дома.

Печи-бойлеры и котлы на пеллетах могут обогреть весь дом

Наиболее распространенным способом распределения тепла по всему дому является использование печи с внутренним бойлером, который передает часть своего тепла непосредственно в горячую воду, которая затем перекачивается через радиаторы. или напольная система.Это позволит вам регулировать, сколько тепла вы хотите в каждой части дома, где бы ни находилась печь. У некоторых людей есть кухонные плиты, которые также могут готовить, а также нагревать горячую воду и комнаты. Альтернативой дровяному или многотопливному котлу может быть котел на древесных гранулах. Пеллетные печи имеют определенные преимущества в том, что топливо чистое и его легко хранить, они сами зажигаются и сами выключаются, когда потребность в тепле будет удовлетворена. Кроме того, правительство выплатит вам грант (Поощрение возобновляемого тепла) в течение семи лет, чтобы побудить людей перейти на возобновляемое отопление.Этого должно быть достаточно для оплаты вашей пеллетной печи, ее установки и определенного количества вашего топлива.

Бойлерная печь нагревает воду, которую затем можно легко перекачать к вашим радиаторам или в теплоаккумулятор. Вы можете запустить систему в тандеме со стандартным газовым или масляным котлом или другим возобновляемым источником тепла, таким как тепловые насосы.

Обычно около 80% тепла идет на воду, так что вы можете выбрать печь, которая может питать весь дом, но в комнате с печкой не будет слишком жарко.

Вы можете узнать больше об использовании печи для центрального отопления и увидеть множество Печей с обратными котлами, которые мы можем предложить. Если вы решите работать с нами, то мы предлагаем полный комплексный дизайн системы отопления в качестве стандартной части наших услуг, включая полный расчет тепловой нагрузки для вашего дома, чтобы мы могли правильно подобрать котел.

Позволить горячему воздуху от печи распространяться

Установка систем центрального отопления может быть дорогостоящей и требовать прокладки труб по всему дому и радиаторов в каждой комнате, поэтому здесь мы рассмотрим другие способы, позволяющие печи поддерживать часть или весь ваш дом теплый.Самый простой способ переместить это тепло еще дальше по дому — просто позволить теплу распространяться по воздуху.

Есть несколько способов сделать это, но сначала вы должны подумать о том, как циркулирует горячий и холодный воздух в вашем доме.

Воздушный поток и конвекционные потоки вокруг печи

Полезно подумать о воздушном потоке в вашем доме. При перемещении горячего воздуха от печи по дому очень важно установить обратный контур, чтобы воздух мог поступать обратно в помещение, в котором находится печь. Таким образом вы формируете воздушный контур. Если вы этого не сделаете, давление в помещении, в котором находится печь, снизится. Это может привести к ухудшению работы и дымлению печи (и может быть опасным) и, по крайней мере, приведет к тому, что избыточный холодный воздух будет втягиваться из снаружи через вашу вентиляцию, а также означает, что движение воздуха по дому, которого вы пытаетесь достичь, не будет работать очень хорошо.
Воздух «хочет» следовать своим обычным путем. Горячий воздух поднимается от печи, встречается с потолком, отходит от печи и охлаждается.Когда он остывает, он снова начинает падать, пока не коснется пола, а затем снова движется к печке. Таким образом, воздушный поток образует круг. Горячий воздух, распределяемый по другим частям дома, движется аналогичным образом, поэтому вы должны разместить свои вентиляционные отверстия, решетки, вентиляторы так, чтобы они лучше всего работали с тем, как воздух движется в первую очередь.

Все просто: откройте дверь

Возможно, самый простой способ позволить теплу проникнуть в ваш дом — это открыть двери. Это работает тем лучше, чем больше ваша дверь, через которую будет проходить больше воздуха.

Принудительный приток воздуха через воздуховоды с встроенными вентиляторами на встраиваемую печь Встраиваемые печи часто имеют 2-4 выхода воздуховодов наверху печи. Вы прикрепляете лайнер класса II в качестве воздуховода к этим выходным отверстиям и запускаете лайнер в другие помещения. Часто вы запускаете эти воздуховоды вверх по дымоходу в комнату наверху. Горячий воздух из воздуховода подается в помещение через вентиляционное отверстие в стене. Как и во всех этих способах перемещения горячего воздуха по дому, помните, что вам нужно будет обеспечить возврат воздуха в комнату, в которой находится печь.

Использование вентиляционных отверстий / решеток в полу
Поскольку горячий воздух, производимый печью, поднимается вверх, вы обнаружите, что самая горячая часть комнаты находится у потолка. Возможна установка вентиляционных отверстий в помещение наверху в потолке с напольной решеткой вверху. Вентиляционное отверстие переносит горячий воздух из помещения, в котором находится печь, в помещение выше. Это очень простой и дешевый способ перемещения тепла, но убедитесь, что вентиляционные отверстия и решетки большие — маленькие вентиляционные отверстия / решетки не будут иметь большого значения.Как всегда, необходимо убедиться, что воздух может возвращаться в помещение с установленной печью.

Очевидно, воздуховоды/решетки также будут передавать шум и дым, поэтому необходимо помнить об этом: если помещение над спальней, то не сделай это. Если комната внизу наполняется дымом, вы определенно не хотите, чтобы спальня тоже наполнялась дымом. Преимущество прокладки воздуховодов от встроенной печи заключается в том, что подача воздуха обычно осуществляется снизу в комнате, которая является одним из мест, где дым задерживается, если в вашем доме случился пожар.

Также убедитесь, что выбранный вами метод вентиляции соответствует действующим строительным нормам.

Если в комнаты или коридор наверху сделать вентиляционные отверстия в потолке, то тепло будет естественным образом распространяться туда. То же количество теплого воздуха, которое идет наверх, затем направляется вниз по лестнице в виде прохладного воздуха. Эй, вуаля, теперь вы создали конвекционный поток, и ваша печь будет распространять фоновое тепло по всему дому. Что вы должны иметь в виду, так это то, что если ваш дом загорелся, вы должны быть осторожны с распространением дыма из одной комнаты в другую.

Конвекционные печи дают более равномерный нагрев

Лучистое тепло (тепло, которое вы чувствуете на своем лице и которое исходит прямо из печи) согревает комнату, где находится печь, но именно конвекция (нагрев воздуха) переносит что тепло дальше по дому. Чтобы увеличить количество тепла, идущего на конвекцию, а не на лучистое тепло, в ряд печей теперь встроены конвекционные панели. Эти панели имеют зазор между ними и корпусом печи. Поскольку печь излучает лучистое тепло, она нагревает воздух между панелями, направляя горячий воздух вверх и втягивая холодный воздух с пола вверх между панелями.Чистый эффект заключается в том, что вокруг печи становится не так жарко, а становится теплее по всей комнате, и тепло распространяется намного дальше. Некоторые печи, такие как Brunos, пошли еще дальше, сконструировав весь корпус печи из труб, которые всасывают холодный воздух снизу и направляют теплый воздух сверху.

Не забудьте о печных вентиляторах

Вы также можете увеличить распространение тепла, разместив печной вентилятор над печкой, чтобы отводить тепло в комнату. Когда ножка вентилятора нагревается, вентилятор начинает вращаться.Наиболее изощренным вариантом будет стерлинговый вентилятор двигателя.

Некоторые встраиваемые печи позволяют прокладывать каналы горячего воздуха в другие помещения.

Наиболее быстро развивающимся сектором в производстве печей являются врезные или встраиваемые печи. Эти печи встроены в камеру в стене и забирают холодный воздух с уровня пола и нагревают его вокруг корпуса печи. После нагревания они выпускают тепло либо прямо над дверью, либо через вентиляционные отверстия под потолком. Вкладные печи обычно предназначены для отдачи некоторого количества лучистого тепла спереди, но большая часть их тепла поступает в виде конвекционного тепла. Опять же, это означает, что она не будет перегреваться в том месте, где установлена ​​печь, особенно в моделях, выпускающих тепло к потолку. Вместо этого он создает комфортное тепло прямо по всей комнате, которое затем легко распространяется в другие части дома. Этот тип также может излучать тепло прямо в комнату позади. Некоторые из этих печей, например модели Fondis и Woodfire, также могут отводить тепло наверх или в более отдаленные помещения. В то время как тепло будет перемещаться горизонтально, для этого потребуется определенный подъем, и существуют доступные системы вентиляторов, которые при необходимости могут направлять тепло по всему дому.

Дровяные печи — это удобный и экономичный способ добавить тепла в ваш дом, и чем дальше вы сможете распространить это тепло, тем больше денег вы сэкономите и тем суше и теплее станет ваш дом.

Как максимально эффективно использовать центральное отопление

Наличие дровяной или многотопливной печи может показаться излишеством или роскошью для вашего дома. Тем не менее, установка печи в вашем доме предоставит вам гораздо больше, чем просто декоративную центральную часть вашей гостиной, значительно повысив эффективность и тепло вашего дома, а также сэкономив вам много денег в долгосрочной перспективе.

Преимущества печей

Современные дровяные и многотопливные печи, возможно, являются одним из самых эффективных способов обогрева дома при правильном использовании. Удерживая тепло и сгорание огня в замкнутом пространстве, печи гораздо эффективнее обогревают помещение, чем открытые камины, а их металлическая конструкция также помогает излучать тепло, которое они производят.

Большинство современных печей также оснащены несколькими вентиляционными отверстиями, чтобы теплый воздух выходил из печи и пропускал холодный воздух, помогая огню гореть с максимальной эффективностью.Установка печного вентилятора также может значительно увеличить распространение тепла от печи, выталкивая теплый воздух дальше от огня в окружающую комнату и дом.

Есть также несколько способов еще больше повысить эффективность и теплопроизводительность печи. Использование высушенной, выдержанной древесины обеспечивает более чистое и горячее горение в печи, а также является гораздо более экологичным топливом, чем уголь. Еще один вариант топлива, который может помочь увеличить выработку тепла и эффективность печи, — это экотопливо.Экотопливо предназначено для чистого и медленного горения, обеспечивая стабильно высокие температуры в течение длительного времени, особенно в закрытом пространстве печи.

Использование печей для обогрева дома

Поскольку они ограничены одной конкретной комнатой, может показаться, что печи довольно ограничены в том, где они могут обеспечить тепло для вашего дома. Тем не менее, дровяная или многотопливная печь на самом деле может обогреть гораздо больше, чем ваша гостиная, и даже весь дом.

Установив задний котел или встроенный котел в печь, можно подключить ее к системе центрального отопления вашего дома. В зависимости от размера вашего дома, вы можете либо использовать его, чтобы внести вклад в существующий котел, либо использовать его для обогрева подавляющего большинства ваших радиаторов / систем горячего водоснабжения. При таком использовании печь будет обогревать не только комнату, в которой она находится, но и весь дом, а также сэкономит деньги на счетах за электроэнергию. Если вы действительно хотите максимально использовать свою печь, вы можете даже подключить ее к системе напольного отопления, обеспечивая дополнительное тепло и комфорт в доме.

Получите максимум от вашего отопления

Несмотря на то, что печи — это невероятно эффективный способ обогрева вашего дома, они представляют собой ряд других способов повысить эффективность отопления вашего дома и убедиться, что ни одна из них не пропадает зря.

Вот несколько простых вещей, которые вы можете сделать дома, чтобы получить максимальную отдачу от тепла вашей печи:

• Изоляция : Это может показаться очевидным предложением, однако многие домохозяйства могут иметь устаревшую изоляцию, или вы можете просто предположить, что ваш дом утеплен, когда на самом деле это не так. Убедившись, что у вас есть современная изоляция в полых стенах и крыше, вы сможете удерживать огромное количество тепла в вашем доме, повышая его энергоэффективность и экономя много денег.Окна с двойным остеклением и закрывающиеся шторы на ночь также помогут сохранить тепло в доме.
• Проверка вашего центрального отопления : Даже если она субсидируется печью, ваша система центрального отопления нуждается в обслуживании и обновлении, чтобы максимально использовать тепло печи и вашего котла. Очистка труб или их замена, а также их изоляция могут иметь большое значение для повышения эффективности вашей системы центрального отопления и обеспечения современного комбинированного котла.
• Уменьшите температуру термостата : Уменьшите температуру термостата всего на несколько градусов, чтобы сэкономить много энергии, которая в противном случае была бы потрачена впустую. Это особенно верно, если у вас горит плита, и хотя полностью выключать систему центрального отопления вредно для здоровья, безусловно, стоит выключить ее сразу же, когда вы используете плиту.
