18.09.2015, Зачем нужен автоматический выключатель — 2015 — Блог — Пресс-центр — Компания

Электричество — незримый помощник в нашей повседневной жизни. Мы привыкли к тому, что оно исправно служит человечеству вот уже больше 100 лет и совсем забыли, какую опасность оно может представлять при отсутствии надлежащего контроля над ним.

Автоматический выключатель, или просто «автомат» предназначен для контроля над током, протекающем через него.

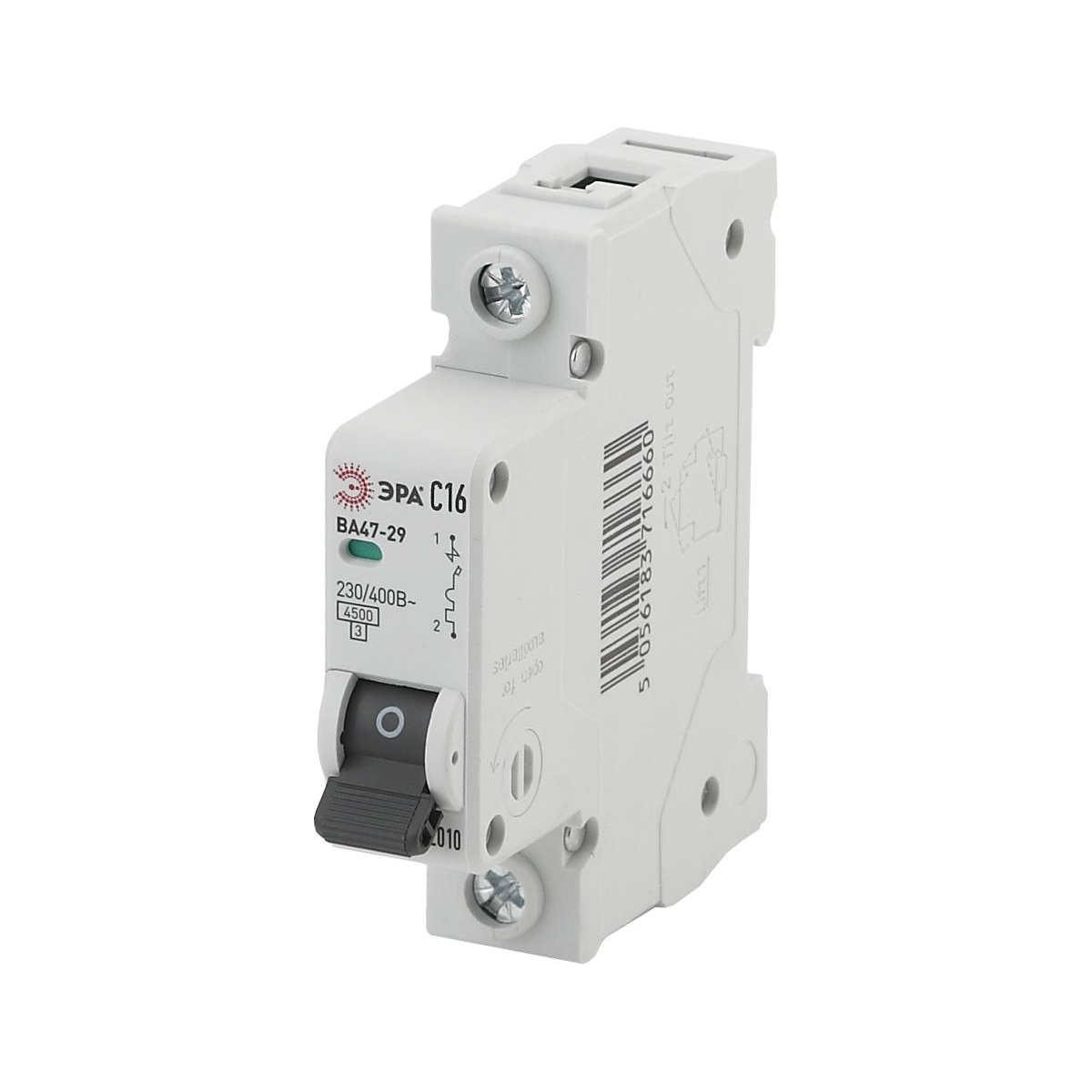

Однополюсный автоматический выключатель

Как бытовые, так и большинство промышленных потребителей подключают свои электроприемники к трехфазной промышленной сети с частотой 50 Гц  с номинальным напряжением 380/220 Вольт. Причем бытовые электроприборы подключают обычно только к одной фазе с напряжением 220В, промышленные — к трем фазам 380В.

Схема подключения промышленных и бытовых потребителей к сети 380/220В

Модульные автоматы выпускаются сериями в одно-, двух-, трех- и четырехполюсном исполнении. Первые два типа используются в однофазных цепях, вторые два — в трехфазных. Особенность многополюсных автоматов в том, что они включают и отключают все свои полюса одновременно, что требуются согласно правил устройства электроустановок (ПУЭ).

Исполнения полюсов автоматических выключателей

При подключении электроприборов сопротивление в сети уменьшается, что вызывает увеличение тока. Причем чем мощнее электроприбор, тем больше уменьшается сопротивление и увеличивается ток. Когда проводники соединяются в обход нагрузки происходит короткое замыкание, так как ток ограничивает только сопротивление проводников. Ток нагревает проводники, по которым он течет, поэтому неконтролируемое увеличение тока приведет к перегреву проводников и их дальнейшему возгоранию.

Результат некачественной защиты электропроводки

Автоматический выключатель при возникновении опасного режима размыкает свои контакты, отключая участок сети с повышенным потреблением тока, тем самым спасая электропроводку от повреждения. Однако не каждый автоматический выключатель способен эффективно защитить вашу электропроводку, он обязательно должен иметь определенный набор характеристик.

Рассмотрим конструкцию модульных автоматических выключателей, устанавливаемых в щитки на стандартную 35 мм DIN-рейку.



Пластиковый щиток, встраиваемый в нишу, для установки модульных автоматов на DIN-рейку

Автомат состоит из десятка миниатюрных деталей, которые собираются в узлы.

Модульный автоматический выключатель внутри:

  • Механизма свободного расцепления (1), который позволяет сделать независимым положение рукоятки управления (2) и главных контактов (3). Такой механизм позволит автоматически отключить автомат, даже если ручка управления удерживается во включенном положении
  • Теплового расцепителя (4), представляющем собой биметаллическую пластину, которая при нагреве током изгибается и вызывает отключение автомата с выдержкой времени. Этот расцепитель предназначен для защиты электропроводки от длительной перегрузки и характеризуется время-токовой характеристикой
  • Электромагнитного расцепителя (5), представляющего собой катушку с подвижным сердечником внутри. При протекании тока сверх заданной величины происходит втягивание сердечника и мгновенное отключение аппарата. Этот расцепитель предназначен для защиты от короткого замыкания, которое должно быть отключено как можно быстрее;
  • Дугогасительной системы (6), куда отводится дуга при отключении тока нагрузки или короткого замыкания, разбивается на множество маленьких дуг и гаснет
  • Клеммных зажимов (7) для присоединения проводников
  • Немаловажным является наличие указательного флажка (8), который покажет положение контактной группы — зеленый флажок означает, что аппарат отключен, красный флажок означает что аппарат включен

Например, при включении аппарата на короткое замыкание и удержании рукоятки во включенном положении, флажок будет зеленого цвета, что будет сигнализировать об аварийном отключении аппарата.

Все внутренние компоненты модульных автоматов заранее настраиваются на определенные параметры и проверяются на заводе-изготовителе. Они указаны на лицевой стороне устройства.

В следующей статье мы расскажем по каким характеристикам нужно  выбирать автоматический выключатель, чтобы ваша электропроводка была надежно защищена от КЗ и перегрузки, а вы — от поражения электрическим током.



Автоматический выключатель: назначение, устройство, применение

При нарушении правил безопасного использования электрического тока могут наступить очень серьёзные последствия. Возникновение пожара в результате короткого замыкания может привести не только к материальным потерям, но и человеческим жертвам. Чтобы максимально обезопасить объект, в котором имеются проводники под высоким напряжением, применяется автоматический выключатель. Такой автомат защиты или дифференциальный автомат  должен быть установлен в любом жилом доме, а также на производственных объектах.

Устройство автоматического выключателя

Вне зависимости от типа и мощности автоматического выключателя, такие изделия будут состоять из следующих элементов:

Корпус

Корпус дифавтомата изготавливается из прочного пластика, который устойчив к высокой температуре. Также внешняя оболочка этого изделия не должна проводить электрический ток, даже в небольшом количестве.

Электромагнитный расцепитель

Этот элемент выключателя представляет собой электромагнит, обмотка которого выполнена из медной проволоки большого диаметра. Электромагнит имеет также подвижную часть, которая соединена с механическим выключателем. Принцип работы автомата оснащённого катушкой заключается в том, что при возникновении в сети большой силы тока, магнитное поле катушки возрастает многократно, в результате чего перемещается её подвижная часть. Толкатель нажимает на механические контакты и разъединяет их.

Тепловой расцепитель

Этот механизм выключения также соединяется с основным механическим выключателем тока, но принцип действия его отличается от электромагнитного расцепителя. Разъединение контактов осуществляется в результате нагрева биметаллической пластины в результате возникновения силы тока, которая незначительно превышает максимально возможные параметры этого значения.

Выше были перечислены основные элементы такого типа выключателей, но если разобрать изделие, то можно обнаружить несколько деталей, которые также необходимы для функционирования автоматического выключателя. Среди второстепенных, но не менее важных составляющих механизма дифавтомата можно назвать следующие:

  • Гибкий проводник.
  • Рычаг управления.
  • Контакты крепления проводов.
  • Дугогасительная камера.
  • Подвижный силовой контакт.
  • Неподвижный силовой контакт.



Автомат защиты только в том случае будет служить длительное время без каких-либо нареканий, если все его элементы были изготовлены из качественных материалов. Также очень важно качество сборки, ведь даже небольшие отклонения от заданных параметров, могут стать причиной выхода устройства из строя. Чтобы максимально обезопасить себя от приобретения некачественной продукции, следует отдавать предпочтение изделиям известных производителей электротехнической продукции.

Устройство автоматического выключателя видео:

Принцип работы автоматического выключателя

Для того чтобы электрический ток прошёл свободно через выключатель достаточно поднять рычаг управления вверх. В этом случае неподвижный и подвижный контакты соединятся и ток через катушку, биметаллическую пластину и гибкий проводник поступит к потребителям.
При возникновении короткого замыкания в катушке, принцип работы выключателя заключается в том, что мгновенно образуется магнитное поле, которое выталкивает рычаг, который размыкает рабочие контакты. Точно так же срабатывает защита, когда возникает перенапряжение в сети.

При повышении напряжения выше номинала, ток в цепи увеличивается, что и приводит к срабатыванию автоматического выключателя.
Совершенно иначе работает биметаллическая пластина, которая включена в цепь выключателя последовательно с катушкой. Ток в сети, на которую не рассчитан выключатель, срабатывает в результате изгибания тонкого биметалла. Такой элемент соединён с рычагом катушки, поэтому при возникновении достаточного усилия, контакты автоматического предохранителя также мгновенно размыкаются. Защита перенапряжения осуществляется в тот момент, когда в электрической сети появилось повышенное напряжение или были включены потребители, суммарная мощность которых превышает разрешённое потребление тока на данном участке. Такой автомат защиты сети срабатывает не сразу, а спустя некоторое время. Диапазон момента включения теплового расширителя довольно велик. В зависимости от нагрузки прибор может отключиться через несколько секунд, но при незначительном превышении тока безостановочная работа электроприборов может продолжаться до 1 часа.

Принцип работы автоматического выключателя видео смотрите ниже:

Виды автоматических выключателей

Автоматический выключатель определённой модели устанавливается в зависимости от характеристик электрического тока в сети, в которой он установлен. Наиболее часто такие изделия разделяются на следующие виды:

  • Универсальные.
  • Постоянного тока.
  • Переменного тока.

Устройствами, работа которых предполагается только в сети переменного тока оснащаются объекты, подключаемые к бытовой сети 220 В.  Автоматический выключатель может применятся и как автомат защиты электрического двигателя. Универсальные устройства могут без каких-либо ограничений использоваться для установки, как в постоянной, так и переменной электрических сетях.

Устройство защиты от токовых нагрузок может быть рассчитано на работу при различных показателях напряжения. Наиболее часто такие устройства разделяются на выключатели 220 и 380 Вольт.

Не менее важным параметром таких устройств является время срабатывания. Этот параметр автоматического выключателя называется селективностью. Различают автоматы быстродействующие, нормальные, а также селективные устройства. Такие приборы могут работать с задержкой времени срабатывания или без неё.

Типы автоматических выключателей

Автомат защиты электрической сети может быть различного типа отключения. Для установки как в сетях с переменным напряжением, так и для защиты электродвигателя применяются следующие разновидности таких устройств:

1. Тип «А».


Такие устройства идеально подходят для установки в электрической сети большой протяжённости. Мгновенное размыкание контактов в выключателях этого типа происходит при двукратном превышении номинального тока.
2. Тип «В».


Используются, в основном, для установки в цепях, питающих приборы освещения. Срабатывают при 3-х кратном превышении тока.
3. Тип «С».


Автоматический выключатель этого типа, как правило, устанавливаются в электрических сетях с относительно небольшим электропотреблением. Такое устройство может быть особенно эффективно использовано, как автомат защиты электрического двигателя или трансформатора.
4. Тип «D».


Применяются  как автомат защиты двигателя высокой мощности. Выключатель этого типа отлично справляется с индуктивной нагрузкой, возникающей в момент, когда мотор, двигатель или иное устройство, оснащённое катушкой, включается в электрическую сеть. Срабатывание выключателя происходит при десятикратном превышении номинального тока.

Некоторые производители автоматических выключателей занимаются выпуском устройств «К» и «Z» типов. Такие изделия часто не совпадают между собой по многим характеристикам, поэтому основные параметры выключателей таких моделей, необходимо уточнять при покупке.

Где применяются дифавтоматы

Область применения выключателя электрического автоматического, электрический ток которого ограничен определёнными пределами, очень широка. Для электрических сетей, сеть которых опутала практически весь земной шар, такое решение предохранения от коротких замыканий является наиболее дешёвым. Практически в каждом жилом доме дифференциальный автомат устанавливается перед прибором учёта потребления электрического тока.


Автомат защиты сети в цепи электрического двигателя позволяет не только предотвратить оплавление элементов при возникновении короткого замыкания, но и предохранить дорогостоящий агрегат от чрезмерных нагрузок.
Защита перенапряжения в портативных генераторах тока также позволяет предотвратить оплавление обмотки такого устройства при коротких замыканиях и при подключении потребителей, мощность которых слишком велика.

Заключение

Автомат защиты электрической сети в отличие от устаревших плавких предохранителей позволяет мгновенно восстановить движение электрического тока по проводнику, после устранения причины срабатывания механизма. Также основное достоинство работы таких устройств заключается в надёжности и высокой чувствительности основных рабочих элементов. При необходимости в электрическую сеть могут быть установлены несколько дифавтоматов. Защита, когда возникает перенапряжение, состоящая из 2 и более устройств позволяет отключить только небольшой участок электрической проводки, где произошло превышение максимального значения электрических параметров.

Автоматические выключатели — выбор, установка, способ подключения

36

Раньше для защиты электропроводки применялись пробочные предохранители с плавкой вставкой. Затем появились автоматы. Сегодня такими устройствами как УЗО или дифференциальный автомат никого не удивишь. Каждый из них выполняет свою функцию. Почему дифавтомат способен заменить сразу два устройства: автомат и УЗО …

20

Многие начинающие электрики при монтаже щита учета задаются вопросом, где устанавливается вводной автоматический выключатель до прибора учета или после. Нужно ли вводной автомат ставить вообще. После счетчика идет распределение на групповые автоматы. Разберемся с этим вопросом в соответствии с правилами ПУЭ …

64

Автоматический выключатель защищает электропроводку от длительных перегрузок и короткого замыкания. Выбирая автоматы нужно руководствоваться допустимой токовой нагрузкой на кабель. При наличии трехфазного ввода в частном доме, электропроводку разбивают на группы, каждую из которых равномерно нагружают …

189

Перед прибором учета электроэнергии (счетчиком) должен устанавливаться коммутационный аппарат, который подлежит обязательной опломбировке. Обычно на это место устанавливают автоматический выключатель. По сравнению с частным домом, вводной автомат в квартире выбирается с меньшим номинальным током, зависит это от …

156

Для защиты электропроводки от сверхтоков устанавливаются автоматические выключатели. Их основная техническая характеристики номинальный ток. На розетки ставятся одни автоматические выключатели, на освещение другие. Какие автоматы должны устанавливаться в квартирном электрощите. Как их правильно выбрать …

108

Современные варочные панели имеют стеклянную поверхность. Как известно стекло не проводит электрический ток. В связи с этим ходит много споров нужна ли в таком случае дифференциальная защита, то есть нужно ли ставить дифавтомат или УЗО при подключении варочной панели. Достаточно ли ограничиться установкой обычного автомата …

62

В электрощите иногда можно услышать посторонние и нехарактерные звуки. Если вы при осмотре щита определили, что источником странного жужжания является автоматический выключатель, его следует заменить. Из-за чего автомат начинает гудеть? Связано это с нагрузкой или нет? Причиной является неисправность электромагнитного …

14

Для защиты электропроводки устанавливают автоматические выключатели. Их основная техническая характеристика — номинальный ток. Для правильного выбора нужно знать, на какой ток устанавливать автомат. Главным критерием здесь является сечение кабеля, который подключается к автоматическому выключателю …

39

Дифференциальный автомат или сокращенно АВДТ (расшифровывается как Автоматический Выключатель Дифференциального Тока) применяется для защиты электропроводки и человека. При повреждении в электропроводке возникают сверхтоки и токи утечки. Принцип работы дифавтомата заключается в …

149

Для защиты потребителей и участков кабельных линий от сверх токов в быту используют автоматические выключатели. Почему то однополюсные автоматы пользуются большей популярностью, чем двухполюсные. Для чего же были придуманы эти устройства? В первую очередь двухполюсный автомат должен отключать …

53

Одной из основных характеристик любого автоматического выключателя является номинальный ток. Указывается данный параметр на передней панели устройства. Следует отметить что все номиналы автоматических выключателей в соответствии с ГОСТ Р 50345-2010 указываются для температуры окружающей среды + 30°С …

192

Монтаж дифференциальной защиты в электрощитах стало обязательным требованием современных нормативных документов. Реализовать данную защиту можно с помощью двух устройств: УЗО и дифавтомата. В тоже время установка дифференциального автомата на вводе повысит надежность и обеспечит пожаробезопасность в доме или квартире …

81

Дифавтомат выполняет две защитные функции, защищает проводку и человека. В отличии от УЗО дифавтомат не требует совместного подключения автоматического выключателя. Выбор дифференциального автомата производят по трем основным параметрам: характеристика расцепителя, номинальный ток и ток утечки …

232

Причиной большинства пожаров в электропроводке является неправильный расчет автоматических выключателей. Многие электрики выбирают защитные устройства исходя из мощности подключаемой нагрузки. Это неправильно. Для правильного выбора автомата необходимо знать допустимый ток кабеля …

57

Приборы учета электроэнергии (счетчики) и автоматические выключатели установленные перед ними должны быть опломбированы. Выполняет это должен местный энергосбыт. Есть несколько способов как можно опломбировать вводной автомат. Самый распространенный и простой это пломба-наклейка. Она устанавливается на клеммы …

192

Любой специалист в области электромонтажа должен уметь читать и разбираться в электрических схемах. Для этого нужно знать, как условно обозначаются коммутационные устройства. Сегодня разберем обозначение автоматических выключателей и дифавтоматов на однолинейных схемах, а также их буквенное …

Подбираем автоматический выключатель для электродвигателя

Сейчас, автоматические выключатели (АВ) пережили огромнейший скачок в своем развитии. Никто не использует плавкие предохранители или что-то подобное ввиду их очень весомых недостатков в отличие от АВ.

При этом, количество и разнообразие устройств выросло до той степени, что очень часто нужно знать, как подобрать автоматический выключатель для электродвигателя. Для того, чтобы не ошибиться в выборе автоматического выключателя, нужно иметь представление о его основных характеристиках и, конечно же, параметрах.

Первое, это номинальный ток автомата. Это то значение, на которое рассчитан автомат для нормальной работы. Все чаще, автоматы идут с регуляторами диапазона задаваемого номинального тока. Но если вы укажите величину больше, чем допустима на автомате, сработает защита, и он не будет работать.

Второе – тип автомата. Он определяет кратковременное значение силы тока, при котором автомат сработает. Если у вас автоматический выключатель подсоединен к нужной аппаратуре, то токи, возникающие при ее включении, могут быть в десятки раз больше кратковременного значения силы тока, указанного на выключателе.

Отличным примером могут послужить электродвигатели. При их запуске кратковременная сила тока возрастает как раз в 10 раз.

Существует три основных типа выключателей автоматических по кратковременному значению силы тока:

  1. Тип В – кратковременное увеличение значения силы тока в 3-5 раз;
  2. Тип С – увеличение в 5-10 раз;
  3. Тип Д (D) – 10-50 раз;

Следующий параметр – время срабатывания. Отрезок времени, начиная с момента, когда контролируемый параметр превысил предельное значение и до момента разомкнутого состояния контактов. По времени срабатывания, автоматические выключатели делятся на:

  1. Селективные – время срабатывания – 1 секунда;
  2. Нормальные – время от 0,02 до 0.1 секунды;
  3. Быстродействующие – 0, 005 секунды.

Селективные АВ используются в цепи автоматических выключателей, поскольку имеют контакт с задержкой на размыкание. Такие АВ ставятся в начале цепи автоматов, после них идут менее мощные. При возникновении аварийной ситуации, благодаря селективности, они отключат только некоторую часть оборудования, которая подвержена угрозе, а все остальное находится в рабочем состоянии.

И последнее – отключающая способность. Для автоматических выключателей это максимальное значение, которое кратковременно присутствует в цепи, для обеспечения работы выключателя(сваривание контактов при токах больше нормы). Оно может быть в сотню раз больше обычного рабочего тока. Возникает при коротком замыкании.

Нельзя забывать и о механизмах расцепления. Их существует всего два вида:

  1. Тепловая отсечка. В данном варианте используется пластина, которая выполнена из двух разных металлов с отличными друг от друга показателями теплопроводности. Через нее протекает рабочий ток цепи. Если значение этого тока имеет номинальное или несколько меньшее значение – пластина находится в замкнутом положении.
    Но если, в течении длительного времени значение тока превысит номинальное значение – пластина нагреется, деформируется и разомкнется цепь. Тут важен факт, что ток влияет длительно и может превышать норму хоты бы на 10%.
  2. Если вам нужна защита от больших и резких скачков тока, то следует обращать внимание на электромагнитное расцепление. Тут механизм построен на основе соленоида. Задается максимальное значение, при котором должно произойти размыкание цепи. Как только оно достигается в определенный отрезок времени (скачок), соленоид «втягивается» и размыкает контакт – защита сработала.

В нашем интернет-магазине представлены разные версии автоматических выключателей АВ2М с отличными друг от друга приводами.

Зачем использовать автоматический выключатель с электродвигателем

Автоматические выключатели были разработаны для того, чтобы запускать, защищать от перегрузок, выключать и аварийно выключать электродвигатели в случае возникновения аварийной ситуации.

В любом случае, автомат послужит защитой двигателю в экстренной ситуации. К тому же, не стоит забывать, что если вы используете электродвигатели на несколько фаз, то и выключатель может «контролировать» их работу и своевременное отключение. А это очень ценно, особенно если у вас работает высоковольтное оборудование. Его покупка или ремонт обойдутся не мало, а если сработает защита, то в худшем случае заменить нужно будет только выключатель.

Потому, автоматические выключатели являются ценным оборудованием не со стороны высокой стоимости, а со стороны высокой защиты еще более дорогостоящего и ценного оборудования, не говоря уже о помещении и работниках.

Автоматические выключатели

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Виды и использование автоматических выключателей ВА

Автоматический выключатель ВА является контактным коммутационным аппаратом, отвечающий за включение, выключение и временное прекращение подачи тока в условиях нормального и ненормального напряжения в электрической цепи. В зависимости от защитных свойств данные изделия классифицируются таким способом:

  • В – категория автоматического выключателя ВА 47 и других моделей, предназначенных для домашнего использования при монтаже осветительных приборов. Его срабатывание происходит при малейших колебаниях электричества. Из-за такой сверх чувствительности модели не применяются в установках, характеризующихся наличием большого пускового тока.
  • С – общепромышленный вариант изделий. Такие автомат выключатели ВА считаются универсальными, они отлично работают при обычных нагрузках.
  • D – самые мощные модели, предназначенные для использования в электродвигателях. Они способны выдержать максимальные показатели пускового тока, присутствующего при запуске прибора.

Если срабатывает выключатель автоматический ВА29-29 и других моделей, то в первую очередь необходимо найти причину, устранить неисправность и только после этого повторить попытку запуска.

Типы автоматов по различным характеристикам

Автоматический выключатель ВА47-29, 57-35, 250а и прочие могут отличатся между собой некоторыми позициями. Так, разнообразные технические устройства можно классифицировать и поместить в разные группы, исходя из их:

  • полюсности;
  • амперажу;
  • току короткого замыкания.



Поэтому, выбирая автоматический выключатель ВА, цена которого может существенно отличатся, нужно обращать особое внимание именно на такие технические характеристики. Рассмотрим данную классификацию более подробно.

Полюсность автоматов

Количество полюсов выбранного автомата ВА – один из основных признаков большого количества моделей. Именно от этой цифры зависит способность изделия выполнить защитные функции в отношении определенного типа проводки, выдерживать нагрузку. Кроме того, чем больше полюсов, тем массивнее сам прибор.

Мы предлагаем возможность купить автоматы ВА 4 типов:

  • однополюсные;
  • двухполюсные;
  • трехполюсные;
  • четырехполюсные.



Каждый тип имеет свои особенности и применяется в конкретных случаях. Однако можно отметить одну особенность – чем больше полюсов, тем специфичней является модель.

Ампераж при определении типов автоматов

Ампераж – это еще один достаточно серьезный показатель, на который необходимо обратить внимание, прежде чем купить автоматический выключатель ВА47-29 или другую модель. Он показывает номинальный ток, который способен пропустить автомат без срабатывания.
Важно отметить, что в каждый тип таких приборов, имеющих одинаковые показатели номинального тока, может входить большое количество автоматов. Их главное различие – время токовой характеристики и количество полюсов.

Ток короткого замыкания как показатель типажа изделий

Если вы хотите купить автоматический выключатель ВА57-35 или любой другой, то должны обратить внимание на показатели тока короткого замыкания. Эта классификация предусматривает разделение приборов на три группы:

  • тип автомата 10кА;
  • тип автомата 6кА;
  • тип автомата 4,5кА.



Каждый из них способен выдерживать предельный ток в 10 000, 6 000 и 4500 Ампер соответственно.
Для внесения некой ясности в приведенные выше факты, рассмотрим небольшой пример. Так, для домашнего использования достаточно приобрести автомат ВА47 типа 4,5кА, тогда как на производство потребуется более мощная модель автомата ВА100 типа 10кА.
Учитывайте все характеристики и особенности, чтобы купить автоматический выключатель ВА57-35 либо другую модель правильно. Только ответственный подход к приобретению и правильное подключение позволит извлечь максимальную пользу с прибора.



Автоматические выключатели и их характеристики B, C, D

Основными характеристиками автоматических выключателей являются

Номинальный ток (In):

ток, который может протекать через автомат, без его срабатывания.

Номинальное рабочее напряжение (Ue)

номинальное, на которое рассчитана изоляция автомата

Номинальное напряжение изоляции (Ui)

Это величина напряжения, относительно которого выбирается напряжение при испытании электрической прочности изоляции, которое обычно превышает 2 Ui, и определяется длина пути тока утечки через изолятор.

Номинальное выдерживаемое импульсное напряжение (Uimp)

Параметр представляет собой величину импульса напряжения (определенной формы и полярности) в кВ, который рассматриваемое оборудование может выдержать в условиях испытаний без повреждения.

Обычно для промышленных автоматических выключателей Uimp = 8 кВ, для бытовых автоматических выключателей Uimp = 6 кВ.

Отключающая способность:

ток (в кА), срабатывания автомата при коротком замыкании, после которого он еще будет работоспособен.

Характеристика автоматов В, С, D:

зависимость времени отключения от тока.

Буквы B, C и D обозначают характеристику автоматов, которая называется «тип мгновенного расцепления» и установлена в ГОСТ Р 50345-99] (МЭК 60898-95) «Аппаратура малогабаритная электрическая. автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения».

Конкретный тип мгновенного расцепления устанавливает диапазон токов мгновенного расцепления, протекание которых в главной цепи выключателя может вызвать его расцепление без выдержки времени.

В ГОСТ Р 50345 для каждого типа мгновенного расцепления установлены следующие стандартные диапазоны токов:

тип В: 3In — 5In;

тип С: 5 In -10 In

тип D:10 In — 20 In

Стандартная времятоковая зона предписывает следующее поведение автоматического выключателя:

В случае если в главной цепи выключателя протекает электрический ток, величина которого соответствует нижней границе диапазона токов мгновенного расцепления 3In, 5In и 10 In, то он должен расцепиться за промежуток времени:

тип мгновенного расцепления B — более 0,1 с, но менее 45 или 90 с,

тип C — 15 или 30с

тип D — 4 или 8с.

При протекании в главной цепи электрического тока, равного верхней границе диапазона токов мгновенного расцепления (5In, 10In и 50In), автоматический выключатель должен расцепиться за промежуток времени менее 0,1 с.

В том случае, если значение электрического тока, протекающего в главной цепи, находится между нижней и верхней границами диапазона токов мгновенного расцепления, автоматический выключатель может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с).

Фактическое время срабатывания автомата определяется его индивидуальной времятоковой характеристикой.

Исходя из вышенаписанного автоматы предназначены:

типа В — для защиты потребителей с преимущественно активной нагрузкой (печь, обогреватель, ЛН),

типа С — двигателей,

типа D — двигателей в повторно-кратковременном (частые пуски) режиме работы.

Автоматические выключатели

Автоматический выключатель — это контактный коммутационный аппарат (электротехническое или электроустановочное устройство), способный включать, проводить и отключать токи при нормальном состоянии электрической цепи, а также включать, проводить в течение определённого устанавливаемого времени и отключать токи в определённом аномальном состоянии цепи электрического тока. Автоматический выключатель предназначен для нечастых включений, а также для защиты кабелей и конечных потребителей от перегрузки и короткого замыкания.

Автоматические выключатели выполняют одновременно функции защиты и управления. Независимо от выполняемых функции автоматические выключатели подразделяются по собственному времени срабатывания tс, в (времени с момента подачи команды до начала размыкания контактов) на

  • нормальные tc, в=0,02-0,1 с,
  • селективные (tc, в регулируется до 1с)
  • быстродействующие, обладающие токоограничивающим эффектом (tс, в не более 0,005 с).

 Устройство автоматического выключателя.

Автоматический выключатель для монтажа на DIN-рейку конструктивно выполнен в диэлектрическом корпусе. Включение-отключение производится рычажком (1 на рисунке), провода подсоединяются к винтовым клеммам (2). Защелка (9) фиксирует корпус выключателя на DIN-рейке и позволяет обслуживающему электрику при необходимости замены легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный (3) и неподвижный (4) контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.



  • Тепловой расцепитель представляет собой биметаллическую пластину (5), нагреваемую протекающим током. При протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм расцепления. Время срабатывания зависит от тока (времятоковая характеристика) и может изменяться от секунд до часа. Минимальный ток, при котором должен срабатывать тепловой расцепитель, составляет 1,45 от номинального тока предохранителя. Настройка тока срабатывания производится в процессе изготовления регулировочным винтом (6). В отличие от плавкого предохранителя, автоматический предохранитель готов к следующему использованию после остывания пластины.
  • Магнитный (мгновенный) расцепитель представляет собой соленоид (7), подвижный сердечник которого также может приводить в действие механизм расцепления. Ток, проходящий через предохранитель, течет по обмотке соленоида и вызывает втягивание сердечника при превышении заданного порога. Мгновенный расцепитель, в отличие от теплового, срабатывает очень быстро (доли секунды), но при значительно большем превышении тока: в 2÷10 раз от номинала, в зависимости от типа (автоматические выключатели делятся на типы A, B, C и D в зависимости от чувствительности мгновенного расцепителя).



Во время расцепления контактов может возникнуть электрическая дуга, поэтому контакты имеют особую форму и находятся в дугогасительной камере (8).



Согласно ГОСТ Р 50345-99, автоматические выключатели делятся на следующие типы по току мгновенного расцепления:

  • тип B: свыше 3·In до 5·In включительно (где In — номинальный ток)
  • тип C: свыше 5·In до 10·In включительно
  • тип D: свыше 10·In до 50·In включительно

У европейских производителей классификация может несколько отличаться. В частности, имеется дополнительный тип A (свыше 2·In до 3·In).



Варианты исполнения.

Автоматические выключатели выполняются одно-, двух— и трёхполюсными и имеют следующие конструктивные узлы: главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, расцепителей и вспомогательных контактов.

Контактная система может быть трёхступенчатой (с главными, промежуточными и дугогасительными контактами), двухступенчатой (с главными и дугогасительными контактами) и при использовании металлокерамики одноступенчатой.

Дугогасительная система может состоять из камер с узкими щелями или из камер с дугогасительными решётками. Комбинированные дугогасительные устройства — щелевые камеры в сочетании с дугогасительной решеткой применяют для гашения дуги при больших токах.

Для каждого исполнения автоматического выключателя существует предельный ток короткого замыкания, который гарантированно не приводит к выходу из строя автомата. Превышение этого тока может вызвать подгорание или сваривание контактов. Например, у популярных серий бытовых автоматов при токе срабатывания 6-50А предельный ток обычно составляет 1000-10000А (наибольшее распространение получили автоматы с предельным током на 3000, 4500 и 6000А).

Автоматические выключатели изготовляют с ручным и двигательным приводом, в стационарном или выдвижном исполнении. Привод автоматического выключателя служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.). Автоматические выключатели имеют реле прямого действия, называемые расцепителями.



Отключение.

Отключение автомата может происходить без выдержки времени или с выдержкой. По собственному времени отключения tс, о (промежуток от момента, когда контролируемый параметр превзошел установленное для него значение, до момента начала расхождения контактов) различают нормальные выключатели (tс, о = 0,02-1 с), выключатели с выдержкой времени (селективные) и быстродействующие выключатели (tс, о < 0,005 с).

Нормальные и селективные автоматические выключатели токоограничивающим действием не обладают. Быстродействующие выключатели, так же как предохранители, обладают токоограничивающим действием, так как отключают цепь до того, как ток в ней достигнет значения Іу.

Селективные автоматические выключатели позволяют осуществить селективную защиту сетей путём установки автоматических выключателей с разными выдержками времени: наименьшей у потребителя и ступенчато возрастающей к источнику питания.



Источник — свободная энциклопедия Википедия.

типов автоматических выключателей | ЭЛЕКТРИЧЕСКИЙ

Если в вашем доме недостаточно автоматических выключателей для электрическая нагрузка домохозяйства, то вам, возможно, придется добавить дополнительные автоматические выключатели. Перегруженная цепь может отключиться часто или может даже стать перегретым автоматическим выключателем. Чтобы для снижения давления можно установить дополнительный автоматический выключатель в распределительном щите.

Перед добавлением нового автоматического выключателя необходимо убедиться, что что у вас достаточно ампер, чтобы справиться с дополнительной нагрузкой и проверить строительные нормы и правила, чтобы узнать, нужно ли вам сначала получить разрешение.Один раз вы охватили все основы, тогда вы готовы добавить новый автоматический выключатель.

Если вы не сертифицированный электрик, вы должны прийти и сделать работу за вас. Если вы знаете надлежащие процедуры, вы можно приступить к процессу установки нового автоматического выключателя.

Сначала отключите питание главного выключателя и убедитесь, что в щитке нет проводов под напряжением.

Теперь снимите крышку панели и выбивные отверстия, чтобы место для нового автоматического выключателя. Далее с помощью изолированных инструментов установите соответствующий кабельный разъем, оставив достаточно свободного кабеля для змея вокруг коробки выключателя.

Используя инструмент для зачистки изолированного кабеля, зачистите внешний кабель. изоляцию проводов кабеля и проложите их в правильном места. Подсоедините заземляющий провод, проложив его к земле шинный провод.

Однополюсный выключатель (цепь 120 вольт) будет иметь белый провод, подключенный к нейтральной шине и черному проводу подключен к прерывателю. После того, как провода подключены, вы установит автоматический выключатель и вставит его на место.

Последний шаг — проверить схему, чтобы убедиться, что она работает. правильно. Если не работает значит неправильно подключил провода или что-то не так с новым автоматическим выключателем.

Для приобретения автоматических выключателей вы можете посетить электрический распределитель Такие как https://www.relectric.com для широкого различные автоматические выключатели и другие электрические устройства и оборудование.

Основные определения — автоматический выключатель

Автоматический выключатель представляет собой автоматический электрический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием. Его основная функция заключается в обнаружении неисправности и, прерывая непрерывность, немедленно прекращает подачу электроэнергии. В отличие от предохранителя, который срабатывает один раз, а затем его необходимо заменить, автоматический выключатель можно сбросить (вручную или автоматически) для возобновления нормальной работы. Автоматические выключатели изготавливаются различных размеров: от небольших устройств, защищающих отдельный бытовой прибор, до больших распределительных устройств, предназначенных для защиты высоковольтных цепей, питающих целый город.

Происхождение

Ранняя форма автоматического выключателя была описана Томасом Эдисоном в патентной заявке 1879 года, хотя в его коммерческой системе распределения электроэнергии использовались предохранители.Его назначение заключалось в защите проводки цепей освещения от случайных коротких замыканий и перегрузок.

Операция

Все автоматические выключатели имеют общие принципы работы, хотя детали существенно различаются в зависимости от класса напряжения, номинального тока и типа автоматического выключателя.

Автоматический выключатель должен обнаружить неисправность; в низковольтных автоматических выключателях это обычно делается внутри корпуса выключателя. Автоматические выключатели для больших токов или высокого напряжения обычно снабжены контрольными устройствами для обнаружения тока короткого замыкания и управления механизмом размыкания цепи.Соленоид отключения, который освобождает защелку, обычно питается от отдельной батареи, хотя некоторые высоковольтные автоматические выключатели являются автономными с трансформаторами тока, реле защиты и внутренним источником питания управления.

При обнаружении неисправности контакты внутри автоматического выключателя должны размыкаться, чтобы разорвать цепь; некоторая механически накопленная энергия (с использованием чего-то, например, пружин или сжатого воздуха), содержащаяся в выключателе, используется для разъединения контактов, хотя часть необходимой энергии может быть получена из самого тока короткого замыкания.Небольшие автоматические выключатели могут управляться вручную; более крупные устройства имеют соленоиды для отключения механизма и электродвигатели для восстановления энергии пружин.

Контакты выключателя должны выдерживать ток нагрузки без чрезмерного нагрева, а также должны выдерживать тепло дуги, образующейся при разрыве цепи. Контакты изготавливаются из меди или медных сплавов, сплавов серебра и других материалов. Срок службы контактов ограничен эрозией из-за прерывания дуги.Миниатюрные автоматические выключатели и автоматические выключатели в литом корпусе обычно выбрасываются при износе контактов, но силовые автоматические выключатели и высоковольтные автоматические выключатели имеют сменные контакты.

При прерывании тока возникает дуга. Эта дуга должна удерживаться, охлаждаться и гаситься контролируемым образом, чтобы зазор между контактами снова мог выдерживать напряжение в цепи. Различные автоматические выключатели используют вакуум, воздух, изолирующий газ или масло в качестве среды, в которой образуется дуга.Для гашения дуги используются различные методы, в том числе:

  • Удлинение дуги
  • Интенсивное охлаждение (в струйных камерах)
  • Разделение на частичные дуги
  • Гашение нулевой точки (Контакты размыкаются при пересечении сигнала переменного тока во время нулевого тока, эффективно отключая ток холостого хода во время размыкания. Переход через ноль происходит с удвоенной частотой сети, т. е. 100 раз в секунду для 50 Гц переменного тока и 120 раз в секунду). секунда для 60 Гц переменного тока)
  • Соединение конденсаторов параллельно контактам в цепях постоянного тока

Наконец, когда неисправность устранена, контакты должны быть снова замкнуты, чтобы восстановить питание прерванной цепи.

Разрыв дуги

Миниатюрные низковольтные автоматические выключатели используют только воздух для гашения дуги. У более высоких номиналов будут металлические пластины или неметаллические дугогасительные камеры для разделения и охлаждения дуги. Магнитные дугогасительные катушки отклоняют дугу в дугогасительную камеру.

В масляных выключателях больших номиналов используется испарение некоторого количества масла для подачи струи масла через дугу.

Газовые (обычно гексафторид серы) автоматические выключатели иногда растягивают дугу с помощью магнитного поля, а затем полагаются на диэлектрическую прочность гексафторида серы (SF6) для гашения растянутой дуги.

Вакуумные автоматические выключатели имеют минимальное искрение (поскольку нечего ионизировать, кроме материала контактов), поэтому дуга гасится при очень небольшом растяжении (<2–3 мм). Вакуумные выключатели часто используются в современных распределительных устройствах среднего напряжения до 35 000 вольт.

Воздушные автоматические выключатели могут использовать сжатый воздух для гашения дуги, или, альтернативно, контакты быстро поворачиваются в небольшую герметичную камеру, высвобождая вытесненный воздух, таким образом гася дугу.

Автоматические выключатели обычно способны отключать весь ток очень быстро: обычно дуга гаснет через 30–150 мс после срабатывания механизма, в зависимости от возраста и конструкции устройства.

Ток короткого замыкания

Автоматические выключатели рассчитаны как по нормальному ожидаемому току, так и по максимальному току короткого замыкания, который они могут безопасно отключить.

В условиях короткого замыкания может существовать ток, во много раз превышающий нормальный (см. максимальный ожидаемый ток короткого замыкания).Когда электрические контакты размыкаются, чтобы прервать большой ток, существует тенденция к образованию дуги между разомкнутыми контактами, что позволяет току продолжаться. Следовательно, автоматические выключатели должны иметь различные функции для разделения и гашения дуги.

В выключателях с воздушной изоляцией и миниатюрных выключателях конструкция дугогасительной камеры, состоящая (часто) из металлических пластин или керамических выступов, охлаждает дугу, а магнитные дугогасительные катушки отклоняют дугу в дугогасительную камеру. В более крупных автоматических выключателях, таких как те, которые используются в распределении электроэнергии, может использоваться вакуум, инертный газ, такой как гексафторид серы, или контакты, погруженные в масло, для подавления дуги.

Максимальный ток короткого замыкания, который может отключить выключатель, определяется путем испытаний. Применение выключателя в цепи с ожидаемым током короткого замыкания выше номинальной отключающей способности выключателя может привести к тому, что выключатель не сможет безопасно отключить неисправность. В худшем случае автоматический выключатель может успешно прервать неисправность, но при сбросе взорвется.

Миниатюрные автоматические выключатели, используемые для защиты цепей управления или небольших электроприборов, могут не иметь достаточной отключающей способности для использования на щите; эти автоматические выключатели называются «дополнительными устройствами защиты цепи», чтобы отличать их от автоматических выключателей распределительного типа.

Стандартные номинальные токи

Международный стандарт

IEC 60898-1 и европейский стандарт EN 60898-1 определяют номинальный ток In автоматического выключателя для низковольтных распределительных устройств как ток, на который выключатель рассчитан в непрерывном режиме (при температуре окружающего воздуха 30 °C). . Общедоступные предпочтительные значения номинального тока: 6 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А и 100 А (серия Renard, слегка изменено, чтобы включить текущее ограничение британских розеток BS 1363). На автоматическом выключателе указан номинальный ток в амперах, но без обозначения единицы измерения «А». Вместо этого перед цифрой в амперах ставится буква «В», «С» или «D», которая указывает мгновенный ток отключения, то есть минимальное значение тока, при котором автоматический выключатель отключается без преднамеренной задержки по времени (т. е. менее чем за 100 мс), выраженное в единицах In:

Тип Мгновенный ток отключения
Б свыше 3 В до 5 В включительно
С свыше 5 In до 10 In включительно
Д свыше 10 In до 20 In включительно
К выше 8 In до 12 In включительно Для защиты нагрузок, вызывающих частые кратковременные (примерно от 400 мс до 2 с) пики тока при нормальной работе.
З выше 2 In до 3 In включительно в течение периодов порядка десятков секунд. Для защиты таких нагрузок, как полупроводниковые приборы или измерительные цепи, использующие трансформаторы тока.

Типы автоматических выключателей

Можно сделать множество различных классификаций автоматических выключателей на основе их характеристик, таких как класс напряжения, тип конструкции, тип прерывания и конструктивные особенности.

Автоматические выключатели низкого напряжения

Типы низкого напряжения (менее 1000 В переменного тока) распространены в бытовом, коммерческом и промышленном применении, включая:

  • MCB (Multiature Automatic Breaker) — номинальный ток не более 100 А.Характеристики срабатывания обычно не регулируются. Термический или термомагнитный режим. Выключатели, показанные выше, относятся к этой категории.
  • MCCB (автоматический выключатель в литом корпусе) — номинальный ток до 2500 А. Термическое или термомагнитное действие. Ток срабатывания может регулироваться для больших номиналов.
  • Силовые автоматические выключатели низкого напряжения могут устанавливаться многоярусно в распределительных щитах или шкафах распределительных устройств низкого напряжения.

Характеристики низковольтных автоматических выключателей определяются международными стандартами, такими как IEC 947.Эти автоматические выключатели часто устанавливаются в выдвижных корпусах, что позволяет снимать и заменять их без демонтажа распределительного устройства.

Большие низковольтные выключатели в литом корпусе и силовые автоматические выключатели могут иметь приводы электродвигателей, позволяющие отключать (размыкать) и включать их с помощью дистанционного управления. Они могут быть частью системы автоматического переключения резервного питания.

Низковольтные автоматические выключатели также изготавливаются для приложений постоянного тока (DC), например постоянного тока для линий метро.Для постоянного тока требуются специальные выключатели, потому что дуга не имеет естественной тенденции гаснуть в каждом полупериоде, как для переменного тока. Автоматический выключатель постоянного тока будет иметь дугогасительные катушки, которые генерируют магнитное поле, которое быстро растягивает дугу при отключении постоянного тока.

Малые автоматические выключатели либо устанавливаются непосредственно в оборудование, либо размещаются в панели выключателей.

Устанавливаемый на DIN-рейку миниатюрный термомагнитный автоматический выключатель на 10 ампер является наиболее распространенным типом в современных бытовых потребительских устройствах и коммерческих электрических распределительных щитах по всей Европе.В конструкцию входят следующие компоненты:

  1. Рычаг привода – используется для ручного отключения и сброса автоматического выключателя. Также указывает состояние автоматического выключателя (включен или выключен/сработал). Большинство автоматических выключателей сконструированы таким образом, что они могут срабатывать, даже если рычаг удерживается или блокируется в положении «включено». Это иногда называют «свободным отключением» или «положительным отключением».
  2. Приводной механизм – сближает или раздвигает контакты.
  3. Контакты — пропускают ток при прикосновении и прерывают ток при раздвигании.
  4. Клеммы
  5. Биметаллическая полоса
  6. Калибровочный винт – позволяет производителю точно настроить ток срабатывания устройства после сборки.
  7. Соленоид
  8. Дугогаситель/делитель дуги

Магнитный автоматический выключатель

Магнитные автоматические выключатели используют соленоид (электромагнит), сила тяги которого увеличивается с ростом тока. Некоторые конструкции используют электромагнитные силы в дополнение к силам соленоида. Контакты выключателя замыкаются защелкой.Когда ток в соленоиде превышает номинал автоматического выключателя, усилие соленоида освобождает защелку, которая затем позволяет контактам размыкаться под действием пружины. Некоторые типы магнитных прерывателей включают функцию гидравлической задержки времени, использующую вязкую жидкость. Сердечник удерживается пружиной до тех пор, пока ток не превысит номинал выключателя. Во время перегрузки скорость движения соленоида ограничивается жидкостью. Задержка допускает кратковременные скачки тока сверх нормального рабочего тока для запуска двигателя, включения оборудования и т. д.Токи короткого замыкания обеспечивают достаточное усилие соленоида, чтобы разблокировать защелку независимо от положения сердечника, таким образом обходя функцию задержки. Температура окружающей среды влияет на выдержку времени, но не влияет на номинальный ток магнитного выключателя.

Термомагнитный автоматический выключатель

Термические магнитные автоматические выключатели, которые используются в большинстве распределительных щитов, включают обе технологии: электромагнит мгновенно реагирует на большие скачки тока (короткие замыкания), а биметаллическая пластина реагирует на менее экстремальные, но более длительные условия перегрузки по току.

Выключатели общего назначения

При питании ответвленной цепи с более чем одним проводником под напряжением каждый проводник под напряжением должен быть защищен полюсом выключателя. Чтобы гарантировать, что все проводники под напряжением будут разомкнуты при отключении любого полюса, необходимо использовать выключатель «общее отключение». Они могут либо содержать два или три механизма отключения в одном корпусе, либо для небольших выключателей могут внешне связывать полюса вместе с помощью рукояток управления. Двухполюсные общие размыкающие выключатели распространены в системах на 120/240 В, где нагрузки на 240 В (включая основные приборы или дополнительные распределительные щиты) охватывают два провода под напряжением.Трехполюсные выключатели с общим расцепителем обычно используются для подачи трехфазной электроэнергии на большие двигатели или дополнительные распределительные щиты.

Двух- и четырехполюсные выключатели используются, когда необходимо отключить нейтральный провод, чтобы убедиться, что ток не может течь обратно через нейтральный провод от других нагрузок, подключенных к той же сети, когда людям необходимо прикоснуться к проводам для обслуживания. Ни в коем случае нельзя использовать отдельные автоматические выключатели для отключения под напряжением и нейтрали, поскольку при отключении нейтрали при подсоединенном проводнике под напряжением возникает опасное состояние: цепь окажется обесточенной (приборы не будут работать), но провода останутся под напряжением. и УЗО не сработают, если кто-то коснется провода под напряжением (поскольку для срабатывания УЗО требуется питание).Поэтому, когда требуется переключение нейтрального провода, следует использовать только обычные автоматические выключатели.

Автоматические выключатели среднего напряжения

Автоматические выключатели среднего напряжения на напряжение от 1 до 72 кВ могут быть собраны в группы распределительных устройств в металлическом корпусе для использования внутри помещений или могут быть отдельными компонентами, установленными на открытом воздухе на подстанции. Воздушные автоматические выключатели заменили маслонаполненные блоки для внутреннего применения, но теперь сами заменяются вакуумными автоматическими выключателями (примерно до 35 кВ).Подобно высоковольтным автоматическим выключателям, описанным ниже, они также управляются защитными реле с датчиками тока, управляемыми через трансформаторы тока. Характеристики автоматических выключателей среднего напряжения определяются международными стандартами, такими как IEC 62271. В автоматических выключателях среднего напряжения почти всегда используются отдельные датчики тока и реле защиты вместо встроенных тепловых или магнитных датчиков максимального тока.

Автоматические выключатели среднего напряжения можно классифицировать по среде, используемой для гашения дуги:

  • Вакуумный автоматический выключатель — с номинальным током до 3000 А эти выключатели прерывают ток, создавая и гася дугу в вакуумном контейнере.Обычно они применяются для напряжений примерно до 35 000 В, что примерно соответствует диапазону среднего напряжения энергосистем. Вакуумные автоматические выключатели, как правило, имеют более длительный срок службы между капитальными ремонтами, чем воздушные автоматические выключатели.
  • Воздушный автоматический выключатель — номинальный ток до 10 000 А. Характеристики срабатывания часто полностью настраиваются, включая настраиваемые пороги срабатывания и задержки. Обычно с электронным управлением, хотя некоторые модели управляются микропроцессором через встроенный электронный расцепитель. Часто используются для основного распределения электроэнергии на крупных промышленных предприятиях, где выключатели расположены в выдвижных корпусах для простоты обслуживания.
  • Элегазовые выключатели гасят дугу в камере, заполненной гексафторидом серы.

Автоматические выключатели среднего напряжения могут быть подключены к цепи с помощью болтовых соединений с шинами или проводами, особенно на открытых распределительных устройствах. Автоматические выключатели среднего напряжения в составе распределительных устройств часто имеют выдвижную конструкцию, что позволяет снимать выключатель, не нарушая соединения силовой цепи, с помощью моторизованного или ручного механизма для отделения выключателя от корпуса.

Высоковольтные автоматические выключатели

Сети электропередачи защищаются и управляются высоковольтными выключателями. Определение высокого напряжения варьируется, но в работе по передаче электроэнергии обычно считается, что оно составляет 72,5 кВ или выше, согласно недавнему определению Международной электротехнической комиссии (МЭК). Высоковольтные выключатели почти всегда приводятся в действие соленоидами, а защитные реле с датчиками тока работают через трансформаторы тока. На подстанциях схема релейной защиты может быть сложной, защищая оборудование и шины от различных видов перегрузок или замыканий на землю.

Высоковольтные выключатели широко классифицируются по среде, используемой для гашения дуги.

  • Масло наливом
  • Минимум масла
  • Воздушный взрыв
  • Вакуум
  • SF6

Некоторые производители: ABB, GE (General Electric), AREVA, Mitsubishi Electric, Pennsylvania Breaker, Siemens, Toshiba, Kon?ar HVS, BHEL, CGL.

Из соображений защиты окружающей среды и затрат на изоляцию разливов масла в большинстве новых автоматических выключателей для гашения дуги используется элегаз.

Автоматические выключатели могут быть классифицированы как баковые, где корпус, в котором находится механизм отключения, находится под потенциалом сети, или баковые, когда корпус находится под потенциалом земли. Обычно доступны высоковольтные автоматические выключатели переменного тока с номинальным напряжением до 765 кВ. Выключатели на 1200 кВ, скорее всего, появятся на рынке очень скоро.

Высоковольтные автоматические выключатели, используемые в системах электропередачи, могут быть устроены так, чтобы обеспечить отключение одного полюса трехфазной линии вместо отключения всех трех полюсов; для некоторых классов отказов это повышает стабильность и доступность системы.

Высоковольтные автоматические выключатели с гексафторидом серы (SF6)

Выключатель на основе гексафторида серы использует контакты, окруженные газообразным гексафторидом серы, для гашения дуги. Они чаще всего используются для напряжения на уровне передачи и могут быть встроены в компактные распределительные устройства с элегазовой изоляцией. В холодном климате может потребоваться дополнительный нагрев или снижение номинальных характеристик автоматических выключателей из-за сжижения элегаза.

Прочие выключатели

Следующие типы описаны в отдельных статьях.

  • Выключатели для защиты от замыканий на землю слишком малы, чтобы отключить устройство максимального тока:
    • Устройство защитного отключения (УЗО, ранее известное как устройство защитного отключения) — обнаруживает асимметрию тока, но не обеспечивает защиту от перегрузки по току.
    • Устройство защитного отключения с защитой от перегрузки по току (ВДТ) — сочетает в себе функции УЗО и МСВ в одном корпусе. В Соединенных Штатах и ​​​​Канаде монтируемые на панели устройства, которые сочетают в себе обнаружение замыкания на землю (землю) и защиту от перегрузки по току, называются прерывателями цепи замыкания на землю (GFCI); настенное розеточное устройство, обеспечивающее только обнаружение замыкания на землю, называется GFI.
    • Прерыватель цепи утечки на землю (ELCB) — определяет ток утечки напрямую, а не дисбаланс. Они больше не встречаются в новых установках по разным причинам.
  • Автоматическое повторное включение — Тип автоматического выключателя, который снова замыкается после задержки. Они используются в воздушных системах распределения электроэнергии, чтобы кратковременные неисправности не вызывали устойчивых отключений.
  • Polyswitch (polyfuse) — небольшое устройство, обычно описываемое как предохранитель с автоматическим сбросом, а не как автоматический выключатель.
Позвоните в Defined Electric по телефону 505-269-9861 или отправьте электронное письмо одному из наших квалифицированных электриков в Альбукерке сегодня, чтобы составить бесплатную смету для вашего следующего электротехнического проекта.

Как работают автоматические выключатели — простое объяснение

Автоматический выключатель является жизненно важной частью любой электрической системы. Автоматические выключатели защищают дома от различных опасностей, связанных с электричеством (таких как неисправность или перегрузка), и отключают питание всякий раз, когда электрический ток становится небезопасным. Помните то время, когда все отключалось, когда у нас было подключено много электроинструментов, а также радио, рабочие фары и зарядные устройства? Бинго! Мы можем работать с ними регулярно, но многие из нас не понимают, как работают автоматические выключатели . Вы когда-нибудь задумывались, как все это делают автоматические выключатели? Продолжайте читать эту статью, чтобы раскрыть ответ!



Что такое автоматический выключатель

Автоматический выключатель — это тип электрического выключателя, предназначенный для защиты цепи путем нагрева и отключения питания, когда уровни тока превышают безопасные значения и становятся опасными. Это поможет предотвратить повреждения, травмы и даже пожар! Существует много типов автоматических выключателей, функции которых различаются в зависимости от спецификаций и требований к данной конструкции.



Некоторые случаи, когда автоматический выключатель обеспечивает защиту, включают короткое замыкание и перегрузку. Перегрузка цепи может возникнуть в сценариях, когда слишком много приборов или электроинструментов, как упоминалось ранее, подключено к одной цепи. Короткое замыкание может произойти, когда электричество течет по пути, для которого он не предназначен.



Как работают автоматические выключатели?

Теперь мы рассмотрели, что такое автоматический выключатель и почему он так важен для нас.Как они работают? Чтобы понять, как работают автоматические выключатели, нам нужно сначала поговорить об основах электричества!



Как работает электричество и что такое электрическая цепь

Большинство из нас зависят от электричества и не могут представить себе жизнь без него, пока мы не пытаемся жить вне сети. Несмотря на это, не все из нас понимают, как работает электричество.



Вы, наверное, помните из уроков естествознания, что вся материя состоит из атомов, и внутри этих атомов содержатся электроны.Электричество — это поток электрического заряда от одного атома к другому. Электричество, которое мы используем, называется вторичным источником энергии, потому что оно вырабатывается из первичного источника энергии, такого как природный газ или уголь.



При работе с электрическими цепями полезно знать некоторые основные термины. ампер (ампер) используются при измерении электрического тока, протекающего по цепи. Вольт — это величина давления (напряжения) в электрической цепи.Электроны могут проходить практически через все, но то, насколько легко они проходят, называется сопротивлением . Когда измеряется сопротивление, это делается с использованием единиц измерения, называемых Ом. Электрическая мощность измеряется с использованием ватт , которые вы получите, умножив общее количество вольт на количество ампер.



Электрическая цепь всегда содержит источник питания с положительной и отрицательной клеммой. Источник питания выталкивает электроны через проводник, представляющий собой материал, пропускающий электрический ток, например медный провод.Ток течет от источника к нагрузке (то, что вы питаете), а затем обратно к источнику в постоянном цикле.



Базовая конструкция автоматического выключателя

Автоматические выключатели прерывают подачу электрического тока, когда он превышает заданную величину, и именно здесь вступают в игру номинальные параметры автоматического выключателя. Автоматические выключатели оцениваются в зависимости от величины тока, который они могут безопасно проводить, и величины, которую они могут безопасно отключить. Существует несколько типов автоматических выключателей, но все они, как правило, имеют общие компоненты.



Рама

Корпус представляет собой внешнюю оболочку автоматического выключателя, обычно состоящую из формованных изоляционных материалов. Это защищает компоненты внутри и все, что находится снаружи гидромолота, в случае возникновения опасности.



Терминал

Клемма представляет собой металлический блок с выступающим снаружи болтом. Сюда подключаются провода, по которым проходит электрический ток от источника питания, через выключатель и к нагрузке.



Рычаг

Рычаг (переключатель) соединен с расцепителем и позволяет включать и выключать автоматический выключатель. При срабатывании автоматического выключателя рычаг располагается посередине, чтобы быстро определить, какой из них требует устранения неполадок.



Контакты

Контакты представляют собой два куска металла, которые перемещаются, чтобы замкнуть или разомкнуть (разомкнуть) цепь. Один контакт крепится к исполнительному механизму, а другой подключается к основной панели.



Исполнительный механизм

Исполнительный механизм представляет собой металлический рычаг внутри автоматического выключателя. Один конец прикреплен к рычагу, а другой к контакту. Когда рычаг переворачивается, исполнительный механизм сжимает контакты или разводит их.



Расцепитель

Расцепитель — это часть, которая сообщает выключателю, когда следует автоматически отключиться в случае перегрузки, короткого замыкания или неисправности.



Как работает автоматический выключатель?

Когда рычаг автоматического выключателя находится в положении «включено», он позволяет электричеству свободно проходить от источника питания (как правило, от электрического щита или сети) через расцепитель, контакты и верхнюю клемму для питания нагрузки на цепь.



Биметаллическая пластина термомагнитного расцепителя перегревается в таких случаях, как перегрузка, что приводит к ее изгибу и размыканию цепи (автоматическое отключение питания).Во время неисправности или короткого замыкания электромагнитная сила заставляет контакты внутри автоматического выключателя размыкаться, отключая выключатель и отключая питание в цепи с проблемой.



Каковы наиболее распространенные причины срабатывания автоматического выключателя?

Автоматические выключатели срабатывают и прерывают подачу питания при обнаружении проблемы в цепи. Какие потенциальные опасности могут вызвать срабатывание автоматического выключателя?



Цепи с перегрузкой: Цепи с перегрузкой являются наиболее распространенной причиной срабатывания автоматических выключателей. Это происходит, когда в одной цепи слишком много нагрузки, и все требует большей нагрузки, чем цепь может безопасно выдержать.



Короткое замыкание: Короткое замыкание происходит, когда «горячий» и «нейтральный» провода соприкасаются друг с другом. Это может быть опасно и выделяет много тепла, что приводит к срабатыванию выключателя. Это может быть вызвано многими вещами, такими как плохое соединение, и обычно вы чувствуете запах, когда это происходит!



Всплески замыкания на землю: Подобно короткому замыканию, выбросы замыкания на землю возникают, когда «горячий» контакт соприкасается с землей или металлом коробки, соединенной с землей.Это вызывает всплеск электричества, превышающий уровень, который цепь может безопасно выдержать, и отключает автоматический выключатель.



Дуговое замыкание: Дуговое замыкание — это искра, которая может возникнуть из-за ослабленных клемм или плохого соединения. Дуга вызовет срабатывание выключателя AFCI для предотвращения перегрева и возгорания.



Что ты умеешь делать?

Имейте в виду, что многие распространенные причины срабатывания выключателей можно предотвратить. Знайте, сколько нагрузок у вас потребляет мощность от одной и той же цепи, следите за тем, чтобы она не превышала безопасного значения.Многие из этих причин могут быть вызваны плохим соединением, неисправной проводкой или старым оборудованием. Всегда целесообразно перепроверить, чтобы убедиться, что все детали надежно закреплены, чтобы автоматический выключатель не пришел на помощь в первую очередь!



Заключение

Автоматические выключатели

предназначены для защиты наших электрических цепей от опасностей, вызванных опасностью поражения электрическим током, например перегрузкой цепи. Они разработаны с рейтингом, который говорит нам, какой электрический ток этот выключатель может безопасно выдержать или отключить. Существует много видов выключателей, но большинство выключателей имеют некоторые общие компоненты. Каркас защищает то, что находится внутри, клемму, к которой подключаются провода, рычаг для включения или выключения выключателя (и показывая нам, когда выключатель сработал), контакты, которые перемещаются, чтобы размыкать или замыкать цепь, приводные механизмы и расцепители. Все части работают вместе, и когда количество электрического заряда превышает безопасное количество, они прерывают ток. Многие опасности, связанные с электричеством, можно предотвратить, поэтому ВСЕГДА дважды проверяйте, чтобы в одной цепи не было слишком много нагрузок, и ищите любые ослабленные соединения или устаревшее оборудование! Присмотревшись повнимательнее, автоматические выключатели — это очень круто! Тот факт, что они помогают уберечь нас от травм или пожара, является лишь дополнительным бонусом.

Типы автоматических выключателей

Автоматические выключатели служат для защиты персонала и предотвращения условий, которые могут привести к пожару.

Изображение предоставлено: nattapan72/Shutterstock.com

Автоматические выключатели

, также известные как электрические выключатели, представляют собой электромеханические устройства, обычно устанавливаемые в электрических шкафах и используемые для защиты электрических цепей от перегрузок. Автоматические выключатели используются для защиты проводки в цепях от опасности возгорания из-за токов, превышающих номинальную мощность цепи.В устройствах используются переключатели, которые автоматически размыкаются при обнаружении превышения тока и обычно требуют ручного сброса. Бренды обычно относятся к панелям, в которых они установлены, и, следовательно, обычно не взаимозаменяемы между панелями. Автоматические выключатели оцениваются в зависимости от величины тока, который может безопасно проходить по цепи, защищаемой автоматическим выключателем.

Обычно типы автоматических выключателей делятся на три основных класса:

  • Стандартные автоматические выключатели
  • Прерыватели цепи дугового замыкания или автоматические выключатели AFCI
  • Прерыватели цепи замыкания на землю или автоматические выключатели GFCI

В пределах этих классов автоматические выключатели также характеризуются несколькими другими рабочими параметрами или особенностями. К ним относятся как базовый механизм, управляющий выключателем, так и тип функций сброса, связанных с автоматическим выключателем. В следующих разделах представлено описание каждого из этих конкретных типов автоматических выключателей.

Стандартные автоматические выключатели

Стандартные автоматические выключатели

— это устройства, которые обычно используются в электрических панелях домов и предприятий, работающих от однофазной электроэнергии 120/240 В. Эти автоматические выключатели обычно доступны в виде однополюсных или двухполюсных выключателей, последние используются для нагрузок с более высоким напряжением, таких как цепи, которые подают питание на электрическую сушилку или плиту.

Магнитные автоматические выключатели

Магнитные автоматические выключатели — это те, в которых используется соленоид или электромагнит внутри устройства для создания магнитного поля, сила которого изменяется линейно в зависимости от величины тока в цепи. Когда ток превышает номинальное значение выключателя из-за состояния высокого тока из-за короткого замыкания или другой аномалии, напряженность магнитного поля в соленоиде вызывает размыкание выключателя, прерывая протекание тока.

Тепловые автоматические выключатели

Тепловые автоматические выключатели — это те, в которых используется биметаллическая пластина внутри автоматического выключателя, через которую протекает ток цепи.По мере увеличения тока в цепи выделяется тепло, и биметаллическая полоса в конечном итоге достигает точки деформации, которая приводит к срабатыванию выключателя в разомкнутом состоянии, снова прерывая протекание тока в этой цепи. Как только ток упадет до нуля, биметаллическая пластина остынет, и автоматический выключатель можно будет сбросить. Тепловые автоматические выключатели чувствительны к температуре. В более холодных рабочих условиях точка срабатывания смещается выше, тогда как в более теплых условиях может наблюдаться смещение вниз уровня тока, при котором устройство срабатывает.

Термомагнитные автоматические выключатели

Термомагнитные автоматические выключатели

используют как датчики, так и механизмы отключения, один из которых основан на тепле, а другой — на магните, для обеспечения защиты цепи в устройстве. Как правило, магнитная защита реагирует на условия высокой величины тока, например, возникающие в результате короткого замыкания, тогда как тепловая защита может допускать возникновение некоторых условий перегрузки по току при условии, что они ограничены по продолжительности. Эта ситуация может быть результатом высокого пускового тока во время запуска такого оборудования, как двигатели и компрессоры.

Гидравлические магнитные автоматические выключатели

Гидравлические магнитные автоматические выключатели предлагают более точные средства адаптации требований к защите цепи для данного применения. В автоматических выключателях этого типа используется соленоид, обернутый вокруг трубки, содержащей железный сердечник, пружину и демпфирующую жидкость. При состоянии перегрузки, не являющемся результатом короткого замыкания, напряженность магнитного поля начинает воздействовать на железный сердечник, но гидравлическая жидкость внутри трубки гасит скорость движения.Следовательно, наличие жидкости и ее вязкость служат для введения временной задержки между началом состояния перегрузки по току и состоянием срабатывания выключателя. Если условие сохраняется, движение сердечника приводит к падению магнитного сопротивления цепи и позволяет выключателю отключиться. В условиях короткого замыкания магнитный поток катушки вызывает срабатывание выключателя, даже если сердечник не перемещается внутри трубки. Одним из преимуществ гидравлических магнитных выключателей является то, что они не зависят от температурных условий.

Автоматические выключатели AFCI

Прерыватели цепи дугового замыкания

или автоматические выключатели AFCI — это устройства, специально разработанные для реагирования на наличие опасных условий дуги, которые могут привести к пожару. Стандартные автоматические выключатели чувствительны к перегрузкам по току, но не могут обнаружить наличие дуги, которая может возникнуть, например, в результате износа или повреждения электрической изоляции проводов. Такое искрение может вызвать дуговое замыкание, то есть протекание тока по непреднамеренному пути, что может привести к локальному нагреву, что может вызвать возгорание.В автоматических выключателях AFCI используется специально разработанная электронная схема, позволяющая различать нормальную дугу, например, между щетками и коммутатором электродвигателя, и опасные условия дугового замыкания, отключающие выключатель после обнаружения этих условий.

Автоматические выключатели GFCI

Прерыватели цепи замыкания на землю

или автоматические выключатели GFCI — это автоматические выключатели, которые могут обнаруживать наличие очень небольшой разницы между линейным и нейтральным проводниками источника питания и быстро реагировать на размыкание цепи, отключая выключатель. В то время как стандартные автоматические выключатели обнаруживают условия перегрузки по току, автоматические выключатели GFCI контролируют величину тока, протекающего от незаземленного (горячего) проводника, и сравнивают его с током, протекающим в нейтральном или заземленном проводнике. Если разница превышает небольшой порог (обычно 4–6 мА), то срабатывает автоматический выключатель, чтобы защитить проводку и персонал, которые могли непреднамеренно подвергнуться риску замыкания на землю.

Автомобильные автоматические выключатели

Автомобильные автоматические выключатели часто классифицируются по типу 1, 2 или 3 в зависимости от механизма сброса.Они также иногда обозначаются эквивалентами римских цифр, Типом I, Типом II и Типом III.

Автоматические выключатели типа 1

Автоматические выключатели

типа 1, также известные как выключатели с автоматическим сбросом, предназначены для непрерывного включения и выключения в условиях перегрузки, и, если перегрузка устраняется, автоматически сбрасываются.

Автоматические выключатели типа 2

Автоматические выключатели

типа 2 также автоматически сбрасываются после отключения питания путем отключения зажигания автомобиля.

Автоматические выключатели типа 3

Автоматические выключатели

типа 3 требуют ручного сброса и обычно имеют некую форму визуального индикатора, чтобы предупредить оператора об отключении выключателя.

Резюме

В этой статье представлен краткий обзор основных типов автоматических выключателей, обычно используемых в системах распределения электроэнергии и в автомобилях. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие «Типы» изделий

Еще из раздела «Электроэнергетика и электроэнергетика»

Почему срабатывают автоматические выключатели? 6 причин, которые вы, возможно, захотите узнать!

Автоматические выключатели являются неотъемлемыми электрическими компонентами в наших домах. Они выполняют множество задач, связанных с электричеством, которые облегчают работу схем нашего дома. Известно, что автоматические выключатели срабатывают, когда они регистрируют электрические токи выше, чем может выдержать цепь.

В связи с этим мы, домовладельцы, должны знать, почему срабатывают автоматические выключатели, чтобы знать, какие у нас проблемы с электричеством.

Для краткости каждая из следующих причин приводит к срабатыванию выключателя: короткое замыкание, замыкание на землю, дуговое замыкание, перегрузка цепи и коррозия цепи.

Для получения дополнительной информации о том, что вызывает срабатывание автоматического выключателя, читайте ниже!

Как работают автоматические выключатели

Автоматические выключатели

специально установлены для предотвращения любых электрических сбоев в линиях.С учетом этой конкретной задачи автоматические выключатели предназначены для обнаружения любых электрических качеств, которые считаются «неуместными» для определенных электрических цепей.

Проще говоря, автоматические выключатели работают, отключая электрическое соединение цепей при обнаружении неисправностей, чтобы предотвратить возникновение электрических аварий и причинение ущерба.

Выключатели

делают это за счет использования внутреннего пружинного механизма, принудительно отключающего цепь. Отсюда и причина громкого шума, издаваемого срабатыванием автоматического выключателя.

Однако, чтобы продолжить обсуждение тонкостей автоматических выключателей, вы должны сначала понять электричество и его компоненты.

В основном электричество состоит из трех различных качеств, которые определяют, как оно течет по электрической цепи. Этими качествами являются напряжение, сопротивление и ток.

Чтобы объяснить проще и понятнее, электрическое напряжение может быть сродни давлению, которое перемещает электрический заряд. Между тем электрический ток можно понимать как скорость потока электрического заряда в цепи.Наконец, электрическое сопротивление — это просто взаимодействие материала проводника с протекающим через него электрическим зарядом.

Имея это в виду, внезапное снижение электрического сопротивления приводит к чрезмерно высокому напряжению и току, вызывая срабатывание выключателя.

Что вызывает срабатывание выключателя

Следовательно, существует множество причин срабатывания автоматических выключателей. Они могут варьироваться от проблем с целостностью схемы до случайных скачков напряжения.Для удобства чтения я решил перечислить распространенные причины срабатывания автоматического выключателя.

1. Цепь перегрузки

Случайная перегрузка цепей является одной из частых причин срабатывания выключателей. Чтобы объяснить, перегруженная цепь возникает, когда электрическая линия с более низким номиналом потребляет электрическую нагрузку, превышающую ее предполагаемый номинал.

В частности, это происходит, когда цепь используется несколькими устройствами, в результате чего линия потребляет больше электроэнергии для облегчения работы подключенных электрических устройств.

Когда это происходит, перегруженная цепь имеет тенденцию к нагреву, вызывая срабатывание выключателя, поскольку он обнаруживает электрические нагрузки, превышающие предполагаемую мощность линии, которую он контролирует.

Чтобы предотвратить перегрузку цепи, убедитесь, что линии и схемы вашего дома соответствуют потребляемой электрической нагрузке подключенных приборов и осветительных приборов.

2. Короткое замыкание

Еще одна основная причина срабатывания автоматического выключателя.Короткие замыкания считаются более опасными, чем перегруженные цепи. Причина в том, что короткие замыкания вызываются контактом «горячего» провода с «нейтральным» проводом, в результате чего возникает большой поток электрического тока, перезаряжающий линию.

Когда это происходит, цепь сильно нагревается. Когда это произойдет, ваш автоматический выключатель сработает, эффективно предотвратив дальнейшее повреждение вашей линии.

Однако, если короткое замыкание остается неустраненным вашим автоматическим выключателем, вы рискуете получить электрический пожар в вашем доме.

Во избежание коротких замыканий можно выполнять проверку цепей на наличие неисправных и ослабленных соединений. Симптомы короткого замыкания включают запах гари, исходящий от розеток или самого выключателя. Изменение цвета самой линии цепи также может быть проявлением короткого замыкания.

3. Скачки замыкания на землю

Импульсы замыкания на землю очень похожи на короткие замыкания, с той лишь разницей, что «горячий» провод соприкасается с заземляющим проводом цепи или коробкой выключателя.Когда это происходит, электрический поток значительно увеличивается, перегружая цепи с более низким номиналом.

4. Дуговое замыкание

Дуговое замыкание происходит, когда ток течет по непреднамеренному пути, создавая дугу. Дуги в электрическом смысле представляют собой разряды тока от проводника к заземляющему материалу.

Это приводит к искрению между контактными точками соединения. Когда это происходит, при дуговом разряде выделяется сильное тепло, которое может сжечь изоляцию схемы.

Из-за уникальных свойств электрической дуги ни обычные выключатели, ни плавкие предохранители не обеспечивают никакой защиты от нее. В связи с этим Национальные электротехнические нормы и правила рекомендуют устанавливать прерыватели цепи дугового замыкания, специальный тип выключателя, который улавливает колебания мощности, вызванные дуговыми авариями.

5. Старый автоматический выключатель

Устаревший автоматический выключатель более чувствителен к току. В этом смысле старые выключатели могут срабатывать, даже если электрическая линия не перегружена по силе тока.Старые выключатели являются одной из основных причин постоянных отключений.

6. Ослабленные или заржавевшие соединения

Ослабленные или корродированные соединения могут быть причиной срабатывания автоматического выключателя. Поскольку из-за износа соединений выделяется дополнительное тепло, немедленно срабатывают выключатели, что приводит к отключению линии.

Что делать, если автоматический выключатель постоянно отключается

У вас есть прерыватель, который постоянно срабатывает? Если да, то я уверен, что многократное переключение сработавшего выключателя — головная боль и неприятное занятие.Послушайте, я понимаю вашу боль, так как я сам испытал это в моем доме в прошлом.

Чтобы решить эту проблему, проверьте свои устройства, чтобы увидеть, относятся ли какие-либо из вышеперечисленных причин к вашей ситуации. Другая возможная причина заключается в том, что ваш автоматический выключатель может выйти из строя или он не оптимизирован для адекватной обработки тока, протекающего через него.

Кроме того, признаки неисправности автоматического выключателя следующие:

  • Невозвратный автоматический выключатель
  • Видно повреждение коробки выключателя
  • Лампы, которые мерцают или быстро перегорают

Чтобы обеспечить безопасность вашего дома, я рекомендую вам воспользоваться услугами опытных электриков, чтобы они могли точно помочь вам с вашей проблемой с выключателем.

Заключение

Домовладельцам очень важно точно знать, почему срабатывают автоматические выключатели. Однако отсутствие предварительных знаний в области электротехники может затруднить определение причины срабатывания выключателя.

Принимая это во внимание, я решил написать это руководство, чтобы вы знали, почему срабатывают выключатели. Я могу только надеяться, что я ясно объяснил все, изложенное в этой статье.

Если у вас есть какие-либо вопросы, задайте их в разделе комментариев ниже.Спасибо за чтение!

Почему вы никогда не должны игнорировать автоматический выключатель в вашем доме, который постоянно отключается

Ситуация Маркуса, как я вижу, происходит в вашем доме. Крайне важный обучающий момент в случае, если вы мало знаете о том, как работает электричество в вашем доме и насколько опасно оно может быть при неправильной установке. Важно понимать, что, несмотря на то, что электричество — это очень хорошая вещь в доме, его нужно уважать.

Я обратился в Национальное агентство противопожарной защиты (NFPA) и обнаружил, что ежегодно в Соединенных Штатах от пожаров, связанных с электричеством, гибнут сотни людей.Тысячи ранены. Прямой материальный ущерб на сумму более 1 миллиарда долларов приходится на электрические пожары в любой конкретный год. Это должно поставить вашу голову на вертлюг.

История продолжается под рекламой

NFPA имеет богатую историю, но, по сути, ее создала страховая индустрия. Страховые компании осознали необходимость обучения людей тому, как можно предотвратить пожары. Когда в домах стало доступно электричество, страховые компании поняли, что они должны сделать все возможное, чтобы обеспечить безопасность электрических проводов и кабелей в домах и свести пожары к минимуму.

В результате этой инициативы родился Национальный электротехнический кодекс (NEC). NFPA публикует NEC. Это проверенный временем документ, в котором изложены минимальные стандарты, в соответствии с которыми должно быть проведено электричество в домах, на предприятиях и в других зданиях.

Какое отношение это имеет к вам и Маркусу? Он хотел знать, сможет ли он смешивать и сочетать провода разных размеров в одной и той же цепи. Вы должны знать, что провода внутри кабелей в вашем доме бывают разных размеров, как туфли или футболки.Размер называется калибром проволоки. Наиболее распространенные калибры проводов, используемые в жилых домах в Соединенных Штатах, — это 14, 12 и 10. Это может сбивать с толку, потому что чем меньше число, тем больше диаметр провода!

Продолжение истории под рекламой

Размер провода, а также изоляция, покрывающая оголенный провод, были протестированы и оценены NFPA. Например, провод 14-го калибра рассчитан на 15 ампер или 1800 Вт в Соединенных Штатах. Провод 12-го калибра рассчитан на 20 ампер или 2400 Вт.Провод, питающий вашу электрическую сушилку для белья, почти всегда представляет собой провод 10-го калибра. Более того, ваша электрическая сушилка работает от 240 вольт, тогда как большинство других вещей в вашем доме работают от 120 вольт.

Держись со мной. Вот расплата. Если вы подойдете к своему электрощиту, то наверняка увидите эти забавные рычажки, которые являются автоматическими выключателями. Выключатель действительно очень похож на настенный выключатель, который вы используете для управления потолочным освещением. Выключатели рассчитаны на ампер, и вы можете увидеть это число на самом выключателе.Посмотри на свой. Вы увидите много 15-х и 20-х годов.

Большинство автоматических выключателей на вашей панели будут однополюсными. Одиночный провод подключается к основанию выключателя. В обычной цепи в вашем доме этот провод покидает панель и начинает гирляндное соединение с настенными розетками и, возможно, с несколькими источниками света. Если выключатель рассчитан на 20 ампер, то провода в этой цепи должны быть калибра 12. Вы никогда не захотите, чтобы кусок провода в этой 20-амперной цепи был проводом 14-го калибра.

История продолжается под рекламой

Вот почему.Обычные автоматические выключатели предназначены для защиты проводов и кабелей в вашем доме. Существуют специальные выключатели, такие как GFCI, которые предназначены для предотвращения удара током, но давайте просто сосредоточимся на обычных прерывателях.

Автоматический выключатель автоматически отключается или отключается, если через него проходит слишком много электричества. Чем больше электричества течет, тем больше тепловыделение по проводу. Если вы пропустите через провод слишком много электричества, он может нагреться настолько, что расплавит пластиковую изоляцию, покрывающую металлический провод, и фактически воспламенит его!

Я был свидетелем этого в доме друга несколько лет назад. Они неосознанно подключили обогреватель, который потреблял много электроэнергии, к настенной розетке, управляемой диммером. Диммер был рассчитан только на 600 Вт электрического потока. Обогреватель потреблял 1500 Вт. К счастью, жена моего друга была в комнате и увидела, как из настенного выключателя пошел дым. Диммер был в секундах от того, чтобы загореться. Они быстро подошли к электрощиту и отключили рубильник, тем самым предотвратив возгорание дома. Что произошло бы, если бы они включили обогреватель и пошли в ресторан позавтракать или легли спать?

Продолжение истории под рекламой

Если в вашем доме постоянно срабатывает автоматический выключатель, это КРИЧИТ вам, что что-то не так.Вы могли потреблять слишком много тока. Вам нужно вызвать электрика и выяснить, что происходит, прежде чем вы или ваши близкие станут статистикой.

При использовании удлинителей необходимо соблюдать крайнюю осторожность. Посетите веб-сайт NFPA и погрузитесь во все обучающие материалы для потребителей, которые они предлагают. Узнайте, как работает невидимое электричество в вашем доме. Это стоит потраченного времени.

Подпишитесь на бесплатную рассылку Тима и слушайте его новые подкасты.Перейдите по адресу: AsktheBuilder.com .

Автоматические выключатели — электрические 101

Автоматические выключатели

защищают цепь от перегрузок и коротких замыканий. Когда ток превысит номинал выключателя, он сработает. Номинальные параметры автоматических выключателей для бытового использования обычно составляют 15, 20 и 30 ампер.

Как сбросить автоматический выключатель

Важно! Перед сбросом выключателя встаньте сбоку от электрического щита, не стойте впереди.В некоторых редких случаях при сбросе выключателя может произойти вспышка дуги и травмировать человека, стоящего перед панелью.

Чтобы сбросить выключатель, поверните ручку от середины панели (выключенное положение), а затем поверните ручку к середине панели (включенное положение).

Могу ли я использовать автоматический выключатель в качестве переключателя?

Автоматические выключатели довольно часто используются в качестве выключателей света на складах, в магазинах и коммерческих помещениях. Можно использовать автоматический выключатель в качестве выключателя, если на нем указаны следующие номиналы.

  • HID Этот номинал указывает, что выключатель можно использовать для регулярного переключения люминесцентных ламп
  • SWD Этот номинал указывает, что прерыватель можно использовать для регулярного переключения газоразрядных и люминесцентных ламп

Автоматические выключатели GFCI и AFCI

Прерыватели цепи замыкания на землю (GFCI) и прерыватели дугового замыкания (AFCI) работают так же, как стандартные выключатели. Выключатель GFCI также сработает, когда ток течет на землю, а не обратно на нейтраль.Выключатель AFCI также срабатывает при обнаружении дугового замыкания. Чтобы проверить любой из прерывателей, нажмите белую кнопку, и он должен сработать. Если он не срабатывает, его необходимо заменить. Сброс как стандартный прерыватель.

Ложное отключение автоматического выключателя

Ложное отключение происходит, когда автоматический выключатель срабатывает в нормальных условиях (цепь не перегружена, нет замыкания на землю, нет явной дуги). Это может быть связано с заменой прерывателя или с замыканием на землю или дугой из-за нагрузки.Старый пылесос может отключить хороший прерыватель AFCI. Если нагрузка отключает выключатель AFCI, попробуйте подключить нагрузку к другой цепи с защитой AFCI.

Проводка выключателя GFCI и AFCI

Выключатель GFCI и AFCI поставляется с прикрепленным к нему белым нейтральным проводом. Этот провод подключается к нейтральной полосе в электрощите. Нейтральный провод цепи подключается к выключателю GFCI или AFCI. Земля на этих схемах не показана.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ ВЫПОЛНЯЕТСЯ НА ОТКРЫТОЙ ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ И ДОЛЖЕН ВЫПОЛНЯТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКАМИ.РАБОТА НА ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ ПОД НАПРЯЖЕНИЕМ ОПАСНА ПОРАЖЕНИЕМ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ СИЛЬНОЙ ДУГОВОЙ ВСПЫШКОЙ!!! НАСТОЯЩИЕ ИНСТРУКЦИИ ПРЕДНАЗНАЧЕНЫ ТОЛЬКО ДЛЯ СПРАВКИ.

Электрик может провести две проверки автоматических выключателей, напряжения и тока.

Испытание напряжением — С помощью тестера соленоидов или мультиметра, настроенного на переменное напряжение, один провод помещается на шину нейтрали или заземления, а другой провод помещается на клемму нагрузки автоматического выключателя. Если напряжение отсутствует при включенном прерывателе, его необходимо заменить.

Токовый тест — Клемма мультиметра/клещи надевается на провод цепи, подключенный к выключателю. Если прерыватель срабатывает, когда ток ниже номинального значения прерывателя, его необходимо заменить.



              Проверка напряжения с использованием измерительных проводов                             Токовая проверка с использованием клещей

Сработал автоматический выключатель

Положение рукоятки автоматического выключателя

Автоматический выключатель находится во включенном положении, когда рукоятка обращена к середине электрической панели.Положение «выключено» находится далеко от середины панели.

Если в светильниках, розетках или приборах отсутствует питание, это может быть связано с срабатыванием автоматического выключателя. При срабатывании автоматического выключателя рукоятка обычно находится между положениями «включено» и «выключено» (иногда в положении «выключено»).

Главный автоматический выключатель (разъединитель) в доме расположен либо на приборной панели, либо в верхней или нижней части главного электрического щита. С его помощью можно отключить электричество во всем доме.В том числе электрощит.

Как работают автоматические выключатели

См. Как работают автоматические выключатели от Southland Electrical Supply.

Двухполюсные автоматические выключатели

Двухполюсные автоматические выключатели (двухполюсные ) используются для защиты цепи 240 вольт (В). Цепь 240 В состоит из двух цепей 120 В, фаз А и В. 240 В используется для центральных кондиционеров, электрических сушилок, электрических плит и т. д. Поскольку ручки соединены вместе, при отключении одного полюса (фаза А или В) другой полюс автоматически отключается.

При срабатывании автоматического выключателя рукоятка обычно оказывается между положениями «включено» и «выключено».

.

alexxlab

Зернистый стул у новорожденного: причины и что делать

Смешанное вскармливание новорожденных: как правильно организовать

Простуда у новорожденных: симптомы, причины и методы лечения

Сколько должен набрать новорожденный: нормы роста и веса по месяцам

Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу

Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
