Для безопасной и эффективной работы отопительного оборудования рекомендуется установить систему автоматического регулирования. Таким образом, при отключении электричества газовый котел продолжит свою работу. Вам не придется постоянно контролировать отопительное устройство. Автоматические системы для газовых котлов можно разделить на два вида: энергозависимые и энергонезависимые. Рассмотрим принцип работы автоматики, виды газовых клапанов и применение мультиблоков автоматики для газовых агрегатов.



Содержание:

1. Виды энергозависимых систем и принцип работы
2. Принцип работы автоматики для газовых котлов
3. Виды газовых клапанов
4. Применение мультиблоков автоматики для газовых котлов

Виды энергозависимых систем и принцип работы

Для того чтобы избежать опасных ситуаций, рекомендуется приобрести автоматику для газового котла. Она необходима для закрывания и открывания клапана при помощи электроники. Происходит это после того как подаст сигнал термодатчик. В нашем интернет магазине можно купить любое газовое оборудование.

К приборам, которые регулируют температуру в доме и обеспечивают безопасность, можно отнести:

1. Суточный программатор может программировать все работы отопительного котла на 24 часа. После того как пройдут сутки, цикл повторится. Подсоединить программатор к отопительному котлу можно беспроводным способом по радиоканалу или проводным. При помощи двухжильного кабеля можно подключить суточный программатор фирмы Saunier Duval модель ExaCONTROL. Он необходим для программирования по времени температуры в контуре для нагрева воды и температуры носителя тепла в контуре отопления.
2. Комнатный термостат подключается к газовому котлу при помощи кабеля. Такой прибор работает по простому принципу: после того как температура станет требуемой, то на клапан подачи газа поступает сигнал, затем котел выключается. Если температура понизилась, то котел автоматически включается.
   Термостат электромеханический SEITRON TAM011MI выпускается на основе мембранного блока с наполнителем из газа. Управлять термостатом можно датчиком температуры. Если температура стала оптимальной, то датчик замыкает или размыкает контакты, таким образом, котел включается или выключается.
3. Недельный беспроводной программатор. Рассмотрим модель Auratin 2025, которая может работать между приемником и передатчиком на расстоянии. Если есть бетонные стены, то расстояние составит 30 метров, если на открытом пространстве – 300 метров. Программатор может обеспечить комфортную температуру в комнате за счет высокой точности регулировки. Пользоваться прибором удобно, так как дисплей имеет подсветку, а ее цвет можно выбрать. Можно настраивать 6 программ. Можно подключить температурный внешний датчик, так как есть специальный разъем.

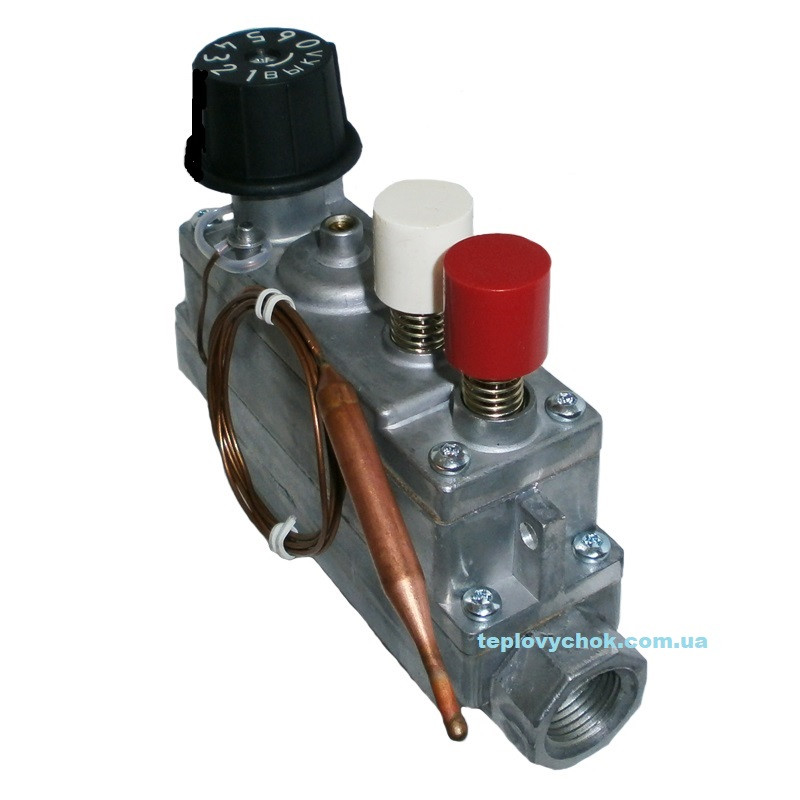

Принцип работы автоматики для газовых котлов



Преимуществом энергонезависимой системы является то, что во время работы не применяется электроэнергия. Под воздействием температуры происходит геометрическое изменение управляющих деталей и таким образом, клапан приводятся в действие.

Старые модели энергонезависимой автоматики сложно регулировались. Для того чтобы вывести прибор из строя, приходилось использовать проволоку или изоленту, а безопасность работы всей отопительной системы значительно уменьшалась.

В современных системах такого нет. Поэтому энергонезависимая автоматика 630 Euro Sit надежна и безопасна. Основные узлы:

1. Регулятор давления.
2. Система защиты пламени. Если произойдет выключение основной горелки, то автоматически заблокируется подача газа.
3. Фильтры основной и выходной горелки.
4. Прибор для настройки минимального расхода газа.
5. Ручка управления с разными положениями: «зажигание», «выключено», «выбор температуры».
6. Штуцеры, которые необходимы для контроля расхода газа.
7. Термостат, который имеет функцию полного отключения основной горелки.

В зависимости от выбора потребителя, подвод газа может быть снизу или сбоку. В нашем магазине вы можете купить запчасти для газовых котлов.

Виды газовых клапанов

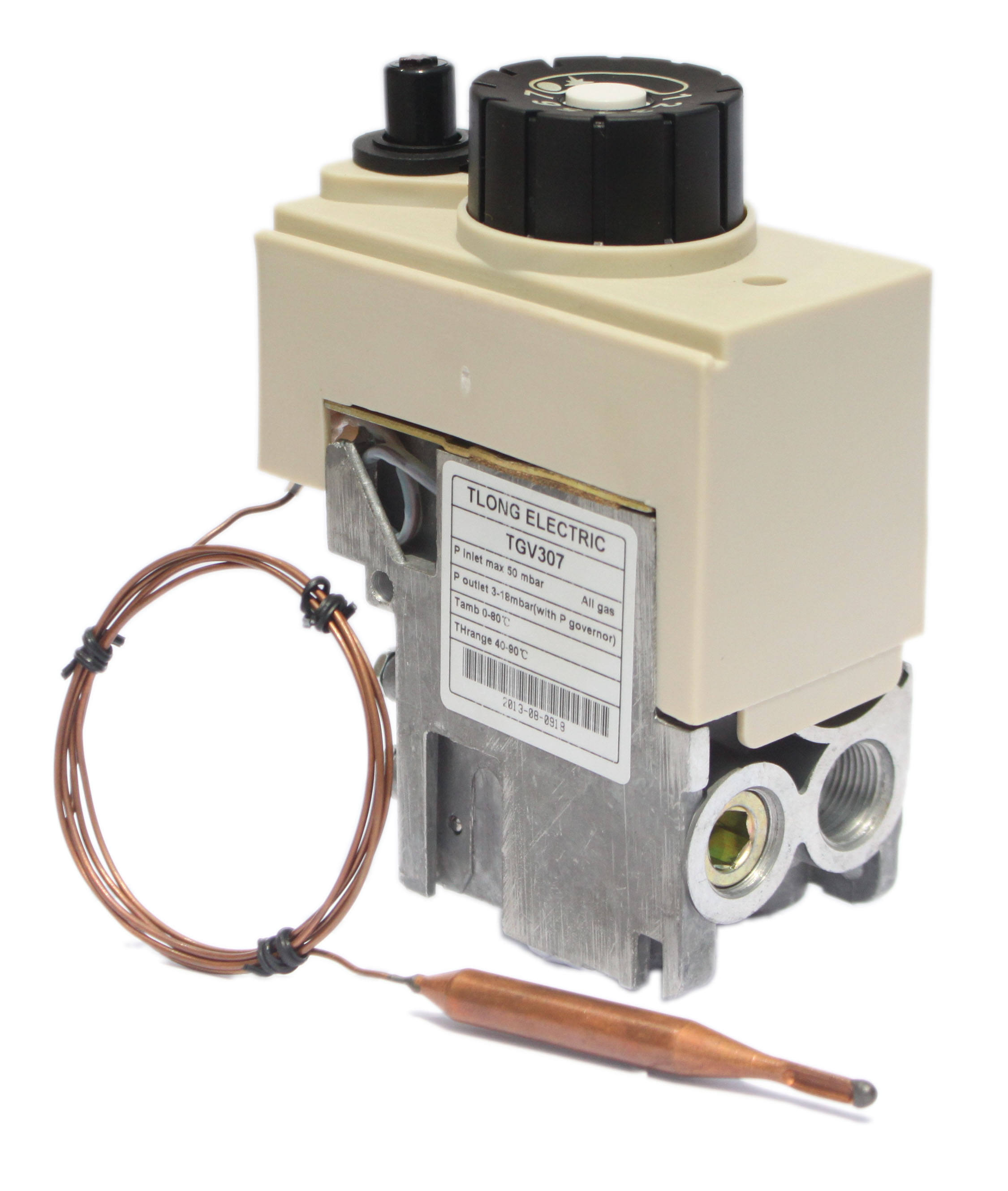

Основной элемент системы автоматики – газовый клапан электромагнитный. Такое гидравлическое устройство используется для регулировки потока газа при помощи передачи электропитания на катушку клапана. Сердечник, который связан с седлом клапана, втягивается в катушку под действием электромагнитных сил.

Клапан может быть нескольких видов в зависимости от рабочего положения седла:

1. Модулирующие клапаны устанавливаются на газовых котлах с возможностью плавного изменения мощности.
2. Одностадийные клапаны. Они имеют только два положения: «открыто» и «закрыто». После того как подается питание, клапан принимает крайнее положение и происходит полный расход газа, на которое рассчитан котел.
3. Двухстадийные клапаны. Такой вид может полностью открыться с временной задержкой через промежуточное положение. Благодаря такой конструкции происходит плавный пуск отопительного оборудования. Одностадийные и двухстадийные клапаны используют только для одностадийных горелок.
4. Трехстадийные клапаны. Такие элементы можно установить на устройствах, где есть две ступени мощности.

Применение мультиблоков автоматики для газового оборудования

Производители автоматики продают уже готовые блоки, которые состоят из комплекса приборов. Например, газовые автоматические системы производят такие фирмы как: Dungs, SIT и Honneywell.

В систему автоматики Elletrosit входят следующие элементы:

• Датчика тяги;
• Комбинированного газового клапана;
• Двухступенчатого клапана горелки;
• Термостата с термодатчиком;
• Стабилизатора давления газа;
• Предельного термостата с датчиком.

Включить и выключить стопорный клапан можно при помощи термостат, который контролирует температуру носителя тепла в контуре.

В такой автоматической системе есть возможность подключения комнатного термостата, благодаря ему можно обеспечить комфортную температуру в каждой комнате в автоматическом режиме.

Современные автоматические системы управления газовыми котлами могут не только контролировать пуск и остановку оборудования, но и обеспечить сигнализацию, диагностику, а также управление мощностью агрегата.

Надежной автоматикой обладают газовые котлы Де дитрих, купить газовые котлы De Ditrix вы можете в нашем интернет магазине

Читайте также:

Автоматика котлов отопления и ИБП для котлов

09-03-2013

Системы автоматики котла отопления управляют процессами составления топливной смеси, горением топливной смеси, циркулированием теплоносителя, режимами работы устройства, выходом на установленные параметры работы, процессами работы в случаях аварийных ситуаций.

Современные системы автоматики котла позволяют вести эффективный мониторинг всех показателей, осуществлять программирование режимов работы на длительный период, составлять специальные программы функционирования на отдельные случаи.





Перечень основных функций автоматики современных газовых котлов отопления:

• автоматическое аварийное отключение всех систем котла в случае выявления аварии;
• функция автоматического запуска котла отопления или перезапуска котла отопления по специальному алгоритму после аварийных отключений котла;
• электронное регулирование мощности пламени газовой горелки в зависимости от данных температурных датчиков и установленных настроек режимов работы;
• функция выключения автоматикой котла указанных устройств по заданной программе работы;
• индикация данных, полученных автоматикой с датчиков котла, и индикация текущего режима работы устройства;
• функция автоматического прокачивания теплоносителя после выключения горелки для защиты компонентов котла от перегрева;
• контроль эффективности процесса сжигания топлива и регулирование автоматикой котла состава топливной смеси;
• автоматический контроль предупреждения размораживания устройства, управление автоматикой процессами включения и выключения насосов циркуляции носителя при достижении определенных температурных показателей;
• автоматическая защита от перегрева насосов котла отопления и защита от заклинивания насосов, клапанов и других исполнительных устройств, управляемых автоматикой газового котла;
• автоматическое тестирование всех компонентов котла и правильности работы отдельных устройств.

Функция автоматического выключения и включения котла

В случае отключения сетевого электропитания котёл отопления отключается. При появлении электрического питания в сети система автоматики котла предпримет попытку включения. При этом все установленные ранее настройки должны сохраниться в данных системы автоматики.

Отключение котла отопления может происходить и при снижении значения напряжения в сети. Работа систем современного котла отопления при низком напряжении в сети опасна и может привести к аварии, вот почему автоматика котла осуществляет функцию защитного отключения.

Следует отметить, что не во всех случаях восстановления питания в сети будет произведён автоматический запуск котла отопления. В ряде случаев будет необходимо запустить котёл вручную.





В случае нестабильного электропитания необходимо использовать стабилизаторы напряжения, а в случае наличия провалов электрического питания или временных отключений питания в сети необходимо использовать специализированный источник бесперебойного питания.

Функция автоматики котла по блокированию работы устройства при отсутствии газа

Во многих современных котлах отопления предусмотрена функция полной блокировки работы в случае временного прекращения подачи газа. При этом плата управления котла получает сигналы о снижении давления газа и о прекращении горения. Повторный запуск котла может быть проведен вручную или с помощью специального режима, управляемого системой автоматики котла. При этом следует понимать, что сигнал с датчика пламени будет приходить только в случае правильного электрического питания котла.





Функция автоматики котла по защите от тепловой инерции

В случае отключения котла отопления при достижении верхнего предела по температуре теплового носителя или установленной температуры в помещении автоматика котла даёт сигнал на отключение основной горелки.

Однако температура тепловых элементов горелки значительно выше, чем температура теплового носителя в системе. Полное отключение котла отопления в этом случае опасно, так как может произойти перегрев носителя в зоне элементов горелки. Для избегания этой ситуации плата управления даёт команду на последующую циркуляцию насоса отопления после отключения основной горелки. Бесперебойное питание котла отопления в этом режиме очень важно.

Явление опасной тепловой инерции может наблюдаться и при аварийном отключении котла в результате пропадания электропитания в сети. Поэтому очень важно использовать источник бесперебойного питания.

Функция автоматики по предотвращению заклинивания циркуляционного насоса котла отопления

На многих современных котлах отопления имеется функция автоматики котла по защите насосов от заклинивания. В случае длительного отключения котла насосы отопления могут «прикипеть» в результате отложения солей воды и других элементов на движущихся частях насоса. Чтобы избежать этой ситуации, плата управления котла при длительном простое даёт команду на включение циркуляционного насоса на небольшой промежуток времени. Для осуществления этой функции необходимо также обеспечить бесперебойное электрическое питание котла отопления.

Подробнее об источниках бесперебойного питания для циркуляционного насоса читайте в статье: ИБП для циркуляционного насоса.

Функция автоматики котла отопления по защите от замораживания системы

В случае снижения температуры теплового носителя до минимальной температуры (для разных котлов различная, но в диапазоне от 4 до 10 градусов) автоматика котла даёт команду на выполнение принудительной циркуляции, включая циркуляционный насос на несколько минут. Если этот процесс не даёт результата, то плата управления включает газовую горелку котла на несколько минут при ограниченной мощности. После нагрева носителя до необходимой температуры горелка отключается, а циркуляция теплового носителя происходит ещё несколько минут.

Для выполнения этой функции необходимо обеспечить бесперебойное электрическое питание. В случае длительного отсутствия электрического питания может произойти размораживание системы отопления.





Функция блокировка при отсутствии тяги

В случае пропадания тяги котел автоматически блокируется и предотвращает попадание продуктов сгорания в помещение. Информация об отсутствии тяги может быть получена на основании обработки данных с датчиков котла отопления. Повторное включение возможно не ранее чем через установленное время. Процесс запуска котла осуществляется под управлением главного контроллера прибора.

Функция автоматики котла по управлению составлением топливной смеси

Оптимальное составление топливной смеси — важный фактор, определяющий эффективность, экономичность и экологичность работы котла отопления. Анализ качества горения смеси производится автоматикой котла на основе данных датчика пламени. Получая данные об интенсивности образования свободных ионов в процессе горения топлива, процессор котла отопления определяет скорость подачи топлива в горелку и необходимое количество нагнетаемого воздуха для получения эффективного состава смеси. При этом для корректной работы датчика пламени необходимо обеспечить котёл отопления электропитанием с фиксированной фазировкой сигнала.

Необходимость использования специальных ИБП для электропитания современных котлов отопления

Для правильной и надёжной работы системы автоматики котла отопления необходимо использовать источники бесперебойного питания, удовлетворяющие ряду условий.

Специализированные ИБП для корректной работы автоматики котлов отопления должны иметь:

• правильную синусоидальную форму выходного сигнала;
• фиксированную частоту тока;
• высокий уровень стабилизации значения напряжения;
• высокую скорость срабатывания;
• правильную фазировку выходного сигнала;
• необходимую длительность резерва питания;
• надёжную защиту от перенапряжений, скачков напряжений, электрических помех и аварийных случаев.

Компания БАСТИОН производит линейку специальных источников бесперебойного питания для котлов отопления. ИБП TEPLOCOM и SKAT разработаны специально для питания современных газовых котлов. Источники питания БАСТИОН удовлетворяют требованиям российских и международных стандартов и рекомендованы известными производителями газовых приборов и оборудования.

ИБП от компании «Бастион» обеспечат эффективное питание систем автоматики и других систем современных котлов отопления.

Подробную информацию о специализированных источниках бесперебойного питания для газового оборудования и систем отопления вы найдёте в разделе «Источники бесперебойного питания».

Читайте также по теме:

---

Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

Автоматика для газовых котлов отопления

Во время эксплуатации газового отопительного оборудования важно обеспечить правильный режим работы, эффективный контроль и безопасность. Современная и надежная автоматика для котлов отопления — отличное решение данных задач. Она поможет соблюсти технические требования эксплуатации, обеспечить оптимальный режим работы, своевременно сообщить о неполадках в системе. С ее помощью легко регулировать температуру теплоносителя круглосуточно, что дает возможность поддерживать в помещении оптимальный микроклимат без дополнительных хлопот и затрат.

Автоматика для газового котла отопления

Разновидности автоматики

В зависимости от принципа работы и конструктивных особенностей автоматика для газовых котлов отопления может быть одна из типов:

• Энергозависимая.
• Энергонезависимая.

Энергозависимые приборы автоматики

Данные устройства представляют собой электронные приборы небольшого размера, реагирующие на подачу газа при помощи открытия/закрытия крана. Прибор отличается конструктивной сложностью.

Задачи, которые позволяет решать электронная котловая автоматика:

• Закрывать/открывать кран подачи газа.
• Запускать систему в автоматическом режиме.
• Регулировать мощность горелки, благодаря наличию термодатчика.
• Выключать котел в экстренных случаях или в рамках заданного режима работы.
• Визуальная демонстрация того, как работает агрегат (какой температурный режим поддерживается в комнате, до какой отметки нагрета вода и так далее).

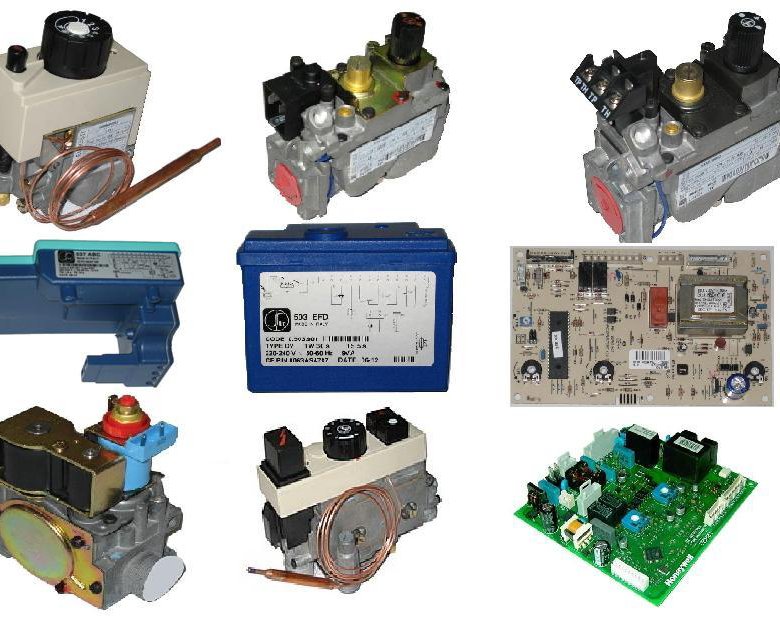

Электронная котловая автоматика

Ввиду постоянного роста потребительских запросов относительно удобства эксплуатации производители современных приборов предлагают ряд дополнительных возможностей:

• Управление и контроль работы оборудования.
• Защита системы отопления от неисправности трехходового клапана.
• Защита системы от замерзания. В данном случае устройство запускает котел при резком падении температуры в помещении.
• Самостоятельная диагностика с целью выявления неисправных запчастей, сбоев в работе конструктивных элементов. Данная опция позволяет избежать поломок, способных вывести котел из строя, а, следовательно, и больших материальных расходов, связанных с капитальным ремонтом или заменой оборудования.

Так электронная автоматика безопасности газовых котлов обеспечивает ровную работу оборудования, когда:

• отсутствую скачки;
• точно соблюдается заданный температурный режим;
• не возникает других проблем во время длительной эксплуатации.

Сегодня на рынке представлен широкий ассортимент автоматики энергозависимого типа. Она может быть как с возможностью программирования, так и без нее. В первом случае вы можете настраивать работу системы в режиме день-ночь или задать разный температурный режим на 1-7 день, учитывая прогноз погоды.

Энергонезависимые приборы

Данный тип автоматического оборудования для управления работой газовых котлов отопления является механическим. И многие потребители отдают предпочтением именно ему.

Основные причины:

• Низкая цена.
• Ручная настройка, отличающая простотой, что позволяет легко управлять прибором далеким от техники людям.
• Автономность устройства, для работы которого не требуется электричества.

Ручная настройка заключается в следующем:

• Каждый прибор оснащен температурной шкалой от минимального значения до максимального показателя. Выбирая нужную отметку на шкале, вы задаете рабочую температуру котлу.
• После запуска агрегата за работу принимается терморегулятор, контролирующий заданный температурный режим путем открывания/закрывания крана подачи газа.

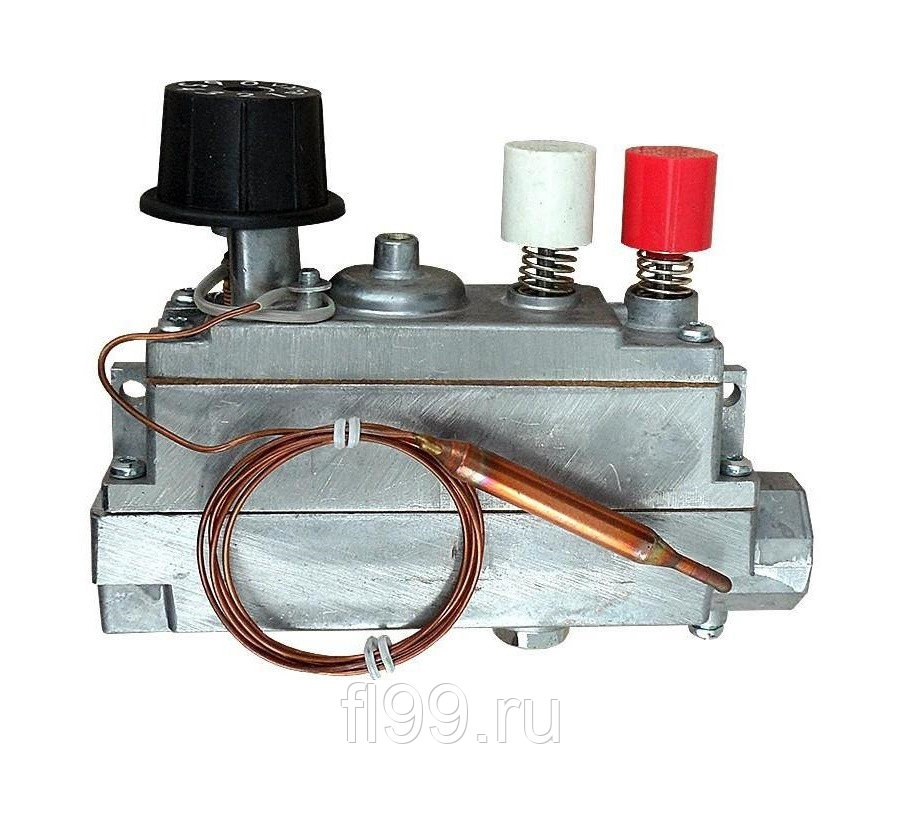

Ручной регулятор автоматики отопительного котла

Принцип действия основан на том, что термопара газового котла, которая встроена в теплообменник, оборудована специальным стержнем. Деталь изготавливается из особого материала (сплав железа и никеля — инвар), быстро реагирующего на температурные изменения. В зависимости от увеличения или снижения температуры стержень меняет свои размеры. Деталь прочно соединена с клапаном, который и регулирует подачу газа в горелку.

Но кроме этого сегодняшняя автоматика для газового котла энергонезависимого типа дополнительно оборудуется датчиками тяги и пламени. Они сразу же прекратят подачу топлива, если в дымоходе произойдет резкое падение тяги или в результате снижения давления в трубе.

За работу датчика пламени отвечает специальная тонкая пластина, которая при нормальной работе системы находится в изогнутом состоянии. Так она удерживает клапан в положении «Открыто». Когда пламя уменьшается, пластина выпрямляется, заставляя клапан закрыться. Такой же принцип работы и у датчика тяги.

Конструкция и принцип работы

Автоматика для котлов отопления имеет множество составляющих. Условно они разделены на две группы:

• Механизмы для обеспечения надлежащего функционирования котлоагрегата.
• Устройства для комфортной эксплуатации отопительной системы.

За безопасность отвечают:

• Модуль контроля пламени. Его основными элементами являются термопара и электромагнитный газовый клапан (отвечает за перекрытие газа).
• Термостат — модуль, отвечающий за поддержание заданной температуры теплоносителя и защиту от перегрева. Он включает/отключает котел, когда температура теплоносителя повышается/понижается до пиковых отметок.
• Датчик контроля тяги отвечает за прекращение подачи газа на горелку в зависимости от изменения положения биметаллической пластины.
• Предохранительный клапан нужен для контроля количества теплоносителя в контуре.

Схема автоматики регулирования газового приспособления

Автоматика для комфорта способствует снятию некоторых обязанностей с пользователей так как выполняет такие функции как авторозжиг горелки, выбор наиболее эффективного режима работы, самостоятельная диагностика и другие.

Функции и принцип действия автоматики безопасности

Согласно нормативной документации система безопасности автоматических газовых котлов должна состоять из оборудования, которое выключит систему, перекрыв газ в случае какой-либо поломки. Таким образом автоматика осуществляет контроль ряда показателей:

• Давление газа. Когда оно падает до критической отметки подача топлива прекращается. Действие происходит в автоматическом режиме за счет клапанного механизма, который настроен на определенное значение. В энергозависимых устройствах за контроль несет ответственность реле максимального/минимального давления. Мембрана со штоком выгибается при увеличении количества атмосфер, в результате чего контакты питания котла размыкаются.
• Есть ли пламя в горелке. При его отсутствии термопара остывает, прекращая вырабатывать ток. В результате электромагнитная заслонка газового клапана не работает, и газ не подается.
• Наличие тяги. Когда она уменьшается, происходит нагревание и изменение формы биметаллической пластины, поэтому клапан останавливает подачу топлива.
• Температура теплоносителя. Термостат необходим для поддержания температурного режима, заданного пользователем, предотвращая перегрев системы.

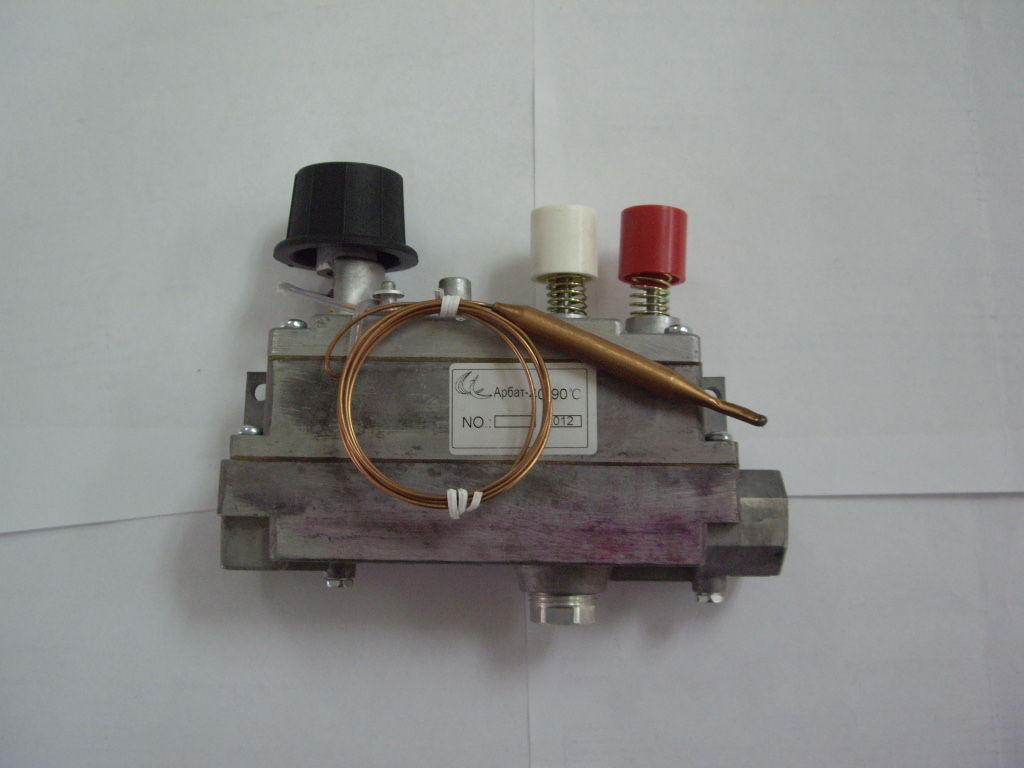

Схематическое устройство работы регулятора автоматики

Результатом данных неисправностей может стать выключение основной горелки и загазованность комнаты, чего допускать категорически нельзя. Поэтому автоматика должна присутствовать на всех без исключения газовых котлах, особенно, на оборудовании старого образца, где данный конструктив не был предусмотрен изготовителем.

Функционирование электронной системы построено на получении информации от датчиков. Она анализируется контроллером и микропроцессором. После обработки данных подаются те или иные команды на приводы агрегата.

Принцип действия механики другой. При выключенном котле газовый клапан перекрыт. Запуск агрегата предполагает выжимание шайбы на клапане, в результате чего он открывается в принудительном режиме и топливо поступает на запальник. Его розжиг приводит к нагреванию термопары и выработке на ней напряжения, необходимого для функционирования электромагнита. Он, в свою очередь, держит клапан открытым. Поворачивая шайбу, можно регулировать мощность котла.

Конечно, в работе любой автоматики может произойти сбой. В этом случае котел газового отопления прекратит функционировать. Важно помнить, что любые самостоятельные вмешательства в конструктив газового оборудования запрещены законом. Автоматика не дает включить котел? Вызывайте специалиста!

Обзор изделий популярных производителей

Устройства российского и зарубежного производства имеют одинаковый принцип работы, несмотря на значительные конструктивные отличия.

Сегодня особой популярностью пользуется продукция итальянского происхождения, выпускаемая под брендом EuroSIT. Наиболее востребованная модель — 630 EUROSIT. При ее разборке можно увидеть:

• Все конструктивные элементы расположены в корпусе.
• К нему подводятся газовые трубопроводы, различные трубки и кабели от датчиков.
• Внутри расположен отсекатель, регулятор давления, пружинный клапан.

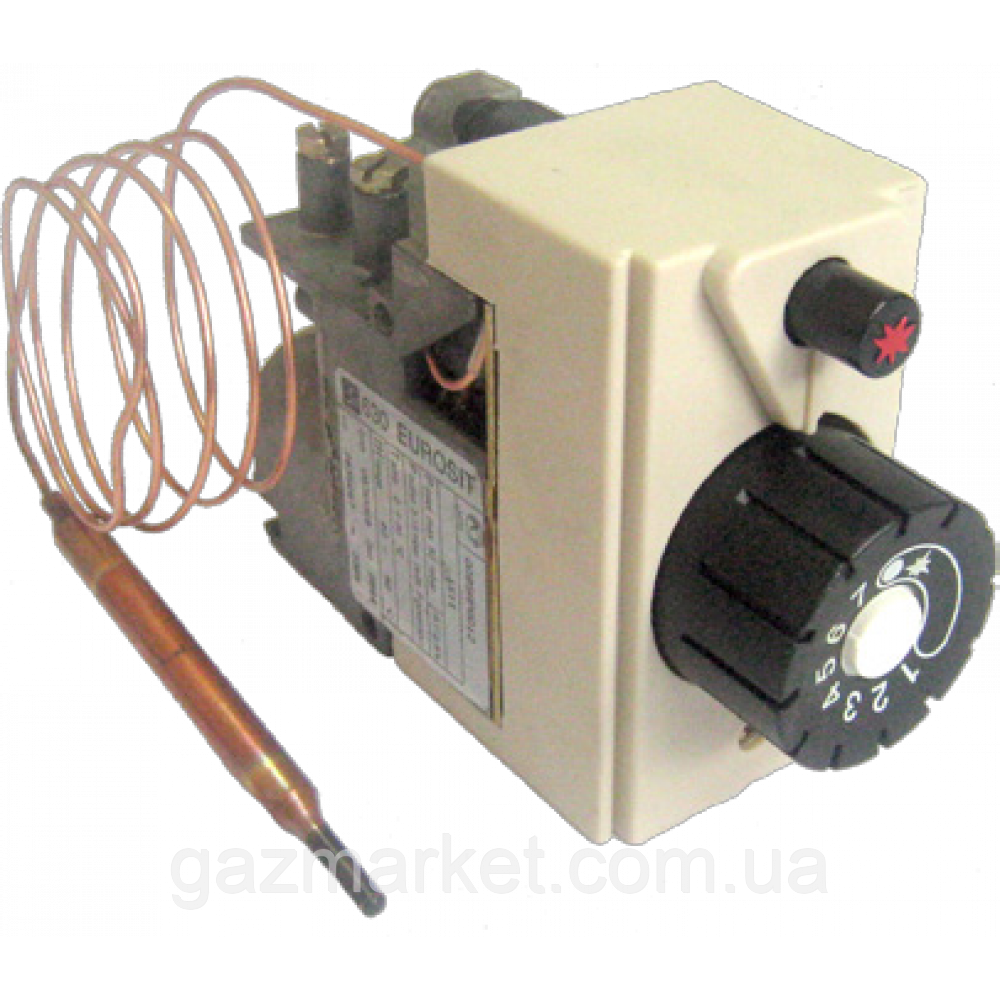

Газовый клапан 630 EUROSIT

Использование устройства требует определенных навыков, но после его включения система работает в автоматическом режиме.

Другим популярным брендом является Honeywell за счет доступной цены при хорошей функциональности. Стандартный набор функций: поддержание рабочей температуры в пределах 40-90 градусов, контроль давления и подачи топлива, наличия пламени в горелки, автоматическое отключение котла.

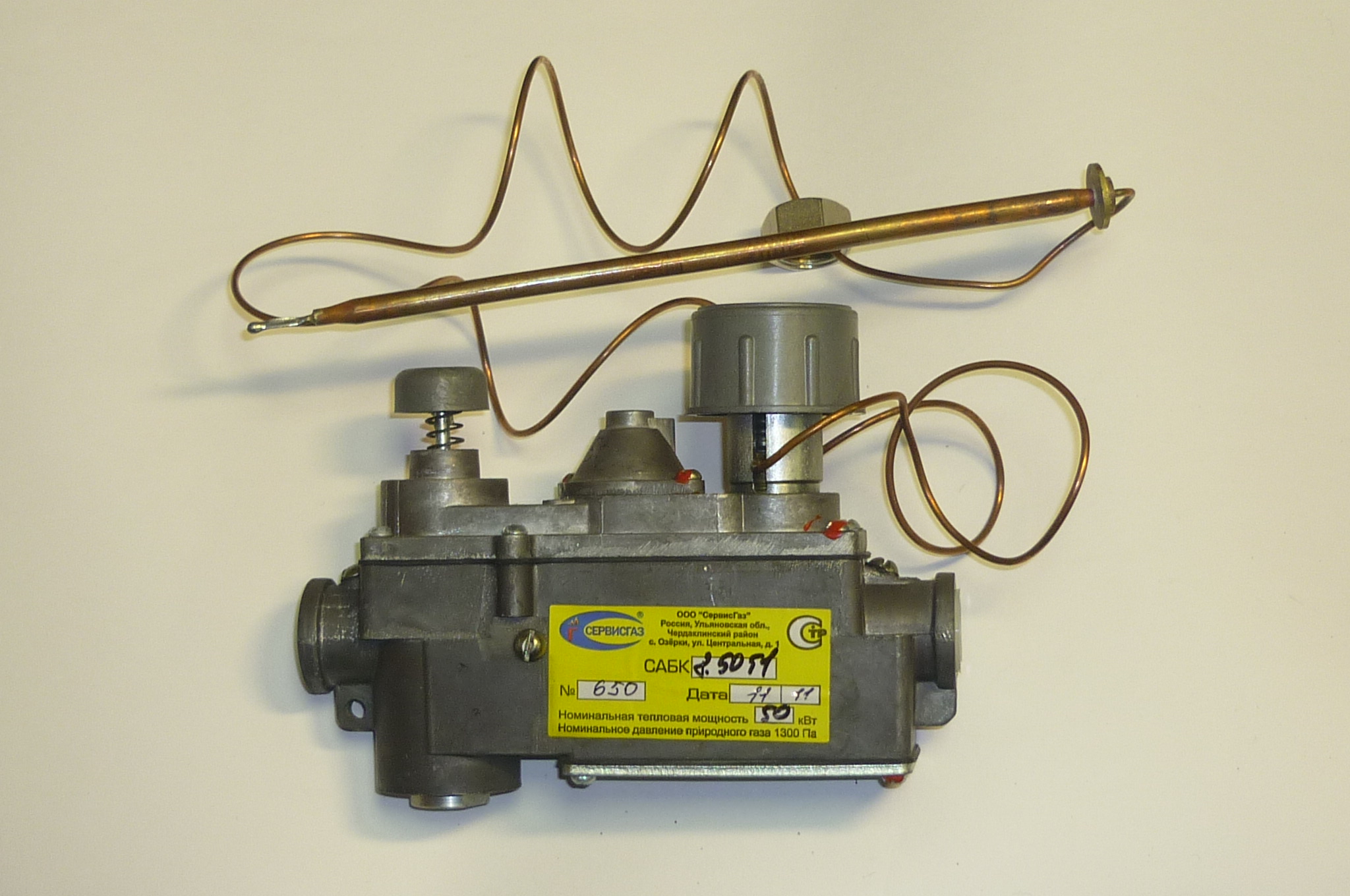

Ростовские приборы АОГВ и автоматика бренда САБК также заслуживают внимания ввиду надежности, богатого функционала и невысокой стоимости.

Основная рекомендация: выбирая автоматику для газового агрегата воспользуйтесь помощью профессионалов.

Видео по теме:

Популярные виды автоматики для газовых котлов

Газовые котлы используются для обогрева городских квартир, частных домов, бытовых и промышленных помещений. Для обеспечения безопасности и удобства пользования нагревательными котлами, их оборудуют приборами автоматической регулировки. Иначе — автоматикой для газовых котлов. Про различные виды автоматики и поговорим в нашем материале.

Возможности эксплуатации котлов

Несмотря на разнообразие автоматических режимов, как правило, используется только один из возможных: при котором котёл нагревается до значения, установленного на панели управления и продолжает поддерживать его. Этот режим допустим, но не оптимален. По температуре теплоносителя котёл работает в режиме модуляции, это хорошо. В то же время, устройства котла не имеют данных о ситуации на объекте, который обслуживает отопительный прибор. Отсутствуют данные о температуре в помещении. Есть только один параметр: температура теплоносителя. При достижении заданного значения, мощность котла снижается. Затем грелка отключается, прибор некоторое время простаивает. Как только температура носителя падает на установленное количество градусов, осуществляется повторный старт.

+ Котёл работает в режиме модуляции.

— Увеличивается расход газа, так как на мощность котла влияет только один параметр.

Подключение термостата

При подключении к котлу обычного термостата (как элемента автоматики), увеличивается комфортность эксплуатации и сокращается расход газа. Это происходит за счёт того, что котлом управляет датчик, установленный в самом термостате и выключающий горелку, когда в помещении достигается заданная температура воздуха.

С учётом того, что объем воздуха в помещении в несколько раз(а то и в десятки раз) превышает объём теплоносителя, скорость его охлаждения в несколько раз ниже, чем скорость падения температуры в котле.

Однако в этом режиме работы невозможно корректировать температуру теплоносителя за счёт самого термостата. Поэтому на котле чаще всего выставляется значение на расчётный максимум. Это делается для того, чтобы котёл как можно быстрее достиг заданной температуры. Однако этот метод имеет одну отрицательную сторону. Температура носителя то вырастает до максимальной, то падает практически до комнатной во время простоя. В период межсезонья это может приводить к некомфортным ощущениям. Радиатор то холодный, то горячий — это не очень удобно.

+ Сокращается расход газа.

— Разброс температуры нагревающего оборудования от максимальной до комнатной.

Подключение хронотермостата

Частный случай использования автоматики в виде размыкающе контактного термостата — это применение хронотермостата. На самом термостате задаются временные отрезки и выставляется два или три уровня нагрева: температура понижения — «ночь» и температура «день». Но в любом случае температура теплоносителя будет та, которая задана с панели управления.

+ Перепад нагрева котла устанавливается исходя из необходимости пользователя.

— Корректировка температуры, заданной с панели управления, осуществляется вручную.

Подключение аналогового регулятора плавного действия

Ещё одной возможностью эксплуатации котлов является применение вместе с котлом не размыкающего термостата, а аналогового регулятора плавного действия. Это позволяет контролировать не только температуру помещения, но и корректировать мощность горелки за счёт обратной связи. Связь с автоматикой газового котла осуществляется по проводной или беспроводной линии. Появляется возможность отслеживать различные параметры, которые зависят от конкретной модели.

Поскольку это будет уже электронное устройство, зачастую сразу появляется возможность управления хронопрофилем, то есть задаются периоды нагрева и периоды ожидания котла. Можно установить несколько разных уровней температуры.

Подключение регулятора протокола «Openterm»

Регулятор плавного действия обменивается с платой управления аналоговым сигналом. В зависимости от скорости нагрева воздуха в помещении, он делает корректировку температурной подачи, снижает мощность горелки, либо наоборот её увеличивает, если температура слишком низкая.

Ещё одной дополнительной возможностью является то, что при обмене данными с системой управления котла, на этом регуляторе можно будет увидеть индикацию блокировки. То есть если котёл останавливается, можно увидеть это не подходя к самому котлу, а непосредственно на дисплее датчика, который находится в помещении.

+ Прибор автоматически регулирует мощность нагревателя, руководствуясь рядом параметров.

— Достаточно высокая цена.

Подключение погодозависимой автоматики

Некоторые модели котлов оснащены возможностью применения погодозависимой автоматики, которая поддерживает протокол «Openterm». За счёт применения датчика наружной температуры, появляются дополнительные переменные, которые позволяют более оперативно выполнять корректировку мощности горелки, температуру подачи, в зависимости от изменяющихся условий снаружи здания. Такая автоматика способна сама перейти в летний режим: отключить отопление, что будет дополнительной экономией по расходу газа.

+ Интеллектуальное управление отопительным прибором, требующее минимального участия владельца, экономия топлива.

— Достаточно высокая цена.

Автоматика от разных производителей

Настенный газовый котел

Если говорить о стандартном настенном газовом котле , то он может работать по температуре теплоносителя. К нему может быть подключен комнатный термостат или хронотермостат. Так же существует возможность подключения регулятора протокола openterm (опентерм).

Частным случаем эксплуатации настенных котлов является возможность применения погодозависимой автоматики. За счёт применения датчика наружной температуры, появляются дополнительные переменные, которые позволяют более оперативно выполнять корректировку мощности горелки, температуру подачи, в зависимости от изменяющихся условий снаружи здания.

Автоматика Арбат

Устройства имеют 5 степеней защиты. Присутствует термоэлектрическая защита пламени. Подача газа блокируется при выключении. Модуляционный термостат обеспечит комфорт в применении, а сетчатый фильтр грубой очистки продлит срок эксплуатации.

Некоторые модели оснащены циркуляционным насосом. Устройство распределяет теплоноситель равномерно по системе отопления. А так же есть возможность подключения к внешнему термостату внутри или снаружи помещения.

Автоматика Хонивел (Honeywell)

Фирма Honeywell имеет широкий ряд автоматики для газовых котлов от самых бюджетных (механических) до многофункциональных автоматических систем.

Основные возможности:

• теплоноситель автоматически поддерживает температуру;
• выключение котла при перебоях в подаче газа;
• выключение при отсутствии тяги или при обратной тяге;
• блокировка подачи газа при потухании газовой горелки.

Некоторые модели оснащаются программируемой автоматикой с возможностью задать температурные периоды в зависимости от времени суток, погоды и даже разработать режим нагрева/охлаждения по дням недели. А модели серии Smile управляют сразу несколькими температурными контурами (отопление, вентиляция, «тёплый пол», горячая вода и т.д.).

Автоматика Евросит 630 (Eurosit 630)

Газовый клапан Евросит является одним из самых используемых. Его можно встретить как на отечественных, так и на импортных котлах. Основные плюсы: многофункциональность регулятора подачи газа, модуляционный термостат и функция полного модуляционного включения основной горелки. Работает как от баллонов со сжиженным топливом, так и от газгольдера, без использования электричества. Используется в разных видах газопотребляющего оборудования, требующих точного температурного регулирования.

Основные принципы работы автоматики Евросит 630.

Розжиг запальной горелки.

1. Проверьте, чтобы положение ручки соответствовало значку «выключено».
2. Переведите ручку управления в положение «звёздочка».
3. Удерживайте ручку управления нажатой несколько секунд. После отпустите и убедитесь, во включении запальной горелки. Если запальная горелка гаснет — повторите пункт 3.

Выбор температуры.

С помощью ручки управления установите температуру. Газ начнёт поступать в основную горелку, где произойдёт розжиг с помощью запальной горелки.

Модуляция мощности.

Термостатическая система регулирует поток газа и давление газа в основной горелке в зависимости от датчика капилляра системы. Чем более холодный датчик — тем больше мощность и наоборот. На графике схематично изображено, как меняется мощность от максимальной до минимальной и далее, до полного отключения горелки.

Дежурная позиция.

Переведите ручку управления с установленной температуры до «звёздочки».  Главная горелка погаснет, а запальная горелка остаётся зажжённой.

Выключение.

Установите ручку в положение «выключено». Произойдёт полное закрытие клапана, но магнит термоэлектрической защиты остаётся временно активирован до момента охлаждения датчика термопары. В течение этого промежутка времени механически предотвращается повторный пуск термоэлектрической системы. Функция называется «интерлог». Она обеспечивает вентиляцию топочной камеры перед следующим пуском горелки.

Читайте так же:

Котел отопительный газовый: автоматика управления

Современные газовые котлы устроены так, что вмешательство человека в их работу почти не требуется: они могут самостоятельно включаться, выключаться и даже корректировать величину пламени горелок. Впрочем, все зависит от продвинутости конкретной модели. Какой должна быть система управления котлом, чтобы принимать в ней минимальное участие?

На фото:

Основные компоненты системы автоматики управления котлом

Блок управления, датчики и устройства. Газовые котлы отопления управляются группой устройств, которые корректируют режимы работы котла, а также обеспечивают автоматический розжиг горелки. Основа системы — блок управления (контроллер), который получает и обрабатывает информацию от первичных датчиков, а также отдает команды исполнительным устройствам.

Почему пламя горелки становится то сильнее, то слабее? Если датчик температуры теплоносителя регистрирует значительный — в несколько десятков градусов — температурный перепад на входе и на выходе из теплообменника, это говорит о том, что происходит интенсивный отбор тепла от отопительных приборов. Проще говоря, в доме холодно, и эту ситуацию надо исправить как можно быстрее. И контроллер выводит горелку на максимальную мощность. Если же разница составляет всего несколько градусов или вовсе отсутствует, блок управления делает вывод, что отбор тепла минимальный или не происходит, то есть в доме установилась комфортная температура. Тогда горелка переводится на минимальную мощность, а то и отключается. Это делается не только ради экономии топлива, но и во избежание перегрева жидкости в системе.

На фото: датчик температуры теплоносителя от фабрики Baxi.

Первичные датчики

Их задача — сигнализировать о параметрах работы котла. Иными словами, датчики передают показатели на блок управления, который и принимает решение о необходимости того или иного действия. Сразу уточним, что не каждый котел отопительный газовый имеет в стандартном комплекте поставки все из перечисленных ниже датчиков. Их наличие зависит от модели.

• Датчик температуры теплоносителя. Помогает контроллеру регулировать пламя горелки. Как правило, котел отопительный газовый имеет два таких датчика: один контролирует температуру жидкости на выходе из теплообменника, другой сигнализирует о том, насколько охладился теплоноситель в обратной трубе («обратке») после прохождения через все отопительные приборы в доме. Полученная разница температур (ΔТ) позволяет контроллеру отдать команду об увеличении или уменьшении интенсивности работы газовой горелки, вплоть до отключения котла.

• Датчик пламени. Полное название этого устройства — «датчик наличия пламени на горелке» четко объясняет его предназначение. Если факел угаснет, датчик подаст сигнал и контроллер предпримет действия для повторного розжига или, в случае возникшей неисправности, полностью отключит котел.

Как работает датчик пламени в продвинутых моделях? Если котел отпительный газовый имеет более сложный контроллер, то датчик пламени помогает бороться с такими нарушениями, как «отрыв» и «проскок» пламени. В обоих случаях факел имеет неправильное положение, это ведет к неравномерности прогрева, из-за чего теплообменник выходит из строя. Отрыв пламени — это явление, при котором горение топлива происходит не на горелке, а на некотором расстоянии от нее; виной тому избыточное давление газа. Недостаточное же давление приводит к проскоку: факел «уходит» в трубу, и топливо сгорает еще до горелки, что может повредить газопровод.

• Анализатор отходящих газов. Он контролирует состав атмосферы в дымоходе: отклонение смеси газа и воздуха от нормы приводит к образованию свободного углерода (сажи) и водорода, наличие которых и фиксируется анализатором. На основании его показаний контроллер меняет параметры приготовления смеси, как правило, за счет увеличения или уменьшения подачи газа. Этот датчик, как правило, имеют продвинутые газовые котлы отопления.

Исполнительные устройства

• Запальное устройство. Служит для поджигания газа при запуске котла. Здесь очевидна аналогия с зажигалкой для газовой плиты: открывается газ, подается искра, и — загорается огонь. Однако газовые котлы отопления устроены сложнее: искра, вырабатываемая запальным устройством, разжигает так называемое пилотное пламя на небольшой запальной горелке, которая потребляет малое количество газа и работает в непрерывном режиме. Именно она и обеспечивает  как первичный, так и повторный — в случае затухания основного факела — розжиг рабочей горелки котла.
• Регулятор давления. Управляет интенсивностью подачи газа к горелке. Вторая задача этого устройства — защита оборудования от резких перепадов давления в газовой магистрали, которые могут привести к отрыву или проскоку пламени на горелке, но эта функция уже относится к системе автоматики безопасности.

---

В статье использованы изображения: buderus.ru, baxi.ru

---

Все о автоматике для газовых котлов отопления

Каждая система газового отопления в частном доме или городской квартире имеет индивидуальные технические характеристики и особенности. Газовые котлы отличаются не только функциональностью и принципом работы, но и системой управления. В целях безопасности все модели газовых котлов, оборудованы приборами и устройствами автоматической регулировки отопительного оборудования. Для получения более полного представления об автономном отоплении в доме, следует разобраться, как работает система автоматики газового котла, и какие виды таких устройств существуют .

Отопительный газовый котел представляет собой сложное инженерно-техническое изделие, в процессе эксплуатации требующее к себе постоянного внимания. Автоматическое управление способно обеспечить необходимый контроль параметров работыра котла, делая отопительную систему по-настоящему автономной.

Что такое автоматика для газового котла. Общее представление

Автоматика, используемая для газовых котлов — это специальные устройства, обеспечивающие контроль работы нагревательного оборудования после его запуска. Основное предназначение приборов автоматического контроля заключается в обеспечении безопасности эксплуатации обогревательных агрегатов и поддержании оптимального температурного режима в помещении.

По функциональности автоматика  делится на два основных типа:

• энергозависимые устройства;
• энергонезависимые приборы контроля.

Первый тип  —  энергозависимая автоматика, используемая в автономных отопительных системах, имеет более простую конструкцию и работает по остаточному принципу. Сигнал термодатчика об изменениях температуры поступает на электромагнитный клапан, который закрывается или открывается, перекрывая подачу газа на газовый котел. Таким типом контрольного оборудования оборудованы практически все котлы отопления.

Пример энергонезависимого блока автоматической системы безопасности газового котла

*

Второй тип автоматики —  энергонезависимые устройства работают на основе физических свойств вещества, находящего внутри замкнутого контура прибора. При нагревании вещество расширяется, создавая повышенное давление внутри устройства. Под действием высокого давления приводится в действие газовый клапан, перекрывающий подачу газа в камеру сгорания. Включение котла осуществляется в обратном порядке. При снижении температуры происходит уменьшение объёма вещества, вследствие чего давление в приборе уменьшается. Клапан возвращается в обычное положение, открывая доступ газу к горелке. Такие приборы автоматики стоят на оснащении энергонезависимых газовых котлов. Модели блоков системы автоматики могут отличаться только штатным набором функций.

Читайте также: Заземление газового котла: как это сделать и зачем?

Принцип действия автоматики. Основные узлы

Рассматривая внутреннее устройство приборов автоматики безопасности, можно сделать однозначный вывод, что главными элементами конструкции являются предохранительный и основной клапаны, перекрывающие подачу топлива в рабочую зону или открывающие доступ газу в камеру сгорания. На этом действии построена вся автоматика для газовых котлов отопления. Различия могут быть только в наличии дополнительных функций у приборов автоматической регулировки и способах управления ими.

К примеру: Вы хотите включить котел. Розжиг осуществляется в результате подачи газа на запальную горелку. Этот процесс контролируется электромагнитным клапаном. Установленная термопара, подогреваемая запальной горелкой, способна за короткий промежуток времени, всего 2-3 с. выдать необходимую искру для воспламенения газа на основной горелке. Отпуская кнопку розжига, вы запускаете в работу основной клапан, который подает в камеру горения газ.

Устройство работает за счет взаимодействия обоих клапанов.

Выбирая необходимую температуру воздуха для отапливаемого помещения, устанавливаем регулятор в нужное положение. За всем процессом четко следит термостат, который оснащен датчиками, регулирующими объем поступающего газа в камеру сгорания. Благодаря двум клапанам, отсечному и моделирующему, установленному в термостате, регулируется поток газа, следовательно, и интенсивность нагрева котла. Схема расположения основных мест регулировки на приборах примерно выглядит таким образом.

На заметку: Интенсивность нагрева котельного оборудования можно регулировать путем увеличения или понижения рабочего давления на штуцерах. Обычная мембрана способна регулировать рабочее давление бытового газа на выходе. В другой ситуации отрегулировать выходное давление газа в системе можно путём манипуляций с винтом подачи газа.

*

Следует детальнее остановиться на том, какие виды автоматики существуют для домашних котлов на газообразном топливе, на каком принципе основана работа автоматических приборов, и как это отражается на безопасности и эффективности автономной системы отопления.

Основные функции автоматики

Главное назначение автоматики в системах отопления — мгновенная реакция на изменение ситуации. Одна из основных задач автоматических приборов регулировки – прекращение подачи газа в рабочую зону. Ситуации, при которых может возникнуть необходимость отсечь подачу бытового газа, могут быть следующие:

• плохая работа вытяжного устройства, ухудшение тяги, при которых высока вероятность попадания во внутренние помещения вредных продуктов горения;
• резкие перепады рабочего давления в магистральном газопроводе;
• несанкционированное затухание пламени на основной горелке.

В перечисленных ситуациях именно благодаря автоматике газового котла контролируется подача газового топлива, что обеспечивает безопасность жильцов. Именно из соображений безопасности, в соответствии с существующими нормативами, автоматическими системами необходимо оборудовать все старые модели газо-нагревательного оборудования, штатная комплектация которых не предусматривала оснащение этими устройствами. Что же касается газовых отопительных агрегатов последних выпусков — то это котлы с автоматикой.

Для справки: в ряде случаев дешевле произвести установку нового котла, чем заниматься модернизацией старой системы отопления, оснащая котел автоматикой. Причина кроется в существенных конструктивных отличиях моделей старого образца от современных обогревательный агрегатов.

Основная статья: газовая горелка своими руками.

Какая автоматика лучше – механическая или электронная?

*

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Для справки: теплообменник оснащен термопарой —  механизмом на основе пластины, скомбинированной из двух частей — стальной и никелевой. В процессе нагрева пластина удлиняется, а при охлаждении — уменьшается в длине, воздействуя на клапан, который открывает или закрывает подачу газа в рабочую зону. На основе такого же принципа работает  и регулятор тяги, которой оснащаются газовые котлы с открытой камерой сгорания. Биметаллическая пластина при повышении температуры до критической отметки (более 75⁰С) выгибается, размыкая цепь. При уменьшении пламени, пластина возвращается в естественное положение. Все просто и понятно.

*
Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Заключение

Что лучше, механическая автоматика или электронные приборы контроля, решает потребитель. Хороший газовый котел может успешно работать как при ручном управлении, так и с использованием электронных автоматических устройств.

Современные приборы, которыми оснащаются все существующие на сегодняшний день модели газовых котлов, являются неотъемлемой частью системы отопления. Без настроенной соответствующим образом автоматики корректно не будет работать ни один газовый котел.

Автоматика бытовых газовых котлов: основные и дополнительные функции

Автономное отопление удобно и безопасно благодаря электронным технологиям, позволившим создать автоматическое управление и систему защиты тепловых генераторов. Продуктивный режим эксплуатации, круглосуточный контроль без участия человека и безопасность газовых бытовых котлов обеспечивает автоматика.

Автоматика – электронная система приборов, по присущим им средствам, классифицируется двумя группами:

• механические – получающие сигнал с датчиков о колебаниях температурного режима в контуре энергоносителя, зависимые от энергетического ресурса;
• электронные – агрегаты, подключенные к внешним источникам электрического напряжения.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

• термоэлемент;
• группа рычагов;
• пружинный патрубок;
• сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Рекомендуется оснащать блок управления датчиками пламени и тяги в дымоотводе. Автоматика с такими приспособлениями способна отключать подачу газа при снижении давления и при проблемной ситуации с тягой. Данные датчики изготавливаются на базе биметаллических пластин, нацеленных на перегрев газа. При воспламенении датчик деформируется, удерживая клапан в открытом положении. Во время внештатного затухания пламени пластина принимает начальную форму, снова перекрывая энергоресурс. По такому же принципу, действует и датчик тяги. Его контакты изменяются и снова возвращаются в исходное состояние.

Электронный тип

Автоматика газовых котлов от электрической сети или генератора сложнее по структуре и конструкционно. Но у нее преимущества за счет огромного спектра функциональных нагрузок и опций:

• подогрев воды для хозяйственных нужд потребителя;
• безопасный режим эксплуатации;
• автономное управление каждым контуром;
• комфортный микроклимат;
• высокий класс полезности;
• экологическая чистота;
• алгоритмы программирования на определенный период;
• корректировка процесса работы с учетом изменений погодных условий;
• самодиагностика;
• дистанционное управление;
• подсветка.

Блок автоматики

Принцип действия основан на электромагнитных силах микропроцессора. Сенсорный дисплей прост в использовании, задается режим работы цикличного характера. За выполнением необходимых параметров следит контролирующая система управления, в нужный момент вносящая регулирующие поправки в настройки.

Опции и функции безопасности газовых агрегатов

Главнейшая функция – безаварийная работа и безопасный процесс. Кроме того, функционал дополнен такими задачами и целями:

• выполнение розжига при пуске в работу;
• прекращение работы по заданной программе;
• индикация различных режимов по цветовому спектру;
• регулирование номинальной мощности;
• аварийная остановка.

Комфортным и эффективным использованием газовых котлов сделает автоматика с возможностями:

• сигнала о неисправности;
• поддержания циркуляции;
• защитой от заклинивания в системах и узлах;
• защитой от замерзания;
• таймером.

Бесперебойность процесса эксплуатации обеспечивают:

• электромеханические контакты;
• контроллер среды в помещении;
• устройства арматуры;
• уровневые реле;
• сенсорный экран;
• датчик наполнения контура.

Котел прекращает работу посредством перекрытия газа в таких случаях:

• на запальнике нет пламени;
• опасность угара;
• утечка газа;
• проблемы в магистрали с давлением.

Такие аварийные ситуации чреваты загазованностью в жилище, поэтому использование автоматики обязательное и необходимое условие эксплуатации.

Потребитель, исходя из требований к системе обогрева, своих потребностей, финансовых возможностей, самостоятельно подбирает компоненты системы автоматики газовых котлов.

Механическая автоматика

Разновидности блоков и клапанов

Автоматика газовых котлов индивидуального отопления и систему горячего водоснабжения для бытовых нужд различными производителями модифицируется и модернизируется. Различается по таким факторам:

• тип розжига – электрический или пьезоэлектрический;
• защита от конденсата – конвекционная либо конденсационная;
• вид горелки – вентилирующая и атмосферная;
• по способу отвода переработанных энергоресурсов – парапетные, дымовые, турбинные;
• по материалу теплообменника – медные, нержавеющие, чугунные, углеродистые;
• конструкция теплообменника – змеевидная, раздельная, битермическая;
• по возможности нагревать воду – двухконтурные, одноконтурные;
• по размещению – напольные, навесные.

Торговые марки, производящие автоматику безаварийности предлагают широкий модельный ряд разнообразных блоков, которые соединяют в себе:

• температурный регулятор;
• датчики;
• реле;
• котроллеры;
• клапаны.

Клапан котлов представляет собой один из уровней газопроводной оснастки. Он контролирует, корректирует, перераспределяет и закрывает поток энергоносителя. Клапан оснащен седлом и поршнем. Его положение 1-3 стадийное или модуляционное с плавным ходом.

Автоматические газовые котлы с комбинированным клапаном включаются вручную. Перекрытый топливный тракт открывается нажатием на шайбу, в результате чего газ нагнетается в камеры теплового генератора и поступает к запальнику. Термочувствительный компонент срабатывает в течение 10-20 секунд, шайба опускается. Далее шайбу проворачивают до заданного положения, открывая топливу свободный доступ в камеру горения, которая воспламеняется от запальника.

Напольный котел

Автоматика предназначена регулировать и поддерживать заданную температуру, контроль и вмешательство пользователя в этот процесс не требуется. Среда в капиллярном модуле при нагревании расширяется, жмет на пружину, и закрывает его при максимально допустимой температуре. Горелка не горит до полного остывания термопары.

Вконтакте

Facebook

Twitter

Одноклассники

HydroLevel VXT120 Автоподатчик воды для парового котла 120 В: Электронные компоненты: Amazon.com: Industrial & Scientific

---

• Убедитесь, что это подходит введя номер вашей модели.
• Универсальная совместимость Работает со всеми отсечками низкой обводненности зондового и поплавкового типа
• Программируемая задержка подачи помогает предотвратить затопление котлов
• Блокировка защиты от наводнений
• Светодиодный индикатор бортовой диагностики также указывает на ключевые функции управления.
• Светодиодный индикатор бортовой диагностики также указывает на ключевые функции управления.

]]>

---

Характеристики данного продукта

Фирменное наименование	Гидроуровень
Материал	Другой
Кол-во позиций	1
Номер детали	VXT120
Код UNSPSC	32000000

---

Котельные системы и средства управления — Erdmann Corporation

Котлы — это сосуды под давлением, обычно интегрированные в более крупную систему, используемые для передачи тепла между продуктами сгорания и водой.Они часто используются в промышленных и коммерческих целях для добавления энергии в воду, генерируя пар, необходимый для широкого спектра критических операций. В зависимости от требований и ограничений применения профессионалы отрасли используют различные типы котлов, в том числе:

• Пожарные котлы. В котле с дымоходом технологическая вода окружает нагревательные трубы снаружи. Когда горячие газы сгорания проходят через трубы, тепло передается от газов к материалу трубы и воде.
• Водотрубные котлы. В водотрубном котле технологическая вода течет по трубам, а горячие газы сгорания проходят через внешнюю оболочку.
• Котлы-утилизаторы. Этот тип котла собирает отходящее тепло и использует его для нагрева поступающих газов для более эффективного производства пара.
• Парогенераторы-утилизаторы. Это высокоэффективные системы теплообмена, которые рекуперируют энергию выхлопных газов газовой турбины и передают ее в необожженный или дополнительный генератор для создания пара или горячей воды.

В Erdmann Corporation мы специализируемся на поставках продукции, подходящей для использования в паровых системах, включая котельные системы и средства управления. Независимо от того, нужен ли клиенту продувочный клапан или система рекуперации тепла для своего котла, мы можем удовлетворить его потребности.

Обзор компонентов котельной системы

Котельная система обычно состоит из трех основных компонентов:

• Система питательной воды. Питательная вода — это вода, которая подается в котел для конверсии пара.Система питательной воды направляет воду в котел и автоматически регулирует ее, чтобы удовлетворить потребности в паре.
• Паровая система. Паровая система — это часть котла, отвечающая за сбор и регулирование пара, производимого котлом. Клапаны и элементы управления манометром используются для контроля и регулирования давления пара.
• Топливная система. Топливная система подает топливо в котел для выработки тепла.

Обеспечение надлежащего функционирования этих отдельных компонентов и всей системы в целом требует использования средств управления котлом.

Нажмите для просмотра видео

Как управлять разными типами котлов

Способ управления котельной системой зависит от конкретной конструкции. Например:

• Коммерческие котлы могут управляться с помощью циклов включения / выключения, максимальной / малой нагрузки или плавного регулирования.
  • Автоматическое включение / выключение включает или выключает котел в зависимости от потребности в тепле.
  • Регуляторы максимальной / минимальной нагрузки изменяют уровень горелок, обеспечивающих подвод тепла, для поддержания определенного рабочего давления в зависимости от потребности в паре.
  • Плавное регулирование повышает КПД котла за счет контроля и автоматического изменения подачи топлива в соответствии с требованиями нагрузки.
• Несколько котельных установок можно соединить вместе для большей функциональности. Управление системой этого типа во многом похоже на управление системой с одним котлом; им можно управлять с помощью автоматического цикла включения / выключения, большого / малого пламени или плавного регулирования.
• Модульные котлы выдерживают широкий диапазон нагрузок за счет соединения нескольких котлов.Каждый из котлов включается при необходимости и выключается, когда его нет. Например, если нагрузка превышает мощность одного бойлера, включается дополнительный, чтобы принять избыточную потребность в горячей воде или паре.

Котельные системы и управление от Erdmann Corp.

Основанная в 1933 году, Erdmann Corporation поставляет средства управления котлами, котельные установки и другие специализированные продукты и услуги для различных промышленных секторов, включая химическую, спиртовую, пищевую, электростанции и т. Д.Наш ассортимент котельной продукции включает:

• Клапаны продувки котла. Продувочные клапаны удаляют загрязнения, образующиеся во время работы котла.
• Кондуктометры. Измерители проводимости могут определять количество TDS путем измерения проводимости котловой воды, питательной воды или конденсата.
• Обратные клапаны питательного насоса. Эти клапаны защищают котельное оборудование, обеспечивая протекание технологической воды в правильном направлении.
• Кормовые баки. Питательные баки снижают уровень свободного кислорода в технологической воде перед ее подачей в котел.
• Системы рекуперации тепла. Системы рекуперации тепла регенерируют энергию из конденсата перед его сбросом или отправкой обратно в котел.
• Сигнализация уровня. Сигнализация уровня предупреждает о слишком низком или слишком высоком уровне воды в котле.
• Регуляторы уровня. Регуляторы уровня используются для регулирования уровня жидкости, газа или пара.
• Охладители проб. Охладители проб охлаждают воду и контролируют ее качество.
• Системы впрыска пара. Системы впрыска пара обеспечивают подачу санитарного пара и горячей воды в котлы, особенно те, которые используются для ликероводочных заводов.
• Конденсатоотводчики. Уловители пара удаляют нежелательную конденсацию, то есть остатки воды, для улучшения производительности и увеличения срока службы паровых систем.
• Системы управления TDS. Системы TDS ограничивают уровень общего растворенного твердого вещества (TDS) в котле.
• Вентиляционные головки. Вентиляционные головки используются для безопасной фильтрации конденсата и выпуска пара.

Для получения дополнительной информации о наших котельных системах, регуляторах котлов и других предложениях продукции свяжитесь с нами сегодня.

Высокотехнологичная котельная машина промышленной мощности

О продуктах и ​​поставщиках:

 Изучите массив. Котельная машина  Коллекция  на Alibaba.com. Вы можете купить.  котельная машина  различной номинальной мощности и топлива . .  котельная машина  подходит как для бытового, так и для промышленного использования. Эти продукты пригодятся в различных отраслях промышленности, таких как фармацевтическая, текстильная, пищевая, строительная и т. Д. Котельная машина
 на Alibaba.com работает на газе / угле / масле / электричестве. Изделие изготовлено из высококачественной стали, предотвращающей ржавление при длительном использовании. Выходная температура колеблется от 170 до 350 градусов по Цельсию.Файл. Котельная машина  типа  варианты бывают вертикальные и горизонтальные. Рабочее давление, номинальная мощность, номинальное напряжение и другие подобные характеристики зависят от использования и отрасли. Тип конструкции - водяная труба или пожарная труба. Выход файла.  Котельная машина  либо водяная, либо паровая. Основными преимуществами продуктов являются быстрая сборка, меньшая площадь пола, автоматизированная панель управления и т. Д. Тип циркуляции, давление, теплоемкость, материал, применение - важные факторы, влияющие на покупательские способности.
 Котельные машины
 имеют большие поверхности нагрева и высокий тепловой КПД. Они также обеспечивают чистое сгорание, сводя к минимуму возникающее загрязнение. Файл. Котельная машина  Модельный ряд  также имеет ряд мер безопасности. Например, защита от утечек, двойной регулируемый регулятор давления, предохранительный клапан полного подъема и т. Д. Котельная машина   проста в эксплуатации, экономична, портативна и высокоэффективна. Продукция соответствует международным стандартам и имеет несколько сертификатов.

 Хватай увлекательно. Котельная машина   от Alibaba.com гарантирует максимальную окупаемость ваших инвестиций. Если да.  котельная машина  поставщик, найдем себе сделку по крупным заказам. Посетите сейчас и получите доступ к продуктам мирового класса.


Котельное оборудование :: Список энергетических технологий

Котлы на биомассе

Котлы на биомассе — это изделия, специально разработанные для сжигания твердого топлива из биомассы для нагрева воды. Они используются для нагрева воды для технологического обогрева или отопления помещений.

Ознакомьтесь с критериями включения ETL здесь.

Обзор котлов на биомассе на ETL

Газовые конденсационные водонагреватели

Газовые конденсационные водонагреватели используются для обеспечения горячей водой для бытовых нужд или технологического отопления и предлагают энергоэффективный метод производства горячей воды. Газовые конденсационные водонагреватели специально разработаны для непрерывного обеспечения горячей водой либо путем прямого нагрева воды, проходящей через продукт, либо путем нагрева воды, содержащейся во встроенном резервуаре для хранения.

Ознакомьтесь с критериями включения ETL здесь.

Обзор газовых конденсационных водонагревателей на ETL

Водогрейные котлы

Водогрейные котлы используются для производства горячей воды для отопления помещений, технологического отопления и бытовых нужд. Они доступны в широком диапазоне различных конструкций и уровней эффективности. Эти продукты нагревают воду с помощью теплообменника, который передает тепло от сгорания воде, когда она проходит через продукт.

Ознакомьтесь с критериями включения ETL здесь.

Обзор водогрейных котлов на ETL

Котлы паровые

Паровые котлы — это изделия, специально разработанные для преобразования воды в пар под давлением с помощью горелки, которая преобразует топливо в тепло, и теплообменника, который передает тепло воде, когда она проходит через продукт. Паровые котлы используются для производства пара для технологического отопления, отопления помещений и нагрева воды.Они состоят из горелки, сосуда высокого давления, содержащего теплообменник, и связанных систем управления горелкой и оборудования управления котлом.

Ознакомьтесь с критериями включения ETL здесь.

Обзор паровых котлов на ETL

Больше информации Системы обнаружения газов в котельной

: контроллеры и детекторы

Цифровой детектор газа OLCT10N

Цифровой стационарный детектор газа Oldham OLCT10N, специально разработанный для обнаружения кислорода, горючих и токсичных газов, обеспечивает надежный и быстрый контроль уровней концентрации. Каждая информация отправляется на контроллер обнаружения газа менее чем за секунду.

• Обнаружение Ch5, O2, CO, h3S, NO, NO2, Nh4.
• Источник питания 12-30 В постоянного тока.
• Цифровой сигнал RS485 Modbus.
• Невосприимчив к пыли и воде.
• Утверждены ATEX 3 GD, ATEX 2 и 22.

Дополнительная информация

Специально разработанный для мониторинга и обнаружения наиболее часто используемых газов в легкой промышленности и третичном секторе (лаборатории, больницы, очистка сточных вод, холодильные камеры, котельные…), OLCT 10N Стационарный детектор газа был разработан для цифровой связи только с контроллером обнаружения газа MX 43.Надежный и отличающийся малым временем отклика стационарный детектор газа OLCT 10N может подключать до 32 детекторов к одной цифровой линии, что снижает затраты на проводку.

OLCT 10N — надежный цифровой датчик-передатчик с малым временем отклика, предназначенный для обнаружения кислорода (O2) и токсичных газов (CO2, h3S, Nh4, NO, NO2), а также горючих газов, таких как метан, пропан. , бутан и водород. В этих детекторах используются электрохимические, каталитические или инфракрасные датчики в зависимости от целевых газов и области применения.

Изготовленный из материала ABS (акрилонитрил-бутадиен-стирол), устойчивый к ударам и ультрафиолетовому излучению и одобрен ATEX 3 GD, этот извещатель может использоваться в зонах 2 и 22 ATEX, является водонепроницаемым и устойчивым к пыли (IP65). OLCT 10N также соответствует требованиям по электромагнитной совместимости в соответствии со стандартом EN50270.

OLCT 10N — цифровой стационарный детектор газа без дисплея с автоматической калибровкой без вмешательства пользователя, не требующий открытия корпуса.Ручная калибровка возможна, открыв OLCT 10N . После замены датчика ручная и автоматическая калибровка еще не проводилась. Он оснащен двумя входами для кабельных сальников M16 и собственным цифровым сигнальным выходом RS485 Modbus.

В зависимости от плотности целевого газа или области применения детектор должен быть установлен на уровне земли или на потолке на той же высоте, что и воздушный поток, или рядом с воздуховодами.

В качестве опции этот цифровой датчик-передатчик может быть снабжен защитным кожухом и / или набором инструментов для калибровки.

Запрос цитаты

Газовые котельные системы отопления | Tragar Home Services

Компания Tragar’s Gas Boiler Service предлагает целый мир новых возможностей в отопительном оборудовании, работающем на природном газе . Посмотрите, какой из наших газовых котлов подходит именно вам. Варианты разбиты по тому, что вас больше всего волнует в вашей отопительной системе:

• Размер — Фактическая занимаемая площадь оборудования и доступные места для установки.
• КПД — КПД оборудования составляет от 82% до 97%.
• Стоимость — Стоимость оборудования и некоторого оборудования требует различных компонентов.

Котлы чугунные

С годами произошел переход на чугунное оборудование. Да, чугунный котел может прослужить дольше. Но знаете ли вы, что чугунные котлы менее эффективны, чем современные конденсационные стальные котлы? А для чугунного котла потребуется футеровка дымохода, — дополнительные расходы, которые не учитываются в уравнении.

Если стоимость превышает ваш список приоритетов, то чугунный котел может быть вашим наименее дорогим вариантом.Однако, если стоимость не является вашей единственной заботой, вы можете найти более высокую долгосрочную ценность в котлах, представленных ниже.

Котлы стальные конденсационные и неконденсирующиеся

Конденсационный Газовые котлы и более новые высокоэффективные модели без конденсации часто меньше по размеру и имеют КПД 92%. Результатом их эффективности является то, что вытяжка холоднее и часто напрямую выводится из дома через комплект для прямой вентиляции. Возможность вентиляции из дома через ПВХ, исключает облицовку дымохода.В этих отрядах также есть:

• Регулирующие газовые клапаны
• Сброс наружной температуры
• Умное управление котлом
• Производство эффективной горячей воды по запросу

Каждое из этих качеств еще больше повышает эффективность системы. Лучший способ узнать, какой тип системы лучше всего соответствует вашим потребностям и бюджету, — это запросить у нас бесплатную оценку .

Осадка

Осадка

Осадка

В качестве топливовоздушной смеси (A) подается в котел, необходимо, чтобы равный объем дымовых газов (B) войти в зону прорыва котла.Таким образом, проект Скорость имеет решающее значение для поддержания этого баланса. Черновой вариант диверторы / кожухи и барометрические регуляторы предназначены для обеспечения различной степени тяги контролировать и позволять разбавляющему воздуху смешиваться с дымовыми газами, чтобы снизить вероятность конденсация. Барометрический регулятор одинарного действия разработан для оборудования, работающего на мазуте, а барометрический регулятор двойного действия одобрен только для систем, работающих на газе. Дверца управления двойного действия поворачивается в обоих направлениях для уменьшения нисходящей тяги.Оба типа барометрических демпферов способны обеспечение постоянной избыточной тяги, необходимой для обеспечения всасывания воздуха для горения остается стабильным при различных условиях тяги в дымоходе.

Давление тяги имеет решающее значение для конструкции конкретная система отопления и обычно попадает в одну из четырех категорий:

Атмосферные системы очень распространены и зависят от полностью за счет небольшого отрицательного давления дымовой трубы (из-за того, что нагретые дымовые газы легче воздуха и естественно поднимается) для безопасного вывода дымовых газов наружу, в то время как в то же время всасывание достаточного количества воздуха для горения. В этих системах есть отводные клапаны или кожухи, расположенные непосредственно после теплообменник, который позволяет воздуху в помещении втягиваться и смешиваться с продуктами горение перед попаданием в вентиляционную систему

Горелки Power имеют механический нагнетатель, который доставляет воздух для горения к пламени, но также полагается на точно контролируемый перегрев тяга для поддержания постоянного притока воздуха для горения. Этот обычно требует установки барометрического контроля.

Котлы Balanced Draf т , которые предназначены для работают под положительным давлением в камере сгорания, в целом имеют разрыв заслонка (с ручным или автоматическим управлением), которая поддерживает котел камера сгорания и каналы дымовых газов под положительным давлением для максимального увеличения эффективность. Производители Требования к положительному давлению сильно различаются. Однако — точно контролируемая отрицательная тяга в штабеле. по-прежнему требуется для удаления продуктов сгорания с контролируемой скоростью и для позволяют вводить точное количество воздуха для горения в пламя.

Системы с принудительной тягой также имеют механическую нагнетатель воздуха для горения, но они предназначены для создания избыточного избыточного давления, в частности, за счет сопротивления потоку дымовых газов в дымовой трубе, которая также работает при положительном давление.

Для проверки осадки цифровой / механический тягомер или наклонный манометр. Как и при испытании на горение, места отбора проб будет варьироваться в зависимости от типа протестированного оборудования.

В то время как имеет первостепенное значение следовать показаниям тяги, рекомендованным производителем оборудования, типичные значения осадки при перебеге измеряются в диапазоне от -,005 до -,02 водяного столба дюйма (WC ”) как для дизельных, так и для газовых горелок систем.

Обычно при -.005 to -.02 WC », осадка дымовой трубы будет от -.02 до -.04. WC »для газовых горелок и -.04 до -.05 для мазутных горелок.

Черновик стека был обычно используется для настройки барометрического контроля и оценки условий сквозняка, однако не обязательно гарантирует правильное избыточное давление огня, которое на самом деле является основным фактор, влияющий на забор воздуха для горения.

Воздух для горения воздухозаборник на атмосферном оборудовании настолько рассеян, что в целом показания тяги превышают не может быть получен. Следовательно, осадка должна измеряться сразу после вытяжного кожуха и находиться в зоне -.02 до -.04 WC ». Это гарантирует, что там стабильное, постоянное отрицательное давление в камере сгорания, позволяющее контролируемая подача воздуха и топлива.

В целом приемлемо Осадка обмера

Тип системы отопления	Overfire Черновой вариант	Стек Черновой вариант
Газ, Атмосферный Вентилятор Ассистент (80%)	Нет Применимый	-.02 до -.04 WC »
Газ, Горелка	-,02 Туалет »	-,02 до -. 04 WC »
Масло, Общепринятый	-.01 до -.02 WC »	-.02 до -.05 WC »
Масло, Удержание пламени	-.005 до -.02 WC »	-,02 до -.04 WC »
Положительно Над огнем Нефть и газ	+.4 до +.6 или PMI	-,02 до -.04 или PMI

Всегда проверять с помощью производитель конкретного устройства для определения рекомендуемой тяги над огнем / штабелем требования.

В прошлом многие производители рекомендуют устанавливать барометрические регуляторы только в условиях сильной тяги. существовать.Однако полевой опыт показал что почти все вентиляционные системы способны создавать избыточную тягу во время в определенные периоды года, и даже небольшие изменения в осадке штабеля могут повлиять на воздухозаборник для горения.

В ситуациях, когда установлен барометрический контроль, последующие испытания определяют высокие уровни тяги все еще существуют, могут быть добавлены дополнительные барометрические элементы управления.

Производители барометрический контроль обычно требует, чтобы переключатель сброса утечки ручной был установлен на барометре и подключен к выключению горелки в случае продолжительного период обратного драфта

Однако имейте в виду что выключатель утечки, скорее всего, сработает только при засорении дымохода.Если утечка дымовых газов вызвана разгерметизацией из механического помещения в дымовую трубу может поступать достаточно холодного воздуха для разбавления дымохода. газов в достаточном количестве, чтобы не активировать выключатель утечки.

Где несколько котлы выводятся в один дымоход, необходимо попытаться уравновесить тягу каждый отдельный котел с отдельными регуляторами тяги, в отличие от одного регулятора тяги в основное нарушение. Например, в следующем Как показано на схеме, регуляторы тяги должны быть установлены в местах A или B.Контроль тяги в месте C не обеспечит для достаточного контроля тяги каждый физическое лицо котел.

Когда общая вентиляция бытовых вентиляторов (80%) печей / котлов с атмосферной горячей водой резервуаров (как это разрешено многими производителями), необходимо проявлять особую осторожность, чтобы застраховать общий вентиляция функционирует в самых разных условиях эксплуатации.

Котлы с принудительной тягой работают с положительным давлением от перегорания до концевой заделки дымовой трубы.Вся система должна быть сварной или иначе плотно закрыты для предотвращения выхода дымовых газов. Также, высота вентиляционного отверстия должна быть ограничена (обычно 15 футов от казенника) до предотвратить негативный сквозняк. Как система вентиляции работает под положительным давлением, барометрические регуляторы не подходят для установки в системе этого типа .
