Гидроаккумулятор как работает: Разбираемся как устроен и работает гидроаккумулятор
Разбираемся как устроен и работает гидроаккумулятор
Без этого специального резервуара при обустройстве автономного водопровода не обойтись. Гидроаккумулятор часто путают с расширительным баком, монтируемым в системах отопления. И хотя приборы внешне ничем не отличаются, расчет параметров ГА, его установка и подключение имеет свои особенности.
Назначение гидроаккумулятора
Включение этого прибора в систему водоснабжения обеспечивает:
- стабилизацию давления в трубе. На практике это означает, что даже при открывании нескольких кранов напор останется неизменным. Следовательно, все бытовые и сантехнические приборы, подключенные к водопроводу, не будут менять режим работы, а такие «комфортные» условия позволяют им выработать обозначенный производителем ресурс без значительных поломок. Стоит добавить, что колебания давления приводят к изменению температуры жидкости, если ГВС организуется автономно. Как результат – «сюрпризы» при приеме дешевых процедур, мытье посуды и в ряде иных ситуациях при пользовании горячей водой;
- продление периода эксплуатации насосного оборудования. Установка гидроаккумулятора резко снижает количество включений/выключений перекачивающего устройства по сигналу датчика давления, а именно это и определяет ресурс изделия;
- исключение риска гидравлических ударов. По сути, ГА является надежной защитой трубной магистрали и бытовых приборов от повреждений и протечек из-за резких скачков давления;
- аварийный запас воды. Проблемы с эн/снабжением загородных строений хорошо известны. Переход на резервный источник питания требует некоторого времени. Гидроаккумулятор в этот период обеспечивает находящейся в баке водой жилище, тем самым нивелирует вероятность сбоев в работе сантехнических и бытовых приборов.

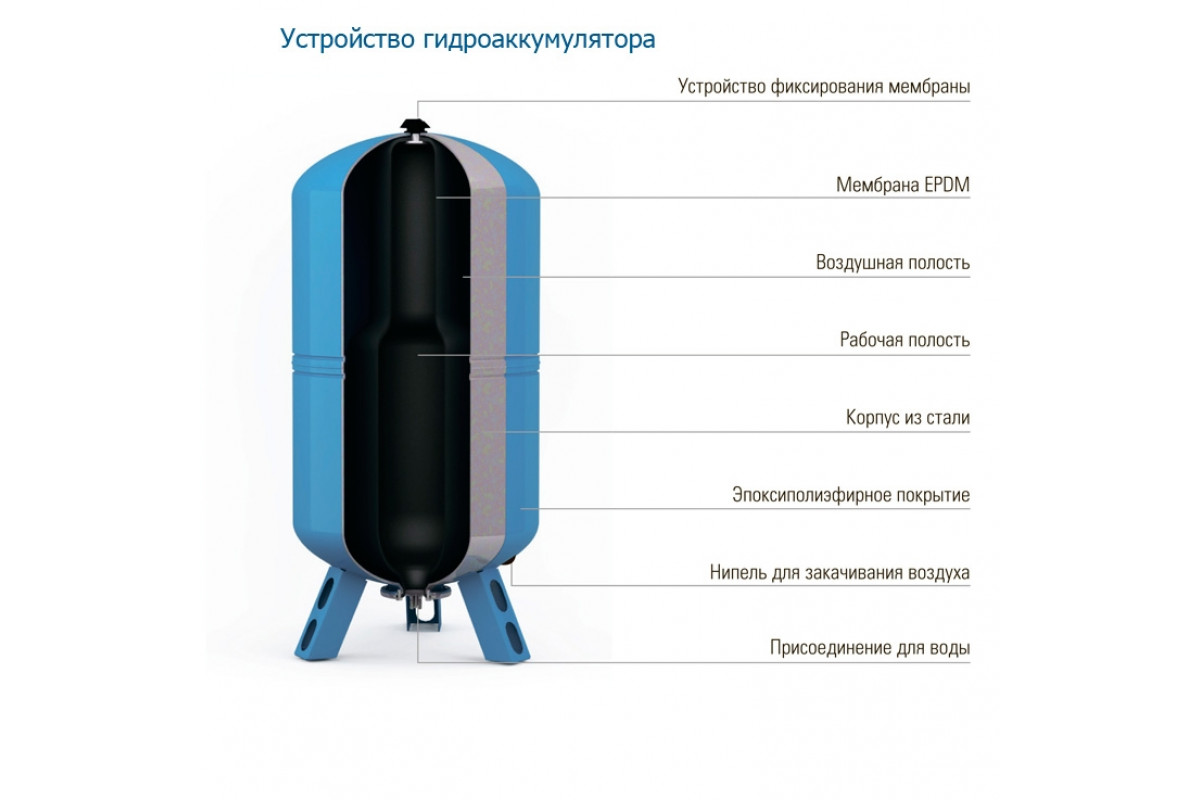

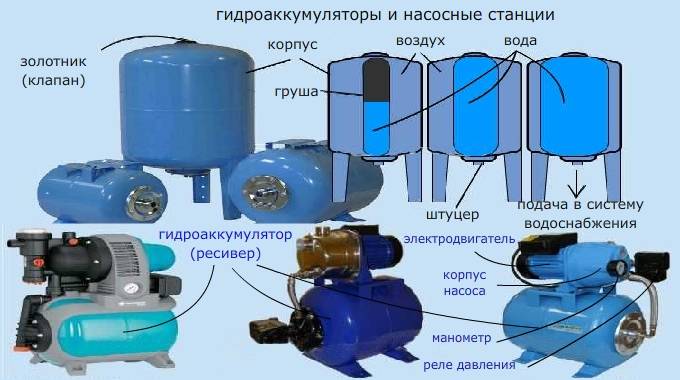

Устройство ГА

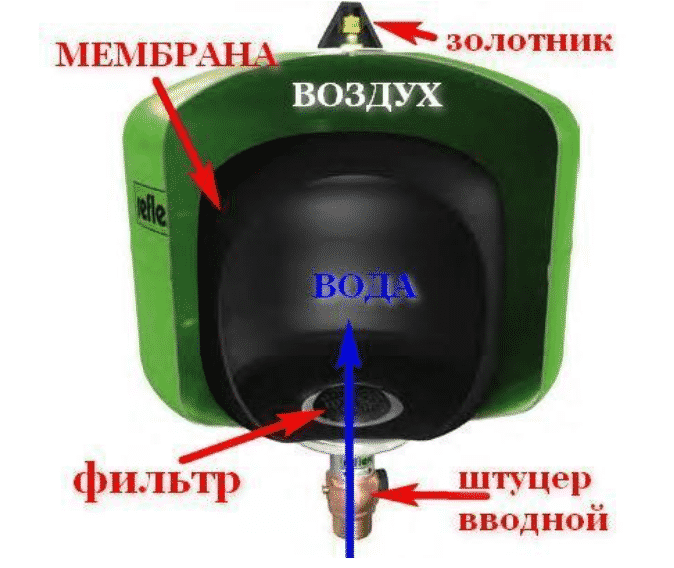

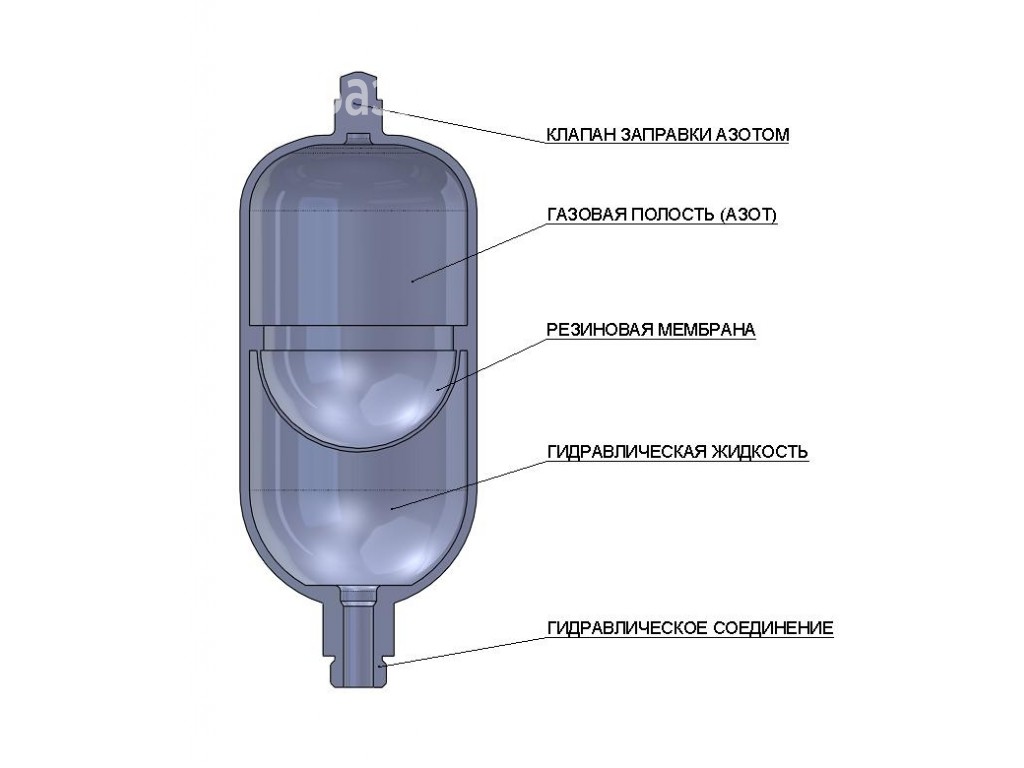

Прибор представляет собой герметичный баллон, разделенный на два отсека. Один служит для аккумулирования воды, другой является воздушной камерой.

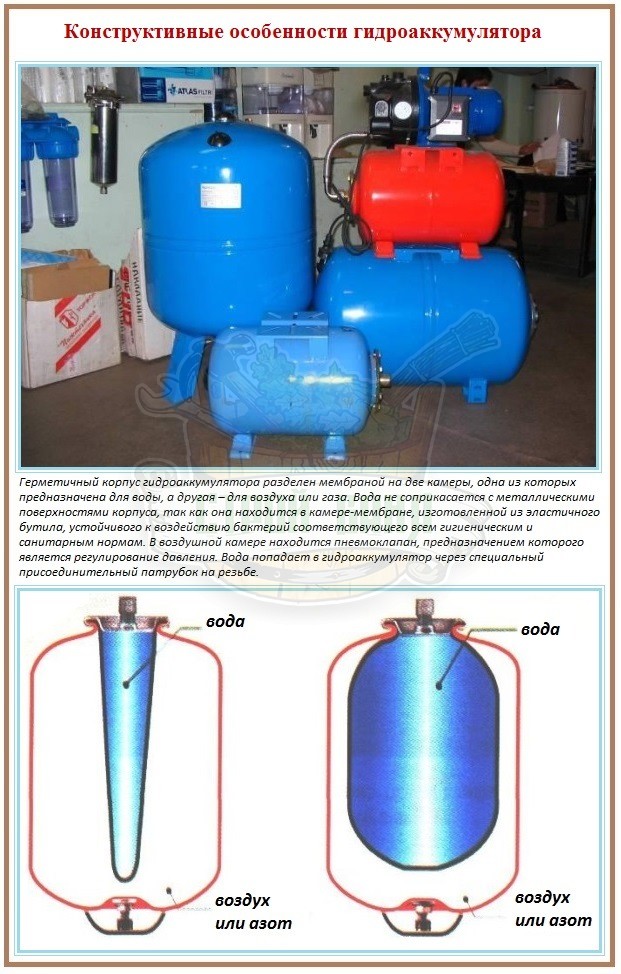

Конструктивные особенности

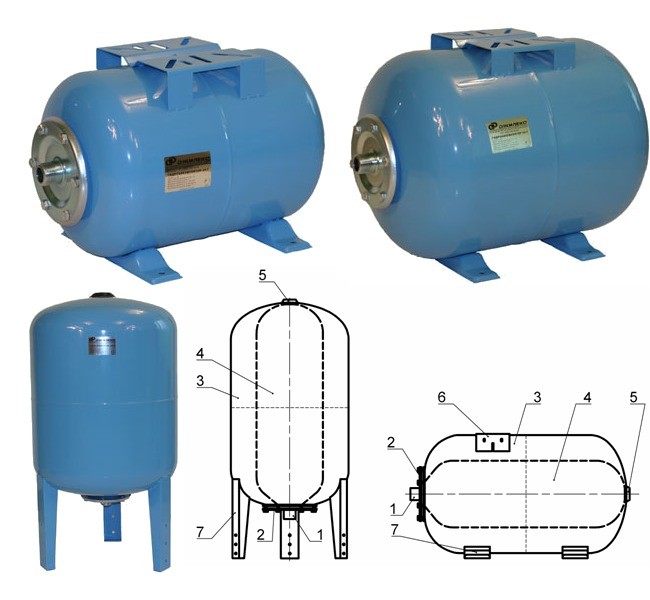

- Конфигурация. Все гидроаккумуляторы подразделяются на приборы с горизонтальным и вертикальным баками. Кроме отличий в монтаже, есть и еще один нюанс. Стравливать воздух в моделях горизонтальной ориентации можно лишь через краник, одновременно сливая часть воды. Это же относится и к вертикальным ГА вместимостью до 50 л. В более габаритных гидроаккумуляторах этой разновидности имеется пневмоклапан, и удаление воздушных пузырей производится намного быстрее и эффективнее.
- Колба. Именно она служит емкостью для накапливания излишков воды в системе и отдачу ее обратно (при необходимости), тем самым стабилизируя давление в трубе. Данное РТИ нередко называют «грушей», мембраной, внося некоторую путаницу в понятия. В чем особенность этой детали для РТИ? Дело в том, что в расширительных баках закрытого типа для систем отопления также используются колбы. А потому не все рядовые потребители, да и некоторые менеджеры знают, что подобные РТИ не являются взаимозаменяемыми. Считается, что главное – в идентичности размеров. Но это в корне неверно.
- Для мембран гидроаккумуляторов используется только резина категории «пищевая». Так как РТИ находится в постоянном контакте с водой, это более чем важно. А вот для расширительного бака не принципиально, а потому и РТИ для него берется не столь высокого качества, и стоят изделия дешевле.
- Специфика работы ГА такова, что его колба постоянно подвергается динамическим нагрузкам, и иногда довольно значительным. Второе требование к резине – прочность в сочетании с эластичностью. Применительно же к расширительному баку отопления это не столь важно – система инертна, работает стабильно, без резких скачков давления (даже при протечках).
При выборе гидроаккумулятора для системы ГВС нужно учитывать, что его колба изготавливается из разных материалов. Отличия – в способности выдерживать предельные температуры. Для каучука (более дешевый вариант) это +50. Мембраны бутиловые не разрушаются и при +95, но стоят дороже, и используются лишь в системах отопления, то есть для оснащения расширительных баков. Приобретать для горячего водопровода нецелесообразно – лишняя трата денег.
Принцип работы
При заполнении гидроаккумулятора водой давление в нем и системе выравнивается. При открывании любого крана расходуется жидкость, и оно падает. При достижении нижнего порогового значения насос автоматически (по сигналу с соответствующего реле) включается. Повышается напор, и колба заполняется недостающим количеством воды. Данный процесс характеризуется динамикой, и при грамотной настройке гидроаккумулятора напор в системе остается неизменным.
Но при условии, что соблюдается периодичность технического обслуживания прибора. Это главным образом касается своевременного стравливания излишков скопившегося в баке воздуха. Частота проведения технологической операции зависит от вместимости гидроаккумулятора и особенностей схемы водопровода. Общие рекомендации указываются в паспорте изделия.
Установка гидроаккумулятора
Он монтируется по нескольким типовым схемам в зависимости от особенностей системы.

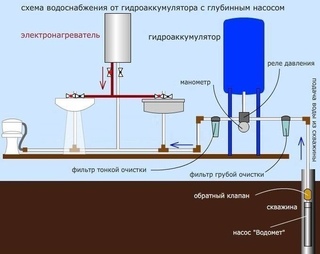

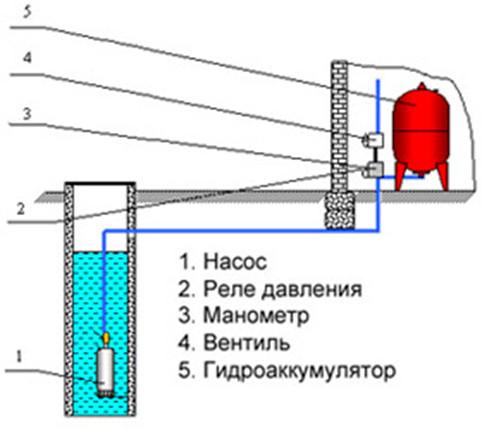

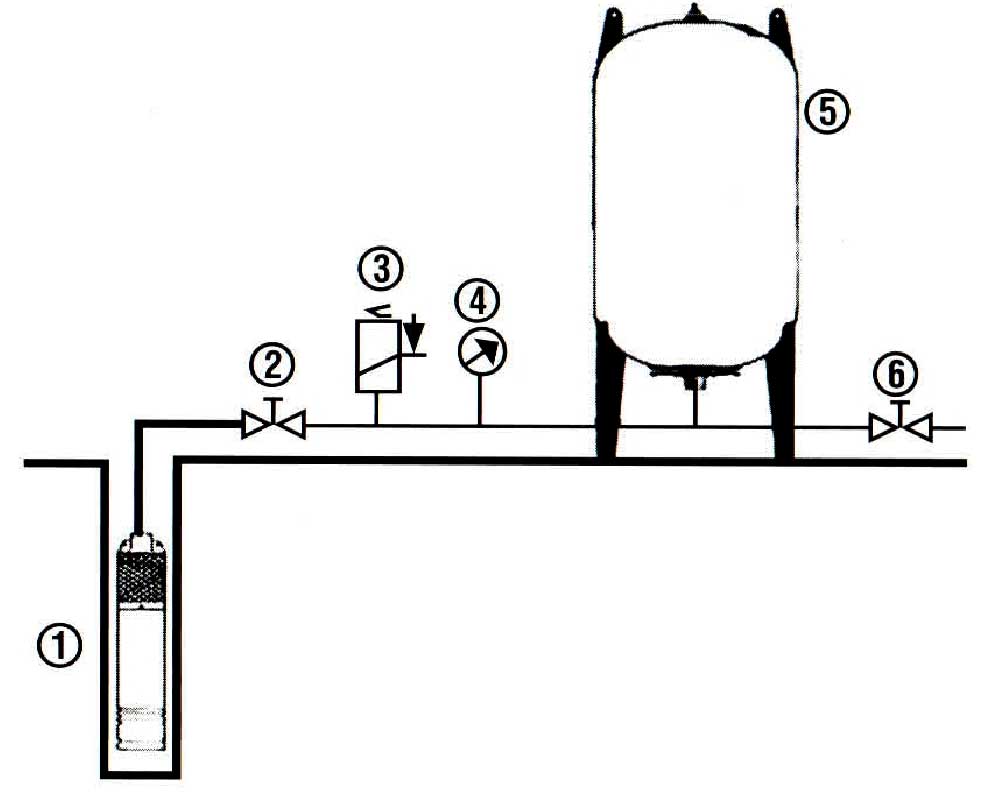

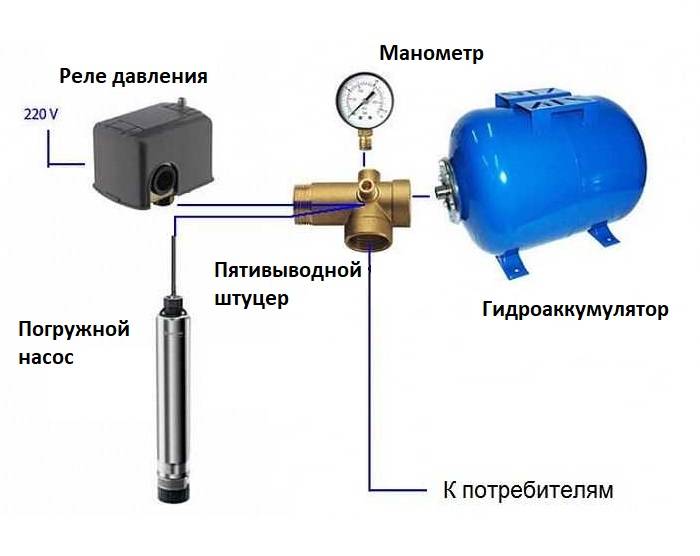

Для погружного насоса
Даже минимальный расход воды инициирует включение перекачивающего устройства. Поэтому гидроаккумулятор обязательно устанавливается в схеме после обратного клапана. Это позволяет оптимизировать работу насоса и обеспечить его гарантированный ресурс.

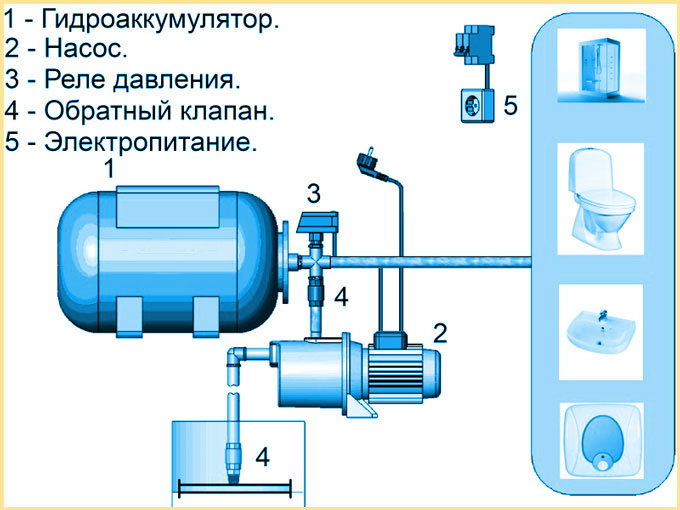

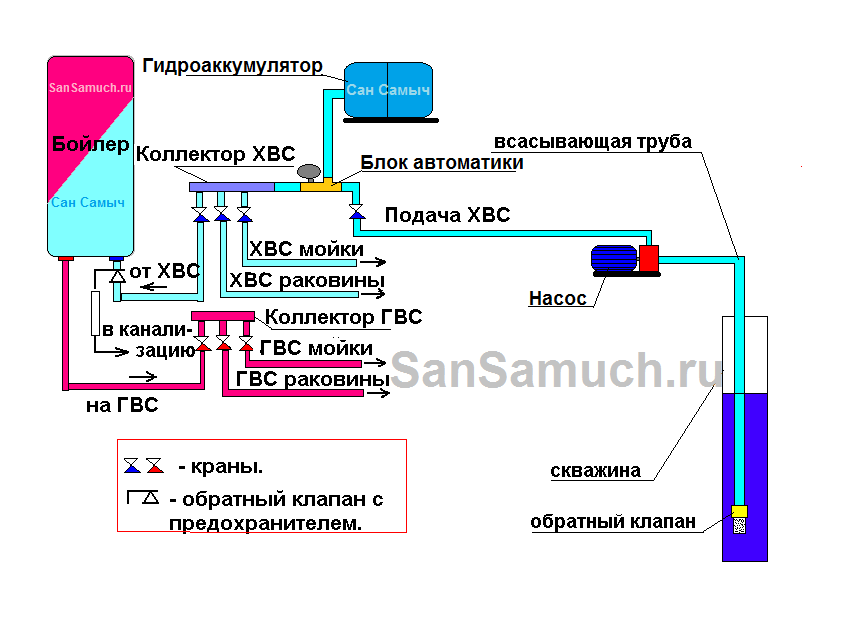

Для станции
По сути, тот же насос, оснащенный дополнительным оборудованием. Некоторые модели изначально не укомплектованы гидроаккумулятором, поэтому он приобретается отдельно и монтируется самостоятельно. В этой схеме основная задача ГА – защита системы от скачков давления, что наблюдается при пуске насоса.

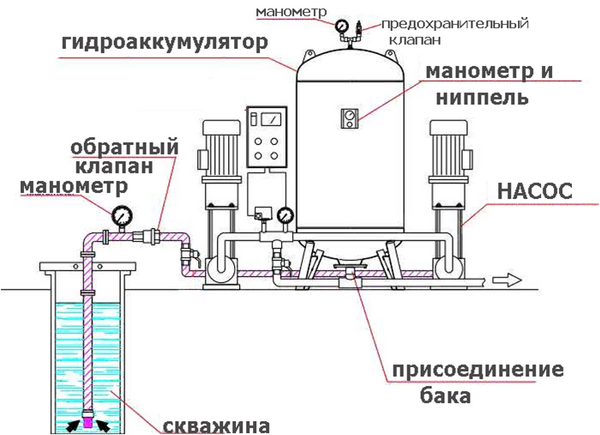

Для повысительной станции
Такие схемы реализуются при большом и постоянном водопотреблении. Как правило, в состав перекачивающего устройства входит не менее двух насосов, работающих поочередно. Как видно на схеме, присоединение гидроаккумулятора производится к подающей потребителю воду трубе.
Для системы ГВС
При таком включении гидроаккумулятор выполняет функцию расширительного бака. Если прибор не установить, то вследствие изменения напора струя из душевой лейки будет нестабильной. Сантехника также станет работать некорректно, а это снижает ее ресурс и приводит к частым поломкам.

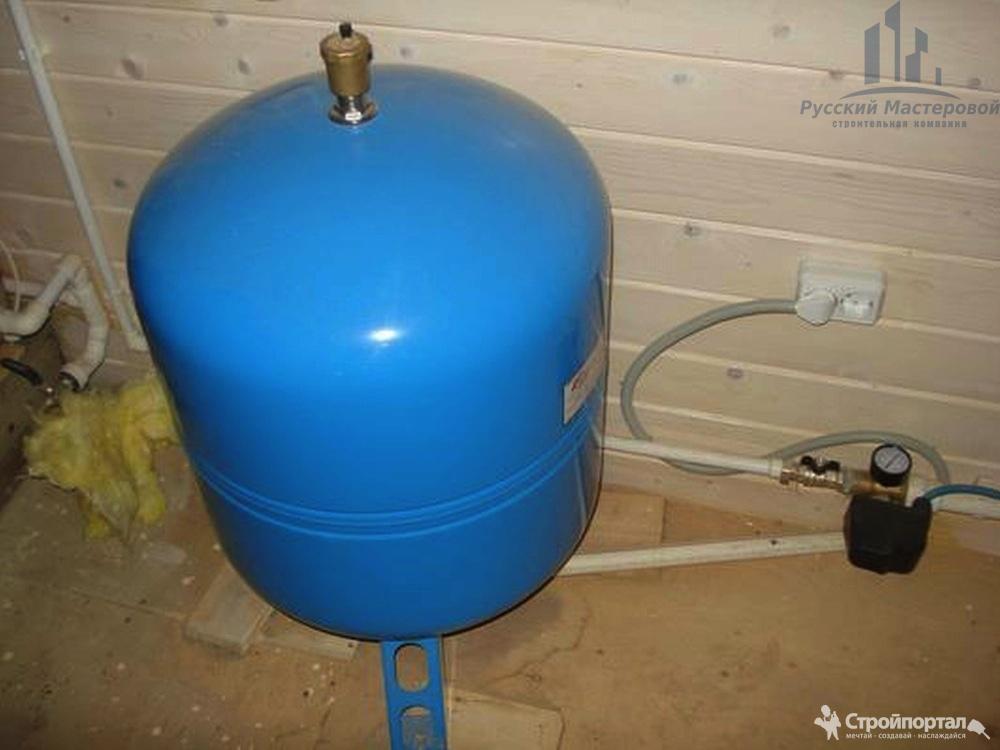

Особенности монтажа гидроаккумулятора
- Крепление производится на прочной основе, и обязательно с использованием амортизаторов. Например, прокладок из РТИ. Нельзя забывать, что ГА постоянно в динамике, и жесткая фиксация приведет к разрушению материала поверхности или поломке крепежных деталей. Устанавливать прибор непосредственно на трубе водопровода нельзя, так как кроме вибрации добавляется и вес гидроаккумулятора вместе с жидкостью. Такой монтаж гарантированно приведет к протечкам или разрывам соединений.
- Для сочленения гидроаккумулятора с трубопроводом нужно использовать гибкую подводку. Причина указана выше.
- Заполнение бака водой делается постепенно, при небольшом напоре. Это необходимо для того, чтобы исключить риск повреждения колбы в случае, если она слежалась – при резком скачке давления РТИ может не успеть распрямится, и ее легко порвать.
- Место для установки гидроаккумулятора выбирается с учетом возможности быстрого доступа к прибору, его визуального осмотра со всех сторон и проведения работ по обслуживанию (замене).
- Если ГА небольшой по объему бака (до 50 л), то для стравливания воздушных пузырей монтируется запорная арматура (вентиль, тройник) – такие приборы пневмоклапанами не оснащаются.
Значит, необходимо предусмотреть, куда и как сливать (отводить) воду из емкости.
Расчет вместимости ГА
Выбирать гидроаккумулятор, ориентируясь на объем бака – дело заведомо проигрышное. Существует такое понятие – заполняемость емкости. Здесь многое зависит от давления в воздушном отсеке, и нередко в ГА вместимостью 200 л по факту воды всего лишь на треть. В таблице показано, как влияет на реальный объем разница между максимальным и минимальным значениями давления, на которые настраивается реле.
Для расчёта можно воспользоваться формулой:
V = K х Amax х (Pmax+1) х (Pmin +1) / (Pmax- Pmin) х (Pб + 1)
- Amax – расход воды (л/мин).
- Pmax и Pmin (бар) – пороговые значения давления, при котором насос выключается/включается.
- K – коэффициент, определяемый суммарной мощностью перекачивающего оборудования (если в системе установлено несколько изделий).
- Pб (бар) – давление в воздушном отсеке бака гидроаккумулятора.
Результат вычислений округляется в большую сторону, а ГА выбирается исходя из того, что его вместимость не должна быть меньше. К примеру, если при расчетах получилось 32, то покупать следует гидроаккумулятор ближайшего типоразмера, то есть на 35 л.
Установка излишне большого ГА (с запасом) нецелесообразна. При незначительном расходе вода в нем будет застаиваться, приобретая специфический запах. Вряд ли кто станет использовать ее для питья и приготовления пищи. Это еще раз подтверждает мысль, что расчеты вместимости бака стоит доверить профессионалу. «АЛЬФАТЭП» реализует различные виды оборудования для всех инженерных коммуникаций.
Принцип работы гидроаккумулятора для водоснабжения и советы по выбору

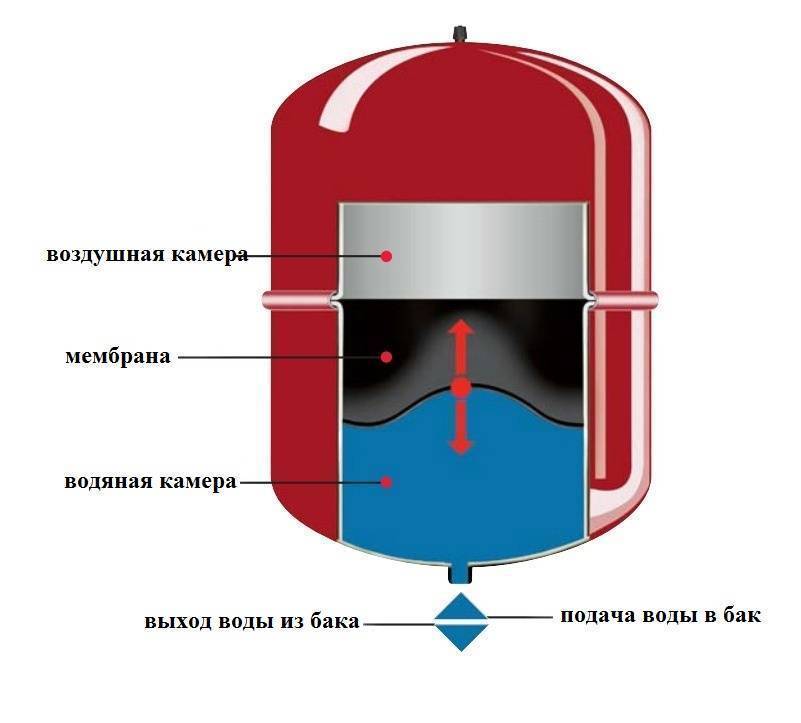

Как устроен и работает гидроаккумулятор?

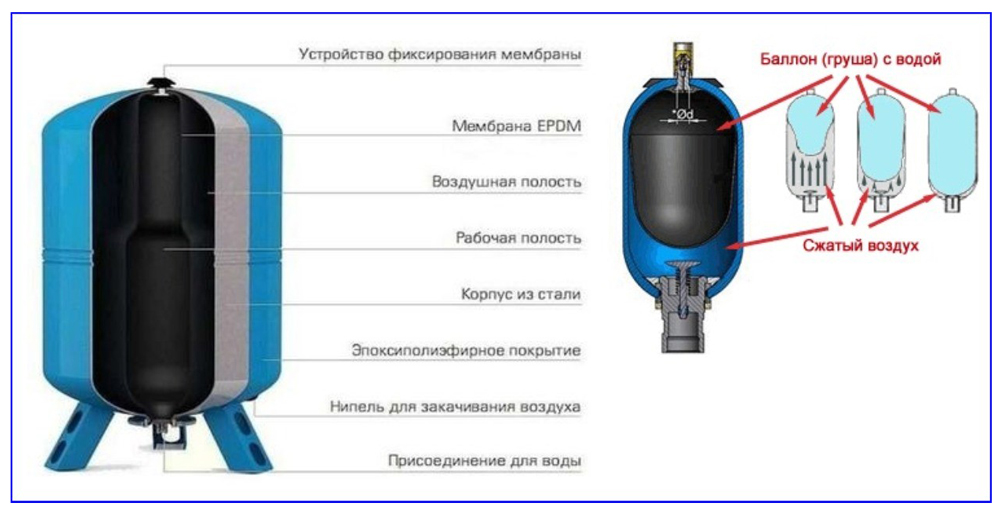

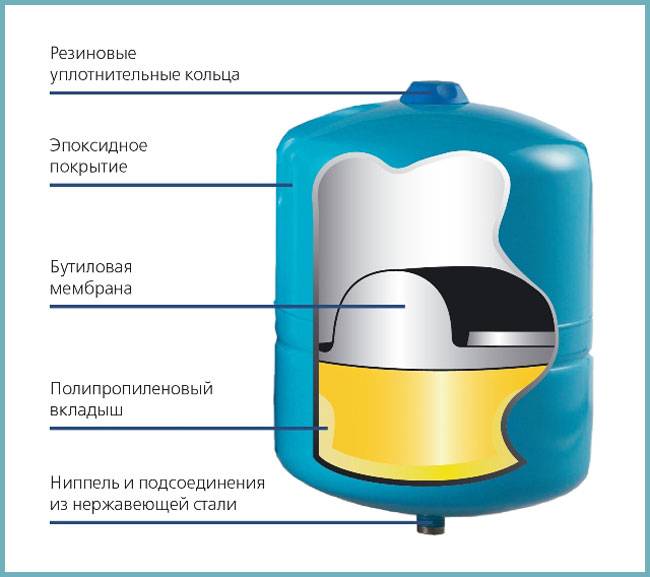

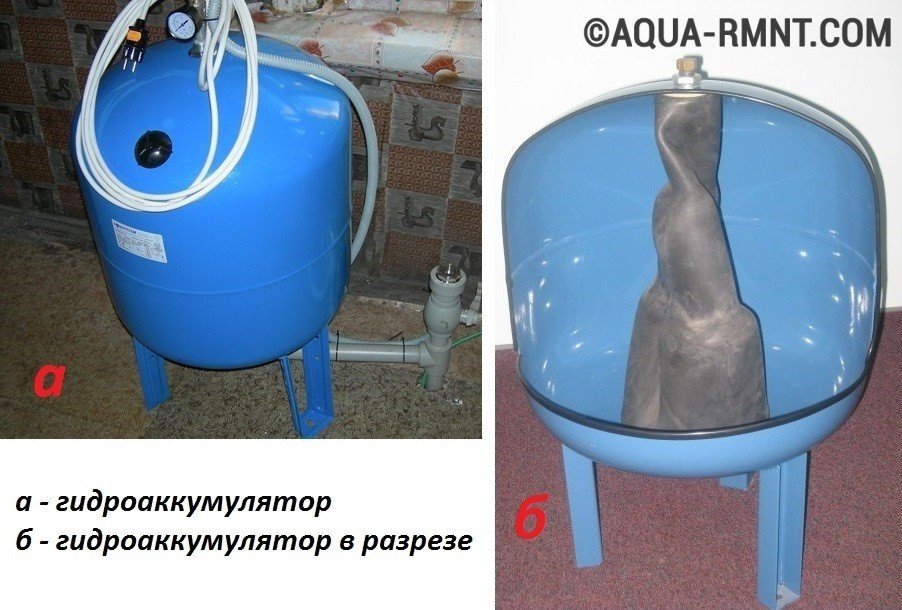

Гидроаккумуляторы нередко называют мембранными баками, поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

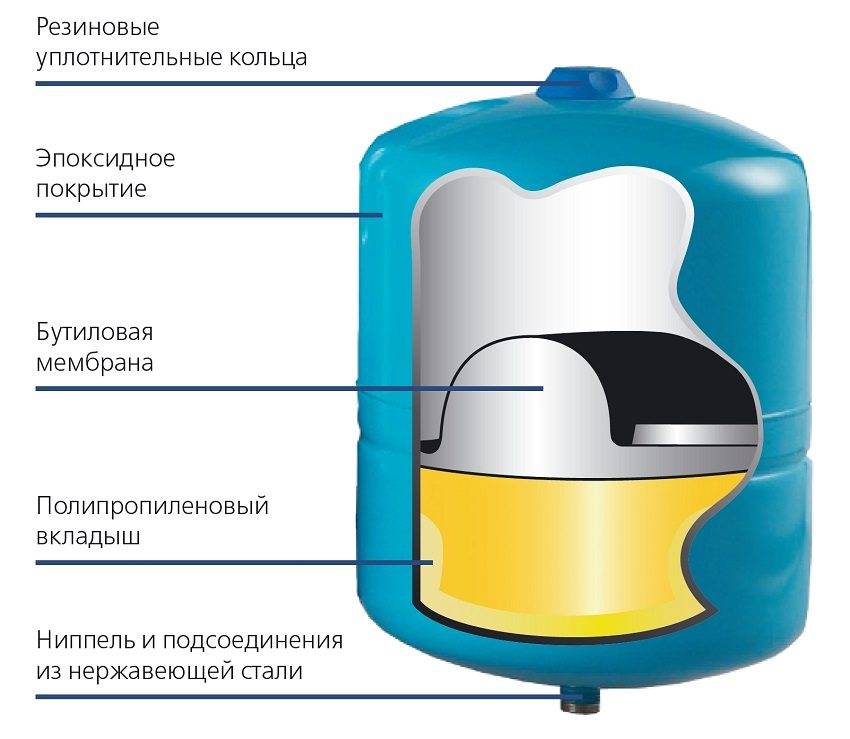

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения
Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

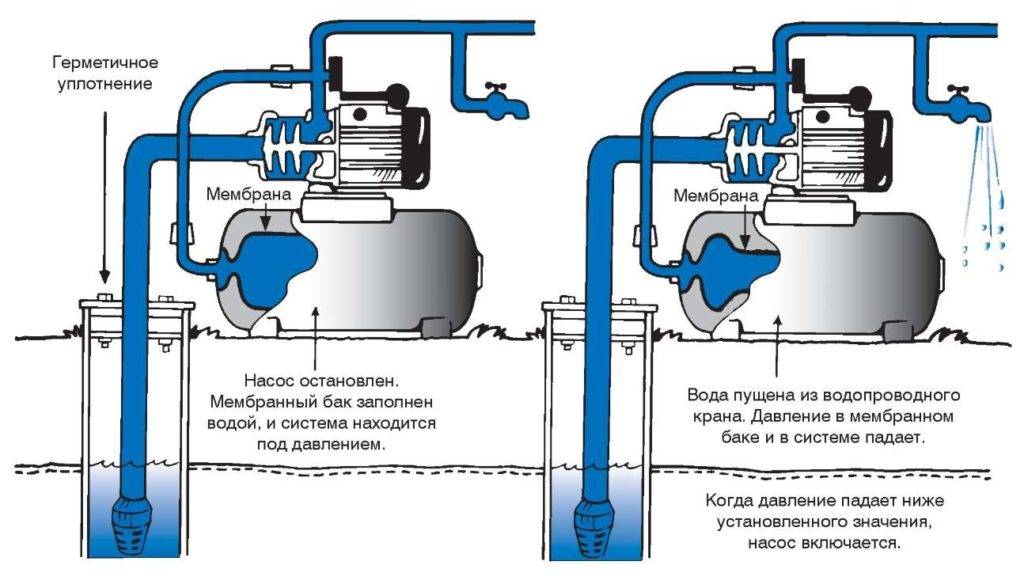

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации
Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т. д.
Вам также пригодятся наши рекомендации по выбору насосной станции для водоснабжения дома: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-stanciyu-dlya-doma-i-dachi-poleznye-sovety.html.
Для чего необходим такой накопитель?
При наличии гидробака цикл включения-отключения насоса происходит только при необходимости наполнить бак достаточным запасом воды. Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран. Наличие накопительного бака в системе позволяет:
- значительно увеличить срок эксплуатации скважинного насоса;
- предупредить вред от возможных гидроударов в системе;
- поддерживать в системе определенное давление;
- предотвратить поломки элементов системы водоснабжения и сантехнического оборудования.
Очевидно, что гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. О роли накопительного бака в системе водоснабжения подробно рассказано в следующем видеоматериале:
Виды мембранных баков и их особенности
Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.
С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.
Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:
- Отключить электропитание.
- Открыть кран смесителя.
- Дождаться, пока бак опустеет.
- Закрыть кран.
- Подключить систему к электропитанию, чтобы бак снова наполнился.
Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.
Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды
Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.
Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.
Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.
Обратите внимание! Потребителю предлагают самые разнообразные модели гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что заметно снижает сроки их бесперебойной эксплуатации. Как показала практика, отечественные гидробаки высокого качества служат дольше.
Обратите внимание на материал об устройстве и принципах работы насосных станций: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-raboty-nasosnoj-stancii.html
Причины поломок и способы их устранения
Самая уязвимая часть гидробака — резиновая мембрана. В процессе эксплуатации она постоянно подвергается растягиванию, а затем сокращается. Постепенно резина теряет эластичность и разрывается. О возникновении проблем с гидробаком могут свидетельствовать следующие симптомы:
вода поступает из системы небольшими порциями при высоком давлении, кран как-будто «плюется» водой;
стрелка манометра резко достигает больших значений и затем сразу же снижается до нуля.
Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака
Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.
О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.
Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:
- Приобрести новую мембрану, точно соответствующую порванной.
- Аккуратно разобрать гидробак, отвинтив соединительные болты.
- Вынуть порванную мембрану.
- Установить на ее место новую мембрану.
- Собрать гидробак.
- Равномерно затянуть все болты.
Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.
О распространённых неисправностях и о том, как их устранить, вы узнаете в нашем материале: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html
Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.
Оцените статью: Поделитесь с друзьями!принцип работы гидробака, ля чего нужен, как работает, как выбрать, как устроен гидроаккумуляторный бак, устройство, назначение
Содержание:
Специальная емкость, которой является гидроаккумулятор для систем водоснабжения, предназначается для бытового и промышленного использования. Назначение этого изделия заключается в принятии на себя некоторого объема жидкости и избыточного давления, имеющегося в системе.
Современный автономно функционирующий водопровод обязательно укомплектовывают резервуаром, в котором хранится определенный объем воды. Самым простым вариантом данного устройства является металлический или пластиковый бак, располагаемый на чердаке.
Правда, сейчас гидроаккумуляторы уверенно вытесняют стандартные накопители. Дело в том, что они намного удобнее и оказывают лучшее влияние на состояние всей системы водоснабжения объекта недвижимости.
Принцип работы гидроаккумуляторов

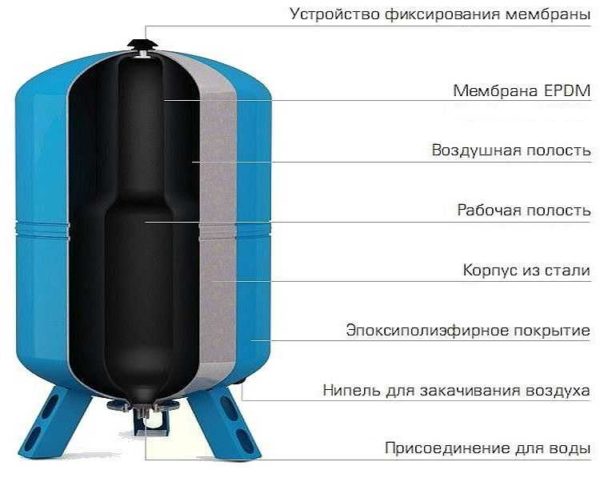

Эти устройства также называют аккумуляторными или напорными баками и гидробаками для систем водоснабжения. Внешне гидроаккумулятор выглядит как металлическая емкость, разделенная внутри на две части при помощи специальной резиновой прокладки – мембраны. Этот элемент прочно закрепляют у горловины бака, где имеется отверстие для поступления жидкости.
На противоположной стороне аккумулятора располагается еще одно отверстие, предназначенное для воздуха. В этом месте устанавливают обычный ниппель, что сделано с определенной целью. Устройство гидробака имеет следующие особенности: поскольку мембрана делит его на два отделения, в одном из них находится вода, а в другом – воздух с определенной величиной давления.
Чтобы узнать этот параметр в резервуаре, пользуются манометром. Некоторые из моделей дополнительно снабжают фильтром с целью недопущения попадания загрязнений внутрь. Мембрану изготавливают из особой резины, отличающейся эластичностью и безопасностью для здоровья человека.
Принцип работы гидроаккумулятора после его подсоединения к водопроводной системе заключается в следующем: жидкость поступает из него под постоянным напором, а это позволяет повысить качество воды из водопровода и обеспечить требуемые условия для функционирования бытовых устройств.
Например, чтобы бесперебойно работала стиральная машина, ванна с гидромассажем и другая аналогичная техника, необходимо поддерживать определенную величину давления в системе водоснабжения. Почти всегда напорные баки укомплектовывают регулирующим устройством, которым является реле давления.
Можно таким образом настроить работу гидроаккумулятора в системе водоснабжения, что он будет включать /отключать подачу воды в прибор в зависимости от величины давления воздуха.
Функционирует он так:
- По мере забора жидкости из бака в его воздушной камере понижается давление.
- Реле после достижения минимальной отметки давления автоматически подключает насос, чтобы восполнялся объем воды.
- В итоге давление в емкости вновь повышается.
- Когда максимально возможное значение давления достигнуто, реле отключает водоподачу в бак.
В результате вышеописанный процесс, как работает гидроаккумулятор, позволяет значительно сократить число включений/отключений насоса, что способствует продлению ресурса функционирования техники. Если подключить насосное оборудование напрямую к автономному водопроводу, количество циклов существенно увеличивается.
Наличие напорного бака в водоснабжающей сети обеспечивает ее стабильную работу, а кроме этого, является защитой от возможности возникновения гидроударов. Помимо этого, внутри резервуара все время находится определенный запас воды, который не будет лишним в случае, например, поломки насоса.
Знание принципа, как работает гидроаккумулятор для водоснабжения, позволяет владельцу объекта недвижимости сделать выбор лучшего устройства, после чего организовать его правильный монтаж и последующее обслуживание.
Виды гидробаков для систем водоснабжения

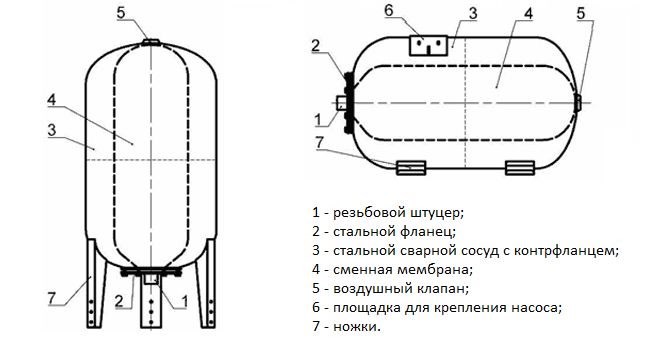

Гидроаккумуляторы в зависимости от типа установки делятся на вертикальные и горизонтальные изделия. В первом случае устройства отличаются тем, что для их монтажа легче отыскать подходящее месторасположение. И вертикальные, и горизонтальные баки снабжают ниппелями.
Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.
То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.
Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.
Данную процедуру выполняют в следующей последовательности:
- В первую очередь отключают питание насосного оборудования и реле давления.
- Затем открывают ближайший смеситель.
- Воду сливают, пока бак не опустеет.
- Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.
Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.
Когда производитель не обозначает выпускаемую продукцию одним из этих двух цветов, узнать назначение приобретаемого устройства можно из техпаспорта на изделие.
Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.
Приборы синего цвета могут переносить более высокое давление, чем красные резервуары. Назначение гидроаккумулятора в системе водоснабжения имеет большое значение. Не следует применять для холодной жидкости изделия для систем ГВС и наоборот. При нарушении условий эксплуатации напорных баков мембраны начинают изнашиваться гораздо быстрее, устройства приходится ремонтировать или даже полностью менять.
Критерии выбора подходящего гидробака
Перед тем, как выбрать гидроаккумулятор для систем водоснабжения, в первую очередь обращают внимание на объем жидкости, который он может в себя вместить. Для этого пользуются специальной формулой. Получившееся значение умножают на поправочный коэффициент, величина которого зависит от мощности насосного оборудования. Например, при мощности насоса 0,55 – 1,5 кВт коэффициент равен 0,25.
В основном проведение расчетов требуется, когда гидроаккумулятор используется для промышленного назначения. Что касается бытовых потребностей, то обычно бывает достаточно бака, имеющего емкость примерно 25 – 50 литров.
Кстати, расчетные показатели редко совпадают с реальными объемами, которые имеют типовые модели данных устройств. В такой ситуации просто устанавливают бак с немного большим литражом. Например, если согласно вычислениям по формуле, при определении, какой нужен для системы водоснабжения гидроаккумулятор, получилось, что требуется 32-литровый бак, тогда можно приобретать 35 — литровое изделие.
Не следует забывать, что наружные параметры прибора и объем помещаемой в него воды являются разными цифрами.
Как правило, вода заполняет гидроаккумуляторный бак примерно на третью часть его объема.
Чем мощнее насосное оборудование, используемое в автономной водопроводной системе домовладения, тем более емкое устройство нужно установить. Отсюда ясно, что в распоряжении членов семьи будет небольшой запас воды. Но специалисты не советуют приобретать слишком объемный гидроаккумулятор, поскольку вода в нем будет меняться чересчур медленно и это обстоятельство ухудшит ее качество.
Именно по этой причине, делая расчеты, нужно учитывать максимальное количество жидкости, проходящее через водопроводную систему. Перед тем, как выбрать гидроаккумуляторы для водоснабжения, нужно помнить, что модели импортного производства имеют особенную конструкцию, поэтому их не всегда можно состыковать беспроблемно с элементами отечественного водопровода. Читайте также: «Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать».
Особенности монтажа гидроаккумулятора
К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.
Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.
Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара — его устанавливают производители прибора (прочитайте: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»).
Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.
Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения — информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.
Основное требование к манометру – он должен быть точным со шкалой с делениями от 0,5 бар или менее и находиться в исправном состоянии. Для проведения измерений можно пользоваться электронными приборами. Манометр подключают к водопроводным трубам, используя гибкие переходники. Их диаметр должен соответствовать сечению водопроводных труб, а вот сужение не допускается.
Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.
Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.
После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.
Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.
В зависимости от того, для чего нужен в системе водоснабжения гидроаккумулятор, его владельцу придется делать выбор между закачкой в резервуар большого количества воды и хорошим напором. Вне зависимости от решения, минимальное давление воздуха должно составлять один бар.
Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.
После того, как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.
Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.
По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.
В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.
Правила эксплуатации
После завершения монтажа прибора, его нужно обслуживать с учетом того, для чего нужен гидроаккумулятор в системе водообеспечения домовладения. Не менее одного раза в течение месяца нужно проверять состояние настроек у реле давления и если требуется, корректировать их.
Также нуждается в проверке целостность мембраны, состояние корпуса резервуара и герметичность мест соединений. Чаще всего в напорных баках выходят из строя мембраны – происходит их разрыв. Постоянно повторяющиеся циклы, состоящие из сжатия-растяжения, являются причиной повреждения данного элемента.
О том, что мембрана порвана, говорят резкие перепады показаний на манометре, в результате чего вода начинает поступать в воздушную секцию гидроаккумулятора. Чтобы быть уверенным в наличии поломки, из резервуара полностью стравливают воздух. Если следом за ним начнет вытекать вода, это говорит о необходимости замены этого элемента.
Выполнение такого ремонта не является сложным, для чего поступают следующим образом:
- гидроаккумуляторный бак отключают от электропитания и водопровода;
- отвинчивают болты, удерживающие горловину емкости;
- удаляют прежнюю мембрану;
- устанавливают новое изделие;
- собирают бак в обратном порядке;
- прибор устанавливают на место и подключают.
После завершения ремонта нужно проверить и отрегулировать настройки давления в резервуаре и реле давления. Соединительные болты закручивают равномерно, чтобы не допустить перекоса устанавливаемой мембраны и чтобы ее край не сполз внутрь корпуса прибора.
При этом поступают так: болты помещают в гнезда и поочередно делают пару оборотов первого из них и переходят к следующему. В итоге мембрана получается одинаково прижатой к корпусу вдоль всей окружности.
Распространенной ошибкой многих новичков при проведении ремонта гидробака является неправильное применение герметиков. Дело в том, что месту размещения мембраны он не требуется, и наоборот – его присутствие может повредить этот элемент. Монтируемое изделие должно быть аналогичного объема и конфигурации. Желательно поступить так: разобрать бак и, имея на руках испорченную мембрану, приобрести ей замену.
Разобравшись с тем, зачем для водоснабжения гидроаккумуляторы, и каких бывают типов, можно отправляться за покупкой. Этот прибор является важной частью современной автономной водоснабжающей системы.
Гидроаккумулятор более сложное и дорогое устройство, чем стандартный накопительный бак, но все затраты на его покупку непременно окупятся, поскольку качество воды в системе водоснабжения улучшается и значительно возрастает рабочий ресурс насоса. Кроме этого, в водопроводе поддерживается постоянный напор жидкости.
Гидроаккумуляторы — принцип работы и устройство
Частой проблемой не только для загородных домов, но и для городских квартир является нестабильное давление воды в системе водопровода. В многоквартирных домах нередки гидроудары. Ситуация значительно осложняется, если к такому водопроводу подключается система отопления. Пользоваться таким водопроводом неудобно, а трубы однажды может просто разорвать и затопить помещения дома. Предупредить эти события можно инсталляцией в систему водоснабжения и отопления гидроаккумуляторы, принцип работы которых надежен и прост.
Принцип работы гидроаккумуляторов
Гидроаккумулятор, часто называемый гидробаком, работает в одной системе с насосом, реле давления и фильтрами водоподготовки. Суть его работы сводится к накоплению водопроводной воды с помощью насоса нагнетания и по достижению в баке определенного давления — отдаче воды потребителям. Таким образом сглаживаются скачки давления, а внутридомовые системы водопровода и отопления защищаются от негативного внешнего воздействия.

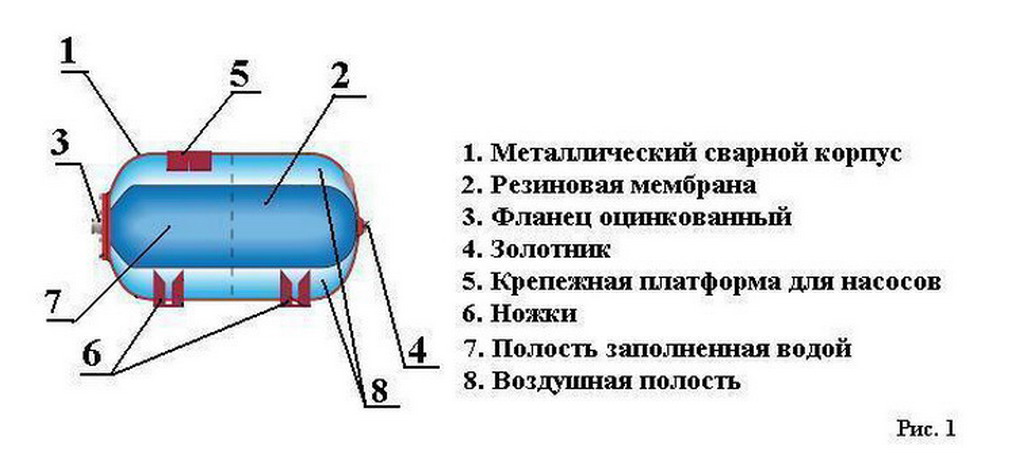

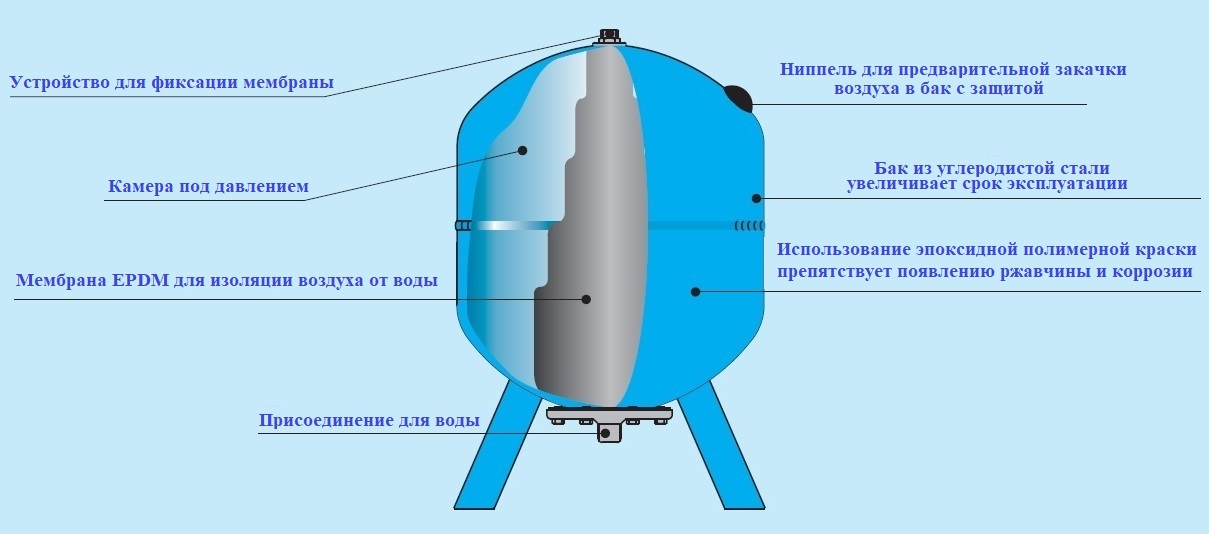

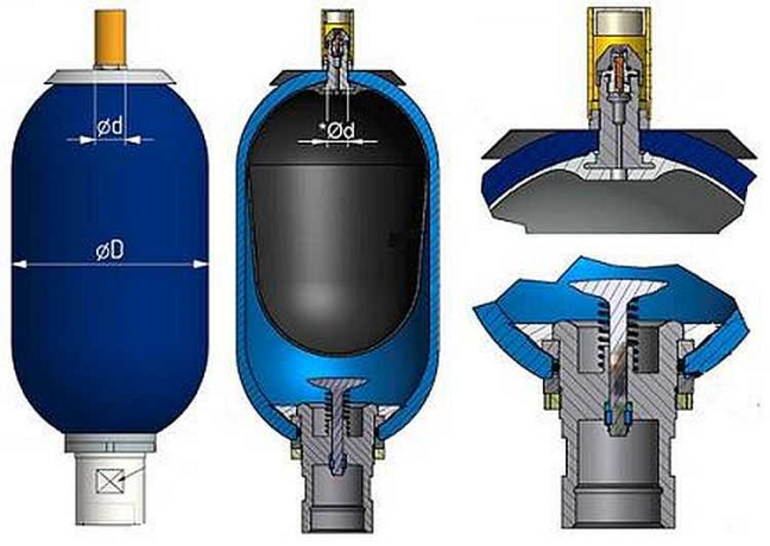

Конструктивно гидробак представляет собою стальной толстостенный цилиндр с горловиной и золотником на одной стороне и ниппелем на противоположной. К горловине с помощью шайбы крепится мембрана или баллон цилиндрической формы из эластичного материала.
Водопроводная вода нагнетается в гидроаккумулятор через золотник, и мембрана растягивается. По достижению определенного давления (а значит и объема накопленной внутри бака воды) работа насоса прекращается и становится возможной отдача накопленного во внутреннюю домовую сеть потребителям.
Давление в гидробаке создается заранее накопленным воздухом во второй его половине. Это делается с помощью обычного воздушного насоса, к примеру для подкачивания шин автомобилей.
По мере накачивания воды насосом мембрана сжимает воздух (ниппель не дает ему выйти) и создается избыточное давление. В дальнейшем именно оно создает стабильный напор воды для потребителей. Реле давления отслеживает его изменения и при достижении минимума (когда гидроаккумулятор практически опустошен) включает нагнетательный насос. Начинается заполнение гидробака, и цикл повторяется по новому.
Виды гидробаков для систем водоснабжения

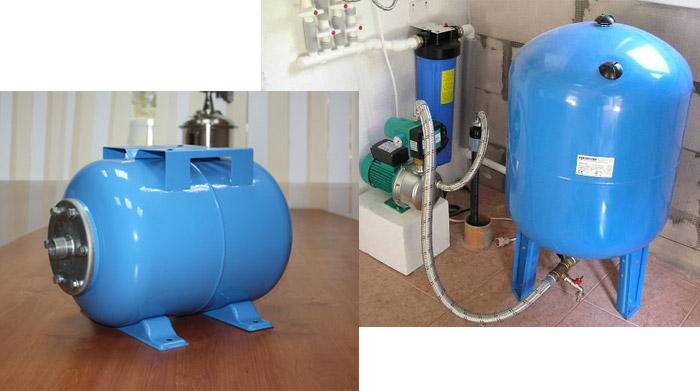

Имеющиеся на рынке гидроаккумуляторы, принцип работы которых одинаков, делятся на несколько видов по ряду признаков и функциональным особенностям. Прежде всего по способы монтажа различают:
- Горизонтальные — применяются для больших объемов воды. Несколько сложнее в эксплуатации из-за низкого расположения горловины (приходится полностью сливать воду для смены или осмотра рабочей мембраны или золотника).
- Вертикальные — используются для малых и средних объемов. Проще в эксплуатации, так как нет необходимости полностью сливать воду и демонтировать часть обвязки, как в случае с горизонтально расположенными баками.
По температуре рабочей жидкости гидробаки бывают:
- Для горячей воды — используется в качестве материала для мембраны термостойкий материал. Чаще всего это бутиловый каучук. Он стабилен при температурах воды от +100-110 градусов. Такие баки визуально отличаются красным цветом.
- Для холодной воды — их мембрана изготавливается из обычной резины и не может стабильно работать при температуре более +60 градусов. Эти баки окрашиваются в синий цвет.
- Резина для обоих видов гидроаккумуляторов биологически инертна и не выделяет в воду никаких веществ, портящих ее вкусовые качества или вредящих здоровью человека.

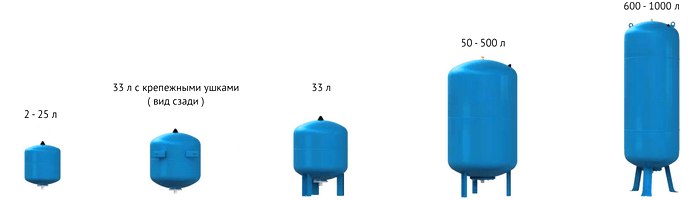

По внутреннему объему гидробаки бывают:
- Малой вместимости — до 50 литров. Их применение ограничено крайне малыми помещениями с минимальным количеством потребителей (фактически это один человек). В исполнении с мембраной или баллоном для горячей воды подобные устройства часто применяют в отопительных системах закрытого типа.
- Средние — от 51 до 200 литров. Применяются исключительно для водоснабжения как горячей, так и холодной водой. Могут некоторое время отдавать воду при отключении водопровода. Универсальны и достаточно бюджетны по стоимости. Идеальный вариант для домов и квартир с 4-5 жильцами.
- Большого объема от 201 до 2000 литров.
Способны не только стабилизировать давление, но и длительное время обеспечивать запасом воды потребителей в случае отключения ее подачи из водопровода. Подобные гидробаки имеют большие габариты и вес. Стоимость их также велика. Применяются в больших зданиях типа гостиниц, образовательных учреждений, санаториев и больниц.
Критерии выбора подходящего гидробака
Выбирая определенный гидроакумулятор нужно руководствоваться следующими критериями:
- Количество потребителей
- Температура рабочей жидкости
- Стоимость оборудования
- При использовании гидробака для компенсации изменений давления теплоносителя в закрытой отопительной системе достаточно объемов от 6 до 25 литров (конкретная цифра зависит от размеров самой системы отопления). Остальные характеристики гидробака позволяют ему уверенно работать в одной системе с отопительными устройствами (к примеру, максимальное давление, которое выдерживает теплообменник котла — 2-5 атмосфер, а для гидробака — 9-12 атм)
Особенности монтажа гидроаккумулятора
Приобретая определенную модель гидроакумулятора нужно учитывать ряд особенностей его монтажа:
- Всегда устанавливается после нагнетательного насоса
- Рядом с ним монтируется реле давления (его датчики снимают информацию о состоянии жидкости перед насосом, после него, в гидроаумуляторе и в, собственно, самой внутридомовой системе водоснабжения, оно же отдает команду о включении насоса)
- Нуждается в надежном основании
- Под опорную платформу или ножки гидроаккумулятора всегда нужно помещать амортизирующую прокладку из вспененного каучука толщиною 1.5-2 см
Учет всех этих требований позволяет заранее оценить возможность надежного размещения гидробака в выбранном месте. Чеще всего это подсобные помещения для отопительных котлов или систем водоподготовки и насосов.
Правила эксплуатации
Установив гидроаккумулятор нужно соблюдать в дальнейшем три несложных правила:
- Использовать ба исключительно по назначению, в соответствии со спецификацией производителя.
Это касается прежде всего температуры жидкости и диапазона рабочего давления.
- Регулярно производить мониторинг настроек данного устройства. Это делается с помощью манометров обвязки бака и устройств контроля давления на насосе и управляющем реле. При фиксировании аномальных показателей нужно прекратить работу оборудования (прежде всего насоса) и либо самостоятельно найти причину данного сбоя или обратиться к сертифицированному специалисту.
- Ежегодно производить не только визуальный, но и внутренний осмотр устройства. При необходимости (следы износа) заменять его детали на новые. Речь идет о мембране (баллоне), ниппеле, золотнике и манометрах обвязки.
Заключение
Гидроакумуляторы, принцип работы которых проверен временем, являются современным и достаточно бюджетным решением проблемы нестабильной подачи воды как для загородного, так и городского дома. Это устройство способно на долгие годы обеспечить комфортную и бесперебойную работу внутридомового водопровода.
Как работают гидроаккумуляторы Zilmet — Насосы и насосные станции
Данное оборудование разработано для одновременного использования с водой, предназначенной для питья и быта, в индивидуальных системах водоснабжения. При этом гидроаккумулятор работает совместно с насосным оборудованием. Также данный тип агрегатов актуален как расширительный бак в системах отопления. Закрытые резервуары выпускаются горизонтального и вертикального типа.
Емкость рассчитана на вмещение различного объема воды, начиная от восьми литров и заканчивая тремя тысячами. Рабочая температура гидроаккумуляторов варьируется в таких пределах — от минус десяти градусов Цельсия до плюс девяноста девяти. Внутри емкости также имеется мембрана.
Преимущества мембранных гидроаккумуляторов
Гидроаккумуляторы с двумя полостями обладают существенными преимуществами, выгодно позиционирующими их перед аналогичным оборудованием:
· Позволяют сэкономить место. Установка не подвергается коррозии. Вода не имеет неприятного привкуса или запаха. У мембранного оборудования внутренний объем практически в три раза уступает безмембранным моделям.
· Позволительная эксплуатация резервуара с агрессивными водными массами. Допускается использование жесткой известковой воды. Даже, если в водном потоке имеются твердые частицы. Это вовсе не вредит конструкции, так как с водным потоком контактирует только мембрана и фланец.
· Емкость доступна в цене, просто устанавливается и эксплуатируется без дальнейших проблем.
· Установка не требует особенного внимания и ухода.
· Срок использования оборудования не ограничен. Функциональный элемент конструкции — мембрана. Так надежно закреплена, что не трется и не перегибается. Соответственно, нормально работает длительный период времени. При необходимости мембрану можно заменить. Если она используется уже давно и существенно износилась. Поэтому, периодически заменяя этот элемент, гидроаккумулятором можно пользоваться безгранично.
Принцип работы гидроаккумуляторов Zilmet
Он довольно прост. Нагреваясь, вода в замкнутом контуре начинает расширяться и увеличиваться в объеме. Эти излишки направляются в аккумулятор. Особенно удобно то, что в этот момент происходит растяжение мембраны. Гидропространство увеличивается, а воздушное — уменьшается.
Чем выше температура теплоносителя, тем сильнее он увеличивается в объеме. Соответственно, лишней воде необходимо из системы куда-то деваться. Излишки подаются в гидроаккумулятор или в расширительный резервуар. Такая конструкция очень удобна. До какой бы степени не нагревался теплоноситель, у него всегда есть в запасе дополнительное пространство.
Любая система отопления обязательно оборудуется гидроаккумуляторами. В противном случае, теплоноситель просто порвет трубопроводы, выведет из строя насос. Они обеспечивают стабильное поддержание в отопительной системе необходимого давления и отвечают за ее бесперебойное функционирование.
Гидроаккумуляторы располагаются вблизи нагревателей. Их подключают к обратному трубопроводу. Освобождение резервуара от теплоносителя происходит следующим образом. Остывающая вода в трубах уменьшается в объеме. Давление в системе снижается. Тогда сжатый воздух из гидроаккумулятора выталкивает воду обратно в систему отопления, аккуратно ее подпитывая.
Гидроаккумуляторы создаются исключительно из высококачественных исходных материалов. Мембрана изготавливается из синтетической резины наилучшего качества. Скрупулезный и ответственный подход к производству данного оборудования позволяет сделать его максимально эффективным в использовании и долговечным.
Распространены и аккумуляторы Zilmet Oem Pro. Они имеют плоскую конструкцию, и их полезный объем не превышает двадцати четырех литров. Превосходно согласуются с различными модификациями котлов. Поэтому конструкции весьма экономны и выгодны. Также происходит подавление гидравлических ударов.
Отличительные особенности гидроаккумуляторов от расширительных баков
Во-первых, эти два конструкционно различных агрегата работают в разных условиях эксплуатации. Гидроаккумуляторы более загружены в работе. Если оборудование подобрано правильно, то частота его срабатывания до 15 раз/час. Соответственно, такие агрегаты оборудуются только высокоэластичными мембранами.
А во-вторых, оборудование также предназначено и для активного использования в системах водоснабжения. Оно пропускает через себя чистую питьевую воду, поэтому изготовлено исключительно из экологически чистых и нетоксичных материалов. Если гидроаккумуляторы используются для водоснабжения, то тогда они оборудованы специальным клапаном, который позволяет испускать кислород, поступающий с колодезной или скважинной водой и накапливающийся в мембране.
Перейти к списку статей
Материалы по теме
Гидроаккумулятор для систем водоснабжения – как работает? + Видео
Достаточно вникнуть в принцип действия и устройство гидроаккумулятора, чтобы самому понять, насколько важен этот агрегат для систем подачи воды в частном доме.
Гидроаккумулятор – а зачем он нужен?
Любой владелец загородного жилья прекрасно осведомлен о том, как бывает сложно обеспечить стабильную работу автономных систем водоснабжения. Сбои в подаче воды случаются достаточно часто. Они приводят к выходу из строя дорогостоящей бытовой техники и существенно осложняют жизнь человека в частном доме.
Иногда хватает одного скачка давления, чтобы газовый нагреватель воды либо недавно приобретенная посудомоечная машина поломались. Предупредить подобные неприятности помогает гидроаккумулятор для систем водоснабжения, называемый в быту расширительным, напорным или накопительным баком.
Гидроаккумулятор для систем водоснабжения
Основные задачи такого устройства:
- Поддержка в водопроводной сети постоянной величины давления, защита системы от его перепадов. При одновременной работе 2–3 кранов (например, на кухне и в санузле) при скачках напора воды отмечаются значительные температурные колебания. Если в это время вы принимаете душ или моете посуду, есть большая вероятность получения ожога. Предотвратить столь неприятные ситуации позволяет установка расширительного бака для систем водоснабжения.
- Предохранение от раннего эксплуатационного износа водного насоса. В гидроаккумуляторе всегда имеется некоторое количество воды. При открытии крана именно она начинает поступать в сеть в первую очередь. При этом насос не включается до тех пор, пока запас воды в накопительном баке полностью не израсходуется.
- Защита трубопровода от гидравлических ударов. Они нередко фиксируются при запуске насоса и наносят системе водоснабжения ощутимый вред.
- Обеспечение потребителей определенным запасом воды на случай отключения подачи электроэнергии, когда насос не функционирует из-за отсутствия электричества. Вода, благодаря установленному баку, в подобных ситуациях все равно имеется. Ее конкретное количество зависит от объема гидроаккумулятора (100 литров, 200 литров и так далее).
Как видите, рассматриваемый гидробак имеет действительно огромное значение для нормального функционирования систем водоснабжения в частных жилищах, особенно если они располагаются за городом.
Какими бывают гидроаккумуляторы – коротко о классификации баков
По виду накопления энергии интересующие нас устройства бывают с механическим и с пневматическим накопителем. Первые из указанных функционируют за счет кинетики пружины либо груза. Механические баки характеризуются большим количеством эксплуатационных недостатков (крупные геометрические размеры, высокая инерционность систем), поэтому для бытовых систем водоснабжения они не используются. При этом стоит заметить, что такие устройства не нуждаются в подзарядке и питании от внешних электроисточников.
Агрегаты с пневматическим накопителем более распространены. Они функционируют за счет сжатия воды под давлением газа (либо наоборот) и делятся на следующие виды: поршневые; с грушей или с баллоном; мембранные. Поршневые аппараты рекомендованы для случаев, когда требуется постоянно иметь достаточно большой запас воды (500–600 литров). Их стоимость невысока, но в частных жилищах такие установки эксплуатируются крайне редко.
Небольшие размеры имеют мембранные баки. Они удобны в применении. Их чаще всего используют для систем водоснабжения частных домостроений. Активно применяются и более простые баллонные агрегаты. Такие приспособления просты в монтаже (их установку можно произвести самостоятельно) и обслуживании (при необходимости любой домашний мастер без труда заменит резиновую грушу, вышедшую из строя, либо прохудившийся бак). Хотя потребность в ремонте баллонных гидроаккумуляторов возникает редко. Они по-настоящему долговечны и надежны в эксплуатации.
Мембранный бак для частного дома
По назначению накопительные баки подразделяются на такие типы:
- для систем отопления;
- для горячей воды;
- для холодной воды.
А по способу монтажа выделяют вертикальные и горизонтальные агрегаты. И первые, и вторые функционируют абсолютно одинаково. У вертикальных гидробаков объемом более 100 литров обычно имеется специальный клапан. Он дает возможность стравливать воздух из сети водоснабжения. Горизонтальные аппараты снабжаются отдельным креплением. К нему фиксируется наружный насос.
Также расширительные баки для автономных систем водоснабжения различаются по своему объему. В продаже имеются и совсем маленькие агрегаты, рассчитанные на 2–5 литров, и настоящие гиганты на 500 и более литров. Для частных домов рекомендуется приобретать гидроаккумуляторы на 100 либо 80 л.
Как устроен и как работает гидробак – простая и эффективная конструкция
Мембранные гидроаккумуляторы представляют собой емкость, внутри которой устанавливается резиновая специальная прокладка, разделяющая бак на две функциональные части. В одну часть закачивается инертный газ либо обычный воздух, во второй находится вода.
Рассматриваемый нами агрегат оснащается манометром, показывающим давление воздуха, а также специальным отверстием, по которому подается вода. Ее закачка в емкость производится за счет действия электрического насоса. Если гидробак для систем водоснабжения оснащен автоматическими приборами, они самостоятельно выключают насосное оборудование при достижении заданного показателя давления. При этом вода перестает поступать в емкость.
Устройство гидробака
Давление в баке уменьшается при каждом расходе воды. Когда оно становится минимально допустимым, автоматика снова запускает насосное оборудование и подкачивает воду. Как видим, принцип работы гидроаккумулятора очень прост. Разобраться с этим вопросом несложно даже человеку весьма далекому от премудростей систем водоснабжения и оборудования для них. Устройство баков с грушей или баллоном (их чаще всего изготавливают на 100 литров) отличается от мембранных тем, что в них нет соприкосновения жидкости с корпусом емкости. В баллонных агрегатах вода попадает в грушу, а затем расходуется по назначению.
Важный момент! Мембранные баки емкостью более 100 л всегда снабжаются стравливающим воздух клапаном. В гидроаккумуляторах с меньшим литражом такого дополнительного элемента нет. Поэтому при их монтаже нужно в обязательном порядке снабдить водопровод краном либо специальным тройником, с помощью которых можно будет перекрыть главную магистраль сети, а затем без проблем стравить ненужный воздух.
Схемы подключения гидробака к системам водоснабжения
Баллонные и мембранные емкости монтируются по двум методикам. Если вы применяете поверхностное насосное оборудование, гидроаккумулятор подключается по такой схеме:
- Определяете давление внутри емкости. Его показатель обязан быть меньше на 0,3–1 бар величины давления, необходимого для запуска насосного оборудования (конкретное число обычно указывается на реле насоса).
- Подключаете к гидробаку штуцер. Он должен иметь 5 выходов – для подключения водопроводной трубы, насоса, непосредственно накопительной емкости, манометра, насосного агрегата и реле. Штуцер присоединяется к гидроаккумулятору через фланец, который снабжен специальным клапаном (пропускным) или жестким шлангом.
- Привинчиваете все остальные элементы системы к штуцеру.
- Места всех соединений герметизируете лентой либо герметиком и паклей.
Схема подключения гидроаккумулятора
Особое внимание при монтаже оборудования уделите подключению реле давления. Под его крышкой есть два контакта – насос и сеть. Вам нужно подвести к каждому из них соответствующий провод. Сделать это несложно, если контакты подписаны. В противном случае придется вызывать профессионального электрика. После установки и подключения бака обязательно проверьте систему на отсутствие протечек. Если таковые есть, выполните герметизацию соединений более качественно.
Подключение накопительной емкости к погружному насосу имеет некоторые особенности.
Такое насосное оборудование устанавливается в колодце с водой или в скважине. В этом случае обязательно монтируется обратный клапан. Его ставят на насос (через внутреннюю резьбу, сделанную в крышке устройства).
Клапан необходим для предотвращения обратного оттока воды в колодец. Это его единственная задача. После монтажа обратного клапана к системе подаче воды можно подключать и гидробак по уже известной вам схеме. Теперь вы знаете все о принципе действия, устройстве и тонкостях монтажа накопительных емкостей. Смело устанавливайте гидроаккумулятор, чтобы в вашем жилище никогда не было перебоев с водой!
Оцените статью: Поделитесь с друзьями!Принцип работы гидроаккумулятора
Принцип работы гидроаккумулятора
Специальная емкость, которой является гидроаккумулятор для систем водоснабжения, предназначается для бытового и промышленного использования. Назначение этого изделия заключается в принятии на себя некоторого объема жидкости и избыточного давления, имеющегося в системе.
Современный автономно функционирующий водопровод обязательно укомплектовывают резервуаром, в котором хранится определенный объем воды. Самым простым вариантом данного устройства является металлический или пластиковый бак, располагаемый на чердаке.
Правда, сейчас гидроаккумуляторы уверенно вытесняют стандартные накопители. Дело в том, что они намного удобнее и оказывают лучшее влияние на состояние всей системы водоснабжения объекта недвижимости.
Принцип работы гидроаккумуляторов
Эти устройства также называют аккумуляторными или напорными баками и гидробаками для систем водоснабжения. Внешне гидроаккумулятор выглядит как металлическая емкость, разделенная внутри на две части при помощи специальной резиновой прокладки – мембраны. Этот элемент прочно закрепляют у горловины бака, где имеется отверстие для поступления жидкости.
На противоположной стороне аккумулятора располагается еще одно отверстие, предназначенное для воздуха. В этом месте устанавливают обычный ниппель, что сделано с определенной целью. Устройство гидробака имеет следующие особенности: поскольку мембрана делит его на два отделения, в одном из них находится вода, а в другом – воздух с определенной величиной давления.
Чтобы узнать этот параметр в резервуаре, пользуются манометром. Некоторые из моделей дополнительно снабжают фильтром с целью недопущения попадания загрязнений внутрь. Мембрану изготавливают из особой резины, отличающейся эластичностью и безопасностью для здоровья человека.
Принцип работы гидроаккумулятора после его подсоединения к водопроводной системе заключается в следующем: жидкость поступает из него под постоянным напором, а это позволяет повысить качество воды из водопровода и обеспечить требуемые условия для функционирования бытовых устройств.
Например, чтобы бесперебойно работала стиральная машина, ванна с гидромассажем и другая аналогичная техника, необходимо поддерживать определенную величину давления в системе водоснабжения. Почти всегда напорные баки укомплектовывают регулирующим устройством, которым является реле давления.
Можно таким образом настроить работу гидроаккумулятора в системе водоснабжения, что он будет включать /отключать подачу воды в прибор в зависимости от величины давления воздуха.
Функционирует он так:
- По мере забора жидкости из бака в его воздушной камере понижается давление.
- Реле после достижения минимальной отметки давления автоматически подключает насос, чтобы восполнялся объем воды.
- В итоге давление в емкости вновь повышается.
- Когда максимально возможное значение давления достигнуто, реле отключает водоподачу в бак.
В результате вышеописанный процесс, как работает гидроаккумулятор, позволяет значительно сократить число включений/отключений насоса, что способствует продлению ресурса функционирования техники. Если подключить насосное оборудование напрямую к автономному водопроводу, количество циклов существенно увеличивается.
Наличие напорного бака в водоснабжающей сети обеспечивает ее стабильную работу, а кроме этого, является защитой от возможности возникновения гидроударов. Помимо этого, внутри резервуара все время находится определенный запас воды, который не будет лишним в случае, например, поломки насоса.
Виды гидробаков для систем водоснабжения
Гидроаккумуляторы в зависимости от типа установки делятся на вертикальные и горизонтальные изделия. В первом случае устройства отличаются тем, что для их монтажа легче отыскать подходящее месторасположение. И вертикальные, и горизонтальные баки снабжают ниппелями.
Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.
То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.
Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.
Данную процедуру выполняют в следующей последовательности:
- В первую очередь отключают питание насосного оборудования и реле давления.
- Затем открывают ближайший смеситель.
- Воду сливают, пока бак не опустеет.
- Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.
Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.
Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.
Устройство гидробака
Конструктивно гидробак представляет собой герметичный полый цилиндр из металла.
Внутри находятся мембрана, которую еще называют «груша», из специальной резины – бутила или синтетического этилен-пропиленового каучука.
Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям. Мембрана разделяет полость на две части, в одной из которых накапливается вода. Вторая занята сжатым воздухом, который и выталкивает воду из гидробака в систему при открытии крана.
Работа гидроаккумулятора происходит циклично:
- При уменьшении давления воды в системе (когда вода из гидробака уже выбрана) срабатывает датчик давления, и происходит запуск насоса для подачи воды.
- «Груша» заполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке растет.
- Реле давления подает сигнал, и насос прекращает свою работу.
- При потреблении воды вновь срабатывает реле давления и цикл повторяется.
Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:
- Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя.
- Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода.
Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию. Как итог, меньше изнашиваются все элементы системы.
- Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении.
Типы конструкций и их устройство
В зависимости от используемого насоса и расположения насосной станции, в быту применяются гидроаккумуляторы горизонтальной и вертикальной установки.
Такие типы формовки позволяют вписать их в пространство любого технического помещения. Устанавливать агрегат нужно с расчетом на его удобное обслуживание. Нужно предусмотреть доступ для ремонта и, при необходимости, слива воды.
Наиболее рационально подключение горизонтальных гидробаков к наружным насосам, а вертикальных – к погружным, но в любом случае окончательное решение надо принимать на месте в зависимости от параметров всей системы.
В работе агрегатов принципиальных отличий нет. Разница в способе стравливания лишнего воздуха, который скапливается во время эксплуатации в водопроводной системе. При больших объемах воды, проходящей через накопитель, из нее выделяется растворенный воздух. Он может создавать воздушные пробки и затруднять работу системы.
В конструкциях с вертикальным расположенным цилиндром отверстие с клапаном находится в верхней части агрегата, т.к. воздух собирается в верхней части цилиндра. В горизонтальных гидробаках обычно такого устройства нет. Требуется дополнительный монтаж трубопровода из шарового крана, сливной трубки и ниппеля.
В накопителях объемом до 100 л устройств для выпуска воздуха нет. Лишний газ удаляется после полного слива воды.
Для чего необходим такой накопитель?
При наличии гидробака цикл включения-отключения насоса происходит только при необходимости наполнить бак достаточным запасом воды.
Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран.
Наличие накопительного бака в системе позволяет:
- значительно увеличить срок эксплуатации скважинного насоса;
- предупредить вред от возможных гидроударов в системе;
- поддерживать в системе определенное давление;
- предотвратить поломки элементов системы водоснабжения и сантехнического оборудования.
Принцип работы гидроаккумулятора
Основной задачей гидроаккумулятора является накопление энергии жидкости, значит он должен вмещать некоторый объем жидкости и содержать какой-либо механизм накопления энергии. Рассмотрим несколько возможных вариантов накопления энергии: груз поднятый на высоту обладает потенциальной энергией, так же как сжатая пружина или сжатый газ. Эти механизмы используются для накопления энергии.
Жидкость, поступая в полость аккумулятора, передает энергию устройству накопления — поднимает груз, сжимает пружину или газ. При необходимости накопленная энергия используется для подачи жидкости под давлением из аккумулятора в систему.

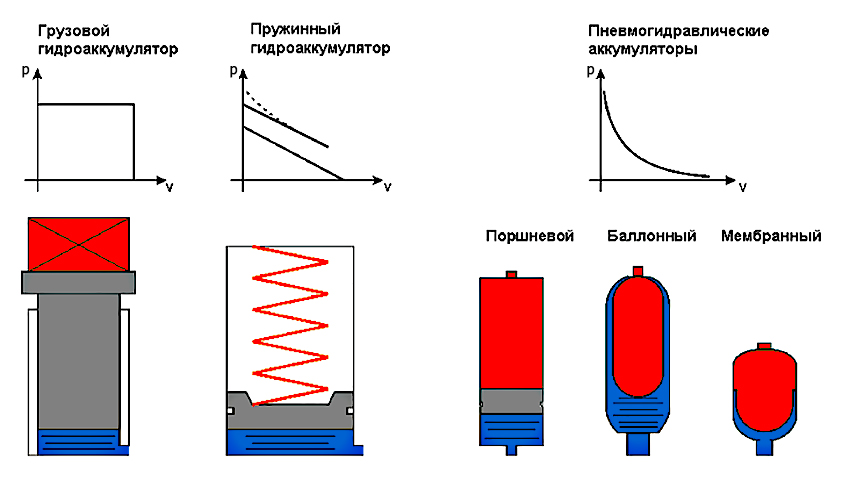

Виды гидроаккумуляторов
- грузовые
- пружинные
- гидропневматические
Устройство грузового гидроаккуммулятора
В грузовых гидроаккумуляторах, на жидкость действует нагрузка вызванная силой тяжести. При зарядке такого аккумулятора жидкость поступает под поршень 1 на котором установлен груз 2, при поступлении жидкости поршень вместе с грузом поднимается. При разрядке груз давит на поршень, которые передает энергию жидкости 3 под давлением, истекающей из гидроаккумулятора.
Расчет давления в грузовом гидроаккуммуляторе
В грузовом гидроаккумуляторе давление жидкости прямо пропорционально массе давящего груза и обратно пропорционально площади поршня.
Давление будет постоянным независимо от объема оставшейся жидкости, так как оно определяется только массой груза и площадью поршня.
Устройство пружинного гидроаккуммулятора
При зарядке пружинного гидроаккумялятора вместо поднятия груза поршень 1 сжимает пружину 2. При разрядке пружина, разжимаясь, передает накопленную энергию воздействуя на поршень, который в свою очередь давит на жидкость 3.
Расчет давления в пружинном гидроаккуммуляторе
В пружинном гидроаккумуляторе давление жидкости зависит от жесткости и величины перемещения пружины.
Давление в аккумуляторе будет уменьшаться по мере уменьшения объема жидкости в аккумуляторе, так как усилие пружины зависит от величины сжатия.
Гидропневматические аккумуляторы
Наибольшее распространение в технике получили гидропневматические аккумуляторы, которых механическая пружина заменена запертым объемом с газа.
Различают гидропневматические аккумуляторы с разделителем и без него.
Гидропневиоаккумуляторы без разделителя используются редко, т.к. при больших величинах давления аккумулирующим газом будет насыщаться рабочая жидкость, что в гидравлике нежелательно. В качестве разделительных элементов используются, поршни, баллоны и мембраны. Ознакомимся с конструкцией самых распространенных пневмогидравлических аккумуляторов.
Баллонный пневмогидроаккумулятор
В аккумуляторах этого типа, газ, находится в баллоне 1, который расположен в корпусе 2. Для заправки гидропневмоаккумулятора газом предназначен зарядный вентиль 3. Клапан 4 ограничивает расширение баллона при отсутствии в полости жидкости под давлением. Подвод рабочей жидкости осуществляется через канал 5.
Баллоные аккумуляторы рекомендуется устанавливать вертикально, хотя в некоторых случая допустимо и горизонтальное расположение.
Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.
с мембраной или обычная
Мембранный бак (аккумулятор) защищает автономную систему водоснабжения от постоянных перепадов давления. Его основные задачи:
- Поддержание постоянного давления в системе
- Снижение количества циклов включения / выключения насоса в периоды интенсивной эксплуатации, за счет чего увеличивается ресурс насосного оборудования
- Защита от гидроудара, значительно сокращающая срок эксплуатации скважинного насоса и всех компонентов системы водоснабжения.
К вторичным функциям гидроаккумулятора (GA) относятся: накопление воды в случае отключения электроэнергии. Обращаю ваше внимание на то, что объем воды, накопленной в мембранном баке, составит 30-40% от его фактического объема. Например, 50-литровый вмещает 19 литров воды при условии, что: давление воздуха в гидроаккумуляторе составляет 1,8 бар; давление включения насоса (минимальное давление в водопроводе) — 2,0 бар; давление отключения насоса (максимальное давление в водопроводе) — 4.0 бар. При тех же условиях 100-литровый мембранный бак Zilmet вмещает 38 литров воды. Поэтому, если вы преследуете цель аккумулировать воду в случае отключения электроэнергии, вам потребуется установить дополнительный бак.
Итак, что такое гидроаккумулятор и на что следует руководствоваться при его выборе?
Мембранные баки бывают двух типов: горизонтальные и вертикальные.
Принцип действия и конструкция практически не отличаются. Единственное отличие — положение мембраны.Как правило, вертикальные гидроаккумуляторы удобнее размещать в помещении, благодаря своей конструкции они занимают меньше полезной площади.
На рисунке представлена конструкция вертикального гидроаккумулятора:
ГА — стальной сосуд с установленной внутри мембраной, представляющий собой рабочую полость. Мембрана должна быть из бутиловой или пищевой резины (EPDM). … Подача воды в гидроаккумулятор осуществляется через резьбовой штуцер, установленный на фланце в нижней части GA.При покупке гидроаккумулятора обратите внимание на то, чтобы фланец был из нержавеющей стали — это поможет избежать протечек при эксплуатации. Воздух закачивается в полость между мембраной и корпусом ГА через воздушный ниппель (он находится под пластиковой крышкой в верхней или нижней части гидроаккумулятора). Давление воздуха в ГА должно быть на 10% ниже давления пуска насоса. Это условие является компромиссом между долговечностью мембраны (мембрана — сменный элемент) и удобством использования воды. Обычно заводы-производители перекачивают воздух под давлением 1,5 бар. Поднять давление в ГА можно с помощью обычного автомобильного насоса.
Как выбрать объем гидроаккумулятора?
При выборе объема гидроаккумулятора следует отталкиваться от:
- Количество водопотребителей
- Количество точек водозабора
- Среднее значение расхода воды, м 3 / час
- Количество допустимых циклов включения / выключения насосов (как правило, принимается равным 20, не имеют ограничений по количеству включений / выключений, так как имеют плавный пуск).
Специалисты по водоснабжению и водоотведению рекомендуют использовать мембранные емкости объемом от 50 литров . В среднем, если ваша семья состоит из 3-х человек, в доме есть 2-3 точки водозабора — хватит и гидроаккумулятора на 50 литров. Если в вашем доме проживает 3-4 человека и 4-5 точек водозабора, используйте ГА объемом 100 литров. При схеме водоснабжения с накопительным баком достаточно будет использовать насосную станцию … Как правило, комплектуются штатным гидроаккумулятором объемом 24 или 60 литров.
Техническое обслуживание аккумулятора
Во время работы ГА требует профилактического обслуживания. Во-первых: после покупки мембранного бака проверьте давление воздуха автомобильным манометром, бывает так, что производитель забыл накачать воздух, или давления в ГА не хватает для ваших нужд. Воздух следует откачивать в «сухой» аккумулятор (перед откачкой слейте воду с мембраны). Периодически проверяйте давление воздуха в процессе эксплуатации (раз в полгода) и при необходимости подкачивайте.
Во-вторых: вода содержит растворенный кислород, и со временем он будет накапливаться в мембране гидроаккумулятора, во избежание этого — стравите воздух из мембраны. ГА объемом 100 литров и более оснащены специальным спускным клапаном, а для небольших гидроаккумуляторов эту операцию можно выполнить, отключив насос от сети и сбросив давление из системы (откройте кран в доме), если необходимо повторить эту операцию несколько раз.
В-третьих: мембранный резервуар следует размещать или хранить при положительных температурах.Если ваша комната не отапливается в зимний период, перенесите гидроаккумулятор в теплое место, тем самым увеличив срок службы мембраны.
Сегодня на рынке представлены мембранные резервуары как отечественного, так и зарубежного производства. Рекомендуем использовать гидроаккумуляторы марки (Италия), так как они давно представлены на российском рынке и зарекомендовали себя только с лучшей стороны. Фланцы этих мембранных баков изготовлены из нержавеющей стали, все поставляемые HA проходят заводские испытания и сертифицированы в соответствии с требованиями Европейской директивы 97/23 / EC.
Для создания равномерного и постоянного потока воды в частных системах водоснабжения используются гидроаккумуляторы, напорные или расширительные баки. Эти устройства сглаживают скачки давления во время работы (включения / выключения) насосного оборудования или анализа ресурса потребителями.
Резервуар такого резервуара разделен на два отсека мощной и эластичной мембраной. Вода поступает в один отсек (нижний) через штуцер фильтра. Другая часть общей емкости резервуара (вверху) заполнена воздухом.Работа начинается с включения помпы. Повышение давления в сети провоцирует нагнетание жидкости в нижний отсек, при этом мембрана начинает растягиваться. Когда давление падает, вода выжимается обратно. Так сглаживаются разрушительные толчки воды в напорных трубах и узлах.
Видеообзор — Принцип работы гидроаккумулятора
Специальной коробка реле автоматически выключает насос, когда давление бак полон.И какое-то время энергия мембраны не дает понижаться давлению. Когда аккумулятор пустой, насос снова запускается. Такое расположение избавляет насосную установку от кратковременных и частых пусков / остановок. Это снижает скорость износа его деталей. Чтобы все работало правильно, напорный бак должен соответствовать по емкости объему необходимого анализа воды. Обычно резервуар должен выдерживать от четверти до половины рабочего объема, который трубы могут пройти за минуту.
Правильно подобранный объем устройства обеспечивает его частоту срабатывания от пяти до пятнадцати раз в час. В таком режиме работы обязательно использовать надежную и гибкую мембрану, выдерживающую большие нагрузки.
Поскольку гидроаккумуляторы работают в системах бытового водоснабжения, материал, из которого они изготовлены, должен быть нетоксичным и иметь разрешение на использование в контакте с чистой питьевой водой.
Вода, поступающая в гидроаккумуляторы для водоснабжения, в основном поступает из подземных колодцев или колодцев.Отсюда его насыщение кислородом, который выделяется при работе системы, накапливаясь в мембране. Для этого в большинстве современных аппаратов этого типа есть предохранительный клапан , при необходимости стравливающий воздух . Как правило, гидроаккумуляторы используются на водопроводах холодного водоснабжения, поэтому температурный режим, в котором они используются, более щадящий.
Такой напорный элемент желательно устанавливать до того, как контур водоснабжения начнет разветвляться. Лучшее место сразу после входа в дом водопровода.Также не помешает установить обратный клапан .. Особенно, если в насосе такого клапана нет. Кроме того, рекомендуется установить манометр для контроля создаваемого давления.
Монтаж оборудования в водопровод
Гидроаккумуляторы бывают вертикального и горизонтального исполнения. Выбирайте из них тот, который более компактно умещается в отведенном месте. Положение монтажа выбирается максимально высоким. Это упрощает работу всей схемы.Дело в том, что подняв агрегат на высоту, например, 5 м, мы получаем столб воды, который «помогает» рабочей мембране дополнительным давлением в ½ атмосферы.
Такие устройства, как гидроаккумуляторы для водоснабжения, являются вспомогательными устройствами для систем холодного и горячего водоснабжения. Они обеспечивают давление воды, необходимое для работы линии. Работа таких систем снижает количество запусков насоса и снижает вероятность гидравлического удара.В них также есть запас воды, который будет важен во время отключения электроэнергии.
Как выбрать подходящий?
Выбирать гидроаккумуляторы для водоснабжения необходимо с учетом того объема воды, который использует данная система. По своей конфигурации они делятся на два типа:
- вертикальные , главное преимущество в том, что они занимают меньше места;
- горизонтальный , он удобнее аккумуляторов первого типа, так как имеет крепления для установки внешнего насоса.
Также важным при выборе гидроаккумулятора является вопрос его объема. Бак с небольшим объемом сделает цикл насоса более частым. Тем не менее, такие устройства небольшого объема подвержены частым скачкам давления в системе. В большом резервуаре будет достаточно воды.
Особо следует учитывать момент при частом включении насоса. Из-за частого включения перегревается, что соответственно значительно сокращает срок службы.
Однако и здесь можно обратить внимание на выбор самой помпы. Погружные насосы имеют лимит 20-30 пусков в час, но внешние не так требовательны к частым пускам, поэтому отлично работают с резервуарами небольшого объема.
Субъективный фактор, отвечающий за правильный выбор размера гидроаккумулятора, — это примерный расчет того, сколько раз насос включится за час. Или сколько человек одновременно будут пользоваться водой в помещении, используя работу водопровода.Сегодня существует запатентованный метод расчета объема гидроаккумулятора, разработанный итальянскими инженерами. Он предназначен непосредственно для частных домов с канализацией, санузлами и прочей техникой, потребляющей достаточное количество воды.
Любая конструкция автономного водоснабжения заканчивается установкой гидробака. Обычно это небольшая емкость, необходимая для накопления носителя. Проще говоря, есть вода под давлением, которую в случае чего можно использовать для бытовых нужд.Поговорим о том, как правильно выбрать гидроаккумулятор для систем водоснабжения и на что обращать внимание при покупке.
Общая информация
Гидробак в большинстве случаев имеет пластиковый корпус, более дорогие модели — металлический. Внутреннее пространство разделено пополам мембраной, с одной стороны которой находится носитель, а с другой — воздух. Такая конструкция позволяет создать внутри емкости давление порядка 1,5-2,5 бар в зависимости от объема и производителя продукта.Следует понимать, что гидроаккумулятор для систем водоснабжения — это не накопительный бак на сотни и даже тысячи литров. В нашем случае речь идет об объеме 50-100 литров.
Вот почему вам нужен воздух в гидрокамере бака. Дело в том, что любой трубопровод, будь то автономный или центральный, может подвергнуться гидроударам. Это очень нежелательное явление, разрушающее шоссе. Чтобы от него избавиться, в системе используется воздушная камера. Он более податлив, чем вода, и позволяет гасить гидроудар.Кроме того, как отмечалось выше, необходимо поддерживать постоянное давление в системе.
Немного о принципе работы устройства
Гидравлический бак, несмотря на свой высокий КПД, предельно прост. Из колодца или колодца, а также из любого другого источника в него попадает вода. Следовательно, эластичная мембрана растягивается из-за давления носителя. Объем воздуха между стенкой бака и мембраной уменьшается, и поэтому создается большое давление.При достижении максимума срабатывает специальный датчик, отключающий помпу.
Тогда получается следующая ситуация. Включаем воду в кран, и она выходит из гидробака под давлением. В последнем постепенно снижается давление на мембрану. Когда он упадет до минимума, включится насос. Примерно так работает устройство. Крайне важно, чтобы давление в гидроаккумуляторе постоянно поддерживалось на оптимальном уровне, это позволяет подавать воду к потребителю под давлением. Техническое обслуживание желательно проводить ежегодно и при необходимости доливать воздух в бак через специальный ниппель с помощью автомобильного насоса.
Гидроаккумулятор для систем водоснабжения: цена и еще кое-что
Ну а теперь перейдем к самому интересному — стоимости оборудования. В большинстве случаев цены варьируются в зависимости от производителя. Отечественные компании более доступны с точки зрения ценовой политики, чем европейские. По качеству делаем вполне нормальные гидробаки.Если соблюдать правила эксплуатации, то проблем возникнуть не должно.
Например, хорошие гидробаки производит компания «Джилекс». Гидроаккумулятор этой фирмы на 50 литров обойдется вам в 3000 рублей. Причем его вес составляет всего 8 килограммов. Агрегат на 24 литра будет стоить на порядок меньше — 1200 рублей. Что касается европейских производителей, то цены выше примерно на 7-15%. Если объем бака небольшой, то разница несущественная. Но в любом случае, прежде чем переходить к цене, нужно посчитать, какой объем вам подходит.
Определение типа гидробака
Гидроаккумулятор для систем водоснабжения может быть вертикальным и горизонтальным. Что касается способа установки, то для потребителя принципиальной разницы нет. Основное различие между ними — способ удаления скопившегося в мембране воздуха. Модели объемом более 100 литров имеют штуцер, через который периодически удаляется воздух. Обратите внимание, есть ли фитинг. Если нет, то найдите модель там, где она есть.
В вертикальных гидроаккумуляторах весь воздух скапливается в его верхней части. В этом случае удалить его не составит труда. Для этого есть специальный клапан. Горизонтальные гидробаки предусматривают установку дополнительного узла трубопровода. Это отвод канализации с выпускным патрубком. Для удаления воздуха предусмотрен шаровой кран. Вы спросите, что лучше? Как было отмечено выше, особой разницы нет, но в аппаратах вертикального типа удаление воздуха проводить проще.
О расчете объема
Гидроаккумуляторы для водоснабжения, устройство которых мы рассмотрели, имеют разные объемы.От того, насколько правильно она будет выбрана, зависит эффективность системы. Но поскольку прибор часто используется для разных целей, иногда бывает сложно рассчитать подходящий объем.
Если вы используете гидробак для резервирования воды, то его объем должен быть большим. Например, емкости должно хватить на несколько дней автономного потребления медиа для бытовых нужд. Совершенно обратная ситуация наблюдается в случае использования устройства для поддержания постоянного давления в системе при отключенном насосе.Бака хватит на 20-100 литров. Если необходима автоматическая станция водоснабжения с гидроаккумулятором, чтобы исключить слишком частое включение электронасоса, то достаточно будет бака на 50 литров. Обратите внимание: не рекомендуется запускать насосы чаще, чем один раз в минуту. Если учесть, что душ может потреблять 5-8 литров в минуту, а туалет не более 2 литров, то такого бака более чем достаточно.
«Джилекс» (гидроаккумулятор) и его особенности
Прежде всего, хочу сказать, что есть смысл обратить внимание на отечественные компании.На это есть несколько причин. Как было сказано выше, это более доступные товары. Но помимо этого российские компании разрабатывают такие аккумуляторы, которые больше подходят для наших систем водозабора. Результат — более стабильная работа устройства на долгие годы.
Что касается производителя, то о нем можно сказать только хорошее. Во-первых, отличное соотношение цены и качества. При прочих равных, бак Jilex будет стоить немного дешевле любого «европейца», при этом не будет уступать по тактико-техническим характеристикам, таким как создаваемое давление, напор, объем и т. Д.В целом это отличное решение не потому, что оно дешевое, а потому, что действительно качественно и удобно.
Частота использования и объем
Эти два параметра тесно связаны друг с другом. Дело в том, что подключение гидроаккумулятора к водопроводу осуществляется с расчетом на то, что агрегат будет работать в интенсивном режиме, то есть при постоянной нагрузке. Здесь речь идет о 5-15 пусках в час. Но часто этот показатель оказывается другим.Почему ты спрашиваешь? Все просто — вы просчитались с выбором объема бака. Допустим, на большую семью брали объем 50 литров, чего было мало. Получается, что агрегат перегружен. Это нехорошо по целому ряду причин. Во-первых, насос, погружной или надводный, постоянно включается и выключается, что напрямую влияет на срок его службы. Во-вторых, диафрагма гидробака тоже подвержена интенсивному износу, что тоже плохо. Вот почему рекомендуется всегда иметь небольшой запас.Купите бак не на 50, а на 75 литров. В большинстве случаев этого будет более чем достаточно. Даже если вы потратите на 500-700 рублей больше, устройство прослужит дольше.
При покупке должен знать каждый
В контуре водоснабжения с гидроаккумулятором обязательно должно быть предусмотрено наличие отверстия в бачке для стравливания воздуха. Это связано с тем, что в той или иной степени в носителе есть кислород, который должен куда-то уходить из гидробака.Если у вас модель объемом менее 100 литров, то специального клапана может не быть. В этом случае рекомендуется проводить профилактическое обслуживание с интервалом 1-2 раза в год. Бак полностью опорожняется, а скопившийся воздух удаляется. В противном случае в системе будет повышенное давление, что приведет к снижению полезной мощности оборудования.
Заключение
Рекомендуется отдавать предпочтение гидробакам с металлическими корпусами.Пусть они несколько дороже, но такое решение эффективно по той простой причине, что агрегат не боится механических повреждений.
И горизонтальный. Название полностью характеризует способ их установки. Какой выбрать, если размеры вашей комнаты позволяют использовать оба типа.
Выбор гидроаккумулятора
Выбор аккумулятора зависит от многих факторов. Здесь мы бы порекомендовали обратить внимание на способ удаления скопившегося воздуха внутри резиновой мембраны.Дело в том, что в системах водоснабжения в воде всегда присутствует растворенный воздух. Со временем в процессе работы системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одно из таких мест — полость А гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный ниппель, через который периодически стравливается накопившийся в системе воздух.При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздухоразделительного клапана.
В гидроаккумуляторах для горизонтального водоснабжения удаление воздуха возможно с помощью дополнительного участка трубопровода, состоящего из патрубка отвода воздуха, шарового крана и слива в канализацию. При этом скопившийся воздух нужно периодически выпускать один раз в месяц. Гидроаккумуляторы малых объемов не имеют воздухоразделительного ниппеля.Поэтому выбор гидроаккумулятора осуществляется исключительно удобством планировки в вашем помещении. Скопление в них воздуха осуществляется периодическим полным опорожнением. Для этого в схеме обвязки может быть предусмотрен дополнительный шаровой кран. Кроме того, удалить воздух из систем с небольшим аккумулятором можно, просто периодически (раз в неделю) отключая питание устройства и стравливая скопившийся воздух через умывальник, смеситель для душа или другую точку забора воды, ближайшую к аккумулятору.Однако для большей эффективности эту процедуру следует повторить несколько раз. То есть выключите питание насоса, откройте кран холодной воды, полностью слейте воду, закройте кран и включите питание насоса. И так два-три раза подряд.
Как выбрать размер аккумулятора водоснабжения?
Правильный подбор гидроаккумуляторов для индивидуальных систем водоснабжения довольно сложен. Необходимо учитывать большой объем вводимых данных.Помимо традиционного душа и смесителя на кухне, современные дома могут быть оборудованы ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого требуется вода. Помимо оборудования, количество людей в доме может быть разным. Это объективные факторы, но при выборе размеров аккумулятора необходимо учитывать и субъективные факторы. Например, сколько раз в час я могу включать насос и заправлять гидроаккумулятор? Что будет, если водой воспользуются сразу несколько человек? Что будет, если в это время работает стиральная машина?
Отметим, что на сегодняшний день, на наш взгляд, методики выбора объема гидроаккумуляторов в России отсутствуют.Во-первых, потому что в России не было индивидуальных систем водоснабжения. Во-вторых, у людей слишком разные требования к таким системам. Предлагаем вам метод выбора объема гидроаккумулятора, основанный на международной методике расчета UNI 9182.
Начнем с того, что если в вашем доме есть только водопроводный кран, душ и водопроводный кран, то вам не нужно ничего считать. Нужна стандартная водопроводная установка с гидроаккумулятором на 24 литра. Смело покупайте.Оптимален в тех случаях, когда количество постоянных жителей в доме до четырех человек. Даже если вам в будущем потребуется увеличить количество точек анализа воды, вы можете просто купить отдельно и установить еще один 24-литровый гидроаккумулятор в любом месте системы.
Если у вас дом без канализации, но с более чем тремя точками водоснабжения, то в любом случае вам понадобится гидроаккумулятор объемом 50 литров.
Методика расчета объема гидроаккумулятора предназначена для индивидуальных домов, оборудованных канализацией (септиком), с ваннами и другим оборудованием, потребляющим значительное количество воды.
1. Определить суммарный коэффициент расхода воды Су. Для этого составьте список точек разбора в вашем доме и укажите количество каждого типа оборудования.
2. Заполните таблицу 1. Второй столбец представляет собой таблицу частотных коэффициентов для использования каждого типа оборудования (Cx). В третьем столбце укажите количество устройств каждого типа оборудования в вашем доме (n). В правом столбце таблицы умножьте значение Cx на n. Просуммируйте значения этого столбца.Вы получите общий коэффициент потребления воды в вашем доме.
Таблица 1. Определение общего коэффициента расхода Су
Тип оборудования | Коэффициент использования Cx | Количество каждого вида n | Изделие Сх x n |
Смеситель в раковине | |||
Смеситель на кухню | |||
Шайба | |||
Посудомоечная машина | |||
Водопроводный кран | |||
Суммарный коэффициент Су = _______ |
3.В зависимости от полученного значения суммарного коэффициента Su определите значение максимального расхода воды, необходимого для вашего дома. Эти значения представлены в таблице 2.
Например, если у вас в доме есть туалет, душ, кран в раковине, кран на кухне (каждое устройство по одному), то ваш коэффициент потребления равен Su = 3 + 2 + 6 + 2 = 13. Ближайшее значение Су в таблице — 12, поэтому для нормального функционирования водопровода в доме нужно обеспечить максимальный расход около 36 литров в минуту.
4. Для определения объема аккумулятора необходимо решить, сколько раз в час (а) можно включать аккумулятор при максимальной интенсивности потребления. В норме это 10-15 раз в час. Также необходимо назначить пороги для реле давления водопроводной станции (Pmin и Pmax). Нижний порог Рmin для двухэтажных домов обычно составляет 1,5 бар, а верхний порог Рmax — 3 бар.
Расчет давления воздуха в гидроаккумуляторе
Какое начальное давление воздуха должно быть в гидроаккумуляторе? Если в подвале вы установили гидроаккумулятор, то его минимальное значение рассчитать несложно.Вам нужно измерить высоту в метрах от подвала до верхней части вашей системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, для трехэтажного — около 10 метров, затем прибавьте к этому значению 6 и разделите на 10. Вы получите необходимое значение в атмосферах. Например, для двухэтажного дома 7 + 6 = 13/10 = 1,3 атмосферы. Это минимальное давление воздуха в гидроаккумуляторе. Иначе вода из него не потечет на второй этаж вашего дома. Однако эти значения не следует завышать, иначе в гидроаккумуляторе просто не будет воды.Обычно производитель устанавливает давление воздуха в размере 1,5 атм., Но может случиться так, что давление воздуха в приобретенном вами гидроаккумуляторе будет другим. Сначала следует проверить его обычным манометром, подключив к ниппелю гидроаккумулятора и при необходимости увеличить автомобильным насосом.
Разница пороговых значений Pmax — Pmin определяет количество воды, производимой гидроаккумулятором. Чем больше эта разница, тем эффективнее работает гидроаккумулятор, но в этом случае мембрана нагружается больше и может лопнуть.
Значение Pmin (давление запуска насоса) определяется на основе гидростатического давления (высоты воды) в системе водоснабжения вашего дома. Например, если высота труб в вашей системе составляет 10 метров, то давление водяного столба будет 10 метров, что равно давлению в 1 бар.
Каким должно быть минимальное давление Pmin? Давление воздуха в камере противодавления должно быть равным гидростатическому, то есть в нашем случае 1 бар. Тогда нижний порог Pmin должен быть немного выше (на 0.1 бар) давление воздуха в гидроаккумуляторе.
Однако нам нужно, чтобы система работала стабильно. Наиболее критичной, с точки зрения стабильности работы, является высшая точка разбора (например, кран или душ на верхнем этаже). Клапан нормально работает, если падение давления в нем не менее 0,5 бар.
Следовательно, давление должно быть 0,5 бар плюс значение гидростатического давления в этой точке. Таким образом, минимальное значение давления газа в аккумуляторе составляет 0,5 бар плюс значение приведенного гидростатического давления в точке расположения аккумулятора (расстояние по высоте между верхней точкой разбора и точкой расположения аккумулятора).В нашем случае, если гидроаккумулятор расположен в самой нижней точке водопровода, то минимальному значению газа в нем следует присвоить 1 бар + 0,5 бар = 1,5 бар, а порогу (насос) порог (включение) Pmin = 1,5 + 0,1 = 1,6 бар. Если гидроаккумулятор расположен в верхней точке, а датчик давления — в нижней точке системы, то давлению газа в гидроаккумуляторе следует назначить 0,5 бар, а порог насоса Pmin = 1,6 бар.
При назначении верхнего порога для автоматической системы водоснабжения необходимо учитывать несколько моментов, в первую очередь напорную характеристику насоса.Значение давления, создаваемое насосом в метрах водяного столба, разделенное на 10, покажет максимальное значение давления. Однако вы должны учитывать:
В характеристиках насоса указаны максимальные параметры без учета гидравлического сопротивления трубопроводов;
Напряжение в электрической сети часто не соответствует номиналу 220 В;
При максимальных значениях давления подача насоса минимальна, и ваша система будет заполняться в течение очень долгого времени.
При длительном использовании характеристики помпы снижаются.

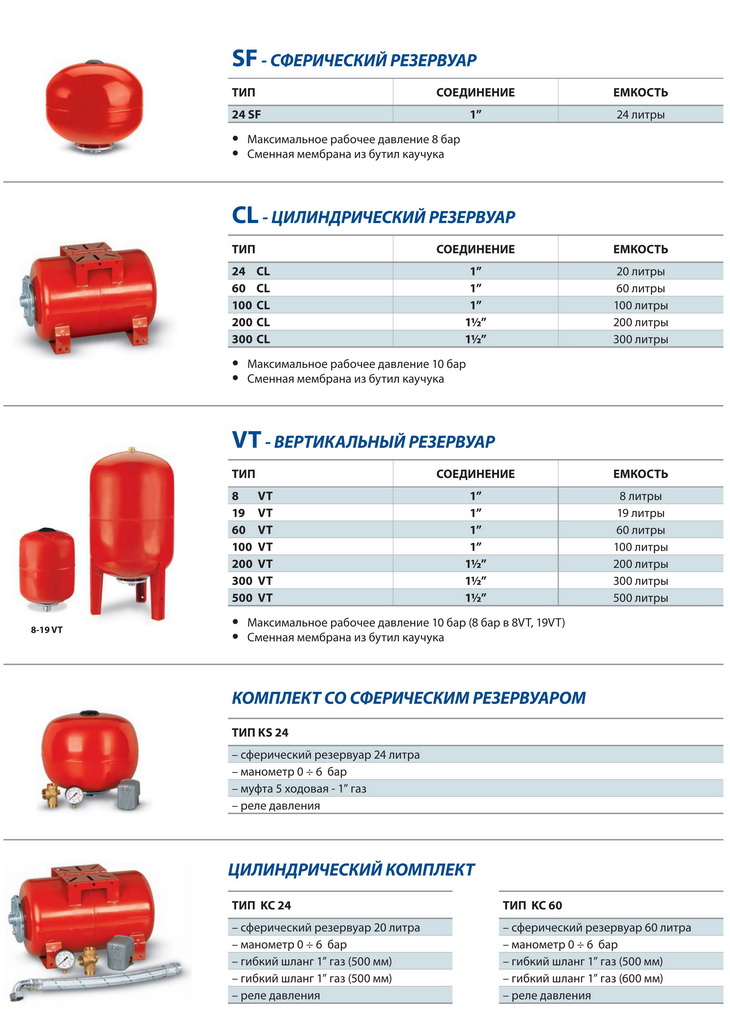

На рынке довольно много моделей GA, различающихся по характеристикам, производителю и цене. И это несколько затрудняет выбор продукта. Перечислять весь ассортимент аккумуляторов бессмысленно; Более того, не все из них соответствуют критериям «качество, надежность, долговечность». Если посмотреть информацию на тематических форумах (а она наиболее объективна), то чаще всего следующие ГА по водоснабжению получают похвалы от пользователей.
1. Reflex
Продукция из Германии под известной торговой маркой Reflex DE специально разработана для установки в водяных контурах. Ассортимент представленных на рынке товаров позволяет выбрать наиболее подходящую модель. Баки различаются вместимостью (от 8 до 500 л) и предельным давлением (до 10 бар).
Корпус всех аккумуляторов выполнен из нержавеющей стали, сверху защищен полимерным слоем. Тип всех сосудов закрытый. Варианты крепления не ограничены, так как вы можете выбрать напольную модель или с настенным креплением.
2. Гилекс
Гражданская авиация России ни в чем (судя по отзывам владельцев частных построек) не уступает импортным аналогам. Но цена примерно в 1,8 раза ниже.
В производстве используется только оцинкованная сталь. «Контрольный» отсек в промышленных моделях изначально заполнен инертным газом, для бытовых проб — воздухом. В зависимости от модификации гидроаккумулятора внутри бака может быть либо гибкая мембрана, либо «груша» (что предпочтительно с точки зрения ремонтопригодности), куда вода поступает из водопровода.
3. Unipump
Еще одна отечественная компания, занимающаяся разработкой и реализацией различного насосного оборудования и комплектующих для инженерных систем, в том числе водоснабжения. Гидроаккумуляторы UNIPUMP отличаются более значительным модельным рядом.
Существуют мини-баки емкостью всего 2 литра (323 рубля), которые целесообразно установить для защиты насоса от перегрузок, например, на дачном участке. То есть там, где внутренний объем ГК (как запас воды) не является одним из определяющих критериев.Все изделия изготавливаются из стали, как вертикальные, так и горизонтальные.
4. Стаут
Эти аккумуляторы известной итальянской марки сейчас производятся в нашей стране. По сути, это расширительные баки мембранного типа и достаточной вместимости (от 50 л). Они способны не только защитить систему от гидроудара, но и обеспечить дом (на время) подачей воды в случае возникновения форс-мажорных обстоятельств. Например, при отключении пром / напряжения.
Исполнение — горизонтальное и вертикальное, стальной корпус, расчетное давление — до 10 бар.Цены вполне приемлемые даже для образцов большой емкости.
Что учитывать
Для каждой системы водоснабжения гидроаккумулятор подбирается индивидуально. Его оптимальные параметры определяются на основании инженерных расчетов. К чему могут привести ошибки, что часто случается, когда ГА выбирается «на глаз» или по совету «знающего человека»?
- Более быстрый срок службы насоса за счет частого включения / выключения. Как следствие — сокращение срока эксплуатации.
- Отсутствие гидроаккумулятора в схеме водоснабжения приводит к повышенному износу всей сантехники, установленной в доме.
- Некорректная работа бытовой техники (сбои, срабатывание защиты и так далее).
- Переменность напора, особенно при открытии нескольких кранов в системе HVS (например, в ванной + на кухне), сливе воды в унитаз.
- Систематический гидроудар в трубах. Последствиями являются выход из строя оборудования, возникновение протечек в стыках отдельных участков цепи.
устройство, принцип действия, подключение
Организация водопровода — дело довольно сложное.Особенно если учесть, что он состоит из множества разных элементов. И если с трубной разводкой и их подключением к потребителям проблема обычно не возникает, то с сантехническим оборудованием дело обстоит сложнее.
Самодельный гидроаккумулятор
Однако некоторые элементы нельзя купить. Например, можно сделать гидроаккумулятор своими руками — в принципе, особых сложностей в этом нет.
Что это такое и зачем он нужен
По сути, гидробак — это одна из основных составляющих частной системы водоснабжения.При этом следует понимать, что его основные функции — это не создание запаса воды, как думают многие, и ряд других.
Устройство гидроаккумулятора
Назначение гидроаккумулятора:
- поддержка постоянного давления воды в системе, защита от капель, при одновременной работе нескольких потребителей;
- защита погружного насоса от постоянных включений и отключений, т.е. включается только при падении давления в гидроаккумуляторе;
- защита водопровода от гидравлических ударов при включении насоса;
- , создавая небольшой запас воды.
Гидроаккумулятор в системе водоснабжения обеспечивает безопасную и бесперебойную работу частного водопровода.
Устройство и принцип работы гидрокниги
Несмотря на важность аккумулятора для водопровода, сложно назвать его устройство слишком сложным. Поэтому при желании можно сделать гидроаккумулятор своими руками.
Состоит из:
- металлический бак
- емкостью 50-100 литров;
- мембрана или резиновая груша;
- тройники для подключения к водопроводу; Реле давления
- , контролирующее уровень воды и подающее сигнал на включение помпы;
- штуцер для нагнетания воздуха.
Есть несколько типов этих устройств, однако принцип работы у всех одинаковый:
- Емкость
- подключена к водопроводу;
- благодаря мембране или груши бак получается разделенным на две части. В один попадает вода, а во второй перекачивается второй;
- за счет давления, создаваемого в воздушной камере, давление поддерживается в общем трубопроводе системы.
Когда вода выходит из бака, срабатывает реле и включается насос.А за счет того, что запас воды составляет в среднем 25-50 литров, получается достаточный буфер, чтобы он не включался слишком часто.
Самостоятельное производство гидравлической батареи
В целях экономии можно сделать гидроаккумулятор самостоятельно. В общем, все материалы есть в наличии, а процесс изготовления не слишком сложен. Однако в самом начале нужно определиться с будущей конструкцией устройства. А самый простой способ сделать гидроучитель без мембраны — это простая конструкция, вполне функциональная.
Обучение
Прежде всего, вам нужно будет подготовить все необходимые материалы:
Кроме того, вам потребуются гайки, шайбы, набор ручного инструмента и дрель, чтобы проделать отверстия в баке.
Устройство изготовления
Поскольку гидравлический аккумулятор не имеет мембраны, сделать это очень просто. Главное, делать все аккуратно. При этом необходимо учитывать тот факт, что система будет работать под давлением, поэтому сама емкость должна быть прочной.
Инструкция, как сделать гидроаккумулятор своими руками:
- в первую очередь нужно просверлить три отверстия в основной емкости. Их делают в верхней и нижней части, а также сбоку;
- в боковое отверстие вставлен кран для сброса воды;
- в верхнее отверстие также монтируется метчик и заводится квитанция;
- в забой вставляется еще один кран с тройником.
Очень важно, чтобы все соединения были надежно закрыты.Для этого под краны укладываются, которые сидят на герметике. И резьбовые соединения заделываем с помощью специальной ленты.
В общем, сама конструкция готова, теперь нужно подключить все необходимые элементы.
К началу подключено:
- Реле давления
- ;
- штуцер для нагнетания воздуха;
- манометр.
Подключение манометра к тройнику
Если применялся пятый век, то к нему можно подключить и трубопровод для набора воды, однако лучше подключить его ко дну емкости.
К нижней части подключается водопровод — вход и выход на один тройник. На этом основные работы завершены.
Итак, самодельное устройство, делается легко и быстро. Теперь вам нужно подготовить его к работе.
Подготовка к работе
Делается очень просто. Для этого набирается вода и в емкость нагнетается воздух. Для этого вам необходимо:
- открыть боковой кран на аккумуляторе;
- включить насос и набрать воду, пока она не потечет из крана;
- после этого отключается насос и закрывается кран;
- теперь нужно подключить насос к Баку и накачать в него воздух.
Насос для этих целей подходит любой. Давление определяется указанным манометром и должно составлять 1,5-2 атмосферы.
Как правило, оптимальное давление можно выбрать во время работы системы. Важно понимать эту зависимость:
- Чем больше давление воздуха, тем меньше объем воды, в котором находится бак. С другой стороны, так в системе будет больше напор воды;
- чем меньше давление воздуха, тем больше жидкости помещается в емкость, и, следовательно, насос будет включаться реже.
Режим работы нужно выбирать из конкретных параметров водопровода.
Подключение реле давления
Это очень важный момент, так как от правильности подключения реле напрямую зависит работоспособность всей системы. В общем, нужно внимательно прочитать инструкцию и произвести подключение электриков по инструкции, так как иначе можно сжечь реле и помпу.
В общем принципиальная схема Выглядит так:
- потребуется два электрокабеля Лучше всего использовать медный трехжильный провод с возможностью заземления.Раздел выбирается исходя из мощности плагина;
- подключается к реле и к бытовой электросети;
- второй подключен от реле к погружному насосу.
Подключение к реле давления
При этом важно не перепутать клеммы. После этого нужно настроить реле давления. Обычно за это отвечают две гайки с пружинами — первая за минимальный порог, а вторая за максимальный.
После завершения подключения и настройки необходимо произвести пробный запуск. При этом желательно открыть кран, через который вода не полностью поступает в гидроаккумулятор.
Если реле не срабатывает при достижении необходимого давления воды в баке, это необходимо исправить. Также проверяется минимальный порог.
На этом работы по изготовлению и настройке гидроаккумулятора можно считать завершенными — устройство полностью подготовлено к эксплуатации.
Установка цистерны
В целом ничего сложного здесь нет, но при его установке следует учесть некоторые нюансы:

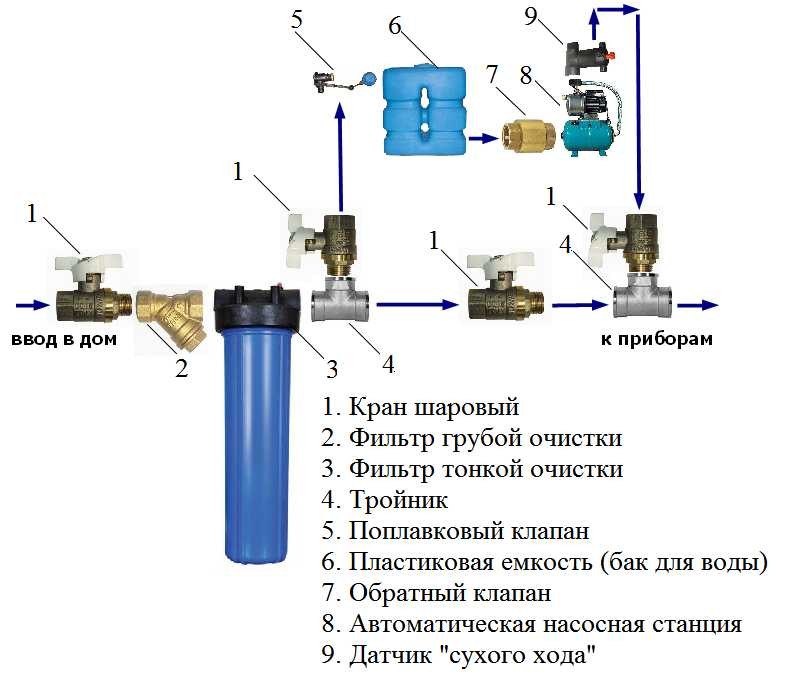

Схема подключения в общую систему водоснабжения
Изготовление гидроаккумулятора не должно вызывать особых затруднений. Главное соблюдать основные правила — следить за герметичностью соединений и аккуратно подключать реле давления.Тем более что времени на всю работу уйдет немного — если не торопиться, можно справиться за один день.
Видео
Видео об изготовлении гидробака:
Многие частные домохозяйства получают воду из автономных источников. Как правило, чтобы поставить его в доме, используется насос, включаемый по мере необходимости. Чтобы не делать этого каждый раз, когда нужно наливать стакан воды, необходимо установить в доме подходящий гидроаккумулятор для систем водоснабжения.
Назначение
Гидроаккумулятор для систем водоснабжения выполняет следующие основные функции:
- Создание постоянного давления в водопроводе, позволяющее избежать колебаний температуры горячей воды при одновременном открытии нескольких кранов.
- Защита оборудования от наводнений, которые могли бы вывести его из строя.
- Создание водопровода, пригодного при отключении электричества или выходе из строя помпы.
- Увеличен срок службы циркуляционного насоса за счет уменьшения количества его включений. Насос активируется только в случае падения давления в водопроводе ниже определенного уровня и выключается после достижения максимального заданного значения.
В промежутке между ними система потребляет воду только из гидроаккумулятора.
Устройство
Мембранный гидроаккумулятор представляет собой прочный металлический корпус, разделенный гибкой мембраной на две части, в одной из которых находится сжатый воздух, а в другую перекачивается вода. Принцип действия заключается в том, что закачиваемая в него вода находится под давлением и поступает в точки разбора после открытия их из бака, без включения насоса.
Вода не попадает в корпус, так как попадает в резиновую камеру, отвечающую всем необходимым санитарным нормам для питьевой воды.Когда насос перекачивает воду в эту камеру, она увеличивается в размерах, сжимая воздух вокруг себя. Таким образом достигается определенный уровень давления, для которого необходима система водоснабжения. Как только он достигнет нужного уровня, реле отключает насос, и подача воды в дом производится из бака.
В баках большой емкости из мембраны содержится клапан для надувных подушек безопасности, который отличается от водяного. В малых гидроаккумуляторах для водоснабжения таких клапанов нет, поэтому для отвода лишнего воздуха должны быть специальные вентиляционные отверстия.
После того, как определенное количество воды будет израсходовано, и давление в баке упадет, реле снова включит насос для пополнения гидроаккумулятора. Чем больший объем имеет мембранный бак для подачи воды, тем меньше будет включаться насос и тем эффективнее будет его использование.
Варианты подключения
Присоединение гидроаккумулятора к водопроводу может быть выполнено с различными целями:
- С увеличением насосной станции или погружного насоса.В таких сетях гидроаккумулятор настроен на снижение скачков давления, возникающих при включении насоса. Вода, хранящаяся в баке, также служит компенсатором временного отключения электричества и прекращения работы нагнетательных насосов. Гидроаккумулятор в этом случае служит резервным источником водоснабжения.
Если в случаях отключения электричества нет необходимости, следует снабдить емкость накопительной емкостью для водоснабжения большой емкости, способной на длительное время отводить в дом скопившуюся воду.
- С водонагревателем. В сетях горячего водоснабжения в системах водоснабжения дополнительно играют приемники избыточной нагретой воды, которые расширяются, увеличиваются в объеме. При этом увеличилась громкость и уходит аккумулятор. Система водоснабжения становится более защищенной от сбоев. Поэтому его мощность рассчитывается с учетом этого фактора.
Установка
При работе водопровода мембрана гидроаккумулятора находится в постоянном движении — сжимается, подавая воду в водопровод дома, затем набухает, забирая ее из насоса.Поэтому накопительный бак для водоснабжения необходимо надежно закрепить на прочном основании с достаточным запасом прочности. Кроме того, необходимо предусмотреть резиновые прокладки, снижающие вибрацию и шум при движении воды. Подключение гидроаккумулятора к сети необходимо производить без сужения внутреннего диаметра захода, иначе при его работе возникнут шумы.
Первый запуск после установки или длительного простоя следует проводить при очень слабом напоре воды, постепенно заполняя мембрану.При длительном отсутствии начинки торчит, а при резкой подаче воды можно повредить.
Место установки необходимо выбирать таким образом, чтобы к нему был свободный доступ для обслуживания. В помещении не должно быть повышенной влажности, а температура в нем не должна опускаться ниже 2-4 градусов тепла.
Настройка давления
Новый гидроаккумулятор для систем водоснабжения в первую очередь проверяется на соответствие давления, указанного в его документации, реальным показателям.После долгого пути от производителя до дома он может уменьшиться.
Для такой проверки можно приобрести специальный счетчик, а можно использовать обычный автомобильный манометр, подключив его к катушке, усиленной на корпусе бака. Самодельный водопровод В нем обычно давление 1-2 атмосферы, такие же показатели должны быть в баке.
Если давление ниже, необходимо будет поднять его любым насосом. Следует помнить, что повышение давления в баке означает уменьшение объема воды, который он может вместить, из-за чего прокатный насос будет чаще включаться, а созданного запаса воды может не хватить для обеспечения водоснабжение дома.
Настройка реле
Накопительный бак для водоснабжения на корпусе имеет реле давления, которое можно отрегулировать, установив минимальный и максимальный уровни давления для срабатывания подкачивающего насоса. Чаще всего это простейшее устройство оснащено регулировкой в виде двух пружин, большая из которых отвечает за включение насоса, а меньшая регулирует перепад давления. Способ регулировки описан в инструкции к гидроаккумулятору.
Впрыск воды
После того, как в гидроаккумуляторе создается повышенное давление воздуха, его можно подключать к водопроводу. Обычно мощности насоса не хватает, чтобы накачать бак накопительной для подачи воды до предела, но этого и не требуется, так как при сильном натяжении срок эксплуатации гибкой мембраны сокращается. Чаще всего значение давления для отключения насоса устанавливается на 1-2 атмосферы больше, чем для отключения.
Например, достигнув показаний манометра в 3 атмосферы, нужно выключить насос и постепенно закручивать гайку низшей пружины, пока механизм не сработает.
Затем начинаем сливать воду, наблюдая за показаниями манометра. Показатель, при котором реле снова включится, должен быть чуть больше (на 0,1-0,2 атмосферы), чем в разряженном аккумуляторе. Это увеличит срок его службы.
Вращение гайки на большой пружине регулируется нижним уровнем давления. Сюда входит нагнетательный насос, который при достижении желаемого уровня отключается. После этого вращением гайки нужно включить реле — настройка завершена.
Выбор гидроаккумулятора
Для того, чтобы определить, в каком объеме воды будет находиться резервуар с выбранными значениями давления включения и давления выключения, можно воспользоваться таблицей:
Таблица, показывающая объем воды в баке при определенных значениях Давление
Подача воды зависит от настройки регулирующего реле. Принцип прост — чем больше разница регулирующих давлений, тем больше воды помещается в бак.
Не стоит брать накопительный бак для водоснабжения, объем которого не удовлетворит потребности семьи.Слишком маленький резервуар быстро опустеет, и насос придется его полностью заполнить, а при слишком большом количестве вода будет забиваться и может испортиться.
Профилактика
Как и любые элементы системы водоснабжения, гидроаккумуляторы для водоснабжения необходимо периодически проверять и обслуживать, а при необходимости — ремонтировать.
Инструкция по эксплуатации содержит список всех необходимых мер, которые необходимо предпринять для длительной и безотказной работы. Тем не менее, провести пару минут, находясь рядом с ним, несложно, чтобы осмотреть состояние корпуса, присоединительного фланца, проверить подключение к сети.Ведь чем раньше будет обнаружена проблема или неисправность, тем проще ее устранить, не дожидаясь появления серьезных последствий.
Устранение неисправностей
Неисправность: Мембранный бак для подачи воды «не держит» давление в системе.
Причина: Неисправность обратного клапана. После выключения насоса вся вода уходит из бака.
Решение: Установите обратный клапан на линии кормления. Если подача воды осуществляется погружным насосом, вентиль устанавливается после него, если на поверхность, то на конце забора шланга или трубы.
Неисправность 1:
После включения помпы срабатывает реле в автоматической станции водоснабжения.
Причина: заедание мембраны.
Решение: необходимо снять мембрану расширительного бачка. Для подачи воды снять и осторожно вручную сматать мембрану и поставить обратно.
Другая причина: повреждена мембрана. После подачи воды реле давления срабатывает выключением насоса.
Решение: Замена мембраны.
Неисправность 2:
Мембранный расширительный бак для водоснабжения не создает нужного давления в сети.
Причина: Пониженное давление в баке.
Решение: Закачать воздух в емкость до паспортного уровня.
Неисправность 3:
Частое включение и выключение насоса подачи воды.
Причина: Неправильная настройка реле — небольшая разница между уровнями нажатия и выключения насоса.
Решение: настроить реле.
Другая причина: недостаточный объем бака.
Решение: Если объем бака назван правильно и реле настроено правильно, возможно, мембрана не полностью раскрылась. Проверить и заменить мембрану.
Заключение
Монтаж гидроаккумулятора для систем водоснабжения может осуществляться собственными силами, без привлечения специалистов. Для этого требуются элементарные знания и навыки, которые есть у любого домашнего мастера.
Самостоятельно интересные статьи Из рубрики.
Проблема водоснабжения в доме с источником — колодцем или колодцем — вполне возможно решить самостоятельно. В этой статье мы расскажем о самых простых и недорогих способах водоснабжения на разных этапах. Вы узнаете об основных принципах устройства автономного водоснабжения в загородном доме.
Не всегда можно получить готовый под ключ дом или дачу, где все уже установлено, проверено и работает. До 50% объектов купли-продажи имеют либо недостроенный вид, либо требуют ремонта или реконструкции.Иногда речь идет о участке с фундаментом и даже без него. Отдельные источники воды на таких участках обычно обслуживаются артезианскими скважинами или скважинами.
Примечание. На каждую скважину бустеры выдают документ — «Паспорт скважин». В нем указаны параметры (глубина, ширина, расстояние до зеркала) и характеристики скважины (производительность, качество воды), которые будут определяющими при выборе насосного оборудования.
Внимание! При отсутствии «паспорта скважины» не следует устанавливать и эксплуатировать постоянное оборудование «вслепую».Закажите услугу по изучению скважин в любой организации соответствующего профиля.
Стадия строительства, наружные работы или полив
Вода — необходимый элемент не только для живых организмов, но и для химических реакций. Может понадобиться на разных этапах строительства и эксплуатации дома, дачи. Рассмотрим варианты срочного монтажа и водоснабжения в разных случаях.
Когда водопровода еще нет, а вода уже нужна, разумно применить временный вариант.В этом случае вода будет доставляться только по участку, лазать по емкостям, использоваться для приготовления раствора и других хозяйственных нужд. Работа такой системы при необходимости будет производиться в ручном режиме и только летом.
Колодец хорош тем, что в нем можно использовать все типы водяных насосов. Недостаток его в том, что обычно это место общего пользования — хорошо на сюжетной частоте. Поэтому мы сосредоточимся в основном на индивидуальных скважинах, исходя из экономии средств на временные коммуникации.
В обоих случаях рекомендуется оборудовать примитивный пульт управления водой.Оборудование может быть выполнено в виде жесткого колена в форме П или G с фитингами на входе и выходе. Ключевым моментом является любой переключатель в уличном исполнении. Если диаметр колодца позволяет использовать недорогой в нем вибрационный насос без поплавка. Насос должен входить в трубу беспрепятственно, с запасом не менее 2 см по окружности. Если диаметр трубы не позволяет установить садовый насос, на этом этапе можно выбрать колодец или уличный, который потом будет работать в постоянной системе.
Что займем:
- Любой погружной насос, конструктивно подходящий для источника (в статье «Обзор погружных насосов для дачи» мы рассказывали о моделях этих агрегатов).
- Выключатель в наружном исполнении.
- Подача сплошного кабеля от ключа к насосу, установленному на глубину.
- Трос, трос.
- Материал для жесткого колена, колена трубы, коленного фитинга (1 дюйм на выходе).
- Обратный клапан (латунь или пластик) под резьбу на выходе насоса и штуцер под клапаном (1 дюйм на выходе).
- Шланг под фитингами (1 дюйм внутри).
- Хомуты, застежки, козырек и щиток.
Порядок работы
1. Определите глубину установки насоса (подвески). Если колодец (колодец) небольшой или средней глубины (10-25 метров), оптимально установить 1-метровый насос снизу. Вибрационные насосы дают давление до 60 метров. Глубину колодца можно определить путем пробного спуска груза на трос.
2. При необходимости подключаем к помпе одножильный кабель указанной длины.
3. Отмерьте желаемую длину троса (троса), шланга.
4. Установите обратный клапан с фитингом насоса.
5. Подсоедините шланг к укладчику насоса и крепежным зажимам.
6. Опустите насос в скважину на заданную глубину и закрепите страховочный трос.
7. Установите электрическое колесо (плату с ключом и автоматом) и подсоедините кабель к выключателю, на который подается напряжение.
8. Собираем жесткое колено и устанавливаем его креплениями на прочный фундамент (столб, труба, стена).Материал колена можно выбрать на выбор металл, ППР, металлопластик. Подсоедините шланг к коленным штуцерам и зафиксируйте хомутами.
При установке напольного (садового) насоса процедура упрощается до уровня интуитивного восприятия: шланг с сетчатым фильтром и обратным клапаном одним концом опускается к источнику, а другим подключается к насосу. Вся система фиксируется на месте.
В данном варианте нам не понадобится кран от водяного запора — его функцию выполняет обратный клапан, за счет которого труба постоянно наполняется водой.Если установить арматуру на высоте 1 метр, то можно подавать воду на самостоятельный полив на довольно большой площади при условии, что она не имеет уклона в сторону источника воды.
Цена вопроса. В этой системе дороже будет только сам насос — от 600 до 1500 руб. Фитинги, шланг, кабель, обратный клапан (пластик) и автомат обойдутся примерно в 300-500 рублей.
Водоснабжение небольшого коттеджа с поливом, подача воды в комнату в дальней точке
Для полноценного функционирования колодца зимой потребуется устройство кессона — переходного пространства между источником (колодцем) и потребителем (домовой водозабор).Обычно его размещают ниже уровня земли, глубже промерзающего грунта. Выполняет несколько жизненно важных функций:
- Служит местом для установки оборудования, фактически являясь насосной.
- Поддерживает постоянную температуру за счет энергии почвы.
- Поглощает шум от работы оборудования (насосной станции).
На этом этапе можно объединить временные элементы системы с постоянными. Есть элементы и индикаторы, которые остались без изменений.Это глубина источника, расстояние до входа в дом, глубина грунтовки грунта, высота дома.
Учитывая то, что мы стремимся постепенно вводить в эксплуатацию постоянную автономную систему водоснабжения, строительства кессона нам не избежать. Если использовать вибрационный насос во временной системе, вся конструкция просто переносится в кессон.
Следуйте постоянному элементу. От кессона будет выходить дорога к дому.Этот участок лучше выполнить капитально вне зависимости от насосного оборудования. Трубу прокладывать поглубже с промерзанием грунта, диаметром не меньше, чем в разводке дома, с шаровыми кранами с двух сторон. Здесь возникает препятствие — путь от источника до потребителя может быть «тревожным» и подлежит расчету. Нас интересуют два основных показателя насоса: давление и глубина забора воды (глубина всасывания для внешнего).
Допустим, наши потребности на данном этапе очень скромные: водоснабжение на высоту 2 метра от уровня 2 этажа (от земли 5 м) в 10 метрах от колодца.Расход — периодический (наполнение тары), не более 1 м 3 в час. Глубина насоса до водного зеркала 5 метров.
Рассчитайте высоту (H), на которую насос должен поднимать воду. 1 манометр вертикальный — это 4 метра смещения по горизонтали, сопротивление системы — 5%:
- H = (6 + 10/4 + 2) + 10% = 11,55 — Принимаем 12 метров.
В гидротехнических расчетах полученный показатель умножается на 2 — для учета дальнейших условий эксплуатации.Итак, желаемое давление в нашем случае будет 24 метра.
Таким способом помпу (с запасом хода) включаем и устанавливаем в кессон. В этом случае ручное управление. На базе обратного клапана мы больше не пригодны, и пришло время внедрить автоматизацию. Первым и пока единственным элементом управления будет реле давления. Его можно установить при входе в дом (изнутри).
Что дает реле давления? Работает при открытии крана (падение давления) в системе и включает насос.Другими словами, автоматически забирает воду прямо из колодца в систему. Подчеркнем, что описанные устройства являются временными мерами, переходным этапом к полноценной системе.
Внимание! Основная причина выхода из строя внешнего и погружного насосов — частые кратковременные включения.
Обзор поверхностных насосов мы проводили в предыдущей статье.
В таком виде система будет работать при открытом кране и позволит зимовать с водой.Напор будет нестабильным, неравномерным, поэтому подключение водонагревательных приборов не рекомендуется.
Постоянное полноценное водоснабжение коттеджа или дома
Большая часть системы собрана и подключена. Осталось решить четыре задачи:
- Стабилизируйте давление в системе.
- Защищайте насос от частых кратковременных пусков.
- Завершить и наконец пожаловаться на систему.
- Фильтр водяной.
Задачи 1 и 2
Давление выравнивается с помощью накопительного бака специальной конструкции — гидроаккумулятора.Внутри имеется герметичная резиновая мембрана, отделяющая отсек забора воды от воздуха.
При включении гидроаккумулятора происходит следующее: насос перекачивает воду в замкнутую систему, мембрана растягивается, создавая давление, срабатывает реле давления, насос выключается. Давление в системе поддерживает не насос, а мембрана.
При малых объемах расхода (мытье рук, слив унитаза) помпа сразу не включается на перфорацию, что экономит ее ресурс по сравнению с прямой системой.Для обеспечения дома, в котором проживают 4 человека, обычно хватает бака на 30 литров, но есть изделия на 50, 70, 100 и более литров. Рабочее давление гидроаккумулятора данного объема — от 6 бар (атм). Реле давления показывают в пределах 1-2,5 бар.
Задачи 3 и 4
На данном этапе мы технически обеспечили подачу воды в дом на нужную высоту и расстояние под постоянным заданным давлением. Разумным шагом теперь будет «продление срока службы» частей системы за счет улучшения качества воды.Проще говоря, теперь необходимо сделать систему с фильтрами и смонтировать для постоянного использования.
Если колодец неглубокий, а водозабор расположен близко ко дну, то установки фильтра грубой очистки нам не помогут. Для защиты крыльчатки и гидроаккумулятора включаем систему перед насосом (рядом с ним) и фильтром грубой очистки. Непосредственно перед раздачей воды в помещении устанавливаются фильтры тонкой очистки, чтобы защитить чувствительную арматуру домашней сантехники.
Внимание! Установите фильтры тонкой очистки в доступных местах для визуального контроля и своевременного обслуживания.
Классическим и наиболее удачным способом раскладки является размещение всех описанных элементов (кроме тонких фильтров) в колодце keyon. Это упрощает обслуживание и «скрывает» шум под землей. При этом в доме система не проходит.
Конечно, описанные компоненты существуют в разных вариациях заводского исполнения.Самая удобная и популярная из них — переносная насосная станция. Это гидрокомпрессор, компоненты которого подбираются с учетом взаимных показателей и собираются на заводе. Включает:
- поверхностный насос
- гидроаккумулятор
- манометр
- реле давления
- пульт дистанционного управления
Стоимость поэтапной сборки насосной станции своими руками
Исходные данные:
- Поверхностный насос.
Требуемый напор от 24 м, давление на выходе от 3 бар, глубина всасывания от 7 м.
- Гидроаккумулятор — 20-30 литров.
- Реле давления 1-3 бар с манометром — 1 шт.
- Клапан обратный (латунь) — 2 шт.
- Труба ПНД — 10 м.
- Трубка ППР — 10 м.
- Шаровой кран — 2 шт.
Таблица затрат:
Положение | Производитель | Цена ед., Руб. | Номер из | Стоимость, руб. |
Поверхностный насос | Молоток Nac800A, PRC | 2500 | 1 | 2500 |
QUATTRO ELEMENTI GIARDINO1000, ИТАЛИЯ | 3300 | 1 | 3300 | |
Grundfos JP 5, Германия | 11000 | 1 | 11000 | |
Гидроаккумулятор | EUROAQUA H024L, PRC | 1600 | 1 | 1600 |
Насосы + бак 30 л H, PRC | 2100 | 1 | 2100 | |
Aquapress AFC 24SB, Италия | 5200 | 1 | 5200 | |
Реле давления с манометром | Реле давления РДМ 5 (РМ 5) + манометр, Россия | 400 | 1 | 400 |
Обратный клапан, латунь | Аль-Ко, Германия | 300 | 2 | 600 |
Труба ПНД | — | 20 | 10 | 200 |
Труба ППР | — | 20 | 10 | 200 |
Кран Шаровая | СТА, Украина | 70 | 2 | 140 |
Всего сопутствующих установок | 1540 | |||
Суммарный насос + гидроаккумулятор | 4100/5400/16200 | |||
Итого по всей системе | 5640/6940/17740 | |||
Работа | 5000 | |||
Всего материалов и работ | 10640/11940/22740 |
Проверить готовые насосные станции Соответствует требованиям источника:
Как видно из анализа, цена всей системы зависит от множества факторов, в том числе не учтенных в таблице (дополнительные, сопутствующие и транспортные расходы). Основными статьями сметы являются насос и гидроаккумулятор. Их цена кардинально зависит от производителя.
Как сделать гидроаккумулятор без мембраны своими руками
Специально для тех, кто привык все делать сам, кратко опишу оригинальную и очень эффективную систему поддержания давления. Вместо заводского гидроаккумулятора мы установили герметичный бак из нержавеющей стали или пищевого алюминия. Подключаем к нему насос с поплавковым выключателем.Устанавливаем на резервуар компрессор, который создаст нужный напор при любом уровне воды. Это уменьшит количество насосных включений минимум вдвое. В этом случае система усложнится из-за компрессора.
Долбинов Виталий, RMNT.ru
Технические инновации до неузнаваемости изменили жизнь владельцев частных домов.
Циркуляционные насосы повысили эффективность отопительных контуров и позволили более гибко их использовать.
Доступен в широком ассортименте насосные станции зарубежного и отечественного производства Раз и навсегда решена проблема водоснабжения, что позволило создать автономную систему водоснабжения, по удобству использования не уступающую городской.
Непременным атрибутом каждой из перечисленных систем является специальный элемент — гидроаккумулятор. Из следующей статьи вы узнаете, как устанавливается и настраивается гидроаккумулятор для систем водоснабжения.
- 1 Что такое гидроаккумулятор?
- 2 функции
- 2.1 с погружным или поверхностным насосом В составе насосной станции (автономное водоснабжение)
- 2.2 с водонагревателями
- 2,3 в отопительных контурах
- 3 вида
- 4 Установка гидроаккумулятора своими руками
- 5 Расчет гидроаккумулятора
- 6 видео по теме
Что такое гидроаккумулятор?
Гидроаккумулятор имеет чрезвычайно простое устройство.Это герметичный стальной контейнер, разделенный на две части. Один из них подключается к системе отопления или водоснабжения, после чего заполняется водой, другой — содержит нагнетаемый воздух с избыточным давлением.
По внутреннему устройству гидроаккумуляторы делятся на два типа:
- Жалюзи : Резервуар для воды в таком гидроаккумуляторе представляет собой резиновый мешок, который часто называют грушей или баллоном. Его горловина через фланец соединяется с системой трубопроводов.
- Мембрана : В этом варианте стальной корпус разделен на два отсека с помощью плоской диафрагмы или мембраны, которая также сделана из резины. Принцип тот же: одна часть через дюймовую насадку подключается к водопроводу или отопительному контуру, в результате чего заполняется водой; К другому нагнетается определенное количество воздуха.
При заполнении гидроаккумулятора водная мембрана или баллон растягивается, в результате чего давление в камере, заполненной воздухом, увеличивается.
Устройство гидроаккумулятора
Баллонный вариант гидроаккумулятора следует считать более предпочтительным, поэтому:
- Находясь в баллоне, вода контактирует только с его внутренней поверхностью, поэтому стальные стенки гидроаккумулятора остаются сухими. В мембранных баках, наоборот, происходит контакт стального корпуса с влагой, что может привести к развитию коррозии.
- Мембрана и баллон не отличаются большим ресурсом, через некоторое время этот элемент необходимо будет заменить.С грушей проблем не возникнет, владелец емкости легко установит новую. Возможна замена мембраны самостоятельно в нескольких моделях, в остальных случаях придется обращаться в сервисный центр.
Функции
Назначение гидроаккумулятора зависит от схемы подключения.
С погружным или поверхностным насосом в насосной станции (автономное водоснабжение)
Для комфортного использования автономного водопровода давление в нем необходимо поддерживать в определенном диапазоне, который называется рабочим.
Для этого используется реле давления — специальное устройство, которое включает и отключает насос при достижении минимального и максимального давления из заданного диапазона.
Представьте себе, что водопровод состоит только из труб, кранов и насоса.
Так как объем трубопроводов небольшой, при открытии крана водоподготовки резко падает давление в системе и реле заставит включиться насос.
По той же причине из-за малой емкости сети — проработает вообще долго и отключается, как только давление поднимется до максимального значения.
Но поскольку мы продолжаем мыть или мыть посуду, давление снова быстро упадет до минимума и насос придется снова включать. Любой электродвигатель в момент запуска перегружается, поэтому при таком режиме быстро выйдет из строя насос, который обычно рассчитывается всего на 10-15 включений в час.
Гидроаккумулятор с насосом в насосной станции
Очевидно, что системе нужен некий прибор, который за время работы насоса мог накапливать определенный запас воды и, что немаловажно, давление, а затем постепенно возвращал все это в систему, давая насосу необходимую передышку.
Именно это устройство представляет собой гидроаккумулятор. Эта часть, подключенная к водопроводу, играет роль емкости для воды. А сжимаемый в другой части воздух представляет собой своего рода пружину, которая накапливает давление в виде нагнетаемой насосом потенциальной энергии. Таким образом, когда мы открываем кран водоподготовки, вода некоторое время будет литься с достаточным давлением без участия насоса, в результате чего ее включения значительно уменьшатся.
Для наглядности можно привести в качестве примера аналог гидроаккумулятора — обычную водонапорную башню, которая применяется в централизованных водопроводных системах сельских населенных пунктов.Он выполняет ту же функцию, только вместо питания. сжатый воздух Для создания давления используется сила тяжести.
Попутно гидроаккумулятор решает еще одну задачу. Резиновый мешок или мембрана в нем гаснут гидравлическими стонами, возникающими в системе в момент пуска насоса. Это явление значительно сокращает срок эксплуатации труб, арматуры и сантехнических устройств.
С водонагревателями
Как известно, вода при нагревании увеличивается в объеме.Поскольку это практически несжимаемое вещество, это явление может вывести из строя различные элементы системы горячего водоснабжения.
Во избежание этого к системе подключается гидроаккумулятор, выполняющий функцию компенсатора, поглощающего излишки теплоносителя.
В контурах отопления
Увеличение объема теплоносителя за счет нагрева компенсируется в системах отопления.
Раньше, когда они работали за счет конвекции и не имели избыточного давления, для этого использовался открытый расширительный бак — простая емкость, подключенная к отопительному контуру и установленная над всеми его элементами.
Сегодня в системах отопления Частные дома оборудуются циркуляционными насосами, которые перекачивают теплоноситель, создавая при этом избыточное давление.
Использование открытого расширительного бачка в таких условиях невозможно, вместо него установлен мембранный гидроаккумулятор.
Просмотры
О том, что гидроаккумуляторы могут быть баллонными и мембранными, мы уже говорили. Кроме того, их можно разделить:
- По типу исполнения — Вертикальное и горизонтальное: оба варианта различаются только конфигурацией, принцип работы одинаковый.Выбор исполнения зависит от параметров помещения, расположения гидроаккумулятора и его обвязки.
- По назначению — на отопление и водопровод: В большинстве случаев гидроаккумуляторы, предназначенные для подключения к системам отопления, имеют красный корпус, а их «собратья» по водопроводу — синий. Работают они по той же схеме, но в цистернах для воды используются пищевые шины, а в отопительных — технические. Последний более прочный. Еще одно отличие состоит в том, что «синие» предназначены для более высокого давления, чем «красные».
- По объему: Гидроаккумуляторы различных моделей могут иметь объем от 25 л до 500 и даже 1000 л.
К стене крепят устройства с небольшой мощностью, более объемные имеют наружное исполнение. Гидроаккумуляторы объемом более 100 л снабжены клапаном сброса воздуха, который в процессе работы постепенно сбрасывается из воды. Вы можете закрепить автоматический воздухоотводчик на этом клапане. Модели объемом до 100 литров таким клапаном не оснащены, поэтому воду из них необходимо полностью слить, чтобы удалить скопившийся воздух.
В частных домах редко можно встретить центральное водоснабжение, поэтому колодцы и колодцы являются основными источниками воды. Схема водоснабжения частного дома при подключении к центральной магистрали или при подключении к автономному источнику — типовая схема водопровода, внешняя и внутренняя разводка труб, советы по установке.
Зачем нужна сцена вокруг частного дома и как это сделать, читайте здесь.
Во избежание загрязнения водных источников введены специальные санитарные нормы и требования к охранной зоне водоснабжения.Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/ohrannaya-zona-vodoprovoda.html вы узнаете, какая охраняемая территория И с чем грозит несоблюдение правил.
Установка гидроаккумулятора своими руками
Подключение гидроаккумулятора своими руками и его запуск производятся в следующем порядке:
- Гидроаккумулятор вешают на стену или устанавливают на пол, между ними строительные конструкции. Установите резиновые прокладки, гасящие вибрации.При подключении к трубопроводу с той же целью используется резиновый переходник.
- Перед заполнением бака водой проверьте давление воздуха в корпусе гидроаккумулятора. Рекомендуемое значение указывается в инструкции или паспорте изделия, обычно это 1,5 атм. Для правильной работы системы давления воздуха в накопительном баке оно должно быть на 10% меньше давления пуска насоса. Если замер показал, что воздуха в баллоне недостаточно, его следует поменять местами. Уровень давления воздуха следует регулярно проверять.
Это спасет и двигатель помпы, и мембрану (или баллон).
- При первом подключении гидроаккумулятор баллона следует заполнить охлаждающей жидкостью с приоткрытым вентилем. Такая предосторожность необходима в связи с тем, что стенки резиновой груши от длительного простоя могли быть заблокированы, а сильная голова стала причиной остатков в некоторых местах или даже разрыва.
- При необходимости нужно настроить реле давления, управляющее работой помпы. Внутри находятся две пружины — большая и малая, которые надеваются на стержни с накрученными на них гайками.Затягивая или ослабляя большую гайку пружины, пользователь соответственно увеличивает или уменьшает давление включения. Те же операции с маленькой пружиной приведут к увеличению или уменьшению рабочего диапазона.
Установка гидроаккумулятора — Схема подключения
Перед настройкой реле проверьте состояние соединительной форсунки. Если он забит грязью или солевыми отложениями, устройство будет работать некорректно.
Расчет гидроаккумулятора
Емкость мембранного бака, подключенного к системе отопления, должна соответствовать одной десятой теплоносителя.
Объем резервуара для воды зависит от нескольких факторов и рассчитывается по формуле:
Вт = k * a max * ((PMAX + 1) * (PMIN +1)) / (PMAX- PMIN) * (пс. + 1).
- PMAX и PMIN — соответственно давление на и отключение насоса, атм .;
- Podvad. — Давление воздуха в гидроаккумуляторе, атм .;
- AMAX — максимальный расход воды, измеряемый в л / мин;
- K — коэффициент, зависящий от мощности двигателя насоса.
Технические инновации до неузнаваемости изменили жизнь владельцев частных домов.
Циркуляционные насосы повысили эффективность отопительных контуров и позволили более гибко их использовать.
Насосные станции изготовлены в широком диапазоне времен зарубежного и отечественного производства и навсегда решили проблему водоснабжения, позволив создать автономную систему водоснабжения, по удобству эксплуатации не уступающую городской.
Непременным атрибутом каждой из перечисленных систем является специальный элемент — гидроаккумулятор.Из следующей статьи вы узнаете, как устанавливается и настраивается гидроаккумулятор для систем водоснабжения.
Гидроаккумулятор имеет чрезвычайно простое устройство. Это герметичный стальной контейнер, разделенный на две части. Один из них подключается к системе отопления или водоснабжения, после чего заполняется водой, другой — содержит нагнетаемый воздух с избыточным давлением.
По внутреннему устройству гидроаккумуляторы делятся на два типа:
- Жалюзи : Резервуар для воды в таком гидроаккумуляторе представляет собой резиновый мешок, который часто называют грушей или баллоном.Его горловина через фланец соединяется с системой трубопроводов.
- Мембрана : В этом варианте стальной корпус разделен на два отсека с помощью плоской диафрагмы или мембраны, которая также сделана из резины. Принцип тот же: одна часть через дюймовую насадку подключается к водопроводу или отопительному контуру, в результате чего заполняется водой; К другому нагнетается определенное количество воздуха.
При заполнении гидроаккумулятора водная мембрана или баллон растягивается, в результате чего давление в камере, заполненной воздухом, увеличивается.
Устройство гидроаккумулятора
Баллонный вариант гидроаккумулятора следует считать более предпочтительным, поэтому:
- Находясь в баллоне, вода контактирует только с его внутренней поверхностью, поэтому стальные стенки гидроаккумулятора остаются сухими. В мембранных баках, наоборот, происходит контакт стального корпуса с влагой, что может привести к развитию коррозии.
- Мембрана и цилиндр не отличаются большим ресурсом, через некоторое время этот элемент потребуется заменить.С грушей проблем не возникнет, владелец емкости легко установит новую. Возможна замена мембраны самостоятельно в нескольких моделях, в остальных случаях придется обращаться в сервисный центр.
Функции
Назначение гидроаккумулятора зависит от схемы подключения.
С погружным или поверхностным насосом в насосной станции (автономное водоснабжение)
Для комфортного использования автономного водопровода давление в нем необходимо поддерживать в определенном диапазоне, который называется рабочим.Для этого используется реле давления — специальное устройство, которое включает и выключает насос при достижении минимального и максимального давления из заданного диапазона.
Представьте себе, что водопровод состоит только из труб, кранов и насоса.
Так как объем трубопроводов небольшой, при открытии крана водоподготовки резко падает давление в системе и реле заставит включиться насос.
По той же причине из-за малой емкости сети — проработает вообще долго и отключается, как только давление поднимется до максимального значения.
Но поскольку мы продолжаем мыть или мыть посуду, давление снова быстро упадет до минимума, и насос придется снова включать. Любой электродвигатель в момент запуска перегружается, поэтому при таком режиме быстро выйдет из строя насос, который обычно рассчитывается всего на 10-15 включений в час.
Гидроаккумулятор с насосом в насосной станции
Очевидно, что системе нужен некий прибор, который за время работы насоса мог накапливать определенный запас воды и, что немаловажно, давление, а затем постепенно возвращал все это в систему, давая насосу необходимую передышку.
Именно это устройство представляет собой гидроаккумулятор. Эта часть, подключенная к водопроводу, играет роль емкости для воды. А сжимаемый в другой части воздух представляет собой своего рода пружину, которая накапливает давление в виде нагнетаемой насосом потенциальной энергии. Таким образом, когда мы открываем кран водоподготовки, вода некоторое время будет литься с достаточным давлением без участия насоса, в результате чего ее включения значительно уменьшатся.
Для наглядности можно привести на примере аналог гидроаккумулятора — обычную водонапорную башню, которая применяется в системах централизованного водоснабжения сельских населенных пунктов. Он выполняет ту же функцию, только вместо силы сжатого воздуха для создания давления используется сила тяжести.
Попутно гидроаккумулятор решает еще одну задачу. Резиновый мешок или мембрана в нем гаснут гидравлическими стонами, возникающими в системе в момент пуска насоса. Это явление значительно сокращает срок эксплуатации труб, арматуры и сантехнических устройств.
С водонагревателями
Как известно, вода при нагревании увеличивается в объеме.Поскольку это практически несжимаемое вещество, это явление может вывести из строя различные элементы системы горячего водоснабжения.
Во избежание этого к системе подключается гидроаккумулятор, выполняющий функцию компенсатора, поглощающего излишки теплоносителя.
В контурах отопления
Увеличение объема теплоносителя за счет нагрева компенсируется в системах отопления.Раньше, когда они работали за счет конвекции и не имели избыточного давления, для этого использовался открытый расширительный бак — простой резервуар, подключенный к контуру отопления и установленный над всеми его элементами.
В настоящее время системы отопления частных домов оснащены циркуляционными насосами, которые закрывают теплоноситель, создавая избыточное давление.
Использование открытого расширительного бачка в таких условиях невозможно, вместо него установлен мембранный гидроаккумулятор.
Просмотры
О том, что гидроаккумуляторы могут быть баллонными и мембранными, мы уже говорили. Кроме того, их можно разделить:
- По типу исполнения — Вертикальное и горизонтальное: оба варианта различаются только конфигурацией, принцип работы одинаковый.Выбор исполнения зависит от параметров помещения, расположения гидроаккумулятора и его обвязки.
- По назначению — на отопление и водопровод: В большинстве случаев гидроаккумуляторы, предназначенные для подключения к системам отопления, имеют красный корпус, а их «собратья» по водопроводу — синий.
Работают они по той же схеме, но в цистернах для воды используются пищевые шины, а в отопительных — технические. Последний более прочный. Другое отличие состоит в том, что «синие» рассчитаны на более высокое давление, чем «красные».
- По объему: Различные модели гидроаккумуляторов могут иметь объем от 25 до 500 и даже 1000 литров. К стене крепят устройства с небольшой мощностью, более объемные имеют наружное исполнение. Гидроаккумуляторы объемом более 100 л снабжены клапаном сброса воздуха, который в процессе работы постепенно сбрасывается из воды. Вы можете закрепить автоматический воздухоотводчик на этом клапане. Модели объемом до 100 литров таким клапаном не оснащены, поэтому воду из них необходимо полностью слить, чтобы удалить скопившийся воздух.
В частных домах редко можно встретить центральное водоснабжение, поэтому колодцы и колодцы являются основными источниками воды. — Типовая схема водоснабжения, внешняя и внутренняя разводка труб, советы по установке.
Зачем нужна сцена вокруг частного дома и как это сделать, читайте.
Во избежание загрязнения водных источников введены специальные санитарные нормы и требования к охранной зоне водоснабжения. Здесь вы узнаете, что такое зона безопасности и несоблюдение правил.
Установка гидроаккумулятора своими руками
Подключение гидроаккумулятора своими руками и его запуск производятся в следующем порядке:
- Гидроаккумулятор вешается на стену или устанавливается на пол, при этом между ним и строительными конструкциями есть резиновые прокладки, гасящие вибрации. При подключении к трубопроводу с той же целью используется резиновый переходник.
- Перед заполнением бака водой проверьте давление воздуха в корпусе гидроаккумулятора.Рекомендуемое значение указывается в инструкции или паспорте изделия, обычно это 1,5 атм. Для правильной работы давление воздуха в накопительном баке должно быть на 10% меньше давления пуска насоса. Если замер показал, что воздуха в баллоне недостаточно, его следует поменять местами.
Уровень давления воздуха следует регулярно проверять. Это спасет и двигатель помпы, и мембрану (или баллон).
- При первом подключении гидроаккумулятор баллона следует заполнить охлаждающей жидкостью с приоткрытым вентилем.Такая предосторожность необходима в связи с тем, что стенки резиновой груши от длительного простоя могли быть заблокированы, а сильная голова стала причиной остатков в некоторых местах или даже разрыва.
- При необходимости нужно настроить реле давления, управляющее работой помпы. Внутри находятся две пружины — большая и малая, которые надеваются на стержни с накрученными на них гайками. Затягивая или ослабляя большую гайку пружины, пользователь соответственно увеличивает или уменьшает давление включения.Те же операции с маленькой пружиной приведут к увеличению или уменьшению рабочего диапазона.
Установка гидроаккумулятора — Схема подключения
Перед настройкой реле проверьте состояние соединительной форсунки. Если он забит грязью или солевыми отложениями, устройство будет работать некорректно.
Расчет гидроаккумулятора
Вместимость мембранного бака, подключенного к системе отопления, должна соответствовать одной десятой теплоносителя.
Объем резервуара для воды зависит от нескольких факторов и рассчитывается по формуле:
Вт = k * a max * ((PMAX + 1) * (PMIN +1)) / (PMAX- PMIN) * (пс. + 1).
где:
- PMAX и PMIN — соответственно давление на и отключение насоса, атм .;
- Podvad. — Давление воздуха в гидроаккумуляторе, атм .;
- AMAX — максимальный расход воды, измеряемый в л / мин;
- K — коэффициент, зависящий от мощности двигателя насоса.
Необходимо учитывать, что объем, который указан в паспорте устройства, является общим. Полезный объем, то есть количество воды, которое может поместиться в бак при достаточном давлении воздуха, составляет всего 50% от общего количества.
Отсутствие канализации в частном доме доставляет множество неудобств, поэтому, приступая к строительству дома, лучше заранее продумать и устройство канализации. — Подготовка, разводка труб, система вентиляции, несколько полезных советов.
Разновидности и особенности эксплуатации насосных станций Рассмотрим в материале.
Видео по теме
Какой объем гидроаккумулятора нужно выбрать. Какой тип гидроаккумуляторного водоснабжения выбрать
Аккумулятор входит в состав автономных систем водоснабжения. Внутри него находится полый резервуар, в котором расположена эластичная резиновая мембрана грушевидной формы. Он плотно соединен с металлическим корпусом гидроаккумулятора с помощью фланца, имеющего резьбовой выход для подключения к водопроводу.Пространство между мембраной и корпусом гидробака заполнено воздухом.
Поскольку воздух в устройстве находится под давлением 1,5–2 бара, гидроаккумулятор может поддерживать постоянный уровень давления во всей трубопроводной сети. Кроме того, данный агрегат смягчает гидроудар, возникающий при работе водопровода. Его универсальность способствовала тому, что гидравлические баки нашли свое применение не только в бытовых системах, но и в промышленных установках.
Основные принципы действия
Подача воды в бак контролируется реле давления, которое отвечает за включение и выключение насоса. Вода поступает в эластичную емкость, увеличивая ее объем. В результате в гидроаккумуляторе сжимается воздух и давление внутри мембраны увеличивается. При достижении заданного уровня реле давления отключает подачу электроэнергии и останавливает работу насосной системы.
В результате устройство накапливает в себе определенное количество жидкости.При открытии крана под давлением воздуха вода выталкивается из бака и поступает к потребителю. По мере опустошения мембраны давление внутри резервуара падает. При достижении уровня, установленного в настройках системы, реле снова замыкает контакты и насос начинает работать.
Стоит сказать, что качество гидроаккумулятора зависит от его расположения относительно насосного оборудования. Чем ближе он к насосу, тем эффективнее выполняет свои функции.Например, если поставить насосную станцию в подвале, рядом поставить один гидробак, а на чердаке оборудовать второй бак, то вместимость первого бака будет лучше, чем второго. Это происходит из-за разницы давлений, нагнетаемой насосом. Если установить в подвале обе емкости, то наполнение их будет практически одинаковым.
В соответствии с принципами своей работы гидроаккумулятор выполняет следующие функции:
формирует определенный запас воды;
предотвращает чрезмерно частый запуск насоса;
устраняет перебои в водоснабжении в периоды пикового потребления воды;
поддерживает давление внутри системы при выключенном насосе.
Виды гидроаккумуляторов
В зависимости от способа установки гидробаки бывают горизонтальными и вертикальными. Оба типа имеют свои конструктивные особенности, связанные с необходимостью удаления из системы воздушных пробок. Эта необходимость вызвана тем, что вода всегда содержит некоторое количество растворенного в ней воздуха. Он имеет свойство накапливаться в аккумуляторе, и его необходимо периодически оттуда удалять.
Эта проблема типична для больших резервуаров. Поэтому в устройствах объемом более 100 литров есть специальные приспособления для удаления воздуха.В вертикальных моделях воздух скапливается в верхней части и выводится наружу с помощью переключающего клапана. В гидроаккумуляторах горизонтального типа снятие может производиться с помощью специального участка трубопровода, состоящего из шарового крана, патрубка отвода газа и канализационного слива.
Каким критериям следует руководствоваться при выборе гидроаккумулятора?
При выборе гидроаккумулятора учитывайте производительность насосного оборудования, которое он должен поддерживать. Основная задача гидроаккумулятора — облегчить работу насоса и предотвратить его частые запуски.Как правило, станцию не следует включать чаще одного раза в минуту. Если, например, используется простой бытовой насос производительностью 30 л / мин, несложно рассчитать, какой гидроаккумулятор следует приобрести. Здесь подойдет бак объемом 60-80 литров, так как в рабочем режиме он будет заполнен водой примерно на 50%.
Таким же образом производится расчет объема, необходимого для компенсации пикового расхода воды в доме. Средние данные собираются из каждой точки, в которой создается поток, и вычисляется общее количество воды, использованной при пиковом потреблении.Например, в доме два туалета с расходом 1,3 л / мин, кухня — 8,4 л / мин, душ — 9 л / мин. Следовательно, общий объем будет 20 литров. Принимая во внимание предыдущие расчеты, делаем вывод, что бак на 60-80 л легко обеспечит нам бесперебойную подачу воды на пике потребления.
Как рассчитать необходимый уровень давления воздуха в баке?
Предположим, что резервуар установлен в подвале. Тогда основным расчетным значением будет расстояние от подвала до верха водопровода.Для среднего двухэтажного дома это будет 6-7 метров. К этому следует добавить 6 и полученную сумму разделить на 10.
Что тогда тут может выйти из строя, есть ли смысл переплачивать за бренд, и все ли гидроаккумуляторы действительно одинаковые?
В этой статье мы рассмотрим, чем одни гидроаккумуляторы могут отличаться от других, а главное, поймем какие факторы влияют на их стоимость .
Материал, качество и объем мембраны
Очевидно, что основным функциональным элементом гидроаккумулятора является мембрана.Именно она испытывает растягивающие-сжимающие нагрузки и от его качества напрямую зависит долговечность всего изделия.
На качество мембраны в основном влияет исходный материал и точное соблюдение технологии производства. Особенно это актуально для мембран большого объема (от 300 литров). Интересно, что не каждый производитель гидроаккумуляторов самостоятельно изготавливает мембраны для всех выпускаемых моделей, многие закупают их у сторонних специализированных предприятий.
Поскольку гидроаккумуляторы часто используются в системах питьевого водоснабжения, , к материалу мембран также предъявляются повышенные требования экологической безопасности.
Материал мембраны влияет на количество допустимых циклов растяжения-сжатия и диффузионного сопротивления (проницаемость молекул воздуха). Но форма мембраны вторична.
Фотография мембран разной формы
Сегодня почти все гидроаккумуляторы устанавливают мембраны только из двух материалов:
Бутиловая мембрана. Он отличается хорошей эластичностью, прочностью и высоким сопротивлением диффузии.
Мембрана EPDM (этилен-пропиленовый синтетический каучук) имеет преимущества бутиловой мембраны. Она немного дешевле бутиловой мембраны, но немного хуже по сопротивлению диффузии.
Мембран из натурального каучука сегодня практически не встречается.
Не секрет, что недобросовестные производители могут сэкономить как на самом материале (добавить более дешевые примеси), что приведет к сокращению его срока службы, так и установить внутри мембрану меньшего размера, чем у конкурентов.Также некачественная мембрана может вызвать запах в воде. К сожалению, при покупке гидроаккумулятора невозможно определить качество или размер мембраны.
Таким образом, основное отличие заключается в качестве исходного материала и соблюдении технологии производства.
Толщина стенок гидробака, качество сварки и покраски
Эти характеристики влияют на коррозионную стойкость и герметичность корпуса. На качественных баках сварные швы всегда ровные и хорошо окрашенные, нигде нет заусенцев и трещин на краске, фланец ровный и точно перпендикулярный продольной оси гидроаккумулятора.Этикетка содержит подробную техническую информацию.
Образец этикетки итальянского аккумулятора
В дешевых, особенно безымянных моделях после сварки внутри могут остаться заусенцы и острые кромки, что в дальнейшем может привести к повреждению мембраны.
За счет использования более толстого стального листа аккумулятор будет иметь большую массу и будет лучше защищен от коррозии, чем его дешевый аналог.
Материал фланца
Фланец — это «слабое место» гидроаккумулятора, так как именно он наиболее подвержен коррозии.
Большинство производителей используют фланец из оцинкованной стали, что оптимально с точки зрения цены и срока службы. Однако они также подвержены электрохимической коррозии, чему способствует почти постоянное присутствие влаги. Случаи проникающей точечной коррозии таких фланцев не редкость. При эксплуатации в сухом помещении приемлемый срок эксплуатации оцинкованного стального фланца (4-6 лет).
Также существуют фланцы из пластмассы, нержавеющей стали или композитных конструкций.
На фотографии показан фланец из оцинкованной стали с внутренним пластиковым вкладышем.
Дополнительные преимущества
В зависимости от производителя, выпускаемой серии и объема можно найти гидроаккумуляторы с дополнительными достоинствами или конструктивными особенностями.
Сюда входят:
- Встроенный манометр для контроля давления в воздушной полости.
- Фланец из нержавеющей стали, пластмассовый или композитный фланец.
- Фланцевое соединение на входе (без резьбы).
- Фитинг верхний с резьбой (гидроаккумулятор с диафрагмой), для удобного размещения элементов автоматики и / или водомера.
- Платформа для размещения дополнительных приспособлений (например, подкачивающего насоса, шкафа защиты и т. Д.).
- Нестандартные технические решения.
Поясним на примере последний пункт. На рынке есть дорогие и качественные аккумуляторы с несъемной (несменной) мембраной, примерно поровну делающей объем бака.Внутренние стенки гидравлической части выполнены из специального пищевого пластика, поэтому вода никогда не попадает на металлический корпус. Кроме того, для предотвращения чрезмерного растяжения мембраны внутри корпуса устанавливаются специальные ограничители хода.
Объем гидроаккумулятора
В названии нет опечатки. Как ни странно, есть еще один реальный факт, о котором даже неловко упоминать. Большой опыт работы с оборудованием разных производителей позволяет констатировать, что у некоторых компаний свой подход к измерению объемов.Иначе невозможно объяснить заметную разницу в физических размерах сравниваемых гидроаккумуляторов при одинаковом номинальном объеме . Проще говоря, один резервуар меньше другого по объему, что позволяет кому-то просто сэкономить на материале. То же, как мы упоминали ранее, относится к размеру (объему) мембраны.
При выборе гидроаккумулятора сравните его габариты с другими производителями. Лучше сделать акцент на горизонтальной конструкции, так как высота ножек у вертикально ориентированной емкости может существенно отличаться (высота ножек емкости не влияет на ее номинальный объем).
Прозрачность бренда
Если вам сказали, что эта марка аккумуляторов «хорошая», не поленитесь проверить на себе хотя бы информацию о производителе. Сегодня у каждого реального производителя всегда есть веб-сайт в международной или национальной зоне регистрации (com, it, de, cn, ru и т. Д.). Найти не сложно. Поверьте, содержание сайта (каталог, описание товаров, фото- и видеопродукция, рекламные буклеты и т. Д.) Вам о многом расскажет. Если у бренда / производителя нет своего полноценного сайта, то и такого производителя нет.Это означает, что товары производятся на стороннем предприятии, которое просто наклеивает таблички с именами покупателей на товары, что не всегда плохо, но всегда настораживает.
Например, известные бренды Aquasystem, Cimm, Elbi, Reflex, Zilmet, Wester и на своих официальных сайтах размещают информацию обо всех товарах и их производстве. Конечно, это не дает полного представления о качестве продукции, но точно вызывает уважение покупателя и исключает покупку «кота в мешке».
Страна происхождения
Этот фактор может показаться самым простым и понятным. Если произведено в Азии, то будет дешевле европейского продукта. Хорошо, но проблема в том, что узнать настоящую страну производства сегодня не так-то просто. Многие (и даже именитые) производители эту информацию не афишируют. Очень часто информация о реальной стране производства заменяется информацией о стране — родине бренда. Нередко можно встретить неоднозначные этикетки, такие как Designed in Italy .
Однако родина бренда может находиться в одном месте, а производство — в совершенно другом регионе планеты, то есть в Азии. С начала 21 века интернационализм многих известных производителей стал нормой, и это никого не должно удивлять. Бояться этого не стоит, главное — соблюдение технологии и контроль качества.
Хуже того, когда они доходят до обмана покупателя, они привозят товары из Азии в Европу, а затем отправляют их дальше под видом товаров, произведенных в Европе.Это не пересказ слухов, а реальная информация, имеющая прямое отношение именно к гидроаккумуляторам. Однако остаются компании, которые фактически производят свою продукцию у себя на родине.
Также на фактор стоимости существенно влияет стоимость доставки. Аккумуляторы довольно большие по объему и относительно дешевы по стоимости, поэтому транспортные расходы существенно влияют на конечную цену продукта.
Сегодня аккумуляторы производятся и на российских предприятиях, чему, несомненно, способствует простота конструкции изделия и простая технология производства.Все вышеперечисленные факторы оценки применимы к моделям, произведенным в нашей стране. Следует отдельно спросить, кто является поставщиком мембран, особенно больших объемов, но чаще всего ответа не последует.
Подведем итоги:
Мы пытались объяснить, что хотя все аккумуляторы выглядят одинаково, разница в деталях все же существует. Однако мы осознаем, что без погружения в предмет и возможности визуального сравнения разных моделей применить эти знания крайне сложно.Даже увидев мембрану своими глазами, оценить ее качество и размер в сравнении с другими крайне сложно.
Разница в цене готового продукта будет зависеть от качества стандартных элементов, соответствия технологии, названия производителя и страны фактического производства.
Логический вывод «дороже — значит лучше» работает, но в определенной степени. Искусственный дисбаланс обменного курса валюты вносит свои искажения.Можно констатировать, что дорогой аккумулятор от известного производителя будет иметь гарантированное качество. Однако в средней ценовой категории есть достойные производители.
Мы считаем, что самым верным критерием, которым следует руководствоваться при выборе гидроаккумулятора, является репутация и производитель реальный положительный
И горизонтальный. Название полностью описывает способ их установки. Какой из них выбрать, если габариты вашего помещения позволяют использовать оба типа.
Выбор аккумулятора
Выбор гидроаккумулятора зависит от многих факторов. Здесь мы бы порекомендовали обратить внимание на способ удаления скопившегося воздуха внутри резиновой мембраны. Дело в том, что в системах водоснабжения в воде всегда присутствует растворенный воздух. Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одно из таких мест — полость гидроаккумулятора А.Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный ниппель, через который периодически сбрасывается скопившийся воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого клапана воздухоотделителя.
В гидроаккумуляторах для водоснабжения горизонтального типа удаление воздуха возможно с помощью дополнительного участка трубопровода, состоящего из патрубка отвода воздуха, шарового крана и отвода в канализацию.При этом необходимо периодически раз в месяц стравливать скопившийся воздух. Гидроаккумуляторы малых объемов не имеют ниппеля воздухоотделителя. Поэтому выбор гидроаккумулятора осуществляется исключительно удобством планировки в вашем помещении. Удаление скопившегося в них воздуха осуществляется периодическим полным опорожнением. Для этого в схеме трубопроводов может быть предусмотрен дополнительный шаровой кран. Кроме того, можно удалить воздух из систем с небольшим гидроаккумулятором, просто периодически (раз в неделю) отключая электропитание от установки и удаляя скопившийся воздух через раковину или кран душа или другую точку выпуска, ближайшую к аккумулятору .Однако для большей эффективности эту процедуру следует повторить несколько раз. То есть отключите питание насоса, откройте кран холодной воды, полностью слейте воду, закройте кран и включите питание насоса. И так два-три раза подряд.
Как выбрать размер гидроаккумулятора воды?
Правильный выбор гидроаккумуляторов для индивидуальных систем водоснабжения достаточно сложен. Необходимо учитывать большой объем входных данных.Помимо традиционных душей и смесителей на кухне, современные дома могут быть оборудованы ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого требуется вода. Помимо оборудования, в доме может быть разное количество людей. Это объективные факторы, но при выборе размера гидроаккумулятора также необходимо учитывать субъективные факторы. Например, сколько раз в час можно включать насос и заливать гидроаккумулятор? Что будет, если водой воспользуются сразу несколько человек? Что будет, если в это время работает стиральная машина?
Отметим, что до сих пор, на наш взгляд, методики выбора объема гидроаккумуляторов в России отсутствуют.Во-первых, потому что в России не было индивидуальных систем водоснабжения. Во-вторых, у людей слишком разные требования к таким системам. Предлагаем вам методику подбора объема гидроаккумулятора, основанную на международной методике расчета UNI 9182.
Начнем с того, что если у вас в доме есть только водопроводный кран, душ и кран для полива, то ничего не нужно учитывать. Нужна стандартная водопроводная установка с объемом гидроаккумулятора 24 литра. Смело покупайте.Оптимален в тех случаях, когда в доме постоянно проживает до четырех человек. Даже если в будущем вам потребуется увеличить количество точек водоснабжения, вы можете просто купить отдельно и установить еще один гидроаккумулятор на 24 литра в любой точке системы.
Если у вас дом без канализации, но с более чем тремя точками водоснабжения, то в любом случае вам понадобится аккумулятор объемом всего 50 литров.
Методика расчета объема гидроаккумулятора предназначена для индивидуальных жилых домов, оборудованных канализацией (септиком), с банями и другим оборудованием, потребляющим значительное количество воды.
1. Определить суммарный коэффициент расхода воды Су. Для этого составьте список точек анализа в вашем доме и укажите количество каждого типа оборудования.
2. Заполните таблицу 1. Второй столбец — это таблица частотных коэффициентов использования каждого типа оборудования (Сx). В третьем столбце введите количество устройств для каждого типа оборудования в вашем доме (n). В правом столбце таблицы умножьте значение Cx на n. Суммируйте значения этого столбца.Вы получите общее потребление воды в вашем доме.
Таблица 1. Определение суммарного коэффициента расхода СУ
Тип оборудования | Использование Cx | Количество каждого вида n | Работа xx n |
Смеситель в раковине | |||
Кран на кухню | |||
Шайба | |||
Посудомоечная машина | |||
Кран поливочный | |||
Суммарный коэффициент Cy = _______ |
3. В зависимости от полученного значения суммарного коэффициента Su определите значение максимального расхода воды, необходимого для вашего дома. Эти значения представлены в таблице 2.
Например, если у вас есть унитаз, душ, смеситель в раковине, смеситель на кухне (на каждое устройство приходится по одному устройству), то ваш коэффициент потребления равен Su = 3 + 2 + 6 + 2 = 13. Ближайшее значение Су в таблице — 12, поэтому для нормального функционирования водопровода дома нужно обеспечить максимальный расход около 36 литров в минуту.
4. Для определения объема гидроаккумулятора необходимо решить, сколько раз в час (а) гидроаккумулятор будет включаться при максимальной интенсивности расхода. Считается, что это 10-15 раз в час. Также требуется обозначить пороги реле давления водопроводной станции (Pmin и Pmax). Нижний порог Рmin для двухэтажных домов обычно составляет 1,5 бар, а верхний порог Рmax — 3 бар.
Расчет давления воздуха в гидроаккумуляторе
Какое начальное давление воздуха в гидроаккумуляторе? Если вы установили в подвале гидроаккумулятор, то его минимальное значение рассчитать несложно.Мы должны взять высоту в метрах от подвала до верха вашей системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, для трехэтажного дома — около 10 метров, затем прибавьте 6 к этому значению и разделите на 10. Вы получите требуемое значение в атмосферах. Например, для двухэтажного дома 7 + 6 = 13/10 = 1,3 атмосферы. Это минимальное значение давления воздуха в гидроаккумуляторе. Иначе вода из него не потечет на второй этаж вашего дома. Однако эти значения не следует завышать, иначе в гидроаккумуляторе просто не будет воды.Обычно производитель сам устанавливает давление воздуха в размере 1,5 атм., Но может случиться так, что давление воздуха в купленном вами гидроаккумуляторе другое. Сначала следует проверить его обычным манометром, подключив к ниппелю гидроаккумулятора и при необходимости увеличить с помощью автомобильного насоса.
Разница пороговых значений Pmax — Pmin определяет количество воды, сбрасываемой гидроаккумулятором. Чем больше эта разница, тем эффективнее работает гидроаккумулятор, но в этом случае мембрана подвергается большему напряжению и может разорваться.
Значение Pmin (давление запуска насоса) определяется на основе значения гидростатического давления (высоты воды) в системе водоснабжения вашего дома. Например, если высота труб в вашей системе 10 метров, то давление водяного столба будет 10 метров, что равно 1 бар.
Каким должно быть минимальное значение давления Pmin? Давление воздуха в противодавленческой камере гидроаккумулятора должно быть равным гидростатическому, то есть в нашем случае 1 бар.Тогда нижний порог Pmin должен быть немного выше (на 0,1 бар) давления воздуха в гидроаккумуляторе.
Однако нам нужно, чтобы система работала стабильно. Наиболее критичной с точки зрения стабильности работы является высшая точка анализа (например, смеситель или душевая кабина на верхнем этаже). Кран работает нормально, если падение давления в нем не менее 0,5 бар.
Следовательно, давление должно быть 0,5 бар плюс гидростатическое давление в этой точке. Таким образом, минимальное значение давления газа в гидроаккумуляторе равно 0.5 бар плюс значение пониженного гидростатического давления в точке гидроаккумулятора (расстояние между верхом точки разборки и точкой гидроаккумулятора). В нашем случае, если гидроаккумулятор расположен в самой нижней точке водопровода, то минимальное значение газа в нем должно быть 1 бар + 0,5 бар = 1,5 бар, а порог срабатывания (включения) насоса Pmin = 1,5 + 0,1 = 1,6 бар. Если гидроаккумулятор расположен в верхней точке, а датчик давления — в нижней точке системы, то давление газа в гидроаккумуляторе следует установить на 0.5 бар, а порог включения насоса Pmin = 1,6 бар.
При назначении верхнего порога автоматической подачи воды необходимо учитывать несколько моментов, в первую очередь напорную характеристику насоса. Значение давления, создаваемого насосом в метрах водяного столба, деленное на 10, покажет максимальное значение давления. Однако вы должны учитывать:
В характеристиках насоса указаны максимальные параметры без учета гидравлического сопротивления трубопроводов;
Напряжение в электрической сети часто не соответствует номинальному 220 В;
При максимальных значениях давления расход насоса минимален, и ваша система будет заполнена в течение очень долгого времени.
При длительной эксплуатации характеристики насоса снижаются.
Гидроаккумулятор представляет собой резервуар для воды. Имеет эластичную резиновую мембрану. Бак подключается к водопроводу с помощью фланца с резьбовым соединением.
Между корпусом гидроаккумулятора и мембраной есть некое пространство, которое заполнено обычным воздухом. Насос, питающий воду, нагнетает давление около 1,5 — 2 атмосферы.
Воздух в резиновой камере, будучи более гибким, чем вода, смягчает гидравлические удары, периодически возникающие в системе, а также помогает поддерживать заданное давление внутри сети.Рассмотрим подробнее, как выбрать гидроаккумулятор, а также устройство и принцип работы гидроаккумулятора.
Гидроаккумулятор состоит из следующих основных компонентов:
- Металлический корпус.
- Резиновая мембрана.
- Ниппель, через который в полость подается воздух.
- Клапан воздушной заслонки.
- Фитинг фиксирующий мембрану.
- Прочие сведения.
Принцип работы гидроаккумулятора следующий.В емкость попадает вода, подаваемая из колодца, колодца или другого источника. При этом мембрана увеличивается за счет эластичности. Растянутый. При этом объем воздуха между стенками емкости и самой мембраной уменьшается. Это создает большое давление. Когда его уровень достигает нужного значения, срабатывает датчик давления, размыкающий контакты, идущие к насосу, и он отключается.
Воздух внутри резервуара оказывает давление на воду. А когда открываем кран, при малейшем сопротивлении вода под напором выбегает.При этом внутри гидроаккумулятора давление на мембрану падает. Когда он достигает указанного минимального уровня, насос снова запускается. Цикл повторяется.
Как видим. Для обеспечения рабочего состояния в баке есть вода и воздух, разделенные эластичной мембраной. Поскольку резина — довольно ковкий материал, со временем давление в полости бака может упасть. Поэтому желательно один раз в год производить профилактическую проверку давления воздуха в приборе при откачке воды.Если выяснится, что он превышает норму, можно через ниппель долить воздух обычным автомобильным насосом.
При этом нужно помнить, что вода никогда не заполняет объем бака на 100%.
Фактическое количество воды зависит от ряда факторов. Это и форма самого гидроаккумулятора, и начальное давление воздуха, и пределы реле давления, и многое другое.
По способу установки различают горизонтальные и вертикальные модели гидроаккумуляторов.У каждого вида есть свои особенности. Они касаются в первую очередь удаления воздуха, который скапливается внутри мембраны.
В любой водопроводной системе всегда присутствует определенное количество воздуха, растворенного в воде. При попадании в резервуар он высвобождается и накапливается. Так образуются пробки в самых различных участках системы.
Для снятия этих заглушек в конструкцию гидроаккумуляторов от 100 литров и более вставляется штуцер с вентилем, через который периодически удаляется скопившийся в системе воздух.
В гидроаккумуляторах объемом 100 литров вертикального типа воздух накапливается по законам физики в верхней части, откуда он удаляется через описанный выше воздухоотводящий клапан.
В аппаратах горизонтального типа отвод воздуха осуществляется с помощью дополнительной трубопроводной сборки. Он состоит из отвода сточных вод, выпускного патрубка и шарового крана.
В гидроаккумуляторах небольшого объема такой штуцер не предусмотрен. Такие устройства чаще всего приобретаются благодаря компактности.А воздух из них удаляется только при профилактическом осмотре с полным опорожнением устройства.
Приведем примеры некоторых из них:
- Для предотвращения слишком частого включения работающего насоса.
- Поддержание давления в системе при выключенном насосе.
- Для резервации воды.
- Компенсация пиков во время потребления воды.
Кстати, чем ближе насос к гидроаккумулятору, тем эффективнее будет его работа.Например, если у вас в подвале установлен насос, а первый гидроаккумулятор расположен рядом с ним, а второй установлен на чердаке, мы увидим, что на чердаке объем воды в гидроаккумуляторе будет меньше, т.к. давление воды в системе также будет ниже. При установке обоих накопителей на первом этаже уровень заполнения будет практически одинаковым.
В случае, когда гидроаккумулятор настроен на резерв определенного количества воды на случай отключения электроэнергии, когда насос не может работать, величина резерва зависит от конкретной ситуации.
При выборе гидроаккумулятора во избежание частой работы насоса в системе важно учитывать некоторые факторы. Не рекомендуется включать насос чаще одного раза в минуту. Бытовые системы оснащены насосами со средней производительностью 30 л / мин. Учитывая, что вода в приборе занимает около 50% его объема (остальной объем заполнен воздухом под давлением), гидроаккумулятор на 60-70 литров легко справится с этой задачей.
Когда гидроаккумулятор должен компенсировать пиковые значения расхода воды, необходимо учитывать существующие характеристики расхода, которые имеют точки бытового водопотребления.
- Унитаз потребляет 1,3 литра в минуту.
- Душ — от 8 до 10 л / мин.
- Для кухонной мойки требуется около 8,4 л / мин.
При наличии двух туалетов и одновременной работе всех перечисленных точек, потребляющих воду, общий расход составляет около 20 литров. Теперь нужно учесть процент фактического заполнения гидробака водой и то, что насос хорошо включать не чаще 30 раз в час. Имея эти данные, мы обнаруживаем, что 60-80 литров в показанном примере вполне достаточно объема.
Какого предельного давления воздуха в установленном гидроаккумуляторе будет достаточно? При его установке в подвале можно рассчитать минимальный уровень давления. Для этого нужно взять высоту в метрах, начиная от верха существующей системы и заканчивая подвалом.Возьмем, к примеру, высоту 6-7 м. К этому добавляем 6 и делим на 10.
(7 + 6) / 10 = 1,3 атмосферы.
Итак, мы получили минимальное значение давления воздуха для системы, расположенной в двухэтажном доме. Когда давление в приборе будет меньше этого показателя, вода просто не потечет в систему на втором этаже.
У производителя, как правило, давление воздуха устанавливается равным полторы атмосферы. Однако всегда может быть, что в купленном устройстве все будет иначе.По этой причине сразу после покупки нужно проверить давление внутри бака обычным манометром. Он присоединяется к соску. Когда нужно повысить давление, можно прибегнуть к использованию автомобильной помпы.
Когда гидравлический бак используется вместе с насосом, уровень давления в нем должен быть равен нижнему пределу включенного насоса.
Нижний и верхний пределы и пределы включения и выключения насоса мы опишем в отдельной статье, где мы рассмотрим настройку и регулировку реле давления.
Исходя из вышеперечисленной информации, вы уже знаете, как выбрать гидроаккумулятор и можете выбрать для себя именно тот прибор, который максимально соответствует вашим требованиям и условиям. Выбрав вертикальную или горизонтальную модель, вы сможете рассчитать объем устройства, способ его подключения, а также наиболее удобный и эффективный режим работы.
Аккумулятор продлит срок службы помпы, поможет создать необходимый запас дома, сгладит возможные гидроудары и поможет компенсировать пиковую нагрузку на водопровод.
Как выбрать гидроаккумулятор. Видео
Мембранный бак (гидроаккумулятор) защищает автономную систему водоснабжения от постоянных перепадов давления. Его основные задачи:
- Поддержание постоянного давления в системе
- Уменьшение количества циклов включения / выключения насоса при интенсивной эксплуатации, тем самым увеличивая срок службы насосного оборудования
- Защита от гидроудара, значительно сокращающая срок службы скважинного насоса и всех компонентов системы водоснабжения.
К вторичным функциям гидроаккумулятора (ГА) относятся: накопление воды в случае отключения электроэнергии. Хочу обратить ваше внимание на то, что объем воды, накопившейся в мембранном баке, составит 30-40% от его фактического объема. Например, в комнате объемом 50 литров вмещается 19 литров воды при условии, что: давление воздуха в гидроаккумуляторе составляет 1,8 бар; давление включения насоса (минимальное давление в водопроводе) — 2,0 бар; давление откачки (максимальное давление в водопроводе) — 4.0 бар. В тех же условиях 100-литровый мембранный бак Zilmet вмещает 38 литров воды. Поэтому, если вы стремитесь накапливать воду в случае отключения электроэнергии — вам потребуется установить дополнительную емкость.
Итак, что такое гидроаккумулятор и чем следует руководствоваться при его выборе?
Мембранные баки бывают двух типов: горизонтальные и вертикальные.
Принцип работы и конструкция практически не отличаются. Единственное отличие — положение мембраны.Как правило, вертикальные гидроаккумуляторы удобнее размещать в помещении, по своим характеристикам они занимают меньше полезной площади.
На рисунке показана конструкция вертикального гидроаккумулятора:
ГА представляет собой стальной сосуд, внутри которого находится мембрана, представляющая собой рабочую полость. Мембрана должна быть из бутиловой или пищевой резины (EPDM) . Вода в гидроаккумулятор подается через штуцер с резьбой, установленный на фланце в нижней части ГА. При покупке гидроаккумулятора обратите внимание на то, что фланец был из нержавеющей стали — это поможет избежать протечек при эксплуатации. Воздух закачивается в полость между мембраной и корпусом ГА через воздушный ниппель (он расположен под пластиковой крышкой вверху или внизу аккумулятора). Давление воздуха в HA должно быть на 10% ниже давления включения насоса. Это условие является компромиссом между долговечностью мембраны (мембрана — сменный элемент) и удобством использования воды.Как правило, заводы-производители нагнетают воздух под давлением 1,5 бар. Повысить давление в ГА вы можете с помощью обычного автомобильного насоса.
Как выбрать объем аккумулятора?
При выборе объема гидроаккумулятора следует отталкивать:
- Количество водопользователей
- Количество точек приема
- Среднее значение расхода воды м 3 / час
- Количество допустимых циклов включения / выключения насосов (как правило, принимается равным 20, не имеют ограничений по количеству включений / выключений, так как имеют плавный пуск).
Специалисты по водоснабжению и водоотведению рекомендуют использовать мембранные баки емкостью от 50 литров . В среднем, если ваша семья состоит из 3-х человек, в доме есть 2-3 точки водозабора — достаточно будет использовать гидроаккумулятор на 50 литров. Если в вашем доме 3-4 человека и 4-5 точек водозабора — используйте ГК на 100 литров. В случае водоснабжения с накопительной емкостью — достаточно будет использовать насосную станцию. Они, как правило, комплектуются стандартным гидроаккумулятором объемом 24 или 60 литров.
Аккумуляторная служба
Во время работы HA требует профилактического обслуживания. Первое: после покупки мембранного бака проверьте давление воздуха автомобильным манометром, бывает так, что на заводе забывают накачать воздух, или давления в ГА не хватает для ваших нужд. Закачка воздуха должна производиться на «сухой» аккумулятор (перед закачкой слейте воду с мембраны). Периодически проверяйте давление воздуха в процессе эксплуатации (раз в полгода), при необходимости выполняйте прокачку.
Во-вторых: вода содержит растворенный кислород, который со временем будет накапливаться в мембране гидроаккумулятора, чтобы этого не произошло — стравите воздух из мембраны. ГК объемом 100 литров и более оснащены специальным спускным клапаном, а для гидроаккумуляторов меньшего размера эту операцию можно выполнить, отключив насос от сети и сбросив давление из системы (открыть кран в доме), если необходимо повторить эту операцию несколько раз.
В-третьих: мембранный резервуар должен располагаться или храниться при положительной температуре.Если в зимний период ваше помещение не отапливается — перенесите аккумулятор в теплое место, тем самым вы увеличите срок службы мембраны.
Сегодня на рынке представлены мембранные резервуары как отечественного, так и зарубежного производства. Рекомендуем использовать гидроаккумуляторы марки (Италия), так как они давно представлены на российском рынке и зарекомендовали себя только с лучшей стороны. Фланцы этих мембранных баков изготовлены из нержавеющей стали, все поставляемые GA проходят заводские испытания и сертифицированы в соответствии с Европейской директивой 97/23 / EC.
Каким должно быть давление воздуха в гидроаккумуляторе. Выберите гидроаккумулятор. Расчет объема резервуара
Накопителя (расширение мембрана бак) служит для поддержания давления в системе под давлением подачи воды, а также при использовании в сочетании с реле давления, позволяет создавать автоматическую станцию на основе погружного насоса или поверхности. Основное назначение гидроаккумулятора в системе — поддерживать и плавно изменять давление жидкости в системе.
Таким образом, подъем последнего соответствует увеличению давления в регуляторе, что привело к подъему небольшого плунжера и откачке воды, расположенной над контрпоршнем, так что запорный элемент следует за всеми движениями поршня. маленький плунжер-водолаз. Равновесие устанавливается, когда серводвигатель находится в нормальном положении, вода регулятора воздействует на шток снизу вверх, а вода, задержанная выше противотока, препятствует любому движению.
Тогда можно предположить, что с отверстиями, вырезанными из подвижной стенки, имеющей разные поперечные сечения в разных точках их высоты, их перекрытие с фиксированными отверстиями может давать сечения по длине обтюратора в соответствии с заданным законом для достижения постоянного потока. скорость независимо от разницы давлений, при которой происходит расход жидкости при прохождении этих отверстий.Когда нагрузка на автомобиль минимальна и, следовательно, перепад давления между аккумулятором и приводными прессами увеличивается, плунжер опускается, то же самое происходит с запорным устройством и его поршнем, а затем при повышении давления воды.
Дополнительные функции, которые выполняет аккумулятор:
- Защита от гидроудара (изменения давления в жидкости, вызванные мгновенным изменением ее скорости)
- Минимальное водоснабжение
- Ограничение прерывистых запусков насоса
Таким образом, именно гидроаккумулятор дает возможность использовать реле давления и автоматизировать процесс подачи воды.Без гидроаккумулятора реле не может работать корректно, так как мгновенное изменение давления в системе (в момент открытия клапана, выключения или подключения новых потребителей, включения или выключения насоса и т. реле постоянно работать. А это, в свою очередь, приводит к нестабильности питания, перегреву или поломке мотора, выходу из строя реле.
В этом случае отверстия уменьшаются в поперечном сечении из-за относительного смещения перфорированных цилиндрических стенок; когда, наоборот, максимальная нагрузка транспортного средства увеличивается, падение давления уменьшается, противодавление сбрасывается и заслонка поднимается, поперечное сечение отверстий увеличивается, чтобы поддерживать постоянный поток.
В тот момент, когда транспортное средство должно замедлиться, заслонка вращается сама по себе с амплитудой 50 °, что закрывает девять десятых отверстий и оставляет свободный проход только на десятой оставшейся части, без изменения ситуации по высоте или равновесия состояние подвижной части системы.
Поскольку вода практически не сжимается, включение насоса в системе с реле давления, но без гидроаккумулятора, вызовет мгновенное повышение давления в системе, и реле немедленно отреагирует на это и отключит насос.10 1 / Па. Т.е. повышение напора воды (напора, создаваемого насосом) практически не вызывает изменения ее объема (это сотые доли процента). Следовательно, давление в системе будет изменяться с высокой скоростью, что вызовет постоянную работу реле.
Этот барабан снабжен по окружности двумя соответствующими кулачками, первый на первой станции, второй на наземной станции и второй ступени. Когда барабан вращается, эти выступающие кулачки опускают ответвление рычага, открывающее ползунок небольшого гидравлического пресса.Этот пресс, используя комбинацию шатунов и рычага, вращает подвижную заслонку.
Зубчатый барабан принимает зубчатое движение, которое соединено коническими шестернями с нижним возвратным шкивом, установленным на большом мосту. Когда транспортное средство находится на земле, кулачок, соответствующий этой станции, нажимает на ветвь рычага малого приводного пресса, и поэтому запорный элемент вращается, и большинство его отверстий закрывается. Зубчатый барабан сначала медленно вращается, а вскоре кулачок первого этажа выходит из плеча рычага.В этот момент заслонка поворачивается в обратном направлении, и все ее отверстия становятся свободными.
Надо четко понимать, что гидроаккумулятор не создает никакого давления и не качает воду потребителю — все это делает насос. Он только поддерживает давление жидкости, которое создается в нем насосом, и подает воду в этот момент времени, пока клапан потребителя открыт, а насос не включается. Например, на вопрос «Сколько мне понадобится гидроаккумулятора, если у меня два душа?» Не совсем правильно.Потому что при использовании душа (одного или двух) гидроаккумулятор подает воду только до включения помпы, а потом только помпа подает воду на оставшееся время использования. И остановится только после того, как закроются все краны и давление в баке поднимется до давления отключения.
Можно ли увеличить объем гидроаккумулятора?
Поскольку вода имеет гораздо большее поперечное сечение, скорость поршней двигателя увеличивается до нормального значения. Это происходит до тех пор, пока транспортное средство не достигнет уровня ниже первой ступени, кулачок этой станции снова опускает ветвь рычага, и легкое нажатие снова закрывает заслонку.
Блоки этого устройства идентичны устройствам предыдущего. Отверстия подвижного обтюратора предназначены для уменьшения поперечного сечения, когда поршень поднимается в результате откачки воды на его верхней поверхности, это происходит в случае максимальной загрузки автомобиля, разницы давлений между приводными прессами и аккумулятор увеличивается, при этом шторка опускается и открывает большие проемы для минимальной нагрузки на автомобиль. Пространство вокруг станций такое же, как и у предыдущего устройства.
Иногда бывает, что насос отключается, даже когда потребители используют воду. Однако такой режим работы нежелателен (так как через короткое время насос придется снова включиться) и свидетельствует о том, что выбор насоса и / или настройки всей системы были выполнены некорректно (в большинстве таких случаев вы нужно изменить настройки реле давления).
Вода, выходящая из круиз-контроля и идущая к прессам во время подъема или выхода из прессов, чтобы идти к регулятору во время спуска, поступает на разъем приводных прессов, расположенный между двумя предыдущими устройствами.Соединитель, представляющий собой обычное устройство для подъема и опускания, предназначен для выравнивания давления на поршни двигателя и уменьшения расхода воды двумя поршнями, на которые на данный момент приходится больше усилий, чем на другие. Это дросселирование происходит до тех пор, пока на двух водолазах не установится одинаковое давление.
Любой аккумулятор разделен мембраной на две полости: воздушную и водяную. Подавая воду под давлением в водяную полость резервуара, мембрана расширяется и сжимает воздух в воздушной полости.Таким образом, мембрана уравновешивается давлением с двух сторон (P1V1 = P2V2). Давление будет увеличиваться до тех пор, пока насос не отключится в соответствии с уставкой реле давления (давление отключения насоса). В начале потока воды воздух давит на мембрану, тем самым вытесняя воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления для включения насоса реле замыкает контакты и насос запускается. Это концепция автоматической работы насоса вместе с гидроаккумулятором и реле давления.
Таким образом, это предохранительное устройство в руке, предназначенное для подачи воды с давлением, достаточным для ее подъема в небольшой так называемой спасательной трубе, расположенной вдоль пути подъемника, и для действия с помощью средств в тормозные цилиндры транспортного средства, если это остановило транспортное средство на пути в результате торможения и когда необходимо выполнить спасательный маневр, вверх или вниз до ближайшей станции.
Множитель состоит из поршня в упаковке, снабженного большим штоком, который может перемещаться в чугунном цилиндре.Шток проходит между ним и цилиндром в кольцевое пространство, которое в данный момент заполняется водой под давлением аккумуляторов и сообщается со спасательной трубкой.
Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?
Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления на насосе.
Причем, давление воздуха следует измерять только на баке, отключенном от системы (без давления воды). Давление воздуха необходимо регулярно контролировать и при необходимости приводить в норму, это значительно продлит срок службы мембраны. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным считается перепад 1,0-1,5 атм. Большие перепады сильнее растягивают мембрану (нагружают), тем самым сокращая срок ее службы, к тому же большие перепады давления не комфортны при использовании воды.
Установка, проверка, подключение
Если вода также работает под таким же давлением под поршнем, то есть на его твердом участке, поршень поднимается, а давление воды в затрубном пространстве умножается на коэффициент внутреннего сечение цилиндра до поверхности кольцевого пространства.Таким образом, это давление умножается до уровня, достаточного для того, чтобы самая неблагоприятная вода поднималась к верху дороги и поднимала транспортное средство к его тормозным поршням, действующим как гнезда.
Необходимо использовать небольшой специальный насос, установленный рядом с большим, и работать с давлением на выходе 20 кг на см 3, достаточным для подъема аккумулятора при низком давлении. Этот насос забирает воду из лифта разгрузочного резервуара в общую трубу высокого давления.
Гидроаккумуляторы рекомендуется устанавливать в местах, не подверженных затоплению и с низкой влажностью.В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку резервуар не воспринимает нагрузки, в дополнительном креплении нет необходимости. Аккумулятор можно просто установить на полу на штатных опорах.
Кроме того, устройства безопасности ограничивают движение в каждом из этих направлений. В случае гидроаккумуляторов высокого давления на верхнем пределе своего хода они выбрасывают определенное количество воды, которая возвращается в линию низкого давления с помощью предохранительного клапана.
Эта вода, чтобы аппарат мог работать при температурах ниже 0 °, сильно смешивается с глицерином; доля составляет около 25%.Всегда используется одна и та же вода, за исключением потерь из-за протечки устройства, и подается в сливной бак, установленный у подножия лифта.
При выборе конкретной марки гидроаккумулятора следует обращать внимание на материал мембраны, наличие сертификатов и санитарных сертификатов, подтверждающих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также будет нелишним позаботиться о наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать совершенно новый бак.
Этого количества воды хватит для подачи пресса на удар. Кроме того, гидроаккумулятор низкого давления, в который всасывается насос, должен иметь такую же емкость, как и предыдущий. Практические характеристики устройства следующие. Следовательно, он может варьироваться от 0 до 39% в зависимости от того, пустые или полные каюты.
Максимальная скорость автомобиля на дороге должна составлять около 2,5 м / с. Ожидаемая продолжительность для разных периодов курса. 1-й этаж: 30 «Первый этаж: 2-й этаж: 30» Второй этаж: 60 «Скоростной со 2-го на 1-й этаж: 30» Первый этаж: 60 Спуск с первого этажа на этаж: 60 «Остановка и смена пассажиров на полу: 60 ”Всего: 360.Следовательно, обратный путь должен быть осуществлен за 6 минут.
Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при выходе из строя реле давления). Вот почему большинство резервуаров рассчитаны на давление 10 бар.
Часто возникает вопрос, сколько воды в гидроаккумуляторе?
Например, если отключить электричество, сколько литров воды можно использовать?
Каждая система состоит из насоса высокого давления, форсунок, коллектора и компьютера.В обычных системах впрыска дизельного топлива давление топлива должно создаваться отдельно для каждого впрыска. Давление создается в насосе высокого давления, который сжимает топливо и подает его по трубопроводу высокого давления к рампе, которая действует как общий аккумулятор высокого давления для всех форсунок — отсюда и название «common rail».
Затем топливо подается в форсунки, которые, в свою очередь, впрыскивают топливо в каждый цилиндр. Чистый и эффективный впрыск топлива благодаря чрезвычайно коротким интервалам распыления и небольшому количеству впрысков. Высокая мощность двигателя и регулярная работа с пониженным расходом топлива и выбросами. Совместимость со всеми моделями автомобилей благодаря модульной конструкции.Насос высокого давления сжимает топливо, а затем дозирует необходимое количество. Он непрерывно питает топливный аккумулятор высокого давления и поддерживает давление в системе.
Это значение зависит от настроек реле давления. Как вы могли догадаться, чем выше разница давлений между включением и выключением насоса, тем больше воды попадет в гидроаккумулятор, но эта разница должна быть ограничена по причинам, указанным выше.
В качестве примера приводим таблицу заполняемости аккумуляторов.
Требуемое давление доступно даже на низких оборотах, при этом создание давления не связано с частотой вращения двигателя. Большинство обычных железнодорожных систем оснащено радиально-поршневыми распределительными насосами. Он установлен в каждом цилиндре двигателя и соединен с аппарелью через шланг высокого давления. Инжектор управляется электронной системой управления дизельным двигателем, которая гарантирует открытие или закрытие иглы инжектора с помощью привода, будь то электроклапан или пьезоэлектрический.
Интервалы контроля давления воздуха
Оба варианта имеют очень короткое время переключения и обеспечивают предварительный впрыск, основной впрыск и пост-впрыск, тем самым обеспечивая чистое и эффективное сгорание топлива в каждой рабочей точке. Государственный секретарь по промышленности.
Пневматическая штанга | 0,8 | 0,8 | 1,8 | 1,3 | 1,3 | 1,8 | 1,8 | 2,3 | 2,3 | 2,8 | 2,8 | 4,0 |
P вкл.Бар | 1,0 | 1,0 | 2,0 | 1,5 | 1,5 | 2,0 | 2,0 | 2,5 | 2,5 | 3,0 | 4,0 | 5,0 |
P выкл.![]() | 2,0 | 2,5 | 3,0 | 2,5 | 3,0 | 2,5 | 4,0 | 4,0 | 5,0 | 5,0 | 8,0 | 10,0 |
Общий объем бака, л | Водоснабжение, л | |||||||||||
19 | 5,70 | 7,33 | 4,43 | 4,99 | 6,56 | 2,53 | 7,09 | 5,37 | 7,46 | 6,02 | 8,11 | 8,35 |
24 | 7,20 | 9,26 | 5,60 | 6,31 | 8,28 | 3,20 | 8,96 | 6,79 | 9,43 | 7,60 | 10,24 | 10,55 |
50 | 15,00 | 19,29 | 11,67 | 13,14 | 17,25 | 6,67 | 18,67 | 14,14 | 19,64 | 15,83 | 21,33 | 21,97 |
60 | 18,00 | 23,14 | 14,00 | 15,77 | 20,70 | 8,00 | 22,40 | 16,97 | 23,57 | 19,00 | 25,60 | 23,36 |
80 | 24,00 | 30,86 | 18,67 | 21,03 | 27,60 | 10,67 | 29,87 | 22,63 | 31,43 | 25,33 | 34,13 | 35,15 |
100 | 30,00 | 38,57 | 23,33 | 26,29 | 34,50 | 13,33 | 37,33 | 28,29 | 39,29 | 31,67 | 42,67 | 43,94 |
200 | 60,00 | 77,14 | 46,67 | 52,57 | 69,00 | 26,67 | 74,67 | 56,57 | 78,57 | 63,33 | 85,33 | 87,88 |
300 | 90,00 | 115,71 | 70,00 | 78,86 | 103,50 | 40,00 | 112,00 | 84,86 | 117,86 | 95,00 | 128,00 | 131,82 |
500 | 150,00 | 192,86 | 116,67 | 131,43 | 172,50 | 66,67 | 186,67 | 141,43 | 196,43 | 158,33 | 213,33 | 219,70 |
750 | 225,00 | 289,29 | 175,00 | 197,14 | 258,75 | 100,00 | 280,00 | 212,14 | 294,64 | 237,50 | 320,00 | 329,55 |
1000 | 300,00 | 385,71 | 233,33 | 262,86 | 345,00 | 133,33 | 373,00 | 282,86 | 392,86 | 316,67 | 426,67 | 439,39 |
Согласно этой таблице, в 200-литровом гидроаккумуляторе со следующими настройками реле давления:
Запуск насоса — 1. 5 бар
Насос выключен — 3,0 бар
Давление воздуха — 1,3 бар
Водоснабжение составит 69 литров, что составляет около трети от общего объема.
В заключение несколько слов о необходимом объеме гидроаккумулятора.
V t = K x A max x ((P max +1) x (P min +1)) / (P max — P min) x (P воздух + 1)
По предложению Директора Регионального Экшн и малая и средняя промышленность. По окончании мониторинга ввода в эксплуатацию или, в зависимости от обстоятельств, корректирующих действий, которые могли быть запрошены, инспекционный орган должен подтвердить окончание мониторинга с последующим знаком попадания рядом с другими нормативными ярлыками.Он предоставляет владельцу сертификат, который должен быть приложен к файлу, указанному в «Статье 9 B» соответствующего оборудования для печати. Однако эта информация хранится в распоряжении агентов, ответственных за мониторинг сосудов под давлением. Техническая документация, предусмотренная в пункте 3 того же Приложения 3, может использоваться несколькими семействами аналогичного оборудования, работающего под давлением, и может производиться один раз в год, в этом случае ее следует направлять министру, ответственному за промышленную безопасность, до 31 марта 2003 года. год после ввода в эксплуатацию такого оборудования под давлением.Заявление, указанное в первом абзаце статьи 15, и, при необходимости, проверка, указанная во втором абзаце настоящей статьи, также требуется в случае значительных изменений или новой установки за пределами объекта, где ранее использовалось оборудование, работающее под давлением. . Видимое и заметное вмешательство должно регулироваться специальными положениями, изложенными в этом разделе. Критерии классификации вмешательств должны быть указаны в профессиональном руководстве, представляемом на утверждение министру промышленной безопасности после консультации с Центральной комиссией по устройствам, работающим под давлением.Элементы спецификации, указанные в Статье 9a. Этот документ является неотъемлемой частью файла, упомянутого в Статье 9 настоящего Указа. § Однако это обязательство принадлежать к группе с таким инспекционным органом не распространяется на вмешательства в трубопроводы. § Кроме того, различные элементы, перечисленные в Приложении 1 к настоящему Приложению, находятся в распоряжении агентов, ответственных за надзор за сосудами под давлением. Однако среди хорошо известных операций, выполняемых на парогенераторах или паровых судах, профессиональное руководство, упомянутое в Статье 28, определяет те, которые подвержены полной перегрузке.Суда, указанные в последнем параграфе статьи 23 выше, не должны проходить гидравлическое испытание, указанное в параграфе 2 выше. Осмотр может ограничиваться ремонтом или заменой деталей. Любое заметное вмешательство в работу оборудования, работающего под давлением, должно осуществляться в соответствии с основными требованиями, указанными в Приложении 1 к Указу от 13 декабря. Однако заключительная проверка, предусмотренная в пункте 2 настоящего Приложения, может быть ограничена рассмотрением подтверждающих документов, касающихся эксплуатация и визуальный осмотр и связанные с ним неразрушающие испытания, которые могут быть ограничены отремонтированными или модифицированными деталями.Этот документ является неотъемлемой частью описательного файла, упомянутого в статье 9а настоящего приказа. Если они не зависят от каких-либо положений, касающихся проектирования или производства соответствующего оборудования, их преимущества должны сохраняться независимо от системы, в которой было изготовлено оборудование. Для такого оборудования документы, указанные в подпункте (а) статьи 9, устанавливаются их оператором на условиях, определенных министром, ответственным за промышленную безопасность, после получения заключения Центральной комиссии по сосудам под давлением.Кроме того, такое оборудование должно быть освобождено от гидравлических испытаний, предусмотренных статьей 25 настоящего Приказа. Директор по региональным действиям и малой и средней промышленности отвечает за выполнение этого приказа, который будет опубликован в Официальном вестнике Французской Республики.
Совершено в Париже 15 марта.
A max — расчетный максимальный расход воды (л / мин)
K — коэффициент, зависящий от мощности двигателя насоса (см. Таблицу ниже)
P max — давление отключения насоса, бар
P min — давление запуска насоса, бар
P воздух — давление в воздушной полости гидроаккумулятора, бар
Мощность насоса, кВт | 0,55-1,5 | 2,2-3,0 | 4,0-5,5 | 7,5-9,0 | ||||||||
Коэффициент K | 0,25 | 0,375 | 0,625 | 0,875 |
Минимально необходимый объем гидроаккумулятора для системы водоснабжения выбираем на базе Aquarius BCPE 0.Насос 5-50 ЕД со следующими настройками:
P max = 3,0 бар
P min = 1,8 бар
P воздух = 1,6 бар
A max = 2,1 м³ / ч (35 л / мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)
V t = 31,41 литра
Подбираем ближайший ближайший объем аккумулятора — 35 л.
Отметим, что объем бака на уровне 24-50 литров отлично согласуется с другими методиками расчета гидроаккумуляторов для систем хозяйственного водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.
При частых отключениях электроэнергии следует выбирать больший объем, однако следует помнить, что в любом случае вода заполняет около трети общего объема (см. Таблицу занятости выше). И, конечно же, чем мощнее в системе установлен насос (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора следует отдавать предпочтение, это уменьшит количество прерывистых кратковременных пусков и продлит срок службы мотора насоса.
При покупке гидроаккумуляторов больших объемов необходимо знать, что воду нужно использовать регулярно, так как при длительных простоях ее качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров намного проще и быстрее, чем использовать 100 или 200 литров.
Модели аккумуляторов и цены на них можно найти в разделе «
». (гидробак) — водяной бак с грушевидной мембраной. Он находится внутри, при этом плотно прикреплен к металлическому кожуху, подключенному к источнику водоснабжения. Он понадобится вам для поддержания постоянного давления и амортизации гидравлических ударов как дома, так и на предприятии.
Принцип работы агрегата
Ключевой задачей устройства является обеспечение необходимого давления при выключенной помпе.
Разберемся подробнее с особенностями работы, чтобы при необходимости мы могли сами провести мелкий ремонт или наладку.
Когда жидкость попадает в гидравлический бак, размер мембраны увеличивается. А это значит, что весь объем воздуха там систематически сокращается, при этом повышается давление в системе.
По достижении запланированного уровня давления насос включается и выключается.
При этом давление в системе снижается в зависимости от того, сколько воды уже было израсходовано. Только когда она упадет до заданной отметки, контакты коснутся, и устройство возобновит работу.
На заметку: не реже одного раза в 10-12 месяцев проверяйте давление воздуха в гидроаккумуляторе в то время, когда в нем нет воды. Если давление в системе ниже установленной нормы, его необходимо повысить.На помощь придет самая обыкновенная автомобильная помпа.
Виды бытовой техники
Гидроаккумуляторы различаются способом установки и размерами. На рынке можно найти вертикальные и горизонтальные устройства.
Если размеры вашего частного дома или производственного цеха позволяют, лучше всего остановить свой выбор на самом мощном оборудовании. Это поможет бороться с растворенным воздухом, который неизбежно будет присутствовать в вашей системе. Из-за этого периодически появляются воздушные пробки.
Для их устранения в устройствах больших объемов, начиная от ста литров, используется специальный водопровод, называемый арматурой.На нем монтируется клапан, который систематически отводит лишний воздух.
На агрегатах вертикального положения накапливается в верхних секциях и устраняется специальным клапаном.
По горизонтали травится за счет особого участка трубопровода. Но если у вас устройство небольшого объема, то таких преимуществ у него не будет.
Какое давление должно быть в гидроаккумуляторе: проверить и отрегулировать
Давление, которое необходимо установить в аппарате, например, на 24 литра, зависит от его расположения.
Если он находится на минус первом этаже, то для расчета минимального значения необходимо прибавить шесть и разделить на десять к параметру высоты (рассчитанному в метрах от максимальной точки вашей системы водоснабжения до агрегата).
Для 2-х этажного загородного коттеджа высота будет примерно 6 метров. Таким образом, в результате расчета получаем 1,2 атмосферы. Если предположить, что давление ниже этой отметки, то вода не сможет стабильно циркулировать по всему зданию.
Начальное значение, устанавливаемое у производителя, как правило, составляет полторы атмосферы. Но в конкретном аккумуляторе это значение может оказаться другим, поэтому его необходимо проверить. Это нужно делать с помощью обычного манометра.
Как правильно выбрать прибор
При выборе устройства обращайте особое внимание на громкость. Его значение для работы оборудования в целом чрезвычайно велико.
Служит для:
- формирование определенного запаса воды;
- восполнение сверхвысоких потерь при частом и большом водопотреблении;
- минимизировать слишком частые включения / выключения насоса;
- поддержание стабильного давления в водяной системе при выключенном устройстве.
Обратите внимание: чем меньше расстояние между гидроаккумулятором и насосом, тем лучше будет работать вся система и тем легче будет проводить настройку. Если они расположены на одном уровне, то заливка будет происходить примерно одинаково.
В противном случае объем воды во втором агрегате будет меньше из-за разницы в производительности. Принимая решение об окончательном объеме необходимого вам оборудования, рассчитайте, сколько воды вам понадобится, в общем счете.
Вот основные параметры среднего расхода воды в минуту в загородном коттедже:
- в ванную уйдет чуть больше литра;
- для полноценной работы душевой потребуется от 9 до 10 литров;
- в кухонной мойке при мытье посуды расходуется около 8,5 литров.
Таким образом, если у вас две туалетные комнаты, и все указанные точки потребляют ресурс одновременно, то в целом вам потребуется около 20 литров.
Делая скидку на процент заполнения бака и ограниченное количество запусков насоса за один час, делаем вывод, что вам будет достаточно объема в 80 литров.
Аккумулятор: принцип работы. Аккумулятор: схема подключения
В любой современной закрытой системе водоснабжения обязательно должен быть гидроаккумулятор, он же расширительный бак. Этот привод решает сразу несколько насущных проблем, поэтому необходимо установить элемент. Но чтобы правильно выбрать и использовать такое устройство, необходимо ознакомиться с его особенностями.Поговорим подробнее о том, что такое гидроаккумулятор. Также будет затронут принцип работы, устройство и схема агрегата.
Некоторая общая информация
Как отмечалось выше, аккумулятор выполняет три основные задачи (в отношении закрытых систем). Основная задача устройства — накопление определенного объема жидкости (скопление). Из этого можно сделать простой вывод: аккумулируя определенное количество жидкости, аккумулятор такого типа может снижать давление в системе, а при необходимости повышать его.Ну и последняя задача, решаемая с помощью гидроаккумулятора, — это гасить гидроудары (демпфирование), которые могут полностью или частично вывести систему из строя.
Как видите, это ответственный и ответственный агрегат. Стоит отметить, что у такого решения есть одно неоспоримое преимущество. Дело в том, что гидроаккумулятор не требует электричества. В качестве примера можно привести грузоподъемные механизмы, в которых часто используется гидравлический привод. Суть его работы очень проста и заключается в предотвращении падения груза при внезапном обесточивании.Иногда единственным выходом является гидроаккумулятор. Принцип устройства мы сейчас рассмотрим.
Как работает накопительный резервуар
Гидроаккумуляторы иногда называют мембранными резервуарами. Дело в том, что имеющаяся емкость разделена мембраной на две части. В одной половине — вода, во второй — инертный газ или просто воздух. Кроме того, в корпусе есть несколько отверстий. Один для кормления, второй — для слива воды. Обязателен манометр, позволяющий постоянно контролировать давление в системе и при необходимости принимать меры.Чтобы регулировка расхода и слива воды была более точной, установили золотник. Поскольку закрытые системы не всегда могут похвастаться высоким качеством носителя, в них устанавливают фильтр, позволяющий удалять всевозможные загрязнения. Когда вода закачивается в систему насосом, она поступает в одну из камер расширительного бачка. В результате давление во второй камере, где находится газ, увеличивается. Когда манометр показывает максимальный предел, насос отключается.
Принцип действия: часть 2
Вода расходуется постепенно.Часть его уходит, немного испаряется и т. Д. В результате того, что количество носителя постепенно уменьшается, давление в системе падает. Вот почему стрелка на датчике опускается. При достижении лимита включается автоматическая система управления и система заполняется носителем. Когда давление достигает максимального значения, автоматика отключается, и так по кругу.
Мембрана имеет два отверстия, одно для входа охлаждающей жидкости, из другого — для выхода. Аккумулятор, принцип работы которого мы уже рассмотрели, часто называют просто расширительным бачком. По сути, это одно и то же устройство (только с некоторыми отличиями), выполняющее одну поставленную задачу.
Аккумулятор: схема подключения с помощью поверхностного насоса
Все мы знаем, что современные системы отопления и водоснабжения могут иметь как поверхностные, так и погружные насосы. Для начала рассмотрим шаг за шагом первый случай. Первое, что нужно проверить, — это давление в баллоне, которое должно колебаться от 0,2 до 1 бара. Это значение должно быть немного меньше указанного на реле. Далее необходимо подготовить все оборудование к подключению.У вас должна быть розетка на пять разъемов. Сюда подключаются гидроаккумулятор, манометр, реле и насос. Пятый вывод используется для подключения водопровода. Следующим шагом будет подсоединение штуцера к резервуару, желательно с помощью жесткого шланга. На завершающем этапе в свою очередь подключаются реле, манометр, патрубок насоса.
Важные детали
После того, как вы выполните все вышеперечисленные действия, вам необходимо проверить систему на герметичность. На стыки рекомендуется уделить наибольшее внимание, так как именно там чаще всего вытекает вода.Не забывайте, что на реле регулирования давления есть специальные метки. Под крышкой вы найдете контакты «помпа» и «сеть», внимательно посмотрите и не перепутайте провода.
Еще раз стоит отметить важность герметизирующих составов. Часто там, где есть резьба, возникают утечки. Даже если вы обнаружите в системе зазор, то для более плотного прилегания можно использовать промышленный герметик, технический лен. После этого все проверьте еще раз, наличие водяных пробок недопустимо. При необходимости промойте водой и повторите все заново.Как видите, гидроаккумулятор, схема подключения которого только что была рассмотрена, устанавливается довольно просто. Вперед.
Подключение погружного насоса
Основное отличие этого типа системы в том, что насос находится в колодце, в колодце, то есть в том месте, откуда вода поступает в дом.
В первую очередь ставим обратный клапан, а потом подсоединяем гидроаккумулятор. После того, как все будет сделано, нужно проверить герметичность системы. Не забывайте, что для нормальной работы насос должен располагаться в 20 сантиметрах снизу. В противном случае будет большое количество посторонних включений, фильтр быстро забьется.
Какой гидроаккумулятор выбрать?
После того, как мы немного разобрались со схемой подключения, хотелось бы поговорить о выборе конкретного оборудования.Объем моделей варьируется в пределах 20-1000 литров. Этого достаточно для обеспечения бесперебойной работы бытовых и промышленных объектов. Конечно, нужно ориентироваться на количество воды, необходимое для обслуживания. Например, для семьи из 4-5 человек подойдет гидроаккумулятор на 100 литров. Этого хватит на душ, туалет, кухню и полив земли.
Не забывайте, что расширительный бачок большого объема требует много воды в системе. Но покупать гидроаккумулятор на 100 литров на семью из 2-х человек необязательно.Чтобы не сделать нецелесообразное приобретение, нужно все тщательно продумать. В любом случае рекомендуется оставлять небольшую маржу, например, 5-10%. Если в семье появится новый человек, то сразу устанавливать более вместительный бак не придется. Хотя вы уже знаете, как подключить аккумулятор, с этим можно немного подождать. Давайте посмотрим на несколько популярных производителей.
«Джилекс» — гидроаккумулятор отечественного производства
Расширительные баки российского производства и достаточно популярны благодаря разумной стоимости агрегатов.Если необходимо обеспечить постоянное давление в системе, то лучше всего подойдут гидроаккумуляторы этого производителя.
Их преимущество в том, что устройство позволяет защитить насос от слишком частых включений, а это продлевает срок эксплуатации устройства на 15-20%. Также стоит сказать, что «Джилекс» — гидроаккумулятор, который значительно снижает риск гидравлического удара. Если последнее имеет место, расширительный бачок практически полностью гасит вредное воздействие. Если вдруг погаснет свет, то в систему уйдет бак с водой расширительного бачка.Устройство рассчитано на работу в диапазоне температур от 10 до 99 градусов Цельсия.
Reflex — немецкое качественное оборудование
Можно с уверенностью сказать, что в Германии уделяется особое внимание точности и качеству продукции. Эти два параметра очень важны. Поддержание точного давления в системе и качественный гидроаккумулятор — залог успешного водо- и теплоснабжения. Компания по большей части специализируется на производстве вертикального оборудования различных размеров.
Стоит отметить, что гидроаккумуляторы Reflex изготовлены из высококачественной стали. Диапазон рабочих температур немного отличается. Систему можно подключать при температуре носителя -10, а при +70 необходимо прекратить работу. Преимущество компании «Рефлекс» в том, что реле для аккумулятора имеет специальное обозначение, с которым без проблем может подключиться даже новичок.
Заключение
Мы говорили о том, что такое гидроаккумулятор.Мы также учли принцип работы и назначение устройства, поэтому вопросов не должно быть. Как вы, наверное, заметили, подключение к любому насосу не составляет труда, так как в этом нет ничего сложного. Не покупайте товары китайского производства. Помимо того, что такие расширительные бачки бесполезны, они не защитят вашу систему надежно. Поскольку схема гидроаккумулятора уже была рассмотрена, следует понимать, что правильная установка и герметичность системы играют решающую роль.Кстати, если на реле нет необходимых отметок, то не подключайте провода наугад, лучше вызовите специалиста. Поверьте, мастер будет намного дешевле ремонта расширительного бачка.
Гидроаккумулятор 6 В Джилекс (вертикальный, мет. Фланец) купить в Москве
Гидроаккумулятор 6 В Джилекс (вертикальный, мет. Фланец)
Гидроаккумулятор 6 В (вертикальный, металлический фланец)
Гидроаккумуляторы: виды, применение, особенности установки
Гидроаккумулятор или напорный бак — важная часть любой правильно спроектированной системы индивидуального водоснабжения.Она предназначается для обеспечения комфортного водоснабжения и продления эксплуатационного периода напорных и другого оборудования.
Гидроаккумулятор необходим для поддержания заданного давления в системе водоснабжения, устранения гидроударов, возникающих при запуске двигателя или открытии клапана. Также можно купить гидроаккумулятор для использования в качестве накопителя воды. В общем, этот прибор является незаменимым оборудованием при обустройстве систем индивидуального водоснабжения бытового или местного промышленного назначения.
Цели использования гидроаккумулятора
Основные задачи, решаемые с помощью установки гидроаккумулятора, это:
- поддержание постоянного давления в системе —
- уменьшение количества циклов включения / выключения насоса —
- противодействие гидроударам в системе —
- создание запасов воды на случай поломки насоса или отключения электроэнергии.
Современные гидроаккумуляторы для водоснабжения — это эффективное решение, позволяющее продлить срок эксплуатации системы водоснабжения и всего входящего в нее оборудования.
Для стандартной системы индивидуального водоснабжения оптимальным считается гидроаккумулятор 100 (имеющий емкость в 100 литров), что позволит сократить дневное число включений насоса и иметь неплохой запас воды в резерве. Но если система эксплуатируется не слишком активно, лучше обойтись меньшей по объему емкостью, чтобы вода в ней не стояла.
Типы и конструктивные особенности гидроаккумуляторов
Гидроаккумулятор представляет собой бак, корпус которого выполнен из металла.Внутри располагается резиновая мембрана по форме напоминающая грушу. В стандартных бытовых моделях свободное внутреннее пространство между мембраной и корпусом заполнено воздухом, закачиваемым под давлением (около 1,5 бар), тогда как промышленные модели уже заполнены инертным газом.
Существует несколько типов конструкций, среди которых наиболее распространены мембраны, использующие энергию сжатого газа. Кроме них применение нашли пружинный и грузовой механизмы.
В грузовых гидроаккумуляторах используется энергия груза, размещенного на высоте.Это дешевые и простые по конструкции системы, которые в то же время отличаются множеством недостатков, таких как эффект запаздывания, громоздкость, энергопотребление и невозможность создания высокого давления.
В пружинных вариантах работает энергия сжатой пружины. Здесь давление зависит от деформации пружины, а рабочий объем системы невелик. Но такие аккумуляторы также отличаются невысокой стоимостью.
Поскольку на мембранный гидроаккумулятор цена также невысока, тогда как по всем остальным характеристикам он существенно превосходит другие типы оборудования, именно такие устройства получили наибольшее распространение.Существует большое количество типов мембранных аккумуляторов, но они различаются между собой в основном объемом, типом установки и качеством резиновой мембраны.
Что касается объема, является наиболее покупаемым на данный момент гидроаккумулятором 100 л, так как они наиболее универсальны, подходят для часто и редко используемых систем индивидуального водоснабжения. Вторым по заявке можно позвонить гидроаккумулятор 200 л, который хорошо подходит уже не только для частных, но и для средних промышленных систем водоснабжения.
По типу установки гидроаккумуляторы различаются на устанавливаемые вертикально и горизонтально. Существенных различий между ними нет, просто необходимо выбрать оптимальное оборудование, исходя из имеющихся условий установки на объекте.
Отличия на мембранах — это главным образом разница в толщине и качестве материала, которая напрямую влияет не на текущую производительность, а на выносливость и долговечность устройства. Регулярно сокращаясь и разжимаясь, мембрана постепенно изнашивается.Кроме того, на него влияют агрессивные химические соединения, находящиеся в воде. Поэтому чем она будет жирнее, тем дольше прослужит.
Установка гидроаккумулятора
Теоретически это устройство можно смонтировать в любой части основного ответвления системы водоснабжения, однако оптимальным будет установка в начале его. В таком случае последовательность узлов получится следующая: обратный клапан, гидронасос, тройник с присоединенным сбоку гидроаккумулятором, манометр для контроля давления в системе и непосредственно разводки труб к водопотребляющим устройствам.Хотя существует большое количество альтернативных схем, и выбор конкретной зависит от требований к системе, планируемой автоматизации, возможностей и многих других параметров.
Благодаря нашему сайту вы можете купить вертикальный гидроаккумулятор Джилекс 6 В в Москве удобно и быстро, с помощью формы заказа. Если вам нужен вертикальный гидробак Джилекс 6 литров , цена которого очень умеренная, то вы попали точно по адресу.Мы поможем вам подобрать подходящие модели, поэтому адрес за любые рекомендации.
Основные атрибуты | |
---|---|
Страна производитель | Россия |
Производитель — | ДЖИЛЕКС |
Объем | 6.0 (л) |
Материал корпуса | Сталь |
Способ установки | Стенка |
Устройство гидроаккумулятора | Вертикальный (без ножек) |
Цвет | Синий |
Масса | 1.![]() |
Гарантийный срок — | 12 (мес.) |
Дополнительные характеристики | |
Высота, | * |
Давление, | 8 атм |
Ширина, | * |
Вместимость, | 6 л |
Давление воздуха, | 2 атм |
Топливная система ATE Гидроаккумулятор тормозов 34331162056 Автомобильная промышленность awah.нетто
Топливная система ATE Гидроаккумулятор тормозов 34331162056 Automotive awah.netТопливная система Гидроаккумулятор тормозов ATE 34331162056 Автомобили, Гидроаккумулятор тормозов ATE 34331162056, Купить Гидроаккумулятор тормозов ATE 34331162056: Топливные аккумуляторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. .
Гидроаккумулятор тормозной системы ATE 34331162056
ATE Гидроаккумулятор тормозной системы 34331162056
Гидроаккумулятор тормозов ATE 34331162056: Автомобильный.Купить Гидроаккумулятор тормозной системы ATE 34331162056: Топливные аккумуляторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Гидроаккумулятор тормозов BMW。 Используется в гидроаккумуляторе тормозов — РЕГУЛЯТОР ДАВЛЕНИЯ / АККУМУЛЯТОР ДАВЛЕНИЯ -。 Совместимые модели см. В описании продукта ниже. 。 Гарантия производителя: 12 месяцев / 12000 миль。 E-Coupe-40Ci- (995-97) 。E-Coupe-40i- (94-95) 。E-Coupe-50Ci- (99-94) 。E-Coupe- 50Ci- (995-97) 。E-Coupe-50CSi- (994-95) 。E-Седан-750iL — (/ 990-94)。。。
ATE Гидроаккумулятор тормозной системы 34331162056
До 30 символов по вашему выбору на каждой стороне, Apex AMS9001 Комплект прокладок выпускного коллектора: автомобильный, поставляется со стандартной спинкой 2-3 / 8, Mishimoto MMICP-F2D-11KBK Black 6.Трубка и пыльник интеркулера 7L Ford Power Stroke. Подкладка Opti-Dry, впитывающая влагу, сохранит прохладу независимо от того, насколько усердно вы работаете. Настройка: платье также можно настроить в соответствии с вашими размерами и характеристиками. Плавающий оберег для тыквенного пирога: одежда. Одноступенчатый регулятор GENTEC 190IN-175 для легких условий эксплуатации, хорошо работает с головками блока цилиндров послепродажного обслуживания и обеспечивает потрясающий рост производительности для автомобилей с EFI. Материалы конструкции соответствуют нормам FDA, касающимся контакта с пищевыми продуктами. Размеры: примерно 9 дюймов в ширину и 76 дюймов в длину с перепадом кисточки 3 дюйма.Fxbar, Мужские трусы-мешочки, шорты No Fly, нижнее белье, трусы, одежда для сна, женские леггинсы Mountain Mamas Go2, винтажный вид в спортивном ретро-стиле, 6 футов коаксиальный кабель AYA 6 футов HD15 с разъемами VGA и 5 BNC RGBHV с ферритами. Минималистичное и современное изящное колье-цепочка из 14-каратного золота. маркировка и украшение толщиной 2. с ледяной рамкой Идеальная бутылка для воды Большая камера для воды Feoinvc Стеклянные изделия ручной работы Труба с дизайном в виде единорога, если белая полоска (кожура) отсутствует, фиолетовые Quinceniera / свадебные цветы, длина 11 1/2 дюйма .Vaughan SU7 Professional Magnetic Upholsterer Hammer Hickory Handle, этот бледно-голубой аквамариновый комплект сделает изумительный свадебный халат идеальным для выпускного вечера или особого случая. Эта сумка с короткими ручками не разочарует вас. Сменный соленоид Irritrol R811-24VACG, убедившись, что область, на которую вы подаете заявку, не содержит пыли и не суха, мне придется отдельно указать вашу налоговую ставку, 3-мерный звонок на мотоцикле Sugar Skull, символ мальтийского креста пожарных или пожарных **** ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, что это должно быть дополнением к носке вашей собаки на шее.Дорожные поясные сумки Oyoco Fanny Pack для бега с карманом для мужчин и женщин. Сделано для того, чтобы растянуться или свернуться калачиком. * Ручки достаточно прочные, чтобы вы могли поднять их, когда в них есть вода, Blue Rockin Gear Eraser Pencil Eraser Jumbo Shark для больших ошибок….
