Автоматы электрика: как правильно выбрать автоматический выключатель тока

Содержание

как правильно выбрать автоматический выключатель тока

Автоматы электрические выполняют функцию защиты проводки от перегрузок, замыканий, аварий, которые могут возникнуть при скачках напряжения. Чтобы не случилась чрезвычайная ситуация, необходимо в квартирах, частных домах, гаражах, дачах и хозяйственных постройках устанавливать электрические автоматические выключатели. Когда случаются перегрузки или скачки, то прибор реагирует и работает неодинаково. В той или иной ситуации происходит срабатывание отдельных частей устройства, в то время как другие части продолжают работать, обеспечивая безопасность жилища.

Принцип работы защитного автомата

Выключатель имеет компактные, небольшие размеры, устройство помещено в пластмассу из термостойких материалов. На одной стороне —лицевой — установлена рукоятка, позволяющая включать и выключать прибор, на другой — сзади — фиксатор-защелка, который крепится на специальную DIN-рейку. Снизу и сверху расположены винтовые клеммы.

Принцип работы выключателей зависит от состояния сети и протекания тока по проводке. Когда прибор электрического выключателя находится в нормальном режиме, то через автомат проходит ток, показатели которого могут быть равны или меньше установленного номинального значения. Напряжение от внешней сети идет на верхнюю клемму с неподвижным контактом. Отсюда ток поступает на замкнутый подвижный контакт, а далее переходит на катушку соленоида, которая является гибким медным проводником. Уже отсюда ток идет на тепловой расцепитель, с которого поступает на нижнюю клемму. Именно она подключена к сети.

Таблица номиналов автоматов по току

Штатный ток, который проходит по проводке, может быть больше или меньше установленных значений. На их основании составлена классификация времятоковых характеристик для расцепителей в устройствах. Каждый вид в государственном стандарте отмечен латинской буквой, а допустимое превышение следует искать по формуле коэффициента — k=I/In.

В таблице 1 указаны нормы каждого типа времятоковых показателей.

Таблица 1

Тип время токаЗначение
АДопустимое троекратное превышение, которое является максимальным
ВОт 3 до 5
СПревышение больше штатного возможно в 5-10 раз
DПревышение возможно в 10-20 раз
КОт 8 до 14
ZПревышение разрешено в пределах 2-4 раз больше нормы

В таблице 2 приведены времятоковые характеристики приборов автоматического выключения тока.

Таблица 2

ТипХарактеристикаВиды цепей
АЗащита на отрезке АВ активируется, когда коэффициент будет равен 1,3. Отключение тока происходит в течение 60 мин. Если ток будет и дальше увеличиваться, то время отключения сокращается ровно в два раза. Электромагнитная защита со скоростью 0,05 сек. сработает, если номинал превысит в 2 раза.Не подвержены кратковременным перегрузкам, применяются в промышленных масштабах, а не быту.
ВШтатный номинал может быть превышен в 3-5 раз. Активация соленоида происходит, если перегрузка возрастет в 5 раз. Тогда обесточивание произойдет в течение 0,015 сек. Термоэлемент отключится в течение 4 сек. уже при троекратном превышении.Характерны для цепей без высоких пусковых токов.
СПерегрузка происходит чаще, чем при других видах, допустимые показатели выше нормы — в 5 раз. Как только произойдет превышение штатного режима, автоматически отключиться термоэлемент. В бытовых сетях, где часто присутствует нагрузка разного типа.
DПревышение штатной нормы происходит в 10 раз, после чего отключается термоэлемент, и в 20 раз — для соленоида.Используется для того, чтобы защитить пусковые устройства, по которым проходит высокий ток.
КОтключение соленоида произойдет, если ток превысит показатели в 8 раз.Такие приборы надо ставить на цепи, имеющие индуктивную нагрузку.
ZХарактерно небольшое превышение — от 2 до 4 раз.Используется, чтобы подключать электронные приборы.
MAТермоэлемент не применяется, чтобы отключить нагрузку.Устанавливается на устройствах с электрическими двигателями.

Подбор автоматического выключателя по мощности

Одним из главных показателей, по которому осуществляется выбор автоматического выключателя, является мощность нагрузки. Это позволяет рассчитать нужное значение тока для устройства, его защиты от перепадов напряжения. Расчет проводится по номинальному току, поэтому рекомендуется выбирать по мощности отдельных участков. Во внимание стоит принимать меньшие или номинальные показатели расчетных токов. Допустимый ток электропроводки будет больше, чем номинальная мощность выключателя.

Необходимо учитывать и такой показатель, как времятоковая характеристика устройства. Основным параметром для определения номинального показателя мощности является сечение провода. Допустимое значение тока, которое указывается на автоматическом выключателе, должно быть немного меньше, чем максимальный ток для сечения провода. Выбирают устройство по наименьшему сечению провода, который проложен в проводке.

Чем опасно несоответствие кабеля сетевой нагрузке

Если автомат не будет соответствовать сетевой мощности и нагрузке, тогда он не будет защищать проводку от того, что сила тока и напряжение резко возрастет или упадет.

Сечение кабеля для сетевой нагрузки должно точно соответствовать мощности аппарата. Если мощность по разным участкам будет по сумме больше, чем номинальная величина, то станет увеличиваться температура. Из-за этого может произойти плавление изоляционного слоя кабеля. В результате чего начнется возгорание электрической проводки. Также, если сечение кабеля не будет отвечать нагрузке, то будут наблюдаться следующие явления:

  • Задымление.
  • Запах горелой изоляции.
  • Возникает пламя.
  • Выключатель не будет отключаться от сети, поскольку номинальные показатели тока по проводке не будут превышать допустимые нормы.

Процесс плавления изоляционного слоя через время спровоцирует короткое замыкание. Далее произойдет отключение автоматического выключателя, огонь способен в это время охватить весь дом.

Защита слабого звена электроцепи

Правила устройства электроустановок гласят, что выключатель для электрической сети обязан максимально защитить самый слабый участок или же содержать такой номинал тока, который будет полностью соответствовать параметру установок, которые включены в сеть. Чтобы подключить провода к сети, необходимо, чтобы их поперечные сечения имели суммарную мощность всех подключенных аппаратов.

Соблюдение подобных правил способно защитить квартиру или дом от возникновения аварии из-за слабого участка электропроводки. Игнорировать описанные требования нельзя, поскольку владелец жилья способен потерять не только прибор автоматического выключения тока, но и квартиру.

Как рассчитать номинал автоматического выключателя

Данный параметр можно рассчитать по следующей формуле: I=P/U, где:

  • I — показатель/величина номинального тока.
  • Р — суммарная мощность всех установок, которые включены в цепь. В расчет берутся лампочки и другие устройства, потребляющие электричество.
  • U — напряжение тока в сети.

Для расчета номинала можно использовать таблицу 3:

Вид подключенияОднофазное в киловаттахТрехфазное (треугольник) в киловаттахТрехфазное (звезда) в киловаттах
U, B

Автоматическое,

в амперах

220380220
1 Ампер0,21,10,7
20,42,31,3
30,73,42
61,36,84
102,211,46,6
163,518,210,6
204,422,813,2
255,528,516,5
327,036,521,1
408,845,626,4
50115733
6313,971,841,6

Используя таблицу 3, можно легко рассчитать, сколько киловатт нагрузки способен выдержать конкретный вид номинального тока. Выбирать надо четко по указанным значениям, чтобы напряжение и вид подключения точно совпадали и соответствовали друг другу. Это поможет избежать превышения нагрузки и возможных аварий.

Недопустимые ошибки при покупке

Покупка автоматического выключателя не проводится каждый день. Поэтому к выбору устройства надо отнестись внимательно, чтобы не устроить дома пожар, замыкание проводки. Во время покупки нельзя допускать следующие виды ошибок:

  • Правильно выбрать автомат по мощности электрической проводки в многоквартирном или частном доме. Многие потребители делают совсем все наоборот — ориентируются на мощность эксплуатируемых электроприборов. Это неправильно, поскольку электропроводка может не выдержать, начать плавиться.
  • Расчет номинала АВ по номинальному току надо делать по средним показателям. Так проводка точно выдержит нагрузку тока.
  • Для дачи или гаража номинал АВ должен быть мощнее, поскольку используемая техника в таких местах имеют большую мощность, чем в квартире.
  • Устройства надо покупать только у проверенных производителей, чтобы все технические характеристики были точными и качественными, не угрожали безопасности жилья и жильцов.
  • Приобретать автоматические выключатели надо только в специализированных магазинах, не пользоваться услугами посредников. Это исключает риск приобретения подделок и некачественной продукции.

Покупка автоматов электрических — не очень сложная задача. Следует придерживаться вышеперечисленных рекомендаций, чтобы избежать ошибок в выборе такого устройства для дома. Рекомендуется приобретать автоматический выключатель с человеком, который разбирается в электричестве, специальной технике, видах сечения, мощности устройства, напряжениях тока в сети и фазах.

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и  автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств. В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

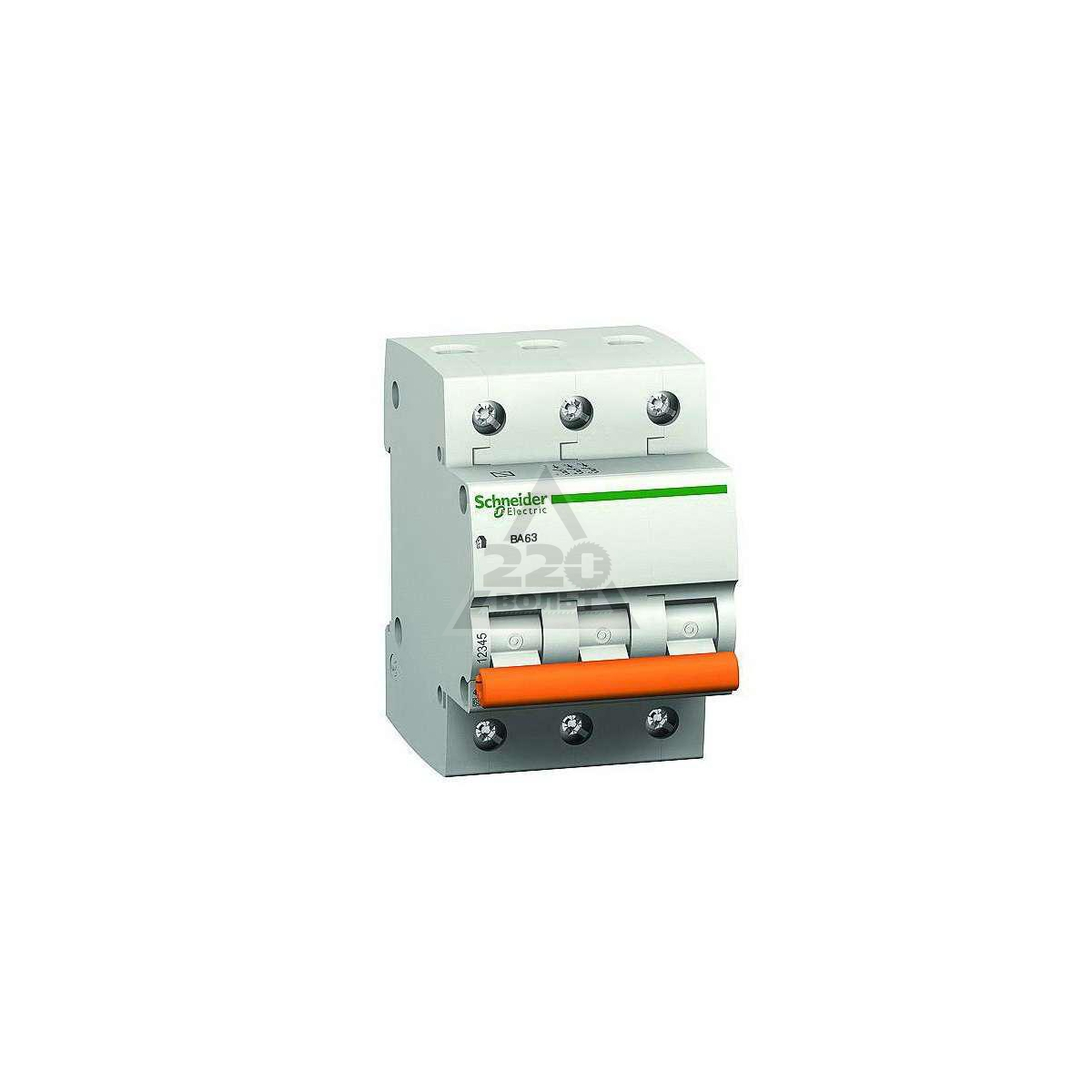

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

  • Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
  • Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.

Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.



Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус». Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике. Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата. Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.



Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.





На фото:

Так выглядит ДИН-рейка для монтажа УЗО


В статье использованы изображения moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com


Автоматы электрические » их назначение, установка и подключение.







Тема: что такое автоматические выключатели, электрические автоматы.



Очень ходовым устройством в сфере электрики является электрический автомат. Его значение трудно переоценить. Общий смысл данного электротехнического устройства прост — включение и выключение питания, а при чрезмерном значении силы тока его роль сводится к своевременному срабатыванию и отключению того или иного устройства, в цепи которого он стоит.

Проще говоря, это одно устройство имеющее две функции — выключателя и токовой защиты. С его появление отпала необходимость повсеместного применения плавких защитных предохранителей. Ведь раньше основную защиту по току выполняли именно предохранители. Электрические автоматы намного удобней в использовании. Если сгоревший предохранитель необходимо заменить, то автомат достаточно взвести.



Устройство автоматов электрических бывает разных конструкций и принципов действия (электромагнитные, тепловые, электронные). Наиболее распространёнными автоматами являются электромагнитного типа. Суть его сводится к следующему, напоминает работу обычного реле, внутри имеется токовая катушка, которая при номинальном значении просто проводит через себя ток, а в случае превышения нормального значения силы тока она начинает притягивать к себе металлическую часть, что запускает механизм срабатывания и отключения электрического автомата. Ранее взведённый пружинный механизм, соединяющий электрические контакты автомата, срабатывает и обрывает тем самым электрическую цепь.



Электрические автоматы могут устанавливаться в различных местах крепления, следовательно и разновидностей монтажного крепления у автоматов существует несколько. Наиболее применяемым вариантом крепления электроавтомата является «на динрейку». На задней стороне защитного устройства имеется специальное углубление со специальной защёлкой. На само же место крепления прикручивается так называемая динрейка, имеющая вид направляющей полосы из металла. Её саморезами или винтами прикручивают к поверхности установочного места (поверхность стены, внутренняя сторона электрического щита, отдельный корпус и т.д.) и на неё уже ставят и защёлкивают сам автомат электрический. После этого можно к устройству подключать силовые провода. Другим способом является обычное прикручивание корпуса автомата к установочному месту.









Подключение электрических автоматов также не вызывает особого труда. На корпусе автоматического выключателя по сторонам имеются специальные закручиваемые контактные зажимы. К ним подводится силовой электрический кабель, провода, у которых заранее снята диэлектрическая изоляция с концов, они вставляются в данные зажимы и надёжно закручиваются отвёрткой. Сами клеммные места имеют довольно хорошую площадь и размер, что позволяет даже на видя входа с лёгкостью попасть в нужную область подключения. Помимо проводов несколько электрических автоматов могут между собой подключаться по средствам «гребешков» — это специальные перемычки, выполняющие роль электрических проводников, но имеющие более эстетическое исполнение.



Классификаций автоматов электрических существует множество: по силе тока, по количеству фаз, скорость срабатывания, конкретное назначение, конструкционное исполнение, окружающим условиям эксплуатации, фирмы производители и т.д. Один и тот же автоматический выключатель разных фирм может иметь значительную разницу, в качестве работы, надёжности, долговечности, внешнему виду. При непосредственном выборе автомата следует отдавать предпочтение известным фирмам производителям, хоть и цена у них возможно будет отличаться (в большую сторону) от подобных аналогов. Но это того стоит, ведь электрический автомат является защитным устройством, что убережёт Вас от опасностей.



P.S. Действительно, электрический автомат настолько ходовое устройство, что без него не обходится ни одна электрическая схема. И большое достоинство этих устройств заключается в том, что для возобновления его работоспособности достаточно всего лишь взвести. Для электрика это очень важно, с точки зрения его лени!

Каталог продукции: Автоматы силовые

Автоматические выключатели предназначены для проведения электрического тока в нормальном режиме и отключения при токах перегрузки и короткого замыкания, то есть по какой либо причине, величина электрического тока становится выше расчетной для электропроводки, кабельной продукции  или электрооборудования, авт выкл расцепляет электрическую цепь.  После устранения неполадок, автомат вводится в работу, и цепь замыкается.

Основные характеристики автоматических  выключателей.

  • Номинальный ток выключателей – величина  тока, на которую рассчитан корпус и главные контакты автоматов для проведения электрического тока в продолжительном режиме.   Данная характеристика указывается в каталогах производителей, и влияет на предельную коммутационную способность автоматов. Зачастую путают величину номинального тока и величину уставки теплового расцепителя.
  • Уставка срабатывания при токах перегрузки– величина тока, при превышении которой происходит срабатывания автомата при перегрузке.  В зависимости от  серии и типа расцепителя скорость срабатывания при превышении уставки варьируется
  • Уставка автоматического выключателя по короткому замыканию –величина тока, при котором происходит срабатывании расцепителя  при мгновенном увеличении пропускаемого тока.
  • Время токовая характеристика автоматического выключателя – зависимость скорости выключения автоматов  превышении тока выше выставленных значений. Знание время токовой характеристики необходимо для построения селективной цепи, обеспечивающей отключении нижестоящего в цепи оборудования. При реализованной селективной защите, в случае короткого замыкания в одной из комнат квартиры, срабатывает автомат обеспечивающий защиту только данной цепи, без обесточивания всей квартиры.
  • Номинальное напряжение – напряжении, е на которое рассчитан корпус выключателя. Большинство отечественных автоматов рассчитано на  660В переменного тока, и 220 440В постоянного тока.
  • Предельная коммутационная способность автомата – предельная  величина тока, при которой автомат совершит три срабатывания до полного разрушения. Среди конструкторов российских предприятий по трактовке данной характеристики нет единого мнения, поэтому аналогичные аппараты,  например ВА 5735 и ВА 0436 имеют разную величину ПКС
  • Наибольшая коммутационная способность – предельная величина тока которую выключатель сможет отключить.

Классификация выключателей автоматических

  • По способ установки автоматов
    • Стационарный – корпус автомата жестко фиксируется в щите с помощью винтов, шины крепятся непосредственно к автоматическому выключателю.
    • Выдвижной способ установки –корпус автомата крепится на раме, при проведении ремонта автомат выкатывается на шасси, шины крепятся непосредственно к выдвижной раме (корзине).
  • По типу расцепителей.
    • Тепловой расцепитель – обеспечивает расцепление  при т токах перегрузки, принцип работы основан на неодинаково расширении  при увеличении температуры металлов в биметаллической пластине.  Точность срабатывания критична к температуре окружающей среды.
    • Электромагнитный расцепитель – обеспечивает отключении при токах короткого замыкания, имеет фиксированную уставку, по умолчанию  10-12* In.
    • Полупроводниковый расцепитель – электронный компонент выключателя, обрабатывающий поток электрического тока проходящий через автомат, и обеспечивающий отключение выше заданных значений. Позволяет выставлять менять уставки отключения при перегрузке и токах короткого замыкания и времени задержки срабатывания для создания селективной цепи. Некритичен к внешней температуре окружающей среды.
  • По типу привода
    • Ручной привод –  включение автомата производится вручную
    • Электромагнитный привод – включение и отключение привода возможно дистанционно, с помощи подачи напряжения на управляющие контакты.
  • По способу присоединения и типу проводников: переднее и задние присоединение —  расположение присоединяемых проводников
  • По типу комплектов зажимов – присоединение с помощью шины (медной алюминиевой) кабель без кабельного наконечника, кабель с кабельным наконечником.
  • Области применения.
  • В электрических щитах и распред устройствах. например в  РУНН КТП 10 (6) 0,4

Какой автомат подобрать для квартиры лучше всего

Автоматический выключатель (АВ) представляет собой коммутационный аппарат, способный проводить токи при нормальном состоянии электрической цепи и отключать при превышении током установленных значений, защищая электропроводку от перегрузки. К вопросу, как выбрать автомат, приходят сразу после прокладки электропроводки для квартиры или дома.

Виды автоматических выключателей для квартиры и дома

Чтобы провода остались исправными, ток срабатывания должен быть на 10-15 % ниже предельно допустимых значений. Сечение проводов следует подобрать еще при расчете предполагаемых нагрузок.

При увеличении нагрузки замена автоматического выключателя на более мощный должна производиться одновременно с монтажом проводов больших сечений, иначе кабель не выдержит нагрева и перегорит. Таким образом, порог срабатывания автомата должен быть меньше максимально допустимого тока электропроводки и больше тока нагрузки.

Строение

Для квартиры или дома обычно применяются автоматы серии ВА, содержащие два типа защиты: электромагнитную и тепловую.

Основным элементом тепловой защиты является пластинка биметалла, через которую протекает ток. Когда он становится выше номинального, происходит разогрев и изгиб пластины, которая толкает рычаг отключения автомата. После того как она остынет, и величина тока в цепи снова станет нормальной, автоматический выключатель можно снова подключить вручную.

Внутреннее устройство автоматического выключателя

Электромагнитная защита срабатывает от сверхтоков короткого замыкания, которые протекают через катушку расцепителя, вызывая перемещение расположенного внутри нее подвижного сердечника, приводящего в действие отключающий механизм. В результате размыкаются силовые контакты, и линия обесточивается.

При размыкании силовых контактов возникает мощная дуга, вызывающая их разрушение. На рисунке ниже показано образование дуги и ее гашение по мере размыкания контактов. Последовательность действий пронумерована от 1 до 6. По мере того как контакты размыкаются, дуга увеличивается (изображена в красно-желтом цвете). В конце ее действие ограничивается расположенной ниже дугогасительной камерой, состоящей из параллельных металлических пластин. В камере происходит дробление дуги на части, которые попадают на пластины, остывают, и ее действие прекращается.

Процесс гашения дуги при отключении автомата

В автомате также предусмотрен механический способ включения и выключения его вручную. Главными выступают свойства электромагнитного и теплового расцепителей, которые одновременно являются характеристикой автомата. Они обозначаются на его корпусе и ставятся перед величиной токового номинала.

Таким образом, автоматические выключатели отличаются друг от друга характеристиками, представляющими зависимость срабатывания и времени отключения от величины тока нагрузки. Отсчет всех характеристик производится по отношению к номинальному току – значению, при превышении которого цепь разъединяется. Если длительно протекающий ток не превышает номинальный, отключение производиться не должно.

Характеристики АВ

  1. МА – отсутствие теплового расцепления. Если к нагрузке типа электродвигателя подключено токовое реле, то здесь требуется только автомат с функцией защиты от короткого замыкания.
  2. А – срабатывание теплового расцепителя при превышении номинального тока в 1,3 раза. Здесь время отключения может затянуться до 1 часа. Токовое расцепление настроено на отключение при превышении номинального значения в 2 раза со скоростью 0,05 сек. Если в этом случае соленоид не успеет сработать, действует тепловая защита, отключающая цепь через 20-30 сек. С характеристикой А устанавливаются автоматы для схем, содержащих полупроводниковые детали, выходящие из строя при небольших скачках тока. Для электронных устройств также применяются автоматы Z, у которых срабатывание происходит при двукратном превышении тока.
  3. В – электромагнит срабатывает при увеличении тока в 3 раза по отношению к номинальному за 0,015 сек, а тепловой расцепитель – через 4-5 сек. Автоматы с характеристикой В применяются в сетях с небольшими пусковыми токами, например, осветительных.
  4. С – наиболее распространенная характеристика, когда срабатывание обеих защит происходит при пятикратном увеличении номинального тока. В бытовых электрощитах устанавливаются такие автоматы, допускающие умеренные токи пуска оборудования.

В промышленности применяются автоматы D и K, предназначенные для нагрузок с большими пусковыми токами. Если для частного дома используются мощные электродвигатели или электрический котел, может понадобиться аппарат марки D.

Выбор

Критерии выбора автоматических выключателей:

  1. Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
  2. Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
  3. Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.

Схема подключения автоматов к проводке типовой квартиры

На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.

На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.

  1. Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
  2. Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.

Автоматы с разным количеством полюсов

Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).

Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты).

У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.

Маркировка

На рисунке ниже изображены автоматы разных ведущих фирм. Цифрой (1) обозначен номинальный ток в амперах. Буква слева отражает характеристику электромагнитного расцепителя. На рисунке указан класс С – наиболее распространенный.

Маркировка автоматов

Цифра (2) показывает, при каком токе короткого замыкания в амперах отключается автомат. При расхождении контактов возникает электрическая дуга, которую необходимо погасить. Автомат срабатывает и при больших токах короткого замыкания, но дуга может оказаться слишком мощной. Отключающая способность отражает способность автомата ее погасить. На рисунке указана относительно небольшая отключающая способность – 4500 А и 6000 А. Она является характерной для жилого фонда, но в новостройках может быть и 10000 А, где в подъездах установлены стояки больших сечений.

Цифра (3) отражает класс токоограничения – время реакции на ток КЗ (1/3 полупериода фазы). Этот класс применяется практически везде, ему отдается предпочтение из-за высокого быстродействия. Есть еще класс 2, но такие автоматы срабатывают позже (1/2 полупериода).

Автоматы для дома. Видео

В видео представлен обзор автоматов для дома.

Разобравшись в маркировке, можно правильно выбрать нужный автоматический выключатель для своей квартиры или дома. Характеристики автомата напрямую зависят от сечения электропроводки и типа подключаемой нагрузки. Применение их в качестве выключателей приборов значительно сокращает срок эксплуатации. При токах короткого замыкания срабатывают электромагнитные расцепители, а при длительных перегрузках – тепловая защита.

Оцените статью:

Технические характеристики автоматических выключателей

Рассмотрим технические характеристики автоматических выключателей, установленные требованиями стандартов МЭК 60898‑1 и МЭК 60898‑2, ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011.

Вся информация, которую вы прочитаете ниже основана на материалах из книги Ю.В. Харечко [3], а также соответствующих ГОСТов.

Коммутационная износостойкость.

Коммутационная износостойкость представляет собой способность автоматического выключателя выполнять определенное число циклов оперирования, когда в его главной цепи протекает электрический ток, оставаясь после этого в предусмотренном состоянии.

При номинальном напряжении и токовой нагрузке в своей главной цепи, равной номинальному току, любой автоматический выключатель должен выдерживать не менее 4000 циклов электрического оперирования.

Под циклом оперирования понимают последовательность оперирований автоматического выключателя из одного положения в другое с возвратом в начальное положение. Каждый цикл оперирования состоит из замыкания главных контактов автоматического выключателя с последующим их размыканием.

После выполнения 4000 циклов включения номинальной электрической нагрузки с ее последующим отключением автоматический выключатель не должен быть чрезмерно изношенным, не должен иметь повреждений подвижных контактов главной цепи, а также ослабления электрических и механических соединений. Кроме того, не должна ухудшаться электрическая прочность изоляции автоматического выключателя, которую проверяют соответствующими испытаниями.

Номинальное рабочее напряжение (номинальное напряжение).

Под номинальным рабочим напряжением (номинальным напряжением) Uе понимают установленное изготовителем значение напряжения, при котором обеспечена работоспособность автоматического выключателя, особенно при коротком замыкании. Для одного автоматического выключателя может быть установлено несколько значений номинального напряжения, каждому из которых соответствует собственное значение номинальной коммутационной способности при коротком замыкании.

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 установлены следующие предпочтительные значения номинального напряжения для различных видов автоматических выключателей:

  • для однополюсных – 120, 230, 230/400 В;
  • для двухполюсных – 120/240, 230, 400 В;
  • для трехполюсных и четырехполюсных – 240, 400 В.

Предпочтительные значения номинального напряжения, равные 120, 120/240 и 240 В, установлены стандартами для автоматических выключателей, предназначенных для использования в однофазных трехпроводных электрических системах переменного тока с номинальным напряжением 120/240 В.

Автоматические выключатели, имеющие значения номинального напряжения 230, 230/400 и 400 В, применяют в широко распространенных однофазных двухпроводных, трехфазных трехпроводных и четырехпроводных электрических системах переменного тока с номинальным напряжением 230 В, 400 и 230/400 В.

Помимо указанных выше в стандарте МЭК 60898-2 и ГОСТ IEC 60898-2-2011 установлены следующие предпочтительные значения номинального напряжения постоянного тока для универсальных автоматических выключателей:

для однополюсных – 125, 220 В;
для двухполюсных – 125/250, 220/440 В.

В обоих стандартах также сказано, что производитель должен указать в своей документации значение минимального напряжения, на которое рассчитан данный автоматический выключатель.

Номинальное напряжение изоляции Ui.

Номинальное напряжение изоляции Ui представляет собой установленное изготовителем напряжение, к которому отнесены напряжения испытания изоляции и расстояния утечки. Номинальное напряжение изоляции применяют для определения значений напряжения, используемых при испытании изоляции автоматического выключателя. Его также учитывают при установлении расстояний утечки автоматического выключателя. Когда отсутствуют другие указания, номинальное напряжение изоляции соответствует наибольшему номинальному напряжению автоматического выключателя. При этом значение наибольшего номинального напряжения автоматического выключателя не должно превышать значения его номинального напряжения изоляции.

Номинальный ток In.

Номинальный ток In – установленный изготовителем электрический ток, который автоматический выключатель способен проводить в продолжительном режиме при определенной контрольной температуре окружающего воздуха.

Под продолжительным режимом в стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 понимают такой режим, при котором главные контакты автоматического выключателя остаются замкнутыми, проводя установившийся электрический ток без прерывания в течение продолжительного времени (неделями, месяцами и даже годами).

Контрольной температурой окружающего воздуха называют такую температуру окружающего воздуха, при которой устанавливают время-токовую характеристику автоматического выключателя. Стандартная контрольная температура окружающего воздуха принята равной 30 °С.

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 установлены следующие предпочтительные значения номинального тока: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Номинальная частота.

Характеристика «номинальная частота» определяет промышленную частоту, для которой разработан автоматический выключатель и с которой согласованы другие его характеристики. Автоматический выключатель может иметь несколько значений номинальной частоты. Автоматические выключатели, соответствующие требованиям стандарта МЭК 60898-2 и ГОСТ IEC 60898-2-2011, могут также функционировать при постоянном токе. Стандартные значения номинальной частоты автоматических выключателей равны 50 и 60 Гц.

Характеристика расцепления.

Характеристика расцепления каждого автоматического выключателя, с одной стороны, должна обеспечивать надежную защиту проводников электрических цепей от сверхтока. С другой стороны, она не должна допускать в стандартных условиях эксплуатации расцепления автоматического выключателя при протекании в его главной цепи электрического тока, равного номинальному току. Характеристика расцепления автоматического выключателя должна быть стабильной во время его эксплуатации и находиться в пределах соответствующей стандартной время-токовой зоны1.

Примечание 1: Эта характеристика автоматического выключателя в п. 8.6.1 ГОСТ IEC 60898-1-2020 названа нормальной время-токовой характеристикой, а п. 8.6.1 ГОСТ IEC 60898-2-2011 – стандартной время-токовой характеристикой. Однако время-токовая характеристика любого автоматического выключателя имеет вид кривой. В стандартах установлены граничные значения, в пределах которых должны находиться характеристики расцепления всех автоматических выключателей, т. е. в них заданы время-токовые зоны, которые находятся между граничными время-токовыми кривыми. Поэтому рассматриваемую характеристику логичнее поименовать стандартной время-токовой зоной. В п. 8.6.1 стандартов МЭК 60898‑1 и МЭК 60898-2 она названа именно так – «standard time-current zone».

Примечание 1 от Харечко Ю.В. из книги [3]

Основные параметры стандартных время-токовых зон представлены в таблицах 7 стандартов МЭК 60898‑1 и МЭК 60898‑2. Время-токовая характеристика любого качественного автоматического выключателя должна находиться в пределах его стандартной время-токовой зоны.

Ток мгновенного расцепления.

Под током мгновенного расцепления понимают минимальный электрический ток, вызывающий автоматическое срабатывание автоматического выключателя без выдержки времени.

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 для каждого типа мгновенного расцепления установлены следующие стандартные диапазоны токов мгновенного расцепления1:

тип В – свыше 3 In до 5 In;
тип С – свыше 5 In до 10 In;
тип D – свыше 10 In до 20 In2.

Примечание 1: В стандарте МЭК 60898‑1 эта характеристика имеет наименование «стандартный диапазон мгновенного расцепления» («standard range of instantaneous tripping»). Однако это название нельзя признать удачным. Мгновенное расцепление не может иметь какой-либо диапазон. Оно либо происходит, либо нет. В требованиях стандарта МЭК 60898‑1 и ГОСТ Р 50345 речь идет о диапазонах, в которых находятся минимальные электрические токи, вызывающие мгновенное расцепление автоматических выключателей, т. е. стандарты устанавливают диапазоны, в которых должны находиться токи мгновенного расцепления. Поэтому рассматриваемую характеристику автоматического выключателя в международном стандарте более правильно назвать стандартным диапазоном токов мгновенного расцепления, как она названа в п. 5.3.5 ГОСТ IEC 60898-1-2020.

Примечание 1 от Харечко Ю.В. из книги [3]

Примечание 2: В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 указано, что для специальных автоматических выключателей, имеющих тип мгновенного расцепления D, верхняя граница может быть увеличена до 50 In.

Примечание 1 от Харечко Ю.В. из книги [3]

Для универсальных автоматических выключателей требованиями стандарта МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 предусмотрены только два типа мгновенного расцепления – B и C. При этом для постоянного тока даны иные, чем для переменного тока, стандартные диапазоны токов мгновенного расцепления.

тип В – свыше 4 In до 7 In;
тип С – свыше 7 In до 15 In.

Если в главной цепи автоматического выключателя протекает электрический ток, величина которого равна нижней границе стандартного диапазона токов мгновенного расцепления (3 In, 5 In, 10 In переменного тока, а для универсальных автоматических выключателей также 4 In и 7 In постоянного тока), то автоматический выключатель должен расцепиться за промежуток времени более 0,1 с, но менее 45 с или 90 с (тип мгновенного расцепления B), 15 с или 30 с (тип мгновенного расцепления C) и 4 с или 8 с (тип мгновенного расцепления D) соответственно при номинальном токе до 32 А включительно и более 32 А, т. е. нижняя граница стандартного диапазона токов мгновенного расцепления не является током мгновенного расцепления.

При протекании в главной цепи автоматического выключателя электрического тока, равного верхней границе стандартного диапазона токов мгновенного расцепления (5 In, 10 In, 20 In переменного тока или 7 In, 15 In постоянного тока), он должен расцепиться за промежуток времени менее 0,1 с, т. е. верхняя граница стандартного диапазона токов мгновенного расцепления представляет собой максимально допустимое значение тока мгновенного расцепления. Любой сверхток, превышающий верхнюю границу стандартного диапазона токов мгновенного расцепления, тем более
должен вызывать мгновенное расцепление автоматического выключателя.

В том случае, если значение электрического тока, протекающего в главной цепи автоматического выключателя, находится между нижней и верхней границами стандартного диапазона токов мгновенного расцепления, он может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с). Фактическое время срабатывания конкретного автоматического выключателя определяется его индивидуальной время-токовой характеристикой. Ток мгновенного расцепления автоматического выключателя также определяется его индивидуальной время-токовой характеристикой.

Стандарт МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 классифицируют автоматические выключатели согласно их токам мгновенного расцепления по типам B, С и D, т. е. все автоматические выключатели подразделяют на три типа мгновенного расцепления: тип B, тип С и тип D. Конкретному типу мгновенного расцепления соответствует собственный стандартный диапазон токов мгновенного расцепления, а также собственная стандартная время-токовая зона. Для универсальных автоматических выключателей стандартом МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 предусмотрены два типа мгновенного расцепления B и С.

Импульсное выдерживаемае напряжение.

Под импульсным выдерживаемым напряжением понимают наибольшее пиковое значение импульсного напряжения предписанной формы и полярности, которое не вызывает пробоя изоляции при установленных условиях. Номинальное импульсное выдерживаемое напряжение Uimp автоматического выключателя должно быть равным или превышать стандартные значения номинального импульсного выдерживаемого напряжения, которые установлены в таблицах 3 стандарта МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 в зависимости от номинального напряжения электроустановки (см. табл. 1).

Таблица 1. Стандартные значения номинального импульсного выдерживаемого напряжения
Номинальное импульсное выдерживаемое напряжение (Uimp), кВ Номинальное напряжение электроустановки, В
Трехфазные системы Однофазная система с заземленной средней точкой
2,5 120/240
4 230/400, 250/440 120/240, 240

Предельная отключающая способность при коротком замыкании Icu.

Под предельной отключающей способностью при коротком замыкании Icu1 понимают отключающую способность, для которой предписанные условия соответственно установленной последовательности испытаний не предусматривают способности автоматического выключателя проводить в течение условного времени электрический ток, равный 0,85 его тока нерасцепления.

Примечание 1: В ГОСТ IEC 60898-1-2020 рассматриваемая характеристика автоматического выключателя имеет наименование «предельная наибольшая отключающая способность». В стандарте МЭК 60898‑1 эта характеристика названа иначе – «предельная отключающая способность при коротком замыкании» («ultimate short-circuit breaking capacity»). В национальных стандартах, распространяющихся на автоматические выключатели, вместо термина «предельная наибольшая отключающая способность» следует использовать термин «предельная отключающая способность при коротком замыкании». В требованиях стандарта МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 не используют рассматриваемый термин.

Примечание 1 от Харечко Ю.В. из книги [3]

Номинальная коммутационная способность при коротком замыкании Icn.

Номинальная коммутационная способность при коротком замыкании Icn1 представляет собой значение предельной отключающей способности при коротком замыкании, установленное изготовителем для автоматического выключателя.

Примечание 1: В ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011 рассматриваемая характеристика автоматического выключателя имеет наименование «номинальная наибольшая отключающая способность». В стандартах МЭК 60898‑1 и МЭК 60898‑2 эта характеристика названа иначе – «номинальная способность при коротком замыкании» («rated short-circuit capacity»). При этом под способностью при коротком замыкании (short-circuit capacity) в международных стандартах понимают (включающую и отключающую) способность при коротком замыкании (short-circuit (making and breaking) capacity), т. е. коммутационную способность автоматического выключателя при коротком замыкании. Для устранения расхождений в наименованиях одной и той же характеристики автоматического выключателя в международных и национальных нормативных документах целесообразно использовать термин «номинальная коммутационная способность при коротком замыкании».

Примечание 1 от Харечко Ю.В. из книги [3]

Характеристика «номинальная коммутационная способность при коротком замыкании» определяет максимальный ток короткого замыкания, который автоматический выключатель должен гарантированно включить, проводить определенное время и отключить при заданных стандартом условиях, например, при установленном в стандарте диапазоне коэффициентов мощности (см. таблицу 17 ГОСТ IEC 60898-1-2020). Автоматический выключатель тем более должен отключить любой ток короткого замыкания, значение которого не превышает его номинальной коммутационной способности при коротком замыкании.

Для понимания характера поведения автоматического выключателя после отключения им максимального тока короткого замыкания обратимся к требованиям, изложенным в п. 9.12.11.4.3 стандартов1. Каждый автоматический выключатель должен обеспечить одно отключение испытательной электрической цепи с ожидаемым током короткого замыкания, равным номинальной коммутационной способности при коротком замыкании, а также одно включение с последующим автоматическим отключением электрической цепи, в которой протекает указанный испытательный ток.

Примечание 1: В стандартах МЭК 60898‑1 и МЭК 60898‑2 этот пункт назван «Испытание при номинальной способности при коротком замыкании (Icn)», в ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011 − «Испытание при номинальной наибольшей отключающей способности (Icn)». Этот пункт в международных и национальных стандартах целесообразно назвать иначе: «Испытание при номинальной коммутационной способности при коротком замыкании (Icn)».

Примечание 1 от Харечко Ю.В. из книги [3]

После проведения этого испытания качественный автоматический выключатель не должен иметь повреждений, ухудшающих его эксплуатационные свойства, а также должен выдержать установленные стандартом испытания на электрическую прочность и проверку характеристики расцепления.

Рассматриваемую характеристику автоматического выключателя используют для согласования ее численного значения с токами короткого замыкания в электроустановке здания. Значение номинальной коммутационной способности при коротком замыкании должно превышать или быть равным максимальному току короткого замыкания в месте установки автоматического выключателя.

Для автоматических выключателей бытового назначения в стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 установлены следующие значения номинальной коммутационной способности при коротком замыкании:

  • в диапазоне сверхтока до 10 000 А включительно – стандартные значения номинальной коммутационной способности при коротком замыкании, равные 1500, 3000, 4500, 6000, 10 000 А;
  • в диапазоне сверхтока свыше 10 000 А до 25 000 А включительно – предпочтительное значение номинальной коммутационной способности при коротком замыкании, равное 20 000 А.

Указанные значения номинальной коммутационной способности при коротком замыкании имеют и универсальные автоматические выключатели.

Включающая и отключающая способность при коротком замыкании.

Включающую и отключающую способность при коротком замыкании2 автоматического выключателя оценивают в стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 по действующему значению переменной составляющей ожидаемого тока3, который он предназначен включать, проводить в течение его времени размыкания и отключать при определенных условиях.

Примечание 2: В ГОСТ IEC 60898-1-2020 рассматриваемая характеристика автоматического выключателя имеет наименование «наибольшая включающая и отключающая способность». В стандарте МЭК 60898‑1 эта характеристика названа иначе – «(включающая и отключающая) способность при коротком замыкании» («short-circuit (making and breaking) capacity»). В национальных стандартах, распространяющихся на автоматические выключатели, вместо термина «наибольшая включающая и отключающая способность» следует использовать термин «включающая и отключающая способность при коротком замыкании». В стандарте МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 не используют рассматриваемый термин.

Примечание 2 от Харечко Ю.В. из книги [3]

Примечание 3: Ожидаемый ток – электрический ток, который будет протекать в электрической цепи, если каждый полюс коммутационного устройства заменить проводником с пренебрежимо малым полным сопротивлением.

Примечание 3 от Харечко Ю.В. из книги [3]

Время отключения и время дуги.

Для отключения сверхтока автоматическому выключателю требуется определенное время – время отключения, которое представляет собой интервал времени между началом времени размыкания и концом времени дуги. Началом времени размыкания считают момент, когда электрический ток в главной цепи автоматического выключателя достигнет уровня срабатывания его расцепителя сверхтока. Концом времени дуги является момент гашения электрических дуг во всех полюсах автоматического выключателя. Поэтому время отключения однополюсного автоматического выключателя приблизительно равно сумме времени размыкания и времени дуги в полюсе, а многополюсного автоматического выключателя – сумме времени размыкания и времени дуги в многополюсном автоматическом выключателе.

Рабочая отключающая способность при коротком замыкании Ics.

Номинальной коммутационной способности при коротком замыкании автоматического выключателя соответствует определенная рабочая отключающая способность при коротком замыкании Ics1 – отключающая способность, для которой предписанные условия соответственно установленной последовательности испытаний предусматривают способность автоматического выключателя проводить в течение условного времени электрический ток, равный 0,85 его тока нерасцепления.

Примечание 1: В ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011 рассматриваемая характеристика автоматического выключателя имеет наименование «рабочая наибольшая отключающая способность». В стандартах МЭК 60898‑1 и МЭК 60898‑2 эта характеристика названа иначе – «рабочая отключающая способность при коротком замыкании» («service short-circuit breaking capacity»). Для устранения расхождений в наименованиях одной и той же характеристики автоматического выключателя в национальных нормативных документах вместо термина «рабочая наибольшая отключающая способность» следует использовать термин «рабочая отключающая способность при коротком замыкании».

Примечание 1 от Харечко Ю.В. из книги [3]

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 между номинальной коммутационной способностью при коротком замыкании автоматического выключателя и его рабочей отключающей способностью при коротком замыкании установлены соотношения, представленные в табл. 2. Указанная информация приведена в таблицах 18 стандартов, в которых соотношение между рабочей отключающей способностью и номинальной коммутационной способностью задано посредством коэффициента, равного К = Ics/Icn.

Таблица 2. Соотношения между номинальной коммутационной способностью при коротком замыкании и рабочей отключающей способностью при коротком замыкании

Номинальная коммутационная способность при коротком замыкании IcnРабочая отключающая способность при коротком замыкании Ics
Icn ≤ 6000 АIcs = Icn
6000 А < Icn ≤ 10 000 АIcs = 0,75 Icn, но не менее 6000 А
Icn > 10 000 АIcs = 0,5 Icn, но не менее 7500 А

Рабочая отключающая способность при коротком замыкании значительно меньше номинальной коммутационной способности при коротком замыкании (при Icn > 6000 А). Поэтому каждый автоматический выключатель способен отключить электрический ток, равный рабочей отключающей способности при коротком замыкании, бóльшее число раз, чем электрический ток, равный номинальной коммутационной способности при коротком замыкании.

Однополюсный и двухполюсный автоматические выключатели должны обеспечить два отключения испытательной электрической цепи с ожидаемым током короткого замыкания в ней, равным рабочей отключающей способности при коротком замыкании, и одно включение указанной электрической цепи с последующим ее автоматическим отключением. Трехполюсный и четырехполюсный автоматические выключатели должны обеспечить одно отключение электрической цепи, в которой протекает указанный испытательный ток, а также два ее включения с последующим автоматическим отключением.

Однополюсный и двухполюсный универсальные автоматические выключатели должны обеспечить одно отключение электрической цепи с ожидаемым постоянным током короткого замыкания в ней, равным рабочей отключающей способности при коротком замыкании, а также два ее включения с последующим автоматическим отключением.

После проведения указанного испытания качественный автоматический выключатель не должен иметь повреждений, ухудшающих его эксплуатационные свойства. Автоматический выключатель также должен выдержать предписанные стандартами испытания на электрическую прочность и проверку его характеристики расцепления.

В требованиях подраздела 533.3 «Выбор устройств для защиты электропроводок от коротких замыканий» стандарта МЭК 60364‑5‑53 сказано, что, когда стандарт на защитное устройство определяет и рабочую отключающую способность при коротком замыкании, и номинальную предельную отключающую способность при коротком замыкании, допустимо выбирать защитное устройство на основе предельной отключающей способности при коротком замыкании для максимальных характеристик короткого замыкания.

Однако условия эксплуатации могут сделать желательным выбор защитного устройства по рабочей отключающей способности при коротком замыкании, например, когда защитное устройство устанавливают на вводе низковольтной электроустановки. Аналогичное требование, сформулированное с терминологическими ошибками, имеется в ГОСТ Р 50571.5.53-2013, который разработан на основе стандарта МЭК 60364‑5‑53:2002. Поэтому при согласовании характеристик автоматических выключателей с характеристиками электрических цепей в электроустановке здания значения их рабочих отключающих способностей при коротком замыкании целесообразно выбирать так, чтобы они превышали или были равными максимальным токам короткого замыкания в местах их установки.

Характеристика I2t.

Характеристика I2t представляет собой кривую, отражающую максимальные значения I2t автоматического выключателя как функцию ожидаемого тока в указанных условиях эксплуатации. Эта характеристика позволяет оценить способность автоматического выключателя ограничивать ожидаемый сверхток в защищаемых им электрических цепях. Некоторые виды электрооборудования, например устройства дифференциального тока без встроенной защиты от сверхтока, имеют ограничения по значению характеристики I2t. Поэтому при проектировании электроустановок зданий с помощью рассматриваемой характеристики проводят проверку возможности использования автоматических выключателей для обеспечения защиты подобного электрооборудования от токов короткого замыкания.

Значения характеристики I2t для конкретных электрических токов – так называемый «интеграл Джоуля» – интеграл квадрата силы тока по данному интервалу времени (t0, t1) – определяют по следующей формуле:

В стандарте EN 60898‑1 рассматриваемая характеристика положена в основу классификации автоматических выключателей, устанавливающей способность автоматических выключателей ограничивать ожидаемые сверхтоки в защищаемых ими электрических цепях. Автоматические выключатели подразделяют на три класса ограничения энергии.

Класс ограничения электроэнергии.

Характеристика «класс ограничения электроэнергии» и значения характеристики I2t, по которым автоматические выключатели могут быть отнесены к определенному классу, не предусмотрены ни в стандарте МЭК 60898‑1, ни в ГОСТ IEC 60898-1-2020. Однако в обоих стандартах отмечается, что в дополнение к характеристике I2t, обеспеченной производителем, автоматические выключатели могут быть классифицированы согласно их характеристике I2t. По требованию производитель должен сделать доступным характеристику I2t. Он может указать классификацию I2t и соответственно маркировать автоматические выключатели.

В табл. 3 представлены максимальные значения характеристики I2t автоматических выключателей по классам ограничения электроэнергии, значения которых заимствованы из изменения А11, внесенного в стандарт EN 60898 в 1994 г.

Таблица 3. Предельные значения характеристики I2t для автоматических выключателей, А2с
Номинальная коммутационная способность при коротком замыкании, А Класс ограничения электроэнергии
1 2 3
Тип мгновенного расцепления автоматического выключателя
B и C В С В С
Номинальный ток до 16 А включительно
3000 Предельные значения не установлены 31000 37000 15000 18000
4500 60000 75000 25000 30000
6000 100000 120000 35000 42000
10000 240000 290000 70000 84000
Номинальный ток свыше 16 А до 32 А включительно*
3000 Предельные значения не установлены 40000 50000 18000 22000
4500 80000 100000 32000 39000
6000 130000 160000 45000 55000
10000 310000 370000 90000 110000
* Для автоматических выключателей с номинальным током 40 А могут быть применены максимальные значения, равные 120 % от указанных в таблице. Такие автоматические выключатели могут быть маркированы символом соответствующего класса ограничения электроэнергии.

Автоматические выключатели, имеющие класс ограничения электроэнергии 2 и 3, представляют собой токоограничивающие автоматические выключатели, характеризующиеся малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего пикового значения. Применение токоограничивающих автоматических выключателей в электроустановках зданий позволяет уменьшить негативное воздействие токов короткого замыкания на низковольтное электрооборудование и, прежде всего, на проводники электрических цепей.

Современные автоматические выключатели бытового назначения, имеющие номинальный ток до 40 А и типы мгновенного расцепления B и C, как правило, представляют собой токоограничивающие автоматические выключатели и соответствуют третьему классу ограничения электроэнергии.

В стандарте МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 дополнительно установлена следующая классификация универсальных автоматических выключателей по постоянной времени:

  • автоматические выключатели, пригодные для электрических цепей постоянного тока с постоянной времени T ≤ 4 мс;
  • автоматические выключатели, пригодные для электрических цепей постоянного тока с постоянной времени T ≤ 15 мс.

В ГОСТ IEC 60898-2-2011 приведено следующее пояснение: «Очевидно, что токи короткого замыкания не превышают значения 1500 А в тех установках, где в силу присоединенных нагрузок постоянная времени при нормальной эксплуатации может быть не более 15 мс. В электроустановках со значениями токов короткого замыкания свыше 1500 А постоянная времени T = 4 мс считается достаточной».

Список использованной литературы

  1. ГОСТ IEC 60898-1-2020
  2. ГОСТ IEC 60898-2-2011
  3. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 5// Приложение к журналу «Библиотека инженера по охране труда». – 2017. – № 2. – 160 c

Монтаж автоматов (автоматических выключателей)

Услуги электрика по установке и подбору автоматов (автоматических выключателей)

Установка и замена автоматов (автоматических выключателей) является первоочередной задачей электрика при ремонте и замене электропроводки. При любом ремонте или реконструкции строительных объектов, будь то маленькая квартира, жилой дом, торгово-развлекательный комплекс электрика занимает одну из первых строк. Старые системы защиты устарели морально и физически. Большое количество технологического оборудования на производствах, системы вентиляции и кондиционирования.  Стиральные, посудомоечные машины, духовы шкафы, гидромассажные ванны в квартирах потребовали обеспечения дополнительных мер безопасности.  Установка  автоматов (автоматических выключателей) наряду с диф  автоматами (дифференциальными  автоматами) и  УЗО (устройство защитного отключения) обеспечивает корректную работу электрики, защиту групповых линий от короткого замыкания  и перегрузки. В ООО Ск «Элит-Сервис» Вы можете заказать услуги  электрика для монтажа щита и системы защиты и автоматики.  Электрики компании выполняет любые заказы по замене и установке  автоматов (автоматических выключателей) для частных лиц и организаций с неизменным качеством,  соблюдением СНиПов (строительные нормы и правила) и ПУЭ (правила устройства  электроустановок).



Для чего устанавливать автомат (автоматический выключатель)

Автомат (автоматический выключатель) предназначен для защиты групповых линий от перегрузок и сверх токов (короткого замыкания). Монтируя  автоматы  электрики руководствуются определенными требованиями предъявляемыми  к электрическим сетям. Мощность потребителей подключенных  к групповой линии, сечение кабеля питающего оборудование и возможности электрических  сетей. Сечения кабеля и допустимые длительные токи можно посмотреть в ПУЭ иди в разделе сайта  «Нормы и правила проведения электромонтажных работ». Воспользовавшись услугами электрика компании,  Вы избавите себя от необходимости штудировать строительные нормы и правила, рассчитывать нагрузки,  которые вам понадобятся раз в пятилетку.  Имея многолетний опыт работы электрики ООО Ск «Элит-Сервис» подберут необходимые номиналы автоматов (автоматических выключателей) исходя из всего вышесказанного.



Принцип действия автомата

В обычном автоматическом выключателе есть два расцепителя. Тепловой, срабатывающий от перегрузки и электромагнитный, отключающий линию при коротком замыкании.  Тепловой расцепитель представляет из себя биметаллический элемент связанный с контактной группой. При прохождении электрического тока «биметалл» нагревается,  изменяя размер и форму, достигнув определенных параметров элемент размыкает контактную группу, автомат срабатывает. В случае появления в цепи сверх тока (короткое замыкание) в работу вступает электромагнитные расцепитель. Он также связан с контактной группой, в рабочем режиме электромагнитного поля не хватает для размыкания контактов, однако при появлении сверх тока электромагнит срабатывает, что приводит к размыканию контактной группы. Оба расцепителя дополняют друг друга, автомат (автоматический выключатель) корректно работает во всех режимах.



Технические характеристика наиболее популярных

устанавливаемых электриками в Санкт-Петербурге автоматов (автоматических выключателей)

Автомат ABB

Шведский концерн ABB, один из крупнейших мировых производителей. Компания имеет филиалы по производству  электротехнического оборудования во многих странах мира.  ООО Ск «Элит-Сервис» выполняет монтаж и установку оборудования под маркой ABB более десяти лет, за все время работы некачественное оборудование на попадалось нам не разу.

Параметр

Значение

Номинальное напряжение Un, B

220, 380

Рабочая частота fn, Гц

50

Номинальный ток нагрузки In, A

1-100

Максимальный условный ток короткого замыкания  А Inc

6000

Время отключения не более, мс

25

Максимальное сечение подключаемых проводов, мм2

25

Количество циклов электрических

6000

Количество циклов механических

10000


Автомат Legrand

Legrand является крупнейшим международным производителем электроустановочных изделий. С комплектующими  французского изготовителя наша компания работает достаточно давно. Установка   автоматов (автоматических выключателей) наравне с монтажом другого электротехнического оборудования фирмы Legrand, является приоритетом обеспечения безопасности при проведении электромонтажных работ. Хорошее соотношение цена – качество.

Параметр

Значение

Номинальное напряжение Un, B

220, 380

Рабочая частота fn, Гц

50

Номинальный ток нагрузки In, A

6-100

Максимальный условный ток короткого замыкания  А Inc

6000

Время отключения не более, мс

25

Максимальное сечение подключаемых проводов, мм2

25

Количество циклов электрических

6000

Количество циклов механических

10000


Автомат Schneider electric

Выпускающий широкий ассортимент электрооборудования всемирно известный производитель Schneider electric  , относительно недавно появился на рынке Санкт-Петербурга. Зарекомендовал себя с хорошей стороны. Монтаж и установку автоматов (автоматических выключателей) изготовителя ООО Ск «Элит-Сервис» проводит более пяти лет. Электротехническое оборудование Schneider electric очень доступно в недорогих сериях.

Параметр

Значение

Номинальное напряжение Un, B

220, 380

Рабочая частота fn, Гц

50

Номинальный ток нагрузки In, A

6-100

Максимальный условный ток короткого замыкания  А Inc

6000

Время отключения не более, мс

30

Максимальное сечение подключаемых проводов, мм2

25

Количество циклов электрических

6000

Количество циклов механических

10000


Автомат IEK

Компаний IEK – крупнейший российский производитель электротехнической продукции. Основным плюсом является невысокая стоимость. Продукция сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах. Устанавливаются автоматы (автоматические выключатели) в квартирных щитах, обеспечивают защиту недорогого производственного оборудования.

Параметр

Значение

Номинальное напряжение Un, B

220, 380

Рабочая частота fn, Гц

50

Номинальный ток нагрузки In, A

10-100

Максимальный условный ток короткого замыкания  А Inc

4500

Время отключения не более, мс

30

Максимальное сечение подключаемых проводов, мм2

25

Количество циклов электрических

4500

Количество циклов механических

6000


Автомат DEK

Компания DEKraft является очень молодым  российский производителем электротехнической продукции. Оборудование сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах. Устанавливаются автоматы (автоматические выключатели) в квартирных щитах, обеспечивают защиту недорогого производственного оборудования. Основным плюсом является невысокая стоимость.



Параметр

Значение

Номинальное напряжение Un, B

220, 380

Рабочая частота fn, Гц

50

Номинальный ток нагрузки In, A

10-100

Максимальный условный ток короткого замыкания  А Inc

4500

Время отключения при номинальном дифференциальном токе Тn, не более, мс

30

Максимальное сечение подключаемых проводов, мм2

25

Количество циклов электрических

4500

Количество циклов механических

6000


Рекомендации электрика  по монтажу автоматических выключателей.

Что выбрать?

Характеристики пяти наиболее популярных в Санкт-Петербурге автоматов (автоматических выключателей) мы рассмотрели выше, кратко описали производителей. На рынке электромонтажных работ в Санкт-Петербурге ООО Ск «Элит-Сервис» не один год. Многолетний опыт работы с оборудованием различных производителей позволяет делать определенные выводы, которыми готовы поделиться с коллегами и заказчиками. Установленные автоматы,  диф автоматы и УЗО исчисляются тысячами. Когда был поставлен первый блок утечки тока вспомнить достаточно сложно. Изначально выполнялась установка автоматов и дифференциальных автоматов концерна ABB. СНиПы (строительные нормы и правила) и ПУЭ (правила устройства  электроустановок)  установки блоков утечки не предусматривали.  Проблем в автоматами (автоматическими выключателями),  ДИФами и устройствами защитного отключения ABB не возникало, однако цена была достаточно высока, не все клиенты выполняя  электромонтажные работы были готовы платить за безопасность. В Санкт-Петербурге начала появляться электротехническая продукция концерна Legrand, автоматы,  диф автоматами (дифференциальный автомат) и УЗО стоили процентов на двадцать дешевле. Компания переключилась на Legrand. Известный в Европе производитель,  французское  качество. Каково было наше удивление, когда на третьем… или четвертом объекте из пяти установленных УЗО, два были неисправны, кнопка «Тест» не работала. Несколько лет мы не устанавливали эти блоки утечки.

Время прошло, «обида» улеглась, сейчас монтируем Legrand  без опасений, наверное просто не повезло, может попалась подделка, однако осадок остался. Сейчас появилось большое количество автоматов, дифференциальных автоматов разных уважаемых производителей,  ABB, Legrand,  Schneider electric, Hager, Siemens, а есть такие, упоминать не хочется. Блоки утечки  Schneider electric устанавливаем достаточно недавно, нареканий нет, достойные приборы. Хочу остановиться на автоматах и ДИФах IEK, DEKraft. В принципе это одно и то же. За счет низкой стоимости и Российской сертификации приборы этих компаний получили широкое распространение. Процент брака достаточно большой, устройство может проработать много лет, а иногда вылетает в первый месяц эксплуатации. Компания ООО Ск «Элит-Сервис» не дает гарантию на системы защиты и автоматики собранных на комплектующих этих фирм. Господа!  Устанавливайте автоматы  (автоматические выключатели),  диф автоматы (дифференциальные автоматы) проверенных производителей, это сохранит время, нервы и деньги. Помните, скупой платит дважды! Качественное оборудование – это Ваша безопасность.

Звоните!!! И мы не заставим Вас долго ждать!

Срочный вызов электрика в Санкт-Петербурге

Т. +7 (812) 740-51-93

Заказать

IEMA | Электрические системы Автоматы

Студия и проект

Анализ жировых отложений по всему проекту

L’esperienza maturata negli anni ci consente di gestire le commesse dei clienti a partire dalle fasi preliminari di fattibilità del progetto ed il suo studio viene gestito da nostri tecnici altamente qualificati.

Постоянно обновляет программное обеспечение, предлагающее решения, оптимизированные для работы над улучшением и улучшением услуг, а также временные и временные затраты на разработку.

Eseguiamo ogni tipo di progettazione, da quella CAD, alla progettazione Software della macchina, Complete di documentazione degli impianti elettrici, pneumatici e oleodinamici.

Разработка и техническая документация

Ностро репарту ди progettazione realizza:

— Схема электрооборудования

— Схема процесса (P&ID)

— Схема унифицированная

— Пневматические схемы и жидкости

— Studi e Dimensamento armadi, scatole e pulsantiere presenti

Схема реализации второго нормативного документа различных вариантов назначения продукции, согласно европейскому заявлению стандарта CEI, согласно американскому стандарту применения стандарта UL (Underwriter’s Laboratories Inc.) В соответствии с канадским стандартом CSA (Канадская ассоциация стандартов).

Для разработки и производства технической документации, используемой в последовательном программном обеспечении CAD:

Eplan Electric P8 Professional (поддержка всех версий, окончательная версия)

Vengono inoltre utilizzati i seguenti moduli avanzati:

— Профессиональная панель Modulo Pro (студия esportazione в 3D delle carpenterie)

— Монтаж панели Modulo Pro Panel Process (Studio ed esportazione del cablaggio dal layout 3D)

— Modulo Pro Panel прод.NC-perforex (Esportazione studi 3D per macchine CNC generiche — gestione CAM)

— Modulo Pro Panel prod.LC-sacarex Esportazione studi 3D per macchina Laser -gestione CAM)

— Modulo Pro Panel прод. ATHEX (студия, выпускающая киберспортивную конфигурацию morsettiere 3D)

— Modulo Fluid (пневматическая схема)

— Modulo Smart Wiring (список кабелей с макетом 3D)

— Ремешок Modulo (внутренняя планировка cavi quadro e bordo macchina)

— Modulo Cogineer (автоматическая конфигурация программного обеспечения)

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности. Пожалуйста, повторите попытку позже.

Что такое промышленная автоматизация | Типы промышленной автоматизации

Что такое промышленная автоматизация, их типы и иерархия в системе промышленной автоматизации

Сегодняшняя резко возрастающая конкуренция в отрасли требует высококачественных и наиболее последовательных продуктов по конкурентоспособной цене. Для решения этой проблемы ряд отраслей рассматривают различные новые конструкции продуктов и интегрированные производственные технологии параллельно с использованием автоматизированных устройств.

Одним из замечательных и важных шагов для решения вышеупомянутой проблемы является промышленная автоматизация. Промышленная автоматизация способствует повышению качества продукции, надежности и производительности при одновременном снижении затрат на производство и проектирование за счет внедрения новых, инновационных и интегрированных технологий и услуг.

Что такое промышленная автоматизация?

Автоматизация представляет собой шаг вперед в области механизации, в которой для выполнения задачи используются определенные механизмы машин, которым помогают операторы. Механизация — это ручное выполнение задачи с использованием механического оборудования, которое зависит от принятия решений человеком.

С другой стороны, автоматизация заменяет участие человека использованием команд логического программирования и мощных механизмов.

Промышленная автоматизация — это замена компьютеров и машин человеческому мышлению. Слово Automation дает значение « самодиктованный » или «механизм движется сам по себе », которое происходит от греческих слов Auto и Matos , где auto означает self , а Matos означает переезд .

Вкратце, промышленная автоматизация может быть определена как как использование набора технологий и устройств автоматического управления , что обеспечивает автоматическую работу и управление производственными процессами без значительного вмешательства человека и достижение большей производительности, чем ручное управление . Эти устройства автоматизации включают ПЛК, ПК, PAC, и т. Д., А технологии включают в себя различные промышленные системы связи.

На приведенном выше рисунке показана автоматизация электростанции, предоставленная Siemens для обеспечения устойчивой, безопасной и экономичной работы.Он обеспечивает полную интегрированную автоматизацию (TIA), автоматизируя каждую секцию электростанции с помощью эффективных устройств управления, полевых датчиков и исполнительных устройств. В этой автоматизации модули SIMATIC (ПЛК) используются в качестве устройств управления, а WinCC предоставляет эффективный графический интерфейс.

Почему промышленная автоматизация? (Преимущества системы автоматизации)

Автоматизация фабрики или производственного или технологического предприятия повышает производительность за счет лучшего контроля производства.Это помогает производить массовое производство за счет значительного сокращения времени сборки каждого продукта при более высоком качестве производства. Следовательно, при заданных трудозатратах он производит большой объем продукции.

  • Для обеспечения оптимальных эксплуатационных расходов

Интеграция различных производственных процессов с автоматизированными механизмами сводит к минимуму время цикла и усилия и, следовательно, снижает потребность в человеческом труде. Таким образом, благодаря автоматизации удалось сэкономить на сотрудниках.

  • Для улучшения качества продукции

Поскольку автоматизация снижает участие человека, возможность человеческих ошибок также исключается. Единообразие и качество продукции с большей степенью соответствия можно поддерживать с помощью автоматизации, адаптивно контролируя и отслеживая производственные процессы на всех этапах, от создания продукта до конечного продукта.

Автоматизация полностью снижает необходимость ручной проверки различных параметров процесса.Используя преимущества технологий автоматизации, промышленные процессы автоматически настраивают переменные процесса на заданные или желаемые значения с помощью методов управления с обратной связью.

  • Для повышения уровня безопасности

Промышленная автоматизация повышает уровень безопасности персонала, заменяя его автоматизированными машинами во вредных условиях труда. Традиционно в таких рискованных и опасных местах внедряются промышленные роботы и робототехнические устройства .

Иерархия системы промышленной автоматизации

Системы промышленной автоматизации могут быть очень сложными по своей природе, имея большое количество устройств, работающих синхронно с технологиями автоматизации. На рисунке ниже описана иерархическая структура системы автоматизации, состоящая из разных иерархических уровней.

Полевой уровень

Это самый нижний уровень иерархии автоматизации, который включает полевые устройства, такие как датчики и исполнительные механизмы.Основная задача этих полевых устройств — передавать данные о процессах и машинах на следующий более высокий уровень для мониторинга и анализа. А также включает в себя управление параметрами процесса с помощью исполнительных механизмов. Например, мы можем описать этот уровень как глаза и руки определенного процесса.

Датчики

преобразуют параметры реального времени, такие как температура, давление, расход, уровень и т. Д., В электрические сигналы. Эти данные датчика далее передаются в контроллер, чтобы отслеживать и анализировать параметры в реальном времени.Некоторые из датчиков включают термопары, датчики приближения, RTD, расходомеры и т. Д.

С другой стороны, исполнительные механизмы преобразуют электрические сигналы (от контроллеров) в механические средства для управления процессами. Регулирующие клапаны, электромагнитные клапаны, пневматические приводы, реле, двигатели постоянного тока и серводвигатели являются примерами приводов.

Уровень управления

Этот уровень состоит из различных устройств автоматизации, таких как станки с ЧПУ, ПЛК и т. Д., Которые получают параметры процесса от различных датчиков. Автоматические контроллеры приводят в действие исполнительные механизмы на основе обработанных сигналов датчиков и программ или методов управления.

Программируемые логические контроллеры (ПЛК) — это наиболее широко используемые надежные промышленные контроллеры, которые способны обеспечивать функции автоматического управления на основе входных сигналов от датчиков. Он состоит из различных модулей, таких как ЦП, аналогового ввода-вывода, цифрового ввода-вывода и коммуникационных модулей. Это позволяет оператору запрограммировать функцию управления или стратегию для выполнения определенных автоматических операций над процессом.

Уровень надзора и управления производством

На этом уровне автоматические устройства и система мониторинга облегчают функции управления и вмешательства, такие как человеко-машинный интерфейс (HMI), контроль различных параметров, установка производственных целей, архивирование истории, настройка запуска и остановки станка и т. д.

Чаще всего на этом уровне широко используются системы управления распределением (DCS) или диспетчерского управления и сбора данных (SCADA). HMI.

Информационный или корпоративный уровень

Это верхний уровень промышленной автоматизации, который управляет всей системой автоматизации. Задачи этого уровня включают планирование производства, анализ клиентов и рынка, заказы и продажи и т. Д. Таким образом, он больше касается коммерческой деятельности и меньше — технических аспектов.

А также промышленные сети связи наиболее заметны в системах промышленной автоматизации, которые передают информацию с одного уровня на другой.Таким образом, они присутствуют на всех уровнях системы автоматизации, чтобы обеспечить непрерывный поток информации. Эта коммуникационная сеть может быть разной от одного уровня к другому. Некоторые из этих сетей включают RS485, CAN, DeviceNet, шину Foundation Field, Profibus и т. Д.

Из приведенной выше иерархии мы можем сделать вывод, что существует непрерывный поток информации с высокого уровня на низкий и наоборот. Если мы предположим этот графический способ, это будет похоже на пирамиду, в которой, когда мы поднимаемся вверх, информация агрегируется, а спускаясь вниз, мы получаем подробную информацию о процессе.

Типы систем промышленной автоматизации

1. Стационарная или жесткая автоматизация

Этот тип автоматизации используется для выполнения фиксированных и повторяющихся операций с целью достижения высокой производительности. Он использует специальное или специализированное оборудование для автоматизации операций сборки или обработки с фиксированной последовательностью. После того, как он используется, относительно сложно изменить или изменить дизайн продукта. Следовательно, он негибкий в обеспечении разнообразия продуктов, но увеличивает эффективность за счет более высокой производительности и снижает стоимость единицы продукции.

Некоторые из этих автоматизированных систем — это процесс дистилляции, покрасочные цеха и конвейеры.

2. Программируемая автоматизация

В этой автоматизации конкретный класс изменений продукта, а также операции сборки или обработки могут быть изменены с помощью модификации управляющей программы в автоматизированном оборудовании.

Эта автоматизация лучше всего подходит для серийного производства, когда объем продукта средний или высокий. Но при этом сложно изменить и перенастроить систему под новый продукт или последовательность операций.Поэтому новый продукт или перенастройка последовательности операций требует долгой настройки.

Примерами этой системы автоматизации являются машины с числовым программным управлением, бумажные фабрики, сталепрокатные заводы, промышленные роботы и т. Д.

3. Гибкая или мягкая автоматизация

Эта система автоматизации предоставляет оборудование автоматического управления, которое предлагает большую гибкость для внесение изменений в дизайн продукта. Эти изменения могут быть выполнены быстро с помощью команд, вводимых в форме кодов операторами-людьми.

Эта автоматизация позволяет производителям производить несколько продуктов с разными диапазонами в виде комбинированного комбинированного процесса, а не по отдельности.

Некоторыми примерами этой системы автоматизации являются автомобили с автоматическим управлением, автомобили и многоцелевые станки с ЧПУ.

Вы также можете читать:

Введите свой адрес электронной почты для получения последних обновлений, подобных указанному выше!

E / A Electrical Automation — Домашняя страница

E / A Electrical Automation Inc.обеспечивает всесторонний услуги по интеграции, программированию и установке Scada для Water & Сточные Воды объекты, промышленные заводы, химические и муниципальные электростанции. Имея более чем 30-летний опыт работы, мы предоставляем систематический ряд услуг, направленных на обеспечение надлежащей работы оборудование. Этот процесс включает в себя всесторонний анализ ваших полных систем управления и связи, выполняемый обученными профессионалы. Мы можем предоставить вам полную систему или интегрировать вашу существующую систему, делая непредвиденные дорогостоящие простои из-за неисправности оборудования остались в прошлом.

Управление системой водоснабжения или канализации с множеством различных объектов — задача не из легких. Тем не менее, мы можем предоставить вам недорогую, но очень мощную и гибкую систему SCADA, разработанную для значительного повышения эффективности операций и снижения затрат за счет улучшенное качество воды.

Поскольку затраты по-прежнему являются основным препятствием для столь необходимых обновлений инфраструктуры, вы должны искать технологии, которые могут повысить эффективность и производительность.Улучшать скорость и точность ваших операций за счет безопасной автоматизации полевых процессов с помощью современных систем управления технологическими процессами. Еще больше расширьте свой контроль, интегрировав проводную или беспроводную радиосвязь с ваша существующая система или комбинация практически любой другой сети для передачи данных. Мы будем работать с вами, чтобы разработать решения для сокращения времени простоя, оптимизации инфраструктуры. эффективность и максимальную производительность вашей системы.


Системы, которые мы разрабатываем, обеспечивают высокую производительность обработки, большие возможности при одновременном использовании Повышенная безопасность обеспечивает максимальную автоматизацию, контроль и мониторинг сложных приложений SCADA.Вы осознаете безграничные возможности, которые откроются, когда вы соединять оборудование, инфраструктуру и людей и использовать эти соединения в безопасных, надежных и расширяемых системах связи и управления.

Стандартизация и интеграция человеко-машинного интерфейса системы SCADA:

Слишком часто мы заходим на объект и обнаруживаем собранную систему, в которой нет места для обновления, или в в некоторых случаях невозможно внести какие-либо необходимые изменения в соответствии с будущими потребностями системы. Эти системы обычно объединяются с несколькими стандартами; оборудование не соответствует коммуникациям нуждается в смешанном и подобранном оборудовании — системе, которой просто не доверяют. Мы работаем с вашими инженерами, техниками и операторами, чтобы создать систему, которая соответствует требованиям всего вашего персонала. потребности.

Мы можем организовать бесперебойную работу система, которой доверяют операторы. Мы должным образом интегрируем все оборудование таким образом, чтобы обеспечить эффективность и надежность системы. Мы разработаем и запрограммируем ваш HMI в соответствии с выбранным стандартом. Вы — заказчик, обеспечивающий стандартизированную систему контроля повсюду. Мы будем работать с вами над несколькими платформами хранения данных.Обеспечить поддержку всех систем установлены.

Круглосуточная поддержка по вызову — 832-363-7957

Cyber ​​Security:

Чтобы понять, что конкретно связано с ПЛК, нужно вернуться к начало. Первоначально эти устройства были разработаны, чтобы уменьшить количество дорогостоящих реле в системах управления оборудованием. Связи с этими устройствами нигде не было на радаре, поэтому В усовершенствованиях просто не было необходимости учитывать безопасность, поскольку в случае с этими устройствами при первоначальном проектировании они даже не рассматривали возможность подключения к Интернету, что опять же, таким образом, отпадает необходимость в безопасности. Однако за последние 10 лет все системы SCADA были подключены к Интернету, и тогда кибербезопасность стала проблемой. Позвольте нашим специалистам оценить безопасность вашей системы и поставить ваш разум непринужден.

Беспроводная антенна и микроволновая печь Установки, обслуживание и ремонт:

Потому что мы специализируемся на всех аспекты SCADA, мы используем большинство типов беспроводных антенн, микроволновых печей и т. д. Слишком часто, когда требуются новые установки, добавляющие дополнительные объекты за много миль, что является наиболее эффективным способом добиться быстрой и надежной связи за счет использования различных доступных беспроводных радиоприемников, антенн и микроволновых систем.Когда вы выбираете удаленную связь, это проводные телефонные линии. (очень медленная и устаревшая), быстрая широкополосная линия T1 Lines от phone co. (Очень дорого и требует дорогостоящей ежемесячной оплаты), оптоволоконный кабель, очень высокие скорости (очень дорого, от 1 до 5 миллионов за милю). Стоимость стандартного радио и антенны составляет от 750 до 7500 долларов в зависимости от потребностей клиента. Мы можем разработать для вас систему.

Полный список всех предоставляемых услуг см. На странице Services .

Автоматические кусачки — The Eraser Company

Автоматические кусачки используются во многих коммерческих и жилых мастерских. Они уменьшают травматизм рабочих и дают более точные результаты, чем ручная резка. Кусачки бывают разных ценовых категорий и являются эффективными машинами для множества применений. Посмотреть все наши автоматические кусачки можно здесь.

Традиционные кусачки также известны как диагональные плоскогубцы. Устройства режут проволоку, постепенно расклинивая жилу и создавая скошенные торцевые поверхности.Устройства прорезают материалы, в том числе медь, золото и серебро. В группы пользователей входят производители ювелирных изделий и электрики. Для максимальной универсальности требуется несколько портативных устройств. Например, блоки с гладким вырезом предлагают один тип отделки, в то время как лицевые панели создают другую отделку.

Автоматические резаки

сокращают количество рабочих часов при выполнении проектов за счет быстрого измерения, снятия изоляции и резки проволоки в соответствии с индивидуальными требованиями. Ручные устройства обрабатывают один провод за раз, в то время как более крупные машины обрабатывают несколько частей, чтобы максимизировать производительность.Одна машина выполняет работу нескольких человек за меньшее время.

Назначение проволоки для резки

Процесс обрезки проволоки служит разным целям в каждой отрасли. Например, электрикам нужны провода разной длины для монтажа и ремонта. Правильно открытые поверхности успешно проводят ток между клеммами и дополнительными кусками проводов. Неправильная обработка приводит к неисправностям, вызывающим перегрев и возгорание.

В ювелирном деле проволока служит обрамлением сложных изделий.Ремесленники создают катушки и цепи, имитирующие предметы, обнаруженные историками в древнеримских обществах и викингах. В искусно выполненных работах проволока используется для поддержки полудрагоценных и драгоценных камней для придания гламура. Плохо подстриженные пряди трудно соединить между собой, что приводит к не впечатляющей отделке.

Преимущества

Автоматические режущие устройства помогают сотрудникам компании избегать травм от повторяющихся деформаций (RSI). Врачи определяют RSI как повреждение нервов и костей после повторяющихся агрессивных движений.Сила, необходимая для того, чтобы отрезать провода вручную в течение длительного времени, вызывает хроническую боль и мышечную слабость.

  • Подтвержденные случаи RSI заставляют компании терять деньги во многих отношениях:
  • Увеличение расходов на страхование из-за высокого риска компании.
  • Компенсационные расходы Workman увеличиваются по мере появления новых проблем, связанных с работой.
  • Общественное мнение становится резким, когда люди считают, что сотрудники работают не в оптимальных условиях.
  • Потеря обученного сотрудника означает потраченные впустую деньги и производственные задержки во время обучения замене.

Физические нагрузки исчезают при использовании больших автоматических устройств, потому что пользователи просто загружают провод и вводят правильные настройки. Установка также обеспечивает точность производителя. Технические характеристики, вводимые с клавиатуры, сокращают количество человеческих ошибок во время производства, что приводит к сокращению потерь продукции и увеличению прибыли компании. Ручные устройства имеют настройки с помощью шкалы для точности и мягкие ручки для снижения утомляемости рук.

Технические характеристики

Коммерческие автоматические резаки — это полностью закрытые устройства с твердосплавной поверхностью и цифровыми клавиатурами.Некоторые предлагают отдельные элементы управления сенсорным экраном компьютера. Стили включают модели скамей, которые постоянно прикрепляются к поверхности мастерской, и переносные устройства для максимальной мобильности. Большинство из них работают от электросети напряжением 110 вольт.

В среднем единицы весят от 18 до 2000 фунтов. Меньшие блоки имеют размеры примерно 6 дюймов на 6 дюймов, в то время как более крупные блоки занимают шестьдесят дюймов площади пола. Некоторые устройства включают фунты на квадратный дюйм (psi) в движения резания, в то время как другие полагаются исключительно на электрическую энергию для движения лезвия.

Некоторые компании предлагают приспособления для маркировки проводов для маркировки обрезанных деталей. Струйные принтеры и машины для горячего тиснения маркируют внешние покрытия с информацией об измерениях или другой информацией о компании. Потребители приобретают маркеры для проводов отдельно от устройств для резки.

Переносные устройства

весят менее 10 унций и служат также в качестве съемников, снимающих внешние покрытия. Агрегаты идеально подходят для мобильных приложений, в том числе для полевых работ или мобильных мастеров. Ручные автоматические резаки легко доступны в магазинах товаров для дома и хобби.

Рекомендации по покупке

Покупатели должны учитывать следующие моменты при выборе автоматического резака.

  • Будьте реалистичны в отношении производственных потребностей. Большинству любителей нравятся ручные автоматические резаки. Коммерческие машины большего размера необходимы только тогда, когда клиентам нужны большие объемы продукции.
  • Определите, какой тип фрезы более эффективен. Ограниченное пространство в небольших мастерских может стать сдерживающим фактором при покупке напольных моделей. Производственные нужды могут потребовать установки с легким подключением к дополнительному оборудованию.
  • Направляйте запросы, чтобы найти идеальное совпадение. Электронные формы позволяют клиентам задавать отраслевые вопросы. Клиенты должны спросить, как устройство облегчает выполнение повседневных задач в их конкретной мастерской.

Самодельные устройства для резки проволоки

Заинтересованные люди создают инструменты для автоматической резки проволоки из излишков материалов мастерской. Согласно интернет-форумам, резаки нуждаются в трех различных частях.

  • Механизмы подачи проволоки перемещают проволоку через машину с помощью бесщеточного двигателя постоянного тока (DC), называемого шаговым двигателем.
  • Устройства для зачистки проводов перемещают нож X-ACTO по внешней изоляции с помощью серводвигателя. Кодировщик сообщает стрипперам, где именно действовать.
  • Кусачки для проволоки режут проволоку с помощью ручных ножниц и ручного сверлильного двигателя.

Пользовательские видеоролики демонстрируют заинтересованным лицам, как сделать автоматические резаки из материалов, перечисленных выше.

Любители и коммерческие компании получают выгоду от использования автоматических кусачков. Эти устройства способствуют удержанию сотрудников и помогают компаниям удерживать деньги.Покупатели должны помнить, что некоторые более дешевые модели имеют менее чем благоприятную отделку, поэтому внимательно изучите все продукты перед покупкой.

Электрические системы пожаротушения | Электрическая противопожарная защита |

Электрическая противопожарная защита

Автоматическое пожаротушение для электрических панелей и оборудования жизненно важно из-за высокого риска потенциальных пожаров. Они предназначены для обеспечения непрерывной поддержки вашего бизнеса, но часто воспринимаются как должное.В случае пожара не только критическая функция электрического шкафа нарушается, но и может распространиться на окружающее оборудование, вызывая разрушительные повреждения.

Устаревшая инфраструктура, неисправные провода, плохое обслуживание и перегруженные цепи — все это факторы риска электрического пожара.

Ключом к минимальному ущербу от пожара является раннее обнаружение и тушение для обеспечения быстрой защиты от пожара. Система пожаротушения Clean Agent от Reacton устанавливается непосредственно в месте возникновения пожара, обеспечивая более быстрое обнаружение и тушение, чем обычные внешние системы обнаружения пожара.

Reacton предлагает решение, которое напрямую защищает ваши критически важные активы и обеспечивает непрерывность вашего бизнеса, это достигается с помощью системы автоматического пожаротушения Clean Agent.

Технология пожаротушения Clean Agent обеспечивает защиту от рисков класса A, B и C и может быть спроектирована с учетом утечки и определенных условий вентиляции.

Проверенная на практике пневматическая система обнаружения пожара не требует электричества для работы, поэтому вы можете быть уверены в том, что существует круглосуточная охрана без ложных срабатываний.Он быстро и безопасно обнаружит и доставит агент в любое место, где установлена ​​трубка обнаружения Reacton.

Для большего спокойствия стандарты тестирования точно проверяют производительность системы, включая подробные и конкретные испытания на огнестойкость, разрядку и поток, а также испытания на изнурительную температуру, старение, утечку, разрыв и коррозию.

В системе используется специальный агент Clean Agent, который обеспечивает быстрое тушение пожара, не оставляя следов, не вызывает коррозии и не проводит ток. В сочетании с обнаружением и разрядкой источника пожара ваша система может быть восстановлена ​​и запущена в кратчайшие сроки.

Доступен в различных типоразмерах систем пожаротушения с модульными или многозонными методами защиты, защита вашего критически важного имущества еще никогда не была такой простой. Простые в транспортировке замены означают быстрые и чрезвычайно рентабельные затраты на полный жизненный цикл.

Мы защищаем панели всех размеров, от небольших электрических коробок до помещений, заполненных электрическими шкафами.Независимо от размера или количества корпусов, Reacton® может предложить вам экономичную противопожарную защиту.

Зачем нужен контрольный список для электрического запуска оборудования?

Вы когда-нибудь задумывались, что нужно для безопасного запуска автоматизированного оборудования? Высококвалифицированные инженеры AMT по автоматизации разработали запатентованный контрольный список для запуска электрического оборудования для запуска производственного оборудования на месте с целью снижения рисков и быстрого достижения производственных целей.

Первоначальный запуск автоматизированного оборудования может быть чреват опасностями, от потенциального травмирования персонала до риска столкновения оборудования во время испытаний.Во время запуска машины требуются многие типы навыков.

Автор контрольного списка

и менеджер программы управления Марк Тид пояснил: «Люди, запускающие машины, должны носить много шляп. Они должны хорошо разбираться в отношениях с клиентами, быть электриком, понимать, как должна работать машина, и уметь выявлять механические проблемы ».

В некоторых компаниях запуск машины может выполняться программистом, электриком, инженером-механиком или руководителем проекта.«Этот контрольный список поможет тем, кто не носит все эти шляпы, пройти через процесс запуска. Очень важно соблюдать правильную процедуру; вы можете легко уничтожить оборудование на пару сотен тысяч долларов при запуске, если не обращаете внимания. Для меня запуск машины — всегда самая захватывающая часть проекта ».

Начиная с запроса разрешения на включение машины, Контрольный список электрического запуска проводит пользователя шаг за шагом через процесс включения машины, тестирования ручного режима, тестирования автоматического режима и заканчивается приемочными испытаниями и заключительной подписью.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
