Как почистить газовую колонку: 3 проверенных способа

Чтобы обеспечить для своего дома или квартиры регулярную подачу горячей воды, многие хозяева устанавливают на кухне газовую колонку. Прибор компактный, не занимает много места на стене, а с принципом работы разберется даже подросток.

Подобное водонагревательное оборудование прослужит своему владельцу «верой и правдой» не один десяток лет, но только при условии правильной эксплуатации и периодической чистки. Как же промыть и почистить газовую колонку своими руками в домашних условиях (например, модель Zanussi GWH 10 Fonte Glass Rialto)? Подробная информация приведена в статье.

Читайте также: Основные причины неисправности газовой колонки: 6 поломок, которые можно отремонтировать своими руками

Почему засоряются «внутренности» газовой колонки?

Причина таких загрязнений кроется в принципе работы устройства. Прибор греет воду с помощью газа, а потому скоплений сажи и нагара не избежать. Кроме того, очень часто загрязняется сам зажигательный элемент, собирая на своем фитиле копоть.

Но настоящий апокалипсис наступает, когда в трубах водонагревателя «поселяется» накипь. Она не только препятствует нормальной работе оборудования, но может и вовсе вывести его из строя, полностью забив собой водопроводную часть. Особенно опасно появление накипи в теплообменнике.

Теплообменник представляет из себя коллекцию трубок, размещенных над газовой горелкой. По ним постоянно и беспрепятственно должна течь вода, именно в них она равномерно нагревается. Когда в этих трубках накапливается накипь, наступают перебои с подачей горячей воды.

Возможно, вам будет интересно: 9 важных вопросов при выборе газовой колонки

Настало время чистки: первые признаки

Определить, что газовая колонка (например, фирмы Bosch) нуждается в чистке, можно по 4 характерным признакам:

  1. Прибор перестал включаться или часто тухнет во время работы. Когда есть 100% уверенность, что газ в колонку подается бесперебойно, а вода поступает со стабильным напором, причиной для таких самостоятельных отключений может быть чрезмерное количество гари на зажигательном элементе. Устранить проблему получится только чисткой горелки.
  2. Активируется тепловая защита прибора. Чтобы колонка не перегревалась, в оборудовании предусмотрен тепловой датчик. Он сигнализирует о повышении температуры, предупреждая владельца о неисправности. При частом срабатывании этого датчика стоит прочистить трубы от накипи. Поскольку накипь обладает хорошей теплоизоляцией, она мешает нормальному охлаждению прибора.
  3. Без видимых причин снизилась продуктивность устройства. Если вода начала медленнее нагреваться или существенно упал уровень напора, нужно проверить теплообменник на наличие накипи и вычистить скопившиеся продукты деятельности колонки.

Итак, с загрязнениями прибора понятно, а как же почистить газовую колонку от накипи и сажи, когда такая необходимость возникла? Ответы – в следующих разделах статьи.

Средства для очистки газовой колонки

Правила ухода за газовой колонкой подробно описаны в инструкции к прибору и отступать от этих требований может быть опасно. Если вдруг водонагреватель засорился, использовать для его чистки необходимо только средства, рекомендованные производителем. О них также должно быть указано в соответствующих пунктах мануала по эксплуатации. И доверить процесс чистки лучше профессионалам. В таком случае не только устранится засор, но и будет сохранена гарантия.

Важно! Самовольная читка несанкционированными средствами опасна для здоровья! Если в процессе удаления накипи или гари поврежден один из элементов колонки и появилась утечка газа, нужно немедленно звонить 104.

Только в том случае, если пользователь понимает все возможные последствия и принимает на себя ответственность, почистить прибор можно и самому. Чем же и как промыть газовую колонку (например, бренда Ariston) от накипи в таком случае? Можно применять и готовые препараты или народные методы. Что лучше и эффективнее: «ядреная» химия или «бабушкина» очистка, покажет сравнительная таблица:

Читайте также: ТОП-5 лучших производителей газовых колонок

3 способа чистки газовой духовки

В инструкции к газовым водонагревателям четко прописано, что самовольная очистка может привести к поломке или, что хуже, утечке газа. Этим правилам эксплуатации нужно следовать. Даже если сохранение гарантии не столь важно, безопасность – в приоритете. Стоит помнить, что в любом случае самостоятельно в приборе можно только удалить накипь с теплообменника и отмыть сажу с поверхности горелки.

В помощь владельцам газовых колонок предлагается мануал из трех пунктов, которые в комплексе помогут решить главные проблемы с перебоями в водонагревателе.

Удаление накипи: порядок работ

Для проведения такой манипуляции можно использовать как народные средства, так и химические растворы. Отдав свой голос в пользу химии, необходимо в точности следовать инструкции. Если же выбирать лимонную кислоту или уксус, то работа состоит из следующих этапов:

  • отключается газовая колонка;
  • теплообменник отключается руками от остальных элементов и снимается со стены, из него сливается вода;
  • одновременно подключают к трубе, которая подает воду в колонку, шланг, чтобы избежать протечек;
  • грушей, шприцом или лейкой в трубы теплообменника заливается полученный раствор;
  • теперь корпус теплообменника опускается в глубокий таз с этой же смесью и оставляется в таком состоянии на несколько часов или ночь.

После этого деталь необходимо хорошо промыть под проточной водой, подключить обратно к колонке (как вариант, колонке модели Ariston FAST R ONM) и после этого запустить прибор. Вода под давлением уберет всю накипь, сделав трубы идеально чистыми.

Нюанс: Проверить эффективность своей работы легко – достаточно посмотреть на цвет воды: если она прозрачная, значит вся накипь вышла.

Всем, кто мечтает о новом приборе, будет интересно почитать: Замена старой газовой колонки на новую: 5 важных пунктов

Можно ли почистить теплообменник без демонтажа?

Сразу ответ: «Да, можно». Для этого необходимо снять переднюю защитную панель и отсоединить теплообменник от трубы, которая подает воду в газовую колонку. На ее место подключается шланг для слива.

Когда эти подготовительные процедуры будут выполнены, берется любое химическое средство (или народный состав, по желанию) и заливается в трубы теплообменника через входное отверстие. Заполнять «внутренности» стоит не спеша, тонкой струйкой, чтобы избежать резкой реакции и выталкивания средства обратно.

В таком виде прибор оставляют на 2-3 часа. По истечению времени нужно заново подключить шланг и слить отработанную воду с накипью и остальными нечистотами. После чего включить колонку и проверить ее работу.

Удаление сажи и копоти

Чистку газовой колонки (например, модели Bosch Therm 4000 O WR) от продуктов сгорания, как и от накипи, лучше доверить профессионалам, особенно когда прибор на гарантии. Самостоятельно можно убрать только сажу с поверхности деталей, не разбирая газовую часть. Как это сделать? Процесс занимает 10-15 минут и состоит из таких этапов:

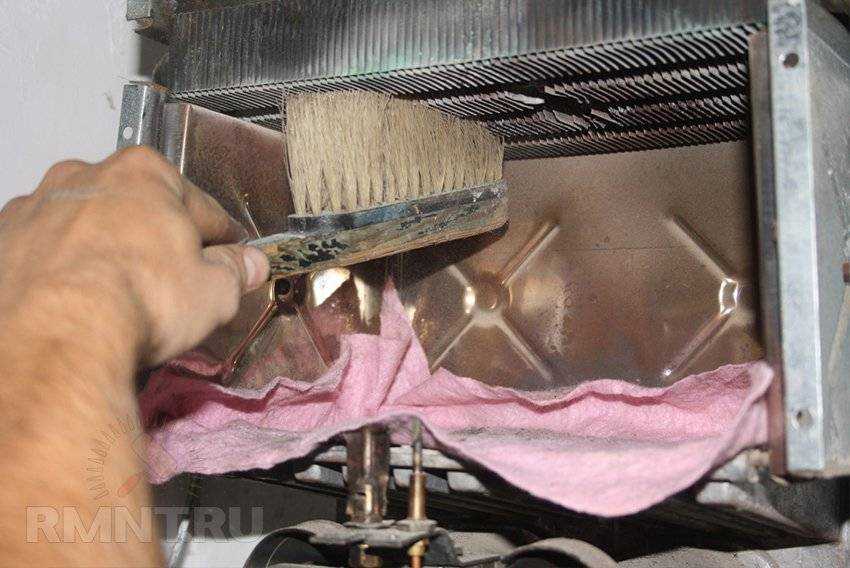

  • отключается подача газа и снимается верхний корпус;

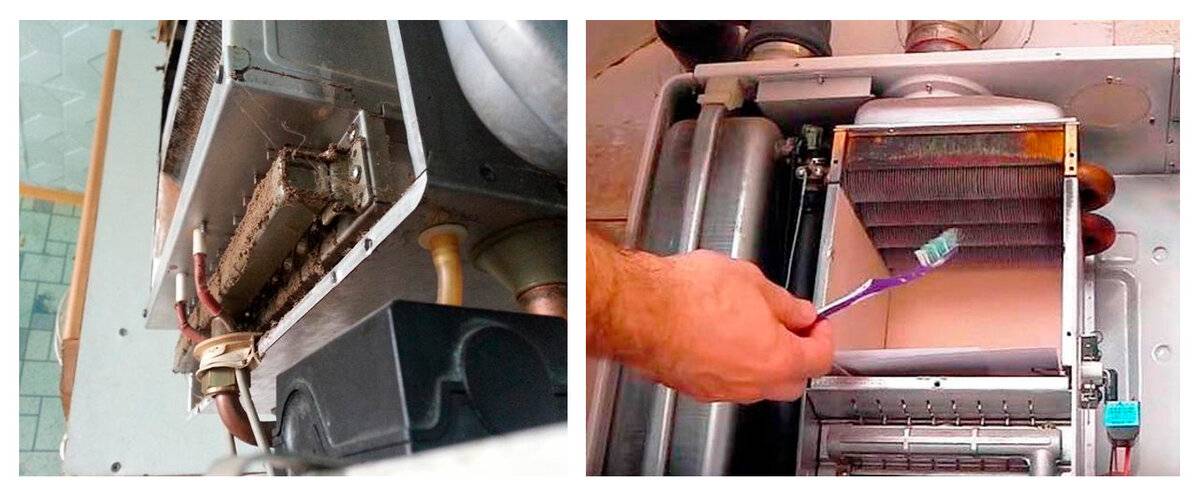

  • все внутренние элементы аккуратно протираются тряпкой или чистятся пылесосом;
  • кожух устанавливается назад и проверяется работоспособность устройства.

Если начал гореть слабо газовый фитиль – значит, засорилась форсунка. Находится она на газовом коллекторе, рядом с датчиком давления. Почистить форсунку можно обычной тонкой проволокой и жесткой щеткой. По завершению работы обязательно проверить элемент на утечку газа. Для этого нужно смазать горелку мыльным раствором (при утечке появляются пузыри).

Лучше профилактика, чем чистка

Профилактика необходима, чтобы предотвратить накипь, которая выступает главным бичом газовых колонок (например, таких, как колонки Zanussi). Она появляется не только в результате отложения солей от жесткой воды, но также и постоянной высокой температуры в приборе. Чтобы трубы засорялись этой «гадостью» как можно меньше, необходимо выставить оптимальный температурный режим.

Еще один способ предотвращения накипи – установка фильтров для очистки воды или электросмягчителей. Они не пропускают вредные соли, позволяя трубам теплообменника служить дольше. Однако за чистотой фильтра и электросмягчителя также необходимо следить.

Возможно, вам будет интересно: ТОП-10 газовых колонок 2017 года

В заключение

Зная, как почистить теплообменник газовой колонки и периодически выполняя изложенные в статье рекомендации, получится существенно продлить срок ее службы. А это, в свою очередь, гарантирует постоянную подачу горячей воды для нужд всей семьи и экономию средств на дорогостоящие ремонты в сервисном центре.

Как почистить газовую колонку: от накипи, копоти

Использование газовой колонки для нагрева воды — один из популярных вариантов в частном секторе при отсутствии магистрали горячего водоснабжения, при ее эксплуатации необходимо периодически проводить работы по обслуживанию для повышения срока службы и эффективности работы агрегата.

Для этого необходимо знать, как почистить газовую колонку от накипи, сажи, образующейся в результате сгорания газа, и пыли, которая в большом количестве оседает при эксплуатации на поверхность агрегата.

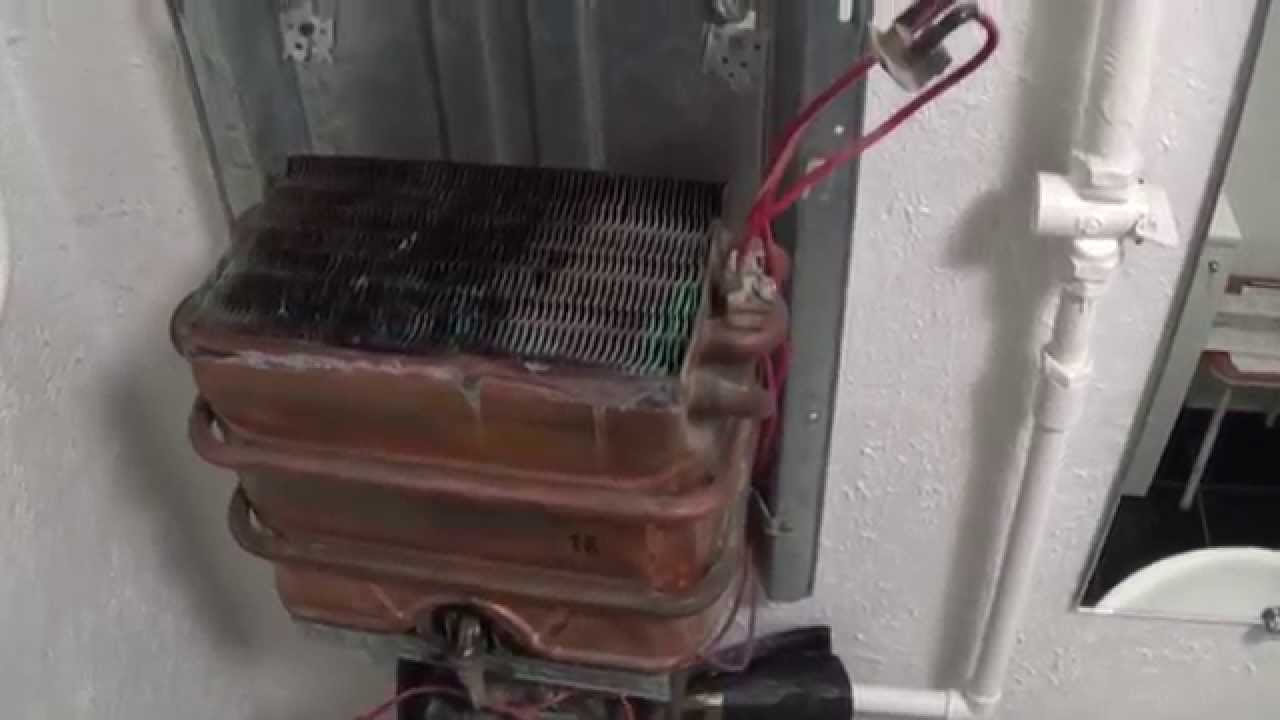

Основной узел газовой колонки, который нуждается в обслуживании — теплообменник, представляющий собой камеру с радиаторными пластинами, нагреваемыми газовой горелкой, и трубопровод с циркулирующей подогреваемой водой. Так как накипь образуется внутри трубопровода, имеющего неразборную конструкцию, основным методом его очистки являются химические вещества, внешнюю поверхность от сажи очищают механическими или химическими методами с использованием бытовых моющих средств.

Колонка в работе

Почему образуется накипь в колонке

Природная питьевая вода содержит некоторое количество минеральных солей калия, марганца, магния, железа, находящихся в ней в растворенном состоянии из-за того, что соединения имеет низкую валентность. Станции водоочистки, поставляющие воду потребителю, в основном занимаются ее обеззараживанием, избавление от солей (умягчение) воды является дорогостоящей процедурой и если их содержание не превышает предельно допустимых норм, понижение концентрации солей не проводят.

При повышении температуры воды происходит химическая реакция с разложением солей на составляющие, одной из которых является нерастворимый оксид более высокой валентности. Процесс можно рассмотреть на примере, где двухвалентный бикарбонат кальция при нагревании преобразуется в трехвалентный карбонат кальция и угольную кислоту, последняя, являясь нестойким соединением, распадается на воду и углекислый газ:

Ca(НСО

3)2 ——> СаСО3 + Н2СО3.

Н2СО3 —-> Н2О + СО2.

Углекислый газ плохо растворяется в воде, с увеличением температуры этот показатель падает, поэтому в открытом резервуаре он в форме пузырьков выталкивается из воды и поступает в атмосферу, а в замкнутом контуре газ аэрирует воду.

Химический процесс образования накипи
Влияние температуры на образование накипи

Установлено, что отложение солей при возрастании температуры воды на 10 °С ускоряется в 2 — 3 раза, к примеру, если сравнить воду с температурой 40 и 80 °С, то в последней накипь образуется в 6 — 8 раз быстрее.

Исходя из приведенных фактов, некоторые пользователи предполагают, что если понизить температуру нагреваемой воды к примеру до 50 °С, можно полностью избавиться или существенно уменьшить количество оседающей накипи. Это не совсем правильно, ведь при нагревании природным газом поверхность теплообменника имеет очень высокую температуру, сопоставимую с пламенем газовой горелки (800 — 1000 °С), и в месте соприкосновения внутренних стенок трубопровода с водой накипь будет появляться с одинаковой скоростью независимо от ее общего состояния.

Таким образом, понижение температуры нагреваемой воды замедлит образование накипи, но не предотвратит его полностью из-за того, что наружная часть проходящего водного потока будет довольно сильно разогреваться.

Принцип работы колонки

Зачем чистить колонку

Необходимость очистки колонки от грязи и в первую очередь от накипи ни у кого не вызывает сомнений по следующим причинам:

  • Отложение солей на внутренних стенках теплообменика снижает эффективность теплопередачи — в результате происходит значительный перерасход энергоресурсов.
  • Из-за большего времени нагревания воды в засоренной системе происходит перегрев пластин теплообменника и соответственно снижается срок его службы.
  • Накипь забивает проходной канал теплообменного трубопровода, снижая при этом объем вытекающей горячей воды в единицу времени — это вызывает неудобства при мытье посуды, принятии водных процедур.
  • Отслоившиеся частицы нерастворимых оксидов засоряют клапаны, аэраторы смесительных кранов и прочие узлы системы, вызывая необходимость частого ремонта оборудования.
  • Копоть, образующаяся на пластинах теплообменника, снижает КПД его работы, препятствуя обмену теплом с пламенем горелки.

Читайте также: Какая газовая колонка лучше — выбор обородования.

Основные узлы водонагревателя

Когда пора чистить агрегат

Чтобы предотвратить преждевременный выход колонки из строя, сэкономить энергоресурсы, и в то же время не заниматься бесполезной тратой времени на разборку водонагревательного агрегата и проведение очистных процедур, следует знать признаки, когда необходима чистка газовой колонки от накипи и копоти.

Основными показателями являются следующие факторы:

  • Объем поступающей из смесителя горячей воды существенно уступает холодной, это можно заметить по более тонкой струе, выходящей из крана.
  • Водонагревательный аппарат выставлен на максимальную мощность нагрева, газовые конфорки функционируют в предельном режиме, но вода медленно нагревается и никогда не достигает верхнего температурного порога.
  • Колонка при открывании крана смесителя не запускается или после работы в течение короткого времени снова отключается.

Перечисленные признаки являются прямым указанием на то, что колонку необходимо чистить, так образование копоти не столь критично сказывается на работе агрегата, ее удаляют во время проведения очистных работ снятого теплообменного змеевика.

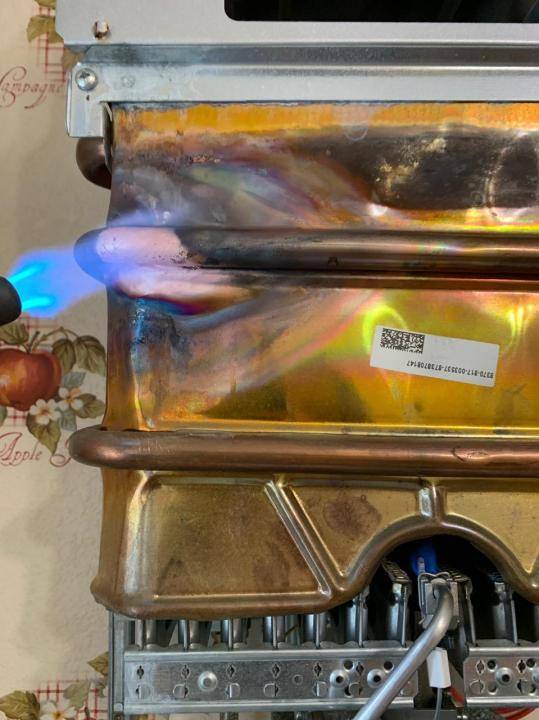

Теплообменники

Способы удаления накипи

Так как накипь образуется в неразборном трубчатом змеевике теплообменника, единственным вариантом для ее удаления в бытовых условиях является использование химических средств, не оказывающих вредного воздействия на материал его изготовления.

На рынке водонагревательного оборудования представлены два вида теплообменных камер: из меди (популярные марки Zanussi GWH, Electrolux GWH, Hyundai H-GW, Oasis Glass, Termet AquaHeat, Electrolux NanoPlus, Bosch Junkers WR, Neva 4510,) и нержавеющей стали (известные бренды Vaillant Mag, Beretta Idrabagno Aqua, Gorenje GWH).

Медь отличается более высокой теплопроводностью (это позволяет снизить расходы на энергоресурсы), ее цена выше нержавейки, недостатком является невысокий срок службы около 12 лет. Нержавейка хуже передает тепло, устанавливается в бюджетные модели водонагревательных установок отечественного и китайского производства, изредка встречается и в дорогих агрегатах европейских поставщиков, срок ее службы достигает 20 лет. Оба металла не подвержены коррозионному воздействию воды и имеют приблизительно одинаковую химическую устойчивость, поэтому для очистки тепловых обменников из нержавейки и меди используют сходные методы и материалы.

Препараты для ликвидации накипи

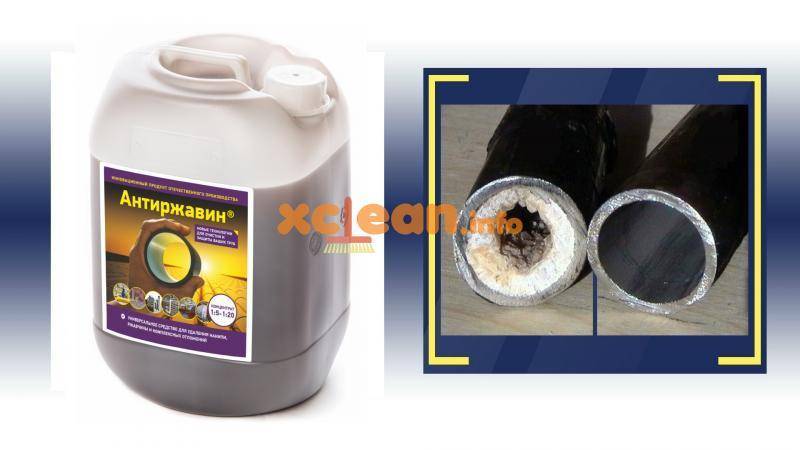

Химические реагенты для растворения накипи

Обычно очистку теплообменника колонки проводят в среднем раз в 1 год, периодичность проведения работ зависит от продолжительности функционирования водонагревательного агрегата, жесткости воды, наличия дополнительных фильтров, и может колебаться в пределах от 6 месяцев до 3 лет.

Очищать теплообменник от накипи можно в статическом режиме без извлечения его из корпуса колонки и в динамическом, когда его одновременно отмывают от сажи, для проведения работ используют следующие реагенты:

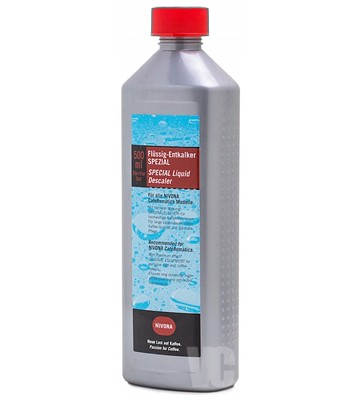

Антинакипины. В торговой сети реализуется широкий ряд средств бытовой химии для борьбы с накипью, известностью пользуются Антинакипин, Detex, Master Boiler, Cillit Bang, в принципе можно использовать любое вещество из огромного ряда выпускаемых марок для очистки бытовых чайников, утюгов, водонагревательных приборов, бытовых стиральных и посудомоечных машин. Если средство реализуется в виде концентрата, его разбавляют водой в необходимой пропорции перед заливкой в теплообменник.

Соляная кислота HCl получается смешиванием воды с хлористым водородом, является бесцветной жидкостью с кислым удушливым запахом, технический раствор имеет желтоватый оттенок из-за содержания в нем молекул двухатомного хлора и железа. При содержании в воде более 38% кислоты она улетучивается, поэтому концентрированные растворы нельзя приобрести в розничной торговле. Так как любая кислота разъедает металлы, в состав HCl добавляют специальные присадки и ингибиторы, препятствующие химической реакции разложения меди или нержавейки.

Кислоты

Ортофосфорная кислота Н3РО4. Представляет собой неорганическое бесцветное вещество без запаха сиропообразной консистенции, в химической промышленности исходным компонентом для дальнейшего использования является 85% водный раствор Н3РО4. Ортофосфорная кислота хорошо известна как отличный реагент для удаления ржавчины (она входит в состав большинства средств для борьбы с коррозией металлов), при этом она не оказывает разрушающего воздействие на металлические поверхности. Для очистки змеевиков теплообменников от оксидов используют различные концентрации ее растворов, оптимальное соотношение 1 к 6.

Аминосульфоновая кислота (NH3SO3). Сульфаминовую кислоту широко применяют в промышленности для удаления труднорастворимых солевых отложений, накипи, известкового налета из трубопроводов, различного вида теплообменников.

Она входит в состав многих промышленных и бытовых антинакипинов, хорошо растворяется в воде, обладает значительно менее разрушающим воздействием на металлы, чем серная и соляная кислоты. Выпускается и поставляется на рынок в виде порошка из мелких кристаллов белого цвета, перед применением разбавляется водой в нужной пропорции.

Бытовые кислоты. Лимонная (С6Н8О7) и уксусная (С2Н4О2) кислоты, являющиеся неоспоримыми лидерами по применению в быту, не так вредны для человеческого здоровья, как растворы приведенных выше технических кислот. Они оказывают на металл меньше негативного воздействия, но в то же время не так интенсивно разлагают оксиды солей, из которых состоит накипь. При использовании уксуса и лимонной кислоты время очистки увеличивается в несколько раз, и нет гарантии в том, что работы будут проведены эффективно.



Электромеханические способы очистки от накипи

Для очистки спирали теплообменника от накипи можно использовать механический метод подачи очистного раствора под напором, в загородных условиях для этих целей эффективно использовать мини-мойку высокого давления, при этом водонагреватель разбирают.

Также ускорить процесс очистки можно с помощью малогабаритного центробежного электронасоса или вибрационный помпы (многие используют агрегат от старой стиральной машины). Для этого электронасосное оборудование подключают к входу змеевика и емкости с очищающим раствором, а жидкость с выхода сливают в основной резервуар с антинакипином, обеспечивая тем самым циркуляцию состава по кругу. Применение электронасоса значительно ускоряет процесс и повышает качество очистки — жидкость пропускается через змеевик с повышенным давлением, что способствует эффективному отслоению накипи.

Варианты подключения насосов и помп для очистки теплообменника

Очистка газовой колонки от накипи

Существует два способа чистки теплообменников, в первом случае его оставляют в колонке, а во втором — демонтируют, извлекая наружу, при этом одновременно проводят очистку от копоти. Перед тем как почистить теплообменник газовой колонки, приобретают чистящее средство, отрезок гибкого резинового шланга длиной около 60 см и подготавливают пластиковую бутылку объемом 2 л, полимерную емкость для слива отработанного очистителя. Трубку выбирают с таким расчетом, чтобы ее можно было надежно закрепить на горлышке пластиковой бутылки и входном штуцере теплообменника.

Чтобы почистить газовую колонку от накипи в домашних условиях без извлечения теплообменника, поступают следующим образом:

  • Готовят чистящее средство, разводя порошок или жидкий концентрат водой в нужной пропорции.
  • Снимают защитный кожух с газовой горелки, не забывая предварительно перекрыть подачу воды, открывают поочередно краны горячей и холодной воды на смесителе, сливая воду из змеевика.
  • Откручивают гибкие шланги подачи холодной и отвода горячей воды.
  • В газовой колонке входной и выходной патрубки теплообменника расположены внизу в одной плоскости, поэтому для очистки необходимо, чтобы подаваемая самотечным способом жидкость находилась выше уровня самой высшей точки змеевика, этого добиваются использованием длинного шланга. Его надежно фиксируют к входному патрубку теплообменника на хомуты или используют переходные резьбовые фитинги, на другом конце шланга закрепляют горлышко обрезанный сверху пластиковой 2-х литровой бутылки.
Пример проведения очистных мероприятий
  • Бутылку крепят проволокой сверху корпуса газовой колонки в вертикальном положении, соединение должно быть прочным и надежным, ведь при очистке используются агрессивные кислотосодержащие вещества.

На заметку: Змеевик можно чистить как в прямом, так и в обратном направлении, соответственно подключая шланг к входному или выходному штуцеру с учетом удобства обслуживания.

Неплохой вариант для закрепления бутылки — применение жесткой металлопластиковой трубки, которая удерживает ее вес без посторонней помощи, в этом случае достаточно слабой фиксации емкости проволокой на корпусе колонки для поддержания ее в вертикальном положении.

  • После установки бутылки заливают в нее чистящую жидкость до половины, не стоит заполнять емкость до краев с учетом того, что во время реакции пузырьки воздуха могут вытолкнуть раствор наружу через верх резервуара, под выходной патрубок для сбора отработанного раствора подставляют пластиковую емкость.
  • После протекания всей жидкости через змеевик (в зависимости от степени загрязнения 30 — 120 минут) можно использовать ее повторно, предварительно профильтровав отработанный раствор, или завершить процесс очистки, если на выходе вместо капель появилась непрерывная струя.

Совет: Чтобы промыть теплообменник быстрее и качественнее, включают газовую горелку на небольшую мощность — нагретый раствор эффективнее убирает накипь.

  • По завершении работ подключают гибкую подводку к теплообменнику, включают воду и проверяют интенсивность потока из крана горячей воды, если она соответствует подаче холодной, агрегат собирают в исходное состояние, в противном случае процесс очистки проводят повторно.
Конструктивное устройство типовой колонки

Очистка водонагревателя от копоти

Продукты выгорания топлива с течением времени покрывают нижнюю поверхность радиаторных пластин, этому способствуют:

  • длительное использование максимального пламени газовых горелок;
  • недостаточная тяга в дымоходном трубопроводе из-за плохой вытяжки;
  • плохое соотношение газа и кислорода в воздухе, способствующее его неполному сгоранию;
  • чрезмерное содержание в газовой смеси примесей;
  • попадание на радиаторные пластины с дымохода содержащих сажу капель конденсата.

Очистку от копоти проводят при площади загрязнений более 30%, в большинстве эпизодов ее совмещают с ликвидацией накипи. Не обязательно вызывать мастера для снятия слоя сажи с радиаторных пластин, но ради экономии финансовых средств придется самостоятельно извлекать наружу теплообменник из корпуса водонагревателя, что является задачей средней сложности для рядового обывателя.

При проведении этой операции понадобится следующий сантехнический и бытовой инструмент:

  • Разводной сантехнический ключ, в редких случаях газовый (трубный ключ Bacho), рассчитанный на работу с гайками сгонов.
  • Набор крестообразных и плоских отверток, стамеска.
  • Пассатижи, плоскогубцы или круглогубцы.
  • Расходные материалы — паронитовые прокладки, льноволокно.

На рынке представлен широкий ряд газовых колонок отечественного и зарубежного производства (Вектор, Бош, Астра, Нева, Оазис, Юнкерс, Термет, Электролюкс), при одинаковом принципе работы они имеют различные схемы сборки, поэтому остановимся на общих этапах их разборки для извлечения теплообменника:

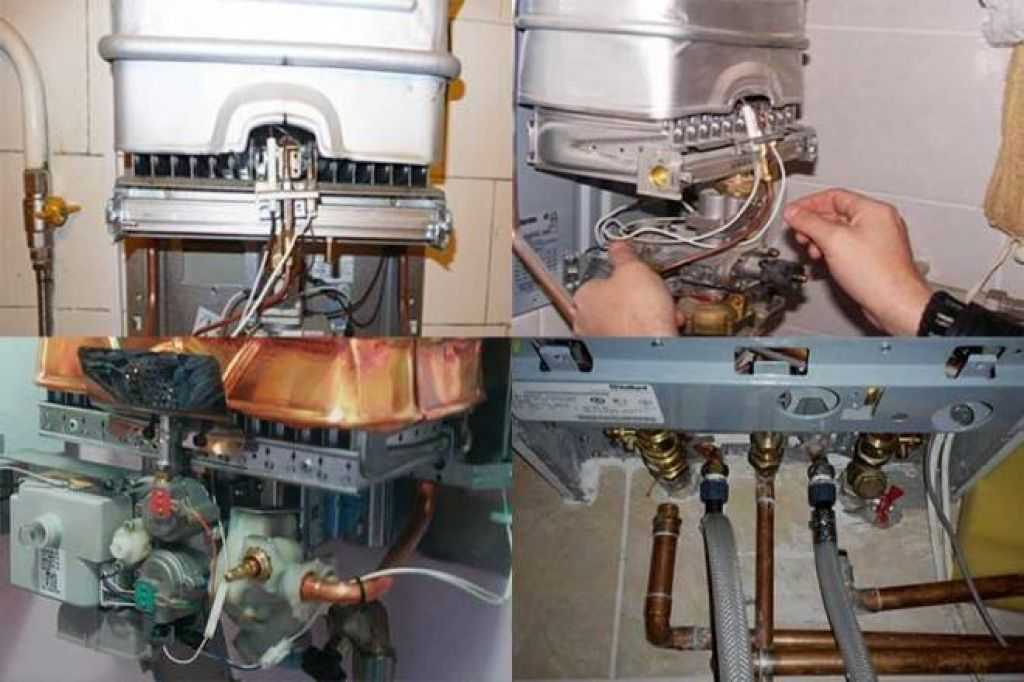

  • Отключают подачу воды и газа, снимают верхний защитный кожух и ручки, отсоединяют от теплообменника подводящий воду патрубок, вытаскивая фиксирующие защелки и отводя его в сторону.
  • Аналогичным образом поступают с выходным патрубком змеевика, отвинчивая от него гибкую подводку, с обоих отводов извлекают фильтры грубой очистки и откладывают их в сторону.
  • Снимают и отводят в бок датчик обратной тяги, от рамы агрегата отвинчивают блок газовых горелок и извлекают его наружу.
  • Отщелкивают от корпуса колонки фиксирующую пластину и снимают скобки, удерживающие теплообменник, откручивают дополнительные винты, закрепляющие корпус змеевика, после чего его извлекают наружу и подвергают дальнейшей очистке.

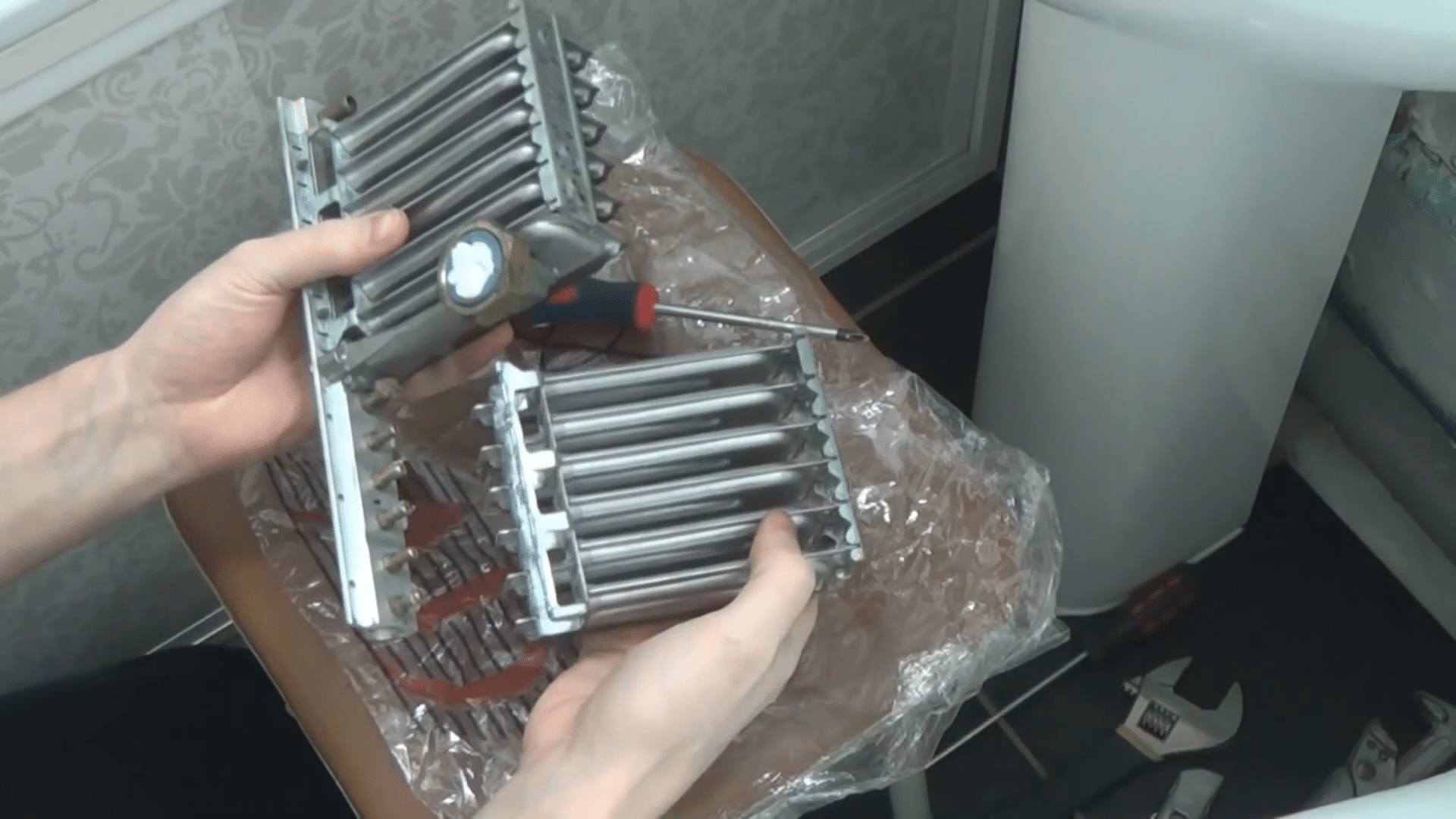

Демонтаж теплообменника колонки для нагрева воды

Теплообменник несложно очистить от сажи самому следующими методами:

  1. Помещают его в пластиковый таз с теплой водой и добавляют в нее бытовое средство для мытья посуды, мягкой губкой вытирают маслянистый налет сажи.
  2. Неплохим средством для удаления копоти является хозяйственное мыло, которые натирают на терке и помещают в горячую воду.
  3. При одновременной очистке от сажи и накипи в перевернутый змеевик заливают чистящий раствор и оставляют его в таком положении на несколько часов — за это время накипь должна полностью раствориться в антинакипине.
  4. Так как блок газовых горелок во время демонтажа змеевика снимают, его также можно почистить, опустив в таз с водой и бытовым средством для мытья посуды и протирая губкой загрязненные участки. После проведения очистки его несколько раз промывают в теплой воде и тщательно просушивают, в противном случае попавшая в мелкие каналы запальника и фитилей вода будет препятствовать прохождению газа.
Очистка теплообменника от копоти

Видео: как почистить газовую колонку

В представленных видео подробно изложены:

Полная поэтапная разборка газовой колонки Ariston Fast 14 CF P со снятием теплообменника и промывка его от накипи сульфаминовой кислотой;

чистка колонки в домашних условиях соляной кислотой без извлечения теплообменника с помощью приподнятой и закрепленной на корпусе агрегата пластиковой бутылки;

При эксплуатации газовой водонагревательной колонки эффективность ее работы значительно снижается в связи с появлением накипи на внутренних стенках змеевика, для борьбы с этим явлением используется широкий ряд химических и бытовых средств для удаления нерастворимых оксидов солей.

Все операции по очистке колонки от накипи довольно просто провести своими руками после откручивания кожуха и пары гибких подводок, не слишком сложно при некоторых слесарных навыках целиком извлечь теплообменник из колонки для проведения профилактических работ, связанных с комплексным удалением накипи и копоти.

хотите сделать сами? — BWT

Если вы владелец газовой колонки, то рано или поздно перед вами встаёт вопрос: «Почему она стала хуже греть и куда делся напор?». С вероятностью в 99% дело в накипи, которая образуется внутри теплообменника.

Качество работы вашей отопительной системы напрямую зависит от того, насколько загрязнена колонка. При постоянной циркуляции и прогреве жидкости образуются осаждения в виде окалины и накипи, которые препятствуют теплообмену и прохождению водяного потока.

Ответом на эти проблемы становится промывка теплообменника газовой колонки, которую можно поручить специалисту, или, имея минимальные технические навыки, провести самостоятельно. Производители отопительного оборудования советуют проводить подобную процедуру не реже раза в год. Хотя многое зависит от качества воды в вашем районе.

Решения BWT для очистки теплообменников:

Кстати, один из показателей того, что пора заняться очисткой — это цвет пламени. Если пламя становится коптящим и желтым, оттягивать момент чистки теплообменников газовой колонки просто опасно.

Если вы все же решили провести очистку самостоятельно, то стоит придерживаться нескольких простых правил:

  1. Отключите газ.
  2. Проверьте, что газ отключен. (Проверьте отсутствие запаха газа, не подвергайтесь лишнему риску).
  3. Отсоедините управляющий прибор.
  4. Открутите трубы для подачи.
  5. Снимите колонку с петель и поставьте ее на ровную поверхность вверх дном.
  6. С помощью шприца или резиновой груши влейте внутрь жидкость для очистки(на них мы остановимся отдельно).
  7. Оставьте на пару часов.

После того как пройдет необходимое время соберите все в обратном порядке. То есть повесьте колонку на место, установите прибор, подключите трубу, по которой подается вода, и поставьте под газовую колонку ведро, или любую другую тару для сбора промывочной воды.

После этого постепенно включите подачу, и промывайте, пока вода не станет чистой. Это может занять какое-то время, в зависимости от загрязненности. Как правило хватает нескольких минут.

После того, как вода очистилась, можно подключить остальные шланги.

Желательно именно сейчас проверить, все ли подключено надежно. Теперь можно включить подачу газа на несколько минут. Выключить газ и, убедившись что запаха нет, включить снова.

Вот и финиш — можно наслаждаться горячей водой с нормальным напором.

Возвращаясь к вопросу о жидкостях для промывки теплообменников газовых колонок, стоит сразу же сказать, что лучше взять специально предназначенное средство для очистки теплообменников. Однако не имея его под рукой, можно воспользоваться уксусом или лимонной кислотой. В интернете встречается много советов по промывке соляной кислотой. Запомните — промывка соляной кислотой может привести к порче вашего оборудования. Если уксус приводит к безопасной реакции уксусной декальцинации, то более сильные кислоты могут повредить внутренние поверхности теплообменника. Если вы решили воспользоваться для промывки лимонной кислотой, то идеальными пропорциями станут 200-250 грамм на 5 литров воды.

Так же во время чистки колонки, раз уж она уже разобрана, стоит уделить внимание газовым соплам. Там образуется сажа от сгорания и он могут забиваться, в следствии чего пламя начинает гореть не равномерно и теряется эффективность нагрева.

Если же вы пригласили мастера для промывки теплообменника газовой колонки, то попросите его почистить и газовые форсунки. Если же вы чистите их самостоятельно — то достаточно снять крышку с газовой колонки и собрать сажу и грязь пылесосом. Для лучшего эффекта можно взять мягкую кисточку и под пылесос пройтись по внутренним поверхностям.

Как видно — в процессе очистки и промывки теплообменников газовых колонок нет ничего сложного. Достаточно иметь пару часов времени и уметь открутить пару вентилей. Но все же если есть возможность поручить работу профессионалу, лучше поступить именно так. Специалист сделает все то же самое, только быстрее, с гарантией и с применение средств, специально разработанных для чистки и промывки газовых колонок.

И нельзя не сказать, что самым эффективным методом борьбы с накипью и загрязнением является недопускание ее появления. На сегодняшний день существует огромный выбор фильтров, средств для очистки теплообменников и намагничивателей для отопительных систем, которые обеспечат нормальную работу на долгое время. Гораздо удобнее раз в два года поменять наполнитель фильтра, чем каждый год возиться с промывкой.


чистка от накипи в домашних условиях, чистка теплообменника своими руками

Чтобы почистить газовую колонку, не нужно затрачивать много финансовых средств

Для работы колонок используется сжиженный или природный газ, что через некоторое время неизбежно приводит к загрязнению колонки. Профилактический уход – важная составляющая правильной и эффективно работы устройства. Многие владельцы предпочитают производить чистку колонок своими руками. Чистка колонки должна быть очень аккуратной, так как от этого зависит безопасность владельцев жилого помещения.

Содержание материала:

Чистка газовой колонки: признаки поломки

Газовое оборудование может выйти из строя. Одной из причин этой неприятности может быть загрязнение колонки. Уровень загрязнения колонки зависит от качества воды и ее жесткости. Если в воде содержится много солей, то воздействие высокой температуры превращает их в накипь.

Именно накипь может привести к тому, что газовая колонка выйдет из строя, поэтому крайне важно уметь определить момент, когда колонка нуждается в чистке.

Чтобы газовая колонка работала исправно, ее нужно регулярно чистить

Газовая колонка может работать исправно в течение многих лет, а может выйти из строя довольно быстро. Очень многое зависит от уровня загрязнения воды. Если вода в водопроводе очень жесткая и насыщена различными примесями, важно поставить фильтр, который будет ее систематически очищать.

Признаки того, что колонка загрязнилась:

  1. Колонка работает неисправно: может отключаться, поработав в течение некоторого времени. При этом владельцы уверены, что вода в колонку поступила.
  2. В машине начинают постоянно срабатывать датчики тепловой защиты. Нормальное охлаждение не может происходить, так как пористая структура слоя накипи производит теплоизолирующий эффект.
  3. Эффективность колонки значительно упала. Нормальная работа горелки характеризуется меньшим уровнем нагрева воды.
  4. Вода на входе имеет нормальный напор, а на выходе – слабый.

При самостоятельной работе с колонкой необходимо помнить о том, что воду и газ нужно обязательно перекрывать. Если во время ремонтных работ возникли какие-нибудь трудности и неопределенности, не стоит пытаться разрешить их самостоятельно. Для этого лучше обратиться за помощью к специалисту по ремонту газовых колонок.

Водоприемный узел и теплообменник: как чистить газовую колонку

Некоторые работы по очистке колонки нужно производить довольно часто. Сейчас речь пойдет о водоприемном узле, который находится рядом с входом водопроводящей системы устройства. Узел оснащен сетчатым фильтром, который предотвращает забивание теплообменных трубок ржавчиной и осадками. Защищена также мембрана, которая способствует автоматической подаче газа, когда включают воду.

Чтобы начать чистку, необходимо извлечь водоприемный узел, который находится в корпусе колонки.

Перед очисткой газовой колонки ее нужно отключить

Корпус нужно открыть: для этого следует открутить винты, которые его соединяют. Фильтр прочищают и промывают при помощи сильного водного напора. После очистки следует проверить мембрану. Она должна иметь плоскую форму. Если форма мембраны искажена, элемент следует заменить. После очистки следует закрыть крышку узла и затянуть винты, обеспечив правильное мембранное напряжение.

Как очистить теплообменник:

  • Отсоединить трубки, по которые входит и выходит вода. Если гайки заржавели, открутить их поможет специальная жидкость ВД-40. Жидкость можно приобрести в магазине для авто. Чтобы избавить гайки от накипи, жидкость нужно нанести в места, где они соединяются.
  • В отсоединенный теплообменник, заливают средство против накипи. Для этого лучше всего использовать воронку. Раствор для борьбы с накипью можно приготовить самостоятельно. Для этого нужно взять 100 г лимонной кислоты и развести ее в половине литра подогретой воды. Для прочистки можно использовать 9% уксус (его нужно развести с водо в пропорции: 1:3). Очистительный раствор нужно оставить на целую ночь.

Утром раствор их теплообменника выливают, промывая большим количеством чистой воды. Следует убедиться, что в теплообменнике не остались куски накипи, отошедшие от его стенок. После очистки теплообменник возвращают на место. Затягивая его гайками. Важно не забыть поменять прокладки для уплотнения.

Как почистить газовую колонку от накипи

При самостоятельной очистке колонки многие специалисты советуют чистить от накипи только проточную часть водонагревателя. Следует аккуратно работать с газовой колонкой, так как с газом могут иметь дело только профессионалы: самая незначительная оплошность может привести к печальным последствиям.

Самая распространенная неисправность, которая касается проточного нагревателя, – возникновение водонагревательной накипи, которая скапливается в теплообменнике.

Для очистки газовой колонки от накипи можно применять бытовую химию

Некоторые специалисты утверждают, что накипь возникает не только из-за слишком большой жесткости воды, но и по вине самих владельцев. Накипь начинает образовываться, когда температура воды достигает 80 градусов. Многие нагревают воду именно до такой температуры, хотя купание, мытье посуды и стирка такого большого градуса не требуют.

Этапы очистки:

  • Перекрыть подачу воды и газа.
  • Почистить водный фильтр.
  • Очистить теплообменник.

Для борьбы с накипью в теплообменник наливают уксусную кислоту. Теплообменник ставят на место и сливают чистящее вещество. Чтобы жидкость не стекала на пол, под колонку нужно поставить ведро или тазик.

Советы: как почистить газовую колонку в домашних условиях

Периодически каждый нагреватель нуждается в очистке. Чтобы радиатор служил долго и не ломался, необходимо чистить его не меньше, чем раз в год. Своевременное удаление накипи и нагара продлить срок службы теплообменника.

Некоторые понимают, что пришло время промывать нагреватель, когда он начинает барахлить.

Промывка необходима, когда горелку трудно зажигать, иногда при зажигании она хлопает. Нагреватель может запускаться, но время его работы недолгое. Из-под кожуха регулярно высыпается сажа. Очистка колонки дело серьезное – чем раньше начать, тем вероятнее. Что ремонт устройства не потребуется.

Если вы не знаете, за что отвечают определенные детали газовой колонки, при очистке их не нужно отсоединять

Как удалить копоть:

  • Снять теплообменник.
  • Перекрыть газ и воду.
  • Открыть горячий кран.
  • При помощи специальных инструментов ослабить гайку крепления.
  • Отмыть теплообменник от копоти можно в ванной.
  • Налет с колонки можно удалить при помощи механического воздействия. Для этого используют скребки и металлические щетки.
  • Также нужно замочить отдельные детали. Для этого готовят специальные растворы. Метод отлично подходит для очистки двухконтурных видов котлов.

Для очистки можно использовать раствор из лимонной кислоты, уксуса. А можно использовать специальное средство. Сантри-лайт или другое сильное средство для очистки теплообменника лучше не использовать, так как есть риск его повредить. Многие производители выпускают специальные средства для очистки своих изделий, например, Бош, Электролюкс, Оазис. Очистку нужно проводить очень аккуратно. Важно быть внимательным при сборке котла. Следует проверить, чтобы он был собран герметично.

Как промыть газовую колонку от накипи (видео)

Вектор очистки теплообменника каждый определяет сам. Кого-то устраивает самостоятельная прочистка колонки от пыли, грязи и накипи, кто-то вызывает на дом специалиста по очистке. Хорошо прочистить водяную или газовую колонку не сложно, если предварительно ознакомиться с инструкцией.

Накипь в газовой колонке. Удаление накипи в газовой колонке. Очистка от накипи газовой колонки

Не все дома или квартиры, сегодня обеспечены горячим водоснабжением. Поэтому часто для обеспечения жилья горячей водой, в ней устанавливают газовую колонку. Такая колонка работает с водой постоянно, в качестве топлива используется газ. Кроме накипи, от жесткой воды в газовой колонке есть такие последствия, как  нагар, окалина, все эти отложения также придется отмывать в процессе работы с газовой колонкой.



Разберем подробно, что такое газовая колонка, откуда берется накипь в газовой колонке. Где она откладывается, и что лучше и эффективнее удаление накипи или приобретение магистрального фильтра от накипи?

Если говорить энциклопедическими понятиями, газовая колонка – это водонагреватель, основанный на работе газа, когда горячую воду после нагрева используют в хозяйственных, личных или технологических целях. В качестве топлива могут использовать, как обычный природный, так и сжиженный газ в баллонах.

Все газовые колонки можно разделить на две большие группы – проточные и накопительные. Проточный настенный водонагреватель, как раз часто в быту называют газовой колонкой. И именно накипь в газовой колонке такого типа мы будем разбирать.

Главный плюс газовой колонки состоит в том, что нагрев воды в ней происходит за счет использования дешевого топлива – природного газа. К недостаткам газа относят его вредный для здоровья запах, а также повышенную пожароопасность и взрывоопасность. В этом аспекте газовая колонка хуже электрической. Но вторая стоит дороже.  И еще одно обязательное условие – наличие дымохода в квартире или доме с газовой колонкой – туда обязательно нужно выводить продукты сгорания. Если этого не сделать то можно «угореть».

Теперь более подробно рассмотрим каждый вид газовой колонки или водонагревателя. Проточный водонагреватель предназначен для мгновенного практически, нагрева воды. У такой газовой колонки нет бака, где будет разогреваться вода. Она будет греться в водонагревателе и тут же идти в использование. Нагрев происходит с помощью газовой горелки, накипью будут поражены стенки теплообменника в тех местах, где газ греет теплообменник. Поджиг в таких моделях, производится с помощью горящего газового фитиля. Причем горит он постоянно. Более новые современные газовые колонки имеют электрический поджиг, а также электрическое управление.

На территории бывшего СССР самой большой популярностью пользуются настенные газовые колонки. Они появились еще при  Советском Союзе. Тогда каждого гражданина СССР должны были обеспечить отдельной квартирой, в которой должна была быть ванна с горячей водой. И если возможности подвести центральное водоснабжение не было, то устанавливали газовую колонку. В таких домах до сих пор живут люди, и вопрос накипи в газовой колонке им приходится решать каждый день.

Сегодня газовые колонки можно встретить и довольно часто. Многие современные дома все равно снабжают газовыми колонками, на случай отключения электричества и перебоев подачи горячей воды.

Газовые колонки настолько популярны, потому, что имеют удобные небольшие размеры. И при таких параметрах практически мгновенно разогревают довольно большие обьемы воды. Газовая колонка, которая имеет одновременно несколько точек заправки водой, может иметь мощность в  24 киловатта. Для использования такой довольно мощной колонки вполне хватает мощности городских каналов подачи газа.

Если сравнивать с электрическими водонагревателями, то подобная газовая колонка потребует отдельного силового провода и это будет очень затратно для бюджета. Но главный минус в том, что в старых домах электропроводка просто не выдержит такого напряжения. Плюс газ всегда дешевле электричества. Это мы узнали про накипь в газовой колонке. Теперь узнаем, как почистить от накипи газовую колонку и, также, про удаление, очистку и просто чистку этой колонки от отложений солей жесткости.



Удаление накипи в газовой колонке

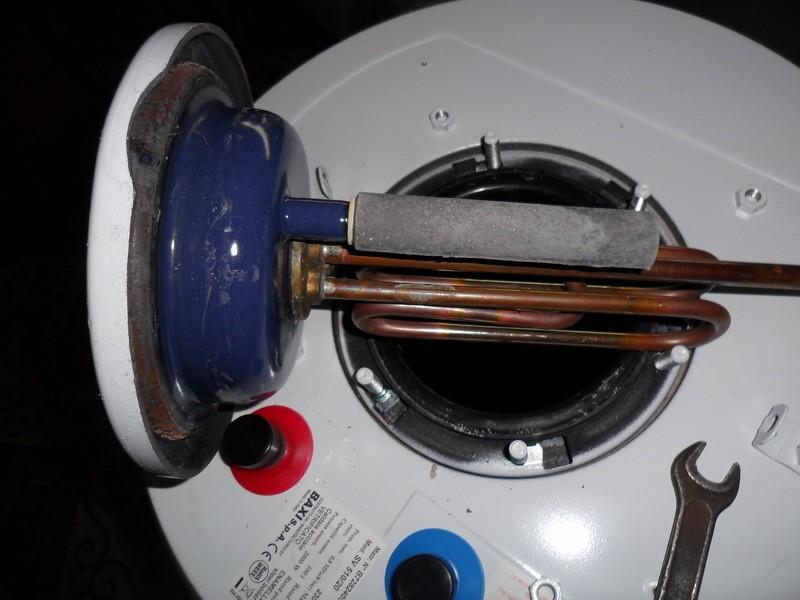

Ну и что такое газовые накопительные водонагреватели или бойлеры, как их еще называют. От накопительного электрического бойлера отличаются исключительно топливом. Данный вид газовой колонки обьемен, достаточно дорог. Используют накопительные установки в том случае, когда применение другой установки невозможно из-за слабой подачи газа. В России накопительные газовые колонки почти не используют.

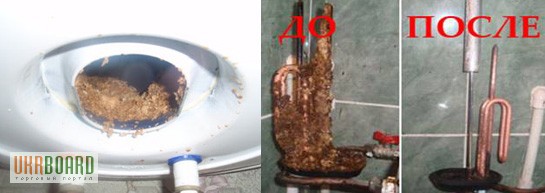

Как уже понятно, в газовой колонке накипь откладывается в теплообменнике, который нагревает воду, перед подачей в ванную или кран. Здесь удаление накипи в газовой колонке страшна тем, что теплообменник может полностью ею забиться, и тогда придется менять колонку полностью. Поэтому очистке от накипи нужно уделять много внимания. Конечно, можно использовать фильтры от накипи, тогда накипи внутри теплообменника не будет, но от нагара его все равно придется чистить. Тот же фильтр от накипи лучше всего устанавливать вместе с электрическим бойлером, чтобы долго прослужил подобный бытовой прибор.

Но вернемся к удалению накипи в трубах и колонке. У накипи, как известно полно своих недостатков, которые заставляют проводить удаление накипи, чуть ли не по часам и минутам. Другой вариант решения проблемы с жесткой водой и накипью, использование фильтра для воды. Но не у всех и не всегда в данный конкретный момент есть деньги для такой перестройки системы работы. Поэтому чистка от накипи до сих пор не теряет своей актуальности.

Но при этом она очень сильно проигрывает умягчению воды. Дело все в том, что очистка от накипи очень хлопотная и затратная процедура. На одни тольудаление накипи в газовой колонке. В то время, как умягчение воды – это защита от накипи в газовой колонке. Если вы будете использовать мягкую воду, то вам не нужно будет думать об удалении накипи в паровых котлах, все силы пойдут на борьбу с пригарью.

Почему удаление накипи в газовой колонке так важно производить? Все мы знаем, что по законам физики, накипь не будет откладываться равномерно на всех поверхностях. В одних местах, она наоборот нарастет, а в других местах налет будет совсем легким. Любит откладываться удаление накипи в газовой колонке в местах нагрева в самых тонких трубках. Тогда забить накипью проход воды ничего не стоит. Но проблема накипи состоит не только в том, что забиваются проходы протока воды, накипь еще отличается плохой теплопроводимостью. Это приводит к большим расходам и резкому понижению КПД работы  колонки.

Когда теплонагреватель внутри колонки покрыт накипью, то газа придется затратить намного больше, т.к. нагреть поверхность, а потом еще и накипь, которая плохо греется, весьма проблематично. Здесь сразу резко подскочит расход топлива, и качество нагрева начнет постепенно падать.

Если удаление накипи в колонке не сделали после такого сигнала, то накипь начинает нарастать. Теплообменник в газовой колонке отключиться не сможет из-за перегрузок, как в том же электрическом бойлере. И если вовремя накипь не устранить, то вы получите треснувшие стенки теплообменника. Невозможно при таких нагрузках вечно нагревать воду. Тем более, накипь тоже не остановилась в развитии, она все скапливается. И в результате поверхность может треснуть или взорваться. В газовых колонках такое явление тоже имеет место быть.



Очистка от накипи газовой колонки

Использование средств от накипи тоже чревато последствиями. Вы можете очистить газовую колонку от накипи с помощью металлических щеток, с помощью сильных кислотных средств. Но оба этих способа работают одинаково. После себя они оставляют след. С кислотами нужно быть очень осторожными, т.к. есть возможность сделать не той концентрации раствор или передержать раствор внутри оборудования. И в результате кислота будет уже растворять не очистку от накипи газовой колонки, а сами поверхности. То есть царапины, трещины и тому подобное – все это неизбежно.

С такой поверхностью, оборудование никогда не прослужит долго. Ведь новая накипь будет нарастать, как раз на местах трещин и царапин. Тут же будет развиваться коррозия. Так, что удаление накипи хоть и полезная процедура, но отнюдь не бюджетная. И очистка от накипи газовой колонки всегда будет сопровождаться расходами и образованием коррозии.

Но иногда выхода нет, и приходится заниматься очисткой от накипи в газовой колонке. Как проводить такую процедуру? Какие средства для этого лучше использовать?  Подобная чистка довольно проста, если все делать вовремя и периодически. В принципе, можно справиться и собственными силами.

Что необходимо для очистки от накипи газовой колонки? Рожковые ключи в наборе, плоская и крестообразная отвертки (применение той или иной зависит от модели газовой колонки). И наконец, средство для очистки от накипи газовой колонки. Здесь как говорится все в ваших руках. Применение того или иного средства зависит от степени нароста накипи.

Из самых распространенных вариантов можно отметить уксусную эссенцию и лимонную кислоту. Для того, чтобы очистить теплообменник от накипи и известковых отложений, вам может понадобиться электромагнитный преобразователь накипи АкваЩит. Также можно использовать специальный Антинакипин, или разводить кислоты, если степень очистки от накипи газовой колонки стала зашкаливать.

Но поскольку мы проводим удаление накипи самостоятельно, то возьмем на заметку уксусную эссенцию. Сперва, нужно снять кожух с газовой колонки или корпус. Для этого отверткой откручиваем все крепления на корпусе. Чаще всего на газовой колонке есть не более двух-трех винтиков. Корпус снимаете, и отставляете в сторону.

Самое первое, что вы проверяете — это состояние медных трубок теплообменника. Именно по ним течет вода и здесь больше всего скапливается накипи в газовой колонке. Трубок в водонагревателе несколько. По одной течет холодная вода. В другой, она нагревается, в третьей идет уже горячая. Больше всего конечно накипи в той трубке, где вода нагревается, а также в той, где течет уже горячая вода. Очистить накипь в газовой колонке означает удалить накипь именно из этих трубках.

После осмотра ищем самую высокую точку соединения труб, это место поступления холодной воды. Берем рожковый ключ и отвинчиваем соединение. Потом откручиваем трубку от соединения с горячей водой. Здесь может так случится, что пойдет вода, пугаться не надо. Воды немного осталось в самой системе. Воду сливаете в какую-то посуду. По этой воде, мы узнаем, какое количество средства от накипи нам нужно для полного заполнения системы. Вот ровно, сколько воды набралось, плюс то, что успело пролиться, в таком обьеме набираем средство от накипи, в нашем случае это уксус. Закрываем пробками или деревянными кусочками один конец открытой трубы. То есть постепенно мы заполняем уксусом всю систему. Можно для удобства заливать уксус через шланг резиновый. Чтобы полностью очистить котлы от накипи и устранить накипь в системе придется уксус продержать в системе в течение восьми часов. После этого уксус сливают и собирают систему заново. Точно также можно сработать и с раствором лимонной кислоты. Так сложна ли процедура очистки от накипи газовой колонки с использованием прибора АкваЩит? Только он должен быть горячим.



Чистка газовой колонки от накипи

Можно промыть газовую колонку и кислотным раствором. Но для этого придется разобрать установку полностью. И замочить запчасти колонки в таком растворе.  Здесь можно использовать техническую соляную кислоту, серную или азотную кислоту, если процесс чистки газовой колонки от накипи чень сложный. Если вам нужна профилактика, то тогда заливаете в систему муравьиную или фосфорную кислоту. Главное помнить правило разведения раствора – на один миллиметр накипи добавляется один процент кислоты в раствор. Но он должен быть разведен в пределах 3-10 процентов. Все, что сильнее — растворит и поверхности.

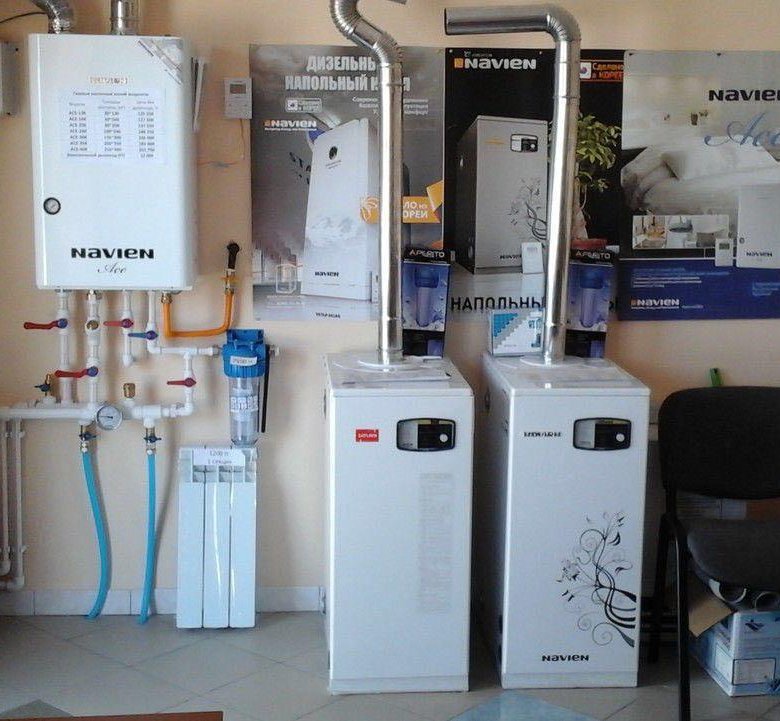

Но если вы хотите защитить свою колонку хотя бы от накипи, то следует использовать фильтр от накипи. На сегодня для быта самым удобным вариантом считается электромагнитный преобразователь накипи АкваЩит. Этот прибор очень компактен. Легко одевается на трубу, подающую воду в прибор. Правда, такое устройство больше подойдет для установки на магистральную трубу, если у вас газовая колонка. А вот если у вас электрический бойлер, то прибор лучше монтировать непосредственно на входе трубы с водой в бойлер. Тогда подобное устройство будет не только чистить котел от накипи, поступающий в дом или в прибор. Но еще и очистит всю систему от старой накипи. Это фильтр работает на безреагентной основе – электромагнитном поле, которое намного мощнее обычного магнитного. Такую силу гарантирует электричество. И кстати за счет применения тока, нет привыкания воды к магнитному воздействию.

Такой прибор легко установить, легко снять, он прослужит долгий срок и ему не нужны смены запчастей, реагенты, промывки. Вы устанавливаете его один раз, и если снимаете, то только в случае переезда. Работает он практически с любой водой. Не подвластна только стоячая. Он даже может влиять на воду, текущую сразу в двух направлениях.

Как же происходит чистка газовой колонки от накипи? Дело все в том, что под влиянием мощных электромагнитных волн соли жесткости изменяются. В виде иголок, они трутся о старую накипь. Она постепенно поддается и отходит. В результате один прибор служит и для умягчения, и для очистки от накипи. Единственное условие, которое нужно выполнять при установке электромагнитного преобразователя накипи АкваЩит  — монтировать его нужно на чистую внутри трубу. Если там будут залежи накипи, то поле влиять не будет.

Произвести чистку газовой колонки от накипи вполне возможно, и даже собственными силами. Но в целях экономии, лучше до образования накипи не доводить, а установить систему водоподготовки и только чистить теплонагреватель от нагара, после работы с огнем.

Как почистить газовую колонку – причины, признаки, чистка теплообменника, средства и способы, профилактика

Самым простым, доступным и дешевым способом получения в частном доме горячей воды является установка и запуск проточного водонагревателя на газе. Однако, чтобы его эксплуатация отличалась стабильностью и бесперебойностью, необходимо знать, как почистить газовую колонку. Разберем основные причины и первые признаки того, почему она засоряется и когда нужно начинать ее чистить, в чем заключаются особенности прочистки ее основных узлов, какие способы и средства для этого применяются и какие меры профилактики можно предпринять.

Профессиональная чистка газовой колонки обеспечивает полноценное восстановление работоспособности колонкиИсточник myguru.ru

Газовая колонка – принцип работы, причины засорения

Проточный газовый водонагреватель по сути представляет собой теплообменное устройство. Основным его элементом является специальный трубный контур. По нему протекает водяной поток и нагревается открытым наружным пламенем газовой горелки. Современные модели включаются автоматически – как только открывается вентиль смесителя, происходит воспламенение и передача тепловой энергии стенкам контура, а от них потоку. В результате на выходе пользователь получает горячую воду.

Несмотря на простоту конструкции и схему действия, в работе такого прибора постоянно образуются вредные мешающие нормальному функционированию факторы – прежде всего, это:

  • Нагар – на внешних стенках теплообменного контура. Ухудшает передачу тепла от горелки к воде, снижает КПД, ведет к перерасходу топлива.
  • Накипь – нарастает на внутренних стенках теплообменника. Образуется в результате разложения растворенных в воде солей и выпадения твердого нерастворимого осадка. Уменьшает поток, снижает напор, ухудшает производительность.
Наросты накипи в теплообменнике существенно снижают производительность нагревателяИсточник bigam.ru
  • Копоть – твердые продукты сжигания газа неизбежно оседают на самой горелке и запальнике. Пламя периодически гаснет, снижается интенсивность горения, ухудшается производительность, возникает риск утечки газа.

Помимо этого, в зависимости от качества воды в нагревательном приборе могут оседать другие примеси – ржавчина, ил, песок и проч. Чтобы устранить их влияние, требуется периодическая и своевременная грамотная чистка газовой колонки.

Признаки необходимости чистки

Первоочередными симптомами того, что прибор засорился и нуждается в срочной чистке, являются следующие проявления:

  • Напор горячей воды заметно ниже, чем холодной. Происходит из-за сужения просвета трубы в результате зарастания отложениями.
  • Наблюдается регулярное выключение прибора сразу после запуска. Причина – образование нагара на зажигательном элементе.
  • Снизился уровень нагрева воды при неизменной мощности устройства. Является следствием наружного обрастания теплообменного контура продуктами нагара.
  • Увеличилось время нагрева воды до заданного значения. Происходит из-за снижения мощности пламени горелки.
При забитом теплообменнике вода бежит крайне слабо и почти не нагреваетсяИсточник cosmo-frost.ru
  • Возникает шум внутри прибора при работе. Посторонние звуки – следствие нехарактерного кипения воды внутри теплообменника из-за потери чувствительности контактных тепловых датчиков со стенками теплового контура.
  • Выключение прибора по команде от датчиков тепловой защиты. Из-за нароста накипи стенки теплообменного контура начинают перегреваться.

Кроме того, при включении нагревателя может происходить сильный хлопок, свидетельствующий о неправильной работе розжига горелки, а сажа может просто начать сыпаться из-под корпуса. Все эти признаки указывают на срочную необходимость почистить газовую колонку. В противном случае ситуация может выйти из-под контроля, что приведет не только к порче прибора, но и утечке бытового газа с вытекающими из этого серьезными последствиями.

Важно! Перед началом процедур по очистке проточный водонагреватель должен обязательно отключаться от подачи воды и газа.
Перед началом работ по прочистке обязательно отключается подача воды и газаИсточник baltgaz.ru

Особенности чистки основных узлов

В бытовых условиях владельцу газового проточного водонагревателя допускается прочистить следующие основные части:

  • Поверхность горелки от налета сажи и нагара.
  • Теплообменник от нароста накипи.
  • Поверхности узлов внутри корпуса от пыли.
  • Водопроводную часть от засорения.

Кроме того, нелишним будет выполнение проверки состояния водоприемного модуля, правильности работы тяговых датчиков, наличие смазки ответственных узлов и герметичность всех соединений.

При этом наиболее значимыми и при этом часто приводящими к неисправности в работе являются следующие элементы колонки:

  1. Водоприемник.
  2. Теплообменник.
  3. Горелка.

Разберем специфику очистки каждого из них.

Водоприемник

Вход воды в трубопровод теплообменного контура начинается через специальный водоприемник, оснащенный сетчатым фильтром. Его назначение – защита узла от различного рода механических примесей, поступающих с водяным потоком.

Водоприемник газовой колонки разбирается и чиститсяИсточник cosmo-frost. ru

Чистка фильтрующего элемента, расположенного перед теплообменником газовой колонки, возможна следующими 2-мя способами:

  • Механический.

В большинстве случаев сетчатый фильтр забивается песком, частицами ржавчины и прочего осадка. Поэтому самый быстрый и простой способ по восстановлению его работоспособности заключается в разборке с последующей очисткой по следующему алгоритму:

  1. Отключается подача воды и газа.
  2. Выполняется разборка панели прибора.
  3. Извлекается водоприемник.
  4. Снимается крышка корпуса.
  5. Очищается непосредственно фильтр щеткой со струей воды.
  6. При необходимости заменяется мембрана (если при разборке она оказалась не плоской, а выгнутой).
  7. После прочистки и просушки фильтр устанавливается на место.
  8. Осуществляется сборка устройства.

Если мембрана вышла из строя – прорвалась, выгнулась – заменить ее можно на новую модель на базе силикона. В отличие от традиционных она прослужит намного дольше.

Сечение трубы теплообменника в ходе эксплуатации зарастает накипьюИсточник terman-s.ru

Далеко не всегда удается прочистить поры сетчатого фильтра струей воды или щеткой. Поэтому применяются различные виды кислот:

  1. 9%-ая уксусная.
  2. 20%-ая лимонная.
  3. Соляная 5-8 %.
  4. Серная 5 %.

Для того, чтобы сетка очистилась от въевшихся частиц, достаточно поместить ее на 10 минут в соляную или серную кислоту, или около 1-1,5 часа в лимонную или уксусную. После отстаивания в кислотной среде, ее требуется тщательно промыть и при необходимости почистить щеткой.

Обратите внимание! Работа с кислотами допускается в хорошо проветриваемом помещении или на улице с соблюдением техники безопасности и применением средств индивидуальной защиты – перчаток, очков.

Теплообменник

Чтобы восстановить нормальную работоспособность газовой колонки, также требуется почистить теплообменник от внешнего нагара и внутренней накипи. Для этой цели доступны следующие способы:

  • От нагара механическим способом.

Чистка теплообменного контура предполагает обязательную разборку с предварительным отключением подачи газовой и водопроводной магистрали. Процедура выполняется с помощью какого-либо механического приспособления.

Чистка корпуса теплообменника щеткойИсточник teploburg.ru
Промывка теплообменника: 3 лучших способа очистки

В зависимости от степени нагара могут применяться такие средства, как:

  1. Поролоновая губка.
  2. Щетка с мягкой щетиной.
  3. Мини-установка для мойки.

Перед началом выполнения процедуры теплообменник помещается в специально подготовленную емкость, например, ванну. После этого на поверхность ребер смачивается жидкостью для снятия нагара или средством для мытья посуды. По истечение 30-40 мин. выполняется механическая очистка. После промывки и просушки модуль устанавливается на место.

  • От накипи химическими реагентами.

Более быстрый и доступный каждому способ – промыть теплообменник газовой колонки специальными средствами. Накипь оседает прежде всего внутри трубопровода, и потому после разборки и съема модуль помещается в подготовленную емкость, например, глубокий таз, а внутрь заливается специальная жидкость. В качестве реагентов, разъедающих налет, могут применяться:

  1. Серная кислота.
  2. Ортофосфорная кислота.
  3. Аминосульфоновая кислота.
  4. Лимонная кислота.
  5. Уксусная кислота.
  6. Жидкость для разложения накипи.
Лимонная кислота – лучшее из доступных средств по отмывке накипи теплообменникаИсточник ytimg. com

Время контакта жидкого средства с внутренними стенками теплообменника напрямую зависит от специфики его действия и силы. Например, серной кислоте достаточно около получаса, а слабой лимонной или уксусной – понадобится порядка 4-5 часов.

По завершении процедуры контур обильно промывается водой, а затем раствором соды для нейтрализации остатков кислоты. После просушки устанавливается на место.

  • От накипи без съема.

Чтобы промыть теплообменник газовой колонки от накипи, не снимая, необходимо выполнить следующий ряд действий:

  • Отключается подача воды.
  • Отсоединяется входной патрубок. К нему подсоединяется резиновый шланг, край которого находится выше уровня прибора.
  • При этом открывается горячая вода и сливается теплообменный контур.
  • Далее через подсоединенный шланг заливается выбранное средство по очистке от накипи.
  • При этом кран горячей воды перекрывается.
  • После заполнения трубопровода допускается подогреть жидкость газом до 60-70 градусов – для более быстрого реагирования.
  • По истечение установленного времени жидкость сливается в отдельную емкость.
Промывка теплового контура газовой колонкиИсточник ytimg.com
  • При необходимости процедура повторяется.
  • В завершении контур промывается, трубки устанавливаются на место, подается вода и проверяется исправность работы прибора.
Обратите внимание! Не рекомендуется для очистки теплообменного контура от накипи применять соляную кислоту даже в разбавленном виде. Ввиду специфики свойств она будет реагировать с резиновыми элементами и приведет к ослаблению уплотнителей, что приведет к течи.

Как очистить водонагреватель, используя разные способы

Горелка

В сравнении с выше описанными процедурами часть газовой колонки, непосредственно образующей пламя, допускается прочистить не снимая и без разборки. Процедура съема и разъединения ее частей даже в целях чистки приравнивается к ремонту, и потому может выполняться только специалистом газовой службы.

Видео-пример, как можно почистить теплообменник газовой колонки от накипи:

Самостоятельно пользователю допускается очищать только жиклеры от нагара. Процедура выполняется механическим путем – тонким предметом и щеткой. Кроме того, по завершении чистки не лишним будет проверить места соединения газовых коммуникаций на предмет утечки с помощью мыльного раствора.

Особенности применения различных средств

В решении вопроса о том, чем промыть и как почистить газовую колонку от накипи и нагара в бытовых условиях, используются два типа средств:

  • Профессиональные. Специальные промышленно изготавливаемые средства для снятия копоти, сажи, нагара и растворения накипи сегодня доступны в широком доступе. Применять их следует строго по заводской инструкции и рекомендациям. Недостаток – необходимость специально покупать, высокая цена.
  • Народные. К данной категории относятся различные моющие средства и кислоты. Использовать их допускается с соблюдением оригинальной инструкции и правилами техники безопасности. Плюс – доступность, минус – возможен слабый эффект.

Видео о том, как почистить горелку газовой колонки от сажи:

На заметку! Использовать кислоты в качестве средств по очистке теплообменника на базе алюминия не рекомендуется. Так как стенки очень быстро повредятся и дадут течь.

Профилактика

Для того чтобы снизить частоту прочистки и вероятность образования накипи, рекомендуется соблюдать следующие условия:

  1. Применять качественный водяной фильтр и следить за его состоянием. При необходимости вовремя чистить или заменять.
  2. В случае использования жесткой воды установить на входе специальные умягчители.
  3. Выполнять профилактическую чистку не реже 1 раза в год, даже при отсутствии явных признаков засорения прибора.
Совет! Чтобы максимально полно и в кратчайший срок выполнить промывку теплообменника газовой колонки, применяется специальное устройство – бустер. Жидкость принудительно циркулирует по его контуру и быстрее разъедает накипь.

Видео-инструкция по промывке теплообменника от накипи с помощью лимонной кислоты:


Средство для промывки теплообменников

Коротко о главном

Газовый проточный водонагреватель содержит змеевик, по которому течет вода. Снаружи он нагревается открытым пламенем газовой горелки. Наиболее частыми факторами засорения являются – накипь, сажа, нагар, а также механические частицы в воде. Первые признаки того, что прибор нуждается в прочистке, это:

  • Снижение напора горячей воды.
  • Периодическое выключение.
  • Снижение уровня нагрева.
  • Повышение периода заданной температуры.
  • Появление шума.
  • Срабатывание датчиков тепловой защиты.

Владельцу газовой колонки разрешается самостоятельно прочистить только водоприемник, теплообменник и жиклеры горелки, не разбирая – демонтировать и чистить установку розжига имеет право только сотрудник газовой службы. В каждом случае могут применяться как механические, так и химические способы с помощью промышленных или бытовых средств. Не допустить порчи прибора по причине сильного засора можно, соблюдая своевременные меры профилактики.

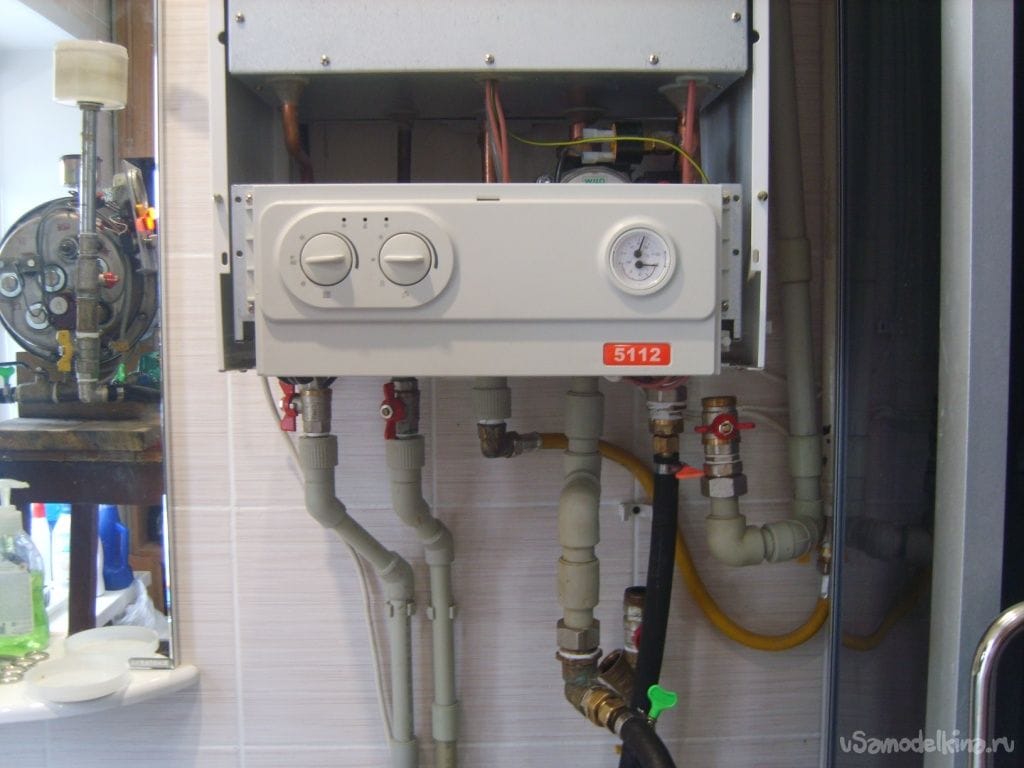

Чистка газовой колонки от накипи

Одна из главных причин неисправностей газовых колонок – появление накипи в теплообменнике. Ее образование связано с жесткой водой и высокой температурой. Отложение ионов кальция и магния начинает происходить при температуре выше 80 градусов.

Этапы промывки

Очистка оборудования от накипи, его проточной части, выполняется с помощью промывки.

  • Открутите у котла фурнитуру, а затем кожух.
  • Перекройте подачу воды и откройте кран, из которого поступает горячая вода.
  • Уберите трубку теплообменника, отведя ее вбок.
  • Слейте часть жидкости.
  • Нацепите шланг к теплообменнику и влейте подготовленный раствор, предназначенный для очистки колонки от накипи.
  • Оставьте котел в таком состоянии на несколько часов.
  • Включите газ и прогрейте раствор – так реакция будет быстрее.
  • Подставьте таз и поверните кран.
  • Посмотрите, какая вода будет литься из котла. Если отложений много и напор хороший, то промывка прошла успешно. Если струя льется медленно, то операцию по удалению накипи следует повторить еще раз.

Данная процедура может негативно сказаться на металлических элементах газовой колонки. Чтобы этого не произошло, внимательно выбирайте чистящее средство, которое будете заливать в котел.

Как понять, что котел нуждается в промывке

Понять, что котлу требуется оперативная промывка, можно по следующим признакам:

  • Слабый напор воды из горячего крана.
  • Самопроизвольное включение и выключение колонки.

Чтобы избежать полной поломки газовой оборудования, рекомендуется как можно скорее заняться удалением накипи.

Альтернативная «промывка»

Если вы опасаетесь самостоятельно разбирать газовую колонку, то можете воспользоваться таким оборудованием для очистки от накипи, как противонакипное устройство Water4Force. Оно монтируется на трубопровод и подключается к электросети. Благодаря электромагнитному излучению тяжелые соли не оседают на стенках бытовых приборов и труб, а уже имеющиеся отложения начинают постепенно разрушаться до полного выведения из водопроводной системы.

Установка, кондиционирование, хранение и обслуживание колонок для ГХ

%PDF-1.6 % 304 0 объект >/Метаданные 387 0 R/OpenAction 363 0 R/PageLayout/SinglePage/PageMode/UseThumbs/Pages 301 0 R/StructTreeRoot 54 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 387 0 объект >поток application/pdf

  • Copyright 2013 Thermo Fisher Scientific. Все права защищены.
  • Техническая заметка 20684
  • Установка колонки для ГХ
  • Кондиционирование
  • Хранение
  • и обслуживание
  • TN20684_E
  • производительность
  • подготовка
  • Техническая заметка 20684
  • 2013-08-02T09:01:52.476-04:00
  • Питер Морган
  • Установка, кондиционирование, хранение и обслуживание колонок для ГХ
  • 2013-06-18T10:01:58-04:002013-05-30T08:17:01-04:002013-06-18T10:01:58-04:00
  • 1
  • JPEG
  • 256
  • /9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAD/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMADAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwDusfHo9Cv9Gz6DfzR4KVYk+z4/+iZ/mhJSvs+P/omf5oSUr7Pj/wCiZ/mhJSvs+P8A 6Jn+aElK+z4/+iZ/mhJSvs+P/omf5oSUr7Pj/wCiZ/mhJSvs+P8A6Jn+aElK+z4/+iZ/mhJSvs+P /omf5oSUr7Pj/wCiZ/mhJSvs+P8A6Jn+aElK+z4/+iZ/mhJSvs+P/omf5oSUr7Pj/wCiZ/mhJSvs +P8A6Jn+aElK+z4/+iZ/mhJSvs+P/omf5oSUr7Pj/wCiZ/mhJSvs+P8A6Jn+aElK+z4/+iZ/mhJT g+hT/o2/cFYpgYXU0+jZ+jb9E9h5IEJehx/6PV/Ub+RQMyRJSklKSUpJSklKSUpJSklKSUpJSklK SUpJSklKSUpJSklKSUpJSklKSU4CsMDC7Wiwj90/kSU72P8A0er+o38irs6RJSklKSU08jq/TSW5 1F9uyxkbm7XGJE9mnxQsKpH+3+k/6f8A6D//ACKVhNK/b/Sf9P8A9B//AJFKwqlft/pP+n/6D/8A yKVhVK/b/Sf9P/0H/wDkUrCqV+3+k/6f/oP/APIPpWFUr9v8ASf8AT/8AQf8A+RSsKpX7f6T/AKf/ AKD/APyKVhVK/b/Sf9P/ANB//kUrCqV+3+k/6f8A6D//ACKVhVK/b/Sf9P8A9B//AJFKwqlft/pP +n/6D/8AyKVhVK/b/Sf9P/0H/wDkUrCqV+3+k/6f/oP/APIpWFU2sXLx8yv1cZ+9gO2YI1H9YDxR QmSUpJSklPO3/wAxZ/Ud+RTy2YY7oaP+Tx/xbv4psPlTL5npMf8Ao9X9Rv5FEypElKSUpJTzvVn9 FHULRlsvdd7dxr27fotiJcOyaaSLanqfV3/RZX3t/wDJIaJ1V6n1d/0WV97f/JJaK1V6n1d/0WV9 7f8AySWitVep9Xf9Flfe3/ySWitVep9Xf9Flfe3/AMklorVXqfV3/RZX3t/8klorVXqfV3/RZX3t /wDJJaK1V6n1d/0WV97f/JJaK1V6n1d/0WV97f8AySWitXTxOidJzMdmTU20MskgOcadDHafBGgi 0v8Aza6Z4Wf53+xHhCrV/wA2umeFn+d/sS4Qq1f82umeFn+d/sS4Qq29hYVGBSaaJ2lxd7jJkx/c iAhOkpSSlJKedv8A5iz+o78inlswx3Q0f8nj/i3fxTYfKmXzPSY/9Hq/qN/IomVIkpSSlJKaWRid JtudZktqNpjcXOg6DTv4IUFIvsHQv3Kf87/zJKgnVX2DoX7lP+d/5klQVqr7B0L9yn/O/wDMkqCt VfYOhfuU/wCd/wCZJUFaq+wdC/cp/wA7/wAySoK1V9g6F+5T/nf+ZJUFaq+wdC/cp/zv/MkqCtV/ 2f0L9yn/ADv/ADJKgrVJ+xul/wDcdn4/3pUEW2qaa6K21UtDGN4aO3dFTNJSklKSUpJSklKSUpJT zt/8xZ/Ud+RTy2YY7oaP+Tx/xbv4psPlTL5npMf+j1f1G/kUTKkSUpJSklNS/pXT8m1199IfY6Jd LhMCOx8kKVaP9h9K/wC44/znf+SSoKtX7D6V/wBxx/nO/wDJJUFWr9h9K/7jj/Od/wCSSoKtX7D6 V/3HH+c7/wAklQVav2H0r/uOP853/kkqCrV+w+lf9xx/nO/8klQVav2H0r/uOP8AOd/5JKgq1x0P pQMjHGn8p3/kkqCrbyKlJKUkpSSlJKUkpSSlJKUkp52/+Ys/qO/Ip5bMMd0NH/J4/wCLd/FNh8qZ fM9Jj/0er+o38iiZUiSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpwFY YGF2lFgH7p/Ikp3sf+j1f1G/kVdnSJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSS lJKUkpSSnAVhgYX/AMzZ/VP5Eip6jCobZhUPJILqmE/NoVTibNJTiMP5xS4lUt9ir/eP4JcZVwrf YKz+c78EeMo4Vj06o/nO/BL3CrhW/ZlX77vw/uS9wq4AxPSqT+e78P7kfcKuALHpFB/Pd+H9yXul HAFj0ag/nv8Aw/uS90q9sLHomOf8I/8AD+5L3ir2wxPQsc/4R/4f3I+8Ue2Fj0DGP+Ef+H9yXvFX tBb/AJvY3+ks/D+5L3yr2g0etdKq6d0vJzqXuc+hm9rXxB1HMQj75V7QeMx+vZV9ha+tjWhpO4Aw DGk+7iU2XNGKY8vxbNaz6zZDLDU6usuEDTdr4ka/covv0yNAzfcojcorPrLn13gPqqFT/on3bgf3 T7ufkjHnpnoFS5GA6lN+3sgg/o6yewMt/iUvv0+wUORh4K1fXnvMPawff/ekOen2CDyMO5ZP6plb RtZWT35/Abv4p336fYIHI4z1Ln3/AFh6nQ8epj17JgkB0/ljVH79PsEHkYDqWu363ZDbizIqrDDq 1zZJH9Ybk6POTPRZPkojYt0dZue0PY1jmuEgiYP4p/3qTH91iwt6veWOGxnB8f70fvUuyPuse77H 0/8A5Pxv+Jr/AOpCrNh5a/Fm6w+j1Yy530W+3ntpwihh9k/4Hq/+b/sSU62h2azDxmYw6f1CwVgj e+olxkk6/eglN/zgt/8AKzO/7aKSlf8AOC3/AMrM7/topKV/zgt/8rM7/topKV/zgt/8rM7/ALaK Slf84Lf/ACszv+2ikpX/ADgt/wDKzO/7aKSnVpsNtLLS11Ze0O2PEObImHDxCSmaSlJKcr60ua36 vZznagVGZ+IQkaC6Asvj12V6p99kVDhjfa2f4qt1bWwXFv2nbXIY8CGP4Edmvd4IEEapBB0WaS0u oyYb2fU3Vw/gCEDEHUJEiybgXVvbXDrt7d7HzIc3xhvEJw1WkgNuvp+Y4S1ob8In8NyJgStGQBsD pOZDQ0iOSSYd95aj7ZpHvC0j+kWuBa4eux2hYGnTxjRLhkuE4l57qPRrmG5tdTnem0PcAPc2O5+X ЗИСКДЕОЖЗрсКзЗЗJpcfc390+IUwLDKLsWEGsuBkESCO6exvuPT/APk/G/4mv/qQgpzn/WfFre5h xcslpIkViDHh70lM8X6xY+VkMx2Y2Uw2GA59YDR8TvKSnWSUpJSklKSUpJSklKSUpJSklKSU4n10 n/mt1Lbz6Jj7whLZdHd8VxKHudO33cbiJg+QULO69XTWO0te5z+9YEkf1tQ1vzS4LWnJTc9FltrH 02Vh9bdrmWQ6WN1lry3aX9vgnDGIrDkJbAobZX6ue0UtraX0Pc8GzfBLAWfnNJ7QngBaSWg7JyrB D7Xx4AwPuEJ1LbROaTqST8SkpYbm6tcR8CQkpPj3b7WfaLHBzZDXk6Hdp+knnb2TJQBXxmQ1s76q WZGW2xj2sqeZyXsIsFYBHvZHIMptcOy/i4mnj5TeiZN2HcwXgMLKm3NmWv4Px7hPs3oxkPuvT/8A k/G/4mv/AKkJy15i6231rPf1j6R+gTt57eSKGHq2/v8AWfvKSlerb+/1n7ykpXq2/v8AWfvKSler b+/1n7ykpXq2/v8AWfvKSlerb+/1n7ykpXq2/v8AWfvKSlerb+/1n7ykpXq2/v8AWfvKSlerb+/1 n7ykp2W9Atc0O/aecJEwbSglD1zBOL9WOoY77rsvewu3Wu3v12jaD4aIHUJiaL5rVQKuYB42MP8A 1Tx+QICKTIlm6S3Z9Fg4a3Rv3Jy1iWpKWLdZOp8SkpaElLEJKYkJKYPgCSkpp152bY+yrC/QMI2v sfI79gmlcLa+TU1te9jnvzw8Cu06jvII/ImSkQa6MkYgjxffOn/8n43/ABNf/UhSsLRf9Xanvc/7 bmjcSYFoAE+HsSUx/wCbdX/c7O/7eH/kElK/5t1f9zs7/t4f+QSUr/m3V/3Ozv8At4f+QSUr/m3V /wBzs7/t4f8AkElK/wCbdX/c7O/7eH/kElK/5t1f9zs7/t4f+QSUr/m3V/3Ozv8At4f+QSUr/m3V /wBzs7/t4f8AkElJcXodeLkMyBl5dhYZ2WWBzTIjUbQkp00lKSU5v1kE9DzB/wAGfyhJT5gayOQk pYsKSmJakpYhJTEhJTEhJTEhJTc6I/Fq6nVdl2CptcuaXN3NLo0DghJIC69ua7qTrGPqbXvLxpuD tZ4QkdExFlv9WysDqFWJl04rcXMoPudVpXa0fSaW9nd1HOJMSGTHKih2np//ACfjf8TX/wBSFMwt hJSklKSU4+f1Pq2Pl2U42NTZU2Nr33MY4yATLXPB5SU1/wBs9d/7h5//ALEV/wDpRJTYwuq9StyG szqKKKSDusbcxxBjTQPKSnS+14v+мр/ж/ekpX2vF/01f+cP70lK+14v+мр/AM4f3pKV9rxf9NX/ AJw/vSUr7Xi/6av/ADh/ekpX2vF/01f+cP70lOR9dAy/6pdTAsDWuxzFg1HI8ElPht9fVukCs/bX fpNQ1jyYHjBkQlamxg9a69fa3HoAyrHAkMLAXGBJ4hJScfWm+p5rzcLa4chri133OCSmzX9aOlWf zgtpP8pu4feElNunqXTMn+ZyayfAnafudCSmx6e4S33Dy1/IkpgWEJKYOYkpgNtbg53HkmzGi6Bo te/eKLAf5vmRy1/5rkzNpTJgHFYfben/APJ+N/xNf/UhSsLYSUpJSklPM9Yprf1G5zsPFuJ2++3I Fbz7W8t3iElNP7PV/wCV+D/7FD/0oipX2er/AMr8H/2KH/pRJSvs9X/lfg/+xQ/9KJKV9nq/8r8H /wBih/6USUr7PV/5X4P/ALFD/wBKJKV9nq/8r8H/ANih/wClElK+z1f+V+D/AOxQ/wDSiSmxhdNZ lXNB6bimrcBY+vILy0HvAsKSm19cqKsf6mdRx6W7K2Y5DW+AkeKCnwVw+4JKdLApbjsDrWkuvgEs 1cKyNWN267nabiOB5lJTfyz0nODXWVtfe5tbS4n0iA0kMrEQG6CXGTogpBl9A6ead+MbanggkE+o 2JAIa2NxdqAB4mOxStLh5+LXiZl2KywXNpds9SIkjnx44RQtiV5lhcMSx1fpjcQHlnfgeaSm0Oqf WDF3B1ljm1nY7eBY0HwnVJSav615rdLqa7PGJaUlOhgfWPFyrtllDmENLjBDhoPkmzOi/GNU2P1D A6hiZVdLyTsmHAgg9lHnOzJy/V9v6f8A8n43/E1/9SFMwNhJSklKSU8z1htZ6jdup6e8+33ZFoZY fa36Td4RU09tX/cfpX/b4/8ASiSlbav+4/Sv+3x/6USUrbV/3H6V/wBvj/0okpW2r/uP0r/t8f8A pRJSttX/AHH6V/2+P/SiSlbav+4/Sv8At8f+lElJMZmE69gyqelspJ97mXguA8v0iSnewbOhYzjV gW47XWkDbXY0lx7abj4oKW+sLG2dEzGPAc11ZBadQRISU+U5P1W6Zla1bsZ/iwy35tKSnkbGnHus rpsL2sc5oe3QOA0n5pKWdl2hwc8h8AAbxoABAh5JKSHqFzKz9mc+mywFtjmuOrJkNEeJMlJTSFTn kVsiXGBJgSfikp2D0rK6fjHLwb2ua2sPta/bAJaNxae8dkFMMLqudSBjPwhYbWeoHN0fsdDnWNH0 dYlKkuV1DIfl5ByCw1sIAraRw0aDWEUJOkgCy+w/m0u/FMn0Xw6tr6u/Ryv6gUefoycvuX6J6f8A 8n43/E1/9SFOwNhJSklKSU4fUunZ9+bZbRiYFrHbYfe1xsMNA90FJTW/ZHVP+4HS/wDNf/ekpX7I 6p/3A6X/AJr/AO9JSv2R1T/uB0v/ADX/AN6Slfsjqn/cDpf+a/8AvSUr9kdU/wC4HS/81/8AekpX 7I6p/wBwOl/5r/70lK/ZHVP+4HS/81/96Sm30zpeRXk+pm4eDW1g3Vux2u3h5Ij6RPaUlNvronpG UP8Ag/4hJT5L9ZuqfZqT03GdF9w/SuH5jD2+LklPJuAY3iAPBJT1nQvq9VjYwyOoVh99wn0n6itp 4BH73ikpnmfVTpmTLqAcZ57s1b/mlJTh5v1P6rSCcfZlM8Gna77ikpxrqcrFJqtbZTBG5jpAkGRp wkpm3qWQDc62LTkbRY/6L9rRG1pHGiSrbtPV+mvqGJl1PbQNGsOoa3WG7m+4+PxQpNsq8Tp76rW9 MeXPtbsdJlrQTyZhNluF0diroWIf1xrH72MIYHgEAwo85pl5cP0D0/8A5Pxv+Jr/AOpCna7YSUpJ SklOD1OvpLs6w5XU78a327qq7drW+0RA2HkapKa3pdB/8ucr/t7/ANRoqV6XQf8Ay5yv+3v/AFGk pXpdB/8ALnK/7e/9RpKdZvXujNAh3thgRJJ/uQUv+3+jf9y6/vP9ySlft/o3/cuv7z/ckpX7f6N/ 3Lr+8/3JKV+3+jf9y6/vP9ySkX1nyTjfV7OyawHOZSXNnidISU+F2Cyyx11ri+ywlz3HuSkp1vqz 0YZl37TyG/oKHRSDxZYPzv6rfypKerLCTKSlekkpcVFJS1uHTkN2X1цаежKSnHzPqN0nLl2Pux Xn9wy37ikp5/P+oXWcYOfjbcpo1hmjo+BSU5FmNldP6ffXk1Ppsc8CHgg6Jv6S79FufV51jaHNDj tc8uI7aBQ8xsz8s/QfT/APk/G/4mv/qQrDWbCSlJKUkpx8/JbXl2MPSX5UR+mFbXB2g7lvbhJTX+ 2M/8obP+2m/+RSUr7Yz/AMobP+2m/wDkUlK+2M/8obP+2m/+RSUr7Yz/AMobP+2m/wDkUlK+2M/8 obP+2m/+RSUr7Yz/AMobP+2m/wDkUlK+2M/8obP+2m/+RSUr7Yz/AMobP+2m/wDkUlN7OxX9c6Hd iFpxHZVZZFgks17jTwSU8W7/ABT3PhrupNDSRviozt7hv6TlJT0VX1QZRUyim5rK62hjGhnAHH5y SmY+qrv9OP8AN/8AMklL/wDNY/6cf5v+1JS//Nc/6cf5v/mSSl/+bLv9OP8AN/2pKX/5tO/04/zf 9qSlx9XHj/Dj/N/2pKR3/VOnKBblOruaRG17J/ihSr0cTN/xb4WNTdkYNjccNY95YGkgwCdPco8m LjZsWXgGz2fT/wDk/G/4mv8A6kKVhbCSlJKUkpzcvG65ZkPfh5ddVJjYx1YcRoJ1jxSUh+yfWX/u ft/20P7klK+yfWX/ALn0/wDbQ/uSUr7J9Zf+59P/AG0P7klK+yfWX/ufT/20P7klK+yfWX/ufT/2 0P7klK+yfWX/ALn0/wDbQ/uSUr7J9Zf+59P/AG0P7klOnjNvZQxuS8WWge97RAJ+CSkqSlJKUkps SlJKUkpSSlJKUkpSSmv1D/k/J/4mz/qSkpXT/wDk/G/4mv8A6kJKbCSlJKUkpzcv6v8AS87IflZN ZdZZG4hzhwA0aA+ASUh/5qdE/wBC7/Pd/ekpX/NTon+hd/nu/vSUr/mp0T/Qu/z3f3pKS431c6Ti XsyKKnNsrO5pL3HX5lJTppKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpr9Q/5Pyf8AibP+pKSl dP8A+T8b/ia/+pCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkp r9Q/5Pyf+Js/6kpKV0//AJPxv+Jr/wCpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKU kpSSlJKUkpSSlJKUkpr9Q/5Pyf8AibP+pKSldP8A+T8b/ia/+pCSmwkpSSlJKUkpSSlJKUkpSSlJ KUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpr9Q/5Pyf+Js/6kpKV0//AJPxv+Jr/wCpCSmwkpSS lJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpr9Q/5Pyf8AibP+pKSldP8A +T8b/ia/+pCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpr9Q/ 5Pyf+Js/6kpKV0//AJPxv+Jr/wCpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSS lJKUkpSSlJKUkpr9Q/5Pyf8AibP+pKSldP8A+T8b/ia/+pCSmwkpSSlJKUkpSSlJKUkpSSlJKUkp SSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpr9Q/5Pyf+Js/6kpKV0//AJPxv+Jr/wCpCSmwkpSSlJKU kpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpBmZmNgYz8vLf6dNcbnQXRuIANGgnkoSkIiyvxYpZZC MRq1MP6xdGz7mY+JkepZYSGt2PbJALjq5gHATY5YyNAs2Xkc+KJlKOn0dJPayklKSUpJTX6h/wAn 5P8AxNn/AFJSUrp//J+N/wATX/1ISU2ElKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklMXj cxwPcHlIpBovM09Fv+ydIossY04rcl1hrtLD7w7YWOYQeSJUAxGg6cuex8eQj9LhrTsjq6f15lzf tGWXOrbSC4X7Qxu0sc14Mkl7uNNfEJvBkTPmeVINDv08dP5fgkPSopOb6VeZY62vDDXj7U+W5TiC 0mH/AEdvCd7cvwQOcwX8o+b90fKvbg9SrtL2Xuvw2PdY6n7SQ5wFQY8+o58gMtknVIwnfgtjzOAx 2Al3rx7eTu9LryaenY9eXaL7msG+wGQ75nnTv3UsARHVpcxKE8hMBQZdQ/5Pyf8AibP+pKcxK6f/ AMn43/E1/wDUhJTYSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUs5oc0tPBEGDHPwSU1m 9MwmVtqYxzWMqNAaHvg1nTa73e7nQnhJTDI6P07KbkMyKvUblhgvaXO2u9L6Gm6ARHISU2vRrkmN SQeT+bwkpDZ07DsG11cD07afa5zSGXFrrILSNSWAzykpOxgrY1jZIAABuJcYHi5xJPzSUh6h/wAn 5P8AxNn/AFJSU1+n9QwBgYwOTSCKa5HqN/dHmkpsftDp/wD3Jp/7cb/ekpX7Q6f/ANyaf+3G/wB6 SlftDp//AHJp/wC3G/3pKV+0On/9yaf+3G/3pKV+0On/APcmn/txv96SlftDp/8A3Jp/7cb/AHpK V+0On/8Acmn/ALcb/ekpX7Q6f/3Jp/7cb/ekpX7Q6f8A9yaf+3G/3pKV+0On/wDcmn/txv8AekpX 7Q6f/wByaf8Atxv96SlftDp//cmn/txv96SlftDp/wD3Jp/7cb/ekpX7Q6f/ANyaf+3G/wB6Slft Dp//AHJp/wC3G/3pKV+0On/9yaf+3G/3pKV+0On/APcmn/txv96SlftDp/8A3Jp/7cb/AHpKV+0O n/8Acmn/ALcb/ekpX7Q6f/3Jp/7cb/ekpX7Q6f8A9yaf+3G/3pKV+0On/wDcmn/txv8Aekpr9Q6h gHAyQMmkk02QPUb+6fNJT//Z
  • 2
  • /9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAD/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMADAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwD0Xp/T8A4GMTjUkmmuT6bf3R5JKbH7P6f/ANxqf+22/wBySlfs/p//AHGp/wC22/3J KV+z+n/9xqf+22/3JKV+z+n/APcan/ttv9ySlfs/p/8A3Gp/7bb/AHJKV+z+n/8Acan/ALbb/ckp X7P6f/3Gp/7bb/ckpX7P6f8A9xqf+22/3JKV+z+n/wDcan/ttv8AckpX7P6f/wBxqf8Attv9ySlf s/p//can/ttv9ySlfs/p/wD3Gp/7bb/ckpX7P6f/ANxqf+22/wBySlfs/p//AHGp/wC22/3JKV+z +n/9xqf+22/3JKV+z+n/APcan/ttv9ySlfs/p/8A3Gp/7bb/AHJKV+z+n/8Acan/ALbb/ckpX7P6 f/3Gp/7bb/ckpX7P6f8A9xqf+22/3JKV+z+n/wDcan/ttv8AckpX7P6f/wBxqf8Attv9ySmv1Dp+ AMDJIxqQRTZB9Nv7p8klNjp//J+N/wATX/1ISUzx6G41QpYXOALjLzJ9zi7n5pKSpKUkp5jrOPv6 lc/0upOnbrjNmr6Lfo/x80VNL7J/wPV/83/YkhX2T/ger/5v+xJSvsn/AAPV/wDN/wBiSnS6d1F/ Tsc47cDqNwLi7dZXJ1jT8EEtr/nBb/5WZ3/bRSUr/nBb/wCVmd/20UlK/wCcFv8A5WZ3/bRSUlxe s2ZOQyg4GXSHmPUsrLWjSdSkps9SBOBcALSS3ij+c/seaSnl/St/c6z9xRQr0rf3Os/cUlK9K39z RP3FJSvSt/c6z9xSUr0rf3Os/cUlK9K39zrP3FJSvSt/c6z9xSUr0rf3Os/cUlM6arfWr9nWPpD6 YO3nv5JKen6h/wAn5P8AxNn/AFJQSrp//J+N/wATX/1ISU2ElKSUpJTzfV6bXdQtc2rqTgdsHGeG 1fRb9EbD8/NJTU+z3/6Hq/8A26P/AEmipX2e/wD0PV/+3R/6TSUr7Pf/AKHq/wD26P8A0mkpX2e/ /Q9X/wC3R/6TSUr7Pf8A6Hq//bo/9JpKV9nv/wBD1f8A7dH/AKTSUr7Pf/oer/8Abo/9JpKdXH6v l1V10fs3LcGNaze/VxgRLjHKCnSz20Pw7W5NhpqLffY0wWjxBgpKed+yfVz/AMtsj/t0f+k0VK+y fVz/AMtsj/t0f+k0lK+yfVz/AMtsj/t0f+k0lK+yfVz/AMtsj/t0f+k0lK+yfVz/AMtsj/t0f+k0 lK+yfVz/AMtsj/t0f+k0lM6Kvq7RdXe3qtzjW5rw11gLSWmYI9PhJTr/ALf6N/3Lr+8/3IKXb13p D3BjcqslxgCTyfkkpP1D/k/J/wCJs/6kpKV0/wD5Pxv+Jr/6kJKbCSlJKUkp5vq+LbZ1C17cTMtB 2++m4MYfa3hu0pKan2G//uD1D/2IH/kEVK+w3/8AcHqH/sQP/IJKV9hv/wC4PUP/AGIH/kElK+w3 /wDcHqH/ALED/wAgkpX2G/8A7g9Q/wDYgf8AkElK+w3/APcHqH/sQP8AyCSlfYb/APuD1D/2IH/k ElJMbptl17KrcXPpY4w6x14IaPH6CSnoeoxX0+6XtrDWfTsbvaPNzYMoKeX+0Vf+WGD/AOwo/wDS аKlfaKv/ACwwf/YUf+k0lK+0Vf8Alhg/+wo/9JpKV9oq/wDLDB/9hR/6TSUr7RV/5YYP/SKP/SaS lfaKv/LDB/8AYUf+k0lK+0Vf+WGD/wCwo/8ASaSlfaKv/LDB/wDYUf8ApNJTOm+o3Vj7fhh4DQYo BOvY+mkp6fqH/J+T/wATZ/1JQUrp/wDyfjf8TX/1ISU2ElKSUpJTzfV8C27qFtrenXZAdti1mQK2 uhrRozaYhJTU/Zd//lTkf+xY/wDIIqV+y7//ACpyP/Ysf+QSUr9l3/8AlTkf+xY/8gkpX7Lv/wDK nI/9ix/5BJSv2Xf/AOVOR/7Fj/yCSlfsu/8A8qcj/wBix/5BJSv2Xf8A+VOR/wCxY/8AIJKV+y7/ APypyP8A2LH/AJBJT0WY8t6W+yxwxSKgXOc31RWdOWwd0fBBTzX26r/y4p/9gh/6SRU2sGrI6kXt wup02muC79TY2J4+kweCSm3+xesf9zqf/YWr/wAigpX7F6x/3Op/9hav/IpKV+xesf8Ac6n/ANha v/IpKV+xesf9zqf/AGFq/wDIpKV+xesf9zqf/YWr/wAikpX7F6x/3Op/9hav/IpKZV9G6s17XOzq SAQSBjViQPPakp0+of8AJ+T/AMTZ/wBSUlk6f/yfjf8AE1/9SElNhJSklKSU811jpzr+o3WjpoyN 239KckV7oa0fQLhEcJKaX7Jd/wCVDf8A2Mb/AOTRQyHRbnCW9GBHiMsH/vySV/2Hf/5S/wDs2P8A ySSlfsO//wApf/Zsf+SSUr9h4/8AllL/7Nj/ySSlfsO//AMpf/Zsf+SSUr9h4/wDlL/7Nj/ySSlfs O/8A8pf/AGbH/kklO51rMt6N0C/LxaRa/FqGyl0uBja2DGp0TSaCYizTweH/AI1b7LAMrAoazSTW HEj5EqP3S2PuwI3ex6b9YcfPrFuI+k7uzWkO+bd6fGYLFPFKKDN+tGXRl2YmOymx9W0EO3Nc8uG7 26wGgcuJSMtVvC62NnvyqGZFVlL2PE7q5e2e4Dg/WCnLUvrZH7zP80/+TRpS/q5Hiz/NP/k0qU4/ WOudW6aC6mmmwEe0uDhr5w9KlPJW/wCNTrVNjqrMHHa5pgj3/wDkkqU7h2a/xgu61c/EzK6sbIjd SBO2wDloJdo5KlPXdQ/5Pyf+Js/6koKV0/8A5Pxv+Jr/AOpCSmwkpSSlJKcvN6P0jKyX35WM6y18 bnh7hMAAaCxvYJKQfsDoH/cN3/bj/wD0qkpvYdeJgUjHxKnV1gk7Z3anzc4lJSf7S39x34f+SSUr 7S39x34f+SSUr7S39x34f+SSUr7S39x34f8AkklK+0t/cd+H/kklK+0t/cd+H/kklND6w0XdR6Fl 42NLLbQ1jDMGdze4QKQ+YZ31cFV4xspo6ZmgDY8z6F54mfzZ8Rp8FFKDZx5u6Xp2L1PAfZXdX6D2 kEOdA3jxY/g/FRUbbHFEhnk9fGDnXOzKq8oWOrcWZA3EFjY0d2TuMhjOCJb/ANX/AK/9Mox/s2UD j/pLHCAHMAc4ntBCkjkrRhlgJ1Dun/GD9Wq2y7INniKmuLhHkY/KpBMFiOKQa93+M3obDtx6Mi4+ JDax+LijxBaYEOP1H/GYzLqdRV0wQdJtsk/c1oRRReVysv7TU+24sG/gCS+Z8D4JtEarmGKMWjNx 3Ouc13qVubA92p5RErQRT7r1D/k/J/4mz/qSkhXT/wDk/G/4mv8A6kJKbCSlJKUkprXfzh+X5ElI X2Bv0pHnE/kQJpNLNtrdo1wJ8AdUhIFVEJEUKSUpJSklKSUpJSrwXYbwO7m/9U1JTRyacfMpON1C lt9fIkag+LTyCkQCoGnjOo/Vbq7d9Gh2A5OJu9QY+USxzfA12V+HmE3hXiVG3nOq9LyHPtYbg+ym Ja4e4gjyUZgGaOcvNursrJDm/MI0oTDHe53ElKl12u2x4+iUKTZbmLZm0TYxrfc2JfGg8Qn48pxm wtniGQUUVluRkQ61wdHholmzyyh2FOLBGI0CTpzPUy6HP1/SM1+DgojKivGMGNv0F1D/AJPyf+Js /wCpKsNFXT/+T8b/AImv/qQkpsJKUkpSSmtd/OH5fkSUiM+KSmJY1/02td8RKBAKrpQqaPo7m/1X H8hkIcITa+2wcOn+s3/yMJVLurRY2WMaS5gMfun/AMLCVy7KoNL9vYjP6XTk4sd7anFv+fV6gTkN jH6p03LO3GyqbHH81rxu/wA06pKbPCSmT/6Mf67f+qakpG5gKSKF2M2wSAN7dWz+T5oFICrqh2Y6 T1YepbWWPOhc3R2n5rvGEKtWzQb/AIvulCoVH9IRw92jvvCPCFcRa2R/i8r5ocZ7SGu/GGlDgCeN ycj6hZzHaU1PHcw9p/AuS9tcMpQD6nWVk+rjuaY0LH9/7VaHtpGaQ6uY3ofTW0N9exzLWj3sFzWn d4bXVym0FwyyDe6V9VLGCi26mzc0teSXiOZ42Sj7d6q9+QFPrnUP+T8n/ibP+pKkYFdP/wCT8b/i a/8AqQkpsJKUkpSSmreQHmf9dElNb7TjF/pi1hefzQ4T90oWE8J7JYjnRFC4SUvCSIQkpiawe5QU 1cnpHTsv+k0MsP7xGv3jVKlWnxsWnDpFGO3axswCSedeTKKk7v6Of67f+qakpUJKWLZSU18h2WKx +Va4MqaJtJ7Ds5IRJNBRIASVlltbbanB7HgOa4cEFIijSmW0hJSpcElL73pKRmuou3mqsu/eLGz9 8JKXtc70n/1T+RJSfqH/ACfk/wDE2f8AUlJSun/8n43/ABNf/UhJTYSUpJSklNW+fUMeX5ElNS7D xchwfdSx7hw6IcPg4QU0xBXCUhsVhiFn81ffX4Au9Ro+Vof+VLh8VcXgr9fr4sptaP32urd97S8f gl6lel57rf11yOjZ4xjiMfWGAu9xOp19rwAOPJXeX5UZYWTRYMmThlQSYP8AjB6TlFrLqrcdziB2 eJPwg/glPkZjYqGYPSiwFVGVkkpSSmTv6Of67f8AqmpKXSUpJTC+hmRW6p/0XAgjsQfFOiaKC0+k 9Kf0ul2OLzbUXl1bSIDAfzQn5cgmbpEY8LfhRrlQkpW0JKW2hBTG5v6J/wDVP5ElJOof8n5P/E2f 9SUlK6f/AMn43/E1/wDUhJTYSUpJSklNW/8And8vyJKR7UFKHJSi3cIOoRU1MjBptaWOYHNPY6j7 jKdGZigi3K/5n9JdksyTTBa4O2tIa0keIaApvveSqtb7UXoGMawAAAR4KuTa9kkpSSlsl7q+n3PZ Y6pwBIsY3e5vGob3SU8/9uzP/LPK/wDYP/zJFSvt2Z/5Z5X/ALB/+ZJKV9uzP/LPK/8AYP8A8ySU r7dmf+WeV/7B/wDmSSlfbsz/AMs8r/2D/wDMklK+3Zn/AJZ5X/sH/wCZJKV9uzP/ACzyv/YP/way SUr7dmf+WeV/7B/+ZJKdPoWTddfYy3LuyYZIFtHoga8gyZQU6XUP+T8n/ibP+pKSldP/AOT8b/ia /wDqQkpsJKUkpSSnJzszLqyn11Yb7miIeLa2gyAeHCUlIP2hn/8AlfZ/29V/ckpb9oZ//lfZ/wBv Vf3JKX/aGf8A+V9n/b1X9ySlv2hnf+V9n/b1X9ySlftDP/8AK+z/ALeq/uSUv+0c/wD8r7P+3qv7 klK/aOf/AOV9n/b1X9ySlftHP/8AK+z/ALeq/uSU3nvH7KfbmG3CBaTYWumyvWNHMafyJKcT7T0L /wAu+of59n/pFFSvtPQv/LvqH+fZ/wCkUlOoz6zdCYxrPtRdtAEuZYSY7n2IKX/50dC/7k/+B2f+ QSUr/nR0L/uT/wCB2f8AkElK/wCdHQv+5P8A4HZ/5BJSv+dHQv8AuT/4HZ/5BJSv+dHQv+5P/gdn /kElLs+s3RHvaxuTLnEAD07OT/YSU3Oof8n5P/E2f9SUlk6f/wAn43/E1/8AUhJTYSUpJSklPMdZ x8R/UrnW04b3HbLrso1PPtbywPEIqaX2XB/7j9P/APY13/pRJSvsuD/3H6f/AOxrv/SiSlfZcH/u P0//ANjXf+lElK+y4P8A3H6f/wCxrv8A0okpX2XB/wC4/T//AGNd/wClElK+y4P/AHH6f/7Gu/8A SiSlfZcH/uP0/wD9jXf+lElJaOksyQXY2BiXBuhNeVY4A+e15SU71tmSzpNr80tw3tafdWPPDAIg weUFPPftGr/y6d/7CD+9FCv2jV/5dO/9hB/ekpX7Rq/8unf+wg/vSUr9o1f+XTv/AGEH96SlftGr /wAunf8AsIP70lK/aNX/AJdO/wDYQf3pKT4djs/IbjY3WC6xwJAOIBwJOpKSXR/YnVv/AC0/9l2f +SQUuzo3VGva53U9wBBLfs7BIHb6SSnR6h/yfk/8TZ/1JSUrp/8Ayfjf8TX/ANSElNhJSklKSU4+ f0nLysuy+oYe10R61DXv0AGriNeElJMHo1VbHDPoxLXE+010NaAPPRJTZ/ZPS/8AuHj/APbTP/IP КВ+желт/9w8f/ALaZ/wCRSUr9k9L/AO4eP/20z/yKSlfsnpf/AHDx/wDtpn/kUlK/ZPS/+4eP/wBt M/8AIpKV+yel/wDcPH/7aZ/5FJSajGxsYFuNUykO1IraGgnz2gJKVkuvZQ92MwWWgexjjAJ+KSnM +1/WX/uBT/26P70lK+1/WX/uBT/26P70lK+1/WX/ALgU/wDbo/vSUr7X9Zf+4FP/AG6P70lK+1/W X/uBT/26P70lK+1/WX/uBT/26P70lK+1/WX/ALgU/wDbo/vSUr7X9Zf+4FP/AG6P70lJcbJ68+9j cnDqrqJ9722AkD4Skpt9Q/5Pyf8AibP+pKSldP8A+T8b/ia/+pCSmwkpSSlJKeZ6xfYzqNzW5ebU Bt9lNZcwe1v0TvCSmn9pt/7n9S/7ZP8A6URUr7Tb/wBz+pf9sn/0okpX2m3/ALn9S/7ZP/pRJSvt Nv8A3P6l/wBsn/0okpX2m3/uf1L/ALZP/pRJSvtNv/c/qX/bJ/8ASiSlfabf+5/Uv+2T/wClElOp hdfx8bGZRc3MyHtmbX1e50knX3HiYQU6Wdbv6ZZex1lW6sODq2zY2YOjZGqSnmftNv8A3P6l/wBs n/0oipX2m3/uf1L/ALZP/pRJSvtNv/c/qX/bJ/8ASiSlfabf+5/Uv+2T/wClElK+02/9z+pf9sn/ ANKJKV9pt/7n9S/7ZP8A6USUr7Tb/wBz+pf9sn/0okpX2m3/ALn9S/7ZP/pRJTOnJtN1Y+3dQPuG jqiAde/6RJT0/UP+T8n/AImz/qSgpXT/APk/G/4mv/qQkpsJKUkpSSnmusOsHUbg23qbB7fbjNJq Htb9H9I35+aKmlvt/wBP1n/NP/pVJSt9v+n6z/mn/wBKpKVvt/0/Wf8ANP8A6VSUrfb/AKfrP+af /SqSlb7f9P1n/NP/AKVSUrfb/p+s/wCaf/SqSm7gdOyOoMe9uf1KjYYi8lhM+HvKSm236v5QcD+1 cswZgvP/AJJBTodSJGBcQbWnbzRrYP6mo1SU8vvt/wBP1n/NP/pVFSt9v+n6z/mn/wBKpKVvt/0/ Wf8ANP8A6VSUrfb/AKfrP+af/SqSlb7f9P1n/NP/AKVSUrfb/p+s/wCaf/SqSlb7f9P1n/NP/pVJ St9v+n6z/mn/ANKpKZ0vt9av9P1g+4aOadvPf9Jwkp6fqH/J+T/xNn/UlBSun/8AJ+N/xNf/AFIS U2ElKSUpJTm5bfrAch5wX4oo02C3fv4EztEcpKQ7PrX/AKTB/wDBP/IPKVs+tf8ApMH/AME/8ikp Wz61/wCkwf8AwT/yKSlbPrX/AKTB/wDBP/IPKVs+tf8ApMH/AME/8ikpWz61/wCkwf8AwT/yKSlb PrX/AKTB/wDBP/IpKT4bevjIac9+KaIO4Vb90xpG4RykpP1IE4FwAtJLeKP5z+x5pKeX9K39zrP3 FFCvSt/c6z9xSUr0rf3Os/cUlK9K39zrP3FJSvSt/c6z9xSUr0rf3Os/cUlK9K39zrP3FJSvSt/c 6z9xSUzpqt9av2dY+kPg7ee/kkp6fqH/J+T/wATZ/1JQSrp/wDyfjf8TX/1ISU2ElKSUpJTzfV6 bXdQtc2rqTgdsHGeG1fRb9EbD8/NJTU+z3/6Hq//AG6P/SaKlfZ7/wDQ9X/7dH/pNJSvs9/+h6v/ ANuj/wBJpKV9nv8A9D1f/t0f+k0lK+z3/wCh6v8A9uj/ANJpKV9nv/0PV/8At0f+k0lK+z3/AOh6 v/26P/SaSlfZ7/8AQ9X/AO3R/wCk0lOvh2V/sa5mW7KxqyXb35D5taPbqHbePkgpzfsn1c/8tsj/ ALdH/pNFSvsn1c/8tsj/ALdH/pNJTr0da6LRTXQ3Ma4VtawOcZcQ0RJMcoKZ/t/o3/cuv7z/AHJK V+3+jf8Acuv7z/ckpX7f6N/3Lr+8/wBySlft/o3/AHLr+8/3JKV+3+jf9y6/vP8AckpdvXekPcGN yqyXGAJPJ+SSk/UP+T8n/ibP+pKSldP/AOT8b/ia/wDqQkpsJKUkpSSnm+r4ttnULXtxMy0Hb76b gxh9reG7SkpqfYb/APuD1D/2IH/kEVK+w3/9weof+xA/8gkpX2G//uD1D/2IH/kElK+w3/8AcHqH /sQP/IJKV9hv/wC4PUP/AGIH/kElK+w3/wDcHqH/ALED/wAgkpX2G/8A7g9Q/wDYgf8AkElK+w3/ APchqH/sQP8AyCSnVxmOo6JeLGvxYLj+tn1o+jqfbqPKEFOP9oq/8sMH/wBhR/6TRUr7RV/5YYP/ ALCj/wBJpKV9oq/8sMH/ANhR/wCk0lK+0Vf+WGD/AOwo/wDSaSlfaKv/ACwwf/YUf+k0lK+0Vf8A lhg/+wo/9JpKV9oq/wDLDB/9hR/6TSUR7RV/5YYP/sKP/SaSkmPkU+vXOdhOG9stbjAE68A+mkp6 bqH/ACfk/wDE2f8AUlBSun/8n43/ABNf/UhJTYSUpJSklPO9Vh2b+32/tDISryPbva31IHtbH0Wk cQkpqR9T/wDuVd/4L/5BFSo+p/8A3Ku/8F/8gkpvYHV/q106t1WPlO2vduO9tjjMR3Ygptf86Ohf 9yf/AAOz/wAgkpX/ADo6F/3J/wDA7P8AyCSlf86Ohf8Acn/wOz/yCSlf86Ohf9yf/A7P/IJKV/zo 6F/3J/8AA7P/ACCSmw3Jq6tg2O6dcPdLG2OZIDhH5lgEpKc/9i9Y/wC51P8A7C1f+RSUr9i9Y/7n U/8AsLV/5FJSv2L1j/udT/7C1f8AkUlK/YvWP+51P/sLV/5FJSv2L1j/ALnU/wDsLV/5FJTr/ZMX /Q1/5o/uSUr7Ji/6Gv8AzR/ckpX2TF/0Nf8Amj+5JS4xcUGRTWCP5I/uSUw6h/yfk/8AE2f9SUlK 6f8A8n43/E1/9SElNhJSklKSU8x1nN9HqV1f7S+zxt/Rehv2y1p+lGs8pKaX7S/83H/sr/sRQr9p f+bj/wBlf9iSlftL/wA3H/sr/sSUr9pf+bj/ANlf9iSlftL/AM3H/sr/ALElK/ax/m4/9lf9iSlf tL/zcf8Asr/sSUr9pf8Am4/9lf8AYkp2cInO6He1r/2iXOc0CPQ3fR9vaPigly/2Hf8A+Uv/ALNj /wAkipX7Dv8A/KX/ANmx/wCSSUr9h4/+Uv8A7Nj/AMkkpX7Dv/8AKX/2bH/kklK/Yd//AJS/+zY/ 8kkpX7Dv/wDKX/2bH/kklNrA+ruPe94z+nHFaBLXC/1JPh7XIKbv/NTon+hd/nu/vSUyZ9V+jVva 9tTg5pDh73cj5pKb3UP+T8n/AImz/qSkpXT/APk/G/4mv/qQkpsJKUkpSSnHz8TLty7h2dX+yNMR TtB26DxsHPKSkvTWuw/U+19Sbmb9u3dtbtiZ/PdzKSm79rxf9NX/AJw/vSUr7Xi/6av/ADh/ekpX 2vF/01f+cP70lK+14v8Apq/84f3pKV9rxf8ATV/5w/vSUr7Xi/6av/OH96Slfa8X/TV/5w/vSUiz r6/sF1tdxYGt/ступицаW/ABJTzf7Q/82uZ/wBsf+ZIqV+0P/Nrmf8AbH/mSSlftD/za5n/AGx/5kkp X7Q/82uZ/wBsf+ZJKV+0P/Nrmf8AbH/msSlftD/za5n/AGx/5kkpX7Q/82uZ/wBsf+ZJKbuB17Ex GPbk5ORlFxkOfURtHhoSgpv431h6flXsx6hbvsMN3MIE/FJTb6h/yfk/8TZ/1JSUrp//ACfjf8TX /wBSelNhJSklKSU8z1jGbZ1G55x8KydvuuuLHn2t+k0WNSU0/sbf+4vTf/Yh4/pVFSvsbf8AuL03 /wBiHf8ApVJTJmAbHBleH09znaBrb3En5C1JSb9h5v8A5WYf/bln/pRJSv2Hm/8AlZh/9uWf+lEl К/Йеб/5WYf8A25Z/6USUr9h5v/lZh/8Abln/AKUSUr9h5v8A5WYf/bln/pRJTpU492F0W9llYw3S 5w+yy8idvubudM/NBTi/abf+5/Uv+2T/AOlEVK+02/8Ac/qX/bJ/9KJKV9pt/wC5/Uv+2T/6USUr 7Tb/ANz+pf8AbJ/9KJKV9pt/7n9S/wC2T/6USUr7Tb/3P6l/2yf/AEokpX2m3/uf1L/tk/8ApRJS vtNv/c/qX/bJ/wDSiSnb6Dmi1jsVz8i57Zs9XIZs0MDaPc5BTf6h/wAn5P8AxNn/AFJSUrp//J+N /wATX/1ISU2ElKSUpJTwX1r6/X0/rV9B6fj5G3Zvts3bta2EfRcPFJilkouX/wA6Kon9lYhHkLD/ AN+StQy2rF+teJdlDGt6Zis3D2mLBJg6avSV7hdbH6zRTa26rAx2WMMtcA6Qf89JXuuj/wA7ssub VXXU6x/DYdoByT7uAkr3S3KOv5NjgHtrAJ1gH/yaShldD7Xk+LP80/8Ak0mVb7Xk/wAj/NP/AJNJ SvtmT/I/zT/5NJSsm2y3pt73l7XAEA4wPqDj6I3c/NJTzm+3/T9Z/wA0/wDpVFToYPS8nOp9ZvUe oUjcW7biWO07xvOmqCmx/wA3sr/y1zP88/8AkklK/wCb2V/5a5n+ef8AySSlf83sr/y1zP8APP8A 5JJSv+b2V/5a5n+ef/JJKV/zeyv/AC1zP88/+SSUr/m9lf8Alrmf55/8kkpv9OwrMGp1dmTblFzt wdcS4jSIEkpKZ9Q/5Pyf+Js/6kpKV0//AJPxv+Jr/wCpCSmwkpSSlJKeSz/q+7qh2jvzLhtx2uqc XH88trr9rfu1SYjAyk6WR0bpOQTZfiUnuXBu38WwkvMQXnvrD0f6rZVDqqcinFyGgbfTJeDHiGbt fNJZIReTx39Zwt1LqnZVQMMf+dHkTyEmPR2OivDKbL8qa8i10bHiC1jeAJ8Tqki3bqbtbXaDLbW7 2HsR5IWou7iv9THYeSND8kWfGbilhJesipuYX80f6x/IEFNhJSklKSUpJSklKSUpJSklKSU1+of8 n5P/ABNn/UlJSun/APJ+N/xNf/UhJTYSUpJSklPMdZycxnUrmVXvYwbYa06D2tSYZyILLl3Y7sozl W2XeT3Ej7phJiMiVfZ6cepzq2CWgkCISWlLupbrAMCUkqpdj5lLh3NaWPBMROiNLSFYOZjY7j028 fqm4lhEk1lxjc0+G7lNJpnwVMcJ+jpsdZ09wDjuqdq1w+i5p7jzRCDxYpOgC1wDmmQdQUmwDaikp s49tdGM+25wYxpJc5xgAQElMP210j/UZT/nhJSv210j/ALMU/wCeElK/bXSP+5LP+EElK/bXSP8A УЗТ/AJ4SUr9tdI/7mU/54SUr9tdI/wC5lP8AnhJSv210j/UZT/nhJSv210j/ALMU/wCeElM6Op9P ybBTj5FdlhmGtcCTCSmXUP8Ak/J/4mz/AKkpKV0//k/G/wCJr/6kJKbCSlJKUkp5TrbgOqX/ANj/ AKhqTBk+Zz33hjS7w1PwCTG08rqDG1OsBkNgkDw4P4FJDRq6iNvpuOrJrJ8QPon5hJSTpOc0Yv2d 5AfSXsIPg4yCigouo5bW7xuAFjt4JMATo8E/EAoLQC9ZhPsyumOYSNxYXuaJIFg5LY5a7lNApvZD 7mOju6WEz08StpcHmJc5vEnUpwVGqTFJK90/szI2kg6xtrFp7f4N2jklPPfpv37v/cZV/eipX6b9 +7/3GVf3pKV+m/fu/wDcZV/ekpX6b9+7/wBxlX96Slfpv37v/cZV/ekpX6b9+7/3GVf3pKV+m/fu /wDcZV/ekpcC8kDfcJ016ZV/ekp3undJvwsg3X5Fd42kNa3HrpIJj3bma8IKbfUP+T8n/ibP+pKS ldP/AOT8b/ia/wDqQkpsJKUkpSSni/rFZHWMhvhs/wCoYk18p9Tl1tysqz0cWt1r/BomPiksAMtm xV9Ss+7d691eOxwI2SXkA9tNPxSZBiPVtV/UHCABfl2l0QS1rQDHxJSXeyGn1zo3QPq7jMyba78y +0llVZs2AwJJdtAMJIlGMQ1+jfWHpDqrcLP6dTgG9jq25DBvYdw0Dy/c4a95SRGcezpfV11eCG4F bi+sN9VryZDOBHm1yCsc+7cOS/Ay31NOgMx2LTqEQrWJdSjJryGbm89x4JMsZCTYfW+7p19VbS9z pAaHbCePzuyS5xf2R1H/ALhWf+xiKlfsjqP/AHCs/wDYxJSv2R1H/uFZ/wCxiSlfsjqP/cKz/wBj ELK/ZHUf+4Vn/sYkpX7I6j/3Cs/9jElJMbouVZexmTjW1VH6TxllxGnggp0f+bmD/pMj/t1ySkuL 0TExL25FT7i5kwh3FzdQW6g/FJTY6h/yfk/8TZ/1JSUrp/8Ayfjf8TX/ANSElNhJSklKSU89ndAG b1a7LybIpfs21s+kYa1p3E8cJMZx3Ky6FGNRi1irGrbWwdm9/ie6S8ABIkpZJTh/WjpQ6kzFsc6G 0WHeO5a4dvm1JjzbOc7pwbVtrYAOAANEWs5rsv8AYWXWbwW4+aRVu7MsbJbzADSEF4di2k5YbY8x AhrhzHgkkElLivfjOBaZj8UkiVF3HWMu6Pe8RBB0LxV4cv7JNgGw8/DPCv8A9yLf70VKhnhX/wC5 Fv8AekpUM8K//ci3+9JSoZ4V/wDuRb/ekpUM8K//AHIt/vSUqGeFf/uRb/ekpUM8K/8A3It/vSUn wqcC20tzbm49YaSHtzmvJdI0gFJLo0YnQGX1vqz91jXtLG/aQ6XA6CN2qCnU6h/yfk/8TZ/1JSUr p/8Ayfjf8TX/ANSElNhJSklKSU871XqV+Pn20s6hZjtbtipuK20NlrT9MnVJTU/bGT/5bXf+wTP7 0VK/bGT/AOW13/sEz+9JSv2xk/8Altd/7BM/vSUr9sZP/ltd/wCwTP70lK/bGT/5bXf+wTP70lK/ bGT/AOW13/sEz+9JSv2xk/8Altd/7BM/vSU2MDqOVk5tNI6nbZueJY7EYwOA1Ld06SAkp2uq/wDJ 1/8AU/cFv/QdoUFPISfH/wCF1P8AcihUnx/+F1P9ySlSfH/4XU/3JKS41L8q9mOxzWusMAv6fSGj 4мЭЛон/зазв+5ГЛ/АОвдП/кЕЭк/5тЗ3/АХИксф/ЙОн/уСлф82с7/АЛкЫв/ШТ/5БЖТКР6т5ТбГОс uxXsDgXN+yUiQDqJ2pKdZvS+mscHsxKGuaZBFbAQR3HtSUy6h/yfk/8AE2f9SUlNfp/UMAYGMDk0 gimuR6jf3R5pKbH7Q6f/ANyaf+3G/wB6SlftDp//AHJp/wC3G/3pKV+0On/9yaf+3G/3pKV+0On/ APcmn/txv96SlftDp/8A3Jp/7cb/AHpKV+0On/8Acmn/ALcb/ekpX7Q6f/3Jp/7cb/ekpX7Q6f8A 9yaf+3G/3pKV+0On/wDcmn/txv8AekpX7Q6f/wByaf8Atxv96SlftDp//cmn/txv96SlftDp/wD3 Jp/7cb/ekpX7Q6f/ANyaf+3G/wB6SlftDp//AHJp/wC3G/3pKV+0On/9yaf+3G/3pKV+0On/APcm n/txv96SlftDp/8A3Jp/7cb/AHpKV+0On/8Acmn/ALcb/ekpX7Q6f/3Jp/7cb/ekpX7Q6f8A9yaf +3G/3pKV+0On/wDcmn/txv8AekpX7Q6f/wByaf8Atxv96Smv1DqGAcDJAyaSTTZA9Rv7p80lP//Z
  • Адоб ИнДизайн CS5. 5 (7.5) пруф: pdf
  • создано
  • xmp.iid:A9CC217428206811822AE847A0C17DD4
  • 2012-01-20T12:44:11-05:00
  • Adobe InDesign 7.5
  • сохранено
  • xmp.iid:AACC217428206811822AE847A0C17DD4
  • 2012-01-20T12:49:39-05:00
  • // метаданные
  • xmp.iid:02D5CCAD2

    11822AE847A0C17DD4

  • / метаданные
  • хмп.iid:03D5CCAD2

    11822AE847A0C17DD4

  • 2012-01-20T12:51:11-05:00
  • xmp.iid:05D5CCAD2

    11822AE847A0C17DD4

  • 2012-01-20T12:53:01-05:00
  • xmp.iid:09D5CCAD2

    11822AE847A0C17DD4

  • 2012-01-20T13:08:31-05:00
  • xmp.iid:086114952C206811822AE847A0C17DD4
  • 2012-01-20T13:10:26-05:00
  • xmp. iid:0C6114952C206811822AE847A0C17DD4
  • 2012-01-20T13:12:15-05:00
  • хмп.iID: 126114952C206811822AE847A0C17DD4
  • 2012-01-20T13:14:31-05:00
  • xmp.iid:854605462D206811822AE847A0C17DD4
  • 2012-01-20T13:15:23-05:00
  • xmp.iid:C4CE1B632D206811822AE847A0C17DD4
  • 2012-01-20T13:16:12-05:00
  • xmp.iid:CACE1B632D206811822AE847A0C17DD4
  • 2012-01-20T13:26:19-05:00
  • xmp.iid: CECE1B632D206811822AE847A0C17DD4
  • 2012-01-20T13:36:36-05:00
  • хмп.iid:ADE7C50B31206811822AE847A0C17DD4
  • 2012-01-20T13:42:23-05:00
  • xmp.iid:B2E7C50B31206811822AE847A0C17DD4
  • 2012-01-20T13:46:49-05:00
  • xmp.iid:3D4171BF31206811822AE847A0C17DD4
  • 2012-01-20T13:47:25-05:00
  • xmp. iid:414171BF31206811822AE847A0C17DD4
  • 2012-01-20T13:50:02-05:00
  • xmp.iid:454171BF31206811822AE847A0C17DD4
  • 2012-01-20T13:52:09-05:00
  • хмп.iid:464171BF31206811822AE847A0C17DD4
  • 2012-01-20T13:53:46-05:00
  • xmp.iid: B7450AAE32206811822AE847A0C17DD4
  • 2012-01-20T13:54:05-05:00
  • xmp.iid:BB450AAE32206811822AE847A0C17DD4
  • 2012-01-20T13:54:49-05:00
  • xmp.iid:C8C1CCD832206811822AE847A0C17DD4
  • 2012-01-20T13:55:17-05:00
  • xmp.iid: CCC1CCD832206811822AE847A0C17DD4
  • 2012-01-20T13:57:44-05:00
  • хмп.iid:D0C1CCD832206811822AE847A0C17DD4
  • 2012-01-20T14:01:49-05:00
  • xmp.iid:E98DCAE333206811822AE847A0C17DD4
  • 2012-01-20T14:02:45-05:00
  • xmp. iid:ED8DCAE333206811822AE847A0C17DD4
  • 2012-01-20T14:03:25-05:00
  • xmp.iid:F18DCAE333206811822AE847A0C17DD4
  • 2012-01-20T14:04:11-05:00
  • xmp.iid:068F234A34206811822AE847A0C17DD4
  • 2012-01-20T14:05:37-05:00
  • хмп.iid:0A8F234A34206811822AE847A0C17DD4
  • 2012-01-20T14:07:18-05:00
  • xmp.iid:0E8F234A34206811822AE847A0C17DD4
  • 2012-01-20T14:08:12-05:00
  • xmp.iid: D7898BC634206811822AE847A0C17DD4
  • 2012-01-20T14:09:05-05:00
  • xmp.iid: D8898BC634206811822AE847A0C17DD4
  • 2012-01-20T14:14:48-05:00
  • xmp.iid:DC898BC634206811822AE847A0C17DD4
  • 2012-01-20T14:17:01-05:00
  • хмп.iid: 59BF0E0636206811822AE847A0C17DD4
  • 2012-01-20T14:18:01-05:00
  • xmp. iid:5DBF0E0636206811822AE847A0C17DD4
  • 2012-01-20T14:24:11-05:00
  • xmp.iid:61BF0E0636206811822AE847A0C17DD4
  • 2012-01-20T14:26:40-05:00
  • xmp.iid:1613596937206811822AE847A0C17DD4
  • 2012-01-20T14:27:57-05:00
  • xmp.iid:1A13596937206811822AE847A0C17DD4
  • 2012-01-20T14:30:58-05:00
  • хмп.iid:1B13596937206811822AE847A0C17DD4
  • 2012-01-20T14:31:42-05:00
  • xmp.iid:1C13596937206811822AE847A0C17DD4
  • 2012-01-20T14:32:22-05:00
  • xmp.iid:8B2EB3573A206811822AE847A0C17DD4
  • 2012-01-20T14:48:56-05:00
  • xmp.iid:8C2EB3573A206811822AE847A0C17DD4
  • 2012-01-20T14:55:22-05:00
  • xmp.iid:902EB3573A206811822AE847A0C17DD4
  • 2012-01-20T15:02:01-05:00
  • хмп. iid:942EB3573A206811822AE847A0C17DD4
  • 2012-01-20T15:05:48-05:00
  • xmp.iid:058C92DC3C206811822AE847A0C17DD4
  • 2012-01-20T15:06:58-05:00
  • xmp.iid:098C92DC3C206811822AE847A0C17DD4
  • 2012-01-20T15:09:21-05:00
  • xmp.iid:68D5097E3D206811822AE847A0C17DD4
  • 2012-01-20T15:11:29-05:00
  • xmp.iid:6CD5097E3D206811822AE847A0C17DD4
  • 2012-01-20T15:12:04-05:00
  • хмп.iid: 70D5097E3D206811822AE847A0C17DD4
  • 2012-01-20T15:15:13-05:00
  • xmp.iid:2B4768953E206811822AE847A0C17DD4
  • 2012-01-20T15:19:18-05:00
  • xmp.iid:2F4768953E206811822AE847A0C17DD4
  • 2012-01-20T15:20:16-05:00
  • xmp.iid:334768953E206811822AE847A0C17DD4
  • 2012-01-20T15:21-05:00
  • xmp. iid:8E9BA4E83E206811822AE847A0C17DD4
  • 2012-01-20T15:21:37-05:00
  • хмп.iid:939BA4E83E206811822AE847A0C17DD4
  • 2012-01-20T15:28:23-05:00
  • xmp.iid:3FE71A0040206811822AE847A0C17DD4
  • 2012-01-20T15:29:26-05:00
  • xmp.iid:44E71A0040206811822AE847A0C17DD4
  • 2012-01-20T15:31:11-05:00
  • xmp.iid: FABDD2F040206811822AE847A0C17DD4
  • 2012-01-20T15:36:10-05:00
  • xmp.iid:FBBDD2F040206811822AE847A0C17DD4
  • 2012-01-20T15:38:57-05:00
  • хмп.iid:FCBDD2F040206811822AE847A0C17DD4
  • 2012-01-20T15:47:45-05:00
  • xmp.iid:01BED2F040206811822AE847A0C17DD4
  • 2012-01-20T15:57:21-05:00
  • xmp.iid:02BED2F040206811822AE847A0C17DD4
  • 2012-01-20T16:00-05:00
  • xmp. iid:03BED2F040206811822AE847A0C17DD4
  • 2012-01-20T16:00:21-05:00
  • xmp.iid:04BED2F040206811822AE847A0C17DD4
  • 2012-01-20T16:05:06-05:00
  • хмп.iid:BC04053E45206811822AE847A0C17DD4
  • 2012-01-20T16:06:58-05:00
  • xmp.iid:BD04053E45206811822AE847A0C17DD4
  • 2012-01-20T16:07:12-05:00
  • xmp.iid:BE04053E45206811822AE847A0C17DD4
  • 2012-01-20T16:12:05-05:00
  • xmp.iid:BF04053E45206811822AE847A0C17DD4
  • 2012-01-20T16:12:57-05:00
  • xmp.iid:C004053E45206811822AE847A0C17DD4
  • 2012-01-20T16:13:19-05:00
  • хмп.iid:C104053E45206811822AE847A0C17DD4
  • 2012-01-20T16:14:28-05:00
  • xmp.iid: C204053E45206811822AE847A0C17DD4
  • 2012-01-20T16:15:21-05:00
  • xmp. iid: C304053E45206811822AE847A0C17DD4
  • 2012-01-20T16:16:58-05:00
  • xmp.iid:C404053E45206811822AE847A0C17DD4
  • 2012-01-20T16:24:11-05:00
  • xmp.iid:AE9B89E447206811822AE847A0C17DD4
  • 2012-01-20T16:25:56-05:00
  • хмп.Идентификатор идентификатора: C4CE73204B206811822AE847A0C17DD4
  • 2012-01-20T16:51:50-05:00
  • xmp.iid:3822A8824B206811822AE847A0C17DD4
  • xmp.iid:0A3B630714206811822AD2E0000CEDDF
  • 2012-01-23T10:55:27-05:00
  • xmp.iid:0B3B630714206811822AD2E0000CEDDF
  • 2012-01-23T11:04:58-05:00
  • xmp.iid:103B630714206811822AD2E0000CEDDF
  • 2012-01-23T11:07:37-05:00
  • хмп.iid:8066DEDE15206811822AD2E0000CEDDF
  • 2012-01-23T11:08:38-05:00
  • xmp. iid:8666DEDE15206811822AD2E0000CEDDF
  • 2012-01-23T11:10:29-05:00
  • xmp.iid:A5D1302516206811822AD2E0000CEDDF
  • 2012-01-23T11:10:36-05:00
  • xmp.iid:A6D1302516206811822AD2E0000CEDDF
  • 2012-01-23T11:19:52-05:00
  • xmp.iid:ACD1302516206811822AD2E0000CEDDF
  • 2012-01-23T11:21:04-05:00
  • хмп.iid:CBAD3A0018206811822AD2E0000CEDDF
  • 2012-01-23T11:23:53-05:00
  • xmp.iid:CCAD3A0018206811822AD2E0000CEDDF
  • 2012-01-23T11:31:30-05:00
  • xmp.iid: F6EE36913D206811822AD2E0000CEDDF
  • 2012-01-23T15:53:32-05:00
  • xmp.iid:57AA92AF3D206811822AD2E0000CEDDF
  • 2012-01-23T15:53:38-05:00
  • xmp.iid:58AA92AF3D206811822AD2E0000CEDDF
  • 2012-01-23T15:54:04-05:00
  • хмп. iid:925F5DAD47206811822AD2E0000CEDDF
  • 2012-01-23T17:06:31-05:00
  • xmp.iid:169A17D748206811822AD2E0000CEDDF
  • 2012-01-23T17:48:41-05:00
  • xmp.iid:8DBC5C0C4E206811822AD2E0000CEDDF
  • 2012-01-23T17:50:46-05:00
  • xmp.iid:92BC5C0C4E206811822AD2E0000CEDDF
  • 2012-01-23T17:52:58-05:00
  • xmp.iid:605185844E206811822AD2E0000CEDDF
  • 2012-01-23T17:54:07-05:00
  • хмп.iid:615185844E206811822AD2E0000CEDDF
  • xmp.iid:625185844E206811822AD2E0000CEDDF
  • 2012-01-23T17:54:38-05:00
  • xmp.iid:4F4BB1FD17206811822AF43CF1437AAB
  • 2012-01-24T13:09:59-05:00
  • xmp.iid:851C563727206811822AF43CF1437AAB
  • 2012-01-24T13:11:01-05:00
  • xmp. iid:8A1C563727206811822AF43CF1437AAB
  • 2012-01-24T13:11:37-05:00
  • хмп.iid:8224D85927206811822AF43CF1437AAB
  • 2012-01-24T13:11:59-05:00
  • xmp.iid:8324D85927206811822AF43CF1437AAB
  • 2012-01-24T13:12:37-05:00
  • xmp.iid:8424D85927206811822AF43CF1437AAB
  • 2012-01-24T13:12:46-05:00
  • xmp.iid:1177727328206811822AF43CF1437AAB
  • 2012-01-24T13:20:21-05:00
  • xmp.iid:60ECAE5A312068118083
  • 06864C0
  • 2012-01-25T14:19:28-05:00
  • хмп.iid:65ECAE5A312068118083
  • 06864C0
  • 2012-01-25T14:20:44-05:00
  • xmp.iid:373780D9312068118083
  • 06864C0
  • 2012-01-25T14:23:01-05:00
  • xmp.iid:383780D9312068118083
  • 06864C0
  • 2012-01-25T14:24:47-05:00
  • xmp. iid:3D3780D9312068118083
  • 06864C0
  • 2012-01-25T14:26:59-05:00
  • xmp.iid:759A5E7C322068118083
  • 06864C0
  • 2012-01-25T14:27:34-05:00
  • хмп.iid:769A5E7C322068118083
  • 06864C0
  • 2012-01-25T14:27:47-05:00
  • xmp.iid:7B9A5E7C322068118083
  • 06864C0
  • 2012-01-25T14:28:33-05:00
  • xmp.iid:7C9A5E7C322068118083
  • 06864C0
  • 2012-01-25T14:29:20-05:00
  • xmp.iid:7D9A5E7C322068118083
  • 06864C0
  • 2012-01-25T14:32:42-05:00
  • xmp.iid:7D368C4C332068118083
  • 06864C0
  • 2012-01-25T14:33:24-05:00
  • хмп.iid:82368C4C332068118083
  • 06864C0
  • 2012-01-25T14:34:08-05:00
  • xmp.iid:83368C4C332068118083
  • 06864C0
  • 2012-01-25T14:36:08-05:00
  • xmp. iid:232EAF35342068118083
  • 06864C0
  • 2012-01-25T14:39:55-05:00
  • xmp.iid:282EAF35342068118083
  • 06864C0
  • 2012-01-25T14:44:14-05:00
  • xmp.iid:7A89B0D5342068118083
  • 06864C0
  • 2012-01-25T14:44:23-05:00
  • хмп.iid:7B89B0D5342068118083
  • 06864C0
  • 2012-01-25T14:45:03-05:00
  • xmp.iid:8089B0D5342068118083
  • 06864C0
  • 2012-01-25T14:45:58-05:00
  • xmp.iid:06C5DE6B352068118083
  • 06864C0
  • 2012-01-25T14:48:35-05:00
  • xmp.iid:07C5DE6B352068118083
  • 06864C0
  • 2012-01-25T14:49:05-05:00
  • xmp.iid:0CC5DE6B352068118083
  • 06864C0
  • 2012-01-25T14:50:23-05:00
  • хмп.iid: DC0C2E33362068118083
  • 06864C0
  • 2012-01-25T14:54:10-05:00
  • xmp. iid:E10C2E33362068118083
  • 06864C0
  • xmp.iid:E3B2147C362068118083
  • 06864C0
  • 2012-01-25T15:08:58-05:00
  • xmp.iid:16930AAF14206811822AF2E0D78A99D3
  • 2012-01-26T11:36:04-05:00
  • xmp.iid:E0511A510D206811822AAF6BAD1FBCB9
  • 2012-01-26T15:59:32-05:00
  • хмп.iid:E5511A510D206811822AAF6BAD1FBCB9
  • 2012-01-26T16:00:52-05:00
  • xmp.iid:FB7F1174072068118083C245BEA415B9
  • 2012-01-31T08:35:02-05:00
  • xmp.iid:00801174072068118083C245BEA415B9
  • 2012-01-31T08:53:12-05:00
  • xmp.iid:4E7DDB910A2068118083C245BEA415B9
  • 2012-01-31T08:57:20-05:00
  • xmp.iid: 537DDB910A2068118083C245BEA415B9
  • 2012-01-31T08:57:45-05:00
  • хмп. Идентификатор идентификатора: B75942C60A2068118083C245BEA415B9
  • 2012-01-31T08:58:48-05:00
  • xmp.iid:BC5942C60A2068118083C245BEA415B9
  • 2012-01-31T08:59:22-05:00
  • xmp.iid:BD5942C60A2068118083C245BEA415B9
  • 2012-01-31T08:59:32-05:00
  • xmp.iid:BE5942C60A2068118083C245BEA415B9
  • 2012-01-31T09:00:32-05:00
  • xmp.iid:965DFBCA0B2068118083C245BEA415B9
  • 2012-01-31T09:06:05-05:00
  • хмп.Идентификатор идентификатора: 9B5DFBCA0B2068118083C245BEA415B9
  • 2012-01-31T09:07-05:00
  • xmp.iid:EF88B7060C2068118083C245BEA415B9
  • 2012-01-31T09:07:46-05:00
  • xmp.iid:F488B7060C2068118083C245BEA415B9
  • 2012-01-31T09:08:21-05:00
  • xmp. iid:F588B7060C2068118083C245BEA415B9
  • 2012-01-31T09:08:42-05:00
  • xmp.iid:F688B7060C2068118083C245BEA415B9
  • 2012-01-31T09:09:04-05:00
  • хмп.iID: 7092552E0F2068118083C245BEA415B9
  • 2012-01-31T09:34:01-05:00
  • xmp.iid: 59C0BC67102068118083C245BEA415B9
  • 2012-01-31T09:39:15-05:00
  • xmp.iid:C568CC5D2

    118083C245BEA415B9

  • 2012-01-31T12:37:47-05:00
  • xmp.iid:D0B2B113E52068118A6D83C99417B257
  • 2012-02-08T10:56:22-05:00
  • xmp.iid:0580117407206811822A9C491C6C32F3
  • 2012-02-09T08:27:56-05:00
  • хмп.iid:0680117407206811822A9C491C6C32F3
  • 2012-02-09T08:29:13-05:00
  • xmp.iid:F6CD5B5308206811822A9C491C6C32F3
  • 2012-02-09T08:34:11-05:00
  • xmp. iid:F7CD5B5308206811822A9C491C6C32F3
  • 2012-02-09T08:37:23-05:00
  • xmp.iid:FCCD5B5308206811822A9C491C6C32F3
  • xmp.iid:938E01F31420681188C6BC3D10E9FEC1
  • 2012-02-20T13:48:13-05:00
  • хмп.iid:43503B5E1720681188C6BC3D10E9FEC1
  • 2012-02-20T14:05:47-05:00
  • xmp.iid:C4A0C78D1720681188C6BC3D10E9FEC1
  • 2012-02-20T14:13:56-05:00
  • xmp.iid:FB7F117407206811822AEDDF6F3781C6
  • 2012-02-21T11:13:55-05:00
  • xmp.iid:FC7F117407206811822AEDDF6F3781C6
  • xmp.iid: D1680D9B1620681188C6FEAB1F906AE4
  • 2012-03-08T17:19:28Z
  • хмп.iid: 736C01DF1620681188C6FEAB1F906AE4
  • 2012-03-08T17:21:22Z
  • xmp.iid:7A6C01DF1620681188C6FEAB1F906AE4
  • 2012-03-08T17:22:36Z
  • xmp. iid:F44F7D511720681188C6FEAB1F906AE4
  • 2012-03-08T17:24:34Z
  • xmp.iid:840D9D7B1720681188C6FEAB1F906AE4
  • 2012-03-08T17:25:45Z
  • xmp.iid:8B0D9D7B1720681188C6FEAB1F906AE4
  • 2012-03-08T17:39:19Z
  • хмп.iid:65397C861

    1188C6FEAB1F906AE4

  • 2012-03-08T17:40:22Z
  • xmp.iid:6C397C861

    1188C6FEAB1F906AE4

  • 2012-03-08T17:41:27Z
  • xmp.iid:4733D65C1B20681188C6FEAB1F906AE4
  • 2012-03-08T17:53:31Z
  • xmp.iid:C48F87BA1B20681188C6FEAB1F906AE4
  • 2012-03-08T17:56:09Z
  • xmp.iid:A9634A621D20681188C6FEAB1F906AE4
  • 2012-03-08T18:08Z
  • хмп.идентификатор: B1634A621D20681188C6FEAB1F906AE4
  • 2012-03-08T18:08:26Z
  • xmp. iid:2AC3D3B11D20681188C6FEAB1F906AE4
  • 2012-03-08T18:10:13Z
  • xmp.iid:2BC3D3B11D20681188C6FEAB1F906AE4
  • 2012-03-08T18:11:57Z
  • xmp.iid:2CC3D3B11D20681188C6FEAB1F906AE4
  • 2012-03-08T19:06:56Z
  • xmp.iid:B58CFCB22520681188C6FEAB1F906AE4
  • 2012-03-08T19:07:31Z
  • хмп.iid:B68CFCB22520681188C6FEAB1F906AE4
  • 2012-03-08T19:09:57Z
  • xmp.iid:635389B32620681188C6FEAB1F906AE4
  • 2012-03-08T19:14:42Z
  • xmp.iid:C471DFDF2620681188C6FEAB1F906AE4
  • 2012-03-08T19:15:56Z
  • xmp.iid:CC71DFDF2620681188C6FEAB1F906AE4
  • 2012-03-08T19:21:58Z
  • xmp.iid:DBA61BD42720681188C6FEAB1F906AE4
  • 2012-03-08T19:22:46Z
  • хмп. iid: DCA61BD42720681188C6FEAB1F906AE4
  • 2012-03-08T19:27:54Z
  • xmp.iid:1B37812C2

    1188C6FEAB1F906AE4

  • 2012-03-08T19:32:24Z
  • xmp.iid:728F19D72

    1188C6FEAB1F906AE4

  • 2012-03-08T19:37:10Z
  • xmp.iid:7A8F19D72

    1188C6FEAB1F906AE4

  • 2012-03-08T19:37:34Z
  • xmp.iid:6B1EC5202A20681188C6FEAB1F906AE4
  • 2012-03-08T19:39:13Z
  • хмп.iid:09801174072068118C14AA8F1E51055A
  • 2012-03-09T09:57:28Z
  • xmp.iid:0A801174072068118C14AA8F1E51055A
  • 2012-03-09T10:01:19Z
  • xmp.iid:00801174072068118C14BCC3C7DF96D4
  • 2012-03-11T17:10:36Z
  • xmp.iid:EAA5D01C082068118083C8D2A7DE97CC
  • 2012-03-13T16:15:54Z
  • xmp. iid:F4A5D01C082068118083C8D2A7DE97CC
  • хмп.Идентификатор идентификатора: 1B8A3A47082068118083C8D2A7DE97CC
  • 2012-03-13T16:17:05Z
  • xmp.iid:8636AD5C082068118083C8D2A7DE97CC
  • 2012-03-13T16:17:41Z
  • xmp.iid:B6659DB
  • 68118083C8D2A7DE97CC
  • 2012-03-13T16:27:26Z
  • xmp.iid:884959890C2068118083C8D2A7DE97CC
  • 2012-03-13T16:47:34Z
  • xmp.iid:1E7411220D2068118083C8D2A7DE97CC
  • 2012-03-13T16:51:50Z
  • хмп.IID: 30770BCA0D2068118083C8D2A7DE97CC
  • 2012-03-13T16:56:32Z
  • xmp.iid:39770BCA0D2068118083C8D2A7DE97CC
  • 2012-03-13T17:35:11Z
  • xmp.iid: C1DB6B75132068118083C8D2A7DE97CC
  • 2012-03-13T17:37:07Z
  • xmp. iid:271501C6132068118083C8D2A7DE97CC
  • 2012-03-13T17:39:22Z
  • xmp.iid:01801174072068118C14CF923437B371
  • 2012-03-14T10:19:09Z
  • хмп.Идентификатор идентификатора: 0A801174072068118C14CF923437B371
  • xmp.iid:1A8DCE0C0B2068118C14CF923437B371
  • 2012-03-14T10:44:53Z
  • xmp.iid:28B93A550B2068118C14CF923437B371
  • 2012-03-14T10:46:55Z
  • xmp.iid:F77F1174072068118083CA045330B69E
  • 2012-03-20T11:16:45Z
  • xmp.iid:00801174072068118083CA045330B69E
  • xmp.iid:DEDECD
  • 068118083CA045330B69E
  • 2012-03-20T11:17:35Z
  • хмп.iid:8E3B41BF072068118083CA045330B69E
  • 2012-03-20T11:18:51Z
  • xmp.iid:186A48DA072068118083CA045330B69E
  • 2012-03-20T11:19:36Z
  • xmp. iid:E46A3433082068118083CA045330B69E
  • 2012-03-20T11:22:06Z
  • xmp.iid:341B5E57082068118083CA045330B69E
  • 2012-03-20T11:23:06Z
  • xmp.iid:3D1B5E57082068118083CA045330B69E
  • 2012-03-20T11:25:39Z
  • хмп.Идентификатор идентификатора: FBF0253F212068118083CA045330B69E
  • 2012-03-20T14:21:24Z
  • xmp.iid: B2B2C56E332068118A6DFAA25604DB2F
  • 2012-03-23T19:55:40Z
  • xmp.iid: D4211AB94C2068118A6DFAA25604DB2F
  • xmp.iid: D5211AB94C2068118A6DFAA25604DB2F
  • 2012-03-23T19:56:11Z
  • xmp.iid:D5FCF90A4D2068118A6DFAA25604DB2F
  • 2012-03-23T19:57:58Z
  • хмп.iid: 63CC66614D2068118A6DFAA25604DB2F
  • 2012-03-23T20:00:23Z
  • xmp. iid:A352BFDB072068118083F89C367128E5
  • 2012-03-29T09:59:57+01:00
  • xmp.iid:C522B70A0B2068118083F89C367128E5
  • 2012-03-29T10:01:03+01:00
  • xmp.iid:4CFC19A01E2068118A6DF2B186EC09B9
  • 2012-03-30T14:30:31+01:00
  • xmp.iid:FF7F117407206811808397D9C7CADA17
  • 2012-05-10T09:14:29+01:00
  • хмп.iid:D87C181608206811808397D9C7CADA17
  • 2012-05-10T09:19:01+01:00
  • xmp.iid:3311F64008206811808397D9C7CADA17
  • 2012-05-10T09:20:13+01:00
  • xmp.iid:FEBFBD050

    11808397D9C7CADA17

  • 2012-05-10T09:25:43+01:00
  • xmp.iid:06C0BD050

    11808397D9C7CADA17

  • 2012-05-10T09:27:21+01:00
  • xmp.iid:5BA4807E0

    11808397D9C7CADA17

  • 2012-05-10T09:29:06+01:00
  • хмп. iid: AC1EBFA30

    11808397D9C7CADA17

  • 2012-05-10T09:30:08+01:00
  • xmp.iid:B41EBFA30

    11808397D9C7CADA17

  • 2012-05-10T09:46:20+01:00
  • xmp.iid:05CA05470C206811808397D9C7CADA17
  • 2012-05-10T09:49:01+01:00
  • xmp.iid: CA2335690C206811808397D9C7CADA17
  • 2012-05-10T09:49:58+01:00
  • xmp.iid:27A07F9C0C206811808397D9C7CADA17
  • 2012-05-10T09:51:24+01:00
  • хмп.iid:2EC0E8CA0C206811808397D9C7CADA17
  • 2012-05-10T09:52:42+01:00
  • xmp.iid:4B15823E12206811808397D9C7CADA17
  • 2012-05-10T10:31:44+01:00
  • xmp.iid:267CB48B16206811808397D9C7CADA17
  • 2012-05-10T11:02:31+01:00
  • xmp.iid:6FEFD0281D206811808397D9C7CADA17
  • 2012-05-10T11:51:02+01:00
  • xmp. iid:70EFD0281D206811808397D9C7CADA17
  • 2012-05-10T11:54:28+01:00
  • хмп.iid:1519FAEB1D206811808397D9C7CADA17
  • 2012-05-10T11:55:20+01:00
  • xmp.iid:1619FAEB1D206811808397D9C7CADA17
  • 2012-05-10T11:55:43+01:00
  • xmp.iid:0231599C25206811808397D9C7CADA17
  • 2012-05-10T12:50:22+01:00
  • xmp.iid:0A31599C25206811808397D9C7CADA17
  • xmp.iid:A5EB960526206811808397D9C7CADA17
  • 2012-05-10T12:53:19+01:00
  • хмп.iid:CC715FC90B20681188C6833837CB297C
  • 2012-05-10T19:07:07+01:00
  • xmp.iid: B728E3092520681188C6833837CB297C
  • xmp.iid: 3C795A732520681188C6833837CB297C
  • 2012-05-10T19:10:04+01:00
  • xmp.iid:44795A732520681188C6833837CB297C
  • 2012-05-10T19:11:19+01:00
  • xmp. iid:E96CCC462620681188C6833837CB297C
  • 2012-05-10T19:15:59+01:00
  • хмп.iID: 2203EA792620681188C6833837CB297C
  • 2012-05-10T19:17:25+01:00
  • xmp.iid:2A03EA792620681188C6833837CB297C
  • 2012-05-10T19:20:26+01:00
  • xmp.iid:A9716D412720681188C6833837CB297C
  • 2012-05-10T19:22:59+01:00
  • xmp.iid:08801174072068118C14813C182E5111
  • 2012-05-11T09:17:19+01:00
  • xmp.iid:13A92DD0072068118C14813C182E5111
  • 2012-05-11T09:19:54+01:00
  • хмп.Идентификатор идентификатора: FA9B
  • 82068118C14813C182E5111
  • 2012-05-11T09:21:54+01:00
  • xmp.iid:029C
  • 82068118C14813C182E5111
  • 2012-05-11T09:25:39+01:00
  • xmp.iid:B764E1BC0

    118C14813C182E5111

  • 2012-05-11T09:33:40+01:00
  • xmp. iid:685BD5CD0

    118C14813C182E5111

  • 2012-05-11T09:34:09+01:00
  • xmp.iid:BA67D1B80B2068118C14813C182E5111
  • 2012-05-11T09:47:53+01:00
  • хмп.Идентификатор идентификатора: C167D1B80B2068118C14813C182E5111
  • 2012-05-11T09:49:41+01:00
  • xmp.iid:1D3FE8550C2068118C14813C182E5111
  • 2012-05-11T09:52:16+01:00
  • xmp.iid:243FE8550C2068118C14813C182E5111
  • 2012-05-11T10:02:54+01:00
  • xmp.iid:7897D7E00E2068118C14813C182E5111
  • 2012-05-11T10:10:28+01:00
  • xmp.iid:87212E1C132068118C14813C182E5111
  • 2012-05-11T10:40:46+01:00
  • хмп.Идентификатор идентификатора: A4FD9760132068118C14813C182E5111
  • 2012-05-11T10:42:41+01:00
  • xmp. iid:6FF8
  • E2068118083F3F830E0D40E
  • 2012-05-12T19:24:34+01:00
  • xmp.iid:75DD7DCC212068118083F3F830E0D40E
  • 2012-05-12T19:47:06+01:00
  • xmp.iid:4F111660222068118083F3F830E0D40E
  • 2012-05-12T19:51:14+01:00
  • xmp.iid:234D3727402068118A6DEAC53F012844
  • 2012-05-25T17:16:05+01:00
  • хмп.Идентификатор идентификатора: B34CE96A432068118A6DEAC53F012844
  • 2012-05-25T17:39:27+01:00
  • xmp.iid:BA4CE96A432068118A6DEAC53F012844
  • 2012-05-25T17:51:12+01:00
  • xmp.iid: C6546AC5452068118A6DEAC53F012844
  • 2012-05-25T17:56:18+01:00
  • xmp.iid:4C6E9F80482068118A6DEAC53F012844
  • 2012-05-25T18:15:51+01:00
  • xmp.iid:526E9F80482068118A6DEAC53F012844
  • 2012-05-25T18:27:20+01:00
  • хмп. iid:0680117407206811871FFBCE61744651
  • 2012-05-29T15:45:54+01:00
  • xmp.iid:A30C33E40C206811871FFBCE61744651
  • 2012-05-29T16:24:49+01:00
  • xmp.iid:0855A61E0E206811871FFBCE61744651
  • 2012-05-29T16:33:37+01:00
  • xmp.iid:1255A61E0E206811871FFBCE61744651
  • 2012-05-29T16:55:12+01:00
  • xmp.iid:66BCC16C11206811871FFBCE61744651
  • 2012-05-29T16:57:17+01:00
  • хмп.iid: 70BCC16C11206811871FFBCE61744651
  • 2012-05-29T17:01:55+01:00
  • xmp.iid:4B9AC31313206811871FFBCE61744651
  • 2012-05-29T17:09:06+01:00
  • xmp.iid:C78DBF7
  • 6811871FFBCE61744651
  • 2012-05-29T17:19:07+01:00
  • xmp.iid:80EED7072E2068118A6DC20E57A2A759
  • 2012-05-30T17:07:56+01:00
  • xmp. iid: 306B1D382E2068118A6DC20E57A2A759
  • 2012-05-30T17:09:17+01:00
  • хмп.IID: 16654F03302068118A6DC20E57A2A759
  • 2012-05-30T17:22:08+01:00
  • xmp.iid:DA84AE07312068118A6DC20E57A2A759
  • 2012-05-30T17:29:25+01:00
  • xmp.iid:DB84AE07312068118A6DC20E57A2A759
  • 2012-05-30T17:33:35+01:00
  • xmp.iid:7BCC6EF7422068118A6DC20E57A2A759
  • 2012-05-30T19:37:49+01:00
  • xmp.iid:0EC33D38432068118A6DC20E57A2A759
  • 2012-05-30T19:39:37+01:00
  • хмп.iid:FEC65274432068118A6DC20E57A2A759
  • 2012-05-30T19:41:18+01:00
  • xmp.iid:F2B269D1432068118A6DC20E57A2A759
  • 2012-05-30T19:43:54+01:00
  • xmp.iid:9826D227462068118083CEF62482E0D1
  • 2012-06-07T21:08:35+01:00
  • xmp. iid:5215121E082068118083A08EF42B1D23
  • 2012-06-08T09:52:48+01:00
  • xmp.iid: 5A2A735D082068118083A08EF42B1D23
  • 2012-06-08T09:54:34+01:00
  • хмп.Идентификатор идентификатора: 322B02933B2068118C14E678B64A5E22
  • 2012-06-26T21:42:52+01:00
  • xmp.iid:4AA29E783D2068118C14E678B64A5E22
  • xmp.iid:4D065DA83D2068118C14E678B64A5E22
  • 2012-06-26T21:44:12+01:00
  • xmp.iid:78EC0A9B5220681180839F2D3F85534A
  • 2012-06-27T20:53:02+01:00
  • xmp.iid:878667D55320681180839F2D3F85534A
  • 2012-06-27T21:01:49+01:00
  • хмп.Идентификатор идентификатора: A818D0FA5320681180839F2D3F85534A
  • 2012-06-27T21:02:52+01:00
  • xmp.iid:AC3AC3865420681180839F2D3F85534A
  • 2012-06-27T21:06:47+01:00
  • xmp. iid: B768C6865420681180839F2D3F85534A
  • xmp.iid:64CA28375620681180839F2D3F85534A
  • 2012-06-27T21:18:52+01:00
  • xmp.iid:6ACA28375620681180839F2D3F85534A
  • 2012-06-27T21:23:44+01:00
  • хмп.iID: 318677B35820681180839F2D3F85534A
  • 2012-06-27T21:36:40+01:00
  • xmp.iid:378677B35820681180839F2D3F85534A
  • 2012-06-27T21:39:43+01:00
  • xmp.iid:7C5DC8EA5

    1180839F2D3F85534A

  • 2012-06-27T21:45:22+01:00
  • xmp.iid:825DC8EA5

    1180839F2D3F85534A

  • 2012-06-27T22:56:22+01:00
  • xmp.iid:3F8B0C1B6420681180839F2D3F85534A
  • 2012-06-27T22:58:18+01:00
  • хмп.Идентификатор идентификатора: 458B0C1B6420681180839F2D3F85534A
  • 2012-06-27T23:08:58+01:00
  • xmp. iid: B6A6C4586

    1180839F2D3F85534A

  • 2012-06-27T23:35:49+01:00
  • xmp.iid: BCA6C4586

    1180839F2D3F85534A

  • 2012-06-27T23:44:45+01:00
  • xmp.iid:B1E088316B20681180839F2D3F85534A
  • 2012-06-27T23:49:03+01:00
  • xmp.iid:968E35946

    118083FCEEBD1834BF

  • 2012-07-06T21:17:02+01:00
  • хмп.iid:9C8E35946

    118083FCEEBD1834BF

  • xmp.iid:95D5E2D36

    118083FCEEBD1834BF

  • 2012-07-06T21:18:49+01:00
  • xmp.iid:9BD5E2D36

    118083FCEEBD1834BF

  • 2012-07-06T21:19:27+01:00
  • xmp.iid:44FB2A6C6A2068118083FCEEBD1834BF
  • 2012-07-06T21:23:04+01:00
  • xmp.iid:4AFB2A6C6A2068118083FCEEBD1834BF
  • 2012-07-06T21:24:33+01:00
  • хмп. Идентификатор идентификатора: A5F398C86A2068118083FCEEBD1834BF
  • 2012-07-06T21:25:39+01:00
  • xmp.iid:ABF398C86A2068118083FCEEBD1834BF
  • 2012-07-06T21:28:59+01:00
  • xmp.iid:A227C0756B2068118083FCEEBD1834BF
  • 2012-07-06T21:30:30+01:00
  • xmp.iid:A827C0756B2068118083FCEEBD1834BF
  • 2012-07-06T21:32:03+01:00
  • xmp.iid:8763B6FF6B2068118083FCEEBD1834BF
  • 2012-07-06T21:34:21+01:00
  • хмп.iid:701005706C2068118083FCEEBD1834BF
  • 2012-07-06T21:37:30+01:00
  • xmp.iid:E9DAE665162068118C14F662435051F6
  • 2012-07-10T17:25:58+01:00
  • xmp.iid:EFDAE665162068118C14F662435051F6
  • xmp.iid:F0DAE665162068118C14F662435051F6
  • 2012-07-10T17:26:39+01:00
  • xmp. iid: F1DAE665162068118C14F662435051F6
  • /
  • хмп.iid:00558CEA262068118C14F662435051F6
  • 2012-07-10T17:27:36+01:00
  • xmp.iid:768B6146272068118C14F662435051F6
  • 2012-07-10T17:30:11+01:00
  • xmp.iid:778B6146272068118C14F662435051F6
  • 2012-07-10T17:31:08+01:00
  • xmp.iid:7E8B6146272068118C14F662435051F6
  • 2012-07-10T17:31:23+01:00
  • xmp.iid:A0594898272068118C14F662435051F6
  • 2012-07-10T17:32:28+01:00
  • хмп.iid:5E19C6D4272068118C14F662435051F6
  • 2012-07-10T17:34:09+01:00
  • xmp.iid:6519C6D4272068118C14F662435051F6
  • 2012-07-10T17:34:49+01:00
  • xmp.iid:A93EAA0A282068118C14F662435051F6
  • 2012-07-10T17:35:40+01:00
  • xmp. iid:663D4BDD082068118083D0D7A9BAB6CC
  • 2012-07-11T13:11:18+01:00
  • xmp.iid:673D4BDD082068118083D0D7A9BAB6CC
  • 2012-07-11T13:12:43+01:00
  • хмп.iid: 683D4BDD082068118083D0D7A9BAB6CC
  • 2012-07-11T13:43:56+01:00
  • xmp.iid:EABE4D6C0D2068118083D0D7A9BAB6CC
  • xmp.iid:EBBE4D6C0D2068118083D0D7A9BAB6CC
  • 2012-07-11T13:44:44+01:00
  • xmp.iid:597179880E2068118C149CBBCBE84835
  • 2012-07-18T14:28:53+01:00
  • xmp.iid:BCC7B4FE0E2068118C149CBBCBE84835
  • хмп.iid: C4C7B4FE0E2068118C149CBBCBE84835
  • 2012-07-18T14:31:44+01:00
  • xmp.iid:3D76B8F70F2068118C149CBBCBE84835
  • 2012-07-18T14:35:51+01:00
  • xmp.iid:7CC13C22102068118C149CBBCBE84835
  • 2012-07-18T14:37:02+01:00
  • xmp. iid:39C7C064102068118C149CBBCBE84835
  • 2012-07-18T14:38:54+01:00
  • xmp.iid:41C7C064102068118C149CBBCBE84835
  • 2012-07-18T14:40:58+01:00
  • хмп.iid:982DD5EE102068118C149CBBCBE84835
  • 2012-07-18T14:42:46+01:00
  • xmp.iid:EDC14C26112068118C149CBBCBE84835
  • 2012-07-18T14:44:19+01:00
  • xmp.iid:5696A95B112068118C149CBBCBE84835
  • 2012-07-18T14:45:48+01:00
  • xmp.iid:FB8A027A1

    118C149CBBCBE84835

  • 2012-07-18T15:43:55+01:00
  • xmp.iid:FC8A027A1

    118C149CBBCBE84835

  • 2012-07-18T15:44:58+01:00
  • хмп.iid:6762C2FA3A2068118C149CBBCBE84835
  • 2012-07-18T19:49:44+01:00
  • xmp.iid:A3DF62D03B2068118C149CBBCBE84835
  • xmp. iid:7FD8B1F03B2068118C149CBBCBE84835
  • 2012-07-18T19:50:38+01:00
  • xmp.iid:AF82D6080

    118083C4A382402B8F

  • 2012-07-20T08:34:40+01:00
  • xmp.iid: F5C5F5060B2068118083C4A382402B8F
  • хмп.Идентификатор идентификатора: FEC5F5060B2068118083C4A382402B8F
  • 2012-07-20T08:35:46+01:00
  • xmp.iid: B217F4C30B2068118083C4A382402B8F
  • 2012-07-20T08:39:57+01:00
  • xmp.iid:ED3937012D2068118C149A41BB739B78
  • 2012-08-27T20:45:17+01:00
  • xmp.iid:9B95941C2D2068118C149A41BB739B78
  • 2012-08-27T20:46:03+01:00
  • xmp.iid:7E9F39AE2D2068118C149A41BB739B78
  • 2012-08-27T20:50:08+01:00
  • хмп.iid:836DE8FF2D2068118C149A41BB739B78
  • 2012-08-27T20:52:25+01:00
  • xmp. iid:AEFF3E8D2E2068118C149A41BB739B78
  • 2012-08-27T20:56:22+01:00
  • xmp.iid: D80481A32E2068118C149A41BB739B78
  • 2012-08-27T20:56:59+01:00
  • xmp.iid:F7E7C7962F2068118C149A41BB739B78
  • 2012-08-27T21:03:47+01:00
  • xmp.iid:4658DEE92F2068118C149A41BB739B78
  • 2012-08-27T21:06:07+01:00
  • хмп.Идентификатор идентификатора: 645F8FE0302068118C149A41BB739B78
  • 2012-08-27T21:13:01+01:00
  • xmp.iid:03DB891F312068118C149A41BB739B78
  • 2012-08-27T21:14:46+01:00
  • xmp.iid: 280C1A65312068118C149A41BB739B78
  • 2012-08-27T21:16:43+01:00
  • xmp.iid: 320C1A65312068118C149A41BB739B78
  • 2012-08-27T21:19:50+01:00
  • xmp.iid:3125F3C4152068118083E1461ABE4984
  • 2012-08-31T10:32:56+01:00
  • хмп. iid:9AD428A8112068118083DC5F3ADF29F5
  • 2012-09-09T10:50+01:00
  • xmp.iid: AD36B007142068118083DC5F3ADF29F5
  • 2012-09-09T10:50:01+01:00
  • xmp.iid:D6193E6C142068118083DC5F3ADF29F5
  • 2012-09-09T10:52:49+01:00
  • xmp.iid:55450DA6142068118083DC5F3ADF29F5
  • 2012-09-09T10:54:26+01:00
  • xmp.iid:B627A2B3142068118083DC5F3ADF29F5
  • 2012-09-09T10:54:49+01:00
  • хмп.Идентификатор идентификатора: F560F806152068118083DC5F3ADF29F5
  • 2012-09-09T10:57:09+01:00
  • xmp.iid:1D7E9F2B0C2068118A6D90A77502E864
  • 2012-10-01T11:48:10+01:00
  • xmp.iid:80B12F5E0C2068118A6D90A77502E864
  • xmp.iid:81B12F5E0C2068118A6D90A77502E864
  • 2012-10-01T11:48:34+01:00
  • xmp. iid:0E7E60A00C2068118A6D90A77502E864
  • 2012-10-01T11:50:01+01:00
  • хмп.iID: 187E60A00C2068118A6D90A77502E864
  • 2012-10-01T11:52+01:00
  • xmp.iid:4BE5490C0D2068118A6D90A77502E864
  • 2012-10-01T11:53:02+01:00
  • xmp.iid:BEA9E9560D2068118A6D90A77502E864
  • 2012-10-01T11:55:08+01:00
  • xmp.iid:9A24C053532068118A6D90A77502E864
  • 2012-10-01T20:17:41+01:00
  • xmp.iid:C4A85E241020681180839B823F3585C6
  • 2012-10-10T10:44:14+01:00
  • хмп.iid:F303966F1120681180839B823F3585C6
  • xmp.iid:7A2C34BC1120681180839B823F3585C6
  • 2012-10-10T10:46:23+01:00
  • xmp.iid:00801174072068118083C56B44A780C9
  • 2012-10-25T09:12:43+01:00
  • xmp. iid:F7F0BCA9302068118083E5222B616A1C
  • 2012-12-14T19:52:31Z
  • xmp.iid:1C846BD83F2068118083E5222B616A1C
  • хмп.iid:9DA24634402068118083E5222B616A1C
  • 2012-12-14T19:55:06Z
  • xmp.iid: F2B29802412068118083E5222B616A1C
  • 2012-12-14T20:00:52Z
  • xmp.iid: B11C2D21412068118083E5222B616A1C
  • 2012-12-14T20:01:43Z
  • xmp.iid:32D6636D412068118083E5222B616A1C
  • 2012-12-14T20:03:51Z
  • xmp.iid:71D31BB9412068118083E5222B616A1C
  • 2012-12-14T20:05:58Z
  • хмп.iID: 78D31BB9412068118083E5222B616A1C
  • 2012-12-14T20:09:13Z
  • xmp.iid:782A1EBA422068118083E5222B616A1C
  • 2012-12-14T20:13:09Z
  • xmp.iid:622932DC422068118083E5222B616A1C
  • 2012-12-14T20:14:06Z
  • xmp. iid:64DC0394432068118083E5222B616A1C
  • 2012-12-14T20:19:15Z
  • xmp.iid:6DDC0394432068118083E5222B616A1C
  • 2012-12-14T20:20:53Z
  • хмп.iid:6EDC0394432068118083E5222B616A1C
  • 2012-12-14T20:21:43Z
  • xmp.iid:F458420F442068118083E5222B616A1C
  • 2012-12-14T20:22:42Z
  • xmp.iid:B61D6423442068118083E5222B616A1C
  • 2012-12-14T20:23:15Z
  • xmp.iid:FF7F1174072068118083A122CFC718F6
  • 2012-12-17T09:27:55Z
  • xmp.iid:00801174072068118083A122CFC718F6
  • 2012-12-17T09:29:09Z
  • хмп.Идентификатор идентификатора: D4A705A0072068118083A122CFC718F6
  • xmp.iid:182968AC082068118083A122CFC718F6
  • 2012-12-17T09:36:39Z
  • xmp. iid:6045D3D5082068118083A122CFC718F6
  • 2012-12-17T09:37:49Z
  • xmp.iid:B4028A330

    118083A122CFC718F6

  • 2012-12-17T09:40:26Z
  • xmp.iid:BE76465D472068118083A122CFC718F6
  • 2012-12-17T17:31:52Z
  • хмп.iID: 20E37F0E4B2068118083A122CFC718F6
  • xmp.iid:A9D681020F206811808382017EC0DC83
  • 2013-04-17T11:27:07+01:00
  • xmp.iid:B2D681020F206811808382017EC0DC83
  • xmp.iid:0037E7561D206811808382017EC0DC83
  • 2013-04-17T11:27:57+01:00
  • xmp.iid:7A1E2B6D1E206811808382017EC0DC83
  • 2013-04-17T11:35:44+01:00
  • хмп.iid:5472D48E1E206811808382017EC0DC83
  • 2013-04-17T11:36:40+01:00
  • xmp.iid:7488280C1F206811808382017EC0DC83
  • 2013-04-17T11:40:10+01:00
  • xmp. iid:00A153621F206811808382017EC0DC83
  • 2013-04-17T11:42:35+01:00
  • xmp.iid:09A153621F206811808382017EC0DC83
  • 2013-04-17T11:47:47+01:00
  • xmp.iid:9BD5212520206811808382017EC0DC83
  • 2013-04-17T11:48:02+01:00
  • хмп.iid: AD7062A622206811808382017EC0DC83
  • 2013-04-17T12:05:58+01:00
  • xmp.iid:4FE97CBA22206811808382017EC0DC83
  • 2013-04-17T12:06:31+01:00
  • xmp.iid:FB9FAB8624206811808382017EC0DC83
  • 2013-04-17T12:19:23+01:00
  • xmp.iid:CCDAEAA024206811808382017EC0DC83
  • 2013-04-17T12:20:07+01:00
  • xmp.iid:13284BCD24206811808382017EC0DC83
  • 2013-04-17T12:21:22+01:00
  • хмп.iid:64DFDBF024206811808382017EC0DC83
  • 2013-04-17T12:22:22+01:00
  • xmp. iid:65DFDBF024206811808382017EC0DC83
  • 2013-04-17T12:23:25+01:00
  • xmp.iid: B4F9BFD90B2068118083CB99EBFAE4AE
  • 2013-04-22T11:40:18+01:00
  • xmp.iid:9857C3D90B2068118083CB99EBFAE4AE
  • xmp.iid:96353A9D0D2068118083CB99EBFAE4AE
  • 2013-04-22T11:52:56+01:00
  • хмп.iID: 7FB4602F0E2068118083CB99EBFAE4AE
  • 2013-04-22T11:57:01+01:00
  • xmp.iid:D5D0A6570E2068118083CB99EBFAE4AE
  • 2013-04-22T11:58:09+01:00
  • xmp.iid:BB5C31640E2068118083CB99EBFAE4AE
  • 2013-04-22T11:58:30+01:00
  • xmp.iid:F6ED56750E2068118083CB99EBFAE4AE
  • 2013-04-22T11:58:58+01:00
  • xmp.iid:A6A2D5810E2068118083CB99EBFAE4AE
  • 2013-04-22T11:59:19+01:00
  • хмп. iid: 10452A980E2068118083CB99EBFAE4AE
  • 2013-04-22T11:59:57+01:00
  • xmp.iid:C560CCB90E2068118083CB99EBFAE4AE
  • 2013-04-22T12:00:53+01:00
  • xmp.iid:332E132C0F2068118083CB99EBFAE4AE
  • 2013-04-22T12:04:05+01:00
  • xmp.iid:DA659D700F2068118083CB99EBFAE4AE
  • 2013-04-22T12:06+01:00
  • xmp.iid:52F8F8950F2068118083CB99EBFAE4AE
  • 2013-04-22T12:07:03+01:00
  • хмп.iid: 53F8F8950F2068118083CB99EBFAE4AE
  • 2013-04-22T12:07:24+01:00
  • xmp.iid:A4479387082068118C14F1D8FA02FFFE
  • 2013-04-24T08:27:42+01:00
  • xmp.iid:6CFC55DD082068118C14F1D8FA02FFFE
  • xmp.iid:E229BD080

    118C14F1D8FA02FFFE

  • 2013-04-24T08:28:55+01:00
  • xmp. iid:0831FDDF132068118083D065BF2B4342
  • 2013-05-10T10:13:21+01:00
  • хмп.Идентификатор идентификатора: BE4F17C7142068118083D065BF2B4342
  • xmp.iid:1981B2E3142068118083D065BF2B4342
  • 2013-05-10T10:14:09+01:00
  • xmp.iid:87AE49E7142068118083D065BF2B4342
  • 2013-05-10T10:14:15+01:00
  • xmp.iid:E79444FF142068118083D065BF2B4342
  • 2013-05-10T10:14:56+01:00
  • xmp.iid:28046A13152068118083D065BF2B4342
  • 2013-05-10T10:15:29+01:00
  • хмп.Идентификатор идентификатора: 34E6AC18152068118083D065BF2B4342
  • 2013-05-10T10:15:38+01:00
  • xmp.iid: AEB5AA2A152068118083D065BF2B4342
  • 2013-05-10T10:16:08+01:00
  • xmp.iid:87C85B36152068118083D065BF2B4342
  • 2013-05-10T10:16:28+01:00
  • xmp. iid:49B6853D152068118083D065BF2B4342
  • 2013-05-10T10:16:40+01:00
  • xmp.iid:2A96274C152068118083D065BF2B4342
  • 2013-05-10T10:17:05+01:00
  • хмп.Идентификатор идентификатора: 8C57C656152068118083D065BF2B4342
  • 2013-05-10T10:17:22+01:00
  • xmp.iid:D2222E6
  • 68118083D065BF2B4342
  • 2013-05-10T10:17:53+01:00
  • xmp.iid:E32D6D70152068118083D065BF2B4342
  • 2013-05-10T10:18:05+01:00
  • xmp.iid:850F497E152068118083D065BF2B4342
  • 2013-05-10T10:18:29+01:00
  • xmp.iid:6F648B068118083D065BF2B4342
  • 2013-05-10T10:19:03+01:00
  • хмп.Идентификатор идентификатора: 32C736971A2068118083D065BF2B4342
  • 2013-05-10T10:54:58+01:00
  • xmp. iid: 33C736971A2068118083D065BF2B4342
  • 2013-05-10T10:56:11+01:00
  • xmp.iid:ECC0C0401520681180838FFF0DDB53A5
  • 2013-05-16T10:00:18+01:00
  • xmp.iid:5AE3ECC71620681180838FFF0DDB53A5
  • xmp.iid:D81E09D81620681180838FFF0DDB53A5
  • 2013-05-16T10:00:45+01:00
  • хмп.Идентификатор идентификатора: A111C1F31620681180838FFF0DDB53A5
  • 2013-05-16T10:01:32+01:00
  • xmp.iid: CB177E411720681180838FFF0DDB53A5
  • 2013-05-16T10:03:42+01:00
  • xmp.did: 5AE3ECC71620681180838FFF0DDB53A5xmp.did: A9CC217428206811822AE847A0C17DD4uuid: f522e47e-f692-4848-91b1-aab8be676116defaultxmp.iid: ECC0C0401520681180838FFF0DDB53A5xmp.did: BE4F17C7142068118083D065BF2B4342xmp.did: A9CC217428206811822AE847A0C17DD4368244bd133d23826e07195472a71e7f1a9d05962013-08-02T09: 01: 51. 345-04:00Библиотека Adobe PDF 9.9UnknownPeter Morgan7776GC Установка колонки; Кондиционирование; Место хранения; и техническое обслуживание; TN20684_E; представление; подготовка Библиотека Adobe PDF 9.9 Неизвестно
  • систематизация документов: научные ресурсы/заметки о применении
  • Истинный конечный поток эндообъект 363 0 объект > эндообъект 301 0 объект > эндообъект 54 0 объект > эндообъект 55 0 объект >/A4>/A7>/Pa0>/Pa11>/Pa2>/Pa3>/Pa4>/Pa6>/Pa9>>> эндообъект 56 0 объект > эндообъект 57 0 объект > эндообъект 58 0 объект > эндообъект 59 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 300 0 R 156 0 R 157 0 Р 188 0 Р 157 0 Р 157 0 Р 157 0 Р 157 0 Р 157 0 Р 157 0 Р 157 0 Р 158 0 Р 158 0 Р 158 0 Р 158 0 Р 159 0 Р 159 0 Р 159 0 Р 159 0 Р 159 0 Р 159 0 Р 159 0 Р 160 0 Р 160 0 Р 160 0 Р 160 0 Р 160 0 Р 161 0 Р 161 0 Р 162 0 Р 186 0 Р 162 0 Р 187 0 Р 162 0 Р 162 0 Р 162 0 Р 162 0 Р 162 0 Р 162 0 R 162 0 R 163 0 R 185 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 165 0 R 180 0 R 181 0 R 182 0 R 183 0 R 184 0 R 166 0 R 176 0 R 177 0 R 178 0 R 179 0 R 166 0 R 167 0 R 167 0 R 168 0 R 168 0 R 175 0 R 168 0 Р 168 0 Р 168 0 Р 168 0 Р 168 0 Р 168 0 Р 169 0 Р 174 0 Р 169 0 Р 169 0 Р 170 0 Р 170 0 Р 170 0 Р 170 0 Р 170 0 Р 171 0 Р 171 0 Р 171 0 R 171 0 R 171 0 R 171 0 R 172 0 R 172 0 R 172 0 R 173 0 R 173 0 R 173 0 R 173 0 R 173 0 R 154 0 R 155 0 R 154 0 R 154 0 R 154 0 R 130 0 Р] эндообъект 60 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 299 0 R] эндообъект 61 0 объект [109 0 R 298 0 R 296 0 R 296 0 R 297 0 R 112 0 R 284 0 R 285 0 R 285 0 R 285 0 R 285 0 R 291 0 R 285 0 R 285 0 R 286 0 R 287 0 R 288 0 R 289 0 R 290 0 R 292 0 R 293 0 R 294 0 R 295 0 R 295 0 R 295 0 R] эндообъект 62 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null 244 0 R 245 0 R 246 0 R 246 0 R 246 0 R 246 0 R 283 0 R 246 0 R 246 0 Р 246 0 Р 246 0 Р 246 0 Р 246 0 Р 282 0 Р 258 0 Р 258 0 Р 258 0 Р 258 0 Р 259 0 Р 260 0 Р 260 0 Р 260 0 Р 260 0 Р 260 0 Р 261 0 Р 261 0 Р 261 0 Р 261 0 Р 262 0 Р 262 0 Р 262 0 Р 116 0 Р 242 0 Р 242 0 Р 242 0 Р 242 0 Р 242 0 Р 229 0 Р 230 0 Р 231 0 Р 232 0 Р 233 0 R 234 0 R 243 0 R 243 0 R 243 0 R 236 0 R 237 0 R 238 0 R 239 0 R 240 0 R 241 0 R 263 0 R 263 0 R 263 0 R 264 0 R 264 0 R 264 0 R 264 0 Р 264 0 Р 275 0 Р 275 0 Р 275 0 Р 276 0 Р 277 0 Р 277 0 Р 277 0 Р 277 0 Р 277 0 Р 277 0 Р 277 0 Р 278 0 Р 278 0 Р 278 0 Р 278 0 R 279 0 R 279 0 R 280 0 R 281 0 R 280 0 R 280 0 R 280 0 R 280 0 R 280 0 R 227 0 R 227 0 R 119 0 R 115 0 R] эндообъект 63 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 201 0 R 202 0 R 202 0 R 212 0 R 202 0 R 202 0 R 202 0 R 203 0 R 211 0 R 203 0 R 203 0 R 203 0 Р 203 0 Р 203 0 Р 203 0 Р 203 0 Р 203 0 Р 204 0 Р 204 0 Р 204 0 Р 205 0 Р 205 0 Р 206 0 Р 206 0 Р 206 0 Р 206 0 Р 206 0 Р 206 0 Р 206 0 R 207 0 R 207 0 R 208 0 R 208 0 R 209 0 R 209 0 R 209 0 R 214 0 R 215 0 R 215 0 R 215 0 R 216 0 R 216 0 R 216 0 R 216 0 R 216 0 R 216 0 Р 216 0 Р 216 0 Р 217 0 Р 217 0 Р 218 0 Р 219 0 Р 219 0 Р 220 0 Р 220 0 Р 221 0 Р 226 0 Р 221 0 Р 222 0 Р 222 0 Р 222 0 Р 222 0 Р 190 0 Р 191 0 Р 192 0 Р 193 0 Р 194 0 Р 195 0 Р 196 0 Р 197 0 Р 198 0 R 213 0 R 213 0 R 199 0 R 200 0 R 199 0 R 123 0 R 127 0 R] эндообъект 64 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null нулевой null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 65 0 Р 66 0 Р 67 0 Р 68 0 Р 69 0 Р 70 0 Р 70 0 Р 70 0 Р 70 0 Р 71 0 Р 72 0 Р 73 0 Р 74 0 Р 75 0 Р 76 0 Р 77 0 Р 78 0 Р 79 0 Р 80 0 Р 81 0 Р 82 0 Р 83 0 Р 84 0 Р 85 0 Р 86 0 Р 87 0 Р 88 0 Р 89 0 Р 90 0 Р 91 0 Р 92 0 Р 93 0 Р 94 0 Р 95 0 Р 96 0 Р 97 0 Р 97 0 Р 97 0 Р 97 0 Р 97 0 Р 97 0 Р 97 0 Р 98 0 Р 98 0 Р 98 0 Р 98 0 Р 99 0 Р 100 0 Р 101 0 Р 101 0 Р 101 0 Р 101 0 Р 101 0 Р 102 0 Р 102 0 Р 102 0 Р] эндообъект 65 0 объект >/K 298/P 104 0 R/Pg 19 0 R/S/Рисунок>> эндообъект 66 0 объект >/K 299/P 139 0 R/Pg 19 0 R/S/Код литературы>> эндообъект 67 0 объект > эндообъект 68 0 объект > эндообъект 69 0 объект > эндообъект 70 0 объект >/K[303 304 305 306]/P 135 0 R/Pg 19 0 R/S/Торговые марки>> эндообъект 71 0 объект > эндообъект 72 0 объект > эндообъект 73 0 объект > эндообъект 74 0 объект > эндообъект 75 0 объект > эндообъект 76 0 объект > эндообъект 77 0 объект > эндообъект 78 0 объект > эндообъект 79 0 объект > эндообъект 80 0 объект > эндообъект 81 0 объект > эндообъект 82 0 объект > эндообъект 83 0 объект > эндообъект 84 0 объект > эндообъект 85 0 объект > эндообъект 86 0 объект > эндообъект 87 0 объект > эндообъект 88 0 объект > эндообъект 89 0 объект > эндообъект 90 0 объект > эндообъект 91 0 объект > эндообъект 92 0 объект >/K 328/P 140 0 R/Pg 19 0 R/S/Диапазон>> эндообъект 93 0 объект > эндообъект 94 0 объект > эндообъект 95 0 объект > эндообъект 96 0 объект > эндообъект 97 0 объект > эндообъект 98 0 объект > эндообъект 99 0 объект >/K 344/P 104 0 R/Pg 19 0 R/S/Рисунок>> эндообъект 100 0 объект >/K 345/P 104 0 R/Pg 19 0 R/S/Рисунок>> эндообъект 101 0 объект > эндообъект 102 0 объект > эндообъект 103 0 объект > эндообъект 19 0 объект >/Font>/ProcSet[/PDF/Text]/Properties>/MC1>/MC2>>>>>>/Rotate 0/StructParents 5/TrimBox[0. 0 0,0 594,0 792,0]/Тип/Страница>> эндообъект 20 0 объект >поток HtWMd x

    Достижение низкого уровня уноса колонки ГХ имеет значение

    Рис. 1. Колонка

    Что такое продувка колонки?

    Утечка колонки — это нормальный фоновый сигнал, генерируемый стационарной фазой колонки. Это показано на рис. 1, и из него легко понять, почему низкий уровень уноса из колонки является важным фактором, облегчающим количественный анализ.Кроме того, поскольку унос колонки на самом деле является фазой разрушения и выхода из колонки, колонки с низким уносом служат дольше. Поскольку унос колонки происходит из фазы, уровень уноса пропорционален количеству фазы в колонке. Таким образом, колонки с толстой пленкой выделяют больше, чем колонки с тонкой пленкой. Хотя уровни вытекания столбца могут различаться от столбца к столбцу, все столбцы вытекают в определенной степени. Чем выше температура, тем выше уровень уноса, и при постоянной температуре уровень истинного уноса колонки должен оставаться постоянным.


    Что НЕ является продувкой колонки?

    Рис. 2. Утечка из септы

    Утечка из колонки не является высоким базовым уровнем при низких температурах. Если базовая линия высока, например, при температуре 100 °C, это может быть вызвано рядом причин, но маловероятно, что это связано с самой фазой колонки. Вероятными причинами являются загрязнение колонки материалом, который затем просачивается в детектор. Это загрязнение может исходить от инжектора, септы или даже от загрязненного газа-носителя.Возможно, сам детектор загрязнен и нуждается в чистке. Если предполагаемой причиной является детектор, изолируйте детектор, удалив колонку и загерметизировав соединение колонки с помощью феррулы без отверстия. Затем снова проверьте базовую линию. Возможно, газы детектора загрязнены. Если предполагаемой причиной является входной вкладыш, замените вкладыш новым и повторно проверьте базовый уровень.

    Утечка колонки определенно не видна в виде дискретных отдельных пиков. Они будут поступать откуда-то еще в хроматографической системе, скорее всего, из инжектора в виде утечки через септу, см. рис. 2.Любые загрязнения в системе ввода будут улавливаться в начале колонки при низкой температуре колонки, а затем элюироваться из колонки во время программирования температуры. Блуждающая базовая линия также не является признаком вытекания из колонки. Это может быть вызвано полулетучим или нелетучим веществом, которое могло быть введено в хроматографическую систему за несколько циклов до этого. Это также может указывать на изменения скорости потока в колонке или детекторе во время хроматограммы. Возможно, септа инжектора протекает во время введения пробы.Это также может указывать на то, что часть образца разлагается.

    Имеет ли это значение?

    Низкое кровотечение лучше по нескольким причинам. Во-первых, низкое растекание приводит к лучшей чувствительности благодаря лучшему соотношению сигнал/шум. Основным источником шума в хроматографической системе является химический шум, который в основном является результатом уноса колонки. Если шум уменьшается, отношение сигнал/шум увеличивается. Кроме того, при использовании газовой хроматографии-масс-спектрометрии поток из колонки является источником ионов, не являющихся растворенными фрагментами.Если утечка сведена к минимуму, повышается вероятность сопоставления масс-спектров с базой данных эталонных спектров. Выпуск из колонки неизбежно где-то заканчивается, и это на детекторе. В ПИД его можно увидеть как белый осадок кремнезема. Черный осадок представляет собой углеродистый материал из аналитов. Накопление кремнезема приведет к дорогостоящему простою и обслуживанию прибора, что особенно важно для систем ГХ-МС. Преимущества колонок с низким уносом очевидны:

    • Отличная химическая стойкость.
    • Плавная работа при низком уровне шума.
    • Низкое внутреннее трение.
    • Идеально подходит для применений, требующих высоты всасывания, частых циклов или входного отверстия под давлением.

    Со всем этим, единственное, что вам нужно знать сейчас, это как этого добиться. Ответ заключается в тщательной подготовке колонки и использовании газа-носителя хорошего качества. При высоких температурах колонки следы кислорода могут повредить фазы колонки, что приведет к увеличению уноса колонки. Поэтому перед кондиционированием колонки ее необходимо тщательно продуть газом-носителем хорошего качества, чтобы убедиться в отсутствии кислорода.Затем колонку можно кондиционировать. Температура, до которой выдерживается колонка, должна быть либо на 20°C выше максимальной температуры вашего метода, либо максимальной указанной температуры для колонки, в зависимости от того, что ниже. Использование самой низкой температуры, а не максимальной температуры колонки, продлит срок службы колонки. Техническая статья предоставлена ​​SGE. Широкий ассортимент колонок SGE с малым уносом можно купить в Интернете здесь.

    Хроматографическая колонка – обзор

    11.2.1 Колонки

    Хроматографическая колонка спроектирована таким образом, чтобы создать как можно меньшее растекание зон и обеспечить набивку хроматографических смол для достижения максимальной эффективности. Входные и выходные отверстия колонки должны обеспечивать равномерный поток пробы через хроматографический слой, а устойчивость колонки к давлению должна быть достаточно высокой, чтобы можно было заполнять смолы с наименьшим размером частиц, которые будут использоваться. Технически конструкция может варьироваться, но все колонны с равномерным распределением потока имеют радиальный перепад давления, который пренебрежимо мал по сравнению с осевым перепадом давления на входе (рис. 11.4).

    Рисунок 11.4. Радиальное и осевое противодавление в колонной распределительной системе.

    Неотъемлемой частью колонны и ее системы распределения потока является сетка для удержания частиц, также называемая опорой слоя (не показана на рис. 11.4). В лабораторных масштабах или для колонок для ВЭЖХ можно использовать фритты или тканые сетки с высокой поперечной проницаемостью, которые распределяют поступающую жидкость внутри несущей конструкции до того, как она попадет в пространство набивочного слоя.

    Однако в пилотных и производственных колонках с большим отношением диаметра к высоте и особенно при использовании смол низкого давления требуется отдельный канал распределения жидкости между концевой ячейкой колонки и сеткой для надлежащего распределения жидкости по всей поверхности. упакованной кровати.Крупномасштабные распределительные системы обычно используют схемы отдельных каналов потока жидкости, чередующихся с ребрами для механической поддержки сети и уплотненного слоя соответственно. В другом коммерчески доступном типе распределительной системы используется сетка грубого плетения между сеткой, удерживающей более мелкие частицы, и конечной ячейкой. Грубая структура быстро и равномерно распределяет жидкость из центрального впускного отверстия по всей поверхности сетки и уплотняемого слоя.

    При большем диаметре колонки распределительный канал и его удерживаемый объем могут создавать дополнительную зону растекания из-за различий во времени пребывания между жидкостью, проходящей через колонку вблизи центральной линии, и жидкостью, проходящей по распределительному каналу к стенке колонки перед попаданием в насадку. кровать.Чтобы свести к минимуму этот источник растекания зоны, применяются распределительные каналы конической формы с уменьшением глубины каналов к концу каналов у стенки колонны. Таким образом, может быть достигнут баланс между низким радиальным перепадом давления и необходимостью достаточно высокой скорости жидкости по всему каналу, чтобы свести к минимуму разницу во времени пребывания.

    Другими конструктивными решениями являются колонны с несколькими входами, которые предварительно распределяют жидкость перед подачей в концевую часть и распределительный канал соответственно.Столь же эффективными могут быть колонны с одним входом, использующие средства для внутреннего предварительного распределения жидкости. Для последнего, например. крупногабаритное противоструйное устройство (диск) переносит поступающую жидкость на промежуточный диаметр, прежде чем выпускать ее в распределительный канал. Сегодня инженерные методы, такие как вычислительная гидродинамика (CFD), позволяют оптимизировать конструкцию системы распределения в соответствии с конкретным типом хроматографической смолы с надлежащим контролем эффективности колонки [14].

    Для колонн большего диаметра доступен ряд конструкций.В колонках с набивкой на месте используются уникальные насадки, которые упрощают набивку больших колонок и обеспечивают среду «закрытой системы», сводящую к минимуму риск загрязнения. Выбор подходящей колонки зависит от химических и физических характеристик и, что наиболее важно, от среды разделения. Для таких методов, как адсорбция в расширенном слое, требуются уникальные системы распределения жидкости в основании колонны. Для хроматографии низкого давления (до 3 бар) в настоящее время имеются коммерчески доступные колонки из пластика, стекла или нержавеющей стали.Эти колонки варьируются в размерах от лабораторного масштаба до диаметра приблизительно 2 м.

    Традиционно биохимики отдают предпочтение колонкам, которые позволяют проводить визуальный осмотр упакованных сред. Но полезно иметь в виду, что по мере увеличения диаметра колонки можно увидеть меньшую часть упакованной среды. И стекло, и некоторые пластмассы допускают визуальный осмотр. Для изготовления часто используются литые трубы из полиметилметакрилата с высокой химической и механической стойкостью. Эти колонки нетоксичны, выдерживают высокое давление и обладают относительно высокой химической стойкостью.Колонны из высококачественной нержавеющей стали и стекла обеспечивают высокие скорости потока и соответствуют стандартам фармацевтической промышленности.

    Как упоминалось выше, иногда обычная конструкция из нержавеющей стали может быть несовместима с химической средой, а колонны изготовлены из высококачественной нержавеющей стали, например hasteloy, на который не влияют даже сильнокислотные галогенидсодержащие буферы. Это может быть довольно дорогостоящим, и совместимость со смачиваемыми поверхностями следует учитывать при проектировании процесса при выборе растворителей и буферов.

    Для хроматографии среднего давления (до 20–40 бар) доступны колонки из стекла или нержавеющей стали диаметром до 60–100 мм. Для диаметров более 60–100 мм требуется нержавеющая сталь.

    Для процесса хроматографии высокого давления единственным практичным конструкционным материалом является нержавеющая сталь. К сожалению, по мере увеличения давления в системе увеличивается и стоимость колонки. При давлении выше одного бара в технологическом масштабе колонна считается сосудом высокого давления. Коды сосудов под давлением различаются в разных странах и должны быть определены до выбора колонки для производственных целей [15, 16].

    В процессе разработки использование адаптеров позволяет оценить оптимальную конфигурацию слоя и упрощает частую перенабивку, необходимую при сравнении различных смол. Адаптеры с гидравлическим или моторным приводом могут обеспечить быстрое уплотнение (рис. 11.5а). Адаптер опускается либо под постоянным давлением, либо с постоянной скоростью, что способствует быстрой упаковке в оптимальных условиях с последующей фиксацией адаптера на месте. Вся операция упаковки может быть завершена за 5 минут и может быть полностью автоматизирована. В производстве колонна с фиксированными наконечниками может быть как гигиеничной, так и экономичной, но как для разработки, так и для производства предпочтительнее тип адаптера, который позволяет регулировать станину. Крупногабаритные колонны с гидравлическими или моторизованными адаптерами также могут упростить техническое обслуживание внутренних частей колонны (т. е. уплотнительных колец, сеток) за счет устранения необходимости во внешних подъемных устройствах, которые, например, требуется для обслуживания колонн с неподвижными наконечниками (рис. 11.5).

    Рисунок 11.5. AxiChrom (а) собранная колонка, (б) колонка в положении обслуживания с откидной трубкой.

    | https://www.separations.us.tosohbioscience.com



    Иногда образцы содержат компоненты, которые необратимо адсорбируются на упаковочном материале. Когда это происходит, пришло время очистить колонку. Как правило, если одна из рабочих характеристик вашей колонки изменяется на 10 % или более, целесообразно очистить вашу колонку. Эти рабочие характеристики:

    • Коэффициент асимметрии
    • Срок хранения
    • Разрешение
    • Теоретические планшеты

    Для контроля колонки не обязательно запускать стандартный тестовый зонд.Если у вас есть хорошо разрешенный пик, его также можно использовать для проверки производительности колонки. Чтобы использовать образец компонента, вы должны установить базовые данные, когда столбец новый и работает хорошо. Убедившись, что колонка работает правильно, с помощью стандартных тестовых зондов рассчитайте коэффициент асимметрии, теоретические тарелки и разрешение одного или нескольких компонентов пробы. Также обратите внимание на время удержания. Это станет вашим «базовым тестовым набором», с которым вы сможете позже сравнить.

    При очистке колонки необходимо соблюдать несколько основных правил.Эти правила применяются независимо от типа используемой колонки TSKgel ® .

    1. Очистите колонку в обратном направлении потока. [Поскольку «заражение» происходит сначала в верхней части колонны, ему придется преодолеть более короткое расстояние, чтобы выйти из колонны, когда вы перевернете его вверх дном.]
    2. Не подсоединяйте колонку к детектору. [Не нужно, чтобы «грязь» попадала на ячейку детектора.]
    3. Включите колонку при половине максимального рекомендуемого расхода, обращая особое внимание на контроль давления, поскольку очищающий раствор может иметь вязкость, отличную от обычной подвижной фазы.
    4. Если вы очищаете раствором с высоким или низким pH, убедитесь, что остальная часть вашей хроматографической системы (насос, уплотнения насоса, инжектор и т. д.) совместима.
    5. Если необходимо использовать несколько чистящих растворов, всегда промывайте колонку между чистящими растворами 3–5 CV воды Milli-Q или деионизированной воды.
    6. Если чистящие растворы, перечисленные ниже, не улучшают разрешение колонки, можно попробовать использовать мочевину или неионогенное поверхностно-активное вещество.


    Чистящие растворы

    TSKgel ® SW и SWXL

    1. Поверните колонку в обратном направлении потока и запустите ее с половинной максимальной скоростью потока.
    2. Очистить 5 объемами колонки (CV) 1 моль/л хлорида натрия (pH 7,0)
    3. Очистите с помощью 5 CV Milli-Q или деионизированной воды.
    4. Очистить 5 CV 20% ацетонитрила.
    5. Очистите с помощью 5 CV Milli-Q или деионизированной воды.
    6. Вращайте колонку в нормальном направлении потока и уравновешивайте подвижную фазу не менее 45 минут.

    TSKgel ® PW и PWXL

    1. Поверните колонку в обратном направлении потока и запустите ее с половинной максимальной скоростью потока.
    2. Очистите с помощью 5 CV 1 моль/л хлорида натрия (pH 7,0)
    3. Очистите с помощью 5 CV Milli-Q или деионизированной воды.
    4. Очистить 5 CV 20% ацетонитрила.
    5. Очистите с помощью 5 CV Milli-Q или деионизированной воды.
    6. Вращайте колонку в нормальном направлении потока и уравновешивайте подвижную фазу не менее 45 минут.

    Ионный обмен и TSKgel ® Тип SW

    1. Высокая концентрация соли (например, 0,5 моль/л — 1,0 моль/л) вашего обычного буфера для анализа
    2. Буферные растворы с низким pH (например,грамм. 2 — 3)
    3. Водорастворимые органические вещества (MeOH, ACN, EtOH, 10–20 %) в водном буфере
    4. Мочевина (8 моль/л) или неионогенное поверхностно-активное вещество в буферном растворе.

    Ионный обмен и TSKgel ® PW-Type

    1. 0,1 моль/л — 0,2 моль/л NaOH
    2. 20% — 40% водная уксусная кислота
    3. Водорастворимые органические вещества (MeOH, ACN, EtOH, 10–20 %) в водном буфере
    4. Мочевина (8 моль/л) или неионогенное поверхностно-активное вещество в буферном растворе.

    Ионный обмен и TSKgel ® Тип STAT

    1. 0,1 моль/л NaOH

    Гидрофобное взаимодействие

    1. 0,1 моль/л — 0,2 моль/л NaOH
    2. 20% — 40% водная уксусная кислота

    Обратная фаза и TSKgel ® Тип SW

    1. Ацетонитрил или метанол
    2. Градиент от 10% до 100% ацетонитрила или метанола в 0,05% трифторуксусной кислоте

    Обратная фаза и TSKgel ® PW-Type

    1. Ацетонитрил или метанол
    2. 0. 1 моль/л — 0,2 моль/л NaOH
    3. 20% — 40% водная уксусная кислота


    Иногда колонка непреднамеренно высыхает либо из-за того, что закончилась подвижная фаза и через колонку был прокачан воздух, либо из-за того, что концевые фитинги не были герметичными во время длительного хранения. Это может случиться с любой колонкой из нержавеющей стали или стекла, если пробки не затянуты или если во время использования в колонку непреднамеренно попал воздух. Дегидратацию легче обнаружить в стеклянных колонках, потому что сухая набивка будет отслаиваться от стенок колонки.Это условие можно исправить с помощью следующей процедуры:

    1. Подсоедините колонку к системе ЖХ в обратном направлении потока.
    2. Не подключайте колонку к детектору во время этой процедуры.
    3. Прокачать отфильтрованную подвижную фазу 20% метанола в дистиллированной деионизированной воде через колонку с половиной рекомендованного максимального расхода. Используйте 60% метанол в случае колонок с обращенной фазой.
    4. Продолжайте эту процедуру, пока не убедитесь, что колонка регидратирована.Регидратация может занять несколько часов, в зависимости от размера колонки.
    5. Подсоедините колонку к системе ЖХ в нормальном направлении потока.
    6. Уравновесьте вашу обычную подвижную фазу.
    7. Выполните рекомендуемые тесты контроля качества, чтобы убедиться в правильности работы колонки.



    TOYOPEARL

    ® и TSKgel ® Смолы

    За исключением некоторых аффинных смол, смолы TOYOPEARL ® и TSKgel ® были разработаны, чтобы выдерживать условия санитарной обработки, обычно используемые в крупномасштабном производстве.

    Общий режим очистки смолы

    Процедура очистки общего назначения выглядит следующим образом: 3–5 CV 0,1–0,5 моль/л гидроксида натрия, затем 3–5 CV 0,5–1 моль/л хлорида натрия перед уравновешиванием колонки. Смолы TOYOPEARL ® и TSKgel ® могут выдерживать воздействие щелочи до 8 часов за один раз. Обязательно работайте с разумной скоростью потока, чтобы избежать избыточного давления, так как смола будет набухать в присутствии основы. Максимальный предел давления для смол TOYOPEARL ® составляет 3 бар (45 фунтов на кв. дюйм), а для смол TSKgel ® — 20 бар (300 фунтов на кв. дюйм).

    Удаление белка

    В некоторых случаях белок может быть прочно связан со смолой.

    • В случаях, когда белок связан ионно, выполните промывку гидроксидом 5 CV воды, затем 3–5 CV 0,1–0,5 моль/л соляной кислоты перед промывкой солью.
    • В случаях, когда белок гидрофобно связан со смолой HIC или SEC, промойте смолу 3–5 CV воды, а затем 3–5 CV 20% метанола или ацетонитрила. Промойте 3-5 CV воды, прежде чем выполнять процедуру очистки общего назначения.



    Очищающие смолы Affinity

    Что касается аффинных смол, то смолу AF-Chelate можно очищать в соответствии с обычной процедурой очистки, в то время как смолы, более чувствительные к лигандам, следует очищать с помощью любой комбинации соли, хаотропа (мочевина/гуанидин HCl) или детергентов (тритон/ Твин).



    Ca⁺⁺Pure-HA

    ® Смола

    Ca⁺⁺Pure-HA ® становится все более стабильным при повышенном pH. Гидроксид NaOH или KOH можно использовать в качестве дезинфицирующего средства.Как и в случае хроматографических сред на полимерной основе, широко используется 1,0 моль/л NaOH. Продолжительность контакта может быть такой же, как и со средой на полимерной основе, обычно время контакта составляет один час. Однако, в отличие от многих сред на основе полимеров, стабильность Ca⁺⁺Pure-HA в высоких концентрациях гидроксида практически не ограничена.

    Ca⁺⁺Pure-HA ® воздействие концентрированного гидроксида не должно следовать сразу за высококонцентрированным фосфатом. Перед введением гидроксида рекомендуется промыть колонку 1–2 объемами колонки буфера, содержащего менее 20 ммоль/л фосфата.В большинстве случаев для этой цели служит уравновешивающий буфер колонки.



    Колонка HiScale™ 26/40 | Cytiva

    Все хроматографические колонки имеют два типа пределов давления: один предел для оборудования колонки и один предел для гелевой насадки.

    Давление, воздействующее на оборудование колонки, зависит от противодавления, создаваемого после колонки, например, проточными ячейками, ограничителями потока и трубками. Когда предел давления для оборудования колонки превышен, колонка начнет протекать.

    Пустые хроматографические колонки от Amersham Biosciences поставляются с данными по пределу давления оборудования колонки.

    Давление, влияющее на упаковку геля, зависит от скорости потока и вязкости буфера. Когда скорость потока слишком высока и/или используется буфер с высокой вязкостью, предел давления для уплотненного гелевого слоя может быть превышен (предел давления геля — это максимально допустимый перепад давления на уплотненном гелевом слое). Когда предел давления превышен, частицы геля вытесняются на дно колонны и вызывают увеличение противодавления.Это приводит к разрушению уплотненного слоя и риску ухудшения хроматографических характеристик.

    Данные по предельному давлению, относящиеся к гелевой набивке, содержатся в инструкциях к колонкам, поставляемых со всеми расфасованными колонками Amersham Biosciences.

    Что делает ограничитель потока?
    Ограничитель потока создает постоянное противодавление для предотвращения образования пузырьков воздуха за колонкой при сбросе давления, созданного в колонке. Ограничитель потока можно сравнить с пробкой на бутылке шампанского (рис. 1).

    Ограничитель потока влияет только на предел аппаратного давления колонки. Ограничитель потока всегда не влияет на предел давления гелевой набивки. На рис. 2 показан пример того, как ограничитель потока влияет на насадочную колонку при гипотетической скорости потока 1 мл/мин. Скорость потока обеспечивает показание давления насоса 0,3 МПа. Если ограничитель не установлен, это давление равно перепаду давления как на геле, так и на оборудовании колонки.

    Когда ограничитель потока создает противодавление 0.2 МПа монтируется после колонки и используется тот же расход, что влияет на давление над оборудованием колонки и будет составлять 0,5 МПа. Следовательно, показания манометра насоса будут 0,5 МПа. Однако перепад давления на уплотненном гелевом слое по-прежнему составляет 0,3 МПа.

    Когда использовать ограничитель потока r
    Рекомендуется использовать ограничитель потока вместе с высокопроизводительными колонками, такими как предварительно набитые колонки Tricorn™, HR, RESOURCE™, PEEK и стальные колонки.Ограничители потока также рекомендуются при использовании буферных систем, содержащих органические растворители в сочетании с водными буферами.

    Когда удалять
    Общее правило заключается в том, что при использовании водных буферов и низком противодавлении (< 0,5–1 МПа) нет необходимости использовать ограничитель потока. Ограничитель потока обычно не используется с колонками низкого давления, такими как предварительно заполненные колонки HiLoad™, HiTrap™ и HiPrep™ или колонки C и XK, заполненные средами на основе Sepharose™ или другими мягкими средами, такими как Sephadex™ и Sephacryl™.

    Успешная очистка и валидация очистки стеклянных колонок Хроматография сегодня

    Для фармацевтических и биофармацевтических ЖХ-процессов необходим эффективный проверенный метод очистки. Оптимальная процедура очистки

    • надежно удаляет загрязнения,
    • работает быстро, чтобы избежать длительного простоя
    • совместим со смолой и оборудованием.

    Во время валидации очистки необходимо оценить эти точки, чтобы гарантировать безопасность продукта и выполнить нормативные требования.

    Самая быстрая процедура очистки

    Самая быстрая процедура очистки достигается при использовании насадочной и собранной колонки. Очистка на месте (CIP) является предпочтительным методом для препаративной хроматографии. Надежная и эффективная процедура безразборной мойки обеспечивает целостность продукта и увеличивает срок службы процесса.

    Но как конструкция колонны может помочь внедрить эффективный метод безразборной очистки? Важнейшим требованием к колонной технологии является эффективное распределение чистящего средства по колонне в сочетании с уменьшением мертвых зон.Кроме того, легко очищаемые поверхности и фритты влияют на универсальность колонны для процедур CIP.

    В недавнем собственном исследовании изучалось влияние оборудования колонки на эффективность очистки. Результаты показывают превосходное распределение потока стеклянных колонок YMC, позволяющее выполнять надежные, быстрые и эффективные процедуры безразборной мойки.

    Важность фурнитуры колонны

    Чтобы продемонстрировать важность наиболее подходящего оборудования колонки для высокой эффективности очистки в CIP, было проведено исследование очистки с двумя стеклянными колонками в разных масштабах: лабораторной стеклянной колонкой ECO с внутренним диаметром 25 мм и экспериментальной/производственной шкалой. Стеклянная колонна YMC Pilot с внутренним диаметром 140 мм.Колонки обоих размеров использовались для процедуры поэтапного масштабирования с различными типами смол.

    Были проведены подробные эксперименты, в которых краситель Coomassie Brilliant Blue G-250 растворяли в 80% изопропаноле и вводили в колонку. Затем краситель промывали изопропанолом той же концентрации. Весь этот процесс контролировали с помощью УФ-детектирования.

    Полное удаление красителя было достигнуто после промывки 3 CV элюента, о чем свидетельствует возвращение сигнала к базовой линии.

    Окончательный осмотр фритт колонки после разборки колонки не показал видимых признаков остатков красителя на фриттах после применения метода.

    Превосходная эффективность очистки благодаря стеклянным колонкам YMC

    Эта валидация очистки показывает, что успешный процесс безразборной мойки можно проводить в лабораторных и пилотных масштабах. Стеклянные колонны YMC оснащены полностью пористыми фриттами для обеспечения оптимального распределения чистящих средств. Эта конкретная конструкция колонны

    • сокращает время простоя производства,
    • обеспечивает безопасность продукта за один шаг,
    • применим ко всем растворителям CIP.

    Чтобы ознакомиться с параметрами метода и полными результатами исследования, ознакомьтесь с полной версией Whitepaper.

    Поиск и устранение неисправностей конвергенции колонки кислого газа, часть 1

    Точное прогнозирование поведения в системах удаления кислых газов может быть сложной задачей. Эти системы включают массоперенос, реакцию и теплопередачу, в которых традиционные модели стадий равновесия не работают. Модели на основе скорости могут преодолеть некоторые из этих ограничений.В AspenTech мы разработали технологию для работы с системами с химическими реакциями, а также дополнительно разделили пленки, чтобы учесть сильно нелинейные профили. Технология развивалась и совершенствовалась в течение 30 лет, чтобы обеспечить надежное и комплексное решение.

    За кулисами математические модели состоят из уравнений материального и энергетического балансов, переноса массы и переноса энергии, фазового равновесия и так далее. Размер и нелинейность уравнений делают поиск решений сложным и трудоемким.Иногда может потребоваться несколько советов и приемов, чтобы найти решение. Но не бойтесь! Вот идеи о том, как устранить неполадки в столбе кислого газа, когда его трудно свести. Это первый из двух блогов, посвященных некоторым методам устранения неполадок. В этом блоге мы сосредоточимся на первом важном этапе расчета на основе скорости: инициализации.

    В колонне для кислого газа доступны две опции: расчет на основе расхода, эффективность и расширенное моделирование, оба основаны на нашей технологии на основе расхода.Режим эффективности пытается предсказать эффективность Мерфри для h3S и CO2, используя принципы, основанные на скорости, в контексте моделей равновесия. В расширенном режиме моделирования используется полноскоростная технология для расчета тепло- и массопереноса для каждой ступени и для всех компонентов. При полном расчете на основе скорости два основных шага — это инициализация и расчет на основе скорости. При начальном расчете подход, основанный на равновесии, создает начальные оценки профиля температуры, расхода и состава для расчета на основе расхода.

    Определение источника сбоя сходимости

    Если столбцу не удается сходиться в расширенном режиме моделирования, необходимо определить, где происходит сбой сходимости. Для этого на вкладке параметров на странице кислотных газов измените уровень диагностики на средний, чтобы оценить, сходится ли столбец во время инициализации. При повышении уровня диагностики в окне трассировки появляются дополнительные сведения.

    В показанном здесь примере этап инициализации завершился неудачно после 25 итераций, и невозможно перейти к расчету на основе скорости.


    Устранение неполадок при инициализации

    Если инициализация столбца кислого газа не удалась в ситуации, когда она обычно выполняется успешно (когда решение, основанное на равновесии, похоже на решение задачи, основанной на скорости), существует несколько общих способов улучшить сходимость. Вы можете получить доступ к большинству переменных здесь, перейдя к параметру конвергенции расширенного моделирования, а затем нажав кнопку просмотра рядом с конвергенцией.

    1. Увеличить максимальное число итераций
    Значение по умолчанию для максимального числа итераций равно 25, чего достаточно в большинстве случаев.Для более сложных случаев или в ситуациях, когда ошибка/допуск продолжает уменьшаться, но сходимость не достигается в течение 25 итераций, рекомендуется увеличить максимальное значение итераций.

    2. Настройка уровня демпфирования
    В случаях, когда ошибка/допуск колеблется вблизи решения, можно настроить демпфирование для стабилизации сходимости. Поскольку при дополнительных итерациях сходимость займет больше времени, мы рекомендуем использовать самый мягкий уровень, который эффективен для достижения сходимости.

    3. Предоставьте оценки температуры
    Эти оценки могут быть очень полезны для достижения сходимости, и мы можем указать их на вкладке параметров столбца на странице профилей. Для нижней ступени завысьте оценку на несколько Кельвинов выше, чем поток сырья нижней ступени. Для верхней ступени в реактивном поглотителе значительно занижайте — на 20-50 градусов по Кельвину меньше, чем исходный поток верхней ступени.

    4. Изменение оценок задержки

    Оценку задержки можно найти в параметрах сходимости расширенного моделирования.Оценка удержания жидкости для кинетической реакции используется только при инициализации. Корреляция задержки реакции и масштабные коэффициенты задержки предназначены для вычислений на основе скорости. Мы обсудим их во второй части этого блога. Часто проблемы сходимости могут возникать из-за более быстрых реакций в колонке. Таким образом, мы можем попробовать меньшую оценку удержания жидкости, чтобы получить сходимость в начальном расчете, который снова служит начальной оценкой для расчетов на основе дебита.

    Успешная сходимость расчета инициализации позволяет столбцу перейти к расчету на основе скорости с начальными оценками.В следующем блоге мы обсудим некоторые стратегии по устранению неполадок в расчетах на основе ставок, если они не сработают.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
