Что такое рекуперация тепла: Для чего нужен рекуператор воздуха и нужен ли?

Содержание

Для чего нужен рекуператор воздуха и нужен ли?

Многие современные строительные технологии предполагают воздухонепроницаемые и паронепроницаемые ограждающие конструкции. Для эффективного проветривания и удаления водяного пара из помещений с герметичными стенами и стеклопакетами необходима принудительная приточно-вытяжная вентиляция. Но при этом резко увеличиваются потери тепла, что при современных энерготарифах очень дорого. Вентиляция обеспечивает до 30% потерь энергии, в общем балансе.

Рекуперация тепла в данном случае является залогом комфортного воздухообмена, с минимальными теплопотерями. Рекуперация тепла в приточно-вытяжной вентиляции – явление неновое, но у нас пока малораспространенное. С технической точки зрения рекуперация является самым обычным процессом теплообмена. Само слово «рекуперация» имеет латинское происхождение и означает «возвращение затраченного». Вентиляционные рекуператоры тепла возвращают его часть назад в помещение посредством теплообмена между входящим и выходящим потоком. Обратный процесс происходит в жаркое время, когда исходящий холодный кондиционный воздух охлаждает встречный теплый нару поток. В таком случае это следует называть рекуперацией холода.

В США и Канаде, еще задолго до появления рекуперационного оборудования, для того, чтобы зимой в помещение попадал не слишком холодный воздух, а летом слишком теплый, придумали использовать грунтовый теплообменник, который впоследствии получил название «канадский колодец». Его идея заключается в том, чтобы наружный воздух, прежде чем попасть в помещения, прошел по заглубленным в грунт приточным воздуховодам, приобретая температурное значение близкое к +10°С – постоянная температура грунта на глубине от 2 м и более. Канадский колодец, по сути, не является рекуператором, но снижает энергозатраты на отопление и кондиционирование. Вентиляция помещений в традиционной схеме с канадским колодцем естественная, но может быть и принудительной.

Рекуперация - сохранение тепла. Выходящий из помещения поток подогревает (охлаждает) подаваемый в помещение приточно-вытяжной установкой воздух. Чаще всего процесс проходит таким образом, что оба воздушных потока конструктивно разделены, чтобы не произошло смешивание. Однако, в роторном теплообменнике возможно попадание удаляемого потока в приточный.

Вообще говоря, "Рекуператор воздуха" - это устройство, в котором утилизируется тепло отходящих газов. Через разделяющую стенку между теплоносителями перманентно осуществляется теплообмен, к тому же, направления движения воздушного потока в нем постоянное.
Одной из самых важных характеристик рекуператоров является его КПД, или коэффициент полезного действия рекуперации (эффективности рекуперации). Он рассчитывается из соотношения максимально возможного получаемого количества тепла и, в действительности, полученного тепла за теплообменником. КПД рекуператоров колеблется от 30 до 96%. Данный коэффициент зависит от вида рекуператора, разницы температур и от скорости движения воздуха через теплообменник.

Существует пять основных видов рекуператоров воздуха: пластинчатый (металлический и влагопроницаемый), роторный, камерный, рекуператор с промежуточным теплоносителем и тепловые трубки.

Задача создания эффективных и не дорогих теплообменных аппаратов, в частности рекуператоров, актуальна в настоящее время во всем мире. Одним из путей ее решения является повышение интенсивности теплообмена устройств в основном за счет развития их теплопередающих поверхностей. Так, например, для увеличения поверхностей теплообмена трубчатых теплообменников широко используют спирально оребренные трубы. Но даже при оребрении трубчатые рекуператоры имеют недостаточно высокую эффективность, значительные габариты, вес, стоимость.

В 30-е годы прошлого века широкое распространение получили пластинчатые теплообменники. В этих конструкциях используют насадку из набора тонкостенных плоских листов. Необходимая поверхность теплообмена обеспечивается за счет большого количества этих листов, при этом либо устройство должны иметь большой объем, либо зазоры между пластинами должны быть весьма малыми. Пластинчатые типы рекуператоров до сих пор являются основными конструкциями низкотемпературных устройств теплообмена, в том числе потому, что обычно их эффективность достигается применением алюминиевых пластин, однако, именно поэтому их почти не применяют для высокотемпературных процессов.

При строительстве коттеджа, всегда стоит подумать обо всем, что сделает проживание в нем приятным и функциональным, то есть о вентиляции, канализации и газоснабжении. Многие считают, что вентиляция коттеджей не так важна, как ее наличие в городской квартире, но это не так. На самом деле, вентиляция коттеджей – важный фактор, при отсутствии которого все проживающие в доме будут чувствовать дискомфорт, причем очень явный. Одним проветриванием помещений тут не обойтись, так как санузлы, если они находятся в доме, сквозняком не проветришь, а значит, сырость и плесень там гарантированы. Хотя бы это, дает основание для того, что вентиляция коттеджей должна иметь место даже в дачном доме, не смотря на то, что он используется только в определенный период. На самом деле, проектирование вентиляции не потребует лишних затрат, если оно происходит во время строительства здания, потом же, проектирование вентиляции будет стоить дороже и выглядеть будет крайне неаккуратно. При этом необходимо применить систему рекуперации, обеспечивающую экономное функционирование систем вентиляции.

Сама концепция вентиляционных систем, в которых обеспечивается пассивный нагрев свежего воздуха, ориентирована на снижение платы за отопление. Но в плане оснащения энергоэффективных домов рекуперация – это и экологически чистый способ нормализации микроклимата. Производители выпускают специальные линейки, в которых используются безопасные и эффективные в плане рекуперации материалы. В частности, последние модели получают трехступенчатые теплообменники, выполненные из непористых ультратонких мембран. Такое устройство позволяет отказаться от электрических воздушных нагревателей. Кроме равномерной передачи тепла подобные устройства также эффективно работают и с влажностью. Они обеспечивают полный возврат влаги в помещение с полным исключением конденсаторов. В результате вентиляция с рекуперацией избавляется и от необходимости установки дренажных водоотводов. Развиваются приточно-вытяжные аккумуляторы тепла и в направлении электронной начинки.

С целью оптимального распределения потоков производители снабжают установки возможностью автоматической регулировки положения межканальных перегородок.

В более совершенных моделях предусматривается также настройка скоростных режимов, индикация температурных показателей и контроль степени загрязненности фильтров с сигнализацией. Кроме этого, современная вентиляция с рекуперацией предоставляет возможность управления внешним канальным нагревателем без подключения к процессу сторонних устройств. То есть в этом случае обеспечивается дополнительный нагрев воздуха до оптимального показателя. Как и все современные системы вентиляции, модели с рекуперацией предполагают включение в конструкцию очистительных устройств. Так как теплообмен предполагает максимальное сведение исходящего и нагнетаемого воздушных потоков, фильтры в данном случае играют особенно важную роль.

Чаще всего в самих воздуховодах применяются фильтры типа F7, которые исключают прохождение частиц размером в 0,5 мкм. Менее распространены фильтры грубой очистки G3, но в зависимости от конструкции может потребоваться и такое дополнение. Для удобства в обслуживании система рекуперации чаще снабжается фильтрами, изготовленными из пластиков и специальных волокон – такие элементы легко мыть и вытряхивать.

Как уже отмечалось, современные модели также оснащаются индикаторами, которые определяют момент для произведения замены фильтра. Эксплуатация традиционных систем вентиляции не дает и намека на энергосберегающую функцию. Как правило, это прожорливые массивные установки, которые вносят существенный вклад в повышение расходов на содержание дома.

На этом фоне рекуперация – это почти революционный подход к производству климатического оборудования, предполагающий рациональное использование уже отработанной тепловой энергии. Если в типовой системе реализуется нагрев воздуха по мере его поступления в помещение с помощью отопительного оборудования, то рекуперация позволяет изначально повышать температуру входящих потоков без подключения специальных нагревателей. Конечно, такие установки имеют свои недостатки, но с ними производители ведут плодотворную борьбу, совершенствуя конструкции рекуператоров.

Но как всё новое, рекуператоры сложно приживаются на российских просторах. Есть и объективные причины: 1.

Продолжительные периоды низких температур и как следствие обледенение и снижение эффективности работы рекуператоров. 2. Не создано своих предприятий по производству рекуператоров, учитывающих особенности нашего климата. 3. Мало специалистов, работающих в этой области. 4. Сами строения имеют низкие коэффициенты защиты энергопотерь, что делает неэффективным применение рекуператоров на общем фоне энергопотерь. 5. Мы делаем только первые шаги в части применения технологий энергосбережения.

АНО ДПО «УКЦ «УНИВЕРСИТЕТ КЛИМАТА»

В современных высокоэффективных системах вентиляции секции рекуперации тепла получили большое распространение. Они предназначены для того, чтобы сэкономить на нагреве наружного воздуха за счёт тепловой энергии внутреннего воздуха. Разберёмся подробнее, как они работают, и какие виды рекуператоров применяются в системах вентиляции.

Зимой температура вытяжного воздуха в системах вентиляции составляет +22°С, а температура наружного воздуха — минус 26°С. Таким образом, выбрасывая на улицу теплый вытяжной воздух, приходится одновременно нагревать приточный воздух. Системы рекуперации призваны оптимизировать два этих процесса. Они позволяют передать тепло вытяжного воздуха приточному. Соответственно, появляется возможность сэкономить на мощности, потребляемой нагревателем приточного воздуха — он лишь догревает его до нужной температуры.

Выделяют три вида рекуператоров тепла:

  • С промежуточным теплоносителем
  • Перекрестно-точные
  • Роторные

Рекуператоры с промежуточным теплоносителем передают тепло от вытяжного воздуха приточному посредством промежуточного теплоносителя. Так как приточный воздух может иметь отрицательную температуру, то рекомендуется применять антифриз, например, раствор этиленгликоля в воде требуемой концентрации.

Перекрестно-точные рекуператоры представляют собой перекрестно-точный воздухо-воздушный теплообменный аппарат.

В нём вытяжной и приточный потоки воздуха обмениваются энергией через стенки теплообменника, при этом не смешиваясь.

Роторный рекуператор представляет собой большое медленно вращающееся колесо, половина которого расположена в области вытяжного воздуха, а вторая половина — в области приточного воздуха. Находясь в области вытяжного воздуха, половина ротора нагревается за счёт него. Далее, вращаясь, она постепенно переходит в область приточного воздуха, где и отдаёт своё тепло, нагревая его. Охладившись, она вновь поступает в область вытяжного воздуха. Данный процесс происходит непрерывно.

На сегодня роторные рекуператоры являют собой наиболее современный вид рекуператоров, имеют наивысший КПД (до 85% и более), и, как результат, получают всё большее распространение в системах приточно-вытяжной вентиляции.

Рекуператор воздуха. Виды, принцип работы, способ установки.

Рекуператор воздуха вызывает интерес уже не только у озадаченных состоянием экосистемы, но и попросту желающих сэкономить людей. Мы расскажем, какую выгоду сулят установки рекуперации, как они функционируют и в чём особенность монтажа такой системы в собственном доме.

О принципе рекуперации

Термин рекуперация происходит от латинского слова, означающего обмен, передачу чего-либо. В контексте вентиляции под этим понятием подразумевается передача тепла от вытяжного воздуха приточному без смешивания двух потоков. Первоначально интерес к устройствам рекуперации диктовался преимущественно тенденциями новаторства и перспективами экологической безопасности. Позже стало понятно, что это по-настоящему действенный способ оптимизировать энергетическую эффективность здания.

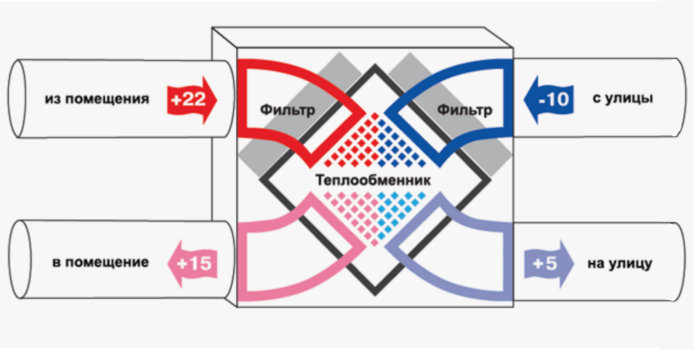

   Принцип работы рекуператора воздуха

Принцип возвратного теплообмена имеет количественное выражение. Эффективность теплопередачи тепла растёт вместе с повышением разницы температур. Также ввиду отсутствия смешивания потоков очевидно, что полноценная работа устройства возможна только при достаточно высоком отношении площади теплового контакта к массе проходящего через рекуператор воздуха.

По сути и принципу действия каждый рекуператор — это экономайзер, собирающий отходы низкопотенциальной энергии и направляющий их для совершения полезной работы. Для рекуперации тепла не свойственен высокий КПД, однако в хорошо утеплённых зданиях утечки тепла через вентиляцию относятся к основным потерям, поэтому их сокращение — важнейшая задача для обеспечения как можно более низкого теплового баланса.

Технологические решения

Рекуператоры тепла имеют множество технических реализаций, среди которых есть как локальные приточно-вытяжные установки, так и оборудование для монтажа в централизованные системы. В любой отдельно взятой модели разработчики стремятся продумать каждую мелочь, ведь для таких устройств прирост по одному из показателей неизбежно вызывает ухудшение других параметров.

Например, чтобы успеть отдать максимум тепла вытяжной воздух должен проходить по как можно большему пути, что неизбежно увеличивает общее аэродинамическое сопротивление системы вентиляции. Получается, что для корректной работы высокоэффективного рекуператора необходим либо разгонный участок очень большой протяжённости, либо принудительное перемещение воздуха с вытекающей из этого зависимостью от электроснабжения.

В соответствии с устройством и принципом действия различают пластинчатые, трубчатые и роторные рекуператоры — это три наиболее популярных типа, которые пригодны к использованию в гражданской сфере благодаря простоте конструкции.

Пластинчатые рекуператоры — это ёмкости со сложным лабиринтом перегородок, по которым во встречных направлениях перемещаются два потока воздуха. Это наиболее простой тип конструкции, получивший наибольшее распространение в бытовых рекуператорах. Главный недостаток — увеличение аэродинамического сопротивления в точке установки.

   Пластинчатый рекуператор

Трубчатые рекуператоры устроены сложнее, по сути, они представляют собой один крупный канал, в котором проложены несколько трубок меньшего диаметра. Для достижения площади теплового контакта, сопоставимой с пластинчатой конструкцией, требуется увеличение длины каналов, что приводит к повышению материалоёмкости, негативно сказывается на габаритах и стоимости прибора. Но есть и позитивный аспект: завихрения воздуха при движении через систему трубок способствуют более эффективной теплопередаче, не замедляя вытяжной поток.

   Трубчатые рекуператоры

Роторные рекуператоры используют для теплообмена рабочее тело — набор тонких вращающихся дисков, которые нагреваются при прохождении через тёплый канал и остывают в холодном. Недостаток таких рекуператоров — технологические зазоры между дисками, которые хоть и незначительны, но всё же приводят к частичному смешиванию потоков.

   Приточно-вытяжная установка с роторным рекуператором

В целом все конструкции имеют примитивное устройство, что сказывается на эффективности, поэтому многие производители дополняют классическую схему прибора некоторыми интересными решениями. Усиленная работа ведётся над поиском материалов, хорошо поддающихся обработке и как можно лучше передающих тепло. В пластинчатых рекуператорах стенки изготавливают гофрированными или устанавливают на них оребрение, трубчатые теплообменники выполняют тонкостенными из цветных металлов.

Одним из самых интересных решений служит установка элементов Пельтье, причём за счёт положительного COP их количество буквально ничем не ограничено. Тот же принцип используется и в рекуператорах, совмещённых с системой воздушного отопления: тепловые насосы в таких установках обладают гораздо более широким диапазоном рабочих температур и увеличенным коэффициентом прироста мощности.

В наиболее продвинутых рекуператорах работает система двойного обращения потока. Тёплый вытяжной воздух подаётся изначально на более холодную часть теплообменника, где за счёт большой разницы температур наблюдается существенное увеличение эффективности теплопередачи. Также в процессе образуется конденсат, который подогревается и передаётся на испаритель внутри приточной камеры. Это помогает нивелировать осушение воздуха при нагреве, кроме того, вода как носитель скрытой теплоты способствует ещё более интенсивному переносу энергии. Некоторые моменты продуманы до мелочей: например, двигатели специально размещают в начале вытяжного и конце приточного тракта, а также снабжают качественным оребрением для полного возврата паразитного тепла.

Определение производительности

Для рекуператора как части вентиляции наиболее важными являются три параметра: приведённое аэродинамическое сопротивление, допустимый проток и эффективность, выраженная в отношении возвращённого тепла к общему количеству энергии, содержащейся в воздухе при действующей дельте температур. Это отношение непостоянно: чем холоднее приточной воздух, тем в целом эффективнее работает рекуператор, причём зависимость этих изменений не линейная. Поэтому так важно обращать внимание на диаграммы изменения основных характеристик в зависимости от прочих условий.

Q = S · v · 3600

где:

  • Q — пропускная способность вентканала, м3/ч;
  • S — площадь сечения канала, в м2;
  • v — скорость потока, м/с.

Kt = (T3 – T1) / (T2 – T1)

где:

  • Kt — коэффициент эффективности рекуператора по температуре;
  • T1 — температура наружного воздуха, °C;
  • T2 — температура воздуха в помещении, °С;
  • T3 — температура приточного воздуха, °С.

Первоначальный критерий — допустимая величина протока — определяется параметрами системы вентиляции. Разумеется, воздухообмен не может быть ниже норм, установленных СНиП: 3 м3/ч·м2 или 30 м3/ч на каждого человека при норме обеспеченности пространством менее 20 м3/чел. При этом общая кратность воздухообмена за час должна составлять не менее 0,35. Если параметры системы вентиляции на данный момент не соответствуют норме, рекуператор выбирается по нормативным требованиям, а система вентиляции впоследствии дорабатывается.

Если производительность рекуператора с принудительным движением воздуха превышает пропускную способность системы вентиляции более чем на 50%, избыточный шум устраняется установкой глушителя. Также нужно помнить, что производительность вентилятора на приточном канале выше, чем на вытяжном, разницу нужно выбирать в соответствии с количеством дополнительных точек естественного удаления воздуха.

  Воздушный рекуператор тепла и влаги

Не существует определённых требований к энергоэффективности установки, в целом этот параметр важен для определения выгодности покупки. Оценить условный КПД прибора можно по онлайн-калькуляторам и данным от производителя, за точку отсчёта принимается разница температур приточного воздуха. Дополнительно нужно обратить внимание на ограничения по влажности воздуха и разнице температур, из-за несоответствия этих показателей возможно обмерзание рекуператора зимой.

Управление рекуператором

Как правило, рекуператоры служат активным элементом принудительной системы вентиляции или как минимум подразумевают возможность регулировать интенсивность воздухообмена. Можно назвать несколько способов наладить взаимодействие между рекуператором и остальными компонентами.

В самом простом случае рекуператор не имеет устройств принуждения потока, но при этом оснащается регулируемой заслонкой. Она необходима, чтобы обеспечивать корректное соотношение между пропускной способностью теплообменника и текущей мощностью вентилятора в зависимости от места расположения последнего. В одном случае встроенный в рекуператоре блок управления регулирует скорость вращения вентилятора, но также возможен вариант, где используется ПЛК со встроенным пропорциональным регулятором, настройка которого проводится опытным путём.

   ПЛК для управления вентиляцией

В другом случае рекуператор служит единственным устройством принуждения потока и, соответственно, только скорость работы его вентиляторов определяет интенсивность воздухообмена. Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущей разницы температуры. Самые совершенные в плане эргономики установки подключаются к системе общедомовой автоматизации и самостоятельно подстраивают производительность в зависимости от количества людей или опираясь на данные комнатных газоанализаторов.

Место и способ установки

Рекуператоры бывают напольной и подвесной потолочной установки. Есть и третий вариант — точечные стеновые рекуператоры, которые монтируются в каждом помещении, соседствующим с улицей, и не требуют прокладки дополнительных коммуникаций.

Варианты потолочной установки интересны возможностью спрятать техническое оснащение дома в полости подвесных или натяжных потолков. Такие устройства немного дороже из-за требований к компактности, в то же время для их подключения не требуются дополнительные обводные каналы. Очевидный минус такого типа размещения — повышенная шумность, обусловленная малым удалением работающих двигателей от вентиляционных решёток.

   Способ установки рекуператора в квартире

Напольные (и настенные) рекуператоры ориентированы на установку в технических помещениях. Их производительность не ограничена габаритами, но требуется качественно выполнить систему обвязки. Как правило, устройства этой категории используют по совместительству с системами воздушного отопления и кондиционирования.

Монтаж рекуператора

Сама установка и подключение рекуператора ограничиваются его механическим креплением к капитальной поверхности и стыковкой с общим вытяжным и приточным каналами. После этого места соединений герметизируются, а сам рекуператор облачается в специальный корпус, выполняющий одновременно функцию теплозащиты и шумопоглощения.

Гораздо сложнее дело обстоит с проектированием систем вентиляции, если в них предусмотрена установка рекуператора. Для канальных рекуператоров требуется прокладка двух воздуховодов в каждую жилую комнату для забора и подачи воздуха. При этом важно рассчитать живое сечение вентиляционных решёток и правильно подобрать раструбы, чтобы избежать возникновения дополнительных шумов.

   Установка приточно-вытяжной вентиляции

В структуре общедомовой вентиляции рекуператоры обеспечивают воздухообмен только между жилыми помещениями. Вытяжные каналы из кухни и санузлов обычно устраиваются в обход теплообменника из-за чувствительности последнего к грязному воздуху и высокой влажности. На такой случай можно рекомендовать установку дополнительного узла фильтрации воздуха с жироулавливающими и дисперсными фильтрами. Также можно сделать выбор в сторону многоканальных рекуператоров, конструкцией которых предусмотрено подключение вспомогательного контура вентиляции для технических помещений.



Смотрите также по теме:

   Фанкойл. Новый уровень комфорта в помещении!

   Повышение энергосбережения в бизнесе. Современный подход к технологиям.



Будем рады, если подпишетесь на наш Блог!

[mailpoet_form id=»1″]

За счет чего экономит тепло квартирный рекуператор воздуха.

Что такое квартирный рекуператор воздуха.

Рекуператор воздуха это устройство позволяющее возвращать тепло в дом при его проветривании. Законный вопрос, а зачем дом вообще проветривать, не топи сильно, и все проблемы будут сняты. Но как показала практика, после того, как была внедрена система энергосбережения в многоквартирных жилых домах, экономия тепла получилась хорошая, но вот только в тепле люди стали больше болеть, даже те, кто раньше замерзал в квартирах и ни когда не болел.

Квартирный рекуператор приточного воздуха УВРК-50М – устройство.

И дело здесь не в закалке, а в отсутствии притока свежего воздуха - рекуперации. Выход, конечно, нашли сразу, открыл окно и проветривай дом себе на здоровье, только обидно, что при этом сэкономленное тепло теряем задаром. Но от такого проветривания стали страдать строительные конструкции, появился новый вид грибка, хотя встроенная вентиляция осталась не тронутой. Но вот смешно – без притока воздуха из вне она почему-то не работает, а мы напрочь «заколотили» все щелив окнах и подоконниках, установив пластиковые окна , заменили деревянные двери на полностью герметичные металлические. А вот о притоке воздуха, хотя бы для нашего с вами нормального дыхания, не говоря уж об электрических плитах и газовых конфорках, позабыли. Вот здесь нас и выручит квартирный рекуператор воздуха.

Зачем квартире приточная вентиляция – рекуперация.

Квартирный рекуператор приточного воздуха УВРК-50М - внешний вид.

Спросите любого архитектора, при проектировании именно щели в окнах, дверях и подоконниках считали источником притока воздуха в квартиру. Смешно, но иного решения совсем недавно еще не было или не было необходимости задумываться об этом  притоке специально.

В новых домах рекуператоры воздуха встраиваются в крышу, более сложные устраивают специальную систему приточной вентиляции в стены, вот интересно в домах дореволюционной, царской постройки она почему-то была.

А как же быть тем, у кого дом уже построен, не переделывать же стены или прокладывать вентиляционные короба по всем комнатам?

Нет, все гораздо проще, промышленность, наконец-то освоила выпуск рекуператоров воздуха. Не буду указывать, какой то один тип, чтобы статью не посчитали рекламной. Их много, но принцип работы и встраивания один. Теплый воздух, выходящий из квартиры греет воздух в нее входящий. Современные рекуператорыпозволяют возвращать в дом до 90% уходящего тепла.

Как правильно подобрать рекуператор для квартиры или дома.

Пример установки рекуператора приточного воздуха в двухкомнатной квартире.

Если у вас в доме свой котел, следует исходить из того, что на обогрев дома тратиться 10 кВт тепла на 100 м квадратных площади дома. Следовательно, для нормального сжигания газа вам потребуется 6 куб. метров воздуха, для дыхания - за сутки человек вдыхает примерно 10 800 литров воздуха или чуть больше 10 кубических метров. Средняя газовая конфорка сжигает 3 куб. метра воздуха, духовка до 8 куб.м. Дальше считайте сами.

Современные рекуператоры воздуха для квартир и жилых домов выпускаются с возможность плавной регулировки от 13 до 80 (160) кубических метров воздуха в час, чего волне достаточно для любого дома. Мощность регулируется с пульта дистанционного управление, наподобие пульта кондиционера. Мощность, потребляемая рекуператором воздуха – 3-5 вт в час, что почти в 20 раз меньше потребления обычной лампы накаливания.

Как устроен рекуператор воздуха, принцип работы.

Принцип работы рекуператора воздуха.

Рекуператор, или ка

Система рекуперации воздуха и виды рекуператоров

Даже самая толстая «шуба» вокруг здания решает проблему снижения теплопотерь лишь частично, ведь изрядное количество тепла выбрасывается на улицу через вытяжной канал вентиляции.

Сократить теплопотери поможет система рекуперации воздуха, о которой будет подробно рассказано в данной статье.

Рекуператор воздуха: особенности функционирования

Принцип действия рекуператора чрезвычайно прост: это теплообменник, в котором удаляемый из помещения отработанный воздух отдает свое тепло свежему, поступающему с улицы.

Что примечательно, некоторые разновидности этих устройств являются полностью энергонезависимыми.

Преимущества использования

Установив рекуператор, пользователь одним ударом убивает даже не двух, а трех зайцев:

  1. Экономится тепло: система вентиляции — обязательный атрибут любого строения, без которого пребывающие внутри люди не могут чувствовать себя комфортно. За этот комфорт приходится расплачиваться потерями тепла, которое производит система отопления и которое затем попросту улетучивается вместе с отработанным воздухом через вытяжной канал. Эти потери весьма существенны: при кратности воздухообмена 1 объем/час (паропроницаемые стены) их доля в общих теплопотерях составляет 40%, а при кратности в 2 объема/час (в зданиях с пароизоляционной обшивкой стен изнутри) — целых 60%. Так что выигрыш от установки рекуператора получится вполне ощутимый.
  2. Входящий воздух подвергается очистке: современные системы рекуперации оснащаются фильтрами, которые не пускают в помещение не только пыль, но и неприятные «химические» запахи. Это особенно актуально для тех, кто живет в промышленных центрах или близ крупных автомагистралей.
  3. Происходит увлажнение поступающего снаружи воздуха: холодный зимний воздух в соответствии с естественными законами содержит мало влаги, в результате чего после нагрева его относительная влажность становится крайне низкой. Воздух, как говорят, становится сухим, что негативно сказывается на состоянии и людей (страдают слизистая оболочка дыхательных путей), и деревянной мебели.

Некоторые разновидности рекуператоров могут извлекать из отводимого воздуха и возвращать в помещение не только тепло, но и водяной пар, чем проблема сухости воздуха частично устраняется.

Виды рекуператоров

На сегодняшний день применяются рекуператоры следующих конструкций:

Пластинчатый

Это самый обычный пластинчатый теплообменник: несколько пластин собраны в стопку и разделены прокладками так, что между ними образуются каналы с чередующимся направлением.

Воздуховоды подсоединяются по двум смежным сторонам, так что входящий воздух движется, к примеру, через четные зазоры между пластинами, а отходящий — через нечетные.

Потоки воздуха разделяются на множество тонких слоев, чем обеспечивается эффективный теплообмен.

КПД пластинчатого рекуператора составляет примерно 60%.

У данного теплообменника есть ряд преимуществ:

  • очень простая конструкция;
  • нет взаимного движения между деталями, а значит и износа вследствие трения;
  • устройство работает абсолютно бесшумно;
  • не требует затрат энергии;
  • имеет компактные размеры.

Данный вид рекуператоров отличается низкой стоимостью.

Коаксиальный

Изготавливается так:

  1. В трубу большого диаметра помещается множество тонких трубок, объединенных на входе и выходе коллекторами.
  2. Через большую трубу пропускается исходящий воздух, через тонкие — входящий (уличный).

Как видно, принцип действия тот же, что у пластинчатого, но коаксиальный можно сделать очень длинным и тем самым увеличить площадь контакта между потоками.

Прочие достоинства такие же, как у пластинчатого.

И коаксиальный, и пластинчатый рекуператоры имеют важный недостаток: при сильном морозе влага в отводимом потоке конденсируется и тут же превращается в лед. Устраняют обледенение двумя способами:

  • временно направляют холодный входящий воздух по байпасу в обход рекуператора, давая ему возможность отогреться;
  • устанавливают электрообогреватель, который включается автоматически по сигналу датчика давления (оно увеличивается перед рекуператором из-за образования ледяной пробки).

Владельцы частных домов могут решить эту проблему более рационально: забор воздуха нужно осуществлять через длинную трубу, закопанную в грунт, который ниже глубины промерзания всегда имеет плюсовую температуру.

Сегодня некоторые производители предлагают пластинчатые рекуператоры с пластинами-мембранами, которые обладают высокой паропроницаемостью. Благодаря этому свойству, обеспечивается увлажнение поступающего свежего воздуха.

Но при покупке такого рекуператора следует учесть, что при обледенении пропитанная паром мембрана растрескается. Кроме того, поры мембраны довольно быстро забиваются пылью, так что эффект увлажнения, за который берут дополнительные деньги, имеет место лишь в самом начале эксплуатации.

Роторные

В таком рекуператоре также имеется обойма из пластин, только она вращается, так что каждая сторона пластины попеременно оказывается то во входящем потоке, то в исходящем. При этом она сначала нагревается, потом отдает полученное тепло входящему воздуху.

У роторных рекуператоров полно недостатков:

  • большие размеры;
  • для вращения пластин требуется электричество;
  • трущиеся детали со временем изнашиваются;
  • устройство издает шум;
  • более высокая, по сравнению с пластинчатым рекуператором, стоимость;
  • потоки воздуха не изолированы друг от друга, так что на приточке обязательно нужно устанавливать фильтр.

Роторный вариант

Но зато у роторных моделей есть очень важное преимущество: проблема обледенения решается простым уменьшением скорости вращения дисков.

Кроме того, из-за сообщения потоков в помещение частично возвращается пар, что делает воздух в нем менее сухим. КПД таких устройств составляет 80%.

С циркулирующим теплоносителем

Такой рекуператор похож на контур отопления: один радиатор устанавливается в вытяжном канале, второй — в приточном, а между ними циркулирует теплоноситель. Недостатки следующие:

  • возможны утечки теплоносителя;
  • система усложнена и дорого стоит из-за наличия циркуляционного насоса;
  • для работы требуется электроэнергия.

Приточно-вытяжная установка Климат-035 с жидкостным рекуператором

Но зато радиаторы можно установить на любом отдалении друг от друга, так что вытяжной и приточный каналы не обязательно прокладывать рядом.

Фреоновый

Здесь также имеется контур с двумя радиаторами, но циркуляционный насос не требуется. Работает рекуператор так: фреон в нижнем радиаторе, расположенном в вытяжном канале, закипает, испаряется и в виде пара поднимается в радиатор, расположенный в приточном канале; здесь он отдает полученное тепло и конденсируется, после чего стекает в жидком виде обратно в нижний радиатор.

Преимущество в сравнении с предыдущим вариантом — в энергонезависимости. Но такой рекуператор может работать только в определенном диапазоне температур. Кроме того, вытяжной канал должен обязательно располагаться ниже приточного.

Установка

Чтобы иметь возможность установить рекуператор, нужно организовать вентиляционную систему следующим образом: свежий воздух с улицы должен поступать в помещение не в нескольких местах, а по одному общему каналу, который затем может разделяться; точно так же и все вытяжные каналы должны быть объединены в один общий.

Приточный и вытяжной канал должны в каком-либо месте прокладываться рядом (кроме рекуператора с циркулирующим теплоносителем).

Для подсоединения воздуховодов на рекуператоре имеются фланцы. Данное устройство имеет достаточно большие размеры, поэтому в частных домах его стараются располагать на чердаке.

Особенности самостоятельного изготовления

Наиболее простым в изготовлении является пластинчатый рекуператор. Делается он так:

  1. Из листового материала нарезаются квадратные пластины размером от 30х30 см. Чем более крупными будут пластины, тем более эффективным получится рекуператор. Лучше всего пластины вырезать из меди, пищевого алюминия или оцинкованной стали. Также можно применить фольгу или бумагу, но рекуператор из таких материалов может жужжать.
  2. Далее собирают кассету, укладывая пластины одну над другой с размещением между ними по краям двух прокладок. Стороны, на которых лежат прокладки, чередуют: в одном зазоре они лежат слева и справа, в следующем — спереди и сзади. Прокладки можно вырезать из технической пробки, также в этом качестве может использоваться резиновый шнур. Толщина прокладки должна составлять примерно 3 мм. В качестве клея следует использовать герметик на нейтральной основе. Высота кассеты, то есть количество зазоров между пластинами, подбирается так, чтобы воздух (его расход должен быть известен) двигался через рекуператор со скоростью 1 м/с.
  3. Изготовив кассету, нужно сделать корпус для нее. Это квадратный в плане ящик, у которого длина стороны равна диагонали пластин, из которых состоит кассета. В дальнейшем ящик будет утепляться, поэтому его сразу можно изготавливать из пенопласта.
  4. В противоположных боковых стенках корпуса нужно сделать по два выреза, к которым затем присоединяются фланцы.
  5. Кассета укладывается в ящик с поворотом на 45 градусов, то есть при взгляде сверху будет виден ромб, вписанный в квадрат.
  6. После этого корпус накрывается крышкой.

К фланцам подсоединяются воздуховоды. При этом нужно учитывать, что движение воздуха в рекуператоре является перекрестным: если приточный воздуховод на одной стороне подсоединен справа, то на противоположной он должен подсоединяться слева.

Что такое рекуперация тепла?

Рекуперация тепла (MVHR) - это система вентиляции, которая работает путем вытяжки и подачи воздуха для обеспечения хорошего качества воздуха в помещении. Система рекуперации тепла обеспечивает подачу свежего отфильтрованного воздуха в жилые помещения, сохраняя при этом тепло, которое обычно теряется.

Система вентиляции с рекуперацией тепла (HRV), также известная как механическая вентиляция с рекуперацией тепла (MVHR), представляет собой систему вентиляции с рекуперацией энергии, в которой используется теплообменник воздух-воздух, который утилизирует обычно теряемое тепло и в то же время обеспечивает подачу свежего воздуха с высокой степенью фильтрации. воздух улучшает окружающую среду в помещении

Системы рекуперации тепла работают независимо от вашей системы отопления, но благодаря рекуперации тепла, которое обычно теряется, они могут значительно сэкономить на счетах за электроэнергию!

Система MVHR практически устраняет конденсацию и плесень в здании за счет постоянной вентиляции помещения.Это означает, что исключается риск структурных и косметических повреждений, а также образования плесени и конденсата. Будучи чрезвычайно эффективной, система MVHR может рекуперировать до 90% тепла, теряемого при отборе и передаче поступающему воздуху.

См. Ниже, как работает воздушный поток в системе вентиляции:

Каковы преимущества системы рекуперации тепла?

Система рекуперации тепла MVHR делает гораздо больше, чем просто рекуперацию тепла, и теперь является одним из наиболее экономичных способов улучшить качество вашей жизни в помещении

Другие преимущества включают:

- Улучшение качества воздуха в помещении
- Обеспечение будущего вашего дома
- Постоянная подача свежего отфильтрованного воздуха в ваш дом
- Может рекуперировать до 95% тепла, извлекаемого из влажных помещений - кухонь, ванных комнат, коммунальных служб
- Устраняет сырость, конденсат и плесень
- Снижает риски для здоровья, например как астма
- Снижение затрат на отопление

Преимущества системы MVHR заключаются не только в рекуперации тепла. Дополнительные преимущества см. в нашем центре знаний .

Вентиляционная технология с рекуперацией тепла

Система MVHR доступна во многих конфигурациях, подходящих для вашего здания, включая настенные, горизонтальные напольные и потолочные.

Самым популярным типом теплообменников является теплообменник, в котором используется противоточный теплообменник, поскольку он обеспечивает лучшую рекуперацию тепла, меньшее потребление энергии и невозможность смешивания воздушных потоков.

Другой тип теплообменника - это вращающееся колесо, которое подходит для крупных коммерческих проектов, таких как развлекательные центры, поскольку они не могут замерзнуть зимой, но воздушные потоки могут смешиваться на низких уровнях.

BPC имеют большой выбор блоков рекуперации тепла:

- Однокомнатные MVHR
- Бытовые вентиляционные установки
- Коммерческие установки MVHR
- Коммерческие приточно-вытяжные установки

Эти установки от ведущих производителей, включая

- Vent-Axia
- Воздушный поток
- Duco
- Xpelair
- Nuaire
- Caladair
- Vortice
- Quiet-Vent
- Blauberg

Элементы управления MVHR

Система MVHR может быть спроектирована для полностью автоматической работы с использованием датчиков влажности или может управляться от проводных переключателей до полностью интерактивного приложения.

Подробнее

Фильтры рекуперации тепла

Для устройств рекуперации тепла требуются фильтры, обеспечивающие чистоту и фильтрацию воздуха перед входом в помещения через подающие клапаны. Фильтры рекуперации тепла бывают разных размеров и классов. Перейдите на сайт или посетите веб-сайт, чтобы увидеть ассортимент фильтров , доступных для каждого отдельного устройства. Мы рекомендуем чистить или заменять фильтры каждые 6–12 месяцев, чтобы обеспечить наилучшее качество воздуха.

Фильтры рекуперации тепла фильтруют вредные частицы, которые могут попасть в ваш дом из воздуха снаружи.Фильтры предотвращают попадание в ваш дом таких частиц, как пыльца, пыль, и вредных частиц, таких как PM 2,5. Очень маленькие частицы PM 2.5 могут быть вредными для вашего здоровья, они настолько малы, что могут попасть в ваши легкие и вызвать проблемы с дыханием.

Сезонный байпас

В определенное время года логично обходить теплообменник, например, если температура в помещении поднимается выше нормального уровня из-за солнечной энергии, поступающий воздух не нагревается, а приносит в отфильтрованном воздухе снаружи для понижения температуры в помещении

Воздухообмен в час (ACH)

Строительные нормы требуют примерно одной смены воздуха каждые 2 часа в час UK = (0.3ACH), Шотландии требуется (0,5ACH) в час.

При использовании только традиционной вытяжной вентиляции это означает, что вам потребуется обогревать дом, наполненный холодным воздухом, 12 раз в день. А если вы использовали систему рекуперации тепла, вы могли бы сэкономить до 90% этого обычно теряемого тепла.

Установка системы рекуперации тепла

Вы можете приобрести наши комплекты для рекуперации тепла своими руками через Интернет; Эти комплекты содержат все необходимое для установки вашей системы полной рекуперации тепла. У нас также есть большая сеть надежных установщиков по всей Великобритании и Ирландии, вы можете заполнить нашу форму быстрого контакта для установки онлайн.

Свяжитесь с нами

Наши специалисты по продажам и техническим специалистам готовы ответить на любые вопросы с понедельника по пятницу с 8 до 17 часов, свяжитесь с нами для получения дополнительной информации о системах рекуперации тепла или о других системах, которые у нас есть.

Как работают системы рекуперации тепла?

Система вентиляции с рекуперацией тепла работает, удаляя влажный и несвежий воздух из влажных помещений в вашем доме, она восстанавливает обычно теряемое тепло из вытяжного воздуха. Он также подает чистый, отфильтрованный свежий воздух, который нагревается за счет рекуперативного тепла отобранного тепла.

Система рекуперации тепла (также называемая HRV или MVHR) работает через вентиляционную установку с рекуперацией тепла, которая обычно расположена на чердаке, на крыше или в машинном помещении здания. Вместо того, чтобы просто вытягивать воздух и заменять его воздухом снаружи, система рекуперации тепла забирает тепло из вытяжного воздуха и передает его воздуху, который фильтруется снаружи. Вытяжной и приточный воздух не проходят в одних и тех же трубах, и перекрестное загрязнение разных воздушных потоков не будет.Блок рекуперации тепла подключен к комнатным воздушным клапанам через сеть воздуховодов по всему зданию.

С системой рекуперации тепла вы используете то, что уже существует, а также уменьшаете наше коллективное воздействие на окружающую среду, в том числе количество тепла, которое мы теряем в окружающую среду ежедневно. Системы рекуперации тепла используют ценный теплый воздух или воду в собственности и используют их с пользой.

Система рекуперации тепла работает независимо от вашей обычной системы отопления, в каждой комнате есть вентиляционные клапаны с фильтрами, которые подают воздух в каждую комнату и из нее, что ведет к блоку рекуперации тепла.Устройство работает, перемещая застоявшийся воздух по трубам, в то время как втягивает холодный воздух снаружи через другие каналы.

Два воздушных потока проходят друг с другом внутри блока рекуперации тепла, не смешиваясь физически, тепло от вытяжного воздуха затем передается новому свежему воздуху, который подается извне и подается по трубопроводу в каждую комнату. После извлечения тепла из застоявшегося воздуха оно затем выводится в атмосферу.

Подробнее о системах MVHR

Чем выгодна система рекуперации тепла?

Система рекуперации тепла выгодна, поскольку каждый хочет, чтобы его дом был максимально герметичным, чтобы максимально эффективно использовать тепло, однако это может привести к ухудшению качества воздуха из-за отсутствия источников естественной вентиляции.Наличие герметичного здания с вентиляцией и ее отсутствие, приводящее к плохому качеству воздуха в помещении, может значительно усилить последствия астмы и других респираторных заболеваний. Другими проблемами, которые могут быть вызваны плохим качеством воздуха в помещении, являются конденсат, плесень, пылевые клещи, неприятные запахи и накопление токсичных газов.

Если вы установите систему рекуперации тепла, она будет извлекать влажный, несвежий воздух из всех влажных помещений в вашем доме и заменять его чистым, фильтрованным, свежим, теплым воздухом во все жилые комнаты и спальни, не позволяя теплу уйти.Ваш дом будет полностью проветриваться в течение года, при этом будет рекуперироваться до 95% обычно теряемого тепла, что обеспечит вам существенную экономию энергии. Установленная система рекуперации тепла позволяет вашей собственности оставаться воздухонепроницаемой без необходимости в оконных вентиляционных отверстиях или вытяжных вентиляторах, что создает более здоровую, чистую и тихую среду.

По мере того, как технологии развиваются в сторону более экологически чистой энергии, системы рекуперации тепла являются прекрасным примером того, как мы пытаемся улучшить качество нашей жизни, а также повысить энергоэффективность.Система рекуперации тепла помогает воздуху циркулировать внутри здания, заменяя его более холодным воздухом, который нагревается системой вентиляции. За прошедшие годы технология систем рекуперации тепла значительно улучшилась, и теперь доступны системы, которые извлекают до 95% тепла из застоявшегося воздуха и возвращают его в свежий воздух, который циркулирует обратно в систему.

Ключевые преимущества системы рекуперации тепла

Некоторые из ключевых преимуществ MVHR заключаются в том, что они уменьшают количество пыли и пыльцы по всему дому и собираются через фильтр внутри вашей системы.Они значительно уменьшают влажность, конденсат и запахи, возникающие при приготовлении пищи, а также значительно сокращают потребление энергии в вашем доме. Уменьшение влажности и конденсации, в свою очередь, уменьшит риск появления сырости и плесени в доме. Система рекуперации тепла, безусловно, может сэкономить на счетах за электроэнергию и сохранить тепло зимой. В новостройках можно сэкономить до 30% на счетах за отопление.

Установка системы рекуперации тепла может сэкономить на счетах за электроэнергию и помочь сохранить тепло в доме в зимние месяцы.Отопление нашего дома стоит денег, но если мы откроем окно или дверь, теплый воздух просто уйдет в атмосферу. С системой вентиляции у вас будет постоянная подача теплого свежего воздуха, циркулирующего по всему дому. С другой стороны, для предприятий и промышленности рекуперация тепла помогает сделать рабочее место более эффективным.

В настоящее время большинство систем рекуперации тепла работают разумно, уменьшая количество тепла, отбираемого в летние месяцы, чтобы поддерживать уровень комфорта, или вместо этого их можно использовать для отвода тепла из таких помещений, как кухня или влажное помещение, где температура скорее всего будет выше.В офисах или рабочих зданиях они могут быть использованы для охлаждения рабочих в летние месяцы и тепла зимой без необходимости открывать окна или использовать обогреватели неэффективно.

Подробнее о преимуществах систем рекуперации тепла .

Техническое обслуживание

Техническое обслуживание системы рекуперации тепла практически не требуется, поскольку все, что вам нужно сделать, это заменить фильтры в системе один или два раза в год. Система MVHR постоянно обеспечивает высокое качество воздуха во всем вашем доме, так как воздух фильтруется перед распределением, он, как правило, не содержит пыли.

Вентиляционные системы в BPC Ventilation

Будучи лидерами в проектировании и, при необходимости, установке как бытовых, так и коммерческих систем рекуперации тепла, мы можем помочь вам, доказав высокое качество, бесшумность системы по максимально выгодной цене.

Поскольку компания BPC Ventilation полностью независима, мы можем предоставить вам лучшую систему для вашего проекта по оптимальной цене от ведущих производителей, таких как:

  • Vent-Axia
  • Airflow
  • Duco
  • Xpelair
  • Nuaire
  • Caladair
  • Vortice
  • Quiet-Vent
  • Blauberg

Ознакомьтесь с нашим широким ассортиментом устройств с рекуперацией тепла , комплектов и по доступной стоимости.

Комплекты для самостоятельной установки

Компания BPC предлагает широкий спектр простых в установке комплектов для самостоятельной установки, которые поставляются с подробными планами и инструкциями по установке, что позволяет сэкономить деньги и обеспечить правильную установку системы.

Узнайте больше о наших наборах DIY.

Свяжитесь с нами

Для получения дополнительной информации о том, как работают системы рекуперации тепла, а также для получения дополнительной информации о наших продуктах, позвоните в нашу группу продаж и технических специалистов по телефону 028 2827 5150, и мы будем рады помочь! Альтернативы Вы можете посетить наш веб-сайт , чтобы ознакомиться с нашим ассортиментом продукции.

Артикул

Airflow известен во всем мире благодаря высококачественной вентиляционной продукции. Мы применяем наши 60-летние знания и опыт в равной степени в наших системах вентиляции с рекуперацией тепла (MHVR) и механической вытяжки.

Рекуперация тепла - это процесс непрерывного предварительного нагрева входящего холодного приточного воздуха путем его подогрева выходящим отработанным воздухом.
Теплый воздух не просто выходит наружу. Высокоэффективные теплообменники передают больший процент тепловой энергии поступающему приточному воздуху.

Что такое вентиляция с рекуперацией тепла?

Система вентиляции с механической рекуперацией тепла (MVHR) предлагает решение, направляя свежий воздух во все жилые помещения, не позволяя теплу уйти.

Затхлый воздух, загрязненный влагой, токсинами и запахами, удаляется через решетки туалетов и влажных помещений. Такие помещения, как ванная, ванная, подсобные помещения и кухни позволяют отводить постоянный или ориентированный на потребности объем воздушного потока.

Свежий воздух подается непосредственно извне в систему вентиляции сначала через фильтр, затем тепло, отбираемое от вытяжного воздуха, используется для нагрева свежего отфильтрованного воздуха в теплообменнике, а затем поступает в систему воздуховодов.Постоянно подавая предварительно нагретый воздух в жилые помещения и удаляя загрязненный воздух из влажных помещений, вы создаете систему вентиляции всего дома. Воздух может циркулировать из комнат приточного воздуха в комнаты с вытяжкой через канавки на всех внутренних дверях и / или через переходные решетки.

Каковы преимущества вентиляции с рекуперацией тепла?

Льготы

  • Свежий воздух
  • Тёплый вентилируемый дом
  • Помогите сэкономить на счетах за отопление
  • Снижение потребности в кондиционировании воздуха
  • Удалите лишнюю влагу из здания и мебели
  • Улучшение здоровья
  • Поддержание внутреннего «климата» на постоянном уровне.
  • Помогает удерживать более 90% тепла

Выберите механическую вентиляцию с рекуперацией тепла (MVHR) в качестве своего решения.

В связи с увеличением количества новых построек и реконструкций в соответствии с высокими стандартами теплоизоляции, а также с принятием нового законодательства растет спрос на использование продуктов рекуперации тепла.

В настоящее время этот спрос больше, чем когда-либо прежде, для улучшения качества воздуха в помещении и экономии энергии.

Если вы хотите модернизировать вентиляционную систему, включающую рекуперацию тепла, вы можете рассмотреть единый блок рекуперации тепла в помещении, известный как децентрализованная механическая вытяжная вентиляция (dMEV), или в качестве альтернативы централизованной вентиляции с рекуперацией тепла.

Как специалист по вентиляции, позвольте нам найти нужный продукт, который наилучшим образом соответствует вашим потребностям.

Что такое вентиляция с рекуперацией тепла?

Вентиляция с рекуперацией тепла, или HRV, относится к методу воздухообмена, при котором тепло, выделяемое из выхлопных газов в зданиях, рекуперируется и повторно используется для нагрева входящего воздуха. В этом процессе используется один из двух методов: теплообмен воздух-воздух или теплообмен земля-воздух. Независимо от того, какой метод используется, система вентиляции с рекуперацией тепла позволяет подавать свежий воздух в промышленную вентиляцию и вентиляцию жилых помещений.HRV также более энергоэффективна, чем традиционные системы отопления.

Женщина держит книгу

В системе вентиляции с рекуперацией тепла воздух-воздух ребристые пластины, изготовленные из коррозионно-стойкого материала, встроены в коробку, к которой подключены вентиляционные устройства.Когда теплый отработанный воздух изнутри здания проходит по ребристым пластинам, он охлаждается и затем выходит наружу в виде охлажденного отработанного воздуха. Одновременно холодный вентиляционный воздух проходит через теплообменные пластины, заставляя их нагреваться. Затем нагретый вентиляционный воздух возвращается в здание.

Существует три основных варианта системы вентиляции с рекуперацией тепла.Они используют либо вертикальные плоские пластины, либо горизонтальные плоские пластины, либо ячеистую конструкцию шахматной доски. Вертикальные плоские пластины имеют КПД примерно от 50 до 70 процентов и работают с направлением вниз. Горизонтальные плоские пластины имеют КПД примерно от 70 до 80 процентов и используют пассивный воздушный поток в чередующихся теплых и холодных ребристых пластинах.

Ячеистые плоские пластины имеют КПД примерно от 85 до 95 процентов и фактически используют технологию противотока.Обмен встречным током относится к процессу, при котором каждая ячейка течет в противоположном направлении, что создает постоянный градиент по всему набору пластин. Благодаря постоянному градиенту теплообмен не требует большого количества энергии, что делает его более энергоэффективным.

В вентиляции с рекуперацией тепла земля-воздух трубы для обогрева грунта заглубляются под конструкцией и чаще всего используются в сараях и теплицах в США.Трубка для обогрева поглощает тепло из окружающей почвы и обычно состоит из жестких пластиковых труб, обработанных антимикробными химикатами для предотвращения роста бактерий. Трубы прокладываются на глубине от 6 до 10 футов (от 1,8 до 3 м) под землей, где обычно поддерживается постоянная температура почвы.

По мере накопления тепла солнечный дымоход вытягивает теплый воздух за счет конвекции.Затем воздух проходит через теплообменник и попадает в здание в виде теплого воздуха. Затем выхлопные газы возвращаются через теплообменник и выводятся из здания в виде охлажденного воздуха.

А Бытовая установка рекуперации тепла.

Включение в ваш дом устройства механической вентиляции и рекуперации тепла (MVHR), часто называемого бытовым теплообменником, может стать отличным способом снижения затрат на отопление.

Однако это сработает только в том случае, если ваш дом подходит, и под подходящим я подразумеваю, что ваш дом должен быть максимально герметичным и хорошо изолированным. Чем меньше утечек воздуха через ткань вашего дома, тем лучше будет работать система рекуперации тепла.

По той же причине, если ваш дом на самом деле воздухонепроницаем, без дренажных отверстий, открытых дымоходов и т. Д., Вы могли бы потенциально полностью избавиться от потребности в центральном отоплении (но только если проект вашего дома это чрезвычайно хорошо продуман) думаю пассивные стандарты.

Подразделение МВХР

Что такое рекуператор тепла?

Блок рекуперации тепла или блок механической вентиляции и рекуперации тепла (MVHR) состоит из блока управления, в котором находятся вентиляторы и система рекуперации тепла (черный фрагмент на изображении выше).

Этот блок управления часто находится на чердаке, но все чаще они располагаются внутри изолированной ткани дома, часто в кухонном шкафу на верхнем уровне кухни или подсобного помещения.

Внутри система разделена на две части, одна сторона которых теплообменник отправляет теплого свежего воздуха в «сухой» комнаты (гостиная, спальни и т. д.) через воздуховоды, а с другой стороны отводит несвежий теплый влажный воздух из «влажных» помещений (ванные комнаты, кухня, ванные и т. д.) через второй комплект воздуховодов.

Как теплый затхлый воздух высасывается из ваших "влажных" комнат, он поднимается по воздуховодам в тепло обменник. На этом этапе тепло снимается с теплого спертого воздуха и проходил через теплообменник к прохладному свежему воздуху на другая сторона теплообменника (поступающая снаружи вашего дома).

Это означает, что теперь у вас есть холодный застоявшийся воздух, выходящий наружу и теплый свежий воздух возвращается в ваши «сухие» комнаты.

Удаляя застоявшийся воздух из «влажных» помещений и нагнетая теплый свежий воздух в «сухие» помещения, система создает цикл движения воздуха (перекрестную вентиляцию) по всему дому.

Система MVHR

Зачем вам это?

Если вы просто модернизируете свой существующий дом без проверки черновиков, вы, вероятно, зря потратите время. Если, конечно, вы не сможете снизить утечку воздуха до низкого уровня (менее 3 воздухообменов в час при 50 паскалей), защитив дом от сквозняков и изолируя его в соответствии с высокими стандартами.

Если, однако, вы строите или ремонтируете и можете добиться низкого уровня воздухообмена и высокого уровня теплоизоляции, вам, вероятно, придется установить его, хотя бы для требований вентиляции от управления зданием.

Хорошо спроектированная и установленная система MVHR, помимо обеспечения надлежащей вентиляции, также улучшит качество воздуха в вашем доме, остановит конденсацию и образование черной плесени и сократит ваши счета за отопление.

Почему они подходят не для всех типов недвижимости?

В старых домах обычно много неконтролируемой вентиляции (сквозняков), что позволяет воздух в ваш дом.Если бы вы установили систему теплообмена в негерметичный дом (с показателем воздухопроницаемости более 3 м³ / ч / м² (кубических метров, в час, на квадратный метр внешней площади ограждающей конструкции) при 50 паскалях), сквозняки были бы слишком сильно охладите внутренний воздух, и это не будет стоить затрат.

Один из самых больших факторов глобального потепления и вашего увеличивающиеся счета за отопление - это сквозняки.

Вы тратите много денег на газ, топочный мазут, древесные гранулы и т. д., чтобы сохранить тепло в доме.Но как только вы выключаете отопление, сквозняки начинают остывать твой дом снова рухнет. Затем, когда все тепло уйдет, и вам придется снова включить отопление. очередной раз.

В идеальном мире вы могли бы обогреть свой дом один раз и тогда никогда не позволяй этой жаре уйти. В этом случае вам не понадобятся центральное отопление!

Следовательно, логичным решением является изолируйте свой дом и сделайте его максимально защищенным от сквозняков.

Но это создает другие проблемы.

Дом с защитой от сквозняков не может дышать и в конечном итоге будет страдать от конденсат и черная плесень очень быстро. Воздух также быстро становился несвежим и неприятным. от запаха готовки, общего несвежего запаха и т.д.

Итак, какое решение?

После того, как вы создали свой герметичный дом с супер изоляцией, во избежание вышеперечисленных проблем, таких как конденсация, застоявшийся воздух и т. Д., Вы можете установить механическую вентиляцию и рекуперацию тепла.

Хотя они не на 100% эффективны, их эффективность может составлять около 90-95% (если они хорошо спроектированы и установлены), поэтому они могут быть довольно близкими.

Установки

MVHR также являются отличным способом избавиться от конденсата и бытовых запахов, поскольку они постоянно меняют воздух в вашем доме, сохраняя тепло.

Преимущества блока рекуперации тепла:

  • Сниженные счета за топливо - если у вас есть подходящий дом (хорошо сквозняк защищен и хорошо изолирован) ваш дом сохранит тепло, что означает, что вы Вы можете меньше использовать вашу систему отопления и, следовательно, использовать меньше топлива.
  • Простота установки - если вы строите с нуля эти системы относительно легко включить.Переоборудование в бунгало также должен быть довольно простым, но, как уже упоминалось, он должен быть хорошо подготовлен проверены и изолированы, чтобы максимально использовать возможности системы.

Недостатки системы рекуперации тепла:

  • Стоимость - цена данных систем рекуперации тепла будет варьироваться от поставщика поставщику и в зависимости от размера вашего дома и простоты установка и т. д. Обычно цены колеблются от 2 000 до 4 000 фунтов стерлингов плюс.
  • Черновая проверка - как объяснялось ранее, ваш дом должны быть максимально проверены на черновики, чтобы система была максимально эффективной. Если ваш в доме много сквозняков, в теплообменнике будет меньше теплого воздуха отводят тепло, что резко снижает его эффективность.

Установленные воздуховоды MVHR

Статьи по теме:

Все еще со мной?

Хорошо...

... Ниже приведены некоторые ссылки на другие более подробные статьи, которые я написал по различным аспектам устройств рекуперации тепла, так что продолжайте читать.

  1. Все ли блоки рекуперации тепла одинаковы? - все поставщики сказали вам, что их система является лучшей по этой и этой причине. Но так ли они на самом деле? В этой статье рассматриваются основные функции и вы сможете принять обоснованное решение о том, какая система лучше всего подходит для вас.
  2. Что означают все различные функции MVHR? - если вы поговорили с несколькими поставщиками, у вас наверняка кружится голова, пытаясь расшифровать все различные функции.В этом разделе я попытаюсь помочь вам преодолеть путаницу и рассказать, что все они делают.
  3. Техническое обслуживание блока рекуперации тепла - с какими проблемами технического обслуживания вы, вероятно, столкнетесь после покупки системы и ее установки?
  4. Что может пойти не так во время установки вашей системы? - есть некоторые правила, которые необходимо соблюдать при установке вашего блока рекуперации тепла, и если вы не знаете, что это такое, как вы сможете проверить его правильность? В этом разделе рассказывается, на что следует обратить внимание во время установки.

  1. Домашняя страница
  2. Системы домашней вентиляции.
  3. Установки рекуперации тепла.

Тепловая и холодная обработка: что лучше?

Мы включаем продукты, которые мы считаем полезными для наших читателей. Если вы покупаете по ссылкам на этой странице, мы можем заработать небольшую комиссию. Вот наш процесс.

Терапия теплом и холодом часто рекомендуется для облегчения ноющей боли, вызванной повреждением мышц или суставов.

Базовая тепловая терапия или термотерапия может включать использование бутылки с горячей водой, прокладок, которые можно нагреть в микроволновой печи, или теплой ванны.

Для лечения холода или криотерапии можно использовать бутылку с водой, наполненную холодной водой, подушку, охлаждаемую в морозильной камере, или прохладную воду.

В некоторых случаях может помочь чередование тепла и холода, поскольку это значительно увеличивает приток крови к месту травмы.

Краткие сведения о холоде и термообработке:

  • Холодная обработка уменьшает воспаление за счет уменьшения кровотока.Применять в течение 48 часов после травмы.
  • Тепловая обработка улучшает кровоток и помогает мышцам расслабиться. Используйте при хронической боли.
  • Чередование тепла и холода может помочь уменьшить мышечную боль, вызванную физической нагрузкой.
  • Никогда не используйте слишком высокую температуру и никогда не кладите лед непосредственно на кожу.
Поделиться на Pinterest Горячие и холодные компрессы могут облегчить боль. Выбор может зависеть от типа и причины боли.

Обработка холодом снижает приток крови к поврежденному участку. Это замедляет скорость воспаления и снижает риск отека и повреждения тканей.

Он также обезболивает больные ткани, действуя как местный анестетик, и замедляет передачу болевых сигналов в мозг.

Лед может помочь при опухших и воспаленных суставах или мышцах. Это наиболее эффективно в течение 48 часов после травмы.

Отдых, лед, компрессия и подъем (RICE) являются частью стандартного лечения спортивных травм.

Обратите внимание, что лед обычно не следует прикладывать непосредственно к коже.

Типы холодовой терапии

Некоторые способы использования холодовой терапии включают:

  • холодный компресс или химический холодный компресс, прикладываемый к воспаленному участку на 20 минут каждые 4-6 часов в течение 3 дней.Холодные компрессы можно приобрести в Интернете.
  • погружение в холодную, но не замораживающую воду, но не замораживание
  • массирование этой области кубиком льда или пакетом со льдом круговыми движениями от двух до пяти раз в день в течение максимум 5 минут, чтобы избежать ожога льда

В случае массажа льдом лед можно прикладывать непосредственно к коже, потому что он не остается на одном месте.

Лед нельзя прикладывать непосредственно к костным частям позвоночника.

Холодный компресс можно сделать, наполнив пластиковый пакет замороженными овощами или льдом и обернув его сухой тканью.

Для чего нужен лед?

Поделиться на Pinterest Холодный компресс, наложенный в течение 48 часов после травмы, может помочь уменьшить воспаление.

Холодное лечение может помочь в следующих случаях:

  • остеоартрит
  • недавняя травма
  • подагра
  • штамм
  • тендинит или раздражение сухожилий после активности

Холодная маска или повязка на лоб могут помочь уменьшить боль при мигрени.

При остеоартрите пациентам рекомендуется использовать ледяной массаж или прикладывать холодную подушку на 10 минут и 10 минут после этого.

Когда не использовать лед

Холод не подходит, если:

  • есть риск спазмов, так как холод может усугубить их
  • Человек уже замерз или область уже онемела
  • есть открытая рана или волдыри на коже
  • у человека есть какое-либо сосудистое заболевание или травма, или симпатическая дисфункция, при которой нервное расстройство влияет на кровоток
  • человек гиперчувствителен к холоду

Лед не следует использовать непосредственно перед активностью.

Не следует наносить непосредственно на кожу, так как это может привести к замораживанию и повреждению тканей тела, что может привести к обморожению.

Профессиональные спортсмены могут использовать ледяной массаж, погружение в холодную воду и камеры криотерапии всего тела, чтобы уменьшить повреждение мышц, вызванное физической нагрузкой (EIMD), которое может привести к отсроченной мышечной болезненности (DOMS). DOMS обычно возникает через 24-48 часов после тренировки.

Исследование, опубликованное в The Cochrane Library в 2012 году, показало, что холодная ванна после упражнений может помочь предотвратить DOMS, по сравнению с отдыхом или бездействием.

Участники провели от 5 до 24 минут в воде при температуре от 50 до 59 градусов по Фаренгейту, или от 10 до 15 градусов по Цельсию.

Однако исследователи не были уверены, могут ли быть отрицательные побочные эффекты, или другая стратегия может быть более полезной.

Криотерапия - это прежде всего обезболивающее. Он не восстанавливает ткани.

Лед и боль в спине

Лед лучше всего использовать при недавних травмах, особенно там, где выделяется тепло.

Может быть менее эффективным при болях в спине, возможно, потому что травма не новая, или потому что проблемная ткань, если она воспалена, лежит глубоко под другими тканями и вдали от холодного пресса.

Боль в спине часто возникает из-за повышенного мышечного напряжения, которое может усугубляться холодными процедурами.

При болях в спине лучшим вариантом может быть тепловая обработка.

Применение тепла к воспаленному участку расширит кровеносные сосуды, улучшит кровоток и поможет расслабить больные и напряженные мышцы.

Улучшение кровообращения может помочь устранить накопление отходов молочной кислоты, возникающих после некоторых видов упражнений. Тепло также успокаивает психологически, что может усилить его обезболивающие.

Тепловая терапия обычно более эффективна, чем холод при лечении хронической мышечной боли или боли в суставах, вызванных артритом.

Виды термотерапии

Виды термотерапии включают:

  • применение безопасных обогревательных устройств на территории. Многие продукты для обогрева доступны для покупки в Интернете, в том числе электрические грелки, бутылки с горячей водой, горячий компресс или тепловое обертывание.
  • замачивание области в горячей ванне при температуре от 92 до 100 градусов по Фаренгейту или от 33 до 37.7 градусов Цельсия
  • с использованием обработки нагретым парафином
  • лекарства, такие как протирки или пластыри, содержащие перец, доступные для покупки в Интернете.

Тепловые пакеты могут быть сухими или влажными. Сухое тепло можно применять на срок до 8 часов, а влажное тепло - на 2 часа. Считается, что влажное тепло действует быстрее.

Обычно тепло следует прикладывать к области в течение 20 минут, до трех раз в день, если не указано иное.

Одноразовые обертывания, сухие обертывания и пластыри иногда можно использовать непрерывно до 8 часов.

Для чего полезно тепло?

Тепло полезно для снятия:

  • остеоартрита
  • растяжения и растяжения
  • тендинит или хроническое раздражение и жесткость в сухожилиях
  • разогрев жестких мышц или тканей перед активностью
  • снятие боли или спазмов, связанных с шеей или спиной травма, в том числе поясница

Прикладывая тепло к шее, можно уменьшить спазмы, которые приводят к головным болям.

В 2006 году группа исследователей обнаружила, что пациенты с болью в пояснице, которые тренировались и использовали непрерывную терапию низкоуровневым тепловым обертыванием (CLHT), испытывали меньшую боль, чем те, кто не использовал CLHT.

Предыдущие исследования показали, что у некоторых людей CLHT снимает боль более эффективно, чем пероральные анальгетики, ацетаминофен и ибупрофен.

Однако эффективность термической обработки может зависеть от глубины ткани, пораженной болью или травмой.

Некоторые люди используют термическую обработку, часто в виде горячей ванны, чтобы предотвратить появление DOMS.

Есть некоторые свидетельства того, что это может помочь, но нагревание, которое применяется только в течение 5–20 минут, может быть менее эффективным, так как не имеет возможности воздействовать на более глубокие уровни ткани.

Некоторые исследователи предположили, что влажные химические тепловые пакеты, которые можно использовать в течение 2 часов, могут быть лучшим способом предотвратить DOMS путем термической обработки.

Когда нельзя использовать тепло

Тепло подходит не для всех типов травм. Любая и без того горячая травма не улучшится от дальнейшего согревания. К ним относятся инфекции, ожоги или свежие травмы.

Тепло не следует использовать, если:

  • кожа горячая, красная или воспаленная
  • у человека дерматит или открытая рана
  • область онемела
  • человек может быть нечувствителен к теплу из-за периферической невропатии или аналогичное состояние

Сначала спросите врача о применении тепла или холода для лечения человека с высоким кровяным давлением или болезнью сердца.

Следует избегать чрезмерного нагрева.

При воздействии холода на тело сужаются кровеносные сосуды, возникает вазоконстрикция. Это означает, что кровообращение снижается, а боль уменьшается.

Удаление холода вызывает расширение сосудов, так как вены расширяются, чтобы компенсировать это.

По мере расширения кровеносных сосудов улучшается кровообращение, а поступающий поток крови приносит питательные вещества, которые помогают заживлению поврежденных тканей.

Чередование тепла и холода может быть полезно для:

  • травмы, вызванной физической нагрузкой или DOMS

Контрастная водная терапия (CWT) использует тепло и холод для лечения боли.Исследования показывают, что это более эффективно для уменьшения EIMD и предотвращения DOMS, чем бездействие.

Обзор исследований показал, что для элитных спортсменов CWT лучше снижает мышечную боль после тренировки, чем бездействие или отдых.

Однако исследователи отмечают, что это может быть не лучше, чем другие стратегии, такие как термообработка, холодная обработка, растяжение или сжатие. Они говорят, что необходимо больше доказательств.

Тепло не следует использовать при новой травме, открытой ране или если человек уже перегрелся.Температура должна быть комфортной. Он не должен гореть.

Лед нельзя использовать, если человек уже замерз. Прикладывание льда к напряженным или жестким мышцам спины или шеи может усилить боль.

Лечение теплом и холодом может не подходить для людей с диабетической невропатией или другим состоянием, уменьшающим ощущение тепла или холода, таким как синдром Рейно, или если они очень молоды или стары, или имеют когнитивные или коммуникативные трудности.

В этих случаях может быть трудно определить, когда жара или холод слишком велика.

Науке еще предстоит твердо установить эффективность терапии теплом и холодом, но ни одна из этих процедур не является очень действенной, и опасность побочной реакции при нанесении на определенную точку тела обычно невелика.

Лица, страдающие хронической болью или несерьезной травмой, могут попробовать любой метод и найти собственное лучшее решение.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
