Что такое теплоаккумулятор: Что такое теплоаккумулятор? | Строительный блог

Содержание

Что такое теплоаккумулятор? | Строительный блог

Не все дома имеют возможность топиться газом. Многие строят систему отопления на основании твердого топлива, будь то дрова, уголь или даже пеллеты. А также очень распространены электрические варианты отопления. Но и электричество, и в первую очередь твердотопливные варианты отопления имеют большие минусы – это быстрое остывание и не способность сохранить избыточное тепло. Именно поэтому и были изготовлены теплоаккумуляторы которые призваны сохранить избыточное тепло, которое идет от твердотопливного котла …

Для начала небольшое определение.

Теплоаккумуляторэто устройство, которое способно сохранить избыточное тепло от системы отопления. И отдавать его по мере востребованности.

А теперь простыми словами.

Теплоаккумулятор это достаточно простое устройство. По сути это большая бочка из нержавеющей стали, у которой есть внешняя оболочка утеплителя, с практически нулевой потерей тепла.

Сверху на этот утеплитель одевается слой пластика или также слой нержавеющей стали. Таким образом, получается что-то вроде термоса. Кстати строение похоже на накопительный водонагреватель. Там тоже есть внутренняя капсула, которая покрыта слоем утеплителя и внешним кожухом.

Внутри находится незамерзающая жидкость, обычно это антифриз. Также есть несколько специальных нагревательных элементов, которые разогревают эту жидкость.

Такими элементами могут служить — медные трубки, загнутые в змеевик, по которым бежит горячая вода от твердотопливного котла, именно это лишнее тепло и аккумулируется в теплоаккумуляторе. То есть простыми словами, твердотопливный котел разогревает жидкость в медных трубках, а затем эти трубки разогревают жидкость в теплоаккумуляторе.

Также эту жидкость может разогреть и электрический ТЭН который врезан в теплоаккумулятор. Например — ночью когда тариф дешевый (при наличии двухтарифного счетчика) ТЭН разогревает жидкость, а после утром отключается.

Затем из теплоаккумулятора нагретая вода начинает отдавать тепло батареям отопления.

Схема в разрезе

Есть и другой теплообменник, который также похож на змеевик и находится внутри теплоаккумулятора. Но этот теплообменник подсоединен к батареям, то есть то тепло которое накопилось в теплоаккумуляторе отдается уже системе отопления, таким образом обогревая дом.

На западе применяются теплоаккумуляторы для обогрева домов от солнца (так называемой «зеленой энергией»). Берут вакуумный солнечный коллектор (он разогревается от солнца до больших температур), от него идет труба к теплообменнику который разогревает жидкость внутри теплоаккумулятора, а дальше это тепло также отдается радиаторам отопления. Все просто.

Объемы теплоаккумулятора

Объемы теплоаккумуляторов могут быть различными (самый маленький от 100 литров), причем тут чем больше, тем лучше (самые большие могут быть на 10 000 литров). Большой вариант запасет больше тепловой энергии и может отапливать дом в течение нескольких дней.

В любом случае если вы отапливаетесь твердотопливными котлами, то такой аккумулятор позволит вам дольше отапливать помещение (иногда до нескольких дней) и меньше тратить топлива, потому как лишнее тепло будет бережно собираться и храниться до востребованности.

Сейчас небольшое видео по аккумуляторам тепла.

Теплоаккумулятор

Несмотря на простоту устройства, и очевидность пользы от использования теплоаккумуляторов, данный вид оборудования пока не очень распространен. В этой статье мы постараемся рассказать о том, что такое аккумулятор тепла и преимущества, которые приносит его использование в системах отопления.



Что такое теплоаккумулятор (буферная емкость) и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая. Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая. Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья. Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.



Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов.
Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т.ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно ~5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

Основные функции буферной емкости (теплоаккумулятора):
— накопление и поддержание запаса тепловой энергии в виде определенного объема теплоносителя заданной температуры с возможностью ее использования в нужный период времени или при прекращении генерации тепла основными его источниками;
— организация системы отопления на нескольких генераторах тепла разного типа, которые работают с различными температурными и гидравлическими режимами и с использованием разных теплоносителей, а также в различные временные периоды;
— гидравлическое разделение контуров генераторов тепла и отопительного контура, согласование температурных режимов в различных контурах и создание благоприятных условий для работы оборудования, в частности котлов отопления, с максимальной эффективностью.

Устройство и объем теплоаккумулятора

Типовая конструкция буферной ёмкости.

В базовом исполнении, теплоаккумулятор представляет собой теплоизолированный бак с патрубками подачи и обратки для котлового контура и патрубками для отопительного контура. В самом простом варианте, буферная емкость может иметь всего по одному патрубку – для подачи и обратки.
Если система отопления имеет теплогенераторы на альтернативных источниках энергии, то используются тепловые аккумуляторы более сложной конструкции. Как правило в них имеется один или несколько змеевиков-теплообменников для организации автономных контуров. Емкости для таких систем могут быть укомплектованы насосно-смесительными узлами для различных контуров в заводском исполнении. Дополнительный теплообменник может быть установлен, если теплоаккумулятор используется также для приготовления горячей воды для бытовых нужд.

Рис. Буферная емкость базовой конструкции

Рис. ТА с дополнительным теплообменником



В некоторых случаях в ТА требуется обеспечить качественное разделение слоёв с различной температурой. Для этой цели внутри бака может предусмотрена специальная мембрана. В ряде случаев, в конструкции предусматривается возможность установки электронагревательного элемента.
На видео, которое приведено ниже можно ознакомиться с конструкцией многофункциональной буферной емкости компании Buderus.

Видео. Многофункциональная буферная емкость — теплоаккумулятор Buderus Logalux.



Расчёт ёмкости теплового аккумулятора

Имеется несколько методик расчета объема буферной емкости. Например в одних источниках рекомендуется подбирать ТА из расчета не менее 40 литров на каждый киловатт мощности теплогенераторыа. По другим источникам минимум снижен до 20-ти литров/кВт. Поэтому имеющиеся рекомендации могут не в полной мере отвечать требованиям конкретной системы отопления. Оптимальный объем бака ТА зависит от множества факторов — мощности источника тепла, периодичности выработки тепла, температурного режима отопительного контура, требуемого периода автомномности работы и т.

п. На первый взгляд, было бы логично руководствоваться принципом — чем больще ТА, тем лучше, но это правило работает далеко не всегда, так как объем теплоаккумулятора должен быть согласован с возможностью теплогенератора по его наполнению, с учетом экономических факторов (стоимости топлива, электроэнергии и т.п.).
В расчетах, для упрощения, плотность теплоносителя будем принимать равной единице.

Расчет объема ТА по
 EN 303-5

В качестве примера, приведем формулу подбора теплоаккумулятора для работы совместно с твердотопливным котлом в соответствии с европейскими нормами.

Расчет объема буферной ёмкости по EN 303-5

Vта=15*Тг*Qн*(1-0,3*Qп/Qmin), где:



Vта — Объем теплоаккумулятора, л.;
Тг — Продолжительность горения загрузки топлива при номинальной мощности, час;
Qн — Номинальная тепловая мощность, кВт;
Qп — Потребность объекта в тепле, кВт;
Qmin — Минимальная тепловая мощность котла, кВт.
1,163 — удельная теплоемкость воды (Вт*ч/(кг*К))

Как правило, в расчетах при подборе ТА к твердотопливному котлу, номинальная и минимальная мощность равны.

Пример расчета объема теплоаккумулятора для работы с твердотопливным котлом.

Исходные данные:

Тг — 3 час;
Qн — 25 кВт;
Qп — 20 кВт;
Qmin — 25 кВт

Итого, рекомендуемый объем буферной ёмкости составит Vта=15*3*25*(1-0,3*20/25)=855 л.

Расчет ТА по мощности имеющегося котла

Данный способ расчета напоминает предыдущий и основан на том, что теплоаккумулятор должен вместить все тепло, которое вырабатывает котел за время горения топлива при полной загрузке, при одновременном расходовании его на нужды отопления.  Как уже упоминалась в статье «Схема твердотопливного котла», рекомендуется, чтобы мощность котла превышала максимальную нагрузку системы отопления на ~30%. Формула для такого расчета приобретет следующий вид:

V = (Qн-Qп) *Тг/1,163*(tmax-tн)

Где:
Qн — Номинальная тепловая мощность котла, кВт;
Qп — Потребность объекта в тепле, кВт;
Тг — Продолжительность горения загрузки топлива при номинальной мощности, час;
tmax — максимальная температура теплоносителя в буферной емкости;
tн — расчетная температура подачи в системе отопления.

Пример расчета

Исходные данные:
Тг — 3 час;
Qн — 39 кВт;
Qп — 30 кВт;
tmax — 90°;
tн — 55°С.

Итого, рекомендуемый объем буферной ёмкости составит:  V = (39-30) *3/1,163(90-55)= 663 л.

Оценочный расчет емкости теплового аккумулятора

Иногда используется, так называемый, «оценочный» метод расчета объема ТА. Он применяется тогда, когда нужно определить, на какое время хватит накопленного в буферной емкости тепла, например, для отопления дома без использования котла отопления. Принцип расчета такой же, как и при определении объема бойлера, который мы рассматривали в статье о подборе водонагревателя. В расчете мы сначала вычисляем количество тепла, которое накоплено в баке, затем расчитываем на какое время нам этого тепла хватит. Поясним на примере.

Исходные данные:
Потребность объекта в тепле, Qп — 10 кВт;
Ёмкость теплоаккумулятора, Vта — 800 л;
Температура теплоносителя в ТА, Ттн — 80°С;
Расчетная температура подачи в отопительном контуре, Тп — 50°С
Расчетная температура температура обратки, То — 40 °С

1. Сначала определим полезное количество тепла, накопленного в теплоаккумуляторе. К сожалению, мы не можем использовать всю имеющуюся тепловую энергию. Реально (при небольшом приближении) будет использоваться энергия, высвобождаемая при остывании теплоносителя с максимальной температуры (в нашем случае — 80°С) до рабочей температуры в системе отопления (у нас — 50°С). После этого будет запущен котел отопления. Количество тепла (в квт*час) считаем по следующей формуле (для упрощения расчетов плотность теплоносителя примем за единицу):

Q=1.163*(Ттн-Т)*m

где: Q- количество тепла, Вт*час, m — масса теплоносителя.

До снижения температуры в баке до температуры подачи(Тп), ТА работает в автономном режиме без запуска котла. Посчитаем, какое время это займёт:

Q= 1,163 * (80 — 50) * 800 = 18608 Вт*час

18608 Вт*час/10000 Вт = 1,86 часа. Таким образом, в автономном режиме теплоаккумулятор будет обеспечивать дом теплом в течение почти 2-х часов.

Если котел отопления (например электрокотел) в этом режиме настроен на температуру, равной температуре подачи; то вместе с работой котла будет продолжаться полезно использоваться и тепловая энергия теплоаккумулятора, пока не сравняется с температурой обратки, а это еще дополнительно съэкономленных 9,3 кВт*часа.





что это такое, принцип работы

Что такое теплоаккумулятор

Содержание статьи:

Теплоаккумулятор это металлическая ёмкость для аккумулирования излишнего тепла в системе отопления и ГВС. Конструкция теплоаккумуляторов включает в себя наличие патрубков, для подключения источников и потребителей тепла.

Другими словами говоря, теплоаккумулятор это термос, в который закачивается горячая вода для последующего разбора.

Что такое теплоаккумулятор

Отопление дома твердотопливным котлом имеет как свои преимущества, так и определённого рода недостатки. Одним из самых существенных из них, является невозможность сохранить долго тепло и чрезмерно быстрое остывание теплоносителя.

Справиться с данной проблемой поможет теплоаккумулятор, который представляет собой буферную ёмкость для сохранения избыточного тепла и последующего его использования. Таким образом, даже при остывшем котле отопления, тепло всё равно будет доставляться радиаторам и другим отопительным приборам.

Конструкция теплоаккумулятора достаточно проста и представляет собой металлический бак с большим количеством патрубков. Снаружи накопитель хорошо утеплён полиуретановой пеной, что позволяет долго сохранять теплоноситель в горячем состоянии.


Все теплоаккумуляторы имеют достаточно большой объём, от 400 литров и выше. Связано это, прежде всего с особенностями их работы, ведь для аккумулирования достаточного количество тепла, нужны большие буферные емкости.

Принцип работы теплоаккумулятора

Данное оборудование позволяет использовать источник нагрева теплоносителя всего один-два раза в сутки. Принцип работы теплоаккумулятора, заключается в сохранении тепла и последующем его использовании при неработающем котле отопления.

Работа теплоаккумулятора на самом деле достаточно проста. Когда котел нагрел теплоноситель в радиаторах отопления до определённого значения, начинает происходить отбор тепла в теплоаккумулятор. При падении температуры в батареях отопления, трёхходовой клапан переключает подачу тепла на их нагрев и потом опять, на аккумулирование тепла в теплоаккумулятор.


Конечно же, накопление тепла происходит только при работающем котле отопления. В то время когда источник выработки тепла выключен, происходит отбор горячего теплоносителя из буферной емкости теплоаккумулятора.

Сегодня теплоаккумуляторы используются не только в связке с твердотопливными котлами. Ярким примером служит и работа солнечного коллектора для нагрева воды, где наличие буферной ёмкости просто обязательно. Ну и различные отопительные системы в связке — газовый и твердотопливный котел, нередко также имеют в наличие буферную емкость для отбора и сохранения тепла.

Оценить статью и поделиться ссылкой:

Что такое теплоаккумулятор – информация предоставлена специалистами

Изменения в законодательстве страны открыли потребителям широкие возможности в выборе альтернатив низкоэффективному и дорогому централизованному отоплению. Причин, из-за которых пользователи отказываются от устаревших систем обогрева жилищ, множество. Одна из главных – высокая стоимость услуг. В свою очередь, автономные системы быстро окупают себя и помогут значительно экономить в будущем, а также создавать наиболее комфортные условия согласно индивидуальным потребностям пользователей. Всех, кто хочет повысить энергоэффективность устройств, используемых для обогрева дома, и в то же время сократить расходы на отопление, заинтересует, что такое теплоаккумулятор. Агрегат после монтажа становится одним из элементов систем.

Что такое тепловой аккумулятор

Большинство людей имеют хотя бы отдаленное представление о том, как выглядит агрегат. Теплоаккумулятор – это бак из стали, имеющий форму цилиндра, его высота в несколько раз превышает диаметр. В качестве изоляционного материала используется специальный поролон, не позволяющий теплу уходить через стенки. Если вы будете знать, что такое тепловой аккумулятор и как он работает, то сможете приблизительно определить, насколько существенным будет снижение энергозатрат, необходимых на отопление дома. Этот высокоэффективный агрегат может иметь различные названия – буферная или аккумулирующая емкость, теплогенератор – но принцип функционирования остается неизменным. Если вы хотите знать, что такое буферная емкость, ознакомьтесь с особенностями ее применения и работы:

  • накопитель монтируется преимущественно в системах обогрева, в которых используются твердотопливные котлы;
  • агрегат при сгорании топлива в котле очень быстро греется, аккумулируя тепло и тем самым являясь местом для его хранения;
  • после того, как буферная емкость отдала накопленную тепловую энергию, она прекращает свою работу.

Использование высокоэффективных установок позволяет экономить до 30% горючего и тем самым существенно повысить КПД отопительной системы. Зная о том, что такое теплоаккумулятор, вы сможете поддерживать в доме комфортную температуру, но с минимальными энергетическими затратами. Установка позволяет уменьшить загрузку котла и в то же время дает технике работать на полную мощность, используя топливо по максимуму. Кроме того, в зависимости от типа агрегата, он может работать с источниками тепла низких и высоких температур. Теперь, когда вы знаете для чего нужен теплоаккумулятор, зачем его устанавливают в помещениях, и как устроен этот тип оборудования, то сможете более эффективно распоряжаться температурным режимом помещения. На сегодняшний день буферная емкость – это не столько экономически выгодная, сколько по-настоящему необходимая вещь в системах теплоснабжения.

Смотрите также:

Что такое теплоаккумулятор и зачем он нужен

В настоящее время высоким спросом у пользователей пользуются инновационные теплоаккумуляторы. Данные устройства используются для отопления. Как жилых, так и не жилых помещений. С их помощью достаточно просто удерживать комфортную температуру в доме, на достаточно выгодных условиях. Популярность теплоаккумуляторов объясняется экономической выгодой от их использования, так как стоимость сырья, используемого для отопления, регулярно растет. Приобрести теплоаккумулятор можно, как в обычном магазине, так и оформив заказ в глобальной сети. Так, вбив запрос – Купить Теплоаккумулятор Харьков, в поисковой строке Вашего браузера, Вы получите целый список компаний, специализирующихся на реализации оборудования данного типа. Одной из них будет компания «Тепло-С», предлагающая вниманию своих клиентов широкий ассортимент качественного оборудования по привлекательной стоимости.

Теплоаккумулятор представляет собой бак, изготовленный их черной стали. Данный бак изолирован и герметичен. Аккумулятор оснащен четырьмя патрубками, выполняющими функцию подключения источника и потребителя тепла, два из которых расположены вверху, два внизу. Тепловой аккумулятор способен накапливать лишнюю энергию, которая выделяется источником тепла.

Использование теплового аккумулятора возможно лишь в дневное время суток, грубо говоря «пока светит солнце». Основным назначением аккумуляторов данного типа является обогрев домов, в которых отсутствует котел для отопления.

Использование теплового аккумулятора дает пользователю целый ряд преимуществ:

· Экономия топлива.

· Эффективная работа котла.

· Увеличение сроков службы котла.

· Отсутствие перепадов температуры в помещении в период отключения котельного оборудования.

· Защита котла от перегрева.

Компания «Тепло-С» дарит своим пользователям максимально выгодные решения при выборе и установке тепловых аккумуляторов для существующих систем отопления. Большой опыт работы компании позволяет ей гарантировать своим клиентам высокое качество оборудования, а также великолепный сервис обслуживания клиентов. Так, любой посетитель сайта компании, может воспользоваться возможностью и связаться с сотрудниками компании по телефону, с целью проведения полноценной консультации по представленному оборудованию.

Схема отопления с теплоаккумулятором в частном доме

Твердотопливные котлы – отличное оборудование для отопления частного дома в сельской местности или в пригороде, вдали от газовых магистралей. Как и любое другое оборудование котлы на твердом топливе претерпевают изменения, модифицируются и усовершенствуются, поэтому современные модели представлены пиролизными аппаратами, котлами с теплоаккумуляторами, пеллетным оборудованием, оснащены автоматикой и средствами контроля параметров. Стандартная схема отопления с теплоаккумулятором заслуживает особого внимания, так как экономит топливо, которое и без того стоит недешево – ведь платить приходится не только за дрова, торф, пеллеты или уголь, но и за их доставку. Теплоаккумулятор для электрических и твердотопливных котлов отопления эффективнее себя проявит, если подсчет электроэнергии ведется по дневному и ночному тарифам. Отопительное оборудование с тепловым аккумулятором

Устройство отопления с ТА

Тепловой аккумулятор (ТА) для котлов отопления – составная часть отопительной системы, работающая на увеличение временного отрезка между циклами подачи топлива в топочную камеру. Конструктивно это герметичная утепленная емкость большого объема, наполненная теплоносителем из системы отопления, который постоянно циркулирует по контуру (контурам). В качестве теплоносителя используются традиционные жидкости – дистилированная вода, антифриз, водно-глюколевые растворы.

Единственная особенность, которую обязательно нужно учитывать при принятии решения о включении в схему ТА – объем отапливаемых помещений. Чем он меньше, тем меньше смысла в установке теплоаккумулятора – мощности котла и нагревательных приборов (радиаторов, батарей) вполне достаточно для обогрева небольших помещений. Как функционирует отопление с тепловым аккумулятором – упрощенная схема подключения:

  1. Теплоаккумулятор включается в разрыв между котлом и трубной разводкой, то есть, нагретая в котле жидкость сразу направляется в емкость;
  2. Из аккумулятора горячая жидкость перетекает в отопительные приборы посредством трубной разводки;
  3. По обратной подаче жидкость снова направляется в аккумулятор, а из него – в котел для нового цикла нагревания.

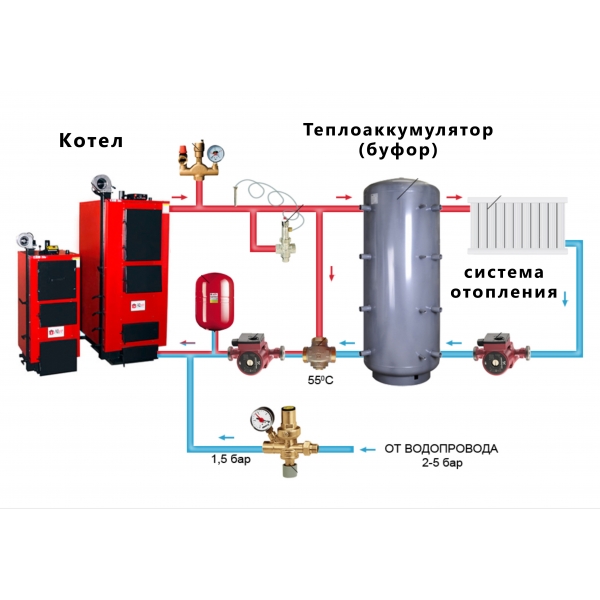

Принципиальная схема работы отопления с тепловым аккумулятором

Потоки подачи и обратки должны постоянно смешиваться – это условие эффективной работы теплового аккумулятора. Но нагретый теплоноситель поднимается вверх, а остывший – опускается вниз, поэтому сложность обеспечения работоспособности системы заключается в том, чтобы создать такие условия, при которых некоторый объем горячей жидкости опускался на дно аккумулятора для нагрева остывшей жидкости из обратки. Заряженный аккумулятор – это резервуар, в котором весь объем теплоносителя имеет одинаковую температуру.

После сгорания очередной порции твердого топлива котел перестает нагревать воду, и начинает работать ТА. Горячий теплоноситель продолжает двигаться в системе, отдавая тепло и охлаждаясь в батареях. Циркуляция будет продолжаться до тех пор, пока теплоноситель не остынет полностью, или в котел не загрузится новая порция дров или угля.

При наличии системы автоматики критическое охлаждение теплоносителя не допускается, так как подача твердого топлива в системе отопления с твердотопливным котлом контролируется датчиками температуры: при достижении определенного значения, означающего, что котел перестал поддерживать горение, датчик подает сигнал в исполнительную систему, которая открывает задвижку подачи топлива – угля, пеллет или торфа. Автоматическая загрузка топлива в твердотопливный котел

Недостатки работы системы отопления с теплоаккумулятором для дачных и садовых домиков с сезонным проживанием:

  1. Помещения прогреваются дольше;
  2. Из-за маленьких размеров ТА увеличивается объем отопительного контура, поэтому самый дешевый теплоноситель для таких систем – вода. Антифриз и другие синтетические жидкости обойдутся слишком дорого.


Но каждый раз по приезде вновь наполнять систему водой – занятие хлопотное, а, если выездите на дачу два-три раза в месяц – просто бессмысленное. Поэтому в ТА встраиваются дополнительные стальные спиральные трубы, выполняющие роль отопительных контуров. Теплоноситель, протекающий по спиралям, не контактирует с теплоносителем в ТА, а является отдельным и автономным контуром отопления или ГВС. Реализацией такого несложного приема можно добиться универсальности применения любого котла, даже простейшего одноконтурного. Причем КПД такого оборудования будет использован максимально. Теплоаккумулятор со спиралевидным контуром

Роль таких пассивных спиралей могут выполнять и активные элементы – электрические ТЭНы, которые могут подключаться к электрической сети или быть автономными – работать от энергии солнца (солнечных аккумуляторов). Такой способ нагрева теплоносителя или ГВС считается вспомогательным.

Схема обвязки с тепловым аккумулятором

Схем отопления с твердотопливным котлом и теплоаккумулятором можно разработать сколько угодно – все будет зависеть от реальных условий эксплуатации отопления, расположения помещений, их площади, применяемого оборудования, и т.д. Традиционная и стандартная обвязка твердотопливного котла отопления схема с теплоаккумулятором работает следующим образом:

На рисунке ниже стрелками указаны перемещения теплоносителя по системе, при этом обратка вверх двигаться не может. Чтобы забирать теплоноситель из обратки, в схему включается циркуляционный насос между аккумулятором и котлом, который перекачивает больше жидкости, чем насос до ТА. Таким образом, образуется перепад давлений в трубах, и жидкость забирается из трубы обратной подачи в резервуар. Небольшой недостаток этой схемы заключается в том, что контур будет нагреваться дольше. Простейшая схема обвязки с теплоаккумулятором

Для уменьшения этого временного отрезка реализуется такое устройство отопления (рисунок ниже по тексту) с замкнутым циклом прогревания котла. Работает схема так: теплоноситель не поступает из ТА в котел до тех пор, пока она не нагреется в рубашке котла до заданной температуры. После достижения заданного значения некоторый объем жидкости из трубы подачи поступает в аккумулятор, а часть смешивается в системе с жидкостью из ТА, и снова подается в котел. Обвязка теплоаккумулятора с контуром прогревания котла

В результате реализации такой схемы котел всегда принимает нагретую жидкость, что поднимет его КПД, уменьшает время прогрева отопительного контура и позволяет организовать автономный режим работы включением двух байпасов:

  1. При неработающем насосе и перекрытом вентиле нижнего байпаса работает обратный клапан;
  2. При неработающем насосе и обратном клапане работает нижний байпас.


Из-за высокого сопротивления обратного клапана потоку теплоносителя его можно не включать в схему: Обвязка без обратного клапана для системы с естественной циркуляцией теплоносителя

При аварийном отключении электричества шаровый вентиль открывается вручную. При работе схемы только с принудительной циркуляцией теплоносителя обвязка с ТА делается по следующей схеме: Обвязка для системы с принудительной циркуляцией теплоносителя

Как рассчитать требуемый объем теплоаккумулятора

Слишком большой или слишком маленький резервуар для накопления тепла в виде нагретого теплоносителя– это неэффективное решение, поэтому требуемый объем резервуара подлежит математическому расчету, точные результаты которого получить сложно из-за приблизительных первоначальных данных – тепловых потерь в помещении, свойств утеплителя стен и фундамента дома, теплоизолирующих качеств стройматериалов стен, перекрытий и перегородок, этих же параметров оконных и дверных проемов. Но приблизительно провести расчет теплоаккумулятора все же можно, и рассчитан такой прием именно на незнание точных тепловых потерь здания, тем более, если его только предстоит построить.

Выбор размеров и объема резервуара под тепловой аккумулятор можно сделать, отталкиваясь от следующих параметров:

  1. Общая площадь отапливаемых помещений;
  2. Тепловая мощность нагревательного оборудования.

Эти два параметра и определяют объем ТА.

Допустим, необходимо вычислить объем теплового аккумулятора для отопительной системы, исходя из отапливаемой площади помещения. Формула для расчета простая: площадь в квадратных метрах умножается на четыре (Sx 4). Например, для дома общей отапливаемой площадью 50 м2 потребуется резервуар на 200 литров. При таком объеме ТА, как показывает практика, загружать котле твердым топливом можно всего одни раз в сутки. Это – очень хорошая экономия и очень хороший КПД.

Расчет объема теплоаккумулятора отопления

Знающие хозяева скажут, что можно просто установить пиролизный котел, который будет работать так же. Но работа такого котла немного сложнее и менее эффективна, так как:

  1. Сначала топливо возгорается и разгорается;
  2. Затем ограничивается подача воздуха;
  3. Последним активируется тление топлива (пиролиз).

При возгорании топлива температура теплоносителя резко возрастает, а пиролизный процесс поддерживает ее на заданном уровне, причем во время протекания пиролиза много тепловой энергии просто исчезает в трубу дымохода, не обогревая почти ничего. Еще один минус – при открытой системе отопления на пиках разогрева теплоноситель может закипать и выплескиваться из расширительного бачка, а при использовании ПВХ труб для разводки отопления они быстрее выходят из строя от высокой температуры.



Теплоаккумулятор (буферная емкость) в системе отопления

Буферная емкость — полезнейший элемент в системе отопление с твердотопливным котлом и с электрическим котлом. Но если теплоаккумулятор подключить не правильно, то он не будет выполнять свои функции как положено.

Аккумулятор тепла для системы отопления (Буферная емкость) представляет из себя большую емкость наполненную теплоносителем и подключенную в схеме между котлом и радиаторами.

Разберемся, зачем нужен теплоаккумулятор в системе отопления, в чем заключается особенность подключения буферной емкости, и какое объем потребуется.

Назначение теплоаккумулятора

Назначение теплоаккумулятора понятно из его названия – хранить в себе запас тепловой энергии. У твердотопливного котла действие периодическое. Температура теплоносителя на его выходе изменяется в зависимости от интенсивности горения и количества одновременно горящего топлива.

Удобно топить котел не чаще раза в сутки.
За одну топку он может выделить, к примеру, 100 кВт (30 кг дров или 13 кг угля при КПД 80%). Но такая энергия выделится за 3 – 4 часа, а нам нужно, чтобы она подпитывала систему отопления равномерно в течении 24 часов. Получается по 4 – 5 кВт. Сделать это поможет только буферная емкость.

Аккумулятором тепла в доме выступают сама система отопления, так как в ней немало жидкости – может быть 100 литров и больше. Также тепло хорошо аккумулируют тяжелые строительные материалы – цементнопесчаная стяжка, перегородки и стены из кирпича, бетона, шлакобетона.

В доме, где много тяжелых строительных материалов, где большая внутренняя теплоемкость, сохраняется особый комфорт из-за отсутствия резки скачков температуры и влажности. В каркасных домах сгладить дискомфорт призвана система вентиляции управляемая электроникой.

Чтобы поддерживать стабильную температуру на протяжении суток в холодное время при неработающем котле, одной внутренней теплоемкости дома будет мало, необходима буферная емкость.

Как применяется буферная емкость с электрическим котлом

С твердотопливным котлом все понятно, — буферная емкость нужна чтобы топить котел пореже.
Но зачем нужен теплоаккумулятор с электрическим котлом, который можно запрограммировать как угодно?

Ответ на вопрос заключается в ночном маленьком тарифе на электричество.

Если есть возможность подключить ночной тариф и достаточную электрическую мощность (трехфазное подключение), то отопление электрическим котлом будет оптимальным. Несмотря на повышенную стоимость электричества (даже ночной тариф! — 1,7 руб/кВт, для дров примерно 1,0– 1,3 руб /кВт) выбор в пользу электрокотла побеждает из-за самого комфортного пользования.

Буферная емкость накапливает энергию выработанную за ночь электрокотлом, а днем будет ее отдавать.

Можно ознакомится с выбором вида отопления для дома – что дешевле?

Как подключается буферная емкость

Лучше применить простую и надежную схему подключения буферной емкости.

На емкость подключаются два контура – с одной стороны котел с насосом. С другой стороны система отопления со своим насосом.

Правильное направление движения жидкости в буферной емкости сверху вниз (указано на схеме стрелкой). Тогда теплоаккумулятор будет нагреваться от котла, или, как говорят специалисты, — будет заряжаться. После выключения котла емкость будет остывать и отдавать разогретый теплоноситель на радиаторы и тепло на ГВС.

Но как этого добиться?
Достигается путем подбора производительности насосов. Как правило, контур котла короткий, поэтому при одинаковых насосах жидкость будет двигаться в емкости сверху вниз. Чтобы обеспечить в любом случае превосходство контура котла по производительности в систему всешжда вводят дроссельный кран, которым запирают контур отопления при необходимости.

Термометры и трехходовой клапан

Также в подключении радиаторов может быть применен трехходовой клапан с термоголовкой (на схеме не показан) который позволит забирать тепло из емкости понемногу в соответствии с настройками термоголовки.

Проверить же в каком направлении движется жидкость по емкости – снизу вверх или сверху вниз, можно с помощь термометров, установленных с двух сторон емкости на обратке. Некоторые теплоаккумуляторы снабжены градусниками.
Температура на обратке котла должна быть несколько больше, чем на обратке отопления. Тогда буферная емкость будет заряжаться.

Змеевик внутри буферной емкости обеспечит нагрев воды для горячего водоснабжения. Отдельный бойлер для ГВС не нужен.

Крайне важно, оградить твердотопливный котел от холодной обратки, ведь остывшую емкость не быстро разогреть, а также необходимо прекращать циркуляцию, когда котел погаснет. В противном случае он быстро охладит жидкость через свой теплообменник, ведь продувка на дымоход идет постоянно. Как подключить котел, чтобы он работал в оптимальном режиме – читайте на данном ресурсе.

Какой объем аккумулятора тепла выбрать

В подборе объема теплоаккумулятора для системы отопления важны не столько расчеты, сколько опыт эксплуатации и здравый смысл.

Весь нюанс выбора объема буферной емкости в том, что она стоит не мало, а дней с пиковыми холодами совсем не много.
Поэтому разумней не устанавливать емкость на 3 тонны, которая весьма дорогая, а в сильные морозы протопить несколько раз. Да к тому же и нагревать 3 тонны весьма долго, отопление получится не комфортным.

Практика показала, что оптимальным объемом, обеспечивающий достаточный комфорт, является одна тонна на 200 м кв. площади дома, если дом, конечно, утеплен как положено. Из этого расчета можно приблизительно принять: 100 м кв — 0,7 тонны, 300 м кв – 1,3 тонны.

Кстати, об утеплении – как утеплить дом, чтобы отопление было минимальным, читайте ЗДЕСЬ.

С буферной емкостью удобней использовать твердотопливный котел повышенной мощности, по принципу, — «Протопил один раз». Подбирается котел как минимум в 2 раза мощнее, чем по расчету теплопотерь. Если нужен на 15 кВт, — берем на 40 и не ошибаемся. Мощный твердотопливный котел, в отличие от других типов котлов всегда удобнее в эксплуатации.

Остается заметить, что сделать буферную емкость самостоятельно или пользоваться «самопалом» чаще не практичнее и не дешевле. Устройство сложное, требует защиты от коррозии, высокой теплоизоляции, правильного змеевика, лучшей циркуляции воды, и к тому же особой прочности. Так что думайте сами…

Теплоаккумуляторы — накопители тепла

Тепловой аккумулятор выполняет то, о чем говорит его название, — он аккумулирует тепло. Часто теплоаккумулятор представляет собой хорошо изолированный резервуар на 1000 литров или более, со многими встроенными точками отвода и, возможно, с несколькими змеевиками внутри резервуара.

Электронагревательные элементы

Некоторые из них могут поставляться с электрическими нагревательными элементами для обеспечения резервного электрического питания. Пожалуйста, имейте в виду, что невозобновляемая электроэнергия имеет самый высокий показатель выбросов CO2 в килограммах на киловатт-час из всех видов топлива (дрова, газ, нефть, уголь).

Важность стратификации

Хороший аккумулятор тепла хорошо расслаивает. Горячая вода в верхней части бака отделена от холодной воды в нижней части бака слоем стратификации. Чем тоньше этот слой, тем лучше и тем больше разница между горячей и холодной водой. Это связано с тем, что чем горячее вода в верхней части резервуара, тем больше она полезна для горячего водоснабжения. Уменьшение перемешивания в резервуаре означает, что верхняя часть резервуара нагревается намного быстрее, что дает вам доступ к полезной горячей воде.

Иногда используется зарядное устройство, чтобы свести к минимуму расход в бак. Двумя примерами являются панель h3 и Laddomat, которые способствуют расслоению и уменьшают перемешивание в резервуаре.

Эффективное использование печи

Самый эффективный способ использовать печь с дровяным котлом — это относительно быстро сжечь ее, чтобы дрова полностью сгорели. Это может привести к получению большого количества горячей воды, которую вы не всегда хотите использовать в то время. Бак-аккумулятор тепла позволяет сохранить его на потом, когда вы этого захотите.С более крупной котельной печью и котлами, работающими на биомассе, приличный резервуар-аккумулятор тепла может позволить вам запускать дровяной котел один раз в 3 дня, а затем использовать воду из резервуара между ними (в разгар зимы вы можете зажигать чаще, чем это).

Аккумуляторы тепла идеально подходят для использования с солнечными батареями

Аналогично солнечным панелям, тепловой аккумулятор позволяет хранить тепло, выделяемое в дневное время, для использования позже — вы можете обнаружить, что используете больше горячей воды в ночное время — когда солнечные панели не так полезны.

Котельная установка печи с использованием теплового аккумулятора

Наш тип установки 4 раскрывает идею использования теплового аккумулятора для соединения котельной печи с панелями колар и обычного бойлера.

Основы всасывающих аккумуляторов в домашних тепловых насосах


Первоначально опубликовано 10 декабря 2013 г.

Чтобы найти и устранить неисправности компонентов системы теплового насоса, вы должны сначала понять их.Поскольку большая часть Северной Америки перешла в отопительный сезон, сейчас самое время рассмотреть компонент, обычно встречающийся в системах тепловых насосов в жилых домах: всасывающий аккумулятор.

Что такое всасывающий аккумулятор?

Накопители на всасывании являются важными компонентами тепловых насосов типа воздух-воздух и воздух-вода.

Что делает всасывающий аккумулятор?

Тепловые насосы с воздушным источником воздуха должны поддерживать тонкий баланс и надлежащий контроль жидкого хладагента в условиях низких температур окружающей среды, чтобы обеспечить надлежащее охлаждение компрессора и избежать чрезмерного обратного перетока хладагента.Если жидкий хладагент может протечь через систему и вернуться в компрессор без испарения, это может вызвать повреждение компрессора. В зависимости от типа компрессора это повреждение может варьироваться от закупорки жидкости, потери масла (в компрессоре) или вымывания подшипников.

Для защиты от обратного потока в системах, уязвимых к повреждению жидким хладагентом, таких как тепловые насосы, функция аккумулятора заключается в улавливании жидкого хладагента до того, как он достигнет компрессора.Когда требуется разморозка змеевика, компрессор подвергается внезапным скачкам жидкости, которые могут создать экстремальные напряжения в системе. Аккумулятор может действовать как приемник во время циклов нагрева и оттаивания, когда дисбаланс системы или перезарядка в полевых условиях может привести к чрезмерному содержанию жидкого хладагента в системе.

Аккумулятор может накапливать хладагент до тех пор, пока он не понадобится, и подавать его обратно в компрессор с приемлемой скоростью. Основные движения хладагента происходят в начале и в конце цикла размораживания, и хотя останавливать это движение не обязательно или даже нежелательно, важно контролировать скорость, с которой жидкий хладагент возвращается в компрессор.Наряду с правильным дозированием аккумулятор может эффективно поддерживать температуру картера или нижней части кожуха в приемлемых пределах. Правильно спроектированный всасывающий аккумулятор может обеспечить отличную защиту от обеих потенциальных опасностей.

Аккумулятор какого типа или размера следует использовать?

Этот компонент должен располагаться на линии всасывания компрессора между испарителем и компрессором. Он должен иметь достаточно большой объем / производительность, чтобы удерживать максимальное количество жидкости, которая может вернуться в него, и иметь условия для положительного возврата масла в компрессор.

Фактическая удерживающая способность хладагента, необходимая для данного аккумулятора, определяется требованиями конкретного применения, и аккумулятор следует выбирать так, чтобы он удерживал максимальное ожидаемое обратное вытекание жидкости. Типичные аккумуляторы, изготовленные для кондиционирования воздуха или коммерческого использования, имеют отверстия для возврата масла диаметром от 0,0625 до 0,125 дюйма. Меньшее отверстие, несомненно, более уязвимо для ограничений со стороны частиц припоя или других посторонних материалов в системе, поэтому было бы целесообразно установить входной экран, особенно в системах с трубопроводами, устанавливаемыми в полевых условиях.Также следует позаботиться о том, чтобы припой и флюс не попали в аккумулятор, поскольку чрезмерное количество посторонних материалов может закупорить измерительное отверстие, эффективно задерживая компрессорное масло в аккумуляторе.

Обратите внимание, что вход хладагента смещен от верха J-трубки. Когда хладагент и масло входят в емкость, происходит разделение по скоростям, и хладагент расширяется из-за окружающей температуры, создавая источник тепла. В этот момент поступающее масло (вместе с любым жидким хладагентом) отделяется от парообразного хладагента и падает на дно.Пар хладагента движется по J-трубке, поскольку компрессор вызывает перепад давления между входом и выходом аккумулятора. Когда хладагент проходит через J-образную трубку, это вызывает эффект Вентури через отверстие, втягивая масло со дна резервуара. Парообразный хладагент переносит масло обратно в компрессор с контролируемой скоростью.


Читать далее: Руководство для подрядчика по ремонту или замене поврежденных наводнением систем отопления, вентиляции и кондиционирования воздуха

Особенности применения материалов при проектировании фазовых теплоаккумуляторов автомобильных двигателей

Образец цитирования: Грицук, И. , Александров, В., Панченко, С., Каграманян, А. и др., «Особенности применения материалов при проектировании аккумуляторов тепла с фазовым переходом в автомобильных двигателях», Технический доклад SAE 2017-01-5003, 2017, https: // doi.org/10.4271/2017-01-5003.
Загрузить Citation

Автор (ы): Игорь В.Грицук, Валерий Александров, Сергей Панченко, Артур Каграманян, Оксана Соболь, Александр Соболев, Роман Варбанец

Филиал: Харьковский национальный автомобильный автомобильный университет, Донбасская национальная академия строительства и архитектуры, Украинский государственный университет путей сообщения., Одесский национальный морской университет

Страниц: 10

ISSN: 0148-7191

e-ISSN: 2688-3627

Элегантный керамический аккумулятор тепла для дома и бизнеса

Измените свое пространство с помощью самого инновационного керамического аккумулятора тепла , доступного на Alibaba. com. Они входят в обширную коллекцию, которая включает несколько типов с точки зрения дизайна и размеров. Благодаря неограниченному разнообразию материалов керамический теплоаккумулятор может быть использован во всех видах продукции для различных применений. Соответственно, вы найдете наиболее подходящий керамический аккумулятор тепла для удовлетворения ваших потребностей в соответствии с вашими требованиями.

Керамический теплоаккумулятор , изготовленный из прочных и надежных материалов, отличается удивительной долговечностью.Благодаря высокой температуре плавления и низкой теплопроводности керамические аккумуляторы тепла обладают высокой термостойкостью, что делает их идеальными для использования в качестве посуды и других важных домашних и промышленных компонентов. Их легко чистить благодаря их антипригарным свойствам. Таким образом, вы всегда сможете поддерживать керамический аккумулятор тепла в их первоначальном привлекательном состоянии.

Все керамические тепловые аккумуляторы на Alibaba.com обладают невероятной прочностью и способностью удерживать тяжелые грузы без поломок.В то же время керамический аккумулятор тепла впечатляюще химически инертен. В связи с этим они совместимы практически со всеми типами химических соединений. Это делает их идеальными для хранения и переноски нескольких продуктов и других товаров. При совершении покупок на месте вы можете гарантировать первоклассное качество керамического аккумулятора тепла , потому что все поставщики надежны на основе своих проверенных отчетов о стабильной поставке продуктов премиум-класса.

Получите максимальное соотношение цены и качества, приобретая продукцию высочайшего качества.Оцените замечательные варианты керамических аккумуляторов тепла на сайте Alibaba.com и определите, что больше всего соответствует вашим потребностям. Сравните предложения нескольких оптовых продавцов и поставщиков керамических тепловых аккумуляторов на сайте и выберите лучшие предложения для оптимальной окупаемости.

Энергоаккумуляторы для ТЭЦ

Растет потребность в накопителях энергии, чтобы интегрировать колеблющуюся возобновляемую энергию, в частности, от ветра и солнца. Поскольку тепло можно поставлять с помощью горячей воды, разумно и экономически выгодно хранить энергию для отопления в виде горячей воды, а не в виде электричества.

Использование возобновляемых источников энергии, таких как колебания энергии ветра для производства электроэнергии, также увеличило потребность в большей гибкости на ТЭЦ, чтобы работать наиболее экономичным образом, обслуживая как потребителей тепла, так и рынок электроэнергии. Поэтому почти все системы ЦТ в Дании снабжены одним или несколькими тепловыми аккумуляторами (или тепловыми накопителями) с емкостью, по крайней мере, соответствующей 8 часам максимальной нагрузки.

Многие системы централизованного теплоснабжения работают с температурой подачи до 125 o ° C, поэтому тепловой аккумулятор выполнен в виде резервуара-аккумулятора тепла под давлением. который Ramboll является лидером в разработке аккумуляторов тепла как атмосферного, так и напорного типа.

Тепловой аккумулятор используется для кратковременного (дни / неделя) хранения энергии на водной основе. Массовое содержание воды в резервуаре постоянно, независимо от содержания энергии. При зарядке гидроаккумулятора горячая вода подается в верхнюю часть бака одновременно с отбором такого же количества холодной возвратной воды из нижней части бака. Горячая и холодная вода разделены — из-за разницы в плотности — с непригодным для использования разделительным слоем примерно 1 метр.При сливе горячая вода забирается сверху с одновременной подачей холодной обратной воды снизу.

Более подробная информация в профиле Ramboll.

Некоторые преимущества аккумуляторов тепла для ТЭЦ:

  • Накопление тепла может уменьшить или избежать потерь дохода, если произведенная электроэнергия будет продаваться ниже производственных затрат, если ТЭЦ работает только для производства тепла.
  • Большие хранилища позволяют полностью останавливать установку в выходные дни, когда цена на электроэнергию часто ниже, чем в будние дни.
  • Накопитель может компенсировать суточные колебания нагрузки в потребности в тепле (в основном, вызванные понижением температуры в ночное время) и, таким образом, сокращать запуск — останов и использование более дорогих источников тепла в периоды суточной пиковой нагрузки
  • В частности, максимальная мощность ТЭЦ может быть уменьшена, если хранилище можно использовать для этой цели в «самый холодный день».
  • Бак теплового аккумулятора может поддерживать статическое давление в сети централизованного теплоснабжения, а также выполнять функцию расширительного резервуара
  • ТЭЦ экстракционного типа может в периоды низких цен на электроэнергию, например.г. ночью производите тепло с небольшими затратами и храните его в аккумуляторе. Затем, когда цена высока, например в утренние часы тепло может поступать от аккумулятора, при этом ТЭЦ вырабатывает максимум электроэнергии в конденсационном режиме.
  • Повышенная динамика для ТЭЦ экстракционного типа за счет возможности отключения выработки тепла (спиннингового резерва). ТЭЦ противодавления может производить в основном тепло, в то время как цена на электроэнергию высока.

Что такое аккумуляторы и теплообменники? Определение, типы, конструкция, работа, преимущества и недостатки.~ JK Just Knowhat

Аккумуляторы :

Определение : Гидравлический аккумулятор — это сосуд под давлением, используемый для хранения гидравлической энергии и по запросу снова делает энергию доступной для системы.

Функции гидроаккумулятора:

(a) Для удовлетворения пиковых потребностей в мощности:

Когда избыточная мощность доступна во время низкой производительности, произойдет потеря мощности, если насос работает непрерывно, следовательно, во время в период простоя часть энергии жидкости используется для зарядки аккумулятора. Затем он используется для удовлетворения пиковых потребностей в мощности.

(b) Для сглаживания скачков / ударов давления:

Когда поток жидкости внезапно изменяется, возникают скачки давления, движущаяся жидкость может вызвать гидравлический удар и ударные волны. Аккумулятор поглощает удары давления и рябь и снижает вибрации и скачки давления.

(c) Для обеспечения аварийного источника питания:

Энергии жидкости, хранящейся в аккумуляторе, может быть достаточно для аварийного питания в случае сбоя питания, вызывающего остановку насосов.

(d) Поддержание высокого давления :

Аккумулятор обеспечивает резервное копирование энергии жидкости в течение более длительных периодов времени, не заставляя насос работать.

Они используются в

(i) больших гидравлических прессах.

(ii) Сельскохозяйственная техника, стартеры для дизельных двигателей.

(iii) Больничные койки, посадочный механизм самолета.

(iv) Лифты, грузовики и т. Д.

Типы аккумуляторов:

Они классифицируются на основе элемента, используемого для хранения масла под давлением:

(a) Тип собственного веса

(b) Подпружиненный тип

(c) Тип газовой заправки

(a) Тип собственного веса:

Он использует собственный вес для хранения энергии нефти.

Строительство :

● Он состоит из поршня, нагруженного собственным весом и перемещающегося в цилиндре, оказывающего давление на масло.

● Ход давления поршня останется постоянным, потому что нагрузка останется неизменной.

● Собственный груз может быть изготовлен из тяжелого материала, такого как железо, бетонный блок или даже вода.

● Поршень точно вставлен в цилиндр, чтобы минимизировать утечку.

● Они могут использоваться для обслуживания нескольких гидравлических систем одновременно, используются в мельнице и центральной гидравлической системе.

Рабочий :

● Когда масло из насоса поступает через впускное отверстие, оно толкает поршень вверх, преодолевая нагрузку, создаваемую собственным весом, установленным на платформе.

● Грузоподъемность используется для поддержания давления масла для зарядки гидроаккумулятора.

● Когда поршень перемещается от нижнего конца к верхнему, аккумулятор заряжается, и когда он подсоединяется к точке приложения, масло под давлением освобождает энергию через выпускное отверстие A.

● Когда поршни полностью опускаются, аккумулятор нагревается. разгружен и разгружен.

Преимущества :

1. Подает масло под постоянным давлением.

2. Проста в конструкции.

3. Большой объем, он может обслуживать несколько гидравлических систем одновременно.

Недостатки :

1. Имеет больший размер.

2. Требуется больше места, поэтому не подходит для ограниченного пространства.

(b) Пружинный аккумулятор :

Он использовал силу пружины для хранения гидравлической энергии.

Строительство :

● Подпружиненный аккумулятор состоит из корпуса цилиндра, подвижного поршня и пружины.

● Пружина прилагает усилие к поршню. Поскольку для гидроаккумулятора требуется более громоздкий вес, пружина обеспечивает большую силу в ограниченной области для того же давления.

● Пружина, используемая в этом гидроаккумуляторе, представляет собой пружину сжатия, которая воздействует на поршень.

Рабочий :

● Когда масло под давлением входит из впускного отверстия внизу, оно толкает поршень вверх, преодолевая усилие пружины.

● Когда поршень движется от нижнего конца к верхнему, пружина сжимается.Когда поршень достигает верхнего упора, аккумулятор полностью заряжен.

● Когда гидроаккумулятор подсоединен к точке приложения, давление пружины выталкивает масло под давлением через выпускное отверстие. Когда пружина полностью раскрыта, аккумулятор разгружается.

Преимущества :

1. Они компактны и меньше по размеру.

2. Монтаж прост.

Недостатки :

1. Поставляют небольшой объем (меньшая емкость).

2. Работайте при низком давлении.

3. Давление неравномерно и не остается постоянным.

(c) Газовый аккумулятор:

Они накапливают энергию с помощью силы сжатого газа.

Строительство :

● Он состоит из баллона из синтетической полимерной резины, помещенного в металлический корпус. Баллон заполнен сжатым газом.

● Тарельчатый клапан расположен на выпускном отверстии и закрывается, когда аккумулятор полностью заряжен.

● Аккумулятор предварительно заряжается, когда он пустой (нет масла) с помощью заправочного патрубка для газа.

● Обычно для заполнения баллона используется сухой азот.

Рабочий :

● Первоначально аккумулятор предварительно заряжается до необходимого давления с помощью сжатого газа в баллоне.

● Когда масло под давлением попадает в гидроаккумулятор через впускное отверстие, оно начинает толкать камеру под давлением масла.

● Поскольку газ внутри баллона сжимаем, масло толкает баллон вверх и сжимает баллон, когда давление масла превышает силу, действующую в баллоне.

● Аккумулятор полностью заряжен, когда баллон достаточно сжат. Газ расширяется при разгрузке гидроаккумулятора до необходимого устройства подачи.

Преимущества :

1. Аккумулятор имеет компактную конструкцию.

2. Быстрая реакция на загрузку / разгрузку аккумулятора.

Недостатки :

1. Постоянное давление не может поддерживаться из-за сжимаемой природы газа.

2. Более высокая степень давления и более высокая температура могут привести к повреждению мочевого пузыря.

3. Особые меры предосторожности необходимы для предотвращения попадания воздуха / кислорода в аккумулятор, что может вызвать опасность взрыва.

4. Ограниченная вместимость.

Необходимость гидроаккумулятора для каждого огромного гидравлического пресса :

● Потребность в масле в системе не постоянная, а периодическая. Гидравлический пресс нуждается в масле только во время подъема.

● В то время как во время опускания груза, удержания груза или в период простоя не требует подачи масла.

● В течение этого времени гидравлический насос должен остановиться или подаваемое масло должно быть слито обратно в резервуар. Но частые запуски и остановки насоса нежелательны, так как это сокращает срок службы насоса.

● Кроме того, слив масла под давлением — это потеря мощности, которая снижает эффективность системы. Следовательно, в системе требуется использование аккумулятора.

Теплообменники (охладители):

Определение : Это гидравлическое устройство, которое используется для отвода тепла из системы в целях охлаждения.

Источники тепла:

Существует множество причин тепловыделения в гидравлических компонентах и ​​системе. Вот некоторые из источников тепловыделения:

Источники тепловыделения

i) Насос

ii) Трение

iii) Блокировка фильтра, клапанов и других элементов

iv) Несовместимое масло

v) Использование предохранительных клапанов и диафрагм

(i) Насос : От электродвигателя к насосу передается некоторая энергия, которая не преобразуется в работу. Неиспользованная энергия может привести к выделению тепла в системе.

(ii) Трение : Трение труб, стыки, трубопроводная арматура, движущиеся компоненты, вибрирующие, могут генерировать тепло в системе.

(iii) Блокировка фильтра, клапанов и других элементов s: Засоренный фильтр вызывает перебои в потоке жидкости в клапанах и других элементах, и выделяется тепло.

(iv) Несовместимое масло : Если вязкость масла высокая и она выбрана неправильно, это может увеличить трение и выделять тепло.

(v) Использование предохранительных клапанов и диафрагм : Масло, проходящее через клапан, может образовываться из-за изменения проходного сечения и пути.

Типы теплообменников:

(a) Теплообменники с воздушным охлаждением

(b) Теплообменники с водяным охлаждением

(c) Тип заправки газа

(a) Теплообменник с воздушным охлаждением:

● Воздухоохладители используются там, где вода недоступна, а воздух на 3–5 ° C холоднее, чем масло.

● Использование теплообменника с воздушным охлаждением сравнительно дешевле и, следовательно, экономично.

● Для улучшения теплопередачи можно использовать естественный воздух или вентилятор.

(b) Теплообменник с водяным охлаждением:

● Теплообменники с водяным охлаждением более компактны, надежны, эффективны и имеют высокую скорость теплопередачи.

● Но вода может вызвать коррозию трубок, образование накипи и т. Д. Непосредственный сброс теплой воды также является недостатком.

Масляные обогреватели:

● Подогреватель масла используется для нагрева масла при установке гидравлической системы в холодных погодных условиях.

● Из-за низких температур масло может замерзнуть и потерять вязкость.

● В резервуаре установлен нагреватель с термостатическим управлением, который нагревает масло до нормальной рабочей температуры, чтобы масло могло эффективно функционировать.

Глушитель (глушитель):

● В пневматической системе нет необходимости в обратных линиях, и воздух выбрасывается в атмосферу непосредственно через выпускные отверстия.

● Так как воздух имеет низкую плотность по своей природе, он будет производить высокий шум при нанесении, а также при выхлопе.

● Высокий шум, производимый во время выхлопа, можно уменьшить с помощью глушителя, то есть шумоподавителя, известного как глушитель.

● Он похож на глушитель, устанавливаемый на различные автомобили, для снижения уровня шума.

● Он состоит из перегородок, расположенных зигзагообразно, чтобы избежать прямого выхода воздуха, а уровень шума снижается за счет создания препятствий на пути воздуха.

● Они устанавливаются на выпускных отверстиях D.C.клапаны, из которых выпускается воздух.

Универсальный: Тепловой аккумулятор | Многослойный буферный резервуар »KWB

Компактный энергоцентр на 1 м²

KWB EmpaCompact — это настоящий энергоцентр, обеспечивающий аккуратное отопление в помещении. Его можно быстро установить. Многофункциональный многослойный накопительный бак занимает большую часть отопительной установки на площади всего 1 м². Он в основном используется в одноквартирных и многоквартирных домах и идеально сочетается с системой отопления на пеллетах KWB.KWB EmpaCompact увеличивает эффективность всей вашей системы отопления, в том числе благодаря тому, что резервуар-накопитель изолирован высококачественным волокнистым полотном и, следовательно, имеет очень низкие потери на излучение. Кроме того, он оборудован утеплителем грунта и заглушками. Все это гарантирует, что горячая вода, необходимая для отопительных агрегатов, не остынет.

Доступны следующие объемы:

500 л | 800 л | 1000 л | 1,500 л

Компактность и простота

Благодаря опционально присоединенной станции пресной воды вам не понадобится отдельный ГВС с EmpaCompact.Подготовка горячей воды работает по пропускному принципу. Холодная питьевая вода проходит через станцию ​​пресной воды и нагревается горячей водой в буферной емкости. В этом процессе два типа воды протекают друг мимо друга, не касаясь друг друга. Они разделены тарелкой. Это делает KWB EmpaCompact особо гигиеничным резервуаром для хранения.

Установка для двух отопительных контуров

KWB EmpaCompact имеет варианты подключения для двух отдельных отопительных контуров.Например, в отопительные приборы можно подавать горячую воду через один отопительный контур, а в систему водяного отопления — через другой. Вы можете сэкономить дополнительное пространство в обогревательной комнате, потому что буферный накопительный бак уже настроен для солнечной энергетической системы, которая обеспечивает отопление за счет двух солнечных регистров.

Еще более эффективен благодаря устройству послойной зарядки

KWB EmpaCompact оснащен несколькими устройствами послойной зарядки. Это гарантирует, что вода, которая течет обратно от потребителей (например,г. нагревательные элементы) в направлении буферного накопительного бака течет в накопительный бак либо вверху (горячий), либо ниже (более холодный) в зависимости от температуры.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
