что это, для чего он нужен, принцип работы, как его установить

В статье рассматривается устройство и принцип работы крана Маевского. Вы узнаете, как монтировать его в различные виды радиаторов, а также как правильно производить самостоятельное развоздушивание системы в начале каждого отопительного сезона.

Кран Маевского относится к специализированной сантехнической запорной арматуре. Его устанавливают на радиаторы отопления и полотенцесушители в ванной комнате. С помощью него можно легко развоздушивать элементы системы отопления, повышая тем самым ее эффективность. Актуальные расценки на установку крана Маевского можно запросить тут.

Для чего нужен кран Маевского?

Основное назначение крана Маевского для чугунных радиаторов и полотенцесушителей заключается в отведении воздуха из системы отопления или водоснабжения. Официальное его название – игольчатый воздушный клапан. Именно так о нем упоминается в соответствующем ГОСТе.

Существует несколько вариаций клапана, которые отличаются только внешним видом, сохраняя единый принцип работы.

В качестве основного материала используется латунь, которая обладает отличной механической прочностью и стойкостью к коррозии. Конструктивно этот кран состоит из двух основных элементов – корпуса и конического винта. Для отвода воздуха из системы сбоку корпуса предусмотрено специальное отверстие.

Для традиционных систем отоплений в многоквартирных домах кран монтируется на каждый радиатор отопления. Для полотенцесушителя кран Маевского ставят через специальный тройник, который врезается в водопроводную магистраль.

Как работает кран Маевского? Принцип его работы основан на физике взаимодействия теплоносителя (воды) и воздуха. Через небольшое отверстие клапана воздух выталкивается давлением воды, обеспечивая развоздушивание системы отопления и улучшение циркуляции теплоносителя.

Как установить кран Маевского?

Процесс установки крана Маевского может отличаться в зависимости от типа радиатора, на который он будет монтироваться. Если речь идет о современных биметаллических отопительных батареях, то вверху в торце каждого радиатора предусмотрено специальное отверстие, куда устанавливается клапан. При покупке крана необходимо убедиться, что его диаметр совпадает с отверстием на радиаторе. Клапаны могут иметь диаметр ½, ¾ или 1 дюйм. Сам процесс установки происходит следующим образом:

1. Пробка-заглушка выкручивается из отверстия в батареи.
2. На ее место вкручивается клапан и закрывается до упора.
3. При монтаже используют резиновые прокладки, входящие в комплект поставки клапана, а для подстраховки резьбовое соединение обматывают специальной ФУМ лентой или паклей из льняных волокон.

Установка крана Маевского на чугунный радиатор старого образца предполагает проведение дополнительных работ. В верхней части заглушки батареи следует высверлить отверстие под нужный диаметр клапана, а затем нарезать резьбу.

Для домашних систем отопления используют преимущественно клапаны с ручным управлением. Для крупных магистральных систем устанавливают автоматический кран Маевского. Конструктивно этот воздухоотводчик имеет внутри специальную полость, в которой находится пластиковый поплавок. В случае заполнения пространства воздухом, поплавок давит на шток и открывает клапан. Как только на место воздуха попадает теплоноситель, клапан герметично закрывается, что исключает течь воды. Такой кран удобен тем, что он не нуждается в ручной регулировке и обслуживании.

Как пользоваться кранами Маевского?

Если речь идет об автоматическом клапане, то никакого стороннего вмешательства он не требует в течение всего срока службы. Ручные краны предусматривают регулярные мероприятия по стравливанию воздуха из системы отопления, особенно после летней профилактики.

Как спустить воздух с краном Маевского? В зависимости от конструктивных особенностей клапана, есть три способа открывания крана для стравливания из системы воздуха:

• Вручную.
• С помощью специального ключа, входящего в комплект.
• Отверткой, рожковым ключом или другим инструментом.

Приоткрыв пробку, можно услышать слабое шипение – это теплоноситель выдавливает из системы скопившийся там воздух. Открытым кран нужно держать до появления первой течи воды. Это говорит о том, что воздух полностью вышел, и можно закрывать клапан. Благодаря простоте конструкции и высокой надежности, кран Маевского не требует дополнительного ухода, и может служить несколько десятилетий. Замена старого крана на новый не вызовет никаких трудностей, как и первичный монтаж клапана на радиатор отопления.

На нашем портале вы сможете найти специалистов, которые произведут монтаж отопления и водоснабжения под ключ с установкой всей необходимой запорной арматуры, включая и краны Маевского.

Большой выбор строительных бригад и частных профессионалов разных специальностей в одном месте, позволит вам подобрать нужного мастера для выполнения любых работ в области строительства и ремонта. Помощь в выборе подходящего специалиста вам окажут реальные комментарии пользователей, фотографии выполненных работ и онлайн рейтинг, показывающий степень доверия к мастеру. Доступ к контактам специалиста позволит вам напрямую поговорить с ним, обсудить условия работы и договориться о выгодной цене на предоставляемые им услуги.

Как устроен кран Маевского, где устанавливается и в каких случаях

Кран Маевского был изобретен в СССР в 30 годы, с тех пор не претерпел принципиальных изменений и востребован во всех системах отопления и в другой гидравлике. Для этого ручного воздухоотводчика характерна предельная простота и дешевизна конструкции, и вместе с тем — выполнение чрезвычайно важной функции.

Интересно то, что название «кран Маевского» не является официальным, хотя встречается во всей описательной литературе и даже в некоторых СНиПах. Но в ГОСТах это устройство именуют игольчатым воздухоспускным клапаном…



Почему кран Маевского нужен в отоплении

В теплоносителе, внутри системы отопления всегда находится растворенный воздух, который постепенно из нее выходит. Активное формирование пузырьков воздуха происходит в местах замедления потока жидкости с уменьшением давления.

Пузырьки скапливаются в самых высоких местах системы, образуя воздушные пробки. Завоздушивание приостанавливает нормальную циркуляцию, делает отопление не работоспособным. Без выпуска воздуха не обойтись.

Кран Маевского был разработан как раз для этих целей. С появлением централизованного водяного отопления в 20-м веке первоначально радиаторы снабжались обычными краниками для спуска воздуха. Но население восприняло такое чудо, как бесплатный доступ к горячей воде и быстренько осушало котельные.

Чтобы затруднить беспредельный водоразбор теплоносителя и был разработан воздухоспускной игольчатый клапан – кран Маевского, который впоследствии оказался уместным и востребованным во всех системах отопления, как бы не прогрессировала техника.



Конструкция и принцип действия

В седле находится ввинчиваемый игольчатый клапан, а также боковой проход для выхода воздуха. Это основной узел крана Маевского. При сдвижении игольчатого клапана, когда его выкручивают отверткой или шестигранником (обычная конструкция управления этим механизмом), приоткрывается выход на боковой тоннель, и скопившийся воздух,  под давлением выходит наружу а вслед за ним и струйка теплоносителя.

Удобно то, что направление выпуска струи в современных ручных воздушных отводчиках можно поворачивать по своему усмотрению. Можно подставить емкость для сбора чтобы не пролить и капли…



Какие краны Маевского выбрать

В продаже краны Маевского от разных производителей как близнецы-братья. Здесь просто нечего дополнять, поэтому остается просто выбирать по бренду – какому доверяете больше. Лишним оказывается даже колпачок, надетый на игольчатый клапан, чтобы его можно было легко вращать не прибегая к инструменту. Эта идея полезна только там, где к горячей струйке не могут добраться дети, в противном случае эти колпачки лучше поснимать.

В продаже можно обнаружить краны Маевского с разным наружным монтажным диаметром – либо 3/4 дюйма, либо 1/2. Выбор делается в соответствии с местом предназначения. Современные радиаторы комплектуются ручным воздухоотводчиком чаще на 1/2 дюйма.



В каких местах нужно устанавливать ручные воздухоотводчики

Кран Маевского ставится на верхний свободный (без подключающей трубы) угол каждого радиатора. Это любимое место для пузырьков газа, — именно здесь струя замедляется, и они стремятся собраться вместе и творить свои грязные делишки под покровом темноты радиаторного нутра – охлаждать часть радиатора. Поэтому обычная процедура – периодически поспускать воздух с каждой батареи с помощью ручного воздушника (крана Маевского).

Также случается, что в системе создаются какие-то возвышения труб, обычно П-образные обходы препятствий. Если там соберется воздух, то точно система не будет работать, поэтому в самой верхней точке нестандартного участка всегда ставится кран Маевского. Местом установки Это также могут быть верхние торцы стояков – обычное дело снабдить их воздухоотводчиком.



Как устанавливается

Может быть достаточным купить кран Маевского и вкрутить его на имеющемся резиновом колечке — уплотнении. Но уважающий себя сантехник, при установке по металлу, подмотает еще льняную паклю, смажет ее пастой (подсолнечным маслом) и затем умеренным усилием разводным ключем придаст консенсунс, и останется с уверенностью «что оно не потечет».



Где вместо крана Маевского ставить автоматический воздухоотводчик

В системе отопления всегда есть место, где выделяется основное количество газа. Это, как правило высшая точка труб – на подаче из котла. Автоматические котлы обычно комплектуются группой безопасности и автоматический воздухоотводчик находится у них внутри. Другие телпогенераторы снабжаются выносной гребенкой под манометр, предохранительный клапан и устройство для спуска воздуха на автомате. Здесь кран Маевского будет не удобен, так как накопление и выход газа происходят постоянно, нужна автоматизация. Тоже самое и в сборных узлах, на коллекторах.

Возникает закономерный вопрос – почему бы не поставить автоматические воздухоотводчики везде, чтобы не спускать вручную. Но на деле, такое оборудование не совсем надежное и дешевое, они могут давать протечку при засорении. Практика показывает, что целесообразней раз в год спустить воздух и затянуть винт вручную, чем надеяться на поплавковую систему, даже если нет ограничений в деньгах.

Кран Маевского на батарее: принцип работы, разновидности

Кран Маевского — устройство для выпуска воздуха из радиаторов центрального водяного отопления, открываемое при помощи специального ключа или отвёртки.

Самый распространенный вид крана Маевского. Как правило, именно такие устройства устанавливаются на на алюминиевые и биметаллические радиаторы отопления Стандартные краны Маевского («под отвертку») устанавливаются не только на батареях отопления, но и на полотенцесушителяхРеже можно встретить кран Маевского с колпачком (артикул 019-0680)

Если в вашем доме или квартире установлены ретро-радиаторы, то под них потребуются подходящие по дизайну комплектующие. Советуем обратить внимание на продукцию итальянской фирмы Carlo Poletti.

Дизайнерские краны Маевского фирмы Carlo Poletti. Выполнены из латуни. Идеально подойдут для ретро-радиаторов из любого металла

В большинстве случаев, для радиаторов отопления, применяются краны Маевского с диаметром резьбового соединения 15 мм ((1/2″) и 20 мм (3/4″) . Поскольку устройство может применяться для удаления воздуха из любых приборов отопления, то существуют краны с диаметрами отличающими от вышеуказанных.

Кран Маевского на 10 мм — м10х1,0 5006 aquasfera. Производитель ROMWAY(SZ) MACHINERY MANUFACTURING CO.,LTD (артикул 019-0712)

Другое название крана Маевского — кран для спуска воздуха СТД 7073В (по ТУ 36-710-82).

В процессе подпитки теплоносителем в систему отопления проникает определённое количество растворённого в воде воздуха (иногда более 30 г/т), способного в местах с низкой скоростью воды и низким давлением выделяться в виде пузырьков, которые, накапливаясь, могут создавать воздушные пробки, препятствуя циркуляции теплоносителя. Присутствие в системе отопления некоторых металлов (например, алюминия) способствует выделению из воды водорода. Как правило, воздухом система заполняется при длительных простоях, и в процессе заливки его необходимо вытеснить водой. Во всех случаях воздух или накопившиеся газы удаляют через воздухоотводчики, устанавливаемые в верхних точках системы, в том числе в отопительных приборах.

Для удаления воздуха из радиаторов часто применялись обычные водопроводные краны, но у потребителей (особенно не имеющих ГВС) при этом возникает большой соблазн использовать их для разбора воды на бытовые нужды, что в закрытых системах теплоснабжения недопустимо. Кран Маевского сконструирован так, что открыть его без специальных инструментов сложно, а брать из него воду неудобно.

Название «кран Маевского» является общеупотребительным, но не закреплено в ГОСТ или СНИП (из официальных документов употребляется только в некоторых сметных нормативах), поэтому в учебных пособиях данное устройство обычно называется «радиаторным игольчатым воздушным клапаном».

Конструкция

Основу крана Маевского составляет запорный клапан игольчатого типа. Рабочий орган клапана перемещается винтом с четырёхгранной головкой (под специальный ключ) с прорезью под шлицевую отвёртку.

Как правило, краны Маевского комплектуются специальными ключами, которые позволяют стравливать воздух из системы отопления без применения отвертки

Пробка с клапаном, в свою очередь, вворачивается в отверстие диаметром 1/2 (Ду 15) или 3/4 дюйма (Ду 20) в верхней части радиатора (напротив верхнего присоединения воды и/или термоголовки). Между головкой винта и зоной вокруг штока клапана, откуда жидкость может вытекать при открытии крана, устанавливается пластиковый кожух с выпускным отверстием ⌀ 2 мм, который может вращаться вокруг горизонтальной оси (в других конструкциях отверстие делается непосредственно в грани латунной гайки клапана).

Устройство крана Маевского

Способ применения

О наличии воздуха в радиаторе свидетельствует снижение его температуры при высокой температуре в сети и, соответственно, похолодание в помещении. Воздух из радиатора может иногда быть удалён и без открытия воздушного крана, если скорость потока воды достаточна, чтобы его вынести (например, можно попытаться установить максимальную температуру на термостате, если он есть). Если это не помогает, клапан поворачивают до того, как становится отчётливо слышно шипение выходящего воздуха. Когда весь воздух по возможности удалится, из крана потечёт вода; для её сбора можно использовать тряпку или специальный сосуд, совмещённый с ключом.

Альтернатива

Водоразборные краны

Преимущества: водоразборные краны без труда можно найти практически в любом хозяйственном магазине, в том числе в сельской местности. Использование таких кранов в процессе заполнения отопительной системы позволяет легко локализовать утечку воды в сосуд, что освобождает от необходимости контролировать каждый кран постоянно.

Недостаток: через такие краны часто осуществляется разбор воды потребителями. Вода в закрытых системах теплоснабжения недопустимо низкого по санитарным нормам качества (непригодна для бытовых нужд), при этом в случае повышенного расхода теплоносителя его качество может снижаться ещё значительнее, способствуя быстрому зарастанию труб накипью и усилению коррозии.

Водозаборный шаровой кран 1/2′ фирмы Bugatti. Можно повесить небольшой навесной замок и тем самым минимизировать несанкционированный слив теплоносителя из системы отопления

Удаление воздуха через резьбу

Обладая некоторой сноровкой, из радиатора, не оборудованного воздухоотводным устройством, можно стравить воздух через резьбу верхнего присоединения. Однако процедура это довольно сложная и трудозатратная.

Альтернативы не требующие обслуживания

Краны Маевского и водопроводные краны не являются автоматическими устройствами: человек должен привести их в действие и отследить момент, когда их нужно закрыть. При пуске крупных систем отопления или на приборах, где воздух скапливается постоянно, эксплуатация таких устройств неудобна. Варианты, лишённые подобных недостатков:

Применение систем отопления, исключающих накопление воздуха в радиаторе

В системах отопления всегда есть устройства для удаления воздуха на магистралях — автоматические воздушники или открытые расширительные баки. Если подводить к верхней пробке радиатора воду сверху, воздух сможет выходить через этот угол. Однако, если скорость воды превышает 0,2—0,25 м/с, пузырьки не всплывают против течения даже в вертикальной трубе (стояке), и наличие крана на радиаторе окажется полезным. Кроме того, при нижней разводке (подаче воды по стоякам снизу) стояки могут продолжаться за радиаторы верхнего этажа специальными воздушными трубами, идущими к централизованным воздухосборникам. Такая конструкция достаточно эффективна, однако затраты на трубы при этом сильно возрастают.

Автоматический воздухоотводчик

Аналогичен другим автоматическим воздушникам, но от устанавливаемых обычно на магистральных трубопроводах устройств отличается, как правило, угловым исполнением (вход по горизонтали, а отверстие должно смотреть строго вертикально).

Автоматический воздухоотводчик итальянской компании ITAP — хорошая альтернатива крану Маевского

История

Согласно исследованиям историков-любителей теплотехники, в 1931 году постановлением Госплана номер 13 было определено: «При низовой разводке не делать воздушных труб, а ставить воздушные краники при радиаторах». Через эти краники население домов активно разбирало воду, что в большинстве случаев недопустимо по санитарным и техническим причинам. Кран Ч. Б. Маевского, усложняющий незапланированный разбор воды, был разработан и внедрён в 1933 году. Более глубокими исследованиями было установлено, что до этого в конце 1931 года монтёр (сантехник) С. А. Роев (Минск) разработал и внедрил воздушные краны своей конструкции. Они состояли из двух деталей с прокладкой между ними. В отопительный сезон 1932 года они были испытаны и получили признание. Кран Ч. Б. Маевского отличался от этого устройства способом герметизации деталей: у Маевского применено соединение «конус в конус», ключ у Маевского был крестообразной формы, а в остальном это было аналогичное устройство.

Кран Маевского для чугунных и других радиаторов: эффективное устройство для стравливания воздуха из отопления

В европейском климате зимой невозможно без отопления жилья, от которого напрямую зависит комфорт. Батареи часто снижают свою эффективность из-за засорения или завоздушивания. Простейший способ освобождения от воздушных пробок – кран Маевского для чугунных радиаторов и других отопительных приборов. Обычным краном на верхнем этаже по стояку пользовались еще с советских времен, выпуская газообразные скопления. Сегодня применяется функциональный клапан, с которым легко приводить в норму отопительную систему.

Краны Маевского устанавливаются на все типы радиаторов

Назначение крана Маевского

Работники коммунальных служб часто выслушивают жалобы на то, что батареи перестали греть. Но жильцы редко задумываются над тем, почему трубы горячие, а чугунные радиаторы в квартире еле-еле теплые. На самом деле есть 2 причины:

• засорение мест соединения с трубопроводом органическим осадком, ржавчиной и кальциевыми отложениями;
• завоздушивание верхних секционных полостей.

Полезная информация! Воздух или газ чаще всего скапливается вверху, поэтому, вопреки всем законам физики, можно обнаружить теплую батарею снизу и холодную – сверху. Это очевидный признак того, что необходимо выпустить воздух.

Разумеется, устранение данной проблемы – это трудоемкий процесс, связанный с отключением отопления прямо в холодный сезон. К тому же понадобится демонтаж или разгерметизация отопительного оборудования.

Простейший способ – врезка воздухоотводчика. Его ставят вместо боковой заглушки радиатора или в другом мене, например, на место сочленения батарей с отопительными трубами. Это приспособление можно найти в любом каталоге сантехнического оснащения под разными названиями:

• кран для спуска воздуха СТД 7073В;
• воздухоотводчик;
• воздуховыпускной модуль;
• радиаторный игольчатый воздушный клапан;
• кран Маевского.

Одна из разновидностей крана Маевского

Модели могут немного отличаться по дизайну и конструктивному решении, но по функционалу это одно и то же. Это простое устройство для стравливания воздуха из отопительной системы, устанавливаемое в конечных или верхних точках контура.

Условия установки воздухоотводчиков на радиаторы из разного металла

Воздуховыпускной кран Маевского устанавливают на радиаторы любого типа – биметаллические и алюминиевые, чугунные и стальные. Алюминий при высокой температуре алюминий вступает в реакцию с химическими компонентами теплоносителя, выделяя водород. Также нельзя монтировать алюминий и медь в общей системе, это антагонисты, ионы меди постепенно разрушат легкий и пластичный алюминий.

Газообразные среды образуют воздушные пробки даже в тех отопительных приборах, у которых металл не вступает в реакцию с теплоносителем. Установка выпускного клапана является обязательным условием для замкнутого контура из любого металла, включая узловые и поворотные участки трубопровода и полотенцесушители.

Обратите внимание! Кран Маевского для чугунных радиаторов старого образца не является обязательным условием, он просто оптимизирует работу всей системы отопления.

В процессе освобождения от воздушных пробок идет большая потеря тепла из-за сброса теплоносителя, даже при малом диаметре отверстия – около 15 мм. При малом диаметре невозможно подобрать соответствующий воздухоотводчик, поэтому можно ставить шаровые краны, которые не «порвет» при гидроударе.

Как правило, кран имеет небольшой диаметр

Причины завоздушивания отопительного оборудования

Основная причина холодных батарей в отопительный сезон – воздушные пробки. Воздух всегда есть в воде, его минимально количество присутствует даже в кипятке. Часть его попадает в теплоноситель при разных обстоятельствах:

• выделяется во время химических реакций из органического осадка;
• попадает в систему по завершении отопительного сезона при сливе теплоносителя;
• всасывается насосами при подаче прогретой жидкости;
• проникает в коммуникации при порывах и утечках, замещая утраченный объем воды;
• выделяется от реакции замещения при коррозии;
• большое количество кислорода растворено в холодной воде, откуда он активно выделяется при нагревании.

Газ или воздух скапливается в виде воздушной пробки в самой высокой или наиболее удаленной точке отопительного контура. Если чугунные радиаторы были установлены с наклоном, вопреки правилам, завоздушивание будет наблюдаться каждый сезон, пока не установят кран Маевского. Газообразные скопления возможны и в других местах, если это связано с нарушениями схемы монтажа.

Технические параметры клапана Маевского

Воздуховыпускное устройство рассчитано на одну функцию – удаление газообразных смесей из отопительного контура. Поэтому у него не так много характеристик, как у других изделий. Для классических чугунных батарей наиболее эффективным считают изобретение Ч.Б. Маевского – кран с игольчатым клапаном ручного типа. Им пользуются еще с 30-х годов ХХ века.

Установка современного типа крана

На сегодня производят несколько разновидностей данного приспособления для отвода воздуха из отопительного оборудования:

• классическая модель с внешней резьбой для монтажа;
• как дополнительный элемент для оснащения радиаторов, где имеется пластиковый колпачок;
• устройства комбинированного типа с шаровым краном, входящие в комплект запорной арматуры.

Большинство разновидностей запорной арматуры работает с любой жидкой средой, а есть блоки только для питьевой воды. Но не все клапана адаптированы под работу с выпуском воздуха, пара или газа под большим давлением. Наглухо завинченный стержень должен герметично перекрывать коллекторное отверстие. Большинство воздухоотводчиков выдерживает давление около 10 Атм.

Важно! Для запорной арматуры важен класс герметичности, по ГОСТу 9544-93 это класс А (изделие без видимых протечек).

Краны Маевского любой модификации отлично справляются со своими функциями в комплекте с чугунными радиаторами. Чаще всего их выпускают из латуни, реже – из стали. Устройства рассчитаны на температурный режим среды в пределах100 – 120°С, есть более стойкие модели, работающие с паром под давлением при нагревании теплоносителя до 140 – 150ºС.

Тип изделия, его предельная нагрузка и соответствие типу коммуникаций отражены в документации, прилагаемой к модели, поэтому важно внимательно изучить инструкцию. Например, указывают тип резьбы (внешняя и внутренняя) – ½ дюйма, один или ¾ дюйма. В маркировке может быть указан шаг резьбы 1 мм – это М10х1.

Простейшее исполнение клапана:

• латунный корпус;
• винт с игольчатыми протоками;
• колпачок;
• уплотнитель.

Конструкция крана очень проста

В городских отопительных системах, обеспечивающих целые кварталы, предусмотрены автоматические воздухоотводчики. Есть и другие методы для профилактики воздушных пробок, которыми занимаются инженеры, специалисты в сфере коммуникаций.

Принципиальное отличие автоматической и ручной разновидности клапана

Автоматический кран Маевского конструктивно напоминает воздушный клапан с поплавком. Он рычагом соединен с сердцевиной, перекрывающей выпускной проход. Положение поплавка регулируется, при отсутствии воздуха кран наполнен теплоносителем, выталкивая поплавок наверх. При заполнении клапана воздушной смесью поплавок проседает, ослабляя воздействие на сердечник. При этом отверстие выпускает воздух.

Этот модуль работает самостоятельно, для его управления не требуется человеческое участие. Поплавочная модель – лучшая профилактика «развоздушивания» отопительной системы, которая самостоятельно регулирует закрытие и открытие клапана. У изделия есть существенный недостаток – он чувствителен к засорению, нуждается в эпизодической очистке, что не очень удобно производить в отопительный сезон. Устройство подходит для замкнутого корпуса в частном секторе, где чище теплоноситель.

Ручной кран Маевского – наиболее распространенная разновидность. Это простейшее устройство эффективно в разных отопительных системах – городских и индивидуальных. Клапан способен к продолжительной эксплуатации без профилактической чистки, поскольку наименее чувствителен к качеству регулируемой им среды. Но он не работает без постороннего вмешательства – стравливание воздуха производится вручную, посредством открытия запорного винта.

Автоматический кран Маевского

Конструктивная простота – гарантия безупречной работы. Это вентиль с винтом в виде конуса, регулирующим отверстие малого диаметра. Пропорциональное соотношение деталей обеспечивает герметичное перекрытие теплоноситель в чугунном радиаторе. Клапан не «срывает» при гидроударах и предельном давлении. При вкручивании в отверстие винта производится полное перекрытие теплоносителя. Когда рукоятка откручивается, выходит скопившийся воздух, но практически все время кран Маевского закрыт.

Клапан для стравливания газообразной среды из отопления – одно из самых простейших изобретений, эффективно противодействующих завоздушиванию чугунных радиаторов. Благодаря ему повышается КПД отопительного оборудования, благодаря чему холодные батареи с воздушными пробками снова обогревают помещение. Установка ничем не отличается от другой запорной арматуры, если правильно подобрать тип резьбы и формат клапана, вставляемого вместо концевой заглушки радиатора.

Как пользоваться клапаном Маевского? Фото и принцип работы

Клапан Маевского предназначен для спуска воздуха из трубопроводной системы, что улучшает циркуляцию горячей воды в системе отопления. Это устройство в народе еще называют краном Маевского, а по нормативным требованиям ГОСТа это игольчатый клапан радиатора.

Из истории крана Маевского

Еще недавно эти типы воздухорадиаторов не использовались. Вместо них использовали краны обычной конструкции.Это привело к неконтролируемому отбору пробы технической воды из системы отопления, что потребовало разработки новых устройств, которые позволили бы значительно уменьшить поток воды. Это устройство и послужило вентилем Маевского.

Причины возникновения воздушных пробок

Возникновение воздушных пробок приводит к тому, что радиаторы ухудшаются, что, в свою очередь, приводит к некомфортным условиям проживания. Это возможно при:

• установке новой системы отопления;
• отвод воды из трубопроводов и ремонтные работы;
• установка радиаторов отопления;
• Коррозия металла трубы;
• разгерметизация контура.

Необходимость использования крана Маевского

Как уже отмечалось выше, данное устройство решает одну из основных проблем системы отопления — отвод воздуха.

Кроме того, с образованием воздуха в этой системе происходят реакции гидролиза воды с внутренними стенками из металла, что особенно характерно для алюминиевых аккумуляторов, которые изготавливаются без антикоррозийной обработки. В этом случае выделяется водород. Использование крана Маевского позволяет снять эту проблему.

Разновидности клапана (крана) Majewski

Существует 3 основных типа данного устройства.

Вот они:

• Самый простой кран Маевского — ручного типа. Для открытия / закрытия используется специальный ключ.
• Автоматический клапан Маевского представляет собой цилиндр из латуни, хотя в последние годы производители начали выпускать изделия из хромистой стали, которые имеют более низкую цену, но и меньший срок службы, поэтому следует выбирать устройство из нержавеющей стали. или латунь.По национальному стандарту это устройство нельзя считать краном Маевского, так как в нем нет игольчатого клапана, вместо которого используется пластиковый поплавок. Тем не менее его относят к таковому, поскольку по своей функции он соответствует крану Маевского. Когда образуются пузырьки воздуха, механизм приходит в движение и тем самым заставляет устройство открываться.
• Клапан Маевского со встроенным предохранителем -Последнее устройство необходимо для регулирования давления. При превышении заданных параметров открывается кран и сливается охлаждающая жидкость, что позволяет избежать гидроудара.В основном используется для полипропиленовых и металлопластиковых труб.

Принцип работы

В систему отопления необходимо постоянно подавать теплоноситель, которым в данном случае является вода. Вместе с ним проходит небольшая порция воздуха. В местах, где скорость воды низкая и такое же давление, воздух может скапливаться в трубопроводе и образовывать пузырьки.

Когда скопление воздуха достигает критического объема, возникают воздушные пробки. Принцип действия клапана Маевского заключается в том, что воздух из радиатора выпускается с помощью специальных инструментов и приспособлений, в результате чего устраняется воздушная пробка и система отопления начинает нормально работать.

Удаление воздуха из системы отопления

Перед тем, как приступить к работе с клапаном Маевского, необходимо удалить все предметы, которые могут мешать работе, и которые могут быть повреждены протекающей из системы отопления водой. Под вентиль подставляйте любые сосуды (ведра, кувшины, тазы и т. Д.), Чтобы вода не пролилась на пол и стены. Затем поверните его против часовой стрелки с помощью разводного ключа или отвертки. Вращение прекращается, как только воздух перестает выходить из радиатора, о чем можно судить по появлению шипящего звука.Это принцип работы клапана Маевского.

После появления шипения клапан должен дождаться ровной струи и сразу перекрыть проем обратным ходом, так как может пойти горячая вода.

Использование крана Маевского в отдельных помещениях

Во многих квартирах и домах есть санузел, в котором во многих случаях предусмотрен вентиль Маевского для полотенцесушителя. Им оснащены за счет того, что полотенце, как и радиатор, может летать по воздуху. При этом этот клапан располагается строго вертикально с помощью специального тройника, что позволит установить ось устройства в горизонтальное положение.

Вертикальная система отопления, применяемая в многоэтажных домах, предусматривает наличие на верхнем этаже задвижек Маевского, что позволяет отводить воздух из системы отопления не отдельной квартиры, а всего стояка.

В одноэтажных домах в основном распределяется горизонтальная система отопления, поэтому кран Маевского лучше ставить сверху каждого радиатора.

Как пользоваться клапаном Маевского

Перед тем, как начать спуск воздуха, желательно отключить насос, пропускающий теплоноситель по системе, чтобы воздух скапливался в верхней части радиатора, чтобы облегчить его спуск.

Воздуховыпускное отверстие при установке крана Маевского необходимо располагать вниз, так как наверху довольно сложно разместить посуду для сбора воды. Потолок и стены могут быть забрызганы, кроме того, люди, находящиеся в помещении, из которого выходит воздух, могут получить ожоги.

Для облегчения вращения винта в случае длительного простоя его необходимо смазать керосином или специальными составами.

Кран Маевского не может постоянно находиться в «открытом» положении, так как это может привести к затоплению его квартиры или квартиры соседей.

Вместе с воздухом из крана выходит газ, который может воспламениться, поэтому при использовании крана Маевского нельзя курить или иным образом использовать огонь.

Технические характеристики крана Маевского

При покупке необходимо выбрать такой кран Маевского, который имел бы подходящий диаметр к баллонам радиатора, расположенным в их верхней части.

Как правило, его размеры (резьба) указаны в дюймах. Одним из самых распространенных является клапан Майвского 1/2 дюйма. В продаже можно найти краны диаметром от 1 дюйма и 3/8 дюйма. Клапан Маевского 3/4 дюйма также применяется к обычным моделям. Если посадочные размеры мест установки клапанов с несоответствиями не соблюдаются, вам необходимо будет приобрести переходники и другие расходные материалы.

Краны выпускаются различных типоразмеров с условным проходом диаметром 15, 20 и 25 мм, что позволяет использовать его в различных узлах системы отопления.Рабочее давление для клапана — 10 атмосфер, а рабочая температура — до 120 градусов, что более чем достаточно при нагреве радиаторов центрального отопления до 60 градусов, а при автономном обогреве обычно не более 80 градусов.

Конструктивные особенности клапана

Стопорный винт является основным составным элементом данного устройства. Имеет коническую форму в торцевой части, что обеспечивает «заливную» посадку в отверстие диаметром 1,5-2 мм. Снаружи винт представляет собой многогранник с четырьмя или шестью гранями с прорезью.Такая форма головки обеспечивает ее свободное вращение с помощью специального ключа или отвертки. Внутри винта выполнены продольные канавки, через которые подается воздух.

Из этих канавок воздух попадает в камеру, которая, как правило, закрывается полимерной манжетой. Эта камера имеет выход примерно того же диаметра, что и сквозное отверстие. Герметичность системы обеспечивается тем, что корпус клапана установлен на резьбовом соединении с сальником, а в закрытом положении крановый механизм перекрывает сквозное отверстие.

В автоматическом клапане Маевского внутри находится поплавок, который при отсутствии газовой среды поддерживает пружину с пружиной, удерживающей внутреннюю заглушку, тем самым обеспечивая целостность системы. В случае попадания воздуха поплавок выходит из строя, давление пружины ослабевает, внутренняя заглушка открывает выходное отверстие, через которое воздух устремляется наружу. После его выхода вода заполняет камеру, в которой находится поплавок, что способствует его всплыванию, в результате чего он закрывает выпускное отверстие, оказывая давление на пружину с пробкой.

Точки крепления крана Маевского

Как уже говорилось выше, в вертикальных системах эти элементы устанавливаются на батареи, расположенные на верхнем этаже. Кроме того, они монтируются на тех элементах системы, которые подключаются к стояку ниже верхней точки подключения.

При горизонтальной установке все радиаторы поставляются кранами Маевского.

При устройстве теплых полов краны Маевского можно вообще не устанавливать, можно устанавливать автокраны.В случае их использования они устанавливаются в самой дальней точке системы теплого пола.

Технология монтажа

Эксплуатация клапана Маевского в том виде, в каком она должна быть, может быть обеспечена только при ее правильной установке. Прежде всего, клапан должен быть подходящего диаметра. Его установку следует проводить только после полного слива воды из системы. Перед монтажом снимается заглушка, расположенная сбоку от аккумулятора, и прикручивается кран Маевского.

Если вам необходимо установить это устройство в чугунную батарею, необходимо учитывать, что в заглушке нет отверстия, поэтому ее необходимо просверлить сверлом, в которое вставляется сверло диаметром 9 мм. Чак. В этом отверстии нарезаем резьбу и ввинчиваем вентиль. Однако следует учитывать, что резьба может быть оторвана гидроударом, поэтому лучше устанавливать автокраны Маевского с посадочными размерами заглушек.

В месте подключения желательно установить силиконовую или резиновую прокладку, а также обмотку из льняной ткани.

Модельный ряд

На рынке сантехники сегодня представлен широкий ассортимент кранов Маевского от различных производителей как в России, так и за рубежом с использованием различных комплектующих и материалов. Отдельно продаются металлические или пластиковые ключи для этих устройств.

Цены на клапаны в пределах 21-51 руб. при материале изготовления хромированная сталь (по таким ценам можно купить краны у производителя ООО «Промарт» г. Казань) до 475 руб.- кран ручной Маевский из хромированной латуни производства ООО «Промарматура», г. Барнаул. Также в продаже тройники с краном Маевского (стоимость около 600 рублей), ключи (стоимость в пределах 20-120 рублей). Автокран Маевского стоит около 250-700 рублей. При этом полнопроходной кран для чугунных радиаторов стоит дороже.

И наконец

Таким образом, принцип работы клапана становится понятен Маевскому. Его основная функция — отвод воздуха из системы отопления, что увеличивает эффективность ее работы, чтобы люди, живущие в домах, в которых установлены краны Маевского, не испытывали дискомфорта из-за недостаточно прогретых аккумуляторов.Устройство относительно простое, поэтому разобраться с ним может любой желающий, выпустив воздух, заменив или установив кран при необходимости.

p>

Кран Маевского устраняет радиаторы от воздушных пробок

Всем известна ситуация, когда система отопления в доме работает на полную мощность, а в квартире одна или несколько батарей еле теплые на ощупь. Жаловавшись на сантехника, вы слышите от него загадочное слово «зазвоздушило» и не менее загадочную фразу «кран Маевского».Оказывается, именно эта деталь способна уберечь всю систему отопления от серьезных проблем.

Откуда воздух попадает в систему отопления?

Во-первых, за счет пополнения водопроводной воды, восполнения потерь теплоносителя. В тех местах системы, где скорость воды низкая, а давление низкое, растворенный в воде воздух выпускается, пузырек за пузырем накапливается и образует воздушную пробку.

Во-вторых, точно такую ​​же пробку образует водород, выделяющийся из воды в присутствии, например, алюминия.

В-третьих, длительная простая система отопления в межсезонье неизбежно приводит к ее наполнению воздухом. При запуске системы в начале отопительного сезона воздух необходимо заменить на воду, иначе отопление работать не будет.

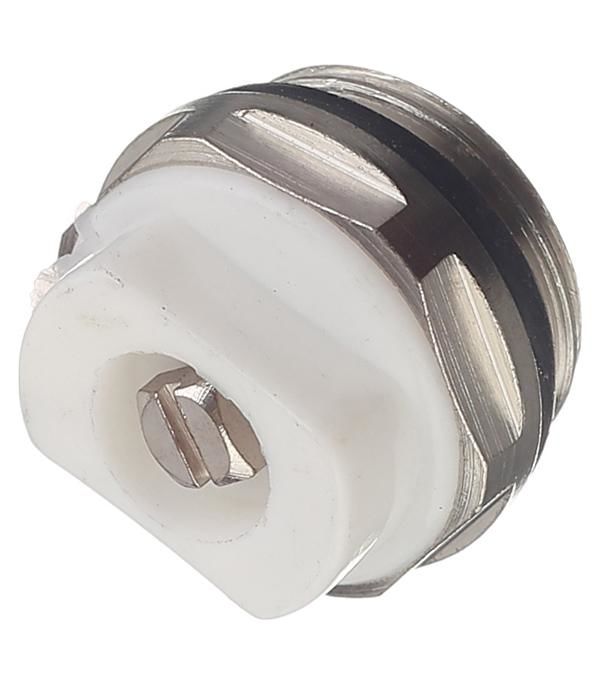

Во всех трех случаях на помощь приходит кран Маевского, принцип работы которого очень прост. Установленный на радиаторе отопления обратный клапан открывается и закрывается специальным ключом, выпуская скопившийся внутри воздух. Однако кран Маевского составляла не система водяного отопления со всеми ее достоинствами и недостатками, а сама жизнь.

Дело в том, что раньше радиаторы отопления для удаления из них воздуха вваривали обычные водопроводные краны. Эти дизайны до сих пор можно встретить здесь и там. Народные умельцы, особенно те, кто живет в домах без горячего водоснабжения, сразу сообразили, что происходит, и начали через эти краны благодарный кипяток разбирать на свои нужды. При этом они не понимали, что, помимо использования горячей воды, по санитарным требованиям, не выдерживающим никакой критики, они еще, образно говоря, пилили сук, на котором сидели.Ведь нехватка теплоносителя в системе — трубы быстро зарастают накипью, и их сильная коррозия. Историки-любители, проведя тщательное исследование, выяснили, что изначально, еще в 1931 году, на Минске был разработан специальный воздушный кран. сантехник Роев. Через два года Маевский разработал собственный кран, в том же году он был представлен. Действовали аналогично: выпускали воздух из системы отопления, одновременно затрудняя несанкционированный слив теплоносителя. Кстати, кран Маевского — поистине народное прозвище агрегата, ни в одном нормативном документе эта фраза не встречается.

Если в вашей квартире хоть один радиатор установлен кран Маевского, то как им пользоваться — вопрос техники. Сделать это можно самостоятельно, не вызывая сантехнику. Только заранее подготовьте таз или кастрюлю, подставив ее под кран. Теперь нужно повернуть головку крана на один ключ на один оборот против часовой стрелки. Если это сделать невозможно, слегка смочите место соединения керосином и попробуйте еще раз. Будьте осторожны — чрезмерное усилие может порвать нить. Sizzling красноречиво сообщает, что воздух из радиатора начал уходить.Столь же красноречиво струйка воды из крана сообщает, что радиатор надут. Осталось только закрыть кран Маевского.

Внимание! Если после этой процедуры радиатор останется чуть теплым, скорее всего, он забит. И тут обязательно нужно будет вызвать специалиста.

p>

Кран Маевского — ụkpụrụ nke ọrụ

Na mmalite nke ihu igwe oyi, okwu nke usoro oku a na-eme n’lọ na-aghọ ihe ngwa ngwa. Ma, ọbụna mgbe ọ kpochapụrụ nnọọ ọkụ, ụfọdụ ndị радиаторы nọgidere na-ajụ oyi.Ụта мака икуку нил на-абанье усоро ахụ на ндị на-эгбу мкпучи ма на-емечи нду на-эгбочи я, на-эгбочи я ка ọ гхара икве. Otu ụzọ isi kpoo ikuku site na usoro bụ iji wụnye ikuku pụrụ iche na isi ihe ụfọdụ, nke a ga-eji d ka mmiri mgbakwunye mmiri, ma ọ bụ журавли Маевского. Их omuma gbasara их ngwaọrụ nwere Majewski na otu esi eji ya mee ihe, nwere mụta site na isiokwu anyị.

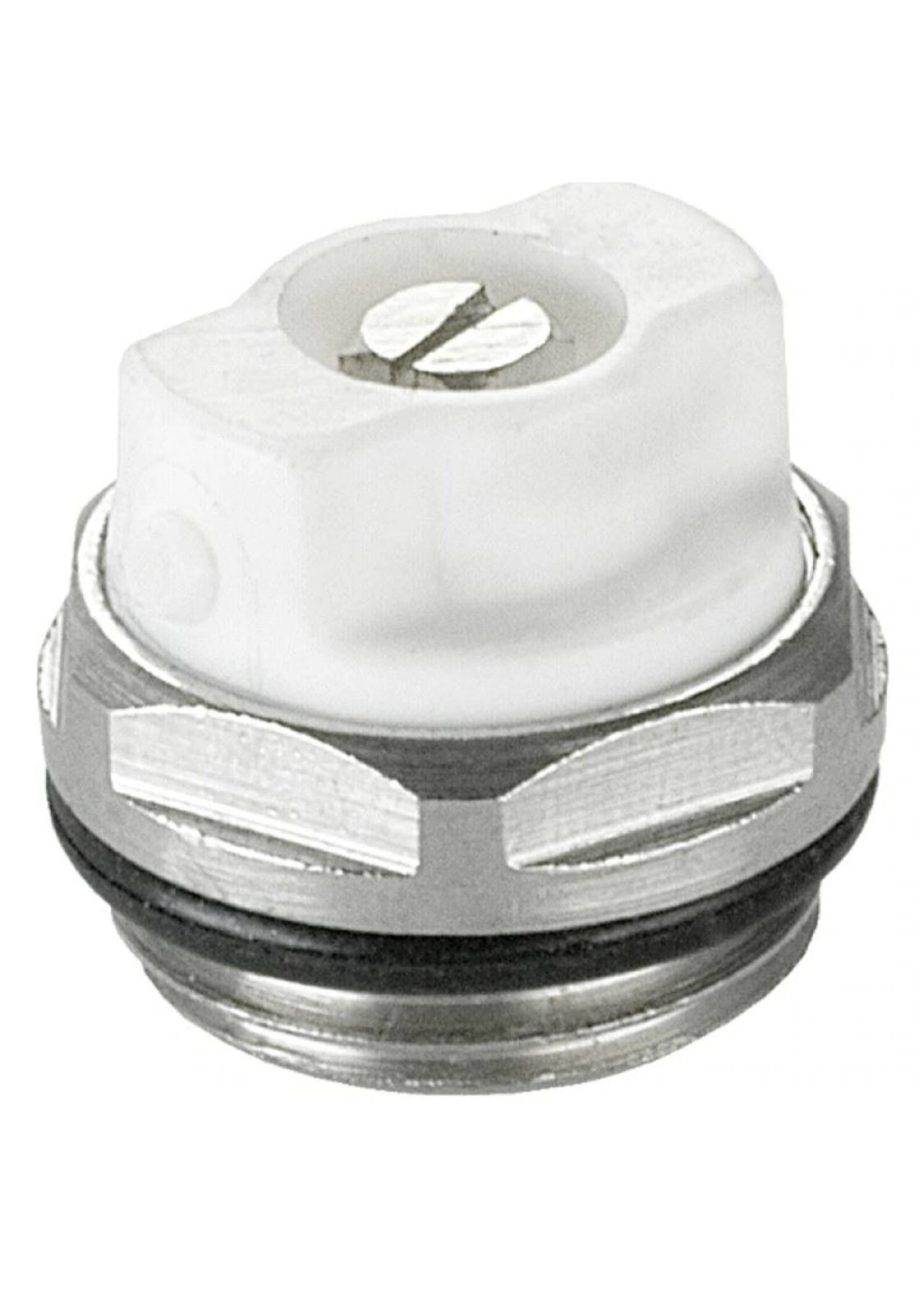

Кран Маевского

Я просто, когда кран Маевского? N’ụzọ bụ isi, nke a bụ ihe nkwụ ọka — ụdị valve gbanyụrụ agbanyụ.Mee ka valvụ ahụ dị mfe — dị na — etinye bọtịnụ pụrụ iche ma ọ bụ ihe nkedo na-atụgharị n’ime oghere ma gbanwee ya ka ọ kwụsị. Кран на-ахази Маевского maka nhazi maka ikpo ọkụ na- ekpo ọkụ n’ụdị dị iche iche, ọnụ ụzọ mpempe akwụkwọ nke nwere nụọgụ nke DN 15.

Кеду ка Маевский си арụ ọrụ?

Ugbu a, anyị ga-atụle n’ụzọ zuru ezu otu esi eji Mnevsky mee ihe n’ụzọ ziri ezi. Я просто, на-enyo otu n’ime ndị радиаторы nke nwere windlock n’ime ya. Ọtụtụ мгбе, энйо ндị ду оту ахụ на-ебили ма ọ бụрụ на радиатор анọгидере на-абụ акụкụ ма ọ бụ кпамкпам ойи, ебе усоро ихе ọкụкụ ндị ọзọ на-арụ ма ммк нк.Kedu ihe m kwesịrị ime?

1. Ka Anyi jiri aka oru na-akwadebe, n’ihi na mmiri nke na-esi n’ime usoro oku a na-acho oku apuru ikwu na o di ocha ma obula. Йа просте, на мбụ, анйị на-эвэпу батро батро ахụ нииле ихе дị оке ọнụ аха, гбанйụọ мпемпе аквụквọ аụма ма вепụ арịа ndị dị n’akụkụ нке радиатор.
2. Ọ bụrụ na ọ bụ ajụjụ nke usoro mkpuchi nkwonkwo na-agbagharị agbagharị, mgbe ahụ, ọ dị mkpa malite rụ na mepụta radiators na mgbapụta ahụ. Mgbe nke a gasịr, ị ga-echere 10-15 nkeji maka mmiri n’ime usoro ahụ ka ị kwụsị ma ikuku na-ebili.Ma ọ bụghị ya, ọ gaghị ekwe omume ịkwụsị ikuku site na usoro ahụ.
3. Anyị debere ikike nke anyị ga-anakọta mmiri nke na-esi na batr apụta. Анйị на-ачọква аква аква.
4. Mgbe ihe niile dị anyị mkpa, anyị kwesịr imepee Maevsky кран. Iji mee nke a, ka anyị были igodo четырехгранный pụr iche (nkedo aka), tinye ya n’ime eriri na kpatụ wee malite jiri nwayọọ nwayọọ na-atụgharị na ntụgharị.
5. Ozugbo ikuku na-amalite ịgbapụ na tebụl ahụ, ma mgbe ọ na-eme ya na da olu, ọ dịghịzi mkpa ka ọkpụkpụ gbagote.
6. N’oge ahụ mgbe mmiri si na Mayevsky amalite ịpụ na mgbata ahụ, a ga-agbanye ya na ntinye aka ma mechie. О квере омуме на икуку сайт на ọkpọ га-апụта на нгвакрита на ммири. N’okwu a, kwesịr iji obere mmiri kwadebere ma dozie ruo mgbe ebulara ikuku niile.
7. Emekar omume ndị dị oke iji wepụ nkwụ ikuku kpam kpam ma dozie nsogbu nke batrị oyi. Ma bụrụ na mgbalị niile enwebeghị ihe ga nke ọma, mgbe ahụ, ị ​​ga-agbanye na da maka enyemaka — ikekwe ọnyà dị mgbochi usoro n’ime radiator.

Акпаака акпаака Маевски

Ụdị ikuku ọzọ bụ akpaaka Mayevsky. Ха, дока нду ха на ха на-арụ ọrụ, на-эне ака вэпу икуку сайт на кпо оку, ма ха на-эме йа н’энвегхо энимака ммадо. Ха на-арụ ọrụ на kpụrụ nke a na-ese n’elu: ozugbo ngwa ikuku n’ime usoro karịrị kwa ụfọd, usoro nkedo na-emepe valv ahụ. Ма уду угбо ndị a dkwuo mma na mmiri, n’ihi ya, ọ dịghị ihe ọ bụla na-etinye ha na usoro очие кпо оку, ebe ọ bụ na ọ ga-adị mkpa iji dozie ha kpamkpam nke nchara.

Как улучшить работу радиатора? 5 эффективных способов — домашние хаки, сделай сам

Производительность радиатора — это то, о чем должны беспокоиться домовладельцы. Если радиаторная система вашего дома не работает в меру своих возможностей , вы, вероятно, тратите деньги на отопление . Может показаться, что решить эту проблему достаточно просто, просто заменив неисправный компонент, но могут возникнуть более сложные проблемы.

Чтобы обеспечить правильную работу вашей системы отопления и сэкономить деньги на дорогостоящих счетах, важно проводить ежегодное обслуживание устройства. Это также поможет поддерживать стандарты безопасности, обеспечивая быстрое выявление любых проблем, прежде чем они станут опасными или дорогостоящими.

Радиаторы

являются важной частью системы отопления, и поэтому вы должны делать все возможное, чтобы они работали наилучшим образом. Однако даже при этом есть некоторые вещи, которые тоже могут потребовать внимания!

Проблема энергоэффективности уже установленных радиаторов отопления волнует довольно большое количество людей. Каждый хочет иметь уютный и теплый дом без необходимости полностью менять радиаторы отопления. В этой статье мы покажем вам 5 способов, как повысить производительность радиаторов в вашем доме. Итак, начнем.

5 способов улучшить характеристики радиатора:

1. Удалите грязь с радиаторов

2. Измените цвет радиатора

3. Установка тонкого алюминиевого экрана для предотвращения потерь тепла

4.Монтаж крана Маевского

5. Дополнительное устройство для увеличения теплоотдачи

5 проверенных способов улучшить работу радиатора

1.

Удалить грязь с радиаторов

Многие из вас удивятся этому факту, но грязные и пыльные радиаторы отопления работают не так эффективно, как . Пыль может создать слой изоляции , который снижает эффективность вашего радиатора. Следовательно, чтобы получить максимальную эффективность от вашего радиатора, вам необходимо очистить его и избавиться от пыли с помощью пылесоса. Поэтому за их чистотой необходимо следить не только из санитарно-гигиенических соображений, но и для того, чтобы они могли полностью обогреть ваш дом.

СОВЕТ: Регулярно очищайте радиаторы от пыли и грязи. Кстати, если радиатор частично или полностью накрыт мебелью, это тоже скажется на его теплоотдаче. Рекомендуется по возможности не ставить перед радиаторами шкафы и подобную мебель.

2.

Изменить цвет радиатора

Радиаторы рекомендуется красить в светлые тона. Знаете ли вы, что стандартные белые радиаторы имеют на 20-25% меньшее тепловыделение , чем те, которые окрашены в более темные цвета? Цветные радиаторы, окрашенные в черный матовый цвет, являются наиболее эффективным выбором цвета радиатора. Если вас не устраивает энергоэффективность установленных радиаторов, попробуйте перекрасить их в бронзовый, коричневый или темно-бежевый цвет.

При этом не забывайте аккуратно удалять старую краску, чтобы ее слой не снижал способность радиатора обогревать помещение. Для покраски выбирайте специальные эмали для радиаторов, у которых теплоизоляция имеет минимальные значения.

3.

Установка экрана из тонкого алюминиевого листа для предотвращения потерь при нагревании

Радиаторы, устанавливаемые на внешние стены , будут терять 50% своего тепла с тыльной стороны. Это означает, что важно воспользоваться преимуществами радиатора и использовать их как способ выпустить немного тепла в более прохладные комнаты в вашем доме, например спальни или ванные комнаты с окнами, чтобы вы могли остыть после душа в жаркие дни.Чтобы остановить это, вы должны использовать отражатели, такие как тонкий алюминиевый лист, чтобы остановить передачу тепла от дома.

Радиаторы обогревают не только комнату, но и стену, на которой они установлены. Таким образом, теряется часть полезного тепла, что может привести к повышению температуры в помещении. Чтобы избежать этого, за радиатором можно установить теплоотражающий экран из тонкого листа алюминия подходящего размера . Также эффектно будет покрыть стену обычной фольгой.Его можно закрепить на утеплителе или просто наклеить на тонкий лист картона и заправить за радиатор так, чтобы он покрыл всю стену за ним.

4.

Монтаж крана Маевского

Кран Маевского — очень полезный инструмент, который устранит воздушные карманы и повысит эффективность радиатора. Часто низкая энергоэффективность радиаторов, установленных давно, объясняется появлением пробок с воздуха или засора изнутри.Продувка радиатора таким краном решит обе проблемы.

5.

Дополнительное устройство для увеличения теплопередачи

Проблема низкого КПД радиатора также может быть решена без добавления дополнительных секций. Их роль может сыграть обычный кулер от компьютера . Он будет действовать как вентилятор, направляя тепло в комнату. Для этого можно просто намотать его сбоку от радиатора. Так вы увеличите скорость движения воздуха в районе радиатора отопления, соответственно повысите температуру в помещении на 5-7 градусов.

Дополнительный совет: способ повысить производительность радиатора

Процесс для систем отопления в обычных домах заключается в передаче тепла от воды к воздуху. Однако воде в системе не хватает нескольких вещей; К счастью, добавки могут помочь вам изменить это и изменить то, сколько тепла будет передаваться — это означает, что ваша жидкость внутри радиатора быстро нагревается и остается горячей в течение всего дня. Кроме того, как только он достигнет заданной температуры, ему не нужно будет оставаться вечно — экономия ваших карманов!

Отдает ли радиатор большего размера больше тепла?

Да, радиатор большего размера будет производить больше тепла. Чтобы радиатор излучал максимальное количество тепла, важно, чтобы он был как можно более длинным и широким. Это обеспечит большую площадь поверхности для их эффективности нагрева, что в конечном итоге приведет к увеличению теплоотдачи. Однако помните, что если вы собираетесь использовать панели вместо трубок, убедитесь, что у них есть по крайней мере две, чтобы между ними оставалось достаточно места, при этом каждая панель остается нагретой.

Последние мысли

В этой статье вы можете увидеть пять простых способов, которые вы можете использовать для повышения эффективности ваших радиаторов, чтобы получить от них максимальную отдачу.Это простейшие способы, не требующие больших финансовых вложений и хлопот, которые действительно работают. Что ж, если после их нанесения тепла по-прежнему не хватает, возможно, вам пора задуматься о смене радиатора на более экономичную модель. Надеюсь, мы вам помогли.

Кран для радиаторов: виды, назначение, установка

Современный радиатор — это достаточно функциональное устройство. К батарее трубы центрального или автономного отопления присоединяются с помощью резьб или фитингов. На первый взгляд может показаться, что теплообменник самодостаточен и нет необходимости оснащать его какими-либо другими техническими элементами. Но в случае непредвиденных обстоятельств может помочь кран для радиаторов отопления, а также различные вентили. Давайте разберемся с видами кранов для аккумуляторов, которые используются сегодня, исследуем их возможности, функциональность. Также узнайте, как они установлены.

Назначение запорной арматуры

Современные системы отопления могут полностью нормально работать без необходимости дополнительных приспособлений.Помещение будет отапливаться в любом случае. Но есть масса ситуаций, когда отсутствие кранов и прочего подобного оборудования сильно сказывается на удобстве использования.

Например, одна из ситуаций — примитивная авария, когда течет радиатор. Для устранения такой досадной проблемы необходимо отключить весь стояк, подъезд многоэтажного дома, а в особо серьезных ситуациях — даже весь жилой блок. Также запорная арматура на отопление позволяет регулировать производительность отопительных батарей. В лучшем случае при установке теплообменников комплектуются простыми шаровыми кранами. Чаще всего их три. Один предназначен для установки на подаче теплоносителя, второй — на отвод, а третий — на байпас. В дополнение к питанию поставили регулирующий вентиль. Он может регулировать головку охлаждающей жидкости. Сама батарея отопления оснащена краном Маевского для облегчения стравливания воздуха. Такая схема не является резервным вариантом, хотя здесь используется четыре устройства. В комплекте они могут решить множество полезных задач.

Функциональность

Кран для радиаторов отопления будет крайне полезен в том случае, когда необходимо демонтировать батарею для очистки ее от засоров без слива теплоносителя. Также радиаторы снимаются для устранения протечек. Краны типа Маевского позволяют избавиться от воздушных пробок, образовавшихся в системе. Часто воздух образуется в верхних частях теплообменников.

Есть принципиально иная запорная арматура — это вентили для радиаторов с терморегулятором. Они оснащены термостатическими головками, с помощью которых регулируется нагрев отопительных батарей. Такой комплекс позволяет надежно защитить теплообменник и систему отопления от любых сбоев, позволяет контролировать эффективность теплоснабжения помещений. Устройства запорной арматуры намного дешевле любого ремонта из-за течи радиатора.

Отличия от обычного

Обычный кран может выполнять множество функций в зависимости от конструкции изделия и принципа его действия.Также функциональность зависит от материалов, из которых изготовлено то или иное устройство. Естественно, любые краны, а точнее устройства запорной арматуры для отопительных приборов, немного отличаются от традиционных смесителей, которые есть в каждой ванной или кухне. Устройства запорной арматуры должны соответствовать определенным основным эксплуатационным требованиям. Итак, максимальная температура охлаждающей жидкости не может быть больше 200 градусов. Давление — от 16 до 40 атм. Краны и другие подобные элементы должны быть устойчивы к коррозии и механическому износу.

Для работы в системах отопления, Специальные модели арматуры и запорной арматуры. Тем, кто хочет сэкономить и хочет установить обычные устройства, рассчитанные на работу с холодной водой, нужно сказать, что такой подход в корне неверен. Устройства, рассчитанные на менее агрессивные условия, могут просто не выдерживать нагрузки и быстро выходить из строя.

Типы устройств запорной арматуры для систем отопления

Нормальная и эффективная работа любых систем отопления во многом зависит от того, правильно ли подобраны запорные элементы.Есть несколько типов кранов, которые подходят для разных задач.

Материалы

Для производства запорной арматуры чаще всего используют латунь, сталь, чугун и пластик. Для бытовых систем отопления наиболее предпочтителен смеситель из латуни. Стоимость такого элемента выше, чем у стального изделия. Но его характеристики по эффективности не сравнятся ни с какими другими материалами. Температурный диапазон и рабочее давление, которые выдерживает материал, не сравнить с пластиком. В отличие от изделий из стали и чугуна, латунный метчик не подвержен коррозии. Это большой плюс.

Тип подключения

Все запорные устройства для систем отопления, вне зависимости от типа и типа, оснащены американским подключением. Такой способ подключения позволяет устанавливать и демонтировать аккумуляторные батареи без изменения конструкции всей системы. Часто при установке индивидуальных систем отопления используется смеситель для радиаторов отопления на ½ дюйма. Реже можно встретить устройства с типом подключения дюйма.

Кран шаровой

Этот элемент назван из-за своего устройства. Запорный механизм, расположенный внутри устройства, имеет форму шара с отверстием. Принцип работы такого устройства прост. Он заключается в том, что одним поворотом ручки можно прекратить подачу теплоносителя по патрубкам системы.

Это может быть очень полезно при несчастных случаях (например, прорыв в системе водоснабжения). Шаровой элемент позволяет быстро и легко перекрыть подачу горячей воды. Если бы для той же цели использовался винтовой вентиль для радиаторов отопления, то отключение подачи воды заняло бы значительно больше времени. Помимо шаровых механизмов в продаже есть и аналоги. Здесь запирающая часть может иметь коническую или цилиндрическую форму. Однако по эксплуатационным характеристикам шаровые изделия являются наиболее эффективными. Конусные инструменты уступают по качеству хотя бы в том, что они подвержены более высокому износу.

Если разрезать прибор, то внутри можно увидеть металлический шар и прокладку, обеспечивающую герметичность при закрытии клапана.Полимерные шаровые краны появились на рынке совсем недавно. Их можно установить на радиаторы любого типа. Также в продаже есть изделия из металла. Часто используются латунь или латунные сплавы.

Шаровые краны для радиаторов имеют всего два рабочих положения — отсюда и их название. Это запорный клапан. На рынке можно найти краны с тремя возможными позициями. Также они подходят для работы с радиаторами. Особенность их в том, что есть три позиции. Сам поток теплоносителя может быть направлен в двух направлениях.Стоимость шаровых кранов небольшая. Элементы имеют простую конструкцию, их установка также не требует специальных навыков и оборудования.

О выборе шаровых кранов

При выборе данного запорного устройства необходимо учитывать габаритные размеры устройства, тип металла или сплава. Материал очень важен, так как при подключении элемента к радиатору не должно образовываться гальванических пар.

При выборе необходимо обращать внимание на размеры отверстия в запорной части.Краны бывают полнопроходные, стандартные и укомплектованные. В полнопроходном исполнении размер внутреннего отверстия полностью соответствует внутреннему размеру трубы. За счет этого после установки устройства в открытом состоянии не будет уменьшаться объем охлаждающей жидкости, попадающей в радиатор.

Диаметр проема замковой части у кранов на 20% меньше внутренних размеров трубы. При эксплуатации таких моделей теплоотдача радиатора снижается на 10-15%. Неполные проходы имеют очень маленькое отверстие в запорной шаре — расход теплоносителя снижен вдвое.

Запорный вентиль

Данная категория оборудования предназначена для подключения батарей отопления в системе с двумя трубами. Благодаря конструкции эти клапаны позволяют быстро перекрыть поток теплоносителя в радиатор без полного отключения системы отопления. Запорная арматура также очень удобна для слива воды из теплообменника.

Что касается желательности приобретения и установки именно этого решения, то с технической стороны особой разницы между такой задвижкой и шаровым краном нет.Если на патрубке, подающем теплоноситель, установить простейший терморегулятор, то оба варианта будут работать совершенно одинаково. Однако обратные клапаны различаются по конструкции. Шаровой кран можно только открывать или закрывать. Клапан позволяет регулировать расход горячей воды в системе. Также на устройстве нет клапана для поворота. Стоимость запорной арматуры немного выше шаровой.

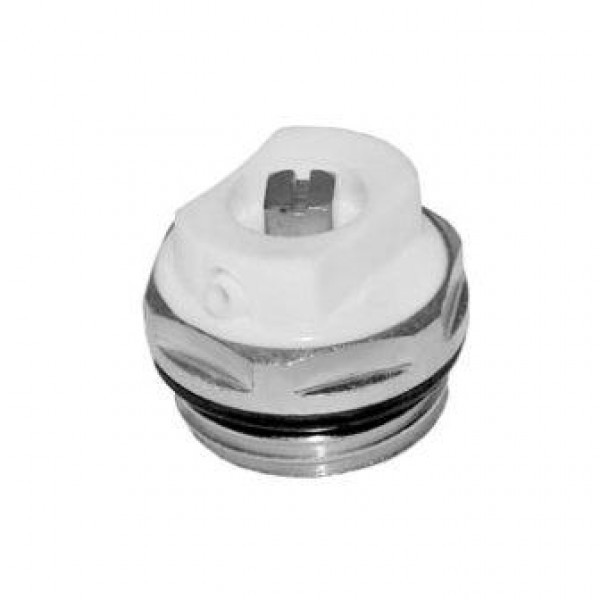

Краны Маевского

Отопительные системы закрытыеКонтур, в котором постоянно циркулирует теплоноситель.Если в нем появилась воздушная пробка, то теплоотдача системы значительно снижается. И это лучшее, что может случиться. В таких ситуациях есть риски зависания системы. Для устранения таких заглушек в системах отопления применяется кран Маевского. Цена устройства стартует от 100 руб. Это недорогое, но необходимое и очень эффективное устройство.

Если повернуть вентиль на вентиле до упора, можно будет услышать выходящий воздух, если он есть. После того, как вся пробка выйдет наружу, механизм можно закрывать.Воздух выходит из отверстия диаметром 2 мм. Это отверстие находится в пластиковой прокладке или в латунном корпусе. В продаже простой или автоматический кран Маевского. Цена на автоматические решения выше и начинается от 350 руб. Но такие инструменты намного удобнее.

Краны регулирующие

Данная продукция относится к группе запорно-регулирующих устройств. Однако они полностью перекрывают поток теплоносителя, встречаются крайне редко. Поэтому, если в системе установлен кран, шаровой кран все равно необходим.

Регулирующие клапаны для радиаторов — это устройства, с помощью которых изменяется количество теплоносителя, проходящего через теплообменник. Так вы сможете менять режимы нагрева воздуха в помещении.

Принцип работы устройства довольно простой. Поток горячей воды регулируется конусом. Последний поднимается или опускается поворотом ручки. Бывают задвижки такого плана с прямым или боковым типом подключения. Что касается материалов, то это бронза и латунь.В продаже можно найти никелированную арматуру из этих материалов. Также есть устройства из нержавеющей стали. Но это большая редкость из-за высокой цены.

Что нужно знать о регулирующем клапане?

Установив такой клапан на батарею, можно значительно уменьшить количество теплоносителя, проходящего через теплообменник.

Даже когда регулирующие клапаны на отопление полностью открыты, пропускная способность едва ли будет больше половины. Установите это оборудование, если в комнате слишком жарко. Как один из возможных вариантов — можно найти устройство с большей пропускной способностью. Минус таких кранов — из-за малого диаметра трансмиссии такие инструменты часто забиваются.

Особенности монтажа

Шаровые краны на батареях отопления чаще всего устанавливаются на реверсивной системе. Клапаны устанавливаются на одну или несколько батарей, если сумма значений теплопередачи превышает 50% от общего значения. Остальные приборы оснащены вентилем на подающем трубопроводе и шаровыми кранами.

«Американец» всегда комплектуется одной или двумя гайками. Такой способ монтажа намного проще муфты. К полипропиленовым трубам шаровые краны из металла монтируются с помощью специальных муфт. Нити необходимо утрамбовать. Краны Маевского часто комплектуются герметиком. Следовательно, они не нуждаются в дополнительной герметизации.

Итак, мы выяснили типы и отличия клапанов.

p >>

Amalahle Wesitimela Ashushu I-Chrome, Кран Эне-Маевский Набанье

Ngezikhathi zamaSoviet, cishe yonke imigwaqo buthawula evuthayo yayiyikhoyili ejwayelekile, eyayingasetshenziselwa ukomisa ilineni namathawula kuphela, kepha futhi njengethuluzi lokushisa. Кусукела лапхо, инхлосо эйинхлоко еситимела эсивутхайо айикашинси, кефа укубукека секутутуке кахулу. Ukuheha okuthile kobuhle sekuvele, futhi amafomu asehluka kakhulu. Ukuxhuma amapayipi komunye nomunye futhi unikeze ujantshi wethawula ovuthayo umumo othile, kusetshenziswa amadivayisi akhethekile — amakhona, noma okufakwa .

Изитомба

Изинхлобонхлобо

Ngaphambi kokubhekana nezinhlobo zamakhona, kufanele kuqashelwe ukuthi imigwaqo eshisiwe buthawula uqobo ihlukaniswe ngezigaba ezintathu ezinkulu:

• кагеси;
• кухлангене;
• emanzini.

IsithombeIsithombe

Kuyaphawuleka ukuthi ujantshi wethawula oshisayo ovela ezigabeni ezimbili zokuqala ekuqaleni ufika uphelele ngezibopho ezikhethekile. Futhi ujantshi wethawula oshisayo wohlobo lwesithathu udinga izesekeli ezingeziwe. Kungenxa yabo ukuthi amakhona enziwa kakhulu. Имизила энджало йокуфудумеза итавула йетхулва нгезиндлела эзахлукахлукене:

• uhlobo lwakudala;
• Ubumbeke njengo-U;
• Эминкан
• ngendlela yesitebhisi sobude obuhlukile.

Ukuze ubone ngeso lengqondo ukufakwa kukaloliwe wethawula oshisayo, vele ubheke amakhona ajwayelekile wamapayipi. Awahlukile neze, ngaphandle komehluko othile ekuthandweni okubukwayo. Amakhona wesitimela sethawula esivuthayo awasebenziseki kuphela ekulungiseni ujantshi wethawula oshisayo, kepha futhi angumhlobiso ofanele futhi ogcwele ngaphakathi.

Изитомба,

Izinto ezinjalo zenziwe ngensimbi engagqwali, ithusi, futhi zingaba nokuqedwa kwe-chrome.

Zonke izinto zokuxhuma zihlukaniswe ngezigaba eziningana phakathi kwazo:

• ukufakwa kokujika ku-45 no-90 градусов, asetshenziselwa ukuxhuma kwipayipi eliphakathi;
• тройник;
• intambo yokwengeza etholakalayo;
• uqweqwe;
• bamba futhi bamba — американская;
• иситобха
• kubakaki nangama-plugs.

Кухона намахона вокушинца, анэ-орех йеньюняна, интамбо янгафакати номпомпи веМаевский.Isixhumi ngasinye sihlukile hhayi ngenhloso kuphela, kodwa nangosayizi — ngokwesibonelo, i-1×1 «, 1×3 / 4» nezinye. Kuyaphawuleka ukuthi i-engeli ye-intshi eyodwa ibhekwa njengencane kakhulu.

Amakhona nawo ahlukile ngombala — офузи (owenziwe ngethusi), омняма, owenziwe nge-chrome. Ukufakwa kwefektri kuhlala kukhwalithi ephezulu njengoba kwenziwa ngezinsimbi ezihlala isikhathi eside.

Изитомба

Imithetho yokukhetha

Njengoba ujantshi wethawula ovuthayo uyisesekeli esibaluleke kakhulu, ukukhetha komkhiqizo uqobo, kanye nezesekeli ezihambisanayo, kufanele kusondelwe kuwo ngokauzibopheza. Okokuqala udinga ukunquma ukuthi amakhona athengwa ngasiphi ingongo . Njengomthetho, ngesikhathi sokufakwa kokuqala kwethayela elifudumele, cishe zonke izinhlobo zokubopha zizodingeka.

Ukukhethwa kombala kungumuntu ngamunye. Умбала омняма нома и-хром куфанеле ухетве нгокуя нгомбала вехойили укобо, канье ненгапхакати лилонке лендлу йокугезела .

Изитомба,

Enqubeni yokukhetha, kufanele ubheke ngokucophelela ikhwalithi yamakhona athengiwe. Ukufakwa kwekhwalithi engalungile kungadala ukwephuka okungazelelwe nokuvuza kwamanzi kusuka kwekhoyili.

Укуфака

Kubalulekile hhayi kuphela ukwenza ukukhetha okulungile ngokuthanda amakhona ekhwalithi, kepha futhi nokufaka amakhona ngokufanele. Ngokwenzayo, izinketho eziningi zokufaka zisetshenzisiwe .

1. I-капиллярная пайка, engcono kakhulu ezingxenyeni zethusi nezingafaki i-сплав. Okucacile kwale nqubo ukuthi igebe elincane lisele phakathi kwezinto ezimbili okufanele zixhunywe (ngaphakathi kuka-0.5 мм). Okulandelayo, i-solder encibilikisiwe ithululelwa lapho.
2. Indlela yokuminyanisa, Lapho izakhi ezimbili zixhunywe komunye nomunye zisebenzisa iringi ekhethekile yokucindezela.
3. Cindezela uxhumano.
4. Nokufakwa Self-uvala.

Iphuzu elibalulekile: kungakhathalekile ukuthi iyiphi indlela ekhethiwe yokulungisa, ngesikhathi sokufaka, ochwepheshe batusa ukusebenzisa i-poly emazombezombe ekhethekile. Iteyipu ye-FUM ejwayelekile nayo iyamukeleka, kepha le nketho ibhekwa njengokuthenjelwa okuncane.

Изитомба,

Lapho wenza umsebenzi wokufaka, kuyadingeka futhi ukukhetha okufakwa ngosayizi. Amakhona angafaneleki Наво angadala ukwehluleka ngaphambi kwesikhathi.

кран Маевского — nzira yekushandisa sei?

Маевский журавль чинху чаканака уе чинобацира. Кана иве с использованиемазиви звауненге учитаура уйе изво Маевский журавль ндеи, унофанирва кутаура кути ийо инофамбиса мхепо, ийо инокубвумира кути ученгетедзе мхепо мумхепо инотонхорера уйе, кана ирийа иипо квисииа иипо квисии.

Кана иве учида кузива кути Маевский журавль иношанда сэй уйе кути иношанда сэй, звино инотариса чимве чинху чакадай: мхепо инобва мумугвагва инопинда непамукоко мубхобхо ракасунвеи камбани непамукоко, румуэнгуа ирпунэмэмбэ ирэсунэмбэ ирэсунунгуа упзеамбье инопани Апо клапан yakavharwa, vhavha haina kubvumira, жидкость kutiza kubva pombi. Izvi zvinodzivirirwa nechisimba chakanyatsokodzera kusvika mukati meimba.

Chimwe chinhu chikuru chevhavha ndeyevhavhavha yevharovha. Куфамба kwaro kunowanikwa nokupukunyuka ganda, rakagadzirwa kuti rive rakagadziriswa.Стекло Uye панель радиатора inowanzo muzaruriro wekugadzirwa kwepaki uye valve.

Как установить кран Маевского?

Kuti uone kuti ndeipi iyo inogona kuisa gavhuna ye Majewski, unofanirwa kuziva kuti chii chinotyisa chaunacho-chakakosha kana chisinganzwisisiki.

Сака, nechokuita, chirwere chemhepo chinokonzerwa nemhepo inowanikwa pamagetsi ese paimba yepamusoro yeimba. Кана чикаму тикаму чимве чепомби кубва пане чимбо кусвика кумукомба чири паси пекубатанидза квекубатанидза кведхидхийо (радиатор, батери, мутенгеси), сака звисизво мвея хаугони кубвисва чете.

Куисва квэМаевский кран кунотанга некуипинза мукуная квэпамусоро пара радиатор. Zvakakosha kusarudza chakakwana chepamusoro uye kuwedzera kushandiswa kwekuisa chisimbiso kana kuti gasket.

Кана иё инотонхора ири мумба исинганзвисисики, звиноняцокоша куиса Маевский журавль звачосе пазвинху звосе неватори. Kana iyo радиатор yakare-iron isingakwanisi kuisa gorosi kana imwe chigadziro kuti ubvise mhepo, unogona kutema thread iwe pachako. Nokuda kweizvi unoda 10×1 pampu ne хомут, сверло 9 мм uye motokari yemagetsi.Ико инофанира кунге yakanyungudzwa mune yebofu футон пакати пекутанга кубва мукати, звино-кубва кунэ римве диви цвимбо иногурва. Звосе изви звинотора нгува якареба — маминеци гуми немашану чет.

Кана звакакоша куиса мхепо евхувхути памапайпи эмидзиё, звири ньоре квазво кугадзириса бханди резимби некуда мукати маро кана куиса теэ непомби памбери пебхуку.

Нзира йекушандиса сеи кран Маевского?

Кана имба ячо иине мабхети уе звевоздушивание мабхети, звино унода кубвиса мхепо якавандиса, звисинеи кути инописа иношанда зваканака.Уйе пангува ино звакакоша кузива нзира йекузарура маевский журавль звакарурама.

Saka, usati watanga gorosi, bvisa zvinhu zvose zvinokosha uye zvimedu kubva kure radiator. Gadzirira bhaini uye chekugadzirisa mberi. Отвертка Kuisa pane tsvimbo inokosha pombi, Tanga zvishoma nezvishoma uchitsinhanisa.
