Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

• Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
• Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
• Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
• Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

• Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
• Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

• Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Тройник для пластиковой гофры

• Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

• Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

• Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

• Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

• Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами.

Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

• Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

• Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
• Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

• Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
• Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
• Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

• В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

• Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
• Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
• При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

• Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

• Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
• Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
• Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
• Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Гофра металлическая для проводки: как выбрать правильно

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см²,
  2. Легкая – нагрузка до 320 Н/см²,
  3. Средняя – нагрузка до 750 Н/см²,
  4. Высокая – нагрузка до 1250 Н/см²,
  5. Очень высокая – нагрузка до 4000 Н/см².
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

• Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
• Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
• Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
• Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
• Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

• Срок службы до 50 лет.
• Легко одевается на провод своими руками без применения дополнительных приспособлений.
• Защита от механических повреждений и грызунов.
• Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
• При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
• Дает возможность замены поврежденных участков кабеля.
• Является полностью не горючим материалом.
• Металл является экологически чистым материалом.
• Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

• Более высокая стоимость прокладки провода в гофре.
• Увеличение срока монтажа электропроводки
• Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

виды, размеры, инструкция по монтажу гофры, рекомендации специалистов по выбору

При прокладке кабеля и проводки их рекомендуют упаковывать в специально предназначенную для этого гофру. Разбираемся, зачем она, какие бывают разновидности и как выбрать правильную.

Чтобы проводка дольше прослужила, не создавая аварийных ситуаций и не требуя ремонта, ее рекомендуют защищать специальными оболочками. Наиболее часто для этой задачи применяют шланг с гофрированной поверхностью, который по документам называется «Труба электротехническая гофрированная», а в обиходе обозначается словом «гофра». Разбираемся, как правильно выбрать разновидность гофры и для чего ее применяют.

Гофра: зачем она нужна, и можно ли справиться без нее

Специалисты в монтаже проводки рекомендуют пользоваться гофрами практически единодушно. У такого единства во мнениях есть причины. Применение гофрированных труб при монтаже проводки помогает решить сразу несколько задач:

• Гофрированный шланг из негорючих полимеров помогает защитить стены в каркасных и деревянных домах от распространения огня, возникшего при коротком замыкании проводки. Актуально это соображение и при прокладке проводов за декоративными панелями (ПВХ, вагонкой).
• Прочная гофра способна до некоторой степени защитить провод от механического повреждения. А значит, при попытке забить гвоздь в стену, покрытую вагонкой или пластиком, вы не повредите проводку.

  Даже самая прочная гофра все же не является достаточно надежной защитой. Поэтому, проводя капитальный ремонт, не поленитесь сфотографировать стену с проложенной проводкой или сделать чертеж, отражающий подробно местоположение каждого провода.

• При закладывании кабеля или провода в бетонную стяжку гофра не только выступает в роли защиты от сдавливания жил массой бетона. После застывания бетона трубка поможет вынуть из пола вышедший из строя кабель. Извлеченный отрезок будет просто поменять на новый кусок, не разрушая стяжку.
• Если кабель прокладывается на улице (по наружной стене, по воздуху или по земле), гофра выступает в роли защиты от целого набора факторов. Это и ультрафиолет, способный разрушать многие виды изоляции, и влажность, и силы, вызывающие механические повреждения.

При прокладывании кабеля под землей гофрированная труба защитит его от сдавливания массой грунта и контакта с влагой.

Разумеется, все эти защитные свойства гофра проявит лишь при условии, что разновидность оболочки подобрана правильно.

Таким образом, справиться с прокладкой проводки, не используя гофру, конечно, можно. Но смысла в таком походе не много. Стоимость гофрированной трубы невелика, и полученная экономия не покроет затрат на преждевременный ремонт проводки. Для того чтобы узнать как выполнить прокладку кабеля в земле своими руками читайте в этой статье.

Виды гофрированных оболочек

При попытке приобрести гофрированную оболочку в магазине покупатель, как правило, сталкивается с большим разнообразием этого электротехнического товара. Различные диаметры, цвета, материалы и маркировки позволяю насчитать несколько десятков разновидностей гофры. Чтобы выбрать нужную, надо четко представлять, чем они отличаются. Так легче понять, какая разновидность нужна именно вам.

По прочностным характеристикам выделяют четыре разновидности гофрированной трубы:

• Легкая разновидность хорошо гнется благодаря очень тонким стенкам. Такую оболочку применяют для проводки, спрятанной за декоративной отделкой на потолках и стенах. От нее нельзя ждать хороших защитных свойств, поэтому применение этой разновидности ограничивается условиями, создающими минимальную нагрузку на провод.
• Средняя версия толще, поэтому ее разрешается прокладывать как в стенах, так и в стяжке. Практический опыт показывает, что надежность защиты такой оболочкой при прокладке проводки в полу недостаточна, но в стенах она показывает хорошие результаты.
• Тяжелая гофра имеет толстые стенки и хорошо защищает кабель и проводку от пыли и влаги. Гнется эта разновидность довольно плохо, поэтому при прокладке применяют специальные муфты.
• У армированной проволокой версии максимальная прочность обеспечивается закладкой внутрь металлической проволоки, скрученной спиралью. Такая гофра предназначена для подземных и воздушных трасс.

Однако прочностные характеристики и толщина стенок – это не единственный параметр, который следует принимать во внимание при выборе гофры. Немаловажным является и тип материала, использованного при изготовлении. Труба может быть пластиковой, изготовленной из стали нержавеющих сортов или метало-полимерной, состоящей из стальной основы с пластиковым покрытием.

Для удобства монтажа часть гофры выпускается с проволокой, пропущенной внутри шланга. Все, что требуется в момент прокладки – размотать трубку, привязать проволоку к кабелю и вытянуть проволоку с противоположного конца гофрированной оболочки.

Гофра может иметь один или два слоя. Однослойная разновидность более доступна по цене. Но внутренняя ее поверхность такая же ребриста, как и наружная, что создает трудности при попытке протолкнуть кабель в уже проложенный шланг. У двухслойной гофры внутренний слой гладкий, что облегчает монтаж. Но за удобство пришлось расплачиваться повышенной жесткостью и более высокой ценой.

Размерный ряд и материалы, используемые для изготовления

Размерный ряд гофрированных труб для электротехнических работ достаточно широк. На сегодняшний день в продаже можно найти гофру с диаметром в 16, 20, 25, 32, 40, 50 и 63 мм. При этом следует помнить, что цифра отражает внешний диаметр трубы, внутренний будет  меньше.

Подбирают гофру так, чтобы проводники не находились в ней слишком плотно. Особенно это важно при прокладывании нескольких линий кабеля внутри одной трубы. Воздушный зазор (он в этом случае должен составлять порядка 65% общего объема внутри гофры) будет рассеивать тепло, выделяющееся при прохождении тока по кабелям. При совместной прокладке производство тепла идет особенно интенсивно.

Применение конкретного размера определяется не только тем, какой кабель или провод будет пропущен внутри трубы, но и общим назначением линии. Так, к розеткам или выключателям провода подводят в трубке с длиной в 20 мм, к промежуточной коробке от щитка – 25 мм и более, а для проведения кабеля через перекрытие между двумя этажами берут гофру с диаметром не менее 40 мм.

Материал, из которого изготовлена гофра, также влияет на сферу применения. Об этом может также сказать цвет:

• Синий – полипропилен. Такая гофра не горит, обладает высокой стойкостью к влаге.
• Серый – ПВХ. Применяется только в сухих помещениях, поскольку не обеспечивает стойкости к влаге.
• Оранжевый или черный – полиэтилен (низкого давления). Хорошо переносит действие воды и химикатов, но способен гореть. Поэтому прокладывается только в стяжках, негорючих стенах или на улице.

Лучшими показателями стойкости к пламени обладают металлические гофры. Также они не боятся зубов крыс и мышей, хорошо переносят механические нагрузки. Недостаток – высокая стоимость и малая стойкость к воде.

Правила монтажа

Если гофрированный шланг закрепляется открыто, для присоединения его к стене используют пластиковые клипсы. С помощью саморезов клипсы прикручивают из расчета 3-5 шт. на 1 м. Гофра вставляется в клипсы до щелчка.

При закреплении гофры в штробе применяют пластиковые дюбель-стяжки. Иногда при отсутствии необходимого крепежа прибегают к самоделкам: из жести нарезают полоски нужного размера, в середине сверлят отверстие и вставляют саморез.

Перед прокладкой линии требуется тщательно проработать проект. Если гофра будет проложена неправильно, в нее просто не удастся затянуть кабель. Поэтому при проектировании за основу принимают следующие правила:

• Каждый участок не должен быть слишком длинным. 25 м – максимально допустимая длина.
• На один участок не допускается делать более 4 поворотов.
• От одного поворота до другого делается не менее 4 м прямого участка. Если условия прокладывания проводки требуют разместить два поворота ближе, лучше поставить распределительную коробку.
• Поворот делается на прямой или тупой угол, острые углы не допустимы. При этом, чем больше будет радиус поворота – тем лучше.
• Если от одного объекта до другого нужно проложить 2 и более линии, они кладутся параллельно, с расстоянием порядка 20 см от одного рукава до другого.

Пересечение трасс выполняется только под прямым углом. Это обеспечивает минимальную площадь наложения, и как следствие, снижает вредное воздействие магистралей друг на друга.

Монтаж гофры своими руками. Пошаговая инструкция

Проводя работы по монтажу проводки в гофре, придерживаются следующего порядка действий:

• Проектирование. На этом этапе определяют, как пойдет каждый рукав, где будут повороты, определяется потребность в материалах и проводятся закупки.
• Подготовка штроб и креплений для прокладывания трасс.
• Закрепление гофры, ввод ее в распределительные коробки.
• Протягивание кабеля.

Кабель протягивают при помощи тросика или проволоки, пропущенной через рукав. Тянуть следует осторожно, не допуская резких рывков (иначе оторвется трос или кабель будет поврежден). Чтобы тросик не оторвался, его дополнительно крепят скотчем.

Если требуется прокладывать длинные концы, сначала можно затянуть кабель в гофру, а уже потом крепить ее к стенам или прокладывать в штробы и траншеи.

Советы профессионалов по выбору

Мы рекомендуем посмотреть несколько видеофрагментов, чтобы познакомиться с мнением профессиональных монтажников о выборе  и применении гофры:

Использование  гофрированных оболочек при создании электропроводки потребует некоторых затрат. Но это вложение существенно повышает безопасность проводки и срок ее службы. А значит, затраты явно оправданы и пренебрегать ими не стоит.

Наружный диаметр гофрированной (ПВХ) трубы

При выборе необходимого диаметра кабеленесущих систем, а именно — металлорукава, гофрированной трубы, жесткой ПВХ — необходимо руководствоваться следующим правилом: площадь кабеля, провода должна занимать не более 30% площади металлорукава, гофрированной ПВХ (рассчитанная относительно внутреннего диаметра).

Труба гофрированная ПВХ наружный диаметр.

Данное изделие предназначается для прокладывания разного типа проводки в помещениях и на открытой местности. Для ее изготовления используется ПВХ, ПНД, ПВД и нержавеющей стали.

Внешний диаметр изделия составляет от 16 (мм) до 200 (мм), внутренний – от 10.7 (мм) до 172 (мм). Длина гофротрубы колеблется от 15000 (мм) до 100000 (мм).

Основные размеры:

• Наружный: 16 (мм), 20 (мм), 32 (мм), 40 (мм), 50 (мм), 90 (мм), 140 (мм), 200 (мм).
• Внутренний: 10.7 (мм), 18.3 (мм), 24.5 (мм), 39.6 (мм), 62.5 (мм), 94 (мм), 137 (мм), 172 (мм).
• Длина бухты: 15000 (мм), 20000 (мм), 25000 (мм), 30000 (мм), 50000 (мм), 100000 (мм).

В приведенной ниже таблице вы сможете ознакомиться с доступными параметрами гофротруб пвх:

Труба гофрированная легкая с зондом:
Диаметр гофротрубы ПВХ	Наружный диаметр, мм	Внутренний диаметр, мм	Количество в бухте, пог. м	Примерный объем бухты, м3	Масса бухты, кг
16 мм	16 ± 0,4	10,7 ± 0,3	100	0,05	3,6
20 мм	20 ± 0,4	14,2 ± 0,3	100	0,085	4,6
25 мм	25 ± 0,4	18,3 ± 0,4	75	0,1	4,75
32 мм	32 ± 0,4	24,5 ± 0,4	50	0,1	4,48
40 мм	40 ± 0,4	31,5 ± 0,4	25	0,15	3,07
50 мм	50 ± 0,4	39,6 ± 0,4	20	0,2	3,38

Вторая таблица:

Труба гофрированная тяжелая с зондом
Наименование	Наружный диаметр, мм	Внутренний диаметр, мм	Количество в бухте, пог. м	Примерный объем бухты, м3	Масса бухты, кг
16 мм	16 ± 0,4	10,7 ± 0,3	100	0,05	4,09
20 мм	20 ± 0,4	14,2 ± 0,3	100	0,085	5,29
25 мм	25 ± 0,4	18,3 ± 0,4	75	0,1	5,49
32 мм	32 ± 0,4	24,5 ± 0,4	50	0,1	5,23
40 мм	40 ± 0,4	31,5 ± 0,4	25	0,15	3,58
50 мм	50 ± 0,4	39,6 ± 0,4	20	0,2	4,05

Виды гофры для прокладки кабелей.

Гофра для кабеля есть разная по прочности:

• Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
• Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке рекомендуеться укладывать тяжелую гофру.
• Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов стоит использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
• Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

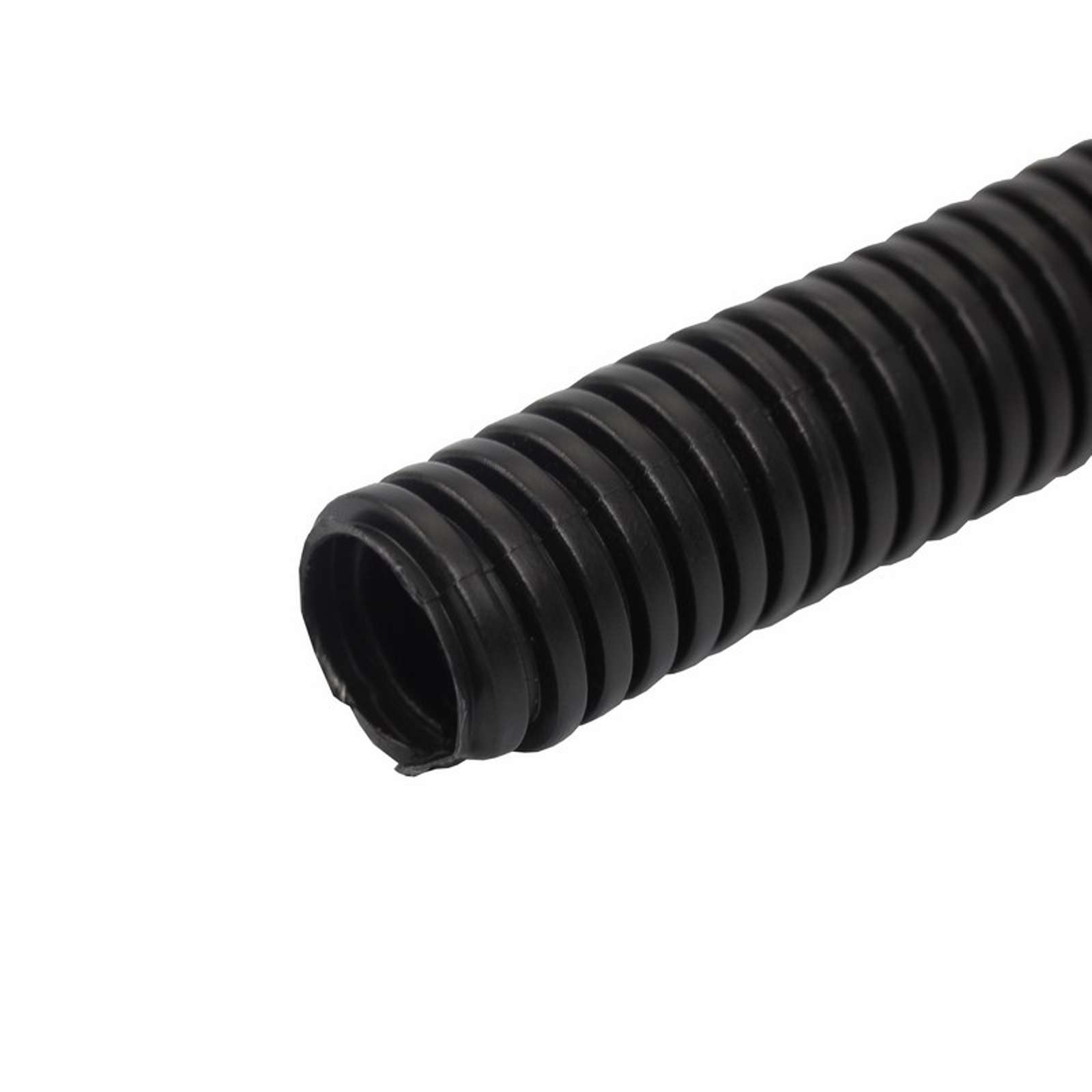

Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

• При укладке в стяжку или под пол, под отделку гофру используют во-первых, для защиты от сдавливания при заливке бетоном, во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола, в-третьих, для защиты от повреждения.
• При наружной прокладке — для защиты оболочки кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Самые лучшие посты

Зарядные устройства и кабели — Mi India

Зарядные устройства и кабели — Mi India

• Только просмотр продуктов
• В ПРОДАЖЕ
• В НАЛИЧИИ

Добавлено в корзину

₹ 299 ₹ 399

Скидка 25%

В корзину

₹ 199 ₹ 299

Скидка 33%

Добавлено в корзину

₹ 249 ₹ 399

Скидка 38%

В корзину

₹ 249 ₹ 299

Скидка 17%

Добавлено в корзину

₹ 999 ₹ 1,999

Скидка 50%

В корзину

₹ 799 ₹ 999

Скидка 20 %NEW

В корзину

₹ 199 ₹ 299

Скидка 33%

Добавлено в корзину

₹ 449 ₹ 599

Скидка 25 %NEW

В корзину

₹ 179 ₹ 299

40% СкидкаNEW

Добавлено в корзину

₹ 18 449 ₹ 599

Скидка 25%

Добавлено в корзину

₹ 2,299 ₹ 2,799

18% СкидкаNEW

Добавлено в корзину

₹ 599 ₹ 799

Скидка 25% NEW

В корзину

₹ 549 ₹ 1,099

Скидка 50 %NEW

В корзину

₹ 449 ₹ 599

Скидка 25%

Добавлено в корзину

₹ 349 ₹ 499

скидка 30%

Стоковые векторные изображения Гофры и Роялти-Фри Изображения гофры

Стоковые векторные изображения Гофры | Гофрированный металлический фон Цветные соломинки для питья Векторный набор ДНК защищают раствор коллагена.Векторный дизайн ухода за кожей. Розовая эссенция dropDNA защищает раствор коллагена. Векторный дизайн ухода за кожей. Розовая эссенция dropНабор железных псов-киборгов. Изолированная вектором ДНК защищает раствор коллагена. Векторный дизайн ухода за кожей. Розовая эссенция dropDNA защищает раствор коллагена. Векторный дизайн ухода за кожей. Розовая эссенция dropDNA защищает раствор коллагена. Векторный дизайн ухода за кожей. Розовая эссенция dropDNA защищает раствор коллагена. Векторный дизайн ухода за кожей. Розовая эссенция dropБесшовная алмазная металлическая пластинаФэнтезиБесшовная текстурированная пластина пирамидыЛандшафтМозаичный фон, мозаичный узор.фиолетовый волнистый, развевающийся и волнистый, волнистый рисунок. абстрактное векторное искусство. рябь, волнистая, зигзагообразная и крест-накрест странная, странный элемент структуры Мозаичный фон, мозаичный узор. зеленые волнистые, волнистые и волнистые, волнистые иллюстрации. абстрактное векторное искусство. волнистая, волнистая, зигзагообразная и перекрестная, странная, странный элемент структуры. Яркие, яркие зигзагообразные, перекрестные, зубчатые, гофрированные, угловая сетка, сетка, решетка или решетка, решетка из случайных угловых линий. Абстрактный геометрический красочный, многоцветный фон, текстура и узор: зигзагообразные, перекрестные, зубчатые, гофрированные угловые сетки, сетки, решетки или решетки, решетки из случайных угловых линий.Абстрактный геометрический черный и белый, монохромный фон, текстура и узор: зигзагообразные, перекрестные, зубчатые, гофрированные угловые сетки, сетки, решетки или решетки, решетки из случайных угловых линий. Абстрактные геометрические оттенки серого, монохромный фон, текстура и узор Зигзаг, крест-накрест, зубчатая, гофрированная угловая сетка, сетка, решетка или решетка, решетка из случайных угловых линий. Абстрактные геометрические оттенки серого, монохромный фон, текстура и узор Зигзаг, крест-накрест, зубчатая, гофрированная угловая сетка, сетка, решетка или решетка, решетка из случайных угловых линий.Абстрактные геометрические оттенки серого, монохромный фон, текстура и узор Гофрированные, волнистые, зигзагообразные, перекрестные линии абстрактные геометрические черно-белые, оттенки серого, монохромный узор, фон, текстура или фон Гофрированные, волнистые, зигзагообразные, перекрестные линии абстрактные геометрические черный и белый, оттенки серого, монохромный узор, фон, текстура или фон Гофрированные, волнистые, зигзагообразные, перекрестные линии абстрактные геометрические черно-белые, оттенки серого, монохромный узор, фон, текстура или фон Гофрированный, волнистый, зигзагообразный, перекрещивающийся- перекрестные линии абстрактный геометрический черный и белый, оттенки серого, монохромный узор, фон, текстура или фон Гофрированные, морщинистые, волнистые, зигзагообразные, перекрестные линии абстрактный красочный геометрический рисунок, фон, текстура или фон Зигзаг, перекрестный, зубчатый, гофрированная угловая сетка, сетка, решетка или решетка, решетка из случайных угловых линий.Абстрактный геометрический черный и белый, монохромный фон, текстура и узор. Яркие, яркие зигзагообразные, перекрестные, зубчатые, гофрированные угловые сетки, сетки, решетки или решетки, решетки из случайных угловых линий. Абстрактный геометрический красочный, многоцветный фон, текстура и узор. Яркие, яркие зигзагообразные, перекрестные, зубчатые, гофрированные угловые сетки, сетки, решетки или решетки, решетки из случайных угловых линий. Абстрактный геометрический красочный, многоцветный фон, текстура и узор: зигзагообразные, перекрестные, зубчатые, гофрированные угловые сетки, сетки, решетки или решетки, решетки из случайных угловых линий.Абстрактный геометрический черный и белый, монохромный фон, текстура и узор. Яркие, яркие зигзагообразные, перекрестные, зубчатые, гофрированные угловые сетки, сетки, решетки или решетки, решетки из случайных угловых линий. Абстрактный геометрический красочный, многоцветный фон, текстура и узор: зигзагообразные, перекрестные, зубчатые, гофрированные угловые сетки, сетки, решетки или решетки, решетки из случайных угловых линий. Абстрактные геометрические оттенки серого, монохромный фон, текстура и узор Зигзаг, крест-накрест, зубчатая, гофрированная угловая сетка, сетка, решетка или решетка, решетка из случайных угловых линий.Абстрактный геометрический красочный красный фон, текстура и узор: зигзагообразные, перекрестные, зубчатые, гофрированные угловые сетки, сетки, решетки или решетки, решетки из случайных угловых линий. Абстрактные геометрические оттенки серого, монохромный фон, текстура и узор Гофрированный, волнистый, зигзагообразный, перекрестные линии абстрактный геометрический узор, фон, текстура или фон Гофрированный, волнистый, зигзагообразный, перекрестные линии абстрактные геометрические черный и белый, оттенки серого, монохромный узор, фон, текстура или фон Гофрированный, волнистый, зигзагообразный, перекрестные линии абстрактные геометрические черно-белые, оттенки серого, монохромный узор, фон, текстура или фон Гофрированный, волнистый, зигзагообразный, перекрестные линии абстрактные геометрические черно-белые , оттенки серого, монохромный узор, фон, текстура или фон Гофрированные, складчатые, волнистые, зигзагообразные, перекрещивающиеся линии абстрактные геометрические красочные, многоцветный узор, фон, текстура или фон Гофрированный, волнистый, зигзагообразный, абстрактные линии крест-накрест геометрический черный и белый, оттенки серого, монохромный узор, фон, текстура или фон Гофрированный, волнистый, зигзагообразный, крест-накрест линии абстрактные геометрические черно-белые, оттенки серого, монохромный узор, фон круглый, текстура или фон Гофрированный, волнистый, зигзагообразный, перекрестные линии абстрактные геометрические черно-белые, оттенки серого, монохромный узор, фон, текстура или фон Гофрированный, складчатый, волнистый, зигзагообразный, перекрестные линии абстрактные геометрические красочные, мульти -цветный узор, фон, текстура или фон Гофрированный, гофрированный, волнистый, зигзагообразный, крест-накрест абстрактные геометрические красочные, многоцветный узор, фон, текстура или фон Гофрированный, гофрированный, волнистый, зигзагообразный, абстрактные линии крест-накрест геометрический красочный, многоцветный узор, фон, текстура или фон Гофрированный, складчатый, волнистый, зигзагообразный, перекрещивающиеся линии абстрактный геометрический красочный, многоцветный узор, фон, текстура или фон Гофрированный, волнистый, зигзагообразный, перекрестный линии абстрактные геометрические черный и белый, оттенки серого, монохромный узор, фон, текстура или фон Гофрированные, морщинистые, волнистые, зигзагообразные, перекрестные линии абстрактные красочные РОЗОВЫЙ и ФИОЛЕТОВЫЙ геометрический узор, фон, текстура или фон d, волнистые, зигзагообразные, пересекающиеся линии абстрактные геометрические черно-белые, оттенки серого, монохромный узор, фон, текстура или фон абстрактный геометрический красочный, многоцветный узор, фон, текстура или фон Яркий, яркий гофрированный, волнистый, зигзагообразный, крест-накрест и зубчатый, гофрированный, морщинистые линии, полосы абстрактные геометрические красочные, многоцветный узор, фон, текстура или фон , яркий гофрированный, волнистый, зигзагообразный, крест-накрест и зубчатый, гофрированный, морщинистые линии, абстрактные геометрические полосы, красочные, многоцветный узор, фон, текстура или фон Яркие, яркие гофрированные, волнистые, зигзагообразные, крест-накрест и зубчатый, гофрированный, морщинистые линии, полосы абстрактного геометрического красочного, многоцветный узор, фон, текстура или фон kdrop Гофрированные, волнистые, зигзагообразные, пересекающиеся линии абстрактные геометрические черно-белые, оттенки серого, монохромный узор, фон, текстура или фон Железное гофрирование для вектора значка волос.железная гофра для знака волос. цветной символ иллюстрации

Conquest GPR карты Кабель пост-натяжения

А

n расширяющийся торговый центр осознал, что нехватка парковочных мест станет ограничивающим фактором в их будущем развитии. Они решили отремонтировать и надстроить существующий гараж, при условии, что конструкция будет прочной и поддержит запланированное дополнение.

Вызовы

Торговый центр несколько раз менял владельцев, и не существовало чертежей, в которых подробно описывалась конструкция старого здания.Одним из ключевых моментов, представляющих интерес, было расположение тросов постнатяжения (СТ) на всех уровнях.

Кабели после натяжения используются в бетонных конструкциях, что позволяет использовать более тонкие плиты и увеличивать длину пролета между опорными колоннами. Эти кабели, состоящие из стальных проволок, вставленных в пластиковую оболочку, затем «натягиваются» и заливаются раствором после заливки бетона.

Нанятая инжиниринговая компания также признала, что подрядчики, которые в конечном итоге будут наняты для ремонта, должны будут избегать обрезания каких-либо кабелей.Огромное натяжение кабеля делает его опасным для оператора и нарушает целостность конструкции.

Решение

Были выбраны образцы интересующих участков для сканирования с помощью георадара (GPR) Conquest® 100, чтобы можно было определить внутреннюю структуру гаража. Гибкость Conquest позволяла сканерам быстро собирать сетки на больших и малых площадях. Кроме того, антенна Conquest на 1000 МГц обеспечивала проникающую способность, позволяющую заглядывать в глубину плиты и находить все структурные компоненты.

Уникальные особенности кабелей после натяжения позволяют с помощью георадара идентифицировать эти особенности с высокой степенью достоверности.

• Кабели обычно проходят под верхним слоем арматуры.
• Кабели часто объединяются в группы
• Кабели опускаются ниже в плите между опорными колоннами

Результаты и преимущества

Отсканированные участки старого гаража дали четкий ответ. Пост-натяжные кабели присутствовали по всей конструкции.Это ясно показано на изображении глубинного среза (рис. 1). Красные вертикальные линии показывают кабели PT, собранные вместе на небольшом расстоянии.

Рисунок 1

Типичный групповой рисунок из кабелей после натяжения, связанных вместе в группу.

Кроме того, линии были проложены непосредственно над тросами пост-натяжения и параллельно им для наблюдения за их положением в плите. На сером изображении (рис. 2) показаны кабели, спускающиеся в плиту, а затем поднимающиеся вверх по мере приближения к колоннам.

Рисунок 2:

Оформление пост-натяжных тросов и арматуры

Знание о том, что постнатяжные тросы установлены правильно и их достаточно, было убедительным индикатором для руководства торгового центра, что они могут двигаться вперед и решить свою проблему с парковкой.

Программа для георадара EKKO_Project ™ также позволяет экспортировать данные в трехмерное изображение (рис. 3).

Рисунок 3:

Поперечный разрез георадара, собранный вдоль траверсы непосредственно над кабелями пост-натяжения (PT) в конструкции бетонного настила, показывающий провисание кабеля PT между опорными колоннами

В целом этот пример демонстрирует некоторые ключевые преимущества георадара:

• Визуализация сети — ключ к пониманию уникальных характеристик кабелей PT.
• Глубинное изображение в реальном времени необходимо для рентабельной оценки участка.
• Conquest предоставляет компактные, портативные и простые в использовании возможности визуализации на месте.
• Получение изображений на больших площадях позволяет распознавать тенденции и идентифицировать важные структурные компоненты.

Загрузить пример использования: Характеристики кабеля после натяжения

Узнать больше о Conquest® GPR

Гофрировка синонимов, гофра антонимов — FreeThesaurus.com

Гофра создает сильно турбулентные потоки даже при низком числе Рейнольдса и сложных схемах потока, включая закрученный поток, отрыв и повторное прикрепление пограничного слоя, а также рециркуляцию между пластинами. Часть слитка начинается с конца нижней части. (150-300 мм) не содержали дефектов, за которыми следовали перетяжки с гофрировкой по длине 250-600 мм. Трубки также могут быть с оплеткой из нержавеющей стали для более высоких давлений или могут быть специально заказаны в гофре TEXfluor PFA для максимального непрерывная рабочая температура до 300 [градусов] F / 148 [градусов] C при 0 давлении.Отверстия, фрезерованные в вершинах гофрировки внешнего медного проводника, создают эффект излучающего кабеля. К ним относятся сверхточные формошлифовальные станки с ЧПУ, плоскошлифовальные станки с ЧПУ, шлифовальные станки для оптических профилей и зубошлифовальные станки, а также специальные шлифовальные станки, такие как шлифовальные станки и Тип гофра. На передней кромке трубы наблюдалась небольшая шероховатость гофра из-за абразивного потока дробленого песчаника. Однако после использования различных креплений амортизаторов, метро Пекина [3], метро Шанхая [4], метро Гуанчжоу [ 5], а другие гусеницы гашения колебаний имеют разную степень гофрирования рельса.На рисунке 1 показан гофр рельса в путевых структурах крепления амортизатора. Среди методов, использованных при проектировании теплообменников, использование гофра обеспечивает повышенную турбулентность и, таким образом, теплопередачу. КАРАЧИ — Генеральный директор Национального бюро отчетности (NABSindh) Наим Сирадж сказал, что мы все должны работать вместе, чтобы искоренить угрозу гофрирования в обществе. Гофры на верхней и нижней сторонах антенны обычно используются для подавления волн поверхностной моды, возбуждаемых на диэлектрике. уровень подложки и боковых лепестков, чтобы получить более высокое усиление, улучшить КСВН и увеличить эффективный размер апертуры антенны.Эти корреляции зависят от угла гофрирования пластин и числа Рейнольдса (Фокке и др. В настоящем исследовании характеристики шероховатости гофрированных оцинкованных спиральных каналов имеют несколько иной профиль гофрирования, чем тот, который исследовали Кулкарни и др. Ключевое утверждение: радиальная глубина В Устойчивый к давлению армирующий слой в положении каждой из впадин гофры резинового слоя имеет такое соотношение по отношению к глубине A впадины гофра резинового слоя, что 0 впадин гофрирования резинового слоя удовлетворяет тета, хотя не рекомендуется для сопротивления скольжению и Защита от воды, покрытия серии Nomar одобрены FDA и могут выдерживать тепло гофрирования, не переносятся на упакованные предметы и склеиваются с большинством клеев на водной основе и термоклеев.
