Кислород

Кислород (O₂) — газ без цвета, запаха и вкуса, с высокой химической активностью. Реакции соединения с кислородом протекают с выделением большого количества тепла. В основном применяется в медицине и в различных производствах (особенно металлургии) для поддержания процесса горения и получения повышенных температур пламени.

Использование

• Кислород используют при резке и сварке металлов. При этом применяют баллонный кислород. Жидкий кислород — мощный окислитель, его используют как компонент ракетного топлива.
• Кислород используется в больших количествах как окислитель керосина и других горючих в ракетах и космических аппаратах.
• Сталелитейная промышленность потребляет газообразный кислород для продувки через расплав чугуна для быстрого и эффективного удаления примесей.
• Применяют кислород и в медицине для обогащения дыхательной среды пациентов с затрудненным дыханием.

Безопасность

При соприкосновении сжатого газообразного кислорода с маслами, жирами или твердыми горючими веществами, находящимися в распыленном состоянии, происходит их самовоспламенение, что служит причиной взрыва или пожара. Поэтому для предупреждения несчастных случаев кислородную аппаратуру и сосуды с газом необходимо тщательно обезжиривать.

Производство и поставка

Благодаря наличию свободного кислорода в атмосфере наиболее эффективным методом его извлечения является сжижение воздуха, из которого химическими и физическими методами удаляют примеси. Для получения кислорода особой чистоты процесс дистилляции необходимо повторять неоднократно.

К месту потребления кислород доставляется в баллонах, а в жидком виде — в специальных сосудах с хорошей теплоизоляцией. Для превращения жидкого кислорода в газ используются газификаторы или насосы с испарителями.

В баллоне кислород может находиться под давлением до 15 МПа. Баллоны с кислородом окрашены в голубой цвет.

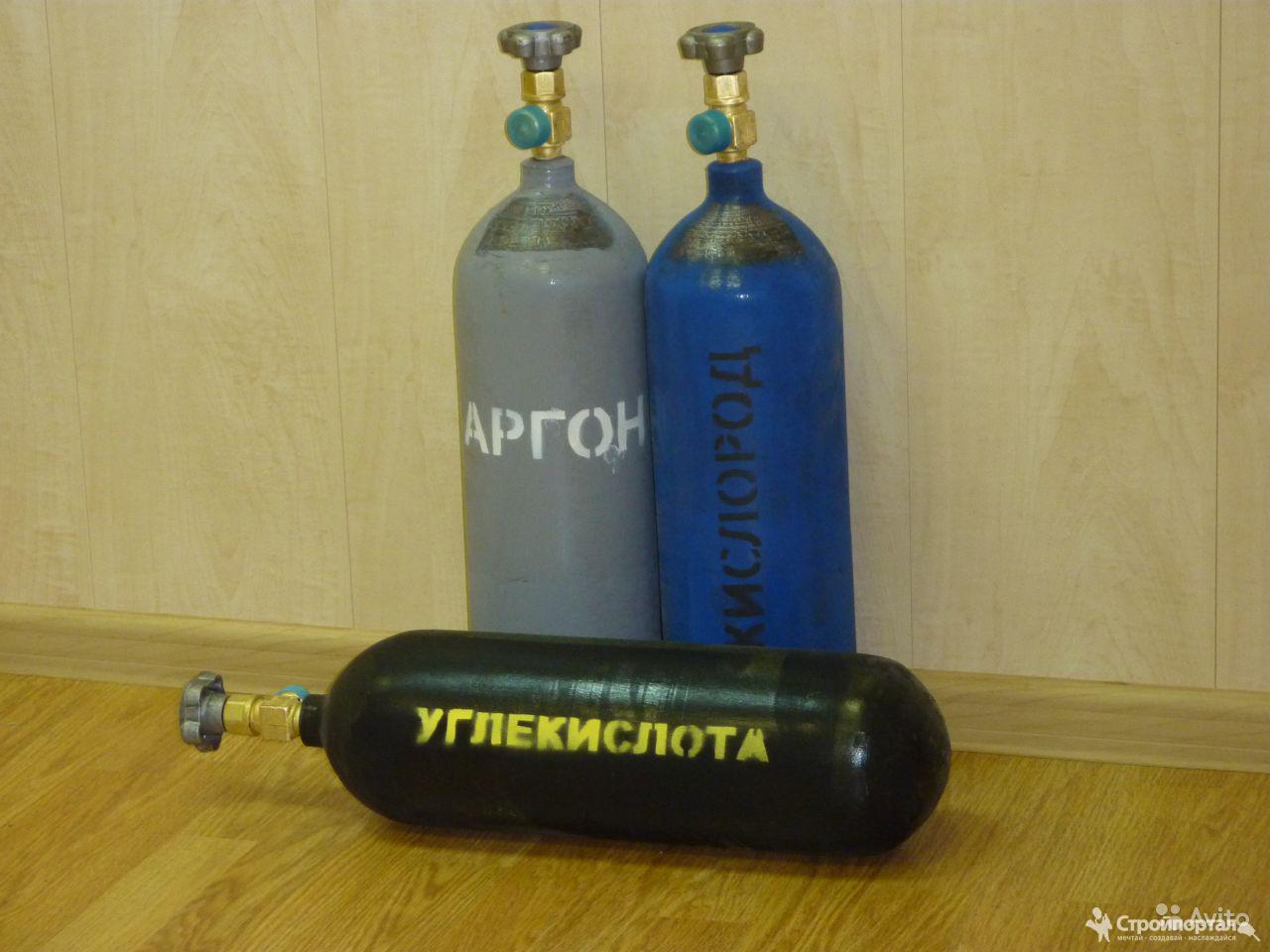

Опознавательная окраска и маркировка газовых баллонов

Окраска и нанесение надписей на газовые баллоны осуществляется с целью избежания ошибочного заполнения баллона не предназначенным для него газом. Окраску осуществляют либо на заводе-изготовителе (при изготовлении), либо на газонаполнительных станциях (при эксплуатации). Наружную поверхность баллона окрашивают в определенный цвет и наносят соответствующую газу надпись и сигнальную полосу. Окраска баллонов должна соответствовать «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением».

В России принята следующая схема окраски и маркировки баллонов с сжатыми газами:

Наименование газа	Цвет баллона	Цвет надписи	Цвет полосы
Азот	Чёрный	Жёлтый	Коричневый
Аммиак	Жёлтый	Чёрный	—
Аргон сырой	Чёрный	Белый	Белый
Аргон технический	Чёрный	Синий	Синий
Аргон чистый	Серый	Зеленый	Зеленый
Ацетилен	Белый	Красный	—
Бутилен	Красный	Желтый	Чёрный
Водород	Зелёный	Красный	—
Гелий	Коричневый	Белый	—
Закись азота	Серый	Чёрный	—
Кислород	Голубой	Чёрный	—
Кислород медицинский	Голубой	Чёрный	—
Нефтегаз	Серый	Красный	—
Сернистый ангидрид	Чёрный	Белый	Жёлтый
Сероводород	Белый	Красный	Красный
Сжатый воздух	Чёрный	Белый	—
Углекислота	Чёрный	Жёлтый	—
Фосген	Защитный	—	Красный
Фреон-11	Серебристый	Чёрный	Синий
Фреон-12	Серебристый	Чёрный	—
Фреон-13	Серебристый	Чёрный	Две красных
Фреон-22	Серебристый	Чёрный	Три жёлтых
Хлор	Защитный	—	Зелёный
Циклопропан	Оранжевый	Чёрный	—
Этилен	Фиолетовый	Красный	—
Другие горючие газы	Красный	Белый	—
Другие негорючие газы	Чёрный	Жёлтый	—











Кислород в баллонах заправка с доставкой в Москве

Технический кислород

Газ поставляется в стальных баллонах голубого цвета, изготовленных по ГОСТ 949-73. Является сильным окислителем, резко увеличивает способность других материалов к горению. Выбор сорта технического кислорода для сварки зависит от типа обрабатываемых материалов. Следует учитывать, что снижение концентрации газа  приводит к значительному понижению температуры пламени в сварочном процессе.

Применение:

В машиностроении и строительстве при кислородно-ацетиленовой сварке, резке и раскройке

Преимущества

Из преимуществ газовой кислородной сварки можно отметить отличное качество соединений, простоту выполняемых работ и доступность оборудования.
У нас вы сможете приобрести технический кислород, заправленный в баллон с соблюдением всех норм и стандартов. Отметим, что необязательно каждый раз покупать новый баллон, когда израсходовался газ из предыдущего. Его можно просто заправить еще раз. Каждая емкость перед заправкой проходит проверку, очистку, сушку, вакуумацию и только после прохождения всех процедур подлежит заправке.
 Процесс заправки кислородных баллонов включает в себя несколько стадий:
• подготовка, очистка от примесей и сжатие атмосферного воздуха
• разделение компримированного сжатого воздуха и получение кислорода низкого давления
• компримирование газообразного кислорода с помощью дожимного бустера до высокого давления
• закачка кислорода высокого давления в баллоны через наполнительную рампу

Доставка и хранение баллонов с О2:

— В специальной таре, предназначенной перевозки кислородных баллонов.
— Не допускается загрязнение кислородных баллонов маслами.
— Емкости следует надежно защищать от тепла и солнечных лучей.
— Заправлять баллоны этим газом необходимо в специальном помещении с соблюдением техники безопасности.
— Транспортировка баллонов допускается только при использовании специализированного автомобильного транспорта.
— Нельзя хранить баллоны с техническим газом кислород в одном помещении с горючими газами и жидкостями.

Мы ждем ваших заказов!

Благодаря большому опыту и современному оборудованию, мы имеем возможность осуществлять заправку газовых баллонов объемом 5, 10 и 40 литров быстро и качественно в день заказа.
Работаем в любой день недели без выходных.

области применения и правила эксплуатации

Кислород — активный окислитель, нашедший широкое применение. Он хранится, транспортируется и используется в металлических баллонах, выкрашенных в голубой или синий цвет. Надпись «Кислород» наносится на баллон черной краской. Емкость изделий может составлять от 1 до 40 литров. Баллоны комплектуются вентилями, кольцом, надеваемым на горловину, колпаком из пластика или алюминия, служащим для предохранения, опорным башмаком и двумя транспортировочными кольцами.

Области применения кислородных баллонов

Кислород наиболее активно используется в:

• сварочных работах;
• газопламенной обработке и резке металлов;
• медицине.

Смешиваясь с ацетиленом кислород препятствует образованию копоти при горении. Температура пламени получается настолько высокой, что становится возможной обработка практически любых металлов с большой эффективностью.

В медицине кислород особенно распространен. Он применяется

для реанимации пациентов, для дыхательной гимнастики, создания кислородных коктейлей. Воздействие кислорода благоприятно при заболеваниях нервной или сердечнососудистой системы, без него не обойтись в заболеваниях, связанных с дыхательными путями. Кислородные коктейли тонизируют организм, они показаны при кислородном голодании, их действие сопоставимо с прогулкой на природе. Насыщаются кислородом и помещения, где проводятся мероприятия по восстановлению физической активностью.

Другие области применения:

• сельское хозяйство;
• строительство;
• энергетика;
• экология;
• нефтедобывающая промышленность и т.д.

Кислород в баллонах используется для обогащения водоемов в рыбном хозяйстве. В химической промышленности этот газ применяется для образования взрывчатых веществ и кислот. В пищевой промышленности баллоны кислорода используются, как и в медицине, для создания кислородных коктейлей — такие установки встречаются в развлекательной сфере.

Меры предосторожности при работе с кислородными баллонами

Кислород — очень взрывоопасное вещество. Вне зависимости от области использования важно соблюдать предельную осторожность, чтобы избежать чрезвычайных ситуаций и человеческих жертв.

Устанавливаются баллоны с кислородом в местах, защищенных от прямого воздействия солнца. При сварке перед подключением емкости проверяется работоспособность накидной гайки редуктора и входного штуцера. При этом ни в коем случае нельзя, чтобы любые элементы соединений с баллоном были загрязнены, особенно песком, пылью, маслами, жирами и алкилинами.
В сварочных и промышленных работах, связанных с горением, кислородные баллоны должны находиться на расстоянии от 5 и более метров от огня. От других источников тепла емкости тоже рекомендуется держать как можно дальше.

Запрещается:

• снимать колпаки с баллона металлическими инструментами — это может вызвать искру;
• ронять баллон или допускать по нему удары;
• открывать или закрывать вентиль резкими движениями, от этого кислород может произвольно воспламениться;
• переносить баллон на плечах или руках из-за риска падения.

После сварки с баллона обязательно снимается редуктор, вентиль закручивается до упора, а затем используется предохранительный колпачок.

Заправляются кислородные баллоны при помощи специальных заправочных станциях. В промышленности используется технический кислород, в медицине — соответственно, медицинский. Медицинские учреждения иногда закупают машины для заправки и получения кислорода из воздуха. Когда же такой возможности нет, следует обратиться в специализированные компании, например, сюда.

Организация транспортировки кислородных баллонов

При перевозке баллонов с кислородом важно соблюдать предельную осторожность.

Для перевозки на большие расстояния используется специальный рессорный транспорт. Если нужно перенести баллон на короткое расстояние, прибегают к носилкам или специальным тележкам.

Перед транспортировкой и при приобретении кислородного баллона нужно обращать внимание на защитные колпаки. В них не должно быть никаких дефектов. Для перевозки колпаки должны быть закручены до упора.

В машине баллоны располагаются поперек кузова. Это защищает от повреждения защитных колпаков при резких остановках. Укладываются баллоны в деревянные гнезда. Допустимо использовать и металлические гнезда, если они оклеены резиной.

В кузове баллоны должны защищаться от солнца, иначе даже незначительный нагрев, вызванный солнечными лучами, способен привести к повышению давления в емкости и разрыву.

Разгрузка и погрузка должна проводиться сотрудниками, которые прошли инструктаж. Важно следить за подготовкой рабочих.

Осторожность обращения с кислородными баллонами трудно переоценить. Только полное соблюдение мер безопасности позволит избежать материальных потерь, травм и жертв.

Похожие статьи

Хранение баллонов с газами

Баллоны предназначены для газопитания индивидуальных (передвижных) постов и для оснащения газоразрядных рамп. Баллоны для ГПОМ (газопламенной обработки металла) должны соответствовать требованиям «Правила устройства и безопасности сосудов под давлением». Окрашиваются в различные цвета в зависимости от рода газа. На баллоне краской пишется название хранимого в нем газа.

Верхняя сферическая часть баллона не окрашивается, на ней набиваются паспортные данные: тип баллона, заводской номер баллона, марка завода изготовителя, масса баллона, емкость баллона, рабочее и испытательное давление, дата изготовления и следующего испытания, клеймо ОТК и Ростехнадзора.

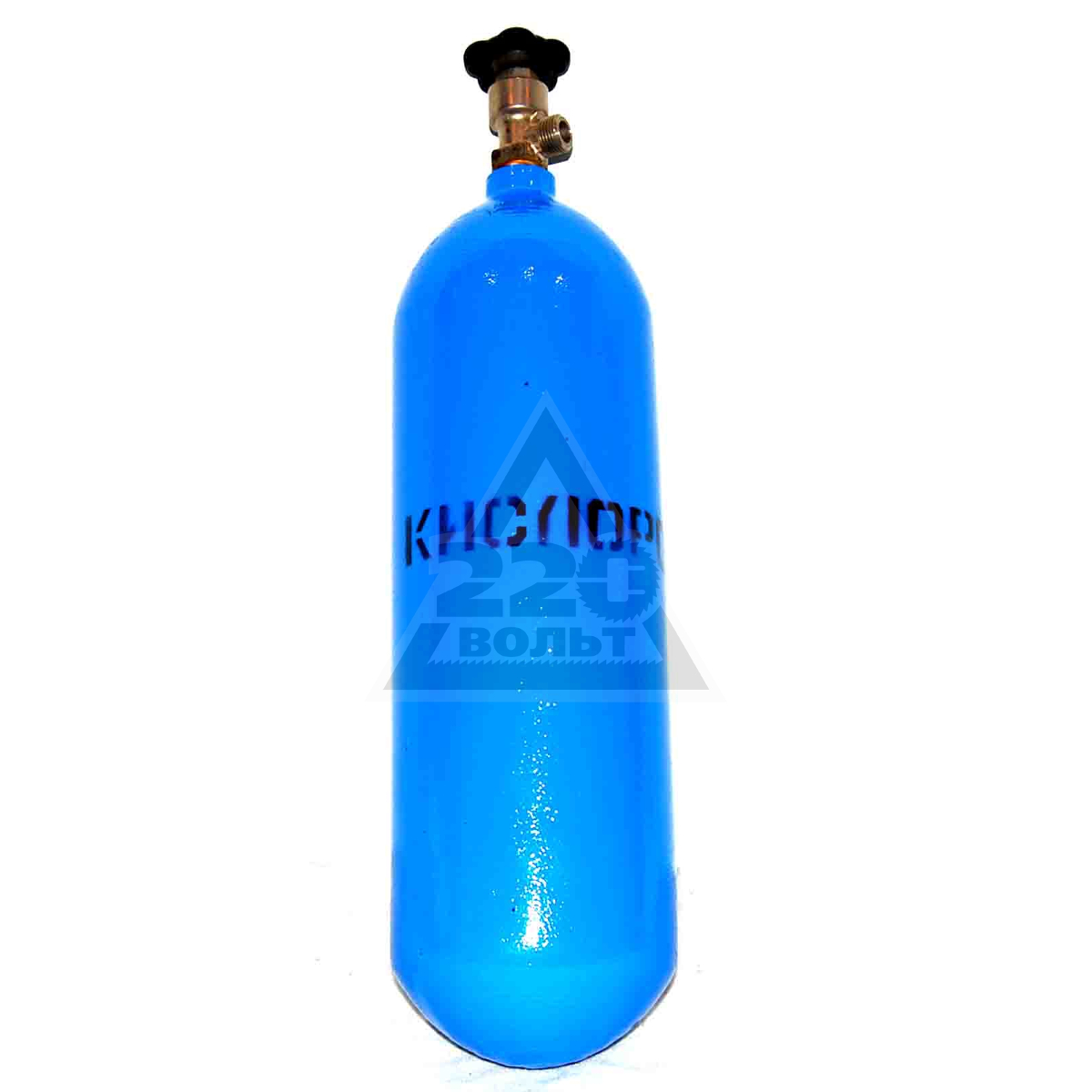

Баллоны кислородные. Сжатый газообразный кислород хранится и транспортируется в пустотелых цельнотянутых баллонах по ГОСТ 949-73 типа 150 и 150А (цифры 150 указывают давление, а буква «А» указывает на то, что баллон изготовлен из легированной стали) вместимостью 40 л.

Максимальное количество кислорода в баллоне такого типа при наибольшем давлении равно 8 кг или 6 м³. Наибольшее давление кислорода в баллоне 15 Мпа (150 кгс/см² ), а испытываются кислородные баллоны при давлении 22,5 Мпа (225 кгс/см²). Наружный диаметр баллона – 219 мм, толщина стенки – 8 мм, длина – 1390 мм, вес 70 кг.

Цвет окраски баллона:  голубой.

Горловина баллона снабжена конической резьбой, в которую ввертывается латунный вентиль. Сверху на горловину баллона навертывается пластмассовый или металлический колпак, предохраняющий вентиль от загрязнений и повреждений. В нижней части баллона имеется башмак для придания баллону вертикальной устойчивости.

Кислородные баллоны должны обезжириваться. Необходимо всегда помнить о том, что кислородные баллоны и их арматура, в том числе и редуктор, должны оберегаться от загрязнений маслом или жирами, малейшие следы которых способны самовоспламеняться в среде кислорода и поэтому представляют опасность для целостности баллона. Остаточное давление в баллоне, поступающем от потребителя для наполнения, должно составлять не менее 0,05-0,1 Мпа (0,5-1,0 кгс/см²).

Баллоны ацетиленовые. В отличие от других сжатых газов ацетилен хранится в цельнотянутых баллонах типа 100 вместимостью 40 л. Баллоны заполнены пористой массой, пропитанной ацетоном. В качестве пористой массы применяют активированный уголь БАУ или литую массу, изготовленную по специальной технологии (инфузорная земля, дробленая пемза и другие пористые материалы).

Ацетон служит для растворения сжатого ацетилена. Находясь в мельчайших парах массы и будучи при этом растворенным в ацетоне, сжатый ацетилен теряет свои взрывоопасные свойства и может в таком виде совершенно безопасно храниться под давлением до 2,5 Мпа (25 кгс/см²). Среднее количество растворенного ацетилена равно 5,5 м или 6 кг.

Максимальный отбор газа из баллона с пористой массой – 1,0 м/час, с литой – 1,5 м/час. Остаточное давление в баллоне, поступающем от потребителя для наполнения, не должно превышать 0,1 Мпа (1 кгс/см²) и не должно быть ниже 0,05 Мпа (0,5 кгс/см²).

Цвет окраски баллона – белый.

Конструкция вентиля ацетиленового и кислородного баллона различна, что исключает ошибочную установку ацетиленового редуктора на кислородный баллон и наоборот.

Баллоны для пропан-бутана. Изготавливаются баллоны трех типов по ГОСТ 15860-84. Для ГПОМ применяют, главным образом, баллоны типа 3. Предельное рабочее давление в баллонах для сниженных газов различно для каждого из них. Так, для пропана предельное рабочее давление не должно превышать 1,6 Мпа (16 кгс/см²), а для бутана – 0,45 МПа (4,5 кгс/см²).

Цвет окраски баллона – красный.

Сжиженные газы обладают высоким коэффициентом объемного расширения, поэтому наполнение баллонов производится с таким расчетом, чтобы в них паровая подушка была достаточной для поглощения жидкости, расширяющейся при нагреве. Объем газа в 50 – литровом баллоне около 11 м.

Баллоны для других сжимаемых газов (водорода, азота, аргона, городского, природного и др.) изготовляют цельнотянутыми в соответствии с ГОСТ 949-73. Для указанных газов используют баллоны типа 150 и 150А, а для метана и сжатого воздуха – баллоны типа 200 или 200А.

Данные о баллонах для газов, используемых при газопламенной обработке металлов

Газ	Состояние газа в баллоне	Предельное рабочее давление, МПа (кгс/см2)	Цвет окраски баллона	Резьба присоединительного штуцера
Кислород	Сжатый	15 (150)	Голубой	3/4″ трубная, правая
Ацетилен	Растворенный в  ацетоне	2,5  (25)	Белый	Присоединяется хомутом
Водород			Темно-зеленый
Пропан	Сжиженный	1,6-1,7 (16-17)	Красный
Аргон I и II сорта, технический	Сжатый	15 (150)	Черный с белым верхом	3/4″ трубная, правая
Гелий			Коричневый
Углекислый газ	Сжиженный	7,5 (75)	Черный

ВЕНТИЛИ БАЛОННЫЕ

Вентиль ацетиленовых баллонов. Рассчитан на рабочее давление 2,5 Мпа (25 кгс/см²), изготавливается из стали и имеет отличную от других вентилей резьбу. Присоединение баллонного редуктора к вентилю производится с помощью специального О-образного хомута, а открывание и закрывание специальным торцовым ключом. Серийно выпускаются ацетиленовые вентили трех типов, из них два (ВБА и ВАБ) — с мембранным уплотнением и один (ВА) – с сальниковым уплотнением.

Вентиль кислородных баллонов. Рассчитан на рабочее давление 20 Мпа (200 кгс/см²), изготавливается из латуни. Вентиль ВК-74 имеет фторопластовое уплотнение в клапане, благодаря чему вращение маховичка производится вручную. Все детали кислородных вентилей должны быть тщательно обезжирены, и их следует предохранять от загрязнений в процессе эксплуатации. Вентили кислородных баллонов могут быть использованы для азота, гелия, аргона, углекислоты и сжатого воздуха.

Вентиль пропан-бутановых баллонов. Рассчитан на рабочее давление 1,6 Мпа (16 кгс/см²). Существует несколько моделей пропан-бутановых вентилей. Они отличаются способом обеспечения герметичности внутри газовой полости. Для этих целей используются мембраны, резиновые чулки, прокладки и т.д. Все вентили имеют левую резьбу диаметром 21,8 мм (профиль резьбы по ГОСТ 6357-81).

Технические газы и газовые смеси от производителя ✅ с доставкой по России и СНГ ⚙️ ДИОКСИД

Высокое качество продукции, безопасная доставка в оговоренные сроки

Производство и поставки технических газов и газовых смесей в Екатеринбурге являются одним из основных направлений деятельности компании «Диоксид». Собственные производственные площадки и логистический парк позволяют нам выгодно отличаться от конкурентов низкими ценами и исключительным качеством продукции, подтвержденным соответствующими документами.

Мы производим технические газы под строгим контролем и с четким соблюдением регламентов и норм.  Всё это позволяет нам оперативно обеспечивать клиентов необходимыми объемами продукции в нужные сроки.

Ассортимент технических газов

Гелий

Инертный газ без цвета, вкуса и запаха, с которым все знакомы с детства. В начале 20 века им наполняли дирижабли, а сейчас заправляют шарики. Если его вдохнуть, человек начинает говорить смешным голосом. Сегодня гелий применяют в промышленности и сельском хозяйстве для различных нужд. Так, например, к нему часто прибегают для поиска протечки трубопроводов и котлов. А еще с недавнего времени ими заполняются HDD-накопители в компьютерной технике.

Для транспортировки и хранения используются коричневые стальные баллоны высокого давления объемом 10 и 40 литров.

Азот

В воздухе, которым мы дышим, содержится 78% азота – бесцветного, безвкусного и нетоксичного газа, не имеющего запаха.

Используется в разных сферах промышленности в роли инертной среды. Так, например, в термометрах используется для заполнения пустого пространства, в холодильных установках — как хладагент. Газообразный азот используется для сохранения свежести упакованных продуктов питания.   Так как азот наиболее взрывоопасен, рекомендуется покупать его только у надежного поставщика, способного обеспечить правильную поставку и обслуживание баллонов с этим газом.

Аргон

Заполнение ламп накаливания и внутреннего пространства стеклопакетов, в качестве пищевой добавки E938, очистка воздуха и разрезов во время медицинских операций, поддув сухих гидрокостюмов, — спектр применения газа достаточно широк. Наибольшие объемы использования приходятся на сварку аргоном и плазменную резку металлов. Данный газ скрепляет тонкие предметы и трудно свариваемые металлы. Применение при сварке аргонной струи исключает использование флюсов и чистку поверхностей от него.

Транспортировка аргона относится к перевозкам опасных грузов, поэтому требуется особое внимание к выбору подрядчика.

Аргоновые баллоны выпускаются объемом 5 л, 10 л, 40 л, окрашены либо в черный цвет (Ar технический), либо в серый (Ar чистый).

Одним из оптимальных вариантов транспортировки является доставка сжиженного аргона виде в специальных цистернах.

Пропан

Считается одним из самых ядовитых газов. Чистый пропан не имеет запаха. В состав технического пропана могут входить примеси бутанов, пропилена и этана (этилена). За счет добавления компонентов, в отличии от чистого, технический имеет специфический запах. Для «зимнего» пропана добавляют 10% этана, для «летнего» — незначительное количество этилена.

Успешно решает многие задачи промышленности: для разогрева битума и асфальта при дорожных работах, на заготовительных участках и для резки металлолома, в качестве пищевой добавки E944, при изготовлении копировальной бумаги и типографской краски, в роли хладагента при изготовлении холодильного оборудования и пр.

Наиболее распространено применение пропана в качестве недорогого автомобильного топлива, а также для бытовых нужд (обогрев помещений, приготовление пищи в домашних и походных условиях).

Как и другой углеводородный газ, пожаро- и взрывоопасен при соединении с воздухом, что требует соблюдения правил перевозки и хранения.

Пропановые баллоны выполнены из металла, окрашены в ярко-красный цвет. Набирают популярность полимерно-композитные газовые баллоны – легкие по весу, надежные, долговечные, взрывобезопасные.

Углекислота

Одно из наименований углерода диоксида. Бесцветный, с чуть заметным «содовым» запахом. Углекислота в твердом виде является сухим льдом, долгие годы применялась в медицине и для поддержания низких температур. Жидкая углекислота – отличный хладагент в морозильных промышленных установках.

Применяется в пищевой промышленности для насыщения шипучих напитков, в качестве разрыхления теста, при упаковке пищевых продуктов. В металлургии используется для защиты окружающей среды.

Баллоны для углекислоты имеют черный цвет и желтую надпись.

Кислород

Химически активный неметалл, у которого отсутствует какой-либо характерный запах или вкус. Кислород наиболее востребован в металлургии, стекольной, нефтехимической, химической, пищевой промышленности, медицине, машиностроении, авиации и энергетике. Спектр применения кислорода разнообразен: используется для выращивания рыбы, для газовой резки и сварки, для выплавки цветных металлов, для улучшения плавления в стекловаренных печах, для выращивания бактерий в биотехнологиях.

Поставляется в баллонах голубого цвета емкостью 5, 10, 20, 40 л.

Ацетилен

Из-за высокой температуры горения в комбинации с кислородом и водородом ацетилен широко используется для сварки и резки металлов. В промышленных масштабах изготавливается посредством разложения жидкого вещества от воздействия электрического тока, реже при взаимодействии карбида кальция и воды. Ацетилен довольно взрывоопасен и применяется при изготовлении взрывчатых веществ.

Ацетиленовый баллон имеет белый цвет и красный цвет надписи.

Газовые смеси

Ассортимент пищевых и сварочных смесей «Диоксид» насчитывает около 20 позиций. Смеси поставляются и хранятся в баллонах высокого давления различной емкости из углеродистой стали по ГОСТ 949-73.

Газовые баллоны

Помимо производства самих газов, наша компания реализует баллоны для их хранения и транспортировки. Для нас, как для поставщика, очень важно, чтобы газ поставлялся в качественной таре, изготовленной с соблюдением необходимых норм и не имеющей дефектов.

 Услуги по сервисному обслуживанию:

• Ремонт и покраска газовых баллонов.
• Переосвидетельствование.

Хранение и поставка технических газов

Осуществляем доставку технических газов по всей территории России и странам СНГ в полном соответствии с правилами перевозки опасных грузов. Занимаясь поставками тех. газов больше 13 лет, мы твердо соблюдаем данные требования.

• Доставка технических газов к потребителям должна осуществляться исключительно на предназначенном для этого автотранспорте, имеющем разрешение на перевозку взрывоопасных веществ, и оборудованным специальными приспособлениями.
• Обязательный осмотр транспорта перед каждым рейсом на выявление возможных неисправностей, надежности креплений, состояния баллонов.
• Каждый баллон проходит проверку на герметичность и наличие маркировки. Ёмкости для газов должны соответствовать индивидуальному цвету, в который окрашиваются баллоны для определенного газа.

Таблица цветовых кодов баллонов (ацетилен, кислород, азот и т. Д.)

Удушающий	Двуокись углерода	Цветовой код газового баллона Зеленый Серый AS No. N32	Цветовой код баллона с углекислотным газом: зеленый серый Может вызвать жжение в носу. Собирается в воздуховодах, дренажах и низинных участках, например погреба. При высоких концентрациях может наступить мгновенное бессознательное состояние с последующей смертью. Намного тяжелее воздуха.
Удушающий	Азот	Цветовой код газового баллона Pewter AS No.N63	Цветовой код баллона с азотом — Pewter . Без запаха. Перед потерей сознания не должно быть никаких предупреждающих знаков. При высоких концентрациях может наступить мгновенное бессознательное состояние с последующей смертью. Тяжелее воздуха. Не горит. В основном инертный.
Удушающий	Аргон	Цветовой код газового баллона Павлин синий AS No. T53	Цветовой код баллона с аргоном — синий павлин Без запаха. Перед потерей сознания не должно быть никаких предупреждающих знаков. При высоких концентрациях может наступить мгновенное бессознательное состояние с последующей смертью. Тяжелее воздуха. Не горит. Инертный.
Удушающий	Гелиевый баллон с газом	Цветовой код газового баллона Браун AS No. 54 х	Цветовой код баллона с гелием: Коричневый Инертный, но удушающий при высоких концентрациях — легче воздуха. НЕ ВДЫХАТЬ ПРИ КАКИХ-ЛИБО ОБСТОЯТЕЛЬСТВАХ.
Легковоспламеняющиеся Чрезвычайно опасно	СУГ	Цветовой код газового баллона Серебристый, серый или оцинкованный	Цветовой код баллона со сжиженным нефтяным газом: Серебристый, Серый или оцинкованный LPG имеет неприятный запах (запах) и имеет характерный запах. Он воспламенится и мгновенно загорится от искры или куска горячего металла. Тяжелее воздуха и собирается в воздуховодах, сточных трубах и т.д. Опасность пожара и взрыва. Легковоспламеняющиеся. Устраните все источники возгорания.
Легковоспламеняющиеся Чрезвычайно опасно	Ацетилен	Цветовой код газового баллона Бордовый AS No. R55	Цветовой код баллона с ацетиленовым газом — бордовый . Характерный чесночный запах. Опасность возгорания и взрыва выше, чем у сжиженного нефтяного газа, но он немного легче воздуха и с меньшей вероятностью скапливается в каналах и сточных трубах. Требуется минимальная энергия для воспламенения на воздухе или в кислороде. Не используйте с медью, сплавами с высоким содержанием меди или латуни, потому что медные материалы образуют взрывоопасные соединения с ацетиленом.
Легковоспламеняющиеся Чрезвычайно опасно	Водород	Цветовой код газового баллона Сигнальный Красный AS No. R13	Цветовой код баллона с газообразным водородом — сигнальный красный . Без запаха. Намного легче воздуха. Собирается в самой высокой точке любого замкнутого пространства, если не вентилируется на высоком уровне. Невидимое пламя. Опасность пожара и взрыва. Очень низкая энергия воспламенения. Горит невидимым пламенем.
Окисляющий Сильно поддерживает и ускоряет пламя или огонь.	Кислород	Цветовой код газового баллона Черный AS No. N61	Цветовой код баллона с кислородным газом — черный Без запаха. Обычно считается нетоксичным при атмосферном давлении. Не горит, но поддерживает и ускоряет горение. Материалы, которые обычно не считаются горючими, могут воспламениться от искры в богатой кислородом атмосфере. Масло, консистентная смазка или смазочные материалы не должны контактировать с кислородом.

Газовые баллоны — StatPearls — Книжная полка NCBI

Определение / введение

Газовый баллон — это устройство для удержания газообразного соединения под давлением для использования в медицинских учреждениях. Физическая форма хранимого соединения может быть газовой и / или жидкой, при этом конечный продукт на выходе из устройства является газообразным. Газовые баллоны позволяют переносить и безопасно хранить соединения, необходимые в медицинских учреждениях. Размер газовых баллонов был отнесен к национально признанной букве, а наиболее часто используемые медицинские размеры перечислены ниже. Газовые баллоны имеют маркировку от A до M, объем которой увеличивается по мере продвижения букв алфавита. Баллоны размера E являются наиболее часто используемыми в медицинских учреждениях.Цилиндры E имеют рабочее давление 1900 фунтов на квадратный дюйм, но могут быть заполнены на 10% больше, до 2200 фунтов на квадратный дюйм. Более высокое давление наполнения позволяет расширяться при температурах выше 70 градусов по Фаренгейту. [1] [2] [3]

Размеры контейнеров

Ниже приведены стандартные размеры контейнеров и объем кислорода, содержащийся при 2200 фунтах на квадратный дюйм (максимум).

• B: 200 л

• D: 425 л

• E: 660 л

• F: 1360 л

• G: 3400 л

• M: 3450 л

Цветовая система для соединений

Стандартизированная цветовая система определяет соединение в контейнере.Система цветов для кислорода и воздуха в США отличается от цветов, используемых в других странах:

* Международный цвет

Для предотвращения подключения неправильных газовых баллонов предусмотрена система безопасности. Эта система, называемая системой безопасности Pin Index, представляет собой стандартизированную, уникальную систему конфигурации штифтов, которая действует как система замка и ключа для предотвращения несоответствия газовых баллонов их соответствующим соединениям в медицинских учреждениях.

Проблемы, вызывающие озабоченность

Устройство сброса давления

Выпуск сжатого газа может быть опасным, поэтому следует проявлять особую осторожность. Уровни давления газа должны быть снижены с сохраненного высокого давления до рабочего, пригодного для использования уровня. В этой ситуации следует использовать регулятор давления и всякий раз, когда содержимое баллона удаляется или используется. Не трогайте устройства сброса давления. Не используйте баллоны с явно неисправными устройствами сброса давления. Устройства для сброса давления и выпускные отверстия для газа ни в коем случае нельзя направлять в сторону, которая может причинить вред.

Когда они подсоединены к наркозному аппарату, клапаны баллона должны быть в выключенном положении, когда они не используются.Это сделано для предотвращения утечки и для того, чтобы поставщик был уведомлен с помощью сигнала тревоги о сбое подачи газа по трубопроводу. Если бы баллон оставался открытым и произошел сбой подачи газа по трубопроводу, наркозный аппарат потреблял бы кислород в баллоне, и поставщик не был бы уведомлен, пока баллон не был исчерпан [4] [5].

Безопасное использование

Перед использованием баллон необходимо проверить на наличие неисправностей и дефектов. Полные баллоны обычно закрываются пломбой с защитой от вскрытия.Обычно это отрывное уплотнение на выходе клапана, которое снимается перед использованием. Правильный осмотр баллона включает выпускное отверстие, систему безопасности индекса штифта и особенно устройство сброса давления. Перед использованием выпускной патрубок клапана следует очистить. Используйте только баллоны с маркировкой DOT (Министерство транспорта) или ICC (Межгосударственная торговая комиссия). В Канаде баллоны могут иметь маркировку BTC (Совет транспортных комиссаров) или CTC (Канадская транспортная комиссия). Баллон должен быть подключен к регулятору, чтобы снизить сжатое сохраненное давление до рабочего, пригодного для использования.Осмотрите регулятор на предмет повреждений или посторонних предметов. [6]

Безопасное хранение и транспортировка

Баллоны необходимо хранить в вертикальном положении и закреплять с помощью стойки, ремня или цепи, чтобы свести к минимуму вероятность падения. Баллоны следует транспортировать на тележке или переноске. Никогда не роняйте и не ударяйте по цилиндрам, а также не тяните, не катите или не сдвигайте цилиндры даже на небольшое расстояние. Заправлять баллоны должен только квалифицированный персонал. При использовании баллонов избегайте легковоспламеняющихся веществ, курения, открытого огня и любых других источников зажигания.Баллоны следует хранить в сухом, прохладном, хорошо вентилируемом помещении, вдали от погодных условий. Баллоны следует хранить при температуре ниже 125 градусов по Фаренгейту / 52 градусов по Цельсию.

Кислородные баллоны имеют более специфические требования к хранению, чем другие медицинские газы. Хотя кислородные баллоны можно хранить в том же помещении, что и другие негорючие медицинские газы, при условии, что они правильно разделены, полные кислородные баллоны и пустые кислородные баллоны нельзя хранить вместе.Разделение полных и пустых баллонов предотвращает случайное использование пустого баллона в аварийной ситуации. Частично заполненные кислородные баллоны могут храниться в том же месте, что и полные баллоны, при условии, что они имеют надлежащую маркировку.

Клиническая значимость

Используйте закон Бойля, чтобы рассчитать, сколько времени кислород остается в баллоне размера E. Закон Бойля гласит, что при фиксированной температуре (комнатной температуре) идеального газа давление обратно пропорционально объему.Далее закон Бойля можно изменить, установив, что давление, умноженное на объем, равно константе. Ниже приводится формула:

Можно сравнить баллон с газом при заполненном объеме (V1 = 660 л) и давлении (P1 = 2200 фунтов на квадратный дюйм) с текущим давлением (P2), считываемым на баллоне. Это предоставит информацию, необходимую для определения текущего объема (V2), оставшегося в баке в литрах. Ниже приводится формула:

(Измеренное остаточное давление с использованием встроенного манометра в фунтах на квадратный дюйм / 2200 фунтов на квадратный дюйм) * 660L = литров кислорода, оставшегося в баллоне.

Этот объем (V2) можно использовать для определения количества единиц времени, оставшегося на баллоне, с учетом текущего расхода газа.

• V2 / Расход = единичное оставшееся время, или

• Литры кислорода, оставшиеся в баллоне / настройка кислорода в литрах / мин = Минуты оставшегося кислорода

Те же формулы можно использовать в баллонах с чистая газообразная форма. Однако расчет закиси азота применим только при падении давления ниже 745 фунтов на квадратный дюйм.Это связано с наличием жидкой и газообразной формы внутри резервуара. Давление будет оставаться постоянным до тех пор, пока не будет израсходовано 75% из 1590 л газа, что примерно равно 400 л, остающимся в баллоне. С этого момента и до тех пор, пока он не станет пустым, применяются приведенные выше формулы. Перед этим баллон необходимо взвесить, чтобы определить количество газа, оставшегося в баллоне.

Транспортировка газовых баллонов строго регулируется местными, государственными и федеральными агентствами в большинстве стран.В UD Департамент транспорта является руководящим органом. Кроме того, у производителя есть инструкции по обеспечению безопасности баллонов. Некоторые из испытаний, которым подвергаются цилиндры, включают прочность на разрыв, гидростатические испытания, испытания на удар, испытание на разрыв и циклическое изменение давления. После изготовления баллона вся важная информация должна быть нанесена на него навсегда. [7]

Дополнительное образование / Контрольные вопросы

Список литературы

1.

Ким Б., О С, Юнг Дж, Ли Дж. Исследование адсорбционных характеристик четырех токсичных газов (оксида азота, диоксида азота, диоксида серы и хлористого водорода) на внутренней поверхности баллонов из марганцевой стали с никелевым покрытием и алюминиевых баллонов. J Air Waste Manag Assoc. 2019 июн; 69 (6): 726-733. [PubMed: 30676873]

2.

Шривастава У. Подача обезболивающего газа: газовые баллоны. Индийский J Anaesth. 2013 сентябрь; 57 (5): 500-6. [Бесплатная статья PMC: PMC3821267] [PubMed: 24249883]

3.

Das S, Chattopadhyay S, Bose P. Система подачи наркозного газа. Индийский J Anaesth. 2013 сентябрь; 57 (5): 489-99. [Бесплатная статья PMC: PMC3821266] [PubMed: 24249882]

4.

Blakeman TC, Branson RD. Поставка кислорода при ликвидации последствий стихийных бедствий. Respir Care. 2013 Янв; 58 (1): 173-83. [PubMed: 23271827]

5.

Фельдман Дж. М., Калли И. Проблемы оборудования и окружающей среды для анестезии в неоперационных помещениях. Curr Opin Anaesthesiol. 2006 августа; 19 (4): 450-2. [PubMed: 16829730]

6.

Tawhai MH, Lin CL. Поток газа в дыхательных путях. Compr Physiol. 2011 Июль; 1 (3): 1135-57. [PubMed: 23733638]

7.

Столлер Дж. К., Стефанак М., Оренс Д., Беркхарт Дж. Подача кислорода в больницу: проблема «O2K». Respir Care. 2000 Март; 45 (3): 300-5. [PubMed: 10771798]

Газовые баллоны — StatPearls — Книжная полка NCBI

Определение / Введение

Газовый баллон — это устройство для удержания газообразного соединения под давлением для использования в медицинских учреждениях. Физическая форма хранимого соединения может быть газовой и / или жидкой, при этом конечный продукт на выходе из устройства является газообразным. Газовые баллоны позволяют переносить и безопасно хранить соединения, необходимые в медицинских учреждениях. Размер газовых баллонов был отнесен к национально признанной букве, а наиболее часто используемые медицинские размеры перечислены ниже. Газовые баллоны имеют маркировку от A до M, объем которой увеличивается по мере продвижения букв алфавита. Баллоны размера E являются наиболее часто используемыми в медицинских учреждениях.Цилиндры E имеют рабочее давление 1900 фунтов на квадратный дюйм, но могут быть заполнены на 10% больше, до 2200 фунтов на квадратный дюйм. Более высокое давление наполнения позволяет расширяться при температурах выше 70 градусов по Фаренгейту. [1] [2] [3]

Размеры контейнеров

Ниже приведены стандартные размеры контейнеров и объем кислорода, содержащийся при 2200 фунтах на квадратный дюйм (максимум).

• B: 200 л

• D: 425 л

• E: 660 л

• F: 1360 л

• G: 3400 л

• M: 3450 л

Цветовая система для соединений

Стандартизированная цветовая система определяет соединение в контейнере.Система цветов для кислорода и воздуха в США отличается от цветов, используемых в других странах:

* Международный цвет

Для предотвращения подключения неправильных газовых баллонов предусмотрена система безопасности. Эта система, называемая системой безопасности Pin Index, представляет собой стандартизированную, уникальную систему конфигурации штифтов, которая действует как система замка и ключа для предотвращения несоответствия газовых баллонов их соответствующим соединениям в медицинских учреждениях.

Проблемы, вызывающие озабоченность

Устройство сброса давления

Выпуск сжатого газа может быть опасным, поэтому следует проявлять особую осторожность. Уровни давления газа должны быть снижены с сохраненного высокого давления до рабочего, пригодного для использования уровня. В этой ситуации следует использовать регулятор давления и всякий раз, когда содержимое баллона удаляется или используется. Не трогайте устройства сброса давления. Не используйте баллоны с явно неисправными устройствами сброса давления. Устройства для сброса давления и выпускные отверстия для газа ни в коем случае нельзя направлять в сторону, которая может причинить вред.

Когда они подсоединены к наркозному аппарату, клапаны баллона должны быть в выключенном положении, когда они не используются.Это сделано для предотвращения утечки и для того, чтобы поставщик был уведомлен с помощью сигнала тревоги о сбое подачи газа по трубопроводу. Если бы баллон оставался открытым и произошел сбой подачи газа по трубопроводу, наркозный аппарат потреблял бы кислород в баллоне, и поставщик не был бы уведомлен, пока баллон не был исчерпан [4] [5].

Безопасное использование

Перед использованием баллон необходимо проверить на наличие неисправностей и дефектов. Полные баллоны обычно закрываются пломбой с защитой от вскрытия.Обычно это отрывное уплотнение на выходе клапана, которое снимается перед использованием. Правильный осмотр баллона включает выпускное отверстие, систему безопасности индекса штифта и особенно устройство сброса давления. Перед использованием выпускной патрубок клапана следует очистить. Используйте только баллоны с маркировкой DOT (Министерство транспорта) или ICC (Межгосударственная торговая комиссия). В Канаде баллоны могут иметь маркировку BTC (Совет транспортных комиссаров) или CTC (Канадская транспортная комиссия). Баллон должен быть подключен к регулятору, чтобы снизить сжатое сохраненное давление до рабочего, пригодного для использования.Осмотрите регулятор на предмет повреждений или посторонних предметов. [6]

Безопасное хранение и транспортировка

Баллоны необходимо хранить в вертикальном положении и закреплять с помощью стойки, ремня или цепи, чтобы свести к минимуму вероятность падения. Баллоны следует транспортировать на тележке или переноске. Никогда не роняйте и не ударяйте по цилиндрам, а также не тяните, не катите или не сдвигайте цилиндры даже на небольшое расстояние. Заправлять баллоны должен только квалифицированный персонал. При использовании баллонов избегайте легковоспламеняющихся веществ, курения, открытого огня и любых других источников зажигания.Баллоны следует хранить в сухом, прохладном, хорошо вентилируемом помещении, вдали от погодных условий. Баллоны следует хранить при температуре ниже 125 градусов по Фаренгейту / 52 градусов по Цельсию.

Кислородные баллоны имеют более специфические требования к хранению, чем другие медицинские газы. Хотя кислородные баллоны можно хранить в том же помещении, что и другие негорючие медицинские газы, при условии, что они правильно разделены, полные кислородные баллоны и пустые кислородные баллоны нельзя хранить вместе.Разделение полных и пустых баллонов предотвращает случайное использование пустого баллона в аварийной ситуации. Частично заполненные кислородные баллоны могут храниться в том же месте, что и полные баллоны, при условии, что они имеют надлежащую маркировку.

Клиническая значимость

Используйте закон Бойля, чтобы рассчитать, сколько времени кислород остается в баллоне размера E. Закон Бойля гласит, что при фиксированной температуре (комнатной температуре) идеального газа давление обратно пропорционально объему.Далее закон Бойля можно изменить, установив, что давление, умноженное на объем, равно константе. Ниже приводится формула:

Можно сравнить баллон с газом при заполненном объеме (V1 = 660 л) и давлении (P1 = 2200 фунтов на квадратный дюйм) с текущим давлением (P2), считываемым на баллоне. Это предоставит информацию, необходимую для определения текущего объема (V2), оставшегося в баке в литрах. Ниже приводится формула:

(Измеренное остаточное давление с использованием встроенного манометра в фунтах на квадратный дюйм / 2200 фунтов на квадратный дюйм) * 660L = литров кислорода, оставшегося в баллоне.

Этот объем (V2) можно использовать для определения количества единиц времени, оставшегося на баллоне, с учетом текущего расхода газа.

• V2 / Расход = единичное оставшееся время, или

• Литры кислорода, оставшиеся в баллоне / настройка кислорода в литрах / мин = Минуты оставшегося кислорода

Те же формулы можно использовать в баллонах с чистая газообразная форма. Однако расчет закиси азота применим только при падении давления ниже 745 фунтов на квадратный дюйм.Это связано с наличием жидкой и газообразной формы внутри резервуара. Давление будет оставаться постоянным до тех пор, пока не будет израсходовано 75% из 1590 л газа, что примерно равно 400 л, остающимся в баллоне. С этого момента и до тех пор, пока он не станет пустым, применяются приведенные выше формулы. Перед этим баллон необходимо взвесить, чтобы определить количество газа, оставшегося в баллоне.

Транспортировка газовых баллонов строго регулируется местными, государственными и федеральными агентствами в большинстве стран.В UD Департамент транспорта является руководящим органом. Кроме того, у производителя есть инструкции по обеспечению безопасности баллонов. Некоторые из испытаний, которым подвергаются цилиндры, включают прочность на разрыв, гидростатические испытания, испытания на удар, испытание на разрыв и циклическое изменение давления. После изготовления баллона вся важная информация должна быть нанесена на него навсегда. [7]

Дополнительное образование / Контрольные вопросы

Список литературы

1.

Ким Б., О С, Юнг Дж, Ли Дж. Исследование адсорбционных характеристик четырех токсичных газов (оксида азота, диоксида азота, диоксида серы и хлористого водорода) на внутренней поверхности баллонов из марганцевой стали с никелевым покрытием и алюминиевых баллонов. J Air Waste Manag Assoc. 2019 июн; 69 (6): 726-733. [PubMed: 30676873]

2.

Шривастава У. Подача обезболивающего газа: газовые баллоны. Индийский J Anaesth. 2013 сентябрь; 57 (5): 500-6. [Бесплатная статья PMC: PMC3821267] [PubMed: 24249883]

3.

Das S, Chattopadhyay S, Bose P. Система подачи наркозного газа. Индийский J Anaesth. 2013 сентябрь; 57 (5): 489-99. [Бесплатная статья PMC: PMC3821266] [PubMed: 24249882]

4.

Blakeman TC, Branson RD. Поставка кислорода при ликвидации последствий стихийных бедствий. Respir Care. 2013 Янв; 58 (1): 173-83. [PubMed: 23271827]

5.

Фельдман Дж. М., Калли И. Проблемы оборудования и окружающей среды для анестезии в неоперационных помещениях. Curr Opin Anaesthesiol. 2006 августа; 19 (4): 450-2. [PubMed: 16829730]

6.

Tawhai MH, Lin CL. Поток газа в дыхательных путях. Compr Physiol. 2011 Июль; 1 (3): 1135-57. [PubMed: 23733638]

7.

Столлер Дж. К., Стефанак М., Оренс Д., Беркхарт Дж. Подача кислорода в больницу: проблема «O2K». Respir Care. 2000 Март; 45 (3): 300-5. [PubMed: 10771798]

Газовые баллоны — StatPearls — Книжная полка NCBI

Определение / Введение

Газовый баллон — это устройство для удержания газообразного соединения под давлением для использования в медицинских учреждениях. Физическая форма хранимого соединения может быть газовой и / или жидкой, при этом конечный продукт на выходе из устройства является газообразным. Газовые баллоны позволяют переносить и безопасно хранить соединения, необходимые в медицинских учреждениях. Размер газовых баллонов был отнесен к национально признанной букве, а наиболее часто используемые медицинские размеры перечислены ниже. Газовые баллоны имеют маркировку от A до M, объем которой увеличивается по мере продвижения букв алфавита. Баллоны размера E являются наиболее часто используемыми в медицинских учреждениях.Цилиндры E имеют рабочее давление 1900 фунтов на квадратный дюйм, но могут быть заполнены на 10% больше, до 2200 фунтов на квадратный дюйм. Более высокое давление наполнения позволяет расширяться при температурах выше 70 градусов по Фаренгейту. [1] [2] [3]

Размеры контейнеров

Ниже приведены стандартные размеры контейнеров и объем кислорода, содержащийся при 2200 фунтах на квадратный дюйм (максимум).

• B: 200 л

• D: 425 л

• E: 660 л

• F: 1360 л

• G: 3400 л

• M: 3450 л

Цветовая система для соединений

Стандартизированная цветовая система определяет соединение в контейнере.Система цветов для кислорода и воздуха в США отличается от цветов, используемых в других странах:

* Международный цвет

Для предотвращения подключения неправильных газовых баллонов предусмотрена система безопасности. Эта система, называемая системой безопасности Pin Index, представляет собой стандартизированную, уникальную систему конфигурации штифтов, которая действует как система замка и ключа для предотвращения несоответствия газовых баллонов их соответствующим соединениям в медицинских учреждениях.

Проблемы, вызывающие озабоченность

Устройство сброса давления

Выпуск сжатого газа может быть опасным, поэтому следует проявлять особую осторожность. Уровни давления газа должны быть снижены с сохраненного высокого давления до рабочего, пригодного для использования уровня. В этой ситуации следует использовать регулятор давления и всякий раз, когда содержимое баллона удаляется или используется. Не трогайте устройства сброса давления. Не используйте баллоны с явно неисправными устройствами сброса давления. Устройства для сброса давления и выпускные отверстия для газа ни в коем случае нельзя направлять в сторону, которая может причинить вред.

Когда они подсоединены к наркозному аппарату, клапаны баллона должны быть в выключенном положении, когда они не используются.Это сделано для предотвращения утечки и для того, чтобы поставщик был уведомлен с помощью сигнала тревоги о сбое подачи газа по трубопроводу. Если бы баллон оставался открытым и произошел сбой подачи газа по трубопроводу, наркозный аппарат потреблял бы кислород в баллоне, и поставщик не был бы уведомлен, пока баллон не был исчерпан [4] [5].

Безопасное использование

Перед использованием баллон необходимо проверить на наличие неисправностей и дефектов. Полные баллоны обычно закрываются пломбой с защитой от вскрытия.Обычно это отрывное уплотнение на выходе клапана, которое снимается перед использованием. Правильный осмотр баллона включает выпускное отверстие, систему безопасности индекса штифта и особенно устройство сброса давления. Перед использованием выпускной патрубок клапана следует очистить. Используйте только баллоны с маркировкой DOT (Министерство транспорта) или ICC (Межгосударственная торговая комиссия). В Канаде баллоны могут иметь маркировку BTC (Совет транспортных комиссаров) или CTC (Канадская транспортная комиссия). Баллон должен быть подключен к регулятору, чтобы снизить сжатое сохраненное давление до рабочего, пригодного для использования.Осмотрите регулятор на предмет повреждений или посторонних предметов. [6]

Безопасное хранение и транспортировка

Баллоны необходимо хранить в вертикальном положении и закреплять с помощью стойки, ремня или цепи, чтобы свести к минимуму вероятность падения. Баллоны следует транспортировать на тележке или переноске. Никогда не роняйте и не ударяйте по цилиндрам, а также не тяните, не катите или не сдвигайте цилиндры даже на небольшое расстояние. Заправлять баллоны должен только квалифицированный персонал. При использовании баллонов избегайте легковоспламеняющихся веществ, курения, открытого огня и любых других источников зажигания.Баллоны следует хранить в сухом, прохладном, хорошо вентилируемом помещении, вдали от погодных условий. Баллоны следует хранить при температуре ниже 125 градусов по Фаренгейту / 52 градусов по Цельсию.

Кислородные баллоны имеют более специфические требования к хранению, чем другие медицинские газы. Хотя кислородные баллоны можно хранить в том же помещении, что и другие негорючие медицинские газы, при условии, что они правильно разделены, полные кислородные баллоны и пустые кислородные баллоны нельзя хранить вместе.Разделение полных и пустых баллонов предотвращает случайное использование пустого баллона в аварийной ситуации. Частично заполненные кислородные баллоны могут храниться в том же месте, что и полные баллоны, при условии, что они имеют надлежащую маркировку.

Клиническая значимость

Используйте закон Бойля, чтобы рассчитать, сколько времени кислород остается в баллоне размера E. Закон Бойля гласит, что при фиксированной температуре (комнатной температуре) идеального газа давление обратно пропорционально объему.Далее закон Бойля можно изменить, установив, что давление, умноженное на объем, равно константе. Ниже приводится формула:

Можно сравнить баллон с газом при заполненном объеме (V1 = 660 л) и давлении (P1 = 2200 фунтов на квадратный дюйм) с текущим давлением (P2), считываемым на баллоне. Это предоставит информацию, необходимую для определения текущего объема (V2), оставшегося в баке в литрах. Ниже приводится формула:

(Измеренное остаточное давление с использованием встроенного манометра в фунтах на квадратный дюйм / 2200 фунтов на квадратный дюйм) * 660L = литров кислорода, оставшегося в баллоне.

Этот объем (V2) можно использовать для определения количества единиц времени, оставшегося на баллоне, с учетом текущего расхода газа.

• V2 / Расход = единичное оставшееся время, или

• Литры кислорода, оставшиеся в баллоне / настройка кислорода в литрах / мин = Минуты оставшегося кислорода

Те же формулы можно использовать в баллонах с чистая газообразная форма. Однако расчет закиси азота применим только при падении давления ниже 745 фунтов на квадратный дюйм.Это связано с наличием жидкой и газообразной формы внутри резервуара. Давление будет оставаться постоянным до тех пор, пока не будет израсходовано 75% из 1590 л газа, что примерно равно 400 л, остающимся в баллоне. С этого момента и до тех пор, пока он не станет пустым, применяются приведенные выше формулы. Перед этим баллон необходимо взвесить, чтобы определить количество газа, оставшегося в баллоне.

Транспортировка газовых баллонов строго регулируется местными, государственными и федеральными агентствами в большинстве стран.В UD Департамент транспорта является руководящим органом. Кроме того, у производителя есть инструкции по обеспечению безопасности баллонов. Некоторые из испытаний, которым подвергаются цилиндры, включают прочность на разрыв, гидростатические испытания, испытания на удар, испытание на разрыв и циклическое изменение давления. После изготовления баллона вся важная информация должна быть нанесена на него навсегда. [7]

Дополнительное образование / Контрольные вопросы

Список литературы

1.

Ким Б., О С, Юнг Дж, Ли Дж. Исследование адсорбционных характеристик четырех токсичных газов (оксида азота, диоксида азота, диоксида серы и хлористого водорода) на внутренней поверхности баллонов из марганцевой стали с никелевым покрытием и алюминиевых баллонов. J Air Waste Manag Assoc. 2019 июн; 69 (6): 726-733. [PubMed: 30676873]

2.

Шривастава У. Подача обезболивающего газа: газовые баллоны. Индийский J Anaesth. 2013 сентябрь; 57 (5): 500-6. [Бесплатная статья PMC: PMC3821267] [PubMed: 24249883]

3.

Das S, Chattopadhyay S, Bose P. Система подачи наркозного газа. Индийский J Anaesth. 2013 сентябрь; 57 (5): 489-99. [Бесплатная статья PMC: PMC3821266] [PubMed: 24249882]

4.

Blakeman TC, Branson RD. Поставка кислорода при ликвидации последствий стихийных бедствий. Respir Care. 2013 Янв; 58 (1): 173-83. [PubMed: 23271827]

5.

Фельдман Дж. М., Калли И. Проблемы оборудования и окружающей среды для анестезии в неоперационных помещениях. Curr Opin Anaesthesiol. 2006 августа; 19 (4): 450-2. [PubMed: 16829730]

6.

Tawhai MH, Lin CL. Поток газа в дыхательных путях. Compr Physiol. 2011 Июль; 1 (3): 1135-57. [PubMed: 23733638]

7.

Столлер Дж. К., Стефанак М., Оренс Д., Беркхарт Дж. Подача кислорода в больницу: проблема «O2K». Respir Care. 2000 Март; 45 (3): 300-5. [PubMed: 10771798]

Подача наркозного газа: газовые баллоны

Индиан Дж. Анаест. 2013 сентябрь-октябрь; 57 (5): 500–506.

Uma Srivastava

Отделение анестезии и интенсивной терапии, Медицинский колледж SN, Агра, Уттар-Прадеш, Индия

Отделение анестезии и интенсивной терапии, Медицинский колледж SN, Агра, Уттар-Прадеш, Индия

Адрес для корреспонденции: Dr . Ума Шривастава, отделение анестезии и интенсивной терапии, Медицинский колледж Сан-Хосе, Агра — 282 002, Уттар-Прадеш, Индия. Электронная почта: moc.liamffider@avatsavirsamurd

Это статья в открытом доступе, распространяемая в соответствии с условиями Creative Commons Attribution-Noncommercial-Share Alike 3.0 Unported, что разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии, что оригинал работа правильно процитирована.

Abstract

Изобретение кислородного баллона было одним из важнейших достижений в области медицинской практики.Кислород и другие газы сжимались и хранились под высоким давлением в бесшовных контейнерах, изготовленных из стали ручной ковки в 1880 году. Технологии материалов продолжали развиваться, и теперь медицинские газовые баллоны обычно изготавливают из стальных сплавов или алюминия. Давление наполнения, а также вместимость значительно увеличились, в то же время уменьшился вес баллонов. Сегодня кислородный баллон эквивалентного размера вмещает на треть больше кислорода, но весит примерно на 20 кг меньше. Цилиндры бывают разных размеров и имеют цветовую маркировку.Производитель регулярно испытывает их с помощью гидравлических, ударных испытаний и испытаний на растяжение. Верхний конец цилиндра снабжен клапаном с нанесенными на него различными номерами и маркировками. Распространенные типы клапанов включают: индексный клапан со штифтом, цилиндрический наконечник, штурвал и встроенный клапан. Тип клапана зависит от размера баллона. Маленькие цилиндры имеют штифтовый индексный клапан, а большие — цилиндрический. Функции безопасности в баллоне: цветовая кодировка, индекс штифта, устройство сброса давления, уплотнение Bodok, прикрепленная этикетка и т. Д., При хранении, установке и использовании баллонов необходимо соблюдать правила и инструкции по безопасности, чтобы обеспечить безопасность пациентов, персонала больницы и окружающей среды.

Ключевые слова: Баллоны, установка баллонов, медицинские и анестезиологические газы, система безопасности со штифтом, предохранительные устройства, испытания, клапаны

ВВЕДЕНИЕ

Газовый баллон — это термин, который обычно используется для описания резервуаров под давлением, используемых для хранения и транспорт. Газы, используемые в анестезии, обычно подаются под высоким давлением либо в баллонах, либо по трубопроводу с баллонами на наркозных аппаратах для экстренной поддержки.Кислород, закись азота и медицинский воздух обычно подаются по трубопроводу. Entonox в некоторых больницах также поставляется по трубопроводу, хотя чаще он поставляется в переносных баллонах. Основная подача кислорода в больницы осуществляется с помощью криогенной жидкостной системы, жидкостной баллонной установки или от концентратора кислорода. [1,2] Воздух подается либо в виде баллонов под давлением, либо от компрессоров. Массовое производство кислорода обычно происходит путем фракционной перегонки жидкого воздуха. В каждой стране существует ряд правил и стандартов по производству и использованию медицинских баллонов.Хотя нормативные меры предназначены для обеспечения безопасности при производстве и распределении медицинских газов, спорадические несчастные случаи все же происходят [3], которые могут привести к травмам пациентов, врачей или среднего медицинского персонала. Поэтому безопасность должна быть наивысшим приоритетом.

КОНСТРУКЦИЯ ЦИЛИНДРОВ

Медицинские газовые баллоны традиционно изготавливались из низкоуглеродистой стали. Теперь они изготовлены из легкой хромомолибденовой стали, алюминия или композита (например, алюминия, обернутого углеродным волокном).Специальные цилиндры из алюминия полезны в кабинете магнитно-резонансной томографии (МРТ). Типичная толщина стенок стальных цилиндров составляет 3 мм, а у цилиндров из алюминиевого сплава — 6 мм ² . Композитные баллоны изготавливаются либо из легкой стали, либо из алюминия [1] и заключены в оболочку из полиэтилена высокой плотности или обернуты углеродным волокном, кевларом, твароном или стекловолокном. Эти баллоны сверхлегкие, чрезвычайно прочные и могут заполняться под высоким давлением до 4000 кПа.[1] Они могут удерживать на 30% больше газа, чем алюминиевый баллон сопоставимого размера, и на 70% легче по весу, чем стальной баллон. Композитные баллоны используются пожарными, парамедиками и службами быстрого реагирования.

КОМПОНЕНТЫ ЦИЛИНДРА

Корпус

Цилиндр имеет корпус, заплечик и шейку. Изогнутая верхняя часть тела называется плечом, переходящим в шею. Горловина оканчивается конической резьбой, в которую вставлен клапан. Когда клапан привинчивается к горловине цилиндра, используется плавкий материал (металл Вуда) для герметизации утечек между клапаном и цилиндром, который плавится, если цилиндр подвергается сильному нагреву.Это позволяет газу выделяться и снижает риск взрыва. [1]

Клапан

Клапан изготовлен из бронзы или латуни и является наиболее хрупкой частью цилиндра, поэтому снабжен металлическим защитным колпачком для защиты []. Он позволяет включать и выключать баллон и обеспечивает средство, с помощью которого баллоны заполняются и подключаются к узлу вилки на наркозном аппарате или к регулятору. Газ выходит через порт. Клапан содержит шток или вал, который вращается для открытия или закрытия цилиндра.Когда клапан открывается, шток движется вверх, и газ течет в порт. Во время закрытия шток упирается в седло []. Используются два типа клапанов. В клапане с набивкой шток уплотнен упругой набивкой, такой как тефлон. В мембранном клапане диафрагма разделяет верхний и нижний шток. Нижний шток закрывает или пропускает поток газа через клапан. Последний можно открыть только на ½ или оборота, и вероятность утечки меньше. [4]

Медицинский кислородный баллон с защитным колпачком

Устройство сброса давления устанавливается на баллонах с целью выпуска содержимого баллона в атмосферу, если давление в баллоне возрастает до опасного уровня в результате высокой температуры или переполнения.[5] Они бывают трех типов: разрывная мембрана, плавкая вставка и комбинация двух. Чаще всего используется Burst disk. Это небольшая металлическая прокладка, которая лопается при заданном давлении.

Клапан сброса давления представляет собой подпружиненное устройство, предназначенное для повторного закрытия и предотвращения выпуска газа из баллона после восстановления установленного давления. [2]

Коническое углубление

На клапанах малого цилиндра имеется коническое углубление, которое принимает стопорный винт вилки.

Доктором Филипом Вудбриджем была введена невзаимозаменяемая система безопасности для предотвращения подсоединения баллонов с анестезиологическим газом к неправильному коллектору или входному отверстию наркозного аппарата.

Система безопасности с индексом штифта

Она имеет уникальную конфигурацию отверстий и штифтов, которые точно совпадают, чтобы исключить подключение неправильного баллона к оборудованию, что предотвращает подачу неправильного газа пациентам. [1,2,6] Эта система также является используется поставщиком для заправки необходимого газа в баллон. [7] Он включает два отверстия в определенных местах на клапане баллона под выпускным отверстием [].Цилиндр можно подсоединить к траверсе или регулятору давления только соответствующей парой штифтов. Отверстия в клапане баллона подходят для штифтов диаметром 4 мм и длиной 6 мм. [2] Если штифты и отверстия не выровнены, порт не закроется, и газ не будет проходить в наркозный аппарат. Каждый газ или комбинация газов имеет определенное расположение штифтов []. Штифтовые индексные клапаны устанавливаются в небольшие цилиндры, которые обычно подключаются непосредственно к наркозному аппарату. Индексные клапаны со штифтом бокового шпинделя устанавливаются в большие баллоны медицинского O2, воздуха и Entonox для трубопроводного коллектора и баллоны Entonox размера F.[1] Цилиндры с индексом пальца требуют уплотнения между выпускным отверстием клапана цилиндра и вилкой. Уплотнение называется шайбой Бодок. Это прокладка с металлическим ободом, изготовленная из негорючего материала [].

Индекс штифта кислородного баллона

Таблица 1

Цветовая кодировка, индекс штифта и физическое состояние баллона с медицинскими газами

Выходное соединение клапана для больших баллонов

Клапаны больших баллонов (размер F и G) медицинских газов имеют выпускное отверстие с резьбой, которое часто называют клапаном с выпуклым носом []. Клапан шпиндельного типа имеет выходное отверстие с внутренней резьбой 5/8 дюйма, на котором установлен регулятор. Гайка закрывает ниппель выходным отверстием клапана и пропускает газ. [1] Система невзаимозаменяемой винтовой резьбы с различным числом витков резьбы на дюйм для каждого медицинского газа предотвращает неправильное соединение. [5] Устройство MPR (минимальное удержание давления) установлено на всех клапанах с выпуклым носиком, чтобы гарантировать, что в цилиндре сохраняется положительное давление около 2 бар для предотвращения проникновения влаги.[1]

Пневматический клапан и клапан с ручным дублером

Клапан с ручным маховиком [] используется для цилиндров N ₂ O (для использования на коллекторе) и CO ₂ (размер F и G). Клапан может быть окружен защитным кожухом. Клапан имеет выходное отверстие для газа и наружную резьбу. Цилиндры с цилиндрическим наконечником и штифтом требуют гаечного ключа для открытия клапана, в то время как цилиндры с ручным колесом не требуют дополнительного оборудования. [5,8]

Встроенный клапан

Легко переносные цилиндры со встроенными встроенными регуляторами давления, а также расходомерами как ручки доступны для использования [2] [].Регуляторное обслуживание этих клапанов в больнице не требуется. [9]

Размер баллона

Размер баллона определяется их способностью удерживать воду и находится в диапазоне от 1,2 до 6550 л. Цилиндры выпускаются различных размеров, обозначенных заглавными буквами кода, где A — самый маленький. В таблицах приведены подробные сведения о часто используемых баллонах с кислородом и азотом. [1,2,5] На наркозных аппаратах, рабочих станциях, а также для транспортировки и реанимации пациентов чаще всего используются баллоны размера E.На наркозных аппаратах могут быть непосредственно прикреплены баллоны диаметром 4,5 дюйма и длиной 26 дюймов, массой тары 5,4 кг и меньше.

Таблица 2

Размер и характеристики обычно используемых кислородных баллонов

Таблица 3

Относительный размер и технические характеристики баллонов с закисью азота

ДАВЛЕНИЕ И НАПОЛНЕНИЕ

Большинство газов хранятся в баллонах в виде сжатых газов (кислород, воздух, азот, гелий, гелиокс). Эти газы не переходят в жидкое состояние при обычной температуре окружающей среды независимо от приложенного давления.[4], поскольку их критическая температура невысока. Эти цилиндры наполняются до рабочего давления (определяемого как максимальное давление, до которого может быть наполнен цилиндр при 70 ° F), но они должны выдерживать рабочее давление в 1,66 раза. Рабочее давление обычно составляет 2000-2015 фунтов на квадратный дюйм. [10] Количество газа в этих баллонах можно оценить с помощью манометра, так как количество прямо пропорционально манометрическому давлению. [1,2,5] Время, в течение которого наркозный аппарат может работать от баллонов типа Е, имеет важное значение.Во время использования уравнение может помочь оценить оставшееся время, предложенное Арласом. [11] Приблизительный остаток в часах = O ₂ давление в баллоне в фунтах на кв. Дюйм / 200 × O ₂ расход в минуту. Но это дает лишь приблизительную оценку. [12]

Закись азота и углекислый газ переходят в жидкое состояние при давлениях, до которых заполнены баллоны (при температуре окружающей среды), и поэтому хранятся как жидкости. Эти баллоны заполняются не полностью, а только до степени наполнения (вес газа в баллоне / вес воды, который может выдержать баллон при 60 ^° F).[3] Коэффициент заполнения кислородом и закисью азота составляет 0,75, а в тропиках — 0,67. Содержимое этих баллонов можно точно измерить путем взвешивания баллонов (1,87 г / л газа), а не с помощью манометра. [13] Давление зависит от давления пара жидкости и поэтому не указывает количество газа, остающегося в цилиндре, пока содержимое частично находится в жидкой фазе. Давление будет оставаться неизменным до тех пор, пока вся жидкость не превратится в газ, после чего давление будет падать до тех пор, пока цилиндр не опустеет.Давление в баллоне изменяется только при изменении температуры из-за быстрого опорожнения баллона, вызывающего охлаждение содержимого из-за поглощения скрытой теплоты испарения. В этом случае давление в цилиндре будет уменьшаться при охлаждении, но восстановится, когда цилиндр снова нагреется. [7]

ЦВЕТ ЦИЛИНДРОВ

Международный цветовой код для помощи в идентификации газовых баллонов был принят отраслью медицинского газа в 1949 году. К сожалению, он не принят во многих странах, в США используется зеленый цвет, а в Германии — синий цвет для кислородных баллонов.Международный цветовой код различных баллонов, а также используемый в Индии, приведен в. Из-за различий в цветовых тонах, химических изменений в пигментах краски цвет не должен использоваться в качестве основного средства идентификации баллонов. [2,7]

Идентификация баллона

Каждый баллон должен иметь этикетку [] со всеми информация о баллоне для пользователей. На этикетке указана следующая информация:

• Название и химический символ газа.

• Технические характеристики изделия.

• Предупреждающая об опасности цифра в виде ромба, обозначающая класс опасности содержащегося газа.

• Название и адрес производителя баллона.

• Объем баллона в литрах.

• Вес тары (вес пустого).

• Максимальное давление в баллоне.

• Код размера баллона.

• Руководство по эксплуатации.

К цилиндрам прикреплена бирка с тремя разделами: ПОЛНЫЙ, ИСПОЛЬЗУЕТСЯ и ПУСТО.

Периодические испытания

Перед выпуском в продажу произвольный цилиндр из каждой партии осматривается и тестируется производителем, чтобы убедиться в соблюдении соответствующей конструкции и стандарта. Перед заполнением каждый баллон проверяется визуально. Цилиндр следует проверить эндоскопически на предмет трещин и дефектов на его внутренней стороне [14], а также можно проверить ультразвуком. [7] Цилиндры проходят различные испытания для обеспечения безопасности. Испытание проводится каждые 10 лет для стальных баллонов и каждые 5 лет для композитных баллонов.Пластиковое кольцо определенной формы и цветовой кодировки вокруг горловины цилиндра указывает время следующего испытания.

Гидравлическое испытание

Измеряет эластичность цилиндра. [8] Цилиндр соединен резьбой с испытательной установкой, наполненной водой, и уровень воды измеряется манометром. Манометр изолирован, и в баллоне создается давление 240 атмосфер. Давление сбрасывается, и манометр открывается. Цилиндр должен растянуться менее чем на 0,02%.

Испытание на растяжение

Выполняется на одном из 100 цилиндров.Предел текучести не должен быть менее 15 тонн на квадратный дюйм.

Испытание на сплющивание

Цилиндр удерживают между двумя блоками сжатия, и давление прикладывают с обеих сторон до тех пор, пока расстояние между блоками не останется в 6 раз больше толщины стенки цилиндра. Стены не должны трескаться.

Испытание на удар

По три продольные и поперечные полосы снимаются с готового цилиндра и удаляются механическим молотком. Средняя энергия образования трещины не должна быть менее 5 и 10 фунт / фут для поперечных и продольных полос соответственно.

Испытание на изгиб

Кольцо шириной 25 мм вырезается из цилиндра и делится на полосы. Каждую полоску загибают внутрь до тех пор, пока внутренние края не станут частью, не превышающей диаметр полосы.

Entonox

Это 50,50 смеси закиси азота и кислорода []. Предварительно смешанное содержимое остается в газовой фазе при давлениях и температуре, при которых N ₂ O сам по себе обычно будет жидкостью (эффект поинтинга). [1,15] Entonox сжимается в цилиндрах под давлением 13 700 кПа.Цилиндры окрашены в синий цвет с белыми квадрантами на плече. Для наполнения баллоны сначала заполняются закисью азота правильного веса. Затем цилиндр переворачивают, и через него барботируют кислород. Когда кислород растворяется в закиси азота, последняя испаряется, пока не испарится вся жидкость. Смесь остается в газообразном состоянии до тех пор, пока температура не упадет до –7 ° [7].

Entonox с системой подачи

Газовая смесь доставляется пациентам с помощью двухступенчатого регулятора давления, состоящего из клапана BOC Entonox, второй из которых включает клапан по запросу.Этот клапан теперь заменен клапаном pneupac entonox. Он также состоит из регулятора давления первой ступени, соединенного подающей трубкой с узким отверстием с клапаном подачи, который имеет 22-миллиметровый штекерный соединитель, прикрепленный к мундштуку или лицевой маске. Трубки могут быть очень длинными, поэтому баллон Entonox можно хранить удаленно от клапана по запросу в теплом месте. [1] Устройство доставки может обеспечить максимальную скорость инспираторного потока, превышающую 275 л / мин. Когда пациент вдыхает через маску или мундштук, поток газа прекращается по окончании вдоха.Регулирующий клапан гарантирует, что газ не будет течь, если не будет достигнуто отрицательное давление. Важное значение имеет герметичное уплотнение между маской и лицом.

Если баллон Entonox хранится при низкой температуре (-7 ° C), некоторое количество N ₂ O выделяется в виде жидкости и может привести к получению неравномерных смесей: слишком много O ₂ вначале и слишком много N ₂ O позже, когда цилиндр опустеет. Опасности отделения можно избежать, если хранить баллоны при температуре выше 0 ° C, погрузить баллон в воду с температурой 52 ° C, перевернуть его трижды или выдержать при температуре выше 10 ° C в течение 2 часов перед использованием.[7,15]

Heliox

Heliox представляет собой смесь кислорода и гелия. Последний на 86% менее плотен (0,179 г / л), чем воздух (1,293 г / л). [5] Смесь 21% кислорода и 79% гелия, названная Heliox 21, используется для улучшения газообмена при обострении астмы и ХОБЛ [].

Хранение баллонов

• Складское помещение должно быть прохладным, сухим, вентилируемым, чистым, построенным из огнестойкого материала [16]

• Иметь хороший доступ для поставок и достаточно ровную поверхность пола. иметь разделение на «Полный» и «Пустой баллоны»

• Сначала следует использовать баллоны с самой старой датой заполнения

• Баллоны не должны храниться под прямыми солнечными лучами [10]

• Хорошо заметный знак, например, нет курение, отсутствие открытого огня или искр, отсутствие масла, смазки и т. д., должен отображаться

• Баллоны не должны подвергаться воздействию влаги, агрессивных химикатов, паров, поскольку они могут повредить баллоны и / или вызвать заклинивание защитных колпачков клапана

• Температура не должна опускаться ниже 10 ° C в местах, где находятся баллоны Entonox. на хранении

• Баллоны всегда следует удерживать на месте с помощью цепи или любого другого удерживающего устройства.

• Для транспортировки и поддержки баллонов следует использовать подходящую тележку / тележку.

Обращение и установка

• Перед использованием необходимо определить содержимое баллона, прочитав этикетку [7], а также посмотрев на цвет баллона.

• Полные баллоны снабжены пломбой с защитой от вскрытия. Обычно термоусадочную пленку, обернутую вокруг клапана, следует удалить непосредственно перед использованием [2]

• Перед подключением к вилке клапан баллона должен быть взломан (т. е. слегка приоткрыт), чтобы сдуть пыль или легковоспламеняющийся ил на клапане.

• Человек, открывающий баллон, должен располагаться так, чтобы выпускное отверстие клапана и / или поверхность манометра были направлены от него, пациента и машины

• Следует проявлять осторожность, чтобы увидеть эту уплотнительную шайбу (уплотнение Bodok) присутствует на бугеле и находится в хорошем состоянии, чтобы предотвратить утечку. [6,7] Никогда не следует использовать более одной шайбы, поскольку это может быть по умолчанию. PISS

• Клапан следует открывать медленно, чтобы постепенно сбрасывать давление.Внезапное открытие может вызвать ударную волну в манометре и регуляторе и привести к повреждению деталей. Кроме того, если газ быстро проходит в пространстве между клапаном и траверсой или регулятором, он может выделять большое количество тепла. Поскольку времени для рассеивания почти нет, это представляет собой адиабатический процесс [1] (тепло не теряется и не извлекается из окружающей среды). Вырабатываемое тепло может воспламенить жир или любые частицы пыли, вызывая вспышку пожара или взрыва.

• Цилиндры никогда не должны стоять вертикально без поддержки.

• Обращение с ними должно производиться только обученным персоналом.

Проблемы и опасности медицинских газов и баллонов

1. Неправильный цилиндр, несмотря на то, что система безопасности со штифтом была прикреплена к бугелю или регулятору из-за изменения или поломки штифтов или использования более одной шайбы [17,18,19 , 20,21]

2. Проблемы из-за неправильного обслуживания или проверки [13,22]

3. Проблемы с заправкой несоответствующим газом [17,23] и переполнением или недостаточным заполнением баллона.

4. Неправильная цветовая кодировка — баллон окрашен в другой цвет, отличный от стандартного [24]

5. Неправильная или неоднозначная этикетка [25]

6. Неправильная подача кислорода [26]

7. Поврежденный клапан [27]

8. Химическое загрязнение или влага в газе [28]

9. Опасность из-за пожара и взрыва

10. Физические травмы персонала больницы или пациента при неограниченном падении баллона.

РЕЗЮМЕ

Медицинские газовые баллоны обычно изготавливаются из молибденовой стали или алюминия и содержат сжатые или сжиженные газы. Они бывают разных размеров, имеют цветовую маркировку, периодически проходят испытания и обладают рядом функций безопасности. Закись азота и диоксид углерода хранятся как сжиженные газы с использованием коэффициента заполнения, тогда как другие газы хранятся как сжатые газы при 13700 кПа. К каждому баллону прикреплена этикетка, на которой указано содержимое баллона. Основная опасность возникает из-за большого количества накопленной энергии в цилиндрах из-за высокого давления газов, неправильного содержимого, неправильного обслуживания или человеческой ошибки.Опасности могут нанести вред пациентам и поставщикам медицинских услуг. Поэтому следует принять надлежащие меры предосторожности и разработать резервные планы для сведения к минимуму воздействия любой опасности [5].

Сноски

Источник поддержки: Нет

Конфликт интересов: Не заявлено

ССЫЛКИ

1. Bland H. Поставка анестетиков и других медицинских газов. В: Дэйви А.Дж., Диба А., редакторы. Анестезиологическое оборудование отделения. 5-е изд. Лондон: Эльзевьер Сондерс; 2005 г.С. 23–49. [Google Scholar] 2. Dorsch JA, Dorsch SE, редакторы. 5-е изд. Филадельфия, США: Липпинкотт Уильямс и Уилкинс; 2008. Понимание оборудования для анестезии. [Google Scholar] 3. Шумахер С.Д., Броквелл Р.К., Эндрюс Дж. Дж., Оглес Д. Сбой подачи жидкого кислорода в больших объемах. Анестезиология. 2004; 100: 186–9. [PubMed] [Google Scholar] 4. Справочник по сжатым газам. 3-е изд. Бостон: издательство Kluver Academic Publisher; 1999. Ассоциация Компрессорного Газа. [Google Scholar] 5. Сандберг В., Урман Р., Эренфельд Дж. 1-е изд. Лондон: Эльзевьер Сондерс; 2010 г.Учебник по анестезиологическому оборудованию MGH. [Google Scholar] 6. Синклер С.М., Тадсад М.К., Баркер И. Современные наркозные аппараты. Продолжить просвещение Anaesth Crit Care Pain. 2006; 6: 75–8. [Google Scholar] 7. Lin ES. Анестезиологическое оборудование. В: Pinhock CA, Lin T, Smith T., редакторы. Основы анестезии. 1-е изд. Кембридж, Англия: Издательство Кембриджского университета; 2003. С. 878–9. [Google Scholar] 8. Дэйви А., Инс К.С., редакторы. 1-е изд. Кембридж, Англия: Издательство Кембриджского университета; 1999. Основы практики операционного отдела.[Google Scholar] 9. Giruad C. Кислородный баллон со встроенным регулятором давления и клапаном баллона. Анн Фр Анест Реаним. 2003; 22: 301–11. [PubMed] [Google Scholar] 10. Wyka KA, Mathews PJ, Rutkowski JA, редакторы. 2-е изд. Стэмфорд, Коннектикут, США: Cengage Learning; 2011. Основы респираторной помощи. [Google Scholar] 11. Арлас Г. Метод быстрой оценки оставшегося времени для кислородного электронного баллона. Anesth Analg. 2004; 98: 1190. [PubMed] [Google Scholar] 12. Броквилл СК, Эндрюс Дж. Дж. Система доставки ингаляционного анестетика.В: Миллер Р.Д., редактор. Анестезия Миллера. 7-е изд. Филадельфия: Черчилль Ливингстон; 2010. С. 667–718. [Google Scholar] 13. Руссо Г.Ф., Карр А.С. Резервный баллон с закисью азота на наркозных аппаратах: обзор позиций и оборудования в крупном DGH. Анестезия. 2000; 55: 883–5. [PubMed] [Google Scholar] 14. Валлис С.Дж., Хаттон П., Клаттон-Брок Т.Х., Стедман Р. Анестезиологическая машина и дыхательные системы. В: Healy TE, Knight PR, редакторы. Уайли и Черчилль-Дэвидсоны «Практика анестезии».7-е изд. Арнольд Лондон: 2003. С. 465–86. [Google Scholar] 15. Дэвис Нью-Джерси, Кэшман Дж. Н., редакторы. 13-е изд. Соединенное Королевство: Баттерворт-Хайнеманн; 2006. Краткое содержание анестезии Ли. [Google Scholar] 16. Руководство по хранению газовых баллонов на рабочем месте; GN2 (Редакция 4) Британская ассоциация сжатого газа. 2011 [Google Scholar] 17. Мелкий туалет. Медицинские газы: Больничные трубопроводы и баллоны с медицинским газом: насколько они безопасны? ААНА J. 1995; 63: 307–12. [PubMed] [Google Scholar] 18. Мид П. Опасность с цилиндрической вилкой.Анаэст Интенсивная терапия. 1981; 9: 79–80. [Google Scholar] 19. Томас А.Н., Херст В., Саха Б. Сменные соединители для кислорода и воздуха. Анестезия. 2001; 56: 1295–6. [PubMed] [Google Scholar] 20. Саха Б., Томас А.Н., Туичи А. Сменные баллоны с кислородом и углекислым газом. Анестезия. 2005; 60: 827–8. [PubMed] [Google Scholar] 21. Chamley D, Trethowen L. Отказ индексации штифта. Анаэст Интенсивная терапия. 1993; 21: 128–9. [PubMed] [Google Scholar] 22. Серлин С. Проверка резервуаров (письмо) Anesth Analg. 2004; 98: 870. [Google Scholar] 23.Menon MR, Lett Z. Неправильно заполненные баллоны. Анестезия. 1990; 46: 155–6. [PubMed] [Google Scholar] 24. Тейлор Н.Дж., Дэвисон М. Неточное цветовое кодирование баллонов с медицинскими газами. Анестезия. 2009; 64: 690. [PubMed] [Google Scholar] 25. Кромби Н. Запутанная и неоднозначная маркировка кислородного баллона. Анестезия. 2009; 64: 99. [PubMed] [Google Scholar] 26. Макви Ф.К., Улицы CA. Сбой подачи кислорода из неисправного переносного баллона. Переписка. Анестезия. 2009; 64: 1150–1. [PubMed] [Google Scholar] 28.Ковелер Л.А., Лестер Р.С. Загрязненный кислородный баллон. Anesth Analg. 1989; 69: 674–6. [PubMed] [Google Scholar]

Цветовые коды США и ISO

США и цветовой код газа ISO
	США	ISO
Кислород	Зеленый	Белый
Закись азота оксид	Свет синий	Свет синий
Медицинский воздух	Желтый	Черный и белый
Всасывание	Белый	Желтый
Азот	Черный	Черный
Углерод диоксид	Серый	Серый
Гелий	Коричневый	Коричневый
Циклопропан	Оранжевый	Оранжевый

Дом | Машины | Испарители | Аксессуары | Услуга | Ссылки | Связаться с ASE

UAM Service Note # 11: Использование UAM с переносным кислородным баллоном с указателем штифта

UAM позволяет использовать 4 различных источника кислорода для смеси анестезирующих газов:

• Внутренний кислородный концентратор
• Больничный кислородный трубопровод
• Кислородные баллоны с указателем размера E
• Внешний вспомогательный источник, такой как автономный концентратор кислорода или большой баллон с регулятором давления и расходомером

При использовании UAM с цилиндром индекса штифта полезно знать несколько вещей:

• Система безопасности Pin Index предназначена для предотвращения использования неправильного типа газа.Штифты на вилке наркозного аппарата совпадают с отверстиями, просверленными в определенных местах на клапане баллона, чтобы обеспечить механические средства предотвращения неправильного соединения.
Кислородные баллоны
• по британскому стандарту имеют черный цвет с белыми верхушками, но цвета могут отличаться в других странах. Кроме того, в некоторых местах могут использоваться баллоны разных цветов для хранения одного и того же типа газа. Не всегда полагайтесь на цвет баллона — также проверьте этикетку на баллоне.
• Кислородный баллон со штифтом размера E имеет максимальную емкость 680 литров.Таким образом, если вы начнете с полным баллоном, теоретически вы сможете подавать 6 л / мин кислорода в течение 113 минут или 3 л / мин кислорода в течение примерно 226 минут. Это важно знать, когда вы полагаетесь на баллон E как единственный источник кислорода.
• Манометр кислорода в баллоне UAM показывает давление внутри баллона, это позволяет оценить его содержание, поскольку количество кислорода, содержащегося в баллоне, пропорционально его давлению. Полный кислородный баллон размера E имеет давление около 13 700 кПа.
• Специальная шайба, называемая шайбой Bodok, удерживается вокруг впускного отверстия для газа вилки и образует уплотнение, предотвращающее утечку кислорода между UAM и цилиндром.
• Клапан цилиндра Е открывается с помощью ключа или гаечного ключа, чтобы повернуть шпиндель в верхней части клапана.

Некоторые общие советы по эксплуатации и безопасности:

• Перед установкой нового цилиндра на UAM, на мгновение откройте клапан ключом или гаечным ключом, чтобы удалить посторонние предметы, которые могли скопиться вокруг горловины клапана.При этом убедитесь, что кислород направлен в сторону от персонала.
• Всегда проверяйте, что манометр в цилиндре совмещается, а указатель устойчиво.
• Держите баллоны вдали от огня и искр.
• Закройте вентиль баллона, когда UAM не используется.
• Когда баллон опорожняется, пометьте его как «ПУСТОЙ» и верните пустой баллон обратно в магазин.
