особенности закрытой системы, устройство и принцип работы бачка

Отопительная система — это сложная инженерная конструкция. Расширительный бачок является важным элементом системы. Рассмотрим подробно, для чего его используют в системе отопления, а также разберемся, как произвести расчет.

Содержание:

1. Особенности закрытой системы
2. Для чего устанавливают расширительный бачок в отопительную систему
3. Устройство и принцип работы бачка
4. Расчет расширительных бачков
5. Устройство бачка самостоятельно

Особенности закрытой системы

В открытых контурах обогрева, которые контактируют с атмосферой, имеется проблема по расширению теплоносителя. Решить ее можно следующим образом:

В самой высокой точке доме производится устройство емкости.
При избыточном давлении лишняя жидкость будет перетекать в предварительно установленную емкость.
После остывания жидкости она будет перетекать обратно в систему под действием атмосферного давления.

Главным минусом является необходимость завоздушивания системы, так как происходит испарение воды. Такой недостаток можно избежать при герметично-замкнутой системе обогрева.

Расширительный бачок применяется для отопления закрытого типа, чтобы компенсировать расширение теплоносителя. В таком случае не будет прямого контакта с атмосферой.

Для чего устанавливают расширительный бачок в отопительную систему

В системе отопления повышается давление при нагревании теплоносителя. Вследствие этого может произойти разрушение трубопроводов и котла. Даже установка простого клапана, который может отводить избыточный объем теплоносителя в атмосферу не поможет решить проблему. Так как при охлаждении жидкость будет сжиматься, и на свободное место будет поступать воздух. А, следовательно, образовываться воздушные пробки, из-за которых будет нарушена циркуляция отопительной системы.

Единственным способом решения данной проблемы является установка расширительного бачка.
Благодаря своему объему бачок может обеспечить качественную работу контура.

Расширительные бачки для отопления закрытого типа отличаются по размеру и форме. Они могут быть как цилиндрические, так и в форме таблетки.

Устройство и принцип работы бачка

В сравнении с открытыми сосудами наиболее удобными являются мембранные баки, которые полностью герметичные. Для стабилизации давления внутри системы ХВС выпускаются гидроаккумуляторы синего цвета. Для исключения завоздушивания контура в системе отопления закрытого типа в обогревательных контурах устанавливают расширительный бачок красного цвета. А также его устанавливают для вывода лишней воды при нагревании.

Мембранные баки сходи по строению, но имеют некоторые отличия:

Расширительный бачок для отопления закрытого типа. Его разделяют резиновой перегородкой посередине. Обычно он имеет форму цилиндра. Но также выпускают бачки, которые имеют форму таблетки. Такие расширительные бачки применяют для небольших объемов теплоносителя. При нагреве воды происходит расширение теплоносителя, поэтому лишняя жидкость с легкостью перетекает в бак.
В гидроаккумуляторе устанавливают резиновую грушу, которая с легкостью повторяет контуры внутренней камеры.

Следует знать о запрете устройства красного мембранного герметичного бака после циркуляционного насоса.

Материалы, из которых изготавливают мембранные бачки:

В расширительном бачке для изготовления мембраны применяют техническую резину, а внутреннюю поверхность покрывают антикорром. В гидроаккумуляторе мембраны изготавливают из пищевой резины, а форма должна не пропускать воды. Таким образом, контакт металлического корпуса с водой исключается.

Если установить красный мембранный бачок для системы ХВС, то вода не будет соответствовать санитарным нормам. А если устроить синий бачок, который не походит для горячей воды, то снизится работа системы.

Расчет расширительных бачков

Для того чтобы рассчитать расширительный бак необходимо посчитать общий объем всей системы. Он равняется сумме объемов: отопительного котла, трубопроводов и приборов отопления. Для того чтобы определить объем радиатора и котла не нужно производить никаких расчетов, так как значение указывается на паспорте оборудования. Чтобы рассчитать объем трубопроводов нужно узнать площадь внутреннего сечения труб, а затем умножить ее на длину. Если же в отопительной системе установлены трубопроводы с разным диаметром, то следует каждую трубу рассчитать по-отдельности, а полученные объемы сложить.

Расширительный бачок должен обеспечивать увеличение объема жидкости примерно на 10%. Если объем теплоносителя составляет 400 литров, то объем вместе с расширительным баком должен составить 440л. Следовательно, объем бачка должен быть 40 литров. Но такой расчет является приблизительным и может сильно отличаться от реального, поэтому лучше произвести точный расчет. В интернете есть много калькуляторов, которые в онлайн режиме произведут расчет расширительного бачка. Для более точного результата лучше использовать несколько калькуляторов.

Устройство бачка самостоятельно

Для предотвращения гидроударов внутри отопительной системы необходимо придерживаться следующим правилам при установке расширительного бачка:

Нельзя производить врезку после устройства циркуляционного насоса.
Для возможности регулирования давления необходимо обеспечить доступ к запорной арматуре.
В трубопроводах контура должно отсутствовать статическое давление.

Выгодным вариантом считается расширительные бачки на обратке впереди котла. Для установки напольного типа продаются специальные подставки, а для настенного следует применять кронштейны. Бывают кронштейны, которые заранее приварены к корпусу, а также бывают отдельные, которые входят в комплект и их нужно собрать самостоятельно.

Если понадобится заменить мембраны, то необходимо будет полностью разобрать всю систему. Чтобы этого избежать, можно накрутить шаровой кран на патрубок расширительного бачка. Таким образом, можно будет снять бачок без разборки.

Общая схема устройства выглядит следующим образом:

В первую очередь распаковывается расширительный бак;
Производится установка резьбового фитинга;
Устройство шарового крана;
Если кронштейн заранее не установлен, то необходимо собрать его и прикрепить ленточным хомутом;
Установка бачка в зависимости от типа;

Далее необходимо слить теплоноситель, а затем сбросить давление из отопительной системы;
Обвязать композитной стальной или полимерной трубой;
Произвести опрессовку рабочим давлением;
Отрегулировать давление в воздушной камере при необходимости. Сделать это можно при помощи автомобильного насоса.

Для более точного положения расширительного бака изготавливают кронштейны с группой безопасности, которые облегчают монтаж.

Для качественной герметизации резьбовых соединений не рекомендуется использовать ленту ФУМ. Более качественным вариантом будет подмотка Унипак.

Расширительный бачок является незаменимой частью отопления закрытого типа.

Расширительный бачок открытой системы отопления жилого дома

Это устройство играет очень важную роль. Расширительный бачок открытой системы отопления способствует обеспечению непрерывной и эффективной подаче тепла.

Расширительный бачок открытой системы отопления в разнообразном исполнении

Конструкция бачка примитивна, но не стоит к нему относиться пренебрежительно. Правильно рассчитанный, изготовленный и установленный, этот элемент системы отопления будет отрабатывать свое назначение.

Что такое расширительный бачок открытой системы отопления

Рассмотрим его именно в этой конструкции отопления индивидуального дома. Она имеет две особенности. Во-первых, здесь предусматривается циркуляция теплоносителя естественным образом. Во-вторых, теплоноситель в виде воды постоянно сообщается с атмосферным воздухом. Это происходит через полость расширительного бачка.

Зачем он нужен

Назначение устройства состоит в обеспечении нормальной работы системы отопления. Он принимает в свою полость увеличивающийся при нагреве объем теплоносителя. Это естественный природный процесс, когда вода, нагреваясь, требует дополнительного пространства.

Использование расширительного бака в конструкции отопления

Поскольку это открытая конструкция, то давление в этом случае не увеличивается. Теплоноситель просто занимает свободный объем расширительного бачка. Отсюда и происходит его название.

Здесь следует сказать о важности вопроса, что такое расширительный бачок открытой системы отопления. Для понимания приведем пример. Если 100 литров теплоносителя в виде воды нагреть до температуры 90^оC, ее объем увеличится примерно на 3,5 литра. Это уже не такая малая величина. Чтобы с ней справиться, бачок должен иметь соответствующий свободный объем.

При снижении температуры вода сжимается и уходит. Ее уровень в бачке падает. Так происходит периодически и постоянно в зависимости от режима работы.

Прием воздушных пробок

Второе назначение бачка в приемке, образовывающихся при нагреве воды, пузырьков воздуха. Это происходит также исходя из свойств воды. При правильном выборе места его расположения, в полость бачка попадают все воздушные накопления. Преодолев уровень воды, они просто испаряются в атмосферу.

Выход воздушной пробки через открытую часть бачка

Место удалившегося воздуха занимает вода, которая залита в расширительный бак. Таким образом в трубах и батареях не образуется воздушных пробок.

Как должен быть устроен расширительный бачок открытой системы отопления

Это емкость, имеющая, как правило, форму параллелепипеда. Верхняя крышка не должна быть герметичной. Ее назначение в предотвращении попадания мусора в бачок. Поэтому здесь давление всегда равно атмосферному, что позволяет пузырькам воздуха испаряться.

Изделие изготавливается предпочтительно из нержавеющего металла. В нижней части врезается труба, через которую бачок присоединяется к отоплению. По ней удаляются воздушные пробки и происходит пополнение уровня воды.

Читайте также: Уплотнение резьбы нитью

Дополнительные присоединения

Чтобы расширительный бачок открытой системы отопления работал нормально, нужны еще два подключения. Во-первых, это патрубок для соединения трубопровода, подающего в бачок воду для пополнения ее количества. Во-вторых, штуцер, служащий для контроля уровня заливаемой воды и сброса ее лишнего количества.

Расположение присоединений расширительного бачка

Местом его расположения является уровень не выше трех четвертей заполнения бачка. К нему присоединяется труба (или шланг), сообщающиеся с местом слива в канализацию или специальную емкость. Момент начала слива воды свидетельствует о достижении нужного уровня.

Иногда для контроля заполнения бачка применяют прозрачную полиэтиленовую трубку. Она присоединяется к нижнему патрубку и располагается вертикально. Количество заполняемой воды видно через ее стенку. Этот способ не является практичным. Бывают случаи размещения расширительного бачка на полу чердачного помещения. Тогда он не виден, как не виден уровень воды в полиэтиленовой трубке.

Объем бачка

Расширительный бачок открытой системы отопления по объему рассчитывается по нескольким параметрам. Главное — это количество литров используемой воды. Далее нужно понимать, до какой температуры она будет нагреваться. Не обойтись и без табличной величины температурного расширения воды в зависимости от давления.

Один из вариантов исполнения бачка с поплавком и автоматическим пополнением

Чтобы не утомлять расчетами, лучше привести готовый результат, подтвержденный практикой. Объем расширительного бака принимается на уровне 10% от объема воды, которую вмещает система отопления. Недостатка теплоносителя допускать нельзя. В такой ситуации бачок может стать причиной завоздушивания.

Где нужно устанавливать и как контролировать

На открытой системе отопления расширительный бачок должен монтироваться в самой высокой ее точке. Только здесь он будет способен выполнять предусмотренные функции. Если расположить емкость в ином месте, то вода будет просто выдавливаться из нее.

Схема, как должен располагаться расширительный бачок открытой системы отопления

Контролировать уровень заполнения бачка нужно периодически – хотя бы один раз в неделю. Для этого следует приоткрыть кран, установленный на трубе подачи воды к бачку. Далее ожидать, пока жидкость не начнет сливаться в переливной патрубок и не появится в канализации. Это будет означать, что расширительный бачок открытой системы отопления заполнен до нужного уровня.

Автор: Сергей Морозов

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения.

Расширительный бак для отопления Valtec VRV 18

Артикул: VT.RV.R.060018

Изготовитель: VALTEC

Цена: 1900 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 2 года

Сопутствующие товары

Аналогичные товары

Описание

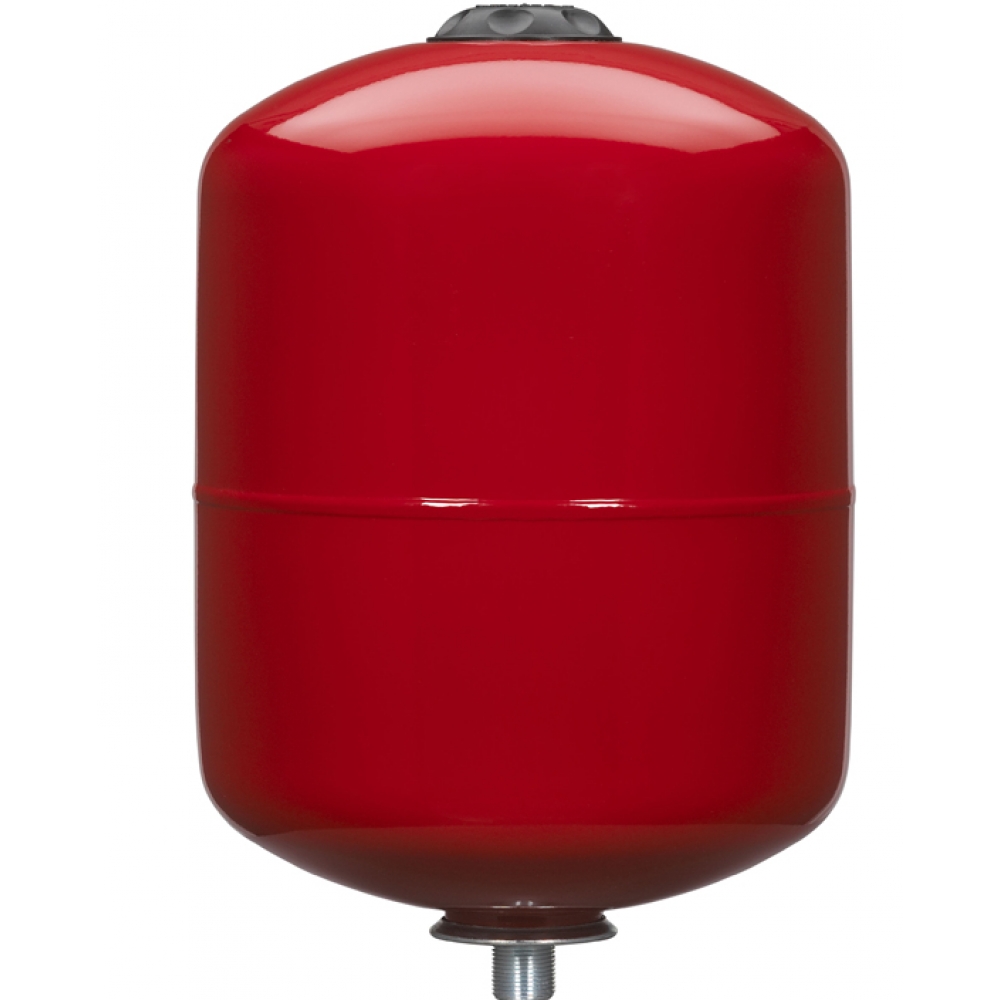

Расширительный бак для отопления Valtec VRV 18 (арт. VT.RV.R.060018) предназначен для компенсации температурного расширения теплоносителя, сглаживания колебаний давления и компенсации гидравлических ударов в замкнутых системах отопления с температурой теплоносителя до 100°С.

Корпус бака изготовлен из углеродистой стали с окраской эпоксиполиэфиром красного цвета. Заменяемая мембрана выполнена из EPDM. Вода в баках находится в эластичной мембране и не соприкасается со стальными стенками корпуса, что предохраняет корпус от коррозии, а воду от загрязнения продуктами коррозии стали. Газовая камера баков наполнена азотом. Это также предохраняет стенки бака от коррозии при возникновении на них конденсата.

Бак имеет вертикальное исполнение и предназначен для настенного подвесного монтажа. Подключение к системе расположено сверху бака и имеет размер 3/4″ с наружной резьбой. В качестве рабочей среды допустимо использовать воду и растворы гликолей до 50% с температурой от -10°C до +100°C. Рабочее давление не должно превышать 5 бар. Предварительное давление воздушной полости составляет 1,5 бара.

Мембранный бак для отопления Valtec VRV 18 имеет объём 18 л. Высота бака 40,2 см, диаметр 28 см.

Конструкция мембранного бака Valtec VRV 18

1 — корпус из углеродистой стали;
2 — контрфланец с штуцером подключения к системе 3/4″ НР;
3 — мембрана из EPDM;
4 — латунный ниппель

Указания по монтажу и эксплуатации

Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором он будет защищён от механических повреждений, вибраций и атмосферных воздействий.
На трубопроводе, соединяющем бак с магистралью, не допускается установка запорной арматуры. Для отключения и обслуживания бака рекомендуется устанавливать на подводящем трубопроводе сгоны-отсекатели VT.538 или VT.537
Предпочтительнее устанавливать бак в точке минимального расчётного давления в системе (перед циркуляционным насосом).
Перед сдачей системы в эксплуатацию система отопления подлежит гидравлическому испытанию.
Каждый бак VALTEC проходит заводское испытание давлением, в 1,5 раза превышающем рабочее. Продолжительность заводского испытания повышенным давлением составляет 30 мин.
Если при гидравлическом испытании системы предусматривается превышение приведённых параметров, то перед испытаниями бак должен быть отсоединен от системы и подводящий трубопровод заглушен.
Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать проектным данным.
Если по расчёту требуется изменить заводскую установку давления в газовой подушки бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос.
При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки.
В случае установки в существующую систему отопления дополнительных отопительных приборов, водонагревателей и т.п. ёмкость бака должна быть пересчитана в соответствии с изменившимся объёмом требуемого теплоносителя.
Если в систему отопления, рассчитанную на один тип теплоносителя, заливается теплоноситель с другими параметрами плотности и температурного расширения, ёмкость бака должна быть соответственно пересчитана.
Не рекомендуется производить подкачку воздушной подушки при помощи компрессоров — это может привести к попаданию в газовую полость агрессивных к материалу бака и мембраны веществ.
Не допускается замораживание рабочей среды внутри бака.

Порядок замены мембраны

перекрыть участок системы, на котором находится бак и слить с него воду;
отсоединить бак от подводящего трубопровода;
разболтить контрфланец и снять его;
через открывшееся отверстие бака вынуть мембрану;
продуть внутреннюю полость бака сжатым воздухом;
подготовить к установке новую мембрану, для чего присыпать её наружную поверхность тальком;
установить новую мембрану таким образом, чтобы фартук мембраны плотно прилегал к фланцу бака;
установить на место контрфланец и заболтить его;
произвести подкачку воздуха газовой подушки до расчётного значения и присоединить бак к системе.

Документация

Расширительные баки для систем отопления Valtec VRV — Технический паспорт изделия (открыть PDF-файл)
Сертификат соответствия (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Коллекция	VRV
Серия	VT.RV.R
Модель	VRV 18
Артикул	VT.RV.R.060018
Тип	расширительный бак
Назначение	системы отопления
Ёмкость	18 л
Рабочая среда	вода и растворы гликолей до 50%
Рабочее давление	до 5 бар
Предварительное давление воздушной полости	1,5 бара
Исполнение	вертикальное
Монтаж	настенный, подвесной
Тип мембраны	заменяемая
Цвет	красный
Диапазон рабочих температур	от -10°C до +100°C
Тип резьбы	наружная
Диаметр подключения к системе, G	3/4″ НР
Материал бака	углеродистая сталь с эпоксиполиполиэфирным покрытием
Материал мембраны	EPDM
Диаметр De	280 мм
Высота Hv	402 мм
Температура окружающей среды	от +1°C до +40°C
Влажность воздуха	до 80%
Срок работы мембраны	до 100 000 циклов
Средний срок службы	25 лет
Официальная гарантия производителя	2 года
Страна-родина бренда	Россия/Италия
Страна производства	Россия

Расширительный бак — менять или ремонтировать?: honzales — LiveJournal

На прошлой неделе обнаружилась одна неприятность, возможно, знакомая многим владельцам загородной недвижимости или квартир с автономным газовым отоплением — потёк отопительный котёл.

Течь обнаружилась среди ночи, когда в тишине я услышал явственное бульканье воды в радиаторах отопления — поскольку в норме такого явления не должно быть как класса, то пришлось вставать и идти в подвал, в котельную, проверить, как там и что.
Как и ожидалось, причина подсоса воздуха в систему отопления оказалась проста — из-под фильтра и фитинга крепления «обратки» довольно сильно капало, а манометр, показывающий давление в системе отопления, был практически на нуле:

Вернее, это была причина булькания воздуха в радиаторах, а вовсе не причина возникновения нештатной ситуации, разбирательство с которой пришлось отложить до выходных, просто временно долив в систему воду и подставив под капель ведро.

В субботу решил заняться диагностикой системы и устранением причин возникновения течи.
Из предыдущего опыта мне уже было известно, что основная причина внезапных течей системы отопления — это постепенное падение давления воздуха в гидроаккумуляторе и повышение давления в системе путём долива.
Причиной долива может быть постепенное усыхание и деформация резиновых уплотнителей, в результате которых система начинает потихоньку подтекать.
Поскольку нормальный хозяин не станет заниматься ремонтом таких мелочей посреди отопительного сезона, а просто предпочтёт, как и я, немного долить теплоносителя, то вполне возможна ситуация, что в какой-то момент теплоносителя окажется более, чем нужно.

Если гидроаккумулятор начинает травить воздух, то рано или поздно с течением времени может оказаться, что воздух из расширительного бака окажется практически весь заменен на воду — которая, как известно, не сжимается, и потому откроется внезапная течь 😉

В моём случае определенную роль сыграла и система подвески расширительного бака, приобретённая в своё время в Леруа-Мерлен и представлявшая собой обыкновенный металлический хомут, прикреплённый к стене:

Поскольку бак снизу ни на что не опирался, со временем под тяжестью воды в расширительном баке на 35 литров фитинг котла сместился вниз, тем самым спровоцировав еще и течь в разъёме.

Решив раз и навсегда избавиться от подобного косяка, я из отрезка металлического уголка и пары кусков профильной трубы сварил кронштейн, покрасил и прикрутил его к стене, а затем поставил расширительный бак на него, использовав хомут лишь в качестве дополнительного крепления.

Заодно вварил в трубу подачи пару уголков и боковой отвод, что позволило, сместив расширительный бак влево, дополнительно разгрузить узел крепления трубы к котлу.
Дополнительно на ввод расширительного бака вварил разъёмную «американку» — дабы в случае чего можно было легко поменять расширительный бак, не прибегая к разрезанию и сварке труб:

Накачал расширительный бак, поднял давление в системе отопления до нормального — и расслабился ;))

Однако не тут то было — в ночь на воскресенье бульканье повторилось ;))
Давление снова было практически на нуле, хотя воды практически не утекло — и я заподозрил неисправность расширительного бака, постепенно стравившего накачанный воздух.
Наиболее слабым звеном расширительных баков закрытого типа и гидроаккумуляторов является ниппель — со временем резиновая прокладка его крепления усыхает, и бак начинает травить воздух в месте крепления к баку ниппеля.

Второй причиной нреисправности бака может быть порыв внутренней резиновой «груши»:

И третья возможная причина — течь металлического фланца.

Это может произойти либо в результате ослабления затяжки болтов, прижимающих резиновую манжету груши, либо вследствие сквозной коррозии фланца — я сталкивался уже с такой неисправностью, когда у моего 150-литрового гидроаккумулятора фланец проржавел насквозь, что и стало причиной течи.

Самый простой и очевидный путь — это замена неисправного расширительного бака или гидроаккумулятора (отличаются они разве что цветом и температурой эксплуатации, а конструктивно весьма похожи).
Будь я значительно богаче или немного ленивей — возможно, и я пошел бы по тому же пути, но покупать новый расширительный бак или гидроаккумулятор лишь потому, что старый всего-то стал травить воздух или слегка проржавел его фланец — это не мой метод ;))

В случае с гидроаккумулятором я попытался заварить свищ в фланце — а когда мои навыки электросварщика вместо наваривания на дырку капли металла прожгли фланец насквозь, я сгонял в ближайший кинельский магазин «Газтехника» и купил там подходящий «на глаз» фланец ;))

Фланец оказался почти точь-в-точь таким же, как и почивший в бозе — разве что 6 отверстий под болты у него оказались просверленными на радиусе миллиметра в 4 меньше от центра фланца, чем нужно. ;))
Однако это меня ни грамма не расстроило — при помощи дрели, толстого сверла и круглого напильника я сделал эти отверстия овальными, увеличив их расстояние от центра на недостающие миллиметры, после чего фланец был водружен на место и притянут всеми 6 болтами — и вот таким макаром отремонтированный гидроаккумулятор служит мне второй год ;))

Аналогичным образом я поступил и с красным 35-литровым расширительным баком — фланец был откручен и снят, резиновая груша вынута, промыта, вытерта досуха и тщательно осмотрена на предмет наличия трещин и порывов.
Груша оказалась целой и признана годной к дальнейшей эксплуатации, и тогда настала очередь ниппеля.

Просунув руку в отверстие, ранее закрытое фланцем, я при помощи плоскогубцев предотвратил вращение ниппеля в то время, пока снаружи отворачивал гаечным ключом крепящую ниппель гайку.
Место посадки фланца ниппеля было зачищено от следов ржавчины, я подобрал подходящую по диаметру ниппеля новую резиновую прокладку, смазал всё это добро сантехническим силиконом и собрал ниппель в обратной последовательности.
Резиновая горловина груши также была смазана силиконовым герметиком и затем уже прижата предварительно очищенным от отслоившейся краски и заново покрашенным из баллончика фланцем.
Отремонтированный расширительный бак я вынес на улицу, где и накачал автомобильным компрессором, дабы не изнурять себя велосипедным насосом ;))

И вроде заработало ;))

Нужен ли мой водонагреватель расширительный бак? Миннеаполис-Сент. Пол Сантехник Answers

Хотя это звучит так, будто вы устанавливаете больше горячей воды, расширительный бак на самом деле служит другой цели: он помогает сбросить давление в системе горячего водоснабжения.

Если вам интересно, нужен ли вам расширительный бак, то вот итог: Если в вашем доме есть система с «замкнутым» контуром, то ему понадобится расширительный бак.

Мы знаем, что у вас, вероятно, есть еще вопросы.

В этом блоге мы объясним следующее:

Что такое система с обратной связью (и почему она требует расширительного бачка)

Как проверить, что у вас есть система водоснабжения с обратной связью

Хочу Minneapolis-St. Пол сантехник для установки вам расширительного бачка? Мы можем сделать это для вас!

Назначить встречу сегодня

Что такое замкнутая система

Дома имеют водопроводную систему открытого или закрытого типа. Замкнутая система предотвращает протекание воды в обратном направлении.

Это означает, что вода, попадающая в ваш дом, не может вернуться в городские сети, когда она попадает в трубы вашего дома. По очевидным причинам, связанным со здоровьем, в новых домах обычно используется замкнутая система, а это значит, что, скорее всего, вам понадобится расширительный бак.

Почему для замкнутой системы требуется расширительный бак

Когда вода нагревается внутри водонагревателя, вода расширяется и давление внутри резервуара увеличивается. Это называется тепловым расширением .

Расширенная вода повышает давление внутри бака; которые, если их не остановить, могут привести к взрыву водонагревателя.

В открытой водопроводной системе вода может выходить так, как она поступила в водонагреватель, через впускной патрубок холодной воды. Однако, поскольку система с замкнутым контуром создает единственный путь для входа воды (но не выхода), этой дополнительной воде нужно будет куда-то уйти.

Вот здесь-то и вступает в дело расширительный бак. Когда давление внутри вашего водонагревателя становится слишком высоким, дополнительный объем воды уходит в расширительный бак, чтобы сбросить давление в основном баке.

Поскольку это значительно увеличивает срок службы вашего бака, большинство производителей требуют, чтобы у вашего водонагревателя был расширительный бак, чтобы гарантия действовала.

Теперь мы поможем вам узнать, как определить, есть ли у вас система с обратной связью.

Как проверить, что у вас есть замкнутая система

Если вы хотите перепроверить и убедиться, что у вас есть система с обратной связью, поищите устройство для предотвращения обратного потока на водопроводной магистрали вашего дома.

Вот почему. Устройство предотвращения обратного потока предотвращает выход воды из водопровода вашего дома, что является верным признаком того, что в вашем доме установлена система водопровода с обратной связью.

Итак, где вы можете найти это устройство предотвращения обратного потока?

К основному запорному клапану воды всегда подключено устройство предотвращения обратного потока. Обычно главный запорный кран воды можно найти в подвале или по периметру дома.

Устройства предотвращения обратного потока различаются по конструкции, но некоторые из них выглядят как большой круглый компонент в середине трубы.

Примечание. Если вам не удается найти устройство предотвращения обратного потока, обратитесь за помощью к профессионалу.

Нужен расширительный бачок? Позвольте сантехнику Twin Cities установить его для вас

Назначить встречу сегодня

Мы обслужили Миннеаполис-Стрит. Жители Павла более 100 лет следят за тем, чтобы их потребности в сантехнике были удовлетворены. Мы можем предоставить вам честно и заранее расценки на стоимость установки расширительного бачка и, как правило, выполним работу в тот же день.

Посетите нашу страницу сантехнических услуг, чтобы увидеть другие сантехнические услуги, которые мы предлагаем.

Тепловое расширение | Флорида | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии.Замкнутая система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое расширительным баком, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом.До тех пор, пока нагревательный элемент не перестанет работать, и вы не столкнетесь с холодным душем, водонагреватель обычно считается само собой разумеющимся. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак.Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C). Однако, если термостат не отключит нагреватель, температура воды будет продолжать расти.Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения обеспечивается в водопроводной системе путем установки расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Клапан давления клапана T&P предназначен для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера. В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что должен сделать домовладелец, чтобы обеспечить защиту от теплового расширения.

Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапан T&P следует периодически снимать и осматривать на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
Вышеупомянутые работы лучше всего может выполнять имеющий лицензию сантехник.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным телесным повреждениям и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’

Признаки теплового расширения — B&L Plumbing Service Inc.

На главную »Ремонт водонагревателя» Тепловое расширение

Преждевременный отказ водонагревателя может быть вызван

Тепловое расширение
Устройство малоразмерного размера
Нет катодной защиты
Тяжелые минеральные отложения 9020

СИМПТОМЫ ТЕПЛОВОГО РАСШИРЕНИЯ

Эффекты заметны только после использования горячей воды с последующими периодами отсутствия воды.
Предохранительный клапан капает во время любого цикла восстановления, когда не используется горячая или холодная вода.
Трубы горячей воды скрипят, пока нагреватель восстанавливается, и все клапаны закрыты.
Баки или другие компоненты системы водоснабжения преждевременно выходят из строя.
А Металлический скрип может быть слышен в месте расположения нагревателя, когда давление снижается, и растянутый резервуар возвращается к своей естественной форме.
Смесители капают во время любого цикла восстановления, когда не используется горячая или холодная вода.
Скачки воды, когда клапан сначала открывается, а затем падает давление.

ПРИЧИНЫ ТЕПЛОВОГО РАСШИРЕНИЯ

Вода в системе водяного отопления расширяется при нагревании и имеет больший объем. Поскольку вода не сжимается (как воздух), система проектировщики должны предусмотреть меры по тепловому расширению. (Вода в закрытый резервуар при 50 фунтах на квадратный дюйм, при нагревании всего на 10 градусов достигнет давление 250 фунтов на квадратный дюйм).
Многие системы водоснабжения имеют проверку клапаны на водомере, чтобы предотвратить возможное загрязнение коммунальное водоснабжение за счет случайного обратного перетока загрязненной воды в водопровод.Эти обратные клапаны часто требуются по нормам, и в некоторых городах даже устанавливают обратные клапаны. Они служат полезной цели. Не снимайте их!
Другой причиной является использование редукционных клапанов (PRV). PRV предназначены для экономии воды и продления срока службы приспособлений. Многие PRV также действуют как очень эффективные обратные клапаны. Опять же, не удаляйте их!
Умягчители воды в системе также могут действовать как предохранители противотока.

Выполните следующие простые шаги для диагностики теплового расширения:

Полностью поверните термостат нагревателя и установите манометр мертвой рукой (деталь AOS № 4798) на сливной клапан.Откройте сливной клапан, чтобы манометр показывал давление в системе.
Откройте кран горячей воды и дайте вытечь от 15% до 20% объема бака. Закройте сливной кран и убедитесь, что никакие другие приспособления в системе, горячие или холодные, не открыты. Убедитесь, что внешние приспособления, если они находятся в одной системе, тоже выключены. Любая утечка воды или ее использование сделают тест бессмысленным.
Проверьте манометр воды и поверните указатель так, чтобы он совпадал со стрелкой индикатора давления.Повернуть термостат вернется в нормальное положение, и нагреватель включится. Следите за манометром.
Если система закрыта, давление начнет подниматься устойчиво и быстро. Небольшое количество термического контроль расширения может быть встроен в систему из-за захвата воздуха карманы или амортизатор гидроудара. В этом случае давление будет немного увеличьте, удерживайте неподвижно в течение короткого времени, а затем быстро увеличивать. Клапан сброса температуры и давления (T&P) или PRV должен открываться и выпускать воду, как только давление достигает максимального значения на клапане.Клапан закроется, как только давление упадет ниже настройки клапана.

ИСПРАВЛЕНИЕ

Идеальное решение включает использование редукционного клапана при подаче давление выше 60–70 фунтов на квадратный дюйм и расширительный бак надлежащего размера. PRV снижает давление подачи до 40-60 фунтов на квадратный дюйм, что позволяет использовать расширительный бак большого размера по экономичной цене. PRV также предлагает преимущество экономии воды и продления срока службы клапанов потока воды. PRV не требуется, если он уже есть в системе или если требуется высокое давление подачи.
PRV устанавливается между обратным клапаном и водяным отоплением. система. Расширительный бак устанавливается между ПРВ и системой водяного отопления. Следуйте инструкциям производителя по установке расширительного бачка.
Снова выполните проверку теплового расширения. Давление должно увеличиваться лишь незначительно, а затем оставаться стабильным на протяжении всего цикла восстановления. Расширенная вода течет обратно из нагревателя в резервуар для хранения под давлением расширительного бака. Давление воздуха вытеснит эту воду из расширительного бака в подающую магистраль после возобновления использования.
НЕ ЗАВИСИМО ОТ КЛАПАНА T&P ДЛЯ УПРАВЛЕНИЯ ТЕПЛОВЫМ РАСШИРЕНИЕМ! В Клапан T&P, по словам создателей этих клапанов, был разработан только как устройство аварийного сброса. T&P может быть подвержен снижению эффективности или провалу.

Предупреждение: Тепловое расширение воды, если оно не компенсируется конструкцией системы, приведет к преждевременному выходу из строя компонентов. Гарантия производителя на эти отказы не распространяется, поэтому чрезвычайно важно, чтобы все знали о причинах, симптомах и решениях теплового расширения в замкнутой системе водяного отопления.

Для получения дополнительной информации щелкните следующие технические бюллетени:

Расширительный бак водонагревателя

Знаете ли вы, что в некоторых городах есть закон, требующий установки расширительного бака водонагревателя, если в вашем доме закрытая водопроводная сеть система? В зависимости от того, где вы живете, Международный жилищный кодекс 2012 года может требовать установки теплового бака водонагревателя, также известного как расширительный бак.

Настоятельно рекомендуется обратиться в местную юрисдикцию, чтобы узнать, какие кодексы приняты в вашем регионе.Кодексы и правила различаются в зависимости от города, округа и штата.

Что такое расширительный бак водонагревателя?

Расширительный бак — это небольшой двухгаллонный сосуд с резиновым баллоном внутри. Часть сосуда заполнена воздухом, который сжимается при приложении к нему силы. Вода не сжимается. Как только воздух сжимается, он принимает на себя тепловую нагрузку и снижает давление воды в остальной части водопровода.

Тепловое расширение — это реакция, при которой вода нагревается.Миллионы молекул начинают двигаться больше по мере увеличения энергии и поддерживают большее, чем среднее расстояние.

Стандартная единица емкостью пятьдесят галлонов расширяется до пятидесяти двух галлонов при нагревании до 120 градусов по Фаренгейту, в результате чего объем расширенной воды поднимается до опасного уровня. Не имея места для увеличения объема жидкости, он выталкивает клапан бака горячей воды, фитинги, прокладки и патрубки.

Баки водонагревателя не предназначены для расширения, поэтому вам потребуется расширительный бак, иначе он может лопнуть.

Закрытая водопроводная система

Узел, предотвращающий обратный ток воды в городские водопроводы после того, как она попадает в водопровод дома, называется закрытой водопроводной системой. Агентство по охране окружающей среды США устанавливает строгие стандарты для общественных систем в соответствии с Законом о безопасной питьевой воде.

Назначение этой замкнутой системы — остановить обратный поток жидкости по линии подачи, что предотвращает попадание возможных загрязнений в основные городские системы снабжения.

Проблема с обратными клапанами, препятствующими обратному потоку воды через линию подачи, заключается в том, что давление растет. Как только он достигнет определенного уровня, есть риск повредить обогреватель и сантехническую арматуру.

Раздел VIII Свода правил для сосудов под давлением требует, чтобы повышение тепла учитывалось в водопроводных системах и особенно при установке водонагревателей. Необходимо обеспечить предотвращение обратного потока.

Редукционный клапан не считается в кодексе расширительным баком.Все тепловые агрегаты Watt серий ET-RA, DETA и ETA соответствуют кодексам и требованиям Американского общества инженеров-механиков.

В домах с закрытыми системами следует рассмотреть возможность установки расширительного бака водонагревателя с пониженным давлением. В соответствии с этими стандартами может быть установлен расширительный бак для воды.

Предупреждения об установке кода ASME

В ответ на многочисленные системные сбои в 1880 году Матиас Форни, Генри Росситер, Джон Свит и Александр Холли основали Американское общество инженеров-механиков.Сегодня ASME устанавливает стандарты и нормы для механических устройств, предоставляет образование и предлагает обучение почти в 160 странах по всему миру. Сейчас они известны тем, что устанавливают высокие стандарты для различных устройств.

Расширительные баки производятся в соответствии с нормами ASME по котлам и сосудам высокого давления. BPVC содержит нормы и правила для проектирования, установки, проверки и использования расширительных баков нагревателя.

ASME предупреждает, что использование расширительного бачка для чего-либо, кроме воды, небезопасно.Мгновенное или продолжительное давление, превышающее указанные значения, может вызвать телесные повреждения и материальный ущерб. Американское общество инженеров-механиков выпустило предупреждение, в котором говорится, что только квалифицированный профессиональный подрядчик должен устанавливать устройство понижения давления в соответствии с местными постановлениями и правилами. Неправильное обслуживание, ремонт, регулировка или установка могут привести к серьезным телесным повреждениям.

Выбор расширительного бака водонагревателя

При выборе правильного варианта вы можете либо использовать формулу и определить требования к допустимому объему, либо воспользоваться руководством по выбору.Чтобы приспособиться к системам с высокими температурами и давлением, вы можете выбрать один из нескольких резервуаров.

Непитьевая система регулирует тепловое расширение в системах отопления, а питьевая система регулирует увеличение подачи горячей воды. Питьевые системы используются, когда бак нагревателя изолирован от основного источника питания без обратного потока. Непитьевые системы могут быть установлены для поддержания сбалансированного давления и поглощения увеличения воды, вызванного системой отопления.

Общие проблемы

Объем воды увеличивается, как только она нагревается.Небольшое судно обеспечивает пространство для увеличенного объема и не дает ему вернуться в основной запас города. В случае повреждения манометров или клапанов поток не регулируется должным образом, и происходит накопление чрезмерного количества воды. Если он выльется, это может испортить пол и повредить электрические цепи.

Клапаны всегда должны быть в хорошем рабочем состоянии и установлены правильно. Снаружи и внутри этих агрегатов есть много клапанов, которые со временем могут заржаветь или потрескаться. Засоренные шланги, трубки, предохранительный клапан, гидравлический удар и другие клапаны могут повредить нагреватель и снизить давление.

Если в емкости находится слишком много воды, это вызывает чрезмерную конденсацию на внешней стороне устройства. Та же проблема возникает с более частыми моделями меньшего размера. Водонагреватели часто заполняются холодной водой, что приводит к образованию конденсата. Длительное скопление влаги снаружи может вызвать ржавчину. Капание конденсата на электрические компоненты опасно. Избыточная вода и давление подачи вызывают образование луж на полу, вызывая образование плесени.

Баллонные расширительные баки по сравнению с обычными

Многие домовладельцы имеют старые системы с резервуарами из простой стали.Причины, по которым большинство инженеров и владельцев отказались от этих систем, включают:

В большинстве существующих установок обычных моделей вы не можете видеть датчик. Трудно определить, сколько воздуха имеет устройство, если стекло помутнело изнутри или если оно размещено там, где его не видно.
Эти агрегаты сложны в установке и обслуживании, так как их необходимо размещать горизонтально.
Воздух не может быть удален из системы и остается в прямом контакте с жидкостью.
Уплотнения измерительного стекла имеют тенденцию высыхать и пропускать воздух.

Обычные устройства, также называемые резервуарами из простой стали, включали сливной клапан, смотровое или измерительное стекло и клапан заполнения воздуха. Их необходимо установить горизонтально в как можно более высокой точке. Соотношение воздуха и воды внутри важно. Это примерно две трети жидкости и одна треть воздуха. И стальные, и баллонные модели обеспечивают воздушную подушку для расширения нагретой воды. Большинство используемых сегодня расширительных баков — это мембранные или баллонные.

Большинство баллонных систем изготавливаются из оцинкованной или углеродистой стали. Цинкование — это процесс нанесения цинкового покрытия для предотвращения ржавчины. Углеродистая сталь имеет тенденцию быть прочнее и тверже. Современная установка имеет либо неопреновый, либо бутиловый пузырь, который разделяет сосуд на два отсека для воды и воздуха.

Независимо от того, есть ли у вас водонагреватель на 50 галлонов или электрический водонагреватель с закрытой системой, вам понадобится блок расширения. Если у вас нет закрытой системы, можно обойтись без расширительного бачка.

Американское общество инженеров-механиков

Три типа, разработанные ASME, включают:

Баллонный резервуар NLA, специально разработанный для поглощения сил расширения воды и управления давлением, накопленным в системе отопления. Агрегаты обычно изготавливаются из нержавеющей или углеродистой стали с прочным сменным бутилкаучуком.
Гидропневматические модели NTA представляют собой сосуды мембранного типа, предназначенные для разделения воздушной подушки и воды в системе.Системная вода содержится в баллоне, а воздух удерживается между внешней стороной баллона и стенкой резервуара.
NA / NAG — компрессионный тип, предназначенный для поглощения силы расширения воды. Также он контролирует давление в системе отопления. Установки из гладкой стали устанавливаются над устройством разделения воздуха. Воздух сжимается по мере того, как вода наполняется в системе с увеличением в фунтах на квадратный дюйм.

Проектировщик котельной системы обычно помогает домовладельцам определить требуемый размер агрегата в зависимости от соотношения воздуха и воды внутри резервуара.

Безопасность резервуара

Перед заменой или проверкой каких-либо клапанов обязательно убедитесь, что контрольная лампа не горит. Если в обогревателе есть электрический воспламенитель, вам необходимо выключить питание. Не создавайте искр вокруг бензобака. Проведите тщательный осмотр на предмет трещин и проколов. Важно отключить основную подачу воды, если вентиль не работает.

Заключение

Расширительные баки производятся в соответствии с Кодексом ASME по котлам и сосудам высокого давления. Они настоятельно рекомендуют вам связаться с вашей местной юрисдикцией, чтобы узнать, какие кодексы приняты в вашем регионе. Кодексы и правила различаются в зависимости от штата, округа и города. При установке нового обогревателя это может быть немного сложно. Лучше всего иметь лицензированного специалиста из вашей зоны обслуживания.

Американское общество инженеров-механиков регулярно выпускает предупреждения о том, что только квалифицированный персонал должен устанавливать расширительные баки в соответствии с местными постановлениями и правилами.Неправильное техническое обслуживание, ремонт, регулировка или установка могут привести к серьезным травмам.

Требования к расширительному баку теплового водонагревателя рассматриваются в Стандартных сантехнических правилах, Единых сантехнических правилах и Международных сантехнических правилах. Нормы и правила для сосудов под давлением и раздел VIII Американского общества инженеров-механиков устанавливают правила и положения, отвечающие надлежащим строительным требованиям.

Вам также может понравиться: Техническое обслуживание водонагревателя — пошаговые инструкции

Шумный расширительный бак | JLC Онлайн

В . Несмотря на то, что я следовал спецификациям производителя при установке 2-галлонного расширительного бака и обратного клапана для системы горячего водоснабжения моих клиентов, они все равно жалуются на «щелкающие» звуки, в основном во время отопительного сезона. Имеет ли какое-либо отношение к этому шуму расположение расширительного бака (3 фута по горизонтали от водонагревателя на 50 галлонов) и обратного клапана (1 1/2 фута от водонагревателя на стороне подачи воды)? ?

А . Дэйв Йейтс, подрядчик по сантехнике из Йорка, штат Пенсильвания, отвечает : Установка бака и обратного клапана в порядке; этот тикающий звук, который вы слышите, исходит от теплового напряжения, возникающего в расширительном баке, поскольку он принимает расширяющуюся воду.

Эта проблема, вероятно, станет более заметной во время отопительного сезона, потому что именно в этот период наблюдается наибольшая разница между температурами на входе и хранении: чем больше эта разница, тем больше объем TXT (расширительного бака, рассчитанного на 150 фунтов на квадратный дюйм). максимальное рабочее давление и питьевая вода).

Например, если температура воды на входе ваших клиентов составляет 40 ° F (типичная зимняя температура для большей части страны), а температура хранения установлена на 140 ° F, их водонагреватель на 50 галлонов будет производить столько же. 75 галлонов теплового расширения.

2-галлонный TXT, предварительно заряженный для соответствия среднему давлению входящей воды 70 фунтов на квадратный дюйм, в этом случае достигнет давления 112 фунтов на квадратный дюйм, но скачки давления в муниципальных системах и скачки температуры в резервуарах для хранения не являются редкостью, поэтому фактическое давление может быть даже выше (более подробную информацию о взаимосвязи между температурой и давлением в системе горячего водоснабжения см. в разделе «Вопросы и ответы», 3/06).

Чтобы снизить уровень шума, вам необходимо уменьшить нагрузку на резервуар, его баллон и систему распределения питьевой воды, увеличив размер TXT.

В тех же условиях, что и в приведенном выше примере, давление внутри большего 4,5 TXT будет 84 фунта на квадратный дюйм, что обеспечит большую дополнительную емкость для резких скачков температуры и давления в водяной системе.

Если вы потратите несколько долларов на расширительный бачок большего размера, то эту проблему можно решить.

Расширительные баки для питьевой воды: назначение и размер

Если вы посмотрите на водонагреватель в большом здании или даже в доме, вы можете заметить поблизости гораздо меньший бак.Этот небольшой резервуар представляет собой резервуар для теплового расширения. Расширительный бак в данном случае представляет собой конструкцию резервуара, позволяющую принимать дополнительный объем системы, возникающий в результате нагрева воды. Вода несжимаема и при нагревании расширяется. Если это произойдет в системе с фиксированным объемом труб и оборудования, вы быстро обнаружите самое слабое место в системе, когда вода начнет струиться через нее. (Надеюсь, это предохранительный клапан, выпускающий воду!)

Для защиты водонагревателя, труб и других компонентов системы от избыточного давления при нагреве воды добавлен расширительный бак. Простое устройство, это не что иное, как резервуар с пузырем (толстым баллоном) внутри. Пространство между баллоном и внутренней стенкой резервуара предварительно заполнено воздухом, чтобы точно соответствовать нейтральному давлению в системе ДО того, как вода будет нагрета. Затем, когда прикладывается тепло и давление повышается, расширенный объем воды течет внутри баллона. Воздух за пределами мочевого пузыря сжимается к стенкам резервуара, создавая подушку, необходимую для защиты остальной системы.

Как показывает практика, тепловой расширительный бак должен составлять около 10% от общего объема водонагревателя. Давайте возьмем несколько примеров:

Пример 1:

Емкость бака водонагревателя 100 галлонов

100 галлонов x 10% = расширительный бак на 10 галлонов.

Пример 2:

(2) водонагревателя на 250 галлонов = всего 500 галлонов

500 галлонов x 10% = расширительный бак на 50 галлонов

Помните, это просто практическое правило.
