Датчик протока воды grundfos реле протока – устройство, принцип работы, подключение и регулировка

Содержание

Датчики протока воды — для газового котла и для насоса, Grundfos upa 120 и другие, цены на них

Работа современных бытовых и промышленных приборов во многом зависит от правильной и бесперебойной работы электронных устройств. Во многом такое положение дел устраивает, однако, как только происходит сбой, нормальный ритм жизни превращается в сплошную нервотрепку. А ведь в принципе ничего страшного не происходит просто один из компонентов выходит из строя.

Именно к таким компонентам современных бытовых приборов и относится датчик протока воды. Нехитрое устройство, которым снабжены газовые водогрейные котлы, системы автономного водоснабжения, системы полива, насосы скважин.

Как и у всех электронных компонентов, у датчика протока води тоже существуют принципы, по которым он работает. В принципе здесь все просто, весь смысл его работы заключается в том, чтобы сигнализировать о том, есть ли движение воды или нет. Датчик устанавливается, к примеру, в трубу. При закрытом кране, движения воды нет, а как только кран открывается, начинается движение воды и срабатывает датчик, контакты замыкаются и сигнал уходит на плату управления.

Правда, необходимо сразу указать, что предварительно датчик настраивается на определённый порог чувствительности – это когда движение воды должно достигнуть определённой отметки, к примеру, 1,7 литра в минуту. Вот тогда датчик и включится, при этом будет продолжать работать до тех пор, пока скорость подачи воды не уменьшится ниже отметки, и тогда контакты разомкнутся, и плата управления перестанет получать сигнал.

Области применения

В бытовых условиях датчики протока воды нашли своё применение в основном в приборах, где требуется постоянный контроль за системами жизнеобеспечения дома и соблюдением определённого режима их функционирования. Контролируя подачу воды, датчики движения позволяют существенно снизить затраты на содержание жилища, делают жизнь намного комфортнее и безопаснее.

Для газового котла

Основным местом применения датчика протока воды в современных домах стали газовые котлы. Оснащенные такими датчиками современные газовые котлы совмещают в себе функции водогрейного аппарата и котла обогрева.

Датчик протока воды установленный на трубопроводе подачи водопроводной воды реагирует на начало движения воды при открытии крана горячей воды.

Датчик посылает сигнал на плату управления котла, и электроника выключает циркуляционный насос отопления, гасит газовые форсунки отопления, перекрывает клапан циркуляции воды в системе отопления. А дальше плата включает форсунки подогрева проточной воды и в теплообменнике начинается процесс подогрева воды. При закрытии крана, датчик фиксирует остановку движения воды, о чем сигнализирует на плату управления.

Для насоса

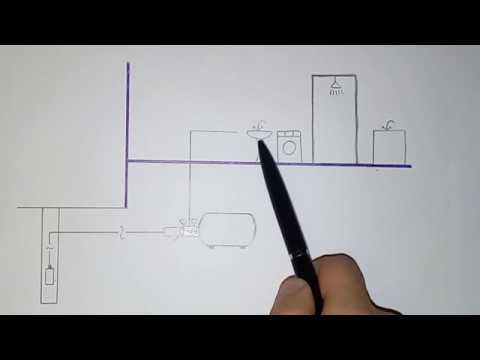

Многие современные домовладения оснащаются системами автономного водоснабжения. Подобные системы позволяют иметь в частном доме уровень комфорта сопоставимый с квартирами, но при этом не зависеть от централизованного водопровода.

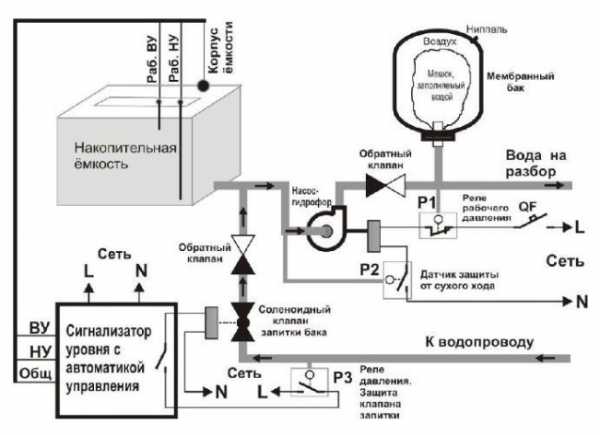

Система, состоящая из насоса, бака для воды и системы управления позволяет обслуживать все необходимые для комфортного проживания системы – стиральные машины-автоматы, посудомоечные машины, пользоваться горячей водой и туалетом.

Роль датчика протока воды заключается в том, что когда включается любой из подсоединённых к системе водоснабжения приборов или начинается отбор воды, датчик включает насос и автоматически начинается подача воды. При этом неважно начинается ли стирка, открывается ли кран на кухне или спускается бачок унитаза.

Еще одним вариантом использования датчиков протока воды являются системы автоматического полива. Здесь, кроме функции открытия датчик расхода контролирует количество воды, используемое для полива. Такая функция необходима для контроля дозированного полива и избежания переувлажнения почвы. Датчик установленный на центральном трубопроводе подает информацию на пульт управления системой.

Виды

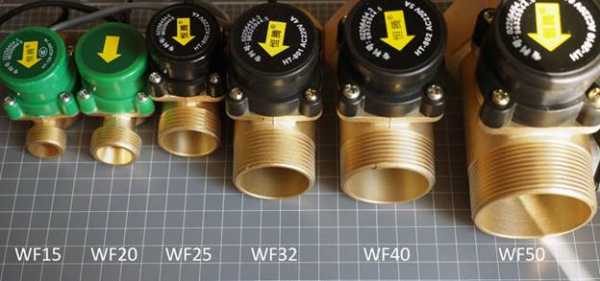

Сегодня наибольшее применение нашли датчики протока воды двух видов ― датчик Холла и реле герконовое.

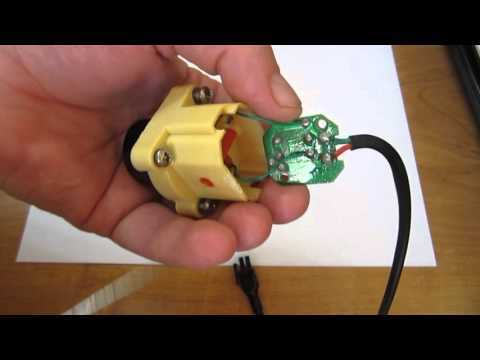

Датчик проточной воды, основанный, на принципе работы датчика Холла (его называют еще расходомер) представляет собой небольшую турбину, на которую насажен магнит. При вращении турбины, магнит создаёт магнитное поле и как турбина на гидроэлектростанции генерирует небольшие электрические импульсы, которые поступают на плату управления котла. Скорость вращения турбины зависит от скорости подачи воды, чем больше поток, тем четче импульсы. Таким образом, благодаря датчику Холла возможно не только сигнализировать о протоке воды, но и о скорости подачи воды.

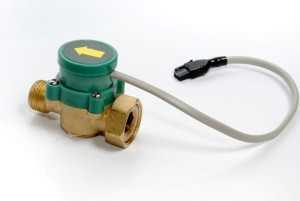

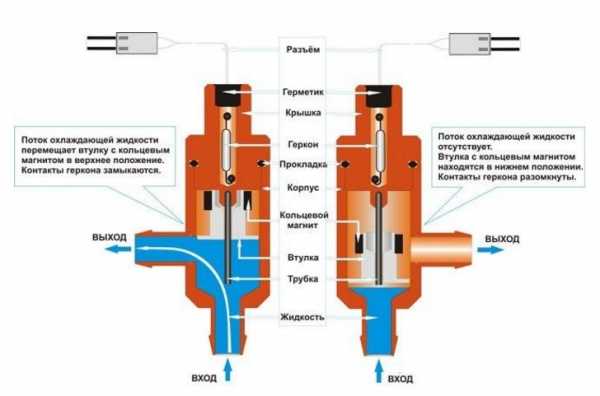

Герконовый датчик протока воды представляет собой датчик, основанный на использовании принципов магнита. Принципиально этот датчик выглядит так – внутри камеры из композитного материала находится магнитный поплавок, при увеличении давления воды, поплавок перемещается по камере и воздействует на геркон.

Геркон, а это не что иное, как две магнитные пластины в камере без воздуха, под действием магнитного поля поплавка размыкается, и плата управления переводит работу котла в режим горячего водоснабжения.

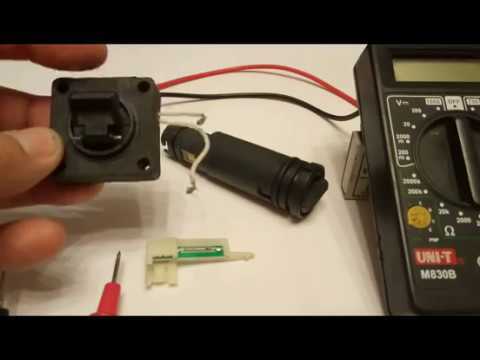

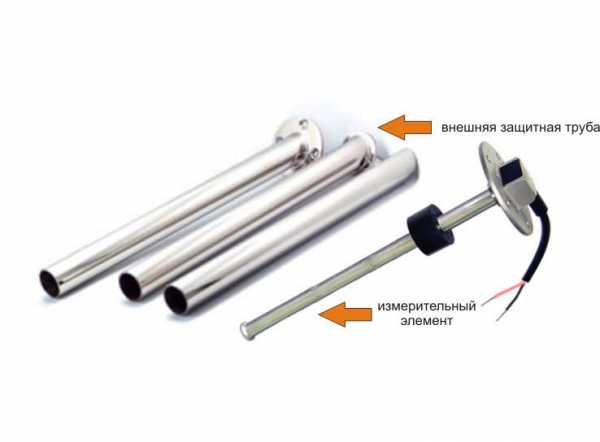

Герконовый датчик уровня воды:

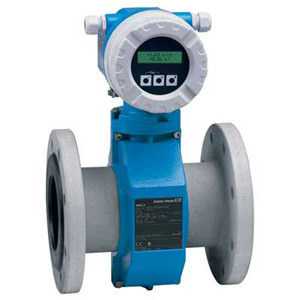

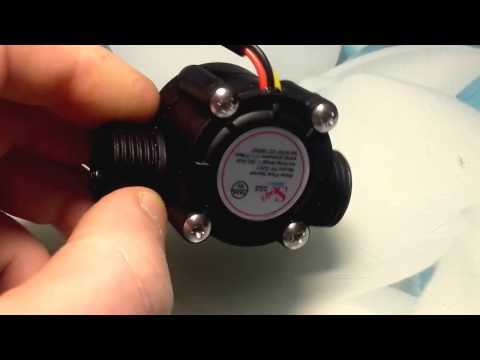

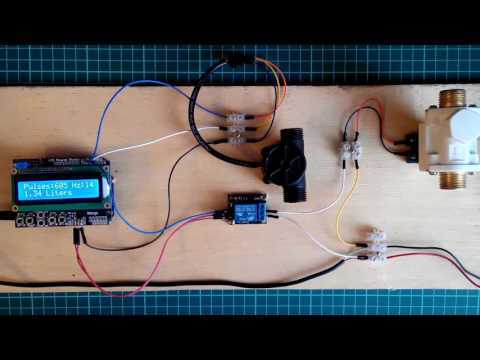

Расходомер воды:

Установка

Учитывая то, что большинство датчиков протока воды конструктивно входят в состав приборов, установка их требуется только в случае замены при выходе из строя. Однако, встречаются ситуации, когда датчик протока воды необходимо устанавливать отдельно, например, когда возникает необходимость увеличить напор подачи воды.

Ведь нередко случаются ситуации, когда в системе центрального водопровода недостаточное давление, и для включения газового котла в режим горячего водоснабжения необходимо создать хороший напор. В таком случае устанавливается дополнительный циркуляционный насос, оборудованный датчиком протока воды.

В данном случае датчик устанавливается после насоса, таким образом, при начале движения воды датчик включает насос, и давление воды повышается.

Обзор моделей и цены

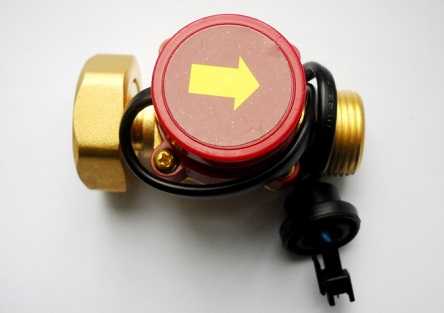

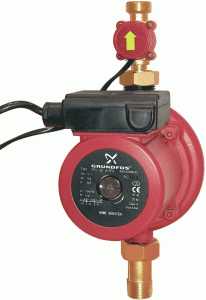

Датчик протока воды для насоса Grundfos UPA 120

Основное применение – автоматическое управление насосом системы водоснабжения. Датчик предназначен для обеспечения водоснабжения индивидуального дома, квартиры, оснащенной индивидуальной системой водоснабжения. Включение автоматики датчика происходит при устойчивом потоке жидкости в диапазоне 90-120 литров в час.

Основное предназначение – защита насоса от холостого хода. Датчик используется с насосами повышения давления GRUNDFOS серии UPA. Данные агрегаты имеют небольшие линейные размеры, что позволяет производить монтаж непосредственно в линию водопровода.

Использование датчика позволяет работать насосу в нескольких режимах работы, позволяющих как автоматическое включение, так и включение при необходимости. Автоматика датчика отключает насос в случае повышения давления в водопроводе до нормального показателя.

Характеристики:

  • запуск насоса производится при расходе воды 1,5 литра в минуту;
  • рабочее напряжение датчика – 220-240 В;
  • частота потребляемого тока – 50-60 Гц;
  • максимальный потребляемый ток – 8А;
  • потребляемая мощность – до 2,2 кВт;
  • диапазон рабочих температур – 5-60 градусов Цельсия;
  • степень защиты – IP 65;
  • производитель – GRUNDFOS;
  • страна производитель – Румыния, Китай;

Цена – 30 долларов.

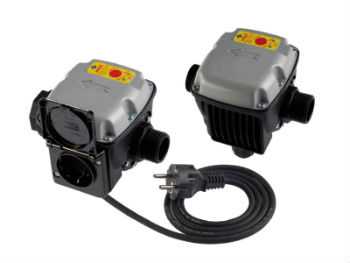

Датчик протока воды серии GENYO – LOWARA GENYO 8A

Продукция компании специализирующейся на производстве различных электронных устройств для систем управления. Модель предназначена для управления насосом бытовой системы водоснабжения на основе фактического расхода воды. Основной особенностью датчика является контроль за давления в водопроводе в процессе работы. Датчик LOWARA GENYO 8A предназначен для пуска насоса при достижении расхода воды в 1,5- 1,6 литра в минуту.

Характеристики:

  • запуск насоса производится при расходе воды 1,5 литра в минуту;
  • рабочее напряжение датчика – 220-240 В;
  • частота потребляемого тока – 50-60 Гц;
  • максимальный потребляемый ток – 8А;
  • потребляемая мощность – до 2,4 кВт;
  • диапазон рабочих температур – 5-60 градусов Цельсия;
  • степень защиты – IP 65;
  • производитель – LOWARA;
  • страна производитель – Польша;

Цена – 32 доллара.

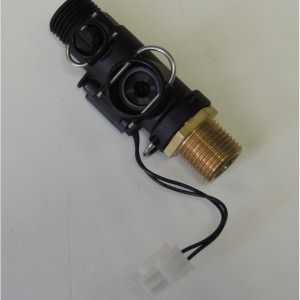

Датчик протока 1.028570

Предназначен для установки в газовых двухконтурных котлах торговой марки Immergas. Совместим с моделями: Mini 24 3 Е, Victrix 26, Major Eolo 24 4E | 28 4E. Датчик протока на горячее водоснабжение предназначен для установки в газовых котлах торговой марки Immergas дымоходных и турбированных версий. Датчик протока выполнен в пластмассовом корпусе с резьбовым подключением. Датчик Холла 1.028570 позволяет получать на выходе из контура горячего водоснабжения воду со стабильной температуры,

Цена 41 доллар.

hqsignal.ru

Датчик протока воды для насоса: потока, уровня

Содержание

Эффективная работа насосного оборудования – это залог бесперебойной подачи воды и функционирования системы отопления в частном доме. Если вы хотите изо дня в день пользоваться благами цивилизации, то должны приложить все усилия, чтобы правильно наладить насосную станцию.

Датчик протока воды для насоса

Решение указанной проблемы включает широкий спектр работ, главная из них – монтаж дополнительной оснастки, которая поможет четко контролировать возможные сбои в системе и предотвратит выход насоса из строя.

Наиболее востребованными и полезными в быту оказываются такие вспомогательные приборы, как: термодатчик, реле давления, а также датчик протока воды. Именно о свойствах и эксплуатационных особенностях последнего устройства пойдет речь в этой статье.

Назначение и польза

В быту периодически происходит аварийное включение насоса без воды, что считается крайне опасным, ведь это может стать причиной поломки оборудования. Именуемый в народе «сухой ход» приводит к перегреву двигателя и деформации деталей.

Подобные негативные изменения возникают потому, что вода в системе выполняет смазывающую и охлаждающую функцию. Функционирование в режиме «сухого хода» даже непродолжительное время отрицательно сказывается на оборудовании, будь то циркуляционный или погружной насос. Чтобы избежать подобных проблем, насосная станция оборудуется автоматикой – датчиком протока воды. Он предотвратит негативные изменения в системе и позволит избежать затрат на ремонт насоса.

Датчик протока воды представляет собой устройство для управления насосной станцией в системах горячего и холодного водоснабжения. Кроме того, указанный автоматический прибор служит для повышения давления и защиты насоса, который используется в отопительных системах.

Принцип действия датчика заключается в том, что он контролирует мощность потока жидкости и самостоятельно включает или отключает насосную станцию при появлении и прохождении потока воды через нее. Таким образом, удается предотвратить возможный «сухой ход», ведь погружной или циркуляционный насос приводит в действие систему и поднимают давление внутри нее только тогда, когда это требуется.

Монтаж датчика протока воды влечет за собой ряд положительных моментов в эксплуатации насосной станции:

Датчик протока воды для насоса Grundfos UPA

  • экономия затрат на электроэнергию;
  • снижение риска поломки оборудования;
  • увеличения срока службы насоса.

к меню ↑

Конструкция и принцип работы

Как уже стало понятно, встроенный датчик протока воды используется в системах циркуляции отопления и водоснабжения частных домов. Его работа заключается в том, чтобы при отсутствии потока жидкости, автоматчики остановить насосную станцию и не допустить «сухого хода», а при появлении воды – привести оборудование в действие. Подобные рабочие свойства датчик получил благодаря своей конструкции.

Устройство состоит из клапана («лепестка»), который находится в проточной части, и герконового переключателя. При возникновении давления воды лепестковый клапан начинает перемещаться, сдавливая пружину. Одновременно с тем во взаимодействие вступает магнит на «лепестке» и герконовое реле.

В результате, происходит замыкание контактов, что приводит в действие погружной или циркуляционный насос. Когда в системе нет воды и соответствующего давления, пружина клапана разжимается, передвигая магнит в исходное положение – это становится причиной размыкания контактов и остановки оборудования.

Датчик протока воды для циркуляционного или погружного насоса легко монтировать в имеющую систему, нужно только правильно подобрать устройство, уделив должное внимание ключевым параметрам.
к меню ↑

Основные характеристики

К покупке датчика протока воды для циркуляционного насоса следует подходить обстоятельно. Рекомендуем сделать акцент на следующих характеристиках прибора:

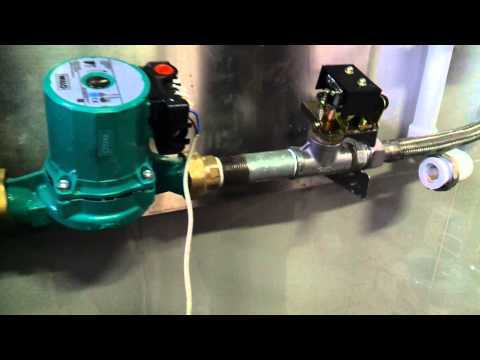

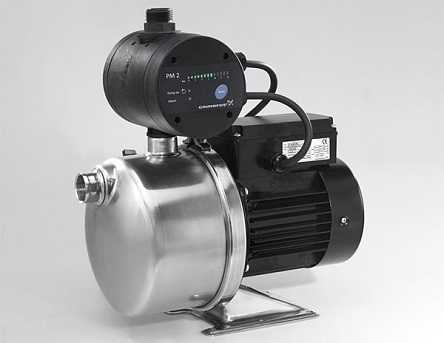

Насосная станция с датчиком протока воды (располагается в блоке сверху)

  • материал корпуса и рабочих составляющих;
  • рабочее давление;
  • диапазон температуры теплоносителя;
  • условия эксплуатации и класс защиты;
  • диаметр резьбы.

Чтобы понять, какое влияние оказывает каждый из перечисленных факторов на эксплуатационные особенности устройства, рассмотрим их поэтапно. Материал корпуса и рабочих составляющих влияют на надежность и долговечность датчика, который устанавливается на насос. Желательно, чтобы в основе прибора лежали металлы: нержавеющая сталь, алюминий или латунь.

Указанные материалы способны защитить рабочие элементы от мощного потока воды и гидравлического удара. Обязательно изучите уровень рабочего давления, при котором способен функционировать датчик. Для каждого циркуляционного насоса это значение будет индивидуальным, поэтому нужно просчитать подходящий параметр заранее.

Существуют приборы, которые обеспечивают два уровня управления насосом: по нижнему пределу давления системы для ее включения и по верхнему пределу давления в случае прекращения или недопустимо малого уровня потока воды для выключения насосной станции.

Датчик с возможностью подобного программирования считается оптимальным. Нельзя при выборе оснастки для контроля потока воды пренебрегать таким параметром как диапазон температуры теплоносителя.

Условия использования приборов могут значительно отличаться. Одно дело, если приходится монтировать датчик в систему отопления, где температуры могут достигать 110°С и совсем другое, когда насос используется для включения и подачи холодной воды.

В последнем случае можно подобрать устройство, рассчитанное на диапазон температуры 60-80°С. Чтобы насос и приобретенный датчик как можно дольше сохраняли работоспособность, обратите внимание, при каких условиях должно функционировать оборудование.

В инструкции к устройству обязательно указывают уровень температуры окружающей среды и класс защиты. Последний критерий определяет нагрузки, которые способен выдержать датчик, установленный в насос.

Для произведения правильного и точного монтажа придется обратить внимание не только на допустимые температуры работы устройства, но и на диаметр соединительной резьбы. Только при правильной и качественной состыковке элементов можно добиться эффективного функционирования датчика после его предварительной установки и включения.
к меню ↑

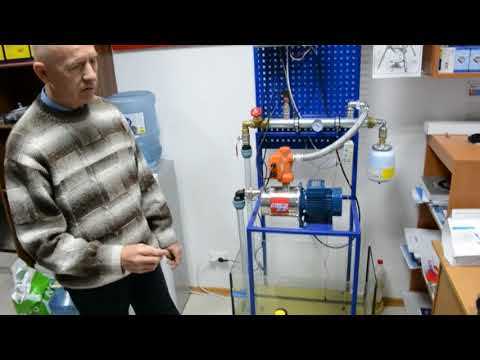

Об устройстве и характеристиках (видео)


к меню ↑

Регулировка и подключение датчика

Датчик протока, который используется для контроля уровня воды и давления в системе, сразу после покупки следует отрегулировать. Процесс происходит следующим образом: устройство поставляется с разомкнутыми контактами и затянутым калибровочным винтом.

После включения насоса и достижения оптимального уровня воды, ламель смещается в направлении потока жидкости, что и приводит к замыканию контактов. Если ламель не начала двигаться, то это значит, что данного уровня расхода воды не достаточно. В случае, когда устройство не реагирует, нужно установить другое значение и проделать операцию сначала.

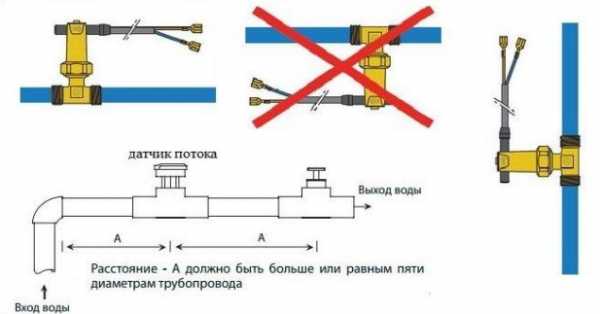

Существует ряд правил, которые облегчат монтаж датчика протока, главное из них – установка прибора должна происходить на горизонтальном трубопроводе, независимо от того вода какой температуры движется внутри. При этом нужно следить, чтобы ламель располагалась вертикально.

Следует тщательно измерять расстояние между трубой и устройством – минимальное допустимое значение составляет 55 мм. С помощью резьбовой муфты датчик соединяют со сливным трубопроводом, независимо от уровня воды, находящего внутри.

Прибор должен быть ориентирован так, чтобы стрелки на его корпусе соответствовали направлению потока воды в системе. В случае высокого уровня загрязнения теплоносителя перед датчиком монтируют фильтр очистки.

 Главная страница » Насосы

byreniepro.ru

Реле протока воды для насоса: датчик протока воды

Основной задачей любой системы водоснабжения является не только обеспечение водой потребителя, но и реализация ее бесперебойной работы в автоматическом режиме без поломок. Для этой цели предназначены повсеместно применяемые реле давления и сухого хода, поплавковые устройства для контроля уровня жидкости. Данные приборы помимо автоматизации работы системы обеспечивают защиту насоса от сухого хода и как следствие от его перегрева и выхода из строя. Реле протока воды для насоса менее известны и распространены, но также призваны автоматизировать работу водопроводной системы и защитить ее основное оборудование от выхода из строя.

Содержание статьи:

Назначение реле потока

Реле потока предназначено для отслеживания потока жидкости в системах холодного и горячего водоснабжения, отопления, очистных и охлаждающих установках.

Его основное назначение — защита электронасосов, двигателей и других устройств от работы в условиях отсутствия или малого количества воды в системе, приводящего к перегреву и выходу из строя оборудования.

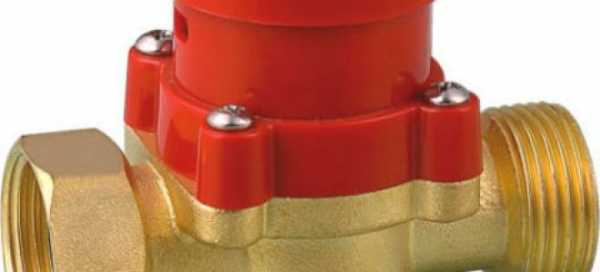

Рис.1 Внешний вид реле протока

Реле рассчитаны на установку в трубопровод и позволяет автоматизировать процесс управления подачи жидкостей в системах бытового и промышленного назначения.

Датчик протока воды для насоса находит применение в следующих случаях.

  • Если в системе отсутствует гидроаккумулятор. Это не позволяет установить датчик давления, предназначенный для работы в паре с расширительным баком, для защиты электронасоса лучше использовать датчик потока.
  • В системах с низким давлением. Минимальный порог срабатывания типовых моделей датчиков давления составляет 1 бар., то есть при более низком давлении в системе насос всегда будет отключен. Проточные устройства имеют более широкий спектр действия, который может быть расширен с помощью регулировок. Это позволяет использовать устройства для защиты оборудования в системах с пониженным давлением.

Для настройки на работу с широким диапазоном давлений в некоторых лепестковых моделях предусмотрена комплектация лепестками разной площади, оказывающих различное сопротивление водному потоку. Иногда на лопасть наносятся насечки с указанием длины. При установке она обрезается для получения необходимого давления срабатывания согласно таблице с различным сочетанием длины лепестка и внутреннего диаметра трубопровода.

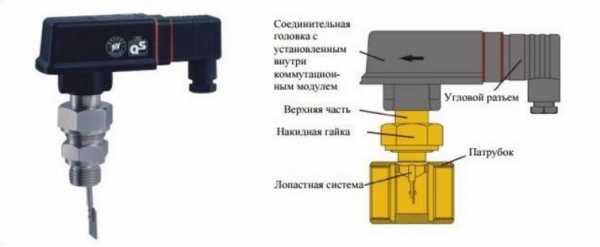

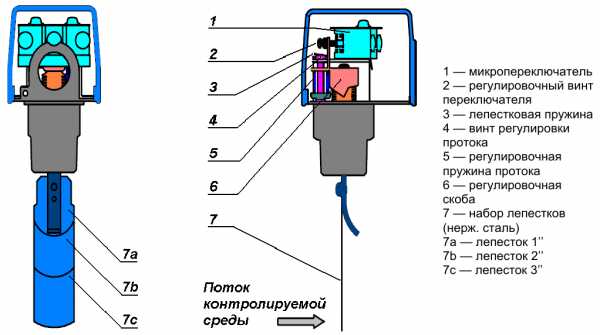

Рис 2. Проточное реле с регулируемой длиной лепестка

  • Подавляющее большинство проточных реле рассчитано на работу в отопительных системах, поэтому температура их рабочего тела может составлять 100 С и более.

Устройство и принцип работы

Принцип работы реле протока основан на механическом воздействии потока воды в трубопроводе на датчик, управляющий электронной схемой включения — отключения электронасоса. Реле имеют разный принцип работы и в зависимости от конструктивного исполнения датчика подразделяются на несколько видов.

Лепестковые реле

Одни из наиболее распространенных видов, основными элементами являются лепестковый датчик с магнитом, располагающийся в потоке воды и геркон, помещенный в корпус устройства и надежно изолированный.

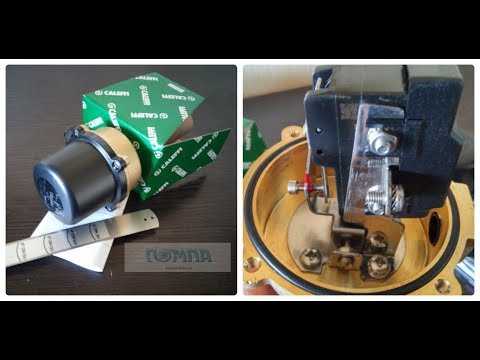

Рис.3 Лепестковое механическое реле

При прохождении потока воды по трубопроводу вертикально расположенный лепестковый датчик поворачивается вдоль своей оси и отклоняется от вертикального положения, приближая встроенный магнит к геркону. Его контакты внутри баллона замыкаются и через симистор (сдвоенный симметричный тиристор) происходит подключение насоса к источнику электроэнергии.

При отсутствии воды в трубопроводе лепесток возвращается в первоначальное положение, отдаляя магнит от геркона и тем самым размыкая его контакты.

Это приводит к прекращению подачи напряжения питания на насос через семистор, в результате чего тот отключается.

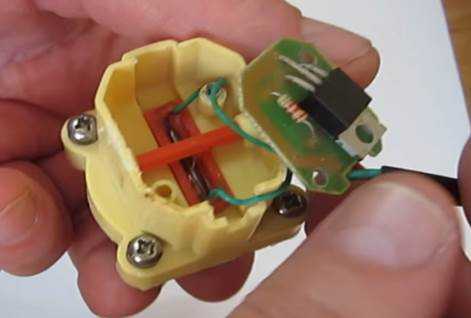

Рис.4 Внешний вид реле с герконом и семистором

Роторные реле и датчики проточного типа

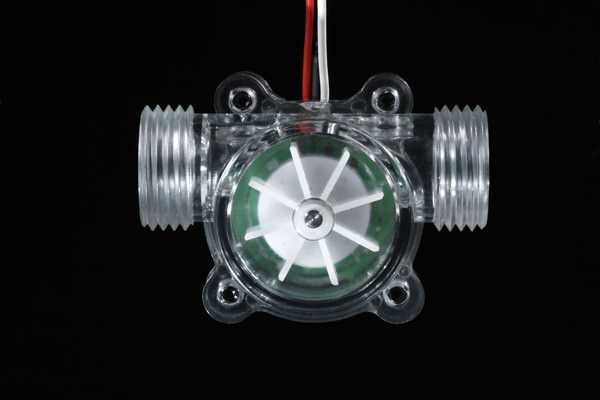

Роторные датчики в основном используются для измерения и контроля потока жидкости. Конструктивно выполнены в виде лопастного колеса, вращающегося в потоке жидкости, его скорость вращения регистрируется сенсорными датчиками. Электронная схема позволяет осуществлять аналоговое, частотное или дискретное управление работой оборудования.

Рис.5 Роторные датчики

Поршневые устройства

Поршень размещается в седле клапана и под воздействием напора воды перемещается в вертикальном направлении на высоту, пропорциональную силе потока. Постоянный магнит, установленный на поршне, приближается к герконовому переключателю и в нем происходит замыкание контактов.  Поршневые устройства могут устанавливаться на горизонтальные и вертикальные трубопроводы благодаря встроенной возвратной пружине, возвращающей поршень в исходное положение при отсутствии потока.

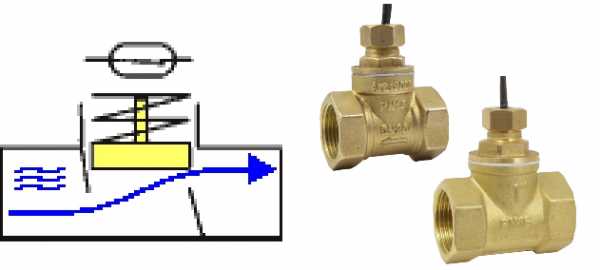

Рис. 6 Принцип работы и внешний вид поршневых реле

Реле протока воды в отличие от реле давления и сухого хода, поплавковых выключателей, не столь широко применяются для автоматического управления водными электронасосами в системах бытового водоснабжения. Связано это с тем, что они не могут самостоятельно работать в системе водозабора — для их включения необходимо создание потока воды и включение насоса другими устройствами. Реле рассчитаны на отключение электронасосов и часто встраивается в электронные блоки управления водоснабжением совместно с другой автоматикой.

Советуем почитать: Датчики уровня воды для управления насосом

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Реле протока воды — назначение, принцип работы, подключение




Датчик протока воды для насоса – это неотъемлемая деталь оборудования, призванная защищать устройство от работы на «сухом ходу». Датчик обладает небольшим размером и имеет простую конструкцию, что позволяет установить его даже новичку.

Функции и преимущества датчика протока воды

Нередко возникают ситуации, при которых насос запускается в момент полного отсутствия жидкости в трубопроводе. Это провоцирует нагревания мотора агрегата и его дальнейшую поломку. Чтобы исключить возникновение таких ситуаций, следует использовать датчик потока жидкости. Это устройство работает автоматически и контролирует проток воды внутри трубопровода. Если количество проходящей сквозь датчик жидкости меньше нормы, прибор автоматически отключает насос. Таким образом, реле потока воды не только препятствует работе насоса на «сухом ходу», но и поддерживает нормальные для работы агрегата условия.

К преимуществам использования датчика относится:

  • Снижение потребляемой насосом электроэнергии и экономия денежных средств;
  • Защита оборудования от поломок;
  • Увеличение периода эксплуатации насоса.

Помимо всего прочего, реле протока воды для насоса отличается скромными габаритами, невысокой стоимостью и простотой в монтаже.

Реле протока воды – принцип работы и конструкция

Основная функция датчика заключается в отключении насосного оборудования в случае понижения уровня воды или повышения давления в трубопроводе. Если количество воды увеличивается или падает давление, индикатор потока жидкости снова запускает оборудование. За стабильное выполнение возложенных на реле задач отвечают его конструктивные элементы.

Устройство прибора состоит из таких деталей:

  • Патрубок, сквозь который внутрь устройства попадает жидкость;
  • Мембрана, играющая роль одной из стенок внутренней камеры прибора;
  • Герконовый включатель, который отвечает за размыкание и смыкания цепи в электрической схеме насоса;
  • Две разные по диаметру пружины – посредством их сжатия контролируется давление воды, при котором будет срабатывать датчик протока жидкости.

Принцип действия реле заключается в следующем:

  1. При попадании во внутреннюю камеру прибора, вода оказывает давление на мембрану, тем самым смещая ее в сторону;
  2. Расположенный с обратной стороны мембраны магнит становится ближе к герконовому переключателю, из-за чего его контакты замыкаются и насос включается;
  3. Если уровень воды падает, то мембрана с магнитом отдаляется от переключателя, что приводит к размыканию его контактов и отключению насоса.

Установить сигнализатор потока жидкости в трубопровод достаточно просто. Для этого необходимо изучить особенности подключения прибора и его правильную настройку.

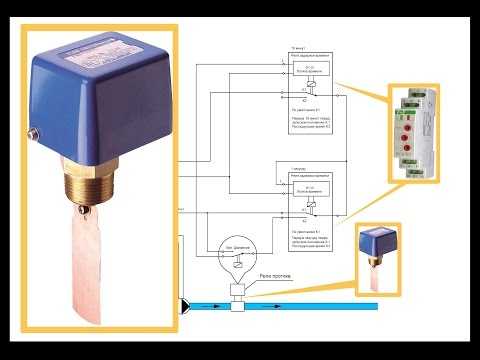

Схема подключения устройства

Эффективность эксплуатации реле сильно зависит от его правильного монтажа. Необходимо помнить, что устанавливать прибор можно только на тех участках трубопровода, которые расположены горизонтально. При этом потребуется проследить, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема подключения реле выглядит следующим образом:

В процессе монтажа датчик нужно соединить со сливной частью трубы посредством резьбового соединения. Дистанция, на которой реле должно быть расположено от трубы, должна составлять более 5,5 см.

На корпусе прибора находится стрелка, указывающая направление циркуляции жидкости. При установке устройства нужно проследить, чтобы эта стрелка совпала с направлением протока воды в системе. Если для бытовых целей используется грязная вода, то перед датчиком следует установить очистные фильтры.


sadovij-pomoshnik.ru

Устраняем проблемы датчиков протока воды, NTCs, предохранительного клапана

Несколько хитростей  в ремонте двухконтурного котла Аристон, именно хитростей, чтобы всё подробно описать, специально открыл свой котёл, разобрал некоторые узлы и сделал  фото. Я однажды писал об этом на одном из форумов, но решил более подробно, в картинках описать всё и здесь на своём сайте.
Речь пойдёт о неисправностях связанными с двумя датчиками — Протока воды и NTCs из за них возникают проблемы с наличием горячей воды. А ещё немного о проблеме с предохранительным клапаном.

Быстрая навигация по статье

Котёл не даёт горячей воды

Проблема проявила себя следующим образом,- при открывании крана горячей воды, двухконтурный котёл иногда  работал нормально, но чаще просто не зажигался, никаких ошибок при этом не выдавал. Просто никак не реагировал, как будто никакого крана не открывалось. При этом в режиме отопления всё чётко работало. Так же было подмечено, что если кран горячей воды открывать резко и на полную, то котёл срабатывал чаще.

Как котёл «понимает» что открыта горячая вода?

Электронные мозги  котла «понимают» то, что открыта горячая вода и пора переходить в режим ГВС благодаря датчику протока воды, его ещё называют «Расходомер.»  Через него проходит холодная вода, она вращает турбинку внутри которой находится магнит, магнитное поле действует на находящийся во внешней части датчика геркон и этот сигнал определяется электроникой как команда на включение котла в режим  ГВС

Поскольку всё происходит так, то и подозрения сразу пали на то, что датчик протока воды забился грязью и  турбинка  не вращается, прочистка к сожалению ничего не дала. Но логика говорила что копать нужно там и она не подвела.

При последующей, более детальной разборке, было замечено, что плоскость турбинки настолько отполировалась, что буквально прилипала к корпусу. Если вы держали в руках керамические элементы от полуоборотного крана то понимаете о чём я говорю. Эти элементы настолько притёрты друг к другу что буквально склеиваются между собой, для этого им достаточно быть мокрыми.

Как ни странно, подобным образом залипала и турбина, что приводило к отказу котла давать горячую воду.

Приступаем к ремонту

Сразу скажу, что  эту процедуру я провёл уже несколько лет назад, всё отлично работает. Сегодня специально извлёк и разобрал расходомер, чтобы всё отснять и предоставить вам весь процесс.

Перед тем как приступить к работе не забудьте.

  • Отключить котёл от сети.
  • Перекрыть кран подачи холодной воды в котёл.
  • Обязательно сбросьте давление, слив воду из котла.

Не рекомендую сливать через сбросной, предохранительный клапан — Как показывает опыт его лучше лишний раз не трогать, тронешь, может начать пропускать, придётся ещё и им заниматься. Лучше слить воду через спускной кран специально для этого предназначенный.

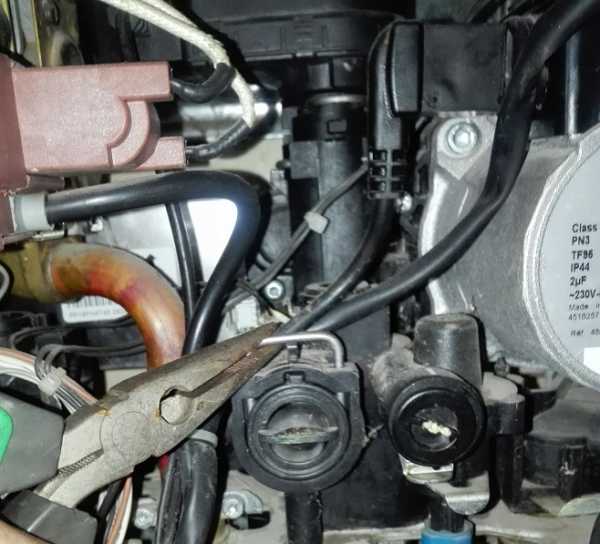

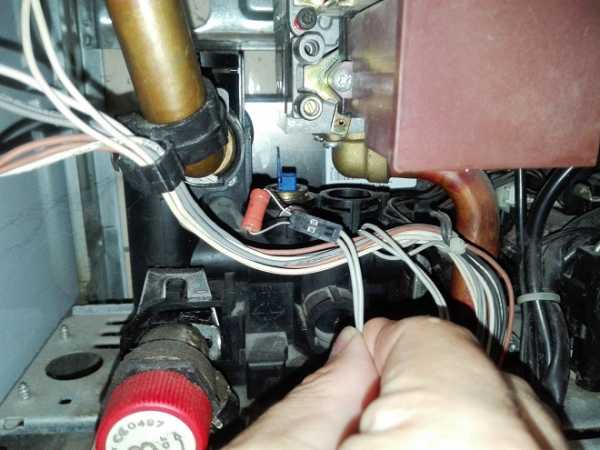

Только после этого извлекаем скобу фиксирующую датчик протока воды.

Извлекаем скобу фиксирующую датчик протока воды

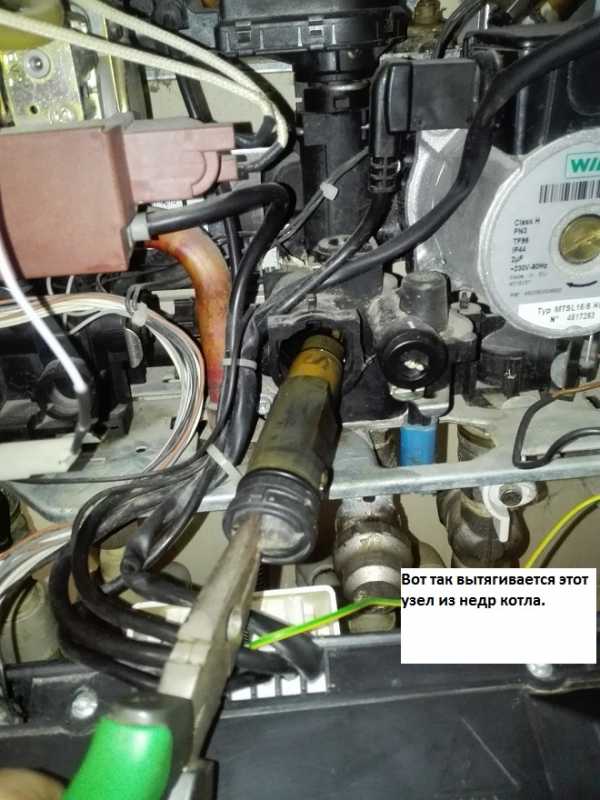

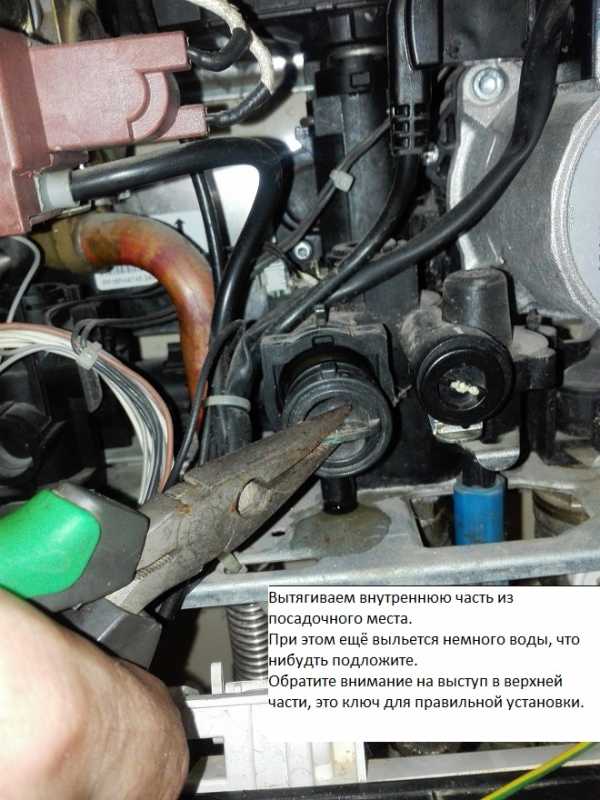

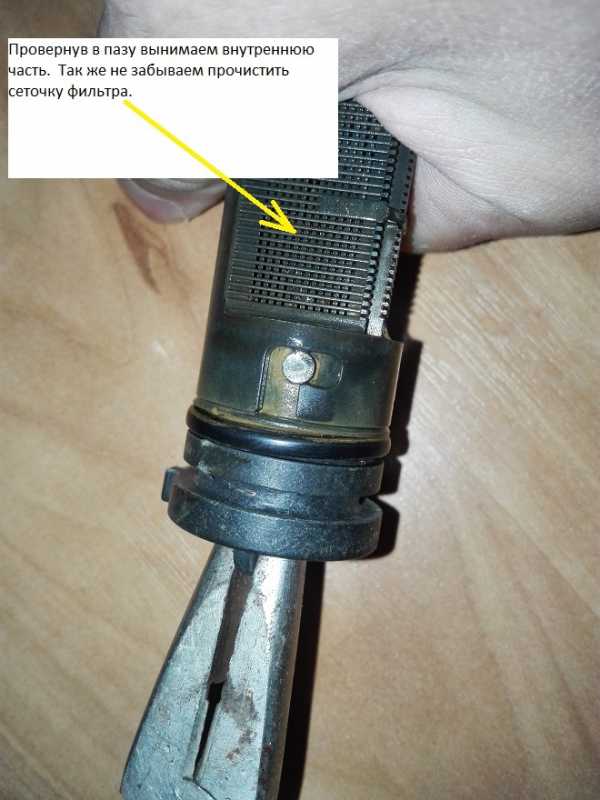

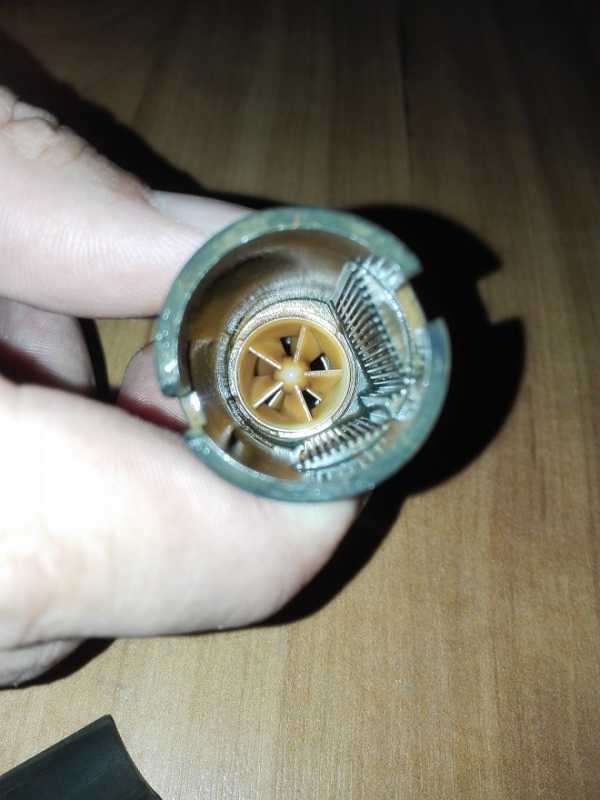

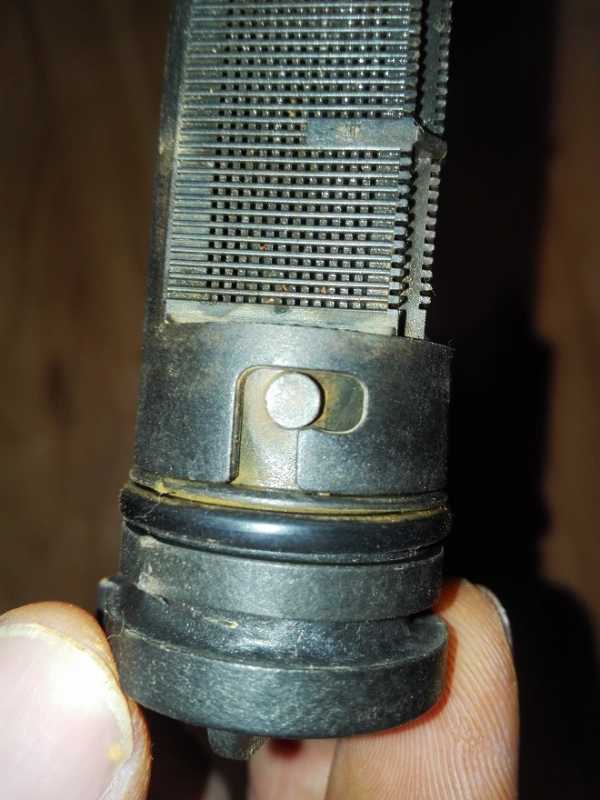

А вот она и турбинка! Теперь нам её нужно извлечь из корпуса. Смотрим ниже.

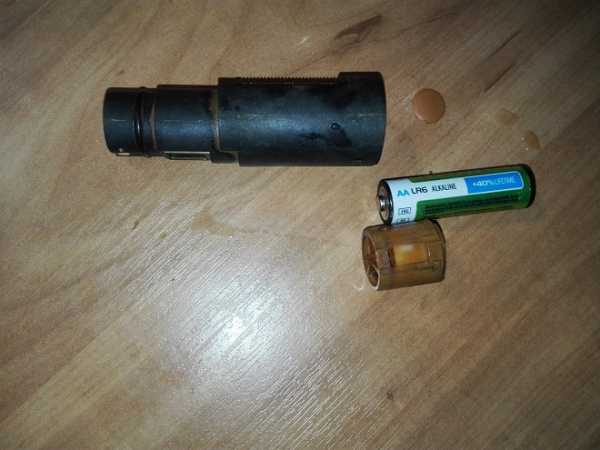

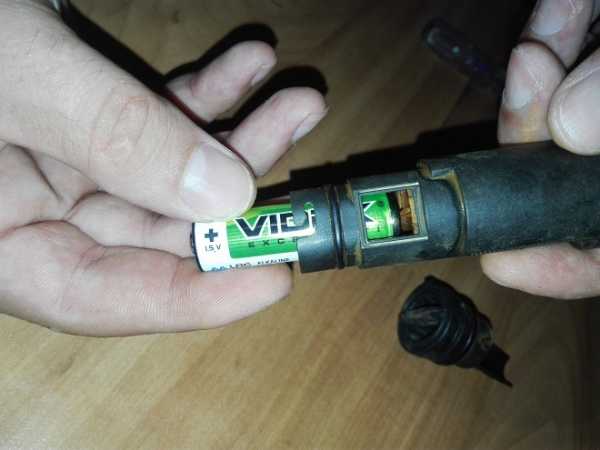

Это удобно делать пальчиковой батарейкой, она как раз входит внутрь, ею и выдавливаем нужный нам узел.

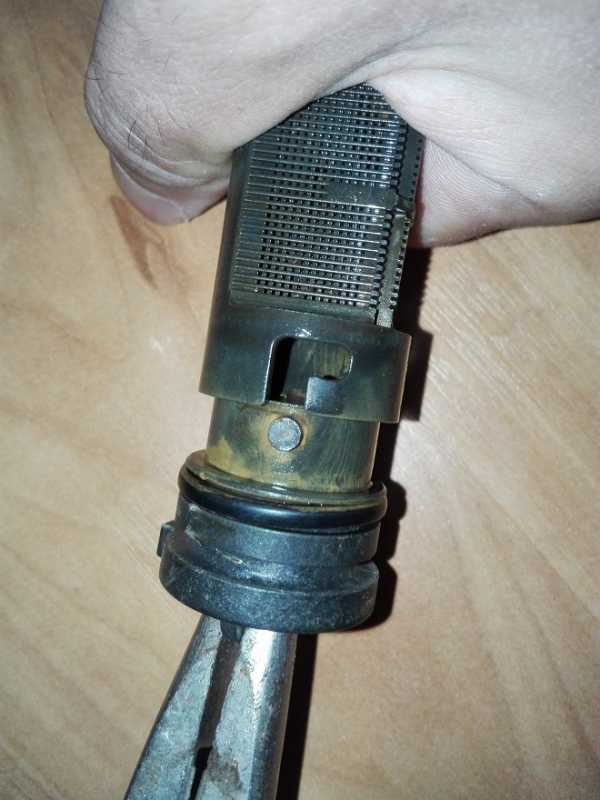

Извлечение завершено, турбинка вся в рыжем налёте от воды его тоже не помешает оттереть.

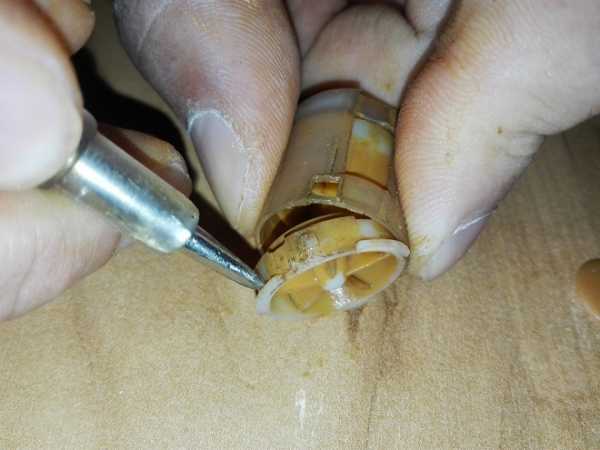

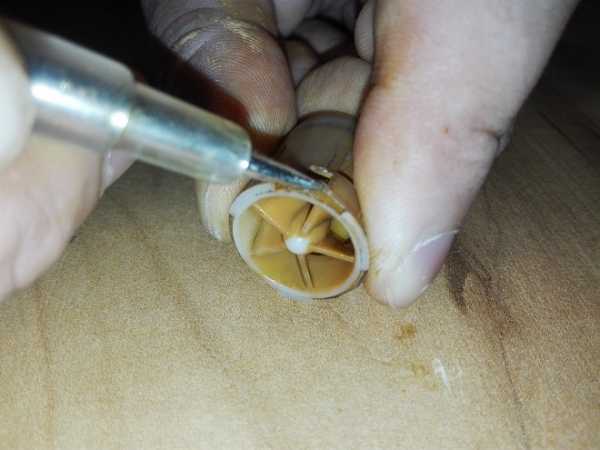

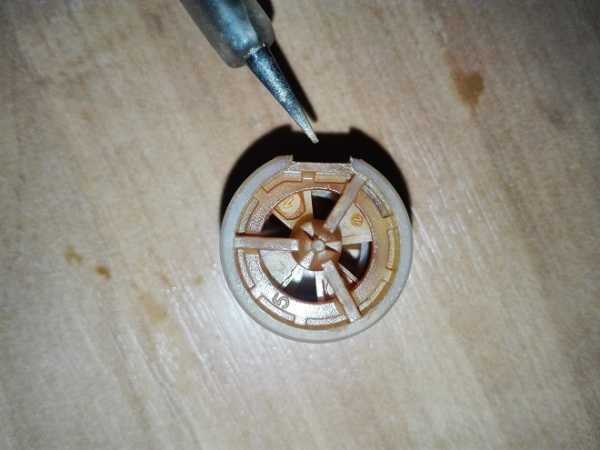

Теперь нужно аккуратно вскрыть и этот узел, там имеется три фиксатора, один из них будет шире других, это ключ для правильной сборки.

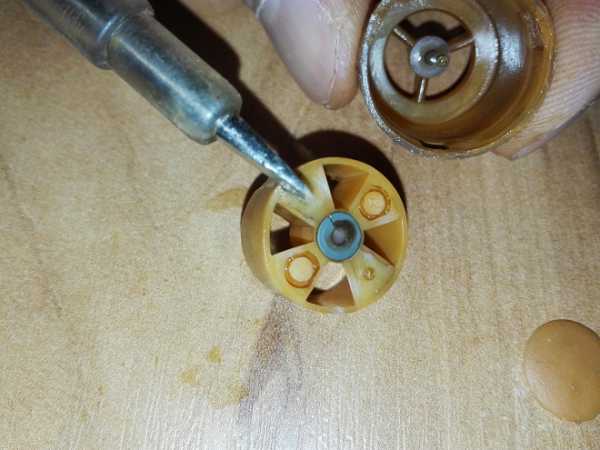

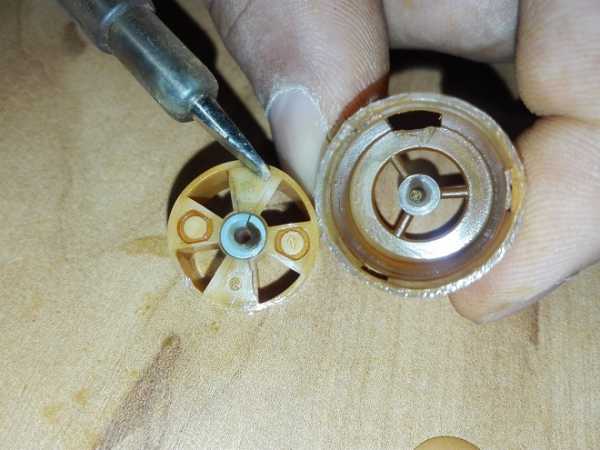

На верхнем фото я отвёрткой указываю на тонкую фторопластовую шайбочку. Именно её я и поставил туда чтобы увеличить зазор между плоскостью турбинки и корпуса.

Без шайбочки, находясь на оси, плоскости турбинки и корпуса соприкасались и отполировавшись, как магниты прилипали друг к другу и турбинка не вращалась, это и было причиной того что мозги котла не получали сигнала проходящей воды.

Шайбу я снял с механизма от старого кассетного магнитофона (у меня этого барахла полно) а так вообще её можно самому вырезать из плотного полиэтилена, например от пластиковой бутылки или какой либо упаковки.

На этом фото видно, что у этих плоскостей соприкосновения не было, они  рыжие от воды.

Собираем в обратном порядке, обращаем внимание на указанную выше выемку. Она должна быть при установке узла в корпус направленна в определённую сторону.

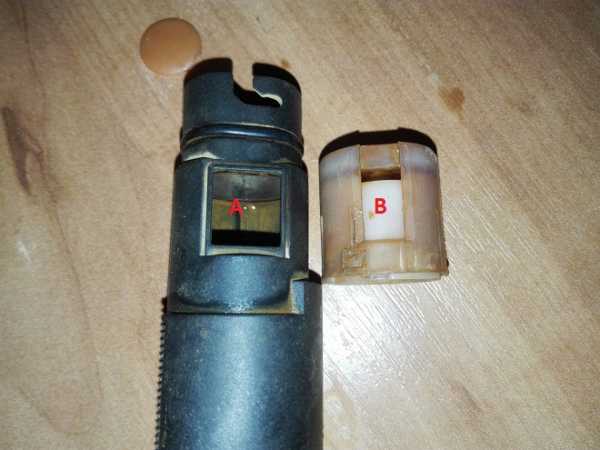

А именно нужно совместить стороны А и В.  По другому не залезет. На помощь снова придёт батарейка, чтобы посадить узел до упора.

Вставляем в пазы и проворачиваем,  обращаем внимание что выступы  и направляющие с противоположных сторон имеют разные размеры. Решите логическую задачку 🙂

Всё, теперь всё это вставляем в котёл, фиксируем скобой и не забываем открыть кран и запитать котёл водой до нужного давления.

После запитки котла рекомендую включить режим продувки, чтобы выгнать воздух из теплообменников. Для этого нажимаем кнопку ESC на пять секунд, режим продувки запустит циркуляционный насос, этот режим запускается на 6 мин. Его можно отключить в ручную ещё раз нажав ESC.

С этим пунктом пожалуй всё. Переходим к следующему хитрому способу.

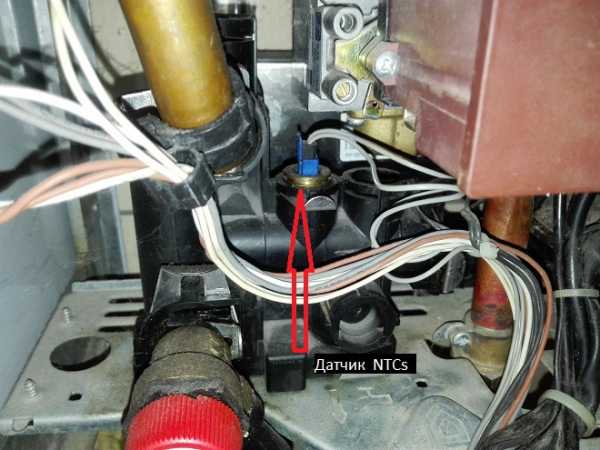

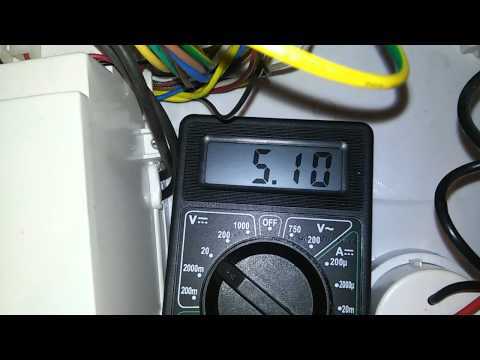

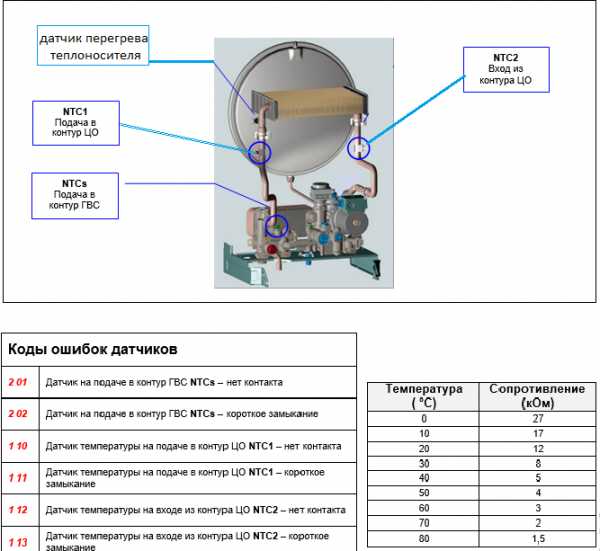

Нет горячей воды, котёл выдаёт ошибку H 45.  Проверяем датчик NTCs

Эта проблема тоже возникла с горячим водоснабжением от двухконтурного котла Аристон Clas 24FF

Проявлялась проблема следующим образом, включая ГВС котёл зажигается, но через несколько секунд гаснет  и выдаёт ошибку h55. Конечно цифровое значение этой ошибки может отличатся в каждом отдельном случае, но у меня было h55.

Проблема данной неисправности в датчике NTCs  это датчик температуры на подаче в контур ГВС. По сути он определяет температуру нагревания воды которая поступит в ваш кран. Кстати не во всех модификациях котлов Clas 24 этот датчик имеется. Но в моём котле он стоит.

Датчик NTCs, что он из себя представляет?

Датчики NTC  Представляют из себя терморезисторы. Это элементы которые изменяют своё сопротивление в зависимости от температуры в мануале по ремонту котла имеется таблица в которой указанны зависимость сопротивления от температуры.

Смотрите рисунок, внизу, справа.

Как определить неисправность и убедится что виноват именно датчик

Когда я измерил  мультиметром сопротивление датчика то оно было 2,5 кОм. Согласно таблице такое сопротивление он должен иметь при температуре более 60 градусов, но он был холодным. Теперь понятно почему котёл не запускался в режиме ГВС, датчик показывал, что вода и так слишком горячая, зачем её греть?

Показания датчика могут быть изменчивыми, так через некоторое время я вновь измерил сопротивление датчика и оно показало 10 кОм что нормально для температуры холодной воды. Датчик был не стабильным.

Чтобы проверить свою версию я сделал следующее: Отсоединил фишку с проводами от датчика. Смотрим фото.

Расположение датчика NTCsВместо датчика подставляем резистор

И в отверстия фишки, вместо датчика вставил резистор номиналом 20 кОм, с таким сопротивлением «Мозги» котла будут воспринимать температуру воды как холодную, менее 10 градусов «Нужно греть», — подумают они и включат котёл. Именно так всё и получилось.

Запускаю котёл и… Вуаля  всё работает. Вывод, нужно менять погружной датчик NTCs.

Поскольку датчик имеет прямой контакт с водой, перед его заменой необходимо перекрыть подачу воды и слить воду из котла.

Кстати, с этим датчиком могут возникнуть и другие ошибки которые отобразит индикатор котла.
Это такие ошибки как:
201 — Указывает на обрыв датчика или проводов идущих к нему.

202- Показывает что произошло замыкание. Это может быть как сам датчик, так и опять же провода.

Важное заключение

Подставить резистор, это не плохой способ убедится в неработоспособности датчика. Но оставить котёл так работать, продолжая обманывать схему котла, не стоит, всё же нужно приобрести датчик и заменить его.

Нужно понимать, что сопротивление подставленного резистора не будет изменятся при изменении температуры воды, а этот датчик в паре с другим, регулирует силу пламени, а точнее от разницы показаний между этими датчиками, электроника регулирует силу пламени. Так осуществлена регулировка температуры ГВС и защита от образования накипи в теплообменниках.

Однако в крайнем случае можно немного воспользоватся, например тем вечером мы все искупались, а уже на следующий день я нашёл новый датчик и заменил его.

Предохранительный клапан пропускает воду

С предохранительным клапаном тоже были приключения. Однажды после капитальной профилактики всего гидроблока котла спускной клапан начал подтекать, то есть прокладки, резиновые колечки уже поизносились и стали пропускать.

Выход из положения: Можно просто подмотать фумлентой. Но однажды пришлось применить креативность. Фумленты не было, искал выход из положения роясь в ящике с разным хламом, и нашёл его …. в шприце.

Да да, в медицинском, одноразовом шприце, он среди хлама валялся поскольку использовался как маслёнка для машинного масла. Его поршень резиновый колпачок, срезав с него лишний конус получилась одна широкая прокладка, как раз вместо двух колечек. Подошло отлично, до сих пор так и стоит. Единственное, что я ещё сделал так это перед установкой, нанёс на эту прокладку слой густой смазки типа солидол. Я использовал смазку для буров от перфоратора.

А в другом случае предохранительный клапан подтекал не в месте соединения с основным блоком, а прямо через сопло, то есть не держал уже сам клапан, а не его соединение.

После его разборки стало ясно почему. Внутри клапана пружиной к корпусу прижимается резиновый колпачок, который и перекрывает выход воды до определённого значения давления. На внешней (запирающей) плоскости этого колпачка продавилась выемка и она мешала плотному контакту с корпусом. Сняв этот колпачок, (он по форме напоминает напёрсток) внутрь него нужно заложить что нибудь плоское подходящее по диаметру, я вырезал из картона кружочки и использовал их. Так можно немного усилить силу прижатия и устранить протекание.

Ну вот теперь всё! Делитесь Вашим мнением и Вашими хитростями в ремонте.

Для этого есть лента комментариев.

blogvp.ru

реле протока воды



Главная

Поиск:


Loading…

ТЭГИ

приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями
новые видеоклипы, Поздравления

РЕКЛАМА

Денди Купить| Dendy Купить игровую приставку

ПАРТНЁРЫ

Сообщество

реле протока воды .

Обзор реле протока Flu 25pl и Акваробот турби


Нажми для просмотра

Сегодня мы
предлагаем
вашему
вниманию
обзор еще
одного
интересног
о и
полезного
устройства
. Дословно
с…



Тэги:

Реле потока для насоса: принцип действия, особенности, виды


Нажми для просмотра

Блоки
управления
насосами
по потоку в
системах
водоснабже
ния. Общий
принцип
работы
управления
по
потоку….



Тэги:

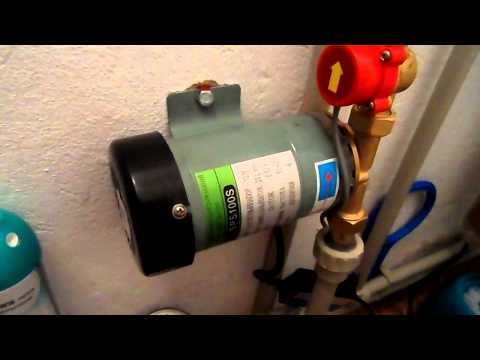

Датчик (реле) протока для насоса, повышающего давление воды в квартире.


Нажми для просмотра

Датчик
(реле)
протока
для насоса,
повышающег
о давление
воды в
квартире.



Тэги:

Реле протока. Принцип действия. Монтаж и настройка.


Нажми для просмотра

В видео
наглядно
продемонст
рирован
принцип
действия
лепестково
го реле
протока –
одного из
наиболее…



Тэги:

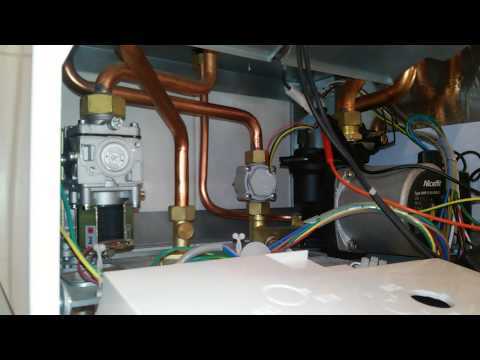

Реле протока, датчик протока воды газового котла.


Нажми для просмотра

Реле
протока
воды
газового
котла
работает
по
замыканию
контактов
при
протоке
воды.
Замыкание
конта…



Тэги:

Автоматика для насоса, реле давления, реле протока.

Нажми для просмотра

Реле
давления
акваконтро
ль: Блок
управления
насом:
Простое
реле
давления:
https://vk …



Тэги:

100% Защита насоса от сухого хода


Нажми для просмотра

Защита от
сухого
хода с
помощью
датчика
реле
протока и
реле
задержки
времени.
Подробнее
о других
метода…



Тэги:

Выбираем управление насосом: реле давления, реле потока, частотный преобразователь


Нажми для просмотра

Рассматрив
аем
большую и
сложную
тему. Какие
есть
варианты
управления
насосами и
насосными
станциями.
ассм…



Тэги:

Работа автоматики электроного реле протока Pedrollo Easy Small


Нажми для просмотра

Работа
устройства
управления
насосом
водоснабже
ния в
частном
доме Есть
классическ
ая схема
водоснабже
ния…



Тэги:

Датчик расхода воды YF-S201 устройство, принцип действия, ремонт


Нажми для просмотра

Датчик
расхода
воды YF-S201
состоит из
пластиково
го корпуса,
водяного
ротора с
магнитами
и датчика…



Тэги:

Реле сухого хода и реле протока в защите насосной станции


Нажми для просмотра

Этот ролик
обработан
в
Видеоредак
торе YouTube ()



Тэги:

Реле потока


Нажми для просмотра

При
закрытии
крана
датчик
протока не
отключает
насос.



Тэги:

Глюк в работе насоса OMHI AQUA 10M


Нажми для просмотра

Датчик
протоку в
системі
опалення
вимикає
горілку
котла якщо
циркуляція
теплоносія
в контурі
котла
недост…



Тэги:

🔴 Датчик протока воды 626 (Caleffi), электроподключение и регулировка 👍


Нажми для просмотра

Расходомер
с
электромаг
нитным
клапаном и
LCD
экраном.По
упал на
АЛИЭлектро
магнитный
клапан …



Тэги:

Расходомер жидкости.


Нажми для просмотра

Замена
реле
протока
Habitat 2.



Тэги:

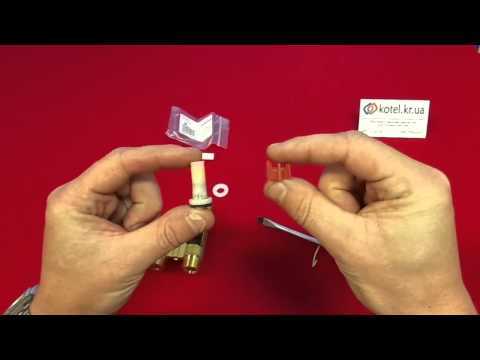

Замена реле протока Habitat 2


Нажми для просмотра

Датчик
(реле)
протока —
устройство
, поломки,
ремонт.
Напоминаем
: ремонт
газового
котла
должен
делать…



Тэги:

Датчик (реле) протока — устройство, поломки, ремонт.


Нажми для просмотра

Подходит
для
управление
м поливом
из емкости
Более
подробное
описание и
выбор
моделей на
сайте — .



Тэги:

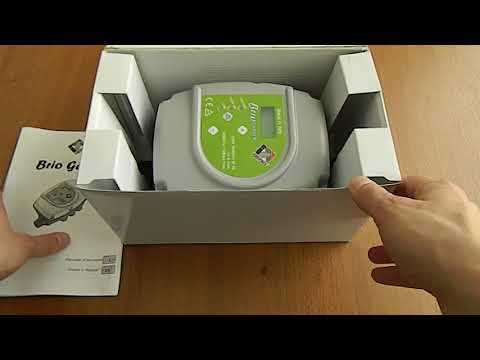

Реле протока воды BRIO GARDEN


Нажми для просмотра

Описание отсутсвует



Тэги:

Датчик протока ГВС


Нажми для просмотра

Описание отсутсвует



Тэги:

Датчик протока ГВС 2


Нажми для просмотра

Описание отсутсвует



Тэги:


funer.ru

Датчики протока воды для газовых котлов и насосов. Реле протока воды – назначение, принцип работы и самостоятельное подключение Датчик потока к циркуляционному насосу отопления

Бережное отношение к технике, обеспечивающей подачу воды, существенно продлевает ее рабочий ресурс, гарантирует бесперебойную работу системы. Для этого нужен не только своевременный осмотр и надлежащий уход, но и оснащение насосов полным набором устройств защиты. Предупредить вероятность серьезной поломки значительно дешевле, чем ремонтировать или покупать новый агрегат. Согласны?

Установка реле потока воды защитит двигатель и поверхностного, и глубинного насосного оборудования. Ведь чаще всего при перегорании мотора проще купить новый насос, чем его менять. Мы вам расскажем, как работает этот важный защитный прибор, как его выбрать и включить в автономный водопровод.

В статье приведены ценные рекомендации по монтажу устройств защиты насосов от работы в условиях «сухого хода». Разобрана технология настройки под индивидуальные требования. Для лучшего восприятия немалого объема информации прилагаются фотоснимки, схемы, видеообзоры и руководства.

В бытовых водопроводах довольно часто случается угрожающее аварией действие насосной станции без воды. Подобную проблему называют «сухим ходом».

Как правило, жидкость охлаждает и смазывает элементы системы, тем самым обеспечивая ее нормальную работоспособность. Даже непродолжительная работа всухую приводит к деформации отдельных деталей, перегреву и выходу из строя двигателя оборудования. Негативные последствия касаются как поверхностных, так и глубинных моделей насосов.

Сухой ход возникает по разным причинам:

  • неправильный выбор производительности насоса;
  • неудачный монтаж;
  • нарушение целостности водяной трубы;
  • низкое давление жидкости и отсутствие контроля над ее уровнем, для чего используют ;
  • скопившийся мусор в трубе откачивания.

Автоматический датчик необходим для того, чтобы полностью обезопасить прибор от угроз, создаваемых нехваткой воды. Он измеряет, контролирует и поддерживает постоянство параметров водного потока.

Насосное оборудование, оснащенное датчиком, обладает множеством преимуществ. Оно дольше служит, реже выходит из строя, более экономно расходует электроэнергию. Также существуют модели реле для котлов

Основное предназначение реле заключается в самостоятельном отключении насосной станции при недостаточной мощности потока жидкости и включении после нормализации показателей.

Конструкция и принцип работы

Датчик имеет уникальное устройство, благодаря которому он выполняет свои непосредственные функции. Самой распространенной модификацией является лепестковое реле.

В классическую схему строения включены такие важные элементы:

assz.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
