Деревянный теплый пол – Теплые водяные полы на деревянный пол: виды и технология укладки

Содержание

Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы — и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном доме

Содержание статьи

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

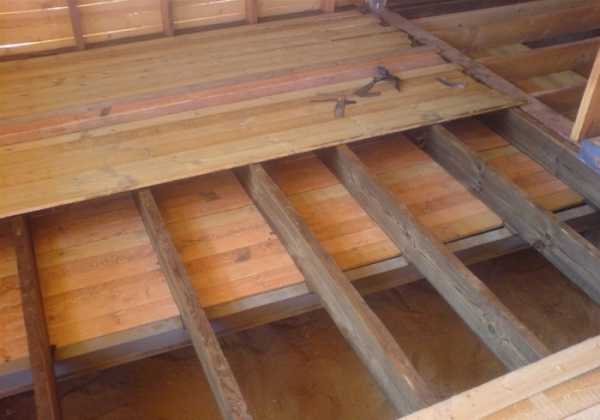

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

  1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
  2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
  3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

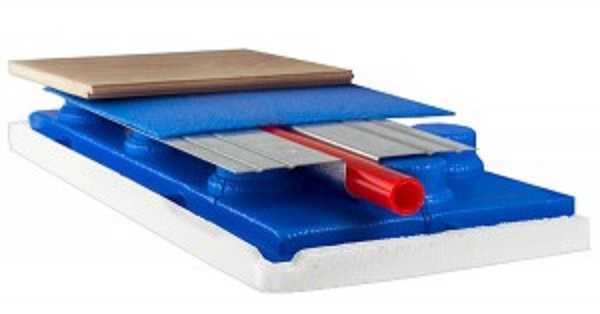

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы — будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки — отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева

  1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
  2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
  3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

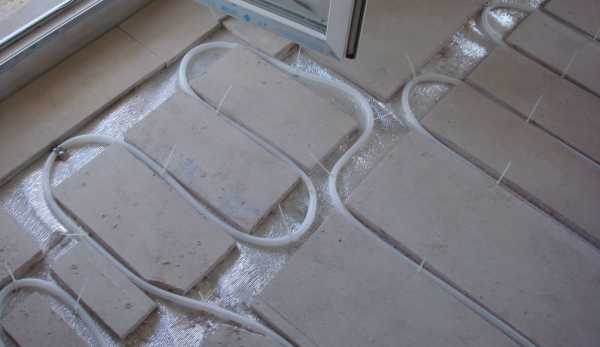

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

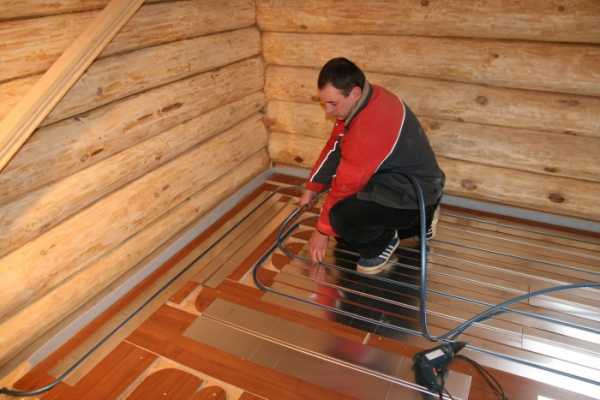

Вариант с фрезеровкой чернового настила

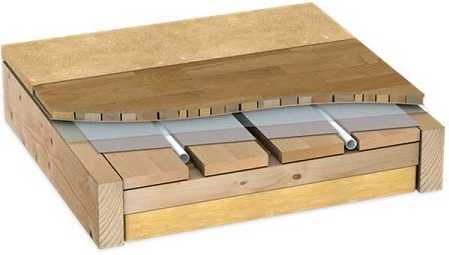

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

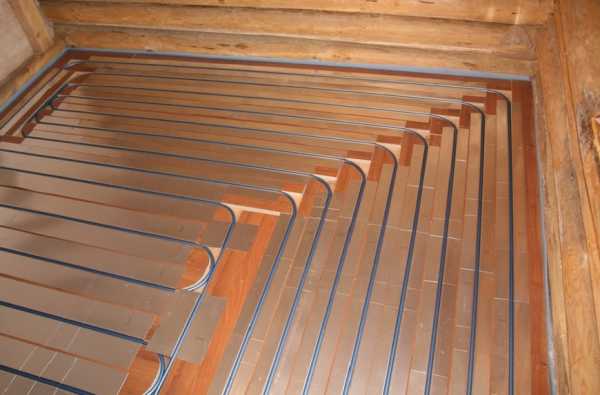

Вариант — пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителя

Поверх них даже и стяжку делать не надо — просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фото Комментарий

Шаг 1 – снятие плинтуса

Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.

Шаг 2 – удаление старого ЛКМ покрытия

Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.

Шаг 3 – нанесение биозащитного грунта

Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.

Шаг 4 – герметизация щелей

На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.

Шаг 5 – закупка доски для устройства контуров

Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае — это 145 мм, толщина доски 20 мм.

Шаг 6 – раскрой доски

Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны.

Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.

Шаг 7 – скругление торца

Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез.

Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.

Шаг 8 – обеспечение зазора

Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.

Шаг 9 — монтаж доски

Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.

Шаг 10 – укладка трубного контура

Эту деревянную конструкцию тоже необходимо вскрыть защитным составом — только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.

Шаг 11 – подготовка ДСП

Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.

Шаг 12 – монтаж отражающего слоя

Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.

Шаг 13 – монтаж верхнего жёсткого покрытия

Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант — правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото.

В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео — Водяной теплый пол по деревянному основанию

Видео — Монтаж водяного теплого пола

Видео — Монтаж ИК пленки на деревянный пол

pol-spec.ru

Как сделать теплый пол в деревянном доме своими руками

Деревянные дома пользуются популярностью благодаря экологичности, уникальному микроклимату, в них легко дышится. Стены из дерева хорошо держат тепло, способствуют воздухообмену. Для создания полного комфорта необходимо обустроить теплые полы, которые прослужат долгий срок.

Существуют различные варианты утепления: теплоизолирующими материалами, устройством водяной или электрической системы «теплый пол». Утеплитель используют для деревянного настила. Второй способ больше применим к бетонному покрытию. Каждый метод имеет свою технологию, которую нужно знать, чтобы выполнить монтаж самостоятельно.

1

Деревянные полы – как правильно утеплить

Различают однослойные и многослойные деревянные полы. Первый вид может стелиться с использованием лаг или без них. Второй тип представляет собой систему, состоящую из чернового, чистового пола, гидро- и теплоизоляционных слоев и напольного покрытия. Они строятся на лагах, если есть фундамент, или на столбах. Отопительные элементы располагают во внутреннем пространстве.

Утепление необходимо для любого пола. В качестве теплоизолятора берут минеральную вату, пенопласт, полиуретан, но возможны варианты использования опилок, стружки, сыпучих материалов. Независимо от применяемого утеплителя зазор между ним и покрытием должен находиться в пределах 1,5-5 см для свободной циркуляции воздуха.

1.1

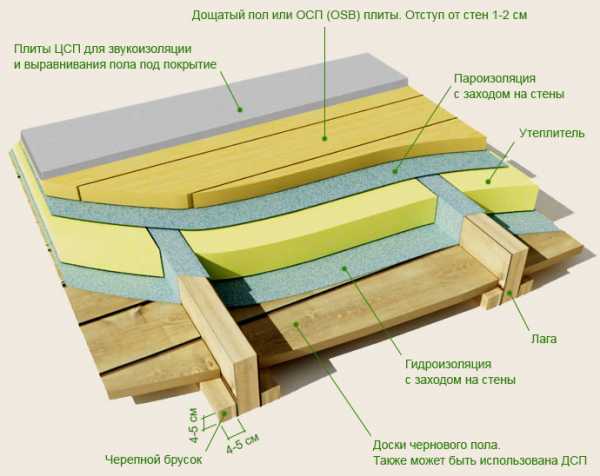

Утепление чернового пола

Полы в деревянном доме должны быть крепкими, с хорошей вентиляцией воздуха. Для этого под ними сооружают черновое основание, который служит базой для укладки гидро-, теплоизоляционных слоев и финишного покрытия. Он обеспечивает воздушную прослойку, которая сохраняет тепло и защищает поверхность от перекоса и гнилостных процессов. Это помогает полу дольше оставаться в идеальном состоянии.

Ошибочно считать черновой пол основанием для настила напольных покрытий. Чаще всего подложку изготавливают из листовых материалов (фанеры или ДСП) или деревянных досок, которые кладут на лаги. С ее помощью выравнивают поверхность и стелют ровный отделочный материал. Кроме того, она служит для равномерного распределения веса на участки перекрытия. Этот подход применяют как в монолитных, так и в деревянных домах.

Черновой пол является самым нижним слоем досок. Его настилают на балки или лаги перекрытия, используют в качестве основания для тепло- и гидроизоляции. При его устройстве нужно позаботиться о циркуляции воздуха под основным полом, чтобы доски под ним не прогнивали. Для этого в углах дома делают отверстия, которые закрывают решеткой. В защите от влаги нуждается фундамент. Для этого выполняют качественную отмостку, применяют обмазочные гидроизолирующие материалы, стелят рубероид.

Затем нужно обработать доски, лаги и венцы чернового пола специальным антисептиком, который защитит деревянные материалы от разрушения и поражения грибком. Можно использовать средства против насекомых или отработанное масло.

Осуществляют укладку несколькими способами:

  • На черепные брусья, использующиеся в качестве балочных заплечий, прибиваются по краям балок.
  • В специальные пазы на брусках, которые вырезают в форме лежащей на боку буквы «Н».
  • На балочные заплечья, напоминающие формой букву «Т».

Для того чтобы пол не был холодным, ему требуется дополнительное утепление. Проще всего его уложить на черепные бруски. Потом выполняются слои из гидроизолятора, теплоизолятора (минвата) и пароизолятора.

Затем настилается чистовой из ДСП или шпунтованной доски. В конце укладывают покрытие для пола – линолеум, ламинат или другое.

Рекомендуется утеплять тщательно, чтобы температура половой поверхности и воздуха в помещении не отличались на более чем 2 градуса. Такая разница объясняется нормами. В противном случае холодные доски при ходьбе босыми ногами будут создавать дискомфорт.

При выборе утеплителя нужно обращать внимание на такие критерии, как вес, пожаробезопасность, экологичность, простоту установки, прочность, теплоизоляционные качества, долговечность. Наиболее оптимальным вариантом является минеральная вата, которая не поглощает влагу, огнестойкая и т. д. Менее подходит пенопласт, он подвержен воздействию огня.

Для организации гидроизоляционного слоя берут рубероид, полиэтилен и изопласт.

После выбора материала начинают установку. Первым монтируют черновую основу, сверху последовательно кладут гидро-, паро- и теплоизоляцию. На заключительном этапе настилают чистовой пол. Для этого используется фрезерованная деревянная доска, с тыльной стороны которой должны быть продухи по 2 см. Они нужны для доступа воздуха к полу.

В случае отсутствия этих досок используют шпунтованные, фальцованные, с шипами различной формы, с рейками в шпунт. В таких покрытиях нет отверстий для циркуляции воздуха, поэтому нужно увеличить зазоры при установке на лаги. Доски настилают по годичным кольцам так, чтобы они имели разное направление. Теперь можно укладывать финишное покрытие.

Сравнительный анализ систем теплого пола представлен в таблице:

Вид Описание Фото
Водяные Сложно и дорого монтировать. Создают высокую нагрузку на деревянные перекрытия за счет собственного веса и толстого слоя бетонной стяжки. Дешево обходится эксплуатация, безопасны. Обладают инерционными свойствами – плавно нагреваются и остывают, что идеально подходит для различных напольных покрытий
Электрические кабели Незначительный вес, небольшая толщина не ведет к потерям высоты помещения, как в случае с водяными системами. Недостаток – есть вероятность короткого замыкания и возгорания. Ощутимое потребление электроэнергии
Электрические маты из кабелей Электрические маты из кабелей. Простая схема монтажа. Нагревательный тэн имеет меньшее сечение, чем традиционные кабельные системы. Отлично подходят для подогрева полов, покрытых керамической плиткой

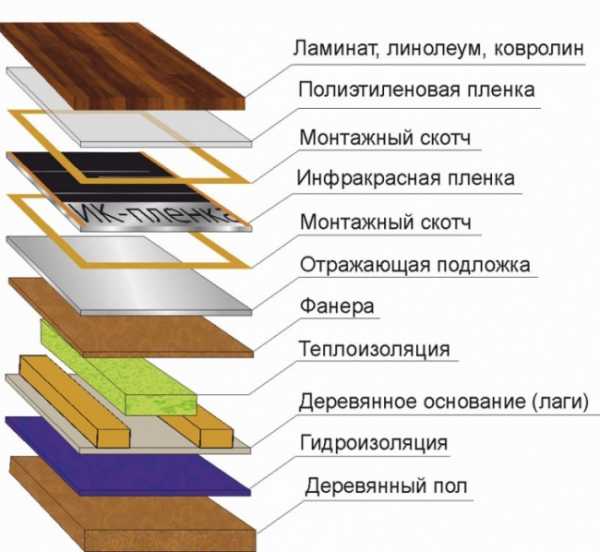

Инфракрасная пленка Самый дешевый, быстрый и простой в монтаже вариант. Возможность установки своими руками. Легкие, имеют небольшую толщину, низкую инерционность, среднее потребление электроэнергии. Терморегулятором можно оперативно настроить температуру. Возможен частичный ремонт системы. Хорошо подходит к ламинату

2

Водяная система – инструкция по установке

Основанием для водяных систем вида «теплый пол» служит трубопровод, по которому движется разогретый теплоноситель. Зачастую это вода, поэтому данный способ носит такое название.

Систему прокладывают по полу и подсоединяют к автономному или центральному отоплению. Для циркуляции теплоносителя в трубопровод устанавливается насос. Трубы могут быть из любого материала — пластмассы, металлопластиковые, со швами и без них.

Для деревянного дома идеальным вариантом будут медные трубы, но их основной недостаток – цена. Если брать за основу соотношение цена-качество, то отдать предпочтение стоит бесшовным металлопластиковым изделиям. Они безопасны, устойчивы к высоким температурам и агрессивным средам.

2.1

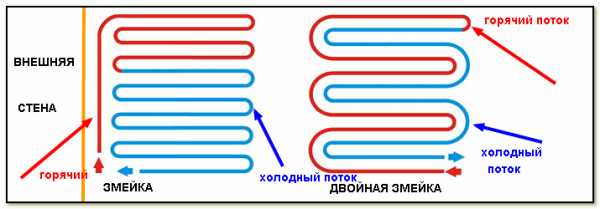

Варианты укладки трубопровода

Прокладка труб может производиться разными способами, отличающимися креплением элементов к полу:

  • Специальные направляющие-рельсы из пластика. Их клейкая сторона закрепляется на основании, а в пазах, расположенных сверху прокладывают трубы.
  • Кронштейны для фиксации. Такой метод очень трудоемкий, не говоря уже о неэстетичном виде, который не играет большой роли, так как всю некрасивость скроет стяжка.
  • Крепежные листы. Их кладут поверх теплоизолирующего слоя, а трубы укладываются в специальные бобышки. Этот способ является не только простым, но и надежным – элементы хорошо закрепляются. Альтернатива такого материала – теплоизолятор толщиной 45 мм, который имеет выемки для крепления.
  • Пластиковые скобы. Обычно они находятся вместе с материалом для теплоизоляции.

Судя по отзывам, лучшим способом установки теплого пола в доме из дерева является стяжка. У метода самая высокая энергоэффективность благодаря бетону, который имеет хорошую теплопроводность. Для обеспечения комфортной температуры в жилье достаточно нагреть в системе воду до 45 градусов. Воздух в комнате быстро прогревается, благодаря большой площади источника тепла – половой поверхности.

2.2

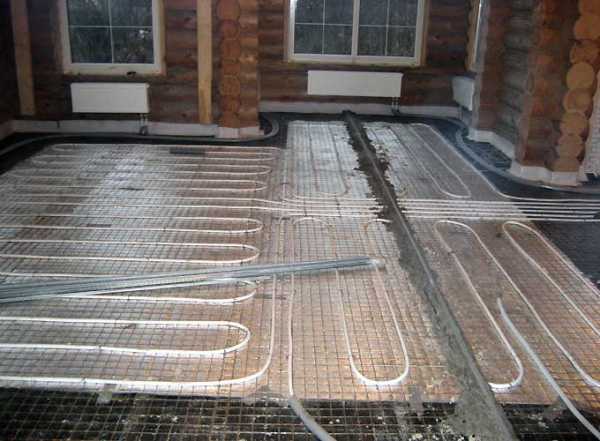

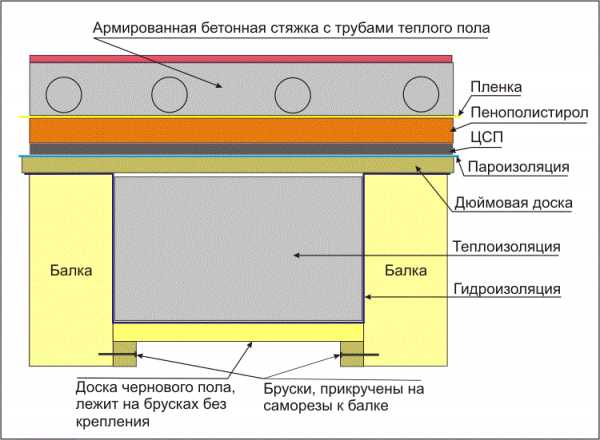

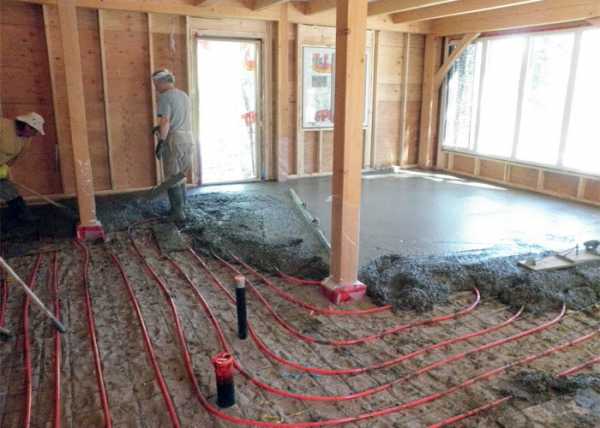

Монтаж теплого пола под бетонную стяжку

Начинают работы с укладки теплоизолирующего материала на половое основание. Особых ограничений по выбору нет. Важно, чтобы он имел металлизированный слой, тогда тепло будет отражаться от него вверх. Без теплоизоляции можно обойтись, когда водная система располагается на полу второго этажа дома. Это позволит обогревать комнаты на первом.

К теплоизолирующему материалу любым из описанных способов крепится трубопровод. Частота крепления зависит от размеров помещения и эксплуатационных характеристик стройматериалов. В основном шаг составляет 20-30 см.

Не рекомендуется создавать замкнутый водный контур протяженностью более 100 м. Если помещение имеет большую площадь, в нем лучше сконструировать их несколько. Это связано с тем, что вода в системе с трубопроводом большой длины быстро остынет и не прогреет комнату. При расчете длины нужно учитывать расстояние для подсоединения к котлу.

По периметру на стены помещения крепят демпферную ленту. Она не дает разрушаться стяжке при тепловом расширении, позволяет сделать зазор, который компенсирует последствия температурных перепадов. Можно сэкономить, взяв в качестве демпфера обрезки пористого материала. На последнем этапе выполняется бетонирование.

2.3

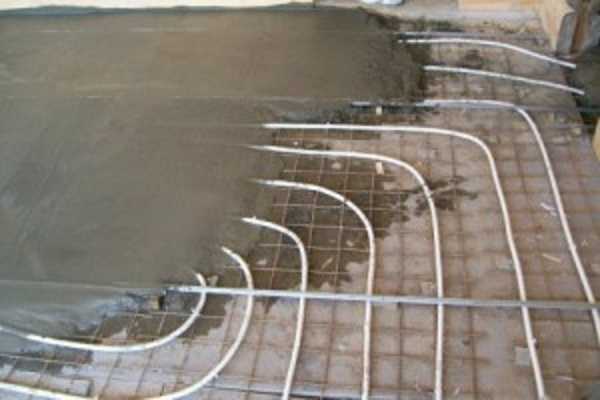

Пошаговая инструкция по устройству бетонного основания

Минимальной толщиной для стяжки является 3 см, но желательно, чтобы она была не менее 5 см. Можно использовать как готовый раствор, так и приготовленный самостоятельно.

Бетонные работы проводятся в несколько шагов:

  1. 1. Отбивка уровня пола. Для этого на стены наносят метки, которые соединяются друг с другом горизонтальной линией. Для более точного замера можно использовать нить, натянутую между двумя вкрученными саморезами.
  2. 2. Установка маяков. В будущем они пригодятся для выравнивания бетонного слоя. Для их выставления используют бруски или профили.
  3. 3. Заливка раствором. Бетон кладут на основание немного выше маяков. Затем с помощью правила выравнивают поверхность до нужного уровня и шлифуют мастерком.
  4. 4. Стяжке необходимо дать просохнуть 12 часов. После этого ее смачивают водой в течение 3-4 дней.
  5. 5. Когда слой полностью застынет, выполняется финишная шлифовка с помощью затирочной машинки. Вдоль стен для снижения возможных нагрузок надрезают деформационные швы.

После этого стелят напольное покрытие.

2.4

Водяной пол без применения стяжки

Водный пол в домах из дерева можно делать без бетонного основания. Это связано с тем, что оно дает большую нагрузку на деревянную конструкцию. Недостаток метода – малая энергоэффективность, так как теплопроводность древесины меньше, чем у бетона. Второй минус – невозможность обеспечить равномерный обогрев дощатого пола, встречаются участки с разной температурой нагрева.

Свести такие недостатки к минимуму можно путем организации меньшего шага при монтаже трубопровода. Но так как этот параметр зависит от расстояния между перекрытиями, его реализация возможна, если позволяет конструкция дома. Второй вариант – прокладка под водяной системой слоя с металлизированным покрытием, который будет отражать тепло вверх и уменьшит тепловые потери.

Трубы можно прокладывать как между лагами, так и внутри бруса, если сделать в нем пазы-пропилы. Другим эффективным методом является конструирование чернового пола из доски толщиной 20 мм.

3

Электросистемы – особенности монтажа

В случае электрических систем при монтаже теплого пола нужно соблюдать ряд требований:

  • Организовать качественную гидроизоляцию полового основания.
  • Основным элементом является нагревательный кабель, его выкладывают равномерно по всей поверхности.
  • Систему необходимо оборудовать термостатом с возможностью регулирования температуры до 40 градусов.
  • Максимальный показатель толщины деревянного настила должен достигать 25 см.
  • Специалисты не рекомендуют использовать ковролин в качестве финишной отделки.

Запрещается прокладывать кабель в местах, где расставлена тяжелая мебель.

Есть несколько видов теплых полов с электричеством:

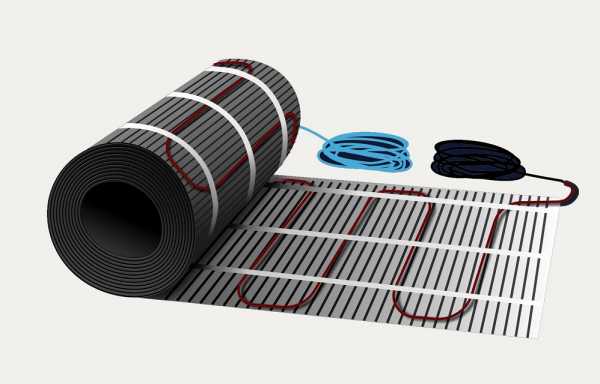

  • Греющий мат – представляет собой сетку кабеля, которую удобно монтировать, так как ее следует просто расстелить.

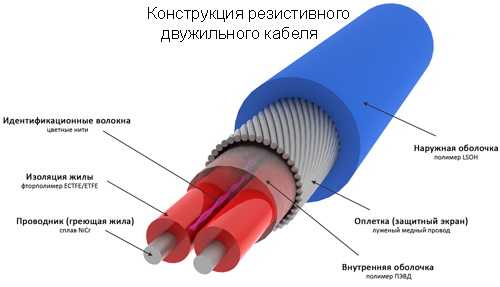

  • Нагревательный кабель – состоит из специальных проводов, реализуется в мотках.

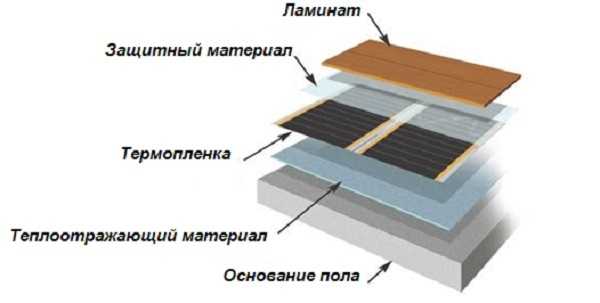

  • Инфракрасные полы из пленки имеют минимальную толщину, но при этом обладают высокой мощностью.
  • Стержни из карбона (графитовые пластины) устанавливаются и работают по принципу пленочного покрытия.

3.1

Особенности установки

Лучше всего прокладывать электрическую систему под тонкой цементной стяжкой. В качестве напольного покрытия идеальный вариант – керамическая плитка, но можно настелить любой материал.

Обязательным является организация подстилающей поверхности из теплоизолятора с металлизированным покрытием. Затем на нем располагается теплый пол вне зависимости от его вида. Кабели подсоединяют к электрической сети, датчикам и накрываются половыми досками.

Для облегчения нагрузки на конструкцию можно не использовать стяжку из цемента. Тогда нужно монтировать черновой пол. Вначале на перекрытия кладут направляющие. В промежутках между ними устраивают слой теплоизоляции. Затем всю поверхность покрывают сварной сеткой.

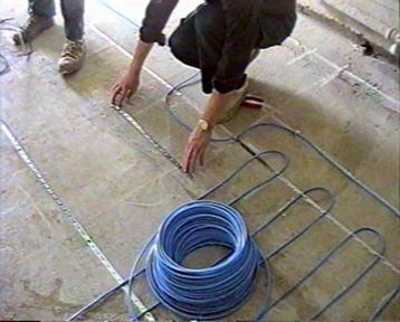

На подготовленное основание укладывают силовой кабель. В местах, где он пересекает брусья, делают пропилы, чтобы все элементы находились на одном уровне. В пропиленные пазы кладут металлическую фольгу. К основанию кабель крепится с помощью монтажной ленты, хомутами к стене. Далее настилают чистовой пол. В качестве покрытия подойдет шпунтованная доска или с соединением «шип-паз».

Перед закреплением чистового пола нужно подсоединить электрическую систему к источнику тока и проконтролировать ее работу в течение двух суток. Если не возникло никаких проблем, деревянный настил закрепляют и накрывают финишным покрытием.

remontodelo.com

Как сделать теплый пол на деревянный пол

Современные технологии значительно повышают комфорт проживания. Например, для многих решение монтажа теплого пола в качестве основного источника тепла стало идеальным. Данный способ отопления призван полностью заменить существующую радиаторную систему. Однако в большинстве случае теплый пол укладывается на бетонную стяжку и закрывается керамической плиткой. Но как быть, если в качестве основания у вас деревянный пол. Неужели реализовать задумку по укладке напольного обогрева будет невозможно? Сегодня существует технология, которая позволяет реализовать даже такую задачу. Сегодня существует ряд схем, позволяющих сделать теплый пол на деревянный пол. В этой статье мы расскажем вам о том, что сделать деревянный пол теплым вполне реально.

Подготовка основания

Важную роль в успешной реализации задуманного, сделать качественный напольный обогрев. Мы рассмотрим технологию с использованием системы водяного и электрического теплого пола. В частности, речь пойдет об укладке теплого пола по деревянным лагам. Сразу отметим, что такой способ работ полностью исключает использование стяжки, что позволяет ускорить запуск напольного отопления деревянного пола.

Итак, для укладки теплого пола на деревянном основании требуется выполнить ряд требований. Прежде всего особые условия предъявляются доскам. Если древесина изготавливается на основе дуба или бука, то их толщина не должна превышать 24 мм. Если же доска изготавливается из сосны или лиственницы, то толщина доски не должна превышать 22 мм.

Важно! Если изготовление деревянного пола осуществляется с нуля, то доски необходимо разложить на полу на лаги на несколько дней. Более того, пол должен быть обогреваемым. Благодаря этому полностью исключается вероятность деформации досок под воздействием тепловой энергии.

Если у вас уже уложен деревянный пол, то вам необходимо тщательно его проверить. В нем должны отсутствовать любые зазоры и щели. Если во время обследования пола вы обнаружили гнилые или прохудившиеся доски, то их обязательно следует заменить. Сверху подготовленного основания обязательно настилается слой теплоизоляции, например, минеральная вата или пенопласт. Если вы только начали изготавливать деревянный пол, то теплоизоляция укладывается между лагами. Лаги монтируются с шагом друг от друга на 600 мм.

Важно! На досках должны отсутствовать зазоры, щели и плесень.

Что касается монтажа теплоизоляционного слоя, то предварительно расстилается пароизоляционная пленка. Процесс монтажа утеплителя должен происходить очень плотно. В противном случае могут появляться мостики холода. Теперь предлагаем вам рассмотреть процесс изготовления электрического и водяного теплого пола на деревянном полу.

Электрический обогрев

Под этим обогревом подразумевается система, состоящая из нагревательного кабеля. Этот кабель может быть отдельным или разложенным на специальном мате. Итак, если используется такой обогрев, то важно полностью его изолировать от влаги. Более того, температура теплого пола на даче не должна превышать 27 градусов по Цельсию.

Совет! Чтобы осуществлять регулировку и контроль температуры нагревательного мата, обязательно устанавливается терморегулятор и температурный датчик. В противном случае дерево будет перегреваться, а ходить по полу будет некомфортно.

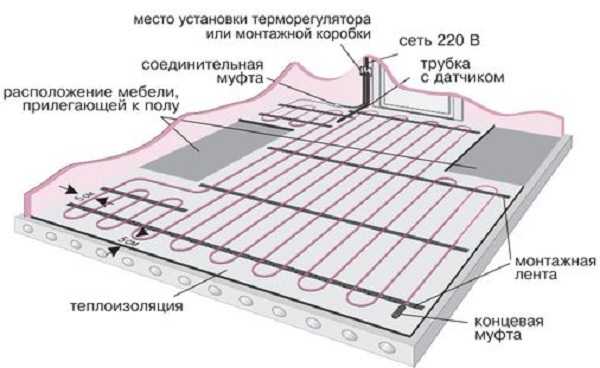

Итак, рассмотрим схему монтажных работ электрического обогрева на деревянный пол своими руками:

  • Между лагами укладывается теплоизоляционный материал. В обязательном порядке предварительно изготавливается черновой пол.
  • Сверху теплоизоляции монтируется отражающая пленка, которая будет направлять все тепловые потоки вверх в помещение.
  • Сверху этого укладывается монтажная сетка. Она будет необходима для того, чтобы равномерно распределить нагревательный кабель теплого пола под деревянный пол.
  • Кабель монтируется между лагами петлями.
  • Чтобы нагревательный кабель проложить через лаги, в них изготавливаются специальные отверстия или пропилы.
  • К сетке кабель фиксируется при помощи специального хомута.
  • Обязательно устанавливается температурный датчик.
  • От температурного датчика провод должен идти к терморегулятору, который позволит осуществлять корректную регулировку напольного обогрева деревянного пола.
  • После этого проверяется вся система на предмет работы. Если все работает исправно и кабель прогревает все равномерно, то можно осуществлять отделку финишным покрытием.

Совет! Расстояние между чистовой отделкой и кабелем должно составлять не более 30 мм. В противном случае достичь комфортной температуры деревянного пола будет сложно.

Итак, как видно схема сравнительно простая. А что, если вы захотите использовать инфракрасный теплый пол под деревянный пол? В этом случае укладка осуществляется по лагам. Схема монтажа практически такая же, как и с использованием электрического нагревательного кабеля. Правда, в этом случае в качестве напольного покрытия можно использовать не деревянные доски, а можно положить ламинат, линолеум, паркет и подобное покрытие. Уложенные нагревательные элементы между лагами следует покрыть фанерой или другим листовым материалом.

Если говорить за самый экономичный электрический обогрев деревянного пола, то это использование пленочного инфракрасного теплого пола. Ее монтаж даже можно осуществлять по существующему деревянному полу. Предварительно делают слой теплоизоляции с отражающей пленкой. После этого монтируется нагревательная пленка, а сверху защитная пленка. Потом происходит монтаж облицовочного покрытия.

Система водяного обогрева

Теперь предлагаем вам рассмотреть технологию изготовления водяного теплого пола на деревянном полу. Теплый пол на деревянной основе с использованием водяного обогрева пользуется большой популярностью. В частности, это объясняется тем, что вода как теплоноситель гораздо экономичней электричества. А если сделать грамотные расчеты, то такое отопление будет обходиться гораздо выгодней. Однако здесь у многих возникает вопрос, как рационально совместить водяной теплый пол с деревянным полом. Опасения, связанные с этим вопросом вполне оправданы. Однако они не подтверждены никакими фактами. Особенность укладки водяного теплого пола на деревянный пол практически полностью исключает протечку. Безусловно, здесь необходимо использовать только качественное оборудование. В противном случае вам не получится достичь высокой надежности.

Итак, водяной обогрев включает в себя обязательное использование нагревательного котла, коллектора или гребенки, циркуляционного насоса, запорной арматуры и системы по контролю работы всей системы. Реализация теплого пола по деревянному перекрытию возможна двумя способами. Первый способ сравнительно простой и не требует больших трудозатрат. Другой способ более сложный. Итак, независимо от выбранного способа и технологии, вам необходимо иметь под рукой:

  • Труба для прокладки отопительного контура.
  • Теплоизоляционный материал. Например, это может быть минеральная вата, пенополистирол и тому подобное.
  • Жесткое основание. В этом случае используется алюминиевая фольга, а для укрепления всей конструкции применяется металлическая сетка. К сетке будут крепиться трубы.
  • Температурный датчик.
  • Терморегулятор для регулировки температуры напольного обогрева на деревянном поле.
  • Обязательно используется отражающая пленка. Она будет отражать тепловой поток вверх помещения.

Итак, для обустройства обогрева деревянного пола рекомендуется использовать трубы диаметром 16 мм. По ним теплоноситель будет передвигаться с необходимой скоростью, что будет обеспечиваться комфортная температура.

Для высокой эффективности, трубы заворачиваются в фольгу. Это значительно снизит тепловые потери. Что касается длины одного контура, то он не должен превышать 100 метров. Если на деревянном полу обустраивается сразу несколько отопительных контуров, то разница между ними по длине не должна составлять более 15 метров.

Важно! Чем короче отопительный контур, тем эффективней работает система обогрева. Ведь теплоноситель будет передвигаться по всей системе равномерно и быстро.

При разработке теплого пола обязательно учитывайте тот факт, что водяной контур должен полностью покрывать всю площадь помещения. Только так можно достичь того, чтобы помещение отапливалось равномерно и качественно. Что касается укладки отопительного контура, то его можно проложить между лагами деревянного пола. Предварительно изготавливается слой теплоизоляции. Также существует технология по укладке труб между досками. В досках предварительно изготавливаются каналы для прокладки трубы. Сверху осуществляется слой защитного настила, например, фанера, а потом финишное отделочное покрытие.

Заключение

Итак, вот мы и узнали о том, что сделать деревянный пол отапливаемым вполне реально. Более того, существует несколько технологий и схем того, как сделать теплый пол. Мы надеемся, что данный материал предоставил для вас немало полезной пищи, которая поможет вам принимать верные решения. Помните о том, что соблюдение технологии поможет вам избежать ошибок. Чтобы закрепить всю предоставленную теорию, мы предлагаем дополнительно посмотреть видеоматериал, в котором наглядно показывается как реализовывать тот или иной метод.

bouw.ru

система обогрева по лагам на рейках своими руками

Оглавление статьи:

Водяные теплые полы можно укладывать на деревянный пол несколькими способами. Сами деревянные полы пользуются популярностью из-за своей экологичности и практичности, что делает дерево одним из лучших строительных материалов.

Большой популярностью пользуется спросом система водяного тёплого пола. Установка подобной системы является отличным решением в различных помещениях для его равномерного обогрева, плюсом является отсутствие батарей и возможность передвижения по полу в любую погоду босиком. Кроме того, подогрев полов удобен для людей, у которых есть маленькие дети, которые постоянно бегают и ползают по полу.

Принцип системы «тёплого пола»

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе – это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Конструкция водяного теплого пола

Водяные полы укладывают с помощью стяжки или настильным способом. Для настильного варианта характерно два способа монтажа, которые отличаются между собой от используемого материала:

  1. Полистирольная система;
  2. Деревянная система.

Под бетонным способом подразумевается бетонная стяжка, закрывающая конструкцию водяного теплого пола. Применение настильного способа обеспечивает сухие работы, благодаря которым эффективность и скорость монтажа становятся намного быстрее.

Настильный вариант монтажа теплого пола.

Если вы планируете обустроить деревянные и теплые водяные полы, то выход остаётся только один – использовать настильный способ.

Используя водяную систему обогрева полов, вы получите множество преимуществ:

  • Тепло распределяется равномерно по всей поверхности пола;
  • Нормализуется влажность в помещении;
  • С точки зрения экономии, такая система является хорошим решением для минимизации расходов электричества;
  • Также есть уникальная возможность использовать данную систему летом, для охлаждения помещения;
  • Отсутствие шума и вибрации.

Однако существуют и некоторые недостатки:

  • Есть вероятность протекания;
  • Возникают трудности при монтаже.

Настильная система предусматривает несколько вариантов укладки деревянного водяного пола. Например, модульная схема подразумевает собой монтаж труб в ранее заготовленные модули. В середине этих секций есть паз, в который и кладут трубки водяного пола. Этот способ монтажа достаточно быстрый, ведь при нём отсутствуют элементы монтажа, где необходимо устанавливать рейки и другие компоненты.

Под реечной укладкой деревянной системы водяного теплого пола подразумевается более серьёзный и сложный процесс. Но выполнить данную работу может практически каждый человек. Монтаж водяного пола в данной ситуации проводится между рейками из ДСП или ОСП. Ширина этих пазов должна быть менее 20 миллиметров.

Полная подготовка деревянного основания

Сперва нужно удостовериться в том, что основание из дерева годится для монтажа тёплого пола. Для этого необходимо тщательно его осмотреть. При условии, что доски все целые, нет прогнивших участков и доски не шатаются под ногами, можно начинать осуществлять подготовительные работы. Но вдруг если под полом прослушивается сквозняк, лаги располагаются друг от друга больше чем на 60 сантиметров (при монтаже тёплого пола максимальное расстояние между соседними лагами должно быть не более 60 сантиметров), а доски не ровные, основание требуется поменять либо демонтировать.

Общий порядок проведения работ

Как говорилось ранее, расстояние между лагами не должно превышать 60 сантиметров. Если данное требование соблюдено, можно смело начинать заниматься устройством внутренней части пола, которая будет держать на себе вес всей конструкции. После этого необходимо к лагам сверху прибить фанеру, листы ОСБ или доски.

Теплоизоляция

Наверх лаг необходимо уложить пароизоляцию, выбрав для этого специальную плёнку. Не нужно покупать полиэтиленовую пленку, так как она при перепаде температуры может образовывать конденсат. Далее укладывается либо минеральная вата, либо пенополистирол или иной теплоизоляционный материал.

Не нужно забывать про демпферную ленту, которую необходимо приклеить по всему периметру помещения. Главная функция данной ленты заключается в защитите пола от сезонных расширений.

Утепление между лаг.

Технология укладки досок

Далее процесс начинается монтажа черновых досок, на которые в дальнейшем и устанавливаются деревянные конструкции, включающие в себя теплые водяные полы. До этого момента необходимо правильно выставить пазы между досками, потому что в дальнейшем в них будут укладывать трубки теплого пола. Пазы должны быть по ширине и высоте 20х20 мм. Одним из самых важных моментов при укладке водяного пола является укладка деревянных реек. Торцы досок необходимо плавно закруглить, поскольку туда будут укладываться трубки и поворачиваться на 180 градусов.

Монтаж теплого пола

Необходимо в пазы настелить металлические теплоотражающие пластины, также можно использовать обычную фольгу. Наверх фольги укладываются трубки теплого пола, которые имеет диаметр в 16 миллиметров, для большей эффективности можно каждую трубку закрутить в фольгу. Чтобы трубки не выскакивали из пазов, необходимо в некоторых местах закрепить небольшие пластинки из металла.

Подключение к отопительной системе

Последующим этапом, после которого деревянная система водяного теплого пола будет завершена, будет подключение труб к отопительной системе. Для этого можно выбрать различные методы, например, ручное регулирование. Подключение можно произвести, применяя смесительные узлы или коллекторные системы. Выбор вариантов зависит от конкретного проекта. Не стоит забывать о том, что подключение деревянной системы пола к центральной отопительной системе может быть осуществлено только если есть все необходимые документы, которые подтверждают согласование ваших работ во всех инстанциях

Опрессовка

В заключение всего процесса монтажа нужно сделать опрессовку системы на обнаружение каких-либо повреждений или утечек. Данный этап нельзя пропускать и переходить к финальной отделке, поскольку впоследствии может возникнуть множество проблем, например, может покрытие вспучиться и размокнуть или вообще полностью отслоиться.

Выбор напольного покрытия

Наверх системы водяного пола можно использовать далеко не все напольные покрытия. При выборе нужно учитывать то, что коэффициент сопротивления теплопередачи напольного покрытия должен быть до 0,15 м2 К/Вт и никак не больше. Поэтому не стоит выбирать материал из пробки, лучше всего использовать керамическую плитку, керамогранит или ламинат. Также можно положить паркет, но при установке могут возникнуть трудности.

Ещё стоит учитывать, что для водяных тёплых полов подходят далеко не многие ковровые покрытия, при выборе необходимо обращать внимание на специальные обозначения на упаковке.

Установить теплый водяной пол на подготовленный деревянный пол, можно всего за 3-4 дня. Большая часть времени нужна для настила досок, поскольку необходимо тщательно вымерять ширину пазов, что отнимает достаточно много времени. А что касается монтажа, то тут процесс проходит очень легко и быстро.

pol-inform.ru

водяной, пленочный, электрическое основание для обогрева

Оглавление статьи:

Если деревянный дом плохо прогревается даже в случае мощной системы отопления, необходимо обратить внимание на теплый пол в деревянном доме. Эта система поможет максимально продуктивно использовать тепло, а вместе с хорошим утеплением теплых полов на деревянные полы, сделает жилище неприступной перед холодами крепостью.

Какими бывают теплые полы?

Электрические – обладают малыми размерами, не нуждаются в наливе толстых стяжек и нескольких слоях пола, но могут спровоцировать пожар в случае короткого замыкания;
Водяные – такие теплые полы по деревянным перекрытиям будут менее эффективными, ввиду меньшего тепловыделения, но этот вариант намного безопаснее.

Извините, ничего не найдено.

Оба варианта хороши по-своему, но при соблюдении техники безопасности и правильных монтажных расчетах, любой из видов пола будет эффективен и удобен. А с учетом возможных комбинаций теплых полов и их замены, вид системы не будет таким важным.

Водяной пол

Основой водяных полов всегда является трубка, которая пропускает нагретую воду. Она прикрепляется к полу и соединяется с системой центрального отопления, или же собственным котлом. Для обеспечения циркуляции используют насос, который и прогоняет по системе горячую воду, по схеме, как на фото.

Система водяного теплого пола.

Трубы для подобных систем могут быть со швами и без них, сделанными из пластмассы, металла или быть металлопластиковыми. Но несмотря на разные материалы, технология их укладки одинакова и практически не менялась со временем.

Для водяной системы теплого пола в деревянном доме идеальным выбором будет медная труба, но ее минусом является высокая цена. С точки зрения соотношения “цена-качество” наилучшим выбором будет бесшовная металлопластиковая трубка, устойчивая к высоким температурам и безопасная.

Как монтировать водяную систему?

Для установки водяных теплых полов на деревянных полах, используется четыре основных системы прикрепления труб к основе:

  • “Дедушкин” – крепим так, как крепили наши деды – что подешевле и полегче найти. Это довольно неудобный способ, особенно с учетом того, что крепежи предназначены для других целей, но вместе с тем довольно экономичный и практичный;
  • “Рельса” – пластмассовая рельса с направляющими элементами, которую прикрепляют клейкой стороной на теплоизоляцию, после укладки крепежа трубы просто вставляются в пазы и защелкиваются;
  • “Такер” – этот метод предусматривает использование специальных пластмассовых скоб, которые прикрепляются к подстилке, идущей вместе с теплоизоляцией;
  • “Profil” – этот метод представляет собой листы, имеющие специальные выступы. Трубы кладут между этими подъемами, куда они с трудом входят и очень крепко держатся.

Монтаж водяного пола под стяжку бетона

Водяной пол вкупе с бетонным покрытием на деревянной основе является одним из лучших решений, так как бетонная стяжка с затвердеванием становится каменной, а этот материал отлично пропускает тепло. Сама же структура камня позволит не прогревать систему обогрева до кипения воды, достаточно будет и температуры в 40 градусов, даже так тепло будет ощущаться ногами.

Перед установкой выбранного типа пола по полу стелится теплоизоляционный слой любого вида: пенопласт, пенополистирол, пенополиуретан и др. Важно, чтобы верхний слой был металлизированным, к примеру фольгой. При таком подходе, тепло труб будет отражаться металлизированной стороной вверх.

Для этих целей отлично подойдут специальные материалы, которые уже объединяют в себе теплоизоляция и металлизированное покрытие, а сверху на них нанесена разметка, что делает монтаж труб своими руками легче.

После укладки теплоизоляции кладется система обогрева и ее трубы. Шаг теплых полов на деревянных полах зависит от некоторых факторов: тип основы пола, его площадь и объем помещения, материала из которого построены стены и другие поверхности.

Этап теплоизоляции очень важен.

При монтаже важно следить за длиной контуров. Желательно, чтобы длина одного элемента не превышала 100 метров. Следовательно, в комнатах с площадью более 40 м2 теплый пол на деревянный пол желательно класть в несколько контуров. Если же пренебречь этим, то нагретая вода будет остывать уже на полпути, делая работу системы неэффективной.

После укладки контура, внизу стен надо проклеить демпферную ленту, которая должна компенсировать расширение стяжки во время нагрева теплого пола в деревянных домах. Финалом будет стяжка пола, толщина которой не должна быть менее 5 см.

Устройство водяного пола.

Сделать водяную систему обогрева теплых полов на деревянных полах несложно, но такой процесс больше подходит для подвальных и полуподвальных помещений. Для перекрытий между этажами больше подходит сухой водяной пол, не требующий устройства стяжки и имеющий хорошие отзывы.

Монтаж пола без стяжки

В домах из дерева перекрытия также выполняются из дерева и представляют собой лаги либо балки. В большинстве случаев это довольно хлипкие конструкции, на которых даже обычная стяжка может стать непосильной ношей. А с учетом того, что рекомендуемая толщина бетона должна быть не менее 5 см., есть риск разрушения деревянных перекрытий.

При невозможности сделать стяжку можно уменьшить расстояние между трубками.

Конечно, без стяжки теплый пол в деревянном доме будет минимально эффективен, ведь такой материал плохо пропускает тепло. А вследствие неравномерного прогрева деревянного покрытия, пол будет похож на зебру, имея горячие и холодные точки. Есть два способа, как оптимизировать работу водяного пола не делая стяжку.

Первый – уменьшить шаг между трубами (он зависит от шага перекрытий) и расположить трубы ближе друг к другу. Такой подход будет проблематичен, если конструкция здания этого не позволяет. Второй вариант – установить теплый пол под деревянный пол с дефлекторами – они будут отражать тепло вверх, не допуская его рассеивания и ухода вниз.

Если вы устраиваете теплые деревянные полы на втором этаже собственного дома, производить устройство перегородки нет смысла, ведь в таком случае теплый пол будет греть не только пол второго этажа, а и потолок первого. Но это не решает проблемы неравномерного нагрева деревянного пола, для чего пригодится металлизированная подложка из фольги или оцинкованного железа. Именно она будет нагреваться и затем распределять тепло по комнате.

Схема установки системы под полами из дерева

Установка системы нагрева под деревянными полами может производиться разными схемами. Змейкой – в лагах пропиливают отверстия, в которые и будут вложены трубы, так они не будут выпирать и препятствовать укладке напольного покрытия. Многослойной – поначалу кладется черновой пол с досками толщиной 20 мм, которые располагаются в 20 мм друг от друга. В образовавшиеся полости кладутся металлические профили, а непосредственно в них – трубы системы. Поверх всего кладется подложка и само напольное покрытие.

Электрическая система нагрева

Электрические полы, как и водяные, также имеют несколько разновидностей, в зависимости от типа основы. Ею может быть нагревательный кабель (пол, состоящий из специальных проводов и продающийся в мотках), нагревательная сетка (представляет собой уже прикрепленные на специальную сетку кабеля, такую конструкцию гораздо легче монтировать, ведь нам остается только расстелить маты). Пленочный теплый пол (при минимальной толщине обладает большой мощностью, что делает его идеальным вариантом в деревянном доме и стержни из карбона, работающие и устанавливающиеся по принципу пленочного пола.

Установка электрического пола

Обычно электрические теплые полы на деревянное основание монтируются при помощи нетолстой стяжки, а затем накрывается напольной керамической плиткой. Но сам процесс укладки аналогичен тому, как кладется водяной пол без стяжки.

По надобности используют отражающую подстилку и металлизированный материал, на них кладется сама система обогрева с температурными датчиками, которые закрываются досками пола и самим покрытием.

Это общие рекомендации того, как выбрать и установить теплый пол в деревянном доме, которые пригодны для использования самостоятельно и помогут сделать дом по-настоящему теплым.

pol-inform.ru

как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция

Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

 В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

При обустройстве теплого пола в доме, необходимо учитывать и то, что он сокращает высоту помещения, поэтому лучше всего его монтировать на этапе строительства. Если у вас высокие потолки, то можно сделать подогреваемые полы и в жилом доме.

Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

  • мощность теплого пола не должна превышать 130 Вт/м2;
  • кабель укладывают равномерно по всей полезной площади пола;
  • деревянное покрытие не должно быть толще 22-24 мм;
  • материалы надежно защищают от влаги;
  • обязательно используется терморегулятор, датчик температуры пола и воздуха;
  • под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
  • перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
  • на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Варианты конструкций и технология устройства в деревянном доме

В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

  • греющий кабель;
  • маты;
  • инфракрасная пленка;
  • карбоновые стержни.

Какой лучше?

Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.

На лагах

Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.

Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

На листах пенополистирола

В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.

При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

Теплый пол в стяжке уложенной на деревянное основание

Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

  • оно должно быть прочным и неподвижным;
  • расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
  • обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.

Выводы

Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

Полезное видео

Сухой теплый пол по лагам, видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

dom-s-ymom.org

Как сделать теплый пол в деревянном доме, водяной обогрев своими руками

Оглавление статьи:

Деревянный дом – это долговечное, надежное, экологически чистое строение, которое практически не имеет недостатков. Единственное, что необходимо в таком доме – это теплый пол. Стоит заметить, что в деревянных домах бывают два типа полов: дощатые и бетонные. Как сделать теплый пол в деревянном доме самостоятельно – поговорим в этой статье.

Из чего состоит деревянный пол?

Для того, чтобы разобраться в том, как правильно устанавливать теплые полы в деревянных домах нужно понять, как обустроен пол в таких домах.

Деревянный пол может состоять из нескольких слоев, как правило, они такие:

  • Черновой пол;
  • Тепловой слой;
  • Гидроизоляционный слой;
  • Напольное покрытие, например, линолеум, паркет, ламинат и т. д.

Между этими слоями могут находиться отопительные элементы, которые и будут создавать систему теплого пола. Стоит заметить, что такие дома (полы) строят на лагах, а в случае отсутствия фундамента – на столбах.

Однослойные и двухслойные деревянные полы

Деревянные полы можно поделить на однослойные (могут быть установлены на лаги или без установки на них). Если вы планируете строить дом на лагах, то чистовой пол можно укладывать просто на балки в том случае, если расстояние между ними не превышает 0,5 метров.

Схема двухслойного пола.

Двухслойные. Такой пол имеет слои: черновой пол (основание), утеплитель, чистовой пол.

Зачем нужно утепление в деревянном доме?

Утеплять необходимо любой пол, в качестве утеплителя могут выступать различные материалы, например, опилки, стружка, сухая листва, а также более современные, такие как: минвата, полиуретан, а также водяной и электрический теплые полы. Независимо от того, какие утеплительные материалы используются, у них должен быть зазор от 1,5 до 6 сантиметров. Это необходимо для того, чтобы воздух циркулировал и этим продлевал срок службы утеплителя.

Минеральная вата.

Укладка теплого пола на бетонный пол в деревянном доме

Настилать теплый пол на деревянный пол намного сложнее своими руками, нежели укладывать его на бетонный пол. Для того, чтобы уложить теплые полы в деревянном доме на бетонный пол достаточно сделать армированную цементную или бетонную стяжку.

Бетонный пол имеет множество преимуществ, которые помогут каждому владельцу деревянного дома сделать его уютным и комфортным. Среди преимуществ можно выделить:

  • Долговечность;
  • Прочность;
  • Надежность;
  • Возможность быстрого и надежного выравнивания поверхности с помощью самовыравнивающихся смесей;
  • Возможность укладки любого типа напольного покрытия;
  • Простота в установке водяного пола в деревянном доме, а также множество других преимуществ.

Водяной теплый пол, как способ утепления деревянного дома

В зимний период года в помещении температура может опускаться до +10…+15 градусов, поэтому утепление пола просто необходимо. Водяное отопление пола – станет отличным вариантом для деревянного дома с бетонным полом.

Водяной пол в деревянном доме может быть смонтирован в цементной стяжке и как настилаемая система теплого пола.

Конструкция теплого пола будет иметь бетонное основание, которое смонтировано на грунте, слой теплоизоляции, который имеет толщину от 2 до 10 см и арматурную сетку. Далее идут трубы, которые обеспечивают утепление пола с помощью воды. Стоит заметить, что такие трубы укладываются разными способами и размером шага. Размер шага может быть от 10 до 30 см.

Извините, ничего не найдено.

Наверх труб укладывается подложка под напольное покрытие и само напольное покрытие, либо заливается стяжка. Настильная система отличается наличием слоя ДСП или полистирола.

Стоит заметить, что водяной теплый пол в таких комнатах как ванная или детская будет просто незаменимым. Водяные отопители пола – это самый безопасный способ согреть помещение деревянного дома.

Электрический теплый пол в деревянном доме

В отличие от водяного пола в деревянном доме – электрический намного проще обустроить, так как его можно смонтировать как по лагам, так и по стяжке. Стоит заметить, что при укладке электрического теплого пола используется слой фольги, который защищает провода от нагревания и предотвращает попадание влаги.

Обустройство теплого электрического пола в деревянном доме имеет множество преимуществ, таких как экологическая безопасность, простота в установке и эксплуатации, бесшумность работы. В отличие от водяного пола – электрический теплый пол работает бесшумно.

Отсутствие необходимость специального ухода за теплым полом, как и отсутствует испарение воды. Это преимущество является одним из самых важных.

При работе водяных полов вода из системы может испаряться, тем самым повреждая характеристики напольного покрытия. Электрический теплый пол не влияет на сохранность и характеристики напольного покрытия.

Как укладывать теплый электрический?

Электрический теплый пол может выступать как основное средство обогрева, так и дополнительный источник обогрева помещения. В среднем система электрического теплого пола может отопить помещение размерами от 10 до 25 м2.

Этапы укладки теплого электрического пола с подложкой

Сперва производится укладка утеплителя на бетонный или деревянный пол. Можно обойтись без этого этапа, он необходим для улучшения теплоизоляционных качеств пола.

Далее происходит укладка фольги. Слой фольги будет защищать нагревательный кабель теплого пола от перегрева и деформации.

Следом монтируется металлическая сетка. Укладка металлической сетки – необходимый этап установки теплого электрического пола. Металлическая сетка выполняет несколько функций, к ней прикрепляется нагревательный кабель и она обеспечивает защиту от возгорания.

Далее укладывают нагревательный кабель. При укладке электрического пола по лагам в них проделывают отверстия. Укладывать кабель теплого электрического пола рекомендуется способом «змейка». Таким образом, можно сэкономить материал, а также упростить процесс укладки.

Следом выполняется присоединение к системе теплого пола терморегулятора и температурного датчика, которые позволят регулировать температуру в помещении.

Наконец производится укладка подложки и чистового пола, который представляет собой доски ДСП или ДВП плиты. Этот этап укладки необязателен. Напольное покрытие можно устанавливать сразу после укладки подложки на кабель теплого электрического пола.

Укладка теплого электрического пола на стяжку

Укладку теплого электрического пола можно легко и просто с помощью стяжки.

Первым делом производится установка теплоизоляции. В качестве теплоизоляции может выступать пенопласт, его рекомендуется уложить в 1 слой. Толщина пенопласта не должна превышать 15 см. Если вы собираетесь укладывать в качестве напольного покрытия паркет или ламинат, то можно обойтись без теплоизоляционного покрытия, заменив его на гидроизоляционное, например, полиэтиленовую пленку.

Далее производится укладка слоя фольги, установка арматурной сетки и закрепление труб на ней. Укладывать трубы рекомендуется змейкой или любым другим способом.

После вышеописанных манипуляций, производится заливка бетонного раствора. Для того, чтобы добиться идеально ровной поверхности, можно использовать дополнительный слой нивелир-смеси. Стоит заметить, что идеальным пол должен быть только для некоторых видов напольного покрытия, например, ламината. В конце производится укладка напольного покрытия.

Виды нагревательных кабелей. Какой лучше выбрать?

Для электрического пола необходимо подобрать оптимальный вариант нагревательного элемента. Итак, нагревательные кабели бывают:

  • Резисторные;
  • Саморегулирующиеся.

Резисторные кабели для теплого пола

Резисторные кабели имеют нагревательную жилу, которая покрыта сверху металлической оболочкой, которая перерабатывает электрическую энергию в тепловую. Сверху кабель покрывается надежным слоем изоляции, которая предотвращает возможность возгорания и чрезмерного нагревания кабеля.

Резисторные нагревательные кабели бывают одножильные и двужильные. Двужильные кабеля имеют специальную токопроводящую жилу, которая позволяет распределять ток.

Саморегулирующиеся кабели для теплого пола

Саморегулирующиеся кабели чем-то похожи на двужильные кабеля, они имеют 2 жилы и между ними слой полимерного материала. Полимерный материал обеспечивает нагревание кабеля и превращение электрического тока в тепло.

Стоит заметить, что такие кабели имеют множество преимуществ, например, они не перегреваются под стяжкой и мебелью, а также служат намного больше, чем резисторные кабели. Устанавливать мебель на теплый электрический пол, который оснащен саморегулирующимися кабелями можно, это никак не повлияет на напольное покрытие, характеристики мебели и долговечность проводов. Благодаря саморегуляции температуры теплый пол никогда не будет перегреваться.

Как выбрать кабель для теплого пола?

Самостоятельно такой кабель выбирать не рекомендуется. Перед тем, как сделать выбор – прочитайте несколько отзывов и сравните нагревательные шнуры разных производителей. Слишком тонкие кабеля не рекомендуется покапать. Напряжение в таких шнурах будет достаточно высоким, что может привести к поломке системы или возгоранию.

Советы

Водяное отопление полов – это сложная система. Если есть возможность укладки электрического теплого пола – лучше выбирайте его. Перед тем, как приступать к монтажу теплого электрического пола в старых домах (которым более 10 лет) рекомендуется сначала проверить проводку.

Монтировать теплый пол в деревянном доме очень сложно своими руками, но если вы предварительно прочитаете достаточное количество информации, то сможете выполнить эту задачу. Перед монтажом теплых полов проконсультируйтесь с людьми, которые это уже делали, почитайте отзывы, посмотрите фото и т. д.

Электрический теплый пол будет работать намного эффективнее, нежели водяной, однако электрический пол требует большого количества электроэнергии.

pol-inform.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
