Дифференциальный автомат — что это такое?

Прибор, предназначенный для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя проводки и подключенной к ней аппаратуры, в электрике называется автоматическим выключателем (АВ). Это устройство обычно называют проще – автоматом. Одной из его разновидностей является устройство защитного отключения, которое обесточивает линию при обнаружении утечки тока, тем самым предотвращая поражение людей электричеством при касании кабеля. Особенность УЗО такова, что его нельзя ставить без АВ, защищающего линию от КЗ и перенапряжения. Чтобы не подключать к линии два защитных прибора, был создан дифференциальный автомат – прибор, сочетающий в себе функции УЗО и автоматического выключателя.

Особенности и назначение дифавтомата

Если об обычных электрических автоматах известно практически всем, то, услышав слово «дифавтомат», многие спросят: «А это что такое?» Если говорить упрощенно, дифференциальный автоматический выключатель – это устройство защиты цепи, отключающее питание при любых неполадках, способных привести к повреждению лини или поражению людей током.

Аппарат состоит из нескольких основных частей:

• Пластиковый корпус, устойчивый к плавлению и возгоранию.
• Один или два рычага подачи и отключения питания.
• Маркированные клеммы, к которым подключаются входящие и выходящие кабели.
• Кнопка «Тест», предназначенная для проверки исправности прибора.

В последних моделях этих автоматов устанавливается также сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, из-за чего отключился прибор – из-за утечки тока или по причине перегрузки линии. Такая функция облегчает поиск неисправности.

Наглядно про устройство дифавтомата на видео:

Автоматические защитные выключатели дифференциального тока могут устанавливаться и в однофазных, и в трёхфазных линиях.

Они предназначены для:

• Защиты электросети от сверхтоков КЗ и чрезмерного напряжения.
• Предотвращения утечки электротока, которая может привести к пожару или поражению электричеством людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают в распределительном щитке больше места, поскольку вместе с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Работа дифференцированного АВ при утечках электротока

Защита от утечек обеспечивается реле, входящим в состав дифавтомата. Когда параметры линии в норме, на него воздействуют равномерные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При пробое изоляционного слоя возникает утечка, в результате которой нарушается равномерность потоков, и реле вызывает срабатывание автомата.

Защита от перегрузок и короткого замыкания

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс. Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.

Порядок установки

Монтаж АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подсоединения кабелей. В бытовых однофазных линиях входной проводник подключается к клемме под номером 1, а выходной вставляется в зажим под номером 2. Подключение нулевого провода производится к клемме, обозначенной буквой N. Входные кабели подсоединяются к верхней части прибора, а выходные – к нижней.

Подключать выходы к линии можно напрямую. Если же параметры сети не отличаются стабильностью, или вы хотите обеспечить максимально высокий уровень защиты, следует установить дополнительные АВ.

Нулевые провода от автоматов должны подсоединяться к изолированной нулевой шине. Во избежание выхода устройства из строя или его некорректной работы нужно проследить, чтобы выходной нулевой кабель не контактировал с другими проводниками или с корпусной частью электрического щита.

Наглядно про подключение дифавтомата на видео:

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Заключение

В этом материале мы рассказали о том, что такое дифавтомат, для чего он нужен и по какому принципу работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим тщательно изучите порядок монтажа, а во время работы строго соблюдайте технику безопасности.

Дифференциальный автомат (АВДТ), что это и чем отличатеся от УЗО, как работает?

Дифференциальный автомат представляет собой многофункциональное устройство, выполняющее следующие функции:

• коммутация электрической нагрузки;
• защита сети от короткого замыкания;
• защита оборудования от перегрузки;
• обеспечение защитного отключения при возникновении тока утечки.

Конструктивно и функционально дифавтомат объединяет в себе автоматический выключатель и устройство защитного отключения (УЗО).

Применение дифавтоматов при комплектовании распределительных щитов позволяет сэкономить средства и пространство в щите. Размещённые в одном корпусе автоматический выключатель и устройство защитного отключения более компактны и дёшевы, чем по отдельности.

Для чего нужен?

Дифференциальный автомат — это устройство, выполняющее защитные функции в автоматическом режиме, особенностью аппарата является то, что при необходимости отключения происходит разрыв фазовой и нулевой цепи.

Визуально отличить все три прибора можно далеко не у всех производителей.

В непрерывном режиме осуществляется контроль потребляемого нагрузкой тока и отключение при коротком замыкании или перегрузе. Также постоянно контролируется наличие токовой утечки, при превышении порогового уровня которой происходит отключение.

В соответствии с ГОСТ автоматические выключатели, управление которых осуществляется дифференциальным током и оснащённые защитой от сверхтоков, классифицируются по следующим признакам:

• наличию вспомогательных источников питания;
• наличию времени отключения;
• роду дифференциального токового сигнала;

Видео о внутреннем устройстве

Автоматы, отключающиеся при исчезновении сетевого напряжения с выдержкой или без выдержки времени делятся на следующие разновидности:

• включающиеся повторно в автоматическом режиме при восстановлении питания;
• не включающиеся автоматически.

Существуют также устройства, не отключающиеся при исчезновении питающего напряжения.

Читайте еще:что такое узо и зачем нужен автоматический выключатель тока?

Плюсы и минусы, особенности применения

Выбор в пользу дифференциального автомата несёт в себе определённые преимущества:

• при правильном подборе устройства можно не беспокоиться о состоянии электропроводки;
• применив в качестве защиты дифавтомат, нет необходимости отдельно монтировать УЗО, достаточно правильно выбрать модель по номинальному и дифференциальному токовому параметру;
• коммутация одного устройства в шкафу всегда проще, чем обвязка двух приборов (автомат + УЗО).

Имеют место и недостатки:

• отдельные модели дифавтоматов не оснащены сигнальными флажками, поэтому, при их срабатывании не всегда можно определить, какой фактор послужил причиной отключения – повышенное значение тока в цепи нагрузки или наличие токовой утечки;
• поскольку устройство выполнено в одном корпусе, то выход из строя одной его части вынуждает производить замену целиком.

В данном примере, синий индикатор отображает срабатывание по току утечки на землю. Это позволяет однозначно определить причину выключения цепи.

Таким образом, при выборе модели желательно сразу предусмотреть наличие необходимых сигнальных устройств. В дальнейшем это позволит значительно быстрее находить причины отключений и устранять неисправности.

Что выбрать: УЗО или дифавтомат?

При проектировании внутренней электропроводки, на вводе питания объекта (квартиры, дома) лучше предусмотреть установку дифавтомата вместо комбинации автомат плюс УЗО. Номинальный ток выключателя на вводе должен быть больше номинала любого выключателя на более низком уровне. Это же относится к величине дифференциального токового показателя. Обычно на щитках ввода устанавливаются УЗО или дифавтоматы с уставкой тока порядка 100 мА. Такие устройства защищают электропроводку от возможного оплавления и возгорания при опасном снижении сопротивления изоляции.

Отдельную защиту, срабатывающую при появлении токовой утечки, следовательно и дифференциального тока необходимо устанавливать на линиях питания мощных потребителей, связанных с водой или установленных в сырых местах. Например, электрических бойлеров, стиральных машин, проточных водонагревателей.

Также отдельно должны быть защищены линии питания потребителей, расположенных в отдельно стоящих помещениях или на улице. Это разводка уличного освещения, линии питания бани, гаража, подвального помещения.

Дифавтоматы, как и устройства защитного отключения устанавливают как в сетях с защитным проводом, так и без него. Наиболее благоприятные условия для защиты оборудования и людей создаются при наличии защитного провода и повторного заземляющего устройства.

Видео по теме

Корпуса металлических распределительных щитов должны быть соединены с защитным проводом PE, так как достаточно велика вероятность появления на них фазного потенциала. При наличии такого соединения дифференциальная часть автомата сработает, как только сопротивление изоляции снизится до значения, обеспечивающего ток утечки, равный уставке срабатывания. Такой режим обеспечивает наиболее надёжную защиту человека от косвенного прикосновения. То есть, защита сработает не в момент прикосновения, а в момент снижения уровня изоляции. Это значит, что опасность прикосновения предупреждена.

При отсутствии защитного провода, защита может сработать только в момент прикосновения человека к корпусу, на котором оказалось фазное напряжение. При этом токовая утечка – это ток, протекающий через тело человека.

Читайте еще: что такое контур заземления и какой материал для него подходит?

Важные характеристики

Подбор дифференциального автомата следует производить с учётом совокупности технических характеристик. Во-первых, определяется номинальное напряжение и количество фаз. Однофазные устройства предназначены для работы в сетях 220 вольт, трёхфазные – 380 вольт.

Далее необходимо выбрать номинальные токовые параметры. Этот параметр зависит от мощности питаемой нагрузки и места установки выключателя. Так, выключатель, питающий отдельный электроприбор, должен иметь номинальный ток, не менее того, который потребляет питаемый агрегат. В случае, если в составе есть двигательная нагрузка, должен быть учтён пусковой ток. Выключатели, установленные выше по иерархии электрической схемы, имеют более высокий номинал. СтабЭксперт.ру напоминает, что наиболее мощный автомат устанавливается на вводе объекта.

Сечение кабелей на каждом участке проводки должно соответствовать расчётному значению тока.

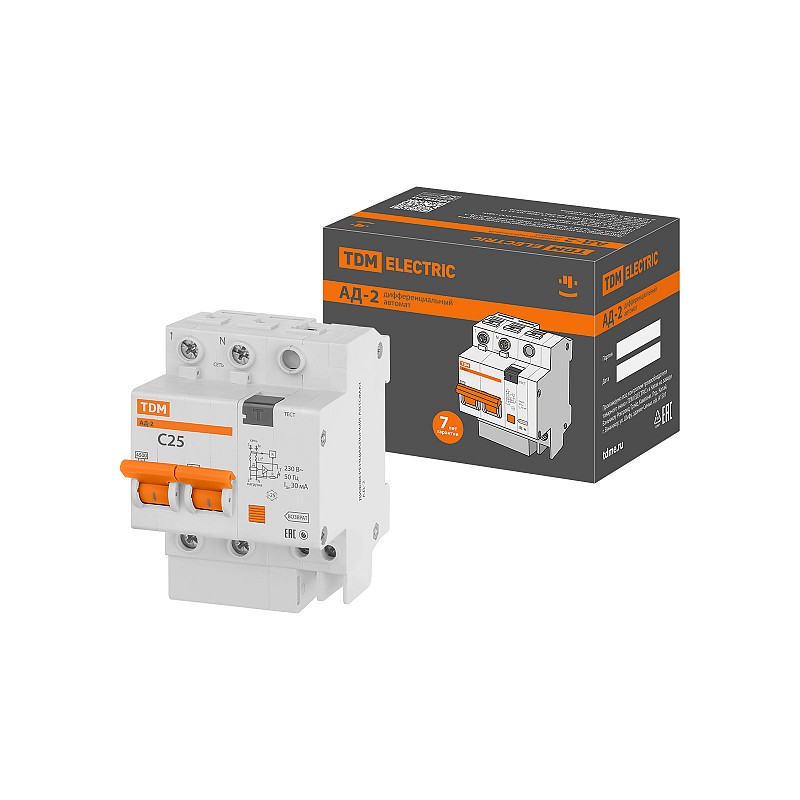

Иногда на корпусе дифференциального автомата пишут — АВДТ (ТДМ-Электрик, EKF, TexEnergo и ряд других производителей).

Выбор по электромагнитному расцепителю

Пусковые токи в отдельных случаях могут в разы и даже на порядок превышать номинальные значения. Ток срабатывания электромагнитного расцепителя автоматического выключателя должен быть подобран таким образом, чтобы защита не реагировала на пусковые токи, но при этом надёжно отключала бы нагрузку при сверхтоках короткого замыкания.

Для этого необходим точный расчёт режимов запуска электродвигателей в разных вариантах, в том числе при самых неблагоприятных условиях. Также необходим расчёт режимов короткого замыкания, включая режим, обеспечивающий наименьшее значение тока короткого замыкания.

После этого можно подобрать устройство с необходимым током срабатывания электромагнитного расцепителя.

Расцепители делятся на группы по параметрам срабатывания:

• устройства группы «B» срабатывают при кратности фактического тока к номинальному значению от 3 до 5;
• ток срабатывания выключателей группы «C» превышает номинальное значение от 5 до 10 раз;
• самые грубые автоматы группы «D» отключаются при токе в 10 – 20 раз превышающем номинал.

Существует прямая связь между размерами, энерговооружённостью объекта и типом электромагнитного расцепителя применяемого выключателя. Как правило, на объектах с малой электрической нагрузкой и отсутствием электродвигателей применяют аппараты группы «B».

Примером такого объекта может служить небольшая дача или квартира. В хорошо электрифицированном частном доме, наполненном бытовыми электроприборами более уместен автоматический выключатель с расцепителем типа «C».

Тип «D» подходит для промышленных предприятий с большим объёмом двигательного электропривода.

Выбор аппаратов по значению диф-тока

Ток утечки определяется защитным устройством, как токовая разность в фазном и нулевом проводе. Наличие данного явления означает, что появилась обходная цепь для протекания тока от фазы к нулю, минующая рабочий нулевой провод. Это может происходить только в случаях нарушения изоляции электроприборов и образования утечки через корпус на защитный провод.

Существует несколько номиналов дифференциального тока, при которых происходит отключение автомата:

• 10 миллиампер. Автоматы с такой уставкой по дифференциальному току устанавливают на линии питания отдельных электроприборов, работающих в условиях повышенной опасности, например, в сырах местах;
• 30 миллиампер. Наиболее распространённый номинал, используется при подключении одного или нескольких приборов.

Существуют дифавтоматы с уставкой по дифференциальному току 100 миллиампер и более. Они предназначены для защиты электропроводки от пожара, в то время как выключатели с дифференциальной токовой уставкой до 30 мА защищают человека. Это разделение обусловлено тем, что величина 0,1 ампер (100 мА) является нижней границей смертельно опасных значений токов, в связи с чем считается, что устройства с такой уставкой не в состоянии полностью предотвратить пусть даже кратковременное протекание смертельного тока через тело человека.

Дифференциальные автоматы, реагирующие на токовые утечки 100 миллиампер и более обычно устанавливаются в вводных распределительных шкафах. При выборе выключателей должна быть обеспечена селективность действий защитных устройств. Токи тепловых, электромагнитных расцепителей, а также дифференциальные токи автоматов должны быть тем выше, чем ближе автомат установлен к источнику питания. При необходимости, для обеспечения селективности должна использоваться выдержка времени срабатывания.

Далее:

Устройства защитного отключения и дифференциальные автоматические выключатели

Устройство защитного отключения (УЗО) или как еще его называют дифференциальный выключатель нагрузки — это устройство, предназначенное для защиты человека от случайного прикосновения к оголенным токоведущим частям электрической сети, а так же от пожаров в случае короткого замыкания.

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Во время нормальной работы эта разность составляет 0. При утечке тока вследствие прикосновения человека к оголенным проводам или короткого замыкания при повреждении изоляции, эта разность начинает увеличиваться и при достижении определенного порога устройство отключается, тем самым обесточивая часть сети, которая находится после него.

Виды УЗО по току утечки

Исходя из того какие функции должно выполнять устройство защитного отключения они делятся по току утечки  – максимальной разности входящих и в него токов, при котором происходит отключение.

Использование УЗО

По току утечки дифференциальные выключатели нагрузки делятся на 10мА, 30мА, 100мА, 300мА, 500мА и 1А. Наиболее распространенными являются дифференциальные выключатели 30мА и 300мА устройства защитного отключения. Первые применяются для защиты человека, т.к. ток до 30мА при напряжении 220В является безопасным для человека, а вторые используются для защиты от пожаров и не защищают человека поэтому используются совместно с 30мА УЗО. Типичная схема состоит из одного трехсот миллиамперного УЗО на входе, которое в случае повреждения проводки обесточивает всё помещение и нескольких тридцати миллиамперных УЗО стоящих после него.

Они защищают человека и в случае прикосновения обесточивают только ту часть помещения, за которое отвечают, а не всё помещение.

Десятимиллиамперные УЗО используются для защиты человека в помещениях с повышенной влажностью (ванные комнаты, подвалы и т.д.), т.к. во влажных помещениях сопротивление падает и опасным ток становится уже после 10мА.

Дифференциальные выключатели с током утечки 100мА, 500мА и 1 А используются гораздо реже для защиты больших помещений с большой протяженностью проводов и где возможна естественная дифференциальная разность токов.

Отключающая способность является основным параметром при выборе УЗО, но кроме этого они еще делятся по количеству полюсов – 2х полюсные (для 1-фазных сетей 230В) и 4х полюсные (для 3х-фазных сетей 380В). Так же необходимо отметить, что для работы УЗО требуется так проводка с дополнительным проводом нейтрали.

Номинальный ток устройств защитного отключения

Еще одним параметром УЗО является номинальный ток. Т.к. они не защищают сеть от сверхтоков и токов короткого замыкания их применяют вместе с автоматическими выключателями и подбирают под номинал автомата, это делается для того чтобы в процессе работы сохранить контакты УЗО от пригорания. По амперажу УЗО бывают 25А, 40А, 63А, 80А, 100А и 125А. Если ток автоматического выключателя попадает в промежуток между номиналами УЗО, выбирают ближайшее сверху. Допустим при авт.выкл. 32А рекомендуется применять УЗО 40А.

Дифференциальные автоматические выключатели или как их еще называют диффавтоматы представляют из себя объединенные в одном корпусе 2 устройства – автоматический выключатель и устройство защитного отключения. Автоматический выключатель с узо обладает преимуществом: экономит место в распределительном щите (они имеют размер обычного автомата), время на монтаж. Кроме того, автоматический выключатель с узо стоит немного дешевле, чем АВ + УЗО).

В связи с малыми габаритами на дифференциальные выключатели наложен ряд ограничений, например, они бывают только до 40А, а также до последнего времени существовали только 2х полюсные варианты. В последнее время некоторые производители начали выпускать и 4х полюсные варианты, но они или занимают 7 модулей как например у Legrand (т.е. по габаритам как автомат плюс УЗО) или сильно ограничены по току 16А, как у Moeller и являются больше экзотикой.



Схема подключения дифференциального автоматического выключателя

Дифференциальный автоматический выключатель, в отличие от простого автоматического выключателя, обеспечивает комплексную защиту сети от перегрузки и нарушения целостности изоляции. Этот более высокий класс защиты позволяет сохранить в целостности сеть и предотвратить поражение человека электрическим током.

Дифференциальный автоматический выключатель

Принцип действия

Дифференциальный автомат отличается от простого автоматического выключателя тем, что в нем используется еще один канал отключения, который срабатывает при утечке тока на «землю». Можно сказать, что к автоматическому выключателю добавлено УЗО (устройство защитного отключения).

Сравнительная характеристика устройств по назначению

Название устройства	Назначение	Стандарт	Компоновка
ВДТ. Выключатель дифференциального тока. Автоматический выключатель, управляемый дифф. током, без встроенной защиты от сверхтоков	Защита людей от поражения током при КОСВЕННОМ касании и оборудования от тока утечек	ГОСТ Р 51326.1-99	Механический коммутационный аппарат и дифф. модуль.
АВДТ. Дифференциальный автомат. Автоматический выключатель, управляемый дифф. током, со встроенной защитой от сверхтоков	Защита людей от поражения током при КОСВЕННОМ касании и оборудования от тока утечек. Защита сети от сверхтоков	ГОСТ Р 51327.1-99	Механический коммутационный аппарат, дифф. модуль, тепловой и электромагнитный расцепители.
УЗО. Устройство защитного отключения, управляемое дифф. током	Защита людей от поражения током при КОСВЕННОМ и НЕПОСРЕДСТВЕННОМ** касании, защита оборудования от тока утечек.	ГОСТ Р 50807-95 (2001)	Механический коммутационный аппарат и дифф. модуль.*
УЗО. Устройство защитного отключения, управляемое дифф. током со встроенной защитой от сверхтоков — УЗО	Защита людей от поражения током при КОСВЕННОМ и НЕПОСРЕДСТВЕННОМ** касании, защита оборудования от тока утечек. Защита сети от сверхтоков	ГОСТ Р 50807-95 (2001)	Механический коммутационный аппарат, дифф. модуль,* электромагнитный и тепловой расцепители.
*Дифференциальный модуль, обеспечивающий защиту от непосредственного касания, отличается повышенной чувствительностью и малым временем срабатывания ** Касание токоведущих частей, находящихся под напряжением.

В основе работы УЗО лежит сравнение тока «втекающего» (фаза) и «вытекающего» (ноль). Сравнение токов происходит с помощью дифференциального трансформатора на тороидальном сердечнике.

Схема работы УЗО

На этом сердечнике размещают три обмотки: одна – фазная, другая – нулевая, третья – сигнальная. При нормальном функционировании сети по фазной и нулевой обмоткам текут одинаковые токи в противоположных направлениях. Они создают в сердечнике магнитные поля, которые также направлены в разные стороны. В результате магнитное поле в сердечнике практически нулевое, из-за этого в сигнальной обмотке напряжение также равно нулю. Для проверки работоспособности служит ограничительный резистор R и кнопка «Тест», при нажатии на нее происходит срабатывание выключателя, это позволяет убедиться, что система в порядке.

Следует заметить, что под дифференциальным автоматом понимают устройство, объединяющее в одном корпусе УЗО и автоматический выключатель. Это замечание справедливо, потому что в точках продажи часто за диффавтомат выдают УЗО.

Если произошло нарушение целостности изоляции или человек коснулся оголенного провода, то часть фазного тока потечет не к нулевому проводу, а на «землю». Баланс токов и магнитного поля в трансформаторе нарушится, из-за этого в сигнальной катушке появится напряжение. Это напряжение вызывает срабатывание исполнительного устройства и отключает автомат. Время срабатывания составляет примерно 0,04 сек.

Схема работы дифференциальной защиты

На рисунке видно, что нарушилась изоляция какого-то прибора (R_н), к примеру, холодильника, напряжение фазы попало на корпус, прикосновение человека к нему замкнуло эту цепь на «землю». Через фазный провод потечет суммарный i₁+Δi ток, а через нулевой – только часть i₂. Поэтому i₁+Δi>i₂, магнитный поток в кольце не равен нулю, и наведенный в сигнальной обмотке (1) ток поступает на исполнительный механизм, он и отключает сеть.

Как отличить ВД и АВДТ

В настоящее время получило распространение название ВД (Выключатель Дифференциальный) – это УЗО. АВДТ (Автоматический Выключатель Дифференциального Тока) – это дифференциальный автомат. Кроме того на боковой поверхности появились соответствующие надписи, это касается только российских производителей и то не всех. Различия видны на приведенном рисунке.

Как отличить диффавтомат от УЗО

Конструкция

Если автоматический выключатель состоит из двух каналов защиты (перегрузки и КЗ), то в дифференциальный добавлен еще один – УЗО, соответственно конструкция усложнилась.

Устройство защитного отключения может быть электронным или электромеханическим, встроенным в автоматический выключатель или отдельным.

Различие в устройстве этих выключателей в некоторых случаях может дорого обойтись для человека. Дело в том, что электронное УЗО для своей нормальной работы требует, чтобы линия была всегда под напряжением. Если вдруг по какой-то причине питание на электронный блок не поступает, то при возникновении утечки этот выключатель не сработает. Такая ситуация может возникнуть при обрыве цепи питания внутри выключателя или обрыве нуля за пределами квартиры.

В электромеханическом УЗО работа выключателя гарантируется в любом случае.

Как отличить

Есть два способа, как различить электронные и электромеханические выключатели.

По нанесенной схеме на корпусе дифференциального выключателя.

Электронные и электромеханические выключатели

На левом рисунке видно, что к реле подходят только два провода от дифференциального трансформатора. На правом буквой А обозначена электронная схема, и к ней подведены сигнальные провода от трансформатора и два – от сети для питания. При обрыве нулевого провода вне квартиры питание на электронную схему поступать не будет. Она соответственно перестанет работать, а фаза будет поступать в квартиру, поэтому прикосновение человека к оголенному проводу НЕ вызовет отключения автомата.

Проверка с помощью батарейки

К фазным выводам подсоединяются два отрезка провода с оголенными концами, к ним подключают любую батарейку от 1,5 до 9В. Автомат при этом должен быть включенным. Если конструкция электромеханическая, то произойдет моментальное отключение. Если конструкция электронная, никакого отключения не будет. Полярность подключения батарейки роли не играет.

Проверка с помощью батарейки

Это очень простой и безопасный способ определения, к какому виду относится тот или иной диффавтомат.

В его корпусе из негорючего пластика смонтированы:

• механизм отключения,
• тороидальный трансформатор,
• электронное или электромеханическое реле, которое приводит в действие расцепитель устройства.

Устройство дифференциального автомата

Типы

По ГОСТу 53312–2009 дифавтоматы различают по типу отключения АС, А, В, S, G.

• АС – реагируют на переменный ток, возникающий или медленно нарастающий в обмотке управления диффавтомата,
• А – срабатывает на переменный или пульсирующий ток,
• В – реагирует на постоянный, переменный или выпрямленный,
• S – имеет временную задержку срабатывания,
• G – тоже самое, но временная задержка меньше.

Различия есть и по току срабатывания: 10, 30, 100-300 мА. Дифавтоматы с током срабатывания 10 мА предназначены для установки на отдельные розетки или влажные помещения (ванные), 30 мА – на группу потребителей, 100-300 мА – на вводной щиток на всю сеть.

Подключение

Подключение дифавтомата следует начинать с предварительного создания плана-схемы, на котором разделить всех квартирных потребителей на группы: освещение, розетки, нагреватели и т. д. Примерная схема приведена на рисунке ниже.

Примерная схема сети с защитными автоматами

Разделение на группы всегда полезно тем, что если где то сети случится неисправность, то будет отключена только эта часть. Это позволяет сразу локализовать неисправность, и даже если нет возможности быстро провести ремонт, сеть будет функционировать, хотя и в ограниченном режиме.

Кроме того группировка сети позволяет отделить помещения с опасными условиями использования электроэнергии: кухню, ванную, санузел. Влажность в этих помещениях может быть повышенной. Вероятность поражения током при появлении утечки высокая, поэтому там ставят автоматы с током срабатывания 10 мА, для других – 30 мА. С большим током 100-300 мА – устанавливают в входном щите для защиты сети от пожара, так как если общая утечка в сети превысит это значение, то вся сеть будет отключена.

Своими руками. Видео

Про электрическую схему подключения автоматического выключателя своими руками можно узнать из представленного видео.

Использование дифференциальных автоматических выключателей обеспечивает комплексную защиту помещения от аварий и поражения людей электрическим током.

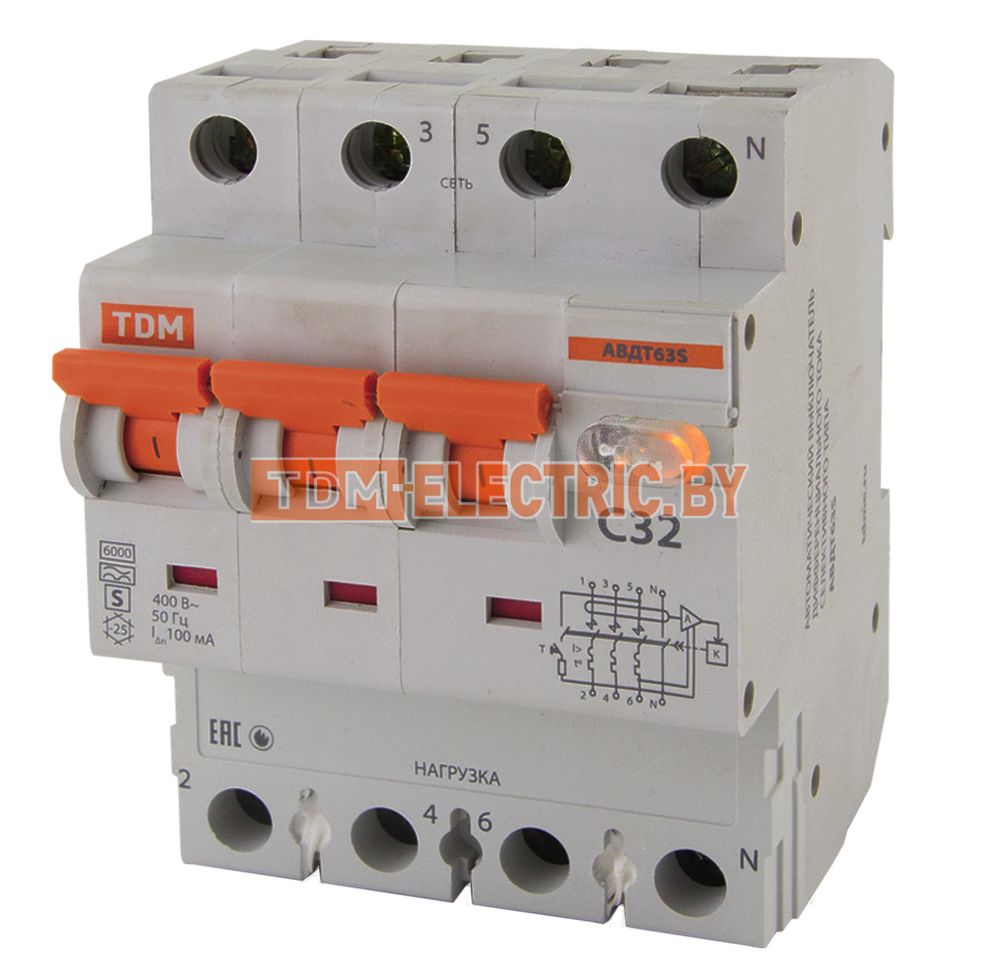

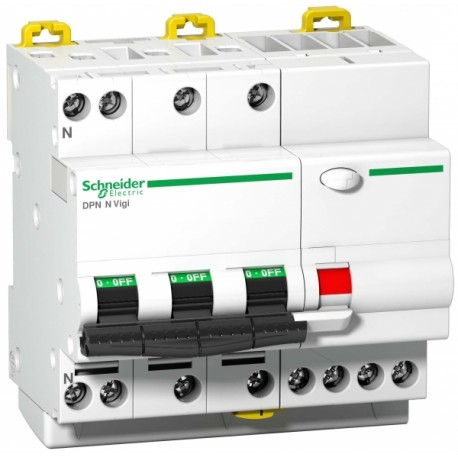

Для защиты трехфазных сетей выпускаются дифференциальные выключатели в трехфазном исполнении. Принципиальных отличий в их работе нет. Следует учитывать только одно, если к домовладению подведена трехфазная сеть, а в нее в доме включаются и однофазные потребители, то общий УЗО на входе ставить нельзя, так как он будет работать некорректно из-за небольшого, но неизбежного перекоса фаз. В этом случае УЗО ставятся индивидуально для каждого потребителя.

Оцените статью:

Конструктивные особенности и характеристики дифавтомата

 Вернутся на страницу   ⇒      УЗО и Диф.защита    ⇒    Электрика

Назначение дифавтомата:

 Дифференциальный автоматический выключатель — это аппарат, который сочетает в себе функции электромеханического устройства защитного отключения и автоматического выключателя.

    Автоматические выключатели данного типа способны реагировать и на постоянный пульсирующий дифференциальный ток, и на переменный синусоидальный дифференциальный ток. Эта особенность делает дифференциальные автоматические выключатели незаменимыми в организации защиты электросетей в жилых помещениях и офисных зданиях, которые отличаются повышенной концентрацией бытовой техники — современных телевизоров, компьютеров, мощных стиральных машин, регулируемых источников света и т. д.

    Диф. автомат (дифференциальный автомат), это прибор предназначен для защиты цепи от утечки тока (аналогично работе УЗО), но преимущество диф. автомата заключается в том, что в него встроен автоматический выключатель,  который выполняет функцию защиты цепи от коротких замыканий и перегрузок.



Принцип работы диф. автомата:

   Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.

Как правило, все дифференциальные автоматы состоят из двух частей. Эти части связаны между собой как электрически, так и механически, что делает работу таких устройств еще более эффективной.

Первая часть такого устройства это автоматический выключатель, который снабжен специальным механизмом независимого расцепления, а также рейкой сброса при помощи внешнего механического усилия. В зависимости от типа дифференциального автомата в нем может быть установлен двухполюсный или четырехполюсный автоматический выключатель.

Вторая часть устройства это модуль защиты от поражения электрическим током. Этот модуль необходим для того, чтобы обеспечивать обнаружение дифференциального электрического тока на землю. Помимо этого он также отвечает за преобразование электрического тока, его усиление и механическое воздействие на специальную рейку сброса выключателя. Питание модуля защиты от поражения электрическим током обеспечивается благодаря последовательному включению автоматического выключателя и модуля. Модуль защиты от поражения током содержит также несколько дополнительных устройств. Это дифференциальный трансформатор, который нужен для обнаружения остаточного электрического тока и электронный усилитель, на котором находится катушка электромагнитного сброса.

Все модели дифференциальных автоматов имеют специальную кнопку “Тест”, которая предназначена для того, чтобы проверять функционирование такого устройства в эксплуатации. Выполнять такие тестовые проверки дифференциальных автоматов рекомендуется регулярно.

Принцип работы дифференциального автомата можно описать следующим образом. Как только такое устройство установлено и подключено в электрическую сеть, о чем будет свидетельствовать положение выключателя на отметке “ВКЛ”, то начнет получать питание электронный усилитель, который соединен с вторичной обмоткой датчика. Когда электрический ток протекает по силовым проводам модуля защиты от поражения электрическим током, то в магнитопроводе датчика при этом будут возникать равные магнитные потоки, которые будут противоположено направленные по отношению друг к другу. Если изоляция повреждена, то появляется дифференциальный ток, который нарушает равенство потоков. В результате этого в обмотке начинает проводиться напряжение, которое прикладывается к входу электрического усилителя. Когда такое напряжение достигает определенного значения, то электрический усилитель открывается, в результате чего ток начинает подаваться на катушку электромагнита сброса. И именно электромагнит сброса сдергивает специальную защелку механизма независимого расцепления, что и приводит к принудительному размыканию контактов.

Также все дифференциальные автоматы классифицируются в зависимости от степени их чувствительности к дифференциальному току. Выделяют две больших группы устройств: дифавтоматы с низкой чувствительностью и дифференциальные автоматы с высокой чувствительностью. К дифференциальным автоматам с низкой чувствительностью относятся те, показатель номинального дифференциального тока для которых составляет больше, чем 30 мА. В силу своей низкой чувствительности такие устройства используются в тех случаях, когда нужно обеспечить защиту от косвенного прикосновения. Примером устройства с низкой чувствительностью может служить модель “Дифференциальный автомат DX 08033 AC 63A-300мА 400В 3Р+N(Legrand)”, чувствительность которого составляет 300 мА. К дифференциальным автоматам с высокой чувствительностью относятся те, показатель номинального дифференциального тока которых меньше или равен 30 мА. Такие устройства используются в тех случаях, когда нужно обеспечить защиту при непосредственном касании токопроводящих частей электрического оборудования. Устройства такого типа часто называют физиологически чувствительными. Устройство с высокой чувствительностью это, например, “Автомат дифференциального тока 6мод. DS204 AC-C16/0,03″.
Дифференциальные автоматы классифицируются также по виду защиты, который у них предусмотрен. Специалисты выделяют три категории таких устройств: устройства со встроенной защитой от перегрузок, устройства со встроенной защитой от сверхтоков и устройства со встроенной защитой от коротких замыканий. Каждый из этих типов дифференциальных автоматов защищает электрические сети от разных угроз, потому в идеале ставят несколько автоматов с разными видами защиты.
Еще один параметр, по которому различают дифференциальные автоматы это время их отключения. Здесь выделяют устройства дифференциального тока общего назначения и селективные устройства дифференциального тока. Селективные дифференциальные автоматы имеют специальное устройство задержки отключения, благодаря которому можно отключать лишь определенную часть электрической цепи.

Различаются дифференциальные автоматы также и по возможности регулировки отключающего дифференциального тока. Выделяют нерегулируемые и регулируемые модели таких устройств. Регулируемые модели в свою очередь различаются на устройства с дискретным регулированием и диф. автоматы с плавным регулированием.

Пример характеристик дифференциального автомата АД12 2Р 6А 10мА ИЭК (двухполюсного /Р-2/, однофазного):

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
• Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от –25°С до +50°С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки тест для проверки работоспособности устройства и правильности подключения.
• Наличие кнопки возврат для индикации срабатывания от дифференциального тока.

Пример характеристик дифференциального автомата АД14 4Р 16А 30мА ИЭК(четырёхполюсного /Р-4/, трёхфазного):

• Номинальное напряжение частотой 50 Гц — 230/400В
• Номинальный ток I_n— 16А
• Номинальный отключающий дифференциальный ток I_Dn— 30мА
• Номинальная отключающая способность — 4500А
• Рабочая характеристика при наличии дифференциального тока — АС
• Время отключения при номинальном дифференциальном токе — <40мс
• Число полюсов — 4
• Условия эксплуатации — УХЛ4
• Степень защиты выключателя — IP20
• Износостойкость — не менее 10000 циклов В-О
• Максимальное сечение присоединяемых проводов — от 25 до 35мм²
• Наличие драгоценных металлов (серебро) — 0,6-2г/полюс
• Масса — 0,45кг
• Диапазон рабочих температур — от-25°С до+40°С

Дополнительная информация:

     Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 6 номинальных токов.

•    Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
•    Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
•    Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
•    Независимый индикатор положения контактов.
•    Широкий диапазон рабочих температур от –25 °С до +50 °С.
•    Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
•    Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
•    Наличие кнопки ВОЗВРАТ для индикации срабатывания от дифференциального тока.
•    Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Соответствуют стандартам     ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039
Номинальное напряжение частотой 50 Гц, В     230/400
Номинальный ток In, А     6, 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn,мА     10, 30, 100, 300
Номинальная отключающая способность, А     4500
Рабочая характеристика при наличии дифференциального тока     АС
Время отключения при номинальном дифференциальном токе, мс    ?40
Число полюсов     2, 4
Условия эксплуатации     УХЛ4
Степень защиты выключателя     IP 20
Износостойкость, циклов В-О, не менее     10000
Максимальное сечение присоединяемых проводов, мм2     вход — 25; выход — 16/25*
Наличие драгоценных металлов (серебро), г/полюс     0,6?2,0
Масса (2/4-полюсные), кг     0,25/0,45
Диапазон рабочих температур, °С     -25 ? +40.







 Вернутся на страницу   ⇒      УЗО и Диф.защита    ⇒    Электрика

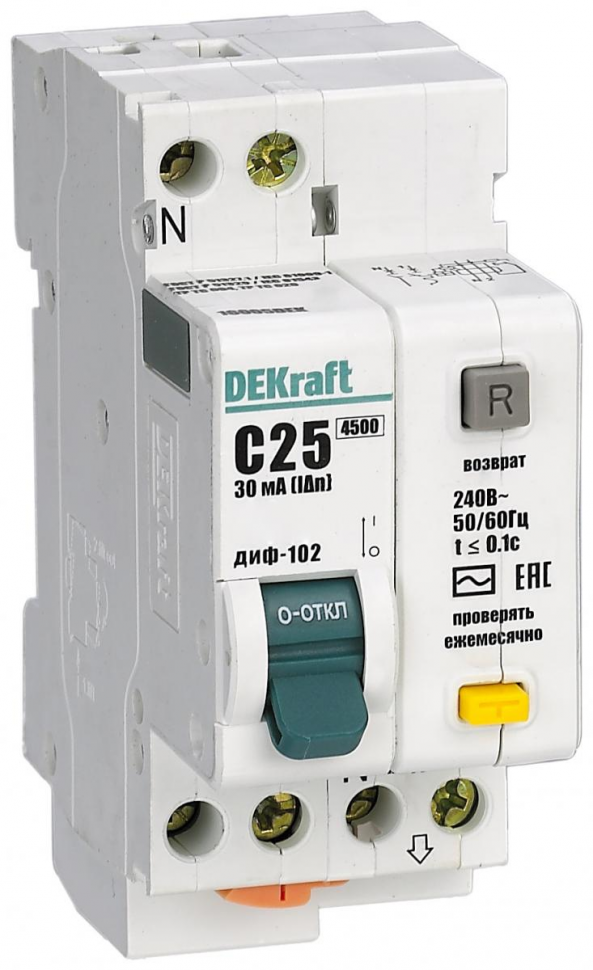

DEKraft Дифференциальный автоматический выключатель 2Р 25А 30мА тип AC х-ка С ДИФ-101 4,5кА (15005DEK) Аппарат защиты от сверхтоков и токов утечки

DEKraft Дифференциальный автоматический выключатель 2Р 25А 30мА тип AC х-ка С ДИФ-101 4,5кА (15005DEK) с отключающей способностью 4.5 кА предназначен для коммутации электрических (распределительных и осветительных) цепей, а также их защиты от перегрузок и токов короткого замыкания.

Дифференциальные автоматы DEKraft серии ДИФ-101 (их правильнее называть АВДТ — Автоматическими Выключателями Дифференциального Тока со встроенной защитой от сверхтоков) сочетают функции автоматического выключателя и УЗО.

Обеспечивают три вида защиты от:

— короткого замыкания;
— перегрузки;
— возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).

Конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.

Подключается быстрее и проще, чем автомат в паре с УЗО — при тех же функциях монтаж одного диф-автомата осуществляется быстрее, чем монтаж последовательно устанавливаемых автоматического выключателя и УЗО.

Место под надпись на лицевой стороне каждого аппарата дает возможность надписать на каждом аппарате информацию о защищаемой цепи.

Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристикам и среди нескольких схожих.

Модель ДИФ-101 экономит значительно место в распределительном щите благодаря компактным габаритным размерам.

Три вида защиты — от токов короткого замыкания, токов перегрузки и токов утечки означает, что этот аппарат обеспечивает самую полную защиту электрической цепи и не требует дополнительного использования УЗО или автоматического выключателя.

Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя в силу использования электронной схемы. Это позволило сделать дифференциальные автоматы дешевле, чем выполняющие те же функции УЗО и автоматические выключатели. Дифавтоматы делают возможным полную защиту всех цепей даже тех потребителей, которые раньше не могли позволить себе купить сравнительно дорогостоящее УЗО.

Быстрая проверка работоспособности УЗО кнопкой «ТЕСТ» без вызова электрика. Проверить, работает ли устройство, просто — нажмитекнопку «ТЕСТ» на корпусе. Это необходимо делать ежемесячно!

Индикация срабатывания от утечки тока выражается в выступившей из аппарата кнопке «Возврат». Всегда можно определить, что причиной отключения аппаратом цепи послужила именно утечка тока. Аппараты поступают с завода с выступившей кнопкой «Возврат» — это следствие заводской проверки 100% выпускаемых дифавтоматов на срабатывание в результате токов утечки.

Принцип действия устройства ДИФ-101 4,5кА (15005DEK)

ДИФ-101 является сочетанием блока дифференциальной защиты и автоматического выключателя, и принцип егодействия аналогичен эти двум продуктам. Левая часть устройства функционирует как автомат, а правая — как УЗО. При этом неважно, какой именно блок сработал — цепь всё равно разрывается. При срабатывании дифференциального автомата от утечки тока выступает кнопка «Возврат», которая, таким образом, указывает отключения цепи — именно утечку, а не перегрузку или короткое замыкание. Аппарат не даст возможности взвести его повторно, если предварительно не была нажата выступившая кнопка «Возврат».

Дифференциальный автоматический выключатель 2Р 25А 30мА тип AC х-ка С ДИФ-101 4,5кА (15005DEK) оснащен степенью защиты IP20. Общее количество полюсов: 2. Устройство работает на частоте 50/60 Гц.

• Единица измерения: 1 шт
• Габариты (мм): 2x2x5
• Масса (кг): 2.00

Дифференциальные автоматические выключатели (ДИФ)

Купить Дифференциальные автоматические выключатели (ДИФ)

Дифференциальные автоматические выключатели предназначены для защиты от поражения сверхтоками людей, а также приборов, подключенных к электросети.

Диффавтоматы, основные функции:

1. Защищают от перегрузок в случае возникновения короткого замыкания и токовых нагрузок;
2. При случайном прикосновении человека к оголенному проводу диффавтомат предотвращает поражение электрическим током;
3. В случае нарушения изоляционного слоя диффавтомат предупреждает пожароопасную утечку.

Дифференциальный автоматический выключатель для однофазной сети имеет четыре клеммы, для трехфазной – восемь. Монтируется прибор на дин-рейку. Для всех устройств характерен ряд общих признаков:

1. Корпус автомата создается из негорючего тугоплавкого пластика;
2. Клеммы маркируются для подключения проводников на вход и выход;
3. Есть рычаг включения/выключения. В ряде устройств таких рычагов два;
4. Есть кнопка тестирования для проверки надежности устройства;
5. Сигнальный маячок показывает утечку тока или перегрузку.


Конструкция и принцип работы дифференциального автомата

Прибор может одновременно выполнять функции УЗО и выключателя-автомата. Его конструкция состоит из:

• Защитного электромагнитного реле;
• Теплового расщепителя. Он должен отключить сеть при продолжительном превышении номинального тока;
• Датчика диффтока. При возникновении утечек тока из цепи он должен выключить электроснабжение.

Составляющие воздействуют на защелку отключения механическим способом в случае превышения допустимых показателей.
Для надежной работы дифференциального автомата необходим правильный монтаж оборудования.

Приобрести сертифицированные дифференциальные автоматические выключатели крупными партиями, мелким оптом и в розницу можно в компании «СПК-Электрик». Заказы принимаются в один клик, через корзину сайта, в телефонном режиме, а также при личном обращении клиента в офис фирмы.

Дифференциальный автоматический выключатель

—

Дифференциальный автоматический выключатель

Добро пожаловать в профессиональный онлайн-магазин дифференциальных автоматических выключателей, где вы найдете все виды переключателей по мощности, работе, цене, символу, применению и полезности. Найдите переключатель, который соответствует вашим потребностям.

Недействительный идентификатор таблицы. Недействительный идентификатор таблицы. Недействительный идентификатор таблицы.

Типы дифференциального выключателя

Типы переключателей или дифференциального автоматического выключателя
Существует 2 основных типа дифференциального автоматического выключателя:

Тип AC

Это стандартный тип. Обнаруживает переменные токи утечки. Дифференциалы переменного тока типа
не только не обнаруживают утечку на землю с непрерывной составляющей, но эти токи также могут блокировать дифференциал, если его направление противоположно направлению реле. Дифференциал типа A «HI» предотвращает этот тип блокировки.

Тип A
Этот тип дифференциального автоматического выключателя позволяет обнаруживать переменные или пульсирующие токи утечки с непрерывной составляющей или без нее. УЗО
типа A HIE специально разработаны для правильной работы в суровых условиях или средах, загрязненных агрессивными агентами, а также в сетях с электрическими помехами.
Агрессивной средой считаются места с присутствием: — хлора — озона — серы — оксида азота — морской соли — пыли — влажности — низких или высоких температур.

Тип B

Дифференциальный автоматический выключатель типа B состоит из независимой части сетевого напряжения, предназначенной для обнаружения синусоидальных токов переменного тока и непрерывных импульсных токов базовой частоты 50 Гц, и другой части, зависящей от сетевого напряжения, предназначенной для обнаружения утечки. в диапазоне частот от 0 Гц до 1 МГц.

Дифференциал типа B обеспечивает отключение, как в дифференциалах типа A, а также:
Для синусоидальных переменных дифференциальных токов до 1000 Гц. • Для непрерывного пульсирующего дифференциального тока.
Для переменного дифференциального тока, накладываемого на сглаженный постоянный ток.

Для непрерывного импульсного дифференциального тока, накладываемого на сглаженный постоянный ток.
Для выпрямленного импульсного постоянного дифференциального тока, возникающего из двух или более фаз.
Для сглаженного продолжительного дифференциального тока

Существует множество типов дифференциальных автоматических выключателей, классифицированных по принципу действия, символу, чувствительности и характеристикам, в этом магазине вы можете найти все виды переключателей.

Цены на дифференциальные выключатели

Существует широкий выбор переключателей, и их цена будет зависеть от их функции и мощности, а также от бренда, поскольку есть бренды, которые имеют большую ценность, чем другие. Цены от 7 евро до 300 евро и выше.

Обозначение дифференциального выключателя

Это символы некоторых дифференциальных автоматических выключателей
Tetrapolar

Биполярный
Дифференциальный выключатель на 1 полюс

4P, дифференциальный выключатель

Дифференциальная чувствительность выключателя
УЗО, защищающие до 300 мА, называются высокой чувствительностью.Это устройство очень важно размещать во всех электрических установках, как в бытовых, так и в промышленных, поскольку оно работает вместе с проводом защитного заземления, который должен доходить до каждой вилки или металлической коробки, чтобы отключить цепь, как только появится какое-либо отклонение. .
Чувствительность: В соответствии с производственными стандартами UNE EN 61008 (чистые дифференциалы), UNE EN 61009 (дифференциальные блоки) и UNE EN 60947-2 (автоматические выключатели) установлены следующие стандартные значения чувствительности: 6 мА, 10 мА, 30 мА. , 100 мА, 300 мА, 500 мА, 1 А, 3 А, 10 А, 30 А • Согласно упомянутым стандартам, дифференциал не должен срабатывать ниже I Δ / 2 и всегда должен срабатывать выше In
Время срабатывания:
Среднее реальное время срабатывания дифференциального выключателя составляет 20 мс при IΔ

.

Характеристика дифференциальных автоматических выключателей

Дифференциальный автоматический выключатель, который некоторые называют «спасательными кругами», представляет собой специальный электромеханический выключатель, который благодаря своим внутренним устройствам может определять разницу между током, потребляемым потребляющим устройством, и током возврата.Когда эта разница превышает значение (обычно 30 мА), устройство прерывает цепь, отключая подачу тока ко всей установке.

С помощью дифференциального автоматического выключателя мы можем прервать подачу электроэнергии, когда она передается человеку в количестве, превышающем 30 мА, предотвращая увеличение этого тока и подвергая опасности жизнь. По этой причине настоятельно рекомендуется иметь его во всех электрических установках, в обязательном порядке во всех новых установках.

Прямые контакты: действует как дополнительная защита и не исключает всех других защит, таких как препятствия, покрытия, изоляционные расстояния, которые должны всегда выполняться.

Непрямые контакты: это оптимальное решение, поскольку при заземлении металлических масс от 5 до 10 Ом, при значениях тока утечки на землю 30 мА он прерывает цепь. Должен использоваться электромагнитный тип, а не электронный, который при отключении нейтрали не действует и оставляет поляризованным всю установку.

Последняя версия 2021-03-25 / Связанные объекты / Изображения API для Африки

Принципы дифференциальной защиты, которые вы ДОЛЖНЫ понимать

Дифференциальная защита

Хотя в настоящее время дифференциальная защита достигается численно, чтобы понять , Принципы дифференциальной защиты полезно проанализировать повсеместное электромеханическое реле.

Принципы дифференциальной защиты, которые вы ДОЛЖНЫ понимать (на фото: реле защиты SIPROTEC)

На рисунке 1 показана простая схема дифференциальной защиты, также известная как схема Merz-Price .

В этой простой схеме мы можем предположить, что при нормальных условиях эксплуатации ток, входящий в часть оборудования под защитой , равен (или, в случае трансформатора, пропорционален) его выходному току. В этом примере мы предположим, что входной и выходной токи равны. Автоматический выключатель с каждой стороны защищаемого оборудования управляется реле максимального тока.

Рисунок 1 — Простая дифференциальная защита (щелкните, чтобы развернуть схему)

Трансформаторы тока одинакового типа и коэффициента трансформации устанавливаются с обеих сторон оборудования. Эти трансформаторы тока индуцируют идентичные вторичные токи, потому что их первичные токи идентичны и у них одинаковое отношение витков.

При простом осмотре схемы становится ясно, что при этих обстоятельствах не будет протекать ток утечки через реле , следовательно, не будут генерироваться сигналы отключения.

… и при возникновении неисправности

Рассмотрим неисправность , внутреннюю по отношению к оборудованию . Через короткое замыкание будет протекать большой ток, таким образом, ток, выходящий из оборудования, будет быстро уменьшаться, что приведет к уменьшению вторичного тока в CT B .Это приведет к протеканию тока через реле, величина которого будет достаточной для отключения автоматических выключателей.

Теперь рассмотрим внешнюю неисправность на F , как показано на рисунке 2.

Рисунок 2 — Простая дифференциальная защита с внешней ошибкой

Вы можете видеть, что в этом случае ток на выходе из оборудования, хотя и большой, остается таким же, как ток, входящий в него, поэтому реле не сработает. Это именно то, что нам нужно. , потому что внешние по отношению к оборудованию неисправности находятся в другой зоне защиты и защищены другой схемой.

Если защищаемое оборудование представляет собой, например, шину или обмотку генератора, очевидно, что выходной ток такой же, как и входной. Если, однако, оборудование представляет собой трансформатор, у которого коэффициент трансформации не равен единице, то входящий ток будет отличаться от выходящего тока.

В этом случае трансформаторы тока должны быть сбалансированы с эквивалентным дифференциалом передаточного числа.

Дифференциальная схема создает четко определенную зону защиты , охватывающую все, что находится между двумя трансформаторами тока .Любая неисправность, существующая в этой зоне защиты, рассматривается как внутренняя неисправность, а любая неисправность, существующая за пределами этой зоны защиты, является внешней неисправностью.

Следовательно, дифференциальная схема должна быть способна реагировать на самые маленькие внутренние неисправности, но ограничивать самые большие внешние неисправности.

На практике, трудно достичь — особенно для очень больших сквозных коротких замыканий из-за неидеальности трансформаторов тока, используемых для измерения токов.Термин, используемый для обозначения способности системы справляться с этими недостатками, называется Устойчивость при отказе .

В современных IED (интеллектуальных электронных устройствах) ток в трансформаторах тока не управляет непосредственно рабочей катушкой, которая отключает выключатели, поэтому подключение не такое, как показано в этом примере. На самом деле токи от трансформаторов тока просто вводятся в IED, где они дискретизируются и оцифровываются.

Дифференциальный режим затем выполняется программным обеспечением IED.

Основная дифференциальная теория трансформатора (ВИДЕО)

Ссылка // Принципы автоматизации подстанции Майкла Дж. Бергстрома

Дифференциальный выключатель

— Польский перевод — Linguee

Очень низкий ток утечки привода

[…] совместим с 3 0 m A дифференциальный автоматический выключатель f o r гарантированная защита […]

персонала

schneider-electric.nl

Q Bardzo mały prąd upływu sterownika […] kompatybi ln y z rozłącznikiem rónicowo prądowym 3 0 mA do ochrony […] Q personelu schneider-electric.pl
Блок управления должен быть защищен со стороны входа [. ..] двумя- по l e дифференциальный автоматический выключатель . www.indsci.com	Centrala musi byc […] zabezpieczona dwubiegunowym wyl ac zniki em róznicowym . www.indsci.com
Кроме того, широкий ассортимент […] разновидности overcur re n t автоматические выключатели , дифференциальные автоматические выключатели a n d устройства защиты от перенапряжения, […] гарантийный комплекс […] предложение по безопасности электротехники. bemko.pl	Dodatk ow o wyłą czni ki nadmiarowo pr ądowe , rónicowoprądowe или az urządzenia przeciwprzepięciowe […] w bogatej gamie gwarantują […] kompleksową ofertę dla zabezpieczenia elektrotechniki. bemko.pl
Защита […] состоит из из a выключателя w i th B и с характеристиками 3 0 m A дифференциалом p а RT . animalmarket.com.pl	Zabezpieczenie stanowi wyłącznik instalacyjny o charaktery st yce B z c zło ne m rónicowym 30mA. animalmarket.com.pl
Однако, как следует из структуры ГИС, […] ВН под ключ a n d выключатель m a rk ets (три […] близких конкурента, неоднородные продукты, […] крупных клиента) и наблюдаемой модели торгов (все конкуренты успешно участвуют в тендерах по всей Европе), что любой эффективный механизм координации на рынке ГИС должен быть очень сложным и трудновыполнимым. eur-lex.europa.eu	Struktura r ynkó w rozdzielnic z isol ac ją gazową, […] projektów wysokich napięć realizowanych «pod klucz» i wyłączników (trzej […] ściśle konkurujący dostawcy, niejednorodne Produkty, klientami są głównie Дузе przedsiębiorstwa) Ораз stwierdzone typowe Čechy oferentów (wszyscy konkurenci г powodzeniem uczestniczą ш przetargach ш całej Europie) pozwalają wnioskować, że skuteczny Механизм koordynacji на Rynku rozdzielnic г IZOLACJA Gazowa шуткой problemem wymyślonym я былбы trudny делать zrealizowania. eur-lex.europa.eu
Байпасные соединения с главным выключателем аккумуляторной батареи для электрооборудования, которое должно оставаться под напряжением, когда главный выключатель аккумуляторной батареи разомкнут, должны быть […] защищен от перегрева соответствующими средствами, […] например, предохранитель e, a автоматический выключатель o r a барьер безопасности […] (ограничитель тока). eur-lex.europa.eu	Połączenia wyposażenia elektrycznego wychodzące od wyłącznika głównego akumulatora, które pozostają pod napięciem po uruchomieniu wyłączćnika głzównego zinéerae […] za pomocą odpowiednich środków takich […] jak bez pi eczni ki, wyłączniki lub inne u rządzenie […] zabezpieczajce (ograniczniki prądu). eur-lex.europa.eu
Автоматический выключатель с […] заземляющий провод ka g e автоматический выключатель p r ot ects […] кабеля и людей в случае перегрузки или короткого замыкания. truma.com	Automatyczny bezpiecz ni k z wyłącznikiem ró żn icowym chroni [. ..] przewody sieci oraz osoby przy przeciążeniu lub zwarciu. truma.com
В случае кондиционера и других приборов, которые […] требует большой мощности […] потребление используются в том же времени e, a автоматический выключатель m a y отключение, если кондиционер […] работают с максимальной мощностью. daikin.pt	W przypadku, gdy klimatyzator i inne urządzenia wymagające dużego zużycia mocy […] są używane jednocześnie, w chwili, gdy […] klimatyzator pob ie ra maxsymalny pr ąd , może wystąpi ć wyzw ole nie wyłącznika obw odu . daikin.pl
В категории особо серьезных нарушений […] шкала вероятных штрафов […] делает возможным pp l y дифференциал t r ea tment для предприятий […] с учетом […] эффективная экономическая способность правонарушителей нанести значительный ущерб конкуренции, а также установить размер штрафа, обеспечивающий достаточный сдерживающий эффект. eur-lex.europa.eu	Система grzywien nakładanych za bardzo poważne naruszenia […] pozwala n a zasto sow ani e zróżnicowanego t rak pack ania pr zedsiębiorstw, […] tak aby uwzględniona została […] efektywna zdolność gospodarcza przedsiębiorstwa dopuszczajcego się naruszenia przepisów do spowodowania znaczącego zakłócenia konkurencji, oraz aby pozicy. eur-lex.europa.eu
Аналогичным образом, выбор одной из шести предварительно запрограммированных, наиболее часто используемых групп соединений [. ..] обмотки трансформатора позволяют уравнивать фазы электрических токов, что […] доставляются на т ч е дифференциальная цепь . itr.org.pl	Podobnie wybór jednej z sześciu zaprogramowanych, […] najczęściej stosowanych grup połączeń uzwojeń transformatora, pozwala wyrównać fazy […] prądów dop ro wadz onyc h do układu ró ż nic oweg o . itr.org.pl
При необходимости выполнить соединение звездой и заземлением измерительных трансформаторов со стороны источника питания (иначе, чем это показано на рис.4) проводники, ведущие к клеммной колодке устройства MUPASZ, следует повторно подключить с зажимов A к B. Таким образом […] измерения должны выполняться правильно […] и t h e дифференциальная схема o f t he защита […] остается без изменений. itr.org.pl	Gdy istnieje potrzeba wykonania punktu gwiazdowego i uziemienia uzwojeń przekładników od strony zasilania (przeciwnie niż pokazano na Rys.4), niezbędne jest przełożenie przewodów doprowadzonych do łczówki […] MUPASZA z zacisków A na B. W ten sposób zostaną […] utrzymane poprawn e pomia ry i nie n aru szony u kł ad rónicowy […] zabezpieczenia. itr.org.pl
Различают […] два типа s o f дифференциал p r es уверенная утечка […] устройство обнаружения утечек для обнаружения и […] сообщает об утечках в камерах наблюдения двустенных трубопроводов либо по принципу вакуума, либо по принципу положительного давления с инертным газом. pipeystems.com	W celu wykrywania i zgłaszania […] wycieków wyróżni a się dwa typy c iśnieniowych […] wskaźników do monitorowania przestrzeni kontrolnej […] dwuściankowego rurociągu: podciśnieniowy próżniowy lub nadciśnieniowy z gazem obojętnym. pipeystems.com
Заземляющий кабель должен быть достаточным для пропускания максимального тока короткого замыкания, который обычно ограничивается предохранителями или автоматическим выключателем . download.sew-eurodrive.com	Przewód uziemienia powinien być odporny na oddziaływanie sieciowego prądu uszkodzeniowego, który zazwyczaj ograniczany jest przez bezpieczniki lub wyłącznik ochronny silnika. download.sew-eurodrive.com
Если температура окружающей среды отличается от стандартной […] значений, или если температура окружающей среды […] двигателя a n d выключатель a r e разные, […] необходимо проверить реакцию на отключение и […] ток менял при необходимости. шт.быть	Jeżeli temperatura otoczenia róni się od warunków standardowych lub gdy temp. silnika i wyłącznika silnikowego […] są różne, czas zadziałania wyłącznika musi zostać sprawdzony i prąd […] nastawiony zmien io ny, jeżeli zac ho dzi taka potrzeba. stahl.be
Su ch a схема m i gh t включить замыкающую катушку wh en a выключатель i s a этап для выполнения операции закрытия и затем открытия t h e схема i m me сразу после начала операции, тем самым предотвращая [. ..] Перегорел катушка. enertest.pl	T a ki obwód mo ż e ze zwol ić cewce zamyka ją cej, gd y wyłącznik j est ko wykonania tej operacji, na wykonanie operacji zamknięcia a następn ie otwo rzy obwód na tyc hmias t po u […] operacji, aby zapobiec wypalaniu się cewki. enertest.pl
Убедитесь, что t h e автоматический выключатель i s d epressed […] , а затем включите ИБП. down.dipol.com.pl	Upewnij się, że wył ą czni k samoczynny j est w ci śnięty a […] następnie włącz UPS. down.dipol.com.pl
Легкодоступное устройство отключения ic e ( автоматический выключатель ) s га будет встроено снаружи […] к оборудованию. resource.boschsecurity.com	Na zewnątrz urz ą dzeni a powinien b yć z am onwany łatwo dostępny odłcznik (wyłącznik automatyczny). resource.boschsecurity.com
В рамках каждой из этих категорий и, в частности, что касается серьезных и очень серьезных нарушений, […] Предлагаемая шкала штрафов составит . […] возможно pp l y дифференциал t r ea tment для предприятий […] по характеру допущенного нарушения. eur-lex.europa.eu	W każdej z tych kategorii, a w szczególności jeżeli […] chodzi o poważne i bardzo poważne […] naruszenia, mo żliw as kal a grzywien u moż li wi st os owanie [. ..] zróżnicowanego traktowania przedsiębiorstw […] w zależności od charakteru popełnionego naruszenia. eur-lex.europa.eu
сигнализации и / или отключение при ухудшении состояния изоляции ниже заданного эталонного значения, в то же время контролируемых […] Срабатывает реле времени пропадания , которое своими контактами сигнализирует […] работа и / или отключение ts a автоматический выключатель o r r elay. bartec.pl	Sygnalizacja i / lub wyłączenie przy obniżeniu się stanu izolacji poniżej nastawionej wielkości odniesienia, przy czym następuje odpadniecie przekaźnika o […] regulowanym czasie odpadania, […] który swo im i stykami s yg nalizuje zadziałan ie i / lub do ko nuje wyłączenia […] wyłącznika lub stycznika. bartec.pl
Демпфирование — важный параметр для высокоэнергетических приводных механизмов […] используется для размыкания и замыкания se a автоматический выключатель . enertest.pl	Ponadto wiele funkcji zostało zautomatyzowanych dla zmniejszenia […] ilości niezb ę dnych , ręcznych c zynno śc i do wykonania testu. enertest.pl
Блок питания не должен быть оборудован заземляющим проводом. ka g e автоматический выключатель t h at также не реагирует на пульсирующий постоянный ток, поскольку это вызовет проблемы в работе . avanti-online.com	Ródło zasilania nie może być wyposażone w przekaźnik ELCD, który nie reaguje także na pulsację DC, ponieważ może to spowodować problemy z działaniem. avanti-online. com
Электроустановка должна быть оборудована резистором du a l выключателем w i th защитой от поражения электрическим током, а также выключателем, обеспечивающим отключение устройство от источника питания, при котором расстояние между контактами должно […] быть не менее 3 мм. wijas.com.pl	Instalacja elektryczna powinna być wyposażona w różnicowoprądowy bezpiecznik przeciwporażeniowy oraz wyłącznik zapewniający odłączenie urządzenia od ródłaçć zasilónia odlczenie urządzenia od ródłać zasilónia od? wijas.com.pl
Стабилизация проявления цвета определяется нами автоматически. e o f дифференциал a b , следовательно, измерения rbance. metrohm.cz	Zmiana ko lo ru i ró żn ica w transferancji probki jest natychmiast wyłapywa na prze z pomiar r óżn ic owy. метрохм.пл
Соответствующий предохранитель e o r автоматический выключатель s h или ld […] на входной строке N, как показано ниже. загрузокs.industrial.omron.eu	Do przewodu wejściowego N należy podłączyć odpowiedni […] bezpiecznik lub w ył ącz nik obwodu, ta k jak p okazano na […] poniższym schemacie. загрузокs.industrial.omron.eu
Цепь управления защищена […] General autom at i c выключатель ; t he доска […] защищен предохранителем 5x20T 2A. sklep-klimatyzacja.pl	Obwód ste rują cy jest zabezpieczony za pomocą [. ..] automatycznego wyłącznika; панель электрическая jest zabezpieczony za pomocą bezpiecznika 5x20T 2A. sklep-klimatyzacja.pl
Контроллер должен иметь […] электронный, диагностика st i c автоматический выключатель t h at должен […] станция с электрической перегрузкой […] или короткое замыкание и должен обойти эту станцию ​​и продолжить работу всех остальных станций. Rainbird.eu	Sterownik jest wyposażony w elektroniczny wyłącznik […] układu diagnostyczne go , który w yk rywa przeciążenie […] elektryczne lub zwarcie strefy i pomija […] j, kontynuując obsługę pozostałych stref. rainbird.com
В блоках управления двигателем и т. Д. Клеммный ряд размещается […] вместе с двигателем, т ч e автоматический выключатель e т c. и было неудобно […] иметь ручное присвоение имен […] или другая система именования этих компонентов, особенно из-за потери автоматического именования. pcschematic.com	Схема Na wielu […] złączki są umieszczane razem z silnikiem, wyłącznikiem it p. i w tej sytu ac ji ręczne […] называние символов было […] spor niewygodą tym bardziej, że traciło się możliwość automatycznego nazywania symboli. шт. Schematic.pl
В эту группу входят модульные аксессуары, такие как installa ti o n выключатель s w it ches a n d дифференциал c u rr ent выключатели, en gi n e выключатель s w it ches, контакторы и датчики и все другие элементы, входящие в состав модульных распределительных устройств оснащены. elkabel.pl	W grupie tej uwzględnione zostały aparaty modułowe takie jak wyłączniki instalacyjne i różnicowoprądowe, wyłączniki silnikowe, styczniki i przekaźniki kz elkabel.pl
Агрегат должен подключаться к стационарной установке с помощью твердотельного кабеля . […] кабель через 1 0 A автоматический выключатель w i th максимум […] Реле утечки тока 30 мА. komfovent.com	Zasilanie urządzenia należy podłczyć do stałej […] instalacji elektrycznej, […] sztywnymkablem, zobwoduzabezpieczonego10Awyłącznik iemautomatycznymo maksymalnym prądzie upły wu 30mA . komfovent.com

Дифференциальная (87) токовая защита | Системы измерения и контроля электроэнергии

Одним из фундаментальных законов электрических цепей является Закон Кирхгофа по току, который гласит, что алгебраическая сумма всех токов в узле цепи (соединении) должна быть равна нулю.Более простой способ заявить об этом — сказать: «То, что входит, должно выйти». Мы можем использовать этот принцип для обеспечения другой формы защиты от определенных неисправностей в электрических цепях, измеряя величину тока, входящего и выходящего из компонента цепи, а затем отключая автоматический выключатель, если эти два тока не совпадают.

Важным преимуществом дифференциальной защиты по сравнению с мгновенной или максимальной токовой защитой с выдержкой времени является то, что она намного более чувствительна и действует быстрее.В отличие от любой формы максимальной токовой защиты, которая срабатывает только в том случае, если ток превышает максимальный номинал проводников, дифференциальная защита способна срабатывать при гораздо более низких уровнях тока, потому что Закон Кирхгофа предсказывает, что любая величина дисбаланса тока для любой отрезок времени является ненормальным. Более низкие пороги срабатывания при отсутствии задержки по времени означают, что дифференциальная защита способна срабатывать раньше, чем любая форма максимальной токовой защиты, тем самым ограничивая повреждение оборудования за счет устранения неисправности за более короткий промежуток времени.

Предположим, мы должны были измерить величину тока на обоих концах каждой фазной обмотки трехфазного генератора, как показано на следующей диаграмме:

Как и большинство крупных генераторов энергии, этот блок подводит оба вывода каждой фазной обмотки к внешним точкам, так что они могут быть подключены по схеме звезды или треугольника по желанию. В данном случае обмотки генератора соединены звездой. Пока мы измеряем ток, входящий и выходящий из каждой обмотки индивидуально, не имеет большого значения, соединены ли эти обмотки генератора звездой или треугольником.

Если схема в точности такая, как показано выше, величина тока, входящего и выходящего из каждой фазной обмотки, должна быть одинаковой в соответствии с Законом Кирхгофа о токах. То есть:

\ [I_ {A1} = I_ {A2} \ hskip 30pt I_ {B1} = I_ {B2} \ hskip 30pt I_ {C1} = I_ {C2} \ hskip 30pt \]

Предположим теперь, что один из витков в обмотке фазы «C» должен был случайно коснуться металлической рамы генератора, например, что могло произойти в результате повреждения изоляции. Это замыкание на землю вызовет третий путь тока в поврежденной обмотке.\ (I_ {C1} \) и \ (I_ {C2} \) теперь будут разбалансированы на величину, равную току повреждения \ (I_F \):

Другой отказ, обнаруживаемый по закону тока Кирхгофа, — это межфазное замыкание обмотки, когда ток течет от одной обмотки к другой. В этом примере короткое замыкание между фазами B и C в генераторе нарушает баланс входящих и исходящих токов для обеих фаз:

Следует отметить, что величина замыкания на землю или тока замыкания между обмотками может быть недостаточно большой, чтобы создать угрозу перегрузки по току для генератора, но само наличие дисбаланса тока в любой фазе доказывает, что обмотка исправна. поврежден.Другими словами, это тип отказа системы, который не обязательно обнаруживается реле максимального тока (50/51), поэтому его необходимо обнаруживать другими способами.

Тип реле, предназначенный для этой задачи, называется реле дифференциального тока , реле . Цифровой код ANSI / IEEE для дифференциальной защиты: 87 . Также существуют реле дифференциального напряжения с тем же обозначением «87» ANSI / IEEE, поэтому при упоминании реле «87» необходимо указывать, является ли рассматриваемая дифференциальная величина напряжением или током.

Простая форма дифференциальной токовой защиты для этого генератора может быть реализована путем подключения трансформаторов тока с обеих сторон каждой обмотки к рабочим катушкам электромеханического реле, подобного этому. Для простоты будет показана защита только одной фазной обмотки (C) генератора. Практическая система реле защиты от дифференциального тока будет контролировать ток через все шесть проводов статора на генераторе, сравнивая токи на входе и выходе каждой фазы:

Если первичные токи ТТ \ (I_ {C1p} \) и \ (I_ {C2p} \) равны и коэффициенты ТТ равны, вторичные токи ТТ \ (I_ {C1s} \) и \ (I_ {C2s } \) также будут равны.Результатом будет нулевой ток через рабочую катушку (OC) дифференциального реле.

Если, однако, замыкание на землю или соседнюю обмотку должно было развиться где-нибудь в обмотке статора «C» генератора, первичные токи двух трансформаторов тока станут неравными, вызывая неравные вторичные токи, тем самым вызывая значительный ток. протекать через управляющую катушку дифференциального реле (OC). Если этого тока достаточно, чтобы вызвать срабатывание дифференциального реле, реле пошлет сигнал, дающий команду автоматическому выключателю генератора на отключение.

Даже если значение срабатывания реле смещено во избежание ненужного отключения, все же возможно, что большой фазный ток, требуемый от генератора, может вызвать срабатывание дифференциального реле из-за невозможности точного согласования между двумя фазными токами «C». трансформаторы. Любое несоответствие между этими двумя трансформаторами тока приведет к неравенству вторичных токов, которые будут увеличиваться по мере увеличения величины фазного тока. Сильные, богатые гармониками броски тока , которые иногда возникают при первоначальном включении большого силового трансформатора, также могут вызывать ложные срабатывания в этой простой форме дифференциальной защиты.Мы не хотим, чтобы это дифференциальное реле срабатывало при любом состоянии, кроме внутреннего повреждения генератора в его фазной обмотке, поэтому необходима модификация для обеспечения другой рабочей характеристики.

Если мы модифицируем реле так, чтобы оно имело три катушки, одна для перемещения его механизма в направлении срабатывания, а две для помощи «сдерживать» его механизм (работая для удержания механизма в нормальном рабочем положении), мы можем соединить эти катушки таким образом способ, которым две удерживающие катушки (RC) возбуждаются двумя вторичными токами ТТ, в то время как рабочая катушка видит только разницу между двумя вторичными токами ТТ.Мы называем эту схему дифференциальным реле с ограничением , а прежнюю (более простую) конструкцию — реле без ограничения дифференциала :

.

Общая характеристика реле с ограничением дифференциала заключается в срабатывании на основе дифференциального тока, превышающего установленное значение процентов фазного тока.

На этой фотографии показаны три дифференциальных реле, используемых для защиты обмоток трехфазного генератора газотурбинной электростанции.Обратите внимание, как требуется одно реле дифференциального тока для защиты каждой из трех фаз генератора:

Современные цифровые дифференциальные реле обычно воспринимают сигналы ТТ от всех трех фаз, обеспечивая защиту в одном блоке, монтируемом на панели. Цифровые реле защиты предлагают гораздо более сложные подходы к проблеме ложных срабатываний, основанные на несоответствии между парами трансформаторов тока и / или гармоническими токами. На следующем графике показана характеристика реле защиты трансформатора модели 745 General Electric, обеспечивающего защиту от дифференциального тока:

Пользователь может регулировать не только значение срабатывания, но также наклон каждого сегмента линии на графике, высоту ступеньки «точки изгиба» и т. Д.Обратите внимание, как термин «ограничение» все еще используется в конфигурации цифровых реле, даже несмотря на то, что он возник в конструкциях электромеханических реле.

Примечательно, что форма дифференциальной токовой защиты также находит применение в американских домах, где электрические нормы требуют установки защищенных цепей прерывателя тока замыкания на землю (GFCI) в местах, где возможен контакт между электрическими приборами и водой (например, в ванных комнатах). , кухни). Розетки GFCI функционируют, определяя любую разницу в токе между «горячим» и «нейтральным» проводниками, по которым ток идет к любой нагрузке, подключенной к розетке, и от нее:

Одиночный трансформатор тока (CT) в блоке GFCI определяет любой дифференциальный ток путем измерения магнитного поля net вокруг обоих проводников с током.Если «горячий» и «нейтральный» токи равны, их противоположные направления будут создавать противоположные магнитные поля с нулевым результирующим магнитным полем, обнаруживаемым трансформатором тока. Однако, если в нагрузке, подключенной к этой розетке, происходит замыкание на землю, эти два тока будут неравными, и ТТ обнаружит чистое магнитное поле. Эти защитные устройства чрезвычайно чувствительны, размыкая контакты со значениями дифференциального тока в диапазоне миллиампер . Это важно, так как замыкание на землю в электрическом приборе может очень хорошо пройти через тело человека или животного, и в этом случае всего миллиампер может оказаться вредным или даже смертельным.

Если срабатывает розетка GFCI, ее можно сбросить, нажав кнопку «сброса» на ее лицевой стороне. Блоки GFCI также можно протестировать вручную, нажав кнопку «тест», также установленную на передней панели.

Очень важной концепцией в области релейной защиты является концепция зон защиты , что легко объяснить в контексте реле дифференциального тока. Проще говоря, «зона защиты» реле — это физический диапазон, в котором может быть обнаружено указанное электрическое повреждение, и, таким образом, любые компоненты и соединения в зоне могут быть защищены посредством надлежащего действия реле.Реле максимального тока (50/51), описанные в предыдущем разделе этой книги, не имеют четко определенных зон защиты, так как реле максимального тока срабатывают при определенном минимальном токе значения , а не обязательно на каком-либо определенном месте повреждения . Однако дифференциальные реле тока имеют очень четкие и однозначные зоны защиты: область, лежащая между токовой парой ТТ :

Только неисправность в пределах зоны защиты реле (т.е.е. «внутренняя» неисправность) может заставить токи двух трансформаторов тока стать неравными. Благодаря закону Кирхгофа о токе, никакое замыкание вне зоны защиты (т. Е. «Внешнее» замыкание), независимо от его серьезности, не может сделать первичные токи ТТ неравными.

Концепция зон защиты очень важна в релейной защите и находит применение далеко за пределами систем дифференциального тока (87). Это тесно связано с концепцией селективности , что означает способность защитного реле различать короткое замыкание в пределах своей собственной зоны защиты и замыкание за пределами этой зоны.Реле с высокой селективностью способно игнорировать внешние неисправности, в то время как реле с плохой селективностью может ошибочно сработать при возникновении внешних неисправностей.

Бытовые электрические розетки

с защитой от замыкания на землю (GFCI) также имеют четко определенные зоны защиты. В случае GFCI зона защиты — это все, что подключено к розетке (т.е. справа от ТТ на схеме):

Обычная практика электропроводки в жилых домах в Соединенных Штатах — это «шлейфовое соединение» обычных розеток с розеткой GFCI, где существуют водные опасности, так что все розетки, запитанные через GFCI, становятся частью защитной зоны GFCI. Например, ванная комната с такой проводкой обеспечивает одинаковую степень защиты от замыкания на землю для всех розеток в комнате. Если бы кто-то подключил электрический фен к одной из розеток с «гирляндной цепью», а затем случайно уронил бы этот прибор в ванну, полную воды, GFCI отключился бы и отключил питание всех розеток с такой же надежностью, как и отключение, если фен был подключен непосредственно к самой розетке GFCI.

Дифференциальная токовая защита наиболее практична для реализации на коротких физических расстояниях, например, по фазным обмоткам в генераторе или каком-либо другом компоненте энергосистемы, но основная концепция применима и на больших расстояниях, потому что Закон Кирхгофа не знает границ.Рассмотрим, например, линию передачи, охватывающую несколько миль между двумя автобусами, показанную на этой однолинейной схеме:

Здесь два дифференциальных реле управляют отключением автоматических выключателей (функция 52 ANSI / IEEE) на каждом конце линии передачи. Ток на каждом конце линии контролируется трансформаторами тока, подключенными к локальным реле 87, благодаря чему зона дифференциальной защиты по току покрывает всю длину линии передачи. Чтобы эта схема защиты работала, два локальных реле 87 должны каким-то образом связываться друг с другом, чтобы постоянно сравнивать измеренные значения тока на обоих концах линии.Это достигается через канал связи между двумя реле, который называется пилотным каналом . Термин «пилот» — это общий термин в области релейной защиты, относящийся к любой форме передачи данных. Если обнаруживается значительная разница в линейном токе (то есть в результате повреждения в любом месте по длине линии передачи), оба реле отключают свои соответствующие автоматические выключатели и тем самым обесточивают линию передачи.

Пилотные системы могут иметь форму аналоговой «петли» тока или напряжения, радиорелейной линии связи, линии связи линии электропередачи (ПЛК), линии передачи данных по оптоволоконному кабелю или любой другой формы двухточечной связи. точечный канал передачи данных, позволяющий реле обмениваться данными друг с другом.Детали пилотных систем в схемах защиты сложны и не будут здесь подробно рассматриваться.

Интересное предостережение при применении защиты от дифференциального тока к длинным линиям состоит в том, что емкостный зарядный ток линии в некоторых случаях может быть достаточно значительным, чтобы сработать реле 87, настроенное слишком чувствительно. Можно представить себе емкость между фазой и землей как форму «замыкания на землю» переменного тока, потому что любой ток, идущий по этому пути к земле, является током, проходящим через один ТТ, но не через другой.

Текущий закон Кирхгофа не только неограничен в отношении расстояния, он также неограничен в отношении количества линий, входящих или выходящих из узла. Этот факт позволяет нам применять дифференциальную токовую защиту к шинам , где соединяются несколько линий электропередач и / или устройств. Здесь показан пример высоковольтной шины, сфотографированной на плотине Гранд-Кули в штате Вашингтон, соединяющей несколько блоков трехфазных трансформаторов (каждая из которых питается от гидроэлектрического генератора):

Автобусы обычно изготавливаются из гибкого кабеля или жесткой трубы, подвешенной к земле с помощью изоляторов.Неисправности могут возникнуть в шине, если изолятор «вспыхивает» (т. Е. Вызывает электрическую дугу от проводника шины к земле) или если что-либо проводящее происходит с перемычкой между линиями шины. По существу, шины могут быть защищены по принципу дифференциального тока, как и любой другой электрический компонент или линия электропередачи. Алгебраическая сумма всех токов, входящих и выходящих из каждой фазы шины, должна равняться нулю, и если это не так, это означает, что шина должна быть неисправна.

Схематическая диаграмма, показывающая одну шину с пятью разными вводами, показывает, как дифференциальную токовую защиту можно использовать для защиты шины с любым количеством линий. Для простоты схема подключения реле CT и 87 показана только для одной фазы на этой трехфазной шине. В любой реалистичной схеме дифференциальной защиты шины все три фазы будут оснащены трансформаторами тока, и будет три отдельных 87 элементов «рабочей катушки», по одному на каждую фазу:

Закон Кирхгофа сообщает нам, что алгебраическая сумма всех токов в узле должна равняться нулю. В этом случае рассматриваемый узел представляет собой сумму всех проводников, показанных внутри синего пунктирного контура зоны защиты.Поскольку все трансформаторы тока имеют одинаковое отношение витков и соединены параллельно, как показано, их суммарные вторичные токи должны в сумме равняться нулевому значению тока через рабочую катушку реле 87 во время нормальной работы. Однако, если короткое замыкание на землю или междуфазное замыкание произойдет где-нибудь в пределах зоны защиты, вторичные токи ТТ будут суммироваться до нуля, , а не , что приведет к срабатыванию дифференциального реле.

Еще одним важным понятием в релейной защите является перекрытие защитных зон .Философия здесь заключается в том, что размер каждой зоны защиты должен быть ограничен, чтобы избежать ненужного отключения большего количества секций энергосистемы, чем необходимо для изоляции любого повреждения, при этом ни один компонент или проводник не остаются незащищенными. На следующей однолинейной схеме показано, как конфигурируются зоны защиты для перекрытия друг друга на каждом автоматическом выключателе, к которому они подключаются:

Например, короткое замыкание в верхней линии передачи относится только к этой зоне защиты и, следовательно, сработает только выключатели F и G, оставляя другую линию передачи и связанные с ней компоненты для передачи энергии от генерирующей станции к подстанции.Обратите внимание на то, что каждый автоматический выключатель в вышеуказанной системе попадает в две зоны защиты . Если в выключателе F произошло короткое замыкание, это отключило бы выключатель E в верхней зоне трансформатора электростанции, а также выключатель G в верхней зоне линии передачи, изолируя неисправный выключатель.

Перекрытие зон дифференциальной защиты достигается за счет разумного размещения трансформаторов тока по обе стороны от автоматического выключателя. Напомним, что граница любой схемы дифференциальной защиты по току определяется расположением трансформаторов тока, измеряющих ток в узле и на выходе из него.Таким образом, ТТ, к которому подключается реле дифференциального тока, определяет, насколько далеко будет достигнута граница зоны защиты этого реле. Мы более подробно рассмотрим однолинейную схему, чтобы изучить эту концепцию дальше, сосредоточив внимание на верхнем левом углу генерирующей станции и исключив все трансформаторы и все, кроме одного генератора, а также выключатели C, D и F для простоты:

Здесь мы видим, как достигается перекрытие зон путем подключения каждого дифференциального реле к ТТ на дальнем конце на каждом автоматическом выключателе.Если вместо этого мы решим подключить каждое реле 87 к рядом с трансформатором тока , две зоны защиты не будут перекрываться, и каждый автоматический выключатель останется незащищенным:

Возможно, наиболее интересным и сложным применением дифференциальной токовой защиты является защита силовых трансформаторов, которые страдают многими из тех же уязвимостей, что и генераторы и двигатели (например, неисправности обмотки). Сначала у нас может возникнуть соблазн подключить трансформаторы тока к каждому проводнику, входящему в трансформатор и выходящему из него, с установкой 87 реле для сравнения этих токов и отключения при обнаружении дисбаланса, точно так же, как для защиты отдельных обмоток в генераторе.Однофазного трансформатора достаточно, чтобы проиллюстрировать эту концепцию, опять же без удерживающих катушек (RC) внутри каждого из дифференциальных реле для простоты:

До тех пор, пока каждая пара трансформаторов тока для каждого реле дифференциального тока согласована (то есть с одинаковым соотношением витков), эта схема защитного реле будет обнаруживать замыкания на землю и замыкания между обмотками в силовом трансформаторе. Однако одна распространенная неисправность трансформатора, которая останется незамеченной, — это межвитковая неисправность в одной из обмоток.Такая неисправность исказила бы коэффициент трансформации силового трансформатора, но она бы не нарушила баланс входящего и выходящего тока любой данной обмотки и, следовательно, не обнаруживалась бы дифференциальными реле, как показано.

Очень умный способ улучшить дифференциальную токовую защиту трансформатора — использовать одно реле 87, которое сравнивает первичный и вторичный токи этого трансформатора, тем самым расширяя зону защиты по обеим обмоткам с помощью всего одного реле:

Одним из необходимых условий для того, чтобы эта стратегия работала, является использование трансформаторов тока с необходимыми отношениями витков, чтобы дополнить коэффициент трансформации силового трансформатора и дать реле 87 два эквивалентных тока для сравнения.Например, если у нашего силового трансформатора соотношение витков 20: 1, отношения двух наших ТТ должны отличаться друг от друга на один и тот же коэффициент (например, ТТ 50: 5 на слаботочной первичной обмотке и ТТ 1000: 5 на сильноточной вторичной обмотке).

Эта схема дифференциальной защиты по току работает для обнаружения общих неисправностей трансформатора следующими способами:

• Замыкание на землю: этот вид замыкания заставляет токи, входящие и выходящие из поврежденной обмотки, быть неравными.Поскольку вся обмотка не видит одинаковый ток, она не может индуцировать правильную пропорцию тока в другой (исправной) обмотке. Это неправильное различие токов будет замечено реле 87.
• Неисправность между обмотками: при таком типе повреждения часть тока из одной обмотки уходит и попадает в другую обмотку в соотношении 1: 1. Это эффективно искажает передаточное отношение трансформатора, что приводит к дисбалансу токов, наблюдаемых реле 87.
• Поворотная неисправность: Этот вид неисправности непосредственно искажает передаточное отношение трансформатора, что приводит к дисбалансу токов, обнаруживаемых реле 87.

Интересным предостережением при использовании защиты от дифференциального тока на трансформаторе является явление броска тока , которое часто случается, когда трансформатор изначально находится под напряжением. Пусковой ток возникает, когда остаточный магнетизм в сердечнике трансформатора из его последнего включенного состояния оказывается значительным и имеет ту же полярность, что и начальная намагниченность при первом включении. В результате сердечник трансформатора начинает магнитно насыщаться, в результате чего возникает избыточный ток в первичной обмотке, который не , а генерирует ток во вторичной обмотке.Любое реле дифференциального тока, естественно, увидит эту разницу как неисправность и может без необходимости отключить питание трансформатора.

Умное решение проблемы ложного срабатывания реле 87 из-за пускового тока трансформатора называется ограничением гармоник или блокировкой гармоник . Пусковые токи имеют тенденцию быть асимметричными при просмотре на осциллографе из-за смещения предварительно намагниченного сердечника трансформатора (т. Е. Магнитное поле сердечника достигает более сильных пиков в одной полярности, чем в другой).Эта асимметрия приводит к значительному содержанию второй гармоники (например, 120 Гц в энергосистеме с частотой 60 Гц) в первичном токе и, следовательно, является точным индикатором броска тока. Если реле 87 спроектировано так, чтобы обнаруживать эту гармоническую частоту, оно может быть сконфигурировано для обеспечения дополнительного ограничения или даже полного запрета («блокирования») собственного срабатывания отключения до тех пор, пока гармоники не утихнут и трансформатор не стабилизируется до нормальной работы.

Дифференциальная токовая защита трехфазных трансформаторов и трансформаторных батарей — более сложное дело, и не просто потому, что их всего три.Силовые трансформаторы часто имеют разную конфигурацию первичной и вторичной обмоток (например, звезда-треугольник или треугольник-звезда). {o} \) фазовый сдвиг.Токи, генерируемые каждой вторичной обмоткой ТТ, помечены строчными буквами (\ (i \), а не \ (I \)), чтобы представлять их меньшие значения:

Обратите внимание, как каждый ток, входящий в сдерживающую катушку (RC) реле 87, выходит из другой удерживающей катушки с тем же математическим выражением, что указывает на равные значения тока. Это будет верно до тех пор, пока все соотношения ТТ правильные, а токи на входе и выходе силового трансформатора соответствуют друг другу.

Если обмотки силового трансформатора имеют соотношение витков 1: 1, как в случае этой демонстрационной схемы, токи вторичной линии будут больше, чем токи первичной линии, в \ (\ sqrt {3} \) раз, из-за к тому факту, что первичные обмотки соединены звездой (токи обмотки такие же, как линейные токи), в то время как вторичные обмотки соединены треугольником (токи обмоток объединяются, образуя большие линейные токи).Это означает, что каждый вторичный ТТ будет видеть больший линейный ток, чем каждый из соответствующих первичных ТТ. Однако, учитывая тот факт, что ТТ на первичной стороне силового трансформатора имеют свои вторичные обмотки, соединенные треугольником, фактическая величина тока, которую они посылают на катушки реле 87, будет такой же, как величина тока, подаваемого на реле 87. другими трансформаторами тока при равных соотношениях трансформаторов тока со всех сторон.

Если обмотки силового трансформатора имеют соотношение витков, отличное от 1: 1, трансформаторы тока, установленные на первичной и вторичной линиях, вероятно, также будут иметь разные отношения.Маловероятно, что трансформаторы тока будут демонстрировать точно комплементарные отношения к внутренним отношениям обмоток силового трансформатора, что означает, что, когда эти трансформаторы тока подключены к 87 реле, их выходные токи будут , а не по величине. Унаследованные электромеханические реле 87 были оснащены «ответвлениями», которые можно было установить в различных соотношениях для выравнивания токов ТТ с точностью до нескольких процентов, согласованных друг с другом. {o} \) между первичной и вторичной сторонами, при этом сторона низкого напряжения трансформатора запаздывает.

Современные цифровые реле 87 предлагают «компенсацию ТТ», которая может использоваться вместо дополнительных подключений для коррекции фазового сдвига силового трансформатора звезда-треугольник, а также коррекции коэффициентов ТТ, которые не идеально согласованы. Вместо того, чтобы аккуратно подключать вторичные обмотки всех ТТ таким образом, чтобы фазовые углы первичной и вторичной стороны и значения тока соответствовали всем нормальным условиям работы трансформатора, мы можем подключать ТТ так, как сочтем нужным (обычно в конфигурации звезды. с обеих сторон для простоты) и пусть реле математически сопоставляет углы и величины.Эта цифровая альтернатива, конечно, требует особого внимания к настройкам реле, чтобы работать.

Автоматический выключатель дифференциального тока и способ настройки диапазонов срабатывания

УРОВЕНЬ ТЕХНИКИ

Настоящее изобретение относится к дифференциальному автоматическому выключателю, работающему со схемой преобразователя. Вторичная обмотка цепи преобразователя включена последовательно между измерительным импедансом и генератором, в частности генератором прямоугольных импульсов, для переменного намагничивания.Схема оценки соединена с механизмом отключения, который действует через механизм выключателя при переключении контактов в контролируемых проводниках. Схема оценки подключена к отводу между вторичной обмоткой и измерительным резистором. Результирующий сигнал от вторичной обмотки подается на измерительный резистор и обрабатывается в схеме оценки, чтобы инициировать процесс отключения. Этот тип автоматического выключателя дифференциального тока известен и описан в Европейском патенте №A1-0 167 079.

Дифференциальные автоматические выключатели используются для реагирования на токи утечки, содержащие отфильтрованный постоянный ток. ток, пульсирующий переменный ток ток (т.е. с апериодическими составляющими), и переменный ток ток.

В случае прямоугольной петли гистерезиса материал сердечника для суммирующего трансформатора тока имеет относительно узкие производственные допуски, а также коэрцитивную напряженность поля во время индукции насыщения и остаточной индукции. В свете этого действие срабатывания для отфильтрованных d.c. ток можно легко отрегулировать. Однако для отключения переменного и пульсирующего токов диапазон индукции железного сердечника имеет большое значение. Как правило, этот диапазон индукции не определяется производителем и не гарантируется допусками.

На практике от ядра к ядру возникают относительно большие расхождения. При переменном и пульсирующем токе значения срабатывания дифференциального автоматического выключателя не могут быть легко отрегулированы и требуют нескольких этапов обработки.Таким образом, для выключателя дифференциального тока обычно предусматривается несколько компенсирующих устройств. Существует потребность в улучшенном автоматическом выключателе дифференциального тока, который можно легко и просто настроить на требуемый диапазон отклика в пределах серии образцов с помощью одного тюнера частоты.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Эта и другие потребности решаются настоящим изобретением дифференциального автоматического выключателя и способа установки диапазонов срабатывания. Генератор включает средства для регулировки частоты генератора в более широком диапазоне частот, чем требуется для компенсации допуска в самом генераторе.Этот тип автоматического выключателя дифференциального тока позволяет установить требуемый диапазон отключения в пределах типовой серии, регулируя частоту генератора с помощью контрольной выборки. Из-за этого отношение напряжения на индуктивности вторичной катушки к напряжению на измерительной индуктивности во время работы снова регулируется до того же отношения, которое было определено для контрольного образца. Значения срабатывания для различных типов токов утечки, таким образом, могут быть установлены обычным образом, и в серии выборок отдельные выключатели дифференциального тока могут быть отрегулированы просто путем настройки частоты генератора в соответствии с действием отключения контрольной выборки. Существующие типовые установочные устройства также могут быть использованы дополнительно, хотя они и не требуются.

При использовании генератора с RC-элементом можно использовать регулируемый резистор и / или регулируемый конденсатор в качестве устройства для регулировки частоты.

Метод установки диапазона срабатывания дифференциального автоматического выключателя описанного типа включает установку диапазона срабатывания путем регулировки частоты генератора при подаче выборочной серии входов.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Единственный чертеж представляет собой блок-схему дифференциального автоматического выключателя, сконструированного в соответствии с настоящим изобретением.

ПОДРОБНОЕ ОПИСАНИЕ

На единственном чертеже показан выключатель дифференциального тока согласно настоящему изобретению. Автоматический выключатель дифференциального тока контролирует внешний проводник или фазный провод I и средний провод или нейтральный проводник 2. Первичные обмотки 3 и 4 суммирующего трансформатора тока со вторичной обмоткой могут просто содержать вводные проводники или обмотку проводника. находится под наблюдением. Напряжение подается от генератора прямоугольных импульсов 5 через усилитель 6 на вторичную обмотку 7 суммирующего трансформатора тока.Это напряжение вызывает переменное намагничивание сердечника суммирующего трансформатора тока. Таким образом, суммирующий трансформатор тока предварительно намагничивается. В этом варианте осуществления интегрирующий и демпфирующий элемент 8 и емкостной измерительный импеданс 9 расположены ниже по потоку от вторичной обмотки 7. На измерительном импедансе 9 появляется сигнал напряжения, который используется в качестве входного сигнала для схемы 10 оценки. время, емкостное измерение импеданс 9 электрически изолирует переменный ток намагниченного, который является симметричным относительно опорного потенциала электронных компонентов.На электронные компоненты, такие как генератор 5 и схема 10 оценки, подается напряжение питания печатной платы через один или несколько блоков питания.

В этом варианте осуществления схема 10 оценки содержит двухполупериодный выпрямитель 101, интегрирующий элемент 102 и переключатель 103 порогового триггера. Выключатель 103 порогового триггера воздействует на контактный элемент 104. Контактный элемент 104 действует как механизм отключения. 11, который запускает механизм 12 прерывателя через рабочую муфту 13.Механизм 12 выключателя размыкает переключающие контакты 14 в контролируемых проводниках 1 и 2.

Переключатель 19 муфты действует как датчик и барьер. Переключатель 19 связи соединен с точкой между вторичной обмоткой 7 и интегрирующим и демпфирующим элементом 8. Переключатель 19 связи действует на схему 10 оценки перед переключателем 103 порогового триггера и после интегрирующего элемента 102. Переключатель 19 связи, который подробно описан в европейском патенте № A1-0 273 255, реагирует на импульсные токи или импульсные напряжения, блокируя реакцию дифференциального выключателя тока всякий раз, когда эти токи или напряжения создают помехи.

Суммирующий трансформатор тока попеременно намагничивается высокочастотным переменным током. напряжение от генератора 5. Переменный ток. напряжение подается на вторичную обмотку 7, так что обмотка приближается к пределу насыщения. Когда ток течет через первичные обмотки 3 и 4, во вторичной обмотке 7 индуцируется ток. Этот ток накладывается на переменный намагниченный ток. Таким образом может быть превышен предел насыщения и снижено индуктивное сопротивление вторичной обмотки 7.В этом случае напряжение во вторичной обмотке 7 становится меньше, а амплитуда напряжения на измерительном импедансе 9 становится больше. В схеме 10 оценки напряжение на измерительном импедансе 9 сравнивается с предварительно установленным пороговым напряжением, и при превышении порогового напряжения активируется механизм 11 отключения, который затем прерывает контролируемые проводники.

В этом варианте осуществления фильтрующий элемент 20 подключен параллельно вторичной обмотке 7 и предпочтительно выполнен в виде фильтра нижних частот. Этот фильтрующий элемент 20 блокирует вторичные сигналы с низкими частотами от переключателя 19 связи, так что автоматический выключатель дифференциального тока может немедленно отключиться в случае низких частот. Схема 10 оценки заблокирована от импульсных токов высокой частоты, которые обычно вызывают ложные срабатывания.

Срабатывание выключателя дифференциального тока можно определить с помощью контрольного образца. Затем дифференциальные автоматические выключатели можно настроить на диапазон отключения в пределах серии выборок, чтобы частота генератора изменялась до тех пор, пока не начнется желаемое действие отключения.Хотя известно, как отрегулировать частоту для допуска генератора с помощью регулирующих устройств, как правило, в этой ситуации частоту можно изменить только на ± 10%. Напротив, дифференциальный автоматический выключатель по настоящему изобретению имеет генератор, средства установки частоты которого позволяют регулировать частоту в более широком диапазоне частот, например ± 25% или более, не для того, чтобы компенсировать ошибку в частоты генератора, а скорее для компенсации значительного отклонения материала сердечника от суммирующих трансформаторов тока.В показанном варианте генератор 5 включает RC-элемент 16 с регулируемым резистором. Таким образом, с помощью этого резистора можно регулировать частоту. Конденсатор тоже можно было поменять. Можно использовать любой частотный генератор, диапазон частот которого регулируется не менее чем на ± 25%. Таким образом, отношение напряжения на индуктивном импедансе вторичной обмотки 7 к напряжению на емкостном импедансе 9 может быть изменено так, чтобы оно соответствовало контрольному образцу.Таким образом можно компенсировать допуск материала сердечника для суммирующего трансформатора тока, который может изменяться в зависимости от диапазона индукции в диапазоне ± 150%. Таким образом, возможна компенсация одним сопротивлением.

Уголок Франции: Дифференциальный выключатель

Я помню, как впервые столкнулся с одним из них, когда его демонстрировали в «Tomorrow’s World». Ведущий (который по какой-то причине не был обычным Раймондом Бакстером) тронул пальцем провод под напряжением и нейтральный провод, затем отпрыгнул назад, потрясая болезненным, потрясенным пальцем.Но дело свое: он не умер, и электричество отключили.

В электрической цепи ток идет по одному проводу и обратно по другому, поэтому это называется цепью: электричество проходит туда и обратно. При нормальном сетевом электричестве 240 В имеется три провода: провод под напряжением для отключения электричества (некоторые детали замаскированы), нейтральный провод для возврата электричества и третий провод заземления.

Заземляющий провод буквально подключен к Земле, поэтому он имеет тот же потенциал, что и земля, ваш дом и почти все, что к нему подключено.Нейтральный провод подсоединяется к земле на электростанции и в различных точках между ней и вашим домом. Между заземляющим проводом и нейтралью может быть небольшой потенциал, но не очень большой. Никогда не измерял больше 5 вольт.

Идея дифференциального автоматического выключателя заключается в том, что такое же количество тока, идущего по проводу под напряжением, должно в правильно подключенной и работающей цепи возвращаться по нейтральному проводу. Если это не так, значит, он должен возвращаться через Землю, и если он это делает, он может попасть на Землю через ваше тело, и вряд ли это принесет вам пользу.

Таким образом, дифференциальный автоматический выключатель проверяет, есть ли разница между токами в токоведущем и нулевом проводах, и, если есть, отключает подачу электроэнергии. Он обеспечивает важную функцию безопасности. Его использование обязательно во всех новых электроустановках и во всех крупных реконструкциях старых. На самом деле нет оправдания тому, чтобы не использовать их; они спасают жизнь и стоят недорого.

Я получил один на днях, чтобы установить его в блок предохранителей, который подлежит ремонту.Это один для трехфазной сети, который у меня есть; для обычной однофазной сети меньше. Возможно, он уже установлен в блок предохранителей: хорошо. Но держу пари, вы не знали, что должны тестировать их раз в месяц, не так ли? Я, конечно, не знал, пока не прочитал инструкции, прилагаемые к этому. У них есть тестовая кнопка, при нажатии на которую они должны активироваться. У меня синяя кнопка рядом с переключателем.

В чем разница между устройством защитного отключения (УЗО) и автоматическим выключателем с максимальной токовой защитой (RCBO)? — Энергид

Эти два устройства обеспечивают безопасность вашей проводки.Проще говоря, первый выполняет одну функцию, а второй — две. Давайте посмотрим на них:

Устройство защитного отключения

Устройство остаточного тока постоянно контролирует вашу проводку, чтобы обнаруживать утечки тока . Как? Он непрерывно измеряет количество тока, проходящего через провод в одном направлении, и снова через другой провод в противоположном направлении.

• Если он обнаруживает разницу больше 300 мА (миллиампер) или в некоторых случаях меньше, он разрывает цепь.
• Если ток «отсутствует», это означает, что где-то в проводке есть утечка. Если этот ток протекает через тело человека, это может привести к смертельному поражению электрическим током.

Устройства защитного отключения защищают людей .

Автоматический выключатель нулевой последовательности с максимальной токовой защитой

Это защитное устройство, которое сочетает в себе две функции. Он действует как устройство остаточного тока и как выключатель .

• Автоматический выключатель разрывает цепь, если потребляемый ток становится слишком высоким.
  Как? Автоматический выключатель настраивается на допустимую нагрузку проводов в цепи, которую он защищает. Если есть перегрузка, вызванная, например, короткое замыкание или чрезмерное потребление, вызванное подключением слишком большого количества устройств к одной цепи, он реагирует.
