Как сделать диммер на 220 и 12 В: схемы, видео, инструкция

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, это как правило, от 20% до 100%. Выставлять яркость меньше не имеет смысла, поскольку большинство ламп просто не работают в таком режиме или дают мизерное количество света, которого хватит только на свечение лампы, но при этом ничего освещать она не будет. Можно пойти в магазин и купить готовый прибор, но сейчас цены на данные устройства очень завышены и не соответствуют получаемому изделию. Так как мы с вами мастера на все руки, то будем делать данные девайсы самостоятельно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 В и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка.

Узел формирования управляющего импульса, в качестве которого выступает симметричный динистор. И собственно, сам силовой ключ, управляющий нагрузкой — симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ — симистор VS1. Он открывается и пропускает через себя ток, тем самым на выходе мы получаем напряжение. От положения регулятора зависит, какая часть волны пойдет на лампу. Чем быстрее заряжается конденсатор, тем быстрее открывается ключ, и большая часть волны и мощности пойдет на нагрузку. Таким образом, схема буквально отрезает часть синусоиды. Ниже представлен график работы устройства.

Значение (t*) — это время, за которое конденсатор заряжается до порога открывания силового элемента. Эта схема диммера проста и легко повторяется на практике.

Лучше всего она работает на лампах накаливания, из-за того что спираль в лампе имеет инертность, а вот со светодиодными и иными лампами могут возникнуть проблемы, поэтому необходимо перед окончательной установкой проверить работоспособность схемы конкретно на ваших потребителях. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

Вы можете не покупать симистор, а сделать простой светорегулятор на тиристорах, которые можно легко достать из старой неработающей аппаратуры и плат, по типу телевизоров, магнитофонов и т.д. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод тиристора V1. Ключ открывается, пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2 и конденсатора С2, который заряжается через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркости ламп накаливания, а также для регулирования скорости вращения вентилятора вытяжки, можно сделать приставку для паяльника и регулировать таким образом температуру его жала для улучшения качества пайки.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами из-за особенностей их работы.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные диммеры. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больший ток он пропускает через себя. Таким образом, с помощью конденсатора можно уменьшить мощность, подаваемую на лампу, однако этот способ не позволяет производить регулировку плавно. Данный вид самодельного диммера может быть довольно компактным, все зависит от требуемых параметров яркости, а следовательно, от емкости конденсатора, которая связана с его размерами.

Как видно из схемы, есть три положения: 100% мощности, через гасящий конденсатор (уменьшение мощности) и выключено. В устройстве используется неполярный бумажный конденсатор, который можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

Ниже приведена таблица, связывающая емкость и напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник и с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

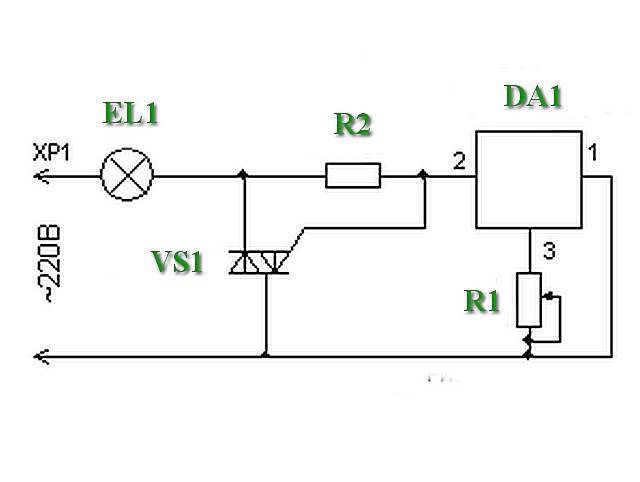

Для регулирования мощностью, подаваемой на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств за счет малого числа радиодеталей. Такой самодельный диммер прост в настройке и обладает некоторыми функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12 В до минимума в десятые доли Вольта. Недостаток данных регуляторов в малом КПД и максимально возможной мощности подключаемой нагрузки, в следствие этого, есть необходимость установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла. Однако, это идеальный вариант для маломощных схем постоянного тока и низкого напряжения, за счет своей простоты и универсальности.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и давал возможность регулировать яркость светодиодов от ноля до максимума.

Отличный вариант — диммер на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами. Установив высокую частоту работы схемы, можно избавиться от мерцания, которое часто возникает из-за дешевых покупных диммеров и вызывает быструю усталость и раздражение глаз у человека.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны, что позволяет подключать более мощную нагрузку и использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором на КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях.

Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Будет интересно прочитать:

ДИММЕР СВОИМИ РУКАМИ – ПАЯЕМ СВЕТОРЕГУЛЯТОР

Какой смысл самостоятельно собирать диммер если современный рынок электротехнических приборов переполнен самыми разнообразными регуляторами яркости свечения ламп? Ведь гораздо проще приобрести готовое устройство, нежели познавать азы радиолюбительства. Однако это далеко не всегда справедливо. Например, я хотел оснастить регулятором яркости настольную лампу, описанную ранее в статье – «Ремонт настольной лампы». Походив по магазинам, торгующими выключателями, розетками, разными электротехническими товарами, среди значительного разнообразия мне не удалось найти диммер необходимых размеров, позволяющих «впихнуть» его в настольную лампу. В результате было принято решение собрать диммер своими руками.

В сети Интернет обнаружить информацию, касающуюся собственноручного изготовления регулятора, в нужном объеме не вышло.

Хотя основную информацию я все же нашел – мне удалось отыскать наиболее простую схему данного устройства, полностью отвечающую моим требованиям. Подчеркну, данная схема очень проста — справиться с ее сборкой сможет каждый, даже далекий от электроники человек.

Внимание, назначение выводов справедливо в случае использования симистора BT134. Если применяется другой, то назначение выводов будет соответственно другим (назначение выводов того или иного симистора можно найти в Интернете).

Ключевыми элементами выбранной схемы являются симистор и динистор. Углубляться, что это за детали, и каковы особенности их работы, я не буду, поскольку статья ориентирована не на опытных радиолюбителей, а на несколько далеких от этого мастеров.

Несколько слов касательно принципа работы схемы. Чтобы лампа (нагрузка) загорелась необходимо, чтобы через симистор прошел электрический ток. Это случится тогда, когда между электродами симистора возникнет напряжение определенной величины.

Электрический ток, проходя через переменный резистор, заряжает конденсатор. Когда напряжение на конденсаторе достигнет определенной величины, откроется симистор и соответственно загорится лампочка. Меньше сопротивление переменного резистора — более высокое напряжение будет подаваться на лампу, соответственно большим будет яркость ее свечения.

Диммер своими руками – радиодетали

Выше упоминалось, что основными элементами регулятора яркости лампы являются симистор и динистор. Я использовал ВТ134 (700 В) и DB3 соответственно. Остальные детали: конденсатор неполярный емкостью 0,1-0,22 мкф (250 В), резистор – 10 кОм (выдерживаемая мощность – 0,25-2 Вт), резистор переменный – любой малогабаритный сопротивлением 470-500 кОм.

Отмечу, если вы не очень сильно разбираетесь в электронике, советую вам просто переписать перечень деталей на листочек и с ним идти в радиомагазин. Уверен, продавец, работающий там, знает толк в радиодеталях и сможет помочь вам.

Если каких либо деталей не будет в наличии, то их можно заменить следующими аналогами:

Радиодеталь	Возможный аналог
Симистор – BT134	BT136, BT138, MAC8S, MAC212-8, КУ208Г
Динистор – DB3	DB4, DC34, HT32, HT34, HT40, КН102
Конденсатор 0,1-0,22 мкф	Абсолютно любой неполярный на напряжение 250-400В
Резистор постоянный 10 кОм	МЛТ, ОМЛТ, импортный
Резистор переменный 470-500 кОм	Любой малогабаритный

Выполняем монтаж диммера

Для работы потребуется следующие инструменты и материалы:

кусачки;
паяльник;
припой;
канифоль;
отрезки провода;
изолента.

Детали куплены, инструменты и материалы подготовлены – можно приступать к сборке. Для удобства перерисовываем схему на листок. Облуживаем выводы радиоэлементов, припаиваем к ним отрезки проводов (провод можно взять любой, например, провод ПУГНП сечением 1мм²). После этого соединяем радиоэлементы между собой согласно схеме. Чтобы исключить ошибки монтажа, каждое готовое соединение зачеркиваем на перерисованной схеме.

Предлагаю посмотреть небольшое видео, в котором демонстрируется мое «творение» и его работоспособность.

Конечно, это сжатое описание процедуры монтажа, но мне кажется, его вполне достаточно. Если у вас возникли вопросы, касающиеся сборки диммера своими руками, можете задавать их в формате комментария – можете быть уверенными: ответ поступить максимально быстро.

Напоследок отмечу: с целью повышения электробезопасности собранного устройства рекомендую подключать его в разрыв нулевого провода, идущего к лампе накаливания. Вычислить нулевой проводник можно или детектором скрытой проводки Дятел, или же простой отверткой-индикатором.

Рекомендуем:

— БЛОК ПИТАНИЯ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ

Антон Писарев (для www.moydomik.info)

Диммер своими руками: инструкция по изготовлению

Без сомнения такое устройство, как диммер, может оказаться полезным в любом доме. Если раньше оно представляло собой просто световой регулятор для ламп накаливания, отсюда и такое название (от англ. глагола затухать), то современные устройства выполняют не только эту функцию. Они позволяют экономить электроэнергию и продлевать срок службы ламп накаливания или галогенных светильников. Имея минимум электротехнических навыков и паяльник, несложно сделать диммер своими руками.

Как работает

Основным элементов в современных диммерах является симистор, который еще называется триак (английская версия названия). Симистор является полупроводниковым прибором и представляет разновидность тиристора. Основное его назначение — коммутация цепей переменного тока. На этих устройствах можно создавать диммеры для регулирования напряжения в цепи освещения. Обычно это 220 вольт для обычных ламп накаливания или 12 вольт для низковольтных галогеновых ламп. Хотя, в принципе, с помощью этих устройств можно создавать регуляторы для любых величин напряжения.

Симистор включается последовательно в одну цель с регулируемой нагрузкой. При отсутствии управляющего сигнала на симисторе, он заперт и нагрузка отключена. При поступлении отпирающего сигнала устройство открывается, и нагрузка включается. Характерной особенностью симистора является то, что в открытом состоянии он пропускает ток в обоих направлениях. Другая его особенность заключается в том, что для поддержания его в открытом состоянии нет нужды постоянно подавать на него управляющий сигнал.

Часто помимо симисторов схемы диммеров содержат также динисторы, которые являются разновидностью полупроводниковых диодов и служат в качестве управляющих элементов.

Благодаря этим особенностям симистора и динистора принципиальные электрические схемы диммеров достаточно просты и содержат буквально несколько простых компонентов. Это позволяет без особого труда сделать диммер собственноручно.

Схема прибора

Как работает диммер светорегулятор

Существуют разнообразные схемы диммеров, которые позволяют регулировать не только яркость света, но и управлять различными электрическими инструментами, например, паяльником или болгаркой.

Если вы собираетесь делать ремонт в квартире или в доме, будет полезным заменить обычные выключатели света на диммеры.

Схема простого диммера обычно содержит всего несколько элементов: симистор, динистор, переменное сопротивление (потенциометр), пару неполярных конденсаторов, пару резисторов.

Схем диммеров существует достаточно много. В этих схемах используется самая разнообразная элементная база. Наиболее подходящую для ваших целей схему можно легко найти в интернете.

Само изготовление устройства не представляет сложности для человека, умеющего держать в руках паяльник. Проще всего сделать навесной монтаж, соединив все элементы между собой с помощью подходящего провода.

Для этого контакты всех электронных элементов тщательно лудятся паяльником с помощью припоя и канифоли (или специального флюса). Нарезаются нужной длины проводники для соединения элементов между собой. Зачищаются с обоих концов жилы на этих проводниках и также лудятся вышеописанным способом с помощью паяльника. Затем производится монтаж в соответствии с принципиальной электрической схемой. Напоследок, все контакты необходимо изолировать для избежания короткого замыкания. Проще всего это сделать с помощью изоленты.

Для тех, кто знаком с технологией изготовления печатных плат, можно рекомендовать этот вариант сборки. Тогда устройство будет компактнее и надежнее. Технология пайки элементов аналогична вышеописанному способу. Дорожки печатной платы лудятся паяльником. Затем на место устанавливаются электронные компоненты и окончательно запаиваются.

Кстати, для удобства работы с паяльником также можно сделать диммер, что позволит регулировать температуру жала. Если у вас уже имеется промышленный диммер, но он поломался, возможно, его ремонт тоже не составит большого труда. Чаще всего из строя выходят симисторы и динисторы, например, при перегорании лампочки и короткого замыкания в ней.

Для ремонта необходимо разобрать имеющееся устройство и выпаять из него эти элементы. Затем посмотреть маркировку, чтобы установить марку элемента, и приобрести такое же или аналогичное. Окончательный шаг в ремонте – пайка новых элементов и сборка.

Видео “Делаем диммер дома”

Подключение

Подключение диммера не должно вызвать затруднения. Устройство имеет обычно два входных контакта и два выходных, подключаемых к нагрузке. Однако, есть небольшой нюанс. Чтобы устройство работало правильно, необходимо согласно указанной маркировке на корпусе диммера (промышленного образца) или принципиальной схеме (для собранного своими руками) подключить фазовый и нулевой провода.

Выбор готового прибора

Главным критерием при выборе готового прибора является соответствие мощности нагрузки той мощности, которую может обеспечить устройство. Например, если вы подключаете люстру с тремя лампами по 100 Вт, что соответствует суммарной мощности в 300 Вт, то и устройство должно обеспечивать эту мощность с небольшим запасом, например 400-500 Вт.

Вторым критерием может быть тип управления устройством. Можно выделить такие типы управления:

c поворотной ручкой (с использованием потенциометра). Относится к самым простым и доступным по цене устройствам;
c клавишным управлением. Предусматривает электронную схему управления;
c сенсорным управлением. Имеются сенсорные клавиши;
c дистанционным управлением ИК-пультом;
c голосовым управлением.

По мере сложности устройства возрастает его цена. Поэтому, исходя из своих финансовых возможностей вы сможете выбрать наиболее подходящее решение.

Видео “Диммер своими руками”

Как изготовить данное устройство, как составить схему и провести его монтаж – узнаете из видео, которое мы подготовили для вас ниже.

светорегуляторы для осветительных приборов, схема и принцип работы

Рис. 1 схема диммера TD8903 тайваньского производства.

Диммер происходит от английского dim — затемнять, во французском — вариатор, в русском языке диммерами называют светорегуляторы, регулятор мощности или электронный балласт. Это устройство обычно используют для регулировки яркости свечения ламп накаливания или светодиодов. Конструктивно может исполняться в виде встроенного узла, либо как внешний промежуточный блок.

Диммеры или светорегуляторы, выпускаются в промышленных масштабах, поэтому их схемотехника оптимизирована по минимуму затрат на их производство при сохранении приемлемых потребительских характеристик — электромагнитная совместимость пожаробезопасность и т. д. Светорегуляторы промышленного производства, как правило, построены по классической схеме регулятора мощности с фазоимпульсным управлением симисторным ключом и пороговым элементом на симметричном динисторе.

На рисунке 1 приведена схема светорегулятора TD8903 тайваньского производства. Диммер TD8903 выполнен в виде внешнего блока, включаемого в разрыв сетевого шнура. Данный регулятор мощности позволяет работать с лампами накаливания мощностью от 50 до 500 Вт при напряжении питающей сети 220 В и частотой 50 Гц. Регулирование активной мощности в нагрузке реализуется изменением фазового угла задержки включения симисторного ключа в каждом полупериоде сетевого напряжения.

Принцип работы схемы регулятора мощности с фазоимпульсным управлением на симисторе

Момент включения симистора VS1 (см. схему на рис. 1) определяется постоянной времени цепи (R₂+R₃)хC₁ и пороговым напряжением динистора VD1 (28…36 В). Существенный недостаток регуляторов мощности с фазоимпульсным управлением — сильное возбуждение в широком спектре, от гармоник промышленной частоты до радиодиапазона. Эти помехи распространяются в питающую сеть переменного тока, что отрицательно сказывается на работе других потребителей. Подавление электромагнитных помех — неотъемлемое требование стандартов во многих странах. Для подавления помех последовательно с симистором VS1 включен дроссель L1, который уменьшает скорость нарастания тока через нагрузку при включении симистора, фронт импульса тока «заваливается», что приводит к сужению спектра радиопомех.

Для того чтобы предотвратить ложное срабатывания симистора в ситуации, когда рядом работает устройство с коммутируемой индуктивной нагрузкой, необходимо предусмотреть ограничение скорости нарастания напряжения при закрытом симисторе. Для этого симистор VS1 зашунтирован емкостью конденсатора С2. Конденсатор С2 обязательно должен удовлетворять требованиям, которые распространяются на конденсаторы используемые в фильтрах для подавления электромагнитных помех (подклассы XI и Х2).

Дроссель L1 не должен входить в насыщение во всем диапазоне регулируемых мощностей. В данной схеме используется кольцо типоразмера К27х15х11 из порошкового железа с магнитной проницаемостью 40. Обмотка содержит около 100 витков провода диаметром 0,8 мм.

Симистор ВТА 12-400С рассчитан на допустимый ток 12 А.

ВНИМАНИЕ!
Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая, налаживая и эксплуатируя ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.

Материалы по теме:
Управление люстрой по двум проводам
Низковольтный тиристорный регулятор напряжения

Диммер своими руками — устройство, принцип работы как сделать диммер самому

Диммеры в технологии освещения создают приятный комфортный свет. Они помогают экономить энергию и могут продлить срок службы используемых ламп. Примерами диммеров в домашнем хозяйстве являются пылесосы, которые уменьшают мощность всасывания с помощью поворотной ручки, а также зарядка ноутбука, снижающая освещённость экрана. Для того чтобы правильно эксплуатировать эти устройства, надо понимать, как работает диммер.

Блок: 1/8 | Кол-во символов: 419
Источник: https://pochini.guru/byt/kak-sdelat-dimmer

Разделы статьи

Основная цель и суть диммера

Пару слов о том, что такое диммер и зачем он вообще нужен?

Это устройство электронное, предназначается для того, чтобы с его помощью изменять электрическую мощность. Чаще всего, таким образом меняют яркость осветительных приборов. Работает с лампами накаливания и светодиодами.

Электрическая сеть поставляет ток, который имеет синусоидальную форму. Чтобы в лампочке изменилась яркость, требуется подача на неё обрезанной синусоиды. Отсечь передний или задний фронт волны можно за счёт тиристоров, установленных в схеме диммеров. Это способствует уменьшению напряжения, подаваемого на светильник, что соответственно приводит к снижению мощности и яркости света.

Важно помнить! Такие регуляторы генерируют электромагнитные помехи. Чтобы их уменьшить, в схему диммеров включают индуктивно-ёмкостной фильтр либо дроссель.

Блок: 2/6 | Кол-во символов: 848
Источник: https://YaElectrik.ru/elektroprovodka/dimmer-svoimi-rukami

Как сделать устройство своими руками

Обычный диммер прост и дёшев в изготовлении, так как для этого требуется небольшое количество вполне доступных радиодеталей. Вот главные из них:

Тиристор: это полупроводниковый элемент, в котором имеется три или больше pn-перехода. К внешним полупроводниковым слоям подключены два управляющих электрода — анод и катод. Подавая на эти электроды управляющий сигнал, можно переводить тиристор в одно из двух состояний — «открыто» (проводимость становится высокой) или «закрыто» (проводимость становится низкой), то есть он работает как электронный выключатель.
Тиристоры
Симистор: полное название этого полупроводникового прибора — симметричный триодный тиристор, то есть он является разновидностью только что описанной группы элементов. Каждый из управляющих электродов симистора одновременно является и анодом, и катодом. Будучи в открытом состоянии, пропускает ток в обоих направлениях (тиристор — только в одном направлении). Для удержания в открытом состоянии не требует постоянной подачи управляющего сигнала. Как и тиристор, симистор играет роль управляемого электронного выключателя (такой элемент часто ещё называют ключом). На основе этих приборов собирается силовая часть схемы диммера.
Симистор
Динистор: ещё один элемент из полупроводниковых материалов, полное название — двунаправленный диод. По структуре похож на тиристор, только не имеет управляющих электродов. По принципу действия похож на предохранительный клапан: как только напряжение на контактах достигнет порогового значения — открывается. В диммерах такие элементы используются в цепях управления (участвуют в формировании управляющего сигнала).
Динисторы
Прочие детали — резисторы, диоды, конденсаторы, функции которых всем известны.

Несколько слов стоит сказать о сборке диммера. Наиболее простым является так называемый навесной монтаж, когда все элементы соединяются в единую схему посредством проводов.

Так выглядит диммер, собранный навесным способом

Перед пайкой зачищенные жилы отрезка провода, обрезанного до нужной длины, а также «ножки» радиодеталей нужно при помощи паяльника подвергнуть лужению (используется припой и специальный флюс либо канифоль).

Материалы для соединения проводов методом пайки

После пайки все соединения следует обмотать изолентой. Если этого не сделать, при неосторожном контакте или попадании влаги может случиться короткое замыкание.

Более сложный вариант — сборка диммера на самодельной печатной плате.

Сборка диммера на печатной плате

Её изготовление требует некоторого навыка, но зато прибор получится миниатюрным и более надёжным. Дорожки на плате, как и жилы проводов при навесном монтаже, необходимо лудить. Процесс пайки также ничем не отличается.

Теперь рассмотрим несколько схем электронных диммеров.

На симисторе

Данный прибор предназначен для подключения к сети с напряжением 220 В. Как видно, кроме симистора и динистора здесь присутствует RC-цепочка. В ней имеется делитель напряжения, состоящий из переменного резистора R1 и постоянного R2.

Схема диммера на симисторе

Схема работает следующим образом:

Пользователь устанавливает сопротивление R1, от которого зависит напряжение в цепи R2 — C1. От этого напряжения, в свою очередь, зависит время зарядки конденсатора C1.
Когда напряжение на нём достигает определённого значения, оно заставляет открыться динистор DB3, который включен в эту же цепь между R2 и C1.
При этом через DB3 подаётся импульс на симистор VS1, тот открывается и пропускает ток в нагрузку. Чем быстрее заряжается C1, тем раньше откроется VS1 и, соответственно, тем более продолжительной будет та часть полупериода, в течение которой ток пропускается к нагрузке. Следовательно, и электрическая мощность будет больше.

Процесс регулирования интенсивности освещения таким диммером отображён на графике:

График регулирования интенсивности освещения

Время, за которое заряд в С1 достигает порога открывания DB3, обозначено через t*.

На тиристорах

Тиристоры хороши тем, что их можно извлечь из старых электроприборов, например, телевизоров. Таким образом, диммер получится практически бесплатным. Вот его схема:

Схема диммера на тиристоре

Тиристоры, в отличие от симисторов, пропускают ток только в одном направлении, поэтому для данного диммера их потребуется два — по одному на каждую полуволну переменного тока. Соответственно, понадобится и два динистора, посредством которых, как и в первой схеме, формируется управляющий импульс.

По принципу действия схема очень похожа на предыдущую:

Положительная полуволна через цепь R5 — R4 — R3 заряжает конденсатор С1.
Как только напряжение на С1 окажется достаточным для открывания динистора V3, он (динистор) пропустит управляющий импульс на электрод тиристора V
V1 откроется и пропустит ток в нагрузку.
При отрицательной полуволне аналогичным образом сработает тиристор V2, в то время как V1 будет закрыт. Заряд конденсатора в этом случае осуществляется через цепь R1 — R2 — R

Конденсаторный светорегулятор

В отличие от первых двух, этот вариант диммера позволяет уменьшить мощность лишь на определённую фиксированную величину, то есть появляется промежуточная ступень яркости светильника. Зато он является очень компактным.

Конденсаторный светорегулятор

Принцип действия предельно прост. Как известно, по цепи, в которую включён конденсатор, может протекать переменный ток, но его мощность будет зависеть от ёмкости конденсатора. Чем быстрее он зарядится (малая ёмкость), тем меньшая доля полуволны успеет пройти по цепи. И наоборот — при большой ёмкости даже вся полуволна сможет выполнить полезную работу.

Следовательно, нужно подобрать конденсатор с нужной ёмкостью и подключить его в цепь так, чтобы можно было направлять ток либо через него (уменьшенная мощность), либо в обход (100-процентная мощность).

Можно включить в цепь ещё один конденсатор с возможностью переключения между ним и первым конденсатором (понадобится 4-позиционный переключатель). Тогда появится дополнительная ступень регулировки мощности.

Конденсаторы можно использовать бумажные, неполярные, в изобилии имеющиеся в старых электроприборах. Ёмкость их подбирается по следующей таблице:

Таблица параметров емкость-напряжение

На микросхеме

Теперь рассмотрим диммер для постоянного тока напряжением 12 В. Такой регулятор удобнее всего собирать на микросхеме КРЕН — интегральном стабилизаторе.

Схема диммера на микросхеме

За счёт применения микросхемы конструкция прибора предельно упрощается, соответственно, объём работ по сборке становится минимальным. К тому же такие диммеры обладают функцией защиты.

Для регулировки мощности, как и в первых двух схемах, используется переменный резистор (на схеме — R2). От его сопротивления зависит величина опорного напряжения на управляющем электроде КРЕН, от которого, в свою очередь, зависит выходное напряжение. Диапазон регулировки весьма широк — от 12 В (100%) до нескольких десятых.

Следует учесть, что микросхема КРЕН довольно сильно греется, из-за чего её приходится оснащать сравнительно большим радиатором. В гораздо меньшей степени этот недостаток проявляется в диммерах, собранных на базе интегрального таймера 555 и управляемого им транзистора КТ819Г (играет роль электронного выключателя подобно тиристору и симистору).

Управляющим сигналом служат короткие ШИМ-импульсы, переключающие транзистор либо в полностью открытое, либо в полностью закрытое положение, так что падение напряжения на нём является наименьшим из возможных. Соответственно, схема получается более экономичной, чем на базе КРЕН, а за счёт применения радиатора меньших размеров — ещё и более компактной.

Блок: 3/6 | Кол-во символов: 7530
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-dimmer.html

Печатная плата и детали сборки

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
R1 – резистор 4,7-27 кОм-0,25 Вт;
R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
VS1 – симистор BT136-600D или BT136-600E;
VS2 – динистор DB3;
LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

Блок: 3/4 | Кол-во символов: 686
Источник: https://ledjournal.info/shemy/dimmer-svoimi-rukami.html

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Блок: 3/5 | Кол-во символов: 1255
Источник: https://samelectrik.ru/5-sxem-sborki-samodelnogo-svetoregulyatora.html

Область применения

В повседневной жизни диммер чаще всего применяют для регулировки яркости ламп освещения. Подключая его в цепь питания галогенных ламп, получают готовое устройство плавного розжига света, которое в разы продлевает срок службы осветительного прибора. Часто радиолюбители собирают диммер своими руками для регулировки нагрева паяльника. Регулятор мощности с увеличенной нагрузочной способностью можно использовать для изменения скорости вращения электродрели.

Запрещено подключать диммер к электроприборам, которые содержат электронный блок обработки сигнала (например, блок питания). Исключение составляют светодиодные лампы с возможностью диммирования.

Блок: 4/4 | Кол-во символов: 728
Источник: https://ledjournal.info/shemy/dimmer-svoimi-rukami.html

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

Блок: 4/5 | Кол-во символов: 901
Источник: https://samelectrik.ru/5-sxem-sborki-samodelnogo-svetoregulyatora.html

Виды

Первоначально, все диммеры разделяются на 3 основные группы, зависящие от их технических особенностей:

Устройства для работы с лампами накаливания под напряжением равным 220 В.
Устройства для работы с галогенными лампами , их напряжение обычно не превышает 24 В и в большинстве случаев для успешного функционирования требуется дополнительный монтаж .
Устройства для работы с и диодными источниками света , обязательно устанавливаются совместно с , устраняющим все помехи, для успешного функционирования системы.

Если рассматривать более детально первый вариант диммеров, который предназначен для совместной работы с лампами накаливания, то вторичная классификация выглядит следующим образом:

Поворотный вариатор . Одно из наиболее простейших по своей конструкции устройств, это оказало влияние на низкую цену, что обусловило популярность и распространенность данной разновидности диммеров. Обладают специальным механизмом в виде поворотного колесика, изменение положения которого позволяет уменьшать или увеличивать мощность освещения комнаты, а также фиксировать выбранное значение. В подавляющем большинстве случаев, являются по совместительству и выключателями, то есть минимальное значение, заданное диммером, отключает свет в помещении.
Поворотно-нажимный вариатор . Этот вид значительно менее распространен, поскольку по своей сути является более современной модификацией классического варианта. Фактически, имеет такое же устройство, как и поворотный регулятор. В его основе лежит то же колесико, но для включения или выключения света в помещении на него необходимо нажать, как на кнопку, а перемещение из стороны в сторону дает возможность корректировки яркости освещения.
Клавишный вариатор . Является одной из последних разработок в данной сфере, на рынке появился относительно недавно, поэтому еще не успел обрести популярность среди покупателей. По своей конструкции они очень близки к стандартным классическим выключателям, так как в основе лежит обычная кнопка, которая позволяет включать и выключать свет. Разная интенсивность нажатия на нее выполняет различные функции, в том числе и изменение яркости света.
Сенсорный вариатор . Также одна из инновационных разработок, которая после внедрения на рынок начала набирать популярность, поскольку является весьма удобной и обладает рядом преимуществ. Отличается привлекательным и интересным современным дизайном, который исключает наличие кнопок, колесиков или иных механизмов управления. Все задачи выполняются благодаря контакту с сенсорной панелью, как на современных смартфонах.

Блок: 7/12 | Кол-во символов: 2557
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Полезные советы

Внимательно изучайте паспорт изделия. Некоторые диммеры ощутимо греются, поэтому производители предписывают использовать их с ограничениями. Так, например, светорегулятор Dimmat немецкой компании Kopp не рекомендуется включать с нагрузкой более 300 Вт, если температура в помещении превышает +25С: а ведь максимально допустимая мощность, заявленная в его характеристиках, составляет 400 Вт.

К таким требованиям следует отнестись с особым вниманием, если стена, на которой предполагается закрепить прибор, выполнена из материалов с низкой теплопроводностью, например, дерева или гипсокартона.

Следует знать, что КПД лампочки, «прикрученной» при помощи диммера, сильно снижается. Поэтому в том случае, если вам приходится большую часть времени эксплуатировать лампу в режиме уменьшенной яркости, целесообразнее заменить её на менее мощную и использовать последнюю без диммера.

Самыми «живучими» являются отечественные поворотные диммеры. Так, например, упомянутая уже модель «Бэлла С16–65» способна работать при скачках напряжения от 60 до 285 В.

Во всех современных диммерах установлен плавкий предохранитель, так что есть смысл заранее приобрести хотя бы один запасной.

Обратите внимание! Когда при помощи диммера уменьшается мощность малоинерционного источника света, например, светодиодной ленты или газоразрядной лампы, имеет место стробоскопический эффект. В таком освещении движущиеся или вращающиеся механизмы и инструмент могут показаться неподвижными, что весьма травмоопасно. Поэтому в мастерских и производственных помещениях диммеры следует применять с осторожностью.

Блок: 5/6 | Кол-во символов: 1598
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-dimmer.html

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Блок: 5/5 | Кол-во символов: 1659
Источник: https://samelectrik.ru/5-sxem-sborki-samodelnogo-svetoregulyatora.html

Сборка схемы

Теперь мы подошли к тому, чтобы собрать наш диммер. Имейте в виду, что схема может быть навесной, то есть с применением соединительных проводов. Но будет лучше использовать печатную плату. Для этой цели вы можете взять фольгированный текстолит (достаточно будет размера 35х25 мм). Диммер, собранный на симисторе с применением печатной платы, позволяет свести к минимуму размеры блока, он будет иметь малые габариты, а это даёт возможность устанавливать его на место обычного выключателя.

Перед началом работ запаситесь канифолью, припоем, паяльником, кусачками и соединительными проводами.

Далее схема регулятора собирается по следующему алгоритму:

На плату нанесите схемы соединения. Для выводов подсоединяемых элементов просверлите отверстия. При помощи нитрокраски прорисуйте на схеме дорожки, а также определите место монтажных площадок для пайки.
Далее плату необходимо протравить. Приготовьте раствор хлорного железа. Посуду возьмите такую, чтобы плата не ложилась плотно на дно, а своими уголками как бы упиралась о её стенки. Во время травления переворачивайте плату периодически и помешивайте раствор. В случае, когда это надо сделать быстро, согрейте раствор до температуры 50-60 градусов.
Следующий этап – лужение платы и промывка её спиртом (ацетон использовать нежелательно).
В проделанные отверстия установите элементы, лишние концы отрежьте и при помощи паяльника пропаяйте все контакты.
Припаяйте при помощи соединительных проводов потенциометр.
А теперь собранная схема диммера тестируется для ламп накаливания.
Подключите лампочку, включите схему в электрическую сеть и вращайте ручку потенциометра. Если всё собрано верно, то яркость свечения лампы должна изменяться.

Блок: 5/6 | Кол-во символов: 1702
Источник: https://YaElectrik.ru/elektroprovodka/dimmer-svoimi-rukami

Плюсы и минусы использования

К основным преимуществам данных устройств можно отнести следующие их особенности:

Многофункциональность , которая достигается путем совмещения возможности выполнения 2 основных задач: включение и отключение света, а также регулировка его яркости. Возможность установить такое устройство вместо стандартного выключателя заставляет многих людей остановить свой выбор именно на нем.
Основным преимуществом является экономия потребляемой электроэнергии , если в слишком ярком свете в определенный момент времени нет острой необходимости.
Параметры установленной яркости освещения носят временный характер, в любой момент времени их можно без особого труда подвергнуть корректировке.
Современные модели предлагают ряд необычных решений , например, управление диммером на расстоянии, которое может осуществляться при помощи передачи определенного звукового сигнала, нажатием кнопок на пульте или иными способами.
Контроль и регуляция степени нагрузки , определяемая требованиями в конкретный момент времени, позволяет увеличить эксплуатационный срок ламп накаливания, их замена будет требоваться гораздо реже, чем раньше.
Большинство современных моделей обладают стильным дизайном , который может превосходно гармонировать с интерьером комнаты.
Монтаж диммера в ряде случаев позволяет отказаться от установки дополнительных источников света, обладающих меньшей мощностью, чем основное освещение.

Список положительных сторон регуляторов света действительно весьма обширен, но при этом у данных устройств имеются и определенные недостатки, среди которых необходимо выделить следующие:

Несовместимость с определенными разновидностями ламп . Например, при светодиодном освещении или использовании люминесцентных видов, потребуется установка специального диммера, технология монтажа которого довольно сложна и, вероятнее всего, потребуется помощь со стороны квалифицированного специалиста. Если говорить конкретно о диммерах для ламп накаливания, то многие модели несовместимы с . Освещение будет функционировать исправно, но вариатор не сможет выполнять основную функцию, заключающуюся в регуляции яркости, это негативно скажется на эксплуатационном сроке ламп.
Диммеры должны в ходе эксплуатации подвергаться определенным нагрузкам . В ситуациях, когда их показатель систематически превышает или, наоборот, не достигает рекомендуемых значений, возникает серьезный риск поломки механизма.
Чувствительность данных устройств к сильным перепадам температуры, особенно к перегревам. Если светорегулятор выходит из строя именно по этой причине, то в большинстве случаев он уже не подлежит ремонту и требуется полная замена всего механизма.

Блок: 9/12 | Кол-во символов: 2661
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Назначение

Основным назначением диммеров является изменение уровня освещения в помещении.

Ниже приводятся основные предназначения данной возможности:

Формирование наиболее уютных и комфортных условий для проживания или осуществления какой-либо деятельности в жилой квартире. Например, увеличить мощность света может понадобиться во время чтения или иных занятий, которые требуют максимальной концентрации зрения. При этом, во время дневного отдыха или иных действий, не требующих значительной освещенности, этот показатель можно снизить.
Отдельные модели современных образцов позволяют добавить эффективность в дизайн помещения. Это достигается благодаря высокому качеству освещения, которое обеспечивают вариаторы, а также их стильному внешнему виду, позволяющему вписаться фактически в любые разновидности интерьеров.
Снижение потребляемой электроэнергии . Наличие регулятора света дает жильцам квартиры по своему усмотрению уменьшать освещение, следовательно, и потребление энергии, если они считают, что в конкретной ситуации это уместно.
Выполнение функций выключателя , то есть включение и отключение света внутри помещения, где установлен регулятор.

Блок: 6/12 | Кол-во символов: 1160
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Правильный выбор диммера

Существуют различные модели светорегуляторов, а также типы нагрузки, которые влияют на правильный выбор устройства. Диммер выбирается в соответствии с нагрузкой осветительных приборов. Эту информацию можно найти на упаковке производителя и на лампе. На рынке есть много различных регулируемых осветительных устройств:

Высоковольтный мощный галоген, 220 вольта (гнездо G9 или GU10).
Лампы низкого напряжения 12 В постоянного тока с электронным трансформатором, гнездо G4, GU5, 3, GY6, 35.
Светильник напряжением 12 В с обычным соединением G4, GU5, 3, GY6, 35.
Светодиодные лампы, различные типы гнёзд.
Энергосберегающие лампы, все виды цоколя.

Промышленная маркировка для диммеров: буквы R, L или C. Их можно увидеть на корпусах ламп. Для правильного выбора dim они должны совпадать. Перед покупкой ламп нужно обратить на это требование особое внимание, иначе они работать не будут.

Типы ламп совместимых с регуляторами:

Диммируемые энергосберегающие лампы (ESL).
Светодиодные лампы с напряжением 230 В и высоковольтные светодиодные лампы, помеченные как диммируемые.
12 В переменного и 12 В постоянного тока. Светодиодные лампы также должны быть отмечены как регулируемые.
Светодиодные полосы и одиночные светодиоды (DC) с дополнительным светодиодным балластом интегрированных в диммер PWM.
Диммируемые светодиодные драйверы также доступны для различных типов управления.
Люминесцентные лампы со специальными балластами ЭКГ с интерфейсом 0−10 В.

Блок: 3/8 | Кол-во символов: 1456
Источник: https://pochini.guru/byt/kak-sdelat-dimmer

Диодная схема в зарядном устройстве

Использование диммера в зарядном устройстве ноутбуках стало применяться одновременно с их выпуском. Производители всегда озабочены экономией заряда аккумуляторных батарей ноутбуков, поэтому dim монитора демонстрирует обратное поведение. Когда он подключён и аккумулятор заряжается, экран становится темнее. Когда аккумулятор включён, экран светится ярче. Значок батареи, устроенный на экране (вилка при подключении).

Подробная информация о зарядке в измерителе мощности показывает правильную работу регулятора. Этот процесс может быть отрегулирован пользователем в разделе электропитание ноутбука, в правой нижней части рабочего стола. Он устанавливается по желанию владельца в трёх режимах: сбалансированный, энергосберегающий, с высокой производительностью. При использовании последней схемы питание ноутбука потребляет много тока и батарея быстро разряжается.

Блок: 7/8 | Кол-во символов: 896
Источник: https://pochini.guru/byt/kak-sdelat-dimmer

Изготовление регулятора яркости

Многие люди не могут уснуть как в ярко освещённой комнате, так и в полной темноте. Тусклый источник света, такой как ночник, лучшее устройство для комфортного сна, для чего нужен диммер. Кроме того, экономный ночник очень мало потребляет электроэнергии и сбережёт домашний бюджет. Сделать ночник своими руками несложно. Принцип работы ночника прост — свет автоматически погаснет и выключится через определённый промежуток времени, который задаётся пользователем.

Необходимые материалы

Необходимые для сборки материалы и инструменты:

Провода перемычки.
Печатная плата.
IC1: 741 OP AMP.
IC2: 741.
Клеммы OP AMP разъёмы.
R1: 1M.
R2: переменная 5 кОм.
R3: 2. 2k.
R4: 3. 3M.
C1: 10V.
C2: 10V.
D1: 1N4001.
D2: D3: D4: Светодиод 3. 5V.
S1: переключатель фиксации SPST.
S2: мгновенный переключатель.
Пластиковый блок проекта.
T1: источник питания постоянного тока 6 В 400 мА.
Дрель.
Паяльник.
Кусачки.
Плоскогубцы.
Отвёртка.

Конструкция и сборка устройства

Для питания этого проекта используется источник постоянного тока 6 В 400 мА. Его напряжение разомкнутой цепи (без нагрузки), измеренное вольтметром, составляет приблизительно 10 В. При нагрузке рабочее напряжение составляет около 9,5 В. Схема может быть разбита на две основные части: цепь таймера и затемнения.

Таймер выполнен из 741 OP AMP, подключённого в качестве компаратора. Он сравнивает напряжение на конденсаторе с опорным напряжением, которое задаётся R2 и R3. Когда S2 включена, C1 заряжается до напряжения питания. C1 затем постепенно разряжается через R1. До тех пор, пока напряжение на С1 больше, чем опорное напряжение, выход операционного усилителя является высоким (около 8. 7V). Это удерживает C2. Когда напряжение на C1 падает ниже эталонного значения, выход OP AMP становится низким (около 1, 9 В). Когда это происходит, C2 начинает медленно разряжаться через R4. Это начинает цикл затемнения.

Второй 741 OP AMP подключён как усилитель с единичным коэффициентом усиления. На выходе отражается напряжение через C2. Когда напряжение на C2 падает также уменьшается выходное напряжение и светодиоды. Для того чтобы светодиоды переходили от полной яркости к полной темноте, требуется около 45 минут. Нажатие кнопки в любой точке приведёт к сбросу всего цикла. Скользящий переключатель SPST включает и выключает питание.

Длительность времени, в течение которого свет горит при полной яркости, и время, когда они могут быть изменены, можно изменить, задав значения R1, C1, R4 и C2. Изменять отношения резисторов и конденсаторов стоит по мере того, как быстро разряжаются последние.

После сборки схемы подбирается подходящий корпус. В нём просверливаются отверстия для светодиодов, переключателей, циферблата и шнура питания. Печатную плату обрезают так, чтобы она разместилась в корпусе. По желанию в конструкцию можно добавить рассеиватель и поместить устройство, например, в декоративный фонарь.

Диммеры позволяют создавать настроение в доме. Независимо от того, планируется ли семейный вечер, кино или романтический ужин, правильное освещение на месте является главным. Кроме того, если нужно включить освещение больше или меньше только в одной части дома, можно сделать это одним прикосновением к пульту.

Яркое освещение в комнате бывает не только раздражительным, но и финансово обременительным, поэтому применение dim является правильным решением.

Блок: 8/8 | Кол-во символов: 3316
Источник: https://pochini.guru/byt/kak-sdelat-dimmer

Как выбрать?

В случае принятия решения об установке светорегулятора вместо классического выключателя, перед совершением покупки необходимо ознакомиться с основными критериями выбора устройства:

Убедиться , что выбранная модель совместима с разновидностью ламп, которые используются в помещении. В противном случае, возникает риск их частого перегорания или выхода механизма из строя.
Поскольку современный рынок предлагает широкий ассортимент моделей от различных производителей, это позволяет выбрать именно ту разновидность, которая будет нравиться хозяевам помещения внешне, а также гармонично впишется в уже существующий дизайн.
Цена , которая зависит от целого спектра факторов. В первую очередь, к ним относится бренд и разновидность выбранного диммера.

Блок: 8/12 | Кол-во символов: 763
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Кол-во блоков: 19 | Общее кол-во символов: 31499
Количество использованных доноров: 6
Информация по каждому донору:

https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-dimmer.html: использовано 2 блоков из 6, кол-во символов 9128 (29%)
https://ledjournal.info/shemy/dimmer-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 1414 (4%)
https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/: использовано 4 блоков из 12, кол-во символов 7141 (23%)
https://pochini.guru/byt/kak-sdelat-dimmer: использовано 5 блоков из 8, кол-во символов 7451 (24%)
https://YaElectrik. ru/elektroprovodka/dimmer-svoimi-rukami: использовано 2 блоков из 6, кол-во символов 2550 (8%)
https://samelectrik.ru/5-sxem-sborki-samodelnogo-svetoregulyatora.html: использовано 3 блоков из 5, кол-во символов 3815 (12%)

Диммер ремонт своими руками

Мы постараемся ответить на вопрос: диммер ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания. Речь идет о диммере. Название “диммер” произошло от английского глагола “to dim” – темнеть, становиться тусклым. Иначе говоря, диммером можно регулировать яркость лампы. При этом замечательно то, что и потребляемая мощность уменьшается пропорционально.

Простейшие диммеры имеют одну поворотную ручку для регулировки, и два вывода для подключения, и используются для регулировки яркости ламп накаливания и галогенных ламп. В последнее время появились диммеры и для регулировки яркости люминесцентных ламп.

Ранее для регулировки яркости ламп накаливания использовались реостаты, мощность которых была не меньше мощности нагрузки. При чем при понижении яркости оставшаяся мощность никак не экономилась, а рассеивалась бесполезно в виде тепла на реостате. При этом никто не говорил о экономии, её просто не было. А использовались такие устройства там, где действительно было нужно только регулировать яркость – например, в театрах.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Так было до появления замечательных полупроводниковых приборов – динистора и симистора (симметричного тиристора). Смотрите: Как устроен и работает симмистор. В англоязычной практике приняты другие названия – диак и триак. На основе этих деталей и работают современные диммеры.

Подключение диммера

Схема включения диммера до невозможности простая – проще не придумаешь. Он включается так же, как и обычный выключатель – в разрыв цепи питания нагрузки, то есть лампы. По установочным габаритам и креплению диммер идентичен выключателю. Поэтому установить его можно так же, как выключатель – в монтажную коробку, и установка диммера не отличается от установки обычного выключателя (Как заменить выключатель освещения). Единственное условие, которое предъявляет производитель – соблюдать подключение выводов к фазе и к нагрузке.

Все диммеры, которые сейчас есть в продаже, можно разделить на 2 группы – поворотные, или роторные (с регулятором – потенциометром) и электронные, или кнопочные, с управлением с помощью кнопок.

При регулировании (диммировании) ручкой потенциометра яркость зависит от угла поворота. Кнопочный диммер в смысле гибкости управления более гибок. Можно подключить несколько кнопок в параллель, и управлять диммером из любого количества мест. Конечно, это теоретически, на практике количество мест управления ограничивается 3-4, а максимальная длина проводов – около 10 метров, причем схема может быть критична к помехам и наводкам. Поэтому надо строго следовать рекомендациям производителя по монтажу.

Существует также дистанционные диммеры, управляемые по радио- или инфракрасному каналу. Смотрите: Дистанционное управление освещением.

Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер (например, диммер Legrand) как правило собран с применением микроконтроллера. Поэтому гораздо более распространены поворотные диммеры, которые мы и рассмотрим ниже.

Устройство и схема поворотного диммера

Устройство поворотного диммера весьма простое, но может отличаться у разных производителей. При этом основная разница – в качестве сборки и комплектующих.

Схема симисторных регуляторов в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования.

Принцип действия схемы диммера таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение. Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Иными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.

Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны. То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Схема поворотного диммера

Вот так выглядит реальная схема регулятора яркости (диммера). Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется. Симисторы в практической схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение – не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В.

От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы. При минимальном сопротивлении поворотного резистора R1 будет минимальное горение лампы.

При большом желании диммер можно попробовать сделать самостоятельно. Существует большое количество различных схем самодельных диммеров разного уровня сложности. Более подробно со схемами самодельных диммеров можно познакомится в цикле статей Бориса Аладышкина про самодельные светорегуляторы – Как сделать диммер своими руками.

Как отремонтировать диммер

В заключении – несколько слов про ремонт диммеров. Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. В результате, как правило, выходит из строя симистор. Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Лучше сразу ставить мощный, на более высокий ток и напряжение, чем сгоревший. Также бывает выходит из строя регулятор, либо нарушается монтаж.

Диммер можно использовать как регулятор напряжения, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

У вас сломался телевизор, магнитола, мобильник или чайник? И вы хотите создать об этом новую тему на данном форуме?

Прежде всего подумайте вот над чем: представьте, что у вашего отца/сына/брата разболелся аппендицит и вы по симптомам знаете, что это именно аппендицит, но опыта его вырезания, равно как и инструмента никакого нет. И вы включаете компьютер, залезаете в интернет на медицинский сайта с вопросом: “Помогите вырезать аппендицит”. Понимаете абсурдность всей ситуации? Даже если вам ответят, то стоит учесть такие факторы как наличие диабета у пациента, аллергии на анестезию и другие медицинские нюансы. Думаю никто так не поступает в реальной жизни и рискнет доверять жизнь своих близких советами из интернета.

То же самое и в ремонте радиоаппаратуры, хотя конечно это все материальные блага современной цивилизации и в случае неудачного ремонта всегда можно купить новый ЖК-телевизор, сотовый телефон, iPAD или компьютер. А для ремонта такой аппаратуры как минимум необходимо иметь соответствующее измерительное (осциллограф, мультиметр, генератор и т.п.) и паяльное оборудование (фен, SMD-термопинцет и т.п.), принципиальную схему, не говоря уже о необходимом багаже знаний и опыте ремонта.

Давайте рассмотрим ситуацию если вы начинающий/продолжающий радиолюбитель паяющий всякие электронные штучки и имеющий часть необходимых инструментов. Вы создаете соответствующую тему на форуме для ремонта с кратким описанием “симптомами болезни пациента”, т.е. к примеру “Не включается телевизор Samsung LE40R81B”. И что? Да причин не включения может быть масса – от неполадок в системе питания, проблем с процессором или слетающей прошивки в EEPROM-памяти.
Более продвинутые пользователи могут найти на плате почерневший элемент и прикрепить фотографию к посту. Однако учтите, то что вы замените этот радиоэлемент на такой же – еще не факт, что ваша аппаратура заработает. Как правило, что-то стало причиной сгорания этого элемента и он мог “потянуть” за собой еще пару-тройку других элементов, не говоря уже о том, что найти сгоревшую м/с довольно такое непросто не профессионалу. Плюс в современной аппаратуре практически повсеместно применяются SMD-радиоэлементы, выпаивая которые паяльником ЭСПН-40 или китайским 60-Ваттным паяльником вы рискуете перегреть плату, отслоить дорожки и т.п. Последующее восстановление которых будет очень и очень проблематичным.

Целью данного поста не является какой-либо пиар ремонтных мастерских, а я хочу донести до Вас, что иногда самостоятельный ремонт может обойтись дороже чем отнести его в мастерскую профессионалам. Хотя конечно это ваши деньги и что лучше или рискованнее решать только Вам.

Если вы все же решили, что в состоянии самостоятельно отремонтировать радиоаппаратуру, то при создании поста обязательно укажите полное наименование прибора, модификацию, год выпуска, страну происхождения и другую подробную информацию. Если есть схема, то прикрепите ее к посту или дайте ссылку на источник. Напишите как давно проявляются симптомы, были ли скачки в сети напряжения питания, был ли до этого ремонт, что делалось, что проверялось, замеры напряжения, осциллограммы и т.п. От фотографии платы как правило толку мало, от фотографии платы снятой на мобильный телефон толку нет вообще. Телепаты обитают на других форумах.
Перед созданием поста обязательно воспользуйтесь поиском по форуму и в интернете. Почитайте соответствующие темы в подразделах, возможно ваша проблема типовая и уже обсуждалась. Обязательно прочитайте статью Стратегия ремонта

Формат Вашего поста должен быть следующим:

Темы с названием “Помогите починить телевизор Sony” с содержанием “сломался” и парой смазанных фото открученной задней крышки, снятых на 7-ой айфон, ночью, с разрешением 8000х6000 пикселей сразу удаляется. Чем больше информации касательно поломки вы выложите в посте, тем больше шансов на компетентный ответ вы получите. Поймите, что форум – это система безвозмездной взаимопомощи по решению проблем и если вы будете пренебрежительно относиться к написанию своего поста и не следовать вышеприведенным советам, то и ответы на него будут соответствующие, если кто-то вообще захочет отвечать. Также учтите, что никто не должен отвечать мгновенно или в течении скажем дня, не нужно писать через 2 часа “Что никто не может помочь” и т.п. В этом случае тема сразу же будет удалена. Для своевременного информирования об ответах в теме, при создании или после создания темы, подпишитесь на нее и вы будете получать E-Mail уведомления если кто-то ответит.
Вы должны приложить все усилия к самостоятельному поиску поломки, перед тем, как вы зашли в тупик и решили обратиться на форум. Если вы весь процесс поиска поломки изложите в своей теме, то шанс на получение помощи от высококвалифицированного специалиста будет очень велик.

Если Вы решили отнести вашу сломавшеюся аппаратуру в ближайшую мастерскую, но не знаете куда, то возможно вам поможет наш картографический онлайн сервис: мастерские на карте (слева отожмите все кнопки кроме “Мастерские”). К мастерским можно оставлять и просматривать отзывы от пользователей.

Для ремонтников и мастерских: вы можете добавить свои услуги на карту. На карте находите ваш объект со спутника и щелкаете по нему левой кнопкой мыши. В поле “Тип обьекта:” не забывайте сменить на “Ремонт техники”. Добавление абсолютно бесплатное! Все объекты проверяются и модерируются. Обсуждение сервиса здесь.

На сегодняшний день светорегулятор используют многие. Диммер может достаточно часто выходить из строя. Чаще всего это происходит в том случае, когда в доме не установлены защитные устройства. Устройства считаются чувствительными к перепадам напряжения. Если возникают повышенные нагрузки, тогда устройство может просто сломаться.

В этой статье вы найдете основные причины, которые могут повлиять на работоспособность устройства. Также вы найдете подробную информацию о том, как выполнить качественный ремонт диммера своими руками.

Если у вас не работает диммер, тогда сейчас мы вам расскажем что могло на это повлиять.

Чаще всего диммер перестает работать в результате перегорания лампочки в люстре. Дело в том, что после перегорания может возникнуть небольшое короткое замыкание. В результате замыкания в светорегуляторе может перегореть один из основных элементов – симистор. Если не заменить это устройства, тогда нарушается вся схема и диммер работать не будет.

Второй причиной может стать то, что ваше устройство может не включаться или выключаться. Суть заключается в том, что устройство может работать только с энергосберегающими лампами. Если вы желаете подключить его люминесцентной или светодиодной лампе, тогда необходимо покупать специальные диммеры. Также если вы уже решили купить светодиодную лампу, тогда необходимо приобретать только диммируемые светодиодные лампы. Для того чтобы избежать поломок неободимо правильно провести подключение диммера.

Как видите, ремонт диммера может потребоваться не всегда. Иногда причиной поломки могут выступить не те лампы.

Еще к одной причине поломки можно отнести то, что мощность светорегулятора была подобрана неправильно. При покупке диммера вам необходимо помнить о том, что его мощность должна превышать на 30 – 50% мощность светильника. Если ваша мощность будет больше, тогда устройство просто не сможет регулировать яркость. Иногда причиной также может стать повреждение проводки от люстры к диммеру.

Ремонт диммера можно выполнить и самостоятельно. Сейчас вашему вниманию мы предоставим причины поломки и возможные пути их устранения.

Устройство не включает свет. Для устранения этой поломки вам необходимо открыть его крышку и просмотреть предохранитель. При частых перепадах напряжения он может просто перегореть. Заменить предохранитель в диммере достаточно просто. Часто лучшие производители в комплекте предоставляют готовый предохранитель.

Диммер не регулирует яркость освещения. Этот ремонт диммера считается более сложным. Причиной поломки может стать симистор, который перегорает в процессе короткого замыкания. Этот элемент схемы при необходимости можно заменить и самостоятельно. Для его ремонта может потребоваться паяльник и дрель с тоненьким сверлом. Для того чтобы припаять новый вам предварительно необходимо будет снять радиатор, который крепится заклепкой. Одноклавишный выключатель не выполнит эту функцию.

Если в своем доме вы используете светорегулятор с обычными лампочками, тогда необходимо их как можно быстрее поменять.

Если не работает диммер и простой выключатель, тогда вся проблема в проводке. Ее необходимо еще раз проверить и устранить неполадки.

Как видите, ремонт диммера – это несложный процесс и выполнить его можно самостоятельно.

Рекомендуем вашему вниманию: импульсное реле.

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Также читают:

Обзор вероятных причин
Как починить поломку

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Что делать, чтобы устройство могло регулировать яркость света

Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке.

Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Поворотный диммер на симисторе. Его будем ремонтировать

В комментариях к статье, в которой я подробно рассказал про устройство и схему диммера, читатели часто задают вопросы по ремонту диммеров своими руками.

Поэтому я решил эту информацию дополнить и выделить в отдельную статью. Которую вы читаете сейчас.

Как всегда, будет много фотографий с пояснениями, ведь лучше один раз увидеть!

Будет показан пример, как я ремонтировал диммер своими руками. Будет и самокритика, и полезные советы.

Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. Превышение нагрузки бывает, когда например, любители хорошего освещения вкрутят слишком мощные лампы в люстры. Либо через диммер подключают несколько светильников, в сумме потребляющих слишком большую мощность.

К слову, при выборе диммера следует мощность выбирать с запасом 30…50%. Как повысить мощность диммера, будет рассказано и показано в этой статье.

Короткое замыкание возможно не только из-за неисправной проводки. Бывает, когда лампочки перегорают, в них происходит короткое замыкание (КЗ), в природу которого углубляться не будем.

Кроме того, в момент включения лампы накаливания через неё течёт ток, в несколько раз превышающий рабочий. Подробнее – в статье про сопротивление лампы накаливания.

В результате КЗ и перегрузки, как правило, выходит из строя симистор. Это основная неисправность, она встречается в 90% случаев поломки.

Симистор – это главный элемент. Его отличительные особенности – три вывода и к корпусу прикручен радиатор. Наиболее часто встречаются модели ВТ137, BT138, BT139.

Неисправность симистора можно выявить мультиметром. Если прозвонить в режиме омметра сопротивление между выводами А1 и А2 (или Т1 и Т2, первый и второй вывод), будет от нуля до несколько ом. Вывод – симистор однозначно сгорел.

Бывает другой случай – симистор звонится нормально (бесконечное сопротивление), а диммер однако не работает (лампа не горит во всех положениях регулятора). Тут поможет только проверка, т.е. включение в реальную схему.

О замене симистора будет подробно сказано ниже.

Креме неисправного симистора, встречаются другие неисправности диммера:

Выгорают силовые дорожки печатной платы. Это – следствие основной неисправности. Дорожки придётся восстанавливать перемычками.
Нарушается механическая целостность регулятора (потенциометра, или переменного резистора). От частого и интенсивного использования, тут пояснений не надо.
В диммерах, в которых есть предохранитель, перед ремонтом надо в первую очередь проверить его. Часто производитель прикладывает запасной, который хранится там же, в диммере, где и рабочий. Разумное решение. Был бы он в отдельном кулечке – обязательно бы потерялся.
Механическое нарушение контактов и пайки печатной платы. В первую очередь – пайка контактов, куда прикручиваются провода. Так же бывает, что электронные элементы просто плохо пропаяны производителем.
Неисправности отдельных элементов. В первую очередь – динистор, затем резисторы и конденсаторы.

Прежде, чем ремонтировать, посмотрим на схему диммера. По сравнению с предыдущей статьёй про диммер, схему я немного переработал и уточнил. В прошлой статье схему оставил прежней. А в новой нумерацию деталей менять не стал, чтобы не вносить путаницу.

Схема диммера для ламп накаливания на симисторе

Диммер, который будем ремонтировать, имеет именно такую схему.

Теперь приведу пример, как заменить симистор своими руками, применяя дрель, паяльник, и обычную зубочистку.

Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Но радиатор сейчас приклёпывают. Заклёпка гораздо технологичнее и дешевле в массовом производстве.

Поэтому берём в руки дрель со сверлом диаметром 3,5…5,5 мм.

1 Высверливаем заклепку радиатора

Стрелкой показано направление сверла.

2 Снимаем радиатор с симистора

Радиатор снят, теперь надо аккуратно выпаять плохой симистор, минимально повредив плату. Рекомендуемая мощность паяльника – 25 или 40 Вт.

3 Выпаиваем симистор из платы. Обозначены выводы симистора – Т1, Т2, Gate.

Плюс к паяльнику, нужен опыт и сноровка.

Паяльником мощностью 60 Ватт и более можно запросто повредить плату.

Далее – подготавливаем место для нового симистора, используем для этого деревянную зубочистку:

4 Подготавливаем отверстия для нового симистора

6 Место под новый симистор

Площадки слиплись, но это пока не важно.

А вот и друзья-симисторы, рядом динистор DB3:

7 Новые симисторы и динистор DB3

Симисторы (BT139, BT138, BT137) на фото все на напряжение 800 Вольт, максимальный рабочий ток соответственно 16, 12, и 8 Ампер.

Даташит можно будет скачать в конце статьи.

Теперь в эти сквозные отверстия вставляем новую деталь:

Перемычка неудачная, надо было использовать проводок потоньше…

Внимательно проверяем пайку, чтобы не было замыкания между контактными площадками.

Дальше – монтируем радиатор. В домашних условиях дешевле и технологичнее использовать Винт, шайбу и гайку М3.

10 Осталось прикрутить радиатор

Теперь остаётся проверить работу в реальной схеме включения. Напоминаю, диммер включается точно так же, как обычный выключатель:

Включение лампочки через регулятор яркости.

Для схемы проверки использую лампочку любой мощности в патроне, провод со штепселем, и клеммник Ваго 222.

11 Выгорела дорожка на плате

13 Плата диммера, вид на симистор

Резисторы обозначены цветовой маркировкой. Выучили, как я рекомендовал?

14 маркировка на радиаторе

Поломанный диммер, симистор нужно менять

Читатель Сергей (см коммент от 12 апреля) отремонтировал диммер своими руками, но обратил внимание, что схема немного не стандартная. Схему публикую.

Схема диммера. Нестандартная?

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан:8375 раз./

Если будете покупать симистор, то на АлиЭкспресс в Китае такие стоят копейки, в данном случае по 10 руб/шт.

Ещё нужно учесть преимущество симисторов BTA перед BT – у BTA фланец (радиатор) изолирован от токоведущих частей, а это повышает безопасность!

Блоки защиты ламп, которые плавно включают яркость ламп, я подробно описал в своих статьях про устройство и подключение и схему таких блоков.

Отличие диммеров и БЗ – только в способе управления. В блоках защиты симистором управляет контроллер по программе. А программа может быть любой, вплоть до волнообразного изменения яркости. Может быть управление любым аналоговым или цифровым сигналом. Был бы спрос.

Если Вам интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Диммер – электронное устройство, позволяющее управлять напряжением в нагрузке, а значит, и мощностью. Реализовать регулировку можно несколькими способами. Но наиболее распространён фазовый способ, суть которого состоит в управлении во времени моментом отпирания силового ключа (транзистора, тиристора). В сетях переменного тока лучше всего зарекомендовали себя диммеры на основе симметричного тиристора (симистора) в виде простой и недорогой конструкции. Как сделать диммер своими руками из доступных деталей, описано в этой статье.

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
R1 – резистор 4,7-27 кОм-0,25 Вт;
R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
VS1 – симистор BT136-600D или BT136-600E;
VS2 – динистор DB3;
LED – светодиод индикаторный.

Диммер у нас не новый и последнее время включается через раз. Как нам самим устранить такую неисправность?

Вероятнее всего в вашем вопросе речь идет о поворотном механическом диммере (с регулятором — потенциометром).

Давайте вначале разберемся какие чаще всего встречаются поломки диммеров:

перегорает предохранитель. Происходит это от превышения максимально допустимой нагрузки на регулятор. На тыльной стороне диммера указана нагрузка, на которую он рассчитан, к слову, максимальная мощность потребителей (светильников, люстр) должна быть на 30% меньше, указанной на приборе.

Другой причиной выхода из строя предохранителя может быть короткое замыкание (КЗ) в сети, даже банальное перегорание лампочки (в них происходит КЗ). Дело в том, что во время обрыва раскаленной вольфрамовой нити ее сопротивление возрастает более чем в 10 раз и, соответственно, во столько же раз увеличивается потребляемая мощность. Если во время обрыва мощность превысит номинал предохранителя, он, естественно, перегорит;

выгорают на печатной плате силовые дорожки – это видно, если посмотреть на плату с тыльной стороны. Устраняется такая неисправность перемычками:

Более серьезные поломки – выход со строя динистора, симистора, конденсатора. требуют определенных знаний в области электроники и устраняются путем прозвонки, выявления неисправных деталей и их заменой.

Что касается конкретно вашего вопроса:

Причина такой поломки, больше всего, изношенный резистор, который можно выпаять с платы и установить новый, подобранный по номинальным показателям.

Не исключено, также, что не надежно затянуты провода в клеммах – подтяните крепежные винты.

Также проверьте надежность пайки контактов электронных элементов. Если на тыльной стороне платы видно, что ножка детали шатается, ее нужно аккуратно повторно пропаять.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.

5 проголосовавших: 47

Диммер своими руками

Диммер своими руками: устройство, принцип работы + как сделать диммер самому

Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но, если ситуация не типичная, к примеру, когда важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка. И это заставляет многих людей задуматься о решении подобной задачи. Тем более что собрать диммер своими руками несложно.

Когда покупка худший вариант

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим диммер небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Что нужно знать о диммерах

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

снизить потребление электроэнергии — это приводит к большей экономичности;
заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении.

Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки.

Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного.

Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее.

Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективное из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал диммеров.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии, так как излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.

Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

динистора, часто встречается и другое его название — диак;
симистора, по-другому — триак;
узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока).

Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Что усложняет схему собираемого изделия?

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников.

Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

вид управления;
способ размещения;
внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

механическим;
электронным;
дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.

Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом.

Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих.

Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов. Виды передачи командного сигнала бывают различными:

радиосигнал;
инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов.

Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом, который способен передать нужную информацию только при наведении на сам диммер. А это получится выполнить только в пределах одного помещения.

Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней.

К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды. Которыми могут быть хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.

Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу.

Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами, а в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз.

Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных энергосберегающих ламп.

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания, их светодиодные аналоги в этом случае не проявят своих лучших качеств.

Как сделать диммер самому

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от его качества зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

sovet-ingenera.com

Простая схема диммера на 220В для сборки своими руками

Схема и принцип её работы

Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1. При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.

Печатная плата и детали сборки

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
R1 – резистор 4,7-27 кОм-0,25 Вт;
R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
VS1 – симистор BT136-600D или BT136-600E;
VS2 – динистор DB3;
LED – светодиод индикаторный.

Область применения

ledjournal.info

Схемы диммеров своими руками — ElectrikTop.

Изменение величины сетевого напряжения дает возможность управлять бытовыми электроприборами. Например, увеличивать или уменьшать яркость свечения ламп, что в ряде случаев используется для экономии электроэнергии, но чаще для создания особых световых эффектов. Такие устройства называются диммерами (затемнителями). Сегодня мы вам расскажем о том, как сделать диммер своими руками.

Способы управления величиной напряжения

Регуляторы яркости света работают на одном из двух принципов:

Рассеивания.
Отсекания части подаваемой электрической энергии.

Рассеивание

Заключается в использовании резистивных свойств проводника. Это довольно простые элементы, их называют реостатами. Они состоят из одного проводника, обычно скрученного в спираль, и подвижного контакта, напряжение на котором зависит от того, на каком витке спирали он расположен. Та часть энергии, которая не используется, рассеивается в виде тепла, что и является главным недостатком устройства – при напряжениях свыше 100 вольт нагрев столь значительный, что может вызвать пожар.

Этот способ универсальный, может применяться как к постоянному, так и переменному току. Он редко используется напрямую, но на его основе строятся все схемы регулирования.

Отсекание

Применяется только к переменному току, у которого можно «отрезать» часть синусоиды, получив последовательность разнополярных импульсов, частота следования и амплитуда которых зависит от момента (фазы) и длительности периода отсекания. Способ связан с меньшим рассеиванием энергии, но приводит к значительному искажению формы синусоиды, что плохо действует на потребителей с преимущественно индуктивной или емкостной нагрузкой. Например, использование диммеров для управления частотой вращения электромоторов вызывает их перегрев. Эпюры отсекаемых частей синусоиды показаны на рисунке ниже.

Способ чаще всего используется для изменения яркости свечения ламп накаливания и им подобных светотехнических устройств – галогенных и металлогалогенных ламп. Его категорически нельзя применять для управления компактными люминесцентными лампами и ограниченно – для светодиодных. В основном для тех, схемы питания которых (драйверы) поддерживают диммирование, о чем обычно пишется на их упаковке.

Реализуются с помощью так называемых ключевых схем, построенных на тиристорах, динисторах и симисторах.

Тиристор – диод, пропускающий ток только в одном направлении в тот момент, когда на его управляющем электроде появляется отпирающее напряжение.
Симистор – фактически двойной тиристор, пропускающий ток в обоих направлениях. Применяется для упрощения монтажной схемы.
Динистор – диод, пропускающий электрический ток при достижении порогового значения напряжения. Используется для построения времязадающих цепочек.

Тиристорная схема

Тиристорная схема диммера на 220 вольт приведена на рисунке ниже.

Тиристоры обозначены литерами V1 и V2. Обратите внимание, что они включены встречно, поскольку каждый пропускает часть полуволны синусоиды одного знака. Напряжения отпирания динисторов V3 и V4 регулируется рассеивающим энергию реостатом R5. Схема имеет две времязадающие цепочки: V3–C1 и V3–C2. В зависимости от уровня отпирающего напряжения на переменном резисторе R5 изменяется время зарядки конденсаторов, при разряде которых открываются ключи V1 и V2. Этим и определяется фаза пропускания синусоиды. Тиристоры можно найти в силовых схемах старых бытовых приборов – телевизоров или пылесосов.

Симисторная схема

Ключевая схема на симисторе приведении на рисунке ниже.

Ее преимущество в компактности. У нее один управляющий элемент – VS1 и одна времязадающая цепочка, состоящая из VS2 и С1. Рассеивающий регулятор напряжения – переменный резистор R1. Остальные элементы обеспечивают стабильность работы схемы.

Диммеры на постоянном токе

Только светодиодные лампы с цоколем типа Е (винтовой, аналогичный лампе накаливания) имеют собственный блок питания, преобразующий переменный ток в постоянный. Остальные светодиодные источники света, среди которых и светодиодные ленты, должны снабжаться отдельным блоком питания. Диммер для светодиодной ленты также должен работать от источника постоянного тока.

Оптимальным решением будет объединение блока питания ленты и диммера. Для этого используется схема с использованием микросхемы КР 142ЕН 12А, представленная на рисунке ниже.

Сама микросхема является регулируемым стабилизатором компенсационного типа. Её вывод 1 является точкой, на которую подается опорное напряжение, определяющее его величину на выходе диммера. Регулировка производится с помощью резистора R2, который является классическим рассеивателем энергии.

Зная принцип построения схем управляющих яркостью свечения ламп, вы можете не только сделать такое устройство самостоятельно, но и произвести ремонт диммера, купленного в магазине.

electriktop.ru

Как собрать диммер своими руками — схема и инструкция по сборке

16.02.2017

Согласитесь, иногда возникает потребность в регулировании яркости лампы. Ну, действительно, не всегда требуется, чтобы она светила на полную мощность. Если в вечернее время вы собрались семьёй в зальной комнате за беседой, достаточно приглушённого освещения. Зачем же включать люстру на полную мощность, гнать лишние киловатт-часы и переплачивать за расход электроэнергии. В таком случае выручает регулятор освещения, по-другому это устройство называется диммером. С его помощью можно изменять электрическую мощность лампы и тем самым регулировать яркость света. Многие мужчины, знатоки электротехники и любители радиоэлектроники, собирают диммер своими руками.

Но тут возникает вполне логичный вопрос, зачем нужен самодельный диммер, если можно пойти в магазин электротехнических товаров и купить заводское устройство? Во-первых, цена на заводской регулятор прямо скажем не маленькая. Но это ещё полбеды. Возникают иногда потребности установки диммера, например, для настольной лампы. И если вы отправитесь в магазин, то не факт, что найдёте устройство подходящих вам размеров, чтобы можно было впихнуть его в такой осветительный прибор. Так что проблема, собрать диммер в домашних условиях своими руками, всё-таки актуальна и поэтому посвятим ей данную статью.

Основная цель и суть диммера

Пару слов о том, что такое диммер и зачем он вообще нужен?

Элементы схемы

Начнём с того, что определимся, какие элементы нам потребуются для схемы регулятора яркости освещения.

На самом деле схемы довольно простые и не потребует каких-то дефицитных деталей, с ними сможет разобраться даже не слишком опытный радиолюбитель.

Симистор. Это триодный симметричный тиристор, по-другому его ещё называют триак (название пошло из английского языка). Представляет собой полупроводниковый прибор, который является тиристорной разновидностью. Используется для коммутирующих операций в электрических цепях на 220 В. Симистор имеет два основных силовых вывода, к которым последовательно подключается нагрузка. Когда симистор закрыт, в нём отсутствует проводимость и нагрузка получается выключенной. Как только на него подаётся отпирающий сигнал, между его электродами появляется проводимость и нагрузка включается. Его основной характеристикой является ток удержания. Пока через его электроды протекает ток, превышающий эту величину, симистор остаётся открытым.
Динистор. Он относится к полупроводниковым приборам, является разновидностью тиристоров, и обладает двунаправленной проводимостью. Если рассмотреть принцип его работы подробнее, то динистор представляет собою два диода, которые включены навстречу друг другу. Динистор по-другому ещё называют диак.
Диод. Это электронный элемент, который в зависимости от того, какое направление принимает электрический ток, обладает разной проводимостью. Он имеет два электрода – катод и анод. Когда к диоду прикладывают прямое напряжение, он открыт, в случае с обратным напряжением диод закрыт.
Неполярный конденсатор. Их основное отличие от других конденсаторов заключается в том, что они могут подключаться в электрическую цепь без соблюдения полярности. В процессе эксплуатации допускается смена полярности.
Постоянный и переменный резисторы. В электрических цепях они считаются пассивным элементом. Постоянный резистор обладает каким-то определённым сопротивлением, у переменного эта величина может изменяться. Их основное предназначение – преобразовать силу тока в напряжение или наоборот напряжение в силу тока, поглотить электрическую энергию, ограничить ток. Переменный резистор иначе ещё именуют потенциометр, у него имеется подвижный отводной контакт, так называемый движок.
Светодиод для индикатора. Это такой полупроводниковый прибор, который имеет электронно-дырочный переход. Когда через него пропускается в прямом направлении электрический ток, он создаёт оптическое излучение.

Схема диммера на симисторе использует фазовый способ регулировки. При этом основным регулирующим элементом является симистор, от его параметров зависит мощность нагрузки, которую можно подключить к данной схеме. К примеру, если использовать симистор ВТ 12-600, то можно регулировать мощность нагрузки до 1 кВт. Если вы захотите сделать свой диммер на более мощную нагрузку, то соответственно выбирайте и симистор с большими параметрами.

Принцип работы

Перед тем, как сделать диммер своими руками, давайте разберёмся, в чём заключается суть его работы.

При подключении схемы в электрическую цепь, на неё поступает переменное напряжение 220 В из сети. Когда в синусоиде напряжения наступает полупериод положительный, через резисторы и один из диодов начинает протекать ток, за счёт чего происходит зарядка конденсатора.
Как только напряжение достигает параметра, необходимого для пробоя динистора, начинает протекать ток через динистор и через управляющий электрод симистора.
Этот ток способствует тому, что симистор открывается. Лампы, которые последовательно с ним подсоединены, оказываются подключенными к цепи и зажигаются.
Как только синусоида напряжения пройдёт через ноль, симистор закроется.
Когда синусоида напряжения достигает полупериода отрицательного, весь процесс повторяется аналогичным образом.
Момент открытия симистора имеет прямо пропорциональную зависимость от величины активного сопротивления в схеме. При изменении этого сопротивления можно менять в каждом полупериоде время открытия симистора. Тем самым будет плавно изменяться потребляемая мощность лампочки и яркость её свечения.

Подробнее принцип работы и последующая сборка устройства описаны в этом видео:

Сборка схемы

Перед началом работ запаситесь канифолью, припоем, паяльником, кусачками и соединительными проводами.

Далее схема регулятора собирается по следующему алгоритму:

На плату нанесите схемы соединения. Для выводов подсоединяемых элементов просверлите отверстия. При помощи нитрокраски прорисуйте на схеме дорожки, а также определите место монтажных площадок для пайки.
Далее плату необходимо протравить. Приготовьте раствор хлорного железа. Посуду возьмите такую, чтобы плата не ложилась плотно на дно, а своими уголками как бы упиралась о её стенки. Во время травления переворачивайте плату периодически и помешивайте раствор. В случае, когда это надо сделать быстро, согрейте раствор до температуры 50-60 градусов.
Следующий этап – лужение платы и промывка её спиртом (ацетон использовать нежелательно).
В проделанные отверстия установите элементы, лишние концы отрежьте и при помощи паяльника пропаяйте все контакты.
Припаяйте при помощи соединительных проводов потенциометр.
А теперь собранная схема диммера тестируется для ламп накаливания.
Подключите лампочку, включите схему в электрическую сеть и вращайте ручку потенциометра. Если всё собрано верно, то яркость свечения лампы должна изменяться.

Подключение

Как правило, диммеры устанавливают на место выключателей. То есть он монтируется на разрыв фазы последовательно с нагрузкой. Это, кстати, очень важно, как и при подключении выключателя. Ни в коем случае не перепутайте фазу и ноль, если вы установите диммер на разрыв нуля, выйдет из строя электронная схема. Чтобы не допустить ошибки, перед установкой при помощи индикаторной отвёртки точно убедитесь – где у вас фаза, а где ноль.

Далее алгоритм такой:

Обесточьте рабочее место путём отключения вводного автомата на комнату или квартиру.
Демонтируйте из монтажной коробки выключатель.
Подайте напряжение и на отсоединённых проводах точно определите фазу и ноль. Обнаруженную фазу каким-то образом наметьте (маркером или изолентой).
Снова отключите вводное питание. Входные клеммы диммера подсоедините к фазному проводу, выходные клеммы соединяются с нагрузкой. У заводских регуляторов клеммы маркируются, в этом случае надо производить подсоединение согласно маркировке. Но для диммеров нет принципиальной разницы, так что подключение фазы может быть произвольным.
Диммер для светодиодных ламп 220 В, сделанный своими руками, устанавливается точно также. Единственное принципиальное отличие, он должен устанавливаться перед контролёром этих ламп. То есть с диммера выход идёт на вход контролёра.

Диммер, который вы собрали своими руками, можно использовать не только, как регулятор мощности на симисторе для освещения. С его помощью вы можете изменять скорость вращения вытяжного вентилятора или регулировать температуру жала паяльника. Так что если вы дружите с радиоэлектроникой, вам вполне по силам сделать симисторный регулятор. Быть может, он не сильно облегчит вашу жизнь, но сам факт того, что вы сотворили это сами, уже хорошо.

yaelectrik.ru

Схемы диммера освещения

Авторские права принадлежат Томи Энгдаль, 1997-2000 гг.

Индекс

Отказ от ответственности

Я отказываюсь от всего. Содержание приведенных ниже статей может быть совершенно неточным, неуместным или вводящим в заблуждение. Нет никаких гарантий в отношении пригодности указанных схем и информации для каких-либо целей, кроме как в качестве вспомогательного средства для самообучения.

Диммирование света основано на регулировке напряжения, подаваемого на лампу. В течение многих десятилетий было возможно затемнение света с помощью регулируемых силовые резисторы и регулируемые трансформаторы.Эти методы были используется в кинотеатрах, сценах и других общественных местах. Проблема эти методы управления светом заключались в том, что они большие, дорогие, имеют низкую эффективность, и ими трудно управлять издалека.

Силовая электроника быстро развивалась с 1960 года. В период с 1960 по 1970 год на рынок вышли тиристоры и симисторы. Используя эти компоненты, это было довольно легко сделать небольшие и недорогие диммеры, которые имеют хорошие эффективность. Электроника управления также позволила сделать их легко управляемый из удаленного места. Этот тип электронных диммеров света стали доступны после 1970 года и в настоящее время используются во многих местах. как дома, рестораны, конференц-залы и в сценическом освещении.

Твердотельные диммеры работают, изменяя «рабочий цикл» (время включения / выключения). полного переменного напряжения, подаваемого на управляемые светильники. Например, если напряжение подается только в течение половины каждого цикла переменного тока, лампочка будет казаться намного менее яркой, чем когда она получить полное переменное напряжение, потому что на нагрев нити уходит меньше энергии.Твердотельные диммеры используют настройку ручки яркости, чтобы определить, в какой момент каждого цикла напряжения включать и выключать свет.

Типичные диммеры света построены с использованием тиристоров и точного времени. при срабатывании тиристора относительно переходов через нуль Мощность переменного тока используется для определения уровня мощности. Когда тиристор срабатывает, он продолжает проводить до тех пор, пока через него не пройдет ток обращается в нуль (именно при следующем переходе через нуль, если нагрузка чисто резистивный, как лампочка). Изменяя фазу, на которой вы запускаете симистор, вы меняете рабочий цикл и, следовательно, яркость света.

Вот пример нормальной мощности переменного тока, которую вы получаете от розетки. (картинка должна выглядеть как синусоида):

 ... ...
                 . . . .
                . . . .
              ------------------------------------ 0В
                        . . ..
                         . . . .
                          ... ...

А вот что попадает на лампочку при срабатывании диммера симистор в середине фазы переменного тока:

… …
                  | . | .
                  | . | .
              ------------------------------------ 0В
                          | . | .
                          | .| .
                          ... ...

Как видите, изменяя точку включения, количество мощность, поступающая на лампочку, регулируется, и, следовательно, свет выход можно контролировать.

Преимущество тиристоров перед простыми переменными резисторами в том, что они (в идеале) рассеивают очень мало энергии, поскольку они либо полностью включены, либо полностью выключены. Обычно тиристор вызывает падение напряжения на 1-1,5 В при прохождении через ток нагрузки.

Что такое тиристоры и симисторы

Кремниевый управляемый выпрямитель — это один из типов тиристоров, используемых там, где управляемая мощность является однонаправленной.Симистор — это тиристор. используется там, где необходимо контролировать мощность переменного тока.

Оба типа обычно выключены, но могут быть активированы слабым током. импульс на вход, называемый затвором. После запуска они остаются включенными пока ток, протекающий через основные клеммы устройства уходит в ноль.

И SCR, и симисторы представляют собой 4-слойные структуры PNPN. Обычно SCR описывается по аналогии с парой транзисторы с перекрестным соединением — один NPN, а другой PNP.

 +------+
    + >------------+ ЗАГРУЗКА +----------------+
                   +------+ |
                                           |
                                          Э \|
                                      PNP |---+-------< IG(-)
                                          С /| |
                                           | |
                                           | |/ С
                         Ворота IG(+) >-----+---| НПН
                                               |\ Э
                                                 |
                                                 |
    - >---------------------------------------------------------+

Если мы подключим положительный полюс источника питания, скажем, к лампочке, и затем к эмиттеру PNP-транзистора и обратно к эмиттеру транзистора NPN, ток не будет течь до тех пор, пока пробой номинальное напряжение транзистора не превышено из-за отсутствия базы ток к любому.

Однако, если мы подаем некоторый ток на базу транзистора NPN (IG(+)) он включится и подаст ток на базу транзистора PNP, который включится, обеспечивая больший ток для NPN-транзистор. Вся конструкция теперь находится во включенном состоянии и останется таким, даже если вход в базу NPN будет удален до тех пор, пока источник питания не станет равным 0, а ток нагрузки не станет равным 0.

Тот же сценарий верен, если мы реверсируем источник питания и используем Вход IG(-) для триггера.

Симистор работает в основном аналогичным образом, но полярность Gate может быть либо +, либо — в течение любого полупериода источника переменного тока. Обычно сигналы запуска, используемые для запуска симисторов, короткие импульсы.

Физика лампы накаливания

Типичная лампа накаливания потребляет энергию и использует ее для нагрева нити накала. пока он не начнет излучать свет. В процессе около 10% энергия преобразуется в видимый свет. При первом включении лампы сопротивление холодной нити накала может быть в 29 раз ниже теплового сопротивления. Эта характеристика хорошо с точки зрения быстрого времени прогрева, но это означает, что даже в 20 раз установившийся ток будет потребляться в течение первых нескольких миллисекунд операции. Производители ламп указывают типичное значение сопротивления холодных ламп, равное 1/17 рабочее сопротивление, хотя пусковые токи обычно только в десять раз больше рабочего тока, когда такой учитываются такие вещи, как сопротивление кабеля и источника питания. Полупроводники, проводка и предохранители диммера должны быть разработаны с учетом этого пускового тока.Характеристика пускового тока лампы накаливания (вольфрамовая нить) лампы чем-то похожи на всплеск характеристика типичных тиристоров, предназначенных для регулирования мощности, что делает им неплохой матч. Типичный десятикратный устойчивый рейтинги состояния, которые относятся к обоим с холодного запуска, позволяют многим симисторам переключать лампы с номинальным током, близким к их собственному номиналу в установившемся режиме.

Поскольку нить накала лампы имеет конечную массу, потребуется некоторое время (в зависимости от размера лампы) для достижения рабочей температуры и дать полный световой поток. Эта задержка воспринимается как «лаг», и предел того, насколько быстро можно приглушить эффект освещения. В театральном применение эти проблемы уменьшаются с помощью предварительного нагрева (малый ток течет через лампу, чтобы сохранить ее теплой, когда она затемнена).

Идеальная лампа должна производить 50% светоотдачи при 50% входной мощности. К сожалению, лампы накаливания и близко к этому не подходят. Большинство требует в по крайней мере 15% мощности вообще, а затем увеличение интенсивности с экспоненциальной скоростью.

Чтобы еще больше усложнить ситуацию, человеческий глаз воспринимает интенсивность света. как своего рода обратную логарифмическую кривую.Отношение контрольного значения фазы (задержка включения симистора после пересечения нуля) и мощность, подаваемая на лампочка очень нелинейна. Чтобы обойти эти проблемы, большинство производители театральных диммеров используют запатентованные кривые интенсивности в их цепях управления, чтобы попытаться сделать выбранные интенсивность более точно соответствует воспринимаемой интенсивности.

Очень простая схема

Следующая схема основана на информации из часто задаваемых вопросов по ремонту: http://www.repairfaq.орг/

Это тип обычного диммера света, широко доступного в аппаратных средствах. магазины и бытовые центры. Схема является базовой моделью для света диммер для сети переменного тока 120В. Эта базовая конструкция может работать с лампочками в диапазоне мощностей от 30 Вт до нескольких сотен Вт (зависит от конструкции).

 Черный o-----------------+------------+------------+
                           | | |
                           | R1 \ |
                           | 220 К /<-+ |
                           | \ | |
                           | | | |
                           | +--+ |
                           | | |
                           | Р2 / |
                       C1 _|_ 47 К \ |
                  .047 мкФ --- / __|__ Th2
                           | | _\/\_ SC141B
                           | +---|>| / | 200 В
                           | | |<|--- |
                           | С2 _|_ D1 |
                           | 0,062 мкФ --- Диак |
                           | | |
     Красный o----------------+---CCCCCC---+-----------+
                                 L1
                         40 Т #18, 2 слоя
                       Ферритовый сердечник 1/4" x 1"

Назначение потенциометра P1 и конденсатора C2 в комбинации диод/симистор: как раз для того, чтобы оттянуть огневую точку диака от перехода через ноль.

Чем больше сопротивление (P1+R2), питающее конденсатор C2, тем больше времени требуется. чтобы напряжение на конденсаторе возросло до точки, где diac D1 срабатывает, включая симистор Th2. Конденсатор C1 и катушка индуктивности L1 сделать простой фильтр радиочастотных помех. Без этого схема будет генерировать довольно много помех, потому что срабатывание симистор в середине фазы переменного тока вызывает быстро нарастающие скачки тока. Симистор Th2 может выдерживать непрерывный ток 6А при правильном охлаждении, поэтому схема могла бы обрабатывать около 300-500 Вт мощности при небольшом радиатор установлен на Th2.Если Th2 не охлаждается, максимальная мощность рейтинг, вероятно, около 150 Вт.

Список компонентов:

 C1 47 нФ 250 В
C2 62 нФ 100В
Линейный потенциометр R1 220 кОм (хорошо изолированный)
R2 47 кОм 1/2 Вт
D1 Диак (например BR100-03
Th2 SC141B или аналогичный (200 В, 6 А, Igt/lj<50/<200 мА, корпус TO220)
L1 Самодельная катушка из 40 витков провода #18 с разводкой
    в два слоя на ферритовом сердечнике 1/4"x1"

Хотя диммер предназначен только для ламп накаливания или нагревательных нагрузок, эти как правило, в некоторой степени работает с универсальными двигателями, а также с люминесцентными лампами. лампы до примерно 30 до 50 процентов яркости.Долгосрочная надежность неизвестна для эти неподдерживаемые приложения.

Минимальная цепь

Я также видел очень похожую схему диммера, размещенную на сайте sci.electronics.design. группа новостей однажды (отправлена Сэмом Голдвассером). Это тип обычного диммера света (например, замена стандартному настенные выключатели) широко доступны в хозяйственных магазинах и бытовых центрах. В этой схеме используются немного другие значения компонентов, чем в предыдущей. и не имеет фильтрации радиочастотных помех.Этот содержит почти минимальное количество компонентов для работы!

 Черный o--------------------------------+----------------------+
                                           | |
                                        | | |
                                     R1 \ | |
                                  185 К /<-+ |
                                        \ v по часовой стрелке |
                                        | __|__ Th2
                                        | _\/\_ Q2008LT
                                        +---|>| / |
                                        | |<|--' |
                                    C1 _|_ Диак |
                                 . 1 мкФ --- (часть |
                 С1 | Th2) |
    Черный о------/ ---------------------+-----------+

S1 является частью блока управления, в состав которого входит R1. Реостат R1 изменяет величину сопротивления в цепи триггера RC. Позволяет регулировать угол включения симистора практически на протяжении всего времени. по всей длине каждого полупериода формы волны переменного тока линии электропередачи. Когда срабатывает в начале цикла, свет яркий; при срабатывании в конце цикла, свет приглушен.

Список компонентов:

 С1 100 нФ 100 В
Линейный потенциометр R1 185 кОм
Th2 Q2008LT (симистор 200В 8А со встроенным диаком в корпусе ТО220)

Схема должна выдерживать нагрузку до 150 Вт без радиатор. Если для Th2 предусмотрен большой радиатор, схема должна теоретически сможет справиться с нагрузкой почти до 1 кВт, но я бы не пытайтесь более 800 Вт.

В силу некоторых неизбежных (по крайней мере, для этих дешевых диммеры) взаимодействие между нагрузкой и линией, есть некоторый гистерезис относительно самой слабой настройки: необходимо будет увеличить контроль немного дальше точки, где он полностью выключается, чтобы получить свет вернуться снова.

Краткое описание схемы работы схемы:
Задержка от перехода сети через нуль до срабатывания симистора формируется с помощью схема сформирована с R1, C1 и диак. Сопротивление регулируемого резистора R1 регулирует скорость, с которой C1 заряжается от поступающего питания. Выше сопротивление, больше времени требуется C1 для зарядки до определенного напряжения. Когда напряжение на C1 достигает напряжения срабатывания (обычно около 30 В) диак, диак начинает проводить, который разряжается заряд от C1 через диак к затвору симистора вызывает это срабатывает.В результате этого напряжение на C1 становится равным до нуля вольт (очень близко к этому), и симистор начинает проводить. Симисторная проводимость заставляет энергию течь по цепи к нагрузка (лампочка). Напряжение на симисторе почти равно нулю (на практике около 1 В или меньше), поэтому конденсатор не получает заряжается до тех пор, пока симистор проводит. Симистор работает до тех пор, пока через него протекает достаточный ток. в этом случае до следующего перехода сетевого напряжения через ноль. В этот момент работа начинается снова с зарядки C1.

Следующая схема представляет собой схему диммера HELVAR 1 кВт. опубликовано в журнале Bebek Electronics. Схема представляет собой довольно типичную диммерную схему на основе симистора без особых особенностей. Схема запуска немного улучшена по сравнению с 120 В переменного тока, описанной выше. Эта схема предназначена только для работы с неиндуктивными нагрузками, такими как стандартные лампочки. Схема предназначена для диммирования лампочек в диапазоне 50-1000Вт.

 o-----ЛАМПА--------+-------------+--+------+---+----- ---+
                           | | | | | |
                           | Р1 \ | Р2 \ | |
                           | 500 К /<-+ 1M /<--+ |
                           | ЛИН \\ |
                           | | | |
230В | +---------+ |
ВХОД переменного тока | | |
                           | Р1 / |
                     С1 _|_ 2k2 \ | А2
                   150 нФ --- / R2 __|__ Th2
                    400В | | 6к8 _\/\_ TIC226D
                           | +-/\/\/---+---|>| г / | А1
                           | | | |<|---- |
                           | C2 _|_ C3 _|_ D1 |
                           | 150 нФ --- 33 нФ --- ER900/ |
                           | 400В | | БР100-03 |
                           | | | |
         o----FUSE---------+---CCCCCC---+---------+------------+
                                 L1
                               40. .100 мкГн

Потенциометр P1 в этой схеме используется для управления настройкой диммера. Триммер P2 используется для установки диапазона диммирования (сколько света может быть максимально затемнены). Когда схема настроена, P2 должен быть отрегулирован так, чтобы P1 находился в максимальном значении сопротивления (свет наиболее затемнен) лампочка полностью затемнена. Эта регулировка обеспечивает плавное затемнение цепи диммера. от нуля до максимального значения. Если P2 настроен на слишком сильно затемненный пресет положение, схема не тускнеет красиво от настройки выключения света или работа, когда P1 находится в максимальном значении, непредсказуема.Если вы настроили P2 на слишком низкое значение, вы просто не сможете уменьшить яркость. лампочка полностью выключена (иногда это может быть намеренным настройки, например, в театральном освещении, где используется предварительный нагрев).

Список компонентов:

 C1 Конденсатор 150 нФ, 400 В (предпочтительно конденсатор номиналом X)
С2 150 нФ 400В
C3 33 нФ 400В
Диак D1 ER900 или BR100-03
Линейный потенциометр P1 500 кОм
Подстроечный резистор P2 1 МОм
R1 2,2 кОм 1/2 Вт
R2 6,8 кОм 1/2 Вт
Симистор Th2 TIC226D (400 В, 8 А, Igt/lh<10/<60 мА)
L1 Фильтрующая катушка 40-100 мкГн, 4. 5A или более допустимая нагрузка по току
ПРЕДОХРАНИТЕЛЬ 5A быстрый

При построении схемы не забудьте поставить небольшой радиатор на симистор Th2, так как без должного охлаждения он не выдерживает полный диммер мощностью 1 кВт (около 4,4 А тока). если вы не поставить радиатор, максимально доступная мощность от схемы около 300 Вт. Катушка L1 должна выдерживать непрерывный ток не менее 4,5 А и может иметь любое значение от 40 до 100 микрогенри. Для С1 я бы порекомендовал хорошего качества 150 нанофарад. конденсатор, предназначенный для питания от сети (вероятно, конденсатор с рейтингом X), потому что конденсатор низкого качества не выдерживает в таком виде места в течение слишком долгого времени.

Поскольку диммеры напрямую подключены к сети, вы должны что никакая часть цепи не может быть затронута, когда она работает. Этот Лучше всего решить эту проблему, встроив схему диммера в небольшую пластиковую коробку. Не забудьте использовать потенциометр с пластиковым валом и установить его так, чтобы никакие металлические части потенциометра не подвергаются воздействию пользователя.

Не забудьте сделать печатную плату так, чтобы следов было достаточно пропускная способность по току при максимальной нагрузке. Убедитесь, что вы иметь достаточное расстояние между дорожками печатной платы, чтобы выдерживать сетевое напряжение.Не забудьте установить предохранитель правильного размера для цепи. Плавкий предохранитель ast действующий (F), если вы хотите защитить TRIAC (не используйте типы FF или T). Убедитесь, что все компоненты могут выдерживать напряжения, с которыми они сталкиваются в цепи. Для работы 230В используйте триак не менее 400 В (лучше 600 В). Конденсатор, который подключен между сетевыми проводами цепи диммера должен быть конденсатор, который рассчитан на такие приложения (обозначены буквой X на кейс).

Не забудьте использовать тип катушки, который может выдерживать полный ток нагрузки без перегрев или насыщение.Используйте конденсаторы с достаточно высоким напряжением рейтинг. Убедитесь, что TRIAC имеет достаточную вентиляцию, чтобы он не перегреваться при полной нагрузке. Из соображений безопасности это очень хорошая идея поставить защиту от перегрева в цепь диммера света, чтобы защитить цепь диммера от опасных перегрев, вызванный плохой вентиляцией или незначительной перегрузкой, потому что предохранитель не обеспечивает хорошую защиту в таких случаях.

Несмотря на то, что свет можно полностью отключить с помощью симистора или тиристоры, эти компоненты обычно не считаются достаточно надежен, чтобы использоваться в качестве выключателей света, которые удаляют опасное напряжение от цепи освещения, когда это необходимо.В маленьком диммер обычно имеет переключатель, встроенный в потенциометр управления диммером света. В больших системах диммирования переключение обычно осуществляется с помощью отдельного контактора или реле.

Триаки и тиристоры чувствительны к перегрузкам по току. При затемнении обычных лампочек короткое замыкание, вызванное вполне вероятны ожоги нити. По этой причине диммеры света должен иметь собственный предохранитель, предохраняющий его от сбоев в такая ситуация.

Тиристоры имеют определенную пропускную способность по току и предохранитель нужно подобрать так, чтобы он сгорел раньше тиристора в ситуации сверхтока.Обычно это означает, что тиристор/симистор должен иметь номинал тока в 2..5 раза выше номинала предохранителя, чтобы убедиться, что предохранитель сгорает раньше, чем тиристор/симистор. в случае короткого замыкания. Тип предохранителя также должен быть достаточно быстрым, чтобы сгореть. в данном случае перед тиристором/симистором. В некоторых случаях может понадобиться использовать специальные предохранители для эффективной защиты компонентов.

Тиристор должен иметь достаточно высокий номинальный импульсный ток также для Нормальная операция.Например, при обычном затемнении лампочки лампочка с холодной нитью включается на 90 градусов после пересечение нуля (означает при максимальном пике линейного напряжения), пиковый ток может быть в 20 раз больше номинального тока лампы.

Современный диммер на тиристоре (Triac или SCR) имеет одну довольно серьезную проблему. недостаток в его производительности в том, что он тускнеет на частичное включение тока в нагрузку через каждую сеть цикл. Отрезка передней гладкой части от сети цикл производит ток с очень быстрым временем включения, которое создает как сетевые искажения, так и электромагнитные помехи.Дроссели включены в диммеры для замедления быстрого включения (времени нарастания) срезанный ток. Чем больше время подъема, тем меньше электромагнитных помех и искажений сети.

Включение симистора в середине фазы вызывает быстрые изменения напряжения и тока. Типичный тиристор / симистор начинает полностью проводить около 1 микросекунды после срабатывания, поэтому текущее изменение очень быстро, если это никак не ограничено. Эти быстрые напряжение и ток изменения вызывают высокочастотные помехи, идущие к электропроводке, если только есть подходящий фильтр радиочастотных помех (RFI), встроенный в схема.Углы в форме волны эффективно состоят из 50/60 Гц плюс различное количество других частот, которые кратны 50/60 Гц. В некоторых случаях помехи достигают Частоты 1..10МГц и выше. То проводка в вашем доме действует как антенна и по существу транслирует его в эфир. Дешевые диммеры плохого качества не имеют адекватной фильтрации. и они легко вызывают много радиопомех.

В диммерных схемах обычно используются катушки, которые ограничивают ограничить скорость нарастания тока до того значения, которое приведет к приемлемым электромагнитным помехам.Типичная фильтрация в световые диммеры вызывают текущее время нарастания (ток увеличивается с 10% до 90%), чтобы находиться в диапазоне 30..50 мкс. Это дает приемлемые результаты в типичных домашних диммерах. (обычно это ограничение делается с помощью катушки 40..100 мкГн).

Если диммеры используются в местах, где диммер представляет собой серьезную проблему для чувствительной звуковой аппаратуры (театры, телестудии, рок-концерты и т.д.) более медленное время нарастания тока было бы предпочтительным. Обычно текущий время нарастания в световых диммерах, предназначенных для сценического применения, Текущая скорость нарастания около 100. 0,350 микросекунд. Если шум является большой проблемой (телевизионные студии и т. д.), даже более медленное время нарастания тока иногда спрашивают. Текущее время нарастания до 1 миллисекунды может быть достигается с помощью специальных диммеров или подходящей дополнительной катушки, установленной последовательно с диммером.

Сама катушка обычно не решить всю проблему из-за собственной емкости катушки индуктивности: они обычно резонируют ниже 200 кГц и выглядят как конденсаторы для возмущения выше резонансной частоты. Вот почему должны быть также конденсаторы для подавления помех на более высоких частотах.

Если ваша схема диммера вызывает помехи, вы можете попытаться отфильтровать помехи путем добавления небольшого конденсатора (обычно от 22 нФ до 47 нФ) параллельно со схемой диммера как можно ближе к электронике внутри цепь, насколько это возможно. Имейте в виду, что следует использовать конденсатор, рассчитанный на это. тип применения (используйте конденсаторы, отмеченные X). Имейте в виду, что Конденсатор фильтра и его проводка создают резонансный контур с определенным резонансная частота (обычно около 3.6 МГц с конденсатором 0,1 мкФ). Конденсатор плохо работает как фильтр с частотами выше резонансная частота контура.

Все диммеры с фазовым управлением являются нелинейными нагрузками. Нелинейная нагрузка – это нагрузка, при которой ток не пропорционален напряжению. Нелинейная нагрузка на системы диммирования вызвана тем, что ток включается только на часть линейного цикла с помощью системы диммирования с фазовым управлением. Эта нелинейная нагрузка создает гармонические искажения в фидере обслуживания.

Гармоники – это токи, частота которых кратна частоте напряжения сети. В Европе, где частота сети составляет 50 Гц, частота 2-й гармоники 100 Гц; 3-я гармоника – 150 Гц и т.д. В Северной Америке, где частота сети составляет 60 Гц, частота 2-й гармоники составляет 120 Гц; 3-я гармоника – 180 Гц и т.д.

Избыточные гармонические токи вызывают нагрев проводников и стальных сердечников трансформаторов и двигателей. Гармонические токи нечетного порядка (в частности, 3-я гармоника) суммируются в нейтральном проводнике трехфазных систем распределения электроэнергии.Гармонический ток 3-го порядка, присутствующий на нейтрали, представляет собой арифметическую сумму гармонического тока, присутствующего на трех фазных проводниках. (это относится и к 9-й, 15-й и т. д. гармоникам). Гармоники теоретически могут увеличить ток нейтрали в 3,0 раза по сравнению с током фазного проводника. С типичной системой диммирования с фазовым управлением подключен к трехфазному питанию, гармоники обычно поднимают нейтраль тока примерно в 1,37 раза больше фазного тока. Если провода не рассчитаны на это должным образом, нейтральный проводник перегревается. или необъяснимые падения напряжения могут возникать в больших системах диммирования.

Иногда проблема может заключаться в нагреве распределительного трансформатора. потому что трансформаторы рассчитаны на неискаженные токи нагрузки 50 Гц или 60 Гц. Когда токи нагрузки нелинейны и содержат значительное количество гармоник, они вызывают значительно больший нагрев, чем такой же неискаженный ток. В сильно затемненной системе вы, возможно, не сможете использовать больше, чем около 70 % номинальной мощности трансформатора из-за гармоник индуцированный нагрев. Кроме того, трансформаторы, используемые для питания систем диммирования подвергаются нагрузкам из-за пусковых токов холодных ламп (может быть до 25 раз больше нормального тока).Пусковые токи и гармоники может резко сократить срок службы служебного трансформатора.

Устранение влияния гармонических токов в большом диммере системы обычно требуют увеличенного сечения нейтральных проводников и снижения номинальных характеристик. сервисный трансформатор.

В случае обычного диммера малой мощности вам не нужно беспокоиться много о гармониках и трансформаторных нагрузках, потому что легкая нагрузка в несколько сотен ватт явно лишь малая часть от общей нагрузки трансформатора.

Каждый хороший диммер имеет внутри фильтрующий дроссель. Эти дроссели помогают отфильтровывать электрические помехи, которые часто вызывают гудение. подхватываться звукоснимателями звуковой системы и музыкальных инструментов. Чем медленнее нарастает ток, тем меньше шума улавливает звуковая система.

Дроссели также помогают устранить «пение лампы», которое может вызвать слышимый шум от осветительных приборов. Лампы с номинальной мощностью 300 Вт и более имеют тенденцию к более или менее акустическому шуму при затемнении. Если этот акустический шум является проблемой, ее можно устранить, добавив серию катушка, которая ограничивает время нарастания тока примерно до 1 миллисекунды.

При обеспечении этих функций фильтрации сами дроссели может вызвать легкий гул. Быстрые изменения тока в катушке могут сделать проводку катушки и основной материал легко вибрирует, что вызывает жужжание. Небольшое жужжание является нормальным для диммеров с фильтром. Если гудение от диммера может быть проблемой, рекомендуется что диммер размещен в области, где это гудение не будет проблемой.

Что касается «пения лампочки», то лампочка состоит из ряда опор и, по существу, тонких мотков проволоки. Когда резкое количество тока изменения магнетизм может быть намного сильнее, чем на простая синусоида. Следовательно, нити накала лампы будут стремиться чтобы вибрировать больше с диммером, измельчающим форму волны, и когда нити вибрируют относительно своих опорных стоек, вы получит фурор. Если у вас гудение, это всегда стоит попробовать заменить лампочку на другую марку. Немного дешевые бренды ламп имеют неадекватную поддержку нити накала, и просто переход на другую марку может помочь.

Жужжащие лампочки обычно являются признаком «дешевого» диммера. Диммеры в них должны быть фильтры. Задача фильтра состоит в том, чтобы «закруглить» острые углы в срезанном сигнале, тем самым снижение электромагнитных помех и резких скачков тока, которые могут вызвать жужжание. В дешевых диммерах они сэкономили на производственные затраты за счет снижения затрат на фильтрацию, что делает ее менее эффективны.

В системах диммирования очень высокой мощности проводка, идущая к освещению, также может вызвать жужжание. Быстрый ток заставляет электрическую проводку немного вибрировать бит и если провод установлен так, что вибрация может быть передана на какой-то другой материал, то можно было услышать жужжание.Жужжание, вызванное вибрация проводки проблема только на очень большой мощности такие системы, как театральное освещение с несколькими кВт света, подключенными к тот самый кабель. Диммеры с лучшей фильтрацией могут уменьшить проблему, потому что фильтр замедляет изменение тока, поэтому провода издают меньше шума.

Почему приглушенное освещение иногда гудит и как это исправить?

Из-за того, что все диммеры обеспечивают мощность при настройках, отличных от полной яркости, нити накаливания внутри лампочки могут вибрировать при приглушении света.Это колебание нити вызывает гул. Чтобы прибор заглушился, обычно достаточно небольшого изменения настройки яркости. устранить шум лампы. Самый эффективный способ сделать прибор тише — заменить лампочку.

Как избежать жужжания диммеров в моей звуковой системе?

Существует множество способов, которыми диммерный шум может попасть в аудиосистемы и в основном это метод проб и ошибок в определении того, что конкретно вызывает Ваша проблема и, следовательно, как ее исправить. Основными способами являются либо резервное копирование сети или наводится на ваше аудиооборудование или кабели.

То, что вы обычно слышите в аудиосистеме, синфазный шум на горячую и нейтраль, всплеск включения scr. Чем больше время нарастания тока в диммере, тем больше шум направляется в сетевую проводку. Так что хорошо отфильтрованный диммер будет генерировать меньше проблем с шумом.

Уменьшите вероятность того, что он попадет в сеть, приняв полностью отдельное электропитание от освещения, по возможности получить полностью отдельная розетка (или розетки) для звука отовсюду электричество щит потребление.Если это невозможно, то изолирующий трансформатор останавливает большую часть шум на вторичной стороне (лучше с экраном между катушками). Так что поставьте звуковую систему на изолирующий трансформатор и заземлите. (земля) почти без проблем. Это предполагает, что звуковая проводка правильно, особенно экранирование выполнено хорошо, а контура заземления избегают.

Чтобы уменьшить вероятность помех, наводимых на аудиокабели, прокладывайте все аудиокабели без уровня динамиков как симметричные линии (или конечно все любой длины). Возможно, вам придется купить симметрирующие трансформаторы, если ваш комплект уже не сбалансирован. Также держите их как можно дальше физически от любых кабель освещения проходит как можно. Убедитесь, что ваша система поддерживает горячие имеют какие-либо вредные контуры заземления. Убедитесь, что ни один из ваших аудиокомплектов не находится рядом с диммерными стойками.

Теперь я могу плавно приглушить свет?

Со многими дешевыми диммерами свет «включается», а не тускнеет плавно. Эта проблема обычно связана с конструкцией диммера. электроника.Один из методов, используемый в некоторых дешевых диммерах, позволяет Плавное затемнение заключается в размещении еще одного потенциометра (триммера) через управляющий потенциометр. Этот триммерный потенциометр настроен так, чтобы диммер работал плавно:

а) Установите «Управление» на минимальный уровень освещенности.
b) Отрегулируйте «Триммер» так, чтобы нити ТОЛЬКО «светились».
c) Выключить диммер
d) Включите диммер, чтобы увидеть, «светятся» ли нити. ЕСЛИ нет... немного настройте триммер.... переходите к c)

Продолжайте до тех пор, пока на лампы не будет подаваться минимальное напряжение/ток. (филаменты вообще не светятся).Когда все будет правильно отрегулировано, диммерная схема будет приятно затемнить от самой низкой настройки до максимальной яркости.

Можно ли использовать эти бытовые диммеры в качестве диммеров сценического освещения?

Если вы хотите сделать стол с многоканальным освещением, вы можете иногда намотчик если такую гниду можно соорудить из дешевых бытовых диммеров. К сожалению, самые дешевые бытовые диммеры бесполезны для сценического освещения. Ограничения в этом виде использования связаны с производительностью, номинальная мощность, надежность и помехи.

Как правило, самый дешевый диммер не гаснет. плавно от нуля, но внезапно загораются примерно на 20%. Вы можете исчезнуть гладко, но как только они исчезнут, вам придется вернуться к 20%, чтобы они Ну давай же. Есть диммеры, которые работают лучше, чем другие.

Самые дешевые бытовые диммеры обычно плохо фильтруются, поэтому помехи, вызванные многоканальной диммирующей платой, встроенной таким образом может легко вызвать жужжание звуковой системы.

Тогда во многих случаях номинальная мощность бытовых диммеров может быть проблемой.Обычно бытовые диммеры имеют мощность мощность около 300Вт, что мало для любого мощного сценический свет, мощность которого легко может достигать 500 Вт.

Дешевые бытовые диммеры плохо сочетаются друг с другом. Это означает, что одновременно настройки, лампы в одной цепи будут казаться в два раза ярче, чем те, на другом контуре.

Обычные световые диммеры предназначены только для затемнения неиндуктивных нагрузок, таких как лампочки и электрические обогреватели. Обычные диммеры не подходят для уменьшения индуктивных нагрузок, таких как трансформаторы, люминесцентные лампы, неоновые лампы, галогенные лампы с трансформаторами и электродвигателями.Есть специальные диммеры доступны для этих приложений.

Если вы подключаете индуктивную нагрузку к диммеру, диммер может не работать. работает как положено (например, не затемняет эту нагрузку должным образом) и даже могут быть повреждены скачками напряжения, создаваемыми индуктивная нагрузка при резком изменении тока. Другой проблемой является фазовый сдвиг между напряжением и текущая причина индуктивностью. Если вы используете обычный простой диммер, который последовательно с проводом переходя на нагрузку, это приведет к тому, что схема диммера не будет правильно работать с высокоиндуктивными нагрузками.Специальные диммеры которые имеют отдельную управляющую электронику, подключенную к обоим живой и нейтральный провод, а затем симистор, который контролирует ток на нагрузку обычно лучше работают с индуктивными нагрузками.

Часто, когда индуктивные нагрузки вызывают проблемы с обычными диммерами, вы можете устранить указанные проблемы, заплатив «балластную» нагрузку накаливания. параллельно с индуктивной нагрузкой. Обычно 100 Вт достаточно для много индуктивных нагрузок. Помните, что показательные нагрузки могут довольно сильно гудеть. заметно при затемнении, и трансформаторы могут нагреваться больше, потому что повышенного содержания гармоник в поступающей к ним мощности.

Регулятор яркости со встроенным трансформатором

Полностью нагруженные галогенные трансформаторы обычно достаточно хорошо затемняют свет. Если вы планируете диммировать трансформаторы галогенных ламп, попробуйте только тусклые традиционные трансформаторы, потому что трансформатор с тороидальным сердечником не обычно хорошо затемняется. Большинство дешевых трансформаторов для галогенных ламп относятся к этой категории, а также трансформатор в например Точечные светильники PAR36. Для такого трансформатора необходимо что ток после диммера все еще симметричен, так что в трансформаторе не формируется составляющая постоянного тока, которая может вызвать срабатывание трансформатора (и привести к перегрузке и, наконец, разрушение трансформатора).Одни из самых дешевых диммеры света могут быть не очень хороши для симметрии, но качественные диммеры света, предназначенные также для индуктивных нагрузки не должны иметь проблем с симметрией.

При диммировании трансформаторов с каким-либо сомнительным типа сделать диммер для индуктивных нагрузок, это хорошая идея поставить предохранитель последовательно с первичной обмоткой трансформатора, чтобы он дуть, когда трансформатор пытается получить слишком много энергии от линии. Это защитит трансформатор от перегрева, который может быть вызван из-за насыщения сердечника трансформатора (что может быть вызвано малым Смещение постоянного тока, вызванное не очень хорошо работающим диммером).Правильный предохранитель убережет трансформаторы от выгорания.

В любом случае обычные трансформаторы, которые питают легкие нагрузки, диммируемый с диммером хорошего качества, который может обрабатывать по крайней мере некоторое количество индуктивной нагрузки обычно без особых проблем. В любом случае следует отметить, что когда трансформатор приглушенный таким образом, он может греть несколько сильнее, чем в обычном работы (полная мощность без диммирования). Другая вещь Стоит отметить, что при диммировании трансформатора обычно он производит заметно больше слышимого шума, чем при нормальной работе (шум зависит от используемого трансформатора).

Если в вашей галогенной системе освещения используется электронный трансформатор затем вы должны очень тщательно проверить, можно ли его затемнить. Некоторые из электронных трансформаторов сделаны диммируемыми и работают хорошо с традиционными диммерами света. Те, которые не предназначены для затемнение может быть повреждено затемнением и даже повредить ваш диммер.

Регулятор яркости люминесцентных ламп

Если вы попытаетесь тусклый флуоресцентный свет на обычном диммере, вы должны включить диммер полный, чтобы включить свет, и вы можете только приглушить его только до 30-50% яркости.Для любого меньшего, чем это, вы будете нужны специальные диммеры и специальные люминесцентные светильники.

Электродвигатели диммирования

Типичные диммеры обеспечивают электропитание двигателей и заставляют их работать, но диммеры для этого не предназначены. Некоторые диммеры могут быть повреждены при подключении индуктивные нагрузки к ним. И когда симистор выходит из строя полуволна это тоже снимает мотор. Хорошая идея для защиты двигателя от сбоев заключается в использовании последовательно с двигателем предохранителя, рассчитанного на нагрузку двигателя. Этот предохранитель, вероятно, сгорит до того, как двигатель будет поврежден, если его размер правильно.

Диммеры, рассчитанные на индуктивные нагрузки, работают достаточно хорошо. с универсальными двигателями или двигателями переменного/постоянного тока. Как правило, они имеют щетки и используются в электродрелях, пылесосах, электрические газонокосилки и т. д. двигателей правильный диммер работает хорошо.

Двигатели, используемые в вентиляторах электроники, вполне вероятны. асинхронный двигатель, который не очень хорошо управляем. Эти двигатели в большинстве вентиляторов являются квадратичными. устройства, большая часть управления скоростью будет находиться в конце циферблата, но это будет правдой при любом управлении.«Диммеры», предназначенные для потолка управление скоростью вращения вентилятора работает достаточно хорошо, а также немного нормального света диммеры, рассчитанные на индуктивные нагрузки.

Если диммерный подход неудовлетворительный, то помните, что электродвигатели обычно лучше всего управляются небольшим вариатором, трансформатор, реостат, серийные лампочки и т. д., которые не портят синусоидальная форма волны. Даже этот метод не помогает контролировать синхронный двигатель, который всегда старается вращаться одновременно скорость не зависит от мощности сети.

Электронные нагрузки, такие как импульсные источники питания, обычно не предназначен для затемнения. Если взять, например, типичный переключив питание на обычный диммер, пытаясь это может привести к повреждению диммера и/или сам блок питания. Блок питания может быть поврежден, потому что он никогда не был предназначен для работы с другими формами волны чем довольно много синусоидальной волны (другие формы волны могут вызвать ток шипы). Диммер может быть поврежден сильным скачком тока, что импульсный блок питания берет при запуске симистор на диммер проводить в середине фазы.

«Электронные трансформаторы», используемые для питания 12-вольтовых галогенных ламп, очень модно для внутреннего освещения. Эти "трансформеры" маленькие переключая блоки питания, которые просто прерывают сеть на частоте около 40 кГц, поэтому небольшой ферритовый сердечник можно использовать для изоляции и понижения напряжения (до 12 В СКЗ).

Как правило, не рекомендуется пытаться подключить этот тип «трансформатора» на обычный диммер, если только «трансформатор» — это тип, предназначенный для работы правильно с обычным диммером (в этом случае дело в указании "преобразователя" или его корпуса).Например, доступны небольшие трансформаторы. которые говорят «затемняемый с нормальным диммером», так что те можно без проблем использовать с обычными диммерами.

Другими "электронными трансформаторами" я бы не стал диммировать диммер с нормальным фазовым управлением, чтобы избежать возможного повреждения оборудования. Довольно много трансформаторов электроники (но не все) который нельзя затемнить с помощью обычного диммера, можно затемнить с диммерами обратнофазного типа на транзисторах. у меня есть читал об этом истории успеха, но сам никогда не пробовал этот метод. Если вы планируете использовать этот метод, то лучше проверьте, чтобы электронные трансформаторы, которые у вас есть, хорошо диммировались и у вас есть правильный диммер для них.

Некоторые из более дорогих «трансформеров» имеют очень аккуратный внешний вид. также функции диммера, управляемые внешними элементами управления, поэтому с теми нет необходимости в каком-либо внешнем диммере (только элементы управления).

Основной принцип работы диммера такой же, как и у вышеперечисленных диммеров. Единственная разница заключается в том, как контролируется димемр.Рауч, контролирующий осуществляется с помощью специальной управляющей ИС и металлической пластины, на которую можно осязать. Диммер обычно имеет металлическую пластину, которая соединена с цепью. через резистор высокого номинала (>1 МОм). Ваше тело действует как антенна и пары сетевой сигнал 50 Гц (или 60 Гц в зависимости от страны) в схему. Сигнал переменного тока подается на формирователь схема (преобразованная в прямоугольную волну), а затем обычно в диммер IC.

Типичный сенсорный диммер имеет следующие части схемы:

Специальная схема синхронизации, которая определяет, был ли контакт на сенсорной пластине длинным или коротким.Во время работы кратковременное касание сенсорной пластины пальцами (50–400 мс) включает или выключает свет в зависимости от его предыдущего состояния.
Схема памяти, в которой хранится уровень интенсивности освещения.
Цепь, генерирующая импульсы, необходимые для изменения интенсивности света

Сенсорные диммеры, которые обычно управляют симистором в диапазоне проводимости от 45°C до 152°C. полупериода сети, в то время как ИС получает питание от оставшейся мощности до 180°C полупериода.

Siemens является одной из компаний, поставляющих эти микросхемы (например, SLB-0586). Сама микросхема будет функционировать по-разному в зависимости от того, как долго вы касаетесь тарелка для.

Использование диммеров освещения фазовое управление - вы включаете в точке на осциллограмме напряжения питания после перехода через ноль, так что полная энергия, подводимая к лампе, равна уменьшенный. Время между пересечением нуля и переключением контролируется внешний интерфейс управления, который чаще всего имеет управляющее напряжение 0-10 В постоянного тока или цифровой интерфейс DMX512.

Простой диммер, управляемый напряжением

 230V AC o---ПРЕДОХРАНИТЕЛЬ----ЛАМПА--------------+-----------+---------- -----+
  ВХОД 2А | | |
                                        \ R2 | |
                                        / 2,2К | |
                    R1 \ | Р4 |
                   2,2 кОм/| 220 Ом /
              + о--/\/\------+ | | 1 Вт \
         КОНТРОЛЬ __|_ ----> / R3 | /
         СВЕТОДИОД НАПРЯЖЕНИЯ _\/_ ----> \ LDR | |
                             | / __|__ Th2 |
              - о------------+ | _\/\_ BTA04/600T |
                                        +---|>| / | |
                                        | |<|--' | |
                                    C1 _|_ Диак | С2 _|_
                                100 нФ --- | 100 нФ ---
                                        | | 250 В переменного тока |
 НЕЙТРАЛЬНО o-----------------------------+------------+------ ---------+

Эта схема может управлять нагрузкой до 2 А (460 ВА).

Схема в основном представляет собой обычную схему диммера света, но потенциометр заменен резистором LDR, который меняет свое сопротивление в зависимости от уровня освещенности. В этой схеме светодиод запитан красным от управления источник напряжения используется для излучения света переменной интенсивности на LDR, поэтому вы должны убедиться, что LDR не получает свет от других источников.

Эта схема в основном очень проста и не очень чувствительна к тому, что такое LDR. используется как R2. Недостатком этой схемы является то, что управление не очень линейны, и различные диммеры, построенные вокруг этой схемы, могут иметь довольно разные характеристики (зависящие в основном от светодиода и LDR характеристики).Управляющее напряжение оптически изолировано от схема диммера подключена к сети. Если вам нужно безопасное решение затем не забудьте иметь достаточное расстояние между светодиодом и LDR или использовать прозрачный изолятор между ними, чтобы гарантировать хорошую электрическую изоляцию. Если чувствительность диммера не подходит для схемы, описанной выше, затем вы можете отрегулировать значение R1, чтобы получить диапазон управляющего напряжения, который вы хочу.

Эта схема является частью опубликованной схемы автоматического регулятора освещенности. в журнале Elektor Electronics, выпуск за июль/август 1998 г., страницы 75–76.

Профессиональные диммеры, управляемые напряжением

Диммеры света с дистанционным управлением в театральных и архитектурных приложения обычно используют управляющий сигнал 0-10 В для управления яркостью лампы. В этом случае 0 В означает, что лампа горит, а сигнал 10 В означает, что лампа полностью вкл. Напряжение между этими значениями регулирует фазу, когда TRIAC будет Пожар. Вот типичная схема цепи управления:

 Компаратор

                            | \ Резистор
  Вход 0-10 В >--------------|+ \
                            | >-----/\/\/\------+
                        +---|- / |
                        | | / оптопара к цепи симистора
                        | |
                  Сигнал рампы Земля
                идет от 10В до 0В
              за один полупериод сети
          (10 мс при частоте сети 50 Гц)

Схема работает так, что выход компаратора низкий, когда входное напряжение выше.

чем линейное напряжение.Когда напряжение линейного сигнала становится ниже входного напряжения выход компаратора становится высоким, что приводит к тому, что ток начинает течь через резистор к оптопаре, которая вызывает подключение симистора. Поскольку сигнал рампы начинает при каждом переходе через ноль от 10 В и линейно переходит к 0 В во время одного полупериода входное напряжение контролирует время срабатывания симистора после каждого пересечение нуля (поэтому напряжение управляет фазой зажигания. Необходимая линейная рампа сигнал может быть сгенерирован схемой, которая разряжает конденсатор при постоянном токе и заряжать его быстро при каждом переходе сетевого напряжения через ноль.

Вы можете использовать свою собственную схему для запуска TRIAC или вы можете использовать готовое полупроводниковое реле для этого (поставляется в компактном корпусе и обеспечивает оптоизоляцию в одном корпусе с симистором). Если вы планируете использовать готовое твердотельное реле, вам нужно твердотельное реле БЕЗ переключения через ноль. Вам нужна катушка индуктивности последовательно с переключающим элементом (SSR или симистор). чтобы предотвратить проблемы с di/dt и помочь сократить излучение р.ч. шум. Значения обычно варьируются от 40 мкГн до 6 мГн: они обычно указываются в время нарастания фронта включения.Типичные домашние диммеры используйте катушку 40..100 мкГн, whigh дает время нарастания 30..50 мкс. Большие значения катушки дают более длинные значения времени нарастания. Обратите внимание, что аппроксимация времени нарастания только грубая, потому что используемые катушки индуктивности нелинейны: индуктивность зависит от тока нагрузки.

Цепь запуска TRIAC с оптической развязкой может быть, например, построена с использованием оптодиак MOC3020 и некоторые другие компоненты. Вот один пример схемы (часть схемы диммера из книги схем Elektor Electronics 302):

 Р1 Р2
     180 1К
+---/\/\/\----------+ +----/\/\/-------------+----- -------+-----------> 230В
                   1| |6 | | Горячий
                   +=====+ IC1 | МТ1 |
                   | МОК | Триак +-+ |
                   | 3020| Водитель Г | | ТРИАК |
                   +=====+ /| | TIC226D |
                   2| |4 / +-+ |
+-------------------+ | | | МТ2 |
                        +-------------------+ | |
                                            | | |
                                            \ | |
                                      Р4 / | | С1
                                      1К \ | --- 100 нФ
                                            / | --- 400В
                                            | | |
                                            | ) |
                                            | ( L1 |
                                            | ) 50. .100 |
                                            | ( uH |
                                            | | | Нейтральный
                                            +--+------------+----о о--> 230В
                                                                  нагрузка

В большинстве профессиональных диммеров для сценического освещения используются твердотельные реле. У них больше в их, чем вы ожидаете, обычно включая оптоизоляцию управляющий вход.Точное содержание является коммерческой тайной, но работа версии, управляемой напряжением, очень похожа на идея описана выше.

Многие профессиональные диммеры также имеют дополнительные настройки. доступны для того, чтобы заставить их работать лучше в своей операционной среде. Одной из типичных настроек является предварительный нагрев. При предварительном подогреве используется небольшой (регулируемый) ток всегда проходит, думали лампочки, думали накануне световой канал включается на осветительном пульте. Этот ток предварительного нагрева сохраняет нити накала лампы теплыми (но недостаточно теплыми, чтобы обеспечить значительный световой поток) чтобы бросок тока при повторном включении света был переработанный. Этот уменьшенный пиковый ток увеличивает срок службы лампочек.

Еще одна настройка, доступная в некоторых диммерах, — это настройка скорости отклика. Скорость срабатывания диммера — это время, необходимое диммеру для outputptu, чтобы перейти на новый уровень после того, как он получит новую настройку уровня указание от пульта управления. Это время обычно измеряется в миллисекундах. Типичные скорости отклика, доступные для диммеров, находятся в диапазоне 30..500 миллисекунд. Высокая скорость отклика полезна в световых эффектах и концертное освещение.В студии свет обычно не нужно менять очень быстро, так что может быть неплохо, если диммер будет медленно гаснуть от старого установка нового значения. Более низкая скорость отклика благотворно влияет на срок службы лампы, так как удар по холодным нитям будет уменьшен, так как период времени требуется рампа, затем до полной яркости увеличивается.

Некоторые диммеры имеют также настройку для регулировки управляющего напряжения. спектр. Управление 0-10 В является наиболее распространенным способом управления. небольших диммерных систем, но были и другие уровни напряжения в использовании.Если диммер имеет регулировку диапазона напряжения, его можно отрегулировать для правильной работы с различными элементами управления освещением столы.

Простейшая форма управления заключается в том, что напряжение напрямую управляет фаза, когда триак кондиктует. Это работает, но не наилучший отклик потенциометра управления на модуль dimemr. По этой причине разные производители разработали множество различных кривые отклика от управляющего напряжения до выхода диммера. Вот некоторые из наиболее распространенных:

Линейный: выходная фаза изменяется линейно с входным сигналом (наибольшая вариация уровня освещенности между настройками 30% и 70%).
Квадратичная: выходная мощность линейно зависит от входной (квадратичная линейная зависимость, стандартизованная Обществом инженеров-светотехников США). При установке 50% вы увидите уровень свечения около 50% от максимума.
S-образная кривая: модифицированная форма Square с улучшенным контролем в центре диапазона
Истинная мощность: выходная мощность зависит от входного напряжения линейно, так что лампа получает 50 % своей номинальной мощности при настройке 50 % (используется больше для промышленного управления, чем для регулировки яркости света)
Экспоненциальное изменение: световой поток больше всего изменяется в диапазоне регулирования от 70% до 100%
Реле: Выход переключается на полную мощность, когда входное напряжение превышает 25 % от полного управляющего напряжения (для некоторых устройств ограничение составляет 50 %).

В настоящее время некоторые передовые коммерческие диммеры поддерживают многие из этих кривые отклика управляющего напряжения, чтобы пользователь мог настроить dimemr для использования режим, который является наиболее удобным для пользователя в конкретной заявление.

Управление фазой с помощью микропроцессора

Если вы хотите цифровое управление диммером вы можете использовать простой микроконтроллер для управления фазой. Микроконтроллер должен сначала прочитать значение настройки диммера через некоторый интерфейс (коммерческие цифровые диммеры используют интерфейс DMX512). обычно контрольное значение представляет собой 8-битное число, где 0 означает свет выключен и 255, что свет полностью включен.

Микроконтроллер может легко сгенерировать необходимый триггер сигнал с использованием следующего алгоритма:

Преобразование значения освещенности в количество циклов программного обеспечения
Первое ожидание пересечения нуля
Запустите программный цикл, который ожидает необходимое время, пока не наступит время для срабатывания TRIAC.
Отправьте импульс на цепь TRIAC, чтобы запустить TRIAC для проведения

Программный цикл — довольно простой и полезный метод, когда вы знаете, сколько времени он занимает.

для выполнения каждой команды микропроцессора.Другая возможность заключается в использовании таймеры микроконтроллера:

Вы можете генерировать прерывание при каждом пересечении нуля и каждом отсчете таймера.
При каждом пересечении нуля микроконтроллер загружает значение задержки в таймер и начинает считать.
По истечении времени счетчика генерируется прерывание. Процедура прерывания таймера посылает триггерный импульс в схему TRIAC.

Управление обратной фазой — это новый способ диммирования света. Идея управления обратной фазой состоит в том, чтобы включить, а затем переключить компонент. проводить в каждой точке пересечения нуля и выключать его в регулируемом положение в середине фазы переменного тока.Время точки выключения затем регулирует мощность нагрузки. Форма волны точно обратная из них используется в традиционных диммерах.

 ... ...
                 . | . |
                . | . |
              ------------------------------------ 0В
                        .  | . |
                         . | . |
                          ... ...

Поскольку коммутационный компонент должен быть выключен в середине фазы переменного тока традиционные тиристоры и симисторы не подходящие компоненты. Возможные компоненты для этого вида управление будет транзисторами, полевыми транзисторами, IGBT и GTO-тиристорами. Мощные МОП-транзисторы являются вполне подходящими компонентами для этого и они использовались в некоторых примерах схем диммера.

Управление обратной фазой имеет некоторые преимущества по сравнению с традиционным диммеры во многих диммерных приложениях. производители диммеров с инверсной фазой рекламируют свою продукцию быть более эффективным и менее шумным.Правильное управление электроники можно построить диммер с обратной фазой без любые магнитные поля или вибрации, вызванные ими.

Поскольку точка включения всегда точна на нулевой фазе, отсутствие огромных всплесков тока и электромагнитных помех, вызванных включением. Использование мощных МОП-транзисторов можно сделать скорость выключения относительно слота для достижения достаточно операций с точки зрения электромагнитных помех и акустических или шум накала лампы накаливания.

Один из старых подходов к затемнению света — сделать это с помощью переменный трансформатор (Variac или аналогичная марка) в качестве диммера.Некоторые из них созданы специально для этого. приложение - они поместятся в настенную коробку двойного размера (может быть, даже в настенная коробка одного размера, если у вас есть маленькая) и будет обрабатывать несколько сто ватт. Они тяжелые и механически "жесткие" (по сравнению с симисторный диммер) и недешево - но выдают хорошие, чистые 60 Гц синусоида (или очень близкая к ней) при всех напряжениях, и не добавляйте переключения шум.

Переключение через ноль минимизирует шум при переключении и затемнение. К сожалению, этот подход не очень практичен для затемнения лампы.При частоте сети 60 Гц, вы были бы ограничены включением лампы и выключается с дискретными интервалами 120 Гц. Вы легко получите довольно неприятное мерцание 15-20 Гц, если диммер-драйвер не может сделать своего рода дизеринг для расширения спектра мерцания. я никогда видел диммер такого рода используется.

В некоторых случаях один диод может затемнять лампочку при подключении. последовательно с лампой. Тогда диод пропускает только положительный или отрицательной половины сетевого напряжения на лампочку.Если поставить переключатель параллельно с диодом у вас получится диммер с двумя настройки: полный и приглушенный. Диод действительно будет работать на маленьком нагрузки, но при больших нагрузках постоянная составляющая этого диода вызывает не годится для распределительных трансформаторов в система распределения электроэнергии (заставит их нагреваться больше чем при обычном использовании).

ПРИМЕЧАНИЕ. Следующая информация взята из обсуждения из обсуждения группы новостей sci.engr.electrical.compliance в феврале-марте 2000 г.Факты не сверялись ни с какими стандартными документами, но я подозреваю, что информация во многом верна, потому что большинство авторов статей, где эксперты на поле (например, Джон Вудгейт) и информацию имеет смысл для меня.

Гармоники

Гармоники сети обычно проверяются от частоты сети до частоты 2 кГц. (2,4 кГц в странах с 60 Гц). Диммеры с фазовым управлением мощностью до 1 кВт не нуждаются в проверке на гармоники. Нет смысла, потому что гармоники очень предсказуемы и дизайнер ничего не может сделать, чтобы уменьшить их.

Профессиональные (согласно IEC/EN61000-3-2) диммеры мощностью от 1 кВт до 3680 Вт также не ограничены.

Диммеры выше 3680 Вт, которые являются профессиональными, относятся к будущему. IEC/EN61000-3-12, и все еще обсуждается необходимость иметь ограничение Rsce (как определено в IEC61000-3-4) или нет.

Кондуктивное излучение

Диммеры света должны соответствовать стандартам кондуктивного излучения. Кондуктивная эмиссия начинается с 9 кГц для некоторых продуктов и диммеров применимый стандарт для это CISPR15/EN55015.Этот стандарт применим к освещению оборудование и аксессуар для светильника (например, диммер).

В стандарте CISPR15/EN55015 нет исключений (который теперь применяется, а не СИСПР14/EN55014). Диммеры для домашнего использования должны соответствовать ограничениям класса B, но класс А должен подойти для профессиональных диммеров. Кондуктивные излучения в основном представляют собой гармоники и могут существовать до до мегагерц частотной области.

Соблюдать пределы кондуктивного излучения не очень просто, особенно для профессиональные диммеры.Дроссель вряд ли поможет, потому что типичный фильтрация резонирует на частоте около 100 кГц (выше для маломощных бытовых диммеров). Выше этих частот катушка не подавляет высокочастотные гармоники. Это означает, что часто необходимо посыпать достаточно большие (до 1 мкФ) конденсаторы по цепи для уменьшения выбросы. В профессиональных диммерах это требует, чтобы индуктивность в проводка должна быть сведена к минимуму, иначе колпачки и проводка индуктивности резонируют, и выбросы увеличиваются, а не уменьшаются.

Многие производители профессиональных диммеров заземляют тиристоры по нагреву. приемник, эффективно связывающий радиочастотный шум с заземляющим проводом. Это уменьшит излучаемых излучений и могут быть соображения безопасности сделать это. Обратная сторона ВЧ (гармоники) в сочетании с заземляющий провод в том, что в некоторых случаях индуктивность заземляющего провода настолько высока, что корпус прибора несет заметное напряжение.

Томи Энгдал <[email protected]>

Все о симисторном диммере для светодиодов

Все о TRIAC диммировании для светодиодов Диммеры

стали неотъемлемой частью различных систем освещения и приложений вокруг нас.Это не только позволит вам регулировать яркость света вокруг вашего дома, но и поможет вам значительно сократить счета за электроэнергию в сочетании со светодиодным источником света.

Что означает TRIAC?

Полная форма симистора — триод для переменного тока. Это переключатель, который мы используем для управления питанием. Когда TRIAC используется в системах освещения, это обычно называется диммированием TRIAC.

Диммеры TRIAC

, также известные как диммеры с отсечкой фазы, вероятно, являются наиболее часто используемыми системами управления диммированием.В прошлом создание идеальной структуры светодиодных светильников с диммерами с фазовой отсечкой или симисторными диммерами было сложной задачей. Однако по мере разработки для светодиодных светильников были созданы новые драйверы диммирования TRIAC, что значительно упростило и упростило настройку.

Диммеры TRIAC

имеют широкий спектр применения и обычно используются в решениях для управления питанием переменного тока. Цепи TRIAC могут коммутировать высокие напряжения и высокие уровни тока в двух компонентах сигнала переменного тока. Диммеры TRIAC представляют собой полупроводниковые устройства, такие же, как диоды.

Они часто используются для уменьшения яркости света в различных решениях и приложениях освещения, а также действуют как регулятор мощности в двигателях.

Как работает диммирование TRIAC?

Это физическое диммирование, которое начинается с фазы 0 переменного тока, и входное напряжение снижается до тех пор, пока диммер TRIAC не будет включен. Основной принцип работы заключается в регулировании угла проводимости для каждой полуволны переменного тока для преобразования синусоидальной формы волны, а затем в настройке эффективного значения переменного тока для достижения цели диммирования.

Регуляторы диммирования TRIAC

функционируют как быстродействующие переключатели и используются для регулирования количества электроэнергии, проходящей через светодиодный светильник. Триггер сообщает о точке, в которой продукт начнет проводить электричество, особенно разделяя форму волны напряжения и, следовательно, предотвращая подачу напряжения при полной нагрузке. Контроллер TRIAC для светодиодного освещения работает, регулируя интенсивность света. Таким образом, медленные реакции переключения приводят к меньшей проводимости мощности, и лампочка будет тусклой.

Скорость, с которой реагирует переключатель, отображает высвобождаемую мощность. Быстрая реакция переключения означает большую высвобождаемую мощность, а медленная реакция переключения означает меньшую высвобождаемую мощность. Это приводит к затемнению светодиода. При диммировании TRIAC вероятность полуволны при сбое или мерцания Гц меньше, поэтому диммирование TRIAC не сильно сокращает срок службы светодиодной лампы по сравнению с тиристорными диммерами, которые являются наиболее распространенными диммерами.

Управление TRIAC

осуществляется через электрод затвора при приложении противоположных зарядных напряжений.Активация схемы TRIAC позволяет проводить электричество до тех пор, пока ток не упадет ниже порога. В таком случае схема позволяет высокому напряжению проходить с очень малыми управляющими токами. С помощью фазового управления схема TRIAC может регулировать процент тока, протекающего через нагрузку цепи.

При настройке диммера TRIAC со светодиодной лампой и выборе драйвера диммера TRIAC для светодиодов необходимо убедиться, что диммер TRIAC является версией полупроводникового устройства TRIAC.Различные виды диммеров TRIAC созданы для резистивных нагрузок. В случае неправильного использования диммера TRIAC со светодиодным источником света это может привести к неправильной работе лампы, включая гудение и мерцание, и, если оставить их без внимания, эти проблемы со временем сократят срок службы светодиодных ламп.

Почему TRIAC? TRIAC

предназначен для переключения высокого напряжения, что делает его идеальным вариантом для использования в различных решениях по управлению электрооборудованием. Это означает, что TRIAC может выполнять наши повседневные требования к управлению освещением.Использование схем TRIAC не ограничивается бытовым освещением; их также можно использовать для управления небольшими двигателями и вентиляторами, а также для других приложений управления и коммутации переменного тока. TRIAC — это многоцелевой элемент управления, который является очень полезным протоколом для удовлетворения различных потребностей пользователей.

Преимущества и недостатки диммирования TRIAC для светодиодов Диммирование TRIAC

сочетает в себе преимущества высокой эффективности, высокой точности регулировки, легкого веса, небольшого компактного размера и простого дистанционного управления.На рынке доминирует симисторный диммер, и многие продукты разработаны с использованием этого типа диммера. Огромным преимуществом диммера TRIAC является то, что когда вы используете его со светодиодным светом, он имеет низкую стоимость диммирования.

Недостатком диммера TRIAC является то, что эффективность диммирования довольно низкая, что приводит к сужению диапазона диммирования. Поскольку переключатель TRIAC включает ток, он не может полностью отключить ток даже при самом низком уровне; течет слабый ток.Это сложная проблема, с которой сталкиваются в существующем способе диммирования светодиодов.

Как подключить систему управления TRIAC LED?

Подключение симисторных диммеров к светодиодным драйверам может быть сложной задачей, но вам не о чем беспокоиться, мы расскажем вам, как правильно выполнить эту задачу. Читайте дальше, чтобы узнать пошаговую процедуру подключения симисторного диммера к светодиодному драйверу.

Наиболее часто используемый симисторный диммер — это обычный диммер с прямой фазой. Он состоит из симистора и цепи сопротивления.Потенциометр подключен для управления сопротивлением, а время RC управляет временем задержки, создаваемым перед запуском TRIAC, которое является углом открытия.

Когда симистор активен, он известен как угол проводимости. Это приведет к возникновению волны напряжения, которая является «синусоидой», то есть синусоидой с отсечкой по фазе. Преобразователь общего назначения используется для управления выходом без ограничения входного напряжения. В таком случае сначала транслируется сигнал с фазовой отсечкой, выдаваемый фазовым регулятором освещенности, и эта информация используется при регулировании задания для регулирования выходного сигнала.

Вы должны знать, что диммеры с передним фронтом используют переключатель TRIAC для управления мощностью, в то время как диммеры с задним фронтом используют IBGT для управления мощностью. Поэтому перед покупкой необходимо убедиться, что ваш светодиодный драйвер с регулируемой яркостью соответствует диммерному выключателю.

Купите стильную и прочную схему симисторного диммера

О продуктах и поставщиках:

Купить симисторную схему диммера на Alibaba.com для достижения нескольких уровней освещения в вашей гостиной, столовой или гостиной, в зависимости от настроения и тона дня или времени года. Выберите меняющую цвет схему симисторного диммера , чтобы придать вашему дому красочный оттенок, или классические и современные варианты с широкими возможностями настройки, чтобы настроить декор вашей комнаты в соответствии с вашими уникальными требованиями. Существуют симисторные диммеры низкой интенсивности для эффективного ночного освещения и варианты высокой интенсивности для дневного освещения.

Найдите симисторный диммер с высокофункциональными переключателями включения и выключения, позволяющими эффективно изменять настройки освещения.Есть более продвинутые опции, которые имеют предустановленные функции и память настроек, поэтому они могут автоматически подстраиваться под часто используемые настройки. Выберите из большого каталога симисторных диммеров , включая однополюсные, многопозиционные, съемные, трехполосные, четырехполосные и интеллектуальные решения, все из которых являются энергоэффективными и экономичными.

Схема симисторного диммера , доступная на Alibaba.com, совместима с несколькими решениями для освещения, включая электронные лампы с низкой частотой, лампы накаливания, компактные люминесцентные лампы с регулируемой яркостью и магнитные низкочастотные лампы.Эти симисторные диммеры также доступны во многих вариантах стиля, включая тумблер, поворотный, кран, слайд, качельку и многие другие выдающиеся стили. Какой бы ни была ваша домашняя система освещения, откройте для себя схему симисторного диммера , доступную во многих уникальных мощностях и конфигурациях.

Просмотрите сайт Alibaba.com, чтобы найти привлекательные и высококачественные продукты, которые помогут улучшить качество освещения в вашем доме. С продуктами, доступными в различных схемах симисторных диммеров , и выгодными предложениями, вы найдете лучшие решения для вашей уникальной домашней системы освещения.

Регулятор освещения TRIAC

Джон Диккенс	Симисторный диммер	17 декабря 2014 г. 12:40:47
Привет -- спасибо за видео и схему. Я новичок в схемотехнике, и есть несколько вещей, которые я не понимаю в этой схеме/видео. 1. Какова цель неонового света? Делает ли он то же самое, что и DIAC? 2. Что делает конденсатор в этой ситуации? Какой цели это служит? 3.В горшке потенциометра какие провода к какому порту идут? 1, 2, 3? В традиционном диммерном выключателе, который я купил в Home Depot, были только черные провода (и зеленая земля). Пойдет ли «черный» к порту 1, 2 или 3 в потенциометре (у меня есть 600 В). 4. Если я хочу сделать это диммерным выключателем, нужно ли припаивать к этой печатной плате белый и черный провода от вилки/адаптера постоянного тока? Заранее спасибо, ваше видео очень крутое. Дж
милан	Симисторный диммер	27 июня 2012 г. 15:22:31
работает... Хотя трудно найти транзисторы 2N2222 и 2N3904 (Примечание редактора: это два самых стандартных транзистора NPN в мире.)
анонимно	Симисторный диммер	5 декабря 2011 г. 16:16:45
кто-нибудь модифицировал схему для использования с 220В???
Э. Мерфи	Симисторный диммер	28 декабря 2010 г., 19:04:12
Зачем следовать за толпой? Неоновая лампа является известным эталоном напряжения газового разряда.Вполне может быть, что он работает не так хорошо, как диак, но давайте смотреть правде в глаза, диммер лампочки — это не совсем ракетостроение! Я думал (вчера) использовать один для снижения 120 В переменного тока до ограниченного +/- 60 В или около того, а не использовать понижающий трансформатор для детектора перехода через ноль. Почему? Более быстрое изменение переменного напряжения, поступающего на компаратор, чем 12 В переменного тока. Займитесь жизнью, ребята, независимое мышление, которое не всегда выглядит совершенно правильным, стимулирует мозг. Или вы пришли из современного колледжа, который сокрушает это?
анонимно	Симисторный диммер	8 марта 2010 г. 5:50:14
Гораздо лучше, если вы будете использовать диак, чем неоновую лампу.
анонимно	Симисторный диммер	Воскресенье, 29 марта 2009 г. 14:43:20
Неоновую лампу в схеме выше (L2) можно заменить диаком. При превышении напряжения пробоя симистор срабатывает. Что вы думаете об этой модификации?
аскикер	Симисторный диммер	6 марта 2009 г., 23:03:29
этот проект очень плохой
анонимно	Симисторный диммер	пятница, 30 января 2009 г. 10:44:42
1: как вы можете использовать больше каналов (16 или около того) и 2: что на самом деле управляет затемнением этого и 3: будет ли это работать со светодиодами и не будет ли мерцания? Если нет, как вы можете заставить его работать со светодиодами, чтобы не было проблемы с мерцанием, когда он затемнен..
анонимно	Симисторный диммер	28 января 2009 г., 19:22:45
Почему в цепи неоновая лампа? Можно ли его заменить, если да, то чем?
анонимно	Симисторный диммер	5 августа 2008 г., 21:48:59
Могу ли я иметь схему для затемнения постоянного тока путем затемнения только переменного тока?

Принцип работы и применение тиристорного диммера

Существует множество типов диммеров.По характеру источника питания их можно разделить на диммирование по переменному току и диммирование по постоянному току. По принципу схемы управления их можно разделить на диммирование по амплитуде и диммирование по фазе. По типам коммутационных устройств их можно разделить на пассивные диммирующие. Световое и активное затемнение можно разделить на сегментированное затемнение и бесступенчатое затемнение в зависимости от уровня изменения освещенности. По типу нагрузки его можно разделить на прямое диммирование источников электрического света и непрямое диммирование контроллеров освещения.Подробное введение в классификацию диммеров.

1.1 AM диммирование

1.1.1 Диммирование с переменным резистором

Регулирование с переменным резистором — самый ранний метод диммирования. Подключив последовательно мощный переменный резистор в цепь освещения лампы накаливания, регулировкой переменного резистора можно изменить величину тока, протекающего через лампу накаливания, тем самым изменив яркость света. Этот метод диммирования можно использовать как в цепях питания переменного, так и постоянного тока, и он не будет вызывать радиопомех.Однако из-за высокого энергопотребления и сильного тепловыделения переменного резистора эффективность системы очень низкая, и ее обычно используют только для демонстрации принципа.

1.1.2 Авторегулятор диммирования

Авторегулятор напряжения включают последовательно в петлю переменного тока, а амплитуду напряжения, подаваемого на лампу накаливания, регулируют регулировкой положения щетки, тем самым изменяя яркость свет. Хотя автоматический регулятор напряжения громоздкий и имеет шум промышленной частоты, из-за высокой эффективности системы увеличение или уменьшение нагрузки не влияет на уровень диммирования, и в первые дни он использовался в больших количествах для диммирования сцены.

1.1.3 Схема диодного затемнения

Эта схема управляется трехступенчатым переключателем, который используется для подачи полного напряжения, полуволнового питания и управления отключением соответственно. Диод здесь можно рассматривать как односторонний кремниевый управляемый выпрямитель (SCR), который работает в проводящем состоянии. Этот метод диммирования является переходным типом от амплитудного диммирования к фазовому диммированию. Поскольку полупериодное напряжение питания лампы накаливания является фиксированным значением напряжения и не может регулироваться произвольно, а лампа накаливания будет слегка мерцать под полупериодным напряжением, практическая реализация этой схемы не очень хороша.

1.2 Фазовое диммирование

Фазовая модуляция диммирования заключается в изменении синусоидальной формы сигнала путем регулировки угла проводимости каждой полуволны переменного тока, тем самым изменяя действующее значение переменного тока, чтобы достичь цели диммирования, также известное как диммирование «волна прерывания». Диммирование с фазовой модуляцией включает два типа: управление фазой по переднему фронту и управление фазой по заднему фронту (также называемое передним и задним вырезом). Принцип работы полностью отличается от принципа диммирования с амплитудной модуляцией.

1.2.1 Передовой диммер с фазовым управлением

Передовые диммеры имеют преимущества высокой точности регулировки, высокой эффективности, небольшого размера, легкого веса и простоты эксплуатации на большом расстоянии. Они доминируют на рынке. Диммеры большинства производителей относятся к этому типу. Передовые диммеры с фазовым управлением обычно используют тиристоры в качестве переключающих устройств, поэтому их также называют тиристорными диммерами.

Хотя тиристорный диммер имеет простую схему и низкую стоимость, он создает сильные радиопомехи при включении тиристора.Если не принять эффективных мер фильтрации, это будет препятствовать использованию многих электроприборов. Кроме того, тиристорный диммер имеет очень крутой фронт при включении, и осциллограмма напряжения резко скачет от нулевого напряжения. Это мало влияет на резистивную нагрузку, подобную лампе накаливания, но не подходит для диммирования газоразрядного источника света. . Поскольку большинству газоразрядных источников света для совместной работы требуется цепь возбуждения, а цепь возбуждения представляет собой емкостную нагрузку, скачок напряжения, создаваемый тиристорным диммером, будет генерировать большой импульсный ток на емкостной нагрузке, делая работу цепи нестабильной, и даже вызывает перегорание цепи привода.

1.2.2 Регулятор фазы заднего фронта

В дополнение к преимуществам диммера SCR, диммер управления фазой заднего фронта имеет важную функцию, которая может адаптироваться к потребностям диммирования газоразрядной лампы. С ускоренным отказом от ламп накаливания во всем мире требования пользователей к диммирующим источникам света, таким как электронные энергосберегающие лампы с емкостным импедансом, постепенно возрастали, и диммеры с задней кромкой только что адаптировались к этим рыночным изменениям.Диммер с управлением фазой заднего фронта обычно использует MOSFET в качестве переключающего устройства, поэтому его также называют диммером MOSFET.

1.3 ШИМ-диммер

ШИМ-диммер впервые был использован в источниках питания постоянного тока для диммирования линейных нагрузок, таких как лампы накаливания с вольфрамовой нитью. Он использует сигнал ШИМ для управления включением и выключением переключающего устройства и регулирует ток, протекающий через лампу, путем изменения рабочего цикла. Управление затемнением.

1.4 Синусоидальный диммер

Принцип синусоидального диммера несколько похож на метод ШИМ-диммирования.Выключатель питания, установленный в линии переменного тока, приводится в действие высокочастотным сигналом. Выключатель питания включается несколько раз в каждой полуволне синусоиды, а время проводимости является переменным. Напряжение промышленной частоты на обоих концах нагрузки отсекается высокочастотным сигналом, а ток, протекающий через нагрузку, можно регулировать, изменяя частоту высокочастотного сигнала, тем самым реализуя управление диммированием. Синусоидальные диммеры обычно используют IGBT (биполярные транзисторы с изолированным затвором) в качестве переключающих устройств, поэтому их также называют диммерами IGBT.

Синусоидальный диммер не изменяет характеристики формы синусоидальной волны и оказывает небольшое влияние на рабочее состояние нагрузки, а генерируемые гармонические помехи невелики, что делает его пригодным для использования с нелинейными нагрузками. И это может уменьшить потери в линии и повысить эффективность, уменьшить тепловыделение коммутационных устройств и значительно улучшить применимость и надежность схемы.

Синусоидальный диммер позволяет избежать дефекта «прерывания» тиристорного диммера.Он не имеет ограничения минимальной мощности нагрузки и может адаптироваться к различным типам нагрузок, таким как лампы накаливания, энергосберегающие лампы, балласты люминесцентных ламп и двигатели вентиляторов. Это идеальный диммер. Однако, поскольку для IGBT требуются специальные технологии привода и защиты, схема усложняется, а стоимость высока. В настоящее время он используется только в особых случаях, таких как затемнение сцены, но по-прежнему является основным направлением будущего развития.

Среди широко используемых диммеров для ламп накаливания наиболее широкое применение получили симисторы.Этот диммер включается и выключается один раз в течение каждого периода полуволны переменного тока. Когда необходимо уменьшить яркость лампы накаливания, тиристор отключит часть переменного тока, чтобы уменьшить ток и достичь цели затемнения.

2.1 Состав цепи

Как только тиристор начинает проводить ток, он будет продолжать работать до тех пор, пока переменное напряжение не пересечет ноль. Тиристор отвечает за рабочий ток, протекающий через лампу накаливания.Поскольку значение сопротивления лампы накаливания очень низкое, когда она находится в холодном состоянии, и учитывая пиковое значение напряжения переменного тока, чтобы избежать большого влияния тока при запуске, тиристор должен быть зарезервирован при выборе. большая текущая маржа.

Триггерный импульс триггерной цепи должен иметь достаточную амплитуду и ширину, чтобы тиристор полностью открылся. Чтобы гарантировать надежное срабатывание тиристора при различных условиях, напряжение срабатывания и ток, посылаемые схемой запуска, должны быть больше, чем у тиристора.Минимальное значение триггерного напряжения UGT и триггерного тока IGT, а также минимальная длительность триггерного импульса должны сохраняться до тех пор, пока анодный ток не превысит ток поддержания (т. е. ток удержания IL), в противном случае тринистор снова отключится. потому что он не полностью включен. Ширина триггерного импульса обычно составляет 20~50 мкс. Для больших индуктивных нагрузок длительность триггерного импульса должна быть увеличена, поскольку ток нарастает медленно. Как правило, оно составляет 300 мкс~1 мс, что эквивалентно фазовому углу 18° синусоидального сигнала частотой 50 Гц.Емкость C2 обычно составляет 22 нФ ~ 220 нФ.

В диммере это двунаправленный триггерный диод, реализующий функцию триггера, обычно используются DB3 и другие типы. Есть также некоторые диммеры, в которых вместо триггерных диодов используются резисторы или неоновые лампы, но фактический эффект использования не идеален.

Защитный резистор R2 — это защитный резистор, используемый для предотвращения повреждения полупроводниковых устройств, вызванного чрезмерным током, когда POT1 настроен на нулевое сопротивление.Если R2 слишком велико, диммируемый диапазон станет меньше, поэтому его следует выбрать соответствующим образом.

Резистор регулировки мощности R1 определяет минимальную мощность, на которую можно настроить лампу накаливания. Если R1 не подключен, лампа накаливания будет полностью гаснуть при установке POT1 на максимальное значение, что вызовет определенные неудобства в бытовых применениях. После подключения R1, когда POT1 настроен на максимальное значение, из-за эффекта параллельного шунтирования R1 все еще остается определенный ток для зарядки C2, так что можно регулировать минимальную мощность лампы накаливания.Если R1 заменить переменным резистором, то можно добиться более точной подстройки для обеспечения согласованности серийного производства. В то же время R1 также имеет функцию улучшения линейности потенциометра, делая изменение света более подходящим для светочувствительных характеристик человеческого глаза.

Потенциометры Диммеры малой мощности обычно выбирают потенциометры с переключателями, которые можно подключить для отключения питания при диммировании до минимума. Такие потенциометры принято делить на нажимные (PUSH) и поворотные (ROTARY).Для диммеров с более высокой мощностью, поскольку ток через контакты переключателя слишком велик, потенциометр и переключатель обычно устанавливаются отдельно для экономии материальных затрат. Принимая во внимание требования к характеристике диммирования, обычно выбирают линейные потенциометры. Полоса сопротивления этого потенциометра равномерно распределена, а значение сопротивления на единицу длины одинаково, а значение сопротивления изменяется в линейной зависимости от расстояния скольжения или угла поворота.

Сеть фильтрации Поскольку скачок напряжения тиристора больше не представляет собой синусоидальную форму волны, генерируется большое количество гармонических помех, которые серьезно загрязняют энергосистему, поэтому необходимо принять эффективные меры фильтрации, чтобы уменьшить гармоническое загрязнение. Сеть фильтров, образованная L1 и C1 на рисунке, используется для устранения помех, создаваемых тиристором во время работы, чтобы продукт соответствовал соответствующим требованиям электромагнитной совместимости и избегал воздействия на телевизоры, радиоприемники и другое оборудование.

Плавкий предохранитель Для мощных диммеров или диммеров, используемых для групповой установки, повышение внутренней температуры выше, чем обычно. Установите температурный предохранитель в цепи, чтобы отключить цепь при ненормальном повышении температуры, чтобы предотвратить несчастные случаи. происходить.

2.2 Буферная защита тринистора

При работе тиристора в цепи его коммутационное состояние завершается не мгновенно. Эквивалентное сопротивление тиристора все еще очень велико, когда он только что включен.В это время, если ток быстро возрастет, это вызовет большие потери при включении; точно так же будет большой ток, когда тиристор близок к полному отключению. В это время, если напряжение на тиристоре быстро возрастет, также возникнут большие потери при выключении. Потери при переключении вызовут увеличение тепловыделения тиристора, а в тяжелых случаях он сгорит в течение этого периода. Принятие соответствующих буферных мер для подавления скорости нарастания тока и напряжения может эффективно улучшить условия переключения тиристора.

Существует два типа демпфирующих цепей. Один из них заключается в подавлении скорости нарастания тока с помощью характеристики, согласно которой ток, протекающий через катушку индуктивности, не может внезапно измениться, а другой - в подавлении скорости нарастания напряжения с использованием характеристики, согласно которой напряжение на конденсаторе не может внезапно измениться.

Когда тиристор используется в диммирующей цепи большой мощности, из-за повышенной индуктивности большого тока, протекающего через тиристор и лампочку, для обеспечения надежности цепи параллельно тиристору должна быть подключена цепочка демпфера RC для ограничения управляемости Скорость нарастания напряжения (dv/dt) на обоих концах кремния при его выключении.Конденсатор используется для ограничения значения dv/dt на симисторе, а резистор используется для ограничения тока разряда конденсатора при включении тиристора и ослабления затухающих колебаний между конденсатором и индуктивностью фильтра.

В вышеупомянутой сети фильтров дроссель L1 используется для подавления скорости нарастания тока dI/dt при включении тиристора, а конденсатор C и диод D образуют цепь поглощения при выключении для подавления нарастания напряжение на клеммах при выключенном GTO.Скорость dV/dt, где резистор R обеспечивает путь разряда для конденсатора C. Существует множество форм демпфирующих цепей, подходящих для разных устройств и разных цепей.

2.3 Гистерезис диммера SCR

Обычная тиристорная диммерная схема имеет феномен непостоянного включения и выключения питания. То есть при установке потенциометра на максимальное значение 500К лампа накаливания практически гаснет. Снова уменьшите потенциометр, лампа накаливания будет излучать свет только тогда, когда она отрегулирована ниже 400K.Мощность при установке потенциометра на минимальный угол больше, чем мощность в том же положении при включении питания, что характерно для обычных диммеров. Эффект гистерезиса. Причина эффекта гистерезиса заключается в том, что зарядный конденсатор частично разряжается при каждом срабатывании тиристора. Небольшой резистор, подключенный последовательно к триггерному диоду, может смягчить это явление. Более эффективным методом является использование схемы, показанной на рисунке выше, и использование C2 для запуска тиристора.Благодаря изолирующему эффекту R3 падение напряжения на C2 очень мало, в то время как на C3 напряжение на нем остается неизменным, что позволяет избежать эффекта гистерезиса.

2.4 Предел минимальной нагрузки тиристорного диммера

При использовании тиристорного диммера, когда нагрузка меньше определенной мощности, лампочка будет мерцать, что вызвано недостаточным минимальным током обслуживания тиристора. Поскольку минимальный ток удержания различных типов тиристоров неодинаков, производитель указывает применимый предел минимальной мощности нагрузки в описании продукта.На эту проблему необходимо обратить внимание при его использовании.

2.5 Мерцание лампы накаливания

Мы знаем, что размер зрачка человеческого глаза будет регулироваться с изменением внешней яркости для управления интенсивностью света, попадающего в глаз, но существует разница во времени примерно 50 ~ 200 мс между скоростью регулировки и сменой сцены, и цель состоит в том, чтобы предотвратить быструю внешнюю яркость. Усталость глазных мышц, вызванная изменениями, эта характеристика человеческого глаза называется «постоянством зрения».

В лампе накаливания используется переменное напряжение 50 Гц. Поскольку положительная и отрицательная полуволны переменного тока заставят светиться лампу накаливания, лампа накаливания будет мерцать 100 раз в течение 1 с, то есть период мерцания составляет 10 мс, что меньше минимального зрения человеческого глаза. Временное время , а поскольку тепловая инерция вольфрамовой лампы относительно велика, человеческому глазу трудно почувствовать мерцание лампы накаливания.

2.6 Шум диммера

При использовании симисторного диммера для управления лампой накаливания мы часто ощущаем легкое жужжание. Это неотъемлемая характеристика симисторного диммера. Причины этого включают следующие два аспекта:

2.6.1 Генерация фильтра

Высококачественный тиристорный диммер должен иметь LC-фильтр на входе. Его функция заключается в поглощении шума переключения тиристора, сглаживании колебаний напряжения, вызванных периодическим переключением, и предотвращении повреждения диммера внешним миром.Гармонические помехи.

Индуктор в LC-фильтре изготовлен из листа кремнистой стали или сердечника из железного порошка. Когда через него протекает большой ток частотой 100 Гц (в качестве примера возьмем источник питания 50 Гц), магнитный сердечник будет колебаться и издавать жужжащий звук. Особенно, когда лампочка настроена на максимальную яркость, ток 100 Гц находится на максимальном значении, а жужжание диммера более очевидно, что является неизбежной характеристикой схемы.

В нормальных условиях шум, издаваемый магнитным сердечником, находится в допустимом диапазоне.Если шум слишком велик, проблему можно решить, изменив материал магнитопровода или увеличив размер магнитопровода на этапе проектирования.

Другими словами, замена более мощного диммера обычно может устранить этот шум.

2.6.2 Колебание нити накала

Когда лампочка самая яркая, тиристор почти открыт в течение всего цикла напряжения, и выходной ток практически непрерывен. В это время лампочка не гудит.Когда лампочка затемнена, тиристор переключается 100 раз в секунду (в качестве примера возьмем источник питания 50 Гц). Воздействие этого прерывистого тока на нить накала производит жужжащий звук. Особенно, когда яркость лампы составляет 50%~60%, напряжение на SCR мгновенно подскакивает от нуля до пикового значения синусоидального напряжения. В это время нить вибрирует больше всего и жужжащий звук самый громкий. Переход на лампочку с толстой нитью или лампочку с короткой нитью может уменьшить вибрацию нити накала и уменьшить шум.

Является ли Lutron Caseta симисторным диммером?

Управление освещением TRIAC может звучать как что-то из старого эпизода «Звездного пути», но на самом деле это один из оригинальных способов управления регулируемым освещением.

По мере того, как мир приближался к стандарту светодиодов, симисторные диммеры вышли из моды. Тем не менее, есть еще много ситуаций, когда вы можете эффективно использовать интеллектуальный диммер TRIAC. Возникает вопрос: существуют ли умные бренды, производящие диммеры TRIAC?

Да, у Lutron есть линейка интеллектуальных диммеров TRIAC в линейке продуктов Diva.Однако линейка диммеров Caseta не является TRIAC. Есть и другие смарт-бренды с опциями. Это руководство поможет вам быстро ознакомиться со всем, что вам нужно знать о диммерах TRIAC, их альтернативах и о том, как вы можете получить полный контроль над освещением вашего умного дома.

Что такое симисторный диммер?

TRIAC расшифровывается как «Триод для переменного тока». Но пусть вас не пугает это техническое название. Мы собираемся перевести весь технический электротехнический жаргон в повседневную речь.К концу этого раздела вы будете говорить о диммерах TRIAC как профессионал.

Диммеры TRIAC

— это олдскульная версия управления освещением. Эти диммеры изначально были разработаны для работы с лампами накаливания. Вот основы того, что происходит внутри этих диммерных выключателей.

Компоненты диммера симистора и электрическая схема симистора

Диммер TRIAC предназначен для работы с высокими уровнями напряжения и силы тока. Вот почему вы часто можете встретить устройства управления TRIAC, управляющие двигателями и вентиляторами .Эти димеры достаточно мощные, чтобы работать не только со стандартным домашним освещением.

Внутри симисторного диммера находится цепь. Эта схема имеет возможность преобразовывать мощные электрические токи в более низкие выходы. Это означает, что переключатель способен высвобождать только процент энергии, поступающей в переключатель.

Вы, наверное, уже догадались, почему симисторные диммеры вышли из моды для нашего умного освещения. Эти диммеры были разработаны, чтобы справиться с гораздо более высокими требованиями, предъявляемыми устаревшими технологиями освещения.Современное светодиодное освещение почти не потребляет электричества и просто не нуждается в той мощности, которую обеспечивает диммер TRIAC.

Тем не менее, симисторные диммеры обладают некоторыми преимуществами, которые делают их полезными для многих приложений умного дома.

Преимущества симисторных диммеров

Умный диммер Triac AC ZigBee от другой компании (GLEDOPTO)

В старые времена светодиодного освещения диммеры TRIAC постепенно исчезали.

Диммер TRIAC частично работает за счет пульсации электрического тока, направленного на свет.В лампе накаливания это приводит к тусклости света. Однако светодиодное освещение может быть только включено или выключено. Подача импульсного тока на эти лампы может привести к их повреждению или мерцанию.

Имея это в виду, могут ли сегодня быть какие-либо преимущества использования симисторных диммеров?

Да.

Как светодиодные лампы, так и диммеры TRIAC значительно продвинулись вперед с тех первых дней. Современные диммеры TRIAC теперь могут управлять диммированием светодиодных ламп так же, как и обычного освещения .Это делает их отличным вариантом для систем смешанного назначения, в которых установлены как светодиодные, так и несветодиодные светильники:

Типы ламп, совместимые с симисторными диммерами GLEDOPTO

Есть много угловых шкафов, где светодиодные фонари просто не работают. Светодиодные светильники часто не соответствуют действительности в определенных исторических условиях, особенно в старом осветительном оборудовании, а также в некоторых промышленных или технических осветительных устройствах. В этих случаях диммер TRIAC может быть именно тем решением, которое вы ищете.

Симисторные диммеры также идеально подходят для проводного освещения .Даже если в проводном осветительном приборе используются светодиодные лампы, для правильной работы ему все равно может потребоваться диммерный переключатель TRIAC. Это связано с тем, как проводной прибор потребляет электричество.

Диммеры TRIAC

также имеют одно скрытое преимущество, на которое мы намекали ранее.

Поскольку диммеры TRIAC могут выдерживать гораздо большую мощность, чем современные светодиодные диммеры, их можно использовать для управления энергией, поступающей не только в свет. Диммеры TRIAC отлично подходят для управления скоростью вентилятора, а также скоростью двигателя.Если вы хотели иметь интеллектуальное управление вентилятором или интеллектуальное управление двигателем, диммер TRIAC может дать вам несколько интересных вариантов, которые действительно расширят возможности вашего умного дома.

Мы живем в то время, когда интеллектуальных технологий больше, чем когда-либо прежде. Вещи, которые еще несколько лет назад считались передовыми проектами «сделай сам», теперь являются нестандартными технологиями. Интеллектуальный диммер TRIAC вернет вам часть этого увлечения своими руками.

Если у вас есть какое-то старомодное освещение, с которым вы просто не хотите расставаться, или вы хотите поиграть в песочнице для умного дома своими руками, диммер TRIAC может открыть для вас совершенно новый мир потенциала.

Итак, есть ли какие-нибудь умные технологические компании, отважившиеся на создание собственных симисторных диммеров?

Предлагает ли Lutron симисторные диммеры?

Да ну вроде.

Caseta — одна из многих линеек продукции Lutron. Caseta охватывает широкий спектр продуктов и является отличным выбором для большинства современных систем домашнего освещения на основе светодиодов. Однако у Caseta нет диммера TRIAC.

У нас есть хорошие новости для тех, кто любит бренд Lutron и все еще ищет интеллектуальный переключатель, отвечающий их требованиям TRIAC.У Lutron есть еще одна линейка продуктов под названием Diva. Один из переключателей Diva полностью способен работать с TRIAC-системами.

Этот диммируемый переключатель Lutron был разработан специально для работы с системами, в которых используются как светодиодные, так и галогенные лампы и лампы накаливания. Поскольку это диммер TRIAC, он полностью способен работать с более широким спектром систем освещения, чем диммеры Lutron Caseta.

Он также имеет все интеллектуальные функции, которые вы ожидаете от системы Lutron.Эти переключатели TRIAC могут быть полностью интегрированы с остальным оборудованием Lutron, а это означает, что они также будут полностью синхронизированы с вашим умным домом.

Если бренд Lutron не совсем вам подходит, у вас есть еще несколько вариантов, когда вы ищете интеллектуальный диммер TRIAC.

Альтернативные интеллектуальные переключатели, которые также являются диммерами TRIAC

Lutron, вероятно, является крупнейшим и одним из лучших имен в городе, когда дело доходит до поиска интеллектуальных диммерных выключателей. Тем не менее, есть новички в этой области, которые делают себе имя и используют уникальные подходы к диммированию ламп TRIAC с помощью интеллектуальных технологий.

Давайте посмотрим на некоторых конкурентов.

Симисторный диммер GLEDOPTO

Симисторный диммер

GLEDOPTO хорошо работает с целым рядом типов освещения (включая светодиоды, галогенные лампы и лампы накаливания) и основан на протоколе ZigBee, поэтому им можно управлять с помощью моста Hue или устройств Echo 4-го поколения.

Я проверил это на себе, и это работает очень хорошо:

Модуль интеллектуального диммера Yoswit работает

Первые два умных диммера в нашем списке на самом деле не являются диммерами.

Вместо того, чтобы заменять настенный выключатель, эти модули Yoswit TRIAC подключаются непосредственно к осветительному блоку . У них нет никаких физических кнопок, которые можно нажимать для управления освещением. Скорее, они интегрируются с вашей системой умного дома и дают вам прямой контроль над освещением.

Этот модуль диммера подключается к вашему умному дому с помощью ячеистой сети Bluetooth. Это освободит ценную полосу пропускания Wi-Fi, но при этом даст вам контроль над освещением.

Самым большим недостатком этих первых двух диммерных модулей является отсутствие физических кнопок. Ими можно управлять только через приложения или с помощью голосового управления через Amazon Alexa или Google Assistant.

Интеллектуальный диммер Harolux

Интеллектуальный диммер Harolux — еще один диммерный модуль, похожий на первый в нашем списке. Он напрямую подключается к вашему освещению и дает вам возможность интеллектуального управления без необходимости менять выключатели на ваших стенах:

Эти решения могут быть отличным решением для освещения, у которого нет легкодоступного выключателя.Внешнее освещение — отличный пример осветительного прибора, в котором можно использовать диммер TRIAC, но может не быть очень удобного переключателя.

Этот диммер использует Wi-Fi и Bluetooth для подключения к системе «умный дом».

В целом, диммерные модули представляют собой легкое решение для затемнения освещения, с которым интеллектуальные выключатели просто не могут работать. Если вы готовы немного потрудиться, когда дело доходит до установки этих модулей, вы будете вознаграждены безупречной системой умного дома.

Светодиодный диммер Smart Touch

Диммерный переключатель Smart Touch LED представляет собой переключатель TRIAC, который также является альтернативой Lutron.

В отличие от первых двух модулей диммера, о которых мы упоминали, этот на самом деле является настенным выключателем света.

Опция Smart Touch имеет совершенно другой стиль, чем Lutron. Что ж, выключатели Lutron разработаны в современном и сдержанном стиле, этот выключатель света имеет четко обозначенные кнопки и более открытый подход к управлению освещением.

Если вы ищете что-то, в чем можно легко ориентироваться с хорошо видимыми элементами управления, диммер Smart Touch TRIAC может стать для вас отличным вариантом.

Переключатель Smart Touch работает с помощью собственного приложения, доступного как для Apple, так и для Android. Он также работает с большинством распространенных систем умного дома, в том числе предлагаемых Google и Amazon.

Теперь давайте рассмотрим некоторые альтернативы симисторным диммерам, почему они могут вам понадобиться.

Альтернативы симисторным диммерам

Как мы упоминали в начале этой статьи, симисторные диммеры скоро исчезнут.Современные светодиодные технологии потребляют очень мало электроэнергии и быстро становятся стандартом для домашнего освещения. Это означает, что по мере перехода большего количества систем на светодиодные светильники потребность в диммерах TRIAC естественным образом будет снижаться.

Лучшим выбором для вас может быть диммер ELV или MLV.

Диммеры ELV

Диммеры

ELV являются стандартом для диммирования светодиодного освещения. Lutron Caseta является одним из ведущих брендов светодиодных диммеров такого типа.

На самом деле, большая часть интеллектуальных технологий освещения была создана с учетом СНН.Если вы можете уменьшить яркость светодиодной лампы, вполне вероятно, что она была разработана для затемнения с помощью диммера ELV.

Вот что дает все это. ELV означает «электронный низковольтный». Это именно то, что касается светодиодов.

Диммеры MLV

MLV расшифровывается как магнитный низковольтный. Это диммеры, предназначенные для работы с определенными типами ламп, которые используют в своих системах магнитные драйверы. Старые люстры и блоки люминесцентного освещения — два примера того, где обычно можно найти диммер MLV.

Lutron Caseta, как правило, работает со многими лампами MLV, но может не сработать с вашим. Вам нужно будет изучить особенности вашего освещения, чтобы увидеть, может ли Caseta работать с вашим освещением MLV.

Есть и другие смарт-бренды с вариантами MLV, такие как Fibaro и Aeotec.

Существует умный диммер, который поможет вам точно настроить систему умного дома.

Введение в TRIAC и TRIAC Dimmer

TRIAC разработан на основе обычных тиристоров.Он может не только заменить два тиристора, включенных параллельно с обратной полярностью, но и нуждается только в одной цепи запуска, которая является идеальным переключателем переменного тока...

Каталог

I Что такое TRIAC?

Симистор разработан на базе обычных тиристоров. Он может не только заменить два тиристора, соединенных параллельно с обратной полярностью, но и нуждается только в одной триггерной схеме, которая является идеальным переключающим устройством переменного тока.

Почему он называется "TRIAC"?

TRI : Триод (возьмите первые три буквы)

AC : Полупроводниковый переключатель переменного тока (возьмите первые две буквы)

Вышеуказанные два существительных объединены в "TRIAC"

9 II

0 Main Параметры

Симистор можно рассматривать как интеграцию пары встречно-параллельно соединенных обычных тиристоров, а принцип работы такой же, как и у обычных односторонних тиристоров.

TRIAC имеет две основные клеммы T1 и T2, и вентиль G . Затвор позволяет устройству запускать проводимость как в положительном, так и в отрицательном направлениях основного электрода, поэтому симистор имеет симметричные вольт-амперные характеристики в первом и третьем квадрантах.

Рис. 1. Символ симистора

Положительный и отрицательный триггерные импульсы, подаваемые на затвор симистора, могут инициировать включение трубки. Существует четыре режима триггера.

В приложении необходимо понять его основные параметры для соответствующего выбора и принять соответствующие меры для удовлетворения требований каждого параметра.

1. Выберите уровень выдерживаемого напряжения : Обычно меньшее значение между VDRM (повторяющееся пиковое напряжение в выключенном состоянии) и VRRM (повторяющееся пиковое обратное напряжение) обозначается как номинальное напряжение устройства. При выборе номинальное напряжение должно в 2-3 раза превышать нормальное рабочее пиковое напряжение в качестве допустимого запаса по рабочему перенапряжению.

2. Определите ток : Поскольку симисторы обычно используются в цепях переменного тока, они не используют средние значения, а используют эффективные значения для представления номинальных значений тока. Поскольку перегрузочная способность тиристора меньше, чем у обычных электромагнитных устройств, значение тока тиристора, используемого в обычных бытовых приборах, в 2-3 раза превышает фактическое значение рабочего тока.

В то же время повторяющееся пиковое напряжение VDRM в выключенном состоянии и обратное повторяющееся пиковое напряжение VRRM, которые выдерживает симистор, должны быть меньше IDRM и IRRM, указанных устройством.

3. Выбор напряжения в открытом состоянии (пикового) VTM : Это переходное пиковое падение напряжения симистора при определенном кратном номинальному току. Чтобы уменьшить тепловые потери симистора, следует выбирать симистор с малой VTM, насколько это возможно.

4. Ток удержания : IH – это минимальный принципиальный ток, необходимый для поддержания тиристора в открытом состоянии, который связан с температурой перехода. Чем выше температура перехода, тем меньше IH.

5. Скорость нарастания сопротивления: dv/dt относится к нарастающей крутизне напряжения в выключенном состоянии, что является ключевым параметром для предотвращения ложных срабатываний. Если это значение превышает предел, это может привести к неправильному проведению SCR.

III TRIAC VS. SCR

SCR — это аббревиатура выпрямителя с кремниевым управлением. SCR доступны в однонаправленном, двунаправленном, выключенном и управляемом светом типах. Он имеет небольшой размер, легкий вес, высокую эффективность, длительный срок службы и удобен для управления, что широко используется в различных случаях автоматического управления и преобразования электроэнергии большой мощности, таких как управляемые выпрямители, регуляторы напряжения и инверторы, а также не- контактные выключатели.

Рис. 2. Символ SCR

И однонаправленный тиристор, и симистор имеют три вывода. Однонаправленные тиристоры имеют катод (K) , анод (A) и затвор (G) . Симистор эквивалентен двум однонаправленным тиристорам, включенным в обратном параллельном соединении. То есть один из однонаправленных кремниевых анодов соединяется с катодом другого, и его передний конец обозначается Т1, а один из однонаправленных кремниевых катодов соединяется с анодом другого, и его передний конец обозначается Т2, а остаток ворота (G).

Однонаправленный тиристор представляет собой разновидность управляемого электронного компонента выпрямителя, который может переключаться с выключения на включение под действием внешнего управляющего сигнала, но когда он включен, внешний сигнал не может его отключить, если мы не снимем нагрузку или уменьшить напряжение на нем.

Однонаправленный SCR представляет собой четырехслойное полупроводниковое устройство с тремя выводами, состоящее из трех PN-переходов. По сравнению с диодом с одним PN-переходом, прямая проводимость одностороннего тринистора управляется током управляющего электрода; по сравнению с транзистором с двумя PN-переходами тринистор не усиливает ток управляющего электрода.

Триак включается и выключается в двух направлениях . По сути, это два встречно-параллельных однонаправленных тиристора, состоящих из пятислойных полупроводников NNPPN с четырьмя структурами PN с тремя выводами.

Поскольку структура основного электрода симметрична (все светодиоды из N-слоя), его выводы не называются соответственно анодом и катодом, как у однонаправленных тиристоров. Вместо этого тот, который ближе к управляющему электроду, называется первым выводом Т1, а другой называется вторым выводом Т2.

Основным недостатком симистора является плохая способность выдерживать скорость нарастания напряжения. Это связано с тем, что при включении в одном направлении носители в каждом слое кремниевого чипа не вернулись в положение выключенного состояния, и необходимо принять соответствующие защитные меры.

Компоненты симистора в основном используются в цепях управления переменным током, таких как контроль температуры, управление освещением, взрывозащищенные выключатели переменного тока, а также цепь управления двигателем симистора и коммутационная цепь.

IV Как установить симистор

Для симистора с небольшой нагрузкой или малой длительностью тока (менее 1 секунды) он может работать в свободном пространстве. Но в большинстве случаев его нужно устанавливать на радиатор. Для уменьшения теплового сопротивления тиристор и радиатор следует покрыть теплопроводной силиконовой смазкой.

Существует три основных метода крепления симистора к радиатору: обжатие, болтовое соединение и заклепка. Установочные инструменты для первых двух методов легко получить.Во многих случаях клепка не является рекомендуемым методом.

1. Обжим зажимом : рекомендуемый метод с минимальным термическим сопротивлением. Зажим оказывает давление на пластиковую упаковку устройства. То же самое относится к неизолированным пакетам (sot82 и sot78) и изолированным пакетам (sot186 f-pack и более новый sot186a x-pack). Обратите внимание, что sot78 — это to220ab.

2. Болтовое крепление : Компонент sot78 имеет монтажные детали m3, включая прямоугольные прокладки, которые размещаются между головкой болта и соединительной деталью.К пластиковому корпусу устройства нельзя прилагать никаких усилий.

● В процессе установки отвертка не должна оказывать никакого усилия на пластиковый корпус устройства;

● Поверхность радиатора, соприкасающаяся с соединительной деталью, должна быть обработана для обеспечения плоскостности, а допустимое отклонение на 10 мм должно составлять 0,02 мм;

● Крутящий момент при установке (с прокладкой) должен составлять от 0,55 до 0,8 нм;

● Избегайте использования саморезов, так как выдавливание может вызвать вздутие вокруг монтажных отверстий и нарушить тепловой контакт между устройством и радиатором.

В этом методе установки момент затяжки нельзя контролировать. Устройство следует сначала закрепить механически, а затем припаять выводы. Это может уменьшить чрезмерную нагрузку на провода.

В Меры предосторожности при использовании

1. Для включения симистора ток затвора должен быть не меньше IGT, пока ток нагрузки не станет меньше IL. Это условие должно быть выполнено и рассмотрено в соответствии с самой низкой температурой, с которой можно столкнуться.

2. Не забудьте отключить переключатель TRIAC.

3. При разработке схемы TRIAC по возможности избегайте квадранта 3+ (WT2-, +).

4. Чтобы уменьшить поглощение помех , длина соединительных проводов затвора должна быть минимизирована, а обратная линия напрямую подключена к MT1 (или катоду). При использовании жесткого провода используйте спиральный двойной провод или экранированный провод.

Добавить сопротивление 1kΩ или менее между воротами и MT1.А между высокочастотным шунтирующим конденсатором и затвором последовательно включен резистор. Другим решением является использование низкочувствительного TRIAC серии H.

5. Если dVD/dt или dVCOM/dt могут вызвать проблемы, добавьте буферную цепь RC между MT1 и MT2. Если высокое значение dICOM/dt может вызвать проблемы, добавьте катушку индуктивности на несколько мГн последовательно с нагрузкой. Другим решением является использование Hi-Com TRIAC.

6. Если VDRM симистора может быть превышено во время серьезного и ненормального переходного процесса в подаче питания, принимается одна из следующих мер:

● Подключите ненасыщенную катушку индуктивности в несколько мкГн последовательно с нагрузкой ограничить dIT/dt;

● Подключите MOV к источнику питания и добавьте схему фильтра на стороне источника питания.

7. Выберите хорошую схему запуска затвора, чтобы избежать условий работы в 3 квадрантах и максимизировать устойчивость dIT/dt симистора.

8. Если dIT/dt симистора может быть превышено, лучше всего последовательно с нагрузкой подключить безжелезный индуктор на несколько мкГн или термистор с отрицательным температурным коэффициентом. Другое решение: использовать нулевое напряжение для включения резистивной нагрузки.

9. Когда устройство закреплено на радиаторе, избегайте нагрузки на симистор.Закрепите, а затем припаяйте выводы. Не кладите заклепочный шпиндель на сторону листа интерфейса устройства.

10. Для надежной работы в течение длительного времени Rthj-a следует поддерживать на достаточно низком уровне, чтобы поддерживать Tj не выше Tjmax, значение которого соответствует максимально возможной температуре окружающей среды.

VI TRIAC Применение

TRIAC может широко использоваться в промышленности, на транспорте, в бытовой технике и других областях для регулирования напряжения переменного тока, управления скоростью TRIAC, выключателей переменного тока, включения и выключения автоматического уличного освещения, контроля температуры, стола. затемнение лампы, затемнение сцены и другие функции.

Он также используется в твердотельных реле (ТТР) и твердотельных контакторных цепях. На рис. 3 показана схема бесконтактного переключателя, состоящая из симисторов. R — резистор, ограничивающий ток затвора, а JAG — сухая тростниковая трубка.

Рис. 3. Схема бесконтактного переключателя TRIAC

Обычно JAG отключен, и TRIAC также выключен. Только когда маленький магнит приближается, JAG втягивается, чтобы включить симистор и источник питания нагрузки.Поскольку ток, проходящий через язычковую трубку, очень мал, а время составляет всего несколько микросекунд, срок службы переключателя очень велик.

В настоящее время рынок приложений SCR достаточно широк. Применение SCR находится в области автоматического управления, электромеханической области, промышленных электроприборов и бытовой техники.

Схема триггерного твердотельного реле переменного тока с переходом через ноль (AC-SSR) в основном включает входную цепь, фотопару, триггерную схему с переходом через ноль, схему переключателя симистора, схему защиты (цепь абсорбции RC).Когда добавляется входной сигнал VI (как правило, высокого уровня) и напряжение источника питания переменного тока нагрузки проходит через ноль, симистор срабатывает, чтобы включить источник питания нагрузки.

VII Что такое симисторный диммер?

1.

Принцип действия симисторного диммера

В настоящее время основными неэнергосберегающими диммерами на рынке являются в основном симисторные диммеры, которые в настоящее время также являются наиболее широко используемыми диммерами.

На рис. 4 приведена принципиальная схема типичной цепи диммера TRIAC.Соедините R и C, чтобы получить RC-цепь. Когда источник питания заряжает C, диммер TRIAC может быть отложен для запуска до тех пор, пока напряжение C не поднимется до напряжения точки срабатывания DIAC (обычно 32 В). Регулировкой сопротивления потенциометра можно изменить время задержки запуска, тем самым изменив «время включения» симисторного диммера, то есть изменив его «угол включения».
