Программируемый суточный механический таймер Robiton ME-03

Розетка с механическим суточным таймером Robiton ME-03.
Таймер включения и отключения предназначен для управления электрическими приборами без прямого участия человека. Простыми словами — это обычная розетка с таймером, обладающая достаточно большим и очень удобным функционалом. Программируемый таймер позволяет настроить время в которые необходимые электроприборы будут включаться и отключаться. С помощью таймера Robiton можно настроить включение и выключение осветительного прибора в нужном помещении или на определенной территории в то время, когда вас там нет — это создаст эффект присутствия, что значительно повысит охрану личного имущества. Таким же точно образом можно настроить включение-отключение отопительных приборов на даче или гараже. Владельцы аквариумов также высоко оценят удобство пользования таким прибором. Можно настроить управление светом в парниках и теплицах, установить период срабатывания и продолжительность работы оросительной системы газонов.

Программируемый таймер — удобный, иногда крайне необходимый прибор. Программа устанавливается путем механического нажатия на специальные «лепестки», находящиеся на вращающемся круге, расположенном вокруг электрической розетки. Нажатие на 1 «лепесток» означает включение электричества на 15 мин.

▪ удобный и надежный
▪ влагозащищенный, подходит для наружного использования
▪ программирование на 24 часа
▪ Длина — 150мм
▪ Ширина — 73,5мм
▪ Высота вместе с вилкой — 84,5мм
▪ Высота без учета вилки — 40мм
▪ Потребление в режиме ожидания: менее 1Вт

В чем преимущество ROBITON? ROBITON — популярный российский бренд. В перечне выпускаемой продукции находятся блоки питания, зарядные устройства, ваттметры, инверторы, мультиметры, а также огромный выбор аккумуляторов и батареек различных химических типов и размеров. Серьезный производитель серьезно относится к своей репутации.

На всю продукцию имеются сертификаты и, самое главное, гарантийные обязательства. При обнаружении неисправностей или дефектов производства, мы заменим товар или вернем денежные средства, вы надежно защищены гарантией производителя.

Идентификационные данные
Производитель	Robiton
Код (SKU)	IST-14414
Артикул	ME-03
Основные характеристики
Максимальная нагрузка, (Вт)	3600
Температура эксплуатации, (°С)	-10 – +40
Максимальная нагрузка, (A)	16
Тип	Механический
Класс защиты корпуса	IP44
Характеристики таймеров
Минимальный интервал установки, (мин)	15
Время программирования, (ч)	24
Создание эффекта присутствия	Нет
Точность, (мин)	±10 в неделю

Циклический таймер включения и выключения света по времени автоматический

Использование таймеров позволяет запрограммировать работу бытовых приборов в течение различных периодов времени. Речь может идти о бойлерах, чайниках, кондиционерах и многих других. При выборе подходящего реле времени необходимо понимать, на какие характеристики нужно обращать внимание и знать, как найти модель, которая наилучшим образом подойдёт к конкретным условиям эксплуатации.

Некоторые клавишные приборы способны управлять одновременно несколькими устройствамиИсточник sovet-ingenera.com

Что представляют собой таймеры

Они обеспечивают подачу определённых сигналов различным устройствам в точно установленные моменты времени. Природа бытовых приборов или промышленного оборудования при осуществлении управления не имеет решающего значения.

Выключатель с таймером отключения может работать как с небольшими промежутками времени, так и осуществлять управление на протяжении дней, недель или месяцев. Мастер должен обеспечить надлежащее электрическое соединение. При программировании нужно установить время, когда должен быть подан сигнал.

Иногда такие реле времени имеют дополнительные полезные свойства. Например, таймер для чайника или кофеварки может находиться в одном корпусе с розеткой. Таким образом владелец легко может сразу установить временные параметры работы устройства.

На электронных устройствах используется дисплей и несколько клавишИсточник sovet-ingenera.com

Для чего используются

Применение реле времени распространено в бытовых условиях. Например, при работе кондиционера могут потребоваться действия, осуществляемые циклически, через определённые промежутки времени. Например, охлаждение или подогрев (в зависимости от погодных условий), которые выполняются с часовым перерывом.

Переключатель поможет подогреть пищу перед обедом. Если хозяин оставляет дом на некоторое время в течение холодного сезона, ему лучше выключить отопление. Но если он делает это всего на пару дней, он может организовать его периодическое включение с минимальными параметрами.

Таймер розеточного типаИсточник sovet-ingenera.com
Умное освещение: выбор оборудования для организации автоматического включения света в туалете

Реле времени позволяет организовать управление любыми бытовыми устройствами, которые работают от электрического тока, установить нужный владельцу режим работы. Таймеры также широко применяются для управления различными промышленными процессами, обеспечивая точное соблюдения временной последовательности действий.

Можно привести другие примеры использования:

При использовании рекламы со светодиодным освещением можно определять режим её показа.
Те, кто ведут сельскохозяйственные работы, могут с помощью такого прибора управлять устройствами для полива.
Таймер позволяет обеспечить работу уличного освещения в соответствии с запланированным распорядком.
Выключатель света с таймером можно запрограммировать для управления обеспечением жизнедеятельности рыбок в аквариуме.
В помещении можно поддерживать микроклимат на комфортном уровне при наличии соответствующих бытовых приборов.
С помощью таймера можно управлять работой системы отопления.

Это устройство можно использовать при организации охранных мероприятий.

Если хозяева квартиры уехали в отпуск, с помощью реле времени можно обеспечить эффект присутствия жильцов в доме. Например, таймер может включать свет в заданное время до тех пор, пока люди не вернутся.

В некоторых реле времени возможно управление со смартфонаИсточник sovet-ingenera.com

Особенности работы таймера

Применение реле времени поможет не только рационально управлять бытовыми приборами, но и позволит обеспечить экономию электроэнергии. Например, возможно использование выключателя с задержкой времени. Качественный прибор должен обладать следующими характеристиками:

Необходимо, чтобы таймер обеспечивал работу в течение промежутка времени, достаточного для выполнения планируемых задач. Реле может, например, использоваться для управления чайником в течение ближайшего часа или на протяжении нескольких недель для регуляции работы отопительного котла.
Должны быть предусмотрены все необходимые функции управления, чтобы обеспечить полноценную работу с оборудованием.
Необходима высокая точность работы встроенных часов. При подаче сигнала не должна возникать разница во времени от поступления команды до срабатывания тех реле, которые обеспечивают активизацию или выключение соответствующей техники.
Таймер должен обладать достаточной дискретностью для точного выполнения запрограммированных действий.

Этот прибор является сложным электронным устройством, которое может быть запрограммировано пользователем для различных целей.

Электромеханический таймерИсточник sovet-ingenera.com

Разновидности устройств

В таймерах механического типа присутствует циферблат с лепестками, расположенными по кругу.

Каждый из них соответствует определённому времени. Дискретность составляет 15 или 30 минут. Комбинируя нажатые или отпущенные лепестки, можно установить, когда оборудование будет включено, а в каких случаях — нет. Также существуют марки, управление в которых построено на вращении специального колёсика и использовании нескольких рычажков. Один из простых вариантов — выключатель с задержкой времени.

Основным достоинством прибора является простая конструкция. Невысокая дискретность, отсутствие возможности реализации сложных алгоритмов ограничивает применение этого устройства.

Ролик поможет понять, как выбрать реле времени:

Как подобрать таймер, реле времени их виды и принцип работы.

Основой для отсчёта времени является работа встроенного двигателя. Такие таймеры отключения для выполнения работы должны иметь источник электропитания. При регулярном использовании могут быстро изнашиваться шестерёнки колёсика, с помощью которого делаются настройки времени.

Таймер с задержкой включенияИсточник sovet-ingenera.com
Автоматическое аварийное освещение: принцип работы и установка

Модели, в которых применяется электронный таймер, более сложно устроены, но предоставляют пользователям лучшие возможности. Большинство моделей рассчитано на программирование действий на протяжении недели, однако есть и такие, с которыми можно работать в течение более длительного времени. С помощью таких устройств можно также реализовать простые алгоритмы, например, для выключателя с задержкой отключения.

Выключатель с возможностью программированияИсточник 220.guru

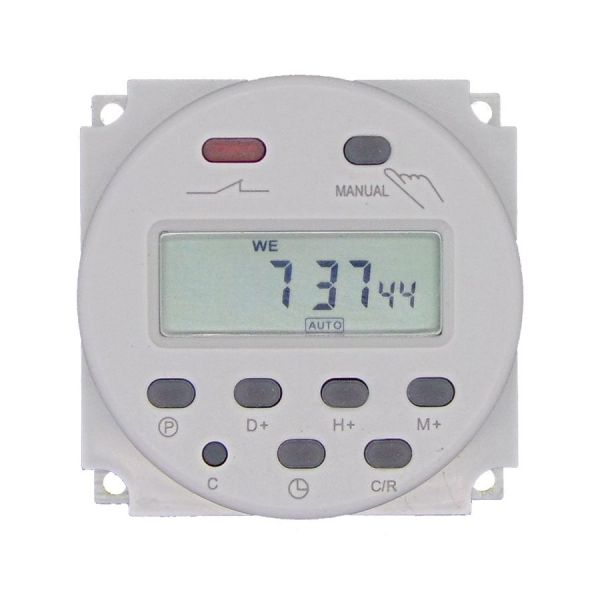

Здесь имеется удобный жидкокристаллический дисплей для отображения информации. При приобретении владелец сможет воспользоваться следующими особенностями:

В некоторых моделях имеется до 150 опций, доступных пользователю.
Программирование осуществляется с помощью использования нескольких функциональных кнопок и дисплея.
Обычно точность срабатывания при включении света по времени достигает минуты. В некоторых моделях время планирования может быть указано с точностью до секунды.
Установка реле времени происходит в соответствии с предоставляемой схемой. Подключение не представляет сложностей и доступно даже для тех, кто не имеет профессиональных навыков.
Существует разнообразный выбор электронных моделей, среди которых большинство людей найдут подходящий вариант.
На дисплее отображается вся информация, необходимая для функционирования.

При работе с электронным устройством можно заранее составить программу действий и записать в память. Наличие кнопок и дисплея придаёт наглядность процессу создания алгоритма.

Недостатком таких систем некоторые пользователи считают необходимость вводить программу.

Таймер, совмещённый с термометромИсточник 220.guru

Классификация таймеров

Распределение может быть сделано по различным признакам. Каждое реле времени требует наличия электропитания. Некоторые из устройств питаются из сети, в других используется аккумулятор. Есть модели, в которых предусмотрены оба способа.

В видео рассказано о таймере включения света для аквариума:

Таймер механический включения и выключения освещения в аквариуме.

В первом случае при сбое электропитания возможно возникновение проблем. Однако такие таймеры могут работать очень долго, не требуя к себе особого внимания. Устройства, использующие аккумулятор, обладают значительной степенью автономности, но действуют в течение ограниченного времени, до тех пор, пока заряд не закончится.

Программируемый таймер для управления бытовыми приборамиИсточник 220.guru

Для каждого такого устройства на практике устанавливается определённый режим работы. Важно, чтобы тот, который необходим владельцу был предусмотрен для этого прибора. Наиболее распространёнными являются следующие:

Таймер универсального назначения позволяет планировать алгоритмы работы в широких пределах.
Может быть использована случайная коммутация.
Применяется обратный отсчёт времени.
Ведётся астрономический отсчёт.
Использование недельных ритмов. Например, если требуется регулярно выполнять действия в определённые дни недели.
Действия на основе суточных ритмов.

Способы автоматического регулирования температуры теплоносителя в системе отопления

Когда говорят об астрономическом отсчёте речь идёт о таймере для включения света с наступлением тёмного времени суток. При этом прибор отслеживает продолжительность дня в течение года. Каждый раз включение света происходит тогда, когда в этом появляется необходимость.

Настройка реле времениИсточник kupisantehniky.ru

Устройства можно классифицировать в зависимости от применяемого способа монтажа. Могут использоваться следующие варианты:

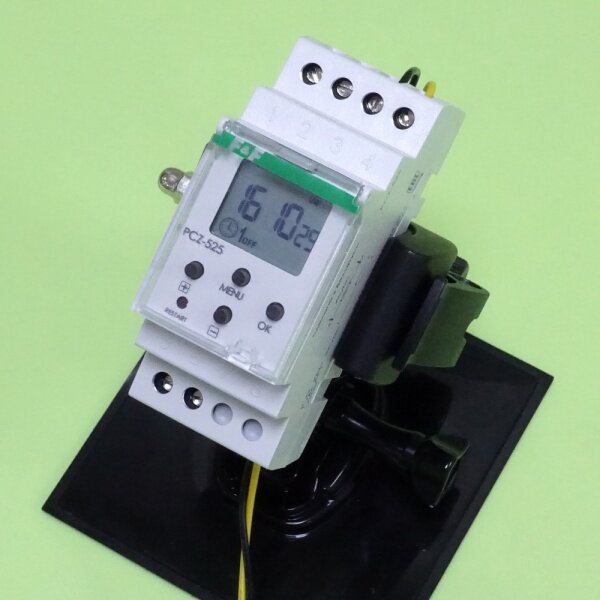

монтаж с использованием DIN-рейки;
стационарные таймеры;
выполнение монтажа в распределительном щите;
установка таймера совместно с розеткой.

При приобретении нужно учитывать класс защищённости прибора от внешних условий. Также важно принимать во внимание мощность подключаемых к таймеру приборов.

Таймер с дисплеем для программирования и управления работойИсточник kupisantehniky.ru

Как выбрать подходящую модель

Таймер должен соответствовать задачам, для которых его приобретают. При изучении предложенных вариантов нужно учитывать следующее:

На какое напряжение питания рассчитано изделие.
Тип управления при определении алгоритма работы устройства. Можно выбрать механический или электронный вариант.
Покупаемое реле времени предусматривает определённый вариант монтажа. Он может быть розеточным, с использованием распределительной коробки или другим. Нужно выбрать тот, который подойдёт для применения.
Нужно учитывать степень защищённости прибора. В некоторых случаях могут, например, потребоваться устройства, имеющие влагозащиту.
Нужно обратить внимание на длительность периода, в течение которого можно запрограммировать таймер.

Если речь идёт о варианте, использующем сетевое питание, то нужно, чтобы он был не чувствителен к сбоям напряжения. В этих устройствах может быть предоставлен большой набор разнообразных функций. Необходимо убедиться, что среди них есть те, которые нужны.

Розетка с пультом управленияИсточник kupisantehniky.ru
Фотореле для уличного освещения – устройство и процесс монтажа

Заключение

При выборе реле времени нужно решить, для выполнения каких задач покупается прибор. Важно, чтобы он имел подходящий уровень точности и был рассчитан на работу в соответствующем временном диапазоне. Нет необходимости покупать более сложный аппарат, чем нужно. Мощность таймера не должна быть меньше той, которые имеют подключаемые приборы. Правильно выбранный прибор поможет сделать жизнь покупателя намного комфортнее.

Выключатели | Розетки | pigu.lt

Электрические выключатели, розетки через интернет

Вероятно, уже невозможно найти дом, в котором не использовалось бы электричество и электрические устройства. Для того, чтобы эта система работала бесперебойно, необходимы электрические выключатели и розетки, которые радуют пользователей своей надежностью и широкими возможностями выбора.

Лучшие электрические выключатели – как выбрать?

Несмотря на то, что все электрические выключатели выглядят достаточно похоже, все же, многие утверждают, что они также становятся частью стиля комнаты. Поэтому при выборе рекомендуется принять во внимание их оттенки и формы. С большой скоростью набирают популярность двойные современные электрические выключатели, которые позволяют сэкономить место на стене. А тем, кто хочет еще больше возможностей, предлагаются регуляторы освещения, создающие еще больше комфорта в повседневных ситуациях. Когда нужно сделать выбор, какие электрические выключатели подойдут лучше всего, цена также становится важным критерием выбора. Более простые изделия будут стоить гораздо дешевле, однако если Вас интересуют функциональные и в то же время недорогие электрические выключатели, акция будет прекрасной возможностью сочетания этих двух приоритетов.

Выбор розеток

Розетки можно встретить практически в каждой комнате дома, однако в отношении определенных помещений мы предъявляем в некоторой степени повышенные требования. Поэтому если Вам нужны розетки для ванной комнаты, кухни или другого помещения с повышенной влажностью, рекомендуем приобрести устойчивые к воздействию влаги изделия с защитной шторкой или крышкой – такой вариант поможет избежать возникновения несчастных случаев и особенно подойдет в том случае, если дома есть маленькие дети. Цены на электрические розетки не являются высокими, а также рекомендуется заранее определиться с тем, какой будет рамка розетки – таким образом Вам удастся создать единый интерьер в комнате.

Вас интересуют розетки, электрические выключатели и сетевые розетки? В таком случае предлагаем зайти в электронный магазин Pigu.lt, где Вас ожидает широкий выбор этих товаров. Здесь цены на электрические розетки соответствуют их качеству, а часто проводимые распродажи дают возможность приобрести эти изделия на еще более привлекательных условиях. Поэтому если Вы заметите, что проводится акция, зайдите и ознакомьтесь с розетками и выключателями, которые продаются по сниженным ценам.

Это можно сделать в любое удобное для Вас время, так как выключатели можно заказать через интернет всего за несколько минут, а выбранные товары в кратчайшие сроки будут доставлены прямо к Вам на дом. В ассортименте Вы найдете электрические выключатели, розетки Legrand и предлагаемые другими производителями товары – зайдите и выберите наиболее подходящее для себя варианты.

Выключатели, розетки | kaup24.ee

Электрические выключатели, розетки

Вероятно, уже невозможно найти дом, в котором не использовалось бы электричество и электрические устройства. Для того чтобы эта система работала бесперебойно, необходимы электрические выключатели и розетки, которые радуют пользователей своей надежностью и широкими возможностями выбора.

Лучшие электрические выключатели – как выбрать?

Выбор розеток

Розетки можно встретить практически в каждой комнате дома, однако в отношении определенных помещений мы предъявляем в некоторой степени повышенные требования. Поэтому если Вам нужны розетки для ванной комнаты, кухни или другого помещения с повышенной влажностью, рекомендуем приобрести устойчивые к воздействию влаги изделия с защитной шторкой или крышкой – такой вариант поможет избежать возникновения несчастных случаев и особенно подойдет в том случае, если дома есть маленькие дети. Цены на электрические розетки не являются высокими, а также рекомендуется заранее определиться с тем, какой будет рамка розетки – таким образом, Вам удастся создать единый интерьер в комнате.

Вас интересуют розетки, электрические выключатели и сетевые розетки? В таком случае предлагаем зайти в электронный магазин kaup24.ee, где Вас ожидает широкий выбор этих товаров. Здесь цены на электрические розетки соответствуют их качеству, а часто проводимые распродажи дают возможность приобрести эти изделия на еще более привлекательных условиях. Поэтому если Вы заметите, что проводится акция, зайдите и ознакомьтесь с розетками и выключателями, которые продаются по сниженным ценам.

День солнечный!: Программируемый таймер AL-06

Перевод на русский язык руководства по эксплуатации китайского программируемого цифрового таймера AL-06. Этот таймер можно приобрести на eBay всего за 6-8$ USD. Применяется для автоматического включения, отключения электрооборудования с потребляемым током до 10 А, рабочим напряжением 220-240 В.

ВНИМАНИЕ

Не подключайте к устройству электроприборы с нагрузкой больше 10 Ампер. Всегда проверяйте, что вилка прибора вставлена в розетку таймера полностью.
Если необходима очистка таймера, отключите таймер от сети питания и протрите сухой мягкой тканью. Не погружайте таймер в воду или любую другую жидкость.
Никогда не оставляйте без присмотра во время работы обогреватели и аналогичные устройства.

Производитель не рекомендует подключать такие устройства к таймеру.

КРАТКОЕ ОПИСАНИЕ

1. Таймер имеет 16 программ включения/выключения.
2. Можно легко выбрать нужный режим работы: Включить вручную, Автоматически, Выключить вручную.
3. Доступны следующие 15 комбинаций дней недели включения таймера:

MO, TU, WE, TH, FR, SA, SU	Ежедневно
MO	В понедельник
TU	Во вторник
WE	В среду
TH	В четверг
FR	В пятницу
SA	В субботу
SU	В воскресенье
MO, WE, FR	В понедельник, среду и пятницу
TU, TH, SA	Во вторник, четверг и субботу
SA, SU	В субботу и воскресенье
MO, TU, WE	В понедельник, вторник, среду
TH, FR, SA	В четверг, пятницу, субботу
MO, TU, WE, TH, FR	В дни с понедельника по пятницу
MO, TU, WE, TH, FR, SA	В дни с понедельника по субботу

ПЕРВИЧНОЕ ВКЛЮЧЕНИЕ

Подключите таймер к электрической розетке 220/240 Вольт.
2. Оставьте таймер включенным примерно на 12 часов для заряда батареи резервного питания памяти.
3. После зарядки сбросьте все текущие настройки, нажав кнопку «R» с помощью острого предмета (например, карандашом или ручкой).
4. Теперь таймер готов к установке настроек.

УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ

1. Нажмите кнопку «CLOCK». И удерживая эту кнопку нажатой, нажимайте кнопку «WEEK» пока на экране не отобразится текущий день недели, затем кнопку «HOUR» для установки текущего часа и «MIN» для минуты. Для быстрого увеличения значений удерживайте кнопки «WEEK», «HOUR», «MIN» нажатыми непрерывно.
2. Для завершения установки отпустите все кнопки.
3. Для изменения времени повторите предыдущие шаги.

ПРОГРАММИРОВАНИЕ ТАЙМЕРА

1. Нажмите и отпустите кнопку «PROG». Теперь можно установить настройку включения первой программы.
2. Нажимая кнопку «WEEK» установите день недели или группу дней.

Задайте время, нажимая кнопку «HOUR» (часы), затем кнопку «MIN» (минуты).
3. Нажмите кнопку «PROG» еще раз, чтобы завершить настройку включения и перейти к настройке выключения.
4. Повторите пункт 2 для задания параметров выключения.
5. Для завершения настройки выключения первой программы и перехода к настройке включения второй программы снова
нажмите кнопку «PROG».
6. Повторяйте пункты 2-5, чтобы запрограммировать остальные параметры.
7. После завершения всех настроек нажмите кнопку «CLOCK». Теперь таймер готов к работе.

ПРИМЕР: Установить ежедневное включение таймера в 18:15 и выключение в 22:15.

а) Нажмите кнопку «PROG». На экране отобразится «1 ON»;
б) нажимайте кнопку «WEEK» пока на экране не отобразится «MO TU WE TH FR SA SU»;
в) нажимайте кнопку «HOUR» до тех пор, пока на экране не отобразится «18:00»;
г) нажимайте кнопку «MIN» до тех пор, пока на экране не отобразится «18:15»;
д) снова нажмите кнопку «PROG». На экране отобразится «1 OFF»;
е) повторите пункты в) и г), чтобы на экране отобразилось «22:15».

ПРИМЕЧАНИЕ: Нажмите кнопку «RES/RCL», чтобы отключить выбранную программу, чтобы включить – нажмите кнопку «RES/RCL» еще раз.

ВНИМАНИЕ! При проверке программ убедитесь в том, что настройки не перекрываются, особенно при использовании групп дней недели.

ВЫБОР РЕЖИМА РАБОТЫ: ВКЛЮЧИТЬ ВРУЧНУЮ, АВТОМАТИЧЕСКИ, ВЫКЛЮЧИТЬ ВРУЧНУЮ

1. Нажимайте кнопку «ON/AUTO/OFF» для поочередного переключения трех режимов.
2. В режиме «ON» (Включить) или «OFF» (Выключить) программы таймера автоматического включения и выключения не работают.
3. При переходе из ручного режима «ON» или «OFF» в автоматический «AUTO» таймер продолжает работать в выбранном режиме до срабатывания следующей установки программы таймера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение	220/240В, переменный ток, 50 Гц
Максимальная нагрузка	10А, 2000 Вт
Минимальный интервал времени	1 минута
Рабочая температура	от –10°С до +45°С
Точность	+/-1 минута в месяц
Батарея резервного питания	Ni-Mh, 1. 2В, 80 мАч

Выбор розетки с таймером | СВЕТ-КАЗАНЬ.РФ

Розетки-таймеры – это автоматизированные розетки, оборудованные механическим или электронным таймером для включения и выключения электроприборов. Применение розеток-таймеров позволяет автоматизировать многие процессы в доме. Подключив светильник на входе в дом или светильник для освещения аквариума (террариума) через розетку-таймер, Вы можете запрограммировать время включения и выключения освещения. Включив с помощью розетки-таймера обогреватель в доме — Вы можете создать комфортную температуру к своему приходу в дом и сэкономить на отоплении. С помощью розетки-таймера можно создать «»эффект присутствия в доме» — включая и выключая освещение в Ваше отсутствие. Розетки-таймеры находят широкое применение также в приусадебном хозяйстве для управления поливом, освещением, включением охранных устройств.

Розетки-таймеры бывают двух основных видов: механические и электронные. Розетки с механическим таймером более просты в эксплуатации, а розетки с электронным таймером позволяют вам составлять сложные программы по управлению электроприборами. При выборе розетки-таймера для установки в помещениях с повышенной влажностью или на улице — обращайте внимание на класс влагозащищенности изделия — он должен быть не менее IP44.

Механические розетки-таймеры позволяют программировать время включения и выключения электроприборов с минимальным интервалом 15 или 30 минут (в зависимости от модели).

Электронные розетки-таймеры позволяют программировать время включения и выключения электроприборов на неделю (7 дней) с поминутным интервалом. Встроенный аккумулятор поддерживает работу программы даже при отключенном электропитании.

Розетки-таймеры рассчитаны на работу от сети электропитания с напряжением 220 В и максимальной коммутируемой нагрузкой до 3600 Вт (max 16 A). Вилка и розетка выполнены по Европейским стандартам (тип — F) с защитой от детей. В нашем ассортименте представлены модели для применения внутри дома (IР20) и влагозащищенные модели (IР44) для установки вне помещений. Внутри упаковки имеется подробная инструкция по эксплуатации.

УПРАВЛЕНИЕ БЫТОВЫМИ ЭЛЕКТРОПРИБОРАМИ:
Подключив обогреватель через розетку-таймер, Вы можете осуществлять обогрев помещения только в часы Вашего присутствия дома или заблаговременно подогреть помещение к Вашему приезду.

ЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИ + БЕЗОПАСНОСТЬ:
Многие устройства в режиме ожидания потребляют значительное количество электроэнергии. Используйте розетку-таймер для отключения питания в ночное время или в часы Вашего отсутствия дома — этим Вы сэкономите электроэнергию и убережёте бытовую технику от скачков напряжения.

ПОЛИВ САДОВОГО УЧАСТКА:
Подключив розетку-таймер к водяному насосу в условиях сада или огорода, можно автоматизировать процесс полива во время Вашего отсутствия.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ОСВЕЩЕНИЯ:
Для автоматизации уличного освещения запрограммируйте розетку-таймер на включение осветительного прибора в вечерние часы.

АВТОМАТИЗАЦИЯ АКВАРИУМА:

Обитателям аквариумов и террариумов необходимо включать свет в определенное время. Задайте программу таймеру, и он будет выполнять эти функции за Вас.

ИМИТАЦИЯ ПРИСУТСТВИЯ:
Электронный таймер с функцией произвольного включения позволит создать эффект присутствия человека в доме, периодически включая и выключая свет.

Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 и аналогичных им моделей:
Прибор оснащен электронным таймером, который позволяет настроить программу включений/выключений на каждый день недели с точностью до минуты.

● Защита от детей
● Встроенный аккумулятор
● Функция летнего времени
● Функция произвольного включения
● Функция обратного отсчета (max 99 часов)

Питание: 220 – 240 В, 50 Гц
Макс. мощность нагрузки: 3600 Вт
Макс. ток нагрузки: 16 А
Пылевлагозащищенность: IP20
Рабочая температура: -10° … +40° С
Минимальный временной интервал: 1 мин
Количество программ: 10
Каждая программа предусматривает 1 цикл включения/выключения.

Общая инструкция для розетки-таймера : TM25 / TMH-E-5 и аналогичных им моделей:
Эта модель имеет две розетки, одна из которых оснащена электронным таймером, программируемым на неделю с точностью до минуты.

● Защита от детей ● Двойная розетка
● Встроенный аккумулятор
● Функция летнего времени
● Функция произвольного включения
● Индикатор работы розетки-таймер

Питание: 220 – 240 В, 50 Гц
Макс. мощность нагрузки: 2 x 1800 Вт
Макс. ток нагрузки: 2 x 8 А
Пылевлагозащищенность: IP20
Рабочая температура: -10° … +40° С
Минимальный временной интервал: 1 мин
Количество программ: 10
Каждая программа предусматривает 1 цикл включения/выключения.

Общая инструкция для розетки-таймера : 61926 / TM23 / TMH-E-6 и аналогичных им моделей:
Розетка-таймер в защитном корпусе (IP 44) может устанавливаться в помещениях с повышенной влажностью, а также вне помещений. Розетка и программируемый на неделю электронный таймер, защищены от попадания влаги и грязи подпружиненными откидными крышками.

● Защита от детей
● Встроенный аккумулятор
● Функция летнего времени
● Функция произвольного включения

Питание: 220 – 240 В, 50 Гц
Макс. мощность нагрузки: 3600 Вт
Макс. ток нагрузки: 16 А
Пылевлагозащищенность: IP44
Рабочая температура: -10° . .. +40° С
Минимальный временной интервал: 1 мин
Количество программ: 10
Каждая программа предусматривает 1 цикл включения/выключения.

Общая инструкция для розетки-таймера : 61923 / TM32 / TMH-M-1 и аналогичных им моделей:
Электромеханическая модель оснащена интуитивно понятным механизмом программирования. Таймер имеет 96 делений, которые позволяют программировать включения и выключения на сутки с интервалом 15 минут.

● Защита от детей

Питание: 220 – 240 В, 50 Гц
Макс. мощность нагрузки: 3500 Вт
Макс. ток нагрузки: 16 А
Пылевлагозащищенность: IP20
Рабочая температура: 0° … +55° С
Временной интервал одного деления: 15 мин
Таймер оборудован 96 делениями для программирования розетки-таймера на сутки.

Общая инструкция для розетки-таймера : 61924 / TM31 / TMH-M-2 / TM51 и аналогичных им моделей:
Розетка-таймер в пылевлагозащищенном корпусе (IP44) с защитной крышкой предназначена для автоматизированного подключения электроприборов к сети 220 В в помещениях с повышенной влажностью, а также вне помещений. Таймер имеет 96 делений, каждое из которых соответствует 15 минутам.

● Защита от детей
● Удлиненная вилка для влагозащищенных розеток

Питание: 220 – 240 В, 50 Гц
Макс. мощность нагрузки: 3500 Вт
Макс. ток нагрузки: 16 А
Пылевлагозащищенность: IP44
Рабочая температура: 0° … +55° С
Временной интервал одного деления: 15 мин
Таймер оборудован 96 делениями для программирования розетки-таймера на сутки.

Общая инструкция для розетки-таймера : TM50 / TMH-M-3 и аналогичных им моделей:
Компактная модель оснащена электромеханическим таймером с 48 делениями. Интуитивно понятный механизм таймера позволяет программировать включения и выключения на сутки с интервалом в 30 минут.

● Защита от детей

Питание: 220 – 240 В, 50 Гц
Макс. мощность нагрузки: 3500 Вт
Макс. ток нагрузки: 16 А
Пылевлагозащищенность: IP20
Рабочая температура: 0° . .. +55° С
Временной интервал одного деления: 30 мин
Таймер оборудован 48 делениями для программирования розетки-таймера на сутки.

Прочный и надежный таймер автоматического выключения 220 В для точности

Уменьшите потери энергии, управляя своими приборами с помощью блестящего автоматического выключателя таймера 220 В от Alibaba.com. Эти элементы позволяют отключать приборы в течение заданного периода времени и, таким образом, отлично подходят для окружающей среды. Эти таймер автоматического отключения 220v позволяют создавать фиксированное расписание или устанавливать ограниченные интервалы, и то, и другое. Выключатель с таймером автоматического отключения 220v , представленный на сайте, произведен надежными брендами, которые гарантируют покупателям надежность и долговечность своей продукции.

Выключатель с таймером автоматического отключения 220 В на Alibaba.com доступен в аналоговом, цифровом и астрономическом вариантах. Эти предметы изготовлены из лучших материалов, чтобы обеспечить их стабильную работу. Выключатель с таймером автоотключения 220В прост в обслуживании и не требует существенных затрат на содержание. Выключатель таймера автоматического отключения 220 В совместим с широким спектром устройств и, вероятно, будет работать с большинством источников света и электроприборов.

Эти таймеры автоматического выключения 220 В также имеют различную мощность, которая определяет, сколько приборов они могут использовать.Выключатель таймера автоматического отключения 220 В прост в эксплуатации и может быть легко освоен даже новыми пользователями. Эти таймеры автоматического выключения 220 В содержат несколько дополнительных функций, которые чрезвычайно полезны, такие как постоянные выключатели включения / выключения, крышки и 24-часовые описания линий. Эти функции повышают удобство и комфорт пользователей. Выключатель с таймером автоматического отключения 220 В на сайте обязательно поможет пользователям сократить расходы на электроэнергию.

Выберите из замечательного разнообразия таймер автоматического отключения 220 В на Alibaba.com и выберите наиболее подходящие. Они идеально подходят для поставщиков с таймером автоматического выключения 220 В , которые хотят приобрести в больших количествах. Эти высококачественные товары никогда не были такими доступными, как на этом сайте!

220 В 110 В 12 В 30 А TM616 Управление нагрузкой 7 дней Программируемый цифровой реле времени Управление таймером

Описание продукта

220 В 110 В 12 В 30 А TM616 Управление нагрузкой 7 дней Программируемое цифровое реле времени Управление таймером

Почему стоит выбрать SinoTimer TM616?

ONE: простая проводка, вход 220 В, выход 220 В, нет необходимости просить инженера-электрика, вы можете сделать это самостоятельно дома.

TWO: отличная нагрузочная способность, до 6500 Вт, 30 ампер при 250 В переменного тока.

ТРИ: Простая программа, каждый может ее запрограммировать, прочитав инструкцию ТОЛЬКО один раз.

FOUR: Стабильная производительность благодаря профессиональному производству энергосбережения с 2002 года.

Пять: Подтверждение одобрения CE, LVD и EMC.

Характеристика:

* Вы можете использовать этот уровень для ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ любого электрического оборудования по заданному таймеру

* Идеально подходит для домашнего использования в DB Boards

* 6500 Вт/30 А

* 24 часа / 7 дней в неделю программируется

* Встроенный аккумулятор для резервного копирования памяти (сохранение установленных программ) при сбое питания

* Автоматическая коррекция времени +/- 30 сек, еженедельно

* Повтор программ с 17 настройками включения/выключения и настройка включения/выключения вручную

Спецификация:

Модель: ТМ616

Темп. диапазон: -20°C+50°C

Ui: 220~240 В, 50/60 Гц

Потребляемая мощность 4,5 ВА (МАКС.)

Дисплей: ЖК-дисплей

Переключающий контакт: 1 перекидной переключатель

Программы: 17 вкл/выкл каждый день или неделю

Гистерезис 2 сек/день (25°C)

Мини-интервал: 1 мин

Мощность: 30(16) 250 В переменного тока

Блокировка: 60 дней

Диапазон таймера: 1 мин~168 ч

Зарядка аккумулятора: 1,2 В 40 мА

Средняя ошибка: 1 с/24 ч, 25°C

Вес: 0.39 кг

В комплект входит:

1 программируемый таймер

1 руководство пользователя на английском языке

Более подробные фотографии:

Дополнительная информация

При заказе на Alexnld.com вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлена электронная почта с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа.Alexnld.com предлагает 3 различных способа международной доставки: Авиапочта, Заказная авиапочта и Ускоренная доставка. Сроки доставки указаны ниже:

Авиапочта и зарегистрированная авиапочта	Район	Время
	США, Канада	10-25 рабочих дней
	Австралия, Новая Зеландия, Сингапур	10-25 рабочих дней
	Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария	10-25 рабочих дней
	Италия, Бразилия, Россия	10-45 рабочих дней
	Другие страны	10-35 рабочих дней
Ускоренная доставка	7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal，и с помощью кредитной карты.

Оплата с помощью PayPal / кредитной карты —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или используйте кредитную карту Express.

2) Введите данные своей карты, заказ будет отправлен на ваш адрес PayPal. и нажмите Отправить.

3) Ваш платеж будет обработан, и квитанция будет отправлена на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут варьироваться от человека к человеку.

SINOTIMER TM618N-2 220V-16A 7 дней Программируемая таймер реле реле

Sinotimer марка цифровой недельный таймер 7 дней Программируемое время переключатель реле 220V 230V 240V AC TM618

TM618N-2 220V AC Многофункциональный 7 дней ProgryMMALBE Уверенность имеет пять функций:

1. ДИСПЛЕЙ ЧАСОВ

2. ТАЙМЕР

3. ОБРАТНЫЙ ОТЧЕТ ВЫКЛЮЧЕН

4. АВТОМАТИЧЕСКАЯ КОРРЕКЦИЯ ОТКЛОНЕНИЯ ВРЕМЕНИ, ЕЖЕНЕДЕЛЬНО

5. РЕЖИМ СНА

Использование:

Еженедельный SinoTimer TM618 используется всякий раз, когда электрическое оборудование должно периодически включаться и выключаться в заранее запрограммированное ежедневное или еженедельное время. Затем запрограммированные события повторяются в течение следующих периодов соответственно. Они находят широкое применение в Солнечные батареи, ворота, светодиоды, сады, освещение и кормушки (особенно типа постоянного тока), а также системы отопления и охлаждения, бойлеры, печи, сушилки, оборудование для размораживания, бассейны, инкубаторы, освещение и т. д.

Почему стоит выбрать SinoTimer TM618?

1. 1,6-дюймовый ЖК-дисплей с большим экраном.

2. Отличная нагрузочная способность, выход без напряжения. 16amp@250Vac

3. Простая программа, каждый может запрограммировать ее после прочтения руководства ТОЛЬКО один раз.

4. Стабильная работа благодаря профессиональному производству энергосбережения с 2002 г. ВЫКЛЮЧЕНИЕ любого электрооборудования по заданному таймеру

* 16 программ ВКЛ/ВЫКЛ в день, 15 комбинаций на неделю.

* 24 часа / 7 дней в неделю программируется.

* Диапазон времени выключения обратного отсчета от 1 минуты до 24 часов

* Встроенная аккумуляторная батарея для резервного копирования памяти (сохранения установленных программ) при отключении питания

* Автоматическая коррекция времени +/- 30 сек, еженедельно

* Повтор программ с 16 настройками включения/выключения и настройка включения/выключения вручную,

* Легко читаемый ЖК-дисплей, светодиодные индикаторы.

Технические данные:

Модель: TM618N-2

Электропитание: 220 В переменного тока, 50/60 Гц

Темп.диапазон: -20°C+50°C

Дисплей: ЖК-дисплей

Потребляемая мощность 4,5 ВА (МАКС.)

Программы: 16 вкл/выкл каждый день или неделю

Переключающий контакт: 1 перекидной переключатель

Мини-интервал: 1 минут
Диапазон таймера: 1 мин~168 ч

Диапазон времени выключения обратного отсчета: 1 мин ~ 24 часа

Мощность: 16(8) 250 В перем.

Встроенная аккумуляторная батарея: 1,2 В, 40 мА

Средняя ошибка: 1 с/24 ч, 25°C

Вес: 0.08 кг

Размеры таймера: 60*60*30 мм

Длина проводов: 12 см

Размеры корпуса: 70*70*35 мм

Цвет

Эта доступная по цене умная лампочка — одна из самых ярких из протестированных нами. Он не предлагает специальных эффектов, но обеспечивает отличные цвета и надежные базовые функции, включая дистанционное управление, планирование и таймеры.

Совместимость с: Amazon Alexa, Google Assistant, IFTTT

Предлагая световой поток 1100 люмен, что эквивалентно 75-ваттной лампочке, лампа Wyze Bulb Color подключается к домашнему Wi-Fi и является одной из самых ярких ламп накаливания. проверял (большинство ламп излучают около 800 люмен).Несмотря на такой яркий свет, у него низкая цена, простое в использовании приложение и хороший диапазон цветовой температуры, и он может затемняться настолько низко, насколько вам нужно. Его таймеры и планирование работают надежно, как и такие полезные функции, как возможность имитировать свет восхода и заката, режим отпуска и восстановление при потере питания, что позволяет вам настроить параметры, которые будет иметь ваша лампочка после повторного включения после отключения электроэнергии.

Второе место

Светодиодная цветная лампа Philips Wiz Smart Wi-Fi

Эта модель стоит дешевле других моделей Philips и излучает яркие цвета.Он также имеет полезные сцены (предустановки цвета и затемнения) и работает с различными интеллектуальными платформами.

Варианты покупки

*На момент публикации цена составляла 12 долларов США.

Совместимость с: Amazon Alexa, Apple Siri Shortcuts, Google Assistant, IFTTT, SmartThings

Fi LED Color Bulb — отличный выбор. Он обеспечивает яркий белый свет и потрясающие цвета, а также надежное планирование и некоторые специальные эффекты. Он также имеет приятный диапазон белых оттенков, которые идеально подходят для рабочего освещения или расслабляющего настроения дома. Эта лампочка включает в себя несколько предустановок (например, «Камин», «Вечеринка» и «Рождество»), возможность сохранять любимые цвета и сцены, а также режим «Отпуск», в котором лампочка будет случайным образом включаться и выключаться, чтобы создать впечатление, будто вы дома, когда вы не. Обратите внимание, что лампы Philips Wiz несовместимы с лампами Philips Hue, поэтому, если вы уже используете лампы Hue, мы рекомендуем использовать их.

Также отлично подходит

Умная светодиодная лампа Meross MSL120 Wi-Fi

У лампы Meross не такой большой диапазон яркости, как у наших двух лучших вариантов, но она проста в использовании, имеет хорошую цветовую палитру и работает с все основные платформы умного дома.

Совместимость с: Amazon Alexa, Apple HomeKit, Google Assistant, IFTTT, SmartThings. может активировать его для включения или выключения на основе любого другого устройства умного дома, такого как камера, датчик утечки воды или умная розетка. Он также работает с голосовыми командами для Siri, Alexa и Google Assistant. Он не предлагает каких-либо специальных эффектов и не производит такой сильный диапазон белых тонов, как два наших лучших выбора, но он имеет приличный диапазон, яркую цветовую палитру и достаточную яркость для повседневного использования.Это также дешевле, чем большинство других ламп, совместимых с HomeKit.

Выбор для модернизации

Стартовый комплект Philips Hue White и Color Ambiance A19

Лампы Hue дороги, но их можно сочетать с широким выбором других осветительных приборов Hue, все из которых взаимодействуют по беспроводной сети, чтобы предотвратить проблемы с радиусом действия. Hue также поддерживает большинство платформ умного дома.

Варианты покупки

*На момент публикации цена составляла 201 доллар США.

Совместимость с: Amazon Alexa, Apple HomeKit, Google Assistant, IFTTT, SmartThings

Умные лампочки Philips Hue White и Color Ambiance создают яркие, красочные сцены и позволяют управлять ими с помощью Bluetooth и смартфона.Однако настоящее волшебство происходит, когда вы добавляете концентратор Hue (или такое устройство, как Amazon Echo, которое имеет встроенный беспроводной концентратор Zigbee). Это позволяет вам удаленно управлять лампочками, использовать планирование и интегрировать лампочки с устройствами семейства аксессуаров Hue и всеми основными платформами умного дома. А поскольку это соединение Zigbee работает отдельно от домашней сети Wi-Fi (оно создает собственную ячеистую сеть между устройствами), оно более надежно, чем большинство беспроводных систем. Недостатком является то, что лампочки Hue дороже, чем другие наши варианты; мы рекомендуем стартовый комплект White and Color Ambiance A19, который включает в себя три лампы и концентратор Hue.

Другие идеи для умного домашнего освещения

Лучшая смарт-розетка
Смарт-розетка позволяет использовать интеллектуальные функции, такие как планирование, дистанционное управление и голосовые команды, в простых устройствах, таких как лампы, вентиляторы, или рождественские огни.

Реконфигурируемые квантовые фононные схемы посредством пьезоакустомеханических взаимодействий

Принципы акустомеханического фазовращателя

распространяется в волноводе.В общем, фаза ϕ , накопленная фононом, распространяющимся на расстояние L , определяется произведением L и постоянной распространения k . При деформации волновода изменяются как k , так и L , и разность первого порядка в полученной фазе составляет

$${{\Delta}}\phi ={{\Delta}}k\cdot L +k\cdot {{\Delta}}L. $$

(1)

На рис. 1 показано, как акустомеханические эффекты вносят вклад в возмущения Δ k и Δ L .Эффект движущейся границы (рис. 1(а)) возникает из-за того, что модовая дисперсия является функцией геометрии волновода. В непрерывно-периодическом волноводе эффект движущейся границы улавливается деформацией поперечного сечения и изменением длины пути, но в дискретно-периодической структуре также имеет значение изменение длины элементарной ячейки. Эффект движущейся границы неразрывно связан с изменением плотности внутри тела, и оба они фиксируются якобианом J деформации, который равен определителю тензора градиента деформации и обратному относительному изменению плотности: J = |∂ R _I / ∂ R / ∂ R _J | = ρ ₀/ ρ , где R и R представляют собой координаты материала частица в напряженном и ненапряженном состоянии соответственно ⁷⁰ . Акустоупругий эффект (рис. 1(б)) является результатом зависимости тензора упругости от деформации. Его масштаб определяется внутренними свойствами материала, которые фиксируются расширением определяющего соотношения для плотности энергии упругой деформации W до третьего порядка. Подробная информация об этой гиперупругой конститутивной модели включена в Дополнительные методы 1 и 2. Акустомеханические эффекты аналогичны оптомеханическим взаимодействиям в фотонике ⁷¹ , которые также имеют как материальную, так и геометрическую составляющую: фотоупругие и оптические движущиеся границы, соответственно.

Рис. 1: Акустомеханическое воздействие деформации на волновод.

a Эффект движущейся границы описывает изменение постоянной распространения с измененной геометрией поперечного сечения и плотностью. Эффект Пуассона приводит к дополнительному фазовому сдвигу, накапливаемому от изменения длины пути. b Монокристаллический кремний ведет себя акустоупруго при высокой деформации, что приводит к нелинейному тензору упругости. c Схема возмущения полосы под действием приложенной деформации.Когда сдвиги рабочих точек от ( K _I, Ω ₀) до ( K _F, Ω ₀) Фазовый сдвиг будет накапливаться в течение длины напряженный волновод.

На рис. 1 (в) показано влияние статического возмущения на зонную структуру фононного волновода, при котором точка, отождествляемая с рабочей частотой ( k _i , ω ₀ ), становится ( k _i , ω ₀ + Δ ω ).Константа распространения для волны, путешествующего в возмущенной структуре на Ω _{0 ₀. d Ω / D / k K ) ^{-1 ) ^-1 δ Ω = δ Ω / V _G, где V _г = ( D ω / d k ) — локальная групповая скорость. Следовательно, зонная структура — и, в частности, групповая скорость — управляемой моды опосредует чувствительность волновода к акустомеханическим воздействиям, что мы и будем здесь использовать.}}

В последующем моделировании методом конечных элементов мы вычисляем Δ k , рассматривая элементарную ячейку дискретно-периодического волновода, подвергающуюся квазистатической деформации. С граничными условиями Флоке мы используем FEM для решения фононной дисперсии как функции 90 369 k 90 370 в первой зоне Бриллюэна и оцениваем 90 369 v 90 370 90 397 g 90 400 как функцию 90 369 k 90 370 .Смещение пьезоэлектрических приводов в нашем моделировании приводит к решению для Δ ω относительно ненапряженного состояния системы. Периодичность Флоке изолирует эффект движущейся границы в пределах одного периода волновода от общего изменения длины пути, поскольку она обеспечивает решение для дисперсии, когда элементарная ячейка деформируется как в продольном, так и в поперечном сечении в ответ на деформацию.

Дополнительная модуляция длины пути Δ L , не улавливаемая дискретно-периодической системой, зависит от граничных условий, геометрии пьезоэлектрической нагрузки и общей длины волновода.Мы вычисляем Δ L , задавая полную геометрию устройства и находя стационарное состояние системы, когда к пьезоэлектрическим приводам приложено смещение. Мы покажем, что общее изменение длины пути Δ L невелико и, по крайней мере, в конкретном примере, который мы моделируем, приводит к смещению Δ ϕ порядка 1% относительно изменения фазы связанный с Δ k .

Фононный фазовращатель с пьезоэлектрическим приводом

Чтобы реализовать фононное фазовращающее устройство, мы должны указать геометрию системы и оценить зависимость фазового сдвига сигналов от напряжения в волноводе.Два шага, соответствующие двум терминам в уравнении. (1), необходимы для оценки эффективности, которую обеспечивает наша система фононных волноводов для создания фазового сдвига. Во-первых, мы рассматриваем однопериодную вычислительную структуру с бесконечно периодическими граничными условиями Флоке для оценки фазового сдвига, вызванного акустомеханическими эффектами. Эта периодическая система дает оценку Δ k ⋅ L . Затем мы строим конечную структуру и находим ее стационарное состояние при приложении смещения к пьезоэлектрическим приводам, так что мы можем получить меру k ⋅ Δ L .Поскольку оба члена в уравнении (1) зависят от рабочей точки в направляемой полосе, от этого выбора ( k ₀ , ω ₀ ) зависит способность сдвига фазы.

На рис. 2 представлена примерная геометрия системы фазовращателя. Как в исх. ¹⁸ , эта структура может быть изготовлена на пластинах кремний-на-изоляторе (КНИ), так что функциональная часть устройства расположена на подвешенной кремниевой мембране, где промежуточный оксидный слой был вытравлен, например, в процессе паровой HF.Мы предполагаем, что верхний приборный слой КНИ имеет толщину 250 нм. Для обеспечения сверхнизких потерь при распространении ^48,72 дефект волновода окружен пятью периодами PnC-оболочки, которые охватывают 3 периода. Структура PnC смоделирована после акустического экранирования, использованного в исх. ⁴⁸ , за исключением разницы в толщине слоя устройства КНИ. Решетка PnC имеет шаг a = 530 нм и определяется отверстиями с геометрическими параметрами (выраженными в единицах a ) шириной w = 0.31, высота h = 0,925, внутренний радиус кривизны r ₁ = 0,1067, внешний радиус кривизны r ₂ = 2,10,10 Бесконечно периодическая двумерная структура дает ширину запрещенной зоны почти на 1 ГГц как ниже, так и выше нашего целевого рабочего режима около 5 ГГц. Волновод ориентирован вдоль направления [110] в решетке Si. Его геометрическая структура определяется центральным эллиптическим отверстием с большой осью размером х и малой осью 0.4 ч . Кроме того, отверстия PNC, примыкающие к эллипсе, имеют внешние радиусы кривизны, возросло до максимального значения R _D = ( H — W ) / 2 — R ₁. Результирующая направленная полоса изолирована по частоте примерно на 5 ГГц, имеет симметричный профиль смещения относительно своих зеркальных плоскостей y и z и имеет нормальную дисперсию по всей зоне Бриллюэна. СК _0.32 Al _0,68 N пьезоэлектрические приводы выполнены рядом с волноводом для обеспечения настройки деформации, и предполагается, что приводы подвешены на 5 мкм по обе стороны от PnC. Расстояние между PnC и приводами составляет 1 мкм. Приводы работают под воздействием вертикального поля и требуют наличия электродов над и под пьезоэлектрическим материалом толщиной 250 нм. Предполагается, что нижний электрод исполнительных механизмов выполнен из кремниевого слоя устройства с использованием сильного легирования, что обеспечивает металлическую электронную проводимость ⁶⁸, а верхний электрод изготовлен из алюминия толщиной 75 нм.

Рис. 2: Структура фазовращателя.

a Трехмерный визуализированный вид фазосдвигающего волновода длиной 20 периодов. Волновод и примыкающий к нему с обеих сторон актуатор толщиной 5 мкм подвешены. b Геометрическое определение структуры вида сверху PnC вместе с рассчитанной ленточной структурой. c Геометрия волновода, вид сверху. d Полосная структура волновода, показывающая наличие полностью симметричной моды (синие точки), изолированной по частоте и монотонно возрастающей в зависимости от k _x .Полосы окрашены в соответствии с их свойствами симметрии. Черты сверху в легенде обозначают инверсионную симметрию. На вставках показаны профили смещения моды в центре зоны Бриллюэна и на k _x = 0,6897 π / a .

На рис. 3 показана деформация, вызванная смещениями в −50 В и +50 В на пьезоэлектрическом приводе. Механический отклик системы показан на рис. 3(а, в) с 10-кратным увеличением смещения и полем поперечных деформаций с _{у у} .Изгиб мембраны возникает из-за асимметричной нагрузки, вызванной расположением пьезоэлектрической пленки только сверху, что согласуется с ограничениями методов многослойного микрообработки. На рис. 3(b) показано изменение частотного сдвига Δ f = Δ ω /2 π поперек зоны Бриллюэна как для смещения -50, так и для +50 В, показывая, что частоты полос сдвиг более чем на МГц при этих смещениях. Кроме того, на рис.3(г). Первый резонанс находится на частоте 14 МГц, что дает минимальное время переключения 71 нс.

Рис. 3: Эффект смещения.

a , c Смещение при −50 В и +50 В с 10-кратным усилением. По цветовой шкале построена поперечная нормальная составляющая поля деформации с _{у у}. b Сдвиг частоты Δ f , оцененный по всей зоне Бриллюэна как при −50 В, так и при +50 В. d Частотная характеристика системы, на которой изображено полное смещение репрезентативной точки в центре волновода против частоты.

для анализа акустомеханической фазы Shift Δ K ⋅ K ⋅ L Мы ориентируемся на конкретную операционную точку на 5,1406 ГГц с K _{x π / A и V _г = 312 м/с. Эта рабочая точка обозначена двойной стрелкой на рис. 4(а), где показана групповая скорость v _g, нанесенная рядом с увеличенным графиком управляемых модальных частот. Смещение исполнительных механизмов вызовет сдвиг частоты, из которого мы можем рассчитать Δ k , как описано в предыдущем разделе.Чтобы учесть акустоупругий эффект, мы используем модель гиперупругого материала с определяющим соотношением для плотности энергии упругой деформации W , которое включает влияние модулей упругости третьего порядка ⁷³ . В гипеластическом материале W существует такое, что T J J} ≡ ∂ W / ∂ S / ∂ S _{I J} ⁷⁴. Когда включена только энергия упругой деформации второго порядка и Вт = Вт ₂ , определяющее соотношение гиперупругости эквивалентно обычному определению тензора упругости через соотношение напряжение-деформация T _{i J}9 j = C _{I J K L} S _{K L}. Включение члена третьего порядка W ₃ в энергию упругой деформации моделирует акустоупругий эффект и дает зависящую от деформации поправку к тензору напряжений, который мы называем «фоноупругим» тензором, компоненты которого получены в дополнительном примечании. 1 для случая кубического Si алмаза. Изменение δ F с V , как в том числе ( W = W ₂ + W ₃) и исключая ( W = W ₂) Третий заказ Энергетический член деформации показан на рис.4(б). Акустоупругий эффект меняет полярность и изменяет величину Δ f , показывая, что оптимизация фазовых сдвигов в этих системах требует тщательного проектирования, учитывающего как акустоупругие эффекты, так и эффекты движущейся границы. Аналогичный расчет для альтернативной геометрии волновода с a = 2,07 мкм, который работает на частоте около 1,5 ГГц, представлен в дополнительном примечании 2 и показывает лишь незначительный вклад от Вт ₃ . В обоих случаях наблюдается значительная нелинейность Δ f , возникающая из-за нарушения симметрии в размещении пьезоэлектрических приводов.Если бы пьезонагрузку можно было приложить исключительно в плоскости мембраны PnC, изменение Δ f с V было бы линейным (дополнительное примечание 3).

Рис. 4: Характеристики фазовращателя. . b Зависимость Δ f от напряжения, рассчитанная с использованием двух различных определяющих соотношений. c Длина волновода L _{± π} в зависимости от приложенного смещения, показывая условия, необходимые для достижения фазового сдвига ± π . d Качественная добротность ( V ⋅ L ) _π построена в зависимости от V , подчеркивая влияние деформации изгиба на фазовый сдвиг.
Полный фазовый сдвиг, накопленный на длине L напряженного волновода, определяется произведением L ⋅ Δ k . Если мы предположим, что требуемый фазовый сдвиг находится в диапазоне от — π до + π , мы можем выразить необходимую длину устройства как функцию смещения привода,
$$L(k,V)=\frac{{ v} _ {\ rm {g}} (k)} {2 \ cdot | {{\Delta}}f(k,V)| }$$
(2)
, где знак Δ f определяет, увеличивается или уменьшается фазовая скорость. Для устройства, описанного на рис. 2 и 3, отрицательное (положительное) смещение при растяжении (сжатии) с _{y y} приводит к сдвигу фазы вперед (назад), поскольку сдвиг частоты отрицательный (положительный).Поскольку сдвиг частоты является нелинейным, для положительного и отрицательного фазовых сдвигов требуются напряжения разной величины, если длина поддерживается постоянной, как показано на рис. 4(c). В линейной системе, в которой пьезонагрузка может быть приложена исключительно в плоскости PnC-мембраны, добротность фазовращателя будет равна произведению ( V ⋅ L ) _π , но эта величина не дает линейной зависимости из-за лежащей в основе нелинейности в Δ f , как показано на рис. 4(г). Несмотря на нелинейность, вызванную изгибом, описываемая здесь система 5 ГГц достаточно жесткая, чтобы достичь сжимающего напряжения при положительном смещении, хотя отклик фазового сдвига при сжатии приглушен. По мере увеличения вылета пьезоэлектрического преобразователя фазовый сдвиг при растяжении при отрицательном смещении улучшается за счет фазового сдвига при сжатии при положительном смещении и времени переключения. Эти эффекты демонстрируются системой 1,5 ГГц, описанной в дополнительном примечании 2, которую мы представляем с выступом мембраны, который простирается более чем в 5 раз длиннее, чем мы указали для системы 5 ГГц.
Чтобы использовать эти фазовращатели для квантовой или классической обработки информации, потери при распространении по длине фазосдвигающего волновода должны быть небольшими. Мы рассматриваем два механизма потерь: собственные потери от фонон-фононного рассеяния и двухуровневых систем ⁴⁸ и андерсоновские локализации дефектов из-за несовершенства изготовления. Что касается внутренних механизмов, исх. ^48,49 обеспечивают экспериментальную демонстрацию резонаторов PnC в подвешенном кремнии, которые дают время жизни кубита, превышающее 1 с в криогенной среде с десятками мК.Описанный нами выше подвесной Si-мембранный волновод имеет аналогичные критические размеры, требует идентичных технологий изготовления и работает в тех же криогенных условиях. Поэтому мы ожидаем, что длина спада энергии в нашем волноводе должна быть порядка произведения времени жизни продемонстрированных ранее резонаторов (≳1 с) на скорость звука (фазовую скорость) для волновода, которая при рабочем режиме точка, которую мы описали, составляет примерно 7900 м/с. Таким образом, длина спада энергии 1/e превышает 1 км, тогда как необходимая длина для достижения фазового сдвига ± π в наших устройствах составляет порядка десятков микрон.{-8})\), поэтому в соответствующем масштабе длины собственные потери в волноводе практически отсутствуют. Что касается локализации Андерсона, то, как это верно для фотонных волноводов с медленным светом ⁷⁵ , дефекты изготовления нашей фононной системы приведут к локализованным резонансам (полостям) вдоль волновода. Этот дополнительный источник потерь также не является проблемой при соответствующих масштабах длины и частотах. В частности, исх. ⁷⁶ демонстрирует точность изготовления фононного резонатора ±0.3% по отношению к центральной частоте 6 ГГц, с фононным пропусканием 89% между двумя полостями, разнесенными на 43 мкм друг от друга, для волноводов с такой же низкой групповой скоростью, как и те, которые мы предлагаем. Потеря 11% вдоль этого волновода была измерена при комнатной температуре и связана с механизмами потерь, которые исчезают при криогенной температуре, что приводит к сверхдлительным временам декогерентности, измеренным в ссылках. ^48,49 .
Для оценки чисто механического фазового сдвига, возникающего из-за изменения длины пути, мы строим конечную структуру, в которой пьезоэлектрический привод простирается на центральные 20 периодов волновода длиной 220 периодов.Подробности этого расчета приведены в дополнительном примечании 4. Для рабочей точки при k = 0,6897 π / a и напряжении -50 В эта конечная структура дает фазовый сдвиг из-за механического изменения в длина пути k ⋅ Δ L , что составляет примерно 0,1°. Поскольку Δ k ⋅ L ≈ 97° в течение 20 периодов структуры периодического фазовращателя при −50 В, мы заключаем, что фазовый сдвиг, фиксируемый периодической вычислительной системой, будет доминирующим в нашей структуре фазовращателя.
Устройства обработки квантовой информации
В следующих разделах мы опишем, как наша платформа устройств фононного фазовращателя может применяться для хранения, маршрутизации и обработки квантовой информации. Хранение достигается за счет реализации фононного резонатора с настраиваемой связью. Информация может направляться и обрабатываться с помощью интерферометров Маха – Цендера (MZI). Кроме того, наша геометрия волновода поддается точной настройке дисперсии (дополнительное примечание 5) и предполагает конструкцию зеркал с настраиваемой отражательной способностью (дополнительное примечание 6).Когда эти элементарные фононные устройства соединяются со сверхпроводящими цепями посредством пьезоэлектрических взаимодействий ¹⁸ , возникают более совершенные операции квантовой обработки информации. Например, позже мы опишем, как адресуемая квантовая память возникает из-за использования MZI в качестве унитарных операторов преобразования пространственных мод волновода. Интерферометры могут направлять сигналы в память кубитов, состоящую из полостей с настраиваемой связью. Кроме того, поскольку процесс изготовления КНИ является масштабируемым, наша платформа устройств может использоваться для создания больших сетей ИМЦ для универсальной линейной фононики, как это было показано с фотоникой ⁷⁷.
Фононный резонатор с настраиваемой связью
Чтобы сконструировать фононный резонатор с настраиваемой связью, подходящий для устройства квантовой памяти, мы объединили пару фононных фазовращателей, описанных выше, с резонатором с высоким собственным Q , следуя аналогичному фотонному устройству. экспериментально продемонстрировано в исх. ⁷⁸ . В этой схеме резонатор high- Q служит носителем данных, где связью резонатора с шинным волноводом можно управлять путем интерферометрического объединения каналов утечки в двух разных направлениях. Рассмотрим резонатор, мимолетно связанный с фононным волноводом, показанным на рис. 5(а). Этот резонатор имеет изолированный резонанс на частоте 5,14 ГГц с полностью симметричным профилем смещения (дополнительное примечание 7). Таким образом, он может быть связан с ранее описанной рабочей точкой в полосе пропускания нашего фазосдвигающего волновода. Основываясь на недавних результатах ^48,49 , мы предполагаем, что резонатор находится при криогенных температурах и имеет собственное Q , превышающее 10 ¹⁰, так что его собственный коэффициент потерь κ _i имеет порядок из 2 π × 1 Гц.Эванесцентная связь характеризуется исходной скоростью связи на выходе κ _e в каждом направлении вдоль волновода. Для захвата летящего фонона, падающего на резонатор из волновода, κ _e должно быть больше ширины полосы этого летящего фонона. Этого можно добиться, регулируя близость резонатора и волновода через фононную решетку или изменяя геометрию решетки между ними.
Рис. 5: Фононная архитектура памяти.
a Фононный резонатор с изолированным резонансом на частоте 5,14 ГГц. Резонатор имеет коэффициент собственных потерь κ _i ~ 1 Гц и коэффициент внешних потерь κ _e, который можно настроить, регулируя расстояние между резонатором и волноводом. b Блок-схема, показывающая основные компоненты системы. c Схематическая структура устройства фононной квантовой памяти.
Блок-схема основных компонентов архитектуры памяти показана на рис.5(b), а схема возможной реализации показана на рис. 5(c). Здесь задействованы два фазовращателя, но основные рабочие компоненты памяти состоят из подсистемы, которая обозначена пунктирной линией на рис. 5(b). Наряду с зеркалом эта подсистема состоит из резонатора и главного фазовращателя справа от резонатора. Квантовая информация, распространяющаяся по волноводу, дважды взаимодействует с фононной полостью, один раз перемещаясь вправо, а второй раз перемещаясь слева после отражения от зеркала. Динамика системы является результатом интерференции трех волн на левом выходном отверстии резонатора: (1) входной волны, прошедшей мимо резонатора, (2) необработанной волны, бегущей вправо из фононного резонатора, и (3) необработанный выходной сигнал с перемещением влево. Волны (1) и (2) имеют фазу распространения туда и обратно, которая зависит от состояния основного фазовращателя, что позволяет контролировать интерференцию между каждой из этих волн и волной (3). Система функционирует как память, когда фазовый сдвиг, вызванный основным фазовращателем во время кругового обхода, настраивается так, чтобы чистый выходной сигнал резонатора, движущийся влево, был обнулен, а результирующая связь минимизирована.Более крупный фазовращатель ввода-вывода (IO) в левой части схемы функционирует в противовес основному фазовращателю и гарантирует, что выход всей системы находится в фазе со входом.
В контексте этой схемы фононной памяти надежный захват сигнала требует адаптации динамики связи между волноводом и резонатором к форме импульса сигнала. {* }\).Чтобы выполнить это требование, мы выбираем скорость затухания r = 2 π × 100 кГц, которая более чем на порядок быстрее, чем современные скорости декогерентизации трансмон-кубитов ^79,80,81 . Наконец, мы можем выбрать номинальное значение для внешней скорости связи волновода с резонаторами κ _e = 3 r , которое позволит эффективно захватывать наш прототип сигнала, гарантируя, что связь волновода с резонатором быстрее, чем связь резонатора с волноводом.
Поскольку полость действует как открытая квантовая система (связанная с окружающей средой), важно выйти за рамки традиционного гамильтонова формализма, который управляет замкнутым гильбертовым пространством. Вместо этого мы принимаем квантовую теорию ввода-вывода в марковском пределе ⁸² и применяем формализм SLH ⁶⁹ . Это обосновывается тем, что входная акустическая волна несет единичный квант механических колебаний, который либо теряется в большой окружающей среде, либо передается в полость в виде хранимой информации. Поскольку скорость потерь из полости намного меньше частоты колебаний, ее можно смоделировать как почти замкнутое гильбертово пространство с только возмущающей связью с окружающей средой. Потери при распространении, которые происходят непрерывно в волноводах, обычно моделируются как дискретные потери, реализуемые путем включения светоделителя на пути волновода с коэффициентом светоделителя, соответствующим потерям в волноводе. Как обсуждалось выше, потери при распространении, возникающие на десятках микрометров, необходимых для построения нашего устройства квантовой памяти, составляют порядка 10 ⁻⁸ .Как мы покажем, неверность нашей системы имеет порядок от 10 ^-1 до 10 ^-2 ; таким образом, мы можем смело игнорировать вклад в неточность, возникающий из-за потерь при распространении.
В картине Гейзенберга основное уравнение, определяющее эволюцию во времени оператора аннигиляции a _c для бозонного квантованного поля в фононной полости для этой системы (дополнительное примечание 8):
$${\ точка {a}} _ {c} = — \ frac {1} {2} \ left (4 {\ kappa } _ {e} {\ cos} ^ {2} \ left (\ frac {\ theta (t) {2}\right) +{\kappa}_{i}\right){a}_{c}-2\sqrt{{\kappa}_{e}}\cos\left(\frac{\theta (t)}{2}\right){a}_{{{{\rm{in}}}}}-\sqrt{{\kappa}_{i}}{f}_{i},$$
(3)
, где θ ( t ) представляет собой временной профиль фазового сдвига, вызванного основным фазовращателем при сдвиге вправо, − θ ( t )/2 представляет собой профиль фазового сдвига индуцируется фазовращателем IO при общем (правом) входе и общем (левом) выходе, a _in — поле ввода, а f _i — вход вакуума через Канал собственных потерь. Мы также получаем следующее отношение ввода-вывода:
$${a}_{{{{\rm{out}}}}}(t)={a}_{{{{\rm{in}}} }} (t) + 2 \ sqrt {{\ kappa} _ {e}} \ cos \ left (\ frac {\ theta (t)} {2} \ right) {a} _ {c}. $ $
(4)
Система ведет себя как один обычный резонатор без рассеяния от входа к выходу, а также обладает действительной исходной амплитудной скоростью $2{\kappa}_{e}(1+\cos (\theta (т)))$.
Максимальная точность достигается за счет оптимизации фазового профиля θ ( t ), который применяется к фазовращателям.{-1}-1\right),&\eta \,>\, {\eta }_{c}\end{array}\right.,$$
(5)
где η = η = κ _E _E T обозначает время в безразмерных фазовых блоках, а также константы A ₁, A ₂ и η _C определены в следующим образом:
$${A}_{1}=\frac{16}{{\left(4\sqrt{\frac{{\kappa}_{e}}{r}}+\sqrt{ \frac{r}{{\kappa}_{e}}}\right)}^{2}}{\left(\frac{8}{4+\frac{r}{{\kappa}_{e }}}\right)}^{-\frac{8}{4-\frac{r}{{\kappa}_{e}}}}+{\left(\frac{8}}{4+\frac {r}{{\kappa}_{e}}}\right)}^{-\frac{2}{4\frac{{\kappa}_{e}}{r}-1}},$$
(6)
$${\eta}_{c}=\frac{2}{4-\frac{r}{{\kappa}_{e}}}\ln \left(\frac{8}{4+) \frac{r}{{\kappa}_{e}}}\right). $$
(8)
Обратите внимание, что в единицах времени t _c = η _c / κ _e представляет собой пороговое время, при котором полость заполняется настолько, что чистый выходной сигнал фаза θ ) впоследствии может быть динамически настроена, чтобы обнулить чистые потери на входе-выходе из-за деструктивной интерференции между отраженным входным сигналом, движущимся вправо, и необработанным выходным сигналом, движущимся влево, системы резонатора-зеркала.Точность как функция r / κ _e показана на рис. 6(а). При соотношении r / κ _e = 1/3 оптимальный фазовый профиль (рис. 6(б)) дает точность 96,9%. Скорость увеличения фазового профиля задает шкалу необходимого времени переключения фазовращателя, в то время как длины фазовращателей определяют шкалу напряжения, требуемую для каждого из них, следуя рис. 4 (c). Максимальная скорость роста фазы ограничена резонансом 14 МГц в передаточной функции (рис. 3 (d)), что соответствует скорости изменения D θ / D ( κ _E T ) ≈ 23 для κ _E = 2 π × 300 кГц. Мы удовлетворяем этому условию, устанавливая временной интервал между последовательными дискретными значениями фазы таким образом, чтобы наклон никогда не превышал вышеуказанное значение. В частности, подъем наиболее резкий сразу после прохождения критического времени t _c. Здесь мы находим, что установка следующего момента времени как 1.1 κ _e t _c удерживает уклон в пределах физически достижимого диапазона. Это соответствует интервалу времени 0,1 κ _e t _c . Полноквантовое моделирование в QuTiP (Quantum Toolbox in Python) ⁸³ показывает, что точность остается на уровне 96,9% (эквивалентно значению, рассчитанному для непрерывного времени) даже с этим интервалом, подразумевая, что временные шаги в достаточной степени римановы. Однако этот идеализированный расчет точности не учитывает конечное время, которое требуется сигналу для распространения через основной фазовращатель и возвращения в резонатор.В течение этого промежутка население полости изменяется, тем самым нарушая тщательно разработанную деструктивную интерференцию между движущимся влево входом и исходным выходом, движущимся влево, и приводя к увеличению потерь. См. Дополнительное примечание 10 для подробного вывода временной эволюции оператора резонатора при наличии задержки. При заданном времени прохождения сигнала туда и обратно δ _F от резонатора до зеркала и обратно можно ввести временную задержку в фазовый профиль зеркала, а также во временной профиль расстройки резонатора.Мы обозначаем эти временные задержки как δ _M и δ _C соответственно. Для δ _F ≈ 60 нс на рис. 6(c) показаны результаты численного моделирования, вычисляющего максимальную точность воспроизведения как функцию δ _M , а также соответствующее значение δ _С . Максимальная достоверность приблизительно равна 89,0% и достигается при δ _M = 21 нс и δ _C = −34 нс.
Рис. 6: Результат моделирования фононного резонатора с настраиваемой связью.
Параметры моделирования можно найти в основном тексте. a Точность как функция r / κ _e . b θ ( t ), со временем в единицах 1/ κ _e , учитывая r = / κ e. c Максимальная точность воспроизведения как функция δ _M и соответствующего δ _C .
Поскольку сигнал должен пройти через резонатор и отразиться обратно в резонатор до того, как эффект интерференции сможет закрепиться, мы должны минимизировать временные затраты, связанные с созданием интерференции, чтобы максимизировать точность передачи. Следовательно, в предлагаемой нами реализации устройства, показанной на рис. 5(с), используется более способный к растяжению рабочий смысл основного фазовращателя, который растягивается только на десять периодов. Оболочка, окружающая резонатор, простирается на семь периодов, и имеется дополнительный период, разделяющий фазовращатель и оболочку, поэтому общая длина пути в волноводе между резонатором и зеркалом составляет 18 периодов, или 9.54 мкм. Поскольку v _g = 312 м/с, временная задержка δ _F, связанная с прохождением сигнала из резонатора через главный фазовращатель, отражением на зеркале и возвращением в резонатор, составляет 61 нс . Напряжение, необходимое для достижения фазового сдвига + π в основном фазовращателе, составляет примерно -85 В. С другой стороны, поскольку время, необходимое для прохождения сигнала через фазовращатель ввода-вывода, не влияет на точность передачи памяти, мы ослабляем требования к длине до 40 периодов.Следовательно, смещение, необходимое для фазового сдвига − π при двукратном прохождении через входной фазовращатель, равно +35 В. длина основного фазовращателя, что требует увеличения смещения на его пьезоэлектрических приводах. Поскольку δ _F определяет предел точности, дополнительные улучшения могут быть сделаны путем определения геометрии волновода, которая дает больший фазовый сдвиг при более высокой групповой скорости, чтобы уменьшить затраты времени, связанные с захватом кубита в резонаторе.Снижение рабочего напряжения улучшит совместимость с криогенной средой, в которой будет существовать система. Мы предполагаем, что дальнейшее изучение масштабирования акустоупругого эффекта с уменьшением размера элемента может привести к увеличению сдвига частоты. Меньшие размеры элементов, вероятно, повысят рабочую частоту, а также повысят требования к процессу электронно-лучевой литографии, необходимому для изготовления PnC и волновода.
Программируемые многомодовые фононные интерферометры
В фотонной обработке информации MZI являются важными строительными блоками как для классических, так и для квантовых приложений, поскольку они могут быть мультиплексированы вместе для обеспечения преобразования SU( N ) из N входных пространственных мод в N режимы вывода ⁸⁴ . {-i\phi/2}\sin\theta/2\end{массив}\right)$$
(9)
, что было бы достигнуто путем размещения фазовращателей предыдущей секции в дифференциально смещенных парах между ( θ ) и после ( ϕ ) парой светоделителей и сумматоров 50:50. Направленные ответвители с объединением и разделением мод преобразуют входные моды a ₁ и a ₂ в выходные моды ${b}_{1,2}=(1/\sqrt{2}) ({a}_{1,2}+i{a}_{2,1})$ и может быть реализована путем мимолетного соединения волноводов PnC ⁸⁵ .
Рис. 7: SU(2) фононный интерферометрический переключатель Маха–Цендера.
a Принципиальная схема. B Сдвиг фазы L ⋅ Δ K против напряжения k против напряжения V Для 1003403_{x x π / π / π / π / π / π / π / π / A . c Выходная мощность как функция смещения фазовращателя для интерферометра Маха – Цендера.}
Для конкретики предположим, что фазовращатели в этой структуре имеют длину 100 периодов, а что те же 5.Рабочая частота 1406 ГГц используется так же, как и в предыдущих разделах. На рис. 7(b) показано соотношение между напряжением и фазой для одного фазовращателя с использованием данных с рис. 4. В качестве примера работы двухрежимного интерферометра рассмотрим случай, когда входящий сигнал присутствует только в одном входных каналов интерферометра. Мощность на двух выходах интерферометра является функцией разности фаз θ между двумя путями и пропорциональна $(1\pm \sin\theta )/2$.Уровни смещения на фазовращателях указаны по оси абсцисс на рис. 7(в), показывая, что полный диапазон интерференции между каналами доступен при менее чем ±25 В.
Каскадные схемы этих SU(2) преобразований позволяют создавать PMMI, которые реализуют преобразования SU( N ) между входами N и выходами N ⁸⁴ . Эти фононные PMMI с пьезоэлектрическим приводом и акустомеханической настройкой будут в значительной степени аналогичны недавно продемонстрированным пьезоэлектрическим и оптомеханически настроенным фотонным PMMI ⁵⁵ . Сочетание этих преобразований SU( N ) с поддержкой PMMI с неклассическими фононными источниками, такими как состояния Фока или сжатые состояния, позволило бы обеспечить универсальную линейную фононную квантовую обработку, аналогичную универсальным линейным квантовым оптическим процессорам ⁷⁷ . Наконец, путем объединения этих преобразований SU( N ) с поддержкой PMMI с элементами квантовой фононной памяти, описанными выше, можно создать адресуемый регистр квантовой памяти. Таким образом, M фононных мод могут быть связаны с произвольными амплитудами и фазами с N кубитами квантовой фононной памяти, где M ≤ N .Мы нарисовали одну возможную сетевую структуру на рис. 8, где шесть входных режимов фононного кубита могут быть направлены в любую из шести памяти через шестирежимный PMMI с использованием алгоритма декомпозиции из ссылки. ⁸⁶ . Элемент фазового экранирования D , предшествующий PMMI, состоит из фазовращателей на каждом из входных портов и необходим для реализации любого произвольного преобразования в U ( N ) ⁸⁴. Возможна альтернативная формулировка фазового экрана, следующая за преобразованием PMMI ^86,87 .
Рис. 8: Схема адресуемой фононной памяти, построенной из PMMI, заканчивающегося массивом полостей, которые могут хранить квантовую фононную информацию.
Элементы фазового экрана в D , показанные серыми прямоугольниками, представляют собой одномодовые фазовращатели (рис. 2), а синие прямоугольники представляют собой элементы ИМЦ U (2) (рис. 7), которые составляют PMMI, а зеленые прямоугольники представляют резонаторы с настраиваемой связью (рис. 5).
Как обсуждалось ранее, потери при распространении в криогенных подвесных волноводах Si PnC пренебрежимо малы на масштабах длины, необходимых для создания рассматриваемых массивов ИМЦ.Поэтому производительность массивов ИМЦ будет в основном определяться качеством разделяющих и объединяющих элементов. Как и их аналоги на фотонно-кристаллических волноводах, такие элементы разделения и объединения основаны на простой физике перекрытия фононных экспоненциальных хвостов в областях, где волноводы исчезают. Возможность построения таких систем была показана в недавних экспериментах ^88,89 , и, таким образом, высокоточные преобразования SU( N ) с поддержкой PMMI должны быть жизнеспособными.
Мы предложили использовать пьезоакустомеханические взаимодействия в непьезоэлектрических материалах, индуцированные деформационными приводами, для создания многообещающего класса фононных фазосдвигающих устройств. Элементы обработки квантовой информации, такие как PMMI, реконфигурируемая квантовая память, переключатели и настраиваемые зеркала, могут быть созданы путем интеграции фазосдвигающих элементов в волноводные схемы PnC. Хотя мы сосредоточились на конкретном наборе материалов, пленках Sc _x Al _{1− x} N, нанесенных на пластины КНИ, представленные нами концепции дизайна также применимы к LiNbO ₃, алмазу, GaAs , и другие акустические материалы с низкими потерями, поддающиеся обработке фононной информации ²⁵ . Например, включение нелинейного пьезоэлектрического эффекта ⁹⁰ может помочь в разработке квантовых фононных компонентов в LiNO ₃ и GaAs, оба из которых извлекают выгоду из предыдущих исследований, касающихся определяющих свойств более высокого порядка ^91,92 . Точечная группа $\overline{4}3m$ GaAs также имеет то же снижение симметрии в модулях упругости третьего порядка, что и точечная группа $m\overline{3}m$ Si ⁹³ , поэтому Применяемая здесь упругая конститутивная модель напрямую применима к GaAs.Хотя в этой статье основное внимание уделялось использованию квазистатической деформации с пьезоэлектрическими преобразователями для получения необходимой модуляции фазовой скорости фононов, возможно также использование полей управления микроволновой частотой и собственных акустических нелинейностей (аналогично х ⁽²⁾ и х ⁽³⁾ оптических нелинейностей) для динамической модуляции скорости связи резонатора и реконфигурации схем ^94,95 . Мы ожидаем, что дальнейшее изучение акустомеханических взаимодействий в этих материальных платформах приведет к появлению большого разнообразия устройств обработки квантовой информации, которые потенциально могут стать строительными блоками поколения квантового оборудования, где обработка и хранение квантовой информации происходят в фононной области.
Внутренний электрический ленточный обогреватель THERMOFILM THS-A Руководство по эксплуатации
Внутренний ленточный электрический обогреватель THS-A
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
HEATSTRIP® Indoor (THS-A)
Современное тонкое решение для недорогой, эффективный обогрев помещений
1
Обзор продукта
Почему стоит выбирать электрические лучистые обогреватели Heatstrip® для внутренней отделки помещений?
Rev E MAY21
Поскольку в открытом помещении может происходить значительное движение воздуха, многие обычные обогреватели полагаются на конвекционный нагрев, который работает за счет нагрева окружающего воздуха. Это может быть совершенно непрактично для этих помещений, так как этот нагретый воздух может легко теряться или естественным образом перемещаться в места, где он становится неэффективным (например, высокие потолки). Обогреватели лучистого типа передают тепло непосредственно объектам посредством инфракрасных волн. В то время как конвекционные обогреватели нагревают воздух между объектами, лучистые обогреватели нагревают поверхность самих объектов. Электрические лучистые обогреватели HEATSTRIP® эффективны в неизолированных или трудно отапливаемых помещениях, поскольку они обеспечивают направленное тепло непосредственно людям и объектам на своем пути.
Вверху: лучистое тепло направлено вниз туда, где оно требуется, и может быть зонировано для обогрева только тех
зон, которые заняты.
Вверху: конвективное тепло может теряться в неизолированных помещениях или естественным образом подниматься к крыше в местах с высокими потолками.
В категории продуктов Heatstrip® имеется 3 различных ассортимента продукции. Каждый из них имеет разные температурные характеристики, что делает их идеальными для различных применений. Ниже приведен список некоторых распространенных приложений, чтобы помочь с выбором наиболее эффективной и действенной серии.Это только общее руководство. Дополнительные сведения см. в руководстве по продукту для каждого продукта.
HEATSTRIP® Classic (модели THH) — это высокотемпературный обогреватель премиум-класса, который в основном используется для наружных помещений с 1, 2, 3 или 4 закрытыми сторонами или открытыми внутренними зонами с идеальной высотой монтажа от 2,3 м до 2,7 м. .
HEATSTRIP® Max (модели THX) — это сверхвысокотемпературный обогреватель, используемый для открытых или открытых площадок с монтажной высотой от 2,4 до 3,5 м.
HEATSTRIP® Indoor (модели THS) — это нагреватель средней интенсивности, используемый для защищенных помещений.
ЗАЯВЛЕНИЕ
THS THH THX
Внутренние изолируемые помещения: классы, офисы, ванные комнаты, влажные помещения, сушильные помещения
X
На открытом воздухе под навесом: кафе, веранда, патио, балкон высотой потолка 3 м или менее
X
На открытом воздухе под навесом: кафе, веранда, патио, балкон высотой потолков до 3,5м Открытая открытая площадка Внутренняя открытая площадка: склад, фабрика, производственные площади, спортивные сооружения площади
2
Heatstrip® Indoor — характеристики и преимущества
Стильный, современный, гладкий, тонкий дизайн Новый современный, тонкий дизайн Heatstrip Indoor делает его самым элегантным профилем на рынке. Он будет элегантно и органично вписываться в любой интерьер или интерьер. Эффективное и экономичное решение для обогрева помещений открытого типа с жестким обогревом Инновационная конструкция HEATSTRIP® обеспечивает комфортное и равномерное рассеивание тепла от поверхности с минимальными эксплуатационными затратами. До 90 % тепловой энергии направляется на обогреваемую площадь, а 10 % выделяется в виде конвективного тепла. Этот высокий коэффициент полезного действия означает большую теплотворную способность. Эти обогреватели средней интенсивности имеют повышенную степень защиты от воды IP45 и специально разработаны для обогрева помещений.
Улучшенные характеристики теплоизоляционной полосы Конструкция HEATSTRIP Indoor включает в себя уникальный профиль с большой площадью поверхности для эффективного и действенного отвода тепла. Усовершенствованная конструкция нагревательной панели обеспечивает быстрое рассеивание тепла, обеспечивая идеальную комфортную тепловую среду в помещении. Гибкость конструкции для удовлетворения требований BCA 4 различных модели и несколько вариантов монтажа в пределах диапазона позволяют проектировать инновационные системы отопления, отвечающие строгим требованиям BCA. Подходит для различных применений — коммерческих и жилых помещений. HEATSTRIP Indoor может быть разработан для обеспечения комфортного обогрева одной комнаты или большого стадиона, а также большой группы или одного человека.Heatstrip Indoor идеально подходит для целого ряда применений, таких как классы, лекционные залы, спортивные сооружения, магазины, фабрики, церкви, рестораны, склады, выставочные залы, детские учреждения, офисы, промышленное отопление, студии танцев и йоги и спальни, гостиные, ванные комнаты. и т. д. Несколько вариантов монтажа упрощают установку Стандартные потолочные кронштейны поставляются в комплекте, а также доступны дополнительные кронштейны для углового настенного монтажа, монтажа заподлицо с потолком; Крепление к потолку на Т-образной балке и подвеска на цепях/тросах.Минимальное техническое обслуживание HEATSTRIP® Indoor не имеет внутренних движущихся частей, что обеспечивает бесшумную работу и практически не требует технического обслуживания. Сделано в Австралии Разработанный, спроектированный и изготовленный в Австралии, HEATSTRIP® Indoor имеет 24-месячную гарантию для жилых помещений и 12-месячную коммерческую гарантию.
3
Технические характеристики — Австралия
Модель
THS800A THS1200A THS1800A THS2400A
Power (Watts)
Текущие размеры Вес
(AMPS)
(мм)
(кг)
800 1200 1800 2400
3 .3
624 x 235 x 485
5
6
9
1834 x 235 x 48
9
длина ведущей длины
(мм) 1000 1000 1000 1000
Plug
Да Да Да Да
Модель Тип нагревателя Тип Выходное соединение Удобрения Установка нагревателя Высота
Устройства монтажа
Рейтинг защиты Страна производитель
Высокая интенсивность Электрический радиатор нагревательный нагреватель с высокой поверхностью профилированный сплав
См. приведенную выше таблицу кодов моделей 230–240 В, номинальное, 50–60 Гц, однофазный трехжильный кабель 1.5 мм2
АВСТРАЛИЯ/Новая Зеландия
МИНИМАЛЬНАЯ РЕКОМЕНДУЕМАЯ
МАКСИМАЛЬНАЯ
2,1 м от 2,3 до 2,7 м
3,0 м для потолочного, настенного и скрытого монтажа. Также доступен кронштейн для подвесной цепи.
IP45 защита от водой вход от всех направлений Австралия
42 42 42 42
624
9000A 924
THS1200A 235
THS1800A 235
1384 1834
THS2400A 235
THS2400A 235
4
Выбор направляющая
Общие рекомендации для HEATSTRIP® Indoor:
·
Идеальная монтажная высота: 2.от 3 м до 2,7 м. Максимум 3,0 м в изолированном помещении.
·
Идеальное место установки: установка на потолке, непосредственно над отапливаемым помещением (например, над столом, зоной отдыха и т. д.)
по 2-м разным сценариям. Например, для защищенного помещения модель THS 1800A покрывает 12 м2, а модель THS 2400A —
16 м2.
Модель
Крытый утеплен (M2)
в помещении (M2)
THS 800A
8
9000A 5
THS 1200A
12
9000A 8
THS 1800A
18
12
THS 2400A
24
16
Вышеизложенное является ориентировочным и может варьироваться в зависимости от конкретного места и условий.
5
Требования к установке
Идеальное место для монтажа HEATSTRIP® Indoor – на потолке, непосредственно над обогреваемым помещением. Если это невозможно, HEATSTRIP®. В помещении можно закрепить на стене и наклонить вниз. В этой ситуации убедитесь, что высота установки находится в диапазоне от 2,1 м до 3,0 м.
·
При монтажной высоте более 3,0 м мы рекомендуем использовать дополнительные аксессуары, чтобы уменьшить высоту обогревателя
до 2.3м–3,0м. Это повысит эффективность вашей HEATSTRIP®. Дополнительную информацию см. в разделе «Монтаж
аксессуаров».
·
Электрические соединения/GPO не должны располагаться на задней стороне обогревателя. Они должны располагаться за пределами физической зоны
блоков, чтобы свести к минимуму накопление тепла за блоками.
·
Если нагреватель должен быть установлен на наклонной поверхности (например, на сводчатом потолке), убедитесь, что электрическое соединение
расположено в самой нижней точке нагревателя.
Неправильная установка
Правильная установка
ПОТОЛОК
Поверхность нагрева никогда не должна быть направлена к потолку 6
50 МИН. WALL
Место установки – приведенные ниже схемы подтверждают минимальные рекомендуемые расстояния.
СВЕТ, ВЕНТИЛЯТОР ИЛИ РАСПЫЛИТЕЛЬ НЕ ДОЛЖНЫ БЫТЬ НИЖЕ ОБОГРЕВАТЕЛЯ
ПОТОЛОК
500 МИН.
1000 МИН.
50 МИН.
2100 МИН. ПОВЕРХНОСТЬ ПОД ОБОГРЕВАТЕЛЕМ
ПОЛ
Установка на стене под углом
СВЕТ, ВЕНТИЛЯТОР ИЛИ РАСПЫЛИТЕЛЬ НЕ ДОЛЖНЫ БЫТЬ ПОД ОБОГРЕВАТЕЛЕМ
ПОТОЛОК
50 МИН.
СТЕНА
200 МИН.
500 МИН. 1000 мин.
2100 МИН.
ПОВЕРХНОСТЬ ПОД ОБОГРЕВАТЕЛЕМ
ПОЛ
Установка на потолке
СВЕТ, ВЕНТИЛЯТОР ИЛИ РАСПЫЛИТЕЛЬ НЕ ДОЛЖНЫ БЫТЬ ПОД ОБОГРЕВАТЕЛЕМ
ПОТОЛОК
500 МИН.
СТЕНА
50 МИН. 1000 мин. 2100 мин. ПОВЕРХНОСТЬ ПОД ОБОГРЕВАТЕЛЕМ
ПОЛ
Угловой
7
Варианты монтажа
Установка HEATSTRIP® Indoor проста и удобна с помощью прилагаемых стандартных монтажных кронштейнов. Для других, более сложных мест доступен ряд вариантов монтажа — см. схемы ниже.
HEATSTRIP® Indoor можно крепить непосредственно к потолку; под углом к стене; устанавливается заподлицо с потолком; подвешены на цепях или установлены встык. Более подробная информация о каждом варианте монтажа приведена на следующих страницах.
Потолок
Угол монтажный кронштейн
Стандартный кронштейн
T BAR Mount Kit
Bard Mount Chartbood
Подвеска Кольцевой кронштейн
Корпус для приспособлений
CLEAN CALL CALL COLD TA BAR
КОНТАКТУ к концу монтажный кронштейн
8
Стандартные монтажные кронштейны включены в КОРОБКА
ПОДВЕСНОЙ КРОНШТЕЙН
Стандартные монтажные кронштейны
HEATSTRIP® Indoor поставляется с парой стандартных монтажных кронштейнов.Эти кронштейны позволяют осуществлять прямое крепление к потолку. Кронштейны необходимо закрепить на надежной раме или потолке с минимальным расстоянием между двумя кронштейнами. Минимальное расстояние («B») для каждой модели указано в таблице ниже. Завершая установку, убедитесь, что все винты затянуты, а устройство надежно закреплено.
модель
THS800A THS1200A THS1800A THS2400A
«B» Минимальное расстояние (мм)
350
500
700
5000
52
41
41
235
Стандартный монтажный кронштейн
Часть No Zbrak-92
РАЗМЕРЫ В УПАКОВКЕ (мм)
200 x 50 x 50
ВЕС (кг)
МАТЕРИАЛЫ
0.5
МЯГКАЯ СТАЛЬ ПОРОШОК-
С БЕЛЫМ ПОКРЫТИЕМ
9
Угловые монтажные кронштейны
HEATSTRIP® Indoor можно заказать с угловыми монтажными кронштейнами. Эти кронштейны можно прикрепить к потолку или стене, чтобы приблизить эффективное тепло к месту, где оно необходимо. Угол кронштейна предварительно установлен на 45°. При установке следите за соблюдением минимальных расстояний. Винты не предусмотрены.
185
ПОТОЛОК
75
СТЕНА 135
Угловой монтажный кронштейн
АРТИКУЛ №Thsac-020
упакованные размеры (мм)
вес (кг)
Материалы
0. 5
Мягкая стальная порошка —
с покрытием белый
10
подвеска монтажный кронштейн
Кронштейн обеспечивает дешевый, простой и эффективный способ опускания HEATSTRIP® Indoor с высоких потолков. Если высота потолков более 2,7 м, это закрытая наружная среда. Рекомендуется опускать нагреватели до идеальной монтажной высоты 2.1м–2,7м. Кронштейн предназначен для использования с цепями или тросами. Может быть несколько вариантов расположения цепи/провода, как показано на схеме ниже.
Примечание: цепи или кабель не поставляются с нагревателями
9000A подходит для моделей THS800A THS1200A
THS1800A THS2400A
Часть нет THSAC-021 THSAC-022
упакованные размеры (мм)
650 x 200 x 200 50
Вес (кг) Материалы
2
MILDE ELEE
PILLOWOOT
белый
2
мягкая сталь
порошок
белый
11
T Bar Mount
The Bar Mount предназначен для вписывается в виде половины плитки в стандартную потолочную сетку Т-образного профиля 1200 x 600 мм. Идеальная высота установки составляет 2,1–2,4 м, при максимальной высоте потолка 2,7 м в закрытом помещении. Следует строго соблюдать максимальную высоту установки, иначе производительность агрегатов может снизиться. Лицевая панель корпуса изготовлена из низкоуглеродистой стали с порошковым покрытием белого цвета с прочной отделкой. Пожалуйста, обратитесь к Руководству по установке для получения более подробной информации об установке.
Потолочный комбинат T Bar Mount
Утеплитель
T Bar Mount Kit
T Бар потолок
Подходит для моделей THS800A THS1200A
Часть №
THSAC-023 THSAC-024
Обогреватель
Размеры вырез (мм)
1080 x 280 1080 x 280
Размеры (мм)
(кг)
12
12
Промывная горелка
Корпус для скрытого монтажа — это идеальный способ аккуратно установить Heatstrip® Indoor на потолке.Они доступны для всех моделей Heatstrip® Indoor и поставляются в виде цельного блока для монтажа обогревателей. Скрытый монтаж может использоваться с гипсовыми или деревянными потолочными материалами.
Идеальная высота установки 2,1-2,7м. Следует строго соблюдать максимальную высоту установки, иначе производительность агрегатов может снизиться.
Лицевая панель изготовлена из мягкой стали с порошковым покрытием белого цвета.
STED
BEAL
Потолочный комбинат
1/2 Высота луча
1/2 Beam
Bar Mount Kit
THE BAR Mount Kit
Ths2400a
9000A
900A THS1200A THS1800A THS2400A
нагреватель
Часть №
COLE CUTOUT Размеры (мм)
1480x 300
7000 x 300
1930 x 300
50015
Вес
размеры (мм)
(кг)
740 x 345 x 100
5
1950 x 345 x 100
5
13
Монтажный кронштейн встык
Кронштейн встык позволяет соединить несколько блоков по прямой линии для достижения максимальной теплоотдачи и эстетической привлекательности. Это идеально подходит для таких применений, как длинные ряды столов и сборочные линии, где требуется постоянное тепловое покрытие. Кронштейн обеспечивает зазор 50 мм между блоками и отверстие для подключения питания. В соответствии с приведенной ниже схемой блоки следует монтировать с проводами питания вместе. Сквозной кронштейн можно использовать со стандартным потолочным/настенным кронштейном.
50
Часть нет THSAC-029
Размеры Packagaed (мм)
260x200x30
Вес (кг) 1
Материалы
Мягкая стальная с порошком
14
Безопасность
Heatstrip® Indoor есть IP-рейтинг 45.Это означает, что он безопасен для проникновения воды со всех сторон. HEATSTRIP® можно безопасно мыть из шланга. HEATSTRIP® прошел обширные испытания в лабораторных условиях; на заводе Thermofilm в Мельбурне и на полевых испытаниях в Австралии и за рубежом. Именно это тестирование дает покупателю уверенность в высоком качестве продукта.
Независимые лабораторные испытания подтвердили полное соответствие термопленки австралийским и другим международным стандартам. Это включает CE, AS/ANZ, UL/CSE
. Все модели нагревателей поставляются с вилкой.Стационарная проводка должна быть установлена лицензированным электриком в соответствии с действующими правилами электропроводки. HEATSTRIP® является оборудованием класса 1 и должно быть заземлено.
Во время работы обогреватель ОЧЕНЬ ГОРЯЧИЙ – не прикасайтесь ни к каким частям обогревателя, пока он включен. Не прикасайтесь к каким-либо частям в течение 30 минут после выключения.
Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или интеллектуальными способностями или с недостатком опыта и знаний, если только они не находятся под присмотром или не проинструктированы относительно использования прибора лицом, ответственным за их безопасность. .Дети должны находиться под присмотром, чтобы они не играли с прибором.
Не допускайте контакта кабелей, мебели, легковоспламеняющихся материалов и других предметов с любой поверхностью обогревателя.
При установке во влажных помещениях выключатели и элементы управления нагревателя должны быть расположены так, чтобы люди, находящиеся в ванне или душе, не могли до них дотронуться.
Нагреватель необходимо установить в соответствии с инструкциями по установке, обращая особое внимание на минимальные зазоры. Нагреватель необходимо закрепить на жестком кронштейне или креплении.
Обогреватель нельзя устанавливать непосредственно под розеткой или перед ней.
В случае неисправности нагревателя или повреждения шнура питания прибор следует вернуть по месту приобретения для возврата в компанию Thermofilm для ремонта.
Техническое обслуживание
HEATSTRIP® изготовлен из прочных материалов, однако регулярный уход и техническое обслуживание нагревателя помогут продлить срок его службы.
Рекомендуется промыть обогреватель водой из шланга и мягкой тканью осторожно протереть поверхности обогревателя с мягким моющим средством, чтобы удалить накопившиеся загрязнения из окружающей среды. Затем смойте все моющее средство с нагревателя. Все химические вещества в атмосфере, включая сигаретный дым, загрязнения и т. д., обесцвечивают поверхность обогревателя. В этом случае может потребоваться дополнительная очистка и техническое обслуживание. Процесс очистки не реже одного раза в три месяца уменьшит количество отложений и сохранит внешний вид как можно лучше. Если обогреватель находится в коррозионной среде, т.е. соляного тумана, мы рекомендуем каждую неделю очищать обогреватель небольшим потоком пресной воды. После очистки включите нагреватель на 20 минут, чтобы высушить остатки воды и предотвратить появление пятен от воды.Перед очисткой или осмотром обогреватель необходимо выключить и полностью охладить. Не используйте абразивные материалы или продукты для очистки нагревателя, в том числе растворители, чистящие средства на основе цитрусовых или другие агрессивные чистящие средства.
При обращении с нагревателем убедитесь, что ваши руки чистые или вы используете чистые перчатки, так как жир или грязь могут оставить следы на поверхности нагревателя.
Не используйте воду под высоким давлением для очистки нагревателей, только легкую струю воды.
15
Подключаемый пульт дистанционного управления HEATSTRIP
TT-MTR-PLUG был разработан для обеспечения простой функции таймера дистанционного управления обогревателями HEATSTRIP® с питанием от настенной розетки.Однако устройство можно использовать для удаленного управления с функцией таймера любым устройством, питаемым от стандартной австралийской сетевой розетки на 10 А.
Контроллер TT-MTR-PLUG состоит из пульта дистанционного управления и таймера, подключаемого к настенной розетке, что обеспечивает простоту работы с таймером по беспроводной связи.
Конструктивные особенности
·
TT-MTR-PLUG позволяет легко дистанционно включать устройства
, которые обычно постоянно подключены к стандартной сетевой розетке
.
·
Легко выбираемая функция таймера на 1 час, 2 часа и 4 часа
, доступная как на настенном блоке, так и на пульте дистанционного управления
·
Программируемый пульт дистанционного управления, способный
управлять несколькими устройствами.
Технические характеристики:
Дистанционный аккумулятор Дистанционный диапазон Питание от розетки Макс. нагрузка Потребление в режиме ожидания Частота удаленного доступа Сертификаты
Размеры в упаковке Вес устройства
CR2025, 3 В, литиевый 10 м 220 В — 240 В, 50 Гц 10 А (2400 Вт) <1 Вт 38 кГц ИК Австралийские стандарты AS/ NZ 3105, 3112, 3100
140 x 65 x 67
16
Настенный контроллер HEATSTRIP® с дистанционным управлением
Настенный контроллер TT-MTM2 Этот контроллер представляет собой специально разработанный и изготовленный контроллер для нагревателей HEATSTRIP.Он был разработан для простоты использования и снижения эксплуатационных расходов вашего обогревателя. Он обеспечивает как контроль температуры (позволяя пользователю увеличивать или уменьшать тепловую мощность в зависимости от температуры и условий окружающей среды), так и таймер для автоматического отключения нагревателя. Функция таймера имеет 4 настройки: 1 час, 2 часа, 4 часа или постоянно. Эта функция идеально подходит для таких областей применения, как зоны барбекю, зоны на открытом воздухе, рестораны, сборочные конвейеры и т. д. Когда не требуется непрерывное нагревание.Таймер также снижает вероятность того, что нагреватели непреднамеренно останутся включенными. В зависимости от температуры окружающей среды может потребоваться регулирование тепловой мощности обогревателя. Контроллер имеет 3 настройки: высокая, средняя и низкая. Контроллер позволяет комбинировать несколько таймеров (1/2/4 часа) и тепловую мощность (высокая/средняя/низкая)
Управление несколькими обогревателями
Можно использовать один настенный контроллер для управления несколькими обогревателями. Настенный контроллер рассчитан на 16 ампер и 240 вольт.
Дистанционное сопряжение
Все устройства работают с использованием одной и той же частоты дистанционного управления, поэтому с помощью одного пульта дистанционного управления можно управлять несколькими настенными контроллерами. Пульт будет работать на расстоянии более 8 м при использовании по прямой линии. Это расстояние уменьшается при использовании под углом.
Модель TT-MTM
Максимальное напряжение (вольт)
240
Максимальный ток (AMPS)
16
Упакованные размеры (мм)
150 x 95 x 55
единичный вес (кг)
0.3
17
Эксплуатация Нажмите кнопку «Вкл./Выкл.», чтобы включить или выключить питание. После включения контроллер будет по умолчанию настроен на высокую мощность и будет постоянно включен (без функции таймера). Нажмите кнопку «МОЩНОСТЬ», чтобы выбрать желаемую настройку мощности, переключаясь между ВЫСОКАЯ-СРЕДНЯЯ-НИЗКАЯ. Когда мощность установлена на высоком уровне, контроллер будет обеспечивать постоянную мощность. Когда установка мощности установлена на «СРЕДНЯЯ» или «НИЗКАЯ», выход попеременно включается и выключается, так что на нагреватель подается более низкая мощность.Нажмите кнопку «TIMER», чтобы установить таймер на 1, 2, 4 часа или постоянно. При постоянном включении будет гореть один из светодиодов ТАЙМЕРА. После выбора таймера он сразу же запустится. Когда таймер закончится, питание отключится, и все светодиоды также погаснут.
Защита от перегрева Этот контроллер защищен термовыключателем. Этот переключатель активируется, когда температура контроллера слишком высока. Контроллер отключит питание до тех пор, пока он не остынет в достаточной степени.Как только он остынет, устройство продолжит работать в обычном режиме.
Режим прогрева Контроллер запрограммирован на непрерывную работу (высокая настройка) в течение первых 15 минут работы относительно меньшей выбранной мощности, чтобы дать нагревателю время прогреться. По истечении этого времени он будет работать в соответствии с выбранным режимом.
Безопасность Контроллер TT-MTM должен быть установлен в помещении, вдали от влаги. Убедитесь, что соединения правильно подключены. Контроллер должен быть установлен в соответствии с вашими местными инструкциями и нормами по электромонтажу.Не допускайте, чтобы кабели, мебель, легковоспламеняющиеся материалы или другие предметы загораживали вентиляционные отверстия контроллера. Никогда не закрывайте вентиляционные отверстия контроллера. Никогда не закрывайте вентиляционные отверстия контроллера. Не помещайте ничего в вентиляционные отверстия контроллера. Прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или интеллектуальными способностями или с недостатком опыта и знаний, если только они не находятся под присмотром или не проинструктированы относительно использования прибора лицом, ответственным за их безопасность.Дети должны находиться под присмотром, чтобы они не играли с прибором.
Техническое обслуживание Контроллер TT-MTM изготовлен из прочных материалов, однако регулярный уход и обслуживание контроллера помогут продлить срок его службы. Рекомендуется очищать контроллер от пыли, чтобы поддерживать чистоту поверхности. Чистка не реже одного раза в три месяца уменьшит количество скопившейся пыли и сохранит его в лучшем виде. Не используйте абразивные материалы или продукты для очистки контроллера, в том числе растворители, чистящие средства на основе цитрусовых или другие агрессивные чистящие средства. Не используйте воду или влажную ткань для очистки контроллера. В пульте используется литиевая батарея CR2025 3V. Если красный индикатор на пульте перестает работать, замените батарейку.
18
TT-MTM контроллер Установка Руководство по установке
контроллер проводки
нагрузка 16а макс
N
L
N
L
нейтральный
Active
GANG BOX
220-240V ~ 50HZ поставку
TT- Контроллеру MTM2 требовалась достаточная циркуляция воздуха, чтобы обеспечить непрерывную работу при настройке нагрузки высокой мощности.Вентиляционные отверстия всегда должны оставаться свободными; никогда не блокируйте и не закрывайте вентиляционные отверстия. Идеальная установка контроллера обеспечит значительное пространство вокруг задней панели контроллера. Установка в ограниченном пространстве, например, на кирпичных стенах, может привести к перегреву, если не будет обеспечена достаточная вентиляция.
19
Схемы электропроводки нагревателя
Рекомендуется установить изолирующий выключатель ВКЛ/ВЫКЛ перед контроллером и убедиться, что устройство выключено после использования. С помощью одного контроллера можно управлять несколькими нагревателями, однако максимальный номинальный ток не должен превышать 16 А.Для прямого подключения к контроллеру максимальное значение, как правило, приходится на блок нагревателя, если суммарный максимальный ток не меньше 16 А. Например, 2x THh2800A можно подключить напрямую к контроллеру. Ниже приведены примеры схем с указанием возможных конфигураций установки. Всегда консультируйтесь со своим электриком и убедитесь, что вся проводка соответствует местным правилам.
20
Условия и положения гарантии
Приведенные ниже положения и условия гарантии применимы только к Новой Зеландии и Австралии.Для получения информации о международной гарантии см. положения и условия международной гарантии.
Thermofilm гарантирует первоначальному владельцу, что продукты HEATSTRIP® Classic не будут иметь дефектов материалов и изготовления в течение 24 месяцев для бытового использования с даты покупки в соответствии со следующими условиями гарантии. Для коммерческого использования гарантия составляет 12 месяцев.
Предоставление данной гарантии распространяется на: · Изделие HEATSTRIP® должно быть установлено в соответствии с Инструкцией по установке и соответствующими электрическими стандартами и кодами
.· Изделие HEATSTRIP® необходимо обслуживать и чистить в соответствии с инструкциями, подробно изложенными в Руководстве по установке. · Нет никаких явных или подразумеваемых гарантий в отношении требований к производительности.
Выбор блока или блоков полностью зависит от конструкции системы и производительности, определенных покупателем. · Покупатель не ремонтировал, не открывал и не модифицировал продукт каким-либо несанкционированным образом.
· Настоящая гарантия не распространяется на повреждение изделия или компонентов, вызванное обстоятельствами, не зависящими от компании Thermofilm, включая, помимо прочего, случаи, когда изделие используется не по назначению; если продукт был исправлен каким-либо образом; неправильная установка; неправильное питание; повреждения, вызванные во время доставки; неправильное применение, неправильное использование, злоупотребление, вандализм, отсутствие технического обслуживания или несчастный случай.
· Обязательства Thermofilm по данной гарантии ограничиваются ремонтом или заменой на заводе Thermofilm любых компонентов продукта, которые Thermofilm считает дефектными.
· Транспортные расходы, связанные с возвратом продукта на завод Thermofilm (или в любое другое место, письменно разрешенное Thermofilm), являются исключительной ответственностью покупателя.
· Все продукты проверяются и тестируются перед отправкой, и покупатель несет ответственность за их отгрузку с завода Thermofilm, если они не были доставлены в пункт назначения компанией Thermofilm.
· Изменение цвета поверхности может произойти через некоторое время, это не является гарантийным случаем.
· Нагреватели могут скручиваться и изгибаться, это не является гарантийным случаем. · Никакие продукты или компоненты не будут поставляться до проверки неисправного продукта или компонентов компанией Thermofilm или
уполномоченным представителем Thermofilm. · Thermofilm не участвует в каких-либо затратах на объекте или затратах на оплату труда, связанных с заменой деталей, ремонтом, снятием, установкой, обслуживанием, транспортировкой или обращением с деталями для получения готовой продукции, и не несет ответственности за части, отремонтированные или замененные без письменного разрешения. Thermofilm не несет ответственности за неисполнение или задержку выполнения своих гарантийных обязательств, вызванную обстоятельствами, не зависящими от нее, включая, помимо прочего, судебные или государственные ограничения, забастовки, пожары, наводнения, аномальные погодные условия, задержку поставки компонентов. .
Если по прибытии товар будет признан поврежденным, немедленно сообщите об этом транспортной компании и сделайте отметку в грузовых документах. При обнаружении повреждений после распаковки требуйте немедленного осмотра транспортной компанией и настаивайте на внесении записи о повреждении в грузовую документацию.
Покупатель гарантирует использование изделия в соответствии с: · Любыми инструкциями, время от времени предоставляемыми ему компанией Thermofilm. · Все государственные и местные правила, включая, помимо прочего, все соответствующие законы и правила в области электротехники, охраны окружающей среды, регулирующие установку, хранение, использование, обращение и техническое обслуживание товаров. · Все необходимые и соответствующие меры предосторожности и меры безопасности, связанные с установкой, хранением, использованием, обращением и обслуживанием товаров.
Наши товары поставляются с гарантиями, которые не могут быть исключены в соответствии с Законом Австралии о защите прав потребителей.Вы имеете право на замену или возмещение в случае крупного сбоя, а также на компенсацию за любые другие разумно предсказуемые убытки или ущерб. Вы также имеете право на ремонт или замену товара, если товар не имеет приемлемого качества и неисправность не является серьезной.
Все гарантийные запросы на ремонт или замену должны сопровождаться заполненной «Формой претензии по гарантии», которую можно получить в компании Thermofilm, вместе с доказательством покупки (и, по возможности, фотографиями установки) и возвратом нагревателя по месту покупки.
В случае претензии по гарантии товар необходимо вернуть дистрибьютору/продавцу для ремонта/замены. Контакт
Thermofilm Australia Pty Ltd
17 Johnston Court, Dandenong South, Victoria 3175, Australia Телефон: (03) 9562 3455,
21
сообщить об этом объявлении
Email: [email protected]
Documents / Resources 9 Temporizador Digital Programable 16 Eventos 220v 30a
Descripción
TEMPORIZADOR ELECTRONICO SEMANAL PROGRAMABLE MULTIFUNCION 220V 30 AMP
*Sí Tenemos Disponibles Para Envío Inmediato.
*Para programarlo lea las instrucciones descritas continuación.
*Si tiene dudas para conectarlo check el video ilustrativo
1. DESCRIPCIÓN
1. Se puede montar en un carril
2. Se puede programar por día, soport 6 o 9 o 3 minuto 04 minuto configuraciones cada una con encendido y apagado
4. Минимальный интервал
5. LCD-панель показывает реальное время в час/минуту y encendido/automático/apagado
6.Batería de respaldo de 15 días
2. Instrucciones de desbloqueo
Presione el botón «C / R» cuatro veces, y el carácter «d» desaparecerá en la esquina inferior izquierda de la pantalla. En este momento, эль прерыватель де контроля себе desbloquea. Si no se opera en 30 segundos, el interruptor de tiempo controlado se bloquea automáticamente. Por ejemplo, para finalizar la configuración, también puede presionar el botón «C / R» cuatro veces, para bloquear los botones y evitar cambios randomales en la configuración.
4. Instrucciones de manejo:
1. La primera vez que use este interruptor de temporizador, ingrese Corriente y deje que la batería se recargue. Luego presione la tecla Reset para borrar los datos y empezar de cero programar la hora.
Después de presionar reset, procede a establecer la hora con el botón con el icono de reloj y procede a establecer la hora con los botones корреспонденты в день, hora y minuto.
2. Programación
Paso Clave Programación
1 Presione P Establezca la pantalla en «1 ON» (Para indicar el momento de encendido del interruptor)
2 Presione D+ Seleccione los días de la misma desema (Siusted Tener Tener Tener desemana) Programación para todad la semana, no presione este botón)
3 Presione H+/M+ Seleccione la hora y minuto deseado
4 Presione P Establezca en la pantalla «1 OFF» (Para indicar el momento de apagado del interruption)
5 Presione P Selecteccione los días de la semana (Si usted desea tener la misma programación para todad la semana, no presione este botón)
6 Presione H+/M+ Seleccione la hora y minuto deseado
7 Repita 2-6 Esto es para la siguientes programaciones hasta el evento 16
8 Presiones Reloj Para finalizar o en caso de que ya no desee programar el resto de eventos
Nota:
Отмена предварительного задания программы «MANUAL» y tendrá la opción de programar n uevamente en ese mismo evento, си presiona «MANUAL» nuevamente, podrá ver la ultima configuración programada en ese evento.
*Modos de configuración:
1. Por cada día de la semana
2. Lunes, Miércoles y Viernes
3. Martes, Jueves y Sábado
4. Sábado y Domingo
60 4y Lunes, Marcoles
4. Mines, 40 Lunes, Viernes Jueves, Viernes y Sábado
7. Lunes, Martes, Miércoles, Jueves y Viernes
8. Lunes, Martes, Miércoles, Jueves, Viernes y Sábado
9. Lunes, Martes, Miércoles, Jueves, Viernes, Sábado y Domingo
3
, Ajustando la hora
Presione D+, H+ Y M+ para ajustar Día, hora y minuto revamente.
Presione «Manual» для настройки ключа и вуэльвало для настройки для настройки Apagar (OFF) или encender (ON) Manualmente или en su defecto, Select AUTO (AUTOMATICO) para continuar con la programación establecida.
Размеры: 82x66x36 мм
Видео иллюстративное, cambia el orden de las conexiones. Sirve para aclarar la forma en la que van conectados los Timer в целом.
Вы можете просмотреть видео-учебник на YouTube или просмотреть его /watch?v=BW7twRqBoCY или просмотреть на YouTube «Cómo instalar un temporizador horario»
.
