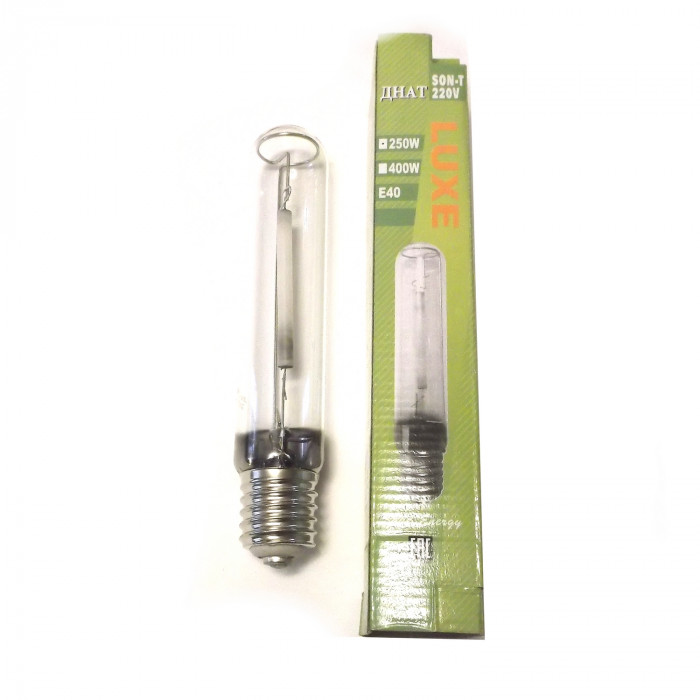

Днат расшифровка лампа: Лампы ДНаТ: источник света, который рановато списали на пенсию

Содержание

схема правильного подключения, принцип работы. Пускорегулирующий аппарат для натриевых ламп

Многие садоводы зачастую используют искусственное освещение в целях выращивания рассады в домашних условиях. Но как сделать это как можно качественнее? Ведь для полноценного развития растений им нужен определенный спектр освещения. К тому же хочется обойтись минимальными материальными затратами. Для этого стоит обратить внимание на светильники с лампами ДНаТ (схема подключения будет рассмотрена в данной статье). Но помимо бытовой сферы применения такие источники освещения хороши в использовании и прочих областях, включая разного рода промышленность.

Расшифровка аббревиатуры

Тема данной статьи будет посвящена рассмотрению особенностей этих ламп. Но прежде расшифруем саму аббревиатуру «ДНаТ». Что следует понимать под этим сочетанием букв? Собственно ДНаТ – это дуговой натриевый трубчатый источник освещения (естественно искусственный). И если сравнивать с другими аналогами, то данная разновидность отличается более высоким КПД. А он максимально приближен к 30%.

Выше уже был поднят вопрос касательно бюджетного варианта – так вот в целях экономии стоит приобретать лампы высокого давления. Излучаемый ими свет позволяет различать цвета практически на всем диапазоне, за исключением коротковолнового спектра. Но, собственно, как работают эти лампы? Об этом как раз далее.

Принцип работы

С расшифровкой аббревиатуры лампы ДНаТ мы уже ознакомились, теперь пора разобраться в принципе ее работы. Все основывается на дуговых разрядах, которые образуются в так называемой «горелке». Это разрядная трубка цилиндрической формы, которая изготовлена из чистой окиси алюминия. Она помещена в стеклянный и прозрачный баллон. На его конце располагается резьбовой цоколь типа Е-27 или Е-40.

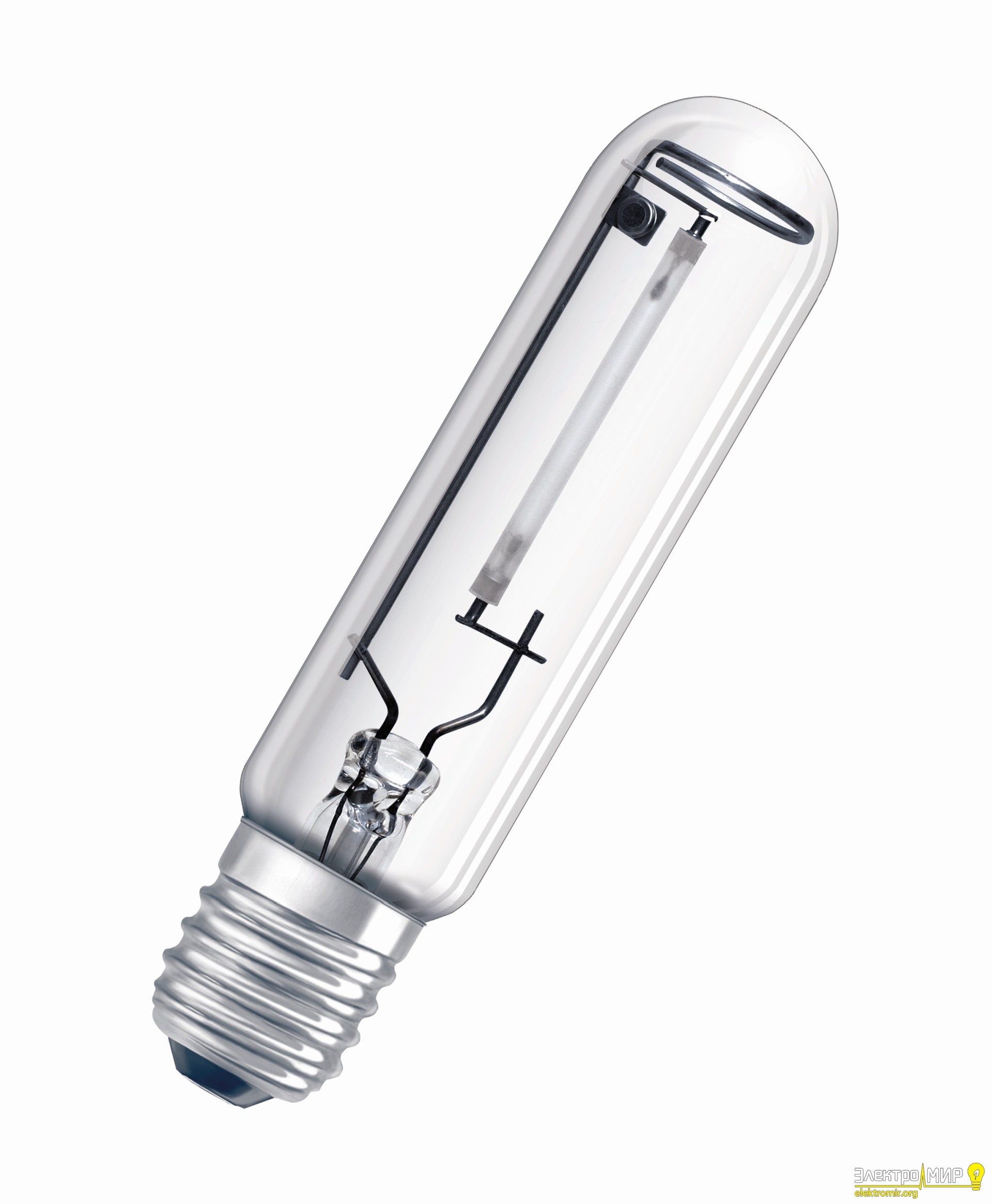

Внутренняя полость горелки заполнена смесью паров ртути и натрия с небольшим включением зажигающего газа ксенона. Как и любая другая газоразрядная лампа, тип ДНаТ требует для подключения импульсное запускающее устройство (ИЗУ) и балласт (дроссель).

Если вкратце, то работу натриевой лампы можно представить следующим образом: после ее включения ИЗУ подает электрические импульсы высокого напряжения (порядка нескольких киловольт). В результате действия этих импульсов возникает дуга. Необходимость дросселя в схеме подключения ДНаТ заключается в стабилизации напряжения и поддержании его в нужном режиме для полноценной работы лампы.

Особенности натриевых ламп типа ДНаТ

Стоит заметить, что сразу после включения натриевых ламп, они горят тускло и слабо, поскольку основные ресурсы тратятся на разогрев горелки. Лишь спустя 5-10 минут световой поток обретает необходимые параметры яркости, силы и насыщенности. В этот момент температура внутри горелки достигает необходимого значения.

Помимо ламп ДНаТ с отдельным подключением ИЗУ, в продаже есть разновидности, где это устройство уже является частью конструкции. И в этом случае они маркируются уже немного иначе – ДНаС. Как правило, таким производством занимаются такие компании, как Osram и Philips.

В то же время существуют и другие особенности, о которых желательно знать каждому.

Специфическое излучение

Это самая главная отличительная черта ламп типа ДНаТ – у них довольно специфическое свечение желто-оранжевого оттенка. И поскольку внутри горелки находится натрий, то их излучение принимает монохромный характер с высокой степенью пульсации.

Из-за этого нарушается цветопередача. По этой причине схема подключения светильника с ДНаТ лампами не находит применения в жилых зданиях, включая офисные, производственные и учебные помещения.

Светоотдача

Среди многих других типов с наихудшими показателями по качеству светового потока лампы ДНаТ выгодно отличаются от них в отношении уровня светоотдачи. Данный показатель достигает значения до 100 лм/Вт. В то же время это свойственно только новым источникам освещения. К концу срока службы это показатель значительно понижается – чуть ли не в два раза!

Качество свечения, включая и продолжительность работы ламп, во многом зависит от условий их эксплуатации. По заверениям производителей срок службы может составить до 10000 часов. Однако это достигается при соблюдении определенного температурного режима в период эксплуатации ламп – от -30 до +40 градусов. Причем с использованием ИЗУ высокого качества исполнения.

Цикличность не подходит

В силу конструктивных особенностей натриевых ламп (имеется в виду система зажигания) схема подключения ДНаТ не подходит для систем освещения с частыми циклами включения и выключения.

Перед следующим «запуском» им нужен продолжительный «отдых» – порядка 3-6 часов, не менее. В особенности это относится к продукции отечественного производства.

Показатели мощности

Что касается этого параметра, то он варьируется в диапазоне от 75 Ватт до 1 и более киловатт. Стоит только учитывать, что в процессе работы лампы могут сильно нагреваться. В связи с этим, для области растениеводства следует выбирать номинальную мощность от 75 до 400 Ватт. Более сильные лампы могут просто сжечь нежную листву тепличных растений.

В силу опять-таки сильного нагрева таким источникам света нужны специальные светильники. Они будут служить надежной защитой от загрязнения и прямого попадания влаги, а с другой стороны способствуют подаче нужного количества воздуха для охлаждения.

Область применения

Как в самом начале статьи было помечено, натриевые лампы находят широкое применение помимо бытового назначения. В силу высокой эффективности и хорошей выгоды их можно использовать практически в любой сфере человеческой деятельности. Зачастую такие лампы ставятся на светильники уличного освещения в различных общественных местах:

  • улицы с пешеходными переходами;
  • скверы и парки;
  • автодороги;
  • строительные площадки;
  • аэропорты;
  • тоннели.

Свечение ламп ДНаТ не вызывает усталость глаз у водителей, что очень важно, поскольку от этого зависит условия движения всех автомобилей. Усталость и вождение – понятия несовместимые друг с другом.

Ко всему прочему использование этих источников света способствует улучшению видимости при плохой погоде. За счет мощного светового потока устраняется негативные последствия тумана, все освещаемые объекты обладают повышенной контрастностью.

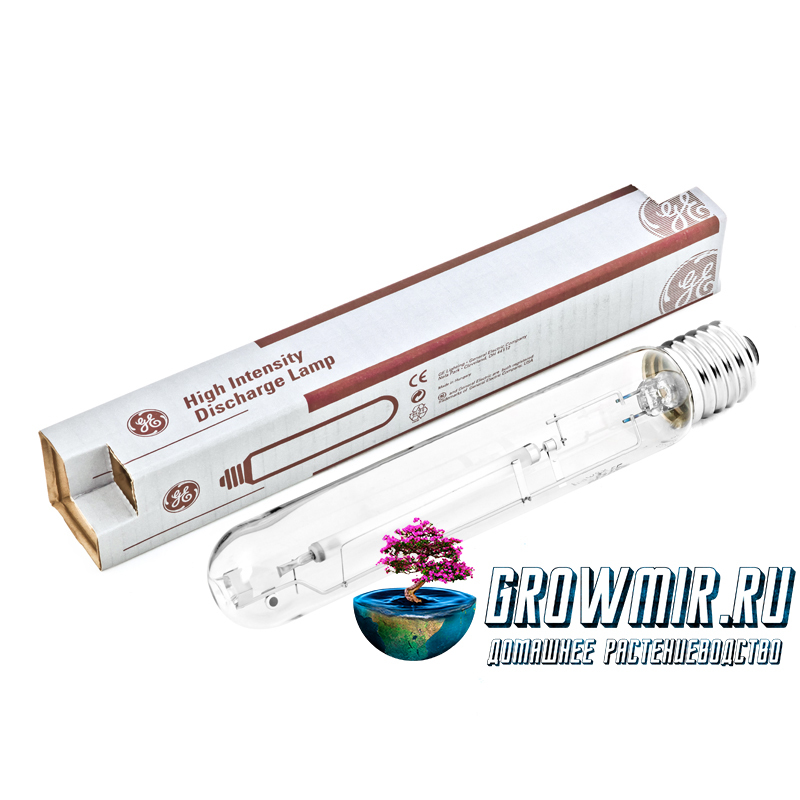

Натриевые лампы высокого давления (они же и есть ДНаТ) актуальны для светильников уличного освещения, а также помещений большой площади – спортивные залы, производственные и торговые комплексы.

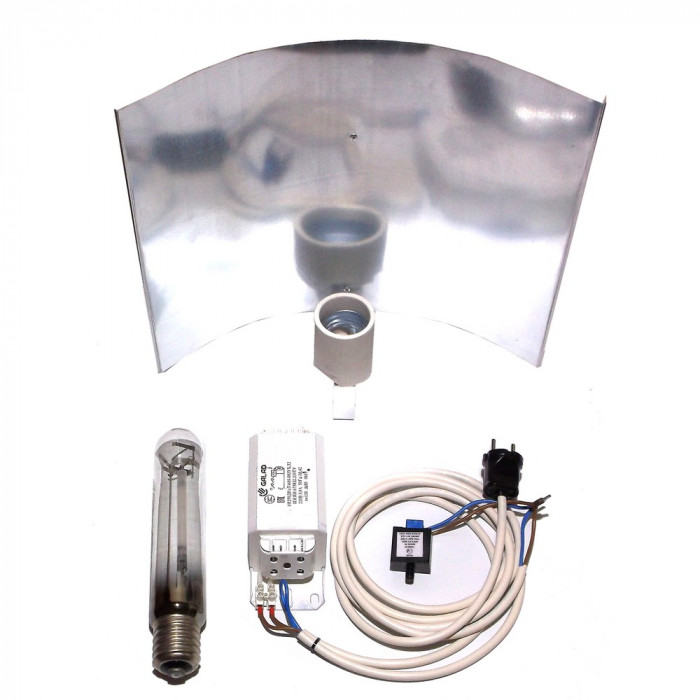

Большинство тепличных хозяйств стало использовать такие источники света для дополнительного освещения. И в связи с этим, производители стали выпускать лампы ДНаТ, имеющие специальный спектр излучения, который необходим растениям для правильного их развития.

Особенности установки и подключения

Несмотря на то, что натриевые лампы отличаются широкой сферой применения, они преимущественно используются в организации уличного освещения. Обусловлено это недостаточной передачей спектра цвета. При этом нет особой разницы, в каком именно положении будут находиться светильники. В то же время, как показывает многолетняя практика, наиболее эффективное их положение – горизонтальное. В этом случае основной световой поток излучается в разные стороны.

Для правильного подключения ламп, как мы теперь знаем, не обойтись без помощи стороннего «оборудования». Речь идет о балласте или по-другому – дросселе для ДНаТ, а также импульсном запускающем устройстве (ИЗУ). Без этого натриевая лампа просто откажется запускаться. О них было уже упомянуто, теперь же пора познакомиться с ними поближе.

Пускорегулирующее устройство

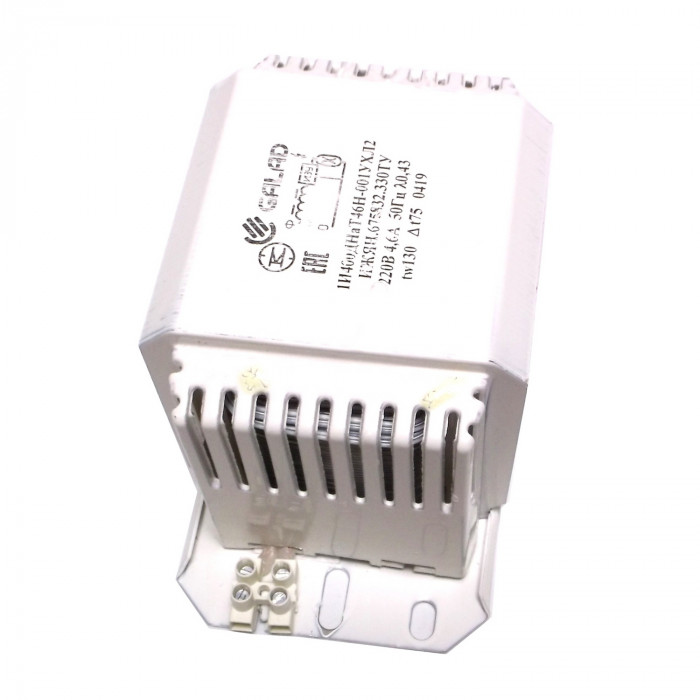

По сути, это связка двух основных устройств – балласта (дросселя) и ИЗУ. Вне всякого сомнения, электронные ПРА являются самыми лучшими в своем роде в отличие от индуктивных устройств. Однако и проигрывают им в плане стоимости – они у них довольно высока. По этой причине балластные индуктивные дроссели обладают, куда большим распространением. В некоторых лампах они уже включены в устройство. То есть остается подать напряжение на клеммы.

В настоящее время двухобмотчные дроссели уже устарели и в связи с этим, стоит обращать внимание на однообмоточные типы. При этом балласт должен быть предназначен именно для источников света типа ДНаТ и обладать такой же мощностью, что и сами источники света.

При этом в схеме подключения лампы ДНаТ через дроссель должен присутствовать оригинальный (то есть «родной») балласт. В противном случае никто не может гарантировать полноценную работу, включая их срок службы. Либо светоотдача ламп может существенно снизиться.

Также нельзя исключать и прочие ситуации. К примеру, эффект «мигания» – когда лампа может погаснуть сразу же после нагрева, а после ее остывания весь процесс повторяется снова.

Импульсный зажигающий «аппарат»

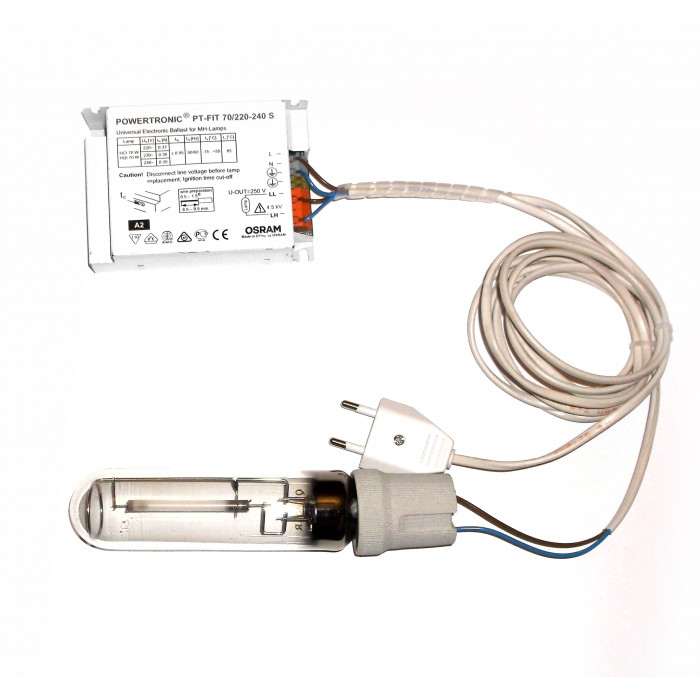

Это то самое устройство, с помощью которого производится запуск натриевой лампы. Разными производителями выпускаются ИЗУ как с двумя, так и тремя выводами. В силу этого отличаются и схемы подключения газоразрядных ламп. Как правило, она уже изображена на корпусах ИЗУ. Из отечественных устройств стоит присмотреться к УИЗУ – оно подойдет для ламп разной мощности и может сочетаться со всеми типами балластов.

ПРА для ДНаТ (УИЗУ) можно располагать в непосредственной близости балласта и около самой лампы, подключив к ее контактам. При этом полярность особой роли не играет. Однако красный «горячий» провод рекомендуется соединять с балластом.

Включение в схему конденсатора

Газоразрядные дуговые натриевые лампы – это потребители реактивной мощности. По этой причине иногда (в отсутствии фазокомпенсации) имеет смысл включить в схему подключения ДНаТ помехоподавляющий конденсатор. Его наличие позволит снизить пусковой ток и избежать неприятных ситуаций.

В зависимости от характеристик используемых дросселей емкость конденсатора должна быть соответствующей:

  • ДНаТ-250 (3 А) – 35 мкФ.
  • ДНаТ-400 (4.4 А) – 45 мкФ.

При этом следует отдавать предпочтение конденсаторам сухого типа, которые способны работать с номинальным напряжением 250 В.

Что касается соединения конденсатора в схеме подключения ДНаТ 400 с ИЗУ, то его следует выполнять толстым многожильным проводом с большим сечением. Сам кабель также должен выдерживать нагрузку довольно не слабого тока. Следует использовать надежную пайку, или клеммную колодку, а винты при этом следует затягивать с умеренной силой, чтобы не повредить последнюю.

Схема подключения

Как мы теперь знаем, схема подключения натриевых ламп главным образом зависит от количества выводов ИЗУ (2 или 3). Дроссель, как можно судить из схемы (в теле статьи ее можно встретить), включается в питающую сеть последовательно, в то время как ИЗУ – параллельно.

Иными словами, фаза сначала поступает на электромагнитный балласт, потом направляется к ИЗУ и только потом на лампу. Само зажигающее устройство может иметь и ноль в случае с тремя выводами.

Стоит еще раз напомнить о том, что мощность балласта должна в полной мере соответствовать этому же показателю лампы. Особенно это касается использования ЭПРА для ламп. Также в схеме может быть и конденсатор в целях снижения реактивной мощности (об этом выше уже было описано).

Подключение натриевых ламп требует определенных знаний и умений. Особенно, когда речь заходит о промышленном их применении. Если работа выполняется самостоятельно, необходимо учитывать важный момент – длина проводов, которые соединяют балласт с лампой, не должна превышать 1-1,5 м.

Меры предосторожности

Если подключение ламп типа ДНаТ выполняется самостоятельно, необходимо убедиться в том, что она соблюдена в точности. Рисунок есть на корпусе балласта или ИЗУ, но в его отсутствии стоит проконсультироваться со специалистом или продавцом. Последствия неправильного подключения просто катастрофические:

  • выход из строя одного из элементов схемы;
  • выбивание пробок;
  • взрыв лампы;
  • пожар.

Из-за жира или прочих загрязнений источник света может лопнуть в силу неравномерного нагрева сразу после входа в рабочий режим. По этой причине к колбе нельзя прикасаться голыми руками, лучше работать в перчатках. После установки лампы в патрон следует протереть ее спиртом. Это позволит убрать загрязнения.

Если же на работающую лампу попадут капли любой жидкости, это неизбежно спровоцирует взрыв. Вероятность – 100 %! Также стоит так установить светильник, чтобы он не упал во время эксплуатации. А через каждые 30 дней необходимо стирать с него пыль.

Задумываясь над реализацией схемы подключения ДНаТ, стоит учесть, что менять натриевые лампы рекомендуется спустя 4 месяца или полгода. При дальнейшем же их использовании заметно падает светоотдача.

Световой поток ламп ДРЛ и ДНаТ

Лампа ДРЛ (Дуговая Ртутная Лампа) — получила широко распространение при общем освещении больших территорий, таких как цеха, улицы, гаражи, подземные парковки, площадки и др. К таким территориям как правило не предъявляются особо требования по цветопередачи, но очень важна светоотдача. Лампы ДРЛ производятся мощностью от 50 до 2000 Вт и предназначены для сети переменного тока 220V с частотой 50 Гц. Для того, чтобы лампа ДРЛ зажглась необходимо пуско-регулирующее устройство — индукционный дроссель.

Характеристики лампы ДРЛ:

Наименование

Мощность,
Вт

Длина,
мм (L)

Диаметр,
мм (D)

Световой
поток, лм

Срок
службы, ч.

Тип цоколя

ДРЛ 125

125

178

76

5 900

12000

Е40

ДРЛ 250

250

228

91

13 500

12000

Е40

ДРЛ 400

400

292

122

24 000

15000

Е40

ДРЛ 700

700

357

152

41 000

20000

Е40

ДРЛ 1000

1000

411

167

59 000

18000

Е40

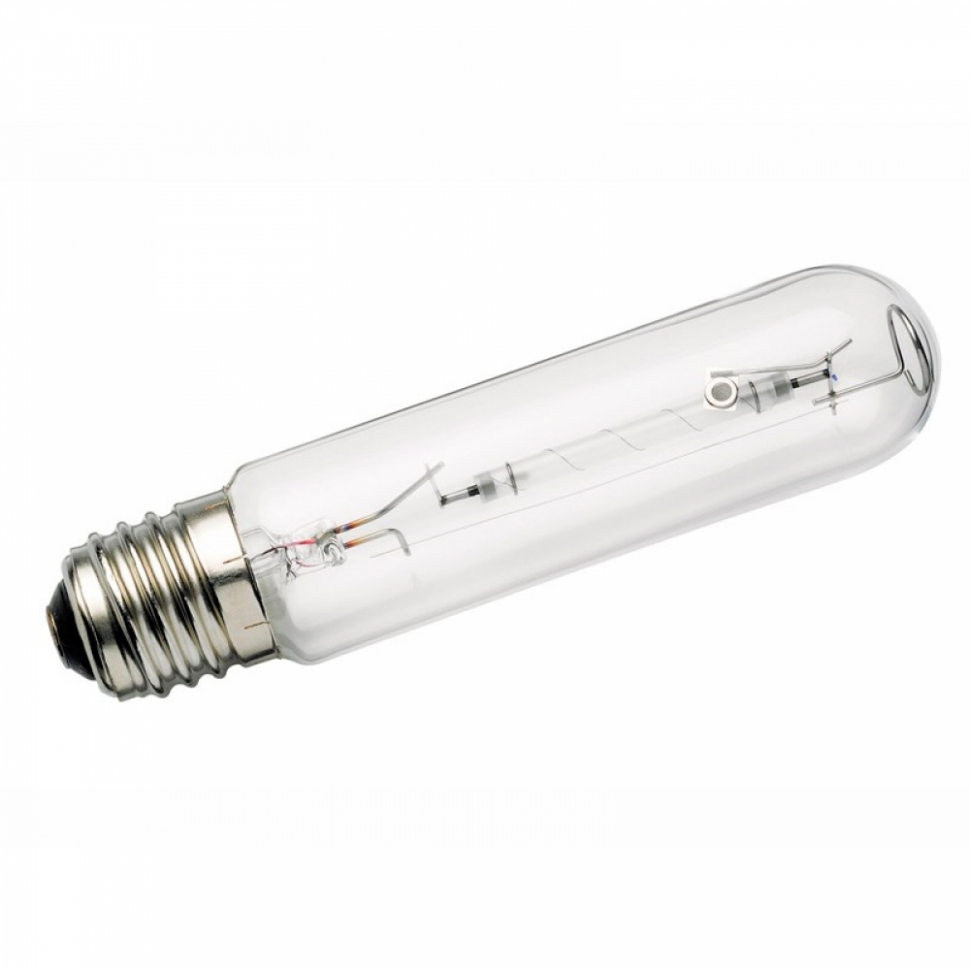

Конструкция и принцип работы лампы ДНаТ довольно просты:  во внешнем стеклянном баллоне лампы ДНаТ есть «горелка» — она выглядит как цилиндрическая разрядная трубка из особого материала — чистой окиси алюминия. Трубка заполнена примесью паров натрия и ртути, здесь присутствует также зажигающий газ ксенон. Электрический разряд (дуга) создается в парах натрия высокого давления.

Расшифровка значения:

Д — дуговая

На — натриевая

Т — трубчатая

Х — мощность, Вт

ц — цилиндрическая внешняя колба

(эл) — эллипсоидная внешняя колба

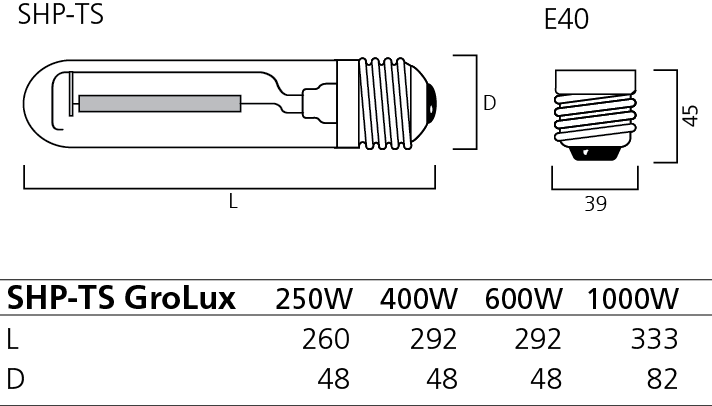

Тип лампы Мощность, Вт Световой поток, лм Габаритные размеры, мм не более Тип цоколя
L (длина) D (диаметр)
ДНаТ 50 эл 50 3 700
165
76 Е 27
ДНаТ 50 ц 50 3 700 175 42 Е 27
ДНаТ 70 эл 70 6 000 165 76 Е 27
ДНаТ 70 ц 70 6 000 175 42 Е 27

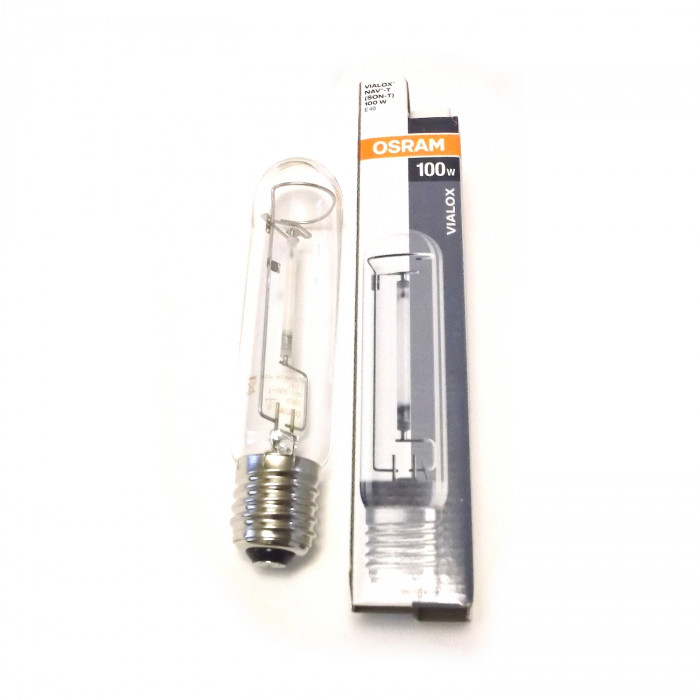

ДНаТ 100 100 9 500 211 48 Е 40
ДНаТ 150 150 15 000 211 48
Е 40
ДНаТ 250 250 28 000 250 48 Е 40
ДНаТ 400 400 48 000 278 48 Е 40
ДНаТ 1000 1000 130 000 390 66 Е 40

Световой поток светодиодных ламп, накаливания, ДРЛ, ДНАТ

Времена правления ламп накаливания в наших  домах уже подошли к концу. Победоносное шествие начали диодные и индукционные. Теперь это не просто спираль, которая нагревается и светит. Современная светодиодка это сложный электронный осветительный прибор с блоком питания на микросхемах и высокотехнологичных кристаллах. Некоторые модели комплектуются системами дистанционного управления с пульта, датчиками движения и освещения.

Во времена СССР  показателем яркости была мощность лампочки. Сейчас этот показатель отходит на второй план, теперь это значение  только примерно характеризует световой поток светодиодных ламп.

Содержание

  • 1. В чем измеряется световой поток?
  • 2. Виды обмана
  • 3. Соответствие светодиодных и накаливания
  • 4. Соответствие
  • 5. Люминесцентные  КЛЛ
  • 6. Большие люминесцентные лампочки
  • 7. Галогенные
  • 8. Регулировка яркости
  • 9. ДРЛ и ДНАТ
  • 10. Световой поток светодиодных светильников
  • 11. Цветовая температура
  • 12. Как вычислить светопоток
  • 13. Итоги

В чем измеряется световой поток?

Единица измерения светового потока, сокращенно обозначается «лм». Этот параметр характеризует самый важный показатель современной светотехники, количество света от источника. Второй важный показатель, это количество Люмен на 1 Ватт.

Пример эффективности:

  1. светодиоды имеют от 60 до 200 лм/вт,
  2. энергосберегайки 60 лм/вт;
  3. диодные прожектора обычно 80-110 лм/вт.

Единица светового потока не зависит цветовой температуры источника и способа получения света. Это может быть лед кристалл, нить накала или газоразрядная дуга.

Виды обмана

Недобросовестные производители активно пользуются незнанием соответствия люмен и энергопотребления. Например, указывают в характеристиках:

  1. мощность 7W;
  2. светопоток 500лм;
  3. аналог лампы накаливания на 70вт.

Пожилой покупатель ориентируется только на последний пункт, где указан аналог. Светопоток аналогичной 70W должен быть 700-800лм., а не 500лм. После покупки оказывается, что новая лампочка светит хуже, поэтому требуется покупать новые, если покупали сразу комплект для люстры.

Хорошо, если производитель не обманул и указал светопоток честно. Изготовители самой дешевой светотехники завышают параметры своих светильником, лампочек и прожекторов. По результатам  моего тестирования реальные мощность и светопоток бывают ниже  до 30-40%.

Соответствие светодиодных и накаливания

В качестве соответствия указаны средние значения, они могут меняться  примерно +/- 15%. Зависят от типа матового светорассеивателя, конструкции и комплектующих. Чаще всего спрашивают про световой поток лампы накаливания 100 ватт и 60 вт.

Световой поток светодиодных ламп таблица

Накаливания, Вт Светодиодная, аналог, Вт Поток света, Лм
25 3 250
40 5 400
60 8 650
100 14 1300
150 22 2100

Эффективность светодиодных ламп от 70 до 110 лм/вт, но сильное влияние оказывает матовая колба из поликарбоната. В зависимости от качества на ней теряется от 10% до 30% света.

Для накаливания большую роль играет напряжение в сети 220 вольт. Изменение напряжения  с 220В до 230В добавляет 10% к яркости.

Но следует учитывать, что у обычной накаливания свет распространяется на 360 градусов, у диодной около 180 градусов.  При установке в люстру или светильник следует учитывать светопропускаемость установленных плафонов. Ситуацию с диодным источником света может улучшить форма плафона, если его отверстие находится напротив колбы. В таком положении меньше света будет теряться внутри и больше выходить наружу.

Соответствие

..

Приличный вклад в запутывание по соответствию мощности и светопотока внесли китайцы. В советские времена светотехника соотвествовала государственным стандартам. Трудолюбивые китайцы стали производить светотехнику по собственным стандартам и импортировать в Россию. Теперь стандартная лампочка на 60W в зависимости от производителя может быть от 500лм до 700лм. По отечественным гостам этот параметр был от 600 до 650лм.

Мне попадались такие китайские, покупал 15 штук самых простых и недорогих. Вроде бы обычная, даже не мог представить, как её можно сделать плохо. В течение 1 месяца всё вышли из строя, у всех отвалилась стеклянная колба, одна даже попала мне в голову, хорошо что не разбилась.

Люминесцентные  КЛЛ

У вас дома наиболее распространена разновидность люминесцентных в виде КЛЛ, Компактных Люминесцентных Ламп. В магазинах и быту называются «энергосберегающие КЛЛ». Компактность достигается за счёт скручивания светящейся трубки  в спираль.

Так же активно меняют люминесцентные  и энергосберегающие лампы на светодиодные. Это относится к классической форме и в виде трубок. При этом для потолочных светильников Армстронг требуется небольшая доработка по удалению ЭПРА.

Световой поток люминесцентных ламп таблица

Накаливания КЛЛ Поток света, Лм
25 вт 5вт 250
40 вт 9вт 400
60 вт 13вт 650
80 вт 15вт 900
100 вт 20вт 1300
150 вт 35вт 2100

Разновидности КЛЛ

Таблица соотвествия для КЛЛ

Мощность КЛЛ Средний показатель в люменах
9 вт 450лм
11 вт 550лм
15 вт 800лм
20 вт 1200лм
2 5вт 1500лм
30 вт 1900лм
35 вт 2200лм
55 вт 3900лм
85 вт 6500лм
105 вт 6700лм
Показатели получены от бренда Osram

Благодаря китайцам и экономической ситуации, которая сложилась из-за курса доллара, производители любят завышать параметры светопотока. Такое завышение позволяет выделиться среди других и увеличить продажи. Измерять светопоток сложно и требуется дорогое оборудование, поэтому простой покупатель не раскроет этот обман.

Световой поток люминесцентной зависит от её формы, плотная спираль  КЛЛ некоторую часть света затеняет и он остаётся внутри спирали. Света бывает больше от простых трубок, которые не имеют сложных форм.

Большие люминесцентные лампочки

К большим относятся люминесцентные трубки длиной 47см и 120см  от потолочных и настенных светильников. Обозначаются T5 и T8, цоколь у них G13, G23. Наиболее популярны на 18 вт и 36 вт

При замене на светодиодные трубки  учитывайте, что у них может быть матовый рассеиватель. Изготовитель запросто может указать светопоток без этого рассеивателя, на котором теряется 10-20%. Влияет и количество слоёв люминофора на стенках, от него зависит цветовая температура.

Таблица для простых

Люминесцентные LED аналог, Ватт Люмены
10 вт 5 400
15 вт 8 700
16 вт 9 800
18 вт 11 900
23 вт 15 1350
30 вт 20 1800
36 вт 23 2150
38 вт 25 2300
58вт 35 3350
Информация получена с официального сайта Osram для серии Стандарт

Кроме недорогих бюджетных моделей производятся и дорогие улучшенные. Цена отличается значительно,  но это окупается повышенной светоотдачей, которая больше на 50%. Светоотдача улучшенных моделей на 58вт получается, как у светодиодов, 90 лм/вт. Недостатком является высокое реактивное потребление энергии, которое зависит от показателя «коэффициент мощности».

Таблица для улучшенных

Люминесцентные LED аналог, Ватт Люмены
10 вт 7 650
15 вт 10 950
16 вт 14 1250
18 вт 15 1350
23 вт 20 1900
30 вт 25 2400
36 вт 35 3350
38 вт 35 3300
58 вт 55 5200
Информация получена с официального сайта Osram для серии Стандарт

Срок службы обычных 15-20 тыс. часов, но есть модели  со сроком работы в 75.000 – 90.000 часов, например из серии Osram LUMILUX XXT T8.

Еще один из существенных недостатков, это снижение светового потока при низких температурах. Давление в трубке снижается и светоотдача уменьшается.

Для потолочных  светильников Армстронг обычно указывают потребление энергии и световой поток, например 36W и 2800лм. Производитель умалчивает, что 2800лм это светопоток ламп без самого светильника. Ведь в нём одна сторона трубки светит в корпус, другая в помещение. Чтобы свет на стенке не терялся, ставят отражатель. Но он расположен близко к трубке, поэтому корпус трубки затеняет часть отраженного света от 15 до 20%. Поэтому реальное количество люмен для светильника Армстронг ниже, вместо 2800лм будет только 2200лм.

У светодиодных трубок T5 T8 такой проблемы нет, отражатель не требуется. Светодиоды установлены с одной стороны и светят только в сторону помещения.

Галогенные

В миниатюрных источниках освещения, таких как точечные для потолка, устанавливали галогенные лампы. Галогенка имеет минимальные размеры по сравнению с другими. Чаще всего это цоколь G9, с которым сейчас больше всего проблем.  Яркость диодных зависит от размера системы охлаждения. Чтобы сделать светодиодку размером с галогенку, охлаждение приходится делать очень маленьким. Поэтому мощность диодных с цоколем G9 не превышает 300лм. В характеристиках часто завышают, указывая 400-600лм, так же не верьте параметрам на базаре Aliexpress. При использовании люстры на 6 патронов и 300лм на одну светодиодку невозможно получить хорошее освещение, придётся менять люстру.

Таблица соответствия для простых галогенных

Галогенная LED аналог Люмены
5 вт 2 60
10 вт 3 140
25 вт 4 260
35 вт 5 410
40 вт 6 490
50 вт 9 700
Данные с сайта Осрам

Разновидности галогенных

Таблица соответствия для улучшенных галогенок

Галогенная LED аналог Люмены
10 вт 3 180
20 вт 4 350
25 вт 6 500
30 вт 5 650
35 вт 8 860
40 вт 12 980
50 вт 14 1200
Использованы значения с официального сайта Osram для галогенок серии Standart с цоколями G4 и G9

Срок службы в среднем  от 1000ч до 2000ч. Чем выше мощность, тем короче срок службы.

Регулировка яркости

Устройство для регулирования мощности светового потока называется диммером.С ним совместимы только лампы накаливания, галогенки и некоторые светодиодные.  Для диодных источников должен быть установлен специальный диммер, отличается минимальной мощностью  , у обычного от 30W, у светодиодного диммера от 1W. Это связано с низким энергопотреблением светодиодок.

Люминесцентные и другие с блоками розжига регулирование не поддерживают. Им требуется постоянное напряжение для работы.

ДРЛ и ДНАТ

В промышленном и уличном освещении применяются лампы ДРЛ и ДНАТ, которые имеют приличную светоотдачу. При таком большом энергопотреблении используется цоколь Е40, E40.

  • ДНАТ- это дуговые натриевые трубчатые;
  • ДРЛ – это дуговая ртутная люминесцентная.

Эффективность лм/ватт  у них на уровне  простых светодиодов, но срок службы в 3-4 раза ниже. К тому же светопоток снижается быстрее, чем  у диодного освещения.

Таблица аналогов для натриевых

ДНАТ Светодиодный аналог Люмены
ДНАТ 70 50вт 4.600
ДНАТ 100 75вт 7.300
ДНАТ 150 110вт 11.000
ДНАТ 250 190вт 19.000
ДНАТ 400 350вт 35.000

Таблица аналогов для ртутных

ДРЛ Светодиодный аналог Люмены
ДРЛ 125  65вт  6000
ДРЛ 250 150вт 13000
ДРЛ 400 250вт 23000
ДРЛ 700 450вт 40000
ДРЛ 1000 600вт 58000

У современных светодиодных аналогов светильников на хороших диодах, например Osram Duris, срок службы около 100.000ч. Из строя быстрее выйдет блок питания, чем LED чипы. Хороший блок питания (драйвер, преобразователь) на японских комплектующих служит до 70.000ч. Многое зависит от конденсаторов, которые теряются свою емкость и параметры питания светодиодов меняются.

Световой поток светодиодных светильников

Большинство современных уличных и промышленных светильников сейчас производят на качественных светодиодах, типа NationStar, Osram Duris, Cree, LG, Samsung. Светоотдача у них на уровне 110 -120 лм/ватт.

Промышленные, уличные, производственные

Энергопотребление, ватт Люмены
10вт 1100-1200лм
20вт 2200-2400лм
30вт 3300-3600лм
50вт 5500-6000лм
70вт 7700-8400лм
100вт 11000-12000лм

Бытовые прожекторы для дома

Энергопотребление, ватт Люмены
10вт 800-900лм
20вт 1600-1800лм
30вт 2400-2700лм
50вт 4000-4500лм
70вт 5600-6300лм
100вт 8000-9000лм

Для бытовых прожекторов ставят LED диоды попроще, условия эксплуатации у них легче и заменить гораздо проще. Китайцы как всегда экономят и могут ставить низкокачественные ЛЕДы. Мне попадались светильники для квартиры и других жилых помещений  с эффективностью 60 лм. на ватт, вместо обычных 80-90 лм/вт. По замерам получалось, что он потребляет энергии прилично,  но не светит. Сперва подумал оборудование сломалось, но после калибровки ничего не изменилось, освещение было плохое.

Цветовая температура

Большинство из нас привыкли к теплому свету источников с нитью накаливания, переходить на нейтрально белый на хотят Как показывает практика, стоит попробовать в течение двух дней нейтрально белый свет, и потом уже никто не соглашается переходить обратно на теплый.

На фото вы видите наглядные примеры отличия цветовой температуры:

  1. теплый 2700К, 2900К;
  2. нейтральный белый 4000К;
  3. слегка холодноватый 5500К и 6000К.

Как вычислить светопоток

Чтобы  узнать сколько люмен у источника, используйте средние значения светоотдачи:

  1. для диодных умножьте мощность на 80-90 лм/вт для лампочек с матовой колбой и получите светопоток;
  2. для диодных филаментных  умножайте энергопотребление на 100 лм/вт, филаментные прозрачные с диодами в виде желтых полосок;
  3. люминесцентные КЛЛ умножайте на 60 лм/вт, для дорогих он может быть выше, но они гораздо быстрее теряют яркость, поэтому это значение будет более точным;
  4. ДНАТ 66 лм/вт для 70W, 74 лм/вт для 100W 150W 250W, 88 лм/вт у 400W;
  5. ДРЛ множитель будет 58 лм/вт при среднем срок службы от 12 до 18т часов, китайские могут иметь другие характеристики, они всегда умудряются сэкономить даже там, где это практически не возможно.

Итоги

Как вы видите из выше расположенных таблиц, бывают простые  и улучшенные модели лампочек. Перед тем как их менять на новые, узнайте точную модель старых, обычно маркировка нанесена на корпусе. По маркировке ищите в сети сайт производителя, на котором должна находится информация о технических характеристиках. Если этого не сделать, то новое освещение может оказаться хуже старого.

Другой вариант, это взять образец с собой в магазин и показать продавцу, некоторые из них хорошо разбираются в этом. В случае с интернет-магазином, отправьте фото консультанту по электронной почте.

ЖКУ Консольные светильники для уличного освещения

Консольные светильники ЖКУ – это высокотехнологичные светотехнические устройства, в которых используются натриевые лампы (Днат), светильники применяются для наружного освещения. Натриевые лампы функционируют по принципу генерации электроразряда в стеклянной колбе, куда под давлением нагнетены пары натрия и ртути.

Это дает возможность получить постоянный световой поток желтого оттенка, считаемый наиболее подходящим при освещении улиц городов. И в самом деле, это освещение одинаково и в пасмурную и в ясную погоду, не ослепляет, а пониженная температура цвета 2000 К дает ощущение комфортного естественного тепла даже в ненастную погоду.

Длительный срок эксплуатации натриевых ламп, составляющий от 20000 до 30000 часов работы, повышает экономичность их использования в различных проектах по созданию систем уличного освещения. Повышенная светооотдача, которая составляет 80-100 Лм/Вт, интенсивно насыщает создаваемый световой поток, что позволяет повышать безопасность дорожного движения пешеходов и автомобилей на освещенных натриевыми источниками света участках дорог.

Натриевые лампы работают от пускового тока мощностью в диапазоне от 1 до 9 Ампер, что подразумевает оборудование ламп необходимым пусковым аппаратом. Консольные светильники ЖКУ оборудованы пуско-регулирующими аппаратами (ПРА), которые генерируют требуемый электрический ток для пуска и корректного функционирования осветительного прибора.

Выбор пуско-регулирующего устройства происходит с учётом расходуемой мощности ламп, номинального напряжения сети и способов восстановления мощности. Помимо этого, в комплекте, выполняющем пуск и работу газоразрядных натриевых ламп, присутствует импульсно-зажигающий аппарат, выполняющий функции, аналогичные тем, которые выполняет ключ зажигания в автомобиле. Работает импульсно-зажигающий аппарат по принципу генерирования высокочастотного импульса. Маркировка пуско-регулирующего аппарата для натриевых ламп обязательно должна содержать обозначение ДНаТ, которая говорит о наличии специальных дросселей, используемых при проведении технического обслуживания натриевых ламп.

Степень защиты от внешних воздействий окружающей среды светильников ЖКУ, согласно международным стандартам, не опускается ниже IP 55, что защищает их от воды, пыли и любых механических повреждений. Во многих моделях этой линейки могут использоваться металлогалогенные и люминесцентные лампы равной мощности (при условии использования соответствующего типу лампы ПРА), что позволяет расширить потенциал светильников и увеличить область их применения.

Зачем столько моделей ЖКУ, чем они отличаются?

— Формой корпуса, Максимальной мощностью светильника, степенью защиты от влаги, и самое главное — встроенным отражателем, именно отражатель формирует световой поток для освещения разных объектов на разной высоте.

Обычно модель заложена уже в проекте, если он отсутствует или в стадии проектирования — вы можете ознакомиться с графиками распределения кривой силы света, которая присутствует в описании любой модели из приведенного ниже списка.

ЖКУ15-101

Потребляемая мощность: 150, 250, 400Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ15-105, ЖКУ15-107 «Сириус»

Потребляемая мощность: 150, 250, 400Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ16 «Лидер»

Потребляемая мощность: 70, 100, 150, 250, 400Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ24

Потребляемая мощность: 70, 100, 150, 250, 400Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ05 «Консул»

Потребляемая мощность: 150, 250Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ20 «Орион»

Потребляемая мощность: 70, 100, 150, 250Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ20 «Орион ПП»

Потребляемая мощность: 70, 100, 150, 250Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ21-001, 002, 003, 004, 005, 006 «Гелиос»

Потребляемая мощность: 70, 100, 150, 250Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ21-011, 012, 013, 014 «Гелиос»

Потребляемая мощность: 70, 100, 150, 250Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ28

Потребляемая мощность: 150, 250, 400Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ36 «Эльф ПП»

Потребляемая мощность: 150, 250, 400Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ18 «Филиппок»

Потребляемая мощность: 50, 70, 100, 150Вт; Используется лампа: ДНат; Производитель GALAD

ЖКУ28 «Селена»

Потребляемая мощность: 70, 100, 150Вт; Используется лампа: ДНат; Производитель GALAD

Расшифровка обозначений и виды ламп накаливания

06. 03.2014

Расшифровка обозначений и виды ламп накаливания

Лампа накаливания — электрический источник света, в котором тело накала (тугоплавкий проводник), помещённое в прозрачный вакуумированный или заполненный инертным газом сосуд, нагревается до высокой температуры за счёт протекания через него электрического тока, в результате чего излучает в широком спектральном диапазоне, в том числе видимый свет. В качестве тела накала в настоящее время используется в основном спираль из сплавов на основе вольфрама.

Расшифровка обозначений ламп накаливания:

  • В — вакуумная;
  • Б — биспиральная с аргоновым наполнением;
  • Г — моноспиральная с аргоновым наполнением;
  • БО — биспиральная с аргоновым наполнением в опаловой колбе;
  • БК — с криптоновым наполнением и биспиральным телом накала;
  • РН — лампы накаливания различного назначения;
  • МО — для местного освещения;
  • Д — декоративная;
  • ЗК – зеркальная с концентрированной КСС;
  • ЗШ – зеркальная с широкой КСС;
  • М – в колбе из молочного стекла;
  • О – в колбе из опалового стекла;
  • С – в свечевидной колбе;
  • Ш – шаровидной колбе.
  • 220—230 (или иной) — диапазон напряжения сети, В, в котором рекомендуется эксплуатировать лампу;
  • 100 (или иное) — мощность лампы, Вт.
  • Е27 — тип цоколя: Е — винтовой цоколь диаметром 27 мм.

Расшифровка обозначений некоторых типов источников света:

  • ДРЛ – дуговая ртутная лампа высокого давления с люминофором.

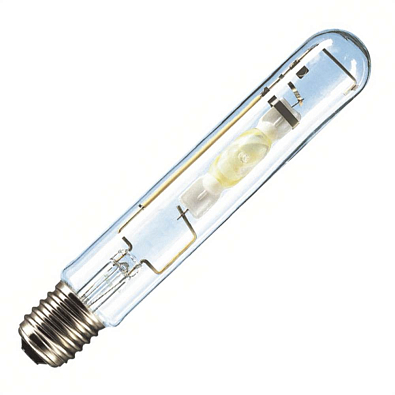

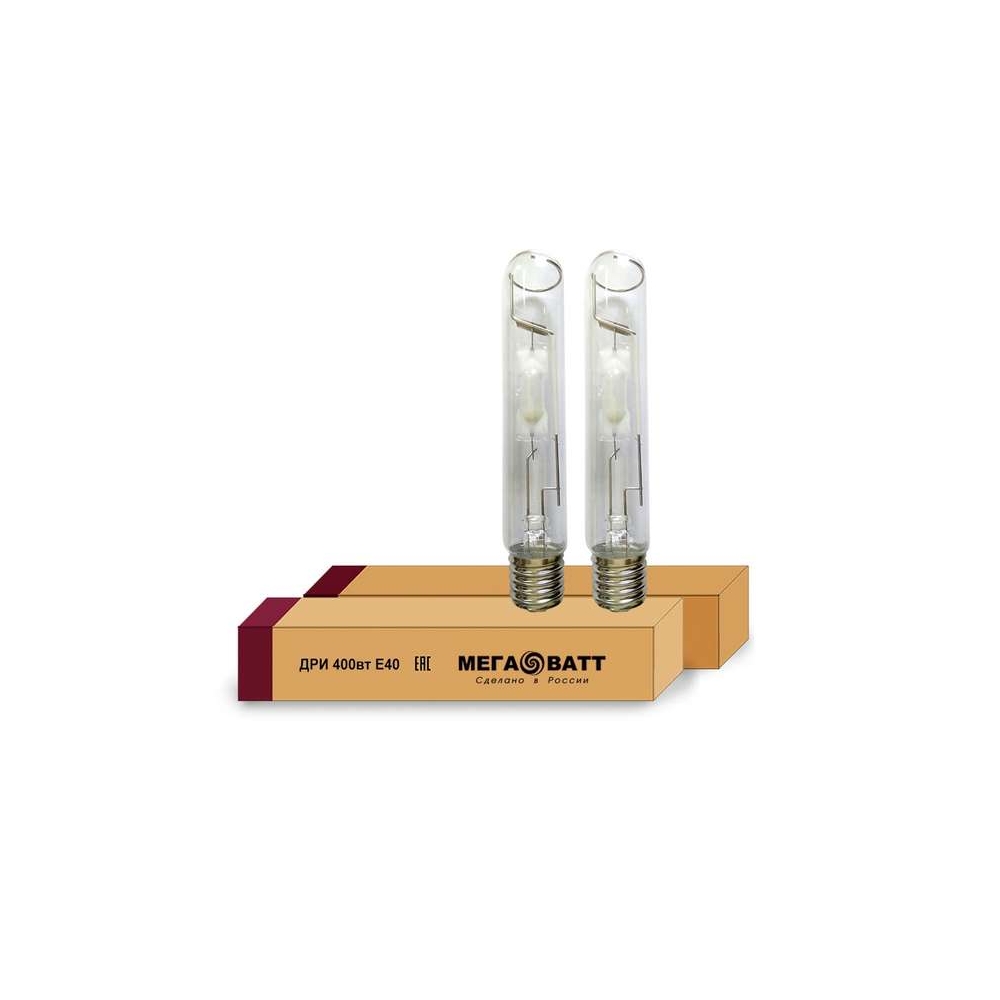

  • ДРИ – металлогалогенная лампа.
  • ДРИЗ — металлогалогенная лампа с внутренним зеркальным отражателем.
  • ДРИШ — металлогалогенная лампа короткодуговая,шаровая.
  • ДнаТ – натриевая лампа высокого давления.
  • ДнаЗ — натриевая лампа высокого давления с зеркальным отражателем.
  • КГ – галогенная лампа накаливания с кварцевой колбой.

Световая отдача:

Тип

Относительная световая отдача %

Световая отдача (Люмен/Ватт)

Лампа накаливания 40 Вт

1,9 %

12,6

Лампа накаливания 60 Вт

2,1 %

14,5

Лампа накаливания 100 Вт

2,6 %

17,5

Галогенные лампы

2,3 %

16

Галогенные лампы (с кварцевым стеклом)

3,5 %

24

Высокотемпературная лампа накаливания

5,1 %

35

Абсолютно чёрное тело при 4000 K

7,0 %

47,5

Абсолютно чёрное тело при 7000 K

14 %

95

Идеально белый источник света

35,5 %

242,5

Источник монохроматического зелёного света с длиной волны 555 нм

100 %

683

Ниже представлено приблизительное соотношение мощности и светового потока для обычных прозрачных ламп накаливания в форме «груши», популярных в России, цоколь E27, 220 В.

Мощность (Вт)

Световой поток (лм)

Световая отдача (лм/Вт)

200

3100

15,5

150

2200

14,6

100

1360

13,6

75

940

12,5

60

720

12

40

420

10,5

25

230

9,2

15

90

6

Разновидности ламп накаливания

Лампы накаливания делятся на (расположены по порядку возрастания эффективности):

  • Вакуумные (самые простые)
  • Аргоновые (азот-аргоновые)
  • Криптоновые (примерно +10 % яркости от аргоновых)
  • Ксеноновые (в 2 раза ярче аргоновых)
  • Галогенные (наполнитель I или Br, в 2,5 раза ярче аргоновых, большой срок службы, не любят недокала, так как не работает галогенный цикл)
  • Галогенные с двумя колбами (более эффективный галогенный цикл за счёт лучшего нагрева внутренней колбы)
  • Ксенон-галогенные (наполнитель Xe + I или Br, наиболее эффективный наполнитель, до 3х раз ярче аргоновых)
  • Ксенон-галогенные с отражателем ИК излучения (так как большая часть излучения лампы приходится на ИК диапазон, то отражение ИК излучения внутрь лампы заметно повышает КПД, производятся для охотничьих фонарей)
  • Накаливания с покрытием, преобразующим ИК излучение в видимый диапазон. Ведутся разработки ламп с высокотемпературным люминофором, который при нагреве излучает видимый спектр.

Современная натриевая лампа ДНАТ: 5 ее преимуществ


Натриевая лампа ДНАТ: ее преимущества и характеристика

Трубчатая дуговая лампа натриевого типа представляет собой колбу из стекла, где располагается цилиндрическая трубка, содержащая алюминий и цоколя Е-27, Е-40. Трубка имеет такой состав, как пары ртути и натрия. Так же в этих лампах содержится газ ксенон для пуска.

Существует два вида таких ламп: высокого и низкого давления. Лампы высокого давления горят светло-желтым светом и являются монохромными. А вот у ламп низкого давления диапазон характеризуется теплым приглушенным цветом.

Учитывая некоторые технические характеристики данных ламп, применять их лучше всего в тех случаях, когда нужен только мощный источник света и при этом экономичный. Мощность таких ламп подбирается в соответствии с той отраслью, где она будет применяться. Имеет натриевая лампа, как и все другие, свои преимущества, а так же недостатки.

Преимущества лампы dnat:

  • Светоотдача очень высокая;
  • Срок службы составляет 32 тыс. часов;
  • Рабочая температура имеет свой диапазон, который равняется -60 – +40 градусов;
  • Экономичность применения;
  • Световой поток при работе может немного меняться.

Имеет натриевая лампа и пару недостатков. Например: они не экологически чистые, в холодную погоду плохо светят, при длительной эксплуатации цветовой диапазон способен меняться.

Лампа ДНАТ 100-150 Вт: где и как применяются

Питомники, цветники и теплицы обычно освещаются искусственным светом, поэтому лучше всего им подойдут лампы ДНАТ на 100, 125 и 150 Вт. Такой мощностью лампы, если их правильно применять, способны в действительности, улучшить рост всех растений, находящихся в одном из помещений. А вот уже лампы с более высокой мощностью (400Вт) применять для растений нельзя, так как листья будут сожжены.

Лампочка низкого давления имеет обычно цилиндрическую форму, а изделия высокого давления – эллипсоидную или грибовидную, у которых имеется внутренний отражатель. Устанавливаются такие лампы в различные светильники, которые можно использовать где угодно.

Такие лампы обычно применяют для уличного освещения, а так же популярны они и в тепличной сфере. Светильник с лампой ДНАТ, на удивление, полезен для роста и развития растений. Вообще эти лампы применяют в различных областях.

Область применения данных ламп:

  • Дороги;
  • Парки;
  • Фасады зданий и сооружений;
  • Площади;
  • Теплицы и оранжереи.

Газоразрядная динатриевая лампа мощностью 250 имеет вес 0,23 кг. А вот лампочка с более высокой мощностью, например 400, соответствует весу – 0,4 кг. Все нужные показатели должны обязательно указываться на самом изделии.

Безопасная лампа ДНАТ-250: технические характеристики

Лампы низкого давления являются самыми безопасными по отношению к человеческому глазу. Самый первый такой прибор имел ГОСТ Р 53073-2008 и использовался по началу только в Европе, из-за его тусклого света. Мощность такой лампы – 250 Вт.

Срок службы этой лампы примерно составляет18000ч. Она имеет монохромный желтый свет, поэтому ее используют только для наружного освещения. Для такого типа ламп патрон используется только из специального материала – керамики.

Подключение таких ламп происходит, как обычно, от электричества в 220 В. Устанавливать УПРУ5П можно в помещениях с повышенной влажностью. Расшифровка УПРУ5П – универсальное пуско-регулирующее устройство в 5 поколении.

Достоинства такой лампы:

  • Эффективный светильник;
  • Сразу загорается;
  • Большой срок службы;
  • Не падает выход люмен.

Однако у них, по сравнению с другими энергосберегающими лампочками, самая худшая цветопередача. Но эти лампы все чаще стали применять для растений, так как их мягкий и полезный свет, а так же излучаемое тепло способствует росту растений.

Популярные натриевые лампы ДНАТ-400: технические характеристики

Лампы высокого давления, на сегодняшний день, стали очень популярными в отличии то других источников света. Благодаря тому, что они быстро включаются и являются очень яркими, их широко стали применять в быту. Так же данные лампы энергосберегающие, хоть и имеют мощность 400, 500, 600 и даже 1000.

Появились такие газоразрядные лампы еще очень давно, и с тех пор они все больше усовершенствуются. Срок службы данной модели колеблется от 20000 до 24000. Фирма, которая занимается выпуском таких ламп, называется Лисма. Продукция этой фирмы пользуется огромным спросом у большинства покупателей.

Отзывы о таких лампах самые высокие, поэтому их широко применяют во многих отраслях, а не только для наружного освещения. Газоразрядные экономичные лампы имеют ряд достоинств и наряду с ними – недостатками.

Преимущества ламп высокого напряжения:

  • Высокий уровень эффективности,
  • Меньший размер;
  • Экономически выгодная;

Натриевые лампы на исходном сроке приобретают плохую привычку мигать. Если это произошло, тогда стоит просто заменить ее на новую. А если истек срок годности, тогда его нужно утилизировать. Утилизация отхода происходит строго по правилам и требованиям, так как натриевые лампы взрывоопасны.

Характеристики ламп ДНАТ (видео)

Сегодня самыми популярными и востребованными являются натриевые энергосберегающие лампочки, мощность которых имеет диапазон от 50 до 1000 Вт. Их принято использовать во многих отраслях, а так же и в быту. Но само активно их применяют в тепличном хозяйстве, а так же для освещения улиц, стадионов, автомагистралей. Его характерной особенностью является цветовая температура (2000 – 2700 К). Данный вид лампочек является наиболее эффективным среди других источников света.

Электротехническая продукция в Уфе

ФОТО-КАТАЛОГ
  • Лампы, световые устройства, комплектующие светильников
    • Лампы накаливания (ЛН)
    • Лампы накаливания галогенные (ГЛ)
    • Лампы люминесцентные (линейные (ЛЛ), компактные (КЛЛ))
      • Линейные люминесцентные лампы
      • Компактные лампы Osram (цоколь 2G7, 2G11, G23, G24, GX24, E14, E27 и др. )
      • Компактные лампы Selecta (цоколь G23, G24, GX53, GX70, E14, E27 и др.)
      • Компактные лампы Ecola (цоколь GU5.3, GU10, GX24, GX40, GX53, GX70, R7s, E14. E27 и др.)
      • Компактные лампы Uniel (цоколь R7s, Е14, Е27 и др.)
      • Компактные лампы Compak (цоколь 2G7, 2G11, Gx10q и др.)
      • КЛЛ TDM с трубкой дугообразной (3U, 4U)
      • КЛЛ TDM с трубкой спиралевидной полной (FS)
      • КЛЛ TDM с трубкой малого диаметра (FST2)
      • КЛЛ TDM неинтегрированные (без ПРА)
      • КЛЛ TDM промышленные (мощные)
    • Лампы газоразрядные
    • Светодиодные (LED) лампы и модули
    • Лампы бактерицидные, облучатели
    • Фитолампы и световые устройства для растений
    • Декоративная иллюминация
    • Светодиодные (LED) ленты, контроллеры и аксессуары
    • Пускорегулирующая и светотехническая арматура
  • Светильники наружного освещения и универсального применения
    • Прожекторы (опции — переносной, с датчиком движения, RGB) IP44, 54, 65
      • Прожекторы светодиодные брендовые (ASD, JazzWay, GeniLED, General и др. )
      • Прожекторы светодиодные Народные СДО
      • Прожекторы светодиодные Народные СДО-04
      • Прожекторы светодиодные Народные СДО-3 Компакт
      • Прожекторы цокольные R7s под галогенные лампы брендовые (+ опции)
      • Прожекторы цокольные R7s под галогенные лампы TDM (+ опции)
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНаТ, ДРЛ и пр.) брендовые
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНат, ДРЛ и пр.) TDM
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы брендовые
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы TDM
      • Прожекторы на штативе, штативы
    • Светильники садово-парковые комбинированные брендовые
    • Светильники консольные на трубу (+ опции) брендовые
    • Светильники настенно-потолочные (накладные, подвесные и пр.)
      • Светильники под цокольные лампы Е27, Е40
      • Светильники под цокольные лампы G5.3, GU5.3, GU10, GX53, GX70
      • Накладные люминесцентные светильники типа ЛСП под цокольные лампы G13
      • Накладные светильники типа НПП, НПБ, НБП, НББ под цокольные лампы Е27, Е40
      • Светильники подвесные (на трос, профиль, трубу) светодиодные и цокольные Е27, Е40
      • Светильники вертикально-подвесные типа НСП под цокольные лампы Е27, Е40
    • Фонари, светильники переносные/с аккумулятором и аксессуары
    • Светильники садово-парковые (с/п) TDM и комплектующие к ним
    • Светильники взрывозащищенные
  • Светильники внутреннего освещения
    • Встраиваемые светильники общего и дополнительного освещения
    • Светильники накладные люминесцентные (под лампы с цоколем G5, G13, G23, GR10q и пр. ) IP20, 23, 40
    • Светильники настенно-потолочные цокольные Е14, Е27, G10 и пр. под лампы ЛН, КЛЛ, LED
    • Светильники светодиодные настенно-потолочные
    • Светильники подвесные (на шнур, трос, трубу и пр.)
      • Светильники подвесные светодиодные
      • Светильники подвесные типа НСО, НСБ цокольные Е27, G9 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники подвесные (люстры) CITILUX цокольные Е14, Е27 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 (под лампы ДРЛ, ДНаТ, ДРИ (МГЛ))
    • Светильники накладные специальные — с датчиками (фото-, шума, движения и пр.), антивандальные
    • Светильники аварийные/с аккумулятором и световые указатели
    • Светильники точечные (опции — поворотные, с рефлектором, с декоративным элементом)
      • Встраиваемые светодиодные светильники
      • Встраиваемые светильники с цоколем E14, E27
      • Встраиваемые светильники с цоколем G4, GU4, G9, GU9, GU10
      • Встраиваемые светильники с цоколем G5. 3, GU5.3
      • Встраиваемые светильники с цоколем GX40, GX53, GX70
      • Встраиваемые декоративные потолочные светильники E14, G4, G9, G5.3, GU5.3, GU10
      • Накладные светильники с цоколем GX53
    • Светильники локального и акцентного освещения
  • Электроустановочные изделия (ЭУИ)
  • Кабельные разъемы, удлинители, фильтры сети
    • Бытовые электрические вилки, розетки
    • Колодки (посты) розеточные, разветвители
      • Колодки бытовые белые (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые черные (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО сосна (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО бук (IP20, 2P б/заземления, 2P+E)
      • Розеточные посты каучуковые IP44, 55
      • Разветвители (двойники, тройники и пр.)
      • Разветвители с гнездами под плоскую вилку
    • Удлинители офисно-бытовые IP20
    • Удлинители производственные IP20, 44
    • Удлинители-переноски под лампу
    • Разъемы, переходники, шнуры соединительные для сетевого оборудования
    • Силовые вилки, розетки (разъемы)
  • Автоматические выключатели и устройства защиты
    • Автоматические выключатели силовые
    • Автоматические выключатели модульные
    • Дифференциальные автоматические выключатели
    • Устройства защиты от перенапряжений
    • Предохранители (типа ПАР, плавкие вставки, держатели и пр. )
      • Предохранители ПАР (автоматические резьбовые)
      • Плавкие вставки ВПБ, Н520Б (быстрого действия), ВПТ, Н520Т (замедленного действия), держатели ДПВ 5х20
      • Плавкие вставки цилиндрические ПВЦ, держатели ДПВ 10х38, 14х51, 22х58
      • Предохранители плавкие серии ППНН, держатели, аксессуары
      • Предохранители плавкие вставки ПН-2, контакты-основания и пр.
      • Патроны ПТ высоковольтных предохранителей ПКТ
    • Устройства защитного отключения
    • Реле (блоки) контроля и защиты
    • Устройства заземления (комплекты и пр.)
  • Электрокоммутационная аппаратура
    • Устройства модульные
    • Устройства в оболочке, с функцией доп/оболочки и без нее
      • Выключатели кнопочные IP40
      • Выключатели путевые, концевые IP54, 55, 67
      • Рубильники кулачковые IP40, 44
      • Посты кнопочные IP40, 54, оболочки для кнопок
      • Посты кнопочные тельферные IP30, 54
      • Переключатели кулачковые IP20, 40, 54
      • Пакетные выключатели/переключатели IP00, 30, 56
      • Контакторы в оболочке IP54
    • Арматура ручного управления
    • Выключатели-разъединители
    • Устройства электромагнитные для частых коммутаций
    • Контакторы малогабаритные КМН, катушки и пр.
    • Контакторы промышленные КТН, катушки и пр.
    • Контакторы электромагнитные КТ серии 6600
    • Пускатели ПМ12 Вольтмик, реле и аксессуары
    • Пускатели ПМ-12 TDM electric, реле и аксессуары
    • Пускатели ПМЛ
  • Корпуса и устройства для сборки щитов, электрощиты в сборе
    • Щиты распределительные встраиваемые (типа ЩРВ) пластиковые, металлические IP31, 40, 41
    • Щиты распределительные навесные (типа ЩРН) пластиковые, металлические IP20, 30, 31, 40, 41
      • Щиты (боксы) навесные пластиковые ABB, Schneider Electric IP40
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 белый
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 ЭКО сосна, бук, антрацит
      • Щиты (боксы) навесные пластиковые Tekfor IP41
      • Щиты (боксы) навесные пластиковые Vi-ko, U-plast, Legrand Nedbox IP30, 40
      • Щиты (боксы) навесные пластиковые ТУСО IP40
      • Щиты (боксы) навесные пластиковые IEK, СЩит IP30,31
      • Щиты (боксы) навесные металлические Узола IP31
      • Щиты (боксы) навесные металлические TDM IP31
      • Щиты (боксы) навесные металлические СЩит, ЭРА, RUCELF IP31
    • Щиты учетные и учетно-распределительные IP30, 31
      • Щиты учета и распределения встраиваемые (ЩУРВ, ЩРУВ, ЩРУ-В и др. ) IP31
      • Щиты учета и распределения навесные (ЩУН, ЩУРН, ЩРУН, ЩРУ и др.) IP31
      • Щиты квартирные (ЩК, ЩКВ, ЩКН, оболочки, корпуса, панели и др.) IP30, 31
    • Щиты с монтажной панелью IP31, 54, 55, 66
      • Щиты ЩМП, ЩРН-М металлические IP31 TDM
      • Щиты ЩМП, ЩРН-М металлические IP31 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические IP66 TDM
      • Щиты ЩМП, ЩРН-М металлические IP54, 55, 65 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические напольные IP31, 66 TDM и аксессуары
      • Щиты антивандальные ЩПМП пластиковые
      • Щиты ЩМП пластиковые IP65 TDM
    • Щиты учета и распределения герметичные IP54, 55, 66
    • Каркасы и аксессуары (панели, рамы и пр.) для сборки щитов
      • Каркасы TDM серии ВРУ-1 (цельносварные, сборно-разборные) IP31
      • Каркасы TDM серии ВРУ-2, ВРУ-3 (цельносварные, сборно-разборные) IP31
      • Панели, рамы и аксессуары для каркасов ВРУ TDM (-1,-2,-3)
      • Каркасы TDM серии ВРУ-1 IP54
      • Корпуса TDM ШРС, ВРУ-моноблочный IP31, 54
      • Корпуса TDM для сборки НКУ (ШРС, ВРУ, ГРЩ, ЩО-70, Щиты автоматики и пр. ) серия КСРМ сборно-разборные IP31
      • Корпуса TDM щитов этажных ЩЭ IP30
    • Средства обеспечения микроклимата
    • Электрические счетчики, приборы измерительные
    • Электрощитовые сборки
  • Аксессуары для щитов и шкафов
  • Устройства трансформации, питания и стабилизации
    • Трансформаторы и комплектные устройства
    • Авто- и мотосвязанные устройства
    • Аккумуляторы, батарейки и источники (системы) бесперебойного питания
      • Аккумуляторные батарейки AAA (R03 10,5мм), AA (R06 D14,5мм), C (R14 D26,2мм), D (R20 D34,2мм) и др., зарядные устройства
      • Батарейки цилиндрические 1,5В (AAA, AA, C, D), дисковые 1,5; 3,0В) и др.
      • ИБП (плюс реле напряжения, стабилизатор, аккумулятор)
    • Устройства питания пониженным напряжением
    • Стабилизаторы напряжения для однофазной сети
    • Стабилизаторы напряжения для трехфазной сети
  • Аксессуары управления электрической нагрузкой
  • Кабель, провод
    • Силовой для стационарной прокладки
    • Силовой для подвижных соединений
    • Установочные (монтажные) и соединительные провода
      • Провод ПуВ, ПВ-1
      • Провод ПуВ, ПВ-1 бухтами (TDM)
      • Провод ПуГВ, ПВ-3
      • Провод ПуГВ, ПВ-3 бухтами (TDM)
      • Провод АПВ
      • Провод ПВС, кабель гибкий КГ-ВВ
      • Провод ПВС бухтами (TDM)
      • Провод плоский гибкий ШВВП, ШВП-2, ПУБГ-П, ПГВВ-П
      • Провод монтажный НВ, МПО, МГШВ, БПВЛ
    • Для вторичных сетей контроля, управления, связи, сигнализации и блокировки
    • Кабель информационный и речевой
    • Ретро-провод витой
    • Специальный провод (водопогружной, термо- и жаростойкий и пр. )
    • Греющий кабель (саморегулирующийся и резистивный)
  • Кабеленесущие изделия и системы
  • Изделия монтажные соединением с кабельной жилой
  • Изделия для изоляции и защиты соединений
  • Изделия крепежные и смежные
  • Электрический инструмент для работы и измерений, расходники
    • Электроинструмент для электромонтажных и общестроительных работ
    • Расходные материалы для электроинструмента
    • Расходные материалы для электроинструмента (продолжение)
      • Круги отрезные по металлу и др.
      • Круги отрезные по бетону, кирпичу и пр.
      • Круги зачистные, обдирочные, заточные
      • Штроберы, зубила плоские, пики для перфораторов
      • Паяльные материалы (припои, канифоль и пр.), клеевые стержни
      • Щетки-крацовки
      • Шкурка шлифовальная, лента абразивная, паста полировальная, насадки
      • Метчики, плашки, клуппы, фрезы, резцы машинные и машинно-ручные, держатели (воротки)
    • Сварочные аппараты и аксессуары
    • Средства обеспечения электромонтажных и общестроительных работ
  • Ручной инструмент, расходники
    • Ручной электромонтажный инструмент и приспособления
    • Ручной общестроительный инструмент и аксессуары
      • Бокорезы, пассатижи, длинногубцы слесарные
      • Ключи разводные, раздвижные (трубные), клещи переставные
      • Отвертки слесарные и аксессуары (биты, переходники и пр. ), наборы
      • Ключи слесарные (рожковые, накидные, комбинированные, имбусовые и пр.), наборы
      • Ключи головочного типа (торцевые), головки и державки (трещетки, воротки), наборы
      • Ножовки по дереву, гипсокартону и пр., стусла
      • Ножи, ножницы, болто- и тросорезы, лезвия и пр.
    • Ручной общестроительный инструмент (продолжение), приспособления и аксессуары
      • Кисти для покраски
      • Ролики и аксессуары для покраски
      • Шпатели, мастерки, кельмы, правило, миксеры и др.
      • Напильники, надфили, рашпили, щетки (обдирочные, зачистные)
      • Ударный инструмент (молотки, кувалды, топоры, киянки, аксессуары)
      • Мерительный инструмент (рулетки, угольники и пр.)
      • Уровни (пузырьковые, лазерные), нивелиры, отвесы и др.
      • Специнструмент (стамески, стекло- и плиткорезы и др.)
    • Расходные материалы и ручной инструмент (приспособления) их использования
      • Полотна ножовочные по металлу, державки полотен
      • Баллоны цанговые заполненные для газовых горелок, горелки, лампы паяльные
      • Тубовая пена монтажная и очистители, распределители (пистолеты)
      • Герметики в тубах и тюбиках, распределители (пистолеты)
      • Заклепки, заклепочники
      • Скобы, степлеры
      • Бруски, шкурка (сетка) абразивные (шлифовальные), оправки (державки)
      • Захваты колец, подшипников (съемники), крюки монтажные и пр.
    • Приспособления и легкая техника для производства работ
  • Электрические водо- и воздухонагреватели (прямые и косвенные)
  • Электронасосные агрегаты
  • Электродвигатели, частотные преобразователи
  • Электротовары для хозяйства, аналоги и хозинвентарь
  • Инженерная сантехника для дома
    • Вентили, краны, смесители
    • Резьбовые фитинги, коллекторы/разделители, радиаторы
    • Арматура и устройства безопасности, управления и учета
    • Трубы, фитинги, аксессуары для монтажа систем водоснабжения, отопления и канализации
    • Сантехнические монтажные аксессуары и запчасти
      • Хомуты трубные, червячные, ремонтные и пр.
      • Лента-фум, лен, паста, нить для герметизации резьбы
      • Арматура запорная (картриджи, кран-буксы, клапаны и пр.)
      • Теплоизоляция (трубки, рулоны и аксессуары)
      • Трос сантехнический
      • Теплоносители (антифриз)
      • Аэраторы, лейки и пр.
      • Прокладки, манжеты, кольца и пр.
      • Запчасти (мембраны, фланцы) к гидроаккумуляторам (бакам), крепления
      • Дюбеля для крепления сантехники
    • Гибкая подводка, труба/фитинги из нержавеющей стали и пр.
    • Элементы магистральной очистки воды


Торговая сеть ATOM electric работает на рынке электротехнической продукции с 2003 года и предлагает своим клиентам товары оптимального соотношения цена-качество.


Лампы, световые устройства, комплектующие светильников

Светильники наружного освещения

Светильники внутреннего освещения

Электроустановочные изделия

Кабельные разъемы, удлинители, фильтры сети

Автоматические выключатели и устройства защиты

Электрокоммутационная аппаратура

Корпуса и комплектующие для сборки щитов, электрощиты в сборе

Аксессуары для щитов и шкафов

Устройства трансформации, питания и стабилизации

Аксессуары управления электрической нагрузкой

Кабель, провод

Кабеленесущие системы

Изделия монтажные соединением с кабельной жилой

Изделия для изоляции и защиты соединений

Изделия крепежные и смежные

Электрический инструмент для работы и измерений, расходники

Ручной инструмент для электромонтажных и общестроительных работ, расходники

Электрические водо- и воздухонагреватели (прямые и косвенные)

Электронасосные агрегаты

Электродвигатели, частотные преобразователи

Электротовары для хозяйства и хозинвентарь

Инженерная сантехника







Петлевая изотермическая амплификация (LAMP) последовательностей генов и простое визуальное обнаружение продуктов

  • 1

    Saiki, R. K. и другие. Ферментативная амплификация геномных последовательностей β-глобина и анализ сайтов рестрикции для диагностики серповидноклеточной анемии. Наука 230 , 1350–1354 (1985).

    КАС Статья Google Scholar

  • 2

    Хигучи Р., Доллинджер Г., Уолш П.С. и Гриффит, Р.Одновременная амплификация и обнаружение специфических последовательностей ДНК. Биотехнология (Нью-Йорк) 10 , 413–417 (1992).

    КАС Статья Google Scholar

  • 3

    Хигути Р., Фоклер К., Доллинджер Г. и Уотсон Р. Кинетический ПЦР-анализ: мониторинг реакций амплификации ДНК в режиме реального времени. Биотехнология (Нью-Йорк) 11 , 1026–1030 (1993).

    КАС Google Scholar

  • 4

    Голландия, П.М., Абрамсон Р.Д., Уотсон Р. и Гельфанд Д.Х. Обнаружение специфического продукта полимеразной цепной реакции с использованием 5’→3′ экзонуклеазной активности ДНК-полимеразы Thermus aquaticus . Проц. Натл. акад. науч. США 88 , 7276–7280 (1991).

    КАС Статья пабмед ПабМед Центральный Google Scholar

  • 5

    Тьяги С. и Крамер Ф.Р. Молекулярные маяки: зонды, которые флуоресцируют при гибридизации. Нац. Биотехнолог. 14 , 303–308 (1996).

    КАС Статья Google Scholar

  • 6

    Уиткомб Д., Тикер Дж., Гай С.П., Браун Т. и Литтл С. Обнаружение продуктов ПЦР с использованием самозондирующих ампликонов и флуоресценции. Нац. Биотехнолог. 17 , 804–807 (1999).

    КАС Статья Google Scholar

  • 7

    Чжан Д.Ю., Брандвейн М., Сюй Т.С. & Li, H. Амплификация мишень-специфического кругового зонда, зависящего от лигирования. Gene 211 , 277–285 (1998).

    КАС Статья пабмед Google Scholar

  • 8

    Compton, J. Амплификация на основе последовательности нуклеиновой кислоты. Природа 350 , 91–92 (1991).

    КАС Статья пабмед Google Scholar

  • 9

    Гуателли, Дж.С. и др. Изотермический, in vitro амплификация нуклеиновых кислот с помощью мультиферментной реакции, моделируемой репликацией ретровируса. Проц. Натл. акад. науч. США 87 , 1874–1878 (1990).

    КАС Статья пабмед Google Scholar

  • 10

    Уокер, Г.Т. и другие. Амплификация замещения цепи — изотермический метод in vitro амплификации ДНК. Рез. нуклеиновых кислот. 20 , 1691–1696 (1992).

    КАС Статья пабмед ПабМед Центральный Google Scholar

  • 11

    Notomi, T. et al. Петлевая изотермическая амплификация ДНК. Рез. нуклеиновых кислот. 28 , е63 (2000).

    КАС Статья пабмед ПабМед Центральный Google Scholar

  • 12

    Fukuta, S. et al. Обнаружение вируса мозаики японского ямса с помощью RT-LAMP. Архив вирусологии 148 , 1713–1720 (2003).

    КАС Статья пабмед Google Scholar

  • 13

    Мори, Ю., Нагамин, К., Томита, Н. и Нотоми, Т. Обнаружение опосредованной петлей реакции изотермической амплификации по помутнению, возникающему в результате образования пирофосфата магния. Биохим. Биофиз. Рез. коммун. 289 , 150–154 (2001).

    КАС Статья пабмед Google Scholar

  • 14

    Диль, Х.& Ellingboe, JL Индикатор для титрования кальция в присутствии магния с использованием тетраацетата этилендиамина дигидрогена натрия. Анал. хим. 28 , 882–884 (1956).

    КАС Статья Google Scholar

  • 15

    Кепнер Б.Л. и Геркулес, Д.М. Флюорометрическое определение кальция в сыворотке крови. Анал. хим. 35 , 1238–1240 (1963).

    КАС Статья Google Scholar

  • 16

    Hoelzl Wallach, D.Ф. и Стек, Т.Л. Флуоресцентные методы микроопределения металлов в биологических материалах. Использование 2,4-бис-(N,N’-ди-(карбоксиметил)аминометил)флуоресцеина для флуориметрической оценки Al+3, щелочноземельных металлов, Co+2, Cu+2, Ni+2 и Zn+2 в микромолярных концентрациях. Анал. хим. 35 , 1035–1044 (1963).

    КАС Статья Google Scholar

  • 17

    Körbl, J. & Vydra, F. Металлохромные индикаторы.IV. Заметка о приготовлении и свойствах «Кальцеина». Собрать. Чешский язык. хим. коммун. 23 , 622–627 (1958).

    Артикул Google Scholar

  • 18

    Демерцис М.А. Флуориметрическое определение кальция в сыворотке с кальцеином: комплексообразование кальцеина с кальцием и щелочными металлами. Анал. Чим. Акта. 209 , 303–308 (1988).

    КАС Статья Google Scholar

  • 19

    Нагамин К., Ватанабе К., Оцука К., Хасэ Т. и Нотоми Т. Реакция изотермической амплификации, опосредованная петлей, с использованием неденатурированного шаблона. клин. хим. 47 , 1742–1743 (2001).

    КАС пабмед Google Scholar

  • Натриевая лампа прямого действия. Виды светильников и их технические характеристики. Паспортная мощность, Вт

    Лампы натриевые – электрические осветительные приборы, излучающие красную зону светового спектра (желто-оранжевый свет).Свет, практически имитирующий естественный свет, получается благодаря газовому разряду в парах натрия. Из-за преобладающего резонансного излучения натрия получается такой цвет.
    Есть два типа НЛ — это лампы низкого (НЛНД) и высокого давления (НЛВД) .

    Лампы натриевые

    НЛВД Лампы высокого давления, являющиеся одним из видов натриевых ламп. Этот электрический источник света относится к газоразрядным лампам.

    1 — Резьбовое основание
    2 — Геттер
    3 — Вакуум
    4 — Цилиндрическая колба
    5 — Изолирующая заглушка
    6 — Электрод
    7 — Дуговая керамическая лампа
    8 — Дуговая лампа спая

    Основные компоненты устройства:
    • Цилиндрическая колба. Внешняя колба изготовлена ​​из термостойкого стекла. Затем его обрабатывают вакуумированием и после этого дегазируют. Благодаря такой тщательной обработке колба сохраняет стабильную температуру при работе газоразрядной трубки и защищает токоподводы от воздействия атмосферных газов.Новинки среди НЛ могут иметь колбу другой формы, а также не одну, а две конфорки.
    • Горелка. Для производства разрядной трубки с токоотводами используется оксид алюминия АИ203. Трубка заполнена буферными газами и сплавом с ртутью (амальгамой натрия). Для улучшения цветовой гаммы в горелку часто добавляют ксенон. Некоторые горелки NL не заполнены ртутью. Горелка помещена в огнеупорную колбу.

    Многие специалисты из разных отраслей работают над улучшением показателей цветопередачи в натриевых лампах.

    Для этого используются различные методы:
    • Повышенное сжатие паров натрия.
    • Увеличение диаметра горелки.
    • Введение светоотражающих добавок.
    • Блок питания НЛ импульсным током высокой частоты.
    • Покрытие колбы интерференционным покрытием и люминофорами.

    В настоящее время ведущие компании выпускают высококачественную НС с улучшенными свойствами цветопередачи.

    Принцип действия СН

    Принцип действия СН основан на дуговых разрядах, создающих излучение.Пары натрия образуют в лампе газоразрядную среду и светятся цветами красного спектра (желтый, оранжевый, красный).

    Для запуска светильника и регулировки тока в нем необходим ПРА (ПРА), подключенный к сети переменного тока напряжением 220 В и частотой 50 Гц. При обычном аппарате не обойтись без импульсного воспламенителя (ИЗУ). Сейчас есть лампы, в которых используется электронный балласт (ЭПРА), для которого не нужен ИЗУ. Электронный балласт, кроме того, что он не требует ИЗУ, имеет и другие преимущества.

    Преимущества, которые дает электронный балласт:
    • Снижает энергопотребление на 30%.
    • Стабилизирует питание.
    • Устраняет эффект мерцания.
    • Увеличивает светоотдачу.
    • Увеличивает частоту тока.
    • Увеличивает срок службы НЛВД.

    Натриевые лампы загораются примерно на 3-5 минут. В начале работы ЛН излучают желтоватый или оранжевый цвет, но когда лампа достигает конца своего срока службы, цвет свечения начинает меняться от темных оттенков оранжевого до красного.

    Применение NL

    Как и все натриевые лампы, дают монохромный свет. Это специфическое свойство сужает область применения натриевых источников света высокого давления. Имеют неудовлетворительную цветопередачу, но достаточно высокую светоотдачу, поэтому чаще используются для уличного, подсобного и декоративного освещения. Те. в местах, где экономичность важнее точной цветопередачи.

    Чаще всего ИП применяют в освещении дорог, парков, скверов, торговых центров и т.д.Реже такие светильники используют для подсветки архитектурных композиций.


    NL часто используется в растениеводстве в качестве освещения для растений. Золотисто-оранжевое излучение ускоряет развитие цветков и завязей. Использование этих ламп в теплицах обещает высокий урожай. Только их рекомендуется использовать исключительно на последних стадиях роста растений. Если использовались раньше, то вместе с металлогалогенными лампами, имеющими синее свечение.

    Виды ИП и их маркировка

    НЛВД различаются по мощности и конструкции.Они бывают малой и большой мощности, также выпускаются в 4-х различных модификациях, а также производят безртутные натриевые лампы.

    NL Варианты исполнения:
    • Лампа со стеклянной или кварцевой колбой в форме цилиндра и двумя цоколями.
    • Лампа с прозрачной цилиндрической колбой и резьбовым цоколем.
    • НЛВД с матовой или прозрачной колбой в форме эллипса и винтовым цоколем.
    • Со встроенным отражателем, колба которого имеет особую форму.
    Таким образом различают следующие типы натриевых источников света:
    • ДНаТ … Дуговые натриевые трубчатые лампы выполнены в цилиндрической колбе. Лампы ДНаТ имеют самый высокий КПД, их можно отнести к самым экономичным источникам света. Они выпускаются разной мощности и обеспечивают контрастную видимость различных объектов при любых погодных условиях.

    Какие объекты освещаются лампами ДНаТ:

    — тоннели;
    — промышленные зоны;
    — аэродромы и станции;
    — улицы и шоссе;
    — теплицы;
    — клумбы и др.

    • ДНаЗ … Эти лампы изготавливаются в эллипсоидальной колбе с внутренним зеркальным покрытием.


    Особенности ДНаЗ:

    — зеркальная алюминиевая пленка, используемая в качестве внутреннего покрытия колбы, герметично изолированная от окружающей среды;
    — вращающееся основание;
    — КПД не ниже 95%;
    — долговечность светоотражающих свойств;
    — не нуждается в очистке;
    — повышенная освещенность.
    Срок службы и высокая производительность ДНаЗ обеспечиваются зеркальным слоем, так как благодаря этому излучаемый свет в рабочем режиме прибора не попадает на горелку.
    Натриевые зеркальные лампы бывают различных модификаций. Они обеспечивают отличный рост растений, поэтому их широко используют при выращивании декоративных и овощных растений.

    • ДНКаС. Натриевые спектральные лампы с эллиптической светорассеивающей колбой. В качестве внутреннего покрытия используется слой светорассеивающего пигмента, благодаря чему их можно использовать в осветительных приборах, предназначенных для ламп ДРЛ (газоразрядных ртутных ламп). Для более легкого воспламенения газоразрядные трубки ДНКаС заполнены смесью Пеннинга вместо ксенона.


    Применяется в следующих отраслях промышленности:

    — химия;
    — лабораторное и медицинское оборудование;
    — спектроскопия;
    — поляриметрия и др.

    • ДНКМТ . Это дуговые натриевые лампы с матовой колбой.

    Натриевая лампа большой мощности (от 100 Вт) с цоколем Е40. Цоколь лампочек мощностью ниже 70 Вт — Е27.
    НЛВД, выпускаемые зарубежными производителями, имеют разную маркировку.Каждая компания маркирует лампы по-своему. Отечественные производители стараются придерживаться единства в маркировке этих лампочек.
    Существует 4 типа натриевых ламп, которые принято обозначать: ДНаТ, ДНаС, ДНаЗ, ДНаМТ, — при этом первые три буквы «ДНа» означают, что натриевая дуговая лампа, Т – трубчатая, С – спектральная лампа, З – зеркало, МТ — лампочка матовая… После букв могут стоять разные цифры, обозначающие мощность и конструктивные особенности.

    Преимущества и недостатки ИС
    Преимущества НЛВД:
    • Высокая светоотдача.
    • Тепловое излучение.
    • Прочность.
    • Световой поток практически не меняется в течение всего срока службы лампы.
    • Высокая эффективность.
    • Температура рабочей среды -60…+40°С.
    • Рентабельность.
    Недостатки НЛВД:
    • По окончании срока службы лампы ее цветовая гамма меняется.
    • Mercury NLVD не являются безопасными лампами.
    • Нельзя использовать в сетях, в которых напряжение отличается от номинального на 5-10% или возникают постоянные перенапряжения.
    • Эффективность свечения снижается на морозе.
    • Зажигание лампы и стабилизация ее свечения занимает до 7 минут.

    Учитывая особенности НЛ, оптимальным вариантом их эксплуатации являются случаи, требующие экономичного и мощного источника света и не требующие безошибочной цветопередачи.

    Натриевые лампы высокого давления Являются одними из самых долговечных и эффективных источников света. Их среднее время работы превышает 25 тысяч часов.

    Натриевые газоразрядные лампы зажигаются с помощью за 3-4 минуты. Их приятный желтый свет нашел свое применение в сферах, где важна экономическая целесообразность – они освещают парки, дороги, памятники архитектуры. С развитием промышленности появились новые типы ламп с улучшенной цветопередачей и область их применения значительно расширилась.

    Натриевые лампы очень популярны у садоводов, высаживающих растения в оранжереях и оранжереях — в пасмурный день их теплый свет легко заменит солнечный свет, это повышает плодовитость растений.

    Также важной особенностью использования является произвольное рабочее положение. Благодаря этому свойству трубчатые натриевые лампы с цоколем Е27 и Е40 широко используются на железных дорогах, автострадах и уличном освещении. С помощью соответствующего механизма управления некоторые лампы, выпускаемые компанией, можно диммировать и диммировать. Прочная конструкция обеспечивает высокую устойчивость к вибрациям и внешним воздействиям. Однако использование ламп в холодную погоду несколько ограничено – их эффективность сильно зависит от температуры окружающей среды.

    Лампы Fc2 и RX7s Применяются в светильниках закрытого типа и чаще всего применяются для внутреннего освещения выставочных и торговых помещений. В течение всего срока службы световое излучение сохраняет высокую интенсивность.

    Для подсветки продуктов в мясных лавках, цветочных магазинах и пекарнях используйте светильники с цоколем PG12-1 и GX12-1 с теплой цветовой температурой и хорошим светопропусканием.

    Форма одноцокольных натриевых ламп может быть эллиптической, с колбами из матового стекла, что устраняет блики.Компания выпускает экземпляры со встроенным устройством зажигания, а также версию NAV-E Plug-in под ртутный дроссель.

    Другой тип ламп — хлорид натрия с двумя горелками и цоколем Е40 . Основное отличие от стандартных ламп этого типа — более длительный срок службы, так как при розжиге обычно загораются обе горелки, которые затем работают по очереди .

    В нашем интернет-магазине www.сайт представлен широкий ассортимент дуговых натриевых ламп, вы без труда найдете лампу, идеально соответствующую вашим требованиям ее использования.

    При этом следует отметить, что применение натриевых ламп низкого давления ограничено тем, что их эффективность зависит от температуры окружающей среды (в холодную погоду светят хуже), а в большинстве натриевых ламп высокого давления используется амальгама натрия ( в качестве наполнителя используется соединение натрия со)… Поэтому однозначного ответа на вопрос о большей экологичности натриевых ламп по сравнению с ртутными нет.

    Лампы светят желтым светом, в отличие от белого у ртутных ламп ДРЛ.

    Существует два принципиально разных типа натриевых ламп — лампы низкого давления и лампы высокого давления.

    Натриевая лампа низкого давления

    Натриевая лампа низкого давления мощностью 35 Вт

    Натриевая лампа низкого давления характеризуется самым высоким КПД из всех источников света — около 200 лм/Вт. Однако излучение натриевой лампы низкого давления является монохроматическим излучением — т. н. резонансный дублет натрия. В связи с этим качество освещения, обеспечиваемое такой лампой, например индекс цветопередачи, имеет крайне низкое значение.Такие светильники используются для освещения улиц, производственных и складских помещений (рекомендуется использовать лампы ДНаТ+ДРЛ). Использование их в других целях затруднено, так как невозможно различить цвета предметов, освещаемых такими лампами. Так, при замене галогенных или натриевых ламп в закрытом помещении искажается цветовосприятие предметов, например, зеленый цвет полностью переходит в черный или темно-синий, так, например, многие станции метро часто теряют свой архитектурный облик.

    Натриевая лампа высокого давления

    Аббревиатура ДНаТ — Дуговая натриевая трубчатая лампа. Натриевая лампа высокого давления отличается тем, что линии натриевого резонансного дублета в ней сильно уширены из-за высокого давления паров натрия. Уширенные линии дают квазинепрерывный спектр в ограниченном диапазоне в желтой части спектра. Это улучшает (хотя и не слишком) качество излучения — появляется возможность различать цвета. При этом падает энергоэффективность лампы — примерно до 150 лм/Вт (что все же является высоким значением, по сравнению, например, с 13 лм/Вт у лампы накаливания).

    В качестве наполнителя лампы часто используется смесь натрия и ртути, дающая лучшее освещение.

    Горелки ламп ДНаТ изготовлены из оксида алюминия.

    Для зажигания обычных натриевых ламп требуется пробой межэлектродного пространства импульсом высокого напряжения. Для этого используется импульсный зажигатель — ИЗУ. Однако есть лампы, не требующие ИЗУ; у них пусковая антенна рядом с горелкой. Чаще всего он представляет собой проволоку или ленту, обмотанную вокруг горелки.Такие лампы называются ДНаС.

    Фонд Викимедиа. 2010.

    Смотреть что такое «Натриевая лампа» в других словарях:

      Лампа натриевая — высокого давления (в светорассеивающей колбе): 1 разрядная трубка; 2 стеклянные внешние колбы; 3 диффузионное покрытие; 4 геттер бария; 5 база. НАТРИЙНАЯ ЛАМПА, газоразрядный источник света, в котором генерируется оптическое излучение… … Иллюстрированный энциклопедический словарь

      Газоразрядный источник света, в котором оптическое излучение генерируется дуговым электродуговым разрядом в парах Na.Натриевая лампа низкого давления излучает чистый желтый свет. Световая отдача 100 170 лм/Вт, срок службы 5 7 тыс. часов, б/у… … Большой Энциклопедический словарь

      лампа натриевая — — [Я.Н. Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо-русский словарь по электротехнике и энергетике, Москва, 1999] Тематика ламп, светильников, световых приборов и комплексов RU Натриевые лампыНатриевые лампы…

      НАТРИЕВАЯ ЛАМПА — газоразрядный источник света, использующий излучение, генерируемое электрическим разрядом в парах натрия.Н. л. один из самых эффективных источников света, используемых для наружного и внутреннего освещения. Н. л. низкого давления… … Большая политехническая энциклопедия

      Газоразрядный источник света, в котором оптическое излучение генерируется дуговым электродуговым разрядом в парах Na. Натриевая лампа низкого давления излучает чистый желтый свет. Светоотдача 100 170 лм/Вт, срок службы 5 7 тыс. ч, б/у… … Энциклопедический словарь

      натриевая лампа — natrio lempa statusas T sritis fizika atitikmenys: англ.газоразрядная натриевая лампа; натриевая лампа; натриевая лампа вок. Natriumdampflampe, ф рус. натриевая лампа, f pranc. лампа пара натрия, f … Fizikos terminų žodynas

      Источник света газоразрядный (см. Источники света газоразрядные), в котором излучение в оптическом диапазоне возникает при электрическом разряде в парах Na. Н. л. низкого давления заполнен парами Na и смесью… … Большая советская энциклопедия

      Источник света газоразрядный, оптическое излучение возникает при электрической дуге.разряд в парах натрия. Н. л. низкое давление дает чистый желтый свет, обеспечивающий хорошую видимость и высокое разрешение глаз при низких уровнях … Большой политехнический энциклопедический словарь

      Лампа натриевая высокого давления — Лампа натриевая, парциальное давление паров которой в установившемся режиме составляет около 104 Па. [ГОСТ 15049 81] Темы ламп, ламп, световых приборов и комплексов RU Лампа натриевая высокого давления Лампа натриевая… Руководство технического переводчика

      натриевая лампа низкого давления — Натриевая лампа, парциальное давление паров которой в установившемся режиме не превышает 102 Па.[ГОСТ 15049 81] Темы светильников, светильников, приборов и световых комплексов… Справочник технического переводчика

    Десять лет назад натриевые лампы использовались для освещения дорог и улиц практически повсеместно. С появлением светодиодных источников света их стали использовать несколько реже, но тем не менее лампы ДНаТ не спешат сдавать свои позиции. Что это за светильники и почему они десятилетиями занимают лидирующие позиции среди уличного освещения? Сегодня постараемся выяснить.

    Даже сегодня старый добрый ГЭС служит нам верой и правдой.

    Что такое натриевые лампы и виды таких ламп

    Натриевые лампы являются одним из видов натриевых ламп высокого давления — НЛВД (англ. HPS Lamp — High-Pressure Sodium Lamp). ДНаТ – это аббревиатура, расшифровка которой означает «Дуга Натриевая Трубчатая». Существует еще несколько типов устройств этого типа: ДНаМТ, ДНЗ и ДНаС. Давайте посмотрим, как они работают и чем они отличаются друг от друга.

    Лампа натриевая строительная

    Конструктивно прибор представляет собой колбу из специального стекла из оксида алюминия Al 2 O 3 .Во время работы колба нагревается до 1200 градусов Цельсия. Такое стекло не только выдерживает высокие температуры, но и способно противостоять разрушительному действию паров натрия.

    Два электрода впаяны в края колбы, называемой горелкой. Сам он заполнен смесью буферных (инертных) газов с добавлением амальгамы натрия: сплава натрия с ртутью. Дополнительно в буферные газы подмешан ксенон, он обеспечивает более легкий запуск лампочки. Горелка, в свою очередь, помещена в другую наружную колбу из обычного термостойкого стекла.Обычно это огнеупорное боросиликатное стекло. В колбе создается глубокий вакуум, а сама она снабжена цоколем того или иного типа для подключения к электросети.

    За счет вакуума внешняя колба выполняет роль термоса, обеспечивающего нормальный запуск и работу натриевой горелки при низких температурах окружающей среды. При этом он снижает потери тепла, увеличивая КПД и ресурс устройства.


    Устройство лампы HPS

    Наиболее распространенное основание, устанавливаемое на лампы HPS, — это резьбовое основание Эдисона.Для маломощных приборов используется Е27, для мощных осветителей — Е40. Тем не менее, есть лампочки с другими типами цоколей, а также двухцокольные.

    ДНаТ с цоколем Е40 (слева) и двухъярусным потолочным исполнением

    Иногда в одной наружной опоке устанавливаются две горелки. Это увеличивает мощность устройства без существенного увеличения его габаритов, а также несколько увеличивает КПД и срок службы устройства за счет снижения тепловых потерь.


    Натриевая лампа с двумя горелками

    Экспертное заключение

    Алексей Бартош

    Спросите эксперта

    Справедливо отметить существование натриевых ламп низкого давления. Конструкция горелок таких приборов напоминает всем известные колбы люминесцентных ламп. Их электроды представляют собой спирали, и прибор запускается их нагревом.


    Лампа натриевая низкого давления

    Как я уже отмечал выше, помимо натриевых есть еще несколько типов натриевых осветительных приборов:

    • ДНЗ — с зеркальным отражателем, напыленным на часть внешней колбы, направляющим свет горелки на определенный сектор;

    ДНаЗ имеет собственный отражатель
    • ДНаС — светорассеивающий.В этом устройстве роль рассеивателя света выполняет специальный пигмент, нанесенный на внутреннюю поверхность внешней колбы. Спектр ламп ДНаС аналогичен дневному свету;

    Как внешне, так и по излучаемому спектру ДНаС напоминает ртутный осветитель ДРЛ
    • ДНаМТ — с матовой колбой. По сути, это аналог DNSaS, который в настоящее время снят с производства. Предназначен для непосредственной замены ламп ДРЛ без ухудшения качества освещения.

    Лампа ДНаМТ

    Принцип работы

    При подаче напряжения питания на электроды горелки и одновременно высоковольтного импульса в колбе возникает тлеющий разряд, который начинает нагревать амальгаму натрия. По мере прогрева амальгама переходит в парообразное состояние, сопротивление газового промежутка в колбе уменьшается, и постепенно разряд переходит в дуговой — лампа разгорается.

    Типичное время прогрева HPS составляет 10-15 минут. При этом температура самой горелки достигает 1200, а внешней колбы – 250-300 градусов Цельсия.Чтобы разряд не перешел в неконтролируемую дугу, последовательно с лампой включается балласт. Под действием электрической дуги пары натрия начинают излучать видимый свет в желто-оранжевом спектре (резонансный спектр натрия). При этом светоотдача прибора составляет 150-200 лм/Вт в зависимости от мощности и типа прибора.


    Лампочка натриевая спектр

    Как запустить лампу натриевую

    Как правильно подключить к сети натриевую лампу натриевую? Как видно из вышеизложенного, недостаточно подать на устройство питающее напряжение: холодная горелка имеет большое сопротивление и просто не запустится.Для создания пускового высоковольтного импульса используется специальный блок — импульсный запальник (ИЗУ).

    После запуска лампочки ток через нее должен быть ограничен. Делается это балластом: электромагнитным или электронным. Первый (ЭМПРА — электромагнитный балласт) представляет собой дроссель — катушку с разомкнутым магнитопроводом. Вторая (электронный балласт — электронный балласт) представляет собой электронную схему — ограничитель тока.


    ЭПРА (слева) и ЭПРА для осветительных приборов ДНА

    Дроссель включается последовательно с лампочкой, ИЗУ — параллельно.Есть 2 типа ИЗУ — двухштырьковый и трехштырьковый. Первый проще в подключении и стоит дешевле, второй делает схему более правильной. При использовании трехполюсника ИЗУ в момент пуска высоковольтный разряд подается только на лампу, а не на лампу+ПРА, как в случае с двухполюсником. Схема подключения осветителя с использованием обоих типов ИЗУ приведена ниже.


    Схемы подключения светильника ДНаТ с помощью двух- и трехполюсника ИЗУ

    Обратите внимание, что на схемах указаны ноль и фаза. Балласт всегда включается в разрыв фазного провода. У ИЗУ тоже есть соответствующие обозначения, не забывайте следить за ними.


    У устройств зажигания есть даже схема подключения.

    Теперь о конденсаторе С, который обозначен на схеме штрихпунктирной линией. Он необязателен, но поставить его будет не лишним. Этот конденсатор служит для компенсации реактивной мощности и несколько повышает КПД схемы. Конденсатор должен быть неполярным бумажным и рассчитанным на напряжение не менее 400 В.Его электрическая мощность зависит от мощности осветительного прибора. Для ДНаТ 250 Вт достаточно 35 мкФ, для ДНаТ 400 Вт емкость необходимо увеличить до 45 мкФ.

    Экспертное заключение

    Бартош Алексей

    Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

    Спросите у специалиста

    Для качественной и длительной работы светильника мощность балласта должна соответствовать мощности светильника. Правило «чем больше, тем надежнее» здесь не работает! ИЗУ выбирают так, чтобы мощность осветителя укладывалась в диапазон, указанный на его (ИЗУ) корпусе.

    И еще один совет. Для установки лампы HPS используйте только хлопчатобумажные перчатки или чистую ткань. Дело в том, что колба прибора нагревается до 300 градусов. Отпечатки пальцев, которые вы оставите на лампочке, сгорят и образуют слой углерода, который плохо проводит тепло. В результате произойдет локальный перегрев и стекло лопнет. Если вы или кто-то другой уже «захватил» лампочку, то протрите ее салфеткой, смоченной спиртом.


    Устройство может быть выброшено из-за трещины, вызванной локальным перегревом грязного стекла

    Условия утилизации

    Горелка лампы ДНаТ содержит ксенон и сплав натрия с ртутью, поэтому прибор нельзя утилизировать как бытовые отходы! Перегоревшие лампочки необходимо сдать в специализированные пункты приема.Кроме того, материалы горелки и колбы хоть и выглядят как обычное стекло, но имеют совершенно другой химический состав. После переработки с обычным стеклом кварц и оксид алюминия просто испортят весь расплав.


    Мест для утилизации ртутьсодержащих приборов много, но мы обычно не обращаем на них внимания.

    Согласно действующему законодательству (Постановление Правительства РФ от 06.05.2011 № 354) обязанность по сбору перегоревших энергосберегающих ламп возложена также на управляющие компании, ТСЖ, ЖСК и др.То есть к организациям, которые занимаются обслуживанием жилого фонда. При этом в случае неисполнения своих обязательств коммунальщикам грозит штраф в размере ста тысяч рублей и выше.

    Технические характеристики и сравнение с аналогами

    Я уже говорил, что лампы типа ДНаТ упорно удерживают свои позиции и до сих пор широко используются, несмотря на появление новых типов источников света. Почему они приобрели такую ​​популярность? Сравним их основные характеристики со светодиодными и дуговыми ртутными лампами ДРЛ, которые вы наверняка видели в уличных фонарях.

    Основные характеристики осветительных приборов ДНаТ, ДРЛ и аналогов светодиодов

    Паспортная мощность, Вт

    Создаваемый световой поток, лм

    Средний срок службы, ч

    100 9 400 6 000
    150 14 000 10 000
    250 24 000 15 000
    400 47 500 15 000
    ДРЛ-125 125 6 000 12 000
    ДРЛ-250 250 13 000 12 000
    ДРЛ-400 400 24 000 15 000
    Светодиодный аналог ДРЛ-125 40 2 500 10 000
    DRL-250 Светодиодный аналог 80 5 000 10 000

    Из таблички хорошо видно, что, потребляя 150 Вт, натриевая лампа обеспечивает то же, что и ДРЛ 250 Вт. Единственным серьезным конкурентом натриевой лампы с точки зрения экономичности является светодиодная лампа.

    Экспертное заключение

    Бартош Алексей

    Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

    Спросите эксперта

    5000 люмен светодиодного светильника может составить конкуренцию 13000 лм ДРЛ за счет создания светодиодами направленного светового потока, что дает необходимую освещенность перед прибором. Это именно то, что требуется от уличного фонаря.При этом ртутная лампа светит во все стороны.

    Но, во-первых, мощные светодиоды стоят в десять раз дороже, чем упомянутая лампа. А, во-вторых, технология сверхъярких диодов не так развита, как технология производства ДНаТ, которой почти сто лет.

    Если добавить к этому огромное количество производителей светодиодной продукции, то получается, что поиск гарантированно качественного полупроводникового оборудования становится весьма проблематичным. Что касается хваленого долголетия светодиодов, то при такой большой мощности кристаллы быстро деградируют (теряют яркость). При этом ресурс диодного фонаря зачастую становится даже меньше, чем ресурс фонаря с лампой ДНаТ.

    Область применения

    Своеобразный световой спектр натриевых ламп, как оказалось, идеально подходит для освещения улиц и автомагистралей. Именно из-за его спектра уличные фонари с ДНаТ использовались во всем мире десять лет назад.

    Желто-оранжевый свет с противотуманным эффектом обеспечивает хорошую видимость на дороге и не слепит водителя.Учитывая, что натриевые лампы самые экономичные среди газоразрядных приборов и уж тем более ламп накаливания, нет ничего странного в том, что почти 100% дорог освещались ДНаТ.


    Использование ДНаТ-ламп для уличного и дорожного освещения

    В последние годы ДНаТ-лампы частично вытесняются светодиодными, но в уличном освещении это происходит гораздо медленнее и неохотнее, чем в быту.

    Также растениям понравился спектр излучения ламп ДНаТ.Это определило еще одну область применения натриевых приборов: для освещения растений в теплицах и местах, где недостаточно солнечного света. Вы наверняка видели теплицы, освещенные мягким желто-оранжевым светом — это лампы ДНаТ.

    Использование натриевых ламп в теплицах для освещения растений

    Преимущества и недостатки

    Как и любые другие осветительные приборы, лампы с натриевыми лампами имеют свои преимущества и недостатки. Преимущества:

    1. Высокая светоотдача … По этому параметру лампы ДНаТ занимают лидирующие позиции среди газоразрядных осветительных приборов, хотя и уступают светодиодным лампам.
    2. Долгий срок службы … Среднее время безотказной работы натриевых ламп достигает 15 000 часов. Мощный светодиодный светильник с заявленной яркостью прослужит столько же или ненамного больше.
    3. Относительно невысокая стоимость … Технология производства лампы не отличается особой сложностью и давно отлажена (натриевой лампе почти 100 лет!), а само устройство не содержит дорогих материалов.В этом плане светодиодные осветительные приборы катастрофически отстают от натриевых – они в десять раз дороже.
    4. Противотуманный эффект … Желто-оранжевый спектр, излучаемый натриевыми лампами, плохо поглощается водой. Даже при дожде и сильном тумане качество освещения остается на достаточно высоком уровне.

    Вы наверняка видели на автомобилях фары с желтыми стеклами — это противотуманные фары. Принцип у них тот же, но желто-оранжевый спектр создается не лампой, а светофильтром.

    Что касается недостатков, то они весьма существенны:

    1. Низкий. Лампа HPS излучает свет в узком желто-оранжевом спектре. Цвет почти всех предметов при таком освещении сильно искажается. Именно из-за низкого качества света натриевые лампы абсолютно непригодны для использования в жилых и производственных помещениях.
    2. Высокий коэффициент пульсации … При использовании электромагнитного балласта (дросселя) свет лампы ДНаТ пульсирует с удвоенной частотой сети.При этом коэффициент пульсаций может достигать 15-20%. При длительном воздействии такого света у человека быстро устают глаза. Проблема полностью решается применением электронных пускорегулирующих аппаратов, но их стоимость зачастую выше стоимости самой лампы.
    3. Высокая рабочая температура … При работе температура лампы ДНаТ достигает 300 градусов, а элементы управления (в частности дроссель) нагреваются до 100 градусов. Это не только грозит серьезными ожогами при случайном прикосновении, но и требует особых мер пожарной безопасности.
    4. Затрудненный запуск при низких температурах … Из-за особенностей конструкции лампы ДНаТ с трудом запускаются при низких температурах окружающей среды. Эта проблема частично решается использованием внешней колбы с вакуумом, но тем не менее в сильный мороз лампа может не запуститься. По этой причине использование натриевых ламп на Крайнем Севере не рекомендуется.
    5. Большое время розжига … После включения лампа почти не светит и лишь постепенно разгорается по мере прогрева горелки.Для выхода на рабочий режим лампам ДНаТ необходимо 10-15 минут. Горячая лампа, которую только что выключили, запустится не сразу: сначала лампочке нужно остыть, а потом она снова заводится и разгорается.

    В наше время появилось довольно много различных дуговых ламп высокого давления. Но самый высокий КПД среди них у ДНаТ, то есть натриевой дуговой лампы. Его устройство практически аналогично ДРЛ — дуговой ртутной, только свечение намного ярче, экономичнее и долговечнее.Мощность HPS может составлять от 30 Вт до 1 кВт, в зависимости от области, в которой он будет использоваться.

    Что касается срока службы, то он составляет около 25 тысяч часов – немногие из осветительных приборов могут этим похвастаться. Но о преимуществах позже. Теперь имеет смысл рассмотреть схему питания такой газоразрядной лампы. Действительно, хотя такой источник света по конструкции чем-то похож на ДРЛ, тем не менее его подключение имеет свои особенности.

    Принцип подключения и схема

    Помимо индуктивного дросселя, ограничивающего ток дуги, в состав ПРА включен ИЗУ или ЭПРА (ЭПРА) — устройство импульсного зажигания. Именно он отвечает за создание импульсов напряжением в несколько тысяч вольт.

    Если вы обратите внимание на схемы подключения натриевой лампы, то заметите, что существует два варианта подключения лампы ДНаТ. Во втором случае осветительные приборы подключаются через 3-х контактный импульсный зажигатель, хотя большой роли это не играет. Но на первой схеме показано включение ДНС с конденсатором. Это сделано для того, чтобы сгладить напряжение, подаваемое на ГЭС, и тем самым увеличить срок его службы.Подключение ламп ДНаТ к дросселю должно производиться последовательно, а ИЗУ с осветительным прибором — параллельно. В данном случае именно фаза, а не ноль, идет на лампочку через индуктивный дроссель.

    Кроме того, номинальная мощность балласта (или ЭПРА), подключаемого к осветительному прибору, должна соответствовать такому же параметру натриевой лампы.

    Следующий момент очень важен при установке схемы. Не игнорируйте отмеченные вами контакты.Если к нему должен быть подключен ноль, фазу туда кидать не нужно, и наоборот. Конечно, лампа загорится, но срок службы как лампы, так и балласта от этого значительно сократится.

    Плюсы и минусы натриевых ламп

    Эти натриевые лампы имеют несколько основных преимуществ:

    • Эффективность очень высокая.
    • Световой поток от такого осветительного прибора достаточно стабилен.
    • Мощность этого потока высокая и составляет около 150 люмен/ватт.
    • Срок службы в полтора раза больше, чем у других аналогичных ламп.
    • оптимальный, светятся приятным золотистым оттенком.
    • Отлично работает даже в туман или снег.


    • Почти идеально подходит в качестве фитолампы, так как излучение ДНаТ активно помогает росту растений.
    • Данные осветительные приборы хорошо работают при перепаде температур от -60 до +40 градусов Цельсия.

    Но, конечно же, ни одно устройство не обходится без недостатков — идеальных продуктов не бывает.Основные недостатки 5:

    • Эти лампы чрезвычайно взрывоопасны.
    • Внутри присутствуют тяжелые металлы.
    • Длительное воспламенение (иногда до 10 минут).
    • При использовании в качестве фитолампы не подходит для выращивания редиски, лука и салата, так как они нецветущие.
    • При необходимости подключения ДНА большей мощности (например, ДНА 250 или ДНА 400) требуется дополнительное охлаждение осветительного прибора.

    Принцип действия

    Конструкция, как уже было сказано, очень похожа на ДРЛ наличием стеклянной колбы, внутри которой находится трубка или горелка.Только стекло для изготовления трубки в ДНаТ использовать нельзя (как и в ДРЛ) из-за очень высокой температуры горения натрия. Для этого используется специальный материал – поликристаллический оксид алюминия. Только такой материал будет пропускать 90% свечения и при этом будет устойчив к парам натрия.

    Молибден используется для изготовления электродов. Светоотдача таких ламп увеличивается с помощью ксенона или ртути, но для облегчения запуска в натриевом осветительном приборе присутствует аргон.

    Внутри колбы создается вакуум для сохранения ее целостности, так как во время работы натриевая дуговая лампа нагревается до 1400 градусов Цельсия. Естественно, при работе лампы трудно предотвратить попадание воздуха через отверстия, но на этот случай предусмотрены специальные прокладки.


    После подачи высоковольтного импульсного тока с помощью ИЗУ в ДНаТ образуется электрическая дуга, которая нагревает трубку. Это происходит в течение 6-9 минут, после чего натриевая лампа разгорается в полную силу.Так что принципы работы ДНаТ и ДХО практически идентичны.

    Некоторые неисправности

    Как и любые газоразрядные лампы, натриевые лампы со временем могут начать мигать. Например, световой прибор, прогретый, внезапно гаснет, периодически повторяя это действие. Необходимо заменить лампу, а если это не поможет, есть смысл измерить напряжение в сети. Возможно, что он слишком низкий, и его недостаточно для поддержания нормального сжигания натрия.

    Бывает такое случается нечасто — тогда возможен плохой контакт или скачок напряжения. Ну и еще одна из возможных причин — межвитковое замыкание. Лечится это только заменой дроссельной заслонки. При условии, что лампа новая и балласт в порядке, нужно просто дождаться, пока выработается ДНаТ. Обычно это занимает 2-3 часа.

    Если слышен треск импульсного запальника, а осветительное устройство вообще не зажигается, причина, скорее всего, в обрыве провода от лампы к ИЗУ, либо ГЭС и ЭПРА.

    Имеет смысл осмотреть соединения балласта для натриевых ламп — это происходит при их перегорании, а потому следует почистить контакты, проверить проводку и попробовать зажечь снова.

    Суммировать

    Натриевая дуговая лампа уникальна в своем роде. Конечно, у него есть недостатки, и главный из них — искажение цвета. И даже это поправимо, достаточно поднять лампу повыше. Но все же минимальное энергопотребление, яркость и теплота свечения вкупе с долговечностью делают его лидером среди подобных осветительных приборов.

    Конечно, кто-то может пожаловаться на сложность подключения и дороговизну, но это все окупается. Да и особых сложностей в установке схемы подключения лампы ДНАТ нет; подключить натриевую лампу сможет даже человек с малейшими навыками электромонтажа.

    Ну а для уличного освещения такой осветительный прибор явно вне конкуренции, если конечно не брать в расчет светодиодные фонари.

    Вот что это значит. Маркировка светильника. Расшифровка обозначений светильников

    Основное назначение подвесного промышленного светильника ЛСП – освещение влажных, запыленных, взрывопожароопасных и взрывоопасных помещений в промышленности, складских и гаражных помещениях, сельскохозяйственных, строительных площадях, общественных местах. Светильники предназначены для работы в сетях переменного тока частотой 50 Гц и номинальным напряжением 20 В.Для обеспечения работы осветительных приборов могут применяться электронные или электромагнитные пускатели и ПРА

    ЛСП — специализированные промышленные светильники, применяемые для освещения общественных и технических помещений с повышенной влажностью, запыленностью. Корпус светильника имеет индекс защиты IP65; он максимально устойчив к механическим и другим повреждениям.

    Область применения

    Светильник ЛСП 2х36 оптимально подходит для освещения подвалов, мастерских, складов или промышленных цехов.Благодаря конструктивным особенностям светильник можно использовать для кухонь, ванных комнат, больничных палат, пожарных и влажных помещений. Конструкция предполагает использование трубчатых люминесцентных ламп прямого действия диаметром 36 мм (есть модели 32 мм и другие), оптимальная мощность 40 Вт. Тип ламп — ЛД40-2 или ЛБ40-2.

    Для изготовления конструкции обычно используется поликарбонат

    , что увеличивает прочность и снижает вес, но для взрывоопасных и промышленных цехов рекомендуется брать светильники с металлическими корпусами.Для рассеивателей используется устойчивый к УФ-излучению полиметилметакрилат; между диффузором и корпусом обязателен слой герметика.

    Подвесные светильники LSP б/у:

    • для помещений с пожароопасными зонами П-1, П-2, П-3;
    • для объектов с химически активными средами;
    • для очень влажных, влажных помещений, мест с повышенной запыленностью.

    Для установки можно использовать любой удобный способ, кроме подвесов к потолку. Можно использовать крепление к стене или плотное крепление к потолкам (обычным и подвесным).

    Электрические характеристики

    Обозначение подвесного светильника ЛСП расшифровывается следующим образом:

    • Л — люминесцентные источники света;
    • С — подвесная конструкция;
    • П — предназначен для мастерских, промышленности, складов, пожароопасных помещений.

    В зависимости от назначения технические характеристики ЛСП могут быть следующими:

    Маркировка Мощность, Вт Количество источников света для светильника, шт. Рабочее напряжение, В Диаметр используемой лампы Крышка Назначение/количество ламп
    3901 18 1 230 Т8 Г13 Уличный/промышленный (1 л. )
    3901А 18 2 230 Т8 Г13 Уличный/промышленный с двумя светильниками
    3902 36 1 230 Т8 Г13 Уличный/промышленный (1 л.)
    3902А 36 2 230 Т8 Г13 Уличный/промышленный (2 л.)

    Основные электрические характеристики осветительных приборов:

    • возможность работы в сетях переменного тока;
    • степень защиты IP65, что гарантирует защиту от струй воды, пыли, грязи; такие модели можно использовать не только в мастерских, но и на улице;
    • защита от поражения электрическим током по I классу, что свидетельствует о наличии основной изоляции, заземления некоторых частей корпуса;
    • прибор может эксплуатироваться при температуре от -25 до +40°С;
    • для подключения необходимо использовать провода с площадью сечения жил от 0. 75 на 1,5 кв. мм.


    Габаритные размеры конструкции зависят от ее назначения и количества источников света. Сам корпус очень прочный, не растекается и не поддерживает горение. Фундамент оснащен балластами с компенсирующим конденсатором и пускателем. В комплектацию могут входить пластиковые хомуты для крепежа, сальники, метизы. В качестве источника света используются одна или две трубчатые люминесцентные лампы с цоколем G13. В ряде случаев их можно заменить более экономичными и удобными в эксплуатации светодиодными моделями, дающими естественный световой поток и отсутствие мерцания.

    ЛСП — системы промышленного освещения, которые могут применяться для запыленных, влажных помещений, в промышленности, для теплиц, складов, ванных комнат или кухонь. Корпуса очень прочные и надежные, устойчивы к резким перепадам температур и испарениям.

    На этой странице предлагается расшифровка символов некоторых ламп. Не претендуя на полноту, мы надеемся, что эта информация поможет вам.

    1. Буква, обозначающая источник света Лампа:

    Н — нить накаливания общего назначения
    Л — прямая трубчатая люминесцентная
    Е — эритема люминесцентная
    П — ртутная ДРЛ
    Ртутная ДРЛ, ДРИС
    Ш — натриевая ДНаТ
    Б — бактерицидная
    К — ксеноновая трубчатая

    2.Буква, обозначающая способ установки светильника:
    В — подвесной
    П — потолочный
    Б — встраиваемый
    Г — приставной
    Б — настенный
    Н — настольный, опорный
    Т — напольный, венчающий
    К — консольный, торцевой
    P — ручной
      G — головной

    3. Буква, обозначающая основное назначение светильника:
    П — для промышленных и производственных зданий
    О — для общественных зданий
    Б — для жилых (бытовых) помещений
    У — для наружного освещения
    П — для шахт и шахты
    Т — для кино- и телестудий

    4.Двузначное число (01-99), обозначающее серийный номер

    5. Цифра (числа), обозначающая количество ламп в светильнике

    6. Цифры, обозначающие мощность лампы, Вт

    7. Трехзначный номер (001 -999), указывающий номер модификации

    8. Буква и цифра, обозначающие климатическое исполнение и категорию размещения светильников.

    РСП 05
    Р — лампы ртутные типа ДРЛ;
    С — подвесной;
    П — промышленный;
    05 — серийный номер.

    Первая цифра:
    1. с независимым балластом;
    2. со встроенным балластом.

    Вторая цифра:
    1. с держателем лампы;
    2. с защитной сеткой;
    3. с защитным стеклом.

    Третья цифра:
    1. рефлектор с вентиляционными отверстиями;
    2. отражатель без вентиляционных отверстий;
    3. Корпус сварной, отражатель с вентиляционными отверстиями.

    НСП 17
    Н — лампы накаливания;
    С — подвесной;
    П — промышленный;
    17 — серийный номер.

    Первая цифра:
    1. степень защиты IP20;
    2. степень защиты 5″0;
    3. степень защиты 5″3;
    4. Степень защиты IP54.

    Вторая цифра — оформление светильников:
    1. открытый;
    2. с защитной сеткой;
    3. с защитным стеклом.

    Третья цифра — тип кривой силы света (LCC):
    2.косинус «Д»;
    3. полуширокий «L»;
    4. глубокая «Г»;
    5. концентрированный «К»;
    6. спец.

    АЭС03
    Н — лампы накаливания;
    П — потолочный;

    03 — серийный номер.

    Группа цифр:
    001 — степень защиты IP65;
    003 — с защитной сеткой, степень защиты IP65.

    ЛБО46

    Б — подвес на стену;
    О — для общественных помещений;
    46 — серийный номер.

    Группа цифр:
    001 — рефлектор с зеркальной пластиной;
    002 — рефлектор без зеркальной пластины;
    011 — с электронным устройством, отражателем с зеркальной пластиной;
    012 — с электронным устройством, отражателем без зеркальной пластины.

    ЖСП01
    Г — лампы натриевые типа ДНаТ;
    С — подвесной;
    П — промышленный;
    01 — серийный номер

    Первая цифра:
    1.несжатый;
    2. герметичный

    Вторая цифра:
    1. открытый;
    2. с держателем лампы;
    3. с защитной сеткой;
    4. с защитным стеклом.

    Третья цифра:
    5. отражатель без вентиляционных отверстий, кривая «G»;
    6. отражатель без вентиляционных отверстий, кривая «К»;
    7. отражатель с вентиляционными отверстиями, кривая «G»;
    8. отражатель с вентиляционными отверстиями, кривая «К»;

    ЛСП22
    Л — лампы трубчатые люминесцентные прямого действия;
    С — подвесной;
    П — для производственных помещений;
    22 — серийный номер.

    Первая цифра:
    1. без отражателя;
    2. отражатель без отверстий;
    3. отражатель с отверстиями.

    Вторая цифра:
    1. без экранирующей решетки;
    2. с защитной решеткой.

    Третья цифра:
    1. подвеска на тягах;
    2. Подвешивание на горизонтальной поверхности.

    ЛСП44
    Л — лампы трубчатые люминесцентные прямого действия;
    С — подвесной;
    П — для производственных зданий;
    44 — серийный номер.

    Группа цифр:
    001 — корпус из поликарбоната, рассеиватель из полиметилметакрилата;
    002 — корпус и диффузор из поликарбоната;
    003 — корпус и диффузор из поликарбоната для пожароопасных помещений.

    ПВЛМ-П
    ПВ — пылевлагозащищенный;
    Л — лампы люминесцентные;
    М — модернизированный;
    P — пластик

    Первая цифра:
    1. базовое исполнение;
    2. с отражателем;
    3.с отражателем и окнами;
    4. с отражателем, с решеткой;
    5. с отражателем с окошками, с решетками;
    6. с защитной трубой;
    7. с отражателем, с защитной трубой;
    8. с отражателем с окнами, с защитной трубой;
    9. с отражателем, с решеткой с защитной трубой;
    10. с отражателем с окошками, с решетками, с защитной трубой.

    Вторая цифра:
    1. балласт электромагнитный;
    2.электронные балласты.

    Третья цифра:
    1. подвес на стержне;
    2. установка на горизонтальной поверхности;
    3. подвес на серьге

    ЛПО46
    Л — прямые трубчатые люминесцентные лампы;
    П — потолочный;
    О — для общественных зданий.

    Первая цифра:
    1. Трубчатые люминесцентные лампы;
    2. зеркальная матрица без наружных поперечных отражателей;
    3.зеркальная решетка с 7 внутренними поперечными пластинами;
    4. Зеркальная решетка с 4-мя внутренними поперечными пластинами;
    5. зеркальная параболическая решетка;
    6. защитная сетка;
    7. овальный диффузор;
    8. прямоугольный диффузор;
    9. Подвеска на горючей поверхности.

    Вторая цифра:
    1. балласт электромагнитный;
    2. электронные балласты.

    Третья цифра обозначает тип диффузора или решетки:
    1.без диффузора;
    2. рассеиватель молочного цвета;
    3. Рассеиватель прозрачный;
    4. диффузор молочный овальный;
    5. Рассеиватель прозрачный овальный;
    6. Зеркальная решетка, растровая;
    7. рассеиватель экструдированный прозрачный;
    8. Рассеиватель экструдированный прозрачный, замкнутый по контуру;
    9. Диффузор для экструдированного молока;
    10. Плоский диффузор.

    ЛВО10
    Л — лампы трубчатые люминесцентные прямого действия;
    Б — встроенный;
    О — для общественных зданий.

    Трехзначные числа означают:
    004 — зеркальная решетка с 9 внутренними поперечными пластинами;
    009 — рассеиватель из органического стекла;
    014 — ЭПРА и зеркальная решетка с 9 внутренними поперечными пластинами;
    019 — ЭПРА и рассеиватель из органического стекла;
    104 — зеркальная решетка без наружных поперечных отражателей;
    204 — зеркальная решетка с 7 внутренними поперечными пластинами;
    304 — зеркальная решетка с 4 внутренними поперечными пластинами

    HBO06
    Н — лампы накаливания;
    Б — встроенный;
    О — для общественных зданий

    Трехзначные числа означают:
    001 — с отражателем;
    003 — со светоотражателем и защитной сеткой;
    004 — с меньшим диаметром выходного отверстия рефлектора;
    005 — с меньшим диаметром выходного отверстия рефлектора и решетки.

    НПО21
    Н — лампы накаливания;
    П — потолочный;
    О — для общественных зданий;
    21 — серийный номер.

    Трехзначные числа обозначают мощность и количество ламп:
    003 — одна лампа мощностью 60 Вт;
    004 — две лампы мощностью 40 Вт;
    005 — одна лампа 100 Вт

    НББ64
    Н — лампы накаливания;
    Б — настенный;
    Б — для жилых помещений

    Трехзначные числа означают:
    047 — стекло рифленое прозрачное

    РТ(К)У НТ(К)У
    Р — лампы ртутные;
    Н — лампы накаливания;
    Т — коронка;
    К — консольный
    У — для наружного освещения (уличного)

    Серийный номер:
    11, 17 — светильники со встроенными приборами;
    15, 16 — светильники с независимыми приборами

    Для RTU11, RTU15, NTU15:
    001 — с коническим диффузором;
    004 — со сферическим молочным диффузором;
    006 — с четырехгранным рассеивателем, с элементами из оргстекла или силикатного стекла;
    007 — с коническим молочным диффузором;

    Для RTU16, RTU17:
    002 — с шестигранным рассеивателем, с элементами из оргстекла или силикатного стекла.

    Маркировка фонаря. Расшифровка обозначений светильников.

    ГОСТ 17677-82

    Буква закона. ГОСТ 17677-82 «распространяется на светильники для внутреннего освещения жилых, общественных зданий, производственных (в том числе сельскохозяйственных) зданий, а также на светильники для наружного освещения, предназначенные для работы в сетях переменного тока напряжением до 1000В, изготавливаемые для нужд национальной экономики и на экспорт. »

    Этот ГОСТ на светильники используют все производители.Ей соответствует как отечественная, так и импортная продукция, легально ввезенная из-за границы. Так, характеристики каждой лампы выражаются сочетанием букв и цифр, например: ЛПО-50 2х40-010-У1. За каждым знаком скрывается достаточно конкретная информация, которую легко «читать» с этикетки.

    Маркировочные приспособления

    Первая буква определяет тип используемого источника света.

    Н — лампы накаливания общего назначения.

    С — лампы-лампы — рефлекторные и рассеивающие.

    А — кварц галогенный — накаливания.

    L — линейный люминесцентный.

    F — фигурный люминесцентный.

    E — люминесцентная эритема.

    Р — ДРЛ ртутного типа.

    Г — ртутные типа ДРИ, ДРИС.

    К — бактерицидный.

    Вторая буква — способ установки лампы.

    С — подвесной.

    П — потолок.

    В — встраиваемый.

    Д — встроенный.

    Б — настенный.

    Н — настольный, опорный.

    Т — венчание пола.

    К — консольный, торцевой.

    Р — ручной.

    Г — зав.

    Третья буква — основное назначение лампы.

    П — для производственных и производственных зданий.

    О — для общественных зданий.

    Б — для жилых (бытовых) помещений.

    У — для наружного освещения.

    П — для шахт и рудников.

    Т — для кино- и телестудий.

    Четвертая позиция в маркировке ГОСТ 17677 для светильников — двузначное число, обозначающее серийный номер.

    Пятой является цифра , обозначающая количество ламп в светильнике (для одноламповых моделей цифра 1 не указывается, «х» не ставится).

    В шестой позиции   — число, обозначающее мощность ламп в ваттах.

    Седьмой   — трехзначное число, обозначающее номер модификации.

    Восьмая позиция указывает на климатическое исполнение модели.

    У — для макроклиматических районов с умеренным климатом.

    КЛ — для макроклиматических районов с холодным климатом.

    Светильники с маркировкой HL специально разработаны для районов с холодным климатом. Они всегда стоят дороже обычных моделей, поэтому использовать их в средней полосе России нет смысла. Зачем переплачивать?

    УХЛ — для макроклиматических районов с умеренным климатом и с холодным климатом.

    Т — для макроклиматических районов с сухим и влажным тропическим климатом.

    О — для всех макроклиматических районов суши, кроме районов с очень холодным климатом.

    Последняя цифра   — категория размещения светильника. Соответственно, маркировка ЛПО-50 2х40-010-У1 означает, что у Вас потолочный (П) светильник для общественных помещений (О), рассчитанный на две линейные люминесцентные лампы (Л) мощностью 40 Вт (2х40), номер серии — 50, модификация — 010.Модель подходит для использования на открытом воздухе (1) в районах с умеренным климатом (У).

    1 — для наружного применения.

    2 — для эксплуатации под навесом и другими полуоткрытыми конструкциями.

    3 — для эксплуатации в закрытых неотапливаемых помещениях.

    4 — для эксплуатации в закрытых отапливаемых помещениях.

    5 — для использования во влажных помещениях.

    Лампара с ДНК

    США в маркировке важных нга мга пангутана нга mitungha са atubangan са matag hardinero нга nakahukom са pagsugod са nagtubo нга tanum в теплицах мао кон unsaon с paghatag kanila в покрытии nga.Уг дили только суга, апан анг калидад са суга, нга нагхатаг са танум са gikinahanglan по отношению к США ка hingpit нга pagpalambo нга бахин са цвет, luwas уг вала magkinahanglan и kanunay нга mahinungdanon нга материальных нга газто. Танан niini nga kinahanglanon mahatag са лампара alang са tanum nga adunay натриевая лампа сама в DNaT.

    Натриевая лампа типа DNAT — декодирование в соответствии с принципом работы

    Англо-исторический бахин са китайская лампа са натриевая сама са DNTT очень хорошо работает с аббревиатурой «ДНК».Буса, анги ДНК США ка са Lampara натрий трубчатая нга дугообразный. Анг disenyo мкг анг prinsipyo са pagpadagan са maong Lampara дили kaayo komplikado. «Горелка» — США цилиндрической ки газоразрядной трубка нг гам са lunsay нг оксид алюминий мкг gilibutan са США ка прозрачного стекло silindro. Анг sulod са горелка napuno са США ка sinagol нг ртуть мкг пары натрий, нг adunay Гамэ нг sulod са ксенон нг nagdilaab са газа. Сами са ubang MGA matang са Lampara са газоразрядный, анг MGA натрий лампа типа ДНаТ са nagkinahanglan са paggamit са США ка espesyal нг Makina нг gigamit — Идз мкг балласт (дроссель).Кроме того, все, что нужно для работы с натриевой газоразрядной лампой, не имеет значения: от человеческого воздействия, IZU нагхатаг от импульсов к электрическим импульсам от киловольта от лампы. Когда возникает пульс, когда возникает дуга в газоразрядной трубке. Подтвердите, что вы делаете все, что вам нужно, в соответствии с вашими рекомендациями, а также в обычных операциях с лампой, которую вы используете в своих действиях. Gawas па са лампа nga DNaT нга может быть подключена к IZU, са возможный nga make-an usab нга lampara diin анг IZU сразу gilacip са disenyo са касо.Кинни нга лампы gimarkahan нга DNAS, или другой продукт производства Osram и Philips.

    Лампы натриевые типа ДНаТ — китайская с характеристикой

    Химун, натриевая лампа с лампой ЛНаТ:

    1. Наклейка sukaranan nga kinaiya с лампой на DLT может иметь некоторые особенности желто-оранжевого цвета. Работа с натрием, содержащим газ в газоразрядной камере с большим количеством ламп, с излучением и монохромным изображением и с пульсацией.Tungod niini nga hinungdan nga ang mga lampara са натрий wala gigamit alang sa mamumuhat sa suga, edukasyon ug mga balay nga gipuy-an.
    2. Uban с самым высоким качеством в kahayag taliwala са Uban Pang Mga Matang Sa MGA Lampara, DNT NGA MGA Lampara Nahimutang Sa atubangan Tungod Sa Light Output — 100 lm / W. Bisan pa niana, maong taas Nga mga timailhan mao lamang анг мга баг-о нга нга лампара, уг са катапусан са иланг pag-alagad kini нга timailhan gipakunhod hapit duha.Sa kini nga kaso, ang kalidad sa kahayag ug ang ang gidugayon sa pagpadagan sa mga lampara sa matang nga DNaT ang directtang может kalabutan sa mga kondisyon sa pagpaandar. Автобус, в течение 10000 ка часов в течение нескольких дней, может работать в режиме DVTT в температуре от -30 до +40 градусов или при температуре IZU в пределах допустимого диапазона.
    3. Tungod в различных функциях зажигания DVT Dili может использоваться в системе суга нга kanunay anaa в несколько раз.Буса, фонарь DNaT, лабиринт местной продукции, гикинаанглан нга «pahulay» в дили па сонод нга флакипа в течение 3-6 лет.
    4. Количество ламп для LNAT составляет 75 Вт, но не более 1 киловатта. Sa sama nga panahon, sa panahon sa operasyon, maong mga lampara adunay usa ka taas kaayo nga pagpainit nga kabtangan, busa ang mga suga nga adunay номинальное nga gahum nga 75 ngadto sa 400 ватт, angayo alang sa pagtubo sa tanum. Этот гамханан нга лампара magsunog только са humok нга дахон са таном нга теплицы. Ang kusog nga pagpainit kinahanglan usab nga gamiton alang sa mga espesyal nga lampara sa mga espesyal nga lampara, nga, sa usa ka bahin, magapanalipod kanila gikan sa direktang pagsabod са трубка ug kontaminasyon, ug sa laing bahin naghatag sa gikin лампара.

    Лампа ДНК

    Это самый лучший танонг, который больше всего отличается от других, чтобы иметь возможность получать больше света от теплиц, которые могут быть тепличными.На хинди только знание закона, ngunit ang kalidad ng ilaw, nagbibigay ng halaman na kailangan para sa isang ganap na pag-unlad на bahagi ng спектр, ligtas и хинди nangangailangan нг pare-pareho на makabuluhang mga gastos sa material. Все, что может быть использовано, это natutugunan лампа для того, чтобы иметь все с лампой, как DNaT.

    Натриевая лампа uri DNAT — декодирование и основная операция

    Намек на то, что вы можете использовать натриевую лампу, подобную DNTT, может быть расшифровано в соответствии с расшифровкой «ДНК». Кая, ДНК не представляет собой дугообразную натриевую трубчатую лампу. Поделитесь дизайном и принципом, помогающим создать лампу на хинди. «Горелка» — это цилиндрическая газоразрядная трубка, выполненная из оксида алюминия и прозрачного стеклянного цилиндра. Горелка состоит из паров ртути и натрия, а также из ксенона в качестве воспламеняющего газа. Таким образом, помимо газоразрядной лампы, натриевая лампа, работающая с ДНК, имеет специальное устройство для управления дроссельной заслонкой.Очень легко, если использовать газоразрядную лампу, используемую в качестве основного источника света: он может заряжать свет, а IZU дает импульс электрического импульса в несколько киловольт в лампе. Когда импульсы гасятся сразу после возникновения дуги, в газоразрядной трубке возникает дуга. Увеличьте болты и соедините нито с антасом, который может быть использован для нормальной работы лампы, даже если дроссельная заслонка находится в цепи. Вы можете использовать лампу DNaT, которая может подключаться к IZU, с возможностью подключения к IZU, который может использоваться в качестве источника света в IZU. Эта лампа может маркировать DNAS, а также производить продукцию Osram и Philips.

    Лампа Sosa ng uri DNaT — светящаяся лампа и тампок

    Лампа светящаяся с лампой LNaT:

    1. Самая простая цепочка ламп DLT представляет собой особую радужную цепочку. Дахил с круговым светом с сильным разрядом газовой лампы, излучением и монохромным, а также с пульсацией.Это предназначено для того, чтобы сделать эту лампу соса хинди, предназначенной для мангагавы в соответствии с законами, много образования и тирахана на солнце.
    2. Касама и самый лучший источник света и других источников света, лампа DNT размышляет о том, что нужно делать на выходе — tungkol на 100 лм / W. Gayunpaman, как и другие источники света на tagapagpahiwatig. новая лампа, и вы можете использовать ее tagapagpahiwatig на этом nabawasan ореолы dalawang beses.В зависимости от того, что такое высокое качество света и тагал, чтобы сделать лампу, управляющую ДНК, напрямую работать с кондиционером. Кая, заявка на получение 10000 или 10000 часов сервопривода может выполняться только в том случае, если используется лампа DVTT в зависимости от температуры от -30 до +40 градусов и при температуре окружающей среды IZU.
    3. Дахил в том же режиме, когда лампа DVT используется в системе, которая может быть запущена вне цикла.Кая, фонарь DNaT, лало отечественного производства, это может быть сделано для того, чтобы «повторить» несколько раз, когда вы будете слушать хинди бабабе в течение 3-6 часов.
    4. Лампа LNAT имеет мощность от 75 Вт до 1 или более киловатт. Касабай нито, в основном операционная, натуральная лампа может быть очень мощной, включая лампу с номинальной мощностью 75 400 Вт, предназначенную для использования в любых условиях. Самая маленькая лампа может сжигать больше парниковых газов.Малаккас на паг-инит не имеет значения для специальной лампы специальной лампы, на, с банда, защищает от воды прямо из трубы всплески и загрязнения, и в зависимости от банда нагбибигай всегда висит для использования лампы.

    Технический блог Яна: 2014

    General Transit Feed Specification (GTFS) — это разработанный Google стандартный формат данных о маршруте общественного транспорта, остановках, поездке, расписании, карте и стоимости проезда. Все , кроме в реальном времени.

    Это называется каналом, потому что он (обычно) включает обновление RSS для изменений.
    На вики Google и на отдельном веб-сайте данных GTFS есть списки фидов.


    Файл GTFS каждой организации включает все их службы, поэтому файлы некоторых агентств могут быть довольно большими и часто обновляться. Любое изменение расписания или корректировка маршрута означает новую версию всего файла GTFS. Сам файл представляет собой просто большой zip-файл, содержащий несколько CSV-файлов, которые, как ни странно, должны быть неправильно помечены как .текст.

    Вот содержимое файла GTFS транспортной системы округа Милуоки:

     $ unzip -l mcts.zip
    Архив: mcts.zip
      Длина Дата Время Имя
    --------- ---------- ----- ----
          169 2014-01-10 05:01 агенство.txt
        40136 10.01.2014 05:00 calendar_dates.txt
         5746 10.01.2014 05:01 маршруты.txt
       307300 10.01.2014 05:00 стопы.txt
     35198135 10 января 2014 г., 05:00 stop_times.txt
       650622 10. 01.2014 05:01 trips.txt
      8369736 10.01.2014 05:01
         3490 10 января 2014 г., 05:01условия_использования.текст
    --------- -------
     44575334 8 файлов

    Ага, 44МБ в распакованном виде.
    Но только 5 МБ заархивировано. Тем не менее, это не то, что вы хотите каждый день загружать на свой телефон.

    Давайте найдем остановку в международном аэропорту Митчелл:

     $ cat stops.txt | grep АЭРОПОРТ
    7168,7168,АЭРОПОРТ,, 42.9460473, -87.45,,,1
    7162,7162,АЭРОПОРТ И ЗАЛ ПРИБЫТИЯ,, 42.9469597, -87.
      69,,,0

    Верно, в аэропорту две остановки.Каждая остановка имеет широту и долготу, уникальный идентификационный номер и описательное имя. Последнее поле обозначает момент времени (1=момент времени, 0=нет).

    Попробуем найти перекресток, где пересекаются два маршрута:

     $ cat stops.txt | grep "ХАУЭЛЛ И ОКЛАХОМА"
    709,709, ХАУЭЛЛ И ОКЛАХОМА,, 42.9882051, -87.19,,,1
    658,658, ХАУЭЛЛ И ОКЛАХОМА,, 42.9885464, -87.

    33,,,1 $ кошка останавливается. txt | grep "ОКЛАХОМА И ХАУЭЛЛ" 5152,5152,ОКЛАХОМА И ХАУЭЛЛ,, 42.9881561, -87.50,,,1 5068,5068, ОКЛАХОМА И ХАУЭЛЛ, 42.9883466, -87.
  • 76,,,1

  • Вот проблема, которая потребует некоторой логики для решения. Я считаю пересечение одним местом (не термин GTFS). Многие маршруты и маршрутов могут использовать одну и ту же остановку . Несколько остановок (термины GTFS) могут существовать в одном и том же месте . В этом случае автобусы, идущие на север, юг, восток и запад, имеют разные остановки в одном и том же месте .

    Это может облегчить вашу работу…или сложнее.

    GTFS заботится о поездках и остановках. Неважно, что остановки № 709 и № 5152 находятся в двадцати метрах друг от друга и обслуживают разные маршруты — что это пересадочный пункт. Ничто в GTFS явно не связывает две остановки. Как правило, вы должны понять логику, чтобы сделать это — у вас есть широта/долгота и имя для работы.

    GTFS имеет необязательный файл transfers. txt , который заполняет для вас предпочтительные места передачи. Но это для более сложных упражнений.

    Посмотрим что останавливается на #709 :

     $ grep -m 5 ,709, stop_times.txt
    4819177_1560,06:21:00,06:21:00,709, 14,,0,0
    4819179_1562,06:49:00,06:49:00,709, 14,,0,0
    4819180_1563,07:02:00,07:02:00,709, 14,,0,0
    4819181_1564,07:15:00,07:15:00,709, 14,,0,0
    4819182_1565,07:28:00,07:28:00,709, 14,,0,0


    Это поля trip_id, прибытия_время, отправления_время и последовательность остановок (14-е).

    Давайте посмотрим на весь цикл поездки 4819177_1560 :

     $ grep 4819177_1560 stop_times.текст
    4819177_1560,06:09:00,06:09:00,7162, 2,,0,0 # Эй, смотри - остановки не по порядку в файле
    4819177_1560,06:09:00,06:09:00,7168, 1,,0,0 # Начало поездки
    4819177_1560,06:11:00,06:11:00,7178, 3,,0,0
    [...]
    4819177_1560,06:20:00,06:20:00,8517, 13,,0,0
    4819177_1560,06:21:00,06:21:00,709, 14,,0,0 # Хауэлл и Оклахома
    4819177_1560,06:22:00,06:22:00,711, 15,,0,0
    [. ..]
    4819177_1560,07:17:00,07:17:00,1371, 66,,0,0
    4819177_1560,07:19:00,07:19:00,6173, 67,,0,0
    4819177_1560,07:20:00,07:20:00,7754, 68,,0,0 # Конец поездки


    Мы также можем найти дополнительных сведений о поездках 4819177_1560 :
     $ grep 4819177_1560.текст
      GRE,13-DEC_WK,4819177_1560,N BAYSHORE – ЧЕРЕЗ МЕТРОЭКСПРЕСС OAKLAND-HOWELL,0,515111,13-DEC_GRE_0_12


    Требуется немного больше пояснений
    • route_id: Зеленая линия (автобус)
    • service_id (день недели/дни работы): 13-DEC_WK
    • Надпись
    • : N BAYSHORE — VIA OAKLAND-HOWELL METROEXPRESS
    • direction_id (двоичный, 0 или 1): 0
    • block_id (полезно, только если один и тот же автобус меняет маршруты): 515111
    • shape_id (полезно для карт маршрутов): 13-DEC_GRE_0_12

    Давайте найдем маршруты route_id :
     $ grep GRE.текст
      GRE,MCTS, GRE,MetroEXpress GreenLine,,3,http://www.ridemcts.com/Routes-Schedules/Routes/GRE/,,

    Полное название маршрута — MetroEXpress GreenLine, это автобусный (type-3 = bus) маршрут, и у нас есть веб-сайт оператора.

    Давайте посмотрим на service_id :

     $ grep -m 10 13-DEC_WK calendar_dates.txt
    13-DEC_WK,20140113,1
    13-DEC_WK,20140114,1
    13-DEC_WK,20140115,1
    13-DEC_WK,20140116,1
    13-DEC_WK,20140117,1
    13-DEC_WK,20140120,1
    13-DEC_WK,20140121,1
    13-DEC_WK,20140122,1
    13-DEC_WK,20140123,1
    13-DEC_WK,20140124,1

    Ах, эта конкретная поездка только в будний день (с понедельника по пятницу).

    Давайте найдем шейп-файл карты маршрута для поездки:

     $ grep 13-DEC_GRE_0_12 shape.txt
    13-DEC_GRE_0_12, 42.946054, -87.
    0,10001 13-DEC_GRE_0_12, 42.946828, -87.

    9,10002 13-DEC_GRE_0_12, 42.946824, -87.8,10003 13-DEC_GRE_0_12, 42.946830, -87.
    2,10004 [...] 13-DEC_GRE_0_12, 43.123137, -87.

    1,670004 13-DEC_GRE_0_12, 43.123359, -87.8,670005 13-DEC_GRE_0_12, 43.124016, -87.5,670006 13-DEC_GRE_0_12, 43.124117, -87.0,670007


    Очередь на эту поездку имеет 520 баллов.Это довольно подробно.

    Итак, что мы знаем?

    Мы знаем, что остановка #709 обслуживается маршрутом GreenLine, это 14-я остановка в направлении 0, это автобусный маршрут, у нас есть все время обслуживания остановки, и у нас есть сайт маршрута. Мы знаем карту маршрута и все другие остановки любой поездки, обслуживающей эту остановку.

    Как мы можем найти следующий автобус по расписанию на остановке №709?

    Один из способов — начать со всех поездок с остановкой №709 из файла stop_times.txt.

    Поскольку мы, вероятно, знаем, который сейчас час, мы можем отфильтровать все прошлые времена и большую часть будущих времен. Это оставляет нам хороший, небольшой список, скажем, из 10 возможных, включая поездки, которые сегодня вообще не проводятся (мы должны углубиться, чтобы определить).

    Мы можем просмотреть каждую из этих поездок в файле trips.txt и получить маршрут.

    Каждая поездка также включает код service_id. В файле calendar_dates.txt указано, в какие даты действует каждый код service_id.

    Верно, нам нужно сделать три поиска.

    Код оболочки становится немного сложным из-за трех поисков, поэтому я переключился на Python и написал базовый поиск следующего транспортного средства на остановке примерно в 160 строк. Списки Python удобны, так как они могут обрабатывать все остановки в определенном месте так же легко, как и одну остановку. Zip-модуль Python также удобен, так что я могу читать данные прямо из zip-файла. Но при 13 секундах Python, вероятно, слишком медленный для такого рода приложений:

     $ time ./next_bus.py

    Следующие отправления из Хауэлл и Окахома
    16:16 АЭРОПОРТ GRE N – ЧЕРЕЗ МЕТРОЭКСПРЕСС OAKLAND-HOWELL
    16:22 GRE N BAYSHORE – ЧЕРЕЗ МЕТРОЭКСПРЕСС OAKLAND-HOWELL
    16:26 51 ОКЛАХОМА - НА ОЗЕРЕ ДРАЙВ
    16:28 51 ДО 124 СТ.- ЧЕРЕЗ ОКЛАХОМА
    16:30 АЭРОПОРТ GRE N – ЧЕРЕЗ МЕТРОЭКСПРЕСС OAKLAND-HOWELL
    16:35 GRE N BAYSHORE – ЧЕРЕЗ МЕТРОЭКСПРЕСС OAKLAND-HOWELL
    16:43 51 ДО 124 СТ. - ЧЕРЕЗ ОКЛАХОМА
    16:44 АЭРОПОРТ GRE N – ЧЕРЕЗ МЕТРОЭКСПРЕСС OAKLAND-HOWELL
    16:45 51 В НЬЮ-ЙОРК
    16:45 GRE N BAYSHORE – ЧЕРЕЗ МЕТРОЭКСПРЕСС OAKLAND-HOWELL
    16:56 GRE N BAYSHORE – ЧЕРЕЗ МЕТРОЭКСПРЕСС OAKLAND-HOWELL

    реальное 0м13.171с # Тьфу. Если бы я начал на 13 секунд раньше, мне бы сейчас было не скучно.
    пользователь 0m10. 740s
    система 0m0.260s




    Все это время перемалывание файла GTFS не осталось незамеченным.

    Планировщики поездок (такие как Google) предварительно обрабатывают данные, сопоставляя и кэшируя узел связи и связи передачи, ограничивая данные о поездке следующим часом или двумя (в зависимости от ситуации) и используя довольно причудливые алгоритмы для сокращения узла связи. сопоставьте с вероятным набором возможностей, прежде чем рассматривать поездки по этим ссылкам.

    Это одна из причин, по которой Google Transit работает намного быстрее, чем 13 секунд.

    Но это все продвинутые вещи.

    Также продвинутым является способ интеграции данных в реальном времени, который использует один из нескольких различных форматов.В следующий раз…

    Произошла ошибка при настройке пользовательского файла cookie

    Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка браузера на прием файлов cookie

    Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

    • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
    • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
    • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

    Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
