Схема драйвера для светодиодной лампы на 220В

Неотъемлемой частью любой качественной лампы или светильника на светодиодах является драйвер. Применительно к освещению, под понятием «драйвер» следует понимать электронную схему, которая преобразует входное напряжение в стабилизированный ток заданной величины. Функциональность драйвера определяется шириной диапазона входных напряжений, возможностью регулировки выходных параметров, восприимчивостью к перепадам в питающей сети и эффективностью.

От перечисленных функций зависят качественные показатели светильника или лампы в целом, срок службы и стоимость. Все источники питания (ИП) для светодиодов условно разделяют на преобразователи линейного и импульсного типа. Линейные ИП могут иметь узел стабилизации по току или напряжению. Часто схемы такого типа радиолюбители конструируют своими руками на микросхеме LM317. Такое устройство легко собирается и имеет малую себестоимость. Но, ввиду очень низкого КПД и явного ограничения по мощности подключаемых светодиодов, перспективы развития линейных преобразователей ограничены.

Импульсные драйверы могут иметь КПД более 90% и высокую степень защиты от сетевых помех. Их мощность потребления в десятки раз меньше мощности, отдаваемой в нагрузку. Благодаря этому они могут изготавливаться в герметичном корпусе и не боятся перегрева.

Первые импульсные стабилизаторы имели сложное устройство без защиты от холостого хода. Затем они модернизировались и, в связи с бурным развитием светодиодных технологий, появились специализированные микросхемы с частотной и широтно-импульсной модуляцией.

Содержание

1 Схема питания светодиодов на основе конденсаторного делителя
2 Схема драйвера на CPC9909
- 2.1 Общие сведения
- 2.2 Назначение выводов
- 2.3 Схема и ее принцип работы
- 2.4 Расчет внешних элементов
  - 2.4.1 Частотозадающий резистор
  - 2.4.2 Датчик тока
  - 2.4.3 Дроссель
  - 2.4.4 Фильтр питания
  - 2.4.5 Выпрямитель
  - 2.4.6 Выбор остальных элементов схемы
- 2.5 Другие варианты включения CPC9909
  - 2.5.1 Плавный пуск и аналоговое диммирование
  - 2.5.2 Импульсное димирование

Схема питания светодиодов на основе конденсаторного делителя

К сожалению, в конструкции дешёвых светодиодных ламп на 220В из Китая не предусмотрен ни линейный, ни импульсный стабилизатор. Мотивируясь исключительно низкой ценой готового изделия, китайская промышленность смогла максимально упростить схему питания. Называть её драйвером не корректно, так как здесь отсутствует какая-либо стабилизация.

Из рисунка видно, что электрическая схема лампы рассчитана на работу от сети 220В. Переменное напряжение понижается RC-цепочкой и поступает на диодный мост. Затем выпрямленное напряжение частично сглаживается конденсатором и через токоограничивающий резистор поступает на светодиоды. Данная схема не имеет гальванической развязки, то есть все элементы постоянно находятся под высоким потенциалом.

В результате частые просадки сетевого напряжения приводит к мерцанию светодиодной лампы. И наоборот, завышенное напряжение сети вызывает необратимый процесс старения конденсатора с потерей ёмкости, а, иногда, становится причиной его разрыва. Стоит отметить, что еще одной, серьезной отрицательной стороной данной схемы является ускоренный процесс деградации светодиодов вследствие нестабильного тока питания.

Схема драйвера на CPC9909

Современные импульсные драйверы для светодиодных ламп имеют несложную схему, поэтому ее можно легко смастерить даже своими руками. Сегодня, для построения драйверов, производится ряд интегральных микросхем, специально предназначенных для управления мощными светодиодами. Чтобы упростить задачу любителям электронных схем, разработчики интегральных драйверов для светодиодов в документации приводят типичные схемы включения и расчеты компонентов обвязки.

Общие сведения

Американская компания Ixys наладила выпуск микросхемы CPC9909, предназначенной для управления светодиодными сборками и светодиодами высокой яркости. Драйвер на основе CPC9909 имеет небольшие габариты и не требует больших денежных вложений. ИМС CPC9909 изготавливается в планарном исполнении с 8 выводами (SOIC-8) и имеет встроенный стабилизатор напряжения.

Благодаря наличию стабилизатора рабочий диапазон входного напряжения составляет 12-550В от источника постоянного тока. Минимальное падение напряжения на светодиодах – 10% от напряжения питания. Поэтому CPC9909 идеальна для подключения высоковольтных светодиодов. ИМС прекрасно работает в температурном диапазоне от -55 до +85°C, а значит, пригодна для конструирования светодиодных ламп и светильников для наружного освещения.

Назначение выводов

Стоит отметить, что с помощью CPC9909 можно не только включать и выключать мощный светодиод, но и управлять его свечением. Чтобы узнать обо всех возможностях ИМС, рассмотрим назначение ее выводов.

VIN. Предназначен для подачи напряжения питания.
CS. Предназначен для подключения внешнего датчика тока (резистора), с помощью которого задаётся максимальный ток светодиода.
GND. Общий вывод драйвера.
GATE. Выход микросхемы. Подает на затвор силового транзистора модулированный сигнал.
PWMD. Низкочастотный диммирующий вход.
VDD. Выход для регулирования напряжения питания. В большинстве случаев подключается через конденсатор к общему проводу.
LD. Предназначен для задания аналогового диммирования.
RT. Предназначен для подключения время задающего резистора.

Схема и ее принцип работы

Типичное включение CPC9909 с питанием от сети 220В показано на рисунке. Схема способна управлять одним или несколькими мощными светодиодами или светодиодами типа High Brightness. Схему можно легко собрать своими руками даже в домашних условиях. Готовый драйвер не нуждается в наладке с учетом грамотного выбора внешних элементов и соблюдением правил их монтажа.

Драйвер для светодиодной лампы на 220В на базе CPC9909 работает по методу частотно-импульсной модуляции. Это означает, что время паузы является постоянной величиной (time-off=const). Переменное напряжение выпрямляется диодным мостом и сглаживается емкостным фильтром C1, C2. Затем оно поступает на вход VIN микросхемы и запускает процесс формирования импульсов тока на выходе GATE. Выходной ток микросхемы управляет силовым транзистором Q1. В момент открытого состояния транзистора (время импульса «time-on») ток нагрузки протекает по цепи: «+диодного моста» – LED – L – Q1 – R_S – «-диодного моста». За это время катушка индуктивности накапливает энергию, чтобы отдать её в нагрузку во время паузы. Когда транзистор закрывается, энергия дросселя обеспечивает ток нагрузки в цепи: L – D1 – LED – L. Процесс носит циклический характер, в результате чего ток через светодиод имеет пилообразную форму. Наибольшее и наименьшее значение пилы зависит от индуктивности дросселя и рабочей частоты. Частота импульсов определяется величиной сопротивления RT. Амплитуда импульсов зависит от сопротивления резистора RS. Стабилизация тока светодиода происходит путем сравнения внутреннего опорного напряжения ИМС с падением напряжения на R_S. Предохранитель и терморезистор защищают схему от возможных аварийных режимов.

Расчет внешних элементов

Частотозадающий резистор

Длительность паузы выставляют внешним резистором R_T и определяют по упрощенной формуле:

t_паузы=R_T/66000+0,8 (мкс).

В свою очередь время паузы связано с коэффициентом заполнения и частотой:

t_паузы=(1-D)/f (с), где D – коэффициент заполнения, который представляет собой отношение времени импульса к периоду.

Рекомендованный производителем диапазон рабочих частот составляет 30-120 кГц. Таким образом, сопротивление R_T можно найти так: R_T=(t_паузы-0,8)*66000, где значение t_паузы подставляют в микросекундах.

Датчик тока

Номинал сопротивления R_S задает амплитудное значение тока через светодиод и рассчитывается по формуле: R_S=U_CS/(I_LED+0.5*I_{L пульс}), где U_CS – калиброванное опорное напряжение, равное 0,25В;

I_LED – ток через светодиод;

I_{L пульс} – величина пульсаций тока нагрузки, которая не должна превышать 30%, то есть 0,3*I_LED.

После преобразования формула примет вид: R_S=0,25/1.15*I_LED (Ом).

Мощность, рассеиваемая датчиком тока, определяется формулой: P_S=R_S*I_LED*D (Вт).

К монтажу принимают резистор с запасом по мощности 1,5-2 раза.

Дроссель

Как известно, ток дросселя не может измениться скачком, нарастая за время импульса и убывая во время паузы. Задача радиолюбителя в том, чтобы подобрать катушку с индуктивностью, обеспечивающей компромисс между качеством выходного сигнала и её габаритами. Для этого вспомним об уровне пульсаций, который не должен превышать 30%. Тогда потребуется индуктивность номиналом:

L=(US_LED*t_паузы)/ I_{L пульс}, где U_LED – падение напряжения на светодиоде (-ах), взятое из графика ВАХ.

Фильтр питания

В цепи питания установлены два конденсатора: С1 – для сглаживания выпрямленного напряжения и С2 – для компенсации частотных помех. Так как CPC9909 работает в широком диапазоне входного напряжения, то в большой ёмкости электролитического С1 нет нужды. Достаточно будет 22 мкФ, но можно и больше. Емкость металлопленочного С2 для схемы такого типа стандартная – 0,1 мкФ. Оба конденсатора должны выдерживать напряжение не менее 400В.

Однако, производитель микросхемы настаивает на монтаже конденсаторов С1 и С2 с малым эквивалентным последовательным сопротивлением (ESR), чтобы избежать негативного влияния высокочастотных помех, возникающих при переключении драйвера.

Выпрямитель

Диодный мост выбирают, исходя из максимального прямого тока и обратного напряжения. Для эксплуатации в сети 220В его обратное напряжение должно быть не менее 600В. Расчетная величина прямого тока напрямую зависит от тока нагрузки и определяется как: I_AC=(π*I_LED)/2√2, А.

Полученное значение необходимо умножить на два для повышения надежности схемы.

Выбор остальных элементов схемы

Конденсатор C3, установленный в цепи питания микросхемы должен быть ёмкостью 0,1 мкФ с низким значением ESR, аналогично C1 и C2. Незадействованные выводы PWMD и LD также через C3 соединяются с общим проводом.

Транзистор Q1 и диод D1 работают в импульсном режиме. Поэтому выбор следует делать с учетом их частотных свойств. Только элементы с малым временем восстановления смогут сдержать негативное влияние переходных процессов в момент переключения на частоте около 100 кГц. Максимальный ток через Q1 и D1 равен амплитудному значению тока светодиода с учетом выбранного коэффициента заполнения: I_Q1=I_D1= D*I_LED, А.

Напряжение, прикладываемое к Q1 и D1, носит импульсный характер, но не более, чем выпрямленное напряжение с учетом емкостного фильтра, то есть 280В. Выбор силовых элементов Q1 и D1 следует производить с запасом, умножая расчетные данные на два.

Предохранитель (fuse) защищает схему от аварийного короткого замыкания и должен длительно выдерживать максимальный ток нагрузки, в том числе импульсные помехи.

I_FUSE=5*I_AC, А.

Установка терморезистора RTH нужна для ограничения пускового тока драйвера, когда фильтрующий конденсатор разряжен. Своим сопротивлением RTH должен защитить диоды мостового выпрямителя от пробоя в начальные секунды работы.

R_TH=(√2*220)/5*I_AC, Ом.

Другие варианты включения CPC9909

Плавный пуск и аналоговое диммирование

При желании CPC9909 может обеспечить мягкое включение светодиода, когда его яркость будет постепенно нарастать. Плавный пуск реализуется при помощи двух постоянных резисторов, подключенных к выводу LD, как показано на рисунке. Данное решение позволяет продлить срок службы светодиода.

Также вывод LD позволяет реализовывать функцию аналогового диммирования. Для этого резистор 2,2 кОм заменяют переменным резистором 5,1 кОм, тем самым плавно изменяя потенциал на выводе LD.

Импульсное димирование

Управлять свечением светодиода можно путем подачи импульсов прямоугольной формы на вывод PWMD (pulse width modulation dimming). Для этого задействуют микроконтроллер или генератор импульсов с обязательным разделением через оптопару.

Кроме рассмотренного варианта драйвера для светодиодных ламп, существуют аналогичные схемные решения от других производителей: HV9910, HV9961, PT4115, NE555, RCD-24 и пр. Каждая из них имеет свои сильные и слабые места, но в целом, они успешно справляются с возложенной нагрузкой при сборке своими руками.

Понимание светодиодных драйверов от LEDSupply

Драйверы светодиодов могут быть запутанной частью светодиодной технологии. Существует так много разных типов и вариаций, что иногда это может показаться немного ошеломляющим. Вот почему я хотел написать краткий пост с объяснением разновидностей, их различий и вещей, на которые следует обращать внимание при выборе драйвера (драйверов) светодиодов для освещения.

Что такое светодиодный драйвер, спросите вы? Драйвер светодиода — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов. Это важная часть схемы светодиодов, и работа без нее приведет к сбою системы.

Использование одного из них очень важно для предотвращения повреждения ваших светодиодов, поскольку прямое напряжение (V _f ) мощного светодиода изменяется в зависимости от температуры. Прямое напряжение — это количество вольт, которое требуется светоизлучающему диоду, чтобы проводить электричество и загораться. По мере повышения температуры прямое напряжение светодиода уменьшается, в результате чего светодиод потребляет больше тока. Светодиод будет продолжать нагреваться и потреблять больше тока, пока не сгорит, это также известно как тепловой разгон. Драйвер светодиода представляет собой автономный источник питания с выходами, соответствующими электрическим характеристикам светодиода(ов). Это помогает избежать теплового разгона, поскольку драйвер светодиода с постоянным током компенсирует изменения прямого напряжения, подавая на светодиод постоянный ток.

На что обратить внимание перед выбором драйвера светодиодов

Какие типы светодиодов используются и сколько?
- Узнайте прямое напряжение, рекомендуемый управляющий ток и т. д.
Нужен ли мне драйвер светодиода постоянного тока или драйвер светодиода постоянного напряжения?
- Здесь мы сравним постоянный ток и постоянное напряжение.
Какой тип питания будет использоваться? (постоянный ток, переменный ток, батареи и т. д.)
- Работа от сети переменного тока? Посмотрите, какую пользу вам принесет драйвер переменного тока!
Каковы ограничения по размеру?
- Работаете в ограниченном пространстве? Не так много напряжения для работы?
Каковы основные цели приложения?
- Размер, стоимость, эффективность, производительность и т. д.
Требуются какие-либо специальные функции?
- Диммирование, пульсация, микропроцессорное управление и т. д.

Во-первых, вы должны знать…

Существует два основных типа драйверов: те, которые используют входную мощность постоянного тока низкого напряжения (обычно 5-36 В постоянного тока), и те, которые используют входную мощность переменного тока высокого напряжения (обычно 90–277 В переменного тока). Драйверы светодиодов, использующие питание переменного тока высокого напряжения, называются автономными драйверами или драйверами светодиодов переменного тока. В большинстве приложений рекомендуется использовать драйвер светодиодов с низким напряжением постоянного тока. Даже если ваш вход представляет собой высоковольтный переменный ток, использование дополнительного импульсного источника питания позволит использовать входной драйвер постоянного тока. Рекомендуется использовать низковольтные драйверы постоянного тока, поскольку они чрезвычайно эффективны и надежны. Для небольших приложений доступно больше вариантов диммирования и вывода по сравнению с высоковольтными драйверами переменного тока, поэтому у вас больше возможностей для работы в вашем приложении. Однако, если у вас есть большой проект общего освещения для жилых или коммерческих помещений, вы должны увидеть, как драйверы переменного тока могут быть лучше для этого типа работы.

Второе, что вы должны знать

Во-вторых, вам нужно знать управляющий ток, который вы хотите подать на светодиод. Более высокие токи возбуждения приведут к большему количеству света от светодиода, а также потребуют большей мощности для работы света. Важно знать характеристики вашего светодиода, чтобы вы знали рекомендуемые токи возбуждения и требования к радиатору, чтобы не сжечь светодиод слишком большим током или избыточным теплом. Наконец, полезно знать, что вы ищете в своем приложении для освещения. Например, если вы хотите диммировать, вам нужно выбрать драйвер с возможностью диммирования.

Немного о диммировании

Диммирование светодиодов зависит от того, какую мощность вы используете; поэтому я рассмотрю варианты затемнения как постоянного, так и переменного тока, чтобы мы могли лучше понять, как затемнять все приложения, будь то постоянный или переменный ток.

Диммирование постоянным током

Низковольтные драйверы постоянного тока можно легко диммировать двумя различными способами. Самым простым решением для диммирования для них является использование потенциометра. Это дает полный диапазон диммирования от 0 до 100%.

Потенциометр на 20 кОм

Обычно рекомендуется, когда в вашей цепи есть только один драйвер, но если есть несколько драйверов, регулируемых одним потенциометром, значение потенциометра можно найти из – кОм/Н – где К – значение ваш потенциометр, а N — количество драйверов, которые вы используете. У нас есть проводные BuckPucks, которые поставляются с потенциометром поворотной ручки 5K для затемнения, но у нас также есть этот потенциометр 20K, который можно легко использовать с нашими драйверами BuckBlock и FlexBlock. Просто подключите заземляющий провод диммирования к центральному контакту, а диммирующий провод — к одной или другой стороне (выбор стороны просто определяет, в какую сторону вы повернете ручку, чтобы сделать ее тусклой).

Второй вариант диммирования — использовать настенный диммер 0–10 В, например, A019 Low Voltage Dimming Control. Это лучший способ диммирования, если у вас несколько устройств, так как диммер 0-10 В может работать с несколькими драйверами одновременно. Просто подключите диммирующие провода прямо к входу драйвера, и все готово.

Затемнение по переменному току

Для драйверов переменного тока с высоким напряжением имеется несколько вариантов затемнения, в зависимости от вашего драйвера. Многие драйверы переменного тока работают с диммированием 0-10 В, как мы рассмотрели выше. Мы также предлагаем драйверы светодиодов Mean Well и Phihong, которые предлагают диммирование TRIAC, поэтому они работают со многими диммерами с передним и задним фронтом. Это полезно, поскольку позволяет светодиодам работать с очень популярными системами диммирования в жилых помещениях, такими как Lutron и Leviton.

Сколько светодиодов можно запустить с драйвером?

Максимальное количество светодиодов, которое можно подключить к одному драйверу, определяется путем деления максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов. При использовании драйверов LuxDrive максимальное выходное напряжение определяется путем вычитания 2 вольт из входного напряжения. Это необходимо, потому что драйверам требуется 2 вольта для питания внутренней схемы. Например, при использовании драйвера BuckPuck Wired 1000 мА с входным напряжением 24 вольта максимальное выходное напряжение составит 22 вольта.

Что мне нужно для Силы?

Это приводит нас к тому, какое входное напряжение нам нужно для наших светодиодов. В конце концов, входное напряжение равно нашему максимальному выходному напряжению для нашего драйвера после того, как мы примем во внимание служебное напряжение схемы драйвера. Убедитесь, что вы знаете минимальное и максимальное входное напряжение для драйверов светодиодов. В качестве примера мы будем использовать проводной BuckPuck 1000 мА, который может принимать входное напряжение от 7 до 32 В постоянного тока. Чтобы определить, каким должно быть ваше входное напряжение для приложения, вы можете использовать эту простую формулу.

В _или + (В _f x LED _n ) = В _в

Где:

В _или В _o 9010x _o 9010x 9010x драйверы = напряжение постоянного тока для драйверов или 4, если вы используете драйвер AC LuxDrive

В _f = прямое напряжение светодиодов, которые вы хотите запитать

LED _n = количество светодиодов, которые вы хотите запитать 3

_в = Входное напряжение драйвера
Спецификации продукта со страницы продукта Cree XPG2
Например, если вам нужно запитать 6 светодиодов Cree XPG2 от источника постоянного тока, и вы используете проводной BuckPuck, указанный выше, то V _в должен быть основан как минимум на 20 В постоянного тока. по следующему расчету.
2 + (3,0 x 6) = 20
Это определяет минимальное входное напряжение, которое необходимо обеспечить. Нет никакого вреда в использовании более высокого напряжения вплоть до максимального номинального входного напряжения драйвера, поэтому, поскольку у нас нет источника питания 20 В постоянного тока, вы, вероятно, будете использовать блоки питания 24 В постоянного тока для работы этих светодиодов.
Теперь это поможет нам убедиться, что напряжение работает, но чтобы найти правильный источник питания, нам также нужно найти мощность всей светодиодной цепи. Расчет мощности светодиодов:
В _f x Ток привода (в амперах)
Используя 6 светодиодов XPG2 сверху, мы можем найти наши ватты.
3,0 В x 1 А = 3 Вт на светодиод
Общая мощность схемы = 6 x 3 = 18 Вт
При расчете подходящей мощности источника питания для вашего проекта важно учитывать 20% «подушку» к вашему расчету мощности. Добавление этой 20-процентной подушки предотвратит перегрузку источника питания. Перегрузка блока питания может привести к мерцанию светодиодов или преждевременному выходу из строя блока питания. Просто рассчитайте подушку, умножив общую мощность на 1,2. Таким образом, для нашего приведенного выше примера нам потребуется не менее 21,6 Вт (18 x 1,2 = 21,6). Ближайший общий размер блока питания будет 25 Вт, поэтому в ваших интересах получить блок питания на 25 Вт с выходным напряжением 24 В.
Что делать, если у меня недостаточно напряжения?
Использование повышающего драйвера светодиодов (FlexBlock)
Драйверы светодиодов FlexBlock являются повышающими драйверами, что означает, что они могут выдавать более высокое напряжение, чем то, которое на них подается. Это позволяет подключать больше светодиодов с помощью одного драйвера светодиодов. Это чрезвычайно полезно в приложениях, где ваше входное напряжение ограничено, и вам нужно увеличить мощность светодиодов. Как и в случае с драйвером BuckPuck, максимальное количество светодиодов, которые вы можете подключить с помощью одного драйвера, определяется путем деления максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов. FlexBlock может быть подключен в двух различных конфигурациях и различаться по входному напряжению. В режиме Buck-Boost (стандартный) FlexBlock может работать со светодиодными нагрузками, которые выше, ниже или равны напряжению источника питания. Максимальное выходное напряжение драйвера в этом режиме находится по формуле:
48 В постоянного тока – В _в
Итак, при использовании источника питания 12 В постоянного тока и светодиодов XPG2 сверху, сколько мы можем работать с 700 мА FlexBlock? Ваше максимальное выходное напряжение составляет 36 В постоянного тока (48-12), а прямое напряжение XPG2, работающего при 700 мА, составляет 2,9, поэтому, разделив 36 В постоянного тока на это, мы увидим, что этот драйвер может питать 12 светодиодов. В режиме Boost-Only FlexBlock может выдавать до 48 В постоянного тока всего от 10 В постоянного тока. Таким образом, если бы вы были в режиме Boost-Only, вы могли бы включить до 16 светодиодов (48/2,9). Здесь мы подробно рассмотрим использование повышающего драйвера FlexBlock для питания ваших светодиодов.
Проверка мощности драйверов с входом переменного тока высокой мощности
Теперь драйверы с входом переменного тока выделяют определенное количество ватт для работы, поэтому вам нужно найти мощность ваших светодиодов. Вы можете сделать это, используя следующую формулу:
[Vf x ток (в амперах)] x LEDn = мощность
Таким образом, если мы попытаемся запитать те же 6 светодиодов Cree XPG2 при 700 мА, ваша мощность будет…
[2,9 x 0,7] x 6 = 12,18
Это означает, что вам нужно найти драйвер переменного тока, который может работать до 13 Вт, например, наш светодиодный драйвер Phihong мощностью 15 Вт.
ПРИМЕЧАНИЕ. При разработке приложения важно учитывать минимальное выходное напряжение автономных драйверов. Например, приведенный выше драйвер имеет минимальное выходное напряжение 15 вольт. Поскольку минимальное выходное напряжение больше, чем у нашего одиночного светодиода XPG2 (2,9 В), вам потребуется соединить не менее 6 таких светодиодов последовательно для работы с этим конкретным драйвером.
Инструменты для понимания и поиска правильного светодиодного драйвера
Итак, теперь вы должны иметь довольно хорошее представление о том, что такое светодиодный драйвер и на что вам нужно обратить внимание при выборе драйвера с источником питания, достаточным для вашей заявление. Я знаю, что еще будут вопросы, и для этого вы можете связаться с нами по телефону (802) 728-6031 или по электронной почте [email protected].
У нас также есть этот инструмент выбора драйвера, который помогает рассчитать, какой драйвер будет лучше всего, введя характеристики вашей схемы.
Если для вашего приложения требуется нестандартный размер и мощность, свяжитесь с LEDdynamics. Их подразделение LUXdrive быстро спроектирует и изготовит индивидуальные светодиодные драйверы прямо здесь, в Соединенных Штатах.
Спасибо за внимание, и я надеюсь, что этот пост поможет всем тем, кто интересуется, что такое светодиодные драйверы.

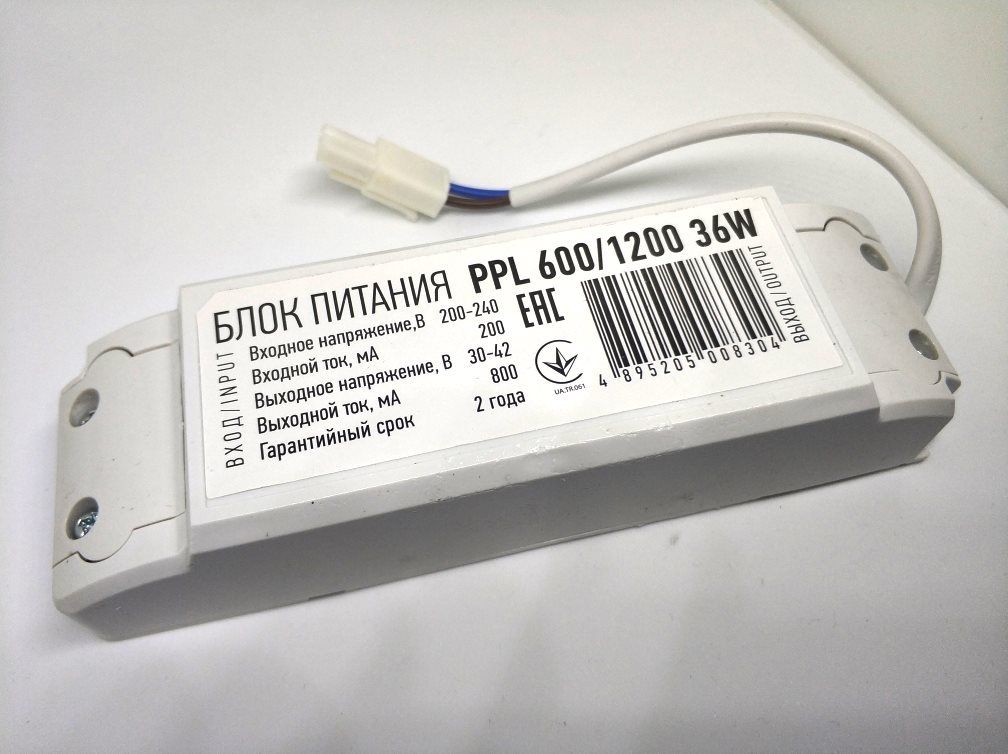

Драйверы для светодиодов | Источник питания светодиодов
Зачем моим светодиодным лампам нужен драйвер?
Драйверы для светодиодов, или блоки питания для светодиодов, обеспечивают светодиодные лампочки электроэнергией, необходимой им для функционирования и наилучшей работы, так же, как балласт для люминесцентных ламп и трансформатор для низковольтных ламп. В отличие от большинства ламп, которые работают от переменного тока более высокого напряжения, светодиоды работают от постоянного тока низкого напряжения. Из-за этого светодиодам нужны драйверы для преобразования этого переменного тока в постоянный ток и поддержания напряжения, протекающего через светодиодную цепь, на номинальном уровне, который требуется для светодиода.
Когда мне нужен светодиодный драйвер?
Некоторые светодиодные лампочки, например, предназначенные для замены бытовых ламп, уже содержат внутренний драйвер и не требуют внешнего драйвера. Светодиоды, для которых обычно требуется внешний драйвер, включают ленточный свет, освещение бухты, светодиодные панели и трофферы, а также некоторые виды ландшафтного освещения. Проверьте лист технических характеристик вашего освещения или светильника, чтобы узнать, требуется ли для него внешний драйвер. Обычно ваш светодиод уже поставляется с драйвером как часть сборки, или в спецификации будет указано, какой тип драйвера вам нужно приобрести. Вам также может потребоваться приобрести сменный драйвер светодиода, если похоже, что светодиод выходит из строя до истечения номинального срока службы. Когда светодиодный светильник или светодиодная трубка преждевременно выходят из строя, это часто происходит по вине водителя. Несмотря на то, что нет никаких визуальных признаков неисправности драйвера, замена драйвера светодиода может избавить вас от хлопот и затрат на ненужную замену совершенно хороших светодиодных ламп. К сожалению, внутренние драйверы не могут быть заменены, поэтому, если ваш домашний светодиод рано выйдет из строя, вам придется приобрести совершенно новую лампочку.
Признаки необходимости замены драйвера светодиодов
Поскольку драйверы светодиодов часто имеют более короткий срок службы, чем светодиодная матрица или устройство, с которым они сопряжены, перед заменой ламп необходимо проверить наличие признаков неисправности драйвера. Обычно неисправный драйвер светодиода просто прекращает передачу мощности, но неисправный драйвер может просто не регулировать мощность должным образом. Два основных признака того, что ваши водители не справляются с овердрайвом и недостатком. Перегрузка — это когда драйвер посылает через светодиоды больше энергии, чем они могут выдержать. Это может привести к перегреву или преждевременному выходу из строя светодиодной матрицы. Недостаток — наоборот. Драйвер посылает меньше энергии на светодиодные фонари, что приводит к снижению качества света и выходной мощности. Эффективность светодиодного драйвера сильно снижается из-за теплового повреждения, если температура окружающей среды превышает максимальную рабочую температуру, на которую рассчитан драйвер. Поэтому обязательно проверьте, с чем может справиться ваш драйвер.

Типы драйверов светодиодов
Существует два основных типа драйверов светодиодов: постоянный ток и постоянное напряжение. Каждый тип предназначен для работы со светодиодами с различными электрическими требованиями. Если вы заменяете драйвер, убедитесь, что входные и выходные параметры старого драйвера максимально точно соответствуют требованиям при выборе нового драйвера светодиодов.

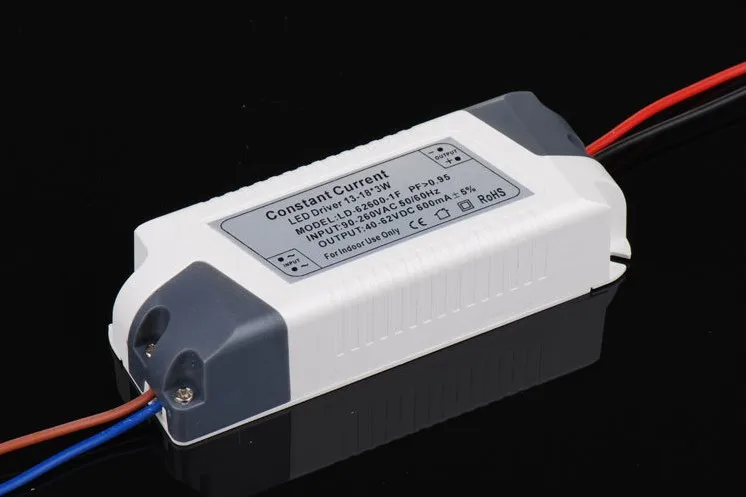

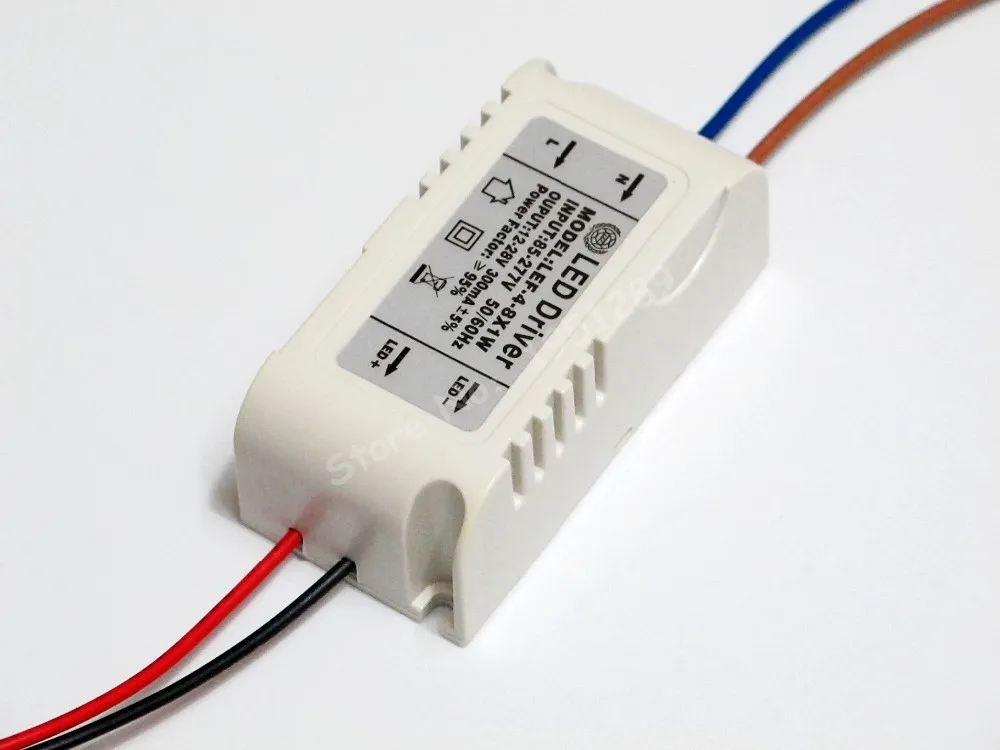

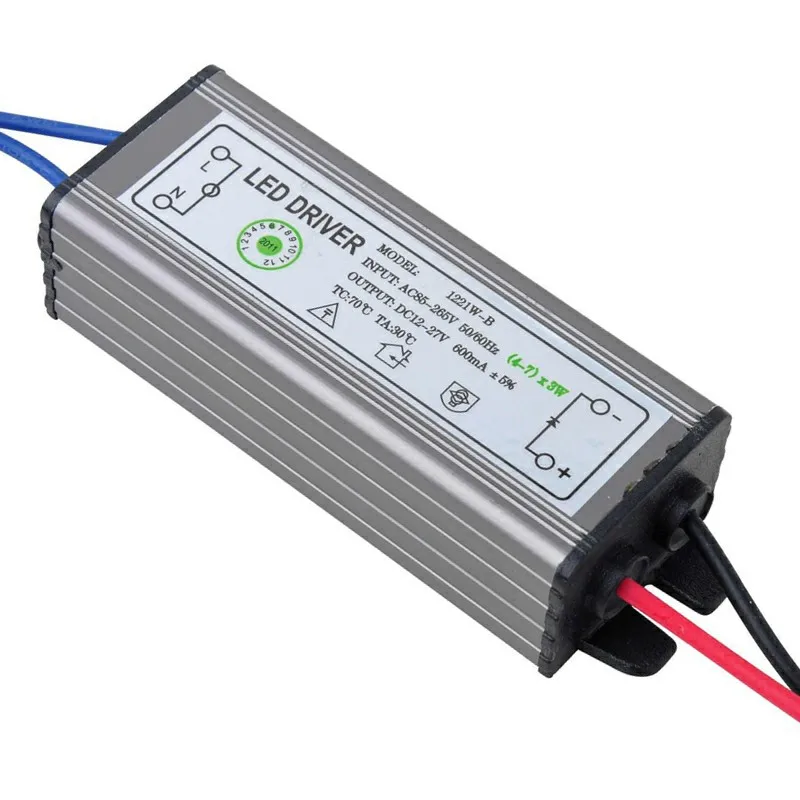

Драйверы постоянного тока для светодиодов
Драйверы постоянного тока предназначены для светодиодных ламп, требующих фиксированного выходного тока и диапазона выходных напряжений. Этот тип драйвера будет иметь один указанный выходной ток, обозначенный в амперах, и диапазон напряжений, которые будут варьироваться в зависимости от номинальной мощности светодиода. Использование более высокой силы тока сделает светодиод ярче; однако в конечном итоге это приведет к перегрузке светодиода, что приведет к сокращению срока службы и преждевременному выходу из строя. Поскольку драйверы постоянного тока поддерживают постоянную яркость, они часто используются для вывесок, подсветки и коммерческих светодиодных дисплеев.
Драйверы постоянного напряжения для светодиодов
С другой стороны, драйверы постоянного напряжения предназначены для светодиодов, которым требуется фиксированное выходное напряжение с максимальным выходным током. Светодиодные фонари, работающие с драйвером постоянного напряжения, требуют постоянного выходного напряжения, обычно 12 В постоянного тока или 24 В постоянного тока. Этот тип драйвера получает стандартное напряжение около 120-277 вольт в виде напряжения переменного тока (VAC), которое драйвер преобразует в низкое напряжение постоянного тока (VDC). Эти драйверы будут поддерживать постоянное напряжение, пока ток остается ниже максимального номинального значения силы тока. Применения с постоянным напряжением включают в себя освещение под шкафами, освещение под лестницей, полосовые светильники и канатные светильники.

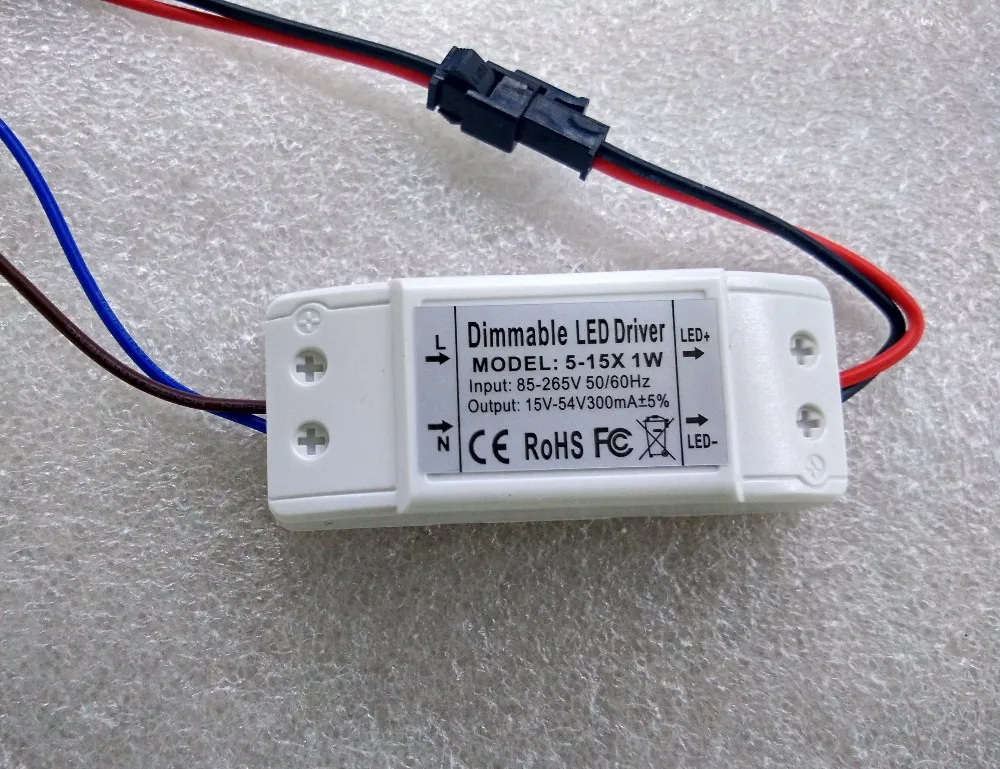

Наш ассортимент драйверов для светодиодов также включает в себя драйверы для светодиодов переменного тока, предназначенные для светодиодов, которым требуется входное напряжение переменного тока, программируемые драйверы для светодиодов, драйверы для светодиодов с регулируемой яркостью и драйверы, одобренные для использования вне помещений. При выборе правильного драйвера светодиодов для вашего приложения проверьте, работает ли он на постоянном токе или на постоянном напряжении, чтобы не повредить светодиоды. Если у вас есть вопросы о том, какой тип сменного светодиодного драйвера вам нужен, не стесняйтесь обращаться в нашу службу поддержки клиентов по телефону 1-800-624-4488.
