Дроссельные лампы: Основные недостатки дроссельных схем включения

Содержание

Основные недостатки дроссельных схем включения

Электромагнитные ПРА, несмотря на значительный вес, образуют конструктивно защищенную форму, недоступную для посторонних.

Еще один недостаток, связанный с применением дросселей, — дроссели при функционировании на частоте 50 герц издают звуковой шум определенной интенсивности и громкости, что довольно неприятно для человека. По степени издаваемого звукового шума дроссели разделяют на четыре категории: со стандартным, сниженным, низким и особо низким уровнем шума (по российскому ГОСТ они обозначаются буквами Н, П, С и А).

Отличия дросселя от пускорегулирующего аппарата

Дроссели довольно часто называют пускорегулирующими аппаратами, что является совершенно неправильным названием, так как из того, о чем говорилось выше, становится понятно, что непосредственно дроссель не обеспечивает ни запуска источника света, ни его регулирование. Для запуска ламп требуется не только дроссель, но также стартовое устройство, а регулирование потока света является довольно сложной технологической проблемой, которую в некоторой степени становится возможно решить лишь в последние годы.

По причине того, что одним из важных требований для функционирования стартерно-дроссельной схемы включения люминесцентных источников света является то, что пусковое напряжение стартового устройства должно быть больше напряжения горения лампы, то после запуска лампы стартовое устройство отключается, ток через него больше не проходит, и в дальнейшей работе оно не участвует.

Из этого следует, что не поступает также ток, нагревающий ламповые электроды, а для их нагревания и обеспечения необходимого уровня эмиссии из них электронов достаточно и разрядного тока работающей лампы. При попытке регулирования потока света при помощи понижения разрядного тока этого тока не будет достаточно для нагревания электродов до необходимой температуры, вследствие чего разряд будет неустойчивым, и лампа погаснет.

Для регулирования потока света необходимо каким-либо способом нагревать электроды до определенного уровня температуры, поэтому долгие годы было принято считать, что световой поток люминесцентных ламп вовсе невозможно регулировать.

Особенности включения ламп высокого давления

Схема включения ртутных газоразрядных ламп высокого давления более проста, чем схема включения люминесцентных ламп. Благодаря тому, что зажигающие электроды в этих лампах находятся в непосредственной близости к основным электродам, разряд между ними может формироваться при величине напряжения ниже сетевой. Возникающий разряд довольно слабый, так как его ток ограничивается интегрированными в лампу сопротивлениями, однако ток формирует стартовую ионизацию инертного газа в горелке, за счет которой возникший разряд поступает на главные рабочие электроды. Ток формируемого разряда лимитируется лишь дросселем, и его величина сразу после запуска в 2–3 раза выше, чем после окончательного загорания ртутной лампы. Ток разряда нагревает рабочие электроды до температуры, необходимой для нужного уровня эмиссии из них электронов (1000–1200 градусов). Из-за повышенного разрядного тока происходит нагревание стенок горелки, присутствующие на них частицы ртути со временем совершенно испаряются, и работа лампы постепенно стабилизируется.

Процесс полного загорания лампы может происходить от 7 до 10 минут.

Для включения дуговых ртутных ламп необходимо использование только лишь дросселей. Как и в схемах подключения люминесцентных источников, в дросселях для дуговых ртутных ламп происходит потеря 10–15% общей мощности лампы, а для возмещения фазового смещения требуется применение компенсирующих конденсаторов, которые используют только параллельный тип компенсации.

В маркировке дросселей отражается тип используемой лампы, мощность и обозначение варианта конструкции.

Схемы включения газоразрядных ламп с дросселями достаточно просты, удобны и практичны, поэтому очень популярны и широко распространены, а для работы газоразрядных ламп высокого давления практически безальтернативны. Но такие схемы обладают несколькими недостатками:

  1. В дросселях происходит потеря мощности, в некоторых типах ламп соизмеримая с общей мощностью лампы.
  2. Дроссели создают фазовое смещение между напряжением и током лампы, что обуславливает необходимость использования специальных устройств — компенсирующих конденсаторов.
  3. Дроссели при работе создают неприятный звуковой шум.
  4. Люминесцентные источники света в таких стартерно-дроссельных схемах при зажигании мерцают, что неприятно для глаз, а также может ощутимо сокращать продолжительность службы источников света и генерировать сторонние радио помехи.
  5. Все газоразрядные источники света при функционировании с дросселями создают пульсирующий световой поток, причем глубина пульсаций потока способна достигать 100%.

Дроссели имеют большой вес, что оказывает заметное влияние на вес и габариты осветительных приборов, в которых эксплуатируются газоразрядные лампы. Обязательность использования компенсирующих конденсаторов лишь усугубляет этот недостаток.

Дроссельные схемы включения газоразрядных ламп подтвердили целесообразность их дальнейшего применения. Имеющиеся недостатки требуют более детального подхода к выбору сфер применения.

Ртутные лампы ДРВ прямого включения

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

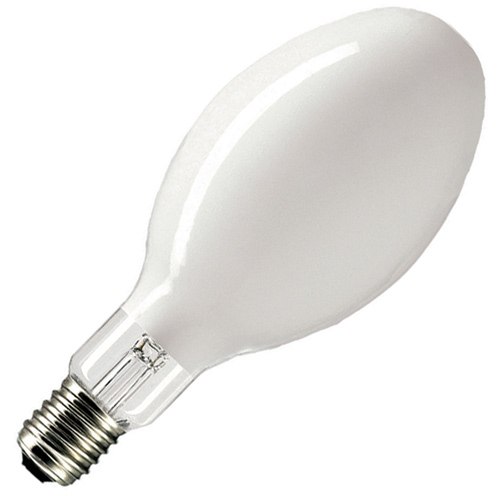

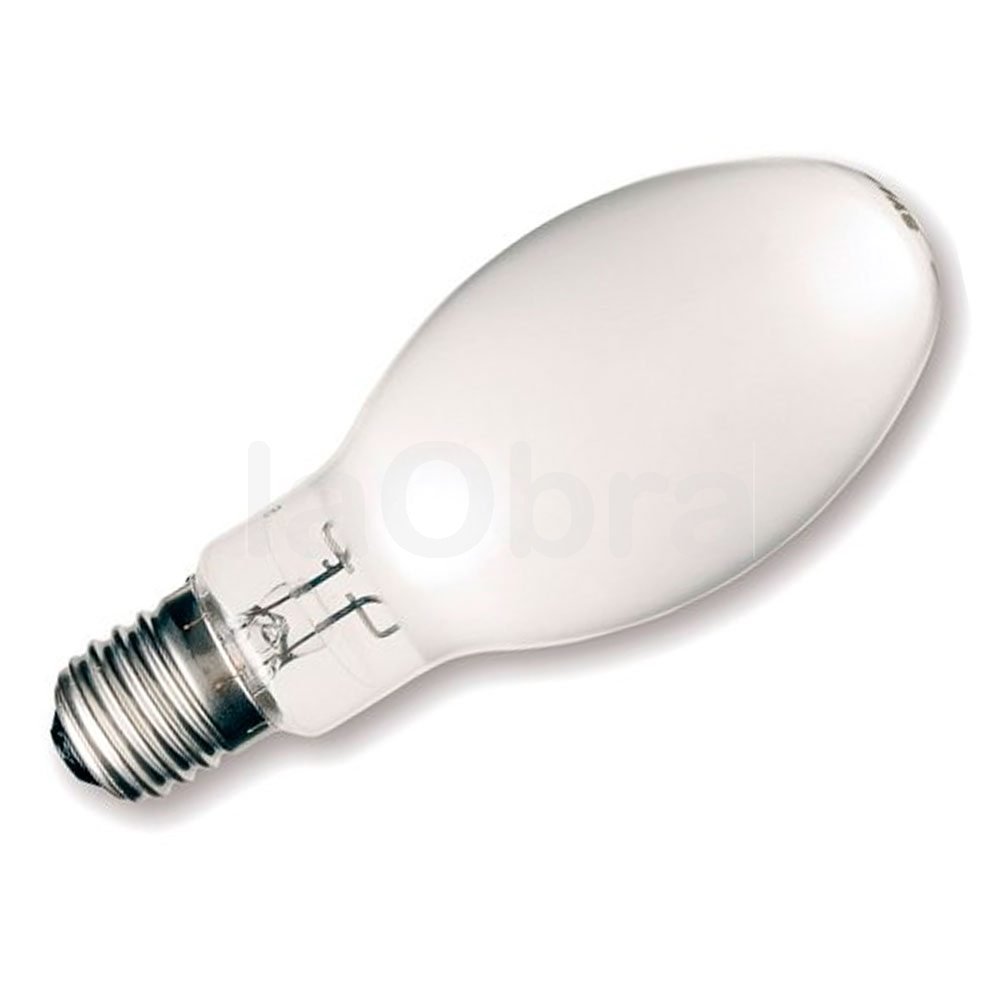

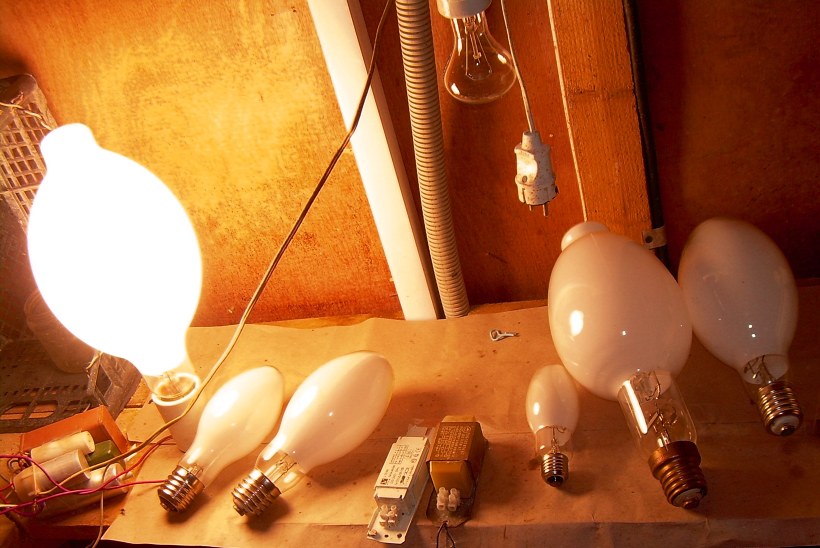

Бездроссельные ртутные лампы ДРВ

Ртутные, или лампы смешанного света, работают благодаря воздействию газового разряда на ртуть. Она загорается голубым цветом и передает люминесцирующему веществу, нанесенному на колбу, энергию, которая преобразуется в красноватое свечение. Голубое и красное излучения смешиваются и дают в результате холодный сине-белый свет.

У ртутных ламп большое количество плюсов — энергоэффективность, длительный срок службы и небольшие габариты. Однако для их использования требуется специальный пускорегулирующий аппарат, который серьезно осложняет конструкцию.

Чтобы усовершенствовать устройство лампы, был создан его бездроссельный аналог. В нем работают и газовый разряд, как в обычной ртутной лампе, и нить лампы накаливания. Последняя излучает свет в красной области спектра, что улучшает цветопередачу, а также служит балластом для ртутного разрядника, заменяя пусковой дроссель. Такая лампа работает напрямую от сети 220 Вольт.

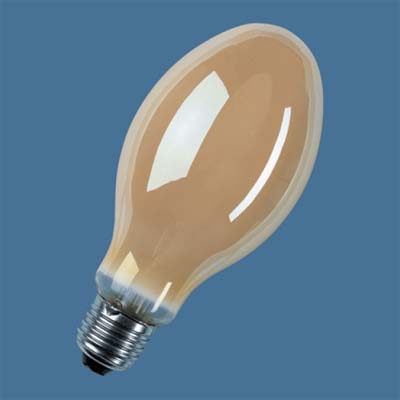

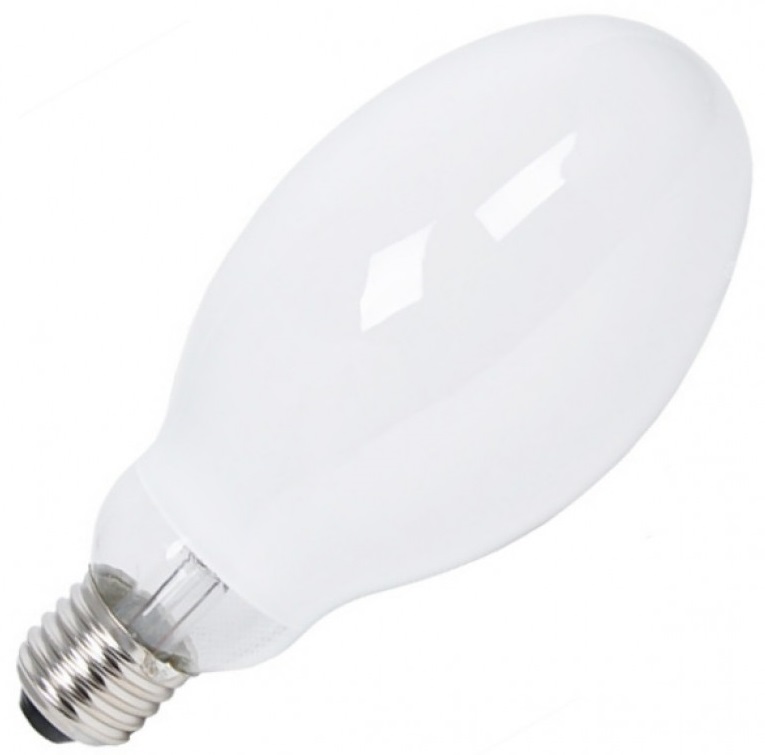

Немецкая компания Osram производит бездроссельные ртутные лампы модели HWL мощностью от 160Вт до 500Вт, которые могут использоваться в светильниках с цоколями Е27 и Е40 вместо недолговечных ламп накаливания. В ассортименте компании Philips представлены лампы Mixed Light (ML) аналогичного спектра мощности, для которых производитель рекомендует предусмотреть защиту от попадания воды. Срок работы моделей ML — до 8000 часов. Лампы HSB-BW компании Sylvania служат до 16000 часов и излучают мягкий свет за счет матового покрытия колбы.

Так как в спектре излучения ртутных ламп прямого включения преобладают холодные тона, они используются там, где не предъявляется высоких требований к цветопередаче. Их можно использовать для освещения промышленных или уличных объектов, так как они нормально функционируют при любой температуре окружающей среды и очень экономичны.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

что это такое, разновидности: электронный, дроссель-трансформатор, схема подключения к лампе дневного света, цветовая маркировка, фото и видео

Автор Aluarius На чтение 7 мин. Просмотров 1.9k. Опубликовано

Ни одна люминесцентная газоразрядная лампа (бытовой или офисный светильник, уличный фонарь) без дросселя работать не будет. Это своеобразный гаситель или ограничитель напряжения, которое подается в колбу газоразрядной лампы. А точнее сказать, на ее электроды. В принципе, с немецкого так это слово и переводится. Но это не единственная функция данного прибора. Еще дроссель создает пусковое напряжение, которое необходимо для образования электрического разряда между электродами. Именно таким образом зажигается люминесцентный источник света. Кстати, пусковое напряжение краткосрочное, длится доли секунды. Итак, дроссель – это прибор, который отвечает и за включение лампы, и за ее нормальную работу.

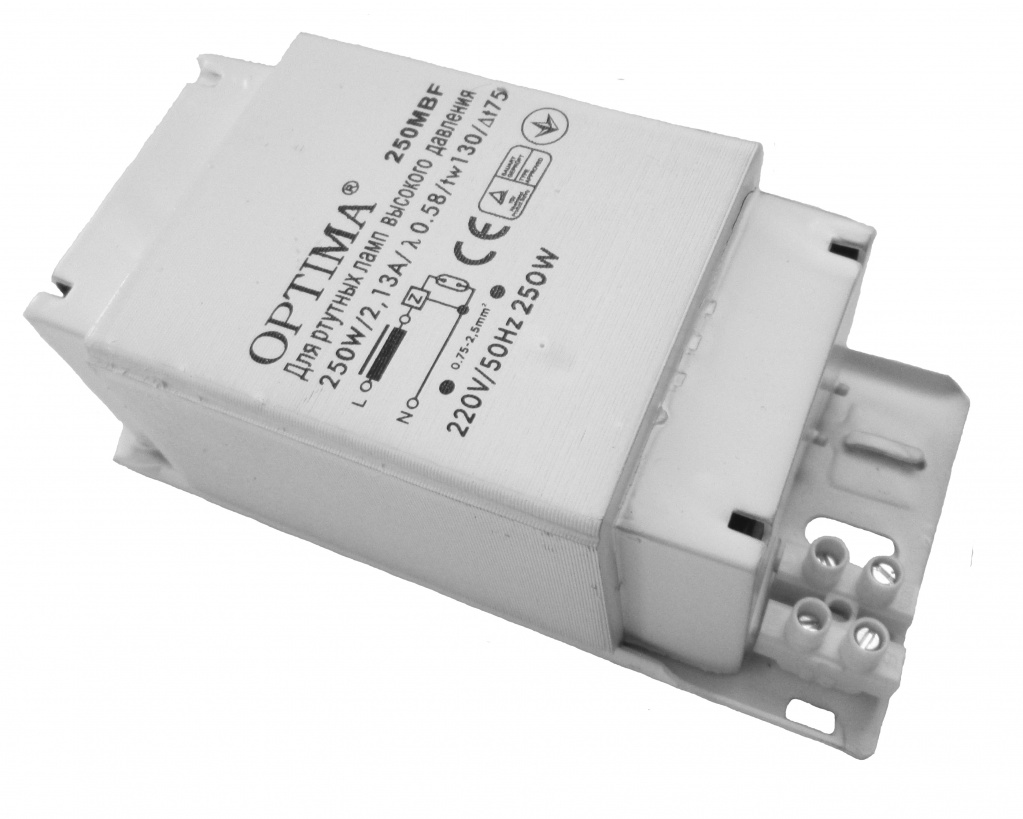

Дроссель – прибор, отвечающий за нормальную работу ламп

Принцип работы

Необходимо сразу оговориться, что в основе принципа работы этого прибора лежит самоиндукция катушки. Если рассмотреть устройство дросселя, то это обычная катушка, которая работает по типу электрического трансформатора. То есть, можно смело применять в разговоре термин дроссель трансформатор. Хотя в конструкции лежит всего лишь одна обмотка.

По сути, катушка – это сердечник из стальных или ферромагнитных пластин, которые изолированы друг от друга. Это делается специально для того, чтобы не образовались токи Фуко, которые создают большие помехи. У такой катушки очень большая индуктивность. При этом она на самом деле выступает мощным сдерживающим барьером при снижении напряжения в сети, а особенно при его сильном росте.

Схема подключения

Но именно эта конструкция считается низкочастотной. Почему такое у нее название? Все дело в том, что переменный ток, который протекает в бытовых сетях – это широкий диапазон колебаний: от единицы до миллиарда герц и выше. Пределы диапазона очень велики, поэтому чисто условно колебания разделяют на три группы:

  • Низкие частоты, их еще называют звуковые, имеют диапазон колебаний от 20 Гц до 20 кГц.
  • Ультразвуковые частоты: от 20 кГц до 100 кГц.
  • Сверхвысокие частоты: свыше 100 кГц.

Так вот вышеописанная конструкция – это низкочастотный дроссель трансформатор. Что касается высокочастотных приборов, то их конструкция отличается отсутствием сердечника. Вместо них, как основа навивки медного провода, используются пластиковые каркасы или обычные резисторы. При этом сам дроссель трансформатор представляет собой секционную (многослойную) навивку.

По устройству дроссель – это обычная катушка, которая работает по типу электрического трансформатора

Дроссели очень тщательно рассчитываются по задаваемым параметрам, которые будут поддерживать работу ламп дневного света. Особенно это касается начала свечения, где необходимо разрядом пробить газовую среду. Здесь требуется высокое напряжение. После чего прибор, наоборот, становится сдерживающим устройством. Ведь для того, чтобы лампа светилась, большого напряжения не надо. Отсюда и экономичность светильников данного типа.

Сердечник для дросселя

Материал для сердечника также представлен несколькими позициями. Его выбор лежит в основе габаритов самого дросселя. К примеру, магнитный сердечник – это возможность уменьшить размеры дросселя до минимума. При этом показатели индуктивности не изменяются.

Оптимальный вариант для высокочастотных приборов – это сердечники из магнитодиэлектрических сплавов или феррита. Кстати, именно сплавы позволяют использовать сердечники данного типа практически во всех диапазонах.

Характеристики

Выбирать дроссель трансформатор надо по нескольким характеристикам, главная из которых – индуктивность (измеряется в генри Гн). Но кроме этого еще есть и другие:

  • Сопротивление. Учитывается при постоянном токе.
  • Изменение напряжения (допустимого).
  • Ток подмагничивания, применяется номинальное значение.

Разновидность дросселей

Люминесцентные лампы представлены на рынке большим ассортиментом. И у каждого вида ламп дневного света свой дроссель трансформатор. К примеру, лампа ДРЛ и ДНАТ не могут зажигаться от одного вида дросселя. Все дело в различных параметрах пуска и поддержания горения. Здесь и напряжение отличается, и сила тока.

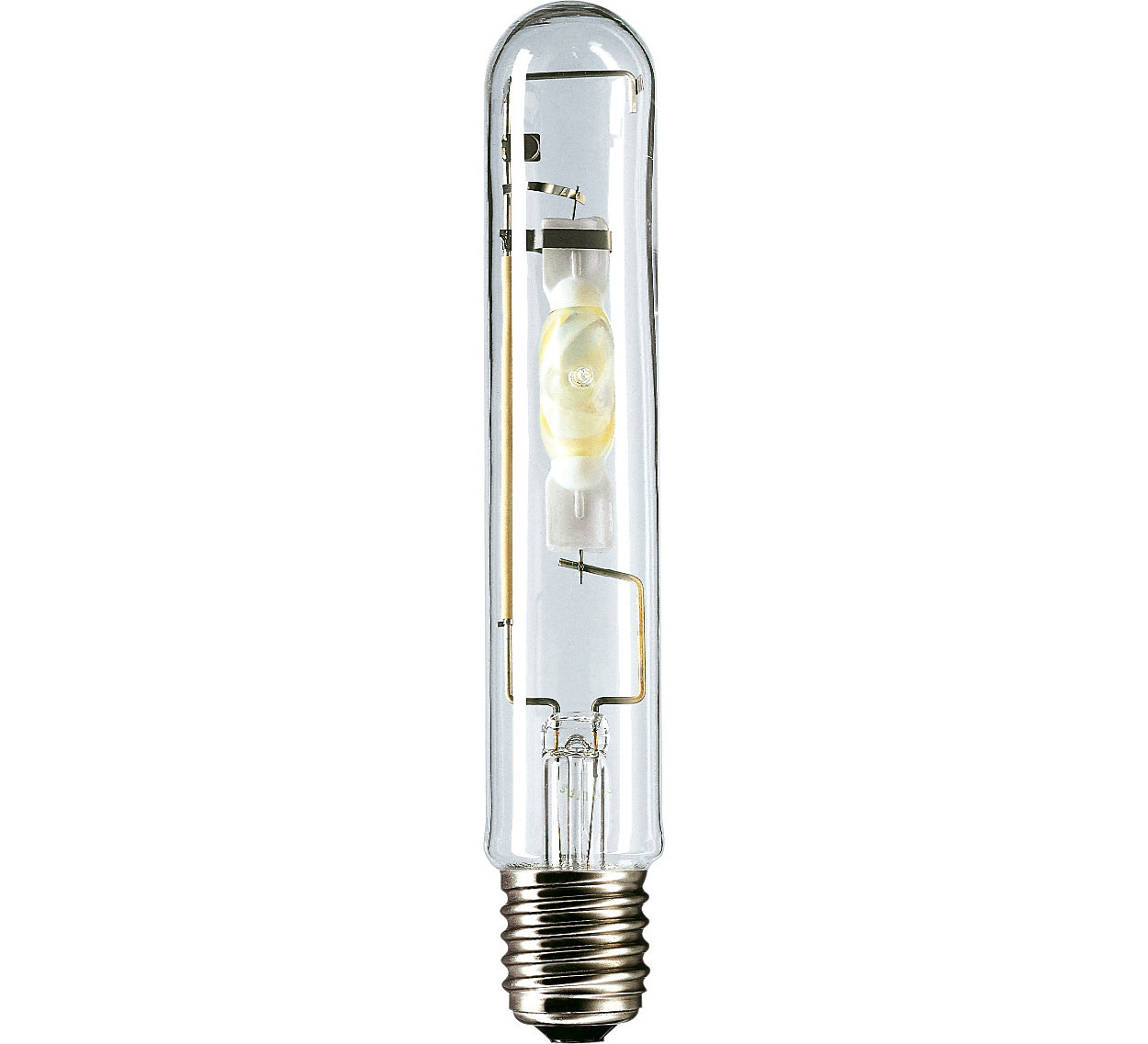

А вот лампа МГЛ может работать и от дросселя лампы ДРЛ, и от ДНАТ. Но тут есть один момент. Яркость свечения данного источника света будет зависеть от подаваемого напряжения. Да и цветовая температура будет разной.

Внимание! Любой дроссель трансформатор по сроку эксплуатации «переживет» несколько ламп. Конечно, при оговорке, что эксплуатация светильника проводится правильно.

Разновидности дросселей

Но учитывать приходится тот факт, что лампа с годами «стареет». На вольфрамовые электроды люминесцентных ламп дневного света наносится специальная паста из щелочных металлов. Так вот эта паста постепенно испаряется, электроды оголяются, а, значит, повышается напряжение, что приводит к перегреву дросселя. Конечный результат может быть двух вариантов:

  1. Произойдет обрыв обмотки катушки, что приведет к отключению подачи напряжения на электроды.
  2. Произойдет замыкание катушки. А это подключение лампы напрямую к сети переменного тока. Лампа перегорит – это точно, а может и взорваться, что приведет к порче светильника в целом.

Поэтому совет – не стоит ждать, когда лампа сама перегорит. Есть специальный график замены, который определяет производитель, и которого необходимо строго придерживаться. Опытные электрики при проведении профилактических работ обязательно проверяют эти осветительные приборы на параметр напряжения. Если он подходит к пределу нормы, то лампу меняют еще до срока эксплуатации. Лучше заменить недорогую лампу, чем дорогой дроссель трансформатор.

Схема подключения к лампе

Добавим, что производители сегодня предлагают усовершенствованные системы защиты люминесцентных светильников. В их конструкцию добавили предохранительные автоматы, которые срабатывают при повышении напряжения внутри газоразрядного источника света.

Разделение по назначению

По сути, все дроссели делятся на две основные группы, как и лампы, в которых они устанавливаются.

  1. Однофазные. Их используют в светильниках бытовых и офисных с подключением к сети в 220 вольт.
  2. Трехфазные. Подключаются к сети 380 вольт. К ним относятся лампы ДРЛ и ДНАТ.

По месту установки эти приборы делятся также на две группы:

  1. Встраиваемые. Их еще называют открытыми. Такие дроссели устанавливают в корпус светильника, который защищает его и от влаги, и от пыли, и от ветра.
  2. Закрытые (герметичные, влагозащищенные). У этих приборов есть специальный короб, защищающий их. Такие модели можно устанавливать на улице под открытым небом.
Электронный дроссель

Электронные аналоги

Основная масса дросселей – это достаточно габаритные приборы. Чтобы уменьшить их размеры, но при этом не изменять параметров, необходимо заменить катушку индуктивности полупроводниковым стабилизатором, который, в принципе, собой представляет высокой мощности транзистор. То есть в конечном итоге получается электронный дроссель.

По сути, установленный транзистор стабилизирует скачки (колебания) напряжения, уменьшают его пульсацию. Но придется учитывать тот факт, что электронный дроссель является все-таки полупроводниковым устройством. Так что в высокочастотных приборах его использовать нет смысла.

Полезные советы

Как и многие электронные приборы, дроссели маркируются в зависимости от своих параметров. Это достаточно сложная аббревиатура, которая неопытным электрикам будет непонятна. Поэтому была введена цветовая маркировка. То есть, на приборе нанесено несколько цветных колец, которые определяют индуктивность устройства. Первых два кольца – это номинальная индуктивность, третье – это множитель, четвертое – это допуск.

Внимание! Если на дросселе всего три цветных кольца, то по умолчанию принимается, что его допуск составляет 20%.

Цветовая маркировка

Цветовая маркировка удобна, особенно для тех, кто начинает разбираться в области электрики. С ее помощью можно точно подобрать параметры устанавливаемых приборов (транзистор, электронный дроссель, резистор и так далее).

Заключение по теме

Итак, нами было проведено определение значения дросселя, его устройство, принцип работы и классификация. Как показывает практика, это устройство может работать десятилетиями, если правильно эксплуатировать сам светильник. Даже самые большие скачки напряжения дроссель прекрасно гасит. А, значит, лампа будет светить долго и без проблем.

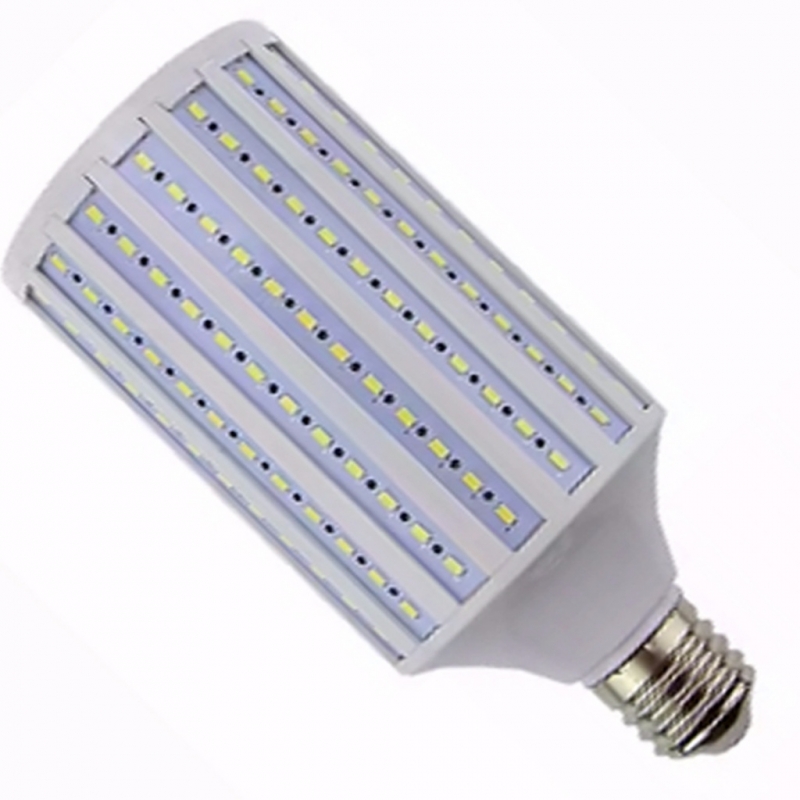

расшифровка, подключение через дроссель, светодиодные аналоги

На чтение 6 мин. Просмотров 12 Опубликовано Обновлено

Светотехнические приборы используются для создания подсветки в домах, производственных зданиях, на улице, в музеях и других сферах. Одним из таких изделий для создания искусственного света является лампа ДРЛ. Это прибор, который относится к категории ртутных газоразрядных ламп. ДРЛ имеет отличный от других источников света способ работы, с которым следует заранее разобраться перед покупкой или при выборе аналогов.

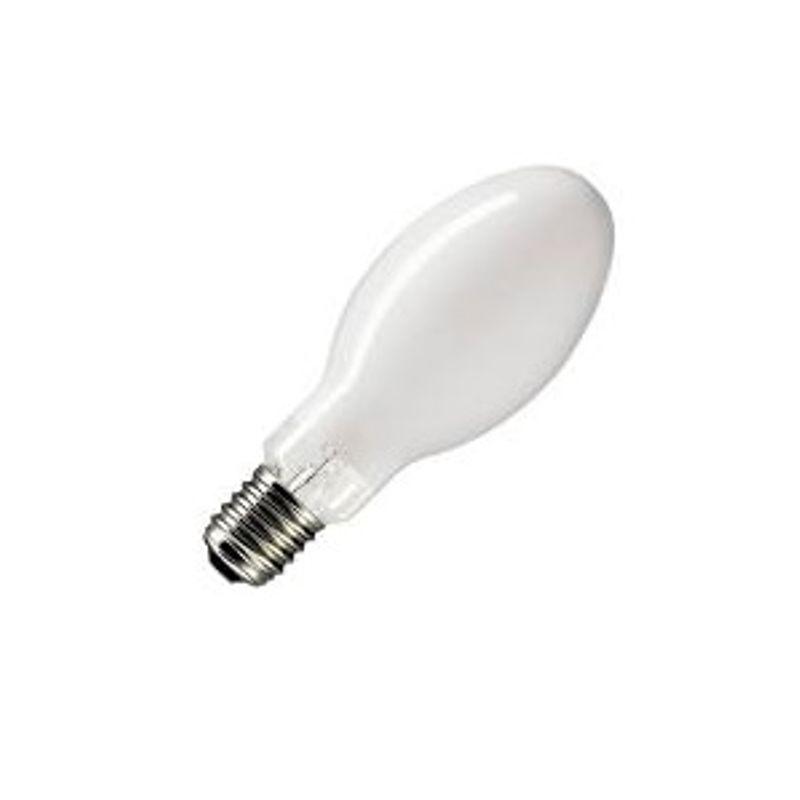

Что такое ДРЛ лампа

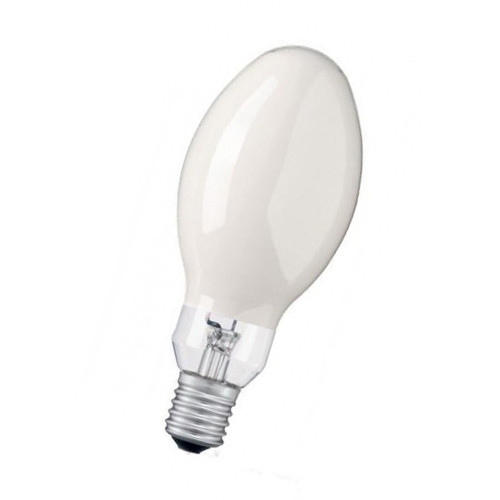

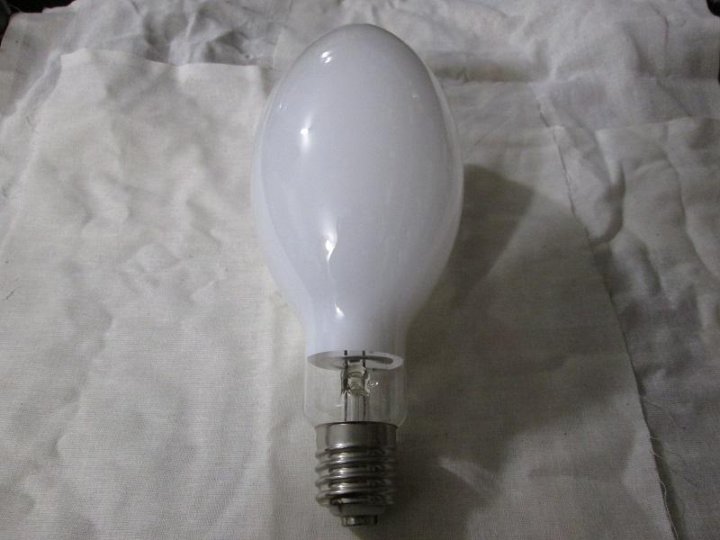

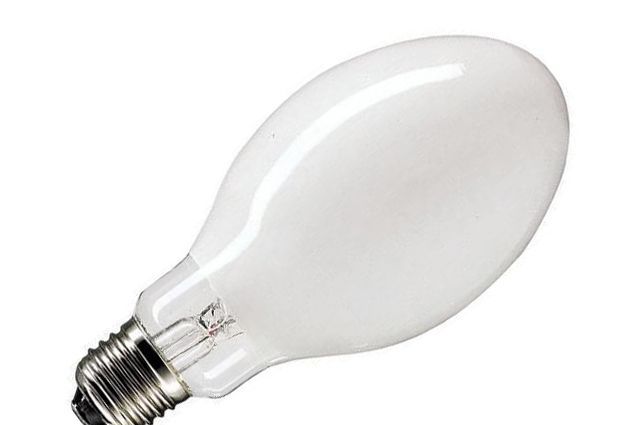

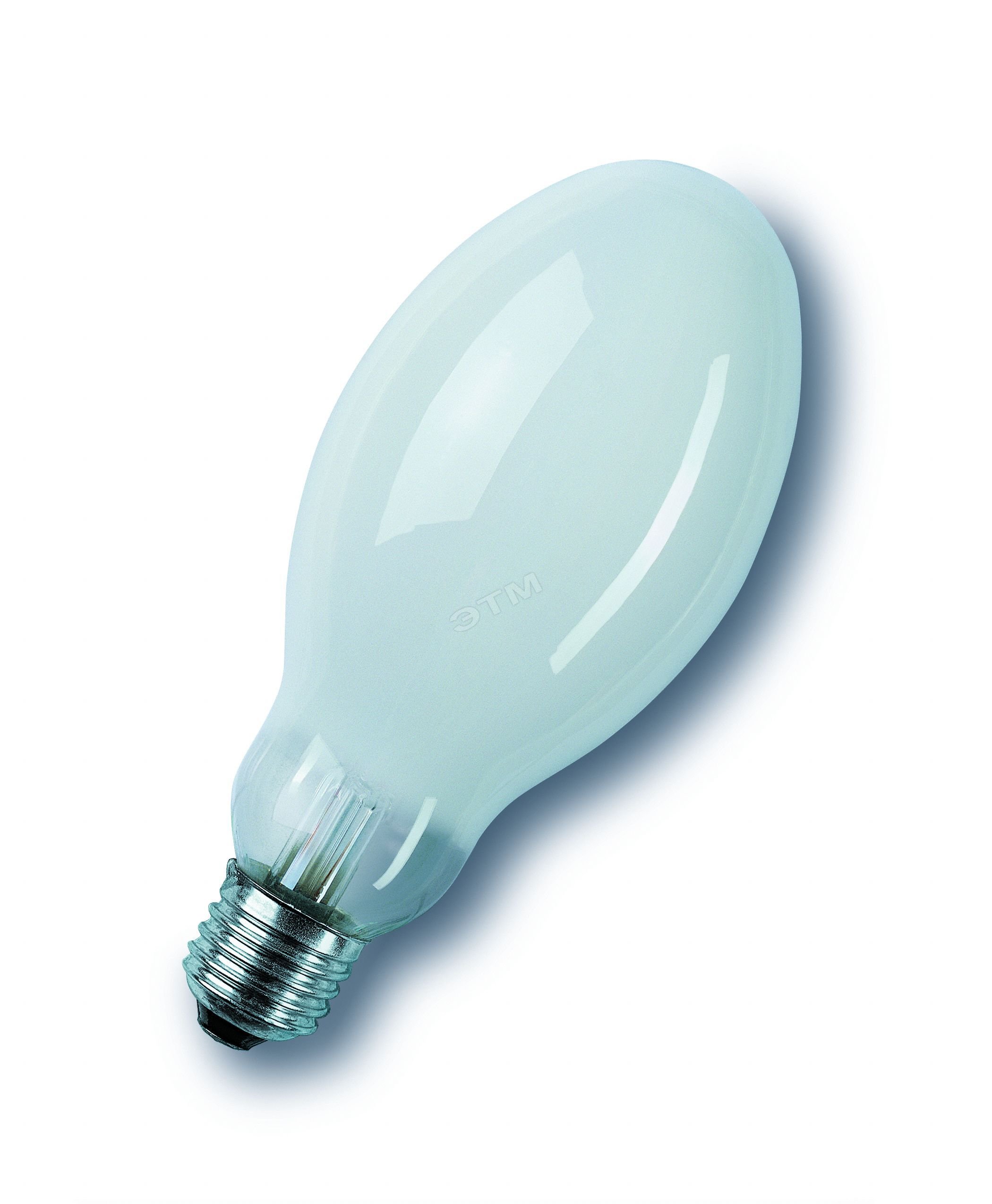

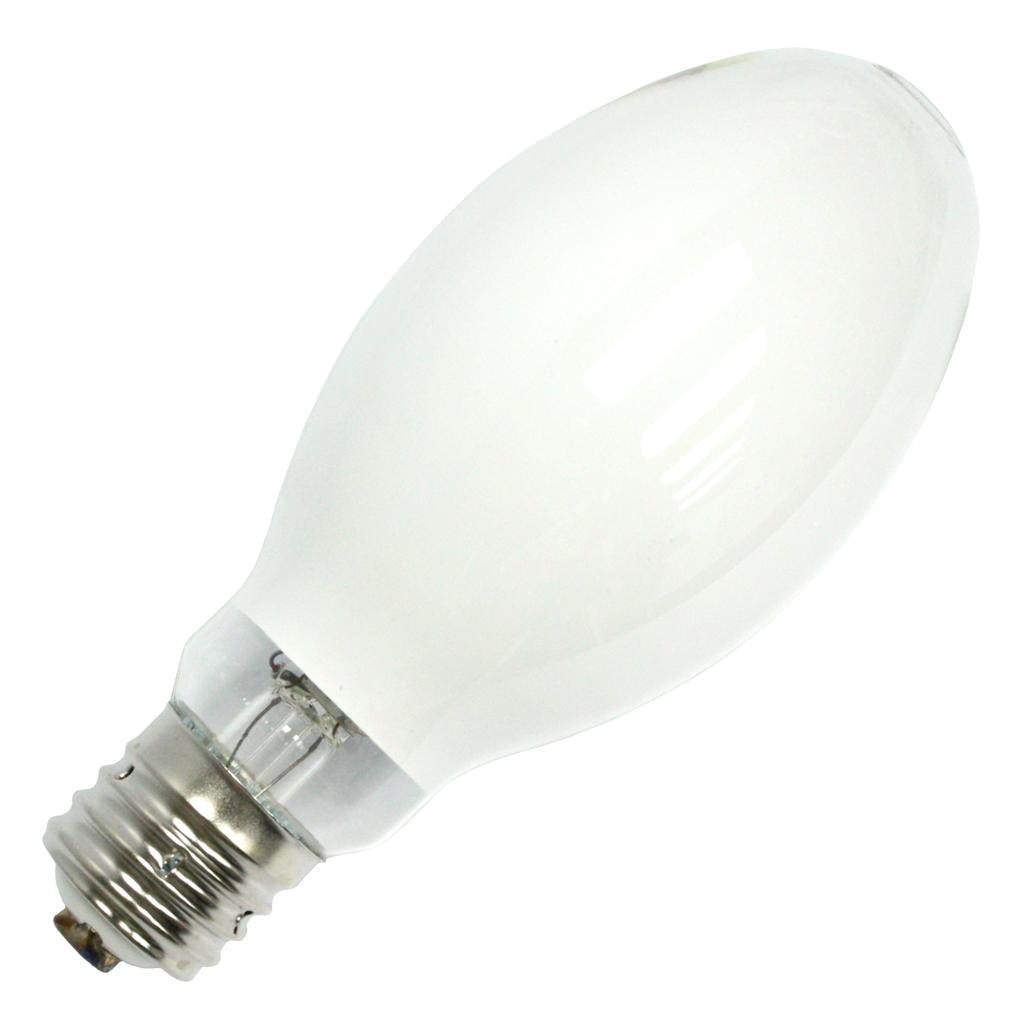

Внешний вид ламп ДРЛ

В первую очередь, стоит разобраться с названием, ведь именно по нему мастер определяет характеристики и условия работы. Аббревиатуру ДРЛ можно расшифровать следующим образом:

  • Д – тип зажигания. Источник загорается под воздействием электрической дуги, которая образуется при подаче напряжения.
  • Р – ртутная.
  • Л – преобразование ультрафиолетового свечения в видимый свет осуществляется при помощи люминофора.

Также в маркировке после букв можно увидеть цифровой трехзначный код. Он показывает мощность, на которую рассчитана лампа. В продаже можно найти приборы с мощностью 150 Вт, 200 Вт, 250 Вт, 400 Вт и другими значениями нагрузки. В быту обычно применяются лампочки на 250 Вт и 400 Вт.

Конструктивные особенности и принцип действия

Устройство лампы ДРЛ

Лампа ДРЛ имеет стандартную конструкцию для газоразрядных светильников. Она состоит из трех частей – стеклянной колбы, цоколя и горелки. Внутри горелки располагаются электроды и ограничительный резистор. В колбе откачивается воздух, после чего ее наполняют азотом. По внутренней поверхности нанесен люминофор. В горелке находится смесь инертных газов и ртути. Цоколи лампочки бывают разные, стандарт – Е14 и Е27.

Работает ДРЛ лампочка аналогично газоразрядным. При подаче напряжения на токоведующие части возникает тлеющий разряд. В результате накапливаются электроны и ионы и нагревается внутренняя часть трубки. Ртуть испаряется, тлеющий разряд становится дуговым. По мере роста количества паров ртути возрастает яркость свечения. Получаемый ультрафиолетовый свет попадает на люминофор. При прохождении через него он преобразуется в видимое излучение.

При соблюдении условий эксплуатации время включения лампочки и ее выхода на заявленные параметры составляет около 4 минут. С ростом температуры это время уменьшается.

Типы ДРЛ ламп

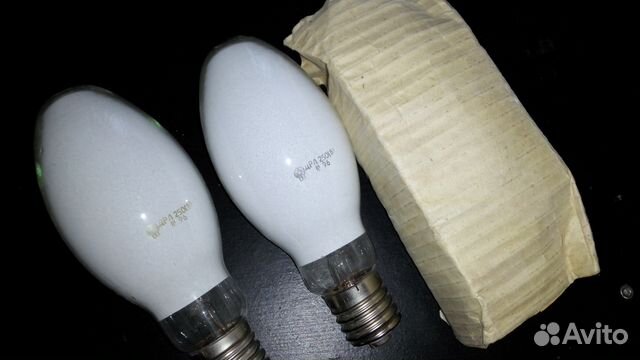

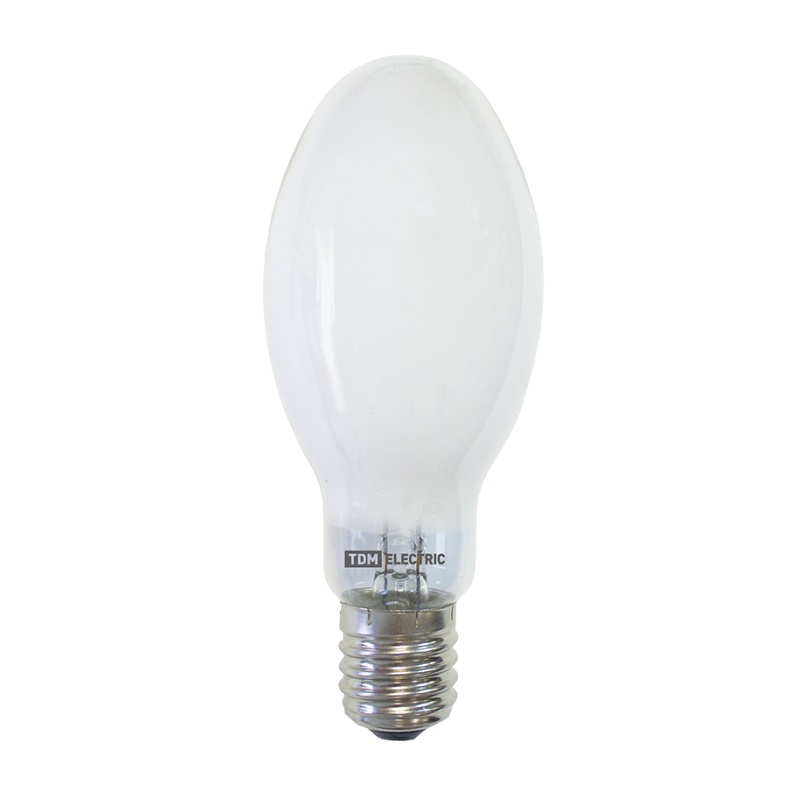

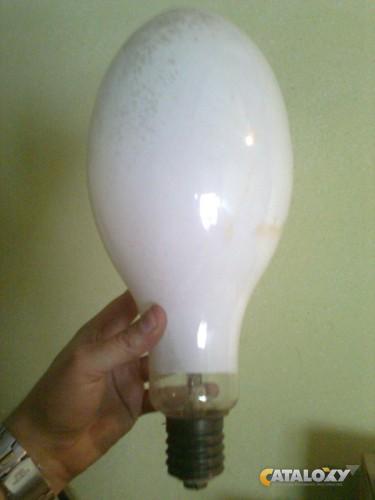

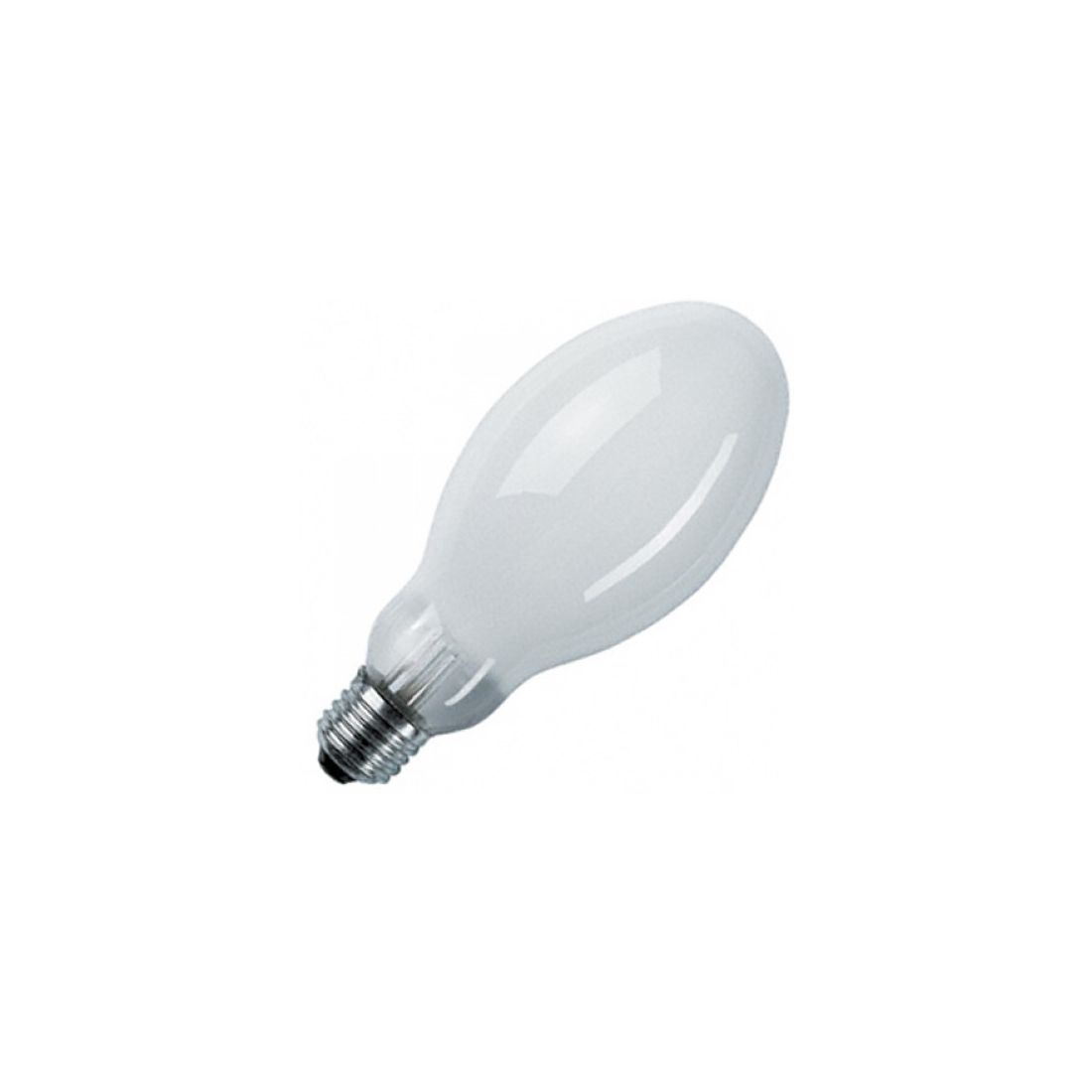

Лампы ДРЛ 250 и ДРЛ 400

Лампы ДРЛ имеют несколько модификаций, которые имеют различные технические характеристики и условия эксплуатации.

  • Классическая ДРЛ лампа. Стандартная модификация. К недостаткам модели можно отнести высокий нагрев при эксплуатации, чувствительность к изменению напряжения, длительное время выхода на оптимальные рабочие характеристики. К наиболее распространенным относятся ДРЛ 250 лампа и ДРЛ 400. Световой поток ДРЛ 250 позволяет использовать устройство в домашней подсветке.
  • ДРВ или ДРВЭД – дуговая ртутная вольфрамовая (эритемная вольфрамовая) лампа. Изделие запускается без применения дросселя и имеет улучшенные показатели по излучению света.
  • ДРЛФ – в отличие от стандартной лампы имеет улучшенные характеристики благодаря покрытию колбы отражающим материалом.

Все перечисленные типы могут заменять друг друга.

Технические характеристики

Любое светотехническое изделие обязательно должно иметь информацию о мощности. В лампах ДРЛ она указывается в маркировке.

Также важными показателями являются:

  • Световой поток. От этого значения зависит, сколько лампочек нужно для создания необходимого уровня освещенности на единице площади. У ДРЛ 400 световой поток составляет 18000 лм.
  • Примерное время эксплуатации. Показывает, сколько часов лампочка может проработать в заявленных условиях.
  • Цоколь. Задает параметры люстре или другому светильнику.
  • Размеры.
  • Напряжение питания.

Все эти параметры, а также условия эксплуатации, можно найти в документации к лампе.

Область применения

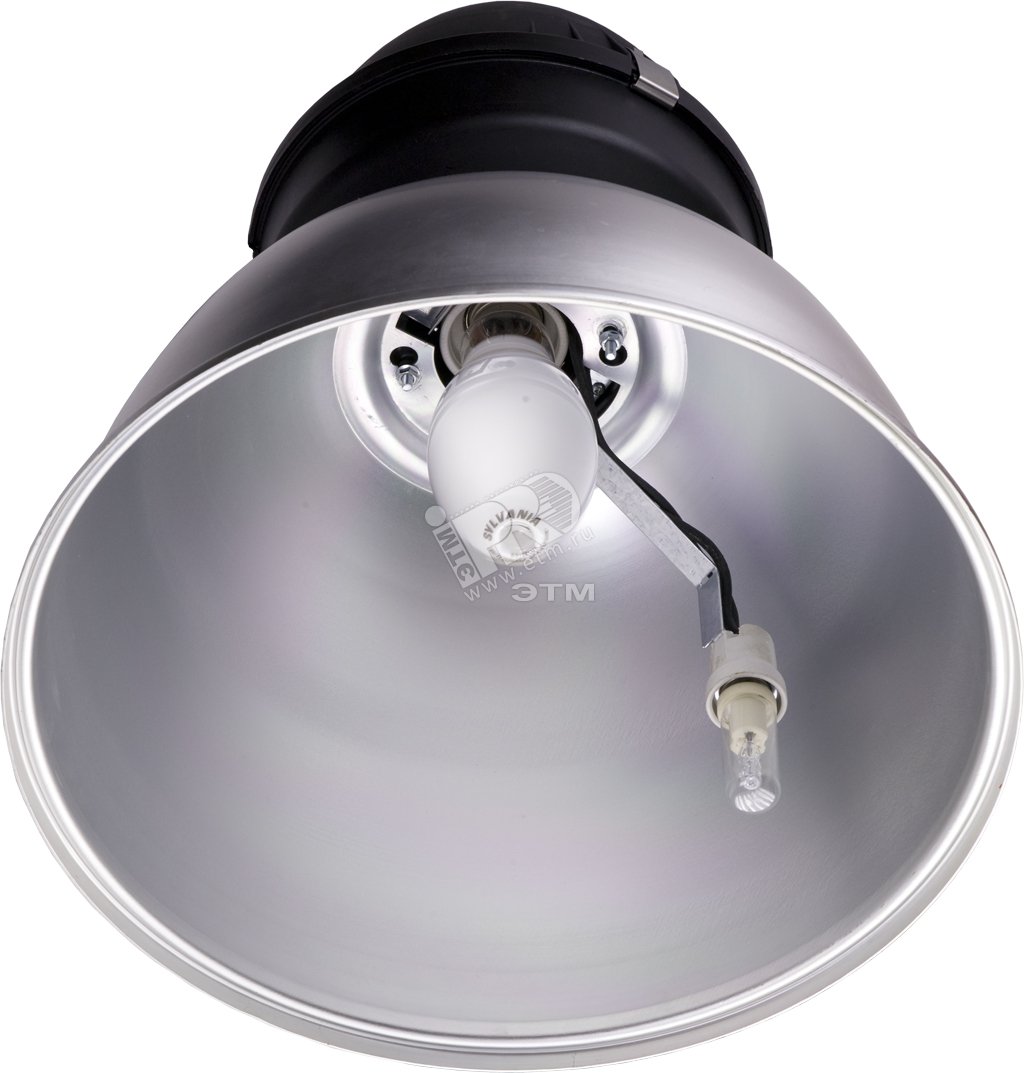

Осветительные устройства ДРЛ активно применяются в качестве источника искусственного света во внешней и внутренней подсветке: для подсветки проезжих частей, шоссе, парков и скверов, а также производственных помещений и промышленных цехов с мощностью в несколько мегаватт.

ДРВ изделия применяются в тех же объектах, что и ДРЛ, а также в освещении сельскохозяйственных предприятий, которые выращивают различные культуры в утепленном грунте. Это могут быть теплицы, оранжереи, сады.

Подключение лампы

Модификация ДРВ не нуждается в дросселе для подключения. Лампочку можно напрямую подсоединять к электросети. Схема подключения дроссельной лампы требует наличия пускорегулирующего аппарата. Это устройство обеспечивает регулирование силы тока в заданных пределах. С помощью дросселя можно исключить перегорание источника света и создать режим для его запуска. Также дроссель корректирует работу прибора путем стабилизации подаваемого на контакты рабочего напряжения.

Есть два типа дросселей – независимые и встраиваемые. Они устанавливаются в различные конструкции светильников и зависят от места установки пускорегулирующего аппарата (ПРА).

На выбор модели ПРА влияют следующие параметры:

  • электрическая мощность лампочки;
  • рабочий ток и напряжение;
  • температура обмотки;
  • наибольший допустимый нагрев;
  • наибольшая потеря мощности;
  • коэффициент мощности.

Самая распространенная поломка в газоразрядных drl лампах связана именно с неполадками ПРА. Устройство не будет загораться во время эксплуатации. По этой причине важно уметь проверять дроссель на работоспособность. Это можно сделать с помощью мультиметра, который проверит целостность обмоток и наличие межвиткового замыкания.


Другой способ проверки – с помощью лампы накаливания той же мощности, включенной последовательно в цепь. При исправности изделия лампочка загорится в половину накала или будет мигать. При отсутствии света можно судить о повреждении обмотки. Слишком яркий свет говорит о наличии межвиткового короткого замыкания.

Плюсы и минусы

К плюсам лампы можно отнести стандартные цоколи

Лампы ДРЛ являются довольно популярными источниками света. Это связано с их положительными качествами, к которым можно отнести:

  • длительный срок эксплуатации;
  • компактность;
  • стандартные цоколи;
  • хороший световой поток;
  • уменьшенное потребление электроэнергии.

Недостатки, ограничивающие использование лампочек:

  • Восприимчивость к переменам напряжения.
  • Наличие пульсаций, которые вредны для человеческого здоровья.
  • Долгое время зажигания.
  • Наличие вредного ультрафиолетового свечения.
  • У модификаций лампы меньший КПД и срок службы.
  • Наличие вредных компонентов в составе.
  • Хрупкость. Стеклянную колбу легко разбить, поэтому работать с прибором нужно аккуратно.
  • Сложность утилизации. Ртуть и другие вредные вещества, содержащиеся в составе прибора, приводят к тому, что лампочку нельзя выбрасывать вместе с бытовыми отходами. Она утилизируется в специальных пунктах приема.

Несмотря на все достоинства таких источников света, большинство потребителей электроэнергии переходят на светодиодные аналоги. Они более безопасны, имеют больший срок службы а также улучшенные характеристики. Лампа светодиодная е40 аналог ДРЛ 400 уже практически вытеснила газоразрядное изделие.

В 2014 году Российская Федерация подписала Минаматскую конвенцию. Согласно этому документу начиная с 2020 года должно быть прекращено производство, использование, экспорт и импорт ртутных изделий. Под запрет попадают газоразрядные приборы, поэтому уже сейчас рекомендуется задуматься о замене ДРЛ 400 на светодиодные лампы с улучшенными характеристиками и высокой степенью экологичности. Это относится как к домашним, так и промышленным и уличным светильникам.

цены на Лампы ртутные (дроссельные) в RES.UA

Лампы ртутные дроссельные (ДРЛ) - что такое, особенности и сферы применения

Для внутреннего и наружного освещения часто используются лампы дроссельные. Они с каждым днем становятся все более популярными, благодаря своим особенностям и преимуществам использования. Такие лампы считаются экономнее, чем лампы накаливания, затраты на потребление энергии при одинаковой яркости в них меньше. Могут использоваться как в жилых, так и в производственных помещениях, на улицах. Обычно такие лампы используют для освещения больших территорий и крупных производственных помещений.

При использовании ламп ДРЛ обязательно наличие пускорегулирующей аппаратуры — дросселя. Дроссель ограничивает поступающий ток, он должен соответствовать мощности осветительного прибора, полностью ему соответствовать. Подключение лампы дрл обязательно должно осуществляться с пускорегулирующей аппаратурой, в противном случае, осветительные приборы просто быстро выйдут из строя.



Особенности и преимущества использования

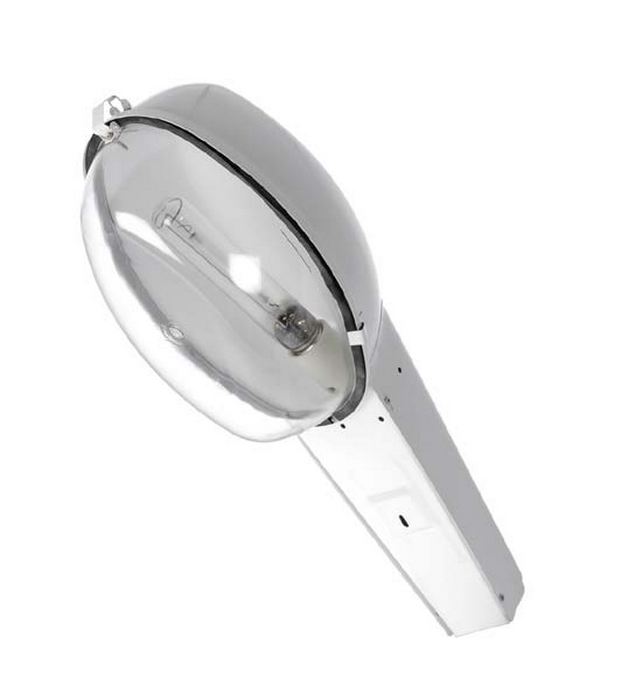

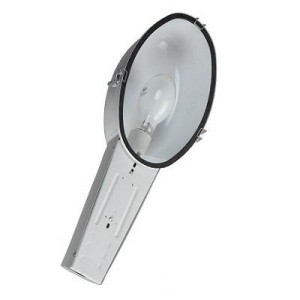

Если необходимо освещение на большой территории, то ртутные лампы подойдут для этих целей как нельзя лучше. Дело в том, что такие лампы экономнее старых аналогов, при постоянном включении потребляют меньше. Лампы дрл имеют высокую степень светоотдачи, что также является их неоспоримым преимуществом.

При высокой единичной мощности, такие лампочки имеют вполне компактные размеры и небольшой вес, что позволяет легко их устанавливать и менять при необходимости. Ртутные лампы способны работать в неблагоприятных условиях и при отрицательных температурах — обычные лампы в подобных условиях не работают или быстро выходят из строя.

Есть у таких ламп и недостатки. Прежде всего, стоит отметить низкую цветопередачу. Также такие лампочки очень чувствительны к перепадам электроэнергии и могут сгореть при постоянных колебаниях, при работе образовывается большое количество озона, а превышение показателя этого вещества в воздухе может негативно влиять на санитарные показатели.

При выборе ламп стоит обратить внимание на их мощность. Дроссельные ртутные лампы могут быть мощностью от 80и до 1000 Вт. Оптимальный вариант для нормального освещения — лампы дрл 250 вт. Такие лампы экономны и обеспечивают вполне достойное освещение. Также обратите внимание на производителя, отдавайте предпочтение проверенным и надежным, ведь стоят такие лампочки не дешево, а за эти деньги хочется получить по-настоящему качественный товар.



Где купить ДРЛ в Украине

Если вам нужны дроссельные ртутные лампы от известных и проверенных производителей, RES. UA может предложить вам большой ассортимент подобных товаров. Мы предлагаем лампы от действительно проверенных производителей, гарантируем оригинальность и полное соответствие ламп всем нормам и требованиям. Купить осветительные приборы у нас вы сможете по доступным, выгодным ценам и с доставкой по всем регионам. На весь товар у нас имеются сертификаты соответствия, ведь мы являемся официальным представителем всех представленных компаний.

Покупайте ртутные лампы оптом и в розницу у нас, вы останетесь довольны качеством и стоимостью товара.

Дроссельные светодиодные лампы T8 G13

В наше неспокойное время у многих компаний возникает вопрос об экономии средств. Одним из значительных пунктов расхода бюджета является использование электроэнергии, в частности для освещения производственных и торговых площадей, а также офисов и складов. Для того чтобы избежать излишних затрат необходимо своевременно обновлять или модернизировать световое оборудование.

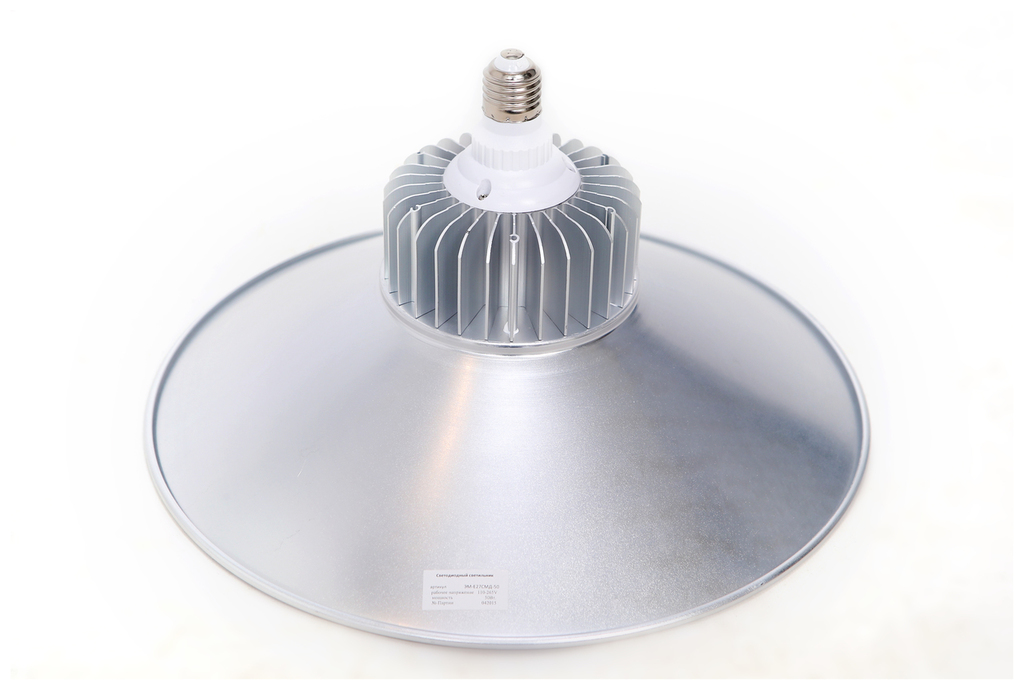

Так уже давно производятся светодиодные аналоги для всех популярных форматов и цоколей люминесцентных, галогенных и ламп накаливания. Выгода от перехода на светодиодные лампы очевидна, вот только некоторые их плюсы.

  • Светодиодные лампы экономичнее – затраты на электроэнергию меньше на порядок. Так для сто ваттной лампы накаливания аналогом является светодиодная лампа, потребляющая всего четырнадцать ватт.
  • Срок службы у светодиодных ламп выше. Не обольщайтесь низкой стоимостью аналогов! Средний гарантированный срок службы составляет порядка 50 тысяч часов. За это время вы успеете заменить 3-4 “дешёвых” китайских люминесцентных ламп.
  • Лампы со светодиодами не содержат опасных для здоровья элементов. Самым ярким примером отличия тут опять являются люминесцентные лампы, содержащие ртуть. Светодиодные лампы в отличие от них не требуют специальной утилизации.
  • Светодиодные лампы надёжны. Производства налажены и “детские болезни” таких ламп уже давно в прошлом. Процент брака для светодиодных ламп меньше процента. Производители светодиодных ламп следят за своей репутацией и гарантируют стабильную работу своих изделий. А также замену в случае необходимости.
  • Светодиодные лампы не мерцают. Коэффициент пульсации несравненно ниже, что положительно влияет на качество освещения.

Не смотря на все плюсы многие опасаются больших затрат для начала работы со светодиодными лампами и предпочитают иметь “что есть”. Мы понимаем, что сложно убедить кого-то одними разговорами. Но стоит взглянуть по сторонам, и Вы увидите реальные примеры использования светодиодных ламп. В России светодиоды предпочитают уже примерно 20% крупнейших компаний и гос корпораций. Только в 2016 году было продано порядка пяти миллионов светодиодных ламп и светильников.

Отдельным классом выделяются светодиодные лампы с цоколем T8 G13. Такие лампы используются в подвесных светильниках в офисах, промышленных и торговых помещениях, складах. Выглядят они как длинные прозрачные трубки, наполненные белым газом. Посмотрите на потолок, скорее всего одна из таких ламп расположено прямо над Вами.

Замена таких ламп вызывает сложности из-за принципа работы светильника. Дело в том, что для снижения мерцания и выпрямления тока они использую специальное устройство – дроссель. Для замены ламп в таких светильниках в большинстве случаев предлагают модификацию или покупку нового светильника, а это дополнительные расходы. Это становится камнем преткновения многих заинтересовавшихся модернизацией освещения.

Для решения этой задачи российскими инженерами была разработана специальная модель светодиодной лампы T8 G13 дроссельного подключения. Такая лампа не требует доработки и может применятся даже в старых светильниках. Поэтому затраты на переоснащение выходят минимальными, что даёт ощутить преимущества светодиодного освещения уже в первый год эксплуатации.

Вместо заключения. Когда тарифы на электроэнергию продолжают расти, стоит озаботиться экономией на счетах за свет. Хорошей альтернативой устаревшим люминесцентным лампам являются лампы на светодиодах. Для одного из самых популярных форматов таких ламп – цоколя T8 G13 существуют светодиодные лампы дроссельного подключения, которые не требуют доработки или замены светильника.

Светодиодное освещение как никогда доступно и дешево, но только Вам решать хотите ли Вы начать экономить прямо сейчас!

Все о ПРА - электромагнитном пускорегулирующем аппарате

Все о ПРА - электромагнитном пускорегулирующем аппарате



1. Общее описание электромагнитных ПРА :

Электромагнитныe ПРА для трубчатых люминесцентных и компактных люминесцентных ламп внутреннего применения. Иногда их называют: дроссель для ламп дневного света. Класс защиты от поражения электрическим током — I, степень защиты от воздействия от окружающей среды — IP 20. Применяется для двухламповых светильников. Простой монтаж и подключение.



Область применения:

  • магазины,
  • офисные центры,
  • гостиницы,
  • промышленные помещения.

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель), подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами электромагнитного дросселя для ламп дневного света является его простота и дешевизна. Недостатки электромагнитного балласта — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск пра (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом. Электромагнитный дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

2. Регламентирующие нормативные документы для электромагнитных ПРА
  • DIN VDE 0100 Предписание по устройству силовых электроустановок с номинальным напряжением ДО 1000 В
  • EN 60598-1 Осветительные приборы — часть 1: Общие требования и испытания
  • EN 61347-1 Устройства управления для ламп — часть 1: Общие требования и требования безопасности
  • ЕN 61 347-2-8 Устройства управления для ламп — часть 2-8: Особые требования к электромагнитным ПРА для люминесцентных ламп.
  • ЕN 60921 ПРА для трубчатых люминесцентных ламп. Требования к рабочим характеристикам.
  • ЕN 50294 Методы измерения общей потребляемой мощности соединения ПРА - лампа.
  • ЕN 61000-3-2 Электромагнитная совместимость. Предельно допустимые токи высших гармоник в питающей сети.
  • ЕN 61547 Осветительные приборы и системы общего назначения. — Требования к электромагнитной совместимости и устойчивости к электромагнитным помехам.



З. Общие данные ПРА

Электромагнитные (индуктивные) ПРА являются активными компонентами, которые совместно со стартерами нагревают электроды ламп, обеспечивают напряжение зажигания и стабилизируют ток лампы в течение ее работы. Для компенсации реактивного тока необходимы конденсаторы последовательного или параллельного соединения.

При установке в светильники нужно обращать внимание на напряжение и частоту сети, габаритные размеры и температурные пределы, а также возможное генерирование шумов.

Электромагнитные ПРА оптимизированы в отношении к их магнитным полям и магнитным нагрузкам так, чтобы они обычно не ощущались. Поскольку магнитные колебания могут воздействовать в зависимости от конструкции светильников на другие области, то нужно учитывать при проектировании светильников.

Необходимо сделать конструкцию жесткой, чтобы вибрации не распространялись.

Срок службы индуктивного ПРА определяется выбором материала и изоляцией обмотки.

Предельная температура обмотки обозначает ту величину температуры (tw), которую выдерживает изоляция при непрерывной работе при номинальных условиях в течение 10 лет. Эта предельная температура обмотки не должна быть превышена в светильнике в реальных условиях, тогда можно достигнуть работы ПРА на весь срок службы. Установленная в светильнике температура обмотки электромагнитного балласта состоит из температуры окружающей среды, температурных условий в светильнике и потери мощности дросселя. Мерой потери мощности ПРА является Δt, значение которой находится на маркировке балласта. В дополнение к этому, потеря мощности схемы соединения дросселя и люминесцентной лампы измеряется по норме ЕN 50294. Этот метод измерений является основой классификации энергопотребления ПРА.

Кроме этого, применяется европейская директива 2000/55/ЕС «Предельные допустимые величины потребления мощности схемами люминесцентных ламп».

При включении электромагнитного балласта возникают кратковременные высокие импульсы тока из-за паразитарных нагрузок, которые суммируются в зависимости от количества светильников в осветительной установке. Эти высокие токи при включении системы нагружают автоматы защиты электропроводки, поэтому необходимо использовать соответствующим образом подобранные автоматические выключатели.

Индуктивные ПРА конструктивно вызывают токи утечки, которые отводятся заземлением светильника (устройство заземления). Максимально допустимая величина тока утечки у светильников класса защиты I составляет 1 мА.

4. Электромагнитная совместимость (ЭМС/ ЕМV)

Помехи:

Измерение напряжения помех должно проводиться у светильников с электромагнитными ПРА на

контактных зажимах, поскольку частота напряжения ламп этих систем ниже 100 Гц. Это низкочастотное напряжения помех, как правило, не критично у электромагнитных дросселей, если конструкция ПРА согласована в этом отношении.

Невосприимчивость к помехам:

Благодаря жесткой конструкции и специально отобранным материалам, электромагнитные ПРА обеспечивают высокую степень защиты от помех и не подвержены отрицательному влиянию присутствующих помех в сети.

Гармоники сети:

Люминесцентные лампы имеют пик перезажигания после каждого N-прохода тока ламп, лампы

гаснут на короткое время (почти незаметно глазом). За счет этих пиков перезажигания люминесцентных ламп создаются гармоники сети, которые сглаживаются с помощью импеданса ПРА. С помощью правильной конструкции, то есть выбора рабочей точки магнитного ПРА, ограничиваются гармоники сети на предельные значения нормы Е N 6100-3-2

5. Схемы соединения люминесцентных ламп с электромагнитными пускорегулирующими аппаратами (ПРА)



6. Температурный режим ПРА

Предельные значения температур:

При нормальной работе температура обмотки tw не должна превышать 130º С. При аномальном режиме работы предельное значение температуры обмотки tw =232º С: Эти значения должны быть проверены методом «изменения сопротивления» в течение работы.

Повышение температур:

Ток лампы, который протекает через ПРА, обуславливает потерю мощности, что приводит к повышению температуры обмотки. Критерием для этого повышения является значение Δt как для нормальной так и для аномальной работы. Значение Δt определяется по стандартной схеме измерений и указывается на маркировке в градусах Кельвина.

Пример: Δt =55К/140К

Первое значение Δt указывает на превышение температуры для нормального режима при рабочем токе лампы. Второе значение (здесь 140К) означает превышение температуры обмотки, что является результатом протекания тока, когда разрядный промежуток лампы короткозамкнут. Ток, который течет в этом режиме, является током нагрева для электродов лампы.

7. Срок службы электромагнитного балласта

При условии, что температура обмотки будет соответствовать указанному предельному значению, можно рассчитывать на срок службы 10 лет. Интенсивность отказов < О,О2% / 1.000 час.

8. Коэффициент мощности ПРА

Индуктивные ПРА: λ ≤ 0,5. Параллельно компенсированные дроссели для ламп дневного света:

λ ≤ 0,9

9. Рекомендации по монтажу электромагнитных дросселей
  • Положение встраивания: Любое
  • Место монтажа: электромагнитные ПРА спроектированы для установки в светильниках или в подобных приборах.
  • Независимые ПРА не нужно встраивать в корпус.
  • Крепление дросселей: Предпочтительно с помощью винтов М4

10. Электрический монтаж электромагнитного ПРА

Клеммные колодки (универсальные контактные зажимы)

  • Применять медный провод (негибкий провод)
  • Поперечные сечения для соединения безвинтового зажима 0,5—1,0 мм²
  • Длина зачищенного конца проводника 8 мм
  • Поперечное сечение соединительного надреза (IDС - зона) 0,5 мм² , с изоляцией максимум Ø2 мм, снятие изоляции не обязательно, монтаж возможен только со специальным инструментом.

Безвинтовые контактные зажимы

  • Встроенные контактные зажимы могут присоединять только жесткие проводники. Жесткие проводники:
  • 0,5—1,0 мм². Длина зачищенного конца проводника 8 мм.
  • Соединение проводников
  • Соединение между сетью, дросселем и люминесцентными лампами должно производиться согласно представленным схемам соединения.

Статические и осветительные дроссели | Продукция

Световой дроссель общего назначения для башен AM Модель TC-300

Осветительные дроссели используются для передачи напряжения освещения опоры через базовый изолятор опоры с последовательным питанием без значительного изменения импеданса опоры. Башенные осветительные дроссели общего назначения LBA TC-300 предназначены для трехпроводных цепей 110/220 В переменного тока. Максимальный ток 25 ампер. Эти дроссели рассчитаны на пиковое базовое напряжение до 10 000 вольт и имеют типичное реактивное сопротивление + j5 000 Ом на частоте 530 кГц.На каждой обмотке предусмотрены байпасные конденсаторы.

Световые дроссели

ТС-300 должны быть защищены от атмосферных воздействий. LBA Technology предлагает наружную систему TCC-1, включающую дроссель TC-300, всепогодный шкаф и проходной изолятор.

Высоковольтный дроссель стробоскопа для башен AM Модель BALC-20

Обеспечение подачи переменного тока в системы стробоскопического освещения на мощных АМ-вышках может быть проблематичным. Кольцевые дроссели, которые часто используются для питания мачт на высоковольтных мачтах, часто плохо работают при низких импульсных нагрузках стробоскопических систем освещения.Традиционные осветительные дроссели, такие как LBA TC-300, не имеют достаточно высокого номинального напряжения ВЧ.

Высоковольтный осветительный дроссель LBA модели BALC-20 специально разработан, чтобы выдерживать средневолновые пиковые РЧ-напряжения 30 кВ. Он особенно подходит для систем вещания мощностью 100 кВт и выше. Он обеспечивает трехпроводную подачу переменного тока 110/230 В при номинальном максимуме 1000 В / А. Эквивалентное сопротивление шунта составляет более 10 000 Ом.

Модель BALC-20 предназначена для внутреннего размещения в блоке настройки антенны и подключения к линии питания башни в качестве кабелепровода переменного тока.Он имеет несколько высоковольтных колец для коррекции коронного разряда и прочные слюдяные ВЧ конденсаторы. Монтаж осуществляется на меблированном основании пола с габаритной высотой 46 дюймов В x 14 дюймов x 14 дюймов Ш. При необходимости можно поставить специальный уличный шкаф на заказ.

Дроссели рассеивания статического электричества, модели SD-1 и SD-2

Статические дренажные штуцеры используются для отвода статических зарядов от башен до того, как они накопятся до уровней, которые могут повредить оборудование или нанести вред персоналу. Незаземленные градирни всегда следует подключать к статическому дренажному дросселю, если только не используется осветительный дроссель мачты с заземлением.Они предназначены для установки внутри антенных настроечных устройств и другого оборудования.

LBA предлагает SD-1 для базовых ВЧ напряжений до 10 кВ пикового значения. SD-2 рекомендуется для базовых ВЧ-напряжений до 20 кВ пикового значения. Для систем с более высоким напряжением доступны специальные статические дроссели.

В наличии ВЧ и осветительные дроссели
Модель # Описание
ТК-300 Световой дроссель, 3-х проводный, общего назначения, 110/220 В перем. Тока, 3000 ВА
BALC-20 Световой дроссель, высоковольтный строб, 3-проводный, 110/230 В переменного тока, 1000 ВА
SD-1 Статический дренажный дроссель, общего назначения, 10 кВ ВЧ пик
SD-2 Статический дренажный дроссель, высокое напряжение, 20 кВ ВЧ пик
ТСС-1 Уличный шкаф с TC-300 или установленный для башенного освещения 18 "WX10" Dx18 "H (46x26x46см)

Там, где этого требует конструкция системы, LBA может предоставить полную линейку ведущих тороидальных кольцевых трансформаторов для всех уровней ВЧ напряжения и тока освещения.

Индивидуальные RF Choke Systems

LBA произвела ряд специальных систем изоляции для питания удаленных радиоголовок и другого сотового оборудования на вышках AM. Эти системы RRH могут вмещать несколько источников питания переменного или постоянного тока для систем колокации AM-Celluar.

Свяжитесь с LBA для индивидуального предложения.

RRH-04 Двойной изолятор цепи постоянного тока

Сенсорная лампа

  • Просто потратил два часа, устраняя помехи в сенсорной лампе - это было нормально при мощности 75 Вт, но от 80 до 100 Вт на 80M время от времени лампа включалась.Я обнаружил, что провод между ВЧ дросселем и входом в микросхему должен быть как можно короче. В идеале, можно было бы использовать маленький RF дроссель вместо большого PI, который я нашел в своем ящике для мусора. - Зак Лау, W1VT

Примечание: Эд Хейр, W1RF предлагает попробовать ферритовый сердечник, если его можно использовать.

Лампы радиопомех и сенсорное управление

Я нашел простое лекарство от тех ламп с сенсорным управлением, которые включаются и выключаются во время радиопередач поблизости.В моем случае больше всего проблем доставляла 40-метровая работа, а 75-метровая работа была на втором месте. Более высокие частоты не представляли проблемы. (Я использую наземную вертикальную антенну на 80, 40 и 15 метров, а лампа находится примерно в 150 футах от антенны. Сетевой фильтр переменного тока на лампе не устранил проблему.)

Резистор на 1 кОм (последовательно соединенный с сигнальным проводом и замкнутой цепью, которая управляет лампой) решил проблему для меня. Я полагаю, что требуемое значение резистора будет зависеть от интенсивности и частоты ВЧ-поля.

- Джон М. Адамс, W7OTC, Сан-Сити, Калифорния

Подробнее о RFI для сенсорных ламп

У меня были те же проблемы, что и у W7OTC, с лампой с сенсорным управлением, которая включалась и выключалась моими трансмиссиями (100 Вт на вертикальный потолок, с двумя радиалами на полосу). Проблема возникла при работе на диапазонах 80–15 м, но работа на 10 м не повлияла. Резистор на 1 кОм в моем случае не был полным лекарством.

Резистор 3,3 кОм, включенный последовательно с сигнальным входом на лампе, помогал на всех диапазонах, кроме 80 м (дополнительный 1.8кОм мешало лампе работать). После замены резистора на ВЧ дроссель (100 мкГн, 139 мА) проблема исчезла на всех диапазонах, кроме 80 м. На 80 м мешающий сигнал был значительно ослаблен дросселем, но лампа все равно включалась. Одного дросселя в некоторых случаях может быть достаточно, чтобы решить проблему.

Окончательный ответ оказался как ВЧ-дроссель, так и резистор 1,8 кОм, включенные последовательно с сигнальным проводом в цепи сенсорного управления.

- Колин Холл, G4JPZ / W6, Марина Дель Рей, Калифорния

Приемопередатчик с сенсорной лампой

Когда моя жена сказала мне, что купила трехходовую лампу, которая включается и выключается при прикосновении к любой из ее металлических частей, я не знал, что она купила трансивер. Я обнаружил, что передаваемый сигнал заставляет лампу работать так же, как если бы я коснулся ее металлических частей. Позже я обнаружил скрипучий сигнал S8 на частоте 1875 кГц, , он исходил от лампы, которая находилась в трех комнатах от другой в другой цепи переменного тока.

Сигнал лампы присутствует на глубине 40 метров. На частотах от 20 метров моя работа не нарушается.

Коробка внутри лампы содержит печатную плату, через которую проходит напряжение сети переменного тока и которая имеет провод, подключенный к металлическому основанию лампы.Когда лампа подключена к розетке, сигнал лампы присутствует всегда, независимо от того, включена она или нет. В своих попытках устранить помехи я безуспешно пробовал использовать коммерческий фильтр переменного тока, наматывая шнур лампы на ферритовый материал и другие подобные методы.

Чтобы убедиться, что лампа моей жены исправна, я позаимствовал аналогичную лампу у соседа, чтобы попробовать ее. Я обнаружил, что он работает точно так же, за исключением того, что частота колебаний несколько отличается. На лампе или упаковочном контейнере нет названия производителя или дистрибьютора. Лампа изготовлена ​​на Тайване.

Я пишу для того, чтобы другие, которые могут испытывать подобные трудности, могли иметь некоторое представление о вероятном источнике помех. После того, как я рассказал об обнаруженном мною другу-радиолюбителю, он понял, что такое устройство создавало помехи для его станции более месяца.

- Cal Enix, W8EN, 209 S Kalamazoo St, White Pigeon, MI 49099

Если эти способы лечения не работают, можно защитить электронный модуль переключателя, но это следует делать осторожно! Вы также можете связаться с производителем и отправить отчет о вашей проблеме по адресу:

Снижение помех с диммером

Радиолюбители, проклятые радиочастотными помехами от твердотельных диммеров, будут заинтересованы узнать, что по крайней мере один отечественный производитель - Lutron - производит светорегуляторы, в которых используются методы подавления радиопомех. В серии Lutron NOVA используются тороидальные дроссели, обеспечивающие значительный уровень подавления радиопомех.

Я купил модель Lutron N-600, которая справится с лампами накаливания мощностью до 600 Вт. Временно установленный в моей радиорубке обычный диммер выдавал показания S9 + на 230 кГц (произвольная частота шума). N-600 показал значение S3, разница около 40 дБ. По общему признанию, это не ноль, но установка N-600 на некотором расстоянии обеспечила снижение RFI, что очень отрадно.В самом деле, я впервые слышу новые источники шума, до сих пор не обнаруживаемые из-за диммера.

Вы вряд ли найдете эти диммеры в местном магазине со скидками, и они недешевы. Проверьте наличие этих диммеров в магазине осветительных приборов и рассчитывайте заплатить за них около 25 долларов за штуку.

- Ричард Г. Бруннер, AA1P, 10 Brookside Dr., Foxboro, MA 02035

Полное руководство по балластам для люминесцентных ламп

Люминесцентная лампа использует электричество, чтобы ртуть испускала ультрафиолетовый (УФ) свет. Когда этот ультрафиолетовый свет (который невидим невооруженным глазом) взаимодействует с покрытием из порошка люминофора внутри трубки, он светится и производит свет, который мы видим и используем в наших домах.

Но всякий раз, когда мы используем электричество, мы должны контролировать его, иначе мы рискуем разрушить устройство и даже подвергнуть себя опасности. Чтобы регулировать ток, протекающий через люминесцентные лампы, мы используем так называемый балласт.

Что такое балласт в люминесцентном свете?

Балласт (иногда называемый пускорегулирующим аппаратом) - это небольшое устройство, подключенное к электрической цепи светильника, которое ограничивает количество электрического тока, проходящего через него.

Поскольку напряжение в электросети вашего дома выше, чем требуется для работы фонаря, балласт дает свету небольшое повышение напряжения для включения, а затем достаточное количество питания для безопасной работы.

Зачем нужны балласты?

Процесс, происходящий внутри флуоресцентного света, заключается в том, что молекулы газообразной ртути нагреваются электричеством и становятся более проводящими. Без балласта, чтобы контролировать это, свет будет пропускать слишком большой ток, и он перегорит и, возможно, даже загорится.

Как работает балласт люминесцентного света?

В люминесцентных лампах используется электронный или магнитный балласт. В настоящее время магнитные балласты - это довольно устаревшая технология, от которой производители отказываются, и поэтому они обычно используются только в старых типах фонарей.

ПРА магнитные

Они основаны на принципах электромагнетизма: когда электрический ток проходит по проводу, он естественным образом создает вокруг себя магнитную силу.

Магнитный балласт (также называемый дросселем) содержит катушку из медного провода. Магнитное поле, создаваемое проволокой, улавливает большую часть тока, поэтому флуоресцентный свет проникает только в нужном количестве. Это количество может колебаться в зависимости от толщины и длины медного провода. Если вы иногда слышите легкое жужжание или видите, как оно мерцает, причиной этого является изменение тока.

Менее совершенная по конструкции, чем электронные модели, некоторые магнитные балласты не могут работать без помощи стартера.Этот небольшой цилиндрический компонент находится за осветительной арматурой и наполнен газом, который при нагревании позволяет свету включиться. Это называется методом предварительного нагрева.

Метод предварительного нагрева
  1. Выключатель света включен. Внутри обоих концов светильника находятся металлические электроды с прикрепленными нитями. Ток входит в нити, но в этот момент он слишком слаб, чтобы зажечь свет, хотя его достаточно, чтобы нагреть газ (неон или аргон) внутри стартера.
  2. Нагретый газ заставляет компоненты внутри стартера пропускать полный ток в нити.Это быстро нагревает газообразную ртуть внутри светильника.
  3. По мере того, как стартер остывает, он блокирует путь тока к нити и заставляет его искать другой путь. Если ртутный газ достаточно нагревается, он проводит ток, генерирует свет и затем продолжает гореть. Если он недостаточно горячий, электричество вернется через стартер и снова начнет процесс. Это то, что вызывает мерцание некоторых старых люминесцентных ламп.
  4. Теперь приходит больше электричества, балласт начинает выполнять свою работу по его регулированию.

Поскольку для завершения этого процесса может потребоваться несколько секунд, вы можете увидеть задержку между моментом, когда вы щелкнете переключателем, и моментом, когда флуоресцентный свет начнет светиться.

Метод быстрого запуска

Если в вашем осветительном приборе есть две или более люминесцентных лампы, вероятно, будет использоваться другой метод, известный как быстрый запуск. Этот метод используется в старых пробирках T12 и некоторых T8 и работает без стартера.

  1. В отличие от предварительного нагрева, когда нити получают ток через стартер только для нагрева газообразной ртути, при быстром запуске балласт поддерживает небольшое количество тока, непрерывно протекающего по нити.
  2. Это вызывает ионизацию газообразной ртути, то есть заряд, позволяющий ей проводить электричество.
  3. Поскольку это только слабый ток, сначала свет будет тускло светиться. Но по мере того как балласт продолжает пропускать ток через нити, газ становится все горячее и заряженным, и в результате свет становится ярче. Если ваш фонарь загорается сразу, но для того, чтобы он стал полностью ярким, требуется несколько секунд, значит, у него есть пусковой балласт.

Одним из преимуществ метода быстрого пуска является то, что, обеспечивая низкий постоянный ток, а не сильный скачок, он продлевает срок службы люминесцентного света.Однако он потребляет больше энергии.

Электронные балласты

Используя более сложные схемы и компоненты, балласты могут с большей точностью контролировать ток, протекающий через люминесцентные лампы. По сравнению со своими магнитными аналогами они меньше, легче, более эффективны и - благодаря подаче питания на гораздо более высокой частоте - с меньшей вероятностью будут вызывать мерцание или жужжание.

Некоторые старые электронные балласты используют метод быстрого запуска, описанный выше, в то время как новые и более совершенные модели используют то, что известно как мгновенный запуск и запрограммированный запуск.

Метод мгновенного запуска

Эти балласты были разработаны таким образом, чтобы свет можно было включать и работать с максимальной яркостью при первом нажатии переключателя. Вместо предварительного нагрева электродов в балласте используется повышенное высокое напряжение (около 600 вольт) для нагрева и зажигания нитей, а затем ртутного газа. Хотя это делает их энергоэффективными, это также сокращает их жизнь, так как скачок напряжения каждый раз, когда они включаются, со временем повреждает их. По этой причине их обычно используют в помещениях, где свет остается включенным на длительное время, например в офисах, магазинах и складах.

Метод запрограммированного запуска

Эти балласты, разработанные для областей, в которых освещение постоянно включается и выключается, предварительно нагревают электроды контролируемым током перед подачей более высокого напряжения для включения света. Часто это функция освещения, которая активируется датчиками движения (например, в туалетах на рабочих местах или в общественных местах) и позволяет люминесцентному свету длиться долгое время.

Признаки поломки магнитного балласта

Когда ломаются магнитные балласты, в этом часто винят лампочку.Обратите внимание на знаки, указывающие, что это ваш балласт:

  • Отложенный старт
  • Жужжание
  • Мерцание
  • Низкая мощность
  • Несогласованные уровни освещения

Вы можете узнать, связана ли проблема с балластом, стартером или лампой, с помощью нашего руководства - Простые решения для медленного запуска, мерцания или неисправных люминесцентных ламп.

Проверка балласта мультиметром / вольт-омметром

Чтобы убедиться, что проблема связана с балластом, вам нужно проверить его с помощью мультиметра.Мультиметр предназначен для измерения электрического тока, напряжения и сопротивления. Они недорогие и их можно найти в большинстве магазинов электроники.

Эти инструкции предназначены только для ознакомления - убедитесь, что вы ссылаетесь на электрические схемы производителя. Если у вас нет инструкции по эксплуатации, большинство крупных производителей будут размещать опи на своих сайтах.

Для проверки вашего балласта:

Вам понадобится

Как к

  1. Отключить питание светильника
  2. Снять кожух света
  3. Снимите лампочки
  4. Снимите балласт с приспособления
  5. Если балласт выглядит сгоревшим, его обязательно нужно заменить
  6. Установите мультиметр на значение сопротивления
  7. Вставьте первый щуп мультиметра в провод, соединяющий красные провода вместе
  8. Коснитесь вторым щупом зеленого и желтого проводов
  • Если мультиметр не двигается, значит, балласт мертв
  • Если мультиметр все еще работает, стрелка мультиметра должна переместиться вправо

Если проблема не в балласте, возможно, вам потребуется заменить люминесцентную лампу. Вы можете узнать, как это сделать безопасно, в руководстве «Безопасная замена и переработка люминесцентных трубок».

Могу ли я сам заменить балласт?

Да, если у вас есть кое-какие технические знания, но если вы не уверены, лучше всего попросить электрика сделать это за вас, так как это может оказаться сложной работой. Более дешевые балласты, вероятно, потребуют большего количества переустановок, чем фитинги с фирменным балластом. Стоит потратить немного больше, чтобы сэкономить деньги и силы в будущем.

Фирменные балласты могут служить долго, поэтому, если вы их замените, вам, вероятно, не придется менять его снова в течение 10 или более лет.

Замена магнитных балластов на электронные

Процесс замены магнитных балластов на электронные балласты довольно прост и понятен. Это направление, в котором движется индустрия освещения, так почему бы не поменять их раньше, чем позже, чтобы оптимизировать свое пространство с помощью лучшего, более тихого освещения?

Вам понадобится:

  • Электронный балласт
  • Кусачки
  • Проволочные гайки

Как к

  1. Отключить питание прибора
  2. Откройте приспособление и снимите лампу и корпус балласта
  3. С помощью кусачков перережьте оба провода питания (коричневый) и нейтральный (синий), входящие в приспособление.
  4. Закройте провода проволочными гайками.
  5. Используйте кусачки, чтобы отрезать провода, подключенные к розеткам.
  6. Снимите магнитный балласт
  7. Вкрутите электронный балласт в крепление, там же, где был магнитный
  8. Используйте гайки для соединения проводов розетки.
  9. Подключите силовой и нейтральный провода к соответствующим проводам балласта
  10. Закрепите провода проволочными гайками.
  11. Установить лампу и корпус балласта назад
  12. Снова включите питание.

При замене балласта существует риск поражения электрическим током, поэтому, если вы не уверены, попросите электрика сделать эту работу за вас.

Нужен ли моей люминесцентной лампе как пускатель, так и балласт?

Отдельные стартеры можно найти только в более старых механизмах управления, поэтому, если приспособлению меньше 15 лет, у него, вероятно, не будет стартера. В более новых лампах процесс, обеспечиваемый стартером, встроен, что делает функцию отдельного стартера избыточной. Если в светильнике есть стартер, это будет очевидно.Вы должны найти небольшой серый цилиндр, подключенный к осветительной арматуре.

В чем разница между пусковым переключателем и высокочастотным механизмом управления?

Высокая частота

Высокочастотный пускорегулирующий аппарат - это современный одиночный балласт, который выполняет функции всех различных компонентов в стандартной пусковой цепи переключателя. Лампы, работающие с высокочастотным балластом, не мерцают, а вместо этого загораются мгновенно из-за того, что частота намного выше.

Переключить пуск

Switch start - это устройство управления, которое используется в промышленности в течение многих лет.Обычно они считаются устаревшими технологиями, и все меньше производителей их создают. Для запуска выключателя требуется дроссель балласта с проволочной обмоткой. Для запуска переключателя можно заменять различные части, а не весь блок, что можно рассматривать как преимущество.

Некоторые измерения флуоресцентной лампы и ее магнитного балласта

Некоторые измерения флуоресцентной лампы и ее магнитного балласта

Введение

Люминесцентные лампы повсюду; они надежны и энергоэффективны. Даже если сегодня (2017) светодиоды заменяют многие источники света, лампы все еще рентабельны и имеют почти такой же хороший КПД, если не лучше. Старый магнитный (индуктивный) балласт в настоящее время часто заменяют на электронный для большей эффективности, но есть еще так много старых балласты, которые я думаю, стоит взглянуть на этот простой и эффективная схема.


Подземный паркинг с большим количеством люминесцентных ламп (нажмите для увеличения).

Найти подробные данные о люминесцентных лампах очень сложно и удивительно. достаточно, поисковые машины в Интернете мало помогают. Несмотря на то, что подавляющее большинство электронных компонентов производители детально указывают все электрические характеристики, для люминесцентных ламп трудно найти какое-либо техническое описание с более чем номинальная мощность и механические размеры. Поэтому очень сложно ответить на такие вопросы, как: что бросается в глаза? Напряжение? Какое напряжение горения лампы? Как выглядит ток при включенной лампе? Эти вопросы были у меня в голове много лет, пока я не решил подключить лампу к пробнику высоковольтного осциллографа и сам посмотрю, что происходит.

Чтобы выполнить эти измерения с помощью осциллографа, некоторые необычные оборудование чрезвычайно полезно (если не обязательно), например, высокое напряжение дифференциальный зонд и токовый зонд. Поскольку не у всех есть доступ к этим инструментам, я решил поделиться своими измерения на этой странице, потому что я думаю, что они могут быть интересны.

Прямое подключение осциллографа к сети крайне плохое и опасная идея, всегда используйте подходящие и безопасные пробники высокого напряжения.

На этой странице вы не найдете никаких технологий ракетостроения, только некоторые измерения и некоторые мысли о люминесцентных лампах, пускателях и их старые индуктивные балласты.

Здесь обсуждаются только люминесцентные лампы с «горячими электродами»; эти лампы в основном используются для освещения. У них есть две клеммы с каждой стороны, чтобы обеспечить циркуляцию тока в электроды для их нагрева. С другой стороны, трубки с «холодными электродами», также называемые CCFL (Cold Катодные люминесцентные лампы) вроде тех, что используются в "неоновых вывесках". имеют только одну клемму с каждой стороны: у них разные электрические характеристики, требуют другой системы питания и не обсуждается на этой странице.


Базовая схема

Базовая схема показана на схеме ниже. Его поведение много раз описывалось в литературе и в Интернете, поэтому здесь я дам лишь краткий обзор, чтобы прояснить, о чем я говорю о.


Принципиальная схема.

Схема очень проста и состоит только из люминесцентной лампы, пускатель и индуктивный балласт.

Важно отметить, что данная схема типична для сети 230 В. В сети 120 В пиковое напряжение обычно недостаточно высокое, чтобы лампы горения и балласты часто представляют собой автотрансформаторы с немного другая схема. Соображения относительно напряжений и токов ламп, вероятно, останутся актуальными, но схема, балласт и, возможно, также характеристики стартера разные. Поскольку у меня никогда не было возможности поиграть с люминесцентным оборудованием на 120 В, Я не буду обсуждать это здесь, а все соображения на этой странице только действительно для сети 230 В.

В этой схеме отсутствует фазирующий конденсатор и она будет иметь значительную индуктивную реактивное сопротивление. Это было сделано специально, чтобы измерить его cos (φ) . Конечно, в обычных ситуациях добавляется подходящая схема для компенсация и приведение cos (φ) очень близко к 1. Часто бывает достаточно конденсатора, подключенного параллельно к сети.

Лампа

Люминесцентная лампа обычно состоит из стеклянной трубки с низким смесь газов под давлением, обычно паров ртути и некоторого количества аргона.Давление составляет порядка 5 мбар. Добавление небольшого количества благородного газа к ртути значительно снижает поражающее напряжение (эффект Пеннинга). На концах трубки две вольфрамовые нити, аналогичные нитям обычных лампы накаливания, которые действуют как электроды для передачи тока в газ и часто называются катодами. Нити часто покрываются веществами с высоким коэффициентом излучения электронов, такими как соединения бария. Ток, протекающий в этих нитях, будет нагревать их, увеличивая их способность испускать электроны еще больше и, следовательно, снижение напряжения требуется для ионизации газа и зажигания лампы.Вот почему эти элкотроды есть два терминала. Когда лампа включена, нити накаливания остаются достаточно горячими, даже если лампа включена. ток, и нет необходимости форсировать дополнительный ток, поэтому другой конец каждой нити накала можно отсоединить.


Внутренняя структура люминесцентной лампы хорошо видна в эта маленькая прозрачная УФ-лампа (щелкните, чтобы увеличить). Если внимательно посмотреть на большую версию изображения, можно заметить, что маленькие капли ртуть на внутренней стенке стакана хорошо видна, особенно в близость электродов.

Ток, протекающий через газ, - очень сложное явление, но, вкратце, Короче говоря, если газ не ионизирован, он ведет себя как изолятор. Если между электродами приложить достаточно большое напряжение, газ ионизируется. и ток течет за счет свободных электронов и положительных ионов (атомов, потерявших один электрон) подпрыгивает. Препятствия между электронами, ионами и нейтральными атомами передают часть кинетической энергия атомам, которые «возбуждаются».Затем энергия переизлучается в виде фотонов, когда они вскоре после этого расслабляются. Активным газом практически всех распространенных люминесцентных ламп являются пары ртути: излучает невидимый и вредный свет в ультрафиолетовом (УФ) диапазоне для наших глаз и кожи. Покрытие из флуоресцентных материалов внутри трубки поглощает УФ-свет и преобразует его в видимый свет. Тщательно подобрав подходящее флуоресцентное покрытие, можно получить практически любой цвет свет можно получить.Кроме того, стекло, из которого состоит трубка, не пропускает УФ-лучи. радиации и не дает ей выйти наружу.


Трубка, использованная для этих тестов, IBV L36W 4200K, (щелкните, чтобы увеличить).

Для этих измерений я использовал трубку IBV T8 (Ø25,4 мм), 4 ' (1,2 м) в длину, 36 Вт, холодный белый. На этой конкретной лампе сопротивление постоянному току двух нитей нити равно 5,9 Ом и 5,3 Ом в холодном состоянии. Я также измерил кучу других трубок и нашел аналогичные значения: несколько Ω.

Два следующих графика показывают напряжение и ток в горящем напольная лампа. Это трубка IBV 4 '(1,2 м) T8 (Ø25,4 мм) 36 Вт. Конечно, индуктивный балласт включен последовательно. Обратите внимание, что эта лампа уже горит и ее нити горячие (из-за ток лампы).

На первом графике, где представлены напряжение и ток отдельно интересно отметить, что оба находятся в фазе, даже если не идеально синусоидальной формы.Это показывает, что лампа эффективно поглощает активную мощность. Также стоит отметить, что напряжение близко к прямоугольной. Это типично для газоразрядных трубок, поведение которых очень похоже на Стабилитрон, где напряжение примерно постоянное независимо от тока. Присмотревшись, можно увидеть, что на самом деле напряжение немного падает, поскольку ток увеличивается (прямоугольная волна не совсем плоская, но немного понижается посередине, когда ток максимален). Это показывает поведение отрицательного сопротивления, еще одну типичную характеристику газоразрядная трубка. В обычном резисторе при увеличении тока падение напряжения также увеличивается; здесь все наоборот.


Напряжение лампы (Ch2) и ток лампы (Ch3) горящей трубки 4 '(1,2 м) T8 (Ø25,4 мм) 36 Вт.

В конце каждого полупериода ток падает до нуля и лампа гаснет.Как только это произойдет, лампа снова загорится, импульс противоположной полярности появляется на графике, и цикл повторяется. Этот импульс не из-за индуктивного балласта (поскольку ток уже был ноль), это просто напряжение сети, которое повторно пробивает лампу: это работает потому что нити еще горячие (подробнее здесь).

Форма волны напряжения не идеально гладкая: есть небольшие колебания колебания, в данном случае около 20 В pp при 4 кГц.Это еще одно типичное поведение отрицательного сопротивления и газа. разрядная трубка. Даже если я не буду проводить никаких дальнейших измерений, это не должно быть проблема для этой схемы как амплитуда и частота колебания достаточно низки, чтобы беспокоить электромагнитные совместимость.

То же самое измерение может быть показано в режиме XY (ниже), где по оси X есть напряжение лампы, а по оси Y - ток лампы.Точка с нулевым напряжением и нулевым током находится в центре сетки. Когда лампа горит, напряжение составляет около 100 В (положительное или отрицательное). Также видны паразитные колебания.

Следует отметить один интересный факт: ток лампы немного увеличивается. еще до того, как загорится лампа. На сюжете не идеально горизонтальная линия, а скорее наклонная. «S»: при увеличении напряжения небольшой ток течет прямо прочь.Я не уверен в этом, но я думаю, что это из-за горячих электродов и газ все еще частично ионизирован, что позволяет протекать току. Затем, конечно, когда загорается лампа, ток внезапно увеличивается, и напряжение падает примерно на 100 В.


Зависимость тока лампы (по вертикали) от напряжения (по горизонтали) горящей трубки 4 '(1,2 м) T8 (Ø25,4 мм) 36 Вт.

Было бы интересно провести такие же измерения с холодной лампой и посмотрите, что нужно, чтобы ударить по нему без предварительного нагрева нитей. К сожалению, у меня нет подходящего источника переменного тока высокого напряжения, достаточного для зажгите лампу.

ПРА индуктивный

Индуктивный балласт - это просто большой индуктор, намотанный на многослойный железный сердечник. Он выполняет две функции: ограничивает ток и генерирует высокое напряжение для зажгите лампу. Люминесцентные лампы имеют отрицательные характеристики сопротивления и, следовательно, нельзя напрямую подключать к электросети.Другими словами, если ток в лампе увеличивается, эквивалент сопротивление уменьшается, дополнительно увеличивая ток. Балласт ограничивает ток и предотвращает саморазрушение лампы.

Индуктивные балласты являются индукторами и поэтому зависят от частоты. Балласт, рассчитанный на 50 Гц, будет иметь слишком большое реактивное сопротивление при 60 Гц. наоборот.

В лампах малой мощности (несколько ватт) также можно использовать простой резистор; в этом случай, когда импульс высокого напряжения возникает только из-за сбоя в электросети индуктивность. Как ни странно, это работает. Обратной стороной является то, что резистор преобразует в тепло примерно такое же количество мощность как у лампы, что приводит к очень плохому КПД.

Емкостные балласты будут иметь значительно меньшие потери, но из-за нелинейное поведение лампы, это приведет к очень высоким пикам в лампе Текущий. Кроме того, конденсаторы не могут генерировать пик высокого напряжения, необходимый для зажгите лампу. Емкостные балласты используются только (и часто) в высокочастотной электронике. балласты.


Изображение индуктивного балласта, используемого здесь, IBV 230 В переменного тока 50 Гц 40/36 Вт (2 × 18) 0,43 А (нажмите, чтобы увеличить).

Используемый здесь балласт рассчитан на 230 В, 50 Гц, 40/36 Вт, 0,43 А. Я измерил индуктивность 1,097 Гн и последовательное сопротивление 36,8 Ом в холодном состоянии.

С таким сопротивлением, если короткое замыкание в сети (предполагается, что 230 В 50 Гц), этот балласт ограничит ток на уровне 0. 66 А рассеивающий 16,2 Вт. Это выходит за рамки технических характеристик и может перегреться, но точно не будет. мертвый короткий.

Стартер


Куча старых стартеров. Для тестирования здесь используется тот, который находится на внизу слева, FZ FS-U 180-250V ~ 4-65W (щелкните, чтобы увеличить).

Стартер представляет собой небольшую стеклянную трубку, наполненную смесью низких благородные газы под давлением, обычно аргон, неон и гелий под давлением порядка 50 мбар.Внутри трубки два биметаллических электрода, которые изгибаются навстречу друг другу. когда жарко. В холодном состоянии два электрода находятся близко друг к другу, но не соприкасаются. При приложении достаточно высокого напряжения газ ионизируется, ток около 30 мА начинает течь, и газ светится. Примерно через полсекунды тепло, выделяемое свечением, мягко сгибает электроды соприкасаются, закорачиваются вместе, и свечение гаснет. В горячем состоянии стартер ведет себя как при коротком замыкании. Так как закороченный стартер больше не светится, он остывает и контакты снова размыкаются примерно через полсекунды.


Посмотрите фильм, показывающий, как стартер светится, а электроды замыкаются: светящийся-стартер.mp4 (1870811 байт, 14 с, h364, 640 × 480, 15 кадров в секунду).

С помощью стартера и лампочки можно сделать очень красивый и грубый мигалка.

Используемый здесь стартер - FZ FS-U, мощностью 180-250 В ~ 4-65 Вт.Чтобы лучше понять характеристики стартера, его ток как функция приложенного напряжения было измерено и видно на графике ниже:


Зависимость тока стартера (по вертикали) от напряжения (по горизонтали) для пускателя FZ FS-U.

По горизонтальной оси отложено приложенное напряжение, по вертикальной оси - результирующий ток. Ноль для обеих осей находится в центре экрана.Начиная с нуля при увеличении напряжения (в положительном или отрицательном отрицательное направление), ток через пускатель не течет, в результате горизонтальная линия. Как только напряжение станет достаточно высоким (скажем, +220 В или –240 В в этом случае) газ ионизируется и становится проводником; напряжение падает на около 50 В и начинает течь ток (наклонные участки). Если теперь напряжение уменьшается, ток также уменьшается до минимума напряжение горения пересекается (скажем, ± 180 В в этом случае), где ток падает до нуля (снова на горизонтальной линии).

Для выполнения этого измерения вы должны действовать быстро: как только стартер горячий, он замкнется, и вы будете измерять только вертикальную линию. Вы должны сделать снимок экрана, пока стартер еще светится (нагрев вверх).

Поведение этого (и почти любого стартера, которое мне удалось измерить) является не симметричный. Пороговые напряжения и динамическое сопротивление (наклон наклонных участков) не одинаковы для положительной и отрицательной полярностей.Думаю, это из-за несимметричной формы электродов.

Очень часто конденсатор из полистирола подключается параллельно к стартер, который помогает снизить коммутационный шум. К сожалению, я ни разу не видел маркировки на этих конденсаторах, но они обычно измеряют около 5 или 6 нФ. Для проведения вышеуказанного измерения этот конденсатор был временно удален, в противном случае сегменты больше похожи на эллипсы.


Поразительная последовательность

Газ в лампе обычно является изолятором.Чтобы включить его, электроды предварительно нагревают в течение нескольких секунд, затем Импульс напряжения ионизирует газ внутри трубки и запускает лампу. Этот процесс состоит из следующих шагов:

Шаг нулевой

Выключатель питания SW1 разомкнут, лампа выключена и холодная. И лампа LN1, и стартер ST1 не ионизируются и ведут себя как изоляторы. Пока не очень интересно ... Теперь мы замыкаем SW1 и подаем питание на схему.

Шаг первый

SW1 замыкается и через балласт L1 появляется напряжение сети. лампа и стартер, которые работают параллельно (через нагрев нити). Напряжение в сети недостаточно высокое для ионизации газа в лампе, который по-прежнему ведет себя как изолятор, но этого достаточно, чтобы ионизировать газ внутри стартер, который ведет себя примерно как неоновое свечение напольная лампа. Теперь в цепи протекает небольшой ток, который нагревает стартер.Это часто можно наблюдать, поскольку стартер обычно светится слабым синим светом. свет.


Стартер светится при нагреве (нажмите, чтобы увеличить).

На этом этапе был измерен ток 38,5 мА. Слишком низкий для предварительного нагрева электродов в трубке, которые остаются темными; только стартер светится. Из-за индуктивности балласта этот ток является реактивным: cos (φ) из 0.79 было измерено, что соответствует углу φ 38 °. При сетевом напряжении 237 В полная полная мощность составляет 9,1 ВА. а активная мощность - 7,2 Вт.

Продолжительность этой фазы непостоянна и зависит от многих факторов, таких как напряжение в сети, температура окружающей среды, срок службы стартера и т. д., но это полсекунды диапазона. Измеренная здесь длина составила 550 мс.


Напряжение и ток лампы (стартера) при разогреве стартера (светится).

Кривые выше показывают напряжение на пускателе (и, следовательно, также поперек лампы) на этом этапе. Сбои в синусоиде напряжения указывают на каждом цикле, когда именно стартер начинает светиться и при выключении. Здесь стартер ионизируется примерно при 230 В и деионизируется примерно при 180 В. Конечно, каждую половину цикла переменного тока напряжение падает до нуля, и газ в стартер деионизируется. Он снова будет ионизироваться в следующем полупериоде, как только напряжение станет высоким. довольно.График тока (синий) показывает, что проводимость пускателя не симметричный: положительные пики имеют более высокий ток, чем отрицательные. Я не знаю точно, почему это происходит, полагаю, это из-за несимметричная форма электродов внутри стартера. В любом случае этот ток небольшой и используется только для нагрева стартера: он не обязательно быть симметричным.

Шаг второй

Стартер нагревается, и внутри него биметаллический переключатель в конце концов замыкается. Теперь у стартера произошло короткое замыкание, он перестает светиться и начинает остывать. Когда стартер замыкается, через нити лампы протекает больший ток, теперь подключены последовательно через закороченный стартер и нагреваются. Нагревание электродов трубки значительно снижает напряжение зажигания лампы. Кстати, по этой причине запускать холодные лампы в холодной среде не рекомендуется. намного сложнее, чем повторно зажигать горячие лампы. Итак, волокна теперь раскалены докрасна, и этот красноватый свет часто может быть наблюдается на концах трубки во время этой фазы.Из-за высокой излучательной способности электродов (белое) свечение Также часто наблюдается флуоресцентное покрытие концов трубок.

Во время этой фазы ток составляет 589 мА. Было измерено cos (φ) , равное 0,23, что соответствует углу φ 77 °. При сетевом напряжении 236 В полная полная мощность составляет 139 ВА. и общая активная мощность 31,5 Вт.


Напряжение и ток лампы при нагреве (короткое замыкание стартера), измеренные через обе нити последовательно.

Обе нити теперь включены последовательно и имеют одинаковый ток и половину Напряжение. Действующее значение напряжения на каждой нити накала составляет около 11 В. Каждая нить накала получает около 6,5 Вт, поэтому из 31,5 Вт 13 Вт нагревают электроды, а 18,5 Вт теряется в балласте. Ток и напряжение в нити совпадают по фазе, низкий общий cos (φ) возникает только из-за реактивного сопротивления балласта.

Как и раньше, продолжительность этой фазы также в какой-то степени неустойчива и зависит от много факторов, но это также в пределах полсекунды.Измеренная здесь длина составила 400 мс.

Шаг третий

Когда стартер остывает, биметаллический переключатель снова размыкается, прерывая Текущий. Поскольку индукторы не «любят» резкие перепады тока, балласт отвечает на это прерывание скачком высокого напряжения, который возможно, ионизируйте лампу и зажгите ее. Поскольку точным моментом открытия стартера в этой контур (определяется охлаждением стартера, его возрастом, общим температура ,. ..), это может произойти в неподходящий момент цикла переменного тока, когда ток уже довольно низкий; произойдет скачок низкого напряжения и лампа может не ударить. В этом случае на пускателе снова появится полное сетевое напряжение. и весь процесс начнется снова с первого шага. Старые и холодные лампы также требуют более высокого напряжения и их сложнее забастовка.


Пусковой импульс высокого напряжения (–2,78 кВ). Некоторые паразитные импульсы высокого напряжения также видны перед включением лампы и возникают из-за плохих контактов стартера.

Яркие плюсы очень разнообразны. Они не всегда попадают в лампу, могут быть положительными или отрицательными и сильно зависит от времени изменения фаз при открытии, которое является термомеханическим процесс и не синхронизирован с частотой сети. Другими факторами, влияющими на амплитуду импульсов, являются скорость, с которой биметаллические электроды ломаются, газ, заполняющий стартер, его возраст и возможно другие. Показанный здесь составляет –2,78 кВ, но пульсирует от 1 до 3 кВ, как положительные, так и отрицательные наблюдались с помощью одной и той же установки (лампа, стартер и балласт).

Шаг четвертый

Когда лампа загорается, напряжение на ней падает, и это Трубка держит напряжение около 100 В. Каждую половину цикла переменного тока ток падает до нуля, и лампа должна снова загореться. каждый раз. Из-за фазового сдвига, вносимого индуктивным балластом, когда ток пересекает ноль и меняется на противоположное, напряжение не равно нулю, поэтому лампа может немедленно возобновить зажигание только с помощью сетевого напряжения, пока лампа горячий и газ не деионизируется слишком долго, нет дополнительного высокого напряжения необходимы импульсы.Если лампу выключить, электроды остынут и почти все ионы в газе рекомбинируют: теперь требуется новая последовательность запуска для снова зажгите лампу.


Напряжение на стартере (а также на лампе) и ток лампы при включенной лампе.

Кривая на рисунке выше показывает, что ток лампы и напряжение лампы находятся в фаза, что имеет смысл, поскольку лампа потребляет активную мощность.Напряжение сети здесь не указано (к сожалению, у меня нет двух высоких датчики напряжения), но не в фазе из-за реактивного сопротивления балласта. Другими словами, ток лампы и напряжение лампы совпадают по фазе, но из-за балласта, тока лампы и сетевого напряжения нет. Каждый раз, когда лампы выключаются (ток падает до нуля), напряжение сразу же подскакивает до значения более 300 В при противоположной полярности. Это просто напряжение сети, которое появляется на лампе.Из-за значительного фазового сдвига балласта сетевое напряжение составляет близко к своему пику, когда это происходит, что объясняет внезапный всплеск. Поскольку трубка сейчас горячая (и, вероятно, также имеет более низкое напряжение зажигания, чем стартер), он сработает первым, быстро вернув напряжение к напряжение горения (около 100 В) и предотвращение накала стартера.

Если лампа погаснет, напряжение повысится, и стартер ионизируется. начиная с первого шага.Вот что происходит со старыми или поврежденными лампами, которые постоянно мерцают. "надежда" снова включиться однажды.


Напряжение и ток сети при включенной лампе. Фазовый сдвиг хорошо виден.

При сетевом напряжении 236 В общий ток составляет 385 мА и cos (φ) составляет 0,49, что соответствует углу φ 60 °. Полная мощность составляет 90,9 ВА, а активная мощность - 44.9 Вт. Мощность, теряемая в балласте, составляет 5,5 Вт, а трубка поглощает 39,4 Вт. приводит к КПД 88%: неплохо для такой простой схемы. Более высокая эффективность может быть достигнута с помощью лучшего индуктивного балласта (встроенный с большим количеством меди и большего количества железа, чтобы минимизировать его потери) или с электронным балласт. Конечно (и к сожалению) лампа не может преобразовать всю энергию в свет.

Поразительное резюме последовательности

Теперь, когда мы прошли все этапы поразительной последовательности, давайте резюмируйте это и посмотрите, что происходит в более общем виде. На графике ниже видно напряжение на пускателе:


Напряжение на стартере (а также на лампе) при всех пусках процесс. Поскольку это измерение проводится на стороне запуска нитей, напряжение нагрева не видно и появляется как короткое замыкание.

Хорошо видны разные шаги. На нулевом шаге (лампа выключена) нет напряжения. Когда SW1 замкнут (первый шаг), стартер ионизируется и начать нагреваться.Примерно через полсекунды закорачивает стартер (шаг два) и электроды лампы начинают нагреваться, пока стартер остывает вниз. Поскольку лампа закорочена стартером, напряжение на стороне стартера нити, измеренные здесь, показывают ноль. Конечно, на нити накала, которые сейчас светятся, есть напряжение, но они не могут соблюдать здесь. Еще через полсекунды стартер снова остывает и открывается. (шаг 3) создание скачка высокого напряжения, который зажигает и включает лампу (шаг четвертый).

Также интересно посмотреть напряжение на балласте (внизу), где эти же шаги можно наблюдать снова. Обратите внимание, что это измерение проводилось на том же оборудовании, но несколько минут спустя, поэтому продолжительность различных шагов будет разные.


Напряжение на балласте во время всего процесса запуска.

Амплитуда этого напряжения дает приблизительное представление о токе, протекающем в схема.

Присутствуют паразитные импульсы, когда предполагается короткое замыкание стартера. Это означает, что его контакты не совсем надежны, и иногда он открывается для крошечная доля секунды. Даже если эти импульсы достаточно сильны, чтобы поразить лампу, этого не происходит. потому что при повторном замыкании контактов лампа закорачивается и не может включиться. Он включится только после последнего импульса, когда стартер наконец откроется. и остается открытым.Блуждающие импульсы не вредят, и схема работает нормально.


Посмотрите фильм, в котором показана полная поразительная последовательность: люминесцентная лампа. mp4 (3781910 байт, 11 с, h364, 960 × 540, 24 кадра в секунду).


Прочие соображения

До сих пор мы обсуждали, как запускается лампа и ее электрические характеристики. Давайте теперь посмотрим на некоторые другие соображения, такие как коэффициент мощности или спектр света.

Фазирующий конденсатор

Из-за индуктивности балласта эта схема имеет плохое питание. коэффициент: я измерил cos (φ) , равный 0,49. Поскольку все нагрузки, подключенные к сети, должны иметь cos (φ) как как можно ближе к 1, нужно что-то улучшить. Есть несколько разных решений этой проблемы, но самый простой (и единственный обсуждаемый здесь) - просто подключить подходящий конденсатор в параллельно с электросетью.

Чтобы узнать необходимую емкость, нам сначала нужно рассчитать реактивную мощность, которую нам нужно компенсировать. Ранее мы обнаружили, что полная мощность S составляет 90,9 ВА, в то время как активная мощность P составляет 44,9 Вт. Если вам интересно, как их измерить, определение кажущейся мощности довольно просто: просто измерьте действующий ток сети (здесь I = 385 мА ) и напряжения (здесь U = 236 V ) мультиметром и умножьте их вместе: S = U · I = 90.9 ВА . Найти активную мощность сложнее: если у вас есть измеритель мощности переменного тока, он сразу даст вам P , и это то, что я сделал. Если нет, вы можете измерить фазовый угол φ либо с помощью осциллографом (как и я) или кософиометром (если он у вас есть) и затем вычислить P = S · cos (φ) . Но если у вас нет этого модного оборудования, вы все равно можете использовать метод трех вольтметров.

Зная S и P , можно рассчитать реактивную мощность Q по формуле ниже.Жалко, что в электронике le буквенное обозначение Q используется как для реактивная мощность цепи переменного тока и добротность цепи LC: на этой странице Q - реактивная мощность.

Это не что иное, как теорема Пифагора, где S - это гипотенуза и P и Q - две другие стороны правой треугольник. Со значениями S и P , которые были измерены ранее, мы находим Q = 79.0 var .

Напоминаем, что активная мощность P измеряется в ваттах (Вт), полная мощность S измеряется в вольт-амперах (ВА), а реактивная мощность Q измеряется в реактивных вольт-амперах (вар). Это просто, чтобы различить их и избежать путаницы, даже если физически все эти три единицы имеют измерение силы.

Чтобы компенсировать эту индуктивную реактивную мощность, мы вводим равное количество емкостная реактивная мощность, с конденсатором, включенным параллельно сети.Реактивное сопротивление X , производящее такую ​​реактивную мощность, определяется как:

Где U - напряжение сети. Находим X = 705 Ом . Наконец, с определением необходимой емкости C со следующими уравнение:

Где f - частота сети (в данном случае 50 Гц). Находим 4,5 мкФ. Этот конденсатор должен быть рассчитан на прямое подключение к сети: используйте только конденсаторы класса X (или Y).

ПРА прочие

Индуктивные балласты - не единственные доступные. Индуктор простой серии работает только при напряжении сети 230 В. В странах с сетевым напряжением 120 В, в зависимости от длины трубки и мощность, напряжение может быть слишком низким, чтобы лампа продолжала гореть, поэтому балласты немного отличается и работает как автотрансформатор для увеличения напряжения и ограничить ток в то же время.

Некоторые балласты автотрансформаторного типа могут также работать без стартера, с или без подогрева электродов.Импульс высокого напряжения, необходимый для зажигания лампы, может генерироваться резонансный контур, состоящий из дополнительного конденсатора. Дополнительные обмотки в балласте можно использовать для предварительного нагрева нитей, если требуется. Запуск трубки без предварительного нагрева нитей возможен, но чем выше требуемое напряжение обычно вызывает разбрызгивание электродов, которое изнашивается преждевременно.

В настоящее время электронные балласты заменяют старые индуктивные, особенно за их более высокую эффективность, лучшие пусковые характеристики и умение приглушать свет.Кстати, диммирование люминесцентных ламп индуктивным балластом возможно. до некоторой степени, но когда яркость ниже заданного порога, основной ток слишком низкий, чтобы нити оставались достаточно горячими, а дополнительный ток нагрева должны циркулировать в электродах, например, с дополнительным трансформатор. К сожалению, снижение яркости до 0% невозможно.

Взгляд на спектр света

Как объяснялось выше, свет, излучаемый флуоресцентными трубки обычно преобразуются из ультрафиолетового в видимое излучение путем сочетания флуоресцентные пигменты.При наблюдении с помощью светового спектрометра излучаемый спектр не непрерывен, как лампа накаливания, но состоит из несколько пиков, каждый из которых более или менее соответствует определенному пигменту. Это объясняет, почему некоторые объекты выглядят другого цвета при флуоресцентном освещении. освещение.


Спектр излучаемого света, пики различных флуоресцентных материалов хорошо видны. Свет кажется холодным белым и имеет температуру 4 200 К.

По горизонтальной оси отложена длина волны в нанометрах, по вертикальной оси. интенсивность света в произвольной, но линейной единице. Эта конкретная трубка имеет холодное белое покрытие и рассчитана на цветовая температура 4'200 тыс.


Заключение

Некоторые измерения и рекомендации по люминесцентным лампам (с горячим катодом) были представлены.На этой странице нет ракетостроения, но есть только некоторые необычная электрическая информация о люминесцентных лампах и их свечении закуски. Надеюсь, вы найдете это полезным.


Библиография и дополнительная литература

[1] А. Даешлер, Г. Кампоново. Elettrotecnica. Edizioni Casagrande SA, Беллинцона, 1974 г. , sezione 11.3.
[2] Техническое руководство по применению - люминесцентные лампы. Philips Lighting, 2006 г.
[3] Руководство для начинающих. OSRAM GmbH, 2010 г.


Электронный балласт: принцип работы и принципиальная схема

Что такое электронный балласт?

Электронный балласт (или электрический балласт) - это устройство, которое регулирует пусковое напряжение и рабочие токи осветительных устройств.

Это происходит по принципу газового разряда . Электронный балласт преобразует частоту питания в очень высокую частоту, чтобы инициировать процесс газового разряда в люминесцентных лампах - путем управления напряжением на лампе и током через лампу.

Использование электронного балласта

Использование электронного балласта вместо электромагнитного балласта дает некоторые преимущества.

  1. Работает при низком напряжении питания. Он производит высокую частоту, чтобы дать очень высокое выходное напряжение на начальном этапе для запуска процесса разряда.
  2. Во время работы создает очень низкий уровень шума.
  3. Не создает стробоскопического эффекта или радиопомех.
  4. Поскольку он работает с очень высокой частотой, он помогает мгновенно включить лампу.
  5. Не требует стартера, который используется в электромагнитном балласте.
  6. Он никогда не создает мерцания.
  7. При запуске не возникает вибрации.
  8. Его вес очень минимален.
  9. Балластные потери очень меньше. Следовательно, возможна экономия энергии.
  10. Увеличивает срок службы лампы.
  11. Из-за работы на более высокой частоте процесс разряда в люминесцентной лампе идет с большей скоростью. Следовательно, качество света повышается.

Принцип работы электронного балласта

Электронный балласт получает питание с частотой 50-60 Гц. Сначала он преобразует переменное напряжение в постоянное. После этого выполняется фильтрация этого постоянного напряжения с использованием конфигурации конденсатора. Теперь отфильтрованное постоянное напряжение подается на каскад высокочастотных колебаний, где колебания обычно представляют собой прямоугольную волну, а диапазон частот составляет от 20 кГц до 80 кГц.

Следовательно, выходной ток имеет очень высокую частоту. Предусмотрена небольшая индуктивность, связанная с высокой скоростью изменения тока на высокой частоте, чтобы генерировать высокие значения. Обычно для включения процесса газового разряда в свете люминесцентных ламп требуется более 400 В. Когда переключатель включен, начальное напряжение на лампе становится около 1000 В из-за высокого значения, следовательно, газовый разряд происходит мгновенно.

Как только процесс разряда начинается, напряжение на лампе снижается от 230 В до 125 В, и затем этот электронный балласт позволяет ограниченному току проходить через эту лампу. Этот контроль напряжения и тока осуществляется блоком управления электронного балласта. В рабочем состоянии люминесцентной лампы электронный балласт действует как диммер для ограничения тока и напряжения.

Базовая схема электронного балласта


В наши дни конструкция электронного балласта настолько прочна и несколько сложна, что позволяет очень плавно работать с высокой управляемой способностью. Основные компоненты, используемые в электронном балласте , перечислены ниже.

  1. Фильтр электромагнитных помех: блокирует любые электромагнитные помехи
  2. Выпрямитель: преобразует мощность переменного тока в мощность постоянного тока
  3. PFC: выполняет коррекцию коэффициента мощности 80 кГц).
  4. Цепь управления: Управляет напряжением и током через лампу и через нее соответственно.

Что такое СПРЯТАННЫЙ балласт?

A Балласт HID (HID означает «Разряд высокой интенсивности») - это устройство, которое используется для управления напряжением и током дуги разрядных ламп высокой интенсивности во время их работы. Принципиальная схема для различных типов балластов HID показана ниже.

Типы балласта HID

Балласты HID можно разделить на четыре разные категории / типы:

  1. Балласт реактора
  2. Балласт запаздывания
  3. Балласт регулятора
  4. Балласт автоматического регулятора

Краткое описание каждого типа приведен ниже.

Балласт реактора

  • Этот балласт реактора представляет собой катушку из проволоки на железном сердечнике, установленную последовательно с лампой.
  • Конденсатор вводится для корректировки коэффициента мощности, и этот конденсатор необходимо вставить поперек линии.
  • Изменение напряжения в лампе из-за реактора составляет 18%, для мощности - 5%, а линейного напряжения - 5%.
  • Он очень хорошо регулирует напряжение лампы, но очень плохо регулирует сетевое напряжение.
  • Балласт реактора обеспечивает низкий пик-фактор тока около 1.5.
  • Величина пускового напряжения, которое она может подать на лампу, ограничена до линейного напряжения.

Балласт регулятора показан ниже.

Балласт запаздывания

  • Комбинация автотрансформатора и реактора образует балласт запаздывания.
  • Этот запаздывающий балласт имеет те же характеристики регулирования, что и балласт реактора.
  • Но запаздывающий балласт преодолевает ограничение пускового напряжения, т.е. больше, чем напряжение сети.
  • Он большой по размеру с большей потерей.
  • Затяжной балласт дороже.

Принципиальная схема запаздывающего балласта показана ниже.

Балласт регулятора

  • Балласт регулятора имеет изолированные первичную и вторичную обмотки.
  • Он обеспечивает ограничение тока через последовательный конденсатор.
  • Этот конденсатор проводит ток, чтобы вести вторичное напряжение.
  • С балластом регулятора достигается отличное регулирование.
  • При использовании этого балласта регулятора изменение линейного напряжения составляет ± 13%, а примерно ± 3% - изменение мощности лампы.
  • Его коэффициент мощности составляет около 0,95.
  • Минимизирует проблемы с заземлением и предохранителями.
  • Более высокий пик-фактор тока - это только его недостаток, так как этот пик-фактор находится в пределах от 1,65 до 2,0.

Принципиальная схема балласта регулятора показана ниже.

Балласт авторегулятора

  • Балласт авторегулятора имеет характеристики как балласта задержки, так и балласта регулятора.
  • Этот балласт с авторегулятором является самым популярным и предназначен для использования в качестве компромисса.
  • Его стоимость меньше, и он не обеспечивает изоляцию между первичной и вторичной обмотками.
  • Недвижимость с плохим регулированием.
  • Он вызывает изменение напряжения в сети на ± 10% и изменение мощности на ± 5%.

Принципиальная схема балласта авторегулятора показана ниже.

Какой текущий пик-фактор для балласта HID?

Текущий пик-фактор - это отношение пикового значения к среднеквадратичному току балласта HID , т. е.

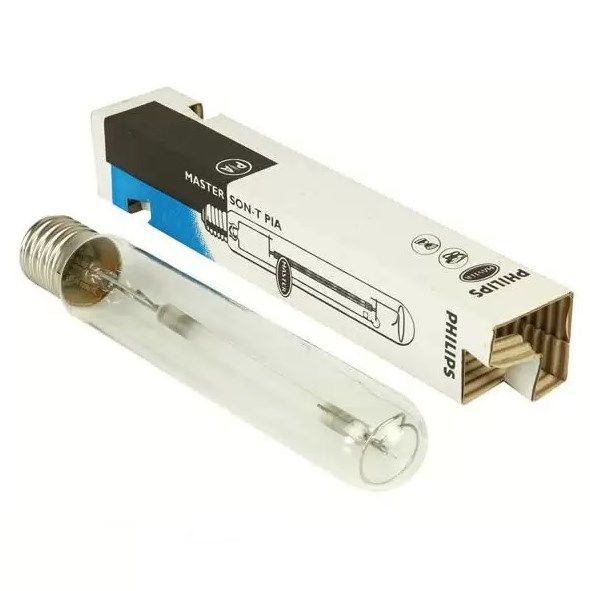

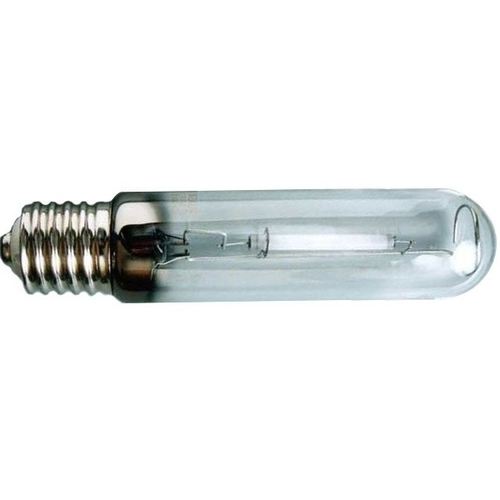

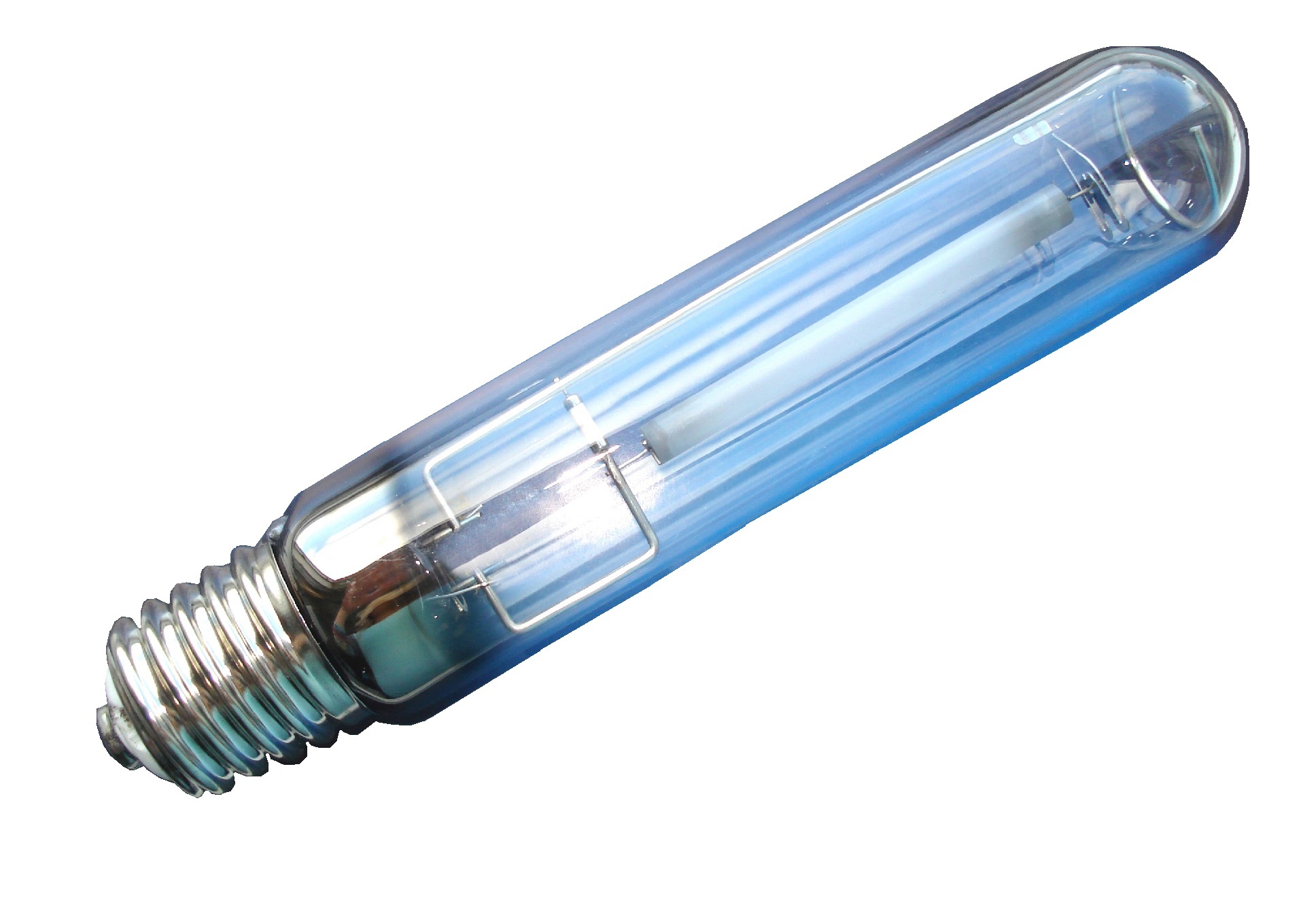

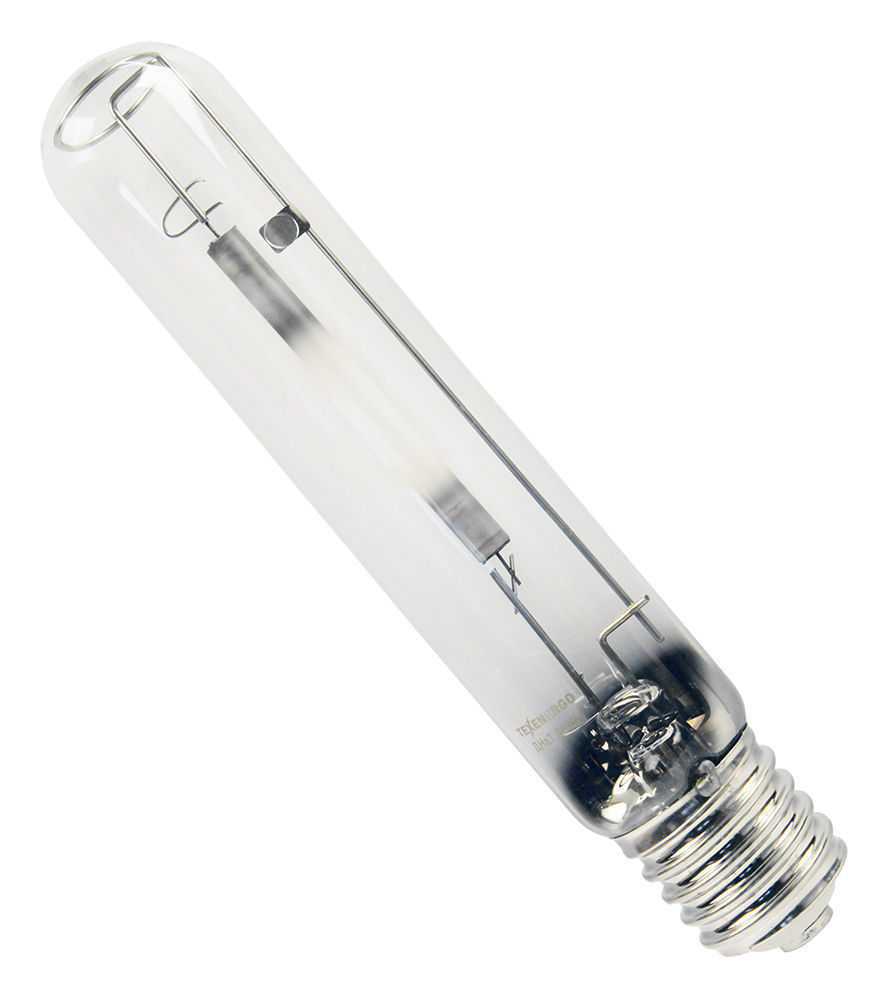

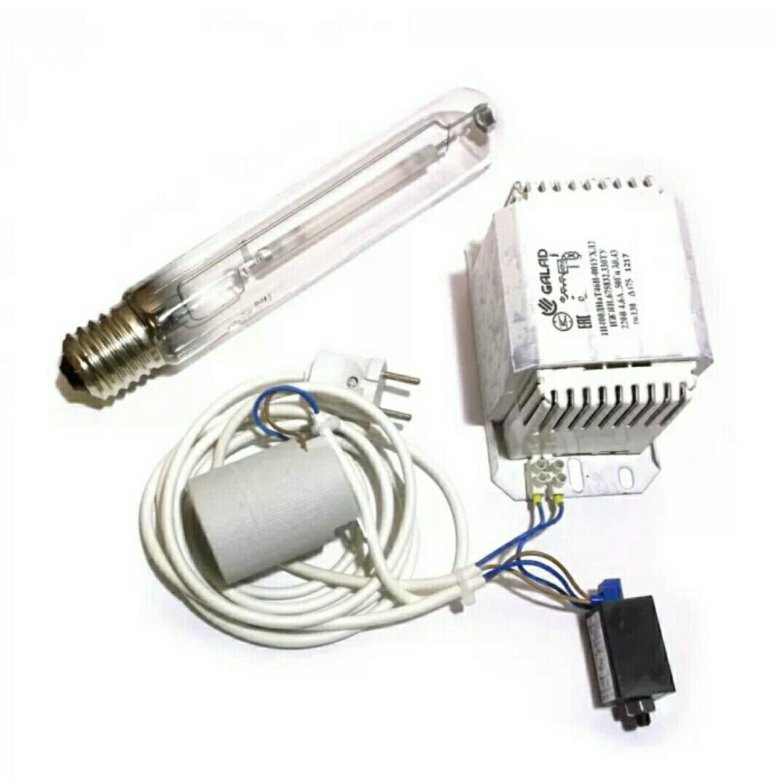

Какой балласт используется в натриевой лампе?

В натриевых лампах используется балласт другого типа.Пик-фактор не должен превышать 1,8 для правильной работы лампы. Как и в натриевой лампе, для ионизации газообразного ксенона требуется очень высокое напряжение, поэтому пусковое напряжение с более высоким значением должно быть получено с помощью такого специального балласта. Мощность лампы тщательно контролируется для контроля испарения амальгамы. Характеристики этого балласта приведены ниже.

  • Громоздкие электромагнитные балласты.
  • Комбинирован с воспламенителями.
  • Он имеет гораздо лучшую способность поддерживать просвет.
  • Недавно были введены электронные балласты для более эффективного выполнения тех же задач.

Каковы балластные потери в разных балластах?

HID балласт потерь суммированы в таблице ниже:

Балласты дубильных кроватей | Warehouse-Lighting.com

Если вы используете солярий, вы понимаете важность лампочек внутри этого устройства. Если лампочки не работают или работают на полную мощность, результаты не будут столь заметны для человека, использующего машину.Вот несколько вещей, которые нужно знать об уходе и обслуживании балластов и ламп солярия.

Первый ключ - это понять ваш балласт и основные операции. Обычно электрические балласты в соляриях помогают уменьшить количество энергии, протекающей через лампы. Ограничивая этот ток, лампы прослужат дольше в машине, и балласт также будет находиться под меньшим давлением. Еще одна причина, по которой балласт важен, заключается в том, что он может выдерживать 100-ваттную лампу и за счет комбинации индукции и электрической силы полностью зажечь лампу, снизив при этом мощность примерно до 65 Вт вместо 100.

Если вы обнаружите, что лампы в солярии не горят на полную мощность, это может быть признаком неисправности лампы или балласта. Если это лампочки, то обычно наблюдается полная потеря освещения с большинством лампочек, но также может проявляться мерцание, поскольку флуоресцентные лампы могут работать и с пониженной мощностью. Чтобы проверить это, замените неисправную лампочку. Если проблема не исчезнет даже с новой лампочкой, возможно, вам потребуется проверить балласт.

Хотя в большинстве устройств используется электронный балласт, у вас также может быть так называемый дроссельный балласт.Основное различие между ними заключается в том, что электронные балласты используют постоянный поток электрического тока для создания равномерных выходов света на нужном уровне, тогда как балластные дроссели могут иметь больше мерцания в целом. Независимо от того, какой у вас тип, плохой балласт - проблема солярия. Чтобы проверить свой балласт, вы должны установить новую работающую лампу и включить устройство. Если блок не загорается, но вы знаете, что лампа исправна, следующим шагом будет процесс устранения, чтобы выяснить, является ли это балластом.Проверяйте проводку и контакты розетки там, где должна быть лампочка, попутно проверяя на предмет повреждений эти важные участки. Если все остальное в рабочем состоянии, скорее всего, это сам балласт.

Замена балласта - это относительно просто и доступно по сравнению с покупкой новой машины или столкновением с более серьезной механической неисправностью. Лучший способ предотвратить еще более дорогостоящий ремонт - решить проблему балласта, как только она возникнет. Чем дольше вы ждете ремонта любой важной части вашей системы, тем больше вероятность того, что вы столкнетесь с более серьезным повреждением машины.

Вам также может понравиться ...


Другие люди рассматривали эти продукты ...


Рассмотрите также эти видео ...


Варианты крышки балласта для промышленных ленточных осветительных приборов

Когда дело доходит до световых решений, бывает сложно понять, какой вариант подходит именно вам. После того, как вы определились с осветительным прибором, есть несколько способов настроить освещение ...

Смотреть видео

Что такое электронные балласты люминесцентного освещения?

Посмотрите нашу статью Что такое электронные балласты люминесцентного освещения? видео.Наши видеоролики научат вас, чтобы вы могли уверенно покупать и устанавливать светодиодные светильники, независимо от того, предназначены ли они для новой инст ...

Смотреть видео

дроссельная заслонка двигателя светится!

Это хорошо, есть большая вероятность, что в проводке нет замыкания. Помните, когда вы отключаете выключатель, вы отключаете питание дроссельной заслонки.Имейте в виду, что никакая новая деталь не является хорошей, пока она не зарекомендовала себя! Я только что быстро проверил свой 84, и проводка такая: питание от предохранителя дроссельной заслонки коричневый / белый идет к переключателю, от переключателя есть два провода: светло-синий к дроссельной заслонке и темно-синий к лампе дроссельной заслонки.
При выключенном двигателе и включенном зажигании не должно быть питания на воздушной заслонке или лампе. Отключите масляный переключатель, и у вас должно быть питание на коричневом / белом.

Если у вас есть питание коричнево-белого цвета, установите перемычку на разъем масляного переключателя.У вас должно быть питание на дросселе и лампе.

Если лампа гаснет, масляный выключатель неисправен. Переключатель может не замыкаться полностью, он может показывать выходное напряжение 12 вольт, но он не может пропускать достаточно энергии для питания дросселя. То немногое, что происходит, может привести в действие лампу, потому что лампа потребляет мало энергии. Но хорошая новость: схема работает, и лампа сообщает вам о проблеме! Пока не снимайте перемычку масляного переключателя.

Если лампа горит и у вас есть 12 В на дросселе, дроссель неисправен или заземление дросселя плохое.
Вы можете взять провод и заземлить воздушную заслонку, просто нажмите на массу или установочный штифт карбюратора, чтобы очистить оголенные металлические части двигателя. Свет погас? починить землю. Дроссель опирается на заземленный путь от впуска через крепежные детали карбюратора к корпусу карбюратора. Пластиковая распорка? Черт, ты прыгнул на пластиковый корпус карбюратора? Был ли пластиковый карбюратор с дополнительным заточенным хвостовиком для воздушной заслонки?

Вы можете сделать еще одну проверку, чтобы увидеть, не погаснет ли свет, вам нужно увеличить нагрузку на провод дросселя.Легкая вещь, не тратя много денег, - это купить лампу 1156 и патрон лампы. Если вы подключите ее к проводу дросселя и коснетесь патрона лампы на массу, лампа 1156 должна загореться, а дроссельная заслонка должна погаснуть.
Если лампа воздушной заслонки не гаснет, у вас может быть проблема с "проверкой лампочки" в замке зажигания.

!!!!!!!!!!!! jgarrett "тест лампы" к вам не относится. Вы заявили, что "лампа воздушной заслонки гаснет, когда вы отсоединяете масляный выключатель", если ваша лампа воздушной заслонки остается включенной при выключенном масляном выключателе, тогда для устранения проблемы будет применяться проверка лампы !!!
Я не осознавал этого, пока не закончил писать, я оставляю это только для справки другим людям, у которых есть проблемы с удушением.!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Положите все на место, снимите перемычку и т. Д.
Выключатель зажигания имеет функцию проверки лампы в режиме "запуск или проворачивание". Возможно, вы заметили, что приборная панель загорается, как рождественская елка, когда вы идете запускать двигатель, это функция «проверки лампочки». В замке зажигания есть два дополнительных контакта, один переключает на плюс, а другой на массу. Это нужно для проверки фар приборной панели. Тот, который переключает на положительный, может заклинивать и передавать питание на контрольную лампу двигателя.

Если вы посмотрите на верхнюю колонку чуть выше места крепления колонны, то с правой стороны вы увидите выключатель зажигания. Связка тяжелых красных и розовых проводов, на левой стороне разъема два небольших провода. Один - "черная" коммутируемая земля, другой - "желтовато-коричневый" - горячий (+ плюс).

При выключателе зажигания в положении "работа" и отключенном масляном выключателе (без перемычки!) Проверьте наличие питания на желтовато-коричневом проводе. У вас не должно быть силы. Если у вас есть питание, переключатель неисправен.
Если вы чувствуете себя храбрым (ненавижу резать заводскую проводку, но это избавит вас от необходимости менять переключатель), пройдите по желтовато-коричневому проводу на 3 дюйма или более от замка зажигания и обрежьте его.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
