На  нашем сайте про электричество  вы уже читали о том, как подключить розетку и выключатели.   Теперь давайте рассмотрим подключение  блока,  который состоит из одинарной розетки и двухклавишного выключателя.  В основном, такие блоки  ставят  на ванную комнату и туалет,   ну и розетка в прихожей точно не помешает.

При подключении  распределительных устройств такого типа  с  дозовой коробки  должно приходить  полноценное напряжение в 220 вольт.   Обязательно заведите в блок  заземление,  так как вы от его розетки наверняка будете пользоваться электроприборами в ванной комнате.   Помимо заземления через розетку  прочитайте  о правильном заземлении в ванной комнате.

Давайте  посчитаем провода,  которые  идут от дозовой коробки  к блоку с розеткой и двухклавишным  выключателем.

1. Провод — Фаза
2. Провод — Ноль
3. Провод — Заземление
4. Провод,  идущий от выключателя на освещение ванной комнаты
5. Провод, идущий от выключателя на  освещение туалета.

Всего мы  насчитали  пять  проводов, для того чтобы все работало их необходимо правильно  подключить в блоке.   Ниже вы видите  наглядную схему подключения  с поясняющими  записями.   Под этой схемой  я расскажу о назначении  каждого провода и о том,  куда его нужно подключить.

Для того что бы вы лучше все поняли  на схеме все  провода  разных цветов  для пояснения читаем список ниже.   Вполне возможно, что у вас на блок  заходят  провода другого  цвета или вообще одноцветные.  Если у вас  такая ситуация то прозвоните и отмаркируйте все  провода  для удобства подключения.

Итак, вот список расцветок провода на схеме:

1. Синий – Ноль
2. Красный – Фаза
3. Жёлто-зелёный  — Заземление
4. Бежевый – уходящая фаза освещения ванной
5. Жёлтый  — уходящая фаза  освещения  туалета

А теперь подробно,  первым делом убедитесь в отсутствии напряжения.   В блоке состоящем из розетки  и выключателя  питание с дозовой коробки подключается  к розетке.  Подключаем  фазу, ноль и заземление  к  розетке на специальные  контакты.

В зависимости от производителя  от розетки может идти  перемычка  на входящий  контакт  выключателя.   О  том, как подключить выключатель и принцип его работы,   вы тоже можете прочитать на нашем сайте.  Если заводской перемычки нет, то изготавливаем её самостоятельно.  Отрезаем кусок кабеля  и соединяем   фазный провод на розетке с входящим  контактом выключателя.

У нас  остаются два провода, которые подсоединяются  к выходящим контактам выключателя и от туда идут в дозовую коробку.    Соединение в дозовой коробке тоже простое и  описывалось в предыдущей статье.

Для того что бы вы все поняли до конца вкратце напишу  что куда подсоединять  в дозовой коробке.   Три провода  (фаза, земля и ноль)   соединяем с основными  скрутками  питания коробки.   Два  провода идущих от  блочного  выключателя соответственно соединяем   с   проводами,  идущими  в ванную и туалет.

Для тех кто не очень  понял вот хорошая статья про подключения в дозовых коробках,  при  возникающих  вопросах  спрашивайте в комментариях  отвечу в самый короткий срок.

AtlasDesign, розетки и выключатели, обзор

AtlasDesign, розетки и выключатели, подробный фотообзор

Совсем недавно компания Schneider Electric представила новую бюджетную серию розеток и выключателей AtlasDesign. И вот мы получили образцы.

AtlasDesign, что разбираем:

• Розетка с заземлением и шторками AtlasDesign + однопостовая рамка AtlasDesign, цвет Белый
• Выключатель двухклавишный AtlasDesign + однопостовая рамка AtlasDesign, цвет Белый
• Двойная розетка с заземлением AtlasDesign, цвет Мокко

AtlasDesign, про серию

AtlasDesign – серия эконом класса. Производится в нашей стране, на заводе Schneider Electric в Козьмодемьянске. Дизайн приятный. Немного угловатый, но в целом – модный и симпатичный. Много цветов. Цветовая гамма приглушенная. Серия рамочная, рамки до пяти постов. Механизмы идут в комплекте с накладками. Наполнение богатое для бюджетной серии: розетки, выключатели, диммеры, терморегулятор. Стоит выделить наличие USB-розеток, трёхклавишных выключателей, адаптерных рамок (они же подъемные рамки, они же коробки для накладного монтажа) и влагозащищенных изделий IP44. В общем – вполне достойно. Хватит для оснащения и квартиры, и загородного дома, и офиса. Подойдет оборудование AtlasDesign и для учебных заведений, детских учреждений, объектов здравоохранения.  Учитывая, что серия делается в России, оборудование можно использовать на муниципальных и федеральных объектах.

AtlasDesign Комплектация:

AtlasDesign , про цвет

Как сказано выше, к нам попали изделия двух цветов: Белый и Мокко. Цвет Мокко нам понравился. Во-первых, понравилось, что поверхность не окрашена. Такое покрытие более прочное и долговечное. Во-вторых, понравилось то, что цвет глубокий, немного «металлический». Сразу скажем, что изделия темного цвета выглядят дороже и красивее. Зато пластик белых рамок и накладок имеет в своем составе ионы серебра. Благодаря этому, любые микробы попавшие на их поверхность будут уничтожены в течение двух часов.

AtlasDesign, про выключатели

Нам привезли обычных двухклавишный выключатель, без подсветки. Первое, на что мы обратили внимание – вес выключателя. Он тяжелый. Видимо за счет суппорта. Второе, на что обратили внимание – очень громкий звук при включении / выключении. Ход клавиш тугой.

Теперь снимаем клавиши и внимательно смотрим на механизм.

Стальной оцинкованный суппорт очень жесткий и толстый. На суппорте вытиснен логотип Schneider Electric. Есть метки для визуального выравнивания. Выравнивать удобно с помощью плоской отвертки.

Понравилось, как сделаны монтажные лапки. По умолчанию они зафиксированы в пазах. При монтаже не цепляются, и вылезут лишь тогда, когда вы затянете крепежные винты. Форма лапок тоже правильная. Концы лапок загнуты в форме клюва, и заострены. Они надежно будут удерживать механизм в коробке.

Корпус механизма изготовлен из поликарбоната. На задней панели механизма тоже есть логотип Schneider Electric плюс дана информация об изделии:

• Артикул, без кодировки цвета
• Номинальный ток и напряжение
• Схема
• Обозначение клемм
• Обозначение требуемой длины зачистки провода (видно плохо, но имеется)
• Знак стандарта EAC
• Эмблема завода изготовителя

Клеммы винтовые. Расположение стандартное для двухклавишного выключателя. Винты не прокручиваются, при максимальном откручивании не выпадают. Провод держат нормально. Внутренняя часть механизма из латуни. Места контакта дополнительно усилены.

Клавиши выключателя из ABS пластика.

AtlasDesign, про розетку

К нам попала розетка с заземлением и защитными шторками. Суппорт такой же как у выключателя. Конструкция лапок такая-же. Механизм шторок смонтирован на накладке.

Токоведущие части розетки закрыты диэлектрической пластиной. Корпус механизма также из поликарбоната. Накладка из ABS-пластика.

На задней стороне нанесены:

• название серии AtlasDesign
• название бренда Schneider Electric
• номинальный ток и напряжение 16А 250В
• обозначение требуемой длины зачистки провода.
• знак стандарта EAC
• метка завода изготовителя

Если на механизме выключателя надписи нанесены краской, за исключением метки длины зачистки, то на розетке все надписи выдавлены. Потому – читаются с трудом.

К электропроводящей части претензий нет. Контакты хорошо пружинят, вилку держат крепко. Заземляющие контакты достаточно жесткие. Клеммы расположены снизу. Винты клемм зафиксированы, и не выпадают даже если их полностью выкрутить.

AtlasDesign, про двойную розетку

Двойная розетка – неизменно популярная позиция. Популярна потому, что монтажное отверстие нужно одно, а розетки получается две. Обычно двойные розетки ставят в качестве запасных, или в качестве временной замены старым розеткам.

Как видно, механизм двойной розетки немного отличается от обычной. И суппорт, и корпус механизма в двойной розетки изготовлены из полиамида. Понятно, что такой суппорт менее прочный, чем стальной. Рамка для двойной розетки не нужна.  Накладка так же, как у обычной розетки делается из ABS-пластика. Крепится к суппорту на двух винтах.

На тыльной стороне механизма следующие обозначения:

• логотип Schneider Electric
• эмблема завода
• знак стандарта EAC
• номинальный ток и напряжение 16А 250В
• обозначение требуемой длины зачистки провода

Надписи выдавлены, как и на механизме обычной розетки. Но читаются лучше. Клеммы винтовые.

Розетки и выключатели AtlasDesign, наша оценка

Для серии эконом-класса качество хорошее. Со своими функциями изделия справляются отлично. Откровенных недостатков в конструкции и в качестве комплектующих не замечено. Можно было бы поставить пятерку за исполнение, если бы не одна странность. Как мы говорили, у нас два изделия с белыми накладками: розетка и двухклавишный выключатель. К ним – две белые однопостовые рамки. Когда мы разобрали всё для фото, а потом собрали, оказалось, что клавиши и одна из рамок имеют слегка желтоватый оттенок. Разница почти незаметна, но лишь до тех пор, пока мы не поставили клавиши в идеально белую рамку, в которой стояла розетка. Надеемся, что несоответствие цветов — лишь досадное недоразумение. Но, увы, пятерку уже не поставим. Четверка, и то — авансом.

Купить розетки, выключатели и другое оборудование Schneider Electric в интернет-магазине. Открыть каталог продукции.

Читайте также:

Выключатель двухклавишный с розеткой в одном корпусе

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

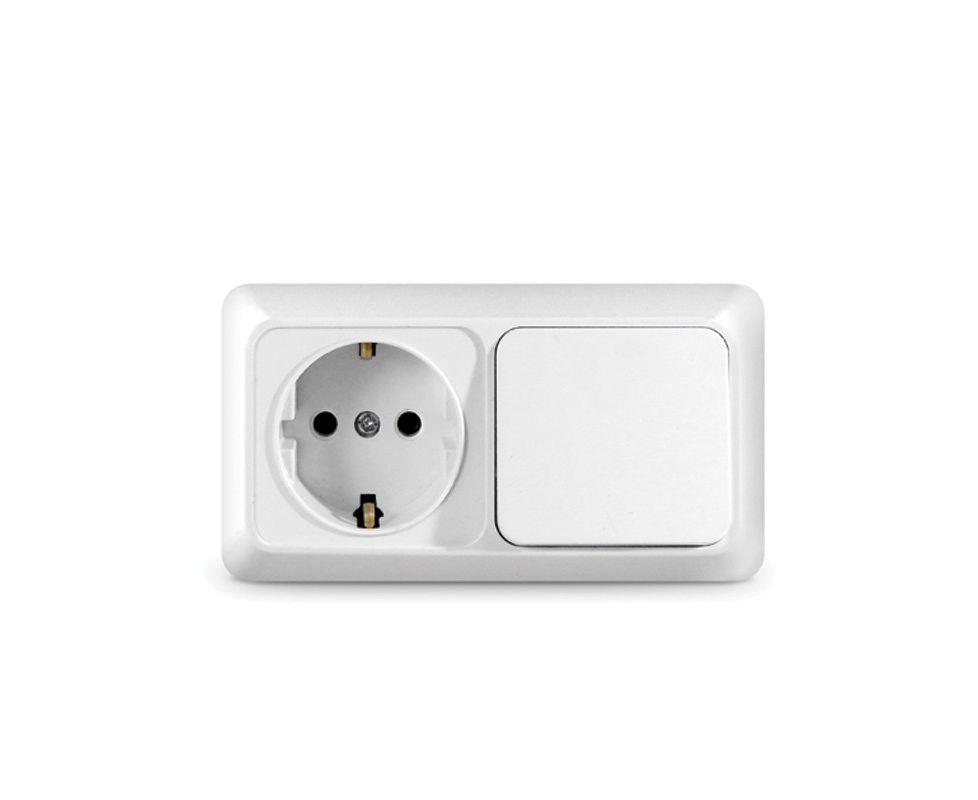

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.

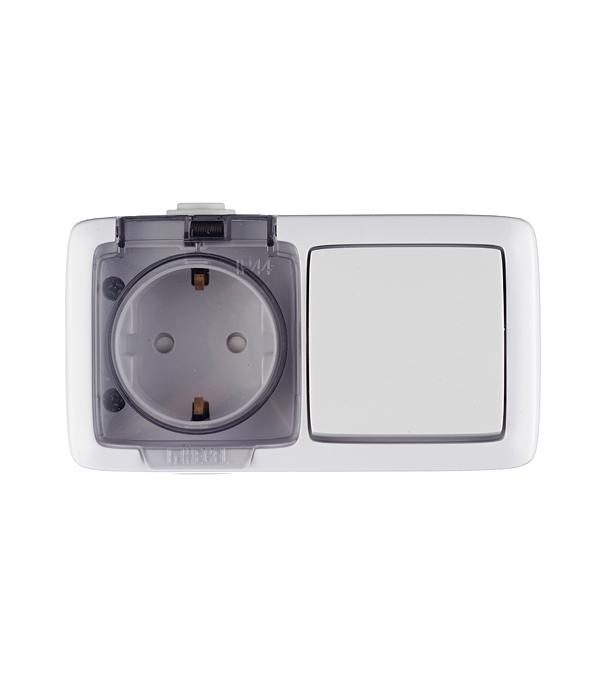

3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
2. Аккуратно снимите обе клавиши выключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
• Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
• Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

• Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
• Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
• Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Следует помнить, что для подключения блочного электроустановочного устройства выбирать кабель нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные схемы подключения электроустановочных устройств иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на информацию следующей статьи, с которой мы рекомендуем ознакомиться.

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить электромонтажные работы в ванной, обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Для монтажа нескольких механизмов (розеток или выключателей) в одной точке подключения, помимо комбинаций нескольких референсов, объединенных одной многопостовой рамкой, используется электрофурнитура в едином корпусе.

Преимуществами применения объединенных в едином корпусе механизмов Schneider Electric при устройстве систем электроснабжения являются:

• экономия места при установке сблокированных вариантов электроустановочных изделий: габариты блока значительно меньше аналогичного по функциям многопостового комплекса фурнитуры;
• надежность закрепления всей коммутации, произведенного в заводских условиях: клиенту требуется только осуществить подключение к питающей электросети;
• удобство установки в штатную монтажную коробку, разработанную специально для конкретной модели сблокированных механизмов.

Сдвоенные розетки скрытого монтажа всех модульных серий Schneider Electric устанавливаются в стандартную одинарную коробку. Для блоков из разнородных механизмов используются пластиковые или металлические коробки, входящие в стандартную комплектацию.

Примеры блоков розеток и выключателей «Шнайдер электрик»

В серии «Прима» представлены комбинированные трехпостовые блоки внутренней установки, состоящие из двух механизмов выключателей в различных сочетаниях (1+1, 1+2, 2+2) и розетки, а также четырехместный розеточный блок и комбинированное устройство (трехконтактное гнездо для электроплит 250В 32A + стандартная 16-амперная розетка), применяемое в жилищном строительстве.

Серия «Этюд» укомплектована блочной фурнитурой для внешней установки: трехместными блокированными розетками, двухрядным четырехрозеточным блоком и системой из розетки и одно- или двухклавишного выключателя степени защиты IP44.

Сблокированные выключатели в ассортименте «Шнайдер Электрик» встречаются гораздо реже ввиду наличия в перечне стандартной электрофурнитуры двух- и трехклавишных моделей.

Эту и другую блочную электрофурнитуру вы можете купить в интернет-магазине Schneider-24.ru, предварительно уточнив цену и наличие на складе интересующего вас товара.

ИП Лавров Юрий Викторович
ИНН 500101870607

Умный двухклавишный выключатель Xiaomi Aqara без нулевой линии

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

1. Подготавливается место установки (по выше приведенной схеме).
2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
4. Нулевая ветка перекручивается с проводом от розетки
5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Важно к важному

Сборный тип двойных розеток немного сложнее установить.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.

Для фиксации понадобиться специальная коробка, для установки в неё устройства.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.

Смотрите также: Правила прокладки кабеля в земле снип

Конструктивные особенности прибора

Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.

Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.

Правила безопасности и соединения проводников, выбор сечения кабеля

Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей. Как подключить розетки. Схема подключения трёх и более розеток.

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

1. Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
2. Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
2. Разобрать выключатель и освободить подходящую к нему проводку.
3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
6. Закрыть крышку распределительного модуля, включить рубильник.
7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
2. Установить розетку и подключенными к ней двумя жилами.
3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
4. К входному контакту (фаза) подключить один провод розетки.
5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
8. Включается рубильник и проверяется исправность работы схемы.

Почему именно фазу, а не ноль должен разрывать выключатель света ?

На первый взгляд нет никакой разницы обе схемы работают одинаково, ведь и при разрыве нуля выключателем, свет так же погаснет, как и при разрыве фазы.

Чтобы лучше разобраться в этом, давайте, для наглядности, рассмотрим схему подключения выключателя, в которой к нему подведен нулевой проводник (ноль).

Как вы видите, при такой схеме подключения выключателя, на светильнике всегда есть напряжение, это и есть тот главный недостаток, который может вызывать серьезные проблемы и неудобства в работе и обслуживании источников света.

В первую очередь, главная опасность такого способа подключения состоит в том, что вас может «ударить током», например, при замене ламп, когда вы случайно коснётесь токопроводящих контактов.

Кроме того, при нарушении изоляции питающего кабеля или повреждении электрического соединения внутри светильника, фазный проводник может замкнуть на корпус. И тогда, при простом касании люстры или бра, вы сами станете проводником, частью электрической сети, ощутите серьезный электрический разряд, при этом, в определенных условиях, поражение электрическим током может быть даже смертельным.

Это становится особенно актуально потому, что для групп освещения, в том же ПУЭ, разрешено не устанавливать дифференциальную защиту, например, УЗО, поэтому вы узнаете о напряжении на корпусе, лишь когда почувствуете разряд, при этом светильник может быть даже не включен.

Еще одна не такая опасная, но не менее неприятная проблема — это мерцание ламп при выключенном свете. Современные энергоэффективные лампы — энергосберегающие (люминесцентные) или светодиодные, могут реагировать даже на незначительные колебания в электрической сети, даже сверхнизкие токи могут запускать их. Поэтому, даже при выключенном выключателе света может наблюдаться мерцание таких ламп, а это уменьшает как ресурс ламп, так и просто многих раздражает.

Поэтому, чтобы избежать этих и некоторых других проблем, правильно делать так, чтобы выключатель разрывал именно фазу, а не ноль.

К сожалению, чаще всего, люди задаются вопросом фаза или ноль должна быть в выключателе в случае, когда уже столкнулись с неправильной разводкой проводов, имея ноль в выключателе и все вышеописанные проблемы. Что же делать в таком случае?

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

Предыдущая

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

Следующая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

однополюсные и двухполюсные переключатели | Что такое двухполюсные переключатели

Планирование розеток и выключателей что вам нужно для вашего дома или проекта, может привести к множеству разных вопросов вокруг отделка, стиль и функциональность. Один общий вопрос о функциональности это «Нужны ли мне однополюсные или двухполюсные переключатели?»

Просмотреть все двухполюсные переключатели

Что такое полюс?

Полюс переключателя относится к количеству отдельных цепей, которыми может управлять переключатель.Однополюсные переключатели могут управлять только одна цепь и двухполюсный переключатель могут управлять двумя цепями. Так что двойной полюсный переключатель почти как два однополюсных переключателя, управляемых тот же переключатель.

Что такое однополюсные переключатели?

Однополюсные переключатели обычные, простые выключатели света. Они управляют одним контуром и предлагают постоянное включение и выключение функция. Большинство выключателей в обычном доме имеют тенденцию быть однополюсными. Двойной полюс переключатели более распространены в промышленных условиях или на заводах, однако они могут использоваться в качестве защитного отключения для бытового прибора.

Что такое двухполюсные переключатели?

Провода, питающие электричество вдвое полюсные переключатели имеют тенденцию быть больше, чем провода, идущие к однополюсному переключатели, поскольку двухполюсные переключатели часто используются для управления цепями 240 В.

Двухполюсные выключатели позволяют надежно изолируйте приборы. Они, как правило, используются для приборов с большими нагрузками. как плиты и душевые. Важно, чтобы вы проверяли рейтинг своего продукт, однако, существуют различные типы двухполюсных переключателей.Двойной 20А полюсный переключатель, вероятно, подходит только для небольших духовок, тогда как обычные духовкам, вероятно, понадобится переключатель DP на 45 А.

Еще одна причина использовать двойной полюс переключение связано с правилами, которые означают, что вам нужно иметь местные средства изоляция для определенных продуктов. Таким образом, двухполюсный изолятор изолирует один конкретная розетка, например, за холодильником.

Если вы хотите купить розетки и выключатели, ознакомьтесь с нашими руководствами по выбору подходящих: соответствие отделки выключателей и розеток стилям дизайна интерьера; Переключатель и функция розетки и выбор — что мне нужно?

Двухполюсная розетка переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию подключенного прибора.

Двухполюсный переключатель переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию цепи нагрузки.

Теоретически у вас будет только 1-2 постоянных живых кормления и 1+ жизни нагрузки. Существует несколько различных способов подключения цепей освещения или изоляции, поэтому может быть несколько различных комбинаций.

Коммутационный модуль не требует заземления, но ярмо и лицевая панель всегда должны быть заземлены, если лицевая панель сделана из металла.Большинство пластиковых коммутационных панелей не нуждаются в заземлении, поскольку они относятся к классу 2.

Хотя однополюсные розетки, как правило, дешевле, клиенты / электрики всегда предпочитают устанавливать двухполюсные розетки для более безопасной изоляции подключенных приборов.

Разница просто в количестве переключаемых полюсов.

Связанные категории

13A двухсторонние розетки электрические настенные двойные с индикатором

Отправить электронное письмо Мне нравится

Подробнее о продукте

Описание продукта

13A 2-позиционный переключатель электрические розетки двойные с индикатором

0000

Q: Вы торговая компания или производитель?

A: Мы на заводе.

Q: Как долго ваш срок доставки?

A: Обычно это 5-10 дней, если товар есть на складе. Или 15-20 дней, если товара нет на складе, это в зависимости от количества.

Q: Предоставляете ли вы образцы? это бесплатно или за дополнительную плату?

A: Да, мы можем предложить образец бесплатно, но не оплачиваем фрахт.

Q: Каковы ваши условия оплаты?

A: аккредитив, D / A, T / T, PayPal; 30% заранее, баланс перед отправкой.

Если у вас есть другие вопросы, пожалуйста, свяжитесь с нами, как показано ниже.

О компании Hanse

Наши услуги

• Бесплатный образец

  Предоставляется бесплатный заказ образца, но стоимость транспортировки должна быть оплачена вами. Мы отправляем товар через порт Гуанчжоу.

• Схема дизайна

  Мы предлагаем дизайн-схему и рисунок с эффектами, которые помогут вам реализовать ваше видение самой красивой, эффективной и функциональной среды.

• Типы продуктов

  Наша продукция на продажу, в том числе: аксессуары для ванных комнат, сантехника, лампы, розетки, керамическая плитка и продукты для кухонных шкафов.

• Интернет-магазин

  Для получения дополнительных продуктов, пожалуйста, свяжитесь с нами. Мы принимаем онлайн-видеочат, в котором （whatsapp / wechat: +13927765473） вы можете приблизиться, чтобы посетить наш выставочный зал, и мы покажем вам всю нашу керамическую плитку, выключатели и розетки, освещение, сантехнику, товары для ванной и корпусные изделия.

Сопутствующие товары

Hamilton 74SS2BL-B 2 гнезда переключателя 13A — двухполюсная вставка, черная с черной окантовкой

Чтобы обеспечить правильную работу этого сайта, мы можем размещать на вашем устройстве небольшие файлы данных, называемые файлами cookie.

Что такое файлы cookie?

Файл cookie — это небольшой текстовый файл, который веб-сайт сохраняет на вашем компьютере или мобильном устройстве. Файлы cookie позволяют веб-сайту запоминать ваши действия и предпочтения в течение определенного периода времени, поэтому вам не нужно повторно вводить их каждый раз, когда вы возвращаетесь на сайт или просматриваете страницы.

Как вы используете файлы cookie?

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам некоторые функции наших услуг, проанализировать, как вы используете наш сайт, и отличить вас от других пользователей. Вообще говоря, мы используем два типа файлов cookie; существенное и несущественное.

Основные файлы cookie помогают нам предоставлять наши услуги. Например, эти файлы cookie хранят любые настройки, которые вы установили всякий раз, когда вы возвращаетесь к нашим услугам, и сохраняя информацию, которую вы предоставили при переходе между страницами.Например, содержимое вашей корзины хранится таким образом, поэтому вам не нужно добавлять вещи снова и снова.

Несущественные файлы cookie в основном являются аналитическими. Это позволяет нам просматривать и анализировать, как вы взаимодействуете с нашим веб-сайтом в отношении имеющегося у нас контента и любой рекламы. Эти файлы cookie предоставляют нам следующую информацию, которая помогает нам понять и улучшить работу нашего сайта:

• Количество посетителей, которые используют наш веб-сайт
• Как наши пользователи перемещаются по нашему веб-сайту
• Контент, который просматривают наши посетители
• Как долго вы используете наш сайт
• Как вы попали на наш сайт; например, из Google, социальных сетей или по прямой ссылке

Когда вы выпускаете файлы cookie?

Если вы не внесли изменения в настройки своего браузера для ограничения использования файлов cookie, наш веб-сайт будет выпускать файлы cookie, как только вы посетите его.Наш баннер управления файлами cookie дает вам возможность отключить второстепенные файлы cookie, или вы можете управлять этим в настройках своего браузера. Если вы отключите некоторые файлы cookie на сайте или в своем браузере, имейте в виду, что некоторые функции нашего веб-сайта могут быть недоступны или работать должным образом.

Где я могу получить дополнительную информацию о файлах cookie?

Чтобы узнать больше о файлах cookie, в том числе о том, как их отключить / включить в своем браузере, посетите www.aboutcookies.орг. Помните, что если вы заблокируете все файлы cookie (включая основные), вы можете столкнуться с ограниченными функциональными возможностями при доступе к некоторым аспектам нашего веб-сайта. Если вы не настроите свой браузер для отказа от файлов cookie или не отключите второстепенные файлы cookie с помощью нашего инструмента управления, наш веб-сайт будет продолжать отправлять файлы cookie.

Чтобы узнать больше о том, какие именно важные и второстепенные файлы cookie мы используем, щелкните вкладки «Важные» и «Несущественные».

Коммутируемая розетка на 13 А с зарядным устройством USB | Литой

Varilight 2 Gang 13A 3-контактная розетка с двойным переключателем и 2 USB в John Lewis & Partners

Стандартная поставка

£ 3.50

Доставка по Великобритании в течение 5 дней с 7:30 до 18:00 с понедельника по субботу. Бесплатно для заказов на сумму более 50 фунтов стерлингов, в противном случае — 3 фунта стерлингов.50.

Нажми и собирай

Бесплатно

Бесплатно для заказов на сумму более 30 фунтов стерлингов, 2 фунта стерлингов, если вы потратите меньше.Выберите день получения при оформлении заказа, следующий день доступен в некоторых местах. Доступно в Waitrose, филиалах Co-op, на станциях Shell и в киосках.

Собрать +

£ 3.50

Получите вашу доставку из более чем 7000 местных круглосуточных магазинов в течение 3 дней.

Закажите до 18:00 с воскресенья по пятницу для получения на следующий день.

Доставка на следующий день или в указанный день

£ 6.95

Доставка в выбранный вами день с 7:30 до 18:00, 7 дней в неделю. Заказ до 18:00 для доставки на следующий день.

Вы получите текстовое сообщение утром в день доставки с 1-часовым окном доставки.

Утренние роды

£ 10.95

Заказная утренняя доставка до 10:30, доставка 7 дней в неделю. Закажите до 18:00 для доставки на следующее утро.

Возвращает

Возвращайте небольшие или средние товары по почте или в John Lewis & Partners и Waitrose & Partners. магазины.

Крупные предметы (доставленные двумя людьми, например, техника и мебель) можно вернуть, используя наш Служба сбора на дому.

Вы также можете вернуть заказ Click & Collect туда, где вы его забрали.

USB-разъем с двойным переключением | Нажмите Deco Sockets

Доставка и почтовые расходы

Бесплатная доставка для заказов на сумму более 99,00 фунтов стерлингов

Ocean Lighting обычно доставит ваш заказ в течение 3–7 рабочих дней. Все заказы, размещенные до 13:00 на товары, имеющиеся на складе в нашем филиале в Мидлсбро, будут доставлены на следующий рабочий день курьерской службой DPD.Доставка в Великобританию и Ирландию будет осуществляться двухдневной курьерской службой DPD. Если товар отсутствует на складе в нашем филиале в Мидлсбро, товары будут заказаны у наших поставщиков и доставлены вам в течение 3–7 рабочих дней.

Курьер материковой части Великобритании — бесплатно свыше 99,00 фунтов стерлингов

• Стоимость заказа до фунтов стерлингов 99,00 = 5,95 фунтов стерлингов
• Стоимость заказа свыше фунтов стерлингов 99,00 фунтов стерлингов = БЕСПЛАТНО

Курьерская служба Великобритании не материковой части и Ирландии

Великобритания без Материковая часть включает Шотландское нагорье, Северную Ирландию, острова Силли, Оркнейские острова, Внутренние Гебриды, Внешние Гебриды, остров Мэн, остров Уайт, Нормандские острова и Гернси.Эти зоны доступны только при двухдневном обслуживании.

• Стоимость всех заказов = 14,99 фунтов стерлингов за заказ и будет облагаться таможенными сборами, уплачиваемыми клиентом по стандартной ставке 2,5% согласно веб-сайту правительства.

Курьер в субботу до 17:00 — только материковая часть Великобритании

• Все суммы заказа = 19,99 фунтов стерлингов за заказ
• Если требуется доставка в субботу, пожалуйста, свяжитесь с отделом продаж 01642 245066

(Обратите внимание, что доставка в субботу не является службой экспресс-доставки.Это просто означает, что приблизительное время доставки составит от 3 до 7 рабочих дней, однако товар будет доставлен в субботу, а не с понедельника по пятницу.)

Уведомление о доставке Ocean Lighting

Ocean Lighting отправит вам электронное письмо, когда ваш заказ будет отправлен, и укажите предполагаемую дату доставки и услугу доставки, которая будет использована. Для курьерских служб DPD вы получите текстовое сообщение или электронное письмо утром в день доставки от курьера DPD с прогнозируемым временным интервалом в 1 час для доставки.Эта услуга доступна только в том случае, если указан мобильный телефон или адрес электронной почты. Мы надеемся, что это поможет спланировать ваши рабочие дни и избавит от необходимости ждать доставки целый день. При получении заказа вас попросят расписаться за полученный товар в хорошем состоянии. Если посылка не в хорошем состоянии, пожалуйста, проверьте свой товар перед подписанием. Если вы не можете проверить содержимое посылки в пункте доставки, подпишите посылку как «Не проверено». Невыполнение этого требования может повлиять на любые претензии по гарантии, которые вы сделаете после этого.Обратите внимание, что у вас есть 14 дней с момента получения товара, чтобы сообщить о любых нежелательных предметах (неиспользованных и в оригинальной упаковке) и 48 часов с момента получения товара, чтобы сообщить о любых повреждениях. Поэтому мы рекомендуем проверять все товары сразу после получения. Претензии по поводу нежелательных или поврежденных товаров не принимаются вне этого периода.

Возврат

• Мы принимаем неиспользованные, не укомплектованные коробками возвраты для возврата или обмена при условии, что мы уведомлены в письменной форме в течение 14 дней с момента получения товаров, заполнив онлайн-форму возврата товаров
• Квитанция или подтверждение покупки требуется для всех возвратов и возмещения

Обратите внимание, что все ненужные товары должны быть возвращены за счет покупателя.

Дизайн 23SS132DPU | 2 гнезда, 13 А DP, двойная переключаемая розетка, атласная сталь, с белыми вставками + 2 розетки USB 2,1 А
