Замена термостата в холодильнике Стинол

Замена термостата в холодильнике Стинол — один из самых частых ремонтов. Хотя надо отметить аппараты этой марки приходят в неисправность редко. Ремонт на дому самостоятельно сделать практически невозможно. Нужен опыт, знания и специальный инструмент. Иначе есть вероятность повредить и другие узлы холодильника. Мастер по ремонту нашей компании сделает все быстро и качественно. Звоните к нам, мы вернем Ваш холодильник к жизни на самых выгодных для Вас условиях и с обязательной гарантией на материалы, детали и выполненные операции.

«Закажите мастера по ремонту холодильника ПРЯМО СЕЙЧАС и получите скидку 7%» * — Обязательные поля для заполнения

ПОЛУЧИТЬ СКИДКУ

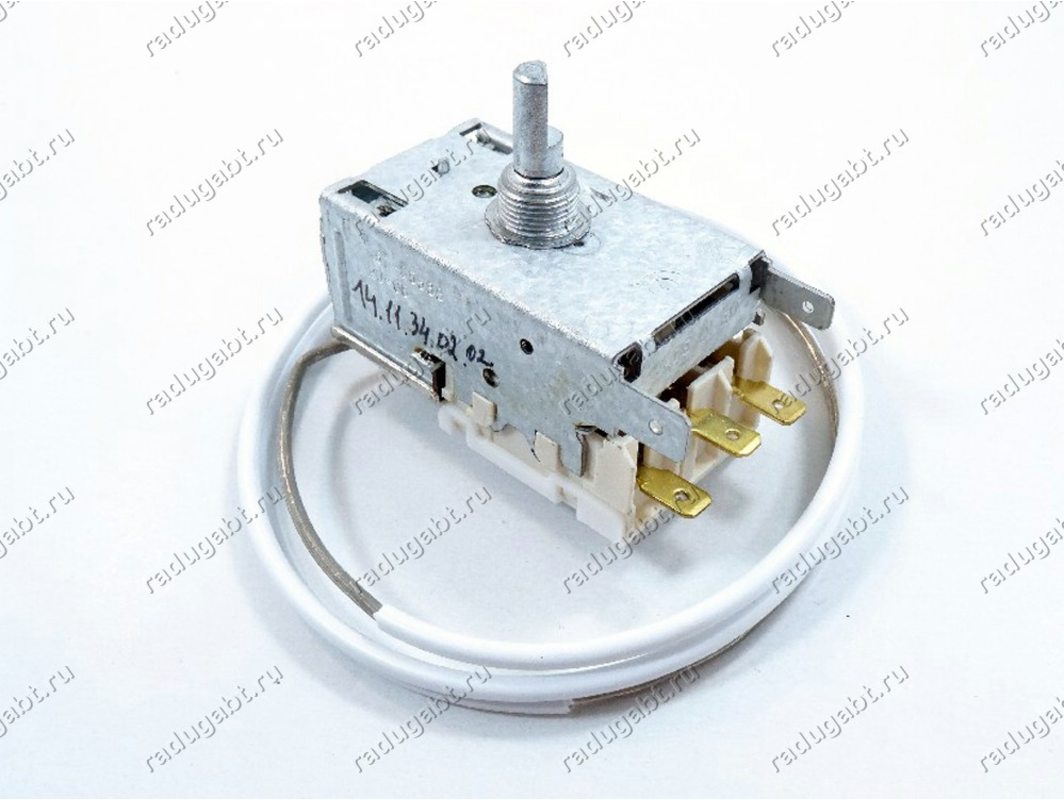

Для чего предназначен и как устроен термостат холодильника

Если бы компрессор холодильника работал постоянно, то внутри его была постоянно разная температура, зависящая от объема загруженных продуктов, или от того, как часто мы открываем дверь и температуры снаружи.

Для поддержания заданных параметров и управления работы компрессором и используется либо электронный терморегулятор, либо термостат. В холодильниках Стинол используют сильфонные термостаты.
Принцип работы этих устройств основывается на изменении давления газа в замкнутом объеме от его температуры. Для контроля давления используется сильфон — упругий гофрированный сосуд (трубка) удлиняющийся при повышении давления. Один его конец закреплен жестко, второй связан с электрическими контактами и при изменении его длины на определенную величину он их замыкает и размыкает. Для того чтобы можно было регулировать параметры, существует механизм, связанный с ручкой (которой мы задаем температуру) который настраивает, при каком удлинении происходит срабатывание контактов. Для того чтобы контролировать температуру непосредственно на стенке камеры к сильфону присоединяется гибкая трубка. Их внутренние объемы соединены между собой. Внутрь закачивается газ с большим коэффициентом температурного расширения.

Работает термостат так:
• При высокой температуре давление газа высокое и сильфон удлинен, контакты питания компрессора замкнуты, и он работает, следовательно, происходит охлаждение камер холодильника.
• Когда температура снижается до необходимого уровня, падает и давление газа внутри объема термостата, сильфон сжимается, и цепь питания компрессора размыкается. Охлаждение окончено.
• При повышении температуры снова увеличивается давление, и цикл повторяется.
Стоит также отметить, что для исключения обгорания контактов на термостат подается низкое напряжение, управление компрессором происходит через реле.

Почему термостат выходит из строя

Причин поломок термостата может быть несколько:
• Разгерметизировался объем, в котором закачан газ и упало его давление. Чаще всего образуются трещины на гибкой трубке.
• Подгорели, окислились либо переломались контакты.

• Вышла из строя механика с помощью, которой выставляется температура, при которой происходит срабатывание.

Как правило, ни одна из этих поломок не может быть связанна с неправильными действиями владельца при эксплуатации. А вот повредить исправный термостат при попытке самостоятельной разборки холодильника можно довольно легко.
Вышедший из строя узел не подлежит ремонту, его можно только заменить. Это связано с тем, что для градуировки и настройки термостатов при его сборке на заводе используются специальные камеры, где строго выдерживается определенная температура.

Как происходит замена термостата

Точную инструкцию (какой именно болт отвернуть, что снять) давать не будем, так как она зависит от конкретной модели холодильника и того какой термостат нужно заменить (например, в аппаратах с двумя компрессорами их два). Распишем операции, в общем:
• Холодильник отключается от электрической сети.

• Снимаются декоративные панели и узлы (часто блок освещения перекрывает место установки) мешающие доступу к термостату.
• Блок с контактами и регулятором снимается. Он может быть закреплен как на защелках, так и с помощью винтов.

• Отключаются клеммы с проводами, подходящими к прибору. Чтобы не перепутать потом желательно, записать провод, какого цвета подходит, к какому контакту.
• Отжимается и снимается планка крепящая трубку с газом к стенке камеры.
• Поврежденный термостат удаляется из холодильника.
• Бережно, чтобы не повредить устанавливается трубка нового термостата, ей придается необходимая геометрия, затем ее прижимают.
• Подключаются контакты.
• Термостат окончательно устанавливают на место.
• В обратном порядке монтируют панели и узлы.
• Проверяется работа холодильника.
С первого взгляда все несложно, но на самом деле есть возможность повредить не только термостат, устанавливаемый взамен вышедшего из строя, но и другие детали и узлы холодильника. Тогда ремонт будет гораздо дороже, поэтому лучше всего доверить это работу мастеру имеющему опыт и знающему все особенности различных моделей холодильников Стинол.

Выберите Вашу марку холодильника

Ремонт холодильника Стинол Stinol-103

Ремонт холодильника Стинол Stinol-103.

Холодильник Стинол Stinol-103 – двухкамерный холодильник с двумя независимыми компрессорами. Морозильная камера, требующая разморозки в среднем 1-2 раза в год, расположена в нижней части шкафа. Холодильная камера охлаждается за счёт запененного плачущего испарителя, расположенного за пластиком задней стенки. Температура в каждой камере регулируется двумя независимыми терморегуляторам, расположенными в верхней части шкафа. Датчик термостата холодильной камеры расположен на плачущем испарителе.

Заявка на холодильник Стинол Stinol-103, выпуска середины 90-х годов поступила с жалобой на полное отсутствие холода в холодильной камере.

Для проведения диагностики такой неисправности, в этой модели необходимо демонтировать декоративную накладку, закрывающую панель управления.

Сняв накладку нужно открутить винты крепления панели и перевернуть её. После чего возможно добраться до независимых термостатов. При проверке была обнаружена неисправность терморегулятора холодильной камеры. Он не давал питания на мотор холодильной камеры. Компрессор не включался и не охлаждал плачущий испаритель, расположенного в холодильной камере.

Для устранения поломки холодильника требовалась замена терморегулятора холодильника Стинол. Были проведены работы по демонтажу старого термостата, с частичной разборкой шкафа холодильника (снятием верхней крышки) и отсоединения крепления сильфонной трубки от испарителя.

Замена терморегулятора холодильника Стинол.

Производя ремонт холодильника Стинол Stinol 103

, была заменен неисправный термостат. Далее были проведены необходимые работы по монтажу снятых элементов и первый запуск компрессора холодильной камеры после проведения ремонта.

В завершение была установлена декоративная планка, а регуляторы температур обеих камер были поставлены в среднее положение.

На этой заявке, замена термостата холодильной камеры холодильника Стинол Stinol, полностью восстановила работоспособность холодильника. Других дефектов на момент проверки обнаружено не было.

К обзорам ремонтов. >>>

Ремонт холодильника стинол 107 своими руками замена термостата

Мы постараемся ответить на вопрос: ремонт холодильника стинол 107 своими руками замена термостата по рекомендациям подлинного мастера с максимально подробным описанием.

Не секрет, что холодильники марки STINOL получили широкое распространение в России. Высокие технические и потребительские характеристики, а также низкая цена сделали эту марку поистине народной. Однако опыт эксплуатации подобных холодильников показывает, что уже спустя 5-7 лет в них выходят из строя регуляторы температуры (или терморегуляторы). Наиболее частой причиной этого является нарушение герметичности сильфона (термочувствительного элемента в составе регулятора). Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. В этой статье мы остановимся на выявлении неисправностей терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядке их замены.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры

2. Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.

3. Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

На примере холодильника «Stinol-103» рассмотрим порядок замены терморегулятора ХК типа К-59 (маркировка типа и номеров выводов нанесена на его корпусе). Этапы замены показаны на рис. 3-9.

С помощью шила или тонкой отвертки поддевают ручки регуляторов температуры и снимают их (на рис. 3 показана левая ручка).

В холодильнике «Stinol-101» имеется только одна ручка регулятора температуры.

Затем снимают декоративную накладку 2. Накладка имеет 6 выступов, которые удерживают ее в приборной панели управления. Два выступа находятся по бокам накладки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как накладка выполнена из хрупкого материала, при ее демонтаже соблюдают осторожность. Сняв накладку, отворачивают гайки 1 крепления регуляторов температуры (рис. 4). Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5). Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.

Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители. Чтобы не перепутать соединители при

подключении нового регулятора, их следует промаркировать.

В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2. Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт. Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.

Устанавливают и подключают новый терморегулятор. При этом обращают особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубки есть участок, где отсутствует изоляционный материал. При монтаже трубки следят за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Чтобы сохранить герметичность ХК, закрывают отверстие на задней части холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластической массой 1 (рис. 9). Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1 (см. в начале статьи), замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Следует отметить, что терморегуляторы имеют настроечные винты. Они, как правило, закрашены краской и их регулировка без специального оборудования не рекомендуется.

В таблице приведены технические характеристики терморегуляторов серии «К».

Холодильники — это сложные системы, состоящие из нескольких сложных узлов. Работа такой конструкции зависит от всех внутренних элементов, где при выходе из строя одного, существует риск потери полной функциональности.

Отремонтировать холодильник самостоятельно можно, главное правильно определить причину.

Ознакомиться с основными поломками подобной техники можно на сайте www.krasnodarholod.ru.

Чтобы приступить к замене терморегулятора холодильника «Стинол», следует изначально добраться до него. Эта операция состоит из нескольких последовательных шагов:

Изначально следует демонтировать декоративную ручку регулятора. Сделать это можно плоской отверткой, просто поддев изделие. Обратите внимание, что в некоторых моделях можно найти 2 ручки регуляторов.
На данном этапе осуществляется демонтаж накладки. В большинстве случаев она фиксируется несколькими выступающими фиксаторами, которые находятся по бокам. Чтобы снять накладку, следует последовательно прижать фиксаторы и освободить конструкцию.

Алгоритм восстановления данного устройства можно разбить на такие последовательные операции:

Когда накладки сняты, откручиваются фиксирующие болты, удерживающие терморегулятор. После этого нужно выкрутить винты, которые фиксируют приборную панель. В большинстве случаев для этого понадобится шестигранный ключ.
На данном этапе демонтируют дверь. Изначально откручивают болты навески, одновременно придерживая полотно, не дав упасть. После этого сзади холодильника нужно открутить еще несколько фиксирующих болтиков, которые позволят снять верхнюю крышку.
Получив доступ к терморегулятору, его нужно аккуратно вынуть. Обратите внимание, чтобы не перепутать провода, при их отключении важно промаркировать. Это упростит монтаж нового изделия в будущем.
После этого нужно демонтировать блок освещения, позволяющий вынуть капиллярную трубку терморегулятора. Завершается процедура монтажом нового прибора. Все операции проводят аккуратно в обратной последовательности. Обратите внимание, при большой длине новой капиллярной трубки, ее следует аккуратно разместить под корпусом, а не обрезать.

Смотрите также:

Советы в статье “Схема разводки электропроводки в частном доме” здесь.

Замена терморегулятора в холодильниках данной марки — довольно длительная процедура, требующая аккуратности. Поэтому ее лучше доверять опытным специалистам, которые решат ее за относительно короткое время.

Posted by admin on Среда, Август 19, 2009 · 10 комментариев

style=”display:block”
data-ad-client=”ca-pub-0562610021414947″
data-ad-slot=”5792664354″
data-ad-format=”link”>

Мой любимый холодильник проработал мне честно со дня покупки с 1997 года без какого то ремонта.

Но тут случилась проблема, сломался термостат. Симптомы поломки этого устройства сильная заморозка морозильной камеры (до 35 градусов, по госту 18), обледенение задней стенки холодильника, и не отключение его в течение долгого времени, а потом и полное круглосуточное работа без перерыва.

Сначала купил термостат K59-L1275.

с лева новый с право старый.

Есть два способа, первый простой но есть возможные осложнения ухудшения работы датчика, изменения температуры срабатывания, ну и летальный исход этого устройства если проблемы с руками.
[reclam]
Первый способ.

это простоя смена крышечки к которой прикреплена проволка. то есть снимаем крышку с нового устройства путем отгибания держателей, а потом подставляем ваш термостат под старую часть детали, Во общем разберетесь.

Но я по шел по второму пути, более сложному, это замена этого устройства целиком.
[reclam]
Для начало откручиваем кабель от стенки холодильника.

После откручиваем контейнер с лампочкой что бы выпрямить алюминиевую проволку, за одно можно и протереть если у вас примерно то же самое что и у меня.

Это картинка меня ужаснула, не и за пыли, а потому что дырка соединяющая внутреннюю камеру холодильника с внешним миром была замазана пластилином. Короче из это дырки вытягиваем кабель алюминиевый.

Дальше снимаем крышку холодильника, там всего три болта сзади, и я опять убедился что это российская сборка, некоторые провода обмотаны изолентой. Там раскручиваем болт который держал проволку и не позволил её вытянуть не снимая крышки с холодильника.

После съема старого кабеля мы прокладываем новый, проходим весь путь в обратном порядке, просовываем ту да где был старый провод.

соединяем к холодильнику новый термостат. и радуемся стабильной работой. еще какое то время.

И еще, с верху болтик пришлось подкрутить, он отвечает за температуру срабатывания. иначе он не включал режим заморозки. остальные болтики которые сбоку трогать не рекомендуется так как они отвечают за температуру в холодильнике.

style=”display:inline-block;width:468px;height:60px”
data-ad-client=”ca-pub-0562610021414947″
data-ad-slot=”7620109552″>

основная задача устранить проблемы в работе вашего холодильника качественно, в кратчайший срок и по приемлемой цене

L – фаза, N- нейтраль, Th2- терморегулятор холодильника, Rh2 – тепловое реле компрессора, RA1 – пусковое реле компрессора, SL1- индикаторная лампа, IL1 – выключатель лампы, L1- лампа освещения холодильного отделения, TIM – таймер, TR – тепловое реле тэна испарителя, TF- плавкий предохранитель, CO1- компрессор, R1- тэн испарителя, R2- тэн поддона каплепадения

Дефекты системы NO FROST
Дефект представлен на одном холодильнике – сначала произошло произошло отслоение тэна каплепадения, тэн прожег теплоизоляцию, перемерз канал слива конденсата,

накопившимся

Холодильники отечественного бренда Stinol с итальянским происхождением – надежная техника европейского уровня с отличными характеристиками. Пользователи отмечали у этих бытовых приборов такие отличительные особенности, как качественную сборку, надежность, долговечность и демократическую цену. Несмотря на то, что устройства этого бренда уже не выпускаются, во многих российских семьях еще работают агрегаты компании Stinol. Но даже при бережной эксплуатации с течением времени возникают различные неисправности у холодильника Стинол. В данном обзоре рассмотрим, с какими трудностями сталкиваются владельцы разных моделей этих кухонных агрегатов.

Холодильники этого бренда состоят из металлического шкафа стандартной прямоугольной формы с встроенной внутренней камерой. Морозилка произведена из прочного полистирола. Между двумя блоками заполнен пенополиуретан, который является мощным теплоизоляционным материалом. Капиллярный трубопровод выполняет в схеме роль дросселирующего прибора. Благодаря этой детали холодильник становится чувствительным к повышенной влажности и загрязнениям.

В зависимости от линейки модельного ряда в технике установлены 1-2 компрессора, которые имеют вертикальную ось вращения. Деталь располагается в нижнем блоке шкафа. Устройство представляет собой змеевик из стальной трубки, зафиксированный в металлические пластинки.

Существуют два вида испарителя:

Статический прибор. Он располагается на полках.
Система NoFrost. Она расположена в специальном отсеке.

Чтобы выяснить возможную причину неполадки, необходимо тщательно обследовать агрегат на рабочее состояние элементов:

проверить основные узлы на коррозию деталей, деформацию, механические повреждения компонентов, нарушение защитных покрытий;
исследовать аппарат на герметичность, прочность крепления деталей и устройств автоматики;
проверить 3 функциональных параметра устройства: температуру в морозилке и возле задней стенки шкафа, потребляемую мощность.

Вся модельная линейка холодильных агрегатов отличается надежностью, функциональностью и высоким качеством сборки. Однако они, как и кухонная техника других брендов, не застрахованы от возникновения различных поломок. Рассмотрим типовые неисправности, характерные для линейки Stinol.

Если шкаф неисправный, то на статическом испарителе накапливается тонкий слой инея. В результате в контейнере для сбора конденсата скапливается значительное количество жидкости.

Дефекты этого состояния холодильника объясняются нарушением герметичности камеры вследствие:

разрыва или неплотного прилегания уплотнителя;
деформации конструкции холодильного агрегата;
наличия щелей между резиновыми уплотнителями двери и поверхностями морозильного шкафа.

Возможные неисправности с уплотнительной резиной восстанавливаются при помощи фена для сушки и укладки волос мощностью в 1-1,5 кВт. Для этого нужно разогреть горячей струей резиновый уплотнитель в месте прилегания. Потом растянуть его, чтобы форма детали изменилась. После манипуляции дверь необходимо закрыть. Холодильный аппарат можно использовать после того, как остынет уплотнитель. Если защитный слой порвался, его следует заменить.

Неплотное прилегание уплотнителя

Очень частые поломки возникают с устройствами автоматики и компонентами электрической цепи. К ним относят:

неисправное пусковое или тепловое реле;
поломки компрессора, вентилятора и других составных компонентов;
снижение сопротивления изоляции электрической схемы;
неисправность термопредохранителя или нагревателя оттайки в технике с системой «Ноу Фрост»;
дефект морозилки, таймера;
поломку нагревателя поддона испарителя;
засорение мелкими частицами дренажной системы.

Устранение неисправностей автоматики в холодильнике Stinol состоит в выявлении дефектного элемента, ремонте, а в случае невозможности отремонтировать поломку – замене детали на новую запчасть.

Если завышен объем хладагента при заправке устройства, то в морозилке температура держится менее -18 0 С, холодильная камера холодная, обратная трубка покрывается конденсатом или слоем инея. Чтобы нормализовать рабочий процесс устройства, после двухчасовой обкатки корректируют дозу хладона.

В том случае, если заправочная дозировка, наоборот, занижена, холодильный шкаф теплый и температура снижена более чем на -25 0 С. При этом на задней стенке может частично образовываться иней. Так же, как и в предыдущем случае, необходимо дозировать недостаток хладагента до нормы.

Если произошла утечка хладона, в этих местах появляются маслянистые пятна. Устранение этой проблемы состоит в заправке агрегата хладоном или в замене сборочного компонента на новую деталь.

Предупреждение! Пары хладона – ядовитый газ, поэтому из холодильника он отбирается специальные в хладоприемники. После любых работ с хладагентом помещение проветривается не менее 15 минут.

Существуют несколько типовых поломок агрегатов Стинол, которые проявляются по определенным признакам. В таблице рассмотрим основные проблемы с холодильниками этой марки, и как они проявляются:

обрыв обмоток компрессора;

не функционирует терморегулятор или пускозащитное реле;

обрыв цепи термоплавкого предохранителя;

заклинивание таймера в режиме оттаивания;

произошло нарушение контактов в соединении электросхемы из-за окисления

не функционируют биметаллическая пластина защитного реле или катушка пускового реле

резина уплотнителя потеряла эластичность и форму;

компрессор снизил производительность;

произошло засорение капиллярного трубопровода или фильтра-сушителя;

нарушена целостность электроцепей

не отрегулирована ручка терморегулятора

произошла разгерметизация системы

засорение отводящей трубки мелкими частицами

Рассмотрим наиболее частные неисправности некоторых моделей

Двухкамерный холодильный прибор Стинол 102.

Стинол 103. У холодильных аппаратов этой модели типичная проблема – выход из строя регулятора температуры. Это связано с техническими характеристиками термоэлементов, которые рассчитаны на пятилетний срок эксплуатации. Из-за этого дефекта может быть завышена температура в двух камерах, в результате чего агрегат будет вести себя нестабильно.

Со временем может быть нарушены соединения электросхемы из-за окисления или подгорания контактов, различных обрывов и других поломок. Если вышел из строя пусковое или тепловое реле, то не включается компрессор.

Стинол 110 – наиболее распространенная модель. Холодильники состоят из вместительного холодильного отделения и небольшой морозилки, которая оснащена системой NoFrost. Типовые поломки этого агрегата ничем не отличаются от неисправностей 102-й модели. Может быть неисправен терморегулятор Т1, таймер ТИМ-0.

Часто выходит из строя регулятор температуры. Это связано с тем, что у терморегулятора немецкой фирмы Ranko, которые устанавливались в холодильнике, малый рабочий ресурс – примерно 5-6 лет. При неработающем регуляторе температуры в холодильнике будет не запускаться компрессор. Чтобы исключить другие поломки, необходимо проверить исправность этой детали.

В домашних условиях трудно проверить, работает или нет устройство. Однако существует 2 способа для определения рабочего состояния.

Контакты регулятора под номерами 3 и 4 (на схеме 103-й модели они обозначены как TH 1 или TH 2) должны быть замкнутыми. Благодаря этому поддерживается целостность электроцепи и подача напряжения сети на вход компрессора (в схеме CO 1 или CO 2). Необходимо определить, идет ли питающее напряжение на контакты регулятора. Если его нет, то проверяется целостность всей цепи от розетки электрической сети, если есть – отключается питание и прозваниваются контакты. В случае их обрыва деталь нужно заменить.
Можно также замкнуть перемычкой входные контакты термостата. Если компрессор заработает, значит, регулятор неисправен. В противном случае поломка произошла не с ним. Неисправность определяется также на слух: при механическом повороте переключателя терморегулятора происходит щелчок. Если его нет, то высока вероятность неисправности запчасти.

Любые неисправности холодильного агрегата, чей срок эксплуатации более 10-15 лет, требуют тщательного осмотра специалистом. Ремонт холодильников Stinol чаще всего заключается в замене износившейся детали. Если купить качественные оригинальные запчасти и есть опыт в электромонтажных работах, можно заменить запчасть своими руками. Если поломки возникают слишком часто, стоит задуматься над покупкой более современного варианта холодильного прибора.

Холодильники Стинол – детище перестройки. Новолипецкий завод начал выпуск продукции в 1993 году, в 1995 году была введена линия с электронной системой управления. Позже на этой же площади организовали производство холодильников другого итальянского бренда Indesit, но запчасти для Стинол продолжают выпускать. Это актуально, холодильники отработали больше 10 лет, узлы требуют замены.

Все аппараты имеют стандартный металлический корпус и внутреннюю камеру. Между ними проложен теплоизоляционный слой пенополиуретана. Здесь же проходит капиллярный трубопровод и установлен фильтр-осушитель. Система зависима от влажности и загрязнения. Возможные неисправности холодильника Стинол часто связаны с этим обстоятельством.

Количество компрессоров – 1 или 2. Используется вертикальный вал. Статические испарители выполнены в виде трубок, прикрепленных к полкам. Система Ноу Фрост расположена за камерами, теплопередача ведется потоком воздуха, направляемым вентилятором.

Характеризуют нормальную работу любого холодильника Стинол, соотношение температуры в морозилке, близко к задней стенке шкафа и потребляемая мощность. Для обнаружения неисправности двухкамерного холодильника Стинол 102 необходимо обследовать его на коррозионный износ и целостность корпуса. Герметичность и прочность крепления узлов предотвратит вибрацию, а значит разрушение габаритных конструкций. Для серии 102 с двумя компрессорами частой неисправностью является выход из строя термореле ТН1 и ТН2.

Неисправности в электрической схеме и автоматике в любых моделях, в том числе и на холодильнике Стинол RF 305A 008 устраняются после дефектовки – поиска причин отказа оборудования. RF 305A 008 -однокомпрессорная модель с двумя испарителями. Характерной поломкой аппарата является утечка хладагента в контуре обогрева двери. Ремонт заключается в прокладке нового контура, взамен изношенного.

Известно, за год работы из системы улетучивается часть хладона. После многолетней эксплуатации двухкамерного холодильника Стинол – гарантированной неисправностью станет нехватка хладагента. Переизбыток его также вреден, как недостаток. При появлении в медных трубках или в испарителе свища, видно масляное пятно с месте утечки.

Серия двухкамерных холодильников Стинол 101 имеет один компрессор для холодного шкафа и морозильной камеры. Если холодильник не включается, возможны причины:

неисправность в электропроводке или отсутствие питания в сети;
обрыв цепи плавкого предохранителя;
не работает компрессор;
низкое напряжение в сети.

Убедиться, в отсутствии напряжения можно, если не включаются индикаторы, не горит внутренний свет при открытой двери холодильника.

Если плохо работает один из шкафов холодильника Стинол 101, причина в неисправности:

терморегулятора одного шкафа;
недостатка хладагента;
подсоса воздуха в камеру;
заедании кнопки быстрой заморозки( холодильник морозит).

Морозильный шкаф расположен внизу, при недостатке фреона в нем сохраняется минусовая температура, в холодильнике она повышается.

Используется капельная система разморозки холодильной камеры, если забито сливное отверстие может собираться вода. Морозильник требуется размораживать регулярно. При наростах льда, температура начнет повышаться, растет расход электроэнергии.

Холодильники Стинол 102 и 103 сходны по конструкции, имеют 2 компрессора, электронное управление и капельную разморозку для холодного шкафа, морозилка очищается от наледи вручную.

Характерной причиной неисправности холодильника Стинол 103 после 5-7 лет работы становится выход из стоя терморегуляторов ТН1 и ТН2. Производитель заложил в эти узлы 5-летний ресурс. Признаками неисправности термостата двухкамерного рефрижератора считают:

компрессор не включается при любом положении регулятора, при переводе в положение «выкл.» отсутствует щелчок реле;
мотор постоянно работает, при любом переключении и выключении терморегулятора;
температура в камере не снижается даже при максимальном задании.

Замена терморегулятора в этом случае – единственный способ восстановить работу камеры.

Зачастую причиной отказа работы одной из камер холодильника Стинол может стать неисправность компрессора. Если после пуска энергетический блок тотчас выключается, нужно проверить состояние обмотки мотора, пусковое реле. Устранют проблему заменой мотокомпрессора. После потребуется проверить систему на герметичность и заполнить ее фреоном.

Модель холодильника Стинол 104 КШТ-305 (NF3304T) трехкамерная, к холодильнику и верхней морозилке добавлен выдвижной ящик. Разморозка Ноу Фрост используется только для верхней камеры. Система охлаждения имеет один компрессор, независимые испарители для камер.

К характерным неисправностям холодильника относят:

Утечку фреона из контура агрегата с сопутствующими признаками – намерзанием льда в верхнем углу холодильника, повышении температуры, безостановочной работе компрессора и холодному конденсатору.
Засорение капиллярного трубопровода холодильника даст знать схожими признаками с утечкой фреона, но первое колено конденсатора будет горячим, остальные нагреваются до комнатной температуры. Если холодильник выключить в первые секунды снизится температура фильтра-осушителя.
Засорился фильтр-осушитель – признаки такие же, как если в системе нет хладагента – он не проходит.
Компрессор может работать вхолостую, не сжижая газ, признаки этой неисправности в повышении температуры в холодной камере, на морозильник остаточного ресурса может быть достаточно.
Неисправный терморегулятор — в камерах не держится температура, корректировка режима остается без последствий, компрессор работает без остановки или не включается.

Определить неисправность, выполнить диагностику должен мастер, пользуясь приборами, снимая декоративные панели. Самостоятельно можно поменять лампочку, прочистить сливное отверстие для конденсата или заменить уплотнение на двери.

Холодильник однокомпрессорный, двухкамерный с Ноу Фрост для морозильника и «плачущей» стеной для холодного шкафа. Агрегат имеет сложную электрическую схему в виду использования двух систем разморозки.

Диагностика неисправностей холодильника Стинол 107L и создание условий для их устранения. Температура в рефрижераторе зависит от термодинамического баланса системы, в которую входят компоненты системы двухагрегатного хладагента. Баланс измениться, если произойдет:

Утечка фреона из холодильного агрегата.
Засорение капиллярного трубопровода холодильного агрегата –проблема для всех холодильников этого бренда.
Засорение фильтра – осушителя.
Потеря производительности мотора компрессора.

Характерно, контур горячего хладагента вокруг двери выполнен из ржавеющей стали. Через годы проблема проявляется утечкой фреона, при ремонте создают новый контур. Промыть капиллярные трубки, определить работоспособность узлов и произвести ремонт должны специалисты.

В системе Ноу Фрост может возникнуть неисправность или обрыв в цепи оттайки испарителя, дефект вентилятора. Неправильная работа таймера и засорение сливного отверстия могут привести к обмерзанию поверхностей и нарушению температурного режима в камерах. Дефекты находит и исправляет мастер.

Причиной некорректной работы холодильника Стирол 107L может быть выход из строя терморегуляторов. Это одна из самых распространенных неисправностей. Отказ датчика сопровождает и похож по признакам на отсутствие фреона, неисправный ТЭН Ноу Фрост, неисправность компрессора. Предварительно определить неисправность датчика температуры можно самостоятельно, прибор не реагирует на команды, нет щелчка при установке режима «выкл».

Предлагаем посмотреть видео о неисправностях и их устранении в холодильниках Стинол 107L.

Модель холодильников Стинол 110 с верхним расположением морозильной камеры оказалась самой надежной из всей линейки. Один компрессор прогоняет хладагент по двум испарителям, терморегулятором является электромеханический таймер, обеспечивая режим и включение нагревателя между циклами.

Частой причиной неисправности в холодильнике Стинол 110, после многолетней эксплуатации, мастера определяют засор капиллярных трубок. В результате в холодильной камере температура высокая. Характерный признак — агрегат отключается самопроизвольно, включать приходится принудительно. По этой же причине может образовываться «шуба». Устранить проблему может специалист, ликвидировав пробку.

Выход из строя термостата – основная причина отказов оборудования. Именно этой причиной можно объяснить постоянный аварийный сигнал на панели управления. Лампочка горит, потому что в одной из камер недостаточно низкая температура. Причиной может быть неисправный термостат. Как следствие, изменяется цикл работы компрессора.

Холодильники Стинол 110 почтенного возраста, последний был выпущен в 2005 году. Поэтому недержание температуры может зависеть от уплотнения, его нужно отмыть кипятком или заменить – эластичность и плотность прилегания потеряны. Если вокруг уплотнения есть следы ржавчины, вскоре потребуется замена контура из-за утечки фреона через микротрещины трубок.

Постгарантийный ремонт холодильника Stinol 107EL.

Наиболее распространенной поломкой холодильника Stinol 107EL, является выход из строя и последующая замена терморегулятора в холодильнике Stinol 107EL, симптомы которые соответствуют этой поломке:

ваш холодильник Stinol 107EL не включается, охлаждения не работает, но свет внутри есть;
ваш холодильник Stinol 107EL не вЫключается, компрессор работает беспрерывно;
холодильник Stinol 107EL стал сильно морозить, не смотря на то, что ручка регулировки в нужном положении;
холодильник Stinol 107EL перестал морозить, компрессор работает, ручка термостата в необходимом положении.

Что такое терморегулятор холодильника Stinol 107EL?

Это один из главных элементов холодильника Stinol 107EL, отвечающий за включение и выключение компрессора, на основе температуры внутри прибора, которая считывается с термодатчика, данные датчики обычно располагаются непосредственно рядом с испарителем и в холодильной камере.

Для замены терморегулятора в холодильнике Stinol 107EL, необходимо вызвать мастера на дом из сервисного центра «RemYs», некоторые пытаются ремонтировать самостоятельно, делая только хуже, и в последующем ремонт обходится гораздо дороже.

В нашей статье пойдет речь о замене терморегулятора в холодильнике, признаках его неисправности. Вы узнаете, как самостоятельно справиться с поломкой, а также выполнить ремонт без помощи мастера.

Несмотря на качественную сборку, любой холодильник может сломаться. Если вовремя обратить внимание на признаки неполадки, можно избежать серьезного ремонта.

Терморегулятор — это важная составляющая для нормальной работы техники. В холодильниках с электромеханическим управлением регулятор имеет в составе термодатчик, который измеряет температуру в камере. Таким образом терморегулятор посылает мотору-компрессору команду о начале или окончании работы.

В последних моделях холодильников, оснащенных управляющим модулем, присутствует термостат. Последний посылает главному модулю информацию о температуре в камере, после чего модуль дает команду компрессору включиться для охлаждения.

Как понять, что терморегулятор неисправен? Присмотритесь — он не работает так, как надо, если вы заметили, что:

на стенках камеры образовался снег;
компрессор работает без остановки;
мотор совсем не включается;
в камере нет холода, хотя регулятор стоит на максимальной отметке.

Все признаки указывают на неполадки с регулятором температуры. Для починки техники можно вызвать мастера, но тогда цена ремонта увеличится в разы. Вы можете попытаться самостоятельно справиться с заменой детали, следуя нашему руководству.

Узнать, сколько стоит новая деталь, можно в интернет-магазине. Обязательно выбирайте терморегулятор для конкретной модели холодильника: например, для «Стинол» 265, 101 или К59 они отличаются.

В ранних моделях холодильного оборудования «Индезит», «Атлант», «Стинол» терморегулятор устанавливался внутри камеры, на боковой стенке. В двухкамерных холодильниках «Норд», «Аристон», «Бирюса 18» и других марках расположение регулятора — снаружи, над верхней дверцей. В любом случает, эта деталь связана с ручкой регулировки.

Достаточно снять защитный корпус и заменить неисправный элемент.

Чтобы выполнить замену детали, придерживайтесь инструкции. Она актуальна для всех холодильников с подобным расположением терморегулятора:

Откройте дверцу верхней камеры холодильника.
Открутите саморезы, которые расположены под верхней крышкой.
Плоской отверткой разожмите защелки, которые крепят крышку в верхней части.
Приподнимите крышку вверх и снимите.
За ней находится термостат с гайкой. Чтобы ее ослабить, выкрутите два самореза с одной и другой стороны панели.
Открутите гайку термостата.
Отодвиньте крышку от корпуса холодильника.
С внутренней стороны находится зацепка, которая крепит провод. Отожмите зацепку.
Теперь вытащите терморегулятор с проводами.
Отсоедините провода от детали.
Вытащите трубку колбы фреона, которая уходит в корпус.
Возьмите новую деталь и подсоедините к ней провода.
Установите в обратном порядке.

Если в вашем холодильнике терморегулятор находится внутри камеры, тогда выполнить замену еще проще. Достаточно отвинтить защитный корпус, отсоединить провода регулятора и установить рабочую деталь.

Выполнить самостоятельную замену регулятора температуры вполне возможно. Главное — правильно подобрать новую деталь, а также соблюдать последовательность действий. Чтобы облегчить сборку техники, снимайте все действия на камеру. Так вы ничего не перепутаете и вскоре снова будете пользоваться холодильником.

Холодильники марки STINOL получили широкое распространение в России. Опыт эксплуатации подобных холодильников показывает, что уже спустя 5—7 лет в них выходит из строя регулятор температуры (или терморегулятор). Наиболее частой причиной этого является нарушение герметичности сильфона — термочувствительного элемента в составе регулятора. Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. Рассмотрим неисправности терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядок их замены.

Отличие холодильников STINOL моделей 101 и 103 в том, что во второй установлено два компрессора (отдельно на холодильную и морозильную камеры). Схемы включения компрессоров в этих холодильниках практически идентичны, за исключением типов элементов системы автоматики (см. соответственно рис. 1 и 2).

Рис. 1 Схема электрическая принципиальная холодильника STINOL-101

Рис. 2 Схема электрическая принципиальная холодильника STINOL-103

В статье не приводятся дефекты холодильников, вызванные неисправностью компрессоров, тепловых и пусковых реле, а также других элементов.

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры

Компрессор холодильника не включается при любом положении ручки регулятора температуры. При передвижении ручки в положение ВЫКЛЮЧЕНО отсутствует характерный щелчок.
Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.
Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5).

Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.

Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители.

Чтобы не перепутать соединители при подключении нового регулятора, их следует промаркировать. В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2.

Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт.

Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.

Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Сборку холодильника выполняют в обратной последовательности. Следует учесть, что после установки двери винты крепления ее навески 1 (рис. 5) заворачивают в последнюю очередь.

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1, замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.

В таблице 1 приведены технические характеристики терморегуляторов серии «К».

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 3

Замена терморегулятора в холодильнике стинол своими руками

Проверка и замена терморегулятора в холодильниках «Stinol-101/103»

Примечание.

Отличие холодильников STINOL моделей 101 и 103 в том, что во второй установлено два компрессора (отдельно на холодильную и морозильную камеры). Схемы включения компрессоров в этих холодильниках практически идентичны, за исключением типов элементов системы автоматики (см. соответственно рис. 1 и 2).

Рис. 1 Схема электрическая принципиальная холодильника STINOL-101

ТН1- терморегулятор холодильника	Rh2- тепловое реле компрессора
RА1- пусковое реле компрессора	СО1- компрессор
IL1- выключатель лампы	SL1- индикаторная лампа
L1- лампа подсветки холодильной камеры

Рис. 2 Схема электрическая принципиальная холодильника STINOL-103

ТН1- терморегулятор холодильной камеры	Rh2, Rh3- тепловые реле компрессоров
ТН2- терморегулятор морозильной камеры	RА1, RА2- пусковые реле компрессоров
СО1- компрессор холодильной камеры	IL1- выключатель лампы
СО2- компрессор морозильной камеры	SL1, SL2- индикаторные лампы
L1- лампа подсветки холодильной камеры

В статье не приводятся дефекты холодильников, вызванные неисправностью компрессоров, тепловых и пусковых реле, а также других элементов.

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры

Компрессор холодильника не включается при любом положении ручки регулятора температуры. При передвижении ручки в положение ВЫКЛЮЧЕНО отсутствует характерный щелчок.
Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.
Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

Замена и проверка терморегулятора холодильной камеры

Примечание

в холодильнике «Stinol-101» имеется только одна ручка регулятора температуры.

Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители.

Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт.

Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.

Проверка терморегуляторов

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1, замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.

В таблице 1 приведены технические характеристики терморегуляторов серии «К».

Тип терморегулятора	Диапазон температур, в пределах которого обеспечивается работа терморегулятора С	Регулируемый диапазон, С	Перепад срабатывания, С
К50	-40. +40	4. 40 (вариант А) 5. 15 (вариант В)	3. 14 10. 25
К52	-40. +40	5. 20	3. 40
К54	-40. +40	4. 30	3. 14
К55	-40. +40	4. 30	3. 14
К56	-40. +40	4. 30	3. 14
К57	-40. +40	4. 30 (вариант А) 5. 15 (вариант В)	3. 14 10. 25
К58	-40. +40	4. 30	3. 14
К59	-32. +6	4. 18	2. 8
К60	-40. +40	4. 14	4. 14
К61	-32. +6	4. 18	2. 8

Примечание.

* — Регулируемый диапазон — это разница между точкой замыкания в наиболее «теплом» положении терморегулятора и точкой замыкания в наиболее «холодном» положении. Для терморегуляторов К52, К59, К61 этот параметр предусматривает разницу между точками размыкания в наиболее «теплом» положении и в наиболее «холодном».

** — Перепад срабатываний — это разница между точками замыкания и размыкания контактов терморегулятора.

В случае каких либо сомнений в работоспособности холодильника воспользуйтесь методикой проверки холодильников.

Статья подготовлена по материалам журнала «Ремонт&сервис»

Задать вопрос

Задавайте Ваши вопросы по ремонту любой бытовой техники или электроники. Мы смогли помочь уже 211274 посетителям нашего сайта.

Для замены терморегулятора на холодильнике Стинол необходимо снять облицовочную декоративную планку на щитке управления, в верхней части холодильника, подцепив тонкой отвёрткой нижнюю часть пластинки в центре. После чего открутить саморезы, крепящие по краям и в середине короб, в котором находится терморегулятор, снять дверь. Открутить три самореза со стороны конденсатора и два самореза спереди холодильника в верхней части, которые крепят металлическую столешницу. Снять её. Открутить три самореза, которые держат крышку короба термостата. Терморегулятор — перед вами. Открутите саморез в центре крепежа чувствительного элемента терморегулятора, который находится на стенке внутри холодильной камеры. Открутив саморез на плафоне света, снимите его. После замены терморегулятора монтаж производите в обратном порядке.

Сложно представить свою жизнь без бытовой техники. Есть приборы, без которых мы смогли бы обойтись, а есть такие, без которых обустройство жилого пространства вполне обоснованно считается неполноценным. Одним из таких жизненно необходимых предметов является холодильник. Согласны?

Выполненный своими руками ремонт бытовой техники — хорошее подспорье для семейного бюджета. При желании можно освоить многие ремонтные операции. Например, заменить терморегулятор для холодильника не так уж трудно. Стоит только разобраться в особенностях конструкции и принципах действия прибора.

Мы расскажем о том, как обнаружить неисправность термостата. В предложенной нами статье подробно описано, как производится его замена во время ремонта холодильника марки Stinol. Информацию сопровождает тематическая подборка фото- и видеоматериалов с советами экспертов.

Конструкционные особенности и принцип работы

Терморегулятор или термостат – это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры. К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков. Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить устройство холодильника и техпаспорт прибора. Там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Способы обнаружить проблему

Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.

Вариант #1 — проверить функционирование техники

Симптомы некорректной работы холодильного оборудования могут быть такими:

компрессор работает без перерывов или с очень короткими и редкими перерывами;
температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
на стенках появляется большое количество изморози или даже льда;
внутри холодильника слишком тепло;
холодильник не включается после отключения и т.п.

Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.

Вариант #2 — диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.

После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха. Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.

Вариант #3 — визуальный осмотр камеры холодильника

Если после размораживания внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.

Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если же двигатель продолжает работать – терморегулятор нужно менять.

После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов. В этот период нужно обратить внимание на длительность перерывов в работе компрессора.

Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание.

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый – соединен со световым индикатором.

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Замена на примере холодильника Стинол

Для холодильников Stinol поломка реле – довольно распространенное явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой вариант заложен производителем этого элемента. Модель Stinol-101 имеет только один компрессор, а вот в Stinol-103 их два: отдельно для холодильной и морозильной камеры.

Автоматика разных моделей немного отличается, что отражено на соответствующих электрических схемах, в остальном же эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта одновременно.

Чтобы понять, что холодильник Stinol нуждается в ремонте или замене термореле, нужно обратить внимание на следующие признаки:

компрессор работает без остановок и не реагирует, когда регулятор установлен на ВЫКЛ;
при переводе регулировочной ручки но отметку ВЫКЛ нет характерного щелчка;
температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере Stinol-103 используется термореле К-59, проверить маркировку несложно, она указана на корпусе. Чтобы снять регулировочные ручки, нужно использовать тонкое шило. Их нужно просто поддеть и снять. В модели Stinol-101 имеется только одна регулировочная ручка, а в Stinol-103 – две, по одной для каждого компрессора.

После того, как ручка удалена, нужно снять декоративную накладку, имеющую шесть выступов. Это хрупкий элемент, следует действовать осторожно, чтобы не повредить его. Под накладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, которые фиксируют панель управления.

Винты, удерживающие навеску дверцы холодильника, лучше снимать последними. Чтобы избежать возможных повреждений, дверь необходимо придерживать. Теперь можно приподнять панель и снять дверцу с петель.

Следующий этап – удаление верхней крышки холодильника.

Необходимые крепежные элементы располагаются на задней стороне. Их отвинчивают и снимают крышку. Таким образом будет получен свободный доступ к терморегулятору.

Сначала нужно отключить контактные соединители реле, после чего можно извлекать элемент из панели управления холодильника.

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, следует убрать пластмассовую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубку вынимают через предназначенное для этого отверстие.

Новый элемент устанавливают таким образом, чтобы неизолированный участок в его нижней части был надежно скрыт под накладкой. Отверстие закрывают пластиковой заглушкой, чтобы восстановить герметичность камеры.

Обычно капиллярная трубка выступает за пределы терморегулятора. Ее нужно осторожно поместить под верхней крышкой холодильника, места там достаточно.

Теперь нужно выполнить обратную сборку термореле и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова завинчивание крепежа навески дверцы выполняют последним, когда остальные аналогичные винты уже установлены.

Чтобы выполнить проверку состояния термореле холодильника Stinol в домашних условиях, можно использовать простую диагностику. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой наблюдается включение компрессора, термореле неисправно, требуется его замена. Если настройки терморегулятора сбились, их можно откорректировать, поворачивая регулировочные винты, но делать это следует в сервисном центре, располагающем необходимым оборудованием.

Не менее важным функциональным узлом в конструкции холодильника является пусковое реле, с устройством, назначением и методами ремонта которого ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Наглядно процесс замены термореле продемонстрирован в следующем видеосюжете, в котором мастер делится нюансами проведения ремонта холодильной техники типа Стинол:

Здесь подробно показан процесс замены терморегулятора на примере холодильника АТЛАНТ:

Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников содержатся в этом видео:

Процедуру замены терморегулятора нельзя назвать слишком сложной. Однако при неправильном обращении с этим элементом можно только ухудшить ситуацию. Подробное изучение процедуры выполнения ремонта и внимание к деталям помогут восстановить работоспособность холодильника.

Расскажите о том, как подбирали терморегулятор для восстановления работоспособности холодильника. Делитесь полезными сведениями и ценной информацией по теме статьи, которая сможет пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото и задавайте вопросы в находящемся ниже блоке.

Замена термостата холодильника «Стинол» | Мастерская гнома

Замена термостата холодильника «Стинол» относится к одной из самых частых процедур, выполняемых во время ремонта холодильника. Это чувствительная деталь, которая может выйти из строя под действием влаги или при скачках напряжения. Проявления поломки могут быть различными. Например, не так давно в мастерскую обратился один из наших старых клиентов из Москвы, Вадим Кириллович. Он пожаловался, что температура в холодильнике резко повысилась, компрессор включается редко и работает короткими периодами. Причин здесь могло быть несколько, без диагностики холодильника было сложно говорить об источнике проблемы, поэтому мы оформили заявку и выехали по адресу заказчика.

Нажмите на картинку, чтобы увеличить ее.

Диагностические работы

Прибыв на место, мы обнаружили старенький двухкамерный холодильник Стинол на базе одного стандартного компрессорного агрегата. Холодильнику было не менее десяти лет, за время эксплуатации проводилась заправка фреоном из-за утечки в области испарителя и замена пускового реле. Перед диагностическими работами мы внимательно осмотрели холодильник – визуально серьезных повреждений обнаружить не удалось, за исключением порядком изношенной уплотнительной резины.

Дальнейшие мероприятия заключались в проверке давления в системе манометром, целостности холодильного контура течеискателем, замере сопротивления обмоток компрессора. На этих стадиях отклонений от нормы обнаружить не удалось. Дальнейшая диагностика показала неисправность терморегулятора – он передавал компрессору неверные данные о температуре в холодильнике, занижал показания, поэтому двигатель запускался редко, работал недолго, нужная температура не набиралась.

Ремонтные работы

Вадиму Кирилловичу мы сказали, что необходимо заменить терморегулятор, так как работает он некорректно. Сама по себе деталь стоит недорого (у нас есть оригинальная запчасть), ее замена проводится быстро. После установки нового терморегулятора работа холодильника полностью нормализуется. Также желательно сразу заменить уплотнительную резину – она сильно изношена, пропускает теплый воздух, что также отрицательно сказывается на качестве охлаждения. Был произведен точный расчет стоимости, так как мы должны были ознакомить клиента с итоговой суммой. Заказчика она полностью устроила.

Ремонтные работы мы начали с демонтажа неисправного терморегулятора. Для этого нам пришлось снять дверь и частично разобрать панель управления. Демонтировав неисправную деталь, установили новую оригинальную запчасть, соединили все контакты, термопару аккуратно опустили в специально предназначенное для этого отверстие в испарителе. Убедившись в правильности монтажа терморегулятора, в обратном порядке установили элементы панели управления на место.

Дверь пока навешивать не стали, так как нам предстояло еще поменять уплотнительную резину. Старый уплотнитель извлекли из пазов, очистили место его крепления и установили новый дверной уплотнитель. Дверь навесили на место. По итогам проделанной работы был составлен договор и выписана гарантия. Чтобы в дальнейшем избежать поломки электроники холодильника, мы рекомендовали клиенту использовать стабилизатор напряжения.

Независимо от сложности поломки, всегда можно найти оптимальный и по возможности не очень дорогой способ ремонта. Просто поговорите со специалистами «Мастерской Гнома» и оставьте заявку на проведение диагностики и ремонта холодильника. Мы обязательно поможем вам!

Замена терморегулятора (термостата) холодильника своими руками

Датчик температуры позволяет поддерживать в холодильнике нужное количество холода. Он активирует компрессор, когда это требуется, что заполняет технику холодом. И такими «выбросами» он создает четко запрограммированные условия внутри холодильной камеры. Слишком тепло? Включается компрессор. Холодно? Выключается.

Основано это на том, что давление в детали меняется в зависимости от температуры. Им она соединяет или рассоединяет контакты, регулирующие работу компрессора. Так и происходит постоянное поддержание нужного количества холода. Однако нарушение работы может позволить компрессору слишком или недостаточно морозить.

Признаки того, что пора менять термодатчик

Деталь важная, поэтому признаки поломки будут более, чем серьезные и заметные. Они точно не оставят сомнений в том, что пора заменить ее. Поэтому Вам не доставит проблем проверка и последующая замена термостата холодильника. Признаки поломки:

Техника начала превращать продукты в лед. Да, это очень легко заметить. Мы уверены, что такое точно не пройдет мимо Ваших глаз и моментально заставит задуматься о ремонте. Также такая поломка может проявляться в образовании льда на стенках техники.
Продукты получают недостаточно холода. Понятно, что это приведет к их порче.
Вы слишком или недостаточно часто слышите работу компрессора. Да, за время работы техники Вы наверняка привыкли к шуму, однако изменение частоты может свидетельствовать о поломке.
Протечки также показывают нарушение работы техники. Лед тает из — за недостатка холода, добавлять который не позволяет сломавшийся термостат.

Инструкция по замене термостата

1. Проверьте местоположение детали

У старых холодильников она находится внутри, а у новых снаружи. Мы разберем случай с ее нахождением на дверце, однако способ подойдет для любого холодильника.

2. Открутите болты и снимите дверцу

Возможно, они закрываются резиновой накладкой. Сначала демонтируйте ее, дальше — дверцу.

3. Снимите заднюю крышку дверцы

Скорее всего, она держится на шестигранных винтах.

4. Демонтируйте ручку регулировки температуры

Для этого просто открутите ее от основного корпуса

5. Снимите кронштейн и вытащите термостат

Запомните тип подключения! Вам предстоит подключить новый абсолютно так же.

6. Замените деталь и соберите дверцу

Повторите в обратном порядке разбор.

Вот и все! Вы заменили датчик температуры! Мы искренне надеемся, что он прослужит Вам долго, а наша статья станет полезным знанием в быту!

Решились на самостоятельный ремонт? Самоделкин одобряет! Все запчасти найдёте у нас, на каждую гарантия качеста и совместимости.

Видеоинструкция по замене термостата

Ремонт и эксплуатация холодильников Стинол

_____________________________________________________________________________

В эксплуатации двухкамерный холодильник Stinol 101 EL с электромеханическим управлением и одним мотором компрессором. Проблема — в верхней камере горит свет, но не морозит, происходят переменные щелчки, нижняя камера тоже не морозит, стрелка в красной зоне. Агрегат не включается.

Если не работают обе камеры и слышны щелчки, то неисправен компрессор, либо в хол-ке произошла утечка фреона в системе.

В двухкамерном холодильнике Стинол 107L No Frost заменили компрессор (аналог) и включили. Он поработал сутки с показателями в морозильной камере больше минус 30 градусов, а в холодильной +20 градусов. Отключили, неделю стоял пустой и открытый, сегодня решили включить, надеясь на чудо. Все по-прежнему — морозильная работает, холодильная нет! Мотор не отключается, хол-к пустой! Что делать, это утечка фреон?

Больше похоже на засор капиллярной системы. Мог попасть воздух в систему и он замерзает на одной из трубок сзади. Если это так, то необходимо перевакуумировать и перезаправить систему.

После разморозки перестал работать двухкамерный холодильник стинол-107 L. В нем была какая-то трубка или проволока алюминиевая на конце запаянная. Она оторвалась. Что это за проволока или трубка была, и для чего она нужна?

Трубка, которая у Вас оторвалась — это трубка термостата. Без замены термостата теперь никак не обойтись и компрессор из-за этого и не включится. Именно по данным с термостата и включается мотор-компрессор.

У нас холодильник stinol rf s 275, вроде работает хорошо, но почему-то после того, как его мы помыли, стал пахнуть тухлым. Потом его еще раз разморозили, все выкинули не нужное, помыли, и он все равно продолжает вонять. Его даже открывать не хочется от этого. Поставили, соль, соду, поглотитель запаха, ничего не помогает. Поддон, куда стекает вода, так и не нашли. Подскажите, пожалуйста, что это может быть? Выкидывать жалко, он рабочий, вот что нужно сделать, чтобы он перестал издавать неприятный запах?

Необходимо почистить лоток для сбора талой воды, он установлен на компрессоре в моторном отсеке, сзади х-ка.

Объясните коды ошибок для холодильников Стинол?

Ошибка Е00 — Повреждён датчик температуры.
Ошибка Е01, Е10, Е11 — Температура воздуха в хол. камере превысила порог в 50С.
Ошибка Е02, Е20, Е22 — Дверь х-ка открыта и воздух в камере прогрелся выше 12С.
Ошибка Е03, Е30, Е33 — Температура воздуха в холодильной камере выше 12С.
Ошибка Е04, Е40, Е44 — В течение двух часов работы компрессора, температура в камере не достигла заданного предела и не повышается.
Ошибка Е05 — За час работы нагревателя испарители не прогрелись до 14С.
Ошибка Е06 — Нет напряжения на нагревателе во время включения режима оттаивания.
Ошибка Е07 — Замыкание в цепи при активировании функции оттаивания.

Стинол 101 с функцией Ноу Фрост не отключается автоматически. Если повернуть регулятор на лицевой панели чуть меньше 1, то отключается, но потом опять молотит без перерывов. В большой камере намерзает в правом углу в виде огромной капли. В морозилке, конечно, тоже намерзло, градусник на дверце в крайней нижней синей зоне. Какие могут быть причины? И надо ли размораживать агрегат до вызова мастера?

Наиболее вероятные причины подобной неисправности (не отключается х-к) могут быть следующие: Засор в капиллярной системе; Износ уплотнителя. Теплый воздух попадает и намерзает; Утечка в системе. Фреон испарился и не хватает его для охлаждения.

В эксплуатации холодильник стинол 107 er (однокомпрессорный, двухкамерный с Ноу Фрост). Как пользоваться регулятором температуры?

Пользоваться терморегулятором очень просто. Необходимо для оптимальной работы агрегата установить термостат между значениями 2 и 3.

В хозяйстве есть двухкамерный холодильник Стинол 107L No Frost. Перестал набирать температуру в холодильной камере, компрессор не отключался. Замена термостата на новый ни к чему не привела. В хол. камере, примерно посередине, образовался «пузырь» (отслоился пластик). Был оставлен в покое, куплен новый х-к. Сейчас появилась необходимость во втором агрегате. На вид старичок еще вполне себе ничего, поэтому первое, что пришло в голову — восстановить его. Не подскажете, что это может быть за неисправность, сколько может стоить такой ремонт, и вообще, стоит ли его восстанавливать?

Если компрессор работает не выключаясь и образовался «пузырь» на задней стенке холодильной камеры на пластике, то это утечка фреона в запененной части х-ка (в шкафу). Ремонт такой неисправности нерентабелен для агрегатов этой марки и не рекомендуем его делать. Для этого необходимо разобрать хол. шкаф и устранить утечку, запаяв отверстие.

Прошу помочь в следующем. У холодильника Стинол 101 вышел из строя регулятор температуры, и он перестал включаться (полгода была такая же ситуация). После замены терморегулятора выяснилось следующее: при включении розетки в сеть компрессор начинал работать, однако после некоторого времени, если отключить вилку из розетки и снова включить компрессор не включается, а только гудит. После некоторого времени при включении розетки он начинает работать. Раньше такого не было. Позистор в холодном состоянии 25 ом. После выключения и последующего замера показывает около 40-50 ом. Была произведена замена пускового позистора от х-ка Атлант, эффект тот же. Что Вы можете посоветовать?

Если отключить холодильник от электросети и сразу включить, то мотор-компрессор не запустится. Повторное включение в электросеть, возможно, производить только через 5 — 10 минут. В Вашем случае, скорее всего, неисправность заключается в терморегуляторе.

Холодильник стинол 256 двухкамерный, верх охлаждает, а морозилка перестала работать, вроде вытек фреон. Сколько будет стоить починка?

Если в агрегате перестала работать морозильная камера, то причины подобной неисправности: Выход из строя мотора компрессора; Неисправен термостат морозильной камеры; Неполадки пускозащитного реле — для моделей с 2-мя компрессорами. Утечка фреона в морозильной камере маловероятная причина этой проблемы. Утечка возможна только при проткнутом испарителе. Если вы не повреждали испаритель морозильной камеры, то, скорее всего это не «утечка».

Какой терморегулятор можно поставить в холодильник модели 101 ER.

Можно установить терморегулятор К-59 с длиной сильфонной трубки 2,5м.

Холодильник Стинол-107 ЕР Ноу фрост (двухкамерный). Ситуация такая: однажды из морозильной камеры раздался звук скрежета, как будто лопасть вентилятора обо что-то скребёт. При открытии двери мороз. камеры скрежет прекратился, т.к. вентилятор выключился. При закрытии вентилятор больше не включился. В итоге в мороз. камере температура поднялась, датчик на двери показывает ноль градусов, но по факту вроде мороз есть, но по ящикам не распространяется. В хол. камере вроде холод есть, но стал теплее, чем был. Подскажите советом, что могло случиться с ним?

Скорее всего, вышел из строя мотор вентилятора. Необходима его замена. Так же рекомендуем проверить, если в морозилке много снега, то может быть неисправна система оттайки морозильной камеры и именно за этот снег и задевал вентилятор, и был слышен звук скрежета.

Не работает двухкамерный холодильник Stinol-107, свет горит, но компрессор не работает. Какая может быть причина?

Причины неисправности могут быть следующие: Выход из строя термостата; Сгорел мотор-компрессор; Утечка фреона в системе.

У двухкамерного холодильника Stinol 101 no frost (возраст около 14 лет, ранее ничего не ломалось) появился свист в районе регулятора режима, причем при нажатии на регулятор свист пропадает, а при переключении режимов остается. Холодит пока нормально. Что делать?

Возможно, неисправен регулятор режима. Нужно его заменить.

Холодильник Stinol 107Е КШМХ-280/80. Морозилка работает отлично, а хол. камера почти не холодит. Может ли данный агрегат из-за неисправности потреблять слишком много эл.энергии по 100-150 КВт/ч в мес. (3-5 КВт/ч за сутки)? Или он просто сгорит от непрерывной работы от такой нагрузки?

Из-за неисправности потребление эл. энергии может возрасти. Из-за непрерывной работы компрессор может выйти из строя.

Холодильник Стинол 107 No Frost, 1998 года. Сломался терморегулятор. После его замены мастером терморегулятор был установлен в среднее положение, после этого он работал сутки и не отключался. После того, как терморегулятор повернула в выключенное положение, максимально влево после щелчка, агрегат стал отключаться, но не надолго. На задней стенке холодильной камеры намерзает шуба из инея. Времени, когда он отключается, недостаточно для растаивания инея. Морозильная камера работает нормально. В чем может быть причина?

Возможно проблемы с терморегулятором.

Холодильник stinol 256. У нас хол. камера не охлаждается, а мотор постоянно работает. На входе в мотор трубочка горячая, а на выходе не охлаждается трубочка. Морозильная камера хорошо работает. Что с ним может быть?

Если компрессор работает не выключаясь, а холодильная камера не охлаждается, то компрессор исправен, а вот, скорее всего, присутствует утечка фреона в системе хол. камеры.

Подскажите, пожалуйста, в чем может быть поломка? Холодильник стинол 107 (с одним компрессором). В течение года хол. камера работала всю хуже и хуже, температура всё поднималась и поднималась. Компрессор работал все дольше и дольше без выключений. Морозилка при этом работала исправно. А вчера он просто выключился. Свет в нем горит, при включении в розетку никаких щелчков, только начинает немного шуметь как вентилятор и через 1-2 минуты и этот шум прекращается.

Скорее всего, произошла утечка фреона, либо засор капиллярной системы. Так же, за это время работы мог выйти из строя мотор компрессор.

Холодильник двухкамерный однокомпрессорный Стинол 107 ER с ноу фрост. Работает 5 минут и 5 минут стоит. После поломки терморегулятора K59-1275 заменили его на K59-1260. Раньше работал 15-20 мин и стоянка примерно 30 мин, сейчас за 5 дней намерзает шуба в хк. 2 мастера кроме регулировки терморегулятора не смогли ничего сделать. Подскажите, в чем проблема?

Скорее всего, дело в засоре в капиллярной системе. Если образуется шуба — это первый признак.

Подскажите, пожалуйста, у меня холодильник Стинол 101 и не горит лампочка в нем и на панели. Купила новую лампочку и поменяла, и все равно не горит. В чем проблема и как устранить?

То, что у Вас не горит ни лампочка, ни светодиод на панели может означать неисправность в электропроводке агрегата. Если он работает нормально, и холодильная и морозильная камеры тоже, то не стоит переживать по этому поводу.

Холодильник Стинол-107L 1997 г. работал хорошо. Отключила, чтобы помыть. После этого не включается. Свет горит, а мотор не работает. Подскажите, что делать?

Наиболее вероятная причина неисправности заключается в терморегуляторе.

У меня холодильник стинол-107 кшмх. Обнаружила, что температура в хол. камере +17, вместо +5. Терморегулятор не вертели. Что это может быть?

Скорее всего, неисправен сам термостат (терморегулятор) хол. камеры. Необходима его замена на новый.

Холодильник Стинол 107 er с капельной разморозкой. При минимальной установки терморегулятора, где то на «10» часов, замерзают капли стекающей влаги на его задней стенки. Почему? Дальше убавлять уже не куда.

То, что на задней стенке замерзают капли — это абсолютно нормальная работа агрегата. Капли замерзают, и охлаждается холодильная камера, а потом они оттаивают. Не стоит переживать за такую работу, капли будут замерзать и в минимальном положении термостата, т.к. иначе хол. камера не будет работать корректно.

Холодильник стинол RF S 275. Отходит резинка на верхней дверце, постоянно горит лампочка. Образуется лед на задней стенке в правом углу (на той же стороне что и лампа). Можно заметить резинку? Или нужен другой ремонт?

В первую очередь необходимо устранить причину непрерывной работы лампы, возможно именно она мешает нормальной работе агрегата.

Двухкамерный холодильник Stinol 107 er (Ноу Фрост в морозилке). Агрегат работает в штатном режиме. Дренажные трубки проверены все нормально, но под ним есть течь воды в районе левой передней ножки. Примерно полстакана, может меньше. Наблюдаю в течении 3х дней. Если возможно, подскажите причину или ряд причин поломки.

Отодвиньте технику от стенки и проверьте пластиковое судно на компрессоре, возможно, там слишком много воды и она вытекает наружу, просто слейте воду. Также одна из двух дренажных трубок могла выпасть из судна и создавать течь

Холодильник стинол 107 не включается. Как можно пробить дренажное отверстие из морозильной камеры? За 14 лет ни разу не засорялось. Сейчас вода не капает, течет только из слива хк.

Для того, чтобы прочистить дренажное отверстие морозильной камеры, необходимо снять заднюю пластиковую крышку морозилки и добраться до самого дренажа, он находится за испарителем.

Холодильник стинол 275, компрессор работает и похоже фреона нет. Такое было 3 недели назад, как его можно проверить? Мыльной эмульсий проверили прошлый раз на моторе и трубных парках, не было утечки.

Дело в том, что фреон из системы вытекает не из компрессора, и проверять мыльной эмульсией нанося ее на компрессор нет никакого смысла. Утечка может быть в испарителе мороз. или хол. камерах. Мастера, для поиска места утечки ищут его при помощи течеискателя для фреона.

Холодильник стинол 256q 002. Гудит вентилятор (дверь морозильной камеры закрыта — гудит, открыта — не гудит). Тэны рабочие, льда нет, прозвонили сопротивление одного 329, другого 678. Открытие и закрытие дверцы на пару минут убирает шум. Что может быть неисправно? Обледенения системы нет.

При открытии дверцы морозилки — это нормально, что вентилятор выключается, иначе он бы выгонял весь холодный воздух наружу. Для начала надо бы проверить температуру в морозилке, может быть дело в этом и температура более — 16 градусов. Далее, надо проверять питание вентилятора и таймер оттайки.

_____________________________________________________________________________

Схема подключения термостата стинол 101. Прочие функции и особенности. Что делать, если в холодильном отделении

под ящиками для овощей есть вода

Все модели холодильников Стинол отличаются безупречным качеством и надежностью, но, увы, они, как и другие марки техники, не застрахованы от повреждений. На самом деле, есть несколько основных недостатков, которые могут быть характерны для этой марки. Рассмотрим более подробно несколько практических примеров.

Что делать, если двухкомпрессорный Стинол перестал охлаждаться?

Бывают ситуации, когда в холодильном отделении горит свет, но не работает один из двигателей и холодильник перестает охлаждаться.При этом второй мотор может работать исправно, но сильно нагреваться.

В данном случае неисправность, скорее всего, связана с проблемами в автоматических устройствах, таких как пусковое реле, терморегулятор или система No Frost (если есть). Специалисты должны установить более точную причину. сервисный центр. Дело в том, что если вы начнете его выяснять, методом исключения, последовательно заменяя все, что вы делаете, что может вызвать поломку, можно добиться прямо противоположного результата.Это связано с тем, что каждое реле, транзистор и датчик имеют свою маркировку. Если вы покупаете запчасть, которая по внешнему виду и разъему полностью соответствует неисправной, но буква или цифра в маркировке будут отличаться от оригинала, это может вызвать неприятные последствия, самым безобидным из которых будет выбивание автомат в щите.

Как показывает практика, такая самодеятельность часто приводит к сгоранию одного или сразу двух компрессоров.

Если собственник действительно имеет техническое образование, хорошо разбирается в электрических схемах и умеет делать ремонт своими руками, то приобретать запчасти рекомендуется только в сервисном центре, где, как правило, есть необходимые для всего ассортимент холодильников.

Что делать, если морозильная камера разморозилась или «наступило лето»?

Как показывает практика, большинство современных холодильников Стинол комплектуется двумя мотор-компрессорами, каждый из которых обеспечивает необходимую температуру в одной из камер.

В случае, если морозильная камера перестала выполнять свою непосредственную функцию, не замерзает или полностью разморозилась, может быть 2 причины: отказ мотор-компрессора или проблемы с автоматикой. Определить, какая из причин самая актуальная, достаточно просто.

Достаточно прикоснуться к обоим моторам. Если оба горячие или очень теплые — проблема в моторе. Чаще всего это межвитковое замыкание обмоток. Если один двигатель горячий, а другой холодный, проблема в автоматике.Чаще всего такая проблема встречается на холодильниках, оборудованных системой No Frost, которая просто выходит из строя.

Если это ваш случай, специалисты настоятельно рекомендуют обратиться в сервисный центр, где проведут полную диагностику, выявят неисправный элемент системы и произведут ремонт. Эта рекомендация обусловлена тем, что сама система автоматического размораживания включает в себя большое количество различных частей, каждая из которых может вызвать неисправность.

Что делать, если в однокомпрессорной установке не работает мотор?

В современной практике встречаются ситуации, когда внутри холодильной камеры холодильника Стинол работает освещение, но компрессор вообще не запускается, либо включается только на несколько мгновений, и он очень горячий.

В большинстве случаев причина данной неисправности кроется в неисправности самого двигателя-компрессора. Многие, услышав такой диагноз, сразу отвозят агрегат на свалку и получают новый. На самом деле все не так критично. Конечно, мотор — довольно дорогая деталь, но стоимость нового холодильника будет в разы выше.

Именно по этой причине специалисты рекомендуют покупать новый мотор-компрессор, характеристики которого будут даже выше, чем у неисправного.Единственным условием, в данном случае, является качественный и правильный монтаж деталей, который под силу только квалифицированным мастерам или людям, как минимум, имеющим техническое образование и общающимся с холодильниками на «вас».

Что делать, если однокомпрессорный Стинол перестал выключать двигатель?

В случае, если в холодильном оборудовании Стинол, оснащенном одним компрессором, возникли проблемы, в результате которых двигатель просто перестал выключаться, морозильное отделение продолжало исправно работать, а в холодильном отделении «царило лето» или было толстый снежный покров на задней панели, как показано на фото, наиболее вероятная причина — недостаточное количество фреона.Как правило, фреон сам по себе не испаряется, а значит, в системе есть утечка, которую необходимо устранить.

В этой ситуации необходимо обратиться в специализированную мастерскую или сервисный центр. Благодаря современным технологиям можно достаточно быстро найти и устранить утечку. У хорошего мастера на этот ремонт обычно уходит не больше часа. Когда герметичность восстанавливается, в систему добавляется хладагент, и холодильник продолжает нормально работать.

Что делать, если в холодильной камере под ящиками для овощей есть вода?

Если в какой-то момент вы заметили, что в холодильной камере Стинола, под ящиками для овощей и фруктов, начала скапливаться вода, это однозначно указывает на то, что дренажная система забита и ее нужно прочистить.Другими словами, излишняя влага просто не может просочиться через «заторы».

Для устранения этой проблемы можно пригласить специалистов сервисного центра, либо почистить водосточную систему своими руками. Единственное условие в этом случае — максимальная точность. Иначе можно повредить тонкую трубку и тогда без дополнительных затрат точно не получится.

Чтобы избежать неприятных последствий, специалисты рекомендуют посмотреть специальный видеоролик, с помощью которого вы наверняка получите ответы на большинство вопросов, которые могут возникнуть.

Что делать, если Стинол 101 EL не включен? В этом случае мы рекомендуем не пытаться самостоятельно выяснить причину поломки, а сразу же позвонить в сервисный центр. Наша компания предоставляет услуги по выезду мастера на дом для диагностики и ремонта неисправностей различной сложности. Это избавит вас от хлопот, связанных с транспортировкой громоздкого оборудования в мастерскую.

Обычно холодильник не включается из-за выхода из строя одной из следующих частей:

Пусковое реле.Если компрессор гудит, но холодильник не запускается, скорее всего, причина кроется в выходе из строя этой детали.
Мотор-компрессор. Признаками неисправности являются щелчки в момент запуска.
Термостат Если лампа освещения горит, но холодильник не запускается, необходимо заменить датчик температуры.
Модуль управления. Устройство чувствительно к колебаниям сетевого напряжения.
Контакт в электрической цепи окислен.

Это самые серьезные проблемы, из-за которых не включается.холодильник стинол 101 эл. Мастера нашего сервисного центра готовы отремонтировать холодильный агрегат любой сложности: от замены датчика температуры до ремонта мотор-компрессора. Использование оригинальных комплектующих гарантирует долгую работу холодильной установки.

Вдруг перестал включаться холодильник, полная тишина? Мастер-профессионал, сертифицированный специалист сервисного центра «Апельсин Холодильник», решит проблему. Вы можете рассчитывать на онлайн-диагностику и быстрое устранение неисправностей.На работе — гарантия.

Холодильник Стинол Стинол-101 — двухкамерный холодильник с одним компрессором. Морозильная камера расположена внизу шкафа. Обе камеры охлаждаются одной холодильной установкой. В холодильной камере на задней стенке, расположенной в корпусе шкафа, стоит плачущий испаритель. Морозильник — классический, который нужно размораживать один-два раза в год. Температура в камерах регулируется механическим термостатом, расположенным в верхней части шкафа, под крышкой пульта управления.Зеленый светодиод, расположенный справа от термостата, сигнализирует о включении холодильника в сеть.

Заявка на холодильник Стинол Стинол-101, приобретенный в начале 90-х, была подана с жалобой на полное отсутствие холода в холодильной камере.

При диагностике неисправностей электронный термометр измерял температуру в морозильной камере. На момент проверки было -27 ° С. Это указывало на наличие хладагента в системе, но при такой проблеме было возможно несколько неисправностей:

Засорение капиллярной трубки (крайне редко в этом холодильнике)
частичная утечка хладагента во вспененной части всасывающей линии — линии низкого давления (плачущий испаритель и вспененные трубопроводы)
частичная микротечка хладагента во вспененной части линии впрыска — линии высокого давления (тепловой контур)

В связи с тем, что часть трубопроводов данной модели проходит во вспененной части шкафа, единственное, что можно, а главное, что целесообразно, — это снять контур отопления.Заказчик был проинформирован о возможности протечки в оставшейся вспененной части испарителей, но в этом случае на этом холодильнике дальнейший ремонт не рекомендуется.

Удаление теплового контура холодильника Стинол.

Трубопроводы соединены и спаяны по контуру. На этом холодильнике оставшийся трубопровод, идущий от нагнетательного патрубка компрессора, был разрезан труборезом и после зачистки мест для будущих паек через петлю монтировался и припаивался к конденсатору.При разгерметизации системы в обязательном порядке меняют фильтр, который также является осушителем системы от влаги. Для вакуумирования и заполнения клапан Шредера впаивался в соответствующее сопло компрессора.

Смонтировав и припаяв все необходимые элементы, в систему для проверки залили небольшое количество фреона R-12. После проверки система была подключена к вакуумному насосу, чтобы исключить из него воздух. После откачки холодильная установка была заправлена необходимой дозой хладагента и подключена к сети для проверки работы и охлаждающей камеры.Дождавшись замерзания плачущего испарителя, заправочный шланг был отсоединен и клапан Шредера был закрыт. На этом холодильнике давно не было поддона для слива талой воды. По этой причине вода поступала прямо в компрессор, который покрылся ржавчиной. После ремонта на компрессор был установлен дренажный поддон.

Изготовление ремонт холодильника Стинол Стинол-101 , демонтирован тепловой контур, произведена подзарядка системы и установлен поддон для отвода конденсата.На момент проверки других дефектов не обнаружено.

Холодильник не включается: Холодильник запускается, но выключается через несколько секунд:

Дефект биметаллической пластины защитного реле.
Неисправна катушка пускового реле.
Обрыв пусковой обмотки двигателя.

Холодильник работает, но не замерзает:

Утечка фреона — если компрессор исправен и количество фреона в норме, конденсатор должен нагреться (может нагреваться до 70 градусов), следует аккуратно дотронуться до него рукой, если после продолжительной работы двигателя он остается холодный, то система разгерметизирована.Необходимо отключить холодильник от сети и вызвать мастера по ремонту холодильников Стинол.
Пониженная производительность мотор-компрессора — вызовите мастера по ремонту холодильников Стинол.

Холодильник подмерзает:

Нарушение регулировки термостата — прибор можно временно заменить на исправный, если холодильник заработал нормально, то неисправный термостат нужно вернуть на регулировку.
Потеряла форму и эластичность резиновое уплотнение дверцы холодильника.
Светодиод дверцы холодильника — регулировка геометрии дверцы осуществляется изменением натяжения двух диагональных стержней, находящихся под дверной панелью.
Пониженная производительность мотор-компрессора — нужно вызывать мастера для ремонта холодильников.

Холодильник сильно замерзает:

Если холодильник время от времени выключается, но температура в нем слишком низкая, то нужно немного повернуть ручку термостата против часовой стрелки.
Кнопка быстрого замораживания находится в нижнем положении.

Как проверить термостат холодильника? Схема холодильника и срочный ремонт

Современные холодильники считаются надежной бытовой техникой. В них практически нет сложной электроники, поэтому и деталей, которые выходят из строя, минимум. Самая частая поломка холодильника — это выход из строя термостата. В схеме механического управления холодильником он участвует в работе двигателя-компрессора.Монтируется терморегулятор в камере или на передней панели агрегата.

В холодильном оборудовании последнего поколения термостат заменен термистором. Этот прибор точнее справляется со своими обязанностями. В этой статье мы постараемся разобраться, как проверить термостат холодильника.

Общая схема работы холодильной установки

Как известно, холодильники и морозильники работают на фреоне. Пока это единственный газ, который не опасен и благодаря своим особым свойствам способен изменять агрегатное состояние.Он движется по системе охлаждения с помощью мотор-компрессора. Сначала на задней стенке агрегата создается повышенное давление, а на испарителе — пониженное. В результате фреон, находящийся на обратной стороне охладителя, сжижается, и на испарителе начинается испарение, что подтверждается схемой холодильника, прилагаемой к инструкции.

Устройство контроля температуры

Термостат — довольно простое устройство. Даже в современных холодильниках и холодильниках это простая контактная группа.Он контролируется манометрическим прибором с капиллярной трубкой, конец которой находится в камере и измеряет температуру. Сегодня в холодильниках есть два типа регуляторов температуры: механические и электронные.

Современный термостат состоит из двух основных элементов. Это коробка, в которой находятся управляющие и исполнительные механизмы, а также вытянутый в трубку капилляр. Коробка — сильфон (герметичная трубчатая пружина). От точности определяемых параметров зависит его герметичность.Сжатие и растяжение сильфона регулирует пружину, оптимизируя ее с помощью индикаторов давления. Современные механические термостаты могут иметь несколько пружин. Это зависит от назначения: холодильная камера или морозильная камера.

Более надежным и плавно регулируемым работой всей холодильной системы является электронный термостат для холодильника. Цена на это устройство намного выше механического и колеблется в пределах двух тысяч рублей (в то время как механика стоит до тысячи). В электронном термовыключателе за чувствительность отвечает тиристор, иногда резистор.

В высокоэнергетических холодильниках такие термостаты быстро выходят из строя. В холодильных установках класса A + с линейными компрессорами электронные регуляторы температуры требуют замены гораздо реже. Поэтому большинство производителей такого оборудования сегодня переходят на линейные компрессоры с электронными термостатами.

Принцип работы прибора

Прямое назначение термостата в холодильном агрегате — удержание заданной потребителем температуры. В компрессорных холодильных установках термостат включает и выключает двигатель компрессора, а в абсорбционных охладителях — нагреватель.Устройство, регулирующее температуру в охлаждающих камерах, называется измерительными конструкциями. Это означает, что работа агрегата зависит от нестабильности давления его наполнителя (обычно газа) при колебаниях температуры.

Механический термостат — это рычажное устройство с силовым рычагом и схемой контактов. Эластичный элемент (трубчатый сильфон) термостатической системы и пружина действуют на силовой рычаг. Электрическая часть устройства отделена от механической электроизоляционной прокладки.

Условия работы для фреона — концентрированного пара, давление которого зависит от температурного режима. В конце трубки уже скапливается сжиженный газ. Кусок трубки, в которой разделяются пары фреона и жидкости, реагирует на колебания температуры. Этот сегмент находится в зоне охлаждения.

Расположение термостата

Регулятор температуры всегда связан с температурными условиями переключения ручки. В поколениях прошлых лет тепловое реле находится под пластиковой крышкой внутри холодильной камеры.Для его замены нужно поднять переключатель режимов плоской отверткой, снять его, затем снять пластиковую крышку.

В моделях последних лет из прилагаемой инструкции (схемы холодильника) можно узнать, где находится термостат в холодильнике. Чаще всего его размещают над дверью. Чтобы добраться до него, нужно демонтировать переключатель режимов и пластиковую конструкцию, закрывающую термовыключатель.

Вероятные проблемы

Может быть несколько неисправностей, связанных с поломками термостата.Например, холодильник замерзает, но очень слабо. В этом случае следует попробовать отрегулировать регулятор температуры или заменить его. Перед проверкой термостата холодильника нужно убедиться, что дверца закрывается достаточно плотно, а компрессор работает на заданной мощности.

Бывает, что аппарат начал негерметично или компрессор работает без остановки. Необязательно, чтобы в каждом из этих случаев выходил из строя термостат. Вполне вероятно, что причина может быть в другой, но сначала необходимо проверить терморегулятор.

Возможный выход из строя терморегулятора

Самая частая причина выхода из строя термостата — физический износ. Почему так происходит? Неисправности термостата холодильника могут быть из-за потери герметичности, вздутия или окисления. Бывают случаи бракованного устройства, но это редко. Поэтому ремонтировать такую систему нет смысла. Дешевле будет заменить термостат в холодильнике.

Как проверить термостат самостоятельно

Есть несколько способов проверить термостат холодильника:

Самый надежный, по мнению экспертов, — это провести проверку тестером.Он покажет, есть ли сопротивление. Для этого снимаем термостат (предварительно отключив холодильник от сети). Его расположение можно найти в прилагаемой к холодильнику инструкции. Но почти всегда он находится под переключателем температуры. В случае, если тестер аналоговый, его необходимо переключить в режим измерения сопротивления и установить начальную точку. Затем откалибруйте (подключите щупы и одновременно установите стрелку на «ноль»). Цифровой тестер нужно перевести в положение «200» или «вызывной сигнал цепи».«Перед тем, как произвести измерение, необходимо сначала подержать термостат в ледяной воде. Так цифры будут точными.

Как проверить термостат холодильника более простым способом? Необходимо выключить агрегат. От терморегулятор необходимо снять клеммы и сразу замкнуть провода небольшим кусочком проволоки. Далее включаем холодильник и прислушиваемся, запустился ли компрессор. Дальше все просто: если компрессор молчит, значит нужно чтобы продолжить поиск и устранение неисправностей.Возможно, это проблема триггера или самого компрессора. Если последний исправен, значит, необходимо заменить термостат в холодильнике.

Неисправность термостата в холодильнике «Стинол»

Эта марка холодильников очень популярна в нашей стране. Практически единственный минус таких агрегатов — термостат очень быстро (через 5-6 лет работы) выходит из строя. Причина поломки — небольшой срок службы этого устройства, поставляемого немецкой компанией RANCO (5 лет).Термостат нарушает герметичность сильфона, который чувствителен к колебаниям температуры.

Дефекты, свидетельствующие о неисправности термостата холодильника:

«Стинол» не запускается при переводе переключателя в положение «выкл.» (Без щелчка).
Температурный режим в холодильнике выше нормального даже при установке регулятора на «максимум».
Компрессор устройства работает без остановки, даже если ручка регулятора находится в положении «выключено».

В домашних условиях локализовать неисправность терморегулятора холодильника «Стинол» невозможно. Но если компрессор включается при замыкании контактов перемычкой, значит, велика вероятность неисправности терморегулятора, а потому необходимо обращаться в фирму, производящую срочный ремонт холодильников.

Срочный поиск неисправностей

Поломка холодильника из-за выхода из строя термостата, особенно в жаркое время года, похоже на конец света.Пропадают продукты, нет возможности остудить напитки, может быть протечка, которая повредит пол. Естественно, необходимо вызвать мастера.

Необходимо учитывать, что срочный ремонт холодильников всегда проводится на дому. Но профессиональный мастер, имеющий большой опыт работы, легко определит неисправность по вышеперечисленным признакам и подойдет к задаче с необходимым комплектом запчастей.

Вы можете отрегулировать работу термостата самостоятельно

После замены терморегулятора или длительной эксплуатации в холодильнике возможны незначительные изменения.Причин может быть несколько, но чаще всего это не полностью регулируемый термостат. Как это исправить?

Настройка термостата холодильника — процесс кропотливый и длительный. Прошедшее время зависит от продолжительности циклов между включением и выключением этого устройства. Если время ограничено, термостат можно отладить, замерив температуру в морозилке или холодильнике. В этом случае нет необходимости корректировать температуру окружающей среды.

Основы отладки термостата

Регулировка заключается в натяжении или ослаблении силовой пружины.Для этого необходимо выяснить, где находится винт силовой пружины, в каком направлении поворот будет ослаблять температуру, а в какую — увеличиваться для конкретной модели холодильника. Обычно при повороте винта на пружине по часовой стрелке температура повышается, а при повороте против часовой стрелки — понижается (один оборот составляет примерно 5-6 ° C).

Перед началом работы необходимо вытащить прокладку между сильфоном и стенкой камеры (после завершения регулировки прокладка должна вернуться точно на место).Затем измеряется температура на полке испарителя при работающем мотор-компрессоре и в среднем температурном режиме. Через 3-3,5 часа снова измеряют температуру. После сравнения начальной и конечной температур необходимо ослабить или подтянуть силовую пружину (после отключения холодильника от сети).

более 10 возможных причин |

Если холодильник не включается, первое, что нужно проверить — это наличие тока в розетке. Конечно, не вся исправность настолько серьезна, что впору искать гарантийный талон, а то и вызывать мастеров.Некоторые сбои и неисправности можно исправить очень и очень быстро. Кстати, эти бытовые механические холодильники ломаются только по нескольким причинам, но современные импортные, цифровые до сих пор пытаются угадать, почему они сломались.

Если лампочка в холодильнике не загорается

Если вдруг в холодильнике погасла лампа, то стоит убедиться, что к этой поломке не привели более серьезные причины. Может, если проблемы с проводкой, бывает, что это происходит из-за поломки розетки.Если такой причины нет, вспомните, не гудел ли в последнее время холодильник. Точнее как долго не гудит — если больше 20 минут вполне может быть поломка. Может дело в напряжении.

Если после выключения света сам холодильник все равно работает и замерзает, значит проблема в лампочке.

Если лампочка в холодильнике не горит, то, возможно, он перегорел

Два варианта с лампочкой:

Если лампочка внезапно выключилась — ее необходимо заменить;
Если лампочка сначала слабо горела, потом вспыхивала, а потом полностью отключилась, причина, вероятно, в картридже — обычно такая поломка характерна для старых бытовых холодильников, в которых в этих местах скопились грязь и жир.

Новую лампочку нужно подбирать в соответствии с моделью холодильника. Самыми экономичными считаются светодиодные лампы. Используйте только фирменные лампочки, подходящие к конкретной модели холодильника. Может ли лампочка перегореть от скачка напряжения? Бывает и такое.

Замена лампочки осуществляется так же, как и в другой технике. Снимите защитный колпачок, бывает, что он прикручивается винтиком, а иногда и на защелке. Как раз на этом этапе не забудьте отключить холодильник от сети.А если лампочка перегорает очень быстро, это может быть в деформации внутренней панели холодильника. Кнопка переключателя просто не нажимается. То есть зря лампочка горит. На кнопку можно наклеить пластину из пенополистирола или подобного материала нужной ширины — и проблема будет решена.

Что делать, если холодильник не работает и горит индикатор

Если в холодильнике горит свет, а мотор не издает звука, причиной такой поломки могут быть три фактора.Первый — это поломка термостата. Возможно, он полностью вышел из строя, или может быть, что термостат не работает должным образом. Проверить поломку несложно: клеммы нужно отсоединить от термостата, подключить провода напрямую, обязательно в обход термостата. Если методика работает, причина определяется. Либо замените термостат самостоятельно, либо вызовите мастера.

Также причинами неработающего холодильника при работающем свете могут быть:

Неисправна кнопка разморозки — и проверяется так же, как и терморегулятор;
Холодильник не продувается нужным количеством воздуха, наблюдались нарушения теплоотдачи из-за пыли на трубках конденсатора.

Если у вас нет опыта ремонта холодильника, то разбирать его самостоятельно не рекомендуется

А иногда причина в том, что холодильник просто долго стоит неровно. Из-за перекошенных дверей в нее попадает теплый воздух. Так что это тоже нужно проверить.

Почему не включается компрессор холодильника?

Есть определенные признаки неисправности, которые помогают в диагностике. Их может определить не только мастер.А дальше вы можете прочитать, что делать в этой ситуации.

Если компрессор не работает:

Лампочка горит, а мотор не работает, слышны щелчки — компрессор перегорел, необходима его замена;
Лампочка горит, мотор не работает, иногда слышны щелчки — вышел из строя регулятор тремора, то есть надо менять термостат;
В электронном холодильнике горит свет, а мотор не работает — мог выйти из строя датчик воздуха, его нужно поменять;
А холодильник не запускается, и лампочка не горит — сломалось реле стартера, тоже надо поменять эту деталь;
Холодильник просто не запускается, лампочка либо горит, либо совсем не горит — возможна неисправность в модуле управления, нужно перепрошить плату управления.

Из этого следует только одно — диагностика горящей / негорящей лампочки не всегда работает. Холодильник щелкает, стреляет, не запускается, долго отключается — все это нужно проверять, а не дожидаясь, пока он сломается. А если какой-то элемент нагрелся, лучше срочно вызвать мастера.

Причины: не работает холодильник Стинол, Индезит, Атлант и др.

В десятках различных рейтингов холодильников сложно не запутаться.У кого-то еще советская Бирюса (но чаще на даче), а кто-то меняет Самсунг на Норд, и ищет что еще такое возникло на этом рынке. Но ломаются даже самые крутые модели.

Если холодильник не работает, то это может быть из-за неисправности компрессора

Например, некоторые модели Indesit грешат тем, что могут громко щелкать. Не все, но есть такие, которые отмечаются покупателями в многочисленных отзывах. Но Норд иногда покупать страшно, потому что есть бракованный прибор, и компрессор в нем будет работать просто без остановки.

Холодильник

Zanussi, а точнее некоторые его модели, грешат неудачной системой капания, из-за которой он постоянно мокрый. Полочки узкие, что очень неудобно в использовании. И электроника приносит морозильник. Так что марка и цена всего один полюс, отзывы читайте, присмотритесь.

Почему не включается холодильник (видео)

Поломки в холодильнике не так уж и редки, и иногда виноваты в них сами хозяева. Холодильник не размораживают, за ним мало ухаживают, дверцы часто закрываются не до конца, элементы не чистятся и т. Д.И это первый пункт в уходе за техникой, которая должна прослужить не менее 10 лет.

Легкий ремонт!

слабых мест холодильников Стинол (Stinol)

Завод по производству холодильного оборудования «Стинол», созданный на базе Новолипецкого металлургического комбината, выпустил первые одноименные холодильники в 1993 году. За счет шести позиций ассортимент продукции значительно расширился в 2000 г. — присоединение к предприятию итальянской компании Indesit Company и начало производства холодильного оборудования под торговой маркой Indesit.

Завод выпускает одно- и двухкамерные холодильники разных габаритов и устройств, но также и в энергетическом классе. Холодильники Стинол хорошо известны как российскому потребителю, так и далеко за пределами российского рынка своей доступной ценой, удобством использования, надежностью, простотой, доступностью для устранения неполадок с устройством. Эти агрегаты, благодаря использованию экологически чистых компонентов и материалов для озонобезопасного хладагента, являются первыми экологически чистыми холодильниками отечественного производства.

Возможные неисправности и их причины

Правильное и регулярное техническое обслуживание холодильников является залогом их долгого десятилетнего срока службы без серьезных поломок и неисправностей. Однако вероятен и внеплановый ремонт холодильников Стинол, который может быть при падении напряжения в электросети.

Агрегат находится в непредусмотренных производителем условиях, например, работа под прямыми солнечными лучами или в жарком помещении, установка прибора у стены или нагревательных приборов, износ или повреждение рабочих механизмов и т. Д.Чаще всего эти неблагоприятные факторы приводят к работе холодильника в режиме повышенного износа и выхода из строя нескольких механизмов:

возникновение течи по причине засорения дренажной системы слива
неравномерное включение и выключение холодильника или нет. — рабочее состояние агрегата при горящем индикаторе, что может быть связано с проблемой пускового реле или более серьезной проблемой проблема с компрессором
неисправность термостата, утечки хладагента, проблема с плотностью закрытия дверцы, которая неизбежно приводит к повышению температуры в холодильных камерах
, вероятности утечки фреона, что приводит к нарушению работы холодильного контура
, повышению температуры в морозильной камере, что связано с выходом из строя системы No Frost.

Выявление и устранение неисправностей

Выявление и устранение существующих проблем требует профессионального подхода, использования современного оборудования и качественных комплектующих для диагностики и ремонта. Сервисные центры компании способны произвести диагностику и даже ремонт холодильников в домашних условиях в удобное для владельцев время. Мастера-ремонтники, зная слабые стороны холодильников Стинол, оперативно, достаточно внимательно и экономично, с соблюдением правил безопасности произведут пошаговую диагностику и выполнят полный комплекс работ по выявлению любых скрытых дефектов и ремонту:

конденсатор и испаритель,
замена мотор-компрессора,
термостат,
пусковое реле,
испаритель,
фильтр
устранение течи фреона или заправки конденсата
и т. д.

, сервис «translate.yandex.ru»

принципов работы разных типов, типовые неисправности, комплектующие. Замена и проверка термостата холодильной камеры

Термостат (или термостат, термостат) — ключевой элемент холодильника, с помощью которого регулируется температура внутри агрегата. В определенные моменты термостат подает сигналы на мотор-компрессор на включение / выключение режима охлаждения в камерах холодильника и тем самым поддерживает температуру внутри агрегата.

В электромеханических моделях холодильников термостат представляет собой терморегулирующий механизм с датчиком температуры. Датчик температуры (датчик температуры) представляет собой термопару в виде провода, конец которого подводится либо к испарителю, либо непосредственно к камере холодильника. Там он измеряет температуру.

В моделях холодильников с электронным управлением роль термостата выполняет модуль управления и датчик температуры, которым является обычный термистор.Как и в электромеханических моделях, датчик температуры может располагаться в испарителе или внутри холодильника и / или морозильника.

Современный двухкамерный холодильник может иметь от 1 до 5 датчиков температуры (в многокамерном может быть и больше), которых, в зависимости от устройства холодильника, может располагаться:

возле испарителя холодильной и / или морозильной камер;
внутри холодильника или морозильника;
в отдельных зонах внутри холодильной камеры могут быть дополнительные датчики температуры, контролирующие температуру в этой зоне, например, в «зоне свежести»

По статистике мастерской RemBytTech, неисправный термостат (или датчик температуры в электронных моделях холодильников) — одна из основных поломок холодильников (20-25% случаев).Следует сразу понимать, что ремонту не подлежит, в любом случае необходимо будет установить новый.

Замена термостата, простая на первый взгляд, имеет множество нюансов, поэтому лучше всего доверить ее специалистам. Специалисты сервисного центра «РемБытТек» произведут замену датчика температуры в домашних условиях в течение 24 часов после вашего запроса, и ваш холодильник будет полностью исправен!

Цены на замену термостата при ремонте холодильника

Стоимость замены датчика температуры в холодильнике начинается от от 1600 рублей … В стоимость ремонта входит демонтаж старого и установка нового термостата. Ниже приведены расценки на замену в зависимости от марки холодильника.

Марка холодильника	Стоимость * (только работа)	Гарантия
Выезд мастера	Бесплатно	—
Холодильник Стинол	от 1800 руб.	6 месяцев
Холодильник Атлант	от 2000 руб.	6 месяцев
Холодильник Liebherr	от 2400 руб.	6 месяцев
Холодильник Indesit	от 2000 руб.	6 месяцев
Холодильник Electrolux	от 2200 руб.	6 месяцев
Холодильник Vestfrost	от 2600 руб.	6 месяцев
Холодильник Samsung	от 2400 руб.	6 месяцев
Холодильник Ariston	от 2000 руб.	6 месяцев
Холодильник LG	от 2400 руб.	6 месяцев
Холодильник Бирюса	от 1800 руб.	6 месяцев
Холодильник Whirlpool	от 2400 руб.	6 месяцев
Холодильник Sharp	от 2900 руб.	6 месяцев
Холодильник BOSCH	от 2500 руб.	6 месяцев
Холодильник AEG	от 2900 руб.	6 месяцев
Холодильник Siemens	от 2400 руб.	6 месяцев
Холодильник BEKO	от 1800 руб.	6 месяцев
Холодильник ЗИЛ	от 1600 руб.	6 месяцев
Другая марка	от 1600 руб.	6 месяцев

* Цена указана только за работу, стоимость нового термостата не входит в цену и оплачивается дополнительно. Или возможна установка приобретенного вами датчика.

От чего зависит стоимость замены термодатчика?

От стоимости детали. Он может сильно различаться в зависимости от марки холодильника.
От типа холодильника. Термодатчики для моделей холодильников с электронным управлением дороже, чем для электромеханических. И поменять их сложнее.
По месту нахождения датчика. Значит, менять датчик температуры испарителя в его вспененной части крайне трудоемко: нужно разрезать теплоизоляцию, а после замены снова восстанавливать.

Порядок работ по замене термостата

Разборка холодильника … В электромеханических моделях мастер разбирает корпус холодильника, чтобы добраться до термостата (который обычно находится под верхней крышкой агрегата). В электронных моделях разборка осуществляется как снаружи (чтобы добраться до модуля управления, который также находится под верхней крышкой агрегата), так и внутри холодильной камеры, где спрятан датчик температуры.
Демонтаж неисправного термостата. Для этого в электромеханических моделях предварительно отсоединяются контактные разъемы от термостата. Далее мастер снимает осветительный блок и вытаскивает термопару термостата. В электронных моделях сначала отсекают датчик температуры от блока управления, а затем изнутри холодильника через заднюю стенку протягивают провод с датчиком температуры.
Установка нового термодатчика. В электромеханических моделях агрегатов мастер подключает разъемы к новому термостату. Затем через специальное отверстие в канал испарителя опускается термопара, а само отверстие заделывается герметиком. В электронике: сначала через заднюю часть холодильника пропускается провод, на конце которого находится датчик температуры. После этого провод подключается к модулю управления путем пайки или скручивания провода. Места пайки или скручивания покрывают термоусадкой для предотвращения попадания влаги.
Сборка корпуса холодильника. Выполняется в порядке, обратном разборке. Перед сборкой мастер проверяет сопротивление датчика температуры на соответствие заводским значениям. Если при замене термостата в электромеханических моделях термопара слишком длинная, мастер помещает ее в полость под верхней крышкой холодильника.
Проверка работоспособности. На завершающем этапе мастер включает холодильник в сеть и некоторое время следит за правильностью его работы.

Преимущества «РемБайтТек» для Вас

Бесплатное посещение мастера. Если вы согласны заменить неисправный термостат мастером RemBytTech, вам не нужно будет платить за его отъезд
Ремонт дома в течении 24 часов. Наши специалисты произведут замену термопары прямо у вас дома, не доставив неисправный холодильник в сервисный центр.
Удобный график работы. Сервисный центр «РемБытТех» работает ежедневно с 8 до 22 часов, поэтому вы всегда можете выбрать удобное время для приезда мастера.
Гарантия 6 месяцев на работу и новый датчик. После замены мы даем гарантию на исправную работу холодильника 6 месяцев.

Признаки неисправности термостата в холодильнике

Есть ряд признаков, которые могут указывать на неисправность термодатчика. Но точную причину можно установить только после диагностики.

Не работают одна или обе камеры холодильника … Если в холодильнике несколько термодатчиков, то камера, термореле которой вышло из строя, работать не будет. Если вышел из строя холодильник с одним термостатом или датчик испарителя, обе камеры холодильника работать не будут. Свет внутри холодильной камеры будет включаться при выходе любого датчика температуры. На некоторых моделях холодильников может загореться индикатор Alarm, указывая на повышение температуры в одной или обеих камерах. Электронные блоки также могут отображать код ошибки на дисплее.
Компрессор холодильника редко выключается или работает без перебоев. В этом случае толстый слой льда может образоваться на задней стенке холодильной камеры (если агрегат оборудован системой капельного размораживания) или в морозильной камере. Нарушен температурный режим: замерзают обе камеры (с одним терморегулятором) или только одна (у которой вышел из строя датчик температуры воздуха).
Компрессор холодильника редко включается … При этом температура в обеих камерах выше требуемых значений (вне зависимости от установленной температуры). Неисправность может сопровождаться звуковым или световым сигналом тревоги, если холодильник оснащен этими функциями. Они сигнализируют о повышении температуры внутри агрегата.

Замена термостата в холодильнике — непростая задача. Без специальных знаний в области электроники и без знания местоположения датчика он не будет работать с ним самостоятельно.Для этого звоните в службу «РемБытТех»:

или отправьте менеджеру.

В течении 24 часов после вашего запроса мастер приедет к вам домой, диагностирует и заменит термостат.

Ваш старый холодильник перестал так же замерзать, как раньше? Он часами выключаться не хочет, а в камере все равно +10 градусов? А может холодильник вообще не хочет включаться? Пора проверить термостат! Именно проблемы с ним чаще всего дают о себе знать таким образом.Как можно проверить? Во-первых, нужно как-то к этому добраться. Рассмотрим пример модели холодильника с верхним расположением регулятора.

Где находится термостат для холодильника и как к нему добраться?

Немедленно отключите холодильник от сети. Найдите в холодильнике, где находится термостат, и посмотрите, как крепится защитная панель (рис. 1: справа — термостат, слева — защелки защитной панели). Вытяните крышку, вытащив язычки из пазов.Затем открутите винты, удерживающие ручку и крышку, непосредственно закрывающую «внутренности» термостата (рис. 2). Затем снимите прозрачную панель, защищающую лампочку внутри холодильной камеры (рис. 3). В противном случае эта панель будет мешать добраться до нужной части.

При извлечении пера обязательно запомните или сфотографируйте его местоположение. Обратите внимание, что при установке край ручки должен выходить за край защитной панели (рис.4-а), а на наконечнике термостата должен быть специальный пластиковый колпачок (рис. 4-б). Итак, вы подошли к термостату (рис. 5).

Как проверить термостат холодильника: метод первый

Если холодильник не включается, нужно отсоединить два провода питания, замкнуть их напрямую. Если компрессор запускался, то термостат для холодильника был тем самым «слабым звеном», которое не пропускало электричество. Он не подлежит ремонту и подлежит полной замене.
Для установки новой детали необходимо аккуратно демонтировать старую. Откручиваем винты, которые видите, снимаем термостат и выходящие из него провода. Они прижимаются специальной пластиной (рис. 6). При разборке обращайте внимание на положение пластины и затяжку центральной гайки. При установке новой детали положение пластины и гайки должно совпадать.

Второй метод проверки

Снятый термостат можно проверить простым механическим методом.Проверьте функцию, щелкнув небольшой язычок рядом с центральной гайкой (рис. 7). Если тарелка не двигается или не щелкает, термостат холодильника точно не работает должным образом.

Метод испытаний №3

И, наконец, третий способ, которому больше всего доверяют профессионалы. Необходимо проверить термостат на сопротивление. Установите тестер в режим измерения сопротивления на минимальное значение (рис. 8). Откалибруйте тестер, включив его и соединив оба датчика (рис.9) и выставив стрелку на ноль (рис. 10). Если тестер сразу «зашкаливает», то вы окончательно убедились, что регулятор нуждается в замене. Дефектная деталь покажет значение «0».

Новый термостат следует искать только в специализированных магазинах, продающих оригинальные запчасти для холодильников (например, ALM-запчасти). Там вы обязательно купите оригинальные запчасти и получите на них гарантию производителя. Удачи тебе!

По материалам киевского магазина по продаже оригинальных запчастей и комплектующих для бытовой техники АЛМ-запчасти.com

В этой статье рассмотрим на примере « Как заменить термостат холодильника Indesit » Сделай сам. Для начала нужно понять, что такое «Терморегулятор» — это
одна из основных частей, которая отвечает за включение и выключение компрессора при заданной температуре. Довольно частая причина, когда не работает холодильник. Расположение термостата разное: внутри холодильной камеры или под крышкой снаружи. В более современных холодильниках термостат вынесен изнутри холодильника наружу.

Рассмотрим на примере, как самостоятельно заменить термостат холодильника Индезит с нижним расположением морозильника.

Определите, где находится термостат возле холодильника

Во-первых, посмотрите, где находится ручка температуры вашего холодильника. Да, нашел. В нашем примере он расположен над дверцей холодильника. Снимите ручку термостата:

Откручиваем два винта под пластиковой крышкой. Отверткой подденьте пластиковую крышку в центре с верхней стороны и потяните на себя.Может с первого раза не получится, но попробуйте еще раз, все должно получиться:

Затем откручиваем винты за крышкой холодильника:

И поднимает железную крышку, чтобы добраться до термостата:

Добрались до термостата. Обратите внимание, что конец трубки термостата входит в корпус холодильника и закрывается небольшой липучкой.

Вытаскиваем трубку из корпуса. Откручиваем термостат от пластикового держателя. Запоминаем, где и какие провода подключены, т.е.е. смотрим номера контактов на термостате, их три: 3, 6 и 4.

Собирать в обратном порядке.

Будьте осторожны, вы делаете это на свой страх и риск. Если вы сомневаетесь и не знаете, как правильно поменять термостат холодильника, доверьте это мастеру. Эта статья не является полным руководством по ремонту!

Большое количество неисправностей в холодильниках Атлант, Бирюса, Норд зачастую напрямую связано с поломкой автоматики и требует замены термостата.Термостат — это небольшое устройство, которое поддерживает необходимую температуру, передавая сигнал на компрессор.

Принцип действия

Сама система охлаждения внутренней камеры состоит из баллона с фреоном и капиллярной трубки. Эта система взаимосвязана с испарителем. Термостат представляет собой термочувствительное реле и работает как переключатель, который активируется при изменении размера сильфонной трубки. Момент срабатывания термостата устанавливается термостатом.

На данный момент существует довольно много разновидностей терморегуляторов в зависимости от производителя холодильника (Атлант, Бирюса, Норд и другие).

У владельцев часто возникает вопрос: как заменить терморегулятор при ремонте холодильника.

В старых модификациях холодильников Индезит, Атлант и Стинол терморегулятор расположен со стороны внутренней стенки холодильной камеры.Холодильники «Норд», «Аристон», «Бирюса» и другие двухкамерные термостаты расположены снаружи над верхней дверцей.

Если холодильник оборудован механической ручкой управления, термостат подключается к ней напрямую.

Для замены неисправного термостата необходимо соблюдать некоторые требования.

Открываем дверь на верхнюю камеру холодильной установки. Далее:

Откручиваем болты, находящиеся под верхней крышкой.Плоской отверткой сжимаем защелки, фиксирующие верх крышки.
Поднимите крышку и снимите ее. За ним можно увидеть термостат с гайкой. Его необходимо ослабить, открутив по два болта с обеих сторон панели.
Откручиваем гайку на регуляторе температуры. Отодвигаем крышку от холодильной установки. Внутри вы можете найти крючок, фиксирующий проволоку. Его надо отжать.
Вытаскиваем термостат вместе с проводами.Отсоединяем провода от элемента. Вытаскиваем трубку из колбы с фреоном, которая идет в корпус холодильника. Берем новый термостат и подключаем к нему провода.
Установка выполняется в обратном порядке.

В случае, когда терморегулятор расположен внутри холодильной камеры, замена еще проще. Достаточно отвинтить защитный кожух, отсоединить проводку термостата и заменить неисправную деталь.

Результат

Как видите, замена термостата холодильника своими руками — довольно простая задача. Главное — правильный выбор новой детали и соблюдение последовательности операций. Чтобы потом было легко собрать холодильник, можно снимать все работы на видеокамеру. Это поможет вам избежать ошибок при сборке и ваш холодильник снова заработает.

Холодильники

СТИНОЛ широко используются в России. Опыт эксплуатации таких холодильников показывает, что через 5-7 лет в них выходит из строя терморегулятор (или термостат).Наиболее частая причина этого — нарушение герметичности сильфона — термочувствительного элемента в регуляторе. Причина в том, что срок службы этих устройств немецкой компании RANCO составляет около 5 лет. Рассмотрим неисправности термостатов серии «К» в холодильниках «Стинол-101/103», а также порядок их замены.

Примечание.

Разница между моделями STINOL 101 и 103 в том, что второй имеет два компрессора (отдельно для холодильника и морозильника).Схемы включения компрессоров в этих холодильниках практически идентичны, за исключением типов элементов системы автоматики (см. Соответственно рис. 1 и 2).

Рисунок: 1

Рисунок: 2

В статью не включены дефекты холодильников, вызванные неисправностью компрессоров, тепловых и пусковых реле, а также других элементов.

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости замена регуляторов температуры

Компрессор холодильника не включается ни при каком положении ручки регулировки температуры.При переводе ручки в положение ВЫКЛ характерного щелчка нет.
Компрессор холодильника работает непрерывно, даже если ручка регулировки температуры выключена. Температура в морозильной и холодильной камерах (МК и НК) значительно ниже нормы.
Температура в MC и HC выше нормы даже при максимальном положении (крайнее положение по часовой стрелке) ручки регулировки температуры.

Замена и проверка термостата холодильной камеры

На примере холодильника «Стинол-103» рассмотрим порядок замены термостата К-59 типа ХК (маркировка типа и номера выводов нанесены на его корпус).Этапы замены показаны на рис. 3-9.

С помощью шила или тонкой отвертки подденьте ручки регулировки температуры и снимите их (на рис. 3 показана левая ручка).

Рисунок: 3

Примечание

В холодильнике «Стинол-101» всего одна ручка регулятора температуры. Затем снимите декоративную крышку 2. Крышка имеет 6 выступов, которые удерживают ее в приборной панели. Два выступа расположены по бокам крышки и два (снизу и сверху) на расстоянии 17 см от ее краев.Поскольку крышка сделана из хрупкого материала, снимайте ее осторожно. Сняв крышку, отверните гайки 1 крепления терморегуляторов (рис. 4).

Рисунок: 4

Затем снимаются винты с шестигранной головкой, удерживающие приборную панель. Следует отметить, что при снятии панели, последними необходимо открутить винты крепления дверной петли 1 (рис. 5).

Рисунок: пять

В этом случае дверь должна поддерживаться.Открутив все винты, приподнимите панель и снимите дверцу. Затем на задней стенке холодильника откручиваем крепежные винты и снимаем верхнюю крышку. Снимите термостат с панели приборов (рис. 6), предварительно отсоединив от него контактные разъемы.

Рисунок: 6

Чтобы не перепутать разъемы при подключении нового регулятора, их следует промаркировать. В HK открутите пластиковую полоску 1 (рис. 7) и освободите капиллярную трубку 2.

Рисунок: 7

Снимите блок освещения 1 (рис. 8), отвернув винт, утопленный в его корпусе.

Рисунок: 8

Вытяните капиллярную трубку термостата наружу через отверстие 2. Установите и подсоедините новый термостат. При этом обращайте особое внимание, чтобы не повредить капиллярную трубку. На конце трубы есть участок, на котором нет изоляционного материала.При установке трубки убедитесь, что этот конец полностью скрыт декоративной крышкой 1 (рис. 7). Для сохранения герметичности УВ закройте отверстие на задней стенке холодильника, образовавшееся при монтаже / демонтаже капиллярной трубки, пластичной массой 1 (рис. 9).

Рисунок: девять

Поскольку длина капиллярной трубки намного больше, чем требуется, ее осторожно помещают в свободные полости под верхней крышкой холодильника.

Сборка холодильника производится в обратной последовательности. Следует отметить, что после установки двери винты крепления петли 1 (рис. 5) затягиваются в последнюю очередь.

Проверка термостатов

Понятно, что проверить терморегуляторы в домашних условиях невозможно; для этого требуется специальное оборудование. Однако есть простой способ проверить эти устройства на глаз. При комнатной температуре контакты 3 и 4 термостатов серии «К» должны быть замкнуты. Если есть признаки неисправности 1, замкните его контакт перемычкой.3 и 4. Если компрессор затем включается, можно сделать вывод, что термостат неисправен и его необходимо заменить. Следует отметить, что термостаты имеют регулировочные винты. Они, как правило, закрашиваются и их регулировка без специального оборудования не рекомендуется. В таблице 1 приведены технические характеристики термостатов серии «К».

Тип термостата	Диапазон температур, в котором обеспечивается работа термостата С	Диапазон регулирования, С	Перепад срабатывания, С
K50	-40… + 40	4 … 40 (вариант A) 5 … 15 (вариант B)	3 … 14 10 … 25
K52	-40 … + 40	5 … 20	3 … 40
K54	-40 … + 40	4 … 30	3 … 14
K55	-40 … + 40	4 … 30	3 … 14
K56	-40 … + 40	4 … 30	3…14
K57	-40 … + 40	4 … 30 (вариант A) 5 … 15 (вариант B)	3 … 14 10 … 25
К58	-40 … + 40	4 … 30	3 … 14
К59	-32 … + 6	4 … 18	2 … 8
K60	-40 … + 40	4 … 14	4 … 14
K61	-32… + 6	4 … 18	2 … 8

Примечание.

* — Диапазон регулировки — это разница между точкой закрытия в «самом теплом» положении термостата и точкой закрытия в «самом холодном» положении. Для термостатов К52, К59, К61 этот параметр обеспечивает разницу между точками излома в «самом теплом» положении и в самом «холодном».
