Дымоход для котла в частном доме: Дымоход для газового котла в частном доме:требования, материалы

Содержание

Как правильно сделать дымоход для котла в частном доме

РЕКЛАМА

Другие статьи на эту тему:

⇒ Отопление частного дома твердотопливным котлом
⇒ Котел отопительный твердотопливный с аккумулятором тепла — буферной емкостью

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича, а также, все чаще используют дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

РЕКЛАМА

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич).  На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650  оС, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 оС, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000 мм., которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Керамический дымоход в разрезе:

  •  труба керамическая,
  •  утеплитель,
  • оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры. Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов. Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.

Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы

 для вентиляции утеплителя и керамической трубы дымохода.

Керамический дымоход, по сравнению с кирпичным, занимает меньше места, его монтаж из готовых деталей быстрей и проще

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

Керамический дымоход в стальном корпусе соединяет достоинства керамических дымоходов (повышенная долговечность) с преимуществами стальных дымоходов (простота монтажа в жилом доме)

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе — с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему

не нужны специальные каналы в строительных конструкциях. Он может быть установлен практически в любом месте, как внутри, так и снаружи дома.

Дымовая труба с керамическим вкладышем в кирпичную кладку.

Некоторые производители выпускают керамические гильзы прямоугольного сечения, специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм.  В этом варианте нет нужды покупать специальные бетонные блоки для устройства оболочки дымохода.

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Оболочку керамического дымохода для газового котла с закрытой камерой сгорания собирают из бетонных блоков с двумя каналами. Утепленная керамическая гильза сохраняет температуру дымовых газов, благодаря этому, обмерзания дымохода не происходит. Воздух к горелке котла подается по расположенному рядом каналу.

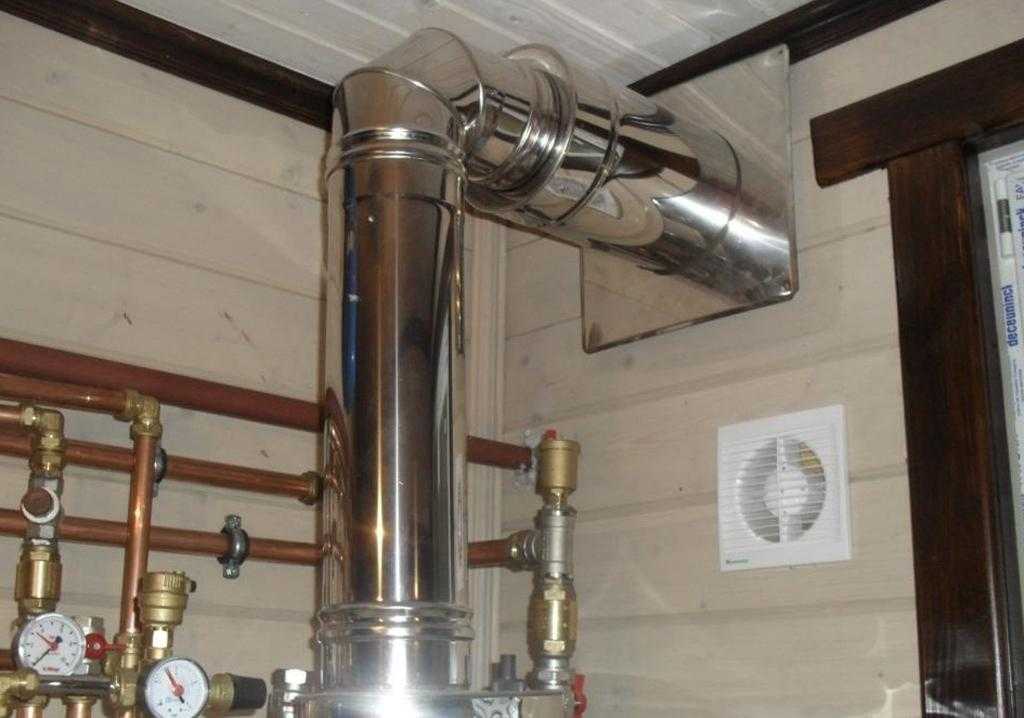

Стальной дымоход

Стальной дымоход на фасаде дома должен гармонировать с архитектурой дома и нравиться хозяину.

Стальные трубы дымоходов газовых котлов с температурой дымовых газов 400-450 оС изготавливают из нержавеющей стали толщиной 0,5-0,6 мм. Такие трубы достаточно устойчивы к воздействию агрессивного конденсата на стенках.

С твердотопливными котлами используют трубы из жаропрочной стали толщиной 1,0 мм.

Срок службы стальных дымоходов значительно меньше, а их стоимость, как правило, выше, чем керамических и кирпичных.

Но стальные дымоходы заводской готовности проще и быстрее в монтаже, они достаточно легкие и не требуют для установки прочных оснований и специальных каналов в строительных конструкциях. Доступны для ремонта.

Стальной дымоход для котла в частном доме из готовых элементов легко собрать своими руками.

Стальной дымоход, как и керамический, не склонен накапливать загрязнения на своих стенках, а поверхность стенок легко очищается.

Устройство стального дымохода

Трубы стального дымохода
Слева сэндвич — двухстенная.
Одностенная — справа.

Стальные дымоходы изготавливаются в нескольких вариантах:

1. Стальная одностенная труба дымохода может размещаться в специально выложенном вертикальном канале строительной конструкции. Конструкция дымохода в этом случае аналогична устройству керамического (смотри выше).

2. Одностенную трубу используют также для реконструкции кирпичного дымохода, приспосабливая его для работы с газовым котлом. Стальную одностенную трубу дымохода просто вставляют сверху в канал кирпичной трубы. Для вставки в существующую кирпичную трубу с прямоугольным каналом выпускают стальные трубы овального сечения.

3. Дымоход собирают из готовых секций заводского изготовления. Секция представляет собой двустенную сэндвич — трубу. Труба дымохода находится внутри другой стальной трубы — защитного корпуса, оболочки. Пространство между трубой и оболочкой заполнено теплоизоляцией.

Наружную трубу сэндвич — дымохода делают из нержавеющей или оцинкованной стали.

Стальной дымоход камина, собранный из двустенных сэндвич-модулей, может служить эффектным украшением интерьера.

Выпускают дымоходы, предназначенные для установки как внутри помещений, так и снаружи. Дымоход легко, как конструктор, собирается из отдельных сэндвич-модулей.

Применение таких дымоходов позволяет их легко устанавливать в помещениях, где в строительных конструкциях нет специальных дымоходных каналов, или вообще снаружи на стене.

Стальной коаксиальный дымоход — труба в трубе, для газового котла на крыше частного дома

4. Для котлов с закрытой камерой сгорания выпускают стальные воздушно-дымоходные системы — коаксиальные каналы труба в трубе

. По внутренней трубе отводятся дымовые газы, а по наружной подается к котлу воздух для горения топлива. Стоимость таких дымоходов достаточно высока.

Как правильно выбрать дымоход для котла в частном доме?

Для правильного выбора дымохода для котла в частном доме необходимо определить условия работы и параметры отходящих дымовых газов. Эти параметры зависят от типа отопительного котла и вида используемого топлива.

Дымоход выбирают по следующим параметрам:

  • По температуре отходящих дымовых газов. Номинальная рабочая температура дымохода не должна быть меньше температуры отходящих газов котла в нормальном режиме работы.
  • По давлению газов в дымоходе. Одни дымоходы могут быть рассчитаны на работу при естественной тяге (разряжение в трубе), другие предназначены для работы с котлами с наддувом — принудительным отведением продуктов сгорания (избыточное давление в трубе).
    Выпускаются также и универсальные по этому параметру дымоходы.
  • По наличию конденсата в дымоходе. Одни дымоходы предназначены для работы в сухом состоянии, в условиях, когда конденсат в трубе не образуется. Другие дымоходы оборудованы конденсатосборниками и конденсатоотводчиками — могут работать в условиях конденсации влаги на стенках трубы.
  • По коррозионной стойкости, которая определяется содержанием серы в сжигаемом топливе. Дымоходы делятся на три класса коррозионной стойкости к соединениям серы: 1 — класс, дымоходы для отвода продуктов сгорания газового топлива; 2 — класс, дымоходы для котлов на дровах и жидком топливе с содержание серы до 0,2%; 3 — класс, дымоходы для котлов на угле, торфе и жидком топливе с содержанием серы более 0,2%.
  • По стойкости к возгоранию скопления сажи в дымоходе.  Дымоходы могут быть стойкие или не стойкие к возгоранию сажи в дымоходе. При горении скоплений сажи температура в дымоходе может кратковременно повышаться до 1000
    оС
    .
  • По допустимому расстоянию до сгораемых конструкций. Сгораемые конструкции в доме должны быть расположены от наружной оболочки дымохода на расстоянии не ближе, указанного в технической документации на газоход, или дополнительно защищены от воздействия высоких температур.

На каждый элемент дымоходной системы производители обязаны наносить маркировку. По нормам Евросоюза условными обозначениями (буквы и цифры) указываются все основные параметры: температура отходящих газов, класс давления газов, стойкость к воздействию конденсата, класс стойкости к коррозии, стойкость к возгоранию сажи, допустимое расстояние до горючих материалов.

Дымовая труба должна обеспечить удаление из котла определенного количества газов в единицу времени. Движение газа в трубе может быть принудительным, с механическим побуждением, или естественным — под действием сил тяги.

Прежде, чем выбрать дымоход — выберите котел

Производители котлов в технической документации обычно указывают минимальные размеры дымохода для своего оборудования и другие требования к дымоходной системе.  Прежде, чем выбрать дымоход — выберите котел.

Кроме параметров отходящих газов, выбор дымохода определяется и конструктивными особенностями здания. Например, при установке котла на мансарде, целесообразно выбрать стальной дымоход, который обладает малым весом и не потребует усиления перекрытия.

Выбрать котел и дымовую трубу необходимо до начала строительства дома, чтобы заранее сделать необходимые для их установки изменения в конструкциях дома.

Выбор котла, дымохода и точный расчет размеров дымоходного канала для котла лучше поручить специалисту.

Дымоход для котла с естественной тягой

Движение газа в трубе под действием сил тяги происходит из-за разности температуры газов на входе и выходе из дымохода. Горячие газы в дымоходной трубе устремляются вверх, создавая в трубе разряжение.

Хорошая тяга в дымовой трубе является обязательным условием для экономичной работы котла с высокой производительностью. Особенно это важно для работы котла с естественной тягой.

При устройстве дымохода для котла с естественной тягой следует выполнить ряд общих требований, которые не зависят от того, из какого материала сделана труба:



Дымоход должен быть герметичным, наличие трещин, щелей, отверстий не допускается.



Необходимо обеспечить вертикальность и прямолинейность трубы. В случае необходимости допускается смещение дымохода в сторону до 1000

мм. под углом не более 30 град. к вертикали.

Поверхность внутри дымовой трубы должна быть гладкой. Швы кладки необходимо тщательно затирать. Следует избегать наличия в дымоходе местных сужений и расширений.

Ниже места соединения дымохода с котлом, в трубе делают люк для чистки трубы.

Для ограничения максимальной тяги в трубу, на пути отходящих газов, устанавливают заслонку, если такой заслонкой не оснащен котел.

Участки дымохода, расположенные снаружи здания, обязательно утепляют. В не утепленном дымоходе газы быстро охлаждается. В результате снижается тяга, падает мощность котла, на стенках трубы выпадает конденсат.

Особые требования к устройству дымохода обычно указываются в технической документации к котлу. Прежде, чем выбрать дымоход — выберите котел.

Узнайте из технической документации требования к дымоходной системе котла.



Производительность дымохода — величина тяги, определяется температурой отходящих газов и размерами воздушного канала трубы. Чем больше температура газов, сечение и высота канала дымоходной трубы, тем выше величина естественной тяги в дымоходе.



Рекомендуемые размеры дымохода для современного котла с температурой отходящих газов 250-450 оС.



Минимальная высота дымохода для котла с естественной тягой в зависимости от мощности котла и размеров воздушного канала трубы.

Стабилизатор ограничитель тяги в дымоходе

Клапан — ограничитель, стабилизатор тяги в дымоходе. Усилие открытия клапана регулируется перемещением грузика внизу

В дымоход рекомендуется установить автоматический ограничитель, стабилизатор тяги. Ограничитель тяги — это клапан, который устанавливают в дымоход. При скачках тяги, клапан под действием перепада давления открывается, и пропускает в трубу холодный воздух снаружи. Подсос холодного воздуха снижает тягу в трубе. Автоматическое ограничение тяги стабилизирует режим работы котла.

Три варианта мест установки в дымоход клапана — стабилизатора тяги

Клапан необходимо обязательно размещать в одном помещении с котлом. В продаже можно найти клапаны для разных конструкций дымоходов. Домашние умельцы придумывают конструкции и делают их самостоятельно.

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности  устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе,  хозяин дома получит проблемы. Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 оС.  Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

Принципиальная схема двухканальной системы дымоудаления газового котла с принудительной циркуляцией отходящих газов

В суровом климате для газового котла с принудительным отводом газов надежней всего работает  двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.

Дымоход на крыше

Продолжение: на следующую страницу 2

Читать страницу: Страница 1, Страница 2

Как правильно сделать дымоход для газового котла в частном доме

Давайте обсудим, как правильно сделать дымоход для газового котла в частном доме при наличии отдельной котельной и без нее.

В этом вопросе, после правильного к нему подхода, нет совершенно ничего сложного. А значит, для обустройства «дымовой трубы» даже для теплогенератора на газе необязательно вызывать специального мастера. Все можно сделать самостоятельно.

Как сделать дымоход для газового котла в котельной

Если у вас имеется отдельное помещение, которое отвечает всем требованиям по установке отопительного оборудования на газу, то логично именно там и устанавливать теплогенератор с выводом дымовых газов наружу.

Для этого нужно знать, как правильно сделать дымоход для газового котла в частном доме из оборудованной котельной.

Итак, для котельной у нас два варианта:

  1. Вертикальный дымоход с естественной тягой.
  2. Горизонтальный коаксиальный дымоход с принудительной тягой.

При этом вертикальный дымоход мы можем смонтировать как в утепленном варианте, так и в неутепленном. Этот вопрос правилами установки никак не регламентируется.

Чтобы понимать, какие вертикальные дымоходы вы можете установить, давайте пройдемся по их списку:

  1. Утепленный сэндвич – дымоход.
  2. Труба из нержавейки толщиной от 0,5 мм без утепления.
  3. Точно такая же труба, но с утеплением.
  4. Кирпичный дымоход.
  5. Керамический дымоход.
  6. Стальной толстостенный дымоход.
  7. Дымоход из оцинкованного железа (только для отдельно стоящих и пристроенных котельных).

Как видите, вариантов достаточно много. Сразу поясню по поводу оцинкованной трубы. Соединения цинка при нагреве выделяют вредные для человека вещества. Поэтому оцинкованная труба может быть использована для дымохода только в тех помещениях, которые не сообщаются с жилыми комнатами в доме.

Высота вертикального дымохода для газового котла должна быть не менее 6 метров. Диаметр трубы для такого дымохода должен быть равен выходному патрубку газового котла.



Порядок монтажа вертикального дымохода в котельной

Итак, мы монтируем вертикальный дымоход для газового котла в частном доме. Как правильно сделать все его части, чтобы это устройство соответствовало правилам?

  1. Секции любого сборного дымохода при использовании с газовым котлом собирают «по конденсату». Дымовые газы в данном случае будут низкотемпературными, а, значит, возможно образование конденсата.
  2. Сами секции должны крепиться к несущей стене или иметь какое-либо основание. Секции в этом варианте не могут опираться на сам газовый котел.
  3. Для возможности ревизии дымоходной шахты «на просвет» котел располагают не под дымоходом, а рядом с ним, соединяя их патрубком или разгонным участком с коленом на конце.
  4. На таком дымоходе не допускается установка любой запорной или регулирующей арматуры типа шибера (вьюшки) или тому подобных.
  5. На нижнем конце обыкновенно располагается емкость для сбора конденсата со сливным краном. Кран можно соединить патрубком с канализационной трубой для прямого слива в канализацию.
  6. Горизонтальный патрубок, соединяющий котел с дымоходом делается с уклоном в 1 градус в сторону трубы для исключения заливания котла конденсатом.

Монтаж коаксиального дымохода

Коаксиальный дымоход монтируется согласно схеме, которая прилагается к нему при продаже. Поскольку коаксиал является готовым и уже собранным устройством для подачи воздуха в закрытую камеру сгорания котла, а также для удаления оттуда дымовых газов, никаких работ по сборке его не предусмотрено.

Подключение производится после того, как произведены следующие работы:

  1. Обустройство проходки через стену котельной или кухни.
  2. Установка коаксиального дымохода в стене.
  3. Подведение патрубка к газовому теплогенератору.

Чтобы образующийся конденсат не стекал обратно в котел, горизонтальный участок также устанавливают с уклоном в 1 градус наружу.

Естественно, такая установка приводит к тому, что снаружи в холода намерзает огромная сосулька на трубе. Как этого избежать?

Можно установить горизонтальный участок с уклоном в сторону котла. И перед котлом предусмотреть установку конденсатосборника с краном для слива конденсата.

Где можно ставить котел с коаксиальным дымоходом

Поскольку с коаксиальным дымоходом эксплуатируются газовые котлы с закрытой камерой сгорания, устанавливать эту связку можно в любом помещении дома, кроме жилого и кроме помещений с повышенной влажностью.

То есть, такая связка может стоять в котельной, кухне, коридоре, холле или в подсобных помещениях, где нет точек водоразбора.

Почему перегорает газовый котел в частном доме. Если газовый котел дует ветром


Газовый котел дует ветром что делать

Часто причиной остановки работы газового котла отопления является дуновение ветра. Отключение зимой – очень неприятный сюрприз для владельцев. Это может привести не только к резкому снижению температуры внутри дома, но и к выходу из строя всей системы отопления. Давайте разбираться с проблемой.

Если у вас внезапно отключился газовый котел, не паникуйте и для начала исключите такую ​​возможную причину, как резкое падение давления газа в трубопроводе. Для этого можно просто включить газовую плиту и посмотреть на пламя, его размеры, проверить, как быстро закипит вода. Вы сразу заметите низкое давление газа на плите. В этом случае ваш котел точно не виноват, вызывайте газовиков и выясняйте причины проблемы. Скорее всего, это не только вы, но и все соседи.

Дополнительно проверить и исключить возможность утечки газа — с помощью мыльного раствора, который губкой или пульверизатором наносится на стыки труб и деталей. Запаха и пузырей нет, так что это не утечка.

Однако причина отключения газового котла часто очевидна — на улице ураганный ветер, который просто свистит в трубах. Сильные порывы ветра, попадающие в дымоход, вызывают обратную тягу, срабатывает клапан, и пламя в котле автоматически гасится.

О предотвращении риска задувания котла следует подумать еще на этапе монтажа дымохода. Очень желательно учитывать розу ветров в вашем регионе. Неправильно расположенная дымовая труба относительно зоны ветрового давления значительно увеличивает риск задувания горелки котла. Неправильная конфигурация дымохода также может вызвать эту проблему.

Дефлектор, установленный на оголовке дымохода, хорошо справляется с проблемой продувания котла. Это достаточно простая конструкция, которая увеличивает тягу в дымоходе, защищает его от атмосферных осадков и задувания. Обязательно подумайте об установке дефлектора или сразу приобретите конструкцию с таким приспособлением.

Важно! Действия с газовым оборудованием требуют согласования с соответствующей службой. Поэтому перед установкой дефлектора или флюгера проконсультируйтесь с газовиками.

Причиной задувания газового котла может быть и прогорание металлической трубы дымохода. В результате горения образуется отверстие, куда входит поток воздуха – появляются проблемы с дымоходом. Только замена трубы поможет справиться с ситуацией. В случае коаксиальных дымоходов риск прогорания отсутствует, т.к. горячий газ из котла идет по внутренней трубе, охлаждаясь встречным потоком холодного воздуха.

Еще две возможные причины задувания газового котла:

Нарост льда на дымоходе. Это часто случается с коаксиальными конструкциями при морозе -10..-15°С. Горячий пар выходит из трубы, постепенно остывает, превращается в капли воды, конденсат, который замерзает, образуя сосульки и толстый слой льда. Это приводит к нарушению тяги, срабатывает автоматика котла, он прекращает работу. При возникновении такой проблемы не спешите сбивать нарост льда – можно повредить сам дымоход. Головку, верхнюю часть трубы лучше всего снять и занести в теплое помещение, чтобы лед растаял естественным путем. Перед снятием и очисткой трубы необходимо перекрыть подачу газа! Дополнительная изоляция дымохода помогает избежать появления наледи;

Плохая вентиляция в котельной может привести к проблемам в работе атмосферного котла. Поможет обустройство в помещении принудительной вентиляции или проемы с мелкой сеткой в ​​нижней части двери котельной.

Помогают справиться с продувкой котла путем манипуляции с трубой — диаметр ее выхода можно уменьшить или увеличить по длине. Слишком большое отверстие дымохода можно уменьшить, установив дополнительную внутреннюю трубу. Помните, что вертикальный дымоход должен быть на 50 см выше конька крыши.

В то же время слишком длинный дымоход может вызвать чрезмерную, сильную тягу, которая буквально вырвет пламя из горелки котла.

Настоятельно рекомендуем вызывать специалистов при возникновении проблем в работе газового котла! Только они смогут точно определить причину отключения устройства и устранить ее.

Создание системы «распора»

Другой способ спасти горелку в котле от затухания

— это построить в трубе зону, которая будет
пускать
воздушные массы
в обратном направлении
.

Одним из самых простых вариантов обеспечения разрыва тяги является усеченный конус

который устанавливается в зазор
дымовой трубы
.

Поместите устройство в одном

направлении горячим воздухом.

Суть метода в изоляции воздушных потоков

, их вихрей и, как следствие, никак не влияет на конечную силу тяги.

Важно:

Прежде чем приступить к установке, необходимо получить консультацию специалиста. Неграмотный разрыв тяги может привести к аварии или образованию большого количества угарного газа.

Установка дефлектора специальной конструкции

Достичь максимального результата в решении проблемы, что делать, если котел потухнет на ветру, позволяет дефлектор специальной конструкции — аэродинамическое устройство, устанавливаемое на дымоход.

В простом дефлекторе основную функцию выполняет внешняя часть, на которую воздействует воздушный поток. В месте контакта воздушного потока с поверхностью создается зона разрежения, что увеличивает тягу в дымоходе. В результате использования простого дефлектора тягу можно увеличить на 15-20 процентов. Следовательно, устройства с более сложной конструкцией будут намного эффективнее.

Комплексные конструкции устанавливаются в том случае, когда использование обычного дефлектора не помогает решить проблему задувания котла порывами ветра. Из большого количества дефлекторов сложной конструкции выделяют несколько типов, наиболее часто встречающихся на потребительском рынке:

  • Дефлектор «Дымчатый зуб».
  • Дефлектор Григорович.
  • Дефлектор «Фоллер»
  • Дефлекторы сферические и вращающиеся.

Лидером среди перечисленных вариантов является дефлектор Григоровича, поэтому его устройству можно уделить немного внимания.

Это устройство имеет особую конструкцию, в которой каждый контур и элемент напрямую связан с аэродинамикой. Если простой дефлектор, устанавливаемый на трубу частного дома, выполнен в форме зонта, то дефлектор Григоровича отличается наличием переднего и обратного конуса. За счет их взаимодействия создается необходимое движение воздушных потоков, в результате чего вокруг дымохода создается зона пониженного давления. Разная температура потоков горячего и холодного воздуха увеличивает тягу в дымоходе и препятствует проникновению воздуха снаружи в дымоход.

Дефлекторы, имеющие сложную конструкцию, заставляют сильные порывы ветра работать на увеличение тяги в дымоходе. В любом случае воздушные массы попадают под нижний конус дефлектора и засасывают поток, идущий от котла, в дымоходный канал.

Правильное расположение и устройство дымохода в сочетании с дефлектором сложной конструкции позволяет решить проблему обратной тяги. Благодаря этому порывы ветра любой силы не задувают пламя горелки котла, а лишь увеличивают тягу в дымоходе, позволяя оборудованию работать более эффективно.

Особое внимание следует обратить на ситуации, когда газовый котел гаснет на ветру, а запуск системы отопления не дает положительного результата. В данном случае причина в недостаточно прогретом дымоходе.

Загородные дома и дачи редко посещаются, поэтому система отопления не работает длительное время. В итоге первый пуск котла отопления ни к чему не приводит, пламя горелки гаснет через небольшой промежуток времени. Многие владельцы задаются вопросом, в чем причина такого поведения газового отопительного оборудования. Дело в том, что продукты сгорания с большим трудом поднимаются вверх по холодному дымоходу, а порыв ветра любой силы не дает каналу прогреться.

Для решения данной проблемы необходимо включить котел на минимальную мощность и прогреть дымоход. При этом мощность устройства постепенно увеличивается до определенных значений. В результате горячий поток с продуктами сгорания топлива естественным образом поднимается вверх.

Большое значение при создании эффективной системы отопления в частном доме имеют грамотно выполненные расчеты при составлении проекта

Однако не менее важна в данном случае система вентиляции. Правильно подобранный дизайн и качественный монтаж вентиляции обеспечат бесперебойную работу отопительного оборудования

Экономия на вытяжке и вентиляции при решении вопроса о том, что делать, чтобы котел не задувал, может дать отрицательный результат при эксплуатации

Поэтому при планировке дома следует уделить особое внимание системе вентиляции, иначе эстетический вид может испортиться дискомфорт зимой. Возникнет необходимость переоборудовать дымоходный канал и подняться на крышу в любой мороз

https://youtube.com/watch?v=QFqyaaim-HE

Если погаснет турбированный котел?

Проблемы с затуханием турбированных газовых котлов возникают редко — у них маленький патрубок, а продукты сгорания вытесняются с помощью вентилятора. Однако и у них есть неисправности, о которых предупреждает датчик тяги.

В основном причины быстрого износа турбированных моделей связаны с:

  • неправильным монтажом дымохода;
  • недостаточная вентиляция помещения, где находится котел;
  • прожигание трубы.

В первом случае придется вызвать специалиста, который переустановит коаксиальный дымоход. Второй вариант подразумевает необходимость установки в помещении вентиляционной системы.

При прогорании трубы воздушные массы попадают в отверстие и выдувают фитиль в газовом котле. О появлении лишних отверстий может свидетельствовать гул и шум в дымоходе. В этом случае трубу необходимо заменить.

Изготовление дефлектора

Простейший вариант дефлектора типа устройства Вольперта-Григоровича довольно просто изготовить своими руками.

Необходимые инструменты и материалы

  1. Маркер или фломастер.
  2. Линейка.
  3. Железные ножницы.
  4. Молоток.
  5. Деревянный брус для подставки.
  6. Заклепочное устройство.
  7. Сверла, сверла по металлу (или — саморезы).
  8. Оцинкованный лист железа толщиной 0,3–0,5 мм (подходит алюминиевый лист или тонкая нержавеющая сталь).
  9. Металлические детали, которые есть в наличии: уголок, шпильки, толстая проволока и тому подобное.

Расчет размеров и схема

Поскольку от точности изготовления зависит качество работы дефлектора, составление правильного чертежа является важнейшим этапом всего процесса. Размеры проверены учеными в аэродинамической трубе, и их необходимо соблюдать. Параметр, от которого нужно отталкиваться, это диаметр канала дымохода D.

Размеры всех частей дефлектора указаны в пропорционально его диаметру

Table: dimensions of the deflector parts in relation to its diameter
Indicator Coefficient in relation to diameter
Bottom diffuser diameter 2
Upper diffuser diameter 1,5
Высота диффузора 1,5
Углубление трубы в диффузор 0,15
Высота конуса 0,250194
umbrella height 0,25
reverse cone height 0,25
Gap between umbrella and diffuser 0,25

Instructions for making a deflector with your own hands

  1. Нарисованные детали переносим на картон и делаем картонный макет. Проверяем соответствие деталей друг другу.
  2. Открываем макет обратно. Намечаем маркером эту картонную выкройку, уложенную на оцинкованном листе.
  3. Все детали вырезаем ножницами на утюге.
  4. Сворачиваем кожух и сверлим в его краях отверстия.
  5. Крепим кожух заклепками (или не сверлим и не крепим, а используем саморезы со сверлом).
  6. Таким же образом крепим по очереди нижнюю и верхнюю пластины конуса.
  7. Верхняя пластина больше, поэтому мы вырезаем 6 футов по краю, чтобы прикрепить ее к нижней пластине.
  8. К нижней пластине прикрепляем шпильки для соединения с кожухом.
  9. Ими прикрепляем к кожуху зонт.
  10. Для укрепления готового дефлектора на дымоход лучше отделить верхнюю часть трубы и соединить ее с дефлектором на земле. Прочность этой связи чрезвычайно важна. Ветровая нагрузка на высоте будет большой и может мешать.

Дефлектор может получиться не очень красивым, но его полезность вы сразу почувствуете: тяга увеличится на четверть, крыша будет защищена от искр. Труба с ним может быть на полтора-два метра ниже.

Видео: самостоятельное изготовление дефлектора ЦАГИ

Вы сразу почувствуете выгоду при установке любого усилителя тяги. Но самодельный дефлектор также создаст весомый повод, чтобы вы могли собой гордиться.

Реконструкция дымохода — одно из решений проблемы

Первый признак потухания постоянного пламени — неправильная конструкция дымохода. Нет смысла искать другие причины, почему газовый напольный котел сдувает ветром, с таким оборудованием. Подача газа осуществляется под постоянным давлением, существенных отличий почти нет. Какие-либо неисправности оборудования маловероятны, так как современные котлы надежны и просты по конструкции. Например, котел Конорд известен своей надежностью и производительностью.

Что касается дымохода, то здесь ответ на вопрос, почему дует котел в частном доме, следующий:

Вентиляционный канал отопителя покрылся ледяной коркой. В результате нарушается циркуляция воздуха внутри дымохода и газовый котел недополучает кислород. Кроме того, в канал дымохода поступает водяной пар, который охлаждается от слоя льда и образует конденсат. В свою очередь капли воды замерзают на стенках дымохода и нарастает ледяная корка. Утепление дымохода помогает решить вопрос, что делать, чтобы газовый котел не задуло. В этом случае образующийся конденсат будет стекать по стенам. Обратная тяга из-за недостаточной высоты дымохода. Усиление или изменение направления ветра создает сильный поток воздуха, который входит в дымоход и достигает камеры сгорания топлива. В результате пламя в горелке гаснет.

Эта ситуация считается более опасной, поэтому важно знать, что делать, если котел задует при сильном ветре. Обратное движение теплого воздуха по пути захватывает продукты горения, поэтому они попадают в котел и загрязняют камеру сгорания

Не исключено попадание вредных газов в жилое помещение.

Причина — обратная тяга

Эта проблема возникает, когда наружный ветер усиливается или меняет направление. Воздух попадает в дымоход и задувает пламя в котле. В некоторых случаях это связано с малой высотой трубы. Это явление довольно опасно, если котел эксплуатируется с плохой автоматикой. Опасаться следует того, что продукты горения попадут в дом, разносимые ветром, вместо того, чтобы быть выброшенными на улицу. Если проблема возникла из-за маленького размера трубы, то мастер должен ее увеличить. Его высота должна быть более 50 сантиметров по отношению к коньку крыши.

Почему следует заменить дымоход и вкладыш дымохода

По мере приближения зимы температура падает, а в районе Акрон/Кантон дуют сильные ветры. Хорошо функционирующая печь согревает и защищает вашу семью в холодное время года на северо-востоке Огайо. Тем не менее, проблемы с дымоходом вашей печи и дымоходом подвергают вас риску заболевания или даже смерти.

Замена вкладыша дымохода и дымохода при установке новой печи снижает эту угрозу. Хотя замена только печи экономит деньги, долгосрочный риск приводит к большим расходам. Самое главное, опасность для вашего самого дорогого имущества — жизни и семьи — становится реальностью.

Предотвращает утечку угарного газа

Если вы следите за нашим блогом, вы знаете о связи между угарным газом (CO) и вашей печью. Внутри вашей печи есть дымоход. Дымоход является составной частью системы отопления дома. Выхлопные газы и другие побочные продукты сгорания выбрасываются наружу через дымоход. Дымоход со временем может отсоединиться от печи. Этот зазор позволяет угарному газу проникать в ваш дом. Если это произойдет, ваша семья испытает гриппоподобные симптомы, серьезное заболевание или смерть от вдыхания этого невидимого газа. Поскольку девять из десяти несчастных случаев с угарным газом происходят дома, поддержание вашего детектора угарного газа в рабочем состоянии является первоочередной задачей для защиты ваших близких.

Недавно произошла ситуация, когда в семье сработала сигнализация детектора угарного газа. Они сразу же вызвали пожарных. Они отправили кого-то с детектором угарного газа в руке. По их показаниям в доме было 35 частей на миллион, и оно росло. Дом был немедленно эвакуирован. Скорая помощь и пожарная служба были вызваны, и в ходе расследования они обнаружили, что дымоход от дымохода оторвался.

Вся эта семья могла погибнуть из-за оторвавшейся трубы дымохода (на фото справа).

Удаляет препятствия в дымоходе

Трубы, которые слишком малы, содержат слишком много колен или имеют другие структурные проблемы, увеличивают риск для вашей семьи. Их следует проверить при установке вашей новой печи. С новой дымоходной трубой и вкладышем дымохода вы каждый раз получаете то, что нужно. Кроме того, CO выходит наружу, а не внутрь вашего дома.

Дымоходы и вкладыши для дымоходов также служат пристанищем для летучих мышей, птиц и других существ. Эти препятствия препятствуют выходу газов должным образом. В одном случае семья страдала от повторяющихся болезней, виной которым была смена времен года. На самом деле проблема заключалась в тихом накоплении CO из-за птичьего гнезда в дымоходе.

Снижает износ дымохода

Дымоходы и дымоходы изнашиваются из-за использования.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
