Востребованными являются трубы, которые изготовлены из полипропилена по современным технологиям. Они выгодно отличаются от других труб своей дешевизной, а также стойкостью к агрессивным воздействиям. Хоть полипропиленовые трубы стоят недорого, но они имеют большой срок службы. Обвязка котла полипропиленом является эффективной, так как все соединения выполняются при помощи пайки. На внутренних стенах трубопровода не образуется налет.

Обвязка котла представляет собой совокупность теплотехнического оборудования, которое обеспечивает движение горячей воды до радиаторов отопления, а также бесперебойную работу нагревателя. Благодаря обвязке тепло распределяется равномерно по всему дому и повышается надежность всей отопительной системы. Таким образом отопительный котел защищен от перерасхода топлива и перегрева.

В нашей статье рассмотрим принцип выполнения обвязки полипропиленом различных отопительных котлов.

Содержание:

1. Как определить место котла в общей системе
2. Полипропиленовый контур для разных типов котлов
3. Твердотопливный котел
4. Газовый нагреватель
5. Нагреватель на электричестве и жидком топливе

Как определить место котла в общей системе

Отопительный котел является основным элементом контура. Для того чтобы выбрать нужную схему обвязки необходимо предварительно определиться с типом котла, так как от него зависит требуемая схема. Чтобы в котле не образовывались воздушные пробки нельзя устанавливать напольный генератор тепла в самой высокой точке разводки трубопровода. Воздух будет скапливаться только в том котле, где нет отводчика воздуха. Труба, выходящая из котла, которая является подающей магистралью должна быть установлена в вертикальном положении.

В некоторых газовых и электрических котлах устроены автоматические воздухоотводчики. Если в нижней части отопительного котла установлены патрубки, которые предназначены для подключения отопительный сети, то это говорит об устройстве автоматического воздухоотводчика. Обычно их устанавливают в газовых и электрических приборах.

Схема обвязки котла должна учитывать наличие автоматического воздухоотводчика, так как некоторые котлы-моноблоки могут самостоятельно удалять скопившейся воздух. Если отопительный котел вы приобрели без насоса, прибора регулировки насоса, расширительного бака, то все эти элементы можно покупать отдельно. Группу безопасности можно установить на входе или выходе носителя тепла. Но если устраивается система отопления с естественной циркуляцией, то приобретать такие элементы не нужно. А если система с принудительной циркуляцией, то необходимо купить все вышеперечисленные приборы.

Полипропиленовый контур для разных типов котлов

Рекомендуется первый метр трубопровода устанавливать из металла. Тем более если используется твердотопливное оборудование, которое имеет на выходе высокую температуру. Чтобы отвод не лопнул или не получил тепловой удар необходимо полипропилен при обвязке подсоединить к отводу.

Рассмотрим подробнее полипропиленовый контур для разных отопительных котлов.

Твердотопливный котел

Главной особенностью твердотопливного котла является то, что теплоноситель будет нагреваться до тех пора пока содержимое в топке полностью не прогорит. Такой фактор плохо сказывается на полипропилене. Во время обвязки твердотопливного котла необходимо первым присоединить металлические трубы, а затем примерно через один метр можно врезать полипропиленовые трубы.

Далее нужно устроить резервный подвод холодный воды, который может понадобиться для охлаждения теплообменника и отвода воды в канализацию. Если устроена система с принудительной циркуляцией, то нужно установить источник бесперебойного отопления для насоса. Тепло от топки должно всегда отводить при помощи воды. Необходимо это даже при перебоях с электроэнергией. Чтобы во время аварии можно было произвести ремонт отдельного элемента можно устроить малый гравитационный контур или же на батареи отопления установить байпасы. Котел необходимо закрывать защитным кожухом, для ограничения распространения тепла от стенок топки в котельную. Но если защитный кожух установлен все равно нужно пластиковые трубы и коллектор расположить как можно дальше от печки.

Газовый нагреватель

Чтобы выполнить обвязку газового котла необходимо использовать коллектор и гидрострелку. Многие модели газовых нагревателей оснащены насосами для подкачки воды. Более надежной считается схема с циркуляционным прибором на каждый контур за коллектором. В такой схеме насос нагнетает давление на небольшом участке трубы от котла до распределителя. Затем задействуются дополнительные помпы. На них будет переходить вся основная нагрузка по перекачке носителя тепла.

Если в газовом котле установлен теплообменник из чугуна, то во время его обвязки необходимо устроить дополнительный тепловой аккумулятор в систему. С его помощью резкие перепады давления будут сглажены, что значительно снизит негативное воздействие на чугун. Обвязку полипропиленом такого котла можно делать без металлических длинных патрубков, так как вода нагревается не более чем 80оС.

Если установлен двухконтурный котел, то необходимо установить фильтры грубой и тонкой очистки. Устроить фильтры нужно на входе в водонагреватель, где подается холодная вода.

Нагреватели на электричестве и жидком топливе

Котлы, которые работаю на дизеле или отработанном топливе обвязываются полипропиленом по такой же схеме, как и твердотопливные котлы. Но полимер нужно удалить от него как можно дальше. В электрических котлах установлена защитная автоматика, которая не позволяет воде дойти до температуры кипения. Поэтому при обвязке не может произойти порыв трубы. Если попадает напряжение, то котел прекращает свою работу. При гидравлических ударах трубы защищены клапанами для сброса лишнего давления и гидроаккумулятором.

Читайте также:

Подключение ТТ котла к полипропиленовой системе отопления. — Твердотопливные печи

Здраствуйте.Подскажите пожалуста(можна и фото если есть),как подключить твердотопливный котел к системе отопления из полипропилена.Диаметр подключения из котла 50мм.Можна подключать полипропиленом или нужно железной трубой.

Большое спасибо(котёл 30 квт).

Запросто, если котел адекватный.

ТТ котел очень трудно поддается автоматизации. Если он разгорелся, то быстро заглушить его закрытием поддувала невозможно.Есть некоторый опыт использования(более 10 лет).Для такого котла нужна мощная система отопления с хорошей теплоотдачей. Моя система отопления сварена стальной трубой диаметром 76 мм. с батареями, с выдержанными уклонами не менее 10 мм. на 1 метр. Использовал циркуляционный насос. Даже при этом, если отключали свет, котел был близок к закипанию. Использовал бесперебойник Айпон с чистой синусоидой и двумя внешними аккумуляторами на 55 а/час.Тогда спишь спокойно или находишься на работе.

У полипропилена теплоотдача очень мала, по сравнению,с металлом. Делают теплоаккумуляторы в системе отопления(решают проблему гашения пика интенсивного горения). Посоветую почитать раздел по твердотопливным котлам на «Форум:дом и дача»

Правильный ТТ котел, с правильной автоматикой и системой отопления отлично работает. Нормальная автоматика не дает котлу разогреваться сверх необходимого. Герметичная заслонка воздуха глушит котел на раз. Если в котле литров 100 воды на каждые 15-20 кВт мощности — этого достаточно для поглощения тепла разогретого топлива даже при отключении электричества. Уклоны вообще нужны только для облегчения развоздушивания и не более. Теплоаккумулятор только компенсирует грубые недостатки котла.

У меня за стенкой стоит пиролизник подключенный полипропиленом (12 метров до регистров), никаких уклонов и тепоаккумуляторов. Электричество отключали не раз и не два. Бесперебойника нет, а работает! В котле сейчас 80 градусов в системе отопления 54.

Под системы отопления и особенно под твердотопливные котлы пластиковые трубы это игра в русскую рулетку, теплоноситель (вода) в таких котлах как правило нагревается до температур близких к кипению, срок службы полимерных и металл полимерных труб (Полипропилен или металлопласт) очень сильно зависит от следующих факторов а) температуры теплоносителя б) давления в системе и некоторых других которые уже от типа котла не влияют на процесс старения полимера.

так вот чем выше температура и давление в системе тем меньше живут полимерные трубы в системах отопления https://yandex.ru/im…oreask=1&lr=191

По строительным снипам в многоквартирных домах в системах отопления и ГВС допускаются только металлические трубы.

Да, полимеры стареют быстрее с ростом температуры эксплуатации. В правильной системе узел подмеса обязателен. Тогда ничего не мешает держать в котле 80-90, а в систему выдавать столько сколько надо. Хош 35, хош 85. Если недельку, в морозы и будет 85 в отоплении, то переживет полипропилен это.

Нечего пугать народ, что TT котел это плохо. Да, сложнее чем газ, но, при правильном подходе, ничем не хуже.

Схема обвязки твердотопливного котла отопления

Содержание:

1. Немного о понятиях
2. Ключевые требования к обвязке
3. Расчет теплоаккумулятора для твердотопливного котла
4. Схема подключения теплоаккумулятора в пределах обвязки

Сегодня эффективность твердотопливных котлов возросла настолько, что такой тип нагревателя приобретает большую популярность, когда нужно организовать действительно качественную и экономически оправданную схему отопления для частного дома или коттеджа.

В зависимости от типа котла и используемых контуров циркуляции теплоносителя применяются шесть вариантов схем обвязки твердотопливного котла отопления. Можно реализовать как угодно сложный комплекс, который будет включать радиаторы отопления, полотенцесушители, «теплый пол», а также контур с бойлером горячего водоснабжения или теплоаккумулятор.

Немного о понятиях

Технически, обвязкой называется все контрольное, аварийное, дополнительное оборудование, системы контроля температуры теплоносителя, воздуха вне дома, а также трубопроводы, расширительные бачки, гидрострелки и запорная арматура. Чертежи схемы обвязки твердотопливного котла отопления составляются как отдельный проект, и должны утверждаться контролирующей организацией.

Список применяемых материалов и оборудования зависит от сложности обвязки, рабочего давления трубопроводов, мощности котла, а также уровня теплопотерь, которые наблюдаются по сети распределения.

Твердотопливный котел имеет одну ключевую особенность – он почти неуправляем. Прекратить горение топлива нельзя, в отличие от, например, газовых нагревательных приборов. Большинство котлов такого типа требуют постоянного надзора, подачи новых порций топлива.

Сегодня только котлы на пеллетном топливе, с некоторым приближением, могут называться автоматизированными. Они оборудуются дозаторами, которые подают топливо порциями через определенные интервалы времени.

Поэтому большое распространение получили обвязки отопительных систем с аккумулятором. В качестве такого элемента используется бойлер с трехходовым клапаном. При первичном нагреве теплоносителя происходит рост температуры воды в аккумуляторе. При прекращении работы котла или снижении эффективности нагрева, температура поддерживается путем поступления нагретой жидкости из бака, которая ранее была доведена до заданных параметров.

Ключевые требования к обвязке

Под монтажом схемы обвязки твердотопливного котла отопления подразумевает следование нескольким обязательным требованиям.

1. Температура обратки должна быть такой, чтобы обеспечивать отсутствие конденсата. Обычно минимальный показатель держится на уровне 55 градусов. Если такой температуры достичь невозможно по каким-то причинам, для обвязки используют медные трубы – их высокая теплопроводность обеспечивает меньший уровень конденсата, чем полипропилен.
2. Если для обвязки твердотопливного котла используются медные трубы, схема должна обязательно включать контур заземления и автоматику защиты от короткого замыкания, чтобы исключить случаи поражения человека электрическим током, а также защитить оборудование (насосы принудительной циркуляции и измерительные датчики).
3. Для схемы обвязки, где единой структурой соединяются два или более твердотопливных котла, применение теплоаккумуляторов обязательно. Это позволяет стабилизировать параметры блоков и обеспечить плавную работу всего контура.
4. Каждый бойлер должен оборудоваться автоматикой безопасности. Это клапаны подачи холодной воды из дополнительного накопителя или сети водоснабжения, а также предохранители сброса давления.
5. Если для обвязки структуры отопления используются полипропиленовые трубы, нужно выбирать только армированные с помощью стекловолокна. Высокая температура воды циркуляционной сети ведет к деформации пластика, поэтому только армированные трубы будут способны сохранять геометрию и не допускать протечек и аварий.

При реализации любой современной схемы обвязки твердотопливного котла будут использованы следующие компоненты и узлы.

1. Распределительный узел (гидрострелка). Это простейший элемент, который применяется для многоконтурных схем обвязки, служит для подачи теплоносителя ко всем потребителям.
2. Электрический насос принудительной циркуляции. Используется при для поддержания необходимой скорости прохода воды по трубопроводам, обязателен, если реализуются схемы с применением гидрострелок.
3. Теплоаккумулятор. Он крайне желателен для систем на основе твердотопливных котлов, также необходимо наличие трехходового и обратного клапана регуляции.
4. Расширительные бачки. Являются частью системы безопасности, обеспечивают стабильные параметры давления.
   Кроме того, понадобятся датчики температуры, предохранительные клапаны, элементы электрической защиты, термоизоляция и другие вещи, четкий список которых зависит от использованной схемы обвязки.

Расчет теплоаккумулятора для твердотопливного котла

Хотя бойлер для обеспечения стабильной работы системы отопления – узел не из дешевых, он окупается довольно быстро благодаря значительной экономии топлива и повышения коэффициента полезного действия структуры в целом. Его емкость рассчитывается, исходя из паспортной мощности твердотопливного котла, а также планируемого времени, за которое система выходит на оптимальные показатели работы. Примерная таблица, по которой выбирается емкость бойлера с трехходовым клапаном, выглядит так.

Объем накопителя, литров	Время нагрева бойлера (часов) в зависимости от мощности котла (киловатт)
	20	25	30	35	40	15	50	55	60
500	1. 2	0.9	0.8	0.7	0.6	0.5	0.5	0.4	0.4
1000	2.3	1.9	1.6	1.3	1.2	1.0	0.9	0.8	0.8
1200	2.8	2.2	1.9	1.6	1.4	1.2	1.1	1.1	0.9
1500	3.5	2.8	2.3	2.0	1.7	1.6	1.4	1.3	1.2
1800	4.2	3.4	2.8	2.4	2.1	1.9	1.7	1.5	1.4
2000	4.7	3.7	3.1	2.7	2.3	2.1	1.9	1.7	1.6
2400	5.6	4.5	3.7	3.2	2.8	2.5	2.2	2.0	1.9
3000	7.0	5.6	4. 7	4.0	3.5	3.1	2.8	2.5	2.3
3500	8.1	6.5	5.4	4.7	4.1	3.6	3.3	3	2.7
4000	9.3	7.4	6.2	5.3	4.7	4.1	3.7	3.4	3.1
4500	10.5	8.4	7.0	6.0	5.2	4.7	4.2	3.8	3.5

Зеленым в таблице обозначены зоны оптимального соотношения мощности агрегата и объема теплоаккумулятора. Следует помнить, что основная роль бойлера заключается в регулировании температуры теплоносителя в сети циркуляции. Он стабилизирует характеристики теплоносителя, а система экономит топливо за счет того, что работает в более равномерном режиме, без частого переключения режимов тяги.

Схема подключения теплоаккумулятора в пределах обвязки

Для реализации различных систем отопления на основе твердотопливной системы теплоаккумулятор может включаться двумя способами. Следует учитывать, что цена таких работ будет напрямую зависеть от того, по какому принципу построена система циркуляции.

С подмешиванием
Такая схема включения довольно проста и может использоваться в обвязке системы, основанной на гравитационной циркуляции теплоносителя. В этом случае происходит следующее:

• при нагревании воды в теплообменниках котла она начинает циркулировать по системе трубопроводов, проходящей через трехходовой клапан бойлера;
• при достижении заданной температуры, например, 60 градусов, клапан начинает поддерживать заданный показатель, подмешивая в систему холодную воду из бойлера;
• одновременно в бак накопителя поступает горячая вода из агрегата – так заряжается теплоаккумулятор;
• за время, которое определяется емкостью бака бойлера (в таблице приведены соотношения мощности котла и время нагрева), топливо выгорает;
• происходит обратный процесс – в подачу на радиаторы идет вода из бойлера, сохраняя стабильную температуру в системе;
• когда источник тепла не сможет поддерживать нагрев воды в теплоаккумуляторе, клапан перекрывается, и система возвращается в исходное состояние.

При отсутствии электропитания или отказе циркуляционного насоса бойлер переходит в буферный режим, работая напрямую с помощью обратного клапана. Вода, нагреваемая в котле, поступает в бак, а оттуда подается к радиаторам отопления. Обеспечивается плавный нагрев и столь же плавное падение температуры в системе. Чтобы все функционировало максимально эффективно в условиях гравитационной циркуляции, теплоаккумулятор располагают на большей высоте, чем радиаторы отопления.
С гидрораспределением
Системы гидравлического регулирования и распределения продаются для многих моделей бойлеров. Они предусматривают непрерывную подачу напряжения. Чтобы система функционировала нормально, следует предусмотреть источник бесперебойного питания.

Ниже показано фото, где изображена обвязка твердотопливного котла отопления, представляющая собой узел подмешивания (LADDOMAT), который служит для стабилизации температурного режима теплоносителя с помощью бака теплоаккумулятора.

С его помощью реализуется следующий принцип – бойлер служит только буферной емкостью, стабилизируя температуру большого объема воды. Это имеет большой смысл, когда необходимо запитывать несколько разнородных контуров отопления, например, радиаторы и теплый пол (https://hot-floor.com). Более наглядно, на видео обвязки твердотопливного котла отопления, можно понять работу структуры с теплоаккумулятором.
Вверх
Какую из основных схем обвязки твердотопливного котла выбрать – зависит от площади помещений, применяемых агрегатов, количества необходимых контуров, наличия схемы горячего водоснабжения. Правильная организация системы – непростая задача, поэтому при отсутствии уверенности в своих знаниях лучше доверить её специалистам.

Схема обвязки твердотопливного котла отопления: варианты и этапы

Для максимально эффективной и долговечной работы котла необходимо приложить максимум усилий и внимания во время установки и эксплуатации.

В случае же нарушения последовательности определенных действий во время этих процессов техника может подвести владельца. Очень важным аспектом является то, как именно будет произведена обвязка котла, и какая схема будет для этого подобрана. Первостепенной задаче в этом процессе является выбор труб, которые будут использоваться при монтаже.

Полипропиленовые трубы

Одной из самых популярных разновидностей труб используемых при монтаже отопительных систем являются полипропиленовые, обладающие целым набором преимуществ:

• дешевизна;
• высокая степень устойчивости к различным раздражителям;
• долгосрочная эксплуатация без износа;
• материал не позволяет скапливаться осадкам на внутренней поверхности, тем самым уменьшая диаметр;
• соединение с помощью пайки исключает возможность протечки, поскольку получаемая труба монолитна.

Схема проведения обвязки твердотопливного котла полипропиленом

Однако, при выборе комплектующих отопительной системы из полипропилена владелец должен заранее ознакомиться с нюансами данного материала. Возможно главное достоинство материала в том, что он прекрасно может быть использован для монтажа самых различных отопительных систем.

Когда проектируется обвязка твердотопливного котла отопления схема работ может быть самая разная. Монтаж трубопровода может производиться как при помощи сварочных работ, так и при использовании фитингов подобранных под определенные трубы. Однако, если будет сильное физическое воздействия на стыки труб могут образоваться течи в местах закрепления фитингов.

Также очень важно помнить, что высокая загруженность системы различными ветвлениями и отростками трубопровода приводит к понижению эффективности.

Установив полипропиленовый трубопровод, владелец получает от отопительной системы следующее:

• долгий срок работы до 40 лет;
• максимальное давление в контуре более 25 бар;
• устойчивость труб к высокой температуре теплоносителя — до 95 градусов.

Обязательно необходимо ознакомиться с ограничениями при выполнении обвязки полипропиленом:

• стыки труб и котла должны быть выполнены жесткими металлическими деталями;
• прокладка в стыковочные изделия изготавливается исключительно из паронита, поскольку он устойчив к высоким температурам, а также имеет высокую упругость и обеспечивает полную герметичность системы.

Из вышесказанного становится понятно, что полипропилен, используемый при организации отопительной системы очень практичен и многофункционален. Самое главное в работе с подобным материалом это соблюдать все нормы по монтажу систем, а также в дальнейшем соблюдать эксплуатационные советы. Результатом будет долговечная работа системы, а как следствие тепло и уют в доме.

Видео со схемой обвязки твердотопливного котла с теплоаккумулятором

Монтаж системы отопления на базе твердотопливного котла.

Адрес объекта: деревня Александровка, Нижегородская область.
Данные объекта: кирпичный коттедж, два этажа, отапливаемая площадь 180 кв м.
Коттедж используется в качестве дачи, круглогодичное проживание людей не рассматривается.

Так как на данном объекте нет перспективы подведения газа, а электрическая мощность выделяемая на дом достаточно мала, в качестве отопительного котла был выбран твердотопливный котёл марки Эван Warmos TT25K.

Мощность котла составляет 25 кВт. В идеале этой мощности должно хватать для отопления 230-240 квадратов, но т.к. КПД твердотопливных котлов практически никогда не превышает 70-80% мы решили что именно такой котёл будет оптимальным.
Так же,в качестве доп. опции в этот котёл встроен ТЭН на 2,5 кВт для предварительного подогрева системы до положительной температуры, что существенно упрощает задачу запуска системы с нулевой температуры.

Т.к. как дом используется как дачный вариант и отопление в нём нужно не всегда,котёл был выбран именно со стальным теплообменником а не с чугунным.
Это обусловлено тем, что сталь более эластична и лучше воспринимает перепады температур, чем чугун, который может просто напросто треснуть. Хоть чугун и считается более надёжным и долговечным, на данном объекте у него больше шансов выйти из строя чем у стали.

Но если бы этот дом был постоянным местом жительства и температура в помещении где расположен котёл было бы тёплым,то тогда выбор конечно бы пал на котёл с чугунным теплообменником.

В качестве теплоносителя в систему была залита незамерзающая жидкость на основе глицерина Thermos Bio -30. Абсолютно безвредная жидкость
в отличие от этилен гликоля и не такая дорогая как пропилен гликоль, который здесь ни к чему.

Начальные патрубки подачи и обратки системы отопления были выполнены из стали для теплосъёма излишне высоких температур, а дальше -переход на полипропилен
армированный стекловолокном. Конечно, в идеале было бы всю разводку сделать сталью а ещё лучше медью,т.к. в случае с тт котлом очень сложно предугадать, какая будет температура теплоносителя и ставку лучше делать на максимум. Но бюджет заказчика был сильно ограничен и от такой «роскоши» пришлось отказаться.
Тем более, как показала практика, полипропилен достойно ведёт себя при 70-80 и кратковременно при 90-100 градусах. А более высокие температуры бывают крайне редко.

Разумеется в узле обвязки котла присутствует циркуляционный насос, группа безопасности и расширительный бак.

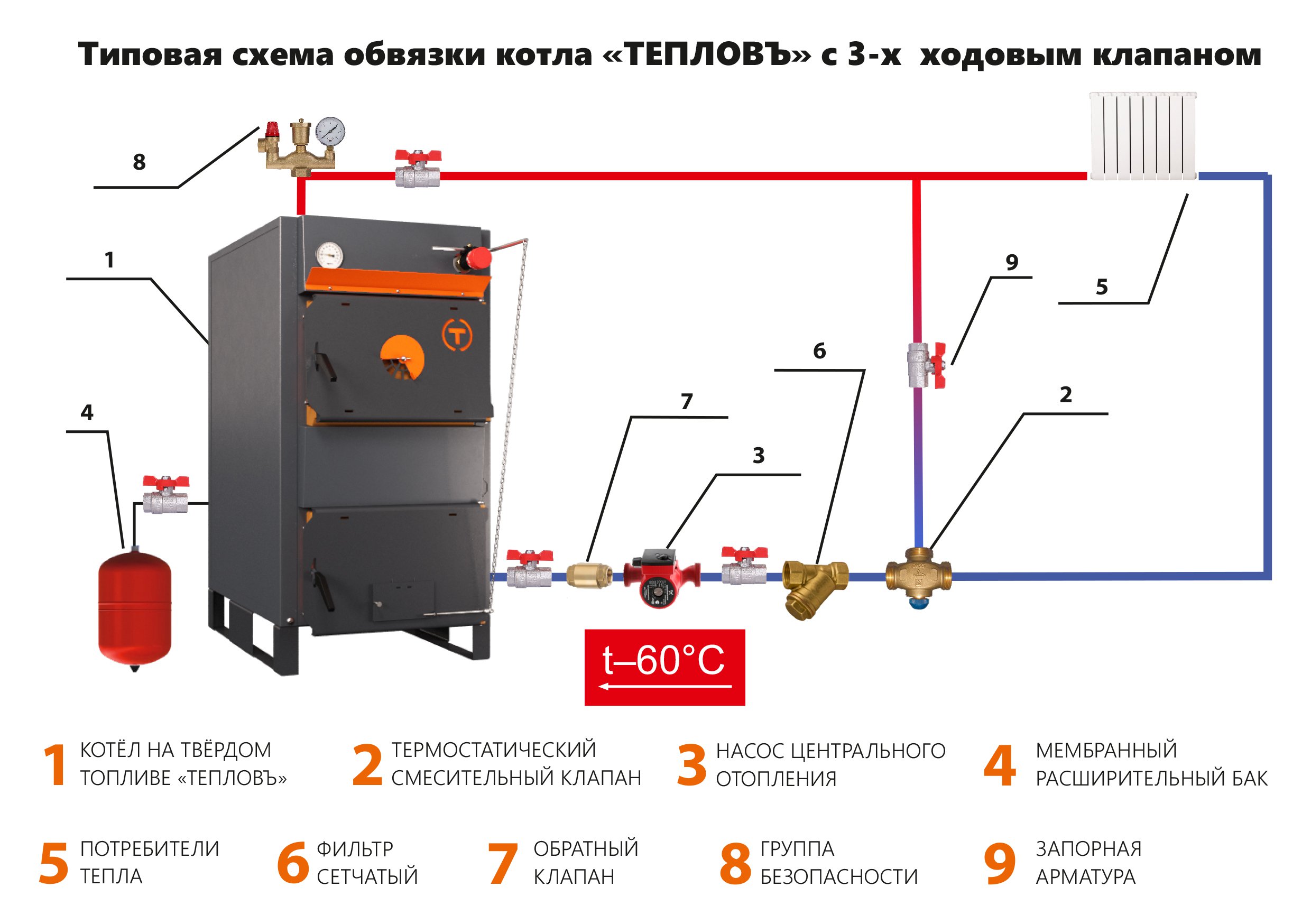

Немаловажная часть в обвязке твердотопливного котла- это байпас с трёхходовым клапаном. Этот элемент, при первоначальной растопке котла отсекает обратку от системы отопления для создания циркуляции по малому кругу, т.е. теплоноситель идёт из котла, доходит до байпаса и идёт обратно в котёл, не поступая в систему отопления до тех пор, пока температура обратной линии не поднимется выше 50 градусов. Затем трёхходовый клапан открывает обратку, перекрывая байпас, и подогретый теплоноситель поступает в основную систему.
Этот элемент необходим для котлов со стальными и чугунными теплообменниками
для того, чтобы разница между температурой обратки и подачи не была большой, во избежание появления на стенках теплообменника котла конденсата.

Так же для бесперебойной работы системы отопления и предотвращения закипания котла, можно было поставить блок ИБП для циркуляционного насоса, чтобы циркуляция
была даже при отключенной электроэнергии. Помимо этого можно поставить контур аварийного охлаждения системы. Но все эти приспособления привели бы к существенному удорожанию проекта.

В качестве приборов отопления были выбраны обычные алюминиевые секционные радиаторы. Они стоят недорого и имеют хорошую теплоотдачу.

Система отопления двухтрубная. Каждый радиатор имеет настроечный вентиль и балансировочный клапан, что существенно упрощает настройку и дальнейшую регулировку системы.

Дымоход выполнен из утеплённой сэндвич трубы . Внутри и снаружи- нержавейка. Диаметр внутренней трубы — 160 мм , наружней — 260 мм. Для дополнительно теплосъёма и так же для предотвращения излишнего перегрева базальтовой ваты внутри сэндвича первый элемент выполнен неизолированным.
