Дымоход для настенного газового котла: Дымоход для настенного газового котла

Содержание

Монтаж дымохода для газового котла отопление: правила монтажа



Вступление

Чтобы разобраться, как делать монтаж дымохода для газового котла в частном домостроении, вспомним какой дымоход для такого котла предпочтительнее.

Готовый сборный овальный дымоход

Возьмем готовый, сборный, овальный дымоход. Кирпичный дымоход сделаем в другой статье. Расположение дымохода (вне или внутри дома) особого значения не имеет и выбирается основываясь на планировку дома и планируемые затраты на работы. Нужно понимать, что дымоход вне дома нужно хорошо утеплить.

Как рассчитать сечение и длину дымохода, а также его высоту на крыше я рассказывал в статье: Дымоход для газового котла.

Для примера будем считать, что диаметр дымохода совпадает с диаметром отводной трубы котла, а его высота на крыше совпадает с высотой её конька.

Составные части дымохода для газового котла

Сборный дымоход состоит из следующих частей:

  • Адаптер от отвода котла к дымоотводу;
  • Ревизионное колено со штуцером для слива конденсата;
  • Крепеж для стен и хомуты для стяжки;
  • Боковые отводы. Используются не ближе 2000 мм от переходника;
  • Патрубок дымохода проходной;
  • Трубы телескоп;
  • Наконечник в форме конуса.

 Наконечник можно не ставить. Дефлектор и зонт для газового дымоотвода не ставят.

Правила монтажа дымохода газового котла

  • Допустимый наклон ≤30⁰;
  • Отводы в стороне короче 1000 мм;
  • Поперечное сечение неизменно по всей длине;
  • Радиус изгиба больше диаметра дымоотвода;
  • Максимально три колена;
  • На поворотах ревизионный люк для чистки;
  • Внизу установить капельник и ревизию;
  • Прогиб труб недопустим;
  • Соединение колен на ½  d-труб;
  • Плотность соединения максимальная, зазоры исключены;
  • От труб дымоотвода до негорючей стены 50 мм, до деревянной стены 250 мм;
  • В не отапливаемых комнатах, например чердак, дымоход утепляется;
  • Дымоотвод от бытовых приборов снабжается заслонкой, называемый шибер.

Заслонки не ставят, если котел оборудован стабилизатором тяги.

Монтаж дымохода на улице

Начинаем монтаж с соединения патрубка котла с проходным через стену звеном.

  • Предварительно в стене делаем проходное отверстие;
  • Проходное звено в стене изолируем, чтобы не было пожара;
  • Далее собираем тройник с ревизией. На тройник надеваем заглушку;
  • Удлиняем трубу дымохода коленами. Крепим трубы к стене кронштейнами. Шаг крепления 2000 мм;
  • Наверх дымохода крепим конус;
  • Стыки звеньев стягиваем хомутами;
  • Красим трубы дымохода краской устойчивой к температуре;
  • Весь дымоход зарываем теплоизолирующей, негорючей конструкцией.

  • Размечаем места прохода дымохода через потолок и кровлю;
  • Вырезаем отверстия для дымохода;

Далее аналогично дымоходу вне дома:

  • К патрубку котла присоединяем переходник;
  • Следом ревизию на тройнике;
  • Собираем прямые участи дымохода;
  • Не забываем изолирующие патрубки для прохода перекрытий и кровли;
  • В перекрытиях надеваем на трубу оцинкованный лист и крепи его с двух сторон. Этот лист для пожарной безопасности;
  • Кронштейны крепим через 4000 мм, хомутами усиливаем соединения через 2000 мм;
  • Наверх дымохода ставим конусный наконечник.

Изоляция дымохода

Важнейшим элементом конструкции дымохода это его изоляция от  дома:

  • Проходные патрубки оборачиваем базальтовой ватой с фольгой и смазываем патрубок огнеупорной мастикой.
  • В перекрытии, вокруг дымохода, используем негорючую минеральную вату.
  • Если дымоход закрывается коробом, то весь короб прокладывается негорючим материалом.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома





Коаксиальный дымоход для газового настенного котла: tvin270584 — LiveJournal

Монтируя газовый котёл отопления, необходимо особое внимание уделить системе отведения продуктов сгорания. В этой статье мастер сантехник расскажет о устройстве и функционировании коаксиального дымохода.
Устройство

Строение коаксиального дымохода не сложное. Устройство представляет собой дымоход, состоящий из двух трубок различных диаметров, помещенных одна в другую и выведенных на улицу. Для того, чтобы трубы не контактировали между собой, расстояние между ними разделено перемычками.

В подобной конструкции объединяются два самостоятельных канала, и тот и другой имеют свое особое предназначение:


  • Основная задача трубы с меньшим диаметром — выводить продукты сгорания топлива.

  • Труба большего диаметра используется для забора воздуха в камеру сгорания.

Отсюда следует, что процессы выведения дыма из котла и подачи воздуха происходят отдельно. Главное достоинство подобной системы заключается в том, что она хорошо закрыта и воздух, находящийся внутри помещения, не смешивается с воздухом и дымом коаксиального дымохода.

Как правило, монтируются горизонтальные коаксиальные дымоходы, изредка встречаются вертикальные.

В типичном строении коаксиального дымохода для газовых котлов присутствуют элементы:


  • Прямые трубы. Из них образуется канал дымоходной системы,

  • Тройник. Он применяется для скрепления прямых участков и подключения дымохода к котлу. Участок, где собирается водяной конденсат — водяной пар, находящийся в продуктах сгорания газа, в процессе охлаждения может оседать на стенках. Он служит для того, чтобы впоследствии этот пар не попал в камеру сгорания.

  • Верхний участок дымохода. Его основная задача — защищать внутренние контуры коаксиальной системы от дождя, снега, ветра.

Применение

Коаксиальные дымоходы подходят для конденсационных и турбированных котлов с закрытой камерой сгорания, с принудительной и естественной тягой. Также такие устройства пригодны для парапетных котлов и газовых конвекторов. Если трубы изготовлены из нержавеющей стали, то можно установить на котел с атмосферной горелкой.

Простота конструкции значительно увеличивает производительность газовых котлов. Многие модели, выпускаемые сегодня, подсоединяются к двухканальным системам. Разрешается осуществлять монтаж дымоходов коаксиального типа для одноконтурных и двухконтурных, вне зависимости от принципа работы и строения топочной камеры.

Обратите внимание! Если у вас установлен конденсационный турбированный котел с раздельной системой отвода продуктов сгорания через два разных вывода, то к такой модели не рекомендуется подсоединять коаксиальный дымоход.

Преимущества и недостатки

Отметим основные преимуществе коаксиального дымохода для газового котла:


  • Дымоход расположен горизонтально. Благодаря этому не нужно делать отверстие в крыше для отводов продуктов сгорания.

  • Т.к. воздух, который забирается с улицы, проходит сквозь внешнюю трубу и внутреннюю, через которую горячий, отработанный дым выводится наружу, то в камеру сгорания он попадает уже подогретым. Благодаря этому КПД котла значительно увеличивается.

  • Процесс подсоединения коаксиального дымохода простой. Чтобы осуществить монтаж, не нужно перепроектировать помещение для обустройства дымоотводной трубы. Используя такую систему дымоотведения, котел можно монтировать даже в квартире,

  • Безопасность. Поскольку вся система охлаждается уличным воздухом, поступающим по каналу между труб, дымоход обладает высокой степенью защиты и риск возгорания минимален.

  • Для устройства коаксиального типа не придется оборудовать отдельное помещение. Вы можете устанавливать котел на кухне, в подвале и любом другом удобном месте.

Отметим основные недостатки коаксиального дымохода для газового котла:


  • Высокая цена. На 30-40% дороже, чем раздельные системы отопления.

  • Из-за концентрического расположения труб с холодным и горячим дымом в воздухопроводящем канале образуется конденсат, который может привести к обледенению канала. Чтобы этого избежать, надо оборудовать устройство сливом конденсата и утеплить дымоход.

Виды

Осуществляя выбор коаксиальной трубы для газового котла, не стоит забывать, что для некоторых котлов пригодны только дымоходы, произведенные той же фирмой, что и сам аппарат.

Например, такие компании, как Viessmann, Buderus, Baxi, производят оборудования с нестандартными размерами выходных патрубков. Поэтому для монтажа системы дымоотведения лучше использовать фирменные детали.

Во всех остальных случаях достаточно подобрать подходящий материал трубы: алюминий, нержавейка, пластик. Большим спросом пользуются трубы из пластика и нержавеющей стали.

Материалом для пластиковых дымоходов выступает термоустойчивое вещество, способное выдерживать температуру нагрева до 205°С, трубы подсоединяются к конденсационному газовому оборудованию.

Плюсы:


  • Невысокая цена;

  • Маленький вес;

  • Легкий монтаж.

Главный минус — недолговечность, к тому же такие устройства нельзя подключать к обычным газовым котлам. Подобную систему можно использовать лишь в условиях низкой температуры газоотведения.

Нержавеющая сталь кислотоустойчива и способна выдерживать температуру до 550°С. Выделяются следующие виды:


  • Неутепленные коаксиальные трубы, в которых внутренняя труба является кислотоустойчивой. Недостатком является необходимость их утеплять для того, чтобы уменьшить выпадающий конденсат. Достоинства: долгий срок службы, можно использовать в бытовых и промышленных целях.

  • Утепленные коаксиальные трубы. Такие системы чаще всего применяются для установки коллективного вертикального дымохода. Утепленная конструкция обладает хорошими аэродинамическими свойствами, ее можно подсоединять к котлам с естественной и принудительной системой удаления дымовых газов. Срок использования — от 30 лет.

Обратите внимание! Приобретая коаксиальную трубу, нужно учитывать советы и рекомендации производителей отопительных устройств, которые указаны в технической документации.

Монтаж

Осуществляя монтаж коаксиального дымохода, очень важно соблюдать все условия и требования. Ведь неправильная установка чревата негативными последствиями и недостаточной эффективностью работы котла.

Установка включает следующие этапы:


  • Обзаведитесь всеми требуемыми деталями и инструментами: набором коаксиальных труб и соединительных элементов, накладками на стены, чтобы сформировать уплотнения и уличным наконечником.

  • Перед тем как начать установку дымохода, сделайте разметку, расчет пути устройства, просверлите в стене отверстие требуемого диаметра. На этапе проектирования убедитесь, что около труб не будут располагаться легковоспламеняющиеся предметы.

  • Лучше всего производить одновременный монтаж котла и коаксиального дымохода.

  • Выход дымохода должен находиться выше уровня камеры сгорания газа на 1-1,5 м.

  • Коаксиальная труба подсоединяется к выходному патрубку камеры сгорания при помощи хомута, который крепится двумя болтами.

  • На следующем этапе производится сборка системы дымоотведения в соответствии с запланированной конфигурацией.

  • Колена дымохода крепятся между собой с помощью хомутов.

  • Далее на выходном участке дымохода необходимо создать небольшой уклон вниз для того, чтобы конденсирующая влага непосредственно выводилась из системы.

Обратите внимание! Установка коаксиального дымохода для газового котла должна быть выполнена в соответствии с требованиями действующих нормативных документов.

Видео

В сюжете — Что такое коаксиальный дымоход и как его устоновить

Соблюдая всю технологию монтажа, коаксильный дымоход для газового котла будет эффективно выполнять свои функции.


Источник

Максимальная длина коаксиальных и раздельных дымоходов

Оглавление статьи

Виды дымоходов для газовых котлов.

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

  • Раздельные
  • Коаксиальные

Коаксиальные дымоходы.


Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания.

Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Все возможные варианты установки

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

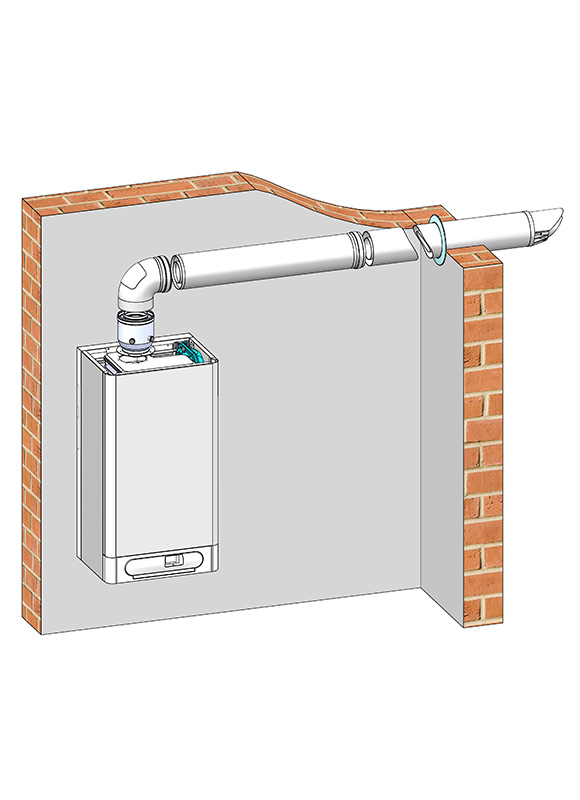

  1. Отведение через стену (самый простой вариант)
  2. Вывод в центральный дымоход типа LAS
  3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:



Длина различных вариантов коаксиального дымохода

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

LAS система дымохода

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.







Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

Вертикальный коаксиальный дымоход для газового котла



На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

 Раздельные дымоходы.


Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Разделитель для коаксиального дымохода

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.
  • Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Длина раздельного дымоходаВертикальный раздельный дымоход

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

  • Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
  • Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
  • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Резюме статьи.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

























Как сделать дымоход для газовых котлов – требования – Кровля крыши для дома

В процессе строительства собственного жилья стоит задуматься о большом количестве деталей, внимательно изучить нужную информацию, связанную с возведением постройки, исследовать рынок и ряд других факторов.

Дымоход является ключевой составляющей котельной, без его наличия невозможно представить отопительный котел, камин, газовую колонку.

Виды дымоходных систем

  • Из классического кирпича. Установку дымохода из кирпича, едва ли предложат специалисты, так как этот материал крайне устарел. Дымоход из кирпича характеризуется достаточной сложностью конструкции, он является дорогим по цене, а его установка займет большее количество времени. Помимо этого, по различным эксплуатационным характеристикам этот вид дымохода значительно уступает более современным конструкциям.
  • Из нержавеющей трубы. Вместо дымоходов из кирпича им на замену пришли стальные дымоходы, обладающие неоспоримом плюсом конструкции из стали – простотой установки, поскольку изготовители предусматривают весь комплект деталей дымохода, а заказчику всего лишь нужно верно собрать все составляющие. Данные трубы довольно долговечны и просты в монтаже. Сроки эксплуатации дымохода обычно составляют больше 10 лет. Изготовитель предоставляет большой ассортимент моделей. К плюсам стоит отнести достаточную устойчивость к механическому повреждению и влиянию от внешних факторов.
  • Коаксиальный дымоход. Их главным плюсом является отличный презентабельный внешний вид. Также технические характеристики обладают высокими показателями. Коаксиальные дымоходы имеют непохожую на другие дымоходные системы форму, внутри стенок отсутствует конденсат. Это крайне важно, в частности для отопительных систем, работающих на газовом топливе.
  • Керамическая конструкция. Современный дымоход из керамики впечатляют своими сроками эксплуатации, свыше 30 лет. Это можно объяснить тем, что керамика более устойчива к процессам коррозии и совершенно не подвергается воздействию внешних факторов агрессивной среды. Несомненно, простота и надежность, невысокая цена делают керамический дымоход наиболее желанным среди покупателей.

Дымоходы для газовых котлов: требования

Для выведения продуктов сгорания природного газа необходимо установить дымоход. Требования безопасности при строительстве вытяжной системы регулируются нормативными документами: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Их несоблюдение – это в первую очередь нарушение безопасности жизни и здоровья человека, поэтому контролирующие органы предъявляют строгие, но обоснованные требования:

Полное выведение отработанных газов

Первое и главное правило: залог безопасности в помещениях с газовым оборудованием – полное выведение отработанных газов. Тяга в системе дымоотведения должна быть постоянной и максимальной.  Для соблюдения именно этого правила и разработаны основные требования к системе дымоотведения.

Требования к помещениям, с конструкцией дымохода

В любых помещениях, где проходит дымоходная труба, должна работать система вентиляции. Нельзя проводить трубу через жилые помещения. Можно предусмотреть два варианта дымоотвода: внутренний (в помещении) либо наружный (выносной).

Констуктивные требования

  • Конструктивные размеры должны определяться с учетом параметров газового оборудования при помощи специальных расчетов. Площадь сечения трубы дымохода по всей ее длине должна быть не меньше площади сечения патрубка газового котла.
  • К одной системе дымоотвода возможно присоединение не более двух газовых котлов, при условии примыкания к ней на разных уровнях и на расстоянии не ближе полуметра друг от друга.
  • Толщина внутреннего слоя трубы дымохода должна составлять не менее 0,05 см.
  • Горизонтальная часть дымохода не должны быть более чем 300
  • В месте соединения газового агрегата с системой выведения продуктов сгорания участок трубы должен располагаться строго вертикально и быть длинной не менее 0,5м.
  • Далее по ходу системы возможно отклонение до30° либо до 1 м в длину.
  • Нормативные требования говорят о том, что идеальной системой дымоотведения является система без всевозможных изгибов и поворотов, но допускают отхождения. Их должно быть не более 3. В таких местах необходимо предусмотреть люки для ревизии дымохода.
  • Вне зависимости от того, внешней либо выносной является система дымоотвода, трубы необходимо четко располагать относительно помещения. Здесь необходимо учитывать горючесть поверхности стены. Если материал негорючий, то максимально допустимое расстояние от стены до трубы составляет 5 см, если же горючий – 25см.
  • Ровные участки трубы дымохода необходимо крепить к стене через каждые 150 см.
  • Стыки каждого участка дымохода обязательно крепятся друг другу металлическими хомутами.
  • В месте прохождения трубы через перекрытия, она должна быть цельной, без изгибов.
  • Относительно кровли здания дымоход должен быть выше как минимум на полметра.
  • На оголовок трубы газового отопления запрещено устанавливать грибки и дефлекторы.
  • Вся конструкция дымоотвода должна быть расположена в быстродоступном открытом месте для устранения неисправностей.

Герметичность

Для бесперебойной тяги необходимо обеспечить полную герметичность всей конструкции дымохода. Все элементы системы должны плотно прилегать друг к другу, все стыки и переходы должны быть тщательно обработаны с помощью специального термостойского герметика.

Организация сборника конденсата

Через трубу дымохода выводятся газы, а также туда попадают пары воды, которые конденсируют на стенки. Для сбора и удаления образовавшейся жидкости необходимо продумать и установить специальную конструкцию. Устраивать ее следует внизу трубы.

Требования к материалу стенок дымохода

От физических свойств самой стенки трубы дымохода зависит эффективность всей системы и ее безопасность.

При выборе материала конструкции необходимо учитывать следующие его параметры:

  • Устойчивость к огню: стенки дымохода должны быть негорючи.
  • Химическая активность. Конденсат, образующийся на стенках трубы, имеет в своем составе серную кислоту. Крайне важным условием эксплуатации дымохода является химическая инертность материала его стенок. А также устойчивость этого материала к коррозии.
  • Пористость. Нельзя использовать в конструкции дымохода материалы, имеющие пористую структуру.

Элементы дымохода

  • переходник, идущий от патрубка к дымоходу;
  • тройник с ревизией;
  • кронштейн и хомут стеновой;
  • отводы, применяемые на расстоянии до 2 м от начала дымохода;
  • проходной патрубок;
  • телескопические трубы;
  • особый наконечник конического типа.

Материалы для дымовой трубы

  • Керамический кирпич имел популярность в прошлом веке, использовался в целях монтажа дымовых труб в немногоэтажных строениях. Чтобы установить ствол дымохода из кирпича, используется особый керамический кирпич или обычный кирпич из глины пластического прессо­вания. К тому же, кирпич должен иметь высокие показатели морозоустой­чивости и обладать наименьшим количеством мергеля и сульфатов.
  • Лицевой и клинкерный кирпич используется для сооружения верхней части дымохода. Он покрывается раствором из гидрофобной пропитки.
  • Силикатный кирпич также используется в множестве случаев для сооружения верхней части дымохода. Силикатный кирпич предотвращает воздействие на дымоход погодных условий, применяя гидрофобизаторы.
  • Трубы для из нержавейки.

Что влияет на эффективность работы дымохода?

Учитывая насколько эффективно работает система утилизации продуктов горения можно сделать вывод о состоянии здоровья. Если не соблюдать требования по монтажу дымоходной системы, она может быть устроена с техническими ошибками и неправильно подсоединено оборудование для отопления. Это может привести к снижению уровня безопасности при эксплуатации самой отопительной системы.

Правила для эффективности и безопасности дымохода

Чтобы правильно обустроить дымоход существуют установленные правила, учитываемые в целях обеспечения необходимой безопасности в процессе работы системы. Стоит сказать, что от исполнения данных требований зависит состояние здоровья жильцов.

Эти правила следует исполнять неукоснительно, поскольку пренебрежение ими может привести к неприятным последствиям в газовом хозяйстве, а также чревато наложением штрафа.

Главные требования, которые предъявляются к дымоходу газового котла:

  • Хорошая тяга – показатель, насколько эффективно применяется тепловая энергия в процессе сгорания газа.
  • Технически правильно собранный конденсатосборник – тот, в котором не происходит накопление излишней влаги на стенках в дымоходе.
  • Запрещается монтаж на оголовок дымовой трубы дефлекторов, грибков и др. Указанные составляющие понижают эффективность утилизации продуктов горения, делают вероятным проникновение вглубь постройки угарного газа.
  • Правила к дымовой трубе необходимо тщательным образом изучить перед работами по монтажу. Основной акцент делается на отсутствии зазоров между деталями в стыках, все должно быть герметично. Это предотвратит проникновение газа вне пределов дымовой трубы.
  • Допустимо применять соединительные дымоотводящие трубы для более чем одного агрегата.

Что запрещено при установке дымохода:

  • Монтаж грибка или дефлектора на дымовой трубе, поскольку они вызывают торможение вывода продуктов горения, потому есть риск проникновения угара вглубь помещения.
  • Устанавливать больше 3 поворотов на дымоотводной трубе.
  • Проводить сам дымоход через какие-либо помещения без системы вентиляции.
  • Делать дымоходный канал из материалов пористого типа.

Что еще следует знать о дымоходах газовых котлов?

Выбор дымохода определяется его техническими характеристиками, дизайнерскими решениями, а также личными соображениями по поводу материала из которого должен быть сделан дымоход. Не следует использовать трубу из черной или оцинкованной стали, асбестоцементные трубы, нержавеющую сталь, неустойчивую к кислоте.

Не применяют кирпичные каналы без гильзы или рукава в качестве дымохода газового котла. Срок их использования будет крайне мал.

Устройство дымоходов для настенных газовых котлов

Двухконтурные трубы заслуженно считаются оптимальным материалом, использующимся для монтажа настенного газового котла. Здесь отсутствует какой-либо утеплитель между трубами, что благоприятствует выведению газа и поступлению воздуха в трубах.

Установка такой дымовой трубы является несложной. К трубе от котла присоединяется проходной патрубок и она выводится наружу. Дымоход должен находиться на расстоянии не меньше 2 м. Устройство дымохода можно наглядно рассмотреть на схеме выше.

Монтаж дымохода для газового котла

Установка дымохода осуществляется при соблюдении следующих правил:

  • Давление природного газа во время подачи должно составлять 0,003 Мпа.
  • Прокладка газового провода делается в помещении, где находятся тепловые агрегаты.
  • Отвод дымоходных газов должен производится согласно с правилами СНиП 2.04.05 – 91.
  • Возможна утилизация дымовых газов от теплогенераторов, оснащенных установкой принудительного выведения газа, через внешнюю стену здания.

В процессе выбора места для дымохода стоит учитывать:

  • установка в доме позволит материалу обладать наиболее приемлемыми условиями;
  • установка снаружи дома предусматривает наличие утеплителя, препятствующего замерзанию дымохода.

Внутренний дымоход

  • Если предусматривается отопление всех жилых помещений в доме, теплоизоляция не требуется. Утеплению подлежит только внешние элементы трубы.
  • Достаточно большой риск проникновения угара вглубь помещения. Велика вероятность возникновения пожароопасной ситуации.
  • Требуется большое количество разнообразных по конструкции элементов, что обуславливает сложность установки.
  • Трудности в процессе выполнения ремонта.

Наружный дымоход

  • Присутствует необходимость полноценного устройства теплоизоляции.
  • Достаточный уровень безопасности использования дымохода.
  • Составляющие части дымовой трубы однотипные, но сама установка значительно проще.
  • Ремонтные работы производятся без особого труда при возникновении каких-либо проблем.

Подбираем габаритные размеры дымохода

  • Предварительно нужно приобрести напольный или настенный газовый котел, после чего можно выбрать габариты дымохода для установки своими руками.
  • Форма сечения должна быть круглой. Альтернативой является прямоугольное. Рассчитывается полезная площадь таким образом: внутренний периметр умножается на длину дымохода. Следует помнить, что диаметр трубы должен быть не меньшего размера, чем у отводного патрубка.
  • Месторасположение по отношению к коньку дома определяет высоту дымохода .

Вариации с длиной дымохода

Рассчитав все параметры дымохода возможно, что сама площадь окажется меньше по отношению к внутренней площади самого котла.

В случае замены диаметра трубы на больший, может получиться лишняя площадь дымохода и, следовательно, большой перерасход материалов. В данной ситуации разумным выходом станет увеличение длины, применив меньший диаметр трубы.

Сделав все необходимые расчеты габаритных размеров дымоходной трубы и приобретя нужные строительные материалы можно начинать установку.

Как правильно сделать дымоход для котла?

Монтаж дымохода является крайне трудоемким процессом.

Основные принципы монтажа:

  • Следует верно сложить все части трубы, согласно с требованиями.
  • Требуется установить специальные проходные элементы в постройке, где проходит дымоход.
  • Поверхности должны быть заизолированы.

Как правильно соорудить дымоход для газового котла вне дома?

  • Проходной элемент присоединяется к патрубку, который отходит от газового котла, проходящий через стену. До того как вырезать нишу в стене нужно сделать правильную разметку.
  • Когда ниша будет готова, дымовую трубу нужно вывести наружу. Труба и ниша тщательно изолируются.
  • Закрепляется тройник с ревизией, после чего одевается заглушка.
  • Наращивается труба методом присоединения звеньев, крепится при помощи кронштейнов к стене.
  • Присоединяется конусовидный наконечник предварительно расчитав высоту дымовой трубы.
  • Стыки усиливаются хомутами.
  • Труба окрашивается краской, обладающая высокой термостойкостью и защищающая от коррозии.

Устройство дымоходов для котлов в доме

Подготовительные работы:

  • Делается разметка для отверстий в дымоходе на перекрытиях и крыши.
  • Тщательно проверяется нанесенная разметка с размером проходного патрубка. Затем вырезается необходимая ниша для трубы.

Установка трубы:

  • Патрубок соединяется с переходным адаптером.
  • Наращивается труба, при надобности используются “колени”.
  • При прохождении перекрытий применяется особый патрубок.
  • Дымоход закрепляется стенными хомутами и кронштейнами.
  • Завершается конструкция установкой наконечника, в форме конуса, защищающего дымовую трубу от неблагоприятных погодных условий.

Изоляция элементов дымохода

Части дымоходной системы и конструкции, соприкасающиеся между собой, должны быть изолированы.

После всех работ по монтажу стоит проверить насколько загерметизированы все швы конструкции.

Можно сделать обычный раствор из мыла и нанести его на все видимые швы дымовой трубы. Если, подключив дымоход, пойдут пузыри, то максимальная герметичность не достигнута.

Дымоход из кирпича для газовых котлов

Наряду со стальными дымоходами устанавливаются и кирпичные. Поскольку кирпич имеет довольно пористую структуру, то достаточно плохо удерживает тепло. В процессе сгорания газа появляется пар с различными примесями, который должен быть выведен из дома.

Так как кирпич не сможет удержать нужной температуры – пар превращается в воду, после чего есть риск появления конденсата, что вызовет дальнейшее разрушение дымохода.

Дымоход для настенных газовых котлов

Двухконтурные трубы являются самым приемлемым материалом для настенного дымохода.

В коаксильном дымоходе нет утеплителя между труб, из-за чего происходит выведение лишнего газа и подача воздуха .

Монтируется такая дымоходная система крайне просто. Когда дымоход готов к эксплуатации.можно заняться подключением газа.



Требования к дымоходу газового котла: нормативы и рекомендации

Труба дымохода, возвышающаяся над крышей, является лишь небольшим видимым конструктивным элементом сложного механизма, отвечающего за отведение дыма и газа. Независимо от того на каком топливе работает отопительное оборудование (твердом, жидком или газообразном) оно обязательно дополняется системой для отвода продуктов сгорания. Каждый домовладелец должен иметь представление об устройстве дымохода в своем доме, что позволит ему правильно эксплуатировать отопительную систему в принципе. Тем же, кому только предстоит решать подобные задачи по обустройству своего дома, прежде чем идти в специализированный магазин или приглашать профессионалов, мы предлагаем вначале ознакомиться с теорией. В качестве примера возьмем газовое отопление. Для начала, как минимум, нужно знать какие бывают дымоходы для газовых котлов, в чем их сильные и слабые стороны.

Виды дымоходов: что предложит специалист?

Можно ли самостоятельно устроить дымоход? Конечно же, да! Хотя, если этой работой придется заниматься впервые, то консультация специалиста лишней ни в коем случае не будет. Но, так или иначе, все равно придется разобраться с тем, какие вообще дымоходы для котлов существуют в настоящий момент.

Итак, вам могут предложить выбрать один из таких вариантов:

Вариант #1 — классический кирпичный

Хотя его сооружение вам предложат, вряд ли, поскольку это даже не вчерашний, а позавчерашний день. Кирпичный дымоход отличается сложностью конструкции, высокой себестоимостью и его возведение отнимает много времени. Кроме того, по многим эксплуатационным характеристикам такой дымоход уступает более современным конструкциям.

Вариант #2 — из нержавеющей трубы

Здесь производитель предлагает широкий модельный ряд. Среди достоинств нельзя не отметить высокую стойкость к механическим повреждениям и воздействию агрессивной среды. Дымоход для газового котла, изготовленный из нержавейки, как правило, выполнены в виде сэндвич системы – две различные по диаметру трубы одна в другой. Пустое пространство между ними заполняется жаростойкой базальтовой ватой.

Дымоотводная труба из нержавейки отличается надежностью и имеет презентабельный вид

Без преувеличения на сегодняшний день устройство дымохода для газового котла с использованием нержавеющего «сэндвича» – одно из самых удачных решений на сегодняшний день.

Вариант #3 — коаксиальный дымоход

Его не перепутаешь с другой конструкцией, отличительная черта – презентабельный внешний вид. Хотя и рабочие параметры на высоком уровне. Более того, коаксиальный дымоход для газового котла обладает специфической формой, на внутренних стенках которой не образовывается конденсат. Этот момент очень важен особенно для отопительных систем на газовом топливе.

Конструкционная разница между коаксиальным и традиционным дымоходом

Вариант #4 — керамическая конструкция

Нельзя сказать, что пользуется большим вниманием со стороны потребительской аудитории в сегменте элитного строительства. А, там, где отдается предпочтение простоте и надежности, легкости монтажа и пожаробезопасности, и при всем этом доступной цене, керамический дымоход альтернативы не имеет.

Внутреннее строение керамического дымохода

Схема устройства внутреннего дымохода и наружной конструкции

Какой бы технологии не было отдано предпочтение, в конце концов, устройство дымохода для газового котла подразумевает работу с такими элементами:

  • Переходник, соединяющий патрубок отопительного котла и дымоходную трубу.
  • Проходной патрубок.
  • Телескопические трубы.
  • Кронштейн и хомут – основные стеновые крепления.
  • Тройник с ревизией – в нижней части имеется специальный штуцер для удаления конденсата.
  • Наконечник конической формы.
  • Отводы.

Предлагаем вам посмотреть обзорное видео с советами от специалиста:

Что влияет на эффективность работы дымохода?

Возможно, вопрос поставлен несколько некорректно с точки зрения профессионала. Поскольку от эффективной работы системы отведения продуктов горения зависит здоровье, а порой и жизнь людей, то целесообразней рассмотреть требования к дымоходу газового котла.

Дымоход любой конструкции должен быть выполнен в соответствии с требованиями СНиП 2.04.05-91, а также ДБН В.2.5-20-2001. В противном случае будет иметь место неправильное устройство дымохода и подсоединение к нему отопительного оборудования. А это в свою очередь ставит под вопрос безопасность эксплуатации всей отопительной системы. В указанных документах четко регламентировано устройство дымоходов котлов. Эти документы подлежат тщательному изучению, поскольку нарушение изложенных в них норм обязательно приведет к проблемам с газовым хозяйством.

Если вкратце озвучить требования к дымоходам газовых котлов, то в первую очередь нужно обратить внимание на такие моменты:

  • Хорошая тяга – залог эффективности использования тепловой энергии от сгорания газа.
  • Правильная конструкция конденсатосборника – лишняя влага не должна скапливаться на стенах дымоходного канала.
  • Запрещена установка на оголовок дымохода дефлекторы, грибки и пр. Эти элементы снижают эффективность удаления продуктов горения, и появляется риск попадания внутрь помещения угарного газа.
  • Требования к дымоходам газовых котлов требуют максимального внимания к выполнению монтажных работ. Особый акцент должен быть сделан на плотности прилегания конструктивных деталей в местах соединений, то есть должна быть достигнута максимальная герметичность. Это не позволит раскаленным газам проникнуть за пределы дымохода.
  • Допускается использование общих соединительных дымоотводящих труб для нескольких агрегатов.

Внешне кажется, что дымоход кирпичный. На самом деле — это просто отделка, а он находится внутри трубы

Алгоритм устройства дымохода внутри здания

Установка дымохода для газового котла может быть произведена как внутри здания, так и автономно (снаружи). Понять в чем разница, сделав при этом определенные выводы касательно вашего конкретного случая, вы сможете из нашей небольшой таблицы.

Внутренний дымоходНаружный дымоход
Если предполагается отопление всех помещений, через которые будет проходить дымоход, то теплоизоляция не нужна. Утепляется только наружная часть трубы.Есть необходимость в полноценном устройстве теплоизоляции
Более высокий риск попадания угарного газа в помещение. Повышенная пожарная опасность.Высокий уровень безопасности эксплуатации.
Требуется множество различных по конструкции составных элементов, что влечет сложность монтажа.Составные части дымохода являются однотипными — монтаж более прост.
Сложности при выполнении ремонтных работ.Ремонт выполнить очень просто при любых проблемах.

Как говорится выводы делайте сами.

Мы предлагаем вашему вниманию внутреннее устройство дымоходной системы. Кратко этот процесс состоит из таких этапов:

  1. Нанесение разметки в перекрытиях и кровельном пироге для отверстий под дымоход. Проверяем правильность несколько раз.
  2. Вырезаем проем для трубы.
  3. Патрубок, отходящий от котла, соединяется с переходным адаптером.
  4. Подсоединяется тройник и ревизия, крепится стальной лист, выполняется установка основного кронштейна.
  5. Наращивается труба, если нужно используются «колени».
  6. Для монтажа через перекрытия применяется специальный патрубок.
  7. На трубу надевается лист из оцинкованной стали, в котором предварительно выполнено отверстие большего диаметра, чем труба дымохода. Оцинковка закрепляется к перекрытию.
  8. Для усиления стыков используются хомуты, которые стянуты болтами или качественной проволокой.
  9. Сам дымоход прикрепляется настенными хомутами, шаг – 2 м, а также кронштейнами, шаг – 4 м.
  10. Для завершения конструкции предназначен специальный конусообразный наконечник.
  11. Выполняется изоляция дымохода.

В завершение предлагаем посмотреть видео-материал, где весь процесс монтажа показано очень наглядно:

cab#version=6,0,40,0″> Оцените статью: Поделитесь с друзьями!

Коаксиальный утеплённый дымоход Royal Thermo для настенных газовых котлов

Коаксиальные системы дымоудаления предназначены для отвода продуктов сгорания и обеспечения притока воздуха через наружные стены здания при построении горизонтальных и вертикальных схем дымоудаления.

Коаксиальные системы дымоудаления представляют собой конструкцию типа «труба в трубе». Внутри трубы диаметром 100 мм находится труба диаметром 60 мм. Удаление дымовых газов из камеры сгорания происходит по внутренней трубе, а забор воздуха для горения осуществляется в зазоре между внешней и внутренней трубами.

Преимущества коаксиальных систем перед раздельными

• Более высокий КПД котла. Воздух, поступающий по коаксиальному дымоходу, соприкасается с горячей внутренней трубой и подогревается. Такой подогрев воздуха способен увеличить КПД котла до 4% (например, это дополнительно даёт 1 кВт на котлах мощностью 24 кВт).
• Высокий КПД говорит о лучшем дожигании топлива, что повышает экологичность отопительных агрегатов с закрытой камерой сгорания.
• Низкая стоимость — количество необходимых элементов для возведения дымохода сокращается вдвое.
Облегчается процесс монтажа — малое количество необходимых элементов требует меньшее количество рабочих операций при установке.
• Более привлекательный дизайн — одна труба лучше вписывается в дизайн интерьера помещения, чем две.
Ожогобезопасность — за счёт охлаждения уличным воздухом внешняя стенка дымохода не нагревается более 60°С.

Рекомендации по монтажу

Дымоходы Royal Thermo являются модульной системой, соединение элементов которой происходит по раструбной технологии (соединение типа «папа-мама»), либо через специальные соединительные прокладки и укрепленные хомуты.
При сборке системы дымоудаления рекомендуется смазывать уплотняющие прокладки.
При прокладке трасс дымоудаления рекомендуется устанавливать несущие кронштейны на расстоянии не менее 2-х метров друг от друга.
При установке дымохода необходимо соблюдать минимальные расстояния от внешних стенок дымохода до ближайших предметов:
• для коаксиальных систем — не менее 50 мм;
• для газового клапана раздельной системы дымоудаления — не менее 70 мм.
Запрещается располагать электрические приборы непосредственно под трассами систем дымоудаления и воздухозабора.
Запрещается накрывать трассы дымоходов, производить сушку вещей, используя тепло дымоудаления и воздухозабора.
При монтаже дымохода следует выдерживать контруклон (от патрубка котла) не менее 3°. В противном случае, скапливающийся конденсат может попасть в камеру сгорания. Попадание конденсата в котёл может привести к скорому выходу из строя теплообменника и других частей котла.


Монтаж и обслуживание систем отопления, водоснабжения и канализации —

Станислав, тел. 8-904-84-123-94

Авторизованный сервисный центр — г. Пермь, ул. Вагановых, 11А
тел. 8-922-351-96-60, 8-922-351-96-61,
(342) 211-09-11, 211-06-11, 211-09-22
e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

устройство, требования к установке и высоте

Согласно нормативным документам, работы по подключению газоиспользующего оборудования к магистрали и первому запуску должна выполнять специализированная служба. Зато построить дымоход для газового котла вам никто не запрещает своими руками, главное, чтобы он соответствовал требованиям правил. Иначе контролеры управляющей компании не разрешат пользоваться отопительным агрегатом и опломбируют кран газопровода, пока нарушения не будут устранены. Отсюда и цель нашей публикации – рассказать, как правильно сделать дымоходную трубу в частном доме.

Способы отвода продуктов горения

В зависимости от конструкции теплогенератора дымовые газы выбрасываются наружу двумя способами:

  1. Из напольных и настенных котлов с открытой камерой сжигания дым направляется в вертикальный канал нужной высоты, обеспечивающей появление естественной тяги. Проще говоря, это традиционные дымовые трубы, поднимающиеся над крышами зданий, как показано на фото.
  2. Турбированные котельные установки с закрытой камерой сгорания оснащаются короткими коаксиальными дымоходами, прокладываемыми горизонтально сквозь ближайшую стену.

Примечание. По желанию домовладельца газоход наддувного котла можно установить и вертикально, выведя через кровлю.

Принцип работы традиционного дымохода хорошо всем известен: за счет перепада давлений между верхом и низом вертикального канала, а также разницы температур продуктов горения и окружающего воздуха, в нем возникает естественная тяга. Она благополучно уносит дым на улицу.

Коаксиальная двустенная труба для газового котла с закрытой камерой сгорания служит одновременно воздушным и дымовым каналом, полностью изолирующим агрегат от помещений частного дома. По внутренней трубе дымохода газы идут на улицу, а в пространстве между стенками навстречу им движется воздушный поток. Работа системы обеспечивается за счет принудительного давления, создаваемого турбиной (вентилятором).

Требования к дымоотводам газовых агрегатов

Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.

Справка. В дымоходах газовых котельных установок конденсат появляется всегда. Дело в том, что в результате горения метана, пропана и других углеводородов образуется водяной пар, который выпадает каплями влаги на внутренних стенках. Если их не утеплить, конденсат станет прихватывать мороз, а через некоторое время сечение газохода перекроется льдом.

Кирпичные оголовки — и те необходимо утеплять

Остальные требования к устройству дымоотводов звучат следующим образом:

  1. Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
  2. При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
  3. Пористые стройматериалы использовать запрещается.
  4. В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
  5. Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
  6. Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).

Совет. Перед закупкой материалов и монтажом лучше составить проект будущего дымохода, проконсультировавшись со знающими печниками. Так вы обезопасите себя от ошибок и дорогостоящих переделок, о чем подробно рассказывается в видео от эксперта:

Дымоотводы из стальных труб дозволяется выводить на кровлю прямо через перекрытия, но с одним условием: канал не должен проходить через жилую комнату. Второй и более дешевый по цене вариант – это приставной газоход, монтируемый на внешней стене здания.

Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

  • кирпичные со вставкой из нержавейки;
  • керамические;
  • двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Примечание. Различные коаксиальные системы для газовых турбированных котлов делаются из нержавеющей стали и практически не отличаются друг от друга по конструкции.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

  1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
  2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы

 О правилах монтажа

Чтобы построить правильный дымоход, нужно не только соблюсти общие требования, но и придерживаться конкретных правил, регламентирующих его прокладку:

·         подключение газоиспользующего оборудования к дымоходной системе производится стальной трубой или гофрой таким образом, чтобы на выходе получился вертикальный участок длиной не меньше 15 см;

  • расстояние от этого соединителя до несгораемых конструкций – 50 мм, до горючих – минимум 250 мм
  • максимальная длина горизонтального участка, прокладываемого с уклоном 0,01 в сторону котла, составляет 3 м;
  • число поворотов на всем протяжении газохода – не более трех;
  • допускается отклонение от вертикали до 30° на расстояние до 1 м без уменьшения сечения канала;
  • минимальная глубина кармана с ревизионной дверцей – 25 см;
  • дымоотводный патрубок теплогенератора необходимо оснастить шибером;
  • при пересечении перекрытий из горючих материалов керамической трубой или сэндвичем надо выдержать расстояние 380 мм от внутренней стенки до деревянной конструкции;
  • колпаки или зонтики на дымоходы от газовых котлов не ставятся, дабы избежать обледенения и угара в помещениях.

Примечание. Шиберная заслонка не должна закрываться наглухо. Минимальный диаметр отверстия – 5 см.

Невзирая на впечатляющий список требований, выдержать их не так уж трудно. Дымоходные каналы внутри стен выкладываются в процессе строительства, когда у вас есть на руках проект и возможность в любой момент исправить огрехи. Если частный дом уже построен, организовать отвод продуктов горения сподручнее дымоходами сэндвич, надо только решить, прокладывать трубу внутри или вынести за пределы здания. Второй вариант наиболее предпочтителен при условии, что котел расположен неподалеку от внешней стены.

Что касается монтажа коаксиальных труб, то к нему предъявляются такие же требования. Горизонтальный участок не должен быть длиннее 3 м, а расстояние до сгораемых конструкций – 25 см. Чтобы при сильных морозах конец газохода не обледеневал от конденсата, внутренний канал необходимо выпустить на 5—10 см дальше наружного.

Заключение

Если работы по устройству дымохода вы решили целиком взять в свои руки, то связываться с кирпичной кладкой не стоит, лучше подсоединить к газовому котлу трубы — сэндвич. Рекомендация актуальна в тех случаях, когда жилище давно построено и что-либо изменить внутри нереально. Действуйте по проверенной схеме: монтируйте дымоотвод на стену дома и подключайте к теплогенератору горизонтальным участком.

Суровые реалии модельных, настенных и комбинированных котлов

Типичные проблемы конструкции конденсационного котла

Со временем крошечные воздушные каналы загрязняются минералами и загрязнителями, что приводит к неэффективности использования энергии. Кроме того, эти крошечные отверстия трудно обслуживать.

Для ограничительных проходов требуются насосы и трубопроводы, снижающие эффективность ниже номинального значения AFUE.

5 вещей, которые вы должны знать перед покупкой модельного, настенного или комбинированного конденсационного котла

  • Недостаточная доступность запчастей

Котлы Mod-con и подвесные котлы часто претерпевают конструктивные изменения, номера моделей и названия. В результате срок службы модели может наступить всего через два-три года. При таком большом количестве модификаций поиск подходящих запасных частей может оказаться затруднительным. Поскольку производственные предприятия иногда хранят на складе только запасные части текущей версии, может потребоваться долгое ожидание, даже если детали доступны. Кроме того, здания могут замерзнуть без работающего котла, а гарантии на многие современные объекты становятся недействительными, если не соблюдаются строгие правила по применению антифриза.

Настенные и комбинированные конденсационные котлы

имеют плохо спроектированные критические водяные и воздушные каналы, которые со временем легко загрязняются, снижая эффективность, требуя большего обслуживания и сокращая срок службы котла.Хотя эти крошечные проходы и жесткие допуски могут показаться впечатляющими с точки зрения производства, на самом деле специалисты по обслуживанию не могут получить доступ ко многим из этих проходов, что затрудняет и увеличивает стоимость обслуживания. И в отличие от конструкций газовых атмосферных котлов с дымоходом, эти типы котлов требуют регулярного обслуживания. Итог: Конструкторские решения конкурентов, направленные на снижение производственных затрат, снижают общее качество котла, ухудшают его долгосрочную работу, ухудшают работоспособность устройства и создают проблемы, на которые не распространяется гарантия.

  • Построен из некачественных материалов

Важнейшие компоненты модульных, настенных и комбинированных конденсационных котлов изготавливаются из алюминия или низкокачественной нержавеющей стали. Эти материалы недостаточно устойчивы к коррозии, чтобы компоненты могли обеспечивать длительную конденсацию. Фактически, полевые испытания не только показывают эту быструю точечную коррозию и коррозию, но и четко демонстрируют ухудшение конденсационной способности нагревательного устройства в этих условиях.

  • Требуются дополнительные трубопроводы и насосы

Знаете ли вы, что эти типы конструкции котлов часто требуют дополнительных трубопроводов и насосов, которые сокращают поток воды через систему? Это условие предотвращает конденсацию, приводит к потере ценной энергии и затрудняет обслуживание агрегатов. Эти конструкции настолько ограничены, что в дополнение к отдельному отопительному насосу им требуется специальный насос для подачи воды через сам бойлер.

  • Увеличение счетов за отопление и потери энергии

Регуляторы сброса температуры для этих типов котлов часто постоянно устанавливаются на искусственно высокие рабочие температуры, чтобы избежать дорогостоящих повторных обращений в связи с недогревом.Это приводит к тому, что котел нагревается круглый год, чтобы быстро реагировать на изменения температуры в помещении. Повышение температуры означает сжигание большего количества топлива и более высокие счета за отопление. Кроме того, большинство конденсационных котлов не имеют цикла термической продувки, что снижает режим конденсации. Отсутствие теплового погружения приводит к тому, что установка нагревается, что приводит к потере энергии в котле и системе трубопроводов. Меньшая конденсация означает, что конденсационные котлы обычно упускают возможность промыть и сохранить чистоту дымоходов.

Избегайте проблем с конденсационным котлом с помощью котла, который является эффективным и долговечным

Конденсационный котел Accel CS

Представляем конденсационный котел Accel CS

Чтобы преодолеть неэффективность этих плохо спроектированных комбинированных котлов, Energy Kinetics создала конденсационный котел Accel CS, самый эффективный и самый долговечный конденсационный котел на рынке.Accel CS не только изготовлен из материалов высочайшего качества, он был разработан инженерами Energy Kinetics, которые обладают долгой историей инженерного мастерства и лидерством в отрасли.

Почему конденсационный котел Accel CS — выбор информированного потребителя

1. Более прочные, толстые и устойчивые к коррозии материалы

Сосуд под давлением Accel CS изготовлен из высококачественной отечественной нержавеющей стали, а не из импортной нержавеющей стали или алюминия. Кроме того, наши воздушные и водяные каналы широко открыты, что является нововведением в конструкции, которое устраняет необходимость в дополнительных энергоемких циркуляционных насосах, которые требуются на конденсационных котлах с небольшими водяными проходами.

Accel CS

Широкие открытые воздушные и водные переходы

SmartBoost превосходит внешние элементы управления сбросом

Сделано в США

2. Простота обслуживания и пожизненная гарантия

Наши воздушные каналы оснащены супертурбулизаторами для повышения эффективности и легкого доступа для очистки (при необходимости). На наш теплообменник распространяется пожизненная ограниченная гарантия.

3. Высокая AFUE плюс тепловая очистка для максимальной эффективности и чистой работы
Рейтинг AFUE

Accel CS достигает 97, что является лучшим в отрасли. Хотя 97 впечатляет, Accel CS на самом деле намного более эффективен, чем другие системы, получившие такой же высокий рейтинг AFUE из-за своей термической очистки. Тепловая очистка предвосхищает окончание запроса тепла и перекачивает тепло, оставшееся в системе, в верхнюю часть резервуара для хранения горячей воды или непосредственно в жилое пространство. Это гарантирует, что Accel CS работает более эффективно в каждом цикле и больше конденсируется, чтобы оставаться чистым.Кроме того, он конденсируется больше в течение следующего цикла, обеспечивая максимальную экономию энергии в течение дня и ночи.

Прочтите исследование лаборатории Министерства энергетики США, которое показывает, что даже наши котлы без конденсации имеют более высокий реальный годовой КПД, чем модулирующие конденсационные котлы 95 AFUE.

4. SmartBoost ™ для большего комфорта и экономии
Производительность

Accel CS значительно улучшена за счет инновационной технологии компенсации температуры наружного воздуха под названием SmartBoost. SmartBoost по возможности запускает котел Accel CS при более низкой температуре. Это значительно улучшает любую возможность конденсации и постоянно снижает потребление топлива. Кроме того, если температура бойлера недостаточна для быстрого ответа на вызов термостата, SmartBoost автоматически повышает температуру бойлера. SmartBoost недоступен для других производителей, поэтому их системы часто перегреваются в течение всего года и не могут реагировать на ночные понижающие термостаты, что приводит к потере энергии.

5. Сделано в США

Accel CS производится в США с соблюдением качества американского производства и высочайшего качества производства Energy Kinetics. Accel CS — один из немногих конденсационных котлов, фактически производимых в США, от сосуда высокого давления до системы управления Energy Manager производства Mil-Spec.

Accel CS = лучшая в отрасли пожизненная гарантия

Гарантия Energy Kinetics

Если вам нужны более низкие ежемесячные счета за топливо, а также конденсационный котел, который работает и имеет лучшую в отрасли пожизненную ограниченную гарантию, позвоните в Energy Kinetics по телефону 800-323-2066 или , напишите нам по электронной почте и поставьте Steel Зарекомендовавшие себя котлы позволят обогревать ваш дом или офис и начать экономить сегодня!
Начать!

Газовые камины предлагают эффективные варианты отопления

Несмотря на сегодняшние колебания цен на природный газ, газовые камины являются подавляющим выбором среди каминов, намного превосходя их аналоги из дровяной древесины. Каминные топки на природном газе и отдельно стоящие печи не только помогают поддерживать качество воздуха в помещении, поддерживая чистоту дома, но и создают меньше загрязнения окружающей среды, чем дровяные камины.

Потребители, заботящиеся об энергии, подпитывают тенденцию использования газовых каминов, топок и пеллетных печей для зонального обогрева наиболее часто используемых помещений. Счета за коммунальные услуги ниже, когда они могут выключить термостат на центральной печи и использовать газовый камин в качестве дополнительного источника тепла.Например, высокоэффективные каминные топки, работающие на природном газе, могут обогреть до 1000 квадратных футов жилой площади по низкой цене.

Строители и специалисты по ремонту, обсуждая такие варианты со своими клиентами, должны учитывать следующие рекомендации:

  • Для зонального отопления рассматривать только правильно установленные газовые камины, топки и пеллетные приборы.
  • Hearth & Home Technologies, крупнейший в мире производитель каминов, рекомендует только газовые камины и приборы с рейтингом годовой эффективности использования топлива.Эти агрегаты проходят испытания по тем же стандартам, которые используются для оценки энергоэффективных печей.
  • Избегайте каменных дровяных каминов, которые могут терять до 85 процентов тепла огня через дымоход.
  • Для перехода с дровяной печи на газовую, каминные топки можно установить практически в любой существующий каменный камин, и они доступны в различных стилях и дизайнах, чтобы соответствовать декору дома.

Независимо от того, заинтересован ли ваш клиент в зональном отоплении, выбор камина определяется региональным климатом, возрастом и конструкцией дома, а также количеством необходимого тепла.

Камины с прямой вентиляцией составляют большую часть продаж газовых каминов. Воздух для подпитки пламени поступает извне, а относительно холодные газы сгорания выводятся через вентиляционное отверстие, установленное на стене, или могут выходить через крышу. Газовые камины с прямым выпуском воздуха рекомендуются из-за их эффективности; 70 процентов производимого ими тепла остается в доме. Установки с прямым отводом намного проще и дешевле в установке, чем традиционные агрегаты, работающие на древесном топливе или газовой кладке, и имеют большую гибкость в размещении.Эти агрегаты также эффективны для зонального отопления, потому что люди поглощают лучистое тепло от стеклянного фасада, а топка также нагревает воздух в комнате.

Класс B Вентиляционные (естественные) газовые камины требуют сквозного дымохода класса B для отвода горячих продуктов сгорания и обычно имеют открывающиеся двери.

Пеллетные аппараты — это отдельно стоящие печи или каминные топки, сжигающие пеллеты для зонального отопления. Наиболее распространенным топливом являются древесные гранулы, изготовленные в основном из прессованных опилок. Пеллеты, разработанные в 1970-х годах для использования древесных отходов производственных процессов, представляют собой высокоэффективный способ сжигания древесины и могут быть приобретены в 40-фунтовых мешках. Альтернативные виды топлива включают зерно и кукурузу; некоторые устройства специально созданы для сжигания этих товаров. Одним из преимуществ пеллетного топлива является возможность фиксировать расходы на топливо в начале отопительного сезона.

Марсия Джедд, писатель-фрилансер из Миннеаполиса, часто пишет о дизайне и строительстве.

Подлинный и объективный совет потребителя по газовым котлам

СОДЕРЖАНИЕ

  1. Виды газового котла
  2. Как это работает?
  3. Калибр
  4. КПД
  5. Расходы на топливо
  6. Котельные установки
  7. Цены
  8. Бренды
  9. Лучшие газовые котлы
  10. Строительные нормы и правила на газовые котлы
  11. Часто задаваемые вопросы

НАПРАВЛЯЮЩАЯ ДЛЯ ГАЗОВОГО КОТЛА

1) Типы газового котла

Газовые котлы бывают трех видов:

Газовые котлы

Подавляющее большинство газовых котлов работают с радиаторами (известными как «мокрая» система центрального отопления). Некоторые газовые котлы являются напольными и иногда включают небольшой водонагреватель, увеличивающий расход горячей воды. Газовые котлы доступны в виде настенных комбинированных, тепловых и системных котлов. Подробнее о различных типах котлов см. В нашем Руководстве по типам котлов. 80% продаж котлов в Великобритании — это комбинированные котлы, поэтому мы посвятили этому типу котлов раздел нашего сайта. Если вы покупаете пароконвектомат, рекомендуем вам ознакомиться с нашим Руководством по комбинированным котлам.

Агрегаты теплого воздуха

Установки теплого воздуха обогревают дом, обдувая теплый воздух вокруг дома через ряд вентиляционных отверстий.Эти котлы были очень популярны в 1970-х годах и производятся до сих пор.

Задний котел

Котлы

Back были популярны в 1960-х годах. Они представляют собой котел, работающий только на тепло, но дымоход проходит через трубу дымохода, и они почти всегда сопровождаются газовым пламенем спереди. До недавнего времени можно было заменить задний котел, хотя в более новых моделях спереди был электрический камин. Хотя они больше не доступны (потому что не соответствуют стандартам конденсационных котлов), их все еще можно отремонтировать.Более подробную информацию см. В нашем Руководстве по ремонту, замене и обслуживанию котла.

2) Как работает газовый котел?

Газовые котлы сжигают газ для нагрева воды в ваших радиаторах. Насос циркулирует тепловую воду вокруг радиаторов. В установках с теплым воздухом вентилятор обдувает горячий теплообменник и выводит нагретый воздух через воздуховоды и вентиляционные отверстия в полу. Комбинированные котлы также нагревают питьевую воду для мытья и принятия душа через теплообменник. Котлы, работающие только на отопление, и системные котлы работают с накопителем горячей воды для производства горячей воды для мытья и душа.

Бойлеры обычно работают с каким-либо термостатом, который устанавливает температуру в доме. Эффективность котла напрямую зависит от типа и совместимости установленной системы управления отоплением — от обычных комнатных термостатов с циферблатом до сложных современных интеллектуальных систем управления.

3) Типоразмер котла

Котел мощностью 6-10 кВт с комфортом обогреет подавляющее большинство домов в Великобритании в очень холодный день. Однако газовые котлы начинаются с 11-13 кВт для котлов, работающих только на тепло / системный котел, и от 16-18 кВт (и выше) для комбинированных котлов.Понятно, что даже самый маленький котел будет обогревать большинство домов в Великобритании, однако при этом есть небольшая оговорка для производства горячей воды.

Котлы

Combi часто кажутся «крупнее», потому что они показывают мощность от 24 кВт и выше, но это для производства горячей воды. Для котлов, которые работают с водонагревателем, производство горячей воды является важным фактором при выборе размера, поэтому вам может понадобиться бойлер большего размера в зависимости от настройки вашей системы. Для получения дополнительной помощи обратитесь к нашему Руководству по выбору размеров котла.

4) КПД котла

Все конденсационные газовые котлы имеют КПД 92-94%, что эквивалентно А-рейтингу, однако достижение КПД в 90-х годах полностью зависит от того, насколько хорошо остальная часть системы спроектирована и контролируется. Фактический средний КПД дома приближается к 80%. Правильная конструкция системы центрального отопления не менее важна, чем выбранный вами котел. См. Наше Руководство по эффективности газовых котлов.

5) Расходы на топливо

Сетевой газ — одно из самых дешевых видов топлива для отопления домов, по цене около 4 пенсов за кВтч. Единственное более дешевое топливо — уголь и древесная щепа. Однако затраты на топливо являются фактором стоимости топлива и эффективности системы отопления. Газовые котлы могут иметь низкий КПД от 60 до 80%, если котел старый или новый и неправильно настроен.В таблице ниже указана стоимость кВтч ПОСЛЕ КПД котла

.

6) Установка котла

При замене газового котла необходимо учитывать множество факторов, начиная с того, пришло ли время для замены. Мы предлагаем руководства по каждому аспекту установки котла, от оценки срока службы старого котла до организации финансирования.

Когда ремонтировать или заменять?

Когда лучше заменить котел? Многие новые котельные — это «вынужденные покупки», другими словами, ваш котел вышел из строя и требует быстрой замены. Чаще котлы можно отремонтировать с минимальными затратами, и есть много веских причин, чтобы сохранить старый котел в рабочем состоянии. Дополнительные инструкции см. В нашем Руководстве по ремонту или замене.

Поиск установщика

Есть много национальных, местных и сетевых компаний, готовых заменить ваш котел, а также местных индивидуальных предпринимателей. Знать, кого выбрать, может быть нелегко. У нас есть подробное руководство по различным типам монтажных компаний, которое поможет вам взвесить плюсы и минусы национальной компании по сравнению с индивидуальным предпринимателем или местным семейным бизнесом по сравнению с сетью субподрядчиков.

Квалификация

Во всех случаях монтажники газовых котлов должны иметь регистрацию Gas Safe и иметь опыт монтажа котлов. Монтаж котлов — это другой набор навыков, чем ремонт котлов, поэтому важно найти кого-то, кто специализируется в этой области. Наша сеть установщиков Elite объединила 1% лучших установщиков Великобритании.

Оплата нового котла

Наличными, кредитной картой, беспроцентной оплатой или схемами «аренда бойлера» — вот некоторые из вариантов оплаты нового бойлера.Мы исследуем все способы оплаты в нашем Руководстве по финансированию котлов.

7) Цены

Цены на котлы могут относиться к стоимости газового котла или к стоимости всей установки котла, включая детали и рабочую силу, и это стоит различать. Иногда сложно сравнивать котировки, потому что детали и работа не разбиты. Поэтому полезно также посмотреть на стоимость котла, чтобы понять, где могут возникнуть различия в стоимости установки.

Стоимость установки котла

В нашем справочнике по затратам на установку котла дается подробный обзор затрат на котел, включая рабочую силу и прочее для ряда сценариев.

Чтобы получить индивидуальную цену за установку, перейдите в наш калькулятор расчета стоимости котла. Его можно использовать совершенно бесплатно, чтобы увидеть цены, не требуется никаких личных данных.

Цены на автономный котел

Если вы просто хотите сравнить цены на автономные котлы, мы сравниваем цены более 200 моделей котлов в наших трех комплексных справочниках по ценам на котлы: цены на комбинированные котлы, цены на системные котлы и цены на котлы только для отопления.

8) Марка котла

Основные бренды котлов включают такие известные бренды, как Worcester Bosch, Vaillant, Baxi и Ideal, а также некоторые известные бренды-арендодатели, которые также отлично работают, такие как Ravenheat, Intergas и Viessmann.Подробнее о них вы можете узнать в нашем Справочнике по газовым котлам марки

.

9) Лучшие газовые котлы

В ассортименте качественные, технически продвинутые котлы на любой бюджет. Ключевым моментом, на который мы обращаем внимание, является то, насколько низко котел может снизиться в кВт. Чем ниже он может опускаться, тем эффективнее котел может работать круглый год. Короткий ответ — ознакомьтесь с нашим руководством по лучшему котлу.

10) Правила строительства газовых котлов

Строительные нормы и правила охватывают многие аспекты установки нового котла, включая его эффективность, контроль нагрева, положение дымохода, расположение котла, защиту от замерзания и отвод конденсата.Обратитесь к нашему Руководству по правилам газовых котлов для получения дополнительной информации.

11) ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Какие котлы для 3х комнатного дома самые лучшие?

Подавляющее большинство домов в Великобритании — это дома с 2 и 3 спальнями, и часто они имеют одинаковую площадь. В нашем руководстве для потребителей мы уделили особое внимание домам с 3 спальнями: какие котлы для домов с 3 спальнями лучше всего? Руководство также поможет владельцам домов с двумя спальнями.

Могу ли я получить расширенную гарантию на котел?

На все котлы предоставляется гарантия минимум 2 года, но большинство продлевает ее как минимум до 3-5 лет.Большинство производителей котлов предлагают расширенные гарантии, но многие требуют, чтобы установщик был у них аккредитован. Это означает, что установщик прошел дополнительное обучение по своим котлам, и когда они зарегистрируют котел, вы получите более длительный гарантийный срок. Для получения дополнительной информации о гарантиях перейдите к нашему Руководству по гарантиям и гарантиям на котлы.

Где можно установить газовые котлы?

Обычно котел находится на кухне, в подсобном помещении, в ванной, а иногда и в спальне.Котлы также можно разместить в соседнем гараже или на чердаке, однако это может быть менее эффективным, поскольку многие котлы теряют тепло через свои корпуса. Если комбинированный котел заменил бойлер емкостным водонагревателем, котел часто перемещают в сушильный шкаф. Чтобы узнать больше о сценариях, плюсах и минусах, воспользуйтесь нашим Руководством по перемещению котла.

Что такое высокоэффективный газовый котел?

По мере приближения отопительного сезона вам, возможно, придется заменить котел, чтобы вашей семье было комфортно этой зимой.Выбор нового котла для дома — крайне важное решение. Во время своего онлайн-исследования вы могли обнаружить множество моделей газовых котлов с «высоким КПД». Итак, что же такое высокоэффективный газовый котел?

Отличный вопрос! Высокоэффективный газовый котел — один из самых экономичных и чистых способов обогрева вашего дома, снижения ежемесячных счетов за отопление и уменьшения воздействия на окружающую среду. Давайте рассмотрим несколько распространенных вопросов о газовых котлах с высоким КПД.

Что делает газовый котел высоким КПД?

Чтобы ответить на этот вопрос, мы должны понять, как работает котел. Котел работает за счет нагрева воды, которая проходит через радиаторы, теплые полы или змеевик. В стандартном обычном котле часть энергии, которая используется для нагрева котла, будь то ископаемое топливо или природный газ, теряется в процессе сгорания. Когда топливо сжигается в котле, образуется дымовой газ, похожий на выхлопные газы вашего автомобиля.Этот газ выходит из камеры сгорания и попадает в дымовые каналы. Камера сгорания и дымоходы (называемые теплообменником) окружены водой… той же водой, которая циркулирует по всему дому для отвода тепла. По своей конструкции эти дымоходы собирают тепло от дымовых газов и передают его воде внутри теплообменника. Чем больше энергии теплообменник может получить из дымовых газов, тем большую отдачу вы получите от каждого доллара, потраченного на топливо.

Высокоэффективный бойлер предназначен для улавливания уходящего тепла и его направления обратно на отопление дома посредством процесса, известного как «конденсация».«Собственно, именно поэтому высокоэффективные котлы можно назвать конденсационными котлами!

Высокоэффективные конденсационные котлы производят тепло за счет сжигания природного газа или пропанового топлива. Слово «конденсация» относится к тому факту, что эти приборы способны извлекать тепло из процесса сгорания с такой эффективностью, что дымовые газы покидают котел при гораздо более низкой температуре, чем в стандартном котле. Температура этих дымовых газов достаточно низкая, поэтому они фактически конденсируются внутри теплообменника.Это хорошая вещь!

Высокоэффективные котлы по сравнению со стандартными обычными котлами

Самая большая разница между высокоэффективными котлами и обычными котлами — это так называемая «температура дымовой трубы», то есть температура дымового газа на выходе из котла. Водяной пар, захваченный дымовыми газами, будет конденсироваться в воду при достижении определенной температуры (обычно известной как «точка росы»). При высокой температуре дымовой трубы обычного котла этот процесс происходит далеко за пределами дома, иногда на несколько футов над ним, и конденсат просто испаряется в наружном воздухе.Это необходимо, потому что, если бы температура дымовой трубы была ниже, дымовой газ начал бы конденсироваться внутри вентиляционной трубы и стекать обратно внутрь котла, что очень вредно для обычного котла.

Высокоэффективный котел имеет более низкую температуру дымовой трубы, потому что он спроектирован и изготовлен таким образом, чтобы справляться с конденсацией при работе с более низкими температурами без отрицательного воздействия на котел. В этих котлах конденсат повторно улавливается, собирается и выводится из котла через специальный отвод конденсата.

Поскольку высокоэффективный котел не требует более высоких температур для вентиляции, он может выполнять ту же работу по обогреву дома, что и обычный котел, при этом потребляя значительно меньше топлива.

Насколько экономичны котлы с высоким КПД?

В зависимости от возраста и типа стандартный котел обычно имеет КПД от 80 до 85%. Это означает, что примерно 80–85 центов из каждого доллара, который вы тратите на газ, пойдет на отопление дома, а от 15 до 20 центов тепла уйдет через дымоход или вентиляционную трубу.

Для сравнения, конденсационный котел может обеспечить КПД до 96%, что означает, что уходит только 4 цента тепла. Это большая разница!

Может показаться, что в это трудно поверить, но переход от типичного котла с КПД 80% к любому высокопроизводительному котлу в обширной линейке продуктов U. S. Boiler Company может обеспечить экономию энергии на 15-20%. Для вас это означает, что экономия энергии может быть достигнута в течение первого года эксплуатации, а затем каждый год!

Признанным символом энергоэффективности является этикетка ENERGY STAR®.Чтобы котел соответствовал требованиям ENERGY STAR®, продукт должен соответствовать или превышать минимальные рейтинги эффективности EPA. В линейке высокоэффективных продуктов U.S. Boiler Company котлы Alpine, Aspen, K2 и K2 Combi имеют рейтинг ENERGY STAR.

Plus, высокоэффективные конденсационные котлы хороши не только для вашего кошелька. Они также полезны для окружающей среды. Высокоэффективные котлы потребляют меньше энергии для обогрева вашего дома, поэтому они производят меньше выбросов, что приносит пользу всем!

Дополнительные преимущества высокоэффективных котлов

Мы уже обсуждали, как конденсационные котлы обеспечивают экономию энергии, но, как и все передовые технологии, покупатель должен знать о дополнительных преимуществах.

Прежде всего, конденсационные котлы обеспечивают дополнительное преимущество гибкости установки. Поскольку дымовой газ холоднее, чем в обычном котле, отвод воздуха из агрегата можно производить через трубу из ПВХ или ХПВХ, а в большинстве случаев даже через гибкую трубу. Это значительно упрощает выбор места для установки котла, чем поиск места для обычного котла. Кроме того, поскольку высокоэффективные котлы имеют функцию «вытяжной вентиляции» (с помощью вентилятора), их можно вентилировать практически через любую наружную стену в доме, и для них не требуется дымоход.

Кроме того, высокоэффективные котлы обычно намного меньше и легче обычных котлов, поэтому их часто можно повесить на стене, а не на полу.

Конденсат, побочный продукт более высокой эффективности

Как упоминалось ранее, конденсат образуется в теплообменнике и дымоходе конденсационного котла. Слить этот конденсат очень просто, но это очень важно.

Конденсат стекает в нижнюю часть теплообменника и выходит из котла через отвод конденсата.Поскольку эта жидкость является побочным продуктом горения, она кислая, обычно от 3,2 до 4,0 pH (что значительно менее едкое, чем лимонный сок или газировка). В результате он попадает в простое устройство, называемое «нейтрализатором конденсата».

Нейтрализатор содержит щелочной материал (обычно некоторую форму кальцита), который является экологически чистым, похожим на мел материалом, который нейтрализует конденсат. Затем его выбрасывают в канализацию или откачивают из дома.

Поскольку этот конденсат является кислым, теплообменники в высокоэффективном котле должны выдерживать низкий уровень pH.Все высокоэффективные теплообменники U.S. Boiler изготовлены из нержавеющей стали, что обеспечивает долгий срок службы и исключительную надежность.

Высокоэффективный газовый котел — лучший выбор для моего дома?

Если эффективность стоит на первом месте в вашем списке приоритетов, вам следует серьезно подумать о высокоэффективном конденсационном котле, таком как Alpine, K2 или Aspen. Если вы ищете недорогой котел, который предлагает фантастическую надежность и длительный срок службы, вы можете рассмотреть такой агрегат, как U.S. Boiler чугунный котел ES2, ESC, Series 3, Series 2 или Series X-2.

Тем не менее, при выборе наилучшего варианта для дома необходимо учитывать множество факторов. Система отопления в доме включает в себя не только бойлер, но также все трубы, клапаны, насосы и систему распределения тепла. Ваш профессиональный подрядчик по отоплению сможет определить, какое отопительное оборудование лучше всего подходит для системы отопления вашего дома. Вы можете найти на нашем сайте подрядчика по отоплению в вашем районе.

Как правило, конденсационные котлы наиболее эффективно работают в домах с низкими температурами системы, например, с системами теплого пола или в домах с чугунными радиаторами с большим объемом воды. В этих приложениях конденсационные котлы не используют воздух в помещении для сжигания и требуют средств для вывода воздуха из котла непосредственно наружу (а не для удаления воздуха из дымохода). В домах, где нецелесообразно выводить воздух из котла напрямую без использования дымохода, более приемлемым вариантом может быть обычный чугунный газовый котел.Консультация с профессиональным подрядчиком по отоплению дома даст лучший ответ.

энергоэффективный камин? Действительно ли камины экономят на счетах за отопление?

Камины — желанный элемент дома благодаря своей красоте и уютной атмосфере. Но как они влияют на потребление энергии в доме? Есть ли энергоэффективный камин лучше остальных? Или они ложатся бременем на ваши счета за коммунальные услуги?

Влияние камина на потребление энергии зависит от множества факторов: типа камина, цен на энергию, а также использования и размещения камина.

Не все камины по своей природе энергоэффективны. Каждый тип камина имеет различный рейтинг энергоэффективности, измеряемый количеством тепла, которое камин вырабатывает, которое теряется.

Камины дровяные

Хотя некоторым нравится подлинность дровяного камина, это наименее эффективный метод обогрева дома. Традиционная кладка дымохода и дровяной камин теряет 80-90% тепла дымохода. Кроме того, дополнительный воздух внутри вашего дома также выводится через дымоход.

Проблема усугубляется тем, что дымоход создает отверстие, которое приводит к потере тепла и кондиционирования воздуха в течение года. Если вы забудете закрыть дымоход, проблема будет еще хуже. Если у вас дровяной камин, убедитесь, что на заслонке есть хорошее уплотнение, чтобы уменьшить потерю воздуха.

Камины на природном газе

На самом деле газовые камины бывают двух типов: газовые поленья и газовые топки.

Газовые бревна — это комплект бревен, которые обычно помещаются в существующий каменный камин и присоединяются к газовой линии.Фасад будет либо открытым, либо иметь открывающиеся стеклянные двери. Как и в случае с дровами, большая часть тепла уходит в дымоход и наружу. 75% произведенного тепла теряется.

Газовые вставки выполнены в виде закрытого металлического корпуса. Его можно установить в существующий каменный камин, герметизируя дымоход, или как новое сооружение вообще без дымохода. Воздух проходит через выходящую наружу трубу, позволяя устройству оставаться полностью закрытым и повышая энергоэффективность. Газовые вставки теряют только 20-30% тепла.

Камины электрические

Электрические камины на сегодняшний день являются наиболее энергоэффективным вариантом. Только 1% тепла от электрокамина теряется , потому что он никак не связан с внешним миром. А если вас беспокоят загрязняющие вещества, электрические камины также являются самым чистым воздухом в вашем доме.

При оценке энергетического воздействия камина необходимо знать, сколько стоит природный газ и электричество в вашем районе.Это особенно важно, если ваш камин — это другой источник энергии, чем ваша печь. Например, если зимой природный газ стоит дорого, а в вашем доме используется газовая печь, электрический камин определенно может сэкономить вам деньги.

Заинтересованы в регулировании тарифов на природный газ и электроэнергию? Ознакомьтесь с нашими предложениями по тарифам на электроэнергию и природный газ, чтобы узнать, подходит ли вам переход на Volunteer Energy.

Местоположение вашего камина и то, как вы его используете, являются решающим фактором потенциальной экономии средств.Итог — , если использование камина не приводит к снижению производительности печи, это не сэкономит вам денег.

Есть два способа использовать камин вместо печи.

Во-первых, вы можете использовать его как «зональное отопление»: камин нагревает наиболее часто используемое пространство, например, жилую зону, поэтому вы можете уменьшить температуру на термостате, оставаясь при этом комфортным.

Во-вторых, если камин естественным образом находится рядом с термостатом, тепло камина будет влиять на датчик температуры термостата.Поскольку термостат не знает, какая температура в остальной части дома (если у вас нет датчиков в нескольких комнатах), он будет работать меньше.

Для иллюстрации, вот пример того, как , а не использовать камин для экономии энергии: рассмотрим дом с камином в главной спальне и термостатом в гостиной. Если хозяева запускают камин при закрытой двери спальни, тепло от камина не будет достигать датчика термостата. Если вручную не опустить термостат, камин нагреет спальню до более высокой температуры, не влияя на общее отопление дома.

Ответ: хотя они могут , они редко это делают. Поскольку только газовые топки и электрические камины являются энергоэффективными, в сочетании с тем фактом, что домовладельцы должны использовать их стратегически, большинство домовладельцев, имеющих камины, в конечном итоге потребляют больше энергии, а не меньше.

Но если вы хотите снизить свои счета за отопление с помощью камина, выберите электрический и используйте его, чтобы уменьшить количество работающей печи.

Отвод высокоэффективных котлов в дымовые трубы

Вопрос:

В моем доме был высокоэффективный котел с выходом из обычной каменной трубы. С тех пор у меня были огромные проблемы с выцветанием дымохода. Другие дымоходы в доме, которые выводят только камин, похоже, не имеют проблем. Что мне с этим делать?

Michael Pelletier, Germantown, NY

А:

Марк Эзертон, подрядчик по сантехнике и отоплению из Денвера, штат Колорадо, отвечает: Попадание дымовых газов из высокоэффективного котла или печи в обычную каменную трубу является гарантией выхода из строя дымовой трубы.Высокоэффективный прибор выжал из дымовых газов так много энергии, что к моменту выхода в дымоход они уже достигли точки росы.

Когда газы попадают в холодную кладку, внутри дымохода образуется конденсат. Этот конденсат является очень кислым и разрушает все изделия из кирпичной кладки, включая кирпич, раствор и облицовку дымоходов из терракоты. Если дымоход находится на внешней стене, деградация усугубляется более низкой температурой дымохода.

Выцветание, белый порошок, образующийся на каменной кладке, является первым признаком проблемы. Растрескивание кирпичной кладки вокруг соединения прибора с дымоходом обычно происходит в короткие сроки и обычно является следующим признаком потенциально серьезных проблем. Если ухудшение будет продолжаться, дымоход может разрушиться и заблокировать проход для дымовых газов.

Я рекомендую, чтобы у вас был специалист по отоплению, который дал бы вам смету, чтобы провести в дымоходе утвержденную кислотостойкую дымовую трубу или рассмотреть возможность установки новой дымовой трубы, совместимой с вашим котлом.Некоторые высокоэффективные устройства позволяют использовать пластиковую трубу для отвода газов, а многие высокоэффективные устройства с вытяжной тягой могут выпускаться через внешнюю стену. Однако, если внешняя стена недоступна, большинство производителей предлагают альтернативы вентиляции через существующий дымоход. В этих случаях пластиковая труба или вкладыш дымохода должны проходить на всю длину кирпичной кладки или металлического дымохода.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Дымоходы для эффективных котлов — Modern Building Services

Белый «дым», выходящий из дымоходов конденсационных котлов, на самом деле представляет собой облака конденсата — эффект, известный как струйное перетекание.

Все более широкое использование конденсационных и высокоэффективных котлов сопровождается проблемами дымохода.ДЖУЛИ МУР изучает их. Сегодняшние котлы заметно отличаются от продуктов, которые предлагались в прошлом, и, очевидно, необходимо изменить конструкцию дымохода, чтобы удовлетворить возникающие проблемы. На дымоходы повлияли недавно введенные правила. Британские стандарты производства дымоходов в настоящее время заменены европейскими стандартами в соответствии с Директивой по строительной продукции (CPD), а гармонизированной нормой для металлических дымоходных систем теперь является BS EN 1856-1: 2003 «Требования к металлическим дымоходам — ​​часть 1: Система дымоходов». Продукты.Все металлические дымоходы и дымоходы теперь должны пройти сертификацию CE, чтобы гарантировать, что они соответствуют европейскому стандарту и соответствуют спецификациям системы, в которой они установлены, при этом каждый компонент продукта идентифицирован своей классификацией по стандарту EN 1856-1. включают номинальную температуру дымохода, номинальное давление и сопротивление конденсату для влажных или сухих систем. Одни только нормативные акты не изменили критериев проектирования дымоходов. Рынок также повлиял на требования к дымоходу из-за стремления правительства к энергоэффективным решениям, в результате чего все чаще устанавливаются конденсационные и высокоэффективные котлы.Эти котлы вызвали необходимость изменения конструкции дымовых систем, поскольку они требуют решения для работы с высокими уровнями конденсата из насыщенных газов, при этом оставаясь герметичными. Варианты дымохода теперь необходимо полностью рассматривать в контексте проекта здания с должным учетом действующих норм и здравого смысла. Дымоходы под давлением Требования к конструкции дымохода для конденсационных и высокоэффективных котлов отличаются от конструкции дымохода для традиционных котлов и газоотводных отверстий.Например, атмосферный котел не работает при положительном давлении, а конструкция рассчитана на создание естественной тяги в дымоходе. Температура дымовых газов обычно выше, и дымовые газы обладают некоторой плавучестью. В таких обстоятельствах обычно используют компоненты дымохода с двойной стенкой, чтобы удерживать тепло, которое есть в дымовом газе.
Котлы, работающие с положительным давлением в дымоходе, например конденсационным и высокоэффективным, требуют наличия дымоходов, предназначенных для удержания конденсата и устранения утечек.
При работе под всасыванием дымоходы могут допускать простые соединения компонентов, но все это изменилось с появлением высокоэффективных котлов. В большинстве высокоэффективных и конденсационных котлов в качестве неотъемлемой части котла используется вентилятор, помогающий отвод дымовых газов. Вентилятор помогает преодолеть потерю плавучести из-за более низкой температуры дымовых газов. Однако введение вентилятора создает в дымоходе положительное давление, поэтому компоненты дымохода должны иметь соединения между компонентами, которые являются герметичными и водонепроницаемыми, чтобы конденсат оставался в дымоходе.Ассортимент полностью сварных компонентов из нержавеющей стали Hamworthy’s Masterflue включает в себя установленную на заводе трехкромочную полнокольцевую силиконовую прокладку, которая обеспечивает герметичное, высокотемпературное уплотнение, непроницаемое для воды и пара. Управление конденсатом Все котлы образуют конденсат при холодном запуске. В традиционных котлах после достижения рабочей температуры конденсация прекращается. Высокоэффективные конденсационные котлы рассчитаны на максимально долгую работу в конденсационном режиме, благодаря чему достигается более высокий КПД.Поэтому системы дымоудаления должны быть спроектированы так, чтобы отводить конденсат, который будет присутствовать большую часть времени. Конденсация характерна для конденсационных и высокоэффективных котлов, работающих при низких температурах. Образующаяся влага в дымоходе, если ее не устранить, может вызвать коррозию и протечки, а также неприглядное изменение цвета окружающей области дымохода или дымохода. Объем конденсата напрямую зависит от температуры обратной воды в системе и мощности котла.Большая часть конденсата будет утилизирована в котле, но в самой дымовой системе по-прежнему будет присутствовать значительный уровень конденсата. Система должна включать компоненты, которые облегчают опорожнение дымохода, особенно в горизонтальных участках, где обычно рекомендуется наклон в 3 ° к точке дренажа. Компоненты Masterflue от Hamworthy включают изгибы 87 и 43 ° со встроенным наклоном, что упрощает получение наклона без создания несоосности и чрезмерной нагрузки на компоненты.Настенные кронштейны Tru-align завершают установку, учитывая перекосы в конструкции здания. Дренажные патрубки дымохода должны идти к разливочному устройству, а затем к подходящему дренажу, используя сливную трубу из ПВХ с герметичными соединениями. Конденсат обычно имеет pH 3,5, слабокислый, но менее кислый, чем уксус, и его обычно можно утилизировать через дренажную систему. Если есть какие-либо сомнения относительно местных правил, обратитесь в местный орган водоснабжения. Одностенные или двустенные дымоходы Хотя многие производители рекомендуют одностенные дымоходы для конденсационных котлов, необходимо учитывать определенные факторы.Котел должен работать только в конденсационном режиме, чтобы поддерживать безопасную внешнюю температуру в дымоходе. Однако, хотя одностенные дымоходы обычно считаются правильным выбором для конденсационных котлов с длинными наружными участками и где замерзание конденсата зимой может быть проблемой, установка двустенных дымоходов не является неправильной. Пластиковые дымоходы Поскольку конденсационные котлы имеют низкую температуру дымовых газов, разработчики могут использовать пластиковые дымоходы для определенных применений. Бойлеры, такие как конденсационные настенные котлы Hamworthy’s Milborne, могут безопасно работать с полипропиленовым дымоходом. Эти котлы имеют температуру дымовых газов 55 ° C при конденсации при 50 ° C, что позволяет им использовать систему дымохода из полипропилена 50 мм с классом пожарной безопасности 50 мм и длиной дымохода до 30 м. Пластиковые коллекторы дымохода могут соединять до трех котлов Milborne 502 с помощью труб диаметром 50 мм в один дымоход диаметром 125 мм для выхода из машинного помещения. Эти пластиковые компоненты также включают силиконовое кольцевое уплотнение для обеспечения простых водонепроницаемых соединений с плотной посадкой. А как насчет трубопровода? Часто кто-то предполагает, что котел горит, когда видят белый «дым», выходящий из дымохода конденсационного котла.Это облака конденсата, эффект которых известен как шлейф. Труба может быть проблемой, несмотря на правильное расположение дымохода, поэтому здравый смысл должен преобладать. При наличии сбалансированного дымохода, выходящего прямо через стену, возникновение дымохода может стать проблемой. Конечный пользователь может счесть это неприглядным, это может повлиять на эстетику дизайна здания или вызвать проблемы для прохожих.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
