Расчет площади воздуховодов

Прямой участок воздуховода

Площадь воздуховода круглого сечения

Диаметр	D	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм
Длина	L		м

Площадь 0 м²

Площадь воздуховода прямоугольного сечения

Ширина	A	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Длина	L		м

Площадь 0 м²

Отводы

Площадь отвода круглого сечения

Диаметр	D	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм
Угол	α	1530456090	°

Площадь 0 м²

Площадь отвода прямоугольного сечения

Ширина	A	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Угол	α	1530456090	°

Площадь 0 м²

Переходы

Площадь перехода круглого сечения

Диаметр	D	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм
Диаметр	D1	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм
Длина	L		мм

Площадь 0 м²

Площадь перехода прямоугольного сечения

Ширина	A	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Диаметр	D	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм
Длина	L		мм

Площадь 0 м²

Площадь перехода с прямоугольного сечения на прямоугольное

Ширина	A	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Ширина	A1	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B1	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Длина	L		мм

Площадь 0 м²

Тройники

Площадь тройника круглого сечения

Диаметр	D	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм
Длина	L		мм
Диаметр	D1	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм
Длина	L1		мм

Площадь 0 м²

Площадь тройника круглого сечения

Диаметр	D	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм
Длина	L		мм
Ширина	A	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Длина	L1		мм

Площадь 0 м²

Площадь тройника прямоугольного сечения

Ширина	A	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Длина	L		мм
Диаметр	D	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм
Длина	L1		мм

Площадь 0 м²

Площадь тройника прямоугольного сечения

Ширина	A	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Длина	L		мм
Ширина	A1	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B1	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Длина	L1		мм

Площадь 0 м²

Заглушки

Площадь заглушки круглого сечения

Диаметр	D	100125160200250280315355400450500560630710800900100011201250140016001800200022402500	мм

Площадь 0 м²

Площадь заглушки прямоугольного сечения

Ширина	A	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм
Высота	B	5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000	мм

Площадь 0 м²

Утка прямоугольного сечения

Площадь утки со смещением в 1-ой плоскости

Ширина	A

Расчёт воздуховодов систем вентиляции — Мир Климата и Холода

Расчёт воздуховодов вентиляции является одним из этапов расчета вентиляции и заключается в определении размеров воздуховода в зависимости от расхода воздуха, который должен проходить через рассматриваемый воздуховод. Кроме того, возникают задачи по определению площади поверхности воздуховода. Рассмотрим их более подробно.

Расчёт воздуховодов онлайн

Для расчета воздуховодов рекомендуем воспользоваться онлайн-калькулятором, расположенным выше. Исходными данными для расчета являются расход воздуха и максимальная допустимая скорость воздуха в воздуховоде.

Преимуществом нашего калькулятора является то, что в результате расчета вы узнаете не только рекомендуемое сечение круглых и/или прямоугольных воздуховодов, но и фактическую скорость воздуха в них, эквивалентный диаметр и потери давления на 1 метр длины.

О расчете площади воздуховодов читайте в отдельной статье.

Расчёт сечения воздуховодов

Задача расчёта сечения воздуховодов вентиляции может звучать по-разному:

расчёт воздуховодов вентиляции
расчёт воздуха в воздуховоде
расчёт сечения воздуховодов
формула расчёта воздуховодов
расчёт диаметра воздуховода

Следует понимать, что все вышеперечисленные расчёты — по сути, одна и та же задача, которая сводится к определению площади сечения воздуховода, по которому протекает расход воздуха G [м³/час].

Алгоритм расчета сечения воздуховодов

Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:

Пересчет расхода воздуха в м³/с
Выбор скорости воздуха в воздуховоде
Определение площади сечения воздуховода
Определение диаметра круглого или ширины и высоты прямоугольного воздуховода.

На первом этапе расчёта воздуховода расход воздуха G, выраженный, как правило, в м³/час, переводится в м³/с. Для этого его необходимо разделить на 3600:

G [м³/c] = G [м³/час] / 3600

На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.

Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.

Малая скорость воздуха в воздуховоде обеспечивает тихий режим работы системы вентиляции и малое аэродинамическое сопротивление, но делает воздуховоды очень громоздкими.

Для систем общеобменной вентиляции оптимальной скоростью воздуха в воздуховоде считается 4 м/с. Для больших воздуховодов (600×600 мм и более) скорость воздуха может быть повышена до 6 м/с. В системах дымоудаления скорость воздуха может достигать и превышать 10 м/с.

Итак, на втором этапе расчета воздуховодов задаётся скорость движения воздуха v [м/с].

На третьем этапе определяется требуемая площадь сечения воздуховода путем деления расхода воздуха на его скорость:

S [м²] = G [м³/c] / v [м/с]

На четвёртом, заключительном, этапе под полученную площадь сечения воздуховода подбирается его диаметр или длины сторон прямоугольного сечения.

Таблица сечений воздуховодов

В помощь проектировщикам разработано несколько таблиц сечений воздуховодов, которые позволяют быстро подобрать сечение в зависимости от полученной площади.

Пример расчёта воздуховода

В качестве примера рассчитаем сечение воздуховода с расходом воздуха 1000 м³/час:

G = 1000/3600 = 0,28 м³/c
v = 4 м/с
S = 0,28 / 4 = 0,07 м²
В случае круглого воздуховода его диаметр составил бы D = корень (4·S/ π) ≈ 0,3 м = 300мм. Ближайший стандартный диаметр воздуховода — 315 мм.

В случае прямоугольного воздуховода необходимо подобрать такие А и В, чтобы их произведение было равно примерно 0,07. При этом рекомендуется, чтобы А и В не отличались друг от друга более чем в три раза, то есть воздуховод 700×100 — не лучший вариант. Более хорошие варианты: 300×250, 350×200.

Эквивалентный диаметр воздуховода

При сравнении круглых и прямоугольных воздуховодов разного сечения с точки зрения аэродинамики прибегают к понятию эквивалентного диаметра воздуховода. С его помощью можно определить, какой из двух вариантов сечений является предпочтительным.

Что такое эквивалентный диаметр воздуховода

Эквивалентный диаметр прямоугольного воздуховода — это диаметр воображаемого круглого воздуховода, в котором потеря давления на трение была бы равна потере давления на трение в исходном прямоугольном воздуховоде при одинаковой длине обоих воздуховодов.

В книгах и учебниках В. Н. Богословского такой диаметр называется «Эквивалентный по скорости диаметр», в литературе П. Н. Каменева — «Равновеликий диаметр по потерям на трение».

Расчет эквивалентного диаметра воздуховодов

Эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:

D_{экв_пр} = 2·А·В / (А+В), где А и В — ширина и высота прямоугольного воздуховода.

Например, эквивалентный диаметр воздуховода 500×300 равен 2·500·300 / (500+300) = 375 мм. Это означает, что круглый воздуховод диаметром 375 мм будет иметь такое же аэродинамическое сопротивление, что и прямоугольный воздуховод 500×300 мм.

Эквивалентный диаметр квадратного воздуховода равен стороне квадрата:

D_{экв_кв} = 2·А·А / (А+А) = А.

И этот факт весьма интересен, ведь обычно чем больше площадь сечения воздуховода, тем ниже его сопротивление. Однако круглая форма сечения воздуховода имеет наилучшие аэродинамические показатели. Именно поэтому сопротивление квадратного и круглого воздуховодов равны, хотя площадь сечния квадратного воздуховода на 27% больше площади сечения круглого воздуховода.

В общем случае формула для эквивалентного диаметра воздуховода выглядит следующим образом:

D_экв = 4·S / П, где S и П — соответственно, площадь и периметр воздуховода.

Используя эту формулу можно подтвердить правильность вышеприведённых формул для прямоугольного и квадратного воздуховодов, а также убедиться в том, что эквивалентный диаметр круглого воздуховода равен диаметру этого воздуховода:

D_кругл = 4·π·R² / 2·π·R = 2R = D.

Кроме того, для расчета может помочь таблица эквивалентного диаметра воздуховодов

Пример расчета эквивалентного диаметра воздуховодов и некоторые выводы

В качестве примера определим эквивалентный диаметр воздуховода 600×300:

D_{экв_600_300} = 2·600·300 / (600+300) = 400 мм.

Интересно отметить, что площадь сечения круглого воздуховодам диаметром 400 мм составляет 0,126 м², а площадь сечения воздуховода 600×300 составляет 0,18 м², что на 42% больше. Расход стали на 1 метр круглого воздуховода сечением 400 мм составляет 1,25 м², а на 1 метр воздуховода сечением 600×300 — 1,8 м², что на 44% больше.

Таким образом, любой аналогичный круглому прямоугольный воздуховод значительно проигрывает ему как в компактности, так и в металлоемкости.

Рассмотрим ещё один пример — определим эквивалентный диаметр воздуховода 500×100 мм:

D_{экв_500_100} = 2·500·100 / (500+100) = 167 мм.

Здесь разница в площади сечения и в металлоемкости достигает 2,5 раз. Таким образом, формула эквивалентного диаметра для прямоугольного воздуховода объясняет тот факт, что чем больше «расплющен» воздуховод (чем больше разница между значениями А и В), тем менее эффективен этот воздуховод с аэродинамической точки зрения.

Это одна из причин, по которой в вентиляционной технике не рекомендуется применять воздуховоды, в сечении которых одна сторона превышает другую более чем в три раза.

Расчет площади воздуховодов и фасонных изделий: правила вычислений и примеры

Залогом безупречной и эффективной работы вентиляции является грамотный расчет площади воздуховодов и фасонных изделий, от которого зависит подбор как отдельных элементов, так и оборудования. Цель расчета — обеспечение оптимальной кратности перемены воздуха в помещениях в соответствии с их назначением.

В статье мы подробно разобрали каждый из обязательных этапов вычислений: определение сечения и фактической площади воздуховодов, расчет скорости воздуха и подбор параметров фасонных изделий. Кроме того, мы обозначили главные требования, предъявляемые к величине вентканалов, а также привели пример расчета воздуховодов для частного дома.

Содержание статьи:

Цель выполнения расчетов

Особенности расчета и зависят от их типа и материала, из которого они изготовлены. Последняя характеристика обуславливает нюансы, возникающие при движении воздуха и особенности взаимодействия лавины воздуха со стенками.

Воздуховоды бывают:

металлическими – это может быть черная сталь, оцинкованная, нержавейка;
алюминиевыми гибкими гофрированными;
– гибкие и жесткие;
тканевыми.

По геометрии сечения изготавливают воздуховоды круглые, прямоугольные, овальные. Последние не столь популярны, как два первых.

Даже если имеется самый правильный проект вентиляционной системы, ошибка в подборе сечений воздуховодов может привести к нарушению циркуляции воздуха.

Следствием ошибок в расчетах будет повышенная влажность, а дальше плесень и грибок в помещении. Без правильного расчета площади всех деталей невозможно подобрать подходящие элементы вентиляционного комплекса

От этого параметра зависит:

скорость протекания воздушной массы и ее объем;
степень герметичности соединений;
шумность вентиляционной системы;
электропотребление.

Вычисления, выполненные правильно, дадут возможность сэкономить средства, поскольку количество материала будет определено точно. Но помимо экономических вопросов, главными являются все-таки параметры вентиляции, обеспечивающие комфортные условия жизнедеятельности людей.

Общие сведения для вычисления площади сечения

Площадь труб для воздуховода рассчитывают по разным значениям:

На соответствие санитарно-гигиеническим параметрам (СанПиН).
По количеству проживающих.
По площади комнат.

Результат можно получить как для отдельного помещения, так и для дома в целом. Для расчета есть специальные программы с заложенными в них алгоритмами. Еще один вариант расчета — использование формул.

Площадь сечения воздуховодов при их проектировании выбирается так, чтобы воздух по всех длине двигался с примерно одинаковой скоростью. По всей протяженности системы количество воздуха разное, поэтому площадь сечения воздуховода должна изменяться в большую сторону с ростом объема воздушной массы.

Если рассматривать вытяжную вентиляцию, то квадратура сечения растет по мере приближения к вентилятору. Только так можно гарантировать более-менее одинаковую скорость массы воздуха на всем протяжении воздухопровода

С ростом круглого сечения уменьшается скорость потока воздуха. Снизится при этом и аэродинамический шум. Минус таких воздуховодов в громоздкости конструкции, из-за чего невозможна их установка в пространство между черновым и навесным потолком, а также в увеличенной стоимости.

Если такой возможности нет, можно отдать предпочтение прямоугольной геометрии, поскольку высота прямоугольного сечения меньше. С другой стороны круглые изделия легче устанавливать, да и свои эксплуатационные преимущества у них имеются.

Поскольку круглые воздуховоды не всегда можно вписать в интерьер, а более эстетичные прямоугольные дорогие, как альтернативу, стоит рассмотреть овальные изделия. Они и эргономичны, и эффективны

Выбор того или иного варианта зависит от приоритетов пользователя. Если во главе угла экономия электроэнергии, минимальный шум и есть все возможности монтажа габаритной сети, лучший выбор — круглая форма воздуховода.

Этапы выполнения расчета

Расчетные работы состоят из нескольких этапов:

Составления общей . Здесь должны быть отмечены длины прямых участков, поворотные части и их тип, места изменения сечения.
Выбора кратности воздухообмена, идентичного санитарно-гигиеническим требованиям.
Расчета скорости движения масс воздуха по трубопроводу. Зависит этот параметр от , а она может быть естественной или принудительной.
Расчета площади воздуховодов и других параметров.

Существует много программ для выполнения подобных расчетов.

Вычисления при помощи формул для сложной системы — задача непростая. Для дома небольших габаритов подсчет площади отдельных элементов, сечения воздуховодов вполне возможен

Расчет сечения воздуховода

Выражение, используемое для расчета квадратуры фасонных элементов и воздуховодов, выглядит так:

Sc = (L х 2.778) : V,

где:

Sc — площадь в поперечном разрезе;
L — расход потока воздуха, циркулирующего в системе;
2.778 — коэффициент, согласовывающий различные размерности;
V — скорость воздушной лавины в конкретном месте, измеряется в метрах за секунду.

Итогом расчета будет величина, измеряющаяся в см².

Есть и альтернативная формула:

S = L : k × V,

Коэффициент К в этом случае равен 3600.

Определение фактической площади воздуховода

Регулярную площадь вентиляции для круглых вентканалов высчитывают по формуле:

S = (π x D2) : 400,

где:

S — фактическая площадь;
D — диаметр.

Для трубопроводов прямоугольного сечения:

S = (А х В) : 100,

где:

S — фактическая площадь;
D — диаметр;
А — высота воздуховода;
В — ширина конструкции.

Площадь сечения для трубы с овальным сечением высчитывают по формуле:

S = π × А × В : 4,

где:

А — больший диаметр овала;
В — меньший диаметр соответственно.

Есть и другие формулы для высчитывания площади воздуховода.

Используя такой нормативный документ, как СНиП, можно сравнить размеры сечений воздуховодов с требуемыми показателями. Таким образом, подходящий размер воздушного трубопровода определяется еще проще.

Некоторые производители в описании воздуховодов дают номограммы. Есть они и в нормативной литературе.

Расчет площади воздуховодов различной формы и фасонных изделий

Содержание статьи

Производительность системы вентиляции напрямую зависит от правильности ее проектирования. Важнейшую роль в этом играет верный расчет площади воздуховодов. От него зависит:

Беспрепятственное движение воздушного потока в нужных объемах, его скорость;
Герметичность системы;
Уровень шума;
Расход электроэнергии.

Воздуховод

Для того чтобы узнать все нужные значения, можно обратиться в соответствующую компанию или же воспользоваться специальными программами (их можно легко отыскать в интернете). Однако, при необходимости, найти все необходимые параметры возможно и самостоятельно. Для этого существуют формулы.

Использование их довольно просто. Вам также достаточно вписать параметры вместо соответствующих букв и найти результат. Формулы помогут вам отыскать точные значения, с учетом всех индивидуальных факторов. Обычно они применяются при инженерных работах по проектированию системы вентиляции.

Вернуться к содержанию ↑

Как найти верные значения

Для того чтобы произвести расчет площади сечения нам потребуется информация:

О минимально необходимом воздушном потоке;
О предельно возможной скорости воздушного потока.

Для чего нужен правильный расчет площади:

Если скорость потока будет выше положенного предела, то это станет причиной падения давления. Эти факторы, в свою очередь, повысят расход электроэнергии;
Аэродинамический шум и вибрации, если все выполнено верно, будут в пределах нормы;
Обеспечение нужного уровня герметичности.

Воздуховод в разборе

Это также позволит повысить эффективность системы, поможет сделать ее долговечной и практичной. Нахождение оптимальных параметров сети – принципиально важный момент в проектировании. Только в этом случае система вентиляции прослужит долго, отлично справляясь со всеми своими функциями. Особенно это актуально для больших помещений общественного и производственного значения.

Чем большим будет сечение, тем ниже будет скорость воздушного потока. Это также уменьшит аэродинамический шум и расход электроэнергии. Но есть и минусы: стоимость таких воздуховодов будет выше, и конструкции не всегда можно установить в пространство над навесным потолком. Однако это возможно с прямоугольными изделиями, высота которых меньше. В то же время изделия круглой формы проще устанавливаются и обладают важными эксплуатационными преимуществами.

Что именно выбрать, зависит от ваших требований, приоритета экономии электроэнергии, самих особенностей помещения. Если вы желаете сэкономить электроэнергию, сделать шум минимальным и у вас есть возможность установить крупную сеть, выбирайте систему прямоугольной формы. Если же приоритетом является простота установки или в помещении сложно установить конструкции прямоугольного типа, вы можете выбрать изделия круглого сечения.

Расчет площади выполняется по следующей формуле:

Sc = L * 2, 778/V

Sc здесь – площадь сечения;
L – расход воздушного потока в метрах в кубе/час;
V – скорость воздушного потока в воздуховоде в метрах в секунду;
2,778 – необходимый коэффициент.

Трубы для воздуховода

После того, как расчет площади выполнен, вы получите результат в квадратных сантиметрах.

Фактическую площадь воздуховодов помогут определить следующие формулы:

Для круглых: S = Пи * D в квадрате /400
Для прямоугольных: S = A * B /100
S здесь – фактическая площадь сечения;
D – диаметр конструкции;
A и B – высота и ширина конструкций.

Вернуться к содержанию ↑

Как определить потери давления

Расчет сопротивления сети позволяет принять во внимание потери давления. Поток воздуха, во время движения, испытывает определенное сопротивление. Для его преодоления важно соответствующее давление. Давление это измеряется в Па.

Для того чтобы узнать нужный параметр, потребуется следующая формула:

P = R * L + Ei * V2 * Y/2

R здесь – удельные сокращения давления на трение в сети;
L – протяженность воздуховодов;
Ei – коэффициент местных потерь в сети в сумме;
V – скорость воздуха на рассматриваемом участке сети;
Y – плотность воздуха.
R можно узнать в соответствующем справочнике. Ei зависит от местного сопротивления.

Вернуться к содержанию ↑

Как узнать оптимальную мощность нагревателя воздуха

Для того чтобы узнать оптимальную мощность нагревателя воздуха, требуются показатели нужной температуры воздуха и самой минимальной температуры снаружи помещения.

Составные элементы воздуховода

Минимальная температура в системе вентиляции – 18 градусов. Температура снаружи помещения зависит от климатических условий. Для квартир оптимальная мощность нагревателя обычно составляет от 1 до 5 кВт, для офисных помещений – 5-50 кВт.

Точный расчет мощности нагревателя в сети позволит выполнить следующая формула:

P = T * L * Cv /1000

P здесь – мощность нагревателя в кВт;
T – разность температуры воздуха внутри и снаружи помещения. Это значение можно найти в СНиП;
L – производительность системы вентиляции;
Cv – теплоемкость, равная 0,336 Вт*ч/метры квадратные/градус по Цельсию.

Вернуться к содержанию ↑

Дополнительная информация

Для того чтобы узнать нужные параметры фасонных изделий и самой конструкции, не обязательно самостоятельно выполнять расчет частей сети вентиляции. Для нахождения всех значений существуют специальные программы. Вам достаточно ввести требуемые числа, и вы получите результат за доли секунды.

Рассчитываются значения креплений, фасонных частей, воздуховодов обычно инженерами, занимающимися проектированием систем вентиляции. Но и они применяют таблицы, в которых имеются все требуемые коэффициенты, формулы, значения.

Также существует специальная таблица эквивалентных диаметров воздуховодов. Это таблица диаметров воздуходувов круглой формы, в которых снижение давления на трение равна снижению давления в конструкциях прямоугольной формы. Эквивалентный диаметр конструкции воздуходува требуется тогда, когда необходимо произвести расчет прямоугольных воздуходувов, и при этом применяется таблица для изделий круглой формы.

Стальные трубы для воздуховода

Известно три способа узнать эквивалентное значение:

Ориентируясь на скорость;
По поперечному сечению;
По расходу.

Все эти значения связаны с шириной и другими значениями воздуховодов. Для каждого из параметров применяется своя методика пользования таблицами. Итоговый результат – значение потери давления на трение. Вне зависимости от того, какую методику вы применили, результат получается одинаковым.

В интернете вы легко сможете найти таблицы, программы, справочники, необходимые для подсчета площади и иных параметров самих конструкций, креплений. Самое простое – воспользоваться специальными программами. В этом случае от вас требуется только ввод нужных значений. При этом результаты вы получите довольно точные.

Вернуться к содержанию ↑

Пример создания воздуховодов

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Расчет воздуховодов вентиляции

О проекте
Система подбора подрядчика
Сотрудничество

Вход Вход ВСЕ КАТЕГОРИИ

Дом под ключ Дом под ключ
- Деревянные дома Деревянные дома
  - Naturi
  - Post and Beam
  - Бревно ручной рубки
  - Брус обрезной
  - Двойной брус
  - Кело
  - Клееный брус
  - Лафет
  - Оцилиндрованное бревно
  - Профилированный брус
  - Сухой профилированный брус
- Каменные дома Каменные дома
  - Арболит
  - Газобетон
  - Газосиликат
  - Керамзитобетонные блоки
  - Керамические блоки
  - Кирпич
  - Пеноблок
  - Теплоблоки
- Каркасники Каркасники
  - Каркас
  - СИП панели
  - Фахверк
- Комбинированные дома Комбинированные дома
- Модульные дома Модульные дома
- Монолитные дома Монолитные дома
Фундамент Фундамент
- Забивные ж/б сваи Забивные ж/б сваи
- Ленточный фундамент Ленточный фундамент
- Монолитная плита Монолитная плита
- Отмостка Отмостка
- Свайно-винтовой фундамент Свайно-винтовой фундамент
- Свайно-ростверковый Свайно-ростверковый
- Столбчатый Столбчатый
- Утепленная шведская плита Утепленная шведская плита
Внешняя отделка Внешняя отделка
- Алюминиевые панели Алюминиевые панели
- Архитектурные элементы Архитектурные элементы
- Декоративная штукатурка Декоративная штукатурка
- Дизайн внешней отделки Дизайн внешней отделки
- Искуственный декоративные камень Искуственный декоративные камень
- Камень Камень
- Клинкер Клинкер
- Конопатка сруба Конопатка сруба
- Панели из искуственного камня Панели из искуственного камня
- Покраска Покраска
- Сайдинг Сайдинг
- Теплый шов Теплый шов
- Термодревесина, планкен для фасада Термодревесина, планкен для фасада
- Термопанели Термопанели
- Фиброцементные панели Фиброцементные панели
- Черновая штукатурка Черновая штукатурка
Стеновой комплект Стеновой комплект
- Деревянные дома Деревянные дома
  - Naturi
  - Post and Beam
  - Бревно ручной рубки
  - Брус обрезной
  - Двойной брус
  - Кело
  - Клееный брус
  - Лафет
  - Оцилиндрованное бревно
  - Профилированный брус
  - Сухой профилированный брус
- Каменные дома Каменные дома
  - Арболит
  - Газобетон
  - Газосиликат
  - Керамзитобетонные блоки
  - Керамические блоки
  - Кирпич
  - Пеноблок
  - Теплоблоки
- Каркасники Каркасники
  - Каркас
  - СИП панели
  - Фахверк
- Комбинированные дома Комбинированные дома
- Модульные дома Модульные дома
- Монолитные дома Монолитные дома
Проектирование и дизайн Проектирование и дизайн
- Дизайн внешней отделки Дизайн внешней отделки
- Дизайн внутренней отделки Дизайн внутренней отделки
- Дизайн интерьера Дизайн интерьера
- Инженерные коммуникации Инженерные коммуникации
- Ландшафтный дизайн Ландшафтный дизайн
- Проектирование домов Проектирование домов
- Теплотехнический расчет Теплотехнический расчет
Кровля Кровля
- Водосточная система Водосточная система
- Еврошифер (ондулин) Еврошифер (ондулин)
- Зеленая кровля Зеленая кровля
- Керамическая черепица Керамическая черепица
- Композитная Композитная
- Металлочерепица Металлочерепица
- Мягкая кровля Мягкая кровля
- Плоская кровля Плоская кровля
- Сланцевая кровля Сланцевая кровля
- Фальцевая кровля Фальцевая кровля
- Цементно-песчаная черепица Цементно-песчаная черепица
- Чердачная лестница Чердачная лестница
- Шифер Шифер
Еще
- Инженерные коммуникации Инженерные коммуникации
  - Вентиляция и кондиционирование Вентиляция и кондиционирование
  - Водоснабжение Водоснабжение
    - Бурение скважин
    - Водонагреватели
    - Копка колодца
    - Система водоподготовки
  - Канализация Канализация
    - Станция биоочистки (септик)
  - Отопление Отопление
    - Газгольдер
    - Газовый котел
    - Дизельный котел
    - Дымоход
    - Пеллетный котел
    - Твердотопливный котел
    - Электрический котел
  - Подогрев пола (теплые полы) Подогрев пола (теплые полы)
    - Электрические теплые полы
  - Проектирование инженерных систем Проектирование инженерных систем
  - Электрика Электрика
    - Заземление
    - Молниезащита
- Забор/Ворота/Бытовки Забор/Ворота/Бытовки
  - Бытовки Бытовки
  - Ворота Ворота
    - Гаражные
    - Откатные
    - Распашные
  - Забор Забор
- Двери/Окна Двери/Окна
  - Двери Двери
    - Входные двери
    - Межкомнатные двери
  - Мансардные окна Мансардные окна
  - Обсада Обсада
  - Окна Окна
    - Алюминиевые окна
    - Дерево алюминиевые окна
    - Деревянные окна
    - Пластиковые окна
- Камины/Печи/Барбекю Камины/Печи/Барбекю
  - Барбекю Барбекю
  - Дымоход Дымоход
  - Камины Камины
  - Печи для бани и сауны Печи для бани и сауны
- Охранные системы Охранные системы
  - Видеонаблюдение Видеонаблюдение
  - Охранные системы Охранные системы
  - Пожарная сигнализация Пожарная сигнализация
- Ландшафтный дизайн Ландшафтный дизайн
  - Бассейны и пруды Бассейны и пруды
  - Беседки Беседки
  - Газон Газон
  - Дизайн ландшафта Дизайн ландшафта
  - Дорожки и террасы Дорожки и террасы
    - Бордюр
    - Брусчатка
    - Искусственный камень для мощения
    - Натуральный камень для мощения
    - Террасная доска
    - Тротуарная плитка

Расчет воздуховодов вентиляции: принципы и пример

Не всегда есть возможность пригласить специалиста для проектирования системы инженерных сетей. Что делать если во время ремонта или строительства вашего объекта потребовался расчет воздуховодов вентиляции? Можно ли его произвести своими силами?

Расчет вентиляции и воздуховодов позволит составить эффективную систему, которая будет обеспечивать бесперебойную работу агрегатов, вентиляторов и приточных установок. Если все подсчитано правильно, то это позволит уменьшить траты на закупку материалов и оборудования,а в последствии и на дальнейшее обслуживание системы.

Расчет воздуховодов системы вентиляции для помещений можно проводить разными методами. Например, такими:

постоянной потери давления;
допустимых скоростей.

Оба они точны и позволяют рассчитать систему воздуховодов с нужными характеристиками производительности и шума. Выбор конкретного способа зависит от предпочтений проектировщика.

Типы и виды воздуховодов

Перед расчетом сетей нужно определить из чего они будут изготовлены. Сейчас применяются изделия из стали, пластика, ткани, алюминиевой фольги и др. Часто воздуховоды изготовляют из оцинкованной или нержавеющей стали, это можно организовать даже в небольшом цеху. Такие изделия удобно монтировать и расчет такой вентиляции не вызывает проблем.

Кроме этого, воздуховоды могут различаться по внешнему виду. Они могут быть квадратного, прямоугольного и овального сечения. Каждый тип обладает своими достоинствами.

Прямоугольные позволяют сделать системы вентиляции небольшой высоты или ширины, при этом сохраняется нужная площади сечения.
В круглых системах меньше материала,
Овальные совмещают плюсы и минусы других видов.

Для примера расчета вентиляции выберем круглые трубы из жести. Это изделия, которые используют для вентиляции жилья, офисных и торговых площадей. Расчет будем проводить одним из методов, который позволяет точно подобрать сеть воздуховодов и найти ее характеристики.

Способ расчета воздуховодов методом постоянных скоростей

Расчет воздуховодов вентиляции нужно начинать с плана помещений.

Используя все нормы определяют нужное количество воздуха в каждую зону и рисуют схему разводки. На ней показываются все решетки, диффузоры, изменения сечения и отводы. Расчет производится для самой удаленной точки системы вентиляции, поделенной на участки, ограниченные ответвлениями или решетками.

Схема разводки системы вентиляции.

Расчет воздуховода для монтажа системы вентиляции заключается в выборе нужного сечения по всей длине, а так же нахождение потери давления для подбора вентилятора или приточной установки. Исходными данными являются значения количества проходящего воздуха в сети вентиляции. Используя схему, проведём расчет диаметра воздуховода. Для этого понадобится график потери давления.
Для каждого типа воздуховодов график разный. Обычно, производители предоставляют такую информацию для своих изделий, либо можно найти ее в справочниках. Рассчитаем круглые жестяные воздуховоды, график для которых показан на нашем рисунке.

Номограмма для выбора размеров

По выбранному методу задаемся скоростью воздуха каждого участка. Она должна быть в пределах норм для зданий и помещений выбранного назначения. Для магистральных воздуховодов приточной и вытяжной вентиляции рекомендуются такие значения:

жилые помещения – 3,5–5,0 м/с;
производство – 6,0–11,0 м/с;
офисы – 3,5–6,0 м/с.

Для ответвлений:

офисы – 3,0–6,5 м/с;
жилые помещения – 3,0–5,0 м/с;
производство – 4,0–9,0 м/с.

Когда скорость превышает допустимую, уровень шума повышается до некомфортного для человека уровня.

После определения скорости (в примере 4,0 м/с) находим нужное сечение воздуховодов по графику. Там же есть потери давления на 1 м сети, которые понадобятся для расчета. Общие потери давления в Паскалях находим произведением удельного значения на длину участка:

Руч=Руч·Руч.

Элементы сети и местные сопротивления

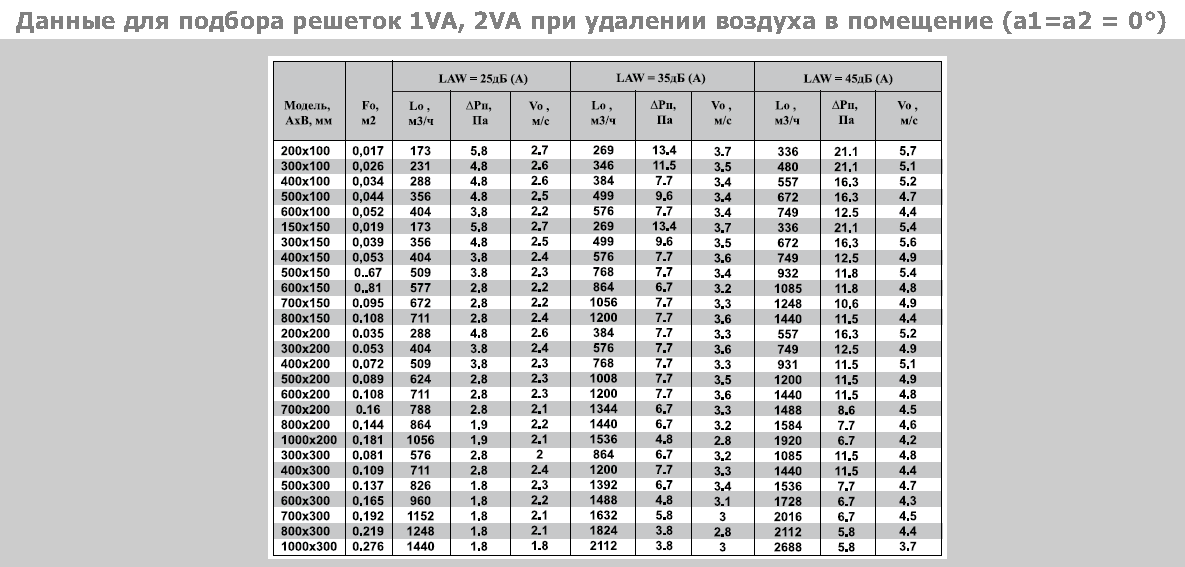

Имеют значение и потери на элементах сети (решетки, диффузоры, тройники, повороты, изменение сечения и т. д. ). Для решеток и некоторых элементов эти значения указаны в документации. Их можно рассчитать и произведением коэффициента местного сопротивления (к. м. с.) на динамическое давление в нем:

Рм. с.=ζ·Рд.

Где Рд=V2·ρ/2 (ρ – плотность воздуха).

К. м. с. определяют из справочников и заводских характеристик изделий. Все виды потерь давлений суммируем для каждого участка и для всей сети. Для удобства это сделаем табличным методом.

Расчетная таблица.

Сумма всех давлений будет приемлимой для этой сети воздуховодов, а потери на ответвлениях должны быть в пределах 10% от полного располагаемого давления. Если разница больше, необходимо на отводах смонтировать заслонки или диафрагмы. Для этого производим расчет нужного к. м. с. по формуле:

ζ= 2Ризб/V2,

где Ризб – разница располагаемого давления и потерь на ответвлении. По таблице выбираем диаметр диафрагмы.

Нужный диаметр диафрагмы для воздуховодов.

Правильный расчет воздуховодов вентиляции позволит подобрать нужный вентилятор выбрав у производителей по своим критериям. Используя найденное располагаемое давление и общий расход воздуха в сети, это будет сделать несложно.

Площадь четырехугольника Калькулятор

Цель использования: Бакалавриат по аэроинженерному проекту

Цель использования: Площадь для строительства, строительство панелей

Цель использования: Расчет площади земельных участков — маркетинг недвижимости

Цель использования: Для запоминания
Комментарий / запрос: Как рассчитать площадь четырех сторон: 50 футов, 59 футов, 65 футов , 71 фут, не зная (основание и высота, углы). …

Цель использования: Проект гражданского строительства во время бакалавриата

Цель использования: Мне нужно разделить участок земли на 5 частей, каждый с та же площадь.
Комментарий / запрос: Мне нужно иметь возможность получить расстояния по краям, если площадь и углы известны

Цель использования: Узнать, сколько гектаров занимает площадь леса.

Цель использования: ПЛОЩАДЬ В КВАДРАТНОМ СЧЕТЧИКЕ
Комментарий / запрос: 20,8 * 21,860,6 * 59,6 ПЛОЩАДЬ В АКВАРЕМЕТРАХ МНЕ НУЖНО СКОЛЬКО АРЕСОВ

Цель использования: рассчитать площадь участка
Комментарий / запрос: как найти внутренние углы неправильного четырехугольника?

Цель использования: Мне очень помогло

Калькулятор квартилей

Используйте этот калькулятор для вычисления квартилей на основе набора числовых значений.

Калькулятор квартилей

Инструкции

Этот калькулятор вычисляет первый, второй и третий квартили из набора данных:

Чтобы вычислить квартили из набора значений, введите наблюдаемые значения в поле выше. Значения должны быть числовыми и могут быть разделены запятыми, пробелами или новой строкой. Данные, скопированные из другого документа, также могут быть вставлены в текстовое поле. Вы можете игнорировать селектор «Население / выборка», потому что он важен только при вычислении дисперсии или стандартного отклонения.Нажмите кнопку «Отправить данные», чтобы выполнить вычисление. Чтобы очистить калькулятор и ввести новый набор данных, нажмите «Сброс».

Какие квартили

Первый квартиль или 25-й процентиль x _L (также обозначается как Q ₁ ) — это число, для которого 25% значений в наборе данных меньше x _L .

Второй квартиль или 50-й процентиль , x _м (также обозначается как Q ₂ ) также известен как медиана. Он представляет собой значение, для которого 50% наблюдений ниже, а 50% выше.

Третий квартиль или 75-й процентиль , x _H ( Q ₃ ) — это значение, при котором 75% наблюдений меньше x _H

Как рассчитываются квартили

Этот калькулятор использует следующую систему для нахождения квартилей:

n — количество наблюдений. x ₁, x ₂… x _n — это значения, отсортированные от наименьшего к наибольшему.

Под «целым числом» мы понимаем целую часть, а под десятичной дробью — десятичную часть (часть числа, следующая за десятичной точкой) числа.

Формулы первого квартиля

Если целое число, первый квартиль равен

Если не целое число, первый квартиль интерполируется по следующей формуле:

Формулы третьего квартиля

Если является целым числом, третий квартиль равен

Если не является целым числом, третий квартиль интерполируется по следующей формуле:

Исчисление I — связанные ставки

Онлайн-заметки Павла

Ноты Быстрая навигация Скачать

Перейти к
Ноты
Проблемы с практикой
Проблемы с назначением
Показать / Скрыть
«> Показать все решения / шаги / и т. Д.
Скрыть все решения / шаги / и т. Д.

Разделы
Неявная дифференциация
Производные инструменты высшего порядка
Глава
Пределы
Применение производных инструментов
Классы
Алгебра
Исчисление I
Исчисление II
Исчисление III
Дифференциальные уравнения
Дополнительно
Алгебра и триггерный обзор
Распространенные математические ошибки
Праймер комплексных чисел
Как изучать математику
Шпаргалки и таблицы
Разное
Свяжитесь со мной
Справка и настройка MathJax
Мои ученики

Заметки Загрузки
Полная книга
Текущая Глава
Текущий раздел
Practice Problems Загрузок
Полная книга — Только проблемы
Полная книга — Решения
Текущая глава — Только проблемы
Текущая глава — Решения
Текущий раздел — Только проблемы
Текущий раздел — Решения
Проблемы с назначением Загрузки
Полная книга
Текущая Глава
Текущий раздел
Прочие товары
Получить URL для загружаемых элементов

Распечатать страницу в текущем виде (по умолчанию)
Показать все решения / шаги и распечатать страницу
Скрыть все решения / шаги и распечатать страницу

Дом
Классы
Алгебра
- Предварительные мероприятия
  - Целые экспоненты
  - Рациональные экспоненты
  - Радикалы
  - Полиномы
  - Факторинговые многочлены
  - Рациональные выражения
  - Комплексные числа
- Решение уравнений и неравенств
  - Решения и наборы решений
  - Линейные уравнения
  - Приложения линейных уравнений

Расчеты водосбора — Пермакультура Курс проектирования

Почему расчеты водосбора?

Чтобы полностью понять, сколько теряют водонепроницаемые поверхности, простые расчеты водосбора

Aerial of Parkwalk Permaculture — обратите внимание на все непроницаемые поверхности, включая лужайки и разные уклоны крыш

используются для анализа потенциала водных ресурсов. Ниже приведены расчеты, сделанные на изображениях, снятых из слайд-шоу. Они отражают анализ места моего проживания, которое представляет собой небольшой пригородный образовательный центр и процветающий сад в Цинциннати, Огайо, США: Parkwalk Permaculture. Я выучил расчеты в своем курсе пермакультуры, но серьезно пересмотрел их, когда прошел курс Keyline с Дарреном Доэрти и прочитал сбор дождевой воды у Брэда Ланкастера после того, как тоже учился с ним. Используйте эти расчеты водосбора по следующим причинам:

Размеры резервуаров и цистерн в соответствии с конкретными частями крыши, входящими в определенные желоба.Одно дело знать всю площадь крыши, но резервуары, скорее всего, связаны с одним или двумя желобами.
Размер земляных работ, таких как канавы, пруды или дождевые сады, в соответствии с размером водосборного бассейна или крыши и определенными участками.

Вот небольшая шпаргалка для приблизительных расчетов водосбора в поле, найденная в книге Брэда Ланкастера «Сбор дождевой воды».

Поиск водосборного района

Простое вычисление длины, умноженной на ширину, показывает первый шаг — найти квадратные метры или квадратные метры дома или водосбора.Карты ГИС, карты Google или Bing, программы поиска документов и недвижимости помогают определить размер здания. Также может подойти простая прогулка по периметру с помощью шага или измерительной ленты. Спутниковые или аэрофотоснимки очень помогают, потому что они могут помочь вам изучить не только общий размер, но и отдельные участки, соответствующие конкретным водостокам и водосточным трубам. Полевое наблюдение также позволяет вам наблюдать, какие водосточные трубы дают наибольший сток, если эта технология отсутствует.

Поиск тома

После расчета площади водосбора в квадратных футах объем определяется посредством другого умножения.При умножении рассчитываются годовые итоги, среднее количество осадков или количество ливневых осадков, вызывающих сильные ливни. Это зависит от того, сколько осадков вы вводите в футах или миллиметрах. Преобразуйте дюймы в футы, нырнув на двенадцать. Например, 1 дюйм превращается в 1/12 = 0,083 фута. Количество осадков чаще всего измеряется в сантиметрах, поэтому разделите на 1 °, чтобы получить общее количество осадков в миллиметрах.

На приведенном ниже рисунке квадратные метры и метры отображаются после первоначального расчета для одноэтажного дома в стиле ранчо.Затем, используя приведенный выше расчет, приведенный ниже рисунок также отражает наше среднее годовое количество осадков в 43 дюйма или 1,092 метра в нашем влажном умеренном климате в долине реки Огайо. Метрическая система легко преобразует объем, но в британской системе мер вы используете цифру 7,48 для вычисления объема в галлонах из кубических футов. С помощью этих простых вычислений вы начнете видеть поразительные цифры того, сколько воды выходит с крыш, особенно в этих более влажных регионах.

Определение коэффициента стока

Какая у вас поверхность крыши — глиняная черепица, гудрон и гравий или металл? Разные поверхности проливают разное количество воды, создавая еще один элемент умножения коэффициента водосбора . По сути, это оценка того, насколько непроницаема поверхность или насколько она обладает поглощающей способностью. Каждая поверхность имеет более или менее кромку, позволяющую большему количеству воды впитывать или проливать.

Проектирование с расчетом водосбора

Это позволяет наиболее точно оценить истинный потенциал возможности водосбора. Выполнение этого для отдельных дождевых осадков действительно помогает при проектировании земляных работ, таких как канавы или дождевой сад, для создания соответствующего объема

Калькулятор наибольшего общего делителя

— вычисление НОД набора чисел

Используйте этот калькулятор, чтобы легко вычислить наибольший общий делитель (НОД) набора чисел.Это бесплатный и простой в использовании калькулятор НОД.

Что такое наибольший общий делитель (НОД)?

Наибольший общий делитель (gcd) , также известный как наибольший общий делитель (gcf) , наибольший общий делитель (hcf) , наибольший общий делитель (hcd) и наибольшая общая мера (gcm) , применимо к наборам из 2 или более целых чисел, отличных от нуля, и является наибольшим положительным целым числом, которое делит каждое из них без остатка. НОД равняется 1, а любое число равно 1. НОД легко найти для малых чисел, таких как 10 и 15 (5), но становится все труднее для больших чисел, поэтому калькулятор НОД очень полезен в таких сценариях.

Чтобы проиллюстрировать концепцию, допустим, мы хотим найти gcd (60,24) (наибольший общий делитель 60 и 24). Мы можем перечислить все делители 60 и 24:

Делители 60: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30

Делители 24: 1, 2, 3, 4, 6, 8, 12, 24

Можно заметить, что общие числа в последовательностях — 1, 2, 3, 4, 6 и 12, из которых 12 является наибольшим, поэтому НОД (60,24) равно 12, что можно легко подтвердить с помощью этого наибольшего числа. калькулятор общего делителя.

Наибольшие общие делители используются для сокращения дробей до их наименьших членов. Чтобы использовать приведенный выше пример, возьмем дробь 24/60. Поскольку gcd (60,24) = 12, мы делим числитель и знаменатель на 12 и получаем 2/5, что уже не может быть сокращено, так как 2 и 5 являются простыми числами. В этом случае также являются взаимно простыми числами: взаимно простое множество чисел — это такое множество, в котором их наибольший общий делитель равен 1.

Как вычислить наибольший общий делитель

Существуют разные методы: разложение на простые множители, алгоритм Евклида, двоичный метод, метод с использованием наименьшего общего кратного, функция Тома и другие.Сложность вычислений во всех случаях для больших чисел высока. Например, факторизация на простые множители возможна только для небольших целых чисел.

Использование нашего калькулятора наибольшего общего делителя бесплатно и очень просто в Интернете, как на настольном компьютере, так и на мобильном устройстве, так что это отличный способ сэкономить время и силы.

Практические примеры

Алгоритм Евклида: gcd (a, b) = gcd (a — b, b), если a> b, и gcd (a, b) = gcd (a, b — a), если b> a. Он использует наблюдение, что наибольший общий делитель, вычисленный для двух чисел, также делит их разность.

Например, для вычисления НОД (60,24) разделите 60 на 24, чтобы получить частное 2 и остаток 12. Затем разделите 24 на 12, чтобы получить частное 2 и остаток 0, что означает, что наибольшее общий делитель 12.

Метод LCM — это то, что вы можете попробовать с помощью нашего калькулятора LCM, так как gcd (a, b) = a x b / lcm (a, b).

Онлайн-калькулятор размеров воздуховодов для воздуховодов

Ductcalc | Онлайн-калькулятор воздуховодов | Расчет размеров воздуховода в режиме онлайн | Онлайн-определение размеров воздуховодов | Метод трения | Метод скорости воздуха | Размеры воздуховода | Калькулятор размеров прямоугольного воздуховода | Калькулятор размеров круглых воздуховодов

Что вы получаете:

В дополнение ко всем Ductcalc.Вы получаете стандартные методы расчета и функции:

1. Размеры гибких воздуховодов: в соответствии с главой 21 «Основы руководства ASHRAE» 2017 года по проектированию воздуховодов.

2. Перечень материалов воздуховодов: включая облицовку воздуховодов, гибкий воздуховод, ПВХ, алюминий, оцинкованную сталь, бетон и другие материалы в соответствии с главой 21 Руководства ASHRAE по конструкции воздуховодов 2017 года.
3. Поправка на сжатие гибкого воздуховода: согласно вышеупомянутой главе ASHRAE.
4.Метод определения размеров для расчета скорости воздуха и потери статического давления на основе размеров воздуховода (используется для проверки конструкции существующих воздуховодов).
5. Никакой рекламы.
6. Приложение для iOS (для iPhone и iPad): загрузите из App Store и используйте офлайн, когда нет подключения к Интернету.
7. Платежный шлюз Secure Stripe.
8. Мы не храним конфиденциальную информацию, такую как (номера кредитных карт, номера банковских счетов и т. Д.) На наших серверах.Мы проверяем статус оплаты вашего аккаунта только с помощью Stripe secure API.
