схема прямого дымоотвода, правильный монтаж дымохода для дровяной печи или камина

До сих пор очень востребовано печное отопление. Рассмотрим схему отопительной печи с камином. А также в нашей статье расскажем о правильном монтаже дымохода для дровяной печи или камина и рассмотрим схему треугольной печи с камином.

Содержание:

  1. Схема прямого дымоотвода
  2. Схема треугольной печи с камином
  3. Правильный монтаж дымохода для дровяной печи или камина

Схема прямого дымоотвода

Многие дымоходы похожи внешне, но они отличаются по внутренней схеме каналов отвода продуктов сгорания.

Рассмотрим схему прямого дымоотвода. Такое устройство является самым первым, которое стали использовать для вывода продуктов сгорания. Но был один большой недостаток в такой системе. Дым выходил через дымоход, но вместе с ним уходило тепло. Естественно такая проблема мало кого устраивала. Поэтому такая схема используется редко.

Но все же схему прямого дымоотвода используют. В основном ее применяют для вывода дыма в печах, на которых готовят пищу или для типа варочных плит, а также для уличных комплексов. А еще используют данную схему для каминов, которые не служат для отопления дома.

Схема треугольной печи с камином

Основной целью такой печи является увеличение прогрева нижней части печи. Она имеет следующие особенности: наличие растопочного хода, параллельное соединение колпаков и двухъярусная колпаковая система дымоходов.

После растопки в ближайшее время происходит вывод части газов через отверстие растопочного хода в колпаковую камеру. При помощи такой конструкции уменьшается разница температур в колпаковых камерах первого и второго яруса в период топки. А боковые стенки будут нагреваться по всей высоте равномерно.

Такой результат получается в результате устройства растопочного хода.

Правильный монтаж дымохода для дровяной печи или камина

Рассмотрим подробно как правильно произвести монтаж дымохода для дровяного камина или печи. Самой главной особенностью дров является большой жар. Это является большим преимуществом для топлива. Температура дыма в дровяном камине или печи бани будет неравномерная, но высокая. Такое воздействие негативно влияет на дымоход. И не каждый может выдержать долгое воздействие.

Лучше всего использовать дымоход из жаропрочного кирпича для печей или каминов бани.

Рассмотрим, как выглядит правильна схема кирпичного дымохода: обычно применяется насадная труба для дровяной печи бани. Такое устройство является продолжением вытяжного отверстия камина или печи.

Внутри помещения лучше делать кладку на глиняно-песчаном растворе. Первым делом происходит сбор основы трубы. Она составляет 3 ряда кирпича или может быть больше. Мощность отдаваемого тепла отопительного оборудования должна соответствовать внутреннему сечению проходного канала дымохода печи.

По всей длине потолочного перекрытия необходимо установить противопожарную защиту, которая называется распушка. Кирпич смещается на 1/4 часть ширины кладки к наружному краю. Именно таким образом происходит расширение трубы. Поверхность потолка в помещении должно совпадать с основанием расширения. Толщина распушки должна составлять более 0,5 метра. Бывает, что толщина распушки меньше 0,5 метра в таком случае нужно в процессе устройства проложить расширение дымохода асбестовым листом по всему периметру или можно использовать другой негорючий материал.

Лист имеет толщину от 10 до 15 мм. Необходимо выложить основной стояк после того как завершили перекрытие промежутка между полом на чердаке и обрешеткой. Размеры стояка соответствуют шейке у основания. Далее необходимо сделать еще одно расширение трубы с улицы. Такое расширение называется выдра. При помощи выдры происходит защита чердака от попадания осадков через щели между кровлей и трубой.

Важно помнить, что любую работу по кладке, которая производится с наружной стороны дома необходимо проводить с добавлением в раствор цемента и воды. В зависимости от градуса наклона крыши необходимо выбрать способ устройства выдры дымохода для дровяной печи бани или же камина. В каждом случае будут различные нюансы монтажа. Чтобы улучшить защиту от протекания снаружи необходимо на крыше бани или дома устроить «фартук» из металла вокруг трубы дымохода. Таким образом края листа будут отгибаться и прятаться под выступами выдры.

Бывают случаи, когда вода застаивалась на выступе выдры. Чтобы такого не происходило нужно сделать угловые откосы из цементной штукатурки причем со всех сторон.

После того как сделали наружное расширение необходимо сделать основной стояк, такой же как в чердачном помещении. Для выразительности можно выложить кирпичный оголовок.

В самую последнюю очередь необходимо установить колпак на кирпичный дымоход. Он в свою очередь защищает от воздействия окружающей среды: различных осадков и ветра. Защитный зонт может иметь разную форму. Самым оптимальным вариантом считается дефлектор.

В больших печах самым хорошим вариантом будет двухколпаковая система отвода дыма. Таким образом обеспечивается нормальный прогрев в доме. А еще уменьшаются препятствия движения дыма к вытяжному каналу.

Читайте также:

особенности конструкции и основные правила монтажа

Хотя производители сегодня предлагают владельцам частного жилья самые разнообразные отопительные котлы, тем не менее многие из них предпочитают устанавливать в доме печи или камины, поскольку благодаря им для обогрева помещений требуются минимальные затраты. Любое отопительное оборудование нуждается в надежном отводе продуктов горения. Именно поэтому при его возведении необходимо уделять особое внимание как эстетическим характеристикам, так и эксплуатационным.

Требуемый уровень тяги, который обеспечивает максимально комфортные и безопасные условия для нахождения в том или ином помещении создает дымоход для печи. Он представляет собой воздушный канал, через который выходят наружу продукты сгорания. Это может быть обычная кирпичная труба или модульные металлические виды, важно только чтобы она функционировала надлежащим образом.

Основные конструкции ↑

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

Перечислим основные виды дымоходов для печей.

  • Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
  • Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.



  • С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

Рекомендуем

Дымоход длительного горения нужно время от времени чистить от золы, которая скапливается в месте изгибов.

  • Ставшая классической, русская печь. Схема дымохода – колпаковая. Раскаленный газ подымается вверх, немного остывает на наклонном своде очага и спускаются к каналу. Минус такой системы в том, что она неравномерно прогревается. Например, в нижней части очага она вообще не прогревается, поскольку тепло в основном уходит к своду.
  • Модульные. В отличие от классического кирпичного варианта отведения дыма, они изготовлены из металла. Их используют в системах отопления, работающих на газе. Дело в том, что продукты сжигания метана представляют собой кислотные соединения, своим агрессивным воздействием разрушающие кирпич.

Особенности устройства ↑


Эффективность работы кирпичных, металлических, гибких дымоходов для печей и других зависит от нескольких факторов, к примеру, материала и размеров, сечения, высоты.

О том, как рассчитать, поговорим дальше, а пока начнем с конструкции дымоотводной системы.

  • Предпочтительно, чтобы трубы дымоходов, скажем, для бани представляли в поперечном сечении правильную окружность, то есть имели цилиндрическую форму. Выходящий дым при такой конфигурации, в отличие от угловатой, не встречает на своем пути препятствий и отводится с наименьшим сопротивлением. Вдобавок на стенках отводящей трубы скапливается минимум сажи.
  • Выходное отверстие отопительного устройства должно совпадать по сечению с дымоотводным каналом. Если ширина последнего в зоне соединения окажется больше, что встречается достаточно часто, то устанавливается специальный редукционный переходник, который по месту стыка необходимо тщательно герметизировать. Расширения труб при стыковке должны быть направлены вверх, чтобы не дать конденсату и смолам вытекать по их внешней стенке.

  • Особого внимания требует горизонтальная часть конструкции канала. Теплый дым, как известно, движется по вертикали вверх, поэтому на этих участках особо активно конденсирует влага и откладывается толстый слой сажи. Чтобы компенсировать столь нежелательные последствия и улучшить тягу, необходимо, во-первых, строго ограничить длину этих отрезков: они должны быть меньше 1 м по длине, а, во-вторых – предусмотреть там конденсатоприемники и ревизионные дверцы.

Совет

Правильный дымоход для банных печей – исключительно вертикальный. Тем не менее допускается прокладывать трубу под небольшим уклоном при условии, что длина наклонного участка не больше 2 м.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

расстояние между коньком и местом выхода трубы высота дымохода
1. до 150 см выше конька самое меньшее на 50 см
2. 150–300 см верхушка трубы вровень или выше  конька
3. более 300 см вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш.

Площадь сечения трубы ↑

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

  • меньше 3500 Вт — 14 ×14 см;
  • 3500–5200 Вт — 14×20 см;
  • 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал ↑

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем

 Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

  • неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
  • при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность ↑

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Рекомендуем

Специалисты рекомендуют керамические системы:
  1. они негорючие,
  2. долговечные,
  3. совместимы практически с любым оборудованием.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

  • Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
  • Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
  • Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней  части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

  • Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см [/su_list]
  • вдвое, если отопительный агрегат снабжен стабилизатором тяги;
  • до 15 см, если стабилизатора нет.
  • В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
  • Отводящий канал может иметь максимум три поворота,  радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание

Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Как почистить дымоход в печи частного дома ↑

Если толщина сажи, скопившейся  на поверхности стенок внутри канала превысила 2 мм, значит — пора начать очистку дымоходов и печей от сажи.

  • Для плотных загрязнений используют скребок или жесткую щетку, снабженную раскладной ручкой достаточной длины.
  • При чистке сажа может попасть внутрь помещения, поэтому перед началом чистки необходимо закрыть снизу топочное отверстие, а мягкую мебель желательно накрыть.
  • Отставание нагара можно значительно облегчить, если в процессе чистки воспользоваться химическими очищающими средствами типа «чудо-полена».
  • Для очистки от сажи можно использовать и народные средства. К примеру, довольно действенно сжигание кожуры картофеля.

Как собирают печи с вертикальными дымоходами: видео

© 2021 stylekrov.ru

Для частных клиентов

Если вы строите или ремонтируете загородный дом, дачу, баню, либо решили модернизировать систему отопления, то для всех этих целей вам непременно потребуется дымоход. Нельзя недооценивать всю важность и ответственность этой части отопительной системы. От того, как спроектирован, изготовлен и смонтирован дымоход, зависит не только пожарная безопасность вашего дома, сохранность здоровья и имущества, но и надежность, долговечность всех тепло и электро генерирующих приборов, а также качество их ежедневной работы.

Дымоходы Вулкан специально разработаны для качественной и безопасной работы любой бытовой системы отопления. Наши дымоходы подходят ко всем видам отопительных приборов – каминам, печам, топкам, котлам, отопительно-варочным плитам, банным печам, генераторам. Вместе с тем, дымоходы ВУЛКАН рассчитаны на отвод продуктов сгорания от любых видов топлива: дров, угля, газа, дизеля и прочих.

Дымоходы ВУЛКАН вне зависимости от вида, протяженности и диаметра имеют следующие характеристики:

  • подходят для эксплуатации в любых климатических зонах, от юга до крайнего севера
  • могут использоваться как при строительстве дома, так и на уже готовых объектах
  • имеют надежную противопожарную изоляцию из базальтовой ваты Rockwool (Дания)
  • имеют заводскую гарантию на 50 лет!
  • изготавливаются с применением технологий и оборудования последнего поколения
  • просты в монтаже и обслуживании
  • модульная конструкция позволяет собирать дымоход из стандартных элементов любой конфигурации и протяженности

Ассортимент дымовых труб завода ВУЛКАН для домашних систем отопления и бань включает в себя одностенные, двустенные и коаксиальные  дымоходы с изоляцией и без. Широкая номенклатура стандартных диаметров: от 60 мм до 300 мм. Завод также проектирует и выпускает любые нестандартные диаметры и элементы дымоходов под заказ.

Мы не случайно выбрали своим девизом слова «Качество. Надежность. Долговечность». Именно этим критериям по нашим убеждениям и должен соответствовать современный дымоход. Все дымоходы ВУЛКАН спроектированы по тщательно отработанной конструкции с использованием самых современных технологий из самых проверенных и надежных материалов. Именно такой подход к проектированию и производству позволяет нашим покупателям иметь надежно работающий дымоход в течение длительного времени.

Для того, чтобы найти ближайшее к вам представительство или дилера завода, воспользуйтесь поиском в разделе Где купить.

Схемы монтажа одноконтурной системы дымоходов ВУЛКАН круглого сечения



Схемы монтажа одноконтурной системы дымоходов ВУЛКАН овального сечения



Схемы монтажа двухконтрной системы дымоходов ВУЛКАН (сэндвич)

Краткое руководство по монтажу и эксплуатации дымоходов

15 Мая 2018

Краткое руководство по монтажу и эксплуатации модульных дымоходов

1.

Описание и назначение.

Системы модульных дымоходов Пермской производственной компании «Теплов и Сухов» (далее – ППК «Теплов и Сухов» предназначены для обеспечения тяги и отведения продуктов сгорания от теплового оборудования, а также сбора образующегося в процессе эксплуатации конденсата. Модульные дымоходы могут применяться для различного теплового оборудования как бытового, так и промышленного назначения, предназначены для работы с различными видами топлива: дровами, пеллетами, природным и сжиженным газом, каменным углем, дизельным топливом. Система модульного дымохода должна подбираться в соответствии с техническими характеристиками теплового оборудования, условиями и режимом эксплуатации, а также рекомендациями производителя.

Качество дымоходных систем ППК «Теплов и Сухов» подтверждено Сертификатами Соответствия Госстандарта России и Сертификатом Пожарной безопасности. Модульные системы произведены в соответствии ТУ 5263-001-02739330-2016 и согласно СНиП 41-01-2003 могут использоваться для отведения продуктов сгорания от печей, каминов, котлов, устанавливаемых в индивидуальных и многоэтажных жилых домах, банях, общественных и производственных зданиях.

ППК «Теплов и Сухов» производит модульные системы дымоходов ТиС Феррит, ТиС Стандарт 30, ТиС Стандарт 50, ТиС Промо, ТиС Энерго из нержавеющей стали марок AISI 430, AISI 444, AISI 304, AISI 316, AISI 310 толщиной до 1,0 мм, диаметр труб от 80 до 1200 мм. Раструбная система стыковки элементов дымохода обеспечивает надежное, герметичное соединение и имеет специальный паз для дополнительной герметизации уплотнительным силиконовым кольцом и фиксации соединения хомутом. Элементы дымоходных систем выпускаются одностенными (Моно) или двустенными (Термо). В качестве утеплителя в Термо элементах дымоходов используются базальтовые цилиндры «Теплорок» и муллитокремнеземистые волокнистые огнеупорные материалы. Собственное производство базальтовых цилиндров позволяет выпускать качественные цилиндры «Теплорок» плотностью не менее 80 кг/м3 (негорючие класс НГ), применение которых в дымоходах обеспечивает отсутствие пустот по всей длине элемента и соосность внутренней и внешней трубы.

Рис. 1 Характеристики модульных систем

Срок службы дымохода зависит от правильно подобранной марки стали, которая должна соответствовать типу установленного отопительного оборудования. Для отопительного оборудования с высокой температурой исходящих газов рекомендуется устанавливать дымоходы из нержавеющей жаростойкой стали толщиной не менее 0,8 мм. Для отопительного оборудования, работающего во влажном режиме, рекомендуется использовать коррозионностойкие марки стали. При выборе диаметра дымохода нужно учитывать, что внутренний диаметр дымового канала должен быть равным, либо больше внутреннего диаметра дымоотводящего патрубка отопительного оборудования.

2. Транспортировка и хранение

Элементы дымоходных систем упаковываются в короба из гофрокартона. Упакованные элементы должны перевозиться в вертикальном положении, крытым транспортом любого вида, согласно правил перевозки грузов. Храниться элементы дымоходных систем должны в крытых помещениях или под навесом, исключающим попадания атмосферных осадков.

3. Монтаж

Монтаж элементов дымоходов должен производится квалифицированными специалистами в соответствии с Правилами противопожарного режима в Российской Федерации (Постановление №390 от 25.04.2012 ред. от 24.12.2018), Сводом правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование»(СП 60.13330.2012), Правилами производства работ по ремонту печей и дымовых каналов, СНиП 41-01-2003 и инструкции производителя. От правильной установки и качественного монтажа зависит безопасность. Изменение конструкции дымохода или элемента дымохода не допускается и снимает гарантийные обязательства с производителя.

Перед началом монтажа необходимо тщательно проверить все элементы на наличие дефектов. Элементы дымохода с обнаруженными дефектами не должны устанавливаться. Поверхность некоторых элементов может быть защищена пленкой, которую необходимо полностью удалить перед началом эксплуатации дымохода. Модульный дымоход должен быть правильно собран и надежно закреплен.

Сборка элементов модульной системы дымохода должна производиться вверх от дымоотводящего патрубка отопительного оборудования. Начинать сборку дымохода нужно с установки на патрубок отопительного оборудования адаптера котла. При установке стартовыми элементами натрубных баков, титанов, пароперегревателя исключается необходимость использования адаптера котла, так как у этих изделий расширение нижней части трубы выполнено аналогично соединению адаптера котла. При монтаже дымохода на тепловое оборудование с высокой температурой исходящих газов рекомендуется после адаптера котла устанавливать Моноэлемент для снижения тепловой нагрузки на дымоход.

Монтаж необходимо осуществлять «по конденсату», когда последующий Моно элемент дымохода, или внутренний контур Термо элемента должен вставляться внутрь трубы в предыдущий элемент (рис.1). Это необходимо для того, чтобы конденсат или атмосферные осадки оставались внутри дымохода и стекали вниз, не попадая на изоляцию или наружную стенку дымохода. Наружный контур Термо элемента надевается на предыдущий элемент, закрывая от атмосферных осадков изоляцию дымохода. Все последующие элементы дымохода устанавливаются последовательно на предыдущие до полной стыковки.

Рис.2 Схема соединения элементов дымохода

Дымоход должен располагаться вертикально, без уступов. Допускается устраивать не более двух отклонений от вертикали при смещении горизонтали не более 1000 мм.

Высота дымохода должна обеспечивать разряжение на входе и создавать устойчивую тягу.

Соединения дымоходов не должны монтироваться в межэтажных и чердачных перекрытиях. Дымовой канал не должен соприкасаться с электропроводкой, газовым трубопроводом и другими коммуникациями. Не допускается устройство горизонтальных каналов и отверстий для чистки дымоходов в чердачных помещениях.

При прохождении дымохода через перекрытие может использоваться проход перекрытия ППУ (рис.2). При этом размеры разделок дымохода в месте примыкания строительных конструкций и отступок от наружной поверхности дымохода следует выполнять в соответствии с «Приложением К» СНиП 41-01-2003. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и дымоходом необходимо заполнить жаропрочным негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ). Соединения элементов дымохода в проходе перекрытия не допускаются!

Рис.3 Схема монтажа прохода перекрытия.

С целью устранения вертикальных нагрузок на дымоход должны использоваться площадки монтажные с креплением основным или регулируемым. Весовая нагрузка на одну площадку монтажную не должна превышать 120 кг. Для устранения боковых смещений дымохода необходимо использовать крепление универсальное (крепление универсальное с креплениемподвес), расположенное на расстоянии не более 2 метров друг от друга.

При использовании тройника в схеме дымохода его необходимо устанавливать на площадку монтажную с креплением основным или креплением регулируемым, для снятия весовых нагрузок на наклонный или горизонтальный участок дымохода.

Прохождение дымохода сквозь кровлю осуществляется при помощи «Прохода кровли», который обеспечивает герметичность кровли. Подготовка отверстия под прохождение дымохода должна выполняться в соответствии СНиП 41-01-2003, и должна обеспечивать гарантируемый отступ от всех возгораемых элементов кровли до наружной поверхности трубы дымохода.

Если труба дымохода выше кровли более чем на 1 метр, то на дымоход необходимо установить растяжки с использованием «Хомута растяжки».

На последнюю трубу Термо монтируется конус, который защищает изоляцию дымохода от воздействия атмосферных осадков. Также для предотвращения воздействия атмосферных явлений на дымовой канал в качестве последнего элемента дымохода могут устанавливаться зонт или дефлектор.

Крепление элементов дымохода между собой рекомендуется осуществлять хомутами. При монтаже дымохода нужно учитывать, что СНиП 41-01-2003 предусмотрена минимальная высота дымохода над кровлей (рис. 3):

  • не менее 500 мм над плоской кровлей;
  • не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии менее 1500 мм от конька или парапета;
  • не ниже конька кровли при расстоянии в пределах 1500…3000 мм от конька до дымохода;
  • не ниже условной линии, проведенной под углом 10° к горизонту через вершину конька, при расстоянии от дымохода до конька более 3000 мм.

Рис.4 Схема определения высоты трубы над кровлей

4. Проверка монтажа дымохода и его прием в эксплуатацию

Перед началом эксплуатации необходимо осуществить внешний осмотр дымохода, особое внимание нужно обратить на плотность стыковки элементов дымохода. Обязательно необходимо очистить сухой чистой ветошью загрязненные участки элементов дымохода, убрать от дымохода мусор, посторонние предметы и инструмент.

Пробную топку нужно осуществлять малым количеством топлива. В процессе сгорания топлива необходимо тщательно обследовать ствол дымохода на предмет задымления, особенно в зоне соединения элементов, а также убедиться в наличии достаточной тяги в дымоходе. При эксплуатации дымохода возможно изменение цвета Моно элементов (цвета побежалости металла), что не влияет на рабочие характеристики дымохода.

Во время первой топки теплового оборудования возможно легкое задымление помещения, происходящее в результате выгорания масляных остатков на металлических поверхностях отопительного аппарата и элементах дымохода. После пробной топки необходимо проветрить помещение и осуществить полноценную топку в течении 2-2,5 часов. Дымоход, проходящий вблизи незащищенных стен и строительных конструкций из горючих материалов, не должен нагревать их выше 50°С. В случае нагрева стен и конструкций из горючих материалов свыше 50°С нужно в обязательном порядке выполнить их дополнительную термоизоляцию.

Нельзя допускать скопление сажи в дымоходе, воспламенение сажи в дымоходе может привести к пожару, задымлению помещения или выходу из строя дымохода, так как температура горения сажи может достигать температуры 1200 градусов. Поэтому нужно не реже 2 раз в год очищать внутреннюю поверхность дымохода от сажи с помощью металлического ерша. Для упрощения прочистки канала дымохода рекомендуется установка ревизии дымохода.

Профилактический осмотр дымохода необходимо производить не реже 2 раз в год. Наличие копоти на швах или соединениях дымохода свидетельствует о его разгерметизации. В случае разгерметизации нужно осуществить более плотную посадку элементов дымохода, допускается применение термостойкого герметика. При невозможности достижения герметичности дымохода необходимо заменить неисправные элементы. Также надо тщательно осмотреть «Проход перекрытия» и при необходимости дополнить его негорючим теплоизолирующим материалом.

5. Меры безопасности

Запрещается:

  • Располагать в непосредственной близости от дымохода предметы из горючих материалов, а также, которые могут быть повреждены высокой температурой (мебель, обои, деревянные обшивки и т. п.). Минимальное допустимое расстояние от внешней поверхности дымохода от горючих материалов 500 мм. ( СНиП 41-01-2003, Приложение К).
  • Допускать детей и животных к открытым частям дымохода во избежание нанесения вреда жизни и здоровью.
  • Самостоятельно ремонтировать и модифицировать элементы дымохода, устанавливать их способами, не предусмотренными производителем.
  • Разбирать дымоход и его шахту, заводить электропроводку и посторонние предметы, а также закрывать дымоход конструкциями из горючих материалов.
  • Сушить одежду, обувь и иные предметы на деталях дымоходов.
  • Удалять сажу путём выжигания.
  • Применять при чистке дымоходов приспособлений, абразивных и моющих средств не предназначенных для этого.
  • Использовать механический инструмент (молотки, кувалды, и т.п.) при стыковке элементов в ходе монтажа.
  • Эксплуатировать дымоход при обнаружении нарушения его герметичности (при наличии копоти на внешней поверхности у соединений и на сварочных швах) или нарушении его целостности в результате природных явлений(сильный ветер, град, попадание молнии, обледенение и т. п. ).
  • Использовать не рекомендуемые производителем виды топлива.
  • Использовать в качестве топлива вещества, содержащие галогеноуглеводороды! При сгорании веществ, содержащих галогеновые соединения, образуются очень агрессивные соляная и плавиковая кислоты, которые концентрируются в дымовых газах. При этом даже небольшое количество кислоты действует продолжительное время и способно вызывать коррозию. Этому воздействию подвержены все материалы, включая нержавеющую сталь! Источниками галогеноуглеводородов являются химические чистящие средства, обезжиривающие средства, растворители, разжигатели, спреи, линолеумы, лакокрасочные материалы и пропитанная ими древесина и другие средства.

6. Утилизация

Испорченные или отслужившие свой срок элементы дымохода необходимо сдавать в пункты вторичной переработки металла.

Как сделать дымоход из кирпича своими руками: схемы и инструкции

Как построить кирпичную дымоотводящую трубу

За и против конструкции
Элементы системы
Особенности проведения расчетов
Выбор материала
Технология процесса
Гильзование трубы

Эффективность, а главное, безопасность работы твердотопливного котла или печи во многом зависит от системы дымоотведения. Поэтому ей следует уделить особое внимание. В продаже можно найти множество современных стальных моделей, которые выпускаются промышленным способом. Их нужно только грамотно установить. Однако высокая стоимость и недостаточная долговечность нравятся не всем. Многие решают возвести дымоход из кирпича своими руками. Разберем все этапы этого процесса.

Традиционный вариант остается востребованным, несмотря на появление более современных моделей. Бесспорными достоинствами такой конструкции можно считать:

  • Длительный срок эксплуатации. Он прослужит не меньше 30 лет.
  • Относительно невысокая стоимость, особенно по сравнению со стальными или керамическими аналогами.

Кроме того, дымоотвод из кирпича — традиционный архитектурный элемент дома, который не только функционален, но и красив. Некоторые типы кровли, например черепица, хорошо сочетаются именно с ним.

Есть у системы и недостатки, причем значительные. Ее масса очень велика, по этой причине приходится строить надежное основание. Оно должно выдерживать значительную нагрузку. Строительство достаточно сложно и продолжительно по времени, тогда как стальные детали устанавливать намного легче и быстрее. Но и это еще не все минусы. Внутреннее сечение трубы имеет форму четырехугольника.

Это не хорошо, поскольку оптимальным вариантом в этом случае будет круг. В углах четырехугольного дымоотвода образуются завихрения, которые препятствуют нормальной тяге и затрудняют движение газов. Кроме того, внутренняя часть кирпичного дымохода для газового котла, как и любого другого, всегда шероховата, даже если ее оштукатурили. На такой поверхности легко откладывается и накапливается сажа, что приводит к уменьшению сечения прохода и ухудшению тяги.

И еще один значимый минус. Керамика чувствительна к кислотному конденсату, и под его воздействием быстро разрушается. Агрессивное вещество образуется в дымовых газах, температура которых ниже 90 С. Для традиционных печей и котлов это неактуально, потому что поток не успевает настолько остыть. А вот для современных экономичных моделей с низкотемпературным дымом это значимо. В таких случаях необходимо гильзование дымоотвода, иначе он быстро придет в негодность. Иногда для упрощения работ стальную трубу обкладывают кирпичом.

Дымоходы различаются по способу строительства на три основных типа:

  • Коренной. Сооружение возводится на отдельном фундаменте. Его минимальная глубина 30 см. Таким образом, дымоотвод является самостоятельным, он не связан с другими элементами генерирующей тепло установки. Для отвода газов используется специальный горизонтальный патрубок, который перекидывается к нему от котла. Таким образом, к примеру, сооружается кирпичный дымоход для металлической печи.
  • Насадной. Монтируется на верхней части печи. Последняя образует основание для трубы. Учитывая ее вес, на отопительный прибор ложится большая дополнительная нагрузка. Поэтому требуется провести расчеты, чтобы убедиться, что он ее выдержит. В любом случае, толщина печных стенок не может быть меньше двух блоков.
  • Настенный. В качестве дымоотвода используются каналы, проложенные внутри несущей стены. Оптимально, если с обеих сторон будут находиться отапливаемые комнаты, это поможет максимально сохранить тепло.

Коренные и насадные сооружения имеют похожую конструкцию, которую составляет несколько основных элементов. Рассмотрим их, начиная с нижней части.

  • Шейка или самый нижний участок дымовой трубы. Здесь находится отверстие с заслонкой. С ее помощью можно регулировать тягу.
  • Распушка. Так называется расширение, выполняемое на уровне перекрытия. Оно необходимо для защиты элементов перекрытия от чрезмерного нагрева и возможного воспламенения.
  • Стояк. Это участок, находящийся внутри чердачного помещения.
  • Проход через кровлю с обязательной теплоизоляцией, что предотвращает возгорание.
  • Выдра. Еще одно расширение, но уже над уровнем крыши. Выполняется с целью защиты участка соединения кровли и дымоотвода от попадания влаги. На внешней части выдры устраивают скат для удаления воды.
  • Оголовок. Еще одно расширение, располагающееся в верхней части сооружения. Защищает последнее от попадания осадков на поверхность.
  • Колпак или зонт. Деталь, закрывающая дымоотводящий канал от мусора, влаги и пыли.

Нужно знать, что расширения выполняются только с внешней части конструкции за счет увеличения толщины ее стенок. Размер канала остается неизменным.

Цель их проведения — выбрать оптимальную для обеспечения эффективной тяги высоту и сечение отводящего газы канала. Последняя характеристика очень важна. Если есть такая возможность, лучше всего провести профессиональные расчеты. Если нет, можно воспользоваться средними значениями. Различают три основных типоразмера, которые повсеместно используются:

  • Шестерка. Это труба квадратной формы, имеющая ряд из шести блоков. Размеры внутреннего канала 250х250 мм. Используется для русских печек и каминов, где требуется минимальное сопротивление потоку нагретых газов.
  • Пятерка. Дымоотвод с прямоугольным сечением, образован пятью элементами. Сечение 125х250 мм. Применяется для отопительных и варочно-отопительных приборов.
  • Четверка. Сооружение из четырех кирпичей в ряду. Размер — 125х125 мм. Устанавливается для твердотопливных котлов малой мощности и для кухонных плит.

При выборе высоты будущего сооружения следует принимать во внимание следующие нормативы:

  • Если кровельное покрытие пожароопасно, конструкция ставится выше него минимум на 150 см. Для невоспламеняемых материалов эта величина составляет 50 см.
  • Минимальное расстояние между оголовком и решеткой колосника составляет 500 см.
  • При возведении дымоотвода на коньке или на удалении не более 150 см от него, высота детали 50 см над уровнем крыши.
  • При монтаже сооружения на удалении от 150 до 300 см от коньковой части, его длина равняется высоте конька.
  • Если конструкция дальше 300 см от конька, разрешается, чтобы она выполнялась ниже его. Но линия, проведенная условно через конек и дефлектор, должна иметь уклон в 10°.

Для постройки дымохода подойдут только полнотелые огнеупорные блоки. Рекомендуемые марки от М150 и до М200. Материал выпускается трех сортов.

  • 1 сорт. С нормально выдержанным временем обжига. Ровный, гладкий и плотный. Без выкрошившихся участков. Цвет ярко-красный. При простукивании звук звонкий и четкий.
  • 2 сорт. Недожженые детали бледного оранжевого цвета. Пористые, рыхлые, с дефектами. При постукивании звучат глухо. Отличаются слабой морозостойкостью и теплоемкостью, плотность низкая.
  • 3 сорт. Пережженные кирпичи. Их отличает темный красный цвет. Видны поры, задиры и сколы на поверхности. При постукивании чрезмерно звонкий звук. Хрупки, не морозостойки, плохо удерживают тепло.

Собирать дымоотводящую трубу следует только из материала первого сорта. Допускается использовать третий, но только для обустройства фундамента. Применение второго сорта исключено.

Никакой разницы между укладкой печного массива и дымоотводящей трубы нет. Используется глинопесчаный раствор и целые блоки. При выполнении расширений применяются детали размером в 3/4, 1/4, 1/8 и 1/2 от целого. Для их обработки оптимально использовать болгарку с алмазным керамическим диском. Рассмотрим ход работ.

1. Установка шейки

Кладка начинается с фундамента, если речь идет о коренном дымоотводе для металлической печи, например, или с верхней части теплогенератора для насадного. В любом случае очень важно соблюдать точность рядов. Элементы укладываются на раствор, слегка «утрясаются» рукой и простукиваются кирочкой. После чего обязательно контролируется горизонталь и вертикаль. Не доходя 4 рядов до перекрытия, шейка заканчивается.

2. Монтаж распушки

Предполагается, что толщина стенок увеличится вдвое, поскольку по нормативам расстояние от горячих газов до воспламеняемых конструкций должно составлять не меньше 250 мм. Толщина стенки шейки 125 мм, увеличить ее нужно за четыре ряда. Для этого каждый из них сдвигается на 1/8 кирпича относительно предыдущего. Делается это по схеме:

  1. Внутренняя поверхность шахты складывается из элементов размером 1/8. Пространство между внешними деталями заполняется фрагментами 1/4.
  2. Выполняется аналогично, но с частями 1/4 и 1/2.
  3. Кладется также, но используются фрагменты 1/2 и 3/4.
  4. Ряд выкладывается целыми блоками.

На этом этапе распушка должна дойти до уровня потолка. Далее выкладывают еще два или три ряда с обязательной перевязкой. После чего возвращаются к изначальным размерам кладки. Посмотреть, как выполняется распушка, можно на видео.

Видео: Дмитрий 62

3. Обустройство стояка

Кирпичное сооружение поднимают до уровня кровли. Обязательно отвесом контролируют вертикаль. Отклонений, даже самых небольших, быть не должно.

4. Формирование выдры

Чтобы правильно ее сложить, расширять стенки начинают после того, как край трубы поднялся над уровнем кровли. Выдру выкладывают в шесть рядов с отступом в каждом на 1/8 ширины детали. Для кладки можно применять цементный раствор. Учитывая, что работы ведутся на крыше, следует быть очень осторожным.

5. Укладка оголовка

После того, как выдра сформирована, переходят к начальному размеру постройки и поднимают ее на требуемую высоту. Затем за два ряда выкладывается последнее расширение. Первый сдвигается на 1/8, второй на 1/2.

Сделать это можно в процессе возведения конструкции, если по мере продвижения кладки вставлять внутрь фрагменты стальной трубы. Такая процедура достаточно проста. Сложнее загильзовать уже построенный дымоотводящий канал. Для этого:

  1. На участке подключения отопительного прибора разбирается фрагмент отводящего газы канала на высоту, чуть большую размера самого длинного элемента вкладыша.
  2. Поочередно ставят на место все детали, начиная с самой верхней. Отрезки подаются наверх, при этом освобождается место для расположенных ниже фрагментов.
  3. После того, как гильза встанет на место, все свободное пространство между стенками и вкладышем заполняется любым невоспламеняющимся теплоизолятором.

По окончанию гильзовки монтажное отверстие закладывается и при необходимости штукатурится.

Может показаться, что построить дымоход из кирпича не так уж сложно. Однако на деле это не совсем так. Каждый этап постройки требует ответственного подхода, а процесс кладки своими руками предполагает наличие определенного опыта и навыков проведения таких работ. Только в этом случае можно получить хороший результат.

Технология кладки дымохода из кирпича

Технология кладки дымохода из кирпича сама по себе довольно-таки проста и понятна, так как, в отличие от самой кирпичной печи, труба обычно не имеет сложных по конфигурации внутренних каналов. Однако, несмотря на относительную незамысловатость конструкции, нельзя не учитывать колоссальную значимость этого отдела печи, так как от него напрямую зависят качество отопления дома и безопасность как самого строения, так и людей, проживающих в нем. Поэтому для того чтобы вся работа увенчалась успехом, необходимо подойти к ней с максимальной аккуратностью, с опорой на рекомендации опытных мастеров и на разработанные и опробованные схемы конструкции.

Технология кладки дымохода из кирпича

Возводя дымоотводную трубу, следует помнить, что ровность внутренних стенок канала не менее важна, чем эстетичность наружной кладки. От этого обстоятельства зависит не только устойчивость необходимой тяги в печи, но и длительность эксплуатации дымохода без очистки, так как дым, поднимающийся по трубе, оставляет на гладких стенах, без выступающего раствора и углубленных швов, гораздо меньшее количество отходов горения топлива, и канал зарастает намного медленнее.

Какие бывают кирпичные дымоходы?

Содержание статьи

Дымоходы печей из кирпича могут иметь разные типы, в зависимости от места их установки, конструкции печи, а также от того, сколько отопительных приборов будет подключено к трубе. Так, различают три основных разновидности дымоотводных кирпичных труб: это насадные, коренные и стенные.

  • Насадные дымоходы. Наиболее широко применяемыми конструкциями являются насадные трубы. Они хороши уж тем, что компактны и совершенно не занимают дополнительной площади в помещении, а просто являются вертикальным продолжением печи.

Насадной дымоход – это, по сути, продолжение печи вверх. Очень часто порядовки печи включают сразу и схему выкладки начального участка трубы

Возводятся они сверху последнего, перекрывающего печь кирпичного ряда, вокруг оставленного отверстия. Затем труба пропускается через чердачное перекрытие, чердак, стропильную систему и поднимается над крышей.

  • Коренные дымоходы. Этот тип трубы устанавливается в тех случаях, когда к ней планируется подключить металлическую печь, или же несколько отопительных приборов, расположенных на одном или даже нескольких этажах.

Коренной дымоход позволяет провести подключение к нему металлических печей.   А также нескольких отопительных приборов, расположенных на разных уровнях здания.

Кроме металлических, к такой трубе могут быть подсоединены и кирпичные печи. Особенно удобен этот тип дымохода, в том случае, если в доме необходимо возвести две печи в соседних помещениях. Например, для кухни нужна печь с варочной плитой, а для соседней комнаты – только отопительная. Чтобы не выкладывать для каждой из них отдельную трубу, между помещениями выстраивается коренной дымоход, к которому и подключаются оба отопительных прибора. К трубе этого типа может быть подсоединено не только две, но и три — четыре печи, расположенные на разных этажах дома. В любом случае, необходимо очень точно рассчитать размер внутреннего канала дымохода, иначе может не обеспечиться нормальная тяга при одновременной работе нескольких приборов. Ответом на вопрос, почему нет тяги в печи причины могут быть различные.

  • Стенные дымоходы выстраиваются около капитальных (внешних или внутренних) стен или же встраиваются в них. Они могут быть использованы, точно так же, как и коренные, для подключения нескольких печей, расположенных на разных этажах здания.

Стенной дымоход, смонтированный по внешней поверхности наружной стены дома.

Удобство этой конструкции заключается в том, что она находится как бы вне жилых помещений, не занимая их площади. Например, на первом этаже дома может быть построен и подключен к стенному дымоходу камин (там труба будет по принципу строения больше похожа на насадную), а на втором этаже врезан дымоотводящий патрубок металлической печи (у же как в варианте с коренной требой).

Недостатками этого варианта дымохода является немалая затратность проекта и трудоемкость выполнения работ. Во-первых, для возведения этой конструкции потребуется намного больше строительного материала. Во-вторых, дымоход, если он частично окажется на улице, требует серьезных утеплительных мероприятий, иначе в зимний период, при перепадах температур, во внутренних каналах будет образовываться конденсат, который значительно снизит эффективность работы отопительного прибора. Поэтому, если выбирается этот вариант дымохода, то благоразумнее будет все же пожертвовать площадью внутри помещений и вывести трубу по внутренней стене дома.

Параметры кирпичных дымоходов

Основные отделы кирпичной дымоходной трубы

Кирпичный дымоход подразделяют на отделы, которые имеют сове предназначение и именуются по-разному. Эти особенности необходимо сразу уточнить, чтобы в дальнейшем было проще разобраться в описании работ по возведению трубы.

Схема отделов традиционного кирпичного дымохода

1 – Оголовок трубы. Выкладывая эту часть дымохода, кирпичи сдвигают в наружную сторону, чтобы получился своеобразный «козырек», как бы нависающий над нижними отделами, частично предохраняя стенки трубы от атмосферных осадков.

2 – Шейка трубы находится сразу под оголовком и по всей своей высоте имеет одинаковый периметр, без выступов, расширений или заужений.

3 – «Выдра» имеет более сложную схему кладки, так как на нее возлагается защитная функция. Во-первых, кладка «выдры» нависая над просветом, образовавшимся на стыке кровельного материала и стенок трубы, закрывает его от проникновения осадков, и образует пространство для монтажа гидроизолирующего материала. Во-вторых, ее расширенные стенки становятся залогом безопасности – в месте прохода через кровельное покрытие за счет увеличенной толщины создается необходимый уровень термоизоляции.

4 – Металлический или другой лист (фартук), смонтированный в нижней части выдры, образует своеобразный отлив, который закрывает стык кирпичной стенки трубы и кровельного материала.

5 – «Распушка» — эта расширенная часть трубы, расположенная в области ее прохождения через чердачное перекрытие. Стенки «распушки», как и «выдры», имеют большую толщину, чем другие ровные участки дымохода – это необходимо для пожаробезопасности, так как чердачное перекрытие очень часто состоит из возгораемых материалов, и нельзя допустить их перегрева.

6 – Конструкция кровельного покрытия.

7 — Стояк – это прямой участок трубы, имеющий ровную кладку по всей высоте и располагающийся в чердачном пространстве от «распушки» до «выдры».

8 – Чердачное перекрытие.

9 – Сверху оголовка очень часто закрепляется колпак-зонт, который защитит внутренний канал дымохода от попадания в него воды и мусора.

Возможно, вас заинтересует информация о том, что собой представляет кровельная проходка

Главная функция дымохода заключается в эффективном выведении продуктов сгорания из топочной камеры в атмосферу. Для этого дымоотводная труба соединяется с многочисленными каналами, находящимися в печной конструкции, с которыми она должна гармонично взаимодействовать. Если печь и дымоход построены правильно, в соответствии с разработанными параметрами, то при эксплуатации отопительного прибора внутри каналов должна создаваться хорошая тяга, которая будет способствовать своевременному выведению дыма на улицу. Однако, вместе с тем это не должно приводить к тому, что из печи будет буквально «в трубу» вылетать выработанное ею тепло. Одним словом, во всем нужна «золотая середина».

Неровности на стенках внутреннего канала кирпичного дымохода – это прямой путь к его быстрому зарастанию сажей

Сечение канала дымохода

Для выбора правильных параметров сечения канала дымохода, нужно учитывать мощность печи, а также размер топочной камеры. Дымоотводные каналы будут дольше оставаться чистыми, если их внутренние стенки сделать гладкими, без выступов и наплывов раствора.

По этой причине во время кладки кирпича выступившие в швах излишки кладочного раствора необходимо счищать не только с наружных, но и с внутренних стенок. Некоторые собственники домов, оснащенных каминами или печами, используют и другой способ добиться гладкости стен канала – внутрь кирпичного дымохода устанавливают керамическую трубу, называемую вкладкой.

Преимущество такой конструкции состоит не только в том, что вкладка имеет абсолютно гладкие внутренние стенки. Она – круглая в сечении, то есть не имеет углов, а это значит, что дымовые потоки не будут встречать на своем пути препятствий и при этом не будет создаваться ненужных завихрений и эффекта «обратной тяги».

Схема, иллюстрирующая движение потока газообразных продуктов сгорания в канале дымохода

Справа на иллюстрации изображено «идеальное» перемещение потока горячих газов, которые в трубе круглого сечения закручиваются в правильную спираль и не встречают сопротивления.

В трубе квадратного сечения эта спираль окружена «паразитными» завихрениями, неизбежно появляющимися по углам (на рисунке – слева). Это уже несколько нарушает, притормаживает нормальное течение газов, и показатели ровной, устойчивой тяги падают. Очевидно, что еще хуже дело обстоит в каналах дымоходов с прямоугольным сечением.

Кроме этого, нужно учесть и то обстоятельство, что дымоходы, имеющие большую ширину, которые до сих пор установлены в старых домах, часто обладают плохой тягой. Это происходит вследствие того, что нагретый в печи воздух в большом пространстве внутри трубы, быстро остывает, что приводит к образованию конденсата, способствующему понижению тяги, также задымлению помещений, быстрому зарастанию канала сажей. Чтобы натопить печь с такой конструкцией дымоотводной трубы, потребуется использовать слишком много топлива. Поэтому наиболее рационально будет их исправить, демонтировав широкую верхнюю часть дымохода, затем сузив шахту и установив в нее круглую или квадратную со скругленными углами, керамическую, металлическую или асбестовую вставку.

Широкая кирпичная труба, зауженная керамическими и металлической вставками требуемого сечения

Теперь от формы – к линейным параметрам. Размер внутреннего сечения дымоходного канала является одной из важнейших характеристик, так как от этого напрямую зависит эффективность работы печи. Обязательно должно быть соблюдено правильное соотношение мощности отопительного прибора и размеров сечения трубы. Еще одним ориентиром для определения правильности размера канала может стать проем поддувальной дверцы – сечение трубы в любом случае не должно быть меньше поддувального отверстия.

Сечение шахты дымохода, относительно размеров окна топочной камеры, можно определить так. Для каминов, имеющих открытую топку, размер отверстия дымохода составляет в среднем 1:10. Однако, в зависимости от формы сечения и высоты трубы этот показатель может варьироваться в ту или иную сторону. Примерные значения площади сечения канала (в процентах) приведены в таблице ниже.

Соотношение f/F в % (f – площадь сечения канала дымохода; F – площадь окна топочной камеры)



Высота трубы, мФорма сечения внутреннего канала дымоходной трубы
КРУГЛОЕКВАДРАТНОЕПРЯМОУГОЛЬНОЕ
511. 212.413.2
610.511.612.3
7101111.7
89.510.511.2
99.110.110.6
108.79.710.2
118.99.49.8

Понятно, что кроме размеров топочного окна, отталкиваться необходимо и от разумной высоты трубы – совершенно нелепо будет смотреться, к примеру, огромная 10-метровая труба на крыше небольшого приземистого загородного дома.

Расчет сам по себе — несложен. По таблице, на основании высоты трубы и форме ее внутреннего канала, определяется оптимальное соотношение f/F. Затем, исходя из площади топочного окна, не составит труда определить и площадь канала дымохода. Ну а потом, с использованием геометрических формул, останется только привести полученное значение к линейным размерам – диаметру для круглой трубы или длине сторон для прямоугольника.

Этот алгоритм расчета реализован в расположенном ниже калькуляторе:

Калькулятор расчета линейных параметров сечения канала дымохода

Перейти к расчётам

Обратите внимание, что значение рекомендуемого сечения для круга или для квадрата дается в миллиметрах – диаметр или длина стороны. Для прямоугольного сечения возможны варианты, то есть удлинение одной стороны за счет укорочения другой, но с таким расчетом, чтобы площадь сечения была приблизительно равна (не меньше), чем рекомендуемое значение «В» (указано в квадратных сантиметрах).

Другой способ, которым можно воспользоваться при определении сечения канала кирпичного дымохода – исходить от тепловой мощности печи. Он более упрощённый, но зато реально «привязан» к размеру кладочных кирпичей.

Данная таблица поможет выбрать размер сечения (без учета толщины швов, которая может составлять от 6 до 10 мм), в зависимости от теплоотдачи печи:

Теплоотдача от печи при двух топках в сутки, кВт (ккал в час)Минимальное сечение канала
- в миллиметрах- в частях кирпича
до 3,5 (3000)130×130½×½
3,5÷5,2 (3000÷4500)130×190½×¾
5,2÷7,0 (4500÷6000)130×260½×1
свыше 7,0 (6000)190×260¾×1

Чтобы теплоотдача соответствовала заявленной в проекте, нужно придерживаться выше представленных расчетов.

В соответствии с рассчитанным по этой методике сечением и проводится кладка кирпичной печи. Ниже в таблице показаны варианты кладки, с учетом перекрытия швов кладки, то есть с чередованием четных и нечетных рядов:

Высота трубы дымохода

Вкратце о высоте дымоходной трубы уже упоминалось выше – она участвовала в качестве одного из параметров для расчета сечения канала. Теперь же необходимо более пристально посмотреть – а какой же должна быть оптимальная высота?

  • Во-первых, чем дольше нагретый воздух будет находиться внутри дымохода и самой печи, тем больше тепла будет передано в помещения. Поэтому, если высота трубы будет выбрана правильно, это нормализует тягу и поспособствует максимальному сохранению тепла внутри печи на более длительный срок.
  • Во-вторых, если дымоход будет слишком высокий, то это приведет к повышенной тяге, поэтому тепло, что называется, будет «вылетать в трубу», а печь не будет успевать полноценно прогреваться. В этом случае для того чтобы хорошо обогреть дом потребуется значительно большее количество топлива.
  • В-третьих, недостаточно высокая труба может поспособствовать возникновению в шахте трубы ненужных завихрений и, как результат образование обратной тяги, что приведет к задымлению помещений дома с риском получить отравление от угарного газа.

Существует требование, согласно которому высота дымоходной трубы не может быть менее 5 метров. При этом отсчет высоты начинается от уровня колосниковой решетки топочной камеры и заканчивается обрезом оголовка, но без учета колпака, флюгарки, искрогасителя или и иного приспособления, размещённого сверху трубы.

Важным параметром всегда является высота поднимающегося над кровлей участка трубы, в зависимости от его месторасположения относительно конька, имеющихся на крыше пристроек и от угла ската стропильной системы. Если рассчитать высоту этого участка неверно, то также может закончиться недопустимым снижением тяги. Кроме того, необходимо обезопасить и кровельное покрытие от возможного попадания на него не прогоревших до конца искр.

На этот счет имеются специальные рекомендации, основанные на специальных расчетах, которых и следует придерживаться при возведении кирпичной дымоходной трубы. Внимание на схему:

Схема правильного соотношения высоты дымоходной трубы в зависимости от расположения на кровле

  • Если дымоход выходит через кровельное покрытие на расстоянии L1, не превышающем 1500 мм от конька (при измерении по горизонтали), то его верхний торцевой обрез быть поднят над коньком не менее, чем на 500 мм.
  • Дымоходная труба, проходящая через крышу на расстоянии от 1500 до 3000 мм от конька (L2 на схеме), должна быть как минимум на уровне конька.
  • Дымоход, установленный от конька больше, чем на 3000 мм (L3), должен своим верхним обрезом расположиться на условной линии, проведенной через точку конька под углом в 10 градусов к горизонтали.

В любом из перечисленных случаев, независимо от расстояния до конька, высота трубы над кровельным покрытием не может быть меньше 500 мм. Это в полной мере относится и ко всем плоским кровлям.

В завершение темы параметров дымохода – важная ремарка. Самостоятельные расчеты – это замечательно, однако роль правильно спроектированного и сложенного дымохода настолько велика (и для эффективности отопления, и для обеспечения безопасности), что оптимальным вариантом всегда будет проведение профессионального проектирования. Самодеятельность в столь ответственных вопросах – дело очень рискованное.

К слову, большинство опубликованных разработчиками схем выкладки кирпичных печей и каминов заканчиваются выходом на дымоходную трубу, с уже просчитанным и проверенным сечением. Ни заужать, ни расширять его не следует – работа печи будет наиболее эффективной и безопасной именно с таким, просчитанным и уже проверенным практикой дымоходом.

Возможно, вас заинтересует информация о том, как строятся дровяные печи

Материалы для кладки кирпичной дымоходной трубы

Как выбрать оптимальный кирпич для кладки дымохода?

Для кладки дымохода важно приобрести качественный кирпич, так как именно эта часть печной конструкции подвергается экстремальным испытаниям целого комплекса внешних факторов, в который входят перепады сезонных температур воздуха, ветер, атмосферные осадки и влажность, ультрафиолетовые лучи, к которым прибавляется воздействия высоких температур во время топки и  агрессивных по химическому составу продуктов сгорания топлива.

Дымоход на крыше подвергается экстремальным внешним воздействиям, и поэтому должен выкладываться исключительно из качественного кирпича

Поэтому трубы дымоходов должны возводиться из качественного полнотелого обожженного кирпича. Особенно это касается открытых, расположенных над крышей участков.

Необходимо знать, что не весь обожжённый красный керамический кирпич одинаков, так как его подразделяют на три сорта, которые в основном определяются интенсивностью проведенного обжига.

Необходимо выбирать кирпич первого сорта – труба, сложенная из него, будет максимально долговечной

  • Первый сорт керамического красного кирпича отличается высоким качеством и умеренным обжигом. Он имеет следующие характерные особенности:

— высокая плотность глины, то есть готовый кирпич практически не имеет пор;

— кирпич издает звонкий звук при постукивании по нему молотком;

— для него характерны ровные ребра, без крошения и выбоин, а поверхности — без трещин, углублений и других изъянов;

— максимально высокая морозостойкость;

— в основном, материал имеет красный или оранжевый яркий цвет.

  • Второй сорт — это недожженный кирпич, который характеризуется следующим образом:

— при постукивании по нему можно услышать короткий глухой звук;

— кирпич пористый, поэтому плохо подходит для кладки дымохода – у него низкая плотность и морозоустойчивость;

— поверхности могут иметь задиры, а ребра частично выкрошены, что значительно затрудняет кладочный процесс;

— цветовой окрас – ненасыщенный бледно-охристый или светло-оранжевый.

  • Третий сорт – пережженный строительный материал, имеющий следующие характерные особенности:

— при постукивании по кирпичу молотком он издает очень звонкий звук;

— структура материала пористая, но вместе с тем – плотная;

— кирпич имеет низкую морозоустойчивость, но высокую теплопроводность, что для дымоходной трубы на открытых участках вовсе не является благом;

— пережженный кирпич хрупкий, поэтому не выдерживает высоких нагрузок, может треснуть или расколоться;

— поверхности могут иметь сколы, а ребра — повреждения;

— цветовые оттенки могут варьироваться от глубокого красного до темно-коричневого.

Для дымоотводной трубы идеально подойдет только первый сорт кирпича, относящегося к марке прочности М150÷200.

Если же по каким-то либо причинам приходится возводить дымоход из второго сорта недожженного кирпича, то наружные стенки трубы, расположенные выше кровельного настила, придется хорошенько оштукатурить, иначе под влиянием влаги и низких температур кирпич начнет быстро разрушаться.

Нередко прибегают к оштукатуриванию кирпичной трубы – чтобы повысить ее стойкость к внешним атмосферным воздействиям

У каждого печника – своя техника кирпичной кладки. Некоторые из мастеров предпочитают замачивать кирпич перед началом работ, другие – укладывают его сухим. Процесс замачивания используется для того, чтобы кирпич, особенно если он второго сорта, не впитывал из кладочного раствора влагу, а постепенное просыхание швов происходило естественным образом. Если применяется такой способ кладки, то она обычно получается гораздо прочнее, чем при использовании сухого кирпича.

На этой иллюстрации показаны поверхности кирпича и их принятые названия

Еще одна информация, которую необходимо знать начинающим каменщикам об этом строительном материале, чтобы говорить «на одном языке» — это термины, которыми обозначаются поверхности кирпича. Они пригодятся для понимания описания кладочного процесса.

Какой из растворов применяют для кладки дымохода?

Печное искусство имеет свои секреты в отношении подбора и применения различных материалов для работы. Не является в этом плане исключением и раствор для кладки.

Чрезвычайно много зависит от правильно подобранного кладочного раствора

Особенно важно подобрать оптимальный состав раствора для кладки тех частей дымохода и печи, которые будут находиться на открытом воздухе, а также соприкасаться с открытым огнем, так как на них выпадают самые большие нагрузки различного характера. Поэтому, при высыхании смеси, она должна создавать герметичные и надежные швы, способные выдержать влияние различных по своей природе факторов.

На представленной ниже иллюстрации показано разделение строения печи с насадной дымоходной трубой на различные зоны, в которых может быть применено до трех разных кладочных растворов.

Различные отделы печи требуют и особого подхода к выбору кладочного раствора

В рамках настоящей публикации есть смысл подробно рассмотреть кладочные работы по возведению самого дымохода и его связи с каналом, выводящим продукты горения из топочной камеры. Поэтому далее будет идти речь о зонах № 7, 8, 9, 10 и 11. Кроме этих областей, необходимо разобраться и с отделом № 3, в том случае, если выбран коренной дымоход, который укладывается от фундамента.

  • Отдел № 7 – это начало кладки дымохода вокруг отверстия, оставленного на последнем, всплошную перекрывающим печь ряде. Эта зона называется истоком, и она испытывает достаточно высокие температурные нагрузки, составляющие 360÷400 градусов, поэтому для кладки в этой области применяют глиняно-песчаный раствор.
  • Отдел № 8 называется «распушкой» и может состоять из 2÷4 рядов. Иногда она находится только в помещении, как, например, на представленной иллюстрации. Тогда она служит для установки металлического короба, заполняемого изоляционным материалом (здесь он показан под зоной №9). В других вариантах «распушка» начинается в комнате и проходит через всю толщину чердачного перекрытия, до чистого пола чердака. Эта зона дымохода имеет более толстые стенки, и предназначена для надежной изоляции горючих элементов потолка и чердачного перекрытия от жара, доходящего также до 360÷400 градусов, который образуется внутри дымоходного канала во время топки печи. Кирпичи здесь выкладываются также на глиняно-песчаный раствор.
  • Отдел № 9 – отдел термоизоляции в виде короба. Разделка изготавливается из металлического листа, и закрепляется вокруг трубы в области ее прохода через чердачное перекрытие. Заполняется металлический короб негорючим материалом. Это может быть керамзит, асбест, вермикулит, минеральная вата и другие негорючие материалы с низким коэффициентом теплопередачи.
  • Отдел № 10 – это часть называется шейкой трубы. Одна ее часть находится на чердаке, чаще всего неотапливаемом, а вторая – возвышается над кровельным покрытием. Эта зона подвергается различным внешним воздействиям, поэтому для кладки в этой области необходимо использовать надежный раствор, способный выдержать любые испытания. Такая кладочная смесь состоит из песка и глины, но уже с добавлением определенной доли цемента. Такой же раствор применяется и для «выдры», если она предусмотрена в конструкции трубы.
  • Отдел № 11 – оголовок дымохода для него используется тот же раствор, что и для зоны № 10.
  • Отдел № 3 будет необходим при установке коренного варианта дымохода, так как его устанавливают на фундамент, рядом с печью. Эта зона подвергается высоким механическим нагрузкам, так как на нее будет оказывать давление кладка всей конструкции трубы. Для этих двух рядов кладки применяют раствор, изготовленный из цемента и песка, в пропорциях 1:3 или 1:4. Некоторые мастера для пластичности и для продления времени схватывания раствора добавляют в него ½ часть извести.

Растворы для возведения печи, например, глиняный раствор для кладки печей пропорции, можно изготовить самостоятельно, если есть возможность раздобыть песок и качественную глину. С песком – понятно, а вот очищенную глину можно приобрести в строительном магазине – специально для печных работ.

Упаковка очищенной глины для приготовления кладочного печного раствора

Цены на печную глину

печная глина





Кроме этого, производители строительных материалов сегодня предлагают и готовую сухую смесь для печных работ, составленную из очищенных компонентов в уже необходимых сбалансированных пропорциях. При желании выполнить кладку быстро, можно воспользоваться и этим вариантом, но обойдется такой раствор, конечно, несколько дороже.

Очень удобный вариант – воспользоваться готовым кладочным печным раствором, продающимся в виде сухой строительной смеси

Если планируется добыть материалы для изготовления раствора самостоятельно, то необходимо помнить, что над ними придется хорошенько поработать. Прежде всего, ингредиенты должны быть хорошо очищены от примесей и инородных растительных включений. Кроме этого, глину нужно уметь подобрать по правильной жирности.

Цены на жаростойкие смеси для кладки печей

жаростойкие смеси для кладки печей



В таблице ниже приведено несколько «рецептов» печного кладочного раствора

№ раствораСоставляющие ингредиенты растворов (части от общего объема)
глинацемент
М400
известьгипспесокасбестовые
волокна
№ 6-7
шамотная
глина
11---20. 1-
21-1-20.1-
3--2110.2-
411-20.1-
51---4-1

Чтобы с раствором было легко работать, его нужно правильно изготовить, особенно в том случае, если составлять придется самостоятельно. И очень важно вымесить до совершенно однородного состояния.

Раствор для кладки печных сооружений требует особого подхода для кладки

Важность правильно составленного кладочного раствора – сложно переоценить. Много полезной информации по этому вопросу читатель получит, если перейдет по ссылке. Откроется специальная публикация нашего портала, посвящённая именно растворам для кладки печей.

Процесс кладки дымоходной трубы из кирпича

Так как самой используемой конструкцией является насадная труба, то ее возведение и будет рассмотрено далее.

Как уже говорилось выше, порядовка этого отдела намного проще, чем схема дымоотводных каналов внутри печи. Тем не менее, эта работа требует ничуть не меньшей аккуратности и серьезности подхода, как и любая из зон, так как от качества кладки зависит безопасность и эффективность эксплуатация.

Существуют различные модели дымоходов, поэтому они имеют несколько отличающиеся порядовки и количество отделов, но перевязка рядов практически всегда производится одинаково.

Несмотря на разнообразие вариантов, общие принципы кладки кирпичного дымохода сохраняются

При проведении кладки хорошо вымешанный раствор наносится на кирпичи толщиной в 8÷ 10 , а при его прижатии верхним рядом он должен образовать шов в 6÷7 миллиметров. Если же кладка производится под расшивку, и швы должны иметь одинаковую ширину, то можно использовать шаблоны в виде деревянных реек или металлических прутков, которые временно закладываются между рядами. Но в этом случае, придется очень аккуратно заделывать швы, чтобы они были полностью заполнены раствором.

Ниже приведена таблица, демонстрирующая последовательность кладки насадного дымохода, начиная от верхнего ряда уже выложенной печи.

ИллюстрацияОписание работ по возведению насадной дымоходной трубы
В насадной конструкции дымохода шейку трубы начинают выкладывать сверху последнего перекрывающего печь ряда, вокруг оставленного в нем отверстия дымоотводного канала.
Показанный на иллюстрации вариант конструкции состоит из 4 кирпичей, так как имеет квадратную форму.
Шейка прямоугольных конструкций дымоходов могут выкладываться из 5÷6 кирпичей. Размер дымоходного канала выбирается в зависимости от параметров печи (об этом подробно рассказывалось выше), но он должен оставаться одинаковым на протяжении всей высоты конструкции.
Высота шейки дымохода будет зависеть от высоты печи и потолка комнаты.
Обычно этот отдел состоит из трех-семи рядов, но должен заканчиваться за два — три ряда до его прохода через чердачное перекрытие.
Доведя шейку до нужной высоты, переходят к кладке «распушки».
Этот отдел дымохода необходим для обеспечения пожаробезопасности, так как делает стенки трубы толще, таким образом, защищая горючие материалы, находящиеся вокруг нее, от перегревания.
В целях утолщения стенок первый ряд «распушки» выдвигается наружу, за пределы основного внешнего периметра трубы, на 30 мм.
В данном случае для его кладки использовалось 4 целых кирпича, 4 фрагмента шириной в 60 мм и 4 - в 30 мм и толщиной 60 мм для обкладки внутреннего отверстия дымоходного канала, которые компенсируют сдвиг кирпичей наружу.
Второй ряд распушки выступает наружу еще на 30 мм, относительно первого ее ряда, образуя ступеньку.
Для кладки потребуется 4 целых и 4 половинки кирпича, а также 4 фрагмента по 60 мм шириной и толщиной, они используются для обкладки внутреннего отверстия.
Таким образом, на этом этапе толщина стенок трубы увеличивается до 180÷185 мм.
Далее может быть выложен еще один (или больше) такой же ряд, но только со смещением кирпичей, чтобы обеспечивалось перекрытие (перевязка) швов – все зависит от толщины чердачного перекрытия.
Эти ряды обычно приходятся на самую толщу перекрытия и поднимают «распушку» на уровень чистого пола чердака.
При этом рекомендуется между кирпичом и материалом перекрытия оставлять зазор порядка 10 мм, куда укладываются полоски асбеста – для пущей гарантии пожаробезопасности.
Если предполагается, что распушка будет состоять из трех ступеней, то третья из них должна подниматься до нижнего уровня перекрытия.
Этот ряд также выкладывается с выступом наружу на 30 мм.
Для его кладки потребуется 5 целых, два ¾ кирпича и два фрагмента по 60 мм, а также 4 фрагмента по 90 мм для обкладки внутреннего канала.
В результате толщина стенки уже будет составлять 210÷220 см, в зависимости от ширины шва.
Кладка утолщенного участка распушки ведется до выхода на уровень поверхности чердачного пола.
Не будет большой проблемой, если уровень кладки будет и чуть выше поверхности пола – иногда так и поступают, чтобы последний ряд на высоту кирпича выходил наружу: уровень безопасность от этого только выиграет.
На этой картинке представлен вид выхода последнего ряда распушки через отверстие в чердачном перекрытии.
Далее, сверху распушки производится кладка стояка, то есть ровной части трубы, проходящей через чердак на всю его высоту, до конструкции стропильной системы.
Внешний периметр стояка приводится к первоначальному размеру дымохода, то есть в показанном примере каждый его ряд вновь будет состоять из 4 кирпичей.
Если труба выкладывается после того, как был уложен кровельный материал, то с помощью отвеса на кровле определяется место будущего проема, через которое труба будет проходить на улицу.
Чтобы это окошко было удобно выпиливать, лучше это сделать до поднятия стояка.
Далее, до кровельной системы поднимается стояк.
Его высота, то есть и количество выкладываемых рядов, будет зависеть от высоты крыши.
Когда стояк будет поднят до нижнего края отверстия в крыше, начинает формироваться отдел, который называется «выдрой».
«Выдра» может иметь различную конфигурацию, но на демонстрируемом примере показан один из самых простых ее вариантов.
Первый ряд «выдры» выступает на ⅓ часть кирпича с передней (обращённой в сторону карниза) стороны дымохода. Для этого ряда потребуется 5 целых и половина кирпича.
Этот выступ должен находить козырьком на кровельный материал, закрывая зазор между ним и стенкой дымохода.
Второй ряд «выдры» начинают выкладывать с передней части трубы. На стенку, заподлицо с нижним рядом монтируются два кирпича, которые должны выступать с левого и правого края на 60÷65 мм.
Остальные кирпичи этого ряда укладываются вровень с нижним периметром трубы.
Для кладки потребуется 6 целых и ¼ кирпича.
Следующий, третий ряд «выдры» выкладывается заподлицо с передней частью трубы.
Кирпичи, выходящие на переднюю сторону конструкции, укладываемые на боковые стенки, монтируются заподлицо с нижним рядом и укладываются тычком вперед. Поэтому их ложок будет выступать в сторону на те же 60÷65 мм, что и передние кирпичи предыдущего ряда, а с боковых сторон трубы они вместе образуют ступеньку.
Для кладки этого ряда потребуется 5 целых, один ¾, один ¼ длины кирпича, а также ½ ширины кирпича.
Кладка следующего ряда осуществляется заподлицо с передней стороной трубы и боковыми ступеньками двух предыдущих рядов, поэтому сзади кирпичи будут выступать за пределы основного периметра дымохода на 60÷65 мм.
Внутреннее отверстие обкладывается фрагментами, отрезанными от целого кирпича.
Для кладки нужно будет подготовить 6 целых, два фрагмента размером 60×80×60 мм и два фрагмента 30×80×60 мм кирпича.
На этой картинке показано, как выглядит сбоку эта самая несложная по конструкции «выдра».
Образовавшиеся ступеньки как бы нависают над кровельным покрытием, повторяя его уклон. Последний, самый широкий ряд выдры может быть повторен и выше (естественно, с перевязкой швов), на один или даже несколько рядов – просто для обеспечения ее прочности и необходимой высоты.
Выше выдры обычно опять возвращаются к «базовому» периметру трубы.
Последние один или два ряда могут выкладываться вновь со ступенчатым уширением на 30–50 мм – так формируется оголовок трубы.
Сверху трубы обязательно нужно установить металлический колпак, который защитит дымоход от попадания в него атмосферной влаги и различного мусора.
Очень важно хорошо гидроизолировать область прохода кирпичной трубы через кровельное покрытие.
Такая операция может быть осуществлена различными способами, и для этого в специализированном магазине подыскивают наиболее подходящий к конкретному случаю материал.
Например, это может быть металлический сборный фартук, который монтируется в комплексе с эластичным материалом, приклеиваемым на битумную мастику. Подобная система в некоторых случаях настилается под кровельное покрытие или же закрепляется сверху него.
Для волнового кровельного материала хорошо подойдет эластичная водонепроницаемая гидроизоляция.
Она отлично сгибается и принимает форму волн, создавая надежную защиту зазору, образовывающемуся на стыке кирпичной стенки трубы и кровельного материала.
Этот материал обычно монтируется на битумную мастику и кровельные саморезы.
По завершении работ по возведению и гидроизоляции дымовой трубы, она должна иметь примерно такой вид.

Берясь за проведение работ по возведению кирпичного дымохода, необходимо быть точно уверенным в том, что эта задача окажется посильной для самостоятельного выполнения. При всей кажущейся простоте, утверждать, что с этим справится каждый – было бы преувеличением. Если удачный результат собственноручного выполнения все же вызывает сомнения, и нет возможности заручиться помощью опытного советчика и помощника, то будет целесообразнее доверить возведение трубы специалистам. Мало того что необходимо иметь опыт кладки кирпича – работы проводятся на высоте, что также накладывает свой отпечаток к их сложности.

Но и это – не главная причина обратиться к опытному печнику. Слишком уж много обстоятельств напрямую зависят от качества выполненных работ – начиная от корректной работы печи и заканчивая безопасностью, здоровьем и даже жизнью всех членов семьи.

В завершение – хороший видеопример качественной кладки кирпичной печной трубы. Печь чугунная отопительная вы найдете ответ по ссылке.

Видео: мастер-класс по возведению печной кирпичной трубы

схема, устройство и расчет, вывод через потолок, утепление, пошаговое руководство с фото и видео

Дымоход — один из основных элементов отопительной системы, работающей на твердом топливе. Он обеспечивает безопасность, равномерный прогрев помещения, низкий расход топлива и чистоту воздуха. От его эффективной работы напрямую зависит здоровье и комфорт людей, посещающих баню. Если вы решили осуществить строительные работы своими руками, то прежде рекомендуем изучить особенности конструкций и принципы их возведения.

Назначение

Металлический дымоход в бане

Дымоход — это вертикальный канал или система каналов для отвода сажи, пепла, копоти, газа и других продуктов горения. Принцип работы дымохода базируется на эффекте тяги, который обеспечивает перенос смеси газа и твердых частиц от входного к выпускному отверстию.

Тяга формируется за счет разности температур воздуха снаружи и внутри трубы. Горячий воздух меньшей плотности поднимается по дымоотводу и выбрасывается наружи. Чем больше разница температур, тем более выражен вентиляционный эффект.

Дымоотвод сооружается в виде вертикального, наклонного или горизонтального канала. Для изготовления канала или трубы используются жаростойкие материалы: кирпич, природный камень, керамика, металл, бетон.

Сечение дымового канала зависит от общей конструкции дымохода и может иметь круглое, овальное или квадратное сечение. К одной трубе могут быть подсоединены несколько вентиляционных каналов для увеличения мощности отводящей системы.

В бане и сауне дымоотвод изготавливается в виде вертикально расположенной трубы, идущей от печи через потолок и кровлю. Конструкция дымохода зависит от места расположение печи, размеров помещения и материалов, используемых для его изготовления.

Виды

Классификация печных дымоходов выполняется по двум признакам:

  1. По материалу — традиционно для изготовления дымохода использовался натуральный камень и огнеупорный кирпич. В настоящее время существуют более доступные и простые решения из металла и сэндвич-трубы.
  2. По конструкции — дымоходы подразделяются на внутренний и внешний канал. Внутренний дымоход проходит от печи через перекрытия и кровлю. Внешний канал выводиться через стену и монтируется вдоль наружной стены строения.

Материал и способ вывода дымохода зависит от места расположения печи, строительных навыков исполнителя и финансовых возможностей владельца бани. Для более детального сравнения следует рассмотреть преимущества и недостатки каждого из видов.

Кирпичный

Дымоход из жаростойкого кирпича

Кирпич — традиционный и проверенный временем материал для изготовления печных дымоходов. Сооружение кирпичного дымохода трудоемкий процесс и имеет массу сложностей, связанных с особенностью кладки.

К достоинствам кирпичного дымохода относят следующее:

  • Надежность — огнеупорный и жаростойкий кирпич также использует для кладки печей. Обладает высокими термоизоляционными и теплопроводящими качествами, за счет которых дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри помещения.
  • Долговечность — средний срок службы дымохода из жаростойкого кирпича 40–50 лет. При правильной эксплуатации кирпичный дымоход не требует периодического ремонта или замены конструктивных элементов.
  • Безопасность — кирпич не горит и не является распространителем открытого пламени. Это особенно важно, так как парная является помещением с высоким риском возникновения открытого пламени и возгорания.

Главный недостаток дымоходов, возведенных из кирпича или камня, является шероховатость внутренней поверхности отводящего канала. Из-за этого на стенках дымохода задерживается большое количество сажи и копоти, засоряющей проход. Это приводит к снижению тяги, уменьшает скорость нагрева печи и может вызвать задымление в парной.

Металлический

Сандвичи-труба для сооружения дымохода

Дымоотводная труба из металла — более простая конструкция, чем монолитный кирпичный дымоотвод. Ранее для ее изготовления использовался оцинкованный металл толщиной до 2 мм.

Современные металлические дымоотводы представляют собой конструкцию из сэндвич-трубы. Это две трубы разно сечения, между которых располагается негорючий утеплитель, повышающий теплоизоляционные качества конструкции.

К преимуществам дымоотвода из металла можно отнести гладкую внутреннюю поверхность, не имеющую углов и шероховатостей. Это позволяет дыму беспрепятственно выходить наружу за счет турбулентного потока и тяги. И также на стенках трубы меньше оседает копоть и сажа.

Если толщина утеплителя выбрана неправильно, то при большой разности температур на внутренней поверхности дымоотводного канала может скапливаться конденсат. Это может привести к снижению тяги и выбросу дыма внутрь парного помещения.

Сэндвич-дымоход имеет невысокую стоимость и прост в установке. Его можно использовать как в качестве вертикального дымоотвода, расположенного внутри помещения, так и для вывода наружу через несущие стены.

Из керамики

Дымоход из высокопрочной керамической трубы

Керамический дымоход — это современные многослойные системы отведения продуктов горения. Конструктивно дымоход состоит из каменной оболочки, изоляционного материала и высокопрочной керамической трубы.

К преимуществам керамического дымохода относят:

  • долговечность — керамика устойчива к воздействию кислот, влаги и невосприимчива к коррозии. На фирменную продукцию распространяется гарантия от прогорания в течение 30 лет;
  • безопасность — керамическая труба обладает высокой плотностью и не бояться резкого колебания температур и открытого пламени;
  • универсальность — подходит для всех типов топлива. Дымоотвод из керамики можно использовать совместно с газовым котлом, каминами и кирпичной банной печью.

Среди недостатков такого дымохода можно отметить его высокую стоимость, особенно при сравнении с аналогичной системой из металла. При монтаже керамического дымоотвода соблюдаются особые правила, прописанные в инструкции от производителя и ГОСТе под № 9817–95.

При игнорировании строительных норм может возникнуть аэродинамическое сопротивление, снижающее тягу и общую эффективность системы.

Какой лучше выбрать

При проектировании дымохода в бане необходимо учитывать конструкцию и размеры строения, тип печи и нагревательного оборудования, способ и конструкцию отводящей системы. На основе имеющихся данных уже можно сделать выбор, какой дымоход предпочтительней и каким способом его лучше установить.

Для бань и саун, возведенных по каркасной технологии, лучше подойдут дымоходы из сэндвич-трубы или керамики. При соблюдении всех технологических норм и правил, такие системы обеспечивают постоянную тягу, не требуют постоянной чистки и ремонта.

Их можно использовать с различной конструкцией печи, они компактны и универсальны. При необходимости металлический дымоотвод можно вывести наружу через стену, что ускорит процесс и стоимость его монтажа.

Для бань, возводимых по традиционной русской технологии, рекомендуется использовать дымоход из кирпича или натурального камня. Это позволит более эффективно аккумулировать тепло внутри парной, повысит безопасность строения и подчеркнет вкус владельца.

Но стоит быть готовым к тому, что шероховатая и пористая структура внутренних стенок кирпичного дымоотвода требует постоянно чистки и ухода.

Видео: выбор дымохода

Конструктивные особенности

Конструктивные элементы кирпичного дымохода

Конструкция дымохода напрямую зависит от материалов, из которых он изготовлен. Для кладки кирпичного дымохода используется специальной жаропрочный печной кирпич.

Общая конструкция дымохода их кирпича представлена следующими элементами:

  • дымовой канал;
  • задвижка;
  • распушка;
  • стояк трубы;
  • выдра печной трубы;
  • шейка трубы;
  • оголовок.

Подробная схема расположения элементов показана на фото выше. Дымовая задвижка предназначена для регулирования тяги в процессе топки печи. Распушка — это расширение трубы в месте прохода через потолок и чердачное перекрытие. Она предохраняет деревянное сопряжение от перегревания.

Выдра печной трубы формируется над кровлей в виде напуска. Укладывается на расширение, которое служит для защиты чердачного пространства от проникновения атмосферных осадков через пространство между дымоходом и крышей строения.

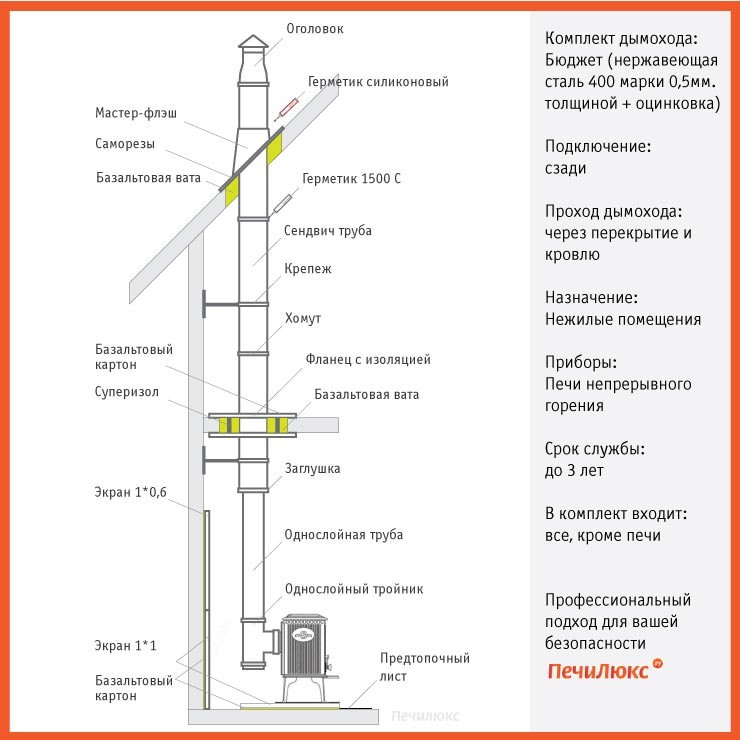

Дымоход из металла или сэндвич-трубы выпускается в виде сборной конструкции. Его сложность и количество используемых элементов зависит от поворотов дымохода и мест прохождения через стену, потолок и кровлю.

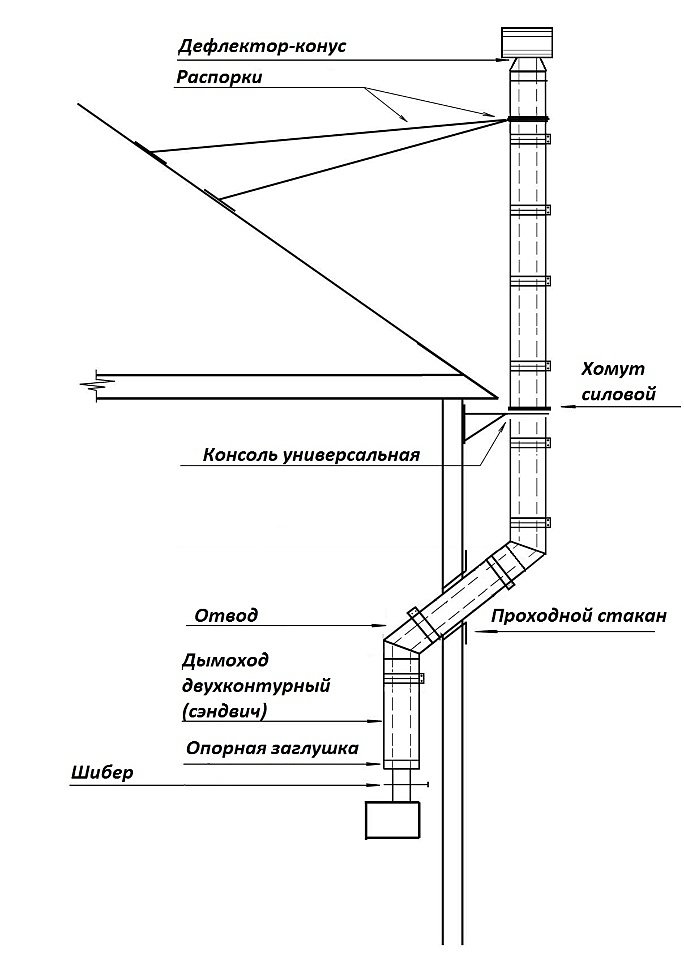

Схема сборного сэндвич-дымохода

Прямой металлический дымоход состоит из следующих элементов:

  • труба;
  • ревизия с конденсатотводом или заглушкой;
  • тройник;
  • крыза,
  • окапник;
  • колена 45º;
  • искрогаситель;
  • флюгер или грибок.

У различных производителей вышеперечисленные элементы могут иметь другое название. Перед покупкой готовых дымоходов из металла следует измерить расстояние от входного патрубка до места вывода трубы через крышку.

Желательно изобразить порядок вывода дымохода на бумаге, предусмотрев все повороты трубы. С готовой схемой можно обратиться в любую фирму по производству дымоходов, где на основе чертежа предложат наиболее подходящий набор элементов для монтажа дымохода.

Видео: схемы дымоходов различного типа

Расчёт параметров

Параметры сечения дымового канала для кирпичного дымохода

Наиболее популярной формой дымовой трубы является цилиндр. В процессе отвода продукты горения и газы закручиваются по оси, что создает равномерную тягу по все длине дымоотвода.

Расчет параметров дымохода выполняется с учетом следующих правил:

  • Внутренне сечение — рассчитывается относительно размеров топочной камеры. Для трубы цилиндрической формы соотношение сечения к размерам камеры составляет 1:10. Для труб квадратного сечения — 1:1,5. Сечение трубы обязательно меньше сечения поддувального отверстия.
  • Высота дымохода — рассчитывается с учетом места расположения относительно конька и угла наклона кровли. При расстоянии 50 см от конька труба должна быть выше на 50–70 см. Если расстояние от 1,5 до 3 м, то минимальная высота трубы равна высоте конька или превышает ее на 10–20 см (см. схему).
  • Общая высота дымохода — длина дымового канала от входного отверстия печи до колосника должна составлять не менее 5 м. Если высота трубы составляет не более 5 м, то для увеличения тяги увеличивается ее внутреннее сечение до приемлемых параметров.

Если рядом с баней или другим строением есть близкорасположенные здания, то минимальная высота трубы должна равняться высоте крыш этих зданий. Выводить дымоход в непосредственной близости от окон нежелательно, так как выходящий дым и газы будут частично попадать обратно в помещение.

Необходимый инструмент

Выбор инструмента для сооружения или монтажа дымохода зависит от его типа. Для монтажа дымохода из металла используется следующее:

  • болгарка с диском по металлу;
  • электрическая дрель и лобзик;
  • шуруповерт с шестигранными насадками;
  • киянка и крестовая отвертка;
  • защитные очки и перчатки.

Для кладки кирпичного дымохода понадобится кельма, шпатель, емкость для разведения раствора, насадка смеситель для электродрели, строительный нож.

Подготовительные работы

Схема расположения и высоты дымохода относительно конька

Перед началом сооружения дымохода следует внимательно изучить схему возводимой конструкции. Если таковая не была составлена, то рекомендуется начертить схематичное расположение основных узлов дымохода и места их сопряжения с перекрытиями. Это позволит избежать ошибок в ходе монтажа отдельных элементов.

При кладке кирпичного дымохода отопительная конструкция должна быть возведена на плитном или монолитно бетонном фундаменте. Ширина фундамента должна быть больше сечения дымохода на 150–200 мм.

Общие требования к современным дымоходам таковы:

  • сечение дымовой трубы должно быть равным сечению выводного патрубка печи или превышать его. Сечение рассчитывается на основе мощности отопительного агрегата.
  • общая высота дымоотвода должна быть не менее 5 м. Точное значение зависит от места вывода дымовой трубы, высоты потолка и кровли.
  • места сопряжения дымовой трубы с перекрытиями обязательно изолируются с помощью негорючих гидроизоляционных материалов и специальных доборных элементов, увеличивающих толщину трубы;
  • не допускается использование дымохода с тремя и более поворотами. Это ослабит тягу, что приведет к большому скоплению продуктов горения на внутренних стенках дымовой трубы и попаданию дыма внутрь помещения.

Перед сборкой секционного металлического дымохода обязательно проверяется комплектность. При сооружении аналогичной конструкции из металлической трубы следует проверить полное наличие материала и изоляционных покрытий.

Руководство по установке дымохода в бане своими руками

Сборка дымохода из металла выполняется двумя способами, в зависимости от используемого материала и места расположения дымовой трубы. Внутренний дымоход является наиболее популярной конструкцией. Для его сборки используется оцинкованных лист толщиной до 2 мм или сэндвич-трубы.

Процесс монтажа дымохода из сэндвич-трубы состоит из следующих этапов:

  1. Дымоход, расположенный внутри помещения, имеет вертикальный вид. Если присутствуют повороты трубы, то для монтажа дымохода применяются колена с различным углом наклона (<45º).

    Защита деревянной стены от перегрева с помощью асбестовых плит

  2. При установке дымохода из сэндвич-трубы соединение внутренней части происходит “по конденсату” (верхний элемент монтируется в раструб нижнего), а наружной части – “по дыму”. Это позволяет образовавшейся влаге беспрепятственно стекать в сборник конденсата, не затрагивая утеплитель.
  3. Соединение элементов трубы не должны происходить в местах межэтажных перекрытий. Это следует просчитать заранее и на основе этого подобрать соответствующую конструкцию дымохода.
  4. При расположении отопительного оборудования в непосредственной близости с деревянной стеной, ее нужно защитить от перегрева и возгорания. Для этого стена обшивается жаростойким материалом.

    Обжимной хомут для сборки дымохода

  5. Перед установкой и фиксацией труб места их соединения обрабатываются жаростойким герметиком, а после монтажа затягиваются специальным металлическим хомутом.
  6. Если при соединении отдельных элементов дымохода образуется большой зазор, то нижнюю часть вставляемого элемента обматывают асбестовым шнуром.
  7. Первый элемент дымохода соединяется с патрубком печки. Как правило, это однослойная труба без утеплителя со специальным соединением. В ней располагается задвижка, отвечающая за поддержку постоянного уровня тяги.
  8. При проведении трубы через потолок используется металлический короб. Размеры короба должны быть больше толщины перекрытия на 30–40 см и выступать с обеих сторон. Расстояние от трубы до стенок короба не должны быть меньше 18–20 см.

    Металлический короб для потолочного перекрытия

  9. Для установки короба в межэтажном перекрытии вырезается соответствующее по размерам отверстие. Нижняя часть короба (дно) закрепляется на потолке парной. Труба пропускается через отверстие в донной части. После монтажа короб заполняется негорючим теплоизоляционным материалом: керамзит, минеральный утеплитель, каменная вата.
  10. Если вывод трубы через кровлю попадает на балку или брусок обрешетки, то для ее отвода используется колено с небольшим изгибом.
  11. При выводе трубы через кровлю используется специальный металлический лист с отверстием и конус. При желании лист можно заменить асбестовой квадратной плитой. Элемент крепится с обеих сторон. Под плиту подкладывается негорючий изоляционный материал.

    Короб, заполненный негорючим теплоизоляционным материалом

  12. Конус одевается поверх трубы и соприкасается с металлическим листом или кровельным материалом. Лучше использовать конус из эластичных негорючих материалов, который фиксируется при помощи влагостойкого герметика и кровельных саморезов.

Для защиты от осадков и мусора на конец трубы устанавливается защитный зонт. После монтажа дымохода проводится первичная топка для проверки корректной работоспособности. При возможности можно использовать тепловизор для диагностики узлов соединения.

При монтаже внешнего дымохода с выводом через стену используется колено с удобным углом поворота. В месте сопряжения со стеной устанавливается металлический короб, который заполняется керамзитом или минеральной ватой.

Вывод трубы дымохода через несущую стену

На конце трубы, выведенной через стену, устанавливается тройник для соединения и поворота трубы вверх. Расстояние от выводимой трубы до конька не должно быть менее 50 см.

Для крепления трубы используются металлические кронштейны или специальные держатели. Далее, труба выводится выше конька согласно расчетным нормам (>50 см.). После монтажа на оголовок устанавливается защитный зонт. Схема вывода дымохода через стену показана выше.

Видео: металлический дымоход с выводом через стену

Технология сооружения кирпичной конструкции

Дымоход из кирпича подразделяется на коренной и насадной. Для современных банных печей из толстой стали идеально подойдет коренной дымоход, соединяющийся посредством металлической трубы и располагающийся рядом. Для кирпичных печей лучше использовать насадную конструкцию, когда дымоход пристраивается к верхней части печки.

Общая схема кирпичного дымохода и ее основные элементы показаны на фото выше. Кладка дымохода начинается с последнего ряда, перекрывающего боковые дверки печки (12–19 ряд). В процессе работ важно следить, чтобы построение было ровным, без выступов и наплывов цементной смеси.

Процесс кладки кирпичного дымохода выполняется в следующем порядке:

  1. Дымоход выкладывается в форме столба квадратного или прямоугольного сечения «в полкирпича» – 13×13 см, «в кирпич» – 13×26 см. При большой мощности печи возможна укладка «в два кирпича» – 26×26 см.

    Коренной дымоход соединенный с кирпичной печью

  2. Первый ряд дымохода выкладывается на надсадную часть печи. Постепенно кладка сужается для размеров, необходимых для формирования нужного сечения дымового канала.
  3. Далее, кладка выполняется до нужной высоты, где устанавливается задвижка. В процессе работ каждый ряд проверяется по уровню. Это важно, так как быстро исправить допущенные ошибки не удастся. Потребуется полностью перебирать плохо уложенные ряды.

    Дымоотводный канал кирпичного дымохода

  4. После установки задвижки выкладывается еще 2–3 ряда. На этом кладка «шейки» трубы заканчивается. На нижнрасположенной схеме под №1 показан завершающий ряд, после которого начинается кладка «распушки».
  5. «Распушка» выкладывается со смещением наружу на 1/3 кирпича. При кладке применяется как цельный кирпич, так и его обрезки. Для обрубки кирпича можно воспользоваться металлическим долотом и киянкой.

    Схема кладки распушки дымохода по рядам

  6. Пространство между сдвинутым кирпичом обязательно заполняется обрезками, так как сечение дымохода должно оставаться неизменным по всей длине канала. Незаполнение пустот чревато потерей тяги.
  7. Согласно схеме смещение кладки происходит со второго по пятый ряд. Шестой ряд укладывается без сдвига и имеет тот же размер, что и пятый. Седьмой и восьмой ряд укладывается по аналогии с первым без смещения.

    Готовая распушка дымовой трубы

  8. При кладке «выдры» необходимо вывести ступеньку, выступающую наружу на треть кирпича. Первый ряд будет иметь аналогичный размер и форму, как у последнего ряда «распушки». Второй ряд расширяет дымоход на треть кирпича.

    Схема кладки выдры по рядам

  9. Для выкладки оголовка используется похожая схема со смещением. Второй ряд должен слегка выступать наружу.
  10. На завершающем этапе производится установка колпака.

Для изоляции трубы применяется битумная мастика и рубероид. Разогретая мастика наносится на внешнюю поверхность дымохода, после чего на нее приклеивается рубероид в один-два слоя.

После приклейки поверх изоляции укладывается кровельный материал и устанавливается декоративный фартук. Зазоры и пустоты заполняются герметиком, чтобы предотвратить проникновение влаги через щели между трубой и кровельным материалом.

Видео: кирпичная кладка

Утепление и его особенности

Базальтовый утеплитель для труб и дымохода

Технология утепления дымохода зависит от его конструкции. Дымоход из металла утепляется по принципу, который используется при изготовлении сэндвич-трубы. Для этого используются негорючие изоляционные материалы и труба большего диаметра.

Каменная или минеральная вата в рулонах фиксируется вокруг дымового канала с внешней стороны. В качестве крепежа можно использовать металлические хомуты нужного размера.

Далее, на утепленную конструкцию надевается труба большего диаметра и фиксируется при помощи саморезов или заклепок. При необходимости можно использовать фольгированный утеплитель с отражающей поверхностью.

Для утепления кирпичных дымоходов применяется специальная штукатурка, которая наносится на армированную поверхность. Для армирования используется стальная сетка с ячейками 5×5 мм или 10×10 мм. Раствор наносится при помощи шпателя и выравнивается полутерком.

Эксплуатация и чистка

В процессе эксплуатации дымохода обязательно проведение регулярной диагностики технического состояния и чистка внутренней поверхности дымовой трубы. Данные работы позволяют поддерживать постоянный уровень тяги с соблюдением норм пожарной безопасность в помещении.

Чистка от сажи

Ерш с грузом для чистки дымохода

Чистка дымохода проводится не реже 2 раз в год. Для печей, расположенных в жилом помещении, чистка выполняется раз в 6 месяцев. Наиболее проверенный способ чистки внутренней поверхности дымохода — механическая очистка с применением подручных средств.

Для этого используется металлическая или капроновая леска с грузилом. На конце лески закрепляется ерш с упругой нейлоновой или металлической щетиной. Ерш опускается в дымоотводный канал, тем самым поступательно удаляя сажу и нагар со стенок. Для чистки горизонтальных каналов в дымоходе должны быть предусмотрены специальные люки.

Специальное средство для чистки дымохода от сажи

При очистке застарелого нагара используются металлические скребки с наборной рукоятью. Скребок позволяет поступательно счистить большое образование сажи со стенок в местах с наибольшей тягой.

В целях профилактики скопления сажи рекомендуется протапливать печку осиновыми дровами. Осина при сгорании дает сильный жир, который способствует удалению смолы и сажи, образовавшейся в процессе топки хвойными породами.

При необходимости можно воспользоваться специальными средствами. Это топливо, при горении которого выделяются химические вещества, разрыхляющие сажу. Например, средство «Трубочист», состоящее из смеси солей. Средство высыпается на раскаленные угли, выделяя специальные газы, разрушающие смолянистую структуру копоти и сажи.

Видео: чистка дымохода подручными средствами

Ремонт дымохода

Канал кирпичного дымохода после обмуровки специальной смесью

Ремонт дымоход начинается с диагностики его состояния. Для этого используются ручные тепловизоры, фиксирующие прогорание стенок и другие изъяны. Для обследования внутреннего состояния дымовой трубы используется профессиональное видеоинспекционное оборудование.

В общих случаях для ремонта дымохода используются следующие методы:

  1. Частичный ремонт — подходит для металлических и керамических конструкций. После обследования выявляется проблемный элемент, подлежащий дальнейшей замене. Ремонт проводится без разбора существующего дымохода.
  2. Капитальный ремонт — применяется для ремонта старых кирпичных конструкций. Дымоход разбирается сверху вниз вплоть до проблемного участка. Если дымоход был сложен с опорой на перекрытия, то возможен частичный разбор конструкции с дальнейшей заменой определенного участка.
  3. Обмуровка — подходит для быстрого ремонта кирпичных дымоходов. Разбор кладки в этом случае не проводится. Для ремонта используются огнеупорные составы на основе гранитной крошки, которые смешиваются с известью, цементом и водой. Состав обволакивает стенки дымовой трубы, формируя гладкую поверхность.

Сооружение дымохода трудоемкий процесс. Самое сложное — это монтаж основных узлов сопряжения с перекрытием и кровлей. Если вы планируете провести данные работы своими руками, то настоятельно рекомендуем внимательно изучить все имеющиеся схемы и инструкции.

При отсутствии какого-либо опыта желательно воздержаться от самостоятельного обустройства кирпичных дымоходов. В этом случае лучше купить уже готовый дымоход из сэндвич-трубы. Процесс его сборки прост и происходит согласно инструкции от производителя.

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования. Оцените статью: Поделитесь с друзьями!

Анатомия дымохода и камина »Дымоход с полным комплексом услуг

6. Дымоход для дымоходов печи и водонагревателя

Газовая печь и водонагреватели выходят через дымоход, аналогичный вкладышу в вашем камине. Выхлопные газы содержат окись углерода и чрезвычайно опасны для вашего здоровья, а воздействие может быть даже смертельным.

7. Прошивка

Дымоход предотвращает попадание воды в ваш дом через крышу. Он построен с использованием тонкого слоя листового металла для защиты от дождя или влаги.Этот слой наносится на стыки, где дымоход встречается с крышей, уступом и т. Д. Неплотный или негерметичный оклад вызывает обширные повреждения, часто незаметно для домовладельца. Мы считаем, что водяные пятна на потолке являются одним из основных признаков повреждения дымохода.

8. Противопожарные меры

Каминная система каждого дома должна быть встроена в противопожарную систему. Возможно, вы не сможете видеть все противопожарные фильтры, но они необходимы для предотвращения прохождения домашнего огня через горизонтальную поверхность (потолок, пол и т. Д.) Через следующий уровень.

9. Минимальный зазор

Поскольку внешняя поверхность дымохода может нагреваться, минимальный необходимый зазор между наружной поверхностью дымохода и горючей конструкцией составляет 1-4 дюйма.

10. Wythe

Если дымоход содержит более одного дымохода, перемычка (вертикальный участок внутренней кирпичной стены) должна отделять дымоходы друг от друга.

11. Отводы дымохода

Если дымоход должен менять направление на своем пути через дымоход, смещение не может быть больше, чем центр верхней части, превышающей стенку нижнего дымохода. (nfpa211 7.1.2)

12. Каминная

Декоративная полка, надёжно добавленная над проемом камина, называется каминным кожухом. Это одна из наиболее узнаваемых особенностей камина. Каминные доски должны располагаться подальше от верхней части камина, чтобы избежать перегрева из-за камина или других топок.

13. Дымовая камера

Переход в форме пирамиды, обеспечивающий непрерывный проход между топкой и началом футеровки камина, называется коптильной камерой.

14. Демпфер

A Заслонка камина - это дверь или клапан, используемый для регулирования тяги открытого камина.

15. Стеклянная или сетчатая дверь

Стеклянные двери или двери-перегородки для камина помогают контролировать выход дыма и искр от горящего пламени. Экран или стеклянные двери должны быть функциональными и соответствовать размеру и типу камина, который у вас есть (и, вопреки распространенному мнению, не являются универсальным аксессуаром).

16. Топка
топка

камина построена из негорючего / тепла номинального огнеупорного кирпича и огнеупорных строительных растворов и иметь достаточных размеры, чтобы иметь функциональное соотношение с топочным вкладышем.

17. Решетка для дров

Решетка для дров - это прочное металлическое приспособление для удержания поленьев над полом топки, чтобы способствовать циркуляции воздуха с топливом во время пожара.

18. Пристройка очага

Пристройка очага камина - это кирпичная кладка прямо перед проемом топки. Внешний очаг полностью поддерживается дымоходом, толщиной не менее 4 дюймов.

19. Золоотвал

Камера для отложения золы из топки.Должен быть построен из негорючих кладочных материалов.

20. Дверца для чистки золы

Закрывающееся отверстие из негорючего металла под камином для доступа в зольную яму. Дверь часто называют «золоотвалом», и ее используют для очистки очага от золы.

21. Балка перекрытия

Балки перекрытия представляют собой пиломатериалы, которые используются для создания прочного пола, охватывающего открытое пространство. Как опора, так и пол не должны соприкасаться или поддерживаться дымоходом.

22.
Разъемы для устройств

Разъемы - это начало системы вентиляции прибора. Они перекрывают зазор между воротником дымохода печи / водонагревателя и наперстком дымохода.

23. Наперсток для дымохода

Отверстие в стене дымохода для подсоединения соединителей называется коушем.

24. Открытие чистки

Для удаления мусора, который может попасть в дымоход. Отверстие для промывки должно быть на 6-12 дюймов выше основания дымохода.

25. Опоры

Опоры должны выступать на шесть дюймов за каждую сторону кирпичной конструкции дымохода. Фундаменты имеют толщину не менее 12 дюймов. (R1003.2)

Анатомия

На этой схеме показаны все рабочие компоненты внутренней части камина.

На диаграмме слева представлена ​​общая конструкция дымохода, проходящего через интерьер дома.

На схеме справа показаны внешние компоненты дымохода и их правильное расположение.

Это пример положительного соединения между дровяной печью и существующей облицовкой дымохода.


Определения

Кирпич - строительный материал, используемый для строительства стандартных дымоходов, которые бывают разных цветов.


Блок - строительный материал для каменной кладки, известный как 8 ", который имеет полые ячейки для строительства, или блок дымохода, который имеет квадратную форму и может быть сложен друг с другом для создания дымохода.

Крышка дымохода - Крышка дымохода предотвращает попадание дождя в дымоход. Иногда с дополнительной защитой для животных, которая предотвращает попадание животных и птиц в дымоход.

Цементная коронка - Цементная коронка, которую иногда называют (промывка), используется для предотвращения попадания воды и элементов в дымоход. Коронка находится наверху дымохода и согласно строительным нормам должна быть 4 дюйма толщиной с однодюймовым капельным краем вокруг наружной поверхности дымохода. Где смывка - это сглаженный раствор, образующий венчатую поверхность, позволяющую стекать.

Дымоход - также известный как вкладыш. Дымоход изготовлен из терракотовой глины или другой одобренной системы, такой как нержавеющая сталь, которая СОДЕРЖИТ продукты сгорания и обеспечивает безопасный проход через дымоход из дома в саму атмосферу. .

Дымоход - Конструкция, построенная традиционными методами из кирпича, блока, камня или систем, внесенных в список UL, которые содержат продукты сгорания из внутренних помещений дома в атмосферу.

Заслонка - Механизм, используемый для открытия и закрытия дымохода, позволяя дыму выходить из дымохода.

Прямое соединение - процесс подключения лайнера непосредственно к верхней части прибора.


Топка - внутренняя часть камина, где разводится огонь.

Гидроизоляция - Гидроизоляция - это поверхность (обычно сделанная из жести), где соединяются дымоход и крыша. Мигание предотвращает попадание воды в дом в месте их пересечения.

Строительный раствор - это связующее, используемое путем соединения портландцемента и песка. Раствор используется для строительства кладки дымоходов и скрепления кирпича или блока для строительства.

Раствор - соединение двух или более кирпичей внутри или снаружи.

Возможное соединение - Процесс подключения прибора к существующей облицовке с использованием гибкой прокладки из нержавеющей стали, используемой только в точке перехода между ними.


Возможное соединение - процесс подключения устройства к существующей облицовке с использованием гибкой прокладки из нержавеющей стали, используемой только в точке перехода между ними.

Выталкивание - это процесс замены раствора, выпавшего из дымохода.


Анатомия дровяной печи с положительным подключением

Детали дымохода - система дымохода

Основные части дымохода могут никогда не отображаться в категории «Опасность!», Но их все же полезно знать. Система дымохода обеспечивает защиту вашего дома и семьи. Поддержание дымохода в хорошем состоянии - это способ предотвратить опасные пожары в доме. Знакомство с деталями дымохода поможет вам определить возможные проблемы. Хотя ежегодная проверка дымохода специалистом по дымоходу является стандартной процедурой безопасности, это не гарантирует, что между проверками не возникнет проблем. Вы можете сообщить своему специалисту по дымоходам, если одна из частей дымохода повреждена или работает неправильно. В долгосрочной перспективе это всегда экономит деньги, так как проблемы с дымоходом решаются раньше, чем позже. Ниже приводится немного о каждой из 7 основных частей дымохода.

1 - Дымоход

Дымоход и облицовка дымохода иногда одно и то же, а иногда нет, что делает их, пожалуй, наиболее запутанными частями дымоходной системы. Дымоход - это вертикальный желоб, через который горючие материалы от огня выходят из дома. В старых домах может быть только каменная кладка, которую можно увидеть над линией крыши в дымоходе. Давно закон добавлял вкладыши для дымохода. Глиняная плитка является наиболее распространенным типом облицовки дымохода, встраиваемой в новый каменный камин, поскольку она является долговечным и наиболее экономичным материалом. Если дымоход есть, но нет футеровки, необходима следующая часть дымохода, за исключением металлических дымоходов.

2 - Дымоход

Вкладыши для дымохода очень важны, потому что они защищают горючие части дома от высоких температур, создаваемых пожарами в каминах и дровяных печах. Если на лайнере образуется даже небольшая трещина, перед повторным использованием прибора ее необходимо заменить или отремонтировать. Иногда необходимо добавить подкладку, потому что устанавливается новая печь или камин.Вкладыши должны подходить к прибору. В противном случае количество загрязнения будет увеличиваться, а количество выделяемого тепла уменьшится.

3 - Заглушка дымохода

Крышка дымохода должна быть добавлена, потому что она не входит в стандартную комплектацию дымохода. И все же это незаменимый аксессуар. Заглушки дымохода предотвращают попадание дождя, снега и мокрого снега в дом. Они также не допускают нисходящих потоков, мусора и животных. Когда горячие угли поднимаются в дымоходе, проволочная сетка на крышке дымохода может служить искрогасителем, чтобы предотвратить возгорание огня на крыше.

4 - Обшивка дымохода

Металлический каркас в месте соединения дымохода и крыши предотвращает проникновение воды через крышу и повреждение вашего дома. Компоненты оклада имеют свойство ржаветь и изнашиваться быстрее, чем другие части дымохода. Прокладку следует регулярно проверять, чтобы убедиться, что нет ничего лучше ржавого гвоздя. Такая простая вещь может вызвать протечку крыши, которая нанесет значительный ущерб вашему дому.

5 - Корона дымохода

Корона - это цементная часть дымохода на самом верху.Он предотвращает попадание воды в дымоходную систему. Если коронка треснула, ее необходимо как можно скорее отремонтировать или заменить.

6 - Демпфер

Две металлические пластины над топкой - это дверцы заслонки дымохода. Заслонку необходимо открыть до начала пожара. После того, как огонь погаснет, заслонку следует закрыть, чтобы предотвратить потерю тепла в дымоходе. Если демпфер заржавел или больше не поддерживает надлежащее уплотнение, его следует отремонтировать или заменить.

7 - Дымовая камера

Дымовая камера находится между заслонкой и дымоходом. Дымовая камера - это место, где побочные продукты горения сжимаются в меньшее пространство для выхода через дымоход. Правильная конструкция камина способствует хорошей работе дымоходной системы, в нее входит коптильная камера с покатыми стенками.

Спросите у трубочиста

Вы всегда можете попросить своего дружелюбного трубочиста в Hudson Valley Chimney, если хотите узнать больше о вашей дымоходной системе.Свяжитесь с Hudson сегодня, если вам нужен осмотр дымохода, чистка дымохода, ремонт кладки, любые другие услуги или дополнительная информация об интересных категориях, связанных с вашей вентиляционной системой и камином.

Контрольный список безопасности дымохода - журнал Old House Journal

Когда дымоход выглядит так плохо, его плохое состояние очевидно. Признаки проблем с дымоходами в старых домах обычно гораздо менее заметны, но не в меньшей степени представляют собой угрозу их надлежащей работе или безопасности. (Фото: Марианна Хендерсон)

Дымовые трубы и камины являются важными архитектурными особенностями, а также частью красоты и очарования старых домов.Однако, когда дымоходы выходят из строя из-за возраста или неправильного обращения, они могут угрожать безопасности здания и его жителей. Оценка состояния дымохода возрастом 80 лет и более часто представляет собой двухуровневый процесс: сначала определяется, правильно ли он построен, а затем исследуется, как он поживает в разные сезоны использования. Хотя большие или серьезно изношенные дымоходы лучше всего проверять профессионалом, владелец старого дома может многое сделать, чтобы оценить состояние старинного дымохода.

Старые дымоходы

Дымоходы, которые не эксплуатировались в течение длительного времени, имеют свои особые проблемы.Перед тем, как разжечь огонь, тщательно осмотрите дымоход и очаг, используя этот контрольный список. Если какое-либо состояние вызывает сомнения, обратитесь к профессионалу. Если состояние хорошее, переходите к контрольному списку «Рабочий дымоход».

  • Осмотрите дымоход на предмет целостности. Проверьте, нет ли трещин и оседания в фундаменте, выветривания кладки или признаков того, что дымоход уходит от дома.
  • Посмотрите внимательно на основание дымохода. Топка должна опираться на толстую армированную кладку, уходящую в землю.Фартук очага - в старых домах обычно консольный в полуарке - должен быть ровным и без серьезных трещин в проеме камина.
  • Проверьте, нет ли чрезмерного наклона над линией крыши. (Дымоходы имеют тенденцию наклоняться в направлении преобладающего ветра, не из-за фактического давления ветра, а из-за эффектов сжигания серосодержащего топлива, которые увеличивают расширение швов раствора на подветренной стороне дымохода.) Незначительный наклон это скорее проблема внешнего вида, чем структурная, но если дымоход показывает признаки растрескивания и дисбаланса, его, возможно, придется разобрать до уровня крыши и перестроить.
  • Убедитесь, что дымоход как минимум на 3 фута выше любой поверхности крыши, проходящей через здание, и на 2 фута выше любой поверхности крыши в пределах 10 футов. Более короткие дымоходы плохо тянут или изрыгают живые искры.
  • На наружных дымоходах проверьте стойку на выветривание (там, где она расширяется в камин). Стеллажи могут быть защищены раствором, выложенным кирпичом для мощения или широким плоским камнем. Раствор должен заполнять каждую ступеньку кирпича.
  • Определите, облицован ли дымоход.В то время как футеровки дымохода требуются для обеспечения безопасности по современным строительным нормам, многие дымоходы в старых домах были построены до того, как они стали обычной практикой вскоре после 1900 года. Дымоходы без футеровки могли испортить раствор внутри дымохода и потребовать облицовки (см. Контрольный перечень работ по дымоходу ниже).
  • Проверьте, нет ли препятствий. Если дымоход прямой, посмотрите вверх и вниз на дымоход, чтобы определить, прозрачен ли он. Если дымоход имеет изгибы, используйте дымовой тест (см. Контрольный список «Рабочий дымоход»). Найдите препятствия, привязывая веревку к тяжелому объекту (идеальным является вес оконной створки), а затем опускайте объект в дымоход, пока веревка не ослабнет.Измерение количества использованной веревки показывает расстояние до заглушки. Чтобы прочистить пробку, закройте все отверстия камина, затем попробуйте поднять объект на несколько футов и ронять его на препятствие, пока он не расколется. Устойчивые засоры (например, скопления упавших кирпичей) могут потребовать от вас прорыва стены дымохода.
  • Проверьте дымоход на предмет смешанного использования, такого как электрические провода, трубы, телевизионные кабели и другие линии обслуживания, которые были проложены вверх по дымоходу, когда он не работал.Такие сюрпризы необходимо переместить, прежде чем дымоход можно будет снова ввести в эксплуатацию.
  • Проверьте, нет ли плохо залатанных отверстий в кладке, таких как трещины, заделанные кирпичными кусками и ватным алюминием, или неиспользованный наперсток печи, закрытый металлической крышкой «круговой пластиной». Любой случай можно оклеить обоями, оставив при этом явные выпуклости в качестве подсказки об их местонахождении. Такие сомнительные уплотнения могут пропускать опасные дымовые газы или взорваться при пожаре в дымоходе, пропуская дым и пламя в помещение.
  • Проверьте дверцу для чистки в основании дымохода.Эти двери необходимы для чистки и обслуживания, но никогда не использовались во многих старых дымоходах. Двери должны быть из железа или другого огнестойкого материала и должны плотно закрываться.
  • Проверьте внутреннюю часть дверцы для очистки. Сажа, листья, ветки и материалы для гнезд являются нормальным явлением для неиспользуемого дымохода, но большие отложения старого раствора и упавшего кирпича могут указывать на ухудшение кладки.

При осмотре дымоходов с несколькими дымоходами во многих больших домах обратите внимание на смешанные варианты использования, повороты в дымоходах и щели между дымоходами, которые могут вызвать опасный обратный отток газов.(Иллюстрации: Роб Леанна)

  • Проверьте горловину (или верх) дымохода на наличие заслонки. Эти устройства уменьшают потери тепла и повышают эффективность камина, но многие дымоходы до 1900 года были построены без них.
  • Проверить работу заслонки. Мусор часто скапливается на закрытых заслонках в неиспользуемых дымоходах и не дает им открыться. Чтобы удалить засорение, начните с рытья пазов в демпфере длинным инструментом, вычищая сажу и грязь. Процесс грязный, но в конечном итоге вы выкопаете отверстие в обломках, создавая сквозняк через дымоход, который поможет удалить пыль.
  • Убедитесь, что существует минимальный зазор 2 дюйма между отверстием топки и камином, облицовкой или любым горючим материалом. Также обратите внимание на минимальный зазор 2 дюйма между кладкой дымохода и каркасом стены и потолка.
  • Осмотрите колпак дымохода. Между колпаком и любой облицовкой дымохода должен быть компенсатор. Колпачок, налитый или замазанный непосредственно на футеровке, часто трескается или отслаивается, поскольку футеровка не может расширяться и сжиматься. Также крышка должна быть правильно сконструирована с выступом и желобом для слива воды.

Рабочие дымоходы

Дымоходы, подлежащие регулярному обслуживанию, следует проверять один раз в год. Рекомендуется весна, потому что отопительный сезон закончился и впереди теплая погода для ремонта, но побочные продукты горения еще свежие и у них мало времени, чтобы разъедать металл и строительный раствор.

  • Проверить дымоход на трещины; они могут указывать на неисправность кладки и утечку опасных газов и пламени. Осмотрите дымоход на наружных и внутренних поверхностях.Чтобы оценить целостность дымохода, проведите дымовой тест: 1) закройте все известные отверстия в дымоходе, включая верхние; 2) поместите в камин источник дыма (небольшой дымный костер или дымовую шашку для обогрева); 3) ищите утечки - быстро идентифицируемые по струйкам дыма, просачивающимся через раствор.
  • Прощупайте внешние стыки раствора перочинным ножом. Если раствор рыхлый, крошится или легко выпадает более 3/4 дюйма при копании, возможно, вода попадает в дымоход.
  • Проверить состояние внутренних стыков раствора. Посмотрите на очаг в зеркало или через наперсток дымовой трубы. В дымоходе без футеровки коррозионное воздействие побочных продуктов горения буквально разрушает кладку изнутри, оставляя полупустые швы из раствора на стороне дымохода. Чтобы решить эту проблему, необходимо произвести замену футеровки дымохода, как правило, подрядчиком, использующим один из нескольких коммерческих процессов.
  • Проверьте дымовую трубу над линией крыши на предмет ухудшения гидроизоляции или открытой заделки там, где она встречается с кровлей.Поищите на чердаке пятна на стропилах или потолке - свидетельства протечек. Проверьте состояние сверчка - шатра между дымоходом и верхней стороной крыши. Закройте открытые стыки качественным бутиловым, силиконовым или полиуретановым герметиком, совместимым с конкретным металлом.
  • Проверьте колпачок на наличие признаков теплового растрескивания, повреждения от урагана или погодных условий.
  • Проверьте состояние футеровки дымохода. Футеровки из глиняной плитки, широко используемые с 1910-х годов, могут треснуть или расслоиться, иногда в результате пожара в дымоходе.На них также могут повлиять побочные продукты сгорания новых высокоэффективных теплоцентралей и газовых приборов. Каменная кладка и металлические облицовки новее, но их также следует изучить.
  • Осмотрите дымоход на предмет просачивания сажи или креозота через швы раствора. Исследуйте скрытые области, такие как чердаки и складские помещения, а также жилые помещения. Обычно виноваты дефектные облицовки и стыки раствора, но скопление креозота внутри дымохода также вероятно и проблема.
  • Включите заслонку и убедитесь, что она работает плавно.Проверьте, нет ли изношенных или отсутствующих шплинтов, соединяющих движущиеся части, и при необходимости замените их. Осмотрите опорную плиту и анкерный раствор; если трещина или отсутствует, затяните огнеупорным раствором.
  • Осмотрите зольную яму и очистите ее от золы.
  • Очистите дымоход от копоти и креозота. Обычно это профессиональная работа, особенно если дымоход очень грязный или долгое время не чистили. На рынке представлено много щеток и устройств для чистки дымоходов, но основной процесс остается прежним: счистка сажи и других отходов горения со стенок дымохода сверху вниз, затем удаление остатков с очага и дымовой полки.
  • Проверьте дымовую решетку на наличие сажи и мусора, особенно после очистки. - Осмотрите коуши дымохода (и любую установку печки). Гильзы ни в коем случае не должны выступать в пространство дымохода, где они будут препятствовать сквозняку, но они должны полностью проходить через стенку дымохода и оставаться заподлицо с внутренней поверхностью.
  • Если в каминах устанавливаются дровяные или угольные печи, соединительная труба должна продолжаться внутри дымохода, по крайней мере, до начала футеровки дымохода.Однако печи не следует устанавливать в дымоходах, где площадь поперечного сечения дымохода более чем в три раза превышает площадь поперечного сечения дымовой трубы.

Вам нужна дополнительная информация об исторических очагах? Сделайте комплимент своему старому дому репродуктивным камином.

Руководство по анатомии дымохода

Чистый проход: На приведенной ниже диаграмме изображен каменный дымоход с одним дымоходом. Фактически, дымоход может содержать более одного дымохода, и его тип определяется требуемым теплогенератором.Чтобы открыть старый дымоход, дымоход должен быть прочищен и осмотрен профессиональным трубочистом и, возможно, переоборудован в соответствии с правилами.

ДЫМОХОД ПОДКЛАДКА: Испытаный огнестойкий материал, который выравнивает внутри дымохода, как правило, изготовлены из огнеупорного бетона или непроницаемой глины, но иногда металла. Все дымоходы должны иметь футеровку дымохода, чтобы защитить кладку от дымовых газов, из которых футеровка также улучшает поток. Нередко старые дымоходы облицовывались известковым раствором при возведении дымохода, но многие из них вообще не облицовывались.Есть два типа лайнера: класс 1 (твердое топливо) и класс 2 (газ).

ДЫМОХОД: Вертикальная труба или воздуховод, обеспечивающий безопасный путь для тепла, дыма и других побочных продуктов горения вдали от камина. Находится внутри дымохода. Дымоходы должны быть достаточно высокими, чтобы обеспечить достаточную осадку - в большинстве случаев около 4,5 м.

СОЕДИНИТЕЛЬ ДЫМОХОДА: соединяет камин с дымоходом. Изгибы не должны превышать 45 °, чтобы их можно было подметать чисто.

ДЫМОВАЯ КАМЕРА: пространство прямо над заслонкой, где дым «собирается», прежде чем попасть в дымоход.

ВХОД ВОЗДУХА ДЛЯ СГОРАНИЯ: Воздух в огонь должен подаваться извне для безопасного сжигания топлива; это входное отверстие регулирует количество воздуха, подаваемого для горения.

СЕРДЦЕ: основание, изолирующее выделяющий тепло прибор от людей и горючих предметов. Толщина пода зависит от прибора.

Firebrick: Laid кладки огнеупорного кирпича, образующие заднюю и боковые стенки камина. Огнеупорные кирпичи изготавливаются из керамического материала, который в первую очередь выдерживает высокие температуры.

СОБОР: Узкое отверстие между выходом из камина и дымоходом, над которым обычно располагается заслонка для улучшения тяги и снижения давления в дымовой камере.

ДЫМОВАЯ ПОЛКА: Горизонтальная поверхность прямо за заслонкой камина для предотвращения сквозняков. Это также помогает дымоходу втягивать дым в дымоход.

ДЕМПФЕР: Также называется «горло». Поворотная или скользящая металлическая заслонка в дымоходе, которая регулирует тягу, предотвращая чрезмерные колебания.Он также может закрыть камин снаружи дома, предотвращая потерю воздуха, когда камин не используется. Иногда находится на приборе.

Анатомия вашей дымоходной системы - Олбани, штат Нью-Йорк,

Дымоходы намного сложнее, чем может показаться на первый взгляд. Средний домовладелец лишь смутно знаком с элементами камина и / или дымохода, выходящими за пределы очага. Знание об этих деталях и их общих функциях может быть полезно для общего обслуживания, а также для устранения неполадок или даже разговора с одним из наших экспертов по каминам и дымоходам о вашем обслуживании.Продолжайте читать, чтобы лучше подготовиться к следующему ежегодному осмотру дымохода.

Топка - это место, где вы разводите огонь; его также называют внутренним пространством камина. Перемычка - это горизонтальный архитектурный коллектор над проемом камина, который поддерживает кирпичную кладку над проемом камина. Топка вашего камина облицована жаропрочным огнеупорным кирпичом. Пол вашего камина известен как внутренний очаг; это охватывает весь пол внутри камина.Пол непосредственно за пределами вашей топки известен как внешний очаг (или просто очаг) и необходим для обеспечения безопасности. Ваш камин - это декоративная полка над камином. Его можно сделать из кирпича, дерева, гипса, камня, чугуна или других декоративных материалов.

Дымоход - это проход для дыма и дыма. Вкладыш дымохода обеспечивает барьер, который помогает удерживать дым, пары и сажу, чтобы они не попадали в сам дымоход. Дымовая камера - это кирпичная куполообразная область над камином и под дымоходом, которая используется для того, чтобы дым смешивался и поднимался в дымоход.Поскольку дым часто имеет тенденцию задерживаться здесь на периоды времени, здесь часто накапливаются большие отложения креозота. Дымовая полка помогает собирать небольшое количество дождя, которое может попасть в дымоход. Здесь также может собираться значительное количество креозота. Шарнирная пластина, известная как заслонка для горловины, крепится непосредственно к дымовой полке. Заслонка используется для закрытия дымохода, когда камин не используется, и помогает предотвратить утечку нагретого воздуха в дымоход. Ваш камин - это место, где разводится и просматривается огонь.Яма для золы - это проход, в который можно выгружать золу.

Коронка, также называемая в некоторых областях промывкой, представляет собой наклонный слой или раствор, который помогает дымоходу отводить дождевую воду. Если корона потрескалась или вышла из строя, дождь может попасть в дымоход и вызвать быстрое ухудшение. Заглушки дымохода предотвращают попадание дождя в дымоход. Если дымоход открыт, через него может попасть большое количество дождевой воды и других элементов.

Как и любая часть вашего дома, дымоходы и камины требуют определенного обслуживания, осмотра и периодического ремонта.Использование трубочиста, сертифицированного CSIA, гарантирует, что ваш дымоход закреплен правильно и безопасно. Прочитав этот блог, вы должны быть готовы к следующей встрече с трубочистом, так как у вас будут практические знания о своей дымоходе и вы лучше поймете, о чем должен сказать ваш трубочист. Пожалуйста, нажмите здесь, чтобы связаться с профессионалами Northeastern Masonry & Chimney, если мы сможем вам помочь!

Проверки дымоходов | Интернет-центр по управлению ущербом дикой природе

Спасение Скворца от холодной дровяной печи.

Дымоходы - смертельные ловушки для большинства животных; заметные исключения - еноты и стрижи. Если шум прекращается, это обычно означает, что животное умерло.

Показанный здесь скворец был спасен из дровяной печи. Он вылетел через открытый дымоход в дровяную печь, где был захвачен наволочкой. В то время в дровяной печи не было ни костра, ни углей.

Шаг 1. Внимательно посмотрите на Диаграмму 1, чтобы понять, как работает типичный дымоход. Хотя не все дымоходы именно такие, для начала это хорошая модель.За заслонкой вы найдете большинство животных. Не открывайте заслонку!

Схема 1. Типовой дымоход.

Шаг 2. Вы слышите шум из дымохода или камина?

  • Молодые еноты звучат, как щебетание птиц.
  • Стрижи издают скрежет.
  • Белки царапаются или издают звук крррр.

Многие виды животных могут попасть в дымоход, в том числе утки, совы и вороны.

Стрелка указывает на сломанный колпак дымохода.Справа открыт дымоход.

Шаг 3. Дымоход закрыт? Если да, то крышка сломана?

Иногда крышка ржавеет.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
