Устройство и эксплуатация дымоходов. Нормативы РФ

Общие сведения о тяге: факторы, влияющие на тягу

Для нормальной работы газовых приборов необходим постоянный подвод чистого воздуха, который обеспечивается естественной приточно-вытяжной вентиляцией.

Отвод продуктов сгорания от газовых приборов предусматривается через дымоход.

Для отвода продуктов сгорания газа в атмосферу должна быть определенная тяга – сила, которая заставляет воздух проникать в дымоход, а образовавшиеся продукты сгорания двигаться по дымоходу и рассеиваться в атмосферу.

Тяга зависит от разности температур дыма и воздуха, высоты дымохода и ряда других факторов.

Для обеспечения лучшей тяги температура отходящих газов должна быть высокой. Температура отходящих газов от водонагревателей 180-200С. За счет охлаждения ЖСТ и присоса воздуха в тягостабилизаторе температура падает. При эксплуатации дымоходов должна быть исключена конденсация паров из дымовых газов. Намокание канала снижает тягу, приводит к его разрушению, в зимнее время года может привести к обмерзанию и закупорке канала. Температура, при которой начинается конденсация, называется «точкой росы». Для продуктов сгорания природного газа = 60-65оС. Подсос воздуха в тягостабилизаторе снижает относительную влажность отходящих газов, при этом снижается также точка росы до 40-50 градусов. Чтобы исключить конденсацию, температуру отходящих газов на выходе из оголовка трубы принимают обычно равной 65оС. Тяга снижается при высокой влажности окружающего воздуха.

Назначение и устройство дымохода. Требования к дымоходам. Эксплуатация дымоходов

Дымоходы устраиваются во внутренних капитальных стенах. Выполняются из красного обожженного кирпича 1 сорта, из асбестоцементных, гончарных труб и блоков жаропрочного бетона.

Сечение дымоходов должно быть:

• Из красного кирпича – 130 х 130мм, 130 х 250мм,
• Из трубных материалов — диаметром 100 (150) мм, но во всех случаях не менее диаметра выходного патрубка прибора. Допускается прокладка дымоходов в наружных стенах при условии, что толщина наружной стенки дымохода должна быть не менее толщины самой стены и не менее 38 см

Дымоходы должны выполняться вертикально без уступов. Допускается отклонение от вертикали на угол не более 30 градусов с отклонением по горизонтали не более 1 м. Отклонение от вертикали выполняется плавными уводами с постоянным неизменяющимся сечением. Кладка дымоходов должна быть плотной. Внутренняя поверхность кладки должна быть ровной, гладкой, без наплывов раствора. Сечение дымохода должно соблюдаться по всей длине.

В нижней части дымохода устраивается карман с люком и крышкой, который служит для очистки дымохода от мусора сажи и пр.

Глубина кармана должна быть не менее 25 см., считая от низа железной соединительной трубы в месте ввода в дымоход.

В местах пересечения дымохода с межэтажными перекрытиями устраиваются противопожарные разделки (утолщение кладки). Для сгораемых перекрытий – не менее 38 см. Противопожарную разделку выполняют из войлока, замоченного в глинистом растворе.

Расстояние от ЖСТ до несгораемых перекрытий – не менее 5 см, до деревянных оштукатуренных (трудносгораемых) потолка и стен – не менее 25 см. Допускается уменьшение от 25 до 10 см при обивке стены или потолка кровельной сталью по листу асбеста толщиной 3 мм. Изоляция должна выступать за размеры трубы на 15 см с каждой стороны.

Часть дымохода, расположенная выше крыши, называется «оголовком». Наружная поверхности оголовка штукатурится цементным раствором в соотношении 1:3, толщиной слоя не менее 4-х см. Верхняя часть оголовка «железнится» – в раствор втирается сухой цемент в соотношении 1:1. После штукатурки оголовки белятся и нумеруются.

Допускается на каналах предусматривать ветрозащитные устройства.

Дымоходы должны иметь определенную высоту относительно конька крыши

Расположение дымовых труб относительно конька кровли

• Если оголовок расположен от конька крыши по горизонтали не более 1,5 м, высота его должна быть на 0,5 м выше конька крыши. Если оголовок расположен относительно конька на расстоянии от 1,5 до 3-х метров, высота его соответствует уровню конька крыши. Если оголовок расположен дальше, чем 3 м от конька крыши, высота его должна быть не ниже линии, проведенной от конька, к линии горизонта под углом 10 градусов.
• На работу дымоходов существенное влияние оказывает зона ветрового подпора – пространство ниже линии, проведенной под углом 45 градусов от верхней точки здания, сооружения, находящегося ближе 15 метров от дома с оголовками дымоходов.
• Вывод (наращивание) дымовой трубы выше зоны ветрового подпора (наращенная часть показана пунктиром). При определенном направлении ветра в зоне ветрового подпора создается повышенное давление. Это вызывает ухудшение тяги в дымоходе до ее прекращения и опрокидывания. Для ликвидации этого явления наращивают дымовую трубу выше зоны подпора. Подобные работы выполняются по проекту.
• В любом случае для двухскатых крыш высота оголовка должна быть не менее 0,5 м относительно кровли. Высота оголовков для плоских кровель должна быть не менее 2-х метров.
• Дымоходы, предусмотренные от каждого от прибора, называются обособленными.
• В существующих жилых домах допускается присоединение к одному дымоходу не более 2-х приборов при условии, что сечение дымоходов допускает их одновременную работу и ввод в него продуктов сгорания на разных этажах или на одном уровне, при устройстве в сечении канала рассечки, высотой не менее 75 см. Такие дымоходы называются совмещенными.

Требования, предъявляемые к дымоходам:

• должны быть плотными;
• определенного сечения;
• использованы разрешенные материалы;
• должны обеспечивать необходимую тягу;
• не должны иметь засоров, завалов, закупорок;
• не должны находиться в зоне ветрового подпора.

Проверку дымоходов на плотность проверяют сжиганием в кармане сильно дымящих материалов. Выходное отверстие трубы над крышей закрывается. Появление дыма в соседних каналах или примыкающих к каналу помещениях свидетельствуют о том, что канал не обособлен или не плотен. Чистоту внутренней полости дымохода и плотность каналов в небольших домах можно проверить опусканием в канал на прочном шнуре электролампы 12 вольт; 500 Вт. Просматривают проверяемый и соседние каналы. Наличие света от лампы в соседнем канале указывает на неплотность. Место неплотности определяют по длине шнура.

Железные соединительные трубы

• Для отвода продуктов сгорания от газового прибора в дымоход выполняются железные соединительные трубы (ЖСТ) из кровельной или оцинкованной стали толщиной не менее 1,0 мм. Допускаются гибкие гофрированные металлические патрубки или унифицированные элементы, поставляемые в комплекте с оборудованием.
• Диаметр ЖСТ должен быть не меньше диаметра выходного патрубка прибора. Звенья соединительных труб должны плотно, без зазоров вдвигаться одно в другое по ходу дыма не менее чем на 0,5 диаметра трубы. При неплотностях используется асбестовый шнур и размоченный асбест.
• Величина вертикальной части ЖСТ должна быть не менее 0,5 м. Если в конструкции прибора предусмотрен тягопрерыватель, а высота помещения при этом 2,7 м, то допускается уменьшить величину вертикального участка до 0,25 м. Суммарная длина горизонтальных участков ЖСТ в существующих жилых домах не должна превышать 6 м. При новом строительстве – не более 3 м.
• Допускается не более 3-х углов поворота с радиусом загиба колен не менее диаметра самой трубы. В месте ввода ЖСТ в дымоход устанавливается конусная вставка, предотвращающая выход ЖСТ в сечение дымохода или же устанавливается ограничительная шайба.
• Место ввода ЖСТ в дымоход уплотняется. Подвеска и крепление труб должны исключать их прогиб. Уклон соединительной трубы должен быть не менее 0,01 (1 см на 1 м) в сторону прибора.
• Расстояние от ЖСТ до трудносгораемых перекрытий должно быть не менее 25 см.
• ЖСТ окрашиваются огнестойкими лаками (кузбас-лак, бронзовая краска, серебрянка).

Неисправности ЖСТ:

• неправильная сборка звеньев;
• заужено сечение;
• наличие контруклона;
• неплотность в звеньях;
• неплотность в месте ввода ЖСТ в дымоход;
• отклонение ЖСТ от вертикали;
• прогоревшие звенья.

Неисправности дымоходов, при которых газовые приборы отключаются от газоснабжения:

• завал, засор, закупорка сечения канала;
• разрушение кирпичной кладки дымохода;
• оголовок дымохода находится в зоне ветрового подпора;
• нарушение сроков обслуживания дымохода;
• зауженное сечение дымохода;
• отсутствие или недостаточная глубина кармана;
• отсутствие тяги в дымоходе.

Назначение и устройство вентиляционных каналов. Порядок проверки и обслуживание. Оформление проверки

Вентиляционные каналы служат для обеспечения естественной приточно-вытяжной вентиляции помещений, где размещены газовые приборы и газопроводы, и должны обеспечивать 3-х кратный воздухообмен в течение часа. Неорганизованный приток воздуха в квартиры осуществляется через окна, форточки, балконные двери, в подвальные помещения через продухи в наружных стенах. В газифицированных помещениях устанавливаются нерегулируемые решетки с постоянным сечением.

Система вентиляции в газифицированном доме состоит из:

• вентиляционной решетки;
• небольшого горизонтального участка вентиляционного канала;
• вертикального вентиляционного канала.

Вытяжные решетки следует размещать:

• под потолком, не ближе 2-х м от пола до низа отверстия;
• не ниже 0,1 м от плоскости потолка до верха отверстия в помещении высотой не более 4 м.

Вентиляционные каналы зданий высотой менее 5 этажей выполняются индивидуально. Такие каналы обеспечивают пожарную безопасность вентиляционной системы и полностью отвечают санитарно-гигиеническим требованиям.

При количестве этажей 5-ти и более 5-ти допускается объединение отдельных вертикальных вытяжных каналов в сборный вентиляционный короб, который располагается на чердаке, и оттуда через вертикальную вытяжную шахту воздух выбрасывается наружу.

Для одной квартиры вытяжные каналы из кухни и ванной комнаты, а также туалета и ванной комнаты допускается выполнять общими. Тяга проверяется листом тонкой бумаги, который должен притянуться к вытяжной решетке и удерживаться в таком положении. При этом, в соответствии с нормативом «Системы вентиляции жилых зданий» ЖНМ-2004/02, должен обеспечиваться приток наружного воздуха и перетекание его из других помещений квартиры. Если установлены стеклопакеты или заклеены оконные рамы контроль работы естественной вентиляции осуществляется при приоткрытых приточных устройствах.

Запрещается проверять тягу вентиляционных каналов при помощи огня.

Способы и приемы прочистки вертикальных каналов аналогичны для дымоходов.

Основными неисправностями вентиляционных систем является малая тяга или ее полное отсутствие, что может быть вызвано:

• засорением каналов мусором;
• негерметичностью вертикальных каналов, сборных вентиляционных коробов;
• неправильным расположением оголовка;
• неисправностью отделки шахт снаружи или внутри;
• неисправностью или отсутствием зонтов или дефлекторов;
• неисправностью трапов через короба на чердаке.

Наиболее серьезные неисправности, которые могут привести к отравлению людей, пожарам следует устранять немедленно.

Дымоходы для газового котла в частном доме: устройство, требования к монтажу

Правильное устройство дымохода для газового котла в частном доме является основой для качественной работы отопления. Соблюдать нормы и правила здесь нужно неукоснительно, так как, в противном случае это может поставить под угрозу безопасность жильцов дома. Разберем подробнее, как обустраиваются дымоходы для газовых котлов: требования и рекомендации в нашей сегодняшней статье.

Вне зависимости от места расположения дымохода, есть определенные правила монтажаИсточник strojdvor.ru

Требования к дымоходам и правила установки

Монтаж дымохода и вентиляции для газового котла происходит при соблюдении норм установки дымохода СНиП 2.04.05, при этом учитываются рекомендации производителя:

• Размер канала выбирается таким же, как у раструба котла или чуть больше. .Высота трубы – не менее 5 метров.
• В комнатах с традиционной вытяжкой, возмещение удаляемого воздуха производится за счет поступления его с улицы и частично из других смежных помещений.
• Дымоотвод делается из негорючего материала.

Важно! Запрещено для вывода дыма использовать вентиляционный канал.

После ввода в работу газового котла или, иного оборудования с дымоотводной трубой, составляется акт проверки дымоходов.

Требования к монтажу дымоотвода

Установочные работы производятся специалистами с применением всех нормативных правил. При этом они следующие:

• Всякому тепловому агрегату соответствует единичный дымоотвод.
• Обеспечивается свободный и полный вывод дыма в атмосферу за счет правильно подобранной высоты и размера сечения трубы (п.5.1.1.ВДПО).
• Толщина стенки металлической трубы не допускается менее 2 мм.

Для изготовления трубы берется металл с толщиной от 2 ммИсточник pech-kamin. ru

• Для очистки дымовых каналов от сажи предусмотрены углубления с размером около 250 мм (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
• При монтаже трубы дымовые каналы выполнены с учетом не более трех поворотов, и их закругление равно диаметру трубы (4.2.17.ВДПО).
• Дымоход для газового котла в частном доме и вытяжная труба установлена выше конька крыши согласно п.3.73.СНиП-91: до 0,5 м – при плоской кровле; на уровне и выше самой кровли – при расположении трубы более 1,5 метров от конька крыши.

Металлические дымовые трубы выполнены из высококачественной легированной стали с антикоррозийным покрытием.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com
Какой котел лучше для частного дома 150 кв м: существующие разновидности и способы подключения

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Важно! Стыковка этих труб производится строго по осевой линии.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Основные ошибки при выборе газохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

1. Неграмотно выбранная высота и сечение трубы.
2. Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.
3. Невыполнение норм ППБ (правил пожарной безопасности).
4. Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.

Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).

Наглядно несколько правил выбора дымоходов смотрите в видеоролике:

Установка печи в деревянном доме: строительство, установка и монтаж котлов, фото

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход.

В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см² на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
2. Собирается вертикальный стояк.
3. Уплотняются соединения огнеупорной смесью.
4. Фиксируются настенными кронштейнами.
5. Сверху закрепляется предохраняющий от осадков зонт.
6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

• Материал, из которого изготовлена труба.
• Наружное оформление дымохода.
• Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

1. По дыму – металлическая труба вставляется в керамическую. Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.
2. По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Подробнее про подключение к керамическому дымоходу в следующем видео:

Монтаж дымохода через стену: как правильно сделать в доме из кирпича и дерева

Заключение

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Дымоход для буржуйки и технология его изготовления

Настоящие технические условия (ТУ) распространяются на трубы дымовые (далее по тексту «трубы», «дымоходы», «изделия»), предназначенные для отвода продуктов сгорания из топок печей, котлов или каминов .

Образец ТУ на трубы дымовые

Вы не нашли подходящий ассортимент продукции?

• Мы можем внести ваш ассортимент продукции в уже готовое зарегистрированное ТУ.
• Или выполнить разработку нового ТУ с учётом используемых вами рецептур и оборудования.

Заполните поля и специалист по сертификации проконсультирует вас!

Скачать ТУ на трубы дымовые

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

Название документа:	Технические условия на трубы дымовые – ТУ
Вид документа:	ТУ
Принявший орган сертификации:	Госстандарт России
Где размещен документ:	Всероссийская БАЗА ТУ

Заключение

Безусловно, дымоход является не просто трубой, а одной из важнейших частей системы отопления. Она отвечает за безопасность жителей дома, за отсутствие пожара, за микроклимат в здании. Любые нарушения в дымоходе, даже незаметные на первый взгляд микротрещины, могут привести к катастрофе. Угарный газ, искры, дым, обратная тяга или слабая тяга сигнализируют о нарушении дымоотвода. В таких случаях необходимо принимать меры незамедлительно.

При проектировании и монтаже дымохода можно справиться и самостоятельно. Для этого в первую очередь необходимо изучить нормативы, документацию котла при его наличии. Провести подготовительные работы, закупить все необходимое. Но если навыков установки дымохода нет, стоит пригласить специалиста для подробной консультации даже если есть уверенность в своих силах. Если есть малейшая неуверенность, лучше нанять опытную бригаду мастеров.

Что представляет собой гибкий дымоход?

Это трехслойная гофрированная металлическая труба, которую можно использовать для систем дымоотведения и вентиляции. Она отличается особой прочностью, так как выполнена из термостойкой нержавеющей стали марки AISI 316L, устойчивой к воздействию кислот. Между слоями стали уложена армирующая пружина соответствующего диаметра, которая повышает прочность конструкции и позволяет ей хорошо держать форму.

В каких случаях пользуются гибкими дымоходами? Они выручают, если конфигурация дымохода, составленного из прямых труб, оказывается очень сложной из-за архитектурных особенностей здания. Вместо нескольких колен проще установить отрезок гибкой трубы с плавными изгибами.

Гибкие дымоходы из нержавеющей стали выдерживают температуру до 1000ºС. Поэтому они подходят для удаления дымовых газов от любого отопительного оборудования, работающего на дровах, жидком или газовом топливе. Трубу можно изгибать на 120º и более, а при растягивании её длина может увеличиваться в три раза. Изделие выпускается в нескольких диаметрах (от 80 до 350 мм) и длиной от 10 до 40 метров. Срок службы гибких дымоходов – до 30 лет при соблюдении правил эксплуатации изделия и следующих правил монтажа:

• если гибкий дымоход крепится непосредственно к отопительному прибору, то его начальный участок должен быть ориентирован строго вертикально;
• на горизонтальных участках, длина которых может быть не более 1 метра, труба не должна провисать.

Промышленность предлагает как гладкие, так и гофрированные трубы для дымовых систем. Гофрированная труба не нуждается в установке колен даже в местах сильных изгибов, что позволяет упростить монтаж систем, имеющих сложную конфигурацию. Выпускаются гибкие дымоходы не только круглого, но и овального (эллиптического) сечения. Они идеально подходят для гильзования кирпичных или бетонных дымовых и вентиляционных каналов с прямоугольным сечением.

Каким должно быть расстояние от дымохода до сгораемых конструкций?

При устройстве дымохода необходимо соблюдать ряд требований и правил противопожарной безопасности, так как дымоход проходит сквозь потолок и крышу, где в обязательном порядке присутствуют элементы деревянных конструкций.

Следуя пожарным нормативам следует отступать от пламени, то есть внутренней поверхности трубы до сгораемых конструкций расстояние, равное 380 мм (38см).

А от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).

В соответствии с этими замерами и следует делать отверстие для дымохода.

Зазор между потолком и трубой должен быть забит негорючей теплоизоляцией, чтобы по максимуму сократить теплопотери. Снизу теплоизоляция подшивается листом железа.

Это расстояние, бывалые печники называют «от дыма» Отсчет ведется от стенки дымового канала печной трубы, до края сгораемых конструкций.

Это расстояние регламентируется нормативным документом СНиП 41-01-2003, а в частности его разделом 6.6 «Печное отопление» и его подразделами.

Печные трубы бывают двух основных видом — кирпичные и металлические. При проходе через перекрытия деревянной трубы делается разделка (распушка) (расширение внешних размеров трубы, при сохранении тех же размеров дымохода) а при проходе железной делается проходка в виде гильзы выполненной из негорючего материала.

Эти детали печи как раз и призваны «отдалить» дымоход от сгораемых конструкций (например деревянных потолочных перекрытий.

Расстояние «от дыма» до сгораемого материала в печной трубе, должно быть по нормативу 500 миллиметров, как раз в том случае если материалы сгораемые. И допускается 380 миллиметров, в том случае если те же сгораемые материалы защищены слоем штукатурки толщиной не менее 2,5 сантиметров с армированием металлической сеткой.

Высота разделки над и под перекрытием должна быть не менее 70 миллиметров.

Разделка дымохода не должна быть жестко зафиксирована с перекрытием. Это потому что деревянный дом все равно будет водить (садиться) и плохо если потолок деформирует кладку, а это и щели и выход газов и возможно даже искр, со всеми вытекающими. Лучше сделать расстояние и утеплить минватой или керамзитом.

На кровле здания, расстояние от наружного края дымовой кирпичной трубы до сгораемых конструкций должно быть не менее 130 миллиметров, а от керамической не менее 250 миллиметров.

Верхний край самой печи, так же должен быть на регламентированном расстоянии от потолка.

Так если над кирпичной печью потолок не защищен штукатуркой, то расстояние от ее верхней части до деревянных конструкций должно быть не менее 35 сантиметров при периодической топке и не менее метра для печей длительного горения. Если потолок оштукатурен, 25 и 70 сантиметров соответственно.

Какой лучше выбрать?

При выборе дымохода следует:

• определиться с видом отопительного агрегата;
• определиться с видом топлива;
• рассмотреть все возможности устройства труб – то ли это старое здание с печкой, то ли Вы только начали строить дом, или это недострой – одна коробка здания. Если это старое здание, то или придется модернизировать стеновые каналы, или выбрать стальные трубы, или строить трубу возле дома. Недострой и строящийся дом допускают больше возможности для маневра – можно выполнить фундамент в месте установки котла, провести трубу через перекрытие в нужном месте.

Дымоотвод из керамики – самый долговечный и прогрессивный вид дымовой трубы и при строительстве нового дома или возможности построить трубу снаружи стены стоит выбрать именно его.

Материалы

Материал для изготовления современных дымоходов и дымоотводящих каналов для каминов выбирается с учетом требуемых свойств и эксплуатационных характеристик.

Керамика отличается сплошными достоинствами – теплоемкостью, устойчивостью к воздействию высоких температур, долговечностью, а имеет только один недостаток – самую высокую стоимость среди других материалов для дымоходов.

Устройство керамического дымохода

Нержавеющая сталь легкая, обладает устойчивостью к кислотам, легко монтируется.

«Сендвич»-трубы из стали-нержавейки с утеплителем хороши тем, что их можно использовать снаружи дома, они легко и просто монтируются, наличие утеплителя сводит образование конденсата к минимуму.

Схема дымохода сендвича

Кирпич. Его основными достоинствами являются теплоемкость и долговечность, а недостатком – большой вес, при монтаже нужно уделять особое внимание герметичности дымоотводящего канала для камина.

Вариант устройства кладки дымохода для камина из кирпича

Асбестоцементные трубы считают спорным материалом. Дело в том, что правилами проведения трубо-печных работ допускается применение для дымоходов асбестоцементных труб только в тех случаях, когда температура удаляемых дымовых газов составляет не более 300 градусов Цельсия, но специалисты не рекомендуют использовать такие трубы для дымоходов.

Не используются для изготовления каминных дымоходов такие материалы как дерево, оцинкованная жесть, силикатный и пустотелый кирпич, глина.

Изготовление дымохода своими руками

Многие владельцы частных домов изготавливают газоудаляющие устройства самостоятельно. Сделать их несложно, но этой работе должна предшествовать соответствующая подготовка. Неправильно рассчитанный самодельный дымоотвод не только будет иметь плохую тягу, но и может стать причиной отравления угарным газом. Часто возникают пожары из-за неправильно изготовленного устройства. Если нет уверенности в том, что расчеты будут выполнены верно, а конструкция изготовлена и установлена правильно, лучше обратиться к специалистам или купить конструкцию в магазине.

Выбор материала труб и расчет основных параметров

Самым распространенным материалом для изготовления дымоходов является нержавеющая сталь, однако в домашних условиях из листового материала сложно изготовить трубу, т.к. для этого нужна специальная сварка. Диаметр трубы должен обеспечивать стабильную тягу. Этого можно достичь, если площадь сечения дымохода будет не ниже сечения выходного патрубка источника тепла.

У котлов на твердом топливе устройство дымоудаления должно быть выше, чем у газового прибора. Для расчета высоты дымохода существуют специальные формулы, однако на практике они используются крайне редко. Тяга в отопительном приборе будет устойчивой, если оголовок дымового устройства будет возвышаться относительно горизонтального участка на 5-9 м.

Необходимые инструменты

Для изготовления дымохода потребуются:

• сварочный аппарат;
• набор слесарных инструментов;
• электродрель и болгарка;
• крепеж.

Для герметизации места выхода неизолированной трубы через кровлю используют герметики, рассчитанные на температуру выходящих газов. Выходы коаксиальных и утепленных дымоходов герметизируют монтажной пеной.

Изготовление труб

Для изготовления частей дымохода используется шаблон соответствующего диаметра. По нему сгибают металлические листы и сваривают сплошным продольным швом. Для удобства монтажа диаметр нижней части делают немного больше.

Утепление

В качестве утеплителя используют базальтовую вату или другой термостойкий материал. Толщина слоя должна быть не менее 5-10 см. Поверх него устанавливается окожушка.

Сборка дымохода

Конструкция собирается из отдельных модулей снизу вверх. Через каждые 1,5-2 м дымоход крепится кронштейнами к стене. Места стыков герметизируют, а на оголовок устанавливают искрогаситель.

Дымоходы из керамики для деревянных зданий

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.

дымоход из керамики

Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.

Буржуйка – общие сведения

Прежде чем рассмотреть, какая нужна для печки буржуйки труба, давайте познакомимся с самим аппаратом.

История печи

Родилась буржуйка в эпоху социальных встрясок – с наступлением XX века. В ту пору уголь и дрова были не всем по карману, поэтому поневоле некоторым хозяевам домов пришлось стать изобретателями. Так и родилась знаменитая буржуйка. В давние времена она была главной вещью в доме, поэтому располагали печь в центре избы, оснастив небольшой трубой, ведь для маленькой топки хватает скромного дымохода. Размеры отопительного аппарата тогда тоже были важны – чем меньше топка, тем меньше нужно дров для ее функционирования.

А как сделать трубу для буржуйки, следуя старинным технологиям? Тогда все было проще простого: днище служило частью топки, а верх выводился в форточку.

Подобное устройство отличалось не только экономией, а и эффективностью. Помещение нагревалось буквально за считанные минуты даже при растопке несколькими деревяшками. Много людей выжило благодаря буржуйкам в сложные времена Отечественной, а до этого и Гражданской войны. Лишь с приходом на просторы бывшего Союза относительно «сытых» времен 60-70-х годов агрегат стали заменять другими, более современными системами отопления. Так продолжалось вплоть до 90-х годов, пока нашу страну не поразила великая инфляция, заставившая многих «считать копейки». Чудо-печь получила вторую жизнь. Да и в наши времена кое-где можно встретить это простой агрегат выработки тепла – в гаражах, сторожках, на дачах, а то и в сельских домиках бедных семейств.

Основная часть – камера – выглядит так

Конструкция буржуйки

Современная чудо-печь зачастую представляет собой металлический цилиндр/квадрат, оборудованный дымоходом, тоже сделанным из металла. Иногда форма аппарата может быть круглой либо овальной – многое зависит от пожеланий мастера и используемого материала.

Сфера применения «девайса» широка, и ее можно охарактеризовать так: любое место, где установка стационарной системы отопления считается нерентабельной, нецелесообразной, невозможной.

Как делается печь и труба для буржуйки своими руками? Для начала запомните перечень составляющих для агрегата, ведь монтаж любого сооружения начинается с плана работ и закупки.

Итак, элементы конструкции:

• камера;
• ящик для сбора золы;
• решетка;
• дымоход.

Печь бывает содержащей каркас либо без него – только вам решать, какой вариант применим для помещения.

Высоту трубы можно регулировать

Монтаж трубы

Итак, как вывести трубу от буржуйки через стену или потолок? Какой материал выбрать? Из чего состоит дымоход? Идем по порядку.

По традиции буржуйка относится к переносным отопительным агрегатам, значит, в виде материала для возведения дымохода кирпич не подойдет. Остается асбестоцемент или металл. Последний вариант, утверждают эксперты, надежнее, легче – и по весу, и в монтаже.

Составляющие элементы выглядят так

Устройство дымохода

Если раньше, невзирая на то, какой диаметр трубы для буржуйки использовался, конструкцию выводили в окно (форточку), то теперь используют прогрессивные технологии.

Нынешний дымоход состоит от двух частей:

1. Выводящего фрагмента, сделанного из металла, который крепится к дымовому каналу и выходит за пределы строения.
2. Теплообменной части, располагающейся непосредственно в печи. Этот элемент – своего рода «страховка» от возможного возгорания. Теплообменный фрагмент дымохода представляет собой отсек, в который попадают отходы горения перед тем, как переместиться в выводящую конструкцию. Эта часть быстрее перегорает и выходит из строя, чем верхняя. Но вы легко ее замените, не демонтируя всю систему.

Это важно знать! Выводящая часть дымохода оборудуется заслонкой, чтобы была возможность перекрыть дымоход во внерабочее время печи. Проход через потолок необходимо заделать пожароустойчивым материалом

Проход через потолок необходимо заделать пожароустойчивым материалом

Сборочные работы

Итак, пошаговая инструкция монтажа трубы для буржуйки:

1. Прикрепите нижний элемент к патрубку печи.
2. Нарастите колено, чтобы конструкция уперлась в перекрытие.
3. Учитывая диаметр дымохода, проделайте отверстие в потолке. Минимальный диаметр прорези – 160 мм.
4. Вставьте в просвет проходной стакан.
5. Пропустите через сооруженный проход трубу.
6. Состыкуйте теплообменную часть с выводящим элементом.
7. Заделайте стыки между деталями при помощи герметика либо асбестового шнура.
8. Обеспечьте теплоизоляцию дымохода.
9. Прикрепите грибок, который убережет систему от попадания внутрь осадков и мусора.

Современный вариант агрегата – тепло и красиво

Правильно смонтированная труба для буржуйки – гарантия безопасного и продолжительного функционирования печи.

Как выбрать трубу и не ошибиться

На выбор трубы для дымохода, кроме желания хозяина, влияют объективные факторы. Если отопительную систему монтируют на этапе строительства дома, то выбор конструктивного решения дымоотвода ограничивается только требованием к оборудованию. Если это замена трубы в жилом доме, то оптимальным решением становится стальной дымоотвод.

На дымоотведении нельзя экономить. Отсюда:

• Правило первое: не стоит экономить на выборе материалов.

Обратите внимание! Эффективность и долговечность работы дымохода зависит не только от его материала, но и от соблюдения правил эксплуатации. Для печной трубы одинаково вредны большие и недостаточные (когда дымоход в холодное время долго не прогревается) нагрузки.

Перегрев трубы приводит к ее растрескиванию. Недогрев позволяет осаждаться на стенках большому количеству конденсата и вредных выбросов, что также ведет к разрушению конструкции, следовательно:

• Правило второе: труба должна соответствовать применяемому оборудованию.

Например, требования к жаростойкости стали (толщина, сплав) для сэндвич-трубы разнятся в зависимости от используемого топлива. ГОСТ 5632-61 перечисляет разрешенные марки стали для жаропрочного использования. При покупке сэндвича важно обращать внимание на марку стали. При устройстве кирпичной трубы стоит использовать огнеупорные материалы.

• Правило третье: Приобретайте необходимые элементы трубы согласно плану.

Например, при монтаже современного сэндвича обязательна установка шибера (печной заслонки), сборников для конденсата, ревизий для прочистки и удаления конденсатных смол.

• Правило четвертое, хотя его можно поставить и на первое место: лучше составить проект дымоотвода со специалистом, даже если установка планируется самостоятельная.

Профессиональный проект позволит устроить дымоход лучшим образом: и труба будет требуемой длины, выполненная из подходящих материалов, и конструкция устройства дымоотведения — правильная.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

Правила сборки сэндвич части дымохода:

• Сборка конструкции осуществляется снизу вверх.
• Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).
• На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
• Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.
• Для закрепления высокой конструкции использую натяжные тросы.

Общие правила монтажа перехода:

• Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
• Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.
• Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).
• Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Рекомендуем ознакомиться: Особенности монтажа и применения дымоходов, выполненных из металлической трубы своими руками

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Дымоходы для кирпичных каминов

Считается, что дымоходная система только тогда сделана качественно, когда в комнате, где находится очаг, отсутствует запах дыма, а дрова в топке загораются сразу. Если обустраивается труба для камина из кирпича в частном домовладении, обычно выстраивают дымоход, который объединяют в единую конструкцию с вентиляционным стояком. Для кладки используют красный полнотелый керамический кирпич.

Создание труб из этого материала имеет ряд особенностей. И дымоходный канал из кирпича, и вентиляционный блок должны опираться на основание. В качестве фундамента можно использовать плиту или несущую стену.

Расчет дымовой трубы для котельной

Работоспособность системы напрямую зависит от того, как было выполнено проектирование дымовых труб котельных, включающее в себя следующие действия:

• Анализ постройки;
• Аэродинамический расчет трубы и газового путепровода, расположенного в котельной;
• Подбор оптимальных размеров трубы, необходимых для ее функционирования;
• Расчет скорости движения газов в здании и сравнение полученных результатов с нормативами;
• Расчет естественной тяги в дымовой трубе;
• Проведение расчетов, определяющих прочность и стойкость конструкции;
• Расчет теплотехнических характеристик;
• Выбор типа и способа фиксации трубы;
• Отображение будущей конструкции на чертеже;
• Составление сметы.

Расчет аэродинамических характеристик дает возможность подобрать оптимальную высоту и диаметр трубы, необходимой для работы системы. Также на этапе проектирования нужно учитывать оборудование, которое будет использоваться в котельной – от этого зависит объем и характер движения газов, способных при неверном расчет разрушить созданную конструкцию.

В котельных нередко используются дымовые насосы и наддувы, обеспечивающие подачу кислорода в систему, и в этом случае высота труба не повлияет на уровень тяги. Совсем другое дело, если дымовая труба котельной будет работать на естественной тяге – высота и диаметр трубы будут оказывать непосредственное влияние на эффективность работы системы.

Впрочем, расчет тяги необходим в любом случае: котельное оборудование выбрасывает в атмосферу немало вредных веществ, поэтому перед тем, как выполнить монтаж дымовой трубы котельной, придется предъявить экологическое обоснование.

На основании полученных данных составляется техническое задание, согласно которому осуществляется подключение газопроводов к трубе и создается чертеж дымовой трубы котельной. В техзадании также отображается информация о фундаменте конструкции и ее заземлении. Для труб нестандартных размеров придется дополнительно разрабатывать индивидуальный паспорт.

Дымоход для котла. Делать или покупать?

Вопрос почти гамлетовский, однако нуждающийся в детальном рассмотрении. В статье на примере практического опыта описывается решение данной проблемы при устройстве котельной в своём доме.Как это не покажется парадоксальным, статья может быть полезна и тем, кто планирует и может позволить себе купить дымоход, и тем, кто замыслил делать дымоход своими руками.

Для первых статья будет полезна тем, что приводимая в ней информация позволит грамотно сформулировать заказ на изготовление дымохода, а при монтаже дымохода, хотя бы убедиться в отсутствии «ляпов» со стороны исполнителей.

Те же, кто планирует делать дымоход своими руками, найдут в статье полезную информацию в плане практического выполнения работ.

Чтобы не тратить время на теорию, которой в сети Интернет предостаточно, отмечу только главное. Влияние дымохода на безопасность таково, что правильность его работы будет проверена органами Пожарного надзора с выдачей письменного акта, без которого вас просто не подключат к газовым сетям.

Выбор конструктивного исполнения дымохода в доме

В зависимости от места установки котла и особенностей помещения, возможны два различных варианта установки дымохода: наружный приставной дымоход или внутренний дымоход. На рисунке ниже показана упрощённая схема устройства приставного наружного модульного дымохода.

Основные конструктивные элементы наружного приставного модульного дымохода:

• Переход (соединительный газоход) от котла к дымоходу (2)
• Несущий стеновой кронштейн (3) и ревизия, устраиваемая в нижней части дымохода
• Секции (сегменты) сборного модульного дымохода (4)

При устройстве дымохода внутри строения потребуются дополнительные работы, связанные с необходимостью устройства опоры (фундамента) для дымохода, защитного кожуха для дымохода (как правило, шахта, выложенная из кирпича), устройство разделок при проходе дымохода через чердачное перекрытие и кровлю.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 1 ниже:

Свойства наружного дымохода	Свойства внутреннего дымохода
Утепление обязательно	Необязательное или частичное утепление выше чердачного перекрытия
Безопасность эксплуатации	Риски возгорания или отравления угарным газом более высокие
Простое устройство, меньшая зависимость от конструктивных особенностей помещения	Большая зависимость от конструктивных особенностей помещения, больший объём работ
Хорошая ремонтопригодность	Сложный и трудоёмкий ремонт

Вывод: При возможности предпочтение следует отдать устройству наружного приставного дымохода.

Купить дымоход или сделать дымоход своими руками?

Если вы решили использовать приставной наружный дымоход, возможны два варианта: заказать модульный дымоход заводского изготовления и монтаж в специализированной организации, либо сделать дымоход своими руками.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 2 ниже:

Готовый (модульный) дымоход	Самодельный дымоход
Достоинства: эстетичный внешний вид, небольшой объём и время выполнения работ	Достоинства:незначительная стоимость
Недостатки:высокая стоимость, ограниченный срок эксплуатации	Недостатки:увеличение объёма работ

Примечание:Если техническая возможность существует, а финансовая составляющая не проблема, то самый простой вариант — заказать дымоход и его монтаж в специализированной организации.

Каковы же аргументы тех, кто делает дымоход своими руками?

• Во-первых, конечно цена. Чем дальше от мегаполисов, тем она выше.
• Во-вторых, возможности применения модульного дымохода в отдельных случаях сильно ограничены, и без проведения дополнительных работ невозможны. Но подробнее об этом позже.

Если вы приняли решение делать приставной дымоход самостоятельно, то при проработке конструкции и используемых материалов необходимо учесть следующее.

Выбор основных параметров, конструктивных решений и материалов для устройства приставного дымохода.

a) Площадь внутреннего сечения дымохода (по всей его длине) не должна быть меньше внутренней площади дымохода самого котла. Т. е. котёл должен быть в наличии до начала выполнения работ.
b) Оптимальной формой внутреннего сечения дымохода (с точки зрения отвода дымов) является круг. Большое значение также имеет гладкость внутренней поверхности дымохода.
c) При сжигании газа в результате горения выделяют химически агрессивные компоненты в виде паров и конденсата. Поэтому материал, для применения в дымоходе должен быть газоплотным и инертным к химическим воздействиям.
d) Температура отходящих газов для котлов небольшая, по крайней мере обычно она не превышает 150 С для российских котлов(а для импортных — и того меньше). Поэтому материал, используемый для дымохода, должен стабильно выдерживать температуру с некоторым запасом, к примеру около 250 — 300 С. Этого будет вполне достаточно для надёжной работы дымохода.

Таким образом, общие решения по устройству самодельного дымохода в доме следующие:

С точки зрения изложенных требований в качестве дымохода было решено использовать асбоцементную трубу.

Прим. В паспорте котла прописана возможность для использования в качестве дымоходной трубы трубы АСБ с Ду-150 мм. Согласно расчётам, площадь внутреннего сечения такой трубы немного меньше, чем у котла, но незначительное отклонение размера сечения, в пределах (± 5 ) %, можно компенсировать увеличением (уменьшением) общей высоты трубы.

Для соединительного газохода между котлом и дымоходом решил использовать самодельную конструкцию.

Монтаж трубы и утепления дымохода решил выполнить по аналогии с модульным дымоходом, т. е. выполнить облегчённый монтаж.

Устройство перехода для дымохода.

Основную трудность при самостоятельном изготовлении приставного дымохода представляет устройство перехода (соединительного газохода) от котла к самому дымоходу. Это связано с необходимостью выполнения сварочных и токарных работ. Поэтому рассмотрим этот вопрос подробнее. К устройству перехода между котлом и дымовой трубы предъявляются определённые требования, отмечу основные из них.

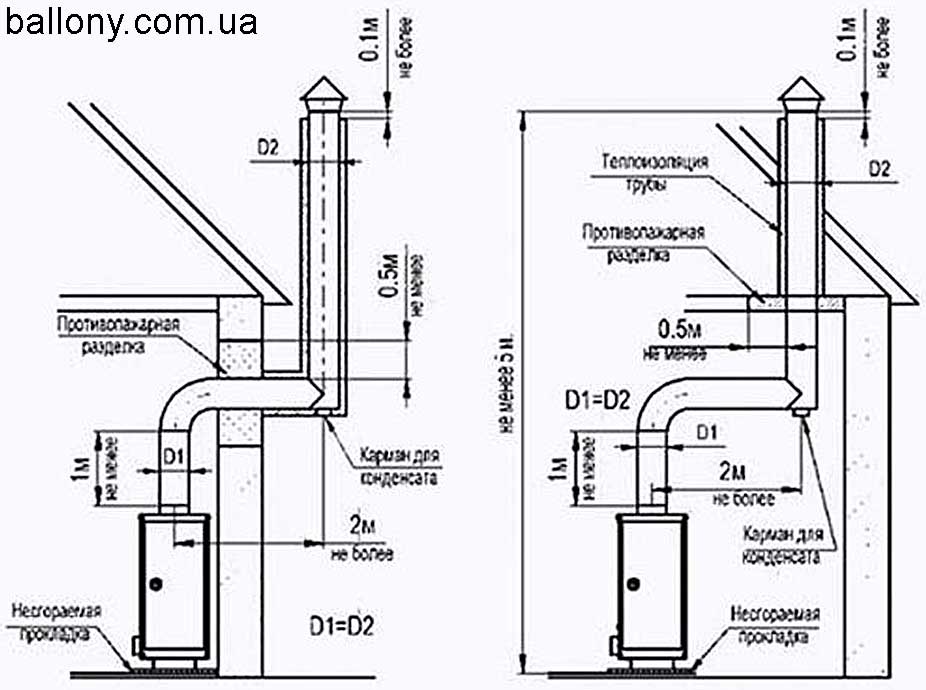

Длина горизонтального участка не должна превышать 2 м. (для дымохода с естественной тягой).

На горизонтальном участке необходимо предусмотреть устройство для его.

Наличие горизонтального участка необходимо компенсировать увеличением общей высоты дымовой трубы по сравнению с расчетной или рекомендованной.

Соединения между котлом, переходом и дымоходом должны быть герметичными и газонепроницаемыми.

Для изготовления дымохода использовался стальной лист толщиной 3 мм. При выборе материала исходите из того, что экономить на толщине материала не рационально, так как конструкцию перехода в стеновом проёме будет достаточно сложно заменить или отремонтировать. Поскольку выпуск дымохода котла имеет прямоугольную форму размером 202×96 мм, а сам дымоход круглый, нужно было продумать переход.

Ниже на фото показаны основные этапы работы.

Раскройка заготовок.

Конструкция самодельного перехода, представлена на фото ниже.

Прямоугольный горизонтальный участок канала (1) предназначен для непосредственного присоединения котла к конструкции. Здесь важно отметить следующее.

Переход должен достаточно свободно одеваться на дымоход котла, с зазором по периметру в (5-10) мм и на глубину минимум (4-5) см. Это необходимо для того, что бы при монтаже котла имелась возможность для маневра (немного развернуть, сдвинуть и т. д.). Зазор между стенками, впоследствии, легко устраняется при помощи скрутки из асбестового шнура (для получения нужной толщины) и специального печного герметика.

Прямоугольный наклонный канал (2) перехода, предназначен для прохода в стене. Длина канала зависит от толщины несущей стены, плюс напуск. Здесь важно отметить следующее .

• При напуске нужно учесть величину запаса для отделочных работ и необходимый запас (отступ от стены) для утепления самой дымовой трубы. В моём случае, при толщине несущей стены равной 55 см, длина наклонного канала составила около 90 см.
• Прямоугольный канал выполнен под углом, для лучшего отвода дымов в дымовую трубу. Суть — горизонтальные прямолинейные участки в дымоходе, при возможности, лучше исключить.

Чистка перехода легко осуществляется со стороны котла через шуровочную (верхнюю) дверцу.

Несущий элемент для установки дымоходной трубы (3).

Сделан из обрезка металлической трубы диаметром 219 мм, с обоих концов трубы приварены заглушки, в которых выточены отверстия по размеру трубы диаметром 159 мм.

Верхний стакан (3) сделан из трубы диаметром 159 мм.

Предназначен для непосредственной установки основания трубы АСБ, внутри трубы для этого выточен паз, по размерам трубы АСБ.

Нижний стакан также сделан из трубы 159, но большей высоты (4)

Предназначен для устройства ревизии. На фото ниже показано стрелками. Снизу к стакану крепится на двух болтах, через прокладку фланец, который обеспечивает герметичность дымохода в рабочем положении и возможность прочистки (слива конденсата) при обслуживании дымохода.

Что нужно учесть при выполнении строительных работ.

На фото ниже показаны основные моменты этапы строительных работ. На фото слева видно, что при устройстве фундамента для котельной была предусмотрена площадка для будущего дымохода, с учётом планируемого места установки котла в помещении котельной.

На фото справа видно, что при кладке стен был оставлен проём в стене для монтажа перехода в конструкции стены. На фото справа показана «примерочная» установка дымохода при кладке стены.

Необходимо отметить: если стена выполнена из негорючего материала, как на фото, то проблем при монтаже не возникнет. Если же материал стены горючий, необходимо предусмотреть разделку из негорючего материала в стене, иначе пожарники не допустят дымоход к эксплуатации. Несмотря на заявленные характеристики модульных дымоходов, при прокладке их через строительные конструкции, разделка из негорючих материалов для них также обязательна.

Как отмечалось ранее, переход устанавливался в стеновой проём во время выполнения строительных работ. Пространство в стеновом проёме между переходом и кирпичной кладкой можно заделать керамзитобетонной стяжкой. По мере кладки стен необходимо заложить в кирпичную стену металлическую арматуру для последующего крепления трубы хомутами к стене.

Высота дымовой трубы должна быть не менее 5 метров. Данный параметр зависит от многих факторов: места нахождения трубы по отношению к коньку крыши дома, особенностей строения, наличия других препятствий. Для удобства на рисунке ниже показаны основные размеры и соотношения, которые необходимо выдержать при устройстве дымохода в своём доме.

В нашем случае, учитывая, что внутреннее сечение трубы АСБ меньше сечения дымохода котла, наличие наклонного участка дымохода, а также взаимного расположения трубы и конька дома высота дымохода составила 7 метров. Т. е. потребовалось купить две трубы АСБ с Ду=150 мм и длиной 4 м. Кроме того, для надёжной фиксации трубы в верхней части строения пришлось сделать дополнительную кирпичную конструкцию.

Общий вид дымохода показан на фото ниже.

На фото справа показана нижняя часть конструкции дымохода, которая защищает теплоизоляцию самодельного перехода дымохода. Конструкция обеспечивает беспрепятственную ревизию дымохода за счет того, что плоский шифер крепится только одним болтом М10 в верхней части, в нижней части просто вставлен за уголок, заложенный в конструкцию при кладке.

Утепление дымохода.

Следующий важный момент, на который необходимо обратить внимание, — утепление конструкции дымохода. Сделать это нужно в обязательном порядке, иначе ухудшается тяга за счёт быстрого остывания отходящих дымов. Также снижается срок эксплуатации дымохода, за счёт образования конденсата и его воздействия на конструкции дымохода. К тому же требуется более частое обслуживание дымохода (слив того же конденсата) и т. д.

Утеплять дымоход необходимо так же тщательно, как и строительные конструкции. С учетом особенностей образования конденсата, утепление дымохода необходимо делать на высоту не менее 6 м (по строительной высоте). На фото ниже показаны основные этапы утепления дымохода. Теплоизоляцию необходимо защитить от внешних неблагоприятных воздействий.

Важным практическим критерием качества теплоизоляции дымохода является отсутствие конденсата в процессе эксплуатации.

Некоторые выводы и заключения

Про непростой выбор трубы для дымохода.

В Интернете муссируется информация о непригодности труб АСБ для устройства дымохода и безупречном качестве современных модульных дымоходах (из нержавейки, стекла, керамики и т. д.). Поэтому хочу обратить внимание читателей на следующее. Труба АСБ по своим параметрам, с учетом всех факторов при её использования в качестве дымохода для котлов, работающих на газу, ничем не хуже, а по некоторым параметрам даже превосходит современные аналоги.

Действительно опасно применять трубу АСБ в случае, если котёл работает на твёрдом (уголь, дрова) топливе.

Температура отходящих дымов может достигать 250-400 градусов, а в случае возгорания сажи, которая образуется при сжигании твёрдого топлива, труба АСБ выйдет из строя. Но поскольку при сгорании сажи температура достигает более 1000 С, то и большинство модульных дымоходов тоже придут в негодность.

Главное же достоинство модульных дымоходов — технологичность, точность размеров при их изготовлении и возможность изготовления различных сложных деталей переходов, тройников, колен, определённая универсальность и т. д. удобна в первую очередь поставщикам и монтажным организациям.

Она позволяет в короткие сроки (день-два) силами небольшой бригады (3-4 чел.) средней квалификации без привлечения дорогостоящего оборудования смонтировать дымоход на объекте и заработать в результате очень неплохие деньги. Вот это и есть главное достоинство модульных дымоходов.

«Страшилки» про конденсат.

Это ещё одно обоснование, почему модульные дымоходы лучше.

• Да, если речь идет об устройстве дымохода для котельной мощностью примерно от 100-150 и выше киловатт.
• Действительно, там такая проблема возможна. Но если учитывать, что в большинстве частных строений мощность отопительных котлов не превышает(30-50) кВт, а порой и того меньше, и утепление дымохода сделано качественно, то проблемы с конденсатом практически вообще не возникает.
• Важный момент с точки зрения образования конденсата — режим работы котла. В импортных котлах (в отличие от котлов российского производства) используется обычно «старт-стопный» режим работы (экономичный режим с точки зрения потребления газа). Поэтому при отключении котла охлаждение дымовой трубы модульного дымохода, изготовленного, к примеру, из нержавейки будет происходить более интенсивно чем, к примеру, из трубы АСБ. Логично предположить, что вероятность образования конденсата для модульного дымохода даже выше, чем при использовании утеплённой трубы АСБ (с учетом её свойств и параметров). Пример из личного опыта: Котёл российского производства, большую часть времени (процентов 50-60) он работает на запальном фитиле (мощность фитиля составляет около 2,5 кВт). Этого хватает для поддержания температуры в доме (за исключением сильных морозов), и поддержания постоянной температуры в дымовой трубе. Конденсата ни разу не было. Общий расход газа, с учетом котла (16 кВт), газовой колонки (19 кВт) и газовой 4-комфорочной плиты составляет около 2100 куб. м за семь месяцев отопительного периода (с 1 октября по 1 мая). Площадь жилого строения около 100 м 2 (8,5×12,5) м. Регион проживания — средняя полоса России.

Дымоход в многоквартирных домах

 Наличие собственного котла отопления в квартире — это неоспоримое преимущество для тех, кто живет в многоэтажных домах. Такое оборудование позволяет создавать индивидуальные условия для комфортного проживания людей вне зависимости от централизованных городских систем. К тому же подобное устройство систем отопления и водоснабжения является экономически выгодным, так как в данном случае отпадает необходимость строительства теплотрасс.

Дымоход в доме необходим для удаления продуктов горения при помощи эффекта тяги. В многоквартирных жилых домах применяются специальные коллективные дымоходы, проектирование и установка которых требуют профессионального подхода и производятся организациями, которые имеют разрешение на выполнение подобных работ.

Если в доме дымоход не был изначально заложен в проект при строительстве, то за монтажом автономных систем следует обращаться к проверенным компаниям.

Требования к коллективным дымоходам

В квартирах должны устанавливаться исключительно котлы с закрытыми камерами сгорания.

Трубы дымохода должны быть строго вертикальными, без сужений и изготовленными из прочных материалов, устойчивых к коррозионным и механическим воздействиям. Труба и вентиляционный канал должны находиться во внутренней стене здания для того, чтобы избежать уменьшения тяги и повысить экономию на изоляции и утеплении конструкций.

Если поместить стояк можно только в наружной стене, то нужно увеличить кладку стены при помощи пилястр. Расстояние от дымохода до поверхности стены при этом должно рассчитываться с учетом температурных перепадов на улице в разные сезоны года.

Труба не должна прокладываться через жилое помещение, также ее нельзя подводить к вентканалу. В коаксиальном дымоходе сочетаются функции удаления продуктов горения и вентиляции.

Источниками тепла являются индивидуальные теплогенераторы. Можно установить не более восьми на весь дымоход, по одному на этаж.

Различают две схемы монтажа:

• С выводом в шахту. Одна труба помещается в канал отведения дыма, а другая — в канал для поступления свежего воздуха для поддержания горения.
• С выводом на улицу. Это — простая схема устройства, имеющая недостатки только для климата с сильными морозами, так как может замерзнуть металлическая часть конструкции, и произойдет блокировка котла.

Компания VIVATEX предлагает коллективные дымоходы «VIVATEX-Трио» из нержавеющей стали. Специалисты помогут подобрать оптимальную конструкцию и рассчитают ее стоимость.

устройство и разновидности — Реальное время

Секреты системы «труба в трубе». Часть I

Мы уже описывали основные виды дымоходов по типу материала, из которого они сделаны. Там не было случая поговорить об особенностях коаксиальных стальных дымоходов, а ведь они сегодня очень популярны на рынке индивидуального домостроения. Что это за конструкции, чем отличаются от остальных «коллег», какие у них бывают разновидности — в очередном материале проекта «Дом в фокусе».

«Труба в трубе»

Один из популярных современных типов дымохода — коаксиальный. Многие специалисты считают его оптимальным выбором. Почему? Давайте разбираться.

В переводе с латыни «коаксиальность» означает «соосность». То есть коаксиальный дымоход состоит из двух труб, расположенных по одной оси, а значит, вставленных друг в друга. Таким образом, это двухконтурная конструкция из труб разного диаметра. Дым удаляется через внутреннюю трубу. А по внешней с улицы в систему отопления поступает кислород. Таким образом, внутри коаксиального дымохода происходит разделение отводимых газов и приточного воздуха.

Два самых распространенных размера для бытовых теплогенераторов (диаметр внутренней трубы в мм х диаметр наружной трубы в мм) — 60х100 и 80х125.

Расстояние между стенками труб строго одинаково по всей протяженности конструкции, включая изгибы и колена. Чтобы этого достичь, между трубами ставятся специальные перемычки. Длина конструкции обычно не более двух метров. И, вопреки нашему представлению о дымоходе, такие трубы монтируются обычно горизонтально (правда, и вертикальные варианты тоже можно увидеть).

Такой дымоход (его еще называют «труба в трубе») состоит из нескольких модулей, а значит, можно собрать системы сколь угодно сложной конфигурации. Все модули стандартизированные (а значит, легки в монтаже). И, что особенно ценно, такую систему вполне возможно смонтировать в уже построенном доме.

Фото megakotel.ru

Что входит в стандартный комплект коаксиального дымохода?

В зависимости от того, какая конфигурация системы дымоудаления вас интересует, комплект коаксиального дымохода будет состоять из разных частей. Но есть примерный набор, который понадобится обязательно. Вот какие модули в него входят.

• Прямые трубы длиной до двух метров.
• Тройник. Он понадобится, если в системе будут использоваться два котла (а иногда и больше).
• Соединительные элементы — муфты и отводы для труб на 90 и на 45 градусов.
• Устройство для сброса конденсата. Оно монтируется для каждого участка коаксиального дымохода, который будет ориентирован вертикально. Эта конструкция оборудуется водяным затвором, чтобы давление газовоздушной смеси в дымоходе не снижалось.
• Вставки с ревизионными отверстиями (они встраиваются в систему, чтобы осматривать ее и очищать).
• Выходные и входные насадки, которые ставятся на концы дымохода: через них выводятся отводимые газы и забирается воздух с улицы. На них обязательно ставятся оголовки, чтобы внутрь не попадал мусор, не залетали птицы, не заливался дождь, в конце концов. Выходная насадка монтируется на отдалении от места забора воздуха, чтобы он не смешивался с отработанными газами.
• Переходник для подсоединения дымохода к котлу.
• Крепежная арматура (кронштейны, хомуты, фланцы).
• Уплотнения (они понадобятся в тех местах, где труба проходит через стену или потолок).
• Декоративные накладки, чтобы закрыть места, в которых дымоход входит в стену.

Фото m-strana.ru

Из чего делают трубы?

И трубы, и остальные детали коаксиального дымохода в подавляющем большинстве случаев делают из металла. Чаще всего это сталь, которая может быть трех видов: нержавеющая, кислотостойкая и оцинкованная. Она хорошо противостоит воздействию высоких температур, у нее высокая прочность, кроме того, она легкая.

Изредка применяются алюминиевые сплавы.

В последние годы на рынке появляется еще модель из термостойкого пластика, но пока она в ранге экзотики: старому доброму металлу доверяют больше.

Какие бывают виды коаксиальных дымоходов?

По разным критериям дымоходы типа «труба в трубе» делятся на несколько разновидностей.

По месту расположения они могут быть наружные и внутренние. Наружные выводятся на фасад дома, там и закрепляются. Такие конструкции могут не лучшим образом повлиять на внешний вид дома, зато их просто обслуживать и монтировать: не нужно думать, как замаскировать их внутри дома.

Внутренние системы монтируют в специально обустроенных для этого шахтах (в роли такой шахты, например, может выступать традиционный дымоход). Сложность организации внутренней системы коаксиального дымохода в том, чтобы обеспечить противопожарную безопасность. А еще их непросто обслуживать.

По наличию утепления дымоход может быть утепленным и неутепленным. В нашем климате лучше выбирать первый, потому что в Татарстане довольно долгая зима. В сильные морозы канал, по которому в систему подается воздух, может промерзать, и тогда кислорода в камеру сгорания поступает меньше. А это приводит к тому, что отопительный прибор (будь то топка или газовый котел) начинает работать хуже.

Утепленный коаксиальный дымоход — это уже не две, а три трубы. Пространство между двумя крайними из них забивается утеплителем. Это позволяет воздушному каналу не обледенеть и не промерзнуть.

По ориентации расположения коаксиальный дымоход может быть с горизонтальным выводом и с вертикальным. Правда, сейчас такого строгого деления уже почти не встретишь — большинство подобных дымоходов представляют собой смешанные конструкции, где есть и вертикально, и горизонтально ориентированные участки. Это зависит от геометрии конструкции и расположения отопительного прибора.

Фото santehnikportal.ru

Преимущества «трубы в трубе»

В пользу коаксиального дымохода говорит целый ряд факторов. Приведем тут лишь самые значимые.

1. Кислород для горения топлива подается с улицы, благодаря двум разным трубам он не смешивается с отводимыми газами. В классическом же варианте (например, с кирпичным дымоходом, отходящим от очага) кислород забирается прямо из комнаты. Результат — духота.
2. Коаксиальный дымоход снижает теплопотери: наружная труба, по которой поступает воздух с улицы, нагревается от внутрунней, а значит, и свежий воздух успевает стать теплым. Результат — значительно снижаются теплопотери отопительной магистрали.
3. Высокий КПД системы. Благодаря постоянному притоку свежего кислорода топливо полностью сгорает. А в случае с газовым котлом это еще и реверанс в сторону экологических активистов: полностью сгоревший газ — гарантия того, что его остатки не улетучатся в окружающую среду.
4. Комфортная атмосфера в доме: дым, угарный газ и прочие «прелести» не будут поступать в помещение. Все процессы происходят в закрытой камере, ведь теперь не нужно держать топку открытой, чтобы туда поступал воздух из комнаты.
5. Компактность: диаметр труб невелик, а значит, помещение не загромождается.
6. Легкий монтаж и большой ассортимент взаимозаменяемых элементов.

Людмила Губаева

Недвижимость Татарстан

Устройство сэндвич — дымохода

Cэндвич – дымоходы – один из наиболее популярных видов дымоходов у владельцев коттеджей, дач. Устройство сэндвич дымохода идеально для обогрева и сбережения тепла. Оно представляет собой конструкцию из двух металлических труб и теплоизоляционного материала. В качестве утеплителя между двумя контурами чаще всего используется базальтовая вата или другие изоляционные продукты на её основе. Но иногда альтернативой базальтовой вате может выступать и стекловолокно. Кроме двух контуров металла и теплоизоляции устройство дымохода в виде сэндвич трубы включает в себя зонт, конденсатосборник, проходной стакан, а также крепёжные элементы (тройники, хомуты, кронштейны). Названию такой дымоход обязан классическому сэндвичу  —  блюду из двух частей хлеба или двух булок. Только, если между последними располагается мясо, между стальными контурами укладывается теплоизоляция.

Почему стоит купить сэндвич трубу для дымохода

• Устройство дымохода сэндвич трубы не требует создания фундамента. Силы и время на монтаж дымохода поэтому существенно экономятся.
• Без препятствий систему можно монтировать как снаружи, так и внутри дома (при этом канал может проходит как в жилом, так и чердачном помещении).
• Система не занимает много места, она легка и компактна. Поэтому сэндвич-дымоходы активно устанавливают в зданиях, где площадь максимально ограничена.
• Устройство отлично совместимо с различными моделями печей, каминов, нагревательных котлов.
• Особенности устройства дымохода гарантируют низкую степень оседание сажи на станках дымохода.

Цена нержавеющего дымохода сэндвич – главное препятствие при покупке

Цена выше дымохода с сэндвич-трубой выше, чем цена классического дымохода из кирпича. И это один из главных барьеров, из-за которого не все решаются установить именно сэндвич-систему из стали.

Но, если смотреть не только на цену самого устройства, но и на другие нюансы, оказывается, что приобретение дымохода из стали с утеплителем – не такая и дорогостоящая покупка:

• При устройстве кирпичного дымохода придётся дополнительно позаботиться о материалах (и рабочих) для изготовления фундамента.
• Впоследствии (при установке кирпичного дымохода) много сил будет затрачено на его прочистку.
• Из-за существенной разницы в сроке эксплуатации дымоходов, при устройстве кирпичного дымохода новые траты назреют гораздо раньше, нежели в ситуации, когда вы выбираете дымоход-сэндвич из нержавеющей стали.

Главное, чтобы не разочароваться в системе, при покупке важно обратить внимание на следующие детали:

• Качество стали (несертифицированная сталь сомнительного качества может прогореть за 5 лет).
• Соответствие системы типу котла (да, сэндвич-дымоходы подходят для широкого спектра отопительного оборудования, но важно обязательно позаботиться о совместимости конкретных моделей).
• Соединительные элементы (производители, которые хотят удешевить продукцию, комплектуют дымоход крепежом из материалов отличных от самой системы, и в итоге дымоход выходит из строя).

Отдавайте предпочтение системам со стенками из нержавеющей стали и особенности конструкции препятствуют образованию в дымоходе конденсата. Благодаря этому упрощается уход за системой и срок её эксплуатации.

Монтаж сэндвич-дымохода

При монтаже устройства сэндвич трубы важно соблюдать ряд правил.

1. Сборка дымохода осуществляется в строгом соответствии с данными в паспорте.
2. Дымоход устанавливайте на расстоянии не ниже полутора метров от конька.
3. Для систем высотой менее 5 метров, установите дымосос, который поможет откачать дым.
4. Расстояние от трубы до стен с пожаро-небезопасными материалами должно составлять не менее 1 м.

Наличие хорошего сэндвич-дымохода из нержавеющей стали и его грамотный монтаж –эффективное решение проблемы обогрева помещения, забота о пожарной безопасности и энергоэффективности.

Anderson’s Chimney & Masonry Services

Дымоход
Один или несколько проходов, вертикальных или почти вертикальных, для отвода дымовых газов от прибора во внешнюю атмосферу.

Крышка дымохода
Защитное покрытие или кожух для верхней части дымохода, предназначенный для предотвращения проникновения дождя, снега, животных и т. д.

Очистка дымохода
(также известная как чистка) Процесс удаления сажи, креозота и мусора из дымохода.Это следует делать регулярно, чтобы дымоход работал максимально эффективно и безопасно.

Соединитель дымохода
Трубка, соединяющая топливный прибор с дымоходом.

Вкладыш дымохода
Внутренняя часть дымохода, содержащая продукты сгорания. Она может быть сделана из глиняной плитки или из металла. Чтобы дымоходы были исправны, они должны оставаться в целости, без перфораций, трещин или повреждений любого рода, которые могут позволить продуктам сгорания проникнуть в жилые помещения дома или теплу от продуктов сгорания создать опасность для горючих материалов. материалы рядом с дымоходом, такие как каркас, стены, потолки, изоляция или полы.

Перемычка
Элементы каменной кладки, выступающие или выступающие вверх и наружу от поверхности стены или дымохода в рядах для формирования опоры или уступа для балки, стропила или другого элемента.

Креозот
Отложения в дымоходах и дымоходах, образующиеся в виде конденсированного древесного дыма.

Сверчок
(также называемый седлом) Конек, который проходит от задней части дымохода до ската крыши с целью отвода воды от места соединения дымохода с крышей.

Коронка
Небольшой наклон или скошенный край на верхней поверхности дымохода, предназначенный для отвода воды от дымохода.

CSIA
(Американский институт безопасности дымоходов) CSIA является некоммерческим, освобожденным от налогов учебным заведением, занимающимся безопасностью дымоходов и вентиляционных систем.

Заслонка
Клапан, обычно представляющий собой подвижную или выдвижную пластину, для регулирования потока воздуха или дыма.

Заслонка (верхнее крепление)
Расположена в верхней части дымохода. Работает путем закрытия верхней части дымохода, когда он не используется, чтобы холодный воздух не попадал в дом и чтобы теплый / холодный воздух не попадал в открытый дымоход. Кабель проходит сбоку дымохода и крепится к боковой стенке топки. Трос управления открытием и закрытием заслонки

Прямое соединение
Соединитель топки или подовой печи с первой плитой дымохода в камине.

Прямая вентиляция
Труба с двойными стенками, в которой отработанный воздух удаляется через вкладыш, а воздух для горения подается в прибор между внутренним вкладышем и внешней стенкой.

Тяга
Поднимающийся газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в прибор, а выхлопные газы выбрасывает наружу через дымоход.

Очистка вентиляционных отверстий сушилки
Ворс, образующийся при сушке одежды, попадает в вентиляционную систему сушильной машины. Ворс, удаляемый вручную из ловушки для ворса сушильной машины, представляет собой очень небольшую часть ворса, который скапливается в системе вентиляции. Накопление ворса приводит к тому, что сушилке требуется больше времени для сушки стандартной загрузки одежды, что создает опасность возгорания.

Топка
Камера камина или печи, в которой фактически горит огонь.

Огнеупорный кирпич
Кирпич, состоящий из глины и кремнезема и предназначенный для выдерживания высоких температур, например, в топке.

Каминные топки
Приборы для обогрева дровами, углем, пеллетами или газом, которые устанавливаются внутри существующего камина.

Обшивка
Листовой металл или другие материалы, используемые для гидроизоляции желобов или углов между дымоходом и крышей.

Дымоход
Проход в дымоходе для отвода дымовых газов в атмосферу.

Вкладыш дымохода
Специальный вкладыш, требуемый нормами и стандартами для покрытия внутренней поверхности дымохода.Вкладыш служит буфером между дымовыми газами и стенками дымохода и предназначен для удержания продуктов сгорания.

Газовая вставка
Газовый прибор, работающий на пропане или природном газе; вставка входит в существующий камин и создает мощный источник тепла. Дымоход (вытяжка) проходит через существующую дымовую трубу и выходит наружу.

Газовые камины
Камины, которые либо были переделаны с дров на газ, либо были сконструированы для работы на газе.Чаще всего их основной целью является атмосфера, а не тепло.

Как потушить пожар в дымоходе

Есть ли у вашей пожарной команды образование и подготовка по тушению пожаров в дымоходах?

Поздней осенью, когда листья переворачиваются, в воздухе появляется свежая прохлада, а запах горелой пыли из только что топившихся печей поднимается в дымоходах. Лучше начните тренироваться сейчас, пока не загорелась первая труба.

Размер дымохода

Ланкастер, штат Массачусетс, пожарный тушит дымоход. (Фото/Скотт Лапрад)

Возгорание в дымоходе может привести к взрыву и, как правило, достаточно шумно и драматично, чтобы его заметили соседи или прохожие.Жертвы их сравнивают звук пожара с низким рокотом, как у товарного поезда или низколетящего самолета.

Известно, что пламя вырывается из верхней части дымохода в сопровождении густого дыма. Первым признаком пожара в дымоходе обычно является шум — ревущий звук, который становится громче по мере того, как огонь усиливается, достигая температуры до 2000 градусов по Фаренгейту.

Объем огня, дыма и тепла от этого типа пожара может вытеснить горячие газы из существующих трещин в растворе дымохода или вызвать выход из строя внутренних соединений.Если смотреть снаружи, большой объем дыма, искр и огня может простираться на несколько футов над дымоходом.

Накопление креозота делает возможным возгорание дымохода

Однако не все дымовые трубы видны снаружи. Некоторые из них представляют собой медленно горящие пожары, в которых не хватает воздуха или топлива, характерных для больших, привлекающих внимание видимых пожаров.

Но даже они имеют высокие температуры, которые могут нанести такой же ущерб конструкции дымохода и близлежащим горючим частям дома, как и более динамичные пожары. В общих чертах, камины и дровяные печи предназначены для безопасного и контролируемого разведения огня, а дымоход обеспечивает удаление побочных продуктов сгорания.

Эти вещества выходят из камина и дровяной печи и постепенно поднимаются вверх в относительно более холодный дымоход, где происходит конденсация. Но когда продукты остывают, они могут сливаться в липкое вещество – креозот , которое прилипает к внутренней облицовке стенок дымохода.

Креозот имеет черный или коричневый цвет, твердую или хлопьевидную консистенцию. Он может быть смолистым, липким и липким или блестящим и затвердевшим. Часто все формы встречаются в одной системе дымохода.

Несмотря на физическое присутствие креозота, он легко воспламеняется. При достаточном накоплении объема креозота можно разжечь дымоход. Хотя любое количество креозота может гореть, профессиональные трубочисты обеспокоены, когда креозот накапливается в количествах, достаточных для поддержания длительного, горячего и разрушительного огня в дымоходе.

Все дымоходы изготавливаются практически одинаково. Побочные продукты сгорания выходят вверх за счет конвекции через дымоход. Это обычно известно как тяга огня.

Существует несколько факторов, которые могут привести к накоплению креозота, о которых должны знать жители ваших населенных пунктов, в том числе неподдержание надлежащей температуры в дымоходе, сжигание не полностью высушенной древесины и несоблюдение правил очистки дымохода на постоянная основа.

Размер огня, стиль конструкции камина и дымохода, а также его возраст увеличат возможное распространение огня.

Тактика пожаротушения дымохода для пожарных

Как и при любом пожаре, главной задачей должна быть безопасность жизни. К счастью, большинство пожаров в дымоходах позволяют жильцам покинуть помещение своим ходом.Это значительно снижает влияние завершения полной очистки на первичном этапе. Убедитесь, что люди полностью эвакуированы. А поскольку все пожары непредсказуемы, пожарные должны носить полный комплект средств индивидуальной защиты, включая дыхательный аппарат.

Пожары в дымоходах следует устранять в качестве комплексной меры реагирования до тех пор, пока не будут оценены последствия размера, местоположения и доступа. Выполните хороший размер, чтобы убедиться, что точное местоположение и размер очага пожара подтверждены.

Вы не всегда будете видеть огонь из дымохода по прибытии. Отключайте другое реагирующее устройство только после того, как вы хорошо оцените дымоход и окружающие области.

Протяните линию предварительного соединения к передней части конструкции на случай, если пожар окажется сильнее, чем предполагалось изначально. Установите командование, отслеживайте свой персонал и назначьте офицера безопасности, когда это возможно.Цели стратегии для пожара в дымоходе состоят из:

• Тушение пожара
• Ограничение распространения пожара
• Вентиляция по необходимости
• Капитальный ремонт для предотвращения повторного возгорания
• Спасение

Проверьте показания угарного газа в доме с помощью детектора угарного газа. И помните, что по мере того, как огонь горит, он может привести к выходу из строя внутренних опорных конструкций, позволяющих удлинять дымоход в стены, потолки, чердаки и другие скрытые элементы конструкции.

Как только определение наличия угарного газа будет проведено, отправьте разведывательную группу прямо на чердак и убедитесь, что огонь не распространился на это помещение или клобук. Осмотрите саму топку и как можно большую часть дымохода внутри дома. В это время значительно помогают тепловизионные камеры.

Если огонь локализуется в системе дымохода, перейдите к методам тушения пожара, характерным для дымохода.

• Используйте подходящие лестницы, когда требуется доступ на крышу.
• Получите доступ к области дымохода и снимите крышку дымохода, сетки от птиц или искрогасители.
• Визуально осмотрите дымоход с помощью зеркала, чтобы определить степень возгорания.
• Помните о статической нагрузке, которую вы добавляете к конструкции крыши, особенно если в последнее время на опору крыши было нанесено значительное количество снега.

В хорошую погоду пожары в дымоходах случаются редко, поэтому будьте осторожны в условиях снега или ледяного дождя.

Методы пожаротушения дымохода

Существует несколько различных методов тушения пожара в дымоходе, но все они требуют сухого химического огнетушащего вещества ABC. Независимо от используемого способа пожаротушения, вы значительно повысите свою способность действовать рядом с ним, если огонь в топке будет потушен.

Выгрузите дрова из топки, поместите их в металлическое ведро и выгрузите за пределами дома. Продолжайте делать это до тех пор, пока из топки не будут удалены все дрова и горячая зола. Выгрузите ведро за пределами дома и смочите его шлангом, канистрой с водой под давлением или предварительно подготовленной линией атаки.

Убедитесь, что дрова и горячий пепел больше не горят — вы ведь не хотите, чтобы дрова или дом загорелись после того, как вы уйдете. После того, как огонь в топке потушен (как правило, с помощью огнетушителя с водой под давлением), закройте тягу, чтобы уменьшить количество воздуха, питающего огонь в дымоходе.

Что касается способов пожаротушения дымохода, то их три.

1. Бомба сверху
2. Атака снизу
3. Взорвать его

1.Бомба сверху

Используйте сухой химический порошок в герметичных пластиковых пакетах. Это можно сбросить с верхней части дымохода через верхнюю часть дымохода, которую вы уже открыли. В зависимости от размера дымохода, вы можете бросить в него несколько мешков. Когда мешки падают, их вес будет тянуть их вниз к ограничителю тяги.

Затем мешки расплавятся, и их сухой порошок попадет в дымоход. Как только порошок высвобождается, он достаточно легкий, чтобы его можно было поднять вверх, и должно произойти успешное тушение.

2. Атака снизу

Этот метод требует кратковременного открытия заслонки тяги, что может временно увеличить размер пожара. Совместите открытие ограничителя тяги с вводом сопла сухого химического огнетушителя за ограничителем тяги и выбросом в дымоход в направлении вверх.

Тепло от огня поднимет огнетушащее вещество вверх, чтобы помочь потушить огонь. Известно, что этот метод вызывает небольшой беспорядок в доме из-за перемещения побочного огнетушащего порошка, поэтому подумайте о том, чтобы накрыть спасательный брезент, прежде чем начать. Кроме того, для двухэтажного строения могут потребоваться оба метода из-за длины дымохода.

3.Взорви его

Мой любимый метод. Это требует некоторой подготовки перед звонком, но оно того стоит. Отрежьте кусок фанеры размером примерно 4 x 4 фута и установите две ручки на одной стороне примерно в футе с двух параллельных сторон посередине.

Для правильной работы этого метода требуется напорный вентилятор. Перед использованием PPV убедитесь, что ваша команда определила местонахождение очага возгорания и не беспокоится о возгорании за пределами дымохода или топки.Убедитесь, что все остальные отверстия в конструкции закрыты, за исключением того отверстия, которое будет использовать PPV.

Поместите фанеру перед топкой и согласуйте запуск вентилятора ППВ. После запуска вентилятора PPV сдвиньте фанеру, чтобы оставить небольшое отверстие (шириной около 1 фута) с одной или другой стороны. Выпустите огнетушитель в отверстие и дайте вентилятору PPV вытолкнуть огнетушащее вещество в зону дымохода.

Держите фанеру открытой около минуты, закройте тягу, остановите и повторно оцените огонь с помощью тепловизионной камеры. Во всех случаях подтвердите, что пожар был потушен с помощью визуальной, инфракрасной или тепловизионной камеры.

В некоторых отделах используется цепь дымохода , спускаемая с верхней части дымохода. Это приспособление используется для сбивания креозота со стенок дымохода на дно топки.Это требует работы персонала с крыши и увеличивает риск, связанный с завершением сценария.

Рассмотрите возможность работы с платформы, чтобы повысить свой профиль безопасности, если вам необходимо выполнить этот маневр. Наш отдел не имеет этого оборудования и вместо этого подтверждает тушение пожара и отсутствие распространения пожара, а затем советует домовладельцам обратиться в компанию по чистке дымоходов, чтобы очистить их камин/дымоход и проверить его, прежде чем устроить новый пожар в доме. их место для костра.

Большинство пожаров в дымоходах можно успешно потушить с помощью одного или нескольких из этих методов. Однако есть и другие методы. Насадки для дымоходов, выпускаемые серийно, обеспечивают малый объем воды. Это также приводит к образованию водяной лужи, насыщенной золой и креозотом, на дне топки и, как правило, на полу перед ней.

Обслуживание клиентов и уборка

Ручные трубы следует использовать только в крайнем случае, поскольку они могут необратимо повредить существующую кладку или металлическую облицовку дымохода.Максимально улучшите свои навыки обслуживания клиентов, используя напольные направляющие и огнестойкие спасательные покрытия возле камина во время разборки и капитального ремонта. Тщательная уборка может принести вашему отделу ценную похвалу от домовладельцев

Многие пожарные команды регулярно запускают огонь в дымоходах, когда становится холодно. С пожарами в дымоходах, как правило, легко справиться, если предпринять правильные действия. Ознакомьтесь с тем, как ваш отдел предпочитает тушить пожар в дымоходе.И если у вас есть другой метод тушения дымовых труб, я хотел бы услышать о них.

Дополнительные ресурсы

---

Эта статья, первоначально опубликованная в 2008 году, была обновлена.

трубки, дымоходы, перископы, фенестрации и разветвленные эндотрансплантаты

Cardiovasc Diagn Ther.2018 апрель; 8 (Приложение 1): S175–S183.

, ¹ , ¹ , ¹ , ² , ³ , ¹ и ¹

Kartik Kansagra

¹ Kaiser Permente Los Angeles Medical Center, Лос-Анджелес, CA , США;

Джозеф Канг

¹ Медицинский центр Kaiser Permanente Los Angeles, Лос-Анджелес, Калифорния, США;

Мэтью-Цар Таон

¹ Медицинский центр Kaiser Permanente Los Angeles, Лос-Анджелес, Калифорния, США;

Суврану Гангули

² Отделение интервенционной радиологии, Массачусетская больница общего профиля, Гарвардская медицинская школа, Бостон, Массачусетс, США;

Ripal Gandhi

³ Отделение сосудистой и интервенционной радиологии, Институт сердца и сосудов Майами, Майами, Флорида, США

George Vatakecherry

¹ Медицинский центр Kaiser Permanente Los Angeles, Лос-Анджелес, Калифорния, США;

Cuong Lam

¹ Медицинский центр Kaiser Permanente Los Angeles, Лос-Анджелес, Калифорния, США;

¹ Медицинский центр Kaiser Permanente Los Angeles, Лос-Анджелес, Калифорния, США;

² Отделение интервенционной радиологии, Массачусетская больница общего профиля, Гарвардская медицинская школа, Бостон, Массачусетс, США;

³ Отделение сосудистой и интервенционной радиологии, Институт сердца и сосудов Майами, Майами, Флорида, США

Автор, ответственный за переписку.

Вклады : (I) Концепция и дизайн: Все авторы; (II) Административная поддержка: С. Гангули, Г. Ватакчерри, К. Лам; (III) Предоставление материалов для исследования или пациентов: K Kansagra, J Kang, MC Taon, C Lam; (IV) Сбор и сборка данных: K Kansagra, J Kang, MC Taon, C Lam; (V) Анализ и интерпретация данных: K Kansagra, J Kang, MC Taon; (VI) Написание рукописи: все авторы; (VII) Окончательное утверждение рукописи: все авторы.

Адрес для переписки: Картик Кансагра, Мэриленд.Специалист по сосудистым и интервенционным вмешательствам, Медицинский центр Kaiser Permanente в Лос-Анджелесе, 4867 Sunset Blvd, Лос-Анджелес, Калифорния , США. Электронная почта: [email protected].

Поступила в редакцию 20 июля 2017 г .; Принято 23 августа 2017 г.

Copyright 2018 Сердечно-сосудистая диагностика и терапия. Все права защищены. Эта статья цитировалась в других статьях PMC.

Abstract

Анатомия аневризм аорты от проксимального отдела шейки до сосудов доступа может создавать технические трудности для эндоваскулярного восстановления. Более 30% пациентов с аневризмами брюшной аорты (ААА) имеют неподходящую морфологию проксимального отдела шейки для эндоваскулярной пластики. Анатомии, считающиеся неподходящими для традиционной имплантации инфраренального стента, включают короткие или отсутствующие шейки, изогнутые шейки, конические шейки или большие шейки, размеры которых превышают размеры, доступные для современных стент-графтов. Чтобы обойти эти проблемы, был разработан ряд передовых эндоваскулярных методов и устройств, каждое из которых имеет уникальные преимущества и недостатки. К ним относятся процедуры подводного плавания, такие как дымоходы, перископы и методы сэндвича; Окончатые эндопротезы «самодельного» или «заднего стола», а также изготовленные по индивидуальному заказу окончатые эндотрансплантаты; а совсем недавно врачи модифицировали разветвленные устройства.Кроме того, новые устройства, находящиеся в разработке, такие как стандартные фенестрированные стент-графты, разветвленные стент-графты, устройства с более низким профилем и новые конструкции уплотнений, могут решить многие из вышеупомянутых проблем. Лечение аневризм аорты продолжает развиваться, еще больше расширяя популяцию пациентов, которых можно лечить с помощью эндоваскулярного подхода. По мере развития технологий растет и количество сложных анатомических операций на аорте, за которые берутся специалисты по эндоваскулярной хирургии, что еще больше расширяет возможности восстановления аорты.

Ключевые слова: Аневризма брюшной аорты (АБА), эндоваскулярный, трубка, фенестрированный, разветвленный эндопротез

Введение

Эндоваскулярная пластика аневризмы (ЭВР) произвела революцию в лечении аневризмы брюшной аорты (АБА). Многочисленные рандомизированные исследования показали, что ЭВР имеет более низкие показатели заболеваемости и смертности по сравнению с открытой хирургической пластикой АБА в раннем периоперационном периоде. Испытания EVAR 1 и исследования DREAM показали, что оба метода эквивалентны через 2 года (1,2).Однако данные 15-летней ЭВР 1 показывают, что через 8 лет как общая смертность, так и смертность, связанная с аневризмой, были выше в группе ЭВР, чем в группе открытой пластики. Через 8 лет общая летальность составила 53% в группе ЭВР и 46% в группе открытой пластики (р=0,048). Смертность, связанная с аневризмой, составила 5% в группе ЭВР и 1% в группе открытой пластики (р=0,0064) (3). Эта повышенная смертность была связана с длительным увеличением аневризматического мешка в группе ЭВР по сравнению с группой открытой пластики, что подчеркивает важность длительного наблюдения за пациентом.Тем не менее ЭВР остается жизнеспособным вариантом для большинства пациентов с АБА.

Технические проблемы

Анатомия аневризмы от проксимального отдела шейки до сосудов доступа может создавать технические трудности при эндоваскулярном лечении. Более 30% пациентов с АБА имеют неподходящую морфологию проксимального отдела шейки для традиционной эндоваскулярной пластики (4-7). Анатомии, считающиеся неподходящими для традиционной имплантации инфраренального стента, включают короткие или отсутствующие шейки, изогнутые шейки, конические шейки или большие шейки, размеры которых превышают размеры, доступные для современных стент-графтов.

Ряд передовых эндоваскулярных методов и устройств был разработан для решения этих проблем. К ним относятся процедуры подводного плавания, такие как дымоходы, перископы и методы сэндвича; Окончатые эндопротезы «самодельного» или «заднего стола», а также изготовленные по индивидуальному заказу окончатые эндотрансплантаты; а совсем недавно врачи модифицировали разветвленные устройства. Кроме того, в настоящее время исследуются новые устройства, находящиеся в стадии разработки, такие как «готовые» фенестрированные стент-графты, разветвленные стент-графты, устройства с более низким профилем и новые конструкции уплотнений, которые могут решить многие из вышеупомянутых проблем.

Во время стандартной эндоваскулярной пластики аневризмы аорты может возникнуть множество технических проблем. Тщательное изучение предоперационной визуализации имеет решающее значение при планировании этих процедур и предвидении этих потенциальных трудностей. Оценка проксимального отдела шейки на предмет длины, диаметра, кальцификации, тромбов и степени ангуляции часто является первым шагом в процессе планирования. Оценка сосудов доступа является абсолютной необходимостью, чтобы определить, смогут ли артерии пациента вместить большие интродьюсеры и устройства.Это также определит, возможен ли чисто чрескожный доступ или же для доставки устройства требуется бедренное сечение или хирургический канал. В последнее время разработка симуляторов и 3D-печати позволила специалистам репетировать процедуры с использованием загруженных изображений пациента (8). Кроме того, одним из потенциально сложных этапов эндоваскулярной пластики аневризмы аорты является канюлирование контралатеральных ворот. Знание анатомии аневризмы пациента и планирование размещения контралатерального ворот в просвете аневризмы облегчит катетеризацию.Иногда для успешной катетеризации ворот могут потребоваться различные провода и катетеры. В редких случаях может потребоваться перехват проволоки либо из ипсилатерального доступа, либо из места плечевого доступа.

Техника подводного плавания с трубкой и дымоходом

Техника «подводного плавания» или «дымохода» (так называемая Ch-EVAR) описывает размещение закрытого стента в ответвлении сосуда, при этом проксимальная часть стента проходит над проксимальным краем основного отдела аорты стент-графт (). Этот метод позволяет более проксимально разместить аортальный стент-графт в грудном отделе с короткой шейкой или АБА, сохраняя при этом перфузию внутренних органов и почек.Ч-ЭВР первоначально описывалась как экстренная процедура, когда почечные артерии непреднамеренно закрывались во время традиционной ЭВР (9). Ограничения метода Ch-EVAR включают потерю прилегания к стенке с образованием желобов, увеличивающих вероятность эндопротечек 1-го типа. Кроме того, стенты дымохода могут перегибаться, сдавливаться или закупориваться.

М., 85 лет, в анамнезе леченная инфраренальная аневризма брюшной аорты с растущим мешком. Пациент успешно перенес эндопротечку типа 1а с помощью Aptus ^TM Heli-FX ^TM EndoAnchor ^TM (Medtronic Inc, Саннивейл, Калифорния, США).Однако при последующей визуализации у пациента продолжался рост мешочка. (A,B) Пациенту выполнено проксимальное расширение зоны пломбирования с одновременным стентированием левой почечной артерии с использованием техники «камин».

Однако эта процедура превратилась в безопасную и эффективную дополнительную методику пластики абдоминальных и торакоабдоминальных аневризм с неподходящей анатомией. Процедура включает получение доступа как к основному аортальному устройству, так и к целевым почечным или висцеральным артериям для устройства дымохода.Для этого часто требуется двусторонний доступ к бедренной артерии для основного аортального устройства, односторонний или двусторонний доступ через руку или хирургический канал для облегчения катетеризации почечных и/или висцеральных артерий. Таким образом, точное предоперационное планирование имеет решающее значение для определения планируемой зоны герметизации и выявления ответвлений сосудов, которые должны быть закрыты основным стент-графтом.

Существует несколько вариантов выполнения Ch-EVAR, но общая стратегия остается неизменной. Сосуд ответвления, подлежащий стентированию, канюлируется из плечевого доступа, и в сосуд вводят интродьюсер 6–8 F.Благодаря этому продвигается расширяемый баллоном или саморасширяющийся покрытый стент. Затем основное аортальное устройство доставляется из обычного бедренного доступа и развертывается поперек висцеральных сосудистых оболочек. Стент-графт дымохода затем можно отрегулировать по мере необходимости, а затем развернуть. Формовочные баллоны одновременно надувают в основной аортальный стент-графт и дымоходный стент по принципу «целующегося баллона». Доступ по проводнику следует сохранять до тех пор, пока оставшаяся часть аортального стент-графта не будет развернута и не будут выполнены завершающие ангиограммы.

Техника «подчревной трубки» аналогичным образом включает размещение покрытого стента параллельно устройству подвздошной конечности для сохранения перфузии в подчревную артерию, чтобы расширить дистальную зону уплотнения в коротких общих подвздошных артериях или в случаях аневризм общих подвздошных артерий ( ). Эта методика может быть выполнена билатерально или после эмболизации одной из подчревных артерий. Целью этой методики является снижение риска осложнений двусторонней эмболизации подчревных артерий, таких как некроз ягодиц, ишемия кишечника и неврологический дефицит.

М., 65 лет, с небольшой инфраренальной аневризмой АБА и большой двусторонней аневризмой общей подвздошной артерии, подвергшейся эндоваскулярной пластике с использованием техники подчревной трубки. (A) Объемная визуализация предоперационной КТ демонстрирует двусторонние аневризмы общей подвздошной артерии и небольшую инфраренальную аневризму; (B, C) точечные изображения во время процедуры демонстрируют эндоваскулярное восстановление аорты с использованием эндопротеза Endologix AFX ^® (Endologix Inc, Ирвин, Калифорния, США) в сочетании с подводным плаванием двусторонних подчревных артерий с использованием стентов Gore ^® Viabahn ^® . сохранить гипогастральный поток; (D) КТ через 1 месяц после операции на уровне билатеральных аневризм общей подвздошной артерии демонстрирует параллельную ориентацию стент-графтов.ААА, аневризмы брюшной аорты.

Вопрос о том, обеспечивает ли использование расширяемых баллоном стентов дымохода большую проходимость по сравнению с саморасширяющимися стентами дымохода, остается предметом споров. В то время как расширяемые баллоном стенты обеспечивают большую радиальную силу и радиографическую видимость, саморасширяющиеся стенты обеспечивают повышенную гибкость. Одно небольшое исследование действительно показало повышенную тенденцию к эндопротечке I типа при использовании саморасширяющихся стентов по сравнению с баллонными расширяемыми стентами, но не выявило различий в техническом успехе или проходимости во время наблюдения (10).Кроме того, использование стентов из оголенного металла может быть адекватным, когда доступен минимальный герметизирующий сегмент непосредственно под стентом дымохода, например, в горловине конической формы. Однако во всех других случаях покрытые стенты кажутся лучшими с точки зрения герметизации (11).

Методика Ch-EVAR показала хорошие результаты при лечении аневризм со сложной анатомией шеи (12–14). В реестре Pericles ретроспективно рассмотрены и проанализированы 898 трансплантатов дымохода у 517 пациентов, получавших Ch-EVAR с 2008 по 2014 год. При среднем периоде наблюдения 17,1 мес первичная проходимость составила 94%, вторичная проходимость — 95,3%, а общая выживаемость пациентов — 79%. Интраоперационная эндопротечка типа Ia была отмечена у 41 (7,9%) пациента, а последующая визуализация показала разрешение у всех, кроме 2 из этих пациентов. Регистр также предположил, что эндопротечки типа Ia можно свести к минимуму, используя не менее 20 мм посадочной зоны. Кроме того, большинство интраоперационно выявленных эндопротечек типа Ia разрешалось длительным надуванием баллона для поцелуев или установкой дополнительной манжеты (15).

Техника перископии или обратного патрубка

Методика «перископа» или «обратного патрубка» описывает размещение покрытого стента ниже дистального края основного аортального стент-графта. Это облегчает расширение дистальной зоны уплотнения при торакоабдоминальных или абдоминальных аневризмах.

Метод «сэндвича»

Метод «сэндвича» включает размещение закрытого стента, расположенного между двумя основными компонентами тела аорты, для поддержания перфузии боковых ветвей в средней позиции трансплантата. Описаны новые подходы с использованием комбинации трубчатых трансплантатов и перископов с прослойкой трансплантатов и без них с мостовидным протезом при лечении торакоабдоминальных аневризм (ТААА) (16).

Фенестрированные стент-графты

Фенестрированные стент-графты предлагают уникальное решение для юкстаренальных аневризм аорты для предотвращения проксимальных эндопротечек, миграции стент-графта и последующего разрыва аневризмы. Рентгеноконтрастные маркеры очерчивают фенестрации, гребешки и отмечают переднее и заднее положения стент-графта для облегчения точного позиционирования и канюляции.Предварительная канюляция сосудов ответвления аорты проводниками перед доставкой устройства может быть выполнена для выравнивания трансплантата перед развертыванием стента. После развертывания фенестрированного устройства почечная и висцеральная ветви канюлируются для доставки закрытых стентов в ответвляющиеся артерии. Для этого в контралатеральный паховый доступ вводят большой интродьюсер, а параллельные меньшие интродьюсеры продвигают в ответвления сосудов. В наших учреждениях мы используем чехлы Gore ^® Dryseal (W.L. Gore, Флагстафф, Аризона, США) для облегчения доставки параллельных интродьюсеров Cook ^® Ansel II (Cook Medical, Блумингтон, Индиана, США), которые продвигаются в почечные артерии. Расширяемые баллонные стенты с покрытием Atrium iCast ^TM (Atrium Medical, Hudson, NH, USA) или Gore ^® VBX (W.L. Gore, Flagstaff AZ, USA) доставляются в почечные артерии и постдилатируются. За этим следует доставка дистального бифуркационного стент-графта и удлинителей подвздошной кости по мере необходимости.

Преимуществом фенестрированных эндопротезов является отсутствие желобов, создаваемых дымоходными трансплантатами, что снижает вероятность эндопротечек 1-го типа. В настоящее время для изготовления индивидуальных фенестрированных устройств требуется несколько недель, и поэтому они не сразу доступны в неотложных условиях. Готовые окончатые трансплантаты в настоящее время находятся в разработке и помогут смягчить этот недостаток. В качестве временного решения многие врачи приняли решение о создании фенестраций и гребешков на трансплантатах основного тела ().

Seventy yo F с парависцеральной аневризмой, подвергшейся двухэтапному эндоваскулярному восстановлению с помощью эндоваскулярного устройства Cook ^® Zenith ^® Alpha ^TM , модифицированного врачом. (A) Рентгеноскопическое изображение демонстрирует успешную канюляцию ВБА и правой почечной артерии через созданные врачом фенестрации. Каждая фенестрация очерчена рентгеноконтрастным маркером, чтобы обеспечить визуализацию при рентгеноскопии. Следует отметить, что фенестрация левой почки не совпала должным образом, что сделало невозможным канюлирование ранее установленного стента левой почки iCAST ^TM (Atrium Medical, Merrimack, NH, USA); (B) разведывательная пленка показывает стенты Gore ^® Viabahn ^® , проходящие через ВБА и правую почечную фенестрацию, создавая ответвление в соответствующие сосуды-мишени; (C) цифровая субтракционная ангиограмма правой почечной артерии демонстрирует адекватный кровоток через ветвь. Обратите внимание, что рефлюкс в аорту не демонстрирует значительного заполнения левой почечной артерии через левостороннюю фенестрацию.

Данные по ФЕВАР обнадеживают. Многоцентровое исследование в США оценивало 30 пациентов и в общей сложности 77 висцеральных сосудов, получавших FEVAR. Технический успех составил 100%, а общая смертность через 24 месяца наблюдения составила 20% (17). Более поздний обзор, сравнивающий Ch-EVAR и FEVAR, включал 542 пациента, перенесших FEVAR, и продемонстрировал преимущество над когортой Ch-EVAR в отношении 30-дневной смертности, поздней смертности и почечных побочных эффектов.Однако группа ФЕВАР продемонстрировала более длительное среднее время операции и большую кровопотерю. Когорта FEVAR показала 1,1% 30-дневную смертность, 98,8% технический успех и 5,35% позднюю смертность при среднем периоде наблюдения 12,8 месяцев. Всего в этой когорте FEVAR было выполнено 58 вторичных вмешательств, некоторые из которых были связаны с эндопротечками, окклюзией или стенозом целевого сосуда, окклюзией или стенозом конечности, избыточным кровотечением или гематомой. Частота эндопротечек составила 5,35%, 12,7% и 2,4% для типа I, типа II и типа III соответственно (18).

В настоящее время имеются ограниченные данные по оценке безопасности и эффективности модифицированных врачами фенестрированных устройств. В промежуточном анализе исследования по исключению исследуемого устройства, опубликованного Starnes et al., оценивались результаты 59 пациентов за 50-месячный период времени. Исследование показало 95% уровень стабильности или регрессии мешка и минимальную скорость эндопротечки. Кроме того, на 4-летней отметке было 94% отсутствие смертности, связанной с аневризмой. Среднесрочные данные благоприятны и позволяют предположить, что лечение модифицированными врачами окончатыми эндопротезами является безопасным и эффективным вариантом (19).

Стент-графты с разветвлениями

При анатомии аневризмы аорты, не поддающейся фенестрированной пластике, подходящим вариантом может быть модифицированный врачом разветвленный эндопротез. Планирование разветвленного стент-графта перед процедурой необходимо для технического успеха. Разветвленные устройства требуют, чтобы диаметр аневризмы был достаточно большим, чтобы соответствовать общему диаметру трансплантата основного тела, а также ответвлений. В день процедуры стент-графт вынимают из оболочки на стерильном поле на заднем столе и в стент-графте вырезают фенестрации, после чего к каждому фенестрации прикрепляют закрытый стент, который служит ответвлениями к почечной и висцеральной артериям.Рентгеноконтрастные маркеры вшиты в места начала ветвей, а также в переднее и заднее положение стент-графта для облегчения позиционирования на месте. Модифицированное устройство повторно помещается в оболочку и развертывается у пациента после подтверждения надлежащего позиционирования. Затем разветвленные компоненты и целевые сосуды канюлируют с последующим развертыванием покрытого мостиком стента, проникающего в целевой сосуд (1).

М., 65 лет, с аневризмой торакоабдоминального отдела аорты, подвергшейся двухэтапному лечению.Инфраренальная часть была обработана до проксимального удлинения модифицированным врачом разветвленным эндотрансплантатом с основным телом Cook ^® Zenith ^® TX2 ^TM и ответвлениями Gore ^® Viabahn ^® . Вырезали фенестрацию для кровоснабжения левой почечной артерии. (A) Боковой точечный вид после процедуры показывает модифицированные врачом ветви чревной и верхней брыжеечной артерий; (B) вид сбоку показывает каждую ветвь, расширенную дополнительными стентами Gore ^® Viabahn ^® в соответствующие сосуды; (C) переднезадний точечный вид показывает размещение стента Gore ^® Viabahn ^® через левую почечную фенестрацию в левую почечную артерию; (D, E) 3D и проекционный формат максимальной интенсивности показывают стент-графты основного тела и ветвей; (F) изображение, демонстрирующее модифицированный трансплантат, как он выглядел после модификации заднего столика.

Подобно фенестрированным эндопротезам, разветвленные эндотрансплантаты сохраняют висцеральные, почечные и подчревные артерии без использования дополнительных методов, таких как установка дымохода или трубчатых стентов. Это дает интервенционисту дополнительные возможности, позволяющие лечить все более сложную анатомию и патологию аорты.

Направленные разветвленные устройства

Некоторые из наиболее новых вариантов представляют собой готовые разветвленные устройства, также известные как направленные разветвленные устройства.Как и их более ранние модифицированные врачом аналоги, направленные разветвленные устройства, используемые в основном для лечения TAAA, имеют устройство основного корпуса с небольшими висцеральными и почечными ответвлениями, которые расширены покрытыми стентами для сохранения потока. В зависимости от типа стент-графта существуют различные варианты ориентации и способы прикрепления компонентов ответвления.

Cook ^® Zenith ^® T-Branch ^® Эндотрансплантат TAAA имеет каудально ориентированные ответвления.Устройство Cook ^® Zenith ^® t-Branch ^® в настоящее время одобрено для использования в Европе при лечении ТААА (). Напротив, эндопротез торакоабдоминальной ветви (TAMBE) ^® EXCLUDER ^® компании Gore разработан с краниальной ориентацией почечных ветвей. Эти разветвленные направленные устройства в настоящее время находятся на стадии исследования в Соединенных Штатах. Направленное подразделение Gore TAAA проходит клинические испытания в Бразилии и США, и ранние отчеты о случаях показывают 100% технический успех (Clinicaltrials.gov ID: {«type»:»clinical-trial»,»attrs»:{«text»:»NCT02528500″,»term_id»:»NCT02528500″}}NCT02528500) (20). Точно так же Medtronic ^® и Sanford Vascular Innovations ^® проводят испытания направленного ветвевого трансплантата в Соединенных Штатах (Clinincaltrails.gov ID: {«type»:»clinical-trial»,»attrs»:{«text» :»NCT02294435″,»term_id»:»NCT02294435″}}NCT02294435). Торакоабдоминальное устройство Medtronic ^® имеет компонент торакального делителя потока, при этом одна ветвь используется для удлинения трансплантата до подвздошных костей, а другая ветвь состоит из более мелких ветвей, которые доходят до соответствующих целевых ветвей.

Набор готовых разветвленных устройств. (A) Cook ^® Zenith ^® t-Branch ^® Эндотрансплантат TAAA имеет четыре ответвления для стентирования чревных, ВМА и двусторонних почечных артерий при лечении аневризм торакоабдоминального отдела аорты. Разрешение на использование предоставлено Cook Medical, Блумингтон, Индиана, США; (B) Medtronic Valiant ^® Стент-графт TAAA демонстрирует свой уникальный проксимальный компонент делителя потока с висцеральной и почечной ветвями.Разрешение на использование предоставлено Medtronic, Bloomington, Indiana and Sanford Health, Sioux Falls, South Dakota, USA

. Потенциальное преимущество этих готовых разветвленных устройств заключается в легкой доступности и сокращении времени процедуры, поскольку больше не требуется модификация заднего стола. Кроме того, он позволяет лечить более длинный аневризматический сегмент аорты с сохранением ключевых висцеральных и почечных ветвей. Однако, поскольку эти устройства приводят к увеличению охвата аорты, теоретически увеличивается риск ишемии спинного мозга (21).

Аналогичным образом, эндопротезы с подвздошными ветвями помогают поддерживать кровоток в подчревных артериях, исключая необходимость эмболизации перед установкой стента или использования техники дыхательной трубки (). Кроме того, разветвленные подвздошные устройства обеспечивают лучшую дистальную герметизацию при поражении общих подвздошных артерий. Несколько компаний разработали разветвленные устройства, которые позволяют устанавливать стент-графт в обе ветви общей подвздошной артерии. В настоящее время эндопротез подвздошной ветви Gore ^® Excluder ^® () одобрен для использования в США.COOK ^® Zenith ^® Отводной эндоваскулярный протез — бифуркация подвздошной кости одобрен для использования в Европе, но все еще находится на стадии изучения в Соединенных Штатах.

Графические и общие изображения Gore ^® Excluder ^® Стандартный эндопротез подвздошной ветви Разветвленное устройство позволяет сохранить подчревные артерии. Разрешение на использование предоставлено W.L. Gore, Флагстафф, Аризона, США.

Преимущество готовых устройств для подвздошных разветвлений заключается в том, что они снижают риски, связанные с гипогастральной эмболизацией и утечками из желоба, связанными с трубкой. Однако, поскольку он представляет собой другой модульный компонент, теоретически существует дополнительный сайт для эндопротечки типа Ib или III.

Ранние данные о разветвленных подвздошных устройствах были многообещающими. Исследование US GORE Pivotal показало >95% проходимость, 100% отсутствие эндопротечек типа I и III и 3% частоту повторных вмешательств через 6 месяцев. Не было продемонстрировано роста аневризмы общей подвздошной артерии, смерти, связанной с аневризмой, или разрыва аневризмы (22). Аналогичные результаты были получены в Глобальном регистре эндоваскулярного лечения аорты (GREAT) (23).В одноцентровом проспективном исследовательском исследовании по освобождению 130 пациентов разветвленное устройство Zenith продемонстрировало 94% технических успехов и проходимость ветвей 94,6% через 30 дней и 81,8% через 5 лет. В том же исследовании указано отсутствие эндопротечки, связанной с устройством, в 96% через 5 лет и частота повторных вмешательств в 9%. Исследование отметило 67% регрессии подвздошного мешка без случаев роста мешка (24). Краткосрочные данные обнадеживают и позволяют использовать еще один инструмент в арсенале лечащего врача.

Эндоваскулярная герметизация аневризмы (EVAS)

В дополнение к ранее описанным методам EVAR, в системе Nellix ^® EVAS (Endologix, Ирвин, Калифорния, США) используются два расширяемых баллоном стента из нержавеющей стали, окруженные непористым полифторэтиленом ( эндомешок из ПТФЭ, предназначенный для заполнения мешка аневризмы аорты с целью исключения аневризмы. Биосовместимый и биостабильный раствор на основе полиэтиленгликоля (ПЭГ) заполняет эндомешок для герметизации аневризмы аорты со временем отверждения менее 10 минут.Многоцентровое исследование Nellix FORWARD-IDE, включавшее 150 пациентов, показало 100% технический успех, 2,7% 30-дневную частоту серьезных нежелательных явлений, 94% успешности лечения в течение 1 года и 1 год 3,1%. скорость эндопротечки (25).

Кроме того, в случаях, когда проксимальные посадочные зоны недостаточны, EVAS можно комбинировать с дымоходными стентами, так называемая процедура chEVAS. Юссеф и др. представлено 15 пациентов с неудачной ЭВР, которым была выполнена ЭВАС по поводу прогрессирующего роста мешка аневризмы аорты из-за эндопротечки.Десяти из этих 15 пациентов выполнили chEVAS из-за неадекватных посадочных зон. Процедура была технически успешной в 100% случаев. Никаких повторных вмешательств, летальных исходов, связанных с аневризмой, тромбоза трансплантата, эндоликов или окклюзии трансплантата дымохода не наблюдалось в течение 8 месяцев наблюдения в среднем (26).

Выводы

Лечение аневризм аорты продолжает развиваться, увеличивая число пациентов, которых можно лечить с помощью эндоваскулярного подхода. По мере развития технологий растет и количество сложных анатомических операций на аорте, за которые берутся специалисты по эндоваскулярной хирургии, что еще больше расширяет возможности восстановления аорты.

Благодарности

Спасибо доктору. Уэсли Лью и Кевин Патель за предоставленные изображения модифицированного разветвленного устройства для . Рис. 4 .

Сноски

Конфликт интересов: У авторов нет конфликта интересов, о котором следует заявить.

Ссылки

1. De Bruin JL, Baas AF, Buth J, et al. Отдаленные результаты открытой или эндоваскулярной пластики аневризмы брюшной аорты. N Engl J Med 2010; 362:1881-9. 10.1056/NEJMoa0909499 [PubMed] [CrossRef] [Google Scholar]2.Соединенное Королевство Исследователи EVAR, Greenhalgh RM, Brown LC, et al. Эндоваскулярная и открытая реконструкция аневризмы брюшной аорты. N Engl J Med 2010; 362:1863-71. 10.1056/NEJMoa0909305 [PubMed] [CrossRef] [Google Scholar]3. Патель Р., Свитинг М.Дж., Пауэлл Дж.Т. и др. Эндоваскулярное и открытое восстановление аневризмы брюшной аорты в ходе 15-летнего наблюдения за исследованием 1 эндоваскулярного восстановления аневризмы в Великобритании (испытание EVAR 1): рандомизированное контролируемое исследование. Ланцет 2016; 388:2366-74. 10.1016/S0140-6736(16)31135-7 [PubMed] [CrossRef] [Google Scholar]4.Abbruzzese TA, Kwolek CJ, Brewster DC, et al. Исходы после эндоваскулярной пластики аневризмы брюшной аорты (EVAR): анатомический и специфичный для устройства анализ. Джей Васк Сург 2008;48:19-28. 10.1016/j.jvs.2008.02.003 [PubMed] [CrossRef] [Google Scholar]5. Leurs LJ, Kievit J, Dagnelie PC, et al. Влияние длины инфраренальной шейки на исход эндоваскулярной пластики аневризмы брюшной аорты. Дж. Эндоваск Тер 2006; 13:640-8. 10.1583/06-1882.1 [PubMed] [CrossRef] [Google Scholar]6. АбуРахма А.Ф., Кэмпбелл Дж., Стоун П.А. и др.Корреляция длины шейки аорты с ранними и поздними результатами у пациентов с эндоваскулярной пластикой аневризмы. Джей Васк Сург 2009;50:738-48. 10.1016/j.jvs.2009.04.061 [PubMed] [CrossRef] [Google Scholar]7. АбуРахма А.Ф., Кэмпбелл Дж., Стоун П.А. и др. Ранние и поздние клинические результаты эндоваскулярной пластики аневризм у пациентов с искривленной шеей. Сосудистый 2010;18:93-101. 10.2310/6670.2010.00010 [PubMed] [CrossRef] [Google Scholar]8. Итагаки МВ. Использование 3D-печатных моделей для планирования и руководства во время эндоваскулярного вмешательства: технический прогресс. Диагностика Интерв Радиол 2015;21:338-41. 10.5152/dir.2015.14469 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]9. Гринберг Р.К., Клер Д., Сривастава С. и др. Следует ли предлагать пациентам со сложной анатомией эндоваскулярную пластику аневризмы? Джей Васк Сург 2003;38:990-6. 10.1016/S0741-5214(03)00896-6 [PubMed] [CrossRef] [Google Scholar]10. Донас К.П., Пекораро Ф., Торселло Г. и др. Использование закрытых дымоходных стентов при патологиях околопочечной аорты безопасно и осуществимо при отличной проходимости и низкой частоте эндопротечек.Джей Васк Сург 2012;55:659-65. 10.1016/j.jvs.2011.09.052 [PubMed] [CrossRef] [Google Scholar]11. Бруен К.Дж., Физор Р.Дж., Дэниелс М.Дж. и соавт. Эндоваскулярная хирургическая техника по сравнению с открытой пластикой юкстаренальных и супраренальных аневризм. Джей Васк Сург 2011;53:895-904; обсуждение 904-5. 10.1016/j.jvs.2010.10.068 [PubMed] [CrossRef] [Google Scholar]12. Орландер Т., Сонессон Б., Иванцев К. и др. Дымоход: метод сохранения или спасения ветвей аорты в зонах герметизации стент-графта. Дж. Эндоваск Тер 2008;15:427-32.10.1583/07-2315.1 [PubMed] [CrossRef] [Google Scholar]13. Сугиура К., Сонессон Б., Акессон М. и др. Применяемость шунтирующих трансплантатов в дуге аорты. J Cardiovasc Surg (Турин) 2009;50:475-81. [PubMed] [Google Scholar] 14. Мулакакис К.Г., Милонас С.Н., Авгеринос Э. и др. Техника каминного лоскута для сохранения висцеральных сосудов при эндоваскулярном лечении патологии аорты. Джей Васк Сург 2012;55:1497-503. 10.1016/j.jvs.2011.10.009 [PubMed] [CrossRef] [Google Scholar]15. Донас К.П., Ли Дж.Т., Лачат М. и др.Собран мировой опыт применения эндоваскулярной методики шноркель/дымоход в лечении сложных патологий аорты: регистр PERICLES. Энн Сург 2015;262:546-53; обсуждение 552-3. 10.1097/SLA.0000000000001405 [PubMed] [CrossRef] [Google Scholar]16. Лобато А.С., Камачо-Лобато Л. Эндоваскулярное лечение сложных аневризм аорты методом «сэндвич». Дж. Эндоваск Тер 2012;19:691-706. 10.1583/JEVT-12-4023R.1 [PubMed] [CrossRef] [Google Scholar]17. Гринберг Р.К., Штернберг В. К., 3-й, Макарун М. и др.Промежуточные результаты многоцентрового исследования в США по пластике фенестрированных эндопротезов при юкстаренальных аневризмах брюшной аорты. Джей Васк Сург 2009;50:730-7.e1. 10.1016/j.jvs.2009.05.051 [PubMed] [CrossRef] [Google Scholar]18. Li Y, Hu Z, Bai C и др. Техника фенестрации и дымохода при юкстаральной аневризме аорты: систематический обзор и анализ объединенных данных. научный представитель 2016;6:20497. 10.1038/srep20497 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]19. Старнс Б.В., Хенеган Р.Э., Татум Б.Промежуточные результаты спонсируемого врачом клинического испытания освобождения от использования экспериментальных устройств, в котором оценивались эндоваскулярные трансплантаты, модифицированные врачом, для лечения юкстаренальных аневризм аорты. Джей Васк Сург 2017;65:294-302. 10.1016/j.jvs.2016.07.123 [PubMed] [CrossRef] [Google Scholar]20. Одерич Г.С., Сильвейра П.Г. Первый опыт работы с эндопротезом торакоабдоминальной ветви GORE ^® EXCLUDER ^® . Эндоваскулярное сегодня 2016;15:12-6. [Google Академия] 21. Реш ТА. Текущие и будущие варианты эндоваскулярного лечения TAAA.Эндоваскулярное сегодня 2016;15:59-62. [Google Академия] 22. Шнайдер Д.Б., Мацумура Дж.С., Ли Дж.Т. и др. Проспективное многоцентровое исследование эндоваскулярной пластики аорто-подвздошных и подвздошных аневризм с использованием эндопротеза подвздошной ветви Гора. Джей Васк Сург 2017;66:775-85. 10.1016/j.jvs.2017.02.041 [PubMed] [CrossRef] [Google Scholar]23. Эллози С., Шнайдер Д., Мастумура Дж. Результаты через год использования эндопротеза подвздошной ветви Gore Excluder. Джей Васк Сург 2016;65:832 10.1016/j.jvs.2016.06.007 [CrossRef] [Google Scholar]24.Вонг С., Гринберг Р.К., Браун С.Р. и др. Эндоваскулярная коррекция аорто-подвздошной аневризмы с помощью спирального бифуркационного устройства подвздошной кости и бифуркационного бифуркационного устройства подвздошной кости. Джей Васк Сург 2013;58:861-9. 10.1016/j.jvs.2013.02.033 [PubMed] [CrossRef] [Google Scholar]25. Холден А. Клинические результаты эндоваскулярной герметизации аневризмы Nellix. Семин Васк Сург 2016;29:102-5. 10.1053/j.semvascsurg.2016.08.004 [PubMed] [CrossRef] [Google Scholar]26. Юссеф М., Зервес С., Якоб Р. и др. Эндоваскулярная герметизация аневризмы (EVAS) и дымоход EVAS в лечении неудачного эндоваскулярного восстановления аневризмы.Дж. Эндоваск Тер 2017;24:115-20. 10.1177/1526602816675622 [PubMed] [CrossRef] [Google Scholar]

Чистка дымоходов сделана правильно — Окончательный трубочист

Обслуживаемые районы штата Массачусетс

Абингтон, Актон, Акушнет, Андовер, Арлингтон, Эшленд, Ассонет, Эттлборо, Оберн, Эйвон, Айер, Бедфорд, Беллингем, Бельмонт, Беркли, Берлин, Блэкстоун, Болтон, Боксборо, Бойлстон, Брейнтри, Бриджуотер, Броктон, Кантон, Карвер , Чарльтон, Клинтон, Кохассет, Конкорд, Дартмут, Дедхэм, Дайтон, Дуглас, Дувр, Дадли, Истон, Фэрхейвен, Фолл-Ривер, Фоксборо, Фрамингем, Франклин, Графтон, Гротон, Галифакс, Ганновер, Хэнсон, Гарвард, Хингем, Холбрук, Холден, Холлистон, Хопкинтон, Хоупдейл, Хадсон, Хьюмарок, Кингстон, Лейквилл, Ланкастер, Леоминстер, Лексингтон, Лоуэлл, Луненбург, Малден, Манчауг, Маномет, Мэнсфилд, Марблхед, Марион, Мальборо, Маршфилд, Маттапойсетт, Мейнард, Медфилд, Медфорд, Медуэй, Мелроуз, Мендон, Метуэн, Мидлборо, Милфорд, Миллбери, Миллис, Милвилл, Милтон, Натик, Нидхэм, Нью-Бедфорд, Ньютон, Норфолк, Нортборо, Нортбридж, Нортон, Норвелл, Норвуд, Начало, Оксфорд, Пакстон, Пемброк, Пепперелл , Плимут, Принстон, Рэндольф, Рейнхэм, Рехобот, Р. Честер, Рокленд, Ратленд, Scituate, Seekonk, Шарон, Шерборн, Ширли, Шрусбери, Сомерсет, Саутборо, Саутбридж, Спенсер, Стерлинг, Стоутон, Стоу, Садбери, Саттон, Суонси, Тонтон, Тьюксбери, Аптон, Аксбридж, Уолпол, Уэрхэм, Уэйленд, Вебстер, Уэлсли, Вестборо, Уэстон, Уэймут, Уитинсвилл, Уитмен, Уоберн, Вустер, Рентэм, и многие другие.

Местные номера телефонов

Мы обслуживаем все города Род-Айленда!

очистка дымовых газов | технология

очистка дымовых газов , процесс, предназначенный для уменьшения количества загрязняющих веществ, выделяемых при сжигании ископаемого топлива на промышленном объекте, электростанции или другом источнике. Дымовой газ — выбрасываемый материал, образующийся при сжигании ископаемого топлива, такого как уголь, нефть, природный газ или древесина, — может содержать загрязняющие вещества, такие как твердые частицы, двуокись серы, ртуть и двуокись углерода. Однако большая часть дымовых газов состоит из оксидов азота. Дымовые газы электростанций, промышленных объектов и других источников, если их не обрабатывать, могут существенно повлиять на качество местного и регионального воздуха.

В соответствии со многими национальными нормами по чистоте воздуха электростанции и другие объекты должны использовать очистку дымовых газов для уменьшения количества выбрасываемых загрязняющих веществ.Такие подходы, в которых используются такие устройства, как электрофильтры и скрубберы, могут успешно удалять 90 или более процентов определенных загрязняющих веществ. Однако их установка и эксплуатация могут быть очень дорогостоящими, а требования к очистке дымовых газов часто вызывают сложные юридические баталии. Обработка сильно различается от одного растения к другому, и в некоторых странах действуют более строгие требования, чем в других. Выбросы от коммунальных служб и предприятий в странах с менее строгими законами о загрязнении вызывают озабоченность у экологов.

Очистка дымовых газов восходит к 19 веку, когда возросло беспокойство по поводу воздействия сульфатов на окружающую среду. На протяжении 20-го века разрабатывались все более сложные устройства для удаления загрязняющих веществ различными способами, в основном за счет химических реакций и электростатических зарядов. Эти усилия приобрели новую актуальность, когда промышленно развитые страны приняли более строгие меры по борьбе с загрязнением воздуха, такие как Закон США о чистом воздухе в 1970 году, а последующие правила вводили все более строгие ограничения на такие загрязняющие вещества, как мелкие частицы.

Процесс лечения

На предприятиях, выбрасывающих ряд загрязняющих веществ, дымовые газы могут проходить через ряд устройств для очистки. Очистка дымовых газов достигла наибольшего успеха в снижении содержания твердых частиц, оксидов азота и диоксида серы. В типичном процессе очистки газ сначала направляется в электрофильтр, хотя также могут использоваться тканевые фильтры. Это устройство удаляет пепел и другие частицы, заряжая их электростатическим зарядом, заставляя их притягиваться и оседать на пластинах или других устройствах для сбора.Удаление твердых частиц является важной частью процесса, поскольку твердые частицы, выбрасываемые в атмосферу, могут воздействовать на дыхательные системы людей и животных, снижать видимость и влиять на климат. В зависимости от таких факторов, как размер частиц и конструкция электрофильтра, эта обработка может удалить 99 процентов твердых частиц.

Затем газ поступает на установку денитрификации, которая изменяет химический состав оксидов азота посредством каталитической реакции с аммиаком или мочевиной.Цель состоит в том, чтобы производить газообразный азот, а не оксиды азота. Некоторые предприятия также могут сократить выбросы оксидов азота за счет модификации процесса сжигания. При попадании в атмосферу оксиды азота могут раздражать легкие и способствовать образованию смога.

Диоксид серы удаляется одним из нескольких процессов, большинство из которых в той или иной форме включают скрубберы. На большинстве предприятий в США используются мокрые скрубберы, в которых для очистки газов используется суспензия щелочного сорбента (обычно содержащего известняк или известь) или морская вода.Другие технологии включают сухую очистку распылением, в которой также используются суспензии сорбентов; мокрый сернокислотный процесс, при котором сера извлекается в форме серной кислоты; системы ввода сухих сорбентов; и метод десульфурации дымовых газов, известный как SNOX, в котором используются каталитические реакции для очистки дымовых газов от оксидов азота (NO _x ) и твердых частиц, а также диоксида серы. Новые технологии могут удалять более 90 процентов диоксида серы из дымовых газов. Диоксид серы в атмосфере может усугубить респираторные и сердечно-сосудистые заболевания; это также приводит к кислотным дождям, снижает видимость и влияет на облака и климат.

Технологии удаления ртути и углекислого газа из дымовых газов отстают, но интерес к этим областям растет. Ртуть является нейротоксином, который высвобождается как в элементарной, так и в окисленной формах и может вызывать повреждение головного мозга и проблемы с репродуктивной функцией как у женщин, так и у диких животных. Электростатические осадители или тканевые фильтры могут удалять 30–60 процентов элементарной ртути из воздушного потока и меньшее количество окисленной ртути. Мокрые скрубберы также могут удалять ртуть и особенно эффективны для окисленной ртути.Скрубберы для сухой десульфурации дымовых газов в сочетании с рукавным фильтром (системой сбора пыли, в которой используются тканевые фильтрующие трубки или другие инструменты) могут удалять до 90 процентов ртути. Однако эти устройства в первую очередь предназначены для удаления других загрязняющих веществ вместо ртути.

Углекислый газ, распространенный парниковый газ, обвиняемый в глобальном потеплении, труднее удалять и улавливать после его выброса. Разрабатываются и совершенствуются новые методы, предназначенные для улавливания углекислого газа, такие как скрубберы, искусственные деревья и перекачка углекислого газа, уловленного в источнике выбросов, непосредственно в полости глубоко под землей.

Дэвид Хосански

Как избавиться от летучих мышей в дымоходах

Летучие мыши возле дома

Летучие мыши живут как в городах, так и в лесных районах, каждую ночь съедая половину своего веса насекомыми. При поиске мест для ночлега они выбирают защищенные места, такие как сараи, чердаки и дымовые трубы. Иногда летучие мыши в дымоходах вызывают проблемы из-за их привычек размножения и потенциальных болезней.

Почему летучие мыши селятся в дымоходах?

Эти вредители проникают в дымоходы, чтобы впасть в спячку и размножаться.Домовладельцы с родильным домом летучих мышей в дымоходе могут столкнуться с длительной проблемой. Животные обладают сильным инстинктом возвращения домой и обычно возвращаются в одни и те же насесты. Летучая мышь может жить более шести лет, а самки производят детенышей каждый сезон.

Проблемы с летучими мышами в дымоходах

Когда летучие мыши ночуют в дымоходах, их помет и моча скапливаются на кирпичах и черепице. Это приводит к затхлому запаху и загрязнению стоков во время ливней. Летучие мыши в дымоходах также оставляют темные маслянистые пятна, похожие на те, что оставляют грызуны.

Каждый раз, когда летучие мыши живут рядом с людьми, существует определенный риск заражения бешенством от укуса. Даже мертвая летучая мышь может распространять болезнь. Кроме того, переносимые по воздуху споры, которые развиваются в помете вредителей, могут передавать гистоплазмоз человеку.

Профилактика

Чтобы удержать летучих мышей от ночлега в дымоходе, могут быть полезны различные методы:

• Изолирующие трубы — Это устройство представляет собой односторонний выход, позволяющий летучим мышам в дымоходе выйти, но не вернуться.
• Сетчатые экраны — Проволочная сетка на дымоходе защищает дымоход от летучих мышей, хотя важно не допустить попадания внутрь каких-либо животных.
• Крышки для дымоходов — Подобно сетке, крышка предотвращает проникновение вредителей.
• Ящики для летучих мышей . Установка этого альтернативного дома побуждает летучих мышей в дымоходах выселяться самостоятельно.

Настройка некоторых из этих устройств требует специальных знаний и оборудования.Доступ к дымоходу также означает попадание на крышу, что может быть опасно для домовладельцев. В целях безопасного и эффективного управления дикой природой звоните в службу контроля над животными, когда летучие мыши вызывают проблемы.

Узнайте больше об удалении летучих мышей.

Быстрые ссылки

Ваш деловой партнер

«Ваша компания феноменальна. Обслуживание клиентов самое лучшее.Все различные вещи, которые вы предоставляете, делают работу интересной и легкой». — RL из Западной Вирджинии

«Мне нравится, что Копперфильд всегда придумывает новые способы облегчить мою работу». — М.С. из Делавэра

«Ваш вкладыш HomeSaver UltraPro великолепен! Он не только выглядит и ощущается как высококачественный, но и очень удобен в работе.» — С.Х. из Калифорнии

«Я никогда не видел компании, более заинтересованной в удовлетворении потребностей своих клиентов! Спасибо, Копперфильд, за вашу помощь во всех областях». — Н.Н. из Нью-Джерси

«Нам просто нравится работать с Копперфильдом.Вы все на высоте!» — П.С. из Мичигана

«Мне нравится иметь с вами дело, потому что вы всегда готовы помочь, профессиональны и справедливы. Продолжайте делать то, что делаете, нам это нравится!» — E.W. из Пенсильвании

«Ваша служба поддержки клиентов просто фантастическая, и с ней легко работать.» — М.Дж. из Нью-Йорка

«Copperfield великолепен! Нам нравится, что вы всегда готовы помочь и терпеливы. Мы ценим вас и ваш отличный сервис». — М.С. из Нью-Джерси

«Я люблю Копперфильд, потому что могу купить все, что мне нужно для моего бизнеса.Ваш универсальный магазин!» — Т.В. из Канзаса

«Я скачал ваше новое приложение, и оно потрясающее! Это именно то, чего я от вас ожидал. Ребята, вы лучшие в своем деле, и это видно во всем, что вы делаете!» — Т. alexxlab Разное Что такое фанкойл: как устроен, виды и принцип работы alexxlab 17.01.2022 0 Разное Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик alexxlab 15.01.2022 0 Разное Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24» alexxlab 14.01.2022 0 Разное Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года alexxlab 13.01.2022 0 Разное Как лучше отапливать гараж: самый экономный способ из всех вариантов alexxlab 13.01.2022 0 Разное Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге alexxlab 12.01.2022 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
