Eurosit 630 принцип работы: Как настроить евросит 630 с регулятором давления

Содержание

Как настроить евросит 630 с регулятором давления

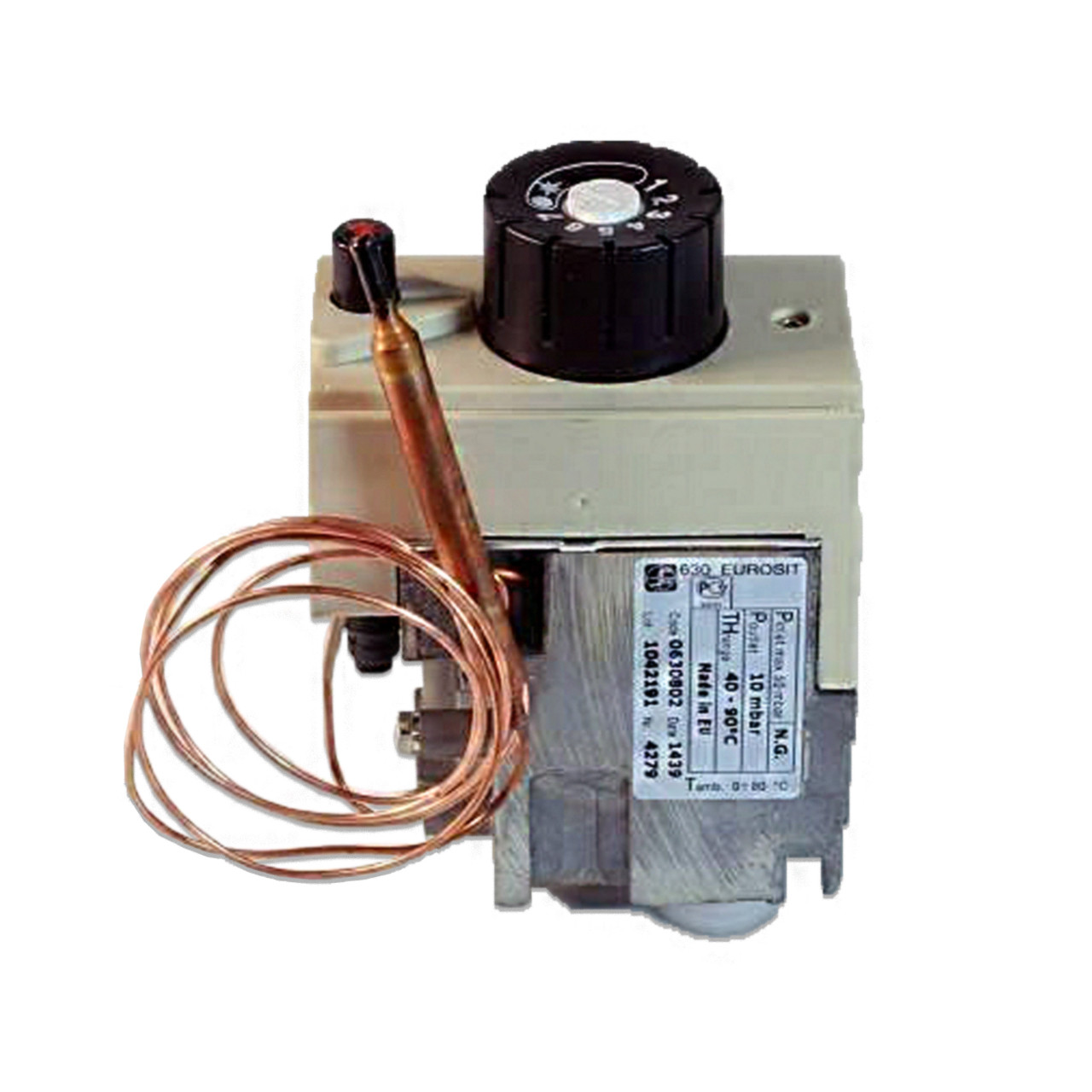

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М с автоматикой 630 EUROSIT (Италия).

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М используется для модернизации или замены газовой автоматики в старых котлах, что позволяет повысить КПД отопительного оборудования почти на 20%.Газогорелочное устройство Вестгазконтроль ПГ-16М предназначено для нагрева теплоносителя и (или) конструктивных элементов нагревательного оборудования. Устройство предназначено для эксплуатации на природном газе по ГОСТ 5542–87 с давлением 1274+100 Па.ГГУ Вестгазконтроль ПГ-16М обеспечивает экономное сжигание природного газа с возможностью автоматического регулирования тепловой мощности и отключение подачи газа при возникновении аварийной ситуации.

Автоматика Вестгазконтроль ПГ-16М снабжена прибором автоматического управления – газовым клапаном 630 EUROSIT (SIT, Италия).

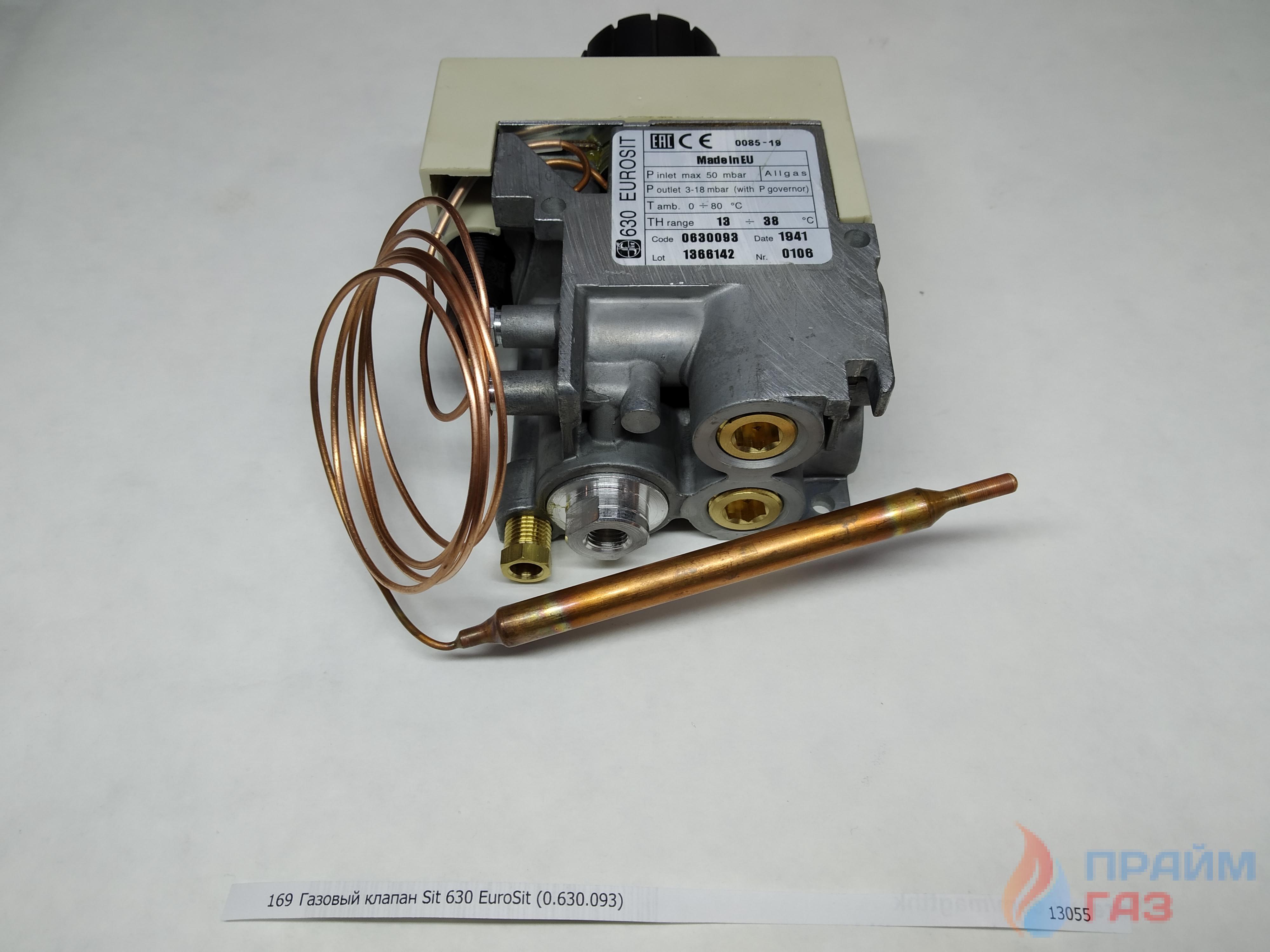

Газовый клапан 630 EUROSIT не требует электропитания.

Газовый клапан 630 EUROSIT позволяет производить:

— розжиг запальной горелки при помощи пьезоэлектрического элемента;— регулирование температуры теплоносителя от 40°С до 90°С;— регулирование максимального потока газа;— регулирование минимального потока газа;— регулирование потока газа к запальной горелке;

и обеспечивает:— автоматическое поддержание заданной температуры теплоносителя;— автоматическое выключение устройства при внезапном отключении газа;— автоматическое выключение устройства при отсутствии тяги и при обратной тяге;— возможность работы устройства при сниженном давлении газа.

Применение в газовой автоматике Вестгазконтроль ПГ-16 микрофакельных горелок из нержавеющей стали обеспечивает:— экономию газа до 20% по сравнению с обычными горелками;— уменьшение выброса СО в атмосферу;— уменьшение интенсивности оседания сажи в дымоходе;— надежность работы горелки на протяжении всего срока эксплуатации.

Технические характеристики:

Газогорелочное устройство ВЕСТГАЗКОНТРОЛЬ ПГ-16М с автоматикой 630 EUROSIT (Италия)

Электроника настенных агрегатов

Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:

  1. После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
  2. Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
  3. Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
  4. Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
  5. Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.

В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0.8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.

По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:

Дистанционное управление котлом при помощи многофункциональных терморегуляторов

Когда в доме стоит устаревшая система подачи тепла без всякого намека на возможность подключения электронных блоков, не имеется трехходовых клапанов и прочего автоматического оборудования – на рынке можно приобрести универсальные терморегуляторы, которые легко объединяются в разветвленную систему на много зон с возможностью выполнять управление отоплением через интернет.

В комплект такого оборудования входит электронный контроллер, где происходят все настройки по каждой зоне.

Он по совместительству является WI-FI передатчиком-приемником и посредством этого канала «общается» с электронными термостатами, установленными на каждую батарею.


Дистанционное управление котлом с помощью программатора Vaillant

Отдельным каналом он имеет связь с блоком отключения котла. Параметры обогрева можно менять как на самом контроллере вручную, так и через канал интернета.

Наиболее частые поломки в блоке управления

Поскольку БУ это целая система, сбой может произойти от любого отклонения составляющей этой системы. Самые распространённые сбои в работе и их причины:

  • погасла горелка – в газопровод попал воздух;
  • проблемы с нагревом – плохое поступление газа, отсутствие кислорода;
  • перегрев котла – замкнуло контакты, длительная работа на высоких температурах, заводской брак датчиков;
  • поломка пневматического реле (датчик тяги) – некорректное подключение, поломка вентилятора, неправильная система дымоотвода;
  • поломка температурного датчика – некорректное соединение контактов, короткое замыкание, перегрев платы;
  • поломка реле давления – низкое давление воды в трубах, дефект контактов в плате.

Большинство этих проблем легко устраняются, даже описаны в инструкции, но некоторые требуют вмешательства специалиста.

Замену датчиков или иных деталей не стоит проводить самостоятельно – это может быть опасно.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

  • тяга в дымоходе недостаточна и возникает опасность угара;
  • давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
  • погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

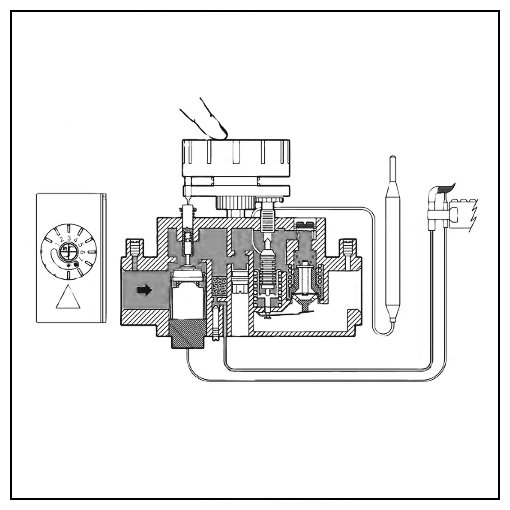

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

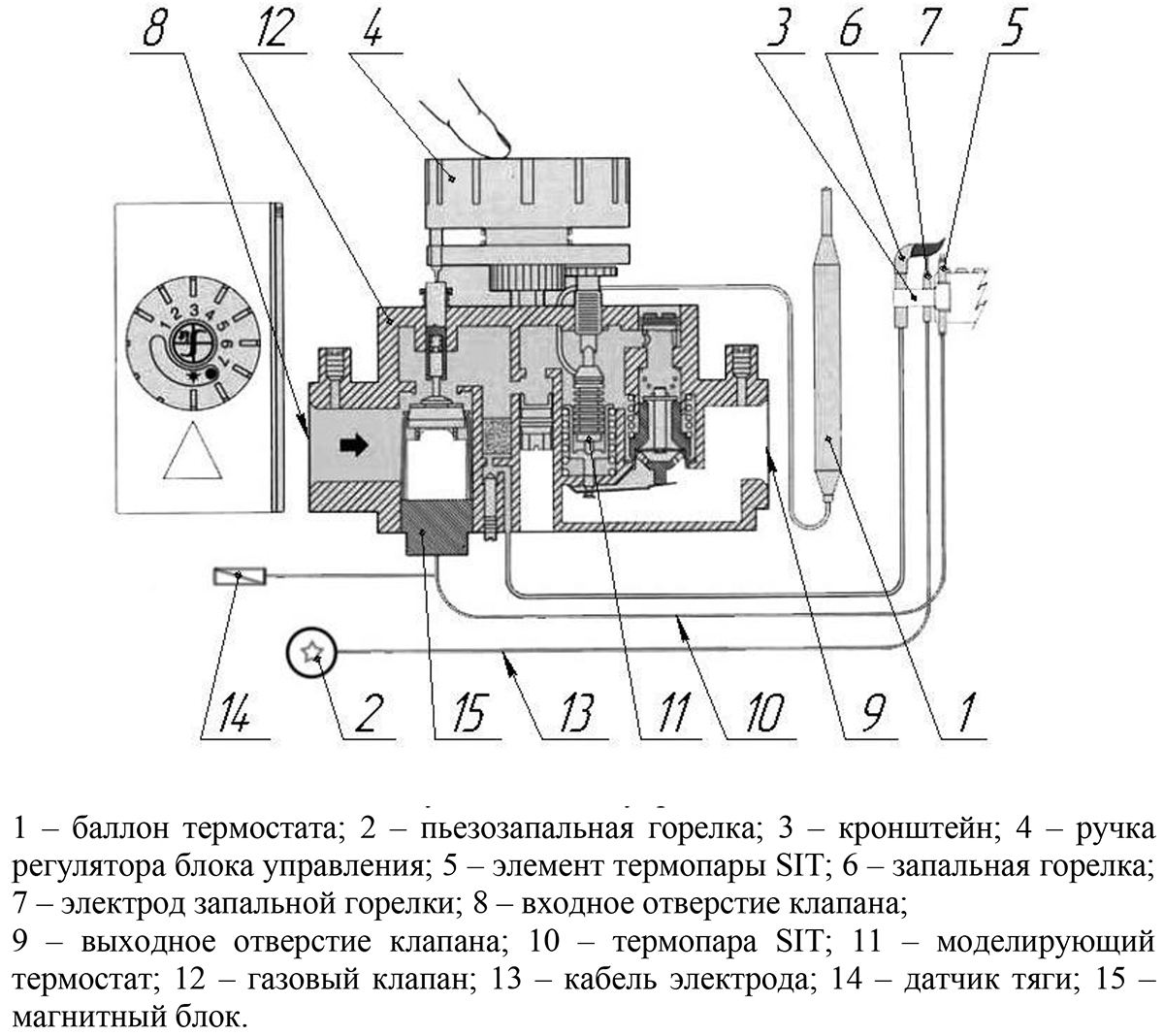

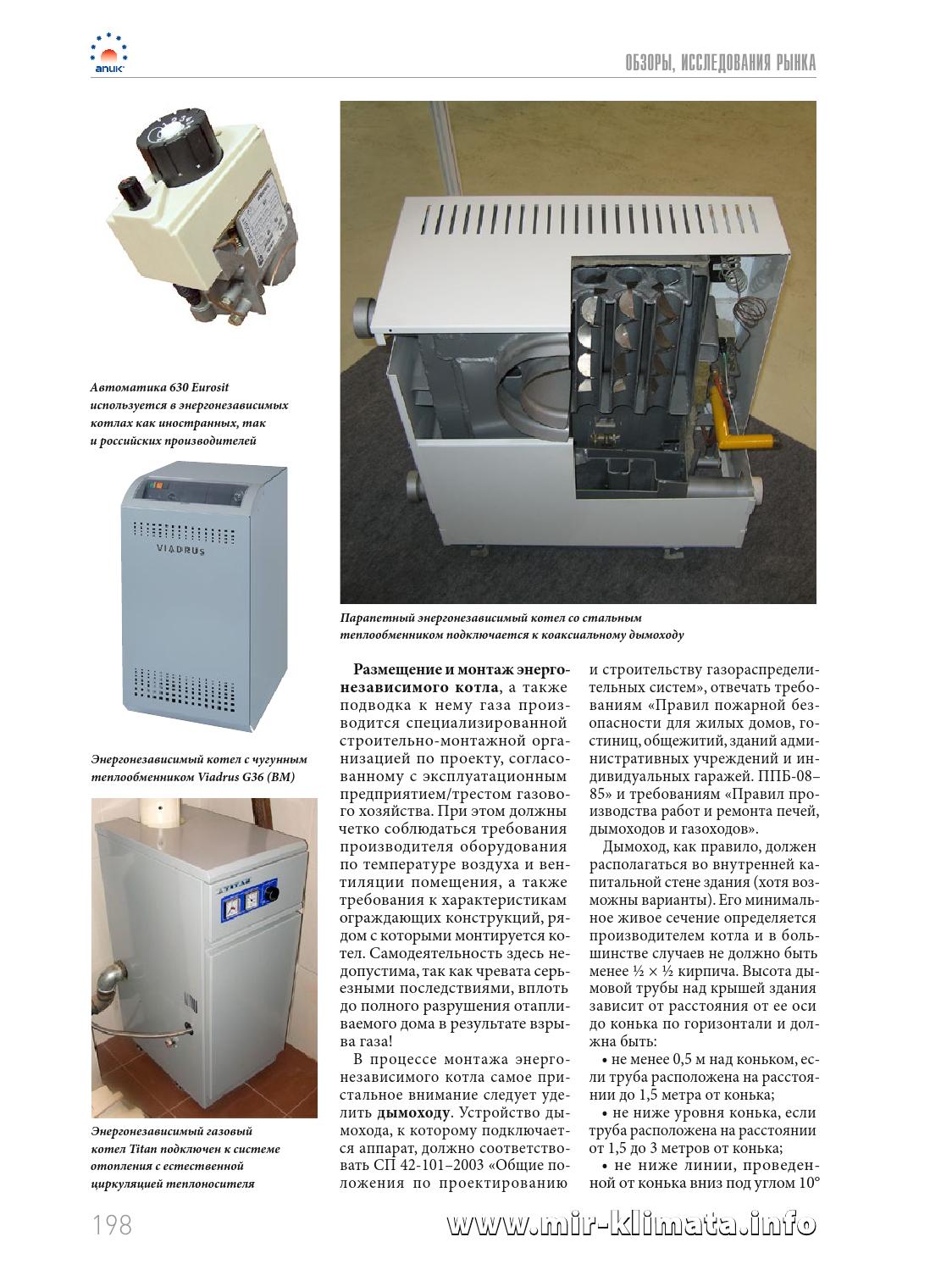

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10—30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется.

Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

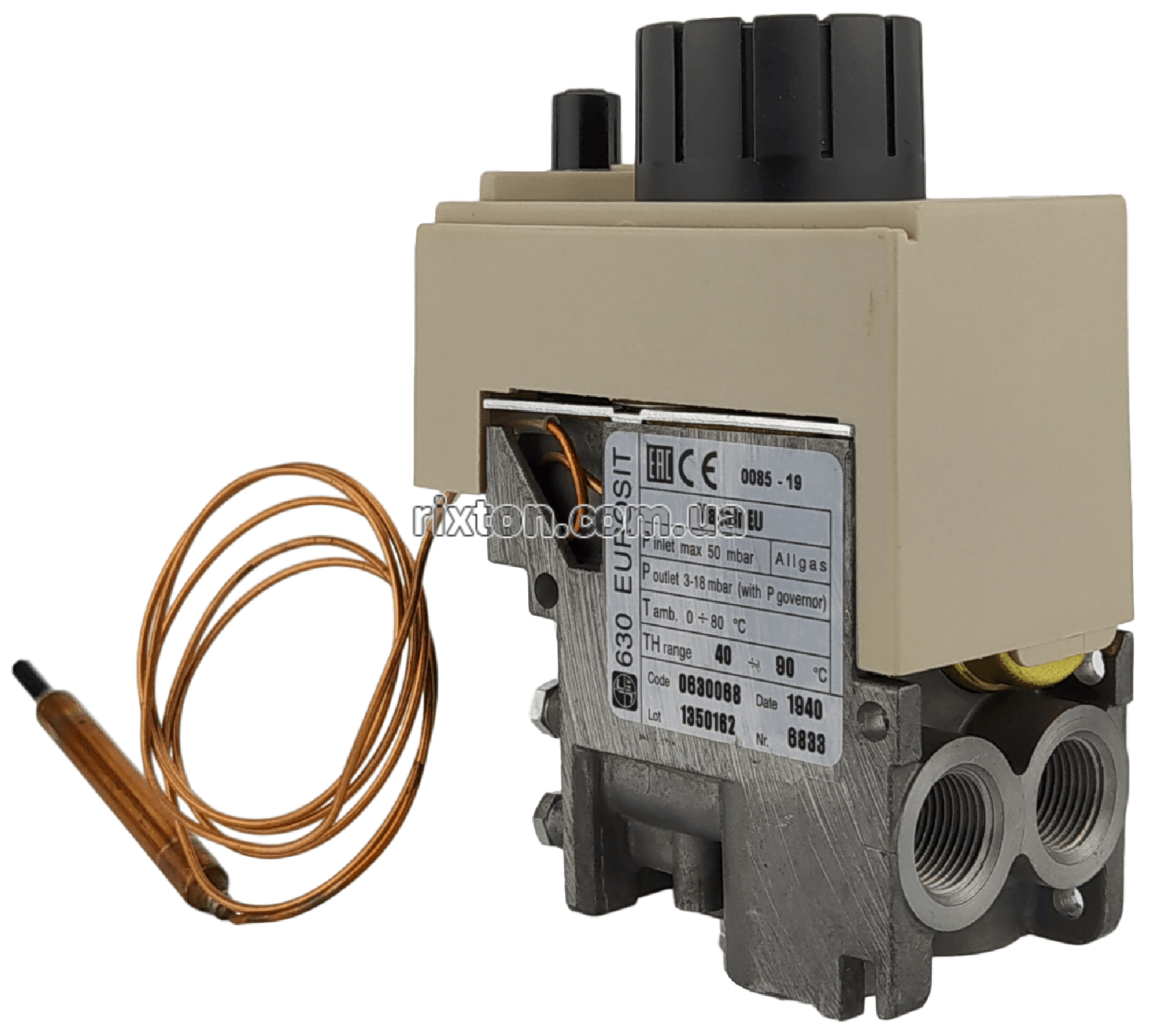

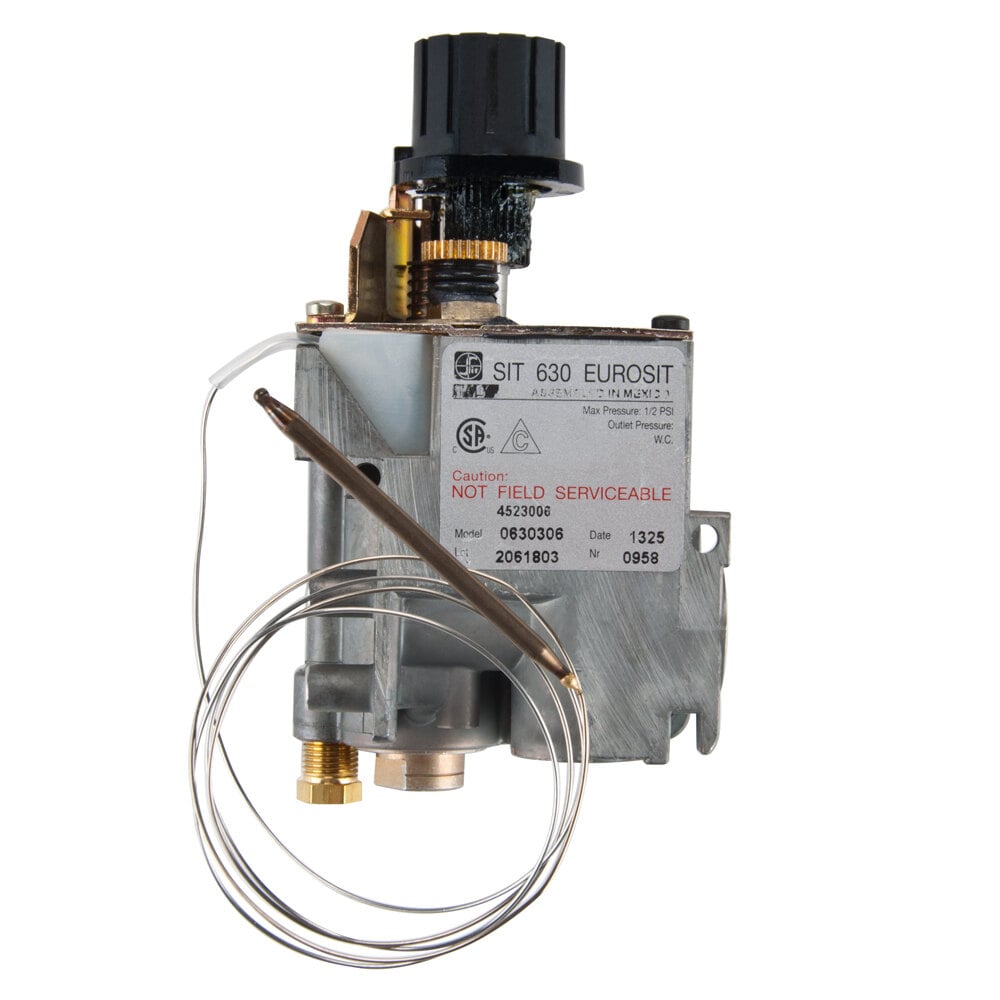

Автоматика 630 EUROSIT. Регулировка.

Сегодня Ростовский завод котельного оборудования ЗАО «Ростовгазоаппарат» выпускает широко известные в нашей стране котлы Сиберия. Автор этих строк имел честь установить себе такой котел в собственный дом. Все бы ничего, но в большие морозы стали проявляться проблемы с недостаточной мощностью этого аппарата. Первое время я грешил на мощность, так как площадь отапливаемого дома составляет 95 кв. м. а заявленная мощность котла 11,6 кВт. Естественно запас мощности маловат, так как рекомендуемый запас должен составлять + 30 % к площади дома. Котел у меня должен быть как минимум 12,5 кВт. то есть для обогрева 125 кв.м. Теперь краткая предыстория для покупателей котлов Сиберия.

ПРЕДУПРЕЖДЕНИЕНекоторые исполнения многофункционального регулятора подачи газа поставляются без определенных деталей. Поэтому при установке регуляторов необходимо проверить, наличие следующих комплектующих:• винт настройки минимального расхода газа 3 (рис. A)• винт настройки максимального расхода газа 2 (рис. A) или, по выбору, регулятор давления 2’ (рис. A*)Если нет, выполните монтаж следующим образом:• проверьте правильность кода комплектующей детали• вставьте винт настройки минимального расхода газа в отверстие 14 (рис. B), винт настройки максимального расхода газа или регулятор давления в отверстие 15 (рис. B)• вставьте комплектующие и полностью заверните.Затяжные моменты:— винты настройки 7Нм— регулятор давления: 1НмПодсоединение газаИспользуйте газовую трубу с резьбой Rp 3/8 ISO 7. Затяжной момент: 25 Нм. Возможно подсоединение трубки ф 12 мм при помощи уплотнительного кольца и гайки (коды 0.958.025 и 0.957.007). Затяжной момент 15 Нм. На клапане имеются два отверстия входных каналов 10 и 12 (рис. D) и два отверстия выходных каналов 11 и 13 (рис. D). Отверстия, которые не были использованы, необходимо закрыть заглушками (код 0.972.058). Затяжной момент 7 Нм.Подсоединение пилотной горелкивывод 8 (рис. D)Могут быть использованы трубки диаметров ф 4 мм, ф 6 мм или ф 1/4″. Используйте гайки и конусные уплотнители соответствующего размера

Затяжной момент 7 Нм.ВНИМАНИЕПосле завершения работ проверьте соединения на герметичность

Настройка максимального и минимального расхода газаЭти настройки выполняются с холодным термобаллоном.

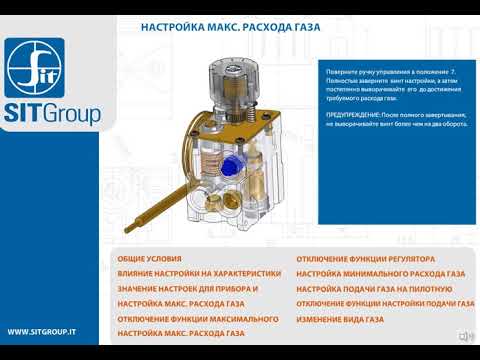

Настройка максимального расхода газа (исполнение без регулятора давления) — (рис. А).Поверните ручку управления 4 в положение 7. Полностью заверните винт настройки 2 , а затем постепенно выворачивайте его до достижения требуемого расхода газа.ПРЕДУПРЕЖДЕНИЕПосле полного завертывания не выворачивайте винт более чем на два оборота.

Отключение функции максимального расхода газаПолностью заверните винт настройки 2 , а затем выверните его выверните его на два оборота и зафиксируйте. Отключение можно выполнить также заменой винта настройки 2 заглушкой (код 0.972.057). В этом случае заглушка должна быть полностью завернута.

Настройка максимального расхода газа (исполнение с регулятором давления) — (рис. A*).Поверните ручку управления в положение 7. При повороте винта настройки 2’ по часовой стрелке(ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ ДАВЛЕНИЯ) — расход газа увеличивается.

Отключение функции регулятора давленияПолностью заверните винт настройки 2’ по часовой стрелке.

Настройка минимального расхода газаМедленно поверните ручку управления по часовой стрелке в положение минимальной мощности (близко к положению выключения основной горелки). При повороте винта настройки 3 против часовой стрелки расход газа увеличивается. Есть возможность также вместо винтов настройки максимального и минимального расхода газа использовать винты с калиброванными отверстиями (доступны по выбору). В этом случае винты должны быть завернуты затяжным моментом 7 Нм.

Настройка подачи газа на пилотную горелкуПри повороте винта 5 по часовой стрелке — расход газа понижается.

ВНИМАНИЕПосле завершения всех настроечных и регулировочных операций проверьте герметичность уплотнений и правильную работу оборудования. Категорически не допускается отрыв или проскок пламени при соответственно максимальном и минимальном давлении газа

После выполнения регулировочных работ зафиксируйте уплотнители и/или винты настройки краской.

Привожу вопросы и ответы со старого сайта, если не найдете для себя ничего полезного — пишите ниже в комментах.

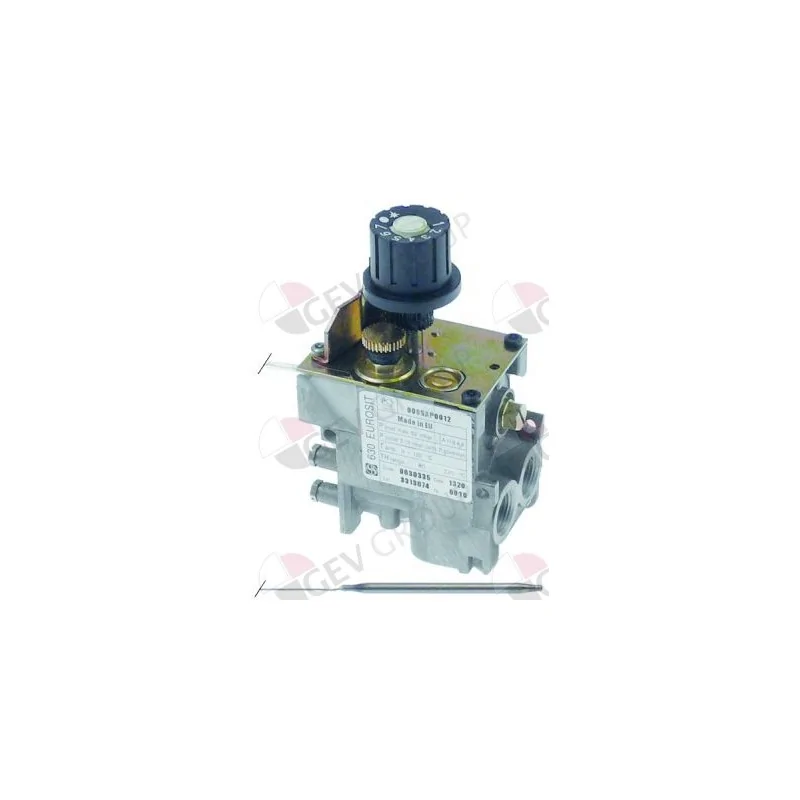

Автоматика 630 EUROSIT

Автоматика для котлов 630 eurosit. Настройка и регулировка автоматики 630 eurosit своими руками в домашних условиях.

Рекомендации по установке

Простой автоматизированный узел отслеживания и управления системы отопления типа КСИТАЛ можно поставить своими руками, если хорошо вникнуть в инструкцию по эксплуатации. Крепление прибора и монтаж датчиков не представляют особой сложности, как и их подключение. Поставляемые в комплекте кабели имеют достаточную длину, чтобы разнести датчики по всему дому. Но есть нюансы, которые обязательно нужно учесть при организации управления отоплением.

Первый – наличие хорошего GSM покрытия в месте проживания. Бывает, что в одном месте есть покрытие нескольких операторов сотовой связи, но ни одно из них не работает стабильно. На этот случай КСИТАЛ снабжен двумя слотами для SIM – карт, чтобы дублировать сообщения. Второй нюанс – перед постановкой SIM – карты в гнездо надо связаться с оператором и отключить рассылку любого рекламного контента в виде СМС. Подобные сообщения, приходящие на номер прибора, могут вызвать сбои в его работе.

Такие же рекомендации можно дать и относительно аппаратов, взаимодействующих с хозяином через интернет. Кабель, подключаемый к LAN – входу, не должен идти от роутера или модема, питающегося от сети 220 В. Иначе при отключении электричества пропадет и канал связи. Сами же приборы должны всегда иметь собственный аккумулятор, могущий обеспечить их работу не менее, чем на 3 суток. Подробные рекомендации по монтажу КСИТАЛА можно получить, просмотрев видео:

Виды энергозависимых систем и принцип работы

Для того чтобы избежать опасных ситуаций, рекомендуется приобрести автоматику для газового котла. Она необходима для закрывания и открывания клапана при помощи электроники. Происходит это после того как подаст сигнал термодатчик.

К приборам, которые регулируют температуру в доме и обеспечивают безопасность, можно отнести:

  1. Суточный программатор может программировать все работы отопительного котла на 24 часа. После того как пройдут сутки, цикл повторится. Подсоединить программатор к отопительному котлу можно беспроводным способом по радиоканалу или проводным. При помощи двухжильного кабеля можно подключить суточный программатор фирмы Saunier Duval модель ExaCONTROL. Он необходим для программирования по времени температуры в контуре для нагрева воды и температуры носителя тепла в контуре отопления.
  2. Комнатный термостат подключается к газовому котлу при помощи кабеля. Такой прибор работает по простому принципу: после того как температура станет требуемой, то на клапан подачи газа поступает сигнал, затем котел выключается. Если температура понизилась, то котел автоматически включается. Термостат электромеханический SEITRON TAM011MI выпускается на основе мембранного блока с наполнителем из газа. Управлять термостатом можно датчиком температуры. Если температура стала оптимальной, то датчик замыкает или размыкает контакты, таким образом, котел включается или выключается.
  3. Недельный беспроводной программатор. Рассмотрим модель Auratin 2025, которая может работать между приемником и передатчиком на расстоянии. Если есть бетонные стены, то расстояние составит 30 метров, если на открытом пространстве – 300 метров. Программатор может обеспечить комфортную температуру в комнате за счет высокой точности регулировки. Пользоваться прибором удобно, так как дисплей имеет подсветку, а ее цвет можно выбрать. Можно настраивать 6 программ. Можно подключить температурный внешний датчик, так как есть специальный разъем.

Виды газовых клапанов

Основной элемент системы автоматики – газовый клапан электромагнитный. Такое гидравлическое устройство используется для регулировки потока газа при помощи передачи электропитания на катушку клапана. Сердечник, который связан с седлом клапана, втягивается в катушку под действием электромагнитных сил.

Клапан может быть нескольких видов в зависимости от рабочего положения седла:

  1. Модулирующие клапаны устанавливаются на газовых котлах с возможностью плавного изменения мощности.
  2. Одностадийные клапаны. Они имеют только два положения: «открыто» и «закрыто». После того как подается питание, клапан принимает крайнее положение и происходит полный расход газа, на которое рассчитан котел.
  3. Двухстадийные клапаны. Такой вид может полностью открыться с временной задержкой через промежуточное положение. Благодаря такой конструкции происходит плавный пуск отопительного оборудования. Одностадийные и двухстадийные клапаны используют только для одностадийных горелок.
  4. Трехстадийные клапаны. Такие элементы можно установить на устройствах, где есть две ступени мощности.

Как выбрать подходящую модель

Основной критерий – это спецификация модели. Существуют приборы, подходящие только к определенным моделям котлов одного производителя, они выпускаются в качестве дополнительного оборудования к котлу, информация об их предназначении обычно содержится в самом названии. Разумеется, при наличии такой возможности, лучше выбрать GSM-модуль того же производителя, что и котел (он будет подогнан под конкретную линейку моделей и их специфику).

Но также существуют универсальные модели, подходящие абсолютно к любым котлам, имеющим соответствующие клеммы, именно о таких универсальных GSM-модулях идет речь в статье.

На сегодня выбор универсальных GSM-модулей небольшой (около 20-25 моделей), поэтому выделить достаточное количество критериев трудно. Мы рекомендуем изучить наиболее известные и удачные модели (см. далее) и выбирать из них, изучая функционал и удобство каждого, сравнивая цены

Но также рекомендуем обратить внимание на такие критерии, как:

  1. Наличие приложения и web-интерфейса, существенно упрощающих управление, позволяющих видеть и анализировать статистику работы. Если производитель не предоставил примеры интерфейса, стоит поискать скриншоты в поиске по картинкам любой из поисковых систем.

    Пример веб-интерфейса модулей ZONT, интерфейс доступен в личном кабинете на сайте производителя.

  2. Стандартная комплектация. В комплекте с некоторыми модулями идут внешние датчики температуры, которые можно разместить в отдаленных от котельной помещениях и ориентироваться на их измерения, что является очевидным преимуществом. Хорошей считается комплектация с наличием выносной антенны, позволяющей серьезно улучшить качество связи, а в некоторых случаях, при выносе антенны повыше и вовсе поймать отсутствующий на первом этаже или в подвале отдаленного дома сигнал.
  3. Емкость встроенного аккумулятора должна составлять по крайней мере 100-150 мАч, при таких параметрах его хватит на 2-4 часа работы модуля.

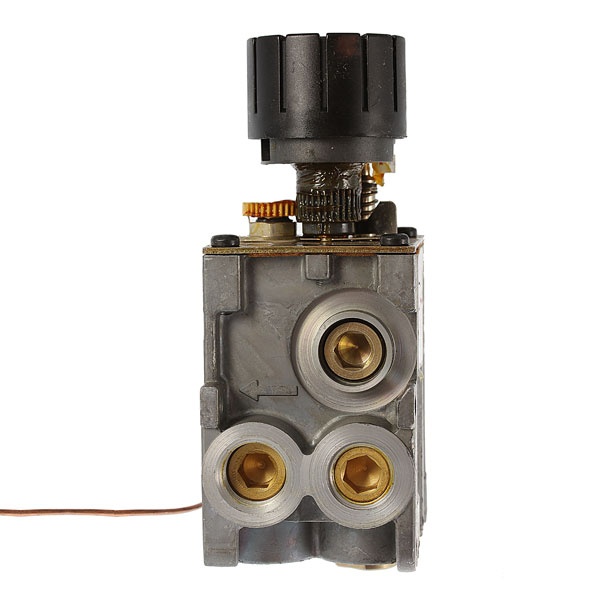

Рекомендации по настройке автоматики Eurosit 630

Использование газовой автоматики Eurosit 630 в комплектных поставках большинства современных отопительных котлов бытового назначения требует знания особенности подключения автоматики и порядок ее регулировки. Как настроить большинство автоматических приспособлений регулировки горения и безопасности в двух словах объяснить сложно. Стоит лишь отметить, что порядок регулировки автоматики Евросит 630 зависит от нескольких параметров, включающих параметры газоснабжения, особенности системы отопления, режим эксплуатации. Использование дополни тельных устройств.

В базовом варианте газовая автоматика Евросит 630, устройство которой максимально унифицировано, но имеет ряд особенностей, зависящих от непосредственного назначения модели, располагает четырьмя возможностями регулировочных воздействий.

  • регулировка ограничения расхода газовой среды;
  • установка расхода газа пилотной горелке;
  • управление подачей газа на главную горелку;
  • регулировка по температуре теплоносителя.

Каждая из регулировок позволяет установить температуру в доме, средний расход газа и режим работы котла практически любой модификации, где устанавливается автоматика Eurosit 630. Настройка и регулировка ее производится специалистами организаций газоснабжения, но возможна и своими руками, если вы знакомы с особенностями использования природного газа, главными регулировками системы Евросит 630 и не боитесь остаться среди зимы без отопления.

Особенности подключения автоматики, наличие регулировочных винтов (их 2), использование прокладок, заглушек и уровень затяжки крепежных элементов, технология проверки на герметичность, требуют приглашения специалиста, не только знакомого с таким типом автоматики, но и имеющего сертификат, позволяющий с ним работать.

Купить автоматику итальянского производства в нашем интернет магазине может любой желающий при расчете в любой форме. Но настройка и введение в эксплуатацию этих устройств требует наличия проекта и услуг квалифицированного персонала. Самодеятельность в эксплуатации газовых установок иногда очень дорого стоит.

Автоматика Евросит 630 помимо очень высокой надежности отличается и особыми требованиями к регулировке. Но один раз правильно установленная, она может работать на протяжении нескольких лет, не требуя профилактических работ и покупки запасных частей.

Рекомендации по настройке автоматики Eurosit 630

После установки автоматики Eurosit 630 ее нужно настроить. Какие трудности и подводные камни вас ждут в этой статье

Source: progazosnabgenie.ru

Неперехваченное исключение

Для безопасной и эффективной работы отопительного оборудования рекомендуется установить систему автоматического регулирования. Таким образом, при отключении электричества газовый котел продолжит свою работу. Вам не придется постоянно контролировать отопительное устройство. Автоматические системы для газовых котлов можно разделить на два вида: энергозависимые и энергонезависимые. Рассмотрим принцип работы автоматики, виды газовых клапанов и применение мультиблоков автоматики для газовых агрегатов.



Содержание:

  1. Виды энергозависимых систем и принцип работы
  2. Принцип работы автоматики для газовых котлов
  3. Виды газовых клапанов
  4. Применение мультиблоков автоматики для газовых котлов

Виды энергозависимых систем и принцип работы

Для того чтобы избежать опасных ситуаций, рекомендуется приобрести автоматику для газового котла. Она необходима для закрывания и открывания клапана при помощи электроники. Происходит это после того как подаст сигнал термодатчик. В нашем интернет магазине можно купить любое газовое оборудование.

К приборам, которые регулируют температуру в доме и обеспечивают безопасность, можно отнести:

  1. Суточный программатор может программировать все работы отопительного котла на 24 часа. После того как пройдут сутки, цикл повторится. Подсоединить программатор к отопительному котлу можно беспроводным способом по радиоканалу или проводным. При помощи двухжильного кабеля можно подключить суточный программатор фирмы Saunier Duval модель ExaCONTROL. Он необходим для программирования по времени температуры в контуре для нагрева воды и температуры носителя тепла в контуре отопления.
  2. Комнатный термостат подключается к газовому котлу при помощи кабеля. Такой прибор работает по простому принципу: после того как температура станет требуемой, то на клапан подачи газа поступает сигнал, затем котел выключается. Если температура понизилась, то котел автоматически включается. Термостат электромеханический SEITRON TAM011MI выпускается на основе мембранного блока с наполнителем из газа. Управлять термостатом можно датчиком температуры. Если температура стала оптимальной, то датчик замыкает или размыкает контакты, таким образом, котел включается или выключается.
  3. Недельный беспроводной программатор. Рассмотрим модель Auratin 2025, которая может работать между приемником и передатчиком на расстоянии. Если есть бетонные стены, то расстояние составит 30 метров, если на открытом пространстве – 300 метров. Программатор может обеспечить комфортную температуру в комнате за счет высокой точности регулировки. Пользоваться прибором удобно, так как дисплей имеет подсветку, а ее цвет можно выбрать. Можно настраивать 6 программ. Можно подключить температурный внешний датчик, так как есть специальный разъем.

Принцип работы автоматики для газовых котлов



Преимуществом энергонезависимой системы является то, что во время работы не применяется электроэнергия. Под воздействием температуры происходит геометрическое изменение управляющих деталей и таким образом, клапан приводятся в действие.

Старые модели энергонезависимой автоматики сложно регулировались. Для того чтобы вывести прибор из строя, приходилось использовать проволоку или изоленту, а безопасность работы всей отопительной системы значительно уменьшалась.

В современных системах такого нет. Поэтому энергонезависимая автоматика 630 Euro Sit надежна и безопасна. Основные узлы:

  1. Регулятор давления.
  2. Система защиты пламени. Если произойдет выключение основной горелки, то автоматически заблокируется подача газа.
  3. Фильтры основной и выходной горелки.
  4. Прибор для настройки минимального расхода газа.
  5. Ручка управления с разными положениями: «зажигание», «выключено», «выбор температуры».
  6. Штуцеры, которые необходимы для контроля расхода газа.
  7. Термостат, который имеет функцию полного отключения основной горелки.

В зависимости от выбора потребителя, подвод газа может быть снизу или сбоку. В нашем магазине вы можете купить запчасти для газовых котлов.

Виды газовых клапанов

Основной элемент системы автоматики – газовый клапан электромагнитный. Такое гидравлическое устройство используется для регулировки потока газа при помощи передачи электропитания на катушку клапана. Сердечник, который связан с седлом клапана, втягивается в катушку под действием электромагнитных сил.

Клапан может быть нескольких видов в зависимости от рабочего положения седла:

  1. Модулирующие клапаны устанавливаются на газовых котлах с возможностью плавного изменения мощности.
  2. Одностадийные клапаны. Они имеют только два положения: «открыто» и «закрыто». После того как подается питание, клапан принимает крайнее положение и происходит полный расход газа, на которое рассчитан котел.
  3. Двухстадийные клапаны. Такой вид может полностью открыться с временной задержкой через промежуточное положение. Благодаря такой конструкции происходит плавный пуск отопительного оборудования. Одностадийные и двухстадийные клапаны используют только для одностадийных горелок.
  4. Трехстадийные клапаны. Такие элементы можно установить на устройствах, где есть две ступени мощности.

Применение мультиблоков автоматики для газового оборудования

Производители автоматики продают уже готовые блоки, которые состоят из комплекса приборов. Например, газовые автоматические системы производят такие фирмы как: Dungs, SIT и Honneywell.

В систему автоматики Elletrosit входят следующие элементы:

  • Датчика тяги;
  • Комбинированного газового клапана;
  • Двухступенчатого клапана горелки;
  • Термостата с термодатчиком;
  • Стабилизатора давления газа;
  • Предельного термостата с датчиком.

Включить и выключить стопорный клапан можно при помощи термостат, который контролирует температуру носителя тепла в контуре.

В такой автоматической системе есть возможность подключения комнатного термостата, благодаря ему можно обеспечить комфортную температуру в каждой комнате в автоматическом режиме.

Современные автоматические системы управления газовыми котлами могут не только контролировать пуск и остановку оборудования, но и обеспечить сигнализацию, диагностику, а также управление мощностью агрегата.

Надежной автоматикой обладают газовые котлы Де дитрих, купить газовые котлы De Ditrix вы можете в нашем интернет магазине

Читайте также:

Автоматика применяющая на бытовых газ котлах. Принцип работы автоматики газового котла

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа. Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла.

Для того чтобы заменить датчик температуры, необходимо отключить газовый котел и остудить воду до температуры 40 градусов. Перекрыть поступление теплоносителя, снять ручку управления посредством откручивания винта. Далее демонтировать винт настройки РТВ. Вынуть сильфон датчика с опорной шайбой. Отвернуть накидную гайку термобаллона датчика. Установить термобаллон исправного датчика в рубашку котла и герметично закрутить. Установить сильфон датчика в гнездо трубы, установить опорную шайбу на сильфон, установить винт настройки РТВ и произвести настройку температуры.

Если же возникают проблемы с розжигом запальника, то одной из возможных ее причин является неисправность датчика тяги. В таком случае его необходимо демонтировать, продиагностировать, поверить контакты, прочистить, при необходимости заменить на новый.

Также частыми причинами, почему не зажигается запальник, могут быть:

При отключении подачи газа необходимо проверить дымоход (он может быть засорен), электромагнит, давление газа на входе в газовый котел.

Внимание!
Для диагностики и ремонта автоматики газового котла необходимо приглашать специалиста. Неумелые действия могут усугубить проблему и повлечь нежелательные последствия.

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента.

В «Арбате» и «Орионе» заменить можно лишь термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики ремонту практически не подлежит. В «Арбате» часто ломается кнопка отключения системы.

Характерными проблемами для автоматики САБК являются повреждение мембран главного клапана, высыхание сальниковой набивки терморегулятора, в результате чего происходит утечка газа. Контролю подлежат импульсные трубки, биметаллические пластины, шариковые клапаны.

В заключение хочется еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому она просто необходима владельцам газовых котлов.

В этом видео показано устранение неисправности автоматики котла АОГВ, пошаговый процесс сборки и тестирование результата.

Все современные отопительные установки, использующие в качестве энергоносителя природный газ, имеют высокий уровень безопасности, что достигается за счет внедрения средств автоматики. Они контролируют и управляют процессом работы отопительных агрегатов. В данном материале нами будет рассмотрена автоматика для газовых котлов от самых известных производителей, что наиболее часто устанавливается на отечественные и импортные котлы.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

  • тяга в дымоходе недостаточна и возникает опасность угара;
  • давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
  • погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

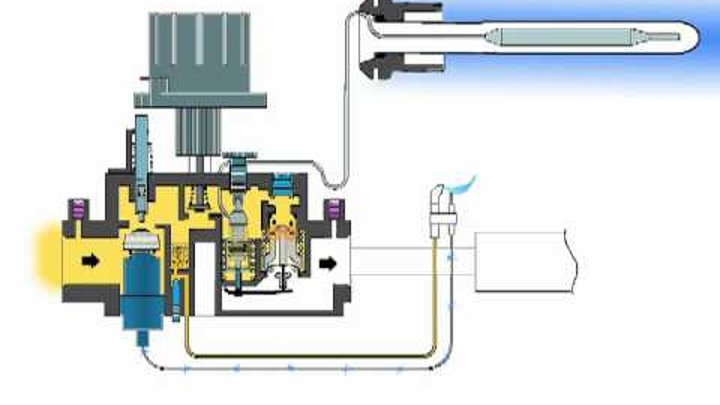

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10-30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

Краткий обзор изделий популярных производителей

Второе место по популярности среди зарубежных газовых клапанов после «итальянцев» уверенно занимает автоматика Honeywell американского производства. Самая простая бюджетная модель комбинированного устройства работает по такому же принципу, что и EUROSIT и обладает тем же набором функций.

Под этим брендом на рынке присутствуют и другие виды автоматики для газовых котлов и прочих газовых установок с расширенными возможностями. Например, модель Honeywell VR 400 снабжена двумя клапанами с сервоприводом для работы с электронными блоками управления газовых котлов или выносными контроллерами. Прибор имеет следующие дополнительные функции:

  • система плавного розжига;
  • модуляционный режим работы;
  • встроенный сетчатый фильтр;
  • поддержание режима горелки «малое пламя»;
  • дополнительные выходы для подключения реле минимального и промежуточного давления.

Учитывая условия эксплуатации в странах постсоветского пространства, не теряет своей актуальности установка автоматики на газовый котел, что адаптирована к этим условиям. Такие приборы предлагают многие российские производители, среди них заслуживают внимания комбинированные газовые клапаны Орион и автоматика САБК. Последнюю изготавливает компания «СервисГаз» (г. Ульяновск), причем ассортимент выпускаемой продукции для газовых установок очень широк.

В него входят как самые простые приборы безопасности с минимальным набором функций, так и комплекты оборудования, в которые входит несколько блоков: управляющий, силовой и газогорелочный. Продукция бренда САБК хорошо известна потребителям своей доступной стоимостью и ремонтопригодностью.

Установка САБК

Широкой популярностью пользуется и автоматика Орион, а именно модели для бытовых котлов Орион – 16 и Орион – 20. Эти 2 изделия используют в своей работе тот же принцип с термопарой, электромагнитным клапаном и пъезорозжигом, только помимо основных функций данные устройства могут поддерживать режим малого пламени горелки при достижении заданной температуры теплоносителя. Спектр их применения – газовые котельные установки мощностью до 32 кВт.

Заключение

Современная автоматика для газового котла играет значительную роль в безопасной эксплуатации отопительного оборудования, сейчас без нее обойтись невозможно. Другое дело, что более дорогие итальянские и американские приборы отличаются высокой надежностью и долговечностью, это проверено годами работы на различных водогрейных установках.

Газовые отопительные котлы являются устройствами повышенной опасности. При неправильной эксплуатации или неисправности они могут стать причиной отравления природным газом, продуктами горения, стать причиной пожара или даже взрыва. Именно поэтому все процессы, проходящие в котлоагрегатах должны осуществляться под постоянным контролем, за который отвечает газовая автоматика для котлов.

Конструкция и принцип действия

Все составляющее автоматики, применяющиеся в отопительных системах можно условно разделить на две большие группы:

  1. Приборы, обеспечивающие правильную и безопасную работу котельного оборудования.
  2. Устройства, повышающие комфорт при использовании котлоагрегата.

В автоматику безопасности газовых котлов входит:

В некоторых моделях котельного оборудования производителем предусматривается наличие прибора для отвода воздуха. Все устройства, входящие автоматическую систему безопасности – энергонезависимые или механические. При наличии исполнительных приводов и управляющего контроллера они могут работать под электронным управлением.

Автоматика для комфорта обеспечивает владельцу установки дополнительный функционал: авторозжиг горелки; функции самодиагностики и выбора оптимального режима работы, модуляцию пламени и пр. Этот вид автоматики не является обязательным и в некоторых моделях не применяется.

Принцип работы электронной системы безопасности основан на основании получения данных с датчиков, которые обрабатываются контроллером с микропроцессорным управлением. На основании полученных от датчиков и сенсоров данных, контроллер подает команды на приводы исполнительных приборов безопасности.

Принцип действия механической автоматики газового котла рассмотрим более подробно. Отопительная установка не работает – газовый клапан перекрыт. Для запуска котла выжимается шайба на клапане. Эта операция принудительно открывает клапан, газ поступает на запальник. После розжига запальника происходит нагрев термопары. На ней вырабатывается достаточное напряжение для работы электромагнита, который удерживает газовый клапан в открытом состоянии.

Поворотом шайбы устанавливается необходимая мощность котла: газ с нужным давлением поступает на горелку – происходит розжиг от запальника. После запуска котельной установки, контроль за температурой теплоносителя берет на себя термостат.

https://www.youtube.com/watch?v=VeK4dSo3B9Y По такому принципу работают практически все системы безопасности котельного оборудования, независимо от бренда. При выборе данной системы для котла рекомендуется обращать внимание на аппаратуру того же бренда, что и котел. Например, автоматику для газовых котлов BOSH лучше всего подыскивать именно этой торговой марки.

Функционал системы безопасности отопительной установки

Под контролем автоматики находятся все важные процессы, которые происходят в котлоагрегате. Автоматика для газовых котлов отопления обеспечивает контроль за:

  • Давлением газа. При падении ниже допустимого значения прекращается подача топлива на горелку. Это происходит в автоматическом режиме благодаря механизму клапана, настроенному на определенное давление топлива. В энергозависимых модулях безопасности за контроль давления газа отвечают реле максимального и минимального давления. Эти приборы состоят из мембраны со штоком. При повышении давления топлива мембрана выгибается и размыкает контакты питания котельной установки. При нормализации давления, контакты питания устанавливаются в замкнутое положение.
  • Наличием пламени в горелке. При отсутствии пламени термопара остывает и прекращает производить ток, необходимый для работы электромагнитной заслонки газового клапана, который перекрывает подачу топлива на горелку.
  • Наличием тяги в дымоотводящем канале. При уменьшении тяги биметаллическая пластина датчика нагревается и меняет свою форму. Тяга, соединяющая пластину датчика с клапаном, выводит его из рабочего состояния и подача газа на горелку прекращается.
  • Температурой теплоносителя в контуре. За предотвращение перегрева и поддержание температуры теплоносителя в контуре отвечает термостат.

Практически все современные системы безопасности снабжены датчиками контроля и реле наличия и давления теплоносителя в системе. Данный тип автоматики чаще всего реализован в энергозависимых системах. Любая автоматика может выйти из строя по причинам низкого качества, неправильной эксплуатации и обслуживания. Далее вы сможете ознакомиться с характерными неисправностями автоматики котла и методами их самостоятельного устранения.

Следует знать, что самостоятельное вмешательство в конструкцию газовых установок запрещено законодательством. Именно поэтому мы настоятельно рекомендуем при возникновении неисправностей в отопительной установке обратиться к специалистам, имеющим государственный сертификат на право проведения данных работ.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

Наиболее популярные модели систем безопасности для котельного оборудования

Сегодня, на российском рынке климатической техники представлено более десятка моделей автоматики от разных торговых марок. Популярность того или иного бренда целиком зависит от востребованности отопительных установок той же торговой марки. Многие обладатели отечественного котельного оборудования спрашивают, как работает автоматика в газовом котле Лемакс? В данных установках используется автоматика EvroSit от итальянского производителя. Именно эта система автоматизации находится на первом месте по популярности среди отечественных производителей отопительных устройств.

Модели этой линейки имеют хороший функционал и легко интегрируются практически в любую конструкцию котлоагрегата. Стандартные функции: контроль за давлением газа; контроль за наличием пламени в горелке и на запальнике; контроль за температурой теплоносителя и тягой в дымоходе. Пользование автоматикой этого бренда не вызывает особых сложностей у владельцев, но требует некоторых навыков.

  1. Перед запуском устройства необходимо нажать ручку регулировки и розжига и одновременно с этим кнопку пьезоэлемента.
  2. После зажигания запальника необходимо удерживать ручку в нажатом состоянии от 5 до 10 секунд, для нагрева термопары.
  3. Если после отжатия ручки запальник не потух, то можно переходить к повороту шайбы, для настройки давления газа. После этого, происходит розжиг основной горелки.

Автоматика этого бренда достаточно широко распространена на российском рынке климатической техники благодаря сравнительно низкой стоимости, неплохой функциональности и широкому модельному ряду. Стандартный функционал: поддержание температуры теплоносителя в диапазоне от 40 до 90°С; контроль за давлением и подачей топлива; автоматическая остановка устройства при отсутствии или возникновении ; контроль за наличием пламени в горелке.

Ростовская продукция сегодня востребована отечественными пользователями наравне с европейскими моделями автоматики из-за ее надежности и низкой стоимости. Функционал автоматических систем АОГВ также достаточно богат. Стандартные возможности данной техники позволяют останавливать работу котлоагрегата при возникновении следующих ситуаций: превышение температуры теплоносителя выше установленного уровня; срыве пламени в запальнике и горелке; низком давлении и отсутствии теплоносителя в системе; любом сбое в системе подачи газа; снижении давления топлива ниже установленной нормы; при отсутствии или недостаточной тяге. Как работает автоматика газового котла аогв? Управление работой газового клапана происходит за счет напряжения, которое вырабатывает термопара. Именно это напряжение воздействует на катушку клапана и держит его открытым, пока горит горелка. Регуляция температуры происходит за счет термостата и клапанов, которые при повышении или понижении температуры открывают или перекрывают топливо, поступающее на горелку. Контроль за отводом отработанных газов осуществляет датчик тяги. Сделать правильный выбор автоматики для газовых котлов достаточно сложно. Мы настоятельно рекомендуем обратиться за помощью к профессионалам.

0630306 Газовый регулирующий клапан SIT 630 Eurosit

0630306 SIT 630 Газовый регулирующий клапан Eurosit

0630306 Газовый регулирующий клапан от Sit Controls — это многофункциональный клапан серии Eurosit SIt 630, который обеспечит долгий срок службы вашего устройства, работающего либо на пропане, либо на природном газе.

Этот многофункциональный газовый регулирующий клапан 0630306 использовался многими различными производителями при производстве различных продуктов для топки, включая газовые бревна, настенные обогреватели без вентиляции, камины без вентиляции, печи на пьедесталах и другие продукты, связанные с топками без вентиляции.

Газовый регулирующий клапан SIT 0630306 Eurosit представляет собой многофункциональную комбинацию газового регулятора с одной ручкой управления с комбинированным регулирующим термостатом мгновенного действия и системой защитной блокировки. Этот газовый регулирующий клапан Eurosit особенно подходит для использования в большинстве систем отопления, связанных с газовыми очагами, а также во многих других устройствах без вентиляции.

0630306 Клапаны Eurosit не требуют электропитания и подходят для работы при температуре окружающей среды до 120 градусов Цельсия / 248 Фаренгейта.

Газовый клапан серии 630 доступен в широком диапазоне конфигураций. Он особенно подходит для использования в газовых настенных обогревателях без вентиляции, газовых каминах без вентиляции, газовых дровах и многих подовых приборах, которые требуют точного контроля температуры без внешнего источника питания.

Клапан SIT 630 Eurosit имеет следующие характеристики:

  • Ручка управления с положениями для выключения, управления и выбора температуры
  • Термоэлектрическое устройство контроля пламени с дополнительной блокировкой
  • Регулятор давления или в качестве альтернативы регулятор потока
  • Регулирующий и двухпозиционный термостат
  • Пилотный выход с устройством предварительной настройки расхода газа
  • Впускной и пилотный фильтры
  • Точки измерения давления на входе и выходе
  • Боковой или нижний вход и выход основного газа
  • Основные газовые соединения с трубкой 3/8 NPT с резьбой или подходящие для гайки или компрессионного фитинга


Газовый клапан и продукты, связанные с газом, НЕ ВОЗВРАЩАЮТСЯ при возврате денег!
На эти товары предоставляется 90-дневная гарантия только для обмена.
Пожалуйста, внимательно посмотрите все изображения и изучите свое руководство перед покупкой этого товара, потому что возврат средств не принимается.

Автоматика для бытовых газовых котлов. Принцип работы автоматики газового котла

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, выявляется утечка газа. Правильная очистка фильтра должна выполняться мастером. Вы можете попробовать заменить электронные элементы самостоятельно, внимательно изучив инструкцию по эксплуатации своего котла.

Для замены датчика температуры необходимо выключить газовый котел и охладить воду до температуры 40 градусов. Перекройте подачу охлаждающей жидкости, снимите ручку управления, открутив винт. Далее демонтируем регулировочный винт ПТВ. Снимите сильфон датчика с опорной шайбой. Отвинтите накидную гайку колбы датчика. Установить в кожух котла термоголовку исправного датчика и плотно прикрутить. Установите сильфон датчика в патрубок трубы, установите опорную шайбу на сильфон, установите регулировочный винт PTB и отрегулируйте температуру.

Если есть проблемы с воспламенением запальника, то одна из возможных причин — неисправность датчика тяги. В этом случае его необходимо разобрать, провести диагностику, проверить контакты, почистить, при необходимости заменить на новый.

При отключении подачи газа необходимо проверить дымоход (возможно засорение), электромагнит, давление газа на входе в газовый котел.

Внимание!
Необходимо пригласить специалиста для диагностики и ремонта автоматики газового котла.Неуместные действия могут усугубить проблему и иметь нежелательные последствия.

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является прогорание биметаллической пластины, которая используется как чувствительный элемент.

В «Арбате» и «Орионе» можно заменить только термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики практически не подлежит ремонту. В «Арбате» часто ломается кнопка выключения системы.

Типичными проблемами автоматики SABK являются повреждение мембран главного клапана, высыхание сальника термостата, что приводит к утечке газа. Контролю подлежат импульсные трубки, биметаллические пластины, шаровые краны.

В заключение хочу еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому владельцам газовых котлов он просто необходим.

В данном видео показано, как устранить неполадки автоматики котла АОГВ, пошаговый процесс сборки и проверить результат.

Все современные отопительные установки, использующие природный газ в качестве энергоносителя, имеют высокий уровень безопасности, который достигается за счет внедрения средств автоматизации. Они контролируют и контролируют работу отопительных агрегатов. В этом материале мы рассмотрим автоматику для газовых котлов от самых известных производителей, которая чаще всего устанавливается на отечественные и импортные котлы.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами, оборудование автоматики котельных должно останавливать свою работу путем отключения подачи топлива в следующих ситуациях:

  • тяга в дымоходе недостаточная и есть риск выгорания;
  • давление газа в подающем трубопроводе слишком низкое или наоборот слишком высокое;
  • : пламя на запальнике погасло.

Вышеуказанные ситуации могут привести к затуханию основной горелки и загазованию помещения, что недопустимо. По этой причине автоматика безопасности для газовых котлов должна быть установлена ​​на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую заменить ТЭН дешевле, чем приобрести и установить автоматику на старый. Помимо предотвращения загазованности помещения или отходов, в его функции также входит поддержание температуры хладагента на определенном уровне, установленном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Стоит отметить, что и зарубежные, и российские производители используют в своей продукции один и тот же принцип работы, хотя конструктивно устройства могут существенно отличаться. Самыми простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, устройство которой показано ниже.

Все элементы конструкции размещены в одном корпусе, к которому подключены газопроводы. Кроме того, к прибору подключаются капиллярная трубка от датчиков тяги и температуры (термопары), магистраль подачи газа на воспламенитель и кабель от пьезоэлемента. Внутри находится запорный электромагнитный клапан, нормальное состояние которого «закрыто», а также регулятор давления газа и подпружиненный клапан.

Любой автоматический газовый котел, оборудованный комбинированным газовым клапаном EUROSIT или другим, запускается вручную.Первоначально путь подачи топлива закрывается электромагнитным клапаном, который открывается нажатием регулировочной шайбы, после чего топливо заполняет камеры устройства и по небольшому газопроводу поступает к запальнику. Удерживая шайбу, нажимаем кнопку пьезоэлектрического устройства и зажигаем запальник, который нагревает термочувствительный элемент в течение 10-30 секунд. Это, в свою очередь, создает напряжение, которое удерживает электромагнитный клапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, поворачиваем шайбу на необходимое деление и тем самым открываем доступ горючего к горелке, которая самостоятельно воспламеняется от запальника.Поскольку автоматика газовых котлов рассчитана на поддержание заданной температуры теплоносителя, вмешательство человека больше не требуется. Здесь принцип следующий: среда в капиллярной системе расширяется при нагревании и воздействует на пружинный клапан, закрывая его при достижении высокой температуры. Горелка гаснет до остывания термопары и возобновления подачи газа. Подробнее о работе итальянской автоматизации SIT вы можете узнать, посмотрев видео.

Краткий обзор товаров популярных производителей

Второе место по популярности среди зарубежной газовой арматуры после «итальянцев» уверенно занимает автоматика Honeywell американского производства.Самая простая бюджетная модель комбинированного устройства работает по тому же принципу, что и EUROSIT, и имеет тот же набор функций.

Под этой торговой маркой на рынке представлены другие типы автоматики для газовых котлов и других газовых установок с расширенными возможностями. Например, модель Honeywell VR 400 оснащена двумя сервоклапанами для работы с электронными блоками управления газовыми котлами или дистанционными контроллерами. Устройство имеет следующие дополнительные функции:

  • система плавного зажигания;
  • режим модуляции работы;
  • встроенный сетчатый фильтр;
  • поддержание режима горелки «малое пламя»;
  • дополнительных выходов для подключения реле минимального и промежуточного давления.

Учитывая условия эксплуатации в постсоветских странах, установка автоматики на газовый котел, адаптированную к этим условиям, не теряет своей актуальности. Такие устройства предлагают многие российские производители, среди них заслуживают внимания комбинированные газовые клапаны Орион и автоматика САБК. Последний выпускается компанией «СервисГаз» (Ульяновск), а ассортимент продукции для газовых установок очень широк.

Включает в себя как простейшие предохранительные устройства с минимальным набором функций, так и комплекты оборудования, в который входят несколько узлов: управляющий, силовой и газовый. Продукция марки SABK хорошо известна потребителям доступной стоимостью и ремонтопригодностью.

Установка САБК

Также очень популярна автоматика

Orion, а именно модели для бытовых котлов Orion — 16 и Orion — 20. Эти 2 продукта используют в своей работе один и тот же принцип с термопарой, соленоидным клапаном и пьезозажиганием, только в дополнение к основным функциям. эти устройства могут поддерживать работу горелки в режиме малого пламени при достижении заданной температуры хладагента.Область их применения — газовые котельные мощностью до 32 кВт.

Заключение

Современная автоматика для газового котла играет немалую роль в безопасной эксплуатации отопительного оборудования, сейчас без нее невозможно обойтись. Другое дело, что более дорогие итальянские и американские устройства отличаются высокой надежностью и долговечностью, это доказано годами работы на различных установках водяного отопления.

Газовые котлы являются опасными устройствами. При неправильном использовании или неправильной работе они могут вызвать отравление природным газом, продукты сгорания, пожар или даже взрыв. Поэтому все процессы, происходящие в котельных, должны проходить под постоянным контролем, за что отвечает газовая автоматика для котлов.

Устройство и принцип работы

Все компоненты автоматики, применяемые в системах отопления, условно можно разделить на две большие группы:

  1. Устройства, обеспечивающие правильную и безопасную работу котельного оборудования.
  2. Устройства, повышающие комфорт при эксплуатации котла.

В состав автоматики безопасности газовых котлов входят:

В некоторых моделях котельного оборудования производитель предусматривает наличие устройства вытяжки воздуха. Все устройства, входящие в состав автоматической системы безопасности, являются энергонезависимыми или механическими. При наличии исполнительных приводов и контроллера управления они могут работать под электронным управлением.

Автоматика для комфорта предоставляет владельцу установки дополнительный функционал: автоматический розжиг горелки; функции самодиагностики и выбора оптимального режима работы, модуляции пламени и др.Этот тип автоматизации не является обязательным и не используется в некоторых моделях.

Принцип работы электронной системы безопасности основан на приеме данных с датчиков, которые обрабатываются микропроцессорным контроллером. На основе данных, полученных от датчиков и датчиков, контроллер выдает команды исполнительным элементам предохранительных устройств.

Принцип работы механической автоматики газового котла рассмотрим подробнее.Не работает система отопления — газовая арматура закрыта. Для запуска котла выжимают шайбу на вентиле. Эта операция принудительно открывает клапан, газ поступает к запальнику. После воспламенения запальника термопара нагревается. Он генерирует достаточное напряжение для работы электромагнита, который держит газовый клапан открытым.

Поворотом омывателя устанавливается необходимая мощность котла: в горелку поступает газ с необходимым давлением — розжиг происходит от запальника. После запуска котельной термостат берет на себя контроль температуры теплоносителя.

https://www.youtube.com/watch?v=VeK4dSo3B9Y По этому принципу работают практически все системы безопасности котельного оборудования вне зависимости от марки. Выбирая эту систему для котла, рекомендуется обратить внимание на оборудование той же марки, что и котел. Например, лучше всего искать автоматику для газовых котлов BOSH именно этой марки.

Функционирование охранной системы отопления

Все важные процессы, происходящие в котле, находятся под контролем автоматики.Автоматика газовых отопительных котлов обеспечивает управление:

  • Давление газа. Если оно упадет ниже допустимого значения, подача топлива к горелке прекращается. Это происходит автоматически, благодаря клапанному механизму, который настраивается на определенное давление топлива. В непостоянных модулях безопасности реле максимального и минимального давления отвечают за контроль давления газа. Эти устройства состоят из диафрагмы со штоком. При повышении давления топлива мембрана изгибается и размыкает силовые контакты котельной.Когда давление нормализуется, силовые контакты устанавливаются в закрытое положение.
  • Наличие пламени в горелке. При отсутствии пламени термопара остывает и перестает вырабатывать ток, необходимый для работы электромагнитного клапана газового клапана, перекрывающего подачу топлива в горелку.
  • Наличие тяги в дымоходе. При уменьшении тяги биметаллическая пластина датчика нагревается и меняет форму. Шток, соединяющий пластину датчика с клапаном, выводит ее из рабочего состояния и подача газа к горелке прекращается.
  • Температура охлаждающей жидкости в контуре. Термостат отвечает за предотвращение перегрева и поддержание температуры теплоносителя в контуре.

Практически все современные охранные системы оснащены датчиками контроля и переключателями наличия и давления теплоносителя в системе. Этот тип автоматизации чаще всего применяется в энергозависимых системах. Любая автоматика может выйти из строя по причинам некачественной, неправильной эксплуатации и обслуживания.Далее вы можете ознакомиться с типичными неисправностями автоматики котла и методами их самостоятельного устранения.

Вы должны знать, что самостоятельное вмешательство в проектирование газовых установок запрещено законом. Именно поэтому мы настоятельно рекомендуем при возникновении неисправностей в системе отопления обращаться к специалистам, имеющим государственный сертификат на право проведения данных работ.

Исходя из темы, хотим сообщить вам, что мы подготовили сравнительные обзоры по газовым котлам.Вы можете ознакомиться с ними в следующих материалах:

Самые популярные модели систем безопасности котельного оборудования

Сегодня на российском рынке климатической техники представлено более десятка моделей автоматики от разных брендов. Популярность той или иной марки полностью зависит от спроса на отопительные установки этой же марки. Многие владельцы бытового котельного оборудования задаются вопросом, как работает автоматика в газовом котле Лемакс? В этих установках используется автоматика ЕвроСит итальянского производителя.Именно эта система автоматизации занимает первое место по популярности у отечественных производителей отопительных приборов.

Модели этой линейки обладают хорошей функциональностью и легко интегрируются практически в любую конструкцию котельного агрегата. Стандартные функции: регулировка давления газа; контроль наличия пламени в горелке и на запальнике; контроль температуры теплоносителя и тяги в дымоходе. Использование автоматики этой марки не вызывает у владельцев особых трудностей, но требует определенных навыков.

  1. Перед запуском прибора необходимо нажать ручку регулировки и зажигания и одновременно кнопку пьезоэлемента.
  2. После розжига запальника необходимо удерживать ручку нажатой в течение 5-10 секунд, чтобы нагреть термопару.
  3. Если после отпускания ручки воспламенитель не погас, то можно переходить к повороту шайбы для регулировки давления газа. После этого зажигается основная горелка.

Автоматика этой марки достаточно широко распространена на российском рынке климатической техники благодаря относительно невысокой стоимости, хорошей функциональности и широкому модельному ряду.Стандартный функционал: поддержание температуры теплоносителя в диапазоне от 40 до 90 ° С; контроль давления и подачи топлива; автоматическая остановка устройства в случае его отсутствия или возникновения; контроль за наличием пламени в горелке.

Сегодня ростовская продукция востребована отечественным потребителем наравне с европейскими моделями автоматики благодаря своей надежности и невысокой стоимости. Функционал автоматических систем АОГВ также достаточно богат. Штатные возможности данной техники позволяют останавливать работу котлоагрегата в случае следующих ситуаций: температура теплоносителя превышает установленный уровень; задувание пламени в запальнике и горелке; низкое давление и отсутствие теплоносителя в системе; любой сбой в системе газоснабжения; снижение давления топлива ниже установленного значения; при отсутствии или недостаточной тяге. Как работает автоматика газового котла? Газовый клапан управляется напряжением, создаваемым термопарой. Именно это напряжение действует на катушку клапана и удерживает ее в открытом состоянии при включенной горелке. Регулирование температуры происходит с помощью термостата и клапанов, которые при повышении или понижении температуры открывают или перекрывают подачу топлива в горелку. Контроль за отводом выхлопных газов осуществляется тяговым датчиком. Сделать правильный выбор автоматики для газовых котлов достаточно сложно.Мы настоятельно рекомендуем вам обратиться за профессиональной помощью.

Наладка автоматики газового котла. Клапан котельный газовый

Частное строительство набирает обороты, а вместе с ним и потребность в современном отопительном оборудовании , бесперебойно обеспечивающем потребителей тепловой энергией для отопления дома и нагрева воды для хозяйственных нужд.

Котел газовый — центральное звено системы газового отопления , созданное для этих целей. Как одно из самых экономичных устройств, оно, тем не менее, требует правильной настройки, чтобы обеспечить надлежащий расход топлива и надежную работу.

Выбор и настройка оборудования

Эксплуатация системы теплоснабжения частного дома, в отличие от централизованных систем, полностью ложится на хозяев … И одна из задач, которую предстоит решить, — это вопрос правильный подбор газового оборудования.

Опыт эксплуатации систем показывает, что правильно подобранный котел должен работать не менее 30% отопительного периода .

Среднее значение потребляемой мощности котла на квадратный метр отапливаемого помещения ( при высоте потолка до 3 метров ) составляет около 100 Вт.

Также практика показывает, что установка котла или горелки слишком высока может создать множество проблем , связанных с чрезмерным расходом газа, сложностью выбора температуры в отапливаемых помещениях и надежностью системы.

После выбора и монтажа системы отопления, а также при каждом запуске производятся следующие корректировки :

  1. Полный отопительный котел.
  2. Полный проем ворот дымоход.
  3. Настройка пламени горелки на максимальную мощность (пламя должно состоять из синего и желтого сегментов).
  4. Перекрытие выходного газового клапана для удаления сегмента желтого пламени .
  5. Экспертиза автоматика безопасности и режимы работы котла .

Важно! Установка правильного цвета пламени газовой горелки имеет ключ для полного сгорания газа без образования оседающей сажи на стенках топки и дымохода, что снижает КПД системы и увеличивает расход газового топлива.

Как отрегулировать мощность горелки

Если горелка значительно превосходит котел по мощности, может не хватить объема топки , протока воздуха через заслонки и от наддува. В этом случае горение пламени становится неконтролируемым, и пламя горелки становится желтым.

Неполное сгорание газового топлива вызывает сгорание топки и дымохода продуктов сгорания, а часть энергии рассеивается в окружающее пространство, увеличивая расход топлива.

Фото 1. Запорный вентиль помогает регулировать подачу газа в случае неисправности котла.

В этом случае мощность горелки можно уменьшить. , закрыв кран подачи газа на спуске.

Однако, если мощность постоянно установлена ​​на минимальное значение , это снизит эффективность и дальность действия системы.

Ссылка! При выборе газовой горелки, помимо размеров камеры сгорания и геометрии пламени , важно учитывать соответствие паспортных значений минимальной и максимальной мощности и способов ее регулирования, а также расход газа на горелку. горелка.

Большой расход газа

Высокий расход газа часто вызван неэффективной работой теплообменника котел. Хладагент, проходящий через теплообменник, уносит с собой частицы накипи и соли, которые могут откладываться на внутренних стенках теплообменника, уменьшая его теплопроводность и увеличивая количество топлива, необходимого для нагрева.

Обычно проблема с теплообменником проявляется характерным шумом , исходящим от работающего котла, напоминающим свист или бульканье, похожее на закипание чайника.

В этом случае вам понадобится ручная очистка теплообменника или промывка специальным составом.

Причиной высокого расхода газа может быть также пониженная калорийность , вызванная недостаточной сушкой газораспределительной компании. Норма низшей теплотворной способности бытового газа должна составлять не менее 7600 ккал на 1 кубический метр , на практике теплотворная способность газа может снизиться с до 4000 ккал.

Важно! При покупке газового оборудования важно учитывать состав и минимальное давление газа в конкретной системе газоснабжения, чтобы оборудование работало стабильно.

Вас также будет интересовать:

Недостаток воздуха для горения

Недостаток воздуха для горения газа может быть вызван неисправностью системы наддува … В этом случае необходимо проверить настройки электронного регулятора температуры и дроссельной заслонки наддува .

Если горелка загорается с хлопком, это может означать, что входные отверстия для первичного воздуха закрыты или забиты пылью.

В этом случае необходимо отрегулировать пламя регуляторами воздуха или очистить отверстия от пыли.

Если пламя имеет значительный желтый сегмент, это может быть вызвано неисправностью горелки. В этом случае мощность горелки можно уменьшить, закрыв газовый клапан на выходе.

Избыточное давление: регулировка газового клапана

Во время работы горелки могут возникнуть следующие ситуации:

  • цвет пламени горелки красновато-оранжевый или красный;
  • пламя горелки выбито вне отведенного ему места;
  • пламя горелки загорается и сразу или через некоторое время гаснет , или загорается с хлопком.

Эти признаки могут указывать на повышенное давление газа в системе газоснабжения, так как поставщик газа часто увеличивает нормативное давление зимой. от 200-220 мм вод. Искусство. до давления 280 мм вод. Ст. Арт.

В этом случае можно снизить давление газа:

  • , закрыв кран подачи газа на спуске;
  • установка указана в паспорте на горелку шайба дроссельная;
  • настройка регулятор давления газа.

Важно! При покупке газового оборудования, особенно импортного, важно учитывать работы в конкретной системе газоснабжения , так как каждый производитель выпускает оборудование со своими значениями рабочего оптимума и минимального давления газа.

Слабая тяга котла

Слабая тяга может появиться по разным причинам. Если горелка загорается, а затем сразу гаснет или зажигается с хлопком, это может означать наличие большого количества сажи в котле и / или в дымоходе, что мешает созданию тяги.

В этом случае необходимо проверить наличие тяги в дымоходе и в котле. через смотровое окошко , и при необходимости очистить их от копоти самостоятельно или обратившись в специальную службу.

Тяга к еде может также возникнуть при изменении погоды предотвращая выход газов из печи и подачу воздуха в котел.

В этом случае необходимо уменьшить мощность горелки, закрыв кран подачи газа на спуске, а также организовать соответствующую вентиляцию в помещении.

Ссылка! При слабой тяге котла важно также уточнить конструкцию его дымохода, он должен соответствовать правилам СНиП 2.04.05-91 и ДБНВ.2.5-20-2001.

Тактирование

Если мощность котла превышает размер отапливаемых помещений, это может привести к частому отключению и включению котла для отопления или тактированию .

В этом случае тактовая частота может достигать 2-3 минут.

Чтобы избежать тактирования, это необходимо.

Газовые обогреватели очень часто используются в частных домах и городских квартирах. Хозяева могут самостоятельно регулировать агрегаты, задав комфортный температурный режим в помещении.

Установив газовые генераторы, вы не будете зависеть от коммунальных служб и сможете использовать топливо по своему усмотрению. Однако, чтобы процесс эксплуатации был экономичным и в то же время эффективным, очень важно произвести правильную настройку газового котла. Данная статья посвящена этой теме.

Узнать цену и купить отопительное оборудование и сопутствующие товары можно у нас. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Установка котла своими руками

Правильная наладка газового котла необходима для:

  • экономия ресурсов;
  • комфортного проживания в номере;
  • увеличение срока службы оборудования.

Прежде всего, необходимо правильно определить мощность отопительного оборудования. Важно учитывать характеристики помещения: количество и площадь окон, дверей, качество утеплителя, материал, из которого сделаны стены. Минимальный расчет основан на потерях тепла в единицу времени.

Как известно, сила нагрева напрямую зависит от модуляции газовой горелки. Если у вас есть блок с электронным управлением, то термостат активируется и подключается к комнатному термометру.

Регулировка осуществляется в автоматическом режиме: термометр измеряет температуру в помещении. Как только его показатели станут ниже комфортных, он подает сигнал на запуск горелки или увеличение силы пламени.

В нормальном режиме термометр контролирует температуру только в одной комнате. Но если перед каждым радиатором установить вентили, то контроль будет в каждой комнате.

Горелку можно отрегулировать вручную, воздействуя на газовый клапан.Это актуально для атмосферных котлов с открытой камерой сгорания. Например, в моделях Protherm Cheetah и Proterm Bear клапан управляется электродвигателем. Для изменения настроек нужно зайти в сервисное меню. Обычно эту работу выполняет специалист, а сам пользователь уже действует по инструкции.

Однако все же необходимо знать, как вызвать скрытое меню для настройки. Давайте посмотрим на несколько примеров.

Перед тем как перейти в меню и выполнить настройку, необходимо выполнить последовательность действий:

  • открыть краны на аккумуляторах;
  • нужно установить максимальные значения;
  • в пользовательских настройках установите максимальный температурный режим, который вы обычно устанавливаете на минимально возможную температуру наружного воздуха. Горелка всегда отключается, когда значения на 5 ° C выше установленных. Например, при 75 ° C отключение произойдет при достижении 80 ° C;
  • охлаждающая жидкость должна быть охлаждена до 30 ° С.

Для Protherm Gepard:

  1. Нужно зажать клавишу Mode на панели. Как только вы увидите на дисплее ноль, установите значение 35, нажимая «+» и «-».
  2. Затем нажмите Mode для подтверждения;
  3. , когда на экране загорится d.0, необходимо ввести номер строки в меню.Эти манипуляции также выполняются нажатием «+» и «-» d. (Число). Для того, чтобы установить максимальную мощность горелки, необходимо выбрать d.53, для минимальной — d.52.

  4. Для перехода к выбору параметра также используется Mode, меняет «+» и «-».
  5. Установка подтверждается автоматически.
  6. Вернитесь в главное меню и удерживайте Mode.

При регулировке через панель наблюдайте за изменением пламени и интенсивностью температуры.

Дисплей газового котла Протерм Пантера

Для процедуры другая:

  1. Удерживайте режим около семи секунд.
  2. Далее вводится код 35.
  3. Ввод подтвержден.
  4. Когда в левой части экрана отображается d.00, вы должны ввести число с помощью двух кнопок.
  5. Затем измените параметр в правой части экрана, используя 3 клавиши.
  6. После подтверждения нужно нажать на режим, чтобы выйти из меню.

Изменение температуры горячего водоснабжения

Для регулирования подачи воды до оптимальных значений необходимо уменьшить мощность горелки. Порядок действий следующий:

  • необходимо открыть смеситель для перевода котла в режим горячего водоснабжения;
  • установить температурный режим 55 ° С;
  • зайти в сервисное меню аналогично тому, как это описано для Протерм;
  • выберите параметр d.53 и нажмите Mode;
  • то на линии вы увидите максимальную мощность.

Если сразу выбрать минимальное значение 90, то температура воды из-под крана будет не очень комфортной. Ставим 80 и получаем прибавку в градусе. Постепенно увеличивайте значения, пока не будете удовлетворены подачей горячей воды.

Регулировка клапана SIT

В комплект автоматики некоторых устройств входит газовый клапан типа СИТ. Встречается в моделях Vaillant и Proterm. Эта регулировка газовых котлов осуществляется поворотом болтов на вентиле.Для изменения параметров мощности необходимо изменить давление. Нормальными считаются значения 1,3 — 2,5 кПа. Для того, чтобы снизить давление в режиме ГВС, необходимо повернуть регулировочную гайку.

Перепускной клапан

Если аккумуляторы в помещении нагреваются неравномерно, то необходимо увеличить скорость движения теплоносителя. Для этого поверните винт байпаса по часовой стрелке.

Если при включении обогрева в аккумуляторах начинает шуметь жидкость, то это сигнал к снижению скорости теплоносителя.Это делается путем вращения винта в обратном направлении. Для настройки и измерения необходимо использовать манометр или цифровой манометр дифференциального давления. Он укажет номинальное давление, которое не должно превышать 0,2-0,4 бар.

Автоматика

Многие современные газовые котлы оснащены автоматическим выбором режима работы в зависимости от присутствия людей в помещениях. Таким образом, температурный режим будет поддерживаться на определенном уровне даже тогда, когда хозяев нет дома.Такую настройку можно использовать только в том случае, если система периодически контролируется соседями или родственниками. Это связано с тем, что в случае аварийного отключения выйдет из строя вся система отопления здания.

Полное техническое описание газового клапана Eurosit 630

На сегодняшний день это самая распространенная газовая арматура, устанавливаемая на энергонезависимые газовые котлы российского и зарубежного производства. Ниже мы обращаем ваше внимание на подробную информацию об этом устройстве, которая, на наш взгляд, может быть очень полезна не только профессионалам.Информация предоставлена ​​SIT Group.

Если Вас интересует непосредственно диагностика неисправности котлов АОГВ с импортными блоками, предлагаем Вам «

».

Итак. Что, по сути, представляет собой Евросит 630? Это многофункциональный газовый регулятор с модулирующим термостатом и функцией полной модуляции для основной горелки. Евросит 630 — энергонезависимое устройство, что делает его уникальным для решения любых задач, например, работы котла от газгольдера или баллонов на сжиженном газе, без использования источников электроэнергии.Клапан доступен в различных исполнениях и без каких-либо дополнительных сложностей используется в газовых конвекторах, газовых котлах, грилях и другом самом разнообразном газопотребляющем оборудовании, требующем точного регулирования температуры.

Основные технические возможности

В скобках мы даем обозначение функции, которая поможет понять два рабочих процесса ниже.

1. Ручка управления в положениях «выключено», «зажигание», «температура». (MS)
2. Система термоэлектрической защиты от пламени (речь идет о термопаре) с блокировкой подачи газа на основную горелку после отключения (блокировка доступна после выключения котла, т.е. означает защиту от постороннего включения, например детей. ). (GM)
3. Устройство для установки максимального расхода газа (RQ) или, по желанию, регулятор давления. (PR)
4. Винт для установки минимального расхода газа. (байпас)
5. Модулирующий термостат с функцией полного отключения основной горелки.(TH)
6. Выход газа к пилотной горелке с винтом регулировки расхода газа. (RQ)
7. Входной фильтр и фильтр пилотной горелки. (FL)
8. Фитинги для измерения давления газа.
9. Подача газа по выбору сбоку или снизу.
10. Варианты газовых подключений многофункционального регулятора: труба с наружной резьбой или трубное соединение с гайкой с уплотнением.

Два варианта схем работы (с регулятором давления и без регулятора давления)


Технические данные клапана Eurosit 630 (стандарт EN 126)


Для справки. Стандарт EN 126 применяется к устройствам управления с двумя или более функциями, одна из которых блокирует подачу газа.

1/2 ISO 7 соединения
Рабочее положение — любое
Используемый газ (семейства) — 1,2 и 3
Максимальное давление газа на входе — 50 мбар
Диапазон настройки регулятора от 3 до 18 мбар
Рабочая температура окружающей среды от 0 до 80 ° C
Регулятор давления (опция) — Класс. С
Сопротивление кручению и изгибу — Группа 2
Система термоэлектрической защиты (при наличии)
Время зажигания менее 10 с
Время возврата в исходное положение менее 60 с
Расчетные циклы зажигания стекла — 10.000
Система ручного сброса: расчетное количество циклов сброса — 10.000

Технические характеристики

Характеристики термостата с функцией полного отключения основной горелки показаны в следующей таблице и графике:

Расход газа

ЭКСПЛУАТАЦИЯ

Розжиг пилотной горелки

Убедитесь, что ручка управления находится в выключенном положении, поверните ручку управления в положение искры. Нажмите ручку управления и зажгите пилотную горелку, удерживая ручку управления в течение нескольких секунд. (Рис.1)



Отпустите ручку управления и убедитесь, что пилотная горелка включена (рис. 2). Если пилотная горелка погасла, повторите процедуру розжига. Если все другие попытки запустить розжиг горелки не привели, либо неисправна цепь, либо цепь между выключателем и выключателем разорвана.

Выбор температуры

Поверните ручку управления в положение, соответствующее выбранной температуре (рис.3)


Дежурное положение

При повороте ручки управления из положения, соответствующего выбранной температуре, в положение искры, основная горелка гаснет, а пилотная горелка продолжает гореть. То есть, собственно, эта позиция ставит котел как «машину на холостом ходу». Котел работает? да. Тепло? №

ВАЖНО! Данный режим позволяет котлу остыть при необходимом резком изменении рабочей температуры котла с более высокой на более низкую. Иначе, не охлаждая таким образом котел, можно запросто «раздавить» баллон модулирующего термостата (по русски, (как у котла Жуковского)

Выключение котла

Поверните ручку управления в положение выключения. (Рис.4)

ВНИМАНИЕ! Устройство может быть перезапущено после неожиданного аварийного отключения примерно через одну минуту после выключения котла. Потому что поворот ручки в положение «пилот» возможно только после того, как термопара контроля пламени остынет.(т.е. ручка должна подпрыгивать вверх, а не оставаться в нажатом состоянии). На данный момент термоэлектрический датчик пламени находится в заблокированном положении.

Установка

Газовый клапан Eurosit 630 соответствует действующим стандартам безопасности. Монтаж на газопотребляющем оборудовании должен выполняться в соответствии с конкретными требованиями к этому оборудованию.


Сначала должно быть проверено соответствие требованиям по термоэлектрической защите. Теперь объясним, о чем идет речь. Кто хоть раз видел, особенно распространено это в случаях с автоматами Эконом на бытовых газовых котлах, где кнопка электромагнитного клапана перевязана изолентой или зафиксирована в нажатом положении чем-либо, чтобы котел работал. Неисправность здесь на 90% очевидна — неисправна термопара или у нее плохой контакт с электромагнитным клапаном. Процедура замены термопары обычно занимает 2-3 минуты. Но почему-то нет. Кнопка завязана, и при потухании запальника по какой-либо причине (а их сколько угодно) всегда открыт газовый поток в дом, как говорится, настежь.
Во-вторых.
Соответствие требованиям к давлению газа. Речь идет о доступности. Это касается, знаете ли, работы клапана на сжиженном газе, будь то газгольдер или баллоны.
На первый взгляд требование простое, но практика иногда показывает совсем другое. Причем речь идет не столько о газовой арматуре Евросит 630, сколько, например, о газовой арматуре.

Небольшое, но полезное отступление

Знаете ли вы, что происходит, когда указанное давление не соблюдается? Газовый клапан Sigma 845 устанавливается на самые разные настенные и напольные газовые котлы. К тому же котлы недешевые, серьезные, летучие, с платами управления, электророзжигом и т. Д. Что у нас есть? Обычно вот что. Ребята приехали заниматься отоплением. Сделал. Работу сдавать? Необходимый. Котел, например, напольный BAXI. Есть газгольдер, на выходе редуктор. Крутятся, крутятся, и никто не понимает, что показывает манометр на выходе. Вроде должно быть 2750 Па или около 300 мм водяного столба, а там масштаб на три порядка грубее, чем нужно.Вы ничего не видите на этом. Котел либо выдает ошибку «нет газа», либо вообще не запускается. Или поработает полчаса, и все. Кто виноват, когда нет газа?
Конечно, газовая арматура! В конце концов, знаете ли вы, что они делают? С совершенно нового котла снимают вентиль, начинают дуть туда со всех сторон. Отсюда дуться, а не там дуться. Результат — полная паника! Покупая самый обыкновенный с заводской настройкой на 300 мбар, к всеобщему изумлению оказывается, что он решает проблему !!! Понятно, что Eurosit 630 также относится к этому требованию. Но он энергонезависимый, там платы нет, ошибок не выдаст, а вот на потребление повлияет. И пламя запальника … Когда вы увидите ОТ НАГРЕВАТЕЛЯ столб пламени высотой 15 сантиметров, вы поймете, о чем идет речь.
Очень важно внимательно понимать требования к давлению газа. Теперь перейдем к механике.

Механические соединения

Никогда не повреждайте уплотнительные детали! Ни в коем случае не ослабляйте монтажные винты! Избегайте ударов, падений, ударов по клапану и т. Д.И далее. Ни в коем случае не удаляйте наклейки, наклеенные на клапан! Информация, которая там указана, очень важна для вас и меня, так как замена, если тогда мы что-то подберем? Клапаны, конечно, имеют отличия, но об этом позже. Это будет дальше. Снимайте пылезащитные колпачки только во время установки. Убедитесь, что поток газа идет в направлении, указанном стрелкой на корпусе регулятора. Следите за тем, чтобы во время установки в клапан не попали посторонние предметы. Особенно все дырочки очень любят попадать в упаковочную пену. Просто ко всему прилипает!
Завод указывает, что некоторые версии Евросит 630 могут поставляться без определенных деталей. Эта заметка, конечно, в первую очередь написана для нас, но вам тоже не повредит.

Итак, вместе проверяем наличие следующих компонентов на рис. А:
— винт установки минимального расхода газа — 3
— винт установки максимального расхода газа (его иногда называют) — 2
Если нет шурупов, вставьте шурупы в соответствующие отверстия 14 и 15.

Подключение газа

1. Используйте трубу с резьбой 3/8 дюйма. Также возможно подсоединение трубы D12 мм с помощью уплотнительного кольца и гайки.
2. Клапан имеет два отверстия для входов 10 и 12 и два отверстия для выходов 11 и 13. Отверстия, которые мы не используем, должны быть закрыты заглушками.

Подключение зажигания

Это штырь 8. В это отверстие обычно вкручивается стандартный воспламенитель диаметром D1 / 4 «».Это обычное стандартное оборудование. Но можно вставлять трубы диаметром D4 мм, D6 мм с конусным уплотнением
и соответствующими гайками. По окончании работ обязательно проверьте все соединения на герметичность.

Параметры установки и настройки. Полный список для профессионалов

1. Проверьте давление на входе и выходе с помощью кранов давления газа 6 и 7. После измерения давления осторожно закройте краны.
2. Установка максимального и минимального расхода газа осуществляется только при холодной лампочке.
3. Установка максимального расхода газа (версия без регулятора давления) Рис. A
Поверните ручку 4 в положение 7. Полностью поверните регулировочный винт 2, а затем постепенно откручивайте его, пока не будет достигнут требуемый расход газа. ВНИМАНИЕ! После завершения
при затяжке не ослабляйте винт более чем на два полных оборота.
4. Отключите функцию максимального расхода газа. Полностью затяните регулировочный винт 2, затем отверните его на два оборота и закрепите. Отключение также можно произвести заменой винта.
настройки 2 с заглушкой. В этом случае заглушку необходимо полностью вкрутить.
5. Установка максимального расхода газа (версия с регулятором давления) Рис. A. Поверните ручку управления в положение 7. При повороте регулировочного винта 2 по часовой стрелке расход газа
увеличивается.
6. Отключите функцию регулятора давления. Полностью затяните регулировочный винт 2 по часовой стрелке.
7. Установка минимального расхода газа. Медленно поверните ручку управления по часовой стрелке в положение минимальной мощности (как можно ближе к положению включения основной горелки).
При повороте регулировочного винта 3 против часовой стрелки расход газа увеличивается.
8. Настройка подачи газа к запальнику. При повороте винта 5 по часовой стрелке расход газа снижается.
9. Отключить функцию регулировки подачи газа к запальнику. Полностью затяните регулировочный винт 5, затем отверните его на два оборота и закрепите.
10. Смена типа газа. Установите значение давления газа на выходе из редуктора или воспользуйтесь готовым редуктором, с заводской настройкой.Мы помним, что отрыв или прорыв пламени при максимальном и минимальном давлении газа соответственно категорически недопустим.

Ремонт газового клапана Евросит 630

Производитель разрешает только один вид ремонтных работ — замену магнитного блока. Обычно это происходит, когда термопара полностью исправна и вся цепь исправна от теплового реле
до выключателя. Все остальные работы, а особенно работы класса «Кулибин + 0.5 ppm «или» каким образом «строго запрещены.

Теперь о разнице блоков Евросит 630. Чем они обычно отличаются друг от друга?

Блоки различаются в основном только диапазоном поддержания температурного режима. Стандартный режим работы газовых котлов от 40С до 90С. Хотя на котлах мощностью 11,6 кВт стояли клапаны с диапазоном поддержания температуры в пределах от 40С до 72С. На работу котлов это никак не влияет, поэтому клапан 0630068, поддерживающий диапазон 40C-90C, практически решает любую проблему.

Для быстрой оценки ситуации мы приводим список температурных режимов, которые могут быть указаны на этикетке вашего агрегата. Внимание!!! Не путать с температурой окружающей среды! Эти данные также есть на этикетке блока. Будь осторожен!

Диапазон рабочих температур газового клапана Евросит 630: Ссылка для завершения на нашем сайте.

Размеры и данные резьбы блока Eurosit 630 приведены ниже.

Если раньше котел регулировался просто — крутил кран на горелке и увеличивал или уменьшал давление газа, то современная автоматика все делает сама.Но даже в нем есть проблемы, требующие наладки работы автоматики. Рассмотрим, как устроен современный газовый котел.

Описание и функции газового котла

Простой обогреватель состоит из камеры теплообменника, газовой горелки и вентиляции. Работа всех этих систем контролируется автоматикой.

Предохранитель газовых котлов имеет многоступенчатую систему защиты:

  1. При розжиге необходимо не только повернуть ручку подачи газа, но и удерживать ее некоторое время до срабатывания электромагнитного клапана (6).Это предотвращает случайную утечку газа в устройство.
  2. Датчик обратной тяги (8) реагирует на поток пламени от горелки в комнату. Это может произойти при резких порывах ветра, забитом дымоходе и неисправных горелках. Благодаря этому контроллеру подача газа при реверсе тяги автоматически отключается, и люди не могут быть отравлены угарным газом.
  3. Датчик температуры (7) защищает котел от перегрева, при необходимости включая газ.Благодаря ему температура в системе отопления поддерживается на уровне, установленном пользователем.

Системы управления в газовых котлах бывают автономными или энергозависимыми. Последние требуют электрического подключения.

Регламент газового котла

Если автоматика стала работать некорректно, в ее работе возникли сбои, то нужно найти причину и либо отрегулировать систему управления, либо заменить вышедшие из строя элементы.

ВАЖНО! Не игнорируйте неисправности, даже если они возникают время от времени.Это может стоить жизни вам и вашим близким.

Рассмотрим самые популярные проблемы, которые можно исправить самостоятельно:

  • «Котел осенью заметно прогрелся, а зимой в доме холодно». Это, по сути, не поломка, а просто необходимость регулировать температуру нагрева. В корпусе любого газового котла есть термостат. Он может иметь вид вращающейся ручки со шкалой, кнопок с температурным экраном, шкалы с ползунком на ней. Достаточно выставить более высокую теплотворную способность, и в доме сразу станет теплее.
  • «При розжиге соленоидный клапан не работает, сколько ни нажимаешь на ручку». Наиболее частая неисправность, требующая замены клапана.
  • «Котел горит нормально, но через некоторое время слышен хлопок и все отключается». Как правило, здесь речь идет о срабатывании автоматики. А вот в чем причина «хлопка» предстоит выяснить. Лучше всего пригласить специалистов.

ВАЖНО! Не приклеивайте неисправный электромагнитный клапан и не зажимайте его! Он отвечает за подачу газа, и если починить, остальная автоматика будет бесполезна.Когда горелка гаснет или при реверсивной тяге, вы рискуете просто задохнуться.

Заключение

В заключение следует напомнить, что все газовое оборудование является источником повышенной опасности. Самостоятельно ничего не крутить в системе управления котлом, не мешать работе регуляторов, горелок и датчиков. Газ невидим и неощутим, и его утечку обнаружить намного сложнее, чем неисправную проводку или протекающие водопроводные трубы. Если вам необходимо установить, заменить, отремонтировать или настроить газовый котел, лучше пригласить специалистов.

(выполняется, если измеренное давление не соответствует табличному значению или при переходе на другой вид газа)

Настройка газового клапана SIGMA

  • Выключите котел кнопкой на панели управления котла.
  • Выкрутите резьбовую пробку штуцера «А» для измерения давления на выходе газового клапана на 1 — 1,5 оборота.
  • Подсоедините манометр к порту «A».
  • Снимите защитный колпачок с регулировочной катушки модуляции клапана.
  • Включить котел в режим «Трубочист».
  • После стабилизации давления (индикация мощности горелки = 100%) измерьте и, при необходимости, отрегулируйте максимальное давление газа, повернув гайку «C» (см. Таблицу, прикрепленную к котлу).
  • Снимите одну из клемм «E» катушки модуляции, измерьте и, при необходимости, отрегулируйте минимальное давление газа, повернув винт «D» (см. Таблицу).
  • Установите на место клемму катушки модуляции и проверьте максимальное значение давления газа.
  • Выключить котел.
  • Отсоедините манометр от штуцера «А».
  • Затяните резьбовую крышку штуцера «А».

Установите и закройте защитный колпачок.

Примечание : при повороте гайки «С» удерживать винт

Сопротивление обмоток газового клапана SIT 845 Sigma

Газовый магнитный клапан Принцип действия.

Клапан газовый к котлу: устройство, неисправности и ремонт

Газокамерное оборудование для автомобиля, сокращенно — ГБО — новейшее, доступное и эффективное средство Экономия топлива авто, увеличение ресурса двигателя и снижение объемов выбросов вредных веществ в окружающую атмосферу — все в одном баллоне.С каждым годом неблагоприятная обстановка на рынке цен на нефть и общее ухудшение качества бензина вызывают устойчивое стремление автовладельцев переходить на более экономичные и безвредные для мотора принципы работы. Возможность заправки сжиженным пропаном и нефтяным газом (метаном) известна с середины XIX века, она появилась одновременно с бензиновыми и дизельными двигателями. внутреннего сгорания и развивались параллельно. Но с конца 70-х годов ХХ века газовое оборудование стало по-настоящему востребованным, появилась развитая инфраструктура заправок и станций.ремонт автомобилей.

В общем включает баллон с газом, от которого тянется газовая магистраль, в итоге перекрывает мультикап. За ним редуцированный испаритель переводит газ в рабочее состояние и порциями накапливает в коллекторе и через отдельные форсунки впрыскивается в двигатель. Процессом управляет блок управления, связанный с бортовым компьютером (в более продвинутых моделях).

Классификация

На сегодняшний день огромное количество специализированных производителей предлагает широкий ассортимент ГБО ГБО как на карбюраторные, так и на инжекторные типы моторов любой сложности и конфигурации.Условно все системы делятся на поколения, в каждом из которых своя работа и степень автоматизации настройки:

  • Первое поколение — это принцип вакуумного дозирования каждой порции газа. Специальный механический клапан реагирует на возникающую в вводе мануала автомобиля решимость при работе двигателя и открывает дорогу на газ. Примитивный прибор для простых карбюраторных систем не имеет обратной связи с электроникой мотора, точной регулировки и других необязательных дополнений.


  • Редукторы второго поколения уже оснащены простейшими электронными мозгами, которые, привязавшись к внутреннему датчику содержания кислорода, влияют на простой электромагнитный клапан. Такой принцип работы уже позволяет не просто машине ехать хоть как, а регулирует состав газовоздушной смеси, добиваясь оптимальных параметров. Практичное и до сих пор широко распространенное устройство среди владельцев карбюраторных автомобилей, но в Европе его уже запрещено с 1996 года использовать при высоком уровне загрязнения окружающей среды.
  • Спрос на представителей переходного третьего поколения достаточно низкий. Работа этих высокотехнологичных систем основана на автономном программном создании собственных топливных карт.Газ подается через специальный встроенный инжектор в каждый цилиндр отдельно. Отечественное программное обеспечение Emows работу бензиновых форсунок на собственном оборудовании. Конструкция получилась не слишком удачной, зависала слабая колодка блока, вызывая сбои по величине работы механизма. Идея потерялась при появлении более нового и проработанного класса ГБО.


  • На сегодняшний день наиболее распространены редукторы с раздельным впрыском газовоздушной смеси. На этом доведен до конца проект 3-го поколения, но с использованием штатных бензиновых карт в настройках программы, что не тратит зря нагрузки на вычислительные мощности блока управления. Отдельно идет линейка поколения 4+, рассчитанная на прямоточные системы впрыска топлива непосредственно в мотор FSI.
  • Новейшее средство, внедренное на авторынок 5 поколения. Ключевая особенность Принцип действия заключается в том, что газ не испаряется в коробке передач, а впрыскивается с жидкостью непосредственно в цилиндры.В остальном это полное соответствие 4-му поколению: раздельный впрыск, использование данных с заводской топливной карты, автоматический режим перехода с газа на бензин и т.д. Из плюсов еще можно отметить те, что оборудование полностью совместимо. с актуальными экологическими стандартами и новейшей бортовой диагностикой. .

Электромагнитный мультиклапан

Во всех этих системах ГБО вне зависимости от класса и принципа ключевую роль играет такое устройство, как мультиклапан. Именно он пропускает и блокирует газ, фильтрует состав смеси, отбирая вредные вещества и примеси (именно поэтому встроенный фильтр нуждается в регулярной замене).


Изначально обычный механический клапан имел только запорную функцию и плотно приваривался прямо к цилиндру. В оборудовании первого поколения вакуумного типа начинает использоваться клапан с дополнительной вакуумной мембраной, играющий роль датчика уровня разрежения в коллекторе.Дальнейшее усложнение конструкции и универсальная унификация баллонов Горловина разных производителей привели к увеличению количества одновременно выполняемых рабочих операций. Современный электромагнитный мульти-заслонка для автомобиля состоит из целого набора встроенных клапанов, связанных с датчиками обратной связи с электронным блоком управления.

Функции, встроенные в устройство multiclap

  • Защита баллона от утечки газа

При заправке баллона сжиженным на 80% газом Топливный клапан перекрывает подачу топлива. Полное заполнение фактического объема баллона недопустимо по требованиям безопасности — при воздействии определенных внешних факторов, например, резкого изменения температуры газовой среды может резко расшириться, что может быть чревато опасными последствиями при полной загрузке. (емкость может даже взорваться), то есть при достижении давления показателя В 25 атмосфер (штатное накопительное устройство)


  • Регулировка уровня подачи в магистраль газа

На газопроводе установлена ​​специальная антихаллопккая быстроходная задвижка, регулирующая скорость подачи топлива в газопровод.Кроме того, он выполняет еще одну функцию безопасности — предотвращает потенциальную утечку, если возникает напряжение на автомагистрали.

Аварийная защита от пожара автомобиль, который движется на газ, представляет собой отдельный элемент Multallapan: предохранитель будет выпускать топливо через вентиляционную установку за пределы машины, если резкий и сильный рост температуры (следовательно, избыточное давление в системе) сигнализирует о начале пожара в непосредственной близости на ГБО.

Наличие предохранителя автоматически переводит категорию безопасности из класса в класс А.Категорически запрещается установка газового мультичала без такого предохранителя на баллон объемом более 50 литров.


Для индикации запаса оставшегося газа в системе используется еще один индивидуальный заправочный клапан, работа которого связана с соответствующим магнитным датчиком. В системах впрыска 3 и более поколений при автоматическом переходе на бензин при нехватке альтернативного топлива местные жители блокируют именно газовый измерительный клапан.

Второй топливный предохранитель работает только на входе газа и не дает ему вернуться обратно во время заправки.

Безопасность на первом месте: на каком бы современном и компьютеризированном оборудовании всегда возможны сбои, неисправности, аварийные ситуации. В положении, требующем решительных действий со стороны водителя автомобиля, могут быть полезны два ручных клапана, которые в крайних случаях всегда можно принудительно заблокировать поток газа на шоссе.

Фильтрующие свойства мультиклапана

Стандартная конструкция ГБО предполагает размещение мультиклапана в вентиляционном узле, который располагается непосредственно на баллоне с отдельной съемной емкостью.Специальные шланги Выходят наружу, чтобы отделить загрязнения и при любой опасности выпустить газ из салона автомобиля.


Воздушный фильтр, который оборудован вентиляционным коробом, рекомендуется заменять каждые 15-20 тысяч километров пробега во избежание сильного засорения.

Производители

Электромагнитный мультиклап вместе с коробкой передач и блоком управления — важнейший узел газового оборудования, от которого зависит безопасность работы авто, поэтому стоит к выбору как можно более серьезно.Все основные производители ГБО предлагают в своем ассортименте мультиклапку, подходящую для различных поколений, и форму газового баллона, о чем свидетельствует маркировка CIL (цилиндрическая) или Tor (тороидальная) на корпусе. Наивысшим качеством считаются итальянские торговые марки, из которых можно отметить BRC, Tomasetto, Lovato, Atiker.

15.4.2016, 10:00

Добрый день.

Интересует вопрос установки в обычной квартире бытовой сигнализации газоснабжения, которая работает в паре с клапаном-резаком.
Ниже фото предполагаемого места установки и примерное фото самого клапана.

Следующие вопросы:
1. Что нужно сделать для резки этого клапана? Снимите патрубок со счетчика и перед котлом или можно продвинуть в том месте, где отмечено разборное соединение и открутить от счетчика? А может вообще не надо стрелять?
2. Сколько это примерно будет стоить?

Позвонил в Газпром, объяснил ситуацию.Сначала им объяснили, что в квартирах этого никогда не делали и в этом нет необходимости, потом сказали сделать проект, принести и мы говорим цену.

Просто Ваня

15.4.2016, 10:56

Какой проект? О чем они говорят? Если мне нужно врезать обычный запорный кран (по способу установки я не вижу различий между краном и этой задвижкой) им тоже потребуется проект?


Любые изменения в газовой магистрали должны осуществляться в рамках проекта. Вам еще котел подрезали на 5 см)

15.4.2016, 12:18

Любые изменения в газовой магистрали должны проводиться в рамках проекта.

установка этой штуки на счетчик


Да, понятно. Только для установки на счетчик нужно отключить весь стояк со всем получившимся, а после установки еще запустить газовый пуск по стояку. Космический ценник вылезает.

15.4.2016, 12:52

Космический ценник вылезает.


Да хз… У меня 10 лет назад труба от стояка к колонне прошла через всю стену …
Жаждал трубы и как-то недорого крутил колонну … Звонил в газоснабжение … Приехал делать .. .мы можем сделать это стремно, но я думаю все так же, как газовики и челлурит …

15.4.2016, 13:40

Да, это понятно.


В этом случае два варианта:
1. Официально с выездом специалиста, подготовкой проекта и установкой.
2. Отсоедините кран перед стойкой и смонтируйте самостоятельно в том месте, где он указан на фото (то есть не официально)

У меня только один вопрос (а может и два). Тебе это нужно? Те. Из каких соображений решили установить сигнализатор?

15.4.2016, 13:45

Что за проект? Куда обращаться? Могу сделать сам или он должен представить технический документ со всеми вытекающими?

15.4.2016, 14:33

Совершенно верно.И это очень просто. Разработать документ (ДОК) может только сертифицированная организация, входящая в СРО.
На этот раз. Во-вторых, лица, указанные в штампе документа как разработчик и инспекция и согласование, должны быть как минимум сертифицированы на предмет промышленной безопасности в РТН РФ и иметь соответствующие государственные сертификаты.
И далее этот проект согласуется с текущим газовым хозяйством организации, для последующего исполнения. Обратите внимание, организация, которая будет заниматься резкой, также должна иметь соответствующие документы.
Я не знаю, нужно ли отрядам производить поставки газа для исполнения. И т.д. и т.п.

Короче молоток. Это дорого. А самодеятельность может повлечь за собой ответственность и серьезный штраф.


Вот и ответить на вопрос, почему никто не ставит его в квартиру, проблематично и очень дорого.
Большое спасибо за ответ.

Вам это нужно? Те. Из каких соображений решили установить сигнализатор?


Ну я и не предполагал, что какие-то манипуляции с моей квартирной газовой веткой могут потянуть столько красных лент….
Клапан сигнализатор стоит 3 т.р. Установка по сути элементарная и если не считать проблем с проектом, она не будет дорогостоящей.
В итоге за небольшие деньги вы обезопасите себя от утечки газа, которого, например, ночью вы не почувствуете. То ли вернувшись домой, почувствовал резкий запах газа, мало кто начал адекватно действовать. В результате взрыв или удушье …
А вообще, утечка газа сама по себе неприятная вещь и почему бы не защитить себя и свою семью от нее? Это риторический вопрос.Для ценника 10 000+ нафиг никакого сигнализатора не нужно

Газовый клапан — это разновидность трубопроводной арматуры, отвечающей за контроль и регулировку рабочей среды, а также за разводку и перекрытие потока по газопроводу. Таким образом, в основе функционирования этого устройства лежат очень важные функции. В статье мы рассмотрим, какие бывают газовые клапаны для котла, и отметим их. Отличительные черты.

Уточните цену и купите отопительное оборудование А еще у вас могут быть сопутствующие товары.Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

Газовый клапан Honeywell

Назначение и принцип работы газового электромагнитного клапана

Клапан электромагнитный газовый — это устройство, с помощью которого можно регулировать подачу природного газа в автоматическом режиме.

С такими устройствами использование природного газа более безопасно.

Если протечка произойдет, то электромагнитный клапан для газового котла будет максимально кратковременным. Самостоятельно перекрывает трубопровод и не даст проникнуть токсичным, очень опасным для человека веществам.

После того, как клапанное реле начинает подавать электричество на катушку, якорь вытягивается и начинает поднимать плунжер, тем самым открывается свободный доступ газового потока в рабочую среду.

После отключения напряжения плунжер возвращается в исходное положение и перекрывает канал между входной и выходной штуцерами, тем самым не допуская газа. Основное назначение такого устройства — распределять и регулировать подачу газа в трубопроводы, котлы, колонки и другие устройства.

Сорта

Газовая арматура для котла классифицируется по ряду критериев. Первый из них — это количество входов. На основании этого показателя выделяются следующие типы клапанов:

  1. Двусторонний. Это сооружения с двумя отверстиями — входным и выходным. Основное применение — блокировка подачи или открытие потока рабочей среды трубопровода.
  2. Трехходовой. В таких механизмах предусмотрено одно входное и два выходных отверстия.Такие клапаны выполняют запорно-регулирующие и перенаправляющие функции.
  3. Четырехходовой. В таких газовых клапанах четыре отверстия: три градуированных, одно входное. По своей работе они похожи на трехходовые, только за счет еще одного дополнительного входа сфера их применения немного расширена.

Следующая классификация — это тип управления клапанами:

  1. Механизмы ручного управления. Представьте себе простые конструкции, у которых заслонка начинает работать в момент, когда колесо управления вращает либо рычаг.Основные отличительные особенности таких клапанов — высокая надежность и невысокая цена.
  2. Клапаны электромагнитные. Благодаря тому, что в их конструкцию входит электропривод, они могут работать в автоматическом режиме. Обычно такие устройства используются в промышленных газопроводах, на тепловых сетях и производственных линиях.

Электромагнитный клапан отсечки газа с ручным взводом seitron

В свою очередь, электромагнитные газовые клапаны классифицируются по положению заслонки, которое она принимает, в случае отключения электричества:

  1. Нормально открытый.Такие клапаны отключаются при отключении электричества в открытом положении, тем самым обеспечивая свободное движение рабочего тела по трубопроводу.
  2. Нормально закрытый. При отсутствии электричества заслонка принимает закрытое положение и перекрывает поток газа в системе.
  3. Универсальные клапаны. Такие механизмы при отключении подачи электроэнергии остаются в том же положении, в котором были раньше.

Также по функциональному назначению различают два типа клапанов.

Например, обратный газовый клапан: такие устройства предназначены для защиты трубопровода от циркуляции рабочего тела в обратном направлении. Благодаря конструктивным особенностям механизма обратного клапана возможен пропуск тока исключительно в указанном направлении. Это принцип его работы.

Основное назначение обратного клапана — защита трубопровода. Обычно такие устройства устанавливают возле газового оборудования: резервуаров, насосных насосов, колонок, газовых котлов и редукторов, т.к. именно так обратный клапан не позволяет направить пламя в сторону приборов.

Газовый предохранительный клапан Отвечает за те же процессы, что и обратный клапан. Это защитное устройство, не допускающее аварийных ситуаций из-за резких перепадов давления в системе.

Эти клапаны автоматически перекрывают подачу газа в ситуациях, когда давление рабочей среды вышло за пределы нормы или, наоборот, не достигает ее.

Многие пользователи часто прибегают к установке на предохранительный запорный клапан терморегулятора, измерителя давления воздуха, датчика давления рабочей среды.

Выбрать газовый клапан

При выборе электромагнитного газового клапана следует обратить внимание на ряд нюансов:

  1. Во-первых, необходимо определиться с местом, где он будет использоваться, и исходя из этого уже нужно смотреть на свойства, которыми он должен быть охарактеризован.
  2. Электрообслуживание. Лучше всего отдавать предпочтение клапану с малой мощностью и искробезопасностью или с дополнительной ручной регулировкой.
  3. Давление.Выбирая клапан, обязательно уточняйте, какое давление на трубопроводе. Не должно превышать номинальное давление дополнительного оборудования, так как слишком высокое давление может испортить механизм.
  4. Напряжение в сети. На этот показатель стоит обратить особое внимание, так как повышенное / пониженное напряжение может привести к отрицательному результату — клапан просто может сломаться.
  5. Окружающая среда. Также важно заплатить за условия, в которых будет происходить работа клапана. Важно, чтобы технические характеристики клапана были аналогичны характеристикам рабочей среды: влажность, вибрации, перепады температур и т. Д.

Производителей

Рассмотрим самые популярные компании, которые занимаются производством газовой арматуры.

Навоз.

Немецкая компания, которая является одной из самых популярных в производстве регулирующей газовой арматуры.

Навоз начал появляться на российском рынке с 1999 года и смог прочно закрепить свои позиции. Пользователи постоянно продают товары этого производителя, ведь они отличаются высоким качеством, надежностью и длительным сроком службы.

Устройство с двойным газовым клапаном DUNGS, тип DMV

Единственный недостаток, который можно отметить — это высокая цена.

Самой технологичной разработкой DUNGS в массовом сегменте является клапан DUNGS DMV-D — двухходовое устройство, которое по сути представляет собой соединение двух независимых клапанов в одном компактном корпусе. Благодаря шахтным техническим характеристикам может работать в рабочей среде с высоким давлением (до 500 мбар). Стоимость устройств начинается примерно с 12000 рублей.

Сидячая группа.

Итальянский производитель SIT GROUP начал свою деятельность в 1953 году. Компания существует более 60 лет и за это время успела зарекомендовать себя исключительно положительно. Продукция компании получила широкое распространение благодаря оптимальному соотношению цена / качество.

Газовый клапан Sit 845 Sigma

Клапан Sit 845 Sigma — самый популярный прибор из бюджетных. ценовая категория. Газовый клапан 845 SIGMA имеет двустороннюю конструкцию, может быть установлен на газопотребляющих приборах большинства распространенных производителей, подходит для газового котла.
Этот клапан снабжен электроприводом, поэтому он принимает на работу постоянное давление В 220 вольт, при отсутствии которого запорный механизм клапана принимает закрытое положение. Основные преимущества 845 Sigma — это минимальный срок эксплуатации клапана и компактные размеры.

Модель позволяет регулировать граничный уровень давления газа на выходе. Установка устройства на трубопровод осуществляется посредством фланцевого соединения. Клапан для газового котла SIT 845 SIGMA можно купить примерно за 6000 рублей.

Таким образом, газовый клапан отвечает за автоматическую подачу газа.

В перечень трубопроводной арматуры входит такой механизм, как электромагнитный клапан для газа. Это устройство, которое работает для распределения и регулирования в газопроводах, котлах, для газовой колонки и других системах газоснабжения.

Электромагнитный клапан для газа отличается одной существенной особенностью: управление магнитным клапаном осуществляется дистанционно, с помощью подачи электрического тока.

Генерируемый магнитный импульс вызывает смещение электромагнита, который, в свою очередь, приводит в движение заслонку.

Назначение и особенности

Применять магнитный дроссель достаточно широко как в промышленности, так и в быту. Магнитный газовый клапан серии Lovato EN в повседневной жизни устанавливается в первую очередь на трубопроводах, подающих природный газ в помещениях (например, колонках).

Электромагнитный клапан серии Lovato VN на любом газопроводе, по сути, работает как обычный кран, который может перекрывать подачу газа нажатием кнопки. Кроме того, магнитный узел повышает безопасность использования газового оборудования (котлов, колонок, топок).

В случае утечки газа магнитная заслонка может быстро заблокировать подачу газа в комнату.

Электромагнитный клапан серии Lovato EN для газовой плиты или колонки, промышленных и автомобильных систем, различных мастерских.

Кроме того, газовый электромагнитный клапан ГБО выполняет дополнительную функцию по очистке топлива от наличия в нем вредных примесей.

Устройство

Клапан газовый магнитный серии Lovato VN с седлом и затвором. Возможны два варианта его устройства: в виде тарелки или поршня.Тип заслонки зависит от комплектации и модели клапана.

Затвор может открываться и перекрывать подачу газа, совершая возвратно-поступательные движения. Он установлен на сердечнике, который прикреплен к электромагниту.

ОТ НАРУЖНОГО МЕХАНИЗМА Установите магнитный механизм (верх корпуса).

Принцип действия газового электромагнитного клапана серии Lovato LV заключается в том, что при подаче электрического тока на магнитный элемент образуется магнитное поле.

Электромагнит, находясь под действием поля, начинает втягиваться в катушку. Этот процесс создает направление, в котором движется ставень.

Две силы действуют на электромагнитный узел во время работы:

  • Сопротивление возвратной пружины;
  • Магнитное поле, зависящее от электрического тока.

Если вы подаете высокое напряжение, магнитное поле увеличивается и преодолевает сопротивление пружины. Регулируя силу тока, можно регулировать открытие электромагнитного клапана, что приводит к контролю подачи газа в котел, колонны или топки.

Механизм, отключенный от источника питания, возвращается в положение, определяемое его конструкцией.

Взгляды и отличия

Все модели электромагнитных клапанов делятся на три группы:

  • Нормально открытый (но). Устройства этой группы при отключении напряжения остаются в разомкнутом положении и обеспечивают свободный поток газа.
  • Нормально закрытый (NZ). Электромагнитные клапаны без приема электрического тока имеют закрытое положение и перекрывают доступ свободного потока газа в газовую систему.
  • Универсальный. Этот тип газовой арматуры может быть как закрытым, так и открытым.

Стоит отметить, что электромагнитные газовые клапаны также могут быть разделены по принципу движения заслонки:

  • Прямого действия. Это говорит о том, что заслонка срабатывает только при движении сердечника.
  • Косвенное действие. При этом затвор приходит в движение не только под действием сердечника, но и с применением газового воздействия. Купить электромагнитный клапан для газа этого типа выгодно, если предполагается большой проход потока, потому что система экономит усилия.

По количеству ходов всего:

  • Клапаны электромагнитные двухходовые. У них всего два отверстия: входное и выходное. Этот тип устройства лучше всего использовать, если требуется только подача или перекрытие газа.
  • Трехходовые клапаны. Есть три отверстия: одна входная и две выходных. Его плюс в том, что есть возможность перенаправить поток газа по системе.
  • Клапаны электромагнитные четырехходовые. Всего четыре лунки: первая входная и три выходных. Здесь плюс не только в возможности перераспределить поток газа, но и подключиться к дополнительным системам.

Перед тем, как купить магнитный газовый клапан серии Lovato VN, стоит обсудить, где это устройство будет применяться и какими характеристиками оно должно обладать.

Обратите внимание на такие условия:

  • Электрообслуживание. Лучше всего выбирать модели с дополнительной ручной регулировкой или искробезопасные с малой мощностью.
  • Давление в трубопроводе. Не стоит выбирать вентиль с номинальным давлением, превышающим давление в трубопроводе.Это может вызвать повреждение механизма.
  • Окружающая среда. Проверьте паспортные характеристики клапана и убедитесь, что изделие может эксплуатироваться в существующих условиях. Актуально, когда механизм будет установлен в помещении, где будет установлен механизм повышенная влажность, вибрация, высокая (или наоборот — низкая) температура, попадание прямых солнечных лучей или любые другие параметры, отличные от нормы.
  • Требуемое напряжение. Стоит проверить блок питания на наличие стабильного напряжения.Используется газовый электромагнитный клапан 220 В, и если напряжение будет ниже, это приведет к тому, что механизм не сможет нормально открываться и закрываться. А при повышенном напряжении устройство будет перегреваться. На газовом оборудовании авто это тоже актуально — тогда ставят газовый электромагнитный клапан на 12 вольт.

Цена на газовый электромагнитный клапан будет варьироваться в зависимости от типа, размера и области применения.

Электромагнитный клапан для газовой колонки (зависит от модели колонки) будет стоить от 4 до 10 долларов.Магнитный газовый клапан Lovato на авто от 10 до 15 долларов.

Аппараты, не используемые в быту — дороже стоят. Приведем еще пару примеров.

Газовый электромагнитный клапан типа ЧГЭЗ в зависимости от комплектации будет стоить порядка 20-25 долларов.

Электромагнитный клапан серии ВН для газовой пушки обойдется в 43 доллара.

Обзор продукта (видео)

Нюансы Montaja

Электромагнитный клапан серии Lovato EN устанавливается для помещений после газовой арматуры.Перед клапаном рекомендуется установить фильтр.

Для правильной установки механизма необходимо разместить на корпусе стрелку по направлению движения газовой струи.

Узел для колонны должен располагаться либо горизонтально, либо вертикально.

Соединение выполняется резьбой (при использовании моделей малого диаметра) или с помощью фланцев — для труб большого сечения.

Газовая арматура — это разновидность трубопроводной арматуры, которая выполняет такую ​​функцию, как регулировка рабочего тела, а также распределение и перекрытие потока газопровода.

Без этого оборудования человеку пришлось бы очень хорошо разбираться в трубопроводах, по которым транспортируются газы, нефть и другие подобные вещества.

Основная информация, характеристики и принцип работы

Устройство газовой арматуры должно соответствовать ГОСТ 32028 РФ, согласно которому конструкция следующая.

Основным рабочим элементом клапана является седло, это проходное отверстие, расположенное в середине корпуса, через которое движется поток рабочей среды, а также механизм перекрытия.В зависимости от особенностей конкретной модели заслонка может быть выполнена как поршневая, так и в виде диска.

Принцип действия устройства предельно прост: человек воздействием на рычаг управления (либо на электропривод, в случае автоматизированной конструкции) приводит заслонку в возвратно-поступательное движение, в результате которым он закрывает проходное отверстие, перекрывающее подачу газа.

Такой принцип действия обуславливает обширные сферы применения газовой арматуры: они используются как в различных отраслях промышленности, газовых магистралях и заводах, так и в быту — устанавливаются на газ, колонны, конвекторы, кухонные плиты, используются для газовых котлов и т. Д.

Конечно, специализированные профессиональные устройства и клапаны бытового назначения кардинально отличаются друг от друга не только конструктивными особенностями, но и ценой, по которой их можно купить.

Таким образом, обратный клапан для газовой колонки можно купить примерно за 40 долларов, а качественное запорное устройство на газопроводе стоит не менее 300 долларов.

Взгляды и отличия

Основной классификацией, по которой разделение устройств, представленных на сегодняшний день на рынке нормативной арматуры, в том числе для газового котла, является количество вводов. Выделяют следующие группы:

  • Клапаны двухходовые: это конструкции с двумя отверстиями — входным и выходным. Такие устройства используются исключительно для перекрытия подачи или открытия потока рабочей среды трубопровода.
  • Трехходовые механизмы имеют одно входное и два выходных отверстия. Такая конструкция позволяет устройству выполнять не только функцию управления блокировкой, но и функцию перенаправления.
  • Клапан газовый четырехходовой — имеет 4 отверстия, из которых 3 градуировки и одно входное.По сути, функционал идентичен трехходовым клапанам, однако наличие дополнительного выхода несколько расширяет их рабочий потенциал и сферу применения четырехходового клапана.

Тип управления клапаном также разделяется, в зависимости от этого выделяются две категории:

  • Запорный элемент клапанов ручного управления. Это простые механизмы, затвор которых приводится в движение вращением колеса управления или рычага. Основное отличительное качество устройств этого типа — это достаточно высокая надежность и небольшая цена, за которую их можно купить.
  • Клапаны электромагнитные. Наличие электропривода дает возможность управлять жалюзи в автоматическом режиме. В основном такие устройства используются в промышленных газопроводах, на тепловых сетях и производственных линиях, то есть там, где требуется одновременный контроль над большим количеством регулирующих устройств.

Кроме того, электромагнитные газовые клапаны в зависимости от положения заслонки, которое она принимает в случае отключения электричества, можно разделить на три основные группы:

  1. Нормально открытые конструкции.Такие устройства при отключении электроэнергии переключаются в открытое положение, обеспечивая тем самым свободную циркуляцию рабочего тела в трубопроводе.
  2. Нормально закрытый. Без подачи электроэнергии заслонка принимает закрытое положение и перекрывает поток газа в системе.
  3. Универсальные клапаны. Такие клапаны, в ситуации, когда подача электроэнергии прерывается, остаются в том положении, в котором были раньше.

Также в зависимости от функционального назначения различают еще два типа газовых клапанов.

Например, обратный газовый клапан: Устройства этого вида выполняют функцию защиты трубопровода от движения рабочей среды в обратном направлении. Особенности конструкции Механизм, в котором задействован обратный клапан, позволяет пропускать поток только в строго заданном направлении. Это его принцип работы.

Защита трубопроводов будет основным назначением такого механизма, как обратный клапан. Эти клапаны обычно устанавливают непосредственно возле газового оборудования: емкостей для хранения насосных насосов, колонн, газового котла и редукторов, поскольку обратный клапан предотвращает движение пламени в их направлении.

Газовый предохранительный клапан выполняет функции, аналогичные функциям обратного клапана. Это специальные защитные устройства, предотвращающие возникновение аварийных ситуаций из-за резких перепадов давления в газотранспортной системе, в том числе при наличии газового котла.

Эти клапаны автоматически перекрывают подачу газа в случае, когда давление рабочей среды превысило или упало ниже заданного предела.

Конструкция предусматривает выброс в атмосферу избыточного объемного давления газа, после чего клапан закрывается и трубопровод продолжает работу в штатном режиме.

Стоит отметить, что данный вид трубопроводной арматуры может быть существенно модифицирован.

Так, термостат, счетчик подачи газа, датчик давления рабочей среды, механизм регулировки расхода газа, как правило, устанавливают дорогостоящий вентиль. Конструктивные особенности механизма, будь то обычный или обратный клапан, зависят от его непосредственного назначения.

Обзор товаров популярных производителей и моделей

А теперь рассмотрим продукцию самых популярных компаний, которые занимаются производством такой продукции.

Навоз.

Dungs — немецкая фирма, которая является одним из самых востребованных производителей регулирующей арматуры газопроводов.

Продукция

DUNGS присутствует на российском рынке с 1999 года и за более чем 15 лет завоевала славу качественных и надежных устройств с длительным сроком эксплуатации и отличными техническими характеристиками.

Единственный минус, который можно отметить в сегодняшних реалиях, в результате сравнения арматуры Dungs и продукции китайских производителей, заполонивших рынок, это цена.Оборудование Dungs на порядок дороже, но качество его несравнимо выше.

Самой технологичной разработкой DUNGS в массовом сегменте является клапан DUNGS DMV-D — двухходовое устройство, которое по сути представляет собой соединение двух независимых клапанов в одном компактном корпусе.

Характеристики клапана позволяют ему работать при очень высоком давлении рабочей среды, которое дает до 500 мбар, а энергоэффективность данной конструкции от Dungs выше всяких похвал.

Цена, по которой можно купить оборудование из линейки ДМВ-Д, начинается от 250 долларов, а заканчивается в районе пяти тысяч в зависимости от габаритов и конструктивных особенностей изделия.

Регулировка клапана (видео)

Сидячая группа.

SIT — итальянский производитель, который начал свою работу в 1953 году и с тех пор прочно удерживает лидирующие позиции на рынке газового оборудования и так далее.

На сегодняшний день клапан SIT в среднем является самым популярным регулирующим усилением.ценовой сегмент. Продукция компании получила всеобщее признание благодаря оптимальному соотношению цены и качества, которого удалось добиться инженерам компании.

А теперь рассмотрим самые популярные устройства под брендом SIT.

Клапан

SIT 845 SIGMA — по праву самый популярный и востребованный прибор из тех, что можно купить в бюджетной ценовой категории.

Газовый клапан 845 Sigma имеет двустороннюю конструкцию, может быть установлен на газопотребляющих приборах большинства распространенных производителей, подходит для газового котла.

Этот 845-й клапан оснащен электроприводом, поэтому для его работы требуется постоянное напряжение 220 вольт, при отсутствии которого механизм блокировки клапана принимает закрытое положение.

Основными преимуществами 845 Sigma являются минимальный по эксплуатации клапан и компактные конструктивные размеры.

Данная модель позволяет регулировать граничный уровень давления газа на выходе. Установка устройства на трубопровод осуществляется посредством фланцевого соединения.Клапан для газового котла SIT 845 SIGMA в количестве 34 «можно купить за 60 долларов.

Клапан SIT 820 NOVA — оптимальный вариант Для газопотребляющих устройств, мощность которых не превышает 60 кВт.

Выполнен в электроприводе без модулятора мощности, при этом есть возможность автоматической регулировки, для реализации которой необходимо наличие постоянного источника энергии.

Граничный уровень максимального давления на входе в клапан не должен превышать 60 мбар.

Оптимальная температура окружающей среды для нормальной работы от 0 до +70 градусов (предназначена для установки внутри отапливаемых помещений). Вы можете купить клапан SIT 820 Nova по цене от 55 до 130 долларов в зависимости от размера.

Этот клапан представляет собой технически совершенное устройство, оснащенное, помимо электропривода, еще и термостатом, как, например, в газовом клапане 630 Eurosit. Этот механизм предназначен для бытового использования, его можно устанавливать на газовые колонки, конвекторы, водонагреватели, входить в комплект оборудования для газового котла и т. Д.

В качестве примера можно рассмотреть клапан 630 Eurosit. Регулировка газового клапана 630 Eurosit осуществляется специальным колесом, имеющим три режима работы: «MS» (выбор температуры), зажигание и «выключено». Также в клапане 630 Eurosit предусмотрена установка максимального расхода газа, что характерно для клапана 630 Eurosit.

Термостат, оснащенный специальной системой модуляции, предотвращает любую неисправность клапана 630 Eurosit, а в случае превышения допустимой рабочей температуры полностью перекрывает подачу газа к основной горелке.

Установка клапана 630 EUROSIT происходит с использованием резьбовых соединений.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
