Эжектор что это такое в насосной станции: принцип работы, устройство, правила установки

Содержание

принцип работы, устройство, правила установки

Глубокое залегание водоносного слоя – распространенная проблема, хорошо знакомая многим владельцам земельных участков. Обычное поверхностное насосное оборудование либо вовсе не может обеспечить дом водой, либо подает ее в систему слишком медленно и со слабым напором.

Такая проблема требует скорейшего разрешения. Согласитесь, покупка нового насоса – мероприятие затратное и не всегда финансово оправданное. Разрешением такой ситуации может стать эжектор для насосной станции водоснабжения.

Мы подскажем вам, как выбрать подходящий агрегат и установить его без помощи специалистов. А также приведем пошаговый инструктаж по изготовлению и подключению самодельного эжектора. Все этапы работ сопровождаются наглядными фотографиями.

Содержание статьи:

  • Принцип действия эжектора
  • Выбор: встроенный или внешний?
  • Особенности монтажа устройства
  • Использование самодельного внешнего варианта
    • Собственноручная сборка эжектора
    • Порядок подключения труб
    • Стартовый запуск и дальнейшая эксплуатация
  • Выводы и полезное видео по теме

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор – устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображенийФото из Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций Для установки эжектора у насосного агрегата должно быть два входящих отверстия Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки Использование эжектора в откачке с глубины свыше 7 мНасос-автомат с конструктивно встроенным эжекторомКонструкция устройства для повышения напораМодель насоса-автомата с выносным эжекторомПрименение в системе автоматического поливаВариант подключения эжектора к поверхностному насосуСамодельные модели эжекторов для оснащения насосаОбратный клапан на всасывающем отверстие

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.

Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

  • всасывающая камера;
  • смесительный узел;
  • диффузор;
  • зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

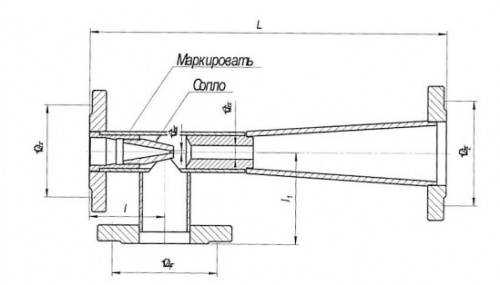

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная – поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

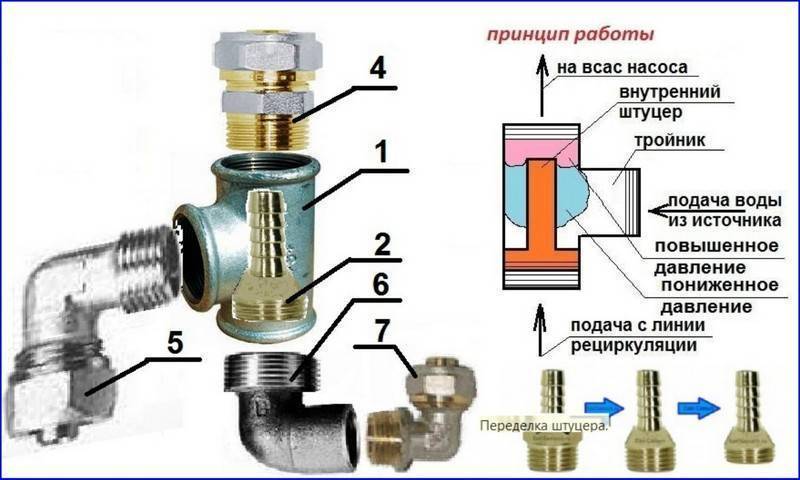

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу.

Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса.

Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема – повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины.

Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

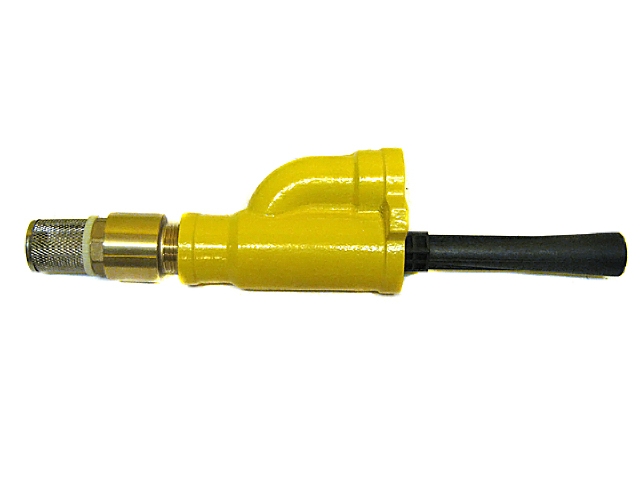

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору.

Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Особенности монтажа устройства

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

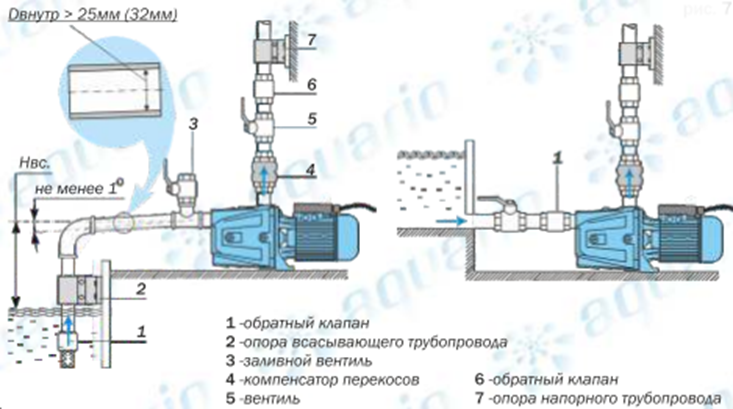

На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.

Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.

Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

Использование самодельного внешнего варианта

Встроенный эжектор обычно приобретают одновременно с насосом, а вот внешнюю модель очень часто изготавливают своими руками.

Полезно будет рассмотреть процесс создания и порядок подключения такого устройства. Для того, чтобы сделать эжектор, понадобятся такие детали, как тройник с внутренними резьбовыми соединениями, штуцер, фитинги, отводы, муфты и т.п.

Собственноручная сборка эжектора

Собирают устройство следующим образом:

  • Соединяют нижнюю часть тройника со штуцером так, чтобы патрубок выхода находился вверху, а штуцер с меньшим диаметром оказался внутри эжектора.
  • Затем нужно доработать конструкцию, спилив узкую часть штуцера, если она выступает из тройника.
  • Если штуцер оказался слишком коротким, его наращивают, используя полимерную трубку.
  • На верхнюю сторону тройника навинчивают переходник с наружной резьбой.
  • К другому концу переходника с помощью фитинга присоединяют водопроводную трубу ПВХ.
  • Теперь к нижней стороне тройника, в которую уже вставлен узкий штуцер, следует присоединить отвод в виде уголка.
  • К этому отводу присоединяют трубу, по которой будет поступать обратный поток воды к эжектору.
  • К боковому патрубку тройника присоединяют еще один уголок.
  • К этому уголку с помощью цангового зажима присоединяют трубу, по ней будет всасываться вода из скважины, колодца и т.п.
  • Расстояние между краем тройника и штуцера должно составлять примерно 2-3 мм. Это обеспечит создание области разрежения с необходимыми характеристиками. Для закрепления рециркуляционной трубы используют обжимную гайку.

    Получается, что к внутренней резьбе нижнего патрубка тройника присоединяют одновременно два элемента. Один из них (штуцер) находится внутри тройника, а второй (уголок) – снаружи. Чтобы оба они поместились на одном резьбовом соединении, следует срезать часть резьбы штуцера.

    Разумеется, все резьбовые соединения должны быть уплотнены и загерметизированы. Чаще всего для этого используют ФУМ ленту. Иногда для подключения эжектора к насосной станции применяют не металлопластиковые трубы, а конструкции из полиэтилена.

    Для их монтажа следует использовать особые обжимные элементы, а цанговые зажимы, которые хороши для металлопластика, в этой ситуации не подойдут.

    Все резьбовые соединения эжектора следует тщательно уплотнить и загерметизировать, например, с помощью ФУМ-ленты или другого подходящего материалаПорядок подключения труб

    О том, с помощью каких именно труб будет подключен выносной эжектор, следует подумать заранее. Полиэтиленовые конструкции хорошо гнутся при нагреве, что позволяет обойтись без уголков при подключении эжектора. Трубу просто сгибают в подходящем месте и под нужным углом, а затем присоединяют к эжектору.

    Для подключения эжектора можно использовать трубы из полиэтилена, которые проще в монтаже, чем аналогичные конструкции из металлопластика

    Итак, устройство имеет три выхода, к каждому из которых следует подключить соответствующую трубу. Сначала обычно устанавливают трубу, через которую будет выполняться забор воды из источника. Она присоединяется к боковому выходу из эжектора.

    На конце этой трубы в обязательном порядке устанавливается обратный клапан, а также сетчатый фильтр. Эта труба должна быть достаточно длинной, чтобы опуститься глубоко под воду. Но не стоит производить забор воды у самого дна источника, поскольку это может привести к засорению эжектора, даже несмотря на наличие фильтра.

    Затем можно присоединить трубу к нижнему концу эжектора, в котором установлен зауженный штуцер. Это магистраль, по которой производится рециркуляция воды. Второй конец этой трубы следует подключить к емкости, из которой будет отбираться вода для создания обратного потока.

    Третья труба – это обычная водопроводная магистраль. Одним концом она монтируется на верхний патрубок эжектора, а второй присоединяют к поверхностному насосу. Следует помнить, что диаметр трубы, по которой выполняется забор воды из источника, должен превышать размеры трубы, по которой вода подается в эжектор.

    К выносному эжектору подключают три трубы: патрубок для всасывания воды из источника, трубу, соединяющую устройство с насосом и магистраль для рециркуляции воды

    Если на подаче использована дюймовая труба, то для всасывания рекомендуется брать трубу на четверть дюйма больше. После того, как все соединения выполнены, эжектор опускают в воду.

    Перед первым пуском системы ее необходимо заполнить водой. Насос заливают через специальное отверстие. Трубы, ведущие к эжектору, также необходимо залить водой.

    Перед запуском насосной станции с эжектором необходимо заполнить водой поверхностный насос, а также все трубы, соединенные с эжекторомСтартовый запуск и дальнейшая эксплуатация

    Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

  • Залить воду в насос через специальное отверстие.
  • Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
  • Включить насос примерно на 10-20 секунд и сразу отключить.
  • Открыть кран и стравить часть воздуха из системы.
  • Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
  • Снова включить насос.
  • Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
  • Открыть любой водопроводный кран.
  • Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.
  • Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

    Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

    Нижний патрубок эжектора, через который осуществляется забор воды, следует защитить от загрязнений с помощью сетчатого фильтра грубой очистки (+)

    Если все в порядке, а вода не поступает, нужно проверить напряжение, поступающее к насосной станции. Если оно слишком низкое, насос просто не может работать в полную мощность. Следует наладить нормальное электропитание оборудования, и проблема исчезнет.

    Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

    Но его не нужно погружать в воду, можно разместить в удобном месте возле поверхностного насоса. В этом случае эжектор будет работать примерно так же, как и встроенная модель промышленного производства.

    Выводы и полезное видео по теме

    В этом видеоматериале подробно рассмотрен вопрос глубины всасывания поверхностного насоса и варианты решения проблемы с помощью эжектора:

    Здесь наглядно продемонстрирован принцип работы эжектора:

    Эжектор – несложное, но очень полезное устройство. Это удобный и практичный способ улучшить характеристики работы насосного оборудования в частном доме. Но монтаж эжектора, особенно выносной модели, должен быть выполнен правильно, только так можно обеспечить заметное повышение напора воды.

    Всем заинтересованным в вопросе выбора и подключения эжектора, предлагаем присоединится к обсуждениям и оставлять комментарии к статье. Форма для комментариев находится ниже.

    Источник sovet-ingenera.com

    принцип работы, выносной и встроенный эжектор

    При желании можно обустроить дом автономным водоснабжением практически везде. Вот только основной проблемой становится глубина залегания грунтовых вод. Если зеркало воды в подготовленной скважине находится на уровне 5-7 метров, то и проблем особых нет, можно использовать практически любой тип насоса, который подойдет по производительности и потребляемой мощности. Иначе дело обстоит со скважинами, где вода начинается много глубже. В этом случае справиться с задачей сможет эжектор для насосной станции.

    Естественные ограничения для работы создают атмосферное давление, давление водяного столба и прочность элементов самой насосной станции. Чтобы поднять воду с большой глубины необходимо использовать погружной насос или существенно увеличивать массу и габариты оборудования, от чего оно становится попросту недееспособным и потребляет огромное количество энергии. Чтобы избежать таких проблем, необходимо дополнительными средствами облегчить подъем воды, подтолкнуть ее в сторону поверхности, для чего и нужен эжектор.

    Принцип действия

    Эжектор конструктивно очень простое устройство. В его составе можно выделить следующие основные компоненты:

    • сопло;
    • всасывающая камера;
    • смеситель;
    • диффузор.

    Сопло представляет собой патрубок, конец которого имеет сужение. Жидкость, истекающая из сопла, моментально ускоряется, вырываясь из него на огромной скорости. Согласно закону Бернулли поток жидкости с большими скоростями оказывает меньшее давление на окружающую среду. Струя воды из сопла попадает в смеситель, где создает значительное разряжение по своим границам.

    Под действием этого разряжения в смеситель начинает поступать вода из всасывающей камеры. Далее объединенный поток жидкости через диффузор поступает дальше по трубам.

    Фактически в эжекторе происходит передача кинетической энергии от среды с большей скоростью к среде с меньшей скоростью. Как это можно использовать в сочетании с насосом?

    Эжектор включается в состав трубопровода, идущего от скважины к насосу. Часть воды, которую поднимает на поверхность, возвращается обратно в скважину к эжектору, образуя линию рециркуляции. Вырываясь с огромной скоростью из сопла, она уводит за собой новую порцию воды из скважины, обеспечивая дополнительное разряжение в трубопроводе. Насос в результате тратит меньше энергии для подъема жидкости с большой глубины.

    С помощью вентиля, установленного на линии рециркуляции, можно регулировать объем воды, поступающий обратно в систему забора воды, и тем самым настраивать эффективность всей системы.

    Избыток жидкости, незадействованный в работе рециркуляции, подается от насоса к потребителю, определяя продуктивность всей станции. В результате можно обойтись меньшим по мощности двигателем и не столь массивной насосной частью, которая прослужит дольше и будет потреблять меньше энергии.

    Эжектор также облегчает запуск системы, относительно небольшой объем воды способен создать в трубопроводе достаточное разряжение и инициировать первоначальный забор воды, чтобы насос не работал продолжительное время вхолостую.

    Устройство и виды станций

    Насосные станции могут оборудоваться эжектором двумя способами. В первом он является конструктивно частью насоса и является внутренним. Во втором случае он реализуется в виде отдельного внешнего узла. Выбор компоновки зависит от требований, предъявляемых к насосной станции.

    Встроенный эжектор

    При этом забор воды для рециркуляции, а также создание напора в эжекторе, создается в самом насосе. Такая компоновка позволяет уменьшить габариты установки.

    Насос с внутренним эжектором практически не восприимчив к наличию взвеси в виде песка и ила. Нет необходимости обязательно фильтровать поступающую воду.

    Станция используется для забора воды с глубины до 8 метров. Она создает достаточный напор для обеспечения большого хозяйства, где вода в основном используется для полива.

    Недостатком внутреннего эжектора является повышенный уровень шума во время работы. Его установку лучше выполнять за пределами жилого здания, лучше всего в отдельном подсобном помещении.

    Электромотор подбирается заведомо более мощный, чтобы он смог обеспечить и систему рециркуляции. Однако это сравнение уместно только в ситуации с глубиной скважины до 10 метров. При большей глубине насосы с эжектором попросту не имеют альтернативы, разве что только погружного типа, для которого требуется оборудовать скважину с большим диаметром.

    Выносной эжектор

    При выносном устройстве эжектора отдельно от насоса устанавливается дополнительный бак, в который поступает вода. В нем создается необходимый напор для работы и дополнительное разряжение, чтобы облегчить нагрузку насоса. Сам эжектор подключается в погружаемой части трубопровода. Для его работы необходимо прокладывать две трубы в скважину, что накладывает некоторые ограничения на минимально допустимый диаметр.

    Такое конструктивное решение снижает КПД системы до 30-35%, однако позволяет добывать воду из глубоких скважин до 50 метров, а также существенно снижает шум работающей насосной станции.

    Ее можно располагать непосредственно в доме, например в подвальном помещении. Расстояние от скважины может составлять до 20-40 метров без снижения эффективности. Такие характеристики и определяют популярность насосов с внешним эжектором. Все оборудование располагается в одном подготовленном месте, от чего повышается срок службы, проще выполнять профилактические работы и настраивать систему.

    Подключение

    В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

    Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

    • Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
    • К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

    При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

    назначение, принцип работы, виды и устройство

    На чтение 5 мин. Просмотров 19 Опубликовано Обновлено

    Автономное водоснабжение на загородных участках – это современный подход к обеспечению водой объектов, расположенных вдалеке от централизованных сетей. В основе водопроводной магистрали лежит насос. Применяют три его разновидности: глубинный, погружной и поверхностный. Чаще используют последний, потому что он удобен в эксплуатации. Но у такой насосной установки небольшая глубина водозабора. Чтобы увеличить эту техническую характеристику используют дополнительный элемент – эжектор. Он может быть вмонтирован в насосную станцию, а может быть отдельным узлом — выносным.

    Как устроен эжектор

    В основу принципа работы входит физический закон увеличения скорости водяного потока за счет самого потока. Этот закон носит имя его создателя – физика Бернулли. Состоит эжектор из четырех частей:

    • всасывающий отсек, она же камера;
    • смесительный отсек;
    • сопло с уменьшенным диаметром;
    • диффузор.

    Перемещающаяся с большой скоростью внутри трубы вода создает вокруг себя вакуум. За счет этого водному потоку придается добавочная скорость. Чтобы создать разряжение, требуется высокая скорость воды. Она создается насосной станцией.

    Эжектор подключается к насосу двумя трубами или патрубками. По первой трубе насос просто затягивает в себя воду. Затем по второй трубе он часть жидкости возвращает обратно в эжектор. Эта вода проходит под давлением через сопло с уменьшенным отверстием, где ее скорость повышается в несколько раз.

    Принципы работы насосных станций с выносным эжектором и встроенным одинаковы. В первом случае сам прибор-ускоритель устанавливается внутрь скважины или колодца, утапливается в водную массу. Во втором он располагается внутри насосной станции и является ее неотъемлемой частью.

    При этом в первом случае насос с эжектором соединяется двумя трубами, что увеличивает расход материалов, но не намного. Во втором от насосной станции в источник водозабора опускается лишь одна труба.

    У эжектора есть еще один серьезный плюс. Он работает, как отдельный элемент. На протяжении незначительного времени он может самостоятельно качать воду. Это защищает насосные станции от сухого хода.

    Чтобы регулировать объем потока рециркуляционной воды, а также ее скорость, на обратном трубном контуре устанавливают обычный кран. При частичном закрытии объем и скорость падают, уменьшается эффективность работы прибора и глубина водозабора.

    Встроенный или внешний

    Расположение устройства влияет на монтаж насоса и эффективность его работы.

    С насосными станциями с встроенным эжектором проще. Их монтаж простой и экономичный. Сам прибор находится на поверхности, а значит, его проще контролировать, обслуживать и ремонтировать. Он занимает мало места, поэтому никому не мешает. Прибор установлен в корпусе станции, поэтому хорошо защищен от загрязнений. Нет необходимости дополнительно устанавливать фильтры, чтобы защитить его от песка, ила и мелких камешков.

    Однако такое расположение не дает максимальных технических и эксплуатационных характеристик. Насосы с встроенным эжектором могут поднимать воду с глубины 10 м. Может и ниже, но тогда снижается напор и производительность станции.

    Еще один минус – шум от работающей установки. К шуму насоса добавляются звуки перемещения воды внутри эжектора. Они не сильные, но человеческим ухом улавливаются хорошо. Поэтому при установке насосной станции со встроенным эжектором следует продумать систему шумоизоляции. К примеру, установить над оборудованием колпак, смонтировать его в хозяйственном помещении или в кессоне, но не внутри дома.

    Выносные модели  плане расхода материалов и монтажа сложнее. Но другие плюсы перекрывают незначительные недостатки.

    • Насос может поднимать воду с глубины до 40 м.
    • Шум от эжектора не слышен.

    Если сравнивать две разновидности по эффективности работы, встроенный лучше. Если учитывать глубину водозабора, предпочтение надо отдать внешней модели. Так как вода, расположенная на большой глубине, чище, рекомендуется приобретать насосные станции со встроенными ускорителями.

    Особенности и правила подключения насосных станций

    Установка насосной станции с эжектором

    Оборудование со встроенным эжектором подключаются к автономной водопроводной сети стандартно. К всасывающему патрубку подключают трубу, которую опускают в источник водоснабжения. К выходному патрубку — трубу, идущую в дом.

    Монтаж насосной станции с выносным эжектором проводится по более сложной схеме. Всю сборку проводят на поверхности, а затем готовый узел с трубами опускают в скважину или колодец.

    1. Всасывающее отверстие эжектора соединяют с небольшим патрубком, в который предварительно врезают обратный клапан, а внизу устанавливают сетчатый фильтр.
    2. С противоположной стороны к выходному отверстию подключают трубу (шланг), по которому вода будет подниматься к насосной станции.
    3. Ко второму отверстию (рециркуляционному) подключают еще одну трубу.
    4. Эжектор с трубами опускают в гидротехническое сооружение.

    Обе трубы подключают к насосному оборудованию. Первую к всасывающему патрубку, вторую к тройнику, который разделяет водяной поток на два контура: внутрь дома, вниз к эжектору. На последнем контуре около тройника обязательно устанавливают кран, с помощью которого можно будет регулировать скорость движения воды.

    Регулировочный кран работает так: чем больше его закрыли, тем больше воды будет поступать в домашний водопровод. Если нагрузка на водопроводную сеть увеличилась, то можно открыть кран больше, перегоняя воду вниз к эжектору. На рынке появились эжекторы с автоматической системой регулировки. Используя их, можно отказаться от установки крана.

    В процессе монтажа выносного эжектора главное не перепутать трубы, точнее, их подсоединение к насосной станции. Одну из них каким-то образом отмечают. К примеру, внешний конец, который будет подключаться к насосу, окрашивают или наматывают на него изоленту.

    Появление эжектора решило многие проблемы. Нет необходимости приобретать дорогие глубинные насосы. Появилась возможность использовать поверхностные установки для водозабора из скважин. Но надо учитывать и тот факт, что насосные станции не являются оборудование самовсасывающим. Поэтому перед началом работы их надо заполнять водой через специальное отверстие в корпусе.

    принцип работы, виды, как сделать своими руками

    <index>

    У некоторых владельцев индивидуальных домов, решивших самостоятельно обустроить систему водоснабжения от подземной скважины или колодца, может возникнуть проблема с подачей воды или недостатком давления в системе. Причиной может быть отсутствие в системе одного из элементов установки для насосной станции, неучтенного в первоначальных расчетах, – водяного эжектора. Эжектор – что это такое, какой у него принцип действия, какая роль в работе системы отводится этому устройству и как можно устранить возникшую проблему – данные вопросы стоит рассмотреть подробнее.

    Принцип действия эжектора

    Конструкция эжектора включает в себя несколько элементов – входной патрубок эжектирующей воды с сужающимся соплом и основную трубу с боковым патрубком для эжектируемой среды, камерой смешения, цилиндрическим горлом, расширяющимся диффузором и выходным патрубком.

    При подаче под давлением в эжектор эжектирующей воды ее скорость в сопле резко возрастает. При этом в камере смешения создается зона разрежения и в нее начинает поступать эжектируемая вода или газ. Обе среды смешиваются и под давлением, немного меньшим первоначального на входе в эжектор, поступают на выход устройства.

    Большинство приобретаемых частными домовладельцами погружных насосов обеспечивает надежную работу при глубине водоносного слоя 7-10 м. Подключение в схему эжектора позволяет обеспечить надежное водоснабжение с глубины, доходящей до 20-40 м.

    Выбор: встроенный или внешний

    Применяемые в комплекте насосной станции водоснабжения эжекторы по типу установки могут быть встроенными в насос или внешними, при этом разница в их устройстве состоит в монтажных деталях.

    Достоинствами встроенного типа эжектора являются компактность и защищенность установки от загрязнений, отсутствие дополнительных механических фильтров для очистки от взвешенных и нерастворимых включений. При этом насосы со встроенным эжектором отличаются более высокой электрической мощностью и повышенным шумом при работе, что следует учитывать при устройстве сети электроснабжения и компоновке участка.

    Эжекторы выносного типа (внешние) устанавливаются или непосредственно в скважину, или рядом с ней. Энергоэффективность таких устройств несколько меньше по сравнению со встроенными , но они позволяют работать с более глубокими скважинами.

    Особенности монтажа устройства

    Из-за высоких шумовых характеристик эжекторные насосы встроенного типа приходится размещать в специально построенном помещении/пристройке с дополнительной звукоизоляцией или использовать для установки кессон скважины, что делает обслуживание оборудования менее удобным.

    Установка эжектора.

    При монтаже системы с внешним эжектором ее основные составляющие – скважина, насос и эжектор – могут размещаться друг от друга на расстоянии до 20-40 м. Дополнительными элементами такой станции являются рециркуляционная труба для соединения насоса и эжектора и накопительный бак поддержания постоянного напора воды для системы рециркуляции.

    На эффективности работы насосной станции такой состав элементов не сказывается, но предоставляет возможность для более рационального устройства участка.

    Использование самодельного внешнего варианта

    Проблему отсутствия эжектора можно решить заменой имеющегося насоса на другой, со встроенным эжектором, что повлечет дополнительные затраты средств и времени. Более экономичным вариантом будет изготовление несложного по конструкции устройства внешнего типа своими руками и установка его в существующую схему водоснабжения.

    Собственноручная сборка эжектора

    Для изготовления простейшего эжекторного устройства понадобятся всегда имеющиеся под рукой или в продаже сантехнические фитинги – тройник с внутренней резьбой, муфты и отводы.

    Основным элементом служит неравнопроходной тройник, в нижнюю часть которого вставляется штуцер с наружной резьбой. При установке штуцера необходимо обеспечить, чтобы он не доходил до верхнего края тройника на 2-3 мм. Для этого при необходимости он дорабатывается подпиливанием или наращиванием полиэтиленовой трубкой. Штуцер будет играть роль сопла, поэтому от точности его установки зависят разрежение в корпусе тройника и напор воды на выходе.

    К верхней части тройника через переходник подсоединяется полиэтиленовая труба для подачи воды в систему. На резьбе нижней части, кроме штуцера, устанавливается отвод для подачи рециркуляционной воды от насоса. Для забора воды из скважины или колодца используется боковой патрубок тройника с присоединенной через отвод полиэтиленовой трубкой. Его диаметр должен быть меньше, чем по основному проходу фитинга.

    Что касается размеров, то для изготовления эжектора, обеспечивающего водоснабжение небольшого дома или дачи, достаточным будет использование тройника на ¾” с боковым штуцером на ¾” и внутреннего штуцера с диаметром 12 мм.

    Порядок подключения труб

    Для подключения к смежным элементам системы можно использовать полиэтиленовые или металлопластиковые трубы. Подсоединенная к боковому патрубку труба с установленными обратным клапаном и фильтром должна иметь достаточную для погружения в скважину длину, ее крепят в первую очередь.

    К нижнему концу устройства с зауженным штуцером присоединяют трубопровод рециркуляции, соединенный с емкостью для воды и необходимый для создания обратного потока.

    Верхняя часть эжектора подключается через трубопровод к поверхностному насосу, на этом сборка самодельной эжекторной установки завершена.

    Стартовый запуск и дальнейшая эксплуатация

    Для первичного запуска системы со смонтированным эжектором ее элементы, включая все подсоединенные трубопроводы, должны быть развоздушены и заполнены водой. У насоса для его заполнения имеется специальный штуцер. Стартовый запуск насоса выполняют при закрытом вентиле на его напоре для развоздушивания и полного заполнения трубопроводов, время работы не должно превышать 10-20 секунд. Открытием крана стравливают воздух из системы, при необходимости выполняют несколько циклов операции до заполнения гидроаккумулятора и автоматического отключения насоса.

    Затем гидроаккумулятор через расходные краны системы полностью сливается, а насос при пустой гидроемкости должен перейти в автоматический режим работы и включиться для ее заполнения. Если этого не происходит, то при соединении труб или заполнении были допущены ошибки – негерметичность соединения привела к подсосу воздуха или засорился обратный клапан на заборе воды. В этом случае необходимо повторить все перечисленные операции и выполнить повторный запуск системы.

    </index>

    Эжектор – это устройство, внутри которого происходит передача кинетической энергии от входа к выходу увеличивая скорость выхода. Эжектор устроен так, что работает по закону Бернулли и в большинстве случаев предназначен для струйных насосов. Данное устройство предназначено для модернизации системы водопровода при подачи воды с большой глубины.

    Содержание статьи

    Зачем нужны эжекторы и что это такое?

    Для многих домовладельцев становится проблемой организация автономного водоснабжения в силу большой глубины шурфа.

    Уже с восьмиметровой отметки начинаются проблемы. Для насосных станций с эжекторами те же возможности, что и для помп большой производительности. Использование глубоких источников требует применение мощных насосов погружного типа, которые стоят дорого.

    Для чего нужны эжекторы? Чтобы не тратить деньги на дорогие модели. Использование недорогих насосных станций с эжекторами позволяют решить проблему с такой же эффективностью. При этом затраты на модернизацию минимальны. Причем можно улучшить систему локальным методом или приобрести комплекс, который изначально рассчитан для этого.

    Принцип работы

    Все эжекторы для насосных станций работают по одной и то же схеме. За основу взят принцип Бернулли. В соответствии с ним если ускорить поток, то в зоне перед точкой придания ускорения образуется зона разряженности. Давление в ней ниже, что служит причиной появления втягивающего эффекта. Если добавить его к потоку, формируемому насосной станцией, то результат такой модернизации – увеличения производительности.

    Устройство

    Какой бы тип устройства не рассматривался, эжекторный насос состоит из:

    • отсека для всасывания;
    • смесительной полости;
    • диффузора;
    • сужающегося патрубка.

    Принцип действия в том, что из сопла (патрубка) жидкость выбрасывается с большой скоростью. Отток воды провоцирует появление внутри рабочей камеры пониженного давления, которое и затягивает жидкость. Цикл повторяется непрерывно, что позволяет поддерживать в трубопроводе постоянное давление.

    Разновидности эжекторов

    Эжекторные насосы бывают паровыми, пароструйными и газовыми. Общий принцип их действия идентичен. Но приводится в действие устройства по-разному. Насос с эжектором парового типа применяется для откачивания газовых сред из замкнутого объема. Можно поддерживать давление на отрицательной отметке, делая среду разряженной. Сфера применения – промышленность.

    Пароструйная конструкция предназначенная для работы с газовыми средами и жидкостями. Различие работы эжекторного устройства такого типа в том, что пар, проходящий сопло, на большой скорости затягивает с собой перекачиваемую среду. Учитывая высокую производительность, сфера применения данных приборов – срочная откачка воды, например, на корабле.

    Газовый тип – отдельная категория эжекторов. Приборы работают на сжатом газе, который смешиваясь с перекачиваемой средой, направляется в диффузор для замедления. После его прохождения смесь вырывается сквозь отверстие сопла. Предназначены такие устройства в основном для газовой промышленности.

    Встроенные модели

    Разбираясь, что такое эжектор, необходимо рассмотреть классификацию этих приборов в зависимости от места установки. Встроенные модели являются частью конструкции, а точнее, ее составляющей. Эжектор может быть прикреплен на самом насосе или рядом с ним на единой станине. Монтаж заключается в прикреплении блока к основе и подключении силов

    Схема работает при подъеме воды с глубины 10 метров. Точные параметры указываются в технической документации. Монтаж рекомендуется производить вне дома. Это может быть колодец, в котором установлен оголовок, или отдельно стоящее здание. Всему причиной повышенный уровень шума и вибрация. Если такой возможности нет, рассматривают следующий тип монтажа.

    Выносные модели

    В таком случае схема должны быть дополнена дополнительным баком для закачки жидкости. Скважина должна быть достаточно широкой, чтобы в нее можно было проложить два шланга. Производительность в данном случае уменьшиться на треть за счет уменьшения диаметра заборной трубы. Также потребуется отдельный трубопровод для подачи воздуха.

    Но при такой комплектации в зодозаборнике создается область разрежения, которая позволяет поднимать жидкость с отметки более 50 метров. При этом расстояние от скважины до потребителя может быть более 40 метров. В этом случая насосную станцию можно установить в помещении внутри дома. Это может быть подвал, котельная, кладовая и т.д.

    Эжекторные насосы

    Процедура подключения эжектора в виде самостоятельного устройства заключается в двух этапах:

    1. Прокладывается дополнительная труба по всем правилам, которые брались за основу при монтаже трубопровода для подачи воды. Дополнительная труба нужна для подачи нагнетающей среды.
    2. Подсоединение патрубка к всасывающему узлу. Требуется смонтировать фильтр грубой очистки и обратный патрубок. Рекомендуется монтаж вентиля для регуляции работы системы.

    Вентиль необходим в том случае, если уровень воды в шурфе больше того, на который рассчитан насос. В данном случае можно отрегулировать нагнетаемый поток.

    Эжекторная насосная станция

    Насосная станция со встроенным эжектором – это комплекс оборудования, изначально рассчитанный для выполнения работы в определенных условиях. Главными параметрами, которые берутся в учет при выборе, являются мощность и производительность. Первая характеристика означает способность поддерживать давление в системе, а также возможность удержания водяного столба и передачу жидкости на расстояние по горизонтальному трубопроводу.

    Вторая характеристика – производительность. Это количество жидкости, перекачиваемое за единицу времени. Данный параметр не может быть большим, чем дебит скважины. Если речь идет о покупке насосной станции со встроенным эжектором, то в технической документации указаны общие выходные характеристики. Это значит, что никаких дополнительных расчетов производить не придется.

    Подключается оборудование согласно прилагаемой инструкции. Шланги прикрепляются при помощи хомутов, идущих в комплекте. Трубопровод предполагает резьбовое соединение. Главное – предусмотреть место для установки, чтобы дождь и мороз не мог вывести систему из строя. Для этого делается кессон или строится отдельное здание. Навес подойдет только для дачи, не предусмотренной для круглогодичного проживания.

    В качестве дополнительного оборудования для насосной станции с эжектором устанавливается манометр, если это не предусмотрено производителем. Благодаря этому прибору можно контролировать давление в трубопроводе. Естественно, он устанавливается на выходе из станции. Если глубина скважины находится в пределах 15-40 метров, специалисты рекомендуют устанавливать поверхностный насос с выносным эжектором.

    Схема подключения

    Наилучшая схема подключения предусматривает соединение станции с эжектором только вертикальной трубой. В противном случае возможно завоздушивание, что приводит к снижению работоспособности системы. Если такой возможности нет, нужно позаботиться об отсечных вентилях для стравливания воздуха по необходимости.

    Описанное оборудование полностью решает потребность жильцов дома в питьевой воде. Полив участка, орошение приусадебных клумб, палисадников или сада также организовывается подобным образом. Главное условие – правильно подобрать компоненты системы, чтобы их рабочие характеристики находились в полном соответствии. Тогда система с эжектором будет достаточно эффективной, и при этом недорогой.

    Содержание:

    Эжектор – что это такое? Данный вопрос часто возникает у владельцев загородных домов и дач в процессе обустройства автономной системы водоснабжения. Источником поступления воды в такую систему, как правило, является предварительно пробуренная скважина или колодец, жидкость из которых необходимо не только поднять на поверхность, но и транспортировать по трубопроводу. Для решения таких задач используется целый технический комплекс, состоящий из насоса, набора датчиков, фильтров и водяного эжектора, устанавливаемого в том случае, если жидкость из источника необходимо откачивать с глубины, превышающей десять метров.

    Эжектор водоструйный с фланцевыми соединениями

    В каких случаях нужен эжектор

    Прежде чем разбираться с вопросом о том, что такое эжектор, следует выяснить, для чего нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) представляет собой устройство, в котором энергия движения одной среды, перемещающейся с высокой скоростью, передается другой среде. Таким образом, у эжекторной насосной станции принцип работы основан на законе Бернулли: если в сужающемся сечении трубопровода создается пониженное давление одной среды, это вызовет подсос в формируемый поток другой среды и ее перенос от места всасывания.

    Всем хорошо известно: чем больше глубина источника, тем тяжелее поднять воду из него на поверхность. Как правило, если глубина источника составляет более семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой проблемы можно применить более производительный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.

    Внешний эжектор, подготовленный для погружения в скважину

    За счет применения насосной станции с эжектором увеличивается напор жидкости в основном трубопроводе, при этом используется энергия быстрого потока жидкой среды, протекающей по его отдельному ответвлению. Эжекторы, как правило, работают в комплекте с насосами струйного типа – водоструйными, жидкостно-ртутными, парортутными и паромасляными.

    Особенно актуальным эжектор для насосной станции является в том случае, если надо увеличить мощность уже установленной или планируемой к установке станции с поверхностным насосом. В таких случаях эжекторная установка позволяет увеличить глубину забора воды из резервуара до 20–40 метров.

    Обзор и работа насосной станции с внешним эжектором

    Виды эжекторных устройств

    По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.

    Паровые

    При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.

    Паровой эжектор для турбины с маслоохладителем

    Пароструйные

    В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.

    Установка подогрева воды с помощью пароструйного эжектора

    Газовые

    Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.

    Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности

    Конструктивные особенности и принцип действия

    Элементами конструкции выносного эжектора для насоса являются:

    • камера, в которую всасывается перекачиваемая среда;
    • смесительный узел;
    • диффузор;
    • сопло, поперечное сечение которого сужается.

    Устройство выносного эжектора

    Как работает любой эжектор? Как сказано выше, функционирует такое устройство по принципу Бернулли: если скорость движения потока жидкой или газовой среды увеличивается, то вокруг него формируется область, характеризующаяся низким давлением, что способствует возникновению эффекта разрежения.

    Если правильно подобрать форму трубы и скорость потока, то в отвод, расположенный в суженной части, будет засасываться воздух или жидкость

    Итак, принцип работы насосной станции, оснащенной эжекторным устройством, заключается в следующем:

    • Жидкая среда, которую перекачивает эжекторная установка, поступает в последнюю через сопло, поперечное сечение которого меньше, чем диаметр входной магистрали.
    • Проходя в камеру смесителя через сопло с уменьшающимся диаметром, поток жидкой среды приобретает заметное ускорение, что способствует формированию в такой камере области с пониженным давлением.
    • За счет возникновения в смесителе эжектора эффекта разрежения в камеру всасывается жидкая среда, находящаяся под более высоким давлением.

    Если вы решили оснастить насосную станцию таким устройством, как эжектор, имейте в виду, что перекачиваемая жидкая среда поступает в него не из скважины или колодца, а от насоса. Сам эжектор при этом располагается таким образом, чтобы часть жидкости, которая была откачана из скважины или колодца посредством насоса, возвращалась в камеру смесителя через сужающееся сопло. Кинетическая энергия потока жидкости, поступающей в камеру смесителя эжектора через его сопло, передается массе жидкой среды, всасываемой насосом из скважины или колодца, обеспечивая тем самым постоянное ускорение ее движения по входной магистрали. Часть потока жидкости, которую откачивает насосная станция с эжектором, поступает в рециркуляционную трубу, а остальная – в обслуживаемую такой станцией водопроводную систему.

    Подключение насоса с внешним эжектором

    Разобравшись с тем, как работает насосная станция, оснащенная эжектором, вы поймете, что ей требуется меньше энергии для того, чтобы поднять воду на поверхность и транспортировать ее по трубопроводу. Таким образом, не только повышается эффективность использования насосного оборудования, но и увеличивается глубина, с которой может быть произведено откачивание жидкой среды. Кроме того, при использовании эжектора, всасывающего жидкость самостоятельно, насос защищен от работы вхолостую.

    Устройство насосной станции с эжектором предусматривает наличие в ее оснащении крана, устанавливаемого на рециркуляционной трубе. При помощи такого крана, который регулирует поток жидкости, поступающей к соплу эжектора, можно управлять работой данного устройства.

    Виды эжекторов по месту установки

    Приобретая эжектор для оснащения насосной станции, имейте в виду, что такое устройство может быть встроенным и внешним. Устройство и принцип работы эжекторов двух этих типов практически ничем не отличаются, различия состоят лишь в месте их установки. Эжекторы встроенного типа могут помещаться во внутреннюю часть корпуса насоса, либо монтироваться в непосредственной близости от него. Эжекционный насос встроенного типа отличает ряд достоинств, к которым следует отнести:

    • минимум места, необходимого для установки;
    • хорошая защищенность эжектора от загрязнений;
    • отсутствие необходимости в установке дополнительных фильтров, защищающих эжектор от нерастворимых включений, содержащихся в перекачиваемой жидкости.

    Центробежный насос с встроенным эжектором

    Между тем следует иметь в виду, что высокую эффективность эжекторы встроенного типа демонстрируют в том случае, если их используют для откачивания воды из источников небольшой глубины – до 10 метров. Еще одним значимым недостатком насосных станций с эжекторами встроенного типа является то, что они издают достаточно сильный шум при своей работе, поэтому располагать их рекомендуется в отдельном помещении или в кессоне водоносной скважины. Следует также иметь в виду, что устройство эжектора данного типа предполагает использование более мощного электродвигателя, приводящего в действие и саму насосную установку.

    Выносной (или внешний) эжектор, как следует из его названия, устанавливается на определенном расстоянии от насоса, причем оно может быть довольно большим и доходить до пятидесяти метров. Эжекторы выносного типа, как правило, размещают непосредственно в скважине и подключают к системе посредством рециркуляционной трубы. Насосная станция с выносным эжектором также требует использования отдельного накопительного бака. Этот бак необходим для того, чтобы обеспечивать постоянное наличие воды для рециркуляции. Наличие такого бака, кроме того, позволяет снизить нагрузку, приходящуюся на насос с выносным эжектором, и уменьшить количество энергии, необходимой для его функционирования.

    Насос с внешним эжектором

    Использование эжекторов выносного типа, эффективность которых несколько ниже, чем у встраиваемых устройств, позволяет осуществлять откачивание жидкой среды из скважин значительной глубины. Кроме того, если сделать насосную станцию с внешним эжектором, то ее можно не размещать в непосредственной близости от скважины, а смонтировать на расстоянии от источника водозабора, которое может составлять от 20 до 40 метров. При этом важно, что расположение насосного оборудования на таком значительном расстоянии от скважины не отразится на эффективности его работы.

    Изготовление эжектора и его подключение к насосному оборудованию

    Разобравшись в том, что же такое эжектор и изучив принцип его действия, вы поймете, что изготовить это несложное устройство можно и своими руками. Зачем изготавливать эжектор своими руками, если его без особых проблем можно приобрести? Все дело в экономии. Найти чертежи, по которым можно самостоятельно сделать такое устройство, не представляет особых проблем, а для его изготовления вам не потребуются дорогостоящие расходные материалы и сложное оборудование.

    Как сделать эжектор и подключить его к насосу? Для этой цели вам необходимо подготовить следующие комплектующие:

    • тройник с внутренней резьбой;
    • штуцер;
    • муфты, колена и другие фитинговые элементы.

    Комплектующие для самодельного эжектора

    Изготовление эжектора осуществляется по следующему алгоритму.

    1. В нижнюю часть тройника вкручивают штуцер, причем делают это так, чтобы узкий патрубок последнего оказался внутри тройника, но при этом не выступал с его обратной стороны. Расстояние от торца узкого патрубка штуцера до верхнего торца тройника должно составлять порядка двух-трех миллиметров. Если штуцер чересчур длинный, то торец его узкого патрубка стачивают, если короткий, то наращивают при помощи полимерной трубки.
    2. В верхнюю часть тройника, которая будет соединяться с всасывающей магистралью насоса, вкручивают переходник с наружной резьбой.
    3. В нижнюю часть тройника с уже установленным штуцером вкручивают отвод в виде уголка, который будет соединяться с рециркуляционной трубой эжектора.
    4. В боковой патрубок тройника также вкручивают отвод в виде уголка, к которому посредством цангового зажима присоединяют трубу, подающую воду из скважины.

    Самодельный эжектор в сборе

    Все резьбовые соединения, выполняемые при изготовлении самодельного эжектора, должны быть герметичными, что обеспечивается применением ФУМ-ленты. На трубе, по которой будет осуществляться забор воды из источника, следует разместить обратный затвор и сетчатый фильтр, который защитит эжектор от засорения. В качестве труб, при помощи которых эжектор будет подключаться к насосу и накопительному баку, обеспечивающему рециркуляцию воды в системе, можно выбрать изделия как из металлопластика, так и из полиэтилена. Во втором варианте для монтажа нужны не цанговые зажимы, а специальные обжимные элементы.

    После того как все требуемые соединения выполнены, самодельный эжектор помещают в скважину, а всю трубопроводную систему заполняют водой. Только после этого можно осуществить первый пуск насосной станции.

    Глубокое залегание водоносного слоя – распространенная проблема, хорошо знакомая многим владельцам земельных участков. Обычное поверхностное насосное оборудование либо вовсе не может обеспечить дом водой, либо подает ее в систему слишком медленно и со слабым напором.

    Такая проблема требует скорейшего разрешения. Согласитесь, покупка нового насоса – мероприятие затратное и не всегда финансово оправданное. Разрешением такой ситуации может стать эжектор для насосной станции водоснабжения.

    Мы подскажем вам, как выбрать подходящий агрегат и установить его без помощи специалистов. А также приведем пошаговый инструктаж по изготовлению и подключению самодельного эжектора. Все этапы работ сопровождаются наглядными фотографиями.

    Принцип действия эжектора

    Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

    Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

    Эжектор – устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

    Галерея изображенийЭжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистралиЭжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройстваК эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напорЭжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматамУстройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкцийДля установки эжектора у насосного агрегата должно быть два входящих отверстияВоспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройствоНа всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачкиИспользование эжектора в откачке с глубины свыше 7 мНасос-автомат с конструктивно встроенным эжекторомКонструкция устройства для повышения напораМодель насоса-автомата с выносным эжекторомПрименение в системе автоматического поливаВариант подключения эжектора к поверхностному насосуСамодельные модели эжекторов для оснащения насосаОбратный клапан на всасывающем отверстие

    Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.

    Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

    Эжектор для поверхностного насоса состоит из следующих элементов:

    • всасывающая камера;
    • смесительный узел;
    • диффузор;
    • зауженное сопло.

    Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

    Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

    Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

    Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

    Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

    Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

    Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная – поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

    На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

    Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

    Выбор: встроенный или внешний?

    В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу.

    Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса.

    Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

    Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

    Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

    В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема – повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

    Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины.

    Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

    Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

    Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

    Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору.

    Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

    Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

    Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

    При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

    Особенности монтажа устройства

    Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.

    Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

    На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl

    Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

    Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

    Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.

    Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

    Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)

    Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.

    Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

    Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

    Использование самодельного внешнего варианта

    Встроенный эжектор обычно приобретают одновременно с насосом, а вот внешнюю модель очень часто изготавливают своими руками.

    Полезно будет рассмотреть процесс создания и порядок подключения такого устройства. Для того, чтобы сделать эжектор, понадобятся такие детали, как тройник с внутренними резьбовыми соединениями, штуцер, фитинги, отводы, муфты и т.п.

    Собственноручная сборка эжектора

    Собирают устройство следующим образом:

    1. Соединяют нижнюю часть тройника со штуцером так, чтобы патрубок выхода находился вверху, а штуцер с меньшим диаметром оказался внутри эжектора.
    2. Затем нужно доработать конструкцию, спилив узкую часть штуцера, если она выступает из тройника.
    3. Если штуцер оказался слишком коротким, его наращивают, используя полимерную трубку.
    4. На верхнюю сторону тройника навинчивают переходник с наружной резьбой.
    5. К другому концу переходника с помощью фитинга присоединяют водопроводную трубу ПВХ.
    6. Теперь к нижней стороне тройника, в которую уже вставлен узкий штуцер, следует присоединить отвод в виде уголка.
    7. К этому отводу присоединяют трубу, по которой будет поступать обратный поток воды к эжектору.
    8. К боковому патрубку тройника присоединяют еще один уголок.
    9. К этому уголку с помощью цангового зажима присоединяют трубу, по ней будет всасываться вода из скважины, колодца и т.п.

    Расстояние между краем тройника и штуцера должно составлять примерно 2-3 мм. Это обеспечит создание области разрежения с необходимыми характеристиками. Для закрепления рециркуляционной трубы используют обжимную гайку.

    Получается, что к внутренней резьбе нижнего патрубка тройника присоединяют одновременно два элемента. Один из них (штуцер) находится внутри тройника, а второй (уголок) – снаружи. Чтобы оба они поместились на одном резьбовом соединении, следует срезать часть резьбы штуцера.

    Разумеется, все резьбовые соединения должны быть уплотнены и загерметизированы. Чаще всего для этого используют ФУМ ленту. Иногда для подключения эжектора к насосной станции применяют не металлопластиковые трубы, а конструкции из полиэтилена.

    Для их монтажа следует использовать особые обжимные элементы, а цанговые зажимы, которые хороши для металлопластика, в этой ситуации не подойдут.

    Все резьбовые соединения эжектора следует тщательно уплотнить и загерметизировать, например, с помощью ФУМ-ленты или другого подходящего материала

    Порядок подключения труб

    О том, с помощью каких именно труб будет подключен выносной эжектор, следует подумать заранее. Полиэтиленовые конструкции хорошо гнутся при нагреве, что позволяет обойтись без уголков при подключении эжектора. Трубу просто сгибают в подходящем месте и под нужным углом, а затем присоединяют к эжектору.

    Для подключения эжектора можно использовать трубы из полиэтилена, которые проще в монтаже, чем аналогичные конструкции из металлопластика

    Итак, устройство имеет три выхода, к каждому из которых следует подключить соответствующую трубу. Сначала обычно устанавливают трубу, через которую будет выполняться забор воды из источника. Она присоединяется к боковому выходу из эжектора.

    На конце этой трубы в обязательном порядке устанавливается обратный клапан, а также сетчатый фильтр. Эта труба должна быть достаточно длинной, чтобы опуститься глубоко под воду. Но не стоит производить забор воды у самого дна источника, поскольку это может привести к засорению эжектора, даже несмотря на наличие фильтра.

    Затем можно присоединить трубу к нижнему концу эжектора, в котором установлен зауженный штуцер. Это магистраль, по которой производится рециркуляция воды. Второй конец этой трубы следует подключить к емкости, из которой будет отбираться вода для создания обратного потока.

    Третья труба – это обычная водопроводная магистраль. Одним концом она монтируется на верхний патрубок эжектора, а второй присоединяют к поверхностному насосу. Следует помнить, что диаметр трубы, по которой выполняется забор воды из источника, должен превышать размеры трубы, по которой вода подается в эжектор.

    К выносному эжектору подключают три трубы: патрубок для всасывания воды из источника, трубу, соединяющую устройство с насосом и магистраль для рециркуляции воды

    Если на подаче использована дюймовая труба, то для всасывания рекомендуется брать трубу на четверть дюйма больше. После того, как все соединения выполнены, эжектор опускают в воду.

    Перед первым пуском системы ее необходимо заполнить водой. Насос заливают через специальное отверстие. Трубы, ведущие к эжектору, также необходимо залить водой.

    Перед запуском насосной станции с эжектором необходимо заполнить водой поверхностный насос, а также все трубы, соединенные с эжектором

    Стартовый запуск и дальнейшая эксплуатация

    Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

    1. Залить воду в насос через специальное отверстие.
    2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
    3. Включить насос примерно на 10-20 секунд и сразу отключить.
    4. Открыть кран и стравить часть воздуха из системы.
    5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
    6. Снова включить насос.
    7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
    8. Открыть любой водопроводный кран.
    9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

    Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

    Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

    Нижний патрубок эжектора, через который осуществляется забор воды, следует защитить от загрязнений с помощью сетчатого фильтра грубой очистки (+)

    Если все в порядке, а вода не поступает, нужно проверить напряжение, поступающее к насосной станции. Если оно слишком низкое, насос просто не может работать в полную мощность. Следует наладить нормальное электропитание оборудования, и проблема исчезнет.

    Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

    Но его не нужно погружать в воду, можно разместить в удобном месте возле поверхностного насоса. В этом случае эжектор будет работать примерно так же, как и встроенная модель промышленного производства.

    Выводы и полезное видео по теме

    В этом видеоматериале подробно рассмотрен вопрос глубины всасывания поверхностного насоса и варианты решения проблемы с помощью эжектора:

    Здесь наглядно продемонстрирован принцип работы эжектора:

    Эжектор – несложное, но очень полезное устройство. Это удобный и практичный способ улучшить характеристики работы насосного оборудования в частном доме. Но монтаж эжектора, особенно выносной модели, должен быть выполнен правильно, только так можно обеспечить заметное повышение напора воды.

    Всем заинтересованным в вопросе выбора и подключения эжектора, предлагаем присоединится к обсуждениям и оставлять комментарии к статье. Форма для комментариев находится ниже.

    Используемые источники:

    • https://vodasovet.ru/nasos/ezhektor-dlya-nasosnoj-stantsii
    • https://vodatyt.ru/armatura/chto-takoe-ezhektor.html
    • http://met-all.org/nasosy/ezhektor-chto-eto-takoe-printsip-raboty-ustrojstvo-ezhektornyj-nasos.html
    • https://sovet-ingenera.com/vodosnab/nasosy/ezhektor-dlya-nasosnoj-stancii.html

    принцип работы, устройство, правила установки

    Как действует эжектор

    При низком уровне расположении воды в источнике ее сложно добывать. Если скважина имеет высоту свыше семи метров, то насос поверхностного типа практически не справляется со своей задачей. Для скважин с большой глубиной лучше приобрести погружное насосное оборудование. Но можно применить эжектор, который поможет повысить производительность поверхностного устройства, при этом не потребуется много денег.

    Эжектор представляет собой компактное и эффективное устройство. Прибор отличается простой конструкцией, его легко соорудить своими руками из имеющихся в доме материалов. В основе лежит принцип: придание ускорения потоку жидкости, увеличивая ее объем при поступлении из скважины за определенное время.

    Данное способ уместен, если в скважине установлен поверхностный насос. С эжектором можно изменить высоту. На которой происходит забор воды до сорока метров. Выгода установки эжектора лежит в экономии электричества, ведь более мощный насос потребляет много электроэнергии.

    Составные части эжектора:


    1.Камера, всасывающая жидкость.

    2.Смесители.

    3.Диффузор.

    4.Узкое сопло.

    В основе работы устройства лежит принцип Бернулли. При увеличении скорости потока, снижается давление около него, образуется область разрежения. Жидкость засасывается в сопло с диаметром меньшим, чем вся конструкция. Суженое пространство заставляет ускориться потоку воды. Жидкость течет в смесительную камеру, образуя внутри низкое давление, сама же вода течет под действием высокого давления. В эжектор поступает жидкость из насосного оборудования. Устройство должно стоять так, чтобы некоторый объем воды, поднятый насосным оборудованием, вернулся в эжекторную конструкцию сквозь сопло.

    Внимание! Ускоренный поток выделяет кинетическую силу, которая влияет на воду, всасываемую из скважины, так обеспечивается быстрое поступление воды из источника.

    Насос затрачивает мало энергии, чтобы перекачать воду на поверхность. При этом увеличивается производительность насоса, глубина скважины также становится больше, на которой добывают жидкость. Эжектор при всасывании воды работает самостоятельно, не дает насосу работать на сухом ходе.

    Для регулировки эжектора применяют простой кран, установленный на циркуляционном контуре, по которому жидкость поступает из насосного оборудования к соплу. Краном можно увеличивать, либо уменьшать напор поступающей воды, при этом изменяется скорость жидкости в обратном потоке.

    В каких случаях нужен эжектор

    Прежде чем разбираться с вопросом о том, что такое эжектор, следует выяснить, для чего нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) представляет собой устройство, в котором энергия движения одной среды, перемещающейся с высокой скоростью, передается другой среде. Таким образом, у эжекторной насосной станции принцип работы основан на законе Бернулли: если в сужающемся сечении трубопровода создается пониженное давление одной среды, это вызовет подсос в формируемый поток другой среды и ее перенос от места всасывания.

    Всем хорошо известно: чем больше глубина источника, тем тяжелее поднять воду из него на поверхность. Как правило, если глубина источника составляет более семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой проблемы можно применить более производительный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.


    Внешний эжектор, подготовленный для погружения в скважину

    За счет применения насосной станции с эжектором увеличивается напор жидкости в основном трубопроводе, при этом используется энергия быстрого потока жидкой среды, протекающей по его отдельному ответвлению. Эжекторы, как правило, работают в комплекте с насосами струйного типа – водоструйными, жидкостно-ртутными, парортутными и паромасляными.

    Особенно актуальным эжектор для насосной станции является в том случае, если надо увеличить мощность уже установленной или планируемой к установке станции с поверхностным насосом. В таких случаях эжекторная установка позволяет увеличить глубину забора воды из резервуара до 20–40 метров.

    Плюсы и минусы насосов с эжектором

    Эжектор экономичен и может эффективно работать с относительно маломощным двигателем. Это механизм, позволяющий передать кинетическую энергию от быстрой среды медленной. В наиболее популярной разновидности таких насосов — с выносным эжектором — часть мощности тратится на рециркуляцию воды. На выходе в кране напор несколько меньше, в сравнении с тем, что создают другие типы насосов.

    Внимание! Для запуска эжектора необходимо небольшое количество воды. Он образует достаточное разряжение в трубе и «поведёт» наверх основной поток. «Сухого» хода у аппарата быть не должно: это приведёт к поломке.

    Минусы устройства:

    1. Ширина выносного эжектора составляет порядка 100 мм. Сэкономить на диаметре скважины не получится.
    2. Производительность насосов с эжектором ниже, чем у других самовсасывающих гидроустройств.
    3. Стоимость выше, чем классических аппаратов для подъёма воды с глубины.

    Особенности и принцип действия установки

    На заводах по производству техники для водоотведения изготавливают 2 вида насосного оборудования — с внутренним и выносным эжекторным насосом.

    Аппараты с внутренним эжекционным устройством выкачивают воду из неглубоких (8 м и менее) скважин, водоемов и колодцев.

    Особенностью такого оборудования считается наличие функции «самовсасывания», в результате чего происходит регулирование уровня воды, которая находится ниже уровня входного патрубка. В связи с этим до включения устройства необходимо залить его водой.

    После того как аппарат наполнен водой и включён, рабочее колесо установки с внутренним эжекторным насосом отправляет воду к входу в эжектор, образуя при этом необходимую струю. Она движется по тоненькой трубке и напор воды становится быстрее.

    При подключении трубы к входному патрубку вода начинает поступать на станцию.

    Затем вода поступает в камеру, которая всасывает жидкость. При этом напор воды становится меньше и жидкость течёт по диффузору к выходу, немного увеличивая скорость течения.

    Устройство, в котором используют выносной эжектор для насосной станции, отличается от внутреннего эжекционного насоса тем, что его применяют только на глубине, равной 10 м и более.

    Также на эти аппараты трудно установить внешние эжекторные насосы. Трубы, которые соединяют насосные устройства между собой, устанавливают только в вертикальном положении. В противном случае во входную магистраль попадёт много воздуха и она перестаёт нормально работать.

    Оптимальным вариантом использования аппаратов с выносным эжектором считается монтаж устройства на глубине 20 м. С увеличением высоты подъёма его работоспособность снижается.

    В итоге выносное насосное устройство обладает меньшим КПД, чем внутреннее.

    Принцип работы

    Принцип работы эжектора полностью основан на принципе Бернулли. Это утверждение гласит о том, что, если увеличить скорость движения какого-либо потока, то вокруг него всегда будет образовываться область с низким давлением. Из-за этого и достигается такой эффект, как разряжение. Сама же жидкость будет проходить через сопло. Диаметр этой детали всегда меньше, чем габариты всей остальной конструкции.

    Тут важно понимать, что даже небольшое сужение будет значительно ускорять поток поступающей воды. Далее вода будет попадать в камеру смесителя, где она создаст пониженное давление. Из-за возникновения этого процесса будет происходить так, что через всасывающую камеру в смеситель будет попадать жидкость, давление которой будет значительно выше. Это и есть принцип эжектора, если описывать его вкратце.

    Здесь важно отметить, что вода в устройство должна попадать не от непосредственного источника, а от самого насоса. Другими словами, агрегат должен быть смонтирован таким образом, чтобы некоторая часть воды, которая поднимается при помощи насоса, оставалась в самом эжекторе, проходя через сопло. Это необходимо для того, чтобы была возможность подачи постоянной кинетической энергии той массе жидкости, которую нужно поднять.

    Благодаря работе именно таким образом будет поддерживаться постоянное ускорение потока вещества. Из преимуществ можно выделить то, что использование эжектора для насоса позволит экономить большое количество электроэнергии, так как станция не будет работать на пределе.

    Виды эжекторных устройств

    По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.

    Паровые

    При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.

    Паровой эжектор для турбины с маслоохладителем

    Пароструйные

    В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.

    Установка подогрева воды с помощью пароструйного эжектора

    Газовые

    Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.

    Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности

    Разновидности эжекторов

    Определившись с тем, что такое эжектор, необходимо разобраться с его разновидностями. Для оснащения насосных станций обычно используются два типа устройств. Первый вариант предусматривает включение прибора в состав конструкции перекачивающего приспособления. Во втором случае речь идет об отдельном размещении. Каждое из этих решений имеет свои достоинства и недостатки, которые необходимо учесть при организации системы.

    Встроенные модели

    В данном варианте эжектор устанавливается под корпус насоса или рядом с ним. Это позволяет не искать для него дополнительное место. Все, что потребуется – реализовать обычную процедуру монтажа насосной станции. Закрытый корпус обеспечивает для эжектора надежную защиту от грязи и пыли.

    Такая насосная станция с эжектором может осуществлять забор воды с глубины до 8 метров. Она способна обслуживать территорию дачных хозяйств, где нужда в поливе ощущается особенно остро. К слабым сторонам эжекторов внутренней установки обычно относят наличие шума в работе. По этой причине их стараются монтировать подальше от жилых помещений (чаще всего для этого выделяют отдельную комнату). Электромотор станции должен иметь достаточную мощность для создания рециркуляции.

    Выносные модели

    Внешняя установка эжектора предусматривает использование дополнительного бака для закачки воды. Он создает необходимый рабочий напор и дополнительную разницу давлений, что снижает нагрузку на оборудование. Коммутация эжектора в такой схеме осуществляется к погруженному участку трубопровода. Для этого потребуется прокладка дополнительной трубы, из-за чего скважину приходится делать шире. В результате подобного конструктивного решения КПД системы уменьшается почти на 35%.

    С другой стороны, это предоставляет возможность обслуживать скважины глубиной до 50 метров, заметно снизив уровень шума при работе станции. Местом ее размещения нередко выступает сам дом (его подвал). Дистанция до места забора воды может быть до 40 метров, на эффективность работы оборудования это не влияет. Подобные достоинства делают эжекционный насос внешнего типа особенно популярным. Для размещения всего оборудования используется одно подготовленное место, что позволяет увеличить продолжительность его службы и обеспечить простоту технического обслуживания и настройки системы.

    Выбор места установки

    Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

    Так выглядет насосная станция

    Как определить глубину всасывания

    При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

    Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.










    Глубина всасывания — характеристика, определяющая способ установки

    Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

    При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

    Соображения безопасности

    Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

    Установка насосной станции в котельной

    Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

    Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

    Схема установки насосной станции в колодце

    Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

    Удобство и условия эксплуатации

    Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

    Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

    Кессон из бетонных колец

    Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

    Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

    Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

    Использование самодельного внешнего варианта

    Встроенный эжектор обычно приобретают одновременно с насосом, а вот внешнюю модель очень часто изготавливают своими руками.

    Полезно будет рассмотреть процесс создания и порядок подключения такого устройства. Для того, чтобы сделать эжектор, понадобятся такие детали, как тройник с внутренними резьбовыми соединениями, штуцер, фитинги, отводы, муфты и т.п.

    Собственноручная сборка эжектора

    Собирают устройство следующим образом:

    1. Соединяют нижнюю часть тройника со штуцером так, чтобы патрубок выхода находился вверху, а штуцер с меньшим диаметром оказался внутри эжектора.
    2. Затем нужно доработать конструкцию, спилив узкую часть штуцера, если она выступает из тройника.
    3. Если штуцер оказался слишком коротким, его наращивают, используя полимерную трубку.
    4. На верхнюю сторону тройника навинчивают переходник с наружной резьбой.
    5. К другому концу переходника с помощью фитинга присоединяют водопроводную трубу ПВХ.
    6. Теперь к нижней стороне тройника, в которую уже вставлен узкий штуцер, следует присоединить отвод в виде уголка.
    7. К этому отводу присоединяют трубу, по которой будет поступать обратный поток воды к эжектору.
    8. К боковому патрубку тройника присоединяют еще один уголок.
    9. К этому уголку с помощью цангового зажима присоединяют трубу, по ней будет всасываться вода из скважины, колодца и т.п.

    Расстояние между краем тройника и штуцера должно составлять примерно 2-3 мм. Это обеспечит создание области разрежения с необходимыми характеристиками. Для закрепления рециркуляционной трубы используют обжимную гайку.

    Получается, что к внутренней резьбе нижнего патрубка тройника присоединяют одновременно два элемента. Один из них (штуцер) находится внутри тройника, а второй (уголок) – снаружи. Чтобы оба они поместились на одном резьбовом соединении, следует срезать часть резьбы штуцера.

    Разумеется, все резьбовые соединения должны быть уплотнены и загерметизированы. Чаще всего для этого используют ФУМ ленту. Иногда для подключения эжектора к насосной станции применяют не металлопластиковые трубы, а конструкции из полиэтилена.

    Для их монтажа следует использовать особые обжимные элементы, а цанговые зажимы, которые хороши для металлопластика, в этой ситуации не подойдут.


    Все резьбовые соединения эжектора следует тщательно уплотнить и загерметизировать, например, с помощью ФУМ-ленты или другого подходящего материала

    Порядок подключения труб

    О том, с помощью каких именно труб будет подключен выносной эжектор, следует подумать заранее. Полиэтиленовые конструкции хорошо гнутся при нагреве, что позволяет обойтись без уголков при подключении эжектора. Трубу просто сгибают в подходящем месте и под нужным углом, а затем присоединяют к эжектору.


    Для подключения эжектора можно использовать трубы из полиэтилена, которые проще в монтаже, чем аналогичные конструкции из металлопластика

    Итак, устройство имеет три выхода, к каждому из которых следует подключить соответствующую трубу. Сначала обычно устанавливают трубу, через которую будет выполняться забор воды из источника. Она присоединяется к боковому выходу из эжектора.

    На конце этой трубы в обязательном порядке устанавливается обратный клапан, а также сетчатый фильтр. Эта труба должна быть достаточно длинной, чтобы опуститься глубоко под воду. Но не стоит производить забор воды у самого дна источника, поскольку это может привести к засорению эжектора, даже несмотря на наличие фильтра.

    Затем можно присоединить трубу к нижнему концу эжектора, в котором установлен зауженный штуцер. Это магистраль, по которой производится рециркуляция воды. Второй конец этой трубы следует подключить к емкости, из которой будет отбираться вода для создания обратного потока.

    Третья труба – это обычная водопроводная магистраль. Одним концом она монтируется на верхний патрубок эжектора, а второй присоединяют к поверхностному насосу. Следует помнить, что диаметр трубы, по которой выполняется забор воды из источника, должен превышать размеры трубы, по которой вода подается в эжектор.


    К выносному эжектору подключают три трубы: патрубок для всасывания воды из источника, трубу, соединяющую устройство с насосом и магистраль для рециркуляции воды

    Если на подаче использована дюймовая труба, то для всасывания рекомендуется брать трубу на четверть дюйма больше. После того, как все соединения выполнены, эжектор опускают в воду.

    Перед первым пуском системы ее необходимо заполнить водой. Насос заливают через специальное отверстие. Трубы, ведущие к эжектору, также необходимо залить водой.


    Перед запуском насосной станции с эжектором необходимо заполнить водой поверхностный насос, а также все трубы, соединенные с эжектором

    Стартовый запуск и дальнейшая эксплуатация

    Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

    1. Залить воду в насос через специальное отверстие.
    2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
    3. Включить насос примерно на 10-20 секунд и сразу отключить.
    4. Открыть кран и стравить часть воздуха из системы.
    5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
    6. Снова включить насос.
    7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
    8. Открыть любой водопроводный кран.
    9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

    Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

    Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.


    Нижний патрубок эжектора, через который осуществляется забор воды, следует защитить от загрязнений с помощью сетчатого фильтра грубой очистки (+)

    Если все в порядке, а вода не поступает, нужно проверить напряжение, поступающее к насосной станции. Если оно слишком низкое, насос просто не может работать в полную мощность. Следует наладить нормальное электропитание оборудования, и проблема исчезнет.

    Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

    Но его не нужно погружать в воду, можно разместить в удобном месте возле поверхностного насоса. В этом случае эжектор будет работать примерно так же, как и встроенная модель промышленного производства.

    Как сделать эжектор самостоятельно

    Когда стандартная насосная станция при работе перестала всасывать воду из-за понижения зеркала воды, ее можно опустить, вырыв в земле яму нужной глубины — других способов увеличить глубину всасывания не существует. Изготавливать самодельный эжектор по любым чертежам, приобретать и устанавливать его бессмысленно — деталь невозможно подсоединить к корпусу, в котором имеется одно входное отверстие для напорного трубопровода вместо двух, необходимых для работы эжекторного узла.

    Если была приобретена эжекторная насосная станция, а узел был утерян или сломан, можно сделать эжектор своими руками из деталей сантехнической арматуры и фитингов.

    Подобная схема конструкции изображена на рис. 8, ее основными составными частями являются:

    • Тройник (1). Деталь служит для подсоединения входных патрубков для двух водных потоков и одновременно является камерой, в которой происходит их смешивание с передачей кинетической энергии транспортируемому. На выходе тройника, вместо диффузора, устанавливают переходную муфту для подсоединения напорного трубопровода.
    • Штуцер (2). Деталь заменяет форсунку в стандартной модели и предназначена для ускорения рециркуляционного водного потока. При ее монтаже выбирают длину штуцера таким образом, чтобы выходящий из него поток находился на центральной оси транспортируемого.
    • Углы (6, 7). Необходимы для подключения рециркуляционного трубопровода и размещения эжектора в вертикальном положении, угол 7 имеет малый внутренний диаметр в связи с тем, что обратный поток всегда подается в эжектор через трубопровод меньшего сечения, чем напорный.
    • Угол (5).Через эту деталь в эжектор поступает вода из источника, гайка на конце предназначена для крепления водяного фильтра.
    • Переходник (4). Деталь необходима для подключения напорного трубопровода, поступающего в насосную станцию.

    Перед сборкой стачивают шестигранную часть штуцера до конусообразного состояния, укорачивают его до нужной длины или удлиняют обрезком хлорвиниловой трубки. После собирают всю конструкцию, вкручивая вначале штуцер, а затем остальные детали с уплотнением резьбовых соединений льном, сантехнической нитью, ФУМ лентой.
    Водяные насосные станции для индивидуального водоснабжения со встроенным или выносным эжектором для увеличения глубины всасывания, довольно редко используют в быту из-за очень низкого КПД порядка 15%. Приобретение подобных устройств целесообразно в случаях, когда уровень водного зеркала с большой вероятностью может временно опускаться ниже предельно-допустимой отметки в 9 м ввиду разных обстоятельств — больших объемов водозабора, засухи, частых заиливаний источника с понижением уровня воды.

    Изготовление эжектора и его подключение к насосному оборудованию

    Разобравшись в том, что же такое эжектор и изучив принцип его действия, вы поймете, что изготовить это несложное устройство можно и своими руками. Зачем изготавливать эжектор своими руками, если его без особых проблем можно приобрести? Все дело в экономии. Найти чертежи, по которым можно самостоятельно сделать такое устройство, не представляет особых проблем, а для его изготовления вам не потребуются дорогостоящие расходные материалы и сложное оборудование.

    Как сделать эжектор и подключить его к насосу? Для этой цели вам необходимо подготовить следующие комплектующие:

    • тройник с внутренней резьбой;
    • штуцер;
    • муфты, колена и другие фитинговые элементы.

    Комплектующие для самодельного эжектора

    Изготовление эжектора осуществляется по следующему алгоритму.

    1. В нижнюю часть тройника вкручивают штуцер, причем делают это так, чтобы узкий патрубок последнего оказался внутри тройника, но при этом не выступал с его обратной стороны. Расстояние от торца узкого патрубка штуцера до верхнего торца тройника должно составлять порядка двух-трех миллиметров. Если штуцер чересчур длинный, то торец его узкого патрубка стачивают, если короткий, то наращивают при помощи полимерной трубки.
    2. В верхнюю часть тройника, которая будет соединяться с всасывающей магистралью насоса, вкручивают переходник с наружной резьбой.
    3. В нижнюю часть тройника с уже установленным штуцером вкручивают отвод в виде уголка, который будет соединяться с рециркуляционной трубой эжектора.
    4. В боковой патрубок тройника также вкручивают отвод в виде уголка, к которому посредством цангового зажима присоединяют трубу, подающую воду из скважины.

    Самодельный эжектор в сборе

    Все резьбовые соединения, выполняемые при изготовлении самодельного эжектора, должны быть герметичными, что обеспечивается применением ФУМ-ленты. На трубе, по которой будет осуществляться забор воды из источника, следует разместить обратный затвор и сетчатый фильтр, который защитит эжектор от засорения. В качестве труб, при помощи которых эжектор будет подключаться к насосу и накопительному баку, обеспечивающему рециркуляцию воды в системе, можно выбрать изделия как из металлопластика, так и из полиэтилена. Во втором варианте для монтажа нужны не цанговые зажимы, а специальные обжимные элементы.

    После того как все требуемые соединения выполнены, самодельный эжектор помещают в скважину, а всю трубопроводную систему заполняют водой. Только после этого можно осуществить первый пуск насосной станции.

    Выводы

    Насосные станции с эжекторами позволяют откачивать воду с довольно большой глубины, но при этом надо правильно оборудовать их месторасположения, поэтому, прежде чем покупать модель, надо произвести определенные расчеты на своем участке и проконсультироваться у специалистов. Установку дорогостоящего оборудования надо доверить профессионалам, чтобы в процессе эксплуатации не возникало непредвиденных ситуаций, которые могут привести к порче отдельных деталей.

    Источники

    • https://iseptick.ru/vodoprovod/nasosi/ezhektor-dlya-nasosnoj-stancii-raznovidnosti-kak-ustroen.html
    • https://BurForum.ru/gidravlika/ezhektor-svoimi-rukami-chertezhi.html
    • https://remont-system.ru/nasosnoe-oborudovanie/ustroystvo-i-princip-raboty-ezhektora-dlya-nasosnoy-stancii
    • https://principraboty.ru/princip-raboty-ezhektora/
    • https://oboiman.ru/teplo/ezektor-dla-nasosnoj-stancii-cto-takoe-kogda-nuzen-kak-ustroen-i-kak-sdelat-samostoatelno.html
    • https://sovet-ingenera.com/vodosnab/nasosy/ezhektor-dlya-nasosnoj-stancii.html
    • http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/ezhektor.html
    • http://met-all.org/nasosy/ezhektor-chto-eto-takoe-printsip-raboty-ustrojstvo-ezhektornyj-nasos.html
    • https://TehnoPanorama.ru/dlya-doma/nasosnaya-stantsiya-s-ezhektorom-oblegchaet-podem-zhivitelnoj-vlagi-s-bolshih-glubin.html

    [свернуть]

    Эжектор для насосной станции - Компания Исток

    Практически в любом частном доме можно организовать систему автономного водоснабжения. Это не проблема. Проблемой может стать глубина созданной скважины и подъем воды на поверхность. Вам наверняка известно, что обыкновенная насосная станция не сможет поднять воду с глубины более 10 метров. Однако в Московском регионе добиться чистой воды на подобной глубине довольно сложно. Для решения подобной проблемы применяются насосные станции и  встроенный эжектор, способные поднимать жидкость с больших глубин.

    Компания «Исток» — один из лидеров в Москве и Московской области в сфере создания, обвязки и ремонта любых типов систем водоснабжения предлагает Вам воспользоваться уникальным предложением — купить насосную станцию с внешним/внутренним эжектором и последующим ее монтажом. Благодаря нашим комплексным услугам Вы сможете сэкономить немало времени, сил и средств, так как работа с одним подрядчиком значительно упрощает весь процесс.

    Эжектор — какое оборудование выбрать?

    Работая с нашей компанией, Вам не придется решать этот вопрос. Мы с удовольствием возьмем на себя все хлопоты по подбору и доставке необходимого устройства. Однако для того, чтобы определить возможность установки и габариты следует понимать, какие могут быть насосные станции с эжектором:

    • Встроенный – позволяет брать воду для рециркуляции и создавать напор с помощью самого насоса. Конструкция не очень массивная.
    • Внешний – используется дополнительный бак, в котором создается необходимый напор и дополнительное разрежение.

    Особенности монтажа

    Устанавливая эжектор для насосной станции встроенного типа, встретить затруднение бывает трудно, так как он уже размещен внутри корпуса. С процедурой сможет справиться практически каждый. Достаточно лишь купить качественное оборудование.

    Осуществляя монтаж выносного эжектора, который используется совместно с насосной станцией, то процедура становится сложнее. Просто покупка надежного устройства ничего не решит. Для правильной установки нужны соответствующие знания и опыт.

    По этой причине мы предлагаем широкий ассортимент насосных станций с эжектором и возможность заказать установку силами профессионалов. В этом деле ошибки и просчеты могут привести к повреждению как отдельных элементов, так и станции в целом. Обязательно важно соблюдать определенную последовательность подключения труб и проведение пуско-наладки.

    Выгодная покупка в компании «Исток»

    Насосная станция с эжектором позволяет поднимать воду с больших глубин. Однако для того, чтобы система работала долго и стабильно необходима правильная установка качественного оборудования. При обращении в нашу организацию Вы можете получить все это по действительно выгодной цене. Мы не стремимся завышать стоимость ради единичного заработка. С каждым клиентом мы выстраиваем доверительные отношения, позволяющие сотрудничать долгие годы.

    Сотрудничество с профессионалами позволит Вам полностью исключить непредвиденные ситуации с порчей отдельных деталей. Воспользуйтесь опытом наших специалистов – звоните прямо сейчас!

    Эжекторный насос (с эжектором) для воды: принцип действия

    Содержание

    Многие владельцы частных домов или же садовых участков часто задумываются об обустройстве системы автономного водоснабжения. Однако далеко не все знают, каким образом это лучше всего сделать.

    Многие специалисты рекомендуют использовать эжекторный насос для обустройства водоснабжения.

    Как выбрать тип насоса?

    Система автономного водоснабжения может быть установлена практически в любом частном доме и на любом садово-огородном участке. Единственной проблемой в данном случае будет являться глубина, на которой залегают воды. Если вода в заранее подготовленной скважине находиться на глубине семи метров, то никаких трудностей с ее добычей возникнуть не должно. В данном случае подойдет насосная установка абсолютно любой модели.

    Устройство и принцип работы внутреннего эжектора

    Совсем по-другому дело обстоит с теми скважинами, где вода находится на более глубоком уровне. В данном случае может быть использован исключительно насос с выносным эжектором. Препятствием для функционирования эжекторного водяного насоса будет являться атмосферное давление, уровень прочности отдельных элементов самого насоса для воды с эжектором.

    Для осуществления процесса поднятия воды с большой глубины следует применять так называемый пароэжекторный вакуумный насос либо же в несколько раз увеличить размеры или же массу поверхностного водяного насоса с внешним эжектором. Однако это может привести к выходу пароэжекторного водяного насоса из строя.
    к меню ↑

    Какой принцип действия эжектора для насоса?

    Эжекторные насосы обладают предельно простой конструкцией. Состоят они из следующих элементов:

    1. Сопло.
    2. Диффузор.
    3. Смеситель.
    4. Всасывающая камера.

    Сопло эжекторного насосного устройства представляет собой патрубок, имеющий узкий конец. Принцип действия эжектора для водяного насоса заключается в мгновенном ускорении водного потока, вытекающего из сопла. В соответствии с законами физики водяной поток, который обладает высокой скоростью, оказывает наименьшее воздействие на атмосферу. Вода из сопла поступает во внутренний смеситель, где происходит ее разделение по границам. В результате такого разделения в смеситель начинает подаваться вода из камеры.

    После этого центробежный поток воды подаётся через диффузор далее по трубам. То есть в эжекторе водозаборной установки осуществляется процесс передачи энергии из среды, обладающей наибольшей скоростью, к среде, обладающей наименьшей скоростью.

    Эжектор является частью трубопровода, который проходит от скважины к насосу. Та часть воды, которая была поднята на поверхность скважины, через определенное время начинает поступать обратно в скважину, а именно к эжектору, в результате чего происходит образование линии циркуляции.

    Вырвавшись из сопла на большой скорости, вода уводит вместе с собой часть воды из скважины, таким образом, в водопроводной системе обеспечивается дополнительная разрядка. Вследствие этого насосы затрачивают гораздо меньшее количество энергии для поднятия воды с глубины.

    Схема монтажа двух типов эжекторных насосов

    Благодаря специальному вентилю, устанавливаемому на так называемой циркуляционной линии, может осуществляться процесс регулировки объема воды, который подается обратно в водозаборную систему, и тем самым придает дополнительную эффективность водозаборной системе.

    Излишки воды, не принимавшие участие в процессе циркуляции, эжекторные насосы передают потребителям, устанавливая таким образом уровень продуктивности всей эжекторнойнасосной станции. Это помогает обходиться двигателями с наименьшим уровнем мощности, а также менее массивной водозаборной частью.

    Кроме того, эжекторы помогают существенным образом облегчить процесс запуска насосной системы, благодаря им даже малый объем воды может создавать в водопроводной системе достаточное разряжение, тем самым инициируя процесс первоначального водозабора, чтобы система не работала, что называется, вхолостую.
    к меню ↑

    Принцип работы эжектора (видео)


    к меню ↑

    Какие разновидности эжекторных насосных станций?

    Эжекторы на водозаборную установку могут быть установлены 2 способами. Первый подразумевает, что эжектор является одним из составляющих элементов конструкции насосной станции. Во втором случае эжектор является внешним узлом. Выбор конкретного варианта будет зависеть, прежде всего, от требований, которые предъявляются к водозаборной установке.
    к меню ↑

    Встроенные устройства

    Этот вариант подразумевает, что создание напора для эжектора осуществляется в самой установке. За счет этого можно существенным образом сократить габариты насосной установки. Насосные станции со встроенным эжектром являются почти невосприимчивыми к нахождению в воде различного рода мелких частиц.

    То есть, в фильтровании воды нет необходимости. Данная разновидность водозаборных установок применяется, главным образом, для забора воды с глубины, которая составляет более восьми с половиной метров. Позволяет создавать напор необходимой мощности чтобы обеспечить садово-огородный участок больших размеров, где вода используется преимущественно для поливки.

    Подключение эжекторного насоса

    Однако насосные станции со встроенными эжекторами обладают таким недостатком как повышенный уровень шума в процессе работы. По этой причине не рекомендуется устанавливать данную разновидность водозаборных установок в непосредственной близости от жилого здания.

    Лучше всего если такая установка будет смонтирована в отдельном подсобном помещении. Электрический двигатель для данной разновидности насосных установок следует подбирать таким образом, чтобы он мог обеспечивать необходимую систему циркуляции воды.
    к меню ↑

    Внешние устройства

    При использовании внешнего эжектора отдельно от водозаборной установки должен быть установлен дополнительный бак сбора воды. В таком баке будет создаваться необходимый для функционирования системы напор и дополнительная разрядка, что, в свою очередь, существенным образом уменьшит степень оказываемой на насосную установку нагрузки. Сам же внешний эжектор следует подсоединять к погружаемой части водопроводной системы.

    Для обеспечения нормального функционирования внешнего эжектора в скважине необходимо будет проложить две трубы, однако это может наложить определенного рода ограничения на допустимый диаметр. Данное конструктивное решение, несмотря на то, что снижает коэффициент полезного действия водопроводной системы примерно на тридцать пять процентов, позволяет выкачивать воду с глубины до пятидесяти метров и значительно сократить степень шума в процессе работы насосной установки.

    Водозаборная станция с внешним эжектором может быть расположена непосредственно внутри частного дома. К примеру, в различного рода помещениях подвального типа. При этом расстояние от скважины может быть от двадцати до сорока метров.

    На степень эффективности это не оказывает абсолютно никакого влияния. Именно этим и объясняется столь широкая популярность данной разновидности водозаборных станций среди населения. Все оборудование располагается в одном месте, от чего существенным образом увеличивается эксплуатационный период, значительно упрощается процесс осуществления различного рода профилактических работ и настройки водопроводной системы.
    к меню ↑

    Как подключать эжектор?

    Если вы используете внутренний эжектор, то есть он является одним из составляющих элементов конструкции водозаборной станции, то процесс монтажа системы практически ничем не будет отличаться от монтажа водозаборной установки без эжектора.

    В таком случае вам достаточно будет всего лишь подсоединить водопровод от скважины к всасывающему отверстию, после чего выполнить процесс обустройства напорной линии с соответствующим оборудованием в виде аккуммуляторных батарей, а также прочих автоматических устройств, которые необходимы для обеспечения функционирования системы.

    Эжекция

    Если вы используете водозаборную установку с внешним эжектором или же водозаборную установку, в которой внутренний эжектор должен быть закреплен отдельно, то к вышеописанной процедуре подключения будут добавлены еще два этапа:

    1. Первый этап подразумевает прокладку дополнительной трубы, которая необходима для циркуляции воды от линии напора водозаборной установки к входному отверстию эжектора.
    2. На втором этапе осуществляется процесс подсоединения к всасывающему отверстию водозаборной станции специального патрубка с грубым фильтром и обратным патрубком.

    При наличии необходимости в линию циркуляции воды может быть встроен специальный вентиль, который предназначается для настройки системы. Это будет выгодным в том случае, если уровень воды в скважине превышает тот, на который рассчитана водозаборная установка. Можно уменьшать мощность напора, подаваемого на эжектор, таким образом увеличивая мощность напора в водопроводной системе.

    Некоторые устройства водозаборных станций обладают заранее встроенным вентилем для осуществления такой настройки.
     Главная страница » Насосы

    Что такое пневматические эжекторы? | Картер Памп Инк

    от carter-admin 22 июл 2019

    Пневматический эжекторы - чрезвычайно простые, но надежные механизмы. По сути, Пневматический эжекторный насос включает резервуар для удержания жидких сточных вод. Однажды сточные воды достигают заданного уровня в резервуаре, содержимое выбрасывается сжатый воздух. Этот насосный механизм уникален тем, что в нем отсутствуют механические детали. вовлечены в процесс.

    Функция сброса сточных вод запускается поплавком, который поднимается, когда уровень жидкости в баке поднимается до определенного уровня.Эжектор предназначен для работы с одноминутным циклом, состоящим из двух фаз, т.е. заполнение бака и слив содержимого. Есть выбор действовать пневматические эжекторы с механическими или электрическими системами управления.

    Чтобы обеспечить эффективную работу пневматического эжектора в вашем насосе, вам необходимо выполнять текущий ремонт и техническое обслуживание, чтобы избежать утечки. Эти насосы лучше всего применять на подъемных станциях, чтобы предотвратить засорение канализационной системы твердыми материалами.

    Различные типы Канализационные насосы

    Кроме пневматических эжекторных насосов, существуют и другие типы насосы, в т.ч .:

    • Насосы с разъемным корпусом : Используются в установках повышения давления и водоочистных станциях.
    • Погружные насосы : Эти насосы погружаются в сточные воды и в основном используются на подъемных станциях.
    • Сухие шахтные насосы : В отличие от погружных насосов, шахтные насосы устанавливаются в подземных и сухих средах.Варианты включают сборку, привод от вала и моноблочную муфту.
    • Вертикальные турбинные насосы : используются на станциях очистки сточных вод, где контроллер и двигатель расположены над землей.
    • Шлифовальные и измельчающие насосы : Эти насосы используются в квартирах или жилых домах, где часто требуются насосные станции канализационной системы низкого давления.

    Преимущества использования пневматики Эжекторы над другими типами канализационных насосов

    Пневматический эжекторный насос в сборе и полностью автоматизирован.Это не требует постоянной работы техников. Пневматические эжекторы конструкции позволяют сглаживать накачку бытовых отходов в канализационной системе давления, с помощью сжатого воздуха. Они могут делать это в широком диапазоне мощности и доставки. методы.

    Пневматические эжекторные насосы созданы со специальными системы, разработанные, чтобы помочь вам сохранить и восстановить воздух, чтобы минимизировать потери. Это гарантирует, что общая энергоэффективность всей системы выше. чем на других подъемниках.

    Применения Пневматические эжекторы

    • Перекачка сточных вод на участках, находящихся под угрозой загниваемость в выпускной трубе
    • Main, зональные или местного подъема станции
    • Муниципальное или промышленных сточных вод
    • откачки сточных вод на очень большие расстояния и / или высота

    Для пользователей

    • Не вызывают образования или заиливания шлама и поверхностной накипи (в результате всплытия и осаждения в удерживающей камере)
    • Обеспечивает гигиеническую и безопасную работу, размещая технологические части в сухой камере
    • Нет необходимости заменять какое-либо оборудование при регулировке эффективность подъемной станции соответствует текущим требованиям
    • Сжатый воздух позволяет периодически опорожнять прессованные трубопроводы
    • Освежает откачиваемые сточные воды и предотвращает их гниение при транспортировке

    Для инженеров

    • Позволяет перекачивать сточные воды на большие расстояния
    • Позволяет адаптировать производительность систем к соответствовать текущим потребностям без замены каких-либо устройств
    • Обеспечивает гигиеническую и безопасную работу, размещая технологические части в сушильной камере
    • Нет необходимости дозировать химические вещества, используемые для исключить очистку отходов

    Пневматическая подъемная станция ЭПП (пневматический эжектор)

    Пневматическая подъемная станция EPP представляет собой полностью автоматизированную установку. Принцип работы пневмоподъемной станции EPP заключается в циклическом и попеременном протекании двух рабочих фаз подъемной станции: фазы наполнения и фазы откачки. На этапе заполнения сточные воды поступают в удерживающую камеру вертикальной внешней трубы; оттуда он через приточный колодец поступает в рабочие камеры через открытые впускные клапаны. Выпускной клапан открыт, чтобы воздух мог выходить из рабочих камер, в то время как все остальные клапаны остаются закрытыми. После заполнения рабочих камер сточными водами отходы продолжают накапливаться в приточном колодце и в камере удержания труб.После достижения необходимого уровня сточных вод в камере удержания труб включается фаза откачки сточных вод, которая продолжается до тех пор, пока не будет достигнут уровень отключения.

    Фаза откачки начинается с закрытия выпускных клапанов. Впускной коленчатый клапан закрывается под действием управляющего воздуха, подаваемого в рабочую камеру путем открытия регулирующего клапана. После закрытия впускного клапана открывается рабочий воздушный клапан, через который закачивается сжатый воздух, в результате чего открывается коленчатый обратный клапан, расположенный на выходе из рабочих камер, при этом сточные воды вытесняются сжатыми воздух из рабочей камеры нагнетается в напорный трубопровод.Перекачивание сточных вод продолжается до истечения установленного времени или до достижения необходимого уровня в рабочей камере. Затем открывается выпускной клапан и происходит декомпрессия воздуха, находящегося внутри рабочей камеры, в глушителе, после чего устанавливается биофильтр.

    После завершения фазы сжатия система переходит в фазу наполнения. Эти циклы повторяются, и воздух поочередно нагнетается в рабочие камеры до тех пор, пока уровень сточных вод в удерживающей камере не достигнет минимума.

    История канализации

    Поскольку в начале в Соединенных Штатах существовало несколько комплексных канализационных систем, насосы для перекачки сточных вод часто не использовались. Насосное оборудование с паровым приводом было впервые разработано для очистных сооружений в начале 1800-х годов. Одна из самых первых систем перекачки сточных вод (с паровым приводом) была спроектирована и построена как часть основных дренажных сооружений Бостона в 1884 году. Вскоре после этого перекачка сточных вод была также осуществлена ​​путем установки основных насосных станций в системах перекачки сточных вод. Вашингтон, Д.С., Балтимор, Чикаго и Новый Орлеан.

    Ранние типы насосов варьировались от поршневых или плунжерных насосов до центробежных насосов. Хотя использовались некоторые винтовые насосы, они обычно не пользовались широким успехом. Центробежные насосы требовали довольно постоянного объема сточных вод, поэтому требовался накопительный бассейн на всасывании насосов. Поршневые насосы обычно требовали фильтрации сточных вод перед перекачкой, чтобы снизить вероятность повреждения насоса. В целом стали отдавать предпочтение центробежным насосам.

    См. «Отслеживание истоков наших канализационных систем», части 1–5, для получения дополнительной информации.

    Двухплунжерный канализационный насос около 1881 года. Источник: «Новый двухплунжерный канализационный насос», Производитель и строитель, Том 13, Выпуск 12 (декабрь 1881), стр. 273. Предоставлено цифровой коллекцией «Создание Америки», Библиотека Корнельского университета.

    Подробная информация о пневматической канализационной системе Исаака Шона, использовавшейся в Лондоне около 1884 года. Эта система успешно использовалась в Лондоне. Это «отдельная» система, в которой сточные воды и дождевая вода отводятся отдельными системами. Самотеком сточные воды подаются в районные коллекторы, затем пневматические эжекторы поднимают сточные воды и доставляют их в точки сброса.Подробную информацию см. На стр. 30-33 исходной статьи. Сэмюэл М. Грей, Предлагаемый план канализационной системы и отвода сточных вод города Провиденс (Providence: Providence Press Company, Printers to the City, 1884), таблица 12, противоположная страница 32.

    Пневматический эжектор сточных вод Shone, около 1887 года.Это устройство использовалось на станциях канализации для подъема сточных вод сжатым воздухом.

    Пневматический выталкиватель Shone, около 1892 г. Это устройство использовалось на станциях канализации для подъема сточных вод с помощью сжатого воздуха. Источник: Урбан Х. Бротон,

    .

    Канализационная насосная станция в Милуоки, штат Висконсин, 1893 г., показаны насосный колодец, насос, двигатель и сброс в озеро.Сточные воды и промышленные отходы сбрасывались в ручьи и реки Милуоки в 1870-х годах, что приводило к болезням и ухудшению состояния окружающей среды. Эта насосная станция была частью плана, реализованного в 1880-х годах для решения этой проблемы. Первоначальными дизайнерами (1880 г.) были Э. С. Чесбро, Мозес Лейн и Джордж Э. Уоринг-младший. В 1880-х годах этот план был расширен автором, Г. Х. Бензенбергом. Источник: Г. Х. Бензенберг, "Канализационная система Милуоки и промывочные сооружения реки Милуоки", Труды Американского общества инженеров-строителей, том XXX (декабрь 1893 г.), таблица II.Используется с разрешения ASCE и EWRI.

    Насосная станция для промывки реки Милуоки в Милуоки, штат Висконсин, 1893 год, демонстрирующая двигатель, разработанный г-ном Эдвином Рейнольдсом и построенный компанией E. P. Allis. См. Выше для получения дополнительной информации. Источник: Г. Х. Бензенберг, "Канализационная система Милуоки и промывочные работы реки Милуоки", Труды Американского общества инженеров-строителей, том XXX (декабрь 1893 г.), таблица III.Используется с разрешения ASCE и EWRI.

    Перспективный вид гидравлического двигателя Райфа, изготовленного компанией Power Specialty Co., Нью-Йорк, около 1896 года. Источник: «Гидравлический домкрат для общественного водоснабжения», Engineering News и American Railway Journal, Volume XXXVI, No. 27 (31 декабря 1896 г.), стр. 429.

    Секция гидроцилиндра Райфа для перекачивания чистой воды с использованием нечистой воды для энергии, около 1896 г. Источник: "Гидравлический домкрат для общественного водоснабжения", Engineering News and American Railway Journal, Volume XXXVI, No. 27 (31 Декабрь 1896 г.), стр. 429.

    Реклама гидравлического двигателя Райфа, произведенного Power Specialty Company, Нью-Йорк, 1897 год.Источник: Приложение к Engineering News и American Railway Journal, том XXXVII, № 17 (29 апреля 1897 г.), стр. XXIV (лицевая с. 161).

    Реклама гидравлического двигателя Райфа, произведенного Power Specialty Company, Нью-Йорк, 1897. Источник: Приложение к Engineering News и American Railway Journal, Volume XXXVII, No.9 (4 марта 1897 г.), стр. XXVI (лицевая с. 77).

    Приборы, используемые для обслуживания канализации в Провиденсе, Род-Айленд, 1899 г. Обратите внимание на фотографию аварийного аппарата в правом нижнем углу. Источник: Engineering News и American Railway Journal, Volume XLI, No. 13 (30 марта 1899 г.) вставка лицом к стр. 200.

    Таблица, показывающая данные (за 1907 финансовый год) относительно канализации и удаления сточных вод в некоторых американских городах и поселках.Часть II. Источник:

    Световой пневматический выталкиватель в кирпичной камере, около 1909 г.

    Пневматический выталкиватель Shone, вид в разрезе, около 1909 г.Источник: полковник Э. С. Мур, Санитарная инженерия, Том I, 3-е издание, переработанное Э. Дж. Силкоком (Филадельфия: J. B. Lippincott Company, 1909), стр. 56.

    "Autaram" Адамса или канализационный лифт, около 1909 года. Это устройство поднимает сточные воды с помощью воздуха, сжатого столбом сточных вод или воды. Источник: полковник Э.К. С. Мур, Санитарная инженерия, Том I, 3-е издание, переработанное Э. Дж. Силкоком (Филадельфия: J. B. Lippincott Company, 1909), стр. 63.

    Установка канализационного лифта Адамса (см. Выше) в подземном писсуаре, около 1909 г. Источник: полковник Э. С. Мур, Санитарная инженерия, Том I, 3-е издание, исправленное Э. Дж. Силкок (Филадельфия: J. B. Lippincott Company, 1909), стр. 65.

    Эжекторный насос Кумбса

    , около 1912 г. Генри Леммун-Кэннон, Удаление сточных вод в Соединенном Королевстве (Лондон: St. Bride's Press, Limited, 1912), стр. 173-176. Оцифровано Google Книгами, спасибо Тому Бейтсу за то, что он нашел и предоставил эту книгу.

    План насосной станции на 8-й улице и Олимпийском бульваре, 1924 г., Лос-Анджелес, Калифорния. Источник: Коллекция планов насосных станций Тома Бейтса, Ланкастер, Пенсильвания.

    План сооружения мокрого колодца канализационной насосной станции Эрлдом-Авеню, 1934 год, Лос-Анджелес, Калифорния.Лист 2 из 6. Источник: Коллекция планов насосных станций Тома Бейтса, Ланкастер, Пенсильвания.

    План канализационной насосной станции Эрлдом-Авеню, 1934 год, Лос-Анджелес, Калифорния. Лист 3 из 6. Источник: Коллекция планов насосных станций Тома Бейтса, Ланкастер, Пенсильвания.

    План для канализационной насосной станции на бульваре Ланкершим, 1939 год, Лос-Анджелес, Калифорния.Сюда входят машинное отделение, бювет и секции. Лист 2 из 5. Источник: Коллекция планов насосных станций Тома Бейтса, Ланкастер, Пенсильвания.

    Информация о насосе для эжектора сточных вод

    Насосы для эжектора сточных вод или насосы для измельчения сточных вод , предназначены для перекачивания бытовых или бытовых сточных вод или черная вода в место назначения, например, в надземный септик или в городскую канализацию (для домов, нижние ванны которых находятся на глубина ниже уровня их канализационной линии).Даже если здание почти на том же уровне, что и его септик или канализационная линия, если география участка препятствует канализации течет достаточно быстро сам по себе (два фута в секунду) то понадобится измельчитель сточных вод или насос эжектора сточных вод. Типичное применение эжекторного насоса для сточных вод находится в доме, где ванная комната в подвале расположена ниже высота линии канализации, выходящей из дома. В Эжекторный насос для сточных вод поднимает отходы из ванной комнаты в подвале до канализационной линии, где она вытекает в септик или общественная канализация.Насос-измельчитель сточных вод или септика (есть более одного метода измельчения) уменьшает сточные воды до мелкой измельченная суспензия отходов и воды, которую затем можно перекачивать или вынужден к месту назначения. Если канализация вашего здания система находится на уровне ниже городской канализационной линии, или если ваше септическое дренажное поле или резервуар и поля находятся в гору от корпус , вам понадобится насос измельчителя сточных вод и принудительно-магистральная канализация.

    Насосная станции в системах сбора сточных вод, также называемые подъемными станциями, являются обычно предназначены для обработки неочищенных сточных вод, поступающих из-под земли самотечные трубопроводы (трубы, проложенные под углом, чтобы жидкость могла поток в одном направлении под действием силы тяжести).Сточные воды вводятся и хранятся в подземная яма, широко известная как мокрый колодец. Колодец оборудован с электрическими приборами для определения уровня сточных вод. Когда уровень сточных вод поднимется до заданного значения, насос будет начал поднимать сточные воды вверх по системе трубопроводов под давлением называется канализационной магистралью или поднимающейся магистралью, откуда сточные воды сбрасывается в гравитационный люк. Отсюда цикл начинается с начала снова, пока сточные воды не достигнут пункта назначения - обычно лечебное растение.Таким способом используются насосные станции для перемещения отходов. на более высокие высоты. В случае сильного стока сточных вод в колодец (например, в периоды пикового расхода воды и в сырую погоду) дополнительные насосы будет использоваться. Если этого недостаточно, или в случае выхода из строя насосной станции может произойти резервирование в канализационной системе, что приведет к перелив канализации - сброс неочищенных сточных вод в среда.

    Канализационные насосные станции обычно проектируются так, что один насос или один набор насосов будет работать в условиях нормального пикового расхода.Избыточность встроен в систему, так что в случае, если какой-либо насос выйдет из строя обслуживания, оставшийся насос или насосы будут обрабатывать расчетный поток. В объем влажного колодца между состояниями «насос включен» и «насос выключен» настройки предназначены для минимизации запусков и остановок насоса, но это не так длительное время удержания, чтобы сточные воды во влажном колодце могли уходить септический.

    Канализационные насосы почти всегда представляют собой центробежные насосы с односторонним всасыванием и открытым рабочие колеса и специально разработаны с большим открытым проходом, чтобы Избегайте засорения рабочего колеса мусором или наматывания на крыльчатку волокнистого мусора.Насос обычно приводится в действие четырехполюсным или шестиполюсным асинхронным двигателем переменного тока. Вместо того, чтобы обеспечивать большие открытые каналы, некоторые насосы, как правило, меньшего размера насосы для сточных вод, также измельчают любые твердые частицы в сточных водах, разрушая их вниз на более мелкие детали, которые легче проходят через крыльчатку.

    Внутри канализационной насосной станции очень опасно. Ядовитые газы, такие как метан и сероводород, могут накапливаться в мокрый колодец; плохо экипированный человек, входящий в колодец, будет преодолен парами очень быстро.Любой вход в мокрый колодец требует правильного способ входа в замкнутое пространство для опасной среды. Чтобы свести к минимуму необходимости входа, объект обычно рассчитан на то, чтобы насосы и другое оборудование, которое должно быть удалено из-за пределов мокрого колодца.

    Традиционные канализационные насосные станции включают в себя как мокрый колодец, так и «хорошо просушить». Часто это одна и та же структура, разделенная внутренней делить. В этой конфигурации насосы устанавливаются ниже уровня земли на основание сухого колодца так, чтобы их входные отверстия находились ниже уровня воды на запуск насоса, заливка насоса, а также увеличение доступного NPSH. Хотя номинально изолирован от сточных вод в мокром колодце, сухие колодцы находятся под землей, в замкнутом пространстве и требуют соответствующих мер предосторожности для Вход. Кроме того, любой отказ или утечка насосов или трубопроводов может сброс сточных вод непосредственно в сухой колодец с полным затоплением не редкость. В результате электродвигатели нормально работают. монтируется над переливом, верхним уровнем воды мокрого колодца, обычно над уровнем земли, и прогнать насосы для сточных вод через удлиненный вертикальный вал.Для защиты надземных двигателей от погодных условий небольшой насосные станции обычно строятся, которые также включают в себя электрические коммутационная и управляющая электроника. Это видимые части традиционные канализационные насосные станции, хотя они обычно меньше чем подземные мокрые и сухие колодцы.

    Более современные канализационные насосные станции не требуют сухого колодца или насоса дома и обычно содержат только влажный колодец. В этой конфигурации смонтированы погружные насосы для сточных вод с моноблочным электродвигателем внутри самого влажного колодца, погруженного в канализацию.Погружной насосы для сточных вод устанавливаются на двух вертикальных направляющих и уплотняются на постоянно фиксируемая «утиная лапка», которая образует как опору, так и вертикальный изгиб для выпускной трубы. Для обслуживания или замены, Погружные насосы для сточных вод поднимаются цепью с лапки и поднимите две направляющие до уровня обслуживания (обычно на землю). Повторная установка насосов просто меняет этот процесс на противоположный, когда насос снова устанавливается на направляющие и опускается на утиную лапку, где вес насоса запечатывает его.Поскольку двигатели герметичны, а погода не проблема, никаких наземных сооружений не требуется, за исключением небольшой киоск для размещения электрических распределительных устройств и систем управления.

    Из-за гораздо меньшего количества проблем со здоровьем и безопасностью и меньшего размера площадь основания и видимость, погружные насосные насосные станции для сточных вод имеют практически полностью вытеснили традиционные канализационные насосные станции. Дальше, модернизация традиционной насосной станции обычно включает ее переоборудование в современную насосную станцию, установив погружные устройства во влажном колодец, снесение насосной станции и удаление сухого колодца с помощью зачистка или снос внутренней перегородки и ее слияние с мокрым колодцем.

    Ремонт и обслуживание канализационных насосов | Шлифовальный станок | Эжектор

    Мы ремонтируем и обслуживаем все типы насосов для воды и сточных вод

    Carolina Lift Stations обеспечивает аварийное и неаварийное обслуживание и ремонт канализационных насосов на всей территории Южной и Северной Каролины.

    Типы насосов, на которых мы можем выполнить ремонт или текущее обслуживание, включают:

    • Шлифовальные и измельчающие насосы - обычно используются в насосных станциях канализационных систем низкого давления для жилых домов или квартир.
    • Пневматические эжекторные насосы - особый тип насоса, используемый в подъемных станциях для предотвращения засорения твердыми материалами.
    • Вертикальные турбинные насосы - используются на станциях очистки воды и сточных вод, где двигатель и контроллер находятся над землей.
    • Насосы для сухих ям - насосы для подъемных станций, которые расположены в сухой подземной среде. Типы включают моноблочные, с приводом от вала и собранные вместе.
    • Погружные насосы - насосы, используемые на подъемных станциях, где весь насос полностью погружен в сточные воды.
    • Насосы с разъемным корпусом - используются в станциях водоподготовки и повышения давления.

    Ремонт канализационного насоса

    Механическая или электрическая неисправность на любой насосной станции сточных вод является аварийной ситуацией. Если не отремонтировать систему немедленно, это может привести к утечке сточных вод. Если ваш будильник сработал и вам требуется немедленное обслуживание, позвоните в нашу круглосуточную службу экстренной помощи 1-888-241-1096 .

    Наши опытные техники знают механику гидравлических систем и электрические системы управления вашей насосной станции для сточных вод.Мы сможем выявить, диагностировать и устранить проблему. Также мы обеспечиваем неаварийный ремонт канализационных насосов.

    Техническое обслуживание канализационного насоса

    Техническое обслуживание насоса для сточных вод поможет ему дольше оставаться без проблем. Раннее обнаружение проблем и их устранение поможет предотвратить полные сбои, которые могут привести к утечкам сточных вод. Мы предлагаем услуги по техническому обслуживанию по контракту для всех типов насосов для сточных вод, от установок низкого давления до крупных муниципальных подъемников. Зарегистрировавшись в качестве заказчика технического обслуживания по контракту, вы также получите приоритетный ответ в случае возникновения чрезвычайной ситуации.

    Свяжитесь с нами, чтобы узнать больше о наших услугах по ремонту и техническому обслуживанию насосов для сточных вод.

    Методы обезвоживания> Эжекторы | Стюарт Велл Сервисез Лтд

    Эжекторная система обычно используется на участках с низкой водопроницаемостью. Он особенно хорошо подходит для глубоких земляных работ со слоистыми грунтами. Эжекторы устанавливаются на относительно близком расстоянии, как и массив в системах приямков, но требуют только одной ступени для обеспечения глубин до 30 метров.

    В типичной эжекторной системе ряд эжекторных скважин устанавливается и подключается к двум параллельным коллекторам. Один коллектор представляет собой линию подачи высокого давления, а другой - обратную линию низкого давления. Обе линии идут к центральной насосной станции, которая под давлением подает воду к эжекторам, расположенным на дне колодцев.

    Система использует трубку Вентури для забора грунтовых вод в экран колодца и на поверхность. В однотрубной пакерной системе труба большого диаметра образует обсадную трубу, а внутренняя труба меньшего диаметра образует обратную линию. Вода под высоким давлением закачивается по кольцевому пространству между двумя трубами и проходит через сопло и трубку Вентури. Затем грунтовые воды возвращаются через колодец в обратную трубу, что дает стабилизирующий эффект в мелкозернистых почвах.

    Особенно подходит для глубоких земляных работ и слоистых почв. До 100 эжекторных скважин обычно активируются одной насосной станцией, хотя это значительно варьируется в зависимости от объемов перекачиваемой воды и требуемой подъемной силы.Объемы воды, которые могут перекачиваться каждой системой, обычно невелики, обычно менее 5 м³ в час.

    Преимущества:
    • Не ограничивается ограничением вакуума, как в скважинных системах.
    • Может опускать уровень грунтовых вод на 100+ футов от вершины раскопок.
    • Экономически эффективен по сравнению с глубокими скважинами, где необходимо близкое расстояние из-за стратификации и / или низкой проницаемости почвы.
    • Эффективен для стабилизации грунта за счет создания высокого вакуума для мелкозернистого грунта.
    • Низкие эксплуатационные расходы.

    Строительство насосной станции. Самодельный эжектор. Выбор: встроенный или внешний

    Глубокое залегание водоносного горизонта - обычная проблема, хорошо известная многим землевладельцам. Обычное поверхностное насосное оборудование либо вообще не может обеспечить дом водой, либо подает ее в систему слишком медленно и со слабым напором. Отличным выходом из сложившейся ситуации может стать эжектор для насосной станции водоснабжения.

    Чем глубже вода, тем труднее поднять ее на поверхность. На практике, если глубина колодца превышает семь метров, поверхностный насос с трудом справляется со своей задачей.

    Конечно, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и с гораздо меньшими затратами.

    Эжектор - устройство небольшое, но очень эффективное. Этот агрегат имеет относительно простую конструкцию, его даже можно изготовить самостоятельно из подручных материалов. Принцип работы основан на добавлении к потоку воды дополнительного ускорения, что увеличит количество воды, поступающей из источника в единицу времени.

    Галерея изображений

    Это решение особенно удобно для тех, кто собирается установить или уже установил насосную станцию ​​с поверхностным насосом.Эжектор увеличит глубину забора воды до 20-40 метров. Также следует отметить, что приобретение более мощного насосного оборудования приведет к значительному увеличению потребления электроэнергии. В этом смысле эжектор принесет заметную пользу.

    Эжектор поверхностного насоса состоит из следующих элементов:

    • всасывающая камера;
    • смесительный узел;
    • диффузор;
    • сопло зауженное.

    Работа прибора основана на принципе Бернулли.В нем говорится, что если скорость потока увеличивается, вокруг него создается область низкого давления. Таким образом достигается эффект разрежения. Вода поступает через форсунку, диаметр которой меньше размеров остальной конструкции.


    Данная схема позволяет получить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

    Небольшое сужение дает заметное ускорение потоку воды.Вода поступает в камеру смесителя, создавая внутри нее зону с пониженным давлением. Под действием этого процесса через всасывающую камеру в смеситель поступает струя воды под более высоким давлением.

    Вода в эжектор попадает не из колодца, а из насоса. Те. эжектор необходимо установить таким образом, чтобы часть воды, поднимаемой насосом, возвращалась в эжектор через форсунку. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.


    Для создания области разреженного давления внутри эжектора используйте специальный фитинг, диаметр которого меньше параметров всасывающей трубы

    Это обеспечит постоянное ускорение потока. Насосному оборудованию потребуется меньше энергии для транспортировки воды на поверхность. В результате его эффективность увеличится, как и глубина, с которой вы можете брать воду.

    Часть полученной таким образом воды рециркулирует по рециркуляционной трубе в эжектор, а остальная часть идет в систему водоснабжения дома.Наличие эжектора имеет еще один «плюс». Он сам всасывает воду, что дополнительно предохраняет насос от холостого хода, т.е. от опасной для всех поверхностных насосов ситуации «сухого хода».


    На схеме показано устройство внешнего эжектора: 1- тройник; 2 - штуцер; 3 - переходник для водопровода; 4, 5, 6 - уголки

    Для регулирования работы выбрасывателя используют обычный метчик. Устанавливается на рециркуляционной трубке, по которой вода от насоса направляется в сопло эжектора.С помощью крана количество воды, поступающей в эжектор, можно уменьшить или увеличить, тем самым уменьшая или увеличивая скорость обратного потока.

    Опция: встроенная или внешняя?

    В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же в некоторой степени влияет как на установку насосной станции, так и на ее работу. Так, встроенные эжекторы обычно размещают внутри корпуса насоса или в непосредственной близости от него.

    В результате эжектор занимает минимум места, и его не нужно устанавливать отдельно, достаточно выполнить обычный монтаж насосной станции или самого насоса. К тому же эжектор, расположенный в корпусе, надежно защищен от загрязнения. Вакуум и возвратная вода забираются непосредственно в корпус насоса. Не нужно устанавливать дополнительные фильтры для защиты эжектора от засорения частицами ила или песком.


    Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

    Однако следует помнить, что данная модель демонстрирует максимальную эффективность на малых глубинах, вплоть до до 10 метров.Насосы со встроенным эжектором предназначены для таких относительно неглубоких источников, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

    В результате этих характеристик достаточно, чтобы использовать воду не только для бытовых нужд, но и для орошения или других хозяйственных операций. Еще одна проблема - повышенный уровень шума, поскольку звуковой эффект от воды, проходящей через эжектор, добавляется к вибрации работающего насоса.

    Если вы решили установить насос со встроенным эжектором, вам придется особенно тщательно позаботиться о шумоизоляции.Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне колодца. Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной бесструйной модели.

    Внешний или внешний эжектор устанавливается на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают допустимым значение 50 метров. Таким образом, выносной эжектор можно разместить прямо в источнике воды, например, в колодце.


    Внешний эжектор не только увеличивает производительность насоса, но и увеличивает глубину забора воды из источника, которая может достигать 20-45 м.

    Конечно, шум от работы эжектора , установленная глубоко под землей, не помешает жильцам дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться в эжектор. Чем больше глубина установки прибора, тем длиннее трубу придется опускать в колодец или колодец.

    Наличие еще одной трубы в колодце лучше предусмотреть еще на стадии проектирования устройства. Подключение выносного эжектора предусматривает также установку отдельного накопительного бака, из которого вода будет забираться на рециркуляцию.

    Такой бак позволяет снизить нагрузку на поверхностный насос, сэкономив немного энергии. Стоит отметить, что КПД внешнего эжектора несколько ниже, чем у моделей, встроенных в насос, но возможность значительного увеличения глубины забора заставляет смириться с этим недостатком.

    При использовании внешнего эжектора нет необходимости размещать насосную станцию ​​непосредственно возле источника воды. Возможна установка в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, это не отразится на производительности насосного оборудования.

    Порядок монтажа монтажника

    Как уже было сказано, установка эжектора, встроенного в насос, особых проблем не вызывает, так как устройство уже находится в корпусе устройства.Поверхностный насос просто подключается к шлангу подачи воды с одной стороны, а к системе водоснабжения - с другой.

    При использовании в составе насосной станции насос подключается к гидроаккумулятору с помощью специального штуцера на пять выходов. Кроме того, насос нужно будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и выключение.


    На этой схеме четко показана процедура подключения выносного эжектора к насосной станции с указанием расположения всех необходимых узлов

    Перед включением поверхностного насоса его необходимо наполнить водой через предусмотренное для этого сливное отверстие. цель.Не включайте такую ​​технику без воды, она может загореться. Если насос установлен правильно, эжектор будет работать без перебоев.

    Но установка выносного выталкивателя выполняется по более сложной схеме. Для начала потребуется установить патрубок, который обеспечит возврат воды из резервуара в эжектор. На всасывающей части эжектора установлен обратный клапан. После него следует поставить сетчатый фильтр, предохраняющий прибор от засорения.

    В верхней части рециркуляционной трубы необходимо установить регулирующий клапан для регулирования количества воды, подаваемой в эжектор. Эта площадка не является обязательной, но позволяет значительно улучшить ситуацию с напором воды в доме. Чем меньше воды вернется в эжектор, тем больше ее останется для водопровода дома.

    Таким образом, можно влиять на давление воды в водопроводе. При ее отсутствии необходимо немного подтянуть регулирующий клапан на обратной магистрали.Если напор слишком большой и создает ненужную нагрузку на систему водоснабжения, имеет смысл направить больше воды в эжектор, чтобы повысить эффективность насосного оборудования.

    Некоторые промышленные модели эжекторов уже оснащены системой такой регулировки. В инструкции, прилагаемой к устройству, обычно подробно описывается порядок, в котором работает эжектор.

    Подключение самодельного эжектора

    Встроенный эжектор обычно приобретается одновременно с насосом, но внешняя модель часто изготавливается вручную.Нелишним будет рассмотреть процесс создания и порядок подключения такого устройства. Для изготовления выталкивателя потребуются такие детали, как тройник с внутренними резьбовыми соединениями, штуцер, фитинги, отводы, муфты и т. Д. Соберите прибор следующим образом:

    1. Подсоедините нижнюю часть тройника к штуцеру так, чтобы выпускной патрубок оказался вверху, а штуцер меньшего диаметра оказался внутри эжектора.
    2. Затем нужно доработать конструкцию, вырезав узкую часть штуцера, если она выступает из тройника.
    3. Если фитинг был слишком коротким, его увеличивают с помощью полимерной трубки.
    4. На верхнюю сторону тройника прикрутите переходник с наружной резьбой.
    5. К другому концу переходника с фитингом крепится водопроводная труба ПВХ.
    6. Теперь к обратной стороне тройника, в которую уже вставлена ​​узкая насадка, необходимо прикрепить колено в виде уголка.
    7. К этому патрубку подсоединяется патрубок, по которому будет течь обратная вода в эжектор.
    8. К боковому патрубку тройника прикреплен еще один уголок.
    9. К этому углу с помощью цангового зажима крепится труба, через которую будет засасываться вода из колодца, колодца и т. Д.

    Расстояние между кромкой тройника и фитингом должно составлять примерно 2–3 мм. Это обеспечит создание зоны вакуума с необходимыми характеристиками. Крепежная гайка используется для фиксации рециркуляционной трубы.

    Получается, что к внутренней резьбе нижнего патрубка тройника подключаются два элемента.Один из них (дроссель) находится внутри тройника, а второй (угловой) снаружи. Чтобы оба поместились на одинарное резьбовое соединение, необходимо отрезать часть резьбы штуцера.

    Конечно, все резьбовые соединения должны быть загерметизированы и загерметизированы. Чаще всего для этого используется лента FSM. Иногда для подключения эжектора к насосной станции используют не металлопластиковые трубы, а конструкции из полиэтилена. Для их установки использовать специальные обжимные элементы, а цанговые зажимы, которые хороши для металлопластика, в этой ситуации не подойдут.


    Все резьбовые соединения выталкивателя должны быть тщательно загерметизированы и загерметизированы, например, лентой FSM или другим подходящим материалом

    О том, какие трубы будут использоваться для подключения выносного выталкивателя, следует подумать заранее. Конструкции из полиэтилена хорошо гнутся при нагревании, что позволяет обойтись без углов при подключении эжектора. Трубу просто сгибают в подходящем месте и под прямым углом, а затем прикрепляют к эжектору.


    Для подключения эжектора можно использовать трубы из полиэтилена, которые проще в установке, чем аналогичные конструкции из металлопластика

    Итак, устройство имеет три выхода, на каждый из которых необходимо для подключения соответствующей трубы.Сначала обычно устанавливают трубу, по которой забирают воду из источника. Присоединяется к боковому выходу из эжектора.

    В конце этой трубы обязательно должны быть обратный клапан и сетчатый фильтр. Эта труба должна быть достаточно длинной, чтобы спускаться глубоко под воду. Но не берите воду со дна источника, так как это может привести к засорению эжектора, даже при наличии фильтра.

    Затем можно прикрепить трубу к нижнему концу эжектора, в котором установлен зауженный штуцер.Это основная линия, по которой рециркулирует вода. Второй конец этой трубы следует подключить к резервуару, из которого будет забираться вода для создания обратного потока.

    Третья труба - обычный водопровод. Одним концом он закреплен на верхнем патрубке эжектора, а вторым подключается к поверхностному насосу. Следует помнить, что диаметр трубы, по которой забирается вода из источника, должен превышать размеры трубы, по которой вода подается в эжектор.


    К удаленному эжектору подключаются три внешние трубы: патрубок для всасывания воды из источника, патрубок, соединяющий устройство с насосом и трубопровод для рециркуляции воды

    При использовании дюймовой трубки на подачи, рекомендуется взять трубу на четверть дюйма больше для всасывания. После выполнения всех подключений эжектор опускают в воду. Перед первым запуском системы ее необходимо наполнить водой. Насос заливается через специальное отверстие.Трубы, ведущие к эжектору, также должны быть заполнены водой.


    Перед запуском насосной станции с эжектором необходимо залить водой поверхностный насос, а также все трубы, подключенные к эжектору.

    1. Залейте воду в насос через специальное отверстие.
    2. Закрыть кран, по которому вода из насосной станции поступает в водопровод.
    3. Включите насос примерно на 10-20 секунд и сразу выключите.
    4. Откройте кран и выпустите воздух из системы.
    5. Повторите цикл кратковременного включения / выключения насоса вместе со стравливанием воздуха, пока трубы не заполнятся водой.
    6. Снова включить насос.
    7. Дождитесь заполнения гидроаккумулятора и автоматического выключения насоса.
    8. Откройте любой водопроводный кран.
    9. Подождите, пока вода вытечет из гидроаккумулятора, и насос включится автоматически.

    Если при запуске системы с эжектором вода не уходит, возможно, воздух каким-то образом просачивается в трубы или первоначальная заливка воды была произведена некорректно.Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет заливаться в колодец, а трубы останутся пустыми.

    Эти моменты также следует учитывать при использовании насосной станции с эжектором, запускаемой после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверять немедленно.


    Нижний патрубок эжектора, через который забирается вода, необходимо защитить от загрязнения с помощью грубого фильтра.

    Если все в порядке, а вода не поступает, необходимо проверить напряжение. подходит к насосной станции.Если он будет слишком низким, насос просто не сможет работать на полную мощность. Необходимо наладить нормальное питание оборудования, и проблема исчезнет.

    Если эжектор нужен для улучшения давления воды в системе, а не для увеличения глубины забора воды, можно использовать модель самодельного эжектора, описанную выше. Но его необязательно погружать в воду, его можно поставить в удобном месте рядом с поверхностным насосом. В этом случае эжектор будет работать примерно так же, как встраиваемая модель промышленного производства.

    Полезное видео по эжекторам

    В этом видео подробно обсуждается вопрос о глубине всасывания поверхностного насоса и пути решения проблемы с помощью эжектора:

    Здесь наглядно продемонстрирован принцип работы эжектора :

    Эжектор - незамысловатое, но очень полезное устройство. Это удобный и полезный способ улучшить работу насосного оборудования в частном доме. Но установка эжектора, особенно выносной модели, должна выполняться правильно, только так можно обеспечить заметное повышение напора воды.

    Эжектор - что это? Этот вопрос часто возникает у владельцев загородных домов и дач в процессе строительства автономной системы водоснабжения. Источником подачи воды в такую ​​систему обычно является предварительно пробуренная скважина или скважина, жидкость из которой должна не только подниматься на поверхность, но и транспортироваться по трубопроводу. Для решения подобных задач используется целый технический комплекс, состоящий из насоса, набора датчиков, фильтров и эжектора воды, устанавливаемый в случае необходимости откачки жидкости из источника с глубины более десяти метров.

    В каких случаях нужен эжектор?

    Прежде чем разобраться с вопросом, что такое эжектор, необходимо выяснить, зачем нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) - это устройство, в котором энергия движения одной среды, движущейся с высокой скоростью, передается другой среде. Таким образом, в эжекторной насосной станции принцип работы основан на законе Бернулли: если на конусном участке трубопровода создается пониженное давление одной среды, это вызовет образование другой среды и ее перенос из всасывающей точка, которая будет создана.

    Всем известно: чем глубже источник, тем труднее поднять воду из него на поверхность. Обычно, если глубина источника превышает семь метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой задачи можно использовать более эффективный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.


    При использовании насосной станции с эжектором увеличивается напор жидкости в магистральном трубопроводе, при этом используется энергия быстрого потока жидкой среды, протекающей по его отдельной ветви. Эжекторы, как правило, работают в паре со струйными насосами - водоструйными, жидкостно-ртутными, парами ртути и паромасляными.

    Эжектор для насосной станции особенно актуален в том случае, если необходимо увеличить мощность уже установленной или планируемой к установке станции с поверхностным насосом.В таких случаях эжекторный агрегат позволяет увеличить глубину забора воды из водоема до 20-40 метров.

    Обзор и работа насосной станции с внешним эжектором

    Виды эжекторных устройств

    По конструкции и принципу действия эжекторные насосы можно отнести к одной из следующих категорий.

    Пар

    С помощью таких эжекторных устройств происходит откачка газовых сред из замкнутых пространств и поддерживается состояние разреженного воздуха.Работающие по этому принципу устройства имеют широкий спектр применения.


    Пароструйная очистка

    В таких устройствах энергия паровой струи используется для вытягивания газообразных или жидких сред из замкнутого пространства. Принцип действия эжектора этого типа заключается в том, что пар, выходящий из сопла установки с большой скоростью, уносит транспортную среду, покидая кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции этого типа используются в основном для быстрой откачки воды из помещений судов различного назначения.


    Газ

    Станции с эжектором этого типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет газов высокого давления. Описанный процесс протекает в смесительной камере, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, и возрастает давление.


    Особенности конструкции и принцип действия

    Элементами конструкции выносного эжектора для насоса являются:

    • камера, в которую засасывается перекачиваемая среда;
    • смесительный узел;
    • диффузор;
    • Сопло
    • , сечение которого сужается.


    Как работает эжектор? Как указано выше, такое устройство работает по принципу Бернулли: при увеличении скорости потока жидкой или газообразной среды вокруг него образуется область с низким давлением, что способствует появлению эффекта разрежения.


    Итак, принцип работы насосной станции, оснащенной эжекторным устройством, следующий:

    • Жидкая среда, перекачиваемая эжекторным блоком, поступает в последний через сопло, поперечное сечение которого меньше диаметра входной линии.
    • Проходя в камеру смесителя через сопло с уменьшающимся диаметром, поток жидкой среды приобретает заметное ускорение, что способствует образованию в такой камере области с пониженным давлением.
    • Из-за эффекта разрежения в смесителе эжектора в камеру засасывается жидкая среда, находящаяся под более высоким давлением.

    Если вы решили оснастить насосную станцию ​​таким устройством, как эжектор, учтите, что перекачиваемая жидкая среда поступает в нее из скважины, не из скважины или колодца, а от насоса.Сам эжектор устроен таким образом, что часть жидкости, которая была откачана из колодца или колодца с помощью насоса, возвращается в камеру смесителя через сужающееся сопло. Кинетическая энергия потока жидкости, поступающего в камеру эжекторного смесителя через его сопло, передается массе жидкой среды, всасываемой насосом из скважины или скважины, обеспечивая тем самым постоянное ускорение ее движения по входной магистрали. Часть потока жидкости, перекачиваемой насосной станцией с эжектором, попадает в рециркуляционный трубопровод, а остальная часть - в систему водоснабжения, обслуживаемую такой станцией.


    Поняв, как работает насосная станция, оснащенная эжектором, вы поймете, что ей требуется меньше энергии для подъема воды на поверхность и транспортировки ее по трубопроводу. Таким образом, увеличивается не только КПД насосного оборудования, но и глубина откачки жидкой среды. Кроме того, при использовании эжектора, всасывающего жидкость самостоятельно, насос защищен от простоя.

    Устройство насосной станции с эжектором предусматривает наличие в ее оснащении крана, установленного на рециркуляционном трубопроводе.С помощью такого крана, регулирующего поток жидкости, поступающей к соплу эжектора, можно управлять работой этого устройства.

    Виды эжекторов по месту установки

    Покупая эжектор для оснащения насосной станции, учитывайте, что такое устройство может быть встраиваемым и внешним. Устройство и принцип работы эжекторов этих двух типов практически одинаковы, отличия только в месте их установки. Эжекторы встраиваемого типа могут размещаться во внутренней части корпуса насоса или монтироваться в непосредственной близости от него.Эжекционный насос встроенного типа отличает ряд преимуществ, к которым можно отнести:

    • минимум места, необходимого для установки;
    • хорошая защита эжектора от загрязнения;
    • нет необходимости устанавливать дополнительные фильтры для защиты эжектора от нерастворимых включений, содержащихся в перекачиваемой жидкости.


    Между тем, следует иметь в виду, что высокоэффективные эжекторы встроенного типа демонстрируют, если их используют для откачки воды из источников небольшой глубины - до 10 метров.Еще один существенный недостаток насосных станций с эжекторами встраиваемого типа - они издают достаточно сильный шум в своей работе, поэтому их рекомендуется располагать в отдельном помещении или в кессонном водоносном горизонте. Также следует учитывать, что эжекторное устройство этого типа предполагает использование более мощного электродвигателя, приводящего в движение сам насосный агрегат.

    Внешний (или внешний) эжектор, как следует из названия, устанавливается на определенном расстоянии от насоса, и он может быть достаточно большим и достигать пятидесяти метров.Эжекторы выносного типа, как правило, размещаются непосредственно в скважине и подключаются к системе через рециркуляционную трубу. Насосная станция с выносным эжектором также требует использования отдельной накопительной емкости. Этот бак необходим для того, чтобы обеспечить постоянное наличие воды для повторного использования. Наличие такого бака, кроме того, позволяет снизить нагрузку на насос с выносным эжектором, а также уменьшить количество энергии, необходимой для его работы.


    Использование эжекторов выносного типа, КПД которых несколько ниже, чем у встроенных устройств, позволяет откачивать жидкую среду из скважин значительной глубины.Кроме того, если делать насосную станцию ​​с внешним эжектором, можно не размещать ее в непосредственной близости от колодца, а монтировать на расстоянии от источника водозабора, которое может составлять от 20 до 40 метров. Важно, чтобы расположение насосного оборудования на таком значительном удалении от скважины не повлияло на эффективность его работы.

    Изготовление эжектора и его подключение к насосному оборудованию

    Разобравшись, что такое эжектор и изучив принцип его работы, вы поймете, что это простое устройство можно сделать своими руками.Зачем делать эжектор своими руками, если его можно без особых проблем приобрести? Все дело в экономии. Найти чертежи, по которым можно самостоятельно изготовить такое устройство, не представляет никаких проблем, а для его изготовления не потребуются дорогостоящие расходные материалы и сложное оборудование.

    Как сделать эжектор и подключить его к помпе? Для этого нужно подготовить следующие компоненты:

    • Тройник с внутренней резьбой;
    • штуцер;
    • муфты, колена и другие фитинги.


    Эжектор изготавливается по следующему алгоритму.

    1. В нижней части тройника закручиваем штуцер, причем так, чтобы узкий патрубок последнего находился внутри тройника, но не выступал с его обратной стороны. Расстояние от конца узкого патрубка до верхнего конца тройника должно быть порядка двух-трех миллиметров. Если дроссель слишком длинный, то конец его узкого патрубка обтачивают, если короткий, то наращивают с помощью полимерной трубки.
    2. В верхнюю часть тройника, который будет подсоединяться к всасывающему трубопроводу насоса, вверните переходник с внешней резьбой.
    3. В нижней части тройника с уже установленной насадкой закрутите колено в виде уголка, которое будет соединено с рециркуляционной трубкой эжектора.
    4. В боковом патрубке тройника также ввинчивается колено в виде уголка, к которому при помощи цангового зажима присоединяется труба, подающая воду из колодца.


    Все резьбовые соединения, выполняемые при изготовлении самодельного эжектора, должны быть герметичными, что обеспечивается применением ленты FSM. На трубе, которая будет забирать воду из источника, следует разместить обратный затвор и сетчатый фильтр, предохраняющий эжектор от засорения. В качестве труб, с помощью которых эжектор будет соединяться с насосом и накопительной емкостью, обеспечивающей рециркуляцию воды в системе, можно выбрать изделия как из металлопластика, так и из полиэтилена.Во втором варианте для монтажа нужны не цанговые зажимы, а специальные обжимные элементы.

    Оборудование для подачи воды из скважин бывает двух типов: насосная с выносным эжектором и встраиваемая. Рассмотрим особенности каждого из вариантов, чтобы правильно подобрать агрегат для себя.

    Модель со встроенным эжектором отличается высокой надежностью в эксплуатации. Легко достигает номинального напора воды, перекачивая воду из неглубоких колодцев.

    Особенности функционирования

    Основные детали конструкции насосной станции с выносным эжектором находятся вверху, а само устройство транспортируется на дно скважины. К недостаткам этой модели можно отнести небольшой КПД и чувствительность к воде с крупными примесями.

    Насосные станции с выносным эжектором используются для подачи воды с глубины от 30 до 55 м. Аппарат с отдельным эжектором ничем не отличается от обычного насосного агрегата.Одно отличие состоит в том, что из скважины выходят две трубы, на одной из них построен эжектор, образующий систему «Вентури», благодаря которой происходит столь мощная закачка воды.

    Принцип системы Вентури заключается в том, что внешний эжектор опускается в скважину, а насос подсоединяется к двум трубам: одна из них - всасывающая, а другая - обратная. На их концах закреплен эжектор, создающий эффект глубокого всасывания с диаметром ствола не менее 100 мм.

    Сфера применения

    Такой агрегат обеспечивает подъем воды в конструкции при повышении давления, позволяет поливать огород и приусадебный участок.Насос, как и эжектор, выполнен из чугуна. Его рабочий круг выполнен из латуни, ротор - из нержавеющей стали, герметичность обеспечивается применением граффити-керамического шнура.

    Для более эффективной работы устройства необходимо создать определенное давление для циркуляции воды. В таких случаях желательно установить мембранный бак, который обеспечит выполнение всех условий для правильного

    .

    Практически каждый, кто когда-либо принимал непосредственное участие в организации устройства автономного автономного водоснабжения, периодически сталкивался с проблемами, связанными с недостаточным уровнем воды, подаваемой всасывающим насосом.

    Что касается физики, то мы точно знаем и понимаем, что такой фактор, как давление, способен подавать жидкость в максимально возможной степени с девятиметровой глубины, но на самом деле такой показатель намного меньше, что на самом деле составляет до примерно семи, а иногда и пяти метров полноценной подачи.

    Станция, которая может увеличить напор водяного потока, решит проблему. Специальное оборудование, предназначенное для этих целей, выпускает современная промышленность, входящая в состав насосных станций.

    Эжектор насосной станции

    Из представленной вам статьи вы подробно узнаете о принципах работы такого специализированного оборудования, как станция с эжектором, а также всех нюансах и аспектах, касающихся их применения. Кроме того, будут рассмотрены способы возможного изготовления такого оборудования независимыми силами с соответствующими инструкциями и рекомендациями, с помощью которых можно достичь этой цели.

    Станция водоснабжения с эжектором

    Устройство.Принцип работы

    Эжектор - это, по сути, устройство, которое передает энергию от одной текучей среды к другой, менее подвижной. В сужающихся участках агрегата образуется особая зона пониженного давления, которая провоцирует дополнительную среду. Таким образом, можно перемещать и удалять из точек всасывания за счет взаимодействия исходной среды.

    Агрегаты, оборудованные эжектором внутреннего формата, разработаны специально для перекачивания специализированных жидкостей из относительно неглубоких скважин, глубина которых не превышает восьми метров, а также различных резервуаров специального хранения или водоемов.

    Отличительной особенностью этого взаимодействия является захват жидкости, который расположен на более низком уровне от сопла. Исходя из этого, потребуется предварительное заполнение агрегата водой. Рабочее колесо впрыскивает жидкость, которая перенаправляет ее в эжектор, в результате чего образуется струя эжектора.

    Он будет двигаться по специальной трубе и ускоряться. Естественно давление снизится. За счет этого эффекта и внутри всасывающей камеры она уменьшится.

    Одной из разновидностей таких поверхностных агрегатов является насосная станция с эжектором. Они отличаются тем, что внешний элемент погружен в источник водоснабжения. Обычно сфера применения таких устройств аналогична их аналогам. Определенная разница заключается в разной глубине использования и применения.

    Насосная станция с выносным эжектором

    Производство

    Независимыми силами вполне возможно произвести простое устройство-сборку.Для этого потребуются некоторые детали, например тройник особого диаметра и штуцер, который будет располагаться внутри него. Необходимо соблюдать правильное соотношение длины, которое не должно быть больше или меньше, что не позволит устройству нормально функционировать. Для крепления понадобится специальный переходник, снабженный уголками, который позволит сделать поворот направо.

    Процесс создания включает несколько определенных этапов, в том числе процесс подготовки самого необходимого соска.Часть специального шестигранного образца следует отшлифовать, что позволит получить особый конус, основание которого по диаметру меньше наружной резьбы. После этого деформированную деталь следует исправить с помощью специализированного резьбонарезного инструмента.

    Муфта должна быть прикручена до упора в тройнике. Крайне внимательно соблюдайте при подключении соотношение длины, что является довольно важным фактором. Обязательно закройте стык любым доступным герметиком.

    Проверьте соотношение выпускаемых деталей, а затем из заранее подготовленных образцов следует организовать специализированный переходник, который предназначен для оснащения на трубу.

    Качественно собранная станция обеспечит достаточно долгую и безотказную работу, благодаря простой конструкции, но, естественно, при изготовлении необходимо быть предельно аккуратным. Если вы не хотите так интересоваться таким производством, можно просто приобрести его в специализированных магазинах, где в свободной продаже всегда есть насосная станция.

    Станции со встроенным эжектором - как применять

    Станция используется для увеличения напора, что также исключает возможность преждевременного выхода из строя блока, обеспечивающего питание, так как это может вызвать холостой ход.Наличие такого элемента в системе исключит его, поэтому рекомендуется для обязательной интеграции в систему вне зависимости от возможной глубины источника.

    Своевременное оснащение эжекторной станцией избавит вас от дополнительных затрат и возможных нервов в случае выхода из строя более дорогостоящего оборудования системы, что просто предотвратит, обеспечивая полноценную и бесперебойную работу на долгое время.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
