Принцип работы газового котла, схема работы

Самым востребованным отопительным оборудованием являются газовые котлы, так как газ самый дешевый энергоноситель. Оборудование получает тепловую энергию при сгорании газообразного топлива, а затем передает тепло радиаторам отопления. Кроме обогрева дома газовый котел может нагревать воду для хозяйственных нужд. Рассмотрим принцип работы газовых котлов.



Содержание:

1. Схема работы газового котла
2. Количество контуров в газовом котле
3. Как установить газовый котел?
4. Отличия газовых котлов в зависимости от типа удаления продуктов сгорания
5. Отличия газовых котлов в зависимости от типа горелок
6. Классификация по уровню мощности газовых котлов

Схема работы газового котла

В централизованной системе газоснабжения применяется природный газ. Главным компонентом энергоносителя является метан. Но также может быть сжиженная пропан-бутановая смесь.

В нашем интернет магазине вы можете купить газовое оборудование.

Принцип работы газового котла заключается в следующем:

1. Оборудование подключается к газоснабжению и включается электрический или пьезо розжиг.
2. Горелка зажигается от искры. Если запальная горелка не горит, то подачи газа не будет, так как автоматика не допускает этого.
3. Зажигание основной горелки происходит от запальника.
4. Нагревается теплообменник, а затем теплоноситель. Нагрев будет до тех пор, пока температура не станет необходимой. Задается она термостатом. После этого горелка будет отключена при помощи автоматики.
5. Когда температура понижается до определенного значения, то термодатчик передает сигнал клапану и подача газа снова возобновляется, соответственно горелка зажигается.

Есть несколько конструкций газовых котлов. Их необходимо изучить для того чтобы понять принцип работы этого оборудования.



Количество контуров в газовом котле

Газовый котел может иметь один или два контура.

Рассмотрим подробнее каждый вид:

1. Одноконтурный котел используется только для обогрева помещения. Для того чтобы нагревать воды для хозяйственных нужд, потребуется установка бойлера. Более экономный вариант – проточный водонагреватель, а оптимальный – бойлер косвенного нагрева.
2. Двухконтурный газовый котел отапливает помещение и нагревает воду.



Если вам необходимо большое количество горячей воды, то двухконтурный котел с этим не справится. Оптимальным вариантом будет устройство одноконтурного котла со встроенным бойлером требуемого объема.

Как установить газовый котел?

Газовые котлы можно установить двумя способами:

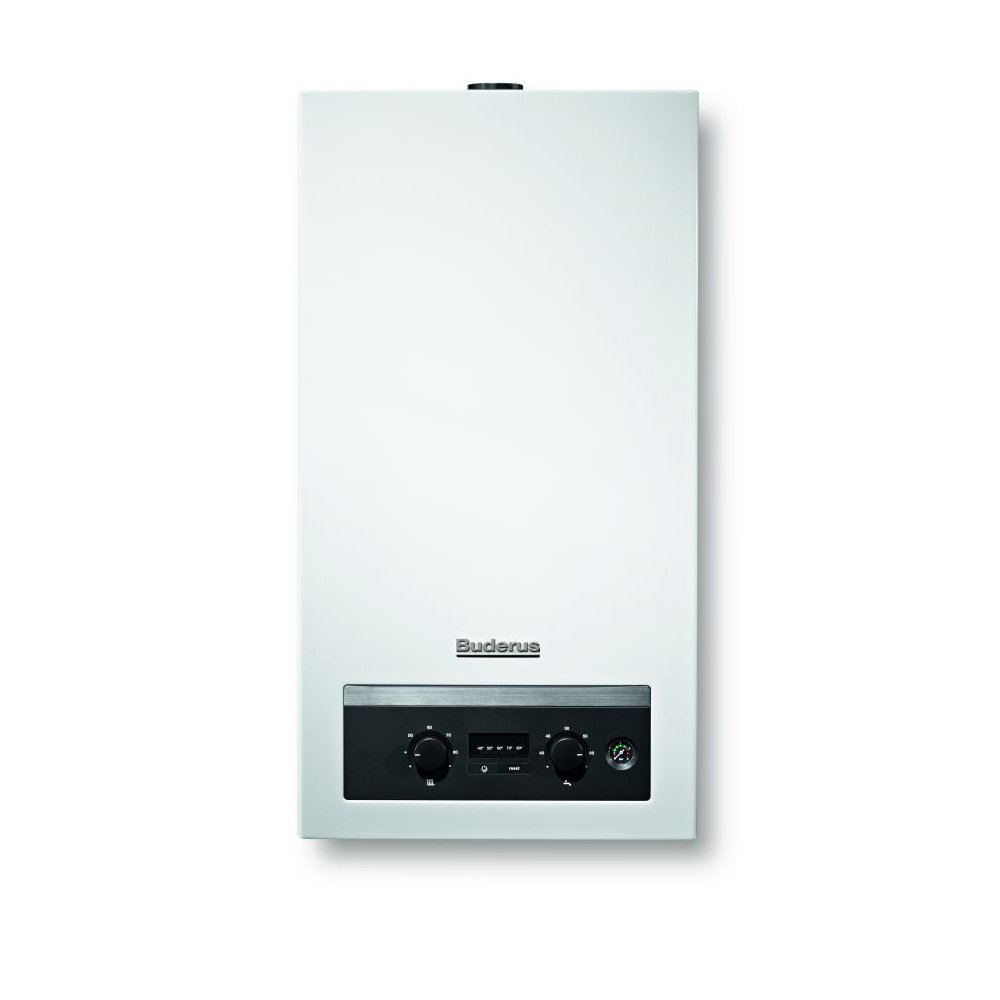

1. На стену. Такие котлы имеют небольшие размеры и подходят для любого интерьера. Их легко установить, а система безопасности очень надежная. Обогреть таким газовым котлом можно небольшой дом из-за маленькой мощности. Если приобрести двухконтурный агрегат, то кроме обогрева можно нагревать воду.

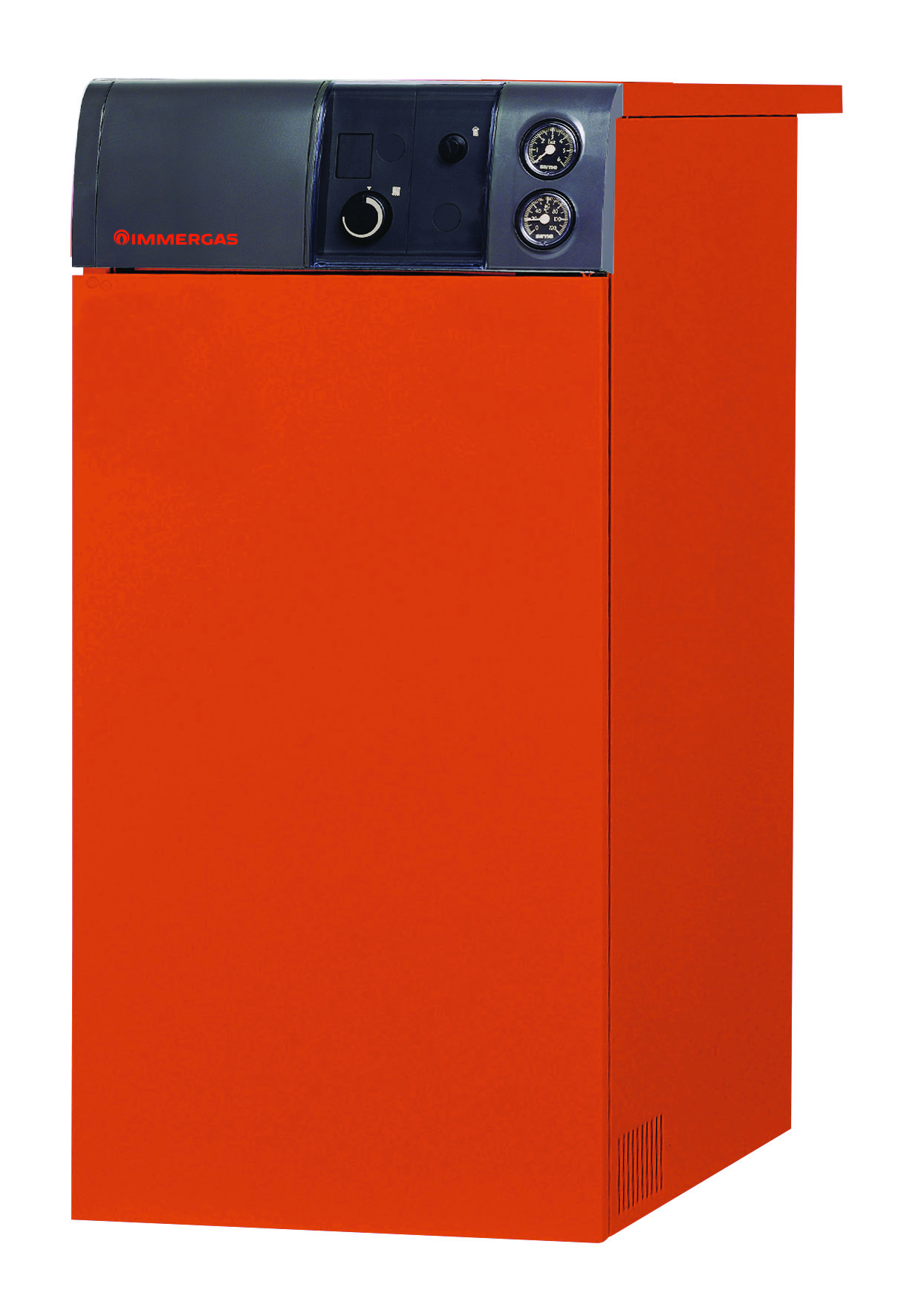

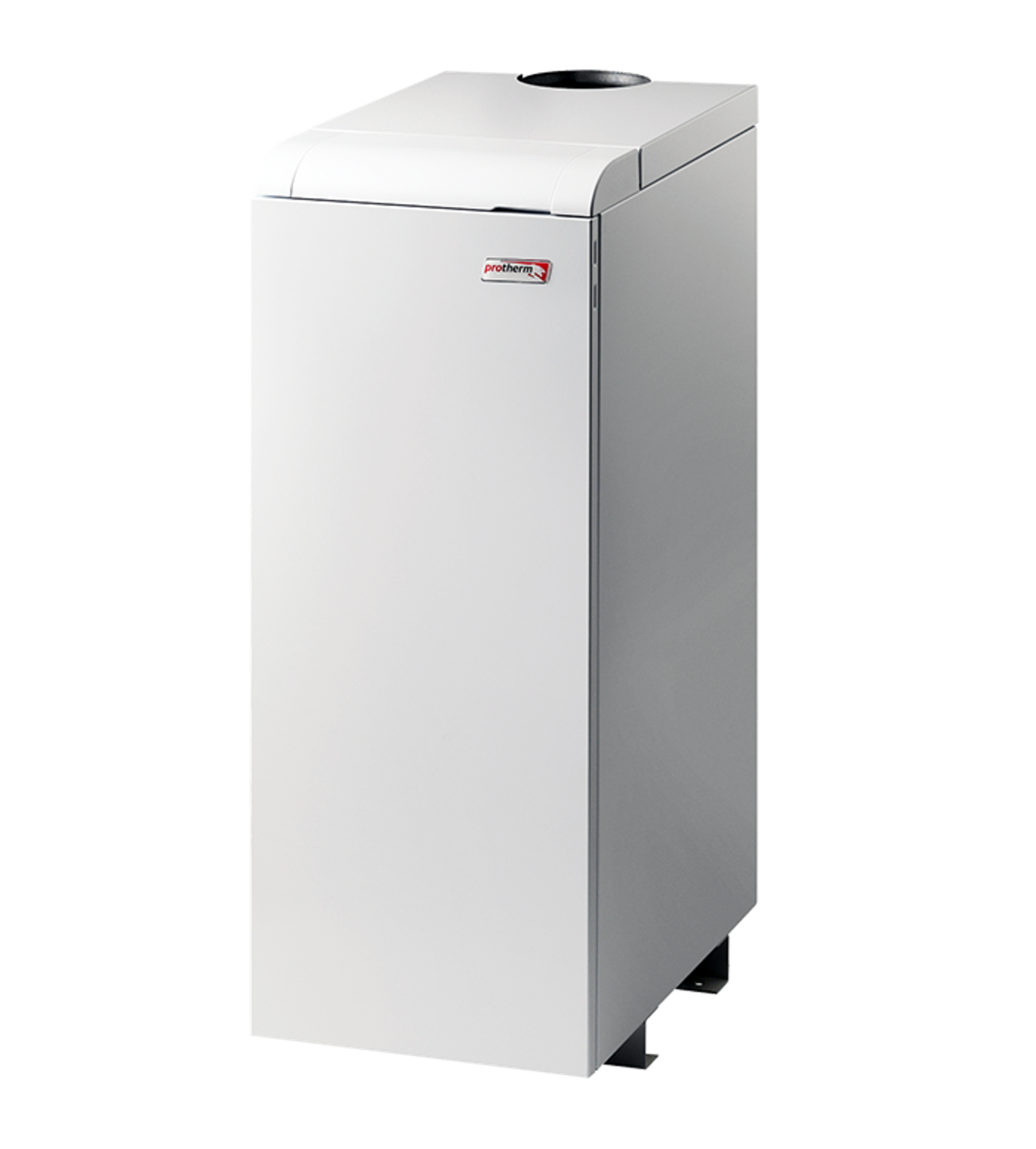

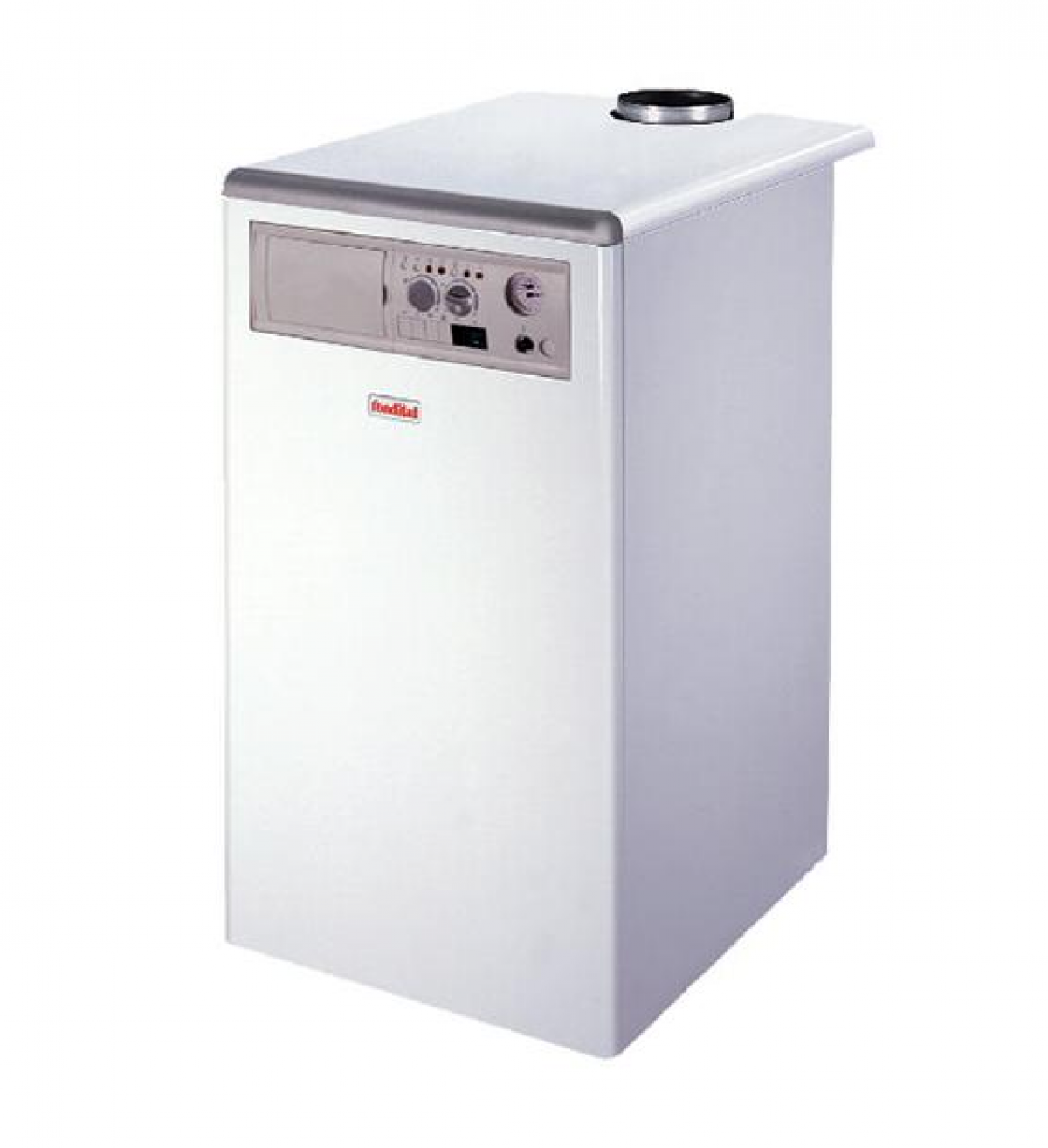

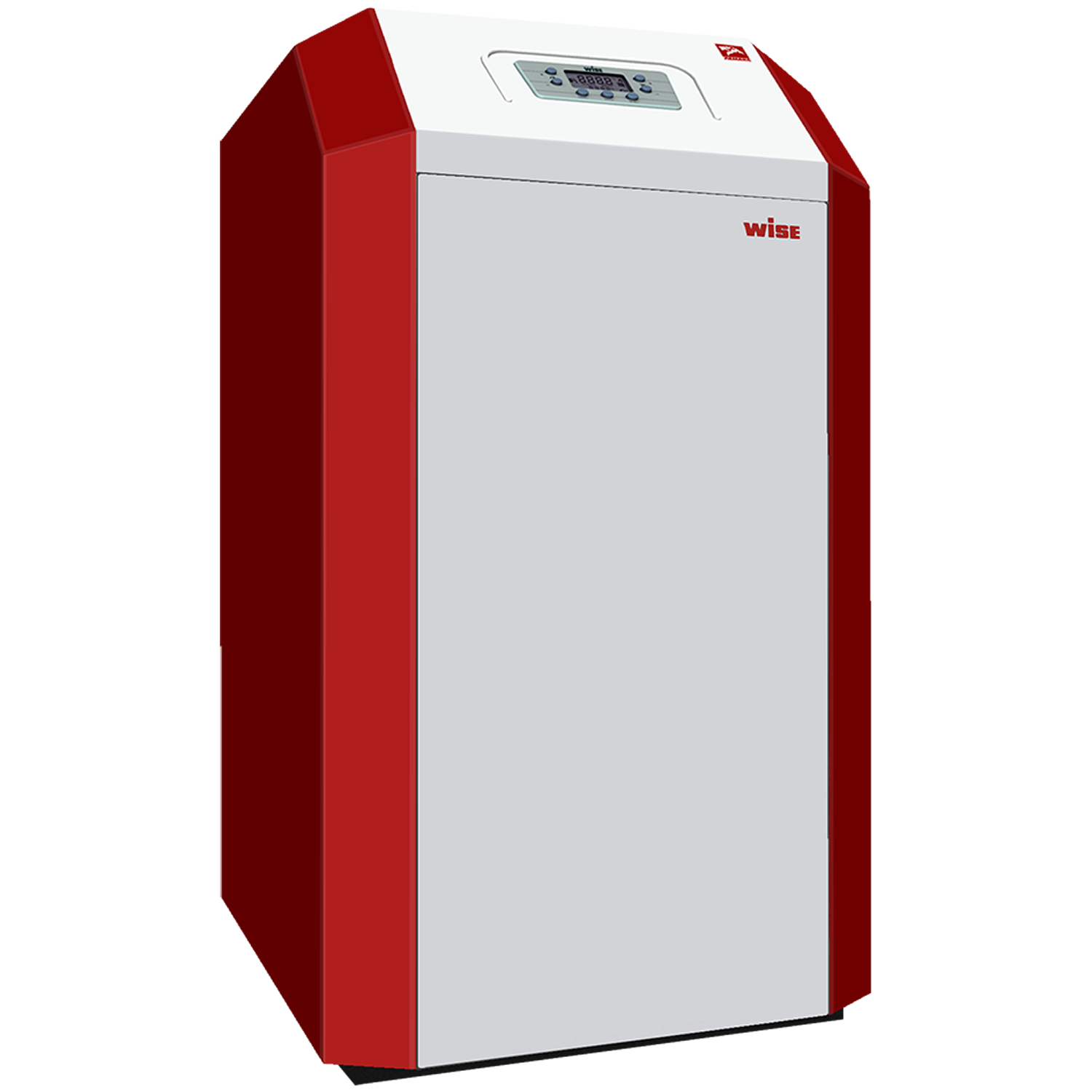

2. Устанавливаемые на полу. Размеры такого газового котла большие, а также КПД и мощность имеют высокие значения. Изготавливаются такие агрегаты из чугуна или стали.



Отличия газовых котлов в зависимости от типа удаления продуктов сгорания

Двумя способами может происходить процесс удаления продуктов сгорания:

1. Если в помещении нет стационарного дымохода, то в таком случае подойдет газовый котел с принудительной тягой. Продукты сгорания будут удаляться через коаксиальный дымоход. Для его устройства необходимо сделать отверстие в стене. По-другому назвать такой дымоход можно «труба в трубе». По внешней трубе поступает воздух, а по внутренней удаляются продукты сгорания.

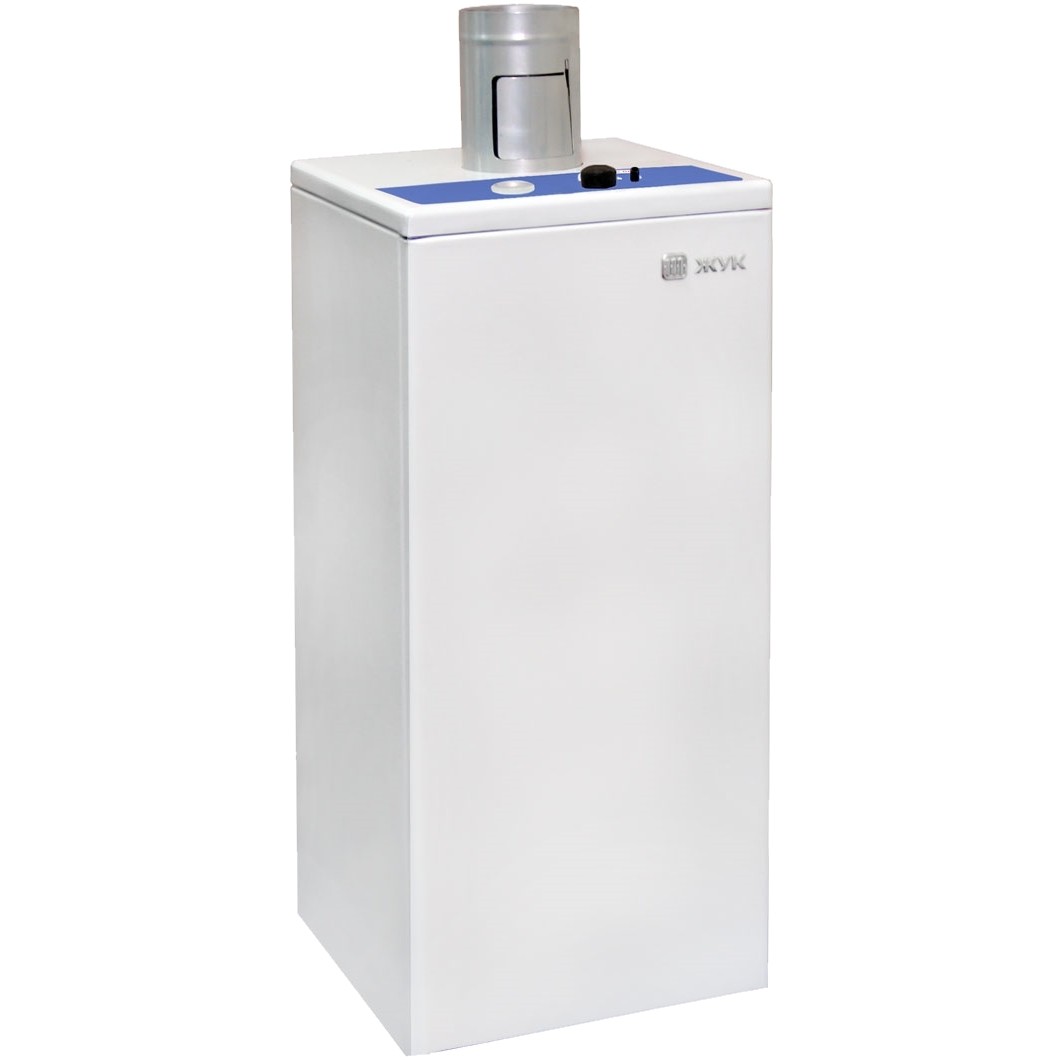

2. Газовые котлы с естественной тягой. Процесс удаления продуктов сгорания происходит при помощи тяги в дымоходе. Для установки такого оборудования требуется монтаж дымохода.

Газовые котлы с принудительной тягой не сжигают кислород в помещении, а также нет необходимости в притоке воздуха с улицы.

У нас вы можете купить запчасти для газовых котлов.

Отличия газовых котлов в зависимости от типа горелок

В газовых котлах может использоваться два вида горелок:

• Наддувная горелка, по-другому называется навесная или вентиляторная. Она обладает высоким коэффициентом полезного действия. Мощность оборудование с вентиляторной горелкой может быть несколько тысяч кВт;
• Атмосферная горелка не имеет сложной конструкции. Стоимость элемента невысокая, а при работе практически нет шума. Мощность газовых котлов с такой горелкой может быть от 10 до 80 кВт.



Атмосферную горелку не нужно покупать отдельно, так как она входит в комплектацию газового котла. А надувные горелки необходимо приобрести дополнительно. Стоимость такого прибора высокая.

Классификация по уровню мощности газовых котлов

Есть несколько ступеней мощности для газовых котлов:

1. Газовый котел одноступенчатый работает на одинаковом уровне мощности.
2. Двухступенчатый газовый котел. Полная мощность оборудования нужна весь сезон отопления, поэтому такая модель более экономная и помогает увеличить срок службы агрегата.
3. Самые эффективные котлы с возможностью модуляции мощности.

Газовые котлы отличаются эффективностью и принципом работы из-за следующих факторов:

• Материал изготовления корпуса – чугун или сталь;
• Тип розжига – пьезорозжиг или электрический;
• Материал изготовления теплообменника – медь, чугун или сталь.

Автономная система отопления не может иметь таких неприятностей, как нерегулярность работы централизованного отопления. Если выбрать правильный теплогенератор, то в помещении будет комфортный климат, а энергозатраты минимальны.

В нашем интернет магазине можно купить газовый котел.

Читайте также:

Принцип работы газового котла, схема работы

Самым востребованным отопительным оборудованием являются газовые котлы, так как газ самый дешевый энергоноситель.

Оборудование получает тепловую энергию при сгорании газообразного топлива, а затем передает тепло радиаторам отопления. Кроме обогрева дома газовый котел может нагревать воду для хозяйственных нужд. Рассмотрим принцип работы газовых котлов.



Содержание:

1. Схема работы газового котла
2. Количество контуров в газовом котле
3. Как установить газовый котел?
4. Отличия газовых котлов в зависимости от типа удаления продуктов сгорания
5. Отличия газовых котлов в зависимости от типа горелок
6. Классификация по уровню мощности газовых котлов

Схема работы газового котла

В централизованной системе газоснабжения применяется природный газ. Главным компонентом энергоносителя является метан. Но также может быть сжиженная пропан-бутановая смесь.

В нашем интернет магазине вы можете купить газовое оборудование.

Принцип работы газового котла заключается в следующем:

1. Оборудование подключается к газоснабжению и включается электрический или пьезо розжиг.
2. Горелка зажигается от искры. Если запальная горелка не горит, то подачи газа не будет, так как автоматика не допускает этого.
3. Зажигание основной горелки происходит от запальника.
4. Нагревается теплообменник, а затем теплоноситель. Нагрев будет до тех пор, пока температура не станет необходимой. Задается она термостатом. После этого горелка будет отключена при помощи автоматики.
5. Когда температура понижается до определенного значения, то термодатчик передает сигнал клапану и подача газа снова возобновляется, соответственно горелка зажигается.

Есть несколько конструкций газовых котлов. Их необходимо изучить для того чтобы понять принцип работы этого оборудования.



Количество контуров в газовом котле

Газовый котел может иметь один или два контура. Рассмотрим подробнее каждый вид:

1. Одноконтурный котел используется только для обогрева помещения. Для того чтобы нагревать воды для хозяйственных нужд, потребуется установка бойлера. Более экономный вариант – проточный водонагреватель, а оптимальный – бойлер косвенного нагрева.
2. Двухконтурный газовый котел отапливает помещение и нагревает воду.



Если вам необходимо большое количество горячей воды, то двухконтурный котел с этим не справится. Оптимальным вариантом будет устройство одноконтурного котла со встроенным бойлером требуемого объема.

Как установить газовый котел?

Газовые котлы можно установить двумя способами:

1. На стену. Такие котлы имеют небольшие размеры и подходят для любого интерьера. Их легко установить, а система безопасности очень надежная. Обогреть таким газовым котлом можно небольшой дом из-за маленькой мощности. Если приобрести двухконтурный агрегат, то кроме обогрева можно нагревать воду.
2. Устанавливаемые на полу. Размеры такого газового котла большие, а также КПД и мощность имеют высокие значения. Изготавливаются такие агрегаты из чугуна или стали.



Отличия газовых котлов в зависимости от типа удаления продуктов сгорания

Двумя способами может происходить процесс удаления продуктов сгорания:

1. Если в помещении нет стационарного дымохода, то в таком случае подойдет газовый котел с принудительной тягой. Продукты сгорания будут удаляться через коаксиальный дымоход. Для его устройства необходимо сделать отверстие в стене. По-другому назвать такой дымоход можно «труба в трубе». По внешней трубе поступает воздух, а по внутренней удаляются продукты сгорания.
2. Газовые котлы с естественной тягой. Процесс удаления продуктов сгорания происходит при помощи тяги в дымоходе. Для установки такого оборудования требуется монтаж дымохода.

Газовые котлы с принудительной тягой не сжигают кислород в помещении, а также нет необходимости в притоке воздуха с улицы.

У нас вы можете купить запчасти для газовых котлов.

Отличия газовых котлов в зависимости от типа горелок

В газовых котлах может использоваться два вида горелок:

• Наддувная горелка, по-другому называется навесная или вентиляторная. Она обладает высоким коэффициентом полезного действия. Мощность оборудование с вентиляторной горелкой может быть несколько тысяч кВт;
• Атмосферная горелка не имеет сложной конструкции. Стоимость элемента невысокая, а при работе практически нет шума. Мощность газовых котлов с такой горелкой может быть от 10 до 80 кВт.



Атмосферную горелку не нужно покупать отдельно, так как она входит в комплектацию газового котла. А надувные горелки необходимо приобрести дополнительно. Стоимость такого прибора высокая.

Классификация по уровню мощности газовых котлов

Есть несколько ступеней мощности для газовых котлов:

1. Газовый котел одноступенчатый работает на одинаковом уровне мощности.
2. Двухступенчатый газовый котел. Полная мощность оборудования нужна весь сезон отопления, поэтому такая модель более экономная и помогает увеличить срок службы агрегата.
3. Самые эффективные котлы с возможностью модуляции мощности.

Газовые котлы отличаются эффективностью и принципом работы из-за следующих факторов:

• Материал изготовления корпуса – чугун или сталь;
• Тип розжига – пьезорозжиг или электрический;
• Материал изготовления теплообменника – медь, чугун или сталь.

Автономная система отопления не может иметь таких неприятностей, как нерегулярность работы централизованного отопления. Если выбрать правильный теплогенератор, то в помещении будет комфортный климат, а энергозатраты минимальны.

В нашем интернет магазине можно купить газовый котел.

Читайте также:

Принцип работы газового котла отопления: основы и правила

Отопление и снабжение горячей водой загородного дома или дачи уже давно перестали быть роскошью, наоборот, — это важная составляющая комфортной жизни. Но для того, чтобы оборудование работало бесперебойно, недостаточно выбрать и грамотно установить газовый котел

Необходимо знать его принципы работы. Чтобы правильно эксплуатировать газовый котел, и вовремя заметить, если появятся неполадки или сбои в работе.

Какие составляющие влияют на то, как работает газовый котел отопления

Сегодня котельное оборудование, работающее на газе, можно назвать одним из самых оптимальных. Оно технологично, надежно и максимально комфортно в использовании.

Следует отметить, что популярным газовое отопление сделало не только доступность топлива, но и достаточно простое устройство самого оборудования.

Основные элементы:

• Горелка,
• Теплообменник,
• Система управления подачей газа.

Некоторые модели могут иметь:

• Предохранительный клапан,
• Встроенные насос,
• Различные элементы управления (механические или электронные),
• Средства самодиагностики или защиты.

Самая важная деталь – это горелка. Именно она отвечает за то, как работает газовый котел отопления. С ее помощью можно регулировать температуру теплоносителя или горячего водоснабжения. Для этого достаточно увеличить или уменьшить пламя. Чтобы понять этот принцип работы, вспомните газовые колонки, которые устанавливали в старых домах.

Большинство современных котлов оснащены автоматическим управлением. И теперь нет необходимости вручную добавлять или убавлять пламя. Достаточно один раз выставить нужную температуру, а «умное» оборудование будет само подстраивать всю систему, чтобы получить на выходе необходимый результат.

Принцип работы газового котла с одним и двумя контурами

Но даже несмотря на всю, казалось бы, простоту строения оборудования, необходимо знать, как работает котел отопления. Ведь знания – сила, которая поможет вам избежать дорогостоящего ремонта и сделает эксплуатацию оборудования полностью безопасной.

Основная классификация газовых котлов делит их на:

• Одноконтурные,
• Двухконтурные.

Первые необходимы только для того, чтобы обеспечивать дом отоплением. Вторые же могут еще и нагревать воду для бытовых нужд, создавая систему горячего водоснабжения.

Основной принцип работы обоих газовых котлов одинаков: установленная в оборудование автоматика, учитывая показания датчиков, фиксирует, необходимо системе тепло или нет. Если да, то запускается работа газовой арматуры (горелки и составляющих, обеспечивающих ее функционирование). Вода, выступающая теплоносителем, в теплообменнике нагревается до установленной температуры и при помощи насоса под давлением подается в отопительный контур. Именно так работают одноконтурные котлы.

Как же должен работать газовый котел с двумя контурами? Различие заключается в том, что у такого оборудования есть второй контур для СГВ. Но тут необходимо помнить, что такой котел может работать либо только на отопление, либо только на обогрев воды. Одновременно и то, и другое невозможно.

Когда вы включаете контур ГВС, работа системы отопления немного замедляется. Это необходимо знать, но в обычных условиях это заметить практически невозможно. Ведь для того, чтобы в помещении ощутимо снизилась температура, необходимо длительное время. Например, если котел проработает в режиме ГВС более трех часов. А такого, как правило, не бывает: для нагрева воды требуется не более часа.

Удаление дыма при работе газового котла отопления

Удаление дыма зависит от того, какой камерой сгорания оснащено оборудование. При открытой камере все дымовые газы выходят из помещения по специальной трубе. Для нормальной работы такой системы необходимы хорошая вентиляция и постоянный приток воздуха.

Если же предусмотрена закрытая камера сгорания, то дым будет удаляться принудительно, с помощью специально установленного вентилятора. Он под большим напором выбрасывает дым в специальный канал (алюминиевую или стальную труду), который выводится на улицу через стену здания.

Вот так и выглядят основные принципы работы газового котла, которые подтверждают факт, что это оборудование современное, но простое и надежное.

В любом случае, эксплуатируя газовое оборудование, помните, каким бы качественным оно не было, необходимо соблюдать меры предосторожности, которые станут залогом долгой и безупречной работы системы отопления и ГВС.

Если вам необходимо получить более подробную консультацию или подобрать оптимальное оборудование, обращайтесь к нашим специалистам

Электрическая мощность настенных и напольных газовых котлов

09-03-2013

Расчёт необходимой мощности стабилизатора напряжения и источника бесперебойного питания для настенных газовых котлов отопления

Расчет электрической мощности системы отопления необходим для правильного выбора стабилизатора напряжения или источника бесперебойного питания для организации эффективной системы электропитания. Основными электрическими потребителями котла отопления являются встроенный циркуляционный насос, вентиляторы нагнетания воздуха, система управления котла.

Для расчёта мощности стабилизатора напряжения и источника бесперебойного питания необходимо знать:

• электрическую мощность котла отопления;
• электрическую мощность внешних циркуляционных насосов;
• электрическую мощность дополнительного оборудования.

Электрическая мощность настенных котлов Bosch

Электрическая мощность настенного котла Bosch, как правило, находится в диапазоне от 100 до 200 Вт.

Таблица мощностей настенных котлов Bosch

	Наименование газового котла	Мощность по теплу	Электрическая мощность
1	Bosch WBN6000-24C	24 кВт	150 Вт
2	Bosch ZSC 35-3 MFA	33 кВт	160 Вт
3	Bosch WBN6000-18C	18 кВт	130 Вт
4	Bosch ZSA 24-2	24 кВт	130 Вт
5	Bosch ZWB 28-3	28 кВт	125 Вт

Для организации электрического питания настенных котлов Bosch желательно использовать стабилизаторы напряжения и источники бесперебойного питания мощностью не менее 300 ВА.

Электрическая мощность настенных котлов Buderus

Электрическая мощность настенного котла Buderus, как правило, находится в диапазоне от 100 до 200 Вт.

Таблица мощностей настенных котлов Buderus

	Наименование газового котла	Мощность по теплу	Электрическая мощность
1	Buderus Logamax U042-24	24 кВт	130 Вт
2	Buderus Logamax U072-18	18 кВт	130 Вт
3	Buderus Logamax GB072-14	14 кВт	120 Вт
4	Buderus Logamax GB112-60	60 кВт	200 Вт
5	Buderus Logamax U054-24	24 кВт	100 Вт

Для организации электрического питания настенных котлов Buderus желательно использовать стабилизаторы напряжения и источники бесперебойного питания мощностью не менее 300 ВА.

Электрическая мощность настенных котлов Baxi

Электрическая мощность настенного котла Baxi, как правило, находится в диапазоне от 100 до 200 Вт.

Таблица мощностей настенных котлов Baxi

	Наименование газового котла	Мощность по теплу	Электрическая мощность
1	Baxi Luna 3 31 Fi	31 кВт	165 Вт
2	Baxi Main Four 24 F	24 кВт	130 Вт
3	Baxi Eco Four 24	24 кВт	130 Вт
4	Baxi MAIN 5 18 Fi	18 кВт	110 Вт
5	Baxi Prime HT 1.120	12 кВт	145 Вт

Для организации электрического питания настенных котлов Baxi желательно использовать стабилизаторы напряжения и источники бесперебойного питания мощностью не менее 300 ВА.

Электрическая мощность настенных котлов Viessmann

Электрическая мощность настенного котла Viessmann, как правило, находится в диапазоне от 100 до 200 Вт.

Таблица мощностей настенных котлов Viessmann

	Наименование газового котла	Мощность по теплу	Электрическая мощность
1	VIESSMANN Vitopend 100-W 24	24 кВт	128 Вт
2	VIESSMANN Vitopend 100-W 30	30 кВт	128 Вт
3	VIESSMANNVitopend 100-W 24 O	24 кВт	92 Вт

Для организации электрического питания настенных котлов Viessmann желательно использовать стабилизаторы напряжения и источники бесперебойного питания мощностью не менее 300 ВА.

Электрическая мощность настенных котлов Vaillant

Электрическая мощность настенного котла Vaillant, как правило, находится в диапазоне от 100 до 200 Вт.

Таблица мощностей настенных котлов Vaillant

	Наименование газового котла	Мощность по теплу	Электрическая мощность
1	VAILLANTEco TEC plus VU IV 346	34 кВт	80 Вт
2	VAILLANTEco TEC plus VU IV 386	38 кВт	140 Вт
3	VAILLANTEco TEC plus VU IV 306	30 кВт	80 Вт

Для организации электрического питания настенных котлов Vaillant желательно использовать стабилизаторы напряжения и источники бесперебойного питания мощностью не менее 300 ВА.

Электрическая мощность настенных котлов Ariston

Электрическая мощность настенного котла Ariston, как правило, находится в диапазоне от 100 до 200 Вт.

Таблица мощностей настенных котлов Ariston

	Наименование газового котла	Мощность по теплу	Электрическая мощность
1	ARISTONCLAS B 24 FF	24 кВт	140 Вт
2	ARISTONGENUS EVO 35 FF	35 кВт	152 Вт
3	ARISTONGENUS EVO 30 CF	30 кВт	90 Вт
4	ARISTON GENUS EVO 24 FF	24 кВт	117 Вт
5	ARISTON CLAS EVO SYST15 CF	15 кВт	81 Вт

Для организации электрического питания настенных котлов Ariston желательно использовать стабилизаторы напряжения и источники бесперебойного питания мощностью не менее 300 ВА.

Расчёт необходимой мощности стабилизатора напряжения и источника бесперебойного питания для настенных газовых котлов отопления

Расчёт электрической мощности системы отопления, построенной на основе использования напольных котлов отопления, необходим для правильного выбора стабилизатора напряжения или источника бесперебойного питания для организации эффективной системы электропитания системы.

Основными электрическими потребителями напольного котла отопления являются вентиляторы нагнетания воздуха, система управления котла. Циркуляционные насосы в системах отопления с напольными котлами устанавливаются отдельно. В системе отопления дома может использоваться как один, так и несколько циркуляционных насосов.

При организации электропитания системы отопления стабилизаторы напряжения и источники бесперебойного питания могут устанавливаться как на всю котельную, так и раздельно на её компоненты.



Электрическая мощность напольных котлов Protherm

Электрическая мощность напольного котла Protherm находится в диапазоне от 15 до 150 Вт.

Таблица мощностей настенных котлов Protherm

	Наименование газового котла	Мощность по теплу	Электрическая мощность
1	Protherm Медведь 20 PLO	20 кВт	20 Вт
2	Protherm Медведь 30 KLOM	30 кВт	15 Вт
3	Protherm Медведь 40 KLOM	40 кВт	15 Вт
4	Protherm Медведь 50 KLOM	50 кВт	20 Вт
5	Protherm Медведь 30 KLZ	30 кВт	130 Вт
6	Protherm Медведь 30 KLZ	40 кВт	130 Вт
7	Protherm Гризли 100 KLO	100 кВт	100 Вт

Для организации эффективного электрического питания напольных котлов Protherm желательно использовать стабилизаторы напряжения и источники бесперебойного питания мощностью не менее 300 ВА. При выборе источника питания для системы отопления с напольным газовым котлом следует учитывать электрическую мощность установленных отдельно циркуляционных насосов.

Электрическая мощность напольных котлов Baxi

Электрическая мощность напольного котла Baxi находится в диапазоне от 15 до 150 Вт.

Таблица мощностей настенных котлов Baxi

	Наименование газового котла	Мощность по теплу	Электрическая мощность
1	Baxi Slim 1.300 iN	30 кВт	15 Вт
2	Baxi Slim 1.400 iN	40 кВт	15 Вт
3	Baxi Slim 1.490 iN	50 кВт	15 Вт
4	Baxi Slim 2.230 i	23 кВт	120 Вт
5	Baxi Slim HP 1.990 iN	100 кВт	150 Вт
6	Baxi Slim HP 1. 116 iN	116 кВт	150 Вт

Для организации эффективного электрического питания напольных котлов Baxi желательно использовать стабилизаторы напряжения и источники бесперебойного питания мощностью не менее 300 ВА. При выборе источника питания для системы отопления с напольным газовым котлом следует учитывать электрическую мощность установленных отдельно циркуляционных насосов.

Электрическая мощность напольных котлов Vaillant

Электрическая мощность напольного котла Vaillant находится в диапазоне от 50 до 100 Вт.

Таблица мощностей настенных котлов Vaillant

	Наименование газового котла	Мощность по теплу	Электрическая мощность
1	VAILLANTatmoVIT VK INT 564	56 кВт	100 Вт
2	VAILLANTatmoVIT VK INT 414	41 кВт	100 Вт
3	VAILLANTatmoVIT VK INT 324	32 кВт	100 Вт

Для организации эффективного электрического питания напольных котлов Vaillant желательно использовать стабилизаторы напряжения и источники бесперебойного питания мощностью не менее 300 ВА. При выборе источника питания для системы отопления с напольным газовым котлом следует учитывать электрическую мощность установленных отдельно циркуляционных насосов.

Выбор стабилизатора напряжения и источника бесперебойного питания для настенных и напольных газовых котлов

Современное газовое отопительное оборудование требует качественного и надежного электропитания. Для организации такого питания необходимо устанавливать специализированные стабилизаторы напряжения и источники бесперебойного питания. При выборе стабилизатора и ИБП необходимо учитывать полную электрическую мощность отопительного оборудования.

Известная российская компания БАСТИОН выпускает широкий ассортимент специализированных стабилизаторов напряжения и ИБП для организации электропитания оборудования систем отопления и водоснабжения.

Перечень стабилизаторов и источников питания SKAT и TEPLOCOM включает устройства мощностью от 300 до 3000 ВА. Это позволяет выбрать необходимый источник питания для любой системы отопления от маленького котла до большой котельной.

Стабилизаторы напряжения и ИБП TEPLOCOM и SKAT имеют высокое качество и надёжность. Завод предоставляет длительный пятилетний гарантийный срок. Оборудование БАСТИОН соответствует требованиям государственных и международных стандартов качества и безопасности. Стабилизаторы напряжения и источники бесперебойного питания рекомендованы известными европейскими и российскими компаниями, являющимися производителями газовых котлов отопления.

Более подробно о специализированных источниках бесперебойного питания читайте в разделе «Источники бесперебойного питания».

Более подробно о стабилизаторах напряжения для котлов отопления читайте в разделе «Стабилизаторы напряжения».

Правильный выбор стабилизатора напряжения и источника бесперебойного питания необходимой электрической мощности обеспечит надёжную и эффективную работу Вашего настенного или напольного газового котла отопления.

Читайте также по теме:

---

Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

Требования к помещению для установки газового котла в жилых домах

 Требования к помещению для установки газового котла

в жилых домах индивидуальной и блокированной застройки



Размещение газоиспользующего оборудования в помещениях зданий различного назначения и требования к этим помещениям устанавливаются СП62.13330.2011* с изменениями № 1,2, СП 60.13330.2012, СП 281.1325800.2016, СП 31-106-2002, ГОСТ Р 58095.0-2018 и другими нормативными документами.

Для газовых котлов мощностью до 50 кВт



1. Газовые котлы следует устанавливать: в помещениях кухонь, кухонных зонах кухонь-столовых или отдельных помещениях (далее — теплогенераторных), расположенных на первом этаже, в цокольном или подвальном этаже дома. Размещение теплогенераторной на любом этаже выше 1-го не рекомендуется;

2. Высота помещения не менее 2,2 м, ширина свободного прохода в помещении не менее 0,7 м для целей эксплуатации и ремонта газового оборудования;

3. Объем помещения теплогенераторной не менее 8 м³;

4. Помещение для установки газового котла должно быть оборудовано вытяжной вентиляцией в объеме 3-х кратного воздухообмена в час и приточной вентиляцией в объеме вытяжки.

Приток воздуха должен осуществляться через приточные регулируемые клапаны, устанавливаемые в переплете окна или в наружной стене, через решетки или подрезы в двери. Удаление воздуха должно осуществляется через вентиляционные каналы — естественная вытяжка;

5. В теплогенераторной обязательно наличие оконногопроёма с площадью остекления из расчета 0,03 м² на 1 м³ объема помещения. Оконные проемы используются в качестве легкосбрасываемых ограждающих конструкций;

6. Помещение теплогенераторной не должно быть смежным с жилыми комнатами;

7. В помещении, где установлены газовые котлы, обязательна установка сигнализаторовзагазованности по метану и оксиду углерода (угарному газу) для обеспечения безопасности при работе газового оборудования;

8. Для цели только отопления предусматриваются одноконтурные газовые котлы;

9. Для целей отопления и горячего водоснабжения – двухконтурные газовые котлы со встроенным проточным водонагревателем или одноконтурные, с выносным емкостным бойлером. Мощность котла подбирается в зависимости от тепловых потерь здания и количества точек водоразбора горячей воды;

10. При установке котла в цокольном или подвальном помещении применяется только оборудование с закрытой камерой сгорания;

11. Системы дымоудаления от газовых котлов должны отвечать требованиям противопожарной безопасности и инструкций по монтажу и эксплуатации этих устройств.



Для газовых котлов мощностью свыше 50 кВт



1. Газовые котлы следует устанавливать только в теплогенераторных расположенных на первом этаже, в цокольном, подвальном этаже, пристройке, отдельно стоящем помещении или на крыше дома;

2. Высота помещения не менее 2,5 м;

3. Объем помещения теплогенераторной не менее 15 м³;

4. Все остальные требования аналогичны требованиям для котлов мощностью до 50 кВт.



Перечисленные требования являются общими. Главным основанием для разрешения на установку газового котла являются технические условия на подключение жилого дома к сетям газораспределения и разработанная на их основе проектная документация, проверенная специалистами АО «Газпром газораспределение Петрозаводск» в индивидуальном порядке.



схема и устройство расширительного бака, а так же видео

Создание автономной отопительной системы на базе газового котла позволяет решить массу проблем с обогревом дома.

Нет нужды постоянно следить за количеством топлива, общий контроль за работой системы сводится к минимуму.

Кроме того, конструкция газового котла позволяет совместно с отоплением дома обеспечить подачу горячей воды, что увеличивает комфорт проживания до максимума.

Возможность решить все проблемы с помощью оного компактного устройства привлекает многих пользователей, хотя в этом вопросе есть и некоторые ограничения, обусловленные особенностями конструкции котла.

Рассмотрим этот вопрос внимательнее.

Содержание статьи

Особенности двухконтурного газового котла, в чем отличие от одноконтурного

Двухконтурный газовый котел — это доработанная конструкция одноконтурного агрегата. Оба вида ориентированы в первую очередь на выполнение базовой функции — нагрев теплоносителя для системы отопления.

Подача ГВС становится возможной благодаря наличию горячего теплоносителя (ОВ), второй контур является конструкционным дополнением к основному составу узлов и деталей.

Функция реализуется с помощью вторичного теплообменника, установленного между выходом первичного узла и трехходовым краном.

Проходя через первичный (основной) теплообменник, теплоноситель получает избыточное количество тепловой энергии, которое регулируется в трехходовом кране путем подмешивания определенного количества более холодной обратки.

Эта энергия пропадает зря, поэтому установка вторичного теплообменника не нарушает общую схему работы котла.

Горячий теплоноситель отдает излишки энергии на подготовку ГВС, и единственным изменением становится корректировка режима работы трехходового крана.

Существуют двухконтурные котлы с совмещенным (или битермическим) теплообменником, который способен нагревать теплоноситель и ГВС одновременно.

Устройство

Двухконтурный котел состоит из следующих узлов:

• Газовая горелка. Она выполняет основную функцию — является источником тепла.
• Первичный теплообменник. Представляет собой медный или стальной змеевик, по которому движется теплоноситель, нагреваемый в пламени горелки.
• Вторичный теплообменник. Чаще всего он имеет пластинчатую конструкцию, изготовлен из нержавеющей стали. Производит нагрев ГВС в проточном режиме.
• Газовая аппаратура. Это важный узел, который обеспечивает подачу, регулирование и прочие действия с газом. Здесь же находится газовый клапан, отвечающий за блокировку подачи при возникновении необходимости.
• Циркуляционный насос. Он отвечает за перемещение теплоносителя по системе с одинаковой скоростью. Существуют энергонезависимые котлы, рассчитанные на естественную циркуляцию жидкости в системе, но большинство пользователей предпочитает устанавливать внешние циркуляционные узлы для активизации работы.
• Вентилятор турбонаддува. Он нужен для подачи воздуха в камеру сгорания. Выполняются сразу две функции — обеспечивается наличие кислорода для нормального горения газа и создается избыточное давление, вытесняющее дым и прочие газы, образующиеся при сжигании топлива. Турбовентилятор заменяет естественную тягу, которая используется в атмосферных котлах. Она неустойчива, не поддается регулировке и зависит от массы внешних факторов.
• Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий подмешивание к горячему теплоносителю холодного обратного потока. Используется во всех видах и типах котлов, одно- и двухконтурных, энергозависимых и независимых.
• Плата управления. Это «мозг» газового котла, производящий регулировку, контроль и прочие управляющие функции. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и выполняющих сторожевые функции. При возникновении каких-либо неполадок, датчики подают сигнал на плату управления, которая, в зависимости от сути проблемы, либо оповещает владельца о появлении неполадок с помощью буквенно-цифрового кода на дисплее, либо сразу блокирует работу котла во избежание аварии.

В каких режимах он может работать?

Существует два основных режима работы двухконтурного газового котла:

• Зимний режим. Это полноценная работа всех систем агрегата — нагрев теплоносителя, подготовка горячей воды с заданными параметрами.
• Летний режим. В теплое время года отопительный контур отключается, активным остается только нагрев ГВС.

Перевод из одного режима в другой производит сам пользователь, это стандартная процедура, не требующая вмешательства специалистов. Владелец сам решает, когда можно отключить отопление и кода его надо запускать.

При этом, подача горячей воды нужна круглый год, поэтому контур ГВС работает всегда, хотя, если в нем отпала необходимость, нагрев воды также можно отключить.

Существует еще один, защитный режим работы газового котла. Он предназначен для исключения замерзания теплоносителя в системе при понижении температуры до установленного предела.

В подобных ситуациях происходит запуск усиленной циркуляции, когда циркуляционный насос начинает гонять ОВ по системе с повышенной скоростью и не дает ей замерзнуть.

В российских условиях подобная функция весьма полезна и позволяет избежать серьезных проблем.

Принцип работы

Рабочий процесс основан на работе первичного теплообменника. Теплоноситель поступает в него и получает определенную температуру в пламени горелки. Она конструктивно совмещена с первичным теплообменником, находится в его нижней части, что обеспечивает максимальную эффективность нагрева.

Затем ОВ выходит из первичного и сразу поступает во вторичный теплообменник. Чем короче путь из одного устройства в другое, тем меньше теплопотери при транспортировке ОВ и тем выше эффективность котла.

Отдав некоторую часть тепла, ОВ проходит в трехходовой кран, где окончательно настраивается ее температура, после чего выводится в отопительный контур.

Циркуляционный насос обеспечивает подачу теплоносителя в стабильном режиме, а вентилятор турбонаддува выполняет дымоудаление и обеспечивает процесс горения.

ОБРАТИТЕ ВНИМАНИЕ!

Существуют конденсационные котлы, в которых нагрев теплоносителя происходит поэтапно — сначала он получает энергию от конденсата, осажденного из дыма, а затем нагревается в обычном режиме. Это относительно новая технология, которая позволяет экономить топливо и увеличить срок службы узлов котла. Однако, она работает только в низкотемпературных системах и в российских условиях бесполезна.

Как работает двухконтурный котел с биотермическим теплообменником

Битермический теплообменник представляет собой змеевик, изготовленный из коаксиальной трубы. Несколько упрощая, это два трубопровода, вставленных один в другой.

По внешнему объему перемещается теплоноситель, а по внутреннему — вода для контура ГВС. Такой способ нагрева существенно меняет качество работы котла — эффективность возрастает, количество горячей воды увеличивается и позволяет удовлетворить потребности большой семьи.

Однако, битермический теплообменник обладает существенным недостатком — сложность организации внутреннего пространства трубки значительно затрудняет промывку.

Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, необходимо периодически удалять, иначе она перекроют сечение теплообменника полностью.

Кроме того, с увеличением толщины известкового слоя падает эффективность нагрева — отложения начинают работать как теплоизолятор. Пользователю приходится увеличивать подачу газа, чтобы скорректировать режим работы котла.

ОСТОРОЖНО!

В результате теплообменник быстро выходит из строя из-за чрезмерного нагрева снаружи и большого количества накипи внутри.

Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел.

Недостаток битермических теплообменников целиком относится к эксплуатационным вопросам. С точки зрения эффективности такая конструкция весьма удачна и позволяет увеличить объем горячей воды, доступный для единовременной выдачи без потери температуры в отопительном контуре или самого ГВС.

Принцип работы котла с проточными нагревателем

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!

Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

Работа с накопительным бойлером

Накопительный бойлер — это емкость, внутри которой проходит змеевик с горячим теплоносителем. Отличие от стандартного теплообменника в объеме и способе нагрева — здесь жидкость статична, она получает тепловую энергию в постоянном режиме.

По мере водоразбора объем вода пополняется и вновь нагревается. При этом, температура ГВС намного ровнее, а количество горячей воды со стабильными параметрами гораздо больше, чем у конструкций с пластинчатыми теплообменниками.

Чаще всего используют внешние накопители, но есть двухконтурные агрегаты со встроенными емкостями. Они эффективны, обладают максимальными возможностями и сроком службы.

Специалисты и рядовые пользователи отзываются о подобных конструкциях как о наиболее предпочтительных вариантах.

Полезное видео

В данном видео вы узнаете о принципе работы двухконтурного газового котла отопления:

Заключение

Двухконтурный газовый котел позволяет получить максимальный набор функций в одном устройстве.

Это удобно, позволяет сэкономить жилое пространство, сконцентрировать всю аппаратуру благоустройства дома в одной точке. Однако, имеются и некоторые недостатки, возможности двухконтурных котлов имеют свои пределы, о которых надо иметь точное представление.

Это поможет сделать правильный выбор и получить наиболее удачный вариант конструкции газового котла.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Пуск газового котла Тюмень, Пуск газового котла в Тюмени, Тюмень Пуск газового котла

Наша компания состоит в СРО «Единое межрегиональное строительное объединение» и осуществляет пусконаладочные работы водогрейных котлов и горелок. Так, мы гарантируем качественную установку и пуск газового котла (Тюмень). Мы имеем все необходимые допуски и разрешения.

При выполнении работ учитываются, помимо рекомендаций производителя, нормы и правила, действующие на территории РФ. Документация предоставляется на все оборудования и работы, что позволяет избежать каких-либо проблем со сдачей таких котельных представителям газового треста.

В котельных, смонтированных нашими специалистами, используются самые высококачественные инструменты и материалы, поэтому они выглядят красиво и элегантно, при монтаже котельных учитываются Ваши личные предпочтения, внешний вид и эргономические показатели.

Ремонт котлов осуществляется после поступления заявки от пользователя котла. Наша компания полностью обеспечена необходимыми для ремонта запасными частями к котлам, а также имеет необходимую производственную базу для профессионального ремонта газовой колонки, пуска газового котла (Тюмень). Мы выполним чистку теплообменника и проведем ревизию котла.

Гарантийный ремонт производится бесплатно, также бесплатно предоставляются запасные части. Нами предоставляется гарантия, как при приобретении котла в нашей компании, так и на ремонтные работы (чистка теплообменника, замена счетчика газа, пуск газового котла (Тюмень) и запасные части.

Компания «Тюменьгазсервис» — инженерно-технический центр, располагающий технической базой необходимой для решения сложных инженерных задач в области отопления, вентиляции, водоснабжения современных зданий и парком специальных автомобилей для оперативного обслуживания наших клиентов.

В своей работе мы делаем акцент на узкой специализации. Ведь только при таком подходе возможно грамотное решение любой поставленной задачи.

Мы предоставляем услуги по монтажу систем отопления из различных материалов, но предпочтение отдаем проверенным и надежным производителям. Наша компания имеет подготовленных специалистов и необходимый инструмент для решения любой задачи связанной с отоплением.

Выезд на объект, предварительный расчет стоимости – эти услуги мы предоставляем бесплатно, комплектацию и доставку — берем на себя, гарантия на оборудование и систему отопления предоставляется в полном объеме.

Оказываем консультации по выбору системы отопления исходя из Ваших пожеланий и особенности эксплуатации дома. Выявляем проблемные места в существующих системах отопления (например, допущенных при пуске газового котла (Тюмень) и даем рекомендации к их устранению. Окажем услуги по «разморозке» системы, прокладке греющего электрического кабеля в действующую систему водоснабжения или отопления. Устанавливаем GMS модули с контролем температуры отопления, температуры помещения, наличия электричества.

В нашей фирме проектированием и установкой отопительных систем занимаются инженеры, знающие специфику оборудования. Мы обязательно учитываем Ваши пожелания по дизайну. Знания, которыми обладают наши сотрудники, позволяют им создавать отопительные системы со 100% отдачей. Подобный подход позволяет значительно экономить Ваши средства в процессе эксплуатации отопительной системы.

Котлы | Веб-сайт NJ OCE

Программа WARM Advantage предоставляет скидки для квалифицируемых высокоэффективных котлов, печей и водонагревателей. Чтобы иметь право на участие, вы должны приобрести, установить и эксплуатировать домашние системы отопления, отвечающие всем требованиям программы.

Для обновления статуса обработки приложений COOL и WARM Advantage посетите целевую страницу портала HVAC. В настоящее время получение скидки может занять до 150 дней.

НОВИНКА! Для более быстрой обработки Подайте заявку онлайн

Настоятельно рекомендуется, чтобы клиенты или подрядчики отправляли заявки онлайн для быстрой и простой подачи. Портал HVAC также можно получить и использовать с помощью планшетов и смартфонов (Android, iPhone).

Уровни скидки

Котлы
Тип оборудования	Минимальные критерии эффективности	Скидка на единицы, приобретенные с 1 октября 2020 г. по 30 июня 2021 г.
Котел — Гидравлический (газ / пропан)	AFUE * 90% или больше	300 долларов США
Котел — гидравлический (масло)	AFUE 87% или больше	300 долларов США

Скидка для комбинированного котла и водонагревателя
Оборудование Тип	Минимальный Уровень эффективности	Скидка на единицы, приобретенные с 1 октября 2020 г. по 30 июня 2021 г.
Установить соответствующий газовый котел, указанный выше или :
Комбинированная скидка	Комбинированный водонагревательный и котельный агрегат (Комбинированные котлы) ИЛИ соответствующий требованиям автономный водонагреватель (см. Минимальную эффективность для водонагревателей) и соответствующий котел (см. Выше) ИЛИ косвенный водонагреватель, подключенный к устанавливаемому котлу	$ 700

Расширенные льготы

Обратите внимание, что все домовладельцы, расположенные в обозначенной городской предпринимательской зоне (UEZ), могут иметь право на дополнительный стимул в размере 200 долларов США за единицу для покупки соответствующего оборудования (см. Выше).Требуется подтверждение того, что дома находятся в обозначенном UEZ. Кроме того, жители с низким и средним доходом (LMI) или проекты, определенные как проект доступного жилья, могут иметь право на получение льготы в размере 200 долларов за каждую приемлемую меру. Резиденты могут воспользоваться только одним бонусным стимулом : UEZ, LMI или стимулом доступного жилья. Подайте заявку на получение поощрительного вознаграждения LMI. Посетите документ о приемлемых мерах для определения доступного жилья.

Формы заявлений

Примечание: SEP-финансирование FY2021 доступно для потребителей нефти, пропана и коммунальных электросетей, которые хотят участвовать в программах Home Performance с ENERGY STAR и WARM Advantage и COOL Advantage.

Дома, построенные в рамках Программы нового жилищного строительства штата Нью-Джерси, не соответствуют критериям для участия в программе WARM Advantage.

Дополнительные возможности для экономии

Если вы имеете право на скидку WARM Advantage, вы можете иметь право на дополнительную скидку от вашей газовой компании. Посетите их веб-сайты для получения дополнительной информации.

Вам интересно, какие еще скидки могут быть доступны? Посетите нашу страницу со скидками и акциями.

Вопросы?

Свяжитесь с нами по телефону 866-NJSMART или задайте вопрос онлайн.

Важно:

Пожалуйста, подождите до 150 дней с даты получения нами всей необходимой информации для обработки вашего бонуса. Чтобы ускорить обработку вашей заявки, внимательно ознакомьтесь с инструкциями и предоставьте всю необходимую информацию и материалы.

Отопление и кондиционирование Ремонт и установка | McKee Brothers Cumberland, RI

Любой, у кого газовый котел нуждается в ремонте или замене, должен считать себя умным владеть этим отопительным агрегатом.Это потому, что газовые котлы — это наиболее эффективный способ отопления, который может использовать дом. Тем не менее, эти котлы нуждаются в ежегодном обслуживании, и это должно выполняться профессионалом для оптимальной работы. Несмотря на КПД, сам котел — дорогостоящая вещь, в которой много сложных деталей, нуждающихся в обслуживании. Пренебрежение этими вещами может подвергнуть опасности чей-то дом и семью.

Технические специалисты McKee Energy Solutions являются признанными экспертами в обслуживании газовых котлов.Взгляните на то, на что они обращают внимание, чтобы эти котлы работали бесперебойно и безопасно.

Проверка на оксид углерода

Это первое, что следует проверять при техническом обслуживании газового котла на предмет возможного образования оксида углерода в случае засорения труб. Хорошая идея — установить детектор угарного газа в месте расположения котла на тот случай, если когда-либо произойдет выброс CO2. Без него хорошо известно, насколько опасным может быть окись углерода.

Проверка на предмет засорения труб и манометр

Иногда такая простая вещь, как скопившаяся пыль, может забить трубы в котле.То же самое может произойти с домашними хозяйствами, где вода с большей жесткостью может забить трубопровод из-за мусора. Это может быть уменьшено, и все засорения устранены.

Аналогичным образом проверяется манометр и устраняются проблемы, если давление становится слишком высоким. Обычно об этом помогает открытие предохранительного клапана, хотя и не всегда.

Проблемы могут возникать из-за того, что газовый котел слишком старый. По прошествии ряда лет рейтинг эффективности использования топлива начинает значительно падать.Чем старше он становится, эффективность может упасть до верхнего диапазона 50%. В этом сценарии все энергосбережение, которым раньше пользовалась семья, начнет исчезать. Вот и пришло время подумать о замене.

На что следует обратить внимание при замене

Energy Star отмечает, что человек всегда должен искать этикетку на газовом котле, чтобы убедиться, что это эффективный бренд. Устройства с маркировкой Energy Star имеют коэффициент полезного действия 85% или выше, а это то, чем всегда хочет быть каждая семья.

Имейте в виду, что при покупке нового котла домохозяйство также должно серьезно отнестись к его размеру. В зависимости от размера комнаты и дома в целом семье может понадобиться более крупный котел, чтобы обогреть большее пространство. В McKee Energy Solutions они позаботятся о том, чтобы размер был подходящим, чтобы обеспечить максимальную эффективность домашних хозяйств, а также обеспечить чистоту воздуха в помещении.

Свяжитесь с нами, если требуется ремонт газового котла или его необходимо заменить из-за возраста.Компания гарантирует лучшие отопительные агрегаты и ремонтные услуги в Род-Айленде.

Газовый котел

— обзор

11.4.1 Текущее развитие рынка газовых котлов

С начала этого века газовые котлы были доминирующей технологией отопления в Европе. Это становится очевидным из рис. 11.2A, на котором представлены продажи единиц отопительной техники в разбивке по типу в ЕС в период с 2004 по 2016 год (за исключением централизованного теплоснабжения). В 2004 году доминировали газовые котлы без конденсации, а доля конденсационных котлов, работающих на природном газе, составляла 18%.С 2004 года эта доля увеличилась до 80% в 2016 году, а с 2007 года газовые конденсационные котлы, работающие на природном газе, обогнали газовые котлы без конденсации в качестве доминирующей технологии отопления благодаря (1) своей высокой эффективности (90%) (Kemna et al., 2019) , (2) технологические разработки в производстве котлов без конденсации, такие как внедрение новых поколений модулирующих горелок, которые требуют более дорогих закрытых котельных систем (исторически это были открытые котельные системы) (Weiss et al., 2009), и (3) производство и дополнительные Стоимость установки и обслуживания конденсационных газовых котлов продолжала снижаться по сравнению с неконденсирующими котлами (Weiss et al., 2009; Кемна и др., 2019).

Наиболее заметный сдвиг между конденсационными котлами и котлами без конденсации произошел в период между 2015 и 2016 годами, что можно отнести к внедрению экологического дизайна и норм энергопотребления в сочетании с выбором конечных потребителей покупать газовые конденсационные котлы вместо менее эффективных котлов без конденсации (Kemna et al. др., 2019). Это регулирование также может быть одной из возможных причин увеличения продаж HP в 2016 году по сравнению с 2015 годом. Несмотря на введение в действие правила экодизайна, в 2016 году доля котлов без конденсации составляет 7%.Это можно объяснить (1) существовавшим ранее запасом газовых котлов без конденсации у оптовых и розничных торговцев, которые все еще можно было продавать после введения в действие правил экодизайна (Kemna et al., 2019), и (2) котлов без конденсации с номинальной тепловой мощностью ≤ Комбинированные котлы мощностью 10 кВт и без конденсации с номинальной тепловой мощностью ≤30 кВт, которые все еще можно продать для подключения к дымоходу, совместно используемому несколькими жилищами в существующих зданиях (Kemna et al. , 2019).

Что касается тенденции продаж конденсационных газовых котлов, то рост доли настенных конденсационных газовых котлов можно увидеть на рис.11,2А по сравнению с напольными газовыми конденсационными котлами. Это дополнительно показано для 2014 года на рис. 11.2B. Он показывает, что в большинстве стран ЕС настенные конденсационные газовые котлы занимают наибольшую долю среди продаваемых типов котлов.

В 2014 году в Великобритании был самый высокий объем продаж котлов в ЕС (1,77 миллиона единиц) (Kemna et al., 2019), причем на настенные конденсационные котлы приходилось 96% всей системы отопления в Соединенном Королевстве. Эти цифры могут свидетельствовать о коротком сроке службы котлов в Соединенном Королевстве, что приводит к более высоким показателям замены и увеличению продаж (Kemna et al., 2019). Италия занимает второе место по продажам котлов (830 000 единиц) (Kemna et al., 2019) в ЕС в 2014 году, при этом котлы без конденсации составляют 63% итальянской системы отопления. Тем не менее, эта доля снизилась и была заменена конденсационными газовыми котлами после 2014 года благодаря стимулу итальянского правительства, предложившему налоговые льготы в размере 55% или 65% для повышения эффективности существующих зданий (Итальянский план действий в области энергоэффективности, 2017). Хотя эта схема действует с 2007 года, ее влияние было незначительным из-за финансового кризиса 2009 года (Итальянский план действий в области энергоэффективности, 2017).Но поскольку итальянское правительство сделало невозможным размещение на рынке газовых котлов без конденсации с октября 2015 года, доля конденсационных газовых котлов в существующих зданиях, вероятно, увеличилась (Итальянский план действий по повышению энергоэффективности, 2017). Франция и Германия занимают третье и четвертое место по объему продаж котельных (540 000 и 520 000 соответственно) (Kemna et al., 2019) в ЕС, причем на котельные агрегаты приходится 80% совокупности технологий отопления в соответствующих странах. В обеих странах настенные конденсационные котлы доминируют на рынке из-за простоты установки и более низких затрат на установку, чем напольные котлы (Kemna et al., 2019). Таким образом, из рис. 11.2A и B можно сделать вывод, что газовые конденсационные котлы, работающие на природном газе, являются доминирующей технологией отопления в ЕС.

Доля других котельных технологий (упомянутых на рис. 11.2A и B) относительно постоянна и мала по сравнению с конденсационными и неконденсирующими газовыми котлами, за исключением HP, доля которых увеличилась с 2% в 2004 году до 11% в 2010 году. с последующим увеличением до 12% в 2016 году. По оценкам, общее количество HP в ЕС достигло почти 8.5 миллионов единиц в 2016 году, годовые продажи достигли около 800 000 единиц в год. На рынке ЕС преобладают ASHP, составляющие более 80% рынка, при этом наибольший рост наблюдается в HP типа «воздух-вода», поскольку они обеспечивают отопление как для отопления помещений, так и для бытового горячего водоснабжения (EHPA, 2018). Увеличение доли продаж HP (с 2% в 2004 г. до 12% в 2016 г.), вероятно, можно объяснить (1) отказом стран от технологий отопления на ископаемом топливе для достижения будущих климатических целей, (2) государственными субсидиями для содействия использованию HP.[например, схема Investeringssubsidie ​​Duurzame Energie (ISDE) в Нидерландах, план действий по повышению энергоэффективности (EEAP) в Италии] и (3) снижение отпускных цен и повышение эффективности, что будет проиллюстрировано двумя тематическими исследованиями в двух странах позже.

Нефтегазовые котлы | Griffith Energy Services, Inc.

Когда покупать новый котел

Рассматриваете ли вы замену котла? Если вашей системе более 15 лет, вероятно, пора подумать о следующей установке.Вот некоторые общие признаки того, что вскоре вам может понадобиться новый бойлер:

• Необъяснимое увеличение счетов за коммунальные услуги
• Неравномерное отопление в доме
• Пятна воды на полу вокруг котла
• Громкая работа

Лучше подумать впереди, когда дело доходит до новой техники. Изучение вариантов на раннем этапе даст вам достаточно времени, чтобы подумать о том, что вы хотите от своего нового котла. Наши специалисты будут рады помочь вам изучить ваши варианты, чтобы вы могли найти установку, которая соответствует вашему бюджету и вашему дому.

Почему выбирают Griffith для нужд котла

При планировании монтажа, ремонта или технического обслуживания котла важно работать с надежным подрядчиком. Мы предлагаем все три услуги, поэтому вы можете рассматривать Griffith как универсальный магазин для вашего домашнего комфорта. Мы поможем разобраться в любых возникающих у вас проблемах и посоветуем, как лучше всего действовать с учетом вашего бюджета и целей комфорта. Когда вы работаете с Гриффитом, вам понравится:

• Вежливые специалисты, которые подробно объяснят каждую услугу
• Круглосуточные службы экстренной помощи при необходимости
• Прозрачные цены, чтобы вы знали, чего ожидать
• Высококвалифицированные специалисты, которые могут работать любой марки или модели

Марки, которые мы носим

Системы лучистого отопления обеспечивают экономичное, контролируемое и комфортное тепло во всем помещении.Griffith Energy Services представляет производителей качественных нефтяных, газовых и паровых котлов, таких как Carrier, Utica и Columbia. Котельные системы доступны для любого применения, ценового диапазона и требований к отоплению.

Уход и обслуживание котла

Чтобы поддерживать котел в хорошем состоянии, вы должны раз в год планировать переналадку с одним из наших квалифицированных специалистов. Во время вашего технического обслуживания мы будем:

• Тщательно осмотреть котел и проверить его работу
• Осмотреть дымоход изнутри и снаружи
• Проверить все предохранительные устройства
• Проверить герметичность уплотнений
• При необходимости очистить компоненты котла.
• Проверьте подвод тепла и рабочее давление

Регулярное техническое обслуживание повысит вашу энергоэффективность, предотвратит общие потребности в ремонте и продлит срок службы вашей системы. Если ваш котел находится на гарантии, обычно требуется ежегодная настройка для сохранения гарантии.

Позвоните профессионалам в Griffith Energy Services по вопросам, связанным с вашим котлом.

Если пришло время для обслуживания или ремонта котла, позвоните в команду Griffith Energy Services для получения надежного и квалифицированного обслуживания.

Чтобы узнать больше о котлах, см. Дополнительную информацию ниже.

Бытовые и легкие коммерческие котлы используются в основном для обогрева внутренних помещений дома или офиса. На этапе строительства трубопроводы устанавливаются по всему зданию и служат распределительной сетью для передающей среды, которой обычно является вода. Тепловая энергия выделяется через радиаторы, конвекторы или решетки плинтуса, а охлажденная жидкость циркулирует обратно в котел, где цикл повторяется.

Тепло, генерируемое излучающей системой, обычно предпочтительнее, чем топка с принудительной подачей воздуха, поскольку она распределяет теплые воздушные потоки более равномерно по всему зданию, что исключает появление холодных пятен и сквозняков. Современные котлы доступны в газовой и масляной конфигурации, и каждая система имеет уникальные особенности и преимущества.

Старые газовые паровые котлы и масляные паровые котлы используют нагретый водяной пар для передачи энергии. Из-за присущих системе недостатков, включая уровень шума и неэффективность работы, паровые котлы, как правило, не используются в новом строительстве.Однако преобразование существующей системы паропроводов на воду может оказаться неэффективным с точки зрения затрат, особенно когда систему необходимо повторно прокладывать. К счастью, современные паровые котлы предлагают повышенную энергоэффективность, больший комфорт и гораздо более низкий уровень шума.

Жидкотопливные котлы

Когда цикл нагрева запускается в водогрейном котле, работающем на жидком топливе, жидкость перекачивается из накопительного бака через топливопровод в специально разработанное сопло. Давление заставляет мелкий туман попадать в камеру сгорания. Распыленное масло смешивается с воздухом, и система зажигания создает искру, воспламеняющую пары масла.Образующийся горячий газ проходит через специально разработанные трубы в теплообменнике, а энергия передается воде в бойлере, температура которой поддерживается на заданном уровне. Когда термостат требует тепла, вода циркулирует по трубам в здании с помощью насоса, а затем возвращается в котел для повторного нагрева.

Газовые котлы

Газовые котлы — образец простоты и эффективности. Природный газ подается в жилые кварталы, дома и офисы.Газовые водогрейные котлы работают по тому же основному принципу, что и масляные модели для систем лучистого отопления, за исключением того, что они используют более простую конструкцию камеры сгорания и теплообменника.

Когда термостат требует тепла, открывается клапан в котле, и газ впрыскивается в камеру сгорания. Затем газ воспламеняется электронной системой зажигания, а теплообменник передает теплую энергию воде, циркулирующей по трубопроводной системе здания.

Конденсационные котлы

Газовые конденсационные котлы более эффективны, чем обычные котлы, поскольку они регенерируют энергию из отработанного газа, обычно выводимого через дымовую трубу.В частности, в процессе сгорания образуется водяной пар, который снова конденсируется в жидкость. Это действие высвобождает скрытое тепло, которое может повысить КПД устройства до 98 процентов.

Жидкотопливные конденсационные котлы также значительно более эффективны, чем стандартные модели, но их показатели годовой эффективности использования топлива (AFUE) уступают аналогичным газовым котлам аналогичной мощности.

Подходит ли мне газовый или масляный котел?

Покупка котла — это сложное решение, основанное на бюджете потребителя, существующей тепловой инфраструктуре и ожидаемых эксплуатационных расходах.Газовые и газовые котлы обладают различными функциями, преимуществами и требованиями к обслуживанию.

КПД: Все газовые и газовые котлы имеют рейтинги AFUE, позволяющие проводить достоверное сравнение эффективности между различными марками и моделями оборудования. В целом, водогрейные газовые котлы более эффективны, чем водогрейные водогрейные котлы с той же тепловой мощностью.

Перед тем, как выбрать модель котла, важно проверить местные затраты на топливо как для природного газа, так и для мазута. Хотя в большинстве регионов страны природный газ дешевле мазута, в некоторых регионах стоимость мазута значительно снижается из-за высокого местного спроса.Стоимость энергии очень нестабильна, а цены на природный газ и мазут могут сильно колебаться с течением времени.

Техническое обслуживание: Несмотря на важность регулярного надлежащего обслуживания всего оборудования HVAC, масляные котлы требуют более тщательного технического обслуживания, чем их газовые аналоги. В первую очередь это связано с природой топочного мазута, который поступает в котел в жидком виде. Форсунки со временем забиваются, и камеру сгорания необходимо часто очищать, чтобы удалить остатки и побочные продукты, оставшиеся от цикла горения.

Стоимость преобразования: С точки зрения установленной стоимости перевод топлива с нефти на газ может быть дорогостоящим, особенно если старый топливный бак должен быть удален. Также важно убедиться, что газовая сеть доступна, а размер входящей газовой трубы достаточно велик, чтобы обеспечить достаточный объем для удовлетворения требований устройства.

Тепловой газовый котел | NaturalGasEfficiency.org

Оборудование для обогрева помещений

Обзор

Около 75 лет назад паровой котел считался системой отопления премиум-класса, и только в самых дорогих домах они были.Около 50 лет назад первоклассной системой был водонагреватель или водогрейный котел. Около 10 лет назад котел практически исчез из жилого сектора. Сегодня они по-прежнему считаются системой премиум-класса, и новый дизайн компактных высокоэффективных котлов возрождается на рынке.

Котлы

намного дороже в покупке и установке, чем приточно-вытяжные системы. В них нет воздуховодов или вентилятора, поэтому установка центрального охлаждения также обходится дороже. До недавнего времени котлы были не так эффективны, как топки с наддувом.Все эти факторы препятствовали проникновению котлов на рынок.

С напольными системами лучистого отопления и снеготаяния бытовые котлы заняли небольшое нишевое «возвращение». Также для старых домов, в которых всегда была котельная, новый высокоэффективный заменяющий котел может стать хорошей инвестицией.

Котельные системы — пар низкого давления или горячая вода.

Котельные системы легче зонировать и контролировать, чем системы с принудительной подачей воздуха. «Котельные» согласны с тем, что котельные системы обеспечивают более комфортную атмосферу для обогрева, чем системы с принудительной подачей воздуха, и они намного тише.Бойлеры, как правило, пользуются наибольшей популярностью в самых холодных регионах страны из-за их способности обеспечивать устойчивый / равномерный и интенсивный обогрев в условиях экстремальной температуры наружного воздуха.

Однако котлы не более эффективны, чем топки с принудительной подачей воздуха, только потому, что они могут быть «более удобными». Котел с КПД 90% имеет тот же КПД, что и топка с наддувом на 90%, то есть при выработке тепловых единиц из топлива в источнике. Существуют и другие варианты, которые могут повлиять на общую эффективность систем — например, негерметичная рабочая система воздуховодов, проходящая через чердак, значительно снизит эффективность системы.При протечке труб котла это сразу же замечается и устраняется; но когда воздуховод протекает, люди склонны думать, что это «нормально».

Бытовые котлы обычно рассчитываются в БТЕ в час. Коммерческие и промышленные котлы рассчитаны на мощность в лошадиных силах. Мощность одного котла равна примерно 42 000 БТЕ ВХОДНОЙ энергии.

Операция

Традиционно котлы были большими и изготовлялись из тяжелых компонентов. Многие котлы сегодня по-прежнему изготавливаются с чугунными теплообменниками, но их размеры были уменьшены по мере улучшения материалов и технологий литья.Котлы также изготавливаются из медных труб или ребер, нержавеющей стали и множества других экзотических материалов, которые легкие, устойчивы к тепловым ударам и коррозии.

Водогрейные котлы имеют аквастат, управляющий горелкой. Аквастат определяет температуру воды и включает и выключает горелку для поддержания заданного значения температуры воды. Домашний термостат управляет циркуляционным насосом, который подает горячую воду к радиаторам. В многозонной системе есть либо несколько циркуляционных насосов, либо клапаны, которые управляются несколькими термостатами.

У старых котлов не было вентиляционных заслонок, так что это было обычным мероприятием по повышению энергоэффективности в 1980-х годах. Если котел находится в хорошем рабочем состоянии и у него нет заслонки вентиляции, его следует установить. Если котел подходит к концу своего «срока службы», не беспокойтесь. При покупке нового котла он будет поставляться с вентиляционной заслонкой, поскольку она обычно требуется для удовлетворения федеральных требований к эффективности нового оборудования, продаваемого в США и Канаде. Или он может иметь усовершенствованную систему сгорания и не требовать вентиляционной заслонки.Обычно срок окупаемости модернизации вентиляционной заслонки составляет 3-5 лет.
Паровые котлы управляются давлением пара. Манометр включает и выключает горелку для поддержания заданного давления. Комнатные термостаты открывают и закрывают клапаны (показаны на рисунке справа) на паровых радиаторах для регулирования температуры в помещении. Чем больше открыты клапаны на радиаторах, тем сильнее должна гореть горелка, чтобы поддерживать давление пара. При отводе тепла пар образует конденсат (воду). Конденсат возвращается в котел, где снова нагревается до пара.Конденсатоотводчик используется для удержания пара в радиаторе и позволяет конденсату стекать и возвращаться в котел. Паровые клапаны расположены сверху / на входе в радиатор, а конденсатоотводчики — снизу / на выходе из радиатора (в двухтрубных системах).

Распределительные системы

Горячая вода

В водяных системах используются насосы для подачи воды к нагревателям плинтуса с медными или алюминиевыми оребрениями. Температура воды определяет мощность и скорость поступления тепла от обогревателей плинтуса.В правильно спроектированных системах температура воды должна быть от 140 до 180F. Коммерческие котлы и некоторые новые жилые блоки имеют регулятор, который изменяет температуру воды (так называемый сброс котла) в зависимости от температуры наружного воздуха. Чем ниже температура воды, тем эффективнее котел и тем мягче отопление. Температуру воды можно регулировать вручную в течение отопительного сезона, но обычно это не рекомендуется обычному домовладельцу. Однако это повысило бы эффективность.

В зависимости от конструкции системы в ней может быть одна труба, проходящая по всему периметру дома, или несколько зон, образующих петли от котла к разным частям дома. Радиаторы плинтуса имеют жалюзи, регулирующие подачу воздуха, чтобы свести к минимуму количество тепла, которое может выходить для небольшого дополнительного контроля температуры.
Системы с несколькими зонами имеют отдельные трубопроводы и термостат для каждой зоны. Каждая зона может использовать один насос или несколько насосов. Температура зоны регулируется включением и выключением насоса или открытием и закрытием термостатического клапана, если используется общий насос.Температура котловой воды остается постоянной в соответствии с аквастатом. Чем больше тепла используется зоной, тем холоднее вода возвращается в бойлер. Это одна из причин, почему комнаты в конце цикла могут быть холоднее, чем комнаты в начале цикла. Хорошо спроектированная система будет иметь немного больше радиаторов для комнат в конце контура, чтобы компенсировать более низкую температуру воды.

Для получения дополнительной информации о распределительных системах см. Radiant Hydronic Heat

.

Паровые системы

За последние 150 лет использовалось множество систем распределения пара; в основном они описываются количеством отдельных параллельных трубопроводов в системе.В жилых системах используются 1- или 2-трубные системы. В коммерческих системах может быть до 4 каналов.

В однотрубной системе пар и конденсат перемещаются к радиаторам и от них по одной и той же трубе. Труба устанавливается под углом к ​​котлу. Пар течет под давлением вверх по внутренней части трубы, а конденсат (вода) течет под действием силы тяжести по дну внутри трубы. Это очень старые системы, в которых используются чугунные трубы диаметром не менее 2 дюймов.

В двухтрубной системе пар течет по одной трубе, а конденсат — по другой.Пар течет под давлением, а конденсат может поступать самотеком или насосом.

Температура радиатора регулируется термостатическим клапаном (или ручным клапаном в очень старых системах), который пропускает пар в радиатор; конденсатоотводчик удерживает пар в радиаторе и выводит наружу только конденсат (см. выше).

Преобразование пара в воду

Некоторые системы были успешно переведены с пара на горячую воду. Это может быть исторический дом, который хотел сохранить оригинальные паровые радиаторы, но не хотел содержать паровой котел и элементы управления.Однако это не всегда срабатывает. Температура воды намного ниже, чем температура пара, поэтому радиатор не будет обеспечивать такую ​​высокую теплопроизводительность, и распределительные трубы следует заменить на трубы меньшего диаметра — по крайней мере, там, где они доступны. Старые радиаторы и трубы также должны быть подвергнуты химической чистке изнутри, поскольку годы накопления накипи могут сделать систему бесполезной при использовании горячей воды.

Изоляция труб

Все водопроводные трубы, проходящие через некондиционированные пространства, должны быть изолированы.Изолируйте водопроводные трубы в кондиционированных помещениях, чтобы лучше контролировать тепловую мощность (чтобы тепло исходило только от радиаторов). Все паровые трубы должны быть изолированы независимо от того, где они проходят, из-за их высокой температуры. Линии возврата конденсата также должны быть изолированы, так как температура воды все еще достаточно высока и это позволит сэкономить БТЕ на котле. См. Раздел «Изоляция воздуховодов»

.

Отражатели радиатора

Радиаторы излучают энергию во всех направлениях. Многие радиаторные блоки имеют автономные отражатели или воздушные заслонки, предназначенные для направления энергии в отапливаемое пространство.Однако значительное количество энергии все же проходит через заднюю часть радиатора во внешнюю стену. Добавление излучающего барьера / отражателя между радиатором и стеной может уменьшить эти потери. См. Отражатели радиатора

.

КПД

Эффективность котла во многом зависит от того, насколько хорошо он поддерживается. Вода, которая не была должным образом обработана, приводит к накоплению накипи внутри теплообменника и радиаторов, а скопление сажи или ржавчины на внешней стороне теплообменников резко снижает эффективность котла.

Некоторые общие рекомендации AFUE:
Старые котлы с сомнительным обслуживанием — 50-60% в лучшем случае

Котлы возрастом от 10 до 30 лет при надлежащем техническом обслуживании 60-70%

Котлы с новым стандартным КПД 80-85% (без конденсации, т. Е .: у них есть металлический дымоход)

Новые высокоэффективные котлы 85 — 95% (конденсационно-пластиковый дымоход)

AFUE = Годовая эффективность использования топлива

Дополнительная информация

Radiant Hydronic Heat

Конденсатоотводчик

Управление сбросом котла

Таяние снега

Вентиляционные заслонки

Дымоход

Газовая печь

Тепловые насосы — воздушные

Тепловые насосы — геотермальные

Производителей

Примечание: существует множество торговых марок бытовых котлов; это объявление никоим образом не предназначено для того, чтобы быть всеобъемлющим или одобрительным. Он предоставляется только для удобства, чтобы найти несколько основных брендов, доступных в большей части США и Канады.

Паровой котел Independence PV обеспечивает такую ​​же надежность, как и Independence, с добавлением вытяжного вентилятора. Это позволяет устанавливать Independence на рабочих местах, где нет дымохода, или в соответствии с установленными требованиями, путем вентиляции непосредственно через внешнюю стену. Фотоэлектрическая система Burnham’s Independence идеально подходит для модернизации старых городских зданий, например городских зданий.

Зайдите на сайт Бернхэма по адресу www.burnham.com

• Котел конденсационный газовый высокоэффективный
• Самый высокий A.F.U.E. рейтинг в отрасли (90,6%)
• Запатентованный принцип герметичного сгорания
• Прямая вентиляция, импульсное горение
• Теплообменник из нержавеющей стали
• Низкий уровень выбросов NOx
• Идеально подходит для систем теплого пола

Перейдите на веб-сайт HydroTherm www.hydrotherm.com

• 85 +% AFUE
• Автоматическая модуляция горелки от 57% до полного горения
• Уровни NOx менее 25 частей на миллион
• Вентиляция — Прямая вентиляция (закрытое горение с воздуховодом для горения в концентрическом вентиляционном отверстии) или Категория III
• Встроенная диагностика с памятью и трехзначным буквенно-цифровым считыванием температуры и кодами ошибок

Зайдите на сайт Лаарса www.laars.com

Газовый котел Peerless® Pinnacle® доступен для работы на природном или сжиженном газе и предлагается в шести типоразмерах, включая три новые модели. Конструкция из высококачественной нержавеющей стали обеспечивает долговечность котла. Новые элементы горелки с металлической сеткой улучшают динамический диапазон и сокращают выбросы. Компактная и легкая конструкция котла обеспечивает максимальную гибкость установки. Такие функции, как полностью регулируемая горелка, искровое зажигание, предохранительный клапан и газовый клапан — система Вентури, обеспечивают безопасную и эффективную работу.Две новые модели Pinnacle доступны для настенного монтажа. Третья новая модель — PI-399 — обеспечивает эффективность сгорания на 95% в котле промышленного размера (дополнительную информацию можно найти на нашем веб-сайте Pinnacle PI-399). Котел Pinnacle работает так же тихо, как и большинство бытовых приборов. Как и в случае со всеми продуктами Peerless, котел Pinnacle имеет полную гарантию и надежное имя Peerless.

Перейдите на сайт Peerless по адресу www.peerlessboilers.com

Газовые котлы серии

Lexington с прямым / закрытым сжиганием сочетают в себе выдающуюся производительность и эффективность, простоту установки и простоту обслуживания.В котлах Lexington Series с прямой вентиляцией 100% используется наружный воздух для сжигания, что снижает затраты на отопление и обеспечивает безопасную и надежную работу. Мы называем это Lexington… вы называете это революционным.

Перейдите на сайт Smith по адресу www.smithboiler.com


• Пять типоразмеров модели — 42, 66, 90, 135 и 180 MBTUH
• Легкий вес
• Циркуляционный насос и байпас установлен на заводе
• Встроенный переключатель тяги
• Основание пола негорючее
• Compact Ширина всего 11 или 18 дюймов, в зависимости от модели
• Без теплового удара
• Разница температур до 150 °

Зайдите на сайт Raypak www.raypak.com



Более 92% AFUE и 98% для низкотемпературных применений. Котел Ultra отличается новым привлекательным дизайном для установки в любых условиях. Особенности PhD Technology — интеллектуальная система, которая обеспечивает потребности Precision Hydronic в отоплении и горячей воде с максимальной эффективностью за счет измерения и реагирования на параметры данных вашей системы отопления. Литой моноблочный алюминиевый теплообменник. Газовый клапан, нагнетатель и технология Вентури, которая постоянно поддерживает оптимальное соотношение воздуха и топлива при всех скоростях сжигания.

Перейдите на сайт Weil-McLain www.weil-mclain.com

Для получения информации о более крупных котлах, от небольших коммерческих до крупных промышленных, посетите веб-сайт Консорциума котельных горелок Центра энергетических решений по адресу www.cleanboiler.org

Источник: Текст Боб Феган, 12/2008; изображения и логотипы с веб-сайтов производителя, на которые есть ссылки и ссылки выше;

---

© 2008 Центр энергетических решений 400 N.Capitol Street NWWashington, DC 20001 Все права защищены. Юридические вопросы Свяжитесь с нашим веб-мастером

Альфа Лаваль — Газовые котлы

Об Альфа Лаваль Olmi

Производя теплообменники для высоких температур и высокого давления более 80 лет, мы знаем, как спроектировать, изготовить, ввести в эксплуатацию и обслуживать ваш следующий теплообменник для обеспечения максимальной эффективности и надежности.

Каждый теплообменник Alfa Laval Olmi изготавливается по индивидуальному заказу и основан на полном объеме прикладных знаний, накопленных нами за десятилетия. Мы заботимся о том, чтобы ваш теплообменник имел низкие затраты, высокую производительность и длительный срок службы, оптимизируя его в соответствии с вашими конкретными требованиями и условиями эксплуатации.

Мировой опыт инженерных разработок

Имея на борту полную команду экспертов по тепловому и механическому проектированию, наш инженерный отдел может взять на себя самые сложные задачи проектирования теплообменников. Работая вместе с нашими экспертами по сварке и производству, они раздвигают границы дизайна
и предлагают новые интеллектуальные решения, которые приводят к повышению надежности и снижению инвестиционных затрат.

Наши инженеры могут посоветовать вам лучшие материалы для использования в зависимости от ваших условий эксплуатации и технологической среды. Они помогут вам найти материалы, обеспечивающие оптимальный баланс между капитальными и операционными затратами, путем выполнения анализа общей стоимости владения.

Сварка — наша основная компетенция

Долговечность теплообменника, работающего в экстремальных условиях, во многом зависит от качества сварных швов.Даже незначительные дефекты могут стать причиной поломок и дорогостоящих остановок обслуживания.

Наши инженеры-сварщики и координаторы сварки имеют сертификаты EWE и EWT. Наши сварщики имеют сертификаты EN и ASME и являются экспертами в сварке экзотических материалов и соединении разнородных материалов.

Тестирование

Мы проводим тщательные предпродажные испытания каждого теплообменника, покидающего нашу мастерскую. Наши инспекторы сертифицированы на соответствие нормам неразрушающего контроля уровня II и III согласно SNT TC1A и EN9712. Мы выполняем ряд неразрушающих испытаний, включая ультразвуковой неразрушающий контроль, рентгеновские и гамма-испытания, гидроиспытания, испытания под давлением с использованием гелия и красителей.

Для самых тяжелых условий эксплуатации

Теплообменники Альфа Лаваль Olmi используются на самых ответственных объектах нефтехимических заводов, нефтеперерабатывающих заводов, нефтегазодобывающих предприятий и электростанций по всему миру. Год за годом эти критически важные для технологического процесса установки продолжают обеспечивать высокую производительность и стабильную работу.

Вам нужен промышленный газовый котел?

Вам нужен промышленный газовый котел?

Промышленные газовые котлы — ключевой компонент в общем объеме производства в отрасли и в общем потреблении энергии в США. Например, в США потребление энергии промышленными котлами составляет 37% от общего потребления энергии промышленностью. Кроме того, около 51% мощности промышленных котлов США использует природный газ в качестве основного топлива.

Промышленный газовый котел

Промышленные газовые котлы — это закрытые сосуды под давлением, которые производят пар высокого или низкого давления или горячую воду для промышленного использования. В частности, на заводах обычно используются котлы, работающие на природном газе, для выработки электроэнергии для различных целей.

Конкурентным преимуществом промышленных газовых котлов является наличие ресурсов природного газа и высокое соотношение энергии и тепла. Как правило, в промышленности используются два типа котлов — пожаротрубные и водотрубные.

Применение жаротрубного или водотрубного промышленного котла зависит от производственного процесса, для которого они собираются производить пар или горячая вода.

Жаротрубный промышленный газовый котел

Жаротрубные котлы — это сосуды цилиндрической формы, в которых пламя в печи производит горячие газы, которые проходят через трубы, окруженные вода.Следовательно, тепло, содержащееся в трубках, передается воде, нагревая его и производя пар.

Жаротрубные котлы могут быть как низкого, так и высокого давления. Большинство котлов низкого давления производят горячую воду для отопления, в то время как Котлы высокого давления производят пар для технологических нужд.

Плюсы и минусы

Жаротрубные котлы широко доступны в упакованном виде, что позволяет легко перемещать и устанавливать их. Кроме того, они просты в эксплуатации, управлении и обслуживании.Однако им требуется больше времени, чтобы реагировать на колебания давления. В результате они используются для обогрева помещений и выполнения разнообразных промышленных операций, не требующих высокого давления.

Водотрубный промышленный газовый котел

Водотрубные котлы имеют топку, сжигающую газ или другой вид топлива, при сжигании которого нагреваются водосодержащие трубы.
