Как сделать самодельный вентилятор: 5 способов как сделать кондиционер своими руками

Содержание

Как сделать вентилятор своими руками, как сделать лопасти

Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру. Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме. Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!

Из чего состоит воздушный охладитель:

двигатель
лопасти для вентилятора
подставка
источник питания

Последний пункт можно опустить, если вы будете делать USB вентилятор своими руками. В компьютере есть напряжение 5 вольт. Вам потребуется кабель для подключения принтера, старая «мышь», или любое ненужное устройство со шнуром USB.

Если вы любитель самоделок — наверняка в доме есть полезный хлам. В противном случае, вам незачем знать, как сделать вентилятор своими руками.

В коробке с ненужными запчастями не найден электродвигатель? Можно сделать вентилятор из моторчика от старого дисковода или сломанной игрушки. Рассмотрим несколько примеров, как сделать мини вентилятор из подручных материалов.

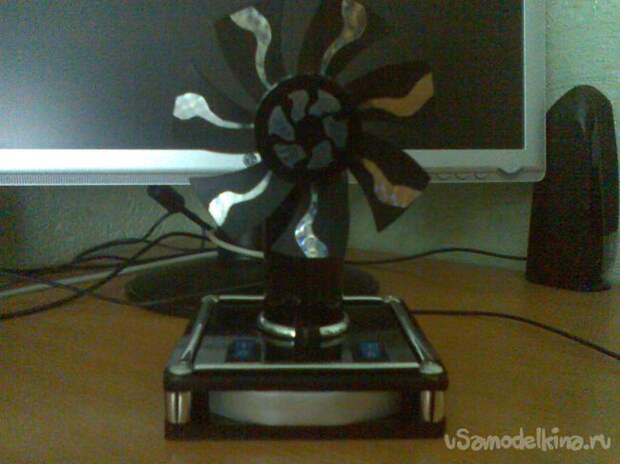

Клей, картон, моторчик от игрушки

Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.

Опору клеим в 2–3 слоя, площадь не меньше двух ладоней. Стойку для двигателя делаем в виде призмы высотой 10–15 см. Для раскроя воспользуемся канцелярским ножом. Гнем конструкцию по линейке.

Как сделать мини вентилятор прочным и устойчивым? Воспользуемся клеевым пистолетом. Никакой другой клей не позволит выполнить соединение так же надежно.

Далее самое сложное: пропеллер. Центральную втулку не обязательно изготавливать из дерева или пластика. Вырезаем ее из того-же картона.

Соединяем термоклеем, причем как можно гуще: конструкция должна получиться монолитной.

Лопасти можно сделать из более тонкого картона. Подойдет упаковка от аксессуара для мобильного телефона.

Это самый ответственный элемент: лопасти должны быть абсолютно одинаковыми по форме и весу. Иначе ваш пропеллер будет вибрировать при работе, и быстро развалится.

Лопасти приклеиваем (тщательно) на картонную втулку, соблюдая аэродинамику. Плоскости должны быть развернуты на 30–45 градусов в противоположные стороны. Для простоты конструкции, мы собираем USB вентилятор своими руками с двумя лопастями. Их легче отбалансировать, а с охлаждением такой пропеллер справится не хуже трехлопастного.

Пробный запуск и балансировка

Проделываем отверстие в самом центре втулки (с помощью шила), насаживаем на ось моторчика, проводим тестовое включение. Разумеется, перед сборкой необходимо согласовать угол атаки лопастей с направлением вращения моторчика. Иначе вентилятор будет дуть в обратную сторону. Если присутствует вибрация — пропеллер легко отбалансировать, просто подлезая лопасти. Убедившись в том, что пропеллер крутится ровно, и дует куда требуется, приклеиваем моторчик на стойку. Клея не жалеть!

Соединяем шнур USB с питающими проводами двигателя. Конечно, лучше сделать это с помощью паяльника, но учитывая мизерную мощность — можно обойтись простой скруткой. Главное, не забыть заизолировать соединение с помощью изоленты или скотча.

Как определить питающие контакты USB провода

Любой разъем USB состоит из 4 контактов. Средние нас не интересуют, это информационные провода. Питание 5 вольт находится на крайних контактах. Распайка на иллюстрации:

Если вы перепутаете полярность — ничего страшного не произойдет. Просто моторчик будет крутиться не в ту сторону. Как определить напряжение питание двигателя? Искать маркировку незачем. Если в игрушке (где он был установлен) питание от трех батареек (по 1.5 вольта) — значит мотор на 5 вольт. Если от двух батареек — для USB питания он не подойдет.

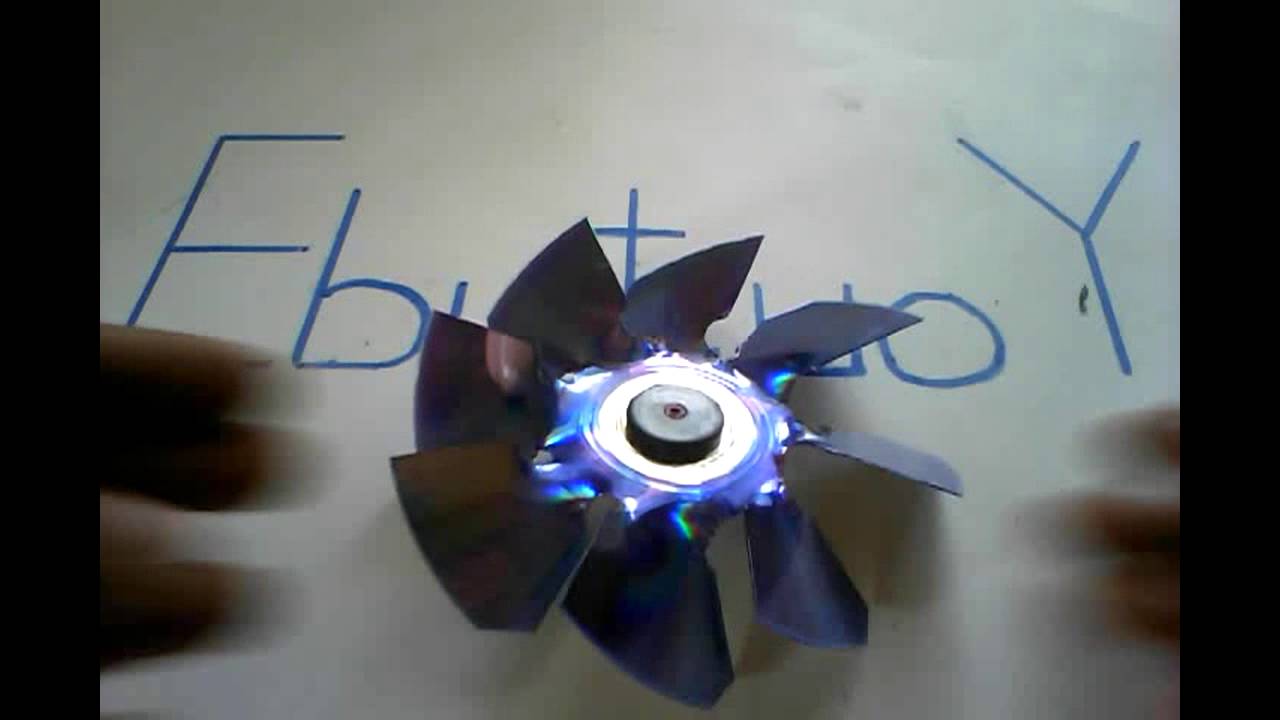

Компакт диск

Вы не знаете, как сделать эффективный вентилятор из CD? Это проще, чем кажется. Размечаем диск на 8 секторов. Четное количество лопастей проще отбалансировать, если возникнет осевое биение.

Вырезаем лопасти обычными ножницами. Можно выполнить эту работу с помощью строительного ножа, или проплавить сектора паяльником — большой разницы нет. Если вы ненароком сломаете CD, возьмите новый.

Лишние сегменты выламываются, остальным придается аэродинамическая форма пропеллера. Для этого достаточно нагреть заготовку над свечкой или с помощью строительного фена. Если вы ошибетесь с геометрией — всегда можно исправить ситуацию повторным нагревом. В этом преимущество поделок, сделанных из компакт-диска.

В центре конструкции приклеиваем утолщение: любой обломок пластика 5–10 мм. В нем сверлим отверстие для посадки на вал электродвигателя.

Где взять электромотор

В данной конструкции использован привод от дисковода. Питание 5 вольт, обороты умеренные. Вероятнее всего, у вас нет отдельно пылящегося на полке дисковода, его можно найти в системном блоке. Дискетами все равно никто не пользуется, можете смело разбирать его на запчасти.

Удобный плоский корпус мотора позволяет собрать вентилятор на гибкой ножке. Для этого скручиваем кусок медного одножильного провода в косичку, и приматываем к питающему кабелю с помощью изоленты.

Моторчик с пропеллером приклеивается к гибкой стойке либо с помощью термоклея, либо приматывается той же изолентой. Если вы не собираетесь участвовать в конкурсе дизайна вентиляторов, об эстетике можно не беспокоиться.

Потратив 2–3 часа времени, вы получаете удобный переносной «девайс», который можно установить в любом месте, не отходя от компьютера.

Эстетика из пластиковой бутылки

Если вы хотите не только свежего воздуха, а чтобы изделие радовало глаз — используем другие материалы. Базовые комплектующие остаются прежними: двигатель от детской игрушки и старый шнур USB.

Кстати, можно подключить такой вентилятор к розетке 220 вольт, используя зарядное устройство для смартфона (с тем де USB портом).

Изюминка конструкции — корпус. Пропеллер изготавливается из пластиковой бутылки. Закрученная пробка послужит осевой втулкой. Стойку можно изготовить из связки соломинок для коктейля.

Элегантное основание собираем из второй ПЭТ бутылки и приклеенного снизу компакт диска. При наличии бесплатных комплектующих, можно установить разъем и выключатель.

Несмотря на «легкость» конструкции, вентилятор получился достаточно устойчивым. При необходимости, можно положить в корпус какой-нибудь груз.

Использование фабричных деталей

Возвращаемся к наличию в домашней мастерской условно ненужных комплектующих для компьютера. Например, кулер от блока питания или системного блока.

Электрическая часть работы сводится к минимуму. Если питание 5 вольт — работаем по схеме: USB кабель. Для подачи 12 вольт придется подыскивать блок питания, или зарядное устройство для телефона. Кроме того, встречаются «турбинки», которые подключаются к сети 220 вольт.

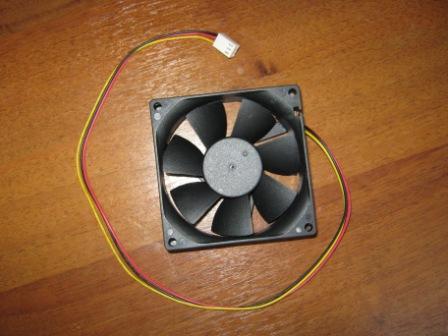

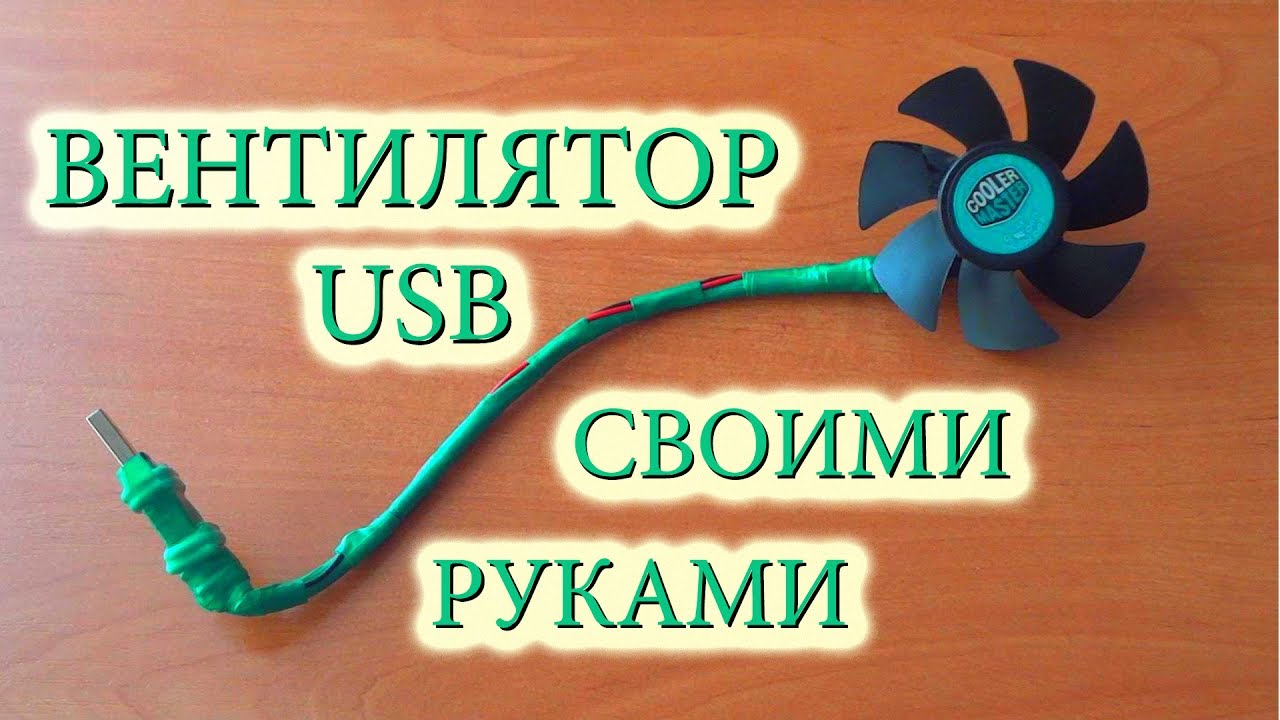

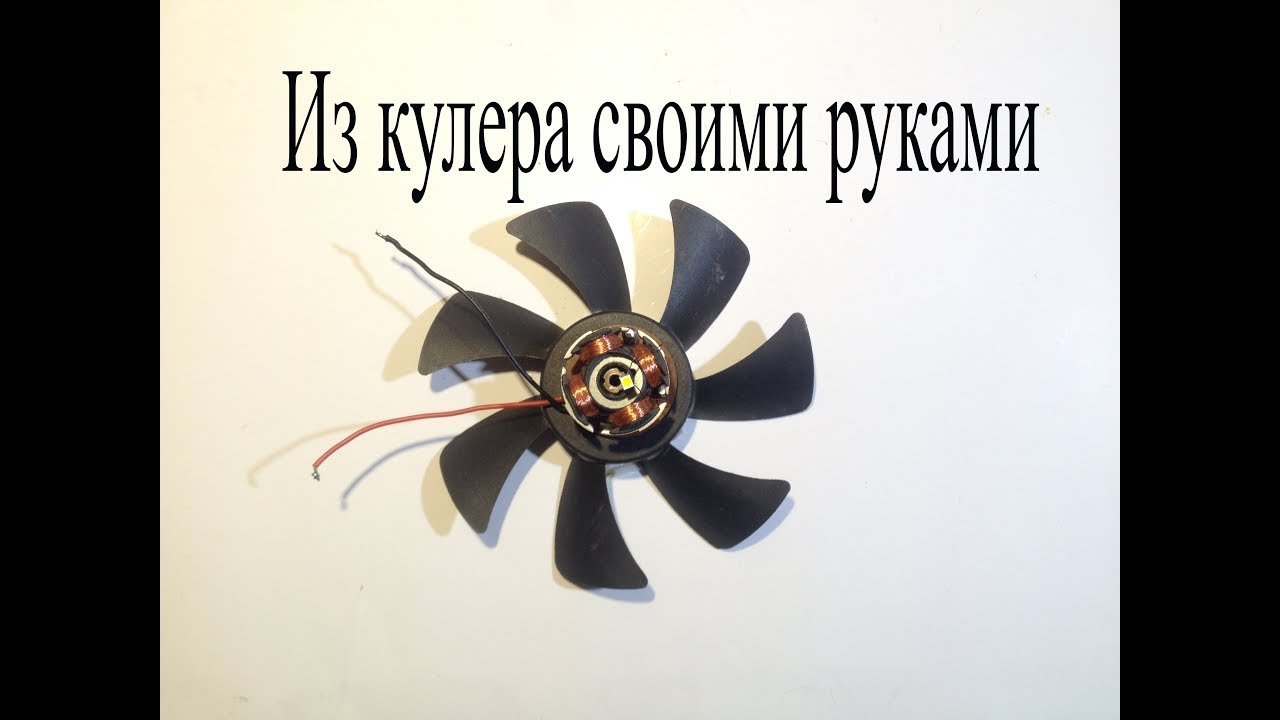

Собственно, чтобы сделать вентилятор из кулера от компьютера, достаточно закрепить его на какой-нибудь подставке. А если вместо USB шнура использовать батарейки, поток свежего воздуха можно организовать в любом месте.

Видео по теме

Самодельный вентилятор для вытяжки — Морской флот

Маломощный центробежный вентилятор даст мало проку. Даже тихие вытяжки снабжаются коллекторными двигателями, сильно шумящими. Если факт не пугает, приступим к выбору средств. Покажем, как сделать центробежный вентилятор своими руками из подручных предметов. Если в типичном – осевом – вентиляторе важны мотор и крыльчатка, здесь, ко всему прочему, добавляется корпус. Попробуем собрать центробежный вентилятор самостоятельно.

Что такое центробежный вентилятор

Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:

Пыль всасывается шлангом.
Проходит в мешок (бак, отсек).
Проходит фильтрацию.
Минует двигатель.
Выбрасывается с обратной стороны корпуса.

За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.

Принцип действия центробежного вентилятора

Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.

Внутри пылесоса наблюдаем картину:

Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

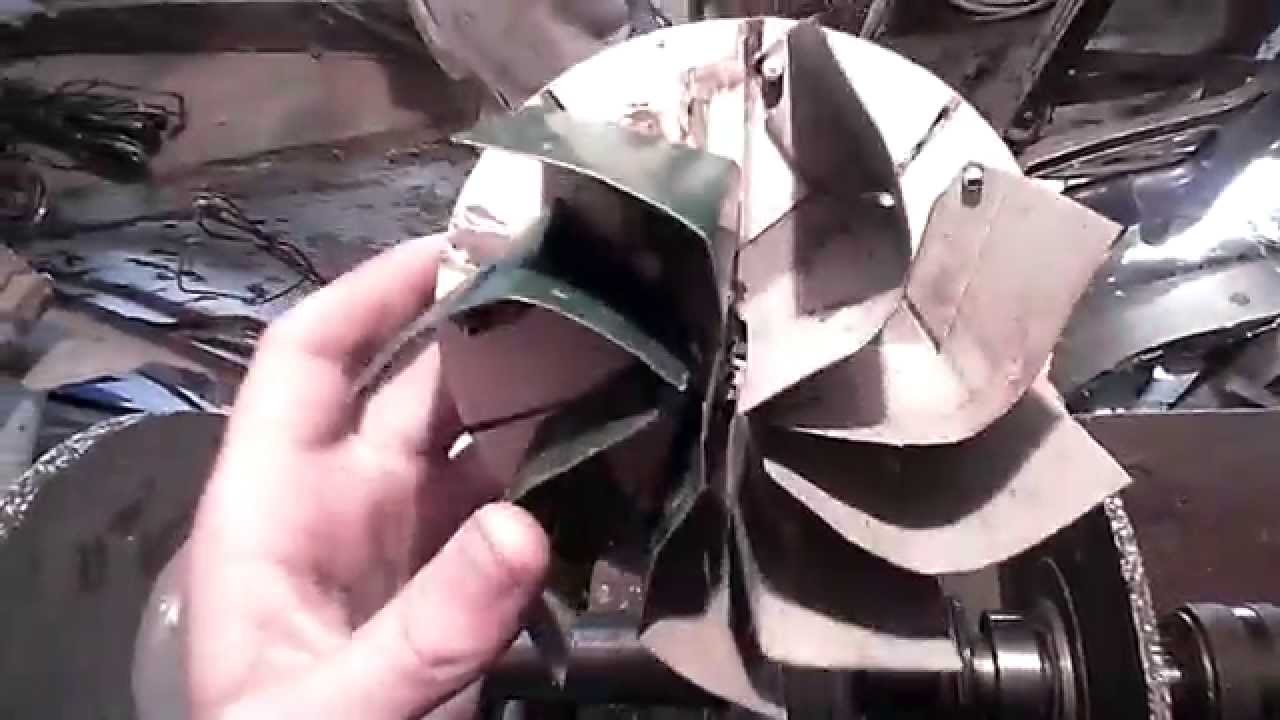

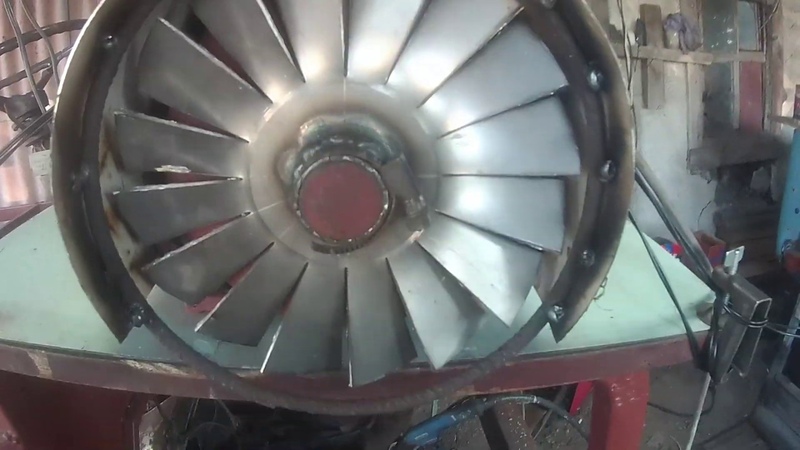

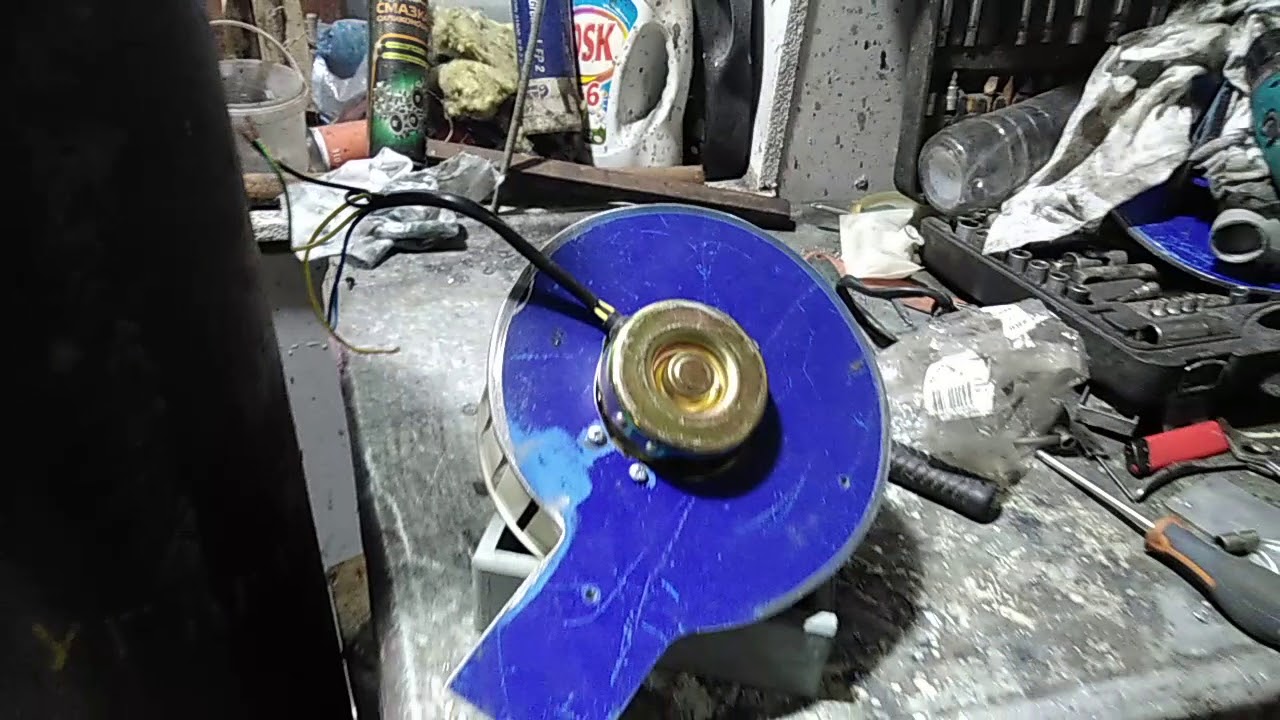

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс — уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

Двигатель пылесоса нацелен на долговременный режим работы. Крутит лопасть сутками напролет. Обмотки чаще защищены от перегрева, вдобавок воздух проходит по каналам, охлаждая статор.
Двигатель пылесоса нацелен на преодоление значительных пневмонагрузок. При собственноручном разборе этого помощника домохозяйки увидите внутри предохранительный клапан. Попробуйте снять и продуть силой легких. Не получается? А двигатель это делает шутя! Зажмите входное отверстие, либо перегните шланг пополам. Щелчок, донесшийся из нутра корпуса, сообщает о срабатывании. Полагаем, подобной силы хватит с лихвой для проведения вентиляции объекта.
Плюс — мощность всасывания(в аэроваттах) указывается в технических характеристиках, аналогична создаваемому давлению. Таким образом, несложно заранее просчитать по формулам, достаточна ли мощность двигателя для избранной задачи. Иногда производители настолько добры, что указывают скорость движения потока, к примеру, 3 кубометра в минуту. Любой подсчитает: в час — 180 кубических метров. Благодаря высокой мощности, расход будет выдерживаться, несмотря на повороты и изгибы воздуховода.

Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс — рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса — эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

предназначение;
функции;
способ перемещения воздуха.

По предназначению вентиляционные системы подразделяются по:

методу передвижения воздуха;
типу побудителя движения воздуха.

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.

По способу перемещения воздуха системы делятся на:

канальные;
безканальные.

В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна. Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

естественная вентиляция;
приточно-вытяжная или принудительная;
смешанная естественная, предусматривающая принудительную вытяжку.

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

выполнить расчет объема параметра воздухообмена, рассчитав объем воздуха, соответствующий нормам;
определить сечение воздуховода;
выбрать тип вентиляционной системы;
составить план-схему вентиляционных каналов;
выбрать место для установки оборудования;
определить места, где будет происходить забор и вывод воздуха;
устроить саму систему.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха. Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.

Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

Любое строительство, будь оно частными или капитальным, должно быть продумано до мелочей, и особое внимание должно уделяться именно системе вентиляции.

Если это не предусмотреть, то в доме или в квартире будет не только не комфортно жить из-за сжатого воздуха, неприятных запахов от приготовления пищи, но и могут возникнуть серьезные заболевания спустя годы. При нерабочей или отсутствующей вентиляции зафиксированы случаи, когда на стенах появлялась плесень, а окна запотевают полностью, что из них ничего не видно.

Каков принцип работы вытяжной системы?

При правильном подходе к работе, вытяжная вентиляция своими руками — это не такой уж и сложный процесс, как могло показаться на первый взгляд. Правда, для этого потребуются знания основ вентиляции, умение использовать инструмент, а также терпение и свободное время. В целом, актуальность самодельных систем вентиляции можно отнести только к небольшим домам и квартирам.

Практика показала, что лучше всего работает приточно-вытяжная система. Ее принцип работы раскрывается в следующих аспектах:

Приточный клапан является основным в работе системы. Он представляет собой место, через которое в дом проникает свежий воздух. Чтобы воздух быстро распределился по помещению, ставят вентиляторы, которые получают воздух и проталкивают его по помещению, распределяя нужные объемы.
Как только вентилятор пройден, воздух попадает в фильтр, где проходит процедуру очистки. Тут же он может проходить этап нагрева, что является опциональным этапом, поскольку рекуператоры для нагрева присутствуют не во всех системах.
После того, как фильтрация пройдена, воздух распределяется внутри помещения.
Что касается обработанного, уже несвежего, горячего углекислого газа, то он поднимается вверх, к потолку. Здесь находится вытяжное отверстие, через которое, естественным или механическим способом, он выходит наружу. Обычно используют второй вариант, где вентилятор, посредством канала в виде воздуховода, выталкивает его наружу.

Как видите, это решение требует существенных затрат на моменте обустройства. Но, вложившись единожды, вы получите комфортное жилье, отвечающее всем требованиям и нормам при проживании. К преимуществам такой системы относят безопасность и эффективность, возможность исключить частые заболевания жителей благодаря постоянной циркуляции воздуха.

Принципы устройства вытяжной системы в доме

Чтобы понимать, как именно делается вытяжная вентиляция дома своими руками, требуется разобраться в ее устройстве. А именно, для примера рассмотрим систему вентиляции, сделанную настоящими профессионалами своего дела.

На первом месте стоит приточный клапан. Его особенность кроется в возможности менять количество пропускаемого воздуха за счет заслонки. Его требуется размещать с северной стороны, поскольку по статистике отсюда ветер дует чаще всего. На входе воздуха в клапан стоит вентилятор, который разряжает поток, загоняя приходящий воздух в канал. Этот канал может состоять из ответвлений, которые идут к нужным помещениям в доме. Связывает их коллектор — распределительный отсек.
На выходе стоит смеситель. Это специальная камера, которая ставится в каждой комнате. Она выводит потоки свежего воздуха в помещение. Здесь стоит рекуператор — устройство, которое служит для нагрева воздуха до комфортной температуры. Нагрев идет без существенных затрат, поскольку по факту осуществляется обычный обмен энергией, между отработанным горячим углекислым газом из помещения и уличным, охлажденным воздухом. В летнее время рекомендовано ставить кондиционеры, чтобы охлаждать горячий поток, приходящий с улицы.
Что касается воздуха, бывшего в употреблении, то он проходит через вытяжку и попадает на вентилятор, проходя через специальные отверстия в виде решеток, находящихся в верхней части комнаты или на потолке. Лопасти выводят воздух наружу, в трубу, которая ставится в один уровень с коньком крыши вашего дома.

Как видите, монтаж такой сложности требует участия профессионалов в работе. Но есть приточно-вытяжная вентиляция своими руками в доме, которая делается гораздо проще.

Основы расчета объема требуемого чистого воздуха

Любой монтаж требует предварительных расчетов. А именно нужно посчитать воздухообмен, который необходим для конкретного дома. При этом стоит учитывать, что воздухообмен в зависимости от комнаты может быть разным, где на кухне, в ванной и туалете он интенсивнее, а в спальне и гостиной, на порядок меньше.

В общей сложности, нормы СНИП для частного дома рекомендуют, что циркуляция на 1 проживающего в доме должна составлять порядка 60 кубических метров в час. Если, судить по площади помещений, то на 1 квадратный метр приходится 3 кубометра чистого воздуха за 1 ч. Зачастую в качестве каналов прохождения воздуха в доме, используют пластиковую канализационную трубу, диаметром 100 мм. Множество ее фитингов, заглушек и переходов позволяет создавать надежные вентилируемые каналы подачи и отвода воздуха.

Непосредственный монтаж системы

С выбором требований для дома разобрались, а потому сам монтаж не составит большого труда. Если каналы будут проходить под потолком, то используйте специальные подвесы, среди которых можно обойтись подвесами для монтажа гипсокартона. Трубы из пластика хорошо стыкуются между собой без необходимости проводить герметизацию соединений. В дальнейшем, после отделки, их можно будет закрыть натяжным полотном. В тех местах, где труба будет спускаться по стене, используйте кронштейны.

Собирайте цепочку в правильной последовательности. Сначала ставьте приточный клапан, затем, рециркуляционный узел, после чего коллекторы вытяжного и приточного типа, нагреватель воздуха в виде рекуператора. Производите расключение системы подачи/отвода, ставьте диффузоры и проточные рамки.

В качестве небольшого совета, можно заменить пластиковую основу на специальную гофру, которая загибается под нужным углом. Это поможет избежать соединений, и попросту позволит уложить канал передачи воздуха по кратчайшему пути. Если гофрированный материал придется совмещать, то можно использовать 21-е саморезы, которые могли бы пойти на монтаж гипсокартона. Саморезы вкручиваются встык, а место соединения дополнительно герметизируется.

Как сделать вытяжную вентиляцию своими руками

Теперь вы вполне можете ответить на вопрос о том, как сделать вытяжную вентиляцию своими руками, какие основные узлы входят в ее состав, каким образом правильно осуществлять монтаж. Но, самое главное — это расчет. То, что мы предложили трубу диаметром 100-150 мм, это только усредненный вариант, в большей части подходящий под загородные дома небольшого типа. Поэтому, производите расчет, ориентируйтесь на нормы СНИП и консультируйтесь у специалистов.

Если вы не уверены, что сможете выполнить всю кропотливую работу своими руками, то лучше обратиться к профессионалам. Это станет гарантом вашего здоровья и комфортного времяпровождения в собственном доме. Не экономьте на вентиляции, поскольку это чревато последствиями. Делайте ее не только в основной части дома, но и в кровле, подвале, в погребе и других важных местах конструкции.

Как сделать самодельный кондиционер: разновидности, инструкция по конструированию

Для того чтобы знать, как сделать самодельный кондиционер своими руками, изначально необходимо знать какие существуют их виды. Кондиционер – это такая система, что может сделать температуру в комнате оптимальной, а также поможет убрать из воздуха различные вредные частицы. Существует два вида кондиционеров: компрессорные и исправные.

Если вы хотите создать первый вид, то для этого нужно будет достаточное большое количество финансовых средств, а также полное изучение инструкции по производству системы охлаждения. Но если начать производство второго вида, то это можно будет сделать намного проще. Главный принцип работы исправной системы охлаждения заключается в том, чтобы влага испарилась под влиянием тепла.

Альтернативный вариант кондиционера

Для того чтобы создать прохладу в помещении при отсутствии дорогого устройства, нужно применить мокрое полотенце. Такой кондиционер своими руками может сделать даже школьник. Нужно будет всего лишь намочить полотенце, после чего обвернуть его в бутылку и поставить в то место, где наиболее теплый воздух. Бутылка с полотенцем будет сложить своеобразным испарителем воды, в результате чего воздух будет охлаждаться. Такой принцип очень часто используется в разнообразных вариантах.

К одному из самых популярных методов, как сделать кондиционер самому, можно отнести такой, для которого применяют следующие составляющие:

стандартный вентилятор.
бутылка с холодной водой.
проволока.
полотенце.
специальный корпус.

Обычно такого типа самодельный кондиционер для дома изначальноустанавливают в оконном проеме. Работает он по такой технологии: когда вентилятор включен, то воздух направляется в сторону мокрого полотенца, оно должно быть немного опущено в емкость с водой. Для того чтобы можно было регулировать поток воздуха, нужно будет оборудовать устройство с определенным фильтром воздуха.

Если вы хотите иметь возможность установки разных режимов температур, то следует иметь лампу. Ее нужно будет встроить в режим переключения вентилятора, после чего сможете иметь переключатель температуры.

Следует учесть также то, что для такой системы вентилирования необходима будет вода, обычно расход составляет около литра в час. Большим плюсом такой системы есть то, что она работает достаточно в бесшумном режиме.

Применение пластиковых бутылок

Если вы хотите сделать достаточно экономный вариант кондиционера, то для этого вам понадобятся такие материалы:

Вентилятор.
Емкость для воды.
Простая вода.

Для достижения большего эффекта охлаждения помещения нужно будет воду в ёмкости превратить в лед. Это можно сделать очень просто при помощи морозильной камеры. Правильно нужно будет расположить бутылки на вентиляторе. Следует прикреплять их исключительно с той стороны, где происходит поток воздуха. Расположить бутылки нужно на небольшом расстоянии друг от друга. Как только вы увидите, что вода в емкостях начинает таить или уже полностью растаяла, то ее хорошо было бы заменить на новую.

Шланговая система вентилирования

В конструкцию такого типа необходимо будет использовать следующие элементы: стандартный шланг для проведения садовых работ, лучше всего, если он будет резиновый, очень тоненькая медная трубка и обычный вентилятор.

Изначально требуется подготовить медную трубку. Для этого нужно из этой трубки сформировать круги, которые будут прикрепляться к верхней части решетки вентилятора. Прикрепить нужно так, чтобы были небольшие промежутки для поступления воздуха, после этого трубку следует очень надежно закрепить. Одна медная сторона должна быть подсоединена к водному крану, а вторая направлена в слив. Сначала включаем холодную воду, она начинает циркулировать по нашей медной трубке, после этого следует включить вентилятор. В результате вы получите небольшой поток холодного воздуха, но количество используемой холодной воды будет достаточно серьезным.

Другие универсальные способы кондиционеров

Есть еще несколько способов из чего можно сделать кондиционер. Для следующего способа нужно будет взять: любую бутылку из пластика или любого другого материала, несколько саморезов, обычный компакт-диск, компьютерный кулер, переходной кабель, а также ледяную воду.

В том сосуде, который вы выбрали, нужно внизу его сделать несколько отверстий, это необходимо для того, чтобы через них попадало тепло. Затем следует взять диск и лед, устойчивость этим предметам придадут ваши саморезы. Диск нужно вкрутить в сосуд, но до средней части. Чтобы в той воде, которая растает, было куда деваться, следует для этого на диске сделать несколько отверстий. Благодаря отверстиям будет происходить процесс стекания воды и воздушной вентиляции. Затем следует взять кулер и смонтировать его к крышке сделанного сосуда, но так чтобы поток воздуха мог выходить наружу. Шнур, который вы взяли, следует прикрепить к кулеру, после чего всю полученную конструкцию подключить к компьютерному системному блоку.

Для того чтобы сделать кондиционер, в котором будут участвовать воздухоочиститель и вентилятор, следует еще взять дополнительно шланг. Перед тем как начать, убедитесь, что у вас есть подходящий корпус, но если он отсутствует, то его можно сделать самостоятельно из тех предметов, что есть у каждого человека в доме. Нужно взять сетку, лучше всего такую, которая имеет очень мелкие ячейки, а затем сложить ее в несколько раз. Затем прикрепить ее к уже готовому или сделанному вашими руками корпусу установки. После того как вы соедините все детали, следует емкость воздухоочистителя полностью заполнить водой. Как только все готово, систему следует подключить к сети и проверить на эффективность работы.

Процесс данной конструкции будет осуществляться за таким принципом. Тепло благодаря вентилятору сможет попасть в камеру испарения, там оно пройдет через холодную воду, затем уже охлажденным через сетку будет попадать в помещение. Сетка служит своеобразным испарителем влаги.

Использование морозильной камеры для системы охлаждения

Если вы не знаете, как сделать самодельный кондиционер, но у вас есть старая холодильная установка, то хорошо будет использовать следующий способ. Для начала необходимо взять данную морозильную камеру и установить ее в любой проем окна, при этом не лишним будет очень хорошо провести изоляцию всех отверстий и щелей. Установить следует так, чтобы задняя часть морозильной камеры была снаружи. Именно в том месте и находится радиатор, который выделяет тепло.

Из-за того что в морозилке холодный воздух собирается внутри установки, то дополнительно еще потребуется в дверь вмонтировать стандартный вентилятор. Это следует сделать для того, чтобы был выдув холодного воздуха. Если хотите обеспечить более высокую прохладу воздуха в теплое время, то следует просверлить пару боковых отверстий, именно там будет сбор лишнего теплого воздуха.

Для того чтобы сделать кондиционер при помощи радиатора, вам потребуется: стандартный радиатор, вентилятор из автомобиля, а еще корпус от обычного компьютерного блока питания. Вначале следует взять заднюю часть корпуса и в нее вмонтировать радиатор, а спереди прикрепить ваш вентилятор. Главное – это правильное расположение всех элементов, потому как воздух по своему направлению должен двигаться от радиатора к вентилятору.

Также для удобства можно приделать ручки, а для фильтрации воздуха установить мелкую сетку. Так как напряжение имеет несколько стадий, то холодный воздух может поступать в нескольких режимах. Контролируется этот процесс при помощи скоростного переключателя, который изначально встроенный.

Кондиционер состоит из пластин, к которым крепятся две трубки шланга. Прикреплены они при помощи хомутов. Нужно два шланга, потому как один будет служить для подачи воды, а второй для того чтобы выводить воду из устройства. Главное, от чего зависит поток подачи холодного воздуха, это от скорости работы радиатора и вентилятора. Чем быстрее скорость, тем быстрее помещение будет прохладным. Большим преимуществом данной системы охлаждения является то, что не образуется конденсат. Он не образуется не только на самом радиаторе, но также и на всех шлангах, которые встроены в приспособление. Выбирая подходящий способ для охлаждения помещения, необходимо учитывать те элементы, которые у вас есть в помещении.

Как сделать различные типы вентиляторов своими руками

Вентилятор не отличается сложным устройством. Он состоит из мотора, лопастей, различных кнопок регулировки и подставки-корпуса. Бывают дополнительные элементы, типа подсветки, часов, но это уже опции, которые не так уж важны.

Совсем не обязательно покупать вентилятор, ведь его вполне получится сделать самому. Тем более, для этого не нужны особые навыки мастера.

При должном же умении, самодельная модель получится не способом избавиться от старых вещей, а возможностью проявить фантазию и, возможно, скрытые таланты. У некоторых умельцев довольно просто получаются и функциональные, и крайне привлекательные варианты. Они гармонично дополняют интерьер и становятся центром внимания не хуже любого арт-объекта.

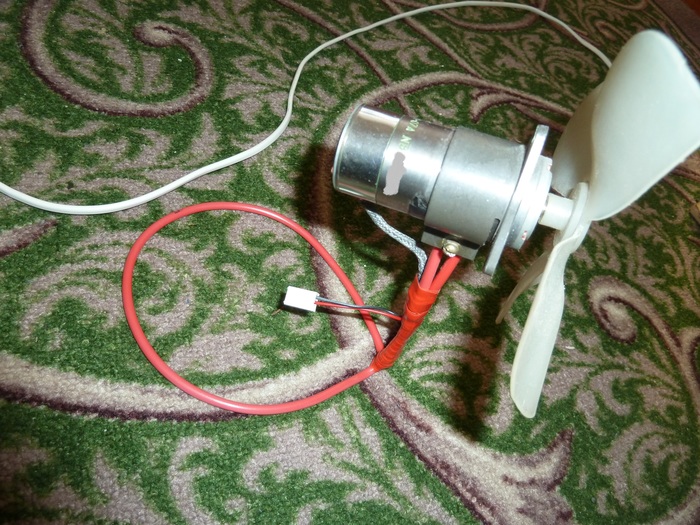

Как сделать вентилятор из обычного электромоторчика

Наверное, самый простой и быстрый способ обзавестись собственноручно собранным вентилятором-самоделкой, это найти обычный моторчик, который чаще всего встречается в игрушках.

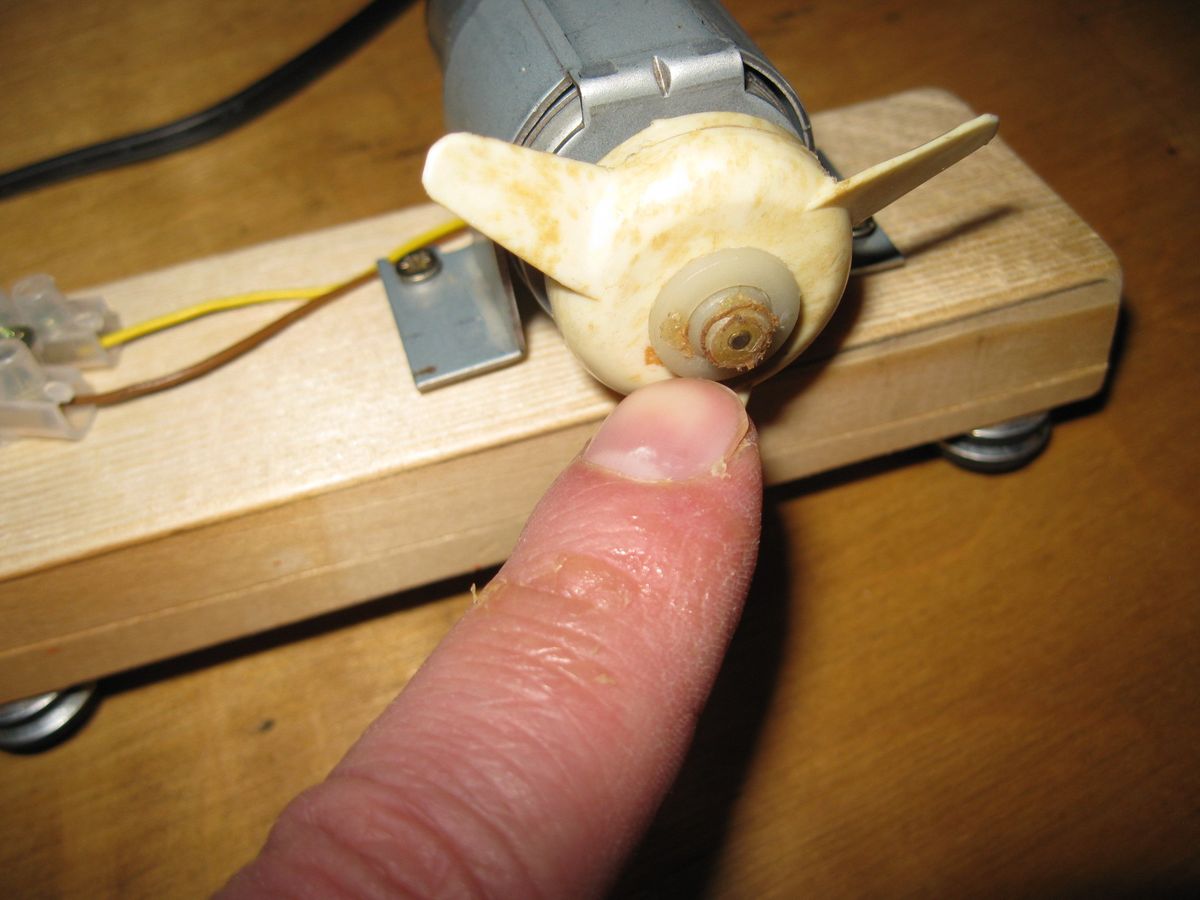

Стандартный электромоторчик из игрушки

Заказать такую вещицу не составляет труда. Тем более, сегодня, не останавливаясь ни на минуту, курсируют караваны разных безделушек из Поднебесной. А если нет – то достаточно купить недорогую игрушечную машинку и снять с нее моторчик.

Но ждать невозможного от такого устройства точно не стоит. Скорее, оно сможет лишь несильно гонять воздух. Но для настольной модели вполне сойдет. У него получится обдувать лицо сидящего за компьютером.

Для такого вентилятора можно использовать абсолютно все, что угодно. Основными частями будут:

лопасти;
мотор;
кнопка включения/выключения;
подставка;
система питания.

В остальном, предел идеи будет заключаться только в границах фантазии.

После того, как мотор будет готов к использованию, есть смысл позаботиться о питании. Это могут быть батарейки, как и в игрушке, для которой моторчик предназначался. Но, определенно, такая энергия не прослужит долго. Однако есть и плюс – устройство сохранит компактность и мобильность.

Второй вариант – это питание от сети. Но в этом случае нужно не перестараться. Прямое подключение через вилку – верный путь к тому, чтобы моторчик сгорел. Так что не стоит экспериментировать, стараясь раскрутить двигатель до больших оборотов. На игрушках электромоторчики рассчитаны обычно на 3-4,5 Вольта, а желание дать большее вращение за счет мощных источников энергии, во-первых, быстро посадит источник (если это батарейка), во-вторых, серьезно снизит ресурс вентилятора вплоть до поломки. Двигатель начнет греться, могут оплавиться щетки.

Но вот современные зарядные устройства преобразуют напряжение в сети, снижая его до заданных параметров. Можно найти блок питания, в том числе в продаже, который подойдет для моторчика идеально.

Для создания лопастей уже можно взять любой материал. Главное, чтобы он был легкий. Из-за слабости моторчика, чем меньше будут весить лопасти, тем быстрее будут вращения, а, значит, и КПД работы.

Самый простой вариант – взять пробку от обычной пластиковой бутылки, которая послужит креплением лопастей. В бутылке проделать отверстие по размеру вращающейся оси электродвигателя.
Лопасти можно сделать из обычного CD-диска. В центре прожигается отверстие по размеру пробки от бутылки. Окружность диска делится на 8 секторов. Они разрезаются на некоторое расстояние, но не до центра. После диск нужно нагреть огнем, чтобы легко загнуть лопасти. Для этого подойдет зажигалка.

Создание лопастей на CD-диске

Присоединить диск к пробке можно клеем. Второй вариант – когда будет прожигаться отверстие посередине для пробки – сразу соединить конструкцию. Оплавленный пластик затвердеет и будет прочно держаться.
После всего этого конструкция соединяется между собой. Для подставки подойдет проволока. Это, пожалуй, самый простой вариант. Да и для такого легкого устройства лучше не придумаешь. Загнуть остов можно таким образом, чтобы незаметно спрятать туда батарейки. Или аккуратно пустить провод блока питания, идущие к моторчику.
Цепь не должна быть всегда замкнутой, если использовать батарейки, поэтому на корпусе нужно закрепить кнопку. Она стоит недорого. Можно использовать ее с игрушки, с которой снимался моторчик.

Еще один вариант устройства пропеллера – использование бумаги, только плотной. Способ даже проще, но менее практичный.

Совет! Экспериментируя, помните, что чем больше по площади лопасти вентилятора, тем он будет работать более шумно. С другой стороны, небольшие лопасти не так эффективно гонят воздух.

Как сделать вентилятор из бумаги

Бумага – не самый подходящий материал для домашнего вентилятора по той простой причине, что она очень непрактична. Любое попадание воды, даже банальная влажность – и устройство стремительно начнет терять в жесткости.

Но даже несмотря на все минусы, народные умельцы даже из бумаги изготавливают вполне симпатичные образцы. Конечно, речь идет о плотной бумаге или картоне. Хорошо подойдет крепкий материал от коробок. Еще пригодится обычный моторчик или кулер, кнопка включения/выключения и провода.

Самый простой настольный вентилятор с использованием картона

Примерный план конструкции заключается в том, что устройство можно максимально упростить. Крыльчатка легко вырезается и может иметь как много лопастей, так и мало. Все по желанию мастера. Моторчик можно закрепить на деревянном или картонном бруске. Подставка также пойдет из бумаги или старого компьютерного диска.

Важно только не забывать, что такой вентилятор получается очень легким, что делает его в работе шатким. Поэтому нужно дополнительно усиливать корпус. Хорошо подойдут старые батарейки, болтики или гайки.

Как сделать вентилятор из пластиковой бутылки

Излюбленное сырье «Очумелых ручек» – пластиковые бутылки – практически идеальны для создания собственного вентилятора. Для пропеллера хорошо подойдет верхняя часть стандартной круглой бутылки. Нужно отрезать часть с пробкой чуть выше наклеенной этикетки.

Часть бутылки с пробкой будет лопастями. Для этого пластик до пробки нужно разрезать так, чтобы получились несколько разных лепестков. Через один лепестки отрезаются у основания. Оставшиеся – будущие лопасти пропеллера.

Лопасти для вентилятора из пластиковой бутылки

Чтобы придать лопастям форму и немного скрутить, можно использовать свечку или зажигалку. Главное не переусердствовать, потому что пластик мягкий и может загореться. Задача немного его разогреть, а не поджечь.
Пробка будет основанием пропеллера. В ней делается отверстие по размерам оси моторчика. Чтобы соединение крепко держалось можно посадить его на клей.
Теперь время подумать об основании. Для него также подойдет оставшаяся часть пластиковой бутылки. В ней прорезается отверстие, чтобы жестко поместить пробку с лопастями под прямым углом. Нужно не забыть утяжелить основание – гайками, болтами или любыми другими металлическими предметами.
На основании делается отверстие для кнопки и цепь собирается. Там же достаточно места для блока питания.

Поле для фантазии при работе с пластиковой бутылкой обширно. Можно использовать сразу несколько бутылок. Одна станет пропеллером (точнее, ее часть), а вторая – добротным основанием. Но тогда нужны будут дополнительные материалы. Например, обычные трубочки для питья.

Простой и легкий вентилятор из бутылок

Как сделать USB-вентилятор

А вот самый удобный и простой вентилятор – это именно старый кулер, которому тоже можно найти применение. Например, поставить его на столе, и он будет охлаждать, только уже не процессор или видеокарту, а человека.

Плюсы такой конструкции очевидны: кулер очень надежен, ведь это его работа – постоянно крутить крыльчатку и что-то охлаждать. Да и достать кулеры легко. Достаточно либо найти старый компьютер, либо заказать новый вентилятор или купить его в магазине.

Устройство кулера простое. Это уже готовый вентилятор в пластиковом корпусе. От него отходят два провода (обычно красного и черного цветов).

Обычный кулер компьютера

Сделать USB-вентилятор – дело нескольких минут:

Провода на кулере зачищаются на 1-2 сантиметра.
Берется обычный USB-провод, на конце которого тоже нужно избавиться от изоляции. В стандарте USB-шнур имеет внутри четыре проводка. Из них следует выбрать черный и красный. Остальные отрезать, чтобы не мешались, а нужные зачистить.
Красный провод шнура соединить с красным на кулере. Черный – с черным. Тщательно заизолировать участки без обмотки. Готово.
Остается только подумать над удерживающим устройством. Тут может пригодиться уже знакомая проволока, которая принимает любую форму. Для корпуса вентилятора вполне сойдет даже картонная коробка, а если потратить чуть больше сил и времени, то можно соорудить даже настоящий дизайнерский объект.

Дизайнерский подход к оформлению вентилятора

Очень удобно, когда вентилятор включается при запуске компьютера. К тому же, современные блоки имеют сразу несколько выходов на USB. Получается, что такое устройство мешаться не будет.

Другой момент – иногда хочется включать вентилятор независимо от работы компьютера (тем более, устройство с кулером получается достаточно мощным, хорошим и полезным). Тогда можно использовать переходники. Например, на телефоны сегодня делают зарядки, которые легко превращаются в USB-шнур, когда отсоединяется разъем с вилкой. Подобное оборудование можно использовать и для вентилятора, сделав его универсальным: работающим от сети и от USB-порта любого компьютера. Еще один плюс такой конструкции – самая простая электроцепь. Вентилятор на основе кулера может обойтись даже без лишних кнопок: только провод и вилка.

Безлопастной вентилятор своими руками

А вот немного незаурядное применение свободного кулера (но можно обойтись и электромотором) – это безлопастной вентилятор. Современное, интересное, при должном умении – ничуть не менее эффективное – решение, которое точно привлекает взгляд. Вещь получается совсем нестандартная, эффектная.

Для примера – вот идеальный внешний вид безлопастной или канальной модели вентилятора:

Примерно так можно сделать безлопастной вентилятор и своими руками

Самое главное в безлопастных моделях – это, безусловно, их внешний вид. Поэтому если делать такое устройство самостоятельно, то нужно постараться продумать каркас в мельчайших подробностях. Неровные края, шероховатости – все это впечатление испортит.

Корпус безлопастного вентилятора практически полностью представляет собой рабочую область. Не стоит думать, что тут реализованы какие-то космические технологии.

Циркуляция воздуха осуществляется вполне прозаично – с помощью вращающихся лопастей. Прячутся они в тубу-основание. Если брать кулер от компьютера, то можно сделать подставку по его форме. Тут, как говориться, на усмотрение автора.

Отличия от классики в расположения кулера – он ставится в безлопастном вентиляторе горизонтально.

Расположение кулера в безлопастном вентиляторе

Верхнее кольцо делается внутри полым, двухслойным. Там и осуществляется основное перенаправление воздуха в нужную сторону.

Видна полая полость в верхнем кольце вентилятора, откуда и дует воздух

Сделать остов безлопастного вентилятора можно из пластика, дерева, плотного картона. Использовать материал лучше гибкий, чтобы можно было легко придать ему форму кольца. Как вариант – применять комбинированную структуру. Например, кольца сделать из картона или пластика, а каркас жестким – из дерева.

Выпилить нужно:

четыре грани для подставки;
Два круга одинакового радиуса;
Скрутить два кольца разного диаметра.

Потом все соединяется вместе, если нужно – красится.

Питание можно организовать разным. Универсальный вариант – комбинированный провод для USB-разъема и подсоединяемая вилка для розетки.

Устройство также можно немного усложнить. К примеру, сделать по краю обода световую полосу из диодной ленты. Энергии подсветка потребляет немного, но добавит вентилятору красоты. А блок питания и проводку, если нужно, легко спрячет в себе подставка.

Как сделать мощный вентилятор своими руками

Когда речь заходит о мощных вентиляторах, то нужно понимать, что для них требуются уже совсем другие двигатели. Начиная от моторов старых вентиляторов, заканчивая другими бытовыми приборами. Хорошо подойдут:

ненужные потолочные люстры с вентилятором;
старые газонокосилки;
дрели;
вытяжки.

Единственное, нужно попасть в коридор напряжения, которое требуется для питания мотора. Например, для дрелей чаще всего нужно 18 Вольт. Но для целей вентиляции достаточно будет подавать меньше половины такого вольтажа. Даже на 12 Вольтах вентиляторы работают очень громко и крайне неустойчивы из-за сильной инерции вращающихся лопастей.

Питание для мощных электродвигателей нужно делать от сети. Поэтому надо подумать об установке блока питания или подключении зарядного устройства. Электросхему можно усложнить, добавив завалявшиеся лампочки, электронные часы, радио, тумблер или плату для переключения режимов работы. Но легче, конечно, ограничиться только вентилятором с кнопкой, если этого будет достаточно.

В любом случае, такие домашние вариации вентиляторов-самоделок иногда намного лучше даже покупных вариантов. При должном умении может получиться очень неплохая вещь, настоящая гордость хозяина.

Вентилятор улитка своими руками — устройство и конструкция

Вентилятор улитка — так в обиходе называют радиальные, или центробежные вентиляторы. Они широко распространены в промышленности или в крупных системах вентиляции, требующих достаточно высокой энергоемкости воздушного потока для преодоления сопротивления воздуховодов. В большинстве случаев используются промышленные модели вентиляторов, но при необходимости можно изготовить вентилятор «улитка» своими руками.

Устройство и конструкция

Радиальные вентиляторы производят перемещение воздушных потоков с помощью рабочего колеса, установленного внутри корпуса специфической формы. Название «улитка» возникло благодаря некоторому сходству внешнего вида корпуса со спиралеобразной раковиной. Рабочее колесо имеет вид барабана, оборудованного лопатками, расположенными параллельно оси вращения. Работа устройства происходит в тесном взаимодействии корпуса и рабочего колеса, функции которых одинаково важны.

Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса.

Особенности

Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.

Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.

Крыльчатки, лопасти

Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.

Существует два вида:

рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями

Перемещение воздушного потока происходит посредством контакта с лопатками рабочего колеса. При вращении плоскости лопаток воздействуют на определенный объем воздуха, с которым находятся в непосредственном контакте, уплотняют его и придают соответствующий импульс.

Мнение эксперта

Интернет-магазин вентиляции «Руником»

Эксплуатационные параметры центробежных вентиляторов определяются размерами рабочего колеса, его диаметром и шириной, величиной площади лопаток, их количеством. Чем больше диаметр, тем выше линейная скорость потока и больше его энергия. Соответственно, возрастает давление и производительность вентилятора. При этом, значительно увеличивается аэродинамическое сопротивление установки, что создает сильную нагрузку на электродвигатель. Увеличение диаметра позволяет получить высокое давление, а увеличение ширины крыльчатки (высоты барабана) повышает производительность.

Лопатки рабочего колеса имеют слегка выгнутую форму в виде ложбинки. Существуют колеса с лопатками, загнутыми вперед и назад. Если имеется наклон в сторону вращения (вперед), появляется более мощный импульс воздушного потока, но, при недостаточном питании установки (например, если входной патрубок не способен обеспечить подачу в достаточном объеме) вентилятор начинает «захлебываться». Лопатки, выгнутые назад, дают несколько меньший импульс, но позволяют получить ровный и стабильный режим работы без появления сбоев или срывов.

Самостоятельное изготовление

Рассмотрим, каким образом может быть создан вентилятор улитка своими руками, чертежи которого можно отыскать в сети интернет или изготовить самостоятельно.

Чертеж

Видеообзор

Рабочее колесо

Прежде всего необходимо обзавестись рабочим колесом. Это важно, так как оно является достаточно массивным элементом и требует хорошей балансировки. Если крыльчатка хоть немного бьет, подшипники электродвигателя (или собственного приводного вала) быстро выйдут из строя. Часто используются готовые крыльчатки от вентиляторов или кондиционеров, но если отыскать их нет возможности, придется делать самостоятельно.

Посадочная муфта

Прежде всего, надо изготовить посадочную муфту. Она делается на токарном станке. Затем муфту прикрепляют к листу металла сваркой или винтами, зажимают в токарном станке и тщательно центруют. В результате получится круглый диск с посадочной муфтой в центре. На нем делается разметка и прикрепляются лопатки. Делать рабочее колесо барабанного типа своими руками нецелесообразно, поскольку качественная балансировка самодельных элементов невозможна.

Корпус

Для корпуса используется листовая сталь или, как в примере на видео, дерево. Из нее вырезают полосу шириной на 0,5-1 см больше толщины рабочего колеса. Полосу сгибают, придавая ей форму улитки. Это — боковая часть корпуса. Затем изготавливают две одинаковых части, повторяющие профиль бокового элемента.

Одна из частей станет внешней стороной корпуса, на ней делают всасывающее отверстие и закрепляют фланец для монтажа воздуховодов или решетки. Вторая часть крепится к корпусу электродвигателя и имеет отверстие для прохода его вала. Она укрепляется на двигателе при помощи болтов, боковая изогнутая часть приваривается к ней сплошным швом без щелей. На кромку привариваются болты, которыми будет прижата внешняя часть со всасывающим отверстием.

Сборка

Самостоятельное изготовление вентилятора — достаточно сложная задача, поскольку необходимо сделать криволинейные детали. Некачественная сборка, ошибки в форме элементов, дисбаланс рабочего колеса являются распространенными недостатками самодельных вентиляторов.

Кроме того, все самоделки сильно шумят во время работы, и избавиться от этого удается крайне редко. Браться за изготовление, не имея навыков слесарных работ, умения качественно варить листовую сталь и выполнять прочие работы бессмысленно. Цена готового вентилятора не настолько велика, чтобы расходовать понапрасну время, материалы и занимать оборудование.

Обзор и сравнение производственных моделей

Готовые вентиляторы имеют стабильные и устойчивые рабочие характеристики, обеспечивают качественную работу с низким уровнем шума. При наличии разветвленной системы воздуховодов, распространяющих звук по всем помещениям, использование малошумящего оборудования очень важно. Рассмотрим эксплуатационные характеристики нескольких промышленных образцов, чтобы знать, от чего следует отталкиваться при проектировании собственного изделия:

Радиальные вентиляторы низкого давления ВР 80-75

Имеют достаточно высокую производительность (от 370 до 71000 м³/ч в зависимости от номера вентилятора). Давление находится в пределах 0,37-1820 Па. Используются в системах общеобменной вентиляции или в составе технологического оборудования.

Радиальные вентиляторы среднего давления ВЦ 14-46

Показатель давления у этого модельного ряда увеличен, как и производительность, доходящая у крупных номеров до 127000 м³/ч. Такие установки используются в крупных разветвленных вентиляционных системах с большой протяженностью воздуховодов.

Пылевые вентиляторы ВЦП 7-40

Используются в составе технологического цикла для перемещения сыпучих материалов мелкой фракции. Применяются для транспортировки зерна, крупы, для удаления древесных опилок или стружки. Особенность этой группы состоит в конструкции рабочего колеса, имеющего малое число лопаток. Это позволяет исключить опасность застревания материала между элементами крыльчатки.

Центробежный вентилятор 220 В

Из чего можно сделать пропеллер для вентилятора. Как сделать различные типы вентиляторов своими руками

Жарко. Если можно так сказать, даже чересчур. Именно поэтому можно задуматься о том, как сделать вентилятор. Вы скажете, что его можно приобрести в магазине. Но, во-первых, значительно возрастает их стоимость. Во-вторых, их быстро разбирают и не всегда можно отыскать необходимые на магазинных полках. Поэтому, несколько практических советов по поводу того, как собрать вентилятор. Ведь это вполне реально оформить даже в домашних условиях из доступных материалов. Вот пара вариантов.

Как сделать вентилятор на основе старого кулера. Если есть старый можно взять его оттуда. Там же позаимствовать и выключатель. Еще для того, чтобы сделать самодельный вентилятор, потребуется какой-либо держатель для батареек. Таких много, можно взять его из какой-то сломавшейся игрушки или чего-либо еще в том же духе. Конечно, нужны будут и сами батарейки в количестве нескольких штук. Остается соединить все эти компоненты воедино, и простенький вентилятор будет готов. Если с держателем заморачиваться не хочется, то можно воспользоваться для подачи питания обычным USB-портом. Подставку делать можно из чего угодно. Тут все зависит конкретно от вашей собственной фантазии и того, что у вас имеется под рукой.

Можно, к примеру, сделать подставку из обычной жесткой проволоки, закрепленной на чем-либо. Тут не столь важно, какие именно материалы будут применяться, а то, насколько вся конструкция окажется устойчивой.

Другой вариант, как сделать вентилятор, может оказаться полезным для энтузиастов. Отличным средством для изготовления послужат компьютерные диски. Что потребуется еще? Моторчик от простой игрушки, пробка, оставшаяся от шампанского, какой-либо подручный выключатель и несколько батареек. Берем диск, а затем делаем столько надрезов, сколько потребуется лопастей. Необходимо до внутренней кромки оставить около сантиметра. Затем каждую из лопастей слегка повернуть под углом. Гнется гораздо лучше, если диск нагреть, к примеру, над газом. Затем нужно будет вставить в его центр пробку от шампанского. Если вы сделаете в ее центре небольшой прокол, например, шилом, то с легкостью сможете нацепить всю конструкцию на какой-нибудь штырек. Потребуется сделать ножку — в ее роли способен выступить абсолютно любой предмет в форме цилиндра, который в состоянии вместить в себя батарейки и провода.

Потребуется оформить и основание для всего агрегата — оно также может быть любым, главное, чтобы было устойчивым и могло держать на себе конструкцию. Остается лишь добавить несколько дополнительных советов — при вырезании лопастей нужно следить за тем, чтобы каждая из них составляла примерно 45 градусов — в конечном итоге выйдет около 8 частей. Вставленную в центр диска пробку потребуется закрепить при помощи клея. В любом случае, процесс не должен вызвать у вас каких-то сложностей.

Если вы думали о том, как сделать вентилятор, то теперь наверняка понимаете, что это очень просто. Каждая из предложенных моделей крайне проста в изготовлении, и вам не понадобится много времени на то, чтобы ее создать. Не нужно никаких особенных вещей, вполне достаточно перечисленного выше. Такие вентиляторы очень удобны и отличаются компактностью. Можно поставить его себе на рабочий стол. Или, если есть такое желание, увезти с собой в гараж или на дачу, где эти устройства будут средствами охлаждения. Сложно поспорить с тем, что у них имеется ощутимое достоинство — ведь собраны-то эти, по большому счету, очень полезные вещи из разного хлама.

Как видите, вполне можно сделать вентилятор самостоятельно, из подручных материалов, не заморачиваясь походами в магазин и поисками подходящего вам агрегата по приемлемой цене. Все значительно проще.

Как сделать вентилятор из обычного электромоторчика

Стандартный электромоторчик из игрушки

Для такого вентилятора можно использовать абсолютно все, что угодно. Основными частями будут:

лопасти;
мотор;
кнопка включения/выключения;
подставка;
система питания.

В остальном, предел идеи будет заключаться только в границах фантазии.

Самый простой вариант – взять пробку от обычной пластиковой бутылки, которая послужит креплением лопастей. В бутылке проделать отверстие по размеру вращающейся оси электродвигателя.
Лопасти можно сделать из обычного CD-диска. В центре прожигается отверстие по размеру пробки от бутылки. Окружность диска делится на 8 секторов. Они разрезаются на некоторое расстояние, но не до центра. После диск нужно нагреть огнем, чтобы легко загнуть лопасти. Для этого подойдет зажигалка.

Создание лопастей на CD-диске

Присоединить диск к пробке можно клеем. Второй вариант – когда будет прожигаться отверстие посередине для пробки – сразу соединить конструкцию. Оплавленный пластик затвердеет и будет прочно держаться.
После всего этого конструкция соединяется между собой. Для подставки подойдет проволока. Это, пожалуй, самый простой вариант. Да и для такого легкого устройства лучше не придумаешь. Загнуть остов можно таким образом, чтобы незаметно спрятать туда батарейки. Или аккуратно пустить провод блока питания, идущие к моторчику.
Цепь не должна быть всегда замкнутой, если использовать батарейки, поэтому на корпусе нужно закрепить кнопку. Она стоит недорого. Можно использовать ее с игрушки, с которой снимался моторчик.

Совет! Экспериментируя, помните, что чем больше по площади лопасти вентилятора, тем он будет работать более шумно. С другой стороны, небольшие лопасти не так эффективно гонят воздух.

Как сделать вентилятор из бумаги

Самый простой настольный вентилятор с использованием картона

Как сделать вентилятор из пластиковой бутылки

Часть бутылки с пробкой будет лопастями. Для этого пластик до пробки нужно разрезать так, чтобы получились несколько разных лепестков. Через один лепестки отрезаются у основания. Оставшиеся – будущие лопасти пропеллера.

Лопасти для вентилятора из пластиковой бутылки

Чтобы придать лопастям форму и немного скрутить, можно использовать свечку или зажигалку. Главное не переусердствовать, потому что пластик мягкий и может загореться. Задача немного его разогреть, а не поджечь.
Пробка будет основанием пропеллера. В ней делается отверстие по размерам оси моторчика. Чтобы соединение крепко держалось можно посадить его на клей.
Теперь время подумать об основании. Для него также подойдет оставшаяся часть пластиковой бутылки. В ней прорезается отверстие, чтобы жестко поместить пробку с лопастями под прямым углом. Нужно не забыть утяжелить основание – гайками, болтами или любыми другими металлическими предметами.
На основании делается отверстие для кнопки и цепь собирается. Там же достаточно места для блока питания.

Простой и легкий вентилятор из бутылок

Как сделать USB-вентилятор

Обычный кулер компьютера

Сделать USB-вентилятор – дело нескольких минут:

Провода на кулере зачищаются на 1-2 сантиметра.
Берется обычный USB-провод, на конце которого тоже нужно избавиться от изоляции. В стандарте USB-шнур имеет внутри четыре проводка. Из них следует выбрать черный и красный. Остальные отрезать, чтобы не мешались, а нужные зачистить.
Красный провод шнура соединить с красным на кулере. Черный – с черным. Тщательно заизолировать участки без обмотки. Готово.
Остается только подумать над удерживающим устройством. Тут может пригодиться уже знакомая проволока, которая принимает любую форму. Для корпуса вентилятора вполне сойдет даже картонная коробка, а если потратить чуть больше сил и времени, то можно соорудить даже настоящий дизайнерский объект.

Дизайнерский подход к оформлению вентилятора

Безлопастной вентилятор своими руками

Для примера – вот идеальный внешний вид безлопастной или канальной модели вентилятора:

Примерно так можно сделать безлопастной вентилятор и своими руками

Отличия от классики в расположения кулера – он ставится в безлопастном вентиляторе горизонтально.

Расположение кулера в безлопастном вентиляторе

Видна полая полость в верхнем кольце вентилятора, откуда и дует воздух

Выпилить нужно:

четыре грани для подставки;
Два круга одинакового радиуса;
Скрутить два кольца разного диаметра.

Потом все соединяется вместе, если нужно – красится.

Как сделать мощный вентилятор своими руками

ненужные потолочные люстры с вентилятором;
старые газонокосилки;
дрели;
вытяжки.

Всю долгую зиму мы с нетерпением ждем приятных летних деньков, а с наступлением жаркой поры почему-то начинаем мечтать о прохладе. Как восхитительно поможет восстановить силы и избавит от утомления легкий ветерок, создаваемый небольшим самодельным вентилятором. К тому же его изготовление – невероятно интересное занятие, верно?

Мы предлагаем вам ознакомиться с пошаговыми инструкциями по сборке простейших эффективных устройств из буквально бросовых исходных материалов. В представленной вашему вниманию статье подробно рассказано, как сделать вентилятор своими руками и что для этого понадобится домашнему мастеру.

В вашем распоряжении детальное описание изготовления вариантов, действие которых опробовано на практике. Сделать такие устройства собственноручно можно, не имея вообще никакого опыта. Для полноценного восприятия информации прилагаются пошаговые фото и видео-инструкции.

Самый простенький вентилятор можно сделать из СD дисков. Он может использоваться, например, для локального воздействия на пользователя, который долгое время проводит за компьютером.

Подготовим исходные материалы для выполнения работы:

CD диски – 2 шт.;
маломощный моторчик;
пробка от бутылки из-под вина;
провод с USB-штекером;
трубка или прямоугольник из плотного картона;
паяльник;
свеча или зажигалка, термоклей;
карандаш, линейка, бумага в клеточку.

Для наших целей можно использовать моторчик от старой игрушки, например, от машинки. В качестве картонной трубки подойдёт немного облагороженная декоративной отделочной бумагой втулка от рулона туалетной бумаги.

Основным достоинством этой модели является то, что все материалы, которые необходимы для её изготовления, найдутся практически у любого любителя делать всё своими руками

Процесс сборки мини-вентилятора довольно прост.

Возьмём один из CD дисков и с помощью маркера разделим его поверхность на восемь одинаковых секций. Сделать это проще всего, используя лист бумаги в клеточку.

Начертим на нем крест из горизонтальной и вертикальной линии. Каждый из четырёх получившихся при этом прямых углов делим пополам. Используя клеточки, сделать это совсем несложно.

Используя очень простой метод с использованием листочка в клеточку, мы можем добиться идеальной разметки диска на восемь равных секторов

Накладываем на наш чертеж диск так, чтобы перекрещивающиеся линии оказались в самом центре его отверстия. Поочередно прикладывая линейку к расходящимся из центра линиям, делаем разметку на диске. Так секции получатся одинаковыми.

Чтобы разделить диск на лопасти, следует по линиям разметки провести паяльником от прозрачной части к краю.

Для разрезания можно использовать и ножницы, но есть опасность, что в процессе работы заготовка треснет. Если паяльника нет, нужно воспользоваться ножом, предварительно нагретым на плите. При работе с паяльником по краям разреза образуется наплавленный пластик, который легко убирается ножиком.

Разрезание диска при помощи паяльника – это наиболее эффективный метод, при котором заготовка не треснет и не деформируется, а остатки наплавленного пластика можно легко удалить ножом

Над пламенем горящей свечи нагреваем поверхность диска, чтобы можно было слегка развернуть лопасти. Если свечки нет, подойдет зажигалка или паяльный фен.

Нагревать следует центральную часть диска, а все лопасти поворачивать в одном направлении. В отверстие диска помещают винную пробку. Чтобы лучше её зафиксировать, нужно края отверстия предварительно обработать термоклеем.

Провод USB необходимо подсоединить к мотору. Если мы не угадаем с направлением вращения пропеллера, можно будет поменять повода местами, то есть сменить полярность.

Моторчик нужно приклеить к картонной трубке, а саму трубку – ко второму CD диску, который будет играть роль основания подставки.

Когда пробка установлена в отверстие, подставка из второго CD диска и картонной трубки, а также подключающее устройство уже собраны, очень важно правильно насадить пропеллер на вал двигателя

Теперь пропеллер необходимо «посадить» на шток будущего вентилятора. Постараемся сделать так, чтобы он был установлен строго по центру. Закрепить его в таком положении можно при помощи термоклея.

После завершения всех работ, вентилятор готов к использованию.

Хотя сооружение этого устройства не займет у вас много времени, но результат выполненной работы, несомненно, вас порадует

Как сделать аналогичную, но немного более сложную конструкцию, включив в схему регулятор, посмотрите на видео, размещенном в конце этой статьи.

Вам эта инструкция по изготовлению самоделки кажется сложной? Тогда вам может быть интересна информация о и правилах их выбора, чтобы приобрести готовый прибор, предлагаемый производителями бытовой техники.

Вентилятор на основе пластиковой бутылки

Чего только не делают наши умельцы из пластиковых бутылок! Настало время сказать, что и вентилятор из них тоже получается очень даже неплохой. Возможно, он и не проветрит всю вашу комнату, но тому, кто вынужден работать за компьютером, поможет точно.

Предлагаем два варианта создания такой модели вентилятора.

Вариант #1 – модель из жесткого пластика

Для выполнения работы нам понадобятся:

пластиковая бутылка ёмкостью 1,5 литра;
моторчик от старой игрушки;
небольшой выключатель;
батарейка «Duracell»;
маркер;
ножницы;
свечка;
молоток и гвоздь;
пенопласт;
термоклеевой пистолет.

Итак, берём обыкновенную пластиковую бутылку на 1,5 литра с пробкой. На уровне линии этикетки отрезаем её верхнюю часть. Именно она-то нам и понадобится для изготовления пропеллера. Делим поверхность пластиковой заготовки на шесть частей.

Стараемся разметить её так, чтобы у нас получились равные сектора: от этого зависит качество работы будущего прибора.

Разрезаем заготовку по разметке почти до горлышка. Отгибаем лопасти будущего пропеллера и отрезаем каждую вторую из них. У нас осталась заготовка с тремя равноудаленными друг от друга лопастями. Края каждой из лопастей необходимо закруглить. Делаем это аккуратно.

Для удаления тех частей лопастей, которые находятся ближе к горлышку заготовки лучше использовать хозяйственный нож; не забывайте закруглить края лопастей

Теперь нам нужна будет небольшая свечка. Зажигаем её. Нагреваем на ней каждую лопасть у основания, чтобы повернуть её в нужном для нас направлении. Все лопасти должны быть повернуты в одном направлении. Снимаем крышку с заготовки и в самом её центре пробиваем отверстие с помощью гвоздя и молотка.

Насаживаем пробку на шток небольшого моторчика. Такие моторчики могут оставаться от старых детских игрушек. Как правило, достать их не составляет труда. Закрепляем пробку с помощью клея.

Теперь нужно сделать основание, на котором и будет держаться мотор. Для этой цели берём, например, кусок пенопласта. Закрепляем на нем прямоугольник, который тоже можно вырезать из пенопластовой упаковки.

На верхней поверхности этого прямоугольника и будет зафиксирован наш мотор, к которому прикрепляется пропеллер. Для этого в пенопласте нужно сделать углубление, соответствующее параметрам мотора.

Для закрепления элементов изделия используют термоклей. В случае его отсутствия можно применять другие клеящие составы. Важно, чтобы само крепление было максимально надежным.

Установка вентилятора – это вопрос щепетильный. До того как сделать вентилятор своими руками, необходимо определить его место установки. Дело в том, что при изготовлении конструкции на сегодняшний день используется два вида двигателей:

коллекторные;
асинхронные.

Коллекторные при работе издают сильный шум, при его переключении происходит искра. Помимо того, движение щеток издает тоже много шума.

Асинхронные двигатели, которые оснащены короткозамкнутым ротором – полная противоположность. При самостоятельном изготовлении вентиляторов в качестве пускового реле можно использовать элемент из холодильника.

Принципы изготовления вентилятора

Когда изготавливают вентилятор своими руками, нужно учитывать некоторые аспекты, самым важным из которых является шум. Чтобы иметь представление о работе коллекторного двигателя, нужно просто вспомнить, как работает пылесос “Циклон”, громкость его около 70 дБ. На основании этого следует подумать, применять такой двигатель или нет. В связи с этим реальней всего использовать асинхронный двигатель, к тому же при выполнении самой простой модели вентилятора не требуется пусковая обмотка. Да и его мощность невелика, а вторичная ЭДС наводится полем от статора.

Барабан в асинхронном двигателе имеет короткозамкнутый ротор с прорезанными медными жилами по образующей, проходящими под углом по отношению к оси. Именно этот уклон и предопределяет направление вращения ротора в двигателе. Медные жилы не изолированы от материала барабана, так как они обладают проводимостью, превосходящей окружающий материал, а разность потенциала между рядом лежащими жилами мала. И в связи с этим поток тока протекает по меди. Статор и ротор между собой не соединены контактами, и поэтому не возникает искра, так как проволока покрыта лаковой изоляцией. Вот поэтому шум у асинхронного двигателя определяется следующими факторами:

соотношением статора и ротора;
качеством подшипниковых элементов.

При правильной настройке асинхронного двигателя можно достичь бесшумной работы мотора. Ну а если речь идет о том, как правильно сделать вентилятор своими руками канальный, то можно допустить установку коллекторного двигателя, но с учетом того, где будет располагаться секция.

Канальный вентилятор устанавливается в самой секции воздуховода и размещается по центру тракта. Вот по этой причине, когда делается вентилятор в воздуховоде, шум не играет особой роли, так как звуковая волна, пока проходит канал, затухает.

Вернуться к оглавлению

Чтобы выполнить вентилятор своими руками, необходимо приобрести модель кухонного или вентилятора для санузла, ту, которую монтируют к вытяжке. Коробка из-под него тоже пригодится, а также потребуются:

ножницы;
сетка;
клей или скотч.

Схема монтажа вентилятора.

Конструкция будет питаться от сети, но расходуя мало электроэнергии. Для начала берется коробка, и в ней проделывается сквозное отверстие. Конструкция вентилятора для вытяжек цилиндрической формы, она же и будет основой для формы отверстия.

Впоследствии в это отверстие и будет установлен вентилятор. Отверстие вырезается меньшего диаметра, чем сама конструкция, для того чтобы она получилась более устойчивой и безопасной. С боковой части снизу коробки проделывается проем для вывода шнура. Для того чтобы вентилятор не болтался в коробке, в нее можно уложить картонные обрезки, а его закрепить изолентой. Для безопасности на переднюю часть, где находятся лопасти, устанавливается защитная сетка. Чем плотнее ячея в сетке, тем меньше вероятность попасть под лопасти. Изготовление самодельного вентилятора не требует больших затрат, а если коробку задекорировать, то можно получить дополнительный элемент интерьерного обустройства.

Вернуться к оглавлению

USB-вентиляторы: особенности

Такую модель будет сделать непросто. Это отличный вариант для индивидуального охлаждения при работе за компьютером. Такое устройство получается с достаточной мощностью, а также потребление энергии ненамного больше. Для устройства этой конструкции потребуется:

пара компакт-дисков для компьютера;
шнур с USB-вилкой;
провода;
старый моторчик, такие обычно устанавливают на детских игрушках;
винная пробка;
картон цилиндрической формы;
клей и ножницы.

Первым делом диск разрезается на лопасти. От наличия лопастей зависит мощность потока воздуха, чем их больше, тем сильнее будет обдувать, но и сами сегменты не должны быть маленькими.

Разрезается только один диск, второй будет использоваться в качестве подставки.

Чтобы согнуть лопасти, их прогревают над небольшим пламенем и сгибают вперед под углом.

Они должны быть повернуты в одну сторону. Когда диск с лопастями будет готов, в его центр вставляется пробка, и в ней проделывается отверстие.

Для того чтобы сделать провод пригодным к использованию, с одного конца USB-шнура снимается наружная обмотка, под которой находится 4 проводка. Парные можно отделить, подсоединить к моторчику и заизолировать.

Периодически возникает необходимость в своеобразном вентиляторе, но маленькие модели стоят сравнительно много. Не стоит спешить раскошеливаться, ведь небольшой вентилятор можно спокойно сделать собственными руками. По эффективности он не уступает покупным аналогам, и на его создание потребуется минимальное количество материалов.

Создание вентилятора из кулера

Самым простейшим способом самостоятельно сделать вентилятор будет использование ненужного кулера (такие используются в компьютере в качестве системы охлаждения комплектующих).

Не удивительно, что такой способ является наиболее простым, ведь кулер – это и есть маленький вентилятор. Осталось лишь совершить несколько простых шагов, чтобы придать ему окончательную форму и работоспособность.

Сам по себе кулер вполне работоспособен, однако нужно подготовить его к нестандартному способу использования:

Провода.

Если вентилятор располагается рядом с компьютером, подойдёт обычный ненужный USB-провод. Его нужно обрезать и снять изоляцию (то же самое с проводами кулера):

Нас интересуют только два провода: красный (плюс) и чёрный (минус). Если в кулере или USB-шнуре имеются другие цвета, смело их отрезаем и изолируем, т. к. они абсолютно не нужны и будут лишь мешать.

Соединение.

После очистки, провода нужно соединить между собой (достаточно плотно перекрутить их друг с другом). Не перепутайте цвета. Это грозит серьёзными осложнениями в процессе создания вентилятора.

Для скручивания достаточно 10 мм длины. При необходимости позволяется очистить большую часть провода, это не страшно, однако изолировать придётся гораздо больше.

Безопасность.

Помните, что правильная изоляция – залог успеха и гарантия, что компьютер или розетку не закоротит. Заклеивать оголённые провода следует изолентой (исключительно при отсутствии питания), причём чем толще она будет, тем лучше.

Нет особого смысла объяснять, чем грозит падение «минуса» на «плюс». Если красный и чёрный провода соприкоснутся во время передачи электричества, может сгореть не только USB-провод/порт, но и комплектующие компьютера.

В принципе, компьютеры не страшатся подобных моментов, если они оборудованы защитой от перепадов напряжения. Но когда используется розетка в стене, то чинить проводку в квартире будет гораздо сложнее создания маленького вентилятора.

Поэтому серьёзно позаботьтесь об изоляции оголённых частей проводов. Лишние сложности редко кому нужны.

Последние штрихи.

Не забывайте, что компьютерный кулер очень лёгкий, но в то же время весьма быстрый. Даже при напряжении 5 вольт скорость его оборотов будет довольно высокой. Данное напряжение мы рассматриваем неспроста: кулер будет отлично справляться со своей задачей, а работа будет максимально бесшумной.

Из-за незначительных габаритов устройства от колебаний и вибрации он может упасть. Допускать этого не стоит по таким причинам:

летальных порезов такой кулер даже во время работы причинить не сможет, но нет гарантий, что прибор не подпрыгнет и не отлетит, например, в лицо;
упав не на плоскую поверхность (на карандаш, ручку, зажигалку) его лопасти могут повредиться: отломавшиеся на такой скорости вращения осколки могут нанести непоправимый ущерб;
иные непредвиденные обстоятельства.

Поэтому важно закрепить кулер (скотчем, клеем) на какой-нибудь более устойчивой поверхности: коробка, деревянный брусок, стол.

Дополнительные функции.

По желанию, готовый вентилятор можно обновить внешне, добавить выключатель (чтобы не выдёргивать каждый раз шнур) и т. д. Но внимания стоит и способ, сравнительно хорошо увеличивающий эффективность устройства.

Достаточно просто срезать верхнюю часть пластиковой бутылки и приклеить её (широким отверстием) к раме кулера. Таким образом, поток воздуха будет более точным и направленным: сила движения воздуха станет сильнее приблизительно на 20%, что является довольно неплохим показателем.

На этом создание вентилятора окончено, и он готов к полноценной работе.

Вентилятор из дисков

Если предыдущий вариант Вас не устраивает, и хочется чего-то более сложного, то рассмотрим самостоятельное создание вентилятора из компьютерных дисков:

Двигатель.

Т. к. мы не используем кулер, необходимо обзавестись каким-либо моторчиком, приводящим лопасти нашего будущего устройства в движение. По факту, можно использовать и мотор уже упомянутого кулера системы охлаждения, однако это слишком просто.

Вам следует найти или купить мотор с двигающейся определённой своей частью (например, торчащий железный стержень). Раз мы делаем вентилятор из дисков, то наличие подобного стержня будет наилучшим вариантом. Также прекрасно подойдут моторы из старого видеомагнитофона или плеера, ведь они раскручивают диски и кассеты – то что надо для вертящегося пропеллера в нашем вентиляторе.

Не стоит использовать двигатель из стиральной машины или даже прошлого вентилятора – они чрезвычайно сильны. Ввиду самостоятельного сбора конструкции она будет весьма хлипкой. Сильный мотор в первые же секунды разнесёт осколки лопастей по помещению и слетит с основания.

При наличии работающего мотора его необходимо скрепить проводами по ранее упомянутой форме.

Имея на руках работающий двигатель, необходимо сконцентрироваться на дисках, являющихся основными комплектующими нашего вентилятора. Первым делом разрежьте один на 8 равных частей:

Чтобы не ошибиться во время процедуры, можно предварительно разметить диск карандашом. Лучше всего использовать паяльник (не будет острых краёв, так безопаснее), но подойдут и обычные ножницы.

После диск следует слегка нагреть зажигалкой, чтобы материал стал податливее, и выгнуть крылья на манеру лопастей, как у обычных вентиляторов:

Точно так можно поступить и с обычной пластмассовой бутылкой:

В центр нашего пропеллера нужно засунуть деревянную пробку от бутылки. Если размер великоват – её можно обстругать.

Остальные части.

В качестве центра, удерживающего всю конструкцию, можно использовать обычную втулку от рулона туалетной бумаги:

Её следует закрепить по центру второго диска, который выступит фундаментом для вентилятора. Сверху можно расположить половину второй втулки, как видно на фотографии, чтобы внутри неё находился мотор. На него и нужно повесить лопасти из диска/бутылки.

Вентилятор готов к работе. По желанию можно добавить элементы декора, чтобы устройство выглядело презентабельнее.

А увидеть наглядно, как такой вентилятор делают из бутылки, Вы можете в этом видео.

Дополнительно следует напомнить о крайне важных моментах при создании самодельного вентилятора:

Для скрепления деталей друг с другом необходимо использовать качественный «суперклей».

Именно тот самый, отклеить который не получится даже при желании. Вся конструкция должна быть максимально устойчивой и не поддаваться на колебания и вибрации. Отнеситесь с ответственностью и залейте клеем всё, что увидите, кроме лопастей и внутренних частей двигателя.

Не торопитесь.

Вы рискуете пропустить важную деталь, а это значительно повышает шансы, что в процессе работы готового вентилятора что-то пойдёт не так. Последствия могут быть весьма серьёзными.

Не используйте плохие комплектующие.

Если мотор, который используется для создания двигателя, Вам не нужен – возможно его работоспособность под сомнением. Убедитесь, что он ещё прослужит какое-то время и будет эффективен.

Создание двигателя с нуля является весьма узкоспециализированным процессом и требует хороших знаний. Позаботьтесь, чтобы системные платы были в порядке, все необходимые соединения были запаяны хорошо и т. д. Лучше лишний раз проверить, чем потом делать ещё один вентилятор.

Изоляция.

Ещё раз напоминаем: не забывайте про качественную обмотку проводов изолентой. Не стоит её экономить, ведь короткие замыкания и их починка вынудят пожертвовать большими тратами. Возможно, даже в денежном смысле.

Собственноручный вентилятор довольно компактный, эффективный и хорошо справляется со своей задачей. Сделать его не сложно, если ответственно отнестись к процедуре и следовать инструкции. Не существует ограничений и по габаритам: если чувствуете силы, смело начинайте сборку вентилятора большего размера.

Вконтакте

Принцип работы безлопастного вентилятора, как сделать своими руками недорогую модель

В тот день, когда я узнал о принципе работы безлопастного вентилятора, я был поражен тем, какая простая и крутая идея стоит за этим устройством.

В тот же день я решил соорудить один для моего племянника, чтобы он не поранился, прохлаждаясь в жаркие летние дни.

Итак, в этой инструкции я собираюсь собрать безлопастной вентилятор своими руками, используя обычные материалы, такие как пара ПВХ трубок, пластиковая чашка и пара листов фибергласа. Самой крутой особенностью этого вентилятора, в отличии от остальных самодельных безлопастных вентиляторов, является то, что я собираюсь сделать этот проект доступным каждому, без нужды печатать какие-либо его части на 3Д принтере. Это также делает проект очень дешевым — не более $10.

Шаг 1: Необходимые материалы и оборудование

Приспособления и материалы для этого проекта легко найти. Нам нужна пара ПВХ трубок на 6,5 и 3,5 дюйма в диаметре, пластиковая чаша, лист фибергласа толщиной 3мм и т.д.

Не надо ничего печатать на 3Д принтере, как это обычно бывает необходимо в других проектах подобного рода. Более того, для большинства распилов я использовал торцовочную пилу, так как она сделала работу более точной и простой, но всё то же самое можно сделать с помощью обычной ножовки и терпения… поэтому для более аккуратного вида вам потребуются более дорогие приспособления.

Шаг 2: Принцип работы

В отличие от своего имени, которое подразумевает, что девайс будет безлопастным, эта штука на самом деле имеет высокоскоростные лопасти внутри своего корпуса.

Кроме того, безлопастной вентилятор обеспечивает скрытую работу лопастей, а создаваемый поток воздуха направляется через замкнутое тело с каналами, которое воспроизводит обычную структуру вентилятора, но без присутствия лопастей. Этот дизайн обеспечивает отличный уровень защиты для детей.

Шаг 3: Изготовление

Вначале я собрался изготовить основное тело вентилятора и для этого я использовал трубку ПВХ.

Основная выходная труба изготовлена из ПВХ диаметром 150 мм, он отрезана в ширину на 100мм, образуя наружный корпус воздуховода.

Чтобы сформировать воздушный карман внутри основного воздуховода, я использовал чашу конической формы, которая идеально подошла к 150мм трубке ПВХ, так как её ободок превосходно прижался к ободу трубки. Я отрезал дно чашки примерно на 25мм в высоту и таким образом получил неплохой конический хомут внутри главного воздуховода, который позволяет воздуху равномерно вращаться внутри воздуховода, прежде чем он покидает его.

Шаг 4: Внутренний воздуховод и основание

Внутренний воротник для воздуховода изготавливается из 125 мм ПВХ-трубки. Эта трубка формирует узкое отверстие примерно 13 мм шириной для равномерного распространения воздуха из полости/воздуховода. Три части, а именно внешняя 150мм дюймовая ПВХ-трубка, конический внутренний корпус из пластиковой чашки и внутренний воротник из 125мм дюймовой ПВХ-трубки, вместе формируют корпус для выхода воздуха.

Чтобы сформировать основание, я использовал 90 мм ПВХ-трубку, отрезанную в высоту на 100 мм. Чтобы основание идеально прилегало к корпусу воздуховода, я сделал один срез трубки изогнутой формы. Эту форму я получил при помощи изоленты, контуром служила 150мм ПВХ-трубка.

Шаг 5: Впускное отверстие для воздуха

Перед тем, как приклеить основание к основному корпусу, я просверлил трёхдюймовое отверстие в шестидюймовой трубке, оно будет действовать как коридор для воздуха, проходящего в основной корпус и воздуховод. Дырка сверлится дрелью с насадкой для сверления дырок.

Затем основание приклеивается к внешней части воздуховода с помощью суперклея. Если вы идеально подогнали основание к 150 мм трубке, то суперклей создаст очень прочное соединение между ними.

Шаг 6: Кольцо воздуховода

Кольцо для воздуховода делается из фибергласа толщиной 3мм, которое также служит соединением между внутренней половиной и внешней половиной основного воздуховода.

Шаг 7: Покраска

Так как основная часть корпуса готова, я решил покрасить её, чтобы придать ей приятный и опрятный вид. Я покрасил всё белым, используя аэрозольную краску, оставив неокрашенным только фиберглас, который был защищён от покраски изолентой.

Конечный результат оказался хорош, и синий лист фибергласа смотрелся фантастически на безупречно белой поверхности.

Шаг 8: Полоска светодиодов

Чтобы дизайн был более привлекательным и элегантным, я добавил 12вольтную полоску светодиодов на внутреннюю часть воздуховода в той половине, где фиберглас будет склеен с внутренним воротником воздуховода. Светодиодная полоска отрезается нужной длины. На задней её части есть липкая полоса, оторвав защитную плёнку, приклеиваем светодиодную полосу к поверхности ПВХ.

Таким образом, когда я включаю вентилятор, светодиодная полоса начинает освещать заднюю часть воздуховода и это создает очень крутой эффект распространения синего свечения, если смотреть спереди.

Шаг 9: Склеивание всех частей

Когда краска высохла, я приступил к склейке всех частей вместе, чтобы сформировать основное тело нашего безлопастного вентилятора, используя суперклей, который, как мне кажется, скреплял все накрепко.

Шаг 10: Установка вентилятора

Итак, в каждом безлопастном вентиляторе есть вентилятор с лопастями 🙂

Чтобы наш безлопастной вентилятор заработал, я использовал высокоскоростной вентилятор 12V DC, который я обнаружил в своих старых компьютерных завалах. Более того, это был серверный вентилятор, что означает, что он более мощный, чем обычный компьютерный вентилятор. Так что я очень советую вам использовать вентиляторы такого типа.

Вентилятор устанавливается внутрь основания, прямо снизу от воздуховодного корпуса при помощи четырех винтов для дерева, что позволяет крепко закрепить его на месте. Он устанавливается таким образом, чтобы тянуть воздух вверх и, поэтому нам нужен вентилятор, у которого будет достаточно силы.

Шаг 11: Входные отверстия для воздуха

Пара входных отверстий сверлится прямо под вентилятором по обеим сторонам трубки-основания. Эти входные отверстия дадут возможность воздуху засасываться в основание.

Чтобы уберечь любопытных от повреждения конечностей, я приклеил металлические сеточки на оба входных отверстия. Сетки сперва были окрашены в матовый черный цвет и затем закреплены при помощи горячего клея.

Шаг 12: Модуль управления скоростью

Так как проект подходил к завершению, я решил добавить в него ШИМ-модуль управления скоростью, чтобы можно было регулировать количество воздуха, выходящего из вентилятора, а также уровень издаваемой им громкости.

Чтобы осуществить свою идею, я спроектировал простую схему ШИМ-модуля управления скоростью, а также соответственно печатную плату в Автокаде.

Схема работает на базовых принципах. Она использует интегральную схему-таймер 555, которая в течение каждой секунды несколько раз переключает транзистор, а скорость переключения зависит от сопротивления, создаваемого потенциометром. Таким образом, поворачивая ручку переключателя, мы можем регулировать импульс и тем самым контролировать скорость вентилятора.

Я прилагаю все данные, включая схему, спецификацию и файлы формата Гербер для схемы ШИМ, которые могут потребоваться для заказа платы через интернет на веб-сайте.

Кроме того, обратите внимание на ребят JLCPCB, поскольку они делают отличное предложение для первого заказа, вы можете заказать 10 печатных плат, включая бесплатную доставку при заказе всего от 2 долларов США.

После пайки всех компонентов на печатной плате я соединил её с потенциометром, ручка которого выглядывала с лицевой части основания вентилятора, и была оснащена кнопкой для регулирования скорости вентилятора.

Файлы

Шаг 13: Дно основания

Чтобы завершить проект, я приклеил плату к основанию горячим клеем. Затем я вырезал лист фибергласа и прикрутил его к основанию снизу, точнее к двум деревянным брусочкам, которые я сперва приклеил внутрь основания.

Чтобы вентилятор не скользил туда-сюда во время работы, я приклеил к дну 4 резиновых кнопки.

Вентилятор готов к работе…

Шаг 14: Конечный результат

Проект прошел потрясающе. В начале у меня стояла непростая задача о создании подходящего корпуса без использования 3Д-принтера, но по мере продвижения всё стало идеально сходиться вместе, и, конечно же, та пластиковая чашка идеально подошла к моим нуждам.

Финальный результат очень крут, учитывая тот факт, что использовались очень ограниченные приспособления и общедоступное оборудование, я достиг почти совершенного результата…. Да, самодельный безлопастной вентилятор…

built video

А до тех пор, развлекайтесь, создавая и изучая клёвые самодельные штуки.

С наилучшими пожеланиями, Король DIY.

7 кондиционеров, сделанных своими руками, которые на удивление эффективны

Если вы один из тех людей, которые не переносят жаркую, липкую и влажную погоду, лето, как правило, приносит и , вы любите возиться с проектами DIY, есть ли у нас как раз то, что вам нужно! Фактически, вы можете выбрать из нескольких проектов: самодельные кондиционеры для любого помещения, в том числе маленькие, которые вы можете поставить на рабочий стол, большие, но все же портативные, и даже вариант с солнечной батареей, чтобы вы могли оставаться прохладным все лето.Лучшая часть? Для большинства этих конструкций требуются детали, которые у вас, вероятно, уже есть дома, поэтому вы можете сразу приступить к своему проекту DIY AC. Удачной работы.

Картонная коробка для молока переменного тока

Эта поделка своими руками превращает пакет молока в мини-кондиционер. За видео легко следить, и в нем представлен полный список элементов; Большинство предметов, которые вам понадобятся для изготовления этого кондиционера, вероятно, уже есть у вас дома.

Медный спиральный кондиционер

Сердцем этой системы охлаждения является небольшой электрический водяной насос, который обычно используется для циркуляции воды в аквариуме.В этом проекте он используется для перекачивания холодной воды через медные змеевики, прикрепленные к вентилятору, создавая эффективную систему охлаждения.

Маленький настольный кулер

Этот маленький кулер питается от 9-вольтовой батареи и небольшого компьютерного вентилятора. Он направляет воздух во всех направлениях, но его можно модифицировать для охлаждения только в одном направлении.

Кондиционер с охладителем из пенополистирола

Охладитель из пенополистирола может стать отличной коробкой для кондиционирования воздуха своими руками, так как отверстия легко вырезать, а охладители дешевы.Это видео демонстрирует, насколько прохладным может быть циркулирующий воздух.

Качающийся вентилятор и кондиционер со льдом

Для изготовления этого кондиционера вам понадобится вентилятор и две пластиковые бутылки из-под газировки. Модифицируйте бутылки, отрезав конец и пробив отверстия по бокам. Затем привяжите их к задней части вентилятора и наполните бутылки льдом.Вуаля! Прохладный воздух.

Направленный ковшовый кондиционер

Этот кондиционер состоит из изолированного ведра емкостью 5 галлонов. Вентиляционные отверстия снабжены резьбой из ПВХ, поэтому могут быть добавлены направленные насадки, а также заглушки для предотвращения утечек.

Кондиционер на солнечной энергии

Этот кондиционер отличается особой прочностью, так как он сделан из пластикового кулера, а вентилятор может питаться от 12-вольтовой батареи или 15-ваттной (1 ампер) солнечной батареи.Это делает его эффективным портативным устройством, которое может работать от автомобильного аккумулятора или использоваться в кемпинге; идеально подходит для душного дня в пустыне.

Настольный воздухоохладитель

Этот персональный кулер питается от USB-вентилятора ЦП. Пока вы держите контейнер наполненным прохладной водой, он будет выкачивать устойчивый, но небольшой поток прохладного воздуха — идеально подходит для небольшого пространства.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Сделайте самодельный кондиционер из холодильника, льда и вентилятора

Изображение Автор: desertsun02 Через YouTube

Если бы вы сказали мне , я мог бы превратить старый кулер в полноценный кондиционер, , я не уверен, что поверю вам. Это слишком хорошо, чтобы быть правдой!

Что ж, на этот раз это не так хорошо, чтобы быть правдой. Это простой и дешевый самодельный продукт, который действительно работает и решит все проблемы, которые вызывает тепло.

Если и этого недостаточно, вы никогда не поверите, как мало вещей вам действительно нужно для реализации этого проекта. Вам почти ничего не нужно! Вот ваши припасы:

Ящик для льда (твердый или пенополистирол)
Труба ПВХ
малый вентилятор
лед
небольшая солнечная панель (опция) или другой источник питания, например аккумулятор или автомобильная вилка прикуривателя

Единственный «минус» этого кулера — лед, который тает через 5-10 часов.Лучшая часть? Вы можете повторно заморозить эту воду и использовать ее снова и снова. Легко!

Этот охладитель лучше всего работает в полусухом или сухом климате , потому что более сухой воздух охлаждается легче и быстрее, чем влажный воздух, но когда он работает, он действительно работает.

Кондиционер, изготовленный своими руками, производит воздух при 42 ° F в комнате при 80 ° F! Вы получите всю потрясающую охлаждающую мощность, которую можно получить от сверхдорогого кондиционера по низкой цене.

Посмотрите видео ниже по desertsun02 и попробуйте сами.Учитывая, насколько жарко в последнее время, это идеальный вариант для этого времени года!

Больше не нужно кипятить живьем в доме. Любой может иметь кондиционер. Вы даже можете использовать охладитель из пенополистирола, чтобы сделать эту поделку еще дешевле.

Хорошо отдохните летом и сохраняйте прохладу как можно лучше. Это нужно помочь!

Изображение Автор: desertsun02 Через YouTube

Как сделать очиститель воздуха своими руками

Мы тщательно изучили инструменты, которые помогут вам подготовиться к следующему лесному пожару, но мы поняли — качество воздуха сейчас плохое, и вам не хватает нескольких пунктов в этом списке. (например, очиститель воздуха).Это быстрое исправление может помочь смягчить проблемы в то же время.

В 2018 году я проверил популярное утверждение: установка фильтра печи / HVAC на стандартный коробчатый вентилятор дает полезный очиститель воздуха своими руками. Я приклеил фильтр Honeywell FPR 9 размером 20 на 20 дюймов к 20-дюймовому вентилятору Lasko и провел эту комбинацию в нашем стандартном 35-минутном тесте с пятью совпадениями в нашем испытательном пространстве в Нью-Йорке площадью 200 квадратных футов, с вентилятор на высоте. И знаешь, что? Все прошло нормально, начальная нагрузка по твердым частицам снизилась на 87 процентов за 35 минут на средней.Это совсем не похоже на 99-процентное снижение, которое мы достигли при высоких настройках, и это не привело к уменьшению количества твердых частиц так быстро, но результаты были лучше, чем можно было ожидать.

Применяются некоторые предостережения: я был осторожен, заклеив фильтр по всему периметру прозрачной прочной упаковочной лентой — любой зазор мог пропускать нефильтрованный воздух, как в специальных очистителях воздуха. Вы должны сделать то же самое, если попробуете этот взлом. И ни один коробчатый вентилятор не спроектирован таким образом, чтобы выдерживать дополнительную нагрузку на пропускание воздуха через плотный фильтр, поэтому мы не можем утверждать, что это не повредит двигатель вентилятора, и мы не будем рассматривать это как долгосрочное решение для обеспечения качества воздуха. вопросы.Но если у вас на руках чрезвычайная ситуация, связанная с качеством воздуха — региональные лесные пожары или ваш обугленный обед под жаровней, — и у вас есть коробочный вентилятор, лента, подходящий фильтр, и у вас нет времени на очиститель воздуха, это того стоит. выстрел.

Еще одна вещь, о которой стоит упомянуть: популярное видео этого взлома, выпущенное Системой здравоохранения Мичиганского университета, преувеличивает его потенциал. Ведущий помещает счетчик частиц прямо перед фильтром, почти касаясь его датчиком, и отмечает, что частицы практически не проходят.Что ж, да: любой воздух, проходящий через фильтр HEPA или средний фильтр MERV, практически не содержит твердых частиц. Гораздо важнее измерить влияние фильтра на общее количество твердых частиц в помещении. В конце концов, вы не будете сидеть или спать, уткнувшись лицом в очиститель. Вот почему мы всегда измеряли производительность очистителя на значительном расстоянии от машин, за пределами пути очищенного воздушного потока.

Чтобы получить более подробную информацию, информацию о наших методах тестирования и подробную информацию об очистителях воздуха, которые мы рекомендуем, если вы предпочитаете что-то более сложное, чем установка с вентилятором и фильтром, см. Наше руководство по лучшим очистителям воздуха.

Дополнительная литература

Как сделать бумажные вееры

Китайские бумажные вееры станут отличным украшением для китайских новогодних праздников или любых китайских праздников. праздник в этом отношении.

Вот как сделать очень простой за семь простых шагов, понадобится только красная и золотая бумага, Немного складывая, и у вас получится потрясающий декоративный элемент к празднику!

Сделайте веер из бумаги за семь простых шагов

Необходимые материалы:

Один лист красная бумага
Один лист Золотая бумага
Обычные ножницы
Ножницы забавной формы (по желанию)
Клей
Золотая подарочная лента, фигурная лента, шнур, нить или аналогичный материал

Шаг 1:

Используйте ножницы забавной формы, чтобы обрезать верхний и нижний край красной бумаги (более длинная сторона бумаги).

Шаг 2:

Вырежьте две полоски золотой бумаги забавными ножницами.
Приклейте золотые полосы к обоим концам красной бумаги, старайтесь сохранять одинаковое расстояние от верхний и нижний края

Шаг 3:

Начиная с одного конца, сложите складки гармошкой примерно на 3/4 дюйма по всей длине.

Шаг 4:

Со складками вместе, сложите веер пополам
Склейте середину вместе

Шаг 5:

На нижней складке ножницами отрежьте небольшую складку, сложив складку, чтобы крошечная дыра

Шаг 6:

Откройте складку и проденьте в нее кусок золотой ленты.

Шаг 7:

Отогните складку, завяжите небольшой бант или узелок или используйте ленту для подвешивания.
Ваш вентилятор готов!

О китайских фанатах

китайских веера использовались веками. Никто точно не знает, как они возникли, это могло быть были чем-то столь же простым, как китайские фермеры, использующие лист или что-то подобное, чтобы прихлопнуть мух, которые были затем надоело обнаружить, что это движение действительно помогло избавиться от палящего зноя.Но, однако началась практика, фанаты стали очень популярными не только из-за легкого бриза или защиты от насекомых, но и как модное заявление. Шелковые веера и веера из перьев позже уступили место тонким и нежным веерам из сандалового дерева, которые Сегодня китайцы так любят их за нежный аромат, который они источают.

В настоящее время они также используются в качестве декоративных элементов.

Более простые китайские поделки — попробуйте следующее!

Давайте праздновать!

Вы можете легко украсить традиционными фонарями или фонарями на батарейках, вырезками из бумаги, счастливыми монетами и баннерами, чтобы добавить изюминку к празднованию!

Самые популярные экскурсии

Бронируйте с уверенностью! Бесплатная отмена: отмените за 24 часа до прибытия, чтобы получить полный возврат средств.

Очиститель воздуха с вентилятором Better Box

Эта статья представляет мое собственное мнение и может содержать партнерские ссылки.Пожалуйста, прочтите мои раскрытия для получения дополнительной информации.

Лучше, более эффективный и устраняющий запах самодельный очиститель воздуха, чем просто приклеивание фильтра 20x20x1 к коробчатому вентилятору. Иногда вам нужно помочь очистить воздух в грязном помещении, но вы не хотите использовать дорогостоящий очиститель воздуха, например, в комнате после ремонта и покраски. Вот дешевый и простой способ его построить.

Очистители воздуха могут быть дорогими, и вы, вероятно, видели статьи, в которых рекомендуется просто установить печной фильтр 20 x 20 x 1 дюйм на дешевый 20-дюймовый вентилятор с коробкой и POOF! мгновенный более чистый воздух за небольшие деньги.Это действительно очень дешево очищает воздух.

Но с этим есть проблема. Эти вентиляторы не предназначены для работы с фильтром. Фильтр ограничивает поток воздуха, что увеличивает нагрузку на двигатель, заставляя его потреблять больше электроэнергии, а в худших случаях может стать причиной пожара. Чем выше рейтинг MERV (эффективность очистки) фильтра, тем большую нагрузку он будет оказывать на вентилятор.

Не волнуйтесь! У вас все еще может быть дешевый очиститель воздуха , если площадь фильтра увеличена для уменьшения эффекта сопротивления воздуха.Вместо одного фильтра 20x20x1 мы будем использовать два фильтра 20x25x1, которые увеличивают площадь поверхности фильтра более чем на 250%. Это немного дороже, потому что вы используете два фильтра вместо одного, но увеличенная площадь поверхности фильтра также помогает фильтру прослужить дольше, прежде чем он засорится, и мы экономим на энергопотреблении по сравнению с одним фильтром.

Я не могу поверить в дизайн, я нашел его через Marshall Hansen Design, но я использую другие фильтры.

Я недавно отремонтировал свой подвал, и там много пыли (включая пыль от гипсокартона и опилок) и испарений от краски, чистящих средств и других строительных материалов.Это подземный подвал, и плесень всегда должна вызывать беспокойство. Поскольку в будущем часть помещения будет моим домашним кинотеатром, я планирую приобрести более дорогой очиститель воздуха, который будет меньше и тише, например, бесшумный очиститель воздуха Fellowes AP-300PH с фильтром True HEPA, потому что он имеет отличные отзывы, по разумной цене и сменные фильтры не такие уж и дорогие, очиститель воздуха Sharp Plasmacluster True HEPA или система очистки воздуха Blueair HepaSilent, если я найду лишние Benjamins в подушках дивана.Но я не хочу сразу помещать это в пыльную среду, потому что мне придется довольно быстро заменить более дорогие фильтры, потому что воздух такой плохой. Я тоже не хочу сейчас тратить деньги, но хочу, чтобы воздух стал чище.

Итак, я решил начать работу с самодельным очистителем воздуха , который имеет фильтры, которые не только очищают воздух от твердых частиц, но также уменьшают летучие органические соединения и запахи . Даже после того, как я куплю очиститель воздуха, у меня все еще будет очиститель воздуха, который я могу использовать для других целей, например, когда я рисую или резю дерево.

Также не забудьте добавить больше растений в свой дом. Они очистители воздуха от природы. Они не только превращают углекислый газ в кислород, но и комнатные растения фильтруют токсины и выделяют отрицательные ионы!

Что вам понадобится

Материалы

Ножницы или универсальный нож

Краткая информация о фильтрах

Хорошая вещь в этой настройке фильтра коробчатого вентилятора заключается в том, что вы можете использовать любые фильтры, какие захотите. Если вас беспокоят только крупные частицы, образующиеся от чего-то вроде резки дерева, вы можете использовать более дешевые фильтры с более низким рейтингом MERV.Если вас беспокоят более мелкие частицы от аллергенов, таких как плесень, вы можете использовать фильтр с более высоким рейтингом MERV. Чтобы понять, что означают рейтинги MERV, взгляните на Таблицу 2 этой статьи EPA о воздухе в жилых помещениях. Я выбрал фильтры для подавления запаха Filtrete Home, которые представляют собой новый тип фильтров от Filtrete. Они содержат много активированного угля, который помогает отфильтровывать запахи и летучие органические соединения. Они имеют рейтинг MERV 11 и эквивалентны печным фильтрам 1000 MPR. Они должны хорошо справиться даже с мелкой пылью гипсокартона, а активированный уголь очень поможет с запахами.Я купил 4 упаковки примерно за 57 долларов, что дает мне 2 набора фильтров. Фильтрующая способность этих фильтров Filtrete для уменьшения запаха не указана на веб-сайте Filtrete или на Amazon, но я связался с ними и обнаружил, что эти фильтры имеют рейтинг MERV 11 и фильтруют 90% частиц размером от 1 до 10 микрон, что делает их более эффективными. чем фильтры Filtrete Micro Allergen Reduction, которые я использую в кондиционировании воздуха в течение последних нескольких лет. Плюс Filtrete содержит более 180 граммов активированного угля, который помогает уменьшить запахи.

Пройдя через оба набора угольных фильтров, я, вероятно, перейду на Filtrete Elite Allergen Reduction Filter, который намного лучше фильтрует мелкие частицы. Если неприятные запахи являются проблемой, я куплю угольные предварительные фильтры Cut-to-fit и прикреплю их поверх фильтров Filtrete.

Ладно, хватит «почему», а теперь о том, как!

Шаг 1. Распакуйте фильтры

Вы думаете: «Боже! Он на самом деле описывает, как открыть картонную коробку?!?!?!» Лучшее предложение, которое я нашел для этих фильтров, было на Amazon, и с моим членством в Prime (или сверхэкономичной доставкой) доставка бесплатна.Кроме того, упаковочная коробка будет частью фильтра, поэтому мы должны оставить ее в целости и сохранности.

Коробка запечатана очень хорошо. Он не только проклеен, но и склеены швы. Чтобы достать фильтры из коробки, я срезал верхнюю часть, где она перфорирована, канцелярским ножом, как показано.

Будьте осторожны, чтобы не порезать слишком глубоко и не повредить фильтры. Пока мы продолжим, держите коробку в безопасном месте в стороне.

Шаг 2: шарнирные фильтры

Для начала выньте 2 фильтра из пластиковых оберток и положите их один на другой так, чтобы стрелки потока воздуха указывали друг на друга.С помощью фитингов для уменьшения запаха это означает, что черные и карбоновые стороны будут обращены друг к другу.
Выровняв фильтры, приклейте липкой лентой один из коротких (20 дюймов) краев фильтров, чтобы создать шарнир между двумя фильтрами, как показано.
Я решил использовать белую утиную ленту, чтобы она выглядела немного лучше, но ее трудно было увидеть на фотографиях на фоне белой картонной рамки фильтра.

Шаг 3. Ленточные фильтры для вентилятора

Положите коробчатый вентилятор лицевой стороной вниз на плоскую поверхность, чтобы установить фильтры на заднюю часть, убедившись, что нижняя часть фильтров находится примерно на одном уровне с нижней частью вентилятора и не выходит за нижнюю часть.
Используйте полоску утиной ленты, чтобы прикрепить каждую сторону к стороне вентилятора.

Шаг 4: Вырежьте и прикрепите картон

Вырежьте одну из больших сторон картонной коробки для транспортировки, поместите ее поверх фильтров и закрепите лентой на верхней части вентилятора. Расположите его так, чтобы он был ровным по обоим фильтрам, но он не обязательно должен быть идеальным.
Карандашом обведите фильтры (прижимая картон, чтобы ничего не двигалось), чтобы отметить место, где картон нужно разрезать.

Поднимите картон (передняя часть ленты действует как петля) и разрежьте по линиям, чтобы обрезать стороны. Кстати, мне очень нравятся эти многоцелевые ножницы Fiskars Cuts + More 5-в-1.

Повторите процесс для нижнего картона. Другой большой кусок из коробки прошит, но он приклеен, приклеен и очень жесткий, так что это не должно быть проблемой, но вы можете протянуть полоску утиной ленты по поверхности, если вам станет легче.

Также имейте в виду, что у нижней части вентилятора есть ножки.Я положил картон под ножки, а затем вытащил ножки на скотч.

Приклеив боковые стороны нижней крышки к фильтрам, я добавил дополнительную полосу утиной ленты по всему периметру, где фильтры / картон встречаются с вентилятором, для дополнительной поддержки. Закругленные углы вентилятора означают, что там все еще может быть воздушный зазор, поэтому проверьте их и при необходимости добавьте дополнительную утиную ленту. Снизу также есть отверстия, поверх них тоже есть утиная лента. Наконец, замените ножки.

Шаг 5: запечатайте спину

Там, где навесные фильтры встречаются с картоном сзади, добавьте еще одну полосу утиной ленты для поддержки и закрытия любых зазоров.

Еще раз осмотрите швы, чтобы убедиться, что нет зазоров. Если найдете, заклейте их скотчем.

При использовании вентилятора я всегда убеждаюсь, что шнур находится не под картоном, а под металлическим корпусом вентилятора, на случай, если что-то пойдет не так и шнур перегреется. Никогда не может быть слишком безопасно.

Замена фильтров

Когда пришло время заменить фильтры, используйте канцелярский нож, чтобы освободить фильтры, но оставьте картон на месте. Затем просто повесьте шарнир и прикрепите новые фильтры.

Увеличьте фильтрацию с помощью самодельного коробчатого вентилятора с фильтром

Посмотреть полноразмерное изображение самодельного вентилятора с фильтром и инструкции можно здесь.

ОБНОВЛЕНО 01.10.2019
Воздухоочистители (также называемые воздухоочистителями) могут быть важным инструментом для снижения воздействия переносимых по воздуху твердых частиц и, таким образом, снижения рисков для здоровья, связанных с этим воздействием.Это может быть полезно как для COVID-19, так и для дыма / запаха лесных пожаров.

Хотя воздухоочистители НЕ МОГУТ устранить COVID-19 или какой-либо вирус, они могут помочь свести к минимуму перекрестное заражение за счет повышения уровня фильтрации, что снижает количество переносимых вирусами частиц, циркулирующих в воздухе. Хотя размер вируса составляет примерно 0,1 микрона, и он слишком мал для того, чтобы его можно было уловить подавляющим большинством имеющихся в продаже систем фильтрации, вирус может прикрепляться к более крупным частицам (0,3 или больше, включая большинство вещей, которые составляют обычную бытовую пыль, например клетки кожи. и перхоть домашних животных), которые можно уловить с помощью высокоэффективной фильтрации.

Согласно EPA (PDF), дым от лесных пожаров преимущественно состоит из мелких частиц размером от 0,4 до 0,7 микрон. Дым лесных пожаров представляет собой смесь газов и мелких частиц от горящих деревьев и растений, зданий и других материалов и может проникать глубоко в легкие. От дыма от лесных пожаров может заболеть любой, но особому риску подвержены люди, страдающие астмой, ХОБЛ или сердечными заболеваниями, а также дети, беременные женщины и пожилые люди.

В то время как подлинный воздухоочиститель с фильтром HEPA (который улавливает 99.97 процентов частиц размером 0,3 микрона) лучше всего, они могут быть дорогими. Простой и недорогой способ сделать свой собственный воздухоочиститель — это прикрепить очень эффективный печной фильтр к обычному коробчатому вентилятору. Добавление угольного фильтра также может помочь уменьшить запахи, например, исходящие от дыма лесных пожаров.

Расходные материалы

Малярная лента или клейкая лента широкая
Корпусный вентилятор 20 x 20 дюймов (с элементами управления сверху, спереди или сбоку)
4-дюймовый фильтр MERV 13 (по одному на вентилятор)
- Размер фильтра будет отмечен как (20x20x4), что означает, что фильтр имеет размер 20 x20 дюймов (такой же размер, как у вашего вентилятора) и 4 дюйма толщиной
- СОВЕТ ОТ ПРОФЕССИОНАЛА: выберите гофрированный фильтр
** Угольный фильтр (необходим только для уменьшения запаха) — они продаются в листах или в рулонах и могут называться угольными подушками

Как собрать

Распакуйте коробчатый вентилятор и фильтр из любой упаковки.
Посмотрите на боковую часть фильтра, на большинстве из них есть стрелки, указывающие направление воздушного потока. Убедитесь, что эти стрелки указывают на ЗАДНЮЮ часть вентилятора.
Совместите сторону фильтра, указанную стрелками «воздушный поток», с ЗАДНЕЙ ЧАСТЬЮ вентилятора (воздухозаборник). НЕ прикрепляйте фильтр к передней части вентилятора, откуда выходит воздух.
Надежно прикрепите фильтр к вентилятору с помощью воздуховода или малярной ленты. Убедитесь, что нет зазоров.
Если вы используете угольный фильтр, добавьте его снаружи фильтра с помощью воздуховода или малярной ленты.Убедитесь, что нет зазоров.

4-дюймовый фильтр позволит вам использовать вентилятор на низких или средних настройках с хорошими результатами. Многие люди считают, что работа вентиляторов на «высокой» скорости слишком высока для комфорта, поэтому важно использовать толстый фильтр, чтобы вы могли максимизировать эффективность захвата и минимизировать шум.

Примечание. Большинство вентиляторов новых моделей имеют автоматическое отключение для предотвращения перегрева. Если вы используете старый вентилятор, обязательно следите за признаками перегрева, такими как запах.Вы также можете запустить вентилятор на более низкой скорости, чтобы снизить риск .

Увеличить изображение

Размещение

Вентиляторы должны обеспечивать циркуляцию воздуха через фильтр, поэтому размещайте их на открытом пространстве, а не у стены или в углу.

Обязательно устанавливайте вентилятор на плоскую устойчивую поверхность, чтобы снизить риск опрокидывания вентилятора.

Если качество наружного воздуха хорошее, их также можно разместить перед открытым окном, чтобы подавать свежий отфильтрованный воздух.Проверьте свой местный индекс качества воздуха (AQI) на сайте airnow.gov.

FAQ

Сколько мне нужно?
В каждой спальне должен быть 1 вентилятор. В течение дня, если спальни не заняты, вы можете переместить эти вентиляторы в свои жилые помещения, такие как телевизионные комнаты, домашние офисы и учебные помещения.

Как часто нужно менять фильтры?
Обычно каждые 3-4 месяца для фильтра 4 ″. Но в зависимости от использования вам может потребоваться менять чаще или реже (вы заметите, что фильтр будет выглядеть грязным).Если вы живете в месте с сильным загрязнением окружающей среды или если у вас астма / аллергия, вам может потребоваться более частая замена фильтра.

Для замены фильтра рекомендуется находиться в гараже или на улице и носить маску N95. Обрежьте ленту, где фильтр прикреплен к вентилятору, и поместите фильтр в мешок для мусора, закройте верхнюю часть и выбросьте в мусор. Мы рекомендуем взбить вентилятор водой с мылом без отдушек и дать ему поработать 10-15 минут, прежде чем поместить его внутрь и заменить фильтр.

Могу ли я использовать более тонкие (1-2-3 дюйма) фильтры?
Более тонкие фильтры не рекомендуются, но могут быть единственными доступными. Они могут уменьшить поток воздуха в вентиляторе, что может вызвать его нагрев, он может быть громче и фильтр будет заполняться быстрее. Однако любой фильтр лучше, чем отсутствие фильтра, поэтому, если 4 ″ недоступны, другой размер поможет.

Могу ли я использовать что-нибудь кроме фильтров MERV-13 (или аналогичных)?
Хотя фильтры ниже MERV-11 могут улавливать крупные частицы пыли, они не способны улавливать более мелкие бактерии и частицы-переносчики вирусов.MERV-111 — это минимум, рекомендуется MERV-13 или выше.

Имеет ли значение марка фильтра?
Не должно. MERV-13 является стандартом фильтрации, и любой продукт с маркировкой MERV-13 должен соответствовать этому стандарту. Некоторые производители не оценивают свои фильтры по шкале MERV, поэтому ищите эквиваленты, такие как FPR-10 или выше или MPR 1900 или выше.

Что делать, если я не могу найти нужный мне размер?
При поиске фильтра, который точно соответствует размеру вашего коробчатого вентилятора для простейшей сборки, он может быть недоступен.В крайнем случае возьмите тот, который шире, чем вам нужно, и заклейте зазоры по бокам изолентой.

Нужен ли мне угольный фильтр / прокладка?
Угольные фильтры или подушечки (иногда называемые активированным углем) предназначены для уменьшения запахов, например, связанных с дымом. Если вы используете фильтр для фильтрации во время COVID-19, вам не нужно добавлять угольный фильтр. Если вы также используете фильтр для улучшения качества воздуха в помещении из-за качества наружного воздуха из-за дыма, угольный фильтр может помочь, если вы заметили запах.

Примечание. Угольные фильтры обычно служат не так долго, как стандартные фильтры. В зависимости от использования и воздействия вам может потребоваться менять каждые два месяца или когда вы начинаете замечать запахи или засорение фильтра. Помните, что если у вас нет запахов, вам не нужен угольный фильтр.

Готовы улучшить здоровье вашего дома?

Hayward Score поможет вам узнать, как ваш дом может повлиять на ваше здоровье за считанные минуты — — БЕСПЛАТНО!

Ответьте на краткий набор вопросов, а затем получите индивидуальный список действий.Преобразите свой дом и здоровье уже сегодня!

Понравилась статья? Не забудьте поделиться.

Джо Медош
Оценка Хейворда Ученый в области здорового строительства Джо Медош имеет почти 30-летний опыт работы в качестве подрядчика и 10 лет в качестве главного тренера с опытом работы в домашних условиях, особенно в области здравоохранения и энергоэффективности. Его профессиональные знания включают строительную науку и диагностику, а также оценку качества воздуха в помещении (IAQ). Он работал в многочисленных комитетах, разрабатывающих отраслевые стандарты, включая: RESNET Standard 380, Подкомитет по оборудованию и разработку многосемейных стандартов BPI.

Как сделать очиститель воздуха с вентилятором: 3 разных метода

Из-за аллергенов, болезней, запахов и пыли, которые накапливаются в зимние месяцы, есть много причин, чтобы подумать об очистителе воздуха для вашего дома. Несмотря на то, что есть впечатляющие очистители воздуха, которые вы можете купить с большим количеством умных технологий, они могут быть дорогими, и вы, возможно, не захотите потратить несколько сотен долларов на новый прибор.

К счастью, есть альтернатива, которую можно сделать своими руками — она и доступна, и эффективна.Все, что вам нужно, это коробочный вентилятор и несколько традиционных сменных фильтров HVAC. Давайте погрузимся в подробности, чтобы показать, как это делается.

Принадлежности

Надежный коробочный вентилятор : Если у вас еще нет коробочного вентилятора, вы можете найти доступные варианты по цене от 20 до 40 долларов, как эта модель Comfort Zone. Убедитесь, что он имеет высоту около 20 дюймов, что является обычным стандартом для коробчатых вентиляторов. Модель с таймером хороша, но не обязательна (а можно просто подключить ее к умной розетке).

Пакет бытовых фильтров HVAC, также 20 дюймов : Вы можете найти их в любом крупном магазине или заказать в Интернете.Мы предлагаем вам приобрести как минимум четыре упаковки для этого проекта. Не забудьте выбрать правильный размер. Дополнительные функции, такие как активированный уголь, хороши, но не обязательны. Изучите рейтинг минимального отчетного значения эффективности (MERV) фильтра, который представляет собой число до 20, которое указывает размер частиц, которые фильтр должен улавливать. Фильтр с рейтингом не ниже MERV 13 является идеальным, поскольку он рассчитан на улавливание некоторых более мелких частиц (например, некоторых бактерий и вирусов).

Комплект из четырех фильтров MERV 13:

Картонная коробка и ножницы / ножницы для коробок : Коробка также должна иметь стороны не менее 20 дюймов в высоту и ширину, но в остальном подойдет любая запасная коробка.Если вы заказываете вентилятор или фильтры через Интернет, их упаковка должна работать нормально!

Клейкая лента : очень легко найти клейкую ленту в Интернете или в магазине.

Шаг 1. Заклейте фильтры изолентой

Wikimedia Commons

Вы можете пропустить этот шаг, если хотите сделать простой очиститель воздуха с одним фильтром. Все, что вам нужно сделать, это прикрепить фильтр к задней части вентилятора так, чтобы стрелки указывали в сторону задней части вентилятора.

Однако самый эффективный домашний очиститель воздуха своими руками использует сразу два фильтра для лучшего воздушного потока, и его не так сложно настроить.Если вы предпочитаете использовать эту более крупную установку, начните с того, что возьмите два купленных вами фильтра и распакуйте их.

На таких воздушных фильтрах по бокам есть стрелки, указывающие, в каком направлении воздух должен проходить через фильтр. Поместите два фильтра вместе так, чтобы стрелки указывали друг на друга. Теперь используйте клейкую ленту, чтобы скрепить 20-дюймовую сторону двух фильтров вместе, чтобы образовать угол.

Шаг 2. Присоедините фильтры к вентилятору

Давайте поговорим подробнее о конструкции вашего очистителя воздуха.

Вариант 1: Используйте один фильтр для простого коробчатого очистителя вентилятора, сделанного своими руками:

Как мы упоминали выше, некоторые люди просто приклеивают фильтр прямо к задней части коробочного вентилятора и прекращают работу. Это нормально — воздух будет проходить через фильтр в задней части вентилятора, а затем выходить через переднюю часть вентилятора. Если вы хотите сделать это таким образом, просто убедитесь, что стрелки фильтра направлены к задней части вентилятора.

Конструкция 2: Используйте два фильтра для треугольного очистителя воздуха своими руками:

Установка фильтра прямо напротив вентилятора может препятствовать воздушному потоку, что не позволяет использовать фильтрацию наилучшим образом.Поэтому, если вы не возражаете против пары дополнительных шагов, мы советуем установку с двумя фильтрами. В блоге Tom Builds Stuff есть отличный пример, показывающий, как это работает.

Как видите, вы помещаете другие 20-дюймовые стороны двух фильтров либо сбоку, либо сзади вентилятора и приклеиваете их на место. Это не требует так много работы, а благодаря большему потоку воздуха через два фильтра очиститель, сделанный своими руками, намного эффективнее. Фильтры могут не подходить идеально, но клейкая лента может легко исправить любые проблемы по краям.

Через: Reddit / u / NFRTRCUCK

Дизайн 3: Используйте четыре фильтра для коробочного очистителя воздуха своими руками:

Некоторые люди даже идут на лишнюю милю и создают установку с четырьмя фильтрами, помещая вентилятор поверх фильтров и соединяя фильтры друг с другом и с вентилятором изолентой.

https://www.reddit.com/r/DIY/comments/9ym7x5/hepa_filter_companion_cube_box_fan/

Шаг 3. Обведите и вырежьте картон

Этот шаг не нужен, если вы выбираете конструкцию с одним фильтром, так как вы можете просто прикрепить один фильтр 20 на 20 дюймов к задней части 20-дюймового вентилятора.

Однако при установке очистителя в форме треугольника вы должны закрыть эти дополнительные зазоры, чтобы вентилятор фактически всасывал воздух через сами фильтры. Вот тут-то и пригодится ваш картон.

Установите очиститель на сторону картона и обрежьте его или обведите контуром, чтобы получился картонный треугольник, который может удобно разместиться в зазоре очистителя воздуха. Используйте этот треугольник, чтобы создать зеркальный кусок картона и для другой стороны.

Шаг 4. Заклейте картон лентой, чтобы запечатать его.

Теперь снова вытащите изоленту и заклейте края, прикрепляя картон к верхней и нижней части очистителя DIY.Теперь вентилятор должен будет втягивать воздух через фильтры во время работы. Одной полоски клейкой ленты по краям должно быть хорошо, но вы не хотите, чтобы какие-либо зазоры или трещины влияли на эффективность.

Теперь вы готовы установить очиститель воздуха в центре вашего дома.

Шаг 5. При необходимости замените фильтры

через: Reddit / u / SD70MACMAN

Типичный фильтр HVAC предназначен для замены каждые несколько месяцев или около того.
