Гидробур ручной: Ручной гидробур от производителя | Оборудование для монтажа свай

Содержание

Ручной гидробур от производителя | Оборудование для монтажа свай

Гидравлический мотобур (ямобур) предназначен в зависимости от применяемых шнеков для бурения грунта и льда для последующего закручивания винтовых свай, а также для земляных работ по бурению скважин различного назначения (в т.ч. при строительстве классических заборов). Привод двигателя от гидростанции "Геркулес" или подобной с соответствующими выходными характеристиками. В нашем случае в качестве сменного инструмента расширяет возможности бригады по монтажу винтовых свай.

Существенно превосходит бензиновые и электрические буры по крутящему моменту и ресурсу, т.е. это без натяжки профессиональный инструмент. Причем в отличии от электробура абсолютно безопасен для использования в условиях любой влажности.

Глубина бурения до 1500 мм, диаметр шнека до 450 мм

Управление вращением (вкручивание/нейтраль/реверс) осуществляется непосредственно с гидравлического бура, что дополнительно обеспечивает безопасность проведения работ.



Базовая комплектация: рама с механизмом управления, героторный гидродвигатель (выход - вал диаметром 32 мм с шпонкой) , гидрораспределитель, РВД (рукава высокого давления) с БРС (быстроразъемным соединением) - 1 м.

Возможна поставка по заказу покупателя с шнеками и адаптерами.

Купить ручной гидробур можно в компании WINTTEK. Цену узнавайте в отделе продаж.

Технические характеристики:

Наименование

Значение

Крутящий момент

 –  номинальный,  Нм

551

 –  максимальный, Нм

625

Частота вращения

 – номинальная, об/мин

70

 – максимальная, об/мин

90

 – минимальная, об/мин

50

Масса



 –  со шнеком Ø350 мм,  кг

53

 –  без шнека, кг

25

Габариты без шнека, мм

1240х720х350

ручной гидровращатель своими руками на экскаватор и для скважины воды, навесные и другие гидравлические ямобуры, чертежи самодельных гидробуров

Для бурения в любом случае необходима специализированная техника, именно к ней и относится гидробур.

Он может справиться с целым рядом специфических задач. Сфера использования гидробуров достаточно широкая, начиная от бурения обычных скважин, а заканчивая созданием углублений под телефонные опоры или дорожные столбы.

Особенности

Гидробур не только может использоваться в ряде областей строительных работ, но и имеет несколько ключевых особенностей:

  • бурение можно проводить в разных типах грунта и вблизи от жилых зданий;
  • гидробур может прослужить намного дольше указанного стандартного срока эксплуатации;
  • шум в процессе работы не превышает допустимых границ;
  • крутящий момент бура у профессионального оборудования имеет высокие показатели;
  • скважина может быть достаточно большой глубины и ширины.

Крутящий момент обеспечивается за счет гидравлики, которая обеспечивает вращение бура.

Именно в результате этого он может проникать в почву даже в самые твердые слои грунта. Моделей на сегодняшний день существует достаточно много, их технические характеристики различаются также как и комплектация. Опираясь на это, нужно взвешивать, какой именно гидробур для себя выбрать.

Плюсы и минусы

Преимущества и недостатки использования гидробура во многом зависят от целого ряда условий. Нужно учитывать предполагаемые геологические условия работы, тип грунта и сложность поставленной задачи. Исходя из этого, подбирается подходящий вид гидробура. И только потом можно говорить о гипотетических преимуществах того или иного способа. Например, если в итоге был выбран ударный метод бурения, то преимущества заключаются в следующем:

  • подойдет для прочных каменистых грунтов;
  • стенки скважины легко очищаются, а сам водный слой остается нетронутым;
  • бур входит глубоко, так что можно брать пробы и изучать характеристики на разных слоях почвы;
  • после буровых работ не нужно ждать определенное количество времени для окончательного монтажа скважины.

Несмотря на количество плюсов, у этого метода есть и свои недостатки. Он не подойдет для песчаного грунта, бурение проводиться строго вертикально, а скорость вращения при этом достаточно низкая по сравнению с другими моделями.

Прежде чем окончательно делать выбор в пользу того или иного метода работы, опираясь на их достоинства и недостатки, стоит сначала рассмотреть все виды установок и общую специфику их использования.

Виды

Гидравлический бур можно подобрать на экскаватор или манипулятор и даже для мини-погрузчика. Он считается частью оборудования для специализированной, профессиональной техники. Основу для любой конструкции обычно составляет проводной механизм и шнек, так что приспособление обычно выглядит как навесной механизм. С его помощью можно выполнять целый ряд различных задач:

  • создавать разные углубления в грунте по диаметру;
  • подготовить все необходимое для организации с нуля подземных коммуникаций;
  • создавать отверстия необходимой глубины для скважины воды;
  • брать пробы грунта для дальнейшего анализа;
  • подготавливать все необходимое для установки ограждений и электростолбов;
  • использовать ямобур для озеленения территории.

И это лишь небольшой список задач для буровой установки. В остальном все зависит от поставленных целей и особенностей конкретного оборудования. Они будут различаться в зависимости от типа конструкции. Исходя из этих особенностей, гидробуры можно разделить на несколько видов.

Ударно-канатные

Этот метод для гидровращателя далеко не новый, а саму конструкцию можно назвать практически классической. В зависимости от типа грунта используются разные инструменты в конструкции. Обычно это долото с желонкой. Если первое обеспечивает именно ударную силу, то желонка наоборот позволяет удалять жидкость из скважины. Это важно при некоторых типах грунта. В конструкции обязательно присутствует обсадная труба и клапаны.

Такое оборудование можно сделать своими руками, выкачивание жидкости обеспечивается из полипропиленовых труб, а с помощью крепежа вся конструкция соединяется с ударной частью. Это наиболее простой вариант для изготовления своими руками.

Шнековые

Этот метод имеет только один достаточно серьезный недостаток, который сокращает сферу его применения: ограничение по глубине бурения скважин. Поэтому на трактор или при обработке обширных участков такой метод может не подойти. При шнековом бурении глубина скважин будет составлять не более 20 метров. Подойдет такой метод для:

  • установки ограждений;
  • добычи проб грунта на разной глубине;
  • установка и демонтаж свай;
  • создание отверстий для озеленения участка.

Тип грунта при работе также требует внимания при выборе оборудования. Так как, если порода будет слишком твердой, то и бурение станет менее эффективным.

Роторные

Роторное бурение скважин больше подойдет для твердых горных пород, чем шнековое. Основным инструментом служит долото, которое усиливается гидравлическим давлением, а за счет диаметра самого инструмента решают сразу несколько необходимых задач.

  • Снижают затраты энергии. За счет особенностей конструкции они здесь сведены к минимуму;
  • Сохраняют целостность скважины и колонны в ходе работы;
  • Работают на большой глубине.

Именно благодаря этому легко создаются водоносные скважины и выработки для целого ряда участков в короткие сроки. Вода также помогает очищать забой от различного рода мусора в ходе обработки, так что оборудование практически универсально.

Ручные

Ручное бурение больше подойдет для небольших глубин и частных дачных участков. Для этого, помимо самого оборудования, нужна вода, которая будет выполнять несколько задач:

  • разрушенные участки и мусор сразу вымываются;
  • с помощью жидкости охлаждается инструмент;
  • водный массив шлифует края скважины.

Изготовить устройство для ручного бурения можно своими руками. Если скважины небольшие, оно полностью оправдает временные затраты и будет стоить гораздо дешевле профессионального оборудования.

Как выбрать?

В комплекте любого профессионального оборудования для бурения скважин обычно идут:

  • переходник;
  • гидровращатель;
  • шланги;
  • шнек для бура;
  • удлинитель для регулировки глубины работ.

Выбирать подходящее устройство стоит исходя из поставленных задач. Дорогое профессиональное оборудование для работы с твердыми горными породами подойдет на соответствующем участке, но никак не на даче. Устройство должно быть прочным, а вал – выдерживать необходимые нагрузки. Кроме того, вал может быть разной формы, что подойдет для разных типов скважин и бурения. Это стоит учитывать и изучить все, что может предложить рынок перед окончательной покупкой или изготовлением своими руками.

Как сделать своими руками?

Самодельный гидровращатель будет служить не хуже любого заводского аналога при условии, что были соблюдены все правила и пункты инструкции. При выборе подходящей модели, стоит помнить, что самостоятельно изготовить в самом начале проще всего самое простое. Выбрав подходящее устройство, можно переходить к изучению чертежа.

Чертеж

На нем должна быть изображена вся конструкция с размерами, креплениями и указанной маркировкой ГОСТ. В таких условиях прочесть чертеж будет легко любому, даже новичку, который никогда не занимался раньше самостоятельной сборкой подобного оборудования.

Изготовление

Изготовление гидробура своими руками проходит в несколько этапов. Для начала потребуется раздобыть:

  • до четырех уголков заданной толщины и длины, параметры должны быть соблюдены точно, вплоть до толщины стенок;
  • обсадную трубу необходимого по чертежу диаметра;
  • переходник, крепежи и другие мелкие детали для объединения конструкции между собой;
  • двухпальцевый шнек или адаптер.

Список необходимого может меняться, а сама инструкция по самостоятельному изготовлению расширяться и усложняться. Все зависит от ключевых конструктивных особенностей конкретно выбранной модели для самостоятельного воспроизведения.

Для первого раза подойдет следующая инструкция:

  • вырезать конусообразную часть бура из дерева;
  • выставить необходимую по ширине разметку для будущей трубы;
  • выпилить внутренние и наружные отверстия для уголков;
  • приварить трубу (по частям) к конструкции, обрезав острые края уголков;
  • бур надевается на трубу, а конструкция сваривается окончательно.

Предварительно рекомендуется потренироваться в выпиливании и обрезке ключевых деталей конструкции, это позволит избежать серьезных ошибок и сделать все с первого раза правильно.

Как пользоваться?

После того, как был оценен тип грунта и подобран подходящий способ бурения, можно начинать работу:

  • через шланг подается промывающий раствор;
  • после этого бур начинает двигаться и целенаправленно разрушает породу;
  • отходы от грунта вымываются водой и подаются в специальный мешок;
  • процесс повторяется до тех пор, пока не будет создана скважина необходимой глубины.

Строго говоря, бурение не требует от человека слишком большого количества именно физических усилий. Гораздо важнее в данном случае строгое следование технологии и правильный подбор оборудования под тип грунта на участке. В остальном остается только следовать инструкции, а с этим может справиться любой, вне зависимости от наличия опыта в прошлом, человек.

Гидравлический мотобур (бензобур) Iron Mole Compact

Описание - Гидравлический ямобур (мотобур) Iron Mole Compact

Самый легкий в своем классе гидравлический ямобур. Оснащен четырехтактным двигателем 7 л/с  с верхним расположением клапанов OHV. Легкие рукоятки управления ямобура по весу меньше, чем механические мотобуры с аналогичной мощностью, поэтому агрегатом легче управлять и поднимать грунт из отверстия.

Пневматические колеса облегчают перемещение. На раме есть стойка для крепления рукояток во время перевозки или перемещения мотобура. Съемная рукоятка делает простой транспортировку мотобура в автомобиле.


На мотобуре установлены европейские гидравлические комплектующие с высокой надежностью. Коннекторы типа BSP легко заменяются, шланги рукояток управления имеют быстроразъемные соединения для простой транспортировки.

Гидростанцию можно использовать отдельно от ручного ямобура вместе с другими гидравлическими инструментами.

Характеристики - Гидравлический ямобур (мотобур) Iron Mole Compact

Гидравлический привод:

Замкнутый гидравлический контур

Тип двигателя:

Четырехтактный

Бензин АИ92:

Двигатель четырехтактный, 1.1 л масла заливается в отдельно в картер двигателя

Мощность двигателя, л/с:

7

Объем двигателя, куб. см.:

212

Макс. обороты двигателя, в мин.:

3600

Объем топливного бака, л:

3

Наличие реверса вращения:

да

Гарантия:

12 месяцев

Производительность, л/мин:

15

Макс. давление, бар:

200

Магистральный фильтр, мк:

10

Макс. обороты шнека в мин.:

80

Макс. диаметр бурения, мм

Максимальный диаметр бурения зависит от категории грунта. В технических характеристиках указывается максимальный диаметр бурения на глубину 1 метр, в возможной категории грунта.

:

350

Макс. крутящий момент бурового шнека, Нм

Чем больше крутящий момент, тем легче бурение тяжелого грунта

:

410

Размер коннектора вала редуктора

Вращающийся вал редуктора ( механический мотобур ) или вал гидромотора ( гидравлический мотобур ) на который устанавливается буровой шнек

:

шестигранник 22 мм

1-я категория:

Песок, супесь, растительный грунт, торф

2-я категория:

Растительная почва без толстых корней, суглинок, супесь

3-я категория:

Жирная глина, тяжелый суглинок, гравий

Страна бренда:

Россия

Страна производства:

Россия

Вес без / с упаковкой, кг:

75

Комплект поставки:

Мотобур, инструкция

Размер упаковки мотобура (ШxВxГ), мм:

800х600х710

Инструкции - Гидравлический ямобур (мотобур) Iron Mole Compact

Инструкция на двигатель (Tecamech312. 390.420.pdf, 14,622 Kb) [Скачать]

Инструкция Compact (Iron_Mole_COMPACT.pdf, 730 Kb) [Скачать]

Инструкция гидравлика (hydraulic_manual.pdf, 91 Kb) [Скачать]

Аксессуары для Гидравлический ямобур (мотобур) Iron Mole Compact

Видео про Гидравлический ямобур (мотобур) Iron Mole Compact

Видео мотобура Iron Mole Compact

Видео бурения грунта мотобуром Iron Mole Compact

Гидробур в Тюмени - ООО "РТА"

Характеристики

Область применения для экскаваторов-погрузчиков

Дополнительно

ООО "РТА" - официальный дилер CASE, AMMANN, MITSUBER

Аренда мобильного гидравлического ямобура в Воронеже

Аренда гидробура Iron Mole Profit.

Характеристики:

Мощность бензинового мотора 15 л.с.

Тип двигателя: четырехтактный бензиновый (АИ 92)

Максимальный диаметр шнека 450 мм

Крутящий момент шнека 850 Нм

Скорость вращения 90 об/мин

Габаритные размеры 850x650x750 мм

Общий вес комплекта 80 кг

Мобильный мини ямобур для бурения отверстий до 2.6 м в глубину (при использовании триноги), в четвертой категории грунта диаметрами шнеков 250 мм, 350 мм, 450мм (тяжёлая глина, жирная глина со щебнем, сланцевая глина). Разборная конструкция из трех частей, что позволяет легко перевозить оборудование в багажнике легкового универсала. Пневматические колеса облегчают передвижение агрегата по неровному грунту и не повреждают поверхность газона.

Комплект в аренду: силовое оборудование (непосредственно ямобур), удленнители 600 - 1000 мм,

Необходимо выбрать:

шнековый бур Iron Mole Pengo 22 250X1000 мм 200 руб

шнековый бур Iron Mole Pengo 22 350X1000 мм 600 руб

шнековый бур Iron Mole Pengo 22 450X1000 мм 1000 руб

Гидробур ручной. Используется для бурения отверстий большого диаметра в 4 категориях грунта до 2-х метров глубиной и диаметром до 450 мм. Такая техника будет востребована для бурения лунок под фундаменты. Там, где не зайдет трактор с навеской он станет единственно-возможным вариантом для работы. Мощность мотора в 15 л.с. передает крутящий момент посредством гидравлики на шнек. При этом достигается высокий момент в 800 Н/м. Это позволяет применять большие диаметры шнека до 450 мм. При всем при этом мини ямобур обладает отличной маневренностью и малым весом.



Запасные части для гидробуров



Запасные части для гидробуров

в корзине

0 товаров

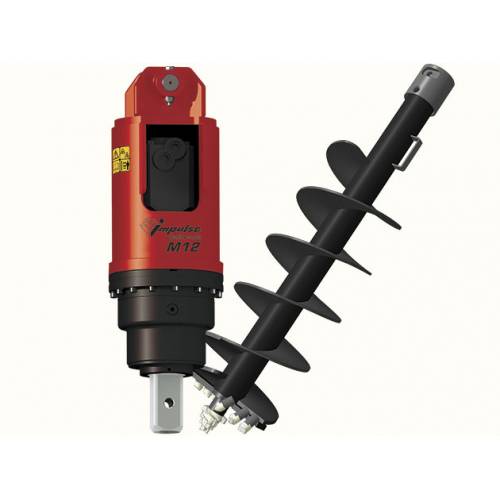

Для устройства отверстий разной глубины используют гидробуры. Это навесное оборудование, которое позволяет минимизировать ручной труд и выполнять задачи повышенной сложности в максимально сжатые сроки. В промышленной отрасли гидробуры востребованы из-за способности увеличивать производительность техники. Вращатель эксплуатируется в интенсивном режиме. Наличие запчастей для гидробура предотвратит простой этого дорогого оборудования.

Конструкция

Бур можно навешивать на любую технику с гидравлическим контуром. Тем самым увеличивается производительность машины и расширяется ее функционал. Это может быть:
  • экскаватор-погрузчик;
  • мини-экскаватор;
  • телескопический манипулятор;
  • погрузчик с бортовым поворотом.
По своей производительности буры делятся на те, что предназначены для частного применения, и те, что актуальны для эксплуатации на промышленных или строительных объектах. Компактные ямобуры способны организовать скважину глубиной до 2-х метров. Более мощные образцы предназначены для бурения скважин, глубина которых может достигать 20 м.

Область применения

Прежде всего, буры актуальны для строительной сферы, поскольку благодаря им можно завинчивать винтовые сваи на самую большую глубину. Бур требуется при установке массивных оград вокруг режимных объектов. С его помощью устраиваются столбы, которые должны вкапываться глубоко в грунт. Гидравлический бур — это идеальное устройство для вертикального дренажа. С его помощью извлекаются грунты для пробы в геологоразведочных работах. Уместны они также и для домашнего использования, если на приусадебной территории ведутся какие-то строительные работы или устраивается артезианская скважина.

Как правильно выбрать модель

Чтобы правильно выбрать нужную модель гидровращателя, необходимо четко определиться с предстоящей задачей:
  • рассчитать глубину бурения;
  • определить диаметр отверстия;
  • предварительно проинспектировать плотность грунта.
Кроме того, при выборе бура необходимо учитывать массу базовой техники и давление в гидросистеме.

Запчасти для гидробуров

Успешное использование гидровращателей зависит от того, в каком состоянии находятся его узлы и механизмы. Механические повреждения у этого устройства встречаются достаточно редко, но с течением времени могут утрачивать свои изначальные качества адаптерные подвески или шнеки гидровращателя. Перерывы в работе могут обернуться большими финансовыми потерями и срывами сроков исполнения заказа. Полный комплект запчастей для гидробуров — это гарантия бесперебойной эксплуатации оборудования. При проведении ремонтных или отладочных работ необходимо учитывать качество запасных деталей. Выбирать сменные элементы на гидробур необходимо только те, которые конструкционно подходят к устройству. В комплекте запчастей обязательно должны быть смазочные масла от нескольких производителей, которые обеспечат комфортные условия эксплуатации. Фильтры также помогут увеличить износостойкость оборудования. Фирменные запчасти на гидробуры от лучших производителей — это гарантия бесперебойной работы и качественного выполнения любой профессиональной задачи. Купить в Москве запчасти на гидробуры можно в нашей компании. Мы располагаем большим ассортиментом запасных и сменных деталей. В каталоге компании представлен богатый модельный ряд запчастей:
  • подшипник конический роликовый;
  • система контроля вертикальности;
  • зубчатые кольца;
  • редукторы;
  • шланги гидравлические;
  • гидроприводы; гидроприводы без гидромотора;
  • штуцеры; серьги; фиксаторы;
  • коронки для бура;
  • уплотнительные кольца;
  • клапаны редукционные;
  • кронштейны (двухпальцевые и однопальцевые).
Вся продукция, представленная в нашем каталоге, сертифицирована. Мы принимаем заказы на поставки запасных частей для гидробуров крупным, средним и мелким оптом. Для того чтобы потребителям было удобнее ориентироваться в каталоге, мы указываем техническую информацию и артикль продукта. Цена запчастей для гидробура в нашей компании вполне доступна. В случае затруднения с выбором профессиональные менеджеры компании помогут сориентироваться в ассортименте. В частности, у нас практикуется услуга подбора по пользовательским параметрам.

Товар успешно добавлен в корзину!

Машины для посадки винограда

ПОСАДКА САЖЕНЦЕВ

Посадка виноградных саженцев — одна из самых трудо­емких работ в виноградарстве. Основное требование — точное размещение растений на участке, что обусловит применение машин по уходу за виноградником.

Агротехнические требования на посадку виноградника допускают отклонения от прямолинейности рядов в преде­лах ±8 см, а в шаге посадки ± 10 см. Глубину посадки устанавливают в зависимости от климатических условий зоны, но в пределах 45—60 см.

Применяют несколько способов посадки саженцев: руч­ной, в ямки, выкопанные лопатой; ручной, в лунки, обра­зованные ручными или механическими гидробурами и ви-ноградопосадочными машинами. Ручной способ под лопату очень трудоемкий, малопроизводительный и допустим толь­ко при освоении склонов. В настоящее время почти повсе­местно применяют ручные и механические гидробуры.

Агрегат ручных гидробуров  предназначен для образования посадочных лунок на участках, где сделали плантаж. Рабочий орган гидробур ГБ-35-28 состоит (рис. 27, а) из наконечника-насадка, ствола с рукояткой, упора (ограничителя глубины), резинового шланга, соеди­ненного с гидробуром штуцером, и крана. Различают два типа гидробуров: с тарельчатым клапаном (рис. 27, б) и и с упорной шайбой (рис. 27, в).

Рис 26. Схема агрегата ручных гидробуров:
1 - гидробуры; 2 - шланги; 3 - резервуар для воды; 4 - насос; 5 –трактор; 6 – штанга.

Рис. 27. Гидробур и наконечники

В гидробурах первого типа в момент нажатия кону­сообразного наконечника на грунт тарельчатый клапан приподнимается и пропускает воду. Как только давление на конический наконечник снизу (со стороны грунта) прек­ращается, он опускается и клапан прекращает подачу воды.

В гидробурах второго типа подачу жидкости регулируют пистолетным или пробковым краном в верхней части ствола бура или в ручке. В качестве резервуаров для воды чаще и наиболее производительно используют садовые или виноградниковые прицепные опрыскиватели ОВТ-1 и ОВ-3. Большая емкость бака и мощный насос позволяют присо­единять 5—6 гидробуров.

Если в качестве водонасосной установки применяют опрыскиватели ОН-10 илиОНК-Б, навешенные на трактор ДТ-20, можно использовать для посадки только два ручных гидробура. Для подсоединения гидробуров к каждому агрегату изготавливают переходники со штуцерами (по числу гидробуров).

Схема работы агрегата ручных гидробуров такова: насосная установка, состоящая из резервуара с водой и насоса, подает воду по шлангам к гидробурам под дав­лением до 3,5 ат. При нажатии гидробура вручную на почву конусный клапан приподнимается вместе с тарель­чатой шайбой и вода, выходя из насадка с большой ско­ростью, размывает почву и этим самым облегчает заглуб­ление бура. Одновременно происходит интенсивный размыв почвенных комков, вода проникает в поры грунта, обра­зуется земляная пульпа. В подготовленную лунку вручную опускают саженец или черенок, а затем сапой засыпают лунку и образуют почвенный холмик.

Подготовка посадочных лунок описанным способом создает хорошие условия для развития корневой системы и способствует приживаемости саженцев. Такой способ посадки сокращает затраты труда в 7—8 раз по сравнению с посадкой в выкапываемые вручную ямки. Недостаток способа — применение тяжелого физического труда. Срав­нительно высоки и общие затраты труда, на 1 га посадки 15—20 чел.-ч.

Агрегат АПВ-10-2 (механические гидробуры) предназ­начен для образования лунок при посадке виноградных саженцев или черенков на участках с подготовленным плантажом. Агрегат  монтируют на тракторах ДТ-5Ц, ДТ-75 и Т-38. Гидробуры агрегата АПВ-10-2 имеют в насадке конические наконечники с тарельчатыми запорными клапанами и конструктивно не отличаются от ручных гидробуров первой группы (рис. 27, б).

Операции, выполняемые агрегатом АПВ-10-2, следую­щие. Машину устанавливают вдоль первого междурядья на размеченном участке. Совместив буры с отметками мест посадки (колышками), тракторист включает гидрораспреде­литель трактора, передний и задний поперечные брусья опускаются вниз, трехходовой кран открывается и вода подается к гидробурам в тот момент, когда наконечники их коснутся почвы. Дальнейшее опускание гидробуров в почву облегчается за счет размыва-гидробурения. Закончив бурение лунок на определенную глубину, тракто­рист гидроцилиндрами поднимает передний и задний брусья, трехходовой кран автоматически перекрывает подачу воды, и агрегат переезжает на следующую позицию по между­рядью. Достоинство агрегата АПВ-10-2 в том, что его применение исключает тяжелый труд - бурильщика, повы­шает производительность.

Главный недостаток — позиционность работы. На каж­дом гектаре приходится делать 250—300 остановок, что утомляет тракториста и ускоряет износ механизмов управ­ления трактором. Кроме того, из-за неровностей рельефа заглубление буров в почву неравномерно, что отрицательно сказывается на приживаемости саженцев.

Машина ВГШ-2Г (рис.) предназначена для посадки виноградников и маточников подвойных лоз саженцами или черенками на участках с подготовленным плантажом и главным образом на террасах. Машина навесная, двух­рядная, ее агрегатируют с трактором ДТ-75 с ходоумень-шителем. Рабочие органы — гидробуры. Принципиальное отличие этой машины от других в том, что приготовление посадочных ямок, посадка саженцев и окучивание их про­изводятся при непрерывном движении агрегата без пред­варительной разметки поля под посадку. Машину ВПМ-2Г обслуживают тракторист и двое сажальщиков.

Техноло­гия следующая. На подготовленном под посадку участке для обеспече­ния прямолинейности рядов устанавливают вешки для обозначения первого прохода. Трактор с машиной, заправ­ленной водой и загруженной саженцами, подходит к гра­нице участка вдоль намеченных междурядий. Один из сажальщиков опускает маркер, тракторист опускает в ра бочее положение бороздораскрыватели, включает вал от­бора мощности трактора, механизм управления поворотной шпонки и начинает движение. При этом насос подает воду к дозирующим клапанам, а механизм заглубления гидро­буров вступает в работу (рис. 30), открывает дозирующие клапаны и вода под дав­лением устремляется через наконечники гидробуров, раз­мывает почву, облегчая их заглубление. Кинематика ме­ханизма заглубления обеспечивает гидробурам при заглуб­лении нулевую скорость поступательного движения.

Сиденья сажальщиков расположены по обе стороны машины по ходу сзади гидробуров. Поэтому при выглублении гидробуров из почвы подготовленные лунки ока­зываются в непосредственной близости от сажальщиков. После посадки саженцев загортачи сдвигают почву в бо­розду, над саженцами образуется холмик высотой до 200 мм.

Рис. 29. Виноградопосадочная машина ВПМ-2Г:

1— рама; 2 — механизм управления поворотной шпонкой; 3 — параллелограмный механизм заглубления; 4 — механизм передач; 5— бак; 6маркер; 7 — бороздораскрыватель; 8 — бур; 9 — сиденье; 10 — загортачи; 11 — тележка; 12 — ящик для саженцев.

Рис. 30. Гидравлическая система машины ВПМ-2Г:

1 — насос; 2 — кран; 3 — трехходовой кран; 4 — всасывающий клапан; 5— резервуар; 6 — заливной бачок; 7 —предохранительный клапан; 8воздушный клапан; 9 — дозирующий клапан.

Рис. 31. Кинематическая схема машины ВПМ-2Г:

1 — гидробур; 2 — червячный редуктор; 3 — ременная передача; 4 — насос; 5 — карданный вал; 6 — попереч­ные валы; 7 — цилиндрический редуктор; 8 — параллелограммный механизм.

При вращении кривошипов (сверху — вперед — вниз) (рис. 31) шатуны сначала выносят гидробуры вперед, а затем, начиная с горизонтального расположения кривоши­пов, заглубляют их в почву. В момент подхода наконечников гидробуров к поверхности почвы распределительный механизм открывает дозирующие клапаны и вода под дав­лением устремляется через наконечники гидробуров, раз­мывает почву, облегчая их заглубление. Кинематика ме­ханизма заглубления обеспечивает гидробурам при заглуб­лении нулевую скорость поступательного движения.

Сиденья сажальщиков расположены по обе стороны машины по ходу сзади гидробуров. Поэтому при выглуб-лении гидробуров из почвы подготовленные лунки ока­зываются в непосредственной близости от сажальщиков. После посадки саженцев загортачи сдвигают почву в бо­розду, над саженцами образуется холмик высотой до 200 мм.

Подготовленная при бурении лунки земляная кашица-пульпа уплотняется вокруг помещенного в лунку саженца, обеспечивая хорошую приживаемость растения. Достиг нув поворотной полосы, сажальщики выключают механизм заглубления, а тракторист — бороздораскрыватели. Затем поднимают маркер, агрегат разворачивают для работы в следующем (через одно) междурядье. Заправляют агрегат водой и загружают саженцами через 200—300 м (в зависи­мости от схемы посадки) на межклеточных дорогах.

Техническая характеристика гидробуров



Ручные

ГБ-35-28

Механические

АПВ-10-2

Машина

ВПМ-2Г

Производительность за 1 ч чистой работы, га

0,4

0,46

0,5

Радиус поворота агрегата, м

3,5-4,5

5,5

5

Рабочая скорость, км/ч

0,95-1,6

Рядков при посадке

2-6

2

2

Ширина междурядий, м

1,75-2,5

1,8-2,5

2-2,25-2,5

Шаг посадки, м

1-1,25-1,5-1,75

1-1,25-1,5-1,75

1-1,25-1,5-1,75

Гидробуров в агрегате

2-6

6-10

2

Тип

С запорным клапаном

С упорной шайбой

Без клапанов

Глубина лунки, см

40-60

40-60

40-50

Диаметр лунки, см

3,7-4

3,7-4

8

Давление воды в системе, кГ/см2

3,5

3-4

5

Расход воды в одну лунку, л

2,5-3

2,5-4

2-3

Подготовка агрегата АПВ-10-2 к работе. Собранный на трактор агрегат осматривают, проверяют качество крепле­ний гидробуров, направляющих, насоса, шлангов. К спе­циальному прицепу присоединяют резервуар с водой и выезжают на участок. Заполнив насос и систему водой, - устанавливают приводной ремень насоса и проверяют его работу. Натягивают ремень перемещением насоса по пазам опорной плиты. Одновременно проверяют опускание и подъем гидробуров. Если передняя и задняя части рамы гидробуров опускаются неравномерно, необходимо про­верить гидросистему трактора и выпустить из нее воздух. Опробованный агрегат заезжает в междурядье разме­ченного поля. Тракторист должен вести трактор строго посредине междурядья, чтобы линии нижних концов гидро­буров совпадали с линиями размеченных рядов. Совместив первый гидробур с пятой (начиная от края разметки) меткой, тракторист останавливает агрегат и включает гидросистему трактора. Рама опускается, упоры включают трехходовой кран, вода от насоса поступает вгидробуры.

Когда их опустят на необходимую (40—50 см) глубину, тракторист гидросистемой поднимает раму, кран подачи воды автоматически перекрывается. Агрегат передвигается вперед на пять меток, операции повторяются. Следом идущие сажальщики в лунки опускают саженцы, засыпают землей, уплотняют ее и формируют холмики.

Подготовка машины ВПМ-2Г к работе. Новую машину собирают согласно заводскому руководству, смазывают узлы и вхолостую обкатывают. Во время обкатки регули­руют натяжение цепных и ременной передач, проверяют взаимодействие узлов и механизмов.

Бак и водяную систему заполняют водой, загортачи устанавливают на минимальную глубину хода. Давление в водяной системе 5 кГ/см*. Давление регулируют предохра­нительным клапаном. При сжатии пружины клапана давление в системе возрастает, при ослаблении — снижается. Проверяют и регулируют давление по манометру.

При работе механизма заглубления дозирующие кла­паны могут подавать воду в гидробуры с опережением либо с запаздыванием. Регулируют подачу воды в момент за­глубления гидробуров кулачками, открывающими клапан. Величину хода штока клапана устанавливают винтом в верх­ней его головке. Количество же воды, подаваемой в гидро­бур, изменяют передвижением кулачковой скобы.

Для уменьшения или увеличения высоты холмика, нагребаемого загортачами (окучниками), их устанавливают на больший или меньший захват. Величину захвата регу­лируют разворотом передней части загортачей по отвер­стиям рамки их крепления. Глубину хода загортачей определяют перемещением в вертикальной плоскости опор­ных лыж. Если лыжи опускать по рамке тележки загор­тачей, то глубина хода будет уменьшаться. После всех регулировок машина готова к работе.

и финансируется NERC (Национальный исследовательский совет по окружающей среде

, Великобритания) в рамках программы UPGRO

(«Раскрытие потенциала подземных вод для бедных»). В исследовании

было проведено в двух различных областях исследования, в Сенегале (результаты которого

представлены в этом отчете) и Гвинее. Это исследование стало возможным

благодаря совместной деятельности и положительному сотрудничеству различных участников -

участников из Италии, Сенегала и Гвинеи (Миланский университет Бикокка,

Université Cheik Anta Diop Dakar, University of Thies, SNAPE,

Direction de l'Hydraulique региона Луга).Мы также хотим поблагодарить

edge за поддержку, полученную от Ричарда Картера во время выбора модели интерпретации

для испытания откачки, Керстин Данерт и Шон Фьюри

(которые приложили все усилия для распространения результатов этого исследования. ),

Алан Макдональд и Ян Шемин во время предварительного просмотра этого отчета

.

Открытый доступ Эта статья распространяется на условиях Creative

Commons Attribution 4.0 Международная лицензия (http: //

creativecommons.org/licenses/by/4.0/), которая разрешает неограниченное использование,

распространение и воспроизведение на любом носителе, при условии, что вы предоставите

права на имя оригинального автора. (s) и источник, дайте ссылку на лицензию

Creative Commons и укажите, были ли внесены изменения.

Ссылки

ANTEA / BURGEAP (2007) Уведомление об использовании логики PROGRES,

версия Гвинеи [PROGRES, версия для Гвинеи, руководство пользователя].ANTEA,

Heerenveen, Нидерланды; BURGEAP, Бийанкур, Франция

Баркер Дж. А., Герберт Р. (1989) Номограммы для анализа извлечения

испытаний на скважинах большого диаметра. Q J Eng Geol 22: 151–158

Bonomi T (2009) Разработка базы данных и трехмерное моделирование текстурных

вариаций в неоднородных, рыхлых водоносных горизонтах: приложение

к Миланской равнине. Comput Geosci 35: 134–145

Бономи Т., Фумагалли М.Л., Ротироти М., Беллани А., Каваллин А. (2014)

Banca dati idrogeologica TANGRAM ©: Strumento perelaborazioni

Quantitative di dati per la valutazione derane База данных гидрогеологических скважин

TANGRAM ©: инструмент для обработки данных

для поддержки оценки подземных вод)].Ital J Groundw

3 (2/136): 35–45

Bouwer H, Rice RC (1976) Пробковое испытание для определения гидравлической проводимости

непроницаемости неограниченных водоносных горизонтов с полностью или частично пробивающей скважиной. Water Resour Res 12 (4): 423–428

Carter RC (2005) Технологии бурения с использованием человека. Cranfield

University, Bedfordshire, UK

Cooper HH Jr, Bredehoeft JD, Papadopulos IS (1967) Реакция скважины конечного диаметра

на мгновенный заряд воды.Вода

Resour Res 3 (1): 263–269

Данерт К. (2009) Реализация потенциала пробуренных вручную колодцев для сельского водоснабжения

. Waterlines 28 (2): 108–129

Danert K (2015) Краткий справочник по ручному бурению 2015. Сельское водоснабжение

Network Publ. 2015-2, RWSN, Санкт-Галлен, Швейцария

Доменико П.А., Шварц В. (1998) Физическая и химическая гидрогеология,

2-е изд. Вили, Чичестер, Великобритания

Феттер К.В. (1994) Прикладная гидрогеология.Прентис-Холл, Нью-Йорк

Forsyth AM, Ramudu E, Hindal EL, Lazarus DR (2010) Пилотный проект бурения ручной скважины

: внедрение воды для всех международных методов

. Int J Serv Learn Eng 5 (1): 128–147

Freeze RA, Cherry JA (1979) Подземные воды. Prentice Hall, Englewood

Cliffs, NJ

Fussi F (2011) Картирование подходящих зон для ручного бурения как возможное решение

для увеличения доступа к питьевой воде в Африке, 6-й Сельский форум

Сети водоснабжения, Кампала, Уганда, 29 ноя - 1

дек 2011

Fussi F, Alvino R, Caruba M, Galimberti L, Marzan I, Tarrason y Cerda '

D, Sabatini D (2013) Картирование подходящих зон для ручного бурения

, если это возможно решение для увеличения доступа к питьевой воде в Африке

посредством интеграции систематизированных данных ГИС и местных знаний.

Geophys Res Abstr 15: 2013–8937

Fussi F, Bonomi T, Fava F, Hamidou B, Khane CH, Faye G, Wade S,

Colombo R (2014) Tangafric: программное обеспечение для оценки текс-

Строительные и гидравлические свойства в неглубоких водоносных горизонтах по каротажным диаграммам в

Сенегале и Гвинее. Geophys Res Abstr 16: 12154–12155

Gaya S (2004) Отчет о тестовых деформациях и точках, фильтрующих в

Казаманс [Отчет об испытании малых скважин и дренажных скважин

в Казамансе] Технический отчет, ЮНИСЕФ, New York

Gaya S, Fussi F, Van Der Wal A (2005) Оценка осуществимости ручного бурения

в Чаде.Отчет о фазе I, ЮНИСЕФ, Чад, Oxfam GB,

Practica Foundation, Арнем, Нидерланды

Герберт Р., Баркер Дж. А., Китчинг Р. (1992) Новые подходы к интерпретации результатов испытаний откачки

для вырытых скважин, построенных на водоносных горизонтах твердых пород.

In: Wright EP, Burgess WG (eds) Гидрогеология кристаллических подземных водоносных горизонтов

в Африке. Geol Soc Spec Publ 66, 221 pp.

Герберт Р., Китчинг Р. (1981) Определение параметров водоносного горизонта по результатам испытаний откачки вырытых скважин большого диаметра

.Грунтовые воды 19 (6): 593–

599

Huisman Foundation (2014) Технико-экономическое обоснование ручного бурения в

районах Аламаты, Оффла, Хауциен и Клит-Авлаэло, Тигрей, северная

Эфиопия. Huisman Foundation, Nijkerk, Нидерланды

Hvorslev MJ (1951) Временная задержка и проницаемость почвы в грунтовых водах

наблюдения. Экспериментальная станция водных путей Bull 36, армия США

Инженеры корпуса, экспериментальная станция водных путей, Виксбург, MS

Kane CH, Fussi F, Diène M, Sarr D (2013) Технико-экономическое обоснование скважин

ручное бурение в Сенегале: определение потенциально благоприятных области.

J Water Resour Protect 2013 (5): 1219–1226

MacDonald AM, Davies J (2000) Краткий обзор подземных вод для сельского водоснабжения

в Африке к югу от Сахары. Br Geol Surv Tech Rep WC /

00/33, BGS, Keyworth, UK

MacDonald AM, Maurice L, Dobbs MR, Revees HJ, Auton CA (2012)

Относительно гидравлической проводимости на месте, размера частиц и относительной

Плотность поверхностных отложений в неоднородном водосборе. J

Hydrol 434–435: 130–141

Mace RE (1999) Оценка гидравлической проводимости в

скважинах большого диаметра, вырытых вручную, с использованием методов пробкового испытания.J Hydrol 219: 34–45

Neuzil CE (1994) Насколько проницаемы глины и сланцы? Water Resour

Res 30 (2): 145–150

Пападопулос И.С., Купер Х.Х. младший (1967) Глубина скважины большого диаметра

. Water Resour Res 3: 241–244

PEPAM (Program d'Eau et d'Assainissement du Millenaire,

République du Senegal) (2015). Данные по региону Луга: http: //

www.pepam.gouv. sn / acces.php? rubr = serv & idreg = 08. Доступ

Декабрь 2015 г.

République du Sénégal (2000) Système d’Information Géographique

pour la gestion des ressources en eau [Система географической информации

для управления водными ресурсами].Ministère de

l'Hydraulique, Service de Gestion et de Planification des

Ressources en Eau SGPRE, Дакар, Сенегал

Rupp DE, Selker JS, Simůnek JA (2001) Модификация метода пробок Бувера и

Рис. тестовый анализ скважин большого диаметра, вырытых вручную

скважин. Грунтовые воды 39 (2): 308–314

Hydrogeol J

Гидравлическая радиальная буровая установка Fosdick, Руководство оператора, год (1951) - 85,00 долларов США: Руководства по оборудованию | Списки запчастей | Руководство по техническому обслуживанию | Инструкции по обслуживанию

У нас есть тысячи руководств к машинам, инструкций по эксплуатации, руководств по обслуживанию машин, списков запчастей, руководств по обслуживанию, брошюр и схем машин для продажи.

Мы гордимся тем, что предоставляем услуги в области металлообработки, изготовления стружки и изготовления станков, требующих ручной работы. Мы очень гордимся тем, что получили для вас правильное руководство для вашей машины.

* Мы гарантируем, что предоставим вам правильное руководство или вернем вам деньги! *

Каждое руководство имеет гребешок для удобства чтения на плоской поверхности, например на столе или верстаке. Мы собирали эти руководства в течение многих лет и продолжаем искать их каждый день. Наши клиенты остались довольны нашими руководствами, схемами, списком деталей, руководствами по обслуживанию, руководствами по техническому обслуживанию, руководствами по эксплуатации и брошюрами.Они наполнены бесценной информацией, иногда даже недоступной напрямую от производителя. Часто мы являемся последним прибежищем. Мы гордимся этим фактом. Мы здесь, чтобы удовлетворить ваши потребности в руководстве по промышленному оборудованию уже сегодня.
Напишите нам сегодня! [email protected]

* Положения и условия:
Industrial Manuals не гарантирует и не несет никакой ответственности за содержание любого материала, его полезность для конкретных приложений или действительность текста.Покупатель освобождает Industrial Manuals от любых претензий, связанных с использованием наших услуг, руководств, брошюр, схем и списков запчастей. Покупая в Industrial Manuals, вы соглашаетесь с этими условиями. Покупатель обязан связаться с первоначальным производителем для получения любой информации по безопасности. Покупатель обязан связываться с O.S.H.A по всем вопросам соответствия.

* Владельцы и сотрудники Industrial Manuals признают все права и ограничения на любой материал, защищенный законами об авторских правах в США.Мы прилагаем все усилия для соблюдения тех материалов, которые защищены авторским правом. Если в любое время какой-либо такой материал будет ошибочно скопирован и отправлен потенциальному клиенту, клиент соглашается вернуть все копии Промышленных руководств, не производить никаких дополнительных копий такого материала и сообщить Промышленным Руководствам о предполагаемых или потенциальных авторских правах. нарушение. Рарли так случается, что вы получите товар, защищенный авторским правом. Используя наш сервис, все пользователи этого сервиса соглашаются не копировать и не воспроизводить каким-либо образом какие-либо материалы, полученные из промышленных руководств, не сдавать в аренду, не продавать или не распространять какие-либо материалы в любом виде, форме или форме.

Информация о доставке и оплате:
Срок доставки Обычно 1-5 дней. Большинство товаров отправляется почтой первого класса.
-Если вам нужен более быстрый товар, просмотрите калькулятор доставки.
Другие варианты: UPS Overnight Next Day Air, UPS 2 nd Day Air.
Плата за обработку в размере 8,00 долларов США распространяется на любые альтернативные варианты доставки.
-Мы отправляем по всему миру Только В Канаду и Мексику, комиссия S&H в размере 8,00 долларов США применяется к международной доставке.
Вся доставка в Европу и другие страны, кроме Канады и Мексики. Необходимо отправить по электронной почте в формате PDF.

Руководство по промышленному оборудованию с гордостью предлагает 1 качественную копию A:

Гидравлическая радиальная дрель Fosdick, год руководства оператора (1951)

Настоящее руководство распространяется на модели:
36 Скорость вращения шпинделя

В это руководство входят:
Прием, перемещение и очистка
Установка, смазка
Список запчастей для ремонта
Операция:
Головки и шпиндель, корпус заднего редуктора
Переключатели скоростей, фрикционная муфта привода и смазочный насос
Кронштейн механизма подачи, шпиндель выталкивателя инструмента
Противовес шпинделя, мотор-редуктор и гидравлический насос
Электрические схемы:
Фотография гидравлической панели, гидравлическая принципиальная схема
Регулировка и обслуживание: гидравлика, регулировка зажима и роликовых подшипников
Подшипник шпинделя, регулировка приводной фрикционной муфты
Гораздо больше!!!

В данном руководстве 42 печатных страницы.
Год Август 1951

Списки запчастей и руководства - документация

Списки запчастей и руководства по эксплуатации

Списки деталей и руководства cal также можно найти на страницах отдельных продуктов.

Ходьба за пилой

CC1000 Мини

CC1000 Руководство для пилы по зеленому бетону

Список запчастей CC1000 (май 2013 г.)

CC1100 Малый шарнир

Список запчастей

CC1100 (фев.2002)

CC1113 Список запчастей (июнь 2013 г.)

FIRST-CUT

CC125XL-EE Список запчастей (февраль 2021 г.)

CC150XL-EE Список запчастей (декабрь 2016 г.)

CC150XL-EE Список запчастей (февраль 2021 г.)

CC150XL-EE Руководство оператора

CC190PRO Список запчастей (№ 1802584 июнь 2020 г.)

CC190PRO Руководство оператора

CCE0900 Портативный (20 дюймов)

CCE0900 Руководство оператора

CCE0900 Список деталей

CC1200XL Портативный

Список запчастей

CC1200 (ноябрь.2005)

CC1200XL Список запчастей (август 2016 г.)

CC1200XL Список запчастей (февраль 2021 г.)

CC1200XL Руководство оператора

CC1300XL Маленький компактный

CC1300 1800 2500 Двухвольтная распределительная коробка (# 1800918)

CC1300XL Список деталей электрогидравлики (№ 1801809, февраль 2016 г.)

Список запчастей CC1300XL - газ (август 2015 г.)

CC1300XL Руководство оператора

CC1500 Модульный

Список запчастей

CC1507E (мар.2010)

CC1800XL Сверхкомпактный

CC1800XL Список деталей - электрические и гидравлические (№ 1801037, февраль 2016 г.)

Список запчастей CC1800XL - газ (№ 1801035, март 2015 г.)

CC1823BVXLP Список деталей (пропан, май 2020 г.)

CC1800XL Руководство по эксплуатации (№ 1801038)

CC2500 Средний компактный

Список запчастей CC2500 - электрические и гидравлические (№ 1801981, апрель 2017 г.)

Список запчастей CC2500 - газ (№ 1801980, апрель 2017 г.)

CC2500 Руководство оператора

CC3500 Эксперт

CC3500, CC3700, CC6500, CC7100, CC7200 Руководство (только на английском языке)

CC3500, CC3700, CC6500, CC7100, CC7200 Руководство (испанский и английский)

Список запчастей

CC3500E (# 1800951 апр.2017)

CC3500J Список запчастей (# 1801378 2020)

CC3500J Руководство оператора

CC3535 FI Список запчастей (апрель 2013 г.)

CC3535 Список запчастей (февраль 2008 г.) Eaton

CC3535JBVP (пропан, май 2020 г.)

CC3538JK Список запчастей EFI

CC3538JK EFI Руководство оператора

CC3700E Electric Expert

CC3700E Список запчастей (№ 1800774, июнь 2016 г.)

CC3700E-3 Список запчастей (июнь 2016 г.)

Список запчастей

CC3700TE (фев.2008)

CC3700E Руководство оператора

CC3728 Список запчастей (ноябрь 2013 г.)

CC3765 Список деталей (9-1-2000)

CC4000 / 4100 (архив)

CC4000D CC6000D Пилы Руководство

Список запчастей CC4000D (сентябрь 2000 г.)

CC4120 30E-3XL Список деталей (№ 1801935, сентябрь 2014 г.)

CC4144D Список запчастей (ноябрь 2010 г.)

CC4144D-3XL Список деталей (№ 1801696 июнь 2016)

CC4144D-XL (№ 1801408, апрель 2016 г.)

CC5049DC Передний шарнир

CC5049DC Руководство оператора

CC5049DC Список запчастей

CC5555GK Задний шарнир

CC5555GK Перечень деталей заднего шарнира

CC5555GK Руководство оператора

CC6000D (архив)

CC6000D

CC6160D Pro

Список запчастей

CC6160D (сен.2005)

CC6160D - CC6160QS Retro 6010444

CC6500 Pro

CC6540E Список запчастей (январь 2014 г.)

CC6561 Список запчастей (февраль 2017 г.)

CC6561-3 Список запчастей (февраль 2017 г.)

CC6571 с защитой от воды

Схема подключения

CC6571

CC6571 Список запчастей (апрель 2017 г.)

CC6571-3 Список запчастей (апрель 2017 г.)

CC6561G Руководство оператора

CC6571D Руководство оператора

CC7574 Pro рядный

CC7574DD Список запчастей (май 2017 г.)

CC7574DK Список запчастей (май 2020 г.)

CC7574 Руководство оператора

CC7874XL EZ Rider

Список запчастей

CC7874XL (июн.2016)

CC7874XL Руководство оператора

CC9074DK Глубокая резка

CC9074DK Список деталей

CC9074DK Руководство оператора

CC8574DD Райдер

CC8574DD Руководство оператора райдера

CC8574DD Список запчастей райдера

CC110 Глубокая резка

Список запчастей CC110D-SS

Список запчастей CC110D-DC

CC110D-DC и CC110D-SS Руководство оператора

Бордюрная пила

Список запчастей CS-2000

Общая информация о пиле

Инструкции для счетчика наработки / обслуживания на панели серии NewGen

Общее обслуживание большой пилы

Инструкции по технике безопасности и эксплуатации для крупногабаритной пилы - CC3500 и более крупные (№ 1801039)

Настенные пилы

WSE1217

WSE1621

WSE2226

CC1600 Руководство по эксплуатации

CC1600 Список деталей

Канатная пила

Список запчастей WS25

Hydrostress SB Инструкция по эксплуатации

Список запчастей Hydrostress SB

WCE14 Список запчастей (электрические)

WCE14 и WCh24 Руководство по эксплуатации

CCE & CCH Руководство по эксплуатации

CCE25 Список запчастей (электрический)

CCh35 Список деталей (гидравлический)

Список деталей дистанционного управления BS2

Шлифовальные машины Walk Behind

CG-1 (№ 1801649)

CG-2 Дизель (№ 1802086)

CG-2 Электрический (№ 1802087)

CC-DC-SS Руководство по запчастям

Ручные пилы

FastCut (# 1802012)

Fastcut FC7312-FC7314-FC8116 (июл.2016)

Краткое руководство по эксплуатации (2016)

Ручная электрическая пила C14

C14PRO Список деталей / Руководство по эксплуатации

Перечень запчастей ручной электрической пилы C16 / Руководство по эксплуатации

Цепные пилы

Список деталей электрической цепной пилы CSE12

CSE12 Электрическая цепная пила Руководство по эксплуатации

СИСТЕМА ВЫБОРА High Cycle

Преобразователь мощности FU6D

Инвертор мощности FU6U (февраль 2021 г.)

CSE16HF Руководство оператора цепной пилы

Руководство по эксплуатации кольцевой пилы TR40

Перечень запчастей кольцевой пилы TR40

Оператор ручной пилы TS40

Гидравлические силовые агрегаты

CB15EXL Список запчастей

CB18BVXL Список запчастей

CB20EXL Список запчастей

CB21HXL Список запчастей

CB35BVXL Список запчастей

Список запчастей CB30EXL и CB40EXL

CB50E Список запчастей

Ручные гидравлические пилы

12 галлонов в минуту (# 1803004)

8 галлонов в минуту (# 1803005)

HS-20-F-8 (№ 1803007)

HS-20-8 (№ 1803008)

HS-16-10 (№ 1803009)

HS-20-10 (№ 1803011)

HS-20-12 (№ 1803012)

HS-20-15 (№ 1803013)

HS-16-12 (№ 1803014)

HS-16-15 (№ 1803015)

10 галлонов в минуту (# 1803016)

12 галлонов в минуту (# 1803017)

15 галлонов в минуту (# 1803018)

HS-20-F-10 (№ 1803019)

HS-20-F-12 (№ 1803020)

HS-20-F-15 (№ 1803021)

HSFC25 (# 1803024)

CC21 Руководство по эксплуатации (август.2010)

Список запчастей CC21 (март 2004 г.)

Руководство по сборке HCH50 (сентябрь 2010 г.)

HCH50 Руководство по эксплуатации (сентябрь 2014 г.)

Перечень запчастей HCH50 (сентябрь 2014 г.)

HDS60

Ручная гидравлическая пила HS-20, ручная

Перечень деталей ручной гидравлической пилы HS-20

HS-20F Ручная пила ручная

HS20 Список заподлицо деталей

HSFC 21 и 25 LW

HT45 Hyd. Перечень деталей ручного обжима

Гидравлическая ручная пила - CCW

Гидравлическая ручная пила - CW

Гидравлическая ручная пила - заподлицо

Гидравлическая ручная пила

Список запчастей для пилы дракона (ноябрь.2016)

CORE PREP

Перечень запчастей CPG80E (январь 2021 г.)

CPG80E Руководство оператора

Руководство по эксплуатации шлифовальной машины CPG100

Список запчастей CPG100 (№ 1800502, сентябрь 2015 г.)

Список запчастей CPG200 (№ 1800540, сентябрь 2015 г.)

CPG200 Руководство оператора

DS3011 в сборе (2012)

Пилы по камню, блокам и плитке

CC300M (2009) Английский

Руководство по CC300M (май 2011 г.)

Детали влажного комплекта CC300M

CC500M Руководство

CC500MXLII Список запчастей

CC600T Список запчастей и руководство (№ 1802104)

Руководство для блочной пилы CC800M

Список запчастей для блочной пилы CC800M

CC912TS Перечень деталей для пилы для плитки

CC912TS Руководство оператора

CC900TE Список запчастей и руководство (№ 1802103)

CC1000T Список запчастей, руководство

Инструкции к сухому набору CC300

CORE VAC Dust Control

Перечень запчастей CVG1

CV1900AV Руководство по эксплуатации (снято с производства)

Безопасность и устранение неисправностей

CV150C Список запчастей Mini HEPA Vac

CV258C Список запчастей

CV258B Список запчастей

CV353B Список запчастей

CV353 Руководство по эксплуатации

Буровые установки CORE BORE

Список запчастей M1AA-15

Список запчастей M-1

Список запчастей M-2

Список запчастей M-3

Список запчастей M-4

Список запчастей M-5

Список запчастей M-5 Pro

Список запчастей М-6

Двигатели для колонкового бурения

CB515

CB733

CB744

WEKA DK11

WEKA DK12

WEKA DK13

WEKA DK16

WEKA DK22

WEKA DK32

WEKA DK42

WEKA DK52

Ручной отбор проб | Geoprobe Systems®

Geoprobe Systems ® предлагает машины прямого выталкивания нескольких размеров и конфигураций, подходящие для самых разных условий на объекте.Иногда, однако, проект слишком мал или расположение слишком удалено, чтобы гарантировать использование машины. Инструменты для ручного отбора проб - иногда называемые отбором проб почвы ручным шнеком - обеспечивают экономичное средство сбора подземной информации с небольших глубин без использования машины прямого толкания.

Ручной отбор проб или отбор проб почвы ручным шнеком просто включает в себя продвижение инструментов в грунт без помощи машины с гидравлическим приводом. Инструменты для продвижения колонны штанг включают ручные скользящие молоты, а также ручные газовые, пневматические или электрические молоты.После сбора пробы или завершения каротажа колонна инструментов извлекается с помощью домкрата для стержневого зонда.

Ручные отбойные молотки
Geoprobe ® Ручные инструменты для отбора проб обеспечивают экономичное средство сбора геологической информации с небольших глубин без использования механизма прямого толкания. В дополнение к ручному скользящему отбойному молотку эта система использует вытяжной колпачок с петлей, направляющий стержень и упор для скользящего молота.

Домкрат для стержня зонда
Инструменты, вбиваемые вручную в геологическую среду, извлекаются с помощью домкрата для стержня зонда Geoprobe ® .После снятия всех приводных приспособлений (отрывной колпачок петли, скользящего молотка, направляющего стержня и наковальни скользящего молотка) с колонны инструментов поместите домкрат на верхний стержень датчика и сдвиньте его вниз к поверхности земли. Вставьте рукоятку домкрата в прямоугольный корпус домкрата. Поверните ручку вверх и вниз, чтобы вытащить стержни из земли. Домкраты для стержней зонда собраны для использования со стержнями 1,25 дюйма.

Принадлежности для электрических и пневматических молотов
Geoprobe Systems ® производит переходники для наковальни для многих ручных электрических, пневматических и бензиновых молотков и дрелей.Адаптеры для нескольких популярных моделей ударных устройств марки Wacker ® , Bosch ® , ESD ® , Makita ® и Kango ® предназначены для использования со стержнями пробников 1,25 дюйма. Geoprobe Systems ® также может изготовить специальный переходник для наковальни, подходящий для вашего конкретного перфоратора или дрели.

Cameron Гидравлический буровой штуцер

Продаем только самые высокие качественные детали клапана в стиле OEM на вторичном рынке для Cameron Hydraulic Буровой штуцер.Все наши детали для гидравлических буровых дросселей Cameron "сделано в США". Наш гидравлический буровой штуцер Cameron запасные части клапана имеют конкурентоспособную цену, предлагают исключительное качество и долговечность. Производители и модели клапанов включают:


Предохранительный клапан сброса Cameron типа "B" Cameron & Клапан обратного давления Oteco Клапан обратного давления Cameron Обратный клапан Cameron типа MS и типа R Дроссель Cameron h3 Гидравлический буровой штуцер Cameron Cameron Гидравлический запорный клапан типа FC Cameron Ручной запорный клапан Тип F и FC Ручной запорный клапан Cameron тип FL Подводный запорный клапан Cameron "AF" и "DF" Буровой клапан Demco Тип "DM" Основные детали дроссельной заслонки OEM McEvoy Модель "C" Задвижка Задвижка с валом Задвижка Тип B Гидравлический буровой штуцер Swaco WKM Задвижка Модель M & М-1.

Пожалуйста, нажмите по ссылкам ниже под клапанами для дополнительных Информация.

Клапаны

Кэмерон сбросить облегчение Клапан типа "B"
Грязевой клапан Cameron & Oteco
Клапан обратного давления Cameron
Cameron Check Тип клапана MS
Обратный клапан Cameron Тип R

Cameron h3 Дроссель
Cameron Гидравлический буровой штуцер
Cameron Hydraulic Задвижка типа F и типа FC

Cameron Гидравлический Задвижка типа F и типа FC
Ручной запорный клапан Cameron Тип F и FC
Ручной запорный клапан Cameron типа FL

Задвижка McEvoy модели "C"
Задвижка с валом типа B
Гидравлический штуцер Swaco для бурения
Задвижка WKM, модель M & M-1

Кэмерон Гидравлический буровой штуцер

Товар

Описание

Товар

Описание

Товар

Описание

1

Гидравлический Привод

18

Винт

35

Кольцо круглое

2

Передний Фиксатор

19

Колено

36

Нижний Опора стабилизатора

3

Ворота

20

Быстрое соединение

37

верхний Опора стабилизатора

4

Задний Фиксатор

21

Колено

38

Винт с головкой под ключ

5

Поршень

22

Корпус

39

Винт

6

Крышка

23

Крышка

40

Быстрое соединение

7

Привод Стержень

24

Регулятор

41

Ниппель

8

Привод Кузов

25

Распорка Крепление

42

Ниппель

9

Кольцо круглое

26

Распорка

43

Колено

10

Кольцо круглое

27

Адаптер

44

Резервное копирование Кольцо

11

Кольцо круглое

28

Трубки

45

Кузов

12

Кольцо круглое

29

Разъем

46

Седло

13

Труба Втулка

30

Гайка

47

Кольцо круглое

14

Фиксатор Кольцо

31

Держатель Колпачок

48

Износ Рукав

15

Контргайка

32

Замок Шайба

49

Резервное копирование Кольцо

16

Винт с головкой под ключ

33

Винт

UTV Упаковка

17

Замок Шайба

34

Резервное копирование Кольцо

Резервное копирование Кольцо

Кэмерон Гидравлический штуцер для бурения 3 1/16 10,000-15,000 PSI

.
Товар Описание 3 1/16 10,000 фунтов на кв. Дюйм 3 1/16 15,000 фунтов на кв. Дюйм
1 Гидравлический Привод 40992 40947
2 Передний фиксатор 40985 40988
3 Ворота 614415-01 614415-01
4 Задний фиксатор 40989 40989
5 Поршень 40895 40855
6 Крышка 40117 40117
7 Шток привода 40986 40851
8 Корпус привода 40987 40856
9 Кольцо круглое 702640-11-44 702640-11-44
10 Кольцо круглое 702640-21-84 702640-21-44
11 Кольцо круглое 702640-24-14 702640-24-14
12 Кольцо круглое 31423-35-96-95 21423-35-96-95
13 Втулка трубы 6888-15 6888-15
14 Стопорное кольцо 33186-45 33186-45
15 Контргайка 667172-23 667172-23
16 Винт с головкой под ключ 702502-06-00-06 702502-06-00-06
17 Шайба стопорная 702529-11-02 702520-11-02
18 Винт 702511-11-00-08 702511-11-00-08
19 Колено 40548-23 40548-23
20 Быстрое соединение 40548-05 40548-05
21 Колено 6560-12 6560-12
22 Корпус 615095-01 615095-01
23 Крышка 614233-01 614233-01
24 Регулятор 40958 40958
25 Крепление проставки 40107 40107
26 Распорка 40108 40108
27 Адаптер 40109 40109
28 Трубки 97495-18 97495-18
29 Разъем 40548-22 40548-22
30 Гайка 702518-02-02 702518-02-02
31 Крышка стопорная 40853 40858
32 Шайба стопорная 614750-01 614750-01
33 Винт с головкой под ключ 702502-02-00-12 702502-02-00-12
34 Back-Up Ring 705926 705926
35 Кольцо круглое 702640-22-64 702640-22-64
36 Нижний Опора стабилизатора 41058-01 41058-01
37 Верхний Опора стабилизатора 41058-02 41058-02
38 Винт с головкой под ключ 702502-02-00-14 702502-02-00-14
39 Винт 702502-02-00-16 702502-02-00-16
40 Быстрое соединение 40548-16 40548-16
41 Ниппель 33486-30 33486-30
42 Ниппель 21012-45 21012-45
43 Колено 675029-16 675029-16
44 Back-Up Ring 705925 705925
45 Кузов 40929 41555
46 Сиденье 614387-02 614387-02
47 Кольцо круглое 702640-34-24 702640-34-24
48 Износостойкая втулка 40841 40841
49 Back-Up Ring 705923 705923
UTV Упаковка 610112-14
Back-Up Ring 610108-08

Копирование любой части этого сайта строго запрещено.Авторское право 2010 American Oil Инструменты, Inc. Все права защищены.


Заявление об отказе от ответственности:
American Oil Tools, Inc. не является авторизованным агентом или торговым представителем производителей, перечисленных на этой странице. Кэмерон, Макэвой, Шаффер, Свако, WKM являются зарегистрированными товарными знаками их соответствующие компании


American Oil Tools - это и поставщик нефтепромыслового оборудования для арматуры, запчасти для буровых насосов, задуть детали превенторов, буровое оборудование, скважинный инструмент, превентор запчасти и расходные материалы для бурового насоса.

Mobile Drill International

Mobile Drill Intl производит полную линейку буровых установок и инструментов для геотехнической, экологической, разведочной, водозаборной и сейсмической промышленности. MDI структурирован так, чтобы быть не только поставщиком для наших клиентов, но и ресурсом, который поможет вам в росте вашего бизнеса. MDI производит буровые установки с механическим и гидравлическим приводом, а также обширный перечень инструментов для отбора проб, которые ежедневно отправляются по всему миру.

ПОЧЕМУ ЖДАТЬ?

Чтобы помочь нашим клиентам работать быстро, избежать простоев и воспользоваться краткосрочными возможностями без капитальных затрат на новое оборудование, MDI ведет складские запасы новых и отремонтированных буровых установок, доступных для аренды. Буры также доступны для покупки, что позволяет вам получить буровую установку немедленно, без ожидания, обычно необходимого для нового бурового оборудования. MDI понимает, что многие из наших клиентов предпочитают использовать бывшее в употреблении буровое оборудование. Для обслуживания этого рынка MDI предоставляет восстановленные буровые установки от OEM-производителей с гарантийным и послепродажным обслуживанием и помощью с финансированием.Мы с гордостью поддерживаем персонал и оборудование, чтобы предоставить вам квалифицированных специалистов по MDI для ремонта, восстановления или восстановления вашего текущего оборудования.

Широкий спектр продуктов и услуг MDI позволяет нашим клиентам совершать покупки в одном месте. Это дает нам возможность по-настоящему узнать уникальные потребности наших клиентов и сосредоточить наши усилия на том, чтобы помочь им в их росте и успехе.

Мы стремимся к установлению прочных послепродажных отношений, рассматривая каждую продажу как пожизненное обязательство перед этим клиентом и этим упражнением.Мы понимаем, что многие проблемы уникальны для вас и вашей ситуации. Вот почему один из наших главных приоритетов - познакомиться с вами, чтобы понять ваш бизнес, ваши цели и проблемы. Это позволяет нашей команде применять свои обширные знания и опыт для предоставления решений, которые работают для вас.

Мы с гордостью обслуживаем эти и другие отрасли:

Геотехнические * фундамент * разведка полезных ископаемых *
геотермальные * сейсмические * экологические * водозаборные скважины *
геоконструкция

Ridgid RE 12-M Ручной гидравлический обжимной инструмент

The Ridgid RE 12 -M Ручной гидравлический обжимной инструмент - это новый в городе обжимной станок для медных наконечников и соединителей сечением до 1000 тысяч кубических миль в концевых заделках проводов и заземлениях.Инструмент в форме c-образной рамы шириной 1,65 дюйма весит 11,8 фунтов и создает усилие в 12 тонн. Запатентованная система RapidAdvance задействует проушину с двумя насосами.

Клапан сброса давления показывает, когда достигается максимальное давление и обжатие завершено. Головка ручного гидравлического обжимного инструмента Ridgid RE 12-M может поворачиваться на 330 градусов, а стойка на голове позволяет работать одной рукой одному человеку. Он классифицирован по UL 1976 с разъемами и проводами, соответствующими требованиям UL 486A-486B.В выдувном футляре для переноски имеется 13 прорезей для опрессовки пар штампов с наклейками.

  • Самый легкий 12-тонный инструмент на рынке *, для большей портативности и простоты использования
  • Уникальная система Ridgid RapidAdvance, которая быстро соединяет даже самые маленькие разъемы всего в двух насосах
  • Низкое усилие на рукоятке снижает нагрузку на руки и утомляет оператора.
  • Эксклюзивная подставка для головы позволяет управлять одним человеком одной рукой.

    Емкость челюсти: 1.65 ″
  • Максимальное усилие: 12 тонн
  • Номинал разъема: до 1000 тыс. Куб. Мил Cu / 750 тыс. Куб. Миль Al
  • Индикатор полного усилия: предохранительный клапан
  • Втягивание плунжера: ручное
  • Вращение головки: 330 градусов
  • Длина: 22 ″
  • Вес: 11,8 фунтов
  • Сертификация: UL 1976 с разъемами и проводами, соответствующими требованиям UL 486A-486B
  • Цена: 1454,86 долларов США от Acme Tools
  • Гарантия: пожизненная

Купите сейчас у людей на Инструменты Acme!

Наш Take

Новый Ridgid Re 12-M выделяется двумя вещами.Во-первых, всякий раз, когда вы заявляете, что у вас самый легкий весовой инструмент в своем классе, это привлекает внимание - и некоторый скептицизм. Ridgid по-прежнему предоставляет на него пожизненную гарантию, поэтому качество сборки не должно вызывать особого беспокойства. Все равно обязательно зарегистрируйте свой инструмент.

В эпоху, когда литий-ионная энергия заменяет инструменты слева, справа и по центру, многие профессионалы не хотят думать о ручной работе гидравлического обжима.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
