Распредкоробки: Соединение проводов в распределительной коробке

Содержание

Распределительная коробка для электропроводки виды: монтаж своими руками

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

  • обеспечение пожарной безопасности;
  • создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

  • накладные, которые устанавливаются снаружи на стену;
  • внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

  1. Пластик.
  2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

  • завинчивающаяся крышка;
  • водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

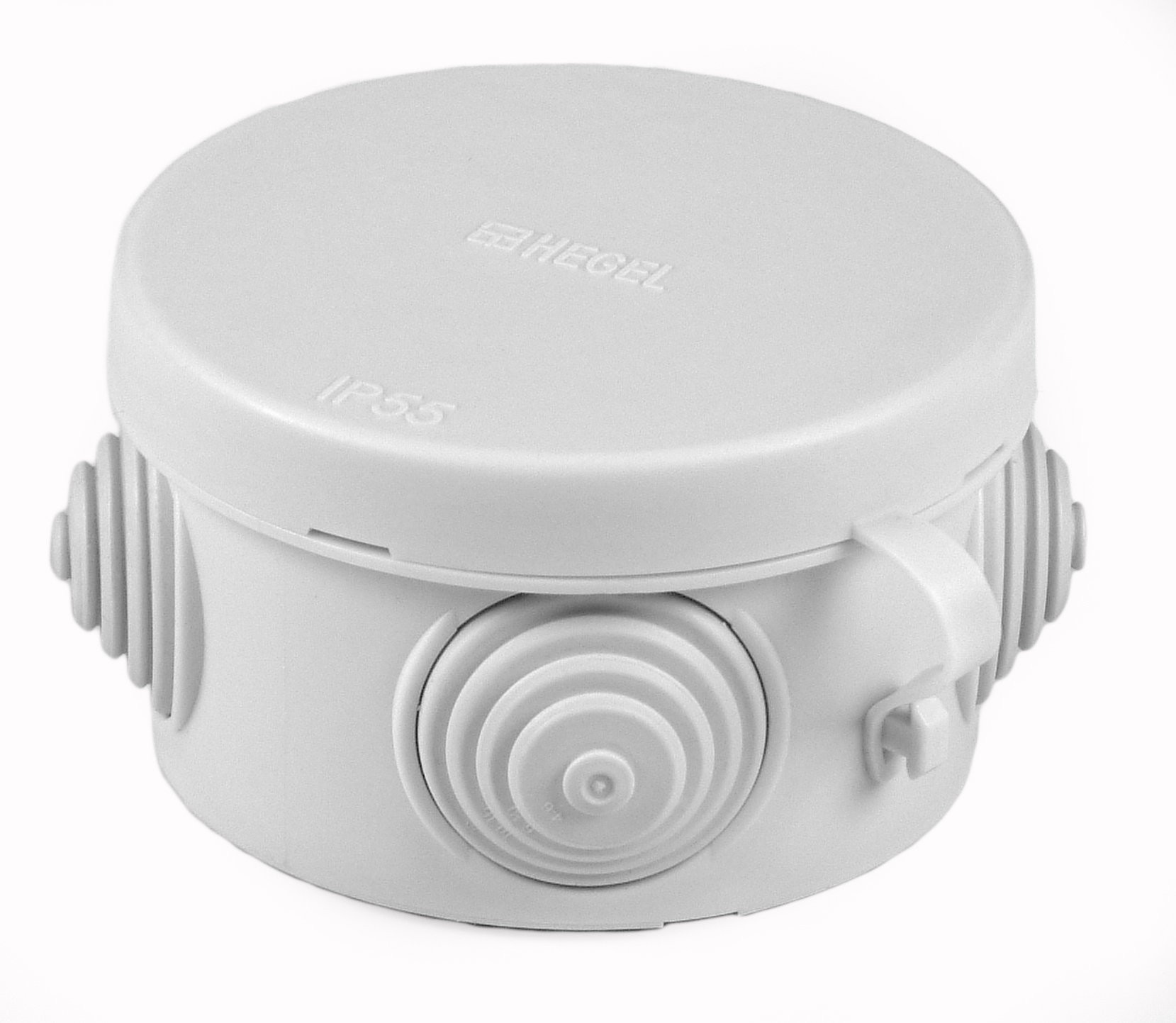

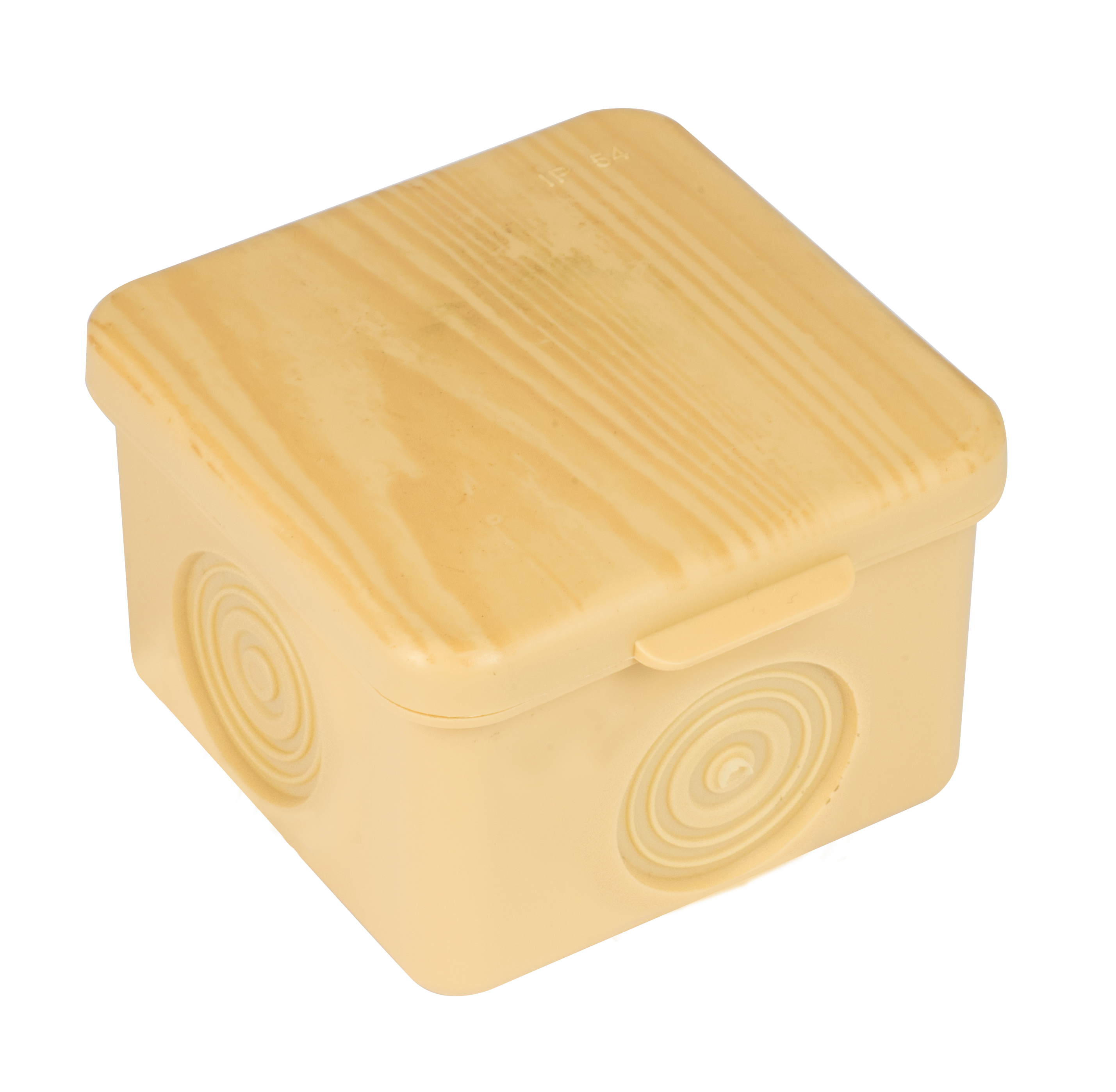

  • круглые;
  • квадратные;
  • прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

Распределительная коробка.Виды и устройство.Применение и монтаж

Распределительная коробка представляет собой компактный бокс для соединения электрических проводов. Она обеспечивает эффективное и безопасное подсоединение разводки к основному кабелю питания. Ее применение решает проблему отсутствия изоляции в местах скрутки. Благодаря съемной крышке она позволяет с легкостью добраться к монтажной точке и провести ее ремонт или замену отдельных участков кабеля.

Виды и устройство коробок

Распредкоробка представляет собой круглую или прямоугольную коробку с боковыми отверстиями для ввода проводов. По способу монтажа ее конструкция бывает закрытой или открытой. Первая имеет особое строение, которое позволяет проводить установку в специально подготовленное углубление в стене. Таким образом, скрытый бокс заштукатуривается, что делает конструкцию максимально незаметной, но в то же время обеспечивает свободный доступ для проведения обслуживания проводки.

Открытая распределительная коробка монтируется на ровную поверхность стены. В нее заводятся провода, которые не прокладываются по предварительно подготовленным штробам. Такой бокс выглядит менее аккуратным, но позволяет провести более легкую разводку от основного кабеля к требуемым потребителям. Открытые боксы позволяют легко менять провода, в случае их непригодности. При этом отпадает необходимость в их вырыванию со стеной, в отличии от скрытых распредкоробок.

По степени безопасности распределительная коробка разделяется на следующие виды:
  • Обычные.
  • Пылезащищенные.
  • Брызгозащищенные.
  • Пожаростойкие.

Обычная распределительная коробка применяется для прокладки кабеля в электрических сетях на 220В. Ее использование допускается как в домашних, так и в промышленных помещениях. В таких коробках крышки не имеют уплотнительных резинок, как и боковые вводы для кабеля. Стандартные отверстия не позволяют добиться достаточной герметичности, что позволяет использовать боксы только в совершенно сухих помещениях, не контактирующих с сыростью.

Пылезащищенные боксы представляют собой более совершенную конструкцию, которые имеют уплотнительные резинки, блокирующие попадание внутрь коробки пыли. Такой тип применяется на особых объектах, где происходит образование большого количества грязи. Их часто можно встретить в производственных помещениях мельниц и на деревообрабатывающих предприятиях, где осуществляется распиловка древесины.

Брызгозащищенные коробки имеют уплотнительные резинки как на крышке, так и во вводных отверстиях для кабеля. Они создают высокую герметичность, что препятствует проникновению сырости внутрь бокса. Такой тип конструкции практически не используется в домашних помещениях, поскольку обеспечивает излишнюю защиту. Их можно встретить на пищевых предприятиях и заводах химической промышленности, где образовывается высокая концентрация пара.

Жаропрочная или как их еще называют взрывозащищенная – это распределительная коробка, которая обеспечивает не только герметизацию соединения, но и имеют в своей конструкции специальные зажимы. Использование последних обеспечивает надежное прилегание жил проводов, что препятствует образованию искры в контактах. Такие коробки применяются на промышленных объектах, которые работают с взрывоопасными веществами. Благодаря использованию пожаробезопасных боксов искра не создается, что исключает вероятность взрыва в случае увеличения опасной концентрации горючих газов, которые могли бы проникнуть внутрь коробки.

Строение

Распределительные коробки имеют различную внутреннюю конструкцию. Одни предусматривают соединение проводов путем скрутки или спайки, после чего открытые участки без изоляции защищаются специальными колпачками или изолентой. Также производители предлагают более совершенные конструкции со специальными клеммами.

Коробки с клеммами следует выбирать в тех случаях, когда необходимо проводить разводку электрической сети с использованием алюминиевых и медных проводов. Как известно, в результате скрутки этих двух металлов происходит окисление, от которого контакт между двумя жилами исчезает. Клеммы в таком случае выступают в качестве посредника. С одной стороны она контактирует с медью, а с другой с алюминием. Цветные металлы не окисляются при касании к стали, что полностью исключает подобные затруднения.

Материал коробок
Коробки изготовляются из пластика или металла. Самыми популярными являются пластиковые боксы. Из них сделаны практически все конструкции, предлагаемые сейчас на рынке. К их преимуществам можно отнести:
  • Невысокая стоимость.
  • Диэлектрические свойства.
  • Возможность изготовления в сложных формах.
  • Невысокая масса.
  • Стойкость к коррозии.

Металлические коробки применяются для установки в промышленных помещениях, таких как мастерские, ангары и склады. Они обеспечивают не только надежное соединение, но и обладают высокой механической стойкостью в случае нанесения физического удара, который может произойти в результате проведения различных производственных работ. В тех случаях, когда пластиковая коробка выйдет из строя, металлическая продолжает служить без изменения характеристик соединения и уровня их защиты.

Коробка из металла имеет заводскую покраску, которая защищает ее от коррозии. Несмотря на это, краска и грунтовка не является вечной, поэтому в результате эксплуатации защитное покрытие может сойти, что приведет к появлению ржавчины. Бокс из металла оснащается герметичными резиновыми уплотнителями, препятствующими проникновению влажного воздуха, который способен привести к окислению соединений, а также разрушению корпуса бокса изнутри. Также бывают модели со специальными резьбовыми входами, для особых линий.

Важные правила при установке монтажного бокса

Перед тем, как проводить покупку распределительных коробок для проведения разводки электрических проводов следует ознакомиться с правилами монтажа. Их знание позволит оценить специфику будущей работы. К главным рекомендациям можно отнести:

  • Расстояние между коробкой и потолком не должно превышать 10-30 см.
  • При проведении скрытого монтажа требуется подготовить нишу в стене под форму каждой коробки
  • Распределительная коробка должна соответствовать по форме и цвету общему дизайну помещения.
  • Если распредкоробка окажется закрытой, в случае использования фальшстены или навесного потолка, то требуется создать ревизионный люк для их обслуживания.

При покупке распредкоробки важно отталкиваться от толщины используемого кабеля. Она должна быть точно подобрана под боковые отверстия в коробке. Для скрытого бокса самой удачной конструкцией является скругленная, поскольку она позволяет проводить установку в круглую нишу, подготовленную корончатым сверлом с помощью ударной дрели или перфоратора. Пробить квадратное отверстие будет гораздо сложнее и потребует больше времени. Также не стоит забывать, что выбрав форму круглого бокса, следует позаботиться о наличии корончатого сверла соответствующего диаметра.

Недостатки использования распредкоробок при монтаже электрической проводки

Распределительная коробка дает не только преимущества, но и недостатки. Во время прокладки электрических сетей следует учитывать, что данная конструкция не всегда может выдержать большие нагрузки. Конечно, она очень удобная и позволяет проводить безопасное соединение проводов различного сечения и исключает перерасход кабеля, но бывают исключения, когда распредкоробка будет неуместной.

Многие электрики рекомендуют избегать подобной технологии и проводить автономную линию от щитка к каждой розетке. При таком монтаже действительно обеспечивается максимальная безопасность, но получается огромный расход кабеля. В квартирах дешевле проложить один толстый провод в каждую комнату до коробки, а от нее подключать розетки и выключатели, поскольку особо мощные потребители в таком жилье не устанавливаются. Исключением может быть бойлер или котел.

Фактический отказ от коробок требует создания широкой штробы под потолком для горизонтальной прокладки большого количества кабелей, каждый из которых будет расходиться к нужной розетке или выключателю. В таком случае монтажные работы будут сопровождаться огромным количеством пыли и потребуют больше времени, не говоря уже о финансовых затратах.

Каждое из мнений имеет место для существования. Действительно, если розетка будет питать мощное устройство, то все дополнительные соединения, которые образовывает распределительная коробка, будут существенно нагревателя, что повышает риск короткого замыкания. Чтобы минимизировать все опасности, рекомендовано для действительно мощных потребителей прокладывать отдельный провод. Использовать коробки только от проверенного производителя.

Похожие темы:

Распределительные коробки. Виды. Соединение проводов в расп...

Виды распределительных электрических коробок



Содержание

  • Происхождение разнообразных названий
    • Отличительные черты
    • Требование по установке распределительных коробок
    • Коробка для электропроводки скрытого типа
    • Коробка для наружной электропроводки
    • Различные виды распредкоробок в зависимости от предназначения
    • Итоги

С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.



Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).

Раньше для этих целей применялись подручные средства, как правило, жестяные консервные банки. Подобный монтаж не был ни быстрым, ни надёжным – нужно было проделать отверстия под провода, и проследить, чтобы они не повредились об рваные края.

Эволюция в электротехнике привела к тому, что производители электротехнического оборудования быстро откликнулись на возникшую потребность, и стали выпускать распределительные коробки самых разнообразных размеров, видов и предназначений.

Происхождение разнообразных названий

Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

Подобным образом возник ещё один термин – «расключение», образовавшийся из двух понятий – распределение и подключение. Когда говорят «расключение проводов», имеют в виду соединение в узлах соответствующих проводников согласно электрической схеме.

В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробкира спаячными.

Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:

Отличительные черты

Называемые по-разному распределительные коробки различаются по другим признакам:

  • Размер, форма;
  • Материал изготовления;
  • Предназначение;
  • Способ монтажа относительно скрытой или открытой проводки;
  • Материал стены, в которую монтируется скрытая коробка;
  • Степень электрической защиты по IP;
  • Количество подключаемых кабелей;
  • Наличие встроенных клемм, шин подключения;
  • Характер распределения: вводная, проходная, концевая.
  • Способ монтажа защитной крышки.

Таблица степеней защиты

Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:

  • от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;
  • степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;
  • от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;
  • тип проводки определяет форму и внешний вид коробки.

Таблица степеней защиты

Требование по установке распределительных коробок

Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.

Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.

При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.

Обгоревшая проводка

Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.





Еще один вариант с ВАГО

Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.

Коробка для электропроводки скрытого типа

Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.

распредкоробка скрытого типа

Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.

коронка на 60 мм

Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительныекоробки больших диаметров: 70, 80, 100 мм.

установка коробки распределительной

Коробка для наружной электропроводки

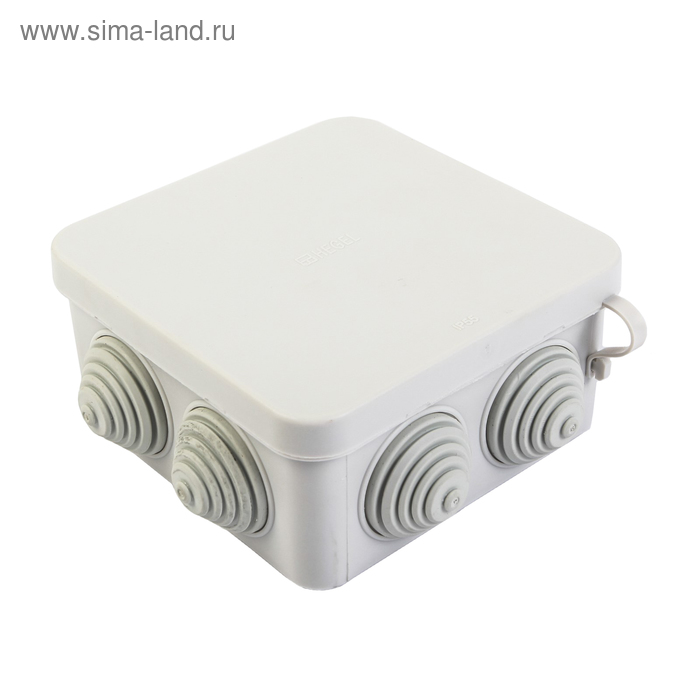

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.

Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.

Распредкоробка с клеммником

Коробка для наружной электропроводки часто эксплуатируется в неблагоприятных климатических условиях, поэтому необходима герметизация внутреннего пространства, чтобы проводники не подвергались коррозийному воздействию влаги и пыли, и что совершенно недопустимо – попаданию воды вовнутрь.

Герметичность коробки определяет её степень защиты IP (ingress protection – защита от проникновения). Первая буква означает защиту от пыли и твёрдых предметов, вторая — от влаги и жидкости.

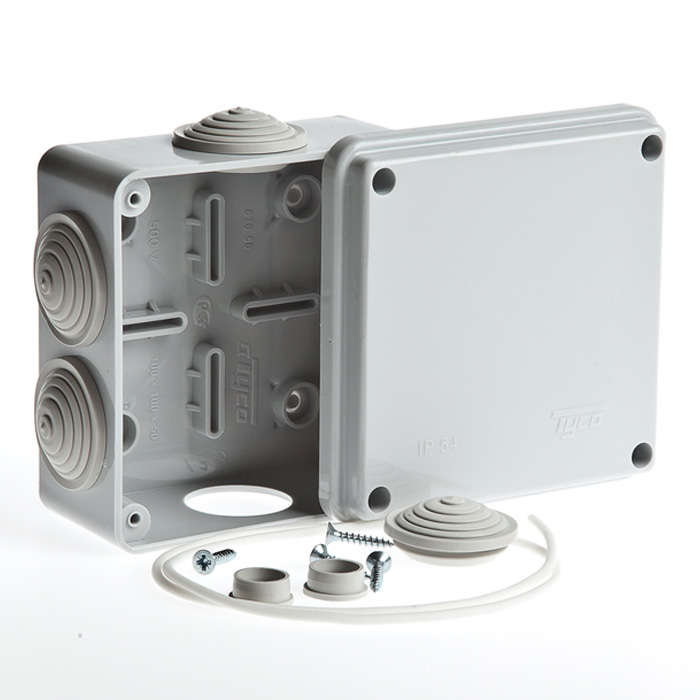

Внешний вид герметичной распределительной коробки, предназначенной для работы в взрывоопасных условиях:

Различные виды распредкоробок в зависимости от предназначения

Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.

Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

Фото_УК2П

Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:

Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

распредкоробка для гипсокартона со специальны прижимными лапками

При монтаже открытой проводки на полу используют напольные распредкоробки:


Если электропроводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками

распред коробка с люками

Напольные распредкоробки также могут иметь встроенные розетки:

распредкоробка в полу с розетками

Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.

Металлические рапсредкоробки

Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками:


Для работы в системах коммутации трехфазной нагрузки используют коробки с множеством клемм.


Для распределения трёхфазного напряжения уместней использовать в коробке несколько параллельных шин:

Итоги

Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.

Чтобы своими руками установить любую представленную выше распределительную коробку, нужно изучать соответствующую инструкцию, в которой изготовитель должен подробно описать все характеристики и нюансы монтажа.



Соединение  проводов в распределительной коробке





Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.



Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.



Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.



Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.



  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.



Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.



На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.





Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.





Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
  • Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
  • Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.



Подключение двухклавишного выключателя в распределительной коробке

  • В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
  • При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сет

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.



Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
  • Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
  • Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

  • В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
  • При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.







KUZ - коробки универсальные в утепленный фасад



Речь идет об универсальной коробке, которая благодаря продуманной конструкции позволяет установку в твердые стены и в системы утепления фасада. Большим преимуществом является возможность регулировки установочной глубины коробки по требованию конкретного монтажа.

Предложение данных коробок дополнено возможностью применения двух крышек, первой основной и второй с возможность открытия без применения инструментов. Откидная крышка оснащена пружиной и замком. Серии с откидной крышкой включают в себя монтажную панель, которая позволяет установку классических приборов. В случае их установки в утепленные фасады приборы безопасно скрыты под откидной крышкой. Крышки, установленные в коробки, обеспечивают защиту IP 30, но после применения подходящего дополнительного уплотнения достигают защиты IP 44.

Коробки KUZ можно применить также как электромонтажные разветвительные коробки, для этого варианта предусмотрены клеммники S-KSK 2, как коробку для установки электрических приборов или клеммников громоотвода или другие решения заказчика.



Из-за широкого диапазона применения коробки KUZ делятся на четыре комплектации:

KUZ-V - универсальная коробка с крышкой

Комплект коробки KUZ с крышкой V 180.
Комплект предназначен для установки в твердые стены или прямой монтаж в изоляционные материалы утепления фасада зданий.
Коробка имеет возможность регулировки монтажной глубины от 85 до 140 мм.

Материал: ПЦ АБС, самозатухающий, безгалогенный
Размер: коробка 196x156x85-140 мм, крышка 210x170 мм
                 крышка 210x170 мм

KUZ-VO - универсальная коробка с откидной крышкой

Решение варианта KUZ-VO такое как KUZ-V, только коробка оснащена откидной крышкой VO 180, которая позволяет открытие без применения инструмента.
Внутреннее пространство коробки доступно для установки и классических приборов, которые будут скрыты под поверхностью стены.
В комплект входит монтажная панель, позволяющая установку различных приборов.

Материал: ПЦ АБС, самозатухающий, безгалогенный
Размер: коробка 196x156x85-140 мм, крышка 210x170 мм
                 крышка 210x170 мм

KUZ-VI - универсальная коробка в системы утепления фасада с крышкой

Комплект под обозначением KUZ-VI предназначен для установки в системы утепления фасада. Коробка идентичная с KUZ-V, только дополненная несущей трубой, внешней и внутренней изоляцией, крепежным материалом для крепления трубы к стене и саморезами для крепления коробки к трубе.
Комплект позволяет применение в утепленные фасады с минимальной толщиной 120 мм. Максимальная толщина утепления составляет 300 мм. Преимуществом данного варианта является то, что дно коробки изолировано от основы, что ограничивает возникновение тепловых мостов.

Материал: ПЦ АБС, самозатухающий, безгалогенный
Размер: коробка 196x156x85-140 мм, крышка 210x170 мм
                 крышка 210x170 мм

KUZ-VOI - универсальная коробка в системы утепления фасада с откидной крышкой

Комплект KUZ-VOI также как комплект KUZ-VI предназначен для установки в системы утепления фасада, только содержит откидную крышку VO-180.
Комплект предназначен для установки приборов, которые будут установлены под поверхностей фасада. Подходит, также как KUZ-VI, для классических приборов, выключателей, розеток, трехфазных розеток или также напр. для скрытия вывода огородного шланга.

Материал: ПЦ АБС, самозатухающий, безгалогенный
Размер: коробка 196x156x85-140 мм, крышка 210x170 мм
                 крышка 210x170 мм

Так же возможен монтаж розетки в минеральную вату с использованием специального подрозетника

Электроустановка в утепленном фасаде (розетки в минеральной вате)



KEZ

Электроустановочные коробки применяемые при утеплении фасадов зданий

Предназначены для установки приборов (розеток, выключателей) на термоматериалы при утеплении фасадов зданий. Благодаря своей конструкции препятствуют возникновению тепловых мостов Применение коробки KEZ позволяет устанавливать электроприборы при толщине изоляции от 50 до 200 мм.
В комплект входят дюбеля, шурупы, болты, держатели для крепления коробки и приборов.
В коробку необходимо устанавливать приборы с соответствующей защитой (IP) от воздействия окружающей среды.


Размер: 120 x 120 x 200 мм
Материал: самозатухающий безгалогенный ПП
Температурная устойчивость: от -25 до +60 °С

Упаковка включает:






Инструкция по эксплуатации:



1. Перед установкой необходимо уменшить длинну в зависимости от толщины слоя изоляции фасада здания.



2. KEZ, KEZ-3 - Электроустановочные коробки применяемые при утеплениифасадов зданий
Несущая конструкция крепится к стене с помощью шурупов и дюбелей в зависимости от типа материала.
Через несущую конструкцию протягивается кабель и вкладывается укороченная изоляция.
С помощью 4 шурупов (в комплекте) к конструкции крепится коробка, в которую устанавливаются необходимые приборы.

KEZ-3

Электроустановочные коробки применяемые при утеплении фасадов зданий

Тип -3 позволяет установку приборов в многоместных рамках при толщине утепления от 100 до 250 мм.
Размер: 120x120x250 мм





MDZ

Монтажная панель применяемая при утеплении фасадов зданий

Предназначена для установки электроприборов (наружное освещение, датчики движения, электророзетки до 400В и т.д.) на утепленные стены фасадов зданий. Благодаря своей конструкции препятствует возникновению тепловых мостов.
Не предназначена для установки спутниковых тарелок и других громоздких конструкций. Применение монтажной панели позволяет устанавливать оборудование при толщине изоляции от 50 до 200 мм.
Площадь для монтажа оборудования составляет 120х120 мм. В комплект входят дюбеля, шурупы, болты, держатели для крепления коробки и приборов.
Отдельные MDZ можно соединять между собой, что позволяет при необходимости увеличивать площадь монтажного поля.

Размер: 120 x 120 x 200 мм
Материал: самозатухающий безгалогенный ПП
Температурная устойчивость: от -25 до +60 °С
Нагрузка: макс. 4 кг

Упаковка включает:




Инструкция по эксплуатации:



1. Перед установкой необходимо уменшить длинну в зависимости от толщины слоя изоляции фасада здания.



2. MDZ - Монтажная панель применяемая при утеплении фасадов зданий
Несущая конструкция крепится к стене с помощью шурупов и дюбелей в зависимости от типа материала.
Через несущую конструкцию протягивается кабель и вкладывается укороченная изоляция.
С помощью 4 шурупов (в комплекте) к конструкции крепится коробка, в которую устанавливаются необходимые приборы.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сет

Распределительные коробки и их соединение

Начинаем делать cоединение распределительных коробок

На рисунках 1.1; 1.2; 1.3; 1.4 изображена распредкоробка (Р.К.) простого соединения. (Посмотреть рисунок 1.3) Такие распред-коробки на рисунке будут следующих номеров 3; 6.

рис. 1.1 ____________ рис. 1.2 _____________ рис. 1.3 ___________ рис. 1.4
  • На рис. 1.1 мы видим подготовку провода для соединения. В данной ситуации провода подходят с предыдущей Р.К и с двух розеток. Следует соединять просто цвет к цвету.
  • На рис. 1.2 видно как их надо собирать вместе для закручивания на них СиЗа. Провода должны быть одинаковой длинны и зачищены от изоляции, сложены ровно и не торчали на разной длине.
  • На рис. 1.3 хорошо видно то, что каждый цвет провода собирается вместе и затягивается по отдельности СиЗом . Такое соединение на мой взгляд самое удобное и качественное.
  • На рис. 1.4 распредкоробка готова к работе. Осталось только уложить аккуратно во внутрь все скрутки проводов и закрыть крышкой.

    Перед тем как укладывать провода в распредкоробке, нужно полностью удостовериться, что провода не выпадывают из СиЗа.


На рисунках 2.1; 2.2; 2.3; изображена распредкоробка уже с соединением освещения. (из распредкоробки проходит питающий провод, еще один провод который ушел на следующую Р.К., а так же на лампу освещения и на выключатель.) (Посмотреть рисунок 1.3), распредкоробка под номером 5.

      рис-2.1 зачистка проводов,__ рис-2.2 разводка проводов, __ рис-2.3 соединение проводов



  • Рис. 2.1 на этом рисунке подготавливаем провода к соединению. У нас такая Р.К находится на кухне. Зачищаем провода по сантиметру и начинаем подбирать по цвету.
  • На рис. 2.2 соединяем в первую очередь провода связанные с освещением. На выключатель у нас должна придти фаза, поэтому берем синий провод от выключателя и соединяем с коричневым проводом на прибор освещения (так будет удобнее и понятней), на лампочку придет фаза тоже с коричневым проводом. Далее берем коричневые провода, соединяем вместе и накручиваем СиЗ . Желто-зеленые точно так же между собой, и синие. Мы получили 4 соединения: фаза, ноль, заземление и соединение выключатель - лампочка.
  • Рис. 2.3 Видны все соединения ( рисунки можно посмотреть в увеличенном виде, кликнув на них)

На рисунках 3.1; 3.2; 3.3; изображена распределительная коробка с соединением освещения туалета и ванны (там имеется два провода, уходящие один в ванну и второй в туалет; провод, уходящий на двойной выключатель; вводный, который подходит с предыдущей Р.К. и еще должен быть уходящий на следующую Р.К., но я его не изобразил на рисунке) (Посмотреть рисунок 1.3) распредкоробка номера 4.

рис-3.1 зачистка проводов,  рис-3.2 разводка проводов,   рис-3.3 соединение проводов



  • На рисунке 3.1 изображены 4 провода, три из которых марки ВВГ 3*1.5 и один ВВГ 3*2.5 на освещение делаем меньше сечением, ранее я упоминал об этом.
  • Рисунок 3.2 показано, как надо подсоединить провода, идущие на туалет и ванну, соединив их с двойным выключателем с помощью одного трехжильного провода. Точно также как в первом случае на выключатель запускаем провод коричневой расцветки. И уже с выключателя с желто-зеленый соединяем с коричневым проводом идущим на туалет, а синий соединяем с коричневым проводом идущим в ванну. А далее все как всегда синие с синими, коричневые с коричневыми, и желто-зеленые между собой.
  • Рисунок 3.3 здесь показаны все соединения, которые должны быть. Еще подскажу , здесь будет еще один провод и в основных трех скрутках будет еще по одному проводу.
рис-4.1 заводим провода рис-4.2 зачищаем от наружной изоляции рис-4.3 зачистка жил ит изоляции рис-4.4 соединение с помощью СиЗ рис-4.5 соединение с добавочным проводом

На рисунках 4.1; 4.2; 4.3; 4.4; ;4.5; изображена распредкоробка с соединением освещения в зале где возможно будет люстра трех положений (провод без разрыва двух жил с выключателя на люстру.; вводный провод который подходит с предыдущей Р.К. и еще должен быть уходящий на следующую Р.К., но я его не изобразил на рисунках, кроме рис. 4.5.)

(Посмотреть рисунок 1.3) Посмотреть на рис. 1.3 на стр.2 распредкоробка номера 2.



  • На рис. 4.1, Возьмем провод, отмеряем его так, чтобы хватило от выключателя до люстры через распредкоробку и оставляем в ней петлю.
  • Рис. 4.2, зачищаем провод от изоляции и выбираем одну из жил который надо будет разрезать.
  • На рис. 4.3 мы видим, как надо разрезать провод, что бы в дальнейшем не запутаться.
  • На рис. 4.4 соединяем провода. Мы разорвали провод коричневово цвета для того, чтобы фаза на выключатель пришла коричневым проводм. В таком случае с люстры на ноль придет тоже коричневый и в основной скрутке нули все будут синие а один коричневый. Это хорошо видно на рис. 4.5
  • На рис. 4.5 у меня добавлен провод идущий в следующую Р.К.

Рисунок 5 показывает схематично, как подключается люстра выключатель и вводный провод.

Такая схема подключения подойдет к любой распредкоробке, даже если нет трех положений на люстре. Просто один провод всегда будет в запасе на будущее.




Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

  • вырезать сбоку или в днище дырки для проводов;
  • приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
  • замесить немного жидкого алебастра;
  • намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземления

Соединение проводов в распределительной коробке: способы и этапы соединения


Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

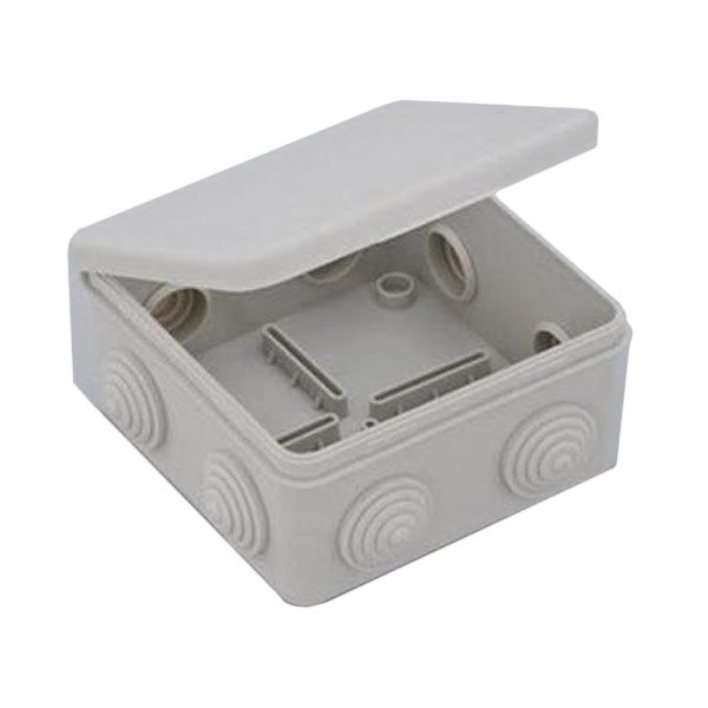

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;

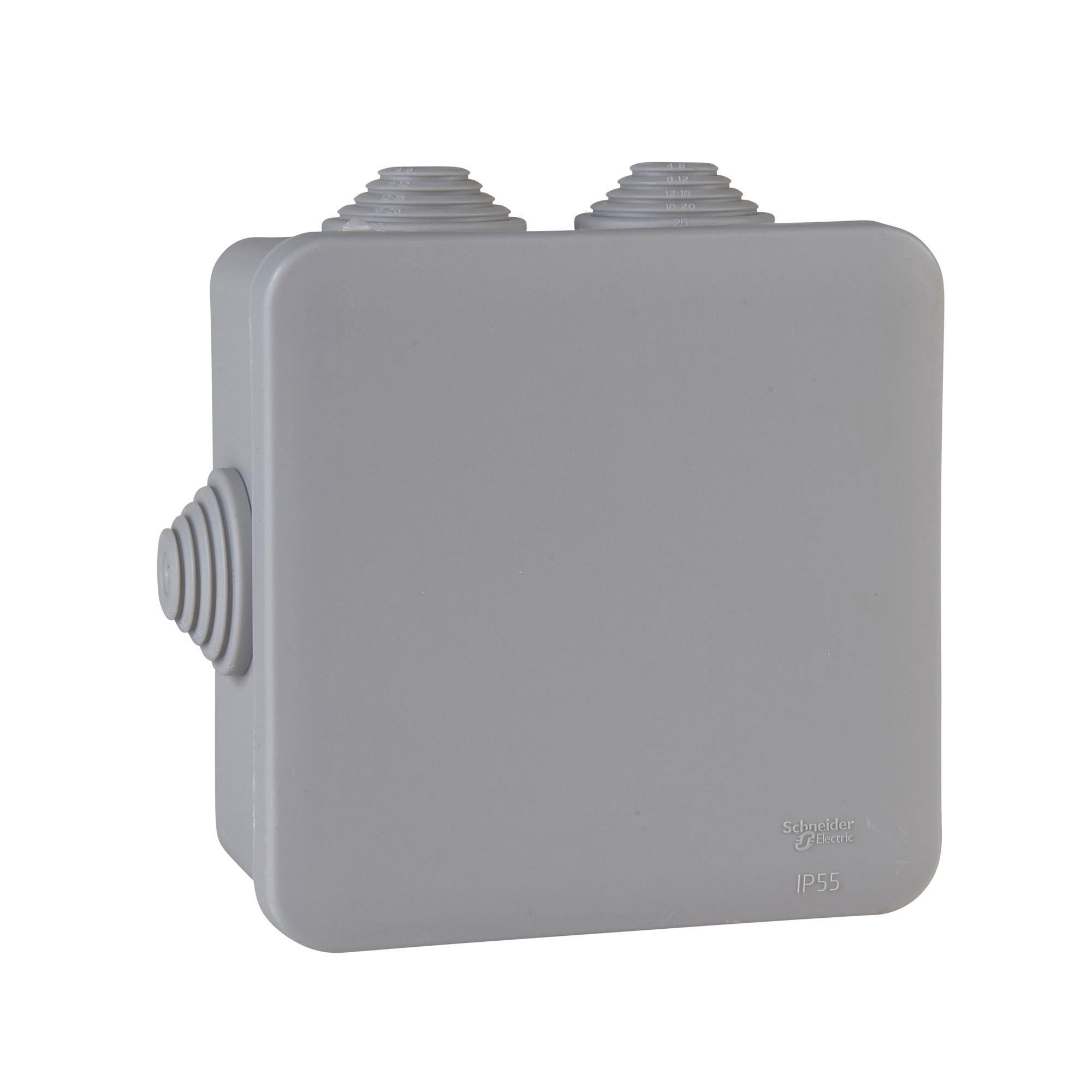

  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

  • невысокая стоимость;
  • надежное соединение;
  • возможность соединения алюминиевых жил с медными.

Недостатки:

  • Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
  • Они позволяют соединить только два проводка между собой.
  • Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
  • Пайка способна обеспечить более надежное соединение.
connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

  • доступная цена;
  • отсутствие возможности возгорания, что объясняется материалом изготовления;
  • быстрая установка;
  • большой выбор изделий по размерам и цвету.

Недостатки:

  • изоляция и фиксация не отличается высоким качеством;
  • соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

  • соединение и изоляция высокого качества;
  • небольшая стоимость.

Недостатки:

  • один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
  • наличие специального инструмента: пресс-клещей и трубореза.
  • наличие специальной гильзы для скрепления алюминиевой и медной жилы.
  • Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

  • надежное и крепкое скрепление проводов.

Недостатки:

  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

  • небольшая стоимость;
  • отсутствие сложностей во время крепления;
  • соединение медных и алюминиевых жил;
  • изоляция высокого класса.

Недостатки:

  • такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
  • размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

  • минимальные затраты и простое выполнение работы;
  • соединение алюминиевых и медных жил.

Недостатки:

  • слабое качество крепления;
  • большой расход изоленты;
  • болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Распределительные коробки, разъемы, розетки и сервисные коробки

Просмотр дополнительных продуктов

Распределительные коробки, разъемы, розетки и сервисные коробки

Вилки для опасных зон Силовые вилки Высокотемпературные вилки ATEX

Распределительные коробки, разъемы, розетки и сервисные коробки Marechal подходят для использования в широком спектре промышленных применений с большим выбором продуктов, разработанных специально для электропитания в туннелях

Распределительные коробки, соединители, Розетки и сервисные боксы

Thorne & Derrick являются утвержденными основными дистрибьюторами распределительных коробок, соединителей, розеток и сервисных боксов Marechal - свяжитесь с нами, чтобы получить конкурентоспособные цены, быструю доставку и квалифицированную техническую поддержку для выбора и спецификации правильной вилки, розетки или деконтакт для всех промышленных и опасных зон были приложения для распространения.

A Decontactor® - это система вилок и розеток со встроенным выключателем питания, обеспечивающая абсолютно безопасное подключение и отключение электрического оборудования с простотой plug-and-play.

Распределительные коробки, соединители, розетки и сервисные коробки

Marechal BM Распределительные коробки

Модульные коробки

Marechal BM

  • Сборка от 1 до 6 модулей
  • IP66 / IP67 уплотнение
  • 1 или 2 кабельных ввода с каждой стороны
  • Доступный диапазон уровней защиты

Розетки Marechal CD

с защитой

Marechal CD

  • От 16 до 63 А
  • Защита УЗО
  • Смотровая ловушка
  • 1 или 2 Розетки Marechal
  • Диапазон доступных уровней защиты

Marechal BG Liquiefied Gas

раздаточные коробки

Marechal BG

  • Безопасность перевозчика
  • Защита 30 мА
  • Гарантированное заземление грузовика

Marechal CRIC Соединительные клеммы

Marechal CRIC

  • От 2 x 1.От 5 до 2 x 120 мм²
  • Не откручивается из-за вибрации
  • Устойчив к тепловому удару: устойчивость к сдвигу

Портативные сервисные боксы MarechaL Brp

Marechal BRP

  • От 2 до 4 исходящих линий
  • От 16 От A до 90 A
  • 24, 230 или 400 В
  • Защита по запросу

Туннельные боксы Marechal

Ящики и соединители

Туннельные боксы Marechal

  • Без обрезки кабеля
  • Огнестойкие ящики
  • Розетка для настенного монтажа -выход для ускорителей дыма
  • Ящики для пожарных
Силовые вилки для промышленности

Посетите наш блог, чтобы узнать, как деконтакторы Marechal обеспечивают безопасное и надежное низковольтное питание для всех отраслей промышленности.

➡ Для получения полной информации, спецификаций и технических данных о промышленных вилках Marechal , пожалуйста, обратитесь к разделам продукта ниже - свяжитесь с T&D, чтобы обсудить области применения вилок и розеток для опасных зон для потенциально взрывоопасных сред, включая Зону 1 и Зону 2.

Еда и напитки. Водонепроницаемые заглушки (IP66 IP67) выдерживают мойку под высоким давлением, брызги и влажность.

Нефть и газ. Вилки ATEX сертифицированы для использования во взрывоопасных зонах 1/2 (газ) и 21/22 (пыль).

Тяжелая промышленность. Электрические вилки до 750 А с безопасным отключением под нагрузкой.

Купить Внешние распределительные коробки

Купить Уличные распределительные коробки 130408-00090
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    1 шт

  • Резерв:

    0 шт.

  • Наличие:

    1 шт

  • Срок изготовления:
    (в среднем)

    больше недели

130408-00091
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    больше недели

130408-00092
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    больше недели

130408-00093
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    больше недели

130408-00094
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    больше недели

130106-00532
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130106-00533
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00095
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130408-00096
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130408-00097
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130408-00098
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130408-00099
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130408-00100
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130408-00101
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130408-00102
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130408-00103
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130106-00534
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130106-00535
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько недель

130105-00941
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00107
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00108
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00109
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130106-00538
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130106-00539
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00110
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00104
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00105
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00106
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130106-00536
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00111
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00112
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130106-00540
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00113
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00114
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00115
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130106-00541
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130408-00116
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130106-00542
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    несколько дней

130409-00470
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    более месяца

130409-00471
  • Наличие:

  • Обновление:

    13.01.2021

  • В наличии:

    0 шт.

  • Резерв:

    0 шт.

  • Наличие:

    0 шт.

  • Срок изготовления:
    (в среднем)

    более месяца

Распределительная коробка · BEGA

  • Продукты
    • Светильники для наружного освещения

    • Встраиваемые настенные светильники
    • Настенные светильники
    • Светильники на потолок
    • Потолочные светильники
    • Светильники в земле
    • Прожекторы
    • Садовые светильники
    • Элементы светового дизайна
    • Подводные светильники
    • Болларды
    • Легкие строительные элементы
    • Светильники на опоре
    • Соединительные столбы
    • Столбы для светильников
    • Аксессуары
    • Светильники для внутреннего освещения

    • Встраиваемые настенные светильники
    • Настенные светильники
    • Светильники на потолок
    • Потолочные светильники
    • Подвесные светильники
    • Настольные и торшеры
    • Аксессуары
    • Темы

    • Свет для дома и сада
    • Системные подвесные светильники
    • Уличные светильники из дерева и алюминия
    • Системные болларды
    • СТУДИЯ ЛИНИЯ
    • Коллекция BOOM
    • Светильники аварийного освещения
    • Настраиваемый белый
    • Больше
    • Управление освещением

    • БЕГА Смарт
    • ДАЛИ
    • Зигби
    • Программного обеспечения
  • Рекомендации
    • Здоровье и уход
    • Офисы и здания компаний
    • Гостиницы и общественное питание
    • Искусство и культура
    • Исследования и образование
    • Транспорт и общественные места
    • Жизнь и жилье
    • Спорт и отдых
  • Знания
    • Все о BEGA
    • О свете и освещении
    • Качество и технологии
    • Электрическая безопасность
    • Программы
    • Медиа библиотека
    • Печатные СМИ
  • обслуживание
    • Контактная поддержка
    • Инструкции по применению
    • Запчасти
    • Средства планирования
    • Специализированный поиск партнеров
  • EN
    • Зарегистрироваться
    • Забыли пароль?
    Авторизоваться
  • Продукты
    • Светильники для наружного освещения

    • Встраиваемые настенные светильники
    • Настенные светильники
    • Светильники на потолок
    • Потолочные светильники
    • Светильники в земле
    • Прожекторы
    • Садовые светильники
    • Элементы светового дизайна
    • Подводные светильники
    • Болларды
    • Легкие строительные элементы
    • Светильники на опоре
    • Соединительные столбы
    • Столбы для светильников
    • Аксессуары
    • Светильники для внутреннего освещения

    • Встраиваемые настенные светильники
    • Настенные светильники
    • Светильники на потолок
    • Потолочные светильники
    • Подвесные светильники
    • Настольные и торшеры
    • Аксессуары
    • Темы

    • Свет для дома и сада
    • Системные подвесные светильники
    • Уличные светильники из дерева и алюминия
    • Системные болларды
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
