Труба на крыше из металлочерепицы: установка, как обойти, видео

Ни один узел не доставляет столько хлопот, как неправильно установленная труба на крыше из металлочерепицы. Казалось бы, производитель металлической кровли предусмотрел все нюансы и максимально упростил процесс монтажа с помощью готовых комплектов и узлов примыкания. Но на практике при обустройстве вывода трубы через металлочерепицу приходится импровизировать, так как каждая крыша по-своему индивидуальна.

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

• Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
• Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
• Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.

Требования для прохода дымохода через кровлю из металлочерепицы

Дымовая труба и деревянные стропила плохо сочетаются в одной конструкции, поэтому СНиПы и ГОСТы требуют, чтобы при разделке трубы на крыше из металлочерепицы расстояние от кирпичной поверхности до ближайшей деревянной детали составляло не менее 25 см.

Кроме того, волнистая поверхность создает определенные проблемы для обрамления трубы на крыше из металлочерепицы. Стык между стеной и кровельным полотном крыши невозможно заклеить одним лишь герметиком, а при периодическом разогреве трубы дымохода даже саморезы отрываются из гнезд.

Важно! В течение одного дня профилированная волнистая поверхность металлочерепицы совершает до 200 колебаний, растягивания полотна и деформации кромок.

Поэтому для правильного обустройства прохода печной трубы через металлочерепицу используется сборная конструкция или мягкая юбка из силикона или термостойкой резины.

Планируя место под проход кирпичной трубы через металлочерепицу, придется учесть расположение стропил и коньковой балки. Кроме того, нормы СНиП требуют, чтобы верхняя кромка трубы располагалась на уровне конька или ниже, как на схеме.

Зачастую кирпичный дымоход через металлочерепицу стараются перенести поближе к углу ендова. Делается это для того, чтобы избавиться от водосборного фартука или хотя бы максимально уменьшить длину сливной части. Если скат крыши получается длинным, то проще сделать небольшой косой лоток с выводом в желоб ендова, чем тянуть лоток на несколько метров к карнизу.

Варианты прохода трубы через кровлю из металлочерепицы

Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.

Современные дымоходы оформляются в трех вариантах:

• Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
• Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
• Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Важно! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы.

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300^о кирпичом может расплавиться и стать причиной возгорания. Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.

Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.

Как вывести трубу через крышу из металлочерепицы

Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.

Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.

Проход сэндвич трубы через крышу из металлочерепицы

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

В состав набора входит:

• Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
• Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
• Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Важно! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы.

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.

Обустройство прохода в крыше для горячей стальной трубы дымохода

Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.

Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.

Верхушку трубы закрывают колпаком, желательно, чтобы размеры свесов колпака были больше квадрата зоны примыкания. В этом случае большая часть дождевой воды будет отводиться за пределы фартука и линии герметизации шва. Кроме того, кромку дымохода необходимо зашить металлической сеткой с размером ячейки не более 5 мм. Это позволит защитить крышу и саму дымоходную конструкцию от насекомых и птиц.

Чтобы избавиться от риска затекания воды, в щель между коробом и кромкой кровельного покрытия по периметру закладывают мягкую гидроизоляцию. Стыковочный шов прохода дымохода через металлочерепицу можно закрыть Г-образной планкой примыкания или заклеить битумной мастикой. Для холодных труб подобное решение допускается, так как нет термического расширения металла кровли, из-за которого швы и стыки зоны примыкания могли быть разорваны внутренними напряжениями.

Проход кирпичной трубы через крышу из металлочерепицы

Обустройство прохода кирпичной трубы через металлочерепицу получается сложнее, чем построение узла для круглых металлических дымоходов. Всему виной горячая кирпичная поверхность дымовой трубы. Ее нужно изолировать от контакта со всеми деталями крыши, и одновременно позаботиться о том, чтобы вода не попадала в шов между холодной черепицей и периодически нагревающейся кирпичной кладкой.

Место на обрешетке под узел прохода кирпичного дымохода обязательно усиливают подшивкой досками или рейками. После сборки зоны примыкания часть веса дымохода из-за осадки переносится на обрешетку, поэтому деревянное основание нужно усиливать обязательно.

В конструкции узла прохода дымохода используют два принципиальных решения.

Во-первых, линию стыковки закрывают по периметру планками примыкания. Основная часть конденсированной влаги и дождевой воды будет собираться на фартуке, сшитом из металлического профиля. Далее вода стекает по встроенному под кровлей желобу, именуемому «галстуком».

Чаще всего галстук выполняется клиновидной формы, как на схеме. Это позволяет уменьшить размеры желоба и одновременно не допустить переливания потока воды в сильный дождь. Галстук крепится широкой стороной к нижней кромке фартучного профиля.

Фартук для дымохода под металлочерепицу

Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.

Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.

Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.

Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.

Как обойти трубу металлочерепицей

После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.

Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.

Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.

Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.

На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.

Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.

Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.

Заключение

Достаточно сложно установить трубу на крыше из металлочерепицы правильно, не имея опыта подобных работ. Если есть выбор, то для первого раза лучше купить готовый комплект пристенного профиля и набор для обустройства узла прохода на крыше под конкретный тип металлочерепицы.

Проход трубы через крышу из металлочерепицы: варианты и особенности

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

• небольшой вес;
• простота укладки;
• долговечность;
• экологичность;
• негорючесть;
• доступная цена;
• устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

• сложность покрытия крыши сложной конфигурации;
• большое количество отходов материала при укладке на фигурную крышу;
• шум от ударов по металлу при дожде и сходе снежных масс;
• большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

• прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
• труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
• в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
• чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

• для зоны в 1,5 метра от конька достаточно высоты в 50 см;
• для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
• дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

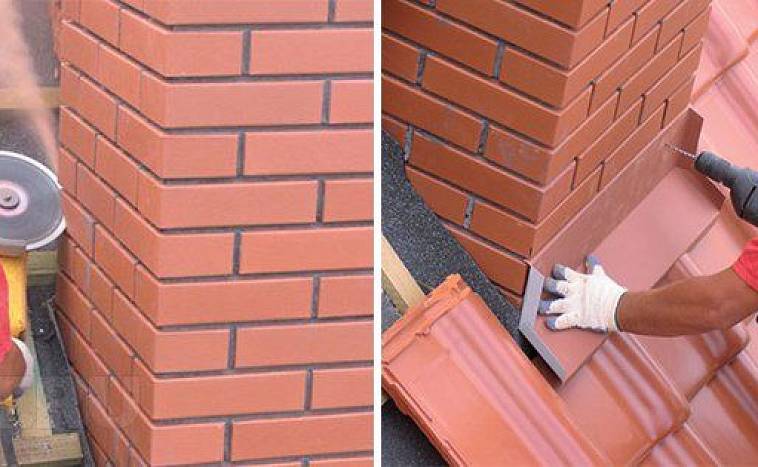

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

• верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
• порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
• важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
• нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Круглый выход на крышу

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

• Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
• Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
• Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
• Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

гидроизоляция и герметизация примыкания к дымоходу

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним — крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания — простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе — боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками.

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию — защиту жильцов и строительных конструкций от атмосферных явлений.

Как и чем заделать щель между трубой и крышей?

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Содержание статьи

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

• Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
• Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
• Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
• Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.

  Зазор для предотвращения возгорания стропил от нагретой трубы

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

1. Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
2. Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
3. В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
4. Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.

   Заделка зазора с помощью раствора и декоративного воротника из нержавейки

   Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

1. По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
2. Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
3. Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

Схема крепления фартука для изоляции зазора

Монтаж декоративного фртука

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

Видео-инструкция

чем заделать щель между трубой и крышей, воротник, как герметизировать, заделка дымохода

Содержание:

Популярность каминов и печей при обустройстве загородных домов не пошло на спад после появления более современных отопительных приборов, работающих на природном газе или электричестве. Для отведения продуктов горения печного оборудования используются дымоходные трубы: их проход через крышу должен быть максимально герметичным.

Что бывает при недостаточной герметизации

Участок выхода дымохода через кровельную поверхность называются узлом прохода, или просто проходкой. Ее устанавливают в стене или на крыше здания: именно второй способ монтажа пользуется наибольшей популярностью. При этом провести качественную гидроизоляцию такой проходки намного сложнее.

Все допущенные ошибки герметизации трубы на крыше могут спровоцировать появление следующих последствий:

• Протечки. Как свидетельствует статистика, причиной большинства протечек кровли является именно некачественная гидроизоляция участков примыкания дымохода и кровельного материала.
• Гниение стропильной конструкции. Влага, попавшая под кровлю через некачественно оформленной узел прохода, становится причиной загнивания и деформации деревянной стропильной конструкции.
• Уменьшение тяги. По причине слабой герметичности участка соприкосновения кровельного покрытия и печной трубы на поверхности последней начинает образовываться конденсат. Как результат, дымоход остывает и уменьшает внутреннюю тягу.

Для того, чтобы исключить все перечисленные проблемы, необходимо тщательно соблюдать технологию герметизации проходки печной трубы. В комплект практически всех кровельных материалов входят специальные доборные элементы или эластичные кожухи, позволяющие провести качественную изоляцию указанного участка.

Назначение гидроизоляции труб на крыше

Гидроизоляцию дымоотводной трубы обычно проводят по завершению кровельных работ, что провоцирует халатное отношение к этой процедуре некоторыми мастерами. Такое положение вещей является серьезной ошибкой, последствия от которой могут быть весьма плачевными.

Задачи герметизации дымоходной трубы:

1. Увеличение безопасности печного оборудования. Дымоотводы, обслуживающие печи на твердом топливе, обычно разогреваются до очень высоких температур. Это накладывает дополнительную ответственность на изоляцию ее поверхности от деревянной кровельной конструкции.
2. Повышение энергоэффективности. Если провести качественную изоляцию швов, тем самым можно значительно снизить теплопотери. Как результат, будет достигнута заметная экономия топливных материалов.
3. Защита трубы от конденсата. Хорошо изолированный дымоход способен сохранять стабильную температуру своих стенок. Это позволяет на порядок снизить количество образующегося конденсата.

Какой должна быть гидроизоляция

Не так давно гидроизоляция места выхода печной трубы проводилась подручными материалами. В настоящее время для этих целей выпускается значительное число материалов и приспособлений, позволяющих решить задачу, чем заделать щель между трубой и крышей.

Гидроизоляция для проходки должна обладать следующими качествами:

• Стойкое перенесение влаги. Так как указанный участок находится на поверхности кровли, это предполагает постоянное воздействие на него атмосферных осадков. Поэтому очень важно, чтобы изоляционный материал был в состоянии длительное время сопротивляться влаге и коррозии.
• Термостойкость. Поверхность дымохода может разогреваться до +600 градусов, поэтому гидроизоляция должна отлично справляться с значительными температурными колебаниями. Постоянное воздействие солнца подразумевает наличие у заделки дымохода на крыше хорошей стойкости к ультрафиолетовому излучению.
• Сопротивляемость износу. Как правило, любой кровельный материал рассчитан на эксплуатацию на протяжении не менее 15-20 лет. Желательно, чтобы доборные элементы имели схожую продолжительность службы.
• Совместимость с кровлей. Перед тем, как герметизировать трубу на крыше, важно выбрать наиболее оптимальный вариант. Подбор материала для оформления места выхода дымохода проводится с учетом типа кровельного материала. Крышу из профнастила или металлочерепицы необходимо оснащать оцинкованными доборными элементами. На черепичных кровлях используются керамические изделия, а на мягких – битумные.

Запрещается выполнять гидроизоляцию трубы бытовым силиконовым герметиком, нефтяным битумом или цементом. При подборе изоляции должна учитываться температура нагревания трубы и тип кровельного материала.

Какие бывают средства для герметизации — чем лучше заделать щель

Благодаря готовым проходным узлам дымоходной трубы значительно упрощаются кровельные работы. Эти задачи могут выполняться даже людьми без соответствующего опыта.

Основные виды средств для герметизации проходок:

1. Металлический воротник для трубы на крыше. Самый популярный вид изоляции дымохода. Чаще всего таким образом оснащаются квадратные или прямоугольные трубы. Состоит такой фартук из набора металлических уголков, которые фиксируют на кровельные скаты и наружные стенки дымохода. Этот вариант обычно применяют на кровлях из профнастила, металлочерепицы или шифера.
2. Резиновые вкладыши. Речь идет об уплотнителях из резины или латекса, имеющие воронкообразную конструкцию. Такая форма изделий удобна для изоляции дымоходов с круглым сечением. Их натягивают на трубу, фиксируя к обрешетке сквозь кровельное покрытие. Чтобы добиться плотного прилегания резинового вкладыша к поверхности дымохода, важно грамотно подобрать его диаметр.
3. Мембраны. С помощью полосных диффузных мембран удобно проклеивать периметр дымохода. Таким образом можно оформлять трубы круглого и прямоугольного сечения. Справедливости ради нужно сказать, что этот тип заделки не очень эстетичен.

Чтобы достичь надежной гидроизоляции для проходки, рекомендуется применять многослойные конструкции, где комбинируется резиновый уплотнитель, внутренний фартук и наружная декоративная окантовка.

Замена свинцовой конструкции на дымоходе

Что влечет за собой работа

Свинец используется во многих частях дома, особенно на крыше вокруг основания дымохода, там, где стена встречается с черепицей, или в впадине крыши. Один из самых старых строительных материалов, который все еще используется сегодня, при правильной установке свинец прослужит дольше самого здания! Однако это дорого, и обычно его должен устанавливать опытный профессионал, а не местный разнорабочий или как самостоятельный проект.

Свинец

чрезвычайно прочен, настолько прочен, что большинство проблем с свинцовыми изделиями вызвано неправильной установкой, при этом наиболее распространенной проблемой является то, что свинцовые изделия просто отрываются от стены и оставляют зазор для дождевой воды. Но со временем ведущая работа в конечном итоге разделится из-за воздействия британской погоды. Свинец поставляется в рулонах, но никогда не должен устанавливаться на длину более 1,5 метра, меньше для тонких рулонов. На больших расстояниях полоски свинца должны перекрываться, чтобы учесть тепловое расширение и предотвратить раскалывание всего через несколько лет.

При замене или ремонте каких-либо свинцовых конструкций вы должны быть готовы одновременно заменить некоторые черепицы. Повреждение черепицы часто приводит к поломке черепицы, поэтому имеет смысл иметь под рукой запасную черепицу перед началом работы. Вы также можете попросить кровельщика провести полный осмотр крыши, чтобы проверить, нет ли поврежденной черепицы или продуктов линии крыши.

Свинец

производится трех стандартных толщин (3-5 мм), но чем толще свинец, тем лучше, хотя, очевидно, более толстый свинец также является самым дорогим! Свинцу можно придать форму путем сварки или штамповки.Если необходимо придать форму свинцу деревянными инструментами, тогда следует использовать самый толстый свинец, но для сварки можно без проблем использовать и более тонкий. Поводок крепится к стене свинцовыми заглушками, которые вклиниваются между рядами кирпичей. Затем цементом заполняют любые щели и предотвращают проникновение воды. Три основных различных типа свинцовых конструкций — это свинцовый фартук, планка ступенчатой ​​крышки и свинцовая задняя коробка на дымоходе.

Свинцовая обшивка фартука — самая простая работа, но ступенчатая обшивка намного сложнее, так как требует обрезки углов, соответствующих уклону крыши.Замена задней коробки дымохода может быть сложной и дорогой, поскольку часто требует удаления большого количества плитки. Но самая дорогостоящая часть любой работы по замене свинца — это стоимость самого свинца, за которым следует доступ на крышу, который часто требует строительных лесов.

Самая распространенная проблема при замене свинцового оклада — это повреждение черепицы, которую необходимо удалить как часть работы. Черепица, как правило, дешевая, но если многие из них повреждены, особенно если они зацементированы, это может означать значительные дополнительные затраты на рабочую силу! Однако самая серьезная проблема — это пожары, для ячеечного ремонта свинца требуется тепло, которое в неопытных руках может привести к катастрофическим пожарам на кровле. Свинец тоже очень тяжелый, поэтому не ожидайте, что вы сможете самостоятельно перемещать его по крыше для листов большего размера!

Готовы узнать предложение от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки местных и надежных сделок. Это БЕСПЛАТНО . Никаких обязательств.

Запросить цену

Стоимость замены свинцовой трубы на дымоходе

Средняя стоимость замены свинцовой конструкции вокруг дымохода обычно находится в диапазоне от 350 до 800 фунтов стерлингов в зависимости от положения дымохода, от того, понадобятся ли строительные леса и от того, будет ли ваш дом одно- или двухэтажным.

Большинство кровельщиков работают парами и обычно берут от 200 до 300 фунтов в день. Обычно работа выполняется в течение одного дня, а в большинстве случаев — всего за полдня, поэтому затраты на рабочую силу не являются значительными.

Вот несколько средних затрат на замену и ремонт свинцовой конструкции вокруг дымохода:

Ремонт или замена	Строительные леса?	Ср.Стоимость	Продолжительность
Ремонт	Нет	£ 200	Пол дня
Ремонт	Есть	£ 500	1 день
Заменить	Нет	£ 350	Пол дня
Заменить	Есть	£ 700	1 день

Распределение затрат

Индивидуальные затраты на замену свинцовой конструкции вокруг дымохода необходимыми лесами — Общая стоимость: 700 фунтов стерлингов

Часто задаваемые вопросы

Стоимость будет варьироваться в зависимости от требуемого количества свинца, сложности работы и доступа. Но в качестве типичного примера, чтобы заменить весь кабель вокруг дымохода (фартук, ступенчатую планку и заднюю коробку), нужно добавить подмостки к дымоходу, который находится у края крыши.

Средняя стоимость составит от 600 до 800 фунтов стерлингов. Если дымоход расположен на коньке крыши, то строительные леса будут стоить намного дороже. Чтобы просто отремонтировать существующую свинцовую конструкцию путем разгребания рыхлого раствора на глубину до 15 метров и повторного заправки, а также замены любых незакрепленных заглушек по мере необходимости, без учета каких-либо сборов за строительные леса, вы получите около 250-500 фунтов стерлингов.

Если свинец найден, отрезан и правильно подогнан, он должен прослужить столько же, сколько и дом. Однако, если для экономии использовался очень тонкий грифель, раскол может начаться намного раньше. В большинстве случаев полностью заменять провод не требуется, обычно это происходит только из-за разрушения цемента или крепления, из-за чего провод просто отсоединяется от стены. Поэтому в большинстве случаев требуется ремонт, а не замена.

Существуют и другие варианты облицовки, но свинец прослужит дольше и будет стареть лучше, чем любые более дешевые заменители, дольше любого альтернативного строительного материала, что делает его наилучшим вариантом в долгосрочной перспективе, даже если сначала он может показаться более дорогим.

Ваша крыша — одна из важнейших частей вашего дома, защищающая интерьер и саму конструкцию от непогоды. Поэтому, если ваша крыша нуждается в ремонте, жизненно важно найти профессионального мастера, который выполнит качественную и гарантированную работу. В настоящее время есть много вариантов, от национальных компаний до местных «индивидуальных подрядчиков» и всего, что между ними. Меньше всего вам захочется нанять кровельщика-ковбоя!

Тщательно исследуйте подрядчиков, прежде чем нанимать их для выполнения какой-либо работы, убедившись, что они имеют лицензию и застрахованы, имеют соответствующие аккредитации и торговые ассоциации.Всегда убедитесь, что у вас есть номер стационарного телефона и реальный физический адрес, торговцев, которые просто предоставляют номера мобильных, практически невозможно отследить. Также проверьте, есть ли у них соответствующий опыт работы с свинцовыми изделиями — нет смысла нанимать кровельщика, который отлично справится с соломенными крышами, если вам нужно заменить свинцовую конструкцию!

Кровельщики, как правило, специализируются в определенных областях, поэтому убедитесь, что их опыт соответствует той работе, которую вам нужно выполнять. Наконец, посмотрите, если возможно, примеры их предыдущей работы. Компании, которые рады показать вам свою предыдущую работу, с гораздо большей вероятностью будут подлинными и надежными. Любой кровельщик, который отказывается показать вам предыдущие работы или предоставить рекомендации от предыдущих клиентов, должен немедленно подать сигнал тревоги!

Для чего нужны рейки при устройстве черепичной крыши? | Home Guides

Рейки крыши — это тонкие полосы материала, которые могут быть сделаны из дерева, пластика или металла.Они устанавливаются перед укладкой плитки на крышу и могут служить более чем одной цели. Идеальный способ установки обрешетки при установке черепичной крыши зависит от материала крыши, ее уклона и условий окружающей среды, таких как осадки, температура и ветер.

Конструкция

На крышах с крутым уклоном черепицу обычно крепят к обрешетке. Согласно CemTile, большинство производителей черепицы допускают прямое крепление гвоздями, но на крышах с уклоном более 7:12 или на крышах в очень холодном климате, где вероятны ледяные дамбы, черепицу следует прикреплять к рейкам, чтобы обеспечить их крепление к крыша.В регионах, где часто бывают сильные ветры, черепицу обычно прикрепляют к обрешеткам, чтобы они не поднимались с крыши.

Дренаж

Рейки приподнимают черепицу над настилом крыши, и это обеспечивает сток воды с крыши. То, как вы устанавливаете рейки, может повлиять на эффективность дренажа. Например, горизонтальные рейки проходят перпендикулярно скату крыши и имеют тенденцию задерживать влагу, поэтому для дренажа необходим зазор в 1 дюйм через каждые четыре фута.Горизонтальные рейки также должны быть установлены так, чтобы между рейкой и ендовой оставался зазор не менее 6 дюймов для обеспечения концентрированного потока воды. Вертикальные рейки называются системами контр-реек и обеспечивают минимум 3/4 дюйма пространства между рейками для дренажа. По данным RCI, Inc., система вертикальных реек превосходит горизонтальные системы реек и обеспечивает долговечность подкладочного покрытия до длины плитки.

Энергоэффективность

Установка системы реек под черепицей также может дать некоторую экономию энергии.Согласно CemTile, пространство между кровлей и черепицей создает тепловой барьер. Этот барьер охлаждает настил и конструкцию в жаркую погоду.

Способы установки

Идеальная ориентация и расстояние между обрешетками зависят от конструкции крыши и условий окружающей среды, которым она должна выдерживать. Они могут быть ориентированы под прямым углом к ​​фермам или стропилам, или они могут быть установлены параллельно скату крыши. Для некоторых крыш может потребоваться сетка из реек, идущих в обоих направлениях.Это известно как система контр-реек. Наклон крыши часто определяет, какая система реек будет использоваться. Например, на крыше с низким уклоном рейки могут вообще не понадобиться, если только крыша не будет подвергаться частым или сильным дождям. На крутых склонах местные строительные нормы и правила могут требовать рейки и предписывать, как их устанавливать.

Ссылки

Биография писателя

Рене Миллер начала профессионально писать в 2008 году, работая на веб-сайтах и ​​в газете «Community Press».Она является соучредителем сайта для писателей On Fiction Writing. Миллер имеет диплом в области социальных услуг Колледжа Кларка в Бельвилле, Онтарио.

Обзор решений по гидроизоляции

Все фотографии любезно предоставлены Hoffman Architects

Ричардом П. Кадлубовски, AIA
Нарушения гидроизоляции легче не заметить, чем проблемы с кровлей, поэтому профессионалы в области дизайна, как правило, меньше о них слышат. Однако по сравнению с проектом по замене кровли, ремонт внутренних помещений или внутренних помещений может быть гораздо более разрушительным и дорогостоящим.

В то время как протечку в крыше обычно можно определить с помощью простых испытательных щупов, диагностика нарушений гидроизоляции может быть сложной задачей. Даже внешне поверхностная утечка может быть признаком скрытого износа, связанного с влажностью. Для подвалов, сводов, туннелей и водных объектов часто требуется выемка вскрышных пород; на коммерческих кухнях или в вестибюлях нередко снимается и заменяется фурнитура и отделка.

В большинстве коммерческих и институциональных приложений полный проект по замене кровли обычно можно ожидать каждые 20 лет или около того.Из-за того, что гидроизоляция труднодоступна, она должна иметь расчетный срок службы, равный сроку службы здания — к сожалению, при таком большом количестве возможностей повреждения, неправильной конструкции или плохого исполнения она может выйти из строя задолго до своего срока. Когда это происходит, необходимо архитектурное исследование, чтобы определить место и причину утечки, степень повреждения и подходящее средство устранения.

Хотя правильное выявление и исправление дефектной гидроизоляции может оказаться серьезным делом, гораздо хуже принять подход «залатай и надейся на лучшее».Слишком часто даже благонамеренные попытки устранить симптомы нарушения гидроизоляции служат только для улавливания или перенаправления влаги, усугубляя проблему. Хотя профилактика — очевидный первый выбор для успеха гидроизоляции, есть много поводов для ошибки: при проектировании, во время строительства и на протяжении всей эксплуатации. Пока недостаток гидроизоляции не будет устранен, проблема будет только усугубляться.

Основы гидроизоляции
Различные компоненты вносят свой вклад в систему гидроизоляции, например, дренажные композиты, отводящие воду от конструкции, врезки между фасадом и фундаментными мембранами, а также водонепроницаемая водопроводная система в зонах общественного питания.

Непроницаемые мембраны являются одним из важнейших компонентов гидроизоляции, как для нижнего уровня (, например, фундаментные стены, подвалы, туннели и своды), так и для участков с высоким уровнем влажности ( например, фонтанов, вестибюлей, кухонь и механических помещений ). Гидроизоляционные мембраны можно наносить как с «положительной», так и «отрицательной» стороны.

Гидроизоляция здания, как правило, представляет собой непроницаемый материал, предотвращающий проникновение воды; материалы облицовки здания могут быть, а могут и не быть реальной гидроизоляцией.Большинство строительных материалов для облицовки зданий (, например, кирпичная кладка в сборке полых стен или системы защиты от дождя) не являются гидроизоляционными — это всего лишь погодные барьеры. Точно так же, хотя материалы типа Тайвек проливают воду, они не являются настоящей гидроизоляцией.

Необходимо понимать различие между гидроизоляцией и кровлей. Террасы Plaza над занятыми помещениями гидроизолированы; палуба технически не является крышей. Производители сделают это различие, потому что обычно гидроизоляционные покрытия не имеют такого полного гарантийного покрытия, как некоторые кровельные системы.

Гидроизоляция с положительной стороны
Создавая водонепроницаемый барьер со стороны приложенного гидростатического давления, гидроизоляция с положительной стороны предотвращает попадание воды в стену. Для фундамента это будет внешняя поверхность, ближайшая к земле; для фонтана это будет внутренняя часть (, т.е. , где находится вода).

Для приложений, находящихся ниже уровня земли, земля может быть откинута таким образом, чтобы после установки фундамента была установлена ​​мембрана положительной стороны.В городских условиях это может быть не вариант. Гидроизоляция с глухой стороны включает водонепроницаемую мембрану на лицевой стороне опалубки перед заливкой фундамента. Затем заливается бетон, и по мере отверждения гидроизоляция спаивается с фундаментной стеной.

Опции для систем положительной стороны включают:

• жидкие мембраны — аналогично тем, которые используются в кровельных покрытиях, они наносятся валиком или кистью в виде жидкости и отверждаются, образуя монолитную бесшовную мембрану;
• листовые системы — также аналогичные тем, которые используются на крышах, включая однослойные термопласты и прорезиненные асфальты;
Гибридные системы
• — сочетание наносимой жидкостью мембраны со встроенным тканевым армированием для создания более прочного и эластичного водонепроницаемого барьера; и
• бентонитовая глина — природный минерал, полученный из вулканического пепла и применяемый в виде листа, мата, панели или спрея для набухания в присутствии влаги и создания
  твердого глиняного барьера.

Системы с положительной стороной, используемые как выше, так и ниже уровня, обычно предпочтительнее приложений с отрицательной стороной из-за их эффективности. Структурный барьер полностью защищен от коррозионных химикатов в грунтовых водах, а также от повреждений, вызванных циклом замораживания-оттаивания.

Недостаток систем положительной стороны заключается в обнаружении и устранении утечек. После засыпки фактическое состояние гидроизоляции невозможно проверить без выемки грунта. Если система выйдет из строя, восстановление может включать капитальные раскопки и реконструкцию мощения, озеленения и стеновых систем.

Гидроизоляция с глухой стороны аналогична методикам с положительной стороной, но после заливки бетона гидроизоляция заглубляется и не может быть проверена. Даже для мембран, установленных после заливки бетона, уже слишком поздно исправлять небрежный монтаж после заделки гидроизоляции.

Инъекция гидроизоляции с отрицательной стороны через отверстия в трещине в стене фундамента. Манометр контролирует давление впрыскиваемой смолы.

Гидроизоляция отрицательной стороны
Гидроизоляция отрицательной стороны защищает поверхность, противоположную стороне приложенного гидростатического давления ( e.г. внутри стены подвала), так что вода перенаправляется после попадания в субстрат. К гидроизоляционным материалам отрицательной стороны относятся:

• цементные системы — сочетание химических гидроизоляционных добавок или акрила с цементом и песком для получения водонепроницаемой поверхности;
• акриловые, латексные или кристаллические добавки — продукты, которые проникают в поверхность для защиты от воды.

Поскольку отрицательная сторона более доступна, легче определить места утечки, чем с системами положительной стороны.Покрытия отрицательной стороны или инъекции также могут быть применены в качестве меры модернизации.

С другой стороны, при отрицательной гидроизоляции влага все еще проникает в стенную конструкцию, что может привести к разрушению компонентов со временем. Постоянное присутствие влаги также может привести к росту плесени, коррозии, ухудшению состояния бетона или повреждению взаимосвязанных элементов здания, таких как полы или окна.

Комбинированные системы
Для чувствительных помещений ниже уровня земли использовались более сложные системы.Например, в хранилище раритетов, построенном ниже уровня грунтовых вод, использовалась конструкция «стена внутри стены» с насосной системой в канале между внутренней и внешней стенками для увеличения положительной боковой мембраны.

Гидроизоляция и гидроизоляция
Даже некоторые опытные профессионалы в области проектирования и строительства ошибочно используют термины «гидроизоляция» и «гидроизоляция» как синонимы, но это не одно и то же. Гидроизоляция — это битумная или цементная обработка, наносимая на положительную сторону фундаментных стен.Быстрое и недорогое покрытие направлено на то, чтобы препятствовать проникновению влаги в нижние стены за счет капиллярного действия. Названный в честь крошечных тонких отверстий или капилляров в пористых материалах, таких как кладка и бетон, капиллярное действие перемещает воду из влажных мест в сухие, иногда против силы тяжести.

Гидроизоляция представляет собой гораздо более широкий класс защиты от влаги. В отличие от гидроизоляции, которая не может перекрывать трещины, водонепроницаемая мембрана может растягиваться, компенсируя некоторую степень дифференциального движения, осадки и усадки.Даже под действием гидростатического давления воды с высокой концентрацией гидроизоляция должна быть гибкой и долговечной.

Гидроизоляция не заменяет гидроизоляцию. Хотя они иногда используются из-за того, что они намного дешевле водонепроницаемой мембраны, гидроизоляционные материалы имеют меньший класс и наносятся в виде разреженного слоя с небольшим вниманием к деталям. Гидроизоляционные мембраны требуют точного нанесения и детализации, и они могут быть усилены цельными тканями для повышения устойчивости.Гидроизоляционные покрытия могут быть изначально дешевле, но долговечность и эффективность правильно подобранной и установленной гидроизоляции окупаются дополнительными первоначальными затратами.

Раньше: окна ниже уровня земли могут создавать проблемы с обслуживанием, так как листья и мусор забивают канализацию, способствуя удержанию влаги. После: добавление дренажных каналов и замена уплотненной земли дренажной средой помогает направлять воду от здания.

Нарушения гидроизоляции
Даже незначительные на первый взгляд признаки влажности могут предвещать нарушение гидроизоляции.Примеры включают:

• пузыри или отслаивающаяся краска;
• плесень, грибок и вегетативный нарост;
• сырость или капельки воды;
• пятна и ржавчина;
• запахи;
• высолы или белые порошкообразные отложения;
• стены с трещинами; и
• гниль древесины.

Ремонт, вызванный воздействием влаги, становится тем дороже, чем дольше длится процесс. Регистрация симптомов проникновения воды важна для установления того, как, где и когда влага проникает в гидроизоляционную систему.План действий по признакам проникновения в воду может включать шесть шагов.

1. Просмотрите историю утечек.
Важно отметить, как здание реагирует на погодные явления, такие как высокая влажность, дождь или снег. Колебания температуры влияют на строительные материалы, поэтому следует записывать любые корреляции с данными наблюдений за влажностью.

Если утечка усиливается после дождя, вероятной причиной является поверхностный сток. Необходимо проверить стыки между стенами и плитами, а также трубопроводы.Однако, когда утечка постоянная (, т.е. , не коррелированная с дождем), она может быть вызвана водопроводом — питьевой или бытовой канализацией. Даже соседняя выемка грунта или засыпка может косвенно привести к утечке, вызывая трещины осадки или изменяя поток воды.

Если утечка происходит после использования определенного оборудования на кухне или в механическом помещении, необходимо выполнить тесты использования, чтобы определить неисправный компонент. Если вода пузырится между фундаментной стеной и плитой на уровне грунта, проблема может быть в повышении уровня грунтовых вод или в сочетании грунтовых вод и поверхностного стока.Сильные штормы могут вызвать переполнение совмещенной канализации и ливневой канализации, подняв уровень грунтовых вод. Забитые или неадекватные дренажные каналы по периметру / основанию также могут усугублять проблему.

2. Определите источник воды.
Тест на воду может определить, какой тип воды протекает. Если вода содержит хлор, это питьевая вода, и источником, вероятно, является протечка водопровода. Если в воде много кишечной палочки (, например, бактерий e.coli), проблема заключается в канализационном канале.Если вода дает отрицательный результат по обоим вышеперечисленным критериям, скорее всего, это грунтовые или ливневые воды.

3. Не допускайте попадания влаги из окружающей среды.

В результате земляных работ обнаружилась недостаточная гидроизоляция из-за этого изогнутого гидрозатвора в стене хранилища. Там, где существует значительная разница температур внутри и снаружи, причиной может быть конденсат, а не утечка. Для испытания кусок непроницаемого материала, такого как алюминий или пластик, можно прикрепить к стене, где наблюдается влажность.

Через несколько дней, если лист намокнет на стороне, обращенной к стене, скорее всего, проблема заключается в проникновении воды через поверхность стены. Если влага появляется на стороне, обращенной внутрь помещения, причиной наблюдаемой влажности может быть конденсат, который можно устранить, отрегулировав оборудование HVAC или улучшив вентиляцию.

4. Определите место утечки.
Вода обманчиво мигрирует — место, где наблюдаются пятна или трещины, может быть довольно удалено от места проникновения воды.Запись того, когда, где и при каких условиях присутствуют признаки влажности, может помочь определить путь доступа к воде. Оригинальные исполнительные чертежи и строительные спецификации указывают на потенциальные слабые места в гидроизоляционной системе.

Неразрушающий контроль может быть полезен при определении мест утечки. Испытания на наводнение приводят к насыщению таких участков, как засыпка у фундаментной стены, для создания условий, способствующих проникновению влаги. После этого можно отметить и устранить нарушения гидроизоляции.Добавки, такие как красители или ароматизаторы, включенные в воду для испытаний на наводнение, могут помочь выявить утечки, которые иначе трудно обнаружить.

После того, как расследование определит вероятное местоположение, разведочные отверстия и испытательные зонды могут проверить источник утечки.

5. Устраните утечку.
Курс корректирующих действий может включать улучшение дренажа, инъекции на внутренних поверхностях и водные барьеры при проникновении.

Улучшение дренажа
Утечки ливневых вод часто можно устранить, перенаправив воду от фундамента.Количество ремонтных площадок:

• неправильно подключенные лидеры и желоба;
• удлинение водосточной трубы слишком близко к фундаментным стенам;
• засорение водостоков и водостоков;
• сбои прошивки бассейнов или саженцев;
• выход из строя компенсаторов на площадях и пешеходных переходах;
• негерметичные подземные резервуары для хранения нефти, приводящие к разрушению мембран;
• насыпь обратной засыпки, направляемая поверхностными водами к основанию;
• дренаж ненадлежащий и уплотнители на лестничных клетках, оконных колодцах и проемах; и
• Недостаточный подземный дренаж.

Инъекции на внутренние поверхности
Устранение трещин путем впрыскивания эпоксидных, гидрофобных или гидрофильных смол может быть экономичным способом решения незначительных проблем с гидроизоляцией без выемки грунта и реконструкции. Однако этот подход основан на методе проб и ошибок, так как практически невозможно узнать, какие условия находятся по ту сторону стены, не увидев из первых рук.

В одном анекдоте от подрядчика по гидроизоляции инъекции использовались для устранения неисправностей в аквариуме.Работа вышла за рамки бюджета, поскольку требовалось все больше и больше материала для заполнения трещин. Когда команда наконец закончила и попыталась заправить бак, ничего не произошло. Герметик проник прямо в водную систему, заполнив трубопроводы и забив насос. Затраты на ремонт намного превысили первоначальный бюджет проекта. Урок — там, где закачанные материалы могут проникать в подземные системы, вероятно, лучше всего взять известную стоимость исследования, раскопок и ремонта над неизвестной стоимостью слепой закачки.

Водные барьеры в местах проникновения
В местах проникновения необходимо установить соответствующую защиту от влаги, включая герметики. Однако, если проблемы с влажностью не будут устранены в их источнике, такие барьеры могут служить только для перенаправления воды в другое слабое место. Хорошая целостность герметика важна, но на самом деле это вторичная гидроизоляция. Основная мера — контролировать уровень влажности.

6. Устранить повреждение

Жидкая гидроизоляция и нанесение гидроизоляции настила армирующей тканью.

После устранения утечки и прекращения разрушения может потребоваться повреждение стен, арматуры и отделки водой. В бетонных конструкциях, где проникновение воды привело к коррозии арматуры, сталь следует отремонтировать и загерметизировать с последующим нанесением совместимого раствора для ремонта бетона. Мигрирующие ингибиторы коррозии, интегрированные в состав для ремонта или применяемые в качестве поверхностного герметика, могут обеспечить дополнительную защиту конструкции.

Для наружных территорий, включая площади, тротуары и ландшафтный дизайн, может потребоваться некоторый ремонт после восстановления гидроизоляции.Если ремонтные работы включали земляные работы, или если утечки привели к повреждению креплений или смещению брусчатки, то может потребоваться восстановление наружной отделки и посадки. Части фасада также могут потребовать ремонта.

Если утечки мигрируют в занимаемое пространство или возникают в помещении, поврежденный водой гипсокартон, отделка, краска, потолочная плитка, пол и арматура могут нуждаться в замене после установки новой системы гидроизоляции. Влага также может вызвать рост плесени —
опасность для здоровья, которая может потребовать профессионального удаления и очистки.

Чем дольше утечка будет продолжаться без контроля, тем более серьезным может стать лежащее в основе ухудшение. Остановить незначительную утечку намного проще, чем устранить повреждение, вызванное крупной.

Причины разрушения гидроизоляции
Существует множество потенциальных причин широкого спектра многих возможных проблем с гидроизоляцией.

Упущение при проектировании
В случаях, когда необычные пересечения, множественные проникновения или перепады давления требуют детальной проработки, проектировщики иногда виноваты в том, что оставляют эти жизненно важные соединения на усмотрение подрядчика.Если бригада по строительству гидроизоляции добивалась успеха с подобными конфигурациями в прошлом, это может не вызвать проблемы. Более вероятно, что генеральный подрядчик столкнется с необычной схемой, требующей сложной конструкции, полагаться на стандартные детали, вероятно, будет недостаточно. Ответственность за подробное описание любых ситуаций, в которых может быть нарушена гидроизоляция, входит в обязанности проектировщика.

Ошибка установки
Даже самые строгие и точные чертежи и спецификации бесполезны, когда рабочие не заботятся о материалах и установке.Неосторожная засыпка является основным источником разрушения гидроизоляции, как и повреждение тяжелого оборудования. Например, подрядчик в подземном хранилище книг бросился заливать бетонные стены, не обращая внимания на деликатные водные перемычки, смяв их в процессе и сделав бесполезными. В результате просачивание воды потребовало обширных земляных работ, ремонта бетона и восстановления гидроизоляции.

Недостаточное обеспечение качества
Надзор и проверка во время строительства со стороны представителя собственника — важная часть процесса контроля качества.Если условия на объекте неожиданно отличаются от проектной документации или возникнут непредвиденные обстоятельства, архитектор или инженер на месте может отреагировать на изменения в последнюю минуту, не задерживая график строительства. Профессиональный проектировщик может дать указания генеральному подрядчику защитить монтажника гидроизоляции от повреждений во время строительства.

Вряд ли желательно приостанавливать все операции на кухне для восстановления гидроизоляции. Однако если пренебречь утечками, повреждение структурных систем и отделки водой только усугубит ситуацию.

Наличие представителя объекта во время строительства важно для наблюдения за процессом установки в соответствии с замыслом проекта. Владельцы часто оправдывают отказ от этой важной части процесса проектирования претензиями о гарантиях или, в противном случае, судебными разбирательствами. Хотя полевые отчеты и фотографии могут служить доказательством в суде, реальная выгода для обеспечения качества на месте заключается в первую очередь в предотвращении нарушения гидроизоляции. Подача обзора и формализованная проверка могут иметь значение между успешным проектом гидроизоляции и катастрофическим отказом.

Заключение
Даже для наиболее эффективных систем разумно сохранять бдительность в отношении признаков неисправности, чтобы можно было остановить растущие проблемы до того, как они выйдут из-под контроля. В условиях нового строительства владельцы могут избежать дорогостоящего восстановления гидроизоляции за счет надлежащего проектирования, правильного применения и должной осмотрительности во время строительства. Владельцы и менеджеры старых зданий должны иметь дело с тем, что у них есть, и, зачастую, это означает обращение к неумело спроектированным или неправильно установленным системам защиты от влаги.

С помощью вдумчивой исследовательской работы и творческих стратегий управления водными ресурсами можно успешно решить даже самые сложные проблемы гидроизоляции. Лучший подход — это с самого начала тщательно и правильно сделать водонепроницаемые подвалы, туннели, механические помещения, нижние уровни, кухни, хранилища, водные объекты и чувствительные помещения.

Глоссарий терминов по гидроизоляции

Глухая гидроизоляция: Установка гидроизоляционных мембран и дренажа перед заливкой бетонного фундамента. Капиллярное действие: Движение жидкости в пористых материалах или тонких трубках (капиллярах) из-за притяжения между молекулами жидкости и молекулами твердого тела. Конденсация: Переход фазы от газа к жидкости, как при охлаждении водяного пара до жидкой воды. Гидроизоляция: Покрытие, которое было разработано для ограничения проникновения влаги в почву. Выцветание: Белая кристаллическая или порошкообразная корка, состоящая из растворенных солей, образовавшихся в результате просачивания воды после испарения. Гидростатическое давление: Сила, создаваемая жидкостью, например водой, под действием силы тяжести. Гидроизоляция с отрицательной стороны: Барьер, противоположный стороне приложенного гидростатического давления ( например, внутри фундаментной стены), посредством чего вода может проникать в стену, но не проходить через нее. Гидроизоляция с положительной стороны: Барьер на стороне приложенного гидростатического давления ( например, снаружи фундаментной стены), предотвращающий попадание воды на поверхность. Гидроизоляция: Система, предназначенная для предотвращения и управления проникновением воды, которая может включать покрытия, мембраны, дренажные среды, дренаж по периметру, внутренние каналы, отстойные насосы или другие элементы.

Ричард П. Кадлубовски, AIA, является старшим вице-президентом и директором по архитектуре Hoffmann Architects, архитектурно-инженерной фирмы, специализирующейся на восстановлении ограждающих конструкций зданий. Как менеджер Вашингтонского университета Д.C., офис, Kadlubowski решает сложные ситуации с гидроизоляцией существующих и новых зданий, включая фонтаны, кухни, вестибюли, подземные конструкции, террасы и площади. С ним можно связаться по телефону
по адресу [email protected].

определение крыш по The Free Dictionary

Морская досягаемость Темзы прямая, и если оставить Ширнесс позади, ее берега кажутся совершенно необитаемыми, за исключением группы домов, которая находится в Саутенде, или кое-где одиноких деревянных пристаней, где нефтяные суда выгружают свои опасные грузы. а резервуары для хранения нефти, низкие и круглые со слегка выпуклыми крышами, выглядывают из-за края берега, как будто деревня из центральноафриканских хижин, имитирующих железо.Для зрителя, который приходил, тяжело дыша, на эту вершину, это сначала был ослепительный сбивающий с толку вид на крыши, дымоходы, улицы, мосты, места, шпили, колокольни. Основные дверные проемы оказались в крышах, а через одну Из них Брэдли был помещен в темный интерьер комнаты с низким потолком. На мгновение, поправляя плащ, Пьер открыл глаза и увидел те же крыши, столбы и двор пентхауса, но теперь все они были голубоватыми, освещенными. вверх и сверкает инеем или росой.«Люди не поднимаются на крыши своих бунгало умирать, и они не закрепляют за собой потолочную ткань. Когда авантюристы снова собрались на крыше, выяснилось, что был обнаружен удивительно странный набор предметов. Моим единственным способом добраться незаметно до верхнего этажа, где находились наши апартаменты, было через соседнее здание, и после значительных маневров мне удалось добраться до крыши магазина, расположенного в нескольких дверях. , они плавно спустились по широкой плоской крыше и наконец остановились.Крыша доходила до вершины и, очевидно, была внутренней оболочкой настоящей крыши дома.
