Бытовые и промышленные обогреватели на отработанном масле

Провести газовый трубопровод к зданию, оформить все необходимые документы и разрешения, может быть настолько дорогим удовольствием, что заставляет искать дешевую альтернативу. Обогреватели на отработанном масле отличает простота установки, высокая эффективность и низкие расходы в процессе эксплуатации.

Виды устройств обогрева на отработке

Обогревательное оборудование, работающее на отработке, можно классифицировать по нескольким характеристикам. А именно:

1. Прямому предназначению.
2. Особенностям конструкции и устройству.
3. Типу используемого топлива.

Классификация по прямому предназначению

Можно условно разделить все обогреватели на две группы:

• Бытовые устройства. К нагревателям предъявляются всего два требования – быстро нагревать воздух в помещении и иметь небольшой расход топлива. Как показывает практика, экономичные бытовые неавтоматические обогреватели на отработанном масле наиболее востребованы для отопления гаража. Установить устройство можно самостоятельно. Нагреватель имеет простую конструкцию и не требует подключения к водяному контуру отопления.
• Промышленные обогреватели – используют высоко технологичную и производительную горелку. Автономные промышленные обогреватели помещений могут работать на отработанном масле, мазуте, дизельном топливе, сырой нефти, растворителях. Единственным условием является наличие в топливе минеральных веществ не менее 25%. Для увеличения производительности используется горелка с автоматическим определением степени вязкости топлива.

Для небольших помещений нет смысла устанавливать стационарные промышленные модели. Прогреть комнату и поддерживать комфортную температуру можно обычным мобильным конвектором, работающим на отработке.

Классификация по конструкционным особенностям

Принцип работы, используемый для получения тепловой энергии, позволяет разделить все виды отопительного оборудования на две группы:

• Печки – особенностью конструкции является отсутствие горелки в устройстве. Регулировка процесса сжигания топлива выполняется вручную. Обогреватели самодельного изготовления по конструкции, являются печками, следовательно, имеют меньшую производительность и КПД. Для увеличения теплоотдачи рекомендуется подключения устройства к водяному контуру отопления.
• Обогреватели – имеют дозатор, автоматически регулирующий интенсивность подачи топлива в зависимости от его вязкости. Сжигание масла происходит на специальной чаше. Тепло поступает в помещение методом конвекции.

Обогрев помещения теплогенератором на масляной отработке осуществляется по принципу конвекции воздушных масс или с помощью водяного контура, устанавливаемого в корпус устройства.

Классификация по типу используемого топлива

Печки работают практически на любом типе жидкого топлива: солярке, мазуте, сырой нефти и т.д. При выборе обогревателя, укомплектованного горелкой, следует обратить внимание на технические параметры устройства.

Промышленное тепловое оборудование универсальное и не требовательно к качеству топлива. Обогреватель бытового типа часто работает исключительно на отработке или солярке.

Устройство обогревателей на отработке

Стационарный обогреватель, работающий на основе отработанного масла, использует принцип так называемого свободного сгорания топлива. Во время работы, топливо сгорает на специальной подставке (чаше).

Основными узлами обогревательной системы, влияющими на производительность и теплоотдачу, являются:

• Камера сгорания – изготавливается из тонкостенной стали. Сверху устанавливается чугунная крышка. Процесс нагрева помещения осуществляется посредством теплопередачи от корпуса котла воздушным массам.
• Вентилятор. Мобильные автоматические обогреватели воздуха, работающие на отработанном масле, компенсируют небольшие габариты стенок котла использованием нагнетательного оборудования. Вентилятор усиливает конвекцию воздуха и содействует быстрому прогреву помещения.
  Для больших площадей лучше выбирать модели, с наружной установкой. Нагретый воздух в помещение подается с помощью специальных вентиляционных каналов.
• Дозатор – одна из важнейших деталей обогревательной системы. Принцип действия теплогенератора заключается в равномерном сжигании топлива. С помощью вентилятора создается завихрение факела.
  В устройстве используется дозатор капельного типа. Узел автоматически проверяет уровень загустевания топлива и обеспечивает защиту от переливания отработки через край чаши.
  Самодельные обогреватели используют в виде дозатора обычный шаровой кран, что в корне неправильно и часто приводит к возгоранию установки.

Самостоятельное изготовление обогревателей, работающих на отработанном масле и последующая эксплуатация кустарных устройств, нередко становится причиной пожара. Обогрев промышленных зданий с помощью примитивных конструкций запрещен.

Область применения обогревателей на отработке

Обогреватели, использующие отработанные нефтепродукты, имеет смысл устанавливать в том случае, если существует неограниченный источник поступления топлива.

Наиболее часто установки используют для обогрева следующих зданий:

• Для автосервисов. Ремонтным автомастерским раньше приходилось постоянно решать проблему утилизации отходов ГСМ и нефтепродуктов, тратить средства для захоронения отработки. Установив обогреватель, можно получить практически бесплатное тепло, а также сэкономить деньги на утилизации.
• Для автомоек. Нередко сотрудники моек напоминают, что водителю требуется заменить масло в двигателе и помимо мытья машин предоставляют услуги по обслуживанию автомобиля. Применяемые на автомойке конвекторы имеют влагозащищенный корпус.
• Для автопарков. Надежный высокопроизводительный промышленный обогреватель на отработанном моторном масле и дизеле KROLL, NORTEC и другие аналоги, отечественного и зарубежного производства, способны обогреть площадь до 900-1100 м³.

Какой марки выбрать устройство обогрева

Хорошо зарекомендовала себя продукция компании NORTEC. На базе концерна было налажено изготовление приборов для наружной установки. Уличное размещение увеличивает безопасность эксплуатации. Преимуществом оборудования NORTEC, российского производства, является полная адаптация к отечественным условиям и требованиям, действующим на территории РФ.

Немецкий концерн KROLL специализируется на изготовлении обогревателей для бытового и промышленного применения. Нагреватели KROLL предназначены для внутренней установки. Имеется несколько модификаций с мощностью от 11 до 35 кВт.

Оборудование для нагрева помещений предлагают и другие производители. При выборе подходящих установок, в первую очередь необходимо обращать внимание на параметры производительности и особенности конструкции конвекторов.

Эксплуатационные особенности и безопасность

Обогреватели крупных европейских и российских производителей имеют высокий уровень безопасности. Подача топлива для горения осуществляется с помощью дозатора, что исключает возгорание по причине перелитого топлива.

Если используются вентиляторы, как в случае обогревателей для наружной установки, подключение к сети осуществляется согласно правилам ПУЭ. Использовать самодельные установки для отопления промышленных зданий запрещается.

Обогреватели, работающие на отходах нефтепродуктов, хорошая альтернатива газовому отоплению. Нагрев помещений даже большой площади выполняется в течение короткого времени. Работа устройства полностью безопасна и не требует получения разрешений на эксплуатацию.

Мазутные котлы, жидкое топливо для отопительных котлов

Устройство самодельной печки на отработке

Создать простейшее отопление на отработке своими руками довольно просто. Отопительная печь на отработанном масле. представляет собой две емкости, которые соединены расположенной между ними трубой. Элементом конструкции также является дымоход, который предназначен для отвода продуктов сгорания.

Емкости обычно изготавливаются из 4-миллиметрового металла, а для изготовления крышки второй емкости подходит листовой металл толщиной 6 мм. Использование стали позволяет существенно повысить срок службы этой конструкции, поскольку слишком тонкий листовой металл будет очень быстро выгорать.

Диаметр соединяющей емкости трубы должен превышать 10 см, а его длина должна превосходить толщину как минимум в 4 раза. В боку трубы необходимо высверлить 48 отверстий, имеющих диаметр 9 мм. Как показывает практика, эти отверстия очень хорошо располагаются в шесть рядов, т.е. в каждом ряду находится восемь отверстий.

Дымоходная труба изготавливается из огнестойкой стали и располагается над верхней емкостью. Верхнюю часть трубы можно сделать из любого материала (жести, керамики), потому что газ, доходя до верхней точки дымохода, значительно остывает. Высота дымохода обычно колеблется в пределах от четырех до семи метров.

Для улучшения теплоотдачи стоит использовать дымоотвод, расположенный под небольшим углом, но верхняя часть должна быть расположена вертикально, что ветер не мог препятствовать выходу дыма. Для защиты от осадков можно установить на трубу зонтик или козырек. Собирая дымоходную трубу, необходимо учесть тот факт, что ее в дальнейшем необходимо будет регулярно очищать от оседающих элементов, поэтому дымоотвод лучше всего сделать разборным.

К крышке приваривается соединительная труба, к которой, в свою очередь, будет прикрепляться верхняя емкость. Дымоход подключается именно к верхней емкости в том месте, которое было для этого предусмотрено. Отверстие в крышке должно быть оборудовано заслонкой, которая при работающем устройстве будет влиять на интенсивность горения. Кроме того, эта заслонка позволяет уменьшить количество копоти, которое выделяется из дымохода. Отверстие, просверленное в нижней емкости, будет использоваться для заливания масла, розжига печки и регулирования тяги.

Конструкция очень проста, и такое отопление на отработке своими руками возводится без особых усилий. Компактный размер и удобная форма позволяет сделать такую печку «выездной», что дает возможность использовать ее, например, для отопления теплицы на даче. Горячий воздух выходит через отверстия, просверленные в соединительной трубе, а его температура может достигать 90-95 градусов по Цельсию. К тому же, нагрев такой печки происходит довольно быстро.

Правила эксплуатации

Чтобы отопление на отработке прослужило долго и не стало причиной несчастного случая, необходимо соблюдать основные правила эксплуатации:

1. Отработанное масло ни в коем случае нельзя менять на бензин, ацетон или другие горючие вещества.
2. Возле функционирующей печки не должны находиться легковоспламеняющиеся вещества. Расположенные неподалеку от печки канистры с топливом в случае сильного нагрева могут взорваться.
3. При попадании воды в систему может произойти выброс пламени, поэтому необходимо тщательно следить за тем, чтобы печка была сухой.
4. В случае возгорания тушить печку водой нельзя ни в коем случае. Для тушения пожара можно использовать исключительно огнетушитель, который должен находиться в помещении, где установлена печка.
5. Во время работы печки вентиляция должна быть открыта. Если перекрыть доступ чистого воздуха в помещение, то через некоторое время концентрация угарного газа станет опасной для жизни.

Инструменты и материалы

Чтобы самостоятельно изготовить котел, потребуется:

• листовая сталь толщиной от 4 мм;
• металлическая труба для воздуховода;
• 4отрезка арматуры сечением 8 или 10 мм;
• компрессор;
• насос;
• сварочное оборудование;
• расширительный бачок;
• болгарка;
• асбестовое полотно;
• полудюймовые углы, сгоны и тройники для горелки;
• стальные переходники;
• термостойкий герметик.

Котел может иметь любую форму, поэтому. Если нет листового материала нужной толщины, можно взять толстостенную трубу большого диаметра или баллон подходящего размера. Самая простая печь на отработке выполняется из трубы диаметром 50 см, трубы диаметром 20 см, двух круглых стальных пластин толщиной от 3 мм. Несмотря на простоту конструкции, такая печь отлично справляется с обогревом гаража стандартных размеров.

Принцип действия мазутных горелок

Принцип действия мазутной горелки заключается в следующем: топливо, закачиваемое насосом из топливного бака, смешивается с воздухом, полученная смесь поступает на форсунку, где сжигается. Но с учетом того, что мазут представляет собой достаточно тяжелое и вязкое вещество, плохо сгорающее при обычных условиях, мазутные горелки имеют ряд конструктивных особенностей. Между насосом и форсункой установлен подогреватель, доводящий температуру топлива до необходимой для его распыления. Расход топлива контролируется специальным регулятором.

Преимущества мазутных горелок Олимпия

Горелки Olympia — это современные высокотехнологичные устройства, хорошо адаптируемые к российскому котельному оборудованию и эксплуатационным условиям нашей страны. К тому же они на сегодня имеют самые демократичные цены среди другого подобного импортного оборудования.

Основные преимущества мазутных горелок Olympia:

• Компактная конструкция;
• Шарнирная установка головок удобна в работе и легка в обслуживании;
• Автоматическое распыление топлива;
• Малый уровень шума.

В мазутных горелках LB управление всеми процессами осуществляется электронным программатором.

Особенности монтажа и эксплуатации горелок Olympia серии LB

Мазутные горелки серии LB — сложные технические устройства, монтаж, наладка и обслуживание которых должны выполняться специалистами, прошедшими обучение в компании и имеющие лицензию Российской Федерации на производство данного вида работ.

Мазут, используемый в автоматических дутьевых горелках указанной серии, должен пройти соответствующую очистку от механических примесей.

ГОСТ 10585-99 регламентирует физические свойства и массовую долю примесей для марок мазута, производимых на территории РФ. В частности, в самых распространенных марках М40 и М100 процентное содержание примесей превышает допустимую норму для его использования с горелочными устройствами, в комплект которых входят шестеренчатые топливные насосы Danfoss и SUNTEK. Это относится и к горелкам Olympia серии LB. Тем более, что в действительности механических примесей в мазуте содержится значительно больше.

Кроме того, следует учесть, что факел, образуемые при сгорании мазута в горелках дутьевого типа, имеет большую длину, чем при сжигании других видов топлива. Поэтому необходимо подбирать горелочное устройство точно соответствующее размерам топки.

Мазутные горелки

Модельный ряд мазутных горелок

Инструкция по мазутным горелкам «Олимпия

Паспорт топливных насосов E4-6-7 for LB (мазутные)

Таблица форсунок

Сертификат соответствия мазутной горелки LB 1 часть

Сертификат соответствия мазутной горелки LB 2 часть

Изготовление котлов на отработанном масле

Котлы являются более сложными по конструкции устройствами, способными работать на отработанном масле.

Их можно собрать по чертежам своими руками. но в целях безопасности лучше купить заводские изделия. По принципу работы данное отопительное оборудование схоже с котлами, работающими на дизельном топливе.

При проектировании отопительного котла учитывают размеры помещения, которое планируется обогревать с помощью данного оборудования. Имеет значение и высота потолков. Если предполагается организовать помимо отопления еще и горячее водоснабжение, то устанавливаются двухконтурные водогрейные котлы, которые также работают на отработанном, вторично используемом, масле. Возможно использование для этих целей и одноконтурных котлов, совмещенных с бойлером.

Схема водогрейного котла, работающего на отработанном, вторично используемом моторном масле или мазуте. Размеры всех деталей указаны в сантиметрах

Как видите, организовать отопление на отработанном масле своими руками можно как с помощью самодельных устройств, так и с помощью заводских моделей. Использование последних гарантирует безопасность их эксплуатации, так как при сборке соблюдаются все технологические требования.

Автор так смело предлагает самому сделать котел на жидком топливе, что мне захотелось возразить. Во-первых, продаются готовые отопительные котлы, рассчитанные на сжигание отработки масла. Эти котлы можно установить на тех же станциях техобслуживания и иметь бесплатное отопление и горячую воду. Они безопасны и надежны в эксплуатации. Котлы на жидком топливе гораздо опаснее в эксплуатации, чем газовые или твердотопливные. Если загорится масло, разлитое возле котла, можно получить такой головняк, что мало не покажется. Особенно, если сгорит несколько соседних гаражей вместе с машинами.

Сделал печку на отработке по вышеуказанной схеме — печь воспламеняется и стреляет горячим маслом, хорошо что без последствий обошлось т.к. ставил в гараже. Потолок над печкой чёрный, блин столько времени убил зря. да работы себе добавил.

Навигатор по сайту

Горелки газовых котлов.

Газовые горелки бывают двух видов: — эжекторные и дутьевые(вентиляторные). Дутьевые газовые горелки аналогично дизельным, применяют на котлах с закрытыми камерами сгорания. Такие горелки могут оснащаться топливной аппаратурой и работать также в зависимости от условий на жидком топливе. Помимо ступенчатого режима некоторые модели горелок работают в режиме модуляции т.е. их мощность плавно изменяется в заданном диапазоне. Эжекторные горелки в отличие от дутьевых встроены в топку котла и являются его неотъемлемой частью. Параметры таких горелок зависят от конструкции теплообменника котла и не могут меняться в процессе эксплуатации. Эжекторные горелки достаточно просты и в то же время надежны в эксплуатации. Принцип действия заключается в следующем:- при прохождении высоконапорного горючего газа с высокой скоростью и давлением через сопло (сужающееся сечение) создается область разряжения в камере смешения, куда устремляется первичный атмосферный воздух. Два потока объединяются, и формируется смешанный поток. Пройдя камеру смешения, поток устремляется в диффузор, в котором происходит его торможение и рост давления. На выходе из эжектора смешанный поток объединяется с вторичным воздухом, поступающим в топку котла, где происходит его горение.

Простейшее горелочное устройство состоит из форсунки распыляющее топливо, смесительной камеры, запальника, топливного клапана прерывающего подачу топлива, датчика контроля пламени. В отопительном котле может насчитываться от трех до пятнадцати таких горелок. Загрязнение смесительной камеры горелки приводит к недостатку первичного воздуха, что приводит к горению с недостатком кислорода, т.е. горелка начинает коптить и загрязняет сажей топочную камеру. Ремонт котла при такой неисправности достаточно сложен и включает в себя разборку котла, чистку топки и горелки. Для предотвращения развития такой ситуации следует проводить техническое обслуживание котла не реже одного раза в год. Эжекторные горелки также могут быть ступенчатыми или модулированными, однако снижение мощности, в силу особенности конструкции, может отрицательно сказаться на устойчивости горения факела. Также, на режим работы горелки сказывается величина разряжения в топке котла, которая в свою очередь зависит от параметров дымовой трубы. Основным видом топлива таких горелок является природный газ. При использовании сжиженного газа необходимо, если нет ограничений со стороны фирмы изготовителя, провести перенастройку устройства на другой вид топлива. В эжекторных горелках для перевода на сжиженный газ и обратно, необходимо заменить форсунки на топливной рампе.
Конструкция дутьевых газовых горелок схожа с дизельными горелками. Так как газ поступает в горелку под давлением, то отпадает необходимость в топливном насосе. Воздушная часть обоих горелок практически идентична. Регулировку подачи топлива осуществляет газовый электромагнитный клапан, управляемый по команде от топочного автомата. Для изменения мощности горелки проводят регулировку давления газа, на форсунке горелки, и положения воздушной заслонки. Дополнительно горелка оснащается датчиком давления воздуха и топлива.

Виды регулирования мазутных горелок

Горелки, устанавливаемые для котельных на мазуте, отличаются между собой количеством ступеней — способом регулировки мощности. Основными типами горелок являются:

• Одноступенчатые — работа происходит на одной мощности, которая предварительно настраивается с учетом допустимого диапазона.
• Двухступенчатые — при работе возможно использовать как 100% мощности, так и 50%. Выбор режима работы и переход на него производится системой автоматики, при этом допускается настройка режимов с другими показателями в диапазоне мощностей горелки.
• Плавно-двухступенчатые — имеют два режима работы на разных мощностях, но переход происходит плавно.
• Трехступенчатые — работа осуществляется в трех режимах работы.
• Модулируемые — мощность горелки регулируется плавно в зависимости от температуры или давления в котле, теплогенераторе или печи.

Мазутные горелки

Использование мазутных горелок актуально в случаях, когда нет доступа к центральному газопроводу. Устройства работают совместно с котлами, которые приспособлены к тяжелому топливу повышенной вязкости. Такой способ отопления подходит для промышленных объектов, где сопутствующим продуктом является мазут. Сравнительно недорогое промышленное оборудование позволяет обустроить полноценную систему отопления при небольших затратах на топливо.

Как работают мазутные горелки?

Мазутные горелки работают по следующей схеме:

• Подача топлива с помощью насоса;

• Смешивание топлива с воздухом;

• Нагрев полученной смеси до нужной температуры;

• Подача разогретой смеси в горелку и розжиг топлива.

В рабочем процессе непосредственное участие принимает специальный регулятор, который отвечает за расход горючего.

Классификация мазутных горелок по способу регулировки мощности

По способу регулировки мощности различают следующие виды мазутных горелок:

• Одноступенчатые. В таких моделях отсутствует возможность регулировки мощности. Устройства работают по принципу «включить-выключить». Как только теплоноситель нагревается до нужной температуры, горелка отключается. Работа прибора возобновляется, когда температура теплоносителя падает ниже заданного минимума.

• Двухступенчатые. Функционируют в двух режимах – на 50% и на 100% мощности. Регулировка мощности осуществляется ступенчато.

• Плавно-двухступенчатые. Такие модели также работают в двух диапазонах, но переход между мощности осуществляется плавно.

• Трехступенчатые. В этих устройствах предусмотрено 3 режима работы.

• Модулируемые. Мощность может выбирать сам пользователь, при этом переход между мощностями плавный.

Классификация по способу распыления топлива

По способу распыления топлива классификация мазутных горелок предусматривает разделение на следующие модели:

• Механические. Под давлением мазут подается на рассекатель, который обеспечивает создание закрученного потока перед выходом из сопла. При этом вентилятор нагнетает воздух к месту горения и к основанию факела. Смесь воздуха и мазута под давлением попадает в топку и распыляется.

• Ротационные. Подача горючего осуществляется на вращающуюся чашу. Топливо распыляется на микроскопические частицы и смешивается с воздухом. Полученная смесь сбрасывается в топку.

• Паромеханические. Топливо распыляется под воздействием сжатого воздуха или пара.

Купить мазутную горелку в Украине можно в специализированных оффлайн и онлайн-магазинах. При выборе поставщика убедитесь в наличии гарантий от производителя и сертификатов качества на реализуемое оборудование.

Котельное оборудование с универсальными горелками на отработанном масле

Ежегодное подорожание энергоносителей заставляет пользователей искать наиболее экономичные решения для отопления частных домовладений и промышленных предприятий. Использование универсальных котлов, способных работать на различных типах топлива, и инновационных горелок для монтажа в котельном оборудовании, приобретают все большее значение.

Экологичность, простота в использовании, невысокая стоимость и доступность сырья – это небольшая часть преимуществ оборудования, работающего на отработке. По типу регулировки, производителями выпускаются двух и одноступенчатые горелки. Можно купить универсальный котел производства «Старпечь» с уже предустановленной горелкой на отработке, а также приобрести отдельно горелку.

Перед покупкой горелки, кроме цены, изначально следует акцентировать внимание на мощности, которая должна соответствовать параметрам котла, для которого она приобретается.

Содержание статьи

Универсальные горелки от Ставпечь

Особенности использования универсальных горелок

Оборудование котлов мультитопливными горелками на отработке наиболее эффективно на объектах, где происходит техническое обслуживание различного транспорта и механизмов, с заменой машинного или трансмиссионного масел. Это дает возможность получить существенную экономию на топливе в автосервисах, производственных цехах и мастерских. Котлы на отработке способны работать на различных видах топлива:

• использованных автомобильных маслах с минеральной и синтетической базовой основой;
• промышленных маслах;
• дизтопливе;
• отходах трансмиссионных масел;
• маслах растительного прозводства;
• гидравлических маслах;
• мазуте;
• керосине;
• печном жидком топливе;
• технических рапсовых маслах.

Использование универсальных горелок, установленных в котельном оборудовании на отработке, или воздухонагревателях, позволяет получать максимально дешевое по стоимости тепло, не нанося вреда экологии.

Интернет магазин завода «Ставпечь» имеет обширный ассортимент котельного оборудования, где также можно приобрести универсальные горелки, работающие на отработанных маслах, по самым выгодным в российском регионе ценам. К тому же, поставляемое заводом оборудование идет в полной комплектации, уже готовым к использованию, которое можно устанавливать без дополнительных настроек. Оборудованные такими горелками котельные установки демонстрируют высокий КПД, что позволяет экономно расходовать теплоресурсы. Сгорание топлива не вредит природному окружению, поскольку, в период горения, не образуется токсичных веществ.

Универсальные горелки от Ставпечь

Принцип выбора горелок

Прежде, чем приступить к выбору горелки, требуется учесть условия эксплуатации оборудования, сложность монтажа и размер отапливаемого помещения. Следует учитывать, что получение тепла также зависит от особенностей котла. Универсальные горелки могут устанавливаться на любые котлы для жидкого топлива, созданные инженерами завода «Ставпечь».

Для правильного подбора горелки следует учитывать такие факторы:

• параметры рабочего места в котле;
• толщину передней стенки;
• габариты камеры и мощность котла, от которых зависит объем получаемого тепла;
• уровень сопротивления в топке и размер трубопровода для организации вентиляции.

Только с учетом всех вышеперечисленных параметров подбирается универсальная горелка, способная работать на использованном масле и других видах жидкого топлива. Дополнительно следует определиться с целесообразностью покупки такого оборудования. Покупка горелки на отработке оправдана, если имеется собственное производство, поставляющее данное жидкое топливо или есть возможность приобретать его намного дешевле, чем все остальные. Замена горелки оправдана, только при явно выраженной экономии денежных средств.

Универсальные горелки от Ставпечь

Преимущества применения универсальных горелок

Спектр применения универсальных горелок, использующих отработку, весьма обширен. Они могут размещаться в котлах для обеспечения тепла в частных домовладениях, в печи для обогрева работающих в производственных помещениях и воздушных теплогенераторах. Данный вид топлива очень эффективен и дает существенную экономию средств в отопительный сезон, дополнительно обеспечивая утилизацию отработанных масел. Причем жидким топливом может быть разная отработка, не только из нефтепродуктов, но также животных жиров и масел растительного происхождения.

Использование универсальных горелок, производства котельного завода «Ставпечь», функционирующих на отработанном масле, а также оборудования данного предприятия, имеет ряд преимуществ:

• Огромный ассортимент выпускаемых моделей позволяет достаточно легко выбрать подходящее по мощности оборудование;
• Дает эффективное решение проблемы отопления и одновременно переработки использованного масла;
• Значительная экономия на стоимости топлива и отопления в целом;
• Установленная автоматика обеспечивает полностью автономную работу оборудования по заранее заданным параметрам;
• Выпускаемые приборы помещены в звукопоглощающий корпус, снижающий уровень шума до минимальных показателей;
• Тщательно разработанная система фильтрации позволяет, в процессе сжигания, исключить попадание вредных и токсичных веществ в атмосферу;
• Не загрязняет окружающее пространство и экологическую среду;
• Конструктивные особенности горелок позволяют устанавливать их на оборудовании различного типа, подобрав в соответствии по мощности.
• Надежность и высокое качество оборудования;
• Длительный срок эксплуатации, при несложном сервисном обслуживании.

Технические особенности конструкции горелки дают возможность оперативно получить доступ ко всем ее элементам, без необходимости демонтажа, что значительно сокращает время обслуживания.

Для безупречной эксплуатации оборудования, профилактические работы и чистку рекомендуется проводить один раз за отопительный сезон.

Универсальные горелки от Ставпечь

Особенности функционирования горелок

Отопительное оборудование, где установлены горелки, использующие отработанное масло, активно применяется в разных сферах промышленности. Предприятия химической промышленности и аграрного сектора эффективно используют для обогрева помещений тепловые генераторы и другое технологическое оборудование. Применение жидкотопливных горелок на отработке дает возможность сжигать остатки переработанных масел на СТО, в локомотивных депо и ремонтно-транспортных предприятиях, обеспечивая себя практически бесплатным отоплением, и одновременно решая проблему утилизации.

Современная промышленность выпускает горелки, способные работать при низком и высоком давлении.

Горелки низкого давления, комплектуются компрессором, соединяющим воздух с топливом, а затем подающим полученную смесь в специальное распылительное устройство.

В горелки, предусмотренные для работы при высоком давлении, поступает предварительно разогретое масло, которое потом распыляется, смешиваясь с воздухом, поступающим под максимальным давлением, подаваемым наружным компрессором. Данный принцип работы значительно проще, чем у первого варианта, но такие горелки имеют слабую мощность (в пределах 250 кВт).

Универсальные горелки от Ставпечь

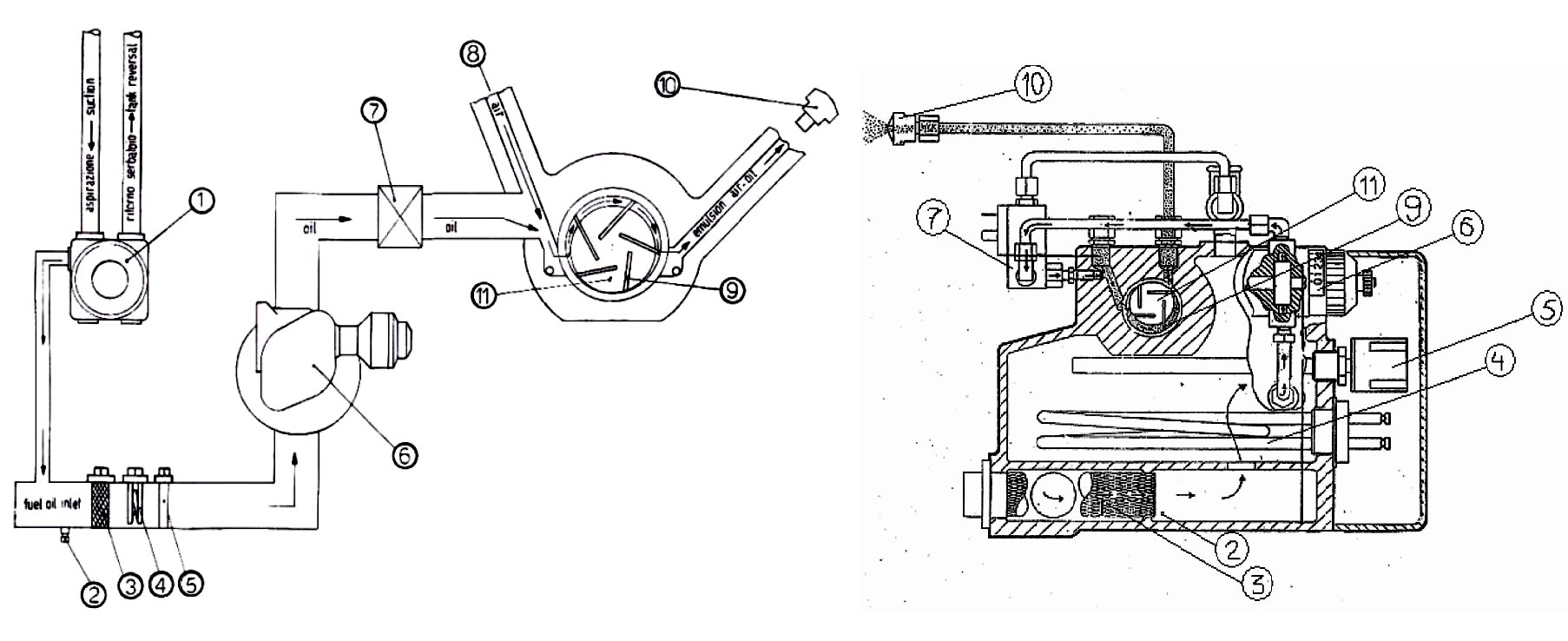

Принцип работы

Все универсальные жидкотопливные горелки имеют примерно одинаковую конструкцию и принцип работы:

1. Отработанное топливо из отдельного резервуара подается с помощью топливного насоса в отсек, где происходит его предварительный подогрев. Уровень жидкости контролируется в отсеке поплавком, оснащенным микровыключателем.
2. С помощью регулятора температура топлива поднимается до определенного уровня, а затем по топливопроводу попадает в распылитель.
3. Сжатый воздух, с помощью компрессора, смешивается с топливом, а далее, через форсунку, попадает в камеру сгорания;
4. Электрический розжиг воспламеняет топливо, которым может быть любое отработанное масло, а вентилятор подает дополнительный воздух для поддержки горения.
5. Объем подачи воздуха регулируется с помощью специальной заслонки, равномерно распределяя горящую смесь по отсеку сгорания, что обеспечивает сжигание отработанного масла полностью.
6. Нагретый воздух, посредством вентилятора, распространяется по помещению, а продукты сгорания предварительно фильтруются и выводятся через дымоход.

В инновационных мультитопливных моделях предусмотрено автоматическое управление всей работой устройства. Установка насоса позволяет легко справится с подачей топлива, даже при удаленном расположении емкости от устройства.

горелки гном

Можно ли с самостоятельно сделать горелку для отработки своими руками

Многие умельцы пытаются самостоятельно изготовить горелку для работы с отработанными маслами, используя различный подручный материал. На первый взгляд, ее устройство достаточно простое, но следует не забывать, что ей предстоит взаимодействовать с огнем. Поэтому самостоятельное изготовление горелки, или покупка прибора, изготовленного кустарным способом, может оказаться потенциально опасной идеей! Любое устройство, изготовленное без проведения технической экспертизы, не имеет никаких гарантий безопасной работы и, эксплуатируя его, каждый идет на огромный риск!

Основным преимуществом промышленно изготовленной универсальной горелки, предназначенной для работы на отработанном масле, является наличие сертификата безопасности, выданного контролирующими органами.

Прежде, чем решиться изготовить горелку самостоятельно, или купить ее у знакомых «умельцев», следует хорошо взвесить все за и против, и подумать во сколько обойдется такая беспечность, в случае возникновения пожара из-за возгорания самодельной горелки. Небольшая экономия в цене, может стоить в дельнейшем, потери имущества из-за пожара, и даже жизни.

горелки гном

Универсальные горелки отечественного производителя «Ставпечь»

Котлы и теплогенераторы с горелками для отработанного масла позволяют получить качественный обогрев технических помещений достаточно больших по площади (до 1000 м²), на предприятиях и объектах, где ранее этот продукт просто выбрасывался.

Для американских жителей, использование горелок на отработке считается обычным явлением, но для непривычных к данному виду топлива российских потребителей – это новинка и появляется множество вопросов при выборе данного прибора.

В этом случае лучшим решением станет консультация специалиста, который поможет правильно подобрать горелку, в соответствии с параметрами необходимой мощности.

Котельный завод Stavpech реализует качественную продукцию собственного производства, соответствующую мировым стандартам. Менеджеры нашего интернет-магазина помогут выбрать оптимальное по мощности оборудование, под любой индивидуальный проект, в лучшем соотношении стоимости и качества. В предложении производителя всегда большой выбор оборудования, соответствующего самым высоким стандартам качества, по доступной стоимости.

горелки гном

Универсальные горелки модели ГНОМ

Линейка выпускаемых заводом универсальных многотопливных горелок серии ГНОМ очень обширна. Они используются для разных типов жидкого топлива, и монтируются на отопительных котлах, теплогенераторах, воздухонагревателях и другом оборудовании.

Качественные комплектующие от лучших производителей и профессиональная сборка сделали продукцию завода одной из лучших на территории России и стран СНГ.

Идеально продуманная конструкция корпуса, использование аргонной сварки, обеспечивающей прочное соединение металлических частей и полимерное лако-красочное покрытие гарантируют эксплуатационную долговечность и защиту от коррозии.

Специально созданная автоматика с лицензионным программным обеспечением, делает управление работой горелки очень комфортным. Регулярно внедряя инновационные проекты, инженерами завода была разработана смарт-версия универсальной горелки ГНОМ, позволяющая контролировать параметры работы горелки с помощью гаджетов Android и IOS.

Котел на мазуте своими руками

Делаем отопление на отработке своими руками

Снижение затрат на отопление – это очень важный вопрос, которым интересуются очень многие домовладельцы. Одним из способов, позволяющих сэкономить на отоплении, является установка систем, позволяющих использовать отработанное масло в качестве дополнительного источника тепла. К тому же, можно сделать отопление на отработке своими руками, не прибегая к помощи специалистов.

Такой вариант подходит только для тех случаев, когда отработанное масло можно получать бесплатно или очень дешево. Как правило, это сырье можно получить в различных мастерских или станциях техобслуживания, которые нередко сталкиваются с проблемой утилизации этих отходов производства.
В данной статье будут рассмотрены отопительные котлы на отработке, принцип их действия и освещены вопросы самостоятельной сборки.

Устройство самодельной печки на отработке

Создать простейшее отопление на отработке своими руками довольно просто. Отопительная печь на отработанном масле, представляет собой две емкости, которые соединены расположенной между ними трубой. Элементом конструкции также является дымоход, который предназначен для отвода продуктов сгорания.

Емкости обычно изготавливаются из 4-миллиметрового металла, а для изготовления крышки второй емкости подходит листовой металл толщиной 6 мм. Использование стали позволяет существенно повысить срок службы этой конструкции, поскольку слишком тонкий листовой металл будет очень быстро выгорать.

Диаметр соединяющей емкости трубы должен превышать 10 см, а его длина должна превосходить толщину как минимум в 4 раза. В боку трубы необходимо высверлить 48 отверстий, имеющих диаметр 9 мм. Как показывает практика, эти отверстия очень хорошо располагаются в шесть рядов, т.е. в каждом ряду находится восемь отверстий.

Дымоходная труба изготавливается из огнестойкой стали и располагается над верхней емкостью. Верхнюю часть трубы можно сделать из любого материала (жести, керамики), потому что газ, доходя до верхней точки дымохода, значительно остывает. Высота дымохода обычно колеблется в пределах от четырех до семи метров.

Для улучшения теплоотдачи стоит использовать дымоотвод, расположенный под небольшим углом, но верхняя часть должна быть расположена вертикально, что ветер не мог препятствовать выходу дыма. Для защиты от осадков можно установить на трубу зонтик или козырек.
Собирая дымоходную трубу, необходимо учесть тот факт, что ее в дальнейшем необходимо будет регулярно очищать от оседающих элементов, поэтому дымоотвод лучше всего сделать разборным.

Для надежной и ровной установки печной конструкции используются металлические уголки, из которых в итоге получается четыре ножки. После изготовления ножки привариваются к низу емкости. Когда эта система готова, на емкость одевается крышка, в которой предусмотрено отверстие для заливания масла и доступа кислорода. Крышка должна быть установлена очень плотно, чтобы между ней и емкостью не образовывался зазор. Читайте также: «Печка своими руками для отопления дома».

К крышке приваривается соединительная труба, к которой, в свою очередь, будет прикрепляться верхняя емкость. Дымоход подключается именно к верхней емкости в том месте, которое было для этого предусмотрено. Отверстие в крышке должно быть оборудовано заслонкой, которая при работающем устройстве будет влиять на интенсивность горения. Кроме того, эта заслонка позволяет уменьшить количество копоти, которое выделяется из дымохода. Отверстие, просверленное в нижней емкости, будет использоваться для заливания масла, розжига печки и регулирования тяги.

Конструкция очень проста, и такое отопление на отработке своими руками возводится без особых усилий. Компактный размер и удобная форма позволяет сделать такую печку «выездной», что дает возможность использовать ее, например, для отопления теплицы на даче. Горячий воздух выходит через отверстия, просверленные в соединительной трубе, а его температура может достигать 90-95 градусов по Цельсию. К тому же, нагрев такой печки происходит довольно быстро.

Выбор места для установки

Самодельная печка обычно устанавливается так, чтобы со всех сторон от нее было свободное место: стенки печки при работе разогреваются до большой температуры, и выполнение этого условия позволит избежать пожара. Кроме того, возле раскаленной печки нельзя оставлять легковоспламеняющиеся предметы. Для хорошей устойчивости печки на отработке устанавливать ее нужно на ровной площадке.

Розжиг печки

Разжигая печку на отработке, необходимо каждый раз осматривать дымоход и нижнюю емкость на наличие в них воды. Если ее нет, то можно заливать масло (обычно около 2-3 литров). Осуществлять розжиг необходимо зажженным фитилем, который просовывается в емкость через отверстие. Масло обычно выходит на рабочую температуру не дольше 5 минут, но бывают случаи, когда температуру достигается быстрее.

Чтобы ускорить этот процесс, можно добавить в отработанное масло около 100 мл керосина. Отверстие в нижней емкости нужно оставлять открытым буквально на пару сантиметров, а в дальнейшем, задвигая или отодвигая заслонку, можно регулировать процесс горения.

Правила эксплуатации

Чтобы отопление на отработке прослужило долго и не стало причиной несчастного случая, необходимо соблюдать основные правила эксплуатации:

1. Отработанное масло ни в коем случае нельзя менять на бензин, ацетон или другие горючие вещества.
2. Возле функционирующей печки не должны находиться легковоспламеняющиеся вещества. Расположенные неподалеку от печки канистры с топливом в случае сильного нагрева могут взорваться.
3. При попадании воды в систему может произойти выброс пламени, поэтому необходимо тщательно следить за тем, чтобы печка была сухой.
4. В случае возгорания тушить печку водой нельзя ни в коем случае. Для тушения пожара можно использовать исключительно огнетушитель, который должен находиться в помещении, где установлена печка.
5. Во время работы печки вентиляция должна быть открыта. Если перекрыть доступ чистого воздуха в помещение, то через некоторое время концентрация угарного газа станет опасной для жизни.

Модификации печки на отработанном масле своими руками

Обычный вариант печки устраивает далеко не всех, поэтому часто возникает вопрос: а как улучшить уже имеющуюся конструкцию?

Дальше будут приведены наиболее распространенные усовершенствования печек на отработке:

1. Установка вентилятора позволяет создать печь с наддувом. Вентилятор в этом случае должен обдувать всю печку, за счет чего существенно улучшаются горение и теплообмен (прочитайте: «Как сделать самодельную печь на отработке своими руками»).
2. Трубу дымохода можно соединить с кирпичной кладкой помещения, чтобы обеспечить более качественный прогрев: кирпич гораздо дольше отдает тепло.
3. При необходимости можно подключить печку к контуру водяного отопления, в результате чего прогреваться будут все участки, на которых протянут трубопровод. Такая модификация системы будет гораздо больше похожа на котел отопления на отработке, чем на обычную печку (детальнее: «Котлы отопления на отработанном масле — принцип работы, схема установки своими руками»).
4. Верхняя часть печки может использоваться в качестве варочной плиты, поскольку ее температуры достаточно для приготовления пищи.

Сборка котлов отопления на отработке

Построить отопительные котлы на мазуте гораздо сложнее, чем обычную печку. При необходимости можно собрать такое устройство самостоятельно, но гораздо безопаснее будет приобрести заводское изделие. Принципы работы таких котлов практически ничем не отличаются от устройств, работающих на дизельном топливе (прочитайте также: «Делаем индукционные котлы отопления своими руками, учитывая опыт специалистов»).

Проектируя мазутный котел отопления, необходимо учитывать габариты отапливаемого помещения, включая высоту комнат. Если от котла требуется не только отопление, но и водоснабжение, то придется устанавливать двухконтурный вариант. В крайнем случае можно использовать одноконтурный котел, работающий в связке с бойлером. Для сборки существует большое количество чертежей, а схематичное изображение конструкции можно увидеть на фото. Читайте также: «Самодельные печи для гаража».

Устройства, работающие на отработанном масле, имеют свои преимущества и недостатки. Использовать печи и котлы на отработке можно как в качестве основных источников тепла, так и для обеспечения дополнительного или локального обогрева.

Возможность самостоятельной сборки такой печки позволяет сделать их своими руками, а для тех, кто не склонен к выполнению подобных работ, существуют заводские котлы отопления на отработке, использование которых отличается более высоким уровнем безопасности по сравнению с самодельными агрегатами.

Котёл на отработанном масле своими руками: особенности работы агрегата

Хозяйственные и производственные постройки, теплицы, гаражи и мастерские обязательно нужно обогревать. Для этого необходимо сооружать отопительные системы, обладающие высокой эффективностью и экономичностью. Оптимальное решение — создать своими руками котёл на отработанном масле. Предварительно хозяин должен ознакомиться с принципами его работы и устройством.

Функционируют все котлы на отработанном масле по одному принципу: жидкость испаряется и вырабатывает пар, который сжигается. Но в любой отработке содержится значительное количество примесей — металлов, присадок. Поэтому нужно сконструировать такое устройство, которое могло бы вырабатывать тепло, а не выпускать в дымоход все элементы топлива. Примеси могут окислиться только при достижении температуры выше 6 тыс. градусов.

Но при такой отметке масло вырабатывает вредные вещества. Его можно нагревать только до 600 градусов, в противном случае в атмосферу попадают токсические составляющие. Используется самодельный котёл на отработке для водяного отопления. Он может работать круглые сутки, при этом не требует расхода электричества и не дымит.

В основе конструкции лежит две ёмкости, соединённые трубой. К верхнему баку крепят дымоход длиной более одного метра. В нижний бак заливают масло, его верхний слой нагревается и выделяет пары. Они поднимаются, выходят в трубу, соединяются с кислородом, доходят до второй ёмкости и начинают гореть. Вследствие этого помещение нагревается, не выделяются токсины.

Изготовленный своими руками котёл на жидком топливе может применяться в разных сферах:

• промышленных предприятиях;
• зданиях, где содержат животных;
• СТО и автомобильных мастерских;
• теплицах;
• гаражах и складах.

В качестве топлива используют любое масло — машинное, амортизационное. Поджечь котёл можно по-разному: налить отработку на раскалённую поверхность или поднести горящую спичку к верхнему слою жидкости. Обычно для этого подготавливают металлическую чашу, именно на неё будет капать масло.

У котла есть свои преимущества и недостатки. Перед его изготовлением нужно ознакомиться с этими перечнями. К первым относят:

• низкую стоимость топлива;
• конструкцию и принцип работы легко понять;
• при наличии водяного контура агрегат может нагревать воду;
• устройство легко изготовить самостоятельно;
• небольшие размеры;
• высокий коэффициент полезного действия и быстрый нагрев масла.

Строгое соблюдение правил производства и эксплуатации котла даёт возможность создать экологически чистый агрегат. На выходе можно получить температуру до 95 градусов, что позволит отопить небольшое помещение даже в сильные морозы. На верхней части располагают маленькую варочную поверхность, на которой можно приготовить еду или подогреть чайник.

К недостаткам относят:

• обязательную периодическую чистку;
• котёл не поддерживается законодательно;
• непривлекательный вид.

Предварительно запасаются материалами: стальными листами толщиной 4 и 6 мм, трубой для выхода дыма, вентилятором и насосом для отработки, герметиком, уголками из металла и стальными переходниками. Из инструментов понадобятся:

• сварочный аппарат с электродами;
• строительная рулетка, карандаш или мыло;
• болгарка;
• набор ключей и молоток;
• дрель и свёрла по металлу.

Можно использовать целые бочки, в которых содержался кислород или пропан. Вначале корпус делят на две части: в верхней будет водяная рубашка, а нижнюю подключают к радиаторам. Устанавливают трубу между двумя элементами, изолируют её внутреннюю поверхность от влаги. Если в масло попадёт вода, то может возникнуть пожар. На свободный конец трубы приваривают крышку первой камеры так, чтобы цилиндр свободно снимался. К нижней части корпуса крепят штуцер, который будет пропускать масло и воздух. Затем его соединяют с патрубком посредством шлангов.

В этой же области делают дверку на поддувале, через которую можно чистить котёл от сажи. В помещении на месте установки котла нужно сделать бетонную стяжку. Примыкающую стенку и пол облицовывают огнеупорной плиткой. В днище корпуса вырезают отверстие под чашу. Для этого на бумаге чертят схему агрегата, откладывают измерения на стальном листе и вырезают контуры болгаркой. Металл соединяют в трубу диаметром 60 см, крепят деталь дна обратно.

После этого отмеряют отверстие под руку, в него будут вставлять чашу. Вырезают круглый проём на расстоянии 15 см от верхнего края, дуговой сваркой крепят горловину. К нижней части приделывают небольшое кольцо, надевают его на трубу так, чтобы плоскости пересекались под прямым углом. Затем изготавливают наружный кожух. Для этого берут трубу на 0,5 см меньше высоты внешней. Болгаркой вырезают отверстия дымохода, дверок, верхнего и обратного патрубка. Одну деталь надевают на вторую и сваривают их основания.

К верхней части крепят кольцо и заглушают один патрубок. Из металлических листов вырезают несколько кругов диаметром 65 см, в одном делают 15-сантиметровое отверстие. Соединяют круг с конструкцией и вырезают невысокую трубу из стали. Устанавливают её в элемент для подачи воздуха. К боковой части подключают насос, в котёл ставят чашу и крепят дверцы.

Агрегат устанавливают на его место и изготавливают четырёхметровый дымоход. Его крепят к выводящему патрубку, а второй конец выводят через стену или потолок наружу. Можно добавить металлическую заслонку для улучшения тяги. В помещении прокладывают сеть радиаторов, Небольшую ёмкость для воды фиксируют болтами к котлу. Вверху вырезают проём, к которому приваривают трубу для подачи жидкости. В нижней части будет находиться труба для остывшего теплоносителя.

Обогрев за копейки! Особенности котла отопления на отработанном масле

Отработанное масло – нефтепродукт, который образуется в результате двигателя автомобиля. Это еще и самый выгодный вид топлива для системы отопления частного дома.

Под него переделывают конструкцию, чтобы сэкономить на газе, электроэнергии и т. д.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

• моторные масла и смазочные средства, используемые в различных видах транспорта;
• индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

• Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
• Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
• Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

• представляет опасность для здоровья, если продукт сгорает не полностью;
• большие габариты дымохода — 5 м в длину;
• сложность поджига;
• плазменная чаша и дымоход быстро засоряются;
• работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

• переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
• твердые отходы с отработкой;
• растворители;
• продукты, которые не подлежат такой же переработке, как отработка;
• нефтетопливо природного происхождения из разлива;
• другие неиспользованные нефтепродукты.

Как выбрать отопительное устройство?

Выбор устройства для системы отопления зависит от площади и формы помещения.

Пожаробезопасные печи на отработке, устройство с водяным контуром

Такую печь рекомендуется устанавливать в одноэтажном здании без стен и иных перегородок. Агрегат гарантирует быстрый и экономичный обогрев строения.

Устройство функционирует по принципу подачи продукта каплями на раскаленную чашу или тарелку камеры сгорания. Так продукт воспламеняется и совершается передача тепла стенкам топки, а от них уже идёт обогрев воздуха.

Печь, работающая на отработке, редко выходит из строя. Устройство легко делается своими руками. Агрегат имеет небольшой размер, поэтому не занимает много места в помещении и легко транспортируется. Печь пригодна для подогревания еды сверху устройства.

Допускается совмещение печи на обратке с водяным отоплением. Для такого контура на источнике размещается металлический бак. Внизу бака отводится обратка, а вверху подключается подача от конструкции.

Вместо отработки, запрещается использовать любой вид легковоспламеняющихся веществ. Такие элементы также нельзя держать рядом с источником тепла во время его эксплуатации.

Внимание! Не допускается контакт масла с водой, иначе произойдет вспыхивание. Если случилось возгорание, то для тушения не используют воду. Пламя сбивают только огнетушителем, который устанавливается недалеко от печи.

Во время эксплуатации источника нельзя закрывать вентиляционную систему. Это вызовет отравление угарным газом.

МегаМастерок – портал о строительстве и ремонте

Котел на отработанном масле своими руками: чертежи, инструкция

Котел на отработанном масле будет полезен тем, у кого есть возможность приобретать отработанную смазку и другие неликвидные нефтепродукты.

С помощью этого оборудования можно отапливать производственно-складские помещения, теплицы, гаражи, частные дома.

Чаще всего котлами на отработанном топливе отапливают небольшие производственные цеха, авторемонтные мастерские. Аппарат может быть самодельным или изготовленным промышленным способом.

Преимущества котла на отработанном масле

Постоянно растущие цены на топливо— уголь, газ, электричество — стали причиной популярности котлов на отработанных нефтепродуктах. В магазинах можно купить изготовленный промышленным способом аппарат.

Цена покупного котла на газовом топливе приблизительно равна стоимости газового, но это несложное оборудование можно изготовить своими руками, если есть даже самый простой чертеж.

Котлы на жидком топливе работают на отработанном машинном масле, мазуте и любом другом нефтепродукте.

Для сжигания в таком аппарате пригодно масло любого типа:

• растительное;
• минеральное;
• смазочное;
• индустриальное;
• синтетическое;
• моторное;
• трансмиссионное;
• гидравлическое.

В котле можно сжигать любой жидкий нефтепродукт или их смесь в любых пропорциях.

Аппараты на отработанном масле бывают двух типов: отопительные и водогрейные.

Отопительные и водонагревательные устройства на отработке есть практически в любом магазине климатической техники.

Даже если их нет в ассортименте торговой точки, то сотрудники наверняка подскажут адрес, где можно взять чертежи или заказать изготовление самого оборудования.

Преимущества устройств на отработке:

• котел на отработке — это автономное отопление на практически дармовом топливе;
• низкая цена аппарата позволяет окупить вложения, затраченные на его покупку, в первый же отопительный сезон;
• в отличие от котлов на угле устройство на отработанном масле — экологически чистое, оно не оставляет токсичных отходов, требующих утилизации.
• система принудительной конвекции позволяет быстро прогреть помещение до комфортной температуры;
• простая и надежная конструкция, исключающая поломку:
• возможность изготовления аппарата своими руками, используя недорогие детали и чертежи из специальной литературы;
• котлы на отработанном топливе не выделяют неприятных запахов и не причиняют других бытовых неудобств;
• изготовленные в промышленных условиях модели снабжены автоматикой — это позволяет оборудованию работать практически без участия человека;
• если установка отопительного или водогрейного устройства на газе должна проводиться только специалистом, то оборудование на отработанном масле можно установить самому.

Недостатки устройств на отработанном масле:

• аппарат приходится часто чистить;
• время от времени нужно промывать или менять входной фильтр;
• помещение, где работает устройство, приходится вентилировать, так как для работы аппарата нужно много кислорода.

Как видно, достоинств у котлов на отработанном масле значительно больше, чем недостатков, поэтому если есть возможность установить такое оборудование, то ею не стоит пренебрегать.

Техника безопасности

Любые отопительные приборы представляют собой потенциальную опасность, которая увеличивается, когда изготавливают котел на отработанном масле своими руками, взяв чертежи из недостоверных источников.

Чтобы устройство на отработанном топливе не представляло угрозы для здоровья людей и сохранности имущества, при его эксплуатации нужно соблюдать несколько несложных правил:

• котел должен быть оснащен надежным дымоходом, способным полностью отвести из помещения продукты сгорания топлива;
• для регулирования тяги в дымоходе должно быть заслонка;
• в помещении котельной нужна система вентиляции.

Строго запрещается хранение запасов горючих материалов в одном помещение с котлом.

Если вы предпочитаете собрать котел своими руками, то особенно важно соблюдать все правила техники безопасности.

Даже небольшая ошибка в монтаже отопительной системы или небрежность при ее эксплуатации несет в себе угрозу возникновения пожара или отравления продуктами сгорания масла и угарным газом.

Монтаж устройства и дымохода должны проводиться очень аккуратно в соответствии с инструкцией, тогда система отопления будет безопасной, эффективной и долговечной.

Котел на отработанном топливе можно использовать для воздушного и водяного отопления частного дома. В этом случае лучше всего сделать пристройку или выделить под котельную отдельное помещение.

Несмотря на то, что отопительные аппараты на отработке являются современными приборами, снабженными автоматикой и необходимыми для безопасной работы фильтрами, даже самые надежные приборы во время работы выделяют слабый запах машинного масла.

Какие котлы пользуются наибольшей популярностью? В первую очередь это продукция производства Финляндии, так как она наиболее экономно расходует топливо.

Отечественные модели имеют свои преимущества — они дешевле финских, к тому же очень надежные.

В нашей стране несколько десятков предприятий занимаются разработкой и производством котлов на отработанном масле.

Некоторые из них не имеют сертификата на деятельность этого рода. Выбирая в магазине обогреватель для дома, стоит предпочесть сертифицированные модели.

Изготовление котла своими руками

Есть желание собрать отопительное устройство для дома самостоятельно? Это вполне возможно, так как большинство устройств на отработанном масле имеют простую конструкцию.

Сложнее всего собрать двухоборотный котел – устройство, в котором дым не «уходит в трубу», а служит дополнительным источником обогрева.

Для отопительного котла потребуются следующие детали:

• масляный и циркуляционный насосы;
• воздушный компрессор;
• корпус;
• горелка.

Для системы водяного отопления потребуются расширительный бачок и металлические трубы.

Самая трудоемкая операция — изготовления горелки. Главный принцип работы этого устройства заключается в том, что место, где сгорает топливо, должно находиться ниже зоны, в которой оно смешивается с воздухом. В этом случае масло сможет равномерно стекать вниз.

Основным элементом горелки является корпус. В корпусе делают отверстия под стержни, через которые масло будет стекать в горелку.

Горелка устанавливается в нижнюю часть котла. Воздух в котел подается немного выше горелки, проходя через сопло, изготовленное на токарном станке.

Корпус самого котла легче всего сделать из газового баллона, срезав автогеном верхнюю и нижнюю часть — в этом случае в нем не будет сварных швов.

Двухоборотный и обычный котел работают по принципу двигателя внутреннего сгорания, где роль свечи зажигания выполняет горелка.

Топливный насос закачивает в горелку масло из топливного бака по топливопроводу, предварительно фильтруя его от твердых примесей.

Жидкое масло поступает в горелку, загорается и начинает испаряться. Внешний компрессор подает в котел сжатый воздух.

Масляные пары поднимаются в камеру сгорания, смешиваются с воздухом, подаваемым из компрессора. Воздушно-масляная смесь вспыхивает и сгорает без остатка, разогревая корпус.

Дальнейшей задачей будет отвести от котла тепло. Если в конструкции аппарата не предусмотрен воздушный отвод тепла, то можно просто направить на корпус котла струю воздуха из бытового вентилятора. Таким способом часто отапливают гаражи.

Для отопления жилого дома придется собрать водяную отопительную систему. Ее нагревательным элементом будет змеевик или водяная рубашка, встроенные в корпус котла.

От котла нагретая вода поднимается в расширительный бак, установленный под потолком или на чердаке котельной, откуда затем самотеком стекает в систему отопления дома.

Двухоборотный котел конструкционно немного отличается от обычного. Он позволяет экономить топливо, так как в таком устройстве вода в змеевике нагревается сразу от двух источников: самого котла и выхлопных газов, которые перед тем, как выйти в дымоход, проходят через металлическую трубку, отдающую тепло в систему.

Выбрав для отопления дома или подсобных помещений двухоборотный котел на отработанном топливе, вы получите надежный и экономичный источник тепла.

Во многих местах нашей страны автономное отопление частного дома, теплиц, гаражей и других построек является единственно возможным способом обогреть помещение.

Самодельный котел на отработке работает на отходах, что позволяет снизить затраты на отопление. Он станет отличным выходом из положения там, где нет газа и электричества.

Котел на отработке своими руками: две модели

Отработанное топливо – далеко не самый чистый вид горючего. Тем более, если его сливали из двигателей. В нем имеются присадки, тяжелые металлы, множество всяких «добавок». В принципе, все их можно разложить на простые углеводороды и сжечь. В результате на выходе будут только азот, углекислый газ и пары воды, которые абсолютно безвредны. Но такое полное сгорание возможно при определенных температурах.

Если не вдаваться в подробности, а сказать кратко: полное окисление всех составляющих происходит при температуре около 600 o C. При изменении ее на 200 o C в одну и другую сторону в воздухе будет целый «букет» вредных и очень вредных веществ. Потому к самодельным печам на отработке нужно относиться со всей возможной осторожностью: канцерогены, мутогены, тяжелые металлы — это только малая часть того, «букета», которым будете дышать вы и окружающие, при нарушении температуры сгорания.

Технология испарения масла

В печах этого типа горит не масло, а его пары. То есть отработку до начала горения разогревают, она начинает испаряться, а уже пары зажигаются. Эта технология позволяет грязное, тяжелое, плохо горящее топливо разложить на более «легкие» составляющие, а потом уже жечь их. Именно она при правильно подобранных параметрах позволяет добиться практически бездымного и полного сгорания топлива, при котором нет практически никаких выбросов: сгорает все.

Котел на отработке своими руками: принцип котла на испарении масел

Самый простой и эффективный способ реализовать эту технологию — использовать раскаленную чашу, в которую капает отработка.

При соприкосновении с раскаленным металлом масло резко испаряется, пары перемешиваются с подающимся сюда воздухом, вспыхивают и сгорают. Количество выделяемого при этом тепла велико. Для достижения максимального КПД и полного сгорания требуется, чтобы горящая смесь долго находилась в камере сгорания. Потому в устье воздуховода нужно установить неподвижную крыльчатку, которая и будет создавать требуемое завихрение в камере сгорания.

Паровой котел своими руками на отработке может быть реализован в таком виде

Несмотря на высокий КПД и «всеядность» такой принцип работы редко реализуется в заводских котлах, производимых в США и Европе. Зато российские производители выпускают котлы на отработке, работающие именно на технологии испарения. Главный камень преткновения в реализации таких котлов – способ предварительного разогрева чаши. Те, кто делают эти котлы самостоятельно, поступают просто: закидывают в чашу пропитанный бензином фитиль, наливают немного солярки или того же бензина, поджигают, дожидаясь пока чаша разогреется до требуемых температур. После этого открывают подачу масла.

В Европе и США подобное решение неприемлемо: небезопасно. Зато наши производители также используют именно этот способ розжига своих печей.

Еще один вариант печи с плазменной чашей

В видео продемонстрирован один из вариантов обогрева гаража при помощи печи на отработке. Но в этом варианте реализована не капельная подача топлива: оно течет струйкой и сгорает далеко не полностью. Именно по этой причине автор проекта уделил такое внимание изоляции и уплотнению всех съемных частей: чтобы минимизировать попадание дыма в помещение и сделал высокий дымоход для лучшей тяги.

Как сделать капельную подачу и избежать перелива

Самая большая проблема при реализации агрегатов с плазменной чашей – обеспечение капельной подачи топлива. Для начала нужно обеспечить достаточный уровень фильтрации. Для этого на конец трубки, опущенной в отработку, надевают автомобильный масляный фильтр полной фильтрации (не частичной).

Фильтр этот нужно будет менять как минимум, раз в месяц, а вообще частота его замены зависит от качества топлива и количества в ней примесей. Если в качестве топливопровода используете шланг, со стыковкой фильтра могут возникнуть проблемы. На фильтре имеется металлическая резьба, которую в случае с шлангом накручивать некуда. Как вариант – можно найти кусок маслостойкого шланга нужного диаметра, надеть его на фильтр, а потом через штуцер соединить с основным шлангом.

Принцип организации капельной подачи топлива в чашу

Далее может возникнуть проблема с топливным насосом. Подобрать его несложно, но как добиться того, чтобы он подавал только нужное количество масла, если его производительность не регулируется? На рисунке справа продемонстрирована конструкция из двух тройников, ниппеля и штуцеров.

Собрав ее вы добьетесь того, что в шланге в каждый момент времени будет находится столько масла, сколько помещается в этом узле, а излишки стекать будут обратно в бак. Эта схема – аналог фабричной защиты от перелива.

Для обеспечения капельной подачи можно использовать фрагмент медицинской капельницы с регулятором. Его натягивают на нижний штуцер. Колесиком регулируют частоту капель.

Топлива должно быть столько, чтобы горело оно устойчиво и не чадило. Для нормальной текучести отработка должна иметь температуру порядка 10-20 о С. При каждом изменении температуры, и при использовании/доливе другого топлива, приходится подбирать частоту капель. Иначе масло сильно горит, или гаснет. Причем оба варианта нас не устраивают.

Подавать масло напрямую от капельницы в печь не получится. Сначала капли топлива попадают в воронку, которая соединена с топливопроводом, подающим горючее в раскаленную тарелку.

Если вокруг корпуса такой печи устроить водяную рубашку – получите печь на отработанном масле с водяным контуром, а куда подавать нагретую воду — на водяное отопление или в душ — дело ваше. Можно в верхнюю часть топки встроить теплообменник (например, кусок трубы изогнутый в виде буквы U). К нему подсоединить выносной бак для обеспечения горячей водой. Второй вариант — подключить трубы, ведущие к отопительной системе. Но в этом случае потребуется насос, который будет обеспечивать циркуляцию воды в системе.

Можно использовать также теплообменник на дымовой трубе. Он может быть заводского или кустарного изготовления.

Пиролизный вариант

Эта конструкция настолько популярна, что выпускается и на промышленных предприятиях. В этом случае масло в резервуаре поджигается. Разогреваясь, оно испаряется, пары поднимаются вверх в камеру сгорания (труба с дырками), где смешиваясь с кислородом, продолжают гореть. В камере дожига (расширение на трубе) происходит полное и окончательное окисление (сжигание) всех составляющих топлива.

Котел на отработке своими руками: пиролизный способ

Для нормальной работы печи, в емкость, где находится масло и проходит первичное сгорание, воздух подается через специальное отверстие с заслонкой. Положением этой заслонки регулируется интенсивность горения и температура в помещении. В верхнюю камеру сгорания воздух должен поступать свободно. Потому вертикальная труба двумя резервуарами делается с большим количеством отверстий.

Котел на отработанном масле. Чертеж с размерами

Такая печь требует строгого соблюдения рекомендованных размеров, соблюдения указанных пропорций. Если вам требуется больший по размерам агрегат, пропорционально увеличивайте все части.

При установке нужен прямой дымоход. Его высота до «макушки» — не менее 4 метров. Так как печь имеет не очень большой вес, идеальным вариантом будет или металлический дымоход, или сэндвич.

Почему нельзя нарушать пропорции? Все дело в том, что оптимальная температура, при которой все углеводороды дожигаются, и на выходе остается только углекислый газ, азот и пары воды – это 600 o C. Если печь будет выдавать температуру больше 900 o C или меньше 400 o C, в выхлопе будут присутствовать тяжелые органические вещества. Они имеют очень плохое влияние на человеческий организм. Потому и желательно строго придерживаться заданных пропорций: этим вы гарантируете безопасность и свою и окружающих.

Всем хороша эта печь. Есть только один недостаток: небольшой резервуар. Доливать топливо во время работы печи – опасно, а ждать пока прогорит, не всегда есть возможность. Просто увеличить размеры резервуара не получится: большое количество масла не разогреется до нужной температуры, и не будет испаряться. Есть одна доработка, которая позволит продлить горение без особых проблем. Все что нужно – сделать неподалеку дополнительный резервуар, который соединен с основным по принципу сообщающихся сосудов.

Резервуар для печи — способ продлить горение на одной заправке

Еще одна доработка позволяет с верхнего контура снимать тепло для нагрева воды. Вварив в верхнюю часть печи металлические трубы, получаете печь на отработке с подогревом воды. На фото показан один из вариантов такого теплообменника.

Верхнюю часть этого котла можно использовать для нагрева воды

Недостаток такого котла в том, что он очень быстро выжигает кислород в помещении, потому необходима хорошая система вентиляции. К тому же корпус печи раскаляется до красного свечения, температура очень высокая, что требует тщательного соблюдения норм пожарной безопасности.

Обязательно следует позаботиться о несгораемом основании, на которое устанавливают печь и оградить близлежащие стены от чрезмерного нагрева металлическим экраном, под который проложить слой теплоизолятора. Чтобы случайно никто не задел печь, желательно еще и защитное ограждение.

Итоги

Для дома самодельные котлы на отработке использовать, наверное, не получится: не оставишь их без присмотра и на минуту. В тому же неказистые они на вид. А вот отопление гаража, теплицы или другого подобного технического помещения сделать реально.

Горелка бабингтона на отработанном масле своими руками

Главная » Разное » Горелка бабингтона на отработанном масле своими руками Сообщества › Кулибин Club › Блог › Проект Airtronics — злая горелка Бабингтона на отработке. Все началось с разглядывания этого старого патента. Эта горелка совсем не злая. А это фото из Интернет, как нельзя лучше объясняет принцип работы. Волшебный шар, просверленный сверлом 0,25. Отверстие на его поверхности настолько мало, что камера не фокусируется на нем. Потом был тестовый прототип, созданный из металлолома… На прототипе подбирались режимные карты горения и конструкции жаровых труб… Черное золото…я все больше влюбляюсь в ТЕМУ… Шар, домик для шара, жаровая труба…вчистовую… Вот и секрет выведения злой горелки. Спокойный Бабингтон скрещен с жаровой трубой, посчитанной, как жаровая труба реактивного двигателя… Последний взгляд в дикое жерло… А вот взгляд в жерло ревущей на полной мощности. Около 50 КВТ… Масляное хозяйство… Теплогенератор — ранняя реализация. Выхлоп из трубы 100 мм ревел на улицу, как сотня человеческих глоток. Друзья, поступает огромное количество вопросов, и здесь и в личку. Я не ожидал такого ажиотажа и Вашего внимания к моему ремейку довольно известной конструкции 60 годов прошлого века. Я дописываю Тему. Поступившие до этого времени Ваши вопросы мне удалось (пока) систематизировать и я дополняю тему FAQ. FAQ. 1. Я не понимаю принцип действия этой горелки. — Маслом, подогретым до 80 градусов Цельсия, из трубки, со скошенным концом, обливается полированный стальной шар, который имеет отверстие 0.25 мм на своей поверхности. Через это отверстие подается сжатый воздух под давлением 3-5 Бара. Шар постоянно обволакивается масляной пленкой, и в том месте, где на его поверхности вышел сжатый воздух, масляная пленка разрушается и уносится в камеру сгорания, в виде аэрозоля 50 микрон. К отверстию подтягивается по поверхности шара новая масляная пленка. Именно этот эффект и открыл Бабингтон. 2. Какие настройки необходимы этой горелке ? -Горелка очень чувствительна к температуре масла, обливающего шар, взаимной осевой позиции шара относительно диффузора жаровой трубы, взаимной c шаром позиции трубки, обливающей шар маслом. 3. Какие допуски существуют при изготовлении этой горелки ? — Диаметр шара — не менее 30 мм. Диаметр отверстия в шаре для сжатого воздуха — не более 0,25 мм. При диаметре отверстия в шаре большем чем 0,3 мм, получите крупный масляный аэрозоль, шумное горение, тяжелый запуск. Более 0.25 мм и до 0.3 мм — это можно компенсировать путем повышения температуры масла, обливающего шар, повышением давления воздуха в отверстии шара до 5-6 Бар. Если отверстие в шаре больше 0,3 мм, то у Вас не получится горелка. Таким образом, 0.3 мм — это критический порог. 4. Как нагревается масло в этой конструкции ? -Предпусковой и дежурный нагрев. ТЭН в масляном баке греет масло до 80 град Цельсия. При заведенной горелке, масло, обливающее шар нагревается от рекуперативного калача. Это 4 витка медной трубки, свернутой вокруг жаровой трубы с воздушным зазором 10 мм, во избежании коксования масла в калаче. После выхода горелки в рабочии режим, ТЭН отключается. 5. Каковы пути оптимизации конструкции и повышения тепловой мощности ? -Каждое новое отверстие в шаре, выполненное соосно с жаровой трубой — это +50% мощности. Если Вы располагаете прецизионными станками, то можете выполнить эти отверстия коммутируемыми электромагнитами. Второй путь — это удачная разработка конструкции жаровой трубы. Посмотрите материал по разработке жаровых труб турбореактивных двигателей. 6.Расход масла, тепловая мощность ? -Конкретно эта конструкция имеет расход около 2.5 литров в час. Ее мощность, посчитанная по двум методикам — около 50 КВт. 7.Что вообще там горит и как горит ? -Горит любое масло, вплоть до черной грязи. Главное, чтобы текло подогретым и обволакивало шар. Уясните, что даже растительное масло из фритюрниц имеет теплотворность свыше 17 000 BTU. Настроенная горелка работает без копоти вообще, запах выхлопа — как от хорошего дизельного ДВС. 8.Требую видео, где видео ? -Дык вот тут видео: 9.Что дальше ? Будет ли продолжен проект ? -Да, конечно. На подходе — TurboAirtronics. www.drive2.ru Как сделать горелку на отработке или «Бабингтона» — Законченные проекты Кто не знает что это такое,расскажу в двух словах. Имеем шар металический,в нём просверленно отверстие на 0.25мм. что соответствует мощности около 30Квт. Через отверстие пропускаем воздух,а на шар льётся горячее масло около 70гр. Перед шаром ставим электроды для поджига. А остальное как спомогательное для поддержания горения. Приимущество горелки в том что можно сжечь отработанное масло и ничего не забивается. Начнём с просверления отверстия в шаре. Это головная боль для «багминтоновцев». Я эту проблему решил с помощю цанги из готовальника. Её зажимаем в обыкновенный патрон. Будь это токарный или сверлииный станок. Вернее на фотках это будет видно,но сперва выложу эскизы нарисованные мною,чтоб вы имели понятие о чём идёт речь. Вот это то что я намалевал в PAINTе. Блоки контроля температуры,пламени и зажигания могут быть любые. Для сверления используем цангу из готовальника. И сам шар он у меня из нержавейки и D=35мм. Микроскоп для измерения отверстия и изображение в нём. Без коментарий. Приступаем к изготовлению флянца и элементы вентиляции ВВ. Верхний кожух жаровой камеры,идеально подходит корпус от маслянного фильтра.   Изготовление депульсатора.Зазор между шаром и трубки подачи масла 1-2мм. Маслонассос купил в магазине мотоциклетов.Просил чтоб показали всё что есть, выбрал вот этот к нему выточил корпус,а от какой модели не знаю. Изготовление корпуса (бочка). Установка Т.Э.Н.а. Подпловок спрей-балончик из под дезодоранта. И красим всё. Собираем до кучи и вид на шар и электроды. www.chipmaker.ru Горелка Бабингтона на отработке своими руками: чертежи, принцип работы, расход Идея об использовании отработанного масла в качестве энергоносителя для обогрева зданий далеко не нова. Ввиду большого количества отработки на станциях техобслуживания автомобилей, особенно грузовых, возникла проблема с ее утилизацией. Неудивительно, что появились различные агрегаты как заводского, так и кустарного изготовления, позволяющие эффективно сжигать данную субстанцию и получать от нее тепловую энергию. Одно из подобных устройств — горелка Бабингтона на отработанном масле, ее мы и рассмотрим в данном материале, а также расскажем, как ее можно сделать самостоятельно. Что такое горелка Бабингтона? Конструкция горелки, работающей на дизельном топливе, была запатентована Робертом Бабингтоном в 1979 году. Однако, срок действия патента истек, после чего вся информация об устройстве и принципе действия агрегата стала общедоступной, как и чертежи горелки Бабингтона. В результате многие мастера смогли повторить данную конструкцию, только вместо солярки в них применялось отработанное автомобильное масло, а позже и другие виды жидких масел. Эффективно сжигать старые масла нелегко, так как отработка из того же автосервиса представляет собой смесь масел различной вязкости с большим количеством примесей. Также в малых долях там содержится бензин, дизельное топливо и даже антифриз. Все эти моменты учитывает конструкция горелок заводского изготовления, в них встроены фильтрующие элементы. Другое дело – горелка Бабингтона, для ее работы никакого фильтрования не требуется, и вот почему. Топливо в ней стекает по сферической поверхности, образуя тонкую пленку, а по центру этой сферы проделано небольшое отверстие (0.1—0.3 мм в диаметре) для подачи воздуха под давлением. Основной принцип работы горелки на отработке состоит в том, что воздух, пробивающийся из отверстия, отрывает часть стекающего по поверхности масла. В результате получается факел из топливовоздушной смеси, способной к воспламенению. Количество грязи в отработке влияет только на эффективность сжигания, горелка работает на отработке и не засоряется взвешенными в ней примесями, поскольку в топливном тракте нет узких проходов или отверстий с малыми диаметрами, как в форсунках. Отверстие здесь лишь одно, сквозь него проходит только воздух. Вместо сложной системы фильтрации устройство горелки на отработанном масле предусматривает подачу горючего на сферическую поверхность, а его излишки, не попавшие в факел, стекают вниз, в отстойник. Непременным условием качественного сжигания есть предварительный подогрев старых масел. Это необходимо по 2 причинам: Повышение текучести. Благодаря этому субстанция хорошо обволакивает поверхность сферы и при подаче воздуха лучше распыляется, образуя устойчивый факел аэрозоля. Снижение температуры вспышки. С помощью нагретого масла проще обеспечить розжиг для горелки Бабингтон, а при работе она максимально использует энергию топлива, выделяя больше тепла. Как функционирует данная горелка, наглядно показано на видео: Чем отличается паяльная лампа от горелки Бабингтона Часто работу горелки с наддувом сравнивают с горением всем хорошо известной паяльной лампы. И действительно, их устройство имеет определенные сходства. А вот принцип действия абсолютно разный. В паяльной лампе бензин, находящийся в закрытой емкости, подвергается воздействию избыточного давления воздуха, создаваемого ручным насосом. Этот воздух не смешивается с горючим, а только выталкивает его в наверх, к форсунке. По пути бензин прогревается и испаряется в кожухе трубы, после чего поступает в жиклер форсунки. Выходя из него, горючее смешивается с воздухом и сгорает, образуя мощный факел пламени. Все происходит наоборот в вертикальной горелке Бабингтона на отработке. Через форсунку продувается воздух, а не топливо, при этом загрязненное масло не испаряется, а только подогревается до определенной температуры (не более 70 ºС). При этом жидкость сгорает не полностью, часть ее уходит в отстойник. Из-за того, что отработку испарить и подать сквозь форсунку в зону горения чрезвычайно сложно, изготовить горелку на отработке из паяльной лампы не представляется возможным. Как и заправлять бабингтоновский агрегат бензином, это не только неэффективно, но и просто опасно. Преимущества и недостатки Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело. Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений. Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться. Рекомендации по изготовлению Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень: Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса. Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла. Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали. Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль. Металлический шар или полусфера, свободно входящая в тройник – для рабочей части. Стальная трубка не менее ДУ10 – на подключение воздушного тракта. Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм. Важно! Отверстие надо проделать строго по центру, а его ось должна быть параллельна стенкам корпуса (тройника), в котором будет установлена сфера. Отклонение допускается минимальное, иначе факел будет бить в сторону, что отразится на стабильной работе и расходе горелки. Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже: Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео: Примечание. Если нужно изготовить горелки большой мощности, то диаметр жиклера можно увеличить до 0.4—0.5 мм либо просверлить 2 малых отверстия, соблюдая между ними расстояние не меньше 7 мм. Когда эта операция завершена, производим сборку горелки, опираясь на чертеж: Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2—3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку. Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео: Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.   Заключение Сделать своими руками горелку Бабингтона – это хорошее решение для тех, кто имеет возможность недорого приобретать старые автомасла. Обладая некоторыми навыками, устройство нетрудно встроить в камеру сгорания с водяной рубашкой и дымоходом, тогда получится самодельный котел на отработанном масле с наддувом для отопления вашего дома. cotlix.com Горелка Бабингтона для отработанного масла, конструкция в домашнем исполнении При ближайшем рассмотрении выясняется, что фирменная аппаратура для грязного и нестабильного по качеству жидкого топлива дороговата и несколько капризна. В этом случае умельцев выручают горелки Бабингтона. Конструкция не критически сложная. Сделанные в домашних условиях самостоятельно образцы работоспособны. Но главное, горелка Бабингтона дает возможность достичь основную цель — максимально экономить на самой затратной коммуналке – на отоплении.   Почему выбирают горелку Бабингтона Отработанное масло сложно утилизировать, некоторые организации не знают как от него избавиться. Между тем это отличный энергоноситель, со средней теплотворностью 1кВт /литр, т.е. на уровне солярки и бензина. Топить отработкой, если она достается бесплатно, крайне выгодно. Сколько денег затрачивается на отопление частного дома?…  Достаточно добыть 5 тонн условно-бесплатной отработки и… Но остается проблема ее сжечь. Достоинство в том, что горелка Бабингтона может работать на самых загрязненных видах жидкого топлива. Качество может меняться даже в процессе непосредственного горения, при этом может снижаться энергоотдача, но работа аппарата остается стабильной. Второе достоинство – состав топливной смеси не регулируется. В нормальной конструкции горение происходит всегда с переизбытком воздуха (кислорода), выгорает все, что может воспламеняться. Техническое обслуживание зоны горения предельно простое или не требуется, т.е горелка, форсунка не выходит со строя по причине воздействия пламени — техника относительно надежная. Как же это достигается в конструкции?   Недостатки простой горелки для отработки В составе горелки Бабингтона находится компрессор для воздуха, а часто и насос масла (почему может не быть рассмотрим ниже). Это требует наличие электропитания, и обслуживания. Поэтому горелка энергозависимая и также с некоторой вероятностью технической поломки. Второй недостаток — горелка работает с постоянной мощностью которая закладывается в ее конструкцию. Мощность можно менять ступенчато, меняя элементы конструкции (если такие есть в наличии) , но это слишком грубые и большие значения, например — 22, 35, 57, 70 кВт. Фактически аппарат может работать лишь в режиме «нагрел — остановился», но включать его нужно вручную…. Расжечь самодельную горелку Бабингтона можно разве что от какого-то факела или паяльной лампы. Нужно подать пламя в зону горючей смеси масла и воздуха, чтобы ее поджечь. Каждый раз, когда нужно включить отопление, нужно посещать грязную топочную. И тоже, чтобы  выключить. Но почему все грязное? Вся топливная система с открытыми масляными баками, с возможной ручной подноской масла, подразумевает наличие его паров, запаха, разливов. Недопустимо, чтобы  из такого агрегатного цеха двери вели в дом непосредственно. Поэтому помещение с установленной горелкой Бангбинтона и котлом на который она может работать подготавливается специально отдельное, а также создается возможность механического перекачивания отработки из емкостей хранения.   Принцип действия горелки Бабингтона – в чем секрет Принцип действия горелки для сжигания масла – формирование воздушной струи, которая бьет по потоку жидкости и распыляет ее. Смешивание кислорода и масла происходит непосредственно в камере сгорания. Но главный секрет горелки  Бабингтона  — особая равномерность подачи топлива в зону горения под воздействием двух сил — поверхностного натяжения и гравитации —  не зависит от работы каких либо механизмов. Топливо просто стекает вниз по металлической поверхности. Отсюда и главное достоинство — возможность сжигать загрязненные смеси. На пути движения топлива нет узких мест, оно подается по широким трубкам и далее падает на поверхность которую обтекает….   Особенности конструкции В основе конструкции полусфера (шар) по которой сверху вниз течет широким потоком топливо. В полусфере имеется очень узкое отверстие, через которое подается воздушная струя. Воздух распыляет на своем пути масло, образуя поток мелкодисперсное смеси , которая поджигается и благополучно сгорает. Воздух в полусферу подается под небольшим давлением (до 0,5 атм) компрессором, а масло стекает  из трубки — выравнивателя давления (один и тот же уровень с переливом).  Но вязкость масла должна быть не высокой и стабилизированной. Для этого оно разогревается в медной трубке, которая обвивает в 2 – 3 витка горелку, что стабилизирует толщину потока на полусфере, а значит и мощность горения. Производительность (мощность), фактически определяется площадью отверстия в полусфере и толщиной потока масла (его вязкостью), т.е. объемом масла которое распылит воздушная струя в единицу времени. Не распыленное масло стекает обратно в бак с насосом или в отстойник, в зависимости от конструкции. И еще важный момент который иногда забывают: в сопле горелки делаются  отверстия (желательно регулируемые), по которым затягивается вторичный воздух, с которым и происходит полное сгорание.   Сложности самостоятельного изготовления Полусферы (шары) для горелки Бабингтона сделать самостоятельно возможно только высококвалифицированному токарю. Проблематично просверлить отверстия 0,35 мм – примерно на 35 кВт мощности. Или меньшего диаметра 0,25 мм – на 20 – 25 кВт. Или делается парочка отверстий – на 70 кВт, к примеру. Но главное – соосность этого отверстия и направления горелки, иначе… Как делается шар (сфера) для масляной горелки можно увидеть в данном ролике.   В дальнейшем же эта ключевая деталь обрамляется всем необходимым «кто во что гаразд». Для обустройства горелки используется крестовина труб, отрезки труб, медная трубка для подачи топлива обвивающая горелку с которой оно подается в стабилизатор давления…. Самое простейшее дополнительное оборудование – компрессор воздуха с накопительным бачком (стабилизированное давление обязательно), бочка установленная повыше для топлива, чтобы оно стекало самотеком и такая же бочка под горелкой – куда уходят остатки. Можно посмотреть один из примеров такой конструкции….   teplodom1.ru Горелка бабингтона или подготовка к работе в зимних условиях — DRIVE2 Ну вот я и добрался наконец то до драйв 2, каждый день хотел начать вести свой блог, но то не хватка времени, то отсутствие интернета оттягивала это занятие все дальше и дальше…но это не суть, а речь сегодня пойдет о горелке на отработке.в общем на нашем сто отопление сделано из котла который работает на дровах или угле, но на сегодняшний день уголь очень дорого стоит, а дрова сгорают моментально, и для отопления их необходимо очень много…по этому и было решено использовать отработку для отопления слава богу данный вид топлива найти можно без проблем. Хотелось купить заводскую горелку, но цены не просто кусаются, но они просто заоблочно высокие!вот после этого начались долгие поиски альтернативных видов сжигания данного вида топлива и мы его нашли, так как кто ищет тот всегда найдет!и решением этой проблемы стала горелка бабингтона!В общем конструкция ее простая как велосипед, но при изготовлении существует одна трудность это найти тот пресловутый шар и просверлить дырочку в нем…долго искали мы это шар, потом плюнули на все и доверились профессиональнам заказав полусферу из бронзы токарю. Изготовление Сфера в сборе с трубкой Ну и сразу же отдал трубку на которой будет стоять сфера, для проточки резьбы для регулировки Трубка Вся конструкция изготовлена из крестовины на 50,труб с резьбами на 50, переходов на 1/2 , трубок и кранов на 1/2 дюйма вот так это выглядело в процессе построения и испытания Горелка перед испытанием Первый запуск и она на удивление заработала Первый запуск После чего занялся поиском емкости для горелки, а так же насоса и привода насоса, так же сделал доводку самого шара отполировал поверхность до блеска Полировал руками автомобильной полиролькой Бак на 40 литров Бак В насосе имеется отверстие на 16 метчиком с шагом 1,5 нарезал резьбу, но переходник под штуцер не смог завернуть, по этому леркой нарезал резьбу с шагом 1,5 на самом переходнике и проблема решилась Маслонасос от ваз 2101 Для подогрева решено было использовать обыкновенный тен, нужно это для запуска только, потом масло отлично греется от медного змеевика Тен на 1,5 квт Тен в баке Далее нужно было совместить привод дворников и сам насос, но при покупке была совершена ошибка привод дворников был куплен от заднего дворника ваз 2108, а нужно от переднего, пришлось менять в магазине! Насос на пластине Вид готовой горелки Далее все собираем и проводим испытание на работоспособность, проверяли без подогрева по этому иногда выбрасывало масло Ну и наконец мы провели настройки и запустили горелку в котел за 2 часа непрерывной работы горелка с 30 градусов подняла температуру до 80 градусов. Горелка в тестовом режиме, сейчас необходимо сделать небольшие изменения, но самое сложное уже позади. По электрике все просто в магазине взял щиток, трансформатор, диодный мост, диммер и все это соединил и получилась вот такая конструкция Щиток управления www.drive2.ru Горелка Бабингтона своими руками | Termoportal.ru Re: Как сделать горелку на отработанном масле Бабингтона своими руками. Форсунка. Топливо должно течь по изогнутой поверхности для того, чтобы горелка работала должным образом. С профессиональной точки зрения, нужно просто купить полый стальной шарик. Шарик любого размера, из любых обычных металлов, в любом диаметре. В США 3-дюймовый шар стоит около 10,5 долларов. Однако некоторые (возможно даже большинство) люди используют обычные дверные ручки. Срежьте ножовкой основание ручки, затем припаяйте медный адаптера и привинтите источник подачи сжатого воздуха/газа. Убедитесь, что все поверхности очищены растворителем, и зашкурены металлической щеткой или наждачной бумагой. У меня были удачные экземпляры, но пара неудачных попыток также присутствовала. Я пытался паять оба образца, но дверная ручка слева просто не крепилась. А ручка справа – она новая, но я ничего не мог с ней сделать – она не крепилась, даже после зашкуривания. А вот старая ручка от склада, возможно из чистой латуни, работала очень хорошо. С другой стороны, некоторые люди успешно использовали латунные колпачки с вырезанными желобками на них. Какой размер распылителя подходит именно вам? Дейв Браун отвечает: «Я пробовал использовать и большие, и маленькие шары. Большие шары были дверными ручками (внутренние, без ключа, шлюзов) с просверленными отверстиями 0,010 дюйма (одно или два отверстия).Маленькие шарики были из латунных заглушек (раструбы) с 0,0135-дюймовым отверстием (только одним), с и без желобков. Я не думаю, что просто нужно сравнивать размеры шаров, а также важны другие факторы, такие как грязь в топливе и система подачи топлива. Первоочередная задача, независимо от размера, заключается в том, что оптимальное распыление масла требует тонкой пленки масла на шарике в местах выхода воздуха под давлением. Таким образом, учитывая основную цель, мои наблюдения таковы: Большие шары. Если ваш метод подачи отработанного масла на шар не очень отлажен и точен, то большой шар имеет решающее преимущество в том, что он будет обеспечивать более высокую скорость потока и создавать тонкую пленку масла в местах подачи воздуха. Излишки масла стекают в отстойник и повторно используются. Так как эта масло было предварительно нагрето, то оно согревает и снижает вязкость масла в отстойнике. Существует более широкий диапазон расхода топлива, обеспечивая при этом нужную тонкую пленку масла в потоке воздуха. Зная что создание постоянно стабильного потока масла – это головная боль для создателей горелки, большой шар – более неприхотлив. Мне кажется, что он нормально работает при колебаниях расхода топлива. И последнее, но не менее важное, это то, что большие отверстия будут более приемлемы при работе с грязным маслом и крупными частицами загрязнений. Другими словами топливные линии и клапаны не будут забиваться очень быстро. Достаточно спорна необходимость иметь хорошо отфильтрованную отработку или засасывающий шланг на достаточном удалении от осадка. Маленькие шары. Они работают очень хорошо, и поставляют отработанное масло на воздушный поток по мере необходимости. Но они отличаются от больших шаров. Я использовал латунные заглушки (размером 3/4 дюйма и 5/8 дюйма). Они идут с плоским концом, что упрощает размещение центра и сверление. Затем я использовал свой перфоратор и, углошлифовальную машину и наждачную бумагу для округления плоской части. Надо быть очень осторожным, потому что заглушки не такие толстые, как кажется. Очень легко снять слишком много металла и испортить шарик. Теперь, учитывая размер шара, я обнаружил, что придется лучше контролировать поток топлива. Легко превысить количество масла и перекрыть поток воздуха. Даже небольшой избыток масла может привести к ухудшению распыления топлива, что в свою очередь влияет на горение. Нужно контролировать подачу топлива, достигая совсем небольшого перелива в отстойник или даже вообще без перелива. Здесь есть свои плюсы и минусы. Если вы сможете добиться нулевого перелива, то обратная линия из отстойника просто не нужна. Тем не менее, скорее всего, вы должны его иметь в любом случае, чтобы не создавать лужу в горелке. Поскольку вы должны контролировать подачу топлива (используя игольчатый клапан или что-то аналогичное), то нужно также обращать внимание на частицы в топливе, которые могут скапливаться в клапане и блокировать топливо. Итак, вот снова я пришел к выводу, что метод подачи топлива и уровень фильтрации является основным определяющим фактором в вопросе размера шара.»   termoportal.ru видео инструкция по изготовлению своими руками Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке? Можно ли заставить паяльную лампу работать на отработке? Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки. Что произойдет, если залить в паяльную лампу отработанное масло? Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела. Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу. Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию. Как изготовить горелку на отработке самостоятельно Для успешного горения масла нужно либо предварительно нагреть его до температуры испарения — примерно 300 градусов Цельсия, или мелко распылить и обогатить масляные пары воздухом. Подогреть масло до таких температур можно с помощью мощных ТЭНов, но это увеличит затраты на электроэнергию. Добиться создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла. Этот эффект реализован в горелке Бабингтона — устройстве, аналог которого можно собрать своими руками из подручных комплектующих. Горелка Бабингтона — альтернатива паяльной лампе Изначально горелка Бабингтона была запатентована для работы на дизельном топливе. Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел. Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам. В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку. Эффект распыления наглядно представлен в видео: Горелка Бабингтона состоит из нескольких функциональных блоков: Топливный — резервуар, насос и трубы для подачи топлива. Воздушный, он состоит из компрессора и воздушной трубки. Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом. Сопло, направляющее факел пламени в нужном направлении. Стандартную конструкцию можно доработать своими руками, повысив ее эффективность. Для этого топливный бак оснащают нагревателем, подогревающим масло до начала работы горелки, что позволяет повысить его текучесть. Кроме того, топливный канал, выполненный из металлической трубки, можно обмотать вокруг сопла — таким образом масло будет нагреваться во время работы горелки. Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов. Достоинства горелки Бабингтона, сделанной своими руками: широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств; наличие примесей в топливе; простота конструкции — ее можно сделать своими руками. Недостатки: сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива; запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной; использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры. В помещении котельной обязательно должен быть порошковый или солевой химический огнетушитель! Горелка Бабингтона своими руками Собрать горелку своими руками можно из простых комплектующих, для этого потребуются: Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода. Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм. Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм. Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии. Топливный отстойник и трубу для слива излишков масла обратно в бак. Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала. Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой. Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма. Крестовина для двухдюймовой металлической трубы с внутренней резьбой. Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник. Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла. Подготовка узлов горелки к сборке Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час. Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере: Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне. Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.   Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра. Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.   Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В. Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп. Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.   Видео — схема сборки горелки: Подготовка топлива для горелки В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки. При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка. Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки. При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой. В данной статье подробно рассматриваем весь процесс изготовления буржуйки длительного горения: от обустройства фундамента до изготовления дымохода. Технологию безопасного разбора газового баллона и последующего изготовления из него буржуйки, работающей на дровах, можно посмотреть здесь О плюсах и минусах печи длительного горения на дровах, сделанной своими руками, читайте: https://gidpopechkam.ru/pechki/dlitelnogo-goreniya-na-drovax.html Меры безопасности Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий: полы и стены из горючих материалов обшивают металлом или асбестовыми листами; запас топлива хранят на безопасном расстоянии; потеки масла необходимо своевременно удалять; электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла; горелку нужно располагать вне досягаемости воздушных потоков и сквозняков. Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии! Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы. gidpopechkam.ru Горелка на отработке своими руками — Сообщество «Гаражные дела» на DRIVE2 Всем привет . А говорили сезон печек уже прошел )) В гараже установлен котел самодельный, с теплообменником насосом 3 батареями чугун 10 секции каждая . № сезона отапливался дровами и углем . углем классно засыпал и забыл но .его нужно разжечь дровами, и все равно время от времени шевелить и тд. Дровами топить это постоянно бегать их подкидывать в итоге не авто занимаешься а кочегариш . Всегда был против печек на отработке . но тут наткнулся на такую конструкцию горелки . Из + -греет достаточно сильно -моментально выключается при отключении воздуха — не зависит от погоды тяги и тд — монтируется в любую печь -печь сохраняет свои свойства, то есть есть дрова топиш дровами углем .если нужно -компактно -не коптит -делаеться за 2 часа при наличии всех запчастеи из минусов нужно фильтровать масло что бы мусор не забил форсунку Кому будет интерессно задаваите вопросы Собственно по конструкции сама горелка представляет с собои обычныи водопроводныи троиник вот такои 1 стороны вкручена заглушка в неи просверлено отверстие и нарезана резьба на 6 мм по центру заглушки просверлено отверстие и нарезана резьба С обратнои стороны в троиник ввернут переходник с 1.2 на 1.4 , сбоку ввернут переходник с 1.2 на 14. только наружныи на него накручена трубка подачи масла на шланге подачи масла стоит кран от масляного радиатора газель теперь по самои форсунке берем вот такои фильтр на покрасочныи пистолет . и выкручиваем втулку из средины .она идеально подходит по размерам на неи нарезаем резьбу м 12. что бы втулка к концу сужаеться в самом конце нарезаем внутренюю резьбу м5 Далее берем сварочныи наконечник от полуавтомата на 1 конце его есть уже резьба м6 . обрезаем противоположныи конец и на нем нарезаем резьбу м5 . Сам сварочныи наконечник вкручивуаем во втулку от фильтра . далее на длинну резьбы которая м6 расверливаем внутренее отверстие с 0.8 до 1.2 и в конце м 6 резьбы перпендикулярно просверливаем наконечник насквозь сверлом 0.8 Все . наконечник вкручиваеться во втулку после закручиваем в троиник и стандартная резьба м6 заходит в переднюю заглешку а м 12 в переходник . можно подавать воздух. Собраное выглядит вот так себестоимость 1000 р если покупать все из магазина www.drive2.ru Горелка Бабингтона + видео — Community «Самоделки (гаражный автопром)» on DRIVE2 Эта запись будет посвящена отоплению моего гаража. Отапливать его я собираюсь отработанным маслом, для этого построил горелку Бабингтона. Информации о горелке в интернете достаточно но принцип работы я продублирую на всякий случай. Подогретое топливо, поступающее на шар, образует тончайшую пленку за счет поверхностного натяжения. Когда данная топливная пленка пронзается струей сжатого воздуха из крошечного отверстия (как правило 0,2мм-0,3мм), топливо не только эффективно распыляется, но также определенное количество воздуха подхватывается распыленным топливом, завершая процесс сжигания. Основное преимущество горелки Бабингтон состоит именно в том, что отсутствуют какие-либо форсунки, которые постоянно засоряются: топливо подается поверх маленького воздушного отверстия. Пока насос будет осуществлять подачу топлива вместе с разнообразными примесями (будь то кусочки жареного картофеля, грязь либо металлическая стружка) горелка будет функционировать в постоянном режиме. Больше фоток можно посмотреть в моём бортжурнале: Горелка Бабингтона часть1 Горелка Бабингтона часть2 Принцип работы горелки Бабингтона Zoom Шар с отверстием 0,2мм Zoom Подающий маслонасос Zoom Простой пульт управления горелкой Zoom Водяной тэн для предпускового подогрева топлива, подогреваю до 60-80 градусов цельсия, греется 5-10мин, тэн на 4кВт. Zoom Диод для уменьшения мощности тэна, вставлен последовательно тэну, тэн расчитан на нагрев воды и может быстро перегореть если будет греть на полную мощь. Zoom Медная подогревающая трубка намотана вокруг сопла горелки. Zoom Готовая горелка Zoom Готовая горелка www.drive2.com Горелка на отработке (отработанном масле) своими руками: обзор конструкций и реализация Утилизация отработанного моторного масла (отработки) достаточно серьезная проблема во всем мире. Вместе с тем энергетический потенциал отработки высок; сжигая ее, можно получить много тепла, несравненно более дешевого, чем от любого другого энергоносителя. Вопросом, как делается горелка на отработке своими руками, интересуются не только профессионально связанные с автохозяйством – запас отработки поможет сэкономить значительную сумму и на отоплении подсобных помещений в частном домовладении. Для отопления жилых помещений отработка совершенно непригодна из-за содержащихся в ней изначальных присадок в моторное масло и попавших в него в процессе эксплуатации примесей. Однако отработка – весьма специфичное горючее, и любая иная горелка для жидкого топлива на нем не заработает. В этой статье рассматривается, горелки каких типов «едят» отработку и что нужно учесть при их изготовлении. Горелки на отработке Особенности топлива Отработка топливо не только грязное, но и очень липкое. Одна из задач присадок в моторное масло – обеспечить облипание им тонким слоем трущихся поверхностей, работающих в тяжелых условиях. Поэтому горелки на отработке работают почти исключительно с подогревом топлива, увеличивающим его текучесть: слишком вязкое горючее не смешается как следует с воздухом, не пройдет через сопло форсунки, или не облечет ровным слоем распылительную головку (см. далее). Поджечь отработку тоже не так-то просто: чтобы это было за моторное масло, горящее в сильно нагретом двигателе? Фактически для быстрого и надежного поджига отработки пригодны только электрическая искра и газовый факел. Есть, правда, одно исключение, см. далее. И третье – отработка загрязнена не только твердыми частицами, но также водой и/или антифризом, попавшими в нее из системы охлаждения ДВС. Фильтрация топлива – достаточно сложный процесс. Организовывать его имеет смысл, только если отработка на топливо постоянно есть в наличии, напр., в достаточно крупной и загруженной работой автомастерской, а горелка на отработке для нерегулярного использования должна быть нечувствительна не только к твердым загрязениям, но и к обводненности топлива. Электричество для горелки Отсюда следует неблагоприятный вывод: энергонезависимых горелок на отработке не бывает. Есть способы сжигания отработки без наддува и подогрева, но такие устройства (см. далее) дают приемлемые технические и экологические показатели только в составе разработанных заодно с ними теплогенерирующих приборов и горелками как таковыми не являются. Поэтому, если у вас электроснабжение ненадежно, а отработки довольно, лучше будет сделать под нее печь или котел. Какую делать? Исходя из перечисленных особенностей, самодельная горелка на отработанном масле может быть выполнена по одной из след. систем: Эжекционной с наддувом. Распылительной инжекторной (горелка Бабингтона). Топливо-воздушной свободного объемного горения (чашечная испарительная горелка). Сравнительные достоинства и недостатки Эжекционная Эжекционная горелка обеспечивает полное сгорание топлива и минимально возможное количество побочных продуктов в отходящих газах. Пламя горячее, свыше 1200 градусов, расход топлива минимален для данного класса устройств (см. также в конце). Мощность домодельных – 1,5-100 кВт. Регулировка мощности (модуляция) горелки возможна во всем указанном диапазоне. Без ограничений применима в технологических целях, а в исключительных случаях применима для временного отопления жилых помещений, если топочная дверца штатной отопительной печи или котла выходит в нежилое помещение – в прихожую, чулан, топочную и т.п. Примечание: кухня и баня считаются жилыми помещениями. Недостатки эжекционной горелки на отработке также существенны: Технически сложна: используются точные металлические детали, требующие для изготовления станочного парка; На неочищенной отработке сразу выходит из строя, поэтому делать эжекционную горелку на отработке, не обзаведясь фильтровальной топливной станцией, бессмысленно; Наиболее энергозависима – собственное удельное электропотребление составляет ок. 20 Вт на 1 кВт тепловой мощности в диапазоне последней 5-40 кВт. Ниже и выше этих значений собственное удельное электропотребление увеличивается. Требует снабжения управляющей автоматикой, т.к. весьма чувствительна к свойствам и качеству топлива, которые и у очищенной отработки нестабильны; Более других типов горелок на отработке склонна к устранимым отказам в работе. Используются эжекционные горелки для сжигания отработки преимущественно для отопления больших помещений или обеспечения технологических процессов в условиях, когда топливо для них постоянно имеется в наличии. Инжекторная Инжекторная горелка совершенно нечувствительна к степени загрязненности топлива, лишь бы в нем осталось 30-40% чего-то горючего. Технически проще предыдущей – горелку Бабингтона можно сделать дома из подручных материалов (см. далее), если есть настольный сверлильный станок. Диапазон мощностей в любительском исполнении – прим. 3-20 кВт. Модуляция горелки возможна начиная прим. от 30% максимальной мощности. Можно добиться модуляции от 10% максимума, то техническая сложность изготовления возрастает при этом в разы, а склонность к отказам увеличивается. Может работать без электроподогрева топлива; в таком случае собственное энергопотребление до 300 Вт независимо от тепловой мощности; в подавляющем большинстве случаев – до 100 Вт. Если же топливо греется ТЭНом в накопительном баке, то собственное энергопотребление как в пред. случае. Без управляющей автоматики склонна к отказам при смене партии топлива без перенастройки горелки. Для самодельщиков важное преимущество горелки Бабингтона в том, что ее наддув способен обеспечить компрессов от старого поломанного холодильника, см. далее. Однако и недостатков у горелки Бабингтона хватает: Топливо не сгорает полностью. КПД по топливу простейшей горелки Бабингтона (см. далее) ок. 80% Довести степень сжигания топлива до 95-97% возможно, но тогда ее техническая сложность возрастает до сравнимой с эжекционной. Правда, токарно-фрезерных станков для изготовления все равно не потребуется, а собственное энергопотребление горелки не увеличивается; Как следствие из пред. п., горелка Бабингтона источает в воздух много паров топлива, что делает ее абсолютно непригодной для жилых помещений и ограниченно пригодной для помещений с временно находящимися там людьми и/или предметами, чувствительными к замасливанию. Однако гнать пламя горелки Бабингтона в трубу (см. далее) можно, что значительно уменьшает указанные недостатки; Пламя тоже грязное и не очень горячее, до 900-1000 градусов. Поэтому инжекционая горелка на отработке ограниченно применима для термических технологических процессов с черными металлами, а цветные и тем более драгоценные испортит. Самодельные горелки Бабингтона чаще всего и применяются для временного отопления подсобных помещений или в простых технологических процессах, напр., для разогрева обычной конструкционной стали под гнутье. Испарительная Топливо-воздушная горелка на отработке может быть изготовлена из подручного хлама без использования сложных технологических операций. Мощность – ок. 5-15 кВт. Топливо без перенастройки жрет любое тяжелое: помимо отработки другое минеральное и растительное масло, мазут, нефтешлам. Отказывает только при неправильном пользовании. Побочных продуктов сгорания топлива источает больше предыдущей, поэтому применима либо для временного запуска отопительных приборов с хорошим дымоходом в нежилых помещениях, либо на открытом воздухе. В технологических целях применима весьма ограниченно, т.к. дает столб горячих газов с температурой менее 600 градусов. Наиболее доступный для изготовления начинающими умельцами тип горелки на отработке. Схемы и конструкции Эжекционная Еще одна особенность отработки как топлива заключается в том, что подать весь необходимый для ее сжигания воздух под наддувом очень сложно, его требуется много. Поэтому наддувом в горелках такого типа преимущественно вытягивают топливо из сопла эжектора и распыляют его, а воздух для дожигания подсасывается непосредственно в факел пламени. Такая схема дает возможность обойтись для наддува электрической мощностью до 100 Вт, а остальное расходуется на подогрев топлива ТЭНом. В общем идея такова: часть электрической мощности (с существенной прибавкой, кстати), необходимой для наддува с топливом более текучим, используем на подогрев отработки, и обычная в общем эжекционная горелка на ней работает. Схема устройства эжекционной горелки на отработке и чертежи форсунки для нее Хорошо известная схема устройства эжекционной горелки на отработке и чертежи ее сердца – форсунки на прим. 3-30 кВт даны на рис. Устанавливается такая горелка на глухом фланце в топочный проем печи/котла, а вторичный воздух в факел подсасывается через поддувало. Однако, кроме форсунки, в данной конструкции имеются еще тонкие моменты. Турбулизатор Первый из них – турбулизатор воздушного потока (завихритель в схеме на рис. выше). Наддув эжекторной горелки на отработке может быть обеспечен встроенным вентилятором-улиткой либо, через редуктор, пневмосистемой предприятия или промышленным (возможно, бытовым аналогичной конструкции) поршневым компрессором. На мощность горелки где-то 3-15 кВт возможен также наддув от холодильного компрессора от 250 Вт электрических. В зависимости от способа наддува меняется конструкция турбулизатора. Компрессор или разводка сжатого воздуха для привода пневмоинструмента дают, при необходимых для эжекции топлива условиях в воздушной рубашке горелки, слишком мощный и быстрый поток воздуха. То же возможно со слишком мощной улиткой, напр., взятой из старого хлама. В таком случае турбулизатор должен являться кольцевой диафрагмой вокруг сопла с широкими слабо изогнутыми наружными лопастями, поз. 1 и 2 на рис. Псевдо-ламинарная струя воздуха из диафрагмы вытянет топливо из форсунки и обеспечит его стабильный поджиг (см. ниже), а в 3-5 см от диафрагмы горящий масляный туман будет подхвачен мощным вихрем, распылен до испарения и полностью сожжен. Конструкция турбулизатора (завихрителя) эжекционной горелки на отработке в зависимости от способа наддува Если же воздушный поток оптимален (встроенная улитка по расчету) или слабоват (компрессор от холодильника), то турбулизатор из многих узких более изогнутых внутренних лопастей совмещается с диафрагмой, а по краю турбулизатора оставляют кольцевой зазор в 0,5-1,5 см. Диафрагма-завихритель оказывает меньшее сопротивление воздушному потоку, слабый, но сразу хорошо закрученный вихрь эффективно высасывает и распыляет топливо, а кольцевой поток из зазора не дает вихрю расползаться в стороны, пока топливо не испарится в факеле. Примечание: целесообразность того или другого турбулизатора для конкретной горелки определяется опытом – поджиг топлива должен быть стабилен, а срывов пламени не должно быть во всем диапазоне регулировки мощность горелки. Начинать нужно с диафрагмы с внешними лопастями, подгибая их больше и больше. Не выходит – надо переходить на диафрагму-турбулизатор с внутренними лопастями. Зажигание Вторая тонкость – поджиг факела. Автосвеча с удаленной «лапкой» (корпусной ламелью) мало подходит, т.к. рассчитана на поджиг паров легкого топлива короткой искрой, а не тумана тяжелого длинной. Способ зажигания топлива эжекционной горелки на отработке двумя электродами Зажигать факел горелки на отработке нужно электродами для зажигания котлов на жидком топливе, см. рис. Расстояние между разрядниками (носиками, остриями) электродов требуется 3-8 мм (для горелок на 3-30 кВт), а расстояние от оголенных металлических частей электродов до ближайших металлических деталей конструкции должно быть как минимум втрое больше. Включая форсунку: в момент зажигания разрядники должны находиться в извергаемом соплом масляном тумане и поджигать его искрой между собой. Зажигание искрой от разрядника на форсунку даст слабый нестабильный факел, который легко сорвется от колебаний наддува или подачи топлива. Для зажигания двумя разрядниками необходим специальный трансформатор зажигания с изолированной вторичной обмоткой на 6-8 кВ. Ее выводы соединяются с электродами зажигания проводами в толстой, от 2 мм, термостойкой изоляции из силикона или тефлона (фторопласта). Лучше – в последней: при нагреве до 150 градусов пробивная стойкость фторопласта-4 остается ок. 80 кВ на 1 мм, а силикона будет не выше 20 кВ/мм. Такой огромный запас электрической прочности необходим ввиду сильного загрязнения проводов в процессе эксплуатации. Спецтрансформатор зажигания стоит дорого, т.к. выпускаются такие для котлов от 20 кВт. Если мощность горелки до 15 кВт (и для описываемой далее горелки Бабингтона), можно применить однопроводную схему поджига от автомобильной катушки зажигания искрой от электрода на форсунку; имеется в виду наличие только одного высоковольтного провода. Условие – ручной вывод на режим: горелку зажигают на минимальной мощности и вручную выводят на штатную, следя, чтобы факел не забился в судорогах и не сорвался. Для зажигания горелки на отработке по однопроводной схеме корпусную клемму трансформатора соединяют с корпусом горелки и форсункой разными обратными проводами. Искра не постоянный ток, а импульсный разряд, и электрическая цепь становится чувствительной к наличию в ней реактивности. Электрическая реактивность массивного корпуса горелки больше, чем форсунки, что уже облегчает искре выбор в пользу сопла. Если же дополнительно включить в корпусный обратный провод небольшую индуктивность (см. рис.), то и однопроводное зажигание станет вполне стабильным. Схема зажигания горелки на отработке одним электродом Об автоматике Горелки на отработке, режим работы которых задается с пульта (напр., известные NORTEC) стоят очень дорого, но без автоматики городить самодельную эжекционную горелку на отработке нет смысла: даже при фиксированной мощности и заправке топливом из одной партии нужно для получения стабильного пламени регулировать одновременно подогрев топлива и подачу воздуха. Поэтому самодельные эжекционные горелки на отработке (исключая образцы, лишь бы повозиться с ними) делаются полуавтоматическими с установкой мощности вручную и применением относительно недорогой автоматики от котлов отопления, см. напр. видео Видео: горелка на отработке с автоматикой Горелка Бабингтона Сам Роберт Бабингтон, запатентовавший свою горелку в 1979 г., признавался, что, отчаявшись придумать форсунку, не засоряющуюся от отработки, вспомнил об одном из законов Мэрфи, гласящем: «Если железина ну вот все равно никак не хочет работать, попробуй сделать в ней все наоборот». Бабингтон попробовал продувать воздух сквозь тонкий слой масла – получилось. Пошел туман, а уж как его сжечь, дело известное. Такое техническое решение оказалось возможным благодаря тому, что масло реологическая жидкость. Попросту – сверхтекучая. Сверхтекуч не только экзотический гелий II. Реологических жидкостей хватает и вокруг нас. Кто забывал на столе открытую банку с подсолнечным маслом, сразу поймет. Устройство горелки Бабингтона и камеры сгорания (дожигателя) для нее Конструкция горелки Бабингтона показана слева на рис., а справа – устройство камеры сгорания (дожигателя) для нее. Здесь уже виден недостаток данной горелки: чтобы сжечь отработку более чем на 95%, требуется 3-х ступенчатая подача воздуха (кроме как для распыления), причем частично с подогревом. Хотя наддува все равно не требуется. Действует горелка Бабингтона довольно просто: топливо капает на распылительную головку со сферической поверхностью, что обеспечивает равномерное его растекание. Капает с избытком, чтобы воздуху всегда было что сдуть. Выброшенное воздушной струей из сопла в головке масло образует туман, который поджигается. Топливная пленка постоянно наползает на сопло благодаря реологическим свойствам масла. Избыток топлива стекает в сборник, откуда питательным насосом подается через подогреватель обратно в расходный бак (питатель). Часто вместо поплавка, включающего насос, питатель снабжается стоком избытка в баке прямо в сборник; питательный насос в таком случае работает непрерывно. Однако и в горелке Бабингтона достаточно конструктивных нюансов. Нужна ли полная сфера? Мощность, снимаемая с одного сопла горелки Бабингтона, ограничена конечной величиной текучести масла. Поэтому головки мощных горелок Бабингтона буквально истыканы порами. Если от горелки требуется не более 5-7 кВт, вместо технологически сложной полносферической головки возможно применить часть сферической поверхности. Конструкция горелки Бабингтона с головкой в виде части сферы Устройство горелки Бабингтона с частично сферической распылительной головкой показано на рис; (ак такую сделать, во всех подробностях и с фото описано здесь: diyworkplace.ru/14-diy-oil-burner.html). Помимо доступности материалов, на этой горелке хорошо учиться настраивать подачу топлива: чуть больше дал, масло затекает за лепесток головки, воняет, подгорает, забивает распылительную камеру. Сфера все же лучше Сферическая головка в горелке Бабингтона лучше еще и тем, что экономит топливо: в горелке с частично сферической головкой добрая доля обратки пригорает до невозможности использования. В конце концов оказывается, что в баке еще четверть и более, а горелка не запускается. Как сделать распылительную головку горелки Бабингтона из недорогих материалов совсем иного назначения, имеющихся в широкой продаже, показано на рис.: Как сделать распылительную головку горелки Бабингтона из подручных материалов Заглушка от карниза штор хороша тем, что ее срезанная поверхность плоская и ровная. Просверлить в такой заготовке головки отверстие сопла не составит труда на обычном сверлильном станке. Если оно уйдет от полюса сферы в пределах 1-2 мм, это ничего. Главное – оси сопла и сферы будут параллельны и факел будет бить ровно. Можно даже увеличить мощность горелки, просверлив вокруг полюса сферы 3-4 отверстия не ближе 6 мм друг от друга треугольником или квадратом. Осталось решить – как сверлить? Как сверлом 0,6 проделать отверстие 0,25 Допустимые пределы диаметра сопла горелки Бабингтона 0,1-0,5 мм. С узкого сопла снимается меньшая максимальная мощность, но расширяется диапазон ее регулировки, которая осуществляется изменением давления воздуха на распыление. Последнее для сопла 0,1 мм может меняться в пределах 0,5-5 атм, для сопла 0,25 мм – 1-3 атм, а давление перед соплом 0,5 мм нужно держать в пределах 2(+/-)0,2 атм, иначе пламя или срывается, или гаснет. Величину диаметра сопла 0,25 мм еще Бабингтон признал оптимальной; более узкие сопла забиваются пылью из воздуха, что требует как минимум 2-ступенной его очистки. Но как просверлить отверстие диаметром 0,25 мм? Сверла такие далеко не везде купишь, а станок нужен повышенной точности, иначе сверло сразу ломается. Выход из положения – сделать сопло из части иглы от медицинского шприца. Диаметры канала игл шприцов на 0,2-1 куб. см. находятся как раз в оптимальных пределах, а их наружный диаметр 0,4-0,6 мм. Сверла такие есть в широкой продаже, а заправлять их можно в обычную настольную сверлилку. Изготовление сопла горелки Бабингтона из медицинской иглы производится след. образом: Вырезаем из иглы кусок длиной на 2-3 мм больше толщины стенки головки. Прочищаем тонкой жесткой проволокой от опилок и заусенцев. Сверлом чуть больше наружного диаметра иглы сверлим в головке пионерный канал. Если сверлом 0,6 засверлить канал под иглу 0,4 по наружи, ничего страшного. Сверлом диаметром на 0,15-0,2 мм больше пионерного зенкуем отверстие с обеих сторон. Фаску нужно снять крошечную, поэтому зенкуем вручную, обмотав хвостовик сверла изолентой и поворачивая его пальцами. Вставляем отрезок иглы в пионерное отверстие. Двумя острыми шильями или, лучше, слесарными чертилками, разворачиваем концы отрезка иглы. Разворачивать из нужно одновременно, слегка надавливая и проворачивая инструменты в противоположные стороны. Раструб внутри оставляем как есть, он ничему не мешает. Наружный излишек снимаем наждачным камнем не грубее №360. Еще раз прочищаем канал сопла, продуваем – головка готова. А если головка уже готова? Очень даже возможный вариант. Если на головку взять готовую форсунку для дизтоплива; подойдет дефектная из хлама или по дешевке. Любителей смущает, что выпускаются они на мощность от 20 кВт, но в данном случае бояться нечего, т.к. в форсунку пойдет не соляра, а воздух. Зато ее рабочая поверхность точно полусферическая, зеркально гладкая, с воротником, не дающим маслу затекать куда не надо и пригорать. Сопло, правда, будет от 0,7 мм, но его можно сузить, как описано выше. Как из дизельной форсунки сделать головку горелки Бабингтона, пригодной для долговременного интенсивного использования, да еще и с автоматикой от водогрейного котла, см. сюжет Видео: горелка Бабингтона с автоматикой Компрессор для распыления Воздуха на распыление в горелке Бабингтона нужно немного, но под приличным давлением. Лучше всего для этой цели подойдет компрессор от старого холодильника, только перед ним надо поставить автомобильный воздухофильтр, иначе вакуумный насос быстро выйдет из строя. Нужен также ресивер, т.к. струю такой компрессор даст сильно пульсирующую. Как приспособить компрессор от холодильника для воздушного питания горелки Бабингтона на отработке Большое достоинство такой системы – возможность автоматизации зажигания горелки без электроники. Используем для этого предохранительный клапан (см. рис.), т.к. холодильный компрессор нагоняет давление больше 5 атм. Клапан возьмем самый плохой, тарельчатый с плоским седлом (тарелку и седло нужно будет притереть друг к другу с абразивом №600 или тоньше и промыть спиртом). У таких клапанов большой гистерезис (отношение давлений открывания и закрывания), но в данном случае нам того и нужно. Мы еще и усилим гистерезис клапана, надев на его шток грузик. Когда компрессор накачает ресивер до давления первоначального срабатывания, клапан резко «пшикнет», подпрыгнет вверх и на 1-2 с замкнет микровыключатель, подающий питание на трансформатор зажигания. Пойдет расход масла на горение, увеличится расход воздуха (холодную масляную пленку продуть труднее), и клапан станет подрабатывать, не доставая до микрика. Регулировочной гайкой удобно менять давление воздуха для изменения мощности горелки. Смазка компрессора В холодильнике компрессор смазывается хладоагентом, т.к. выкачивает из испарителя не чистый пар, а фреоновый туман. Вдруго компрессор зачавкал, это значит, что хладоагента слишком много и в системе он циркулирует в капельно-жидком состоянии. Если заставить холодильный компрессор качать воздух, он без смазки скоро испортится. Смазывать компрессор от холодильника можно веретенкой или другим машинным маслом для точной механики. Сначала нужно сделать дозатор смазки, из бачка на 50-100 мл, иглы от обычного шприца на 2-10 кубиков, трубки от аппарата для переливания крови и пары зажимов от него же. Верхним перекрывают подачу смазки, а нижним регулируют ее величину. Настройку дозатора производят в свободном пространстве. Нужно добиться, чтобы капля смазочного масла накапливалась на острие иглы, направленной точно вниз, в течение 2-4 мин, и еще столько же висела, пока не оторвется. Тогда иглу перпендикулярно вводят в подающий воздуховод компрессора так, чтобы ее скос находился посередине просвета и был ориентирован по потоку. Если иглу повернуть скосом вбок или против воздуха, масло не пойдет. Система готова к использованию, но в процессе работы нужно будет еще за ней последить. Вдруг спустя некоторое время после запуска горелки характер горения изменится, это значит, что масла в компрессор идет много и он гонит его излишек с воздухом. Если до этого проходит не менее 10 мин, а пламя остается, только начинает пульсировать или коптить, поправить дело можно, немного повернув иглу, не более чем на 45 градусов. Не помогает или симптомы появляются раньше – нужно перенастраивать дозатор смазки на большее время накопления капли. Пламя – в трубу! С горелкой на отработке можно проделать любопытный опыт, результаты которого видны на след. рис.: Использование горелки на отработке для обогрева помещений Пропустив пламя горелки сквозь всего 1 м широкой трубы, увидим его уже не таким бешеным и сильно остывшим (поз. 1), а от трубы вверх заметен будет мощный поток нагретого воздуха. Если взять трубу диаметром от 200 мм и длиной от 3 м (поз. 2), то температура газов на ее выходе упадет менее чем до 100 градусов. Выставим устье трубы наружу – масляная вонь в помещении перестанет ощущаться, хотя газоанализатор и покажет превышение примесями жилищной нормы. Осталось герметически присоединить устье трубы к дымоходу, и получим систему отопления с КПД более 80%. Испарительные Отработку можно сжечь вовсе без наддува и подогрева, пуская по каплям в раскаленную чашу. Но такие устройства, как сказано выше, более-менее прилично работают только в составе котла или печи на отработке, так что горелками в собственном смысле не являются и рассматриваются в других публикациях. Испарительные топливо-воздушные (чашечные) горелки на отработке В чашу испарительной горелки на отработке подается топливо-воздушная смесь, т.е. необходим небольшой наддув (вентилятор от 20 Вт). Чаша предварительно нагревается или газовым факелом (поз. 1 на рис.), или подаваемым по каплям (пока без наддува) штатным топливом, поджигаемым калильной свечой (поз. 2). Последнее проще, но первые 3-5 мин копоти будет много. Когда пламя от очередной капли очистится и начнет взвиваться с шумом, свечу выключают и пускают воздух. В чаше появятся синие язычки (поз. 3 и 4), свидетельствующие о полном сгорании масла, но примеси к нему перейдут при этом в химически более агрессивную форму и уйдут в воздух, поэтому пользоваться испарительными горелками на отработке нужно осторожно, см. выше. К размерам деталей испарительная горелка не критична; основа – водопроводные трубы 1/2″ и 2”. Примечание: для временного запуска на отработке, напр., гаражной буржуйки, удобнее будет испарительная горелка, действующая по тому же принципу, но в которую топливо-воздушная смесь подается сбоку по касательной, см. видео ниже: Видео: испарительная горелка на отработке для печи Подведем итоги Итак, горелка на отработке устройство достаточно сложное, дома на столе такую не сделаешь. Тем не менее, решая, быть или не быть горелке на отработке из ваших рук, учтите еще одно существенное обстоятельство. А именно, удельный расход топлива на обогрев отработкой наименьший: ок. 100 мл на 1 кВт тепловой мощности в час. Лучшие дизельные и мазутные горелки расходуют от 130 мл*кВт/час, а керосиновые и бензиновые от 160 мл*кВт/час. Стоимость отопления от тех, других и третьих сравнивать не приходится, т.к. отработка уже отработала свою цену в моторе. Загрузка… Обсуждение темы «Горелка на отработанном масле» Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями. Также можно задать вопросы автору*, он постарается на них ответить. clubpechnikov.ru Горелка Бабингтона. — Котлы и обогреватели на жидком топливе Конечно в таком виде эксплуатировать горелку нельзя, надо строить автоматику. Решил сделать устройство полностью автономным, чтобы само стартовало и выключалось когда надо по командам термостата. И вообще идея была вынести горелку на улицу и греть ей обычный газовый котёл, а в гараж завести трубы и повесить радиаторы, заправив систему антифризом. Для безопасности, если чего и случиться, пусть это горит на улице вдалеке от строений 🙂 По образу и подобию газовой инжекционной горелки сваял свою помощнее Зажигание от автомобильной свечи. Я не то чтобы радиолюбитель, так, сочувствующий радиолюбителям, но моих знаний вполне хватает для создания системы зажигания и автоматики. С одной стороны горелки стартовая газовая горелка, с другой трубка — для оптического датчика пламени, так называемая «Визирная трубка» Вот такое чудовище вышло… На фото видно катушку зажигания и два клапана от автомобильного ГБО, один клапан для горелки — стартёра, второй перекрывает воздух когда надо погасить горелку. Логика работы планируется такая: сначала система зажигания начинает выдавать искру с частотой несколько раз в секунду, потом открывается клапан стартовой горелки и начинает греться термопара расположенная в горелке (термопара от старого газового котла), после нагрева термопары автоматика отключает систему зажигания и включает маслонасос, в течении минуты стартовая горелка греет всю конструкцию и масло. Далее включается подача воздуха, и при условии зажигания масла (пламя контролируется фотоэлементом в визирной трубке) стартёр гаснет, начинается штатная работа. Если пламя погасло, процедура запуска автоматически повторяется. Фотоэлемент регистрирует мерцание пламени, не силу света (Светятся и раскалённые детали топки), а именно мерцание, оно очень сильное, задержка реакции датчика мала полсекунды — секунда. Нельзя допустить впрыск масляной аэрозоли в топку без сгорания, может БАБАХнуть… Вот отработка датчиков Добился очень простого управления, одним тумблером, горелка чётко стартует, прогревается и выключается сама, справиться любая домохозяйка. Но интерес неожиданно пропал, так и валяется во дворе подготовленный котёл, горелка в сборе, бак под масло….. Может летом доведу ситсему до практического применения, хочу собрать блок управления на микроконтроллере чтобы поддерживал температуру в гараже и подавал сигналы в случае нештатных ситуаций или окончании масла в баке. www.chipmaker.ru

Горелки газовые, дизельные и универсальные

Под горелкой понимают специальное устройство, где воздух или кислород смешиваются с топливом, которое подается в жидком или газообразном виде, и откуда эта смесь направляется в камеру сжигания. Если говорить об особенностях эксплуатации этого вида устройств, стоит отметить, что горелки очень просты и в монтаже, и в обслуживании. Кроме того они обладают высокой надежностью. Также эти приборы снабжают специальной автоматикой, которая позволяет экономно расходовать энергию. Это достигается за счет того, что при остановке горелки срабатывает воздушная заслонка, которая защищает топку котла от попадания в нее воздуха. Таким образом, тепло в топке сохраняется лучше, а это ведет к экономии топлива.

Горелки принято классифицировать на газовые, дизельные и универсальные. Рассмотрим, в чем же состоят их особенности.

Газовые горелки. Работают с использованием сжиженного либо природного газа. Среди их преимуществ – простота и удобство в обслуживании. Кроме того, этот вид горелок не засоряется и не коптит.

Дизельные горелки. Этим устройствам для работы требуются жидкое топливо, то есть или дизельное, или солярка. Особенно выгодно применение таких агрегатов в тех случаях, когда не постоянного газового снабжения.

Горелки на мазуте. Такие аппараты работают на мазуте, нефти или отработанном масле. Основная сфера их применения: энергетические установки (в частности, промышленные и отопительные котлы и теплогенераторы), технологические агрегаты.

Двухтопливные горелки. Их особенность заключается в том, что такие устройства могут работать с использованием двух видов топлива, которые применяются вместе или раздельно. Обычно в таких горелках используется дизельное топливо и природный газ. Эти аппараты отличаются высокой надежностью, а также низким количеством выбрасываемых вредных веществ и высокой степенью сгорания топлива. Как правило, двухтопливные горелки могут применяться в сочетании с любыми котлами и водонагревателями, потому что их работа автоматизирована, а процесс управления максимально прост и понятен.

Больше публикаций

Советы по техническому обслуживанию масляных печей

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ МАСЛЯНОЙ ПЕЧИ

Печи, работающие на жидком топливе, нуждаются в большем обслуживании, чем газовые печи, из-за накопления сажи и грязи, которые естественным образом возникают в моделях с масляным двигателем. Ваша масляная печь должна очищаться и проверяться дважды за отопительный сезон и обслуживаться профессионалом каждую осень.

Вот 3 вещи, которые вы можете сделать в перерывах между назначениями на профессиональный осмотр, чтобы убедиться, что ваше устройство работает без сбоев.Однако, если вам неудобно работать с двигателем масляной печи или рядом с ним, вы всегда можете позвонить своему специалисту Trane Comfort Specialist ™ и снизить риск ошибки или повреждения вашего устройства.

1. ВЗГЛЯД
Обратите внимание на следы черной сажи вокруг печи. Сажа вне печи может означать, что установка сжигает больше, чем масло. Вы также должны смотреть на дым, идущий из вашей трубы, пока топка горит; черный дым может указывать на то, что масло сгорает не полностью.

2. СЛУШАЙТЕ
Прислушайтесь к любым необычным звукам вибрации или дребезжания, исходящим от воздуходувки печи. Если вы заметили какой-либо из этих признаков, обратитесь к местному специалисту Trane Comfort Specialist ™.

3. ЗАМЕНА
Не забывайте менять воздушный фильтр в печи так часто, как рекомендовано в руководстве оператора, или чаще, если у вас есть домашние животные.

В рамках визита по техническому обслуживанию масляной печи вы можете ожидать, что специалист Trane Comfort Specialist ™ выполнит те же задачи, что и во время проверки газовой печи, но также включит эти дополнительные шаги.Поскольку рабочие части нефтяного топлива подключены к горючему топливу, мы рекомендуем поручить эти проверки обученным специалистам в области систем отопления, вентиляции и кондиционирования воздуха, чтобы избежать любого шанса повреждения.

• Проверить масляную горелку.
• Очистить теплообменник.
• Осмотрите и замените масляную форсунку.
• Заменить масляный фильтр.
• Проверить датчик пламени.
• Очистить вентилятор горелки.
• Проверить показания вакуума.
• Масло двигателя, если применимо.
• Проверить топливопроводы на герметичность.

КАК ОЧИСТИТЬ МАСЛЯННУЮ ПЕЧЬ

1. Выключите печь, включая газовую линию, и подождите, пока она остынет.
2. Затем, используя пылесос с длинным шлангом, удалите пыль вокруг печи. Удаление этой пыли может помочь уменьшить количество аллергенов в воздухе и предотвратить циркуляцию сгоревших частиц пыли по дому.
3. Очистить полости горелки и нагнетателя вакуумированием.
4. Сдуть пыль с пилота. Используйте трубочку, чтобы направить воздух точно в нужное место, и убедитесь, что пилот выключен.

ЗАМЕНА ФИЛЬТРА МАСЛЯНОЙ ПЕЧИ

Уход за фильтром — одна из самых важных вещей, которые вы можете сделать для своей масляной печи. По мере того как система циркулирует воздух, она фильтрует воздух в вашем доме и удаляет лишнюю влагу, чтобы контролировать влажность.

Для достижения наилучших результатов мы рекомендуем чистить или менять масляный фильтр не реже двух раз в год.Очистите или замените фильтр один раз перед первым использованием обогревателя осенью или зимой, а затем еще раз в середине отопительного сезона.

Сначала выясните, где расположен фильтр в вашей системе, а затем выполните следующие действия. Если у вас есть какие-либо вопросы, обратитесь к местному дилеру Trane.

• Отключите подачу масла и электричество.
• Снимите основание фильтра.
• Очистите основание канистры фильтра.
• Вставьте новый фильтр.Убедитесь, что уплотнительное кольцо, закрывающее соединение между верхом и основанием, надежно.
• Удалите лишний воздух из фильтра. Ослабьте спускной винт.
• Включить подачу масла. Проверьте наличие пузырьков воздуха или зазоров.
• Включите питание вашей масляной печи.

ПРОБЛЕМЫ МАСЛЯНОЙ ПЕЧИ?

Вот несколько распространенных проблем и быстрых решений, которые можно попробовать, если ваша печь не работает должным образом.

Проблема: Масляная печь не включается.
Решение: Убедитесь, что ваш термостат настроен на нагрев (особенно, если он используется впервые).

Проблема: Низкий расход воздуха.
Решение: Проверьте фильтры. Они могут быть засорены, и их необходимо заменить или очистить.

Проблема: Шумная масляная печь.
Решение: Проверьте, не ослаблена ли панель доступа или ремень без смазки.

Чтобы получить еще больше советов по поиску и устранению неисправностей печи, ознакомьтесь с нашим руководством по поиску и устранению неисправностей в масляной печи и этими ответами на типичные проблемы с нагревом.

ПРОФИЛЬНЫЕ СОВЕТЫ ПО ПРЕДОТВРАЩЕНИЮ НЕДОСТАТОЧНОЙ РАБОТЫ МАСЛЯНОЙ ПЕЧИ

• Запланируйте плановые профилактические осмотры.
• Регулярно меняйте фильтры.
• Очищайте воздуховоды каждые два года.
• Установить программируемый термостат. Установленный график нагрева позволит сэкономить электроэнергию и со временем снизить износ.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ МАСЛЯНОЙ ПЕЧИ

Для получения конкретных советов и подробностей о том, как обслуживать и обслуживать вашу конкретную печь, посетите нашу страницу Руководств пользователя.Вы найдете подробную и полезную информацию по всем нашим моделям печей (XC95m, XC80, XV80, XV80 Oil, XP80 Oil).

Распространение эфирных масел с помощью грелки для свечей

Я очень взволнован этим новым открытием! Моя свекровь поделилась со мной этим чудесным секретом несколько дней назад, и я буквально в восторге от этого.

Таким образом, вместо использования восковых кубиков, которые содержат неизвестно какие химические вещества и маскируют только запахи, вы можете использовать эфирные масла и распылять их в воздухе с помощью грелки для воска.

Наполните посуду водой.

Выберите любое эфирное масло, которое вы любите больше всего или больше всего нуждаетесь. Я выбрала перечную мяту, чтобы в моем доме пахло Рождеством. Масло перечной мяты также помогает вам сосредоточиться и сконцентрироваться, когда оно распространяется в воздухе. Распыленные масла действительно могут убить вирусы и бактерии в воздухе! Я просто люблю чистый дом. Люди говорят, что настоящий диффузор работает намного лучше, чем грелка для свечей в лечебных целях, что я считаю, однако другие люди клянутся, что этот метод отлично работает в лечебных целях.Так что просто примите это во внимание, прежде чем делать это. Что касается меня, мне нравится знать, что я не вдыхаю ничего вредного, и мне нравится тонкий аромат, который наполняет мой дом.

Добавьте несколько капель и взмахните пальцем.

Подключите и наслаждайтесь!

* Он испарится, поэтому помните, что вам нужно следить за ним, и вам нужно будет пополнить его через несколько часов. Прочтите комментарии ниже, чтобы решить, подходит ли это вам, некоторые беспокоятся о возгорании.У меня никогда не было такого опыта, но многие читатели подняли несколько хороших тем для обсуждения ниже.

Запах не такой сильный, как у восковых кубиков, но он определенно делает домашний запах приятным.

своими руками див

Сестры Мэг и Стеф обнаружили, что, живя жизнью бедных, молодоженов, студентов колледжей, со свежими младенцами в разгар Великой рецессии, они все еще могут иметь то, что им нужно и чего хотят, если они будут работать и создавать вещи своими собственными руками. Руки.Такой образ мышления сэкономил им тысячи долларов на проживание, и по мере того, как они делятся своими знаниями с другими, экономия продолжает расти.

Как очистить печь за 7 шагов (с иллюстрациями)

Описание проекта

Навык

5 из 5 Жесткий Если вы не знакомы с территорией, позвоните профессионалу

Независимо от типа вашей системы, не ждите, пока она выйдет из строя, чтобы выполнить техническое обслуживание печи своими руками.Чистая, отлаженная система отопления позволит сэкономить на топливе и продлить срок службы печи.

Как часто следует чистить печь?

Перед наступлением холодных осенних ночей вам нужно записаться на ежегодное техническое обслуживание печи. Без этой ежегодной очистки и осмотра система может быстро изнашиваться, накачать смертельный угарный газ в ваш дом или просто перестать работать.

Сколько стоит очистка печи?

Ежегодное обслуживание стоит недорого — обычно менее 100 долларов — особенно по сравнению с ценой новой печи.«Вам не придется ждать больше года, чтобы отремонтировать свою машину», — говорит Ричард. «Не менее важно тепло в вашем доме».

Что включает в себя ежегодная очистка печи?

Мы попросили эксперта по сантехнике и отоплению This Old House Ричарда Третеви показать нам правильные шаги, которые должен выполнить специалист по обслуживанию при работе с топкой с наддувом, работающей на жидком топливе; основы газовой системы аналогичны. В обоих случаях топливо смешивается с воздухом и воспламеняется, нагревая герметичную камеру.Свежий отфильтрованный воздух затем дует через внешнюю часть горячей камеры в нагревательные каналы. (В домах с радиаторами вместо печей устанавливаются бойлеры. Они нагревают воду вместо воздуха, но ежегодный осмотр аналогичен.) В целом опасный выхлоп из камеры сгорания выводится через дымоход или дымоход.

Как очистить печь за 7 шагов

Шаг 1

Завершение работы системы

Фото Keller & Keller

Перед ежегодной очисткой печи Ричард отключает электричество и подачу топлива.Яркий красный щиток выключателя питания обычно можно найти наверху лестницы в подвал или возле самой горелки, а запорный топливный клапан находится рядом с масляным баком или на входящей газовой трубе. Отметьте расположение обоих на случай будущей утечки или пожара.

Шаг 2

Очистка камеры сгорания

Фото Keller & Keller

В камере сгорания топливо смешивается с воздухом и воспламеняется, выделяя тепло, а также углеродную сажу, водяной пар, двуокись углерода и многое другое.Накопление сажи может вызвать коррозию стенок камеры. Ричард соскребает нагар с помощью небольшой проволочной щетки. Затем он удаляет сыпучий материал с помощью промышленного пылесоса и проверяет камеру на наличие отверстий или коррозии перед заменой крышки.

Шаг 3

Проверка дымохода

Фото Keller & Keller

Ричард проверяет наличие отверстий в выхлопном дымоходе, через которые может протекать угарный газ, особенно там, где труба встречается с печью.Небольшие дыры можно заделать изолентой, но ржавые дымоходы необходимо заменить. Он также регулирует барометрическую заслонку дымохода, которая снижает тягу дымохода. «Большой, высокий дымоход в старом доме имеет тенденцию всасывать слишком много воздуха, что снижает эффективность», — говорит он. «Ваш сервисный профессионал может утяжелить демпфер, чтобы уменьшить натяжение.

Шаг 4

Замена масляного фильтра

Фото Keller & Keller

Масляный фильтр (используется только в масляных системах) предотвращает засорение сопла масляной горелки мелкими загрязнениями, что может привести к пропуску зажигания и отключению системы.Ричард сначала закрывает масляный клапан, затем снимает старый фильтр и заменяет его, откладывая грязный фильтр для утилизации в соответствии с местными правилами обращения с опасными отходами.

Шаг 5

Замена воздушного фильтра

Фото Keller & Keller

«Зимой весь воздух, которым дышит ваша семья, проходит через этот фильтр», — говорит Ричард. «Вы не можете менять его слишком часто, но никогда не отпускайте его дольше года.«Заменить фильтр легко может любой домовладелец. В то же время Ричард проверяет износ и натяжение ремня вентилятора (вентилятор, приводимый в действие электродвигателем, перемещает нагретый воздух из печи через воздуховоды к вентиляционным отверстиям помещения). Ослабленный ремень может замедлить работу воздуходувки, что снижает эффективность. Если ремень прогибается более чем на ¾ дюйма при сильном нажатии, это можно отрегулировать, слегка сдвинув двигатель назад.

Шаг 6

Регулировка горелки и проверка эффективности

Фото Keller & Keller

Ричард устанавливает анализатор горения, который вычисляет КПД печи путем измерения количества газов в дымоходе.Он следит за тем, чтобы воздушные заслонки горелки были настроены на правильное соотношение топлива и воздуха. «Вы хотите, чтобы топливо, которое вы принесли, сгорело до того, как оно пойдет в дымоход», — говорит Ричард. Он также заменяет масляное сопло, которое распыляет топливо непосредственно перед его воспламенением, и проверяет цвет и форму пламени на воспламенителе. Как для нефти, так и для газа это ключевой показатель стабильного и полного сгорания. В газовой системе это время, когда трубы горелок должны быть очищены пылесосом.

Шаг 7

Вентиляционные отверстия для пола

Фото Keller & Keller

Осень — хорошее время для домовладельцев, чтобы снять напольные регистры и пропылесосить воздуховоды, которые являются магнитами для пыли, шерсти домашних животных, маленьких игрушек и остатков пищи.Все это снижает его эффективность, заставляя вас повышать температуру. Вы также будете дышать немного легче без этого мусора в воздухе.

---

Инструменты и материалы

Ищете помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с этими подробными руководствами от команды обзора этого старого дома:

Техническое обслуживание масляных печей | Марстеллар Масло и Бетон

Надежное тепло необходимо во время долгой зимы в центральной Пенсильвании.Если вы используете масло для обогрева дома, поддержание оптимальной работы печи позволит вам оставаться в тепле при понижении температуры. Профилактическое обслуживание масляной печи может значительно снизить риск поломки и сэкономить вам деньги и нервы, связанные с аварийным ремонтом. Хотя некоторое обслуживание масляных печей требует наличия квалифицированного специалиста, большую часть этого может выполнить домовладелец.

Для начала мы подготовили полезный контрольный список для обслуживания масляной печи, а также несколько общих советов о том, как действовать дальше.

Техническое обслуживание масляной печи своими руками: начало работы

Не стоит бояться обслуживания масляных печей. Даже если у вас нет никаких технических навыков, вы можете выполнить несколько основных задач по техническому обслуживанию, которые помогут вашей печи работать более надежно и эффективно.

Перед выполнением любых работ с печью обязательно ознакомьтесь с ее основными элементами управления. Масляная печь будет иметь как главный выключатель питания, так и отсечной топливный клапан.Для большей части работы вы захотите, чтобы оба эти параметра были отключены.

Вы также должны быть уверены, что знаете, где находится ваш масляный бак — проверка его состояния и наличие достаточного количества топлива должны стать вашей следующей задачей после технического обслуживания и осмотра печи своими руками.

Контрольный список технического обслуживания масляной печи

Техническое обслуживание масляной печи своими руками состоит из трех основных компонентов:

• Проведение тщательного визуального осмотра. Обратите внимание на признаки очевидных физических повреждений — ржавчину, вмятины, износ и т. Д. — а также на скопление черной сажи, что может указывать на загрязнение топлива. Включите печь и дайте ей поработать несколько минут. Прислушайтесь к дребезжанию, лязгу или другим странным звукам. Если что-то не так, обратитесь к специалисту по ремонту печи.
• Очистка топки и воздуховодов. Выключить печь и перекрыть газовую магистраль. Когда он остынет, тщательно протрите внешнюю поверхность устройства пылью и сотрите любую заметную грязь или грязь.Удалите сажу и другие сыпучие материалы из камеры сгорания и протрите ее начисто. Затем пройдите по дому и пропылесосьте вентиляционные отверстия в полу.
• Замена воздушных фильтров. Воздушные фильтры следует заменять не реже одного раза в год в рамках текущего обслуживания масляной печи. Обратитесь к руководству по эксплуатации для получения подробного графика обслуживания и информации о приобретении запасных частей. Если у вас есть домашние животные или члены семьи, страдающие серьезной аллергией, может потребоваться замена фильтра несколько раз в течение сезона.

Более амбициозные домовладельцы могут пойти глубже, проверив и заменив ремень вентилятора своей печи и масляный фильтр, смазав двигатель и компоненты вентилятора, очистив сопло и шланги, проверив электрические компоненты и выполнив тест эффективности системы.

Если вы в чем-то не уверены, не рискуйте повредить печь — обратитесь к специалисту по домашнему отоплению, чтобы назначить надлежащий осмотр.

Маслопечная печь — цены, отзывы и руководство по покупке 2021

Подходит ли масляная печь для моего дома?

Сколько стоит установка масляной печи?

Это вопросы, которые домовладельцы задают при покупке печи на жидком топливе.Давайте начнем с первого вопроса, а затем обсудим ваши варианты масляных печей, прежде чем смотреть на марки и цены на масляные печи. Попутно есть множество советов по покупке масляных печей, которые помогут вам сделать выбор, которым вы будете довольны в будущем.

Маслопечная печь — лучший вариант?

В то время как масляные печи когда-то широко использовались в Соединенных Штатах, сейчас они наиболее распространены на Северо-Востоке, где, по данным Министерства энергетики США, доступ к природному газу и пропану ограничен, но печное топливо доступно.

Причина этого обнаруживается при быстром взгляде на плюсы и минусы масляных печей:

Плюсы масляной печи:

• Мазут широко доступен
• Oil производит больше БТЕ на сжигаемый объем по сравнению с природным газом и пропаном.

Минусы масляной печи:

• Максимальная годовая эффективность использования топлива (AFUE) составляет менее 90% для большинства моделей, в то время как максимальная эффективность газовых / пропановых печей составляет около 98%
• Масляные печи, как и пропановые печи, требуют резервуара для хранения топлива и доставки топлива
• Масляные фильтры масляных печей необходимо часто менять и регулярно чистить из-за накопления сажи, поэтому требуется договор на обслуживание.
• Топочный мазут стоит больше, чем газ и пропан, и цена более изменчива, поскольку зависит от мировых цен на нефть, а не в основном от внутреннего производства природного газа и пропана

К чему сводятся эти плюсы и минусы масляных печей для большинства домовладельцев, так это то, что газовая печь — лучший вариант, если постоянная подача природного газа или пропана не доступна в месте, где вы живете.

А как насчет электрических печей и тепловых насосов?

Поскольку мы говорим в основном о северо-востоке США (и восточной части Канады), масляная печь предпочтительнее любого из этих вариантов:

• Электроотопление — самый дорогой вид, а электропечи — хороший вариант только там, где зима мягкая
• Тепловые насосы теряют эффективность при температурах ниже точки замерзания, поэтому их необходимо подкреплять дорогостоящими электронагревателями в кондиционерах или топкой на ископаемом топливе (газ / масло) в двухтопливной системе

Таким образом, в Северо-Востоке США, масляная печь сама по себе или комбинация масляной печи / теплового насоса — ваш лучший выбор, когда печь на природном газе или пропане — не лучший выбор.

Четыре фактора, влияющие на стоимость печей

Теперь, когда мы сузили круг домовладельцев, рассматривающих масляную печь, давайте сосредоточимся на факторах, которые влияют на стоимость масляной печи:

1. Качество печи

В нашем Руководстве по покупке газовых печей мы перечисляем марки Budget, Standard и Premium. Нет никаких бюджетных брендов в масляных печах — Goodman, Payne и Aire-flo, например, не производят масляные печи.

Стандартные марки — умеренная стоимость, срок службы от 15 до 18 лет (бренды одной материнской компании с одинаковыми или очень похожими моделями масляных печей перечислены вместе):

• Армстронг и Ducane
• Комфорт-Эйр
• Heil, Arcoaire, ComfortMaker, Keep Rite и Tempstar
• Олсен
• Рим и Рууд
• Термо Прайд
• Вильямсон / Thermoflo
• Century (только для Home Depot) и Comfort-Aire
• Crown Boiler (продается населению через оптовиков, таких как Ingrams
• Miller (только для промышленных домов)

На страницах Heil oil cabin и ComfortMaker oil cabin показаны две марки, линейки которых идентичны во всем, кроме названия.

Coleman, Luxaire и York больше не производят масляные печи, хотя многие из них все еще используются. То же самое и с моделями сестринских брендов Maytag, Tappan, Westinghouse, Broan, Fridigaire и Nutone. Семейство брендов Amana / Goodman / Daikin никогда не производило масляные печи.

Бренды премиум-класса — Более высокая стоимость, срок службы до 25 лет

• Адамс
• Керр
• Кэрриер и Брайант
• Американский стандарт и Trane

Похоже, что компании Trane и American Standard прекращают производство своих нефтяных печей.Модельный ряд сокращается, о чем свидетельствует эта страница компании Trane, на которой представлены всего две модели, а подробности отсутствуют.

2. Производительность печи

В масляных печах колебания производительности меньше, чем в газовых. Большинство из них одноступенчатые, что означает, что они всегда работают на полную мощность. Это делает их более шумными, чем газовые печи, и вызывает небольшие колебания температуры, которые вы можете заметить. Riello производит одну из очень немногих двухступенчатых горелок, и она доступна в масляных печах Thermo Pride.

Основной выбор производительности относится к воздуходувке, с вашими вариантами: односкоростной (базовый), многоскоростной (лучше) и регулируемый (лучший). Многоскоростные и регулируемые нагнетатели меняют скорость во время цикла нагрева, чтобы избежать работы на полной скорости до того, как воздух в камере сгорания станет достаточно горячим, или после того, как горелка остановится и печь распределяет оставшееся тепло.

3. КПД печи (и меры предосторожности)

Большинство печей на жидком топливе имеют один теплообменник, поэтому значительная часть тепла сгорания теряется с выхлопными газами.По этой причине их топливная эффективность колеблется от минимально разрешенных законом 83% до примерно 87%. Одноступенчатые горелки также способствуют снижению КПД. Лучшая причина платить больше за масляную печь в диапазоне от 86% до 87%, чем за менее эффективную модель, — это воспользоваться преимуществом производительности воздуходувки с регулируемой скоростью. Дополнительные затраты окупятся за счет незначительно более низких счетов за электроэнергию в течение 15 лет.

Печи на конденсационном масле имеют второй теплообменник для улавливания и передачи тепла от выхлопных газов.Эти теплообменники должны быть из нержавеющей стали, поскольку конденсат выхлопных газов очень кислый и вызывает коррозию. В настоящее время только Адамс и Керр производят конденсационные печи на жидком топливе, и они предлагают до 95% AFUE, что является лучшим из имеющихся.

Обратной стороной является возможность преждевременного выхода из строя из-за опасности коррозии. Проблема настолько беспокоит, что Beckett, ведущий производитель горелок, используемых в большинстве брендов, выпустил заявление о конденсационных жидкотопливных агрегатах, с которым следует ознакомиться, прежде чем рассматривать покупку конденсационной печи.Их стоимость выше, и хотя вы сэкономите деньги на расходах на масло, вам, возможно, придется отремонтировать или заменить печь гораздо раньше, чем стандартную (без конденсации) печь.

Осторожно: Наше мнение разделяют многие другие эксперты в области отопления, вентиляции и кондиционирования воздуха: конденсационная печь на жидком топливе не является экономичным выбором в долгосрочной перспективе.

4. Размер печи

Мы подробно рассмотрели размер печи для вашего дома и климата в нашем Руководстве по покупке газовых печей, которое включает карту климатической зоны и количество БТЕ на квадратный фут дома, необходимое в каждой зоне.Здесь достаточно предложить вашему подрядчику масляной печи провести оценку требований к нагрузке или выполнить ручной J-тест, чтобы определить правильный размер вашей масляной печи для достижения максимальной эффективности и комфорта.

Цены на мазутные печи ведущих брендов

Модели масляных печей производятся в диапазоне размеров от примерно 50 000 БТЕ до примерно 150 000 БТЕ для жилых помещений. В этой таблице мы используем среднюю единицу, которая составляет от 100 000 до 120 000 БТЕ в столбце «Только единицы».Стоимость установки блока включает базовую установку, которая включает замену существующей печи и переделку камеры статического давления из листового металла.

Дополнительные услуги, такие как установка масляного бака, запуск маслопровода и вентиляция печи, которые могут добавить до 3000 долларов к общей стоимости, не включены, потому что немногие люди выбирают масляную печь, если они не заменяют существующую масляную печь.

Бренды	Только установка	Установленная стоимость единицы
Армстронг и Дукейн	2100 долл. США	3 950 долл. США
Комфорт-Эйр	1850 долл. США	3 500 долл. США
Хайль	2200 долл. США	4 000 долл. США
Олсен	$ 2 050	3 900 долл. США
Рим и Рууд	2 200 долл. США 90 452	4 150 долл. США 90 452
Thermo Pride	2400 долларов США	$ 4 370
Williamson / Thermoflo	1 950 долл. США 90 452	4000 долларов США
Века	2000 долларов США	3 900 долл. США 90 452
Котел Crown	1 950 долл. США 90 452	$ 3750
Миллер	2 200 долл. США 90 452	4 100 долл. США 90 452
Адамс	3 100 долл. США	5 200 долл. США 90 452
Керр	3 250 долл. США	5 400 долл. США 90 452

В зависимости от требований к установке вам потребуется одна из следующих конфигураций масляной печи:

• Highboy / high-boy / hi-boy: высокий вертикальный блок с вентилятором под коробкой горелки для стандартной установки или установки в узких подсобных помещениях
• Нисходящий поток / противоток: вертикальный блок с нагнетателем над горелкой для установки на чердаке
• Lowboy / low-boy / lo-boy: Устройство для приседаний с кожухом нагнетателя за кожухом горелки для установки в подвальном помещении
• Горизонтальный поток: выглядит как вертикальный блок сбоку, с горелкой и нагнетателем рядом для установки в одноэтажном доме

Как получить лучшие цены на мазутные печи

Вы можете сэкономить деньги, установив масляную печь самостоятельно, но это также может привести к опасным утечкам окиси углерода, поражению электрическим током или возгоранию дома.

Мы рекомендуем профессиональную установку не только из соображений безопасности. Также важно правильно установить масляную печь и правильно ее настроить с учетом воздуховодов в доме и других факторов. Только правильно установленная масляная печь будет работать с максимальной эффективностью и долговечностью.

Чтобы получить максимальную общую стоимость:

• Выберите модель односкоростного вентилятора с эффективностью от 83% до 85%
• Спросите у своей коммунальной компании о скидках и кредитах на установку эффективной масляной печи, которые могут покрыть стоимость модернизации до модели с КПД 86% или 87%.
• Запросите оценки у трех установщиков, которые знают, что они соревнуются за работу. Если вы щелкните здесь, мы свяжем вас с тремя ведущими установщиками в вашем регионе. Подрядчики масляных печей прошли предварительный отбор на предмет опыта и качества.

Наконец, в разделе «Тактика домовладельцев при переговорах с дилерами HVAC» также есть полезные советы.

Мы надеемся, что в Руководстве по покупке масляных печей вы найдете полезные советы для вашей следующей покупки. Не стесняйтесь присоединиться к беседе, задав вопрос или комментарий, или расширить обсуждение, поделившись этим сообщением в социальных сетях.Кроме того, вкладка «Поделитесь своей ценой на HVAC» вверху — это ваш шанс помочь другим читателям, сообщив им, сколько вы недавно заплатили за оборудование и установку HVAC.

Планы котлов на отработанном масле — Постройте свой собственный котел на отработанном масле! Поставка биодизеля в Юте

Наружный масляный котел

Планы наружных котлов, работающих на жидком топливе (только онлайн-доступ, для печати)

99 долларов.50

Планы котлов на жидком топливе (онлайн-доступ + бумажная копия * )

149 долларов.50 Доставка: $ 5,75

Только для клиентов из Канады Планы котлов на жидком топливе (онлайн-доступ + бумажная копия * )

149 долларов.50 Доставка: $ 20,10

Подробнее:

Покупка планов Приобретая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней. В течение этого времени вы можете просматривать, скачивать и распечатывать планы сколько угодно раз! Информация для входа будет отправлена ​​на указанный адрес электронной почты в течение 48 часов после оплаты. * — Свяжитесь с нами, чтобы узнать стоимость доставки бумажных копий планов, если вы живете за пределами США и Канады

– Планы котлов на отработанном масле — Часто задаваемые вопросы о котле на отработанном масле — Комплект деталей для автоматического розжига

515 долларов.00 Доставка: $ 28.00

Нет в наличии

* — Примечание. Доставка этого товара распространяется только на США. Канадские клиенты Кликните сюда. * -Налог с продаж будет взиматься с жителей Юты

Масляный наружный котел «Машины Мерфи».

Обогрейте дом, сарай, гидромассажную ванну, горячую воду для бытового потребления или даже бассейн! Работает даже с системами принудительной подачи воздуха! Изготовлен из общедоступных деталей и материалов! Дешево и легко построить! Сократите или полностью откажитесь от счетов за отопление зимой! Невероятно подробные и простые инструкции проведут вас через процесс строительства на каждом этапе пути. Детали конструкции покрыты полными текстовыми пояснениями, четко обозначенными 3D-графикой и реальными фотографиями. Более 170 страниц с рисунками, настолько хорошими, что они почти похожи на фотографии!

Потрясающая трехмерная компьютерная графика и детализация упрощают выполнение пошаговых планов!

Часто задаваемые вопросы можно найти внизу этого документа.

Приложения для отопления включают:

ОБОГРЕВ ПЛАТЫ ИЗЛУЧЕНИЕ В — НАПОЛЬНОЕ ОТОПЛЕНИЕ БАССЕЙНЫ

НАГРЕВАТЕЛЬ ВОЗДУХА РАБОЧИЕ МАГАЗИНЫ, САР, ЗЕЛЁНЫЕ ДОМА ДЖАКУЗИ ИЛИ ГОРЯЧАЯ ВАННА

Выход БТЕ: от 80 000 до 150 000 БТЕ / час Расход топлива: — Нефтяные масла = 1 — 1.5 галлонов / час — Растительные масла = 1-2 галлона / час Объем теплообменника: ~ 37 галлонов Макс.рекомендуемая температура воды: 180 градусов Макс.давление: Открытое вентиляционное отверстие только для атмосферы Требования к питанию: 120 вольт при 15 амперы Требования к давлению воздуха: 90 фунтов / кв. дюйм при <0,25 куб. фут / мин Допустимые виды топлива: Моторные масла / масла картера, трансмиссионные жидкости, гидравлические масла, растительные масла, биодизель, уайт-спирит, No.1 Дизель — Дизель № 2 — Мазут, Машинно-охлаждающие масла

Необходимые инструменты: Сварщик Mig или Tig, угловая шлифовальная машина 4 1/2 дюйма, кольцевые пилы, сверла по металлу и основные ручные инструменты. Требуемые навыки: Владение сваркой, базовые навыки работы с металлом, базовые навыки работы с электричеством. Среднее время сборки: Сильно зависит от опыта и других возможностей.

Комплект деталей для автоматического зажигания Автоматизируйте систему зажигания для простоты эксплуатации! Экономьте топливо и время! Пакет автоматического зажигания предназначен для обеспечения большинства необходимых деталей для автоматизации последовательности зажигания.Этот пакет предполагает, что у вас уже есть готовая котельная система, и вы просто хотите добавить необходимые компоненты для ее автоматизации.

В коплект входит: Контроллер горелки Реле управления Соленоид давления воздуха Пилотный топливный соленоид Искровой воспламенитель Аквастат Поплавковый выключатель топлива Поплавковый выключатель воды Сопло пилотного пламени Ячейка извещателя пламени Клеммные колодки Тумблер

Следующие предметы также необходимы, но не входят в комплект. Пропановый бак Регулятор пропана Пропановые шланги Монтажный провод

Цены для канадских клиентов

515 долларов.00 Доставка: $ 38,65

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ (с ответами от Murphys Machines) Сколько стоит строительство? Строительство базовой неавтоматической установки будет стоить от 250 до 300 долларов.Автоматизация установки добавит к стоимости еще 500 долларов. Также есть расходы, связанные с подключением котельного агрегата к вашей тепловой нагрузке, но мы не можем рассчитать это из-за широкого диапазона возможных применений. Что делать, если у меня есть печь с принудительным воздухом? Я также использую печь с принудительной подачей воздуха, и она отлично работает! Вы просто устанавливаете змеевик с горячей водой в камеру печи, очень похожий на змеевик кондиционера, который у вас, вероятно, уже есть. В зависимости от размера змеевик для горячей воды стоит от 100 до 200 долларов, и его довольно легко установить.Вода, нагретая на 180 градусов из бойлера, прокачивается через змеевик, и вы просто подключаете термостат, чтобы включить только вентилятор в вашей печи. Сколько сжатого воздуха он использует? Котел требует 90 фунтов на квадратный дюйм сжатого воздуха. Чтобы дать вам представление о том, какой объем он использует, если у вас когда-либо был быстроразъемный фитинг на конце воздушного шланга на полу, издающий шипящий звук, он использует меньше половины этого количества. Очень мало! Мой воздушный компрессор на 30 галлонов мусора включается примерно каждые 2 или 3 часа. Какой большой воздушный компрессор мне нужен? Практически любой воздушный компрессор, способный генерировать 90 фунтов на квадратный дюйм, справится с этой задачей. Вы даже можете не отставать от велосипедного насоса, если хотите попробовать! Один из этих маленьких воздушных компрессоров для блинов даже отлично подойдет. Для чего нужен баллон с пропаном? В автоматизированной версии котла используется пилотное пламя, работающее на пропане, в течение примерно 15 секунд при каждом розжиге основной горелки. Стандартный пропановый бак размером с барбекю, вероятно, прослужит пару лет. Может ли он сжигать глицерин? Не сейчас, но мы над этим работаем. Какое топливо он может сжигать? Котел «Машины Мерфи» может сжигать новые или бывшие в употреблении моторные масла, трансмиссионные жидкости, гидравлические жидкости, тормозные жидкости, уайт-спирит, жидкое топливо, растительные масла и биодизельное топливо. Нужны ли мне специальные инструменты для сборки этого котла? Не совсем. Вам потребуется сварочный аппарат Mig или Tig, угловая шлифовальная машина и некоторые основные ручные инструменты. Можно ли разместить устройство в моем подвале? Все, что по своей природе «построено самим», не будет внесено в списки UL и, как таковое, не должно размещаться в каком-либо жилище.Котел Murphy’s Machines предназначен для работы на открытом воздухе в непогоду и непогоду. Может ли этот котел производить пар? №. Бойлер «Машины Мерфи» выполнен в атмосферном стиле и может создавать только горячую воду. Сколько стоит обслуживание? Узлы теплообменника и чаши горелки следует разбирать и очищать каждый сезон. Также каждый сезон воду следует проверять на правильное количество антикоррозийных химикатов. Насколько шумно? По количеству и типу шума он почти такой же, как от микроволновой печи.Гудящий шум едва слышен на расстоянии 100 футов. Нужно ли менять фильтры или засорились форсунки? В агрегате нет топливных фильтров, но есть топливная сетка, предотвращающая засорение насоса насекомыми, ветками или масляными шариками. Экран будет требовать чистки только «по мере необходимости», вероятно, один или два раза за сезон. Есть ли в этом котле какие-либо особые детали, которые сложно найти или которые стоят дорого? Базовая установка с ручным управлением состоит из широко распространенных деталей и принадлежностей.Тем не менее, если вы хотите автоматизировать систему, вы не найдете эти детали ни в одной куче хлама или в хозяйственном магазине. MurphysMachines.com предлагает полный пакет автоматизации. Может ли это обогреть мой дом? Да! Абсолютно! Фактически, он был разработан для обогрева моего дома, гаража и биодизельного процессора! Котел Murphy’s Machines производит до 150 000 британских тепловых единиц в час и может легко обогреть большой дом и даже горячую воду для бытового потребления! Его также можно использовать для обогрева бассейна, гидромассажной ванны, мастерской или любой другой тепловой нагрузки! Можно ли подключить этот котел к термостату? Да! При установленном пакете автоматики агрегат самовоспламеняется и отключается по мере необходимости, чтобы поддерживать заданную температуру в водяной рубашке. Чем этот нагреватель отличается от других нагревателей отработанного масла? Большинство нагревателей отработанного масла, представленных сегодня на рынке, спроектированы как распылительные пистолеты или горелки. Горелки — это то, на что они похожи. Это масляный огонь внутри кастрюли или сковороды. Это очень грязные устройства, создающие много копоти и дыма. Пистолеты-распылители имеют гораздо более эффективную конструкцию, поскольку они распыляют топливо перед его воспламенением. Это приводит к более чистому горению и большей тепловой мощности.Проблема с большинством нагревателей распылителей заключается в том, что они содержат топливные насосы высокого давления и крошечные топливные форсунки, которые забиваются из-за частиц и загрязнений, присутствующих в отработанном масле. В нашем обогревателе нет насоса высокого давления или топливной форсунки, поэтому нечему засорять. Нужно ли мне строить навес снаружи, чтобы разместить котел «Машины Мерфи»? № № Устройство предназначено для работы на улице под дождем, снегом и другими погодными условиями. Можно ли подключить котел «Машины Мерфи» к моей нынешней котельной системе? Если ваш текущий бойлер — система горячего водоснабжения, тогда да, Мерфи Машинный котел с ним будет работать нормально.Однако, поскольку котел Murphy’s Machines имеет максимальную температуру 190 градусов, он не будет работать с паровыми котлами. А как насчет уличных дровяных котлов? Котел Murphy’s Machines можно легко установить в сочетании с дровяной системой котла, работающей на открытом воздухе, например, Heatmor или Central Boiler. На самом деле, вы, вероятно, обнаружите, что транспортировка нефти намного проще, чем транспортировка древесины. Кроме того, поскольку система «Машины Мерфи» автоматизирована, она может выступать в качестве защиты от замерзания для систем котлов на дровах или использоваться в качестве основного источника тепла. Доступна ли поддержка, если у меня есть вопросы? Как и в случае со всеми планами и продуктами MurphysMachines.com, они отвечают на звонки 7 дней в неделю до 22:00 по восточному стандартному времени, чтобы убедиться, что вы успешно выполняете свой график! Они стали хорошо известны благодаря нашим услугам поддержки выше среднего и заботе о наших клиентах.

Самодельная горелка на отработанном масле

Самодельная горелка на отработанном масле

---

Домашняя страница

---

Metalcaster: Пейте много масла при приготовлении картофеля фри. Chef: Но сэр, а как насчет жира и холестерина? Металлический литейщик: О, моей печи на это наплевать!

Еще до того, как я начал плавить металл пропаном, я мечтал построить горелку, которая будет чисто сжигать отработанное или «отработанное масло». Я заинтересовался, увидев старую статью из журнала «Новости Матери-Земли» о самодельной печке, которая сжигала отработанное моторное масло. Такой парень, как я, большой приверженец утилизации отходов, бережного отношения к Земле и экономии денег… Так что, если бы я мог построить горелку, которая использовала БЕСПЛАТНОЕ топливо, была бы чистой и простой в использовании, я был бы готов. 5 ноября 2002 г.

ВНИМАНИЕ! Работа с горящим и горячим маслом / смазкой или рядом с ними может быть опасной, особенно при несоблюдении надлежащих мер безопасности. Ни в коем случае нельзя использовать воду для тушения пожара масла или жира. Используйте сухой песок или грязь. Из-за различий в материалах и изготовлении нет никаких гарантий относительно информации на / на этом веб-сайте.Эта информация — просто то, что мне удалось в моих собственных экспериментах. Я не беру на себя ответственность за любые травмы, потери или повреждения, которые могут возникнуть в результате следования инструкциям, советам или планам на этом веб-сайте. В литейном производстве всегда есть опасности, и они указывались, когда это возможно, но это не является целью данного веб-сайта, а также невозможно упомянуть все известные или неизвестные опасности.

---

Возврат к маслобойке; 1, 2, 3, 4, 5, 6, Далее ->
	Это моя первая масляная горелка, которая работает, но не могу назвать ее удачной.Контролировать и поддерживать пламя непросто или практично. Это пламя производило немного дыма и оставляло в печи много сажи. И если вам интересно … нет, это не горелка Бабингтона. На заднем плане есть лейка, но она НЕ предназначена для тушения масляного пожара. Вода — одна из НАИХУДНЫХ вещей, которые нужно использовать при тушении нефтяных пожаров (она разводит их и заставляет разгораться еще больше)! Накройте огонь землей или песком.
Хотите верьте, хотите нет, на картинке выше показано то, что я считаю «ленивым пламенем» .Посмотрите, какой он мягкий и «петельный». И обратите внимание, как быстро он начинает выгибаться вверх. Плюс сверху идет немного дыма. Мягкое пламя подходит для водонагревателей, но не для литья металла. Это оставит сажу по всей печи, и поэтому потребуется более мощный воздушный поток, чтобы задействовать реальную силу этого пламени!
	Я собираю отработанное масло для жарки, переливая его в стальную банку прямо со сковороды. Каждый раз, когда жарят рыбу или курицу, я наливаю масло в эту банку и храню.Кусочки рыбы, картофеля фри и т. Д. Оседают на дно, и я могу слить относительно чистое масло. Подойдет любое хорошо использованное масло для жарки. Для тех, кто хочет лучшего для своего литейного производства, я предлагаю оливковое масло первого холодного отжима, импортированное из Италии или Греции.
Авторские права на содержание страницы © 2002 Л. Оливер II — www.BackyardMetalcasting.com
	Для облегчения заправки и хранения я переливаю отработанное масло в емкость (в данном случае в пустую бутылку из-под оливкового масла).Твердое вещество осело на дно, образуя толстую корку, которая осталась в банке, поэтому мне не пришлось фильтровать WVO (отработанное растительное масло). Это масло готово к заливке в топливный бак.
Повар: Боже мой! На кухне горит жир! Сделай что-нибудь! Metalcaster: Ладно, подожди … Я принесу немного алюминия!
	Вот беглый взгляд на топливный бак. Это не что иное, как стальная банка емкостью 1 галлон, к которой я прикрепил резьбовой штуцер к нижней части, ведущей к топливной магистрали. Резервуар подвешен на креплении из стальной трубы. Под действием силы тяжести масло подается в горелку, и клапаны регулируют его.
www.BackyardMetalcasting.com
	С тех пор, как я немного прикрыл вентиль, сейчас выходит немного пламени. Лаборатория потратила БОЛЬШУЮ ЧАСТЬ бюджета своего отдела энергетических исследований на разработку новой горелки … И эти 10 долларов сыграли большую роль. Вот другая конструкция масляной горелки.
Возврат к маслобойке; 1, 2, 3, 4, 5, 6, Далее ->

---

Домашняя страница

---

www.backyardmetalcasting.
