Принцип работы и виды индикаторов скрытой проводки

При сверлении отверстий в незнакомой стене легко получить электротравму или повредить проводку коротким замыканием, попав в кабель под напряжением. Для предотвращения таких ситуаций используется индикатор скрытой проводки (ИСП). Для того чтобы прибор был полезен, нужно знать, как им пользоваться. Согласны?

Мы познакомим вас со всеми видами устройств, применяемых в настоящее время для определения трассы скрыто проложенного электрического провода. Расскажем о принципах действия и правилах выбора индикаторов. Для самостоятельных домашних мастеров в представленной нами статье приведена инструкция по эксплуатации.

Содержание статьи:

Виды индикаторов электропроводки

Не все индикаторы скрытой проводки имеют одинаковую схему работы и функции. Производители пытаются снабдить оборудование дополнительными опциями для получения конкурентных преимуществ. Из-за этого существует несколько классификационных категорий детекторов, в которых нужно подробно разобраться.

По физическим принципам работы

Основное деление индикаторов скрытой проводки происходит по физическим принципам, на основе которых строиться их работа.

Различают такие типы детекторов:

• электромагнитные;
• металлодетекторы;
• электростатические;
• комбинированные устройства.

Электростатические детекторы способны определять провода, находящиеся под напряжением, без пропускания по ним тока. Они имеют невысокую цену и просты в эксплуатации.

Детекторы без металлоискателя тоже могут стоить дорого, если они имеют встроенные генераторы высокой частоты. Приборы подключаются к сети, а потом их колебания обнаруживаются датчиками

С помощью электростатических детекторов легко определять и разрывы кабелей. К недостаткам этих приборов относится высокая чувствительность к наведенным электромагнитным помехам. Нормальную работу детекторов могут нарушить включенные в сети роутеры, микроволновки, компьютеры, телевизоры.

Также не подойдут электростатические индикаторы для определения местонахождения проводки во влажных стенах и армированных металлом конструкциях.

Галерея изображений

Фото из

Прибор для выявления электролиний под напряжением

Обширная сфера использования

Применения в помещениях с высокой влажностью

Эргономика и простота управления

Электромагнитные ИСП способны определять только провода, по которым идет ток. У бюджетных моделей минимальная нагрузка на сеть для корректной работы прибора составляет 1 кВт.

То есть определить с помощью такого детектора проводку, идущую к светильникам и люстрам, будет практически невозможно. Плюсом таких приборов является их высокая точность, которая позволять отследить расположение электрокабеля до нескольких миллиметров.

Металлодетекторы в чистом виде редко используются в качестве индикаторов проводки, потому что они одинаково реагируют и на или провод, и на металлическую арматуру, и на гвозди и .

В ИСП металлодетекторы обычно применяются для подтверждения слабых или неустойчивых сигналов, полученных другими датчиками.

Датчик металла помогает найти глубокую проводку, если достоверно известно, что под анализируемой поверхностью нет других металлических элементов

Комбинированные индикаторы скрытой проводки стоят дорого, но и обладают хорошим функционалом. За счет использования одновременно нескольких методов обнаружения, эти приборы обеспечивают высокую эффективность работы. Кроме того, комбинированные ИСП зачастую оснащаются дополнительными функциями, который необходимы профессиональным электромонтажникам.

Для бытового использования вполне подойдут недорогие электростатические индикаторы, которых хватит для определения поверхностно залегающей .

По эксплуатационным характеристикам

Индикаторы скрытой проводки имеют массу конструкционных и функциональных различий, поэтому и разделить их можно в рамках нескольких категорий.

По сфере применения ИСП разделяются на:

• бытовые;
• профессиональные.

Бытовые детекторы обычно не содержат датчиков металла, потому их использование на армированных стенах является высокоэффективным. Стоимость простейших приборов начинается от 5$. Они оснащаются одним датчиком, а также световым или звуковым индикатором обнаружения электропроводки.

Компактные приборы для определения скрытой проводки редко имеют настраиваемую чувствительность и большую глубину действия, поэтому профессионалами используются редко

Некоторые профессиональные модели способны определять даже кабели на глубине до 150 мм с точностью 5 мм. Их стоимость может достигать 500-600$, при одинаковых размерах с бытовыми детекторами.

Индикация обнаружения проводки может быть таких типов:

• звуковая;
• световая;
• графическая;
• комбинированная.

Световая и звуковая индикация реализуется соответственно с помощью светодиода или звукового динамика. Иногда интенсивность сигнала коррелирует с мощностью электромагнитного излучения. Графическая индикация отображается на жидкокристаллическом дисплее.

Световая индикация на комбинированных устройствах может отличаться цветом, в зависимости от обнаружения провода под напряжением или обесточенного

По внешнему виду ИСП можно разделить на:

• цилиндрические;
• плоские.

Цилиндрические аппараты обычно представляют собой индикаторную отвертку с функцией обнаружения скрытой проводки. Такие модели малофункциональные, но и дешевые. Отвертки способны определять электрокабель обычно на глубине не более 2 см.

Если проводка в квартире прокладывалась в штробе поверхностно, то для её обнаружения хватит самой дешевой модели детектора

Стоимость детектора зависит во многом от глубины обнаружения скрытой проводки и дополнительной функциональности. Поэтому следует изучить принцип работы и сферы применения различных моделей индикаторов.

Галерея изображений

Фото из

Металлоискатель в поиске электролиний

Компактный металлоискатель для бытового использования

Применение обычного мультиметра

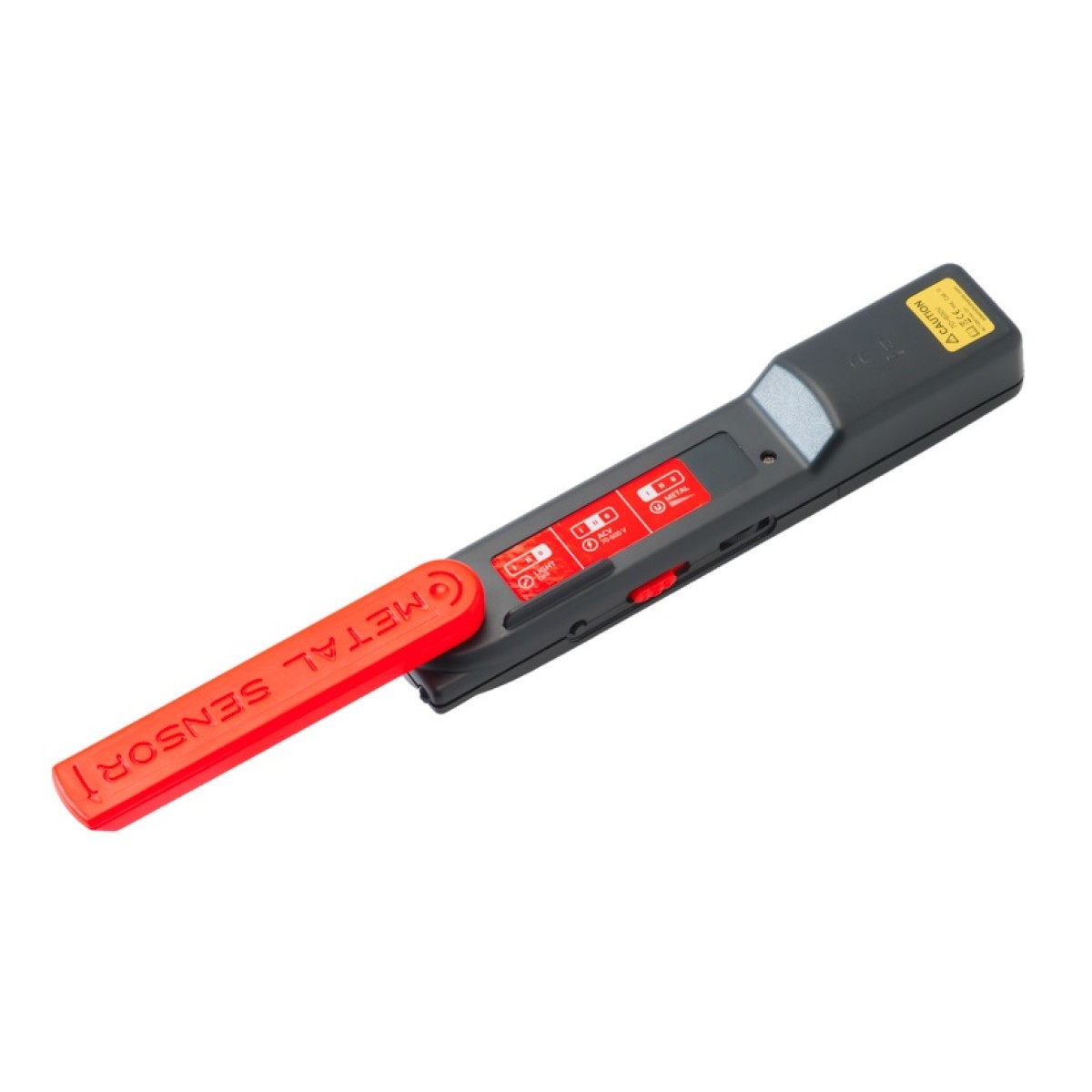

Маломощный сенсор металла

Принцип работы детектора

Принцип работы индикатора скрытой проводки довольно прост.

Обычно он состоит из трех элементов:

• датчик электромагнитного поля;
• усилитель;
• индикатор.

Простейшая схема ИСП представлена на рисунке. Его можно собрать самостоятельно с помощью элементарных деталей, купленных на радиорынке.

В сети представлена масса способов самостоятельного изготовления детекторов скрытой проводки, но по стоимости и качеству они будут соответствовать бюджетным заводским моделям

Срабатывание электростатических устройств (например, модели «Дятел») обеспечивается свойством транзистора изменять сопротивление при наводках на выходе затвора. Металлодетекторные датчики основаны на фиксации токов, возникающих в металлическом предмете под действием магнитного поля катушки индуктивности самого ИСП.

Приборы с регулированием чувствительности и дополнительными функциями имеют более сложные схемы, но основные элементы сохраняют свою актуальность.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение мест обрывов электрокабелей;
• правильность подключения фаз электросчетчиков;
• определение фазового провода;
• обнаружение незаземленного оборудования;
• проверка исправности плавких вставок и предохранителей;
• обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

• индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• индикация точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Правила выбора индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют описанную в инструкции функциональность.

При приобретении детектора сохраняйте чек, упаковку и гарантийный талон. В случае неработоспособности прибора всегда можно обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Именно они и перечислены в виде списка правил:

1. Физические параметры иностранных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИПС, которые не сертифицированы в рамках национального законодательства.
2. Нужно учитывать материал стен в месте предполагаемого использования прибора и глубину залегания проводки.
3. При определении мест залегания неактивной проводки необходимы приборы с датчиками металла.
4. После покупки прибора желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, заслонив кабель керамической плиткой, деревянной доской или листом пенопласта.
5. Бюджетные модели из-за простоты конструкции могут быть более долговечны, чем ИСП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно нужно консультироваться с продавцом, потому что при самостоятельном выборе есть большая вероятность, что приобретенное оборудование не будет полностью соответствовать поставленным перед ним задачам.

С востребованными на рынке моделями детекторов, позволяющих с точностью определять положение трассы скрытой проводки, ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Детектор Elitech Д 100

Индикатор Wall CONDTROL

ADA Wall Scanner 80 А00466

Бытовой атрибут KWB 0116-20

Доступный DEFORT DMM-20D

Бюджетный вариант Интерскол ЭД-0,2

Инструкция по применению детектора

Из-за разнообразия конструкций индикаторов скрытой проводки рассматривать инструкцию по их использованию необходимо на примере конкретной модели. Для этого был выбран недорогой электростатический ИСП «Дятел Е-121», широко используемый отечественными монтажниками. Но сначала необходимо подготовиться к поисковой процедуре.

Подготовка к предстоящей работе

Для ускорения обнаружения электропроводки с помощью любого детектора опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Ниже приведены основные из них:

1. Изначально протестировать работоспособность прибора на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
2. Откалибровать устройство на удалении 1 метра от стен, если такая опция присутствует.
3. Исследуемые поверхности не должны быть влажными.
4. При возможности, выключить все работающие электроприборы в квартире, в том числе телефоны.
5. Точность определения электропроводки будет резко снижена, если использовался токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработоспособного оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора «Дятел Е-121»

Детектор «Дятел Е-121» способен работать в 4 диапазонах чувствительности.

Порядок работы с этим прибором для обнаружения проводки следующий:

1. Поочередно нажать на кнопки диапазонов чувствительности. Сигнализатор при этом должен издать короткий световой и звуковой сигналы. При отсутствии реакции прибора проверить элемент питания.
2. Нажать на кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и, при наличии индикации, уменьшить чувствительность, нажимая последовательно кнопки от «3» до «1».
3. Одновременно со снижением чувствительности нужно уменьшать и расстояние до обнаруживаемого объекта, локализуя зону срабатывания сигнализатора.
4. Чтобы обнаружить участок залегания проводника, перемещать детектор по стене, пытаясь найти участок с максимальным электромагнитным полем.
5. Для нейтрализации мешающих окружающих токов приложить руку к анализируемой поверхности вблизи детектора. Если проводника рядом с рукой нет, то «Дятел Е-121» перестанет подавать сигналы.
6. При поиске разорванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрокабеля зависит от степени влажности и окружающих провод материалов.

Обнаружение электропроводов в стенах со штукатуркой, железобетонных панелях и в заземленном экране будет затруднено.

Отечественный детектор «Дятел Е-121» эффективно обнаруживает проводку на глубине до 8 см и стоит в пределах 15$, что гарантировало ему популярность среди электромонтеров

Для тестирования предохранителей и плавких вставок необходимо включить режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. При неисправности детектор не будет подавать сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, которые позволяют сохранить работоспособность прибора при поломке одного из сигнализаторов

Для корректной интерпретации результатов работы аппарата следует предварительно ознакомиться с его инструкцией, потому что практически каждый детектор требует правильной начальной настройки.

Выводы и полезное видео по теме

Видеоматериалы помогут увидеть действие различных детекторов в работе и оценить реальную пользу от дорогостоящих моделей. Представлено сравнение результативности моделей индикаторов скрытой проводки различных ценовых диапазонов.

Видео #1. Работа с ИСП «Дятел Е-121»:

Видео #2. Сравнение четырех детекторов скрытой проводки:

Видео #3. Обзор дорогого и дешевого индикатора скрытой проводки:

Эффективность прибора для определения скрытой проводки не всегда коррелирует с его ценой. Важнейшим фактором, на который необходимо ориентироваться при выборе прибора, являются характеристики непосредственного объекта обследования. А при его неопределенности нужно оговаривать в магазине возможность обмена детектора на другую модель.

Расскажите о том, как использовали индикатор для определения трассы скрытой проводки или для выявления ее обрыва. Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и публикуйте фото по теме статьи. Делитесь полезными сведениями и известными вам технологическими тонкостями.

виды и схемы для сборки своими руками

Во время ремонта в квартире приходится искать места пролегания заложенных внутри стен электропроводов, чтобы исключить удар током при сверлении. Найти кабель в этой ситуации сможет только детектор скрытой проводки. Надо лишь правильно выбрать модель прибора либо сделать подобный искатель своими руками. В магазинах предлагают различные по функционалу и принципу работы устройства, выбор достаточно обширен. Но при наличии минимальных познаний в электротехнике инструмент можно собрать и самостоятельно.

Содержание

Предварительный поиск скрытых электропроводов – залог безопасности сверления стен

Проводка под напряжением – это риск для жизни. При ее поиске лучше всего исключить использование «метода научного тыка» с помощью сверла дрели. Риск поражения током в этом случае резко возрастает. Не стоит здесь излишне экономить, приборы для обнаружения проводов стоят немного.

Профессиональные приборы

При поиске скрытой в стенах электропроводки применяют четыре типа детекторов:

1. Электростатические.
2. Электромагнитные.
3. Обнаружители металла.
4. Универсальные (комбинированные).

Электромагнитный детектор

Все эти приборы имеют компактные размеры и просты в применении. Первый вариант замурованные в стене провода находит за счет обнаружения их электростатического, а второй – электромагнитного поля. Металлодетекторы отыскивают медь и алюминий, из которых состоят жилы электрического кабеля. В универсальных моделях используется два или несколько принципов поиска.

Искатель металла

Совет! Дешевле всего обойдутся электростатические и электромагнитные детекторы. Но обнаружить ими можно только провода под напряжением.

Поиск источника опасности

У устройств первых двух типов детекторов есть пара существенных недостатков:

• Во-первых, они не способны обнаружить обесточенную проводку.
• А во-вторых, если стены мокрые или сделаны из металлоконструкций, то толку от детекторов этого класса будет ноль.

Металлодетектор находит металлические электропровода, арматуру и трубы

Поиск электростатическим детектором более точен, однако только при условии, что в розетку включена нагрузка от 1–1,5 кВт. Найти им идущие к лампочке электропровода проблематично, а слаботочные линии обнаружить не получится совсем.

Металлоискателем скрытая проводка спокойно обнаруживается, даже если она не под напряжением. Но прибор реагирует и на любой металл в стенах. Различий между арматурой, жилой провода и металлической трубой он не видит. Звуковой или цветовой сигнал об обнаружении измеритель подаст во всех случаях одинаковый.

Видео: Обзор и тестирование детекторов

Классический пример электромагнитного детектора проводки – дистанционная отвертка-индикатор для обнаружения фазы в розетке. Только нужно использовать современный прибор с батарейкой внутри, за счет которой устройство способно улавливать самые слабые поля. По функционалу она может обычной стеклянной либо с дисплеем. Главное, чтобы в ней был предусмотрен режим бесконтактной работы.

Однако на практике способом с отверткой удастся воспользоваться только при обнаружении проводов, которые заложены в стену неглубоко. Под нетолстым слоем штукатурки этот индикатор электропроводку найдет. Однако поиск в толще бетона или кирпичной кладке к положительному результату не приведет. Здесь нужен иной электроприбор.

Совет! Если требуется максимальная точность с определением месторасположения провода до сантиметра в любой стене, то без универсального детектора скрытой проводки не обойтись.

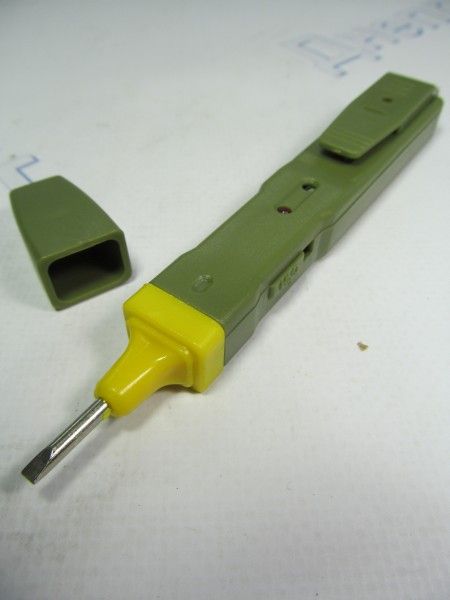

Устройство индикаторной отвертки

Сигнализаторы электромагнитного и электростатического поля способны находить электропроводку только при условии работы в сухих условиях. Если стены внутри или снаружи влажные, то такие устройства ничего не обнаружат. На улице в дождливую погоду толку от них тоже не будет.

Комбинированные приборы способны определять:

• тип металла в жилах;
• глубину залегания скрытой проводки;
• материал стен (пластик, дерево, черный либо цветной металл).

Устройство тестера

Однако универсальные модели часто имеют расширенный функционал, который мастером в домашних условиях практически не используется. Функции есть, но не применяются. А деньги за них платить приходится, производитель все заложил в стоимость прибора.

Электропровода в стене могут быть проложены под любым углом

Оптимальный по цене и функционалу детектор проводки лучше всего подбирать, ориентируясь исключительно на собственные нужды. Многое зависит от материала стен, в которых производится поиск. Но для разовых работ в большинстве случаев достаточно индикаторной отвертки или простенького дешевого электростатического прибора. Однако если работать с электропроводами приходится постоянно, то лучше приобрести многофункциональный аппарат.

Российский детектор «Дятел»

При выборе прибора для обнаружения скрытой проводки надо смотреть на его:

• глубину сканирования;
• тип сигнальной индикации;
• способность различать разные материалы и выявлять пустоты в стенах;
• возможность обнаружения места разрыва провода.

Чем информативней дисплей, тем точнее определяется место залегания проводки

Главное – это глубина обнаружения электропроводки. У дешевых моделей она равна 10–20 мм, чего не всегда бывает достаточно. Для домашних нужд лучше всего брать прибор со средней глубиной сканирования в 50–60 мм. Глубже пяти сантиметров электропровода в стенах частных домов и квартир закладывают крайне редко.

Второй параметр – сигнал об обнаружении провода в толще стены. Он может быть звуковым либо цветовым. Чтобы исключить ошибки, устройство лучше взять с двумя типами подачи информации. И звук должен быть тональным, который издает разные мелодии в зависимости от расстояния между прибором и электропроводкой или металлом.

Принцип работы искателя

Самым удобным в использовании является детектор с жидкокристаллическим дисплеем. На таком экране информация отображается в доступной форме в виде пиктограмм и линеек с полосками. Но и простых светодиодов на корпусе во многих случаях бывает вполне достаточно. Все зависит от предпочтений мастера и запланированной на покупку суммы денег.

Перед приобретением выбранного устройства прямо в магазине его следует протестировать. Работающие электроприборы рядом имеются при любом раскладе. Для оценки правдивости заявленной в техпаспорте глубины залегания идущий к ним провод можно закрыть какой-нибудь пластиковой панелью или деревянной доской.

Исследование стены

При наличии опыта работы с паяльником и знаний основ электротехники детектор проводки можно смастерить своими руками. Для этого понадобится минимальный набор радиодеталей, стоить которые будут в разы меньше, нежели готовый магазинный прибор.

Видео: Как сделать прибор для обнаружения проводки своими руками

Устройство с многокаскадным умножением напряжения ↑

Своими руками детектор для поиска проводки в стене проще всего собрать в виде трех усиливающих напряжение с антенного входа каскадов. При фиксировании электромагнитного поля сигнал от антенны поступает на первый из них, создавая небольшой ток в цепи. Затем этот ток усиливается следующими каскадами до достаточного для загорания светодиода номинала. Если последний загорается, то электропровод под напряжением находится прямо под щупом сигнализатора.

Для сборки электроприбора понадобятся:

• Три чувствительных транзистора (биполярные триоды ВС547).
• Три резистора (220 Ом, 1 кОм и 1 МОм).
• Светодиод в качестве индикатора.
• Источник питания на 6 В.

Схема детектора на трех транзисторах

Вместе элементы можно быстро соединить методом свободной пайки. Печатная плата здесь не нужна. Надо лишь заизолировать спаянные контакты и уложить все в корпус из пластика, чтобы при удержании рукой он не срабатывал ложно от электростатики человека. Металлической должна быть только небольшая пластина, используемая в качестве антенны. Она соединяется с базой первого транзистора.

Важно! Чем площадь антенны больше, тем чувствительней получается прибор. При высокой чувствительности возрастает риск ложного срабатывания, однако глубина сканирования получается больше.

Общий вид самодельного детектора

Размер пластинки из металла должен быть таким, чтобы детектор срабатывал исключительно на проводку, а при соприкосновении с рукой индикаторный светодиод не загорался. Пластину потребуется обрезать до нужного размера, проверяя прибор на проводе под напряжением.

Радиоприемник с реагированием на электромагнитные поля ↑

Второй вариант самодельного прибора для определения скрытой проводки более сложен в исполнении, но точность его поиска выше. Он позволяет обнаруживать не только находящиеся под напряжением электропровода, но и металл в стене. Потратив немного времени и используя приложенную схему, можно своими руками собрать портативный и вполне рабочий металлоискатель.

Для сборки этого устройства поиска потребуются:

• Микросхемы КР-140УД-1208 (D1, D2) и К-561ЛЕ5 (D3).
• Резисторы на 510 Ом (R10, R17), 1 кОм (R1, R19), 2 кОм (R11), 4.7 кОм (R2), 15 кОм (R3), 36 кОм (R9), 47 кОм (R5), 100 кОм (R4, R18), 130 кОм (R7), 160 кОм (R14), 200 кОм (R8, R12), 680 кОм (R15), 910 кОм (R13) и 1 МОм (R6).
• Транзистор KT315 (Т1).
• Конденсаторы 0.022 мкФ (С3), 0.033 мкФ (С5), 0,1 мкФ (С1, С4), 1.0 мкФ (С2), 1.5 мкФ (С6).
• Диод КД522 (VD1).
• Светодиоды №1 для сигнала на наличие металла и №2 на проводку.
• Переключатель SW1.
• Динамик SP.
• Источник питания на 6–9 В.

Схема небольшого комбинированного детектора

Антенна А2 выполняется в виде щупа из медной проволоки длиной 5–10 см. А1 состоит из пары катушек на пятисантиметровом стержне из феррита сечением в 10 мм. Обе обмотки делаются из провода D=0.15 мм. Первая имеет 60 витков, а вторая – 5.

Для нахождения металла в стене используется антенна А1. При обнаружении загорается светодиод, а из динамика раздаются щелчки. Для поиска электромагнитного поля запитанной электропроводки применяется А2. В этом случае светодиод начинает мигать в такт с частотой тока в проводе.

Простейший детектор проводки из полевого транзистора

Искатель из мультиметра и полевого транзистора ↑

Если паять не хочется, а скрытую проводку в квартире нужно найти срочно хотя бы приблизительно, то можно воспользоваться полевым транзистором. Но для обнаружения сигнала к нему придется подключить мультиметр в режиме омметра.

При воздействии электрического поля, образуемого электропроводом под напряжением, толщина p-n перехода транзистора увеличивается. Это изменение и фиксируется омметром. При сборке такого прибора главное – не перепутать подключение выводов. К мультиметру подсоединяются выводы «истока-стока», а «затвор» остается свободным. Последний вместе с металлическим корпусом транзистора будет исполнять роль антенны.

Для выполнения поиска получившимся прибором необходимо провести вдоль стены. При приближении к проводке стрелка мультиметра будет колебаться, указывая на повышение сопротивления. Приемную антенну в этой схеме также можно заменить первичной обмоткой трансформатора. Выбор здесь зависит от наличия конкретной элементной базы под рукой.

Видео: Изготовление искателя по схеме своими руками

Смартфон в роли детектора проводки ↑

Любители современных гаджетов для поиска замурованных в стену проводов также могут воспользоваться смартфоном на Android. Для этого необходимо закачать соответствующее приложение «Металлоискатель». Антенной в этом случае будет служить встроенный навигационный компас, который с легкостью фиксирует магнитное поле металлического провода на небольшой глубине в стене.

Тестирование с помощью смартфона

Простой индикатор скрытой электропроводки всегда можно собрать своими руками. Но качество обнаружения линий электросети самоделкой будет низкое. При глубоком залегании проводов найти их получится только с помощью профессионального прибора с несколькими рабочими режимами. Модельный ряд подобных приборов сейчас огромен, но перед выбором надо точно определиться с требуемыми параметрами поиска. Лишние функции стоят денег, однако не всегда оказываются востребованными.

дешевый детектор скрытой проводки с Aliexpress / Инструменты / iXBT Live

Детектор скрытой проводки — инструмент, который способен сэкономить кучу нервов, времени и денег. Сейчас я делаю ремонт на даче и решил что пора бы детектору переместиться из виртуальной корзины на реальную полку. Ну а так как потребность скорее из разряда «пусть будет» чем «черт, куда я его положил», то и раскошеливаться на покупку какого-то более менее-приличного инструмента я тоже не решился и взял самое дешевое из того что было с нормальными отзывами.  Так что предлагаю вам свой обзор детектора скрытой проводки с Aliexpress.



Купить этот детектор скрытой проводки можно тут на алиэкспресс banggood



Нормальный недорогой детектор скрытой проводки можно купить тут.   Это проверенный вариант с массой хороших отзывов.



↓ ↓ ↓

Важно!

✅Крупнейшая распродажа на Аликспресс на Алиэкспресс «Миллионы скидок» проходит 19-28.08. Полное руководство: купоны, промокоды, хитрости и актуальные↑скидочные товары. Не упусти шанс хорошо сэкономить! ✅

↑ ↑ ↑



Название бренда: MESTEK
Тип дисплея: Только Аналоговый
Номер модели: AC10
Класс точности: класс III
Принадлежности для DIY: электрические
Размеры: 156*20*20 мм
Рабочая температура: 0 ~ 40 градусов
Источник питания: 2*1,5 В AAA батареи (не входят в комплект)
Диапазон измерения: 12 ~ 1000 в
Чувствительность NCV: высокий/средний/низкий
Обнаружение напряжения переменного тока: 12-1000 В/48-1000 В (нажмите клавишу S для переключения по умолчанию 48 В)
Цвет: черный
Материал: АБС + электронные компоненты
Комплектация:



Упаковка и внешний вид

Как ни странно, упаковка довольно-таки сносная, с учетом цены товара.  Бюджетно, но не омерзительно.

Внутри коробки сам детектор и инструкция.  Пары ААА батареек, от которых питается детектор, нет. Хотя, вроде бы, есть комплектации и с ними.

Детектор питается от пары АА батареек.  Ni-MH аккумуляторы не работают. Детектор даже не включается.

Сам детектор, опять-таки, как ни странно, выглядит вполне сносно. Аккуратная печать и литьё. Ничего не скрипит, не люфтит. Нет зазоров.

Итак, что тут есть.  Выступающий нос-щуп слишком широк чтобы помещаться в розетку. Причина проста — сделан он под китайскую розетку. Стоило откусить миллиметр прозрачной изоляции — и все случилось, щуп отлично входит в розетку и показывает все что надо.

Там же расположен небольшой фонарик. Свет синюшный, яркостью люмен этак в 5-7 чего вполне хватит для того чтобы осветить то место, где вы орудуете детектором.  Тут все ожидаемо.

Дальше идут два забраных толстым полупрозрачным пластиком окошка индикаторов. В зависимости от силы сигнала включается зеленый или красный. За ними следует зеленый кругляш кнопки включения, кнопка включения фонарика и маркированный буквой S переключатель из режима обычного обнаружения проводки в режим чего-то, что инструкция определяет как режим определения напряжения (AC voltage indicator).

 Ну, самое интересное.   Как же работает этот дешевый детектор скрытой проводки с алиэкспресс?



Работает он весьма странно.



В обычном режиме (AC voltage indicator выкл) он не видит проводку, которая заглублена в стену где-то на пару сантиметров.  При этом детектор вполне рабочий, он бодро пищит стоит поднести его к идущему от розетки проводу.



В саму же розетку его, опять-таки, засунуть можно, после символического обрезания лишней изоляции. Если нет желания этим заниматься, то можно использовать адаптер для китайской розетки.

Но! стоит включить этот режим AC voltage indicator, как все моментально меняется. Детектор совершенно свободно показывает где находится проводка. Более того, он как одержимый мигает всеми кнопками на расстоянии этак в 40см от работающей Liitokala Lii-500.

С сожалению, размах, с которым детектор начинает ловить сигналы, напоминает поговорку про дурака и стеклянный



Инструмент пищит и мигает с одинаковой интенсивностью на расстоянии где-то в 10-15 см как влево, так и вправо от провода. Так что если нужна точность чтобы случайно не сверлиться в провод, то вы все еще участвуете в этой лотерее.





Общее впечатление



В обычном режиме этот детектор показал весьма посредственную практичность в плане поиска скрытой проводки. Допускаю что провода с меньшим слоем изоляции и заглублением он все-таки покажет.



Понять где фаза и ноль в розетке он поможет, также ему по силам с выведенным наружу проводом, концы которого разнесены друг от друга этак на 15-20 см.



Назначение режима AC voltage indicator для меня остается загадкой. Узнать какое напряжение он не помогает.  Сигналы от проводки и подключенных устройств детектор начинает ловить слишком рьяно.  Толк впрочем тут есть. Вы, пусть и грубо, но можете понять что проводка от розетки идет вверх, вбок или вниз.



Впрочем, при желании, можно найти середину между крайними положениями, в которых устройство еще пищит. С большой вероятностью это и будет провод. Вопрос только в том, что при работе с проводкой я бы избегал категорий типа «ну вроде как тут».



В силу этого, единственный видный мне явный прок от него — он может дать понять находится ли нескрытый провод под напряжением или нет и определить  фазу-ноль в розетке. Это, в общем-то, тоже бывает полезно.



Выше в шапке я оставил ссылку на детектор с большим количеством отзывом. Как бонус, он сможет нащупать еще и арматуру.  Судя по увиденному и прочитанному, в режиме металлоискателя этот детектор вполне нормально обнаруживает кабель, невидимый в обычном режиме детектора проводки. Ценник все еще лежит в бюджетных пределах и такой детектор можно купить себе на случай перспективы ремонта.



Профессионалы же наверняка знают проверенные модели.  Ценник у них, уверен будет кардинально иной и для случайного домашнего использования они избыточны.

Напоминаю, что в блоке «об авторе» ниже, можно найти другие полезные товары.

Надеюсь текст был интересен. Приглашаю вас подписаться на мои:

Канал с обзорами на UTUBE

Группа в VK, где я до публикации обзоров я выкладывают анонсом какие-то материалы из них, публикую промокоды и купоны на какие-то интересные фонарики + рассказываю о выходе новых моделей.

Канал в telegram с самыми свежими скидками и промокодами!

Детектор скрытой проводки – используем правильно и мастерим сами + видео

Тем, кто только обзавелся домом и обустраивает его снаружи и внутри, потребуется детектор скрытой проводки, и если покупать его нет желания, своими руками сделать его простейшую копию тоже можно! Ведь впереди и так много расходов…

Детектор проводки – основные функции

Начиная ремонтные работы, мало кто имеет на руках план электрической проводки, поэтому ситуация, когда попадаешь в нее саморезом или гвоздем, довольно распространенная. Подобный инцидент опасен, кстати говоря, не только тем, что повредятся провода, а вам придется тянуть новые… В такой ситуации можно также получить травму или ожог, ведь речь идет об электричестве. Чтобы избежать этого, нужен специальный детектор.

Кроме того, такой прибор пригодится в хозяйстве не только на случай ремонта, ведь иногда необходимо сделать единичное отверстие в стене, например, чтобы повесить картину или прибить полочку. В общем, вариантов может быть тысяча. Конечно же, все мы знаем, что электрические провода прокладываются либо горизонтально, либо вертикально, и человек, у которого хотя бы чуточку развито логическое мышление, сможет приблизительно угадать их местонахождение.

Однако этот вариант весьма сомнительный, потому что в домах со старой проводкой кабели могут лежать, как угодно. Так что обнаружение скрытой проводки без специального прибора просто невозможно. Также он пригодится и для того, чтобы проверить целостность электрической сети, найти металлические предметы и определить полярность цепей постоянного тока. А некоторые из таких устройств могут находить дерево, пластик, цветные металлы и т.д.

Индикатор скрытой проводки – разнообразие устройств

На сегодняшний день существует несколько видов таких детекторов. Причем, если первые приборы позволяли просто обнаружить в стене скрытую проводку или же металлические предметы, то более современные дают возможность определить и наличие обрыва. Рассмотрим же более подробно все варианты и оценим их достоинства и недостатки.

Одним из наиболее простых и, соответственно, дешевых является электростатический прибор для обнаружения скрытой электропроводки. К его плюсам можно отнести простоту и надежность, также он охватывает довольно большой радиус действия. Но он актуален только в том случае, если необходимо обнаружить проводку, находящуюся под напряжением в доме или квартире. Для работ в помещениях с металлическими стенами, например, гаражах, или в саунах и банях, где уровень влажности высок, этот детектор не подходит.

Еще один, так сказать, бюджетный вариант – электромагнитный детектор, который отличается высокой точностью. При этом прибор не способен обнаружить проводку, если ее нагрузка менее 1 кВт. В отличие от него, найти даже обесточенный кабель способен металлодетектор, однако эта функция не всегда на руку, так как он будет реагировать буквально на каждый металлический предмет, находящийся в зоне действия.

Наиболее качественными и, конечно же, дорогими будут комбинированные детекторы. К их плюсам относится высокая точность, простота эксплуатации, а также возможность выбирать способ поиска. Таким образом, с его помощью можно не только обнаружить скрытую проводку, но и определить, находится ли она под напряжением. Кроме того, некоторые комбинированные детекторы имеют функции обнаружения цветных металлов, пластика, дерева и т.д. Но, как говорилось выше, этот прибор будет стоить на порядок дороже предыдущих.

Как выбрать детектор скрытой проводки?

Выбор таких детекторов довольно большой, однако вовсе не простой. Прежде чем идти в магазин или же заказывать по интернету прибор для определения скрытой электропроводки, нужно точно определиться, для каких целей он необходим, для разового использования или длительной работы. А может, актуален будет профессиональный детектор, позволяющий найти и распознать скрытые конструкции самых разных характеристик? Кроме того, покупая такие приборы, следует обращать внимание и на такой параметр, как необходимая глубина сканирования.

Ведь если детектор скрытой проводки будет рассчитан на меньшую глубину, то можно пропустить кабель, который находится на большем расстоянии от поверхности.

Профессиональный прибор будет способен работать и с очень большой глубиной. А вот в домашнем хозяйстве пригодится бытовой прибор, хотя он имеет меньшую проникающую способность сигнала, но для квартирных стен и перегородок ее будет вполне достаточно. При этом и его стоимость намного ниже, чем у профессионального. Самые же дешевые варианты, обнаруживающие только те провода, которые находятся под напряжением, конечно, намного уступают по своим функциям, однако от ожогов спасти смогут.

Как происходит поиск скрытой проводки?

Если провода находятся под напряжением, вокруг них образуется электрическое поле. Детекторы же улавливают его, и благодаря специальному усилителю, который встроен в индикатор скрытой проводки, можно определить точное местонахождение кабеля. В принципе, независимо от вида и стоимости прибора, работают они следующим образом.

Включается прибор посредством нажатия специальной кнопки, которая находится на корпусе. Как только вы нажмете на эту кнопку, сразу же будет происходить калибровка, а дабы результаты были более точными, не мешает откалибровать прибор до того, как начнете работу с ним. Для этого его стоит поднести к стене в том месте, где точно находится скрытая проводка, и тогда он сам выберет и настроит необходимую степень индукции.

После этого можно начинать непосредственный поиск скрытой проводки в стене. Учтите, что многое зависит от типа прибора, так, самые простые устройства могут обнаружить исключительно только цепь под напряжением. И если осуществлять калибровку этих приспособлений на только что выкрашенных, влажных либо же поверхностях с большой плотностью, то их настройки будут неточными, а значит, и работать они будут неправильно.

Делаем прибор поиска скрытой электропроводки сами

Безусловно, купить этот прибор не представляет никакой сложности, но также совершенно не трудно сделать его самостоятельно. Естественно, в этом случае можно говорить только об обнаружении кабеля под напряжением, находящегося неглубоко в стене, но иногда этого вполне достаточно, особенно для любительского уровня.

Как сделать прибор поиска скрытой электропроводки своими руками — пошаговая схема

Шаг 1: Подбор материалов

В интернете можно найти множество самых различных схем, по которым собираются индикаторы скрытой проводки. Для наиболее простого, но в то же время и надежного варианта достаточно будет достать стрелочный омметр и полевой транзистор. Также можно использовать дополнительно и головной телефон с батареей питания, тогда обнаружение скрытой электропроводки в стене будет осуществляться не только по максимальному отклонению стрелки, но еще и по звуковому сигналу.

Шаг 2: Подсоединение

В первом случае просто подсоединяем омметр к транзистору, и как только прибор будет находиться в радиусе действия электромагнитных волн, исходящих от электропроводки, стрелка на омметре будет отклоняться, соответственно, в той точке, где она отклоняется максимально, и находится кабель. Вторая схема подразумевает последовательное подключение транзистора, телефона и батареи, причем полярность последней роли не играет. Этот вариант также основан на свойствах полевого транзистора, и как только электромагнитное поле будет усиливаться, звуковой сигнал, издаваемый этим индикатором, также будет более громким.

В общем, сделать прибор для поиска скрытой проводки самостоятельно не представляет никаких трудностей. Однако нужно помнить, что они могут работать только с кабелями, находящимися под напряжением и на довольно небольшой глубине. Если же строительство – это ваша профессия, то лучше всего купить мультидетектор. Конечно, потратиться на него придется изрядно, но он значительно упростит дальнейшую работу.

Оцените статью: Поделитесь с друзьями!

Детектор скрытой проводки.

Типы и устройство. Работа и как выбрать

При проведении ремонта в квартире или даже при необходимости просверлить отверстие в стене важно убедиться, что в данном месте отсутствует проводка, арматура или трубы. Это позволит избежать поломки инструмента, повреждения коммуникаций или удара током. Отыскать кабель в указанной ситуации поможет детектор скрытой проводки. Этот прибор довольно часто можно встретить в хозяйственных и строительных магазинах. Однако детекторов весьма много, что значительно затрудняет выбор.

Виды

Функции:

• Определение положения проводки и оценка плана электрической системы.
• Нахождение в стене металлических предметов.
• Определение разрывов в проводке.

Тип поиска по:

• Материалу кабелей.
• Глубине залеганий кабелей.
• Времени работы.
• Наличию дополнительных функций.

По принципу работы:

• Электростатические приборы имеют широкий радиус действия, они надежны и просты в эксплуатации. Однако подобные модели пригодны для нахождения проводов под напряжением. К тому же прибор будет реагировать на помехи, которые создаются наличием металлических деталей или повышенной влажностью в конструкции стен. Естественно, что подобное устройство подойдет для квартиры, но для работ в подсобных помещениях, банных помещениях, гаражах, оно будет не очень эффективным.

• Электромагнитные обеспечивают более качественный и точный результат, они удобны в работе и более надежны. Однако в случае поиска линии под слабой нагрузкой или без тока результаты сканирования могут оказаться искаженными. Для получения реального результата потребуется нагрузка в цепи примерно 1 кВт.

• Металлодетекторные способны находить обесточенные провода внутри стен. Однако такой прибор будет подавать сигнал о любых предметах из метала, будь то шуруп или гвоздь. Это существенно может осложнить процесс поиска.

• Комбинированные приборы являются более дорогостоящими, ведь они сочетают в своей конструкции различные системы поиска. Однако при помощи них можно получить информацию более высокой точности. Приборы позволяют найти расположение кабеля, а также глубину его залегания. К тому же можно безошибочно выяснить, обесточен ли кабель или находится под напряжением.

Устройство

Классическая схема детектора прибора-пробника на транзисторах предполагает следующие обязательные узлы:

• Источник низкочастотных колебаний, представляющий генератор типа «мультивибратор», который выполнен на биполярных триодах.
• Бесконтактный антенный щуп, который реагирует на изменение электростатического потенциала, в том числе меняющий режим работы исполнительного узла.
• Исполнительный узел.
• Элемент индикации, который применяется как сигнализатор скрытой проводки. Он извещает о ее наличии в стене. В большинстве случаев данную функцию выполняет полупроводниковый светодиод.
• Элемент питания напряжение 9 вольт. Это может быть обычная батарейка «Крона», которая входит в состав электронной схемы.
  Приборы по принципу устройства могу быть совершенно разными. В них могут применяться разные схемы и элементы. Некоторые из них вполне можно даже собрать своими руками.

Самая простая схемы включает следующие элементы:

• Полевой транзистор, это может быть КП103 или КП303.
• Телефонный динамик с сопротивлением 1600-2200 Ом.
• Омметр, который применяется в качестве индикатора.

Корпус транзистора выступает в качестве антенны, которым проводят по стене. При обнаружении провода, находящегося под напряжением, динамик издаст характерный звук частотой 50 Гц. При этом стрелка индикатора отклонится. Однако у такого индикатора чувствительность не очень сильная. Поэтому часто применяют более сложные схемы.

Принцип действия

Принцип работы детектора, который содержит в себе простейший генератор НЧ, весьма прост и заключается в следующем:

• Задающий генератор создает НЧ колебания заданной частоты, которые определяются номиналами конденсаторов, установленных в его цепях.
• В исходном состоянии, когда щуп инструмента располагается на значительном удалении от провода, исполнительный узел на транзисторах обеспечивает наличие питающего напряжения на индицирующем светодиоде, он светится постоянно.
• Когда щуп прибора приближается к проводу с током, скрытому в толще стен, его электромагнитное поле образует на антенном входе переменный потенциал соответствующей величины. В результате меняется режим действия чувствительного элемента, вследствие чего на исполнительный узел (светодиод) поступают колебания генератора. Светодиод начинает мигать, сообщая оператору о нахождении скрытой проводки в указанном месте.

Именно по приведенной схеме работает большая часть электронных приборов, которые применяются в качестве индикаторов электромагнитного излучения. К такой же категории относится и детектор скрытой проводки «Е 121», который в народе именуется «дятел».

Детектор скрытой проводки. Применение

Детектор скрытой проводки может применяться для различных целей, которые зависят от комплектации прибора, а также его чувствительности.

В большинстве случаев базовые модели комбинированных детекторов применяются для следующего:

• Нахождение скрытой электропроводки в полах, стенах, потолках.
• Определение мест обрывов электрических кабелей.
• Определение фазового провода.
• Правильность подключения фаз электрических счетчиков.
• Нахождение незаземленного оборудования.
• Обнаружение мест нахождения металлической арматуры в стене.
• Проверка исправности предохранителей и плавких вставок.

К дополнительным возможностям приборов, имеющих соответствующие функции, можно отнести:

• Индикация объектов типов «проводка под напряжением», «магнитный металл», «немагнитный металл», «неметалл».
• Индикация точности нахождения в процентах.
• Определение температуры поверхности.
• Автоматическое обнаружение центра предметов из металла.
• Обнаружение дерева.

Подумать о требуемой функциональности следует до покупки детектора, ведь стоимость приборов с максимальной и минимальной начинкой может различаться в сотни раз.

Как выбрать детектор скрытой проводки

• Для начала необходимо определиться с набором материалов, которые детектор скрытой проводки должен определять. Здесь нужно учесть характер работ, которые требуется выполнить, в том числе то, как часто прибор будет применяться в дальнейшем. Каждая дополнительная функция прибавит стоимости устройству, однако она не всегда может оказаться востребованной.
• Затем следует решить, какой класс будет иметь оборудование. Главным фактором здесь будет цена прибора. Самыми дешевыми будут бытовые модели. Они будут иметь корпус из дешевого пластика, значительную погрешность и не очень большую глубину обнаружения. Полупрофессиональные модели находятся средней ценовой категории. У них меньше погрешность и характеристики лучше. Наиболее точными дорогими являются профессиональные модели.
• В нужном классе следует выбирать по глубине обнаружения металла, проводки и иных объектов. Это главный показатель, влияющий на эффективность работы.
• Следует учесть и условия работы. Некоторые модели способны работать до минус 60 градусов.
• Следует обратить внимание на отображение информации. Так простые модели только издают звук, не давая данных о том, что обнаружено. Продвинутые модели могут менять продолжительность звука и тональность в зависимости от конкретного материала.
• Наиболее удобным вариантом для получения информации является жидкокристаллический дисплей. На нем в удобном виде преподносится вся необходимая информация.

Как создать детектор из смартфона

В детектор скрытой проводки можно превратить обычный смартфон. Однако любителям современных гаджетов для нахождения замурованных в стену проводов потребуется гаджет на устройстве Android. Для этого потребуется скачать и установить соответствующее приложение «Металлоискатель». В качестве антенны будет выступать встроенный навигационный компас. Он позволит с легкостью фиксировать магнитное поле провода из металла на небольшой глубине.

Естественно, что детектор из смартфона подойдет только в крайних случаях, ведь он будет показывать приблизительный результат. Поэтому рекомендуется все же приобрести магазинный прибор. Для тех же, кто дружит с руками, можно посоветовать собрать детектор скрытой проводки из радиодеталей (Схема 1). Если же паять не хочется, то можно собрать прибор из полевого транзистора и мультиметра (Схема 2). Мультиметр нужно будет подключить в режиме омметра. В момент воздействия электрического поля электропроводом, в приборе увеличивается толщина p-n перехода. Омметр фиксирует именно это изменение.

При сборке прибора необходимо правильно подключить выводы. «Затвор» остается свободным, а выводы «истока-стока» подсоединяются к мультиметру. В качестве антенны будет выступать металлический корпус транзистора и мультиметр. Для выполнения поиска таким прибором нужно провести вдоль стены. В случае обнаружения проводки стрелка мультиметра начнет колебаться, демонстрируя повышение сопротивления, а значит и наличие проводки.

Похожие темы:

«Шпионские штучки 2» или как сберечь свои секреты / Арсенал-Инфо.рф

3.3.1. Искатели скрытой проводки

Итак, вы хотите устроить тайник и уже приобрели все необходимые инструменты. Однако перед тем, как вскрывать пол или долбить стену будет не лишним убедиться в том, что в выбранном вами месте нет скрытой электропроводки или силового кабеля. Ведь случайно повредив электропроводку, вы можете лишить себя, весь дом или даже весь квартал электричества. Кроме того, если вы при этом будете работать металлическим инструментом, то ваша жизнь может оказаться в опасности. Чтобы избежать подобных неприятностей используются устройства, именуемые искателями, или детекторами, скрытой проводки. Эти простые приборы помогут вам обезопасить себя от поражения электрическим током и грамотно выбрать место для тайника. Ниже рассмотрены несколько принципиальных схем таких устройств, повторение которых, по нашему мнению, доступно даже школьнику.

Простой искатель скрытой проводки

Для обнаружения скрытой электропроводки в большинстве случаев вполне достаточно простейшего устройства, состоящего из полевого транзистора, головного телефона и одного-трех элементов питания (рис. 3.17).

Рис. 3.17.

Простой искатель скрытой проводки

Принцип действия устройства основан на свойстве полевого транзистора изменять свое сопротивление под действием наводок на выводе затвора. Транзистор VT1 — типа КП103, КП303 с любым буквенным индексом (у последнего вывод корпуса соединяют с выводом затвора). Телефон BF1 — высокоомный, сопротивлением 1600.. 2200 0 м.

Полярность подключения батареи питания GB1 роли не играет.

При поиске скрытой проводки корпусом транзистора водят по стене и по максимальной громкости звука частотой 50 Гц (если это электропроводка) или радиопередачи (радиотрансляционная сеть) определяют место прокладки проводов.

Индикатором может служить не только головной телефон, но и омметр (изображен штриховыми линиями) или авометр, включенный в этот режим работы.

Источник питания GB1 и телефон BF1 в этом случае не нужны.

Искатели скрытой проводки на транзисторах

Определить место прохождения скрытой электрической проводки в стенах помещения поможет сравнительно простой прибор, выполненный на трех транзисторах (рис. 3 18).

Рис. 3.18.

Искатель проводки на трех транзисторах

На двух биполярных транзисторах (VT1, VT3) собран мультивибратор, а на полевом (VT2) — электронный ключ.

Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле — его и улавливает искатель.

Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен.

Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратиться и мультивибратор начнет работать. Начнет вспыхивать светодиод.

Перемещая антенный щуп вблизи стены, нетрудно проследить за пролеганием в ней сетевых проводов.

Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные — любые из серии КТ312, КТ315. Все резисторы — МЛТ-0,125, оксидные конденсаторы — К50-16 или другие малогабаритные, светодиод — любой из серии АЛ307, источник питания — батарея «Корунд» либо аккумуляторная батарея напряжением 6…9 В, кнопочный выключатель SB1 — КМ-1 либо аналогичный.

Часть деталей прибора смонтирована на плате из одностороннего фольгированного стеклотекстолита. Корпусом искателя может стать пластмассовый пенал для хранения школьных счетных палочек. В его верхнем отсеке крепят плату, в нижнем — располагают батарею. К боковой стенке верхнего отсека прикрепляют выключатель и светодиод, а к верхней стенке — антенный щуп.

Он представляет собой конический пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который соединяют гибким монтажным проводником с резистором R1 на плате.

Антенный щуп может быть иной конструкции, например в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого в телевизоре.

Длина отрезка 80… 100 мм, его концы пропускают через отверстия в верхнем отсеке корпуса и припаивают к соответствующей точке платы.

Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов R3, R5 либо конденсаторов C1, С2. Для этого нужно временно отключить от резисторов R3 и R4 вывод истока полевого транзистора и замкнуть контакты выключателя.

Искатель может быть собран и по несколько иной схеме (рис. 3.19) с использованием биполярных транзисторов разной структуры — на них выполнен генератор. Полевой же транзистор (VT2) по-прежнему управляет работой генератора при попадании антенного щупа WA1 в электрическое поле сетевого провода.

Транзистор VT1 может быть серии КТ209 (с индексами А-Е) или КТ361 VT2 — любой из серии КП103, VT3 — любой из серии КТ315, КТ503, КТ3102. Резистор R1 может быть сопротивлением 150…560 Ом, R2 — 50 кОм.1,2 МОм. R3 и R4 — с отклонением от указанных на схеме номиналов на 15 %, конденсатор С1 — емкостью 5…20 мкФ.

Рис. 3.19.

Искатель на биполярных транзисторах разной структуры

Индикаторы скрытой проводки на микросхемах

Схема прибора приведена на рис. 3.20. Он состоит ил двух узлов — усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьезоизлучателе BF1.

Рис. 3.20.

Обнаружитель электропроводки на микросхемах

При расположении антенны WA1 вблизи от токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.

Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9 В, не превышает 2 мА, а при включении светодиода HL1 — 6…7 мА.

Источником питания может быть батарея 7Д—0,125, «Корунд» или аналогичная зарубежного производства.

Иногда, особенно когда искомая электропроводка расположена высоко, наблюдать за свечением индикатора НL1 затруднительно и вполне достаточно звуковой сигнализации. В таком случае светодиод может быть отключен, что повысит экономичность прибора. Все постоянные резисторы — МЛТ-0,125, подстроечный резистор R2 — типа СПЗ-38Б, конденсатор С1 — К50-6. Антенной WA1 служит площадка фольги на плате размером примерно 55×12 мм.

Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1. Начальную чувствительность прибора устанавливают подстроечным резистором R2. Безошибочно смонтированный прибор в налаживании не нуждается.

Простой индикатор переменного электрического поля

Простой индикатор переменного электрического ноля скрытой проводки может быть собран с использованием в качестве регулируемого внешним электрическим полем делителя напряжения — резистора R1 и канала полевого транзистора (рис. 3.21). В качестве управляемого генератора импульсов использован генератор на микросхеме К122ТЛ1. Нагрузкой генератора для индикации являются высокоомные головные телефоны тина ТОН-1 (ТОН-2).

Рис. 3.21.

Простой индикатор электрического поля

При наличии внешнего переменного электрического ноля сигнал, наводимый на антенну, поступает на управляющий электрод полевого транзистора (затвор), что вызывает модуляцию сопротивления канала полевого транзистора. В итоге, падение напряжения на делителе изменяется, что, в свою очередь, вызывает появление генерации с изменяющейся частотой.

Индикатор магнитного поля

Вокруг проводников, по которым протекает переменный ток, создается переменное не только электрическое, но и магнитное поле. Поэтому для обнаружения скрытой проводки можно регистрировать переменное магнитное поле.

Предлагаемый вашему вниманию индикатор магнитного ноля (рис. 3.22) содержит датчик магнитного поля В1, усилитель переменного тока, собранный на ОУ DA1, и компаратор напряжения на ОУ DA2. Переменное магнитное поле возбуждает в катушке датчика переменное напряжение, которое после усиления поступает на один из входов компаратора, а к его второму входу подведено постоянное регулируемое напряжение с движка переменного резистора R3.

Рис. 3.22.

Индикатор магнитного поля

Если датчик расположен вне магнитного поля, амплитуда напряжения на выходе ОУ DA2 мала (шумы и помехи), на выходе компаратора будет постоянное напряжение 1…1,5 В. Поэтому светодиод HL1 либо не светится, либо светится слабо — это зависит от свойств конкретного экземпляра ОУ DA2 и светодиода HL1. Когда датчик приближают к проводнику с током, на выходе усилителя DA1 появляется переменное напряжение, достаточное для переключения компаратора. На выходе компаратора появляются импульсы напряжения, и светодиод HL1 включится, сигнализируя о том, что по испытуемому проводнику протекает ток. Для повышения чувствительности датчика и помехозащищенности прибора параллельно обмотке датчика В1 включен конденсатор С2. Вместе с обмоткой этот конденсатор образует контур, настроенный на частоту, равную частоте сети. Порог срабатывания компаратора, а значит, и чувствительность индикатора можно регулировать переменным резистором R3.

Почти все детали прибора размещены на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1 мм. Плату помещают в отдельный металлический экранирующий футляр. Размер платы выбран так, чтобы ее можно было смонтировать в прямоугольных обоймах от отработавших батарей «Крона» или «Корунд». К футляру индикатора прикрепляют щуп, на конце которого монтируют датчик магнитного поля.

В качестве датчика В1 можно использовать готовую универсальную головку от кассетного магнитофона или плеера. Несложно изготовить датчик и самостоятельно. Основой головки служит кольцевой магнитопровод диаметром 7 мм из феррита 1500НМ. Кольцо аккуратно разламывают пополам и снова склеивают эпоксидным клеем, вложив предварительно в один из зазоров немагнитную прокладку (например, из бумаги или текстолита) толщиной примерно 0,5 мм. Этот зазор — рабочий, он будет служить чувствительной зоной головки. Затем на кольцо наматывают 400 витков провода ПЭВ-2 0,1 мм. Кромки кольца следует притупить. Провод наматывают так, чтобы вся обмотка располагалась на половине кольца, противоположной рабочему зазору. Тем же клеем пропитывают обмотку, фиксируют датчик на щупе и обволакивают его тонким слоем клея для защиты от механических повреждений. Конденсатор С2 размещают в щупе рядом с датчиком. Соединяют датчик с платой экранированным проводом.

В приборе, кроме указанных на схеме, можно применить ОУ К140УД6Б, К140УД7А, К140УД7Б; светодиод — АЛ102А-АЛ102Д, АЛ307А-АЛ307Н, АЛ316А, АЛ316Б, АЛ341А-АЛ341Е, АЛ360А, АЛ360Б. Резистор R2 — СПО или СП4-1, остальные — ВС, МЛТ; конденсаторы C1, С5 — К50-6, К53-1, К52-1, остальные — КМ, КЛС. Налаживание сводится к настройке контура R1C2 на частоту генератора. Конденсатор может быть составлен из нескольких, включенных параллельно. Вообще говоря, контур можно и не настраивать, и даже совсем отказаться от конденсатора С2, но при этом чувствительность индикатора будет меньше в два-три раза. Питать прибор необходимо от стабилизированного источника напряжения с выходным током 60…70 мА, но не исключено и автономное питание от батарей «Корунд» или аккумуляторных — 7Д-0,125.

Универсальный прибор-индикатор

Этот универсальный прибор-индикатор является для вас просто находкой, поскольку сочетает в себе при всей своей простоте два индикатора. Прибор позволяет не только определить скрытую проводку, но и обнаружить любой металлический предмет, находящийся в стене или полу (арматура, старые провода и т. п.), и, таким образом, значительно облегчит поиск места для оборудования тайника.

Прибор состоит из двух независимых устройств: металлоискателя и индикатора скрытой электропроводки (рис. 3.23).

Рис. 3.23.

Универсальный прибор-индикатор

На транзисторе VT1 собран ВЧ генератор, который вводится в режим возбуждения регулировкой напряжения на базе VT1 с помощью потенциометра R6. ВЧ напряжение выпрямляется диодом VD1 и переводит компаратор, собранный на ОУ DA1, в положение, при котором гаснет светодиод HL1 и генератор периодических звуковых сигналов, собранный на микросхеме DA1 находится в выключенном состоянии. Вращением регулятора чувствительности R6 устанавливается режим работы VT1 на пороге генерации, который контролируется выключением светодиода HL1 и генератора периодического сигнала. При попадании в поле индуктивности L1/L2 металлического предмета генерация срывается, компаратор переключается в положение, при котором загорается светодиод HL1, и на пьезокерамический излучатель подается периодическое напряжение частотой около 1000 Гц с периодом около 0,2 с.

Резистор R2 предназначен для установки режима порога генерации при среднем положении потенциометра R6.

Индикатор скрытой проводки собран на базе микромощного операционного усилителя DA2. При расположении вблизи электропроводки провода, подключенного на вход усилителя, наводка промышленной частоты 50 Гц воспринимается антенной WA2, усиливается чувствительным усилителем, собранным на DA2, и переключает с этой частотой светодиод HL2.

Конструктивно прибор выполнен в корпусе, спаянном из фольгированного стеклотекстолита и окрашенном нитроэмалью. Приемные антенны WA1 и WA2 должны быть максимально удалены от руки и находиться в головной части прибора. Следует обратить внимание на то, что часть корпуса, в которой находятся антенны, не должна иметь внутреннего покрытия фольгой. SB1 переключает режимы работы, включатель питания SB2 совмещен R6. В качестве источника питания используется батарея типа «Корунд». Токи потребления при различных режимах работы:

Дежурный режим метал л о искателя……………….2 мА

Включение светодиода и подача звукового сигнала… 10 мА

Дежурный режим искателя скрытой проводки……….0,2 мА

Включение светодиода…………………………………2 мА

прибор для определения проводки в стене

Скрытая проводка хороша во всех отношениях! Она надежно защищена от повреждений, практически не нуждается в обслуживании и не портит внешний вид интерьера помещения. Но у скрытой проводки есть все-таки один недостаток! Если отсутствует проект электрификации помещения, что характерно для зданий старой постройки, то невозможно понять, где проложены кабеля и провода. В этом случае могут возникнуть проблемы как при ремонте самой электрической проводки, так и всего помещения в целом. Процедура штробления или сверления стен может привести к повреждению электропроводки, что сами понимаете не очень хороший вариант развития событий.

Что же делать, если монтажный план скрытой разводки электрической сети объекта отсутствует, а ремонтные работы необходимо выполнить. Все довольно просто! Восстановить схему электрификации помещения или определить место где можно безбоязненно просверлить в стене отверстие можно. В этом случае следует использовать специальные электронные устройства — индикаторы скрытой проводки. Их можно называть по-разному: детекторы, определители или индикаторы, но суть одна! Эти приборы позволяют найти, где замурован в конструкции объекта кабель или провод. Вам достаточно провести устройством по стене, полу или потолку и оно просигнализирует, где уложена электропроводка.

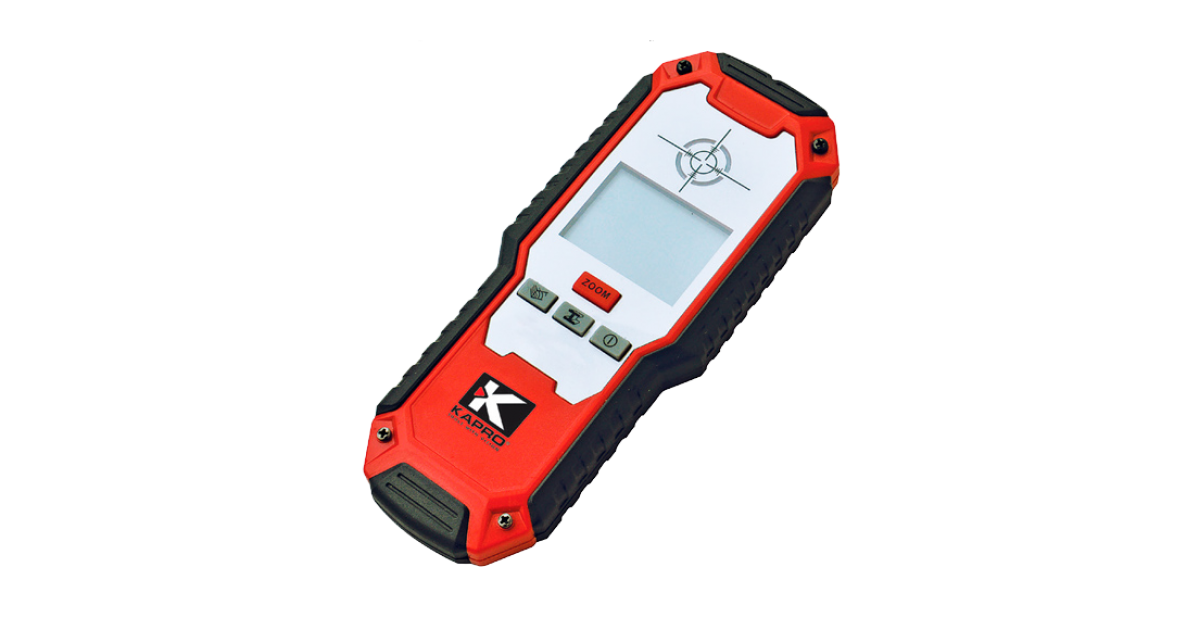

Сами детекторы скрытой проводки — это малогабаритные электронные переносные приборы, которые кроме основной функции определения местонахождения электрических проводов, могут быть наделены различными дополнительными опциями. Эта универсальность индикатора позволяет потребителю решать различные задачи. Устройство будет полезно как профессиональным электрикам, так и всем, кто проводит ремонтные работы в различных помещениях. В настоящее время рынок может предложить потребителю несколько типов определителей скрытой проводки, различающихся по принципу действия.

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

1. Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
2. Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
3. Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
4. Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Следует заметить, что разные по цене приборы поиска скрытой электропроводки существенно различаются по своим функциональным возможностям. Дорогие модели гарантированно обеспечат глубокое сканирование с предсказуемым положительным результатом, а вот дешевые приборы могут подвести потребителя, хотя во многих случаях и их будет достаточно для качественного выполнения работ!

Рекомендации по выбору детекторов скрытой проводки

Сначала рассмотрим основные и второстепенные функции данных приборов, так как их наличие или отсутствие существенно влияют на выбор необходимого устройства. К основным функциям индикаторов скрытой проводки можно отнести следующие возможности таких приборов:

• поиск и определение местонахождения скрытой электрической проводки;
• фиксация электромагнитного излучения электрических проводов и кабелей;
• контроль целостности проводки и определение места разрыва;
• определение полярности проводников в сетях с постоянным током.

Это не полный перечень, но самый основной, всех первостепенных опций детектора скрытой проводки, которыми он может быть наделен в зависимости от конструкции и технических характеристик. В современном комбинированном индикаторе закрытых кабелей и проводов часто реализуются следующие дополнительные функции:

• выявление пустот, элементов из пластика и дерева, встроенных в стены;
• обнаружение любых металлических изделий в строительной конструкции;
• точное определение глубины укладки всех выявленных элементов.

Исходя из наличия тех или иных опции в детекторе скрытой проводки, необходимых для проведения строительно-ремонтных работ, следует выбирать подходящее устройство. При выборе необходимо действовать по следующей схеме.

1. В первую очередь следует полностью определиться с теми задачами, которые вы будете решать в процессе работы. Исходя из этого и нужно выбирать индикатор скрытой проводки, обладающий всеми необходимыми функциями и свойствами. В том случае, если требуется просто найти, где расположен электрический провод, то достаточно будет купить недорогой прибор определенного вида. Для более серьезных исследований внутреннего состояния конструкций здания следует приобрести комбинированный индикатор или мультидетектор, которые позволяют искать не только электрические провода, но и другие скрытые элементы.
2. На втором этапе следует проверить работоспособность выбранного искателя скрытой электропроводки. Для этого следует выполнить тестирование прибора на открытой не обесточенной проводке. Если результат получился положительный, то необходимо перейти к поиску скрытой проводки, трассировка которой известна. Простые приборы, не оснащенные дисплеем, должны иметь хорошую световую и звуковую сигнализацию наличия провода. Сложные мультидетекторы следует проверять на способность обнаружения пустот и инородных включений в конструкции здания. Только после всех этих манипуляций можно сделать вывод о пригодности прибора для выполнения определенных работ.
3. В последнюю очередь необходимо проверить сопроводительную документацию, которая входит в комплект поставки прибора. Оригинальная продукция от известного производителя всегда имеет в комплекте полную инструкцию для пользователя. Следует сравнить заявленные технические характеристики детектора с полученными в результате тестирования. Для хорошего прибора они должны совпадать. В заключение, попросите у продавца показать сертификат качества изделия. На этом процедура выбора детектора скрытой проводки заканчивается. Если вы выполнили все этапы процедуры, то наверняка купленный прибор будет отличного качества!

Выбор промышленных образцов определителей месторасположения скрытой электропроводки не составит труда, если следовать элементарным правилам проверки прибора. Но для многих потребителей, приобретение детектора не является острой необходимостью, особенно когда он необходим для разовых работ. В этом случае лучше одолжить прибор у знакомого электрика, а если это невозможно то изготовить индикатор собственными руками. Но для этого вы должны обладать начальными знаниями в области радиотехники. Впрочем, иногда в этом и нет необходимости! Ниже мы рассмотрим три варианта изготовления детектора скрытой проводки для потребителей c минимальным уровнем познаний в сфере электронных устройств.

Самодельные индикаторы скрытой проводки

Конечно, опытный радиолюбитель соберет детектор скрытой электропроводки без проблем. Ну а что делать потребителю, смутно представляющему, что такое транзистор или диод. Выход есть! Ниже мы представим варианты изготовления простейших индикаторов скрытой проводки собственными руками для «чайников» в области электроники.

Первый вариант. Если вы являетесь обладателем современного смартфона с опцией «датчик магнитного поля», то проблема поиска скрытой проводки решается элементарно! Вам просто необходимо скачать в интернете специальное приложение «Metal Detector» или любое другое подобное. Программа позволяет, правда с невысокой точностью, определить где не следует сверлить отверстие под дюбель или вбивать гвоздь, а также определить место разрыва кабеля.

Пользоваться своеобразным детектором скрытой проводки на базе смартфона довольно просто! Перемещая гаджет, с активированным приложением, вдоль предполагаемого места расположения электропроводки следует следить за уровнем электромагнитного поля. При максимальном значении этого параметра смартфон просигнализирует звуковым сигналом. В этом месте и расположен провод под нагрузкой. Определить где находиться обесточенный кабель с помощью смартфона не удастся!

Второй вариант. В качестве индикатора скрытой проводки можно использовать простую отвертку-пробник для определения наличия напряжения в сети. Лучше всего, взять продвинутую модель устройства, со встроенной электронной схемой. Такой прибор имеет в своей конструкции не только световую индикацию, но и звуковую сигнализацию состояния электрической проводки, что улучшает эксплуатационные удобства инструмента.

Для поиска скрытой проводкой отвертку-пробник используют в обратном режиме. Жало инструмента зажимают пальцами, после чего медленно проводят рукой с зажатым прибором вдоль стены, где необходимо определить местоположение электропроводки. В месте наибольшей интенсивности электромагнитного поля звуковой и световой сигнал отвертки будет максимальным. Такой вариант поиска скрытой проводки можно использовать только в том случае, если она находится по напряжением.

Третий вариант. Этот способ поиска скрытой проводки также не вызовет затруднений, даже у человека далекого от радиотехники. Для его реализации необходимо иметь мультиметр и приобрести в ближайшем магазине радиодеталей маломощный полевой транзистор, например, КП303. Если вы совсем не разбираетесь в электронных комплектующих, то попросите продавца указать, где у этого транзистора сток, исток и затвор. Этих знаний достаточно для создания простенького индикатора. Схема такого детектора скрытой проводки, изготовленного собственными руками, до смешного проста.

Включаем мультиметр в режим омметра со звуковой сигнализацией. К двум щупам прибора присоединяем сток и исток полевого транзистора. Полярность соединения не имеет значения. Все! Простой индикатор скрытой проводки на базе мультиметра и полевого транзистора готов. Транзистор выступает в роли датчика электрического поля. В месте его максимального значения показания омметра будут наибольшими. С помощью такого самодельного детектора скрытой проводки можно определить место обрыва провода.

Заключение

По отзывам профессионалов, следует приобретать комбинированные определители проводки в потолке, полу или стене — как говориться, на все случаи в жизни. Лучше всего ориентироваться на брендовый товар от известного производителя. Покупать детекторы скрытой проводки следует в специализированных торговых точках и не в коем случае на импровизированных «развалах». Такой подход позволит вам купить качественное и надежное изделие, которое прослужит долгие годы.

Видео по теме

Лучший индикатор скрытой проводки — Отличные предложения по скрытой проводке индикатора от продавцов скрытой проводки глобального индикатора

Отличные новости !!! Для скрытой проводки индикатора вы попали в нужное место. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний индикатор скрытой проводки вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть скрытая проводка индикатора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в скрытой проводке индикатора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите индикатор hidden wiring по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Схемы извещателей скрытой проводки на К561Л7.Звуковой детектор скрытой проводки. Тестирование самодельных знаков скрытой проводки

Детектор проводки обычно состоит из датчика, который представляет собой антенну, принимающую переменное электрическое поле, усилителя и индикатора. Для правильной емкостной антенны усилитель должен иметь огромное входное сопротивление, для этого обычно используют вариант с повторителем источника на полевом транзисторе.

Конструкция выполнена на сверхчувствительных транзисторах VS547. В роли источника питания 6В схемы я применил половую батарею короны от мультиметра.Но в принципе можно использовать и типичную литиевую батарею от старого мобильного телефона или навигатора.

Если транзисторы СП547 найти не удалось, то можно применить отечественный СТ315. Подробнее о сборке смотрите в видеоинструкции, чуть выше.

Особенность этой схемы искателя проводки заключается в том, что она не только ищет электромагнитное поле, но и может измерять частоту колебаний электрического тока, протекающего через него.Выбор в поиске частоты в 50 Гц, позволяет отсечь все возможные помехи и осуществляется микроконтроллером рис. 12F629 DD1. Уловленный антенной сигнал поступает в усилитель на транзисторах с большим усилением и входным сопротивлением.

Коллекторы транзисторов

CT3102 связаны с микроконтроллером входа 5 таймера TMR0. Кроме того, в схеме извещателя скрытой проводки, кроме звуковой индикации, есть тумблер включения световой сигнализации о включении устройства.Емкость C2 используется для защиты входа от возможного наконечника.

Микроконтроллер учитывает периоды, генерируемые датчиком переменного напряжения в течение определенного периода времени. Обнаружив сигнал с частотой 50 Гц, схема издает звуковой сигнал. Во время звукового сигнала Светодиод HL1 гаснет. Такая вот тут простая схема, осталось только скачать прошивку и чуть выше (см. Папку архива 011-EL).

Антенный датчик выполнен в виде кольца диаметром 20 мм из изолированного монтажного провода и соединен экранированным проводом с входом схемы.

Сигнал с датчика поступает на выводы 8 и 9 микросхемы К176L7L7 и DD1.1 переходит в линейный режим из-за отрицательной обратной связи через сопротивления R1 и R2. Емкость С2 и переменное сопротивление R2 позволяют регулировать глубину ООС, изменяя входное сопротивление и чувствительность цепи.

C1 Емкость используется для устранения усилителя самовозбуждения. Выход элемента DD1.1 подключен ко входам DD1.2 DD1.4. Усиленный сигнал микросхемы К176Л7 через контейнер СЗ проходит на разъем Х1, к которому подключаются высокоомные наушники.

Во второй схеме чувствительность настраивается на C1 с помощью емкости, а в качестве излучателя звука используется пьезотопливо, включенное в мостовую схему.

Переменный конденсатор C1 См. Рисунок 3, сделанный из проводов печатной платы. Диэлектрическая прокладка конденсатора может быть изготовлена ​​из пленки с удаленным эмульсионным слоем. Пружину можно позаимствовать у перьевой ручки.

Какие-то хоть и устаревшие, но все же актуальные схемы с упором на начинающего радиолюбителя

Когда вы планируете повесить картину или настенные часы Как выбрать для этого подходящее место? Наверняка вы задумываетесь, как картина впишется в интерьер комнаты, какую стену лучше разместить и как.Но вы думаете, что не везде в стене можно забить гвоздь и просверлить отверстие под дюбель? Дело не в том, из какого материала сделаны ваши стены, поскольку есть более существенное обстоятельство — это разводка. Чтобы не повредить замкнутые в стене провода, нужно знать, где они проложены.

Узнать, где проходит электрический кабель, можно несколькими способами: необходимо заглянуть в техническую документацию квартиры и увидеть схему разводки электросети, если никого нет, то обратите внимание на расположение разветвителей. от них отходят провода к розеткам и выключателям.Как правило, умные электрики прокладывают кабель под прямым углом.

Ну а когда вы меняли старую проводку и в процессе ее размещения, а что если предыдущий хозяин дома огорчился по электрике-самоучке и не соблюдал элементарных правил разводки проводов? Бывают случаи, когда в целях экономии провода разводят самым мелким способом: от коробок по диагонали и по горизонтали — в этом случае без специальных средств его обнаружить не нужно.

В магазинах и на радиороликах продаются специальные устройства под названием «Детектор скрытой проводки».Они дешевые (низкий класс) и дорогие (высокий класс). Устройство низкого класса определяет, что источником электромагнитного излучения являются провода под напряжением и электроприборы. Детекторы высокого класса более точны и функциональны: их работа направлена ​​на непосредственное определение проводов, даже без напряжения.

Для домашнего использования у нас будет достаточно простой детектор, который можно сделать своими руками. Как вы поняли, собранная нами простая схема относится к бюджетным устройствам — поэтому качественный аппарат у нас не получится.А вот самоделка поможет не заставлять себя спрашивать при выполнении строительных работ и в тот момент, когда вы решите украсить свою комнату красивой картиной или настенными часами. Для того, чтобы собрать детектор скрытой проводки, прочистив руку, нам понадобятся три недостатка в радиодетали, что нам не составит труда.

Основной элемент — советская микросхема К561Л7 (собирается самим детектором). Микросхема чувствительна к электромагнитному и статическому полю, исходящему от проводников электрической энергии и электронных устройств.От повышенного электростатического поля микрогонка защищает резистор, который является промежуточным элементом между антенной и ИС. Чувствительность детектора определяет длину антенны. В качестве антенны можно использовать одножильный медный провод длиной от 5 до 15 сантиметров. Для стабильной работы А длина 8 сантиметров была выбрана не в ущерб чувствительности. Есть один нюанс: при превышении длины антенны порога в 10 сантиметров есть риск перехода микросхемы в режим самовозбуждения.В этом случае детектор может работать некорректно. Также при глубоком вхождении электрического кабеля в штукатурку извещатель может не издавать ни единого звука.

За некорректную работу Самодельный детектор, стоит поэкспериментировать с длинной медной антенной. Рекомендуется как меньше, так и дольше. Когда детектор перестает реагировать ни на что, кроме электрического кабеля, значит, вы нашли желаемую длину (если вы точно не выбрали длину, детектор может отреагировать на простое прикосновение человека или каких-либо предметов).

Разобрались с нюансами, теперь переходим к третьему элементу схемы — это пьезоэлемент. Пьезоэмиттер (пьезоэлемент) необходим для восприятия слуха захвата электромагнитного поля, когда эмиттер имеет место излучающие трещины. Пьезоэлемент или в простой «соковыжималке» можно добыть из неработающего тетриса, тамагочи или часов. Также сердце можно заменить миллиамперметром от старого магнитофона. Миллионометр отклонение стрелки покажет уровень излучаемого поля.Если вы решили использовать пьезоэлемент и миллиамперметр, то грохот буден слышен чуть тише.

Схема питается от напряжения 9 вольт, поэтому нам понадобится аккумулятор типа «Крона». Монтаж схемы может производиться на печатной плате или навесной монтаж. Приставка для простой схемы, состоящей из 5 элементов, будет предпочтительнее. Возьмите картон, прикрепите отколотые ножки вниз и под каждую ножку с иголкой с зазубренными отверстиями (14 штук, по 7 с каждой стороны). Подготовив место под чип, вставляем ножки в проделанные отверстия и формируем их.Так мы надежно закрепляем интегральную микросхему на картоне и облегчаем работу при пайке проводов.

Во избежание перегрузки микросхемы следует использовать паяльник малой мощности. Обычно для пайки радиодеталей используется паяльник мощностью 25 Вт. Приступаем к сборке детектора по схеме, представленной в статье. Если вы выполнили все вышеперечисленные рекомендации, схема должна заработать моментально без каких-либо корректировок. Теперь находим подходящий корпус и встраиваем в него схему.Под выдавливанием проделайте отверстия и приклейте пьезоизлучение с обратной стороны. Чтобы извещатель не работал постоянно, подуйте в зазор тумблера цепи питания. Поэтому детектор включением-выключением стола поможет вывести микросхему из режима самовозбуждения.

По традиции хочу закончить статью видеоотчетом о проделанной работе. На видео проверялась работа самодельного и заводского детектора скрытой проводки. Как оказалось, изготовленный извещатель точнее показывал расположение электрического кабеля, чем дешевый покупной извещатель.

Соберите детектор для поиска скрытой проводки, не стоит бояться повреждения электрической сети вашего дома, ведь всегда можно найти электрический кабель. Успехи в разработке простых схем в электронике. По всем вопросам пишите мне в комментариях — мы разберемся!

Об авторе:

Добро пожаловать, дорогие читатели! Меня зовут Максим. Убежден, что практически все можно сделать в домашних условиях своими руками, уверен, что это для всех! В свободное время люблю делать что-то новое для себя и своих близких.Об этом и многом другом вы узнаете из моих статей!

В большинстве современных городских квартир используется скрытая электропроводка. Достоинства ее в том, что она не портит внешний вид интерьера комнаты. Но в то же время у такого способа прокладки проводов есть свои недостатки.

А именно, не зная, где в стене проходит проводка, существует большая опасность поражения электрическим током при проведении ремонтно-строительных работ в квартире. В целях защиты своего здоровья и целостности проводки необходимо использовать извещатель скрытой проводки .

Детектор первой проводки

Вашему вниманию представлена ​​концепция довольно простого детектора проводки. Схема построена на интегральной микросхеме К561Л7. На элементе DD1.1 построен непосредственно сам приемник излучения, а на элементе DD1.2 и пьезоизлучателе BF1 звуковой генератор. Частота звука в этом случае будет равна частоте электрической сети, то есть 50 Гц.

Антенное устройство может быть отрезком медного одножильного провода длиной не более 10 см. Больше этого делать не следует, так как это может привести к самовозбуждению детектора, и его работа будет искажена.

Поскольку рабочее напряжение микросхемы К561L7 составляет от 3В до 18 В, то микросхема может питаться от 4-х последовательно подключенных батареек ААА или от батарейки типа «Крон».

Вторая версия детектора скрытой проводки

Следующая схема является более продвинутым вариантом. Его отличие от предыдущей схемы в том, что помимо звуковой сигнализации имеет световую индикацию.Этот вариант также построен на микросхеме K561L7.

Элемент DD1.1 образован детекторным модулем, на элементах DD1.3 DD1.4 построен звуковой индикатор с пьезоизлучением, а на элементе DD1.2 и светодиодном блоке световой индикации HL1. Схема простая и в настройке не нуждается, а в случае безошибочной сборки сразу начинает работать.

Но он был светодиодным (светодиод реагирует на проводку). Но на этот раз детектор проводки уже есть. При обнаружении провода издается потрескивание, тем интенсивнее сближать проводку.

База на базе советской микросхемы К561Л7. Работаем на полевых транзисторах. Это предупреждение связано с тем, что паяльник должен быть заземлен перед пайкой и мощностью не более 60 Вт.

Напряжение питания микросхемы от 3 до 18 В. Так что питание выбрать довольно легко. Батарейки подходят от телефонов, кроны и так далее. Что значительно уменьшает размер инструктора.

В моем случае это аккумулятор от телефона.

Нам понадобится микросхема А, сопротивление до 1 МОм, кусок одножильного медного провода (длиной от 8 до 15 см — будет антенна) Готовим (можно старые рабочие наушники) и питание источник.

Пустая коробка — я использовал устаревший USB-адаптер. И вынул все внутренности. Размер просто пошел под аккумулятор.

Плату за такие мелочи делать не надо.
Итак, я взял небольшой кусок картона. Сказал, где нужно проделывать отверстия, и проткнул обычным штифтом.

Загоняем концы в сторону, чтобы не мешали пайке.

А вот и самая простая схема пайки.

Все аккуратно клевать.

Проверить девайс на работоспособность, все ли работает нормально сделать экран (изолирующий фишку от наконечника).
Заливаем все хорошо горячим клеем.
Затем, когда клей высохнет, оберните всю схему пищевой фольгой.

Вся упаковка в корпусе.
Проверить.

В процессе ремонта придется снимать перегородки, ломать стены или выносить розетки, выключатели.Это непростая работа. Внутри стен под лепниной электрические кабели И при неправильных действиях может произойти авария. Даже обычное крепление книжных полок опасно без предварительного определения мест прокладки кабеля. Имея схемы прокладки газа нельзя быть уверенным в их соответствии действительности, ведь предыдущий хозяин мог изменить саму проводку, не отметив этого в схеме.

Поэтому необходимо определиться с местом прокладки кабеля. Сейчас существует довольно много устройств для обнаружения скрытой проводки, но цена иногда кусается.Иногда лучше использовать готовые схемы. Искатели проводят скрытую проводку, причем делают это своими руками, получив желаемое устройство.

Самый простой индикатор

Первый вариант — простейший индикатор скрытых проводов. Необходимые материалы для его изготовления своими руками:

Наматываем провод на магнитопровод, концы припаиваем к кабелю, изолируем, вставляем разъем в микрофонный вход и искатель скрытой проводки изготавливаем своими руками за какие-то полчаса.Включите максимальную громкость, поворачивая катушку над поисковой поверхностью. Изменяя звук, находим место прокладки скрытого кабеля.

Детектор на одном транзисторе

Следующая схема была разработана В. Файермитом из Перми. Искатель использует особенность полевого транзистора, он очень чувствителен к малейшим помехам. При надевании его шторки сопротивление канала меняется. Это приводит к сильному изменению тока, протекающего по телефону, что приводит к изменению звука.У телефона должно быть повышенное сопротивление до 1600-2200 Ом, аккумулятор с напряжением 1,5 — 4,5 вольт, полярности его подключения не имеет.

При поиске скрытой проводки устройство опирается на стену, а местоположение провода определяется по звуковой мощности. Вместо телефона можно использовать омметр со встроенным источником питания, тогда аккумулятор не нужен.

Детектор на трех транзисторах

Устройство для обнаружения проводки выполнено на базе трех транзисторов, двух биполярных КП315Б и одного полевого КП103Д.На КП315Б собран мультивибратор, а на КП103Д электронный ключ. Принципиальная схема Детектор скрытых проводов разработан А. Б. Борисовым.

Принцип действия такой же, как и во втором варианте, только вместо телефона используется мультивибратор со световой индикацией. Когда детектор включен и на антенном зонде нет наконечника, светодиод не горит. При появлении излучения в области зонда полевой транзистор закрывается, тем самым запускается мультивибратор и светодиод начинает мигать, сообщая о наличии электропроводки.

Детали, используемые в соответствии со схемой, выключатель кнопочный -КМ-1, источник питания — любой аккумулятор или аккумулятор с напряжением 6-9 вольт.

Вы можете использовать пластиковое мыло и школьный штраф как гусеничное тело. Частоту мигания светодиода можно регулировать изменением характеристик мультипулятора, изменением показателей сопротивления конденсаторов R3, R5 или C1, C2.

Детектор электропроводки на двух цифровых микросхемах

Разработанная в городе Жиддовка схема искателя скрытой проводки очень проста.

Состав: 2 цифровых микросхемы, пьезокерамический излучатель ЗП-3 и 9 батарей. Роль антенны играет отрезок медного провода длиной 10-15 см и диаметром 1-2 мм.

Наведенные колебания от электромагнитного поля проводки приводят к изменению выходного сигнала K561L7, поступающего на вход K561TL1 с триггерами Шмитта. В результате слышно характерное потрескивание, сигнализирующее о наличии кабеля.

Устройство на базе K561TL1

В отличие от предыдущей версии, искатель проводки на базе К561ТЛ1, помимо звуковой сигнализации, имеет световую индикацию.

Суть работы заключается в следующем. Когда антенна прикреплена к токоведущему проводу, в ней возникает электродвижущая сила с частотой 50 Гц. Этот сигнал поступает в операционный усилитель, затем на светодиод и вход микросхемы К561ТЛ1 с пьезокерамическим эмиттером на выходе. Это приводит к запуску генератора звуковой частоты и мерцанию светодиода.

Искатель экономичный, максимальный ток с индикатором на 6-7 мА.

Антенна изготовлена ​​из одностороннего фольгированного стеклотекстолита размером 55х12 мм. Начальная чувствительность устанавливается переменным резистором R2. При правильной установке прибор разработки С. Стаховой (Казань) в настройке не нуждается.

Универсальный извещатель проводки

Сделать универсальный индикатор скрытой проводки своими руками можно при условии наличия определенных навыков составления радиошамов.

Искатель содержит два независимых блока: искатель скрытой проводки под напряжением и металлоискатель.Это позволяет обнаружить проводку, когда она проложена в стальных гильзах или отсутствует напряжение в сети. Дополнительно извещатель ищет и находит старую обесточенную проводку, арматуру, гвозди и другие металлические предметы.

Основа детектора — два операционных усилителя КР140УД1208. Блок аварийной скрытой проводки практически такой же, как и предыдущий, только без звукового оповещения.

Металлоискатель работает следующим образом.

На транзисторе CT315 собран высокочастотный генератор, который сопротивлением переменному току R6 вводится в режим возбуждения.Выходной сигнал генератора выпрямляется диодом CD522 и переводит собранный на операционном усилителе КР140УД1208У компаратор в состояние, когда генератор звукового сигнала, собранный на цифровой микросхеме К561Л5, находится в режиме ожидания, а светодиод гаснет.

Вращение переменного сопротивления R6 изменяет режим работы транзистора CT315 таким образом, что он находится на пороге генерации. Государственный контроль осуществляется с помощью светового индикатора и звукового генератора.Они должны выключиться. Для обнаружения скрытой проводки нужно поднести прибор к стене, при сближении антенны (катушки индуктивности L1, L2) с металлом меняется магнитное поле, нарушается генерация, запускается компаратор, загорается светодиод. Пьезотопливо начинает издавать звук с частотой 1 кГц.

Малогабаритный металлоискатель

Извещатель предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется крутить катушки индуктивности.Вместо этого используется обмотка реле. В основе семинара лежит задача разделения разностной частоты двух генераторов, когда при приближении к металлическому объекту один генератор для поиска (ЛК) меняет свою частоту колебаний.

Металлоискатель включает в себя генераторы LC и RC, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты

RC и генераторов LC примерно идентичны, то после прохождения через смеситель на выходе будет три частоты.Третий равен разнице частот RC и контуров LC.

Фильтр низких частот вычитает разностную частоту и отправляет сигнал на компаратор, где формируется меандр той же частоты.

С выходного элемента мерандера через емкость С5 он поступает в телефон, в котором сопротивление должно быть около 0,1 кОм. Поскольку контейнер и активное сопротивление телефона образуют дифференцирующую RC цепочку, то на подъеме и спаде меандра будет формироваться импульс.В результате человек услышит щелчки с частотой в два раза превышающей разницу.

Обнаружение скрытой проводки будет обнаружено по изменению частоты звука. Катушка снята с реле РЭС 9, подвижные элементы удалены.
Поскольку реле содержит 2 катушки с разными сердечниками, общие выводы обмоток должны быть соединены емкостью С1, а сердечник и корпус переменного сопротивления — общей шиной.

В качестве печатной платы используется двухсторонняя фольга gheetinax или стеклоткань.Детали искателя должны располагаться на одной стороне, вторая сторона не обязательна, необходимо соединить ее с общей шиной прибора.

Аккумулятор закреплен на второй стороне индуктивности индуктивности от реле.

Плата устанавливается в любой неметаллический корпус, куда крепится разъем для телефона. Настройка металлоискателя начинается с подбора частоты LC-генератора подбором емкости С1. Частота должна быть в диапазоне 60-90 кГц.

Затем меняйте емкость конденсатора С2, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен измениться.

В зависимости от настройки частота будет меняться, и детектор будет издавать звук, как при поиске радиостанции. Чем ближе металл, тем громче звук. Тональность зависит от типа металла.

Нестандартные методы

Напоследок стоит описать пару необычных инструментов для поиска скрытой проводки, с которыми могут справиться даже люди, не обладающие знаниями в области электроники.Если в доме стоит обыкновенный компас, то это уже готовый индикатор проводки. Перед использованием проводку следует осторожно нагружать, и по отклонению стрелки компаса искать расположение провода.

Второй способ более эффективен, также используется сила магнита. К нитке привязывают постоянный магнит, лучше из неодимуса, и медленно проводят по стене. В том месте, где будет удерживаться кабель или арматура, магнит будет отклоняться. Это происходит из-за генерации электрического тока магнитного удара.Так что элементарные знания физики магнитных явлений помогают.

Что делать, если невидимый забор не работает | Home Guides

Невидимые системы ограждений защищают ваших домашних животных, удерживая их во дворе. Поскольку они используют скрытый провод, который передает сигнал на ошейник, который носит ваш питомец, когда он приближается к границе, вам не нужно закрывать свой двор забором. Однако иногда могут возникать проблемы. Немного устранения неполадок, вы можете решить большинство проблем с невидимым забором самостоятельно.

Сначала ищите простые решения

Если ваша собака проходит за ограничительный провод невидимого забора, сначала проверьте ошейник. Иногда, если ошейник слишком ослаблен или контактные стойки не касаются кожи вашей собаки, предупреждение не передается вашей собаке при прорыве ограничительного провода. Ошейники должны быть достаточно тугими, чтобы стойки касались кожи вашей собаки, но не настолько тугими, чтобы нельзя было вставить палец между стойками и шеей собаки. Также проверьте крышку аккумуляторного отсека на воротнике и при необходимости подтяните ее.

Замена батарей

Некоторые невидимые ограждения для домашних животных включают в себя тестер аккумуляторов с системой ограждения. Наденьте это на воротник и пройдите мимо ограничительного провода. Если тестер загорается, и вы слышите звуковое предупреждение, подаваемое ошейником, аккумулятор работает нормально. Если вы слышите предупреждение, но индикатор не мигает, замените аккумулятор. Если у вас нет тестера, замените батарею и перенесите хомут за границу. Если проблема заключалась в разряженном аккумуляторе, ошейник должен работать правильно, когда вы приближаетесь к скрытому ограничительному проводу.

Поиск и устранение неисправностей передатчика

Все системы невидимых ограждений имеют на передатчике какой-либо световой индикатор, который показывает, работает ли система и нет ли обрыва ограничительного провода. Это может быть одиночная лампочка, которая гаснет при обрыве провода; также может звучать сигнал тревоги или могут мигать несколько лампочек. Если все индикаторы погасли или не раздаются звуковые сигналы, возможно, в вашем передатчике произошел разряд молнии. Вы можете исправить это, перезагрузив передатчик.

Осмотрите ограничительный провод

Если датчик работает правильно, в вашей системе ограждения может быть разрыв ограничительного провода. Используйте тренировочные флажки или маркер другого типа, чтобы найти перерыв. Начните с передатчика забора, где начинаются ограждающие провода. Носите ошейник приемника на той же высоте, что и шея вашей собаки, и идите из двора к границе провода. Когда вы услышите предупреждающий сигнал ошейника, отметьте место, где он прозвучал. Повторите это с противоположной стороны границы, идя к своему двору.Скрытый провод должен быть расположен примерно посередине между двумя флажками. Сделайте это еще раз в нескольких местах по границе двора. Выключите систему скрытого забора и осторожно выкопайте почву между маркерами, чтобы проверить провод на предмет разрывов. Если вы не можете найти какие-либо обрывы, обратитесь к своему дилеру, чтобы он профессионально осмотрел и отремонтировал компоненты ограждения.

Ссылки

Биография писателя

Рене Миллер начала профессионально писать в 2008 году, работая на веб-сайтах и ​​в газете «Community Press».Она является соучредителем сайта для писателей On Fiction Writing. Миллер имеет диплом в области социальных услуг Колледжа Кларка в Бельвилле, Онтарио.

Переподключение электрики мотоцикла Cafe Racer I 101 I Purpose Built Moto

Инструкции и схемы для повторного подключения вашего Cafe Racer.

Если вы планируете переподключить Cafe Racer и не знаете, с чего начать, займите место.

Надеюсь, вы ознакомились с нашим постом о том, что электрические компоненты делают в вашем кастомном велосипеде, или о том, как правильно выбрать запчасти для cafe racer.В этой статье вы шаг за шагом узнаете, как все это подключить и заставить работать Café Racer или Bobber!

Если вам все еще не хватает каких-либо деталей для вашей сборки, обязательно проверьте наши нестандартные детали в нашем интернет-магазине.

Если вы читали наш блог «Как построить кафе-рейсер», то подключение должно быть одним из последних шагов при сборке. Мне нравится разделить эту работу на 2 части, у вас есть цепь работы / зажигания и цепь ваших аксессуаров с 2 отдельными схемами. Это упрощает чертежи, и если что-то пойдет не так, легче отследить проблему.

Прежде чем думать о проводке, установите на свой велосипед все, от катушек до фонарей и спидометра.

Начните с установки аккумулятора и выясните, куда пойдет лоток с электрооборудованием. Здесь должен разместиться ваш

Как только это будет отсортировано, установите Reg / Rec либо под батареей, либо рядом с ней. Когда он нагревается, ему нужен поток воздуха, поэтому старайтесь не ставить его в тесное, полностью закрытое место.

Теперь вы готовы приступить к подключению. Некоторые люди предпочитают проложить 1 провод по длине велосипеда и отключить активные провода, на мой взгляд, такой способ приводит к большому количеству соединений, и если с этим 1 проводом возникнут проблемы, у вашего велосипеда будут большие проблемы. .

Мне нравится использовать клеммную колодку и соединять все положительные провода в электрическом лотке. Разделяю клеммы на участки

• Переключение
• Фары
• Зарядная цепь

Здесь показан наш новейший модуль управления Black Box с дополнительным комплектом аксессуаров, который включает клеммную колодку и 2 держателя предохранителей.

Использование этих аксессуаров в вашей проводке — самый простой и самый изящный способ, который мы нашли, чтобы обеспечить надежную работу электрики вашего мотоцикла, одновременно упрощая работу, чтобы ее мог сделать любой.

Я также всегда рисую свою электрическую схему, но я хорошо разбираюсь в электрике, поэтому используйте свою, чтобы сэкономить время!

Скачать PDF-файл: Схема подключения Скачать

Прежде чем приступить к работе, убедитесь, что вы используете качественные разъемы или паяные соединения, а также выполните термоусадку соединений. После этого давайте начнем со схемы зарядки / работы.

Цепь зарядки / работы

1. Протяните черный провод от батареи к чистой металлической части рамы и закрепите ее болтами, это превратит всю вашу раму в землю. Также обязательно заземлите корпус двигателя / коробки передач в одной точке. Затем проложите красный свет от плюса к катушке стартера. Подключите другую сторону катушки стартера к стартеру. Это сделано из сверхпрочной проволоки.
2. Подведите стандартный красный кабель на 15 А к главному предохранителю (20-30 А), а затем к ключу зажигания. От ключа зажигания будут еще 2 кабеля; один идет к вашей зарядной цепи и катушкам, другой к предохранителю для цепи освещения и аксессуаров (10-15A).
3. Начните дорабатывать вашу рабочую цепь, подключите 3 (обычно желтых) провода от статора к reg / rec, затем подключите красный к + ve батареи, а зеленый к -ve.Некоторые велосипеды (Honda CB750) будут иметь дополнительные кабели для подключения регулятора / записи к катушкам. В противном случае он будет включен в генератор сигналов и блок CDI.
4. Подключите генератор сигналов и блок CDI (или точки), затем проложите кабели запуска синих катушек и подключите катушки к свечам зажигания.

Итак, ваша схема зарядки и работы разобрана (самая легкая часть), теперь работайте над завершением ваших осветительных приборов и аксессуаров. Они уже смонтированы, так что все, что осталось, — это маяк и связь.

Схема освещения

1. Вам нужно будет протянуть провода от лотка с электрооборудованием к передней части велосипеда. Я использую черную кабельную муфту «змеиной кожи», чтобы защитить мою проводку от повреждений, и она выглядит намного лучше, чем ваша стандартная пластиковая пленка или изолента. как минимум вам понадобится;

Принадлежности

• 1 красный активный, связанный с датчиками, звуковым сигналом и выключателем тормоза
• 1 черный заземляющий провод
• 1 Пурпурный для переключателя переднего тормоза
• Сигнальные огни в зависимости от ваших датчиков (нейтраль, масло, двигатель)

Фары

• 1 Синий для ближнего света
• 1 Желтый для дальнего света
• 1 зеленый для левого поворота
• 1 Коричневый для поворота направо
• Светильники можно заземлить на раму

Левый переключатель

• 1 зеленый провод заднего левого указателя поворота
• 1 оранжевый провод для звукового сигнала
• 1 синий провод для включения дальнего / ближнего света
• Все переключатели переключаются на массу (черный провод)

Переключатель правый

• 1 коричневый провод для правого указателя поворота
• 1 желтый провод для выключателя Kill
• 1 розовый провод для катушки стартера (опция)
• Все переключатели переключаются на массу (черный провод)

2. Старайтесь использовать пайку на стыках проводов и качественные стыки для подключения к выключателям и освещению.

• Подключите все кнопки и установите их в корпуса переключателей, для получения более подробной информации ознакомьтесь с нашим руководством по переключателям мгновенного действия
• Подключите фару и указатели поворота, используя цвета, описанные выше
• Подключите аксессуары + ve (датчики, выключатель тормоза, звуковой сигнал)
• Подключите остальные провода аксессуаров, как описано выше.
• Подключите любые световые приборы, относящиеся к вашему велосипеду.
• Все ваши аксессуары должны иметь черные провода заземления.Вы можете подключить это к раме в любой точке или соединить их все и протянуть провод обратно к лотку с электрооборудованием.
• Подключив кабели, опустите их в оболочку кабеля и проложите обратно к лотку с электрооборудованием. Избегайте контакта с горячими участками или острыми краями.

3. Теперь переходите от задней части велосипеда к лотку с электрооборудованием (снова используйте змеиную кожу). Тебе понадобиться;

• 1 красный активный провод для выключателя заднего тормоза, ходового света и освещения номерного знака.
• 1 Пурпурный провод выключателя тормоза
• 1 красный провод стоп-сигнала
• 1 зеленый провод заднего левого указателя поворота
• 1 коричневый провод заднего правого указателя поворота
• 1 черный заземляющий провод

5. Последний шаг — использовать клеммную колодку для подключения проводки к «черному ящику» и подключения звукового сигнала и стоп-сигнала к их соответствующим переключателям. Манометры, звуковой сигнал и тормоз работают от отдельного «предохранителя аксессуаров», который не подключен к черному ящику.

А теперь зажигай! Я знаю, что есть более простые способы подключить велосипед, однако, по моему опыту, небольшая дополнительная работа может спасти вас от боли в сердце, если когда-нибудь возникнет проблема. Я стремлюсь к простому поиску неисправностей.

Надеюсь, вы извлекли из этого полезную информацию. Еще раз нажмите здесь, чтобы загрузить электрические схемы в формате PDF, которые я использую для вашего собственного проекта Café Racer, Bobber или Chopper. Пожалуйста, оставьте мне свои комментарии ниже!

Спасибо, что нашли время,

Том.

О Томе

Моя цель на протяжении всей этой работы заключалась в том, чтобы предоставить опыт сборки тем, у кого в противном случае, возможно, никогда не было бы такой возможности. Применяя комплексный подход к вашему проекту кастомного мотоцикла и сосредотачиваясь на том, чтобы сделать вас частью этого опыта. Параллельно с этим я также вкладываю свою энергию в производство высококачественных, детализированных и, прежде всего, простых в установке компонентов для вашего мотоциклетного проекта.

Поддержка и часто задаваемые вопросы о невидимом заборе для собак

— DogWatch of New Hampshire

Регулируемая манжета: Приемники R7 и R8 оснащены регулируемой нейлоновой манжетой.Ошейник должен располагаться над обычным ошейником собаки. Ошейник следует отрегулировать так, чтобы контактные стойки касались кожи шеи собаки. Проверяйте посадку в течение первых нескольких дней ношения, чтобы убедиться, что ошейник не слишком тугой и не вызывает раздражения на шее вашего питомца.

Safelink® FM Radio Signal: Наша запатентованная конструкция FM позволяет приемнику DogWatch распознавать и активировать только наш уникальный радиосигнал. Это защищает вашего питомца от непреднамеренного исправления, вызванного паразитными радиосигналами, которые могут излучаться другими электронными устройствами.

Автоматическое отключение: Система сдерживания собаки предназначена для защиты вашей собаки от чрезмерной коррекции в маловероятном случае, если ваша собака попадет в сигнальное поле. Если ваша собака не покидает сигнальное поле, приемник автоматически прекращает коррекцию через 15 секунд, защищая вашу собаку от чрезмерной коррекции. Приемник автоматически сбрасывается, когда собака покидает сигнальное поле.

CollarBone ™: DogWatch® CollarBone, металлические стопорные шайбы и контактные стойки прикрепляют ствольную коробку к нейлоновому воротнику.Пластиковая «ключица» рассчитана на две толщины воротника. Для однослойных воротников прикрепите углубленные отверстия воротниковой кости к ремню воротника, а для двухслойных воротников поместите плоскую сторону воротниковой кости напротив ремня воротника. См. Иллюстрацию выше.

Контактные сообщения: Ресивер поставляется с набором контактных сообщений. Ваш дилер DogWatch определит правильный набор в зависимости от формы шеи, шерсти и чувствительности кожи вашей собаки. Столбы должны соприкасаться с кожей, чтобы собака могла почувствовать коррекцию.В некоторых случаях ваш дилер может порекомендовать подстричь часть волос вокруг контактных штырей, чтобы они могли легче касаться кожи. Будьте осторожны, если сочтете необходимым затянуть контактные стойки с помощью гаечного ключа, так как чрезмерное затягивание может привести к повреждению ствольной коробки.

Антенна: Всенаправленная антенна приемника обеспечивает оптимальный прием из поля сигнала.

Индикатор состояния: Индикатор состояния непрерывно контролирует работу приемника и обеспечивает следующие функции:

• Ввод в эксплуатацию
Когда вы впервые вставляете батарею в приемник, индикатор состояния будет мигать красным цветом и зеленым цветом .Это указывает на то, что приемник запустился правильно. После запуска индикатор состояния будет продолжать мигать зеленым цветом каждые 30 секунд. указывает на нормальную работу. Если индикатор не мигает, проверьте аккумулятор, чтобы убедиться, что он вставлен правильно.

• Индикатор уровня подготовки
При программировании уровня подготовки вашего приемника индикатор состояния будет мигать зеленым вместе с звуковыми сигналами . Количество миганий будет соответствовать выбранному вами уровню тренировки.

• Индикатор сигнального поля
При тестировании приемника в поле сигнала индикатор состояния будет мигать зеленым цветом , когда приемник находится в слышимой зоне, и будет мигать зеленым цветом и красным цветом , когда приемник находится в зоне коррекции.

• Уведомление о корректировке
Вы сможете определить, проверил ли ваш питомец границу, посмотрев на индикатор состояния. Индикатор состояния будет дважды мигать зеленым каждые 30 секунд в течение 24 часов после того, как собака вошла в пограничную зону.

• Индикатор заряда батареи
Эта функция контролирует уровень напряжения батареи. Как только приемник обнаруживает, что батарея достигла низкого уровня напряжения, индикатор состояния изменится с обычного «зеленого», мигающего каждые 30 секунд, на , мигающего «красным» каждые 10 секунд . Это означает, что срок службы батареи близок к концу, и вам следует заменить батарею в течение следующих 3-4 дней.

Если ваш световой индикатор мигает двойным красным светом , это означает, что ваша батарея разряжена и ваш питомец нарушил систему содержания собак.

FastReact ™: Приемники DogWatch R7 и R8 предлагают самое быстрое время реакции среди приемников ограждения для содержания домашних животных. Независимо от того, гуляет ли ваша собака, бежит или бежит в зону избегания, приемник DogWatch отреагирует — и исправит — в течение 0,125 (1/8) секунды.

Функция, программируемая пользователем: Когда вы объединяете «Скорость» передатчика и уровни обучения приемника, вы можете настроить приемник на одну из 20 настроек тренировки. Например: если приемник находится на уровне 1, а частота передатчика — на уровне 1, ваша собака получает самый низкий уровень коррекции и наименьшее количество импульсов в секунду.

Как порезы, зазубрины и плохое сращивание влияют на проволоку для спрятанного ограждения. | Скрытые заборы для собак

У меня во дворе никто не работал. Как это у меня перерезал провод?

Проволоку можно надрезать или разрезать садовыми и ручными инструментами. Грызуны могут прогрызть пластиковую оболочку, а иногда и прокусить ее. Силы окружающей среды могут неожиданно повредить провод. Одна из этих сил — расширение или сжатие земли, заставляющее бетонные плиты на проездах, тротуарах и лестницах сжимать провод так сильно, что он пережимает его пополам.Солнце также может повредить пластиковый кожух и расколоть его, что приведет к проникновению влаги и коррозии провода.

О проводе

Проволока

— это металлический проводник. Обычно это медь 14 или 16 AWG или плакированная медью сталь (в нашей промышленности обычно используется любая из них). Проволока обладает высокой проводимостью и подвержена быстрой коррозии во влажной или агрессивной среде.

Прочность на растяжение: проволоку можно немного растянуть, прежде чем она сломается. Предел прочности на разрыв новой проволоки в идеальном состоянии отличается от более старой и подверженной условиям, которые вызывают ухудшение состояния металлического проводника в проволоке.Если слишком много металла разъедет, леска может сломаться под гораздо меньшей силой растяжения, чем при той же температуре и давлении.

Воздействие солнечных лучей на кожух провода может повредить кожух провода, не защищенный от УФ-излучения. Это повреждение позволяет воде проникать в металл и реагировать с ним. Однако, если происходит ухудшение состояния на солнце, вероятно, провод не во влажной среде, так как он не закопан.

Влагопоглощающая оболочка для проволоки — оболочка из ПВХ-проволоки мне не нравится, поскольку я считаю, что она впитывает, а затем удерживает влагу на проводе.Поэтому мы не используем провод в оболочке из ПВХ. Мы используем только проволочные кожухи из полиэтилена высокой плотности или высокой плотности.

Что происходит с проводом со временем?

Время — Условия постоянно меняются с течением времени. Жара, холод, влажность, сухость, копание, тряска, движение, лопаты, грызуны жевание, сращивания, зазубрины, более сухие, более влажные. Все возможно при наличии достаточного количества времени.

При интрузивных работах во дворе (аэрация, вертикуляция, установка спринклерных систем, наружное освещение, кабельное телевидение и т. Д.) Можно аккуратно разрезать провод, а в других случаях порезать или ободрать провод.Проволока не заживает, как вы или я, если мы порежем палец или кожу с колена. Одиночная зарубка в линии — это плохо, поскольку она в конечном итоге разъедает при достаточном времени и под воздействием влаги в почве. Кислород воды связывается с медью, и сразу начинается коррозия. Возможная коррозия приводит к ослаблению проволоки в этом месте. Со временем земля оседает, а затем снова набухает, как большая губка. Расширение давит на провод и растягивает его. В конце концов растягивающая проволока рвется из-за давлений, создаваемых тянущими силами набухающей земли вокруг нее.

Чистые надрезы и зазубрины

Что еще хуже, множественные порезы. Иногда это происходит в нескольких местах в течение одного и того же двора или при выполнении нескольких работ во дворе. Например, аэрация газона или закапывание линии связи может привести к разрыву линии несколько раз и, возможно, даже прорезать ее раз или два.

Нам относительно легко найти чистые вырезы во дворе с нужным количеством влаги в земле. Но слишком сильно высушите землю или поместите в нее слишком много влаги, и это будет сложно и займет больше времени.

Глинистые почвы дольше удерживают влагу. Хорошо дренированные песчаные почвы корродируют медленнее, чем глинистые.

Ники в строке не представляют непосредственной проблемы для системы до тех пор, пока ники не начнут каскадно отказывать с течением времени. Это означает, что вы отключаете забор, когда выходит из строя первый, тогда вскоре после этого могут выйти из строя другие. Мы не знаем, будет ли один перерыв первым из многих будущих или единственным и неповторимым. Хотя с помощью вольт-омметра мы обычно можем определить, есть ли во дворе другие проблемы, например, плохие соединения.Это не значит, что мы можем найти плохой стык, только сказать, что он / они существуют.

Ветер

Ветер? Да хоть ветер. Ветер высушит двор, когда двор высохнет, в земле могут открыться большие трещины. Это вызывает давление или тянущее усилие на линии. По мере снижения содержания влаги почва двора становится менее проводящей, и плохой стык может перестать пропускать достаточный ток, и может прозвучать сигнал обрыва провода.

Ветер также усугубляет ситуацию плохого соединения, когда плохое соединение находится рядом с деревом, которое может двигаться, когда дерево немного раскачивается.Плавное покачивание качает землю в непосредственной близости от дерева. Это небольшое движение сдвигает землю вокруг крошечного разрыва или плохого соединения. Непрерывное вытягивание проволоки совсем чуть-чуть, снова и снова может привести к разделению стыка или разрыву зазубрины, или потянуть и расслабиться, потянуть и расслабиться. Подключать, отключать, подключать, отключать.

Удары молнии

Удары молнии, расположенные достаточно близко к линии, представляют собой проблему, поскольку высокое напряжение и сила тока молнии могут взорвать плохие точки, как перегорает предохранитель в вашей машине или доме.

Другой способ повлиять на нас, когда линия с зазубринами может повлиять на нас, заключается в том, что иногда после того, как провод рвется и разрывается, он также может сдвинуться вместе, поскольку земля сжимается и расширяется снова и снова. Непосредственная близость двух концов проводов и электрический ток в линии, протекающий на небольшом расстоянии (благодаря влажности и иногда даже высоким уровням проводимости некоторых почв, достаточно, чтобы позволить забору снова работать.

Некоторые водонепроницаемые соединители для проводов, предназначенные для непосредственного захоронения, выходят из строя со временем из-за ударов молнии, высыхания водонепроницаемых материалов или неполного погружения медных проводов в гидроизоляционный гель соединителя.

Влажность

Вода — h3O Содержание почвенных добавок в условиях, вызывающих коррозию проволоки. Вода также может помочь отсрочить оповещение об обрыве провода, проводя электричество через влажные почвы.

Влага вызывает расширение и сжатие почвы. Представьте себе губку на стойке за мойкой, которая иногда бывает сухой и сморщенной, а иногда влажной и полной. Представьте себе проволоку в этой губке, которая при определенных условиях расширяется до размера губки.Однако повредите провод, и он может сломаться под давлением расширения.

С другой стороны, повреждение провода в сухом месте может никогда не стать проблемой. Это может произойти, если провод закопан в сухой песчаный или каменистый грунт. Хорошо дренированная почва позволяет влаге стекать, поэтому проволока остается относительно сухой, что замедляет коррозию. Проволока, прикрепленная к столбу забора, обгрызенная грызуном, также может никогда не выйти из строя из-за коррозии. Кроме того, поврежденная проволока, уложенная поверх сада, также может не подвергаться коррозии так быстро, как проволока под мульчей или в грязи.

Уровни кислотности и проводимость

Некоторые почвы более кислые, чем другие, что ускоряет процесс коррозии.

Еще один фактор, который следует учитывать, — это эффекты электролиза. Здесь электроны разнородных материалов будут мигрировать из области с высокой концентрацией в область с более низкой концентрацией. В мире собачьих ограждений мы осознаем этот эффект и понимаем, что даже плохое сращивание, открытая зарубка или царапина на проводе будут медленно выходить из строя, пока на провод подается постоянная энергия низкого напряжения. Однако, как только это напряжение снимается (т. Е. Провод полностью перерезан и отсоединен, или устройство отключено от источника питания), провод быстро выходит из строя, и не только в том месте, где он был разрезан, но и во всех местах. с воздействием окружающей среды. Некоторые места выходят из строя быстрее, чем другие, в зависимости от микросреды, в которой возникла проблема с проводом. Вот почему, когда провод обрывается, мы часто обнаруживаем множественные обрывы и плохие стыки во время обращения в сервисный центр. Пока вы ждали три недели, чтобы позвонить, потому что собака еще не выходила из двора, или за два часа, которые потребовались нам, чтобы добраться туда, произошел электролиз, и ваш, по-видимому, исправный провод внезапно разорвался на два или три пореза проводов и несколько плохие соединения от кабельной или телефонной компании.

Электропроводность почвы изменяется при добавлении влаги. Некоторые почвы более проводящие, чем другие. Это происходит из растворенных удобрений, содержащих соли. Любая концентрация соли создает агрессивную среду. Водно-солевые растворы, случайно протекающие к оголенным проводникам, вокруг и через них, создают возможность проникновения коррозионной влаги и материалов на медный провод. Провод теряет электроны в окружающую среду. Это приводит к тому, что провод истончается и ломается или переходит в менее проводящее состояние, вызывая обрыв провода или предупреждение об обрыве провода.

Использование удобрений — Удобрения увеличивают проводимость почвы и способствуют электролизу. Электролиз происходит быстрее при более высоких концентрациях электролитов в почве.

Почвы, в которые вносятся удобрения, содержат больше металлов и электролитов. Это позволяет быстрее возникать коррозии. Добавьте в почву влагу (системы орошения), растворяя соли и металлы в жидких растворах, которые проникают через зазубрины провода или плохой стык (обернутый изолентой), и коррозия произойдет быстрее.

Моя теория:

Подтверждение того, что забор с постоянным источником питания низкого напряжения с сопротивлением провода / линии ниже минимального порогового значения для срабатывания сигнализации обрыва провода корродирует медленнее, чем забор с отключенным источником питания с сопротивлением выше оптимального. Что я имею в виду? Если вы оставите забор подключенным к розетке, плохие стыки и зазубрины будут медленно разъедать. С другой стороны, если вы отключите нормально работающий забор с зазубринами и плохими стыками, линии будут подвергаться воздействию более низкого естественного номинального электрического фона земли.В такой среде качество провода часто быстро ухудшается. Таким образом, забор, оставленный под напряжением, хотя и находящийся в состоянии высокого сопротивления, обычно не вызывает оповещения об обрыве провода намного дольше, чем если он остается отключенным.

Эта теория важна, потому что как только забор выходит из строя в результате одного события, к тому времени, когда мы его ремонтируем, мы часто обнаруживаем много старых поврежденных участков, которые вышли из строя почти одновременно или вскоре после этого, а также в течение недель и месяцев после основного срыв. Мы всегда слышим одно и то же от наших клиентов… «Вы были здесь, чтобы починить наш забор, и он снова пищит.А теперь перечитайте это утверждение так: «вы не чинили мой забор».

Плохое соединение

Плохие стыки — это основная проблема многих обращений в сервисный центр. Это создает временную ситуацию, когда забор будет работать некоторое время, затем остановится, затем запустится, а затем остановится. Это происходит, когда в стык неправильно соединенной линии попадает влага, вызывающая коррозию между двумя проводами. Коррозия создает сопротивление и слабость лески. Высокое сопротивление вызывает срабатывание сигнализации обрыва провода, а слабое соединение может привести к его разрыву.

Когда мы подозреваем, что линия снова выйдет из строя из-за высоких показаний в сопротивлении или колебания показаний, вызванных плохим соединением или перемещением заземления вокруг оборванных проводов, мы проинформируем домовладельца, что он снова перезвонит нам. Иногда это может произойти до того, как мы выберемся из соседства. В других случаях на это уходят часы или годы.

Череда перерывов очень расстраивает домовладельца. Они всегда хотят обвинить нас в том, что мы не исправили это с первого раза. Вот почему мы предлагаем бесплатно вернуться, чтобы проверить нашу работу.Мы ожидаем с вероятностью 99%, что найдем еще один обрыв или еще один плохой стык, который кто-то сделал до нас. Когда мы обнаруживаем чужой плохой стык или другой перерыв, мы снова берем плату за наши услуги.

Когда провода выходят из строя из-за зазубрин и плохих стыков в проводе, заказчик обычно может рассчитывать на то, что увидит нас несколько раз, прежде чем мы сможем устранить все плохие места. Каждая поездка снова и снова будет стоить владельцу денег. Эти многократные поездки обычно расстраивают клиентов и подчеркивают наши отношения с ними.Но мы не можем найти вещи, которые не были бы полностью вырезаны. Следовательно, все, что мы можем сделать, это ответить на ваши следующие запросы на обслуживание. Мы просим вас сохранять терпение с нами, поскольку мы постепенно работаем над каждым ремонтом, пока он, наконец, не перестанет ломаться снова.

ПОМОЩЬ И КАК — Боксер Металл

Эта статья поможет вам подключить оригинальный Motogadget M Unit, M Unit Basic и Bluetooth к любому BMW 2 Valve Boxer (Airhead) 1970–1995 годов.

Мы отметили, где нужно использовать провод не менее 16 калибра.В остальном мы рекомендуем калибр 20 или вы можете использовать жгут проводов Motogadget .

ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ:

После того, как вы сняли главный жгут с велосипеда и реле стартера, все, что осталось, — это жгут двигателя и положительный кабель от стартера к аккумуляторной батарее.

На этой обвязке у вас есть:

3 Pin Plug — для регулятора напряжения. Вы сохраните это. Это хорошее время, чтобы модернизировать вашу систему зарядки до высокопроизводительной системы зарядки.

Короткий черный провод — Он идет от соленоида стартера к стороне «Out» « Start» на блоке M. Используйте провод 16 калибра к блоку M.

Длинный черный провод — Отрицательный вывод на правой катушке. Это сигнальный провод зажигания (точки)

Красный провод — Подходит к главному разъему питания на блоке M. Вы захотите использовать встроенный предохранитель на 8 ампер. Используйте провод 16 калибра к блоку M.

Синий провод — Это световой провод системы зарядки, также известный как генераторный свет.Без этого ваша система зарядки работать не будет. Вы можете использовать стандартный двухконтактный индикатор для монтажа на панели (от 4 до 6 Вт, 12 вольт) или воспользоваться одним из наших «Световых индикаторов зарядки». Подсоедините один провод к синему проводу на жгуте двигателя, а второй — от «AUX» на блоке M.

Ручные переключатели:

Мы рекомендуем использовать 3 переключаемых предварительной стороны.

Правая сторона — старт, стоп-сигнал

Левая сторона — левый и правый указатели поворота

Дальний свет

Провода отдельных переключателей:

Каждую кнопку необходимо заземлить (то же самое, если вы используете кнопку M).Вы можете подключить их гирляндой к одному проводу, выходящему из руля. В зависимости от диаметра руля вы хотите просверлить отверстие диаметром ¼ или 6 мм для пропуска проводов.

Другая сторона переключателя перейдет на «IN» сторона M-блок.

Motogadget Код цвета:

Левый поворот = желтый

Правый поворот = белый

Дальний свет = Оранжевый

Стартер = Синий

Рог = Красный

Кнопка M:

Если вы решили использовать кнопку M, мы рекомендуем проложить несколько дополнительных проводов.

Провод заземления (черный) от всех переключателей к раме велосипеда.

Провод выключателя Kill (серый) от переключателя на руле к минусу / минусу на правой катушке зажигания.

Зажигание / главный выключатель:

Вы можете использовать Motogadget M Lock или небольшой переключатель, спрятанный где-нибудь на велосипеде. Все, что нужно — это двухконтактный переключатель. Один провод от аккумулятора к переключателю (с предохранителем), а другой к «Lock» на блоке M.

Kill Switch:

Дополнительный провод, который вы провели от переключателя на руле к минусовой стороне правой и катушки.Это также то же соединение, которое дает сигнал точкам или блоку зажигания (не там, где вы запитываете катушку зажигания.

Выключатели стоп-сигналов:

Большинство выключателей стоп-сигналов работают, когда выключатель нажат, между обоими клеммами есть обрыв. При этом одна сторона переключателя будет заземлена, а другая сторона — на стороне «In» блока M на клемме «Тормоз» .

Гудок:

Homs требует питания 12 В с одной стороны и заземления с другой.Поскольку блок M всегда действует как провод заземления, он получает питание 12 В от «Aux», на модуле M и со стороны заземления к «Horn» на стороне «Out» модуля M.

«AUX» на блоке M

В BMW есть много вещей, которые требуют мощности, когда велосипед включен. (переключается в горячем состоянии) «Aux» на M-блоке позволяет использовать только один или два провода, поэтому заранее планируйте шинный блок или пайку. Вот некоторые из вещей, которые требуют коммутируемого горячего

Катушка зажигания, звуковой сигнал, задний фонарь, выключатель нейтрали

Фара:

Провод заземления к раме мотоцикла

Дальний свет на «LIGHT HI» на стороне «OUT» блока M

Ближний свет до «LIGHT LOW» на стороне «OUT» блока M

Если вы используете стояночный свет, который будет подключен к «AUX» на M Unit

Зажигание: От «AUX» на блоке M до + на левой катушке

ИНДИКАТОРЫ

Большинство индикаторов вторичного рынка, таких как Motogadget Motoscope Minisign и Acewell, имеют питание на одной стороне индикаторных ламп, идущих к «AUX» на блоке M, и полагаются на цепь заземления, чтобы заставить их включиться.
