Ручная резка труб. | МеханикИнфо
Трубы изготовляются различных диаметров и определенной стандартной длины. В процессе работы часто требуется применить только часть стандартной длины трубы и тогда возникает необходимость разрезать трубу на части.
Трубный прижим.
Сравнительно тонкие трубы (до 19 мм) можно разрезать ножовкой. Методы и приемы резки труб ножовкой применяются те же, что и при резке металла. Перед резкой трубу необходимо зажимать в зажимы или тиски так, чтобы она не двигалась во время работы (рис 1).
Рис. 1. Трубный прижим для резки тонкостенной трубы ножовкой.
Хомутный труборез. Труборез роликовый ручной. Цепной труборез.

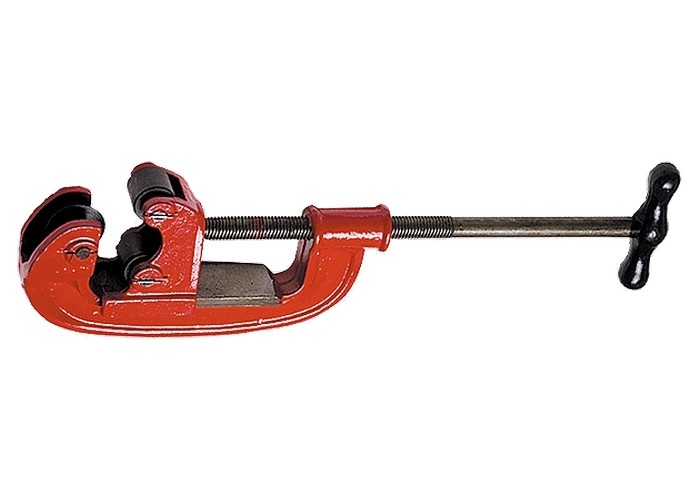

Трубы большего диаметра разрезаются труборезом (рис. 2), в котором режущей частью являются ролики, которые устанавливаются по диаметру трубы. При работе ролики врезаются в стенки грубы под действием нажима, который возникает при вращении за рычаг трубореза.
Рис. 2. Труборезы;
а – хомутный; б – роликовый; в – цепной.
Цепной и винтовой трубные прижимы.
При резке труборезом труба зажимается в прижим (рис. 3) или тиски. На трубу надевается труборез до полного прижатия всех трех роликов в стенке трубы, затем начинают вращать труборез за рычаг, с постепенным поджатием подвижного ролика.
Рис 3. Трубные прижимы:
а – цепной; б – винтовой.
Дисковые труборезы.
Труборез за рычаг вращается на 1/3 оборота в одну сторону и на 1/3 оборота в другую, пока труба не будет разрезана дисками. Резка труборезом имеет ряд преимуществ перед резкой ножовкой. Работа труборезом удобнее и быстрее. Недостаток ее — заусенцы на внутренней поверхности кромок трубы, которые после разрезания приходится удалять напильником или специальным зенкером.
Рис.
4. Труборез дисковый приводной
Однако ручная работа ножовкой и труборезом малопроизводительна, поэтому при больших объемах работы резку выполняют механическими дисковыми труборезами (рис. 4) на токарных станках, а при их отсутствии газовой резкой, с последующей зачисткой наплывов напильником. Перед окончанием резки необходимо свободный конец поддержать, так как он может неожиданно обломиться и сломать полотно ножовки или диска. Кроме того, при резке сварных труб может лопнуть труба по шву.
Инструмент для удаления заусенцев. Обработка шарошками.
Рис. 5. Шарошка для удаления заусенцев на трубах после резки.
.
На месте реза у труб остаются заусенцы, которые необходимо удалить напильником или специальным инструментом — шарошкой (рис. 5)
| 73162 | Для стальных труб | 2 — 4 | 50 — 100 | 13 1/2 | 6,0 | Купить сейчас | |
| 74227 | 424-CI | Для труб из литого/высокопрочного чугуна | 2 — 4 | 50 — 100 | 13 1/2 | 6,0 | Купить сейчас |
| 90995 | Для труб SML | 3 — 6 | 80 — 150 | 29 | 13,0 | Купить сейчас | |
| 83080 | Для стальных труб | 4 — 6 | 100 — 150 | 28 1/2 | 13,0 | Купить сейчас | |
| 83085 | 466-HWS * | Для толстостенных стальных труб | 4 — 6 | 100 — 150 | 28 1/2 | 13,0 | Купить сейчас |
| 74685 | 466-CI | Для труб из литого чугуна | 4 — 6 | 100 — 150 | 28 1/2 | 13,0 | Купить сейчас |
| 83145 | Для стальных труб | 6 — 8 | 150 — 200 | 33 | 15,0 | Купить сейчас | |

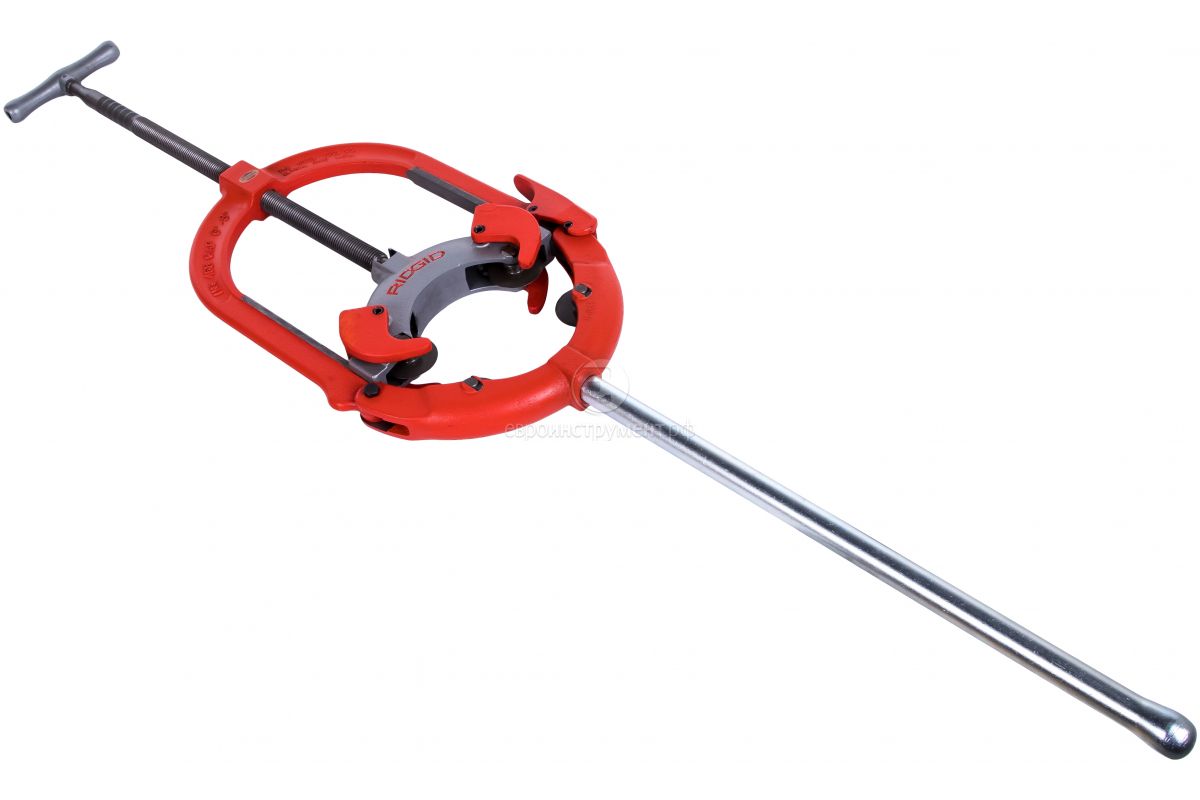

| 83150 | 468-HWS * | Для толстостенных стальных труб | 6 — 8 | 150 — 200 | 33 1/2 | 15,2 | Купить сейчас |
| 74700 | 468-CI | Для труб из литого чугуна | 6 — 8 | 150 — 200 | 33 1/2 | 15,2 | Купить сейчас |
| 83165 | Для стальных труб | 8 — 12 | 200 — 300 | 41 1/2 | 19,0 | Купить сейчас | |
| 83170 | 472-HWS * | Для толстостенных стальных труб | 8 — 12 | 200 — 300 | 42 | 19,1 | Купить сейчас |
| 74710 | 472-CI | Для труб из литого чугуна | 8 — 12 | 200 — 300 | 42 | 19,1 | Купить сейчас |
Tables.FootnoteSymbol»>
424-S *
Tables.FootnoteSymbol»>
466-S *
Tables.FootnoteSymbol»>
468-S *
Tables.FootnoteSymbol»>
472-S *
Труборезы для стальных труб
Преимущества
- Сменный режущий элемент из высококачественной стали У8А
- 2 опорных ролика обеспечивают надёжный захват и прямой ровный рез
Описание
Профессиональный труборез для стальных труб ТC-700.
Идеальный рез.
Техническая информация
| Артикул | |
|---|---|
| Диаметр разрезаемой трубы, мм | 10-60 |
| Материал труб | Сталь |
| Материал корпуса | алюминиевый сплав |
| Материал лезвия | У8А |
| Сменный режущий элемент | да |
Сопутствующие товары
Аренда труборезов | Аренда стальных, чугунных и почвенных труборезов
Выбор правильного трубореза для аренды начинается с понимания того, какой тип трубы вам нужно разрезать.
Правильный инструмент поможет вам получить чистый квадратный срез, который облегчит правильную установку трубы. Избегайте мультитулов, которые плохо режут трубы любого типа.
Резка медных труб

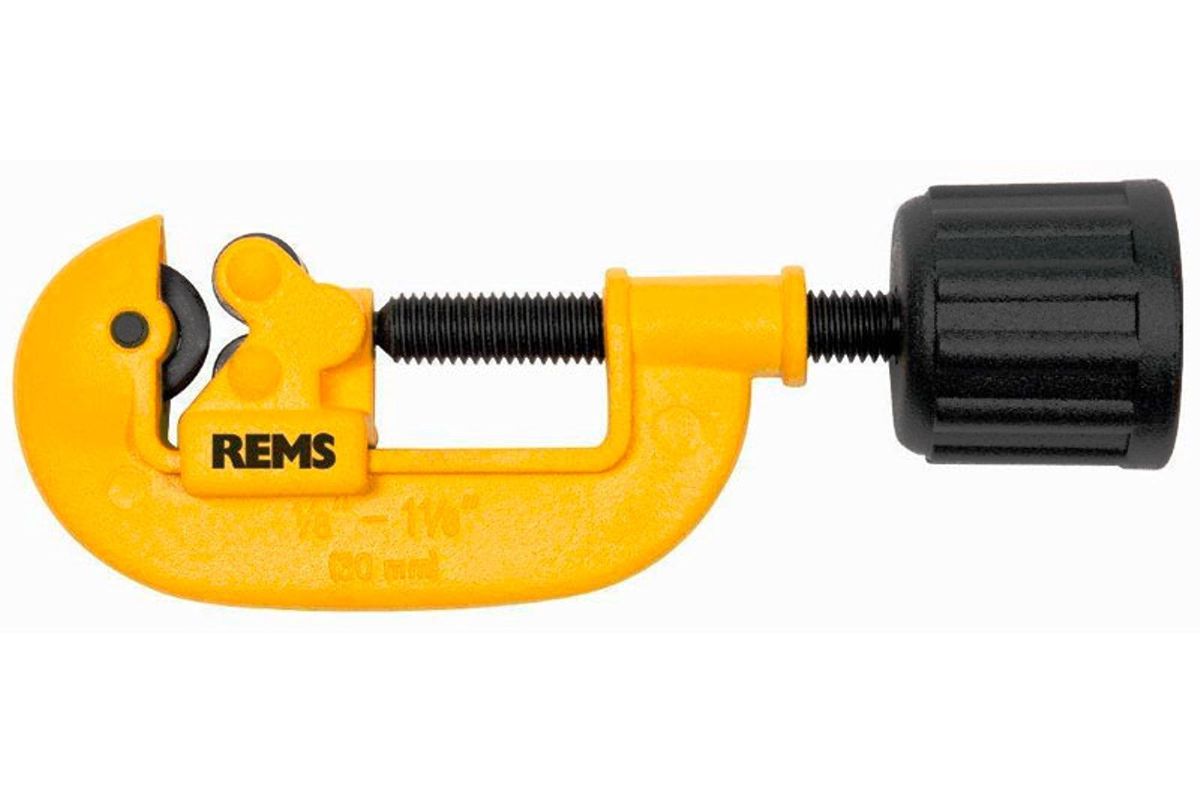

Используйте колесный труборез для резки меди. Инструмент получил свое название от колесиков, которые нарезают трубу.Труборезы для медных труб меньшего размера имеют два колеса, а труборезы для больших труб обычно имеют четыре или более колес.
Медные трубы используются в водопроводных и дренажных линиях, а также в линиях хладагента в системах отопления, вентиляции и кондиционирования воздуха.
Резка стальных труб и резка железных труб
Трубы из железа или стали прочнее медных и обычно крупнее. Навесной труборез аккуратно прорежет их. Для более крупных труб диаметром от 4 до 6 дюймов возьмите напрокат мощный ручной труборез.Резка железа или стали может быть физически изматывающей работой, поэтому рассмотрите возможность использования трубореза с электроприводом, если вам нужно разрезать много труб.
Железные и оцинкованные стальные трубы широко используются в водопроводных системах старых домов. Сталь используется в выхлопных трубах автомобилей и трубах конденсации глушителя.
Резка канализационной трубы
Трубы для транспортировки отходов, также известные как канализационные трубы, часто изготавливаются из цемента, глины или чугуна. Вам понадобится резак для канализационных труб, также называемый кусачками, чтобы правильно разрезать эти трубы.Эти фрезы имеют цепь с режущими дисками. Для резки чугуна идеально подходит прокатный резак для чугунных труб, но чугун также можно резать ножовкой, сабельной пилой или угловой шлифовальной машиной.
В линиях септиков и старых городских канализационных сетях часто используются эти материалы.
Резка труб из ПВХ и PEX
Некоторые ручные резаки недороги и обычно приобретаются, а не арендуются. К ним относятся резаки для ПВХ и резаки для PEX.
Резка труб из ПВХ
ПВХ можно резать ножовкой или резаком для ПВХ.
Потратьте время, чтобы выровнять чистый, квадратный срез. При обрезке ПВХ не режьте трубу в холодном состоянии. Пластик становится хрупким при более низких температурах, что может привести к растрескиванию.
Трубы из ПВХ применяются в канализационных, водопроводных и оросительных системах.
Резка труб PEX
Для резки труб из PEX (сшитого полиэтилена, разновидности гибкого пластика) вам понадобится резак PEX. Эти инструменты, похожие на плоскогубцы, имеют острое лезвие, предназначенное для того, чтобы разрезать мягкую трубку одним движением, оставляя прямой край.
Трубы PEX используются в системах водоснабжения, особенно в новом жилом строительстве.
Инструменты для резки труб RIDGID | Акме Инструменты
Труборезы Ridgid® помогают профессиональным монтажникам труб, сантехникам и строителям резать трубы и пластиковые трубки нестандартной длины. Многие опытные домовладельцы и специалисты по ремонту также держат эти инструменты под рукой для своих проектов по ремонту.
Ridgid производит эти инструменты, чтобы они были точными, простыми в эксплуатации и долговечными.
По мере того, как пластиковые и PEX-трубки становятся все более популярными для систем подачи воды под низким давлением, компания Ridgid разработала резаки для пластиковых трубок, чтобы помочь сантехникам работать с этим популярным материалом.Эти легкие и недорогие инструменты имеют подпружиненные рукоятки, которые позволяют выполнять быстрые многократные разрезы. Обжимной инструмент Ridgid Pipe/PEX создает быстрое и простое соединение медных обжимных колец.
Для канализационных и очистных работ канализационные труборезы быстро и ровно разрезают чугунные, глиняные и бетонные трубы в ограниченном пространстве. Эти инструменты предназначены для того, чтобы их было легко брать с собой в дорогу на различные рабочие площадки. Труборезы Ridgid имеют компактную конструкцию и режут цветные металлы, такие как медь и алюминий, всего за несколько простых оборотов трубы.Отрезные круги Ridgid изготавливаются с высокой точностью из качественной стали, что обеспечивает длительный срок службы и повышенную точность.
Резьбонарезные станки Ridgid предназначены для нарезания резьбы на стальных трубах, предназначенных для тяжелых условий эксплуатации. Полный комплект резьбонарезного станка включает в себя все материалы, необходимые для нарезания резьбы на трубах нестандартной длины, включая силовой привод, масло для нарезания резьбы и масленку, резьбонарезные головки и комплекты штампов. Эти машины идеально подходят для загруженных магазинов, которым нужна точность и удобство моторизованной установки для нарезания резьбы.
Специальное режущее оборудование Ridgid лучше всего подходит для трубоукладчиков и сантехников, которым необходимо постоянно измерять и выполнять нестандартные длины труб. Обжимные станки и труборезы работают с новыми пластиковыми трубами и материалами PEX. Если вы работаете в оживленном магазине или являетесь опытным специалистом по благоустройству дома, труборезы Ridgid представлены в различных размерах и конструкциях, чтобы помочь вам выполнить следующий ремонт или установку.
|
IPC-020 также может выполнять резку на заданной глубине. При необходимости Rosene Machine может модифицировать труборез в соответствии с вашими требованиями. (Модификации включают длину вала и тип режущего лезвия.)
Труборезы для монтажа газовых, трубных и дренажных систем|Сантехнические инструменты
Труборезы в Trade Counter Direct
Труборезы — инструмент, используемый сантехниками для резки труб.Помимо чистого разреза, этот инструмент часто является более быстрым, чистым и удобным способом резки трубы, чем ножовка, хотя это зависит от материала трубы. Существует два типа труборезов. Ножницы для пластиковых труб, которые на самом деле очень похожи на садовые ножницы, можно использовать для более тонких труб и трубок, таких как шланги. Но это может привести к неаккуратной отделке, поскольку с обеих сторон применяется давление, позволяющее резать.
Для использования на стальных, медных и более толстых трубах имеется труборез с острым колесом и регулируемыми губками.Они используются путем многократного вращения вокруг трубы и затягивания хвата до тех пор, пока она не прорежется полностью.
Бренды труборезов
В Trade Counter Direct мы установили тесные отношения с ведущими брендами труборезов. У нас есть широкий ассортимент труборезов от таких брендов, как Rothenberger, Monument, Faithfull, Ridgid, Silverline, Bahco, Record Irwin, Select Products, BlueSpot Tools, Kopex, REMS Tools, Rolson, Am-Tech Tools, Milwaukee, Vitrex и Wiss. .
Труборезы в Trade Counter Direct
Труборезы — инструмент, используемый сантехниками для резки труб.Помимо чистого разреза, этот инструмент часто является более быстрым, чистым и удобным способом резки трубы, чем ножовка, хотя это зависит от материала трубы. Существует два типа труборезов. Ножницы для пластиковых труб, которые на самом деле очень похожи на садовые ножницы, можно использовать для более тонких труб и трубок, таких как шланги.
Но это может привести к неаккуратной отделке, поскольку с обеих сторон применяется давление, позволяющее резать. Для использования на стальных, медных и более толстых трубах имеется труборез с острым колесом и регулируемыми губками.Они используются путем многократного вращения вокруг трубы и затягивания хвата до тех пор, пока она не прорежется полностью.
Бренды труборезов
В Trade Counter Direct мы установили тесные отношения с ведущими брендами труборезов. У нас есть широкий ассортимент труборезов от таких брендов, как Rothenberger, Monument, Faithfull, Ridgid, Silverline, Bahco, Record Irwin, Select Products, BlueSpot Tools, Kopex, REMS Tools, Rolson, Am-Tech Tools, Milwaukee, Vitrex и Wiss. .
Как сделать самодельные инструменты для резки металлических труб
Металлическая труба встречается чаще, чем думает большинство людей.Много раз, когда кто-то занимается домашними делами, пластиковая труба просто не работает. В таких случаях вам, вероятно, придется использовать или нуждаться в металлической трубе.
Стоимость металлической трубы может быть немного больше, чем такой же пластиковой, но с металлом вы получаете преимущества перед пластиком. Эти преимущества включают в себя, среди прочего, более прочный, долговечный и лучше противостоящий элементам. Однако металлическую трубу резать не так просто, как такую же пластиковую трубу.
На рынке есть коммерческие инструменты для резки металлических труб, но они могут быть дорогими, и если человек не режет металлические трубы каждый день, многие не имеют смысла покупать один из этих резаков.
Таким образом, вместо того, чтобы не иметь возможности использовать металлическую трубу или платить за ее резку, можно построить недорогой, эффективный и прочный инструмент для резки металлических труб в уединении собственного дома из очень распространенных и недорогих материалов.
Вот что вам понадобится. Если у кого-то возникнет необходимость разрезать металлическую трубу, я полагаю, что вы знакомы со следующими материалами.
1 – Гаечный ключ.
2 – Дрель.
Сверло 3–3 мм для работы с металлом.
4 – Два круга для резки труб.(Они легко доступны в хозяйственном магазине, и это те же колеса, которые используются в коммерческих труборезах.)
5 – Два (2) штифта диаметром 3 мм.
6 – Четыре (4) гайки 3 мм.
7 – Строительные зажимы (дополнительно).
8 – Проволочная щетка.
9 – Защитные очки и перчатки. (Наденьте их, прежде чем начать.)
- Давайте начнем с гаечного ключа. Откройте его до упора и положите ключ на подходящую рабочую поверхность. (Это означает поверхность, которую вы можете использовать во время сверления, а также поверхность, на которой вы можете использовать строительные зажимы, чтобы удерживать гаечный ключ на месте.) С помощью сверла диаметром 3 мм просверлите отверстие примерно в одном дюйме (1 дюйме) от внешнего края каждой челюсти через челюсть.
- Затем с помощью того же сверла диаметром 3 мм просверлите отверстия в каждом из труборезных дисков.
(При этом убедитесь, что вы надели перчатки и следите за своими пальцами!)
(При этом убедитесь, что вы надели перчатки и следите за своими пальцами!)- После того, как все отверстия просверлены, с помощью проволочной щетки тщательно очистите отверстия в гаечном ключе и труборезах.
- Совместите отверстие первого труборезного диска с одним из отверстий на гаечном ключе.Используя один из штифтов колеса, закрепите диск для резки труб на губке гаечного ключа. Затем с помощью двух 3-мм гаек закрепите труборезный диск на губке. Повторите этот процесс для другой губки и другого труборезного диска.
- Позаботьтесь о том, чтобы оба диска для резки труб были затянуты достаточно плотно, чтобы обеспечить сопротивление для эффективной резки металлической трубы. Вы не хотите, чтобы колеса для резки труб вращались свободно, когда вы пытаетесь использовать новый инструмент. Возможно, вам придется отрегулировать колеса для резки труб.
- Чтобы использовать новый инструмент, измерьте и отметьте металлическую трубу, которую вы хотите разрезать. Надежно приложите металлическую трубу к нижней челюсти разводного ключа, совместив режущие ролики для труб с ранее отмеченным местом, а затем затяните разводной ключ, пока оба режущих ролика не будут плотно прижаты к металлической трубе.
Надежно приложите металлическую трубу к нижней челюсти разводного ключа, совместив режущие ролики для труб с ранее отмеченным местом, а затем затяните разводной ключ, пока оба режущих ролика не будут плотно прижаты к металлической трубе.Важно отметить, что разводной ключ не просто прорежет металлическую трубу, постоянно затягивая ее, а после того, как ключ будет затянут относительно металлической трубы, начните вращать ключ вокруг металлической трубы по полному кругу, чтобы начать резать трубу.Когда труба будет разрезана, вы будете затягивать гаечный ключ и продолжать вращать, увеличивая разрез, пока металлическая труба не будет разрезана.
Изображение предоставлено: avrene
Биография автора:
Митчелл Дэвидсон является экспертом в области промышленных инструментов и оборудования. Он пишет различные статьи о работе инструментов, таких как инструменты для резки труб, устройства для снятия фаски с труб и т. д.
Автоматические станки для резки труб из высокопрочной стали
- Особенно подходит для резки автомобильных деталей, таких как ударные балки, шасси и трубы поперечной балки
- Станок для резки труб из высокопрочной стали (до 120 кг/см²) Пильные полотна
- TCT были рекомендованы для использования с .
- Высокоскоростная резка труб: среднее время цикла резки может достигать 4.5 секунд для большинства размеров.
- Стандартный комплект с кассетой для снаряжения 6,5 м (MB6), опционально 8,5 м (MB8) и 12,5 м (MB12)
- Автоматическое разделение первого и последнего резов по сравнению с заготовками
- Первый и обрезной срезы до 25 мм
- Система быстрой смены пильного полотна
- Защитные кожухи для безопасности эксплуатации и снижения уровня шума.
- 1 или 2 дополнительных ограничителя длины с цифровым считывателем длины
- 2 доступных позиции заряжания: левосторонняя и правосторонняя загрузка магазинов
- Подходит для труб диаметром до 76 мм.Длина пиления до 2 / 3 / 4,5 метра
- Подача и резка с электрическим сервоприводом
- Сенсорный экран i2® с графическим управлением и автоматическим выбором параметров резки. 3 ~ 5 минут время настройки между большинством размеров пробирок
- Уникальные держатели лезвий и тормозная система редуктора для полного устранения люфта Станок для резки труб
- SA-78NCE может быть подключен к устройству для снятия заусенцев (BDB-70) + измерению длины (LM-3000) + укладке (STK-3000) или подключен к устройству снятия фаски (FM-76V) + укладке (STK-3000)
Оснащен магазином для загрузки пучков и выходными воротами на 2, 3 или 4.
5 метров, SA-78NCE обеспечивает высочайшую производительность резки труб и труб из высокопрочной, низкоуглеродистой и нержавеющей стали. SA-78NCE может быть оснащен 2 различными пильными дисками:
- Пильные полотна TCT: высокопрочные материалы и другие стали
- Пильные полотна из быстрорежущей стали: мягкая и нержавеющая сталь.
В сочетании с системой управления SOCO i2® (интеллектуальный интерфейс) и сенсорным экраном, SA-78NCE обеспечивает точность и универсальность, а также позволяет быстро настраивать трубки из различных материалов, размеров и длин.
Может распиливать профили различной формы, такие как круглые, прямоугольные, квадратные трубы и круглые прутки. Как часть ячейки автоматизации, он может быть подключен к:
- Щетка для удаления заусенцев (BDB-70) или снятия фаски (FM-76V)
- Измеритель длины (LM-3000)
- Штабелирование (STK-3000)
О резке труб из нержавеющей стали
Корпорация ADUC — ваш надежный поставщик всего необходимого вам оборудования и аксессуаров для резки труб и труб из нержавеющей стали, в том числе лезвий Purity Blades™ для орбитальных пил, направляющих для пил и орбитальной сварки, редуктора, поперечной резки труб, оборудования для резки труб и оборудования для резки труб.
.Позвоните по телефону 419.351.4775, чтобы узнать, как корпорация ADUC может вам помочь.
Как резать трубы и трубки из нержавеющей стали / Станки для резки труб из нержавеющей стали / Пилы для резки труб и труб / Инструменты для установки труб и труб из нержавеющей стали / Сварка труб из нержавеющей стали
Резка труб и труб из нержавеющей стали и последующая сварка несложны, но резка квадратных труб из нержавеющей стали представляет собой сложную задачу без подходящих инструментов.
Резка труб из нержавеющей стали для пищевых продуктов, молочных продуктов и напитков , иногда называемых санитарными трубками или трубками A-270, перед сваркой TIG требуется точная резка.Lefon R4, R6, R8 и R12 — это прецизионные орбитальные пилы , распиливаемые в пределах квадрата 0,003 дюйма.
Сварка труб и труб из нержавеющей стали в пищевой , молочной промышленности и производстве напитков требуется Сварка Tig Fusion без наполнителей.
Санитарно-технические фитинги из нержавеющей стали Сварка TIG с концами под приварку встык должна быть идеальной, без каких-либо зазоров. Tig Welding Stainless с зазорами приведет к разрыву сварных швов. Это первый разрез, который имеет значение!
Направляющие зажимы для пилы для резки труб
Вы не можете поднять орбитальную пилу Lefon в воздух для резки труб и труб, поэтому мы используем направляющую для трубной пилы или направляющие для трубной пилы , иногда называемые:
- Хомуты для резки труб
- Переносное оборудование для резки труб
- Хомут для квадратной трубы
Направляющие для трубной пилы или Направляющие для трубной пилы не так точны, как орбитальная пила, но они отлично подходят для резки в заданном положении.Эти инструменты усовершенствовались с тех пор, как TriClover ™ сделал направляющую пилы популярной.
