Из чего состоит фанкойл: Устройство фанкойла | Конструкция фанкойлов

Содержание

Устройство фанкойла | Конструкция фанкойлов

Фанкойл представляет собой оборудование, предназначенное для кондиционирования воздуха. С помощью него осуществляется охлаждение, подогрев или фильтрация воздуха в помещениях различного назначения. Фанкойл позволяет независимо регулировать температуру воздуха и поддерживать ее в зданиях с большой площадью или одновременно в нескольких помещениях. Теплоносителем в такой системе служит вода или незамерзающие жидкости (например пропиленгликоль).

Конструкция фанкойла включает следующие компоненты:

  • Радиатор (теплообменник). Корпус фанкойла может быть оборудован либо одним радиатором, в таком случае агрегат называется двухтрубным и применяется только для нагрева или охлаждения. Либо оснащен двумя радиаторами (четырехтрубный фанкойл): оборудование подключается одновременно к системе центрального отопления и чиллеру. Такое устройство фанкойла позволяет одновременно обогревать и охлаждать разные зоны одного помещения.
  • Вентилятор. Для фанкойлов небольшой мощности используют вентиляторы тангенциального типа, а для агрегатов средней и большой мощности – центробежного типа.
  • Электродвигатель. Этот элемент может иметь плавное регулирование скорости вращения или несколько фиксированных скоростей.
  • Воздушный фильтр. Легкосъемный воздушный фильтр находится в раме и зафиксирован на корпусе фанкойла в специальных направляющих. Он позволяет очищать воздух от пыли и различных загрязнений.
  • Поддон, предназначенный для сбора конденсата. В устройство фанкойла включен поддон, с помощью которого происходит сбор и слив конденсата с радиатора.
  • Электронагреватель. Для повышения эффективности при обогреве помещений фанкойл может быть оборудован электронагревателем.
  • Система управления. Работа фанкойла регулируется с помощью встроенных индивидуальных, инфракрасных или проводных пультов управления.

что это такое, принцип работы, виды

Что такое фанкойл?

Фанкойл – это устройство, которое охлаждает или нагревает воздух в помещении. Фанкойл – элемент целой системы кондиционирования. Еще его называют вентиляторным доводчиком. Фанкойл состоит из двух частей: вентилятора (fan) и теплообменника (coil). Часто в доводчике есть фильтр грубой очистки, чтобы в устройство не попадали крупная пыль, пух и другие загрязнители. В современных моделях предусмотрен пульт дистанционного управления.

В хорошо знакомых нам сплит-системах внутренний блок – это тот же фанкойл. Только сплит-системы охлаждают или нагревают воздух благодаря хладагенту – специальному газообразному веществу, чаще всего фреону. В фанкойле же работает жидкость – вода или незамерзающий водный раствор этиленгликоля.

Принцип работы фанкойла прост:

  1. Вентилятор «забирает» воздух из помещения и направляет его в теплообменник.
  2. Тем временем в теплообменник попадает холодная или горячая вода – в зависимости от того, какой температуры воздуха Вы хотите достичь.
  3. Вода в теплообменнике забирает или отдает тепло воздуху.
  4. Затем воздух, охлажденный или нагретый, возвращается в помещение – уже нужной температуры.
  5. Когда система настроена на охлаждение воздуха, на теплообменнике возникает конденсат, который с помощью насоса стекает в канализацию либо отводится на улицу.

Но откуда в теплообменник попадает вода? Чтобы ее получить, фанкойлу нужен дополнительный агрегат. Для нагрева воздуха используют котельную установку или тепловой насос, а для охлаждения – чиллер. О чиллере мы поговорим немного позже.

В одном помещении может быть несколько фанкойлов – так же, как и радиаторов отопления. Количество агрегатов зависит от площади помещения и от требований к температуре воздуха.

Фанкойл может работать не только в режиме рециркуляции воздуха, но и в смешанном режиме, то есть соединять воздух из помещения со свежим. Но такая опция есть не у всех доводчиков, а только у подключенных к приточной вентиляции.

конструкция и монтаж вентиляторного доводчика


Выбирая систему кондиционирования и отопления для своего дома, имеет смысл узнать, что такое фанкойл, какие функции выполняет климатическое устройство, и в каких ситуациях его целесообразно использовать.

В статье мы привели развернутые ответы на обозначенные вопросы. Из материала вы узнаете, как работает, из каких элементов состоит вентиляторный доводчик, какие существуют разновидности фанкойлов и в чем их особенности.

Мы указали правила размещения климатического оборудования, а также описали специфику монтажа техники в частном доме и квартире.

Содержание статьи:

Принцип действия фанкойла

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению.

Одно из преимуществ использования вентиляторных доводчиков – это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную .

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру (+)

Фанкойл состоит из таких элементов, как:

  • змеевик-теплообменник;
  • вентилятор;
  • фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы.

Галерея изображений

Фото из

Фанкойл - составляющая климатической системы

Трубопровод, соединяющий устройство с чиллером

Оборудование без подмеса свежего воздуха

Оснащение термодатчиками для автоматизации

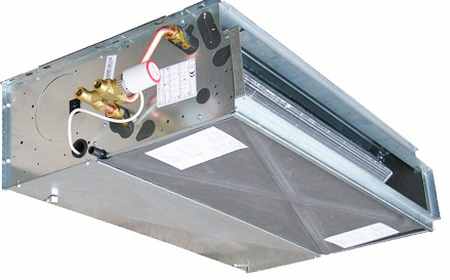

Внешний вид канального фанкойла

Вентилятор в конструкции фанкойла

Фанкойл в коммерческом помещении

Кондиционер и тепловой насос

В последнем случае один контур подключают к  – холодильной машине, генерирующей поток холодной воды, а второй – к котлу отопления или другому аналогичному нагревательному прибору.

Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать , то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер.

Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Системы типа “чиллер-фанкойл” используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Для очистки воздушных масс и оздоровления микроклимата внутри помещения необходим .

Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.

п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком.

Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом – позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно.

Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Использование обычных водопроводных, а не дорогостоящих специальных труб значительно сокращает стоимость системы и упрощает монтаж. Автоматизация системы типа “чиллер-фанкойл” выполняется примерно так же, как и для сплит-системы: с помощью пульта дистанционного управления.

Это позволяет регулировать параметры не для всего здания, а отдельно для каждой комнаты, в которой имеется фанкойл.

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние.

Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 м, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой.

Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Какими бывают фанкойлы?

Тип фанкойла зависит от задач, которые необходимо решить с его помощью. Различают двухтрубные и четырехтрубные устройства. Первые могут работать только на нагрев или охлаждение, вторые способны решать обе задачи.

К четырехтрубным фанкойлам параллельно подключают и нагреватель, и чиллер. Режим работы системы выбирают в зависимости от времени года и потребностей.

Проще всего установить напольный вариант фанкойла. Нагретый воздух будет поступать через аккуратную решетку, встроенную в напольное покрытие

Впрочем, существует вариант, когда двухтрубную систему используют для кондиционирования воздуха летом, а затем для обогрева – зимой.

При этом систему переключают то на чиллер, то на котел с помощью специального клапана, смена режима работы системы выполняется вручную.

Это довольно популярная версия, поскольку монтаж только двух труб выполнить значительно проще, чем вести четыре конструкции.

Переключение же режимов работы при использовании четырехтрубной системы может выполняться с пульта управления в автоматическом режиме.

В зависимости от места установки различают фанкойлы:

  • напольные;
  • настенные;
  • напольно-потолочные;
  • потолочные.

Назначение каждого вида устройств понятно из названия. Настенные фанкойлы чаще всего служат альтернативой обычным радиаторам водяной системы отопления. Их точно также устанавливают вдоль стен под окнами или в других подобных местах. Напольно-потолочные модели можно устанавливать и вверху, и внизу.

Кассетные фанкойлы удобны в монтаже, хорошо смотрятся в интерьере, их можно без проблем интегрировать в систему подвесного потолка

Кроме того, существуют кассетные и канальные конструкции фанкойлов.

Устройства также могут быть корпусными или бескорпусными, предназначенными для скрытого монтажа. Это еще одно преимущество фанкойлов: они позволяют сделать систему отопления/кондиционирования практически незаметной.

Некоторые модели снабжены дополнительными функциями, например, системой забора свежего воздуха снаружи, возможностью электрического обогрева воздушных масс с помощью встроенных нагревательных элементов. Варианты организации системы управления также могут быть разными.

Настенные фанкойлы выглядят очень стильно, такое устройство можно повесить вместо кондиционера и управлять им с помощью дистанционного пульта

Что касается конкретных брендов, то самыми лучшими считаются фанкойлы производства Carrier и York. Отличные качества демонстрируют модели фирмы Trane, а также McQuay, это надежные устройства европейского производства.

General Сlimate представляет широкий модельный ряд фанкойлов в различной комплектации. А модели фирмы Daikin по отзывам владельцев, выглядят очень стильно. Среди недорогих изделий выделяются фанкойлы Aerotek – популярный китайский бренд.

Особенности монтажа такой техники

Монтаж фанкойла – задача не из простых. Если у владельца дома нет большого опыта в монтаже отопительного и/или холодильного оборудования, лучше обратиться к профессионалам. Сначала устанавливают собственно фанкойл. Место монтажа зависит от типа устройства: потолок, пол, стена.

В любом случае нужно обеспечить свободное перемещение воздушных масс от фанкойла по всему помещению, чтобы работа устройства была эффективной.

После установки фанкойла необходимо собрать узел обвязки, установить трубы и уложить слой теплоизоляции. Следует поставить ряд таких элементов, как запорные краны,, манометры и т.п.

Отличным вариантом для монтажа системы этого типа могут оказаться трубы с каучуковым покрытием. Они компактны и обладают хорошими теплоизолирующими свойствами.

При необходимости монтируются. Эти конструкции следует снабдить шумоизоляцией. Чтобы вода распределялась по системе равномерно и была обеспечена ее правильная гидравлика, используют балансировочные клапана.

Наличие этих устройств существенно облегчает настройку системы, поскольку независимо от ее конфигурации везде можно будет использовать одинаковые водопроводные трубы.

Такой смесительный узел необходимо установить при подключении системы фанкойлов к чиллеру или котлу. Неопытным монтажникам лучше проконсультироваться со специалистами

При составлении проекта системы необходимо учесть длину воздуховодов, которая строго нормируется. Это особенно актуально при установке настенных фанкойлов под окнами. Стальные воздуховоды снабжают вибрационным глушителем. Обязательно монтируется система сбора и отвода конденсата.

Поддоны для сбора влаги следует закрепить под соответствующими отверстиями. После этого вентилятор и электронагреватели (если они имеются) подключают к электропитанию. Затем все контакты, каналы и трубы проверяют на герметичность.

После этого систему запускают и опрессовывают, чтобы проверить качество монтажа. Если огрехов нет, можно продолжать отделочные работы.

Трубы, которые присоединяют к фанкойлам, нужно тщательно загерметизировать и покрыть слоем теплоизоляционных материалов. Перед началом монтажа следует составить проект и выполнить расчеты системы

Проще всего справиться с монтажом напольного варианта фанкойла. Для него не нужно устанавливать канал отведения конденсата. Устройство имеет два патрубка, которые присоединяют к соответствующему прибору.

При монтаже настенных, потолочных и кассетных моделей подключение к электросети производится по более сложной схеме, чем для напольного фанкойла.

В любом случае установить четырехтрубную систему будет сложнее всего. Для монтажа любого типа системы важно правильно выполнить проектирование и ряд специальных расчетов.

Установка фанкойла в квартире

Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций вентиляторные доводчики можно успешно устанавливать даже в обычных квартирах.

Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире через систему воздуховодов.

Фанкойл обычно ставят в прихожей или в санузле, трубы можно спрятать под подвесным потолком. Конечно, потолок в месте монтажа основного устройства придется опустить, что не всегда удобно в квартирах с небольшой высотой комнат.

Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы спрятать менее громоздкие воздуховоды.

Место расположения фанкойла обусловлено не только размерами устройства. В процессе работы агрегат производит значительное количество шума, который едва ли будет уместен в жилых помещениях. Для обслуживания всей квартиры придется взять достаточно мощный фанкойл, а чем производительнее устройство, тем больше от него шума.

Конечно, система только с одним фанкойлом обойдется относительно недорого, да и монтаж будет не слишком сложным.  Однако в этом случае утрачивается преимущество климатической мультизональности, характерной для более крупных систем.

Регулировать работу фанкойла можно будет с пульта дистанционного управления, но выбранный режим распространится на все комнаты. Это не слишком удобно, если окна комнат выходят на разные стороны и прогреваются солнцем по-разному.

Альтернативным вариантом считается установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных помещениях будет значительно проще.

Шум от небольших устройств будет меньше, его воздействие можно существенно снизить, выбрав правильное место для установки и используя средства подавления шума.

Устанавливать системы с фанкойлами лучше всего во время строительства или капитального ремонта, чтобы проводить отделочные работы уже после окончания монтажа

Конечно, обойдется монтаж подобной системы недешево. Два-три фанкойла можно поставить как и в первом варианте – в прихожей, а затем развести воздуховоды в разные комнаты. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.

Такие системы могут быть использованы в сочетании с принудительным приточным вентилированием. Они будут не только изменять температуру воздуха, но и обновлять его состав. Чтобы отводить появившийся в процессе работы конденсат, используют специальные помпы, которые перекачивают влагу в канализационную систему.

Выводы и полезное видео по теме

В этом ролике описаны принципы работы фанкойлов и особенности монтажа таких устройств:

В жилищном строительстве фанкойлы все чаще находят эффективное применение. Очень важно правильно спроектировать и реализовать установку вентиляторного доводчика, чтобы обеспечить его безупречную работу на длительный срок.

Есть, что дополнить, или остались вопросы по выбору, работе и монтажу фанкойла? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях. Форма для связи расположена ниже.

Что такое фанкойл | ТехПроект

Содержание:

  1. Однозональная система
  2. Многозональная система
  1. Кассетный
  2. Канальный
  3. Бескорпусный
  4. Настенный


Фанкойл
— это внутренний блок являющийся частью общей климатической системы здания, благодаря которому эффективно поддерживается необходимая вам температура и микроклимат в помещении.

Времена, когда внешний вид фасадов офисных и административных зданий портили наружные блоки кондиционеров, постепенно уходят в прошлое. На смену местным сплит-системам приходят централизованные климатические установки, умеющие круглогодично поддерживать комфортный микроклимат внутри зданий. Важнейшие элементы этих установок — фанкойлы, располагаемые в каждом помещении.

Что такое фанкойл

Cистема кондиционирования Фанкойл — это профессиональная система кондиционирования и поддержания оптимального микроклимата внутри помещения. На языке оригинала данный термин пишется как fan-coil, что в дословном переводе значит «вентилятор-теплообменник», техническое название — вентиляторный доводчик либо кондиционер-доводчик. Фанкойл состоит из таких узлов и деталей:

Вентилятор центробежного типа, реже — диаметрального;

  • теплообменник «вода — воздух»;
  • фильтрующий элемент;
  • электронный блок управления.

Помимо основных элементов, размещенных в корпусе, устройство комплектуется поддоном для конденсата, электрическим нагревателем и запорно-регулирующей арматурой (краны, клапаны).

Для дистанционного управления работой агрегата имеется специальный пульт.

Принцип действия фанкойла состоит в нагреве или охлаждении воздуха, продуваемого вентилятором через теплообменник.
По конструкции фанкойл напоминает внутренний блок сплит-системы и выполняет те же функции — поддержание комфортной температуры воздуха в помещении.

Но, в теплообменнике циркулирует не фреон, а вода либо незамерзающая жидкость (пропиленгликоль). Фанкойл работает в составе климатической системы, обеспечивающей здание теплом от котла или холодом от чиллера в зависимости от времени года.

Принцип работы фанкойла

Система кондиционирования воздуха (СКВ) типа «чиллер – фанкойл» предназначена для создания требуемого микроклимата в зданиях средней и большой площади. Она заменяет водяное отопление зимой и обычные кондиционеры в летнее время, круглогодично поддерживая установленную температуру воздуха. Система состоит из следующих элементов:

Чиллер — холодильная машина типа «вода-воздух». Она располагается на улице и передает в окружающую среду тепло, отнятое у воды. Большинство чиллеров способно выступать в роли теплового насоса, нагревая воду в осеннее и весеннее время.

Фанкойл, передающий тепловую энергию или холод от воды воздуху помещений. Число фанкойлов зависит от количества кондиционируемых комнат, в каждую ставится не менее 2 агрегатов для обеспечения надежной работы. Исключение — частные коттеджи, где резервирование делать не обязательно и в небольшие комнаты можно ставить по 1 фанкойлу.

Источник тепла в виде котельной установки либо централизованной сети для нагрева теплоносителя при отрицательных температурах, когда эффективность чиллера существенно снижается.

Сеть трубопроводов. По ним вода, что служит одновременно тепло — и холодоносителем, движется от чиллера и нагревателя к фанкойлам и обратно.
Гидравлический модуль. Включает в себя водяной насос, подключенный в автоматике и меняющий производительность по ее команде.

Средства автоматизации и регулирования — электронный блок управления, датчики температуры, трех– и четырехходовые клапаны.

В более сложных СКВ участвуют приточно-вытяжные вентиляционные установки (центральные кондиционеры) с очисткой, увлажнением и рекуперацией воздуха.

Однозональная система

Круглогодичный алгоритм работы системы выглядит следующим образом:

В летнее время расчетный температурный график воды

в системе — 7 °С на выходе из чиллера и 12 °С на входе при уличной температуре +35 °С. При таких условиях чиллер действует максимально эффективно (коэффициент EER 2.6—2.8) и обеспечивает паспортную холодопроизводительность.

Холодоноситель подается гидромодулем в теплообменники группы фанкойлов, которые за счет этого охлаждают воздух в помещениях до установленной температуры. Вентилятор фанкойла управляется собственным контроллером, который по сигналу датчика температуры может ступенчато регулировать производительность вентилятора (от 3 ступеней). Нагретая вода, выйдя из теплообменника, возвращается обратно в чиллер.

Весной и осенью вода становится теплоносителем, а чиллер действует как воздушный тепловой насос с коэффициентом энергоэффективности СОР до 3. 0 (передано энергии втрое больше, чем затрачено). Расчетный температурный график — 40/45 °С при +7 °С на улице. Режим работы фанкойлов не меняется.

При морозах автоматика переключает подачу теплоносителя к другому источнику нагрева — котлу или промежуточному теплообменнику, подключенному к централизованной сети теплоснабжения.

Здесь описана работа однозональной системы кондиционирования, где задействовано 2 ступени регулирования:

централизованное поддержание на заданном уровне температуры воды в сети чиллер–фанкойл — источник тепла;
местное регулирование температуры фанкойлами в каждой комнате.

В однозональной СКВ все помещения нагреваются вместе либо охлаждаются вместе, хотя температура в них может отличаться.

Применяемый тип фанкойлов — одноконтурные, предназначенные для присоединения по двухтрубной схеме. Таким путем к агрегатам доставляется только холодный или горячий теплоноситель.

Многозональная система

Если необходимо одну комнату обогревать, а другую — охлаждать, то делается многозональная система с разделением холодной и нагретой воды по разным ветвям.

Ставятся фанкойлы с двухконтурными теплообменниками, подключаемые по четырехтрубной схеме к источникам тепла и холода одновременно.

Остальное — дело автоматики и четырехходовых клапанов, переключающих потоки.

С помощью многозональной системы можно один фасад здания прогревать, а другой — охлаждать, управляя группами фанкойлов.

Плюсы и минусы централизованных СКВ с фанкойлами

Первый и главный плюс подобных систем очевиден — вне зависимости от погодных условий параметры воздуха внутри здания будут оставаться неизменными круглогодично.

Но есть и другие преимущества:преимущества фанкойлов

В отличие от сплит-систем с ограниченной длиной фреоновых магистралей, источники тепла и холода могут находиться на любом разумном расстоянии от фанкойлов. Длина магистралей ограничивается напорными характеристиками гидромодуля.

Удобство при эксплуатации, достигаемое за счет индивидуального управления фанкойлами и централизованного регулирования тепловых и холодильных машин в автоматическом режиме.

Расположение громоздких чиллеров на улице дает экономию полезной площади и предотвращает вдыхание людьми вредных паров фреона в случае его утечки.

Ближайшая альтернатива системам кондиционирования чиллер–фанкойл — это мультизональные сплит-системы, тоже работающие по централизованному принципу. Но разница в стоимости оборудования для строения площадью до 5000 м2 впечатляет:

  • Сплит-система VRV Multi-city мощностью 380 кВт от компании Mitsubishi Electric — 357820 у. е.
  • СКВ мощностью 379 кВт с использованием фанкойлов итальянского бренда Clivet — 203300 у. е.

Из минусов данных систем следует отметить сложность монтажа вместе с пусконаладочными работами и повышенный уровень шума при эксплуатации.

Какие бы малошумящие вентиляторы ни применялись, полностью избавиться от звука их работы невозможно.

Типы фанкойлов

В зависимости от требований к размещению, схемы кондиционирования и условий эксплуатации в климатических системах применяются такие виды фанкойлов:

  • кассетные;
  • канальные;
  • бескорпусные;
  • консольные (настенные).

Перечисленные агрегаты имеют конструктивные различия, влияющие на способ установки, но принцип работы остается неизменным.

Кассетный

Кассетные (потолочные) агрегаты применяются в зданиях любого назначения, где есть подвесные потолки. В пространстве за ними прячется корпус, на виду остается только нижняя панель, распределяющая обработанный воздух в 4 направлениях.

Большинство производителей стараются выдерживать размеры блоков, сопоставимые с ячейкой подвесного потолка (60 х 60 см), например, 70 х 70 см или 120 х 70 см.

Что такое фанкойл

Основные элементы фанкойла указаны в перечне:система вентиляции

  • Центробежный вентилятор. Забор воздуха из помещения устроен так, чтобы с его помощью охлаждать работающий электродвигатель.
  • Теплообменник — змеевик из медной трубки с насаженными ребрами из алюминия. Передает тепловую энергию от воды проходящему воздуху.
  • Пылевой фильтр.
  • Поддон, улавливающий конденсат из теплообменного узла.
  • Насос, откачивающий конденсат из поддона в канализацию по сигналу датчика уровня.
  • Электродвигатель, отвечающий за поворот воздушных заслонок.
  • Блок управления.

Кассетные блоки производятся двух– и четырехтрубными (двухконтурными). Существуют модели с патрубком для подмешивания свежего воздуха с улицы. К нему присоединяется воздуховод, выходящий под потолками наружу.

Когда регулирования производительности вентилятора недостаточно, чтобы снизить интенсивность нагрева/охлаждения, в аппарате устанавливается двухходовой клапан, уменьшающий расход теплоносителя по команде контроллера.

Цена фанкойла мощностью 3 кВт известного производителя General Climate стартует от 500 у. е. Самый маломощный фанкойл (5 кВт) от именитого Daikin обойдется в 1100 у. е.

Канальный

Как явствует из названия, данный тип фанкойлов предназначен для монтажа внутрь вентиляционных каналов, подающих приточный воздух. Канальные блоки имеют такие особенности:

  • посредством сети воздуховодов могут обслуживать несколько помещений;
  • снабжаются более мощным центробежным вентилятором, способным преодолеть сопротивление этой сети;
  • устанавливаются скрыто за фальшпотолками либо фальшстенами, в производственных цехах могут ставиться открыто;
  • подают как свежий, так и очищенный рециркуляционный воздух или их смесь;
  • комплектуются двухтрубными и четырехтрубными теплообменниками, подключаемыми к различным типам СКВ;
  • управление канальными блоками осуществляется дистанционным пультом.

За фальшстены ставятся аппараты вертикального типа, за подвесные потолки — горизонтального.

От фанкойлов, скрытых за облицовкой, необходимо организовывать отвод конденсата в местную канализацию. Из-за повышенного уровня шума блоки с высоконапорными вентиляторами принято ставить в технических помещениях либо принимать меры по шумоизоляции агрегата.

От фанкойлов, скрытых за облицовкой, необходимо организовывать отвод конденсата в местную канализацию. Из-за повышенного уровня шума блоки с высоконапорными вентиляторами принято ставить в технических помещениях либо принимать меры по шумоизоляции агрегата.

Стоимость канального фанкойла мощностью 2 кВт (по холоду) составляет 300 у. е., самый мощный агрегат в линейке (26.5 кВт) обойдется в 1500 у. е.

Бескорпусный

Эти фанкойлы схожи с канальными скрытым способом установки и не снабжаются наружным кожухом, все детали крепятся на раме.

Агрегаты предлагаются в 2 исполнениях — горизонтальном и вертикальном. Предназначены они для подачи нагретого либо охлажденного воздуха в одной точке, так как оборудованы малошумным вентилятором небольшой мощности (от 50 до 100 Вт). В остальном устройство и функции идентичны канальным блокам.

Цена бескорпусных фанкойлов известного бренда стартует от 370 у. е. (1.5 кВт по холоду), стоимость более мощной модели (6.4 кВт) составит до 600 у. е.

Настенный

Консольный (настенный) блок отличается от прочих такими особенностями:

  • монтируется открыто на стену либо ставится на пол под оконным проемом и в других местах;
  • снабжен декоративным корпусом;
  • применяется для работы в 2 режимах — обогрев и охлаждение.

В остальном это все тот же бескорпусный фанкойл, облаченный в красивую упаковку. Дополнительный плюс консольных агрегатов — простота и быстрота монтажа.

Цена изделия холодопроизводительностью 1.5 кВт  составляет 400 у. е., за климатический блок 6.4 кВт придется отдать 640 у. е.



Фанкойл - что это такое?

Обзор статьи:

Встречаются несколько рускоязычных написания этого прибора: фенкойл, фан-койл, фанкоил, фэнкойл… Суть одна: слово содержит две составляющие, основанные на английских словах: “fan”вентилятор и “coil”теплообменник. По-русски, мы бы этот прибор называли: “теплообменник с вентилятором”. Назначение его простое: установленный в помещении, он охлаждает (кондиционирует) или нагревает в нем воздух.

Из чего состоит и какой принцип работы фанкойла?

На самом деле, конструкция фанкойла проста и отражает именно свой перевод с английского! В приборе, под названием фанкойл две основные части: теплообменник (радиатор) и вентилятор. Внутри теплообменника прогоняется холодная (или горячая) вода (или другая техническая жидкость), поступающая от холодильной машины, а вентилятор гонит воздух на этот теплообменник, заставляя воздух принимать температуру радиатора.

Из этого описания можно понять, что сам по себе фанкойл не может выполнять свою функцию охлаждения воздуха: нужна еще машина, охлаждающая воду (или другу жидкость, например: этиленгликоль). Действительно, холодильная машина – ответная часть этой системы. Чаще всего холодильная машина – это чиллер. А такая система кондиционирования так и называется: “чиллер-фанкойл”. При такой схеме, чилер охлаждает жидкость, насос прогоняет ее по трубам до фанкойлов, охлажденная жидкость поступает в теплообменник фанкойла, и воздух, гонимый вентилятором сквозь него – охлаждается! Тем самым, в помещении становиться прохладнее.

Типы фанкойлов

Типов фанкойлов немного больше, чем типов внутренних блоков кондиционеров (сплит-систем).
Кроме обычных, таких как:

  • настенные;
  • кассетные;
  • канальные;
  • напольно-потолочные;

(с виду очень похожие на соответствующие внутренние блоки сплит-систем)
есть еще и так называемые:

  • бескорпусные;
  • корпусные напольные.

По опыту нашей компании, чаще остальных используются фанкойлы канального типа: корпусные и безкорпусные.

Почему иногда фанкойл называют “вентиляторный доводчик”?

Тут интересная история. По версии ГОСТа от 1976 года считалось, что фанкойлы должны выдавать смесь подготовленного воздуха из свежего приточного (из приточной системы) и рециркуляционного, но охлаждённого (или подогретого). Видимо таким образом представлялось “доводить” воздух до нужного. Но на практике чаще всего, фанкойлы используются отдельно от приточной системы, и служат для “доведения” воздуха до нужной температуры. То есть, в помещение подаётся воздух от приточной установки, где уже установлен охладитель, но она подаёт во все помещения одинаковую температуру без возможности регулирования в каждом помещении. Для доведения температуры до нужной служат доводчики – фанкойлы (ну или фенкойлы – как кто привык).

Монтаж фанкойлов

С одной стороны может показаться, что монтаж фанкойла легче чем монтаж сплит-системы. Конечно, сам процесс крепления фанкойла канального или кассетного типов мало чем отличается от монтажа внутреннего блока кондиционера соответствующего типа. Аналогичны и монтаж и подключение дренажной системы фанкойла и кондиционера.

Но тонкостей при монтаже фанкойла не меньше!

  • Во- первых, трубы подводящие имеют больше стыков, каждый из которых, естественно должен быть герметичным и теплоизолированным.
  • Во-вторых, для правильной работы, должен быть правильно собран узел обвязки для фанкойла.

Где используются фанкойлы?

У специалистов “ДЕЛОВЕНТ” большой опыт монтажа фанкойлов в различных помещениях:

  • кинотеатрах,
  • спортивных залах,
  • офисных зданиях,
  • гостиницах,
  • и даже жилых квартирах.

Но чаще всего, нам приходится монтировать фанкойлы в торговых центрах: на каждый торговый павильон (или “бутик”) ставится один или несколько фанкойлов.

Причём, нашей компанией монтируются фанкойлы и даётся гарантия независимо от того, какой чилер установлен в здании: не важно спроектирован или смонтирован он нашей компанией или другой монтажной организацией!

Фанкойлы каких марок лучше заказывать?

Чаще всего фанкойлы поставляются на заказ. Но компания “ДЕЛОВЕНТ” готова предложить с собственного склада или склада представителя завода-изготовителя в Москве некоторые модели фанкойлов. Чаще всего мы поставляем и монтируем фанкойлы Wesper, Venterra, Timberk, Midea, MDV, ну и конечно же – Daikin!

Вы можете заказать фанкойл любой из этих или других брендов, поставляющихся на российский рынок, как в комплекте, так и в единичном экземпляре, с монтажом или без монтажа, при установленном в здании чиллере, или ещё предстоит это сделать!

Фанкойл что это такое: принцип работы, схема

В любое время года поддерживать комфортную температуру воздуха в помещении способны фанкойлы, что это такое, многие не знают. Они представляют собой внутренние блоки централизованной системы охлаждения и обогрева пространства. На смену кондиционеру пришёл климатический аппарат фанкойл, название которого происходит из английского языка: fan — вентилятор, а coil — теплообменник. Этот агрегат зимой и летом поддерживает оптимальную температуру внутри комнаты. Движение потоков воздуха осуществляется за счёт наличия вентилятора.

При консультировании проектировщик объясняет заказчику, что такое фанкойл. В результате такая система кондиционирования и отопления для группы офисных кабинетов или для частного дома с большим количеством комнат выбирается как оптимальный вариант.

Что такое фанкойл

Конфигурация частных домов и общественных зданий в плане разделена на участки с различными температурными режимами. Каждую комнату должен обслуживать фанкойл, автоматически включающийся, охлаждающий или обогревающий пространство до нужной температуры. Это аппарат, обеспечивающий процесс теплообмена внутри каждого помещения в зданиях средней и большой площади.

Чтобы минимизировать риски и приобрести приспособление с длительным сроком службы, выбор фанкойла нужно осуществлять на основании расчёта. Это энергосберегающее инженерное оборудование должно соответствовать действующим нормативам ГОСТ и СНиП. Для эффективной работы прибора фанкойл необходимо произвести правильную сборку узла обвязки. В процессе проектирования системы необходимо учитывать специфику комнат, их параметры, вид и толщину наружных стен, размеры оконных проёмов.

Принцип работы фанкойла

Климатические приборы обеспечивают циркуляцию воздуха, поддерживают заданную температуру. Они не являются автономным оборудованием, это часть настроенной системы. Работает фанкойл при помощи вентилятора и теплообменника, которые в него встроены. Заменяет водяное отопление в морозный период и кондиционеры летом, круглый год, не отступая от заданной комфортной температуры во всех помещениях.

Принцип работы фанкойла имеет сходство с функционированием кондиционера в сплит-системе, но ключевое отличие состоит в том, что в качестве теплоносителя применяется вода или антифриз, а не фреон, неспособный работать при минусовой температуре за окном. Благодаря циркулирующей по трубам жидкости, которая служит как тепло или хладоноситель, фанкойл используется круглогодично, обеспечивая централизованное отопление и кондиционирование всего здания.

Источником холода в системе служит чиллер, холодильная машина, установленная на крыше или в техническом помещении, не нуждающаяся в сложном сезонном обслуживании. При большой мощности насосного оборудования установка блока фанкойл может осуществляться на неограниченном расстоянии от чиллера в здании. Зимой автоматика переключает сеть на нагрев теплоносителя посредством отопительного котла.

схема системы чиллер-фанкойл

Понять, как работает фанкойл, несложно. Теплоноситель движется по двухтрубной системе при охлаждении помещений. При необходимости одну комнату обогреть, а другую охладить устраивается многозональная система с разделением холодной и горячей воды по разным ветвям. Применяется фанкойл с двухконтурными теплообменниками, он подсоединяется по четырехтрубной схеме к источникам тепла и холода одновременно.

Количество фанкойлов в одной комнате определяется расчётом и зависит от размеров обслуживаемых помещений, их высоты, параметров проёмов и наружных стен, максимальной летней и зимней температуры в регионе, скорости ветра. Учитываются все теплопотери в конструкциях.

Устройство фанкойла состоит из двух основополагающих частей — радиатора и вентилятора, управляемого собственным контроллером по сигналу датчика. По теплообменнику аппарата фанкойл циркулирует вода, поступающая по сети трубопроводов от чиллера или котла, а вентилятор перемещает воздушный поток из больших пространств в офисах на радиатор для прогрева или охлаждения.

Плюсы и минусы применения фанкойла

Агрегаты имеют немало достоинств, обеспечивших им широкое применение в помещениях:

  1. Обеспечивают лучшую циркуляцию воздуха по сравнению с радиаторами отопления.
  2. Фанкойл позволяет уменьшать температуру теплоносителя.
  3. Система даёт возможность производить тамбурное отопление выходов из зданий с большим потоком людей.
  4. В разводке коммуникаций подобных систем используются водопроводные теплоизолированные трубы. Выбирать фанкойл нужно из расчёта тепловой мощности для централизованного поддержания заданной температуры.
  5. Благодаря размещению громоздких чиллеров на улице или чердаке происходит экономия полезной площади.
  6. Фанкойл обеспечивает свободное регулирование температуры в большом количестве помещений.
  7. Минимальные риски возникновения аварийных ситуаций.
  8. Экологическая безопасность за счёт отсутствия в использовании фреона в качестве хладагента.

Какой приобрести фанкойл и как выбрать, проконсультируют профессионалы климатической компании. Большое значение имеют такие параметры, как мощность, размеры, производительность, схемы подключения, длина воздушной струи. Инженеры в процессе консультации продемонстрируют фото агрегатов различных производителей.

Фанкойл имеет один недостаток — иногда появляется небольшой шум при функционировании встроенного в прибор вентилятора. Инженерно-технические работники, осуществляющие монтаж климатического оборудования, рекомендуют приобретать модели с усиленной шумоизоляцией. Перед эксплуатацией необходимо правильно настроить аппарат на обогрев и охлаждение воздуха.

Типы фанкойлов

В зависимости от способа установки существует 3 разновидности агрегатов:

  • настенные;
  • кассетные;
  • канальные.

Настенный фанкойл водяной корпусный имеет компактные размеры, подбирается по параметрам и назначению помещения, монтируется открыто на несущую конструкцию, закрепляется на небольшом расстоянии от потолка. Установка проста, лёгкая система креплений, недорогая стоимость. Фанкойл имеет привлекательный внешний вид. Корпус производители выполняют из пластика для полноценного стилевого моделирования в дизайне интерьера.

Фанкойлы промышленные высоконапорные настенного типа часто встречаются на производственных предприятиях. Тангенциальный вентилятор обеспечивает низкий уровень шума и высокую мощность воздушных потоков.

Кассетный агрегат встраивается в подвесной потолок, подобные виды фанкойлов, отвечающие всем нормативам и стандартам, применяются в помещениях с большой площадью — в офисах, гостиницах, кафе, ресторанах, административных учреждениях. Кассетный фанкойл относится к бескорпусным и предназначен для скрытой установки, он размещается за потолочными плитами, видна только фронтальная декоративная панель с регулируемыми жалюзи, распределяющими потоки воздуха.

Канальный фанкойл предназначен для вентиляции больших пространств. Аппарат горизонтального типа устанавливается в канал приточной вентиляции за подвесным потолком, вертикального типа — за фальшстенами. Подаёт как свежий, так и очищенный рециркуляционный воздух. Водяные трубы подводятся к нему посредством резьбовых соединений. Снабжается фанкойл мощным центробежным вентилятором, способным преодолеть сопротивление сети. При подборе таких агрегатов надо обратить внимание на максимально допустимую длину магистрали.

Производители

На рынке климатического оборудования представлено большое количество производителей фанкойлов, чьи изделия проверены в работе и заслуживают доверия российских потребителей. Это всемирно прославленная японская марка Daikin — новатор в области наукоемких и высокотехнологичных разработок, американский бренд Yor, Venterra из Италии. А также: IGC, Trane, Aermec, Carrier, Royal Clima, Electrolux, Ballu, Climaveneta, Aeronik, Wesper, General Climate, Rhoss, MDV и многие другие.

Выбирать и устанавливать фанкойл должны квалифицированные инженеры, которые имеют опыт работы с климатическим оборудованием и знают его особенности.

Кондиционеры или фанкойлы – основные различия, преимущества, особенности выбора оборудования

Большое разнообразие существующих климатических систем создает определенные сложности с правильным подбором оборудования. Особенно это касается таких приборов как фанкойлы и кондиционеры. Они и выглядят очень похоже, да и продаются в одних и тех же отделах магазинов. Для того, чтобы сделать правильный выбор, необходимо знать особенности их работы и в чем заключаются их принципиальные отличия.

Что общего между кондиционером и фанкойлом

Внешне различить вентиляторный доводчик (фанкойл, фэнкойл) и кондиционер практически невозможно. Они предназначены для выполнения одних и тех же функций по обработке воздуха и имеют схожий принцип работы. Общими чертами для обоих типов устройств являются:

  1. Внешнее исполнение корпуса и стильный современный дизайн, примерно одинаковые размеры и вес.
  2. Конструкция, состоящая из теплообменника,  вентилятора, подводящих трубок и регулируемых жалюзи.
  3. Монтаж фанкойлов предполагает те же самые способы установки: настенные, напольные, потолочные, встраиваемые устройства.
  4. В ассортименте обоих типов устройств представлены кассетные и канальные, корпусные и бескорпусные модели.
  5. Общими являются и большинство функций, которые они выполняют: охлаждение, нагрев, увлажнение, осушение и очищение воздуха.
  6. Замкнутая система трубопроводов, обеспечивающая циркуляцию хладоносителя.
  7. Идентичная система управления – встроенные панели, дисплей или пульт ДУ.

Чем отличается фанкойл от кондиционера

Главное отличие между этими двумя климатическими устройствами заключается в том, что в качестве носителя холода вместо фреона, который применяется в кондиционерах, фанкойлы используют охлажденную воду или водный раствор. Это дает определенные преимущества, но и несколько усложняет монтаж и увеличивает первоначальные расходы.

Основные отличия фанкойлов от внутренних блоков сплит систем:

  1. Установка фанкойлов в связке с чиллером требует гораздо больше дополнительного оборудования, чем фреоновое кондиционирование: насосы, аккумуляторные баки, запорные и регулировочные вентили, смесительные узлы.
  2. Монтажные работы по подключению фанкойлов более длительные и трудоемкие, чем простая установка кондиционера. Однако мультизональные системы VRV (VRF) по сложности подобных работ примерно идентичны комплексу «чиллер-фанкойл».
  3. В мультисплит системах количество внутренних блоков и протяженность фреоновых трасс ограничены, а к одному чиллеру можно подключать неограниченное число фанкойлов, расстояния между которыми зависят только от мощности холодильной машины.
  4. Охлаждение воздуха фанкойлами можно регулировать индивидуально в каждой отдельной комнате, причем, при использовании теплового насоса или подключении к котлу отопления оборудование может работать одновременно на кондиционирование и обогрев.
  5. Кондиционеры эффективны в небольших помещениях и предназначаются, в основном, для кондиционирования квартир, офисов, магазинов максимальной площадью до 2000 м2.
  6. Чиллеры и фанкойлы – это оборудование для зданий большой площади с большим количеством комнат, которое сохраняет их архитектурный облик и не загромождает фасады. Именно в таких строительных конструкциях они обеспечивают качественный микроклимат с минимальными эксплуатационными расходами.
  7. Кондиционеры используют только внутренний воздух помещения, их работа в большинстве случаев происходит отдельно от вентиляции. Фанкойл гораздо проще подключить к приточной установке и во многих зданиях они часто устанавливаются именно в вентиляционные каналы.
  8. Прокладка водопроводных труб обходится намного дешевле, чем дорогостоящих фреоновых магистралей, что в некоторой степени удешевляет стоимость оборудования. К тому же утечку воды выявить и устранить гораздо проще и дешевле, чем фреона.
  9. Система «чиллер-фанкойл» проектируется и устанавливается на этапе строительства, а кондиционеры можно устанавливать в уже эксплуатируемом здании без сложных строительных работ.

Довольно часто в последнее время ответ на вопрос, что выбрать фанкойл или кондиционер, делается в пользу более экологичного и эффективного фанкойла. Учитывая все особенности конструкции и работы обоих видов оборудования, можно создать современную систему микроклимата, которая лучше всего подходит для каждого конкретного объекта. Ее надежность, экономичность и долговечность будет во многом зависеть от правильных инженерных расчетов и квалифицированной установки.

Системы фанкойлов | Партнерство Better Buildings

Какие они?

Фанкойл (FCU) содержит вентилятор, который втягивает воздух из помещения в блок, а затем обдувает его охлаждающим или нагревательным змеевиком. Воздух выходит из FCU холоднее или горячее, чем раньше. Они используются в некоторых офисных зданиях и торговых центрах и обычно используются там, где есть несколько небольших помещений, требующих индивидуального контроля.Обычно отдельный FCU обслуживает только до 150 м², поэтому в здании могут быть десятки или даже сотни. Однако блоки FCU чаще всего используются в качестве дополнения к зданию, для которого другие системы HVAC обеспечивают большую часть кондиционирования воздуха.

Блоки FCU

обычно имеют змеевик с охлажденной водой для охлаждения и либо змеевик с горячей водой для нагрева, либо электрический нагревательный элемент. Холодная вода поступает из чиллера, расположенного на центральной станции, а горячая вода - из бойлера.

Каждый FCU снабжен небольшой подачей наружного воздуха для обеспечения надлежащей вентиляции.

Преимущества / недостатки

  • Высокая гибкость при разделении и перестановке пространства.
  • Плохо подходит для помещений с открытой планировкой, так как соседние блоки могут работать в конфликте.
  • Обычно не имеет возможности использовать наружный воздух для естественного охлаждения, что снижает эффективность системы охлаждения, особенно весной и осенью.
  • Клапаны охлажденной воды и клапаны горячей воды в потолке могут быть проблемой при техническом обслуживании

Энергоэффективность

Системы

FCU имеют только средний КПД, но при хорошем обслуживании и эксплуатации могут обеспечить хороший уровень эффективности.Как правило, они не так эффективны, как стандартные альтернативы, такие как кондиционирование воздуха с переменным объемом, охлаждающие балки и вытесняющие системы.

Эксплуатационные расходы

Возраст и состояние систем FCU существенно повлияют на эксплуатационные расходы. Более старые системы, как правило, имеют более высокий уровень отказов регуляторов температуры, плохо работающие клапаны и неэффективную центральную установку, что может привести к увеличению затрат.

Как и все системы, эффективность будет улучшена за счет хорошего управления и ввода в эксплуатацию, особенно в отношении калибровки датчиков температуры и технического обслуживания клапанов.Система управления зданием (BMS) обеспечит более высокий уровень контроля и при правильном управлении поможет снизить эксплуатационные расходы.

Возможности модернизации / улучшения

Основными областями для улучшения систем FCU являются:

  • Обзор и оптимизация зонального контроля температуры для FCU.
  • Повторный ввод в эксплуатацию и обслуживание балансировки расхода холодной и горячей воды и работы клапана.
  • Модернизация системы управления котлами, чиллерами и соответствующими насосами
  • Реконструкция чиллерной установки.Срок службы чиллеров составляет 15-20 лет, хотя обычно они уступают по эффективности задолго до окончания срока их эксплуатации. Замену чиллеров лучше проводить зимой.
  • Модернизация FCU. Старые FCU можно заменить современными, более тихими, энергоэффективными и надежными.

Улучшения контроля могут быть реализованы с арендаторами на месте

Применимые здания

FCU

используются в качестве вторичной системы HVAC в большинстве типов зданий, но менее распространены в качестве первичной системы HVAC, за исключением торговых центров и небольших офисов.

Последствия для плиты перекрытия

FCU

обычно монтируются на потолке и поэтому не занимают место на полу. Размещение существующих блоков FCU может отрицательно повлиять на разделение пространства. Однако блоки можно перемещать и / или дополнять для приспособления к разным конфигурациям площади пола.

Контроль температуры / Комфорт для пассажиров

FCU

обычно считаются более низкосортным решением для офисного кондиционирования воздуха из-за шума вентилятора.При хорошем техническом обслуживании они могут обеспечить хороший контроль, но небольшой размер зоны и большое количество компонентов часто вызывают дискомфорт у людей.

Последствия технического обслуживания

Блоки FCU

просты в эксплуатации и относительно несложны в обслуживании, но компоненты, требующие большей части обслуживания, - регуляторы температуры и клапаны - находятся в занятом пространстве, поэтому обслуживание может быть затруднительным.

Идентификационный номер

FCU обычно устанавливается в полости над потолком.Видимые части будут либо парой приточно-вытяжных решеток, либо потолочной кассетой. FCU также можно найти установленными на стене, на земле или иногда в пустоте пола.

Обслуживающий или эксплуатационный персонал сможет сообщить, использует ли здание блоки FCU.

Вопросы, которые нужно задать

  • Отопление - электрическое или водяное?
  • Есть ли система управления зданием (BMS)?
  • Регулярно ли обслуживается система (не реже одного раза в год) и сезонно ли вводится в эксплуатацию?
  • Как часто очищаются фильтры?

Дополнительная информация

Руководство AIRAH DA08 HVAC & R Введение

CIBSE Вентиляция / Кондиционирование / Технический глоссарий

Фанкойл - Designing Buildings Wiki

Приточно-вытяжные установки (AHU, иногда называемые «кондиционерами») являются частью системы отопления, вентиляции и кондиционирования воздуха (HVAC), которая подает, циркулирует и удаляет воздух из зданий.Как правило, они подключаются к воздуховоду, который подает и выводит воздух изнутри и может обеспечивать вентиляцию, обогрев, охлаждение, регулирование влажности и фильтрацию. Для получения дополнительной информации см. Вентиляционная установка.

Фанкойлы (FCU) состоят только из вентилятора и нагревательного или охлаждающего элемента, расположены внутри помещения, которое они обслуживают, и, как правило, не подключены к воздуховодам. Они могут либо просто рециркулировать внутренний воздух, и в этом случае требуется отдельная система вентиляции, либо подавать определенную долю «свежего» воздуха, смешанного с рециркулируемым воздухом.

Фанкойлы могут монтироваться на стене, отдельно или на потолке и могут быть скрыты в пустотах потолка. Они могут управляться местными термостатами или системой управления зданием (BMS).

Благодаря своей простоте, фанкойлы более экономичны в установке, чем канальные приточно-вытяжные агрегаты. Однако они могут быть шумными и создавать вибрацию, потому что вентилятор находится в занятом пространстве.

Если фанкойлы снабжаются охлажденной и горячей водой от центральных котлов и чиллеров, они обычно называются двухтрубными (либо для нагрева, либо для охлаждения) или четырехтрубными (для нагрева и охлаждения).

Если обогрев и охлаждение осуществляются локально, они могут называться системами с регулируемым объемом хладагента (VRV) или с переменным расходом хладагента (VRF). Здесь хладагент циркулирует между одним или несколькими фанкойлами и соединен с внешним теплообменником. Эти системы могут быть более подвержены утечке хладагента, чем агрегаты, подключенные к герметичным центральным чиллерам.

Фанкойлы относительно компактны и просты в установке.Однако они требуют регулярного обслуживания для обеспечения продолжительной эффективной работы.

Когда фанкойл охлаждает воздух, это обычно вызывает конденсацию, которую необходимо собирать и сливать или откачивать.

  • CIBSE TM43 Фанкойлы .

Четырехтрубные системы фанкойлов: подходит ли это для вашего объекта?

При оценке этой опции обязательно учитывайте тип объекта и включайте расширенные функции.



Четырехтрубный фанкойл состоит из вентилятора, охлаждающего змеевика с водяным охлаждением, водяного нагревательного змеевика и воздушного фильтра. Фанкойлы обеспечивают подачу кондиционированного воздуха в обслуживаемую зону за счет рециркуляции космического воздуха через змеевики. Фанкойлы предназначены для осушения обслуживаемой территории; однако степень осушения может быть ограничена увеличением температуры подаваемой охлажденной воды.Фанкойлы могут смешивать как безусловный уличный вентиляционный воздух, так и кондиционированный наружный вентиляционный воздух с рециркуляционным воздухом помещения; это позволяет использовать различные варианты подачи и кондиционирования наружного воздуха. Наружный вентиляционный воздух может быть либо соединенным (т.е. подаваться вверх по потоку / последовательно с фанкойлом), либо изолированным (т.е. подаваться непосредственно в обслуживаемую зону / параллельно с фанкойлом). Фанкойлы также бывают разных конфигураций, которые позволяют монтировать на полу (открытый или скрытый), потолочный и в воздуховодах для обслуживания нескольких пространств.

Четырехтрубные системы фанкойлов имеют ряд преимуществ:

• Четырехтрубная система фанкойлов экономически эффективна с точки зрения перекачки охлажденной и отопительной воды. Поскольку блок передает тепло в пространство с помощью принудительной конвекции, требуемая площадь теплопередачи змеевика уменьшается по сравнению с охлаждающей балкой, которая передает тепло в пространство, используя в основном естественную конвекцию. Уменьшение площади поверхности теплопередачи змеевика приводит к меньшему падению давления воды на стороне змеевика и, следовательно, к снижению энергии накачки.Принудительная конвекция теплопередачи также приводит к более высокому перепаду Т со стороны воды, что также приводит к снижению энергии накачки.

• Условия воздуха на входе фанкойла остаются относительно постоянными, поскольку нагрузка на теплообменник снижается, а дельта T на стороне воды увеличивается в условиях частичной нагрузки, что приводит к дополнительной экономии энергии перекачки при частичной нагрузке.

• Система требует минимальной инфраструктуры со стороны воздуха, так как системы центрального кондиционирования необходимы только для вентиляции наружным воздухом. В результате снижаются требования к занимаемой площади под центральное оборудование для обработки воздуха и вертикальные стояки воздуховодов.

К недостаткам четырехтрубных систем фанкойлов можно отнести:

• Поскольку фильтр и поддон для конденсата расположены внутри блока, система требует дополнительного обслуживания для замены фильтра и очистки поддона для конденсата.

• Из-за блока вентилятора система потребляет больше энергии вентилятора по сравнению с системой с охлаждающими балками, в которой нет вентилятора оконечного блока.

Оценка фанкойлов: правильная установка, правильные особенности

Все объекты уникальны, и их системный выбор должен быть тщательно оценен как с качественной, так и с количественной точек зрения.Во многих случаях система фанкойлов с четырьмя трубами является подходящим выбором; в других случаях это не так. Объекты, на которых следует тщательно продумать четырехтрубную систему фанкойлов, будут иметь следующие характеристики:

• Более крупные объекты, такие как университетские городки, большие жилые комплексы, большие отели, военные объекты, где использование водяного охлаждения является экономически эффективным в течение всего жизненного цикла.

• Помещения, где в большинстве помещений будет высокий коэффициент явного тепла (т. Е., относительно низкая заполняемость (например, жилые дома или офисы).

• Помещения с минимальной занимаемой внутренней площадью, которые потребовали бы зимнего охлаждения (воздушная система с экономайзером предпочтительна для обслуживания занимаемых внутренних помещений).

• Помещения, где требуется индивидуальный контроль температуры в помещении.

Примером учреждения, которое может включать все эти характеристики, является крупное студенческое общежитие, обслуживаемое заводом по охлаждению воды в кампусе.

Для оптимизации эффективности системы фанкойлов могут быть применены следующие функции:

• Специальная установка для наружного воздуха с колесом рекуперации отработанного тепла и приточным воздухом с низкой точкой росы для обеспечения изолированной вентиляции наружного воздуха и улучшенного контроля влажности.Отдельные змеевики охлаждения блока наружного воздуха следует выбирать для более высокого дельта Т, чтобы минимизировать общую энергию перекачки системы.

• Управление вентиляцией по требованию с помощью двухпозиционных однотрубных воздухораспределителей, интегрированных с регуляторами присутствия в помещении.

• Высокоэффективная установка охлажденной воды, включая высокоэффективные чиллеры с водяным охлаждением, перекачивание охлажденной воды с регулируемой скоростью / потоком.

• Местная или централизованная установка нагрева воды с использованием конденсационных котлов и первичной откачки с регулируемой скоростью.

• Фанкойлы с двигателями ECM и ступенчатым регулированием скорости вращения вентиляторов.

На приведенном ниже графике представлены фактические результаты моделирования энергопотребления здания для крупного жилого дома с высшим образованием, использующего четырехтрубную систему фанкойлов со многими из описанных выше функций. Результаты моделирования демонстрируют экономию затрат на электроэнергию примерно на 42 процента по сравнению с базовым зданием ASHRAE 90.1 - 2010. Эти результаты превзошли энергетические цели и задачи проекта. Аналогичные результаты были получены для других проектов с использованием системы из четырех трубчатых фанкойлов.

Достижения в области проектирования оборудования HVAC и технологий управления в сочетании с требованиями по повышению энергоэффективности привели к разработке таких оконечных устройств HVAC, как охлаждающие балки и терминалы DOAS, которые считаются современными системами. Те же технологии и стратегии проектирования, которые используются в этих типах систем, также могут быть применены к системе четырехтрубных фанкойлов, в результате чего эффективность системы соответствует и превосходит сегодняшние цели и требования в области энергоэффективности.

Уильям П. Люнгквист ([email protected]), PE, LEED AP, является региональным менеджером по проектированию архитектурной инженерии компании Atkins. Сравнение энергопотребления в статье было проведено компанией Atkins North America для учреждения высшего образования с использованием четырехтрубной системы фанкойлов.






Связанные темы:

Комментарии

Что такое фанкойл

Из-за длинного списка различных типов кондиционеров для каждого дома и офиса обычному человеку может показаться затруднительным выбор правильного устройства.От стандартных оконных и кассетных типов до раздельных инверторных кондиционеров - список доступных вариантов - и возможностей - которые вы можете приобрести для охлаждения своего пространства, кажется бесконечным.

Но помимо этих распространенных типов кондиционеров, с которыми мы все знакомы, есть еще один популярный выбор, который может показаться неуловимым, но банальным - вентиляторный доводчик (FCU). Это автономная система кондиционирования воздуха, которая отвечает за циркуляцию воздуха в небольшом пространстве, но иногда также является частью полной системы отопления, вентиляции и кондиционирования воздуха.FCU также используется в различных конфигурациях, обычные из которых устанавливаются и используются в конфигурациях напольного и потолочного монтажа.

Как работает FCU?

FCU функционирует как вентилятор, который собирает и циркулирует воздух в помещении, а затем в агрегат, обдувая его охлаждающим или нагревательным змеевиком. В результате из устройства выходит воздух, который может быть холоднее или горячее, чем когда-либо прежде.

Не дайте себя обмануть этой, казалось бы, сложной процедурой - FCU - это простая машина, которая просто состоит из охлаждающего или нагревательного змеевика и вентилятора.По сравнению с вентиляционной установкой (AHU), фанкойл не такой сложный и обширный. Это уникальная система кондиционирования воздуха, которая может работать сама по себе, обеспечивая циркуляцию воздуха без наличия воздуховодов.

Кроме того, большинство фанкойлов функционируют, контролируя температуру помещения за счет использования циркулирующей холодной или горячей воды. Часто эта вода забирается с центральной станции, укомплектованной необходимым оборудованием, таким как градирня и бойлеры. Эти двое затем избавляются от тепла и производят горячую воду соответственно.

Где используются фанкойлы?

Фанкойлы распространены в различных зданиях и учреждениях с небольшими частными помещениями. Некоторые из этих зданий обычно включают в себя небольшие и средние офисы и даже частные казино. Эти устройства обычно управляются местными термостатами или иногда самой системой управления зданием. В некоторых многоэтажных домах фанкойлы обычно располагаются и располагаются вертикально. Такая компоновка приводит к тому, что блоки располагаются друг над другом на разных этажах и все соединяются одной и той же петлей трубопровода.

Помимо этих заведений, торговые центры с несколькими небольшими площадями также предпочитают использовать фанкойлы для своего охлаждения. Поскольку FCU намного дешевле в приобретении и установке, чем приточно-вытяжные установки, эти помещения обычно тяготеют к ним, чтобы получить лучшее соотношение цены и качества и дополнить свои помещения.

Преимущества и преимущества фанкойлов

  1. Дешевле закупить и установить, чем другие центральные системы кондиционирования воздуха - Поскольку они обычно питают небольшие и средние помещения, фанкойлы относительно дешевле по сравнению с система кондиционирования воздуха и большая центральная система кондиционирования воздуха.Кроме того, их также проще установить из-за их размера, что приводит к более доступным затратам на установку, чем другие системы.
  1. Индивидуальное регулирование температуры на уровне помещения - Еще одно преимущество системы фанкойлов состоит в том, что вы можете более гибко настраивать температуру, настраивая на уровне комнаты для вашего пространства.
  1. Энергоэффективность - При надлежащем техническом обслуживании и эксплуатации система фанкойлов может обеспечить значительную энергоэффективность, что может снизить энергопотребление и энергопотребление.

Выбор правильного кондиционера для вас

Это лишь некоторые из преимуществ и преимуществ, которые вы можете ожидать от фанкойла для кондиционирования воздуха. Если вы планируете его приобрести, сначала необходимо учесть размер помещения, а затем - предпочтения по охлаждению. Если вам нужна помощь в выборе устройства, которое лучше всего подойдет для вас и вашего помещения, или вам просто нужен надежный поставщик услуг по техническому обслуживанию кондиционеров, чтобы избавить вас от проблем с кондиционером, тогда не стесняйтесь звонить нам в Oasis Aircon Singapore! Мы предлагаем широкий спектр премиальных услуг по доступным ценам.Позвоните нам, и наша команда профессиональных экспертов по кондиционированию воздуха будет рада помочь с любыми вашими потребностями в кондиционировании воздуха!

Fan & Coil

Fan & Coil

Фанкойл Единиц:

В системах фанкойлов используются распределительные шкафы в каждой комнате, обслуживаемой 2, 3 или 4 трубы диаметром примерно 11/2 дюйма каждая. Вентилятор обдувает воздухом змеевики, которые обслуживаются горячей или холодной водой или воздухом.Каждый шкаф фанкойла может быть индивидуально управляемый. Четырехтрубные фанкойлы могут обеспечивать как обогрев, так и охлаждение круглый год. Большинство трубопроводов - стальные. Не шкафы можно скрыть в шкафах или нестандартных шкафах, таких как скамейки, могут быть построены. В системах воздух-вода используются преимущества все воздушные и все водяные системы. Энергия переносится в воде, а воздух используется, обычно с высокой скоростью, для вентиляции.

СИСТЕМА КОМПОНЕНТЫ:
Компоненты Что контролирует Параметры
Центральный кондиционер Относительная влажность, твердые частицы,
Объем, скорость
Распределение первичного воздуха Объем, скорость, давление
(если используется возвратный воздух)
до 2000 фут / мин в коллекторах
Блок центрального отопления
И распространение
Температура
Центральный блок охлаждения
И распространение
Температура Вода охлажденная 35-48 град.F
Катушки Температура 0-25000 БТЕ / ч нагрев или охлаждение
Вентиляторы Скорость, объем 200-1200 куб. Футов в минуту
Термостат Включение и выключение Расположение
Воздушный фильтр Качество
Воздух / Вода Передает энергию

РАБОЧИЙ ВМЕСТЕ:

ОПРЕДЕЛЕНИЕ СИСТЕМЫ

«Организованный набор связанных компонентов, работающих вместе для достижения желаемого результата»

Диаграмма ниже показаны различные конфигурации систем вентилятора и змеевика, работающих вместе для охладить и / или обогреть помещение.

Легенда

1 - охлаждающий змеевик 15 - WC / уборная / отдельный вытяжной воздух
2 - змеевик 16 - воздушная установка
3 - рекуперация энергии 17 - локальное отопление или змеевик охлаждения
4 - вентиляторы 18 - вентилятор локальный
5 - чиллер 19 - обводной воздух - помещение в комнату
6 - накопитель холодной воды 20 - обводной воздух - внутри воздушный завод
12 - стандартные диффузоры (смешивающий воздух) - скорость воздуха (v_air)> 400 фут / мин (2 м / с)

Источник: схемы системы отопления, вентиляции и кондиционирования воздуха традиционной конструкции

ТИПИЧНЫЙ КОНФИГУРАЦИЯ СИСТЕМЫ БЛОКА:


Двухтрубный вентилятор постоянного тока


Двухтрубный обогреватель, одиночный змеевик, с использованием 3-ходового смесительного клапана


А SPDT Aquastat крепится ремнем к подающей трубе, и в зависимости от того, вода горячая или холодная, выбирается действие термостата. www.honeywell.ca/.../systems/ FanCoilsControlScheme.html источник

Назад

4-трубный, ручной вентилятор с циклическим обогревом и обогревом

4-трубный нагрев / охлаждение, разделенный змеевик, с использованием 2-ходовых и 3-ходовых переключающих клапанов


Фанкойл состоит из двух змеевиков: нагревательного и охлаждающего.Пользователь выбирает либо нагревание, либо охлаждение. www.honeywell.ca/.../systems/ FanCoilsControlScheme.html источник

Назад

2-трубный вентилятор постоянного тока

Фан может повторять цикл с клапаном, пока системный переключатель не выключен. Два или три скорость вращения вентилятора - обычное дело.


www.honeywell.ca /.../ systems / FanCoilsControlScheme.html источник

Назад

  1. Центральное оборудование может быть меньше по размеру за счет отопления здания и охлаждение разнообразия.
  2. Для системы требуется только установка трубопровода, занимающая меньше места, чем приточно-вытяжные системы.
  3. Как правило, прокладывать провода и водопроводные трубы проще, чем воздуховоды. хороший выбор для дооснащения.
  4. Незаселенные участки здания можно изолировать и закрыть, сэкономив деньги.
  5. Зонами можно управлять индивидуально.
  6. Система может работать с наружным воздухом до 100%.

tristate.apogee.net/ cool / csfa.htm источник

Назад

Шт. органы управления:

Цифровой термостат

2-х трубный фанкойлы имеют один нагревательный / охлаждающий змеевик, а подача воды меняется с от горячего до охлажденного на сезонной основе.Пользователь вручную выбирает нагрев или охлаждение действие на термостат.


www.honeywell.ca/.../systems/ FanCoilsControlScheme.html источник

Вентилятор змеевики обычно позволяют пользователю выбрать две или три скорости вентилятора для максимальной комфорт.

Так как большинство фанкойлов рассчитаны на охлаждающую нагрузку, а нагрева, скорость вентилятора всегда должна быть низкой для нагрева, кроме случаев, когда прогрев помещения от низкой температуры.

Вентиляторы могут включаться циклически с клапаном (или вместо него) или работать непрерывно, когда Системный переключатель не выключен. Некоторый Термостаты фанкойлов позволяют пользователю выбирать это действие.


www.honeywell.ca/.../systems/ FanCoilsControlScheme.html источник

Типичное использование:

Стандартный промышленное использование - офисные здания, больницы, гостиницы и высотные сооружения из-за пространства экономия системы.

Система Аспекты:

Источник изображения: www.trane.com/commercial/ library / vol31_1 / fig5.asp

Воздушная часть системы: источник

На воздушной стороне системы используется компоненты системы центрального кондиционирования, такие как воздухораспределительный канал и терминал помещения. Воздух подаваемый постоянный объем (первичный воздух). Первичный воздух обеспечивает необходимое наружный (свежий) воздух для вентиляции.В первичный воздух всасывается через ограждающую конструкцию здания большим первичным вентилятором на скорости от 500 до 800 футов / мин. Первичный воздух для этой системы обычно поставляется с высокой скоростью (2500-3000 футов / мин в стояках и 1500-2000 футов / мин в коллекторы), что требует жестких спиральных воздуховодов и сварных швов для устранения утечка. В режиме охлаждения первичный воздух осушается, чтобы обеспечить комфорт и предотвратить конденсацию, центральным блок кондиционирования. Зимой в режиме отопления воздух увлажняется за счет центральный кондиционер, чтобы ограничить сухость.Только небольшой процент отдачи воздух иногда смешивается с первичным воздухом, поэтому в условиях замерзания предпусковой подогреватель необходим. Также фильтры должны быть более эффективными из-за постоянный приток наружного воздуха для подачи первичного воздуха.

Водная часть системы: источник

Сторона воды состоит из насоса и трубопроводы для подачи воды к теплопередающим устройствам. Поверхность теплообмена (змеевик) может быть выполнен заодно с пневмоостровом (индукционные блоки) или отдельно (вентилятор змеевики).В в некоторых приложениях могут использоваться излучающие тепловые панели и в приложениях, где есть большие пространства за пределами периметра, тепловые насосы с водяным контуром могут использоваться для передача тепла от ядра здания к периметру. Это меньше общий. Используемая вода может быть охлаждена прямым охлаждением, используя охлажденную воду. от первичной системы охлаждения или за счет теплопередачи через водо-водяную обменник. Чиллеры обычно поставляют охлажденные вода от 35 до 48 градусов по Фаренгейту.В температура в каждой комнате регулируется либо потоком воды через змеевик или количество воздуха, проходящего через змеевик. Может быть одна катушка на кондиционируемая зона, которая преобразуется в обогрев или охлаждение в зависимости от сезон или две змеевики на кондиционируемое помещение могут использоваться для обеспечения отопления или охлаждение постоянно. Зимой теплопроизводительность змеевика в кондиционируемое пространство должно быть достаточно большим, чтобы обогревать пространство и компенсировать прохладу. первичный воздух, который подается.

  1. Вода имеет большую удельную теплоемкость и плотность по сравнению с воздухом, поэтому площадь поперечного сечения распределения воды труб меньше, чем у воздухораспределительных каналов.

  2. Количество подаваемого воздуха может быть намного ниже и требуется меньше места.

  3. Тогда систему рециркуляции воздуха можно устранены, так как подаваемый воздух должен удовлетворять только требованиям по наружному воздуху плюс любой выдыхаемый воздух.

  4. Мощность, необходимая для накачки воды через здание обычно меньше, чем мощность вентилятора, необходимая для системы приточного и возвратного воздуха.

  5. Эксплуатационные расходы будут меньше.

  6. Универсальность системы высокий и соответствует таковому у универсальных всех воздушных систем. Положительная вентиляция, центральное осушение, зимнее увлажнение и хороший контроль температуры система может работать с несколькими зонами управления.

1.) Доступен очень хороший контроль над многими зонами.

2.) Отопление и Охлаждение может быть доступно для всех зон, что позволяет варьировать нагрузки.

3.) Место, необходимое для Система распределения минимальна.

4.) Меньший центральный можно использовать приточно-вытяжную установку.

5.) Фильтрация, осушение, увлажнение выполняется в центре.

6.) Наружный воздух поставка положительная.

7.) Общая нагрузка на здание, а не сумма пиков помещения определяет вместимость. требования.

8.) Энергосбережение достигается за счет использования воды вместо воздуха для отопления и отопления. охлаждение в космос.

9.) Отопление и охлаждение можно выполнять без вентиляции, когда пространство незанятые.

10.) Перекрестное загрязнение снижается, поскольку рециркуляция происходит внутри помещений.

11.) Компоненты системы имеют длительный срок службы, а распределительные устройства (воздуховоды и трубопроводы) могут длиться столько же, сколько и здание.

Недостатки и ограничения системы: источник

1.) Планирование межсезонных операций имеет решающее значение из-за низкого уровня первичной доставлен воздух.

2.) Может потребоваться переключение системы.

3.) Эта система применяется в основном для периметральных пространств.

4.) Системные элементы управления более сложны.

5.) Фильтры оконечного устройства необходимо часто менять из-за вторичного воздушного потока.

6.) Первичный воздух обычно постоянный и не имеет отсечки.

7.) Необходимо подавать воздух с низкой точкой росы, так как все осушение проводится в центральное расположение.

8.) Может потребоваться низкая температура охлажденной воды или химическое осушение.

9.) Систему не следует использовать в помещениях с интенсивным выхлопом, если только подводится дополнительная вентиляция.

Кондиционер для фанкойлов, используемый в системе воздух-вода: источник

Блок кондиционера фанкойл - это разновидность помещения оконечное устройство, которое может использоваться с системами только вода или воздух-вода.в система воздух-вода вентиляторный доводчик обеспечивает обогрев или охлаждение в пространство, в то время как система первичного воздуха обеспечивает всю вентиляцию. Фанкойл Кондиционер состоит из вентилятора, фильтра и змеевика. Вентилятор всасывает воздух из помещения и пропускает его через фильтр, а затем через змеевик для нагрева или охлаждения и затем возвращает его в комнату для контроля температуры и твердых частиц. В змеевики проходят через них охлажденную или нагретую воду, которая подается в центре города.Воду можно нагреть или охладить любым способом. Охлажденная вода обычно подается от 35 до 48 градусов по Фаренгейту. Агрегат также может иметь второй змеевик для дополнительного отопления, чтобы нагрев и охлаждение может быть предложено одновременно. Поток через змеевики, скорость вентилятора и воздух байпасные заслонки могут использоваться для регулирования производительности. Единицы доступны в стандартной комплектации. емкостью 200, 300, 400, 600, 800 и 1200 кубических футов в минуту.

Строительство: источник

Фанкойлы могут быть вертикальными, которые устанавливаются прямо на пол или они могут быть горизонтальными блоками, подвешенными к потолку.Горизонтальный блоки могут быть выше подвесного потолка. Ниже приведены схемы, некоторые образцы производительность для различных типов фанкойлов. Приведены размеры и вес. в некоторых диаграммах производительности / спецификаций

http://arch.hku.hk/~kpcheung/new2001/ac/#0301

http://arch.hku.hk/~kpcheung/new2001/ac/#0301

Фанкойл горизонтальный для потолочного монтажа

http: // www.barcol-air.co.uk/fan_coil-index.htm

Настенный фанкойл

http://www.klimaire.com/wallmnt.html

Технические характеристики серии KFWR

Номер модели

Производительность БТЕ / ч

Напряжение

Воздушный поток

Высота

Ширина

Глубина

Масса

Охлаждение / тепловой насос

Охлаждение / обогрев

куб. Футов в минуту

см

дюйм- {мм.}

дюйм- {мм.}

дюйм- {мм.}

{фунт-кг}

KFWR009-C2WAOI

9500/9800

208-240В.

290

493

10 7/16 - {235}

35 7/16 - {900}

7 1/16 - {178}

22 - {9.9}

KFWR012-C2WAOI

11500/13200

1 фаза

340

578

10 7/16 - {235}

35 7/16 - {900}

7 1/16 - {178}

22 - {9.9}

KFWR018-C2WAOI

17800/18300

50 или 60 Гц.

550

935

14 3/8 - {365}

39 5/8 - {1008}

10 11/16 - {272}

54 - {24.5}

KFWR024-C2WAOI

24200/25700

590

1003

14 3/8 - {365}

39 5/8 - {1008}

10 11/16 - {272}

56 - {25.5}

Технические характеристики и характеристики настенных фанкойлов kfwr

http://www.klimaire.com/wallmnt.html

Потолочный фанкойл. См. Таблицу ниже или на месте. характеристики

http://www.dawonac.com/fc-c1.htm

М О Д Е Л

FC-C24

FC-C34

FC-C44

FC-C64

FC-C84

FC-C1204

Капа.
(А)

Охлаждение Capa.

ккал / час

2,600

3,400

4,700

6,300

9,300

12 000

Нагрев Капа.

ккал / час

4,600

6,300

9,100

12 000

18 000

20 500

Расход воды

/ мин

10

12

15

20

30

40

Капа.
(В)

Охлаждение Capa.

ккал / час

1,600

2300

3,400

4 400

6,700

8,800

Нагрев Капа.

ккал / час

2,400

3,650

5 500

7,100

10,800

12,300

Расход воды

/ мин

6

8.3

12

15

23

29

Шкаф

лист из оцинкованной стали

Воздуходувка

Тип

Центробежный вентилятор с несколькими лопастями, двойного всасывания

Кол-во

EA

1 (2)

1 (2)

2 (3)

2 (3)

3

4

Объем воздуха

/ мин

5.6

8,5

11,3

17

22,6

34

Теплообменник

труба многопроходная с поперечным оребрением, тип

Операционная опция

3-х ступенчатый поворотный переключатель

Мощность

AC 1 220 В, 50/60 Гц

Ввод

Вт

25

35

42

55

25x1,55x1

55x2

Воздушный фильтр

винилхлорид (моющийся)

Размер трубопровода

Подача воды

дюйм

PT 3/4 "

Выпуск воды

дюйм

PT 3/4 "

Слив

дюйм

PT 3/4 "

Вес нетто

кг

26

29

33

40

53

55

Уровень шума

дБ (A)

33

38

37

40

40

42

1.Капа (А): Охлаждающая капа. основан на 27 ДБ, 21 ВБ на входе в воздух температура; 5 температура воды на входе.
Капа с подогревом. на базе 18 ДБ, входящий воздух температура; 80 температура воды на входе при стандартный расход воды.
2. Капа (B): Охлаждающая крышка. рассчитан на 27 дБ, на входе 19,5 ВБ температура; 7 температура воды на входе.
Капа с подогревом.на базе 21 ДБ, входящий воздух температура; 60 Температура воды на входе при стандартной поток воды.
3. Продукты с характеристиками мощности, отличными от стандартных. могут быть изготовлены.
4. Технические характеристики и размер могут быть изменены без предварительного уведомления в связи с улучшение продукта и т. д.

Напольный наклонный напорный патрубок.см. таблицу ниже или на сайте для спецификаций / производительности

http://www.dawonac.com/fc-k.htm

М О Д Е Л

FC-K22

FC-K32

FC-K42

FC-K62

FC-K82

FC-K1202

Капа.
(А)

Охлаждение Capa.

ккал / час

2,600

3,400

4,700

6,300

9,300

12 000

Нагрев Капа.

ккал / час

4,600

6,300

9,100

12 000

18 000

20 500

Расход воды

/ мин

10

12

15

20

30

40

Капа.
(В)

Охлаждение Capa.

ккал / час

1,600

2300

3,400

4 400

6,700

8,800

Нагрев Капа.

ккал / час

2,400

3,650

5 500

7,100

10,800

12,300

Расход воды

/ мин

6

8.3

12

15

22,4

29,3

Шкаф

передняя, ​​боковая, верхняя крышка (металл с предварительно нанесенным покрытием, слоновая кость; MUNSELL No. 7.7Y8.5 / 0.6)
выпускная решетка, дверца переключателя (смола ABS, темно-серый; MUNSELL Нет.; 1,7GY8,7 / 0,4)

Воздуходувка

Тип

Центробежный вентилятор с несколькими лопастями, двойного всасывания

Кол-во

EA

1

1

2

2

3

4

Объем воздуха

/ мин

5.6

8,5

11,3

17

22,6

34

Теплообменник

труба многопроходная с поперечным оребрением, тип

Операционная опция

3-х ступенчатый поворотный переключатель

Мощность

AC 1 220 В, 50/60 Гц

Ввод

Вт

25

35

42

55

25x1,55x1

55x2

Воздушный фильтр

винилхлорид (моющийся)

Размер трубопровода

Подача воды

дюйм

PT 3/4 "

Выпуск воды

дюйм

PT 3/4 "

Слив

мм

Виниловая трубка (наружный диаметр 16 мм)

Вес нетто

кг

20

21

25

26

36

47

Уровень шума

дБ (A)

33

38

37

41

41

42

1.Капа (А): Охлаждающая капа. основан на 27 ДБ, 21 ВБ на входе в воздух температура; 5 температура воды на входе.
Капа с подогревом. на базе 18 ДБ, входящий воздух температура; 80 температура воды на входе при стандартный расход воды.
2. Капа (B): Охлаждающая крышка. рассчитан на 27 дБ, на входе 19,5 ВБ температура; 7 температура воды на входе.
Капа с подогревом.на базе 21 ДБ, входящий воздух температура; 60 Температура воды на входе при стандартной поток воды.
3. Продукты с характеристиками мощности, отличными от стандартных. могут быть изготовлены.
4. Технические характеристики и размер могут быть изменены без предварительного уведомления в связи с улучшение продукта и т. д.

Источники: источники книг в документе имеют цветовую кодировку.

Название книги: Принципы Отопление, вентиляция и кондиционирование

Автор (ы): Гарри Дж. Зауэр-младший, Рональд Х. Хауэлл

Название книги стандарт Справочник по архитектурному проектированию

Автор (ы): Роберт Браун Батлер

Название книги: Механические и Электрооборудование зданий

Автор (ы): Бенджамин Штайн, Джон С.Рейнольдс

Название книги: Воздух Принципы и системы кондиционирования

Автор (ы): Эдвард Г. Пита

веб-источников:

http://arch.hku.hk/~kpcheung/new2001/ac/#0301

http://www.barcol-air.co.uk/fan_coil-index.htm

http://www.klimaire.com/wallmnt.html

http://www.dawonac.com/fc-c1.htm

http: // www.dawonac.com/fc-k.htm

Верх

Фанкойл - Выбор HVAC

Описание

Фанкойл состоит из змеевика для охлаждения или отопление и вентилятор.Обычно это часть системы отопления, вентиляции и кондиционирования в жилых, коммерческое или производственное здание. Наиболее распространенные применения фанкойлов не имеют воздуховод и предназначены для кондиционирования одной или нескольких зон. Этот система обычно управляется кнопкой включения и выключения или термостатом для температурный режим.

Преимущества

Фанкойлы очень просты и не требуют использования воздуховодов поэтому он считается очень экономичным по сравнению с некоторыми другими системами отопления, вентиляции и кондиционирования воздуха. системы.Блоки фанкойлов, как правило, небольшие, их можно легко установить в качестве предпочтение клиентов, либо на потолке, либо вертикально на полу. Некоторый Другим преимуществом этих систем является то, что они просты в эксплуатации, единообразны. внешний вид, долговечность и удовлетворение особых требований к охлаждению и обогреву.

Ограничения

Тот факт, что фанкойлы не имеют системы воздуховодов и все такое детали находятся в одной единичной коробке, включая вентилятор, может быть шумным для некоторых предпочтения людей.Фильтр необходимо менять не реже 6 раз в год.

Типичное использование

  • Складские помещения
  • Коридоры
  • Погрузочные доки
  • Высотные здания (расположены друг над другом, соединенные по той же петле трубопровода)
  • Малые коммерческие приложения

Числовые Параметры

Фанкойлы имеют обдув диапазон от 200 до 1200 куб. футов в минуту. Ниже представлены два разных набора таблиц, показывающих различная охлаждающая способность для систем фанкойлов.Эта система имеет средний продолжительность жизни от 15 до 20 лет. Эксплуатационная стоимость двигателя составляет около 90 Вт. типичный 12 центов / кВт · ч = 95 долларов в год. Ниже приведены две таблицы, в которых показана разная грузоподъемность систем фанкойлов.



Подходит ли система для нашей конструкции?

Фанкойл определенно будет одной из лучших систем в нашей матрице решений. Тот факт, что фанкойлы содержат всю систему и не требуют внешних бойлеров или чиллеров, делает их очень практичным применением.В то время как некоторые люди считают недостатком системы необходимость замены фильтра каждые 4 месяца, для лаборатории по производству пищевых продуктов это является преимуществом, поскольку качество воздуха в системе зависит от их технического обслуживания. Качество воздуха является важным критерием, потому что продукты питания проверяются, и требования к здоровью в этих районах действительно высоки. Кроме того, фанкойлы не нуждаются в каких-либо воздуховодах, что делает эту систему одной из самых экономичных на рынке. Фанкойлы просты в эксплуатации, имеют единообразный внешний вид, экономичны и имеют отличное качество воздуха, но при этом соответствуют нагревательной и охлаждающей способности.

Источники :

http://www.northrich.com/stored_files/HydronicFanCoils_Jan10_web.pdf

http://en.wikipedia.org/wiki/Fan_coil_unit

http://www.edwardsvalance.com/pdf/ Fan_Coil.pdf

Зачем нужна система фанкойлов?

Эта статья объяснит общественности, что такое система фанкойлов, почему она используется и как продукты MDL Solutions улучшат ваш следующий строительный проект.

Что такое фанкойл?

Фанкойл (FCU), в самых общих чертах, - это устройство, которое использует змеевик и вентилятор для обогрева или охлаждения комнаты. Рециркулирующий воздух в помещении движется по змеевику, который нагревает или охлаждает воздух, прежде чем вытолкнуть его обратно в комнату. Системы фанкойлов могут быть предназначены для обогрева, охлаждения или того и другого и не требуют дополнительных воздуховодов.

Благодаря своей простоте, FCU более экономичны в установке, чем канальные блоки управления воздухом.Традиционно фанкойлы были шумными и могли создавать вибрации, однако современные FCU, предоставляемые MDL Solutions, гладкие, бесшумные и изолированы как от теплопередачи, так и от вибрации.

Механика системы фанкойлов довольно проста. В зависимости от времени года водопроводная труба подает холодную или горячую воду по сети медно-алюминиевых труб, заключенных в блок. Воздух поступает в установку, и тепловая энергия из водопроводной воды передается воздуху, таким образом изменяя температуру воздуха, прежде чем она будет выпущена обратно в комнату.

Зачем нужна система фанкойлов?

Фанкойлы

предлагают идеальную функциональность для мест, где сосредоточены потребности в обогреве и охлаждении, или для отдельных помещений, таких как офисы, выставочные залы, гостиничные номера и кондоминиумы. Системы фанкойлов используются для кондиционирования местного воздуха в соответствии с температурными требованиями в помещении. В системах фанкойлов, предлагаемых MDL Solutions, используются новейшие двигатели с электронной коммутацией (ECM) и низковольтный постоянный ток, чтобы обеспечить максимальную экономию электроэнергии в вашей системе HVAC.Исследования показали, что системы отопления, поставляемые MDL Solutions, обеспечивают экономию энергии на 12-45% по сравнению с другими справедливыми системами на рынке.

Фанкойлы могут быть отдельно стоящими, монтироваться на стенах или потолках или заключаться в траншеи по периметру помещения. Горизонтальные фанкойлы, поставляемые MDL Solutions, включают европейский дизайн и технологии. Долгожданные эксклюзивные кондоминиумы привлекают настраиваемой отделкой. Например, Art Shoppe Condos в Торонто и 75 домов Kenmare в модном районе Нолита в Нью-Йорке использовали Verano by MDL Solutions для отопления и охлаждения.

Одной из главных особенностей горизонтальных фанкойлов, поставляемых MDL Solutions, является эффективный теплообменник для нагрева и охлаждения, сделанный из алюминиевых пластин и медной трубы. Из-за малой вместимости фанкойл MDL Verano Clima Trench может достигать исключительно низкой тепловой инерции. Таким образом, обогрев или охлаждение помещения происходит быстрее, чем при использовании других продуктов, представленных на рынке. При напряжении всего 24 В эти устройства экономически эффективны и удивительно бесшумны, а также ограничивают углеродный след вашего проекта.

Каковы преимущества системы фанкойлов?

Системы фанкойлов, предоставляемые MDL Solutions, предлагают многочисленные преимущества для архитекторов, подрядчиков или домовладельцев, в том числе:

  • Энергоэффективность - сокращение расходов на отопление и охлаждение
  • Гибкие и настраиваемые варианты дизайна
  • Возможность скашивания углов
  • Возможность настройки для обхода кривых
  • Может устанавливаться через порог дверей патио, дверец-гармошек или Французские двери
  • Обогрев и охлаждение будут происходить именно там, где вы хотите
  • Простота установки
  • Решетки траншей можно пройти сразу после установки
  • Идеально подходят для остекления от пола до потолка и зимних садов, так как ограничивают конденсацию
  • Легкий доступ и низкий требования к техническому обслуживанию
  • Требования к легкой очистке
  • Бесшумная работа
  • Может использоваться вместе с другими методами обогрева и охлаждения или автономно
  • Опции экономии места
  • Позволяет использовать любые отделочные материалы для вашего пола, включая дерево, ковер, плитка, ламинат или коврики
  • Дискретная интеграция с выбранным вами напольным покрытием
  • Низкая турбулентность воздуха означает, что в помещении циркулирует меньше пыли и аллергенов
  • Ограничивает вероятность появления горячих или холодных пятен или сквозняков в помещении
  • Доступен в широком диапазоне цветов решетки
  • Доступен в широком диапазоне рисунков решетки
  • Доступен в широком диапазоне материалов решетки
  • Anique и настраиваемые рисунки решеток

Какие типы фанкойлов доступны?

Команда MDL Solutions готова предложить поддержку и техническое руководство по выбору продуктов, которые лучше всего подходят для вашего будущего строительного проекта.Существует множество систем фанкойлов, элегантных, тихих и современных. Фанкойл MDL Verano Super Slim может быть легко установлен в любое существующее здание и является лучшим выбором для архитекторов и застройщиков. Офисные здания смогут снизить выбросы углекислого газа за счет установки кассетного фанкойла MDL Verano, обеспечивающего зональную вентиляцию с энергоэффективным сигналом 24 В.

MDL Solutions предоставляет современное отопительное и охлаждающее оборудование для управления зданиями, застройщиков, коммерческих застройщиков, учреждений и школ.Если вы хотите узнать больше о системах фанкойлов, свяжитесь с MDL Solutions сегодня. Команда MDL Solutions может помочь советом и специализированным консультированием для ваших будущих проектов.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
