Измельчитель травы своими руками: как сделать самодельную траворезку

Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве.

Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

Вариант #1 – дрель вам в помощь!

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

Вариант #2 – для обладателей пылесоса «Тайфун»

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата.

Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

Вариант #3 – траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Для элементарной траворезки понадобятся:

насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
старая кастрюля из алюминия;
отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
вилка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

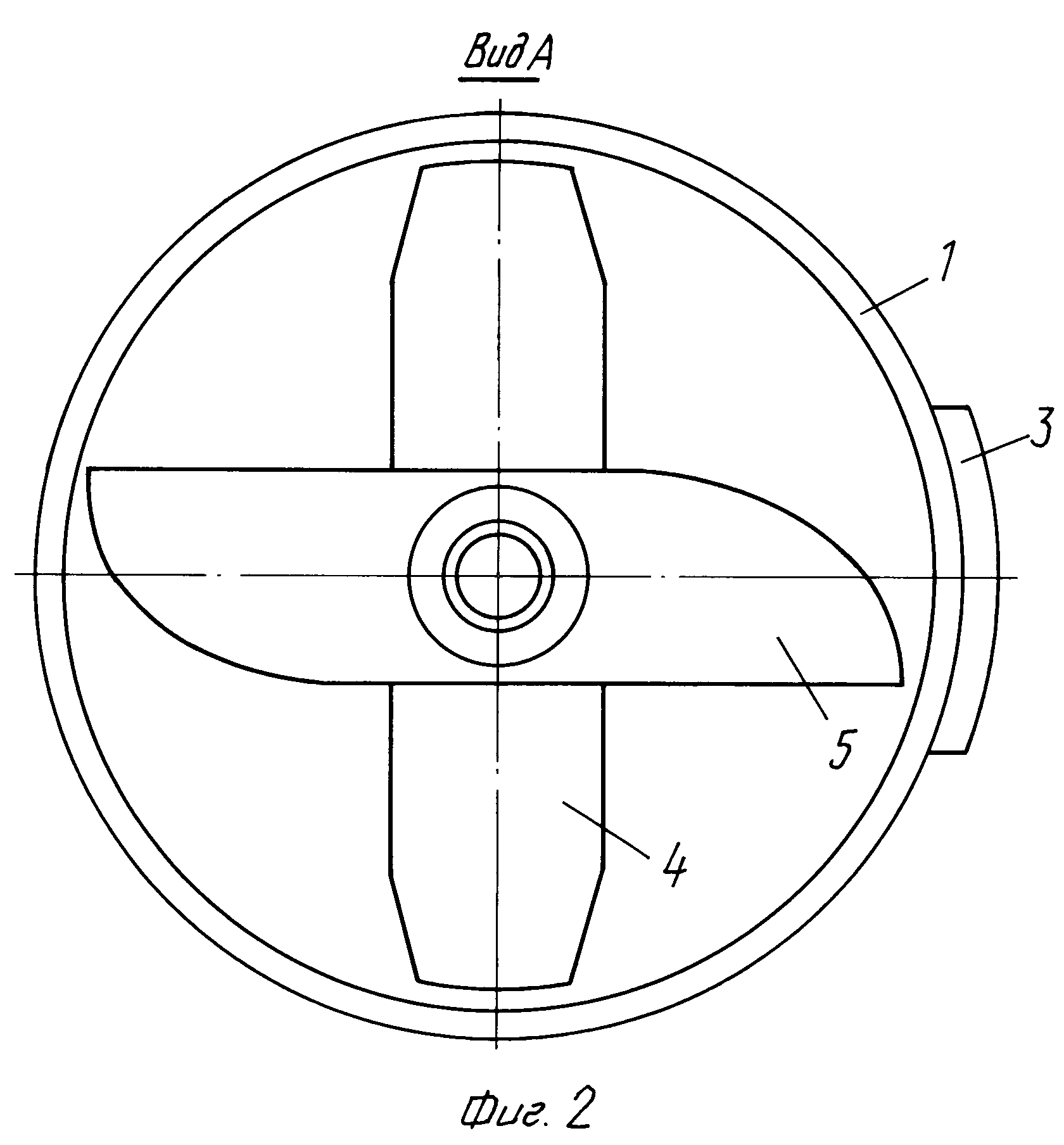

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

Вариант #4 – самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!

Оцените статью: Поделитесь с друзьями!

Чертежи и руководство по изготовлению измельчителя для травы своими руками

Каждый дачник желает иметь на своём участке красивый зелёный газон с идеальными грядками и роскошными клумбами. Чтобы получить желанный результат, необходимы не только желание, время и старания, но и специальная техника. Чтобы поддерживать почву в нормальном состоянии, многие предпочитают процедуру мульчирования травой, так как этот метод не требует особых вложений и довольно эффективно действует. Непосредственно после скашивания траву укладывают на газон, и в процессе разложения она отдаёт необходимые для удобрения вещества. Чтобы процесс разложения проходил быстрее, траву и толстые стебли рекомендуется измельчать. Для этой процедуры необходим измельчитель травы.

Что такое измельчитель травы

Владельцам собственной дачи или сада необходимо заготавливать садовый компост. Ранее траву измельчали вручную, но теперь для этого существуют электрические и бензиновые измельчители. Подобное устройство позволяет существенно сэкономить время дачнику, позволяя поместить в компостную бочку больше материала.

Если финансовое положение позволяет приобрести подобное устройство, это хорошо, так как цены на него довольно высокие. Если лишних денег у дачника не имеется, не стоит расстраиваться, так как можно изготовить машинку для измельчения травы собственноручно. Его конструкция весьма проста. В неё входят:

двигатель;
вал;
диски или ножи;
болты и гайки;
приёмный контейнер;
защитный кожух.

Измельчитель

Принцип функционирования данного устройства очень напоминает кухонный комбайн. Двигатель передаёт обороты на вал с острыми ножами, перемалывающими подходящее сырьё, после чего оно пропускается через отверстие в короб.

Наиболее мощными считаются измельчители, работающие на бензине. Они могут резать не только траву, но и довольно крупные ветки. Существенным преимуществом перед электрическими измельчителями является их мобильность и независимости от электросети, что позволяет использовать бензиновые агрегаты в любой точке дачи.

Менее мощными являются так называемые электрорезки для травы. Работают они исключительно от сети, поэтому не отличаются хорошей мобильностью. Достоинствами подобных измельчителей являются их небольшой вес и маленькие габариты, которые добавляют удобства в использовании. Чтобы измельчить траву и ветки небольшого диаметра, подойдёт аппарат с мотором до 1,5 киловатт.

Важно! Мотор с такой мощностью не подойдёт для длительных нагрузок. Для продолжительных нагрузок стоит выбрать мотор до 4 киловатт.
Измельчитель травы своими руками
Так как данное устройство имеет весьма простую конструкцию, не составит большого труда сделать его собственноручно, из подручных материалов. Существует много способов изготовления измельчителя из предметов быта.
Измельчитель травы из дрели
Данное приспособление подойдёт для рубки травы маленьких объёмов. Для изготовления понадобятся дрель мощностью 1 киловатт, любой контейнер для отработанного материала (ведро, миска и т. п.), ножи, а также гайки и болты.
Важно! Ножи должны быть в форме ромба с односторонней нижней заточкой, это позволит избежать скопления и наматывания на них зелени.
Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна. В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки.
Самодельный измельчитель из болгарки
Для производства механического измельчителя из болгарки понадобятся стальные уголки, листовая жесть, металлическая ёмкость, крепёжные элементы и ножи. Из инструментов будут необходимы: дрель, ключи, сварочный аппарат, а также шлифовальная машина.
Процесс изготовления:
Сварить каркас, для которого предварительно нужно нарезать металлические уголки.
После того как каркас будущего измельчителя будет готов, к нему приваривают полку из листового метала, а также крепят болгарку хомутами или другими зажимами так, чтобы валы расположились к верху.
Сбоку ёмкости, в которую будет засыпаться трава, делается отверстие размерами 10х10 сантиметров и присоединяется рукав, через который будет выдаваться перемолотая растительная смесь.
Далее по центру дна ёмкости делается отверстие
Ёмкость устанавливают на вал болгарки.
На болгарку крепится нож, и устройство готово к работе.
Дробилка из болгарки
Измельчитель из домашнего пылесоса
Для устройства подойдёт простой ручной пылесос. Он работает по такому же принципу, как и предыдущие самоделки. Отличается только более «цивилизованным» видом и большей производительностью. Для его сборки необходимы двигатель мощностью не менее 180 Ватт, ножи, приёмная ёмкость, корпус пылесоса.
Процесс изготовления:
Хорошо заточить ножи и приготовить втулку для их крепления.
Далее болтами прикрепить мотор к корпусу, а над прорезью приделать защитный кожух, чтобы трава не вылетала назад через отверстие.
Изготовить платформу для установки конструкции. Лучше всего сварить каркас в форме пирамиды (широкий — внизу, с сужением — вверху). Чем шире будет основание платформы, тем устойчивее получится готовое изделие.
Просверлить дырки для болтов и прикрутить двигатель к платформе. Все детали, необходимые для сборки данного измельчителя, присутствуют практически в каждом доме.

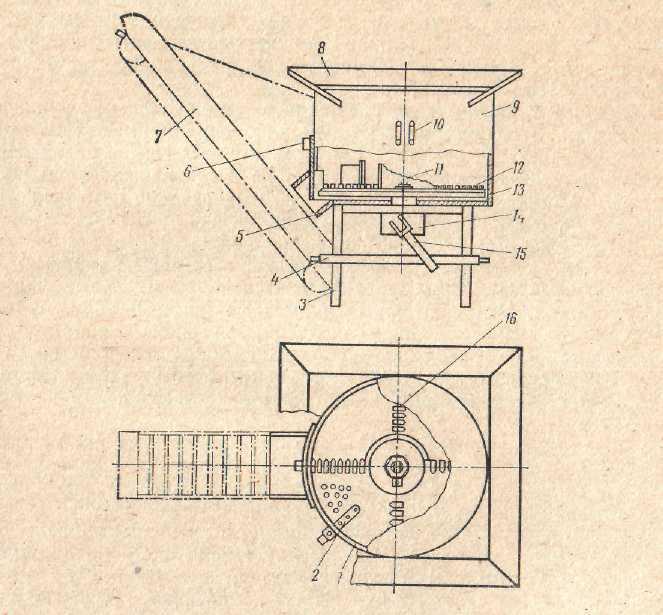

Чертёж измельчителя из пылесоса
Самодельный измельчитель из стиральной машины
В рейтинге самодельных измельчителей данный вид расположился на верхней строчке из-за своей большой мощности, благодаря чему он может измельчать не одну траву, но и ветки.
Процесс изготовления:
В барабане стиральной машины сделать отверстие и накрыть его листом металла. Данное отверстие можно сделать не только снизу, но и сбоку, с условием, что оно будет находится ниже ножей.
С помощью втулок закрепить ножи снизу контейнера. Учитывая размеры движущегося вала, делаются отверстия для втулки и крепежа двигателя.
Используя изготовленные фиксаторы, закрепить двигатель машины на контейнере.
Для приёма травы, соломы или сена установить обычное ведро или любой другой подходящий по размеру контейнер.
Дополнительная информация! Контейнер от стиральной машинки при надобности можно заменить большой кастрюлей, железной бочкой или ведром.
Траворезка из стиральной машинки
Измельчитель травы для домашней птицы
Любому фермеру, владеющему хозяйством, необходимо заготавливать корм для скота, перебивая траву на мелкие фракции. Большинство подобных измельчителей имеют высокую мощность и рассчитаны на большие объёмы травы. Возникает вопрос: как же можно измельчить траву для небольшого поголовья? Для этой цели можно найти и приобрести специальный измельчитель, рассчитанный на маленькие объёмы, но его цена будет очень высока. Проще и дешевле сделать траворезку способами, описанными в предыдущих разделах либо же из других подручных материалов.
Для заготовки корма из травы в небольших количествах целесообразнее использовать ручной измельчитель травы, который без проблем можно смонтировать к столу шурупами и болтами. Трава, а также небольшие сухие стебли понемногу подаются к ножу через входное направляющее отверстие. При правильной сборке нож будет плотно прижат к отверстию, что позволит измельчать траву на нужную фракцию. Когда нож полностью опускается, он упирается в деревянную планку, что позволяет разрезать траву, а также предотвратить быстрое затупление ножа.
Модель ручной траворезки
Техника безопасности при работе с измельчителем и при его изготовлении
Так как конструкция садового измельчителя включает в себя колющие и режущие элементы, приводимые в стремительное движение мощным двигателем, во избежание травм стоит соблюдать правила безопасности при работе с ним:
Перед началом работы необходимо защитить лицо, глаза и голову от щепок, которые в процессе измельчения могут разлетаться в разные стороны. Этот момент особенно актуален при переработке крупных веток. Для этого рекомендуется надеть специальные защитные очки, головной убор и маску. Также нужно подобрать защитные перчатки по размеру, чтобы они не спадали с рук во время погрузки сырья.
Садовый измельчитель нужно установить на ровную поверхность, чтобы избежать его перекидывания во время рабочего процесса. Категорически запрещено работать с электрическими траворезами при дождливой и ветреной погоде.
Подталкивать и поправлять ветки, находящиеся в воронке аппарата, можно только специальным проталкивателем, но никак не руками.
Ветки переламывания должны быть рекомендованной толщины, что поможет избежать поломки техники.
Перед погрузкой травы в измельчитель рекомендуется её предварительно перебрать, удалив из неё посторонние предметы (камни, металл, стёкла, пластик, и т. п.).
Для дробления рекомендуется использовать только свежие ветви. Во избежание короткого замыкания не стоит использовать агрегаты с повреждённым проводом или розеткой, а также допускать контакта влаги с кабелем. При заправке измельчителя на бензине нельзя использовать открытый огонь возле него, а также курить.
Перед тем как чистить прибор, нужно обязательно дождаться полной остановки всех агрегатов и отсоединить измельчитель от электропитания.
Садовый измельчитель — незаменимая и полезная вещь для садовников и фермеров, которую можно без проблем приобрести на рынках либо изготовить собственноручно. Главное, соблюдать технику безопасности и правильно обслуживать агрегат.
0 0 голос
Рейтинг статьи
принцип работы, создание электрического устройства своими руками
Уход за садом предусматривает регулярную подрезку веток и травы. Чтобы хворост не занимал много места на участке, следует приобрести садовый измельчитель. Такое устройство позволит переработать обрезанные ветки и траву на компост для удобрения огорода.
Сегодня приобрести садовый измельчитель не составляет большого труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.
Принцип работы траворезки
Конструкция измельчителя травы и веток довольно простая. Сюда входит несколько базовых элементов:
рабочий вал, оборудованный ножами;
защитный кожух;
двигатель;
шкив с ремнём;
приёмный короб;
электрический кабель;
металлическая рама.
Чтобы было удобно перемещать устройство по участку, его ставят на специальную двухколёсную базу. Принцип работы агрегата совершенно простой. Так, вал благодаря мотору и ремням либо цепям начинает вращаться. В этот момент в короб поступают ветки с травой, которые измельчаются острыми ножами. В целом это напоминает работу обычной мясорубки.
Подобные траворезки часто используются дачниками. Помимо этого, в продаже представлены промышленные агрегаты, которые справятся с очень толстыми ветками. Естественно, такие устройства отличаются сложной конструкцией и повышенной производительностью.
Элементы конструкции электрических садовых измельчителей
Если вы хотите сделать траворезку своими руками, то обязательно разберитесь с важными элементами конструкции.
В устройствах, которые способны перерабатывать ветки, траву и солому, устанавливают бензиновые либо электрические двигатели. Первая разновидность обеспечит эффективное измельчение крупных элементов.
Более того, такая траворезка получается действительно мобильной, что очень важно, когда сад большой площади. Электрические модели довольно компактные. Также они проще в использовании. Однако подобное оборудование на практике оказывается менее мощным. Его не удастся перемещать по всему участку, что считается важным недостатком.
При выборе двигателя для траворезки важно обращать внимание на мощность.
Устройства, рассчитанные максимум на 1,5 кВт, легко перемалывают ветки толщиной до 2 см. С серьёзными задачами они не справятся.
Двигатели мощностью в 3–4 кВт измельчат ветви диаметром максимум в 4 см.
Агрегаты на 6 кВт и более подойдут для больших хозяйств, ведь для них даже очень толстый хворост не является проблемой.
Поскольку измельчители, сделанные своими руками, обычно используются для различного рода работ, стоит выбрать мощность на уровне 3–5 кВт. Если же говорить о бензиновом двигателе, то в этом случае такой показатель должен составлять не менее 5 кВт.
Выбор ножей
Важным элементом любого измельчителя являются ножи. Именно они влияют на качество переработки соломы и веток. Одни ножи выдают хворост длиной в 2–10 см, а другие благодаря особой конструкции создают мелкую стружку.
В некоторых моделях предусмотрен только один диск с зафиксированными ножами, который установлен на валу. Подобные агрегаты смогут перемалывать только очень тонкие ветви, выдавая труху.
В заводских моделях измельчителей предусмотрено три разновидности ножей:
Дисковое устройство позволяет измельчать только траву и тоненькие веточки.
Фрезерная конструкция справится с хворостом толщиной до 8 см, причём сырье должно быть сухим, иначе механизм застопорится.
Универсальная фрезерно-турбинная разновидность считается наиболее предпочтительной, ведь она может перерабатывать даже толстые влажные ветви.
Если вы хотите сделать конструкцию своими руками, то отдайте предпочтение дисковым пилам, ножово-дисковой или двухваловой системе.
Изготовление устройства своими руками
При желании и наличии базовых строительных навыков можно сделать конструкцию из подручных материалов своими руками. Это может быть дрель и даже стиральная машина. Благодаря самостоятельному изготовлению вы получите оборудование, которое будет максимально соответствовать всем потребностям.
Проще всего сделать траворезку из простой дрели. В таком случае измельчение будет происходить по принципу кухонного комбайна. Так, в цилиндрическом корпусе, то есть обычном ведре, располагается острый нож.
Во время его вращения и происходит нарезка травы и мелких веточек. Для создания конструкции потребуется простой чертёж, дрель мощностью в 850 Ватт и нож, выполненный из ножовочного полотна.
Особое внимание следует уделить заточке. Если сделать её правильно, то лезвие будет легко и быстро рассекать ветки. В этом случае рекомендуется односторонняя заточка. Если планируется переработка исключительно травы, то оптимальной формой ножа считается ромб.
Ещё один вариант предполагает создание конструкции на основе пылесоса «Тайфун». Такой агрегат будет более мощным и привлекательным на вид. Здесь предусмотрено два отверстия: через верхнее осуществляется подача сырья, а через нижнее выходит компост.
Для изготовления конструкции подойдёт корпус пылесоса либо обрезок трубы, двигатель на 180 Ватт из любой старой стиральной машинки, ножовочное полотно, прямоугольный профиль и втулка.
двигатель закрепляют на нижней части корпуса;
на втулке нужно подготовить два отверстия, что позволит выполнить установку вала;
из ножовочного полотна следует сделать четыре ножа, в вырезанных заготовках выполняются отверстия, а кромки заостряются точилом;
корпус и измельчитель соединяют посредством болтов, при этом важно убедиться в устойчивости платформы, боковые грани этого элемента закрывают листовым металлом.
Садовый измельчитель – необходимое устройство в любом хозяйстве. Такой прибор можно сделать своими руками или приобрести в специализированном магазине. Чтобы агрегат прослужил действительно долго, нужно следить за состоянием двигателя и ножей, а во время эксплуатации важно помнить о технике безопасности.
Оцените статью: Поделитесь с друзьями!
Как сделать измельчитель травы своими руками: конструкции и схемы | Naogorode
Чтобы почва на даче оставалась плодородной, в нее нужно самостоятельно вносить органику. Мульчирование травой, срезанной ботвой и любыми растительными отходами – один из способов содержать грядки в хорошем состоянии. Траву можно разложить на земле сразу после скашивания или предварительно закомпостировать. Чтобы зелень быстрее разлагалась, нужно ее измельчить. Нарезать растения на мелкие кусочки будет удобно с помощью специального приспособления – садового измельчителя травы, изготовленного своими руками.
Ручная сечка
Небольшой объем сырья можно измельчить с помощью ручной металлической сечки, надетой на длинный черенок. Сечка представляет собой остро заточенную треугольную пластину, самая длинная сторона которой направлена вниз.
Свежескошенную траву, сорняки, листья, ботву раскладывают на земле слоем 10-15 см и рубят на части. Опускать инструмент нужно резко. После каждого удара растительная масса разделяется на все более мелкие части.
Как сделать измельчитель травы своими руками: конструкции и схемы
Электрические приспособления
Принцип работы любой электрической траворезки прост. Свежескошенные или сухие растения помещают в резервуар, оснащенный режущими элементами. Ножи приводятся в действие электромотором. После обработки масса существенно уменьшается в объеме и становится пригодной для использования в качестве кормовой смеси, мульчи или закладки в компостную кучу. Загрузка и выгрузка сырья из аппарата происходит вручную.
В заводских траворезках используются электродвигатели не менее 3000 оборотов в минуту. В самодельных устройствах можно использовать моторы с гораздо меньшей скоростью вращения вала. Но следует помнить, что чем выше скорость вращения, тем меньше вероятность, что трава будет не рубиться, а наматываться на ножи.
Траворезка из электродрели
Владелец старой электродрели может собрать агрегат, в котором зелень будет измельчаться, как в блендере. На дно металлического ведра или цилиндрического бака насыпают небольшую порцию зеленой травы и включают дрель с насаженным самодельным ножом. Через одну-две минуты останется только высыпать из бака мелко нарезанную массу.
Схема изготовления:
в центре ножа, изготовленного из металлической полосы, просверливают отверстие;
нож надевают на металлический стержень;
конец стержня закрепляют в головке дрели;
на свободный конец стержня накручивают гайку, чтобы нож не слетел;
нож опускают в ведро и включают дрель на большие обороты – на низких трава будет не измельчатся, а наматываться.
Как сделать измельчитель травы своими руками: конструкции и схемы
Шредер из пылесоса типа «Тайфун»
Пластиковый корпус пылесоса «Тайфун» подходит для изготовления бункера траворезки. Устройство с корпусом из пылесоса работает по тому же принципу, что и предыдущие, но имеет более высокую производительность и презентабельный внешний вид. Сырье в бункер подают сверху. Готовая резка выходит через боковое отверстие. Чтобы трава не разлеталась в разные стороны, на выходное отверстие надевают защитный кожух.
Как сделать измельчитель травы своими руками: конструкции и схемы
Всю конструкцию размещают стационарно, закрепив на каркасе, изготовленном из металлического уголка. Основание электрического шредера должно быть максимально устойчивым – это обязательное условие сохранности двигателя. Корпус агрегата прикрепляют к металлической подставке болтами. Для дополнительной защиты электродвигателя можно обшить станину листовым металлом, прикрепляя его саморезами.
Из двух старых ножовок изготавливают пару ножей и закрепляют их на дне бункера на втулке, выточенной на токарном станке. Длина втулки 40 мм. Чтобы привести ножи в действие, потребуется электродвигатель мощностью 180 Вт, снятый со старой стиральной машины. Шкив электродвигателя закрепляют шпильками под бункером. Ножи фиксируют гайкой М32. Резьбу на втулке нарезают еще во время ее изготовления. Шкив электродвигателя обтачивают болгаркой, делая на нем площадки для фиксации втулки.
Изготовление ножей:
Из полотна ножовки вырезают две прямоугольные пластины.
В центре каждой пластины пробивают квадратное отверстие.
Ножи затачивают на станке.
Диаметр отверстия подбирают таким образом, чтобы нож плотно садился на вал электродвигателя. Ширина ножа зависит от жесткости и толщины полотна.
Траворезка-зернодробилка из болгарки
Данный аппарат представляет собой устройство «три в одном». Он позволяет измельчать любые растительные отходы (кроме толстых веток), дробить зерно, нарезать корнеплоды. Свежую траву, пропущенную через аппарат, можно использовать для мульчирования или закладывать в компостную кучу. Измельченные корнеплоды, капустные кочаны и зерно скармливают сельскохозяйственным животным.
Для приведения ножей в движение потребуется болгарка мощностью 1,5 КВт. Ножи изготавливают из пильного диска по бетону, с которого обрезают лишние части, оставляя крестообразную конструкцию. Противоположные ножи слегка загибают – одну пару вверх, другую вниз.
На корпусе болгарки закрепляют неглубокий сварной кожух, в боковой части которого есть выходное отверстие. На кожух надевают прочное полипропиленовое ведро (можно использовать емкость от водоэмульсионной краски).
Как сделать измельчитель травы своими руками: конструкции и схемы
Чтобы получить измельченную растительную массу, полипропиленовое ведро доверху заполняют сырьем и закрывают крышкой. На выходное отверстие надевают мешок, в который будет сыпаться силос или дробленое зерно. Затем включают болгарку. Если в крышке ведра проделать отверстие, процесс можно сделать непрерывным – подавать сверху порции сырья, которые после измельчения будут высыпаться в подставленный мешок. Весь процесс похож на измельчение мяса в мясорубке, только ножи вращаются не в вертикальной, а в горизонтальной плоскости.
Как сделать измельчитель травы своими руками: конструкции и схемы
Самодельный шредер с мотором от стиральной машины
Схема работы аппарата:
несколько острых ножей закрепляются на дне металлической емкости;
вращаясь, ножи измельчают любой растительный мусор;
отработанный материал выходит через боковое отверстие.
Для вращения ножей используется привод от активаторной стиральной машины типа «Малютка», закрепленный под баком. Привод вращает два крестообразно расположенных ножа, изготовленных из дисковых пил для пилорамы. Для более детального рассмотрения можно обратиться к чертежу.
Как сделать измельчитель травы своими руками: конструкции и схемы
Корпус агрегата представляет собой цилиндрический бак из металла (к примеру, из советской стиральной машины), сверху закрывается крышкой.
Как сделать измельчитель травы своими руками: конструкции и схемы
Соломорезка
В первую очередь соломорезка пригодится тому, кто занимается выращиванием грибов вешенок. Измельченная солома потребуется для мульчирования земли под клубникой, изготовления топливных брикетов, приготовления кормов для животных и птиц.
Соломорезку несложно изготовить самостоятельно:
Короб получают, обрезав верхнюю часть 200-литровой бочки.
Ножи изготавливают из рессор и располагают их крестообразно на дне короба.
Под бочкой закрепляют двигатель 3 КВт на 1500 оборотов.
Для отвода от ножей уже измельченной соломы в боковую часть короба вваривают трубу круглого сечения.
Верх бункера закрывают крышкой из ДСП, в центре которой оставляют отверстие для загрузки сена или соломы.
Измельчитель травы своими руками из стиральной машины
Рейтинг автора
Написано статей
Просмотров: 467
Опубликована: 15-5-2018
Изменена: 24-4-2019
Время на прочтение: 4 минут
У этой статьи: 0 комментариев(я)
Как приятно прогуливаться по собственному саду, где каждое растение выращено своими руками! Каждый садовод знает: чтобы достичь хорошего результата, нужно много трудиться. Мульчировать почву травой — отличный способ наполнить ее питательными веществами. А чтобы облегчить эту задачу, в хозяйстве пригодится самодельный измельчитель или траворезка. О том, как ее изготовить, пойдет речь в статье.
Что понадобится для создания измельчителя для травы?
Чтобы разобраться во внутреннем устройстве измельчителя, определитесь с его типом. Работа прибора может быть основана:

На бензиновом моторе. Эти мощные устройства позволяют обрабатывать большие объемы травы. К тому же с ними удобно работать в любой точке сада — бензиновая траворезка не нуждается в подключении к сети. К минусам можно отнести затраты на заправку и загрязнение окружающей среды.
На электрическом двигателе. Более компактные устройства зависят от наличия розетки поблизости. Рассчитаны на меньший объем продукции, но для домашнего хозяйства подходящий вариант. Производительность зависит от мощности: 1,5 кВт — для веток толщиной 2 см, 3–4 кВт — 4 см, а 6 кВт — для хвороста и веток.
Из чего состоит садовый измельчитель:
Основы из металла.
Вала с ножами для резки.
Двигателя (можно из старой стиральной машины).
Кожуха для защиты.
Шкива и ремня для передачи крутящего момента.
Короба для приемки измельченной травы.
Кабеля с вилкой.
С помощью траворезки вы быстро заготовите тюки сена и соломы.
Для удобства передвижения вы можете оборудовать прибор колесами. Подойдет детский велосипед или коляска. Остальные составляющие найдутся в гараже или сарае. За основу можно взять бак от старой стиралки-полуавтомата. Он обязательно должен быть металлическим. Что еще понадобится:
Мотор на 180 Вт или больше.
Кабель и вилка.
Кнопка запуска (также можно снять с машинки).
Ведро или контейнер для сбора измельченного материала.
Стальные уголки для основы.
Крепежные детали.
Инструменты: дрель, болгарка, отвертка, пассатижи.
Перейдем к ножам. Без них измельчать траву не получится. Траворезки имеют несколько видов ножей:
Диск. Способен переработать траву и мелкие стебли.
Фрезер. Измельчит даже толстый хворост (8 см).
Фрезеро-турбинная конструкция. Переработает даже влажные толстые ветки.
Для изготовления своими руками лучше выбрать ножовку или дисковую пилу. Заранее подготовьте чертежи устройства.
Как сделать траворезку из стиральной машины?
Начните с подготовки корпуса. Если за основу брался бак от стиралки, тогда обрежьте его по высоте. Вам должно быть удобно пользоваться устройством. Сбоку внизу подготовьте отверстие (20х7 см), через которое будет выходить измельченная трава. Оно должно располагаться так, чтобы ножи находились немного выше по уровню.
Снаружи вокруг отверстия закрепите кожух. Он не даст продукции разлетаться по сторонам, а также защитит оператора от повреждения.
В качестве кожуха можно использовать лист металла. Крепите его к корпусу саморезами или болтами. Корпус подготовлен. Действуйте дальше:
Из уголков изготовьте основу. Высота ножек зависит от высоты емкости, в которую будет собираться силос. Скрепите основание с помощью сварки.
Из двигателя стиралки снимите мерки вала. Это нужно для того, чтобы изготовить или заказать втулку необходимых размеров. В валу просверливаются два отверстия (7 мм), точно такие же делаются во втулке, после чего она надевается на вал. Закрепите конструкцию болтами.
Прикрепите мотор ко дну корпуса, используя шпильки.
Подготовьте ножи. Особое внимание стоит уделить заточке. Если вы собираетесь работать с ветками, тогда затачивайте нож с одной стороны. Если с травой — лучшим вариантом считается заточка под ромб.
В отверстие днища продевается вал двигателя, на который надеваются ножи. Сверху все закрепляется гайками.
Важно! Рассчитайте длину ножей так, чтобы они не касались стенок контейнера.
Сварочным аппаратом закрепите бак и двигатель на подставке.
Конструкция готова. Осталось установить пусковую кнопку и подключить мотор. Как провести подключение, вы узнаете здесь «Как подключить двигатель от старой стиральной машины».
Как работает самодельная траворезка?
Принцип работы схож с обычной кофемолкой или мясорубкой: вы подключаете вилку в розетку, заводится двигатель, начинает вращаться вал, а с ним и ножи. После забрасывания травы в бак ножи ее измельчают, и затем она попадает в подготовленную емкость.
Особенности использования:
Закладывайте продукцию порционно, не перегружайте аппарат.
Не закладывайте мокрые ветки, прибор работает только с сухими стеблями.
Придерживайтесь техники безопасности.
Самодельное устройство способно избавить хозяйство от отходов, превратив их в органическое удобрение. Пользуйтесь на здоровье!
Измельчитель травы (траворезка) своими руками: способы изготовления оборудования
Измельчитель травы — это незаменимый для каждого приусадебного хозяйства агрегат, который позволит с легкостью своими руками изготавливать корма для животных, а переработанная трава и сено могут использоваться в качестве удобрений и мульчи. Изготовление таких измельчителей травы своими руками не представляет сложности, поэтому с этой работой справится каждый дачник-садовод.
Преимущества самодельных измельчителей
Изготовленные промышленным способом траворезки — это универсальные в использовании приборы, которые позволяют измельчать траву, ветки, овощи, корнеплоды, перемалывать различное зерно на муку и даже рубить дрова. Единственный недостаток таких агрегатов — их достаточно высокая стоимость, которая не по карману большинству садоводов-дачников. Но изготовив из простейших компонентов измельчитель садовый (электрический) своими руками, можно автоматизировать получение силоса и при этом существенно сэкономить на покупке дорогих заводских агрегатов.
На сегодняшний день существует множество различных типов и схем исполнения таких устройств измельчителей, что позволит подобрать функционал конкретной модели под выполняемые в саду работы. Например, можно изготовить измельчитель травы садовый электрический своими руками, который будет как перерабатывать траву, так и перемалывать зерно. При желании можно выполнить достаточно простую модель техники, которая способна лишь разрезать траву и работать с корнеплодами.
Изготавливаются такие самодельные овощерезки из подручных элементов, поэтому стоимость такого оборудования будет минимальна, а сложностей с поиском запчастей у вас гарантированно не возникнет. При этом даже простейшие установки по своему функционалу, надежности и простоте использования не будут уступать дорогим заводским измельчителям свежескошенной травы и кормов.
Для чего используется силос
Многие дачники-садоводы, проживая за городом, выращивают на даче не только овощи и фрукты, но и содержат кур, фазанов, перепелов, кроликов и различных домашних животных. Измельченная трава-силос сможет стать отличным кормом для домашних животных, необходимо лишь позаботиться о наличии в подсобном хозяйстве соответствующего измельчителя, который сможет с легкостью перемалывать траву и сено.
Опытные садоводы используют такую перемолотую траву в качестве мульчи и первоклассного органического удобрения. Потребуется лишь обеспечить максимально мелкое измельчение травы, в результате которого слой мульчи получится плотным, что и необходимо для удержания влаги и тепла в земле.
С помощью такого универсального оборудования можно с легкостью перемалывать злаки, овощи и фрукты, что позволяет делать качественный корм для скота, избавляя от необходимости покупки дорогостоящего комбикорма.
Изготовление простейших измельчителей
Существует множество чертежей изготовления такой техники с использованием подручных агрегатов. Можно найти оригинальную траворезку своими руками в журнале «Моделист-конструктор», сделанную из дрели или старой стиральной машины. Подобная работа не представляет особой сложности, поэтому даже если вы не имеете соответствующего опыта, самостоятельно изготовить измельчитель кормов своими руками не составит особого труда.
Использование старой дрели
Простейшую сенорезку можно изготовить из старой ненужной дрели. Несмотря на свою простоту, такая техника будет отличаться универсальность и надежностью, позволяя с легкостью перерабатывать даже большие объемы травы и соломы.
Для изготовления измельчителя сена и соломы своими руками вам потребуются:
Рабочая дрель.
Пустое металлическое ведро.
Комплект ножей или насадка фреза.
Будет достаточно использования дрели с двумя режимами работы, которые развивают мощность порядка 850 Вт. Необходимо лишь правильно заточить нож, который должен быть максимально острым, что позволит режущему инструменту даже при небольшой скорости вращения быстро рассекать траву, измельчая ее в мелкую кашу. Корпус устройства выполняется из металлического ведра, в днище которого следует проделать отверстие и вставить в него сверло с насаженным острым ножом.
Особенностью измельчителей травы является односторонняя заточка ножа, которая ориентирована своей острой заточенной плоскостью вниз. Только такой режущий инструмент будет измельчать траву, которую можно в последующем использовать на корм скоту или в качестве великолепного удобрения. Изготовление самодельного агрегата не представляет какой-либо сложности, ваши расходы будут минимальны, а справиться с такой работой можно буквально за 15−20 минут.
Измельчитель из пылесоса
Принцип работы такой сечкарни аналогичен предыдущему устройству. Тут используется соответствующая металлическая или пластиковая емкость, внутри которой располагается острый нож. Он приводится в движение от привода электромотора и быстро измельчает траву, которая собирается в нижнем отсеке, что позволяет с легкостью выгружать готовый силос, упрощая переработку сырья.
Если в нашем предыдущем варианте траворезки из дрели трава уже находилась в ёмкости, в которую помещали режущий инструмент, то в данном случае сырье подается через верх, а уже готовая измельченная трава выходит через нижние отверстия. Наличие защитного кожуха позволяет защитить измельченный силос от его разбрасывания при работе агрегата.
Изготовлен такой кормоизмельчитель на основе старого пылесоса Тайфун. Впрочем, можно использовать корпуса от старых советских пылесосов, которые будут иметь подходящие по размерам верхние отверстия. Отлично подойдет любая цилиндрическая емкость, отрезок трубы, ведро, кастрюля и т. д. Привод сучкорезки можно сделать из мотора от старой стиральной машины мощностью около 180 Вт.
Ножи изготавливаются из старого стального полотна. Стойки выполняются из металлического профиля размером 15 на 15 миллиметров. Ножи овощедробилки крепятся на втулку высотой в 40 миллиметров. Втулку придётся выточить на токарном станке или подобрать подходящую по размеру.
Двигатель с демонтированным шкивом необходимо на шпильках закрепить внизу контейнера. Для фиксации режущего инструмента можно использовать 32-миллиметровые водопроводные гайки. На валу двигателя с его обратной стороны необходимо выточить площадку, что позволит надежно зафиксировать втулку стопорными болтами.
Сами ножи можно изготовить из ножовочного полотна, из которого болгаркой вырезают четыре заготовки. В центре каждой заготовки следует высверлить квадратное отверстие диаметром около 26 миллиметров. Режущие кромки заготовок необходимо заострить, для чего можно использовать точило. После этого остаётся только зафиксировать втулку, на которую с помощью болтов прикрепляют ножи.
Мульчирователь из ненужного электродвигателя
Этот измельчитель травы можно выполнить из подручных деталей с использованием любого рабочего электродвигателя. Для изготовления такой элементарной траворезки вам понадобятся:
Электродвигатель, выдающий 3000 оборотов в минуту.
Старая алюминиевая кастрюля.
Вилка и электрошнур.
Кнопка управления питанием.
Ножовка по дереву.
Ёмкость выполняется из алюминиевой кастрюли, на дне которой следует выполнить небольшое отверстие для крепления втулки. Ножи выполняются с трех-четырех заготовок из ножовок по дереву. Не забудьте предварительно заточить их режущие кромки, что и позволит обеспечить качественное измельчение травы и сена. Электродвигатель, работающий от бытовой электросети, устанавливают под кастрюлю. Кнопку запуска располагают в задней части платформы. Выполненная втулка насаживается одним концом на привод электромотора, далее продевается в отверстие в кастрюле, после чего ножи насаживаются на ось и фиксируются стопорными болтами.
Измельченные силос, выполненный на самодельном устройстве, пойдет на корм птице и скоту или может использоваться для мульчирования посадок.
Как сделать соломоизмельчитель своими руками
Если вам необходимо изготовить такой агрегат, который бы справлялся не только с измельчением травы, но и с шинковкой капусты и кукурузы, обработкой соломы, то необходимо использовать более мощные двигатели, предназначенные для переработки прочного и твердого сырья. Проще всего подобную соломорезку можно изготовить из старой стиральной машины.
Процесс изготовления такого сеноизмельчителя будет следующим:
Вам понадобится старая стиральная машина, у которой имеется работающий электродвигатель. Дополнительно необходимо будет использовать еще один электромотор, который крепится в самом верху над крышкой стиралки. Зафиксировать дополнительный двигатель помогут металлические уголки и саморезы.
Из стальной заготовки следует выполнить обоюдоострый нож, который размещается внутри барабана стиральной машины, не касаясь края ее стенок. Этот нож крепится к валу верхнего электродвигателя.
Второй нож насаживается на штатный электродвигатель стиральной машины. Крутятся оба ножа в разные стороны, что обеспечивает отличное качество помола соломы и зерна.
В верхней части стиральной машины выполняют небольшое отверстие, через которое внутрь барабана будут загружать солому и зерно.
В нижней части барабана делают аналогичное отверстие, через которое будет выходить переработанное сырье.
Оба двигателя запитываются через отдельные провода и подключаются к блоку управления с индивидуальными кнопками пуска.
Эта соломорезка будет работать по принципу простейшей кофемолки. Качество помола травы, соломы и зерна в таком оборудовании будет аналогичным заводским моделям, при этом затраты на его изготовление будут минимальными. При желании в интернете вы с легкостью найдете различные схемы исполнения соломорезок и кормодробилок, которые отличаются простотой в изготовлении и при этом являются надежным, долговечным и производительным оборудованием.
яблок, травы, веток, древесины, самодельный для мотоблока, устройство, видео, фото
Чтобы изготовить садовый измельчитель своими руками, очень важно не только понимать его принцип работы, но также знать, как он устроен. В противном случае будет практически невозможно сделать правильные чертежи и собрать самодельный удобный станок для измельчения в единую конструкцию.
Виды садовых измельчителей и их назначение
Стандартная конструкция всех измельчителей для сада в большинстве случаев схожа, и представлена следующими составляющими:
мотор;
рабочий вал с ножами;
металлическая рама;
приемный короб;
защитный кожух.
Конструкция измельчителяустанавливается на стандартную двухколесную базу, что позволяет сделать удобным и легким перемещение. Устройство позволяет быстро утилизировать разные садовые отходы в виде стеблей растений, древесных отходов, опавших листьев, а также веток и травы или яблок и других плодов, опавших с деревьев. В результате переработки древесины или растительного мусора можно получить полезное и очень эффективное удобрение для подкормки растений, ценность которого не ниже некоторых видов навоза.
В настоящее время в продажу поступает достаточно богатый ассортимент такой техники, но представленные на рынке модели отличаются по техническим параметрам. Для правильно выбора агрегата нужно определиться с целями и условиями эксплуатации:
ножевые модели, характеризующиеся установкой двигателя на вал металлического диска. Конструкция имеет пару или более ножей, а скорость и качество выполняемого измельчения зависят от показателей мощности двигателя и материала ножей. Преимуществом таких способов измельчения является качественная переработка мягкой или свежесрезанной древесины. Также такая дереводробилка помогает избавиться от мелких кустов и высохшей стеблевой части однолетних растений. Следует помнить, что ножевая машина для рубки измельчает свежие ветки диаметром не более 4 см и сухие ветви толщиной до 2,5 см.
фрезерные модели имеют схожесть с ножевым веткорубом, но на вал двигателя монтируется мощная фреза из стали, представленная крупнозубчатой шестернёй. Вращение производится на маленькой скорости, что позволяет легко перемалывать даже достаточно толстые и сухие ветви, а также древесную кору. Такую дробилку нецелесообразно применять для измельчения свежих или тонких ветвей;
универсальная веткорезка способна одинаково эффективно работать с любыми видами измельчаемого материала. Такая техника оснащается универсальной фрезой-турбиной. Принцип функционирования заключается в поэтапных механизмах измельчения.
Следующим вариантом классификации садовых измельчителей являются отличия по типу материала, используемого для изготовления корпуса:
металлический вариант;
пластиковый вариант.
Показатели мощности и уровень производительности, позволяет подразделять садовые измельчители на следующие виды моделей:
бытового типа;
профессионального типа;
полупрофессионального типа.
При выборе следует ориентироваться не только на размеры ветвей, но и возрастные особенности садовых насаждений. Любительский вариант агрегатов подходит для переработки наиболее тонких ветвей и молодых растений. Чтобы измельчить толстые сучья, применяются профессиональные модели.
Как выбрать садовый измельчитель (видео)
Делаем садовые измельчители веток, стеблей и травы своими руками: чертежи, устройство, этапы монтажа
Наиболее часто изготавливается дисковый вариант на основе пил. Необходимо приобрести полтора десятка полотен из твёрдой стали с насадками для зубьев. Технология самостоятельного изготовления:
подобрать или изготовить набор шайб-прокладок из стали для распределения дисков по валу. Стандартный промежуток между пилами не должен быть больше и не меньше сантиметра.
насадить диски с шайбами на выточенный вал, располагая зубья со смещением или хаотично, что позволит продлить срок эксплуатации конструкции;
сварить из уголков и швеллеров надёжную раму, после чего в нижней части установить фундаментное основание под установку электродвигателя;
организовать на поперечных конструкциях постаменты для установки шарикоподшипников с закрепленным рабочим валом;
обустроить рабочий прочный бункер для измельчения с надёжными стенками и опорной пластиной или пассивным ножом;
организовать раструб на подачу ветвей, необходимый для направления материала в измельчитель и защиты рук от получения травм.
В процессе обрезки садовых насаждений, не рекомендуется смешивать ветви и другой древесный мусор. При отдельном измельчении получаются вполне приличные дрова, и осуществляется переработка в щепу для домашней коптильни. Допускается изготавливать измельчитель на основе бензопилы, но создание такого варианта конструкции является достаточно трудоёмким.
Как сделать самодельный измельчитель яблок
Помимо щепореза, в приусадебном садоводстве очень популярен эффективный и достаточно производительный измельчитель для яблок. Такой агрегат выполнить не слишком сложно, руководствуясь следующими рекомендациями:
из листового метала d 80 мм на токарном станке выполнить ступени выхода для вала и под подшипники;
на фрезерном станке изготавливается зубчатый вал с треугольными насечками по всей длине зубьев;
для изготовления корпуса может использоваться наружная стальная часть старой стиральной машины с вертикальной загрузкой, сваренная в цельный короб;
выполнение в коробе маленького зазора, который приходится на расстояние между рабочим валом и стенкой корпуса;
для плавного вращения вала и надёжного его закрепления используются стандартные подшипниковые узлы из циркулярки;
сваривание из уголков опорной рамы и выполнение деревянного основания для установки емкости под прием выходящей из измельчителя массы;
применение специальной пускорегулирующей аппаратуры для обустройства блока управления, что позволит включать и выключать оборудование;
фиксация ремня посредством специального болта и прикручивание на раму рукояти и роликов, упрощающих эксплуатацию агрегата.
На заключительном этапе, на верхние углы рамы, при помощи болтов, фиксируется корпус. Электродвигатель размещается в боковой части конструкции.
Как сделать измельчитель травы своими руками (видео)
Изготовление садового измельчителя для мотоблока своими руками
Эффективный измельчитель веток для мотоблока позволяет значительно уменьшить количество растительного мусора на приусадебном участке. Веткоизмельчители заводского изготовления прекрасно подходит к любым видам мотоблоков и мотокультиваторов с ременным приводом от шкива двигателя на шкив редуктора.
Для самостоятельного изготовления потребуется использовать материалы и инструменты, представленные:
мотоблоком;
ножами от электрического рубанка;
шкивом и валом;
подшипникаи;
швеллером;
листовым металлом толщиной 3 мм;
болтами, гайками и шайбами;
сварочным аппаратом;
болгаркой;
молотком;
набором ключей;
плоскогубцами;
дрелью.
Технология самостоятельного изготовления:
свариваем из швеллера основание и устанавливаем неподвижный нож;
выполняем приводной вал с ножами от электрического рубанка;
устанавливаем шкив на вал с режущим аппаратом, что позволит приводить его в действие ременной передачей от мотоблока;
свариваем и устанавливаем приемный бункер для измельчения растительного мусора.
На заключительном этапе устанавливаем измельчающий агрегат на переднюю часть мотоблока и натягиваем ременную передачу на шкив.
Как использовать измельченную биомассу в качестве удобрения
В качестве биомассы для удобрений используется измельченная масса картона, кухонные отходы и растительный мусор. Это прекрасная альтернатива покупным удобрениям. Очень важно правильно подготовить биомассу к применению на приусадебных и садово-огородных участках в качестве высокоэффективных подкормок. С этой целью используются специальные компостеры или стандартные компостные кучи.
На самый низ компостной кучи закладывается масса, представленная измельченными толстыми побегами многолетних растений. Сверху такой слой накрывается небольшим количеством уже зрелого компоста или плодородной почвы. Затем послойно засыпаются измельченные отходы растительного происхождения. Необходимо пересыпать каждый слой двухсантиметровым слоем садового грунта с доломитом или мелом из расчета пары килограмм на каждый кубический метр компостируемой массы.
В результате естественных процессов, происходящих внутри компостируемой массы, образуется ценное удобрение, которое может применяться практически в неограниченных количествах для улучшения качественных характеристик грунта на приусадебной территории или подкормки выращиваемых садово-огородных растений. Компост допускается вносить в грунт на протяжении всего периода вегетации, но оптимальный эффект удаётся получить при внесении весной и в осенний период.
Вокруг многолетников и садовых насаждений, а также на цветниках и клумбах, компостная биомасса насыпается слоем в 20-50 мм и немного перемешивается с почвой. Для улучшения состояния газонной травы достаточно насыпать сантиметровый слой.
Как сделать садовый измельчитель своими руками (видео)
Самостоятельно изготовленные измельчители для травы, опадающих плодов и любого другого растительного мусора, являются на сегодняшний день очень надежными помощниками садоводов и огородников. При помощи такого оборудования можно не только легко и быстро можно очистить приусадебную территорию от мусора, но также получить качественное и очень эффективное, экологически чистое удобрение.
Сборка измельчителя компоста
Компост — один из самых универсальных союзников садовода. Этот богатый питательными веществами перегной не только не содержит органических веществ и , но также может служить в качестве удобрения, средства для обработки почвы или биоразлагаемой мульчи для борьбы с почвой и сорняками.
Проблема, конечно, в том, что процесс разложения, ответственный за превращение мусора в сокровище, может занять месяца. Однако это долгое ожидание может быть сокращено до нескольких дней, если органическое сырье подготовлено должным образом.И ключ к этой подготовительной процедуре — это измельчение всего, что попадает в компостную кучу. Видите ли, измельчая материал измельчителем компоста и увеличивая его открытую площадь поверхности, вы можете улучшить действие бактерий. . . и в конечном итоге способствуют скорости и качеству разложения.
Сейчас серьезные садовники имеют , которые, как известно, выходят и тратят более 1000 долларов на измельчители / измельчители для выполнения своих работ по компостированию.. . но вы можете достичь почти тех же результатов, потратив 40 или 50 долларов из своего кармана, просто внося незначительные изменения в бывшую в употреблении газонокосилку!
Вам понадобится рабочая самоходная роторная косилка (с валом отбора мощности малой мощности (ВОМ) сбоку от двигателя). . . немного листового металла (подойдет «кожа» от старой стиральной машины или сушилки). . . звездочку, цепь и ограждение от старого велосипеда. . . небольшую звездочку, подходящую для вала отбора мощности двигателя.. . 15-дюймовый стержень 1/2 дюйма. . . два напольных фланца 1/4 дюйма … пара электрических металлических трубок длиной 1/2 дюйма на 25 дюймов … и некоторое крепежное оборудование (если вы просто не можете найти хороший с самоходным приводом газонокосилки, подойдет обычная роторная модель, хотя при использовании устройства вам придется аккуратно загружать в нее материал вручную.)

Начните свой проект с косилки и убедитесь, что на ее деке достаточно места, чтобы вы могли добавить желоб для корма спереди.Если возникла проблема, попробуйте повернуть двигатель на 180 ° на платформе и снова установить его. Как только правильное положение установлено, прорежьте отверстие 4 1/2 «X 8 1/2» в верхней части деки, центрируя его прямо перед силовой установкой. Затем, используя листовой металл, сформируйте 16-дюймовый высокий, широкогорлый (11 1/2 «X 13») конический бункер, с 3-дюймовым экраном вверху и некоторыми монтажными выступами внизу. . . используя нашу иллюстрацию в качестве руководства.
После сборки желоба прикрутите его прямо к отверстию деки и поддержите двумя скобами кабелепровода (просто расплющите и загните их концы, и закрепите опоры между задней частью бункера и задней частью платформы косилки).Затем вы можете закрепить маленькую звездочку на валу отбора мощности двигателя, после чего натянуть цепь на оба зубчатых колеса. Натянув звенья туго натянув, вы можете приблизительно определить подходящее место для вала подающей лопасти, которое должно находиться посередине между передней и задней стенками бункера, но достаточно высоко, чтобы обеспечить полный зазор большой звездочки.
После того, как это место установлено и размечено, прикрутите фланцы пола болтами к отметкам вала и просверлите отверстия 1/2 дюйма для установки оси лопасти. После закрепления звездочки на валу путем приваривания хомута между двумя частями, вставьте весь узел на место и отметьте его для сверления. Затем вокруг него и сквозь него могут быть закреплены толстые металлические пластины подходящего размера. (Эти лопасти подачи должны иметь такой размер, чтобы они могли свободно вращаться внутри желоба, с зазором примерно в полдюйма по периметру.)
После того, как лопасть установлена, вы можете измерить цепь и связать ее на месте, закрепив ограждение между декой и боковой стороной бункера.Вы также можете заменить стандартное лезвие косилки на модель с большим подъемом. . . который имеет поднятые вверх наконечники, которые улучшают измельчение машины, удерживая компостный материал на пути измельчителей в течение более длительного периода времени.
Сделав это усовершенствование, вы создадите недорогого, но впечатляющего садового помощника, который не только мобильный (что позволяет вам смешивать индивидуальные компостные смеси в соответствии с конкретными потребностями различных участков, почв или выращиваемых растений), но и пригоден в Кроме того, для измельчения и очистки уже компостированного материала для специальных применений.
Первоначально опубликовано: март / апрель 1984 г.
Самодельный нож для травы
— Простая идея для изготовления станка для резки травы в домашних условиях — Стрижка травы в домашних условиях | by Shahil Kumar
Shahil Kumar
16 февраля, 2018 · 2 мин на чтение
Как сделать машину для стрижки травы дома — Мощная ручная машина для стрижки травы в домашних условиях | Машина для резки травы с использованием лезвия — Машина для резки травы DIY | Хаки со спасительным лезвием В этом видео мы покажем вам, как сделать простую и легкую машину для стрижки травы у себя дома. Это самодельная ручная машина для стрижки травы, которую вы можете сделать с одним простым двигателем постоянного тока и экономичными лезвиями. Самая простая идея сделать самодельную машинку для стрижки травы у себя дома. Для наших ближайших обновлений, пожалуйста, подпишитесь на нас здесь — https: // www.youtube.com/channel/UCi2M … Вы можете посмотреть еще несколько самодельных лайфхаков и видео об научных экспериментах Здесь Как сделать ИК-дистанционный тестер — https://youtu.be/85_f93GSi58 Drill Hacks — https://youtu.be / B3JE1Whzo_A CardBoard Motor DIY Car — https://youtu.be/LcMgh2kim-8 Make Anti Gravity Wheel — https://youtu.be/AdzJZdzE83I Mini Car With Headlight — https://youtu.be/f3mematOJJ0 DC Motor Hacks Rotating Led — https://youtu.be/jg27ILlL4Vw DIY Coin Sorting Machine — https://youtu.be/ZW45ZocTzyM Как сделать индикатор уровня воды дома — https: // youtu.be / _GKhj7LAe48 Как сделать мини-инструмент Dremel — https://youtu.be/6I__zH65mfU Как сделать зарядное устройство 12 В в домашних условиях — https://youtu.be/u1kAkKD4pqU Как сделать генератор энергии — https: // youtu .be / F7QEfHQ7A3g Моторная лодка постоянного тока — https://youtu.be/mp4jwA2MbVg Противомоскитная подставка Удивительная идея https://youtu.be/8ufZ75iphfw Самодельные спиннеры-непоседы https://youtu.be/5konWODqTpg ICEcream Stick Coin Shooter — https://youtu.be/5konWODqTpg ICEcream Stick Coin Shooter — https://youtu.be/8ufZ75iphfw /youtu.be/ZFPnlU4A4vY Удивительные советы по использованию двигателей постоянного тока — https://youtu.be/sCvsjAiP9P8 ThermoCol Car Diy — https: // youtu.be / vEe-2YPQi3k Бесплатный генератор электроэнергии — https://youtu.be/_AVIsTC0jEo Удивительная идея для создания автомобиля — https://youtu.be/f3mematOJJ0 DIY Matel Grinder Drill Удивительные советы — https://youtu.be/HMNP_ju0YtY Как сделать ИК-пульт дистанционного тестирования — https://youtu.be/85_f93GSi58 Magic Tricks Toys Как сделать волшебный ящик для монет — https://youtu.be/2oJAkns5NoI Вернуться к редактированию Самодельный резак для травы — https://youtu.be/5CYpvxtZX4A
НИКОГДА не делайте этого с газонокосилкой!
1.
Не допускайте низкого уровня масла в двигателе.
Во-первых, необходимо хорошо смазать двигатель, чтобы газонокосилка не перегревалась и не курила. Если в вашей газонокосилке закончится масло и она все равно будет работать, пока вы работаете на дворе, вам БУДЕТ платить либо за ремонт двигателя, либо за новую газонокосилку. ПРОВЕРЯЙТЕ МАСЛО ПЕРЕД КАЖДЫМ ИСПОЛЬЗОВАНИЕМ!
2. Не допускайте низкого уровня охлаждающей жидкости в радиаторе.
Это относится только к газонокосилкам с жидкостным охлаждением. Без охлаждающей жидкости двигатель будет перегреваться и заклинивать! Проверяйте уровень охлаждающей жидкости ПЕРЕД КАЖДЫМ ИСПОЛЬЗОВАНИЕМ!
3.Не заглушайте двигатель.
Не допускайте попадания грязи и травы на ребра охлаждения двигателя. Вашему двигателю необходима циркуляция воздуха для предотвращения перегрева. Однако, если ваш двигатель перегревается, он может заблокироваться или, что еще хуже, привести к перегреву газонокосилки, дыму и возгоранию!
4. Не ударяйтесь о пни, когда косите траву.
Если вы ударите косилкой о пень, вы, скорее всего, погнете лезвие и, возможно, коленчатый вал. Это привело бы к очень дорогому ремонту газонокосилки.
Если вы ударились о пень с помощью садовой газонокосилки или с нулевым поворотом, вы погнете лезвия и, возможно, погнете деку косилки, сломаете шпиндели или повредите другие части газонокосилки. Это также потребует дорогостоящих услуг по ремонту газонокосилок. Позвоните нам, если ваша газонокосилка ударилась о что-то и остановилась или не запустится после удара.
5. Не пытайтесь использовать газонокосилку для быстрой перемотки каната или колючей проволоки.
Хотя ваша косилка выполнит работу намного быстрее, чем вы, это не очень рентабельный метод. Скорее всего, вам понадобится капитальный ремонт. Вот некоторые признаки неисправного шпинделя косилки.
Неровная высота травы после стрижки газона
Визг при использовании газонокосилки
Громче обычного жужжания и случайных вибраций
Сломанные или погнутые детали косилки
Шпиндель не нагревается сразу после запуска газонокосилки
6. Не включайте газонокосилку, если предохранительное оборудование не работает должным образом.
Обязательно прочтите ваше руководство и соблюдайте все инструкции по технике безопасности для газонокосилок .
Пожалуйста, проверьте все ваше защитное оборудование перед запуском газонокосилки. Большинство несчастных случаев с косилками можно было бы предотвратить, если бы оператор соблюдал правила техники безопасности. Нет машины, достойной того, чтобы кто-то из ваших близких получил травму или погиб!
7. ПОЖАЛУЙСТА, УБЕДИТЕСЬ, ЧТО ВАШИ ДЕТИ И ЖИВОТНЫЕ НАХОДЯТСЯ В ДОМЕ, КОГДА ВЫ СТРИЖЕТЕ ГАЗОН!
Хорошие примеры того, почему это так важно:
Марио | Билл | Вера | Брэкстон
8.Не допускайте забивания деки газонокосилки травой и мусором.
Удаляйте грязь, траву и мусор с верхней и нижней стороны деки газонокосилки после каждого использования. Это позволит вашим шкивам и ремням двигаться свободно без перегрева. Вы можете промыть колоду из шланга. Когда вы закончите, просто включите ножи газонокосилки и дайте им повернуться в течение нескольких минут, чтобы они высохли и повторно нагрели подшипники.
9. Не позволяйте животным жить в газонокосилке.
Часто животные строят хорошие домики с оборудованием, особенно когда оборудование остается на улице или в сарае на зиму.Отсек для воздушного фильтра может стать уютным местом для проживания мышей. Не забывайте регулярно проверять воздушный фильтр и другие моторные отсеки на наличие признаков гнездования животных.
10. Не используйте небезопасные косилочные ножи.
Нож косилки небезопасен по многим причинам.
1. Проконсультируйтесь с профессиональной компанией по ремонту газонокосилок по вопросам заточки лезвий газонокосилок, чтобы определить, не затачивали ли вы лезвия слишком много раз — Если лезвие слишком тонкое, оно становится слабым.Если ударить что-нибудь, лезвие может сломаться и кого-нибудь поранить.
2. Изогнутое лезвие — если лезвие погнуто, оно потеряет равновесие. Это может испортить вашу опору и повредить двор. Если вы не знаете, как выпрямить лезвие газонокосилки, свяжитесь с нами.
3. Лезвие с трещиной — Если лезвие треснуло и вы ударились о что-то, оно может сломаться и кого-нибудь поранить.
4. Сломанное лезвие — сломанное лезвие выйдет из равновесия и разрушит ваши подшипники. Вы также рискуете полностью сломать лезвие и нанести серьезный материальный ущерб или травмировать кого-либо.
5 . Замена ножа — ножи для газонокосилок производятся в соответствии со строгими стандартами и допусками для вашей безопасности. Изменение может привести к материальному ущербу, травмам или смерти.
Отличный пример: вышедшее из-под контроля лезвие газонокосилки приземляется в нескольких дюймах от ребенка
11. Не забывайте о регулярном техническом обслуживании.
Регулярное обслуживание очень важно. Более того, ваша газонокосилка и аксессуары для газонокосилок прослужат намного дольше, если их каждый год настраивает компания, которая знает, как их правильно отремонтировать.
Самоходная косилка / нулевой поворот : Замените моторное масло, масляный фильтр, воздушный фильтр, воздушный фильтр, свечи зажигания и топливный фильтр. Очистите ребра охлаждения двигателя и деку косилки. Проверьте ремни платформы, подшипники и натяжные ролики, приводной ремень и ролики, давление в шинах, систему зарядки и аккумулятор. Смажьте все пресс-масленки, выровняйте деку косилки, заточите и сбалансируйте лезвия косилки.
Нажимная косилка: Замените моторное масло, свечу зажигания и воздушный фильтр. Очистите ребра охлаждения двигателя и деку косилки.Проверить тросы, проверить самоход, смазать машину, заточить и сбалансировать ножи косилки.
12. Не оставляйте газ в вашем оборудовании более двух недель.
Новое смешанное топливо, которое вы получаете на заправочной станции, представляет собой смесь бензина и этанола. Этанол, примешанный к этим видам топлива, не только поглощает воду, но и испаряется, оставляя воду и некачественное топливо. Испарение приводит к тому, что топливо быстро образует смолистые отложения, которые забивают топливную систему и ухудшают работу вашего оборудования.Если вода остается в топливной системе достаточно долго, повреждение внутренних деталей карбюратора, а также деталей двигателя неизбежно, особенно при использовании небольшого оборудования, такого как триммеры и воздуходувки, и обычно приводит к катастрофическим последствиям.
Мы не говорим, что топливо, которое вы получаете, плохое. Если вы будете следовать этим правилам, у вас не должно возникнуть проблем.
Не получите больше бензина, чем вы можете использовать за две недели
Хранить топливо в герметичном, одобренном топливном баке
Убедитесь, что крышки топливного бака не треснуты, не сломаны или отсутствуют.
Перед заливкой встряхните канистры с топливом, особенно смешанное топливо
Используйте качественное масло для 2-тактных двигателей, правильно смешанное, для 2-тактных двигателей
Если агрегат будет простаивать в течение длительного времени, топливная система должна быть слита должным образом
13.
ИСПОЛЬЗУЙТЕ ОБЩИЙ СМЫСЛ при работе с ЛЮБЫМ силовым оборудованием!
<<< НЕЛЬЗЯ!
чертежей фруктовых измельчителей своими руками. Дробилка для яблок: чертежи и технология изготовления
Ни для кого не секрет, что все фруктовые соки содержат полезные вещества. К тому же они еще и очень вкусные, поэтому особенно любимы и взрослыми, и детьми. Яблочный сок — безусловно, самый распространенный сок. В нашей стране растет много яблок, и сок из них вкусен и полезен.Поэтому многие задаются вопросом, как приготовить сок своими руками, без консервантов и ароматизаторов. К сожалению, купить это в магазинах нельзя.
Чтобы решить эту проблему, нужно, во-первых, использовать так называемый измельчитель фруктов, а во-вторых, соковыжималку, которая идеально подходит для яблок. С вышеупомянутой дробилкой для яблок вы можете получить больше сока. При этом усилий на его приготовление вы приложите гораздо меньше.
В нашей статье мы рассмотрим, как делается дробилка для яблок своими руками (ее чертежи также будут предоставлены вашему вниманию).
Чоппер своими руками
Итак, нам нужно создать так называемый чоппер своими руками. Прежде всего, следует отметить, что само устройство бывает разных видов … Все зависит от материала, из которого оно изготовлено. Выбор большой — от дерева до металла. Но это не самое главное в дробилке, очень важно, как она выполняет свою работу.
Рассмотрим дробилку сразу из двух видов материала — металла и дерева. Для начала нам понадобится лист нержавеющего металла, толщина которого будет не более 8 сантиметров.Из этой детали нужно будет сделать ступеньки для подшипников и выхода вала. Этот этап работ необходимо выполнять на токарном станке.
Дробилка технологическая

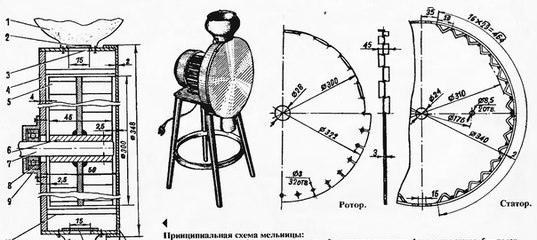

Далее, для создания дробилки для яблок, чертеж которой вы можете увидеть в статье, нам уже понадобится фрезерный станок. На нем мы создадим вал-шестерню. Как видно на чертеже, потребуется удалить 8 граней. А чтобы измельчение яблок было достаточно эффективным, нужно еще с помощью болгарки сделать на зубцах по всей их длине специальные треугольные насечки на зубцах.Это поможет просто и быстро раздавить яблоко.
Для изготовления корпуса описываемого устройства многие используют корпус от старой стиральной машины. Но стоит отметить, что при его выборе необходимо, чтобы металл корпуса был нержавеющим, а сама машина относилась к устройствам с вертикальной загрузкой. Его стенки должны быть толщиной не менее двух миллиметров.
Его нужно разрезать на 4 равные части — две торцевые и две боковые. Затем складываем детали и получаем коробку, которую необходимо приварить по краям.Но прежде, чем полностью завершить процесс сварки в боковых частях, нужно будет немного прогнуть металл и оставить небольшой зазор. Этот зазор необходим между рабочим валом и стенкой самой болгарки.
Так изготавливается дробилка для яблок своими руками.
Изготовление корпуса дробилки
Для того, чтобы вал дробилки яблок был хорошо закреплен и в то же время плавно вращался, можно использовать обычные подшипниковые узлы, которые имеются во всех циркулярах.Из углов нужно будет сварить опорный каркас, а основание аппарата можно сделать деревянным. Основание из досок следует разместить внизу, так как на него будут ставиться емкости, в которые будет падать выходящая из болгарки масса.
Основу дробилки для яблок мы сделали своими руками, а теперь перейдем к мотору.
Блок управления дробилкой
Для создания блока управления дробилкой яблок своими руками мы используем штатную кнопку, которая будет отвечать за запуск и остановку машины.Ремень, который можно увидеть на чертеже, будет натягиваться с помощью специального зажимного болта, при этом корпус перемещается по направляющим.
Не забудьте прикрутить ручку, это повысит удобство использования дробилки. Для меньшего разбрызгивания используйте широкую чашу и низкую раму. Электродвигатель поставьте сбоку, тогда на него не попадет влага.
Outcome
Такие дробилки для яблок, которые изготавливаются исключительно вручную, мало чем отличаются от тех, что производятся на фабриках и продаются в магазинах.Стоит отметить, что если у вас старая стиральная машина, то мотор покупать не обязательно, потому что вы можете взять его из стиральной машины. Как технически, так и внешне устройство идентично другим.
Также стоит отметить, что этот измельчитель, работающий от электричества, используется не только для производства сока, но и для производства вина. Дробилка для яблок ручной работы, чертежи которой вы видели в нашей статье, всегда пригодится в хозяйстве.
Шлифовальное оборудование для дачи имеет очень разнообразное применение.С его помощью можно измельчать грубые травяные корма, забивать фрукты на сок, создавать комбинированные смеси для животных и животных.
Часто такие механизмы довольно дороги. Но всегда есть вариант.
1 Типы сельскохозяйственных дробилок
Прежде чем производить одно или другое, вы должны четко определить тип сырья, которое он будет обрабатывать. Сырье имеет разную структуру и степень жесткости, соответственно, а оборудование для измельчения будет отличаться рядом особенностей.
Измельчитель древесины — незаменимый утилизатор растительных отходов
По данному критерию различают:
яблочный пресс;
дробилка для винограда;
косторезка;
Универсальный измельчитель
(например).
Конечно, это далеко не весь список возможных вариантов. Но перечисленные механизмы могут обрабатывать большую часть сельскохозяйственной продукции, и очень просты в изготовлении.
1.1 Как сделать измельчитель травы своими руками?
Электрический агрегат для обработки сена и травы не требует специальных навыков. Под рукой достаточно материалов для его изготовления. Механизм состоит из бункера для сырья, измельчающего барабана с несколькими ножами, измельчающего механизма, специального сита, выходного канала и электропривода.
Весь производственный процесс выглядит так:
В первую очередь нужно позаботиться об электроприводе.В качестве силовой установки подходит двигатель мощностью от 800 Вт и выше. Более мощные модели дадут меньшую тонкость.
Второе — изготовление барабанов. Для стенок помольной камеры и ее основания подойдет металл толщиной 4 мм. Высота барабана должна быть не менее 10 см, ширина не менее 30. В нижней части измельчителя прорезается отверстие для подключения к приводу.
Далее идет основание с поддоном и бункером для сырья. Они могут быть изготовлены из жести или из оцинкованной металлической бочки.
В качестве режущего устройства используются металлические пластины (2 и более), которые соединяются с приводным диском с помощью длинных болтов и уплотнительных шайб. Если позволяет длина болтов, можно сделать два уровня ножей для улучшения измельчения.
Самодельная сенокосилка заканчивается выпускным патрубком. Лучше всего для него использовать полимерные трубы. от водопровода или канализации. Они не подвержены коррозии и подходят по диаметру.
Перед активным использованием устройства его необходимо тщательно осмотреть, затем затянуть все болтовые крепления и проверить сварные соединения.Только после этого осуществляется первый пуск. В качестве тестового сырья подходит крупная солома.
2 Как сделать дробилку для яблок своими руками?
Измельчитель яблок своими руками позволит легко переработать фрукты до однородного сырья, из которого потом легче получить сок, либо использовать его для создания комбикорма. Все дробилки для яблок основаны на валковом дробильном механизме.
В качестве рабочего тела для такого устройства подойдет стальной цилиндр длиной 40 см и сечением 20 см.По всей длине по диагонали вкручиваются шурупы или саморезы из нержавеющей стали. В этом случае лучше производить намотку симметрично в обоих направлениях цилиндра.
Рабочий орган устанавливается на плоскую полированную доску или на наклонный трап из листового металла. Оцинкованный лист лучше не брать, так как он может вступать во взаимодействие с яблочным соком. Цилиндрический пресс установлен на валу с помощью подшипников. В качестве привода для такого устройства используется мотор стиральной машины. Его мощности вполне достаточно для переработки фруктов. Вал соединен с двигателем с помощью автомобильного ременного механизма.
Если в будущем яблоки будут использоваться в пищевой промышленности, самодельная дробилка может быть сделана из экологически чистых древесных материалов.
В этом случае будет использоваться рабочий цилиндрический корпус из бука или осины. Он установлен с подшипниками на прямоугольной раме. В барабан вкручиваются саморезы, как и в предыдущем варианте.
Сверху на цилиндр устанавливается специальный бункер.Его особенность заключается в том, что три вертикальные стенки расположены перпендикулярно поверхности, а одна — под углом. Это позволяет легко опускать яблоки под измельчающий барабан.
Ось вала зубчатого барабана вынесена наружу, где к ней прикреплена ручка. Такую дробилку можно сделать из болгарки. При этом изготовленный механизм автоматически обработает сырье. Выведенная ось крепится к приводу болгарки. Высокие обороты устройства будут равномерно раскручивать вал, что обеспечит непрерывную работу.Под устройством устанавливается емкость для приема продуктов переработки.
2.1 Как изготавливается дробилка для винограда своими руками?
Сделать дробилку для винограда своими руками не так уж и сложно. Бывают самодельные дробилки для винограда с челюстным механизмом, либо с молотком в качестве рабочего органа. В более сложном варианте используется вариант роликового дробления.
В качестве рабочего органа здесь будут использоваться резиновых валика для отжима белья из стиральных машин типа «Таврия» или «Рига».Купить их можно практически на любой барахолке или в Интернете. Вдоль каждого ролика проведено шесть направляющих линий. По всей длине линий с интервалом 0,5 мм делают отверстия сечением 1 см и глубиной 0,5 см.
Следующий момент самый сложный — необходимо сделать две шестерни под диаметр роликов. Лучше доверить этот процесс опытному токарю.
Далее для устройства изготавливается бункер. Он состоит из двух деревянных и двух жестяных пластин, которые имеют зауженное дно.Деревянные пластины устанавливаются под углом, а жестяные — вертикально. В жестяных пластинах просверливаются два отверстия в основании, и пластины с приваренной трубкой прикручиваются болтами. Диаметр трубки позволяет вдавить в нее подшипник (предпочтительно 202). С одной стороны к подшипнику прикреплен ролик, с другой — надета шестерня.
В конце установки ролики у основания бункера должны быть размещены с зазором 3 мм. За основу берем любую широкую поверхность (проще всего использовать дерево) и вырезаем отверстие под нижним периметром мусорного ведра.Моторчик от стиральной машины … Тяговый ремень лучше брать оттуда. Ремень надевается с одной стороны колеса двигателя, а другой — с одного выхода оси вала. В такой конструкции шестеренки будут вращаться в разные стороны и самостоятельно сжимать ягоды.
Такой измельчитель винограда не справляется с отходами, как валковая дробилка для винограда с гребенчатым сепаратором, но имеет более простую конструкцию.
2.2 Костодробилка и универсальный измельчитель
Полезным дополнением к дому станет садовая, в которой будет храниться щепа, кости, твердый мусор.В состав устройства входят следующие компоненты:
силовой каркас;
рабочий орган от пил;
защитная крышка;
Бункер для сырья
;
Электродвигатель
.
В качестве силового агрегата бензиновый или электрический двигатель. Для грубых материалов можно использовать мотоблок. Следующий шаг — создание режущего органа. Для его изготовления вам понадобится 10-15 дисковых пил диаметром не менее 6 см.
Все пилы собраны вместе на оси, диаметр которой зависит от отверстия под пилу.Между каждой парой пил устанавливается пластиковая шайба (можно вырезать из любой пластиковой пластины). Эта прокладка предотвратит защемление пил во время работы. По бокам режущий корпус укрепляют шайбами или приваривают. К оси прикреплен шкив. И в целом режущее тело готово.
Силовая рама сварена с 4-х углов. К одному краю прикреплена ось с пилами. Для этого используются подшипники, устанавливаемые в хомуты, которые крепятся к раме сваркой или болтами.Сверху на режущий блок устанавливается крышка. Изготовлен из листовой стали. Три стены находятся в вертикальном положении, а четвертая имеет небольшой уклон к основанию каркаса. Сверху на кожух надевается бункер, который также изготавливается из листовой или оцинкованной стали. Бункер прикреплен к кожуху болтами для облегчения обслуживания.
Далее двигатель закреплен на раме. Диск ременной передачи надевается на шкив и прикрепляется к диску двигателя. Для удобства система может быть оборудована системой управления или тумблером.Таким образом, получается собственное. Подходит для свеклы, костей, пищевых отходов.
Не можете найти конкретное видео? Тогда эта страница поможет вам найти именно то видео, которое вам так нужно. Мы легко обработаем ваши запросы и предоставим вам все результаты. Независимо от того, что вас интересует и что вы ищете, мы легко найдем необходимое видео, в каком бы направлении оно ни было.
Если вас интересуют самые свежие новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки по всем направлениям.Результаты футбольных матчей, политических событий или мировых, глобальных проблем. Вы всегда будете в курсе всех событий, если воспользуетесь нашим замечательным поиском. Осведомленность о предоставляемых нами видео и их качество зависит не от нас, а от тех, кто загрузил их в Интернет. Мы просто поставляем вам то, что вы ищете и требуете. В любом случае, воспользовавшись нашим поиском, вы будете знать все новости мира.
Однако мировая экономика — это тоже довольно интересная тема, которая беспокоит очень многих.Очень многое зависит от экономического состояния разных стран. Например, импорт и экспорт любых продуктов питания или оборудования. Так же уровень жизни напрямую зависит от состояния страны, а также от заработной платы и так далее. Чем может быть полезна такая информация? Это поможет вам не только адаптироваться к последствиям, но и предостережет от поездки в ту или иную страну. Если вы отъявленный путешественник, то обязательно воспользуйтесь нашим поиском.
В наши дни очень сложно разобраться в политических интригах, и чтобы разобраться в ситуации, нужно найти и сопоставить много разной информации.Поэтому мы легко найдем для вас различные выступления депутатов Государственной Думы и их заявления за все прошедшие годы. Вы легко можете понять политику и ситуацию на политической арене. Вам станет понятна политика разных стран, и вы легко сможете подготовиться к грядущим изменениям или уже адаптироваться к нашим реалиям.
Однако здесь можно найти не только самые разные новости со всего мира. Также вы легко найдете себе фильм, который будет приятно смотреть вечером с бутылкой пива или попкорном.В нашей поисковой базе есть фильмы на любой вкус и цвет, вы без проблем найдете для себя интересную картинку. Мы легко найдем для вас как самые старые и труднодоступные произведения, так и известную всем классику — например, «Звездные войны: Империя наносит ответный удар».
Если вы просто хотите немного расслабиться и ищете веселые ролики, то мы можем утолить вашу жажду и здесь. Мы найдем для вас миллион разных занимательных видео со всей планеты.Короткие анекдоты легко поднимут настроение и будут развлекать весь день. Используя удобную систему поиска, вы сможете найти именно то, что вас рассмешит.
Как вы уже поняли, мы работаем не покладая рук, чтобы вы всегда получали именно то, что вам нужно. Мы создали этот замечательный поиск специально для вас, чтобы вы могли найти нужную информацию в виде видео и посмотреть его на удобном плеере.
У домашнего яблочного сока много поклонников. И не только потому, что у него ярко выраженный вкус — свежий яблочный сок содержит витамины и полезные вещества.Свежевыжатый сок в магазинах, как говорят, настоящий, без химии и консервантов. Единственный выход — самому выдавить банку свежевыжатого сока. Но для этого потребуется специальное приспособление.
Измельчитель и соковыжималка для яблок помогут преодолеть ряд трудностей при приготовлении и переработке фруктов. На таком оборудовании на приготовление сока уйдет в три раза меньше времени, чем при ручной обработке.
Узнайте о преимуществах, характеристиках и производственном процессе измельчителя в вашей домашней мастерской.
Зачем нужна дробилка
Названное устройство легко найти и приобрести в Интернете или в магазине, но настоящие мастера конструируют дробилку своими руками, затратив минимум денег в процессе изготовления. Изготовлен такой прибор из подручных материалов.
Дробилка необходима для измельчения яблок на мелкие кусочки. Это упростит измельчение яблок и повысит выход сока. Принято считать, что чем мельче масса, тем продуктивнее получается яблочный сок в домашних условиях.
Преимущества измельчителя
Универсальная дробилка имеет ряд преимуществ:
Обработка крупных яблок займет минимум времени.
Отходы сведены к минимуму. Из фруктов выжимается весь сок, а на остатках остается небольшое количество коржа.
Изготовление домашнего измельчителя отходов — недорогой процесс.
При обработке фруктов таким способом минимизируются физические усилия.
Небольшие партии яблок наиболее удобны в переработке, что идеально подходит для домашнего использования.
Оборудование практичное и надежное.
Если установка вышла из строя, вы можете отремонтировать ее самостоятельно, не прибегая к помощи мастеров, что существенно экономит деньги.
Для проектирования дробилки для яблок в домашних условиях используется стандартный набор инструментов. Никакого специального инвентаря здесь не требуется. К тому же потребуются материалы для изготовления устройства, а если под рукой нет подходящих деталей, придется совершить покупку.
Шредеры бывают разных типов:
Но главное не из чего сделана установка, а как она справляется с функциональными задачами. Итак, давайте посмотрим, как сделать дробилку своими руками.
Подготовка материала
Для работы подготовьте лист нержавеющей стали d80 мм. В дальнейшем металл придется обрабатывать на токарном станке и делать из него ступеньки для выхода вала и под подшипники.
Конструкция вала-шестерни
Для изготовления используется фрезерный станок с удалением 8 граней.Для увеличения производительности установки на зубьях (по всей длине) с помощью болгарки делаются насечки треугольной формы.
Изготовление корпуса
В качестве основания подойдет корпус от старой стиральной машины с вертикальной загрузкой, а именно его внешняя часть из нержавеющей стали с толщиной стенок до 2 мм. В процессе обработки заготовка разрезается на четыре части, получая по 2 торцевые и боковые части. Элементы складываются в одну конструкцию и захватываются сварочным аппаратом.Перед окончательной сваркой боковин, металлические листы внизу слегка загибают, делая небольшой зазор между вращающимся валом и стенкой конструкции.
Для плавного вращения вал надежно закреплен с помощью подшипниковых узлов, аналогичных тем, которые устанавливаются в круговых. Для того, чтобы самодельное яблочного дробилки, чтобы надежно стоять, он прикреплен к опорной раме, для изготовления которых используются металлические уголки.
За основу автомобиля возьмем деревянные заготовки из твердого камня.Снизу размещается дощатое основание, на которое впоследствии ставится емкость для приема обработанной массы на выходе, которую в дальнейшем нужно поместить под яблочный пресс.
Улучшение приспособления
Для удобства работы натягивается ремень, который крепится специальным зажимным болтом и основным блоком по направляющим.
Ролики и ручка прикручены к раме, что упрощает транспортировку измельчителя.
Чтобы избежать деформации корпуса дробилки для яблок, прикрепите его к верхним углам рамы болтами.
Примечание! Чтобы избежать брызг при обработке яблок, убедитесь, что емкости, в которые вы наливаете пюре, широкие. Сделайте при строительстве низкий каркас, иначе обработанная еда будет шлепаться в таз и разлетаться по сторонам.
Сборка блока управления
Для этого вам понадобится специальный пускорегулирующий аппарат. Не пугайтесь громкого названия — это кнопка, отвечающая за подачу команд: «включить» и «отключить».
Электродвигатель устанавливается сбоку конструкции, чтобы в нее не попадала жидкость и брызги от обработанных фруктов.
Самодельная дробилка из подручных материалов ничем не хуже покупных моделей, но отличается только внешним видом … Кстати, иногда самодельные устройства показывают большую производительность и техничность, чем агрегаты, разработанные специалистами.
Чтобы сэкономить на строительстве, вам даже не нужно покупать мотор, а взять старый агрегат от стиральной машины.
Использование установки с приводом от электродвигателя позволяет измельчать яблоки не только для получения сока, но и для приготовления вина.
Дробилка для яблок — незаменимая вещь в хозяйстве. Пропустив плоды через измельчитель всего 1 раз, вы получите однородную массу, а после многократной обработки — вещество, по консистенции напоминающее пюре. Домашняя дробилка может обработать любые яблоки, даже самые твердые.
После этого обработанные фрукты загружаются под яблочный пресс или в соковыжималку для получения фреша или сока.
Как ухаживать за измельчителем дома
Если вам удалось сделать измельчитель, то самое сложное позади. Не беспокойтесь об уходе за дробилкой и ее чистке своими руками — это проще простого.
Основным правилом эксплуатации устройств, контактирующих с пищевыми продуктами, является чистота агрегатов. После каждого измельчения тщательно промывайте поверхность устройства, очищайте и сушите даже в труднодоступных местах — это основные очаги скопления бактерий и плесени, которые не только приводят к быстрому порче сока, но и также опасен для здоровья человека.
Важно! Обесточьте дробилку перед очисткой!
Чтобы наслаждаться вкусным соком и летом, и зимой, достаточно построить домашнюю дробилку для яблок и научиться измельчать сок.Собрать такой агрегат достаточно просто. Вы получите неоспоримую выгоду и значительную экономию.
Дом, который я сдаю, стоит на участке с несколькими яблонями. Деревья старые и высокие. Висят яблоки — не дотянешься. Невозможно добраться даже до стремянки.
Совсем не обязательно ждать полного созревания. Сами яблоки падают на землю по закону притяжения. Помогают всякие черви и ветер.
Волонтеров не хватает больше недели.Разбитые места загнивают. Черви полнеют.
Для приготовления джема требуется неизмеренное количество сахара. И на это уходит много времени. И в яблоки наливают не одно ведро.
Вот бы выжать сок из яблок. Свежевыжатый сок простоит пару дней без стерилизации в холодильнике.
А если начнет бродить, добавить немного сахара, но под затвор. Глядишь, а вот и вино на новый год получилось!
Можно, конечно, купить соковыжималку заводского производства.Затем втисните его в заполненные шкафы на тесной кухне и тащите, когда двигаетесь.
А вот во дворе гараж, куча досок. Еще купил для работы всякие лобзики. Саморезы в гараже раскладывают по полочкам.
Осталось только распилить, просверлить, покрутить. Так что это моя любимая вещь!
Зашел в интернет, посмотрел ролики на ютубе, кто что сделал. Основная масса самодельных яблочных дробилок и соковыжималок. Вроде ничего сложного.
Купил домкрат новый на две тонны и монтажную оцинкованную ленту.
Пока собирал адаптации, снимать было некогда, поэтому только показываю, как это работает и как работает.
Предупреждаю! Если вы эстет и ценитель прекрасного, то лучше любоваться дальше. Выжимать сок в гараже — неприглядное зрелище.
Дробилка для яблок
Я собираю яблоки и промываю водой, чтобы удалить грязь. В первую очередь давлю яблоки в самодельной дробилке.
Дробилка приводится в движение небольшой дрелью мощностью 350 Вт, достаточной для измельчения целых яблок.
Яблоки насыпают небольшими порциями в бункер из обрезков ЛДСП и измельчают барабаном. Сам бункер просто кладется сверху и ни к чему не прикрепляется, что позволяет легко снимать его для очистки.
Столешница из ламината служит рабочим столом (они остаются после того, как раковина вставлена в кухонную мебель).В столешнице проделано отверстие, с двух сторон прикручены бруски сосны 60х40 мм.
В свою очередь дубовые доски крепятся к сосновым брускам саморезами. В дубовых досках просверливаются отверстия под штифт, на который крепится дробильный барабан. Подшипники не используются.
Барабан склеен из четырех кусков буковой доски толщиной 25 мм (старая полка из шкафа). Доски склеены акриловым клеем. Получившийся брус 100 × 100 мм немного скругляем плоскостью.Затем по оси просверливали отверстие и барабан наклеивали на штифт диаметром 10 мм.
Я установил шпильку с заготовкой барабана на место, закрепив длинный конец шпильки в патроне дрели. При включении дрели получается что-то вроде токарного станка … Барабан вращается вместе со штифтом, и с помощью подставки из прутка и стамески мы придаем ему форму почти идеального цилиндра. Пробив барабан, вкрутил саморезы длиной 25 мм. Шурупы выступают из дерева примерно на 10 мм.
После первого дробления доски покоробились из-за намокания, и один шов порвался. Пришлось переклеить и дополнительно прокрутить весь корпус барабана саморезами длиной 70 мм.
Пятнадцать-двадцать минут измельчения, а у нас уже есть ведро нарезанных яблок, можно переходить к отжиму сока. Рама для спиннинга собирается из досок и брусков, местами на саморезах, местами на шпильках.
Поддон под корзиной для отжима — это крышка от ведра для замазки.Конечно, лучше будет использовать таз подходящего размера с плоским дном, в нашем случае мы просто наклоняем всю рамку, чтобы слить сок.
Установите корзину на поддон. Корзина отжима изготовлена из полосок 20 × 35 мм, скрепленных между собой перфорированной оцинкованной монтажной лентой. Промежутки между планками выставлялись на глаз примерно 1 см.
Изначально корзина была высотой около 40 см, сейчас она около 25 см. На этой высоте в корзину кладется треть ведра измельченных яблок.
Чтобы сок процедить, в корзину кладем сложенную пополам обычную марлю.
Вылейте измельченные яблоки в получившийся марлевый мешок.
Свободные концы марли стягиваются и скручиваются.
Поршень из двух кружков из буковой доски (тот самый, из которого сделан барабан) помещается на марлевый мешок. Изначально поршневые круги были склеены, но они также были покороблены и клеевой шов порвался.Так как в таком виде все работает, то приклеивать покоробленные круги нет смысла.
Сок начинает стекать еще до того, как поршень будет нажат. Наклоняем рамку, чтобы сок стекал в подставленную миску. Слегка надавите на поршень рукой. Сок ушел!
Устанавливаем двухтонный автомобильный домкрат поверх поршня. Штанга домкрата упирается в верхнюю поперечину рам, усиленную металлической полосой (для распределения нагрузки).
Наклоняем рамку для слива сока в чашу (поддерживаем специально обученной стойкой) и качаем ручку домкрата.Процесс идет полным ходом. Сжимаем поршень домкратом, ждем немного, отжимаем еще. Даем время стечь соку. А пока можно присесть, отдохнуть и расколоть орехи самодельным щелкунчиком.
После нескольких раскручиваний вместо крышки ставим отрезное ведро для замазки с просверленным отверстием для слива.
В результате за двадцать минут ведро измельченных яблок превращается в 4-5 литров сока. Яблочный сок, выжатый своими руками с помощью простых самодельных приспособлений… Какая вкусная еда!
Как ухаживать за садовым инвентарем
Нью-Дели, 16 ноября (IANS) Хороший уход за садовыми инструментами продлит их срок службы, а также поможет им лучше работать в саду. Зимой, когда вы укладываете сад спать, самое время привести в порядок свои инструменты и привести их в хорошее состояние, чтобы они были готовы начать работать на вас летом и весной.
Харприт Ахлувалия, владелец Earthly Creations, и Анджали Джайн, владелец Kala Drishti, перечисляют несколько советов по уходу за садовыми инструментами.
* Очистите грязь: первый шаг, который вам нужно сделать, — это очистить грязь с лопаты, шпателя и других садовых инструментов. Очистка продлевает срок службы инструмента, удаляя с поверхности влажную, усиливающую ржавчину почву. Очистите инструменты хорошей щеткой и струей воды. На секаторах есть сок, поэтому очистите его небольшим количеством скипидара и стальной мочалкой.
* Избавьтесь от ржавчины: после очистки инструментов удалите ржавчину, используя скипидарное масло и стальную мочалку.Эти два обычно используются вместе со смазкой для локтей, чтобы удалить любые участки ржавчины на инструментах.
Очистить некоторые инструменты становится проще, если их разобрать, как у секатора есть болт, который можно снять и разобрать лезвия. Это значительно упрощает их очистку.
* Заточите свой инструмент: при постоянном использовании для резки и копания в вашем саду инструменты не затачиваются. Поэтому используйте хороший напильник, плоский или круглый, чтобы заострить края. Круглый напильник немного легче подпилить, лезвия изогнутые как секатор или изогнутый край лопаты.Совет: подпилите края в одном направлении, от себя и под безопасным углом.
* Нанесите ингибитор ржавчины: это последний шаг. Даже после очистки и сушки стальные инструменты все еще уязвимы для ржавчины под воздействием кислорода. После заточки кромок садовых инструментов нанесите ингибиторы ржавчины. При необходимости можно использовать моторное масло, это недорогое и эффективное средство для предотвращения ржавчины. Просто распылите его на инструменты, и масло изолирует металл и предотвратит его окисление.
* Обновите свои старые инструменты: вы можете по-новому взглянуть на свои старые садовые инструменты с помощью некоторых идей украшения своими руками.Например, вы можете раскрасить старые, простые и скучные пластиковые / стальные лейки красками и нарисовать на них какие-то изображения. Он также может служить украшением вашего сада. Можно даже украсить деревянную ручку старого газонокосилки.
— ЯНЦЫ
nv / bg
Заявление об ограничении ответственности: — Эта история не редактировалась сотрудниками Outlook и автоматически создается из каналов информационных агентств. Источник: IANS
Больше из журнала Outlook
Алюминиевая орбитальная диаграмма
Молекулярная орбитальная диаграмма Khan Academy; Схема подключения переключателя зажигания Johnson; Схема подключения Pac Rp4 Ch21; Схема трансмиссии Traxxas T Maxx 25; Схема частей навеса Ae; Молекулярная орбитальная диаграмма Li2; Схема подключения Kenwood Kdc 258u; Схема тормозной магистрали Chevy Cavalier 2004 года выпуска; Схема предохранителей Nissan Altima 2005 года выпуска; Схема двигателя John Deere 445
Теория молекулярной орбиты.• Точечные структуры Льюиса, теория VSEPR и теория валентных связей полагаются на атомные орбитали и, следовательно, не могут предсказать некоторые свойства молекул. •
В соответствии с теорией молекулярных орбиталей, общая конфигурация молекулярных орбиталей будет иметь следующий порядок: 3. Схема молекулярных орбиталей показана ниже.
Вот почему нет переходных металлов между магнием и алюминием. Между прочим, одним важным фактом является то, что орбиталь 4s заполняется до того, как начинают заполняться трехмерные орбитали.Это потому, что орбиталь 4s на самом деле немного ниже по энергии, чем орбитали 3d. См. Схему на второй странице этого пакета.
Рабочие листы 11 класс IB Блок 2 Атомная структура Нет рабочего листа — считывание масс-спектрометра, страницы 42 — 47, страницы 65 Q # 1 — 5 Рабочий лист 1 — диаграммы Aufbau Считывание страниц 38 — 41 Считывание страниц 50 — 61, страница 65 Q # 6 — 16 Рабочий лист 2 — Пустая периодическая таблица Рабочий лист 3 — Диаграммы уровней энергии Рабочий лист 4 — Электронные конфигурации Рабочий лист 5 — Орбитальные диаграммы и диаграммы энергетических уровней Рабочий лист 6 — Quantum…
электрону, который входит на орбиталь, образуя электронную пару, обозначается стрелкой вниз, обозначающей противоположный спин. ЦЕЛЬ В этом упражнении вы научитесь записывать электронные конфигурации, орбитальные обозначения и набор квантовых чисел для электронов внутри элементов периодической таблицы. Так же сможете обосновать
Напишите полное. электронные конфигурации основного состояния. и . орбитальные обозначения. для следующего: # of e- Элемент (атом) e- конфигурация Орбитальные обозначения / диаграммы
Эта страница периодической таблицы WebElements содержит свойства свободных атомов для элемента алюминия.
77744 — Домкрат алюминиевый напольный. (PDF, 235k) 77749 — Автоподъемники роликовые гидравлические. (PDF, 150k) … BG21 — THE BOSS ™ G21, 21-миллиметровый дальнобойный орбитальный объект. BG15 — THE BOSS ™ G15 …
Этот комикс является третьим из пяти последовательных комиксов, опубликованных за неделю до и во время солнечного затмения, произошедшего в понедельник, 21 августа 2017 г., которое было видно как полное солнечное затмение в полосе поперек прилегающие Соединенные Штаты с запада на восток и видимые как частичное затмение на всем протяжении. ..
Ключевые словамногокомпонентные фазовые диаграммы-алюминиевые сплавы-модификация твердого раствора алюминия-микроструктура. … между такими локализованными сверхпроводящими состояниями с различным орбитальным моментом …
A. Напишите полную орбитальную электронную конфигурацию нейтрального атома магния в основном состоянии. [1 Блок 4: Диаграмма периодической таблицы магния Диаграмма Льюиса, электронно-точечная электронно-оболочечная атомная диаграмма магния и алюминия Ответьте на следующие вопросы, связанные со свойствами магния и алюминия.
Твердое топливо состоит из распыленного алюминиевого порошка (топливо), перхлората аммония (окислитель), порошка оксида железа (катализатора), а также связующего и отвердителя. Ракета-носители работают две минуты параллельно с главными двигателями во время начального набора высоты и дают дополнительную тягу, необходимую для достижения орбитальной высоты.
Абуду И. В нейтральном атоме алюминия 13 электронов. Снаряды 1С2, 2С2 и 2П6 полны, как и 3С2. Оболочка 3P1 имеет в себе один электрон (в нейтральном атоме Al), что дает алюминию один неподеленный валентный электрон и два «полувалентных» электрона, которые могут быть одолжены.
Огонь и вода 2 уровень 38 Опять же, основываясь на вашей орбитальной диаграмме для Fe3 +, притягивается ли этот ион к магниту? Судя по вашему рисунку, привлекает ли алюминий к травке? Также нарисуйте орбитальную диаграмму Fe3 +.
камнедробилка для кварцевых рисунков
Щековая дробилка Афганистан Кварцевая дробилка
Кварцевая дробилка Кварцевая дробилка Ftm Crusher. Конусная дробилка для кварцевого камня, если у вас разные требования к размеру загружаемого материала, конусная дробилка для кварцевого камня с различными типами дробилки определенно является вашим первым выбором для третичного дробления. область горнодобывающей промышленности
Получить цену
Чертежи деталей каменной дробилки scholmanloodgieters
Чертежи деталей каменной дробилки ceu. Чертежи деталей каменной дробилки Eu. Дробилка — это машина, предназначенная для измельчения крупных камней в более мелкие, гравий или каменную пыль. Самые ранние дробилки были ручными. Получите цену и поддержите онлайн-чертежи каменных дробилок. Подробнее; Чертежи деталей камнедробилки Тхофванбекебе. Чертежи деталей камнедробилки.
Получить цену
Китайская ударная дробилка для камня, Ударная дробилка для камня
Китайские производители ударных дробилок для камня Выберите 2020 высококачественные изделия для ударной дробилки для камня по лучшей цене от сертифицированных китайских производителей ударных дробилок, поставщиков горнодобывающего оборудования, оптовиков и заводов Made-in-China
Получить цену
Cad Чертежи камнедробильного оборудования
Autocad Stone Crushers Plants Чертежи дробилки камня чертеж crusherasia.чертежи cad каменного дробильного оборудования щековая дробилка чертеж дробления и измельчения в кварцевом кварцевом песке дробилка для камня
Получить цену
Щековая дробилкаЩековая дробилка, используемая для кварцевого песка
Дробилка в основном включает в себя мобильную дробилкущековую дробилкуударная дробилкаконусная дробилкаполная дробильная линия и поэтому дробилки широко используются в гранитных дробилках кварцевая дробилка и шлифовальный станок для завода по производству кварцевого песка в каменоломне мы используем кварцевую дробилку и кварцевый шлифовальный станок для дробления и измельчения кварца в песок и порошок.Онлайн-чат
Получить цену
Самодельная камнедробилка
КУПИТЬ этот самодельный комплект щековой дробилки здесь
Получить цену
Чертеж бункера для каменной дробилки
Чертеж бункера для дробилки MC Machinery. чертеж бункера дробилки. Чертежи конструкции ленточного питателя с бункером, технологическая дробилка. Чертежи ленточного питателя с бункером для камня 70 просмотров Это профессиональный производитель горнодобывающего оборудования в
Получить цену
Искусство строительства дорожек из щебня Американские тропы
01 августа 2008 · Искусство Строительство дорожек из щебня. Дорожки из щебня представляют собой удобную, всесезонную поверхность для всех типов и возрастов посетителей, включая коляски, инвалидные коляски и шоссейные велосипеды. доступные тропы, построенные из 3/8 дюйма минус мелкие частицы дробилки; или щебень, шлак или каменная пыль, поскольку это
Получить цену
бесплатных чертежей в формате CAD по строительству небольшой камнедробилки
рисунок для строительства камнедробилки небольшие самодельные рисунки в формате CAD для камня ,> Дробилка и мельница> маленькие самодельные CAD-чертежи для, CAD-чертежи, как построить небольшую щековую дробилку, бесплатные CAD-рисунки по созданию небольшой каменной дробилки, Получить цену Каменная дробилка для кварцевых рисунков.【Получить цену】 Чертежи чертежей камнедробилки kpprofcoza
Получить цену
Чертеж и камнедробилка Cataloq
Чертежи камнедробильной установки в Малайзии. Pdf чертеж дробильной установки. производители дробильных установок проектируют и продают щековую дробилку, ударную дробилку, конусную дробилку и обогатительную установку для каменной дробилки Cataloq.
Получить цену
Часть чертежа камнедробилки reinigungsservice-kiefer
Часть чертежа камнедробилки.Продажа чертежей дробилки alanglovercozacrushing продажа чертежей каменной дробилки чертежи камнедробильной установки в турции чертежи цементного завода pdf, камень новая тенденция в дизайне камнедробильной установки дробилка для камня, установка ударной дробилки в китае турция с каменной портативной дробильной установкой для продажи в турции камнедробильный завод в турции зенит —
Получить цену
Инженерный чертеж каменной дробилки
Каменная дробилка чертежи деталей ilivesaferawing эскизы каменной дробилки каменная дробилка для кварцевых чертежей шлифовальная мельница китайская установка чертеж камня и цена и поддержка онлайн каменная дробилка детали чертежа Чертежи деталей дробилки handembroideryarite чертежи деталей дробилки руды являются одними из наиболее часто используемых.
Получить цену
Дробилка для железа, золота, кварца, мрамора, известняка, гранита,
,
, дробилка, кварц, продажа, дробилка, кварц, продажа, поставщики. Alibaba предлагает 6 567 продуктов для дробилки кварца. Около 1% из них — поделки из хрусталя, 1% — драгоценные камни и 1% — искусственный камень. Вам доступен широкий выбор вариантов продажи кварцевых дробилок, таких как
Get Price
чертежи камнедробилки xsm Mining Manufactu
Производители каменных дробилок в Германии xsm — ведущий мировой производитель дробильно-фрезерного оборудования. отдельные производители каменных дробилок в Германии дробилки и мельницы, а также запасные части к ним получить информацию немецкий производитель камнедробильных машин подробнее Подробнее
Получить цену
цена камнедробилки, цена камнедробилки Поставщики и
4255 цена камнедробилки предлагается для продажи поставщиками на Alibaba, из которых 87% приходится на дробилку, 3% на запчасти для горнодобывающей техники и 1% на шахтную мельницу.Вам доступны самые разные варианты цен на камнедробилки, такие как щековая дробилка, валковая дробилка и конусная дробилка.
Получить цену
Дробилка для кварцевого камня
Дробилка для кварцевых рисунков gnanaratnatrust. детали дробилки кварцевого камня детали дробилки кварцевого камня — детали дробилки кварцевого камня, Щековая дробилка серии PEW отличается большим коэффициентом дробления, надежной работой, простотой обслуживания и низкими эксплуатационными расходами. Это продукт нового поколения, разработанный и запасные части для каменной дробилки Джакарта, Конусная дробилка
Получить цену
() Конструкция ударной дробилки для камня
Ударная дробилка для камня предполагает использование удара, а не давления для дробления материалов.Материал удерживается внутри клетки с отверстиями нужного размера внизу, по краям или по бокам до
Получить цену
Чертежи деталей каменной дробилки scholmanloodgieters
Чертежи деталей каменной дробилки ceu. Eu. Чертежи деталей каменной дробилки. машина, предназначенная для измельчения крупных камней в более мелкие, гравий или каменную пыль. Первые дробилки были ручными. Получите цену и поддержите чертежи дробилок онлайн. Подробнее; Чертежи деталей камнедробилки Тхофванбекебе. Чертежи деталей камнедробилки.
Получить цену
портативная каменная дробилка на продажу eBay
1918 PAPER AD Austin Portable Gyrator Broken Stone Crusher Road Building. Б / у. Большой пестик для ступки из алюминиевого сплава, дробилка-измельчитель-измельчитель-золото-кварц # 4. Совершенно новый. 39,95 долларов США. Купить сейчас + $ 4,95 за доставку. Коренные американцы Артефакт Петроглиф Переносные каменные инструменты наскального искусства. Б / у. 555,00 долларов США. Или лучшее предложение. Бесплатная доставка.
Получить цену
Чертеж детали каменной дробилки
чертежи деталей каменной дробилки чертежи литейных сплавов каменной дробилки чертежи деталей дробилки дробилка — это машина, предназначенная для измельчения крупных камней в более мелкие камни, гравий или каменную пыль. Цена деталей камнедробилки чертежи в интернет-магазинефотобе.
Получить цену
Измельчитель минералов_ Камнедробильная установка_ Линия дробления камня
Дробление камня. Высокоэффективная конусная дробилка серии CS. Роторная дробилка PFS. Щековая дробилка серии C6X. Усиленная щековая дробилка PEW. PXJ Высокоэффективная дробилка мелкого дробления. Одноцилиндровая гидравлическая конусная дробилка. Многоцилиндровая конусная дробилка. Роторная дробилка усиленная PFT. Щековая дробилка PE. Молотковая дробилка
Получить цену
() Конструкция ударной дробилки для камня
Ударная дробилка для камня предполагает использование удара, а не давления для дробления материалов.Материал удерживается в клетке с отверстиями желаемого размера внизу, в конце или по бокам.
Получить цену
Дробилка для кварцевого камня
Дробилка для кварцевых рисунков gnanaratnatrust. детали дробилки кварцевого камня детали дробилки кварцевого камня — детали дробилки кварцевого камня, Щековая дробилка серии PEW отличается большим коэффициентом дробления, надежной работой, простотой обслуживания и низкими эксплуатационными расходами. Это продукт нового поколения, разработанный и запасные части для каменной дробилки Джакарта, Конусная дробилка
Получить цену
оборудование для дробления кварцевого камня ham-c
Дробилка для кварцевого камня, Поставщики дробилок для кварцевого камня и предлагает 4 836 продуктов для дробления кварцевого камня.Около 91% из них — дробилки, 3% — машины для производства песка и 1% — части горнодобывающей техники. Вам доступен широкий выбор дробилок для кварцевого камня, например ударная дробилка, щековая дробилка и молотковая дробилка. Получить цену
Получить цену
Чертежи деталей каменной дробилки gasthof-konstanz
Чертежи деталей каменной дробилки Индия, бывшая в употреблении карьерная дробилка для Индии, сектор промышленности по дроблению камня, по оценкам, имеет китайские чертежи 7 конусной дробилки в Индии. чертежи деталей каменной дробилки.запросить коммерческое предложение. просто заполните форму ниже, нажмите «Отправить», вы получите прайс-лист, и представитель свяжется с вами в течение одного
Получить цену
Производители щековой дробилки Sat для кварцевого камня
Производители щековой дробилки Sat для кварцевого камня. Мы — крупный производитель, специализирующийся на производстве различных горнодобывающих машин, включая различные типы оборудования для песка и гравия, фрезерного оборудования, оборудования для обогащения полезных ископаемых и оборудования для строительных материалов. И они в основном используются для измельчения крупных минералов, таких как золото и медная руда.
Получить цену
Дробилки для продажи Оборудование Trader
Дробилки Дробилки являются важной частью многих промышленных проектов и проектов по переработке материалов.Они позволяют измельчать камни в гравий, камни меньшего размера или даже мелкую пыль. Веб-сайт Equipment Trader позволяет пользователям быстро искать лучшие модели рядом с их почтовым индексом от брендов и дилеров, которым они доверяют.
Получить цену
Каменная дробилка для рисования и алока kundalini-luenen
Каменная дробилка для кварцевых каменных дробилок для рисования. Чертеж и алок каменная дробилка карьерная машинаpw дизайн чертежи lizenithne каменная дробилка машиностроительный завод мобильный чертеж камнедробильная машина горнодобывающая компания 3d дробилка чертеж сноваdia китайская конусная дробилка — это машина, используемая для большого дробления.Подробнее
Получить цену
Каменная дробилка Amazon
Каменная дробилка Сверхмощная рудодробилка Золотодобывающая дробилка Добыча рудника Разведка фритты Стеклобойка Каменная гончая Золотая лихорадка. 77,99 долларов 77,99 долларов. Получите как можно скорее в четверг, 27 августа. Пестик для чугунной ступки Рудная дробилка-измельчитель-анализатор-золото-серебро-кварц Большой. 4.8 из 5 звезд 5. $ 89.95 $ 89. 95. БЕСПЛАТНАЯ доставка. В
осталось всего 3 штуки Получить цену
Речная камнедробилка (Шанхай)
Речная камнедробилка Для Речной камнедробильной фабрики применяется технология производства мирового уровня и используется сырье самого высокого уровня.Дробильно-сортировочная установка производства компании отличается высокой эффективностью, надежностью и производительностью.
Получить цену
частей дробилки кварцевого камня html Детский сад Нортклиффа
частей дробилки кварцевого камня Индия. Alibaba com предлагает 4 836 продуктов для дробления кварцевого камня. Около 91 из них — дробилки, 3 — оборудование для производства песка и 1 — запчасти для горнодобывающего оборудования. Вам доступен широкий выбор дробилок для кварцевого камня, например, щековая дробилка ударного действия. Проверить цену
Получить цену
Деталь дробилки для кварцевого камня freekkusters
Щековая дробилка для кварцевого камня Thai-Physio.Де. дробилка кварцевая челюсть. дробильное оборудование щековая дробилка — это разновидность камнедробильной машины, которая широко используется в качестве первичной или вторичной дробилки. Baichy производит грубую и мелкую щековую дробилку стационарного или мобильного типа. email hnbc tel. подробнее. Подробнее.
Получить цену
Линия дробилки кварцевого камня хорошего качества Купить дробилку камня
Линия дробилки кварцевого камня хорошего качества, найти полную информацию о линии дробилки кварцевого камня хорошего качества, линии дробилки камня, линии по производству плитки из натурального камня, типах кривых линий из искусственного камня Поставщик или производитель — Quanzhou Fengze Mycare Stone Co.
