Изоляция трубы дымохода в перекрытии, выбор материалов и монтаж



Строительство дымоходного канала в частном доме предполагает соблюдение правил герметизации и противопожарной безопасности. При сооружении печной трубы в доме или на выходе металлического дымоотвода в бане через кровлю изоляция дымохода – основной показатель правильной организации этого блока работ.

Стык дымохода с перекрытием и кровельными материалами остается уязвимым участком из-за возможного перегрева и возгорания крыши. Чтобы исключить вероятность возникновения пожара, изоляцию и герметизацию крыши важно организовать по всем правилам.

Изоляция трубы на стыке

Оборудование противопожарной изоляции

Выпуск новых стройматериалов и разработка передовых технологий – гарантия эффективной термоизоляции. Выбор материалов для этой цели во многом определяет форма дымопровода, способ оборачивания трубы, отводящей горячие газообразные вещества при сжигании топлива.

Основная сложность – не давать излишне нагреваться материалам, прилегающим к дымоходу, чтобы они не воспламенились в постройке любого типа.

Большинство построек в частном домовладении имеют дымоход, идущий от:

  • твердотопливного котла;
  • камина;
  • печи;
  • плиты для приготовления пищи.

У них разная степень нагрузки и уровень прогревания до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоотвод, выпускаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб пластом базальтовой ваты. Он эффективен и для утепления, чтобы снизить вероятность образования конденсата, и в качестве защиты от перегрева кровельных материалов на выходе через крышу. Остается правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем как изолировать трубу в бане или жилом доме, стоит выбрать наиболее подходящий для своей конструкции вариант. Керамический дымоход не менее эффективен и долговечен, используется для камина или бани. В сборку готовой конструкции входят комплектующие элементы из противопожарных материалов. Часть из них примыкают непосредственно к трубе или охватывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места для вывода дымохода должно быть таким, чтобы облегчить изоляционные работы. Но труба должна возвышаться на 30-40см над коньком, во избежание обратной тяги при сильном ветре, поэтому трубу нередко выводят через конёк.

Как правильно выбрать место вывода дымохода

Пример наружного вывода дымохода

В домах старой конструкции, когда все печные дымоходы были из кирпичной кладки, круглые трубы выводят через квадратный проем перекрытия. Проходной участок в перекрытии оборудуют специальным коробом из дерева или металла, соблюдая достаточное расстояние до дымохода.

Это «окно» важно правильно изолировать, чтобы все промежутки были заполнены, а материалы на стыке были защищены от возгорания. Этот просвет наполняют минватой, используют и специальную огнестойкую штукатурку. В кирпичном дымоходе также применяют базальтовые и асбестовые блоки.

Безопасный и защищенный вывод трубы дымохода сквозь кровельный проем решается в 2-х направлениях:

  • противопожарная защита стропильного каркаса крыши в месте прохода трубы;
  • гидроизоляция отверстия от проникновения атмосферных осадков теми материалами, которые помогут изолировать трубу и максимально подходят к типу кровельного материала и его цвету.

Вывод трубы сквозь кровельный пирог по всем противопожарным нормам

Разделение дымохода и многослойного кровельного пирога (с утеплителм, гидро- и пароизолцией) производится по всем современным нормам:

Может быть интересно

  • для двойных металлических труб предусмотрена внутренняя изоляция минватой;
  • одинарную трубу обкладывают готовой изоляционной скорлупой требуемого диаметра и защищают извне;
  • в кирпичной кладке важно увеличить толщину стенок порядка (38-40 см) и защитить контактируемые поверхности специальной штукатуркой.

Короб под вывод дымоотводной трубы сооружают из поперечной балки и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Промежуток между ними заполняется базальтовой ватой.

В противопожарных нормативах указано, что в контактной окружности дымохода температура не должна быть выше 50ºС. Пленочные мембраны внутри кровельного пирога могут быть из воспламеняющихся материалов, поэтому между ними и трубой необходим зазор и дополнительная изоляция негорючей минватой.

Мембраны кровельного пирога, рассеченные в месте выхода трубы, должны быть аккуратно рассечены и завернуты. Затем их прижимают обрешеткой и закрепляют по краям короба гвоздями. Для полной герметичности кровли труба в этом месте должна обматываться специальной герметизирующей изолентой.

Когда дымоход идет по неотапливаемому чердаку, а не в жилой мансарде, то риск перегрева элементов кровли снижается. Полная герметичность изоляции необходима в любом варианте, но лучше трубу дополнительно обернуть специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после обустройства термической изоляции дымохода в отверстии кровельного перекрытия.

Вывод трубы через кровлю

Варианты изоляции печной трубы

В большинстве случаев хорошо организованная изоляция печной трубы на крыше противодействует протечке атмосферных осадков. Но есть 2 вида возможных протечек:

  • сверху, когда изолирующий колпак неверно установлен над кровельными материалами;
  • снизу, когда гидроизолирующие средства неверно уложены под настилом.

Простейший способ наружной изоляции дымовой трубы – установка готового изоляционного фартука или колпака.

Попробуйте вырезать подобное приспособление из листа оцинковки самостоятельно, чтобы устранить протечку в старой кровле, это сэкономит средства. При таком способе не нужна подгонка – учитываются все конструктивные особенности крыши и выходящей из нее трубы.

Изделия подобного типа также выпускаются из разных материалов. Важно подобрать такой изоляционный колпак (фартук), который подходит по ширине металлической дымоходной трубы. Или подбирается полнокомплектный кровельный проход, который приобретают вместе с сэндвич-трубой.

Несколько советов по устройству термоизоляции

Любая постройка и крыша постепенно дают усадку, поэтому жесткое крепление гидроизоляции не всегда эффективно. Визуально целостность кровли сохраняется, а на стыках постепенно появляются признаки разгерметизации. Специалисты рекомендуют в местах крепления колпака усилить изоляцию – эластичной термостойкой прокладкой.

Среди наиболее надежных конструкций для прохода трубы через кровлю считается специально изготовленный короб – по типу стропильной системы. Вместо древесины, которая относится к воспламеняемым материалам, его можно выполнить из кровельной оцинковки, но по той же схеме.

Конструкция модульных дымоходов имеет готовую термоизоляцию, но они отличаются по комплектации. Например, есть двойная труба со слоем базальтовой ваты или специальный керамический сердечник и внешний корпус из бетона. Сборка модульных блоков довольно простая – схема прилагается при покупке.

Возможна установка прокладки из асбеста с последующей герметизацией асбестовым раствором. Каждый новый блок модуля крепится над предыдущим этим же составом смеси. После завершения монтажа трубу изолируют от протечки в окне крыши любым описанным способом.

Современная кровля с профнастилом имеет свои особенности – здесь окно для дымохода лучше сделать чуть шире. Все стыкуемые поверхности точно также заполняют материалами с термоизолирующими свойствами. Дымоход, прежде чем обмотать базальтовой ватой, помещается в стальной короб. Пленочные слои паро- и гидроизоляции аккуратно рассечь, зафиксировать за края короба. Между ним и трубой обязательно сделать термостойкое заполнение.

Кровельная проходка

Далее проводится наружная гидроизоляция – герметизирующий колпак материал, соответствующий размерам трубы дымохода, надевается сверху, край крепится хомутом на клею. Нижний край плотно подгоняется к кровельному материалу, жестко фиксируется герметиком. Стальной колпак зачастую входит в комплектацию такого дымохода. Их надевают на трубы округлой формы. Установка рекомендуются, когда дым от твердотопливного котла на выходе имеет температуру более 100°C.

Если вы правильно изолируете трубу дымохода, то вам не грозить сырость и прогнившее перекрытие.



как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше

Содержание:

При возведении собственного домовладения, как правило, обустраивают камин или печь. Поэтому так актуальна проблема вывода дымохода. Для печной трубы важна правильно и надежно сделанная изоляция, иначе невозможно быть уверенным относительно пожарной безопасно и комфортного пребывания членов семьи в доме.

Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей строения, это не означает, что работа по ее обустройству успешно завершена. Перед тем, как пользоваться отопительным агрегатом, нужно еще решить, как изолировать трубу дымохода на крыше и в результате защитить жилье от протечек и пожара.


Желательно задуматься над данной проблемой до того, как составляется проект печи и тогда изоляция получится более надежной. Что касается ранее выстроенного дымохода, то подобная работа практически всегда связана с изменениями, вносимыми в конструкцию перекрытий и кровли. Вне зависимости от решения как изолировать печную трубу на крыше, все понесенные расходы будут восполнены чувством безопасности, а отсюда и комфорта.

Виды изоляции дымоходных конструкций

Производить изоляцию трубы для печи следует от негативных факторов:

  • от возможного перегрева дымоходной конструкции;
  • от протечек, возникающих в местах стыков.

Поэтому, принимая решение, чем обернуть трубу дымохода, повышенное внимание следует уделить противопожарной термоизоляции и гидроизоляции. Специалисты рекомендуют выполнять изоляционные мероприятия комплексно. Это поможет решить не только вышеперечисленные проблемы, но и улучшить эксплуатационные условия печного агрегата.


К примеру, если выполнена термоизоляция дымохода, проложенного через неотапливаемое чердачное помещение, уменьшается возможность перегрева кровельных элементов из дерева и снижается риск появления конденсата, который приводит к коррозии, повышенному отложению сажи или к разрушению трубы.Главное — должна использоваться качественная термоизоляция для труб дымохода, которая не возгорается. Гидроизоляция дымоотводящей конструкции защитит стропильную систему и перекрытия от гниения.

Варианты противопожарной изоляции дымоотводящих систем

Наиболее простой и надежный, но дорогостоящий способ изоляции дымовой трубы – это монтаж дымохода типа «сэндвич», изготовленного из металла или керамики.

В таких конструкциях внутренняя труба, предназначенная для отвода дыма, производится из жаропрочной стали или керамики, при этом для ее теплоизоляции применяются негорючие материалы — минеральная, каменная или базальтовая вата (прочитайте также: «Виды жаропрочных труб, преимущества, технические характеристики»).

Внешнюю часть дымоходного сэндвича изготавливают из стали или керамзитобетонных блоков.

В комплекты к дымоходам сборного типа входят элементы для фиксации конструкции, ревизии, обслуживания и для подсоединения отопительных агрегатов. Их установка несложная, но все равно нужно соблюдать инструкцию, чтобы была полностью обеспечена безопасность.


Существует еще один вариант, применяемый при монтаже печного агрегата – строительство кирпичного дымохода. По причине низкой степени теплопроводности кирпичей, его стенки не будут нагреваться до предельно высоких температур и в результате не потребуются дополнительные меры, связанные с его утеплением (детальнее: «Как выполнить теплоизоляцию печной трубы, какой утеплитель использовать»). Нужно будет лишь верно выполнить противопожарную разделку перекрытий и крыши.

С целью экономии и уменьшения веса иногда конструкцию дымохода из кирпича завершают установкой керамической или металлической трубы. В данном случае термоизоляция производится согласно нижеописанной технологии.

Когда такая работа выполняется для одинарных труб, можно задействовать короба, сделанные из негорючих материалов. Подобного типа дымоходы разрешается эксплуатировать без термической изоляции, но обязательна противопожарная разделка в соответствии с правилами.

Способы гидроизоляции дымохода

Гидроизоляцию дымоходов следует создавать в месте, где они выводятся на крышу. Чем дальше они располагаются от конька, и чем труба больше, тем сложнее будут условия эксплуатации.

Атмосферные осадки в случае, когда изоляция трубы дымохода недостаточна, начинают проникать вовнутрь здания. В результате возникают протечки, гниют и разрушаются перекрытия.

Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого сделано кровельное покрытие. Для круглых изделий применяют разделки либо металлические, либо полимерные, а для труб, имеющих прямоугольное сечение — фартуки и планки примыкания из металла.

Изоляция дымоходных труб

До того, как заизолировать трубу на крыше, следует убедиться в соблюдении требований, прописанных в СНиПе 2.04.05-91, и при обнаружении недостатков их устранить:

  1. Для обеспечения требуемой силы тяги и недопущения превышения температуры печных газов высота трубы должна стартовать от 5 метров.
  2. Когда кровельное покрытие сделано из рубероида, шифера или другого сгораемого материала сверху трубы устанавливают искроуловитель, представляющий собой металлическую сетку с мелкими ячейками.
  3. Между сгораемыми элементами, такими как перекрытия, стропила и стены, и дымоходом нужно оставлять промежуток, равный не меньше, чем 25 сантиметров.
  4. От верхнего перекрытия печки до потолка выдерживают противопожарное расстояние. Для металлических агрегатов, оно составляет минимум 150 сантиметров, для кирпичных печей с двухрядным перекрытием –50 сантиметров, с трехрядным перекрытием –25 сантиметров при условии, что потолочная поверхность над нагревательным прибором отделана негорючими материалами.

В месте, где кирпичный дымоход пересекает потолок, обустраивают распушку толщиной в 1 – 1,5 кирпича.

Изоляционные материалы для труб бань

Поскольку банные постройки часто строят из дерева, эти объекты нуждаются в изоляции дымоходов, печей, потолка, стен, так как данный материал легко воспламеняется. Нужно продумать, чем обезопасить трубу в бане, сделав теплоизоляцию дымоотводящей конструкции, чтобы она медленнее остывала, и на ней не собирался конденсат. Читайте также: «Как и чем изолировать трубу дымохода – лучшие решения, проверенные временем».


Ошибочным станет решение изолировать трубу в бане путем крепления к потолку листа железа, поскольку оно сильно нагревается. В качестве варианта, чем обложить дымоход, используют огнеупорный красный кирпич, но в таком случае нужно укрепить фундамент.

При решении проблемы, чем обмотать трубу дымохода металлическую в бане, специалисты выделяют фольгоизол и теплоизол.

Оштукатуривание трубы из кирпичей

Наружная поверхность кирпичных труб нагревается незначительно, поэтому их штукатурят для улучшения условий эксплуатации и продления службы. Наиболее доступный вариант изоляции дымоходов из кирпичей – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавлять шлаковую крошку, предварительно просеянную.


Слой штукатурки, когда на трубе имеется много неровности, получается достаточно толстым, поэтому, сначала лучше заделать раствором все имеющиеся перепады и щели на поверхности, а потом обтянуть ее армирующей сеткой.

Оштукатуривание выполняют в два слоя, задействуя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят его путем набрызга и не выравнивают. Для следующего слоя состав делают более густым. Его накладывают мастерком и потом затирают до получения гладкой поверхности.

Использование асбестоцементных листов

Такой способ изоляции для дымоходных труб из кирпичей, как обшивка труб асбестоцементными материалами по теплосбережению превосходит оштукатуривание в несколько раз. Плиты из асбестоцемента наклеивают на наружную поверхность при помощи цементно-известкового раствора.


После приготовления состава дымоотводящую конструкцию армируют сеткой, и первый слой наносят методом набрызга. Когда он просохнет, асбестоцементные плиты нарезают в соответствии с размером трубы. На отрезки изоляции наносят следующий слой смеси и прикрепляют их к поверхности дымохода.

Но у этого способа имеется большой недостаток – асбест содержит канцерогены и поэтому его нельзя использовать в жилых помещениях.

Изоляция одинарных металлических труб

Самым опасным вариантом обустройства дымохода в плане противопожарной безопасности является труба из металлопродукции, которая не защищена теплоизолятором.

Расстояние между нею и деревянными или пластиковыми элементами должно составлять минимум 60 сантиметров.

Но даже наличие такого промежутка не способно обезопасить от ожогов в случае случайного прикосновения – по этой причине трубу желательно изолировать, пока не возникли проблемы.


При принятии решения, чем обмотать трубу в бане или доме, если она одинарная – это использование негорючего утеплителя, к примеру, базальтовой ваты, которую сверху защищают металлом или штукатуркой. У этого теплоизолятора температура плавления находится на отметке в 1000 градусов.

Последовательность действий при этом следующая:

  1. Маты 5-сантиметровой толщины, состоящие из базальтовой ваты, внахлест укладывают вокруг трубы и фиксируют стальной проволокой.
  2. Оборачивают теплоизолированный дымоход армирующей сеткой, закрепляют ее и поверх наносят штукатурку в два слоя.
  3. Вместо оштукатуривания можно использовать тонколистовое железо, которое сворачивают и заклепывают в месте соприкосновения краев.

Изоляция перекрытий

Существует определенный порядок, как изолировать трубу дымохода в перекрытии:

  1. В перекрытиях и крыше делают отверстия для прокладки дымоотводящей конструкции так, чтобы от их края до стенок труб оставалось расстояние не меньше 25 -35 сантиметров (прочитайте: «Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов»).
  2. Края отверстий покрывают металлическими или асбестоцементными листами или обустраивают термоизолирующий короб.
  3. Пространство около труб плотно заполняют теплоизоляционной ватой.
  4. Расположенные недалеко от проходов дымохода конструкции из дерева покрывают специальными — антипиреновыми составами.


Разобравшись с тем, как теплоизолировать и чем обернуть трубу в бане или доме, можно без особых трудозатрат выполнить данную работу.

Но даже качественно изолированный дымоход следует эксплуатировать правильно:

  • производить очистку от сажи не меньше 3 раз на протяжении года;
  • своевременно убирать из печки золу;
  • не сжигать в агрегате посторонние предметы и материалы.


Правила изоляции кирпичного дымохода в потолочном перекрытии и крыше

Подскажите пожалуйста, как изолировать проход кирпичной трубы дымохода в потолочном перекрытии и крыше (деревянные лаги и балки) и какие изоляционные материалы лучше использовать. У меня кирпичная печь периодического использования, а толщина стенок трубы 1/2 кирпича. Спасибо.

Здравствуйте! Правильная изоляция дымохода не только обеспечивает пожарную безопасность, но и надежно защищает стены строения от усадки. Выполнять ее необходимо в соответствии со следующими нормами СНиП 2.04.05-91:

  • Высота дымовой трубы от колосниковой решетки до устья должна быть не менее 5 м.
  • Дымовая труба на кровле из горючих материалов должна иметь искроулавливатель из металлической сетки с размером ячеек не более 5х5 мм.
  • Все зазоры между перекрытиями, стенами, разделками и перегородками обязательно должны быть заполнены негорючими материалами.
  • Если верхнее перекрытие печи выполнено из 3-х рядов кирпича, а потолок из горючих либо трудно-горючих материалов защищен штукатуркой по металлической сетке либо листом стали по асбоцементному картону, то расстояние между ними принимается 250 мм для печи с периодической топкой и 700 мм для печи длительного использования.
  • Если перекрытие печи выполнено из 3-х рядов кирпича, а потолок не защищен надлежащим образом расстояния между ними принимаются 350 и 1000 мм для печей периодического и длительного горения соответственно.
  • Для печей с перекрытиями из 2-х рядов кирпича указанные расстояния увеличиваются еще на 50%.
  • Очистку дымохода от продуктов горения и мусора необходимо выполнять перед началом и по окончанию отопительного сезона, но не реже 3-х раз в год.

На практике в местах прохода кирпичного дымохода через деревянные межэтажные и чердачные перекрытия при его кладке предусматривают специальное утолщение его наружных стенок – распушку.

Распушка – надежная изоляция кирпичного дымохода,которая выполняется при кладке

Толщину распушки принимают в один кирпич, если печь топится периодически, и в полтора кирпича для печи длительного горения.

По нормативам между дымоходом и краями проема в перекрытии необходимо предусмотреть зазор 250-350 мм. Торцы проема оббивают двумя-тремя слоями войлока либо листовым асбокартоном толщиной 10 мм и штукатурят.

Торцы проема в деревянном межэтажном оббивают войлоком или асбокартоном и штукатурят, а зазор между ними и трубой заполняют базальтовой ватой либо другим изоляционным негорючим материалом

Наиболее простой, но трудоемкий способ изоляции непосредственно кирпичной трубы – заштукатуривание цементно-известково-шлаковым раствором. Для этого на трубу необходимо установить арматуру или обтянуть ее металлической сеткой и приготовить смесь из цемента, извести и просеянной шлаковой крошки не крупнее 55 мм. Поверхность дымохода смачивают водой и выбрызгивают на нее тонкий слой жидкого раствора, а после высыхания последовательно наносят от 3 до 5 слоев тестообразной массы. Завершающий слой тщательно ровняют, затирают и окрашивают мелом либо известью. Этот способ снижает теплоотдачу на 25%.

Гораздо эффективнее, почти вдвое, можно снизить теплоотдачу, если выполнить изоляцию кирпичного дымохода асбоцементными плитами толщиной 40 мм. На армированную металлической сеткой или проволокой поверхность трубы плиты крепят на цементно-известковый раствор. Кроме существенного снижения теплоотдачи этот прием повышает плотность поверхности дымохода и надежно защищает его от разрушения.

В завершение несколько советов по эффективной эксплуатации дымохода:

  • ежемесячно проверяйте состояние дымохода и его изоляции;
  • не пытайтесь использовать тепло дымовых газов в качестве дополнительного теплоносителя;
  • для снижения концентрации вредных кислот и газов в дымоходе следите за температурой на выходе и поддерживайте ее на уровне 60-70 °С;
  • не сжигайте в топке печи клееную древесину, пластмассу и т.  д., продукты горения которых повышают температуру на выходе и разрушают внутреннюю поверхность дымохода.

Проход дымохода через деревянное перекрытие

Правильное проведение дымоходной трубы через чердачное перекрытие, стропильную систему и кровлю – не менее важно, чем соблюдение всех остальных требований при постройке самой печи. От того, насколько надежно обустроены эти узлы, будет зависеть противопожарная безопасность дома, а значит – и всех проживающих в нем, а также эффективность работы отопительного прибора.

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие должен быть особенно надежным, так как в этой области нагретые стенки трубы находятся в непосредственной близости к горючим материалам. Для того чтобы обезопасить элементы перекрытия, могут быть использованы различные термоизоляционные материалы и специальные приспособления — сегодня на рынке в них нет недостатка.

К выполнению подобных работ необходимо отнестись с самой максимальной ответственностью. Поэтому, чтобы разобраться в этих вопросах, следует ознакомиться с действующими требованиями нормативных документов, рассмотреть сам процесс проведения дымохода через потолочное перекрытие, чтобы выполнить все строго по правилам, установленным контролирующими организациями.

Что по этому поводу говорят строительные нормы и правила (СНиП)

Содержание статьи

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления. Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам.

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Конструкция и расположение как самой печи, так и ее дымохода строго регламентируется действующими строительными нормами и правилами

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

  • Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

  • Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
  • Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
  • Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
  • Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
  • При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм). Участок кровли в месте прохода должен быть только из негорючего материала.
  • При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка. Величина отступки также регламентируется требованиями СНиП:
Толщина стенки дымохода, ммТип отступкиРасстояние от наружной поверхности стенки печи или дымовой трубы до стены или перегородки из горючего материала , мм
— поверхность, не защищенная от возгорания— поверхность, защищенная от возгорания
120
(керамический обожженный кирпич)		Открытая260200
Закрытая320260
65
(жаростойкий бетон)		Открытая320260
Закрытая500380

Поверхность будет считаться защищённой от возгорания, если выполнены требования, о которых уже упоминалось выше – штукатурка нужной толщины или асбестово-металлический «пирог». При этом размеры участка, на котором выполнена подобная защита, должны быть больше габаритов печи или дымоходной трубы не менее, чем на 150 мм в каждую из сторон.

Данные требования необязательны только лишь для перегородок, выполненных из материалов с пределом огнестойкости REI 60 и выше (сохранение несущей способности, целостности и термоизоляционных качеств при 60-минутном прямом воздействии огня) и нулевым пределом распространения пламени.

И от печи, и от дымохода должны быть выдержаны регламентированные СНиП отступки

  • При установке металлических печей заводского изготовления необходимо придерживаться рекомендаций, которые даны в документации от производителя. Если таковых нет – действуют общие правила.
  • Имеет важное значение и расстояние между самой печью (ее верхней стенкой) и потолочным перекрытием. Здесь действуют следующие нормативы:

А. Если перекрытие печи состоит из трех сплошных кирпичных рядов, то это расстояние должно быть не меньше:

— для незащищенных потолков – 350 мм при периодической топке, и 1000 мм – для печей длительного горения.

— для потолков, защищенных штукатурным слоем или асбестом 10 мм + металл – 250 и 700 мм соответственно.

Б. Если перекрытие печи состоит только из двух сплошных рядов, то указанные выше расстояния до потолка должны быть увеличены в полтора раза.

В. Для металлических печей просвет между их верхней поверхностью и потолком помещения должен составлять минимум 800 мм, если перекрытие имеет упомянутую выше термозащиту, и 1200 мм – при отсутствии таковой.

  • Проходка металлических дымоходов через любые перекрытия или стены должна выполняться через гильзы из негорячего материала.

Любая проходка металлической дымоходной трубы через потолочное перекрытие или стены подразумевает использование специальных гильз большего диаметра.

Заделку зазоров вокруг дымоходных труб необходимо производить негорючими материалами (класса НГ или, в крайнем случае, Г1), лучше всего – с минимально возможным коэффициентом теплопроводности Это обеспечит необходимый предел огнестойкости для ограждений.

Древесина, используемая для монтажа стропильной системы и чердачного перекрытия, относится по горючести к группе Г3-Г4. После обработки ее антипиренами она становится более стойкой к возгоранию, но, несмотря на это, остается горючей. Полагаться на «волшебные качества» рекламируемых пропиток, которые якобы полностью делает дерево негорючим, наивно. Именно поэтому и следует придерживаться норм, установленных СНиП, правильно располагая дымоход и другие отделы печи на указанных расстояниях от элементов конструкции дома.

Самодеятельность в этих вопросах, несанкционированное отступление от существующих правил, попросту допущенная небрежность могут привести к трагическим последствиям, так как перегрев примыкающих к печной конструкции элементов здания с большой долей вероятности закончится их воспламенением.

Возможные последствия дилетантской, недопустимо «упрощённой» работы по проходке дымохода через перекрытие.

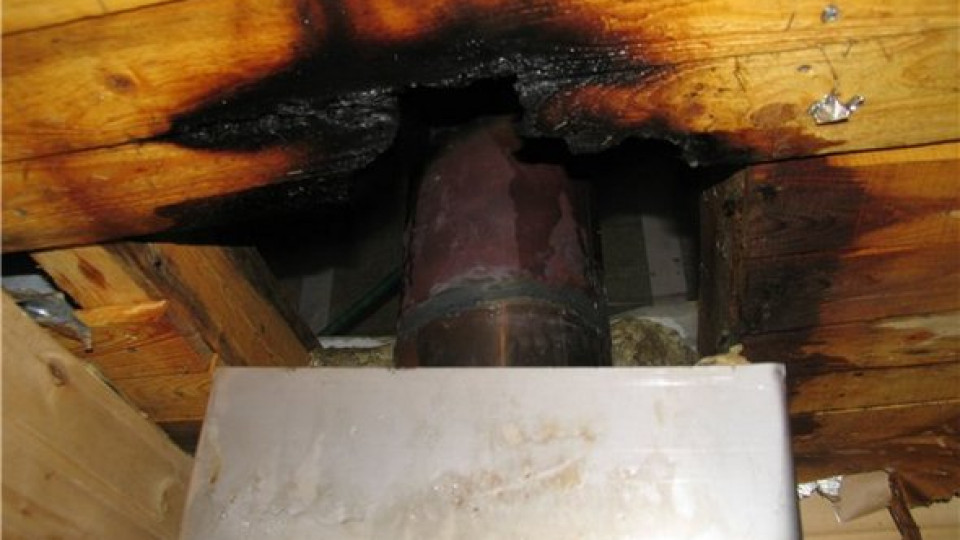

Итак, некачественно обустроенная проходка дымохода через деревянное потолочное перекрытие запросто может привести к пожару. Чтобы избежать трагических последствий, необходимо правильно термоизолировать разделку, обеспечив должный уровень пожаробезопасности.

Чтобы разобраться, как осуществить эти действия правильно, необходимо, держа в уме рекомендации СНиП, рассмотреть весь процесс поэтапно.

Так как дымоходная труба может быть металлической или кирпичной, необходимо отдельно рассмотреть монтаж того и другого варианта

Проходка для металлической трубы дымохода

Специальные приспособления и материалы для проходки металлического дымохода
Коробчатые потолочно-проходные конструкции

Обустройство прохода дымовой металлической трубы через конструкцию деревянного перекрытия можно провести с помощью готового потолочно-проходного узла, или же изготовленного самостоятельно, но с соблюдением нормативных размеров.

Если приобретается готовый вариант такой проходки, то ее размер выбирается по диаметру дымоходной трубы. Удобство использования заводского короба состоит в том, что в его конструкции уже предусмотрены все установленные СНиП размеры, поэтому над этим не придется ломать голову. Останется только выказать под проходку проем в перекрытии, а затем усилить его термозащиту поверхностей.

Такие проходные узлы продаются в специализированных магазинах. Иногда ими сразу комплектуются наборы труб для монтажа дымохода

Сделать проходку-короб можно и самостоятельно. Она изготавливается из разных материалов — это может быть стальной лист толщиной не менее 0,5 мм, один или  в комплексе с минеритом, асбестовым листом, с фольгированной с одной или двух сторон минеральной базальтовой ватой. Если короб приобретается или изготавливается из металла, то его нужно будет термоизолировать обычной или фольгированной минеральной ватой, вермикулитом, керамзитом.

Если принято решение изготовить подобную проходку самостоятельно, то диаметр отверстия в ее центральной части должен быть примерно на 0,5 мм больше внешнего диаметра трубы. Это делается с тем расчетом, чтобы металлическая труба свободно проходила через короб, но вместе с тем – зазор между ними не был бы слишком большим.

Для изготовления проходки можно воспользоваться размерами, показанными на иллюстрациями и представленными в таблице:

Основные размеры проходного короба для металлического дымохода

Рекомендуемые размеры проходного короба

Буквенное обозначение элементов конструкции и размер в мм
d — диаметр отверстияL — длина стороны декоративной панели коробаG — ширина сторон короба H — высота короба
205580370310
215580370310
255580450310
285580450310
  • Если проходной короб изготавливается только из фольгированной минеральной ваты толщиной в 50 мм, то раскрой элементов для него лучше всего производить по заранее изготовленным шаблонам. Сборка деталей в единую конструкцию осуществляется с помощью термостойкого фольгированного скотча. Выбрав такой вариант выполнения разделки, необходимо не забывать, что к ней потребуется еще приобрести или же изготовить одну или две металлические панели. Одна из них закрепляется к потолочной поверхности, вровень с ней, а вторая (необязательная) закрывает теплоизоляционный материал со стороны чердака.

Эта коробчатая проходка изготовлена из плотной фольгированной минеральной ваты

  • Другим вариантом проходки может стать короб из металлического листа, утепленный той же фольгированной минеральной ватой. Этот утеплитель нарезается на полосы шириной равной высоте получающейся коробки и укладывается вдоль стенок на торец, фольгированной стороной к трубе. Свободное от трубы пространство короба должно быть плотно заполнено термоизолятором.
  • Короб также может быть изготовлен из минерита (фибробетонных плит) толщиной в 10 мм. Элементы конструкции также вырезаются по заготовленным шаблонам, а затем скрепляются между собой с помощью металлических уголков. В кожух из этого материала устанавливают и закрепляют короб меньшего размера, сделанный из металлического листа толщиной 0,5 мм.

Минеритовая коробчатая проходка с металлическим вкладышем

Между стенками внешнего и внутреннего короба должен остаться зазор шириной в 10÷15 мм, который заполняется базальтовым утеплителем, а пространство вокруг трубы может быть заполнено  вермикулитом, керамзитом мелкой или средней фракции или той же минеральной ватой. Отверстия, через которые будет проходить труба, в обоих коробах должны иметь одинаковый диаметр. Для эстетичного оформления проходки со стороны жилого помещения также можно использовать металлическую пластину, или же оставить фиброцементную плиту открытой. После завершения монтажных работ, плиту, выходящую в жилое помещение, будет несложно окрасить в цвет потолка.

Видео — Изготовление и установка самодельной коробчатой проходки для дымохода банной печи

Термостойкие материалы для изготовления проходки

Несколько минут внимания заслуживают характеристики термостойких материалов, которые используется для изоляции потолочной проходки. Они некоторыми своими качествами отличаются от обычного утеплителя, изготовленного на той же основе.

Прочный, долговечный, экологически чистый материал — минерит

  • Минерит — это абсолютно не горючий материал, который по-другому еще называется фиброцементными плитами. Он часто применяется для облицовки стен в областях установки печей и прохождения дымоходов.

Цены на минерит

минерит





Этот материал обладает не только устойчивостью к экстремально высоким температурам, но и влагостойкостью, имеет хорошую механическую прочность, не способствует образованию колоний плесени и грибка. Минерит является экологически чистым материалом, поэтому при повышенных температурах не выделяет вредных для здоровья человека испарений.

Для изготовления экранов, устанавливаемых в разделке и на стенах вокруг печей и дымоходов, используются панели «минерит ЛВ». Кроме этого, такие панели также подходят для постройки огнестойких перегородок.

  • Негорючие плиты, изготовленные из базальтовой ваты и покрытые алюминиевой фольгой, используются для огнезащиты стен и проходов вокруг дымоходов.

Материалом для изготовления потолочной проходки могут служить и плиты базальтовой минеральной ваты повышенной плотности с фольгированным покрытием

Этом материал производится из экологически чистых компонентов и имеет высокую устойчивость к агрессивному биологическому и химическому воздействию.  По своим термоизоляционным данным минеральная вата, безусловно, во много раз превосходит минерит, но уступает ему в механической прочности и долговечности.

Качественные базальтовые плиты не накапливают влагу, и в них не создается благоприятной среды для поселения грызунов и насекомых, появления колоний микрофлоры. Такой тип утеплителя относится к группе горючести Г1. (Да и это лишь за счет клеевого слоя, удерживающего фольгированное покрытие, так как в «чистом виде» базальтовый утеплитель можно отнести к полностью негорючим материалам). Базальтовые плиты разных производителей могут несколько различаться верхней границей температурного эксплуатационного диапазона. Но в любом случае она составляет от +750 до 1100 градусов, чего для дымоходного канала должно быть больше чем достаточно.

Цены на базальтовые плиты

базальтовые плиты



Монтаж проходки для металлической трубы

Прежде чем монтировать проходку в вырезанное для нее окно в чердачном перекрытии, его необходимо подготовить, дополнительно укрепив, если это необходимо, и изолировав от высоких температур.

Установка коробчатой проходки всегда предваряется проверкой и подготовкой потолочной конструкции к этой операции

  • Первым шагом необходимо дополнительно провести контроль состояния проема и окружающих его деталей потолочной конструкции. Это делается для того чтобы убедиться в том, что короб в нем будет надежно закреплен.

Коробчатая проходка должна быть прочно зафиксирована на конструкции потолка. Ее, безусловно, располагают так, чтоб она оказалась между балками перекрытия (понятно, что эти вопросы, касающиеся размещения печи в помещении, всегда продумываются заранее). Балки могут стать надёжной основой для крепления проходки располагаясь по бокам от нее.

Однако, нередко случается и так, что балки перекрытия расположены слишком далеко друг от друга и поэтому «пирог» перекрытия в области прохождения трубы не имеет нужной жесткости, и его потребуется укрепить. Другой вариант, с точностью до наоборот – слишком частый шаг установленных балок не оставляет достаточного свободного пространства для размещения коробчатой проходки.

В любом из этих случаев можно, после удаления нужного участка покрытия, смонтировать раму, в соответствии с размерами короба, используя деревянный брус. Поперечины этой рамы жестко врезаются в балки перекрытия. При необходимости, при слишком широко расставленных балках, можно использовать в раме и дополнительные продольные опорные брусья. Пример создания такой рамы показан на иллюстрации.

Пример подготовки каркаса чердачного перекрытия к установке коробчатой проходки для дымохода.

Подобные проверка и укрепление (доработка) каркаса будут необходимы, если печная труба монтируется в уже построенном доме. Однако, как правило, установка печей и, стало быть, монтаж дымоходов, планируются заранее. И в процессе монтажа балок перекрытия при возведении здания зхаблаговременно предусматривается такая рама для последующей установки коробчатой проходки.

  • Далее, все деревянные детали потолочной конструкции, расположенные по периметру вырезанного окна для проходки, необходимо обязательно дополнительно обработать специальной пропиткой. Входящие в состав антипирены повысят противопожарные характеристики создаваемого узла. К дальнейшим операциям переходят только после полного просыхания обработанных поверхностей.

Установка проходки должна осуществляться с высокой точностью, чтобы не нарушалась вертикальность дымоходной трубы

  • Следующим шагом в вырезанный проем со стороны помещения монтируется короб проходки. Края ее донной части надежно прикручиваются саморезами на потолочной поверхности.

Но эта операция должна быть выполнена только после тщательного контроля расположения круглого отверстия для дымохода относительно отопительного прибора. Недопустимо, чтобы даже небольшое отклонение вызывало неровность, «излом» установленной трубы. Это создаст ненужные напряжения в ее стенках, вполне может привести к недостаточной герметизации в сочленениях.

Точную подгонку положения коробчатого прохода лучше всего проводить по отвесу, чтобы убедиться в вертикальности оси устанавливаемой трубы.

  • Далее нижняя часть дымоходной трубы собирается, начиная от выходного патрубка печи (котла).

Очень важно – каким бы ни было расстояние от печи до потолка, и какие бы ни применялись комплектующие, никогда, ни при каких обстоятельствах, соединение двух элементов (труб) дымохода не должно приходиться на перекрытие. Мало того, минимальное расстояние от подобного соединительного узла до поверхности перекрытия (неважно, снизу, в помещении, или сверху, со стороны чердака) должно быть не менее 300 мм.

Требования по правильному расположению узлов сопряжения отдельных труб важны, конечно, с позиций обеспечений визуального контроля. Но основным предопределяющим фактором такого немалого (300 мм) отступа от перекрытия является сохраняющаяся вероятность прорыва горячих газов в этих, скажем честно, остающихся наиболее уязвимыми местах сборного металлического дымохода.

  • Очередной этап работ может проводиться со стороны чердачного или жилого помещения, в зависимости от того, как удобнее монтировать следующий участок трубы. Если работы осуществляются со стороны чердака, то через отверстие пропускается следующая часть дымоходной трубы и закрепляется на нижнем, уже смонтированном участке.



Примерная схема взаимного расположения деталей узла потолочной проходки.

  • Когда труба будет выведена в чердачное помещение, можно переходить к заполнению короба проходки теплоизолирующим материалом. Если выбирается один из сыпучих термоизоляционных материалов, а между трубой и границей круглого отверстия остались небольшие зазоры, их можно закупорить базальтовой ватой или пластичной глиной, а затем уже сверху засыпать утеплитель.

Коробка потолочной проходки «под завязку» заполнена керамзитом

Из насыпных теплоизолирующих материалов лучше всего выбирать керамзит или вермикулит. Обычный песок используется для засыпки лишь в крайнем случае, так как он имеет слишком мелкую фракцию, большой вес и чрезмерно высокую для подобной функции теплопроводность. Вспученный перлитовый песок применять в таких условиях не особо удобно из-за его чрезмерно высокой «летучести».

Проще всего заполнить короб термостойкой базальтовой ватой, так как она имеет самую низкую теплопроводность. При использоании маты минеральной ваты, короб со стороны чердака не стоит заделывать капитально, чтобы иметь свободный доступ к трубе на всем ее протяжении. Если же труба выходит на второй этаж, то отверстие в его полу с утеплительным материалом вокруг дымохода можно закрыть металлическим листом, прикрутив его к полу.

В представленной ниже подборке фотографий демонстрируется монтаж самодельной коробчатой проходки, изготовленной из плотных плит фольгированного базальтового утеплителя.

Последовательность установки самодельной коробчатой проходки для дымоходной трубы

— Первые два фрагмента: это готовая самодельная проходка с разных ракурсов.

— Третий фрагмент: в потолочном перекрытии вырезано окно для установки проходки. Обратите внимание: для обеспечения максимальной безопасности мастер заполнил минеральной ватой и образовавшийся просвет между покрытием потолка и чердачным полом.

— Четвертое фото: Коробка проходки вставлена в подготовленный проем и зафиксирована снизу.

— Пятый фрагмент: После монтажа участка трубы, выходящего в чердачное помещение, проходка закрыта снизу металлической панелью. Она надежно зафиксирована на потолке саморезами, полностью закрывает края окна проходного узла, хорошо удерживает теплоизолирующий короб в перекрытии и обеспечивает механическую защиту не отличающейся особой прочностью минераловатной панели.

— Шестое фото: Продолжение монтажа дымоходной трубы. Просвет между трубой и коробом будет плотно заполнен минеральной ватой. Так как чердак в данном случае – «обитаемый», тол узел прохода будет закрыт декоративной металлической пластиной.

А на видео, размещенном ниже, мастер обошелся вообще без создания коробчатой конструкции.

Видео: противопожарная распушка дымоходной трубы в проходе через деревянное перекрытие

Проход кирпичной трубы через перекрытие

Кирпичный дымоход, как правило, имеет конструкцию, в которой предусмотрена защита окружающих его горючих материалов от перегревания. Отдел трубы, который выкладывается при проходе ее через потолочное перекрытие, сам по себе уже является разделкой и называется «распушкой».

Эта конструкция дымохода является традиционной, давно опробованной, и чаще всего выбирается печниками.

  • «Распушка» начинается под самым потолком в жилом помещении (за три — четыре ряда кирпичей до него) проходит через всю толщину чердачного перекрытия. Иногда распушку поднимают до чистого пола чердака, в других случаях делают его заподлицо с черновым полом. И тот и другой вариант могут стать причиной придирок проверяющих – вспоминаем об уже рассмотренных выше пресловутых «70 миллиметрах».

Этот элемент конструкции и выполняет роль необходимого утолщения стенок трубы, ограждающего горючие материалы перекрытия от перегрева.

По сути, на конструкцию «распушки» напрямую влияют как раз те требования СНиП, которые были рассмотрены в первом разделе публикации. Чтобы не повторяться, можно привести схему, которая наглядно показывает, какие размеры и где  должны быть соблюдены:

На схеме графически отображены основные требования СНиП по расположению печи и дымохода, по обеспечению безопасного прохода трубы через перекрытие

Можно ли самостоятельно выложить кирпичную дымоходную трубу?

Работа, на первый взгляд, несложная, однако, от ее качества зависит очень многое, вплоть до здоровья и жизни обитателей дома. Подробную информацию о технологии кладки дымохода из кирпича можно прочитать, проследовав по рекомендуемой ссылке – проще будет разобраться, стоит ли брать это мероприятие на себя, или лучше пригласить специалистов.

  • Другой вариант обустройства проходки кирпичной трубы через потолочное перекрытие осуществляется почти таким же образом, как и металлической трубы. В этом случае, естественно, дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен. Тем не менее, все линейные параметры, установленные СНиП, соблюдаются.

Обустройство прохода кирпичной трубы через чердачное перекрытие без выкладывания «распушки»

Отверстие в потолке может быть закрыто металлическим листом или же плитой из фиброцемента. В середине термоизоляционной панели производится разметка окна, через которое и пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм.

При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака.

Следующим шагом, надетый на трубу лист поднимается, прижимается и фиксируется к потолку удобным в конкретном случае способом – саморезами или дюбелями.

Далее, работы производятся со стороны чердака или же второго этажа. По стенкам вырезанного для проходки проема укладываются полосы базальтовой ваты, отрезки асбеста или фиброцементных плит. Это «обрамление» должно закрыть всю толщину чердачного перекрытия. При необходимости материал можно зафиксировать на балках перекрытия.

Благодаря этим операциям, вокруг шейки трубы создается своеобразная коробка, которая и будет заполняться термостойким материалом. В качестве его можно использовать базальтовую вату, которой плотно заполняют весь объем. Если используется вата с фольгированным слоем, то его поворачивают в сторону стенок печи.

Вполне можно выполнить подобную термоизоляцию трубы керамзитом или вермикулитом, но перед засыпкой необходимо обязательно заделать оставшиеся между трубой и краями проема щели, особенно в том случае, если используется материал мелких фракций.

Конечно же, можно поступить и точно так же, как с металлической трубой, надев на кирпичный дымоход готовую проходку, изготовленную из стального листа. Этот вариант, наверное, будет надежнее и удобнее и в плане его монтажа и надёжной фиксации, и при заполнении коробки термоизоляционным материалом. Правда, обойдется подобный короб уже существенно дороже. Есть ли смысл – решайте сами.

Заполнив проходку утеплителем, ее сверху также закрывают металлическим или фиброцементным листом.

На этом работы по обустройству безопасной проходки дымохода через потолочное перекрытие можно считать законченными.

Ознакомившись с подробностями обустройства этой области дымоходной трубы, можно прийти к такому выводу:

Что особо сложных действий, подвластных только узким специалистам высокой квалификации, в этом процессе нет. Главное – это скрупулезно следовать установленным СНиП требованиям, выдерживая все необходимые размеры и соблюдая рекомендации. Если выполнить все по правилам, то можно не только обеспечить безопасную эксплуатацию отопительного прибора, но и избежать совершенно не нужных проблем с контролирующими органами. Лучшие двухконтурные газовые котлы настенные вы можете узнать по ссылке.

Изоляция печной трубы на крыше своими рукамиСтройкод

Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

  • труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
  • Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
  • Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

Соблюдение пожарной безопасности

Грамотная разделка печной трубы на крыше – одна из важнейших задач, которая лежит при обустройстве. От ее правильного исполнения зависит пожарная безопасность всего дома.

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

  • Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
  • Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:

  • Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.
  • Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
  • Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.

Современный строительный рынок предлагает широкий выбор готовых разделок и проходок для различных типов дымоходов. Использование таких комплектов значительно упрощает монтаж трубы своими руками.

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

  1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
  2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
  3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
  4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
  5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Облицовка печного дымохода

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

  • Пожарная безопасность дымохода;
  • Изоляция.

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Изоляция дымохода в бане — чем обмотать и утеплить металлическую трубу

Один из важнейших этапов строительства бани — это установка дымохода. А его изоляция — это обязательный процесс при постройке, который преследует две цели: пожаробезопасность и защита от коррозии.

Если не сделать теплоизоляцию, то под действием температурных перепадов будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.

Утепленные дымовыводящие каналы быстрее прогреваются, благодаря чему печь в бане работает намного эффективнее.

В зависимости, из чего сделан дымоход бани, применяются различные материалы для его теплоизоляции.

Существует несколько разновидностей уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются сэндвич-трубы из нержавеющего металла. Хороший вариант — керамические секции, которые уже устанавливаются в керамзитобетонных модулях.

Содержание статьи

Для чего утеплять дымоход

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня близко примыкает к жилым сооружениям.

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Материалы для утепления

Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.

Наиболее распространенными являются:

  1. Теплоизоляция дымохода базальтовой ватой и стекловатой. Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.
  2. Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
  3. Оштукатуривание. Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
  4. Изоляция дымовой трубы современными материалами из вспененного полиэтилена. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.

Выбор утеплителя

К выбору утеплителя, для изоляции дымохода нужно подходить тщательно и серьезно. Не стоит приобретать самый дешевый, ведь он должен иметь хорошие теплоизоляционные свойства, быть удобным в работе, не требовать дополнительного усиления несущих конструкций крыши и перекрытий, быть нетоксичным и негорючим.

Каменная или базальтовая вата – это замечательная теплоизоляция, изготовленная из базальтовых пород камня.

Этот утеплитель выдерживает продолжительное воздействие достаточно высоких температур и не горит, даже при соприкосновении с открытым огнем. При нагревании он не выделяет никаких токсичных или неприятных запахов. Такой утеплитель можно смело называть экологически чистым материалом.

Стекловата – это разновидность минераловатного утеплителя, изготовленного на основе отходов стекольной промышленности. Между ее волокнами содержится большое количество пустот, поэтому она хорошо сохраняет тепло.

Стекловата не горит и не поглощает влагу, не подвержена гниению и грызунам. Она не дорога и проста в применении. Чаще всего выпускается в плитах и рулонах.

Теплоизол или фольгоизол – это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Он выпускается в рулонах и имеет толщину от 2 до 10 мм. Ими можно замечательно изолировать дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.

Монтаж утеплителя своими руками

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.

Важно! Между слоем теплоизоляции не должно оставаться пустот, иначе утепление потеряет свою эффективность.

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.

Изоляция печной трубы на крыше



Изоляция печной трубы на крыше

  • Выбор места для печной трубы
  • Обустройство противопожарной изоляции
  • Устройство гидроизоляции

Камины и печи встречаются достаточно часто в загородных домах и на дачах.

Cпособ утепления печной трубы зависит от конструкции дымохода.

Установка этих приборов связана с решением целого ряда вопросов. Одним из самых важных является изоляция печной трубы на крыше после монтажа.

Правильное ее выполнение — это гарантия безопасного и комфортного использования печи или камина.

Выбор места для печной трубы

Работы по установке и изоляции печной трубы можно разделить на два основных этапа: выполнение прохода для дымохода через кровлю и качественная его гидроизоляция. Кровельный пирог должен быть надежно защищен от горючих материалов, проходящих по дымоходу, а место вывода не должно стать причиной протечек на крыше.

Правильный выбор места вывода печной трубы — половина успеха в работах по установке дымохода. Этот вопрос должен быть решен еще на этапе строительства дома. Правильное размещение намного упрощает устройство изоляции. Многолетняя практика подсказывает, что лучшее место для монтажа — это скат рядом с коньком. Этот прием позволяет снизить вероятность попадания осадков внутрь и не добавляет проблем в ходе монтажа стропильной системы.

Схема сборки дымохода.

При возведении печной трубы следует руководствоваться нормативами противопожарной безопасности, согласно которым место контакта трубы и крыши не должно нагреваться до температуры свыше 50 градусов. Эта проблема легко решается, если труба возводится из кирпича. Стенка дымохода в месте соприкосновения с крышей (согласно нормативам) выкладывается в полтора кирпича. Таким образом достигается толщина в 35-40 см. Однако не всегда удобно подготовить отверстие в перекрытиях для такого дымохода. По этой причине для его изготовления чаще всего используют металлическую трубу. Чтобы защитить конструкцию кровли от возгорания, проводится изоляция печной трубы на крыше.

Эти меры также помогают улучшить качество отопления. На дымоходе не скапливается и не стекает конденсат, испарение которого приводит к повышению давления и снижению тяги. Если соберется большое количество конденсата, то может возникнуть задымление. Плохая изоляция трубы ведет к тому, что снижается теплоотдача системы отопления и приходится организовывать дополнительное утепление дома.

Обустройство противопожарной изоляции

Схема утепления труб дымохода.

Согласно противопожарным требованиям, для печной трубы сооружается специальный короб, внутрь которого она и помещается. Короб не должен плотно прилегать к стенкам трубы. Расстояние между ними должно быть не менее 150 мм. Образовавшееся пространство заполняется негорючими материалами, которые характеризуются низкой теплопроводностью. Для этого идеально подходит минеральная вата. Короб может быть изготовлен из дерева или оцинкованной стали.

Для установки печной трубы нужно разрезать кровельный пирог в месте ее прохода. Каждый слой разрезается отдельно и закрепляется на стропилах. По диаметру прохода закрепляется изоляция. Для этого используется специальная рамка или обрешетка. Надежная противопожарная изоляция печной трубы готова.

Устройство гидроизоляции

Дымоход не должен стать причиной протечки крыши. Для этого должна быть устроена надежная гидроизоляция. Вариант обустройства изоляции выбирается в зависимости от материалов, из которых изготовлены труба и кровля.

Бруски должны находиться от трубы на расстоянии не менее 130 мм.

Вначале должен быть сооружен внутренний фартук в том месте, где дымоход примыкает к кровле. Для его сооружения используются нижние планки примыкания. Начинать их укладку следует с нижней стенки дымохода. Если труба выполнена из кирпича, то в том месте, куда примыкает верхний край планки, делается выемка, в которую заводится верх планки и герметизируется. Нижний край должен быть закреплен саморезами. Планки примыкания выкладываются по периметру всей трубы внахлест не менее 150 мм.

Затем следует смонтировать так называемый галстук. Для этого используется плоский кровельный материал. Основная цель галстука — отвод воды, поэтому его верх закрепляется под нижним фартуком, а низ выводится на карниз. Чтобы сток воды был направленным, края лучше загнуть в виде бортика.

Галстук и фартук накрываются верхним слоем кровли. После проведения всех этих работ можно монтировать наружный декоративный фартук. Крепление его осуществляется таким же способом, что и у внутреннего с той разницей, что не надо делать выемку.

Мастера-кровельщики советуют не крепить жестко фартук к трубе. Это убережет конструкцию от повреждения при температурных расширениях.

Современные производители предлагают воспользоваться готовым кровельным проходом, чтобы обеспечить надежную герметизацию отверстия в крыше. Это намного облегчит работы по устройству печной трубы. Готовая конструкция представляет собой основание и фартук из нержавеющей или оцинкованной стали или же других материалов, например, силикона или термостойкой резины. Благодаря своей гибкости эти материалы обеспечивают надежную гидроизоляцию на кровлях любой формы, с разными углами наклона, изготовленных из различных материалов. Кроме того, разнообразные цветовые решения дают возможность подобрать проход для трубы по цвету кровельного покрытия.

Традиционные кровельные проходы из металла не всегда обеспечивают качественное примыкание к крыше, выполненной из черепицы, шифера или ондулина и других профилированных материалов.

Все работы должны выполняться в соответствии с существующими строительными нормами и соответствовать пожарной безопасности. Правильно выполненная гидро- и теплоизоляция печной трубы позволит обеспечить в доме надежное тепло и комфорт.

Изоляция печной трубы на крыше для безопасного использования


Изоляция печной трубы на крыше – это выполнение прохода через кровлю и качественная его гидроизоляция. Эти меры помогают улучшить качество отопления.

Источник: 1poteply.ru



[content-egg module=GdeSlon template=compare]

Как изолировать печную трубу на крыше своими руками

Изоляция печной трубы выполняет две основные функции: защищает сооружение от перегревов, возможных возгораний и пожаров (противопожарная изоляция) и предотвращает попадание влаги внутрь дома (гидроизоляция).

Рекомендуется провести комплексную изоляцию печной трубы – таким образом вы не только решите основные проблемы, но и улучшите рабочие условия печи. К примеру, качественная термоизоляция дымоходной трубы, проходящей по чердаку, который не отапливается, предотвращает перегревание элементов кровли из дерева, что снижает риск появления конденсата, способного привести к чрезмерному образованию сажи, появлению коррозии и разрушению дымохода. Гидроизоляция же предотвратит процесс гниения перекрытий и стропильной системы. Изоляцию печной трубы при наличии определённых знаний в сфере ремонта и строительства можно выполнить своими руками.

Противопожарная изоляция печной трубы своими руками

Пожарная безопасность предписывает, что в местах соприкосновения дымохода и элементов кровли, выполненных из горючих материалов, температура не должна быть выше 50 градусов.

Периметр отверстия, приготовленный для выхода печной трубы, должен на 150 мм. превышать периметр трубы на каждую сторону, если речь идет о горючих материалах, и на 100 мм. на каждую сторону, если мы говорим о негорючих. Если труба будет проходить через готовый пирог кровли, следует оградить место прохода коробом, каждая сторона которого должна быть на 150 мм. больше соответствующих сторон дымохода. Образовавшееся расстояние между трубой и коробом нужно заполнить негорючим теплоизоляционным материалом, который не боится влаги.

Изоляционные плёнки пирога крыши необходимо разрезать «конвертом», затем подтянуть к поперечной балке или стропилам и надёжно зафиксировать. Гидроизоляцию, которая уже находится в кровельном пироге, следует дополнительно обрешёткой прижать к коробу, а пароизоляцию зафиксировать рамками из пластиковых или деревянных реек.

Чтобы достичь максимального теплоизоляционного эффекта, необходимо места стыков короба и изоляционных пленок дополнительно обмотать специальными негорючими лентами.

Гидроизоляция печной трубы

Гидроизоляция печной трубы может быть выполнена при помощи различных материалов, однако если вы решили выполнить её своими руками, рекомендуем вам выбрать для этого рулонные гидроизоляционные материалы. Процесс гидроизоляции достаточно прост, главное – неуклонно соблюдать последовательность этапов работы:

  1. Подготовительные работы заключаются в очистке трубы и крыши от грязи и пыли и обработке поверхности мастикой или грунтовкой.
  2. Поверх слоя мастики/грунтовки необходимо наклеить диффузионную мембрану. Клеить необходимо на поверхность кровли, заворачивая края (15-20 см. ) мембраны на трубу так, чтобы влага не смогла под неё проникнуть;
  3. Из листа металла необходимо сделать нижний и верхний «галстуки», а поверх обрешётки закрепить бруски, на которые следует зафиксировать уголки с помощью дюбелей.
  4. Гидроизоляционный материал стелется листами с нахлёстом, чтобы вода стекала правильно. Места стыков изолируются с помощью мастики, щели обрабатываются жаростойкими герметиками.
  5. Поверх полученной конструкции выкладывается материал, из которого изготовлена кровля, а затем — специальный пластиковый фартук. Стыки также изолируются.

От того, насколько точно вы будете следовать приведённой выше инструкции, зависит эффективность комплексной изоляции печной трубы и долговечность её службы.

Изоляция печной трубы на крыше своими руками, как правильно сделать


Противопожарная изоляция печной трубы своими руками. Гидроизоляция печной трубы.

Источник: roof-tops.ru



[content-egg module=GdeSlon template=compare]

Как сделать изоляцию трубы дымохода – проверенные и надёжные варианты

При возведении собственного домовладения, как правило, обустраивают камин или печь. Поэтому так актуальна проблема вывода дымохода. Для печной трубы важна правильно и надежно сделанная изоляция, иначе невозможно быть уверенным относительно пожарной безопасно и комфортного пребывания членов семьи в доме.

Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей строения, это не означает, что работа по ее обустройству успешно завершена. Перед тем, как пользоваться отопительным агрегатом, нужно еще решить, как изолировать трубу дымохода на крыше и в результате защитить жилье от протечек и пожара.

Желательно задуматься над данной проблемой до того, как составляется проект печи и тогда изоляция получится более надежной. Что касается ранее выстроенного дымохода, то подобная работа практически всегда связана с изменениями, вносимыми в конструкцию перекрытий и кровли. Вне зависимости от решения как изолировать печную трубу на крыше, все понесенные расходы будут восполнены чувством безопасности, а отсюда и комфорта.

Виды изоляции дымоходных конструкций

Производить изоляцию трубы для печи следует от негативных факторов:

  • от возможного перегрева дымоходной конструкции;
  • от протечек, возникающих в местах стыков.

Поэтому, принимая решение, чем обернуть трубу дымохода, повышенное внимание следует уделить противопожарной термоизоляции и гидроизоляции. Специалисты рекомендуют выполнять изоляционные мероприятия комплексно. Это поможет решить не только вышеперечисленные проблемы, но и улучшить эксплуатационные условия печного агрегата.

К примеру, если выполнена термоизоляция дымохода, проложенного через неотапливаемое чердачное помещение, уменьшается возможность перегрева кровельных элементов из дерева и снижается риск появления конденсата, который приводит к коррозии, повышенному отложению сажи или к разрушению трубы. Гидроизоляция дымоотводящей конструкции защитит стропильную систему и перекрытия от гниения.

Варианты противопожарной изоляции дымоотводящих систем

Наиболее простой и надежный, но дорогостоящий способ изоляции дымовой трубы – это монтаж дымохода типа «сэндвич», изготовленного из металла или керамики.

В таких конструкциях внутренняя труба, предназначенная для отвода дыма, производится из жаропрочной стали или керамики, при этом для ее теплоизоляции применяются негорючие материалы – минеральная, каменная или базальтовая вата. Внешнюю часть дымоходного сэндвича изготавливают из стали или керамзитобетонных блоков.

В комплекты к дымоходам сборного типа входят элементы для фиксации конструкции, ревизии, обслуживания и для подсоединения отопительных агрегатов. Их установка несложная, но все равно нужно соблюдать инструкцию, чтобы была полностью обеспечена безопасность.

Существует еще один вариант, применяемый при монтаже печного агрегата – строительство кирпичного дымохода. По причине низкой степени теплопроводности кирпичей, его стенки не будут нагреваться до предельно высоких температур и в результате не потребуются дополнительные меры, связанные с его утеплением. Нужно будет лишь верно выполнить противопожарную разделку перекрытий и крыши.

С целью экономии и уменьшения веса иногда конструкцию дымохода из кирпича завершают установкой керамической или металлической трубы. В данном случае термоизоляция производится согласно нижеописанной технологии.

Когда такая работа выполняется для одинарных труб, можно задействовать короба, сделанные из негорючих материалов. Подобного типа дымоходы разрешается эксплуатировать без термической изоляции, но обязательна противопожарная разделка в соответствии с правилами.

Способы гидроизоляции дымохода

Гидроизоляцию дымоходов следует создавать в месте, где они выводятся на крышу. Чем дальше они располагаются от конька, и чем труба больше, тем сложнее будут условия эксплуатации.

Атмосферные осадки в случае, когда изоляция трубы дымохода недостаточна, начинают проникать вовнутрь здания. В результате возникают протечки, гниют и разрушаются перекрытия.

Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого сделано кровельное покрытие. Для круглых изделий применяют разделки либо металлические, либо полимерные, а для труб, имеющих прямоугольное сечение – фартуки и планки примыкания из металла.

Изоляция дымоходных труб

До того, как заизолировать трубу на крыше, следует убедиться в соблюдении требований, прописанных в СНиПе 2.04.05-91, и при обнаружении недостатков их устранить:

  1. Для обеспечения требуемой силы тяги и недопущения превышения температуры печных газов высота трубы должна стартовать от 5 метров.
  2. Когда кровельное покрытие сделано из рубероида, шифера или другого сгораемого материала сверху трубы устанавливают искроуловитель, представляющий собой металлическую сетку с мелкими ячейками.
  3. Между сгораемыми элементами, такими как перекрытия, стропила и стены, и дымоходом нужно оставлять промежуток, равный не меньше, чем 25 сантиметров.
  4. От верхнего перекрытия печки до потолка выдерживают противопожарное расстояние. Для металлических агрегатов, оно составляет минимум 150 сантиметров, для кирпичных печей с двухрядным перекрытием –50 сантиметров, с трехрядным перекрытием –25 сантиметров при условии, что потолочная поверхность над нагревательным прибором отделана негорючими материалами.

В месте, где кирпичный дымоход пересекает потолок, обустраивают распушку толщиной в 1 – 1,5 кирпича.

Изоляционные материалы для труб бань

Поскольку банные постройки часто строят из дерева, эти объекты нуждаются в изоляции дымоходов, печей, потолка, стен, так как данный материал легко воспламеняется. Нужно продумать, чем обезопасить трубу в бане, сделав теплоизоляцию дымоотводящей конструкции, чтобы она медленнее остывала, и на ней не собирался конденсат.

Ошибочным станет решение изолировать трубу в бане путем крепления к потолку листа железа, поскольку оно сильно нагревается. В качестве варианта, чем обложить дымоход, используют огнеупорный красный кирпич, но в таком случае нужно укрепить фундамент.

При решении проблемы, чем обмотать трубу дымохода металлическую в бане, специалисты выделяют фольгоизол и теплоизол.

Оштукатуривание трубы из кирпичей

Наружная поверхность кирпичных труб нагревается незначительно, поэтому их штукатурят для улучшения условий эксплуатации и продления службы. Наиболее доступный вариант изоляции дымоходов из кирпичей – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавлять шлаковую крошку, предварительно просеянную.

Слой штукатурки, когда на трубе имеется много неровности, получается достаточно толстым, поэтому, сначала лучше заделать раствором все имеющиеся перепады и щели на поверхности, а потом обтянуть ее армирующей сеткой.

Оштукатуривание выполняют в два слоя, задействуя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят его путем набрызга и не выравнивают. Для следующего слоя состав делают более густым. Его накладывают мастерком и потом затирают до получения гладкой поверхности.

Использование асбестоцементных листов

Такой способ изоляции для дымоходных труб из кирпичей, как обшивка труб асбестоцементными материалами по теплосбережению превосходит оштукатуривание в несколько раз. Плиты из асбестоцемента наклеивают на наружную поверхность при помощи цементно-известкового раствора.

После приготовления состава дымоотводящую конструкцию армируют сеткой, и первый слой наносят методом набрызга. Когда он просохнет, асбестоцементные плиты нарезают в соответствии с размером трубы. На отрезки изоляции наносят следующий слой смеси и прикрепляют их к поверхности дымохода.

Но у этого способа имеется большой недостаток – асбест содержит канцерогены и поэтому его нельзя использовать в жилых помещениях.

Изоляция одинарных металлических труб

Самым опасным вариантом обустройства дымохода в плане противопожарной безопасности является труба из металлопродукции, которая не защищена теплоизолятором. Расстояние между нею и деревянными или пластиковыми элементами должно составлять минимум 60 сантиметров.

Но даже наличие такого промежутка не способно обезопасить от ожогов в случае случайного прикосновения – по этой причине трубу желательно изолировать, пока не возникли проблемы.

При принятии решения, чем обмотать трубу в бане или доме, если она одинарная – это использование негорючего утеплителя, к примеру, базальтовой ваты, которую сверху защищают металлом или штукатуркой. У этого теплоизолятора температура плавления находится на отметке в 1000 градусов.

Последовательность действий при этом следующая:

  1. Маты 5-сантиметровой толщины, состоящие из базальтовой ваты, внахлест укладывают вокруг трубы и фиксируют стальной проволокой.
  2. Оборачивают теплоизолированный дымоход армирующей сеткой, закрепляют ее и поверх наносят штукатурку в два слоя.
  3. Вместо оштукатуривания можно использовать тонколистовое железо, которое сворачивают и заклепывают в месте соприкосновения краев.

Изоляция перекрытий

Существует определенный порядок, как изолировать трубу дымохода в перекрытии:

  1. В перекрытиях и крыше делают отверстия для прокладки дымоотводящей конструкции так, чтобы от их края до стенок труб оставалось расстояние не меньше 25 -35 сантиметров.
  2. Края отверстий покрывают металлическими или асбестоцементными листами или обустраивают термоизолирующий короб.
  3. Пространство около труб плотно заполняют теплоизоляционной ватой.
  4. Расположенные недалеко от проходов дымохода конструкции из дерева покрывают специальными – антипиреновыми составами.

Разобравшись с тем, как теплоизолировать и чем обернуть трубу в бане или доме, можно без особых трудозатрат выполнить данную работу.

Но даже качественно изолированный дымоход следует эксплуатировать правильно:

  • производить очистку от сажи не меньше 3 раз на протяжении года;
  • своевременно убирать из печки золу;
  • не сжигать в агрегате посторонние предметы и материалы.

Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше


Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше

Источник: trubaspec.com



[content-egg module=GdeSlon template=compare]

Делаем изоляцию печной трубы на крыше

Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

  • труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
  • Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
  • Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

Соблюдение пожарной безопасности

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

  • Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
  • Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:

  • Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.
  • Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
  • Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

  1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
  2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
  3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
  4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
  5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Облицовка печного дымохода

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Изоляция печной трубы на крыше своими руками


Описана технология вывода печной трубы через кровлю с соблюдением основных противопожарных и изоляционных моментов. Даны пошаговые алгоритмы для выполнения

Источник: stroicod.ru



[content-egg module=GdeSlon template=compare]

Надежная изоляция печной трубы

Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.

Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.

Основные задачи изоляции дымовых труб:

  1. Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
  2. Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).

Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше – область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.

Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.

При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.

Противопожарная изоляция печной трубы

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Схема пожаробезопасности печной трубы.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.

Гидроизоляция дымовых труб

В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.

В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.

Схема гидроизоляции дымохода.

Следующим монтируют галстук – плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.

Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.

Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.

Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых – герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.

Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.

Как изолировать печную трубу: металлический дымоход


Как изолировать печную трубу? Самое главное, в строгом соответствии с правилами пожарной безопасности.

Источник: experttrub.ru



[content-egg module=GdeSlon template=compare]

Как изолировать металлическую дымоходную трубу | Руководства по дому

Дымоход — это металлическая труба, которая идет вверх от верхней части вашей газовой печи или водонагревателя, по которой газообразный оксид углерода переносится из нагревательного блока во внешнюю часть вашего дома. Поскольку дымоход несет выхлопные газы от сжигаемого природного газа или пропана, он может нагреваться. Это может стать проблемой, когда дымоход попадает на чердак на пути к крыше, так как он может обогреть чердак. Изоляция дымохода может сдерживать тепло, сохраняя прохладу на чердаке.

Выключите водонагреватель или печь и дайте дымоходу остыть на ощупь.

Измерьте длину окружности дымохода.

Вырежьте два плоских листа алюминиевого оклада длиной 14 дюймов и достаточно узкими, чтобы поместиться между балками потолка вокруг дымохода. Вырежьте полукруглый вырез на одном конце каждого листа, который должен быть достаточно широким, чтобы поместиться вокруг дымохода, и достаточно длинным, чтобы края вокруг вырезов перекрывали друг друга на 3 дюйма. Наденьте перчатки, чтобы защитить руки, затем используйте ножницы для резки металла, чтобы надрезать алюминиевый оклад.

Удалите изоляцию между балками, где расположен дымоход, чтобы освободить место на расстоянии около 18 дюймов от дымохода с каждой стороны. Нанесите толстую полоску высокотемпературного герметика на дымоход с одной стороны. Поместите герметик на расстоянии примерно 2,5 см от дымохода.

Положите один из алюминиевых профилей с надрезами между балками так, чтобы кромка с надрезами была обращена к дымоходу. Плотно прижмите гидроизоляцию к высокотемпературному герметику.

Нанесите толстую полоску высокотемпературного герметика вокруг дымохода с другой стороны, проходя через края гидроизоляции от одной стороны к другой.Установите вторую часть планки с выемками на место с другой стороны дымохода. Плотно прижмите его к высокотемпературному герметику.

Нанесите толстую полоску высокотемпературного герметика вокруг стыка в месте выхода дымохода на чердак.

Отрежьте кусок планки, чтобы измерить длину окружности дымохода плюс 6 дюймов. Сделайте прорези глубиной 1 дюйм в верхнем крае гидроизоляции, размещая по одной прорези через каждые 2 дюйма вдоль гидроизоляции. Повторите это по нижнему краю планки, но сделайте прорези глубиной 2 дюйма на нижнем крае.

Загните выемки по верхнему краю гидроизоляции под углом 90 градусов, а выемки по дну наружу под углом 90 градусов.

Оберните оклад вокруг дымохода и прикрепите его скобами к окладу внутри балок потолка через выемки на нижнем крае. Это создает плотину вокруг дымохода, которая предотвращает контакт изоляции с ним.

Верните изоляцию на место. Вы можете установить его прямо напротив плотины дымохода.

Ссылки

Биография писателя

Карсон Баррет начал профессионально писать в 2009 году.Он был опубликован на различных сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Воздуховод и дымоходы

Вкладка «Соответствие» содержит информацию о программе и коде. Текст кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система теплового ограждения.
4. Воздушное уплотнение (Если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, проводка, вытяжные вентиляторы и другие проходы в безусловное пространство закрыты, с блокировкой / перекрытием по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Международный кодекс энергосбережения 2009 (IECC)

Раздел 402.4.1. Тепловая оболочка здания должна быть надежно герметизирована, чтобы ограничить проникновение … включая все стыки, швы и проникновения.

2012 IECC , 2015 IECC , и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционное пространство, герметизированы.

Модернизация: 2009, 2012, 2015 и 2018 IECC

Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный жилищный код (IRC) 2009 г.

Раздел N1102.4.1 Тепловая оболочка здания. Стыки (включая стыки балок обода), отверстия для доступа на чердак, проходы и все другие подобные отверстия в ограждающей конструкции здания, которые являются источниками утечки воздуха, герметизируются, герметизируются, герметизируются или иным образом закрываются воздухонепроницаемым материалом, подходящей пленкой или твердым материалом материал.

2012 IRC, 2015 IRC и 2018 IRC

Таблица N1102.4.1.1 Валы, проходы: установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционированное пространство, герметизированы. Общие требования: Воздушный барьер и тепловой барьер: Сплошной воздушный барьер устанавливается в ограждающей конструкции здания, включая балки по краю и открытые края изоляции. Разрывы или стыки в воздушной преграде заделываются.Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

Модернизация: 2009, 2012, 2015 и 2018 IRC

Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Как построить изоляционный щит на чердаке или загон для дымохода

При установке дымоходной системы класса A строительные нормы и правила требуют, чтобы у нас был зазор не менее 2 дюймов до горючих материалов, а также изоляционный экран чердака. Если у вас нет 15 дюймов пространства, необходимого для установки изоляционного экрана, например когда дымоход поднимается вверх по внешней стороне вашего дома, проникая возле карниза, вы не можете установить щит, потому что строительный кодекс также говорит о том, что вы не можете его разрезать. Не бойся! Следующие инструкции в сочетании с предыдущим видео помогут вам шаг за шагом создать собственный изоляционный экран в соответствии с кодом!

Что вам понадобится

  • Рулетка
  • Маркер
  • Винты
  • Дрель
  • Sawzall

Шаг 1:
Заберитесь на чердак и найдите, где ваша дымоходная система будет входить в это пространство.После того, как вы узнаете, где будет точка проникновения и для чердака, и для крыши, добавьте 2 » со всех сторон. Измерьте высоту самой дальней точки установки. Если эта высота превышает 15 дюймов, можно установить изоляционный экран чердака. В противном случае выполните следующие действия.

Шаг 2:
После того, как вы выяснили, где будет проходить ваша дымоходная система, вы построите вокруг нее простую рамную коробку. Имейте в виду, что этот ящик и стены, построенные из него, будут находиться за пределами минимального расстояния до горючих материалов, поэтому негорючие материалы не нужны (но всегда приветствуются). Отрежьте 2 х 4 шт. На минимальную длину, необходимую для сборки коробки, и закрепите гвоздями / шурупами.

Шаг 3:
После того, как ваша коробка 2 x 4 будет закреплена, пора возвести стены! Для этого подойдут ДСП или OSB.

Первый:

  • Измерьте расстояние от пола за пределами коробки до потолка на передней и задней сторонах, затем отрежьте. Не забудьте также обрезать по ширине ( ширина, вероятно, равна ширине между вашими кровельными фермами ).

Секунда:

  • Измерьте обе стороны от:
  • от пола до потолка или
  • верх коробки на внешней стороне минимального зазора (см. Видео выше, начиная с 3 м 50 с для наглядной демонстрации).

Третий:

  • Установите заднюю часть на место (не зафиксировав ее на месте), возьмите небольшую часть 2 x 2 и проследите ее там, где боковые стенки будут встречаться со спинкой ( углы коробки ).
  • Снимите заднюю часть и прикрутите / прибейте гвоздь 2 x 2 на место.
  • Установите заднюю часть на место. Гвоздезабиватели должны располагаться сверху коробки и позволять вам прикручивать / прибивать боковые стенки на место.
  • Теперь нужно прикрепить гвоздезабиватели к передним углам, чтобы переднюю стенку можно было прикрутить / прибить на место.

Шаг 4:
Проложите дымоходную систему насквозь! Готово! Конечно, после того, как вы приберетесь.

Быстро и легко, правда? Там, где есть желание, есть способ, и вы тоже можете найти их здесь, в Учебном центре NorthlineExpress!

Fix-It Chick: Установка изолированной трубы дымохода | Новости, Спорт, Работа

Дровяное отопление может быть очень полезным. Когда дымоход с надлежащей облицовкой не является вариантом, дровяная печь может быть установлена ​​с изолированной трубой из нержавеющей стали класса А. Эти несколько простых шагов помогут вам понять ограничения и возможности установки изолированной печной трубы.

Шаг 1: Тепло легко уходит через одностенную трубу печи. Использование однослойной трубы для перехода от печи к изолированной трубе дымохода — лучший способ улавливания тепла, выходящего через стенки трубы. Для одностенных печных труб требуется минимальное расстояние 18 дюймов от горючих материалов, таких как стены и потолки.

Шаг 2: Изолированная труба класса A требует минимального расстояния 6 дюймов от потолка и стен. Трубы, проходящие через жилые помещения и складские помещения, должны быть ограждены.Между изолированной трубой и ее кожухом требуется зазор 2 дюйма. Трубу, установленную снаружи дома или установленную в незанятом помещении, не нужно закрывать.

Шаг 3: Установка слишком длинных или множественных изгибов может уменьшить поток воздуха и затруднить работу системы. Изолированные дымоходы не должны превышать 20 футов в длину. Эту длину следует уменьшать на 10 процентов для каждого изгиба на 90 градусов и на 5 процентов для каждого изгиба на 45 градусов в беге. Горизонтальные секции трубы должны быть расположены под углом 1/4 дюйма на каждый фут трассы, чтобы креозот и влага могли стекать обратно к печи.

Шаг 4: Дымоходы могут быть спроектированы так, чтобы они проходили прямо через потолки и чердаки, выходя из верхней крыши, или они могут отклоняться от дровяной печи, выходить через внешнюю стену и подниматься вверх по внешней стороне дома.

Шаг 5: Правильные опоры, балочные экраны и изоляционные экраны чердака являются неотъемлемой частью надежной и безопасной системы дымохода.

Шаг 6: Изолированные дымоходы должны выступать на 3 фута над линией крыши и на 2 фута выше любого пика в пределах 10 футов от оголенной трубы дымохода.

Шаг 7: Для защиты системы от повреждений, связанных с погодными условиями, необходимо установить круглый верх, штормовой воротник и кровлю.

Шаг 8: Ключ к установке любой трубы печи — правильное планирование и дизайн. Перед началом сборки прочтите всю литературу по установке. Правильно установленный изолированный дымоход может прослужить всю жизнь, поэтому стоит потратить время и деньги.

Установка системы дымохода через крышу в жилом доме, автобусе или фургоне

Установка трубного пыльника

Убедитесь, что нижняя сторона фланца пыльника трубы (поверхность, которая будет касаться крыши) и верх вашей крыши, где будет установлен фланец, чистые и сухие.Проконсультируйтесь с указаниями к кровельному герметику и прогнозом погоды, чтобы убедиться, что условия позволят ему должным образом застыть (т.е.не слишком холодно и не идет дождь до полного отверждения).

Убедитесь, что ваша загрузка правильно ориентирована. Металлическая сторона фланца пыльника должна быть сверху. Если у вашего трубного башмака квадратное основание, а ваша крыша изогнута или наклонена, лучше всего ориентировать угол на высокую сторону вашей крыши (то есть как ромб, а не квадрат), что обеспечит вам лучшее покрытие и поможет пролить вода подальше от фланца.

Внесите окончательные изменения в положение ботинка вокруг трубы. Убедитесь, что фланец может полностью касаться крыши, не растягивая чехол и не отрывая его от трубы. Если ваш ботинок растянут, попробуйте протолкнуть верх ботинка дальше по трубе, чтобы ослабить натяжение.

Нанесите герметик на нижнюю сторону фланца кожуха трубы, затем закрепите фланец на месте с помощью крепежных деталей через фланец в крышу. Расстояние между крепежными элементами должно составлять примерно 1 дюйм, а их тип определяется кровельным материалом.Заклепки хорошо подходят для листового металла. Винты из нержавеющей стали с полукруглой головкой подходят как для металлических, так и для резиновых крыш с деревянной обшивкой за ними. При использовании шурупов на металлической крыше просверлите пилотное отверстие перед установкой каждого шурупа.

Фланец багажника должен плотно прилегать к поверхности крыши. Застегивайтесь от центра к краям, избегая растяжения или защемления ботинка при застегивании. При установке на гофрированной крыше убедитесь, что у вас есть застежка на нижней части каждого гофра, чтобы ботинок не соскочил с нижней части.

Уплотнение по периметру фланца пыльника трубы и поверх каждого крепежа. Удалите излишки герметика.

Герметик не требуется и не рекомендуется там, где труба встречается с пыльником.

Использование минеральной ваты вокруг дымохода — Обсуждения для дома и сада

листы 1388961613

Sparky, вы частично правы (минеральная вата / стекловата) — но, как обычно, не соответствуют спецификации… И не по той причине, которую вы указываете, и стекловата, и минеральная вата относятся к такому же классу, как и минеральная вата.

Минеральная вата производится из вулканических пород, стекловата — из сырого кремнезема и дробленого стекла (которое опять же на основе кремнезема — следовательно, минерал).

Стекловата имеет связующее — в зависимости от используемого связующего некоторые из этих стекловолокон могут выделять пары — они делают это не только при нагревании, но и при нормальной комнатной температуре. На сегодняшний день не было проведено реальных исследований, подтверждающих, что это риск для здоровья.

Минеральная вата — имеет гораздо более высокую устойчивость к температуре, чем стекловата, примерно на 500 ° С.

Основное различие заключается в том, что стекловата гораздо более рыхлый наполнитель, чем минеральная вата, и минеральная вата превосходит стекловату в областях с высокой степенью смирения или если дать ей намокнуть.

Стекловата сохраняет влагу, и если она контактировала с водой или использовалась / использовалась в помещении с высокой влажностью, ее следует удалить, так как грибки могут процветать, что представляет большую опасность для здоровья.

Rockwool, с другой стороны, отталкивает влагу, поэтому высыхает быстрее и легче и может быть оставлен на месте во время высыхания (или повторно использован при удаленной сушке) не известен грибковым поражением.

Как я уже говорил в своем первом посте, вермикулитовая крошка является предпочтительным методом изоляции пустот в дымоходах и вокруг них — и служит двойной цели — поскольку они вливаются в дымоход (можно купить или сделать специальную воронку) и плотно утрамбовывать. Если использовалась гибкая облицовка дымохода, она помогает удерживать дымоход в жесткости и в центре дымохода вдали от возможных точек прокола, кроме того, они обладают полным сопротивлением теплу — теперь вы можете спорить о моем использовании общего сопротивления — но вермикулит используются в качестве огнеупорной футеровки — это практическое использование слова не буквальное использования.

Монтаж дымохода | MOTHER EARTH NEWS

Для установки отдельно стоящей дровяной печи необходимо установить дымоход для вентиляции дровяной печи. Это пошаговое руководство объяснит типичный монтаж дымохода и дымохода при вентиляции через плоский потолок. Каждая установка отличается, поэтому, если у вас есть вопросы по вашей конкретной установке, мы будем рады помочь; Пожалуйста, свяжитесь с нами, если у вас возникнут какие-либо вопросы по установке дровяной печи.

Ниже мы подробно объясним, как установить изолированную дымоходную трубу класса А и черную печную трубу для вентиляции дровяной печи через плоский потолок. Прочитав, вы увидите, насколько проста установка, и узнаете основы того, как установить свою собственную. Мы также включили установочное видео для визуального ознакомления.

1. Сначала найдите центральную точку, в которой дымоход будет проходить в потолок. Вы можете отметить это маркером. При использовании одностенной черной печной трубы вы должны находиться на расстоянии 18 дюймов от горючих материалов.

2. Как только центральная точка будет найдена, используйте потолочную опорную коробку, чтобы отметить потолок, чтобы сделать вырез. Обведите внешнюю часть потолочной опоры на потолке.

3. Следуя вашей отметке, вырежьте отверстие в потолке пилой.

4. Потолочная опорная коробка поставляется с двумя кронштейнами для крепления к потолочным балкам. С чердака проденьте коробку опоры потолка через отверстие и прикрепите коробку опоры к балкам потолка.

5. Теперь, когда мы прошли сквозь потолок, нам нужно разметить отверстие, чтобы пройти сквозь крышу.Пропуская секцию одностенной трубы печи через опорную коробку с прикрепленным к ней уровнем, вы можете отметить, где центральная точка трубы будет находиться на крыше. Проведение винта через настил крыши позволит легко определить с крыши, где будет проходить центр трубы.

6. Переходя к крыше, возьмите регулируемую кровельную планку и отцентрируйте ее вокруг винта, который вы только что вставили в крышу. Самый простой способ разметить отверстие — использовать оклад в качестве трафарета и покрасить распылением внутреннюю часть черепицы, где вы будете делать разрез.

7. После того, как отверстие на крыше будет обозначено, используйте пилораму и прорежьте отверстие в крыше.


8. Чтобы планка проскользнула под черепицу, нужно обрезать гвозди на верхней половине круга. Используя ножницы для жести, отрежьте черепицу на 2 дюйма на верхней половине круга. Это позволит листу скользить под черепицей.

9. Затем нанесите достаточное количество высокотемпературного силикона на обратную сторону гидроизоляции дымоходной трубы.Сдвиньте регулируемую кровельную планку под верхнюю половину отрезанной черепицы.

10. Прикрутите кровельный оклад к кровле винтами из нержавеющей стали. Силиконовыми покрытиями все головки шурупов и место, где вы вставили оклад под черепицу, создадут герметичное уплотнение.

11. Пришло время собрать нашу изолированную дымоходную трубу Rock-Vent класса А. Найдите конец трубы с заглубленной вниз изоляцией. Это охватываемый конец трубы.Для перехода с изолированной дымоходной трубы класса А на одностенную черную дымовую трубу мы будем использовать универсальный переходник для трубы. Прикрепите переходник к охватываемому концу дымоходной трубы с помощью прилагаемого оборудования.

12. После подключения универсального адаптера опустите первую секцию дымохода через оклад и через опорную коробку. Нижняя часть универсального переходника дымохода проходит через опорную коробку.

13. Пока вы все еще находитесь на крыше, прикрепите шторку к дымоходу.Обязательно поместите полоску силикона вокруг штормового воротника в месте его соприкосновения с дымоходом. Это создаст водонепроницаемое уплотнение.


14. Изолированная дымоходная труба класса A должна выступать над крышей не менее чем на 2 фута и должна находиться на расстоянии 10 футов от линии крыши. Прикрепите трубы необходимой длины для вашей установки с помощью прилагаемого оборудования.

15. Теперь прикрепим к дымоходу заглушку от дождя. Используя отвертку для гаек 5/16, прикрепите колпачок от дождя дымовой трубы к верхней части дымовой трубы.Заглушка дымохода будет препятствовать попаданию воды, мусора и животных в дымовую трубу, а также предотвращать попадание искр на крышу.

16. Мы закончили линию кровли, вернемся внутрь и установим одностенную черную трубу печи на изолированную трубу дымохода. Мы решили использовать телескопическую трубу для первой секции трубы, поскольку она исключает разрезание трубы и дает вам идеальную длину. Присоедините охватывающий конец телескопической трубы печи к охватываемому концу универсального переходника трубы с помощью прилагаемого оборудования.

17. Подсоедините оставшиеся отрезки трубы, необходимые для установки, и подсоедините последнюю часть трубы к воротнику дровяной печи. Вы можете использовать уровень, чтобы убедиться, что труба прямая.

18. Для того, чтобы закончить внутреннюю установку трубы от хорошо, вы хотите установить декоративный воротник вокруг коробки поддержки. С помощью прилагаемого оборудования прикрепите его к потолку.

19. Поздравляем! Мы завершили монтаж дымохода дровяной печи через плоский потолок!

Здесь вы можете найти изолированную дымоходную трубу Rock-Vent класса A и одностенную черную дымовую трубу Rock-Vent, использованные в этом видео по установке дровяной печи.

alexxlab

Что такое фанкойл: как устроен, виды и принцип работы

Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик

Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24»

Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года

Как лучше отапливать гараж: самый экономный способ из всех вариантов

Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
