Как подключить греющий кабель: Как подключить греющий кабель своими руками?

Содержание

Как подключить греющий кабель к сети схема

Схема подключения медного кабеля (сеть) к греющему саморегулирующемуся кабелю входит в комплект для подключения такого кабеля. В состав комплекта входит: термоусадочные трубки на клеевой основе, гильзы.

Для подключения Вам понадобится промышленный фен, клещи для обжима и схема подключения.

Все необходимые схемы можно получить в электронном виде по электронной почте.



Подключение греющего кабеля — схема правильного подключения саморегулирующегося греющего кабеля на несколько направлений

Греющий кабель – разновидность кабелей, используемых для обогрева водопроводных труб и кровли от промерзания в зимний период. Вы можете подключить греющий кабель самостоятельно.

Как работает греющий кабель

Принцип работы греющего кабеля – генерация электроэнергии в тепловую без применения топлива. Нагрев осуществляется посредством воздействия проходящего по кабелю электрического тока, чтобы не допустить замораживания коммуникаций. Материал оболочки кабеля легко переносит низкие и высокие температуры и внешние природные воздействия. Внутри оболочки кабеля находится нагревательный элемент, который включается при понижении температуры, осуществляя обогрев конструкций, на которые он установлен, и выключается при повышении температуры.

Нагревательные кабели делятся на несколько видов:

  • Резистивный:
    линейный одножильный кабель, который нельзя разрезать, в противном случае это приведет к перегреву или оплавлению оболочки изоляции кабеля, что может быть опасно для жизни. Зональный двужильный кабель, который допускает нарезку длины отрезками не менее двух метров
  • Саморегулирующийся кабель – один из самых удобных видов двужильных кабелей, который можно нарезать
  • Магнитный кабель: жилы кабеля обмотаны вокруг нагревательного магнитного элемента

Зоны монтажа нагревательного кабеля

Прокладывать нагревательный кабель следует на участках обледенения:

  • По желобам водостоков: выбирают кабель с мощностью до 300 Вт на квадратный метр
  • По водосточным трубам: прокладка двух линий кабеля мощностью по 20 Вт на метр
  • В ендовах кровли: кабель с мощностью 250-300 Вт на квадратный метр, укладывается по направлению вверх и вниз
  • На карнизы кровли, используя схему «змейка»: схема подключения саморегулирующегося нагревательного кабеля предполагает монтаж по краю карниза

Как подключить греющий кабель

Перед подключением греющего кабеля рекомендуется проверить трубы, на которые он устанавливается:

  • Труба не должна иметь повреждений
  • Установка на окрашенную трубу допустима только после полного высыхания краски
  • Необходим осмотр трубы, чтобы проверить ее на наличие острых элементов, для недопущения повреждения нагревательной кабельной сети

Конструктив резистивных проводников не позволяет резать кабель на участки нужной длины. Также запрещается укладывать витки кабеля с пересечением или даже близко друг к другу, так как возможно произойдет перегрев металлических сердечников и выход изделия из строя.

Зонально-резистивный греющий кабель

Также его называют – секционный резистивный кабель. В этом кабеле проложена нагревательная спираль, в которой через равные промежутки есть контакт с токоведущими жилами, благодаря этому формируются зоны тепловыделения соединенные параллельно. Соответственно данный тип кабеля можно резать на куски необходимой длины, но только кратно этому промежутку! Кратность зависит от производителя, может быть и 1 метр и 10…

Схема секционно-резистивного нагревательного кабеля «RIM»

Саморегулирующий греющий кабель для водопровода

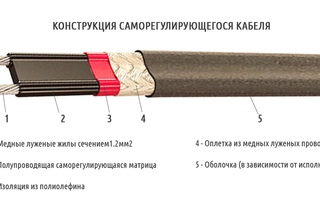

Саморегулирующийся кабель имеет следующий принцип работы: замкнутого контура (“петли”) как такового там нет, но между двух жил имеется сложный полимер, который при остывании образует мосты проводимости, то есть именно в точке охлаждения замыкается “петля”. Соответственно начинает “течь” ток и разогреваться жилы (и первая, и вторая), то есть по всей длине кабеля будет разная температура.

К достоинствам саморегулирующегося нагревательного кабеля относится надежность в эксплуатации, регулировка мощности на отдельных участках кабеля, возможность отрезать куски необходимой длины.

При использовании самрегов термостаты уже не нужны, из названия следует, что температуру регулирует сам кабель, перегрева не произойдет!

Различия греющих кабелей одного типа

Греющие кабели отличаются оболочками. Соответственно, те которые можно монтировать внутрь трубы с питьевой водой должны иметь специальную пищевую наружную оболочку, а для внутреннего обогрева канализации у кабеля должна быть химически стойкая внешняя оболочка. Экранированные или нет, экран – это заземление. Отличаются также и размерами, для внутреннего использования кабеля изготавливаются меньшего сечения – для удобства протаскивания и, чтобы занимать меньше пространства внутри трубы.

Как подобрать греющий кабель по мощности

По мощности кабели отличаются, начинаются они с 10 ватт. Точный расчет мощности кабеля включает в себя: температуру воды, теплопотери трубы и термоизоляцию трубы, но слишком утомителен и сложен для обычных граждан, поэтому, чтобы облегчить выбор опытным путем выведены следующие усредненные рекомендации для обогрева труб диаметром:

  • до 40 мм: 16 Ватт на метр;
  • от 40 до 60 мм: 24 Ватт на метр;
  • свыше 60 мм:  30 Ватт на метр;
  • свыше 100 мм: 40 Ватт на метр;
  • внутри труб до 40 мм достаточно будет 10 Ватт на метр.

Все рекомендации предоставлены учитываю теплоизоляцию труб, которую желательно предусмотреть, чтобы не греть воздух.

Сколько потребляет греющий кабель электричества

Резистивный греющий кабель потребляет постоянное количество электроэнергии, соответственно посчитать сколько именно в час – можно просто, перемножив паспортное значение мощности в Вт/м на количество метров. В случае с саморегулирующим кабелем многое зависит от температуры воздуха и теплоизоляции, как правило, если она имеется (хоть какая), то можно снижать теоретическое потребление самрега от номинальных паспортных значений приблизительно в два раза.

Температура нагрева греющего кабеля

Саморегулирующийся греющий кабель нагревается до температуры в зависимости от его исполнения и вне зависимости от его мощности:

  • Низкотемпературные – до +65 ºС;
  • Среднетемпературные – до +120 ºС;
  • Высокотемпературные – до +240 ºС.

Температура нагрева резистивных кабелей зависит от мощности и от производителя.

Температура нагрева греющих кабелей секционно-резистивного типа фирмы «RIM».

Обязательна ли теплоизоляция

Независимо от типа, способа монтажа греющего кабеля и температур по вашему региону на трубопровод следует смонтировать теплоизоляцию. Иначе на обогрев будет расходоваться больше количества энергии. В случае невозможности теплоизоляции труб с ограниченным доступом, кабель необходимо выбирать большей мощности, чем в указанных выше рекомендациях.

Причины поломки греющих кабелей

Если не брать в расчет брак при производстве некачественных кабелей, то к основным причинам выхода из строя можно отнести:

  1. Низкое напряжение в сети. Кабелю нужно паспортное значение напряжения, если у вас по факту оно сильно меньше, его может не хватить для обогрева;
  2. Саморегулирующиеся кабеля выходят из строя от частых включений/выключений. Количество зависит от производителя, однако все равно желательно держать этот тип кабеля постоянно включенным на период необходимого обогрева;
  3. Некачественное сращивание с питающим кабелем;
  4. Неправильная концевая заделка.

Концевая заделка

Концевая заделка выполняется для того, чтобы не было короткого замыкания между жилами. Подробная инструкция на схеме ниже. Кабель отрезается ступенькой (шаг 2), чтобы концы дальше развести друг от друга (доп. защита), также нужно добиться полной герметичности, в случае использования кабеля в контакте с водой, например внутри трубы.

На изображении представлена инструкция по выполнению концевой заделки секционно-резистивного нагревательного кабеля «RIM». Если у вас не секционный кабель, то и “точек контакта” в кабеле нет, соответственно шаг № 1 исключается.

Как подключить греющий кабель

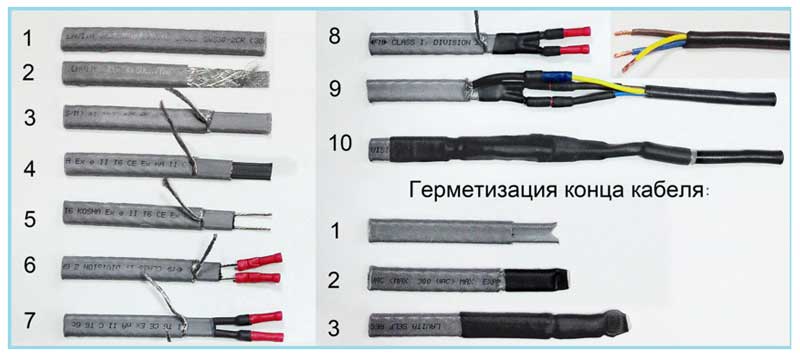

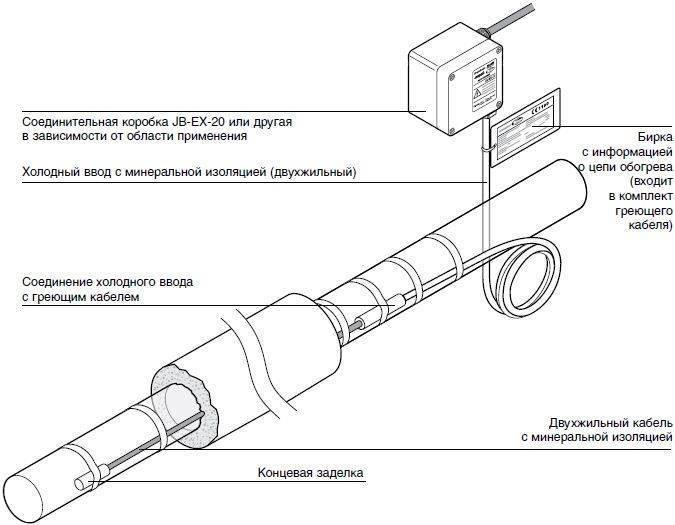

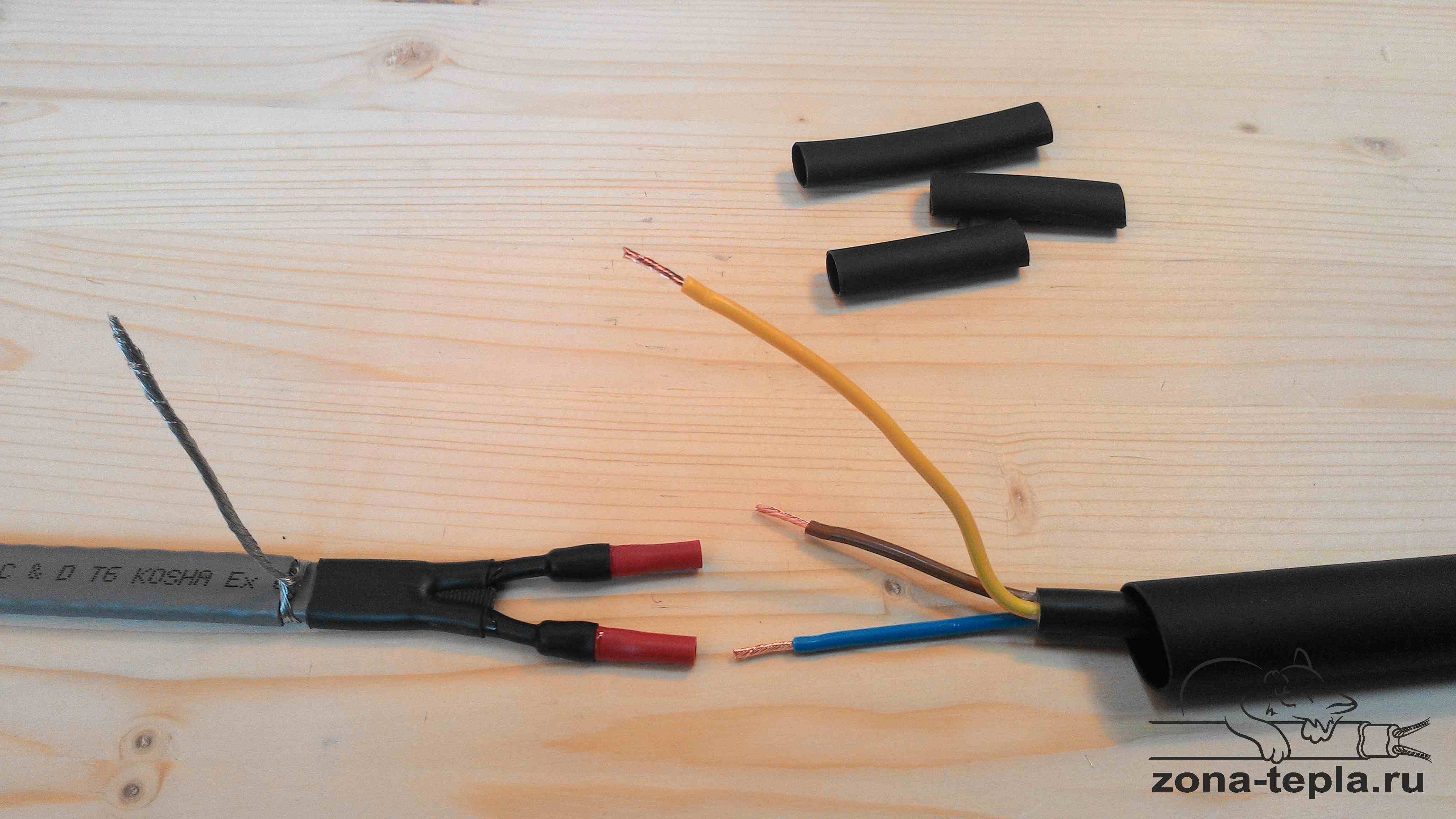

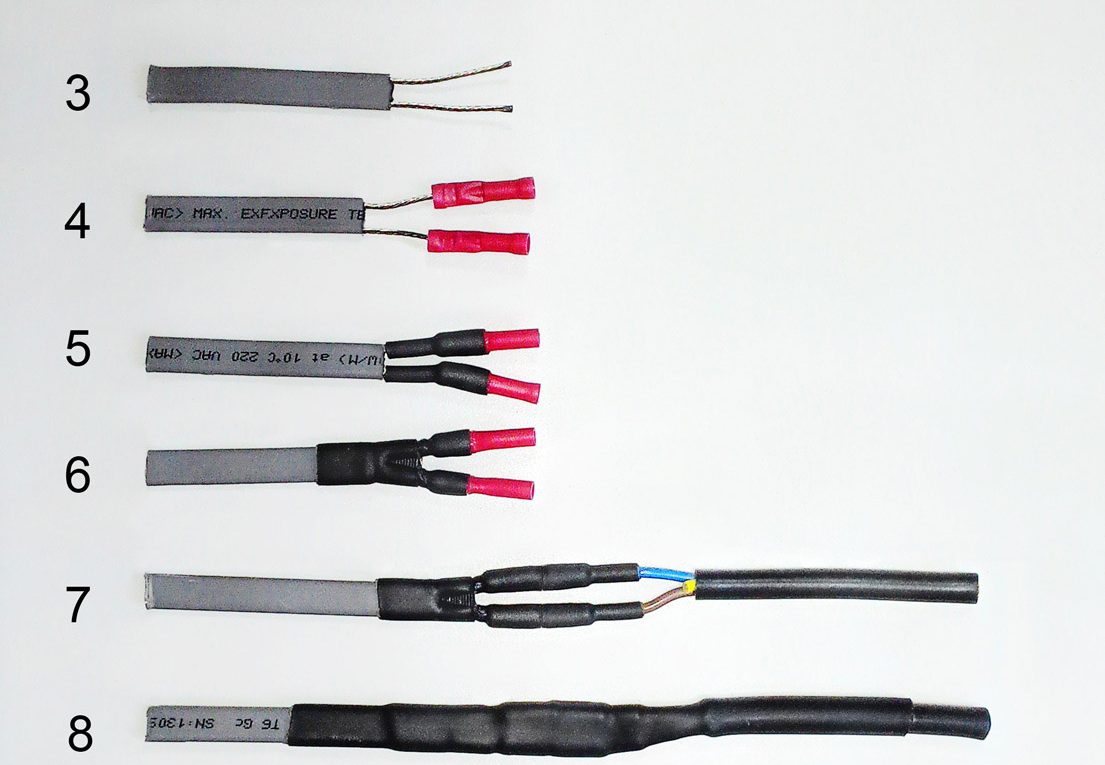

Для подключения греющего кабеля необходимо произвести изоляцию оголенных концов кабеля, смонтировав на один конец концевую заделку, а на другой монтажный вывод. Монтажный вывод соединить с питающем кабелем на конце которого есть вилка для подключения в сеть. Используются для этого готовые комплекты термоусадочных трубок (обжимные муфты) для подключения греющего кабеля. Наглядная схема подключения саморегулирующего греющего кабеля к сети на видео ниже.

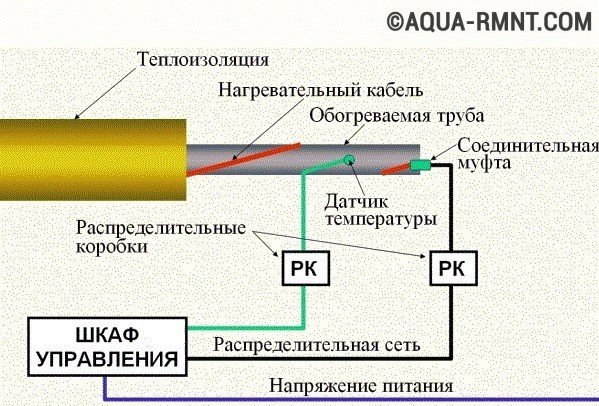

Подключение резистивного греющего кабеля к сети происходит через терморегулятор, схема ниже.

Схема подключения резистивного греющего кабеля через терморегулятор

Как проверить греющий кабель

Проверить греющий кабель на целостность можно мультиметром, для этого переводим устройство в режим измерения сопротивления (см. картинку ниже) и подсоединяем щупы к жилам:

  1. Чтобы проверить повреждение (не закоротились ли между собой жилы), подсоединяем один щуп к первой жиле, второй ко второй. Если показывает 0 (нуль) и зазвучал сигнал, то есть КЗ – кабель поврежден.
  2. Если хотим проверить целостность жилы по всей длине (нет ли разрыва), то подсоединяем щупы к двум разным концам одной жилы, в этом случае должно показать короткое (КЗ), то есть нуль и звуковой сигнал – это норма, кабель целостный.

    Режим проверки сопротивления греющего кабеля на целостность мультиметром.

Проверка мультиметром покажет только уже существующее замыкание, чтобы проверить потенциальное повреждение изоляции (еще не критическое) необходимо проверить сопротивление изоляции между токопроводящими жилами и землей (металлическая оплетка), используя мегомметр 2500 В постоянного тока (мин. 500В). Присоединить отрицательный (-) вывод к металлической оплетке греющего кабеля, а положительный (+) вывод – к токоподводящим жилам греющего кабеля. Какой бы ни была длина кабеля, минимальное сопротивление изоляции должно составлять 10 мега Ом.

Сопротивления изоляции необходимо проводить на трёх уровнях напряжения: 500, 1000 и 2500 В постоянного тока. Проверка сопротивления изоляции только 500 и 1000 В может не выявить серьезных повреждений.

Также до начала монтажа рекомендуется подключить греющий кабель к сети и проверить его на качество нагрева. Проверка кабеля должна быть проведена до монтажа, но после того, как будет выполнена изоляция концевой заделки.



Монтаж греющего кабеля на трубу снаружи

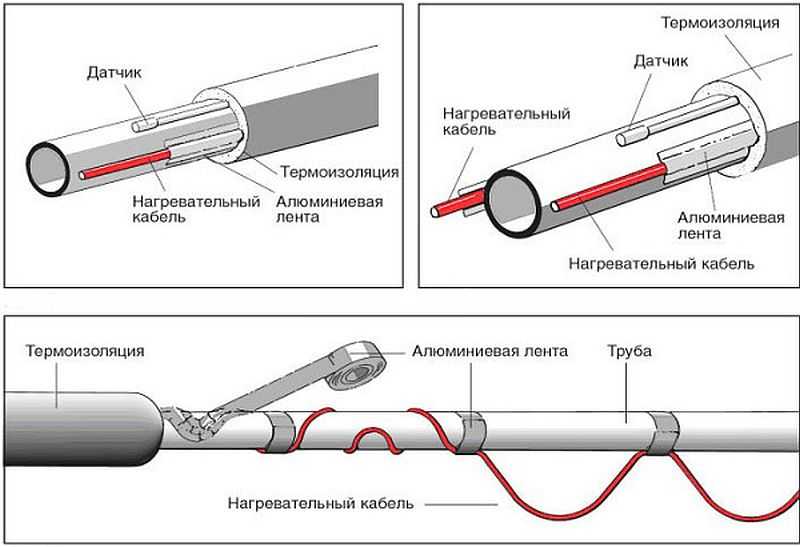

Среди способов монтажа греющих кабелей снаружи трубы существует линейная прокладка (при этом можно проложить несколько кабелей) и намотка по спирали. Последняя используется на трубах большого диаметра, когда линейная мощность, получаемая при прямой укладке, является недостаточной, или в случае, когда требуется равномерный нагрев.

Чем фиксировать нагревающий кабель:

  • алюминиевая клейкая лента
  • пластиковые хомуты-стяжки
  • стеклотканевый скотч

Основное правило монтажа – не допускайте пересечения нагревательных кабелей.

Не обязательно полностью закрывать нагревательный элемент алюминиевой клейкой лентой, но это рекомендуется, так как  будет улучшена теплоотдача за счет более плотного прилегания греющего кабеля и трубопровода.

Это исключает риск получения ожогов от нагревательного кабеля. Этот тип монтажа настоятельно рекомендуется на фланцах, клапанах, точках разбора. Для закрепления на крышах или на поверхности, где нельзя использовать крепёж, Тэн монтируется

После фиксации кабеля на трубу необходимо надеть кожух теплоизоляционный и желательно проклеить стыки теплоизоляции алюминиевым скотчем.

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы водопровода в целом сложностей не доставляет. Необходимо приобрести специальный сальник (муфта), который обеспечивает герметичность ввода кабеля. И подобрать тройник, в который будет присоединяться греющий кабель через сальник. На видео ниже все предельно понятно.

Главное стараться избегать прямых и острых углов при укладке кабеля во внутрь трубы, чтобы не повредить целостность кабеля. И выбирайте качественный кабель и сальники.
