Как проверить и отремонтировать кабель utp витая пара

Определение причины отсутствия доступа к сети Интернет

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель неисправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.

В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса.

Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.

Наиболее вероятны следующие неисправности кабеля витых пар:
— полный обрыв одного или нескольких проводов − встречается часто;
— короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Программа для проверки доступа к сети Интернет

Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она нестабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. Скачать программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Схема подключения компьютера к сети

utp кабелем витая пара

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор). Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

Размах и форма информационного сигнала

в кабеле витая пара

У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала. На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары. Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.

Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная. По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров. Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети. Сетевая карта, свич или хаб из строя не выйдут.

Как найти обрыв в utp кабеле витая пара

Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.

Проверка кабеля витая пара внешним осмотром

Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быть не вставлены в вилку до упора, и контакт будет плохим. Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться. Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.

Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.

Проверка кабеля витая пара тестером или мультиметром

У многих есть в распоряжении универсальный измерительный прибор, стрелочный тестер или цифровой мультиметр, позволяющий измерять сопротивление электрических цепей, переменный и постоянный ток и напряжение.

Стрелочным тестером или мультиметром, включенным в режим измерения сопротивления, можно с успехом проверить целостность витых пар кабеля. Как подготовить приборы для измерения сопротивления Вы можете узнать из статьи «Измерение сопротивления».

Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером. Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары. Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности. Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.

Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию. Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.

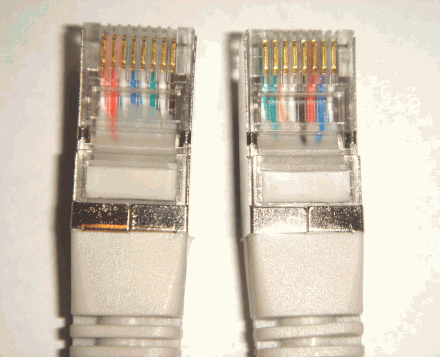

На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.

Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим. Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6. Так как в передаче сигнала задействованы только две пары (оранжевая и зеленая, контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.

Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно. Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно. Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии. Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замыкания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.

Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.

Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля. Если какие-либо пары перепутаны местами, то по величине сопротивления — это сразу будет видно. Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.

Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.

По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из неиспользуемых, коричневой или синей, если они исправны. Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов. Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются. Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.

Проверка utp кабеля витая пара без приборов

Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.

В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше. Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором. Можно погружать каждую витую пару и по очереди. Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.

Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором. С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.

В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии. Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.

Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.

После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.

Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые — хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.

Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой. Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар».

Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар».

Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно белоцветные.

Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.

На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один. Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками. Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.

В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.

Проверка кабеля витая пара с помощью картошки

Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.

Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.

Ради интереса ткнул провода в срез яблока. Не так явно, но что провода в порядке очевидно.

Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.

Ремонт сломанного язычка коннектора

Пластиковый коннектор для подключения интернет-кабеля – очень хрупкая вещь. Особенно часто при регулярном подключении кабеля к различным устройствам ломается запирающий язычок коннектора. Такая поломка приводит к тому, что разъемное соединение не фиксируется, поэтому коннектор выскакивает из гнезда при малейшей подвижке кабеля. Сегодня я расскажу, как быстро можно исправить ситуацию при помощи двух обычных кабельных стяжек.

Важно! Этот способ должен рассматриваться как временное решение и подходит исключительно для домашнего использования.

Необходимый инструмент

Кроме двух небольших кабельных стяжек потребуется следующий инструмент:

Острый нож.
Кусачки.
Пассатижи или специальный пистолет для затяжки кабельных стяжек.

Размер стяжек имеет большое значение: ширина головки должна точно соответствовать ширине верхней части гнезда. Опытным путем я подобрал размер головки – он составляет 4,3 мм. Такая стяжка входит в гнездо с привычным щелчком, а при попытке вытащить ее за галстук, ощущается хорошее сопротивление.

Порядок ремонта защелки коннектора

Устройство нового язычка на коннекторе производится в таком порядке:

Обрезаем одну стяжку длиной около 4,5 см от головки.
Ножом головка обрезается таким образом, чтобы получилось плоское окончание.
Чтобы конструкция исправно работала, заготовку язычка нужно правильно изогнуть. Сделайте это так, как показано на фото.
Чтобы зафиксировать язычок, используется вторая стяжка, которая затягивается вокруг кабеля пассатижами или пистолетом.

Теперь остается настроить длину язычка, чтобы он доставал до обломанной головки коннектора и подпружинивал за счет свободного (нижнего) конца.

Готово! Теперь можно использовать коннектор, вставив его в разъем до щелчка.

Original article in English

Порты и установка роутера Wi-Fi — куда что подключать

Роутер — это сетевое устройство, предназначенное для раздачи интернета на несколько компьютеров или ноутбуков, подключенных к нему кабелем либо по беспроводному соединению Wi-Fi

Перед использованием роутера требуется его правильно подключить и настроить

С ценами на настройку сетевого оборудования вы можете ознакомиться в разделе «Услуги — Настройка роутера»

Дополнительные инструкции и варианты решения проблем, связанных с плохо работающим интернетом, вы можете получить из раздела Компьютерная помощь

Содержание статьи:

— Порты роутеров и кабели

— Установка и выбор места размещения

— Роутеры ADSL

— Роутеры Ethernet

Основные порты роутеров

У роутера обязательно есть порты WAN (или DSL, если он предназначен для получения сигнала по телефонному кабелю), несколько (обычно — 4) порта LAN и порт блока питания. Также возможно наличие порта USB

Название	Порт	Описание
WAN / Internet		Порт для подключения кабеля вашего интернет-провайдера по технологии Ethernet (кабель «витая пара») Обжим витой пары со стороны провайдера обычно производится по схеме «B» При использовании роутера в качестве повторителя (репитера или точки доступа) в этот порт подключается кабель от LAN-порта основного роутера
DSL / xDSL / ADSL		Порт для подключения кабеля xDSL-провайдера (интернет по телефонному кабелю)
LAN		Блок портов для подключения компьютеров, ноутбуков и других устройств к роутеру кабелем Ethernet, обычно портов — больше одного Для кабельного подключения на вашем компьютере должен быть минимум один точно такой же порт. Конфигурация порта аналогична Обжим интернет-кабеля со стороны локальной сети также производится по схеме «B» В случае отсутствия сетевого порта приобретите USB-Ethernet либо PCI-Ethernet-адаптер
USB		Этот порт, в зависимости от модели роутера, используется для подключения: — носителя данных (флешки или сетевого хранилища NAS) — 3G/4G-модема для раздачи интернета — принтера и другой сетевой периферии
POWER		Порт для подключения блока питания

Детально о портах и настройке роутеров под крупнейших провайдеров Москвы и Московской области рассказано в наших материалах

Обратите внимание, что в основном у роутеров может быть только один из двух типов портов для кабеля провайдера — WAN (кабель Ethernet с коннектором RJ-45) или DSL (телефонный кабель с коннектором RJ-12). Роутер с разъёмом DSL подойдёт для использования только у провайдера, предоставляющего интернет по телефонной линии. Роутеры с разъёмом под коннектор RJ-45 подходят для провайдеров, которые предлагают услуги интернета по выделенной линии (Ethernet)

Соединение компьютера и роутера производится по беспроводному соединению Wi-Fi, либо кабелем «витая пара» с разъёмами Ethernet (коннектор RJ-45)

Такие провода — стандартны, обычно идут в комплекте со всеми роутерами и подходят к любым моделям сетевого оборудования. Такой провод вы можете сделать самостоятельно — подробнее об этом в материале «Обжим витой пары»

Не путайте его с телефонным кабелем

Коннектор RJ-45 на 2 миллиметра больше по ширине, чем RJ-12

В компьютере кабель требуется в воткнуть в порт LAN

Настройка роутера производится через WEB-интерфейс с помощью любого компьютера, смартфона или ноутбука, подключенного к нему кабелем Ethernet или по беспроводному соединению Wi-Fi

Статьи по настройке роутеров с подробной информацией по провайдерам находятся по ссылке

Один из основных критериев при выборе роутера — тип кабеля, по которому к вам в квартиру или офис проведен интернет. Именно этот кабель требуется подключать к порту WAN/Internet (или DSL) маршрутизатора. Преимущественно распространены два типа подключения проводного интернета: по двухжильному телефонному кабелю и по выделенной линии (кабель «витая пара» категории 5e или 6)

Типы коннекторов на кабеле провайдера

Скорая компьютерная помощь в Москве с выездом на дом или в офис, телефон — 8(495)782-65-87

Установка беспроводного маршрутизатора и выбор места размещения

Освободите роутер от упаковки и прикрутите к нему антенны. Тщательно продумайте место установки роутера, руководствуясь тремя факторами:

— роутер по возможности требуется разместить в центре квартиры или офиса. Правильно выбрав место установки, вы избежите многих проблем с доступом к интернету с беспроводных устройств. Радиус действия роутера заявлен в среднем 100 метров без перекрытий

Если мощности роутера не хватает — используйте второй роутер в качестве повторителя (репитера) , либо приобретите модель с более мощным передатчиком (5 децибел вместо 3) — например, ZyXEL Keenetic Giga III или Keenetic Ultra II
— учтите, что компьютеры и ноутбуки без адаптера Wi-Fi придется подключать кабелем Ethernet. Чтобы избавиться от этой необходимости, приобретите USB адаптеры Wi-Fi для ваших стационарных компьютеров, и можно будет произвести их подключение к роутеру по беспроводному каналу
— к роутеру должен с небольшим запасом подходить кабель вашего провайдера. Если кабель заканчивается на входе в квартиру, то там можно расположить основной роутер, а ещё один — использовать в качестве беспроводного повторителя сигнала

Скорость передачи данных по беспроводному соединению зависит от количества внешних антенн WiFi-роутера, а дальность — от мощности его передатчика (измеряется в децибелах). Если у роутера съёмные антенны, то их можно менять на другие, с большим коэффициентом усиления

Соблюдая данные условия вы гарантируете уверенный приём беспроводного сигнала

Для тестирования беспроводного соединения Wi-Fi и поиска мест плохого приёма вы можете воспользоваться консольной утилитой «PING» на любом ноутбуке с операционной системой Windows либо на смартфоне (планшете) с Andriod или Windows Phone

На компьютере или ноутбуке с операционной системой Windows нажмите Win+R, в поле «Открыть» введите команду «ping 8. 8.8.8 -t» без кавычек (это адрес DNS-сервера Google), затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга. Показания измеряются и отображаются каждую секунду

Если соединения с интернетом пока нет, можно попинговать сам роутер командой «ping 192.168.1.1 -t«. Адрес вашего роутера может закачиваться на другие два октета: 192.168.0.1 … 192.168.10.1 … 192.168.100.1 … 192.168.1.254

Узнать адрес роутера можно в настройках сетевой карты — об этом рассказано в данной статье

По мере удаления от источника сигнала Wi-Fi или при изменении картины помех между ноутбуком и роутером пинг будет меняться

При большом удалении от роутера консольная команда PING будет выдавать строки с ошибками «Превышен интервал…», «Сбой передачи», «General Failure» и другие

Для удобства установите программу PING на свой смартфон. Такое приложение можно найти для смартфонов на любой существующей платформе — Android, iOS или Windows Phone. Для этого зайдите в приложение «Play Market» (Android), «AppStore» (IOS) или «Магазин» (Windows Phone)

В строке поиска приложения-магазина поиске наберите «ping»

Нажмите кнопку «Поиск»

Нажмите кнопку «Установить»; после установки запустите приложение кнопкой «Открыть»

В окне приложения выберите в выпадающем меню строку «8.8.8.8», нажмите кнопку «Start«, и на экране начнут появляться строки с отчётом

ADSL (интернет по телефонной линии)

Если ваш провайдер предоставляет интернет по телефонному кабелю (на коннекторе 2 или 4 контакта)…

…то вам нужен роутер с ADSL разъемом RJ-12. При настройке такого роутера скорее всего будет требоваться тип соединения PPPoE

Модели роутеров ADSL

— ASUS DSL-N14U (Annex B и Annex A)

— D-link DSL-2640U/RB (Annex B), DSL-2640U/RA (Annex A)

— ZyXEL Keenetic DSL

— TP-Link TD-W8961N (Annex A) для использования без охранной сигнализации; TD-W8961NB (Annex B)

При выборе ADSL-оборудования обратите внимание на стандарт Annex: Annex A — это модели роутеров ADSL для использования в квартирах без охранной сигнализации по телефонной линии, Annex B — для квартир с сигнализацией

Рассмотрим порты ADSL-роутера на примере модели D-Link DSL-2640

— порт DSL (сюда вставляется коннектор телефонного кабеля провайдера с разъёмом RJ-12)

— 4 порта для подключения компьютеров и других сетевых устройств

— порт USB (может быть задействован для подключения 4G-модема, флешки или принтера)

— кнопка WPS (для подключения к роутеру по беспроводному соединению без ввода пароля)

— кнопка Wireless ON/OFF (включение/выключение беспроводной сети)

— кнопка включения маршрутизатора

— порт блока питания

При настройке ADSL-роутера обычно используется тип соединения PPPoE. Также необходимо установить значения параметров VPI и VCI (для МГТС VPI =1, VCI=50; для РосТелеком VPI=0, VCI=35)

Ethernet (выделенная линия)

Если у вас интернет по выделенной линии, то к вам, скорее всего, проведена «витая пара» (на коннекторе — 8 контактов, есть вариант с 4-х жильным кабелем)

В этом случае порт WAN у роутера должен быть под коннектор RJ-45:

Примеры роутеров с портом WAN

D-Link DIR-300

ASUS RT-N12

ZyXEL Keenetic Lite III

TP-Link TL-WR841N

Рассмотрим порты роутера на примерах моделей — D-Link DIR-320 и TP-Link TL-WR841N

Сначала рассмотрим модель D-Link DIR-320. Начнем слева направо:

— антенна Wi-Fi: Довольно хрупкая на излом, будьте осторожны. Для снятия антенны требуется выпрямить, а затем аккуратно открутить ее от роутера.
— порт USB — его можно использовать для разных целей. Во-первых, вы можете подключить сюда 3G/4G-модем и раздавать интернет с него. Также порт можно задействовать для подключения внешнего накопителя и, например, качать туда торренты
— 4 порта LAN — они нужны для подключения компьютеров и ноутбуков без адаптера Wi-Fi. Их 4, что более, чем достаточно при условии, что стационарный компьютер можно оборудовать адаптером Wi-Fi и отвязать от роутера. Как видно — они идентичны разъему INTERNET, равно как и сетевая карта компьютера или ноутбука. В комплекте обычно идет кабель для настройки роутера, уже обжатый с обеих сторон коннекторами RJ-45. Возьмите его и одним концом воткните в порт роутера с цифрой «1», а вторым — в точно так же выглядящий порт сетевой карты вашего компьютера или ноутбука. При вытаскивании коннектор не забудьте нажать и удерживать пластиковый фиксатор, иначе можно сломать порт (или вытащить внешнюю сетевую карту из её слота)
— порт ИНТЕРНЕТ (он же WAN, в других модификациях) — именно к нему подключается кабель вашего провайдера с коннектором RJ-45. Не забудьте, что в случае, если у вас провайдер МГТС, Стрим или Ростелеком, этот порт должен быть под коннектор RJ-12 (как в телефонной розетке). И RJ-12 и RJ-45 подключаются одинаково: возьмите коннектор двумя пальцами, вставьте в порт и легко (иногда чуть с усилием) надавите до щелчка
— разъем питания — подключите сюда БП, обратной стороной включив его в розетку 220В (а лучше — в Блок Бесперебойного Питания)
— кнопка RESET (именно кнопка — нажимать требуется иголкой или зубочисткой до щелчка): нужна при настройке роутера. При включенном роутере удерживать около 20 сек, после чего настройки роутера вернутся к заводским установкам

Теперь TP-Link TL-WR841N:

— кнопка включения/выключения
— порт POWER — разъем для подключения блока питания
— порт WAN — для подключения кабеля вашего провайдера интернет с коннектором RJ-45
— 4 порта LAN
— кнопка WPS: если вы находитесь в непосредственной близости от роутера, то можете подключиться к нему без необходимости ввода пароля, зажав эту кнопку и одновременно запустив подключение к беспроводной сети данного роутера на устройстве Wi-Fi
— уже известная нам кнопка RESET, правила проведения сброса настроек роутера — аналогично DIR-320

При настройке роутеров с портом Ethernet (WAN) используются типы соединения PPTP, L2TP, Dynamic IP, Static IP, PPPoE и привязка по MAC-адресу. Все они описаны в наших материалах по настройке роутеров

Не работает интернет по сетевому кабелю от роутера

В последнее время мы много описывали решения разных проблем, связанных с подключением к беспроводным сетям Wi-Fi. Теперь пришло время немного уделить внимание и проблемам, с которыми можно столкнуться при использовании кабельного подключения к интернету. Хотя здесь и намного реже возникают разные ошибки и трудности, но все равно иногда приходится разбираться с непонятными проблемами.

В сегодняшней статье мы ознакомимся с основными проблемами и способами их решения, которые появляются, при кабельном подключении компьютера к интернету, через роутер. Мы будем рассматривать случай именно при подключении через это устройство. Если Вы подключены по кабельной сети напрямую от провайдера, то это уже немного другое и сегодня такую тему мы не затрагиваем.

Такой вид подключения часто используют если нужно организовать сеть Wi-Fi, но при этом, имеются стационарные компьютеры, нужно провести и к ним интернет. А у таких компьютеров, обычно, нет беспроводного адаптера. Конечно, есть выход из такой ситуации без лишнего протягивания проводов — нужно приобрести специальный адаптер Wi-Fi, подключаемый через USB.

Поиск и устранение проблемы с подключением интернета по сетевому кабелю от роутера

Но мы пока подробнее рассмотрим тему нашей статьи. Если соединив компьютер кабелем с роутером, не появляется интернет, то необходимо посмотреть на такие важные вопросы:

Попробуйте подключить другой ПК к этому же кабелю. Будет ли он работать?
Подключите кабельный интернет к ПК без роутера. Заработает ли он сейчас?
На роутере должен светиться светодиодный индикатор LAN.
Нужно взглянуть на статус подключения по локальной сети. Что он показывает? Он может совсем не подавать признаков активности, при подключении кабеля. А может начинать идентификацию подключения.

В зависимости от того, какой ответы будет на эти вопросы, мы и будем определять причину неполадки.

Компьютер не видит подключенный кабель LAN

В этом случае, при подключении сетевого кабеля, не появляется никаких сообщений и активности со стороны последнего. Значок сетевых подключений перечеркнут красным, а если навести на него курсор, то появится надпись «Нет подключения». Все выглядит точно так же, как если бы кабель и вовсе не был подключен.

Здесь проблема может прятаться в трех местах: как в роутере или компьютере, так и причиной может быть поврежденный кабель. Для начала проверим исправность самого компьютера.

Подключите к нему кабель без роутера, напрямую. Если статус подключения к сети поменялся, то по всей видимости ПК тут не при чем. Или можно наоборот проверить, подключив кабель через роутер к другому ПК.

Если компьютер продолжает не видеть подключаемые к нему кабеля, независимо от их источников, то по всей видимости у нас проблемы с сетевой картой. В случае необходимости всегда можно приобрести и установить другую, тем более она не дорого стоит. Но для начала, убедитесь в том, что на компьютере действительно есть драйвер сетевой карты. Проверить это можно зайдя в диспетчер устройств и развернув список сетевых адаптеров. Убедитесь, есть ли там ваша карта. Ее название может отличатся от того, что показано на рисунке ниже.

В некоторых случаях сетевая карта может отображаться, но возле нее будет стоять желтенький восклицательный знак. Это говорит о том, что сетевая карта может работать не корректно. Нужно попробовать заново установить драйвер для этого устройства. Скачайте его с официального сайта производителя и вручную установите.

Иногда можно столкнуться с тем, что разъем, для подключения сетевого кабеля, на роутере перегорел, или как то поврежден. На маршрутизаторах очень часто имеется несколько таких разъемов, по этом попытайтесь подключить кабель в другие. Возможно все заработает.

Проблема может быть и в самом роутере, это проверяется подключением его к нескольким разным компьютерам. Если во всех случаях соединение с интернетом так и не появилось, то очевидно, что виновник маршрутизатор. Не обязательно это может быть физическая неисправность, возможно просто что-то в настройках сбито. Сбросьте на нем настройки и выполните перезапуск, затем снова проверьте.

При этом надо быть уверенным что сам кабель исправен. Он ведь тоже может где-нибудь переломиться, либо иметь плохой контакт. Можно поискать другой и проверить его. Но проблема может быть связанна с настройками на компьютере. В некоторых случаях на ПК может быть отключена локальная сеть.

Тут нужно, через Панель управления, зайти в раздел Сети и Интернета, открыть Сетевые подключения. В случае, когда под значком подключения по локальной сети будет статус «Отключено», то сделайте по нему клик правой кнопкой и включите.

Обычно одна из этих рекомендаций обязательно помогает.

Идет постоянная идентификация сети, либо она вообще не опознается

Теперь посмотрим, что можно сделать, если компьютер замечает подключение сетевого кабеля, но к интернету все равно не удается подключиться. Например, подключили кабель и появился статус сети «Идентификация». Вроде все круто и сеть должна скоро появится! Но проходит время и ничего не меняется.

Другой случай, когда компьютер не опознает сеть и показывает соответствующий статус.

Обычно, такие ошибки связанны напрямую с получением адреса IP. На компьютере может быть отключено автоматическое определение сетевых настроек, или вместо этого записан конкретный статический IP адрес. К примеру, он может остаться от предыдущего подключения. Но для роутера он является не корректным и вы не сможете установить соединение с интернетом. На самом роутере может не работать DHCP, который автоматически выдает адреса всем устройствам. Опять же, нужно зайти в настройки и включить эту функцию, либо вручную ввести все необходимые адреса на своем компьютере.

Что бы включить автоматическое определение адресов IP и DNS, нужно зайти в Панель управления и там открыть раздел Сетей и Интернета. Дальше заходим в сетевые подключения. Туда можно попасть и другим способом, сделайте это так, как показано на рисунке ниже.

Дальше сделайте клик правой кнопкой мышки по Подключению локальной сети и откройте его свойства. Затем выполните действия показанные на этом рисунке.

Отсоедините свой сетевой кабель от компьютера и снова выполните его подключение. После этого интернет должен начать нормально работать.

Перейдя по таким же путям, в тех же настройках, можно и вручную указать адреса IP. Только в этом случае активируйте Использование следующего IP. Какой адрес нужно вписать, определяем с помощью адреса, по которому доступны настройки роутера. Например, настройки маршрутизатора 192.168.1.1, значит адрес должен быть вписан на подобии такого 192.168.1.60. Просто берем адрес и последнее число меняем на другое, к примеру 60.

DNS тоже можно указывать вручную, они будут иметь такой вид: 8.8.8.8 и 8.8.4.4.

Нет доступа к интернету (желтый треугольник с восклицательным знаком)

Или как это отображается в статусе «Без доступа к Интернету».

Такое сообщение говорит, что кабель подключен и все успешно работает, в том числе и роутер, но доступа к интернету нет. Возможно сам маршрутизатор не подключен к сети, либо имеет неправильные настройки. В некоторых случаях проблемы могут быть со стороны провайдера, по этому можно связаться с ним и уточнить.

Настройте новую базовую станцию с помощью AirPort-Утилиты на Mac

Вы можете настроить новую базовую станцию с помощью AirPort-Утилиты на Mac или AirPort-Утилиты для iPhone, iPad или iPod touch.

Физически подключите базовую станцию к модему

Подключите шнур питания к порту питания на базовой станции, затем вставьте шнур питания в розетку.
Подключите кабель Ethernet к порту WAN на базовой станции, затем подключите его к DSL или кабельному модему.
Примечание: Если вы не используете модем или подключаетесь другим способом, получите инструкции по подключению у своего интернет-провайдера.

Настройте базовую станцию с помощью Mac

На Mac нажмите значок Wi-Fi в строке меню, затем выберите базовую станцию, указанную в разделе «Новая базовая станция AirPort».
Следуйте инструкциям на экране.
Помощник по настройке AirPort Utility автоматически предлагает наилучшее решение для вашей сети.Если сеть не найдена, помощник по настройке создает новую сеть; если сеть уже настроена, помощник по настройке расширит существующую сеть (см. Расширение существующей сети Wi-Fi).
Если вы хотите настроить сеть с использованием других параметров, щелкните Другие параметры.

Настройте базовую станцию с помощью iPhone, iPad или iPod touch. »), указанный в разделе «Настройка новой базовой станции AirPort.”

Следуйте инструкциям на экране.

Помощник по настройке автоматически предлагает лучшее решение для вашей сети. Если сеть не найдена, помощник по настройке создает новую сеть; если сеть уже настроена, помощник по настройке расширит существующую сеть (см. Расширение существующей сети Wi-Fi).

Если вы хотите настроить сеть с использованием других параметров, нажмите «Другие параметры».

Если у вас есть инструкции по настройке от интернет-провайдера или вы просто хотите настроить подключение к Интернету и Wi-Fi самостоятельно, см. следующие разделы:

Подробная информация о беспроводной сети, включая различные статьи поддержки и PDF-файл руководство по установке, прилагаемое к базовой станции, доступно на веб-сайте службы поддержки AirPort.

После завершения процесса настройки у вас появятся дополнительные параметры для настройки сети. Например, вы можете:

Как подключиться к Интернету с помощью проводного подключения | Нинтендо Переключатель | Поддержка

Важно:

Консоль Nintendo Switch должна использоваться в режиме ТВ для подключения к Интернету с помощью проводного соединения.

Выполните следующие шаги:

Какую консоль вы используете?

Nintendo Switch Nintendo Switch Lite

Подключите адаптер проводной локальной сети к док-станции Nintendo Switch.
Подключите кабель Ethernet к адаптеру локальной сети, а затем подключите другой конец кабеля Ethernet к маршрутизатору или шлюзу.
Поместите консоль Nintendo Switch в док-станцию Nintendo Switch.
Выберите «Системные настройки» в меню HOME консоли Nintendo Switch.
Выберите «Интернет», а затем «Настройки Интернета».
- Консоль Nintendo Switch автоматически выполнит поиск ближайших сигналов Wi-Fi.
Когда опция станет доступной, выберите «Проводное подключение».
Выберите «Подключение к Интернету через проводное соединение».
Консоль Nintendo Switch проверит подключение к Интернету. После завершения теста выберите «ОК».
- Если проверка подключения не пройдена, появится код ошибки и сообщение, которые помогут устранить ошибки подключения.
- Если возможно, мы также рекомендуем настроить беспроводное подключение к Интернету. Это позволяет вам подключаться к Интернету, даже если ваша консоль Nintendo Switch не установлена в док-станцию.

Установите подставку Dual USB PlayStand для Nintendo Switch Lite (или другого совместимого лицензированного аксессуара), затем подключите к ней адаптер проводной локальной сети.
- По любым вопросам, связанным с лицензионными аксессуарами, обращайтесь за помощью к производителю.
Подключите кабель Ethernet к адаптеру локальной сети, а затем подключите другой конец кабеля Ethernet к маршрутизатору или шлюзу.
Поместите систему Nintendo Switch Lite на подставку Dual USB PlayStand.
Выберите «Системные настройки» в меню HOME системы Nintendo Switch Lite.
Выберите «Интернет», а затем «Настройки Интернета».
- Система Nintendo Switch Lite будет автоматически искать ближайшие сигналы Wi-Fi.
Когда опция станет доступной, выберите «Проводное подключение».
Выберите «Подключение к Интернету через проводное соединение».
Система Nintendo Switch Lite проверит подключение к Интернету. После завершения теста выберите «ОК».
- Если проверка подключения не пройдена, появится код ошибки и сообщение, которые помогут устранить ошибки подключения.
- Если возможно, мы также рекомендуем настроить беспроводное подключение к Интернету.

Подключиться к сети

Опция 3: MoCA

Соединение MoCA — отличный вариант, если вы хотите надежно транслировать шоу на/с других приставок TiVo, но у ваших приставок нет простого доступа к соединениям Ethernet.MoCA обеспечивает то же высокоскоростное сетевое соединение, которое вы получаете через кабель Ethernet, но доставляет его через существующий коаксиальный кабель (провод, который вы используете для приема кабельного телевидения). Когда вы настроите MoCA у себя дома, ваша приставка TiVo сможет принимать кабельное телевидение и подключаться к домашней сети по тому же кабелю.

Сеть MoCA позволяет:

Потоковые передачи из видеоприложений, таких как Netflix и Hulu
Потоковая передача или загрузка шоу на устройства iOS® и Android®
Трансляция шоу на/с других приставок TiVo
Передача шоу на другие приставки TiVo (с помощью TiVo Online)

Если у вас уже есть домашняя сеть MoCA, вы можете мгновенно добавить в нее приставку TiVo. Если у вас еще нет MoCA, не проблема. Вы будете в рабочем состоянии в кратчайшие сроки.

Выберите один из следующих вариантов:

Создать сеть MoCA

Если у вас еще нет сети MoCA, скоро она будет! После того, как вы создали сеть MoCA в своем доме, вы можете подключить к ней свои устройства через коаксиальный кабель.

В зависимости от вашей приставки TiVo и настройки домашней сети выберите лучший способ создания сети MoCA:

Используйте свой TiVo box : Выберите этот вариант, если ваш TiVo BOLT или TiVo Roamio Plus/Pro имеет легкий доступ к проводному кабелю Ethernet.
Используйте мост TiVo : Выберите этот вариант, если вы используете серию TiVo Roamio OTA или если ваш TiVo BOLT или Roamio Plus/Pro не имеет простого доступа к проводному кабелю Ethernet. (Требуется приобретение моста TiVo.)

Создать с помощью TiVo box

ПРЕДОСТЕРЕЖЕНИЕ. Некоторые провайдеры кабельного телевидения включают MoCA по умолчанию во время установки маршрутизатора/шлюза. Прежде чем продолжить, позвоните своему поставщику услуг кабельного телевидения и убедитесь, что MoCA не включен в вашем доме.

Подсоедините коаксиальный кабель, идущий от стены, к коаксиальному порту на блоке TiVo.
ВАЖНО: Если вы используете TiVo BOLT/BOLT+ с MoCA и у вас есть антенна, подключенная к домашней коаксиальной сети, вы ДОЛЖНЫ также установить фильтр POE 70 дБ.
Подключите кабель Ethernet от домашней сети (настенная розетка или маршрутизатор) к порту Ethernet на приставке TiVo.
Если вы настраиваете TiVo box в первый раз, во время пошаговой настройки выберите «Ethernet» в качестве типа сетевого подключения.
После завершения пошаговой настройки или если вы меняете способ подключения вашего TiVo box для создания сети MoCA, выберите значок «Меню» на главном экране (или нажмите 0 на пульте дистанционного управления) > , затем выберите «Настройки» > «Сеть». Настройки» > «Изменить настройки сети» > «MoCA». При появлении запроса выберите «Настроить как мост».
Поздравляем! Вы только что создали сеть MoCA, и ваша приставка TiVo подключена к ней. Чтобы подключить другие приставки TiVo к вашей сети, см. Присоединение к сети MoCA.

Наверх

Создать с помощью TiVo Bridge

Подключите мост TiVo (доступен в магазине TiVo) к шлюзу или маршрутизатору.

Поздравляем! Вы только что создали сеть MoCA.Чтобы подключить приставки TiVo к вашей сети, см. Присоединение к сети MoCA.

Наверх

Как настроить сеть Wi-Fi

Урок 10: Как настроить сеть Wi-Fi

/en/internetbasics/understanding-urls/content/

Как настроить сеть Wi-Fi

Интернет — действительно мощный инструмент. Это дает нам доступ ко всем видам информации в любой момент — например, к электронной почте, поиску Google и Википедии. Так что есть что-то нелогичное в том, что вы можете пользоваться Интернетом только тогда, когда вы сидите за настольным компьютером.Что, если бы вы могли пользоваться Интернетом из любой точки вашего дома или офиса?

Если в вашем доме уже есть высокоскоростной (широкополосный) доступ в Интернет, создать собственную домашнюю беспроводную сеть довольно просто. Широко известная как Wi-Fi , беспроводная сеть позволяет подключать ноутбуки, смартфоны и другие мобильные устройства к домашнему интернет-сервису без кабеля Ethernet.

Купите беспроводной маршрутизатор

Для создания собственной сети Wi-Fi вам понадобится беспроводной маршрутизатор .Это устройство, которое будет транслировать сигнал Wi-Fi с вашего интернет-модема по всему дому. Ваш интернет-провайдер (ISP) может предложить вам беспроводной маршрутизатор за небольшую ежемесячную плату. Если вы никогда раньше не настраивали сеть Wi-Fi, это может оказаться самым простым вариантом.

Если вы хотите купить собственный маршрутизатор, мы рекомендуем потратить немного больше времени на изучение различных вариантов. CNET предлагает подробное руководство о том, как купить маршрутизатор.

Некоторые интернет-модемы уже могут иметь встроенный беспроводной маршрутизатор, поэтому вам не нужно будет приобретать отдельный маршрутизатор.

Подсоедините кабели

После того, как вы приобрели беспроводной маршрутизатор, вам необходимо подключить его к существующему интернет-модему.
Подсоедините кабель Ethernet от модема к беспроводному маршрутизатору (обычно для этой цели в комплект поставки беспроводного маршрутизатора входит короткий кабель Ethernet).
Подключите кабель питания беспроводного маршрутизатора.
Подождите не менее 30–60 секунд и убедитесь, что индикаторы на маршрутизаторе работают правильно.

Настройте маршрутизатор

Далее вам потребуется использовать компьютер для настройки параметров маршрутизатора по умолчанию. Сюда входит установка уникального имени и пароля для вашей беспроводной сети.

С помощью веб-браузера введите IP-адрес маршрутизатора по умолчанию в адресную строку, затем нажмите Введите . Инструкции вашего маршрутизатора должны включать эту информацию, но некоторые из наиболее распространенных адресов включают 192.168.0.1 , 192.168.1.1 и 192.168.2.1 .
Появится страница входа маршрутизатора. Опять же, точные данные для входа должны быть включены в инструкции вашего маршрутизатора, но большинство маршрутизаторов используют стандартную комбинацию имени пользователя и пароля, например admin и пароль .
Появится страница настроек вашего маршрутизатора. Найдите и выберите параметр Network Name , затем введите уникальное сетевое имя.
Найдите и выберите параметр Сетевой пароль , а затем выберите параметр Шифрование. Существует несколько типов шифрования , которые вы можете использовать, но мы рекомендуем WPA2 , который обычно считается наиболее безопасным.
Введите желаемый пароль. Обязательно используйте надежный пароль, чтобы гарантировать, что никто другой не сможет получить доступ к вашей сети.
Найдите и нажмите кнопку Сохранить , чтобы сохранить настройки.

Подключайся!

Вот оно! Теперь вы готовы подключиться к сети Wi-Fi и убедиться, что она работает. Процесс подключения к сети Wi-Fi будет немного отличаться в зависимости от типа используемого компьютера или устройства, но эти основные шаги потребуются для любой системы.

Найдите сетевые настройки вашего компьютера и выполните поиск ближайших сетей Wi-Fi.
Выберите свою сеть и введите свой пароль.
Если подключение установлено успешно, откройте веб-браузер и попробуйте перейти на веб-страницу, например www.google.com. Если страница загружается, это означает, что ваше соединение Wi-Fi работает правильно.

Поздравляем!

Вы только что настроили домашнюю беспроводную сеть. Путь!

/en/internetbasics/выбор веб-браузера/контент/

Как подключить патч-панели Cat5e?

Сегодня беспроводная сеть, по-видимому, популярна повсюду. Но взрывоопасный Интернет доступен в большинстве домов и предприятий, проводная сеть часто может достигать скоростей, намного близких к обещанному максимуму.В этом случае разводка интернета создает большую массу входящих кабелей. Патч-панели играют центральную роль в функционировании сети за счет централизации кабелей в одном месте, что позволяет сетевым администраторам легко перемещать, добавлять или изменять сложную сетевую архитектуру.

На рынке представлены различные виды оптоволоконных и медных патч-панелей. Медные патч-панели предназначены как для экранированных, так и для неэкранированных медных кабелей, таких как Cat5e, Cat6, Cat6a и Cat7. В этой статье в основном будут представлены патч-панели Cat5e и показаны этапы подключения патч-панелей Cat5e.

Что нужно для подключения патч-панелей Cat5e?

Соединительный кабель Cat5e

Патч-кабель категории 5e является основным компонентом для подключения конечных устройств к портам патч-панели и для соединения портов между двумя локальными патч-панелями. Таким образом, при подключении патч-панели Cat5e большой проблемой является конструкция и качество разъемов патч-кабелей Cat5e. При выборе подходящего патч-кабеля, с загрузкой и без загрузки, это два основных типа разъемов, которые необходимо учитывать.Кабель с загрузкой является идеальным выбором для защиты язычка от поломки, а кабель без загрузки обычно используется для приложений, которые не требуют частого отключения.

FS.COM предлагает полный спектр патч-кабелей Cat5e различной длины и цвета, включая кабель с защитным кожухом, кабель без защитного чехла и убирающийся кабель. Кроме того, FS также предоставляет индивидуальные и OEM-услуги для сетевых соединительных кабелей, поэтому вы можете получить индивидуальные оболочки, типы разъемов, длину и цвета сетевого соединительного кабеля в соответствии с вашими потребностями.

Патч-панель Cat5e

Медная патч-панель используется в локальной сети (LAN) в качестве смонтированного аппаратного узла, содержащего порты для подключения и управления входящими и исходящими кабелями Ethernet. Он соответствует отраслевым спецификациям TIA/EIA 568 и имеет конфигурации проводки T-568A и T-568B. Эти патч-панели могут максимизировать производительность сети и идти в ногу с растущими изменениями в сети.

Как правило, медные патч-панели Cat5e можно разделить на экранированные и неэкранированные патч-панели, которые необходимы для соответствия кабельным приложениям. Экранированные патч-панели Cat5e предназначены для сред с высоким уровнем электромагнитных помех, а неэкранированные патч-панели предназначены для мест, где нет мощных электрических проводов.

Кроме того, есть разница и в комплектации: врезная и проходная патч-панель. Типы Punch Down доступны в патч-панели Cat5e.

Врезные патч-панели:

Порты RJ45 на передней панели используются для прямого подключения медного кабеля Ethernet.Все порты пронумерованы для легкой идентификации.
Сзади — модуль патч-панели с цветовой маркировкой для прокладки Ethernet-кабеля. Этикетки с цветовой кодировкой предназначены для конфигураций проводки T568A и T568B.

Проходные патч-панели:

Проходная патч-панель Cat5e обеспечивает коммутацию без пробивки проводов к портам.
Каждая проходная патч-панель имеет порты RJ45 на передней и задней стороне.
Порты на передней стороне пронумерованы для облегчения идентификации и установки.

При выборе подходящей патч-панели Cat5e приоритетом является уточнение всех различных типов. FS предлагает упомянутые типы патч-панелей Cat5e, доступные в размерах на 24 и 48 портов.Конструкция панели высокой плотности может быть установлена в стандартные стойки или шкафы, обеспечивает ввод кабелей сверху, снизу или сбоку, а также экономит ценное пространство в стойке. В следующей таблице показана патч-панель Cat5e от FS.

ФС П/Н	Описание
C5EP-U24FT1U	24-портовая неэкранированная проходная патч-панель Cat5e, монтаж в стойку 1U
C5EP-S24FT1U	24-портовая экранированная проходная патч-панель Cat5e, монтаж в стойку 1U

Техническая информация о проводке патч-панели Cat5e

Есть две схемы подключения: T568A и T568B.Разница между двумя стандартами только в цвете, способ группировки пар остается прежним.

Инструменты для подключения патч-панелей Cat5e

Инструмент для зачистки кабеля

Зачистка — это снятие защитной внешней оболочки с сетевых кабелей при подготовке к установке вилок или штекерных разъемов. Это может помочь вам ускорить процесс выполнения работ по техническому обслуживанию оптоволоконной сети и избежать чрезмерных простоев сети.Инструмент для зачистки является неотъемлемой частью процесса подключения патч-панели Cat5e. FS поставляет широкий ассортимент инструментов для зачистки кабелей, в том числе нож для зачистки проводов, многофункциональный инструмент для зачистки сетевых кабелей и диагональные кусачки по очень конкурентоспособной цене, чтобы помочь вам выполнить работу правильно.

Тестер сетевого кабеля

Кабельный тестер — это инструмент для проверки того, правильно ли настроен кабель или провод, подключен ли он к соответствующим точкам источника и достаточно ли сильна связь между источником и пунктом назначения, чтобы служить своей цели. Показанный ниже продукт может измерять пропускную способность сети до 10 Гбит с помощью частотных измерений, а также устанавливать и устранять неполадки устройств PoE с помощью согласования коммутатора и теста нагрузки PoE.

110 перфоратор

Пробивной инструмент — это небольшой ручной инструмент, используемый специалистами по телекоммуникациям и сетям. Он используется для вставки провода в соединители с перемещением изоляции на врезных блоках, патч-панелях, модулях трапецеидального искажения и коробках для поверхностного монтажа.

Конкретные шаги по подключению патч-панели Cat5e

Шаг 1: Осмотрите врезные разъемы типа 110 на задней панели патч-панели Cat5e.

Патч-панели Cat5e должны иметь соединители со смещением изоляции типа 110. Необходимо приобрести достаточное количество патч-коннекторов на патч-панелях, чтобы разместить все входящие кабели Ethernet.

Шаг 2: Снимите внешнюю оболочку с конца каждого кабеля.

Вы должны использовать кабельные стриптизерши, чтобы снять примерно 1 дюйм (25 мм) внешней оболочки с конца каждого кабеля, что обеспечивает хорошую чистую посадку в коммутационной панели без риска обнажения слишком большого количества кабеля и его повреждения.

Шаг 3: Разложите провода кабеля.

После снятия внешней оболочки вы увидите 4 витые пары проводов (всего 8 проводов) внутри кабеля Ethernet. Провода имеют цветовую маркировку: 4 сплошных цвета и 4 с белой полосой вокруг цвета.Чтобы успешно проложить кабели в коммутационной панели, вам нужно аккуратно раскрутить пары и распределить их так, чтобы с 8 проводами можно было работать по отдельности.

Шаг 4: Вставьте провода в разъемы патч-панели.

Поместите все 8 проводов в разъем типа 110 на коммутационной панели в розетке на коммутационной панели, которая используется для приема входящих кабелей. Вы увидите метки цветового кода на коммутационной панели, которые указывают, какой провод должен быть помещен в какой контакт разъема.

(Примечание. Существует два цветовых шаблона: T568A и T568B. Убедитесь, что обе стороны кабеля подключены к одному и тому же используемому шаблону.)

Шаг 5: Начните заделывать каждый провод.

Используйте инструмент для вырубки 110, чтобы плотно прижать каждый провод так, чтобы он был захвачен обоими наборами зубцов соединителя смещения изоляции. Ударный инструмент с режущей кромкой, вы можете использовать его, чтобы отрезать лишний провод кабелей Ethernet во время процесса проталкивания.

Шаг 6. Пометьте этикеткой подключенные входящие кабели.

Этот шаг необязателен, но рекомендуется. Пометьте подключенные входящие кабели этикеткой, указывающей, откуда идут кабели, и номерами комнат или этажей, что поможет вам точно определить проблемы в системе.

Шаг 7. Используйте кабельный тестер, чтобы убедиться, что вы правильно подключили все провода.

Теперь можно подключить короткий патч-кабель от нужного порта на патч-панели к близко расположенному хабу или коммутатору. Другой конец провода должен быть подключен к настенной розетке.

Заключение

Для подключения патч-панелей Cat5e необходимо заранее подготовить патч-кабель Cat5e и патч-панель Cat5e, а также инструменты для подключения. В этой статье также представлена техническая информация о проводке патч-панели Cat5e и конкретные шаги. Надеюсь, вы сможете получить необходимую информацию в статье.

Как исправить ошибку отключения сетевого кабеля Windows 10

В настоящее время Интернет является одной из самых важных частей нашей цифровой жизни.Представьте, что вы используете свой компьютер без интернета. Многие пользователи Windows 10 и Windows 11 сообщают о столкновении с ошибками Network Cable Unplugged , что означает, что их компьютер не может правильно определить соединение Ethernet, что приводит к ошибкам.

Сообщение об ошибке обычно отображается на рабочем столе или на экране уведомлений. Это также можно увидеть в статусе сетевого подключения Ethernet. Ошибка не связана с подключением Ethernet. Даже если вы используете соединение Wi-Fi, оно все равно может отображаться и приводить к отсутствию подключения к Интернету.Как только вы видите эту ошибку на своем компьютере, известно, что она появляется каждые несколько часов или дней.

Если вы тоже столкнулись с этой проблемой, вам не о чем беспокоиться. Мы поможем вам исправить эту ошибку, используя наши методы. Просто выполняйте методы, упомянутые ниже, один за другим, пока проблема не будет решена.

Как исправить ошибку отключения сетевого кабеля

Причина этой проблемы может различаться в зависимости от конфигурации компьютера. Каждый компьютер имеет свою уникальную конфигурацию.Некоторые компьютеры могут столкнуться с этой проблемой из-за устаревших или неисправных драйверов, в то время как другие могут показывать ту же ошибку из-за конфликта компьютеров или приложений со скоростью соединения. Неважно, что может быть с вашим компьютером, мы поможем вам решить эту проблему. Следуйте методам, чтобы избавиться от этой ошибки.

Этот метод должен решить проблему. Если проблема не устранена, попробуйте следующие методы.

Исправление 1 — изменение настроек двусторонней печати

Windows использует сложную систему, известную как Duplex, которая управляет направлениями сетевого взаимодействия.Значения параметра двусторонней печати автоматически устанавливаются по умолчанию, которые определяются Windows для обеспечения наилучшей производительности. Многие пользователи сообщают, что настройки дуплекса вызывали ошибку «Сетевой кабель отключен», и они исправили ее, изменив ее настройки. Следуйте инструкциям, чтобы сделать это.

Шаг 1 — Поиск Просмотр сетевых подключений в окне поиска Windows 10. Нажмите на результат поиска.

Шаг 2. Теперь щелкните правой кнопкой мыши Ethernet-адаптер и выберите свойства .

Шаг 3. Выберите планировщик пакетов Qos , а затем нажмите настроить

Шаг 4. Нажмите yes в появившемся приглашении.

Шаг 5. Перейдите на вкладку Advanced и найдите Speed & Duplex в разделе Property. Нажмите на него, чтобы выбрать его.

Шаг 6. Теперь измените его значение на 100 Мбит/с, полудуплекс . Щелкните OK .

Шаг 7. Перезагрузите компьютер.

Примечание: Если это не поможет. Просто измените значение на 10 Мбит/с, полный дуплекс, проверьте еще раз и посмотрите, работает ли оно.

Снова подключите кабель Ethernet к компьютеру и проверьте, решило ли это проблему. Если проблема не устранена, вы можете изменить другие значения на шаге 4 и проверить, устраняет ли это проблему.Если ни одно из значений не работает, следуйте следующему методу.

Исправление 2 — Сброс сети

1. Найдите cmd в окне поиска Windows 10.

2. Теперь щелкните правой кнопкой мыши значок командной строки и выберите запуск от имени администратора .

3. Теперь скопируйте и вставьте команды одну за другой и каждый раз нажимайте Enter, чтобы выполнить их

 ipconfig / флешднс

4. после этого запустите команду, указанную ниже

 сброс винсока netsh

5.Теперь закройте окно cmd.

Исправление 3 — Отключить соединение Ethernet и выполнить аппаратную перезагрузку

Если оба описанных выше метода не помогли решить вашу проблему, попробуйте выполнить жесткую перезагрузку после отключения Ethernet-соединения. Жесткая перезагрузка включает отсоединение кабеля питания и аккумулятора (для пользователей ноутбуков) от компьютера. Это разрядит все конденсаторы внутри вашего компьютера. Прежде чем сделать это, вам также придется отключить Ethernet-соединение.Вот как выполнить этот метод.

Шаг 1. Найдите значок Wi-Fi или значок сетевого адаптера на панели задач. Щелкните его правой кнопкой мыши и выберите Открыть настройки сети и Интернета .

Шаг 2. В разделе Связанные настройки перейдите к Изменить параметры адаптера .

Шаг 3. Теперь найдите соединение Ethernet и щелкните его правой кнопкой мыши.Нажмите Отключить .

Шаг 4. Выключите компьютер и отсоедините от него кабель питания. Если вы используете ноутбук, извлеките и его аккумулятор. Также отсоедините кабель Ethernet.

Шаг 5. Подождите добрых 15 минут.

Шаг 6. Подсоедините кабель и аккумулятор к компьютеру и включите его. Пока не подключайте кабель Ethernet.

Шаг 7. Щелкните правой кнопкой мыши значок Wi-Fi или сетевого адаптера и выберите Открыть настройки сети и Интернета .

Шаг 8. Перейти к Изменить параметры адаптера в разделе Связанные настройки .

Шаг 9. Щелкните правой кнопкой мыши соединение Ethernet и выберите Включить .

Шаг 10. Подсоедините кабель Ethernet обратно в соответствующий разъем.

Проверьте, решил ли этот метод вашу проблему или нет. Если проблема не устранена, попробуйте следующий метод.

Исправление 4 — Удаление драйверов адаптера Ethernet

Еще одной причиной ошибки могут быть неисправные драйверы. Это могло произойти, поскольку Windows автоматически обновляет драйверы через Центр обновления Windows, и она могла установить неправильные или поврежденные драйверы.Итак, в этом методе мы удалим драйверы адаптера Ethernet, чтобы он мог вернуться к драйверам по умолчанию. Следуйте инструкциям, чтобы выполнить этот метод.

Шаг 1. Щелкните правой кнопкой мыши кнопку меню «Пуск» и выберите Диспетчер устройств .

Шаг 2. Разверните Сетевые адаптеры и щелкните правой кнопкой мыши Ethernet-адаптер . Выберите Удалить устройство .

Шаг 3. При появлении запроса на подтверждение установите флажок рядом с Удалить программное обеспечение драйвера для этого устройства и нажмите Удалить .

Шаг 4. Теперь нажмите Сканировать аппаратные изменения .

После выполнения последнего шага Windows установит драйверы по умолчанию для Ethernet-адаптера.Проверьте, решило ли это вашу проблему. Если вы все еще сталкиваетесь с проблемой, следуйте следующему методу.

Исправление 5 — Обновление драйверов адаптера Ethernet

Если откат драйверов не помог, то, возможно, на вашем компьютере были/устарели драйвера. Обновление драйверов должно решить проблему. Следуйте инструкциям, чтобы выполнить этот метод.

Шаг 1. Щелкните правой кнопкой мыши кнопку меню «Пуск» и выберите Диспетчер устройств .

Шаг 2. Разверните Сетевые адаптеры и щелкните правой кнопкой мыши Ethernet-адаптер . Выберите Обновить драйвер .

Шаг 3. Нажмите Автоматический поиск обновленного программного обеспечения драйвера .

Теперь Windows загрузит и установит последние версии драйверов для Ethernet-адаптера.Когда процесс будет завершен, перезагрузите компьютер, и вы избавитесь от ошибки.

Исправление 6 — Проверить оборудование на наличие проблем

Прежде чем приступать к методам устранения неполадок на компьютере, необходимо убедиться, что с оборудованием все в порядке. Проверьте кабель Ethernet с обоих концов и убедитесь, что он не поврежден. Кабель Ethernet должен быть правильно подключен к соответствующему разъему маршрутизатора. Также, если есть возможность, попробуйте подключить Ethernet-кабель к другому компьютеру.Проверьте, работает ли на нем интернет или нет. Если на другом компьютере все работает нормально, проблема возникает внутри вашего компьютера, и мы постараемся исправить ее способами, указанными ниже.

Мы надеемся, что смогли помочь вам избавиться от этой ошибки. Если вам удалось исправить эту ошибку каким-либо другим способом или у вас есть какие-либо вопросы по этой проблеме, пожалуйста, укажите их ниже в комментариях.

★ Представленный пользователем метод

1 – Щелкните правой кнопкой мыши кнопку меню «Пуск» .

2 – Нажмите Диспетчер устройств .

3 — Расширить сетевой адаптер .

4 – Щелкните правой кнопкой мыши Ethernet-адаптер .

5 – Щелкните Свойства .

6 – Перейдите на вкладку Дополнительно .

7 – Нажмите Скорость и дуплекс .

8 – Выберите 100 Мбит/с, полудуплекс .

9 – Нажмите OK .

10 – Перезагрузите компьютер .

Что такое сетевой коммутатор и нужен ли он вам?

Сетевой коммутатор — не путать с выключателем света или Nintendo Switch — это коробка, которую вы подключаете к домашнему маршрутизатору, чтобы получить больше портов Ethernet.Думайте об этом как о USB-концентраторе, но для работы в сети.

Поскольку домашние маршрутизаторы обычно имеют три или четыре встроенных порта Ethernet, а почти все в домашней сети — ноутбуки, телефоны, игровые приставки, потоковые устройства и аксессуары для умного дома — все равно использует Wi-Fi, большинство людей не используют Wi-Fi. не нужен сетевой коммутатор. Но коммутатор полезен, если у вашего маршрутизатора недостаточно портов Ethernet (например, у ячеистого маршрутизатора Eero, у которого после подключения модема остается только один свободный порт), если у вас много проводных устройств в одном месте (например, как в развлекательном центре), если вы пытаетесь использовать провода для повышения скорости или уменьшения помех беспроводной связи, или если вы устанавливаете порты Ethernet в стенах своего дома.

Для добавления еще нескольких портов

Самый распространенный тип коммутатора, по крайней мере для дома и малого бизнеса, называется неуправляемым коммутатором . Это означает, что сам коммутатор не имеет настроек или специальных функций и существует только для добавления дополнительных портов Ethernet в вашу сеть. Ваш маршрутизатор продолжает управлять вашим подключением к Интернету, позволяя вашим устройствам общаться друг с другом и ограничивая действия определенных устройств с помощью родительского контроля или других настроек — переключатель фактически невидим.Напротив, действия управляемых коммутаторов, такие как мониторинг трафика на отдельных портах или настройка виртуальных сетей (VLAN) с использованием одного и того же коммутатора, действительно важны только для крупных корпоративных сетей.

Поскольку неуправляемые коммутаторы очень просты, все модели от разных производителей работают примерно одинаково. Просто найдите коммутатор Gigabit Ethernet с нужным вам количеством портов от авторитетной сетевой компании, такой как D-Link, Netgear, TP-Link или TrendNet, и убедитесь, что отзывы владельцев не ужасны (обе понравившиеся модели имеют 4 порта). .5 звезд из пяти в сотнях отзывов на момент написания этой статьи) и купите его. Хороший пятипортовый коммутатор, такой как этот от TP-Link — с одним портом для подключения к порту Ethernet на вашем маршрутизаторе и четырьмя для подключения к вашим устройствам — должен стоить 20 долларов или меньше. Восьмипортовый коммутатор должен стоить не более 30 долларов. Эти варианты хорошо рассмотрены и недороги, но они, конечно, не единственные хорошие варианты.

Для добавления Ethernet по всему дому

Хороший комплект для ячеистой сети избавляет вас от необходимости прокладывать кабели Ethernet через стены, независимо от того, насколько большой или сложный ваш дом, и обычно он дешевле.Но если вам нужно быстрое подключение без задержек в каждой комнате вашего дома — если вы играете в онлайн-игры, транслируете 4K-видео с локального сервера или ежедневно передаете большие файлы по сети — альтернативы проводному Ethernet по-прежнему нет.

Выключатель — это только часть проекта по прокладке проводки дома, и вам следует прочитать полное руководство, прежде чем решить, стоит ли вам это делать, даже если вы планируете нанять подрядчика для фактической прокладки проводки. Прокладка кабелей Ethernet в стенах стала менее привлекательной (и менее необходимой) по мере улучшения Wi-Fi, и это может быть даже не вариант для людей, которые снимают свою квартиру или дом (хотя в этом случае вы все еще можете проложить провода вдоль плинтусов). если наличие кабелей на открытом воздухе вас не беспокоит).

Решите, сколько комнат вы хотите соединить проводами и сколько разъемов Ethernet в каждой комнате, а затем купите коммутатор как минимум с таким количеством портов; мы рекомендуем иметь на несколько портов больше, чем вам нужно, на случай, если вы захотите подключить больше позже или на случай, если порт на коммутаторе выйдет из строя в течение срока его службы. 16-портовый неуправляемый коммутатор, такой как этот от TP-Link, должен стоить вам 50 или 60 долларов, в то время как 24-портовый неуправляемый коммутатор, подобный этому, от Netgear, обычно стоит от 70 до 90 долларов.Оба варианта от надежных производителей, имеют достойные отзывы и доступны по цене.

Вот на что следует обратить внимание при прокладке электропроводки в вашем доме:

Выберите место, где будет стоять выключатель: Это место должно быть вне поля зрения — большие выключатели — это большие уродливые коробки, которые вы, вероятно, не захотите держать на полке под открытым небом, но легко доступны для настройки и устранения неполадок. К нему также должно быть легко прокладывать кабели, и он должен быть менее 100 метров (328 футов) от самой дальней комнаты, которую вы хотите подключить, поскольку это максимальная длина, на которой будет надежно работать большинство кабелей Ethernet.
Приобретите кабели: кабели категории 6 (или Cat 6) — это идеальное сочетание скорости, цены и перспективности. ¹ Он может передавать 1-гигабитный сигнал Ethernet на расстояние до 100 метров и 10-гигабитный сигнал на расстояние до 55 метров (10-гигабитный Ethernet по-прежнему встречается редко и дорого, и эта ситуация вряд ли изменится в ближайшее время). Вы можете найти множество различных типов Ethernet-кабелей, отличающихся тем, защищены ли они от электромагнитных помех ² и какое покрытие они используют.Вы должны, по крайней мере, использовать «вертикальный» (или CMR) кабель, который предназначен для вертикального использования в стенах, чтобы предотвратить распространение огня с этажа на этаж в вашем доме. Кабель «пленум» (или CMP) для горизонтальной прокладки; это дороже, но предназначено для предотвращения распространения огня более чем на 5 футов по кабелю в любом направлении. 1000-футовый рулон кабеля CMR стоит около 90 долларов, в то время как такое же количество кабеля CMP стоит чуть более чем в два раза дороже.
Приготовьтесь отрезать несколько кабелей: Купите вилки Ethernet и компенсаторы натяжения, чтобы вы могли подключать кабели к коммутатору после того, как обрежете их с помощью инструмента для зачистки проводов и обжимного инструмента.Этот учебник на YouTube по обрезке кабелей Ethernet быстрый и понятный.
Приобретите настенные розетки: Во-первых, купите настенные панели и монтажные кронштейны для всех комнат, в которых вы проводите электропроводку, — вы можете легко найти пластины на один или целых 12 портов. Затем купите столько разъемов Ethernet Keystone, сколько вам нужно — они вписываются в пластину и являются той частью, к которой вы подключаете кабель Ethernet вашего компьютера или игровой консоли.

Использование проводов для улучшения вашей сети Wi-Fi

После установки хорошей проводной сети она повысит производительность вашей сети Wi-Fi за счет уменьшения количества устройств, конкурирующих за пропускную способность беспроводной сети.Но если у вас особенно большой дом или вы просто хотите еще больше улучшить производительность беспроводной сети, точки доступа Wi-Fi, такие как серия Ubiquiti UniFi, могут обмениваться данными друг с другом по проводной сети Ethernet вашего дома, чтобы убедиться, что ваши устройства подключаются к точке доступа, которая обеспечит наилучшие скорости, равномерно распределяя нагрузку вашей сети для увеличения пропускной способности и снижения задержки. Эти устройства полностью заменяют ваш существующий Wi-Fi, но вам все равно понадобится маршрутизатор — вы можете либо отключить Wi-Fi вашего текущего маршрутизатора и продолжить использовать его в качестве проводного маршрутизатора, либо заменить его на проводной маршрутизатор, например что-то из Серия EdgeRouter от Ubiquiti.

Если вы планируете использовать этот подход, вам также может понадобиться коммутатор с поддержкой Power over Ethernet , такой как этот недорогой, хорошо проверенный 16-портовый коммутатор от Netgear. ³ Эта функция устраняет необходимость в отдельных адаптерах питания для этих точек доступа, делая вашу установку более чистой и простой — подключите точки доступа Wi-Fi к портам PoE на коммутаторе, и они будут получать как питание, так и данные по один кабель. В качестве альтернативы вы можете купить адаптеры инжектора PoE, чтобы добавить PoE к любому коммутатору — результат будет выглядеть более беспорядочно в вашем сетевом шкафу, но этот метод дешевле.

Сноски

1. Кат. 6 не следует путать с менее распространенной кат. 6e, которая может передавать сигнал 10-гигабитного Ethernet по 100-метровому кабелю, но не имеет значения для 1-гигабитного Ethernet. Cat 6 — лучший выбор для проектов домашней проводки на начало 2018 года. Большинству руководств по проводке вашего дома для Ethernet уже несколько лет — они все еще полезны для целей планирования, но они могут рекомендовать более старые кабели или коммутаторы, если они не обновлялись.
Прыжок назад.

2. В вашем доме почти наверняка подойдет неэкранированный кабель.Экранированные кабели более распространены в промышленных помещениях, где за стенами уже протекает много энергии и других вещей.
Прыжок назад.

3. Вы также можете приобрести пяти- и восьмипортовые коммутаторы меньшего размера с PoE, но они стоят в три или четыре раза дороже, чем коммутаторы без PoE. Не покупайте его, если он вам не нужен.
Прыжок назад.
