Геометрия прокладки проводов в квартире

Электропроводка, как уже было сказано, должна быть проложена только по горизонтальным и вертикальным линиям, никаких диагоналей быть не может. Несмотря на это жёсткое правило, нередко провода прокладываются кратчайшим путём, для экономии или из-за незнания даже базовых правил электромонтажа.

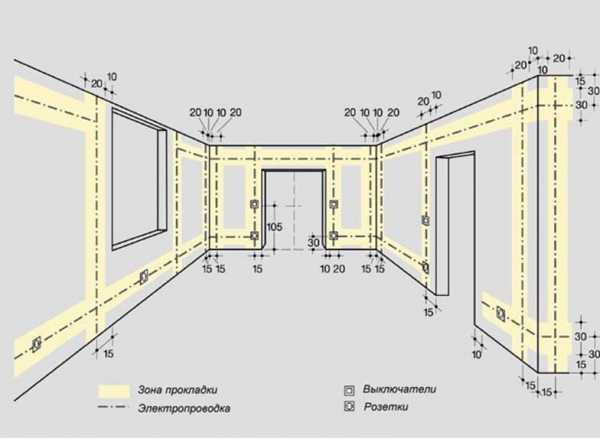

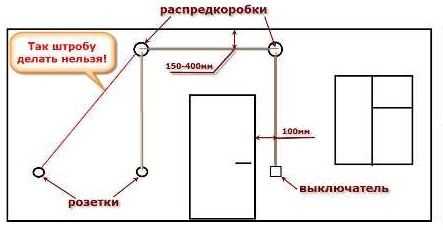

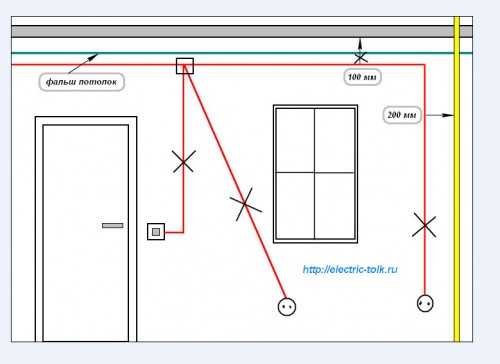

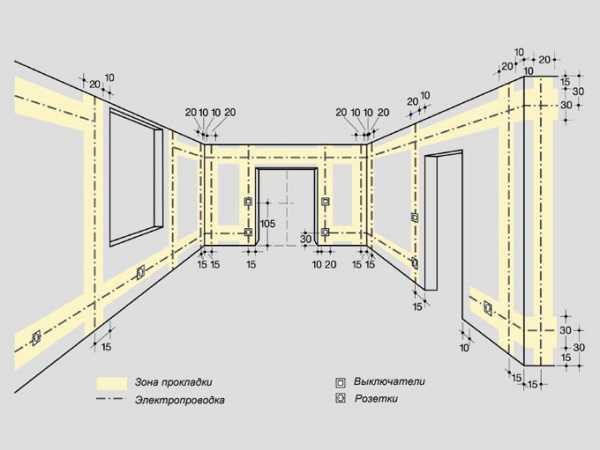

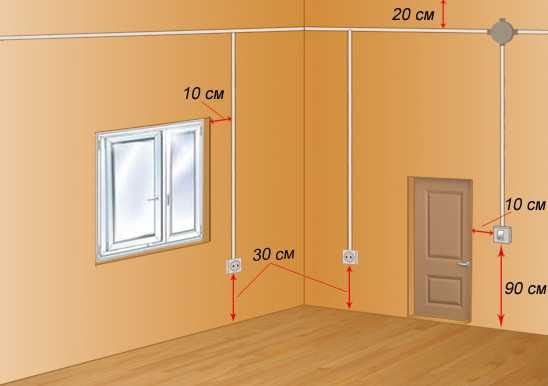

Геометрия электропроводки

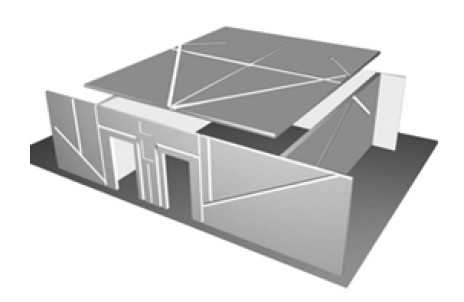

Такое правило было придумано не случайно. Часто встречаются ситуации, когда после изменения планировки комнаты, проведения ремонта нужно просверлить дырку, и сверло попадает точно в место прокладки провода. Во-первых, если при монтаже провода не были защищены специальным защитным рукавом, придётся всю штукатурку на участке повреждения снимать, ремонтировать провод и возвращать всё на место, а это отнимет много времени, сил и денег. Во-вторых, высокое напряжение провода может испортить инструмент и сверло, а вас может при этом ударить током.

Однако, даже если вы провели провода по стене к розетке не по диагонали, а по ломаной линии, может возникнуть такая же ситуация. Единственный правильный вариант расположения провода на стене – строго вертикально, провод должен заканчиваться розеткой – ни в коем случае нельзя оставлять хотя бы одну ветку проводов без потребителя энергии – иначе произойдёт короткое замыкание и может начаться пожар.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм.

Провод должен быть удалён от основания потолка не менее, чем на 150мм – в противном случае, если вы сделаете натяжные потолки, то провод может оказаться недоступным. Даже если вы не планируете делать натяжной или подвесной потолок сейчас, это может оказаться необходимым потом, и тогда придётся всё переделывать, что приведёт к дополнительным затратам времени и сил.

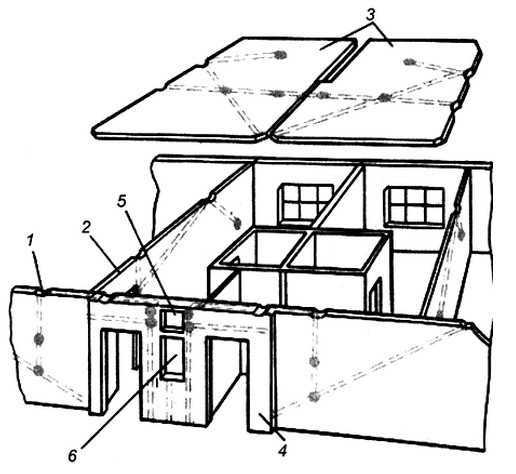

Как проложить электропроводку в панельном доме правильно

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под углом в 45⁰. Но не всегда – иногда провода проложены вертикально. Это создаёт дополнительные неудобства при изменении положения розетки или выключателя – если нужно перенести их в другое место, нужно проделать небольшое углубление в панели для утопления проводки, и провести её вертикально вниз или вверх от старого места выключателя или розетки.

Именно поэтому при покупке квартиры в панельном доме лучше всего будет потребовать у продавца схему проводов на стенах. Если вы будете хотя бы примерно знать, как идут кабели, риск на них натолкнуться при сверлении стены будет сводится к нулю.

Как проложить электропроводку в полу и на потолке

В том случае, если вы будете делать у себя подвесной или натяжной потолок, проводку на потолке можно произвести и кратчайшим путём, ведь сверлить потолок не придётся. Кабель может быть любым, но лучше всего использовать NYM – он имеет тройную изоляцию и ему не нужна дополнительная защита – он не поддерживает горения. Если использовать кабели ВВГ или ВВГнг, то им нужна ПВХ защита. Любой тип проводки крепится на дюбель-хомуты к основному потолку.

Под полом провода можно проложить также произвольным образом, в специальных защитных трубах или в ПВХ-гофре.

Ни на потолке, ни под полом, распределительные коробки располагаться не должны – каждый кабель должен идти от электрического щита сразу до потребителя энергии. Это требование связано с тем, что в случае повреждения такой коробки придётся снимать весь пол или убирать натяжной потолок – иных способов до неё добраться и починить её просто не существует.

Безопасность во время электромонтажных работ

При прокладке кабеля следует соблюдать технику безопасности. Во-первых, ни в коем случае нельзя заниматься прокладкой проводов, если они находятся под напряжением – при любом неосторожном движении человек может получить удар током, который может привести к даже к летальному исходу. Поэтому перед проведением работ просто необходимо обесточить провода, лучше всего будет отсоединить их от распределительного щита. И подключать провода к питанию можно лишь после того, как все работы будут проведены и каждый конец каждого кабеля будет подключен к потребителю энергии. Во-вторых, кабели должны обязательно иметь изоляцию — иначе в том случае, если на проводах остались капельки воды, при подключении их к источнику питания может произойти короткое замыкание.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Видео: Электропроводка — монтаж в квартире

www.allremont59.ru

Как правильно провести проводку в квартире

Пошаговая инструкция по монтажу электропроводки в квартире своими руками

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

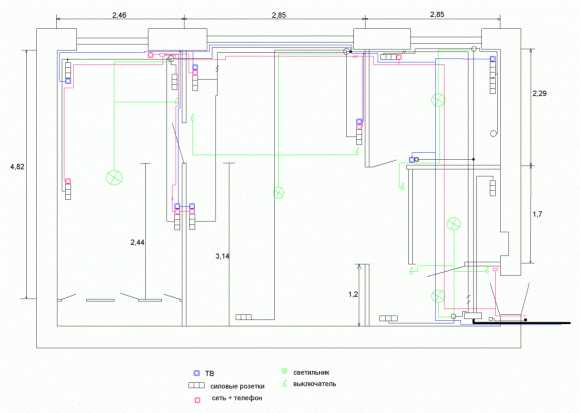

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

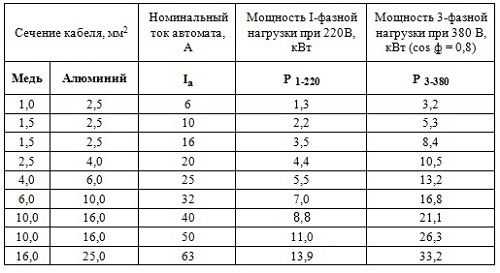

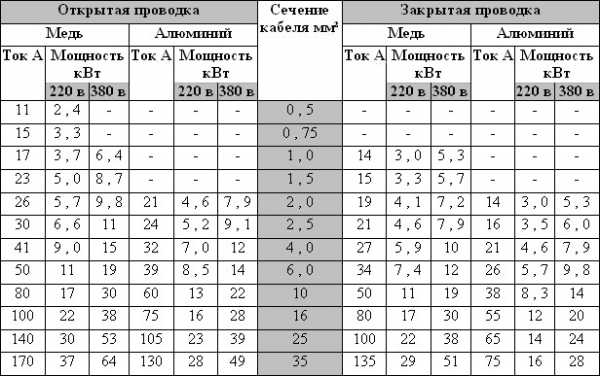

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

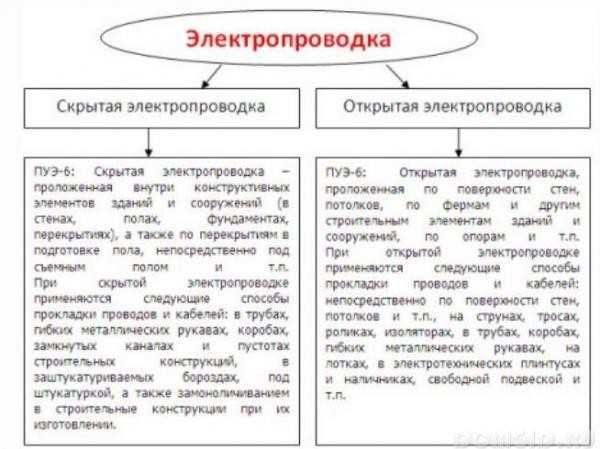

Электрические кабели можно прокладывать двумя способами:

• Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
• Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

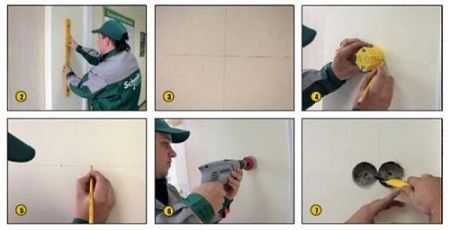

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

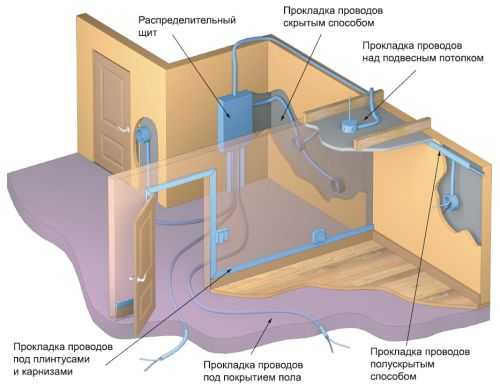

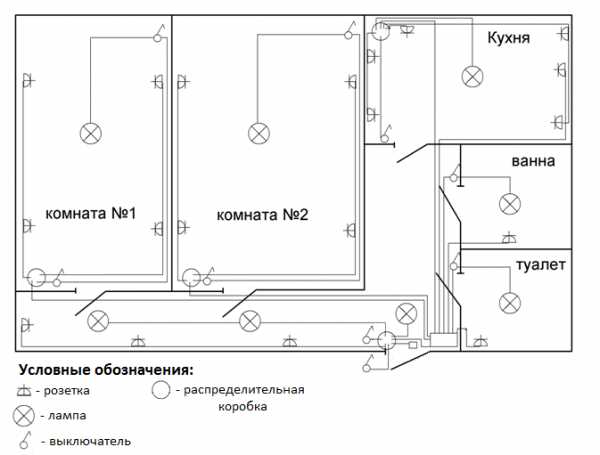

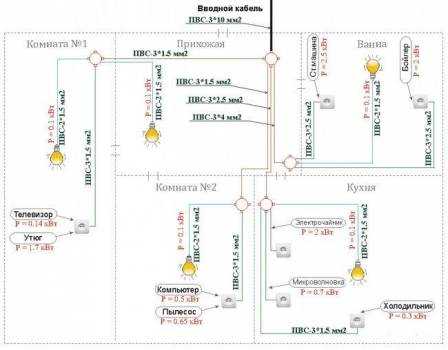

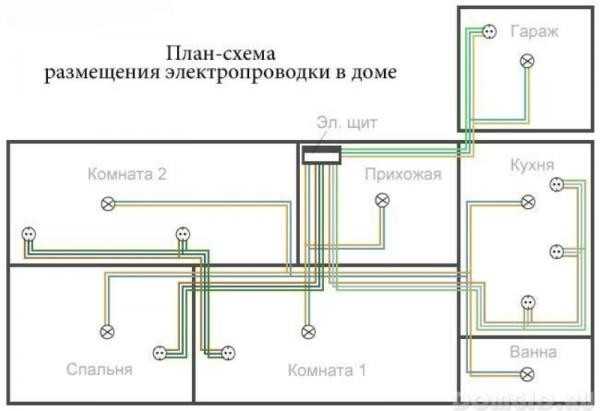

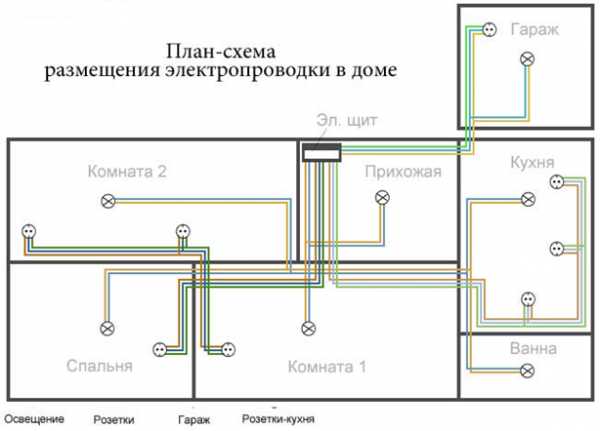

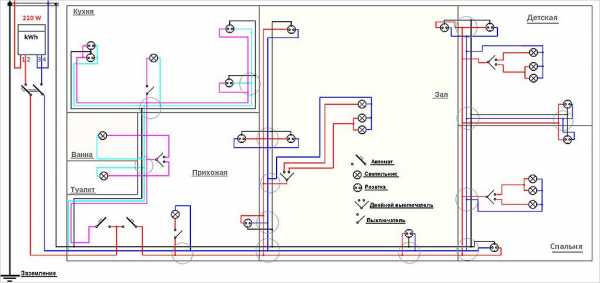

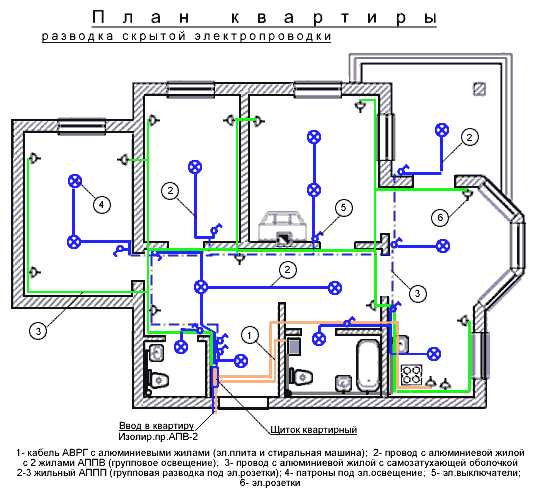

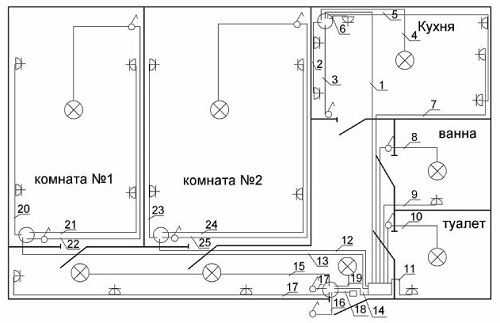

Примерная схема размещения электропроводки в доме

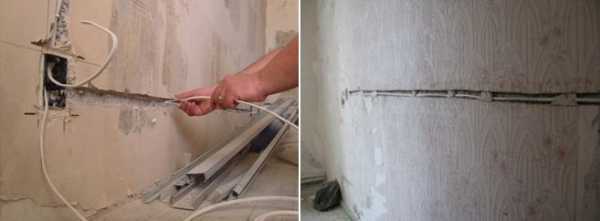

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.

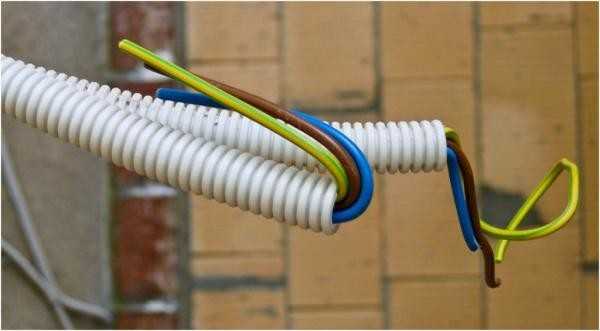

5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.

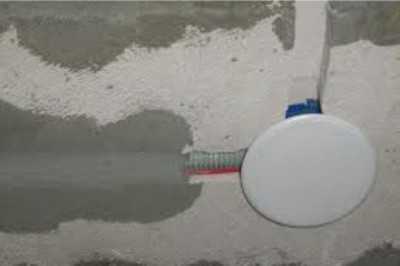

9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

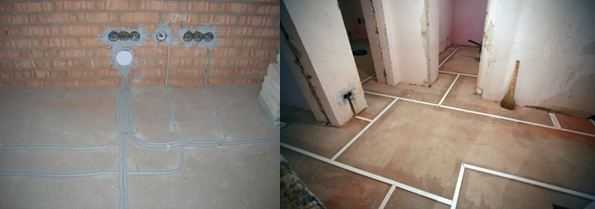

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

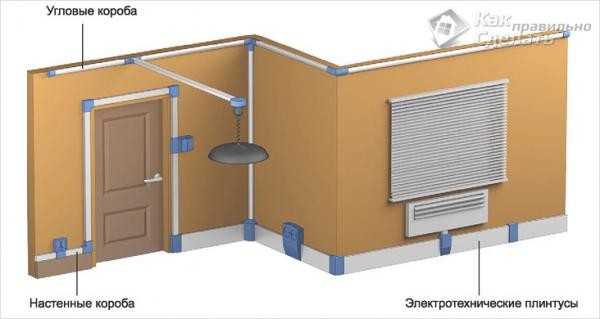

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Электропроводка в квартире своими руками – пошаговая инструкция к применению

Приобрели ли вы новую квартиру в новостройке или решили провести капитальный ремонт старой в кирпичном или панельном доме, все это неважно, потому что сделать электропроводку своими руками не очень сложно. Конечно, понимание происходящих процессов и навыки работы с нехитрыми инструментами вам понадобятся обязательно. Поэтому предлагаем ознакомиться с таким процессом, как электропроводка в квартире своими руками (пошаговая инструкция).

Перед тем как начать разбираться в теме статьи, необходимо обозначить некоторые позиции, а точнее сказать, различия производимого процесса относительно типа дома. Во-первых, это касается материала, из которого дом возведен. Это может быть кирпич или готовые железобетонные панели. В чем же разница?

Все дело в том, что в панелях многоквартирного дома на заводе размещаются штробы, в которых и укладываются электрические провода. Еще на стадии строительства уже определяется схема разводки, которая определена схемой расположения штроб. То есть, производители сами решают, где и сколько должно быть розеток и выключателей. Потребителя об этом никто не спрашивает.

Что касается кирпичного здания, то здесь также используется определенная схема разводки электрических кабелей, но при этом скрытая разводка производится по кирпичной кладке с использованием разных крепежных деталей. И все это остается под штукатурным слоем.

Этапы проведения электропроводки

Как и любой монтажный процесс, связанный со строительством, электрическая проводка делится на несколько основных этапов. Основное требование – соблюсти точную последовательность их проведения, учитывая все нюансы, касающиеся правильного расчета схемы и кабелей, плюс – сделать грамотно монтаж. То есть, необходимо соблюсти все требования пошаговой инструкции.

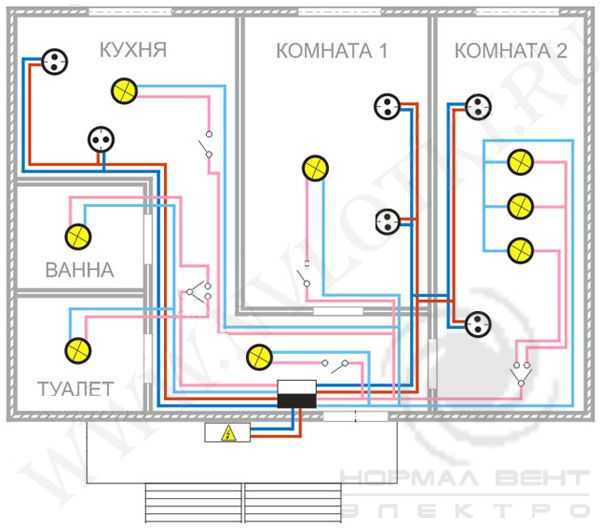

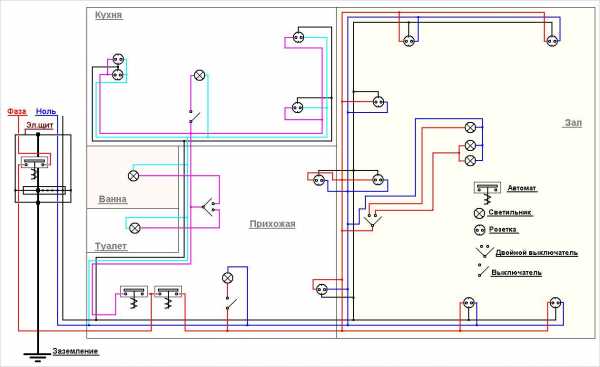

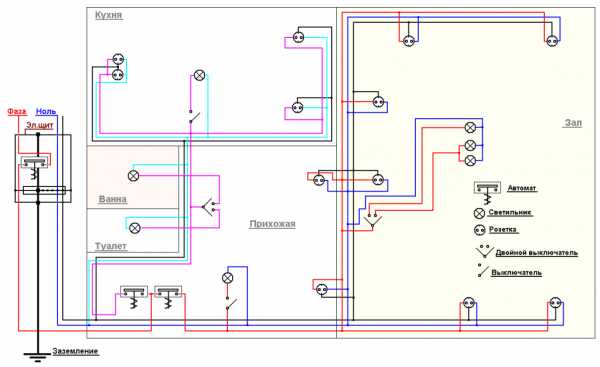

Схема проводки

Отличается ли схема проводки в квартире от домашней схемы? Нет, не отличается. Все требования и нормативы здесь также учитываются. Какие именно требования:

• Все шлейфы прокладываются только горизонтально и вертикально. Никаких наклонных контуров.
• Расстояние до потолка или пола максимум 10 см.
• Подальше от водопроводных труб и отопительной системы.
• Можно разводку сделать скрытой, открытой или комбинированным способом.

Если все это понятно, то переходим к самой схеме. Что необходимо сделать и учесть в первую очередь.

• Количество выключателей и розеток в комнатах, их точное месторасположение.
• Количество и месторасположение источников света.

Исходя из этого, можно посчитать количество распаячных коробок и места их размещения. Будет хорошо, если схему по комнатам набросать на бумаге.

Внимание! Первая распаянная (распределительная) коробка будет располагаться в прихожей над входной дверью. Поэтому под нее придется изготовить нишу. Чтобы не ошибиться с местом установки, точно определите место вхождения в квартиру вводного кабеля, идущего от распределительного щитка.

Выбираем материалы

Теперь основная задача – выбрать провода по их сечению. Вводной кабель должен иметь сечение 6 мм². Он должен быть медным. По комнатам разбрасываются провода с разными сечениями, все зависит от нагрузки от электрических приборов и освещения в каждой комнате. К примеру, в туалете устанавливается только одна лампочка. В спальне один потолочный светильник или два настенных и несколько бытовых приборов типа фен, массажер (иногда пылесос) и так далее, которые потребляют минимум электроэнергии.

А вот кухня – самая многопотребляемая комната в квартире. Здесь самое большое количество бытовых приборов. Кстати, к некоторым из них рекомендуется подвести отдельный шлейф от распределительного щитка. К примеру, к посудомоечной машине подводится кабель 2,5 мм². В саму же кухню подводятся провода сечением 4 мм². Как рассчитать необходимое сечение кабеля для каждой комнаты, можно узнать из другой статьи на нашем сайте.

Монтажные работы

Итак, схема готова, подобраны кабели по потребляемой мощности, можно проводить монтаж. Перед тем как провести проводку, необходимо в каждой комнате по стенам нанести контуры, по которым будут укладываться электрические провода.

Самая сложная проводка – скрытая. В чем ее сложность? Если это касается панельного дома, то придется стены штробить, используя болгарку. Под новые розетки и выключатели обязательно высверливаются новые ниши круглой формы. Для этого используется перфоратор и рабочий инструмент – коронка. Вся пыльная работа должна производится одновременно. После чего можно переходить к укладке проводов.

Когда монтаж электрической сети проводится в кирпичном новом доме, то его обычно проводят до проведения штукатурных работ. Если в кирпичном доме, где проводится ремонт, то есть, без снятия штукатурного слоя, то технология проведения точно такая же, как и в доме панельном со штроблением стен. Но углубляться в стены глубоко не стоит, просто необходимо сделать канавки в штукатурке до кирпичной кладки.

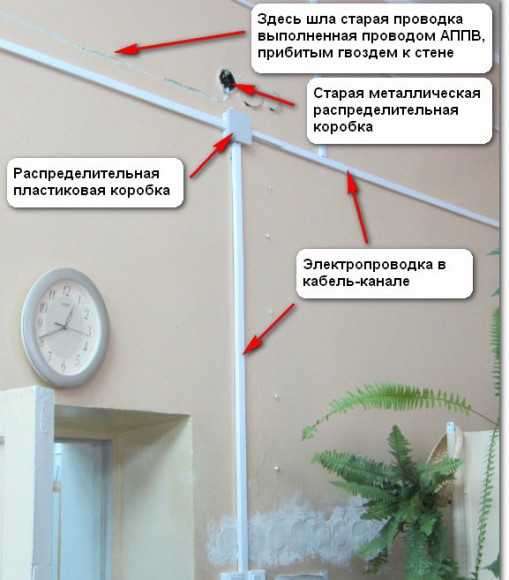

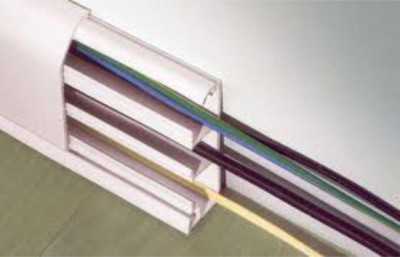

Пример прокладки электропроводки при помощи кабель-канала

Что касается потолочной проводки, то здесь проще всего. Ведь потолочное перекрытие в большинстве случаев – шестипустотная плита. Так что провести в ней кабель не составит большого труда. Главное – точно попасть в пустой канал перфоратором и протащить кабель до места установки светильника. Если потолок будет обшиваться подвесной или натяжной конструкцией, то кабель можно провести прямо по базовой потолочной поверхности в виде открытой разводки, закрепляя провода хомутами или другими крепежными изделиями.

Существует вариант напольного проведения электрической схемы до розеток. Для этого лучше всего использовать специальные плинтусы с кабель-каналами. Вариант на самом деле очень удобный. И не только в плане проведения монтажных работ, но и в плане ремонта. Всегда можно демонтировать плинтусы (это несложно), проверить разводку на наличие неисправностей и провести замену вышедшего из строя кабеля на новый.

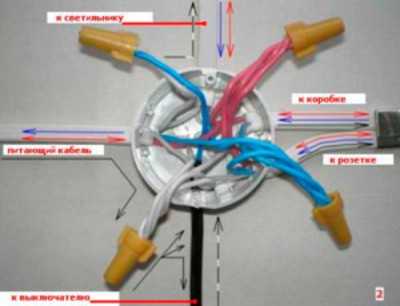

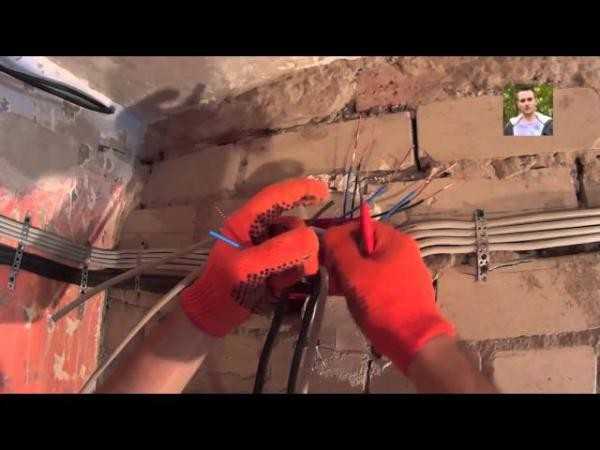

Соединение шлейфов

Казалось бы, что может быть проще, чем соединить между собой электрические провода. Никто спорить не будет, сложного здесь мало. Но придется учитывать некоторые правила, которые гарантируют долгую эксплуатацию всей электрической схемы.

• Если делается скрутка, то места соединений необходимо хорошо заизолировать. Оптимальный же вариант – закрыть стык пластиковым колпачком.
• Идеальное соединение – при помощи клемм. О пайке говорить не будем, это не самый простой способ. Хотя самый надежный и эффективный.
• Нельзя соединять между собой медные и алюминиевые жилы. Если другого варианта нет, то концы алюминиевого провода омедняются.
• Все соединения проводятся только внутри распределительных коробок.

Окончательный этап после соединения всех контуров в единую сеть – заделка штроб скрепляющим раствором (штукатурным или шпаклевочным). Установка розеток и выключателей проводится после окончания отделочных работ.

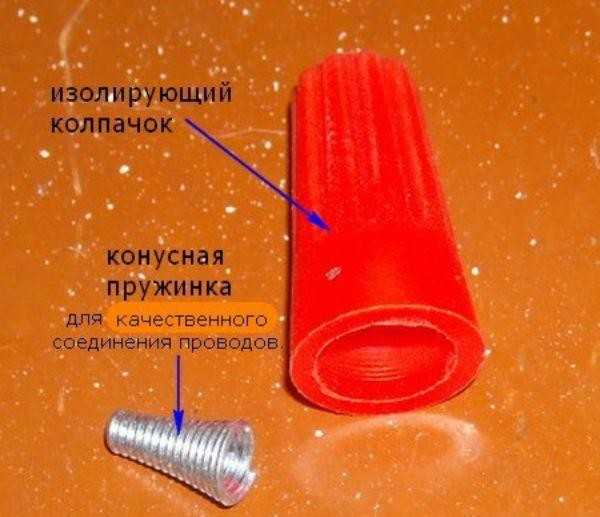

Колпачек для скрутки проводов

Полезные советы

• Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
• Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
• Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
• Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
• Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

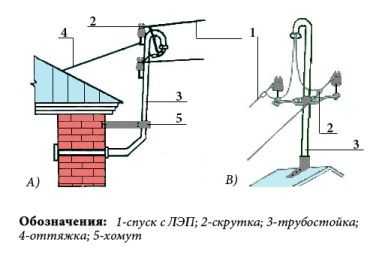

Отличительные особенности вводной группы

На этом хотелось бы остановиться подробнее, потому что вводная группа (распределительный щит) может располагаться как внутри квартиры, так и за ее пределами. Так вот если в многоквартирном доме на одной лестничной клетке не более четырех квартир, то распределительный щит располагается именно здесь. То есть, в саму квартиру проводится только вводной кабель.

Если квартир больше четырех, то обычно на лестничной клетке устанавливается щит, но и внутри каждой квартиры располагается свой собственный щиток. Есть типы многоквартирных домов, где проводниковая группа (кабели питания) располагаются внутри квартир, а, значит, и распределительный щиток находится тут же.

Заключение по теме

Электропроводка в квартире своими руками без приглашения профессионального электрика – процесс реальный. Конечно, он не самый простой, но если разобраться в этапности его проведения, то можно быть уверенным, что все нюансы, описанные выше, будут соблюдены. А это гарантия высокой надежности сети и долгосрочной ее эксплуатации. И все же основной упор рекомендуется делать на подсчет мощности потребителей и выборе сечения кабеля.

Электропроводка в доме своими руками – схемы, материалы и нюансы монтажа

electricremont.ru

Как провести проводку в квартире

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье я расскажу Вам, как самому провести проводку в квартире. Отмечу сразу, что к этому вопросу надо отнестись серьезно, так как будем делать для себя.

В первую очередь определяемся:

1. Сколько будет розеток, какие (двойные, одинарные), в каком месте будут стоять;
2. Сколько будет люстр, бра, светильников, на какое количество ламп и где будут расположены;
3. Какое дополнительное электрооборудование, например, сплит система, нагреватель, телевизоры и т.д. будет установлено. Место установки;

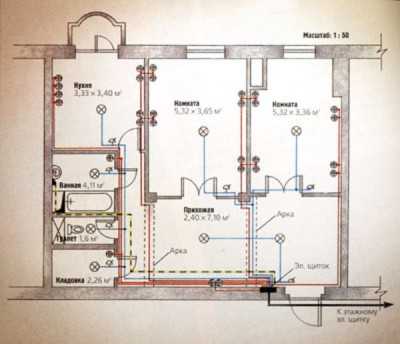

4. Начертите план расположения розеток, выключателей, люстр, бра и возможного дополнительного электрооборудования в каждой комнате;
5. Обязательно предусмотрите телевизионные розетки, коаксиальный провод для телевидения и провод Ethernet для интернета. Как правило, про этот пункт мы забываем, а потом уже поздно.

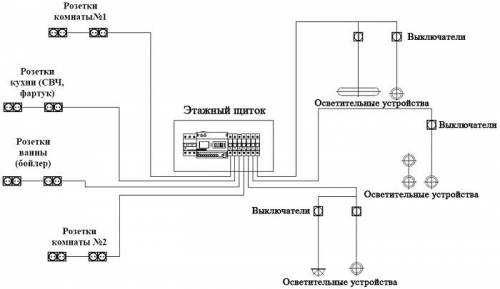

Для начала, давайте рассмотрим структурную схему проводки и запитки электричеством любое бытовое помещение — будь то дом или квартира.

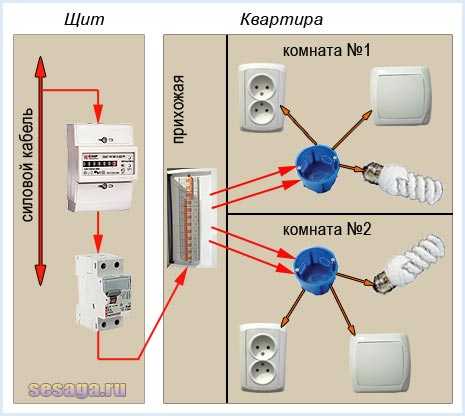

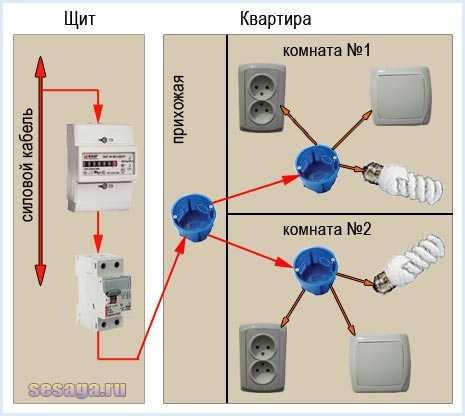

Структурная схема электрической проводки в помещении.

Как Вы знаете, в любом жилом здании есть распределительный щит, в котором находятся счетчики и автоматы. Так вот, этот щит является как бы посредником между поставщиком электроэнергии и нами – потребителями электроэнергии.

К распределительному щиту подходит силовой кабель, с которого берется питающее напряжение «фаза» и «ноль», и напрямую подключается на вход Вашего счетчика электроэнергии.

С выхода счетчика питающее напряжение подается на вход основного автоматического выключателя или УЗО, и уже с выхода основного выключателя напряжение поступает в квартиру или жилое помещение. Далее буду рассказывать про квартиру, так как схема распределения напряжения стандартна для всех помещений.

Как правило, рядом с входной дверью ставится центральная соединительная коробка, в которую заходит питающий кабель от автомата или УЗО. На рисунке выше центральная распределительная коробка расположена в прихожей. Так вот, монтаж всей электрической проводки по квартире начинается от этой распределительной коробки.

Теперь от центральной коробки в каждое помещение прокладываются линии к распределительным коробкам помещения. И уже от распределительных коробок провода пробрасываются по комнате к местам, где будут расположены выключатель, розетки, люстра или светильники.

Это стандартная схема электрической проводки, но она не совсем удобна тем, что если надо будет заменить розетку, тогда придется выключать общий автомат питания, расположенный в распределительном щите на лестничной площадке и подающий напряжение в квартиру. И здесь получается, что на время замены розетки вся квартира остается без напряжения.

Но эту схему немного усовершенствовали и вместо центральной распределительной коробки сейчас устанавливают небольшой распределительный щит с автоматами, который монтируют прямо в квартире.

Очень удобно. Надо заменить розетку, люстру или вдруг произошло короткое замыкание — отключается только конкретный автомат, а все остальное работает.

Смысл этой статьи, как раз, и заключается в том, чтобы Вам рассказать об устройстве такого щита, и показать, как с его помощью можно сделать проводку в квартире своими руками.

Структурная схема электрической проводки в помещении. Усовершенствованная.

Принципиально нового Вы здесь ничего не увидите. В схему добавляется свой распределительный щит с автоматами, и уже от него прокладываются линии к распределительным коробкам каждого помещения.

Как видите все просто. Питающий кабель от основного автомата приходит на Ваш щит, и уже от щита напряжение двумя линиями уходит к распределительным коробкам в каждую комнату. Где первая линия — освещение, а вторая — розетки.

Но эта структурная схема проводки будет справедлива только для жилых помещений старого фонда, то есть построенных еще при Советском Союзе и начала 90-х годов — так называемая система заземления TN-C. В то время, для жилых помещений, к заземлению не придавалось особых требований, да и бытовой техники, для которой необходимо было вести отдельную шину заземления, практически не было.

Устройствами защитного отключения были только автоматические выключатели, и поэтому такой вид защиты считался нормой. Но техника не стоит на месте и уже на рынке появились усовершенствованные и улучшенные устройства такого типа.

Поэтому сейчас для защиты человека от поражения электрическим током, с учетом имеющегося оборудования, нормы дополнены и переработаны, и в новостроях разрешено использовать только систему заземления TN-S.

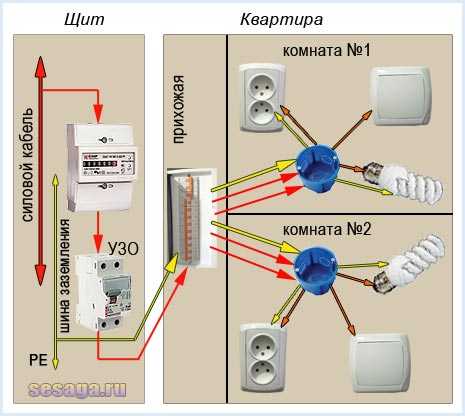

Структурная схема электрической проводки в помещении. Усовершенствованная. С шиной заземления «РЕ».

Теперь в современных новостроях обязательными являются устройства защитного отключения типа УЗО, а также шина заземления «РЕ», к которой через евро розетки подключаются корпуса бытовой аппаратуры.

Эта шина формируется в трансформаторной подстанции и тянется по всем общим распределительным щитам дома вместе с силовым кабелем. И уже от общего щита она заходит в каждое жилое помещение и подключается третьим проводом на розетки и к корпусам светильников. Как правило, это провод желтого цвета с зеленой полосой.

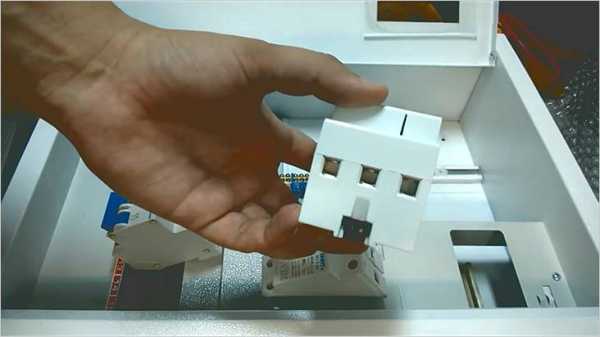

Теперь после счетчика обязательно устанавливается устройство защитного отключения типа УЗО. Если обычный автоматический выключатель отключается только при больших токах нагрузки или токах короткого замыкания, то УЗО отключается при появлении тока утечки на землю. Причем этот ток составляет не более 30mA.

Например. У стиральной машинки или холодильника на корпусе по неизвестным причинам появился потенциал. Когда Вы прикоснетесь к корпусу машинки или холодильника, то через Вас на «землю» пойдет ток и Вас «ударит» — но автомат не сработает, так как утечка на корпус и Ваше прикосновение, по силе, не являются током короткого замыкания или большим током нагрузки.

Если же стоит УЗО, то когда проходящий через Вас ток превысит порог 30 mA, сработает автоматика УЗО и отключит напряжение, а Вы ничего не успеете почувствовать.

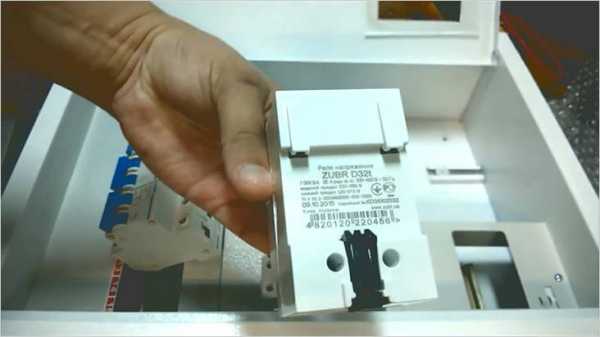

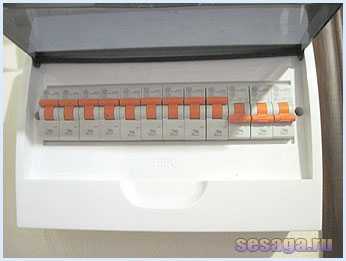

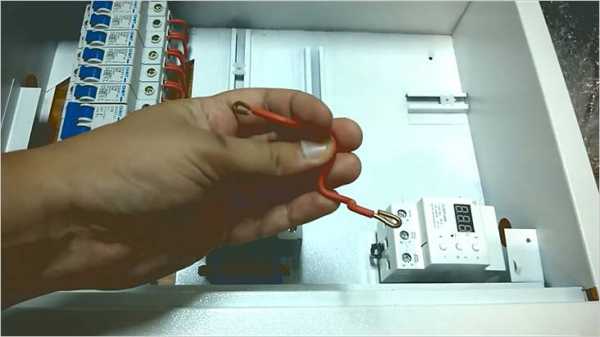

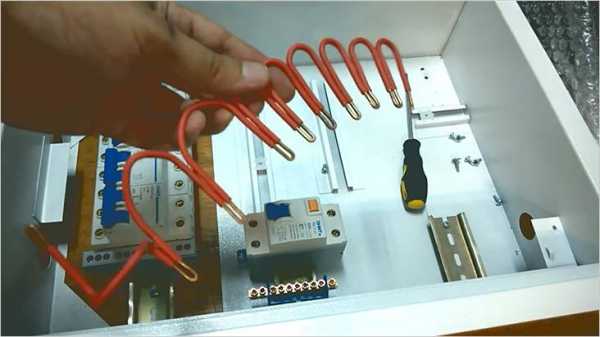

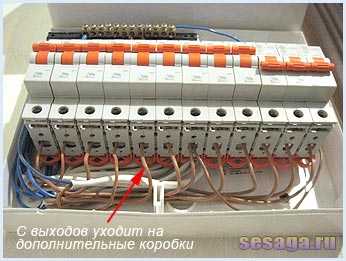

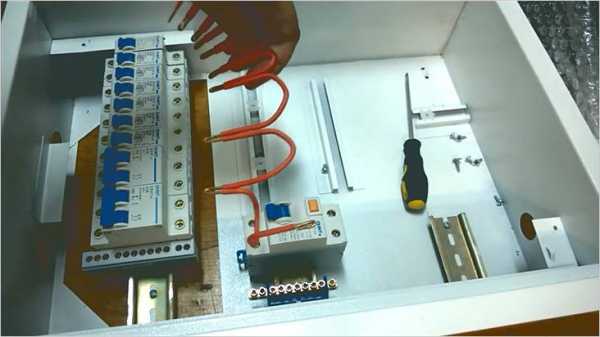

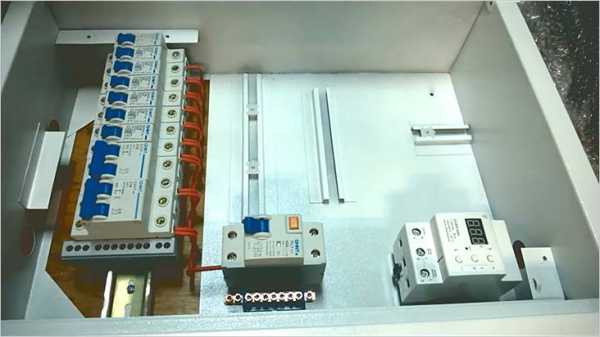

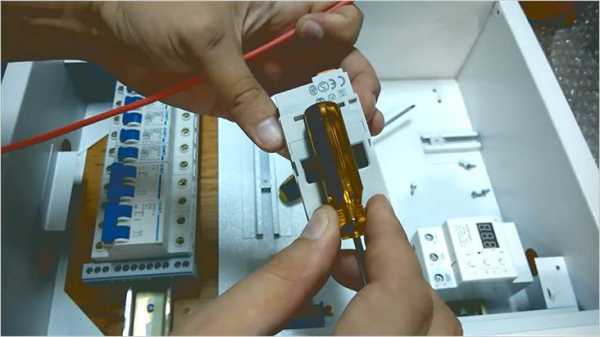

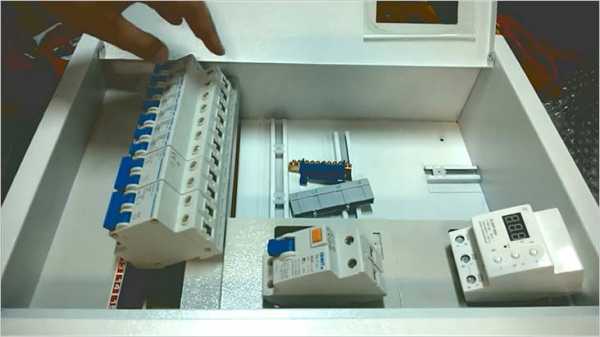

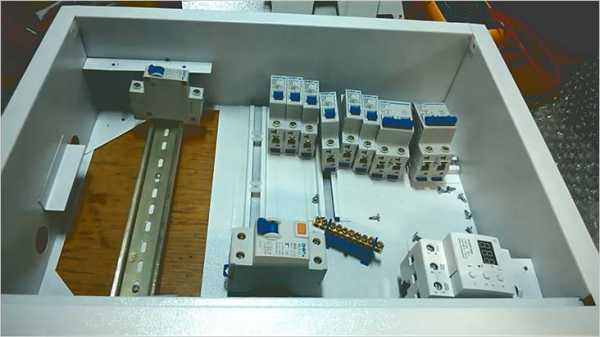

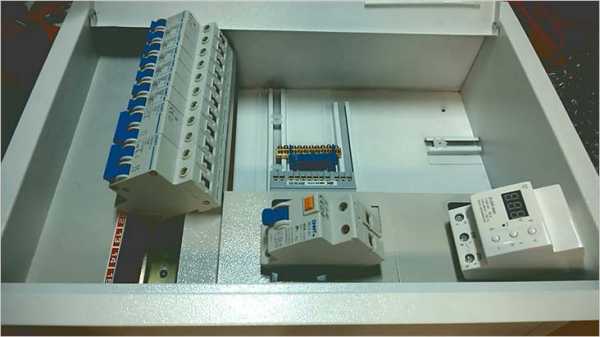

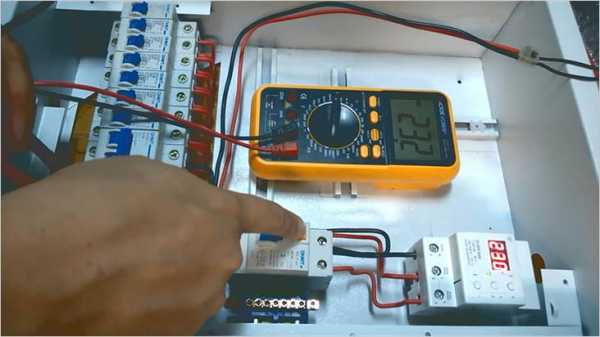

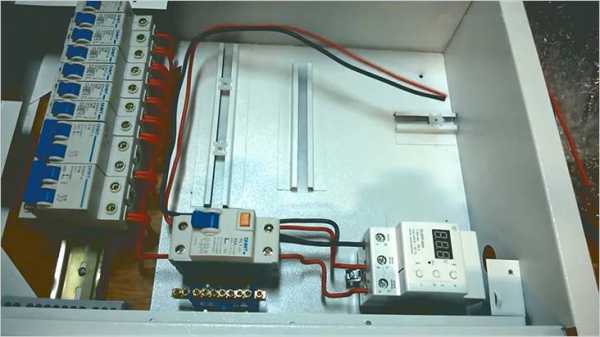

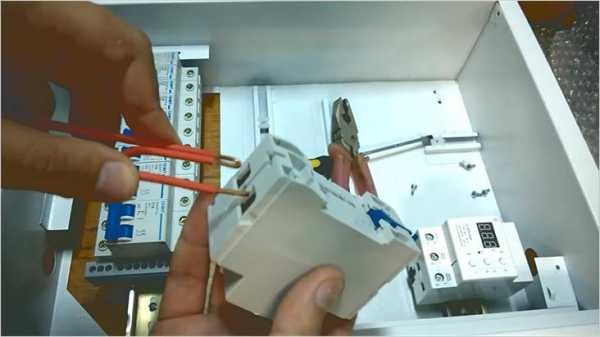

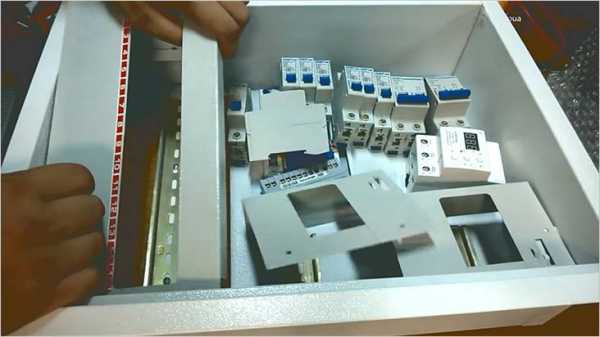

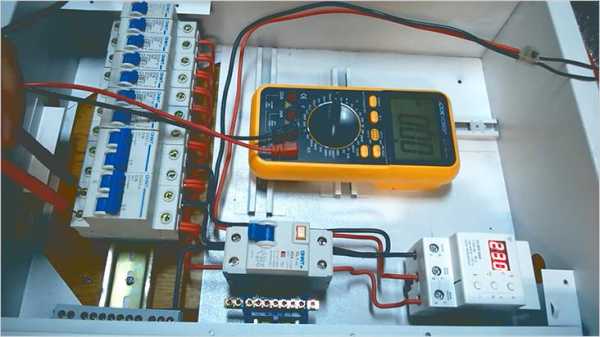

Устройство и подключение распределительного щита с автоматами.

Конечно, любого напугает такое количество проводов когда открываешь переднюю крышку. Но поверьте, здесь все очень просто.

Будем разбирать все по порядку, а в конце нарисуем общую монтажную схему. Начнем сверху вниз.

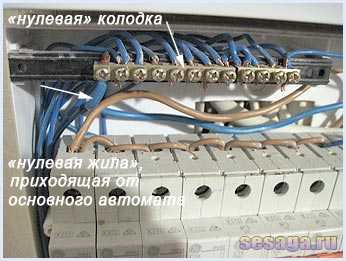

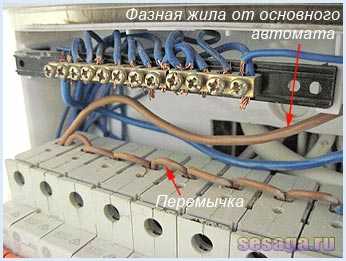

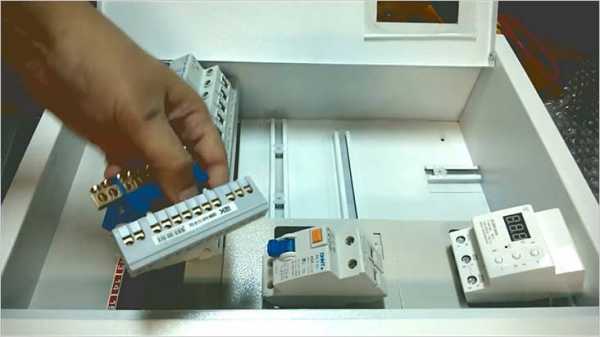

1. Нулевая колодка.

«Нулевой» она называется потому, что к ней подключается нулевая жила, приходящая от основного автомата. Как правило, нулевая жила большего сечения и подключается под первый винт.

Также на «нулевую колодку» приходит провод заземления, но на фото его не видно — он не подключен, потому, что мой дом относится к старому жилому фонду, хотя и был построен в середине 90-х.

Запомните. На «нулевой колодке» собираются все нули от проводов, которые прокладываются по квартире. Заземление сидит здесь же, но на отдельной пластине, и физически с нулем никак не связано.

2. Разбираемся с фазными жилами.

Фазная жила, приходящая от основного автомата, подключается на вход первого автомата, и перемычками размножается по входам всех автоматов распределительного щита.

А вот уже с выходов всех автоматов фаза распределяется по распределительным коробкам каждого помещения.

Для примера показываю, как сделано у меня.
Первые четыре автомата идут на освещение, вторые четыре автомата идут на розетки, и последние три идут на сплит системы и бак накопитель.
В данный момент они не нужны и поэтому выключены.
Видите как все удобно.

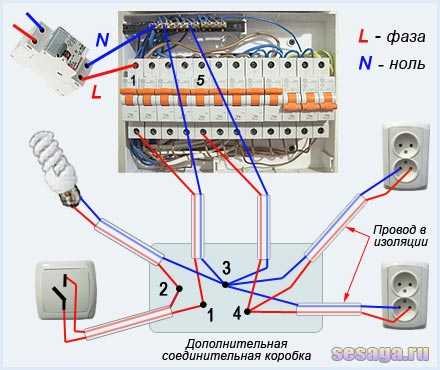

Монтажная схема электрической проводки. Старый фонд.

На примере одной комнаты рассмотрим работу и монтажную схему электрической проводки.

От основного автомата «фаза» и «ноль» приходят в распределительный щиток, в котором фаза подключается на вход первого автомата, а ноль к «нулевой колодке».

Освещение.

Автомат с номером 1 рассчитан на освещение.
С выхода автомата фазная жила заходит в распределительную коробку, где в точке (1) соединяется с одним концом провода, приходящего с нижнего контакта выключателя. С верхнего контакта выключателя фаза в точке (2) соединяется с другим концом провода, приходящим от лампы.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, где в точке (3) соединяется со второй жилой провода, приходящим от лампочки. И теперь если замкнуть контакт выключателя — лампочка загорится.

Розетки.

С розетками вообще легко.
Автомат с номером 5 рассчитан на подключение розеток.
С выхода пятого автомата фазная жила заходит в коробку, и в точке (4) соединяется с двумя другими жилами, приходящими от розеток.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, и в точке (3) соединяется с двумя другими жилами, приходящими от розеток.

От каждой розетки тянется свой провод в распределительную коробку.

В итоге получилось, что в распределительную коробку зашло 6 проводов, и получилось 4 скрутки. Таким образом, проводку делаете в каждом помещении.

Давайте на этом закончим, а во второй части разберем монтажную схему электрической проводки с заземлением, на каком этапе прокладывается проводка, как проверять работоспособность схемы и используемое оборудование.
Удачи!

sesaga.ru

Проводка в квартире своими руками

Многие люди даже не подозревают, что все необходимые мероприятия по монтажу электропроводки в квартире можно выполнить самостоятельно, не прибегая к услугам профессионалов. Для этого сначала нужно получить базовые знания о работе и подключении приборов, затем составить схему, по ней собрать щиток и затем монтировать проводку. Именно в таком порядке мы будем рассматривать весь ход самостоятельного выполнения работ.

Существующие схемы проводки

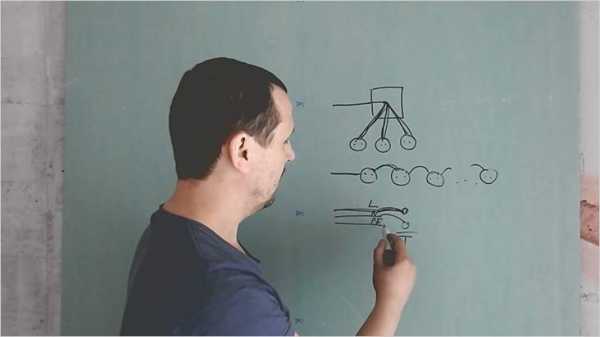

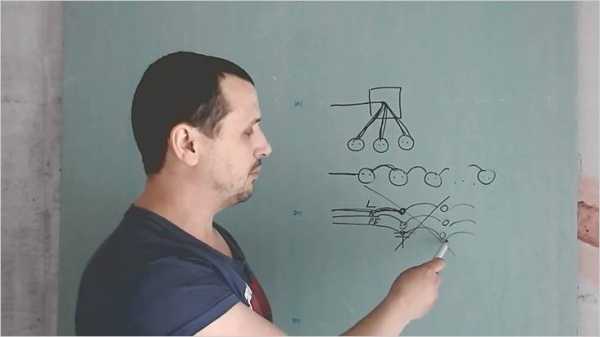

Рассмотрим 3 схемы подключения проводки.

1. Лучевая.
2. Шлейфование.
3. Смешанная.

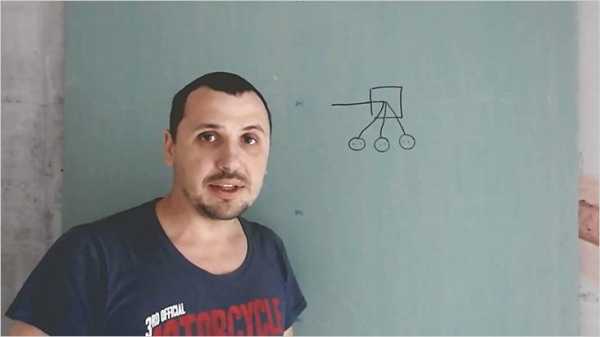

Лучевая схема подключения	На фото показана лучевая схема. В распредкоробку входит проводник и к каждой розетке от него идет отдельная линия. Минусом такой системы является большой расход кабеля, но она самая надежная.

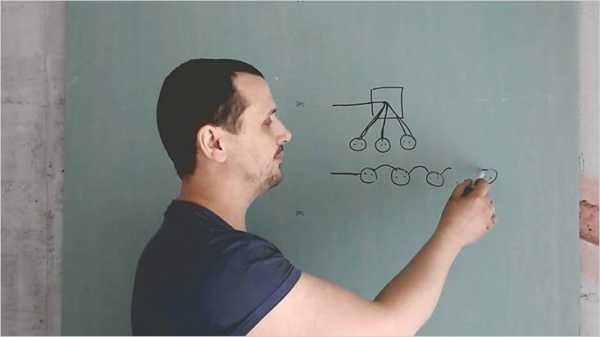

Последовательное подключение	Теперь рассмотрим, что называется шлейфованием. В данном случае все розетки помещения подключаются параллельно, в результате чего достигается большая экономия материалов.
Чтобы потом не было проблем, все соединения должны быть надежными	На этом преимущества кончаются. Надежность схемы полностью зависит от того, насколько прочно соединен проводник.
Схема ненадежная, поэтому лучше от нее отказаться	По существу, нигде, кроме домашнего хозяйства, эта схема не применяется. На любом объекте, где будет выполняться серьезная проверка монтажа проводки, разрешение на эксплуатацию электросети никто не выдаст, потому что рвать защитный проводник запрещено. В итоге может получиться так, что заземление окажется только на первой розетке, а остальные просто не будут подключены.
Можно найти компромиссное решение	В крайнем случае, можно для организации заземления подключить защитный проводник по лучевой схеме. При этом важно учитывать, что суммарное потребление энергии всех включенных в цепь розеток не должно превышать 16 А (именно такие параметры у многих современных розеток). Для примера: если ток потребления второй и третьей розетки будет по 16 А, то на контактах первой розетки нагрузка достигнет 32 А. Если же и она будет под такой же нагрузкой, то ток достигнет 48 А. В таком случае контакты не выдержат нагрузку, превышающую предельно допустимую в 3 раза.
Проводник можно согнуть и ввести в прибор	Несколько увеличить надежность системы можно если проводник не рвать, а запускать в розетку петлей.

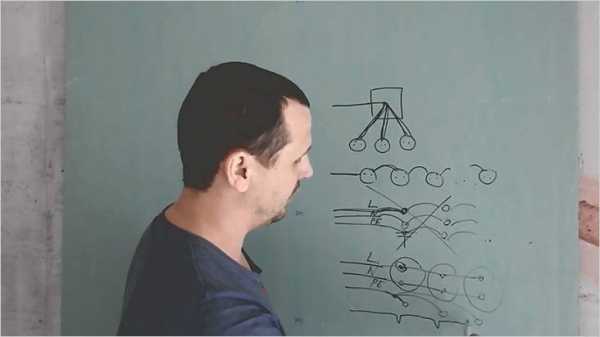

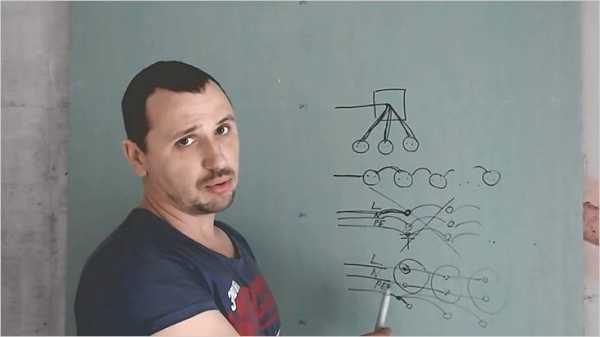

Рассмотрим монтаж смешанной системы	Комбинированная система будет самой лучшей при соотношении цена/качество. В этом случае будет задействована и лучевая схема, и параллельное подключение.

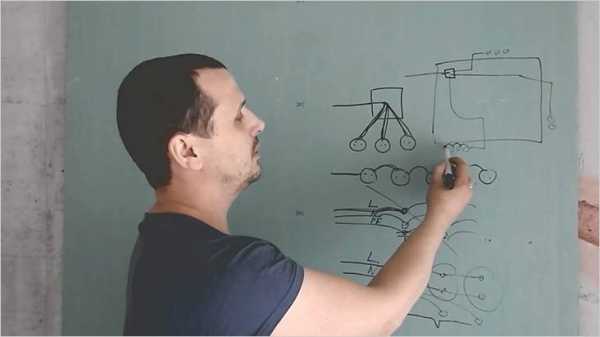

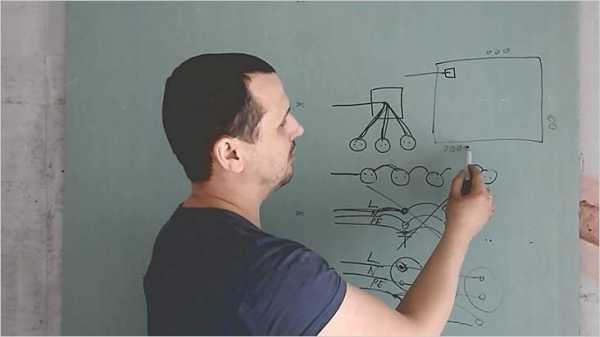

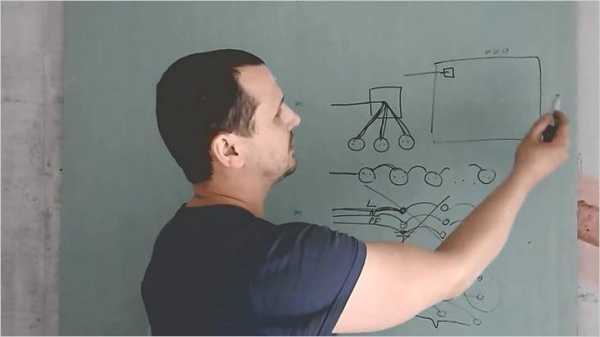

Имеется несколько групп розеток	Рассмотрим на примере комнаты, в которой есть несколько групп розеток, расположенных на разных стенах.
К каждой группе подведен кабель	При таком подключении к каждой группе розеток от распредкоробки идет отдельный проводник (луч), но каждая точка в группе подключается параллельно. Проводник не рвем, а делаем петлю.

Способы соединения проводников

Уже не одно десятилетие электрики соединяют провода с помощью скрутки, но потребление электроэнергии потребителями растет, так как увеличивается не только количество приборов, ни и их мощность. В связи с этим меняются и нормы, которые на данный момент четко отражены в ПУЭ (Правила устройства электроустановок).

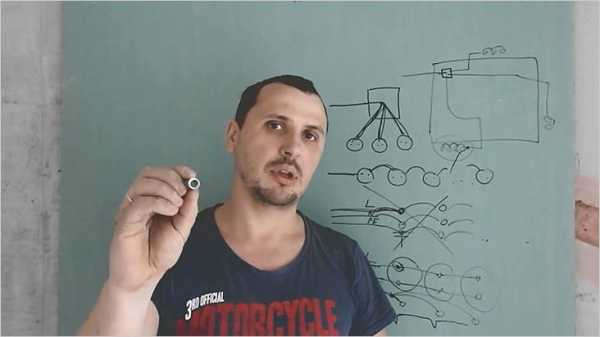

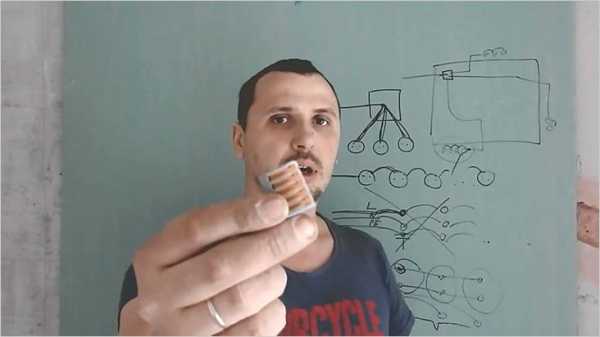

С помощью такой гильзы выполняется опрессовка	В распределительных коробках проводники нужно каким-то образом соединять. Для опрессовки можно воспользоваться гильзой.

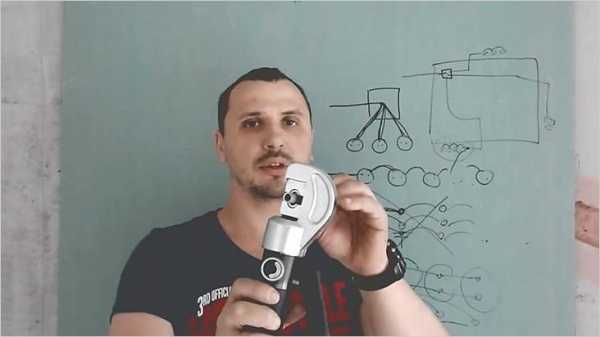

Будем пользоваться ручным прессом	Для работы потребуется приобрести или взять в аренду ручной пресс.
Сваренный провод	Также для надежного соединения используется сварка. Провод соединен при помощи скрутки, но на его концах можно увидеть каплю – это и есть место сварки. Еще медные провода можно спаять, но если распредкоробка установлена под потолком, то работать в таких условиях будет крайне неудобно.

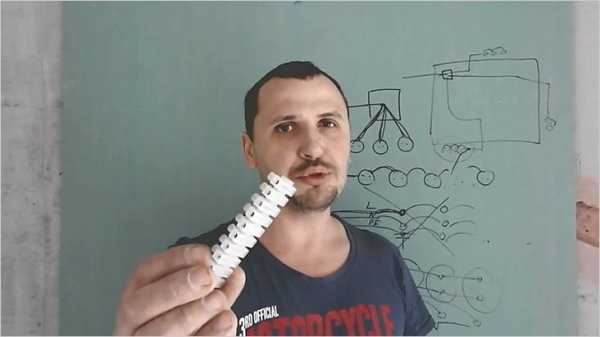

Винтовой зажим	Допускается использование винтовых зажимов, особенно в тех случаях, когда выполняется соединения проводников из разных металлов.

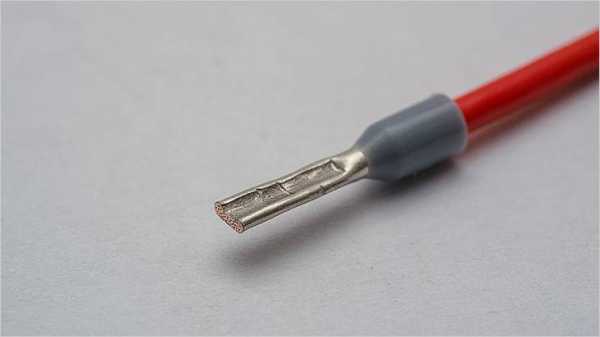

Наконечник для многожильного провода	Следует учитывать, что данный вид соединения без использования специального наконечника не подходит для многожильных проводов. Также раз в год необходимо подтягивать винты.

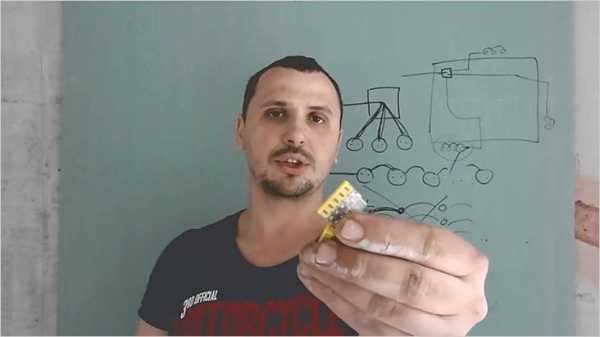

Зажим Ваго	Кроме того, используются клеммники Vago. Среди электриков нет единого мнения об их надежности.
Другой вид зажимов	Используются также клеммы СИЗ и им подобные. Такое соединение лучше не использовать при подключении силовых линий, а применять только при монтаже освещения.

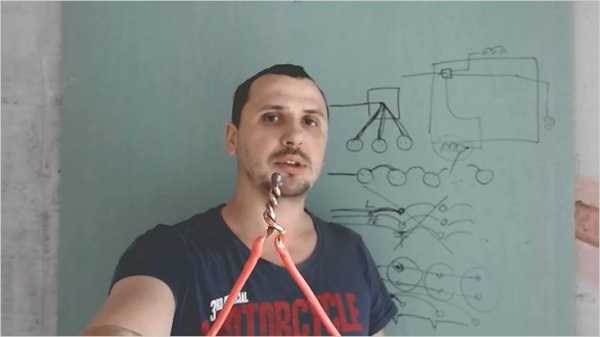

Такое соединение неразрешено делать	Обыкновенные скрутки использовать запрещено.

Сварка проводников

Поскольку самым надежным соединением считается сварка скруток, то этому стоит уделить более пристальное внимание.

Если вы сомневаетесь в правильности выполненного монтажа, то сварочные работы можно произвести после проверки.

Составим схему

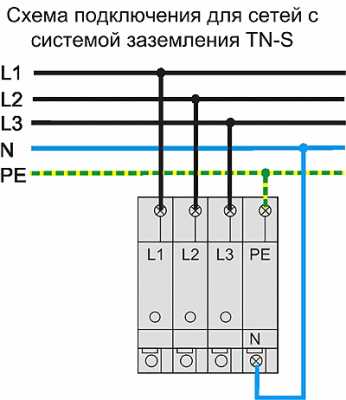

Самое первое, с чем нужно разобраться, так это есть ли возможность подключить заземление. Дело в том, что в домах старой постройки заземление не предусмотрено. Вполне возможно, что в скором времени будет произведена реконструкция системы электроснабжения и появится возможность подключить заземляющий провод. В таком случае лучше выполнить разводку трехжильным проводом, а заземление подключить при первой появившейся возможности. Конечно, если дом очень старый и в скором времени подлежит сносу (или им никто и никогда не будет заниматься), то незачем тратиться на более дорогой кабель. Принять правильное решение поможет совет профессионала.

Видео: где взять заземление в электрощите на этаже

Теперь перейдем непосредственно к составлению схемы. Для этого нужно выяснить некоторые моменты:

1. Какая мощность выделенной линии.
2. Сколько комнат в квартире.
3. Сколько в каждой комнате будет светильников, а также их расположение.
4. Где будут подключены самые мощные потребители.

В качестве наглядного примера воспользуемся готовой простой схемой проводки в однокомнатной квартире.

Схема электропроводки однокомнатной квартиры

В стандартной однокомнатной квартире есть:

1. Прихожая.
2. Санузел (совмещенный или раздельный).
3. Кухня.
4. Зал (или спальня – кому как удобнее называть).

Теперь более детально рассмотрим имеющуюся схему, попутно обсуждая, что в ней можно изменить.

• Чаще всего электросчетчик установлен в общем коридоре, пусть так будет и в нашем случае.
• В квартиру вошло 3 провода – фаза, ноль и земля.
• Проводка разделена через автоматические выключатели на 2 контура – первый – это прихожая и зал, а вторая – санузел и кухня. Разделение специально сделано так, чтобы не запутаться в существующей схеме. На самом деле контуров должно быть больше – как минимум 4 на розетки и столько же на освещение. Понятно, что это приведет к дополнительным растратам, но это стоит того. Например, если выбило автомат на свет в зале, то в прихожей все еще будет свет. Устройство распределительного щитка мы обсудим несколько позже.

Прихожая

• Ее обустройство является делом вкуса и предпочтения хозяина. Если там будет всего 1 светильник, тогда остается только определиться с его положением. Нередко устанавливается дополнительное освещение возле шкафа-купе или непосредственно возле двери. В таком случае нужно позаботиться о том, чтобы обозначить его на рисунке. Потребуется еще один выключатель или вместо одиночного можно будет установить спаренный.
• 2 розетки (более удобно приобрести сваренные) для такого небольшого помещения обычно бывает более чем достаточно. Плойка, фен и им подобные электроприборы – неизменные спутники женщин. Если ваша жена или дочь предпочитает заняться своим туалетом в прихожей, то сделайте так, чтобы розетка была недалеко от зеркала, иначе потом от них узнаете, ровные ли у вас руки.

Санузел

• В туалете и ванной показано по 1 светильнику. Нередко в ванной комнате делается подсветка зеркала, поэтому можно добавить еще 1 ветку. Поскольку во влажном помещении выключатель ставить крайне нежелательно (даже влагозащищенный), то об этом нужно позаботиться на этапе проектирования. Иногда можно встретить установленный трехклавишный выключатель, который будет управлять одной лампочкой в туалете и двумя в ванной, но на самом деле это не лучший вариант, так как клавиши весьма узкие и можно нечаянно промахнуться, выключив свет не там, где нужно было. Лучший вариант – одноклавишный для туалета, и двухклавишный для ванны.
• Если в ванной комнате будет установлена стиральная машина или электрополотенцесушитель, то необходимо будет установить влагозащищенную розетку.

Кухня

• Что касается освещения, то нередко возникает необходимость в установке дополнительных источников над обеденным, разделочным столом, а также над раковиной, так как куда не повернись от установленной в центре люстры, всюду собой будешь создавать тень.
• Если в вентиляционном канале будет установлен вентилятор, то весьма удобно будет его включать, находясь недалеко от плиты.
• Розеток на кухне мало не бывает. Вытяжка, кондиционер, холодильник, микроволновка, телевизор, приемник, электромясорубка, блендер, посудомоечная машина, пылесос, зарядное устройство телефона… Это краткий перечень, того, что потребуется запитать. Также необходимо продумать расположение розеток (только не рядом с раковиной), чтобы ими было удобно пользоваться.

Зал

• С розетками вроде всё понятно – принцип тот же, что и для кухни.
• Освещение зала обычно осуществляется одной большой люстрой, но так как в однокомнатной квартире это же помещение ночью превращается в спальню, то необходимо позаботиться о бра или установить возле кровати дополнительные розетки для торшеров или настольных ламп.
• Хотя обсуждаем устройство электропроводки, но стоит упомянуть, что во время выполнения монтажных работ, можно (только не вместе с силовым проводом) уложить в штробу TV кабель, и вывести его в том месте, где будет установлен телевизор.

Эти правила помогут вам составить схему и для квартиры с бόльшим количеством комнат.

Электропроводка в трехкомнатной квартире

Какой выбрать провод?

Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

• На ввод и к самым мощным потребителям – 4 мм².
• К силовым розеткам – 2,5 мм².
• Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм².

Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

• Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
• Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
• Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
• Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
• нг ‒ негорючая изоляция.
• Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
• 3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм².

Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках.

Укладка кабеля в штробе

Сразу оговоримся, что штробление стен в панельном доме чревато весьма неприятными последствиями, начиная с крупных штрафов и дорогостоящего устранения, вплоть до доведения дома до аварийного состояния. Тут и связи не помогут избежать мести соседей. Есть ли выход? В некоторых случаях допускается неглубокое вертикальное штробление, но лучше закрепить провод, а потом оштукатурить стену. Невыгодно, потому что уменьшится площадь помещения? Да, уменьшится, но очень незначительно – на 1 см с каждой стороны, зато никаких проблем с законом и соседями. В кирпичных домах таких ограничений нет, но тоже нужно проявлять осторожность, особенно с плитами перекрытия.

Теперь перенесем чертеж на стены.

• Отметьте единый уровень расположения розеток и те места, где будут установлены выключатели.
• От каждой точки проведите вертикальную линию до того места, где будет установлена распредкоробка.
• Вертикальность лучше проверить уровнем. Для работы самой проводки это не имеет значения, но поможет не гадать, где она проложена, когда нужно будет просверлить стену для того, чтобы на ней что-то закрепить.
• По этой же причине лучше не нарушать и горизонтальность штроб.
• Для подрозетников вырезаются отверстия коронкой, установленной в дрель (или используется перфоратор в режиме сверления).
• Под круглые распредкоробки можно вырезать отверстия коронкой большего диаметра, а под квадратные изделия придется долбить перфоратором.
• Удобнее всего для нарезания штроб воспользоваться штроборезом, с подключенным к нему пылесосом – так почти не будет пыли. Если просто резать болгаркой с диском по бетону, то будет очень много пыли, которая приведет к выходу из строя электроприбора, попав внутрь него.
• В прихожей штробы от всех помещений сходятся в одной точке – месте, в котором будет установлен распределительный щит.
• Кабель лучше укладывать в гофре, в результате чего его в любой момент можно будет заменить, не нарушая целостность стены. Не забываем про припуск по 15 см с каждой стороны.
• Вначале в стене закрепляется кабель, протянутый в гофру, а затем фиксируются гипсовым раствором подрозетники и распредкоробки.

В целях экономии проводников профессионалы нередко монтируют в стену гофру, устанавливают подрозетники и распредкоробки, а потом протягивают кабель.

• При монтаже подрозетников нужно проверять их положение – отверстия под саморезы должны находиться в одной горизонтальной плоскости. Поскольку пользуемся для их установки быстросхватывающимся раствором, то можно через центр монтажного отверстия прочертить горизонтальную линию, которая послужит ориентиром.
• Если будет установлена группа розеток, то для их монтажа приобретаются подрозетники, которые соединяются друг с другом.
• Соединение проводов выполняется согласно схеме. Затем подключаются и устанавливаются розетки и выключатели.

Со всех помещений кабели сходятся в одном месте – там, где будет установлен электрощиток.

Как набрать электрощит

Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

Подобрали всё необходимое	Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены. Имеется реле напряжения, дифреле и пакетники.
Также понадобятся 2 шины	Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.
Реле напряжения	Приобрели проверенное временем реле напряжения Зубр.
У него мощные клеммники	Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.
Автоматы и УЗО CHINT	Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.
Щиток в разобранном состоянии	Разберем наш ящик для того, чтобы было удобно с ним работать.
Приборы установлены	Теперь можно заняться установкой приборов.
По ручке отвертки будем гнуть провод	Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм2 сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.
Сделали петлю	Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.
Получилось некоторое подобие гармошки	Вот такая получилась «гармошка».
На каждом приборе закрепили фазу	Осталось ее вставить и обжать клеммы.
Чтобы гармошка не мешала, петли загнуты внутрь	Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.
Подготовили провод для подключения УЗО	Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.
Черным проводом подключили ноль	Аналогичным образом подключаются другие проводники.
Напряжение 232 вольта	Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.
После срабатывания УЗО	После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

Видео: защита от высокого и низкого напряжения

kakpravilnosdelat.ru

Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков — ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье — данная статья.

План — схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план — схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план — схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план — схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план — схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача — провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

• Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

• Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
• Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

• Подключение фурнитуры — не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

• Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

• По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

• Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план — схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

• Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

couo.ru

схема, расчет и монтаж электропроводки

electric-220.ru

Электропроводка в квартире своими руками

Приобрели ли вы новую квартиру в новостройке или решили провести капитальный ремонт старой в кирпичном или панельном доме, все это неважно, потому что сделать электропроводку своими руками не очень сложно. Конечно, понимание происходящих процессов и навыки работы с нехитрыми инструментами вам понадобятся обязательно. Поэтому предлагаем ознакомиться с таким процессом, как электропроводка в квартире своими руками (пошаговая инструкция).

Перед тем как начать разбираться в теме статьи, необходимо обозначить некоторые позиции, а точнее сказать, различия производимого процесса относительно типа дома. Во-первых, это касается материала, из которого дом возведен. Это может быть кирпич или готовые железобетонные панели. В чем же разница?

Все дело в том, что в панелях многоквартирного дома на заводе размещаются штробы, в которых и укладываются электрические провода. Еще на стадии строительства уже определяется схема разводки, которая определена схемой расположения штроб. То есть, производители сами решают, где и сколько должно быть розеток и выключателей. Потребителя об этом никто не спрашивает.

Что касается кирпичного здания, то здесь также используется определенная схема разводки электрических кабелей, но при этом скрытая разводка производится по кирпичной кладке с использованием разных крепежных деталей. И все это остается под штукатурным слоем.

Этапы проведения электропроводки

Как и любой монтажный процесс, связанный со строительством, электрическая проводка делится на несколько основных этапов. Основное требование – соблюсти точную последовательность их проведения, учитывая все нюансы, касающиеся правильного расчета схемы и кабелей, плюс – сделать грамотно монтаж. То есть, необходимо соблюсти все требования пошаговой инструкции.

Схема проводки

Отличается ли схема проводки в квартире от домашней схемы? Нет, не отличается. Все требования и нормативы здесь также учитываются. Какие именно требования:

• Все шлейфы прокладываются только горизонтально и вертикально. Никаких наклонных контуров.
• Расстояние до потолка или пола максимум 10 см.
• Подальше от водопроводных труб и отопительной системы.
• Можно разводку сделать скрытой, открытой или комбинированным способом.

Если все это понятно, то переходим к самой схеме. Что необходимо сделать и учесть в первую очередь.

• Количество выключателей и розеток в комнатах, их точное месторасположение.
• Количество и месторасположение источников света.

Исходя из этого, можно посчитать количество распаячных коробок и места их размещения. Будет хорошо, если схему по комнатам набросать на бумаге.

Внимание! Первая распаянная (распределительная) коробка будет располагаться в прихожей над входной дверью. Поэтому под нее придется изготовить нишу. Чтобы не ошибиться с местом установки, точно определите место вхождения в квартиру вводного кабеля, идущего от распределительного щитка.

Выбираем материалы

Теперь основная задача – выбрать провода по их сечению. Вводной кабель должен иметь сечение 6 мм². Он должен быть медным. По комнатам разбрасываются провода с разными сечениями, все зависит от нагрузки от электрических приборов и освещения в каждой комнате. К примеру, в туалете устанавливается только одна лампочка. В спальне один потолочный светильник или два настенных и несколько бытовых приборов типа фен, массажер (иногда пылесос) и так далее, которые потребляют минимум электроэнергии.

А вот кухня – самая многопотребляемая комната в квартире. Здесь самое большое количество бытовых приборов. Кстати, к некоторым из них рекомендуется подвести отдельный шлейф от распределительного щитка. К примеру, к посудомоечной машине подводится кабель 2,5 мм². В саму же кухню подводятся провода сечением 4 мм². Как рассчитать необходимое сечение кабеля для каждой комнаты, можно узнать из другой статьи на нашем сайте.

Монтажные работы

Итак, схема готова, подобраны кабели по потребляемой мощности, можно проводить монтаж. Перед тем как провести проводку, необходимо в каждой комнате по стенам нанести контуры, по которым будут укладываться электрические провода.

Самая сложная проводка – скрытая. В чем ее сложность? Если это касается панельного дома, то придется стены штробить, используя болгарку. Под новые розетки и выключатели обязательно высверливаются новые ниши круглой формы. Для этого используется перфоратор и рабочий инструмент – коронка. Вся пыльная работа должна производится одновременно. После чего можно переходить к укладке проводов.

Когда монтаж электрической сети проводится в кирпичном новом доме, то его обычно проводят до проведения штукатурных работ. Если в кирпичном доме, где проводится ремонт, то есть, без снятия штукатурного слоя, то технология проведения точно такая же, как и в доме панельном со штроблением стен. Но углубляться в стены глубоко не стоит, просто необходимо сделать канавки в штукатурке до кирпичной кладки.

Что касается потолочной проводки, то здесь проще всего. Ведь потолочное перекрытие в большинстве случаев – шестипустотная плита. Так что провести в ней кабель не составит большого труда. Главное – точно попасть в пустой канал перфоратором и протащить кабель до места установки светильника. Если потолок будет обшиваться подвесной или натяжной конструкцией, то кабель можно провести прямо по базовой потолочной поверхности в виде открытой разводки, закрепляя провода хомутами или другими крепежными изделиями.

Существует вариант напольного проведения электрической схемы до розеток. Для этого лучше всего использовать специальные плинтусы с кабель-каналами. Вариант на самом деле очень удобный. И не только в плане проведения монтажных работ, но и в плане ремонта. Всегда можно демонтировать плинтусы (это несложно), проверить разводку на наличие неисправностей и провести замену вышедшего из строя кабеля на новый.

Соединение шлейфов

Казалось бы, что может быть проще, чем соединить между собой электрические провода. Никто спорить не будет, сложного здесь мало. Но придется учитывать некоторые правила, которые гарантируют долгую эксплуатацию всей электрической схемы.

• Если делается скрутка, то места соединений необходимо хорошо заизолировать. Оптимальный же вариант – закрыть стык пластиковым колпачком.
• Идеальное соединение – при помощи клемм. О пайке говорить не будем, это не самый простой способ. Хотя самый надежный и эффективный.
• Нельзя соединять между собой медные и алюминиевые жилы. Если другого варианта нет, то концы алюминиевого провода омедняются.
• Все соединения проводятся только внутри распределительных коробок.

Окончательный этап после соединения всех контуров в единую сеть – заделка штроб скрепляющим раствором (штукатурным или шпаклевочным). Установка розеток и выключателей проводится после окончания отделочных работ.

Полезные советы

• Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
• Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
• Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
• Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
• Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

Отличительные особенности вводной группы

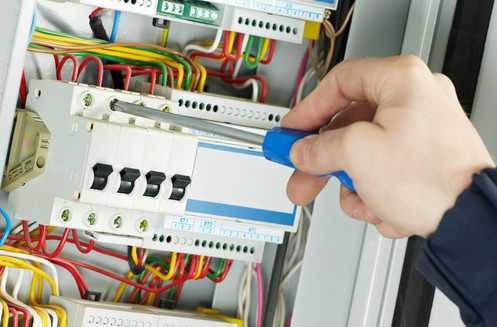

На этом хотелось бы остановиться подробнее, потому что вводная группа (распределительный щит) может располагаться как внутри квартиры, так и за ее пределами. Так вот если в многоквартирном доме на одной лестничной клетке не более четырех квартир, то распределительный щит располагается именно здесь. То есть, в саму квартиру проводится только вводной кабель.

Если квартир больше четырех, то обычно на лестничной клетке устанавливается щит, но и внутри каждой квартиры располагается свой собственный щиток. Есть типы многоквартирных домов, где проводниковая группа (кабели питания) располагаются внутри квартир, а, значит, и распределительный щиток находится тут же.

Заключение по теме

Электропроводка в квартире своими руками без приглашения профессионального электрика – процесс реальный. Конечно, он не самый простой, но если разобраться в этапности его проведения, то можно быть уверенным, что все нюансы, описанные выше, будут соблюдены. А это гарантия высокой надежности сети и долгосрочной ее эксплуатации. И все же основной упор рекомендуется делать на подсчет мощности потребителей и выборе сечения кабеля.

onlineelektrik.ru
