Как правильно вывести трубу через крышу: кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

Содержание

кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

Содержание статьи

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши
  • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
  • При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
  • При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

  • устанавливать достаточно просто,
  • снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
  • монтаж не самый сложный,
  • благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)

должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты —  сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают  так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него.

Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

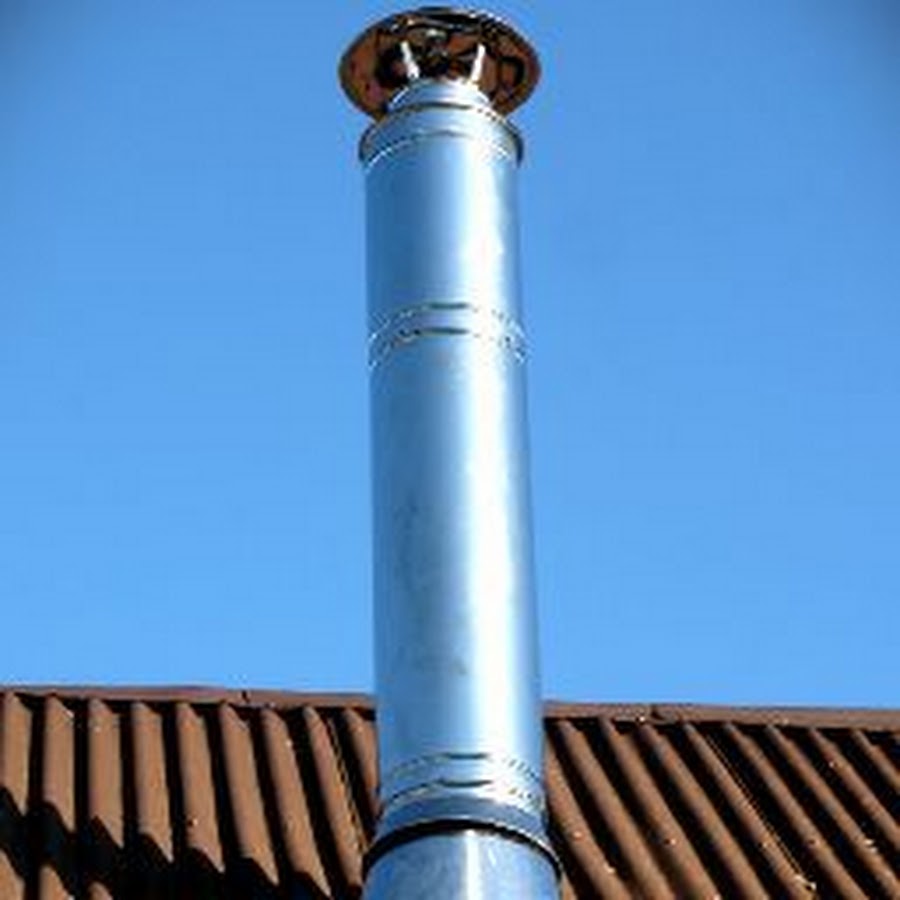

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

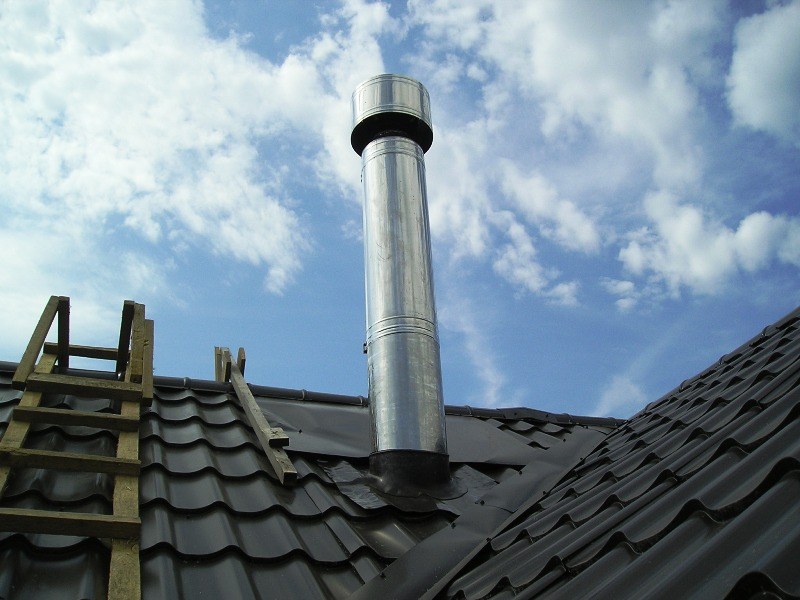

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

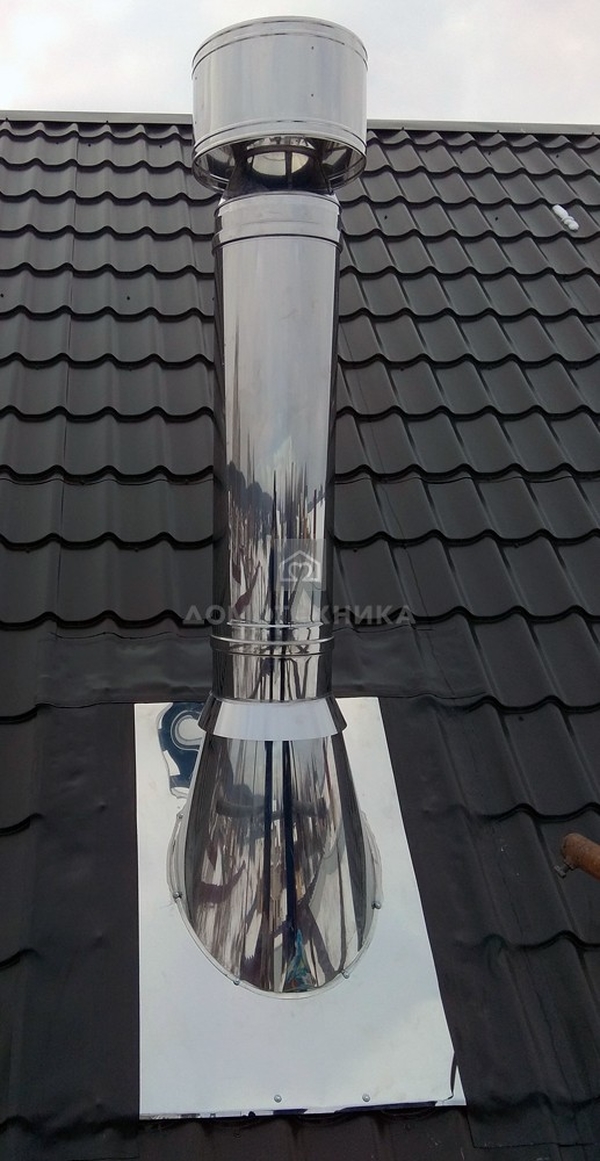

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты.  В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

Как обустроить проход трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.



Как вывести трубу через крышу

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.



Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

После завершения монтажа нижнего фартука переходят к установке так называемого галстука, который обеспечит сток воды на скаты крыши. Эго делают из гидроизолирующего материала, заведенного под элемент фартука. Поверх внутреннего фартука и галстука кладут материал кровли. Поле этого в месте примыкания дымохода оборудуют верхний фартук, который имеет скорее декоративную, чем функциональную цель. Верхний фартук устанавливают аналогично внутреннему, но здесь кромка элемента крепится напрямую к стене дымохода (читайте также: "Вывод дымохода через стену - инструкция").  Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: "Проходка кровельная - устройство").

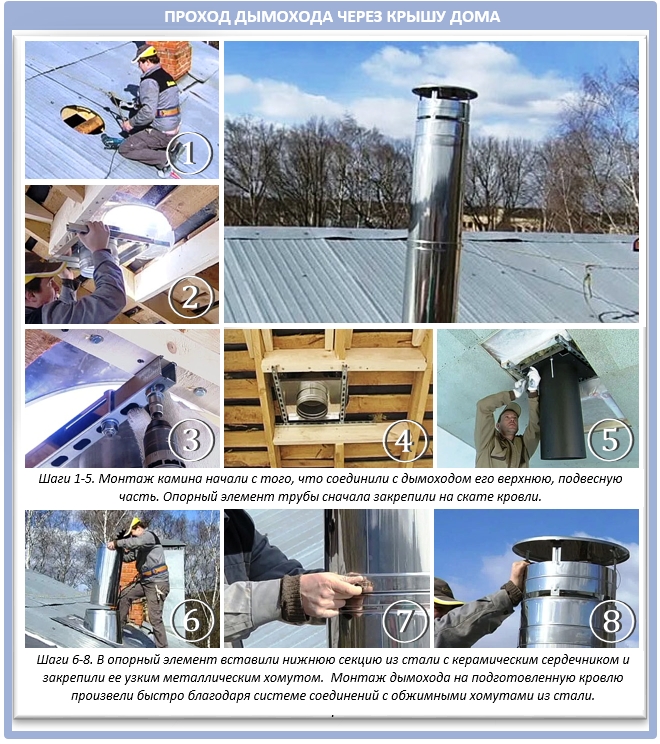

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.


Методология того, как вывести трубу через профнастил по своей сути ни чем не отличается от указанной выше (подробнее: "Как вывести трубу через крышу из профнастила – избегайте ошибок"). Сам материал отличается высокой теплоустойчивостью, но в то же время полимерный защитный слой очень чувствителен к высоким температурам. А поэтому, в зависимости от выбранного материала дымоходной трубы следует подобрать расстояние между дымоходом и кровлей. Прочитайте также статью: "Как провести дымоход через крышу".

Как вывести трубу через крышу и стену и что для этого нужно

Вывод и заделка трубы на крыше бани процесс довольно сложный и хлопотный. Ведь неправильная установка и изоляции трубы может привести к попаданию влаги в дымоход или печь и даже к пожару. Так что прежде чем выводить трубу из бани, следует определиться с её видом, конструкцией и, конечно же, разобраться в том, как все сделать правильно и безопасно.

Прежде чем приступить к рассмотрению вопроса: как вывести трубу из бани через крышу, нужно решить, куда вы ее будете выводить. Варианта два:

Второй вариант реализуется легче: нужно только обеспечить безопасный проход через стену. Он к тому же менее пожароопасный. Но имеются и недостатки: во-первых, не каждая печка установлена возле стены, выходящей на улицу (расстояние до нее не должно быть больше 50-70см), во-вторых, выводя трубу на улицу, значительную часть тепла вы также выводите из помещения.

Важно! Куда бы вы ни выводили дымовую трубу – в стену или в потолок – в проходном узле не должно быть стыков. Перед или после – можно, внутри – недопустимо. Планируя свой дымоход, обязательно учтите это.



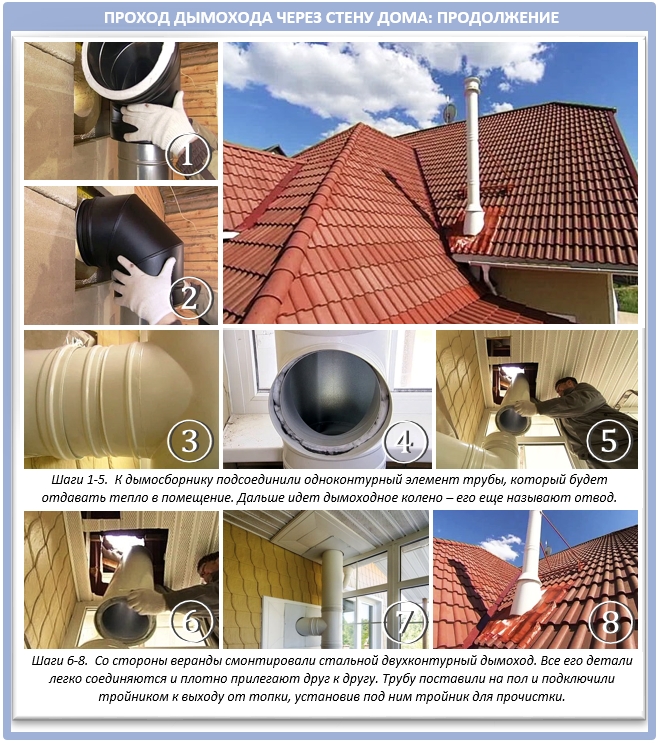

Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться  от горючих стен и края кровли на расстоянии не менее 500 мм.  Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Как вывести дымоход через стену

И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.

Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.

Какого размера проем в стене нужно вырезать

Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства. Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.

Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины

Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого  соответствует наружному диаметру дымовой трубы. Аналогичную «заглушку»  можно сделать и для наружной стены.

Еще один вариант вывода дымохда через стену

Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.

Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

Важно! При проходе через стену и потолок использовать можно только специальные материалы для огнезащиты. Обычные теплоизоляционные материалы теряют свои свойства при 250оС -350 оС. Они спекаются и перестают защищать горючие материалы от перегрева. Даже если в проходном узле у вас сэндвич труба, использовать обычную теплоизоляцию нельзя. Только огнестойкие материалы с температурой использования 800-1000оС или выше.

Выбираем место вывода дымохода через кровлю

Если трубу от печи решили выводить  через кровлю, важно правильно выбрать место вывода дымохода. Сначала о том, где устанавливать нельзя:

  • В ендове – слишком тяжело при сложной конфигурации кровли обеспечить требуемую степень гидроизоляции, много скапливается снега и воды тут тоже очень много.
  • Рядом с окнами мансарды (если имеется) или напротив окон соседнего дома.

Теперь о том, где кровельщики и печники советуют выводить дымоход:

  • Печники советуют выводить дымовую трубу через конек скатной кровли. Но кровельщики от такого варианта не в восторге: нарушается целостность конструкции, и она становится гораздо сложнее (а значит – дороже).
  • Недалеко от конька. Этот вариант приемлем и сточки зрения кровельщиков и с точки зрения печников.



Высота трубы зависит от места выхода дымохода

Второй вариант хорош со всех сторон. Он не допускает образования больших скоплений снега над трубой в зимний период, во время дождя воды недалеко от конька также не очень много (ниже, ближе к краю, ее становится гораздо больше). Следует устанавливать дымоход  возле конька крыши еще по одной причине:  это позволит  поднимать дымоход над кровлей на небольшую высоту, так как он должен выступать над коньком не менее чем на 50см. Потому получается, что чем ближе к краю вы выводите трубу, тем больше ее надо поднимать над уровнем кровли. А чем меньше будет высота трубы над крышей бани, тем больше будет ее устойчивость к ветровой нагрузке и образованию конденсата и легче будет обеспечить ее устойчивость к воздействию ветра.

Проектируя дымоход и выбирая место под установку печи нужно помнить эти правила, но еще стоит учесть, что общая длина горизонтальных и скошенных участков должна быть не более 1 метра, так как это способствует сохранению тяги и препятствует отложению сажи внутри дымохода.

Как правильно вывести трубу через кровлю

Удобнее выводить квадратные или прямоугольные дымовые трубы: они позволяют использовать  фабричные, готовые элементы. Еще недавно круглые дымоходы проводить через кровлю было сложнее: нужно было изготавливать из жести или оцинкованного металла юбки, придумывать как и чем их заизолировать. Но последние несколько лет появились мастер-флеши и готовые металлические фартуки и патроны, которые позволяют легко заизолировать трубу любого диаметра и обезопасить места выхода от протечек воды. Ведь именно гидроизоляция места вывода — самый сложный момент.

Проводя прямоугольные дымоходы через кровлю можно использовать фабричные материалы

Изначально в кровле прорезается отверстие. Его размер и форма зависит от геометрии трубы. После чего из дополнительных стропильных ног и поперечных балок вокруг трубы дымохода (на расстоянии 15 см от края трубы) сооружается короб. Для того чтобы обеспечить герметичность кровли возле короба, ее гидроизоляцию и пароизоляционные мембраны (весь пирог) надрезают в форме конверта. Края пирога заворачивают вниз и крепят к балкам и стропилам гвоздями или скобами с использованием прижимных планок. Места крепления и края пленок и мембран желательно проклеить липкой лентой или нанести герметик. Дело в том, что выводя дымоход, мы вынуждены нарушать целостность гидро- и паро- изоляции, что отрицательно сказывается на долговечности кровли. Потому нужно добиться того, чтобы вред от такого «вторжения» был минимальный.

Через кровлю проводят дымоход в отдельном коробе и лучше, чтобы он был негорючим

Важно помнить, что труба должна быть зафиксирована так, чтобы она оставалась подвижной по отношению к кровле. Из-за температурного расширения она изменяет свои размеры (величина зависит от материала) потому жестко закреплять ее нельзя: разрушиться или кровля или труба. Если трубе нужно придать направление, используют металлические планки, но к самой трубе их не крепят.

Если трубу нужно закрепить, это делают при помощи направляющих. «Наглухо» закреплять ее нельзя из-за температурного расширения

Если через кровлю выводится труба от банной печи, температура ее будет высокой даже если труба кирпичная или сэндвич: во время подготовки парилки температура дыма и газов может быть 500-600оС и выше. Так что даже через несколько метров от печи  температура остается очень высокой. Разве что часть энергии отбирают на обогрев камней или воды, но все равно, дымоход бани очень пожароопасен. Потому деревянный короб вокруг такой печи требует дополнительной защиты. Одно из противопожарных мероприятий —  пропитать древесину антипиренными составами (если вы не делали этого для всех кровельных стропил). Нужно также защитить близлежащие деревянные материалы при помощи жаростойких теплоизолирующих материалов. Например, на этом фото сделан короб из минерита. Можно использовать любой другой материал с подобными свойствами, главное, чтобы он выдерживал температуры 500-600оС.

Короб для сэндвич трубы оббит минеритом

Можно прикрепить к балкам ту же базальтовую вату, что и для проходного узла: обложить ею края кровельного разреза, поверху закрепить полосы металла или гипса и т.п. Снизу подшить металлическую пластину с отверстием подходящего размера и формы, а свободное пространство между трубой и коробом заложить все жаростойким теплоизолятором. По сути, сделать тот же проходной узел, что и на потолке, только уже на кровле он имеет несколько другую геометрию. Для круглых труб стандартного диаметра можно использовать готовые проходные кровельные узлы, но нужно точно знать уклон кровли и диаметр трубы.

Как изолировать трубу на крыше

Если труба сделана из кирпича, разрешить вопрос о том, как заделать проход кирпичной трубы через крышу,  можно с помощью фабричных материалов, которые идут чаще всего в комплекте с кровельными материалами.  Более подробно о проходе квадратного или прямоугольного дымохода  читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

В случае установки круглого дымохода проход сэндвич трубы через крышу можно загерметизировать с помощью мягкой проходки. Это конструкция из эластичной части из силикона или резины и фланца. Фланец может быть из того же силикона или резины, но часто они металлизированы, чтобы была возможность придать ему форму, соответствующую профилю кровельного материала. Эти мягкие силиконовые и резиновые проходки имеют разные углы уклона, цвета и размеры, позволяю заделывать стык любой крыши с дымовой круглой трубой практически идеально.  В некоторых случаях мягкие проходки называют «Мастер-флеш». Это название изделия одной из фирм — Master Flash – которые первыми вышли на наш рынок. Потому все более-менее похожие изделия называют мастер-флеш.

Мягкие проходки для разного типа кровельных материалов

Один нюанс: используются мягкие проходки в диапазоне температур от -50оС до +140оС, но стыкуются с трубами, температура которых не выше 100оС. Если вы выводите трубу от бани, то, скорее всего, во время подготовки парилки труба будет значительно горячее. Даже если это сэндвич. Хотя все зависит от устройства печи и того, насколько используется тепло дымохода в каждом конкретном случае (есть ли бак на трубе или каменка, насколько горячим выходит дым из топки и т.д.). Если температура трубы выше 100оС, придется использовать металлический стакан и такую же юбку.

Если температура трубы выше 100 градусов используют металлический стакан и такую же юбку

Как установить мастер-флеш на крышу

Большинство проходок выполнены из нескольких постепенно уменьшающихся диаметров. Перед установкой ненужную часть гофры срезают до необходимого размера. При этом надо помнить, что отверстие на проходке должно быть меньше на 20% диаметра трубы. В результате надеть на трубу бывает достаточно сложно и усилия приходится прилагать немалые. Чтобы меньше мучиться, трубу можно смазать мыльным раствором.  Что-либо другое применять нежелательно: хоть материал и стойкий к коррозии, но вы можете случайно выбрать состав, к которому он окажется недостаточно нейтрален.  После того как проходка натянута на трубу остается придать фланцу нужную форму. В некоторых случаях края фланца имеют металлизированное покрытие, тогда можно использовать молоток. С его помощью несильными ударами добиться повторения профиля кровельного материала. И последний этап установки — заполнить канавки на фланце герметиком, прижать к материалу кровли и закрепить саморезами.

Как установить «Мамтер Флеш»

Есть, правда, мягкие проходки для мягкой кровли или мембран. У них на тыльной стороне фланца нанесен клеящий состав, сверху закрытый защитной полосой бумаги. Обезжирив поверхность, к которой будет фланец крепиться, снимаете защитный слой, плотно прижимаете юбку проходки. Можно прокатать стык резиновым валиком чтобы точно выгнать весь воздух из места соединения, а можно для надежности нанести по краю слой герметика.

Порядок установки мягкой проходки кровли

При помощи мастер-флеша  можно сделать и проход дымохода через крышу из металлочерепицы, хотя в данном случае удобнее наверное,  использовать кровельные проходы фабричного образца. Фирма-изготовитель кровельного материала к листу металлочерепицы в заводских условиях приделывает колпак, через который и устанавливается труба дымохода. Простое решение и эстетичное: этот элемент имеет цвет, аналогичный кровельному покрытию.

Как вывести трубу через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.


depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

  • При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
  • При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
  • Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

  • Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
  • Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Читайте также: обзор инструмента для резки металлочерепицы.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

  • Квадратный или прямоугольный выход.
  • Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

  1. Монтаж внутреннего фартука до укладки покрытия.
  2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

  • Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
  • По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
  • Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
  • Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
  • Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
  • Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
  • Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Читайте также: гидроизоляция для крыши под металлочерепицу.


depositphotos

Как выполнить выход круглой печной трубы

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.

Монтаж проходного элемента состоит из таких пунктов:

  • На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
  • Смочив переходной элемент жидким мылом, его надевают на трубу.
  • Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
  • Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

  • Термостойкий.
  • Жаростойкий.

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

  • Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
  • При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
  • нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

  1. После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
  2. Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
  3. Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
  4. Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.
  5. Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.

Как быть с квадратной трубой

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

Проход через покрытие из металлочерепицы выполняется следующим образом:

  • На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
  • После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
  • Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
  • Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
  • Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
  • Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

Видео по теме:

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.

Посмотрите еще статьи:

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок — это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

  • максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
  • расстояние до поверхностей деревянных стен – минимум 250 мм;
  • длина горизонтального участка дымохода до 1000 мм;
  • при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
  • при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.
к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

к содержанию ↑

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

к содержанию ↑

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

к содержанию ↑

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

к содержанию ↑

Круглой металлической

Весь процесс разбит на несколько этапов:

  1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
  2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
  3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
  4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
  5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

    Схема прохода

    Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

к содержанию ↑

Кирпичного дымохода

Здесь все намного сложнее:

  1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
  2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
  3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
  4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

к содержанию ↑

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

к содержанию ↑

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

к содержанию ↑

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

1

2

3

4

5

6

к содержанию ↑

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

  • минимальное расстояние от поверхности крыши до стропил 250-300 мм;
  • если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
  • если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

  • на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
  • закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
  • теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

к содержанию ↑

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Проход трубы через крышу из металлочерепицы — как правильно вывести?Стройкод

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

  • Пожарная безопасность;
  • Высокая герметичность.

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются. Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы.

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

  • Внешняя часть;
  • Слой утеплителя;
  • Внутренняя часть.

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек. Потому важно верно определить месторасположения будущего дымохода.

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

  • Удобный узел примыкания;
  • На коньке зимой не скапливается снег;
  • При оборудовании дымохода на коньке минимизируется риск протечек крыши.

При обращении к подобному варианту придется вносить ряд изменений в стропильную систему крыши: делать ее без конькового бруса или с его разрывом. Оба варианта предусматривают наличие опор в центре системы, что может быть невозможно при создании под крышей жилой комнаты.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей. Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

  • 15 см для кирпичных и бетонных труб;
  • 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

  • С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
  • Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности. Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы.

Как правильно установить кровельные откосы

Профессиональные советы по обеспечению герметичности установки и предотвращению несчастных случаев на рабочем месте

Большинство домовладельцев не связывают сантехнические работы со своими крышами. Но кровельным подрядчикам, сантехникам и инспекторам часто необходимо находиться на крыше для выполнения своей работы. Если вы работаете с вентиляционным отверстием в доме, возможно, вам придется отремонтировать или заменить кровлю вокруг трубы. Поэтому важно хорошо понимать, как безопасно и эффективно устанавливать устройства для перепрошивки.Выполните следующие действия, чтобы обеспечить правильную установку без утечек и защитить себя во время работы.

Указания по безопасности кровли

Как и при любой установке сантехники, безопасность должна быть главным приоритетом при установке или ремонте кровельного перекрытия. Примите следующие меры предосторожности, чтобы снизить риск несчастного случая:

  1. Слегка протектор . Крыши не рассчитаны на регулярное пешеходное движение. Убедитесь, что вы легко наступаете на любую крышу, над которой работаете, даже в течение короткого периода времени.И не забывайте заранее уточнять погодные условия. Ветер, дождь, снег и лед могут затруднить удержание ног.
  2. Определите опасности. Перед началом работы очистите поверхность крыши от возможных опасностей, связанных со споткнувшись или поскользнувшись, например, от упавших веток, листьев, инструментов или других материалов. Отметьте любые места в крыше. В зависимости от дома вам также может потребоваться знать о воздушных линиях электропередач, оголенных проводах, кабелепроводах или солнечных панелях.
  3. Придерживайтесь самого необходимого. При установке перепрошивки вам понадобится только молоток, гвозди и переплет. Держите все остальные инструменты и материалы подальше от крыши. Если вы заменяете существующий оклад, вам понадобится плоский стержень, который поможет удалить черепицу.
  4. Практика безопасности лестницы. Лестницу, по которой вы забираетесь на крышу, следует привязать к зданию или прикрепить к нему, чтобы оно не сдвигалось. Если это невозможно, попросите второго человека оставаться на земле и удерживать лестницу на месте, когда вы поднимаетесь и спускаетесь с крыши.
  5. Избегайте обезвоживания. Поскольку крыша предназначена для отражения тепла, рабочие могут легко обезвоживаться в жаркие дни. Пейте много воды, чтобы избежать головокружения или дурноты, которые могут привести к падению и другим несчастным случаям.

Выбор правой кровельной планки

Другие факторы, которые следует учитывать, включают:

  • Уклон (или угол) крыши. Если крыша дома плоская, вам нужно будет использовать гидроизоляцию, которая позволяет укладывать трубу под углом 90 градусов. Однако для скатной кровли требуется угловой гидроизоляционный слой, рассчитанный на работу с таким уклоном крыши.
  • Расположение и климат. Для сохранения водонепроницаемости гидроизоляция должна выдерживать расширение и сжатие крыши при различных температурах. Он также должен выдерживать постоянное воздействие ультрафиолетовых лучей, не становясь хрупким. Если дом расположен рядом с источником соленой воды, то налив должен иметь оцинкованное основание или покрытие для предотвращения коррозии.
  • Размер вентиляционной трубы. Для обеспечения водонепроницаемости выберите оклад с отверстием немного меньшим, чем размер трубы, выходящей из крыши. Использование гидроизоляции с отверстием того же размера, что и труба, или большего размера не создаст водонепроницаемого уплотнения, позволяя воде просачиваться на чердак.
  • Специальные приложения. В некоторых домах требуются специальные элементы отделки, например, боковые. Боковые планки можно использовать для водопроводных, электрических и HVAC труб, которые выходят сбоку дома, а не через крышу, или над солнечными столбами.В тех случаях, когда целостность гидроизоляции находится в хорошем состоянии, а резиновый чехол - нет, дождевой воротник Oatey для гидроизоляции кровли No-Calk® можно легко установить поверх существующего гидроизоляционного воротника, чтобы восстановить его герметичность.

Этапы установки

  1. Перед установкой гидроизоляции на недостроенной крыше очистите крышу от мусора и нанесите водостойкий слой войлока или дегтя на подкладку крыши (если он еще не нанесен).В домах с законченной крышей вам нужно будет поддеть кровельные гвозди, использованные для крепления старого гидроизоляции, а затем осторожно поднять черепицу над гидроизоляцией, чтобы вы могли поднять гидроизоляцию над трубой.
  2. При установке новой кровли черепица устанавливается, начиная с нижней части крыши и поднимаясь вверх к пику, ряд за рядом. Следующий ряд черепицы должен перекрывать предыдущий ряд, чтобы вода не могла проникнуть под черепицу или между ней.
  3. Приблизившись к проходу трубы, снимите фаску с открытого конца трубы (сделайте скошенный край).Очистите край и область вокруг трубы от мусора и наденьте оклад на скошенный конец так, чтобы он прилегал заподлицо к водонепроницаемой подкладке и черепице. Закрепите оклад к крыше с помощью кровельных гвоздей, убедившись, что они находятся под защитой черепицы, чтобы предотвратить утечки.
  4. После того, как черепица будет полностью установлена, вы можете выполнить тест на воду, распылив воду из шланга на крышу над вентиляционным отверстием трубы. Облейте крышу на 15 минут. Затем проверьте чердак, где труба выходит из дома, чтобы увидеть, не просачивается ли вода.Если утечек не видно, значит, гидроизоляция гидроизоляции и работа завершена.

Как закрыть водоотводящую трубу на крыше | Home Guides

Сантехнические вентиляционные трубы на крышах домов покрыты металлической квадратной планкой и герметизированы силиконовым герметиком. Перемычка вентиляционных труб предотвращает попадание воды в дом. На отводе вентиляционной трубы есть прокладка из неопреновой резины, которая надевается поверх трубы. Эта прокладка со временем разрушается из-за длительного воздействия ультрафиолетовых лучей и треснет или рассыпется, что приведет к протечке крыши.

Удалите гвозди, которыми вентиляционная труба крепится к крыше. Некоторые гвозди будут у основания трубы, другие - под верхним рядом черепицы возле вентиляционной трубы. Осторожно приподнимите черепицу на 1 дюйм от шва или края шпателем. Снимите кровельные гвозди с черепицы с помощью монтировки. Проведите шпателем на 10 дюймов под верхним рядом черепицы, где они закрывают оклад, чтобы ослабить их. Это предотвращает повреждение черепицы, когда вы вытаскиваете из-под нее старый гидроизоляционный слой.

Вставьте шпатель под угол оклада, где он прибит к крыше, чтобы защитить черепицу под ним. Вставьте монтировку под планку и над шпателем, а затем подденьте гвоздь. Таким же образом удалите остальные гвозди.

Осторожно вытащите гидроизоляцию из-под черепицы и с вентиляционной трубы. Поверните гидроизоляцию, чтобы выдвинуть углы из-под черепицы, когда вы снимаете ее с трубы.

Отрежьте кусок кровельной мембраны универсальным ножом, чтобы закрыть отверстие для трубы в крыше и теперь оголенную область, где на крыше находился гидроизоляционный слой.Вырежьте отверстие в центре кровельной мембраны для вентиляционной трубы. Обрежьте края кровельной мембраны так, чтобы выступ вентиляционной трубы перекрывал ее со всех сторон на 1 дюйм.

Нанесите полоску силиконового герметика вокруг отверстия вентиляционной трубы в крыше. Снимите пластиковую подложку с кровельной мембраны и наденьте ее на вентиляционную трубу на крышу. Проведите полоску силиконового герметика по верхнему краю кровельной мембраны в месте соприкосновения с вентиляционной трубой, чтобы запечатать ее.

Растяните прорезь прокладки из неопреновой резины на гидроизоляции руками, чтобы сделать его достаточно широким, чтобы через него проходила вентиляционная труба, или сдвиньте резиновое отверстие поверх вентиляционной трубы, чтобы растянуть его.

Нанесите полоску силиконового герметика на внутреннюю часть (нижнюю сторону) отверстия прокладки из неопреновой резины в гидроизоляции. Наденьте вентиляционную трубу на вентиляционную трубу. Поднимите ослабленную черепицу и поверните вентиляционную трубу, ведущую вниз, на крышу и под черепицу.

Проведите полоску силиконового герметика на расстоянии 1 дюйма от края свободной черепицы.

Прижмите планку на крышу. Забейте гвозди на расстоянии 1 дюйма от каждого угла в потолок и крышу. Забейте гвоздь по центру по бокам на расстоянии 1 дюйма от края с каждой стороны гидроизоляции.

Прибейте черепицу гвоздями обратно на крышу и в гидроизоляцию там, где они перекрываются. Поместите новые гвозди рядом со старыми отверстиями для гвоздей, когда будете прибивать черепицу.

Проведите полоску силикона на 1/2 дюйма выше линии клея из черного асфальта или гудрона в нижней части верхнего ряда рыхлой черепицы.Прижмите силиконовые края черепицы к окладу.

Справочная информация

Наконечники

  • Измерьте внутренний диаметр вентиляционной трубы, чтобы определить размер гидроизоляции, которая вам понадобится.
  • Защитите желоба от повреждения лестницей, прикрепив кусок фанеры с выемками с каждой стороны перил лестницы к настилу крыши. Вставьте поручни лестницы в пазы и привяжите верх лестницы к фанере. Это также предотвращает скольжение лестницы во время использования или толкание при сильном ветре.
  • Создайте на крыше временные упоры для пальцев ног, прибив планки 2 на 4 к настилу крыши. Упоры для пальцев ног помогут вам оставаться на ногах во время работы.
  • Носите ботинки на резиновой подошве в хорошем состоянии, так как они обеспечивают сцепление и помогают сохранять устойчивость при работе на крыше.

Предупреждения

  • При работе на скатной крыше надевайте ремни безопасности, привязанные к устройству защиты от падения. Несоблюдение этого требования может привести к серьезным травмам или, в некоторых случаях, смертельному исходу.
  • Не работайте на крыше, мокрой от дождя, тумана, тумана, мороза, росы или снега, так как она скользкая, и вы можете упасть при попытке забраться на нее.

Автор биографии

Алексис Рохлин - профессиональный писатель для различных веб-сайтов. Она продюсировала работы для Red Anvil Publishing и была одной из 10 лучших финалистов конкурса рассказов Midnight Hour 2007 для OnceWritten.com. Рохлин имеет степень бакалавра изящных искусств в Университете Мадонны.

Защитите кровельные вентиляционные отверстия, быстро и легко

Предотвращение погодных повреждений и заражения белками

Стюарт Хэнсон

Кажется, что почти у каждого DIY’er есть две общие черты; они очень гордятся своим домом и всегда любят экономить деньги, когда дело доходит до его улучшения, обслуживания или ремонта.И неудивительно, что профилактическое обслуживание крыши требуется независимо от сезона, чтобы поддерживать крышу в идеальном состоянии и чтобы в кошельке оставалось больше денег. Даже опытные профессионалы знают, что холодная зима, влажная весна и знойное лето могут привести к обострению кровли и быстро превратить мелкие дефекты в дорогостоящие счета за ремонт; Фактически, в самом последнем отчете Remodeling Magazine «Стоимость по сравнению с ценностью» средняя стоимость замены кровли оценивается в более чем 20 000 долларов.

Особое внимание к одному, казалось бы, небольшому аспекту крыши, который часто упускают из виду многие домовладельцы (и подрядчики по кровельным работам), на самом деле является одним из наиболее вероятных мест повреждения крыши: вентиляционные трубы крыши.Удивительно, сколько проницательных домовладельцев просто оставляют белую пластиковую трубу торчащей из своей крыши без защиты от непогоды и животных (кроме того, что она неприглядно контрастирует с большинством черных или коричневых крыш).

Пластиковые или неопреновые вентиляционные крышки на крыше - дешевая альтернатива, но они легко и быстро выходят из строя через несколько лет после установки из-за погодных условий и солнца, в результате чего они становятся хрупкими и трескаются. Другие некачественные покрытия для труб содержат свинцовые и / или свинцовые верхушки, которые со временем разъедаются, что оставляет следы ржавчины на крыше и, что еще хуже, привлекает белок и других тварей, которые безжалостно прожигают дыры и пробираются в ваш дом.

Варминты, проникающие в дом через домкраты для труб и бахилы с некачественным свинцовым верхом, могут привести к дорогостоящему повреждению крыши от дождя, мороза и снега. «Заражение белками - очень большая проблема во многих районах США, особенно в старых домах», - объясняет Аманда Уильямс, менеджер по маркетингу Quarrix. «Установка высококачественной крышки вентиляционной трубы защищает уязвимое место на крыше от протечек, которые возникают из-за растрескивания, коррозии и даже протечек».

Один из набирающих популярность и рентабельный вариант покрытия вентиляционных труб - Pipe Boot, выпускаемый Quarrix, производителем высококачественных кровельных решений.Совместимый с ПВХ и другими материалами вентиляционных труб, Pipe Boot предлагает подрядчикам по кровельным, сантехническим и ремонтным работам прочный, но простой в установке способ элегантно маскировать, закрывать и защищать вентиляционные трубы сантехники, а также выдерживать отрицательные температуры и надоедливые варминты.

Pipe Boot изготовлен из цельнометаллической конструкции и спроектирован так, чтобы выдерживать низкие температуры и повреждения от мороза, благодаря запатентованной конструкции, которая позволяет воздуху циркулировать должным образом, при этом сопротивляясь замерзанию. Quarrix прошел интенсивные испытания на скорость 110 миль в час под воздействием ветра и дождя, что является еще одним доказательством долговечности ботинок Pipe Boot.

Кроме того, установка проста, так как Pipe Boot просто надвигается на существующую вентиляционную трубу, прибивает на место, а затем скручивает верхнюю часть, чтобы сформировать водонепроницаемое уплотнение. Никаких специальных инструментов не требуется… просто поместите его, поверните и готово. Телескопическая втулка позволяет изменять высоту и ширину труб, а также уклон крыши. Она доступна в четырех цветовых вариантах (и ее можно покрасить в любой цвет крыши).

Обычно привлекать сертифицированного специалиста по кровле для ремонта любых проблем, связанных с кровлей, - разумное решение, но замена и установка трубного башмака на самом деле довольно проста, недорога и доступна для способных мастеров DiYer.

ПОШАГОВАЯ

Подготовьте вентиляционную трубу крыши, удалив до трех рядов черепицы над существующим окладом трубы, чтобы гарантировать, что задний фланец покрыт черепицей. Кроме того, удалите и утилизируйте существующий гидроизоляционный слой трубы и весь старый кровельный цемент. Нанесите кровельный цемент вокруг трубы и подложки, поскольку он проникает в крышу и создает водонепроницаемое уплотнение.

При необходимости установите новую черепицу до прохода трубы и надрежьте черепицу вокруг водопроводной трубы.

Удалите защитный пластиковый слой (если окрашен кожух трубы), затем поместите кожух трубы рядом с водопроводной трубой и визуально проверьте выравнивание шага. Если требуется регулировка шага, зажмите передние углы, чтобы увеличить шаг, или надавите на переднюю часть сапога трубы, чтобы уменьшить шаг до вертикального положения. Примечание. Сантехническая труба должна выступать на 2–3 дюйма выше базовой втулки, чтобы обеспечить надлежащее расширение и сжатие крыши. Базовые размеры трубных башмаков доступны как в стандартном, так и в большом размере (3/12 - 14/12), если требуется индивидуальная подгонка.

Затем нанесите полоску полиуретанового герметика на край водопроводной трубы.

Наденьте кожух на водопроводную трубу, прикрепив запатентованный верх TightLOCK к трубе. Поверните TightLOCK Top по часовой стрелке на 1/8 дюйма, чтобы убедиться, что она надежно закреплена.

Прибейте основание к крыше с помощью рельефных направляющих и установите два гвоздя во фланец на задней части основания.

Продолжайте укладывать черепицу, накладывая ее на боковые и задние фланцы (при необходимости делая надрезы на черепице).

Нанесите каплю герметика на открытые шляпки гвоздей на основании.

Для вентиляции труб высотой от 15 до 24 дюймов доступна дополнительная удлинительная втулка для адаптации кожуха трубы. Просто наденьте расширенный конец удлинителя на внутреннюю втулку патрубка трубы. Водопроводная труба должна выступать достаточно (на 2–3 дюйма) над удлинителем, чтобы учесть расширение и сжатие крыши, а удлинительную втулку можно обрезать до нужного размера. Затем TightLOCK устанавливается на повторитель.

Как видите, для установки Pipe Boot не требуются ни основные инструменты, ни глубокие навыки кровли. Однако, если вам потребуется дополнительная информация или вы просто захотите ознакомиться с подробным контрольным списком сезонного обслуживания крыши, посетите Quarrix.com/Checklist.


Рекомендуемые статьи

Черная труба, торчащая из вашей крыши: вентиляционное отверстие

Вы когда-нибудь задумывались, для чего эта черная труба, торчащая из вашей крыши? Если так, то вы не одиноки.Большинство людей понятия не имеют, что это за трубка и насколько она важна.

Что это такое? Труба, выходящая через верхнюю часть крыши, является вентиляционным отверстием и играет важную роль в обеспечении правильной работы сантехники и защите вашего дома от метана.

ЧТО ДЕЛАЕТ САНТЕХНИКА?

Вентиляционное отверстие - это вертикальная труба, которая проходит через стены вашего дома и выходит за пределы крыши. Он подключается к дренажной трубе водопроводной системы вашего дома. Труба выходит из вашего дома и ведет к канализационной трубе, которая соединяется с септиком или общественной канализационной системой.

Вентиляционное отверстие позволяет воздуху попадать в дренажную систему, что поддерживает равномерное давление и позволяет сточным водам выходить быстро и эффективно. Уравнивая давление, вентиляционная труба на крыше помогает регулировать давление в водосточных трубах, что позволяет сточным водам из вашего дома вытекать в канализацию и устранять риск просачивания метана обратно в ваш дом.

МОЖЕТ ЛИ ЗАКРЫТЬСЯ ВЕНТИЛЯЦИЯ?

Ваш дом зависит от водоотвода, отводящего сточные воды из туалета, раковины и ванны, а также от посудомоечной и стиральной машины. К сожалению, вентиляционное отверстие в крыше может забиться, и когда это происходит, это становится неприятной проблемой, которая может стать причиной неприятного запаха.

Одна из наиболее частых причин засорения туалетов, ванн и раковин - засорение вентиляционных отверстий на крыше. Общие причины засорения вентиляционного отверстия включают:

  • Скопление листьев, которые блокируют вход
  • Птичьи гнезда наверху или внутри вентиляционного отверстия
  • Грызуны, застрявшие внутри вентиляционного отверстия
  • Вентиляционное отверстие, неосознанно заблокированное людьми, такими как те выполнение работ снаружи вашего дома
  • Чрезмерная коррозия, вызывающая обрушение трубы

Если вы заметили что-либо из этого, немедленно обратитесь к специалисту.

КАКОВЫ ПРИЗНАКИ ЗАКРЫТОГО ОТВЕРСТИЯ?

Распространенный признак засорения канализации - булькающий унитаз. Когда засор уменьшает воздух, проходящий через вентиляционное отверстие, давление в водопроводе будет больше, чем в воздухе в ванной. Таким образом, когда вы смываете воду в унитазе, вода борется с повышенным давлением, в результате чего унитаз начинает разбрызгиваться и булькать.

Медленный слив также является распространенной проблемой, возникающей из-за засорения вентиляционного отверстия. Когда у вас более высокое давление в водосточной трубе, это препятствует нормальному сливу воды.Если ваши раковины и ванны сливаются медленно и вы не видите видимых засоров в сливе, скорее всего, у вас заблокировано вентиляционное отверстие.

Резкий запах канализационного газа - верный признак засорения канализации. Когда вентиляционное отверстие засоряется, это снижает давление воздуха, что позволяет сливным трубам полностью опорожняться, оставляя р-ловушки сухими.

Когда p-ловушки высохнут, гидрозатвор, который предназначен для блокировки газов из отходов, позволяет газам уходить обратно в ваш дом. Этот запах не только ужасен, но и канализационный газ может быть опасен для вашего здоровья.

КАК ПОЛУЧИТЬ ЗАКРЫТИЕ ОТВЕРСТИЯ?

Лучшее решение - убрать засор; К сожалению, это не всегда так просто, как кажется. Если засор виден, например птичье гнездо на вентиляционном отверстии, вы должны удалить его. Однако, если вы не можете явно определить причину засорения, позвоните в местную водопроводную службу, чтобы проделать вентиляционное отверстие и удалить засорение.

В некоторых ситуациях сантехнику может потребоваться заменить вентиляционную трубу на более длинную, что снижает вероятность ее засорения.Чтобы предотвратить засорение в будущем, сантехник может легко установить крышку на верхнюю часть трубы, чтобы предотвратить попадание грызунов и мусора.

Чтобы получить помощь с заблокированным вентиляционным отверстием, обратитесь в Канализационные услуги Roto-Rooter.

Почему протекают хомуты кровельных труб - Guyette Roofing

Подавляющее большинство крыш жилых домов имеют как минимум 1 или несколько вентиляционных труб, выходящих через крышу. Эти вентиляционные трубы служат в качестве каналов, позволяющих газу и / или воздуху выходить через крышу. Трубы, идущие из кухонь и ванных комнат, транспортируют газ и / или воздух без необходимости включения или ухода. Из-за этого, а также того факта, что большинство этих труб расположены на задней стороне крыш жилых домов, большинство домовладельцев не задумываются дважды о том, что эти трубы торчат через их крышу. Итак, они остаются незамеченными; незамеченными, пока не разовьется течь крыши.

Несомненно, одним из самых распространенных видов протечек крыши являются протекающие кровельные трубы. Наиболее частая причина негерметичности вентиляционной трубы возникает в воротнике, окружающем основание трубы. Основание вентиляционного отверстия обычно делается из алюминия или оцинкованной стали, но воротник или прокладка обычно изготавливается из резины или пластика.Причина утечки в трубах двоякая: №1, многие хомуты труб не имеют такой длины, как черепица, которая их окружает; №2, кровельщики не понимают, как правильно оклеивать и заделывать хомут трубы. Каждый раз, когда препятствие проникает через крышу, обязательно, чтобы использовался правильный материал и чтобы кровельщики знали, как правильно построить крышу вокруг него.

Чаще всего хомуты крыши изготавливаются из пластика, свинца или оцинкованной стали. Пластиковые хомуты для труб, особенно в жарких условиях Алабамы, склонны к высыханию и преждевременному разрушению.Пластиковые хомуты для труб являются самыми дешевыми для кровельщика (неизвестно, даст ли он экономию домовладельцу), поэтому они являются наиболее распространенными хомутами, используемыми для проходов труб на черепичных крышах. Правильно установленная пластиковая трубная муфта может прослужить 10-15 лет. Однако, поскольку пластик - самый дешевый материал для хомутов трубы, они, как правило, привлекают менее уважаемых кровельщиков, а это означает, что качество изготовления обычно не соответствует стандартам, в результате чего хомут никогда не достигает своего оптимального срока службы.

При правильной установке хомуты для свинцовых труб всегда являются хорошим выбором.Свинец - прочный, но податливый материал для крыш, отсюда и длительное использование хомутов для свинцовых труб. Но белки любят есть свинец, а в штате Алабама белок очень много. Когда белки грызут поводок, он образует хомут трубы, создающий утечки внутри птичника. Конечно, если у вас нет белок, которые каждый раз залезают на вашу крышу, свинцовая муфта для трубы может быть хорошим выбором.

По нашему опыту, оцинкованная сталь является единственным жизнеспособным и долгосрочным решением проблемы гидроизоляции вокруг проходов труб.Оцинкованная сталь устойчива к гниению, животные не беспокоят ее и поддается покраске (окраска труб придает крыше красивый законченный вид). Чтобы избежать дорогостоящих протечек и ремонта, мы используем 1 из 2 видов труб на крышах жилых домов из гонтовой плитки. Для нашей стандартной кровельной системы мы используем обшивки IPS с оцинкованным основанием и гибким эластомерным воротником. Эти хомуты бывают двух размеров (3/1 ″ или 4/1 ″) и изготавливаются по индивидуальному заказу для каждого прохода трубы. Для нашей Ultimate Roof System мы используем Ultimate Pipe Flashing System с более широким основанием из морской нержавеющей стали и силиконовой манжетой. Эти воротники бывают 5 размеров (1 1/4 ″, 1 1/2 ″, 2 ″, 3 ″ и 4 ″). Ultimate Pipe Collar обеспечивает надежное водонепроницаемое уплотнение на весь срок службы благодаря сверхчистому силиконовому кольцу и компрессионному чехлу из ПВХ. Все хомуты труб, установленные на наших кровельных системах, устанавливаются с «мишенью» Storm Guard под черепицей и прикрепляются к настилу кровли с помощью саморезов по металлу.

Утечки вокруг хомутов труб часто остаются незамеченными. Утечка через крышу обычно никогда не бывает серьезной, но она позволяет дождевой воде попадать на чердак.Если чердак правильно утеплить, утеплитель впитает воду, полностью высохнув перед следующим дождем. Этот цикл будет продолжаться до тех пор, пока фанерный настил, окружающий хомут трубы, полностью не сгниет. Однако эти небольшие утечки работают как сложные проценты, если вы оставите их в покое на достаточно долгое время, денежная стоимость будет огромной.

Руководство по улучшению загрузочных прошивок

Установка ремонтного комплекта Perma-Boot поверх поврежденного товарного вентиляционного люка фото Майка Гуэртена

В «Мерцание вентиляционных отверстий выполнено правильно», я описал способ, которым я прошиваю вентиляционную трубу водопроводной трубы к черепице в качестве второй линии защиты от утечек на случай, если вспыхнет резиновая манжета на крышке трубы раскалывается или поврежден. Возникает вопрос: если обычные загрузочные прошивки не долговечны, не следует ли нам использовать лучше спроектированные и изготовленные?

Совершенно верно. Доступно несколько моделей более совершенных загрузочных прошивок , но вы можете не найти их на местном складе пиломатериалов. Даже мой специализированный поставщик кровельных материалов и сайдинга предлагает только резиновые накладки на колпаки. Если вы не можете получить лучшую прошивку на месте, вы можете заказать ее в Интернете - просто спланируйте время выполнения заказа заранее.

Товарная резиновая планка для сапог стоит от 5 до 10 долларов.Лучшая загрузочная прошивка стоит от 11 до 60 долларов и может окупиться. Сегодняшние крыши стоят дорого и служат долго - от 30 до 50 лет, - так что вам нужен ботинок, который будет стоять на всю жизнь. И даже при установке улучшенной загрузочной прошивки я все равно выполняю те же шаги предварительной прошивки, чтобы создать резервную копию первичной прошивки.

Традиционные прошивки все еще работают. Традиционный оклад трубы представляет собой припаянную свинцовую стояк-трубу, которая охватывает вентиляционную трубу и загибается в трубе наверху.Он припаян к фланцу крыши, который укладывается в черепицу. Их необходимо изготовить или заказать в соответствии с конкретным уклоном крыши и диаметром трубы. Некоторые версии имеют гофрированную секцию в нижней части свинцовой трубы, поэтому их можно отрегулировать для различных уклонов крыши. Цена колеблется от 25 до 50 долларов.

Трубный пыльник Quarrix изготовлен из оцинкованной стали без покрытия или из стали с покрытием и состоит из двух частей: базового пыльника и верхней трубы с буртиком (TightLOCK). Башмаки для труб доступны в двух диапазонах наклона кровли: от 3/12 до 8/12 и от 8/12 до 14/12, а диаметр трубы от 1-1 / 2 дюйма.до 4 дюймов. Наклон гидроизоляции можно отрегулировать с помощью защемления или нажатия на два нисходящих угла. Сапоги Quarrix Pipe стоят от 20 до 30 долларов.

Трубный пыльник Quarrix, фото Quarrix

Perma-Boot - это ударопрочный пластиковый корпус из ТПО с базовым пыльником, который имеет поворотный колпачок и подступенок для соответствия различным скатам крыши. Манжета крышки скользит по основанию, чтобы полностью закрыть вентиляционную трубу.

Также делают ремонтную версию загрузочной прошивки.Хомут и втулка выглядят так же, как у новой конструкции, без фланца крыши, который скользит по вентиляционной трубе и поврежденному окладу багажника. Колоколообразное основание огибает купол оригинального ботинка и проливает воду вокруг него.

Perma-Boot стоит от 16 до 20 долларов.

Perma-Boot, фото Manning Building Products

Bullet Boot изготовлен из гибкого УФ-защищенного пластика TPE и доступен в семи цветах.Пулевые башмаки подбираются по диаметру трубы от 1-1 / 2 до 4 дюймов и поставляются как единое целое - пыльник и стояк. Верх подступенка имеет защитный экран. Есть гофры там, где часть стояка встречается с основанием, для приспособления к разным наклонам крыши. Bullet Boots стоят от 11 до 17 долларов.

Bullet Boot, фото Bullet Products, LLC

Lifetime Tool делает Ultimate Pipe Flashing . Вы можете думать о Ultimate Pipe Flashing как о сверхмощной прошивке для сапог.Гибкий сапог вместо тонкого воротника сделан из толстого силикона. Манжета, прилегающая к трубе, имеет форму кольца, что помогает поддерживать сжатие и снижает риск повреждения. Он доступен в пяти размерах, чтобы соответствовать трубам из ПВХ от 1-1 / 2 дюйма до 4 дюймов. А когда встречаются чугунные, стальные или медные трубы, Lifetime Tool имеет манжету EasySleeve, которая скользит по существующей трубе, поэтому Ultimate Boot Можно использовать перепрошивку. Ultimate Pipe Flashing стоит от 55 до 57 долларов.

Ultimate Pipe Flashing, фото Lifetime Tool

mikeguertin. com | IG: @mike_guertin

Чтобы найти другие статьи по этой теме, перейдите по этим ссылкам:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Как прошить трубу на крутой крыше

Что такое сертификация GAF Master Elite

Марди Гулд • 24 ноя, 2019 •

А почему это должно вас волновать.Когда дело доходит до кровли и найма лучших из лучших для вашего бизнеса или дома, если они являются законными компаниями, этого должно быть достаточно, верно? Что ж, позвольте мне сказать вам так: если бы у вас был выбор между ужином со стейком по телевизору или ужином в ресторане Five Star, вы бы выбрали ужин по телевизору? Возможно нет. Тот же принцип применяется при поиске качественного подрядчика по кровельным работам, который знает все тонкости отрасли и многое другое.Сертифицированный подрядчик означает, что кровельщик обучен установке определенного продукта. Статус сертифицированного подрядчика GAF Master Elite означает, что кровельщик должен был пройти более строгий процесс проверки и обучения, чтобы убедиться, что он соответствует стандартам GAF (самым высоким в стране). Итак, чтобы вы могли принять обоснованное решение при найме кого-либо, помните о важности найма сертифицированного подрядчика GAF Master Elite.Так что это значит? Подводя итог, это означает, что тот, кто получил этот сертификат, не только невероятно хорошо осведомлен, но и превосходит отраслевые стандарты. Вот 3 основных причины, по которым вам следует нанять сертифицированного подрядчика GAF: Подрядчик Master Elite - единственный тип кровельщиков, который может предоставить золотую гарантию, самую мощную и существенную гарантию во всей кровельной отрасли.Звучит важно, правда? Потому что это так! Вы получаете эксклюзивные привилегии, когда получаете сертификат GAF Master Elite; Другими словами, вы предоставляете своим клиентам лучшее качество и услуги. Они предлагают лучшие гарантии и продукты, чем те, которые не относятся к категории GAF Master Elite. GAF требует, чтобы подрядчики проходили тщательную оценку, прежде чем они будут сертифицированы, чтобы гарантировать, что клиент получает не только самый высокий стандарт обслуживания, но и этичный.Например, они проверяют финансовую / кредитную историю / надежность каждого подрядчика, чтобы у них было меньше шансов забрать ваши деньги и никогда не выполнить работу. Для получения сертификата Master Elite Certification требуется постоянное обучение, чтобы сертификат оставался активным. Это означает, что они всегда в курсе последних технологий и приложений, используемых в отрасли. В стране есть только ограниченное количество сертифицированных подрядчиков GAF Master Elite (не путать с сертифицированными GAF) (согласно веб-сайту, это около 3%).J&M Roofing гордится сертификатом GAF Master Elite.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
