Замена розетки для электроплиты своими руками: схемы подключения к однофазной, трехфазной сети

Содержание

схемы подключения к однофазной, трехфазной сети

Главная » Электрика » Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Содержание статьи

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку.  Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и  защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

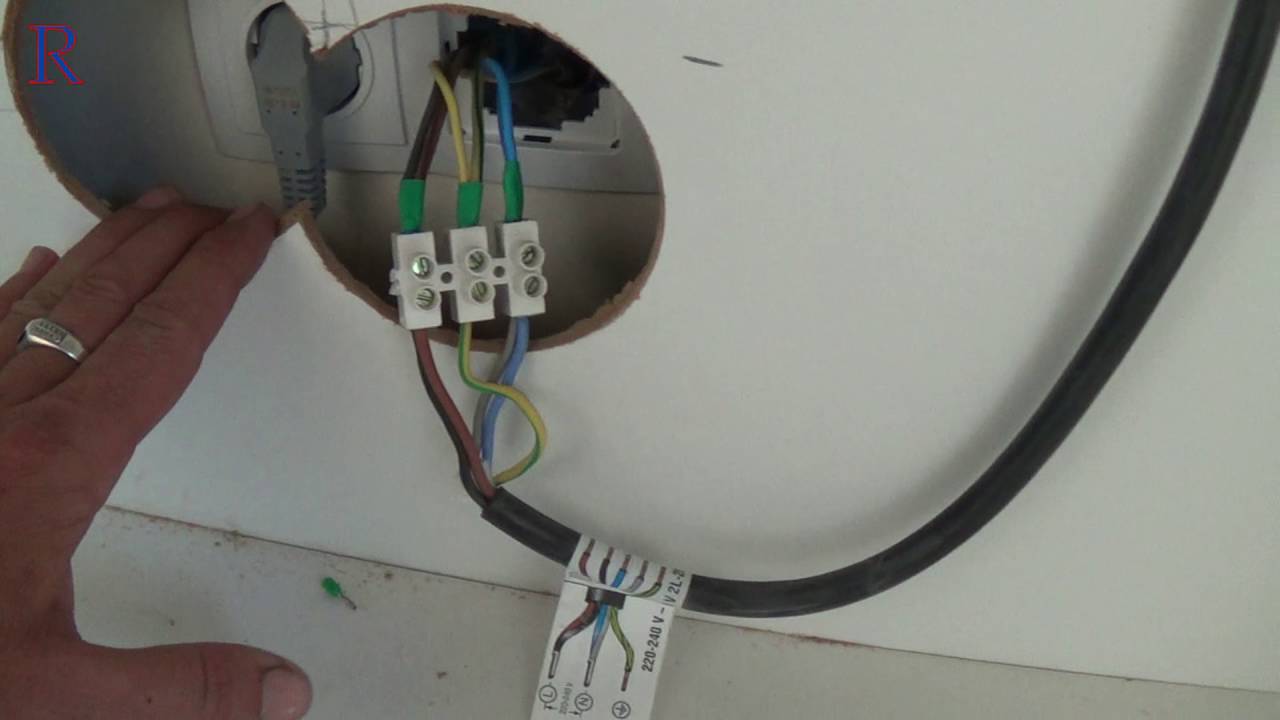

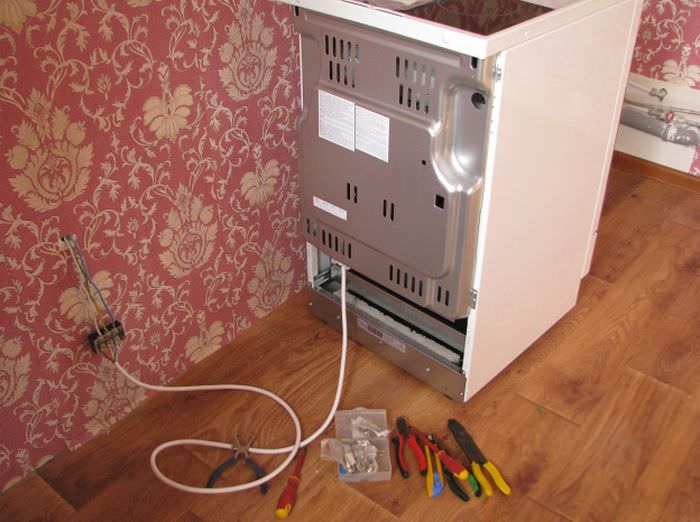

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

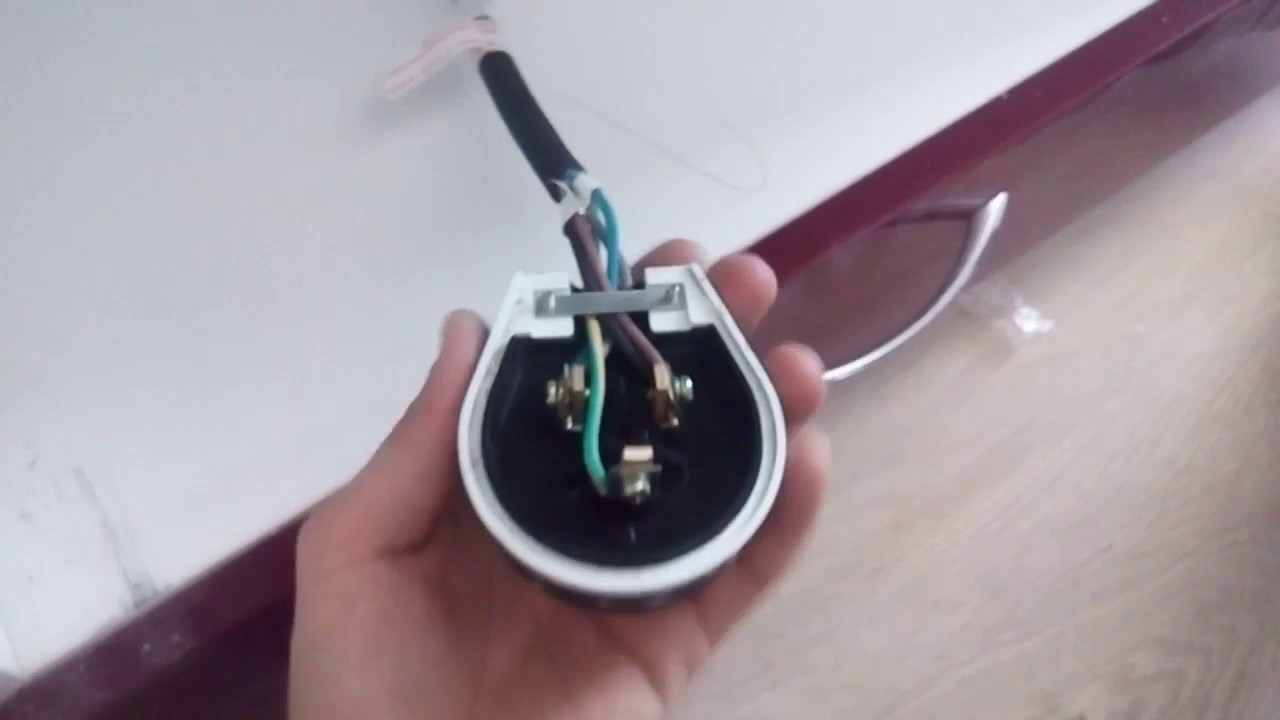

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Перенос розетки электроплиты

Часто, при ремонте и переустройстве кухни или при покупке нового кухонного гарнитура, возникает необходимость в переносе розетки для электроплиты. Так как такая розетка всего одна, мы жестко привязаны к месту её установки и смонтировать электроплиту или электрическую варочную панель в другое место не можем, хотя, нередко, для того чтобы кухня была максимально удобной и практичной, это нужно сделать.

Есть несколько различных способов переноса розетки для электроплиты, в том числе простых, с которыми вы справитесь сами, но такие решения менее надежные и даже, зачастую, опасные. Более же сложные, основательные, правильные способы переноса силовой розетки, потребуют определенного опыта и инструмента, но обеспечат максимальную надежность, удобство обслуживания и эксплуатации, а кроме того, такой монтаж не будет портить внешний вид кухни.

Сейчас мы рассмотрим три самых распространенных способа переноса розетки для электроплиты, а уж какой из них выбрать решать вам. Кстати, даже если вы решили доверить перенос розетки профессионалу, вызвав для этого электрика, обязательно ознакомьтесь со всеми вариантами, чтобы проконтролировать его работу.

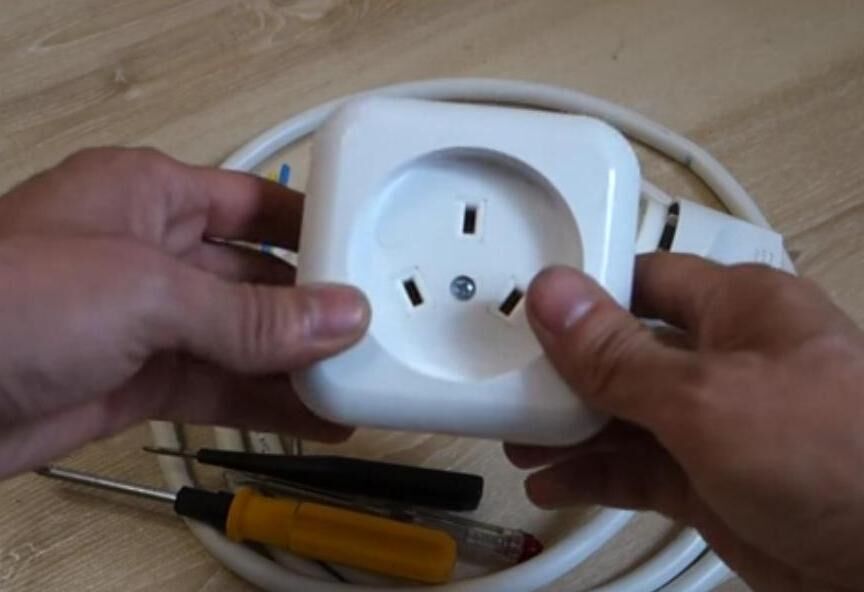

Удлинитель для электроплиты



Самый простой способ перенести электроплиту или варочную панель, на некоторое удаление от силовой розетки на кухне – это воспользоваться удлинителем.

Тут всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новому месту установки плиты, на этом, собственно, перенос завершен.

Главными достоинствами такого способа переноса являются:

– Простота. Используя удлинитель, любой человек, не обладающий никакими особенными знаниями и навыками в электрике и электромонтаже сможет с легкостью перенести розетку для плиты в нужное для него место.

Низкая стоимость.

Такое решение, скорее всего, будет и самое экономически выгодное, ведь вам нужно будет лишь купить удлинитель для электроплиты.

К сожалению, у такого способа есть и серьезные недостатки, которые делают такой способ переноса нежелательным:

Отсутствие в продаже удлинителей для электроплит. Довольно сложно найти в продаже удлинитель для электроплиты, особенно если используется трехфазное подключение. Так как электроплита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель большого сечения, а также особая силовая розетка, рассчитанная на высокий ток. Кроме того, большое разнообразия силовых разъемов различных типов, усложняет задачу по подбору.

Скорее всего вам придётся самостоятельно собрать такой удлинитель, купив соответствующий кабель вилку и розетку.

Ненадежное соединение. При использовании удлинителя, в цепи питания электроплиты появляется несколько лишних соединений, часть из них разъемные, что резко снижает надежность всей системы. Велика вероятность ослабления контактов и их нагрев, что зачастую приводит к возгоранию.

Вероятность механического повреждения питающего кабеля. Электрический кабель, при переносе электроплиты, чаще всего прокладывается открыто, просто кладётся на пол или проходит в мебели, например, по кухонному гарнитуру. В таких условиях велика вероятность механического повреждения кабеля при различных обстоятельствах – это могут быть и грызуны, и перетирание кабеля, и домашние животные или дети, и просто обрыв в результате неосторожных работ вблизи.

Портится внешний вид помещения. В повседневной жизни нас окружает множество электроприборов, все они включаются в розетку. Кухня, наверное, одно из самых загруженных различным оборудованием помещение, если правильно не организовать места подключения, в проводах можно просто “утонуть”, они будут мешать не только уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Поэтому, лежащий на полу удлинитель для электроплиты, не добавит вашей кухне привлекательности и практичности.

Вероятность поражения электрическим током человека. Доступные для людей элементы электропроводки, к которым относится и удлинитель, опасны сами по себе возможностью, в определенных условиях, например, при повреждении изоляции, причинить вред здоровью человеку электрическим током. Кроме того, из-за наличия на кухне воды, эти риски значительно возрастают, ведь может произойти прорыв труб или обвязки сантехприборов, а также, что бывает еще чаще, вас могут затопить соседи сверху. В таких условиях использование удлинителя становится особенно опасным.

Как видите, минусов у такого способа больше, чем возможной выгоды, удлинитель следует применять лишь как временное решение, до реализация более надежного, полноценного, всесторонне безопасного, таких что представлены в следующих пунктах нашей статьи.

Замена силового питающего кабеля для электроплиты от щита



Самый надежный, но, в то же время, самый затратный вариант переноса розетки для электроплиты – прокладка нового электрического кабеля от электрощита до необходимого места установки.

При этом вы получаете цельный кабель, который не имеет лишних соединений, повреждений, износа и т.д. – это самый лучший способ переместить розетку для плиты. Кроме того, вы сможете заложить кабель большего сечения и использовать более мощную электроплиту или варочную поверхность.

Плюсы этого способа очевидны:

– Надежность. Решив проложить новый кабель от электрощита до нового места установки силовой розетки, при соблюдении всех правил выбора кабеля и прокладки проводки, вы получите максимально надежное решение, которое будет удовлетворять всем возможным требованиям и прослужит вам долгие годы.

К минусам же стоит отнести:

– Стоимость. Прокладка новой линии до розетки плиты, будет самым дорогим и трудозатратным способом. Эта цена максимальной надежности.

– Время монтажа. Полная замена электропроводки до розетки электроплиты от вводного щита, дело долгое. Если соблюдать все правила монтажа, а также учитывать будущую внешнюю привлекательность такой инсталляции, необходимо приложить много усилий, что соответственно займёт достаточное количество времени.

Чаще всего, силовой кабель для электроплиты перекладывается целиком, когда производится полный ремонт в квартире или доме. В случае, когда требуется полная уверенность в проводке, когда есть возможность совместить перенос с общей реконструкцией и быстро заделать все возможные повреждения.

Самый же оптимальный, на мой взгляд, вариант переноса розетки для варочной панели или электроплиты – наращивание существующего кабеля и прокладка его до нового места установки розетки, по всем правилам и нормам электромонтажа.



Перенос существующей розетки для электроплиты наращиванием кабеля



КАРТИНКА

Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.

Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:

Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.

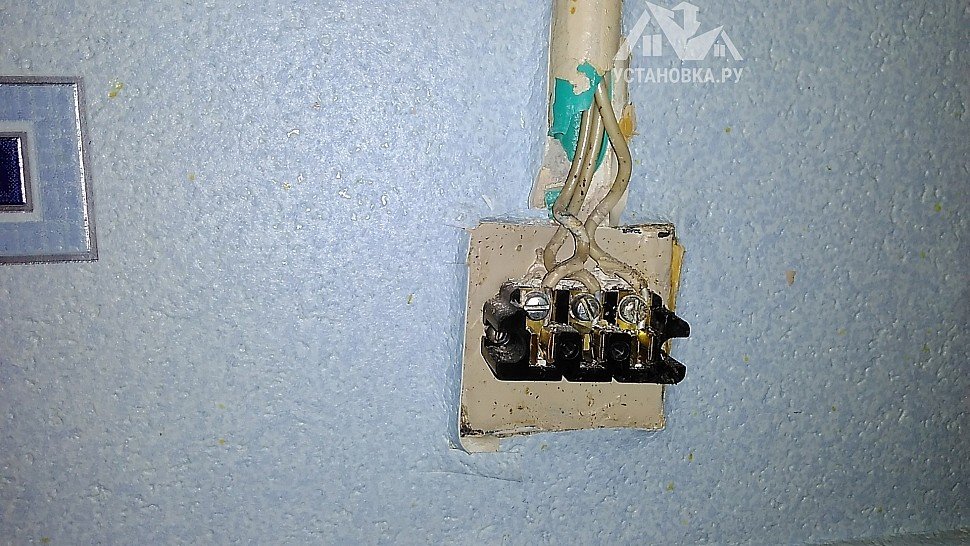

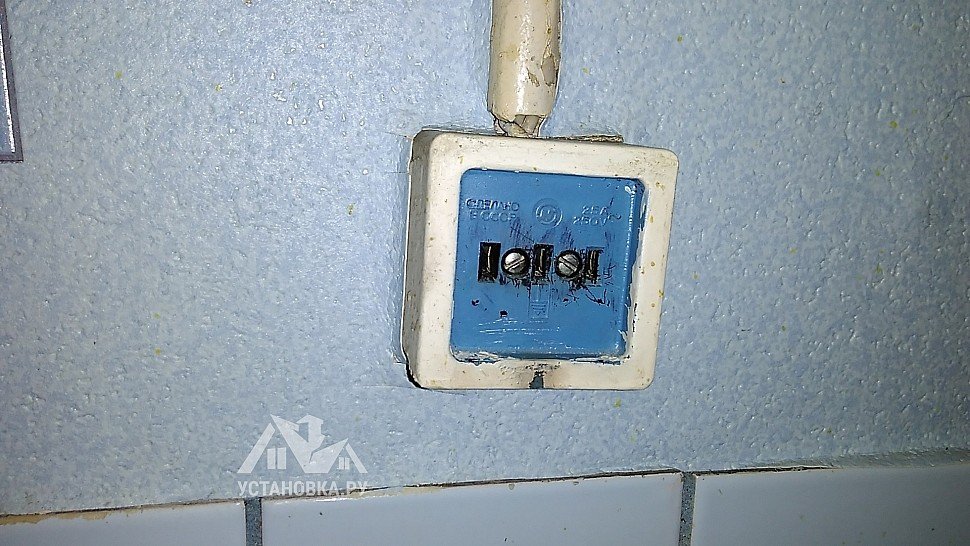

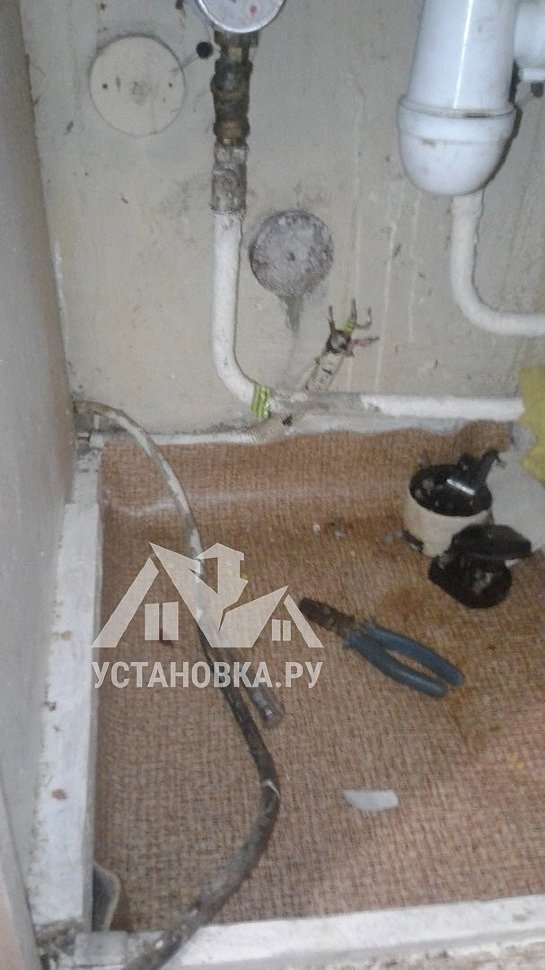

– Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:

– Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.

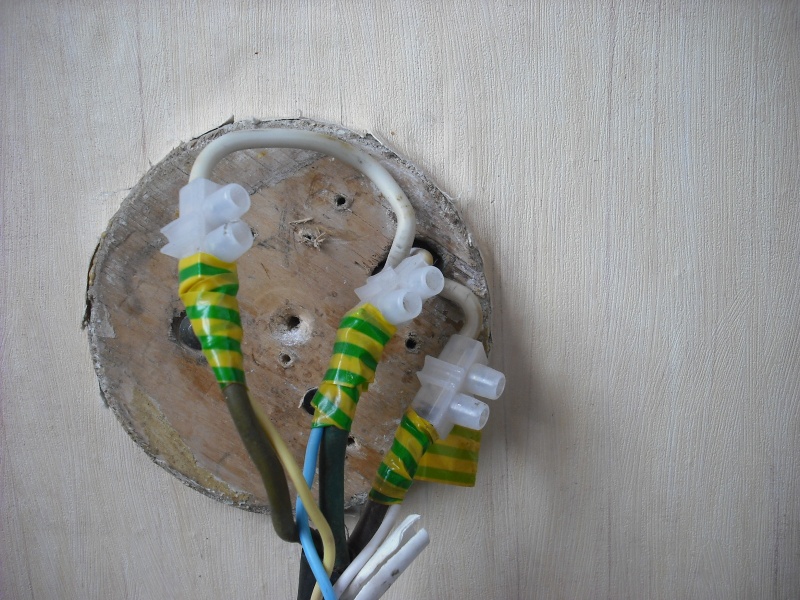

– Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.

Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.

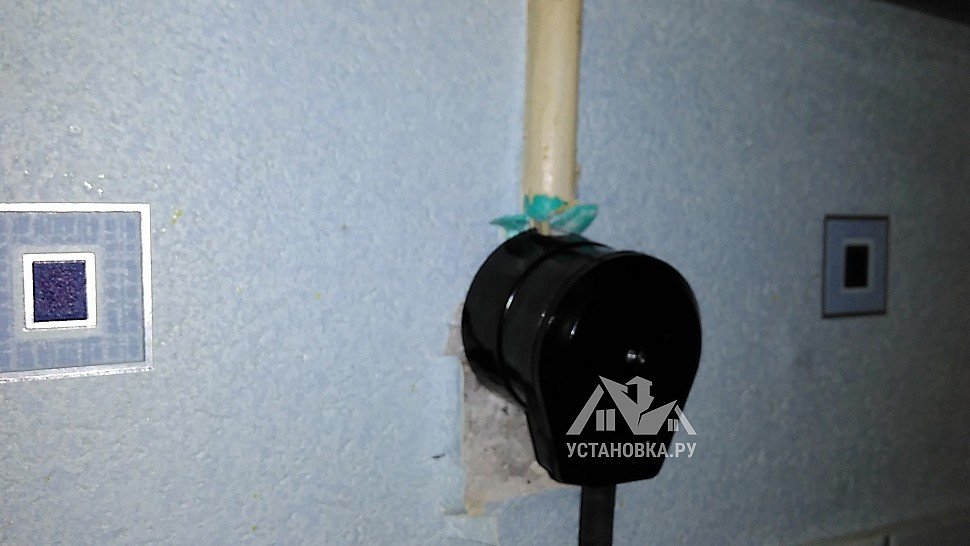

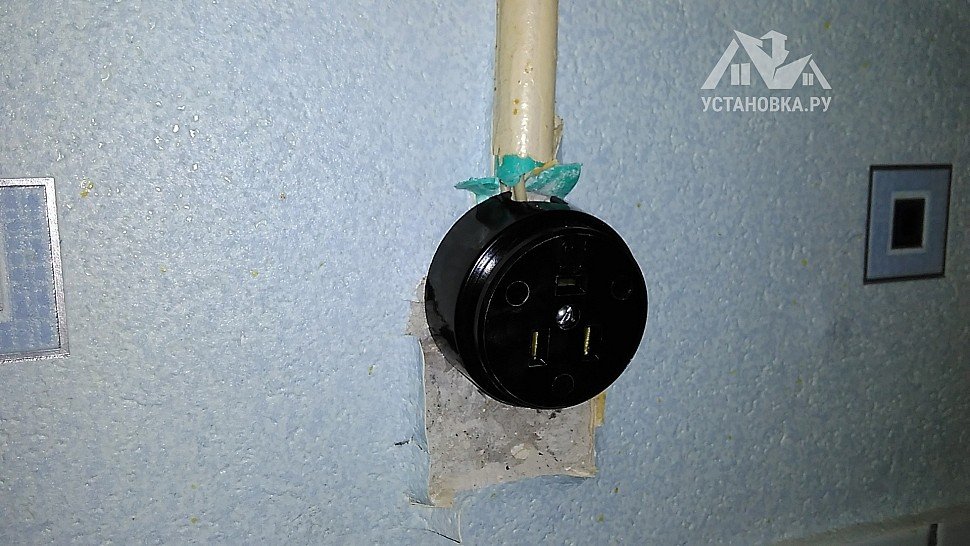

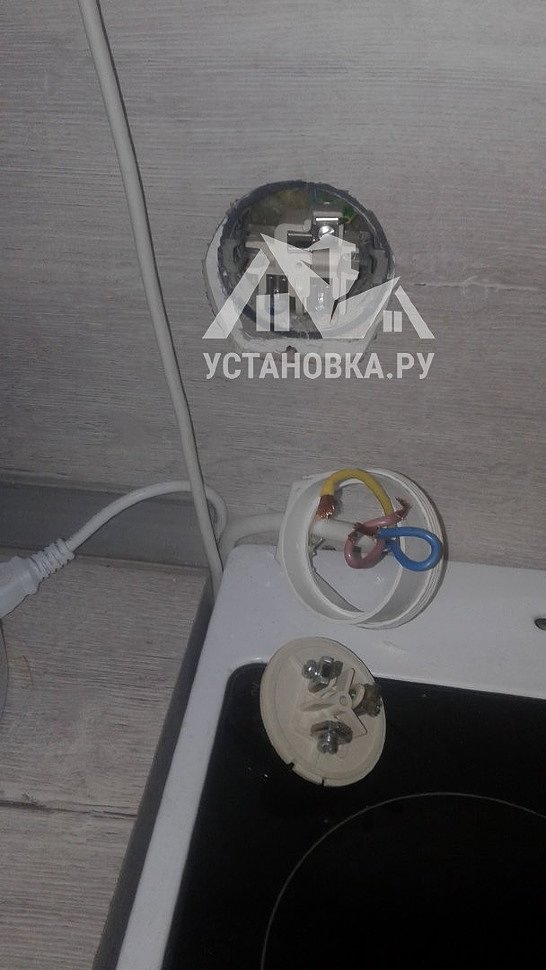

– После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.

Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:

– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя

– будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил

– скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.

В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.

Если же вы знаете как еще можно перенести розетку для электроплиты или у вас появились какие-то вопросы или замечания – обязательно пишите в комментариях к статье, постараюсь всем оперативно ответить.

Как подключить духовку и варочную панель

Редкая современная кухня обходится без встраиваемой варочной панели и духового шкафа (духовки). Такое разделение техники даёт массу преимуществ, позволяет оптимизировать эргономику кухни, выбирать оборудование различных производителей, улучшить внешний вид всего кухонного гарнитура и многое другое.

Основным затруднением при монтаже духовки и варочной панели, является различие в способах подключения этих устройств. Духовой шкаф, чаще всего оборудован обычной евро-вилкой Schuko и подключается в стандартную, знакомую всем розетку, а вот варочная панель является особо энергоёмким устройством, нередко потребляет 6-8кВТ мощности, поэтому подключается специальной вилкой в соответствующую силовую розетку, которая рассчитана на больший ток.

Не так давно мы рассказывали о выборе кабеля и его сечения для варочной панели (обязательно прочтите этот материал ЗДЕСЬ). При правильно выполненной электропроводке, варочная панель и духовка обычно подключаются имеенно к вывод для электроплиты. Но как это сделать, если у этих устройств различные вилки, более того, чаще всего варочная панель вообще не комплектуется электрическим шнуром для подключения, либо провод не имеет вилки и расчитан на подключения через клеммы.

Как в такой ситуации обычно поступают монтажники, они отрезают вилку от духовки и подключают эти провода вместе с духовкой через клеммники к электрическому выводу выходящему из стены. Огромный минус этого способа в том, что вы теряете гарантию на духовой шкаф из-за поврежденной вилки.

Второй вариант, это установка отдельной розетки под духовку, а варочная подключается на клеммы. Минус этого способа в том, что необходимо заранее, на этапе монтажа электропроводки все продумать и развести силовой провод на розетку для духовки и вывод для варочной.

Теперь же есть третий вариант, который решает все эти проблемы и позволяет правильно подключить раздельную встраиваемую варочную панель и духовку, без какой-то дополнительной подготовки, даже на кухне у которой силовой вывод специально не переделывался – это использование комбинированной розетки. Подробный пример подключения варочной к сети через такой разъем описан ЗДЕСЬ.

В данном случае это комбинированная розетка Schneider Electric серии Прима (Артикул RA32-211R-B), в которой совмещены силовой разъем для плиты или варочной панели и стандартная «евро» розетка для духовки.

Эта розетка накладная, установив её и подключив к питающему кабелю для электрической плиты вы сможете подключить к ней сразу и духовку, и варочную поверхность. Далее я покажу как она устанавливается

УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ

Комплект поставки комбинированной розетки Прима включает, сам механизм розетки, суппорт – крепежную площадку и болт.



В первую очередь необходимо закрепить суппорт на стене, рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж, обычно для этого используется бур диаметром 6мм.

Крепим дюбель-гвоздями суппорт на стене. Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.

Разбираем механизм розетки. Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)

Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте, на стене.

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».

Затем необходимо затянуть болты, что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.

Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.

Схема подключения проводов к комбинированной розетке

Теперь переходим к подготовке питающего кабеля, необходимо снять с него изоляцию и зачистить жилы. Затем подключаем его к силовой розетке, при этом фаза и ноль подсоединяются прямо к механизму, а для заземления есть отдельная клемма, расположенная между «евро» розеткой и силовой.

Далее необходимо соединить механизмы розеток между собой согласно схеме, для этого используем небольшие куски проводов сечением 2,5 мм. кв. Должно получится примерно так:

Проверяем визуально все соединения и производим контрольную протяжку всех болтов клемм, после чего можно одеть корпус розетки, закрепив его болтом.

На этом подключение комбинированной розетки завершено. Можно проверять её работу, предварительно включив подачу электроэнергии в электрощите. Еще добавлю, что к этой розетке идеально подходит белая силовая пластиковая вилка, подробно о ней мы рассказывали ЗДЕСЬ.

Если у вас остались какие-то вопросы о комбинированной розетке, либо есть замечания или предложения, обязательно пишите в комментариях к статье, буду рад ответить всем.

Розетка для плиты на кухне

  • Что ремонтируем?
    нажмите, чтобы раскрыть
  • Ремонт комнат
    гостиная, кухня, ванная.
    • Ванная
    • Кухня
    • Детская
    • Балкон
    • Спальня
    • Гостиная
    • Коридор
    • Прихожая

Розетка для электроплиты своими руками

Электрическая плита — это довольно мощное оборудование, которое потребляет большое количество электроэнергии и требует обязательного заземления. Для такой плиты нужна специальная силовая розетка с заземлением, выбор и установку которой мы рассмотрим в этой статье.

Выбор розетки для электроплиты

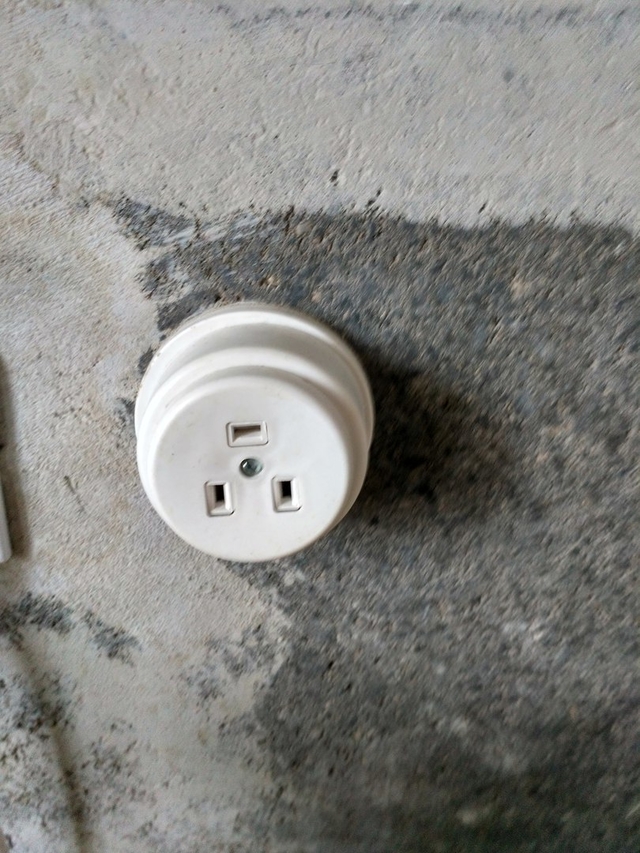

Обычная розетка для электрической плиты не подойдет, для такого оборудования нужно что-то помощнее — розетка на 20 или 32 Ампер. В некоторых случаях, когда электроплита не оборудована духовкой и имеет всего пару конфорок, подойдет и обычная бытовая розетка.

В рассматриваемом нами случае нужна будет специальная розетка с заземленным штекером, что обеспечит соединение вилки с заземлением, а уже только потом с силовыми контактами. Такая розетка идет в комплекте розетка+вилка.

Выбор розетки будет зависеть от максимального тока будущей нагрузки.

Определить сколько ампер потребляет электроплита, можно при помощи простой формулы:

(P (кВт)*1000)/220 В — для однофазного подключения

((P (кВт)*1000)/220 В)/3 — для трехфазного.

При расчете значения тока нужно учесть, что полученный результат будет приблизительным, так как не учитывается коэффициент мощности, характеризующий потери электроэнергии.

Однофазное и трехфазное подключение

«Фазность» электроприемника — это еще один показатель, на который нужно ориентироваться при выборе и подключении розетки.

Существует 2 вида фазных подключений:

Как видно по рисункам, для однофазного подключения нужна розетка с тремя разъемами, а для трехфазного — с пятью.

Чаще всего используется именно однофазное подключение, так как в жилых домах обычно отсутствует возможность подключения к трехфазной сети. Трехфазное подключение выполняется в промышленных предприятиях или же при установке плиты импортного производства.

Установка розетки для электроплиты

Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.

Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.

Виды розеток по способу установки

По способу установки различают всего 2 вида розеток:

Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.

Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.

В данном случае будет рассмотрена установка розетки скрытой установки.

Процесс установки розетки

Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.

Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.

Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.

Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.

Важно! Концы жил нужно обязательно хорошо зачистить и залудить, чтобы защитить их от окисления.

Соединение проводов производится в соответствии с цветовой маркировкой, при этом особое внимание нужно уделить заземлению, который подключается к центральной клемме розетки.

Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.

Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.

Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.

По окончанию работ одевается крышка и проверяется работоспособность розетки.

Важно! При подключении электроплиты нужно соблюдать максимальную точность, чтобы избежать окисления контактов и короткого замыкания.

Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.

Полезное видео о подборе розеток для электроплит:

Видео об установке электрической плиты и силовой розетки:

Как подключить розетку для электроплиты, варочной панели или духового шкафа

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

Читать  Дизайн кухни в маленькой квартире

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

  1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
  2. Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Выбор розетки по количеству фаз и заземлению

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Советы по выбору конструкции

Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.

внутренняя розетка для электроплиты

Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.

силовая розетка с защитной шторкой

Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.

Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.

Читать  Установка светодиодной ленты на кухне

розетка со встроенным УЗО

Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

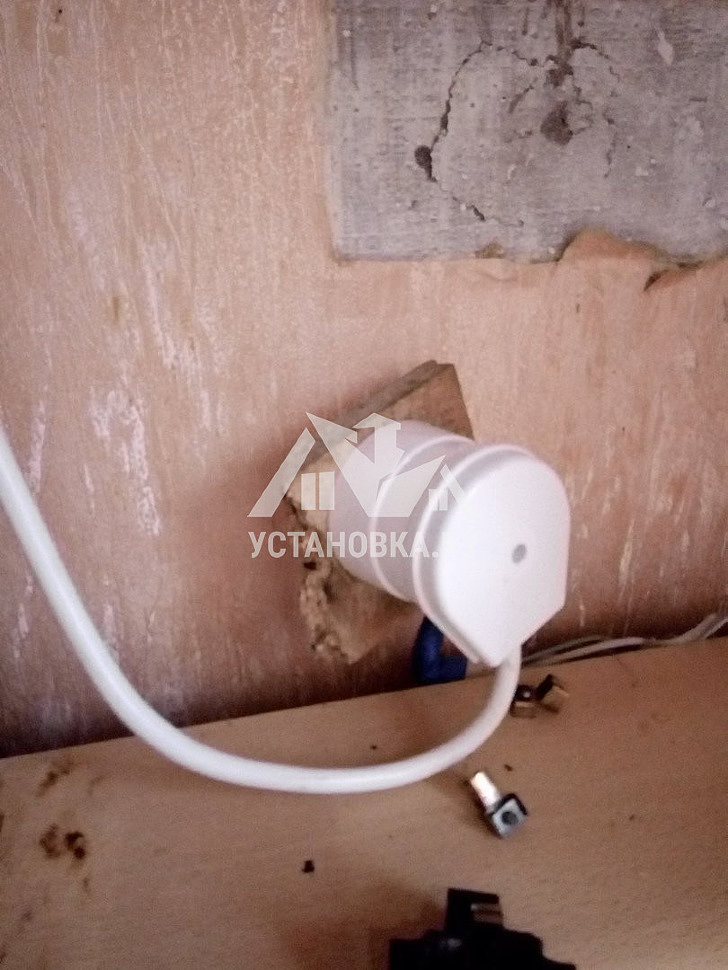

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку.

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

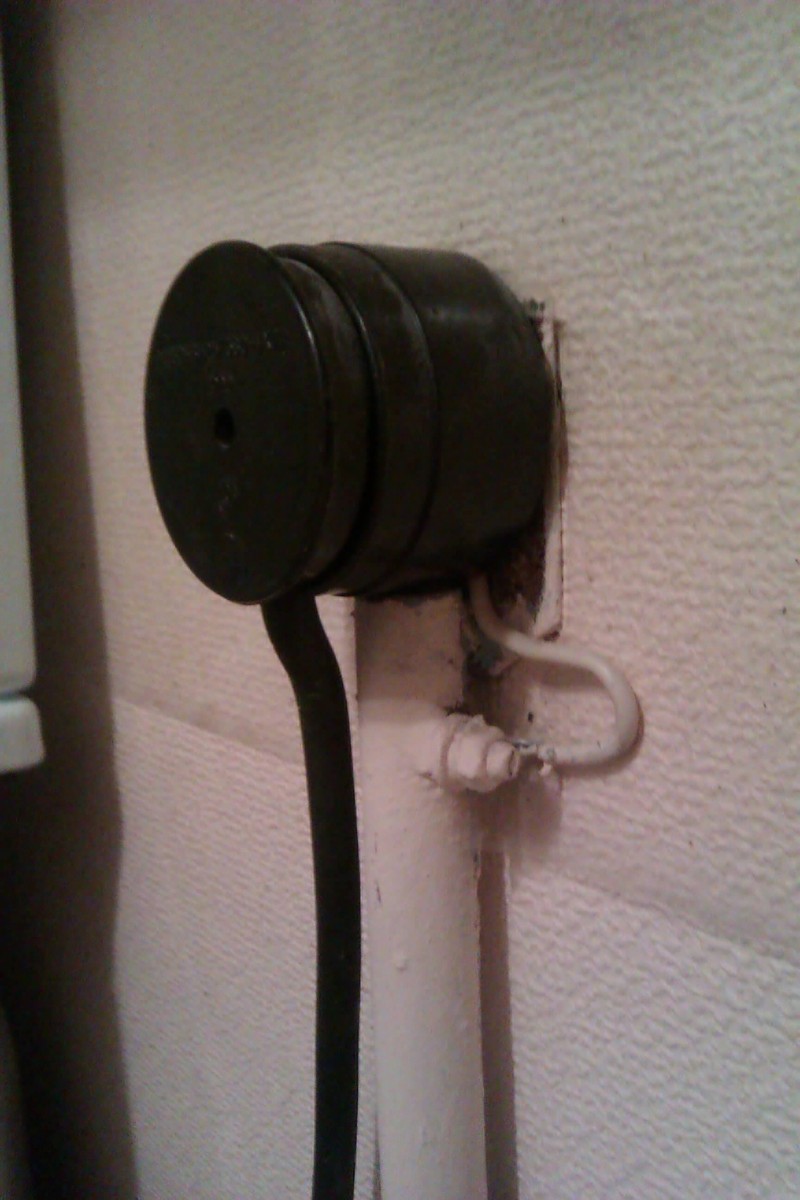

Трехфазные розетки

Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

Подключение контактов к печке

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

схема подключения электроплиты на одну фазу

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

Несколько слов о безопасности

Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.

Читать  Стандартная высота кухни

Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.

Силовые розетки для электроплиты

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

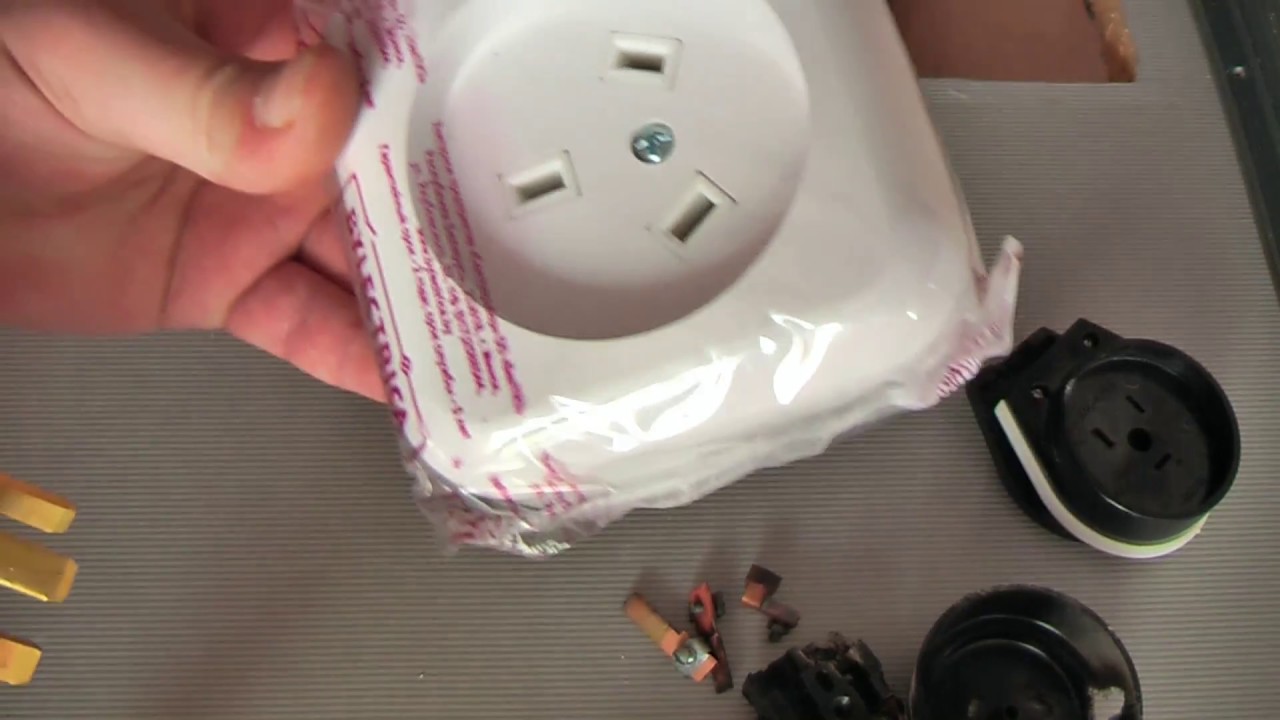

Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

  1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
  2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм 2 ;
  3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
  4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
  5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
  6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов. скрытой установки, накладные, комбинированные.

  1. Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;

  • Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
  • Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.
  • По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

    Фото — план разводки проводки на кухне

    Видео: как подключить электроплиту

    Установка и подключение

    Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

    Фото — схема подключения

    Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

    1. И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;
    2. Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;
    3. Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;
    4. При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;
    5. Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже.

    Фото — клемма заземления

    Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

    Фото — принцип соединения контактов

    На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

    Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

    Источники: http://samoremont.com/elektrika/rozetki/225-rozetka-dlya-elektroplity-svoimi-rukami, http://yaelectrik.ru/elektroprovodka/rozetka-dlya-elektroplity, http://www.asutpp.ru/elektrika-v-kvartire/rozetka-dlya-elektroplity.html

    Силовая розетка для электроплиты: виды, устройство, тех. нормы, правила подключения

    Силовая розетка для электроплиты: виды, устройство, техничекипе нормы, правила подключения

    В специализированных магазинах сегодня можно приобрести силовые розетки нескольких видов. Выбирать подобное устройство следует с учетом его конструкции, степени оснащенности и предназначения.

    Выбирают силовую розетку в первую очередь с учетом потребляемой мощности самой электроплиты. Считается, что:

    • плиты мощностью до 7 кВт следует подключать к электросети через розетки с током в 32 А и возможной кратковременной нагрузкой в 63 А;
    • для плит мощностью свыше 7 кВт лучше выбирать розетки с током в 63 ампера.

    Также при выборе подобного устройства стоит учитывать и то, к какому типу бытовой сети в последующем будет подключаться плита. Сегодня в продаже существуют как однофазные, так и трехфазные силовые розетки.

    Классифицируются такие устройства прежде всего по методу установки. В этом плане различают розетки силовые:

    • открытого типа;
    • закрытого.

    Первая разновидность приспособлений для электроплит используется достаточно редко. Монтируются открытые силовые розетки в основном лишь в загородных домах, построенных из бруса или бревна.

     В таких зданиях проводка часто протягивается открытым способом. То есть кабель прокладывается по внешней поверхности стен.

    Соответственно, и силовые розетки, в том числе и предназначенные для электроплит, в брусчатых и рубленых домах используются накладные.

    Обратите внимание

    В городских квартирах в большинстве случаев применяются силовые закрытые устройства. Монтируются такие розетки с предварительным выдалбливанием ниши в стене в подрозетниках. При этом подключаются устройства этой разновидности к кабелям, проходящим внутри стен в штробах.

    Помимо устройств закрытого и открытого типа, различают:

    • простые розетки и с заземлением;
    • с защитными шторками;
    • с выталкивателем;
    • с таймером;
    • с УЗО.

    В большинстве случаев электроплиты подключаются к сети через обычные силовые розетки или с заземлением. В труднодоступных местах также могут устанавливаться модели с выталкивателем и шторками.

    Выполняется установка электрических плит в жилых помещениях с соблюдением следующих правил:

    • кабель для такого прибора полагается использовать только медный;
    • к плите от щитка протягивается отдельная линия;
    • проводка для электроплиты должна использоваться только самая качественная, сечением 6 мм;
    • в щитке необходимо установить выключатель на 32 А.

    Чаще всего розетки устанавливают под самими плитами или же в одном из шкафчиков столешницы в стене. При таком расположении пользоваться силовым устройством в последующем будет удобнее всего.

    В любом случае располагать розетки на кухне, согласно нормативам, следует:

    • вдали от раковин и источников огня;
    • не ближе 60 см к газовым трубам;
    • подальше от радиаторов отопления, канализационных или водопроводных магистралей.

    Над столешницей силовые розетки монтируют на высоте не менее 5 см, а над поверхностью пола — 15 см. Такой метод установки исключает возможность затекания в устройство воды, к примеру, при приготовлении пищи или уборке.

    Бытовые сети в жилых помещениях чаще всего используются именно однофазные. Соответственно, и кабели в квартирах и частных домах обычно применяются с тремя жилами, а вилки и розетки — с тремя выходами. Выполняют подключение электроплит в однофазных сетях так:

    • открывают клеммную коробку плиты на задней панели;
    • ослабляют контакты в колодке;
    • зачищают кабель и разделяют жилы;
    • соединяют провода кабеля с контактами.

    При выполнении подключения стоит помнить о том, что красный или белый провод — это обычно фаза, синий — ноль, зеленый — заземление.

    Подключение кабеля следует выполнять по схеме, указанной производителем на задней поверхности плиты под коробкой клемм. У импортных плит фаза обозначается буквой L, а ноль — N.

    Отмеченных таким образом контактов на схемах от производителей обычно бывает несколько. И фазный и нулевой провода можно подключать, к любому контакту, обозначенному соответствующей буквой.

    Оставшиеся свободными клеммы одного типа в дальнейшем просто соединяются мостиками с рабочей и друг с другом.

    Собственно сама силовая розетка для плиты в однофазной сети подключается следующим образом:

    • правую крайнюю клемму делают нулем;
    • к левой крайней клемме подключают фазу;
    • верхнюю клемму соединяют с проводом заземления.

    Провода в вилке от кабеля присоединяют соответствующим образом. Следить за этим следует как можно внимательнее. Несовпадение проводов приведет к короткому замыканию.

    В данном случае кабель бытовой сети обычно имеет пять жил. Три из них при этом представляют собой фазу, одна — ноль и еще одна — заземление. В данном случае подключение плиты производится следующим образом:

    • также снимается крышка с коробки подключения на задней поверхности плиты;
    • фазные провода кабеля прикручиваются к выводам L1, L2 и L3;
    • снимаются перемычки между фазными клеммами;
    • ноль присоединяется так же, как и при однофазном подключении.

    Мостики между выводами фазы, если они есть, снять следует обязательно. В противном случае при подключении плиты, как и в случае несовпадения проводов в вилках и розетках, произойдет короткое замыкание.

    Сама розетка при трехфазном подключении устанавливается так:

    • фазные провода кабеля подключаются к трем расположенным рядом контактам;
    • ноль присоединяется к верхнему контакту;
    • заземление выводится на нижний контакт.

    Конечно же, с трехфазной розеткой следует использовать и трехфазную вилку. При присоединении кабеля к такому устройству следует быть максимально внимательным. Все фазы, ноль и заземление в розетке и вилке должны совпадать.

    Установка розеток для электроплит — процедура очень ответственная. Выполнять такие подключения своими руками стоит только при наличии определенного опыта работы с электрическими бытовыми сетями. Ошибки в данном случае могут обойтись дорого. Монтировать розетку для электроплиты следует максимально аккуратно, качественно и с соблюдением всех положенных технологий.

    В первую очередь устанавливать силовые устройства нужно таким образом, чтобы они ни в коем случае не болтались. К стене розетки должны быть прикреплены максимально прочно. И конечно же, нельзя использовать для плит силовые устройства, болтающиеся на проводах.

    Важно

    Болты при присоединении кабелей к клеммам плиты, розетки и вилки следует закручивать как можно плотнее. Иначе в последующем при эксплуатации электроприбора может произойти возгорание проводки.

    Устройства именно этой разновидности используются при подключении электроплит чаще всего. Нишу под закрытую розетку делают с применением перфоратора со специальной насадкой. Объем последнего при этом должен соответствовать объему подрозетника.

    Сам подрозетник устанавливается так, чтобы его край располагался на 4-5 см глубже края ниши. Предварительно в нем вырезаются отверстия для провода. Крепят подрозетники в нишах обычно на смесь алебастра и медицинского гипса. Далее в них монтируют розетки.

    Устройства этой разновидности обычно монтируются на крепежные проушники. Для установки такой розетки следует:

    • открутить у устройства верхнюю крышку;
    • приложить розетку к стене и карандашом сквозь проушники поставить метки;
    • высверлить в стене по меткам отверстия с помощью дрели;
    • приложить розетку к отверстиям;
    • вставить сквозь проушины и отверстия пластиковые дюбели и закрутить их.

    Далее нужно присоединить провода по одной из описанных выше технологий. На заключительном этапе розетка закрывается крышкой.

    Источники:

    • Розетка для электроплиты: установка и подключение
    • Как установить подрозетник
    • Силовая розетка для электроплиты: виды, устройство, тех.нормы, правила подключения
    • Высотa розетки для плиты и способы ее монтажа

    Сегодня любой человек не представляет себе жизни без электричества, а электричество – без розетки. Это поистине волшебное устройство дает возможность приготовить пищу, согреться, послушать музыку, осветить помещение.

    Большинство приборов, какими люди пользуются ежедневно, подключаются к электрической розетке. Это нехитрое устройство редко выходит из строя. Достаточно правильно установить розетки во время ремонта или при въезде в новую квартиру и можно пользоваться ими десятки лет.

    Сейчас продается множество розеток, разных по цвету, форме, одиночные, двойные или в модуле с другими разъемами.

    Стандартный тип розетки С5 устанавливался раньше во всех домах, в советское время. Он подходит для вилок с диаметром штырей 4 мм и длиной 19 мм. Такие есть на старых приборах, осветительных лампах. Розетки С5 не имеют заземления и рассчитаны на ток 6,3А и 10А.

    Сегодня таких вилок уже не выпускают. Развитие международного рынка электроприборов привело к постепенному переходу со стандартных розеток на евро тип. Покупая любую бытовую технику, вы замечаете вилку, которая не подойдет для стандартной «советской» розетки. Для них есть евророзетки.

    Европейский пит розетки С6 имеет другою форму, с большей впадиной под круглую вилку и отверстиями под штыри 4-4,8 мм. Расстояние между штырями здесь тоже больше. Розетка С6 имеет заземляющий контакт и проводит ток в 10А или 16А.
    Различие в устройстве стандартных отечественных и евророзеток заключается в разных формах контактов и разных изоляционных материалах корпусов.

    Стандартные розетки сделаны в основном из пластмассы, европейские – большей частью из керамики, высокопрочного пластика, поликарбоната. Розетка состоит из основания с двумя отверстиями под вилочные штыри, которые соединены контактами с электропроводкой, стальной пластины и корпуса или крышки.

    Контакты, соединяющие вилку с проводкой, по своему механизму бывают лепестковые и пружинные. Лепестковые со временем могут потерять жесткость, отходить и искрить. Пружинные считаются более надежными. Покупать розетку с ними выгоднее, к ней могут подходить вилки с диаметром штырей как 4 мм, так и 4,8 мм.
    Чаще всего используется подключение розеток по параллельной схеме.

    Совет

    При этом смягчается нагрузка на электрическую цепь, и электрические приборы работают более стабильно. В начале процесса установки розетки зачищаем провода электропроводки от изоляции. При необходимости устанавливаем подрозетник, протягиваем провода через него, утапливаем его в стене, фиксируем шурупами. Разделаем провода двух кабелей, соединяем их попарно, по цветам.

    Провода «фаза» — красного или оранжевого цвета, «ноль» — синие провода, «земля» — белые. Попарно крепим провода к клеммам розетки, затягиваем контакты шурупами. «Фаза» обычно крепится слева, «ноль» — справа, «земля» — по центру розетки. Проводим монтаж розетки к стене с помощью двух или четырех болтов. Насаживаем сверху декоративную крышку, прихватываем ее центральным болтом.

    Розетка готова к использованию.При работе с электророзетками, для собственной безопасности, следует обязательно соблюдать некоторые технические правила:- обязательно отключайте электричество на щитке;- используйте инструменты с изоляционными ручками;

    — при наращивании провода спаивайте, а не скручивайте;

    — розетка в стене должна сидеть плотно и быть изолированной;- провода, розетка и оборудование должны соответствовать по силе тока;- при возникновении искры розетку эксплуатировать запрещено. В настоящее время на рынке можно встретить огромное количество разнообразных электрических розеток. Бывают розетки накладные (внешние), которые чаще встречаются в частных домах. Но более удобными считаются встраиваемые розетки. Они монтируются в стену, снаружи остается только декоративная накладка.Есть розетки, совмещенные в одном корпусе с выключателями. Среди них можно выбрать варианты под любой дизайн помещения. Встречаются розетки с накладками разных цветов, в том числе с добавлением перламутра, элитные экземпляры «под дерево» разных пород – липа, черный ясень, бук. Цена у них будет на уровень выше. Формы выключателей у таких модулей бывают квадратные, прямоугольные и круглые.

    Можно купить розетки с защитой от детей. Они имеют предохранительные шторки, прикрывающие отверстия под штыри. Открываются шторки при вращении по кругу или потягиванием вверх.

    Для помещений с высокой влажностью, таких как кухня, бассейн, оранжерея, уборная существуют розетки с защитой от влажности. Они имеют маркировку IP44.

    Среди самых необычных электрических розеток можно выделить розетки с таймером и розетки с выталкивателем вилки.

    Источник: https://www.kakprosto.ru/kak-945583-silovaya-rozetka-dlya-elektroplity-vidy-ustroystvo-tehnichekipe-normy-pravila-podklyucheniya

    Высотa розетки для плиты и способы ее монтажа

    Где разместить розетку электрической плиты и другие розетки на кухне?

    Высота розетки для плиты часто вызывает определенные вопросы.

    Ведь здесь необходимо найти тонкую грань между удобством эксплуатации и эстетическим внешним видом, который розетка для электрической плиты может немало подпортить.

    Поэтому в нашей статье мы решили более детально рассмотреть вопрос монтажа таких розеток и рассмотрим вопросы, начиная от высоты установки, и заканчивая способами подключения.

    Высота установки розетки для электроплиты

    Прежде всего, давайте разберемся непосредственно с высотой установки. С одной стороны, нам необходимо чтобы в случае необходимости мы могли легко снять напряжение с нашего нагревательного устройства. С другой стороны, розетку желательно скрыть от посторонних глаз.

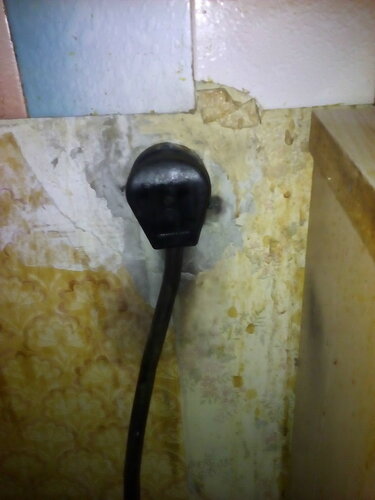

    Установка розетки за плитой

    На данный момент, существует три наиболее распространенных способа решения проблемы установки розетки для электроплиты:

    • Во-первых, розетка плиты может быть установлена, как и другие розетки, в комнатах, на высоте 10 – 15 см от уровня пола.
    • Второй вариант предполагает установку розетки на 5 – 10 см выше уровня столешницы, чуть в стороне от самой плиты.
    • И третий вариант вообще исключает установку отдельной розетки для плиты.

    Давайте рассмотрим аргументы в пользу каждого из этих способов. При монтаже розетки по первому варианту, мы визуально скрываем ее с нашего поля зрения, но вот добраться до такой розетки будет несколько сложнее.

    С другой стороны, снять напряжение с розетки нам крайне необходимо только на время мойки, либо в экстренных ситуациях. Исходя из этого, данный вариант сейчас является одним из наиболее распространенных.

    Установка розетки над столешницей

    Если вы решили установить розетку чуть выше уровня столешницы, то оперировать вилкой вам будет намного удобнее, но внешний вид вашей кухни от этого может пострадать. Если вы собираетесь изымать вилку из розетки всякий раз как окончили приготовление пищи, то мы должны вас предостеречь.

    Это приведет к ослаблению контактов и возможному попаданию грязи на контактную часть. Поэтому данный вариант не является самым удачным.

    Обратите внимание

    Подключение электрической плиты без розетки

    Последним возможным вариантом является подключение электроплиты вовсе без розетки. Данный метод предполагает подключение кабеля от автоматического выключателя в квартирном щитке, непосредственно подсоединённого к клеммнику плиты.

    Для снятия напряжения на время мойки плиты, или в экстренных ситуациях, инструкция советует использовать автоматический выключатель в квартирном щитке. Единственным недостатком данного метода является невозможность перемещения плиты после установки, но как показывает практика делают это очень редко.

    Подключение электрической плиты

    Исходя из описанных выше вариантов установки розетки, существуют два способа подключения – через розетку и напрямую. Но для обоих этих вариантов существуют еще варианты, зависящие от напряжения питающей сети.

    Ведь электрическая плита — это достаточно мощный электроприемник, и для его подключения часто используют напряжение в 380В.

    Подключение розетки для электрической плиты

    Начнем с наиболее распространенного варианта подключения электрической плиты – через розетку. Как мы уже отметили выше, розетка может быть 220В или 380В. Причем розетка на 380В может быть двух- или трехфазной.

    Но давайте обо всем по порядку:

    • Согласно п. 9.6 ВСН 59 – 88, электрическая плита должна подключаться от отдельного автоматического выключателя на 25А. Этот автомат может быть установлен в квартирном или этажном распределительном щитке.

    Однополюсный автомат на 25А

    • Провод или кабель питания должен соответствовать данному номинальному току. Исходя из этого, можно использовать провод сечением не менее чем 1,5 мм2. Но для исключения возможных эксцессов, мы бы посоветовали использовать кабель сечением не менее 2,5 мм2.

    На фото таблица выбора сечения проводов

    • Если вы выполняете подключение своими руками, то давайте коснемся вопроса количества жил провода. Для однофазного подключения напряжением в 220В, это обязательно должен быть трехжильный провод. Для двухфазного подключения 380В, количество жил провода должно быть не меньше 4. А для трехфазного подключения 380В, их и вовсе должно быть пять.
    • Почему так? Кроме непосредственно фазного и нулевого провода, в обязательном порядке должен использоваться провод заземления. Он обозначается желто-зеленым цветом, и по сечению должен быть равен фазному проводнику.
    • Для плиты розетка должна соответствовать ее номинальному току, то есть для однофазной сети это 25А. Если же вы используете двух- или трехфазную сеть, то номинал розетки должен быть не меньше 16А. Да и меньше вы вряд ли найдете.
    Однофазная розетка и вилка Наиболее распространенным вариантом является использование однофазных розеток.Они несколько отличаются по форме от общепринятых, но в целом их подключение не должно вызвать трудностей.
    Розетка типа 2Р-РЕ может быть использована для однофазного подключения.Но для двухфазного подключения электрической печи ее использовать нельзя, так как для работы печи нам в обязательном порядке необходимо подключение нулевого провода.
    Розетка 3Р+РЕ может быть использована для двухфазного подключения электрической печи.Только к одной фазной клемме мы должны подключить нулевой провод.
    Розетка 3Р+РЕ+N может быть использована для трехфазного подключения электрической печи.
    • Подключение однофазной розетки происходит по стандартной схеме, поэтому описывать его более подробно не видим смысла. А вот на подключение розеток на 380В остановимся более детально.

    Однофазное подключение вилки электропечи

    • Дело в том, что при подключении таких розеток, крайне важно соблюсти соосность фазных и нулевых проводов на вилке и розетке. Поэтому, при подключении следует быть предельно внимательным, и, если такое подключение вызывает у вас вопросы, обратитесь к соответствующим статьям на нашем сайте.

    Подключение без розеток

    Если вы хотите, чтобы высотa розетки плиты вас не волновала, то можно обойтись и вовсе без нее. Для этого, кабель от автоматического выключателя просто подключаем к клеммнику электрической печи. Давайте разберемся как это сделать более детально.

    Схема подключения электрической печи без розетки

    Итак:

    • Прежде всего, выбираем провод соответствующим количеством жил и сечением. Здесь действуют те же правила, как и для подключения с розеткой.
    • Пробрасываем наш провод или кабель от печки до питающего автоматического выключателя. Для защиты провода от механических повреждений, на участке от стены до электропечи используем пластиковый гофрированный шланг.

    Схема подключения вилки к электрической печи при однофазном подключении

    • Теперь производим подключение на клеммнике электрической печи. Обычно он содержит 6 клемм. Три из них подписаны как L1, L2 и L3 или просто 1,2, 3. К ним подключаем наш фазный проводник. При однофазном соединении, фазный проводник подключается к одной из этих клемм, а к двум остальным делается перемычка.

    Схема подключения для трехфазной сети

    • Если производится трехфазное подключение, то каждая фаза подключается к отдельной клемме. При этом никаких перемычек между этими клеммами не должно быть. Цена такой ошибки может быть очень велика. При двухфазном подключении, провод садится на две любые клеммы и между одной задействованной и одной не задействованной клеммой, выполняется перемычка.

    Однофазное подключение на клеммнике электрической печи

    • Нулевой провод подключается к клеммам 4 и 5. Иногда они еще могут содержать маркировку N1 и N К одной клемме подключается провод, и делается перемычка к другой клемме. Это не зависит от типа подключения.
    • На последнюю, шестую клемму, подключаем провод защитного заземления как на видео. Иногда эта клемма имеет соответствующее обозначение, или просто номер 6.
    • Теперь переходим к подключению в распределительном щите. Прежде всего проверяем, что наш автоматический выключатель отключен. А для большей безопасности, лучше и вовсе снять напряжение со всего щитка за счет отключения вводного автомата.
    • Фазные проводники подключаем к выводам нашего автомата, а нулевые и защитного заземления — к соответствующим шинам в щитке.

    Вывод

    Мы очень надеемся, что смогли ответить на вопрос, какова должна быть высота розетки плиты, а также как данное электроустановочное оборудование подключать. Но если вы не уверенны в своих силах, то лучше не экспериментировать. Вызовите электрика и заплатите ему за подключение, чем будете подвергать опасности жизнь своих близких и свою.

    Источник: https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/vysota-rozetki-dlya-plity-60

    Розетка для электроплиты: виды, установка и подключение

    На сегодняшний день ни одна техника не обходится без источника энергии. Как правило, им выступает электричество, которое мы черпаем из электросетей, проведенных в наших домах. Посредником между электрической сетью и устройством выступаем розетка, к которой подключается устройство при помощи штекера.

    В данной статье пойдет речь о такой вещи, как розетка для электроплиты. Мы рассмотрим ее особенности и категории, как ее выбрать, планы ее подключения, нормы установки и как при необходимости перенести ее куда-либо.

    Силовой разъем, который может выдерживать серьезный нагрузки, обычно применяется для эксплуатации какой-то мощной бытовой техники, например, электроплиты. От простой розетки 220 подобное решение отличается тем, что может осуществлять пропуск существенно больших значений тока номинального типа, нежели обычные бытовые розетки.

    Обычно, чтобы подключить такой элемент к однофазной сети, применяется специальный 3-жильный провод, который в себе содержит кабели нуля, заземления и фазы с соответствующим сечением. Простые розетки рассчитаны на ток в районе 10–16 ампер, а нужные в рассматриваемом варианте – на 25, 32 и 40 А. То есть такой ток даже не нагревает их контакты, что со временем не приведет к износу.

    Решение, что имеет повышенную мощность, как и обычная розетка, имеет следующие составные элементы:

    • рабочая часть;
    • шурупы;
    • декоративная накладка, что выполняет эстетическую и защитную функции.

    Следует сказать, что розетки силового типа бывают разными. Они классифицируются обычно по нескольким критериям.

    Существует несколько виды розеток, что отличаются по предназначению.

    • Разъем, не имеющий заземления. Подобное решение будет наиболее простым в техническом плане типом силовых розеток для подсоединения электроплит. Он применяется обычно в паре с вилкой, что не имеет заземления защиты.
    • Встроенная силовая розетка, что комплектуется заземлением. Кроме отверстий для штырьков, подобное решение имеет еще и специальный штекер-штырь категории F. Есть и похожие решения, но с контактами по бокам. Данный вариант осуществляет соединение с контактами заземления еще до момента, когда вилочные штекеры соприкоснутся с контактами силового типа.
    • Разъемы, имеющие защитные шторки. В таких вариантах дырки под контакты силового типа просто перекрываются пластиковыми пластинами. Шторки могут открываться в варианте, когда вилочные штырьки прикасаются к обоим контактам сразу.
    • Розетка с выталкивателем. Она имеет в корпусе спецприспособление для выталкивания вилки, что срабатывает при нажатии на соответствующую клавишу.
    • Разъем с таймером. Тут просто можно программировать розетку на время подключения и выключения.
    • Решения с УЗО. Такие варианты будут отличным решением в местах, где есть серьезные риски, что связаны с безопасностью.

    С таймеромС выталкивателемС защитными шторкамиСиловая розетка с заземлением

    Длительность работы и надежность контактов будет зависеть от заданного производителем значения в вопросе максимального числа включений и отключений устройства. Если розетка качественная, то она может выдержать около сотни тысяч циклов включения и выключения.

    По этому критерию силовые розетки подразделяются на закрытые и открытые. Второй вариант применяется в соответствующей проводке и монтируется прямо в стене как накладка. Обычно проводку такого типа применяются в лоджиях, домах из дерева, на улице и так далее.

    Если монтаж закрытого типа, силовой разъем врезается в подрозетник. Тогда проводка также будет находиться внутри стены. Именно второй способ считается наиболее распространенным и делается в большинстве категорий жилых помещений.

    Обычно данный момент узнается по маркировке, которая указывается на каждом изделии. Она, как правило, состоит из специального буквенного кода, а именно букв IP, а также различных цифр. Буквы означают наличие защиты от проникновения, а цифры от 0 до 8 – степень этой защиты.

    При выборе следует обращать внимание на следующие факторы:

    • наличие пружинного контактного механизма – лучше, если у устройства есть пара контактных лапок;
    • категория зажима – как правило, это можно быть либо двойная, либо быстрозажимная конструкция;
    • диаметр вилочного отверстия – по европейскому стандарту его размер должен иметь 4,8 миллиметра, в постсоветских странах такой показатель составляет 4 миллиметра.

    Теперь поговорим, как выбирается такая розетка, чтобы смонтировать духовой шкаф либо подключить электроплиту. При выборе важна допустимая величина тока.

    Лучше подбирать розетку по максимальному нагрузочному току. В случае с рассматриваемыми типами оборудования, что имеют показатель потребляемой мощности до 7 кВт, потребуется иметь под рукой стандартный комплект «вилки-розетки», рассчитанный на ток номинального значения на 32 ампера, но с допустимой нагрузкой на короткое время на 40 ампер.

    Если техника на кухне потребляет более 7 кВт, то показатель для розетки возрастает до 63 ампер.

    Следующий момент в плане выбора – количество фаз. Однофазный способ подключения представляет собой стандарт для бытовых приборов. Тогда применяется 2-полюсная вилка, которая или имеет заземление, или нет. Время от времени применяется 3-й контакт – зануление, что соединяет металлокорпус прибора с нулевым потенциалом относительно земли.

    Обычно все электроплиты попадают в магазины с уже подключенной розеткой, но бывает так, что требуется подключить ее собственноручно. Это не будет проблемой, если обладать информацией.

    Для начала следует понять, как будет осуществляться питание электроплиты, ведь однофазная и трехфазная схема подсоединения будут отличаться. Тут важно понимать, что работать электропечи могут как от розетки 220 вольт, так и от розетки 380 В.

    Наиболее распространенной будет 1-фазная схема подключения, поэтому ее сначала и рассмотрим. Вилки тогда будут иметь 3 выхода, где контакт представляет собой фазный кабель, еще один – нулевой, а оставшийся – защитный.

    Если уже была проведена установка розетки, то следует найти каждый из указанных кабелей, и к необходимым контактам подключить кабели, расположенные на штекере.

    Следующим шагом является подключение рассматриваемой техники. Человека, который имеет небольшой опыт, целых 6 контактов могут озадачить, но ничего сложного в этом нет.

    Контакты с обозначением 1–3 и L1–L3 нужны для подключения фазного провода. Если оно будет однофазным, то между указанными клеммами следует смонтировать перемычку и поставить кабель фазы.

    Ряд производителей поставляют устройства со смонтированной перемычкой.

    Важно

    Посмотрим, как делать трехфазное подключение правильно. Монтаж розетки для рассматриваемой цели будет несколько отличаться. На штекере и на розетке будет располагаться 5 контактов.

    А в данном случае 1 провод будет защитным, 1 – нулевым и 3-фазных.

    Тогда последние будут подключаться к контактам, расположенным друг с другом, сверху будет располагаться контакт нулевого провода, а снизу – для защитного.

    Процесс проведения электромонтажных работ с розеткой особых трудностей не предоставляет. Необходимо иметь начальные знания в электрической технике и уметь работать с инструментами.

    Установка включает несколько шагов.

    • Сначала требуется прекратить подачу энергии на кухне и снизить напряжение в электросети до нуля. Для этого следует отключить квартирный либо домовой счетчик.
    • Теперь следует выбрать место для монтажа разъема. Тут следует делать так, чтобы было максимально удобно. Будет лучше, если комбинированная или вообще любая розетка будет располагаться за электрическим устройством сверху или за откидной панелью. Можно это сделать и неподалеку от плиты.
    • Прокладывание провода. Сначала следует подобрать необходимый кабель силового типа. Для этого применяется формула, по которой сумма всех мощностей конфорок и поверхностей для нагрева и духовки должна быть разделена на напряжение, что будет задействовано. Полученный нами результат в ходе таких вычислений будет являться величиной тока, что проходит по кабелю питания при полной нагрузке. Но обычно в рассматриваемых ситуациях применяется 3-жильный кабель с 4-миллиметровым сечением. Данное ограничение является следствием общей мощности потребления не более 7 кВт либо 32 ампер.
    • Установка защитного оборудования. Речь идет об автомате-выключателе силовой категории. Нам потребуется решение на 32 ампера, что будет соответствовать максимальному напряжению в сети при полной загрузке.
    • Перед непосредственным подключением плиты требуется приготовить необходимые инструменты, чтобы они были всегда под рукой – нож, отвертка, штекер, сама розетка и плоскогубцы.
    • Теперь переходим непосредственно к монтажу кухонной розетки. Сначала требуется получить доступ к соединительному узлу такой техники, что расположен на панели сзади. Откручиваем болты, чтобы осуществить ослабление контактов в проводке соединительного типа. Зачищаем провод и проводим разделку жил. Теперь провода с контактами. Следует сказать, что красный является фазой, желтый – землей, синий – нулем.
    • Расключение кабелей. Сначала вскрываем вилочный штекер, путем откручивания крепежного болта снимаем верхнюю часть корпуса. Снизу можно будет увидеть поверхности контактного типа с клеммами. Требуется подключить к клеммам 3 провода, которые отходят от электроплиты.
    • Теперь осуществляем установку розетки. Кухонная розетка монтируется так:
      • осуществляем разметку места, где будет ставить ее;
      • пробиваем в стене дырки, используя перфоратор;
      • осуществляем подключение проводов – ослабляем элементы крепежа, каждая жила присоединяется к необходимому зажиму;
      • теперь на размеченное место ставим розеточную панель и закрепляем болтами.
    • Подключение автомата защиты. Место для его монтажа следует выбирать так, чтобы была возможность быстро его отключить, если потребуется. Установка займет где-то 7–10 минут. Сначала следует установить основу, которая будет удерживать данный автомат – специальную DIN-рейку, а также подсоединить нужные проводники. Точнее, только фазную жилу. Сначала при помощи ножа зачищаем оплетку кабеля и находим провод красного цвета. Его следует рассечь и зачистить кончики. Провода к контактам подсоединяем в соответствии с планом подключения, который есть на автомате-выключателе.

    Часто бывает так, что при проведении ремонтных работ либо перестановок на кухне требуется осуществить перенос розетки для электроплиты. Учитывая, что розетка обычно лишь одна, все оборудование будет привязано к месту, где она находится, и осуществить монтаж плиты и панели для варки, что работают от электричества, в другом месте мы не можем.

    Существует ряд методов переноса розетки для электроплиты. Одни – крайне просты и безопасны, а некоторые – сложны и не всегда безопасны, поэтому они потребуют определенных знаний и навыков.

    Попробуем рассмотреть наиболее простые решения, чтобы не слишком усложнять то, что можно сделать просто.

    • Наиболее простой метод переноса варочной панели либо электроплиты – применять удлинитель. Тут все будет крайне просто – вилку удлинителя подключаем в розетку, что есть, а разъем подводим к нужному нам месту, где располагается техника. Такой способ прост и доступен по цене. Но не всегда можно найти удлинитель, где применяется 3-фазное подключение. Да и такое соединение нельзя назвать очень надежным. А также повышается риск нанесения этой конструкции механических повреждений, ведь провод обычно кладется на пол или проходит в мебели. В общем, выгода в таком случае есть, но и минусов хватает.
    • Замена силового кабеля питания для электроплиты от щита. Данный способ имеет максимальную надежность, но и затраты тут будут максимальные, ведь следует покупать нужный кабель определенной длины, закладывать его снова и так далее. А часто хочется, чтобы такая проводка была скрытая и внутренняя, а значит, придется разбивать стену. Тоже есть свои преимущества и минусы.
    • Наверное, оптимальным будет простое наращивание кабеля, что есть и его прокладывание до нового места расположения техники. В целом там не будет ничего сложного, прокладывание кабеля будет повторять описанные выше действия. Такой способ сочетает в себе преимущества двух описанных выше методов и практически не имеет недостатков. Он безопасен, надежен, не слишком дорогой и обеспечит отличную работу вашей кухонной техники в новом месте на долгое время.

    О том, как правильно перенести розетку для электроплиты, смотрите в следующем видео.

    Источник: http://www.stroy-podskazka.ru/plity-kuhnya/elektricheskie-plity/rozetka/

    Розетка для электроплиты: установка и подключение

    Электроплита относится к мощным приборам, у которых потребление тока значительно выше, чем у большинства бытовых приборов. Выбор силовой розетки для электроплиты и ее подключения должен быть тщательным и соответствовать всем нормам безопасности, а сложность установки такой розетки зависит от многих факторов. В статье мы разберем как выбрать лучшую розетку и правильно ее установить.

    Классификация силовых розеток

    Прежде чем определиться, какая розетка нужна для электроплиты, нужно разобраться какие вообще бывают виды силовых розеток и чем они отличаются.

    По способу установки

    Силовая розетка открытой установки. Предназначена для открытой электропроводки, крепится непосредственно к стене накладным способом. Используется: В деревянных домах, на лоджиях, на улице, в местах с повышенной влажностью (в ванных комнатах, на кухне, вблизи бассейнов и т. д.).

    Силовая розетка закрытой установки. Соединяется с утопленными внутри стены проводами. Монтаж электрической части розетки предполагает углубление в стену (в подрозетнике). Используется: В жилых помещениях.

    По стойкости к воздействию внешних факторов

    Маркировка IP кодом — 2 цифры на упаковке:

    • Цифра №1 — степень защиты от проникновения посторонних частиц разной величины. От нуля до 6, где 0 — отсутствует защита, а 6 — пыленепроницаемость.
    • Цифра №2 — степень защиты от попадания влаги. От 0 до 8, где 0 — защита отсутствует, а 8 — от длительного нахождения под водой.

    По виду и предназначению

    • Розетка без заземления. Самая простая силовая розетка. Предназначена для подключения электроприборов с вилкой без защитного заземляющего контакта.

    По сроку эксплуатации

    Долговечность работы и надежность соединения контактов у розетки под электроплиту характеризуются числом максимальных циклов “включение-выключение”. Качественные розетки рассчитаны на 100 тысяч циклов. Так же важны:

    • Контакты. Лучше пружинный механизм с двумя контактными лапками.
    • Зажимы. Бывают двойные и быстрозажимные. Оба вида считаются надежными, но второй проще в монтаже и более дорогой.

    При выборе розетки важен и диаметр отверстия для вилки. Для стандартов стран СНГ он немного меньше — 4 мм, чем в европейских нормах («евророзетка», система Schuko, французская система) — 4, 8 мм. Расстояние между токоведущими контактами вилки тоже могут отличаться.

    Особенности выбора силовой розетки для электроплиты

    Допустимая величина тока

    Распространенные розетки рассчитаны на токи 10А и 16А, но при подключении прибора большей мощности происходит нагрев контактов и возможно возгорание. Поэтому следует выбирать розетку по максимальному току нагрузки.

    Для электроплит:

    • потребляемая мощность до 7 кВт — стандартный комплект «вилка-розетка» 32А (номинальный ток), но допустим кратковременный ток нагрузкой 40А;
    • потребляемая мощность более 7 кВт — розетка с номинальным током 63А.

    Количество фаз

    • Однофазное подключение — это стандарт для бытовых приборов, используется двухполюсная вилка с заземлением или без него. Часто используют и третий контакт — зануление, который соединяет металлический корпус прибора с нулевым потенциалом относительно земли.
    • Трехфазное подключение — стандарт для промышленного электрооборудования и некоторой импортной техники.

    Для электроплит:

    • Одна фаза — розетка с тремя контактами.
    • Три фазы — розетка с пятью контактами.

    Установка розетки и подключение электроплиты

    1. Рекомендуется выбрать розетку накладной конструкции.
    2. Используется многожильный кабель сечением 3 х 4 мм, медь.
    3. Согласно схеме подключаются жилы кабеля к вилке и соответственно к розетке.
    4. Кабель для подключения электроплиты присоединяется к отдельному защитному автомату щитка в 40А. Желательна установка УЗО или дифференциального автомата.
    5. Если нет специальной цепи защитного заземления, то кабель можно подключить к металлическому корпусу подъездного щитка. Нельзя соединять между собой или на корпусе щитка контакты “ноль” и “земля”.
    6. Все контакты необходимо хорошо зачищать и защищать от окисления (залудить жилы паяльником или обжать латунными гильзами).
    7. Подключение электроплит важно выполнять с максимальной точностью и тщательностью. Плохо соединенные контакты быстро окислятся и начнут греться, что может привести к замыканию.

    Источник: http://www.komfortek.com/e-lektrosnabzhenie/rozetki-i-vyklyucheteli/rozetka-dlya-elektroplity.html

    Правила установки розетки для электроплиты

    Электрическая плита – это отличный выбор для современной кухни. При условии правильного монтажа и использования данное оборудование будет исправно служить в течение многих лет. Конечно, розетка для электроплиты может быть установлена квалифицированным мастером, но при желании жильцы квартиры имеют возможность выполнить подсоединение самостоятельно и сэкономить деньги.

    Требования к электрической проводке

    В настоящее время продажа электрических плит осуществляется без шнуров, но этому есть разумное объяснение. Так, согласно правилам безопасности электроплиту нужно подключать при помощи клеммных колодок высокого качества, то есть без использования розетки для варочной панели.

    Однако подключение через электророзетку допустимо, но его следует выполнять с использованием прибора, рассчитанного на силу тока 32А и более. Для подключения электроплиты нельзя использовать обыкновенные бытовые электророзетки, поскольку они не обладают необходимой мощностью.

    Чтобы понять, как установить розетку для электроплиты, нужно запомнить следующие правила:

    1. При установке розетки для варочной панели можно использовать только трехжильный медный кабель для однофазной сети и пятижильный – для трехфазной, применение алюминиевого кабеля запрещено.
    2. Сечение кабеля должно составлять 4 мм2, если длина провода не превышает 12 м, и 6 мм2 если используется более длинный шнур.
    3. В электрощитке необходимо установить отдельный автомат на плиту.
    4. Следует выполнить монтаж устройства защитного отключения. Мощность УЗО должна быть на один шаг выше, чем мощность автомата. То есть, если установлен выключатель в 32А, то необходимо приобрести УЗО на 40А.
    5. Необходимо выполнить заземление для электрической плиты любым доступным способом.
    6. Точка подключения к сети и кабель подбираются в соответствии с параметрами плиты и характеристиками сети.
    7. Установка розетки для электроплиты может осуществляться на любой поверхности, которая отличается устойчивостью к нагреванию (бетон, кирпич). А вот на сайдинг-панели и дерево розетка для эл плиты не устанавливается.

    Проводка под электророзетку может быть скрытой, то есть, расположенной внутри стены, или наружной. Первый вариант обеспечивает эстетический эффект (проводка скрыта от глаз) и более высокую защиту. Однако в домах из дерева возможен монтаж только наружной проводки (из соображений пожарной безопасности).

    Подбор точки подключения к сети

    Силовые установки для варочных панелей различаются по техническим характеристикам и по типам установки. Подбирать конструкцию надо в строгом соответствии с техническими параметрами печи.

    Следует помнить, что у обыкновенной или индукционной варочной панели высокая мощность, поэтому для нее требуется электроточка, способная выдерживать напряжение в 7 кВт и выше.

    Выбирая электрическую розетку, следует ориентироваться на максимальное значение номинального тока. К точке питания желательно сразу подобрать подходящую вилку.

    Розетки для варочной панели изготавливаются из следующих материалов:

    1. Карболит. Изделия из этого материала производятся в черном цвете и отличаются относительно доступной стоимостью.
    2. Высококачественный пластик. Обычно такие конструкции белые, более дорогие, чем карболитовые, но и более качественные, износоустойчивые.

    По типу монтажа силовые установки для электроплит подразделяются на такие группы:

    1. Скрытые. В этом случае подрозетник устанавливается в отверстие в стене. Рабочая поверхность отвода подрозетника полностью скрыта, что заметно повышает герметичность и безопасность конструкции.
    2. Накладные. Розетка для плиты монтируется поверх отводов. Этот вариант более удобен за счет того, что не нужно проделывать отверстие в стене, но в данном случае конструкция видна над стеной. Кроме того, немного снижается ее герметичность, под корпус могут попасть загрязнения и влага. Но в некоторых помещениях, например, в деревянных домах, установка розетки для электроплиты может осуществляться только накладным способом.
    3. Комбинированные. Это усложненный вариант скрытого монтажа. В этом случае подрозетник, установленный в отверстие стены, дополнительно закрывается крышкой, которая защищает встроенные контакты от воздействия негативных внешних факторов.

    Розетка на электропечку может быть одинарной или двойной. Специалисты советуют устанавливать двойные конструкции с более высокой мощностью, чем необходимо под плиту. Тогда в случае необходимости можно будет дополнительно подсоединить к источнику питания какой-либо другой электроприбор.

    Варианты подключения электроплит

    Когда всё необходимое для работы подготовлено, можно приступать к монтажу.

    Но прежде чем мастер начнет подключение розетки для печки, ему нужно отключить подачу электричества на квартиру или дом, а затем проверить, присутствует ли напряжение на той линии, на которой выполняются работы.

    Напряжение должно полностью отсутствовать. Для подключения варочной панели в соответствии с правилами нужно воспользоваться одной из следующих схем подключения.

    1. Однофазная. В большинстве многоэтажных домов монтаж розетки для электроплиты осуществляется путём однофазного подсоединения (сеть 220В). На блоке подключения присутствуют 6 клемм. Клеммы 1, 2 и 3 (L1, L2, L3) нужно соединить друг с другом медными перемычками с сечением 6 мм2. Большинство современных печей поставляются с комплектом подходящих перемычек. Также перемычкой нужно соединить клеммы 4 и 5 (N1 и N2). В однофазной сети присутствует 3 жилы: фазная, нулевая и заземление. Фазный провод бывает серым, черным или коричневым, его нужно подключить к клемме 1, 2 или 3. Нулевая жила (синяя, белая) в большинстве случаев подсоединяется к 4 или 5 клемме. Провод заземления, покрытый желто-зеленой изоляцией, нужно прикрепить к 6 клемме (PE). При этом болты клемм следует занять до упора. Если затянуть их недостаточно сильно, то клеммы могут обгореть.
    2. Двухфазная. Такая схема для подключения варочной панели чаще всего используется в старых домах. Могут, к примеру, присутствовать фазы A и C, а фаза B при этом отсутствует. В таком случае клеммы 1 и 2 нужно соединить друг с другом при помощи перемычки, а затем прикрепить к одной них фазу A. Фаза C присоединяется к клемме 3. Последующей порядок подключения розетки для варочной панели такой же, как при однофазном типе монтажа.
    3. Трехфазная. Монтаж розетки для электроплиты с трехфазным питанием (380В) чаще всего проводится в частных домах. Питающий кабель в данном случае состоит из 4 или 5 жил. Напряжение в розетке для этого типа монтажа составляет 220В между нулем и каждой из фаз, и 380В непосредственно между фазами. Розетка для варочной панели подключается по такой схеме: Фазы А, В и С идут на клеммы 1, 2 и 3. Присоединение клемм 4, 5, 6 осуществляется так же, как при однофазном подключении.

    Схемы подсоединения обыкновенной или индукционной варочной панели наносятся на корпус машины или присутствуют в инструкции к ней.

    Пошаговая инструкция по подключению точки питания для электроплиты

    Теперь поговорим о том, как подключить печь к электрической сети. Порядок монтажа остаётся одинаковым для сетей с любым количеством фаз. Работа состоит из нескольких этапов:

    1. Выбирается место, где будет установлена розетка под варочную панель. Следует помнить, что печь относится к числу приемников высокой мощности. Чтобы ее эксплуатация была безопасной и надежной, на стене устанавливается штепсельная точка питания с заземляющим контактом. Какая розетка нужна для варочной панели, можно прочитать в соответствующем разделе. Номинал электророзетки должен быть не меньше 32-40А. В конструкции для однофазной сети присутствует 3 контакта, а для двухфазной или трехфазной – 5 контактов.
    2. В электрощите устанавливается отдельный автоматический выключатель. Для однофазной сети подходит однополосный выключатель на 16А, а для двухфазной или трехфазной – трехполосный. Номинал автомата должен составлять 25-32А.
    3. От электрощита до розетки для варочной панели нужно протянуть провод. Для однофазной сети понадобится шнур 3х4 мм марки ВВГнг, а для двухфазной и трехфазной – 5х2,5 мм той же марки.
    4. На следующем этапе нужно подвести провод к электроточке и подключить розетку в соответствии с одной из вышеописанных схем.
    5. Гибкий провод печи соединяется со штепсельной вилкой. При этом нужно обращать особое внимание на маркировку вилки. Ее подсоединение осуществляется так же, как и присоединение электророзетки к проводке.
    6. Затем нужно облудить концы гибкого провода печи и подсоединить их к клеммам на колодке печи. Облудить концы провода необходимо для того, чтобы обеспечить максимально надежный контакт.
    7. Установка розетки для плиты завершается тем, что мастер разделяет питающий кабель для печи в электрощитке, а затем зачищает концы проводов и подключает фазные жилы к полосным зажимам автомата. После этого жила нулевого провода подсоединяется к общей шине для всех проводников нуля. Желто-зеленая жила заземления соединяется с шиной заземления.

    Теперь розетка для плиты подключена, можно начинать использование электроприбора.

    Выполнение заземления

    Жильцы старых домов при проведении подключения печи могут столкнуться с такой проблемой, как отсутствие шин заземления. Некоторые мастера пытаются решить эту проблему самостоятельно и совершают грубые ошибки:

    1. Заземление выполняется на нулевую шину. Если осуществить такое подсоединение, то могут возникнуть нежелательные последствия. В случае обрыва нулевого провода фаза пойдёт на электроприбор, и пользователь получит удар током.
    2. Меняют местами провода нуля и заземления или фазы и заземления. Это тоже приводит к поражению пользователя током.
    3. Выполняют заземление на батарею или другие металлические конструкции внутри квартиры. Это также приводит к трагическим последствиям.

    Так какое же решение у данной проблемы?

    Мастеру необходимо отправиться в ЖЭК или другую организацию, которая обслуживает дом, и узнать, является ли корпус щита заземленным. Если щит заземлен, то желто-зеленый провод можно присоединить к нему при помощи болта.

    После этого розетка на печь готова к использованию. Если же щит не заземлен, то желто-зеленый провод необходимо вывести на улицу и прикрепить к специальной конструкции для заземления. Но прибегать к этому варианту приходится в редких случаях.

    Источник: https://machosrules.ru/pravila-ustanovki-rozetki-dlia-elektr/

    Розетка для электроплиты 220в (фото)

    При проведении ремонта, в частности на кухне, зачастую приходится производить замену электрической плиты и проводки для нее. Конечно, это ведет к тому, что необходима новая розетка для электроплиты на 220В.

    Выбор розетки

    При выборе розетки для плиты на 220В стоит обратить внимание на следующие детали:

    1. Цвет. Стандартными для этой электротехнической продукции являются белый и черный,
    2. Форма исполнения. Существует две основные формы, применяемые при изготовлении розеток для плит, это квадратная и круглая,
    3. Влагозащита. От этого фактора напрямую зависит безопасность работы на кухне,
    4. Пылезащита. Засорение, запыление контактов розетки дает толчок к образованию пыльной бороды на контактной группе, что может привести к искрению, нагреву контактного пятна, гудению или, чего хуже, к замыканию.

    Установка

    Сам по себе процесс установки розетки не включает в себя каких-либо сложностей.

    Обесточивание

    Это делается путем отключения главного квартирного автомата. Если установлен автомат, то перемещением флажка вверх или вниз нужно произвести отсечку электрической энергии. Направление движения флажка будет зависеть от того, как установлен автомат, хотя вникать в это особо не нужно – важно, чтобы Вы увидели значок 0 перед глазами.

    Выбор места установки

    От этого будет зависеть удобство использования электрической плиты. Ввиду того, что каждый из мастеров по подключению имеет свое видение о правильности того или иного места, предполагаемого для использования в качестве площадки для монтажа, стоит все же рассказать и об остальных локациях, удобных для установки штепсельных розеток для плит. Возможно установить ее, к примеру, за плитой вверху, за откидной крышкой, или внизу, рядом с ней, вверху либо внизу. Также есть возможность монтирования розетки вне зоны плиты. Этот способ применяется для встраиваемой техники, которая не позволяет использовать монтаж непосредственно возле электротехнического оборудования.

    Рекомендуемое положение розеток на кухне

    Прокладка кабеля

    Для того чтобы проложить силовой кабель, первоначально нужно произвести его выбор. Для правильного подбора необходимо использовать простую формулу: сумму мощностей всех конфорок и нагревательных элементов духового шкафа в ваттах (эти данные указываются в паспорте изделия) необходимо разделить на используемую величину напряжения в вольтах. Даже если мощности будут указаны в киловаттах, их нужно будет перевести в ватты. Это делается путем умножения имеющейся величины на тысячу.

    В нашем случае напряжение будет равным 220В. Полученный ответ будет величиной тока протекающего по кабелю питания при полной нагрузке. Соответственно, по нему и выбирается кабель. А именно по таблице подбора кабеля в соотношении с током. Для бытовых плит обычно подходит медный трехжильный кабель сечением не более 4 мм2, так как суммарная мощность потребителей электроплит от любых производителей не превышает 7000 Вт. Что будет соответствовать току 32А.

    Теперь необходимо приобрести кабель нужной длины и приступать к дальнейшим действиям.

    Установка защитной аппаратуры

    В качестве защиты от превышения протекающего тока и замыкания используется силовой автоматический выключатель. Как уже известно из пункта выше, максимальный ток в бытовых плитах не превышает 32А, из чего следует, что к установке принимается автомат С32 с током нагрузки 32А.

    Подключение плиты

    Чтобы выполнить работы по подключению плиты необходимо подготовить инструменты и оборудование: плоскогубцы, отвертки, нож, розетка и вилка для электроплиты.

    1. Первоначально нужно открыть соединительную коробку плиты она располагается на задней панели.
    2. Путем выкручивания винтов ослабляем контактную группу в соединительной колодке.
    3. Зачищаем оплетку кабеля, разделываем каждую из жил.
    4. Присоединяем провода к контактам в соответствии с правилами, красный фаза, синий -ноль, желтый земля. Соблюдение этих правил является обязательным.

    Расключение проводов

    Расключение проводов на вилке содержит в себе самые простые действия. Нужно вскрыть вилку для этого откручиваем винт крепления корпуса вилки. Удаляем верхнюю часть и убираем в сторону. В нижней части располагаются контакты, на которых находятся клеммы. К ним необходимо подключить поочередно каждый из трех проводов идущих от плиты.

    Подключение

    Подключение производится последовательно, начиная с монтажа основы розетки на стену. Для этого размечается место установки, пробуриваются при помощи перфоратора отверстия для крепежных элементов. Важно устанавливать розетку таким образом, чтобы в дальнейшем была возможность беспрепятственно иметь к ней доступ с целью отключения.

    После чего можно перейти непосредственно к подключению проводов. Необходимо ослабить винтовые крепления контактов, затем подключить каждую жилу к соответствующему зажиму, сравниваясь со штепсельной вилкой. По окончании установить крышку розетки на место и закрепить винтом.

    Подключение защитного автомата на 32А

    Расположение силового автомата выбирается самостоятельно, главное условие для установки возможность оперативного отключения в экстренной ситуации. Подключение автоматического выключателя занимает в среднем минут 5-7. Непосредственно подключение состоит из установки основы для крепления автомата дин-рейки, и подключения проводников. Для бытовой плиты достаточным будет установка автомата только на фазную жилу.

    1. Снимаем оплетку кабеля при помощи ножа.
    2. Находим красный провод, производим рассечку проводника и аналогично зачищаем концы.
    3. Сверяясь со схемой подключения, указанной на автоматическом выключателе, монтируем провода к контактам.

    При подключении автомата на 32А необходимо соблюдать определенную длину зачищаемых проводников. Оголенные части жил не должны виднеться из контактной группы. После подключения автомат необходимо обязательно перевести в положение 0. Далее следует подключить проводник, идущий от автоматического выключателя к прибору учета электрической энергии. Его необходимо завести в распределительную коробку.

    Проверка

    Проверка работоспособности системы заключается в полноценном и всестороннем испытании каждого из элементов. После установки розетки для плиты, автоматического выключателя, и подключения всех проводников, нужно подать пробное напряжение. Перед этим следует еще раз убедиться в правильности установленных компонентов и силе затяжки контактов.

    Если после подачи электрической энергии на главном автомате ничего плохого не произошло и все целое, можно переходить к следующему этапу.

    При помощи индикаторной отвертки проверяем наличие поступающего напряжения на контакты. Если этого не происходит, необходимо проверить правильность подключения и силу прижатия проводников. Далее можно подавать энергию непосредственно на кухонную плиту. Переводим выключатель, который имеет пропускную максимально токовую способность 32А, в положение включено или |, убеждаемся в отсутствие неполадок.

    Последним из испытаний будет проверка автоматического выключателя, проводников и розетки для плиты на способность выдерживать протекающий ток при полной нагрузке. Делается это простым поворотом всех ручек электрической плиты в максимальное положение. Если розетка и кабель не нагреваются, а автомат не производит отсечку, значит, все расчеты оказались верны потребление электрического тока не превышает 32А и оборудование подобрано правильным образом.

    Лучшая электрическая плита для дома - Выгодные предложения на электрическую плиту для дома от global electric plate для дома продавцов

    Отличные новости !!! Вы попали в нужное место для покупки электроплиты для дома. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта электрическая плита для дома в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили электрическую плиту для дома на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в электроплите для дома и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести электрическую плиту для дома по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Как работают печные вентиляторы?

    Вентиляторы для печей - это фантастическая инновация, которая действительно значительно улучшает тепло, исходящее от вашей плиты.В прошлом году мы стали свидетелями огромного интереса к этому продукту, поскольку дровяные горелки стали неотъемлемой частью дома. И почему бы нет? Они эстетичны, просты в эксплуатации, не требуют больших затрат на обслуживание и недороги в эксплуатации.

    Вместе с тем, печи может потребоваться некоторое время, чтобы прогреть комнату, особенно большую. Использование печного вентилятора нагревает комнату за меньшую часть времени, и это действительно простой способ максимально увеличить тепло, которое вы получаете от плиты.

    Ниже Джеймс показывает, как работает печной вентилятор.

    Есть ли у вентилятора печки батарейки?

    Нет. Вентилятор печки - это фактически двигатель, который использует тепло в качестве источника энергии для своей работы. Разница в количестве тепла между основанием устройства и верхней частью вентилятора приводит в движение двигатель, который, в свою очередь, вращает лопасти, в то время как охлаждающие вентиляторы в задней части помогают поддерживать верхнюю часть вентилятора при гораздо более низкой температуре, гарантируя, что вращение вентилятора поддерживает постоянные обороты.

    Дровяные печи вошли в моду.

    Маленький мотор вентилятора - это термоэлектрический мотор - действительно простое устройство, с помощью которого два полупроводника при разных температурах могут создавать между собой напряжение. Это небольшое количество электроэнергии, но ее достаточно, чтобы вращать лопасти вентилятора.

    Работает на всех печах?

    Вентилятор печи работает только на плитах, достигающих определенной минимальной температуры. Это связано с тем, что основание устройства должно нагреться до температуры, прежде чем разница температур между верхней частью устройства и нижней частью станет достаточно высокой, чтобы лопасти повернулись.Для некоторых печей требуются специальные «низкотемпературные» вентиляторы, которые специально разработаны для работы на печах, которые не нагреваются до очень высоких температур. Вообще говоря, в большинстве печей можно использовать вентилятор.

    Какое положение лучше всего подходит для вентилятора?

    Главное, на что следует обратить внимание при размещении вентилятора, - это то, что за ним нужно пространство. Это связано с тем, что вентилятор втягивает более холодный воздух из-за вентилятора, чтобы обеспечить его питание. Если вы заблокируете заднюю часть вентилятора, установив его у стены или дымохода, вы получите неэффективную систему.Также попробуйте поставить его ближе к задней части печи (оставив около 15 см пространства за вентилятором), чтобы вентилятор выталкивал теплый воздух в комнату.

    Может ли вентилятор печки перегреться?

    Да. Если вентилятор станет слишком горячим, он может перегреться и повредить двигатель. Чтобы предотвратить это, вы можете приобрести термометр для плиты, чтобы проверять температуру и знать, когда становится слишком жарко для вашего вентилятора. Если он станет слишком горячим, вы можете попробовать переместить его в более прохладную часть плиты или полностью удалить.Различные модели вентиляторов имеют разную максимальную температуру, поэтому обязательно проверьте характеристики своей модели.


    Думаете, мы что-то упустили? Вы другого мнения?

    Комментарий ниже, чтобы ваш голос был услышан…

    Словарь по технике для кухни

    Этот словарь по кухонной технике будет очень полезен в повседневной жизни.

    Прослушайте видео, чтобы услышать правильное произношение - на американском английском - и потренируйтесь произносить слова вслух во время пауз после каждого слова.

    Слушайте словарный запас кухонной техники

    Получите свой бесплатный словарный запас, электронная книга

    Решение головоломок - отличный способ пополнить словарный запас. Эта книга содержит более 25 кроссвордов, поиск слов и головоломок по двадцати (20) различным темам.

    Вместе с БЕСПЛАТНОЙ электронной книгой вы будете получать мой еженедельный информационный бюллетень с советами, уроками и специальными предложениями только для моих подписчиков.

    Введите свое имя и адрес электронной почты ниже, чтобы получить бесплатную копию.

    Кухонная техника Словарь в картинках

    Блендер: используется для измельчения пищи на более мелкие кусочки и превращения мягкой пищи в жидкости.

    • Многие люди делают « смузи », смешивая лед и фрукты / овощи в гладкие ледяные напитки.

    соковыжималка: машина для отжима жидкости из фруктов и овощей.

    хлебопечка / хлебопечка: машина для выпечки и выпечки хлеба (включая замешивание хлеба).

    кофемолка : машина для измельчения кофейных зерен на мелкие частицы для использования в кофемашине.

    кофеварка / капельная кофеварка: машина, которая заваривает кофе, пропуская горячую воду через молотый кофе в фильтре.

    фритюрница: машина, которая нагревает большое количество масла и используется для приготовления пищи и овощей (например, картофеля фри).

    электрическая хлеборезка: электрический инструмент для легкой нарезки хлеба.

    Весы пищевые: прибор для измерения веса пищевых продуктов.

    ручной миксер: электрический инструмент, который вы держите в руке для смешивания продуктов.

    Стационарный миксер: автономный миксер с множеством различных настроек для смешивания, замешивания и смешивания продуктов.

    микроволновая печь: , которая быстро нагревает и готовит пищу с помощью электромагнитного излучения.

    мультиварка: прибор, который готовит пищу при очень слабом нагреве в течение очень длительного периода времени (часов).

    газовая плита и духовка (слева) / электрическая плита (справа): приборы, использующие электричество или газ для приготовления пищи при высоких температурах. Пища нагревается либо внутри печи , либо на плите в кастрюлях или сковородках.

    электрическая горелка: подключается к плите или варочной поверхности. В процессе приготовления он достигает разной температуры.

    газовая горелка: выпускает различные уровни газа для нагрева продуктов, помещенных в кастрюли и сковороды.

    вытяжка: прибор наверху плиты, который использует вентилятор для втягивания пара, дыма и жира из воздуха от приготовления пищи.

    Холодильник и морозильник (верхнее отделение): хранит продукты в прохладном месте (холодильник) и очень холодном месте (морозильная камера), чтобы продукты не испортились (испортились).

    сэндвичница: готовит горячие сэндвичи, помещая их между двумя нагретыми пластинами.

    тостер: электрическое устройство для приготовления тостов с подрумяниванием и поджариванием хлеба.

    Машина для изготовления макарон: Устройство для формования макаронных изделий из теста для различных типов макарон (например, спагетти, лингвини, лазаньи)

    пароварка: машина, которая готовит пищу, используя пар от кипящей воды.

    вафельница: машина для приготовления горячих вафель.

    посудомоечная / посудомоечная машина: моет и сушит посуду, стаканы, чашки, посуду, тарелки, миски, кастрюли и сковороды и т. Д.

    стиральная машина: стиральная машина, стирающая одежду и другие ткани и имеющая разные циклы для разных типов тканей. Машина также отжимает одежду после стирки, чтобы удалить излишки воды и дать им высохнуть быстрее.

    Ваша очередь попрактиковаться в кухонной технике Словарь

    У вас большая кухня? Какой из вышеперечисленных кухонных приборов вы владеете и используете? У тебя есть другие?

    Чтобы попрактиковаться, напишите ответы на вопросы на листе бумаги или потренируйтесь говорить вслух себе или собеседнику.


    1. Домашняя страница
    2. Список основной лексики
    3. Словарь по кухонной технике

    Стоимость установки новой розетки

    Это руководство покроет расходы на установку новых розеток в вашем доме.

    Средняя стоимость установки розеток

    Этот тип работы обычно занимает около 1-2 часов.

    £ 100

    Независимо от того, расширили ли вы свой дом или создали пространство для домашнего офиса, вам когда-нибудь понадобятся дополнительные розетки.Вы можете решить заменить старые электрические розетки, чтобы они соответствовали цветовой гамме вашего дома.

    Розетки бывают разных форм, размеров и цветов на выбор, что позволяет легко вписаться в дизайн вашего интерьера. Независимо от того, нужна ли вам вилочная розетка с деревянной отделкой или вам нужны розетки с USB-розетками, варианты безграничны, а стоимость вилки будет варьироваться.

    Установка дополнительных розеток будет не только очевидной выгодой для всех членов семьи, желающих заряжать свои ноутбуки и мобильные телефоны, но и позволит избежать опасности для здоровья и безопасности, связанной с длинными следами проводов и проводов, особенно если у вас есть дети или пожилые люди. люди, живущие с вами.

    Хотя установить розетки можно самостоятельно, рекомендуется обратиться к профессиональному электрику для выполнения этой работы. Они будут квалифицированными, опытными и надежными, что гарантирует быстрое, эффективное и качественное обслуживание. Прежде чем нанять ближайшего к вам электрика, я хотел бы изучить предыдущую работу.

    Убедитесь, что вы сравниваете до 3 предложений профессиональных электриков. Чтобы сэкономить время на поиске надежного специалиста, вы можете отправить предложение на myjobquote.co.uk. Все, что вам нужно сделать, это ввести свои данные о работе в быструю и простую форму с подробными сведениями о вашей работе, и вы будете связаны с 3 надежными и проверенными специалистами, которые помогут установить дополнительные розетки.

    У нас есть сильная сеть, состоящая из сотен проверенных, проверенных и профессиональных торговцев, специализирующихся в различных областях. Чтобы получить лучшую цену за установку дополнительных розеток, я бы рекомендовал связаться с несколькими продавцами и сравнить цены, которые вам были предложены.

    Стоимость установки дополнительных розеток

    Описание работы Продолжительность Затраты на материалы Затраты на рабочую силу
    Установка новой двойной розетки 1-2 часа 100–300 фунтов £ 40 +
    Установка новой одинарной розетки 1-2 часа £ 50–200 £ 40 +

    На что следует обратить внимание при установке розетки

    При установке розетки необходимо учитывать несколько моментов.Во-первых, вы должны убедиться, что выбрали наиболее подходящую розетку для комнаты, в которую она входит, и учесть затраты на установку розетки. Например, будет ли достаточно одной розетки для этой комнаты, нужна ли вам розетка с USB-портами, будет ли дизайн соответствовать стене?

    Если вы устанавливаете металлическую декоративную розетку, важно, чтобы розетка была правильно заземлена. Установка штепсельной розетки - это работа, которую следует доверить квалифицированному специалисту, так как существует множество рисков.Все электрические изделия должны быть установлены в соответствии с местными Строительными нормами.

    Следует отметить, что установка штепсельных розеток представляет собой не только опасность возгорания и опасность для детей, если они установлены неправильно, но и неправильная установка розеток может повлиять на стоимость вашего дома, если она должна быть проверена и переделана.

    Еще одно соображение заключается в том, сможет ли ваш блок предохранителей обрабатывать добавленные дополнительные розетки. Если предохранитель не подходит для других розеток, это может привести к постоянному срабатыванию предохранителя.

    Профессиональный электрик осмотрит вашу коробку предохранителей и установит новые розетки наилучшего качества. Мы рекомендуем получить до 3 предложений от электриков для получения наилучших предложений. Используйте калькулятор стоимости электрика, чтобы рассчитать их почасовую ставку строителя.

    Готовы получить цену за свою работу?

    Сделай сам

    Самостоятельная установка розеток - сложная работа, которую должен выполнять профессиональный электрик, чтобы избежать опасности для здоровья и безопасности.Следует отметить, что все электрические изделия, такие как розетки, должны быть установлены в соответствии с местными строительными нормами.

    Если вы устанавливаете металлическую декоративную розетку, важно, чтобы розетка была правильно заземлена, чтобы избежать опасности. Для этого необходимо сначала подключить фиксированный провод заземления к клемме заземления на розетке или штепсельном выключателе. Подключив короткий провод от клеммы розетки к клемме заземления в настенной коробке, розетка будет правильно заземлена.

    Вам следует нанять профессионального электрика для установки розеток, так как это не только сэкономит ваше время, поскольку электрик имеет квалификацию для безопасной установки розеток, но и поможет избежать любых опасностей для здоровья и безопасности.

    Заливать штепсельную розетку очень сложно, поэтому настоятельно не рекомендуется выполнять эту работу самостоятельно. Чтобы получить лучшее предложение при установке розеток, сравните до 3 предложений от надежных и проверенных электриков из My Job Quote.

    Последнее обновление MyJobQuote, 19 июня 2019 г.

    Пр. 10. Составляйте предложения из таблицы.

    Пр. 11. Завершите предложения.

    1. Автомобиль хранится в ___. 2. Книги хранятся в ___. 3. Платья и головные уборы хранятся в ___. 4. Чайные принадлежности хранятся в ___. 5. Соль хранится в ___. 6. Сахар хранится в ___. 7. Перец хранится в ___. 8. Горчица хранится в ___.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Гостиная Учиться Гостиная Кухня Столовая Спальня Ванная Квартира Ясли является комната для купания. комната для сна. комната для специального использования детьми. комната для общего пользования в течение дня. помещение, используемое для приготовления пищи.комната, используемая для учебы. комната для приема гостей. комната для приема пищи. количество комнат на одном этаже дома.
    Пылесос Стиральная машина Холодильник Швейная машина Раковина является машина, используемая для шитья. машина, используемая для стирки. таз под краном на кухне для мытья посуды. машина для мытья полов, ковров и т. д.путем втягивания воздуха и пыли вместе. ящик, в котором воздух поддерживается при низкой температуре, чтобы сохранить пищу.
    Подвал Сарай Подвал Сарай является самая низкая часть здания, этаж ниже уровня земли. подземное помещение, используемое для хранения угля, вина и т. д. хозяйственная постройка для хранения зерна, сена и скота. навес под навесом для хранения вещей, содержания скота.
    Чердак Гостиная Ванная Зал Спальня является подъезд жилого дома. приемная. комната на верхнем этаже дома. комната для сна. комната с ванной.
    Шкаф Шкаф Комод Комод Абажур Обои на стену является предмет мебели для хранения одежды.предмет мебели для хранения посуды, продуктов и т. д. кухонный сервант с полками. набор ящиков, используемых для хранения одежды. бумага, обычно с цветным рисунком, для обшивки стен комнат. стеклянный шар, ширма из шелка, пергамента и т. д., помещенный вокруг лампы или над ней.
    Кладовая Забор Кладовая является комната, в которой хранятся предметы домашнего обихода. комната в доме, где хранится еда.барьер из деревянных или металлических кольев, рельсов или проволоки, особенно. положить вокруг поля, сада и т. д.
    Прихожая Стеллаж Печь Платье-вешалка является замкнутое коробчатое пространство, нагреваемое для приготовления пищи. конструкция с колышками для подвешивания вещей. вещь, на которой висят платья или костюмы. стеллаж, в котором совмещены подставка для зонтов, вешалка для шляп и зеркало.
    Сковорода Графин Банка / банка Сито Пробка-винт является Посуда с проволочной сеткой или сеткой для отделения мелких зерен и т. Д. От крупных зерен и т. Д. Или твердых частиц от жидкостей. инструмент для рисования пробок от бутылок. неглубокая сковорода с длинной ручкой, используемая для жарки. сосуд (обычно стеклянная бутылка с пробкой), в которую переливают вино перед тем, как подать на стол.луженый контейнер для пищевых продуктов и т. д., особенно сделанный таким образом, чтобы он был герметичным.
