Как проверить заземление в домашних условиях

Действующее заземление в квартире и частном доме, является одним из главных требований ПУЭ — правил устройства электроустановок. Поэтому после монтажа заземления, возникает необходимость в проверке работоспособности заземляющего контура.

Проверить заземление в квартире можно прямо в розетке. Для этого сначала надо обесточить квартиру, после чего разобрать одну из розеток. Если к розетке подведено три провода, и один из них жёлто-зелёного цвета, то, заземление есть, если только два провода, то его нет.

Совсем по-другому дела обстоят с проверкой сопротивления заземления. Здесь уже потребуется мультиметр или контрольная лампа, которой можно было бы проверить работоспособность заземления. Именно об этом и будет рассказано в данной статье строительного журнала samastroyka.ru.

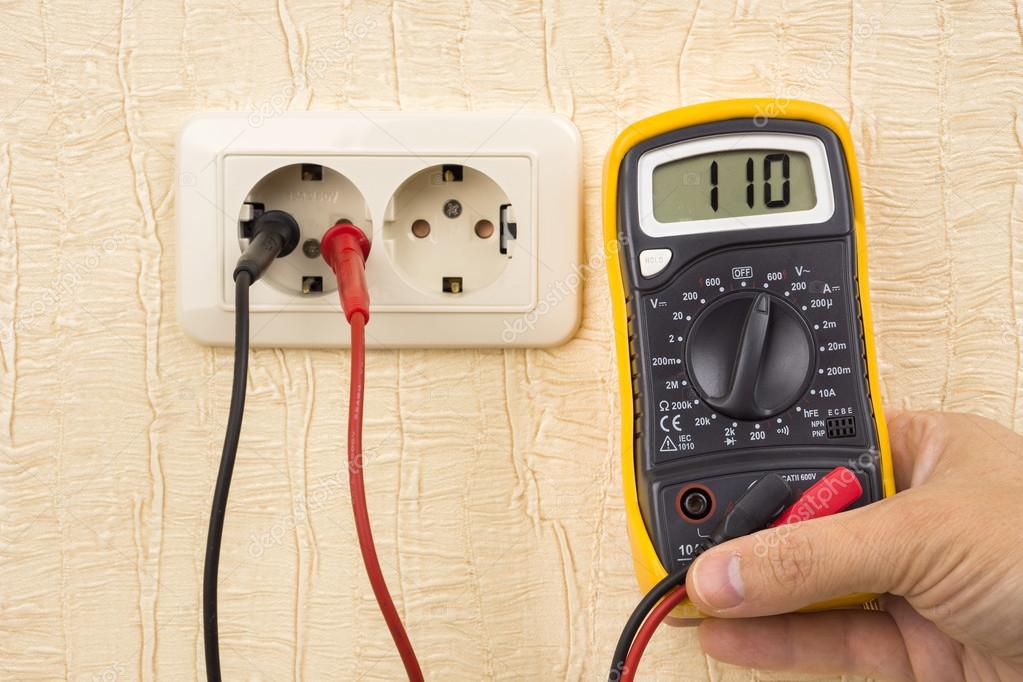

Как проверить заземление мультиметром

Самый простой способ проверки заземления можно осуществить с помощью обычного мультиметра, например, DT-838. О том, как пользоваться мультиметром, читайте в другой статье строительного журнала «САМаСТРОЙКА».

Итак, для того, чтобы проверить заземление мультиметром, нужно перевести прибор в режим измерения переменного напряжения (V~ или AC) и посредством щупов, проверить напряжение в розетке, сначала между фазой и нулём, а затем напряжение между фазой и заземлением.

При этом, напряжение, и в том и в другом случае, должно быть примерно одинаковым, что говорит о наличии работающего заземления в квартире. Если мультиметр показывает совсем непонятные цифры, то, возможно, заземление неисправно или не работает. В таком случае, можно использовать второй способ проверки заземления на работоспособность.

Как проверить заземление лампочкой

Можно проверить заземление и обычной лампочкой, используя для этих целей лампу накаливания на 40, 60 или 100 Вт. Для того, чтобы её подключить для проверки, потребуется взять стандартный патрон с цоколем E27 и кусок кабеля. Подключив провод к патрону, и вкрутив в него лампу, таким образом, получится собрать контрольную лампу для проверки заземления.

Чтобы проверить заземление в доме или квартире при помощи контрольной лампы, действовать нужно, точно так же, как и в случае с мультиметром. То есть, сначала разбираем розетку, а затем прикасаемся оголёнными концами проводов контрольной ламы, сначала к фазе и нулю, а затем к фазе и заземлению.

В первом случае, при наличии тока в электропроводке, лампа загорится ярким светом. Точно также она должна гореть, если один из проводов был перекинут на заземление, вместо нуля. Если при этом лампа горит намного хуже, чем при проверке «фаза-нуль», то это значит одно — заземление работает неудовлетворительно. Если лампочка вообще не горит при проверке заземления, значит, его нет.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

Как проверить заземление в розетке с помощью приборов

Электрические розетки – привычные для потенциального пользователя аксессуары. Их используют повсеместно: в доме, на работе, в общественных местах и т.д. Согласно техническим нормативам, розетки обязаны иметь заземление – это обезопасит домочадцев от удара тока при поломке электроприборов.

Однако, согласитесь, вряд ли кто-то из потребителей может с уверенностью сказать, что все розетки в доме или квартире заземлены. Чтобы выяснить расположение проводов в электропроводке, необходимо провести ряд тестов.

Мы расскажем вам, как проверить заземление в розетке различными способами – по внешним признакам и с использованием специальных инструментов.

Содержание статьи:

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Конструктивными сложностями электрическая розетка не блещет. Незамысловатая керамическая или пластиковая основа плюс металлический каркас с крышкой. И тем не менее, электрические розетки совершенствуются

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

керамику;
фарфор;
пластик.

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

оснащённые шиной заземления;
не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют .

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Заземление розетки и способы проверки

Проверка наличия заземления на электрических сетях может потребоваться в разных случаях:

при смене места жительства;
на случай аренды какой-либо недвижимости;
когда покупают офис или бизнес;
когда делают работу на сторонней территории и т.д.

Рассмотрим общепринятые способы проверки.

Проверка по внешним признакам

Первоначальная и простейшая проверка присутствия заземления делается визуально по внешним признакам. Потенциальному пользователю достаточно оценить внешний интерфейс электрической розетки, чтобы сделать для себя определённые выводы.

Внешние признаки электрической розетки, по которым можно судить о наличии шины заземления: 1, 2 – рабочие контакторы; 3, 4 – биметаллические пластины шины заземления (+)

Так, если внутри розеточной чаши присутствуют характерные детали, указывающие наличие заземляющей шины, тестирование на 50% можно считать успешным. Такими деталями являются специальные прорези в корпусе изделия и проглядывающие сквозь эти прорези контактные биметаллические пластины.

Располагаются эти «усы» заземления обычно в верхней и нижней области розеточной чаши.

Анализ внутренней “начинки”

Чтобы удостовериться в наличии заземления розетки с вероятностью на 75%, придётся вскрыть корпус изделия – отвернуть один винт, удерживающий розеточную крышку и снять её.

Но перед тем как выполнить эту работу, следует обесточить электрические коммуникации – выключить автомат ввода электроэнергии, который обычно устанавливается внутри монтажной щитовой коробки, что находится на лестничной клетке подъезда (вариант для муниципального жилья).

После вскрытия розетки перед пользователем откроется вся существующая раскладка проводников, подключенных к монтажным клеммам прибора.

Для схемы под исполнение «евро» характерным признаком разводки является наличие трёх проводников:

фазного;
нулевого;
заземляющего.

Могут отличатся первых двух проводников. Правда, согласно установленным спецификациям, фаза обычно подводится проводом с цветами изоляции коричневый или белый, а нуль с цветами изоляции синий или чёрный. Но на практике всё может быть совсем иначе.

Наглядный пример из бытовой практики, когда полностью игнорируются стандарты подключения электрических розеток. В частности, подключение выполнено проводниками, расцветка которых не соответствует правилам

Третий проводник – заземляющий, конкретно окрашивается в зелёный цвет или в жёлто-зелёный. К тому же этот провод, как правило, имеет увеличенное сечение. Заземляющий проводник внутри корпуса розетки соединяется с контактом шины, которая, в свою очередь, имеет прямую связь с биметаллическими пластинами «евро» интерфейса.

На этой картинке через монтажный канал выведены проводники, полностью соответствующие правилам монтажа электрических сетей. Расцветка проводов в данном случае корректная. Заземляющий провод имеет увеличенное сечение

Так вот, наличие подключенного провода (жёлто-зелёной, зелёной окраски) на шине «земли» – это уже 75% гарантии на тот счёт, что заземление в розетке выполнено.

Останется только проверить работоспособность (целостность) заземляющей шины с помощью специальных приборов.

Тестирование с помощью приборов

Методика тестирования контрольными приборами даёт 100%-ую гарантию присутствия заземления в розетке. Но сам способ проверки с помощью специальных приборов разрешается применять только лицам, имеющим соответствующие допуски. Это важный момент, ведь тестирование приборами, как правило, выполняется при подключенном напряжении.

Подача напряжения в квартирную электрическую сеть, в том числе на розетки, которые требуется проверить приборами на работоспособность заземляющей шины. Щиток может располагаться непосредственно в квартире или в подъезде

Розетки бытовые питаются напряжением 220 В (иногда напряжением 110 В). При подключенном питании становится реальной опасность для лиц, тестирующих элементы электросети. Тем более для тех, кто не имеет понятия о принципе действия электрических сетей.

Тест лампой накаливания

Первый простой способ проверки делается с помощью обычной лампы накаливания, рассчитанной под напряжение существующей сети.

Проверяющему лицу для работы нужно изготовить несложную оснастку:

Взять электрический патрон для лампы.
Подключить к патрону двухжильный провод (20-30 см).
Ввернуть в патрон лампу накаливания.

Концы проводников патрона необходимо зачистить на 7-10 мм от кромки. Если проводники многожильные, следует плотно скрутить жилы зачищенных концов. Для большей безопасности можно оснастить провод наконечниками. На этом подготовка оснастки завершается, можно приступать непосредственно к тесту.

Наглядно процесс определения заземления с применением лампочки продемонстрирует следующая фото-галерея:

Галерея изображений

Фото из

Ситуации, диктующие необходимость удостовериться в правильности устройства проводки, нередко возникает в новостройках. Особенно в долгостроях, в которых работы перед сдачей проводят неопытные шабашники, гастарбайтеры. Далеко не всегда в этих случаях можно ориентироваться на цвет изоляции

Если в нашем распоряжении нет мультиметра, точно найти провод заземления поможет электроцепь с контрольной лампочкой

Для того чтобы обезопасить проведение определений опытным путем, лампу закрутим в патрон. К клеммам патрона подсоединим провод с зачищенными проводниками

Чтобы найти заземляющий провод, сначала определим, который из них является фазой. Если при касании проводов от самодельной цепи лампочка зажглась, то значит, один из них ноль, второй фаза

По сути, если мы хотели найти провод заземления, дальнейшие исследования можно оставить. Ведь третий провод — земля. Но лучше изучить обстановку досконально

Если при подключении проводов собранной нами цепи к проводу заземления и любому из двух проводов лампочка не зажжется, значит, один из них точно земля, второй — ноль или фаза

Если при смене проводов при сохранении контакта с заземлением лампа на момент вспыхивает, значит, второй проводник ноль. Быстрое отключение здесь производится УЗО или автоматом

Если лампочка загорается в двух положениях, а на исследуемой ветке нет ни УЗО, ни автомата, отключаем в щитке клемму линии заземления. Все токоведущие жилы проверяем так же попарно. Земля будет той, при которой лампочка не горит

Шаг 1: Провода, подготовленные к подключению

Шаг 2: Сборка цепи с контрольной лампой

Шаг 3: Вкручивание лампы в патрон

Шаг 4: Определение фазного проводника

Шаг 5: Поиск нулевого и фазного провода

Шаг 6: Выделение ноля из трех проводников

Шаг 7: Определение ноля по краткой вспышке

Шаг 8: Определение жил в линии без УЗО

Включают , куда входит розетка. Берут патрон с лампой и подсоединяют концы провода на привычные контакторы розетки (фаза – ноль). Лампа должна ярко светить. Такое подключение свидетельствует о целостности электрической цепи, а также об исправности сделанной оснастки. Этот шаг теста следует выполнять обязательно.

Далее проверяют работу заземления. Конец любого проводника от патрона с лампой соединяют с контактором шины заземления, а оставшийся свободным конец поочерёдно подключают на контакторы розетки.

Если любое из двух подключений зажигает лампу, это значит, шина заземления исправна и подключена к «земле». Тест пройден успешно. В противном случае, заземление розетки отсутствует.

Тестирование стрелочным (цифровым) вольтметром

Для второй методики тестирования заземляющей шины потребуется стрелочный или электронный прибор, измеряющий напряжение. Здесь подойдёт стандартный тестер, например, модели Ц4353.

Специальный измерительный прибор стрелочного типа, которым измеряется не только напряжение (постоянное или переменное), но также сила тока, сопротивление, индуктивность. Желательно иметь такой прибор под руками всегда

Диапазон измерений прибора по напряжению (переменному) должен иметь верхнюю границу не менее 600 В. Сам же принцип тестирования аналогичен проверке лампой. Только вместо подсветки для контроля уже будет использоваться шкала прибора.

Пошаговое исполнение проверки стрелочным тестером:

Установить режим измерения переменного напряжения.
Диапазон измерений установить на 600 В.
Подключить щупы прибора на контакторы розетки (фаза – ноль).
Зафиксировать показания прибора на бумаге.
Подключить один щуп прибора на контактор заземления.
Поочерёдно подключить второй щуп прибора на контакторы розетки.
Показания зафиксировать на бумаге.

Теперь следует сравнить записанные показания, полученные в процессе проверки на шаге 6. Если любое из двух показаний равно или немного меньше, чем значение, полученное на шаге 4, это значит – шина заземления работает. Отсутствие каких-либо показаний прибора свидетельствует о нерабочей или оборванной «земле».

Галерея изображений

Фото из

Портативный мультиметр в виде отвертки

Проверка проводников перед установкой прибора

Поиск земли цифровым мультиметром

Нулевое напряжение заземляющего провода

Аналогичным образом процедура выполняется цифровым вольтметром, оборудованным жидкокристаллическим дисплеем. Здесь единственное отличие в работе – более удобное восприятие результата измерений. Цифровой аналог стрелочного прибора – мультиметр. Удобен тем, что выводит результат измерений на экран в виде цифровых значений. Между тем, по степени надёжности и точности измерений уступает стрелочному прибору.

Подробная инструкция проверки напряжения в розетке представлена в .

Когда необходимо вскрыть розетку

По большому счёту, все вышеизложенные методы тестирования наличия заземления можно выполнить без съёма розеточной крышки. Но тогда гарантии на 100% не представляются возможными по одной простой причине.

Нередко на практике встречаются примеры, когда шину заземления чьи-то «умелые ручки» соединяют с шиной нуля. Делается это проводной перемычкой, установленной между нулём и контактором «земли».

Такие вот казусы нередко встречаются в бытовой практике при обслуживании электрохозяйства. Это недопустимое и грубое, с точки зрения безопасности, действие. Объединять нулевой контактор с контактором заземления недопустимо

Без демонтажа крышки такое «произведение искусств» не обнаружить. Вместе с тем, проверка приборами будет показывать наличие земли. Есть риск ошибки. Поэтому вскрытие крышки актуально всегда на случай проверки.

С точки зрения безопасности для пользователей розетками, соединение «нуля» с «землёй» выглядит крайне неудачным и недопустимым действием.

Земляная шина по правилам электрического монтажа всегда рассматривается отдельно взятой линией коммуникаций, косвенно привязанной к или доме.

А нулевой проводник в любой момент по неосторожности или неопытности обслуживающего персонала может быть перемещён на место фазного провода. Последствия понятны без лишних слов.

Использование в быту заземлённых электрических розеток постепенно становится нормой. Теперь уже каждая современная постройка оснащается электрическим хозяйством, где предусмотрен обязательный монтаж элементов схемы с подводкой к ним шины заземления.

Так обеспечивается высокая степень безопасности для лиц эксплуатирующих здания, пользующихся розетками для работы с разной бытовой техникой.

Выводы и полезное видео по теме

С нюансами установки розетки с заземлением можно ознакомиться с помощью видеоматериала:

Кстати будет замечено: при наличии заземляющей шины в розетках увеличивается степень надёжности бытовой техники. Особо критично на отсутствие «земли» реагирует цифровая аппаратура, а таковая сейчас присутствует повсеместно.

Расскажите, какой способ вы используете для проверки заземления в розетках. Делитесь с читателями собственными навыками, участвуйте в обсуждениях и задавайте вопросы. Блок для комментариев расположен ниже.

Как проверить заземление в розетке и зачем оно нужно

Защита от высокого напряжения это неотъемлемая часть электрической сети и выполняется она различными способами, одним из которых является заземление. По правилами ПУЭ оно является обязательным компонентом, но во многих домах, особенно старой постройки, еще отсутствует. Чтобы понимать, есть ли такая защита в своей квартире, надо знать, как проверить заземление в розетке, ведь контакты для него есть во всех современных электроприборах.

Зачем заземлять электрическую цепь

Многих обывателей вгоняет в ступор информация, что ноль и жила заземления в розетке могут быть посажены на один и тот же провод на этажном щитке (или главном распределительном щитке дома). Возникает закономерный вопрос – для чего тянуть третий провод, если два из них все равно замкнуты между собой?

На практике здесь применяется фундаментальный принцип – все в природе двигается по пути наименьшего сопротивления от большего к меньшему.

Вода стекает сверху вниз, тепло передается от горячего тела холодному, а электрический ток течет туда, где сопротивление проводников меньше.

Если в электрической цепи без заземления происходит короткое замыкание, то механизм его действия примерно следующий:

Сила тока и напряжение в сети скачкообразно возрастает в десятки раз.
Если проводка слабая, то она перегорает.
Если жила проводки достаточной толщины (сечения) чтобы выдерживать возросшие нагрузки, то она разогревается, от чего воспламеняется изоляция.
Перегорела проводки или нет, но если во время короткого замыкания человек касается любой металлической детали прибора, то он получает поражение электрическим током, причем значения его на порядок выше, чем просто в розетке. В первом случае это кратковременный удар, а во втором – пока ток не найдет слабое место проводки и не сожжет его, после чего цепь разомкнется.

Если заземление есть, то все не так печально:

Сила тока и напряжение возрастают, но при этом у них сразу есть «куда побежать» — заземляющий провод.
Естественное сопротивление человеческого тела намного больше, чем у меди, алюминия или стали, поэтому даже если человек держится за металлически части прибора, то ток попросту «пройдет мимо» по более легкому пути. Отсюда и одно из требований к заземляющей проводке – она должна быть выполнена по возможности одним цельным проводом – скрутки допускаются на этажном щитке, на вводном автомате, а по квартире дальше идет одна цельная жила.

На обычной проводке стоят автоматические выключатели, которые срабатывают если нагрузка в цепи превышает допустимые нормы. На заземляющем проводе, при нормальной работе цепи, напряжения не должно быть вообще, поэтому в связке с ним логично использовать УЗО, реагирующее на ток утечки, обычно незначительный. Как итог – при коротком замыкании ток выключается сразу же, а не вследствие плавления проводки.

Подробнее о том что происходит при коротком замыкании в цепи смотрите в этом видео:

Выше рассматривается роль заземления с точки зрения электробезопасности, но оно так же служит для предотвращения электрических помех, которые могут негативно влиять на работу компьютеров и других тонких приборов. Подробнее смотрите в этом видео:

Бытовые методы проверки наличия заземления

Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.

Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.

Визуальный осмотр

Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.

В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.

Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета. По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.

Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.

Зануление при отсутствии заземления

Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой.

Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.

Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.

О том что такое зануление и чем оно опасно смотрите в этом видео:

Как определить наличие заземления

Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.

Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.

Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:

Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.

При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая.

Полная проверка заземления

На самом деле даже наличие заземления в квартире еще не гарантирует его правильную работу. Для полной проверки необходимо провести ряд измерений сопротивления проводников, чтобы убедиться в том, что заземляющий провод действительно являются «удобной» дорогой для электрического тока и при коротком замыкании он потечет в нужном направлении.

Выполнить такую проверку в домашних условиях практически нереально, так как она требует наличия чувствительных приборов. Кроме того, измерять надо сопротивление проводников не только по отношению друг к другу, но и к земле. Если вам любопытно как это делается, посмотрите здесь:

Как итог если заземления нужно не только для защиты человека от поражения электрическим током, но и чистой работы чувствительных приборов (к примеру, в звукозаписи), для проверки желательно обратиться к специалистам. В противном случае достаточно и того, что при появлении тока утечки на заземляющем проводнике срабатывает защитный автомат УЗО.

Как проверить заземление за 1 минуту

Я расскажу как быстро, просто и эффективно проверить наличие и качество вашего заземления всего менее чем за минуту. Сразу хочу оговориться и уточнить, что данный метод проверки является кустарным и запрещен всеми руководствами и правилами по электробезопасности. Но все же способ существует и отлично живет среди бывалых и опытных электриков. Я, лично, пользуюсь им сам, поэтому и показываю его вам. Опять же, хочу снять с себя ответственность, и сказать, что если вы будете повторять его, то все на свой страх и риск.

У вас, наверно, сразу возникает вопрос: зачем тогда использовать подобный способ если он запрещен да ещё и опасен? Вообще, заземление проверяется специальным прибором, но ввиду его отсутствия, для быстрой проверки и контроля электрики часто пользуются этим.

Понадобится

Для проверки нам понадобится обычная лампочка накаливания на 230 В и 60-100 Вт, в патроне, с выведенными проводами оголенными на конце.

Я примотал к вилке провода и заизолировал все изолентой. В простонародье, лампочка с выведенными оголенными проводами называется «контролькой».

Проверяем наличие заземления в розетке

Итак, приступим. Для начала проверим работу лампы. Оба оголенных провода вставим в розетку.

Примерно, на глаз, запомним яркость свечения.
Затем вытащим один провод и переключим его на контакты заземления. Если лампа не загорелась, значит вы возможно ошиблись и вытащили фазный провод, а нужно нулевой. В итоге лампа должна быть включена между заземляющим контактом и фазой.

Если заземление исправно и эффективно работает, то лампочка будет светить с абсолютно той же яркостью, что и между нулем и фазой.
Вот и все.
При подключении будьте особо осторожный и внимательны, не прикасайтесь к оголенным контактам в момент проверки!
Я проверяю таким способом заземление в своем доме. У меня нет УЗО в системе. В вашем же случае, при его наличии оно может сработать, так как произойдет утечка на землю. В этом нет ничего страшного, это так же хороший показатель работы защиты.

Смотрите видео

Как проверить заземление в розетке и контур заземления

Заземление в доме или квартире – одно из требований правил устройства электроустановок (ПУЭ). Определить его на наличие можно в розетке, но перед тем как проверить заземление в розетке, нужно отключить питание всего дома или квартиры. То есть, отключить входящий автомат в распределительном щитке.

Методики проверок

Существует несколько вариантов, как проверить заземление в квартире. Методы достаточно просты, для чего требуются нехитрые приборы и приспособления. Самый простой из них – это вскрыть розетку и посмотреть, подключен ли к одной из клемм провод желто-зеленого цвета. Если к розетке подключены всего два проводника, то схема PE в вашей квартире или доме отсутствует.

Есть специальная цветовая маркировка проводников, используемая в электроразводке, которая определяет назначение того или иного провода, что облегчает не только монтаж, но и определение жил в схемах подключения.

Фаза обычно имеет коричневую изоляционную обмотку.
Нуль синюю.
Заземляющий провод желто-зеленую.

В электрической разводке квартир старой постройки использовался двойной провод одного цвета, так что здесь определить, какой из них фазный, а какой нулевой чисто визуально нельзя. Как найти их? Для этого придется использовать индикаторную отвертку. Дотроньтесь концом отвертки сначала до одной клеммы розетки, если она не горит, то это ноль. Если загорелась, то это фаза. Нередко в таких квартирах после проведения ремонта устанавливался контур заземления путем прокладки провода до розеток от распределительного щита. Если электрик знает цветовую маркировку проводников, то он уложил на заземление желто-зеленый кабель, что облегчит его определение.

Но даже наличие желто-зеленого проводника не говорит о том, что сам контур PE работает. Поэтому рассмотрим другие варианты, как проверить контур заземления.

Внимание! Можно в розетке встретить установленную перемычку между клеммами ноля и заземления. Таким образом, электрик пытался сделать своеобразный контур PE. Делать этого нельзя, потому что при обрыве нулевого провода (такое иногда случается, и причины могут быть разные) ток потечет по заземляющему контуру. А это обязательно приведет к его нагреву (он меньше в сечении), а здесь и до пожара недалеко.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

Включается в щитке питание на квартиру или дом.
Прибор включается в режим проверки напряжения.
Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

Обычная лампочка накаливания на 220 вольт.
Патрон под нее.
Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

не перегорела ли она сама;
хорошо ли собран самодельный тестер, придется проверить все контакты;
включено ли питание в распределительном щитке;
не произошло ли обрыва в фазном или нулевом контуре.

Косвенные доказательства отсутствия PE

Существуют некоторые ситуации, которые косвенно подтверждают, что PE схема не работает, не подключена или работает очень плохо.

Бытовые приборы, связанные с водой, бьют слегка током. К ним можно отнести стиральную и посудомоечную машинку, водонагреватель, электрический чайник и прочие.
При воспроизведении музыки в колонках появляется шум.

Вот такие простые способы, как определить, работает ли проводная система PE или нет. И еще одно предупреждение. Соединять ее с громоотводом или сажать на отопление нельзя. Ни та, ни другая система не предназначены для этих нужд.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как проверить заземление в розетке мультиметром, как найти фазу и ноль

В старых домах еще сохранились двухклеммные розетки. В этом случае проверить устройство можно просто с помощью тестера фазы. Нужно взять тестер (индикаторную отвертку), вставить его в любой разъем розетки. Приложить палец к металлическому колпачку на рукоятке. Когда неоновая лампочка загорится, она тем самым покажет «фазу». Вторая клемма должна быть нулевой. Но так случается не всегда.

Расцветка, индикаторная отвертка или мультиметр

Самый простой способ проверить заземление, это обратить внимание на цвет изоляции.

У заземляющего провода она должна быть желтой с зелеными полосами, а у нулевого светло-синей. Но не всегда это требование выполняется.

В некоторых домах старой постройки электропроводка сделана отдельными проводниками. Если хозяину пришлось проводить изменения в распределительной коробке, то вполне возможен вариант, когда на розетку приходят только два фазных или нулевых проводника. Поэтому необходимо проверить оба гнезда. При касании нуля неоновая лампочка на индикаторе напряжения не должна загораться.

В современных зданиях используются трехклеммные розетки. На нее приходят фазовый, нулевой и заземляющий проводники. Контакты должны соответствовать своему функциональному назначению.

Иначе, возможны несчастные случаи при использовании стиральной машины или бойлера. Поэтому возникают вопросы, как проверить заземление в розетке, чтобы избежать ошибок при монтаже и спокойно, без страха пользоваться своими приборами.

Индикаторная отвертка гарантированно определяет только фазу. Отличить ноль от земли она не может. Маленькой наводки недостаточно для загорания неоновой лампочки. Тогда найдем фазу и ноль мультиметром или вольтметром.

Варианты показания мультиметра

Любой прибор, индикаторную отвертку или тестер, необходимо проверить на работоспособность и только после этого применять. Изоляция должна быть целой, без трещин и разрывов. Острие щупа должно отделяться от держателя диэлектрической шайбой, для защиты от случайных прикосновений.

Корпус измерительного устройства должен быть целым. Перед замером штекеры вставляются в гнезда прибора, которые соответствует измерению переменного напряжения. Убедившись в исправности устройства, нужно перевести его в режим измерения переменного напряжения со шкалой 750 V. Это необходимо на случай измерения линейного напряжения, когда по ошибке на розетку завели две фазы.

Этот способ проверки розетки годится, если проверяющий уверен, что заземляющий контакт действительно земля. Тогда стоит задача найти ноль. Один щуп касается заземляющего контакта, а второй вставляется в любое гнездо розетки. Могут быть следующие варианты:

прибор показывает 220 V, значит контакт фазовый;
если 0 или единицы вольт, то это нулевой провод.

Если мультиметр относительно заземляющего показывает 0 вольт на гнездовых контактах, значит все они где-то замкнуты между собой.

Показания в несколько вольт говорят, что это ноль. Но как определить ноль, когда дом снабжается электричеством по системе энергоснабжения TN — C и повторным заземлением рядом со зданием? Ведь и в этом случае будут нулевые показания прибора.

Чтобы убедиться, что данный проводник нулевой, нужно отключить заземление в подъездном электрическом щите. Затем замерить напряжение между гнездовыми контактами розетки. Прибор показывает 220 V – найден ноль розетки. Мультиметр ничего не показывает – найдено заземление.

При показаниях прибора 220 V на каждом контакте относительно заземляющего, нужно произвести дополнительное измерение между двумя гнездами розетки. Прибор показывает 0, значит, одна фаза заведена на оба гнезда. В противном случае прибор покажет 380 V, что означает присутствие на розетке двух фаз.

Определение назначения проводников

При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является.

Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.

При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.

Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После этого замеряется напряжение между гнездовыми коннекторами.

Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.

Проводим измерение напряжения относительно земляной клеммы. Одно гнездо показывает 220 V – это фаза, второе – 0, то это нулевой контакт.

Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление.

Показания в 220 V говорят сами за себя.

Проверка электропроводки

Проверка заземления электропроводки происходит примерно так же, как с розеткой. Для измерения параметров сети понадобятся мультиметр трехфазный или однофазный, а также индикаторная отвертка.

При ремонте электропроводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других приборов приходится менять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, необходимо проверить наличие заземления в нужных местах.

Вначале нужно отключить входной автомат на этажном щите. Затем вскрыть распределительную коробку. Развести провода в разные стороны, чтобы они не соприкасались между собой, и снять изоляцию в местах соединения.

После этого входной автомат включается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум или трем фазам.

При наличии трехфазного мультиметра, можно сразу проверить состояние сети. Однофазным мультиметром определение количества фаз происходит дольше. К примеру, если напряжения между тремя проводами составляют по 0 вольт, то это фазные провода от одной фазы.

Если прибор показывает напряжение между двумя проводами 380 V, а между двумя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно говорить о наличии трех фаз.

Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше. Сначала отключается заземляющий провод в этажном щитке. Затем один щуп мультиметра цепляется за фазовый провод, а второй за проводник пока неизвестного назначения.

Если прибор покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.

Дальше отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, выполняется правильное подсоединение всех элементов электросети, места соединений изолируются, коробка закрывается. Автомат защиты включается.

Как проверить заземление лампочкой — Инженер ПТО

Методика проверки

Итак, чтобы узнать, есть ли заземление в доме для начала нужно отключить электроэнергию на вводном щитке и разобрать одну из розеток. После этого Вы должны визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке, как показано на фото ниже:

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза, согласно цветовой маркировке проводов), тогда у Вас нет заземления в доме либо квартире. И еще один момент – если между нулем и заземляющей клеммой стоит перемычка, значит, до Вас в помещении сделали зануление электропроводки, что крайне опасно.

Итак, допустим, в винтовых зажимах находятся все три проводника, и Вы хотите проверить исправность заземления в розетке. Сначала рекомендуем выполнить проверку эффективности контура заземления мультиметром. Делается она очень просто:

Включите электроэнергию на щитке.
Переключите тестер в режим измерения напряжения.
Замерьте напряжение между фазой и нулем.
Выполните аналогичный замер между фазой и «землей».

Если в последнем случае мультиметр покажет напряжение, немного отличающееся от первого замера, значит, заземление в частном доме или квартире присутствует. На табло не появились цифры? Заземляющий контур отсутствует либо не работает. О том, как пользоваться мультиметром в домашних условиях, мы рассказывали в соответствующей статье!

Если же у Вас не тестера под рукой, можно проверить качество работы заземления с помощью контрольной лампочки, собранной из подручных средств. Итак, сделать самостоятельно контрольную лампу Вы можете по следующей схеме (1 — патрон, 2 — провода, 3 — концевики):

При помощи индикаторной отвертки Вам нужно проверить, где фаза, а где ноль. Не всегда подключение розетки выполнено по правилам. Возможно, то кто подключал контакты, перепутал их цветами и теперь фаза синего цвета, что не есть правильно.

Сначала дотроньтесь одним концом провода к фазной клемме, а вторым – к нулевой. Контрольная лампа должна загореться. После этого тот конец провода, которым Вы прикасались к нулю, переместите на усик заземления (показан на фото ниже).

Если лампочка горит – контур работает, тусклый свет – состояние заземляющего контура неудовлетворительное. Лампочка не горит, значит, «земля» не работает. Тут же следует отметить, что если цепь защищена устройством защитного отключения, при проверке надежности заземления может сработать УЗО, что также говорит о работоспособности заземляющего контура.

Если Вы прикоснулись проводами от контрольки к фазе и земле, но лампочка не горит, попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Это тот случай, когда есть шанс, что подключение было неправильным и фаза не того цвета.

Косвенные доказательства

Вот еще несколько ситуаций, при возникновении которых Вы можете быть уверенным, что заземление в частном доме, квартире либо на даче не подключено или по крайне мере плохо работает:

водонагреватель либо стиральная машинка бьется током;
когда играет музыка в колонках, слышен небольшой шум.

Также рекомендуем просмотреть видео, в котором показано, как самому проверить сопротивление заземляющего контура специальным измерителем:

Вот по такой просто методике можно самостоятельно узнать состояние защитного контура. Надеемся, что теперь Вы знаете, как проверить заземление в частном доме либо квартире своими руками!

Будет интересно прочитать:

Конечно, проверить наличие заземления в розетке сможет профессиональный электрик, но при желании сделать это можно самостоятельно. Мы рассмотрим всевозможные варианты проверки заземления розеток и предоставим четкие пошаговые инструкции к этой процедуре.

Как проверить заземление в розетке – это распространенный вопрос, ведь защита от высокого напряжения всегда должна быть на первом месте. Заземление – это обязательный компонент электрической сети, тем не менее, в некоторых квартирах (особенно ранней постройки) оно отсутствует. Конечно, проверить наличие такого важного нюанса сможет профессиональный электрик, но при желании сделать это можно самостоятельно. Ниже мы рассмотрим всевозможные варианты проверки заземления розеток и предоставим четкие пошаговые инструкции к этой процедуре.

Какие бывают розетки?

Розетка – это деталь электросети, которая имеет простую форму. Она представляет собой плато в виде окружности или прямоугольника. При этом изготавливают розетки только из безопасных материалов, которые не проводят ток (пластмасс, керамика, фарфор и подобные).

Задняя часть плато ровная, на передней же имеются специальные выступы под контакты, обычно они изготавливаются из цветных металлов. Фиксируются контакты плотно с помощью специальных заклепок, а для соединения с электропроводкой на них имеются винтовые крепления. Производителями выпускаются розетки с уже имеющимися шинами заземления и без них.

Таблица №1. Различные варианты бытовых розеток.

Вид, иллюстрация	Описание
Такая конструкция розетки соответствует всем стандартам безопасности, которые установлены Европой. Здесь присутствуют специальные биметаллические платины заземления.
	Этот вариант розетки не принадлежит к какому-либо конкретному производителю и не имеют евро-протокола. К тому же, такие аксессуары не рекомендуют устанавливать с точки зрения безопасности из-за отсутствия пластин заземления.

Вид, иллюстрация

Описание

Такая конструкция розетки соответствует всем стандартам безопасности, которые установлены Европой. Здесь присутствуют специальные биметаллические платины заземления.

Этот вариант розетки не принадлежит к какому-либо конкретному производителю и не имеют евро-протокола. К тому же, такие аксессуары не рекомендуют устанавливать с точки зрения безопасности из-за отсутствия пластин заземления.

Для чего заземляют электрическую сеть?

Многих пользователей удивляет тот факт, что ноль и жилу заземления «сажают» на один провод в одном и том же щитке. Отсюда вытекает вопрос, для чего же нужен дополнительный провод, если предыдущие замыкаются между собой?

Здесь необходимо вспомнить принцип физики: все движется от большего к наименьшему. Таким образом, жидкость будет стекать вниз, жар передается к холодному элементу, а значит, что электрический ток тоже движется к меньшему сопротивлению. Так, если в электрической сети при отсутствии заземления произойдет ударный электрический импульс, то это чревато следующими последствиями:

напряжения увеличивается во много раз;
старая электропроводка выходит из строя;
если проводники слишком плотные и выдерживают сильное напряжение, то загорается только слой изоляции.

Обратите внимание! Опасность отсутствия заземления заключается еще в том, что во время ремонтных работ некоторые мастера могут перепутать фазу и нулевой контактор. В такой ситуации все корпуса электрических приборов, включенных в сеть, будут под напряжением. Именно такая халатность уже приводила к смерти людей.

Независимо от того, сгорела проводка или нет, если в этот момент человек дотронется до любой детали из металла – получит удар током. При этом уровень напряжения будет больше, чем самой розетке. В одном случае мастер получит быстрый и короткий удар, а в другом — не сможет убрать руку до тех пор, пока ток не найдет слабую зону, только тогда цепочка разомкнется.

При наличии заземления получится избежать печальных последствий:

При возрастании напряжения у него всегда будет место для отвода – заземленный провод.
Поскольку сопротивление у человеческого тела значительно выше, чем у провода из цветного металла, то даже если он дотронется до детали, ток пройдет по пути меньшего сопротивления. Именно поэтому специалисты предъявляют жесткие требования к проводу заземления – он должен быть цельным (скручивания допустимы только внутри щитка).

Видео – Что делать, если человека ударило током?

В каких случаях может потребоваться проверка заземления в розетке?

Чаще всего проверку заземления в электросети проводят в следующих случаях:

при заселении в новую квартиру;
в случае аренды какого-либо помещения;
при выполнении различных работ по части электрики в незнакомом доме.

Существуют стандартные способы проверки, которые используются электриками по всему миру. Мы рассмотри их подробнее.

Внешняя проверка заземления

Каждый пользователь может оценить наличие заземляющего провода при внешнем осмотре розетки, ведь даже этого достаточно, чтобы сделать первые выводы.

Если во внутренней части розетки имеются элементы шины заземления, то с большей вероятностью такую розетку можно считать безопасной. Эти детали представляют собой характерные отверстия, через которые виднеются биметаллические пластины — элементы обычно находятся с верхней и нижней стороны розетки.

Цены на розетки с заземлением

Проверяем внутреннее строение розетки

Для того, чтобы наверняка убедиться в безопасности розетки, потребуется снять ее верхнюю крышку, которая держится на винтовом креплении. Перед тем, как это сделать, необходимо обесточить розетку, отключив автоматические элементы щитка (он находится на лестничной площадке, если речь идет о многоквартирном доме).

После чего можно будет рассмотреть все внутренне строение розетки, расположение проводников, которые подсоединяются к прибору. Во всех «евро-розетках» присутствуют следующие проводники:

Все эти провода отличаются между собой по цветам. По стандартным требованиям фаза имеет светлую или коричневую изоляцию, нуль бывает черным или синим. Тем не менее, все может быть по-другому – оттенки проводов зависят от производителя.

Важно! Распространенная ситуация, когда цвета изоляционного слоя проводов не соответствуют их назначению согласно общепринятым стандартам. Поэтому не стоит обращать внимание только лишь на этот критерий.

Последний проводник (заземление) бывает желтым или зеленым. Кроме того, он немного толще других проводников электрической сети. Этот провод внутри корпуса розетки соединяется с шиной, соединенной с пластинами, которые устанавливаются на всех «евро-розетках».

На изображении ниже можно заметить, как через отверстие перекрытия выведены три проводника, которые полностью соответствуют рекомендованным цветам.

Присутствие желтоватого или зеленого проводка уже говорит о наличии «земли». Тем не менее, чтобы убедиться в работоспособность шины предстоит проверить ее специальным оборудованием.

Использование приборов для тестирования розеток

Только при использовании специализированных приборов для проверки можно судить о безопасности розетки. Тем не менее, применять подобное оборудование имеют право только лица, у которых имеет разрешение, ведь обычно приборами тестируют розетку, не отключая напряжение.

С помощью оборудования проверяют подачу электроэнергии на общую цепь и розетки. Этот щиток обычно находится в подъезде или квартире жильцов.

Все розетки находятся под напряжением в 220 В (иногда меньше), поэтому создается реальная опасность для человека, который собирается их тестировать с помощью приборов. Особенно тогда, когда он мало знаком с устройством электросети.

Использование лампы накаливания для тестирования розетки

Первый вариант тестирования заключается в использовании любой лампы накаливания, которая рассчитывается под напряжение сети, для этого потребуется изготовить самодельное устройство:

Подготовить патрон для лампы накаливания.
Подсоединить к патрону провод с двумя жилами (25 сантиметров).
Потом в патрон необходимо вернуть лампочку.

Концы проводников необходимо очистить от изоляционного слоя острым лезвием примерно на 8 миллиметров. Конечно, чтобы обезопасить себя, лучше установить на проводники наконечники — на этом изготовление тестирующего прибора завершается. Наглядный пример самодельного устройства для проведения проверки представлен на иллюстрации ниже.

Тестирование розетки лампочкой: пошаговая инструкция

Шаг 1. Необходимо подключить автомат питания электросети.

Шаг 2. Теперь следует взять подготовленный прибор и присоединить его концы на контакты розетки.

Шаг 3. Теперь останется проверить заземление. Так, конец одного провода прибора присоединяют к контакту заземляющей шины, а оставшимся концом дотрагиваются по очереди к контактам розетки.

Проверка вольтметром

Для другой проверки шины заземления потребуется приобрести вольтметр со стрелкой или электронный. Здесь нам понадобится простое устройство.

Проверка вольтметром считается достоверной, ведь прибор измеряет напряжение, силу тока, а также сопротивление. Поэтому он пригодится, если вам постоянно приходится выполнять подобные действия.

Проверка заземления помощью стрелочного вольтметра выглядит следующим образом:

Переключить соответствующий режим напряжения.
Установить диапазон измерения до 700 В.
Подсоединить клеммы устройства на контакты выбранной розетки.
Записать полученные значения.
Одну клемму подсоединить к заземляющему контактору.
Теперь по очереди подсоединять другую клемму на контакторы.
Полученные значения опять же следует записать.

Итоговые значения после проверки потребуется сравнить. Если числа, полученные после двух проверок больше чем то, что было на четвертом шаге, то можете не волноваться – шина функционирует. Если эти показания не отличаются — скорей всего, отсутствует «земля».

По опыту многих пользователей, удобным считается другой прибор – электронный вольтметр. Ведь он сразу же выводит полученное значение цифрами. Тем не менее, опытные специалисты не рекомендуют его использовать, потому что он уступает по точности.

Цены на вольтметр

Способ использования стрелочного и электронного вольтметра не отличается. Во втором случае тоже потребуется подсоединять клеммы к контакторам. Разница лишь в способе выведения показателя.

Видео – Как проверить заземление в частном доме

Как измерить сопротивление контура?

Конечно, такой метод проверки требует приобретения специализированных приборов. Кроме того, тестирование сложно провести в многоэтажном доме. Тем не менее, этот способ считается достоверным.

Его принцип состоит в измерении степени сопротивления между щупом заземления и землей. Для проведения такой процедуры потребуется омметр с высокими частотами и множество проводков. Мультиметр здесь не подойдет, ведь нужен более точный прибор.

Если у вас имеется подобное устройство, то возьмите три провода любой толщины. Один из них соединяется с контактом заземления на розетке (он будет укороченным). Другие провода присоединяются к прибору и металлическим кольям, которые забивают в почву (на расстоянии 100 сантиметров). При наличии стандартного напряжения сети – однофазного 220 В и трехфазного – 380 В, показания не должны быть больше четырех Ом.

Обратите внимание! Такая методика проверки актуальна обычно при наличии сухой почвы. Чаще всего ее проводят еще на этапе строительства жилья, потому что в другое время сделать это будет проблематично.

Почему приходится разбирать розетку?

Конечно, воспользовавшись методами, приведенными выше, можно проверить заземление без разборки розетки. Тогда невозможно дать гарантию наличия заземления по распространенной причине – некоторые неопытные мастера фиксируют заземляющую шину и шину нуля. Делается это с помощью проводка-перемычки.

Такое внутреннее строение розетки не отвечает любым стандартам безопасности, ведь объединять эти два контактора опасно.

Поэтому без предварительного демонтажа наружной части выявить такую проблему невозможно, ведь при проверке прибором будет показывать заземление, которого по факту нет.

Шина заземления по общепринятым правилам всегда должна быть отдельной, потому как нулевой проводок ошибочно может быть перемещен вместо фазы. Последствия такой халатности будут печальными даже при отсутствии ударного импульса.

Если раньше заземленные розетки можно было встретить только в производственных помещениях, то теперь их устанавливают в квартирах (новостройках) — это важный критерий безопасности жильцов, которые регулярно пользуются бытовой техникой.

Обратите внимание! Если после разбора розетки вы обнаружили зануление, то не стоит пытаться решить такую проблему самостоятельно, ведь это опасно для жизни. Лучшим решением будет обращение к квалифицированному мастеру.

Видео – Как отличить зануление от заземления

Другие опасные методы заземления розетки

Существует еще один не менее опасный (по сравнению с предыдущим) способ заземления розетки. Его иногда используют жильцы многоквартирных домов – кустарный метод применим в старых домах, где отопительные трубы выполнены из металла и соединяются с теплотрассой, которая соответственно контактирует с почвой. На первый взгляд – это идеальный вариант, ведь действительно розетка будет заземленной, но на деле не все так просто.

Опасность в том, что сейчас многие жильцы предпочитают устанавливать пластиковые трубы, а как известно, этот материл не проводит электричество. Получается, что при таких обстоятельствах система перестанет функционировать. Это приведет к тому, что при наличии фазы на одном из электрических приборов удар током получите вы и соседи, которые еще контактируют с трубами.

Запрещено заземлять розетки и на металлические газовые трубы, даже если вы живете в собственном доме, а не в квартире. Ведь даже в предыдущем случае по трубам течет всего лишь вода, а не газ. При такой халатности может произойти взрыв.

Запрещается в электрическом щитке подключать заземляющий проводник к контактам «земли» и корпусам электрических приборов, если заземление проведено не до конца. Это опасно еще и тогда, когда отсутствует дополнительный защитный механизм.

Косвенные доказательства опасности электросети

Если проявить внимательность в некоторых ситуациях, то можно даже без специализированных проверок заметить отсутствие «земли» по следующим нюансам:

Любые бытовые устройства, которые контактируют с водой, могут время от времени «щипать» током. К этой категории относят: посудомоечную машину, стиральную машину, электрочайник, бойлер.
При прослушивании музыки внимательные люди замечают присутствие постороннего шума.

Подводим итоги

Если у вас отсутствует опыт работы с электричеством, то проверка должна ограничиваться только визуальным осмотром при наличии обесточенных розеток. В других же случаях рекомендуется вызвать на дом или в офис профессионального электрика. Кроме того, не следует самостоятельно использовать любое оборудование при наличии напряжения в сети, ведь это всегда представляет определенный риск для жизни.
