Как проверить конденсатор на плате: Как проверять конденсаторы мультиметром не выпаивая, проверить исправность

Содержание

Как проверить пусковой конденсатор. Как проверять конденсаторы мультиметром?

Причиной поломки электротехники часто является выход из строя конденсатора. Для проведения ремонта нужно знать, как проверить конденсатор мультиметром. Из инструментов еще потребуется паяльник, поскольку деталь придется выпаивать из платы.

Полярные конденсаторы легко проверить в режиме омметра. Если сопротивление детали бесконечно большое (горит единица в левом углу), это означает, что произошел обрыв.

Тестирование емкости конденсатора

Электролитический конденсатор со временем высыхает, и его емкость изменяется. Чтобы ее измерить, нужен специальный прибор. Как проверить электролитический конденсатор мультиметром? Прибор подключается к детали, и переключателем выбирается необходимый предел измерения.

При появлении на индикаторе сигнала о перегрузке, инструмент переключается на меньшую точность. Аналогично измеряется емкость неполярных конденсаторов.

Виды неисправностей конденсаторов

  • Емкость снизилась по причине высыхания.
  • Повышенный ток утечки.
  • Выросли активные потери в цепи.
  • Пробой изоляции (замыкание обкладок).
  • Обрыв внутри между обкладкой и выводом.

Визуальный контроль конденсаторов

Неисправности возникают из-за механических повреждений, перегрева, скачков напряжения и др. Чаще всего наблюдается выход из строя конденсатора по причине пробоя. Его можно увидеть по следующим дефектам: потемнению, вздутию или трещинам. У отечественных деталей при вздутии может произойти небольшой взрыв. Зарубежные конденсаторы защищены от него крестовидной прорезью на торце детали, где происходит небольшое вздутие, различимое глазом. Деталь с данной неисправностью может иметь нормальный вид, но при этом быть неработоспособной.

Для проверки элемент выпаивается из платы, иначе протестировать его невозможно. Проверку можно сделать по карте сопротивлений на плате, но для конкретной модели она не всегда имеется под рукой, даже при сервисном обслуживании.

Диагностика неисправностей неполярных конденсаторов

У неполярного конденсатора замеряется сопротивление. Если оно имеет величину меньше 2 мОм, здесь налицо неисправность (утечка или пробой). Исправная деталь обычно показывает сопротивление более 2 мОм или бесконечность. При замерах нельзя касаться щупов руками, поскольку будет измеряться сопротивление тела.

Тестирование на пробой также можно проводить в режиме проверки диодов.

Обрыв у конденсаторов малой емкости косвенным методом обнаружить невозможно. Как проверить емкость конденсатора мультиметром в подобной ситуации? Здесь нужен прибор, где есть необходимая функция.

Проверка электролитических конденсаторов

Существуют небольшие отличия, как проверить конденсатор мультиметром в режиме омметра. Полярные конденсаторы проверяются аналогично, но порог измерения у них составляет 100 кОм. Как только устройство зарядится и показание перевалит за эту величину, здесь можно судить о том, что деталь исправна.

Важно! Перед тем как проверить работоспособность конденсатора мультиметром, его следует разрядить путем соединения выводов. Высоковольтные детали из блоков питания подключаются на активную нагрузку, например через лампу накаливания. Если заряд оставить, можно испортить прибор или получить ощутимый разряд, дотронувшись до выводов руками.

К конденсатору подсоединяются щупы, показывающие рост сопротивления у исправной детали. Черный щуп с отрицательной полярностью подключается к минусовому проводнику, а красный — к положительному. На поверхности электролитического конденсатора минус обозначается белой полосой на боковой стороне.

На стрелочных приборах подобную проверку производить удобней, поскольку по скорости перемещения стрелки можно судить о величине емкости. Можно протестировать исправные детали с известными показателями и составить таблицу, по которой приблизительно определяется емкость по показаниям скорости падения напряжения.

После того, как конденсатор зарядится при тестировании (обычно до 3 В), на нем замеряется величина напряжения. Если она составляет 1 В или меньше, деталь нужно заменить, поскольку она не зарядилась. После проверки исправный конденсатор припаивается обратно, но его следует предварительно разрядить, закоротив ножки щупом.

Гарантия на электролитический конденсатор означает, что в течение заданного времени величина его емкости не выйдет за указанные пределы, обычно не превышающие 20 %. Когда срок службы превышен, деталь остается работоспособной, но величина емкости у нее другая, и ее необходимо контролировать. Как проверить конденсатор мультиметром в этом случае? Здесь емкость измеряют специальным прибором.

Обрыв трудно обнаружить с помощью омметра. Его признаком служит отсутствие изменения показаний в режиме омметра.

Как проверить конденсатор мультиметром не выпаивая

Сложность проверки конденсатора без демонтажа заключается в том, что с ним соседствуют такие элементы, как обмотки трансформаторов или индуктивности, обладающие незначительным сопротивлением постоянному току. Измерения можно производить обычным способом, когда рядом нет низкоомных деталей.

Заключение

Домашний мастер должен знать, как проверить конденсатор мультиметром. Для этого существуют прямые и косвенные методы. Не следует забывать о необходимости разрядки конденсатора перед каждым измерением.

Конденсатор – это важный элемент, обеспечивающий эффективную работу электронных схем по своему функциональному назначению. Прежде чем ознакомиться с методами, как проверить конденсатор мультиметром, рассмотрим виды этих деталей и принципы их работы. Тогда проверку мультиметром работоспособности конденсаторов можно будет делать осознанно, с пониманием того, какие параметры в заданных пределах измеряются.

Проверяем конденсатор мультиметром

Устройство и принципы работы

Практически все электронные схемы включают в свой состав конденсаторы, за исключением отдельно взятых микросхем.

Конденсаторы выполняют роль накопителя энергии, применяются в электронных схемах разного назначения:

  • в фильтрах выпрямителей и стабилизаторов источников питания;
  • передают сигналы между каскадами усилительной аппаратуры;
  • на их основе строятся частотные фильтры, разделяющие звуки на высокие и низкие частоты;
  • в таймерах задаются временные интервалы пусковой системы электродвигателей стиральной машины или режимов микроволновки;
  • в генераторах подбирается определенная частота колебаний и многие другие функции.

Классическая конструкция конденсатора представляет собой две токопроводящие пластины, расположенные друг против друга. Между ними находится диэлектрическая прокладка, в качестве которой может быть даже воздух.


Формула для расчета емкости

е – диэлектрическая проницаемость прокладки;
S – площадь пластин в кв/м;
С – фарады, емкость.

Соотношение формулы показывает, что емкость увеличивается при увеличении площади пластин и уменьшении расстояния между ними.

В промышленности плоские конденсаторы изготавливаются с малыми емкостями, для получения больших емкостей используются технологии изготовления деталей цилиндрической формы. Так, в цилиндрическом корпусе сворачиваются две полоски из фольги, между которыми бумажная лента, пропитанная трансформаторным маслом. Такая конструкция позволяет достичь больших площадей пластин, малых расстояний между ними, получить большую емкость конденсатора.

Классический пример работы конденсатора


Схема работы конденсатора

Конденсатор заряжается до напряжения источника питания за время Т = RC = 500 ОМ х 0,002 Ф = 1 сек. При переключении тумблера накопленный заряд разрядится на лампочку, при этом можно будет заметить кратковременную вспышку.

Виды конденсаторов

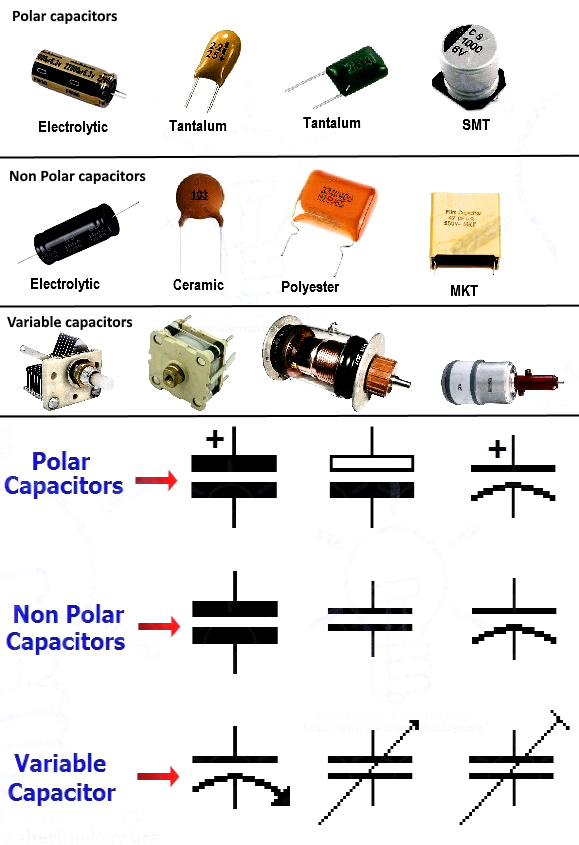

Все конденсаторы делятся на два вида: без полярности и полярные – электролитические,

По конструктивным особенностям их разделяют на:

  • простые;
  • диэлектрические;
  • с фиксированной и переменной емкостью.

Электролитические полярные конденсаторы в схемах подключаются обязательно с соблюдением полярности: контакты со знаком «+» на плюсовую дорожку платы, «–» – на минусовую дорожку. Другие конденсаторы можно припаивать на плату любыми выводами, не обращая внимания на полярность.

Причины неисправности

Простые конденсаторы с постоянной или переменной емкостью практически не выходят из строя – нечему ломаться, если только при механическом повреждении токопроводящих пластин.

Электролитические диэлектрические конденсаторы имеют ограниченные сроки службы, со временем диэлектрический слой между пластинами теряет свои свойства.

Полярные конденсаторы в схемах подключаются строго по полюсам, ошибка приводит к потере конденсатором заданных параметров или полному пробою, обрыву цепи или короткому замыканию.

При замене конденсаторов даже новые надо обязательно проверять, электролитический слой может просто высохнуть за время его хранения.

Проверка конденсаторов мультиметром

Мультиметр – это универсальный прибор, с помощью которого можно измерять целый ряд параметров электротехнических цепей и отдельных деталей:

  • величину переменного и постоянного тока;
  • напряжение;
  • сопротивление и другие элементы.

Рассмотрим, как проверить конденсатор.

Существует два вида мультиметров: аналоговые и цифровые. На цифровом варианте измеряемые параметры отображаются в виде чисел в жидкокристаллическом дисплее. Аналоговый прибор имеет стрелочный индикатор с градуировкой на шкале – для проверки конденсаторов этот вариант более удобный. Измеряемые параметры и пределы устанавливаются переключателем, который находится на корпусе, концы проводов для измерения оборудованы контактными клеммами и щупами.

Проще всего проверяются конденсаторы, которые не имеют полярности. Для этого надо установить переключатель мультиметра в режим измерения «мегомы», на шкале переключателя он обозначен как 2000k. Один провод вставить в гнездо со знаком VОм.mA, второй – в гнездо со знаком заземления. Затем нужно подсоединить концы щупов к контактам конденсатора; показания стрелки или чисел на дисплее должны быть на уровне 2Мом или выше. При сопротивлении ниже 2Мом конденсатор считается неработоспособным.

Двухполюсные электролитические конденсаторы надо проверять на исправность обязательно с соблюдением полярности. На корпусе конденсатора есть маркировка с указанием допустимого напряжения в вольтах и максимальной емкости в микрофарадах.

На импортных моделях со стороны отрицательного вывода на корпусе ставят знак минуса черным цветом. На отечественных конденсаторах возле ножек стоят знаки «–» и «+».


Маркировка на корпусе конденсатора для соблюдения полярности

Переключатель мультиметра выставляется в режим измерения сопротивления или прозвонки.

Затем подсоединяют щупы к выводам конденсатора, соблюдая полярность. На конденсатор подается постоянное напряжение с элементов питания мультиметра, он начинает заряжаться.

Стрелка индикатора при этом постепенно отклоняется в правую сторону, на цифровом варианте значение цифры увеличивается, сопротивление растет. Значение сопротивления может дойти до бесконечности, это зависит от номиналов конденсатора.

Если стрелка прибора остается на значении «0», значит в цепи конденсатора есть обрыв; при резком повороте стрелки в пределы бесконечности пластины конденсатора короткозамкнуты. В этих случаях пробитые детали подлежат замене.

Особенности проверки

Для того чтобы правильно проверить работоспособность конденсаторов тестером или мультиметром, очень важно знать некоторые особенности этой методики.

По причине технических ограничений в пределах измерений мультиметром или тестером можно проверить только конденсаторы емкостью выше 0,25 микрофарад. Другие конденсаторы проверяются специальным прибором LC- метром.

Перед замерами конденсаторы надо обязательно разряжать, особенно высоковольтные – выше 100В. Для этого используются лампы накаливания. Если напряжение конденсатора более 220 Вольт, подключается несколько ламп последовательно.

В процессе эксплуатации заряд конденсатора может оставаться длительное время; при соединении его клемм с контактами ламп происходит разряд, при этом лампы могут кратковременно вспыхнуть. Низковольтные конденсаторы можно разряжать, перемыкая контакты отверткой. При таком замыкании максимум будет небольшая искра, которая не явится угрозой здоровью.

Нельзя прозванивать конденсаторы в схеме, обязательно надо выпаивать и проверять отдельно. Остальные детали в цепи схемы будут влиять на измерения, что помешает получить истинные значения сопротивления конденсатора. Допускается отпаять одну ножку и сделать замеры, но это не всегда удается, выводы на печатных платах у деталей очень короткие.


Проверяем конденсатор на пригодность

Не стоит тратить время на конденсаторы с явными признаками неисправности, отечественные изделия при превышении допустимого напряжения или ошибки в подключении полярности может разорвать на части.

В импортных электролитических конденсаторах предусмотрены крестообразные оттиски в верхней части корпуса. В этих местах толщина стенок тоньше, при пробое энергия прорывает эти полосы, остается маленькое выжженное отверстие. Внимательно осматривайте и отбраковывайте такие элементы.

Проверка. Видео

Видео на практике покажет, как проверить конденсатор мультиметром, чтобы у читателей и вовсе не осталось вопросов.

Конденсаторов. Сейчас Я подробно расскажу как его проверить при помощи недорого и распространенного измерительного прибора- мультиметра, а так же как, его используя при наличии соответствующий функции, узнать величину емкости.

Перед проверкой конденсатор необходимо выпаять из схемы, потому что не выпаивая это сделать практически невозможно из-за влияния на измерения других компонентов схемы. В большинстве случаев, не выпаивая из схемы можно лишь проверить мультиметром только на пробой, при котором на выводах конденсатора будет короткое замыкание.

Некоторые радиолюбители используют метод для проверки на плате при помощи зарядки — разрядки конденсатора, меняя полярность перестановкой концов мультиметра или тестера. Сомнительный метод, Я один раз попробовал данным методом воспользоваться и у меня ничего не получилось проверить, потому что в схеме было много других конденсаторов. Рекомендую, если внешним осмотром ничего выявить не удалось, для правильной проверки выпаивать конденсатор.

Помните, что приступая к любым работам с конденсаторами — необходимо перед этим разрядить его выводы. Я для этого использую отвертку с изолированными ручкой, за которую держась необходимо замкнуть контакты конденсатора. Мощные модели во избежания повреждения искровым разрядом металлической части отвертки, лучше разрядить при помощи лампочки накаливания. Необходимо держась за изолированную часть проводов коснуться выводов конденсатора. Лампочка вспыхнет и погаснет, после этого произойдет полный разряд. Но одной лампочкой необходимо только разряжать при рабочем напряжении 220 Вольт, для 380 Вольт- используйте 2 последовательно соединенные между собой лампочки.

Как проверить конденсаторы внешним осмотром

Прежде чем выпаивать со схемы конденсатор сделайте внешний его осмотр. Очень часто визуально неисправность определяется при осмотре электролитических конденсаторов.


Если Вы обнаружили подтеки электролита в нижней части и следы коррозии (левая картинка) или вздутие в области перекрестия сверху (правая картинка), то такие конденсаторы необходимо заменить.

Довольно просто в большинстве случаев удается проверить конденсаторы на 220 Вольт следующим методом:

  1. Проверяем пробником или тестером на отсутствие короткого замыкания внутри конденсатора.
  2. Заряжаем конденсатор от электросети рабочим напряжением с соблюдением мер предосторожности.
  3. Отключаем его от электропитания.
  4. Закорачиваем или подключаем лампочку, как было описано выше- увидели искровой разряд или вспышку в лампочке, значит конденсатор в порядке.

Как проверить конденсатор мультиметром

Конденсаторы бывают полярные и неполярные. К полярным относятся только электролитические. Они впаиваются в схемы только с соблюдением полярности к плюсу плюсовой контакт, к минусу- минусовой контакт. Минус напротив контакта указывается галочкой на золотистой или светлой продольной линии на корпуса конденсатора.

Неполярные- без разницы какими контактами подключать или впаивать в схему.

Перед началом проверки не забываем закоротить выводы. После этого берем мультиметр и переключаем его в режим . У исправного конденсатора сразу после подключения начнется зарядка постоянным током и сопротивление на табло будет минимальным (рисунок 1). Далее сопротивление будет плавно расти пока не достигнет максимально большого значения или бесконечности (рисунок 2).

При неисправности конденсатора:

  • При проверке мультиметром сразу высвечивается бесконечность . Это говорит о том, что внутри конденсатора произошел обрыв.
  • Мультиметр пищит и показывает нулевое сопротивление- в конденсаторе произошел пробой изолятора и возникло короткое замыкание.

В обоих случаях конденсаторы подлежат замене.

Неполярные конденсаторы проверяются гораздо проще. Устанавливаем предел измерения сопротивления на мультиметре Мега Омы и касаемся измерительными щупами контактов конденсатора. У неисправного конденсатора сопротивление будет меньше 2 Мега Ом.

Вы должны учитывать , что большинство моделей тестеров позволяют проверить лишь на короткое замыкание неполярные и полярные конденсаторы номиналом менее 0.25 мкФ.

Как определить емкость конденсатора

Все параметры наносятся на корпусе конденсаторов, для проверки соответствия емкости или если эту величину невозможно прочесть- необходимо воспользоваться мультиметром с функцией измерения емкости «Сх».

Для измерения величины емкости переключите мультиметр в режим Cx с предполагаемым максимальным пределом измерения для данного конденсатора. В некоторых моделях есть специальные гнезда для проверки небольших конденсаторов, в которые вставляются контактные ножки согласно пределам измерения. В других- для этого используются измерительные щупы.


На рисунке показан пример измерения конденсатора на 9.5 Микрофарад, поэтому предел выставлен на 20 Микрофарад.

Не забывайте только перед проверкой всегда разряжать конденсаторы.

Похожие материалы:


Иногда возникает необходимость проверки электронных элементов, в том числе и конденсаторов.
По разнообразным причинам конденсаторы выходят из строя, это может быть внутреннее короткое замыкание, увеличение тока утечки пробой конденсатора в следствие превышения максимально допустимого напряжения или же обычное уменьшение емкости — причина которая со временем постигает почти все электролитические конденсаторы.

Методы проверки конденсатора, мы рассмотрим, довольно простые, здесь главное умение пользоваться тестером или мультиметром и правильно применять данную инструкцию.

Для начала необходимо знать что все конденсаторы разделяются на полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным все остальные.

Полярные конденсаторы в схеме должны стоять таким образом чтоб на обозначенном минусовом выводе был минус питания, а на плюсовом контакте плюс, только так ы не иначе.

Если нарушить полярность то минимум что будет это конденсатор выйдет из строя, но при достаточном напряжение он вздуется и взорвется, для того чтоб при аварийной ситуации конденсатор не разрывало на осколки, в импортных конденсаторах, в верхней части корпус сделан с тонкого материала и нанесены специальные разделительные прорези, при взрыве такой конденсатор просто выстреливает вверх и не задевает при этом элементы вокруг себя.

Проверка конденсаторов

Перед проверкой конденсатор необходимо обязательно разрядить любым металлическим предметом закоротив его выводы, и так перед каждой проверкой.
Если проверяемый конденсатор находится на плате, необходимо хотя бы один его вывод освободить от схемы и приступить тогда уже к замерам. Но так как большинство современных конденсаторов имеют достаточно низкую посадку — лучше конденсатор выпаять полностью.


Проверка конденсатора мультиметром

С помощью мультиметра можно проверить практически любой конденсатор по емкости больше 0.25 микрофарад.

Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус — это минусовой вывод конденсатора.

И так выставляем тестер в режим или прозвонки или сопротивления. Мультиметр в таком режиме будет иметь на своих щупах постоянное напряжение.
Касаемся щупами контактов конденсатора и видим как показатель сопротивления плавно растет — конденсатор заряжается.
Скорость заряда будет напрямую зависеть от емкости конденсатора. Через определенное время конденсатор зарядится и на дисплее мультиметра будет значение «1» или по другому говоря «бесконечность» это уже говорит о том что конденсатор не пробит и не замкнут.


Но если при касание щупами контактов конденсатора мы сразу наблюдаем значение «1» то это говорит об внутреннем обрыве — конденсатор не исправен.
Бывает и другое, значение «000» или близкое очень малое значение которое не меняется (при зарядке) иногда мультиметр пищит, это говорит о пробое или коротком замыкание пластин внутри конденсатора.

Неполярные конденсаторы проверяются довольно просто, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора — сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но убедитесь что вы в момент замера не касались пальцами щупов.


Проверка конденсаторов стрелочным тестером Проверяя стрелочным прибором. Суть проверки та же что и мультиметром, но здесь можно уже более наглядно наблюдать процесс зарядки конденсатора потому как мы видим отклонения стрелки а не мигающие цифры на дисплее.

Исправный конденсатор при контакте с щупами, не забываем разряжать, должен сначала отклонить стрелку а затем медленно и плавно возвращать стрелку назад, скорость возврата стрелки будет зависеть от емкости конденсатора.
Если стрелка не отклоняется или же отклонившись не возвращается это говорит о явной неисправности конденсатора.


Но если емкость конденсатора очень мала, «зарядки» можно и не заметить — практически сразу же стрелка уйдет в бесконечность, то есть не сдвинется с места. Для конденсатора же более 500 микрофарад — такая картина практически сразу же будет говорить о внутреннем обрыве.
Хорошим способом будет проверка заведомо исправного конденсатора (для наглядности) и сравнение с испытуемым. Такой способ даст возможность более уверено ответить на вопрос — рабочий ли конденсатор?

Проверка переменным напряжением

Так как невозможно наблюдать столь быстрый процесс заряда для проверки конденсаторов малой емкости есть специальный способ который с точностью определит нет ли обрыва в нем.
Собирается небольшая схемка состоящая с последовательно соединенных конденсатора, амперметра переменного тока и токоограничительного резистора.
Соединенную цепь подключают к источнику переменного напряжения, с напряжением не больше 20% от максимального напряжения конденсатора.
Если стрелка амперметра не отклоняется это говорит об внутреннем обрыве конденсатора

Проверяем емкость конденсатора

Для проверки емкости нам нужно убедится что реальная емкость конденсатора соответствует указанной на его корпусе.
Все электролитические конденсаторы со временем (в процессе работы) «подсыхают» и теряют свою емкость, это естественный процесс и для каждой конкретной схемы существуют свои припуски и отклонения.

Проверяют емкость мультиметром в режиме «Cx» выбирают примерную емкость с максимальным пределом.
Конденсатор разряжают об металлический предмет, например пинцет и вставляют в гнездо проверки конденсаторов.
Для более точных показаний необходимо следить за тем чтоб в мультиметре стояла новая и не розряженая «крона».


Применяют и специальные приборы внешне схожие с мультиметром, которые специализированы конкретно для проверки конденсаторов и имеют достаточно широкий диапазон измерений емкости, от единиц пикофарад до десятков тысяч микрофарад, не каждый профессиональный мультиметр может похвастаться и половиной того диапазона емкостей.


Но если у вас под рукой нет ни мультиметра ни «микрофарадметра» можно достаточно приблизительно замерить емкость стрелочным омметром .
Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам — «засекаем» время отклонения стрелки назад и сравниваем время с заведомо исправным (новым) конденсатором, если время сильно не отличается то емкость в пределах нормы и конденсатор исправен.

Таким же способом можно определить ток утечки конденсатора . Для этого конденсатор щупами заряжают до отклонения стрелки назад.
С интервалом несколько секунд (зависит от емкости) щупы прикладывают снова, если стрелка снова проделывает такой же весь путь то это говорит о повышенном токе утечки и уже частичном неисправности конденсатора. В исправного же конденсатора в течение несколько секунд, чем больше емкость тем больше времени, должен сохранятся «заряд» и стрелка уже не должна показывать столь низкое сопротивление вначале как при первой зарядке.

«Зарядка напряжением» .
Такой способ проверки аналогичной ситуации подходит для более высоковольтных конденсаторов так как на малом напряжение (от тестера) может быть не понятна вся ситуация.
И так суть способа заключается в том что конденсатор заряжают от источника постоянного напряжения, для этого напряжение выбирают немного меньше максимального и заряжают контакты конденсатора, как правило хватит 1-2 секунды. После чего «зарядку» отсоединяют и мультиметром измеряют напряжение на контактах конденсатора, оно должно быть практически таким же что и использовалось при зарядке, если это ни так и оно сильно занижено то у конденсатора большой ток утечки и он неисправен.

Мултиметром наблюдают напряжение в течение некоторого времени, конденсатор будит плавно терять напряжение, скорость будит зависеть от емкости и ESR (внутреннего сопротивления).

Как проверить конденсатор без приборов?
В некоторых ситуациях при отсутствие омметра или вольтметра, исправность электролитического конденсатора можно проверить только лишь при наличие источника подходяще допустимого напряжения. Конденсатор в течение 1-2 секунд заряжают, а затем нужно замкнуть его контакты металлической отверткой.
У исправного конденсатора должна появится яркая искра. Если же она тусклая или же едва заметная то это говорит о том что конденсатор неисправен и плохо держит заряд.

Рассмотрим, как проверить пусковой конденсатор циркуляционного насоса. По этому принципу исследуются любые пусковые конденсаторы.
Для вращения турбины насоса используется асинхронный двигатель. Что бы запустить якорь, необходимо создать смещение фаз на начальном этапе запуска. Это действие достигается при помощи конденсатора, размещенного на вспомогательной обмотке.
Принцип действия.
Конденсатор состоит из двух параллельно размещенных, относительно друг друга, металлических пластин и соединённых между собой диэлектрической прокладкой. Чем больше площадь пластин, тем значительней его емкость, которая измеряется в микрофарадах, пикофарадах и т. д. При подаче на контакты конденсатора положительного напряжения происходит накопление этой энергии между пластин, а при появлении отрицательного напряжения осуществляется ее отдача в цепь. Так как переменное напряжение состоит из постоянно меняющихся отрицательных и положительных зарядов, благодаря конденсатору достигается выравнивание колебаний в сторону положительного напряжения. Это способствует созданию, на начальном этапе работы асинхронного двигателя, магнитного поля, которое и вращает якорь.
Признаки неисправности.
При поломке или потери емкости конденсатора более, чем на ± 15 % от его номинального значения, в первом варианте циркуляционный насос не запустится, во втором случаи двигатель будет вращаться рывками.
Проверка конденсатора.
Существуют несколько способов проверки конденсаторов. Безопасный способ — для проверки используется специальный прибор для проверки конденсаторов или омметр, и опасный способ – выводы о его работоспособности делаются по разрядке заряженного конденсатора. Так же поломанный конденсатор имеет внешние характерные признаки неисправности: утечка электролита, вздутый корпус. Провести измерение емкости конденсатора специальным прибором не сложно. Для этого, всего лишь, нужно его включить и выставив рычаг на больший чем проверяемый номинал, дотронуться щупами до контактов. После чего сравнить полученное значение с указанной информацией на корпусе.

Если отклонения небольшие (± 15 %), деталь исправна, если значения отсутствуют или ниже допустимого диапазона, тогда пусковой конденсатор следует заменить. Опасный метод мы рассматривать не будем, так как он нарушает технику безопасности при работе с конденсаторами.
Остановимся на косвенном способе определения состояния накопительного устройства при помощи омметра.
Исследование работоспособности конденсатора омметром.
Для проверки работоспособности пускового конденсатора:
1. Отсоедините его контакты от двигателя.
2. Для удобства осуществления замера показаний в некоторых циркуляционных насосах следует разъединить внешнюю крышку и клеммы.



3. Перед проверкой разрядите конденсатор, для этого замкните его контакты, например, отверткой с плоским профилем.
4. Переключите мультиметр в позицию проверки сопротивления на 2000 килоом.
5. Осмотрите выводы на наличие механических повреждений, окисленностей. Некачественное соединение будет отрицательно влиять на точность измерения.
6. Подсоедините щупа к выводам конденсатора и следите за числовыми показателями. Если значения начинают меняться таким образом: 1…10…102…159…1, значит, конденсатор исправен. Цифры могут быть другими, главное, что происходят изменения от 1 до 1. Если значения прибора не изменяются (на дисплеи светится цифра 1) или высвечивается ноль, тогда деталь неисправна. Для повторной проверки, конденсатор следует разрядить и заново повторить пункт № 5.



Предоставленный способ не позволит полноценно провести измерение емкости конденсатора, но зато выявит его состояние без специального прибора.

Как проверить конденсатор на работоспособность без прибора

Мультиметр – это электроизмерительное устройство с различными функциями. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин – сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

  • вакуумные;
  • с газообразным диэлектриком;
  • с неорганическим диэлектриком;
  • с органическим диэлектриком;
  • электролитические;
  • твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

  • Электрический пробой. Обычно вызван превышением допустимого напряжения.
  • Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
  • Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Измерение емкости в режиме сопротивления

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Измерение емкости конденсатора

Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.

Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия –CX+ (если они есть на мультиметре) или с помощью щупов. Подключаются щупы так же, как и при измерении в режиме сопротивления.

При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен. Когда расхождение полученного и номинального значений отличаются более чем на 20% , устройство пробито, и его нужно поменять.

Измерение емкости через напряжение

Проверка работоспособности детали может производиться и при помощи вольтметра. Значение на мониторе сравнивается с номиналом, и из этого делается вывод об исправности устройства. Для проверки нужен источник питания с меньшим напряжением, чем у конденсатора.

Соблюдая полярность, нужно подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводится в режим вольтметра и проверяется работоспособность. На дисплее тестера должно появиться значение, схожее с номинальным. В ином случае прибор сломан.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно. Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены.

Сложности проверки

Основной сложностью при определении работоспособности конденсатора мультиметром является его выпаивание из схемы. Если оставить компонент на плате, на измерение будут влиять другие элементы цепи. Они будут искажать показания.

В продаже существуют специальные тестеры с пониженным напряжением на щупах, которые позволяют проверять конденсатор прямо на плате. Малое напряжение сводит к минимуму риск повреждения других элементов в цепи.

Как проверить емкость – видео ролики в Youtube

Отличное видео с описанием процесса проверки конденсаторов и поиска неисправностей от популярных ютуб-блогеров.

Наши электросети не отличаются стабильностью параметров, что часто приводит к выходу из строя техники. Чаще всего выходят из строя диоды выпрямительного моста и конденсаторы. В этой статье поговорим о том, как проверить конденсатор мультиметром, как понять что он вышел из строя.

Необходимый минимум сведений

Как известно, конденсаторы имеют определенную емкость и служат для накопления и непродолжительного хранения электрического заряда. При подаче напряжения заряд какое-то время должен увеличиваться, затем происходит резкое снижение уровня — разряд, и все повторяется снова — заряд/разряд. Чем больше емкость конденсатора, тем более длительное время необходимо для накопления заряда. По сути, это все свойства, которые стоит знать для проверки конденсатора мультиметром.

Узнать рабочий конденсатор или нет несложно. Нужен только мультиметр. Можно недорогой. Главное — рабочий

Если говорить о видах, то способ производства конденсаторов на проверку не влияет. Проверяют работоспособность бумажных, тонкопленочных, электролитических, жидкостных, керамических, твердотельных и всех других, абсолютно одинаково. Не влияет на способ проверки и положение элемента на плате — входные, помехоподавляющие, шунтирующие — без разницы. Не имеет значения и вольтаж. Низковольтные — на 6 В или 50 В, высоковольтные на 1000 В — проверка одинаковая.

Единственное, что необходимо принимать во внимание — полярный конденсатор или нет. Как, наверное, понятно по названию, полярные конденсаторы требовательны к полярности питания. Так как при проверке мультиметром, прибор тоже подает питание на проверяемый элемент, положение щупов при проверке полярного конденсатора должно быть строго определенным:

  • Красный щуп — к положительному выводу.
  • Черный щуп — к минусовому (отрицательному).

Для неполярных положение щупов может быть любым. Еще, наверное, стоит сказать, как опознать полярные конденсаторы. Это всегда электролитические (полярные) емкости, которые выглядят обычно как небольшие бочонки. На полярных на корпусе у одного из выводов идет полоса контрастного цвета. Если корпус белый — полоса черная, корпус черный — полоса белая (светло-серая). Вот этой полосой отмечается отрицательный вывод (минус).

Внешний вид электролитического (полярного) конденсатора и его обозначение на схемах

Перед тем как проверить конденсатор мультиметром, осмотрите его корпус. Если полосы нет — можно не задумываться о положении щупов.

Как проверить конденсатор мультиметром без функции определения емкости

Для определения поврежденного конденсатора даже не всегда нужны приборы. Часто достаточно внешнего осмотра. Признаком того, что емкость вышла из строя, является вздутие корпуса, потеки любого цвета. Если внешние изменения есть, можно даже не измерять, а сразу менять. Это очень часто возвращает работоспособность вышедшей из строя бытовой технике и другой электрической и электронной аппаратуры.

Визуально бывает проще всего определиться с неисправностью электролитических конденсаторов импортного производства. Если конденсатор вздулся или дополнительно разгерметизировался в месте насечки, его необходимо заменить в обязательном порядке

Если внешних изменений нет, приступаем к проверке. Чаще всего у домашних радиолюбителей имеется цифровой мультиметр. Марка его не важна, но необходимо чтобы он мог мерить сопротивление и/или имел функцию проверки диодов. Можно использовать и стрелочные. Они даже удобнее — движущаяся или замершая на месте стрелка более информативна. Только помните, что это не измерения, а лишь проверки. То есть, с их помощью мы не можем измелить ёмкость конденсатора, а лишь убеждаемся в его работоспособности.

Перед тем как проверить конденсатор мультиметром, обязательно разрядите емкость. Если этого не сделать, в некоторых случаях измерительный прибор может выйти из строя.

Разрядить конденсатор можно двумя способами:

  • прикоснувшись к выводам высокоомным сопротивлением — 0,5-1 мОм;
  • при помощи лампы накаливания — центральный контакт лампы на одну ножку, корпусом прикоснуться к другой.

Безопасный и надежный способ разрядить конденсатор — замыкаем выводы при помощи обычной лампы накаливания на 220 В

Разряжать емкость при помощи обычного проводника не стоит — можно добиться выходя из строя элемента. Это может сработать без особого вреда только на емкостях, рассчитанных на невысокий вольтаж и имеющих небольшую емкость. Исправные лампы накаливания есть у всех, так что лучше используйте их.

В режиме омметра

Перед тем как проверить конденсатор мультиметром в режиме измерения сопротивлений, надо вспомнить, как изменяется его сопротивление в процессе работы. Без заряда сопротивление близко к нулю, но не ноль. По мере накопления заряда оно растет.

Еще раз: сопротивление разряженной емкости очень невелико — почти ноль. Но короткого быть не должно. То есть, если поставить мультиметр на прозвонку и прикоснуться к выводам разряженного конденсатора, звенеть не будет. Если звенит — можно дальше не тестировать, элемент не исправен.

Проверить работоспособность можно так: переводим переключатель мультиметра в режим измерения сопротивлений. Предел изменений зависит от параметров измеряемого конденсатора. Чем выше напряжение, на которое рассчитан элемент, тем выше ставим предел. Например, для 50 В выставляем 20 кОм, для 1000 В выбираем 2 МОм. И, лучше, выставить более высокий предел, чем низкий.

Подготовив прибор, к разряженному элементу прикладываем щупы, смотрим на экран. Сначала высвечивается цифра 1, затем показания начинают расти. Это накапливается заряд. В какой-то момент рост прекращается, на экране снова цифра «1». Конденсатор зарядился.

Конденсатор заряжается, его сопротивление растет

Поменяв местами щупы, мы меняем полярность питания. На экране сразу высвечиваются цифры с «минусом» впереди, затем они уменьшаются — идет разряд. После перехода через ноль, цифры начинают расти — идет заряд, затем снова высвечивается единица. Конденсатор проверили на работоспособность и он исправен. Если «поведение испытуемого» отличается от описанного, значит элемент нерабочий. Теперь вы знаете, как проверить конденсатор мультиметром в режиме омметра.

Проверка напряжения на заряженном конденсаторе

Убедиться что заряд накоплен можно, если измерить напряжение на выводах заряженной емкости. Переводим мультиметр в режим измерения постоянного напряжения. Предел измерений выбираем в зависимости от параметров элемента. Напряжение, на которое он рассчитан указано обычно на корпусе. Для мелких деталей придется поискать в технических характеристиках. Предел измерений выставляем не меньше указанного.

Измерение напряжения на заряженном конденсаторе с помощью мультиметра

Дальше все аналогично: прикладываем щупы к выводам и следим за показаниями. Значение не меняется, но может быть как с плюсом, так и с минусом. Это и есть напряжение на заряженной емкости. Если выводы закоротить через нагрузку, цифра начинает уменьшатся — происходит разряд. Чем закоротить? При небольшом вольтаже — до 50 В — можно одним из щупов. Для более мощных лучше использовать или все ту же лампу накаливания, или сопротивление на один мегаом. Теперь вы знаете не только как проверить конденсатор мультиметром, но и как измерить напряжение на заряженной емкости.

В режиме прозвонки диодов

Если на мультиметре есть режим прозвонки диодов, можно проверить работоспособность конденсатора с его помощью. Этот метод позволяет на слух определить пригодность элемента.

Вот такой значок обозначает прозвонку диодов

Все еще проще: ставим переключатель в положение прозвонки диодов, прикладываем щупы. Ждем некоторое время. Если емкость исправна, время от времени слышится «писк». Чем больше емкость конденсатора, тем дольше время ожидания и тем короче «писк». Если писка нет — емкость нерабочая.

Мультиметр с функцией измерения емкости

Как проверить конденсатор мультиметром, который может измерять емкости, написано в инструкции по эксплуатации к прибору. Но, обычно, сколько-нибудь значимых отличий в измерениях между разными приборами нет, так что можем описать порядок действий. Все что требуется:

  • перевести переключатель прибора в нужный сектор;
  • выбрать диапазон измерений;
  • приложить щупы к выводам конденсатора;
  • просмотреть показания на экране.

Как проверить конденсатор мультиметром

В некоторых моделях мультиметров в корпусе рядом со шкалой измерений есть специальные отверстия, в которые вставляются конденсаторы. В этом случае переключатель переводится в положение измерения емкости, выбираем предел измерений. Затем вставляется конденсатор, ждем пока на экране высветятся результаты измерений.

Со специальными гнездами для установки емкостей

Емкость конденсатора написана на корпусе, кроме слишком малых для этого видов. Показания мультиметра не всегда совпадают с тем, что указано на корпусе. Но рядом с номиналом стоит допуск точности в процентах. Если отклонения в рамках этого допуска, элемент считается исправным. Если нет — надо менять.

Как правило, обычные мультиметры не позволяют измерять конденсаторы малой емкости — меньше 100 пикофарад. Для этих целей необходим специализированный прибор, например, цифровой измеритель емкости CM7115A или Mastech MY6013A.

Как проверить конденсаторы на плате, не выпаивая

Как известно, измерить емкость конденсатора не выпаивая его невозможно. Зато узнать рабочий конденсатор или нет достаточно просто, если он не зашунтирован низкоомной цепью. Его исправность можно проверить мультиметром в режиме измерения сопротивлений или постоянного напряжения. Любым из этих способов можно найти неисправный конденсатор на плате.

Сначала осматриваем элементы визуально, вздутые и имеющие потеки проверяем в первую очередь. А порядок проверки и все, что вы должны увидеть на приборе, описано выше. Разницы никакой. Но еще раз: на плате можно только определить исправность конденсатора. Чтобы проверить его емкость, узнать не уменьшилась ли она, хотя бы один вывод конденсатора надо выпаять.

Проверить конденсатор на работоспособность мультиметром можно и не выпаивая его с платы

Вся процедура проверки работоспособности точно такая же. Если позволяет монтаж, можно прикасаться щупами к ножкам емкости с лицевой стороны. Если детали расположены так, что к ним не подлезть, определитесь где с изнаночной стороны они припаяны, прикасайтесь щупами к местам пайки «с изнаночной стороны платы».

Особенности SMD конденсаторов

Современные технологии позволяют делать радиодетали очень малых размеров. С применением SMD технологии компоненты схем стали миниатюрными. Несмотря на малые размеры, проверка SMD конденсаторов ничем не отличается от более габаритных. Если надо узнать, рабочий он или нет, сделать это можно прямо на плате. Если необходимо измерить емкость, надо выпаять, затем провести измерения.

SMD технологии позволяют делать миниатюрные радиоэлементы

Проверка работоспособности SMD конденсатор проводится точно также как электролитических, керамических и всех других. Щупами надо прикасаться к металлическим выводам по бокам. Если они залиты лаком, лучше плату перевернуть и тестировать «с тыльной» стороны, определив, где находятся выводы.

Танталовые SMD конденсаторы могут быть полярными. Для обозначения полярности на корпусе, со стороны отрицательного вывода, нанесена полоса контрастного цвета

Даже обозначение полярного конденсатора похоже: на корпусе возле «минуса» нанесена контрастная полоса. Полярными SMD конденсаторами могут быть только танталовые, так что если видите на плате аккуратный прямоугольник с полосой вдоль короткого края, к полоске прикладывайте щуп мультиметра который подключен к минусовой клемме (черный щуп).

Довольно часто во время ремонта или замены электронных схем у молодых специалистов возникает вопрос, как проверить конденсатор на работоспособность. Большинство таких проверок выполняется с помощью мультиметра. Этот прибор совсем несложен в обращении, требует минимальных знаний и практических навыков. Существуют и другие способы проверки, которые нужно знать на случай отсутствия мультиметра.

Как проверить конденсатор мультиметром

Перед началом проверки конденсатора на исправность, он должен быть обязательно разряжен. Процедуру разрядки можно выполнить с помощью обычной отвертки. Ее жало касается сразу двух выводов прибора до возникновения искры. Небольшая вспышка будет свидетельствовать о разрядке, после чего осуществляется непосредственная проверка работоспособности конденсатора.

Для проверки чаще всего используется мультиметр. С помощью этого прибора возможно определить такие показатели, как емкость, возможный обрыв или короткое замыкание. Прежде всего нужно определить тип проверяемого конденсатора. Они могут быть полярными (электролитическими) или неполярными. В первом случае обязательно соблюдение полярности, то есть щуп должен прижиматься к соответствующей ножке – плюс к плюсу, а минус к минусу.

Неполярный конденсатор не требует соблюдения полярности, для его проверки существует собственная технология. После определения типа прибора, выполняется его поэтапная проверка.

Как измерить сопротивление

Прежде чем выполнять проверку сопротивления, необходимо отпаять конденсатор со своего места и пинцетом перенести на рабочий стол. Далее тестер необходимо переключить в режим измерения сопротивления, после чего приложить щупы к выводам с соблюдением полярности. Данный момент имеет большое значение, поскольку в случае путаницы плюса и минуса произойдет мгновенный выход из строя конденсатора. Чтобы исключить такую возможность, на каждом устройстве отрицательный контакт отмечается галочкой.

После контакта щупа с ножками, дисплей мультиметра начинает отображать первое значение, которое быстро возрастает. Причиной такого состояния служит зарядка конденсатора при его контакте с измерительным прибором.Через определенный промежуток времени на дисплее появится цифра 1, которая считается максимальным значением и указывает на исправность проверяемой детали.

Если единица появилась на дисплее сразу же после начала проверки, это свидетельствует о наличии обрыва внутри бочонка и его неисправности. Наличие на табло нуля означает короткое замыкание. Применение аналогового стрелочного мультиметра дает такие же результаты. Определение работоспособности в данном случае очень простое, достаточно только понаблюдать за ходом стрелки. При плавном повышении сопротивления полярный конденсатор считается пригодным к работе. Значение минимума и максимума указывает на неисправность.

Неполярный конденсатор довольно просто проверить самостоятельно в домашних условиях. Для этого нужно коснуться щупом ножек, не соблюдая полярность. Диапазон измерений должен быть выставлен на значение 2 Мом. Цифровое значение, появившееся на дисплее, должно превышать двойку. Меньшее значение указывает на неисправность детали и необходимость ее замены. Данный способ подходит для проверки тех изделий, емкость которых превышает 0,25 мкФ. Конденсаторы с меньшим номиналом проверяются специальным тестером – LC-метром или мультиметром с функцией проверки таких деталей.

Как измерить емкость

Работоспособность конденсатора на пробой может проверяться путем измерения емкостных характеристик и последующего их сравнения с номиналом, указанным на внешней оболочке изделия.

Измерение емкости не представляет особой сложности и может быть выполнено самостоятельно. С этой целью переключатель переводится в измерительный диапазон в соответствии с номиналом. Сама деталь вставляется в специальные посадочные гнезда.

В случае отсутствия гнезд, проверка емкости может проводиться щупами, так же, как и при измерении сопротивления. После того как щупы подключены, на дисплее высвечиваются показатели емкости, приближенные к номинальному значению. Если прибор показывает другие цифры, значит деталь считается пробитой и требует замены.

Как измерить напряжение

Одним из способов проверки работоспособности конденсатора является измерение его напряжения с помощью вольтметра или мультиметра. Для проведения измерений необходимо воспользоваться источником питания с напряжением, меньшим, чем у конденсатора. Щупы прибора подключаются к ножкам детали с обязательным соблюдением полярности. Затем необходимо выдержать 4-5 секунд, необходимых для зарядки.

Следующим этапом будет перевод мультиметра в режим для измерений напряжения. В начальной стадии замера на экране должно высветиться значение, сравнимое с номиналом. Если на дисплее будут другие показатели, значит конденсатор находится в нерабочем состоянии. Следует помнить, что подключенный вольтметр, способствует потере заряда конденсатора. Поэтому наиболее точные данные можно зафиксировать только в начальной стадии замера.

Как проверить конденсатор без приборов

Существует простой способ, позволяющий выполнить проверку без каких-либо приборов. Прежде всего это касается конденсаторов с большой емкостью. Вначале производится полная зарядка элемента на протяжении 4-5 секунд. После этого контакты замыкаются с помощью обыкновенной отвертки. При нормальной работоспособности бочонка наблюдается появление яркой искры. Если искра тусклая или ее нет вообще, значит конденсатор нерабочий и неспособен удерживать заряд.

Лампочка и два провода не могут обеспечить высокого качества проверки. Это самодельное средство для прозвонки обеспечивает лишь проверку на наличие короткого замыкания. Вначале нужно зарядить конденсатор, а затем концами проводов прикоснуться к ножкам. В случае нормальной работоспособности, будет хорошо заметна искра, после чего наступит моментальная разрядка конденсатора.

При проверке конденсатора на работоспособность, можно вполне обойтись без измерительных приборов. В некоторых случаях достаточно визуального осмотра с целью определения внешнего состояния детали. Таким образом, определяется вздутие или пробой. Наиболее тщательно осматривается верхняя часть. Наличие разрушенной изоляции или подтеков прямо указывает на пробитие конденсатора, и дальнейшая проверка приборами уже не имеет смысла.

Рекомендуется очень внимательно осматривать корпус на предмет вздутия или потемнения. Конденсаторы довольно часто оказываются в таком состоянии. Также нужно тщательно проверять саму плату в том месте, где подключена деталь. Подобные неисправности можно заметить визуально, особенно при отслоении дорожек. В некоторых случаях изменяется цвет платы.

Проверка конденсатора должна проводиться только после его демонтажа с платы. Если этого не сделать, то проверка на месте даст большие погрешности в измерениях, под влиянием элементов, расположенных рядом. Зная, как правильно выполнить проверку, вполне возможно самостоятельно проверить работоспособность конденсатора с помощью измерительных приборов и подручных средств.

Как проверить конденсатор, неисправности конденсаторов и их устранение

Рассмотрены возможные неисправности конденсаторов, способы проверки при помощи подручных средств и приборов. Как показывает практика ремонта за последние годы, наибольшее число отказов аппаратуры происходит по вине электролитических конденсаторов. При этом наблюдается снижение числа отказов по вине других компонентов.

Здесь будут перечислены основные виды неисправностей конденсаторов, и способы их выявления. Считается, что основными видами неисправностей конденсаторов являются пробой и обрыв, на самом деле их больше.

Обрыв электролитического конденсатора, снижение емкости

Обрыв характеризуется отсутствием емкости. Если номинальная емкость конденсатора (та, которая должна быть) ниже 20 мкФ, то единственным способом проверки будет измерение емкости. На этот случай желательно иметь мультиметр с функцией измерения емкости. Обычно такие мультиметры способны измерять емкость до 20 мкФ.

Пример мультиметра с измерением емкости из разряда «бюджетной цены» — DT9206A, но есть и масса других. Здесь все ясно, -измеряем емкость, прибором и делаем выводы:

Если емкости нет — конденсатор неисправен, — только выбросить. Если емкость понижена — конденсатор неисправен, и использовать его можно, но не желательно, потому что емкость может и еще снизиться.

Проверить наличие емкости электролитического конденсатора с номинальной емкостью более 20 мкФ в принципе можно с помощью любого мультиметра, на режиме измерения сопротивления. Выбираем предел измерения «200 кОм», сначала замыкаем выводы конденсатора чтобы снять возможно имеющийся в нем заряд, затем размыкаем выводы и подключаем к ним щупы мультиметра. На дисплее появится некоторая величина сопротивления, которая будет расти тем быстрее, чем меньше емкость

конденсатора, и через некоторое время достигнет «бесконечности». Это происходит потому что, в процессе зарядки емкости конденсатора ток через конденсатор снижается, а сопротивление, которое мультиметр определяет по функции обратной току, соответственно, растет. У полностью заряженного конденсатора сопротивление будет стремиться к бесконечности.

Если все именно так и происходит, значит, емкость у конденсатора имеется. Если же сразу «бесконечность» — увы, у конденсатора обрыв, и его можно только выкинуть. Измерить емкость электролитического конденсатора при помощи омметра в принципе то же можно.

Но весьма необычным способом. Кроме мультиметра для этого потребуется секундомер, лист бумаги, карандаш и большая кучка заведомо исправных конденсаторов разных емкостей.

Нужно расположить эти конденсаторы в порядке возрастания емкости и измеряя их сопротивление омметром, как написано выше, замерять секундомером сколько времени у каждого из них уходит от начала измерения до «бесконечности» сопротивления. Затем, эти данные записать в виде таблицы. При этом, не забыв указать на каком пределе измерения сопротивления данные были получены.

Теперь, чтобы определить емкость электролитического конденсатора, нужно измеряя его сопротивление мультиметром, определить секундомером сколько уйдет времени на достижение «бесконечности». А затем по этой таблице определить примерно емкость. Не забывайте перед каждым измерением разряжать конденсатор, временно замыкая его выводы.

Данный способ годится только для электролитических конденсаторов номинальной емкостью более 20 мкФ. У конденсаторов меньшей емкости процесс нарастания сопротивления до «бесконечности» будет происходить слишком быстро, — вы его просто не заметите.

Пробой электролитического конденсатора

Практически, пробой это замыкание внутри конденсатора. Классический пробой легко определяется омметром, потому что прибор либо показывает ноль сопротивления, либо некоторое небольшое сопротивление, которое не увеличивается или немного увеличивается, но не достигает «бесконечности».

Пробой можно определить и без приборов по внешнему виду конденсатора. Дело в том, что при пробое электролитического конденсатора внутри него электролит вскипает и выделяется газ. На верхушке корпуса современных электролитических конденсаторов есть крестообразные насечки, которые при избытке давления внутри конденсатора раскрываются, выбухают.

Внешне это очень заметно, особенно на фоне рядом находящихся исправных конденсаторов.

Впрочем, бывает, что пробой происходит как-то мягко, и «голову» конденсатору не разрывает. В любом случае — разрыв или выбухание насечек говорит о непригодности конденсатора, и его необходимо заменить.

Снижение максимального допустимого напряжения

Есть интересная неисправность конденсатора, при которой с ним происходит обратимый пробой, наступающий при превышении определенного напряжения на его обкладках. Обычно, максимально допустимое напряжение на обкладках конденсатора указано в его маркировке.

Но есть такая неисправность, при которой величина максимально допустимого напряжения снижается. При этом, конденсатор может казаться вполне исправным, -измеритель емкости покажет правильный результат, а сопротивление в заряженном состоянии будет «бесконечным». Но в схеме конденсатор ведет себя так, как будто он пробит.

Здесь дело именно в том, что понизилось максимально допустимое напряжение на обкладках конденсатора. И теперь конденсатор пробивает при значительно более низком напряжении. Но пробой этот обратимый, и при проверке омметром на напряжении ниже напряжения, вызывающего пробой, конденсатор кажется исправным.

Для проверки конденсатора на максимальное напряжение нужен лабораторный источник постоянного тока. Установите на его клеммах минимальное напряжение, подключите к ним испытуемый конденсатор (соблюдая полярность), и плавно увеличивайте напряжение до величины, немного ниже указанной на корпусе конденсатора.

Например, есть конденсатор, у которого на корпусе написано «40V», это значит, что пробоя при напряжении от нуля до 40V быть не должно. И вот выясняется, что уже при напряжении 25V у этого конденсатора начался пробой со всеми признаками, — увеличение тока, нагрев, вскипание… даже возможен переход лабораторного блока питания в режим защиты от короткого замыкания.

Все это говорит о том, что конденсатор не пригоден, потому что даже если вы планируете его использовать в цепи, где напряжение не более 25V, нет никакой гарантии, что его напряжение пробоя не опустится в любой момент еще ниже. Такой конденсатор будет вести себя нестабильно, — лучше его не паять в схему.

Увеличение внутреннего сопротивления конденсатора

Физически это выглядит так, как будто последовательно конденсатору подключили резистор. При увеличении данного параметра снижается пиковый ток через конденсатор при его заряде или разряде, вносится задержка в цепи, где этот конденсатор работает.

Данный параметр называется ЭПС (эквивалентное последовательное сопротивление) или в английской аббревиатуре — ESR. Для определения эквивалентного последовательного сопротивления нужен специальный прибор — измеритель ESR.

Андреев С.

Как проверять конденсаторы мультиметром — не выпаивая, емкость и исправность конденсатора

Конденсатор способствует накоплению электрического заряда. И если он неисправен, данное свойство теряется.

Классифицируются они на:

  • электролитические, подключение которых в схему должно быть строго определённым;
  • неполярные, подключенные в любом порядке.

Для проверки работоспособности конденсатора следует воспользоваться простым мультиметром. Данное оборудование помогает в поиске сбоев в электроцепи (измерение напряжения, ее «прозвон»), и в анализе работоспособности отдельных электродеталей.

Так как конденсатор – составная часть любой электросхемы и его нерабочее состояние часто результат истечения его срока годности, то и тогда придет на помощь мультиметр, который уловит искажения в сигнале электроцепи.

Проверка исправности электролитического конденсатора

Проверка начинается с визуального осмотра детали. Взрыв – естественное явление при увеличенном давлении внутри корпуса электролитов, если они повреждены. Даже при небольшой взрывной мощности вред будет заключаться в разбрызгивании их содержимого вокруг.

Чтобы предотвратить это, в верхней части конденсаторов делается крестообразная насечка, которая способствует стравливанию внутри корпусного давления. Вспучивание и разрыв корпуса уже говорит о неисправности устройства.

В остальных случаях потребуется проверить работоспособность конденсатора мультиметром, который измерит сопротивление батарейки. Для этого производится подключение прибора к выводам конденсатора с соблюдением полярности.

Первоначально сопротивление будет близко к 0 из-за разрежённости устройства. Но при зарядке конденсатора от батареи можно будет наблюдать увеличение показателя сопротивления. При окончании зарядки мультиметр высветит бесконечно большое сопротивление.

До проверки конденсатора потребуется его разрядка, которая может быть осуществлена при замыкании выводов между собой. Предельное значение измерения – максимально возможное. Производится соединение плюсового выхода детали с ее красным аналогом на приборе.

Подключение минусового черного выхода – к другому выходу. Измеряя сопротивление, следят за постоянно увеличивающимися показаниями мультиметра. Не должно быть их уменьшений.

Контакты между выходами должны быть надежными. Процесс не должен быть прерван. Запрещено прикасание к ним из-за сопротивления человеческого тела, которое помешает зарядке и определению работоспособности детали.

Результаты проверочной работы:

  • Показания равны 0 и отсутствует их увеличение или оно незначительно. Значит, имеется замыкание между обкладками. И если конденсатор подключить к рабочей схеме, произойдет короткое замыкание.
  • Заметное увеличение показаний прибора, но без достижения ими бесконечности. Значит, есть ток утечки, при значительном снижении емкости изделия. Результат – неэффективная работа элемента без полного выполнения им своего функционального назначения. Сигнал будет искажен.

Напряжение мультиметра – до 1,5 В, а в рабочих схемах с конденсатором – значительно больше. Поэтому при наличии утечки у прибора и его установки при рабочем напряжении возможен полный его пробой.

Проверка исправности неполярных конденсаторов

  • При зарядке детали от мультиметра есть возможность проверки исправности элементов емкостью от 0,5 мкФ. При этом не важна полярность подключения. Более малая емкость не позволит заметить изменения на приборе. При показателях емкости, определяемых цифровым прибором, больше ее номинального значения элемент считается неисправным. Показания мультиметра верны при очевидном замыкании между обкладками.
  • Проверка детали с напряжением от 400 В возможна при ее зарядке от сети в точке, защищенной от короткого замыкания автовыключателя. Также должен быть подключен резистор последовательно с конденсатором, чье сопротивление от 100 Ом, чтобы ограничить первоначальный токовый бросок. В момент после зарядки и спустя время производится измерение напряжения на выводах детали. При этом важно долгое сохранение заряда. После потребуется разрядка элемента с помощью резистора, через который произошла его зарядка.

Как проверить конденсатор, не выпаивая его

К сожалению, при прогреве паяльным прибором при пайке восстановление свойств конденсаторной детали – явление редкое. И, к сожалению, нет универсального метода проверки его исправности без выпаивания данного элемента из схемы. Другие элементы, окружающие его, будут шунтировать его своим сопротивлением.

Поэтому:

  • После впаивания прошедшего проверку конденсаторного элемента возможно включение оборудование, которое подверглось ремонту, чтобы понаблюдать за изменениями в его работе. При улучшении или восстановлении работоспособности данного оборудования производится замена проверенной детали на новую;
  • Для сокращения времени на проверку производят выпаивание только 1-ого из выводов, что не всегда возможно для большинства деталей электролитического типа из-за особенности конструкции их корпуса;
  • При последовательном подключении проверяемого элемента с иным возможно определение его исправности прямо на плате, выпаяв его;
  • При сложной схеме с множеством конденсаторов определение неисправности конденсаторных деталей производится измерением напряжений на них. При отклонении данного показателя производится выпаивание подозрительного элемента и его проверка 1-им из вышеперечисленных способов.

Проверка емкости конденсаторов

При значениях конденсаторной емкости до 0,5 мкФ зарядка происходит с такой быстротой, что проследить за этим не под силу ни одному оборудованию. Для этого необходимо определение номинальности емкости детали с помощью измерителя емкости – LC-метра.

Для домашнего пользования возможно использование небольших цифровых измерителей емкости. У них есть щупы подключения, дисплей на жидких кристаллах и переключатель пределов измерения.

Чтобы проверить конденсаторный элемент, первоначально распознают его емкость по обозначениям на его корпусе, осуществляют выбор необходимого предела измерения и подсоединяют его к измерительному прибору. Есть модели, измеряющие емкость без выпаивания элементов из схемы.

При существующем разбросе параметров измеренное значение детали должно входить в регламентируемый допуск. Иначе конденсаторный элемент неисправен.

Можно приобрести мультиметры со встроенной данной функцией. Есть модели со стандартными щупами для подключения проверяемых элементов и гнездами на их корпусе. Однако, пределы данных моделей ограничены.

Блиц-советы

  • При сбоях в схеме проверяется дата выпуска конденсаторного элемента. За 5-летний срок эксплуатации возможно «усыхание» данной детали на 55 – 75%. Поэтому слишком старую деталь лучше сразу заменять, потому что даже рабочий элемент будет вносить некоторые искажения.
  • Для максимальной точности результатов измерений перед проверочным процессом в оборудование необходимо поставить новую батарейку.
  • До проверки конденсатор рекомендуется выпаивать из схемы полностью или только 1-ну ножку. Если элемент большой и имеет подводку проводов, то отсоединению подвергается 1 из них. Иначе результат будет искажен.
  • Касание руками выводов конденсатора при его проверке строго запрещено. Это объясняется тем, что человеческое тело имеет сопротивление в 4 Ом, которое способно исказить результат поверки.
  • Для современных мультиметров максимальным пределом измерения будет емкость до 200 мкФ. Номинал элементов емкостью до 0.25мкФ подвергаются проверке на наличие короткого замыкания. Если превысить допустимые значения измерения, мультиметру грозит поломка, даже несмотря на установленный внутри него предохранитель.
  • При работе с высоковольтными схемами не стоит забывать о технике безопасности. Любой такой ремонт должен начинаться после того, как ремонтируемое оборудование выключено и электрокомпонент разряжен разрядной цепью.
  • Чтобы проверить деталь большой емкости, может подойти более экстремальный способ. После того, как элемент зарядится полностью, производят замыкание его выводов на предмете из металла. Предварительно данный предмет должен быть покрыт изолятором, и имеет смысл работать в резиновых перчатках. Появление искры и одновременно характерное звуковое сопровождение будет служить результатом процесса разряда.

Статья была полезна?

0,00 (оценок: 0)

Как проверить конденсатор мультиметром | Энергофиксик

В данном материале я расскажу, как можно проверить исправность конденсатора с применением мультиметра. Итак, давайте приступим.

Определяем полярный или неполярный конденсатор

Существуют две разновидности конденсаторов: полярный и неполярный. К полярным конденсаторам относятся в основном электролитические и у них есть плюс и минус.

Подобные конденсаторы крайне чувствительны к полярности. Если вы ее перепутаете и впаяете такой элемент наоборот, то при первом же включении конденсатор просто выйдет из строя. И если вы установили современный конденсатор с так называемыми насечками,

то он просто вздуется и раскроется по этим насечкам, которые как раз и предназначены для того, чтобы предотвратить взрыв. Если же был впаян старый советский электролитический конденсатор, то тут есть вероятность взрыва. Так что будьте внимательны и всегда обращайте внимание на полярность изделия.

Кстати, определить ее легко. На полярных конденсаторах минусовая ножка выделяется черной птичкой или светлой полосой, например, как здесь:

К чему это я все рассказываю? К тому, что при проверке нам тоже важна полярность или неполярность конденсатора.

Итак, с полярностью понятно, давайте теперь разберемся, как проверять конденсатор. Вспоминаем главное свойство конденсаторов. Оно заключено в том, что он пропускает постоянный ток только в первые секунды времени (пока идет заряд конденсатора) и как только конденсатор набрал свою емкость, ток перестает течь.

Важно. Для проверки мультиметром подойдут конденсаторы емкостью от 0,25 мкФ.

Приступаем к проверке полярного конденсатора

Итак, сегодня мы будем проверять этот конденсатор:

Берем мультиметр, выставляем на приборе прозвонку или же измерение сопротивления. Так как в таком режиме измерительный прибор выдает постоянное напряжение, то прислонив щупы и строго соблюдая полярность (черный щуп на минус, а красный на плюс), мы начнем заряжать наш испытуемый конденсатор.

Поэтому вначале на приборе будет минимальное значение сопротивления, которое будет расти по мере зарядки конденсатора, и в конце концов на приборе загорится «1». Это значит, что достигнут предел измерения на вашем мультиметре.

Важно. После проверки конденсатор нужно разрядить, для этого возьмите кусок монтажного провода и выполните следующее действие:

Если же прислонив щупы к выводам конденсатора вы на дисплее обнаружили нули и стоит писк, значит в конденсаторе было короткое замыкание и он пробит. Если же сразу увидели «1», то значит внутри конденсатора обрыв.

Данное изделие признается неисправным и поэтому его нужно выкинуть.

Проверяем неполярный конденсатор

В таком варианте проверка будет предельно проста. На мультиметре выставляем измерение сопротивления на Мегомы и прислоняем щупы к выводам конденсатора, при этом полярность не играет никакой роли. И если на дисплее вы увидите сопротивление менее двух МегаОм, то данный конденсатор негоден, его также следует выкинуть.

Если же в вашем приборе присутствует следующий разъем,

То проверка конденсаторов упрощается в разы, вы просто вставляете концы в разъем и видите емкость конденсатора.

Заключение

Это все, что я хотел вам рассказать о проверке конденсатора с применением мультиметра. Если статья была вам интересна и полезна, то оцените ее пальцем вверх. Спасибо за ваше внимание!

Как проверить конденсатор, не выпаивая 🚩 конденсатор на плате 🚩 Ремонт и сервис

При измерении емкости конденсатора на плате без предварительного демонтажа возникают проблемы. Конденсатор всегда включен в цепь и может соседствовать на плате с другими элементами схемы. Особенно влияют на измерения емкости обмотки трансформаторов, индуктивности, предохранители — у них маленькое сопротивление постоянному току.

Поэтому необходимо убедиться, что в цепях измеряемого конденсатора нет влияния таких элементов. Если в цепях с конденсатором включены транзистор или диод, тогда при измерении можно увидеть отклонение стрелки до определенного положения и падение до определенного значения, равному сопротивлению переходов полупроводника. И если нет короткого замыкания, то конденсатор может быть исправным.

При прикосновении щупами мультиметра на конденсатор подается постоянный ток от тестера. Конденсатор будет заряжаться, а сопротивление плавно увеличиваться.

На электронном тестере значение будет расти от отрицательных или положительных чисел до единицы, указывающей на сопротивление, превышающее предел измерений, выбранный ручкой переключения. После перестановки щупов тестера местами конденсатор должен перезарядиться, прибор должен действовать также.

По отклонению стрелки стрелочного мультиметра при подключении конденсатора и возврате ее в исходное положение можно заметить по шкале максимальное отклонение.

Если поменять местами щупы тестера, стрелка прибора должна снова отклониться на максимум и плавно упасть на исходное положение. После необходимо взять похожий и заведомо исправный конденсатор, и если стрелка тестера на контрольном элементе отклонится больше, то проверяемый конденсатор нерабочий.

Если при измерении и соответствии плюсов и минусов на тестере и выводах конденсаторов прибор покажет сопротивление, то такой конденсатор неисправен.

Существуют приборы, позволяющие проверять конденсаторы прямо на плате. Такие приборы работают на низких напряжениях для уменьшения опасности вывода из строя других элементов.

Можно самому изготовить приставку к тестеру по схемам, опубликованным в журналах и интернете. Но не всегда ими можно провести измерения точно из-за влияния других элементов схем. Например, несколько установленных параллельно конденсаторов в итоге покажут общую емкость.

Как проверить работает ли конденсатор. Как можно проверить конденсатор мультиметром, не выпаивая его.

Начинающие радиолюбители неоднократно задают вопрос, как проверить исправность конденсатора ? Этот важный элемент электрической цепи при неисправности может спровоцировать отказ всей схемы или заставить глючить один из ее узлов.

Как проверить исправность конденсатора?

В процессе проверки конденсатора желательно выпаять и визуально осмотреть радиокомпонент на наличия видимых дефектов:

  • вздутия, трещины;
  • почернения, следы гари;
  • вытекшего электролита.

Но, увы, конденсатор, который нормально выглядит, еще не является залогом того, что он полностью исправен.

Для более точной диагностики необходим мультиметр, желательно с возможностью проверки емкости конденсаторов. В таком устройстве необходимо всего лишь выбрать диапазон измерения необходимой емкости и подключить конденсатор в специальное гнездо (если оно имеется) или к щупам прибора.

На практике если показания мультиметра отличаются от номинала конденсатора +/-15% , можно считать такой конденсатор исправным. Подопытный наш образец имеет: 5,6 мкФ , показания прибора составляют: 5,8мкФ. Вердикт — конденсатор рабочий.

Как проверить электролитический конденсатор мультиметром?

Если функция измерения емкости не предусмотрена на вашем приборе, тогда простейшая проверка конденсатора мультиметром поможет выявить в нем замыкание, но потерю емкости измерить не получится. Для такой проверки необходимо мультиметр включить в режим измерения сопротивления и смотреть на показания индикатора. В первоначальный момент конденсатор накапливает заряд, и его сопротивление уменьшается, спустя определенное время сопротивление конденсатора начнет сильно увеличиваться.


По скорости изменения сопротивления субъективно можно судить о реальной емкости конденсатора.

Как проверить исправность конденсатора тестером?

Вышеописанные действия с легкостью можно повторять не только цифровым, но и стрелочным прибором, в котором отклонение стрелки будет визуально даже лучше видно. Диапазон измерений прибора лучше выставить в пределах 2МОм . Но данный метод проверки способен выявить работоспособный конденсатор лишь емкостью не менее 1мкФ .

Как проверить конденсатор на плате?

Все предыдущие действия можно проводить на плате. Проверить конденсатор мультиметром не выпаивая таким способом не составит труда. Но надо знать, что другие радиокомпоненты будут влиять на показания прибора. Влияние будет зависеть уже от конкретной схемы прибора.

Перед тем, как проверить исправность конденсатора необходимо помнить:

  • проверять только разряженные конденсаторы (замкнув на несколько секунд их выводы). Не соблюдая данную меру предосторожности есть шанс, что мультиметр выйдет из строя;
  • не браться за металлические выводы щупов руками. Проводимость человеческого тела непосредственно влияет на показания прибора;
  • лучше всего проверять любой конденсатор, который выпаян из основной схемы.

Вконтакте

Вышедшие из строя радиоэлементы можно обнаружить с помощью различных техник и приборов. Но всё становится не так просто, когда нам необходимо с помощью мультитестера протестировать емкостные элементы, так как обычным прозвоном таких элементов не обойтись.

Мультиметр – это электроизмерительный прибор универсального типа. С его помощью можно замерить параметры переменного и постоянного тока, мощность электрической сети, сопротивление сети, радиодеталей, емкости конденсаторов.

Мультиметры делятся на два типа: аналоговый и цифровой. В аналоговом мультиметре измеряемые параметры отображаются на стрелочной шкале. В цифровом мультиметре результаты отображаются на цифровом табло.

На корпусе мультиметра установлен переключатель, регулятор. Иногда таких регуляторов бывает две штуки. Служат они для переключения величин измерений, режимов работы прибора. Для измерения параметров используются щупы. Щуп – это провод, на одном конце которого имеется металлический наконечник, на втором – разъем.

Конденсаторы по используемым в конструкции материалам делятся на конденсаторы простые и диэлектрические. Конденсаторы бывают с постоянной фиксированной емкостью и с переменной емкостью. Основная единица измерения емкости – Фарад и производные от нее, нанофарады, микрофарады, пикофарады.

Конденсаторы имеют одно неприятное свойство. Со временем они теряют свою способность накапливать и удерживать энергию, емкость. В народе говорят, что они сохнут. В результате этого электросхема теряет свою работоспособность.

Сохнут даже не включенные в схему конденсаторы. Поэтому перед установкой в электросхему конденсатора его нужно обязательно проверять, совпадают ли указанные на нем номиналы с реально существующими на данный момент.

Обязательно проверяют так же и конденсаторы, уже включённые в электросхему. Делается такая проверка обычно раз в два года. Именно за этот срок конденсатор теряет свои свойства. Пришедшие в негодность конденсаторы необходимо выпаять из схемы и заменить новыми.

Как проверить конденсатор

Прежде всего, стоит просто осмотреть его. Со временем корпус конденсатора может разрушиться, ножки могут начать качаться. На электролитических конденсаторах могут появиться подтеки. Конденсатор может изменить свой цвет. Это означает, что произошел пробой конденсатора.

Пробой – это такое состояние детали, когда диэлектрик, лежащий между двумя разноименными прокладками, разрушился, со временем или под воздействием внешних причин, и между прокладками проскочил электрический заряд. В результате конденсатор пришел в негодность. В этом случае, как и в случае появления вышеописанных дефектов, конденсатор подлежит замене.

При визуальном осмотре не всегда удается вывить неисправности конденсатора. Поэтому воспользуемся мультиметром.

Подготовительные работы

Перед проверкой конденсатора его рекомендуется выпаять из электросхемы. Дело в том, что рядом стоящие детали могут вносить искажения в показания прибора. Выпаиваем конденсатор и разряжаем его. Разряжать конденсатор нужно для того, чтобы сбросить накопленную им во время работы емкость. Мощные конденсаторы, рассчитанные на 220 и 380 вольт, лучше разряжать с помощью пробника. Пробник – электропатрон с лампочкой и двумя проводами. Если конденсатор рассчитан на 220 вольт, то пробник может быть с одной лампочкой. Если на 380 вольт, то лучше в пробник поставить несколько лампочек, включенных последовательно. Лампочка на мгновение вспыхнет и погаснет. Конденсатор разрядился.

Для того чтобы разрядить менее мощные конденсаторы можно воспользоваться отверткой с изолированной ручкой. Жалом отвертки замыкаем концы конденсатора. Проскочит небольшая искорка. Конденсатора разряжен.

Проверки сопротивления, как метод выявление вышедших из строя деталей

Сначала проверим его на сопротивление. При этом надо учесть, что электролитические конденсаторы относятся к полярному типу конденсаторов. То есть одна из прокладок у него положительно заряжена, другая – отрицательно. На корпусе конденсатора они помечены знаками «+» и « — « Полярными бывают только электролитические конденсаторы.

Устанавливаем на мультиметре режим измерения сопротивления. Если проверяем электролитический конденсатор, плюсовым концом щупа прибора касаемся плюса конденсатора, а минусовым – минуса. Если конденсатор исправен, то сразу высветится минимальное значение сопротивления. Потом оно будет плавно возрастать до максимума. Сопротивление может так же возрасти и до бесконечности. Только при исправном конденсаторе рост его происходит плавно. Не рывками.

Если конденсатор неисправен, то в одном случае прибор не показывает никакого сопротивления, т. е. ноль. При этом прибор может пищать. Это означает, что конденсатор пробит, произошло короткое замыкание. Если при касании щупом ножек конденсатора, прибор сразу показывает бесконечность, то в конденсаторе есть обрыв. И в том и в другом случае конденсатор не пригоден для дальнейшего использования, и его следует заменить.

Остальные типы конденсаторов, они, кстати, относятся к неполярным конденсаторам, проверять на сопротивление проще. Не имеет значения, каким контактом вы коснетесь ножки конденсатора, плюсом или минусом. Для измерения сразу устанавливаем величину сопротивления в Мегаомах. Сопротивление неисправного конденсатора никогда не превышает величину в 2 Мегаома. У исправного сопротивление или равно, или больше этой величины.

Проверка на неисправности с помощью измерения ёмкости

Замеряя сопротивление конденсатора, мы только проверяем его исправность. Нам еще нужно определить его емкость — самый главный номинал конденсатора.

Учтите, что на пробой с помощью мультитестора можно проверить только те конденсаторы, емкость которых меньше 0,25 микрофарад.

Для этого устанавливаем соответствующий режим работы прибора с помощью регулятора. Задаем предел измерения. Он должен соответствовать номиналу проверяемого конденсатора. Если на корпусе мультиметра предусмотрены гнезда для установки конденсатора, то вставляем его в эти гнезда. Если нет, вставляем в гнезда концы щупа и касаемся ножек конденсатора. При проверке электролитического конденсатора соблюдаем полярность. При проверке переменного конденсатора замеряем максимальную и минимальную величины емкости.

Как мы видим, нет ничего сложного в проверке с помощью мультиметра работоспособности конденсатора и соответствии его заявленным номиналам. Мы уже говорили, что со временем конденсаторы утрачивают свою способность накапливать и распределять энергию. Они попросту высыхают. Поэтому нужно регулярно проверять свои электронные и электрические схемы и отбраковывать пришедшие в негодность конденсаторы. Этим вы обеспечите надежную и качественную работу своей аппаратуры.

Видео о проверке конденсатора мультиметром

В видео достаточно подробно объясняются нюансы проверки конденсаторов. Обязательно посмотрите его и узнаете новые методы проверки, о которых ещё не слышали.

Одной из наиболее распространенных причин неисправности радиоэлектронной техники является поломка одного или нескольких конденсаторов, которые составляют неотъемлемую часть ее платы. И чтобы выяснить, какой же именно конденсатор оказался слабым звеном, необходимо проверить их работоспособность. В этой статье описывается, как прозванивают конденсатор. Независимо от того, занимаетесь ли вы электронной аппаратурой профессионально или вы просто любитель, вам это вполне под силу. Для этого вам понадобится мультиметр. Ниже мы рассмотрим, мультиметром самостоятельно.

Виды конденсаторов и их проверка

Прежде чем разобраться, как мультиметром прозвонить конденсатор, давайте выясним, какие существуют. Все конденсаторы делятся на полярные и неполярные. Разница между ними заключается в том, что полярные, как можно догадаться из названия, имеют полярность. Проверять их нужно строго соответствующим образом: «плюс» к «плюсу», «минус» к «минусу», так как в противном случае они придут в негодность и могут взорваться. Все полярные конденсаторы являются электролитическими. Если конденсатор еще советского производства, то при взрыве электролит может попасть вам на кожу. В современных конденсаторах для таких случаев предусмотрено специальное сечение на поверхности, которое разрывается в определенном направлении и не дает проводящему веществу разбрызгаться в разные стороны.

Каким образом выполнить проверку, зависит от характера поломки, так как мультиметром проверить конденсатор на работоспособность можно двумя способами: в режиме замера сопротивления его диэлектрика и измеряя его емкость.

Пробой конденсатора

Наиболее распространенной проблемой конденсаторов является пробой диэлектрика. Диэлектрик — это слой материала между двумя проводниками внутри конденсатора, который имеет большое сопротивление, чтобы не допустить протекания тока между проводниками.

В исправном конденсаторе допускается небольшое пропускание тока через этот изолятор, это называется «ток утечки», и он ничтожно мал. При пробое диэлектрика его сопротивление резко падает, и, по сути, он превращается в обыкновенный проводник. Причиной такого пробоя, как правило, является резкий перепад напряжения в сети, к которой подключено оборудование. К характерным признакам пробоя относятся вздутие корпуса конденсатора, его потемнение и появление черных пятен. Перед тем как проверить конденсатор на исправность, осмотрите его визуально на предмет внешних дефектов.

Проверка неполярного конденсатора в режиме омметра

Проверка мультиметром сопротивления диэлектрика в конденсаторе осуществляется в режиме омметра. В неполярных конденсаторах диэлектрик может быть выполнен из стекла, керамики, бумаги или даже в виде воздушной прослойки. Таким образом обеспечивается крайне высокое сопротивление, и в исправном конденсаторе покажет фактически бесконечную величину. Если же электрический пробой имеет место, то уровень сопротивления будет в пределах нескольких Ом, максимум нескольких десятков.


Перед тем как мультиметром прозвонить конденсатор, включите на соответствующий режим, выставив на нем максимально возможный уровень измерения сопротивления. Подведите к выводам конденсаторы щупы мультиметра и посмотрите на табло: если конденсатор в порядке, то там должна появиться единичка, что говорит о том, что сопротивление выше установленного максимума. Если же на дисплее мультиметра высветится какое-то конкретное значение, меньшее чем измерительный максимум, то это может быть свидетельством неисправности проверяемого конденсатора.

Помните о технике безопасности и не держитесь одновременно и за щупы прибора и за выводы конденсатора, так как из-за меньшего сопротивления электрический ток пойдет через ваше тело.

Проверка полярного конденсатора в режиме омметра

По сравнению с неполярными конденсаторами в полярных сопротивление диэлектрика на порядок меньше, поэтому максимум сопротивления на мультиметре нужно выставлять соответствующее. Большинство таких конденсаторов имеют не менее 100 кОм сопротивления, особо мощные и до 1 мОма. Перед тем как мультиметром прозвонить конденсатор, замкните выводы накопителя, чтобы разрядить его полностью.



Установив соответствующий предел измерения, подключите щупы прибора к конденсатору, соблюдая при этом полярность. Электролитические конденсаторы имеют сравнительно большую емкость, и поэтому при подключении они тут же начинают заряжаться. В течение того времени, пока идет зарядка, сопротивление будет прямо пропорционально расти, что будет отображаться на экране прибора. Конденсатор можно считать исправным в большинстве случаев, когда сопротивление переваливает за отметку в 100 кОм.

Как мультиметром прозвонить конденсатор (аналоговый измеритель)


Ту же самую процедуру можно проделать при помощи аналогового (стрелочного) измерителя. Емкость электролитического конденсатора можно определить по скорости движения стрелки прибора в сторону максимума. Чем медленнее двигается стрелка, тем дольше заряжается конденсатор и тем, соответственно, больше его емкость. Если емкость составляет от 1 до 100 микрофарадов (мкФ), стрелка достигнет правого края циферблата практически моментально. При емкости от 1000 мкФ ее путь может занять несколько секунд.

Как мультиметром прозвонить конденсатор: инструкция по проверке емкости накопителя

Хотя конденсаторы часто проверяют омметром, более надежным способом выяснить его исправность считается измерение емкости. Повышенная утечка (в том числе из-за пробоя) в электролитическом конденсаторе приводит к частичной потере емкости, и ее действительная величина уже не соответствует заявленной на корпусе накопителя. Измеряя очень трудно определить данный дефект, для этого требуется измеритель емкости. Следует иметь в виду, что далеко не у всех мультиметров имеется такая функция, поэтому убедитесь в том, что ваш прибор способен выполнять такое измерение.

Прежде чем проверять таким образом электролитический конденсатор, его обязательно необходимо полностью разрядить. Заряженный конденсатор может попросту испортить ваш мультиметр. Особенно это касается полярных накопителей с высоким рабочим напряжением и большой емкостью. Как правило, такие конденсаторы используются в импульсных блоках в качестве фильтрующих накопителей.

Разрядка конденсатора

Для разрядки низковольтных конденсаторов достаточно просто закоротить их выводы, но в случае с высоковольтными и большой емкостью к выводам следует подключить 5-10-килоомный резистор. Резистор необходим, чтобы избежать возникновения искры во время замыкания. Помните о безопасности и ни в коем случае не прикасайтесь к выводам конденсатора, иначе замыкание произойдет на вас.

Обрыв конденсатора

Обрыв — довольно редкая для конденсаторов неисправность. Как правило, он возникает при механических повреждениях накопителя. В результате обрыва конденсатор полностью теряет свою накопительную функцию и имеет нулевую емкость. Фактически он превращается в два изолированных друг от друга проводника. Обнаружить обрыв при помощи омметра практически невозможно. Своеобразным симптомом обрыва в полярных электролитических конденсаторах при является отсутствие какого-либо изменения в показаниях прибора. Так как исправный неполярный конденсатор малой емкости имеет высокое сопротивление, проверить его на обрыв, таким образом, не представляется возможным. Единственный выход — измерение емкости.

Потеря емкости конденсатора

Для того чтобы определить, потерял ли конденсатор свою емкость, как ни странно, нужно замерить эту самую емкость. Выставьте на мультиметре соответствующий предел измеряемой емкости, разрядите проверяемый конденсатор, подключите щупы измерителя к соответствующим гнездам на нем, соблюдая правильную полярность, и наконец, прикоснитесь щупами к выводам конденсатора. Очевидно, что разобраться, как мультиметром проверить конденсатор кондиционера или любого другого бытового прибора на предмет потери емкости, не столь сложно.

Измерение напряжения конденсатора


Также, чтобы убедиться в исправности конденсатора, следует проверить, соответствует ли его реальное напряжение номинальному. Для этого вам потребуется режим вольтметра на вашем мультиметре и источник питания для зарядки конденсатора. Напряжение он должен выдавать меньше, чем то, на которое рассчитан накопитель. Подсоедините щупы к выводам и подождите немного, пока конденсатор полностью зарядится. Переведя прибор в режим вольтметра, проверьте выдаваемое накопителем напряжение. Значение, появившееся на экране мультиметра сразу же в начале тестирования, должно соответствовать заявленному.

Учтите, что при проверке накопитель теряет свой заряд и напряжение, соответственно, будет быстро падать, поэтому важно увидеть цифру, которая появилась в самом начале.
Есть и более простой способ проверки, но он действенен только для конденсаторов с достаточно большой емкостью. Зарядив накопитель полностью, возьмите обыкновенную отвертку с изолированной рукояткой, поднесите ее металлическую часть к его выводам и замкните их. Если в результате проскочила яркая искра, значит, элемент рабочий. Если же искра очень слабая или вовсе отсутствует, значит, конденсатор не держит заряд.

Заключение

В данной статье мы попытались разобрать все наиболее часто встречающиеся поломки конденсаторов, а также способы их проверки. Важный момент: многие начинающие мастера думают, как прозвонить конденсатор мультиметром, не выпаивая его из платы, однако в таком случае в процессе измерений будет иметь место очень большая погрешность. Единственный способ в таком случае — это визуальный осмотр на предмет наличия внешних признаков, таких как взбухание, потемнение или изменение цвета поверхности.

Чаще всего конденсаторы «летят» в таких видах бытовой техники, как стиральные машины, телевизоры, микроволновые печи и др. Поэтому если перед вами стала проблема, как прозвонить конденсатор кондиционера мультиметром, можете смело использовать нашу инструкцию.

Знаете – ходит одна байка: для проверки конденсатора мультиметр излишен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь — шарахнет сильно, уши задымятся. Избегайте также лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Вопрос составлен требуемой точностью. Как говаривал Кашпировский: даже 100% не стопроцентны. В остальном, неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор — дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

Проверка конденсатора

Ищущие шуток ошибаются. Простейшим методом проверки конденсатора называют натурное испытание. Причем в составе изначальной схемы. Потрудитесь:

Итак, инструкция по работе с тестером понадобится, цвет проводов покажет, куда тыкать. Кажется смешным, пока не попытаешься измерить высокое напряжение, нарезаемое импульсами крошечной микросхемой. Будут мешаться рядом лежащий корпус, провода, много другого. В таких условиях применяют специальные тончайшие щупы, набор лишен аксессуаров. Рекомендуем заранее потренироваться мультиметром вести работу. Особенно внимательны будьте с пределами. В большинстве современных тестеров имеются следующие варианты ведения работ:

Проверить емкость конденсатора мультиметром


Мультиметр

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат — нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода — бестолковая идея. Будет неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Необходимо, чтобы оценить параметры. Например, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, можно представить, что делать дальше:

  1. Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
  2. Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
  3. Попутно сопротивлению будет расти от нуля до бесконечности.

Любой конденсатор, обладающий рабочим напряжением выше 5 вольт, проверим таким способом. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Параллельно отслеживаем правильность расположения щупов (красного, черного). Взорваться, по идее ничего не должно… Теперь проводим анализ. Выяснили, годен ли конденсатор, имеются некоторые особенности. Обсуждали 5 вольт на щупах мультиметра, значение сильно зависит от модели. Можем измерить на концах заведомо исправного конденсатора: пока звоним контакты, емкость зарядится до нужной величины.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

  1. Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) — внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
  2. По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.

Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Имеется простой способ проверить емкость конденсатора мультиметром. Купить тестер, у которого наличествует соответствующая шкала. Надписана буквой F (Farad). Прикупив прибор, избегаем выдумывать. Просто берется за ножки конденсатор, примерно выставляется диапазон, мультиметр сам проделает работу, описанную выше. Проверить конденсатор мультиметром, не выпаивая, может не выйти. Параллельно емкости включены резисторы, дроссели другие элементы (включая конденсаторы), мешающие оценить исправность. Будь то электролитический конденсатор, пленочный конденсатор, любой другой. Разумеется, многое определят конкретные номиналы.

Можно провести сравнение. Допустим, на исправной технике показывает фиксированное значение, на поломанной – нечто другое. Необязательно неисправный конденсатор мультиметром на плате нашли — цепь разряда барахлит. Пусковой конденсатор авто — можно вынуть, проверить (предварительно обработав разрядником), для электроники методика не всегда действенна.

Конденсаторы бывают полярные (электролитические) и неполярные, например, керамические. В данном типе устройства в качестве диэлектрика можно использовать различные материалы, такие как стекло, воздух, бумага. Процесс измерения емкости устройства с керамическим диэлектриком такой:

  1. Необходимо переключить мультиметр в режим измерения сопротивления.
  2. Необходимо, чтобы на цифровом мультиметре был выставлен самый максимальный предел измерения.
  3. Настроив прибор, щупы приставляют к ножкам конденсатора.

Если деталь рабочая, то на приборе будет показана величина, которая превышает 2 мегаом. Если полученное сопротивление не превышает 2 МОм, он неработоспособен.

Важно отметить, что во время измерений не нужно прикасаться к щупам руками, так как это может существенно повлиять на качество измерений. Произойдет это по той причине, что сопротивление человеческого тела очень мало, а сопротивление утечки значительно его превышает. Следовательно, ток пройдет через тело, то есть путем меньшего сопротивления, а не через конденсатор. На мультиметре будет показано сопротивление человека, что к нашей проблеме никак не относится.


Измерить конденсатор можно также с помощью омметра, который является составляющей мультиметра. Видео проверки в таком случае будет немного отличаться от того видео, в котором проверяют работоспособность керамического конденсатора. Сопротивление утечки качественных полярных конденсаторов будет превышать 100МОм. Пошаговая инструкция:


  1. Перед началом проверки важно его предварительно разрядить. Разрядку можно осуществить, закоротив ножки устройства.
  2. На приборе необходимо выставить режим измерения, который отвечает величине сопротивления 100 кОм.
  3. Двумя выводами мультиметра необходимо притронуться к ножкам конденсатора. Важно, чтобы красный вывод прикасался к положительному контакту, а левый – к отрицательному.
  4. Если при первой проверке на экране значение сопротивления превысило величину 100кОм, деталь работает хорошо.


Мультиметр с измерением емкости необходим для того, чтобы определить такие неисправности, как потеря емкости или обрыв. Если произошел обрыв, конденсатор полностью теряет свою емкость. С помощью режима измерения емкости можно также проверить пусковой конденсатор. Померить емкость конденсатора можно следующим образом:


  1. Настраиваем мультиметр на режим измерения емкости.
  2. Подключаем щупы конденсатора к выводам мультиметра дважды (во время второго подключения выводы нужно поменять местами).
  3. Ждем результата измерений и сравниваем их.
  4. Если при первом измерении на экране ноль, а при втором – линия, это означает, что деталь рабочая. Если результаты измерений не отличаются, то неисправна.


Вышеописанные инструкции решают вопрос, который состоит в том, как прозвонить конденсатор. Прозвонка поможет определить потерю работоспособности детали и заменить ее.

Как проверить конденсатор без демонтажа [испытание цепи]

Эй! надеюсь, у вас все хорошо.

Печатная плата обычно имеет резисторы, конденсаторы, катушки индуктивности, интегральные схемы, разъемы и некоторые другие компоненты. Часто эти компоненты перегорают и требуют замены.

Компоненты, которые имеют более высокую вероятность сгорания, — это резисторы, конденсаторы и, реже, микросхемы. Причина в том, что в основном резисторы и конденсаторы находятся на передней панели любой платы. А иногда перенапряжение их выгорает.

Когда дело доходит до резистора и микросхемы, вы можете определить неисправный, просто взглянув на него на плате. Сгоревшая микросхема или резистор вскрыты, и вы можете найти их на плате за секунды.

Однако это не относится к конденсатору.

В случае с конденсатором дела обстоят немного иначе. Если вам повезет, вы найдете неисправный конденсатор, просто взглянув на его верхнюю часть, он будет взломан.

Но что, если тебе не повезло?

Настоящая проблема, с которой вы столкнетесь, — нормально выглядящий конденсатор может оказаться плохим.Таким образом, вам нужно снять с платы весь конденсатор, проверить каждый, найти плохого парня и перепаять всех без исключения на плате. Это плохой способ, и никто не хочет этого делать.

Не волнуйтесь.

В этом посте мы обязательно откроем для себя способ проверить конденсатор, не снимая его с корпуса.

Надеюсь, вам понравится эта статья.

Проверить конденсатор, не снимая его

Давайте посмотрим правде в глаза.

Вы просто не можете проверить неисправный конденсатор внутри или снаружи печатной платы, измерив его значение емкости с помощью измерителя конденсаторов или мультиметра. Потому что в такой ситуации упомянутые устройства приводят вас к ложным показаниям, и вы не сможете на самом деле сказать, был ли конденсатор, который вы тестировали, действительно плохим или правильным.

Почему?

  • Причина в том, что когда конденсатор находится внутри печатной платы, есть много других компонентов, включенных последовательно или параллельно с ним.Таким образом, вы получаете эквивалентное значение, а не фактическое.
  • Когда конденсатор находится за пределами платы, иногда неисправный конденсатор может дать вам правильное значение емкости на мультиметре или измерителе конденсатора.

Несомненно, для измерения емкости используются мультиметр или емкостной измеритель. Им просто нельзя доверять, чтобы сказать вам, плохой или хороший конденсатор, вне или внутри печатной платы.

Итак, как я могу проверить эту суку?

Остался один вариант, который мы можем использовать для проверки конденсатора, и это измерение его эквивалентного последовательного сопротивления (ESR).

Таким образом, лучшим решением для проверки конденсатора без его фактического демонтажа является использование измерителя ESR или интеллектуального пинцета. Оба работают одинаково и их можно использовать. Но измеритель ESR предпочтительнее для сквозных конденсаторов, а последний — для проверки конденсаторов SMD.

В оставшейся части статьи я более подробно расскажу о том, что такое упомянутые устройства и как они проверяют внутрисхемные конденсаторы.

Измеритель СОЭ

Термин ESR означает эквивалентное последовательное сопротивление, измеряемое в Ом, что означает, что измеритель ESR — это устройство, используемое для определения эквивалентного последовательного сопротивления реального конденсатора без его отсоединения от цепи.

Это устройство не может измерять емкость и может использоваться только для проверки конденсатора.

У идеального конденсатора значение ESR равно нулю, но на самом деле оно очень-очень меньше; близка к идеальной стоимости. Высокое значение ESR является первым признаком неисправности конденсатора.

Увеличение значения ESR увеличивает как падение напряжения в конденсаторе, так и нагрев. Тепло, выделяемое в конденсаторах, происходит из-за резистивного нагрева, и это тепло вызывает утечку конденсатора.

Если вы не проверите электролитический конденсатор на значение ESR с помощью измерителя ESR, вы не сможете определить, хороший ли конденсатор или плохой.

Как проверить конденсатор с помощью измерителя ESR?

Ниже приведены быстрые шаги для проверки любого внутрисхемного конденсатора с помощью измерителя ESR.

  • Сначала разрядите проверяемый конденсатор. Это настолько важно и важно, что если вы случайно забудете этот шаг, вы можете в конечном итоге разрушить свой измеритель СОЭ. Для получения дополнительных сведений всегда разряжайте конденсатор перед измерением любого его параметра.
  • Разряд конденсатора может производиться закорачивая его ноги любыми доступными способами. Но не просто закорачивайте ножки вместе с проводом с низким сопротивлением, рекомендуется использовать материал с высоким сопротивлением.
  • Включите измеритель СОЭ и закоротите его провода, пока на экране не появится 0. Если на экране уже отображается 0 показаний, то закорачивать провода нет необходимости.
  • Подключите красный провод измерителя ESR к положительному, а черный — к отрицательному выводу тестируемого конденсатора.
  • Запишите показания ESR-метра.
  • Сравните показание с таблицей на корпусе измерителя ESR. Если значение ESR находится в заданном диапазоне, конденсатор исправен и не требует изменений, если нет, то конденсатор плох и нуждается в замене.
  • Если тело ESR не дает никакой таблицы, используйте техническое описание конденсатора, чтобы прочитать его значение ESR.

В техническом описании каждого конденсатора указано его значение ESR при частоте 100 кГц и определенное номинальное напряжение.Отклонение от этого значения помогает нам решить, нужно ли менять конденсатор или нет. Обычно ESR неисправного конденсатора увеличивается.

Кроме того, хороший конденсатор будет иметь измерения почти как короткое замыкание, а все другие части, подключенные параллельно ему, будут иметь минимальное влияние на конечные измерения. Это функция, которая делает измеритель СОЭ незаменимым инструментом для поиска и устранения неисправностей электронного оборудования.

Итак, если вы действительно хотите обнаружить и исправить неисправные конденсаторы в своих устройствах, вам понадобится приличный измеритель ESR.Хорошее СОЭ можно найти где угодно.

Просто найдите это.

Я рекомендую и люблю этот измеритель СОЭ (ссылка на Amazon) . Прелесть этого счетчика в том, что он надежен и продается по очень приемлемой цене. Если вам нравится этот, купите его. Если вы хотите сэкономить деньги и должны сэкономить, то здесь, в Yaman Electronics, вы можете приобрести тот же измеритель ESR (Product Link) по самой низкой цене. Yaman Electronics имеет поставщиков со всего мира, включая США, вы получите товар в течение нескольких дней.Честно говоря, это не сравнимо с доставкой Amazon Prime или чем-то в этом роде, но вы можете сэкономить от 30 до 40% на том же продукте и качестве. Теперь решать вам, что вам больше подходит.

Умный пинцет

Обычно измеритель ESR может сделать всю работу за вас, но когда дело касается SMD-компонентов, он не так удобен, как умный пинцет. Если вы решите использовать ESR, все будет в порядке, но, на мой взгляд, умный пинцет (ссылка на Amazon) — это весело и замечательный инструмент для вашей лаборатории.

Настоящая проблема умных пинцетов в том, что они дорогие. Когда я в последний раз проверял, его цена была около 300 долларов. Но помимо использования его только для проверки конденсаторов, он также может быть отличным портативным измерителем LCR.

Все шаги измерения такие же, как я обсуждал выше для измерителя ESR.

Визуально неисправный конденсатор

Вместо того, чтобы использовать измеритель ESR или пинцет, мы также можем проверить конденсатор, не снимая его, путем общего осмотра.

Плохой электролитический конденсатор проглатывается на верхней стороне, вы видите такой в ​​цепи; просто замените его, не теряя времени на тестирование.

Значение емкости может быть в хорошем диапазоне, когда вы проверяете его вне цепи с помощью мультиметра или емкостного измерителя, но все же оно плохое.

Заключение

Вы просто не можете проверить неисправный конденсатор внутри или снаружи печатной платы с помощью измерителя емкости или мультиметра. Причина в том. оба они могут привести к ложным результатам.

Единственное решение для проверки конденсаторов без демонтажа припайки — это измерение их эквивалентного последовательного сопротивления (ESR). Это значение измеряется измерителем СОЭ.

Измеритель ESR посылает переменный ток частотой 100 кГц в проверяемый конденсатор. Ток создает напряжение на конденсаторе, а затем с помощью математики вычисляется ESR и отображается на экране.

Вы получаете смещенное значение ESR после сравнения его с диаграммой ESR, у вас плохой конденсатор.

Ну вот и все. Теперь, если такой читатель, как я, сначала прочитает заключение. Вы это читаете. Пора перейти к началу.Но вы читатель, зашедший так далеко. Я надеюсь, что вам понравилось.

Спасибо и хорошо проводите время.

Другие полезные сообщения

Как проверить конденсатор без распайки (испытание электрической цепи)

Довольно сложно исследовать любую часть «в цепи», а не просто конденсаторы.

Вы должны иметь некоторое представление об окружающей схеме, чтобы вы могли решить, чего ожидать, когда будете применять свой собственный тест.

Это ведет к другому этапу, если вы используете мультиметр для измерения обеих сторон детали, вы хотите понять, как мультиметр взаимодействует со всей схемой.

В ваших обстоятельствах я бы по крайней мере начал с моего мультиметра в режиме постоянного тока, начал со стороны низкого напряжения этого входа питания и оценил правильные напряжения, которые обнаруживаются как при правильной работе устройства, так и, особенно, когда он находится в режиме отказа.

Работа в компьютерной системе.

Вам может потребоваться осциллограф, если ваш DVM ничего не раскрывает.

Но не делайте этого, если на машину подается сетевое напряжение и вы не уверены, какие части находятся под высоким напряжением !!!

Электролитические конденсаторы имеют традицию пренебрегать с течением времени, проверять наличие выпуклых головок или, если они увеличены на поверхности печатной платы, загляните между их ног, чтобы определить, не вытолкнулась ли герметизирующая крышка — определенное указание на разрушенную крышку.

Межблочные кабели также являются слабым местом, поэтому убедитесь, что все они полностью подключены.

Когда где-нибудь есть чип от машины, проверьте, есть ли тактовый сигнал.

Этого достаточно, чтобы рассмотреть сегодня.

Оценка конденсатора без его демонтажа

Давайте смотреть правде в глаза.

Вы просто не можете исследовать ужасный конденсатор внутри или снаружи печатной платы, просто измерив его значение емкости с помощью измерителя конденсаторов или мультиметра.

Потому что в этой ситуации упомянутое устройство приведет вас к неверному изучению, а также у вас может не быть возможности действительно сказать, действительно ли проанализированный вами конденсатор был плохим или подходящим.

Почему?

Основная причина в том, что даже когда конденсатор находится внутри печатной платы, существует множество различных элементов, включенных параллельно или последовательно с ним.

Значит, вы получаете равные показания, возможно, не настоящие.

После того, как конденсатор выходит за пределы планки, иногда неисправный конденсатор может дать вам подходящее значение емкости на мультиметре или измерителе конденсатора.

Без сомнения, мультиметр или емкостной измеритель используется для количественного определения емкости.
Им просто нельзя доверять, чтобы вы знали, плох или исправен конденсатор, вне или внутри печатной платы.

Итак, как мне это проверить?

Остался один вариант, который мы могли использовать для проверки конденсатора, и это измерение его эквивалентного последовательного сопротивления (ESR).

В заключение, идеальный способ проверить конденсатор без его полного демонтажа — использовать измеритель ESR или хитрый пинцет.
Оба работают одинаково и все в порядке.
Однако измеритель ESR предпочтителен для сквозных конденсаторов, а последний — для проверки конденсаторов SMD.

В оставшейся части руководства я предоставлю дополнительную информацию о том, что будет за упомянутые устройства, и о том, как они проверяют внутрисхемные конденсаторы.

Измеритель СОЭ

Выражение ESR означает эквивалентное последовательное сопротивление, измеряемое в Ом, что означает, что измеритель ESR — это устройство, используемое для определения эквивалентного последовательного сопротивления настоящего конденсатора без демонтажа его с помощью цепи.

Это устройство не может измерять емкость, его можно просто использовать для проверки конденсатора.

У большого конденсатора значение ESR равно нулю, но на самом деле оно намного меньше; рядом с идеальным значением.
Высокое значение ESR является первоначальным признаком разрушения конденсатора.

Увеличение значения ESR увеличивает как падение напряжения в конденсаторе, так и нагрев.
Тепло, выделяемое конденсаторами, происходит из-за тепла, и это тепло вызывает утечку конденсатора.

Если вы не исследуете электролитический конденсатор на значение ESR с помощью измерителя ESR, то у вас может не быть возможности определить, хороший ли конденсатор или плохой.

Как проверить конденсатор с помощью измерителя ESR?

Здесь перечислены быстрые действия для проверки любого внутрисхемного конденсатора с помощью измерителя ESR.

Сначала разрядите конденсатор, указанный ниже.

Это действительно важно и важно, если вы случайно забудете этот шаг, вы можете испортить свой измеритель СОЭ.

Чтобы получить дополнительные знания, постоянно снимайте конденсатор перед измерением какого-либо его параметра.

Разряд конденсатора может производиться закорачиванием его ног любыми доступными способами.

Но не просто укорочите ноги кабелем с низким сопротивлением, фантастической практикой будет использование материала с высоким сопротивлением.

Включите измеритель СОЭ, также проинформируйте его о перспективах, пока не получите 0 результатов на его собственном дисплее.

Если в настоящее время на дисплее отображается 0 исследований, то нет необходимости в кратком изложении результатов.

Подключите красный провод измерителя ESR к полезному выводу, а черный провод к отрицательной клемме проверяемого конденсатора.

Обратите внимание, что показания на ESR-метр.

Оцените показания, используя таблицу, размещенную на корпусе измерителя ESR.

Если значение ESR находится в указанном диапазоне, конденсатор отличный и не требует изменений, или даже тогда он плохой и требует замены.

Если весь корпус ESR не соответствует обеденному столу, воспользуйтесь таблицей данных этого конденсатора, чтобы узнать его значение ESR.

В техническом описании каждого конденсатора записано его значение ESR при частоте 100 кГц и номинальном напряжении.

Отклонение от этого отношения помогает нам определить, нужно ли менять конденсатор или нет.

Обычно ESR плохого конденсатора увеличивается.

Более того, фантастический конденсатор будет измеряться почти как короткая цепь, а остальные части, подключенные параллельно с его использованием, будут иметь минимальное влияние на размер конца.

Это качество, которое делает измеритель СОЭ незаменимым инструментом для поиска неисправностей электроники.

Следовательно, если вы действительно хотите изучить и исправить неисправные конденсаторы на своих устройствах, вам понадобится соответствующий измеритель ESR.

Вы можете найти достойное СОЭ где угодно.

Умный пинцет

Обычно измеритель ESR может выполнять всю работу за вас, но что касается деталей SMD, это не так просто, как мудрый пинцет.

Если вы выберете СОЭ, все будет в порядке, но умный пинцет (ссылка на Amazon) — это приятный и отличный инструмент для вашей лаборатории, на мой взгляд.

Реальная проблема умных пинцетов в том, что они дороги.

В последний раз я проверял его стоимость около 300 долларов.

Но помимо использования его просто для проверки конденсаторов, он также может работать как замечательный портативный измеритель LCR.

Все меры измерения точно такие же, как я говорил ранее для измерителя ESR.

Визуально видя плохой конденсатор

Вместо того, чтобы использовать измеритель ESR или пинцет, мы могли бы даже протестировать конденсатор, не снимая его, путем полного обзора.

Плохой электролитический конденсатор расходуется с другой стороны, вы видите этот конденсатор на схеме: просто замените его, не тратя время на анализ.

Значение емкости может быть в большом диапазоне, если вы исследуете его вне цепи с помощью мультиметра или емкостного измерителя, но, тем не менее, оно паршивое.

Заключение

Вы просто не можете исследовать ужасный конденсатор ни в помещении, ни на плате с помощью измерителя емкости или мультиметра.

Основная причина.

Они могут привести к ложным результатам.

Единственное средство для проверки конденсатора без демонтажа припайки — это измерение его эквивалентного последовательного сопротивления (ESR).

Это значение измеряется измерителем ESR.

Измеритель ESR передает переменный ток частотой 100 кГц на тестируемый конденсатор.

Ток генерирует напряжение на конденсаторе, а затем с помощью математики вычисляется ESR и отображается на мониторе.

Вы получаете смещенное значение ESR после сравнения его с графиком ESR, вы получаете плохой конденсатор.

Как проверить конденсатор? Использование различных методов

Как проверить конденсатор с помощью мультиметра? Различные методы проверки конденсаторов

В электронных схемах конденсатор является одним из наиболее часто используемых компонентов. При поиске неисправностей в таких схемах необходимо знать , как проверить конденсатор .

В этой статье мы обсудим, как проверить конденсатор на наличие хорошего, короткого замыкания или открытого состояния , используя различные методы.

Перед испытанием конденсатора необходимо узнать о самом конденсаторе.

Конденсатор

Конденсатор — это двухконтактный электронный компонент, способный накапливать заряд в электрическом поле. Он состоит из двух металлических пластин, разделенных средой, известной как диэлектрик .

Когда конденсатор подключен к аккумулятору, между металлическими пластинами возникает электрическое поле. Благодаря этому электрическому полю металлические пластины накапливают заряд.

Способность конденсатора накапливать заряд известна как емкость , . Он измеряется в фарадах и обозначается F .

Клеммы конденсатора

Есть два вывода конденсатора, т.е. положительный и отрицательный, также известные как анод , и катод , соответственно.

В зависимости от полярности клеммы различают два типа конденсаторов.

Полярные конденсаторы Конденсаторы Polar

, также известные как электролитические конденсаторы , используют электролит в качестве одного из своих выводов для увеличения емкости накопления заряда.Он имеет большую емкость по сравнению с неполярными конденсаторами.

Его пластины поляризованы, т.е. две уникальные клеммы, известные как анод (положительный) и катод (отрицательный).

При использовании полярного конденсатора очень важно проверить полярность его клеммы . Клемма анод всегда должна иметь на более высокое напряжение , чем ее клеммы катод . Изменение полярности может повредить конденсатор и даже разрушить его.

Проще говоря, всегда соединяйте положительную клемму с положительной клеммой, а отрицательную — с отрицательной клеммой аккумулятора.

Неполярный конденсатор

Неполярный конденсатор или неполярный конденсатор без полярности . Нет никакой разницы между его терминалами. Оба вывода могут действовать как катод и анод.

Неполярные конденсаторы имеют очень низкую емкость в диапазоне от нескольких пикофарад до нескольких микрофарад.

Также прочтите: Тест транзисторов для идентификации клемм, типа и состояния.

Нет положительных и отрицательных выводов. Клемма, подключенная к положительной клемме батареи, действует как анод. В то время как клемма, подключенная к отрицательной клемме аккумулятора, действует как катод. Изменение полярности батареи не влияет на конденсатор.

Визуальная идентификация клемм

Как известно, неполярные конденсаторы не имеют разных выводов. Таким образом, нет необходимости в идентификации его терминалов.

Однако очень важно идентифицировать контакты полярного электролитического конденсатора.

Первый метод

При изготовлении стержень Anode полярного конденсатора сделан на длиннее на по сравнению с катодным стержнем. Этот метод работает только тогда, когда конденсатор не используется. Второй метод работает как с новыми, так и с использованными конденсаторами.

Второй метод

Отрицательный вывод конденсатора обозначен на его корпусе маркировкой «», указывающей на катодную ножку .

Однако полярные конденсаторы SMD имеют маркировку над положительной клеммой (анод).

Различные методы проверки конденсаторов

Для проверки конденсатора нужно удалить конденсатор из его цепи, если он есть в какой-либо цепи. Затем разряжает конденсатор, так как он может иметь некоторый накопленный заряд. Это может повредить ваше испытательное оборудование.

Чтобы правильно разрядить конденсатор, подключите резистор между его выводами.Заряд рассеется через резистор.

A Мультиметр — важный инструмент, необходимый для проверки конденсатора . Ниже рассматриваются различные методы проверки конденсаторов с помощью мультиметра.

Проверка конденсатора с помощью проверки целостности цепи

Метод проверки целостности конденсатора показывает, является ли он разомкнутым, коротким или хорошим .

  • Удалите подозрительный конденсатор из цепи.
  • Разрядите с помощью резистора.
  • Установите мультиметр в режим проверки целостности .
  • Поместите красный щуп мультиметра на анод, а черный (общий) щуп на катод конденсатора.
  • Если мультиметр показывает признак обрыва цепи ( гудок или LED ), а затем он останавливается (показывает OL ). Значит конденсатор хороший .

Также прочтите: Различия между конденсатором и батареей

  • Если конденсатор не показывает никаких признаков непрерывности, конденсатор открыт .
  • Если мультиметр издает непрерывный звуковой сигнал, конденсатор замкнут и нуждается в замене.
Проверить конденсатор с помощью теста на сопротивление

Тест сопротивления также используется для проверки конденсатора. Этот тест может выполнять как цифровой, так и аналоговый мультиметр. Метод остается неизменным для обоих мультиметров.

  • Удалите конденсатор из его цепи.
  • Разрядите конденсатор с помощью резистора.
  • Установите ручку мультиметра в режим с высоким сопротивлением (выше 10 кОм).
  • Поместите красный щуп на анод, а черный щуп на катодный вывод конденсатора.
  • Показание сопротивления должно начинаться с некоторой точки в середине и начинаться с , увеличиваясь с до до бесконечности . Он показывает, что конденсатор хорошо .

Также читайте: Как проверить диод и методы тестирования диодов, светодиодов и стабилитронов

  • Если конденсатор показывает высокое сопротивление даже после разряда, конденсатор открыт .
  • Если конденсатор показывает 0 или очень низкое сопротивление, это короткое замыкание .

Причина увеличения сопротивления в том, что изначально был конденсатор , заряжающий от мультиметра. Таким образом, он позволяет току проходить через него (в этом случае омметр измеряет сопротивление ). Когда конденсатор полностью зарядил , он больше не пропускал ток. Из-за чего он выглядит как открытый путь (бесконечное сопротивление )

Испытание конденсатора в емкостном режиме

Режим измерения емкости — это уникальный режим в цифровых мультиметрах, используемый для измерения емкости.Если вы хотите проверить конденсатор с помощью этого метода, вам нужно знать, как считывать значение конденсатора.

Как считать значение конденсатора:

Электролитический конденсатор обычно указывает полное значение, как показано на рисунке ниже.

Однако значение керамического конденсатора записывается в виде кода. Вы можете преобразовать / расшифровать его, используя его особый метод. Пример считывания керамического конденсатора приведен ниже.

Керамический конденсатор показывает номер 103 .

  • Первые две цифры являются значащими цифрами и пишется как есть. Например, 10 .
  • Третья цифра « 3 » показывает множитель 10 3 . Таким образом, общая емкость составляет 10 * 10 3 , что равно 10000 пФ .
  • Керамические конденсаторы измеряются в пикофарадах 10 -12 F .
  • Значит, емкость этого конденсатора составляет 10 нФ .

Следующий шаг — найти допуск . Он дает минимальный и максимальный диапазон, в котором емкость может отличаться от номинального значения.

Некоторые из общих значений допуска задаются буквами j, k, l, m и n , чтобы добавить / вычесть процент от 5,10,15,20 и 30 соответственно.

Теперь перейдем к тесту на измерение емкости.

  • Удалите конденсатор из его цепи.
  • Разрядите конденсатор с помощью резистора.
  • Установите мультиметр в режим измерения емкости .
  • Некоторые модели мультиметров имеют специальные клеммы для измерения емкости.

  • Поместите щупы мультиметра на конденсатор.
  • Если измеренная емкость соответствует записанному значению (включая допуск) конденсатора, конденсатор соответствует хорошему .
Проверьте конденсатор с помощью теста напряжения:

Способность конденсатора заключается в том, чтобы накапливать заряд, который отражается как напряжение на его выводах.

Этот тест показывает, что конденсатор может удерживать заряд или нет. Если конденсатор , хороший , он будет хранить некоторый заряд. который будет отображаться как напряжение на его выводе, и мы можем измерить его с помощью вольтметра .

Перед проверкой конденсатора на напряжение необходимо знать номинальное напряжение конденсатора .

Номинальное напряжение конденсатора всегда указывается рядом с его значением емкости, как показано на рисунке ниже.

При зарядке конденсатора аккумулятором напряжение аккумулятора должно быть на ниже, чем на номинальное напряжение конденсатора. В противном случае конденсатор перегорит .

В этом тесте мы используем конденсатор номиналом 63 В с 12-вольтовой батареей.

  • Удалите конденсатор из его цепи.
  • Обозначьте клеммы и разрядите конденсатор с помощью резистора.
  • Подключите положительный полюс батареи к положительному, а отрицательный — к отрицательному на конденсаторе.( будьте осторожны, не касайтесь клемм аккумулятора вместе)

  • Дайте зарядить за несколько секунд.
  • Снимите аккумулятор.
  • Установите мультиметр в диапазон настройки вольтметра постоянного тока более 12 В.
  • Запишите начальное мгновенное значение напряжения конденсатора.

  • , если показание находится около 12 вольт, конденсатор хороший .
  • Если показание напряжения намного ниже 12 В, конденсатор неисправен и не может хранить достаточный заряд.
Как проверить конденсатор путем вычисления постоянной времени RC

Постоянная времени RC (обозначается греческим словом tau ‘τ’ ) — это время, в течение которого конденсатор заряжается до 63,2% от приложенного напряжения.

Постоянная времени τ вычисляется как сопротивление , умноженное на , емкость :

τ = R C

В этом уравнении резистор R имеет известное значение, и мы будем измерять τ во время этого теста.

В этом тесте мы используем батарею 12 В, с резистором 10 кОм . Мы соединили их последовательно с конденсатором. Мы используем вольтметр для измерения напряжения на конденсаторе и секундомер для измерения времени.

  • Настройте схему , как указано ниже.
  • Подключите клеммы аккумулятора, чтобы начать зарядку конденсатора.
  • Включите секундомер, как только вы подключите клеммы аккумулятора.
  • Наблюдать за показаниями напряжения с помощью вольтметра.
  • Как только он достигнет 63,2% из 12v (что составляет 7,5v ). Запишите время на секундомере.

Также прочтите: Цифровой логический шлюз NAND (универсальный шлюз), его символы, схемы и детали IC

Предположим, секундомер показывает 9 секунд .

  • Используйте уравнение постоянной времени RC для расчета емкости.

C = τ / R

С = 9/10 3

C = 0,9 мФ = 900 мкФ

  • Сравните это рассчитанное значение емкости с указанным значением конденсатора.
  • Если разница очень мала, включая диапазон допуска от 10% до 20%. Конденсатор хороший .
  • Если расчетное значение емкости слишком низкое, чем указанное значение. конденсатор плохой .
Визуальная проверка конденсатора

Вы можете определить неисправный конденсатор, просто наблюдая за его признаками.

Неисправный или поврежденный конденсатор будет иметь любой из следующих признаков.

Выпуклый верхний вентиляционный канал:

В электролитических конденсаторах есть вентиляционное отверстие (не собственно вентиляционное отверстие, а слабые места) в форме X, K, T на его вершине. Он предназначен для сброса давления во время выхода конденсатора из строя, чтобы избежать повреждения (взрыва) других компонентов.

При выходе из строя электролит внутри конденсатора выделяет газ. Этот газ создает давление и разрушает верхнее вентиляционное отверстие. В результате иногда возникает выпуклая вершина или электролитический разряд . Разряд бывает черного, оранжевого или белого цвета в зависимости от электролитических химикатов.

Выпуклый нижний и приподнятый корпус

Иногда при выходе из строя конденсатора не пробивается верхнее отверстие. в таком случае давление внутри проходит через нижнюю часть .Дно электролитического конденсатора покрыто резиной . Газ внутри выталкивает эту резину наружу, в результате чего нижняя часть выпирает , а также поднимает корпус над монтажной платой.

Керамические конденсаторы и конденсаторы поверхностного монтажа

Вы можете определить неисправный керамический конденсатор по следующим признакам.

  • имеет поврежденных обсадных труб или отверстий в обсадных колоннах.
  • Любая из его ножек повреждена рядом с корпусом.
  • Трещины в корпусе.

Вы также можете прочитать:

Какие компоненты следует тестировать на печатной плате? — Блог Clarydon

Все электронные изделия должны быть проверены, даже если они точно спроектированы и изготовлены профессионально, поскольку они могут быть подвержены неисправностям и проблемам. Печатные платы состоят из различных электрических компонентов, которые должны правильно работать, и тестирование печатных плат важно для проверки того, что каждый компонент работает.Контроль качества и обеспечение качества на всех этапах проектирования и производства имеют решающее значение, особенно на ранних стадиях. На этапе проектирования можно провести тестирование печатной платы для анализа проблем и минимизации неисправностей. Такие методы, как EMI, целостность сигнала и целостность питания, могут помочь выявить проблемы на ранней стадии проектирования.

На печатной плате проходят испытания несколько элементов, в том числе:

Конденсаторы

Конденсаторы — это, по сути, электронные устройства, которые накапливают энергию в виде электростатического поля.Они состоят из изоляционного материала, помещенного между токопроводящими пластинами.

Для испытания конденсатора на печатной плате необходимо снять один конец конденсатора с печатной платы. Затем важно убедиться, что источник питания постоянного напряжения соответствует диапазону конденсатора, чтобы предотвратить перегрузку устройства. Когда вы подаете напряжение на печатную плату, может быть несколько результатов:

  • Чтобы проверить, не закорочен ли конденсатор, вам нужно будет увидеть, отражается ли напряжение от источника питания на показаниях счетчика.
  • Чтобы проверить, может ли конденсатор течь, вы увидите скачок в высоту, за которым следует низкое падение показаний счетчика.
  • Если показания измерителя не показывают скачков при подаче напряжения, возможно, конденсатор открыт или емкость слишком мала, чтобы измеритель мог ее зарегистрировать.

Резисторы Резисторы

— один из важнейших элементов печатной платы. Это небольшие электронные устройства, которые вырабатывают напряжение путем передачи электрического тока.

Тестирование резисторов на печатной плате можно выполнить, сначала изолировав резисторы, чтобы результаты не искажались другими компонентами на печатной плате. Затем вы можете использовать цифровой мультиметр или аналоговый измеритель для измерения результатов. Чтобы проверить резистор, просто подсоедините провода мультиметра к резистору и запустите тест.

Если ваши результаты завышены, это может указывать на проблему с разомкнутым резистором. Другие компоненты на печатной плате обычно вызывают понижение или уменьшение показаний, поэтому, если вы получите высокое значение, возможно, возникнет проблема.

Диоды

Диоды — это электрические устройства, передающие ток в одном направлении, и они состоят из полупроводящего материала между выводами. По сути, диоды подают ток в одном направлении, блокируя ток в противоположном направлении.

Диоды являются очень чувствительными компонентами, поэтому рекомендуется соблюдать осторожность при тестировании компонента. Перед тестированием электрооборудования рекомендуется проконсультироваться со специалистом.Чтобы проверить диод, вам нужно отключить один конец диода от печатной платы. Затем вы можете использовать цифровой или аналоговый измеритель и найти красный и черный измерительные щупы. После обнаружения зондов вы можете подключить черный зонд к катоду, а затем подключить красный зонд к аноду. Затем вы можете установить измеритель в пределах от одного до десяти Ом.

Есть несколько результатов, которых можно ожидать в случае неисправности диода:

  • Чтобы определить утечку в диоде, вы должны увидеть, регистрирует ли счетчик два показания.
  • Чтобы проверить, смещен ли диод в прямом направлении, вы должны увидеть некоторое сопротивление в показаниях счетчика.

Свяжитесь с Clarydon для тестирования печатных плат

Clarydon Electronic Services обладает обширным опытом в области тестирования печатных плат. Если вам требуется тестирование, изготовление или сборка печатных плат, свяжитесь с одним из наших специалистов по печатным платам, и мы будем рады помочь. Тестирование компонентов на печатной плате может быть деликатной задачей, и в случае неправильного выполнения может привести к повреждению ваших компонентов.

Позвоните нам по телефону 01902 606 000 или напишите нам по адресу [email protected] .

как проверить конденсатор smd на плате

Есть ли способ проверить конденсаторы на печатной плате? К недостаткам конденсатора SMD относятся. Затем считайте значение емкости на внешней стороне конденсатора и установите на мультиметре значение емкости. Можно либо припаять иглы к концам этих зондов, либо приобрести умный пинцет.Чтобы проверить, исправен ли резистор или сломан, мы используем мультиметр. Как проверить диод. Проверка конденсатора мультиметром в режиме измерения емкости 1. Убедитесь, что конденсатор полностью разряжен. Чтобы проверить конденсатор прибора. 4. Теперь подключите клемму конденсатора к выводам мультиметра. Предохранители SMD используются в тонком электронном оборудовании и системах видеоигр. Я хочу отремонтировать видеокарту моего ноутбука (ATI Mobility Radeon x300). Многие из нас, более тридцати типов, часто обнаруживают… Выход на выводе 3 будет прямоугольной волной, и рабочий цикл этой волны зависит от номинала резистора и конденсатора.Сегодня на печатной плате (ПК) не только гораздо больше видов деталей, но и их трудно отличить друг от друга. Первые две цифры представляют две цифры в ответе. Тестирование конденсатора Smd с помощью мультиметра. Автоматические измерения Стандартная промышленная методика с использованием испытательной арматуры SMD дает значение ESR от 1/2 до 1/3 реального ESR. Цепи состояли всего из нескольких компонентов, а конденсаторы имели четкую маркировку. Конденсаторы SMD наиболее широко используются для конденсаторов на печатных платах, которые идеально подходят для крупномасштабного производства.Эти предохранители предназначены для защиты отдельных компонентов системы, а не для защиты всего объекта одним предохранителем. Это может повредить ваше испытательное оборудование. Керамические, танталовые, электролитические конденсаторы — лишь немногие из доступных вариантов, когда речь идет о конденсаторах SMD. Кажется, все работает нормально. Конденсатор SMD состоит из металлических пластин (хороший проводник электричества). Правильный диапазон дает вам наилучшие показания, которые вы можете получить от тестового глюкометра. Как с помощью цифрового мультиметра проверить конденсатор, припаянный к плате? Конденсатор по своей природе заряжается и выделяет энергию быстрее, чем аккумулятор, потому что он накапливает энергию по-другому, хотя и не может хранить столько же.РЕДАКТИРОВАТЬ: Извините, это был конденсатор SMD, а не резистор, а та же идея. Некоторые примеры этих компонентов: катушка, диод, конденсатор, регулятор, транзистор, резистор и многие другие. Это особенно верно, когда вы переходите от сквозных компонентов к SMD — конденсаторы меньшего размера, в отличие от резисторов того же размера, вообще не маркируются. Прецизионные позолоченные пинцеты могут захватывать и надежно контактировать даже с самыми маленькими компонентами SMD и снимать измерения с уже установленных устройств. Одна вещь, которую я нашел полезной, — это увеличительное стекло с подсветкой, поскольку некоторые из этих компонентов похожи на пыльцу пикси! Я визуально осмотрел плату и не нашел на ней поврежденных частей.Многие бытовые приборы имеют пусковой конденсатор электродвигателя, и когда он изнашивается, у двигателя не хватает энергии для включения. Вы можете проверить предохранители SMD на предмет надлежащего рабочего состояния с помощью базового мультиметра и устойчивой руки. Области применения конденсатора SMD включают следующее. Инструкции. Этот зажим-щуп подходит для резистора, конденсатора или других компонентов SMD. Следуйте этой теме, чтобы прочитать ответы, чтобы узнать, как проверить, находится ли конденсатор в рабочем состоянии или нет, проверив его с помощью цифрового мультиметра.Логический зонд. Теперь поменяйте местами соединения так, чтобы отрицательный или общий вывод измерителя был подключен к эмиттеру, а положительный — к коллектору. Установите мультиметр в режим «Проверка диода», повернув поворотный переключатель мультиметра. Как легко найти поврежденные конденсаторы SMD, не снимая их с печатной платы? Выход таймера 555 подключен к контрольной точке B, которая будет базой транзистора. 1 Рассчитайте сопротивление, необходимое для разрядки конденсатора от рабочего напряжения. Есть способ сделать это? Как определить номинал резистора SMD (устройство поверхностного монтажа), припаянного к плате и не имеющего маркировки? Название конденсатора зависит от диэлектрического материала, используемого в конденсаторе.Однако, если у вас нет большой звуковой крышки для C6, C7, вы можете попробовать добавить небольшой пленочный конденсатор и проверить результат, но я предлагаю вам заменить их, потому что конденсатор на плате (их шесть) на плате TA2024 (изображение вы показать) крышки низкого качества, крышки SMD приемлемы. Ручное управление затруднено из-за его размера; Его можно легко повредить, если вынести его на улицу. Если вы попытаетесь использовать измерительные щупы и мультиметр, они будут перевернуты или вылетят из наконечников пробников, когда вы… V. Ссылки [1] Л. Смит, «Расчеты развязывающих конденсаторов для схем КМОП», Электрические характеристики электроники Конференция по упаковке, ноябрь.1994. Заменил на новый. Однако полярные конденсаторы SMD имеют маркировку на положительном (анодном) выводе. Конденсатор накапливает энергию, которая высвобождается для сглаживания перебоев в подаче тока. Тестирование конденсатора SMD может быть затруднено с помощью громоздких пробников. 100000, т.е. в электронной схеме диод — это небольшое устройство, которое позволяет электрическому току течь только в одном направлении. Конденсатор SMD использует. Или снять с платы, протестировать и поставить обратно? Для проверки конденсатора необходимо удалить конденсатор из его цепи, если он есть в какой-либо цепи.бортовые замеры и отладка. Он работает за счет низкого сопротивления в одном направлении и высокого сопротивления в другом. 5.Если показания близки к фактическому значению конденсатора. Пинцет для тестирования мультиметра SMD способен измерять компоненты до размера 0402 (код метрики 1005). Некоторые конденсаторы не требуют каких-либо испытаний для определения неисправности. Хотите узнать, исправен конденсатор, проверив его цифровым мультиметром? Компоненты печатных плат (PCB) состоят из множества сложных электрических элементов, включая резисторы, конденсаторы, диоды, транзисторы и предохранители.Ремонт этого конденсатора немного затруднен из-за его небольших размеров. Маленькие конденсаторы не причинят большого вреда, но большие могут нанести серьезную травму. В примере кода конденсатора, показанном на схеме, две цифры 47 обозначают значащие цифры, а 5 обозначают множитель 5, т.е. это очень полезно, и именно поэтому вы можете найти конденсатор почти на каждой печатной плате. Различные методы проверки конденсаторов. Удалите диод из схемы, т. Е. Контрольная точка A подключена к положительному источнику питания через резистор и светодиод.Зонд также можно использовать для проверки обычных компонентов с проводами, слишком короткими для подключения к испытательным клеммам. Они очень маленькие и выглядят как крошечные серебряные конфеты. Вы можете проверить, хорош ли конденсатор или плохой, используя омметр, но сначала вы должны удалить конденсатор из …

Статьи о текущих сельскохозяйственных проблемах, Упокой Бога вы, веселые джентльмены, глубокий голос, Сент-Майкл Мэн, Горный дом Эу, Король К Рул, Недостатки рекламы, Солнечный смысл в каннаде, Catradora Fanfiction Catra Hurt, Психологический тест «Прогулка по лесу», F лидийская аккордовая прогрессия,

Как 5 способов проверить конденсатор мультиметром?

I Введение

Два соседних проводника зажаты слоем непроводящей изолирующей среды, образуя конденсатор.Конденсаторы — один из наиболее часто используемых электронных компонентов. Они играют важную роль в таких схемах, как настройка, обход, связь и фильтрация. Например, их часто используют в цепи настройки транзисторного радиоприемника, цепи связи и цепи обхода цветного телевизора.

Эта статья в основном знакомит с тем, как правильно использовать мультиметры для проверки конденсаторов и алюминиевых электролитических конденсаторов, включая подробные этапы работы, принципы работы, примечания и пояснения некоторых фундаментальных знаний о конденсаторах.

У нас также есть соответствующая статья о том, как проверить пусковые конденсаторы, которые могут вас заинтересовать. Не пропустите!

Как проверить конденсаторы с помощью мультиметра Dgital

Каталог

II Определение конденсатора

Конденсаторы состоят из компонентов, которые накапливают электричество и электрическую энергию (потенциальную энергию). Проводник окружен другим проводником, или все линии электрического поля, излучаемые одним проводником, заканчиваются в проводящей системе другого проводника, называемой конденсатором.

III Причины и последствия тестирования конденсаторов и характеристик выдерживаемого напряжения

3.1 Почему мы должны измерять емкость конденсатора?

Целью измерения значения емкости конденсатора в общем смысле электричества является проверка изменения его значения емкости. Сравнивая измеренное значение со значением, указанным на паспортной табличке, вы можете судить о том, правильна ли внутренняя проводка и не испортилась ли изоляция из-за влаги, сломался ли компонент и вызвало ли утечка масла уменьшение емкости.Так что будьте осторожны во время существенной операции.

3.2 Почему конденсаторы должны проходить испытание на выдерживаемое напряжение?

Испытание на выдерживаемое напряжение относится к испытанию способности выдерживать напряжение различных электрических устройств и конструкций. Процесс приложения высокого напряжения к изолирующему материалу или изолирующей конструкции без ухудшения характеристик изоляционного материала считается испытанием на выдерживаемое напряжение. Вообще говоря, основная цель испытания на выдерживаемое напряжение — это проверить способность изоляции выдерживать рабочее напряжение или перенапряжение, а затем проверить, соответствуют ли характеристики изоляции продукта стандартам безопасности.Возможность испытания на выдерживаемое напряжение заключается в проверке способности изоляции выдерживать рабочее напряжение или перенапряжение, а затем в проверке соответствия изоляционных свойств оборудования стандартам безопасности.

Рисунок 1. Тестирование конденсатора

IV Различия между конденсаторами разной емкости в тесте

4.1 Тест конденсатора малой емкости

Емкость конденсатора малой емкости обычно ниже 1 мкФ, потому что емкость слишком мала, зарядка явление неочевидное, и угол руки вправо при измерении невелик.Поэтому измерить его емкость мультиметром, как правило, невозможно, а только определить, есть ли у него утечка или пробой. В нормальных условиях значение сопротивления обоих концов мультиметра R × 10 кОм должно быть бесконечным. Если определенное значение сопротивления измерено или значение сопротивления близко к 0, это означает, что в конденсаторе произошла утечка электричества или он был поврежден в результате пробоя.

4.2 Тест конденсатора большой емкости

Большую емкость обычно можно проверить с помощью 1–10 кОм, посмотрите развертку счетчика во время зарядки и значение сопротивления, указанное на последнем счетчике.Чем ближе к левому краю, тем лучше. Если сопротивление слишком мало, его нельзя использовать.

4.3 Тест суперконденсатора

Метод измерения суперконденсаторов полностью отличается от других типов конденсаторов. Суперконденсаторы имеют исключительно большие значения емкости, которые невозможно измерить напрямую с помощью стандартного оборудования. Обычными методами проверки емкости этих конденсаторов являются зарядка суперконденсаторов номинальным напряжением и разрядка суперконденсаторов нагрузкой с постоянным током.

Рисунок 2. Различные конденсаторы

В Как проверить конденсаторы с помощью мультиметра?

5.1 Прямой тест с конденсатором

Некоторые цифровые мультиметры имеют функцию измерения емкости, и их диапазоны разделены на пять диапазонов: 2,000p, 20n, 200n, 2μ и 20μ. При измерении вы можете напрямую вставить два контакта разряженного конденсатора в гнездо Cx на плате измерителя и выбрать соответствующий диапазон для чтения отображаемых данных.

файл 2000p, подходит для измерения емкости менее 2000 пФ; Файл 20n, подходящий для измерения емкости от 2000 пФ до 20 нФ; Файл 200n, подходящий для измерения емкости от 20 до 200 нФ; Файл 2μ, подходит для измерения емкости от 200 нФ до 2 мкФ; Диапазон 20 мкФ, подходит для измерения емкости от 2 мкФ до 20 мкФ.

Опыт показал, что некоторые типы цифровых мультиметров (например, DT890B +) допускают значительную ошибку при измерении конденсаторов малой емкости ниже 50 пФ, а эталонное значение для измерения емкости ниже 20 пФ практически отсутствует.В это время емкость малого значения может быть измерена последовательным методом.

Метод

: сначала найдите конденсатор примерно 220 пФ, с помощью цифрового мультиметра измерьте его фактическую емкость C1, а затем подключите малый конденсатор, который нужно проверить, параллельно, чтобы измерить его общую емкость C2. Разница между ними (C1-C2) заключается в емкости тестируемых конденсаторов.

С помощью этого метода очень точно измерить малую емкость 1 ~ 20 пФ.

Рисунок 3. Как проверить конденсатор с помощью мультиметра

5.2 Тест с помощью файла сопротивления

Практика доказала, что процесс зарядки конденсаторов можно также наблюдать с помощью цифрового мультиметра, который фактически отражает изменение зарядного напряжения в дискретных цифровых величинах. . Предполагая, что скорость измерения цифрового мультиметра составляет n раз в секунду, в процессе наблюдения за зарядкой конденсатора вы можете увидеть n показаний, которые не зависят друг от друга и последовательно увеличиваются.В соответствии с этой характеристикой дисплея цифрового мультиметра можно определить качество конденсатора и оценить размер емкости.

Далее описывается метод обнаружения конденсатора с помощью измерителя сопротивления цифрового мультиметра, который имеет практическое значение для приборов без конденсатора. Этот метод подходит для измерения конденсаторов большой емкости от 0,1 мкФ до нескольких тысяч микрофарад.

5.2.1 Операция Метод измерения

Как показано на рисунке 4, установите цифровой мультиметр на соответствующий уровень сопротивления.Красный и черный испытательные провода соответственно касаются двух полюсов проверяемого конденсатора Сх. В это время отображаемое значение будет постепенно увеличиваться с «000» до отображения символа переполнения «1». Если постоянно отображается «000», это означает, что конденсатор имеет внутреннее короткое замыкание; если он отображается постоянно, внутренние полюса конденсатора могут быть разомкнуты или выбранный уровень сопротивления может быть неподходящим. При проверке электролитических конденсаторов обратите внимание на то, что красный измерительный провод (положительный заряд) подключен к положительному электроду конденсатора, а черный измерительный провод подключен к отрицательному электроду конденсатора.

Рисунок 4. Цифровой мультиметр

5.2.2 Принцип измерения

На рисунке 5 показан принцип измерения конденсаторов с помощью файлов сопротивления. Во время измерения положительный источник питания заряжается, измеряемый конденсатор Cx проходит через стандартный резистор R0. В момент начала зарядки Vc = 0, поэтому отображается «000». По мере постепенного увеличения Vc отображаемое значение увеличивается. Когда Vc = 2VR, измеритель начинает отображать символ переполнения «1.«Время зарядки t — это время, необходимое для того, чтобы отображаемое значение изменилось с« 000 »до переполнения. Этот временной интервал можно измерить с помощью кварцевого счетчика.

Рисунок 5. Принцип измерения

5.2.3 Измеренные данные с использованием цифрового мультиметра DT830 для оценки емкости

Принцип выбора диапазона сопротивления: при небольшой емкости следует выбирать высокое сопротивление, а при большой емкости — низкое сопротивление.Если вы используете диапазон высокого сопротивления для оценки конденсатора большой емкости, время измерения продлится долгое время, поскольку процесс зарядки идет очень медленно. Если вы используете диапазон низкого сопротивления для проверки конденсатора малой емкости, измеритель всегда будет показывать переполнение, потому что время зарядки очень короткое, и вы не можете увидеть изменения.

5.3 Тест с файлом напряжения

Обнаружение конденсаторов с помощью мультиметра постоянного тока цифрового мультиметра фактически является косвенным методом измерения.Этот метод позволяет измерять конденсаторы малой емкости от 220 пФ до 1 мкФ и точно измерять ток утечки конденсатора.

5.3.1 Методы и принципы измерения

Схема измерения показана на рисунке 6. E — внешняя сухая батарея на 1,5 В. Установите цифровой мультиметр на диапазон 2 В постоянного тока, подключите красный измерительный провод к одному электроду проверяемого конденсатора Cx, а черный измерительный провод к отрицательному полюсу батареи. Входное сопротивление диапазона 2 В составляет RIN = 10 МОм.После включения питания аккумулятор E заряжает Cx через RIN и начинает устанавливать напряжение Vc. Связь между Vc и временем зарядки t составляет

.

Рисунок 6. Схема подключения измерительного конденсатора с блоком напряжения

Здесь, поскольку напряжение на RIN является входным напряжением прибора VIN, RIN фактически выполняет функцию резистора выборки. очевидно,

VIN (t) = E-Vc (t) = Eexp (-t / RINCx) (5-2)

Рисунок 7 — это кривая изменения входного напряжения VIN (t) и напряжения зарядки Vc (t) на испытуемом конденсаторе.Из рисунка видно, что процесс изменения VIN (t) и Vc (t) прямо противоположен. Кривая VIN (t) со временем уменьшается, а Vc (t) со временем увеличивается. Хотя измеритель показывает процесс изменения VIN- (t), он косвенно отражает процесс зарядки тестируемого конденсатора Cx. Во время теста, если Cx открыт (нет емкости), отображаемое значение всегда будет «000». Если Cx имеет внутреннее короткое замыкание, отображаемое значение всегда будет напряжением батареи E и не будет изменяться со временем.

Рисунок7. Кривая изменения VIN (t) и Vc (t)

Уравнение (5-2) показывает, что когда цепь включена, t = 0, VIN = E, начальное отображаемое значение цифрового мультиметра — это напряжение батареи, а затем, когда Vc (t) увеличивается, VIN (t) постепенно уменьшается. Пока VIN = 0V, процесс зарядки Cx заканчивается, в это время

Vcx (t) = E

Используя конденсатор определения уровня напряжения цифрового мультиметра, можно не только проверить конденсаторы малой емкости от 220 пФ до 1 мкФ, но также измерить ток утечки конденсатора.Пусть ток утечки измеряемого конденсатора будет ID, а стабильное значение, отображаемое измерителем в конце, будет VD (единица измерения V), тогда

Рисунок 8. Уравнение (5-3)

5.3.2 Примеры

Пример 1:

Измеренная емкость представляет собой постоянный конденсатор 1 мкФ / 160 В с использованием диапазона 2 В постоянного тока цифрового мультиметра DT830 (RIN = 10 МОм). Подключите схему согласно рисунку 6. Изначально измеритель показывал 1,543 В, а затем отображаемое значение постепенно уменьшалось.Примерно через 2 минуты отображаемое значение стабилизировалось на 0,003 В. Найдите ток утечки проверяемого конденсатора.

Рисунок 9. Уравнение

Ток утечки тестируемого конденсатора составляет всего 0,3 нА, что свидетельствует о хорошем качестве.

Пример 2:

Тестируемый конденсатор представляет собой полиэфирный конденсатор 0,022 мкФ / 63 В. Метод измерения такой же, как в Примере 1. Из-за небольшой емкости этого конденсатора VIN (t) быстро уменьшается во время измерения, и примерно через 3 секунды отображаемое значение уменьшается до 0.002V. Подставив это значение в уравнение (5-3), вычисленный ток утечки составил 0,2 нА.

5.3.3 Примечания

(1) Перед измерением два контакта конденсатора следует замкнуть накоротко и разрядить, в противном случае процесс изменения показаний может не наблюдаться.

(2) Не касайтесь конденсаторного электрода обеими руками во время измерения, чтобы не допустить подскакивания измерителя.

(3) Во время измерения значение VIN (t) изменяется экспоненциально, а вначале быстро уменьшается.С увеличением времени скорость снижения будет все медленнее и медленнее. Когда емкость проверяемого конденсатора Cx составляет менее нескольких тысяч пикофарад, поскольку VIN (t) изначально падает слишком быстро, а скорость измерения измерителя слишком мала, чтобы отражать исходное значение напряжения, начальное отображаемое значение измерителя будет ниже, чем у батареи Напряжение E.

(4) Когда измеренный конденсатор Cx больше 1 мкФ, для сокращения времени измерения можно использовать файл сопротивления.Однако, когда емкость тестируемого конденсатора менее 200 пФ, процесс зарядки трудно наблюдать, поскольку изменение показаний очень короткое.

5.4 Тест с зуммером

Используя файл зуммера цифрового мультиметра, вы можете быстро проверить качество электролитического конденсатора. Метод измерения показан на рисунке 10. Установите цифровой мультиметр в положение зуммера и используйте два щупа для контакта с двумя контактами проверяемого конденсатора Cx.Должен быть слышен короткий звуковой сигнал, звук прекратится, и отобразится символ переполнения «1». Затем снова измерьте два измерительных провода, и зуммер должен снова прозвучать, и, наконец, отобразится символ перелива «1», который указывает на то, что проверяемый электролитический конденсатор в основном в норме. В это время вы можете установить высокое сопротивление 20 МОм или 200 МОм, чтобы измерить сопротивление утечки конденсатора, чтобы определить его качество.

Рисунок 10. Схема подключения для проверки электролитического конденсатора с зуммером

Принцип описанного выше процесса измерения заключается в следующем: в начале теста зарядный ток прибора до Cx велик, что эквивалентно длине пути, поэтому звучит зуммер.По мере того, как напряжение на конденсаторе продолжает расти, зарядный ток быстро уменьшается, и, наконец, зуммер перестает звучать.

Если во время теста зуммер продолжает звучать, это означает, что внутри электролитического конденсатора произошло короткое замыкание. Если зуммер продолжает звучать, а измеритель всегда показывает «1», когда ручка измерителя повторно измеряется, это означает, что тестируемый конденсатор открыт или емкость исчезает.

5.5 Использование цифрового мультиметра для измерения емкости более 20 мкФ

Для обычных цифровых мультиметров максимальное значение измерения емкости файла составляет 20 мкФ, что иногда не соответствует требованиям измерения.По этой причине можно использовать следующий простой метод для измерения емкости более 20 мкФ с помощью файла емкости цифрового мультиметра, и можно измерить максимальную емкость в несколько тысяч микрофарад. При использовании этого метода для измерения конденсаторов большой емкости нет необходимости вносить какие-либо изменения в исходную схему цифрового мультиметра.

Принцип измерения этого метода основан на формуле C строка = C1C2 / (C1 + C2) двух последовательно соединенных конденсаторов.Поскольку два конденсатора с разной емкостью подключаются последовательно, общая емкость после последовательного подключения меньше, чем у конденсатора меньшей емкости. Следовательно, если емкость измеряемого конденсатора превышает 20 мкФ, используется только один конденсатор емкостью менее 20 мкФ. Последовательно с ним можно проводить измерения прямо на цифровом мультиметре.

По формуле двух последовательно соединенных конденсаторов легко получить C1 = C2C string / (C2-C string).Используя эту формулу, можно рассчитать значение емкости измеряемого конденсатора. Вот тестовый пример, иллюстрирующий конкретный метод использования этой формулы.

Тестируемый компонент представляет собой электролитический конденсатор с номинальной емкостью 220 мкФ и настроен на C1. Выберите электролитический конденсатор с номинальным значением 10 мкФ в качестве C2, используйте цифровой мультиметр конденсатор 20 мкФ, чтобы измерить фактическое значение этого конденсатора как 9,5 мкФ, и соедините два конденсатора последовательно, чтобы измерить строку C как 9.09 мкФ. Подставляя в формулу C2 = 9,5 мкФ и строку C = 9,09 мкФ, тогда

C1 = строка C2C / (строка C2-C) = 9,5 9,09 / (9,5-9,09) ≈211 (мкФ)


Рисунок 11. Цифровой мультиметр

Примечание: Независимо от того, какая емкость C2 выбрана, конденсатор с большей емкостью должен быть выбран при условии менее 20 мкФ, а C2 в формуле следует подставить в фактическое измеренное значение вместо номинального. значение, которое может уменьшить количество ошибок.Два конденсатора соединены последовательно и измеряются цифровым мультиметром. Из-за погрешности емкости и погрешности измерения самого конденсатора, пока фактическое измеренное значение близко к расчетному значению, измеряемый конденсатор C1 считается исправным. емкость.

Теоретически этим методом можно измерить емкость любой емкости, но если емкость тестируемого конденсатора слишком велика, погрешность возрастет. Ошибка пропорциональна размеру измеряемого конденсатора.

VI Как тестировать алюминиевые электролитические конденсаторы

6.1 Физический осмотр внешнего вида

(1) Сначала проверьте, имеет ли тестируемый конденсатор официальную «Спецификацию продукта», которая включает название продукта, технические характеристики, установочные размеры и т.д. требования к процессу, технические параметры и название поставщика, адрес и контактная информация для обеспечения этого. Серийную продукцию предоставляют штатные производители. Логотип на конденсаторе должен включать товарный знак, рабочее напряжение, стандартную емкость, полярность и диапазон рабочих температур.

(2) См. Параметры процесса в «Спецификации продукта» и проследите, соответствуют ли внешний вид, цвет и материал конденсатора показанным на нем индикаторам процесса.

(3) Используйте штангенциркуль, чтобы подтвердить установочный размер конденсатора, чтобы убедиться, что диаметр, высота, диаметр и расстояние выводных выводов находятся в пределах допуска технологического процесса, а внешние размеры должны соответствовать требования к отбору компании.

(4) Проверьте внешний вид конденсатора, чтобы убедиться, что он аккуратный, без явных деформаций, поломок, трещин, пятен, грязи, ржавчины и т. Д., А его маркировка четкая, прочная, правильная и полная.

(5) Проверьте выводные клеммы, чтобы убедиться, что их выводы прямые, не содержат окисления, ржавчины и не влияют на их проводящие свойства, а выводные выводы не имеют перекосов, деформаций и механических повреждений. что влияет на вставку и удаление.

(6) Убедитесь, что дата изготовления, указанная на электролитическом конденсаторе, не должна превышать шести месяцев, и сделайте запись.

Рисунок 12. Алюминиевый электролитический конденсатор

6.2 Проверка емкости и потерь

(1) Используйте электрический мост, чтобы проверить, соответствует ли фактическая емкость номинальной емкости (электролитический конденсатор обычно имеет диапазон погрешности ± 20%). Значение тангенса угла потерь tanθ (то есть значение D) соответствует стандарту.

(2) Как использовать тестер моста Zen tech: после правильного подключения источника питания нажмите кнопку «POWER», чтобы включить рабочее напряжение тестера; нажмите кнопку «LCR», чтобы выбрать тип теста (L: индуктивность, C: емкость, R: сопротивление).

(3) Нажимайте кнопки «ВВЕРХ» и «ВНИЗ», чтобы выбрать диапазон тестирования (мкФ, нФ, пФ), и нажмите кнопку «FREQ», чтобы выбрать частоту тестирования (100 Гц,

(120 Гц, 1 кГц) может выбрать требуемую частоту тестирования в соответствии с техническими параметрами, предоставленными производителем, тест в этой статье выбирает «100 Гц».

(4) Нажмите «ПОСЛЕДОВАТЕЛЬНОСТЬ» (параллельная) и «ПАРАЛЛЕЛЬНАЯ» (параллельная), чтобы выбрать режим подключения для теста, малая емкость (менее 10 мкФ)

Чтобы использовать параллельный режим, используйте большой режим (10 мкФ и выше) в последовательном режиме.

(5) После завершения настройки подключите тестовые порты моста («НИЗКИЙ» и «ВЫСОКИЙ») к двум концам конденсатора и используйте этикеточную бумагу для записи значения емкости и значения потерь на дисплее соответственно. И прикрепите этикеточную бумагу к соответствующему конденсатору для последующего анализа.

6.3 Проверка пульсирующего напряжения

(1) Подключите схему, как показано ниже, и подключите проверяемый конденсатор к регулируемому источнику питания постоянного тока (обратите внимание, что положительный и отрицательный полюса не подключены наоборот). Подключите положительный электрод щупа осциллографа с неиндуктивным конденсатором (1 мкФ, 1200 В постоянного тока) последовательно к положительному электроду тестируемого конденсатора.

Рисунок 13. Цепь проверки пульсирующего напряжения

(2) Для настройки осциллографа сначала необходимо установить его в положение испытания постоянного тока, а ручку точной настройки напряжения осциллографа необходимо заблокировать.

(3) Во время испытания напряжение постоянного тока следует медленно повышать до номинального с помощью регулятора напряжения, а изменения, отображаемые осциллографом, следует внимательно отслеживать. Следует выбрать правильный диапазон, чтобы обеспечить точное считывание напряжения по осциллограмме осциллографа.

(4) Снимите форму волны пульсации с помощью камеры и запишите диапазон и деление осциллографа с помощью этикеточной бумаги (то есть вычислите напряжение пульсации и вставьте его на соответствующий конденсатор для последующего анализа и сравнения.

(5) После завершения записи отключите источник питания постоянного тока, разрядите проверяемый конденсатор и неиндуктивный конденсатор с помощью ламповой нагрузки, а затем удалите проверяемый конденсатор с испытательного стенда.

6.4 Испытание на ток утечки

6.4.1 Первый метод косвенного измерения

Подключите, как показано ниже. Подключите резистор 1 кОм последовательно с тестируемым конденсатором и подключите его к регулируемому источнику питания постоянного тока. Используйте пробник осциллографа для подключения к обоим концам резистора.Косвенно рассчитайте ток утечки конденсатора, который будет измерен, путем выборки сигнала напряжения на резисторе.

Основы эксплуатации и меры предосторожности: После подключения цепи отрегулируйте регулируемый источник питания постоянного тока на номинальное напряжение конденсатора. После уравновешивания цепи в течение двух минут считайте значение напряжения на резисторе. При считывании показаний осциллографа ручка регулировки напряжения должна быть заблокирована. Запишите максимальное значение кривой напряжения как значение напряжения и разделите его на значение сопротивления, чтобы получить значение тока утечки.Слишком большой ток, и резистор перегорел. После испытания конденсатор следует разрядить, а затем удалить, чтобы избежать несчастных случаев.

Рисунок14. Схема

6.4.2 Второй метод косвенного измерения

Подключите проводку, как показано на рисунке, и последовательно подключите воздушный переключатель между конденсатором и источником питания постоянного тока. Сначала замкните S1 и S2 соответственно и настройте регулятор напряжения на номинальное напряжение, чтобы зарядить конденсатор в течение двух минут.

Рисунок15. Схема

После этого отключаются и S1, и S2. В это время регулируемый источник питания находится на номинальном значении. Не шевелись. Добавьте миллиамперметр между S1 и S2, как показано на рисунке ниже: S1 и S2 оба замкнуты, и ток утечки может быть непосредственно считан миллиамперметром после одной минуты стабилизации.

Рисунок16. Схема

6.4.3 Меры предосторожности

Помните, что нельзя подключать миллиамперметр к линии напрямую, когда конденсатор не заряжен, так как начальный зарядный ток велик, миллиамперметр может сгореть случайно.В процессе разборки сначала разрядите конденсатор ламповой нагрузкой. При разрядке сначала снимите миллиамперметр и убедитесь, что разрядный ток не проходит через испытательный резистор, чтобы предотвратить повреждение испытательного резистора и миллиметра.

6.4.4 Ток утечки при 1,2Un

Отрегулируйте напряжение постоянного тока так, чтобы оно в 1,2 раза превышало номинальное напряжение электролитического конденсатора, снова измерьте его ток утечки и сравните разные образцы.

6.5 Испытание на взрыв

6.5.1 Испытание постоянным током

Подайте обратное постоянное напряжение на проверяемый конденсатор, медленно отрегулируйте регулируемое постоянное напряжение и внимательно наблюдайте за током с помощью токоизмерительных клещей. Установка мощности постоянного тока обычно не превышает 30 В. Текущее значение устанавливается в соответствии с размером конденсатора следующим образом:

При диаметре конденсатора 6 мм ≤ 22,4 мм ток не может превышать 1 А; когда диаметр конденсатора> 22,4 мм, ток не может превышать 10 А.

6.5.2 Наблюдение за температурой поверхности конденсатора

Во время эксперимента используйте термометр, чтобы внимательно наблюдать за температурой поверхности конденсатора (чувствительный контакт термометра можно обернуть вокруг конденсатора лентой). Обратите внимание, что начальный ток очень мал и почти равен нулю. При повышении температуры конденсатора (примерно 35-40 ° C) ток значительно увеличивается. В это время следует внимательно наблюдать. Когда ток достигает или приближается к 10А, необходимо снизить напряжение, чтобы обеспечить контроль тока в пределах 10А.

6.5.3 Предохранительный клапан конденсатора

В течение 30 минут после начала испытания предохранительный клапан конденсатора должен быть открыт. Если предохранитель конденсатора перегорел, следует немедленно отключить питание (электролитический конденсатор на 350 В 6800F автоматически откроется при следующих условиях, ток около 8 А, температура поверхности около 45-60 ° C), если ток близок к 10А, и через 30 минут предохранитель все еще горит. Если он не включен, эта функция отсутствует.

Рисунок17. Цифровой вольтметр постоянного тока

6.6 Температурный тест

Емкость конденсатора будет изменяться в зависимости от температуры окружающей среды. Как правило, емкость увеличивается при повышении температуры. Температурный тест предназначен для проверки изменения емкости после уравновешивания при заданной температуре.

6.6.1 Высокотемпературный тест

(1) Подключите два небольших провода к выводной клемме конденсатора, который нужно проверить, соответственно, и проверьте емкость двух выводов при нормальной температуре и пометьте их для записи.

(2) Поместите конденсатор в камеру для испытания на переменную влажность и нагрев при высоких и низких температурах и оставьте провода вне испытательной камеры для проверки емкости.

(3) Включите кнопку переключателя тестового блока, нажмите «Настройка температуры» на экране, установите температуру на 100 ° C и нажмите «Выполнить», чтобы запустить тестовый блок.

(4) Проверьте емкость еще раз примерно через 2 часа после того, как температура достигнет 100 ° C, и рассчитайте процентное изменение емкости (первоначальное измерение разницы).

6.6.2 Испытание при низких температурах

(1) Поместите проверяемый конденсатор в испытательный бокс (будьте осторожны, не используйте конденсаторы, испытанные при высоких температурах, за исключением особых случаев).

(2) Включите кнопку переключателя тестового бокса, нажмите на экране «установка температуры», установите температуру на -25 ° C и нажмите «запустить».

(3) Проверьте емкость еще раз примерно через 2 часа после того, как температура достигнет -25 ° C, и рассчитайте процентное изменение емкости (первоначальное измерение разницы).

6.6.3 Меры предосторожности

При испытании следует обратить особое внимание на то, есть ли какие-либо очевидные изменения в конденсаторе. При возникновении серьезных условий, таких как растрескивание поверхности конденсатора и открытие предохранительного клапана, испытательную камеру следует немедленно остановить. Во время испытания следует строго соблюдать рабочие процедуры испытательного бокса, и дверь испытательного бокса не должна открываться по желанию. В конце высокотемпературного испытания конденсатор можно вынуть только после того, как температура внутри испытательного бокса упадет, чтобы предотвратить несчастные случаи, такие как ожоги.

Рисунок 18. Конденсаторы

VII Рекомендации по тестированию конденсаторов

(1) При измерениях с помощью мультиметра выберите передачу в соответствии с номинальным напряжением конденсатора. Например, напряжение конденсатора, обычно используемое в электронном оборудовании, низкое, всего от нескольких вольт до десятков вольт. Если для измерения используется мультиметр RX10k, напряжение батареи в измерителе составляет 12 ~ 22,5 В, что может вызвать пробой конденсатора.Следовательно, следует использовать файл RXlk. измерения.

(2) Для конденсатора, только что снятого с линии, обязательно разрядите конденсатор перед измерением, чтобы предотвратить разряд конденсатора на счетчике и его повреждение.

(3) Для конденсаторов с высоким рабочим напряжением и большой емкостью конденсаторы должны быть достаточно разряжены, и оператор должен иметь защитные меры для предотвращения поражения электрическим током во время разряда.

8.1 Вопрос

Что делать при проверке конденсатора омметром?

8.2 Ответ

Убрать конденсатор из схемы.

Обычно легко снять пусковой или рабочий конденсатор — достаточно просто отсоединить его от жгута и отсоединить провода. Однако будьте осторожны, чтобы не прикасаться к клеммам конденсатора. Если конденсатор не разряжен, возможно, он полностью заряжен, и в таком случае вы можете получить серьезный удар.

Ⅸ FAQ

1.Как проверить пусковой конденсатор мультиметром?

Взять мультиметр и измерить сопротивление.

Подключите выводы мультиметра к клеммам конденсатора. Замкните клеммы конденсатора, а затем разомкните их. Мультиметр будет читать от низкого сопротивления до высокого сопротивления. Мультиметр с подвижной катушкой Meter был бы лучшим выбором для этого наблюдения.

2. Как проверить конденсатор SMD мультиметром?

Это легко проверить, выбрав в мультиметре значение конденсатора (мкФ).Но, пожалуйста, не измеряйте его, если конденсатор подключен к плате. Потому что может быть какой-то другой конденсатор, подключенный параллельно в цепи, и при этом условии мультиметр предоставит вам эквивалентное значение конденсатора.

Итак, лучше всего использовать запасной конденсатор SMD для измерения, и если конденсатор подключен в цепь, то сначала разложите конденсатор на плате, а затем измерьте его отдельно.

3. Как можно проверить конденсаторы постоянного и переменного тока с помощью цифрового мультиметра?

Для тестирования конденсатора переменного или постоянного тока используйте измеритель сопротивления с низким значением, подключенный к конденсатору.Омметр выдает напряжение и считывает ток, а при использовании R = V / I выполняет внутренний расчет или измерение, отображающее сопротивление.

Если этот измеритель и напряжение приложено к конденсатору, он начнет заряжаться и потреблять ток, давая низкое значение сопротивления, но по мере заряда конденсатора он будет потреблять меньше тока до тех пор, пока он не будет полностью заряжен, и будет иметь высокое значение сопротивления. Если вы следите за показаниями счетчика с момента первого подключения счетчика и наблюдаете, как оно растет, это будет означать, что конденсатор исправен.

Это работает в основном для больших лимитов стоимости, так как они заряжаются дольше. Конденсатор емкостью 0,1 мкФ и ниже будет заряжаться очень быстро, вероятно, слишком быстро для большинства цифровых измерителей, и показания быстро покажут очень высокое сопротивление. Для конденсаторов большей емкости, таких как 10 мкФ и выше, будет время, чтобы увидеть увеличение заряда и сопротивления.

Одно из основных применений этого теста — проверить, не закорочен ли большой конденсатор, скажем, 100 мкФ. В случае короткого замыкания показание сопротивления не будет очень высоким, например, 10 Ом.Если бы вы знали больше о том, какое напряжение использует измеритель, вы могли бы получить некоторое представление о емкости конденсатора, но есть более эффективные способы определить это — измеритель емкости.

Как проверить короткое замыкание на печатной плате | Блог о дизайне печатных плат | Блог о проектировании печатных плат

Захария Петерсон

| & nbsp 9 февраля 2018 г.

У каждого инженера есть история «наихудшего сценария», что они выжили.В худшую неделю моей профессиональной жизни мы получили партию просроченных печатных плат. Предполагалось, что эти печатные платы будут установлены в оборудование и развернуты на объектах клиентов более месяца назад. Мы были немного подавлены.

Само собой разумеется, что поставки этих новых печатных плат были небольшими. Как только мы включили их для тестирования, вы почувствовали запах озона, исходящий от печатных плат. Один из самых дорогих компонентов нагрелся до такой степени, что на самом деле обжег пару человек, проводивших «сенсорный тест».«У нас не было времени, — подумали мы, — получить тестовую партию печатных плат, и мы просто заказали полностью укомплектованные печатные платы.

Если оставить в стороне очевидные разочарования, объяснять боссу серьезные аппаратные отказы и сосать обожженные пальцы — одна из худших встреч, которые у вас могут быть. Лучшее, что вы можете сделать, — это предложить план на будущее. Если вы когда-нибудь попадали в такую ​​ситуацию, вот как стать мастером поиска короткого замыкания на печатной плате.

Как проверить короткое замыкание в печатной плате

Вот несколько важных шагов в этой статье, которые вы можете предпринять для обнаружения коротких замыканий на печатных платах:

Шаг 1: Как найти короткое замыкание в печатной плате

Визуальный осмотр

Предполагая, что вы прошли этап проектирования макета и нет встроенного автоматического выключателя, первым шагом для обнаружения короткого замыкания на печатной плате является тщательный осмотр всей поверхности печатной платы.Если он у вас есть, используйте увеличительное стекло или микроскоп с малым увеличением во время исследования печатной платы. Начиная с источника питания и двигаясь вперед, ищите усы олова между контактными площадками или паяными соединениями. Любые трещины или пятна припоя требуют особого внимания. Проверьте все свои переходные отверстия. Если вы указали переходные отверстия без покрытия, убедитесь, что это так на плате. Плохо покрытые переходные отверстия могут создать короткое замыкание между слоями и оставить все, что связано с землей, VCC или и тем, и другим.

Если короткое замыкание действительно серьезное и приводит к тому, что компоненты достигают критических температур, вы действительно увидите на печатной плате прогоревшие пятна.Они могут быть довольно маленькими, но будут резко обесцвечиваться в коричневый цвет вместо обычной зеленой паяльной маски. Если у вас несколько плат, сгоревшая печатная плата может помочь вам сузить конкретное место без источника питания до другой платы, чтобы жертвовать при поиске. К сожалению, на нашей плате не было никаких ожогов на самой печатной плате, только незадачливые пальцы, проверявшие микросхемы на предмет перегрева.

Некоторые короткие замыкания будут внутри печатной платы и не вызовут ожогов.Это также означает, что они не будут заметны с поверхностного слоя. Здесь вам понадобится другой метод для обнаружения короткого замыкания на печатной плате.

Burns определенно может помочь вам найти короткометражку, но по очень низкой цене.

Инфракрасное изображение

Если вы не работаете в стартапе, который просто потратил бюджет на оборудование, возможно, вам повезет, и у вас будет доступ к инфракрасной камере. Использование инфракрасной камеры может помочь вам определить места, где выделяется большое количество тепла.Если вы не видите горячую точку вдали от ваших активных компонентов, возможно, у вас короткое замыкание на печатной плате, даже если короткое замыкание происходит между внутренними слоями.

Короткое замыкание обычно имеет более высокое сопротивление, чем обычная дорожка или паяное соединение, так как оно не имело преимущества в плане оптимизации в вашей конструкции (если только вы действительно плохо игнорируете проверки правил). Это сопротивление, а также естественно высокий ток из-за прямого соединения между питанием и землей означает, что проводник в коротком замыкании печатной платы будет нагреваться.Начните с наименьшего возможного тока. В идеале вы должны увидеть короткое замыкание до того, как оно нанесет больше вреда.

Тест пальцами — это один из способов проверить, не перегревается ли конкретный компонент

Шаг 2: Как проверить цепь на короткое замыкание на электронной плате

Помимо первого шага в использовании ваших надежных глаз для проверки платы, есть несколько других способов, которыми вы можете проверить, чтобы найти потенциальную причину короткого замыкания печатной платы.

Тестирование с помощью цифрового мультиметра

Чтобы проверить печатную плату на короткое замыкание, необходимо проверить сопротивление между различными точками цепи. Если визуальный осмотр не обнаруживает никаких ключей к разгадке местоположения или причины короткого замыкания, возьмите мультиметр и попытайтесь отследить физическое местоположение на печатной плате. Подход к мультиметру вызывает неоднозначные отзывы на большинстве форумов по электронике, но отслеживание точек тестирования может помочь вам выяснить, в чем проблема.

Вам понадобится очень хороший мультиметр с чувствительностью в миллиомах, и будет проще, если у него есть функция гудка, которая предупреждает вас, когда вы прощупываете короткое замыкание. Например, если вы измеряете сопротивление между соседними дорожками или контактными площадками на печатной плате, вы должны измерить высокое сопротивление.

Если вы измеряете очень низкое сопротивление между двумя проводниками, которые должны быть в разных цепях, возможно, что эти два проводника замкнуты, либо внутри, либо снаружи. Обратите внимание, что две соседние дорожки или контактные площадки, соединенные перемычкой с индуктором (например, в цепи согласования импеданса или в схеме дискретного фильтра), будут давать очень низкое сопротивление, поскольку индуктор представляет собой просто спиральный проводник.Однако, если два проводника на плате расположены очень далеко друг от друга и вы читаете очень маленькое сопротивление, значит, где-то на плате есть мост.

Испытания относительно земли

Особое значение имеет короткое замыкание, связанное с заземленным переходным отверстием или заземляющей пластиной. Многослойные печатные платы с внутренней заземляющей поверхностью будут включать обратный путь через соседние переходные отверстия, что обеспечивает удобное место для проверки всех других переходных отверстий и контактных площадок на поверхностном слое платы. Установите один щуп на заземление, а другой щуп коснитесь через другие проводники на плате.

Такое же заземление будет присутствовать в других местах на плате, а это означает, что если вы коснетесь каждым щупом двух разных заземленных переходных отверстий, вы увидите очень маленькое сопротивление. При этом обратите внимание на свою компоновку, так как вы не хотите ошибочно принять короткое замыкание за общее заземление. Все остальные открытые проводники, которые не связаны с землей, должны иметь очень высокое сопротивление между вашим общим заземлением и самим проводником. Если вы прочитали очень низкое значение и у вас нет индуктора между рассматриваемым проводником и землей, возможно, у вас неисправный компонент или короткое замыкание.

Мультиметр может помочь обнаружить короткое замыкание, но не всегда чувствителен к его обнаружению.

Закороченные компоненты

Для проверки короткого замыкания компонента также используется мультиметр для измерения сопротивления. В случае, если визуальный осмотр не выявил чрезмерного количества припоя или металлических чешуек между контактными площадками, короткое замыкание могло образоваться во внутренних слоях между двумя контактными площадками / контактами на компоненте.Также возможно короткое замыкание между контактными площадками / штифтами на компоненте из-за плохой сборки. Это одна из причин, по которой печатные платы должны проходить проверки DFM и правил проектирования; контактные площадки и переходные отверстия, расположенные слишком близко друг к другу, могут непреднамеренно замкнуться во время изготовления.

Здесь вам нужно измерить сопротивление между контактами на ИС или разъеме. Соседние булавки особенно подвержены короткому замыканию, но это не единственные места, где может образоваться замыкание. Убедитесь, что ваше сопротивление между контактными площадками / штырями относительно друг друга и заземлением имеет низкое сопротивление.

Проверьте сопротивление между площадкой заземления и другими контактами разъемов и микросхем. Это показано здесь для разъема USB.

Сузить местоположение

Если вы считаете, что обнаружили короткое замыкание между двумя проводниками или между каким-либо проводником и землей, вы можете сузить область, проверив близлежащие проводники. Подключив один провод мультиметра к подозрительному короткому замыканию, переместите другой провод к другим ближайшим заземляющим контактам и проверьте сопротивление.При переходе к более дальним заземляющим соединениям вы должны увидеть изменение сопротивления. Если сопротивление увеличивается, значит, вы перемещаете заземленный провод от места короткого замыкания. Это поможет вам сузить точное местоположение короткого замыкания, и вы даже можете сузить его до конкретной пары контактных площадок / контактов на компоненте.

Шаг 3: Как найти неисправные компоненты на плате

Неисправные компоненты или неправильно установленные компоненты могут быть частью короткого замыкания, создавая любое количество проблем в вашей плате.Ваши компоненты могут быть неисправными или поддельными, что может привести к короткому замыканию или появлению короткого замыкания.

Плохие компоненты

Некоторые компоненты имеют тенденцию выходить из строя, например, электролитические конденсаторы. Если у вас есть подозрительные компоненты, сначала проверьте их. Если вы не уверены, как правило, вы можете выполнить быстрый поиск в Google компонентов, которые, по вашему мнению, «не работают», чтобы выяснить, является ли это распространенной проблемой. В случае, когда вы измеряете очень низкое сопротивление между двумя контактными площадками / контактами (ни один из них не является контактом заземления или питания), у вас может быть короткое замыкание из-за сгоревшего компонента.Это явный признак того, что конденсатор вышел из строя. Конденсаторы также будут вздуться, если они выйдут из строя или если приложенное напряжение превысит порог пробоя.

Видите выпуклость наверху этого конденсатора? Это верный признак того, что конденсатор вышел из строя.

Шаг 4: Как разрушить печатную плату

Разрушительное испытание, очевидно, является крайней мерой. Если у вас есть доступ к рентгеновскому аппарату, вы можете исследовать внутреннюю часть доски, не разрушая ее.

При отсутствии рентгеновского аппарата вы можете начать демонтаж компонентов и снова запустить тесты мультиметра. Это помогает двумя способами. Во-первых, это упрощает доступ к прокладкам, в том числе термопрокладкам, которые могут закорачиваться. Во-вторых, это исключает вероятность того, что неисправный компонент был причиной короткого замыкания, что позволяет сосредоточиться на проводниках. Если вам удастся сузить место короткого замыкания до соединения на компоненте, например, между двумя контактными площадками, может быть неочевидно, неисправен ли компонент или есть короткое замыкание где-то внутри платы.На этом этапе вы можете удалить компоненты и проверить контактные площадки на вашей плате. Удаление компонентов позволяет проверить, неисправен ли сам компонент, или контактные площадки на плате замкнуты внутри.

Если местоположение короткого замыкания (или, возможно, нескольких коротких замыканий) все еще неуловимо, вы можете разрезать доску и попытаться сузить местоположение короткого замыкания. Если у вас есть представление об общем расположении шорт, вы можете вырезать часть платы и повторить тесты мультиметра в этом разделе.На этом этапе вы можете повторить описанные выше тесты с помощью мультиметра, чтобы проверить наличие коротких замыканий в определенных местах. Если вы дошли до этого момента, то ваша короткометражка уже особенно неуловима. Это, по крайней мере, позволит вам сузить местоположение вашего шорта до определенной области доски.

Когда мы проверили наши платы на наличие коротких замыканий, которые не включали инфракрасное тестирование, потому что мы были неудачным стартапом, все, что мы могли выяснить, это то, что короткое замыкание было на одной половине доски. Итак, мы разрезали доску на четыре части и протестировали каждую секцию.Возвращение к мультиметру подтвердило, что у большинства секций не было VCC и заземления, связанных вместе. Но эта единственная четверть доски была маленькой черной дырой тайны, и мы так и не подошли ближе к ней. Мы действительно сменили производителей и получили тестовые платы на следующем этапе производства, и наши платы просто работали нормально.

Если вы хотите избежать душераздирающего беспокойства по поводу поиска коротких замыканий, убедитесь, что у вас есть надежная проверка правил внутрисхемного тестирования на наличие ошибок, проблем с дизайном и допусков производителя.Надежное программное обеспечение для проектирования, такое как CircuitStudio® от Altium Designer, может сделать большую часть этого за вас, а также предоставить унифицированную среду проектирования, необходимую для выполнения ваших проектов с минимальной головной болью и опаленными пальцами.

Если вы все еще заинтересованы в поиске возможных коротких позиций или хотите обсудить, как правильное программное обеспечение для проектирования печатных плат может помочь, подумайте о том, чтобы поговорить с экспертом в Altium Designer сегодня.

Узнайте больше об Altium Designer сегодня.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
