Как проверить маленький конденсатор: Как проверить конденсатор мультиметром на работоспособность

Содержание

Как проверить конденсатор мультиметром на работоспособность

По сути ремонт любой радиоэлектронной аппаратуры сводится к поиску и замене неисправных деталей. И, возможно, вы удивитесь тому, насколько часто выходят из строя такие, казалось бы, простые компоненты как конденсаторы. В то время как нежные диоды, чувствительные транзисторы и сложные микросхемы остаются целыми и невредимыми.

Типичные неисправности конденсаторов:

  • КЗ между обкладками. Как правило, это следствие механического повреждения, перегрева или превышения рабочего напряжения (пробой). Самый простой случай, т.к. легко выявляется любым мультиметром в режиме прозвонки;
  • внутренний обрыв с полной потерей емкости (вот почему нельзя коротить отвертками). В случае с конденсаторами большой емкости этот дефект достаточно просто диагностируется. Выявление обрыва у мелких кондеров (менее 500 пФ) является довольно трудоемкой задачей и осуществляется только при помощи спец. приборов;

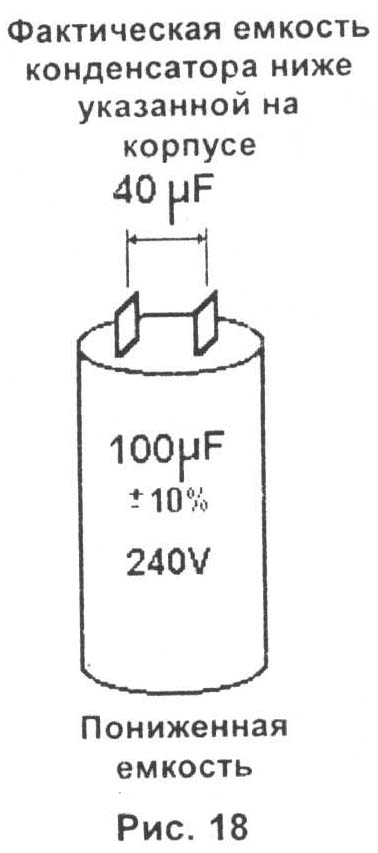

  • частичная потеря емкости. Для электролитических конденсаторов потеря емкости с годами практически неизбежна, однако это не всегда приводит к неисправности устройства (но может ухудшать его характеристики). Керамические, пленочные и прочие с твердым диэлектриком, как правило, более стабильны, но могут потерять емкость в результате механического повреждения;
  • слишком низкое сопротивление утечки (конденсатор "не держит" заряд). В основном это свойственно электролитическим конденсаторам. Хотя танталовые в этом плане очень хороши;
  • слишком большое эквивалентное последовательное сопротивление (ЕПС или ESR). Проблема по большей части касается "электролитов" и проявляется только при работе с высокочастотными или импульсными токами.

Существует масса способов как проверить конденсатор мультиметром на работоспособность. Пойдем по-порядку.

Содержание статьи:

Внешний осмотр

Иногда достаточно одного взгляда, чтобы определить неисправный конденсатор на плате. В таких случаях нет смысла проверять его какими-либо приборами. Конденсатор подлежит замене, если визуальный осмотр показал наличие:

  • даже незначительного вздутия, следов подтеков;
  • механических повреждений, вмятин;
  • трещин, сколов (актуально для керамики).

Конденсаторы, имеющие любой из указанных признаков, эксплуатировать НЕЛЬЗЯ.

Измерение емкости конденсатора мультиметром и специальными приборами

Некоторые мультиметры имеют функцию измерения емкости. Взять хотя бы эти распространенные модели: M890D, AM-1083, DT9205A, UT139C и т.д.Также в продаже есть цифровые измерители емкости, например, XC6013L или A6013L.

С помощью любого из этих приборов можно не только узнать точную емкость конденсатора, но и убедиться в отсутствии короткого замыкания между обкладками или внутреннего обрыва одного из выводов.

Некоторые производители даже уверяют, что их мультиметры способны проверить емкость конденсатора не выпаивая его с платы. Что, конечно же, противоречит здравому смыслу.

К сожалению, проверка конденсатора мультиметром не поможет определить такие наиважнейшие параметры, как ток утечки и эквивалентное последовательное сопротивление (ESR). Их измерить только с помощью специализированных тестеров. Например, с помощью весьма недорогого LC-метра.

Проверка на короткое замыкание

Способ №1: определение КЗ в режиме прозвонки

Как прозванивать конденсаторы мультиметром? Нужно включить мультиметр в режим прозвонки или измерения сопротивления и приложить щупы к выводам конденсатора.

В зависимости от емкости мультиметр либо сразу же покажет бесконечное сопротивление, либо через какое-то время (от нескольких секунд до десятков секунд).

Если же прибор постоянно пищит в режиме прозвонки (или показывает очень низкое сопротивление в режиме измерения сопротивления), то конденсатор можно смело выкидывать.

Способ №2: определение КЗ конденсатора с помощью светодиода и батарейки

Если нет мультиметра (и даже старой советской "цешки" нету), то можно попробовать подключить светодиод или лампочку к батарейке через исследуемый конденсатор.

Т.к. исправный конденсатор имеет ооочень большое сопротивление постоянному току, лампочка гореть не должна. Хотя, если емкость конденсатора достаточно большая, лампочка может вспыхнуть на короткое время (пока конденсатор не зарядится).

Если же светодиод горит постоянно, конденсатор 100% неисправен.

Если при проверке конденсатора наблюдается эффект постепенного роста сопротивления вплоть до бесконечности (ну или светодиод на какое-то время вспыхивает и гаснет) то конденсатор совершенно точно имеет какую-то емкость. Следовательно, проверку на обрыв можно не делать.

Способ №3: проверка конденсатора лампочкой на 220В

Подходит для высоковольтных неполярных конденсаторов (например, пусковые конденсаторы из стиральных машин, насосов, различных станков и т.п.).

Все что нужно сделать - просто подключить лампу накаливания небольшой мощности (25-40 Вт) через конденсатор. Полярность конденсатора не имеет значения:

Способ позволяет одним выстрелом убить двух зайцев: обнаружить КЗ, если оно есть, и убедиться в том, что конденсатор имеет ненулевую емкость (не находится в обрыве).

При исправном конденсаторе лампочка будет гореть в полнакала. Чем меньше емкость - тем тусклее будет гореть лампочка.

Если лампа горит в полную мощность (точно также как и без конденсатора), значит конденсатор "пробит" и подлежит замене. Если лампочка совсем не светится - внутри конденсатора обрыв.

Способ №3 очень наглядно продемонстрирован в этом видео:

Проверка на отсутствие внутреннего обрыва

Обрыв - распространенный дефект конденсатора, при котором один из его электродов теряет электрическое соединение с обкладкой и фактически превращается в короткий, ни с чем не соединенный (висящий в воздухе), проводник.

Чаще всего обрыв происходит из-за превышения рабочего напряжения конденсатора. Этим грешат не только электролитические конденсаторы, но и специальные помехоподавляющие конденсаторы типа Y (они, кстати говоря, специально так спроектированы, чтобы уходить в отрыв, а не в КЗ).

Конденсатор с внутренним обрывом внешне ничем не отличается от исправного, кроме случаев, когда ножку физически оторвали от корпуса 🙂

Разумеется, в случае отрыва одного из выводов от обкладки конденсатора, емкость такого конденсатора становится равной нулю. Поэтому суть проверки на обрыв состоит в том, чтобы уловить хоть малейшие признаки наличия емкости у проверяемого конденсатора.

Как это сделать? Есть три способа.

Способ №1: исключение обрыва через звуковой сигнал в режиме прозвонки

Включить мультиметр в режим прозвонки, прикоснуться щупами к выводам конденсатора и в этот момент мультиметр должен издать непродолжительный писк. Иногда звук настолько короткий (зависит от емкости конденсатора), что больше похож на щелчок и нужно очень постараться, чтобы его услышать.

Небольшой лайфхак: чтобы увеличить продолжительность звукового сигнала при прозвонке совсем маленьких конденсаторов, нужно предварительно зарядить их отрицательным напряжением, приложив щупы мультиметра в обратном порядке. Тогда при последующей прозвонке мультиметру сначала придется перезарядить конденсатор от какого-то отрицательного напряжения до нуля, и только потом - от нуля до момента отключения пищалки. На все это уйдет значительно больше времени, а значит сигнал будет звучать дольше и его проще будет расслышать.

Вот какой-то чувак, сам того не подозревая, применяет этот лайфхак на видео:

Из своей практике могу сказать, что с помощью уловки, описанной выше, мне удавалось уловить реакцию мультиметра на конденсатор емкостью всего лишь 0.1 мкФ (или 100 нФ)!

Способ №2: увеличение сопротивления постоянному току как признак отсутствия обрыва

Если предыдущий способ не помог и вообще не понятно, как проверить конденсатор тестером, то вот вам более чувствительный метод проверки.

Необходимо переключить мультиметр в режим измерения сопротивления. Выбрать максимально доступный предел измерения (20 или лучше 200 МОм). Приложить щупы к выводам конденсатора и наблюдать за показаниями мультиметра.

По мере заряда конденсатора от внутреннего источника мультиметра, его сопротивление будет постоянно расти до тех пор, пока не выйдет за пределы диапазона измерения. Если такой эффект наблюдается, значит обрыва нет.

Кстати говоря, может так оказаться, что рост сопротивления остановится на значении от единиц до пары десятков МОм - для конденсаторов с жидким электролитом (кроме танталовых) это абсолютно нормально. Для остальных конденсаторов сопротивление утечки должно быть больше, как минимум, на порядок.

При измерении таких высоких сопротивлений необходимо следить за тем, чтобы не касаться пальцами сразу обоих измерительных щупов. Иначе сопротивление кожи внесет свои коррективы и исказит все результаты.

С помощью измерения сопротивления на пределе 200 МОм мне удавалось однозначно определить отсутствие обрыва в конденсаторах емкостью всего 0.001 мкФ (или 1000 пФ).

Вот видео для наглядности:

Способ №3: измерение остаточного напряжения для исключения внутреннего обрыва

Это самый чувствительный способ, позволяющий убедиться в отсутствии обрыва конденсатора даже тогда, когда все предыдущие способы не помогли.

Берется мультиметр в режиме прозвонки или в режиме измерения сопротивления (не важно в каком диапазоне) и на пару секунд прикладываем щупы к выводам испытуемого конденсатора. В этот момент конденсатор зарядится от мультиметра до какого-то небольшого напряжения (обычно 2.8 В).

Затем мы быстро переключаем мультиметр в режим измерения постоянного напряжения на самом чувствительном диапазоне и, не мешкая слишком долго, снова прикладываем щупы к конденсатору, чтобы измерить на нем напряжение. Если у кондера есть хоть какая-нибудь вразумительная емкость, то мультиметр успеет показать напряжение, до которого был заряжен конденсатор.

Этим способом мне удавалось с помощью обычного цифрового мультиметра M890D отловить емкость вплоть до 470 пФ (0.00047 мкФ)! А это очень маленькая емкость.

Вообще говоря, это наиболее эффективный метод прозвонки конденсаторов. Таким способ можно проверять кондеры любой емкости - от малюсеньких до самых больших, а также любого типа - полярные, неполярные, электролитические, пленочные, керамические, оксидные, воздушные, металло-бумажные и т.д.

Правда, если конденсатор имеет совсем маленькую емкость, до 470 пФ, то, увы, проверить его на обрыв без специального прибора, вроде упомянутого ранее LC-метра, никак не получится.

Определение рабочего напряжения конденсатора

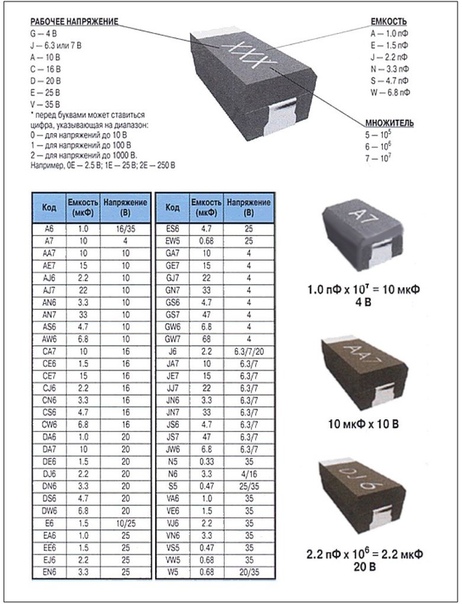

Строго говоря, если на конденсаторе нет маркировки и не известна схема, в которой он стоял, то узнать его рабочее напряжение неразрушающими методами НЕВОЗМОЖНО.

Однако, имея некоторый опыт, можно оооочень приблизительно прикинуть "на глазок" рабочее напряжение исходя из габаритов конденсатора. Естественно, чем больше размеры конденсатора и чем меньше при этом его емкость, тем на большее напряжение он расчитан.

Способ №1: определение рабочего напряжения через напряжения пробоя

Если имеется несколько одинаковых конденсаторов и одним из них не жалко пожертвовать, то можно определить напряжение пробоя, которое обычно раза в 2-3 выше рабочего напряжения.

Напряжение пробоя конденсатора измеряется следующим образом. Конденсатор подключается через токоограничительный резистор к регулируемому источнику напряжения, способного выдавать заведомо больше, чем напряжение пробоя. Напряжение на конденсаторе контроллируется вольтметром.

Затем напряжение плавно повышают до тех пор, пока не произойдет пробой (момент, когда напряжение на конденсаторе резко упадет до нуля).

За рабочее напряжение можно принять значение, в 2-3 раза меньше, чем напряжение пробоя. Но это такое... Вы можете иметь свое мнение на этот счет.

Внимание! Обязательно соблюдайте все меры предосторожности! При проверке конденсатора на пробой необходимо использовать защищенный стенд, а также индивидуальные средства защиты зрения.

Энергии заряженного конденсатора бывает достаточно, чтобы устроить небольшой ядерный взрыв прямо на рабочем столе. Вот, можно посмотреть, как это бывает:

А некоторые типы керамических конденсаторов при электрическом пробое способны разлетаться на очень мелкие, но твердые осколки, без труда пробивающие кожу (не говоря уже о глазах).

Способ №2: нахождение рабочего напряжения конденсатора через ток утечки

Этот способ узнать рабочее напряжение конденсатора подходит для алюминиевых электролитических конденсаторов (полярных и неполярных). А таких конденсаторов большинство.

Суть заключается в том, чтобы отловить момент, при котором его ток утечки начинает нелинейно возрастать. Для этого собираем простейшую схему:

и делаем замеры тока утечки при различных значениях приложенного напряжения (начиная с 5 вольт и далее). Напряжение следует повышать постепенно, одинаковыми порциями, записывая показания вольтметра и микроампераметра в таблицу.

У меня получилась такая табличка (моя чуйка подсказала мне, что это довольно высоковольтный конденсатор, так что я сразу начал прибавлять по 10В):

Напряжение на
конденсаторе, В
Ток утечки,
мкА
Прирост тока,
мкА
10 1.1 1.1
20 2.2 1.1
30 3.3 1.1
40 4.5 1.2
50 5.8 1.3
60 7.2 1.4
70 8.9 1.7
80 11.0 2.1
90 13.4 2.4
100 16.0 2.6

Как только станет заметно, что одинаковый прирост напряжения каждый раз приводит к непропорционально бОльшему приросту тока утечки, эксперимент следует остановить, так как перед нами не стоит задача довести конденсатор до электрического пробоя.

Если из полученных значений построить график, то он будет иметь следующий вид:

Видно, что начиная с 50-60 вольт, график зависимости тока утечки от напряжения обретает явно выраженную нелинейность. А если принять во внимание стандартный ряд напряжений:

Стандартный ряд номинальных рабочих напряжений конденсаторов, В
6.3 10 16 20 25 32 40 50 63 80 100 125 160 200 250 315 350 400 450 500

то можно предположить, что для данного конденсатора рабочее напряжение составляет либо 50 либо 63 В.

Согласен, метод достаточно трудоемкий, но не сказать о нем было бы ошибкой.

Как измерить ток утечки конденсатора?

Чуть выше уже была описана методика измерения тока утечки. Хотелось бы только добавить, что Iут измеряется либо при максимальном рабочем напряжении конденсатора либо при таком напряжении, при котором конденсатор планируется использовать.

Также можно вычислить ток утечки конденсатора косвенным методом - через падение напряжения на заранее известном сопротивлении:

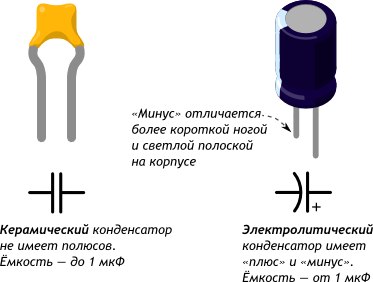

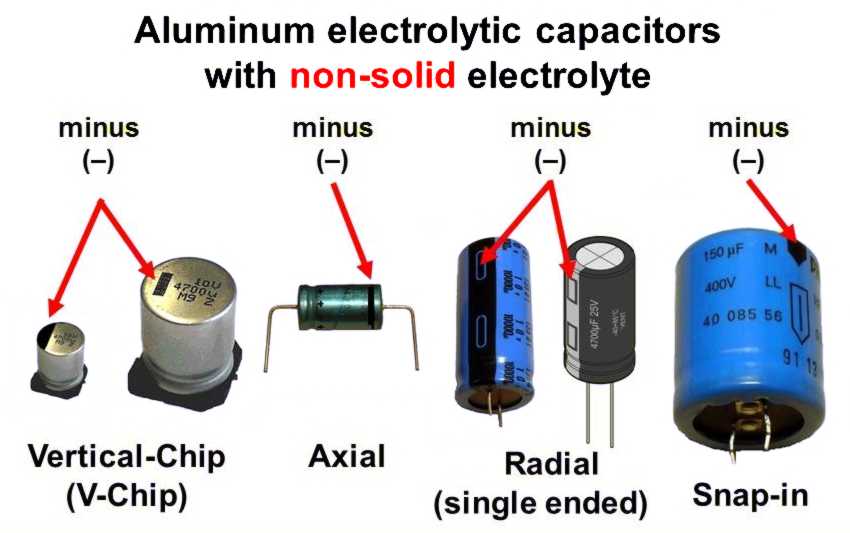

При проверке полярных конденсаторов на утечку необходимо соблюдать полярность их подключения. В противном случае будут получены некорректные результаты.

При измерении тока утечки электролитических конденсаторов после подачи напряжения очень важно выждать какое-то время (минут 5-10) для того, чтобы все электрохимические процессы завершились. Особенно это актуально для конденсаторов, которые в течение длительного времени были выведены из эксплуатации.

Вот видео с наглядной демонстрацией описанного метода измерения тока утечки конденсатора:

Определение емкости неизвестного конденсатора

Способ №1: измерение емкости специальными приборами

Самый просто способ - измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в начале статьи и тут нечего больше добавить.Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).

Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!

Способ №2: измерение емкости двух последовательно включенных конденсаторов

Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров - это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?

На помощь приходит формула емкости двух последовательно соединенных конденсаторов:Суть в том, что результирующая емкость Cрез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.

Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:Давайте для примера рассчитаем емкость большого конденсатора Сх с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С1 на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила Cрез = 9.97 мкФ.

Подставляем эти цифры в формулу и получаем:

Способ №3: измерение емкости через постоянную времени цепи

Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости Cх:Постоянная времени - это время, за которое напряжение на конденсаторе уменьшится в е раз (где е - это основание натурального логарифма, приблизительно равное 2,718).

Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).

Вот какой-то чел очень хорошо все рассказал на видео:

Другие способы измерения емкости

Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про проверку на обрыв.

Яркость свечения лампочки (см. метод поиска КЗ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.

Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40...85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.

Недостаток схемы - необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

Можно ли проверить конденсатор мультиметром не выпаивая его с платы?

Не существует однозначного ответа на вопрос как проверить конденсатор мультиметром не выпаивая: все зависит о схемы, в которой стоит конденсатор.

Все дело в том, что принципиальные схемы, как правило, состоят из множества элементов, которые могут быть соединены с исследуемым конденсатором самым замысловатым образом.

Например, несколько конденсаторов могут быть соединены параллельно и тогда прибор покажет их суммарную емкость. Если при этом один из конденсаторов будет в обрыве, то это будет очень сложно заметить.

Или, например, довольно часто параллельно электролитическому конденсатору устанавливают керамический. В этом случае нет ни малейшей возможности прозвонить конденсатор мультиметром на плате и определить внутренний обрыв.В колебательных контурах, вообще, параллельно кондеру может оказаться катушка индуктивности. Тогда прозвонка конденсатора покажет короткое замыкание, хотя на самом деле его нет.

Вот пример, когда все пять конденсаторов покажут ложное КЗ:

Таким образом, проверка конденсаторов мультиметром без выпаивания вообще невозможна.

В схемах импульсных блоков питания очень часто встречаются контура, состоящие из вторичной обмотки трансформатора, диода и выпрямительного конденсатора. Так вот любая "прозвонка" конденсатора при пробитом диоде покажет КЗ. А на самом деле конденсатор может быть вполне исправен. Вообще-то, проверить электролитический конденсатор мультиметром не выпаивая можно, но это только для кондеров ощутимой емкости (>1 мкФ) и только проверить наличие емкости и отсутствие коротыша. Ни о каком измерении емкости и речи быть не может. К тому же, если прибор покажет КЗ, то выпаивать все-таки придется, так как коротить может что угодно на плате.

Мелкие кондеры проверяются только на отсутствие КЗ, обрыв и нулевую емкость таким образом не проверишь.

Вот очень правильный и понятный видос на эту тему:

Примеры выше (а также доходчивое видео) не оставляют никаких сомнений, что проверка конденсаторов не выпаивая из схемы - это фантастика.

Если какой-либо конденсатор вызывает сомнения, лучше сразу заменить его на заведомо исправный. Или хотя бы временно подпаять хороший конденсатор параллельно сомнительному, чтобы подтвердить или опровергнуть подозрения.

Как прозвонить конденсатор мультиметром - Multimetri.ru

Когда электронное устройство отказывается работать как надо, опытный человек начинает искать причину. Когда осмотр печатной платы через лупу на предмет плохо пропаянных дорожек или дефектов монтажа не даёт результатов, визуальный осмотр элементов также не обнаруживает явно дефектных, мастер берётся за мультиметр.

Какой он, современный мультиметр

Современный мультиметр — цифровой. Позволяет измерять много разного. Но для качественной прозвонки конденсатора необходим прибор, который умеет измерять ёмкость.

Радиолюбитель старой школы скажет, что можно обойтись и без такого режима, измеряя сопротивление. Но, это не совсем так, а для некоторых конденсаторов даже совсем не так.

Поэтому ищем прибор, у которого переключатель можно поставить на одно из значений, включающей латинскую букву F. Эта буква происходит от названия единицы измерения электрической ёмкости — фарада. Названа так единица в честь знаменитого английского физика Майкла Фарадея, а вовсе не актёра Семёна Фарады. Фарадею мы обязаны многими привычными нам электротехническими терминами. И единицей измерения ёмкости.

Читайте также

Как прозвонить транзистор мультиметром. Как работает транзистор

»

Кроме англичанина Фарадея мультиметр измеряет ещё немца, итальянца и француза — омы, вольты и амперы названы в честь Георга Ома, Алессандро Вольты и Андре-Мари Ампера.

Старые мультиметры — аналоговые, со стрелкой — измерять ёмкость не умеют вовсе. Но умеют заряжать конденсаторы от своей батарейки, чем и пользовались старые радиолюбители. Прикладывали щупы к выводам конденсатора и смотрели за стрелкой. Пошла вверх — значит, конденсатор заряжается. Не пошла — не заряжается. Так себе способ, который не позволяет увидеть ни потерю ёмкости, ни оценить эквивалентное последовательное сопротивление или ESR.

к содержанию ↑

Меры предосторожности

Конденсатор перед прозвоном обязательно должен быть разряжен. Для элементов небольшой ёмкости и напряжения — до 100 микрофарад и 60 вольт — можно просто устроить короткое замыкание контактов чем-то проводящим — пинцетом, кабелем, отвёрткой.

Для элементов ёмкостью свыше 20 мкФ простое короткое замыкание применять нельзя. Требуется включить сопротивление на 5-20 КОм, рассчитанное на 1 Вт или 2 Вт, между контактами. Иначе при разрядке проскочит нехилая искра, которая может нанести вред здоровью. Вообще, работать с конденсаторами высокой ёмкости необходимо в защитных очках в любом случае..

Читайте также

Как прозванивать светодиоды мультиметром

»

Если не снять остаточный заряд, есть опасность спалить мультиметр. А хороший, и, главное, недешёвый прибор, в арсенале домашнего мастера никогда не будет лишним.

к содержанию ↑

Прозваниваем конденсатор в штатном режиме

Итак, берём тестер с режимом измерения ёмкости, пациента разряжаем и кладём на стол. Читаем надпись на конденсаторе и выставляем предел измерений на мультиметре, выбирая ближайший сверху. Например, при обозначенной ёмкости в 1 мкФ выставляем 2 мкФ, потому что на шкале есть меньше — 200 пкФ, то что надо — 2 мкФ и сильно больше — 20 мкФ.

Прикладываем щупы к контактным выводам обследуемого элемента и смотрим показания.

Читайте также

Как прозванивать ТЭНы мультиметром - проверка работоспособности

»

Нельзя замыкать щупы на выводах руками. Как правило, тело человека имеет лучшую проводимость, чем рабочий конденсатор. Поэтому ток мультиметра пойдёт по цепи из левой руки в правую — ну или из правой в левую. В любом случае, не через конденсатор. И тестер покажет электрическую ёмкость радиолюбителя, а не конденсатора.

Ток — как вода. Течёт туда, куда легче. Об этой особенности нужно помнить и при прозвонке конденсаторов на печатной плате.

к содержанию ↑

Прозваниваем конденсатор во вспомогательном режиме

Если у мультиметра нет режима замера ёмкости, можно попробовать прозвонить конденсатор на сопротивление.

Читайте также

Как прозвонить реле мультиметром. Как работает реле

»

Конденсатор не проводит — или почти не проводит — постоянный ток. Утечкой можно пренебречь, хотя она присутствует. Поэтому сопротивление у исправного элемента высокое. Конкретно — бесконечно высокое. Ведь обкладки не соприкасаются друг с другом напрямую.

Сразу оговоримся, что способ этот работает без гарантии — раз и только для неполярных конденсаторов — два.

Выставляем на мультиметре самую большую шкалу сопротивлений — например, 2 мегаома. Прикладываем щупы, смотрим. Если прибор показывает меньше двух мегаом — можно выбрасывать пациента, он пробит. Если на дисплее ничего или просто циферка «1» — исправен.

Для полярных конденсаторов в исправном состоянии внутреннее сопротивление должно превышать 0,1 мегаома. А для качественных полярных конденсаторов — 1 мегаом.

Читайте также

Как прозвонить диод мультиметром - готовим мультиметр

»

Сначала разряжаем конденсатор, замыкая контакты кабелем или отвёрткой, только потом прозваниваем.

Ставим на приборе первое значение, большее 0,1 МОм. Обычно, это 0,2 МОм.

Если измеряемое сопротивление больше 0,1 МОм, то в большинстве случаев элемент рабочий.

Следует помнить о том, что ёмкость заряжается от питания мультиметра независимо от того, аналоговым прибором мы пользуемся, или цифровым. То есть, при измерении циферки на дисплее должны возрастать.

В режиме омметра можно проверить конденсаторы на обрыв. Но не все.

У полярных электролитических ёмкостей признаком наличия обрыва является постоянство циферок на дисплее мультиметра после подключения к конденсатору — то есть, конденсатор не заряжается.

Неполярные тестируются только в режиме измерения ёмкости.

Помните, что проверка в режиме омметра — косвенный метод. Он не даёт никаких гарантий.

Методы проверки автомобильного конденсатора | AUTO-GL.ru

Конденсатор — небольшая, но важная часть электронных систем автомобиля. Он отвечает за накопление и сохранение электрического тока, создаёт определённый показатель напряжения в компонентах и решает ряд других задач. Увы, это изделие иногда выходит из строя. Работа с электрическими компонентами — опасное дело, но при необходимости работоспособность конденсатора можно легко проверить.

Содержание статьи

Как работает этот компонент

Изделия защищают электронные компоненты от разного рода помех и используются во множестве систем вашей машины. Ключевой функцией приспособления является фильтрация — например, в автоакустике. Без конденсатора музыкальная система будет работать плохо: возникнут посторонние шумы, помехи и изменения громкости. Все это является следствием скачков напряжения в электросети авто.

Конденсаторы есть во многих частях автомобиля. Они играют роль буферов между аккумуляторами и другими электронными приспособлениями. Без такого изделия невозможно функционирование не только акустики, но и контактного механизма в распределителе зажигания.

На фото: схема системы батарейного зажигания с цифровым обозначением компонентов:

  1. Аккумулятор.
  2. Включатель стартера.
  3. Включатель зажигания.
  4. Первичная обмотка.
  5. Вторичная обмотка.
  6. Катушка зажигания.
  7. Распределитель.
  8. Прерыватель.
  9. Конденсатор.
  10. Свеча зажигания.
Схема батарейного зажигания. Конденсатор отмечен цифрой «9»

Типы автомобильных конденсаторов

  1. Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.
    Так выглядит автомобильный конденсатор
  2. Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.

Как понять, что нужна диагностика прибора

О неисправности конденсатора свидетельствуют разные признаки. Фары, мигающие в такт басам автомобильной акустики, означают, что электронные компоненты авто не получают достаточного напряжения. В ряде случаев сигналы начинают искажаться, отдельные компоненты машины работают некорректно.

Конденсатор зажигания отвечает за выработку искры, которая воспламеняет топливовоздушную смесь в цилиндре двигателя. Если искра имеет слабый красный цвет и появляется неравномерно, если не удаётся нормально завести авто — вполне вероятно, что возникли проблемы с конденсатором.

Важно не допускать проблем с конденсатором зажигания. Они возникают по трём причинам:

  • если изделие потеряло часть ёмкости,
  • если возник внутренний обрыв,
  • если произошло короткое замыкание.

Первые два варианта особенно коварны, поскольку зажигание не сразу выходит из строя. Функционирование компонентов продолжается, хотя искра уже не может иметь нужного уровня мощности. Главные признаки поломки в такой ситуации — неустойчивость работы двигателя на холостом ходу, проблемы с запуском. Обязательно проверьте конденсатор и при необходимости замените его! Если этого не сделать, искры от прерывателя вызовут подгорание контактов, что выведет силовой агрегат из строя.

Как проверить работоспособность

Надёжный способ выявить неисправность — воспользоваться омметром или мультиметром в режиме омметра. Для наиболее полного тестирования подготовьте следующие инструменты:

  • сам измерительный прибор;
  • переносную лампу;
  • заводную ручку.
Расположение конденсатора в системе зажигания

Основная проверка выполняется в следующей последовательности.

  1. Переводим омметр в режим верхнего предела измерений.
  2. Подключаем один вывод конденсатора к корпусу для разрядки. Один из щупов омметра соединяем с наконечником провода, другой — с корпусом.
  3. Если показатель быстро отклоняется к «нулю», а затем плавно возвращается к «бесконечности» – всё в порядке. При смене полярности показатель быстро стремится к нулю. Если сразу же высветилось значение «бесконечности», требуется замена.
Подключаем омметр к конденсатору

Инструкция по проверке автомобильного конденсатора на видео

Проверка без мультиметра

  1. Отключаем от прерывателя провода, идущие от конденсатора и катушки зажигания. Тут пригодится переносная лампа. Чтобы проверить изделие, присоедините её к зажиму прерывания, затем активируйте зажигание. Произошло включение лампы? Конденсатор работает неправильно.
  2. Ещё один метод проверки работоспособности изделия — зарядка конденсатора катушки зажигания током высокого напряжения и последующая разрядка на корпус. Если между массой и проводом конденсатора появилась искра и раздался характерный щелчок, всё в порядке. Реакции нет? Значит, в конденсаторе есть пробой.
  3. Отсоедините чёрный провод от зажима прерывателя, который идёт от катушки зажигания. Отключите от прерывателя провода конденсатора. Включите зажигание и прикоснитесь одним проводом к другому. Если появится искра — что-то не так. Скорей всего дело в пробое конденсатора.
  4. Заводной ручкой поверните коленвал ДВС и снимите крышку с распределителя зажигания. Включите зажигание. Можно оценить работу конденсатора, следя за возникающими здесь искрами. Если возникла поломка, контакты прерывателя сильно заискрят. Ещё один признак неисправности — слабое искрение между корпусом и главным проводом высокого напряжения.

Состояние конденсатора можно без труда проверить даже в дороге. Возите с собой мультиметр и будьте готовы пустить его в ход — так вы избавитесь от дискомфорта при езде и избежите риска серьёзной поломки.

Здравствуйте! Мое имя Дмитрий, по образованию — журналист. Специализируюсь на автомобильной тематике — карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем. (4 голоса, среднее: 4. 3 из 5)

Как проверить конденсатор - Проверка ремонта электроники -

YouTube

Отличный измеритель для проверки СОЭ в шапках → http://amzn.to/2wogXIB Измеритель для измерения емкости → http://amzn.to/2f2QRs7 Еще мне нравится этот счетчик → http://amzn.to/2xvTkTB Присоска для припоя → http://amzn.to/2wZ9l2J Вам понадобится мультиметр, который проверяет емкость и ESR. Лучше всего приобрести измеритель конденсатора, потому что он будет работать с более широким диапазоном, чем тот, который вы видите в этом видео. Тот, который я использую, предназначен для небольших конденсаторов, но с крышкой. метры работают одинаково.

Взаимодействие с другими людьми

Привет, ребята, вот новое видео с моего канала «Как тестировать электронные компоненты || Тестирование электронных компонентов с помощью цифрового мультиметра». от "Электротехника и электроника проект

"

YouTube

Еще одно видео по электронике - знакомство с конденсаторами.Демонстрирует основные функции и включает информацию о вычислении емкости параллельного и

YouTube

В этом видео я покажу вам как проверить конденсатор, очень просто пожалуйста, поделитесь, подпишитесь и нажмите значок колокольчика. для просмотра наших видео,

YouTube

На самом деле этот метод НАМНОГО лучше и работает даже с другими типами батарей - надо было делать это с самого начала !! http: // 9d7e3lnta-bw6p30c0dnvdxu6u.hop.c

YouTube

Двигатели или компрессоры не работают? В этом видео показано, как разрядить и проверить конденсатор. Конденсатор обычно заменяется в двигателе

.

YouTube

Как проверить предохранители, диоды, транзисторы, МОП-транзисторы, регуляторы напряжения в цепи и вне плат, если телевизор не включается или не горит красный индикатор режима ожидания, тогда

YouTube

как узнать номинал керамических конденсаторов, слюдяных конденсаторов.Подробное руководство по чтению значения конденсатора. Первые две цифры обозначают основные значения o

YouTube

Посетите мой веб-сайт для получения дополнительных советов, видео, проектов DIY и многого другого:

Home
--------------------- Нажмите «Показать еще» ------------------------ -------

YouTube

Конденсаторы с низким ESR (эквивалентное последовательное сопротивление) важны при использовании в электронике, начиная с усилителей класса D, цифровых схем, импульсных источников питания до f

.

YouTube

В этом видео я рассмотрю некоторые из основных функций цифрового мультиметра, 1. Как измерить емкость (F) различных типов конденсаторов с помощью Dig

YouTube

Конденсатор - это устройство, которое хранит электроны. Основной конденсатор состоит из двух проводников, разделенных изолятором или диэлектриком. Защищаясь от того, как c

YouTube

Объясняются емкость, номинальное напряжение и полярность. Вы можете заменить неисправные колпачки на печатной плате и вернуть свою электронику к жизни! Пример

YouTube

UNI-T UT139C http: // toolboom.com / en / Digital-Multimeter-UNI-T-UT139C.php в этом видео хотелось бы поближе познакомиться с мультиметром Uni-T UT139C. Раньше мы

YouTube

Узнайте, как проверить неисправные конденсаторы на печатных платах с помощью мультиметра ESR и Fluke, показания измерителя ESR - в омах, а конденсатор Fluke - в микрофарадах мкФ мф примерно

YouTube

Как проверить конденсатор без мультиметра тестирование: https: // youtu. be / zRDv4lYGH78

YouTube

Обзор Puffy Capacitor, как проверить наличие плохих конденсаторов на плате телевизора и Щелкните здесь, чтобы КУПИТЬ ЧАСТИ ДЛЯ РЕМОНТА ТЕЛЕВИЗОРА: http://www.shopjimmy.com Что такое конденсатор - Тестирование

своими руками

YouTube

https://www.patreon.com/electronzap https://www.reddit.com/r/ElectronicsStudy/ Я демонстрирую измерение нескольких конденсаторов w

YouTube

Все о КОНДЕНСАТОРАХ.Как проверить конденсатор мультиметром.

YouTube

Как работают конденсаторы? - Объясни, что материал

Криса Вудфорда. Последнее изменение: 10 июля 2020 г.

Смотрите в небо большую часть дней, и вы увидите огромные конденсаторы парит над твоей головой. Конденсаторы (иногда называемые конденсаторами) устройства хранения энергии, которые широко используются в телевизорах, радиоприемники и другое электронное оборудование. Настройте радио на станции, сделайте снимок со вспышкой цифровым камеру или щелкни каналов на вашем HDTV, и у вас все хорошо использование конденсаторов. В конденсаторы, которые дрейфуют по небу, более известны как облака и, хотя они совершенно гигантские по сравнению с конденсаторами, которые мы используем в электронике они точно так же хранят энергию. Давайте подробнее рассмотрим конденсаторы и как они работают!

Фотография: Типичный конденсатор, используемый в электронных схемах. Этот называется электролитическим конденсатором и имеет рейтинг 4.7 мкФ (4,7 мкФ), с рабочим напряжением 350 вольт (350 В).

Что такое конденсатор?

Фото: Маленький конденсатор в транзисторной радиосхеме.

Возьмем два электрических проводника (то, что пропускает электричество через них) и разделите их изолятором (материал тот не пропускает электричество очень хорошо), и вы делаете конденсатор: то, что может хранить электрическую энергию. Добавление электроэнергии к конденсатору называется зарядка ; высвобождая энергию из конденсатор известен как разрядный .

Конденсатор немного похож на батарею, но у него другая работа делать. В батарее используются химические вещества для хранения электрической энергии и высвобождения это очень медленно через цепь; иногда (в случае кварца смотреть) это может занять несколько лет. Конденсатор обычно высвобождает его энергии гораздо быстрее - часто за секунды или меньше. Если вы берете например, фотографию со вспышкой, вам понадобится камера, чтобы огромная вспышка света за доли секунды. Конденсатор прилагается к вспышке заряжается в течение нескольких секунд, используя энергию вашего аккумуляторы камеры.(Для зарядки конденсатора требуется время, и это почему вам обычно приходится немного подождать.) Когда конденсатор полностью заряжен, он может высвободить всю эту энергию. в мгновение ока через ксеноновую лампочку. Зап!

Конденсаторы

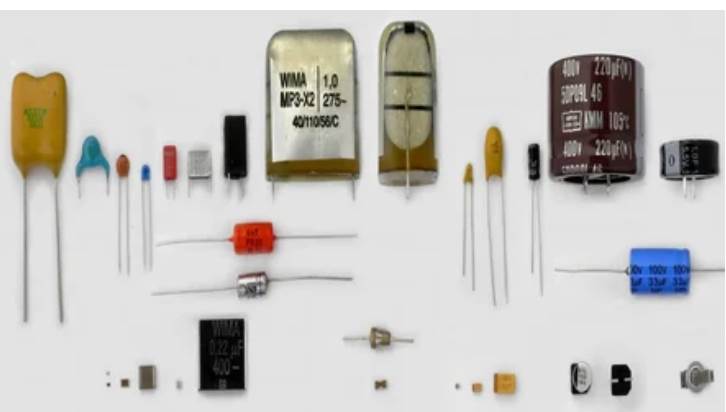

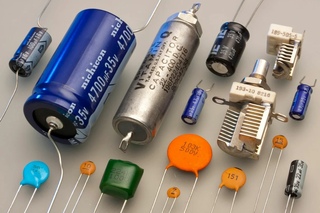

бывают всех форм и размеров, но обычно они те же основные компоненты. Есть два проводника (известные как пластины, , в основном по историческим причинам) и есть изолятор между их (называемый диэлектриком ). Две пластины внутри конденсатора подключены к двум электрическим соединения на внешней стороне называются клеммами , которые похожи на тонкие металлические ножки можно подключить в электрическую цепь.

Фото: Внутри электролитический конденсатор немного похож на швейцарский рулет. «Пластины» - это два очень тонких листа металла; диэлектрик - маслянистая пластиковая пленка между ними. Все это упаковано в компактный цилиндр и покрыто металлическим защитным футляром. ВНИМАНИЕ! Открывать конденсаторы может быть опасно. Во-первых, они могут выдерживать очень высокое напряжение. Во-вторых, диэлектрик иногда состоит из токсичных или едких химикатов, которые могут обжечь кожу.

Изображение: как электролитический конденсатор изготавливается путем скатывания листов алюминиевой фольги (серого цвета) и диэлектрического материала (в данном случае бумаги или тонкой марли, пропитанной кислотой или другим органическим химическим веществом). Листы фольги подключаются к клеммам (синим) наверху, чтобы конденсатор можно было подключить к цепи. Изображение любезно предоставлено Управлением по патентам и товарным знакам США из патента США 2089683: Электрический конденсатор Фрэнка Кларка, General Electric, 10 августа 1937 г.

Вы можете зарядить конденсатор, просто подключив его к электрическая цепь. При включении питания электрический заряд постепенно накапливается на пластинах. Одна пластина получает положительный заряд а другая пластина получает равный и противоположный (отрицательный) заряд.Если вы отключаете питание, конденсатор держит заряд (хотя со временем он может медленно вытекать). Но если подключить конденсатор ко второй цепи, содержащей что-то вроде электрического двигателя или лампочки-вспышки, заряд будет стекать с конденсатора через двигатель или лампу, пока на пластинах не останется ничего.

Хотя конденсаторы фактически выполняют только одну работу (хранение заряда), их можно использовать для самых разных целей в электрических схемы. Их можно использовать как таймеры (потому что для этого требуется определенное предсказуемое количество времени для их зарядки), как фильтры (схемы, которые пропускают только определенные сигналы), для сглаживания напряжение в цепях, для настройки (в радиоприемниках и телевизорах), и для множество других целей.Большие суперконденсаторы также могут быть используется вместо батареек.

Что такое емкость?

Количество электрической энергии, которую может хранить конденсатор, зависит от его емкость . Емкость конденсатора немного похожа на размер ведра: чем больше ведро, тем больше воды оно может вместить; чем больше емкость, тем больше электроэнергии может конденсатор хранить. Есть три способа увеличить емкость конденсатор. Один - увеличить размер тарелок.Другой - сдвиньте пластины ближе друг к другу. Третий способ - сделать диэлектрик как можно лучше изолятор. Конденсаторы используют диэлектрики из всевозможных материалов. В транзисторных радиоприемниках настройка осуществляется большим переменным конденсатором , который между пластинами нет ничего, кроме воздуха. В большинстве электронных схем конденсаторы представляют собой герметичные компоненты с диэлектриками из керамики такие как слюда и стекло, бумага, пропитанная маслом, или пластмассы, такие как майлар.

Фотография: Этот переменный конденсатор прикреплен к главной шкале настройки в транзисторном радиоприемнике.Когда вы поворачиваете циферблат пальцем, вы поворачиваете ось, проходящую через конденсатор. Это поворачивает набор тонких металлических пластин, так что они перекрываются в большей или меньшей степени с другим набором пластин, продетых между ними. Степень перекрытия пластин изменяет емкость, и именно это настраивает радио на определенную станцию.

Как измерить емкость?

Размер конденсатора измеряется в единицах, называемых фарадами (F), названный в честь английского пионера электротехники Майкла Фарадея (1791–1867).Один фарад - это огромная емкость так что на практике большинство конденсаторов, с которыми мы сталкиваемся, просто доли фарада - обычно микрофарады (миллионные доли фарада, пишется мкФ), нанофарады (тысячные доли фарада, написанные нФ), и пикофарады (миллионные доли фарада, написано пФ). Суперконденсаторы хранят гораздо большие заряды, иногда оценивается в тысячи фарадов.

Почему конденсаторы накапливают энергию?

Если вы находите конденсаторы загадочными и странными, и они на самом деле не имеют для вас смысла, вместо этого попробуйте подумать о гравитации.Предположим, вы стоите у подножия ступенек и вы решили начать восхождение. Вы должны поднять свое тело против земного притяжения, которая является притягивающей (тянущей) силой. Как говорят физики, чтобы подняться, нужно «работать». лестница (работать против силы тяжести) и использовать энергию. Энергия, которую вы используете, не теряется, но хранится в вашем теле как гравитационная потенциальная энергия, которую вы могли бы использовать для других целей (например, спуск по горке на уровень земли).

То, что вы делаете, когда поднимаетесь по ступеням, лестницам, горам или чему-либо еще, работает против Земли. гравитационное поле.Очень похожая вещь происходит с конденсатором. Если у вас положительный электрический заряд и отрицательный электрический заряд, они притягиваются друг к другу как противоположное полюса двух магнитов - или как ваше тело и Земля. Если вы их разделите, вам придется «поработать» против этого электростатического заряда. сила. Опять же, как и при подъеме по ступенькам, энергия, которую вы используете, не теряется, а накапливается зарядами, когда они отдельный. На этот раз она называется электрическая потенциальная энергия . И это, если вы не догадались к настоящему времени это энергия, которую хранит конденсатор.Две его пластины содержат противоположные заряды и разделение между ними создает электрическое поле. Вот почему конденсатор накапливает энергию.

Почему у конденсаторов две пластины?

Фото: Очень необычный регулируемый конденсатор с параллельными пластинами, который Эдвард Беннетт Роза и Ноа Эрнест Дорси из Национального бюро стандартов (NBS) использовали для измерения скорости света в 1907 году. Точное расстояние между ними. пластины можно регулировать (и измерять) с помощью микрометрического винта.Фото любезно предоставлено Национальным институтом стандартов и технологий цифровых коллекций, Гейтерсбург, Мэриленд 20899.

Как мы уже видели, конденсаторы имеют две проводящие пластины. разделены изолятором. Чем больше тарелки, тем ближе они являются, и чем лучше изолятор между ними, тем больше заряда конденсатор можно хранить. Но почему все это правда? Почему бы не у конденсаторов только одна большая пластина? Попробуем найти простой и удовлетворительное объяснение.

Предположим, у вас есть большой металлический шар, установленный на изоляционном деревянная подставка.Вы можете хранить определенное количество электрического заряда на сфера; чем он больше (чем больше радиус), тем больше заряда вы можете хранить, и чем больше заряда вы храните, тем больше потенциал (напряжение) сферы. Однако в конце концов вы достигнете точка, в которой, если вы добавите хотя бы один дополнительный электрон ( наименьшая возможная единица заряда), конденсатор перестанет работать. Воздух вокруг него разрушится, превратившись из изолятора в проводник: заряд будет лететь по воздуху на Землю (землю) или другой ближайший проводник в виде искры - электрического тока - в мини заряд молнии. Максимальный заряд, который вы можете хранить на сфера - это то, что мы подразумеваем под ее емкостью. Напряжение (В), заряд (Q), а емкость связаны очень простым уравнением:

C = Q / V

Таким образом, чем больше заряда вы можете сохранить при данном напряжении, не вызывая воздух для разрушения и искры, тем выше емкость. Если бы ты мог как-то хранить больше заряда на сфере, не доходя до точки там, где вы создали искру, вы бы эффективно увеличили ее емкость. Как ты мог это сделать?

Забудьте о сфере.Предположим, у вас есть плоская металлическая пластина с максимально возможный заряд, хранящийся на нем, и вы обнаружите, что пластина находится на определенное напряжение. Если вы поднесете вторую идентичную тарелку близко к это, вы обнаружите, что можете хранить гораздо больше заряда на первой пластине для такое же напряжение. Это потому, что первая пластина создает электрический поле вокруг него, которое "индуцирует" равный и противоположный заряд на второй тарелке. Поэтому вторая пластина снижает напряжение первой пластины. Теперь мы можем хранить больше заряда на первой пластине не вызывая искры.Мы можем продолжать делать это, пока не достигнем исходное напряжение. С большим зарядом (Q) точно такой же напряжение (В), уравнение C & равно; Q / V сообщает нам, что мы увеличили емкость нашего устройства накопления заряда за счет добавления второй пластины, и именно поэтому конденсаторы имеют две пластины, а не одну. На практике дополнительная пластина дает огромную разницу для , что Вот почему все конденсаторы имеют две пластины.

Как увеличить емкость?

Интуитивно очевидно, что если вы сделаете тарелки больше, вы сможете хранить больше заряда (так же, как если бы вы сделали шкаф больше, вы можете набить больше вещи внутри него).Так что увеличение площади пластин также увеличивает емкость. Менее очевидно, если мы уменьшим расстояние между пластинами, что также увеличивает емкость. Это ведь чем короче расстояние между пластинами, тем больше эффект пластины располагаются одна на другой. Вторая тарелка, будучи ближе, еще больше снижает потенциал первой пластины, и это увеличивает емкость.

Изображение: диэлектрик увеличивает емкость конденсатора за счет уменьшения электрического поле между пластинами, что снижает потенциал (напряжение) каждой пластины.Это означает, что вы можете хранить больше заряжают пластины при одинаковом напряжении. Электрическое поле в этом конденсаторе исходит от положительной пластины. слева к отрицательной пластине справа. Поскольку противоположные заряды притягиваются, полярные молекулы (серые) диэлектрика выстраиваются в линию противоположным образом - и это то, что уменьшает поле.

Последнее, что мы можем сделать, чтобы увеличить емкость, это изменить диэлектрик (материал между пластинами). Воздух работает неплохо, но другие материалы даже лучше.Стекло как минимум в 5 раз больше эффективнее воздуха, поэтому самые ранние конденсаторы (Leyden банки, используя обычное стекло в качестве диэлектрика) работали так хорошо, но он тяжелый, непрактичный и его трудно втиснуть в небольшие помещения. Вощеный бумага примерно в 4 раза лучше воздуха, очень тонкая, дешевая, легко изготавливать крупными кусками и легко скатывать, что делает его отличным, практический диэлектрик. Лучшие диэлектрические материалы сделаны из полярных молекулы (с более положительным электрическим зарядом с одной стороны и больше отрицательного электрического заряда с другой).Когда они сидят в электрическое поле между двумя пластинами конденсатора, они совпадают со своими заряды направлены напротив поля, что эффективно его уменьшает. Это снижает потенциал на пластинах и, как и раньше, увеличивает их емкость. Теоретически вода, состоящая из крошечных полярные молекулы, будут отличным диэлектриком, примерно в 80 раз лучше воздуха. Однако на практике все не так хорошо (протекает и высыхает и превращается из жидкости в лед или пар при относительно умеренные температуры), поэтому в реальных конденсаторах он не используется.

Диаграмма. Различные материалы делают диэлектрики лучше или хуже в зависимости от того, насколько хорошо они изолируют пространство между пластинами конденсатора и уменьшают электрическое поле между ними. Измерение, называемое относительной диэлектрической проницаемостью, говорит нам, насколько хорошим будет диэлектрик. Вакуум является наихудшим диэлектриком, и его относительная диэлектрическая проницаемость равна 1. Остальные диэлектрики измеряются относительно (путем сравнения) с вакуумом. Воздух примерно такой же. Бумага примерно в 3 раза лучше.Спирт и вода, имеющие полярные молекулы, являются особенно хорошими диэлектриками.

Экологически чистые супермаркеты | Reading - Advanced C1

Многие крупные сети супермаркетов подверглись критике из-за обвинений в различных неэтичных действиях за последнее десятилетие. Они потратили зря тонны продуктов питания, недоплатили своим поставщикам и внесли свой вклад в чрезмерное количество пластиковых отходов в своей упаковке, что оказало влияние на нашу окружающую среду.

Но супермаркеты и бакалейные лавки начинают замечать.В ответ на растущую негативную реакцию потребителей на огромное количество пластиковых отходов, образующихся при производстве пластиковой упаковки, некоторые из крупнейших супермаркетов Великобритании подписали пакт, обещающий преобразовать упаковку и сократить количество пластиковых отходов. Обещая повторно использовать, перерабатывать или компостировать все пластиковые отходы к 2025 году, супермаркеты теперь начинают брать на себя определенную ответственность за ту роль, которую они играют в нанесении ущерба окружающей среде, при этом один крупный супермаркет объявил о своем плане по ликвидации всей пластиковой упаковки в продукцию собственных брендов к 2023 году.

В ответ на критику по поводу пищевых отходов некоторые супермаркеты жертвуют часть своих излишков еды. Однако по оценкам благотворительных организаций, они получают доступ только к двум процентам от общего объема продовольственных излишков супермаркетов, так что это вряд ли решит проблему. Некоторые говорят, что супермаркеты просто делают недостаточно. Большинство супермаркетов работают под завесой секретности, когда их спрашивают о точных цифрах потерь продуктов питания, и без большей прозрачности трудно придумать систематический подход к предотвращению отходов и перераспределению излишков продуктов питания.

Некоторые более мелкие компании теперь берут дело в свои руки и предлагают потребителям более экологичный и экологически чистый вариант. Такие магазины, как берлинский Original Unverpakt и лондонский Bulk Market, открылись в последние годы без использования пластика, что побуждает клиентов использовать собственные контейнеры или компостируемые пакеты. Интернет-магазин бакалейных товаров Farmdrop устраняет необходимость в больших складах и риск огромных излишков продуктов питания, ежедневно доставляя своим клиентам свежие продукты от местных фермеров на электромобилях, предлагая фермерам львиную долю розничной цены.

Нет сомнений в том, что нам еще предстоит пройти долгий путь в сокращении пищевых и пластиковых отходов. Но, возможно, крупные супермаркеты могут черпать вдохновение у этих небольших бакалейных лавок и постепенно двигаться к более устойчивому будущему для всех нас.

Как узнать, неисправен ли конденсатор переменного тока: симптомы неисправного конденсатора

Когда кондиционер не работает должным образом, на ум приходят всевозможные вопросы: Что теперь? Это легко исправить? Сколько это будет стоить?

Если вы относитесь к тому типу людей, которые любят пытаться решать проблемы самостоятельно, вы попали в хорошую компанию. Вот почему так много сайтов DIY и видеороликов на YouTube. Хотя хорошо научиться делать основной ремонт в доме, имейте в виду, что для решения более сложных проблем гораздо безопаснее (для вас и для вашего кондиционера) обращаться к специалисту по HVAC.

Теперь, когда это решено, давайте определим, вызвана ли ваша проблема с переменным током неисправным конденсатором.

Что такое конденсатор переменного тока?

Конденсатор переменного тока, также называемый рабочим конденсатором, представляет собой небольшой цилиндрический объект, который передает энергию двигателю, который питает систему кондиционирования воздуха.Конденсатор переменного тока дает вашей системе переменного тока начальное усиление, необходимое для включения, а также обеспечивает непрерывное питание для продолжения работы.

Конденсатор - это всего лишь один из компонентов системы кондиционирования воздуха. Эта небольшая, но мощная деталь - настоящая рабочая лошадка и, как и все части системы кондиционирования воздуха, не подвержена сбоям. Без исправного конденсатора ваша система не сможет работать должным образом.

Если вы подозреваете, что конденсатор вашей системы кондиционирования неисправен, вот все, что вам нужно знать об этой детали, а также о том, как устранить неисправность и заменить неисправный.

Признаки неисправности конденсатора переменного тока

Если ваш кондиционер не дует холодным воздухом, причиной может быть неисправный конденсатор.

Однако сначала ищите простые решения: может быть, вам нужно заменить воздушные фильтры, или это может быть одной из нескольких других причин.

После того, как вы исключите их, если ваше устройство все еще дует теплый воздух, проблема может быть в конденсаторе.

Наиболее распространенные признаки и симптомы неисправного конденсатора переменного тока включают в себя:

Как проверить конденсатор переменного тока

Если вышеперечисленные признаки относятся к вашей ситуации, выйдите на улицу к конденсатору кондиционера.

Посмотрите через вентиляционные отверстия для вентилятора в верхней части устройства. Если ваш вентилятор переменного тока не вращается, найдите длинный тонкий предмет (палку, отвертку, плоскогубцы). Вставьте его в вентиляционные отверстия и осторожно нажмите на одну из лопастей вентилятора. Если вентилятор начинает вращаться сам по себе и продолжает вращаться, у вас неисправный конденсатор.

Если кондиционер издает гудение, но не работает, вероятно, неисправен конденсатор.

Как заменить конденсатор переменного тока

Вы можете приобрести замену в хозяйственном магазине.Затем пора установить:

Шаг 1. Отключите питание вашей системы кондиционирования с помощью панели выключателя

Шаг 2. Отвинтите боковую панель вашего конденсаторного блока, чтобы получить доступ к конденсатору.

Шаг 3. Найдите конденсатор и разрядите питание

Шаг 4. Снимите старый конденсатор и обратите внимание, как подключены провода

Шаг 5. Осторожно отсоедините провода от трех разъемов конденсатора, помеченных ХЕРМ, Фан и К.Сделайте заметку или сфотографируйте, какие цветные провода подключаются к какому разъему, для дальнейшего использования.

Шаг 6. Установите новый конденсатор в соответствии с руководством.

Шаг 7. Привинтите боковую панель обратно к конденсаторному блоку.

Как выбрать конденсатор для замены

Если вы заменяете конденсатор переменного тока самостоятельно, вам нужно будет выбрать подходящую замену. Размер и форма конденсатора не имеют большого значения, когда дело доходит до замены, но вам нужно знать две вещи: номинальное напряжение и микрофарады (мкФ).

Номинальное напряжение не обязательно должно совпадать с вашим текущим конденсатором, но микрофарады должны совпадать. Напряжение и микрофарады указаны на конденсаторе и могут выглядеть примерно так: «35/5 мкФ и 370В». Обязательно обратите внимание на это, а также на марку и модель вашей системы кондиционирования воздуха при посещении местного магазина товаров для дома.

В конечном счете, конденсаторы являются универсальными деталями, поэтому форма, размер, марка и другие основные факторы не имеют особого значения - просто не забудьте указать соответствующее напряжение и микрофарады, и все будет готово.

Услуги по ремонту переменного тока в Южной Флориде

Если вам нужна замена конденсатора переменного тока, обратитесь к профессионалам Sansone. Мы работаем более четырех десятилетий и гордимся тем, что предоставляем жителям Южной Флориды лучшие услуги в области отопления, вентиляции и кондиционирования и обслуживания клиентов.

Свяжитесь с нами сегодня, чтобы узнать больше о наших быстрых, эффективных и экономичных услугах по ремонту кондиционеров или назначить встречу онлайн ниже.
Broward: (954) 800-2858
Палм-Бич: (561) 701-8274
St.Люси: (772) 879-5656

График обслуживания

Прямая поставка, как проверить конденсатор переменного тока с помощью цифрового мультиметра на Chinabrands. com

Все категории

  • Все категории
  • Новинки
  • Горячие продажи
  • Клиренс
  • Продвижение
  • Планшеты и аксессуары
  • Телефоны и аксессуары
  • Компьютеры и офис
  • Бытовая электроника
  • Игрушки и хобби
  • Дом и сад
  • Спорт и развлечения
  • Автомобили и мотоциклы
  • Часы
  • Светильники и освещение
  • Женская одежда
  • Мужская одежда
  • Сумки
  • Обувь
  • Красота и здоровье
  • Мать и ребенок
  • Аксессуары для одежды
  • Ювелирные изделия
Поиск Похожие Запросы : 1. Голографический рефлекторный прицел с красной зеленой точкой Outlife для охоты, 4 визирных сетки с апертурами 22 x 33 мм, отражающий объектив и крепление на рейку 20 мм tanix tx2 r2 bluetooth 2.0 tv box 2.4ghz wifi 4k x 2k 2g ram & 16g rom сетевой тестер кабеля локальной сети rj45 rj11 rj12 cat5 cat6 utp тестер кабеля локальной сети сетевой инструмент для проверки провода телефона локальной сети ... b01ijaplo2 инструменты для приготовления кофе и чая аксессуары для дома и быта солнечный свет led открытый солнечный свет беспроводной водонепроницаемый датчик движения безопасности свет для патио палуба двор сад drivew Мужские кварцевые военные наручные часы oulm adventure с двойным движением, компасом и термометром, круглый коричневый кожаный ремешок 23 мм kotion each g9000 скачать драйвер 3 Тактический прицел 9X40 с подсветкой, красным лазером и голографическим точечным прицелом Kingfast F9 SSD 512 ГБ 2. 5-дюймовый твердотельный накопитель sata3 для настольных ПК ноутбуков новинка OUTLIFE 1 пара боксерских перчаток Sanda из полиуретана с запястьем и боксерской грушей для мужчин и женщин-профессионалов или любителей
Популярные запросы:

одежда

обувь Nike

1.OutLife Охотничий голографический рефлекторный прицел с красной зеленой точкой, 4 прицела с апертурой 22 x 33 мм, рефлекторная линза и крепление на рейку 20 мм

Светодиодные лампы и трубки

принадлежности для приготовления кофе и чая

мужские кварцевые военные наручные часы oulm adventure с двойным компасом и термометром, круглый коричневый кожаный ремешок 23 мм

Kingfast F9 SSD 512 ГБ 2.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
